Phantom
Heizstrahler
Patio Heater
Radiador
Radiateur
Radiatore
10032560 10032564
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes.
Lesen Sie die folgenden Hinweise sorgfältig durch und
befolgen Sie diese, um möglichen Schäden vorzubeugen.
Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir
keine Haftung. Scannen Sie den folgenden QR-Code,
um Zugriff auf die aktuellste Bedienungsanleitung
und weitere Informationen rund um das Produkt zu
erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Installation 6
Installationsdiagramm 10
Vor der Benutzung 11
Fernbedienung und Programme 11
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 12
Hinweise zur Entsorgung 14
TECHNISCHE DATEN
Artikelnummer 10032560 10032564
Stromversorgung 220-240 V ~ 50/60 Hz
Leistung 2400 W 1800 W
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
English 135
Español 25
Français 35
Italiano 45
4
DE
SICHERHEITSHINWEISE
• Lesen Sie alle Anweisungen, bevor Sie dieses Gerät benutzen.
• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es in Betrieb ist.
• Diese Heizung wird während der Benutzung heiß. Berühren Sie nicht die
heißen Ober ächen.
VORSICHT
Verbrennungsgefahr! Einige Teile dieses Produktes können
sehr heiß werden und Verbrennungen verursachen. Besondere
Aufmerksamkeit ist erforderlich, wenn Kinder und
schutzbedürftige Personen anwesend sind.
• Bewegen Sie das Gerät nicht, wenn es in Betrieb ist. Warten Sie, bis die
Heizung vollständig abgekühlt ist, bevor Sie sich bewegen, und überprüfen
Sie, ob sie vom Stromnetz getrennt wurde.
• Stellen Sie das Gerät mindestens 1 m entfernt von leicht brennbaren
Materialien wie Möbeln, Bäumen, Blättern, trockenem Gras und
Sträuchern auf.
• Die Heizung darf nicht mit dem Heizelement nach oben zur Decke zeigen.
Das Heizelement muss der zu beheizenden Fläche zugewandt sein.
WICHTIG: Um eine Überhitzung zu vermeiden, darf die Heizung nicht
abgedeckt werden. Benutzen Sie das Gerät nicht zum Trocknen von Kleidung.
• Halten Sie Kinder und Haustiere vom Gerät fern.
• Kinder ab 8 Jahren, physisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sie
verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und
den Sicherheitsvorkehrungen vertraut gemacht wurden. Achten Sie
darauf, dass Kinder nicht mit dem Gerät spielen. Kinder ab 8 Jahren dürfen
das Gerät nur unter Aufsicht reinigen.
• Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung
darf von Kindern nicht ohne Aufsicht durchgeführt werden.
• Benutzen Sie das Gerät nicht, wenn es Anzeichen von Schäden oder
Fehlfunktionen zeigen.
• Versuchen Sie nicht, elektrische oder mechanische Funktionen an diesem
Gerät zu reparieren oder einzustellen. Das Gerät enthält keine vom
Benutzer zu wartenden Teile. Nur eine quali zierte Elektrofachkraft sollte
Wartungs- oder Reparaturarbeiten durchführen. Der Versuch, das Gerät
selbst zu reparieren, führt zum Erlöschen der Garantie.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem
Kundendienst oder ähnlich quali zierten Personen ausgetauscht werden,
um eine Gefährdung zu vermeiden.
5
DE
• Fassen Sie das Heizelement nicht mit bloßen Händen an. Wenn es
versehentlich berührt wird, entfernen Sie Fingerabdrücke mit einem
weichen Tuch, da sich diese sonst in das Element einbrennen und einen
vorzeitigen Ausfall der Heizung verursachen.
• Ersetzen Sie das Heizelement nicht oder versuchen Sie nicht, es zu
entfernen.
• Dieses Produkt ist für den Innen- und Außenbereich geeignet. Verwenden
Sie diese Heizung nicht in der unmittelbaren Umgebung eines Bades, einer
Dusche oder eines Schwimmbades.
• Dieses Produkt darf nicht über einen längeren Zeitraum der Witterung
ausgesetzt werden.
• Berühren Sie den Stecker nicht mit nassen oder feuchten Händen.
• Verlegen Sie das Netzkabel nicht unter Teppichböden. Decken Sie das
Netzkabel nicht mit Teppichen, Läufern oder ähnlichen Abdeckungen ab.
Verlegen Sie das Netzkabel so, dass keiner darüber stolpert.
• Wickeln Sie das Netzkabel nicht um das Gerät.
• Achten Sie darauf, dass Keine Fremdkörper in die Lüftung oder Öffnung
der Heizung eindringen, da dies zu Stromschlag, Feuer oder Beschädigung
des Gerätes führen kann.
• Um einen möglichen Brand zu vermeiden, dürfen die Lüftungsschlitze
nicht blockiert werden.
• Die Heizung hat heiße und funkenbildende Teile im Inneren. Verwenden
Sie sie nicht in Bereichen, in denen Benzin, Farbe, explosive und/oder
brennbare Flüssigkeiten verwendet oder gelagert werden. Halten Sie das
Gerät von heißen Oberächen und offenen Flammen fern.
• Vermeiden Sie nach Möglichkeit die Verwendung eines
Verlängerungskabels, da dieses überhitzen und einen Brand verursachen
kann. Wenn Sie jedoch ein Verlängerungskabel verwenden müssen,
vergewissern Sie sich, dass es für den Einsatz im Freien geeignet ist und
vorzugsweise mit einem Schutzschalter ausgestattet oder angeschlossen ist.
• Vergewissern Sie sich immer, dass das Heizgerät in eine geeignete, für den
Außeneinsatz geprüfte Steckdose eingesteckt ist.
• Ziehen Sie immer den Netzstecker und vergewissern Sie sich, dass das
Gerät vollständig kalt ist, bevor Sie es transportieren, reinigen oder lagern.
• Dieses Heizgerät ist nur für den Hausgebrauch bestimmt und sollte nicht
für gewerbliche Zwecke verwendet werden. Jede andere, vom Hersteller
nicht empfohlene Verwendung kann zu Bränden, Stromschlägen oder
Verletzungen von Personen führen.
• Die Verwendung von Aufsätzen am Heizgerät wird nicht empfohlen.
• Verwenden Sie dieses Heizgerät nicht mit einer programmierbaren
Steckdose, einer Zeitschaltuhr, einer separaten Fernbedienung oder
einem anderen Gerät, welches das Heizgerät automatisch einschaltet,
da eine Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch
positioniert ist.
6
DE
INSTALLATION
VORSICHT
Verletzungsgefahr! Lassen Sie die Installation von einem
quali zierten Installateur ausführen, um Verletzungen und
Stromschlägen vorzubeugen.

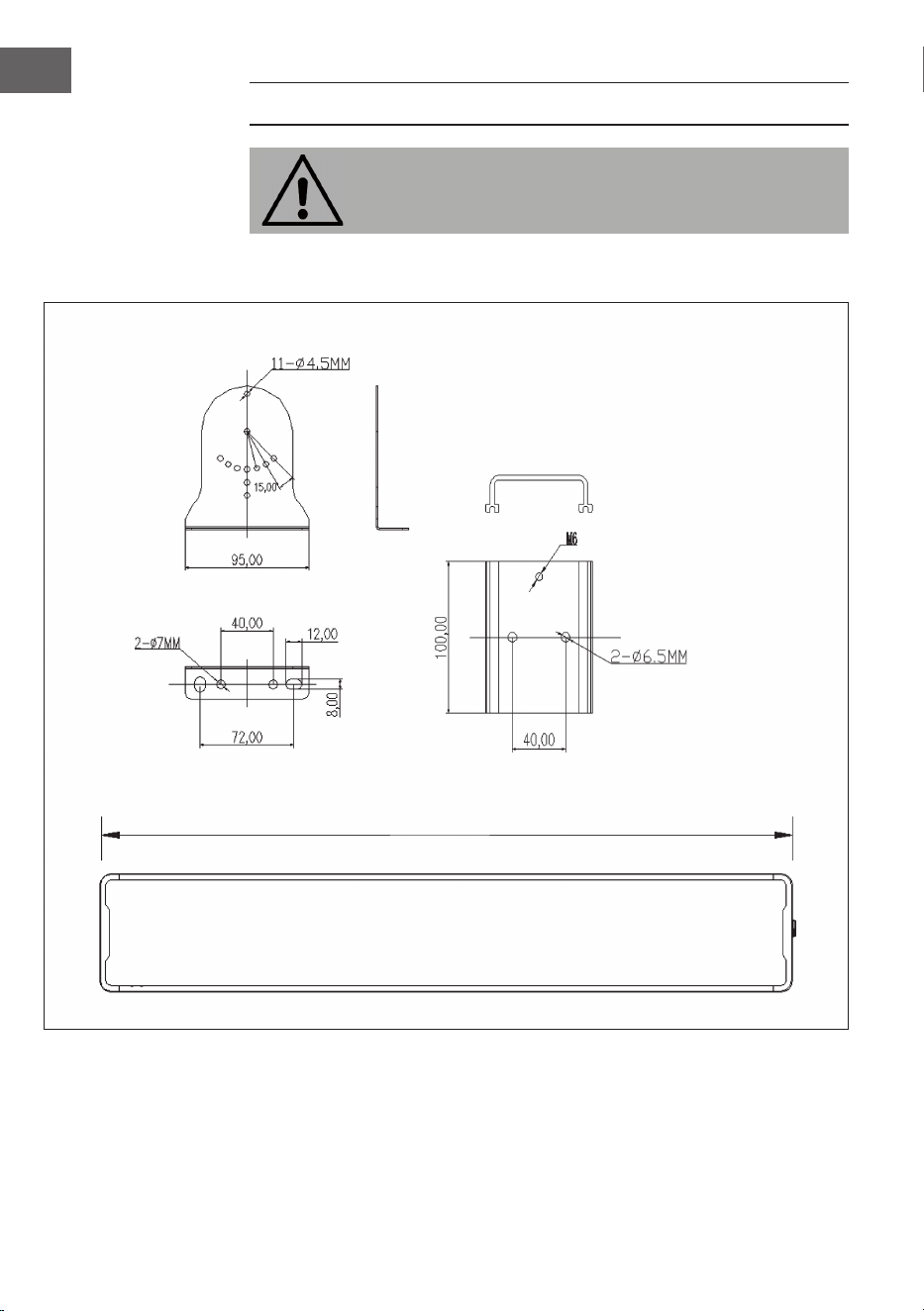

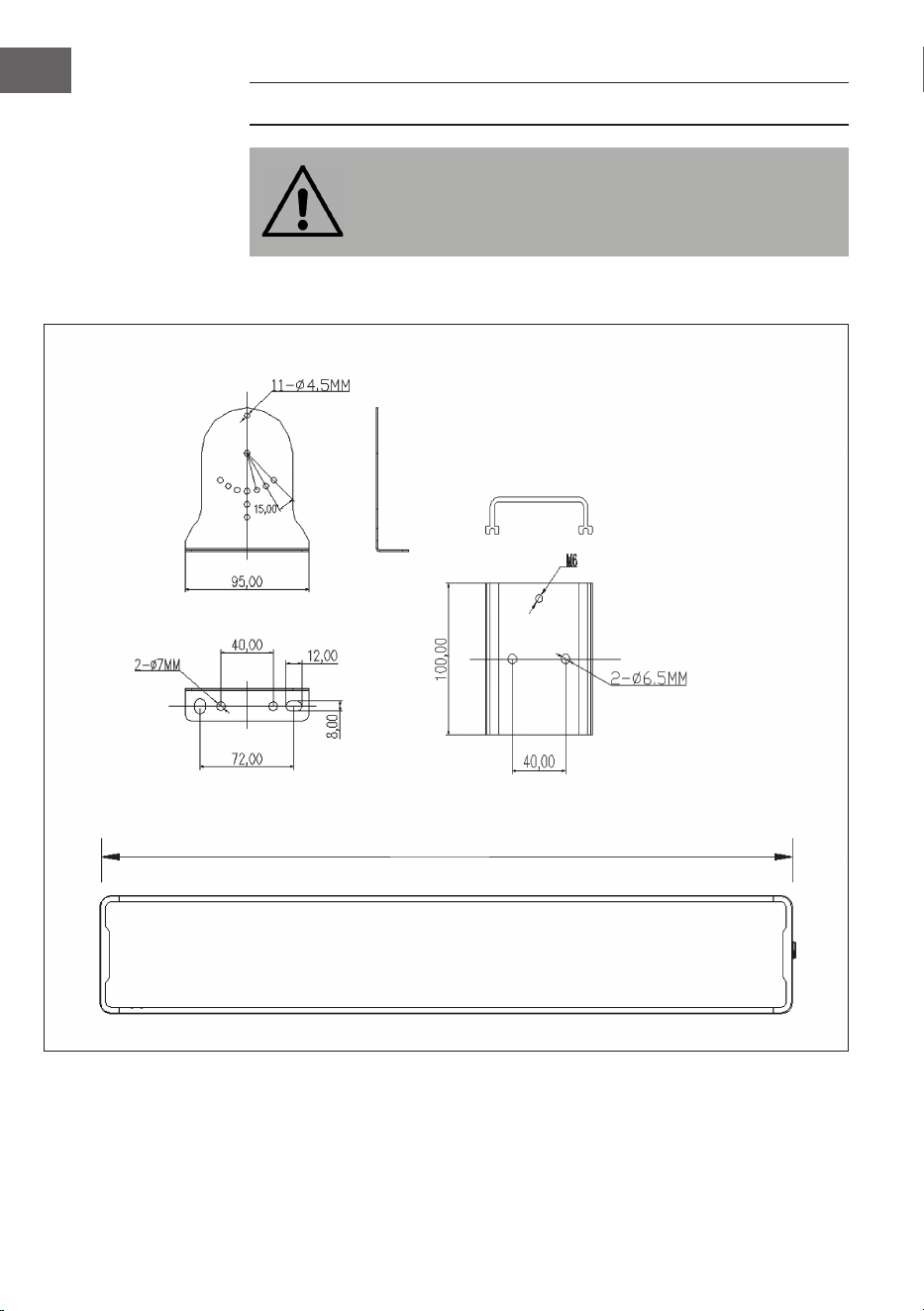

Abmessungen der Einzelteile
A
Länge
7
DE

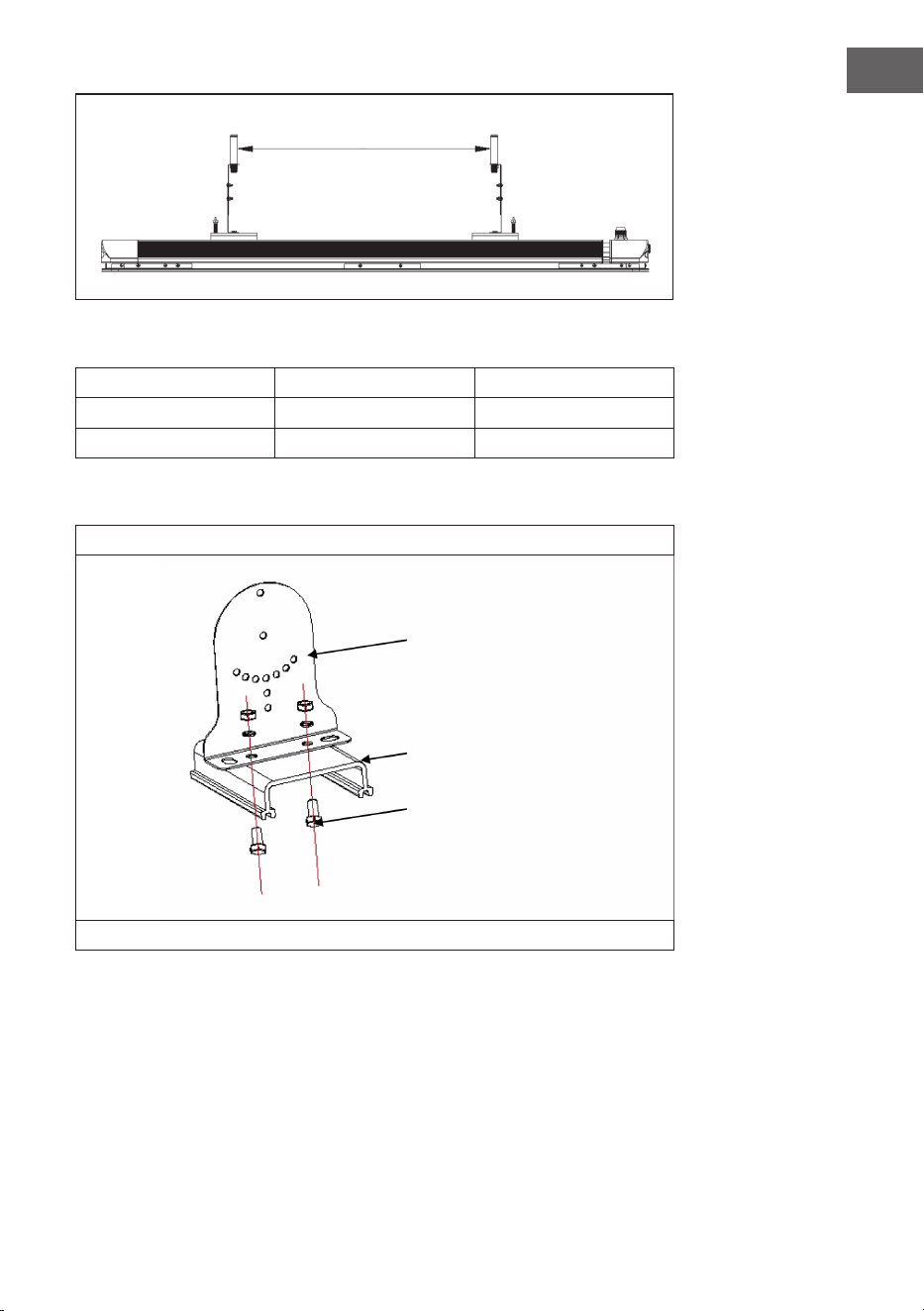

Maße nach Modell
Modell Länge A Länge B
10032564 (1800 W) 870 mm 400 mm
10032560 (2400 W) 1175 mm 600 mm
Zusammenbau und Montage
1
Montage und Einstellen der Halteklammer
B (min)
Abstand der Dehnschrauben
Einstellbare Klammer
Schiebebügel
Schraube, Unterlegscheibe
und Mutter M6
8
DE

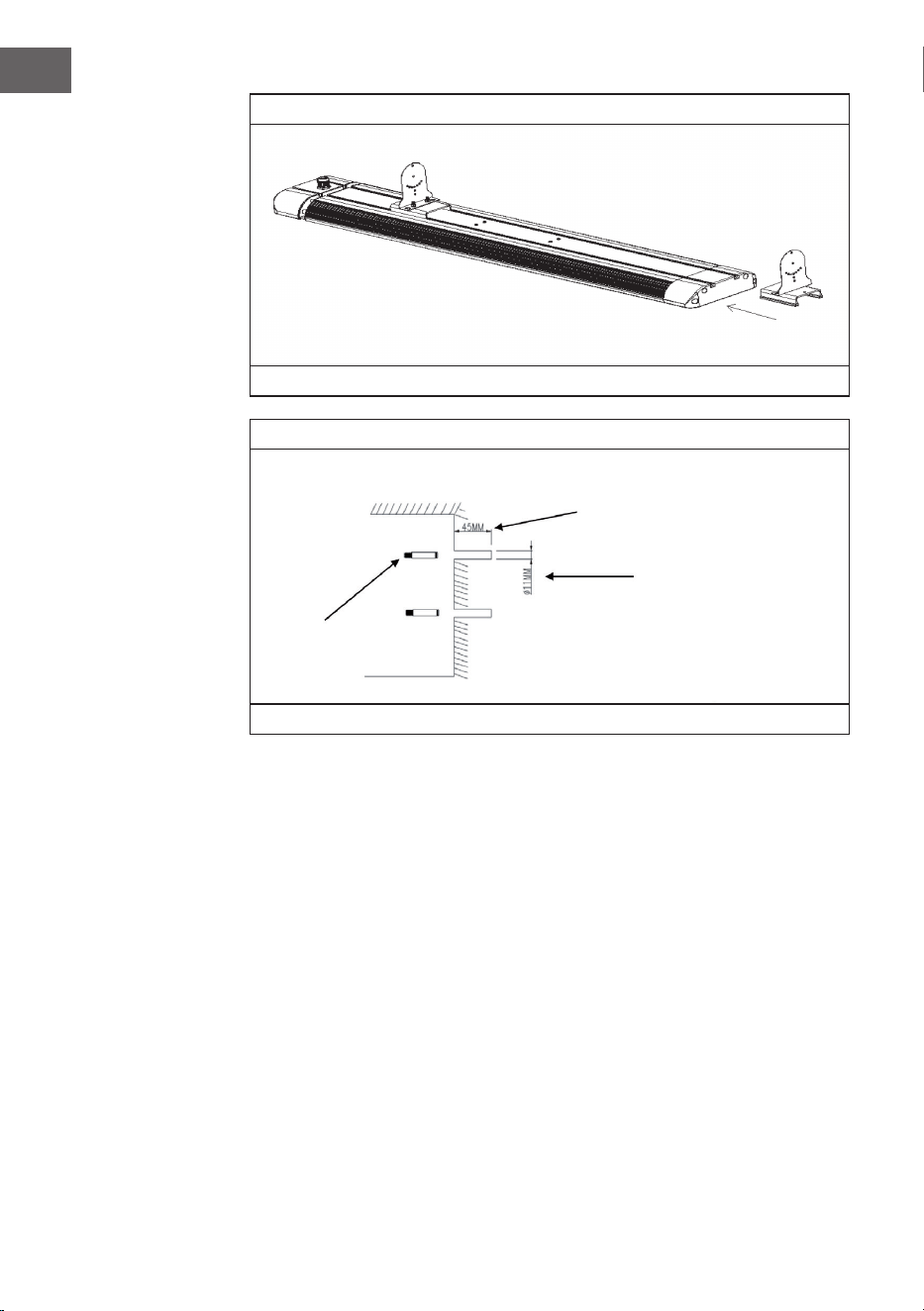

2
Montieren Sie die Schiebebügel in Pfeilrichtung auf der Heizung.
3
Bohren Sie 4 Löcher in die Wand und setzen Sie 4 Dehnschrauben in Pfeilrichtung ein.
Lochtiefe 45 mm
Lochdurchmesser
11 mm
Dehnschraube
M8*60
9
DE

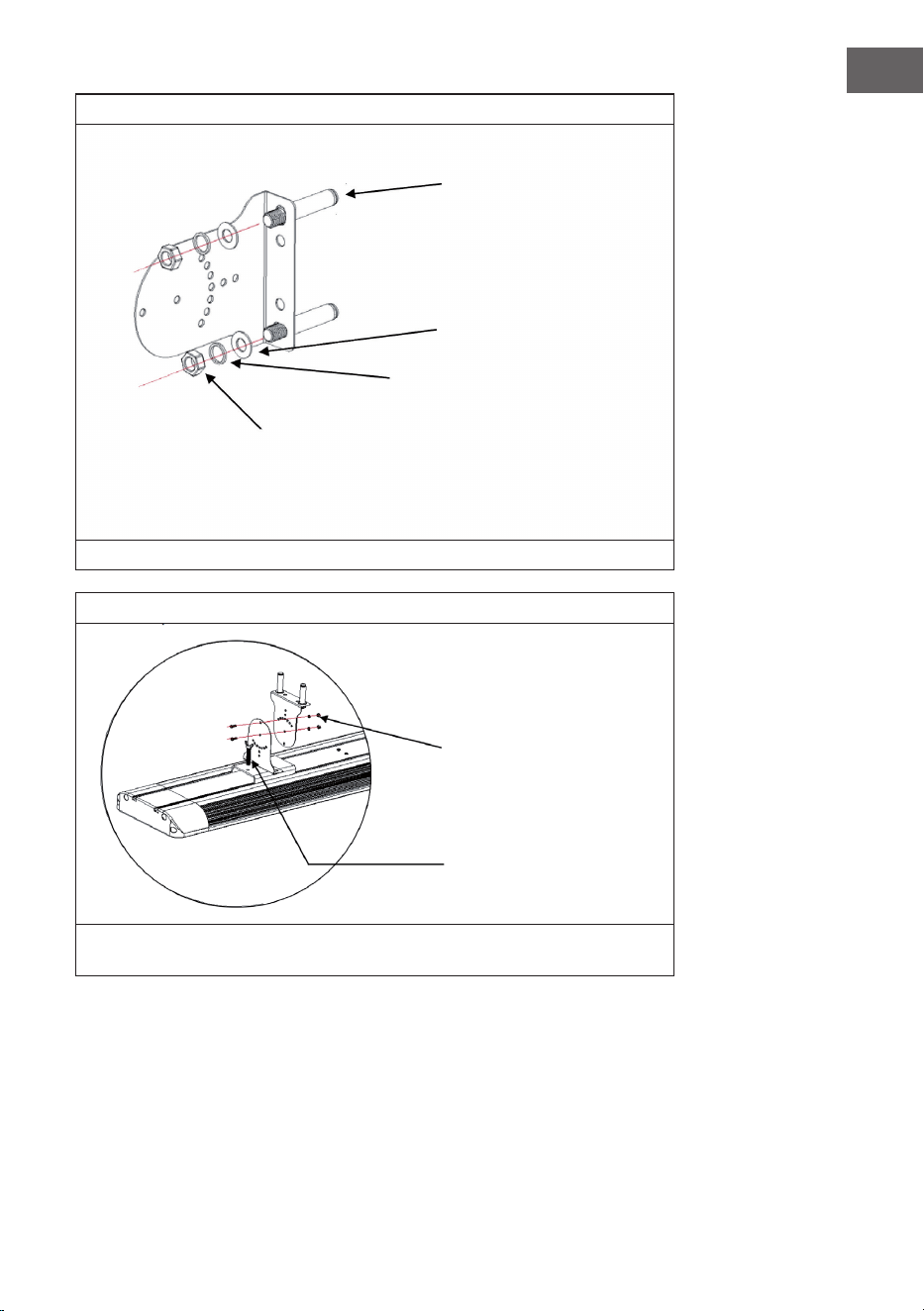

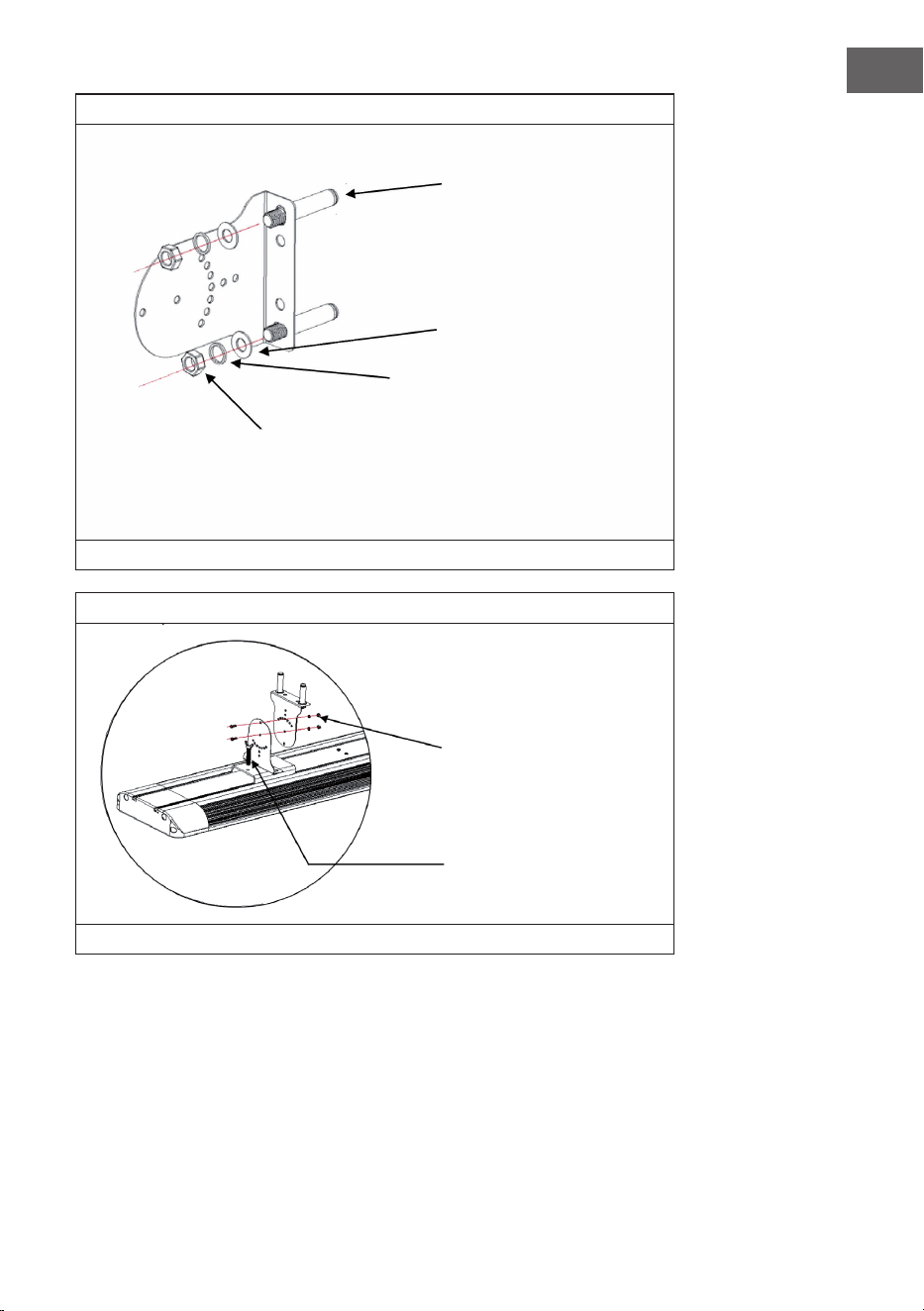

4
Befestigen Sie die Justierbügel an der Wand.
5
Verbinden Sie die zwei Verstellwinkel und ziehen Sie sie den Schiebebügel mit der
Flügelschraube fest.
Dehnschrauben
Schraube, ache
Unterlegscheibe,
Federscheibe und
Mutter M4
Flache Unterlegscheibe
Federscheibe
Mutter M8
Flügelmutter
10
DE

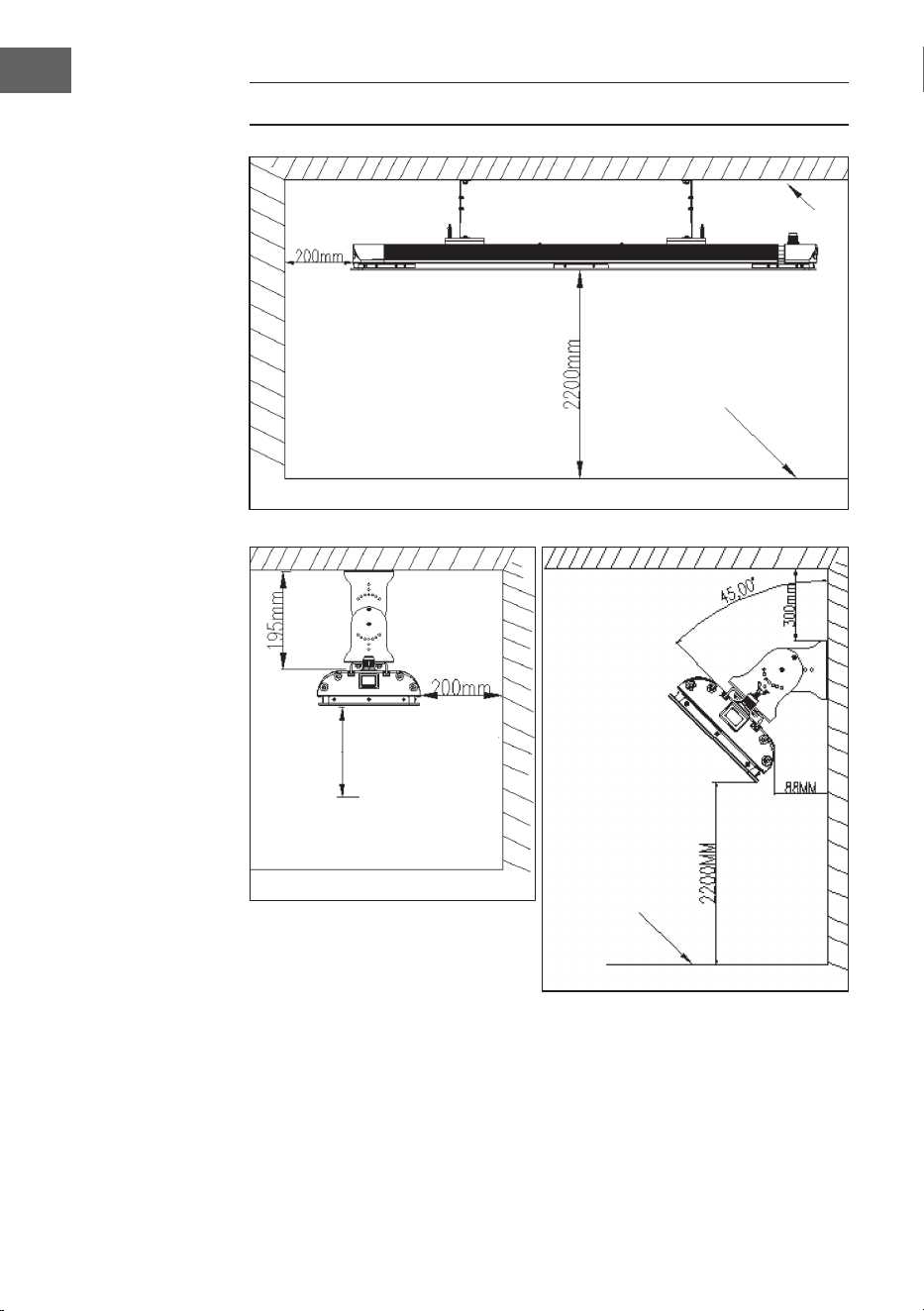

INSTALLATIONSDIAGRAMM
Decke
Boden
Boden
Unter dem
Heizer mind.
1 m Platz
lassen!
11
DE
VOR DER BENUTZUNG
Überprüfen Sie nach der Installation die folgenden Punkte, um Schäden und
Verletzungen zu vermeiden:
• Hängt der Heizer stabil?
• Ist die Wärmedämmung ausreichend?
• Entspricht die Netzspannung der auf dem Typenschild angegebenen
Spannung?
• Wurde der Heizer korrekt verdrahtet?
• Ist der Stromanschluss sicher geerdet?
• Entspricht die Verkabelung national Standards?

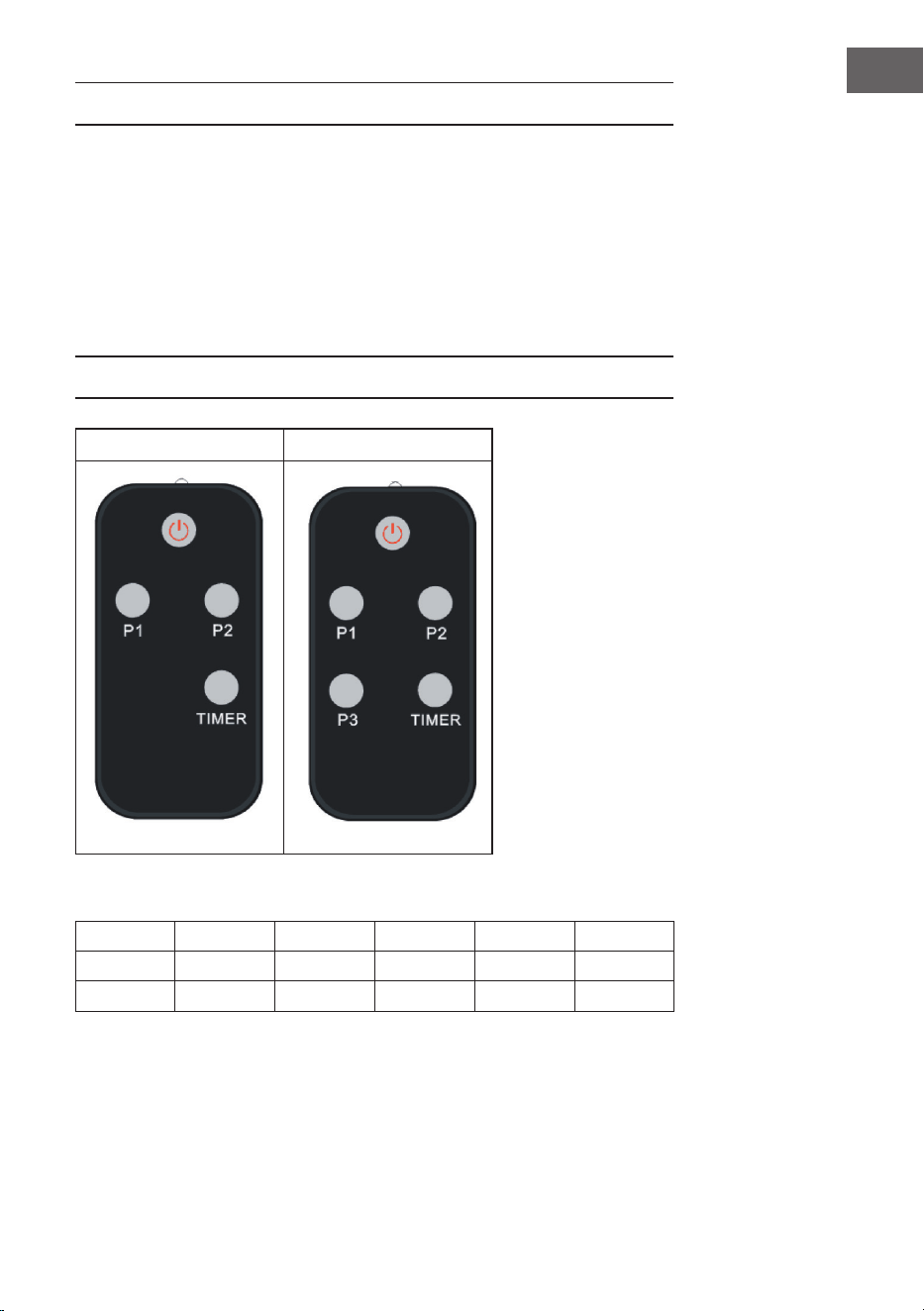

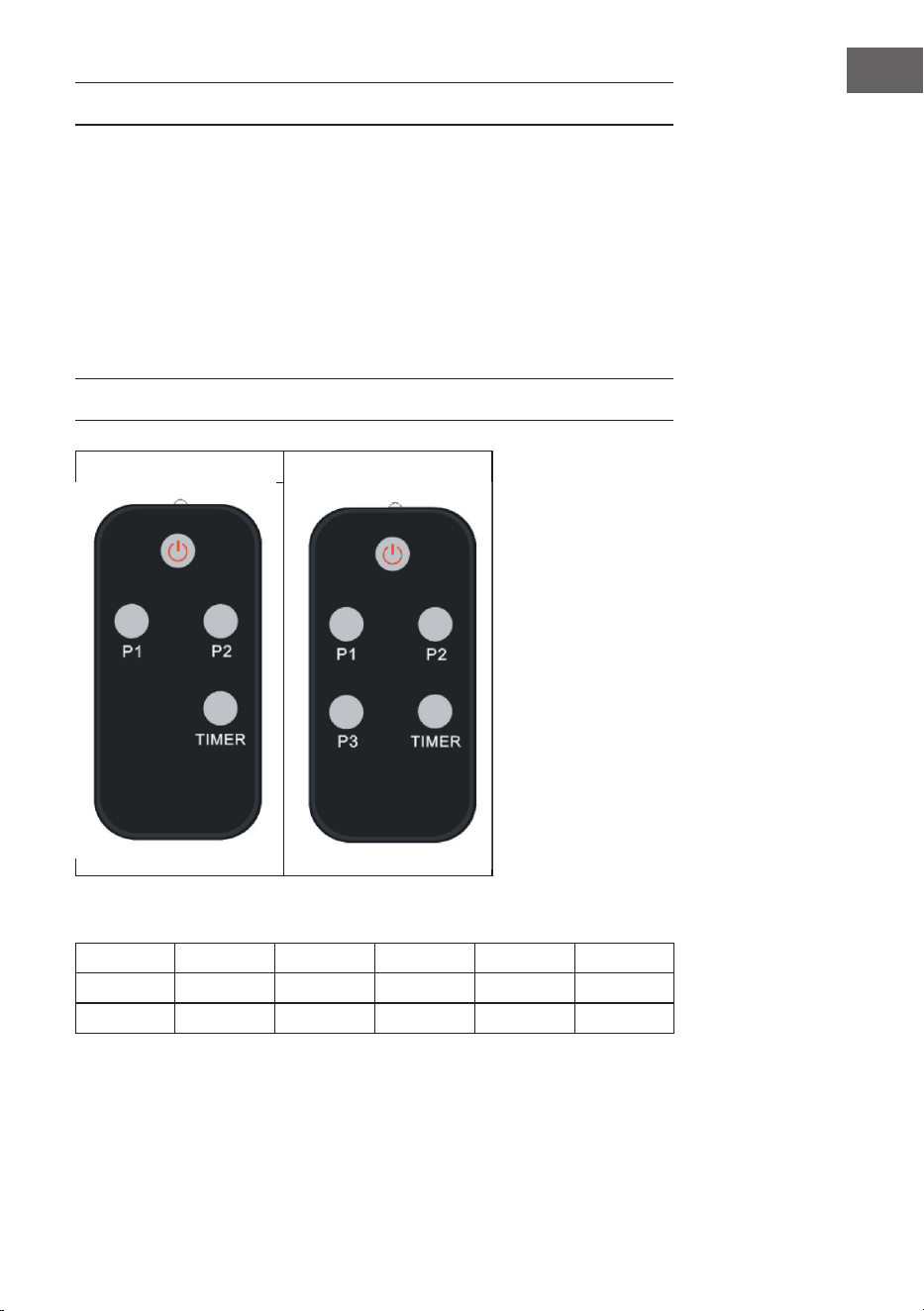

FERNBEDIENUNG UND PROGRAMME
10032564 10032560
Programme und Heizstufen
Modell Leistung P1 (W) P2 (W) P3 (W) Zeit (h)
10032564 1800 900 1800 - 24
10032560 2400 1200 1200 2400 24
12
DE
SPEZIELLE ENTSORGUNGSHINWEISE FÜR
VERBRAUCHER IN DEUTSCHLAND
Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass
die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die
Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung
sind folgende Regeln zu beachten:
• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und
Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus
getrennt vom Hausmüll zu entsorgen. Sie erkennen die
entsprechenden Altgeräte durch folgendes Symbol der
durchgestrichene Mülltonne (WEEE Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät
umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät
entnommen werden können, vor der Abgabe an einer Entsorgungsstelle
vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und
Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln.
Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie
Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht
das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf
dem Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepicht der Vertreiber
Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von
mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer
Gesamtverkaufäche von mindestens 800 Quadratmetern, die mehrmals im
Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf
dem Markt bereitstellen, sind verpichtet,
1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen
Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das
im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt,
am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich
zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren
Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft
oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die
Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes
geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.
13
DE
• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln
ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und
Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG,
nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr
als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren
Abmessung über 50Zentimeter) beschränkt. Für andere Elektro- und
Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in
zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in
folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-
back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten
wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der
Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine
Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie
verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und
Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per
Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen
können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und
16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:
Chal-Tec Fulllment GmbH
Norddeutschlandstr. 3
47475 Kamp-Lintfort
• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen
vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch
Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie
zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die
Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb«
für Blei und »Hg« für Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu
bei, Ressourcen efzient zu nutzen und zusätzlichen Müll zu vermeiden.
Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte
Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet,
könnten Sie es spenden, verschenken oder verkaufen.
14
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung
zur Entsorgung von elektrischen und elektronischen
Geräten gibt, weist dieses Symbol auf dem Produkt
oder auf der Verpackung darauf hin, dass dieses
Produkt nicht im Hausmüll entsorgt werden darf.
Stattdessen muss es zu einer Sammelstelle für das
Recycling von elektrischen und elektronischen Geräten
gebracht werden. Durch regelkonforme Entsorgung
schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung
dieses Produkts, erhalten Sie von Ihrer örtlichen
Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
15
EN
Dear Customer,
Congratulations on purchasing this device. Please read
the following instructions carefully and follow them to
prevent possible damages. We assume no liability for
damage caused by disregard of the instructions and
improper use. Scan the QR code to get access to the
latest user manual and more product information.
CONTENT
Safety Instructions 16
Installation 18
InstallationDiagram 22
Before Operation 23
Remote Control and Programs 23
Hints on Disposal 24
TECHNICAL DATA
Item number 10032560 10032564
Power supply 220-240 V ~ 50/60 Hz
Power 2400W 1800W
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
16
EN
SAFETY INSTRUCTIONS
• Read all instructions before using this unit.
• Do not leave this unit unattended when in use.
• This heater will get hot when in use. Do not touch hot surfaces.
CAUTION
RIsk of burns! Some parts of this product can become very hot
and cause burns. Particular attention has to be given when
children and vulnerable people are present.
• Do not move the unit when in use. Wait until the heater is completely
cool before moving and check that it has been unplugged from the power
supply.
• Position the unit at least 1m away from highly combustible materials such
as furniture, trees, leaves, dry grass and bushes.
• The heater must not face with the heating element pointing upwards
towards a ceiling. The heater element must be facing the area it is to heat.
IMPORTANT: In order to avoid overheating do not cover the heater. It is not
for drying clothes.
• Keep children and pets at a safe distance from the unit.
• This appliance can be used by children aged from 8 years and above and
persons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way and understand
the hazards involved.
• Children shall not play with the appliance. Cleaning and user maintenance
shall not be made by children without supervision.
• Do not operate the heater if any signs of damage or malfunction manifest
themselves.
• Do not attempt to repair or adjust any electrical or mechanical functions
on this unit. The unit does not contain any user serviceable parts. Only a
quali ed electrician should perform servicing or repairs. Attempting to
repair the unit yourself will void your warranty.
• If the power cable is damaged, it must be replaced by the manufacturer, its
service agent or similarly quali ed persons in order to avoid a hazard.
17
EN
• Do not handle the element with bare hands. If it is inadvertently touched,
remove nger marks with a soft cloth and methylated spirits or alcohol,
otherwise the marks will burn into the element causing premature heater
failure.
• Do not replace or attempt to replace the element in this product.
• This product is suitable for indoor and outdoor use. Do not use this heater
in the immediate surroundings of a bath, shower or swimming pool.
• This product must not be left outdoors exposed to the elements for long
periods of time.
• Do not touch the plug with wet or damp hands.
• Do not run the power cable under carpeting. Do not cover the power cable
with rugs, runner, or similar coverings. Arrange the power cable away from
foot trafc and where it will not be tripped over.
• Do not wind the power cable around the unit.
• Do not insert or allow foreign objects to enter any ventilation or opening
on the heater, as this may result in electric shock, re, or damage to the
heater.
• To prevent a possible re, do not block the air vents.
• A heater has hot and arcing or sparking parts inside. Do not use in areas
where petrol, paint, explosive and/or ammable liquids are used or stored.
Keep unit away from heated surfaces and open ames.
• Where possible, avoid the use of an extension cable as this may overheat
and cause a re. However, if you have to use an extension cable, ensure it
is suitable for the purpose, has been tested for outdoor use and preferably
has an RCD device tted or attached.
• Always ensure the heater is plugged into a suitable socket, one that is
tested for outdoor use.
• Always unplug the unit and ensure the unit is completely cold before
moving, cleaning or storing.
• This heater is intended for domestic use only and should not be
used commercially for contract purposes. Any alternative use, not
recommended by the manufacturer, may result in re, electric shock, or
injury to persons.
• The use of attachments on the heater is not recommended.
• Do not use this heater with a programmer, timer, separate remote control
system or any other device that switches the heater on automatically,
since a re risk exists if the heater is covered or positioned incorrectly.
18
EN
INSTALLATION
CAUTION
Risk of injury! Electrical installation certi cate shall be held by
professional installation personnel, the installation process
should meet the national electrical safety standards.
DIemsions of the Spare Parts
A
Length
19
EN
Dimensions by Model
Modell Länge A Länge B
10032564 (1800 W) 870 mm 400 mm
10032560 (2400 W) 1175 mm 600 mm
Zusammenbau und Montage
1
Installation of adjusting bracket and sliding bracket
B (min)
Span of expansion screws
Adjusting bracket
Sliding bracket
Screw, spring, washer and
nut M6
20
EN
2
Mount the sliding brackets in the direction of the arrow on the heater.
3
Drill 4 holes in the wall and insert 4 expansion screws in the direction of the arrow.
Hole deep 45 mm
Hole diameter
11 mm
Expansion screw
M8*60
21
EN
4
Attach the adjustment brackets to the wall.
5
Connect the two adjustment brackets and tighten the sliding bracket with the buttery
screw.
Expansion screws
Screw, at washer, spring
washer and nut M4
Flat washer
Spring washer
Nut M8
Buttery srew
22
EN
INSTALLATIONDIAGRAM
Ceiling
Ground
Ground
Leave at least 1
m space under
the heater!
23
EN
BEFORE OPERATION
After installation, check the following points to avoid damage and injury:
• Is installation stable?
• Is heat insulation adequate?
• Does power voltage same as voltage shown on product nameplate?
• Does wire connection correct?
• Does electricity ground connected safely?
• Does wiring conform to standard?
REMOTE CONTROL AND PROGRAMS
10032564 10032560
Programs and Heating Levels
Modell Leistung P1 (W) P2 (W) P3 (W) Zeit (h)
10032564 1800 900 1800 - 24
10032560 2400 1200 1200 2400 24
24
EN
HINTS ON DISPOSAL
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol
on the product or on the packaging indicates that this
product must not be disposed of with household waste.
Instead, it must be taken to a collection point for the
recycling of electrical and electronic equipment. By
disposing of it in accordance with the rules, you are
protecting the environment and the health of your
fellow human beings from negative consequences. For
information about the recycling and disposal of this
product, please contact your local authority or your
household waste disposal service.
25
ES
Estimado cliente,
Le felicitamos por la adquisición de este producto.
Lea atentamente las siguientes instrucciones y sígalas
para evitar posibles daños. No asumimos ninguna
responsabilidad por los daños causados por el
incumplimiento de las instrucciones y el uso inadecuado.
Escanee el siguiente código QR para obtener acceso a
la última guía del usuario y más información sobre el
producto.
ÍNDICE DE CONTENIDOS
Indicaciones de seguridad 26
Instalación 28
Diagrama de instalación 32
Antes de su utilización 33
Mando a distancia y programas 33
Retirada del aparato 34
DATOS TÉCNICOS
Número de artículo 10032560 10032564
Suministro eléctrico 220-240 V ~ 50/60 Hz
Potencia 2400 W 1800 W
FABRICANTE E IMPORTADOR (REINO UNIDO)
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
26
ES
INDICACIONES DE SEGURIDAD
• Lea atentamente estas indicaciones antes de utilizar este aparato.
• No deje el aparato en marcha si no se encuentra bajo supervisión.
• Este radiador alcanza temperaturas muy elevadas durante su uso. No
toque las super cies calientes.
ATENCIÓN
Existe riesgo de quemaduras. Algunas piezas de este producto
pueden alcanzar temperaturas muy elevadas y provocar
quemaduras. Es especialmente importante prestar atención
cuando se encuentren niños y personas que necesitan de
protección en la estancia.
• No mueva el aparato si este se encuentra en funcionamiento. Espere
a que el radiador se haya enfriado completamente antes de moverlo y
compruebe que se ha desconectado del suministro eléctrico.
• Coloque el aparato al menos a 1 m de distancia de materiales fácilmente
in amables, como muebles, árboles, hojas, hierba seca y ramas.
• El radiador no debe estar orientado con la resistencia hacia el techo. La
resistencia debe estar orientada a la super cie a calentar.
IMPORTANTE: Para evitar un sobrecalentamiento, no cubra el radiador. No
utilice el aparato para secar prendas de ropa.
• Mantenga a los niños y mascotas alejados del aparato.
• Los niños mayores de 8 años y las personas con discapacidades físicas o
psíquicas solamente podrán utilizar el aparato si han sido previamente
instruidas sobre su uso y conocen las indicaciones de seguridad. Asegúrese
de que los niños no jueguen con el aparato. Los niños mayores de 8 años
solamente podrán limpiar el aparato si se encuentran bajo supervisión.
• Los niños no deben jugar con el aparato. La limpieza y mantenimiento no
deben ser realizadas por niños si estos no se encuentran bajo supervisión.
• No utilice el aparato si detecta signos de averías o daños.
• No intente reparar o ajustar las funciones eléctricas o mecánicas del
aparato. No existen piezas que puedan ser reparadas por el usuario.
Solo un electricista cuali cado podrá realizar labores de reparación y
mantenimiento. El intento de reparación autónoma del aparato conllevará
la cancelación de la garantía.
• Si el cable de alimentación está dañado, deberá ser reparado por el
fabricante, por su servicio de atención al cliente o una persona autorizada
para evitar riesgos.
27
ES
• No toque la resistencia con las manos mojadas. Si se ha tocado por
accidente, retire las manchas de dedos con un paño suave; de lo contrario,
estas se quedarán marcadas en la resistencia y provocarán una merma
anticipada del radiador.
• No sustituya la resistencia ni intente retirarla.
• Este producto es adecuado para interiores y exteriores. No utilice este
calefactor cerca de una bañera, ducha o de una piscina.
• Este producto no debe estar expuesto a la climatología adversa durante un
periodo prolongado de tiempo.
• No toque el enchufe con las manos mojadas o húmedas.
• No coloque el cable de alimentación bajo alfombras. No cubra el cable con
paños, alfombras ni cubiertas similares. Coloque el cable de tal manera que
nadie pueda pisarlo ni tropezar con él.
• No enrolle el cable alrededor de la carcasa.
• Asegúrese de que ningún cuerpo extraño se introduzca en la ventilación y
oricios del radiador, pues puede provocar una descarga eléctrica, fuego o
daños en el aparato.
• Para evitar un posible incendio, los oricios de ventilación no deben
obstruirse.
• El radiador posee piezas calientes y que generan chispas en su interior.
No lo utilice en zonas en donde se utilice o almacene gasolina, pinturas
o líquidos inamables y/o explosivos. Mantenga el aparato lejos de
supercies calientes y llamas abiertas.
• Dentro de las posibilidades, evite utilizar un cable alargador, pues puede
sobrecalentarse y provocar un incendio. Si, a pesar de todo, debe utilizar
un cable alargador, asegúrese de que sea apto para su uso en exteriores
y que preferiblemente esté equipado o conectado con un interruptor de
seguridad.
• Asegúrese siempre de que el radiador se conecte a una toma de corriente
comprobada y apta para su uso en exteriores.
• Desconecte siempre el enchufe y asegúrese de que el aparato se haya
enfriado completamente antes de transportarlo, limpiarlo o guardarlo.
• Este radiador solo está concebido para el uso doméstico y no debe
emplearse con nes comerciales. Cualquier otro uso diferente al del
indicado por el fabricante puede provocar incendios, descargas eléctricas
o lesiones.
• No se recomienda utilizar accesorios en el radiador.
• No utilice este radiador con una toma de corriente programable, un
temporizador, un mando a distancia por separado o cualquier otro aparato
que encienda el radiador automáticamente, pues existe riesgo de incendio
si el aparato está cubierto o mal colocado.
28
ES
INSTALACIÓN
AVISO
Riesgo de lesiones. Deje que la instalación la realice un técnico
cuali cado para evitar lesiones y descargas eléctricas.
Longitud
A
Longitud
29
ES
Dimensiones según modelos
Modelo Longitud A Longitud B
10032564 (1800 W) 870 mm 400 mm
10032560 (2400 W) 1175 mm 600 mm
Montaje
1
Montaje y ajuste de la pinza de sujeción
B (mín.)
Distancia de los tornillos de
expansión
Sujeciones regulables
Sujeciones deslizantes
Tornillo, arandela y tuerca M6
30
ES
2
Monte la sujeción deslizante en el sentido de las echas sobre el radiador.
3
Realice 4 oricios en la pared y coloque 4 tornillos de expansión en la dirección de las
echas.
Profundidad del oricio 45 mm
Diámetro del oricio
11 mm
Tornillo de expansión
M8x60
31
ES
4
Fije las sujeciones regulables a la pared.
5
Conecte los dos ángulos de ajuste y apriete la sujeción deslizante con la tuerca de
mariposa.
Tornillos de expansión
Tornillo, arandela plana,
arandela grower y tuerca
M4
Arandela plana
Arandela grower
Tuerca M8
Tuerca de mariposa
32
ES
DIAGRAMA DE INSTALACIÓN
Techo
Suelo
Suelo
Dejar debajo
el radiador al
menos 1 m.
33
ES
ANTES DE SU UTILIZACIÓN
Después de la instalación, compruebe los siguientes puntos para evitar daños
y lesiones:
• ¿El radiador está estable?
• ¿Es suciente el aislamiento térmico?
• ¿Cumple la tensión de red con lo datos especicados en la placa técnica?
• ¿Se ha conectado correctamente el radiador?
• ¿La conexión eléctrica cuenta con una toma de tierra?
• ¿El cableado cumple con la normativa de su territorio?
MANDO A DISTANCIA Y PROGRAMAS
10032564 10032560
Programas y niveles de calefacción
Modelo Potencia P1 (W) P2 (W) P3 (W) Tiempo (h)
10032564 1800 900 1800 - 24
10032560 2400 1200 1200 2400 24
34
ES
RETIRADA DEL APARATO
Si en su país existe una disposición legal relativa a la
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo
doméstico. En lugar de ello, debe depositarse en un
punto de recogida de reciclaje de aparatos eléctricos y
electrónicos. Una gestión adecuada de estos residuos
previene consecuencias potencialmente negativas
para el medio ambiente y la salud de las personas.
Puede consultar más información sobre el reciclaje y
la eliminación de este producto contactando con su
administración local o con su servicio de recogida de
residuos.
35
FR
Chère cliente, cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel
appareil. Veuillez lire attentivement et respecter les
instructions de ce mode d’emploi an d’éviter d’éventuels
dommages. Nous ne saurions être tenus pour responsables
des dommages dus au non-respect des consignes et à la
mauvaise utilisation de l’appareil. Scannez le QR-Code
pour obtenir la dernière version du mode d‘emploi et des
informations supplémentaires concernant le produit.
SOMMAIRE
Consignes de sécurité 36
Installation 38
Schéma d‘installation 42
Avant l‘utilisation 43
Télécommande et programmes 43
Conseils pour le recyclage 44
FICHE TECHNIQUE
Numéro d'article 10032560 10032564
Alimentation 220-240 V ~ 50/60 Hz
Puissance 2400 W 1800 W
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
36
FR
CONSIGNES DE SÉCURITÉ
• Lisez toutes les instructions avant d‘utiliser cet appareil.
• Ne laissez pas l‘appareil en marche sans surveillance.
• Ce radiateur chauffe lorsqu‘il est en fonctionnement. Ne touchez pas les
surfaces chaudes.
ATTENTION
Risque de brûlure ! Certaines parties de ce produit peuvent
devenir très chaudes et causer des brûlures. Une attention
particulière est requise en présence d‘enfants et de personnes
vulnérables.
• Ne déplacez pas l‘appareil pendant son fonctionnement. Attendez que le
radiateur refroidisse complètement avant de le déplacer, et véri ez qu‘il
est bien débranché du secteur.
• Placez l‘appareil à au moins 1 m des matériaux in ammables tels que
meubles, arbres, feuilles, herbes sèches et arbustes.
• L‘élément chauffant du radiateur ne doit pas être dirigé vers le plafond.
L‘élément chauffant doit être tourné vers la surface à chauffer.
IMPORTANT : Pour éviter la surchauffe, le radiateur ne doit pas être
recouvert. Ne pas utiliser l‘appareil pour sécher des vêtements.
• Tenez les enfants et les animaux domestiques à l‘écart de l‘appareil.
• Les enfants à partir de 8 ans ainsi que les personnes dont les capacités
physiques, mentales ou sensorielles sont réduites peuvent utiliser
l’appareil à condition d’avoir assimilé au préalable les consignes
d’utilisation et de sécurité de l’appareil transmises par une personne
responsable de leur sécurité. Surveillez les enfants, ne les laissez pas jouer
avec l‘appareil. Les enfants à partir de 8 ans sont autorisés à nettoyer
l’appareil uniquement sous surveillance.
• Ne laissez pas les enfants jouer avec l‘appareil. Le nettoyage et l‘entretien
ne peut être effectué par des enfants que sous la surveillance d‘adultes.
• N‘utilisez pas l‘appareil s‘il présente des signes de dommages ou de
dysfonctionnement.
• N‘essayez pas de réparer ou de régler vous-même les fonctions électriques
ou mécaniques de cet appareil. L‘appareil ne contient aucune pièce
réparable par l‘utilisateur. Seul un électricien quali é est autorisé à
effectuer des travaux d‘entretien ou de réparation. Toute tentative de
réparer l‘appareil vous-même entraîne l‘annulation de la garantie.
• Si le câble d‘alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des personnes de quali cation
similaire a n d‘éviter toute mise en danger.
37
FR
• Ne touchez pas l‘élément chauffant à mains nues. Si vous les touchez
accidentellement, retirez les traces de doigts avec un chiffon doux, car
elles risqueraient de brûler à l‘intérieur de l‘élément et de provoquer une
panne prématurée du radiateur.
• Ne pas remplacer ou tenter de démonter l‘élément chauffant.
• Ce produit est adapté pour une utilisation intérieure et extérieure.
N‘utilisez pas cet appareil de chauffage à proximité immédiate d‘une
baignoire, d‘une douche ou d‘une piscine.
• Ce produit ne doit pas être exposé aux intempéries pendant une période
prolongée.
• Ne touchez pas la che avec des mains mouillées ou humides.
• N‘installez pas le câble d‘alimentation sous une moquette. Ne recouvrez
pas le câble d‘alimentation avec un tapis, une descente de lit ou d‘autres
couvertures similaires. Installez le câble d‘alimentation de manière à ce
que personne ne trébuche dessus.
• N‘enroulez pas le câble d‘alimentation autour de l‘appareil.
• Assurez-vous qu‘aucun corps étranger ne pénètre dans la ventilation
ou par l‘ouverture du radiateur, car cela pourrait provoquer un choc
électrique, un incendie ou endommager l‘appareil.
• Pour éviter tout risque d‘incendie, ne bloquez pas les fentes de ventilation.
• Le radiateur contient des pièces chaudes et qui peuvent produire des
étincelles. Ne l‘utilisez pas dans des lieux où sont utilisés ou stockés de
l‘essence, de la peinture, des explosifs et/ou des liquides inammables.
Gardez l‘appareil à l‘écart des surfaces chaudes et des ammes nues.
• Évitez autant que possible d‘utiliser une rallonge car elle pourrait
surchauffer et provoquer un incendie. Cependant, si vous devez utiliser
une rallonge, assurez-vous qu‘elle est adaptée à un usage extérieur et de
préférence équipée ou branchée sur un disjoncteur.
• Assurez-vous toujours que le radiateur est branché dans une prise
d‘alimentation extérieure appropriée.
• Débranchez toujours l‘appareil et assurez-vous qu‘il est complètement
refroidi avant de le transporter, de le nettoyer ou de le ranger.
• Cet appareil est destiné à un usage domestique uniquement et ne doit pas
servir à des ns commerciales. Toute utilisation non recommandée par le
fabricant peut provoquer un incendie, une électrocution ou des blessures
corporelles.
• L‘utilisation d‘accessoires avec le radiateur est déconseillée.
• N‘utilisez pas ce radiateur avec une prise électrique programmable, une
minuterie, une télécommande séparée ou tout autre appareil qui allume
automatiquement le radiateur car il y a un risque d‘incendie si le radiateur
est recouvert ou mal situé.
38
FR
INSTALLATION
ATTENTION
Risque de blessure! Faites réaliser l‘installation par un
installateur quali é pour éviter les blessures et les chocs
électriques.
Dimensions des pièces détachées
A
Longueur
39
FR
Dimensions selon le modèle
Modèle Longueur A Longueur B
10032564 (1800 W) 870 mm 400 mm
10032560 (2400 W) 1175 mm 600 mm
Assemblage et installation
1
Assemblage et réglage de la patte maintien
B (min)
Ecart entre les vis d‘extension
Patte réglable
Support coulissant
Vis, rondelle et écrou M6
40
FR
2
Insérez le support coulissant sur le radiateur dans le sens des èches.
3
Percez 4 trous dans le mur et installez 4 vis d‘extension dans le sens de la èche.
Profondeur du perçage 45 mm
Diamètre du perçage
11 mm
Vis d‘extension M8*60
41
FR
4
Fixez les supports ajustables au mur.
5
Connectez les deux équerres de réglage et serrez le support avec la vis papillon.
Vis d‘extension
Vis, rondelle plate, rondelle
ressort et écrou M4
Rondelle plate
Rondelle ressort
Ecrou M8
Ecrou papillon
42
FR
SCHÉMA D‘INSTALLATION
Plafond
Sol
Sol
Laissez un
minimum d‘1
m d‘espace
libre sous le
radiateur
43
FR
AVANT L‘UTILISATION
Après l‘installation, vériez les points suivants pour éviter les dommages et les
blessures :
• Le radiateur est-il stable ?
• L‘isolation est-elle sufsante ?
• La tension du secteur correspond-elle à la tension indiquée sur la plaque
signalétique ?
• Le radiateur est-il correctement câblé ?
• L‘alimentation électrique est-elle correctement mise à la terre ?
• Le câblage est-il conforme aux normes nationales ?
TÉLÉCOMMANDE ET PROGRAMMES
10032564 10032560
Programmes et niveaux de chauffage
Modèle Puissance P1 (W) P2 (W) P3 (W) Durée (h)
10032564 1800 900 1800 - 24
10032560 2400 1200 1200 2400 24
44
FR
CONSEILS POUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques
dans votre pays, ce symbole sur le produit ou sur
l‘emballage indique que cet appareil ne doit pas
être jeté avec les ordures ménagères. Vous devez le
déposer dans un point de collecte pour le recyclage des
équipements électriques et électroniques. La mise au
rebut conforme aux règles protège l‘environnement
et la santé de vos semblables des conséquences
négatives. Pour plus d‘informations sur le recyclage
et l‘élimination de ce produit, veuillez contacter votre
autorité locale ou votre service de recyclage des
déchets ménagers.
45
IT
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo. La
preghiamo di leggere attentamente le seguenti istruzioni
per l’uso e di seguirle per evitare possibili danni. Non ci
assumiamo alcuna responsabilità per danni scaturiti da
una mancata osservazione delle avvertenze di sicurezza
e da un uso improprio del dispositivo. Scansionare il
codice QR seguente, per accedere al manuale d’uso più
attuale e per ricevere informazioni sul prodotto.
INDICE
Avvertenze di sicurezza 46
Installazione 48
Diagramma di installazione 52
Prima dell’utilizzo 53
Telecomando e programmi 53
Smaltimento 54
DATI TECNICI
Numero articolo 10032560 10032564
Alimentazione 220-240 V ~ 50/60 Hz
Potenza 2400 W 1800 W
PRODUTTORE E IMPORTATORE (UK)
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
Importatore per la Gran Bretagna:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
46
IT
AVVERTENZE DI SICUREZZA
• Leggere attentamente tutte le indicazioni prima di utilizzare il dispositivo.
• Non lasciare il dispositivo privo di controllo durante il funzionamento.
• Questo dispositivo diventa estremamente caldo durante il funzionamento.
Non toccare le super ci bollenti.
ATTENZIONE
Pericolo di ustione! Alcuni componenti di questo prodotto
possono diventare estremamente caldi e causare ustioni. È
necessario prestare particolare attenzione in presenza di
bambini e persone che necessitano protezione.
• Non spostare il dispositivo quando è in funzione. Attendere no al
completo raffreddamento dell’irradiatore di calore prima di spostarlo e
controllare che sia stato scollegato dalla rete elettrica.
• Posizionare il dispositivo ad almeno 1 metro di distanza da materiali
facilmente in ammabili come mobili, alberi, erba secca e cespugli.
• L’elemento riscaldante dell’irradiatore di calore non deve essere rivolto
verso il sof tto. L’elemento riscaldante deve essere direzionato sulla
super cie da riscaldare.
IMPORTANTE: per evitare il surriscaldamento, l’irradiatore non deve essere
coperto. Non utilizzare questo dispositivo per asciugare vestiti.
• Tenere bambini e animali domestici lontano dal dispositivo.
• Bambini a partire da 8 anni e persone con limitate capacità siche e
psichiche possono utilizzare il dispositivo solo se sono stati istruiti in modo
dettagliato da una persona responsabile del loro controllo sulle funzioni e
sulle procedure di sicurezza. Assicurarsi che i bambini non giochino con il
dispositivo. I bambini a partire da 8 anni possono pulire il dispositivo solo
con il dovuto controllo.
• I bambini non possono giocare con il dispositivo. La pulizia e la
manutenzione possono essere eseguite da bambini solo con il dovuto
controllo.
• Non utilizzare il dispositivo se presenta segni di danneggiamento o
malfunzionamento.
• Non cercare di regolare o riparare funzioni elettriche o meccaniche del
dispositivo. Il dispositivo non contiene componenti che necessitano di
manutenzione da parte dell’utilizzatore. Solo un elettricista quali cato può
realizzare opere di manutenzione e riparazioni. Il tentativo di riparare il
dispositivo autonomamente comporta la perdita di validità della garanzia.
47
IT
• Per evitare pericoli, se il cavo di alimentazione è danneggiato, deve essere
riparato dal produttore, dal servizio di assistenza ai clienti o da una
persona con qualica equivalente.
• Non toccare l’elemento riscaldante a mani nude. Se viene toccato
involontariamente, rimuovere le impronte digitali con un panno morbido,
per evitare che restino impresse nell’elemento, causando un guasto
precoce dell’irradiatore di calore.
• Non sostituire l’elemento riscaldante e non cercare di rimuoverlo.
• Questo prodotto è adatto all’uso al chiuso e all’aperto. Non utilizzare
l’irradiatore di calore nelle immediate vicinanze di vasche, docce o piscine.
• Questo prodotto non può essere esposto alle intemperie per tempi
prolungati.
• Non toccare la spina con mani bagnate o umide.
• Non far passare il cavo di alimentazione sotto a moquette. Non coprire
il cavo di alimentazione con tappetti, passatoie o coperture simili.
Posizionare il cavo in modo che non sia possibile inciamparvi.
• Non avvolgere il cavo di alimentazione intorno al dispositivo.
• Assicurarsi che non entrino corpi estranei nella ventilazione o
nell’apertura del riscaldamento, dato che ciò potrebbe comportare
folgorazioni, incendi o danni al dispositivo.
• Per evitare eventuali incendi, le fessure di ventilazione non devono essere
bloccate.
• Il riscaldamento presenta componenti interni bollenti e che formano
scintille. Non usarlo in locali in cui sono utilizzati o stoccati benzina, vernici
e/o liquidi inammabili. Tenere il dispositivo lontano da superci bollenti e
amme libere.
• Se possibile, evitare l’utilizzo di una prolunga, dato che potrebbe
surriscaldarsi e causare incendi. Tuttavia, se è necessario l’utilizzo di una
prolunga, assicurarsi che sia adatta all’utilizzo all’aperto e, idealmente, che
sia dotata di/collegata a un interruttore di sicurezza.
• Assicurarsi che l’irradiatore di calore sia sempre collegato a una presa di
corrente appropriata e adatta all’utilizzo all’aperto.
• Prima di spostare, pulire o riporre il dispositivo, staccare la spina e
assicurarsi che sia completamente raffreddato.
• Questo dispositivo di riscaldamento è adatto per il solo uso casalingo e
non dovrebbe essere utilizzato a scopi commerciali. Qualsiasi utilizzo
diverso da quelli consigliati dal produttore può causare incendi,
folgorazioni o lesioni a persone.
• Non è consigliato l’utilizzo di attacchi sul riscaldatore.
• Non utilizzare questo dispositivo di riscaldamento con prese di corrente
programmabili, timer, telecomandi separati o altri dispositivi che lo
attivano automaticamente, dato che potrebbero vericarsi incendi se il
dispositivo è coperto o posizionato in modo errato.
48
IT
INSTALLAZIONE
ATTENZIONE
Pericolo di lesione! Consultare un installatore quali cato prima
del montaggio per evitare lesioni e folgorazioni.
Abmessungen der Einzelteile
A
Lunghezza
49
IT
Dimensioni relative al modello
Modello Lunghezza A Lunghezza B
10032564 (1800 W) 870 mm 400 mm
10032560 (2400 W) 1175 mm 600 mm
Montaggio e installazione
1
Montaggio e regolazione della staffa di supporto
B (min)
Distanza tra le viti a
espansione
Staffa regolabile
Guida di scorrimento
Vite, rondella e dado M6
50
IT
2
Montare la guida di scorrimento sul radiatore nella direzione della freccia.
3
Realizzare 4 fori nella parete e inserire le viti di a espansione nella direzione della
freccia.
Profondità del foro 45 mm
Diametro del foro
11 mm
Vite a espansione
M8*60
51
IT
4
Fissare la staffa di regolazione alla parete.
5
Collegare i due angolari di posizionamento e ssare la guida di scorrimento con la vite
ad alette.
Viti a espansione
Vite, rondella piatta, rosetta
elastica, dado M4
Rondella piatta
Rosetta elastica
Dado M8
Dado ad alette
52
IT
DIAGRAMMA DI INSTALLAZIONE
Softto
Pavimento
Pavimento
Lasciare
almeno 1 m di
spazio sotto al
radiatore!
53
IT
PRIMA DELL’UTILIZZO
Controllare i seguenti punti dopo l’installazione, per evitare lesioni:
• Il radiatore è appeso in modo stabile?
• L’isolamento termico è sufciente?
• La tensione della rete elettrica corrisponde a quella indicata sulla
targhetta del dispositivo?
• Il cablaggio del radiatore è stato eseguito correttamente?
• La connessione elettrica è dotata di messa a terra?
• Il cablaggio è a norma con gli standard nazionali?
TELECOMANDO E PROGRAMMI
10032564 10032560
Programmi e livelli di riscaldamento
Modello Potenza P1 (W) P2 (W) P 3 (W) Tempo (h)
10032564 1800 900 1800 - 24
10032560 2400 1200 1200 2400 24
54
IT
SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni
inerenti lo smaltimento di dispositivi elettrici ed
elettronici, questo simbolo sul prodotto o sulla
confezione segnala che questi prodotti non possono
essere smaltiti con i riuti normali e devono essere
portati a un punto di raccolta di dispositivi elettrici ed
elettronici. Grazie al corretto smaltimento dei vecchi
dispositivi si tutela il pianeta e la salute delle persone
da possibili conseguenze negative. Informazioni
riguardanti il riciclo e lo smaltimento di questi prodotti
si ottengono presso l’amministrazione locale oppure il
servizio di gestione dei riuti domestici.
