CHE 2-28 SDS-plus
Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . . . . . . 3
Original operating instructions . . . . . . . . . . . . . . . . . . . . 12
Notice d’instructions d’origine . . . . . . . . . . . . . . . . . . . . . 21
Istruzioni per l’uso originali . . . . . . . . . . . . . . . . . . . . . . . 31
Instrucciones de funcionamiento originales . . . . . . . . . . 40
Instruções de serviço originais . . . . . . . . . . . . . . . . . . . . . 49
Originele gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . 58
Originale driftsvejledning . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Originale driftsanvisningen . . . . . . . . . . . . . . . . . . . . . . . . 76
Originalbruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Alkuperäinen käyttöohjekirja . . . . . . . . . . . . . . . . . . . . . . . 94
Αυθεντικές οδηγίες χειρισμού
. . . . . . . . . . . . . . . . . . . . . . 103
Instrukcja oryginalna
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Eredeti üzemeltetési útmutató
. . . . . . . . . . . . . . . . . . . . . 122
Originální návod k obsluze
. . . . . . . . . . . . . . . . . . . . . . . 131
Originálny návod na obsluhu
. . . . . . . . . . . . . . . . . . . . . 140
Originaalkasutusjuhend
. . . . . . . . . . . . . . . . . . . . . . . . . 149
Originali naudojimo instrukcija
. . . . . . . . . . . . . . . . . . . . 158
Lietošanas pamācības oriģināls
. . . . . . . . . . . . . . . . . . . 167
Оригинальная инструкция
по эксплуатации . . . . . . . .
176
CHE 2-28
3
Inhalt
Verwendete Symbole . . . . . . . . . . . . . . . 3
Technische Daten . . . . . . . . . . . . . . . . . . 3
Auf einen Blick . . . . . . . . . . . . . . . . . . . . 4
Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . 5
Geräusch und Vibration . . . . . . . . . . . . . 6
Gebrauchsanweisung . . . . . . . . . . . . . . . 7
Wartung und Pflege . . . . . . . . . . . . . . . 10
Entsorgungshinweise . . . . . . . . . . . . . . 11
-Konformität . . . . . . . . . . . . . . . . . . . 11
Haftungsausschluss . . . . . . . . . . . . . . . 11
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises
drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise
gefährliche Situation.
Bei Nichtbeachten des Hinweises drohen
Verletzungen oder Sachschäden.
HINWEIS!
Bezeichnet Anwendungstips und wichtige
Informationen.
Symbole am Gerät
Vor Inbetriebnahme
Bedienungsanleitung lesen!
Augenschutz tragen!
Gehörschutz tragen!
Leichten Atemschutz benutzen!
Entsorgungshinweis für das
Altgerät (siehe Seite
Entsorgungshinweise)!
Technische Daten
Bohr- und Meißelhammer CHE 2-28
SDS-plus
Nennaufnahmeleistung W 800
Leerlauf-Drehzahl
min
-1
0–1300
Leerlauf-Schlagzahl
min
-1
0–4000
Max. Einzelschlagenergie
(nach „EPTA-procedure
05/2009“)
J2,7
Schmierung Fett
Werkzeugaufnahme SDS-plus
max. Bohrdurchmesser
– Beton
– Mauerwerk
(HM-Bohrkrone)
–Holz
– Metall
mm
mm
mm
mm
28
68
30
13
Gewicht entsprechend
„EPTA-procedure
01/2003“
kg 2,65
CHE 2-28
4

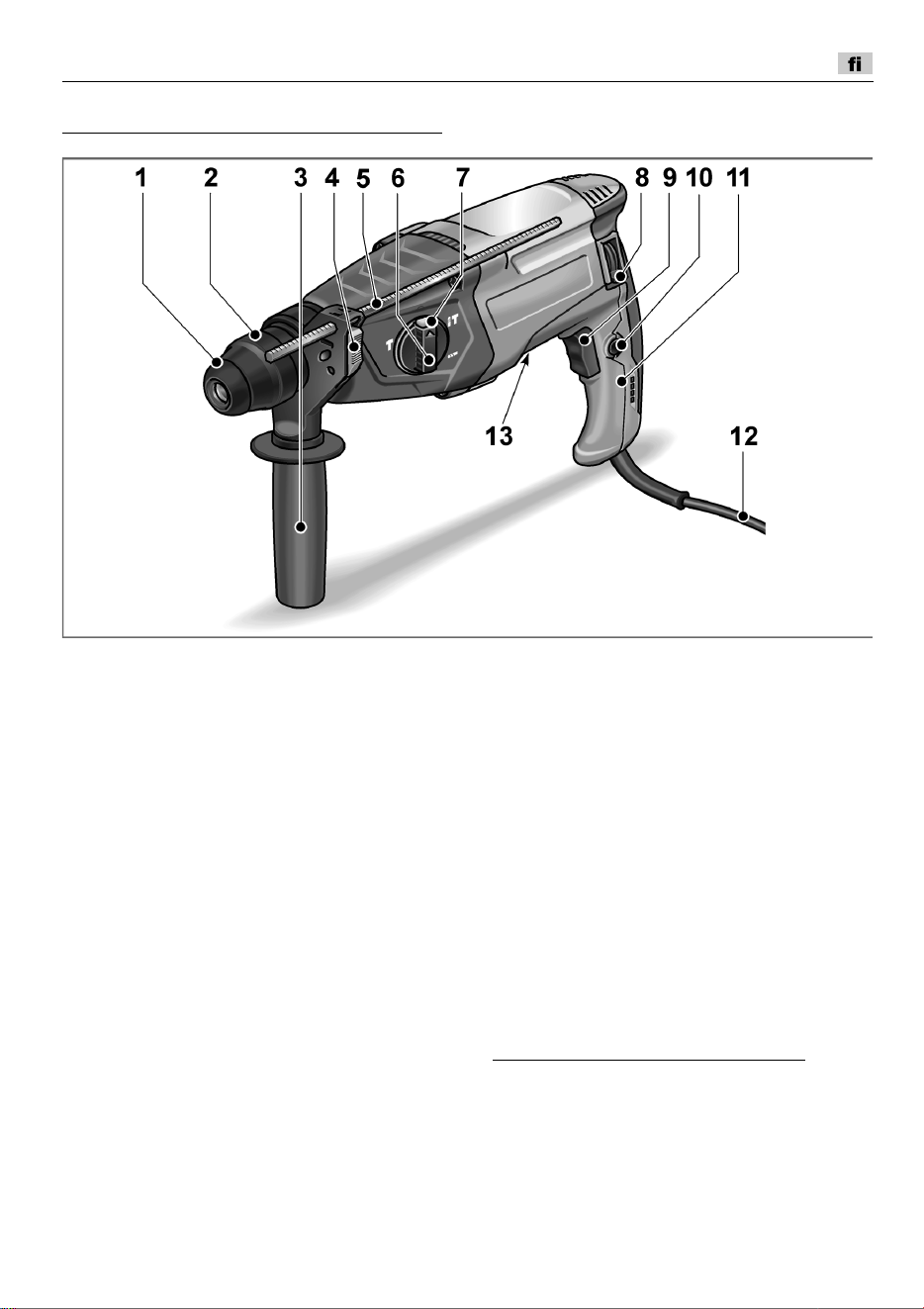

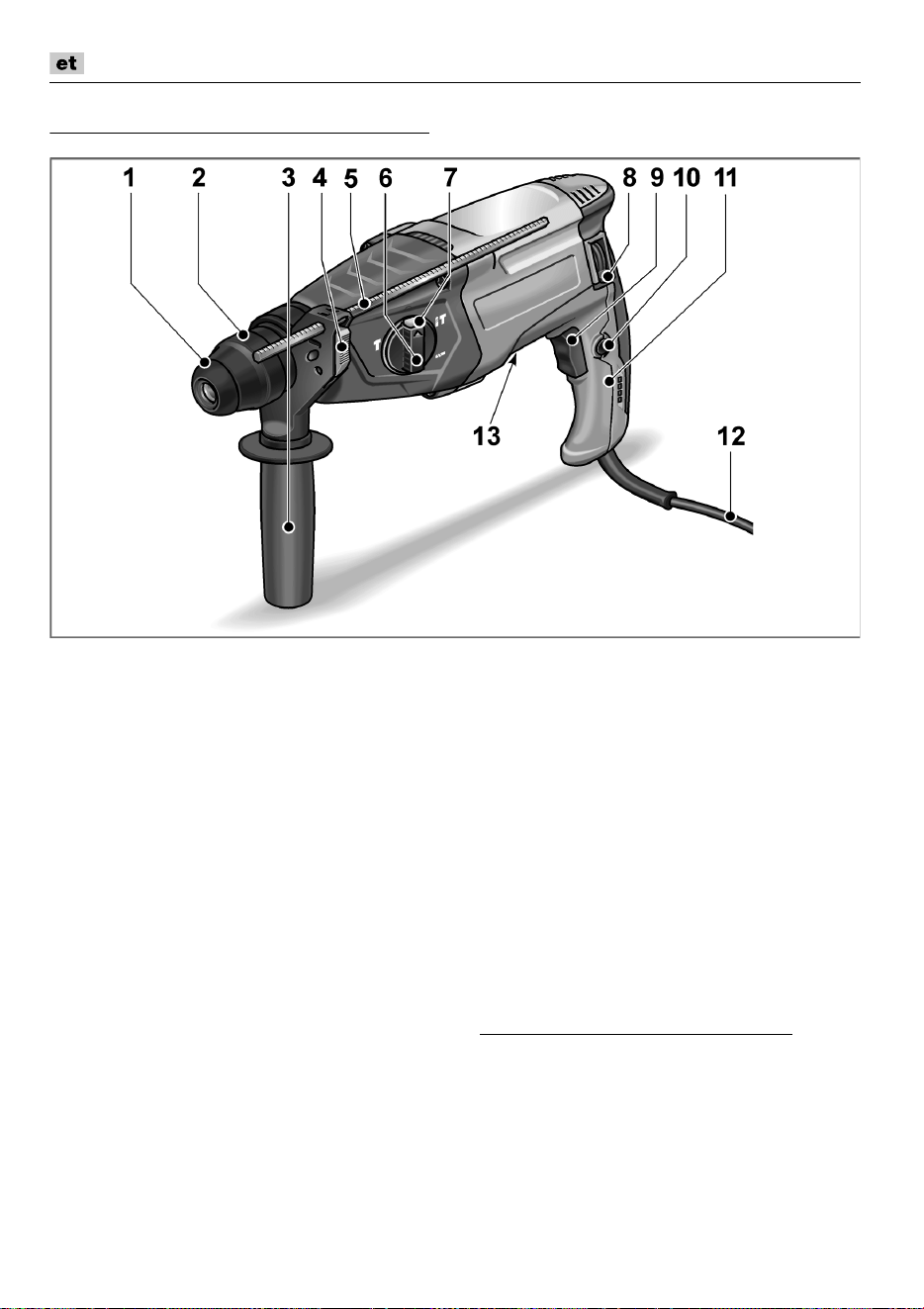

Auf einen Blick
1 Staubschutzkappe
2 Verriegelungshülse
3 Zusatzhandgriff
4 Klemmhebel für Tiefenanschlag
5 Tiefenanschlag

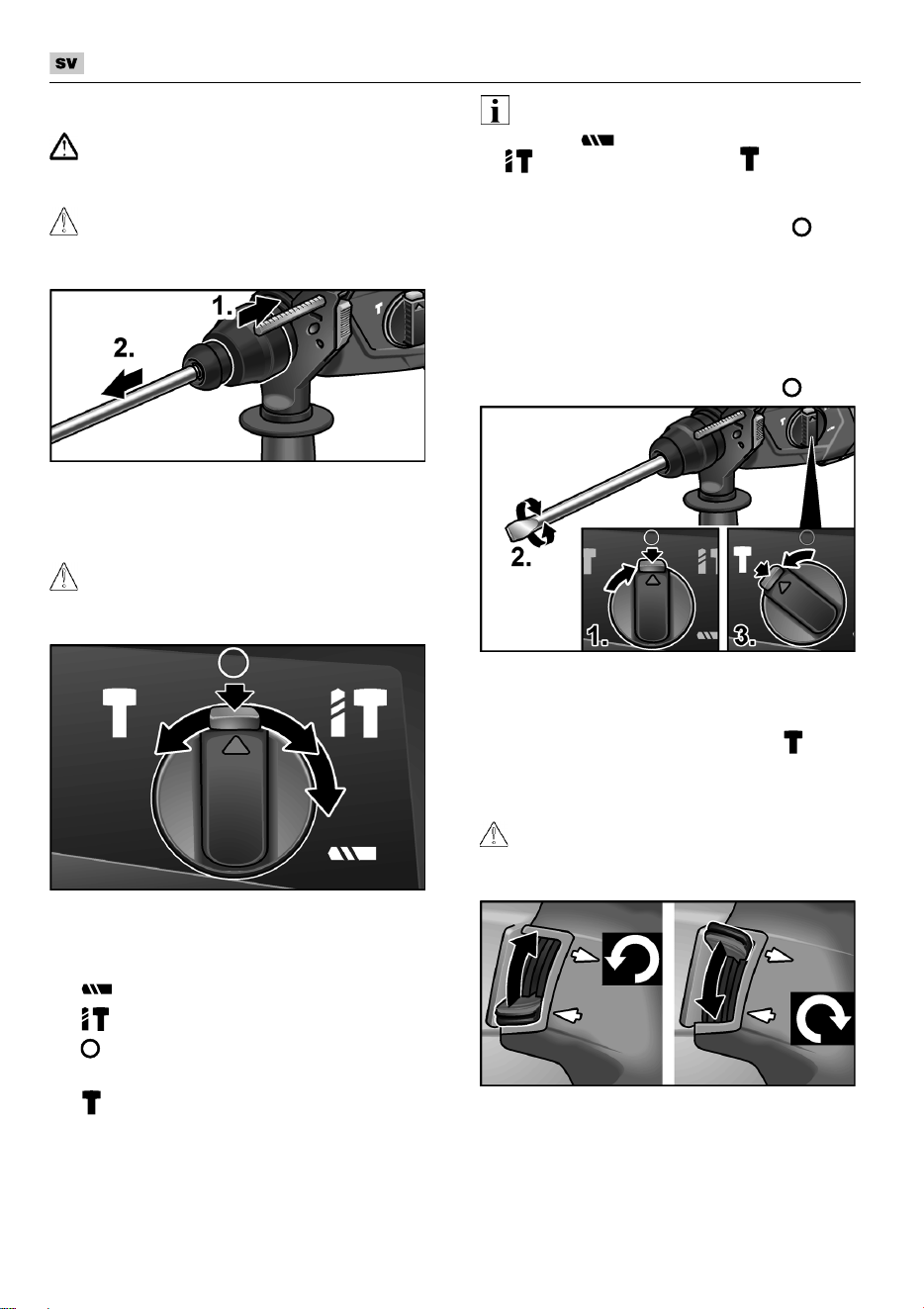

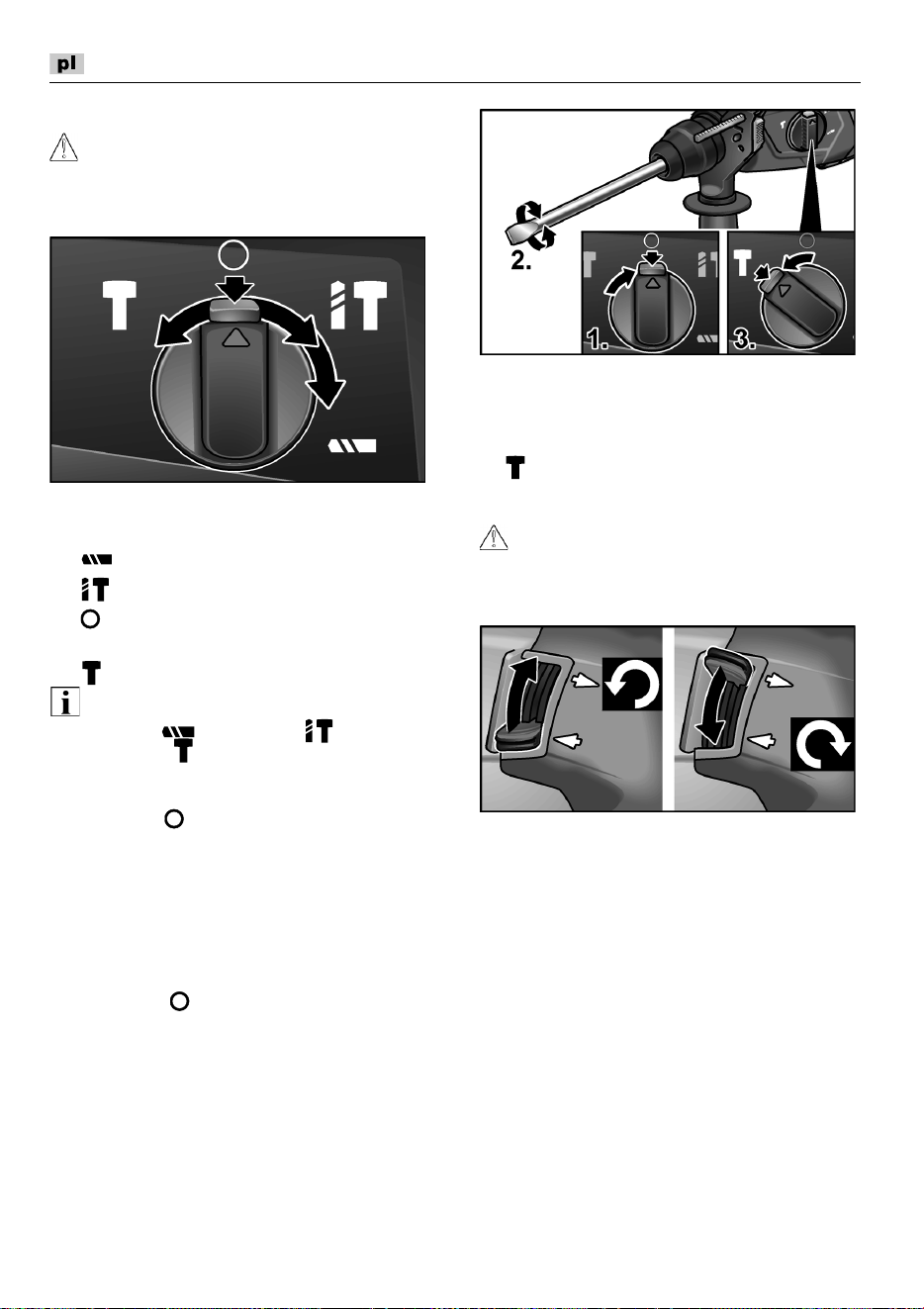

6 Drehknopf für Arbeitsmodus
7 Entriegelungstaste

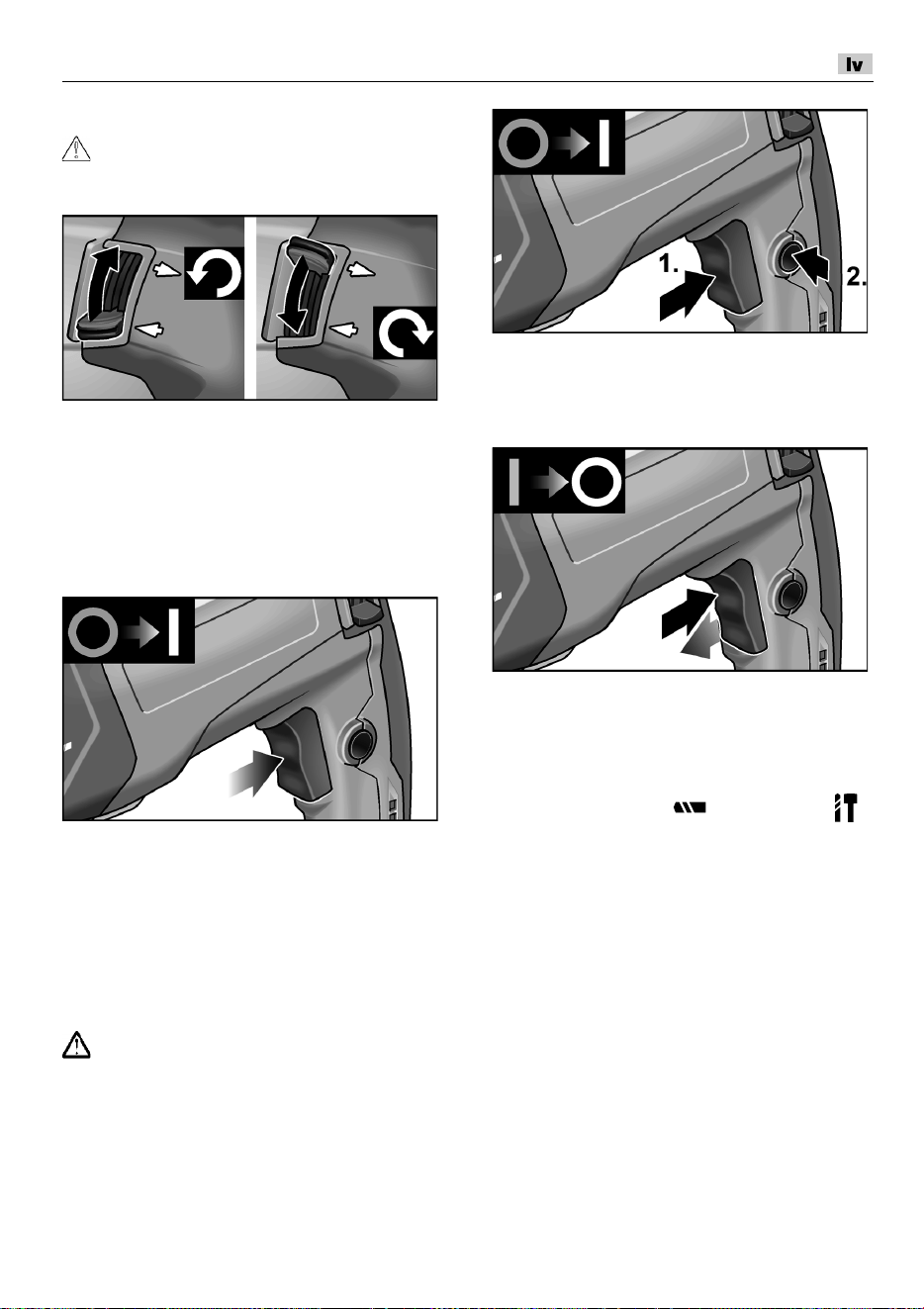

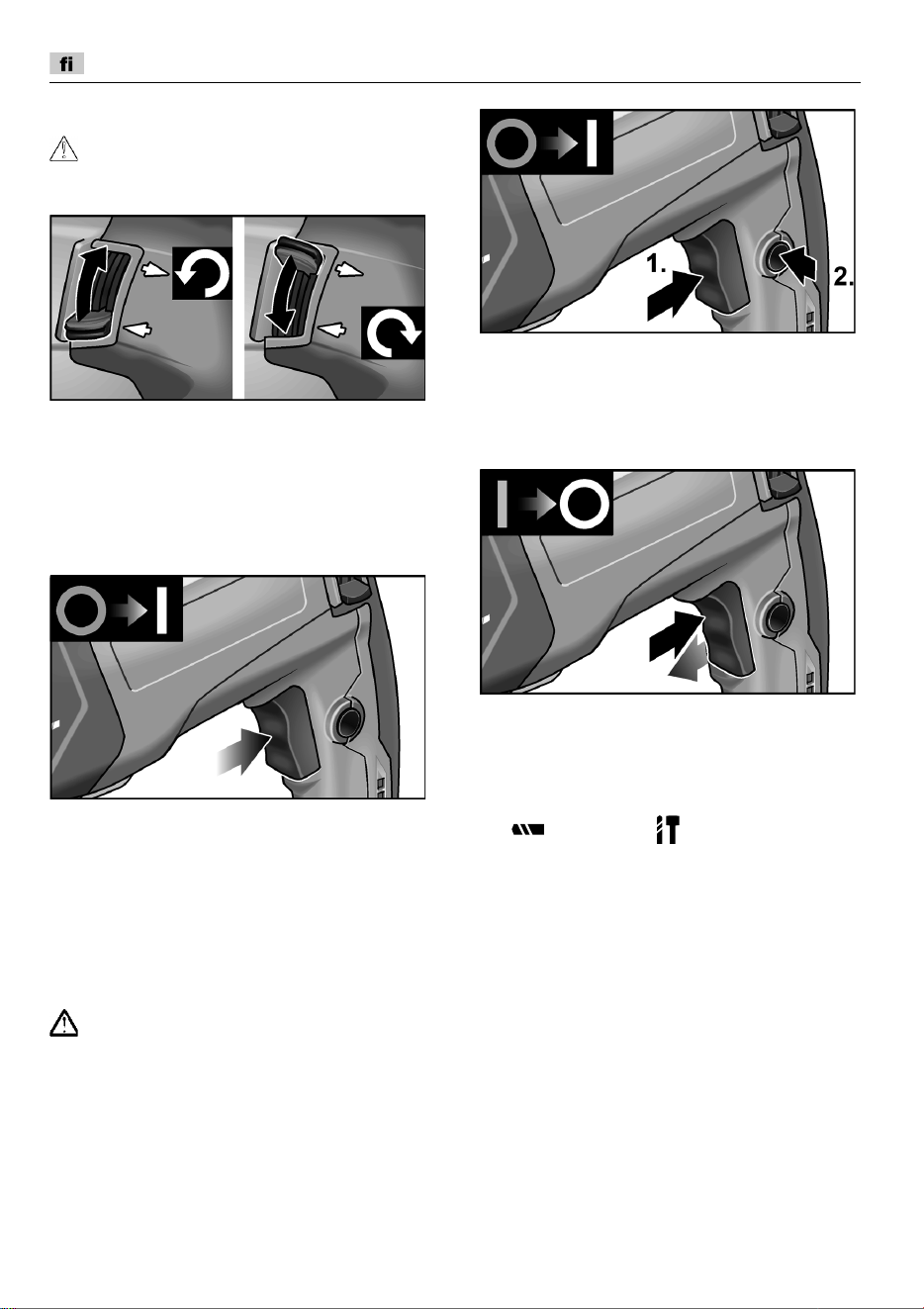

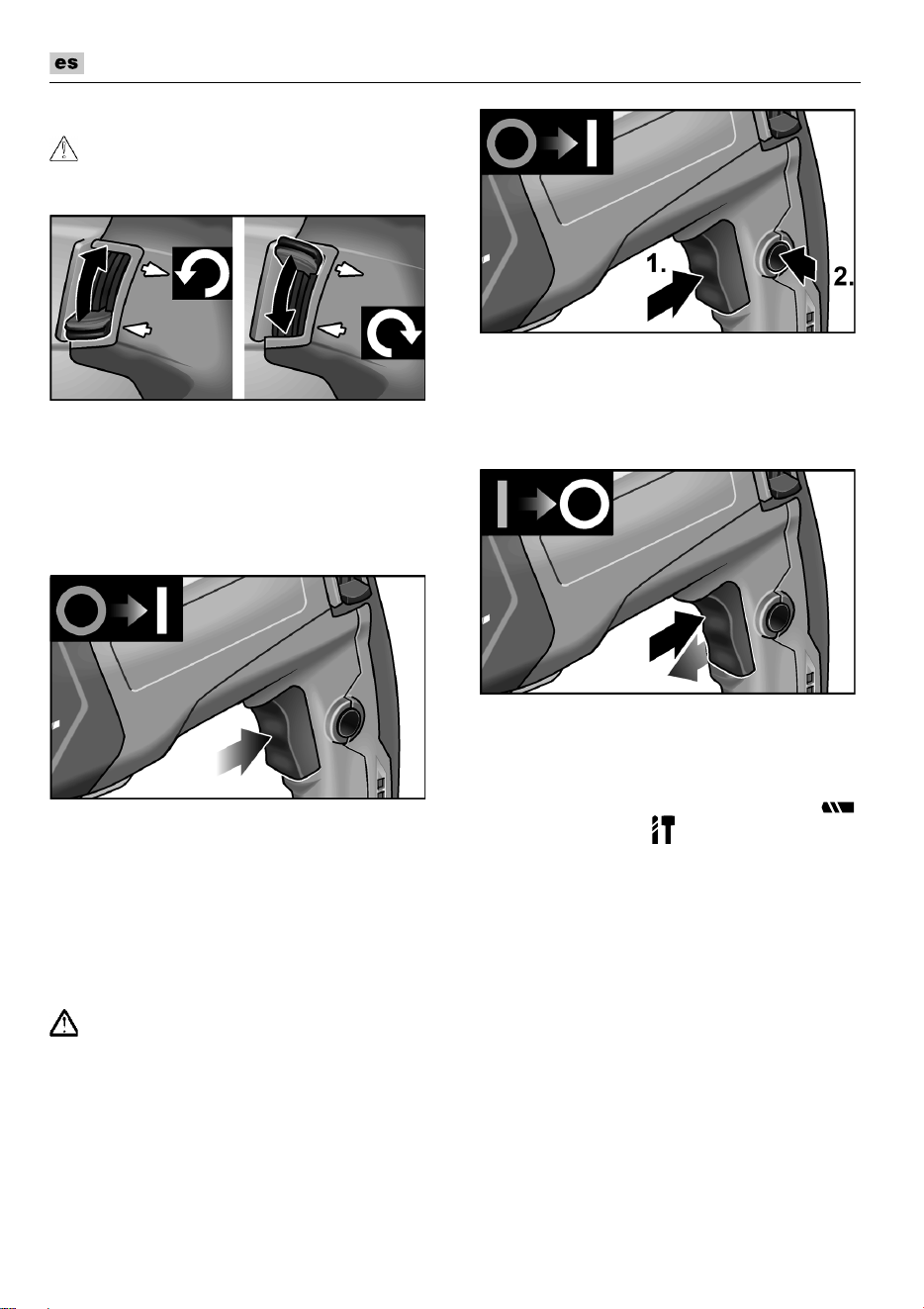

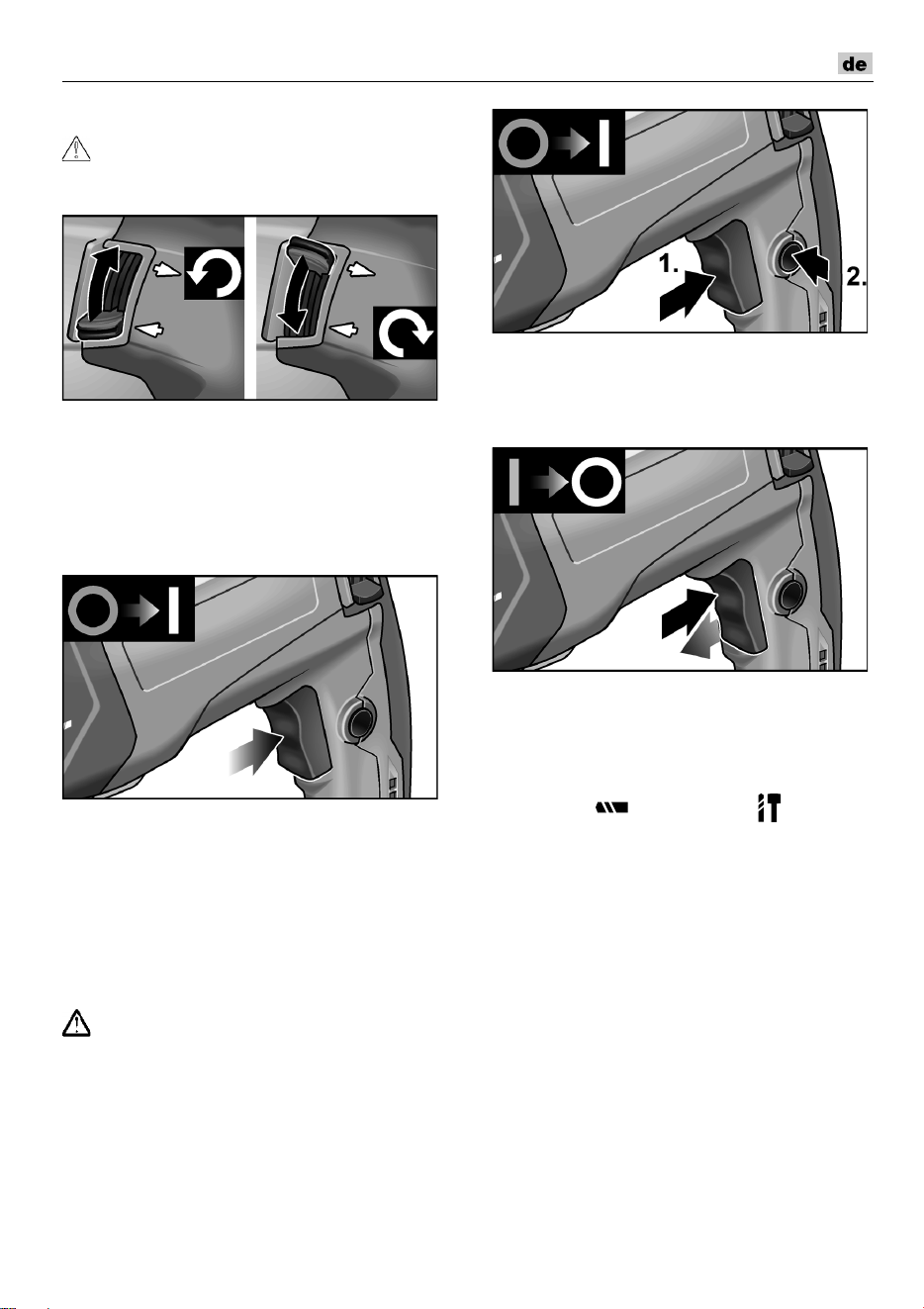

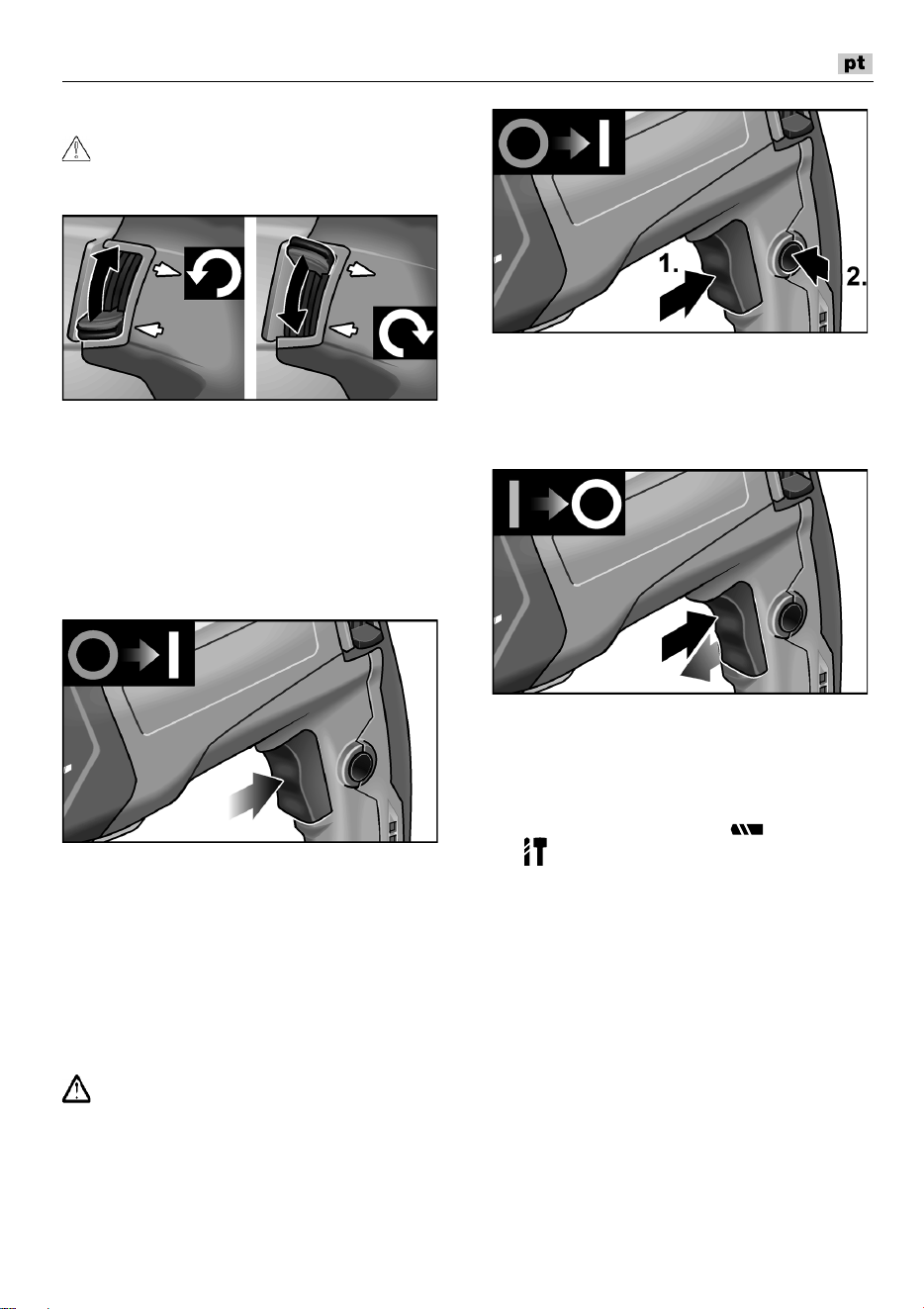

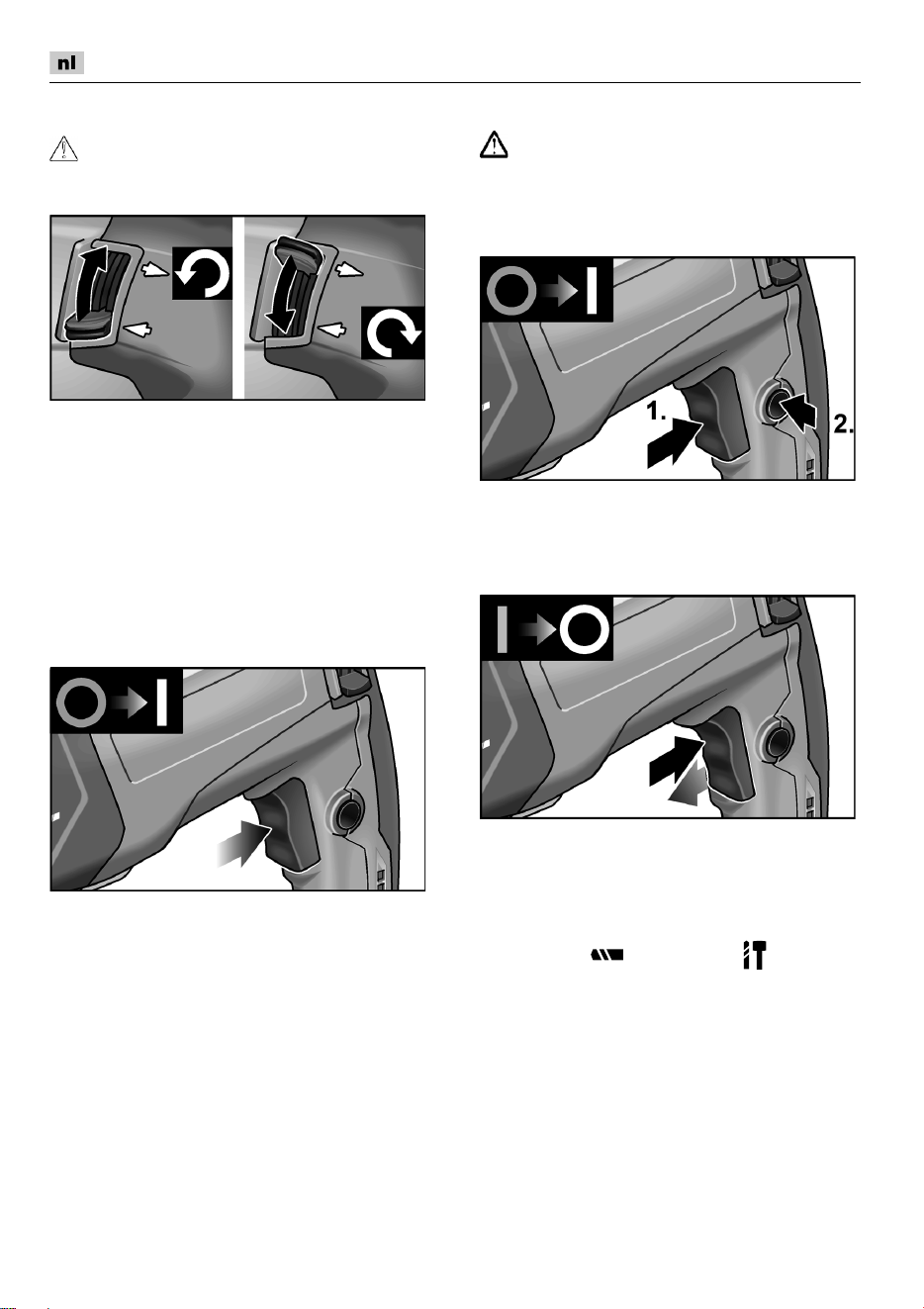

8 Hebel für Drehrichtungswahl
(Rechts-/Linkslauf)
9 Schalter
Zum Ein- und Ausschalten sowie
zum Hochfahren bis zur maximalen
Dreh-/Schlagzahl.
10 Feststellknopf
11 Handgriff
12 Netzkabel
13 Typschild *
* nicht sichtbar
CHE 2-28
5
Zu Ihrer Sicherheit
WARNUNG!
Lesen Sie alle Sicherheitshinweise und
Anweisungen.
Versäumnisse bei der
Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag,
Brand und/oder schwere Verletzungen zur
Folge haben
. Bewahren Sie alle Sicher-
heitshinweise und Anweisungen für die
Zukunft auf.
Vor Gebrauch des Elektrowerkzeuges lesen
und danach handeln:
–
die vorliegende Bedienungsanleitung,
–
die „Allgemeinen Sicherheitshinweise“
zum Umgang mit Elektrowerkzeugen im
beigelegten Heft (
Schriften
-
Nr.: 315.915),
–
die für den Einsatzort geltenden Regeln
und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand
der Technik und den anerkannten
sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch
Gefahren für Leib und Leben des Benutzers
oder Dritter bzw. Schäden an der Maschine
oder an anderen Sachwerten entstehen.
Das Elektrowerkzeug ist nur zu benutzen
–
für die bestimmungsgemäße
Verwendung,
–
in sicherheitstechnisch einwandfreiem
Zustand.
Die Sicherheit beeinträchtigende Störungen
umgehend beseitigen.
Bestimmungsgemäße Verwendung
Der Bohr- und Meißelhammer
CHE 2-28 SDS-plus ist bestimmt
– für den gewerblichen Einsatz in Industrie
und Handwerk,
– zum Hammerbohren in Mauerwerk und
Beton für Dübel- und Ankerbefesti-
gungen und Durchgangsbohrungen,
– für leichte Stemmarbeiten zum Entfernen
von Putz und Fliesen,
– zur Verwendung mit dafür geeignetem
und vom Hersteller für dieses Gerät
empfohlenem Werkzeug.
Sicherheitshinweise für Hämmer
Tragen Sie Gehörschutz. Die Einwirkung
von Lärm kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gelieferte
Zusatzhandgriffe. Der Verlust der
Kontrolle kann zu Verletzungen führen.
Halten Sie das Gerät an den isolierten
Griffflächen, wenn Sie Arbeiten aus-
führen, bei denen das Einsatzwerkzeug
verborgene Stromleitungen oder das
eigene Netzkabel treffen kann.
Der Kontakt mit einer spannungs-
führenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
Weitere Sicherheitshinweise
Verwenden Sie geeignete Suchgeräte,
um verborgene Versorgungsleitungen
aufzuspüren, oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu. Kontakt
mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen. Beschädigung
einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung
verursacht Sachbeschädigung oder kann
einen elektrischen Schlag verursachen.
Halten Sie das Elektrowerkzeug beim
Arbeiten fest mit beiden Händen und
sorgen Sie für einen sicheren Stand.
Das Elektrowerkzeug wird mit zwei
Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit
Spannvorrichtung festgehaltenes Werk-
stück ist sicherer gehalten als mit Ihrer
Hand.
Benutzen Sie das Elektrowerkzeug nicht
mit beschädigtem Kabel. Berühren Sie
das beschädigte Kabel nicht und ziehen
Sie den Netzstecker, wenn das Kabel
während des Arbeitens beschädigt wird.
Beschädigte Kabel erhöhen das Risiko
eines elektrischen Schlages.
Nur Werkzeuge mit SDS-plus Werkzeug-
aufnahme einsetzen. Die korrekte Ver-
riegelung durch Ziehen am Werkzeug
überprüfen.
Eine beschädigte Staubschutzkappe
sofort ersetzen lassen. Die Staubschutz-
kappe verhindert den Eintriitt von Staub in
die Werkzeugaufnahme.
CHE 2-28
6
Freigesetzte Stäube von Materialien wie
bleihaltige Anstriche, einige Holzarten,
Mineralien und Metall können eine
Gefährdung der Bedienperson oder in der
Nähe befindlicher Personen darstellen.
Einatmen oder Berühren dieser Stäube
können zu Atemwegserkrankungen und/
oder allergischen Reaktionen führen.
– Für gute Belüftung des Arbeitsplatzes
sorgen!
– Wenn möglich, externe Staub-
absaugung verwenden.
– Es wird die Verwendung einer Atem-
schutzmaske mit Filterklasse P2
empfohlen.
Keine Materialien bearbeiten, bei denen
gesundheitsgefährdende Stoffe freigesetzt
werden (z. B. Asbest).
Zur Kennzeichnung des Elektrowerkzeugs
nur Klebschilder verwenden. Keine Löcher
in das Gehäuse bohren.
Netzspannung und Spannungsangabe auf
dem Typschild muss übereinstimmen.
Geräusch und Vibration
Die Geräusch- und Schwingungswerte
wurden entsprechend EN 60745 ermittelt.
Der A-bewertete Geräuschpegel des
Gerätes beträgt typischerweise:
– Schall-Druckpegel: 91 dB(A);
– Schall-Leistungspegel: 102 dB(A);
– Unsicherheit: K = 3 dB.
Schwingungsgesamtwert:
– beim Hammerbohren:
– Emissionswert: a
h
= 14,30 m/s
2
– Unsicherheit: K = 1,5 m/s
2
– beim Meißeln:
– Emissionswert: a
h
= 14,50 m/s
2
– Unsicherheit: K = 1,5 m/s
2
ACHTUNG!
Die angegebenen Messwerte gelten
für neue Geräte. Im täglichen Einsatz
verändern sich Geräusch- und
Schwingungswerte.
HINWEIS!
Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem
in EN 60745 genormten Messverfahren
gemessen worden und kann für den Ver-
gleich von Elektrowerkzeugen miteinander
verwendet werden. Er eignet sich auch für
eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel reprä-
sentiert die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen,
mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann
die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwin-
gungs
belastung sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaß-
nahmen zum Schutz des Bedieners vor der
Wirkung von Schwingungen fest wie zum
Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A)
Gehörschutz tragen.
CHE 2-28
7
Gebrauchsanweisung
Vor der Inbetriebnahme
Elektrowerkzeug und Zubehör auspacken
und auf Vollständigkeit der Lieferung und
Transportschäden kontrollieren.

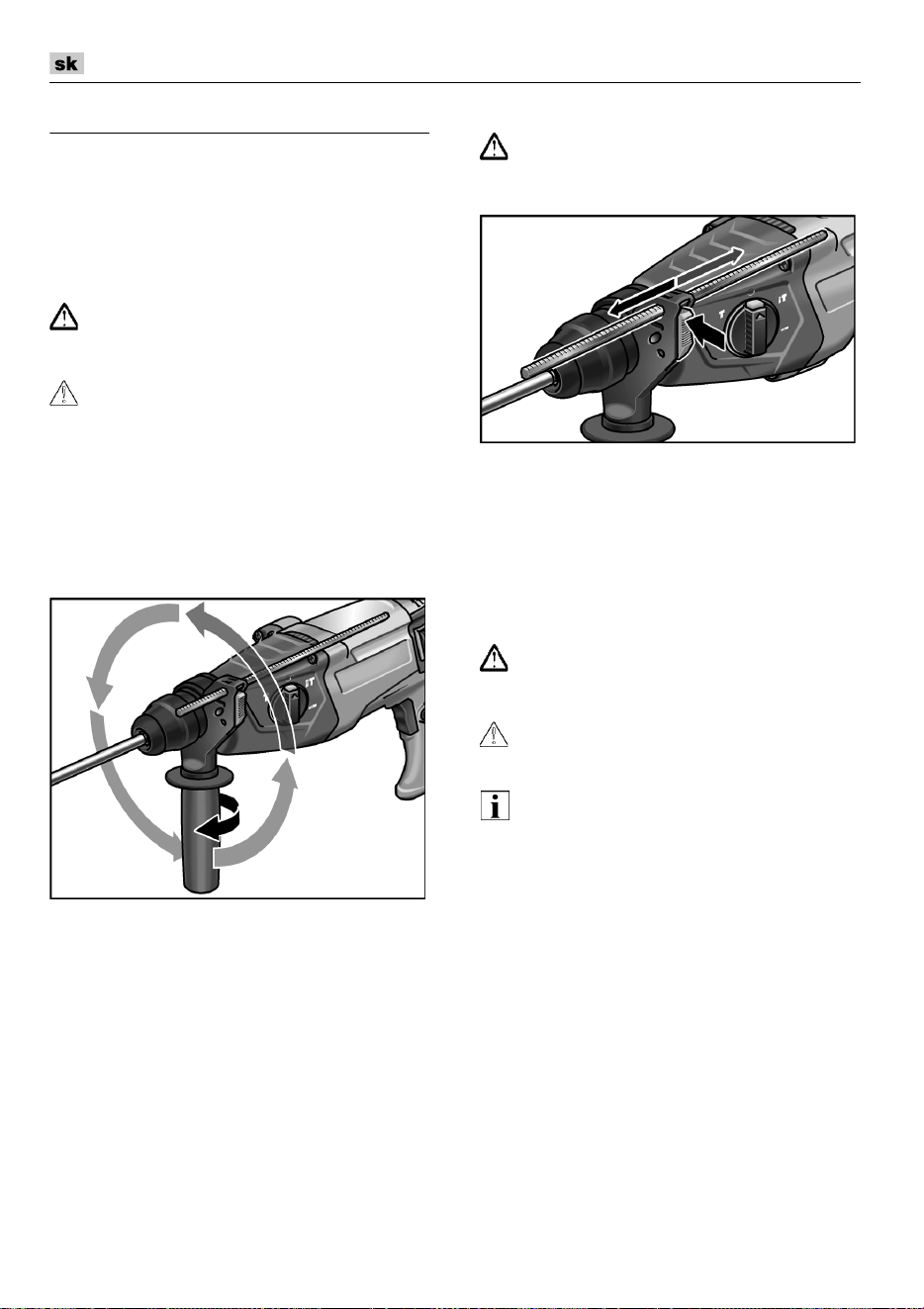

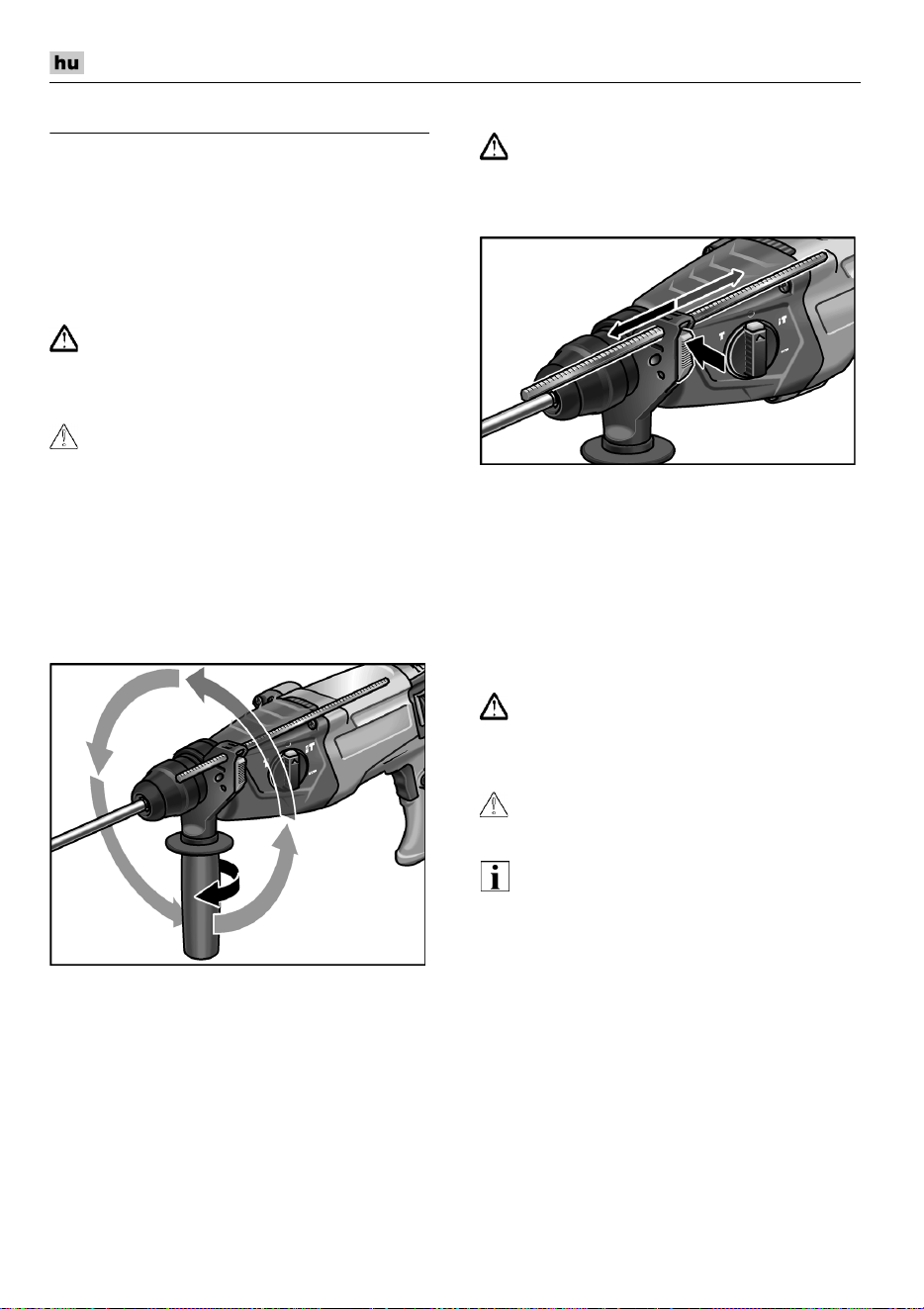

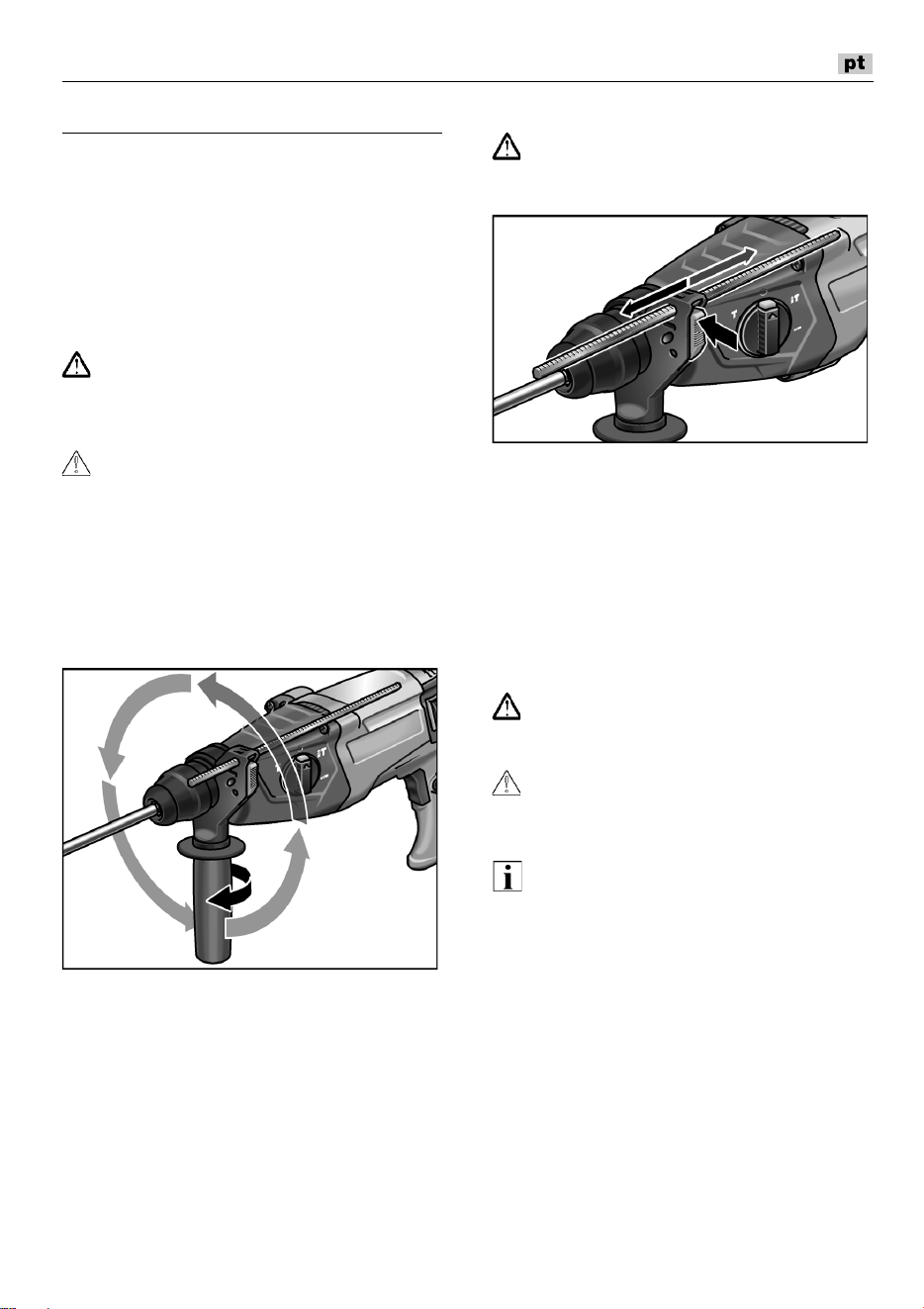

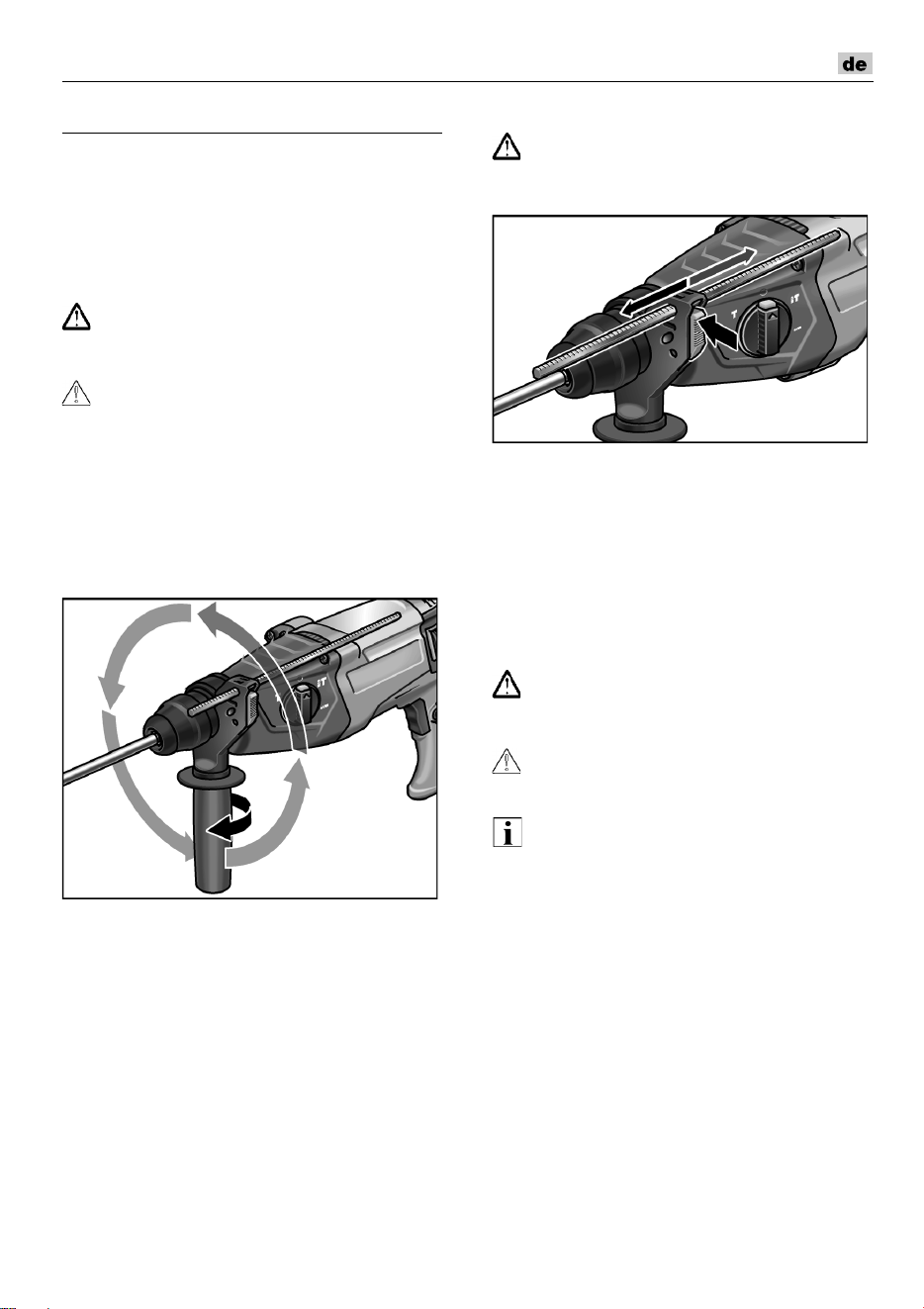

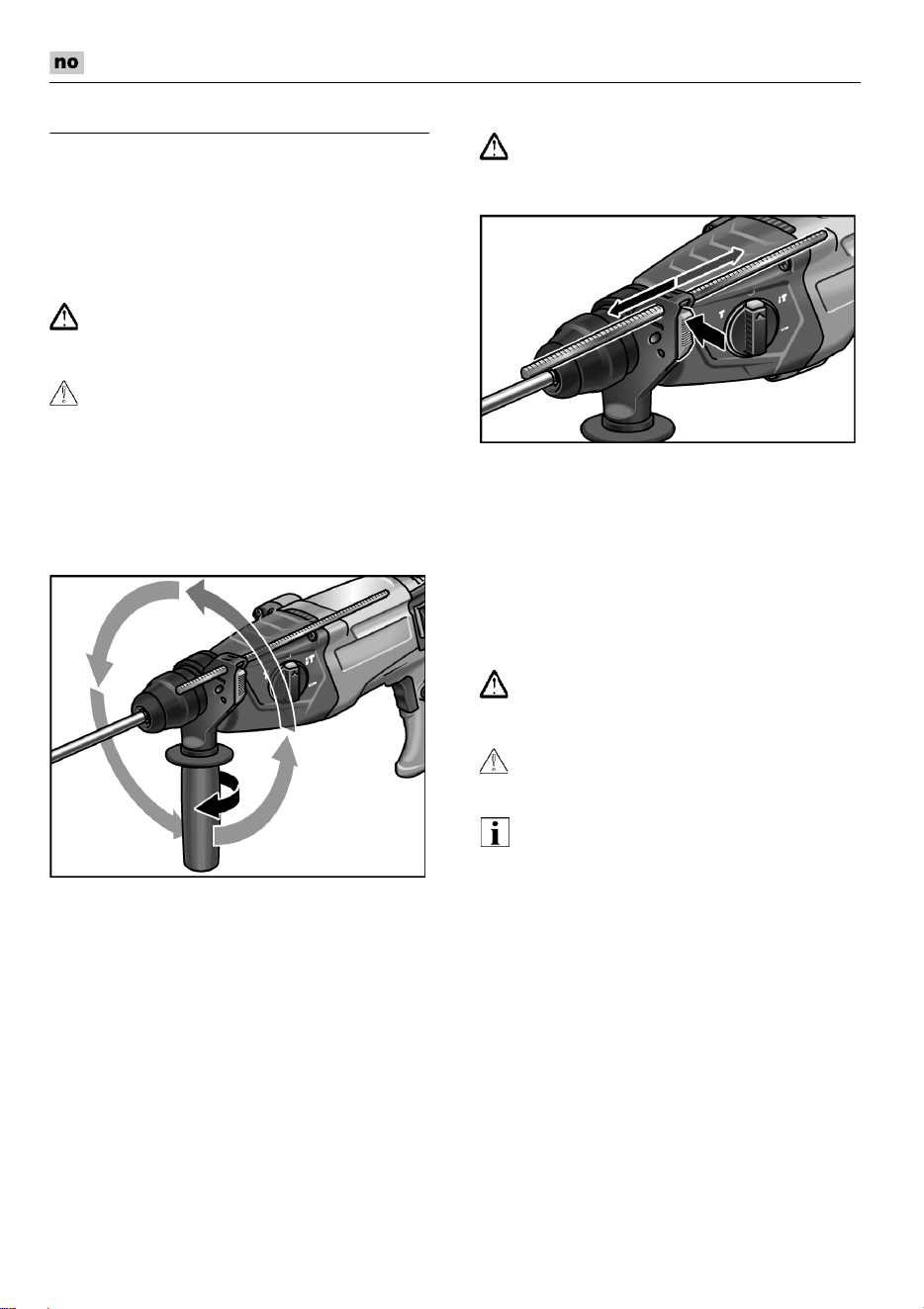

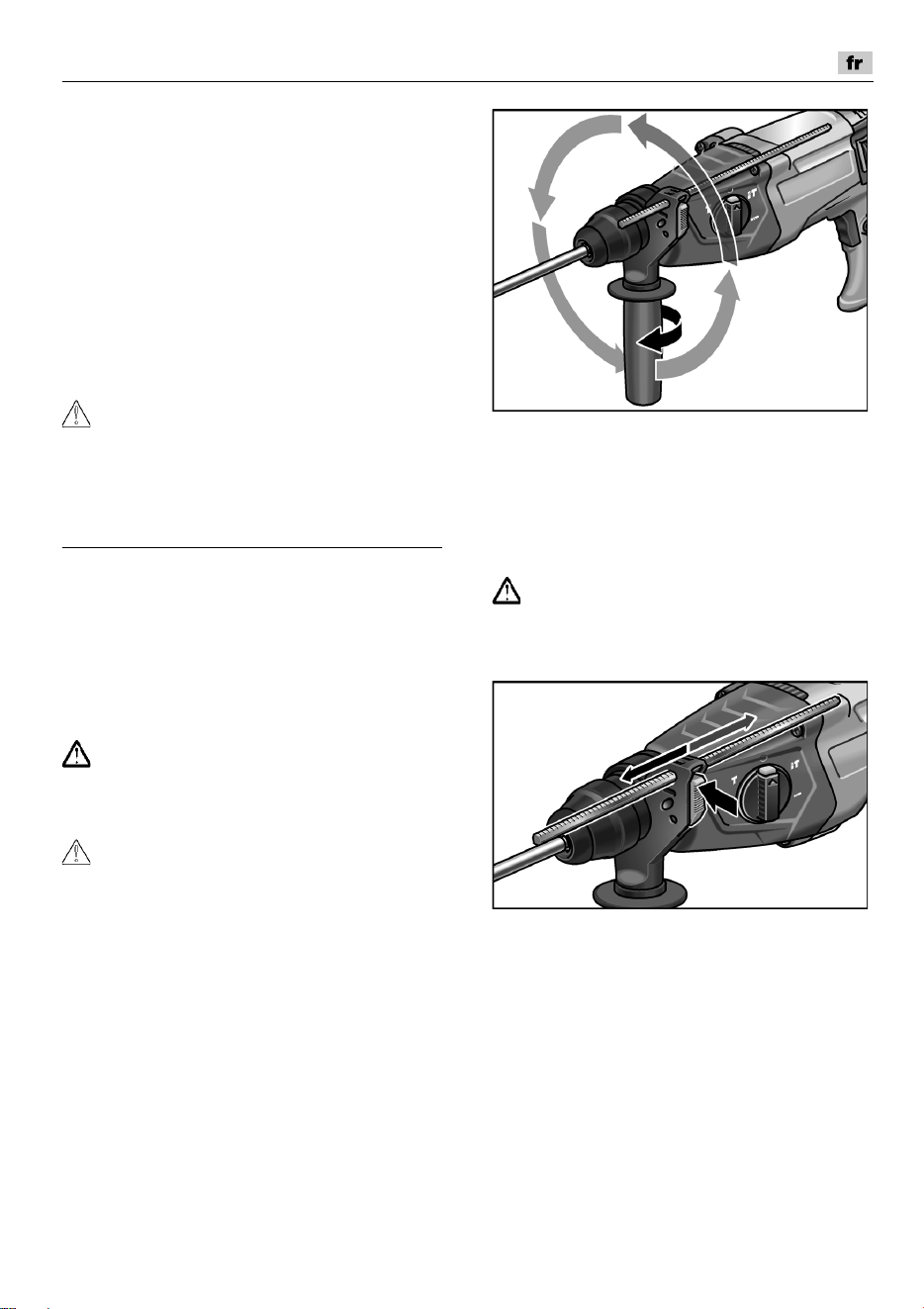

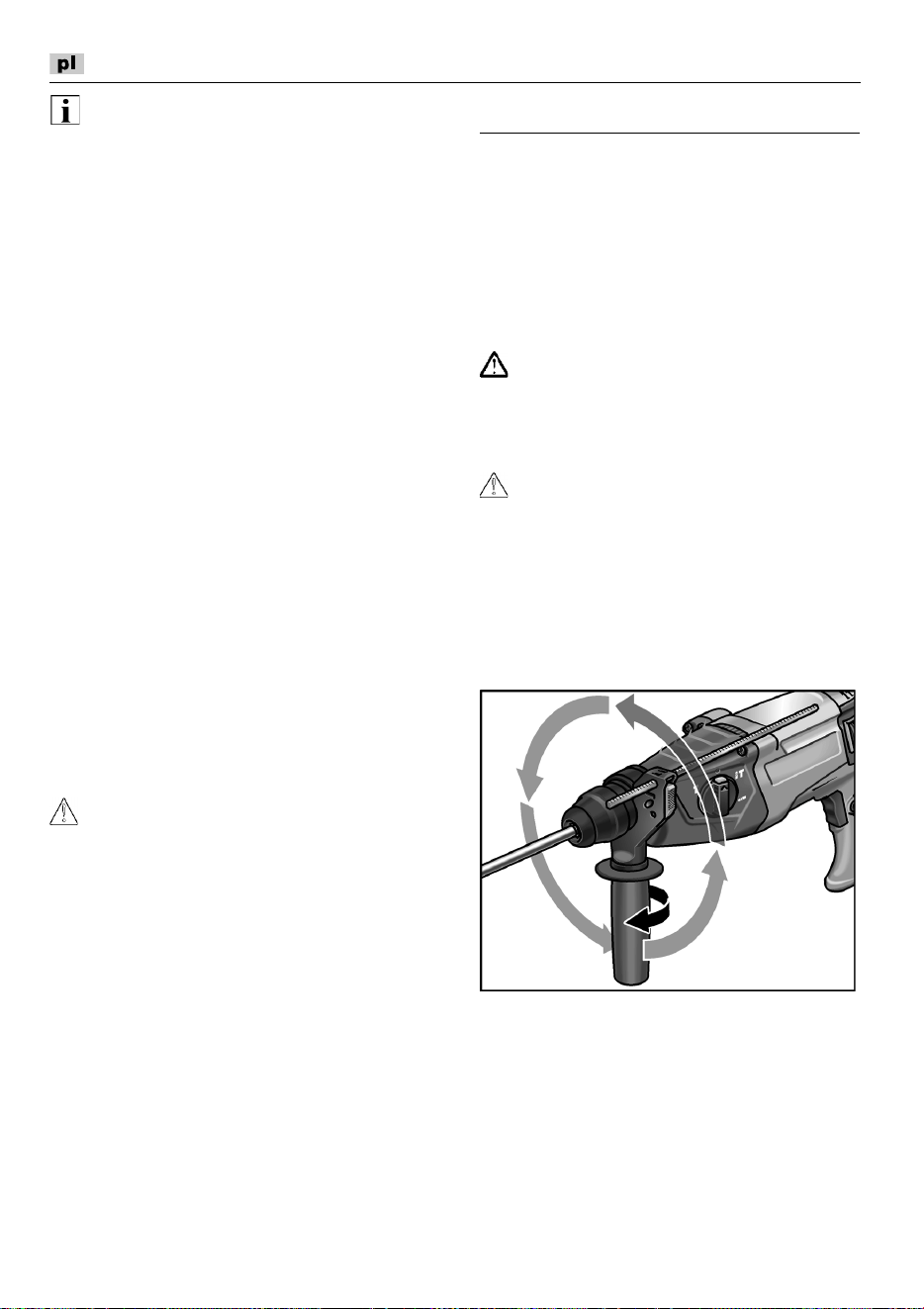

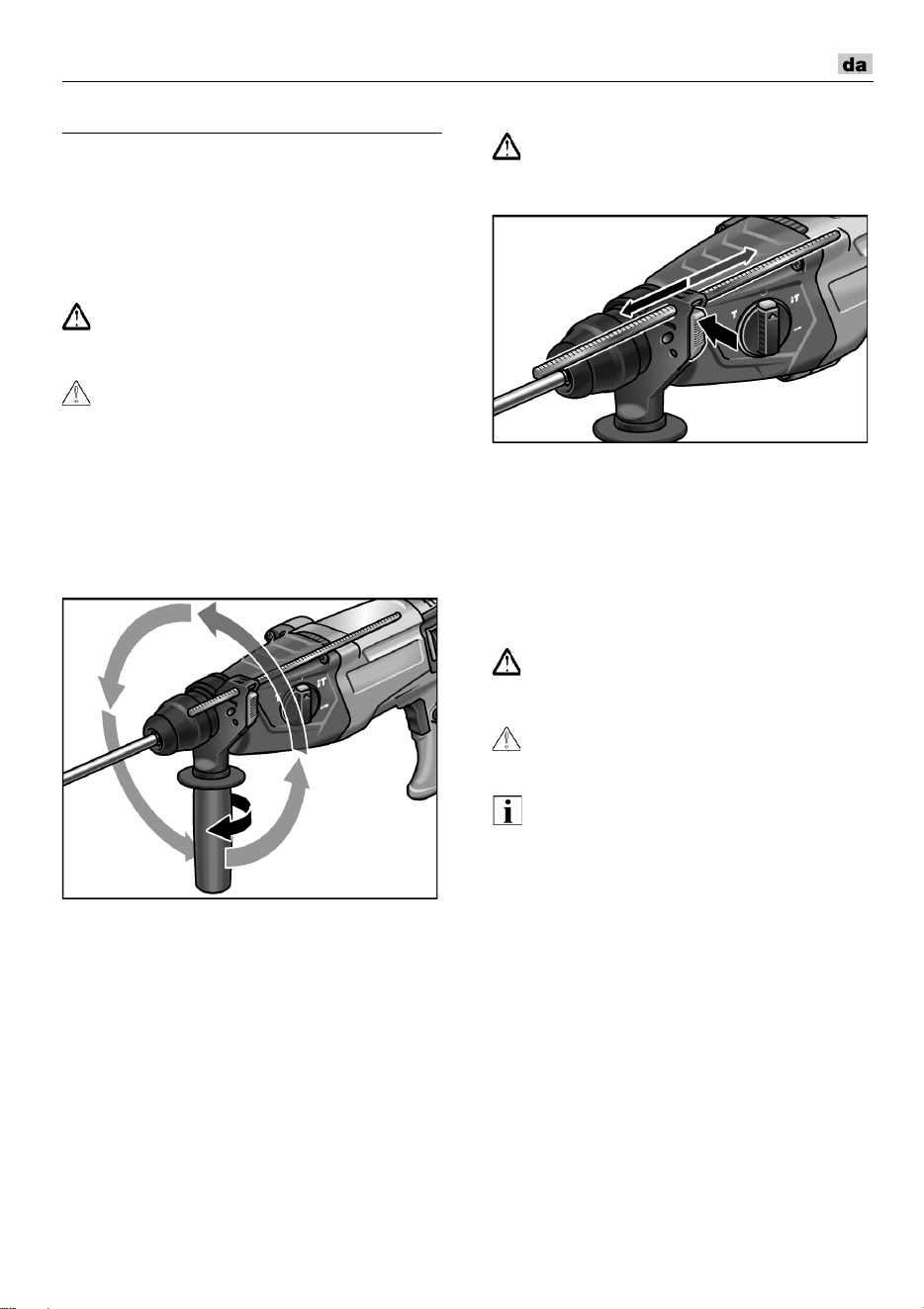

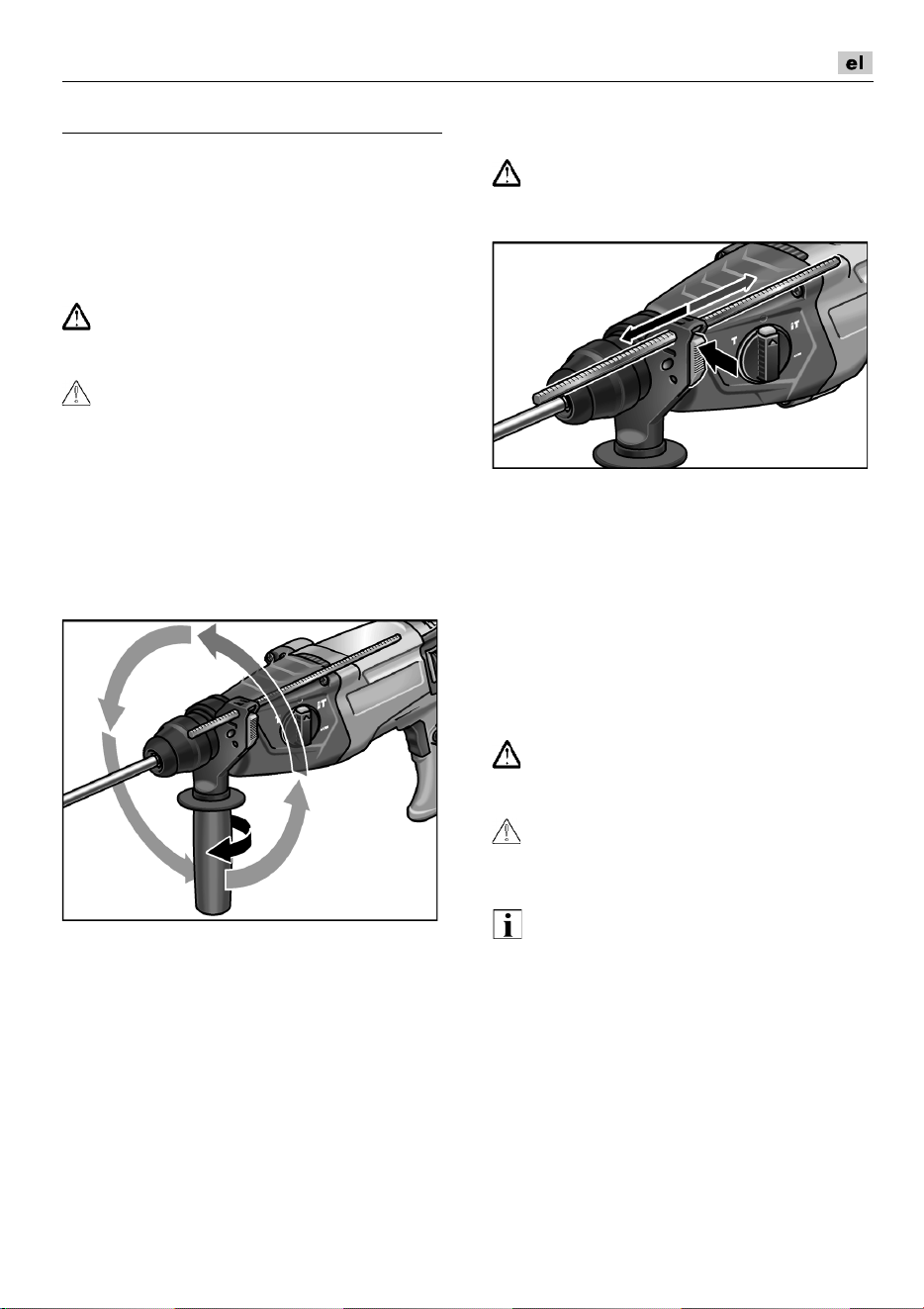

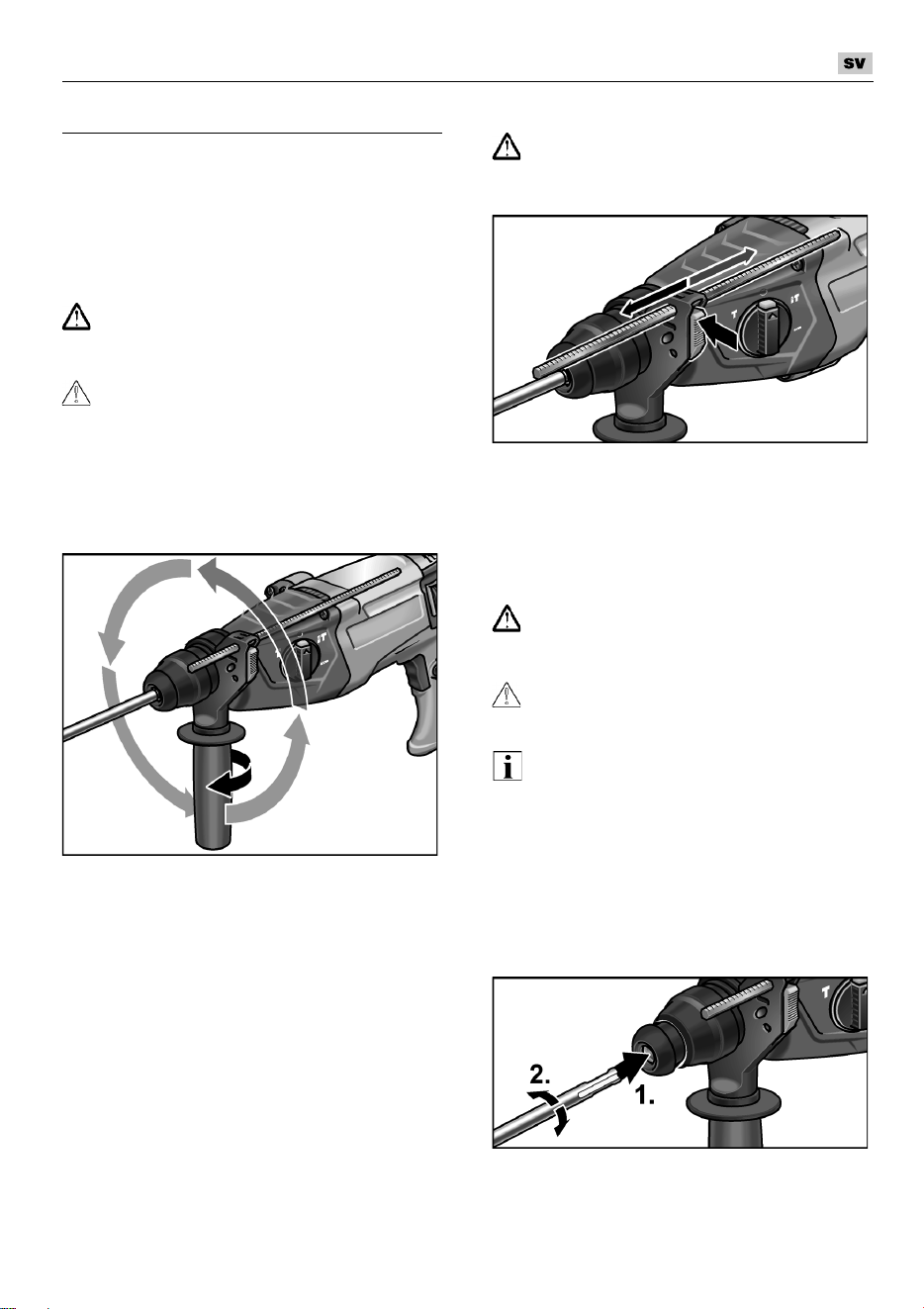

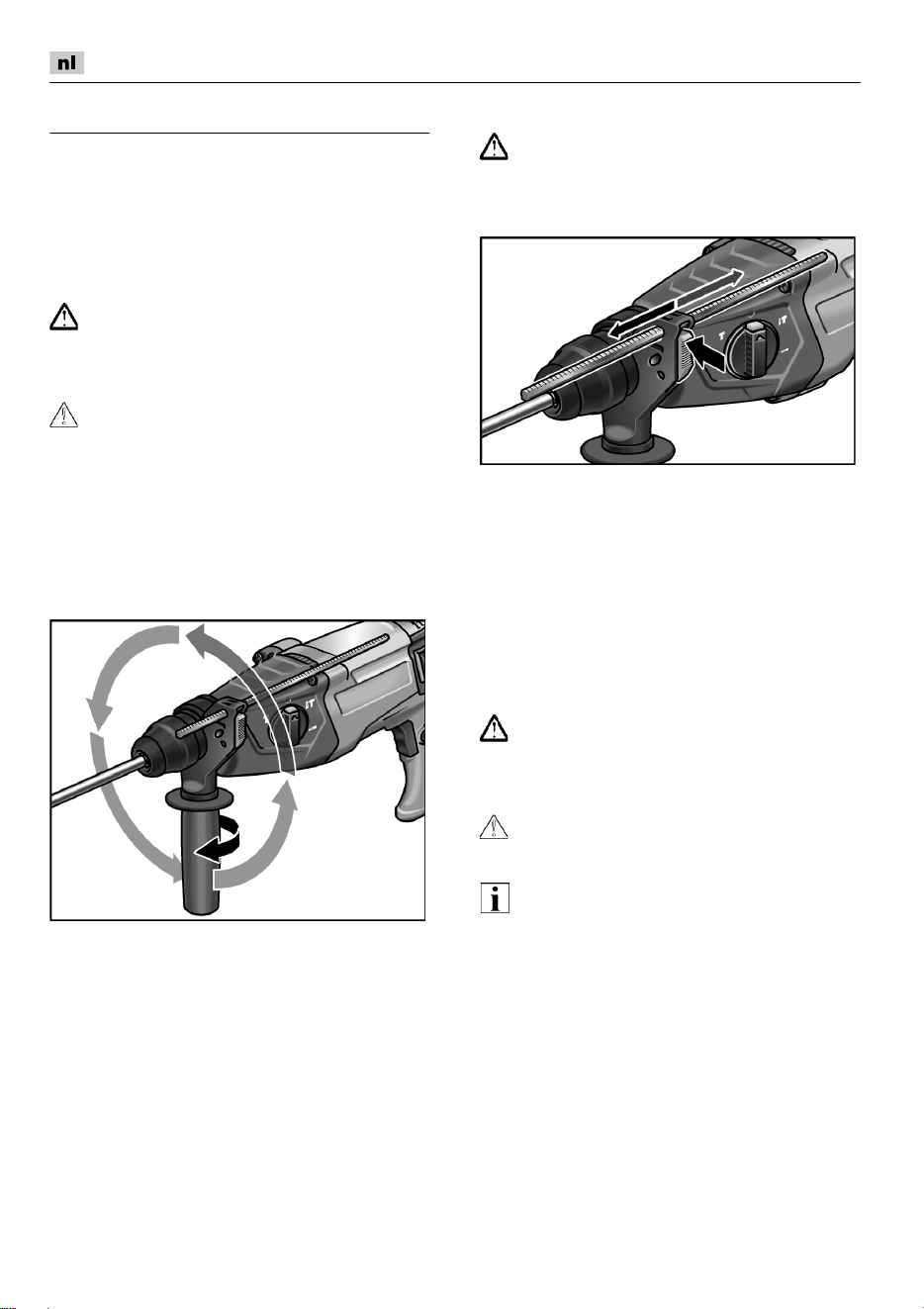

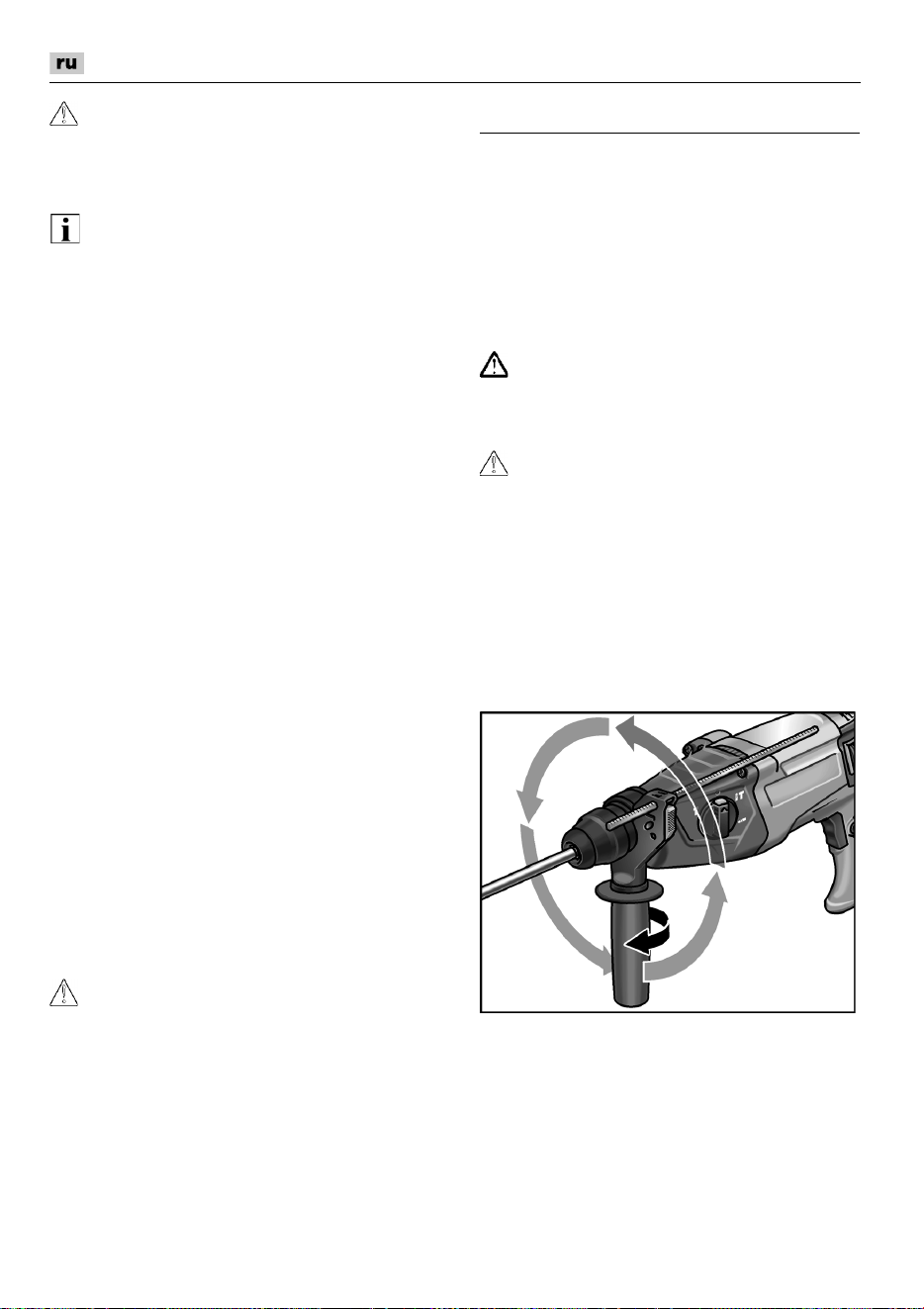

Zusatzhandgriff verstellen
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
VORSICHT!
Elektrowerkzeug nur mit montiertem
Zusatzhandgriff verwenden.
Der Zusatzhandgriff kann in jede beliebige
Position geschwenkt werden, um sicheres
und ermüdungsfreies Arbeiten zu
gewährleisten.
Klemmung durch Drehen am Zusatz-
handgriff gegen den Uhrzeigersinn lösen.
Zusatzhandgriff auf die gewünschte
Position schwenken.
Durch Drehen des Zusatzhandgriffs im
Uhrzeigersinn den Handgriff in der
gewünschten Position fixieren.

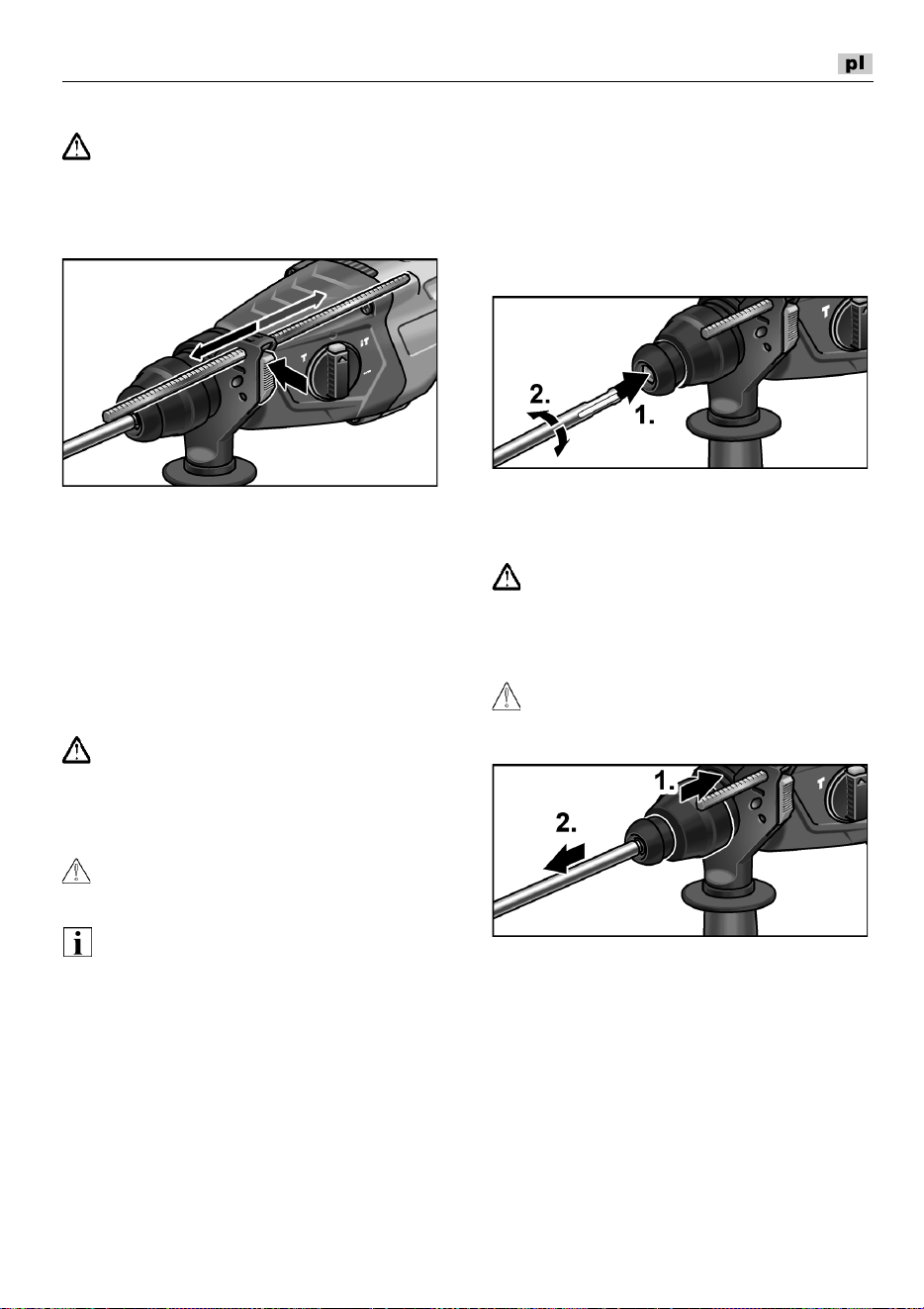

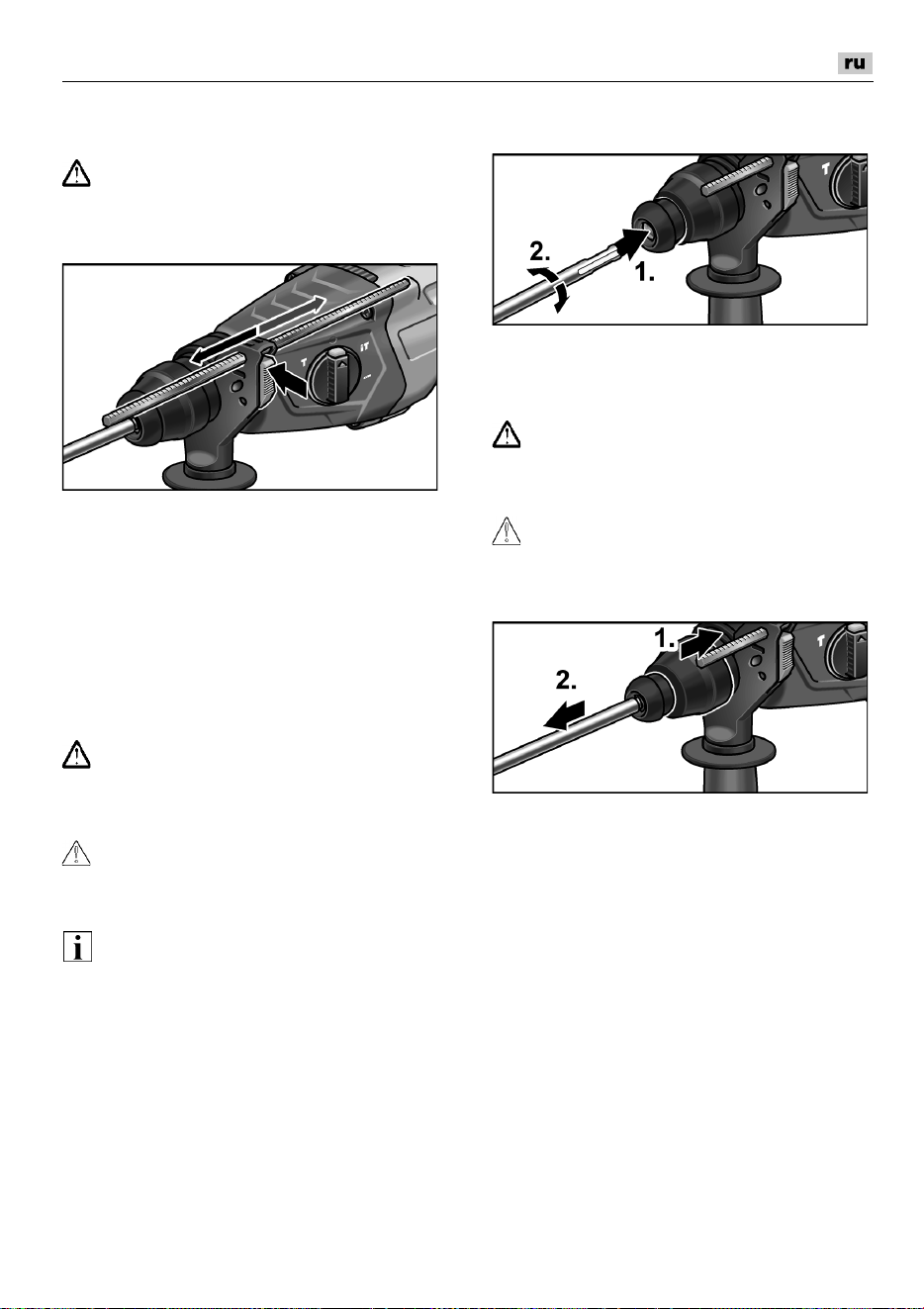

Tiefenanschlag montieren
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
Klemmhebel am Zusatzhandgriff im
oberen Bereich drücken und festhalten.
Tiefenanschlag einschieben.
Tiefenanschlag auf die benötigte
Bohrtiefe einstellen.
Klemmhebel loslassen.

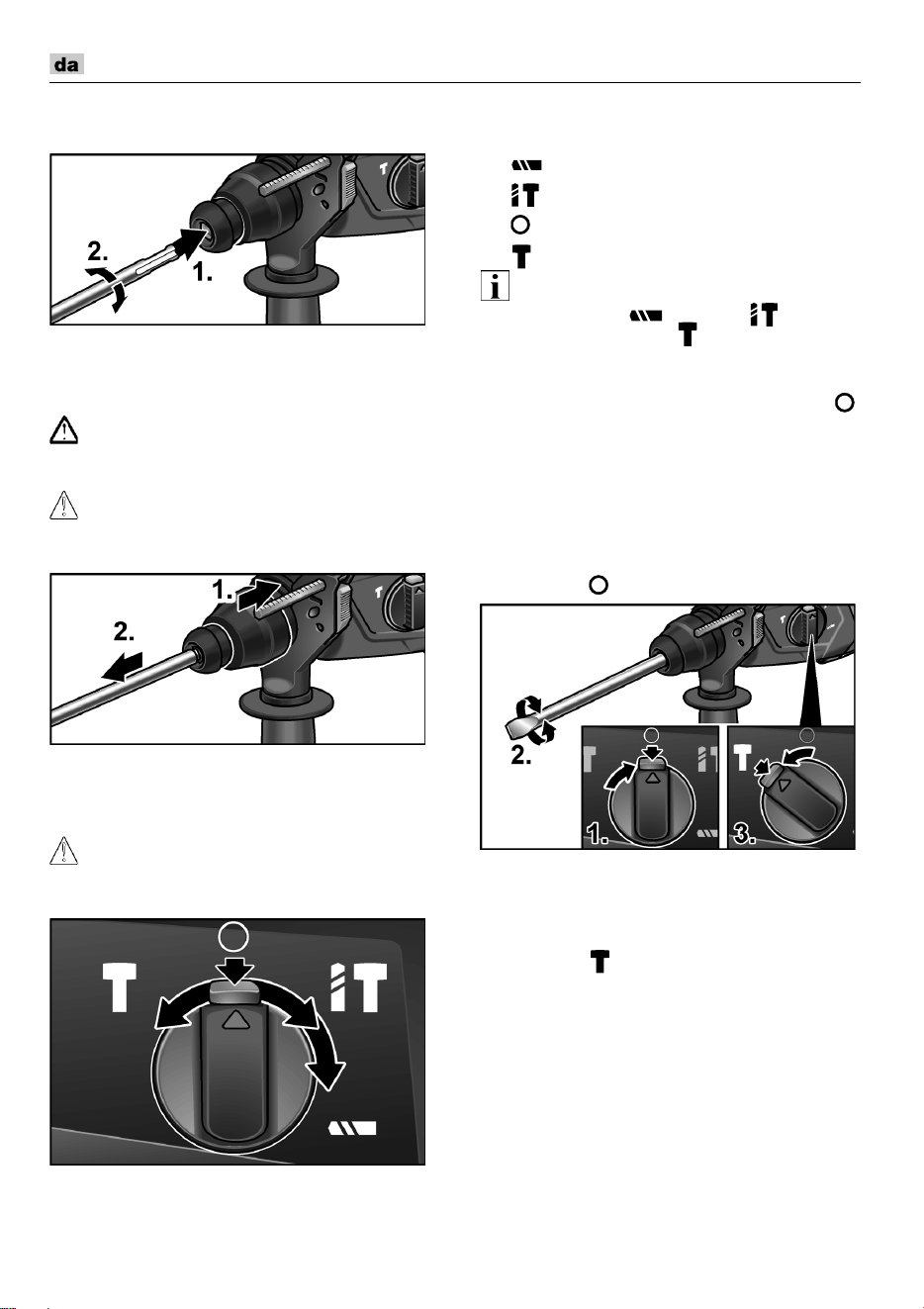

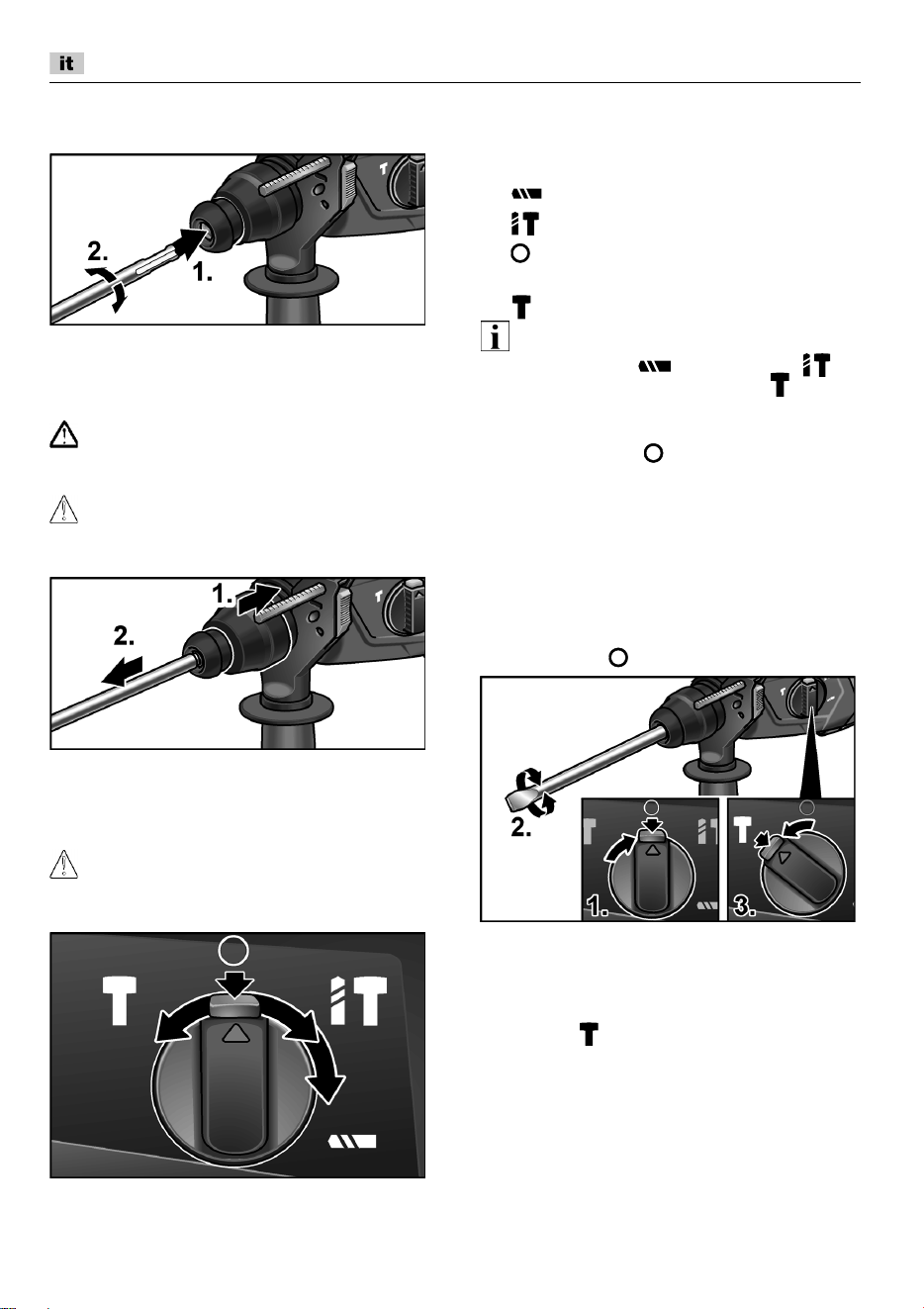

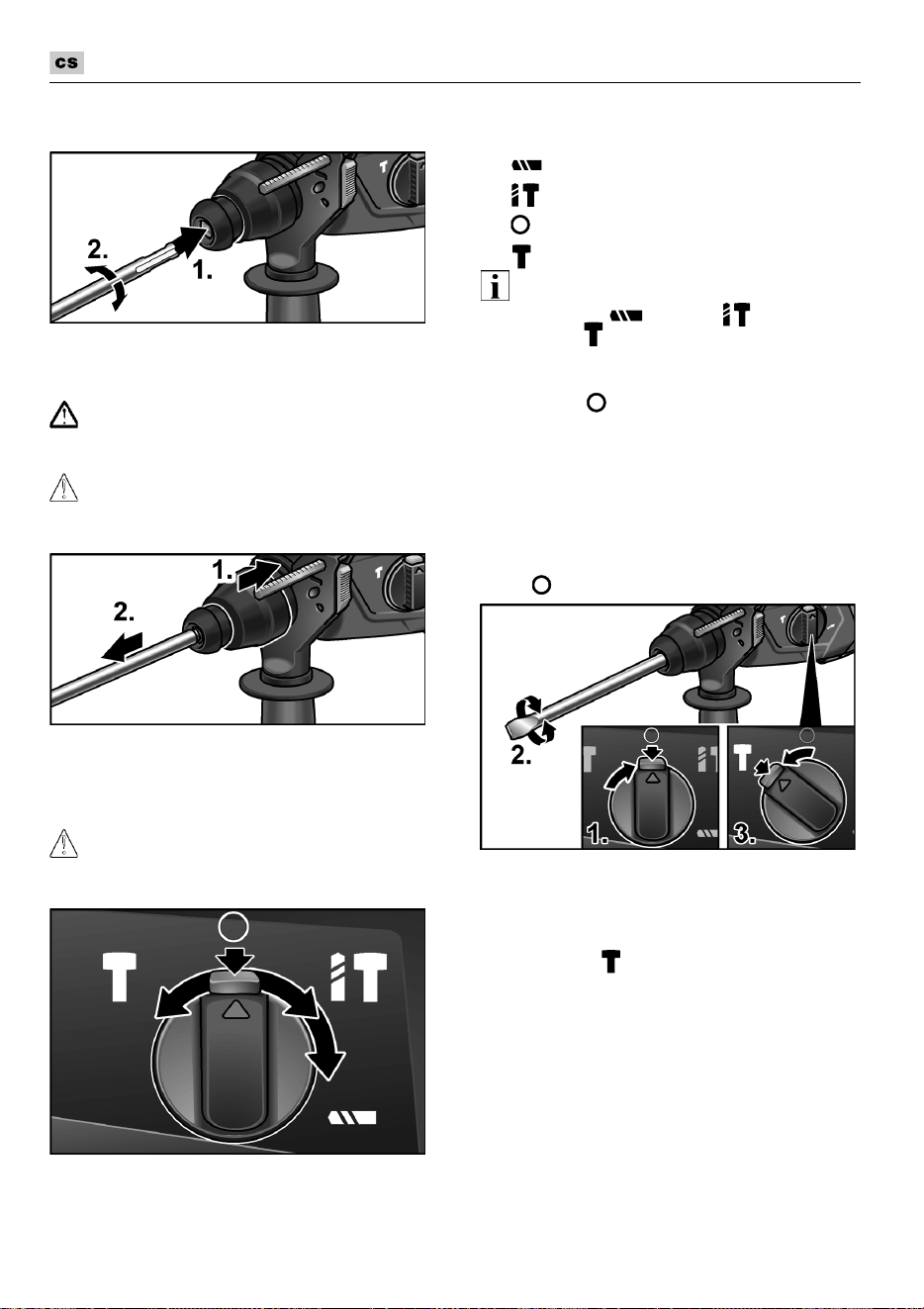

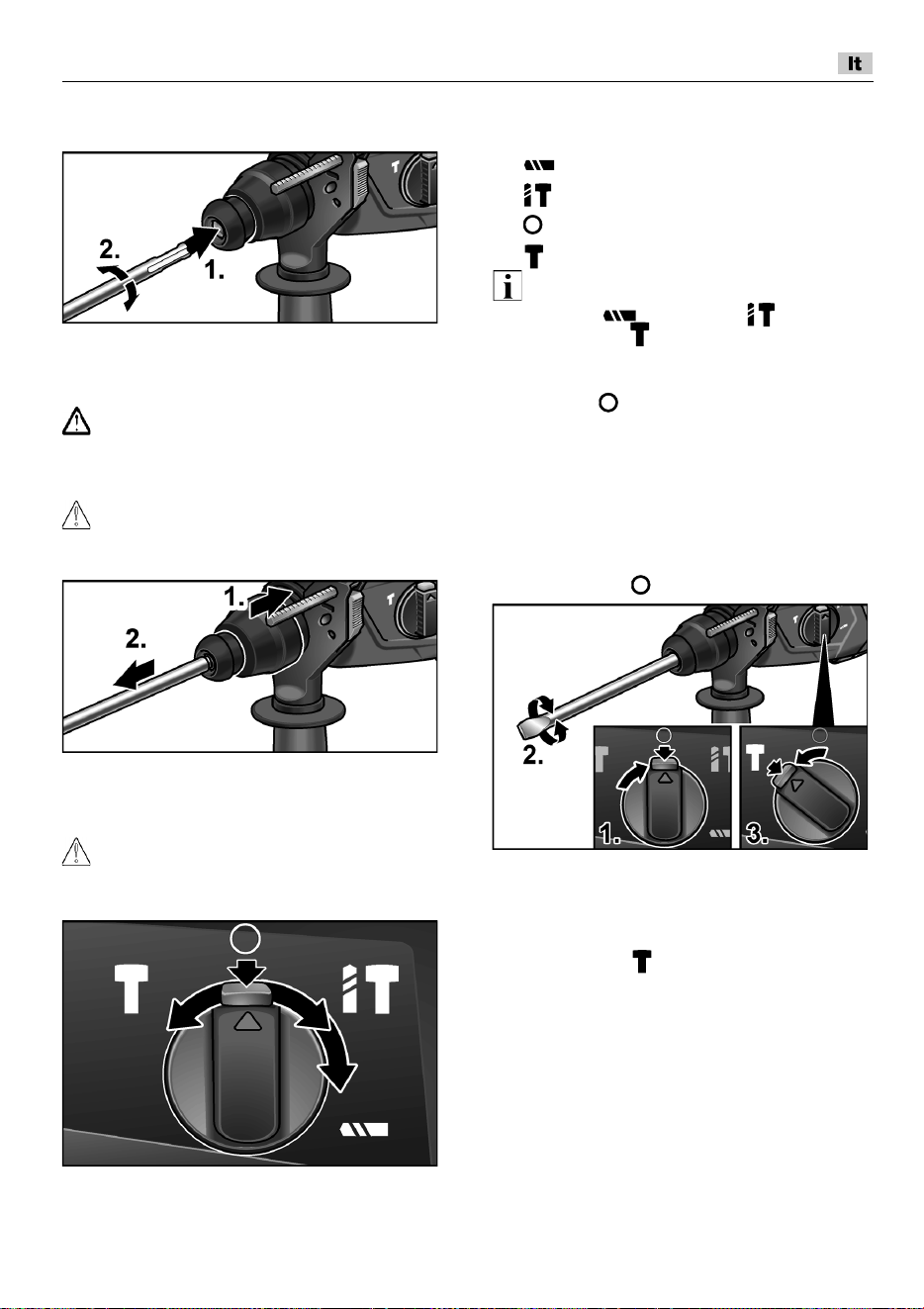

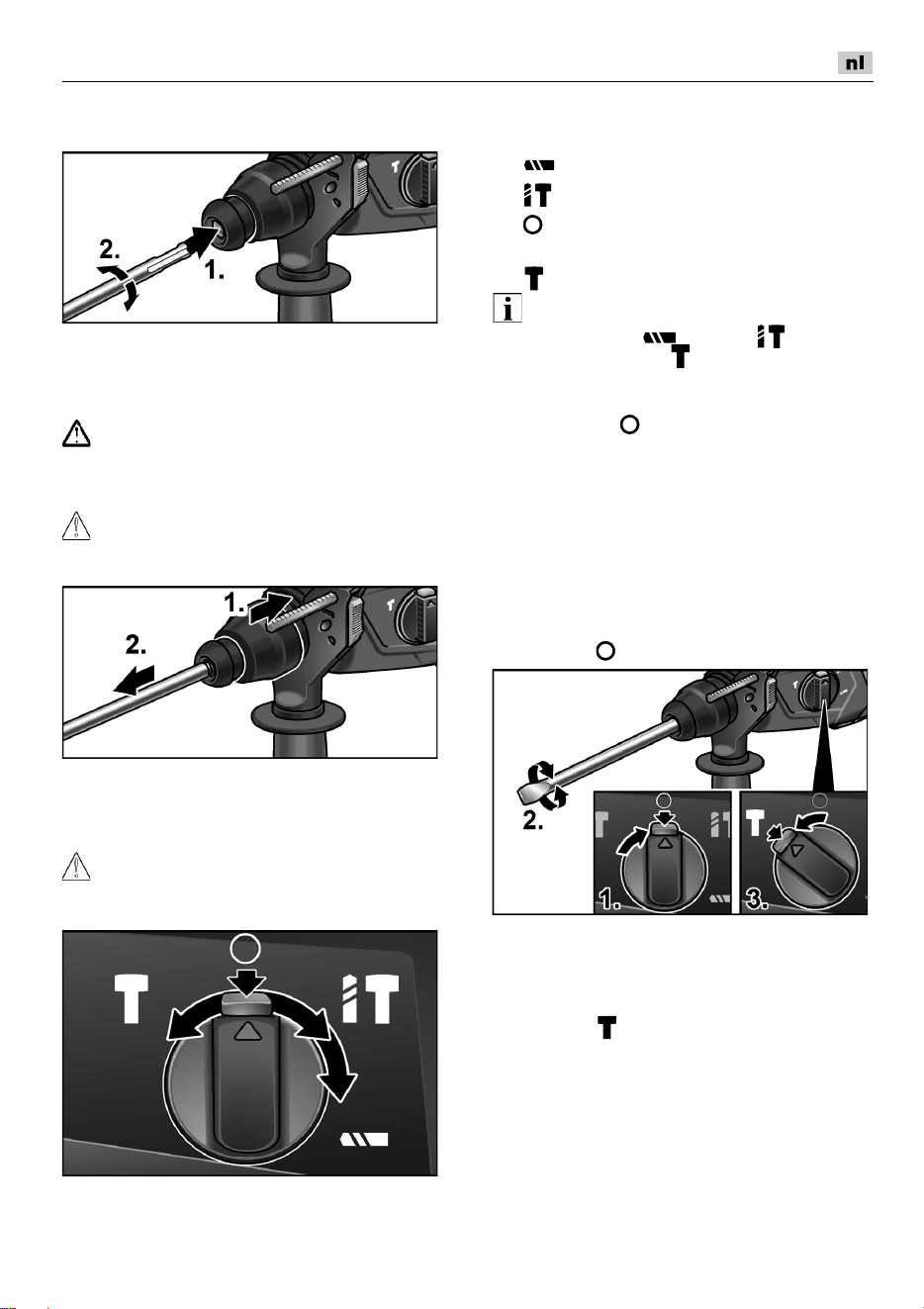

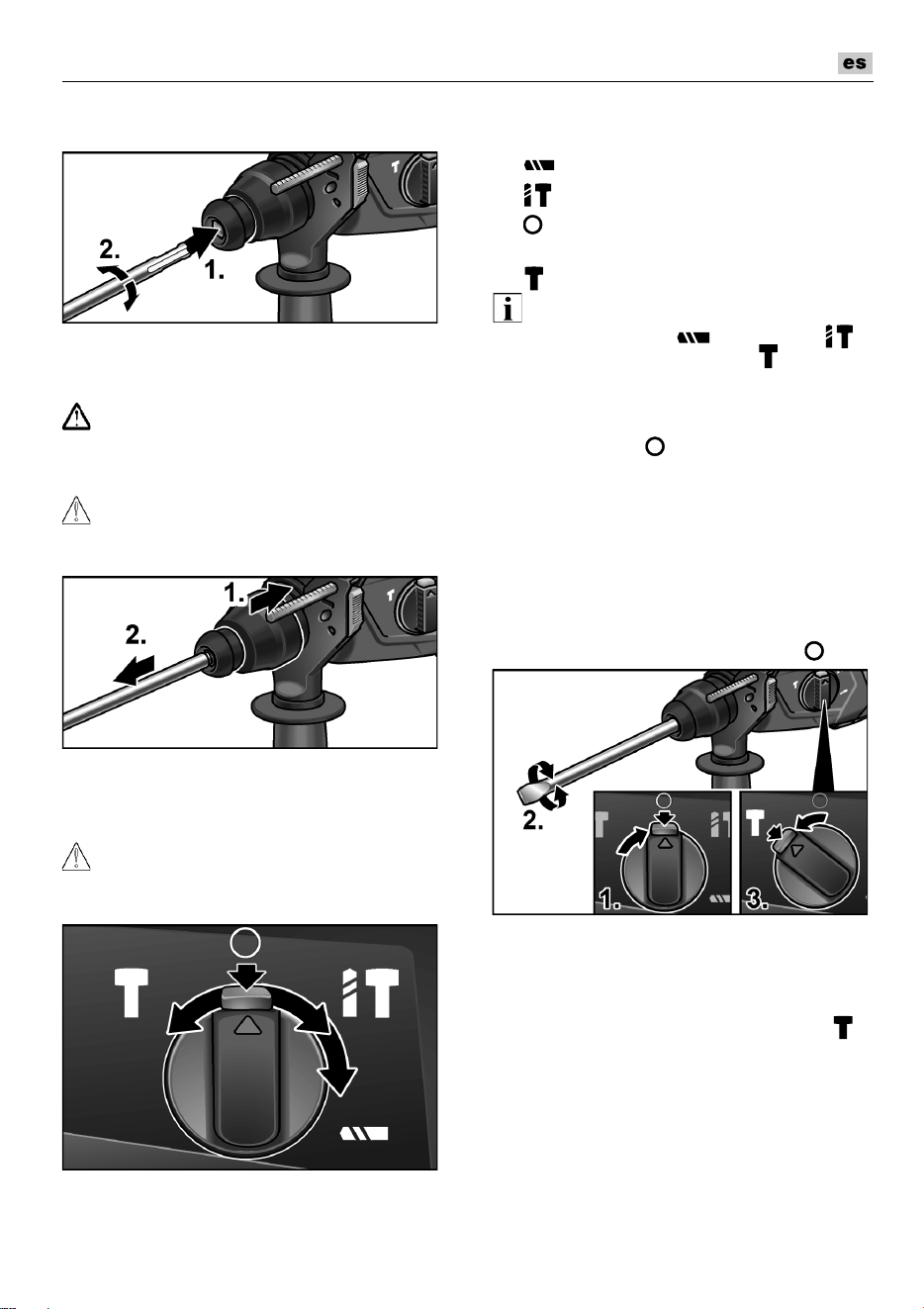

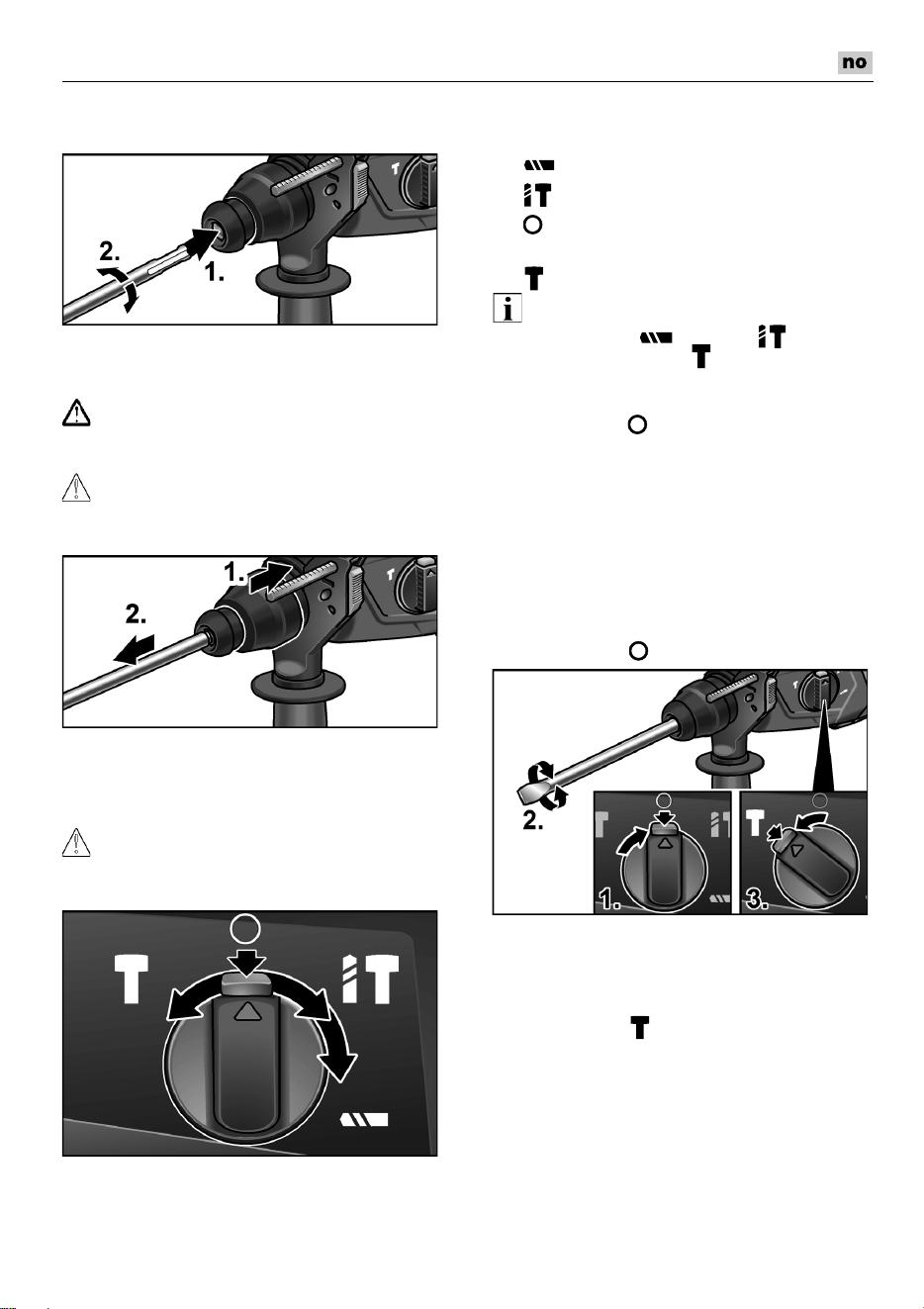

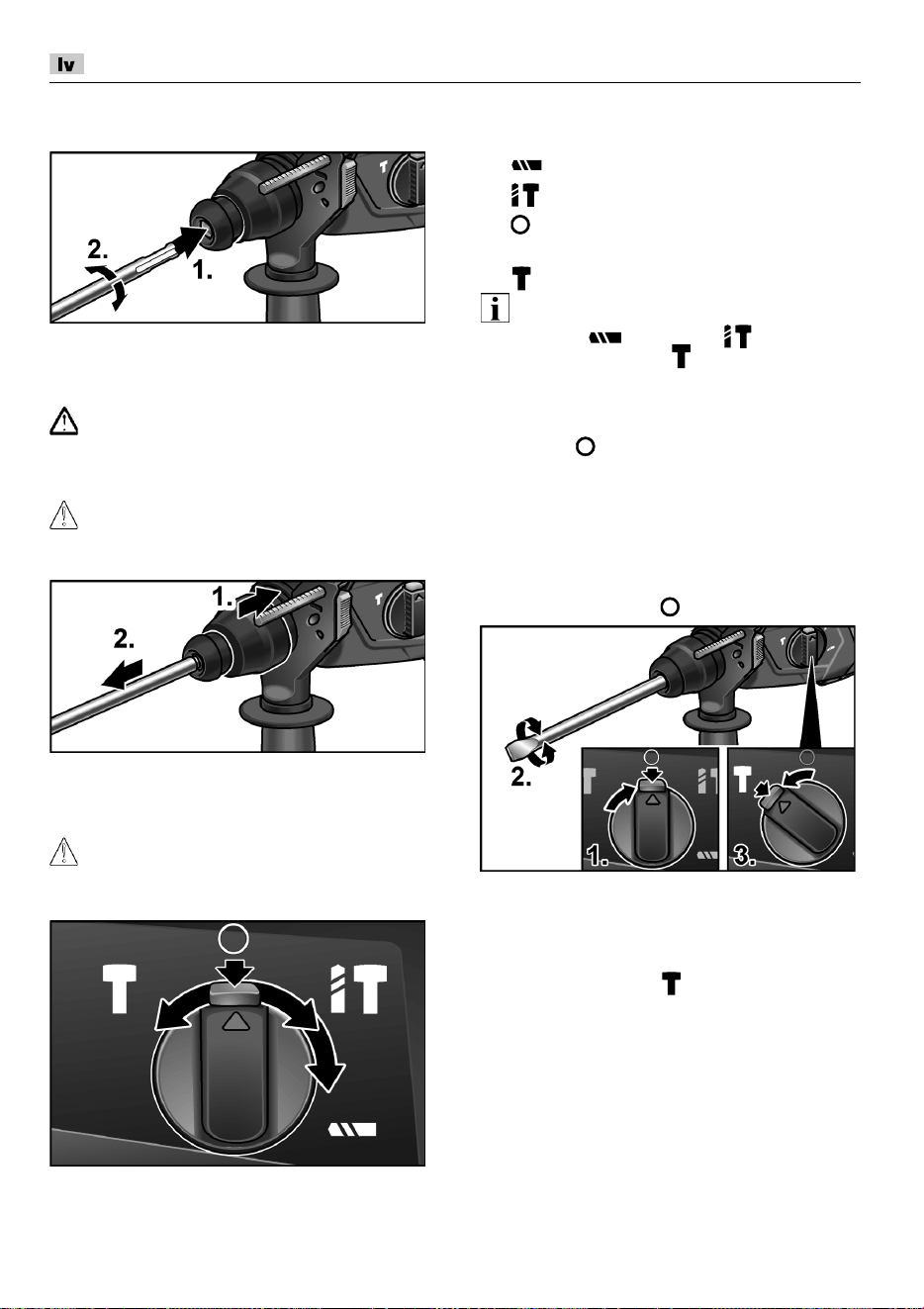

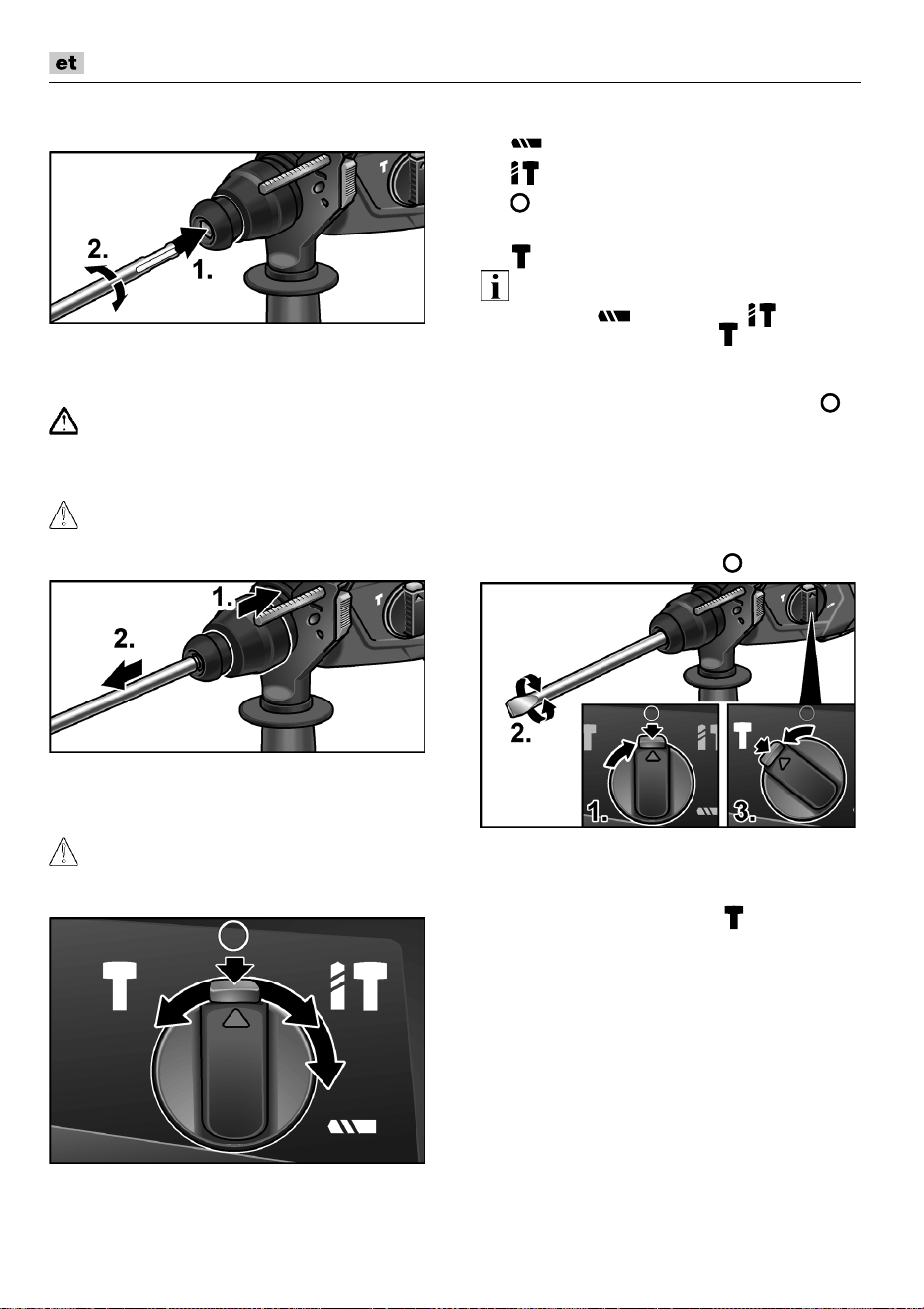

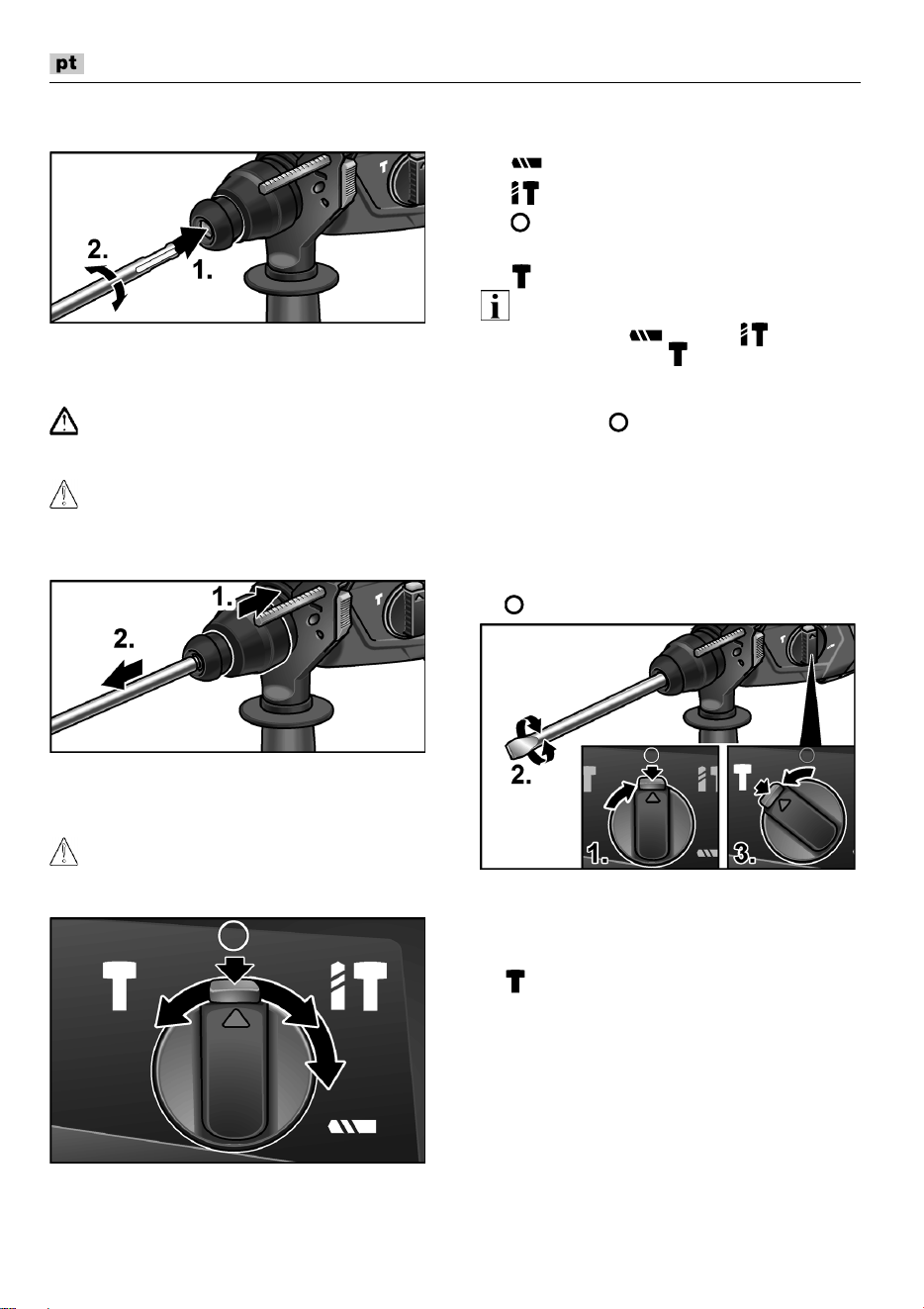

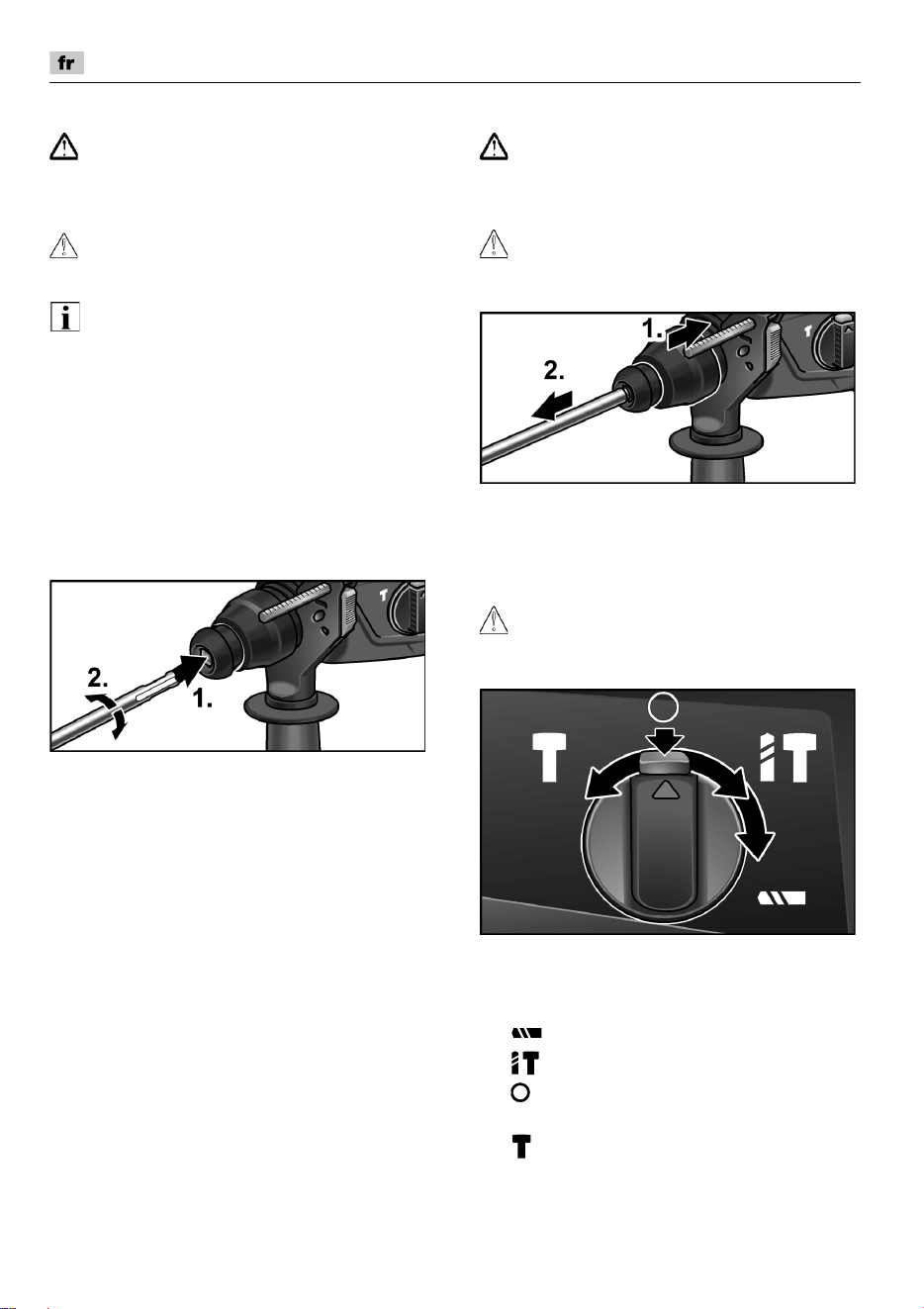

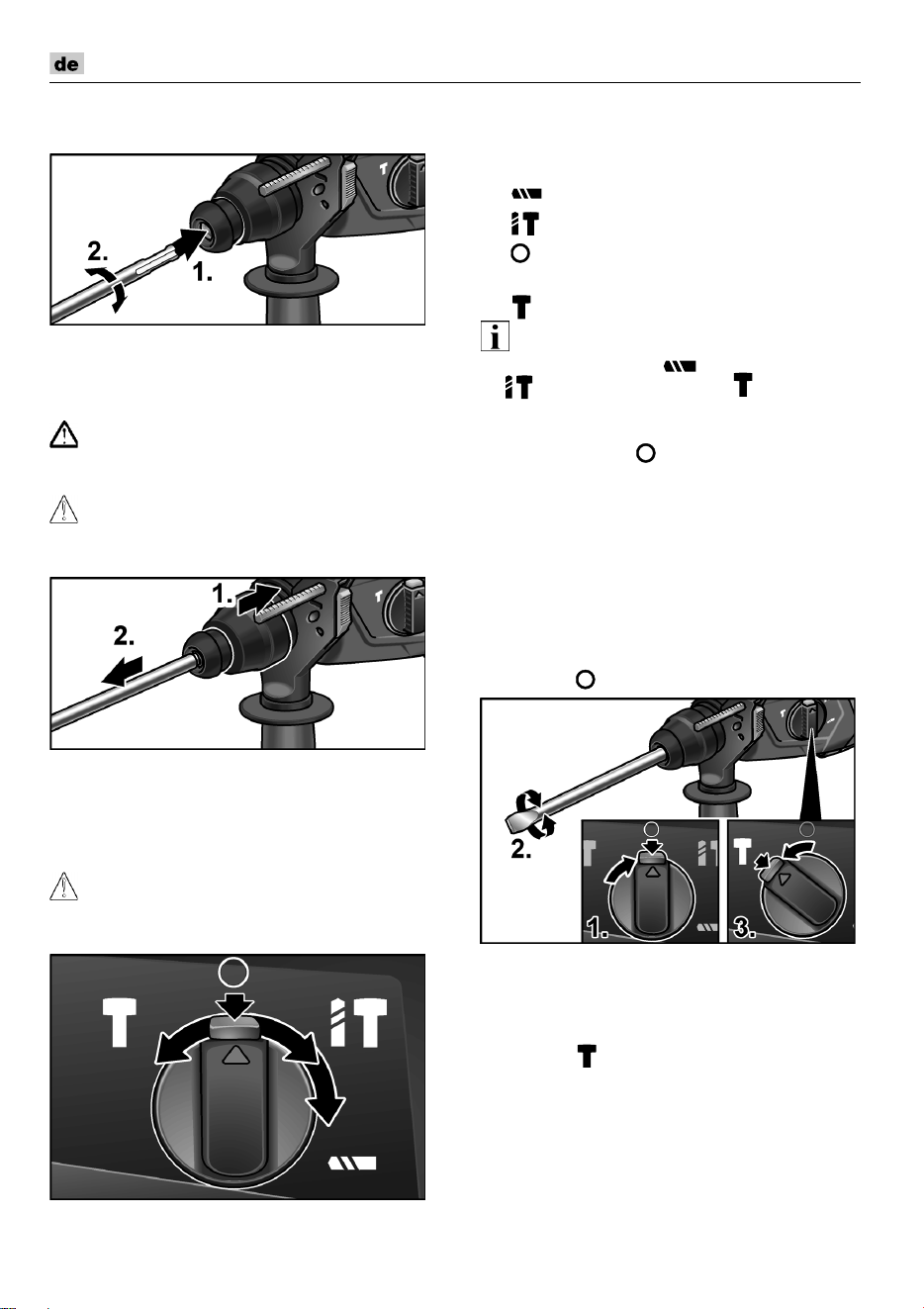

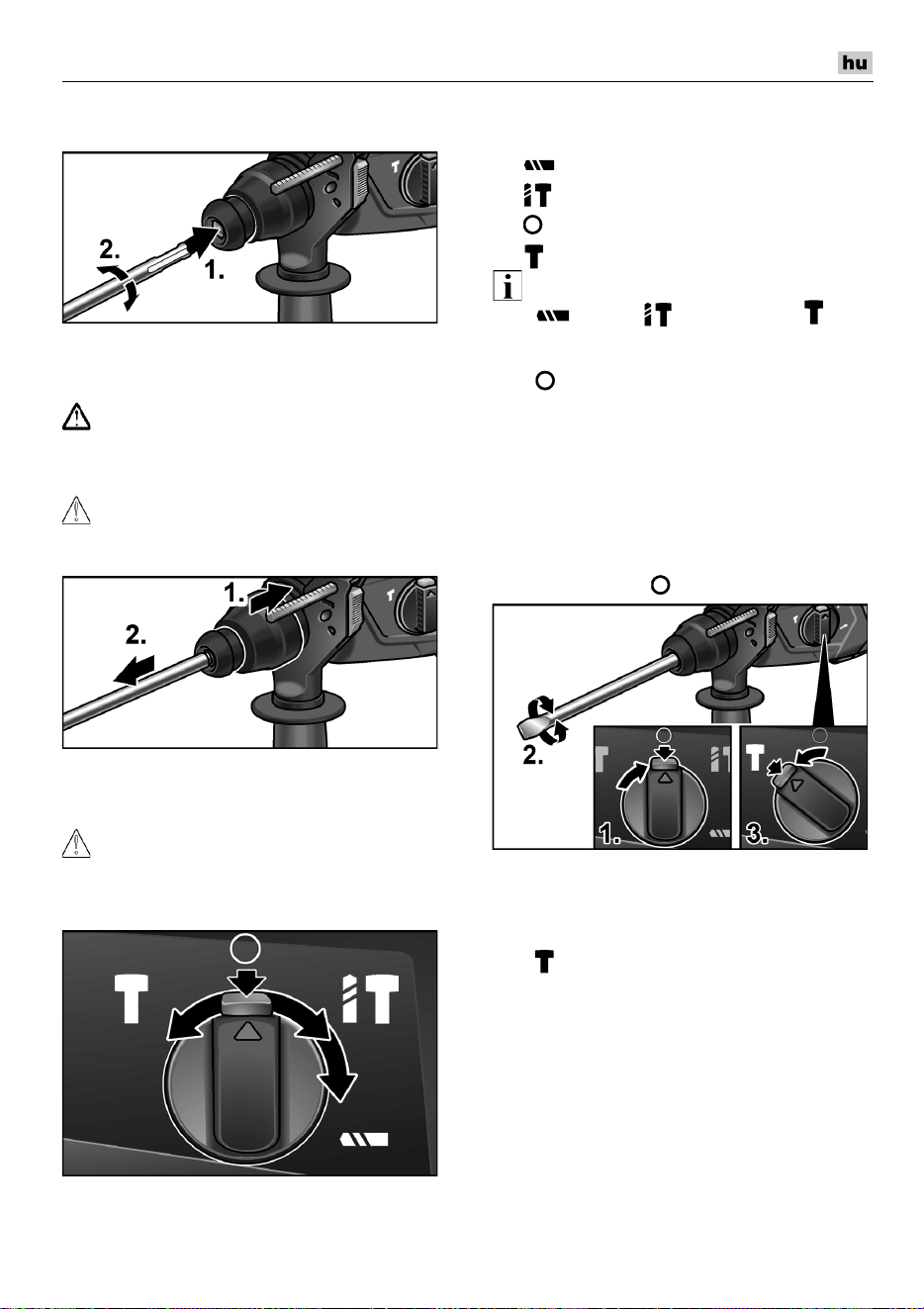

Einsetzen von Werkzeuge
mit SDS-Schaft
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
VORSICHT!
Benutzte Einsatzwerkzeuge können heiß
werden. Schutzhandschuhe tragen!
HINWEIS!
Verwendete Werkzeuge müssen über einen
SDS-Schaft verfügen. Für Werkzeuge ohne
SDS-Schaft (z. B. Holzbohrer) ist ein
Dreibacken-Bohrfutter zu verwenden.
Staubschutzkappe überprüfen.
– Verschmutzte Kappe reinigen.
– Defekte Staubschutzkappe
austauschen lassen.
CHE 2-28
8
Einsatzwerkzeug einsetzen (1.) und
drehen (2.), bis es verriegelt.
Verriegelung durch Ziehen am
Einsatzwerkzeug überprüfen.
Entnehmen der Werkzeuge
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug
Netzstecker ziehen.
VORSICHT!
Benutzte Einsatzwerkzeuge können heiß
werden. Schutzhandschuhe tragen!
Verriegelungshülse nach hinten
ziehen (1.).
Einsatzwerkzeug entnehmen (2.).

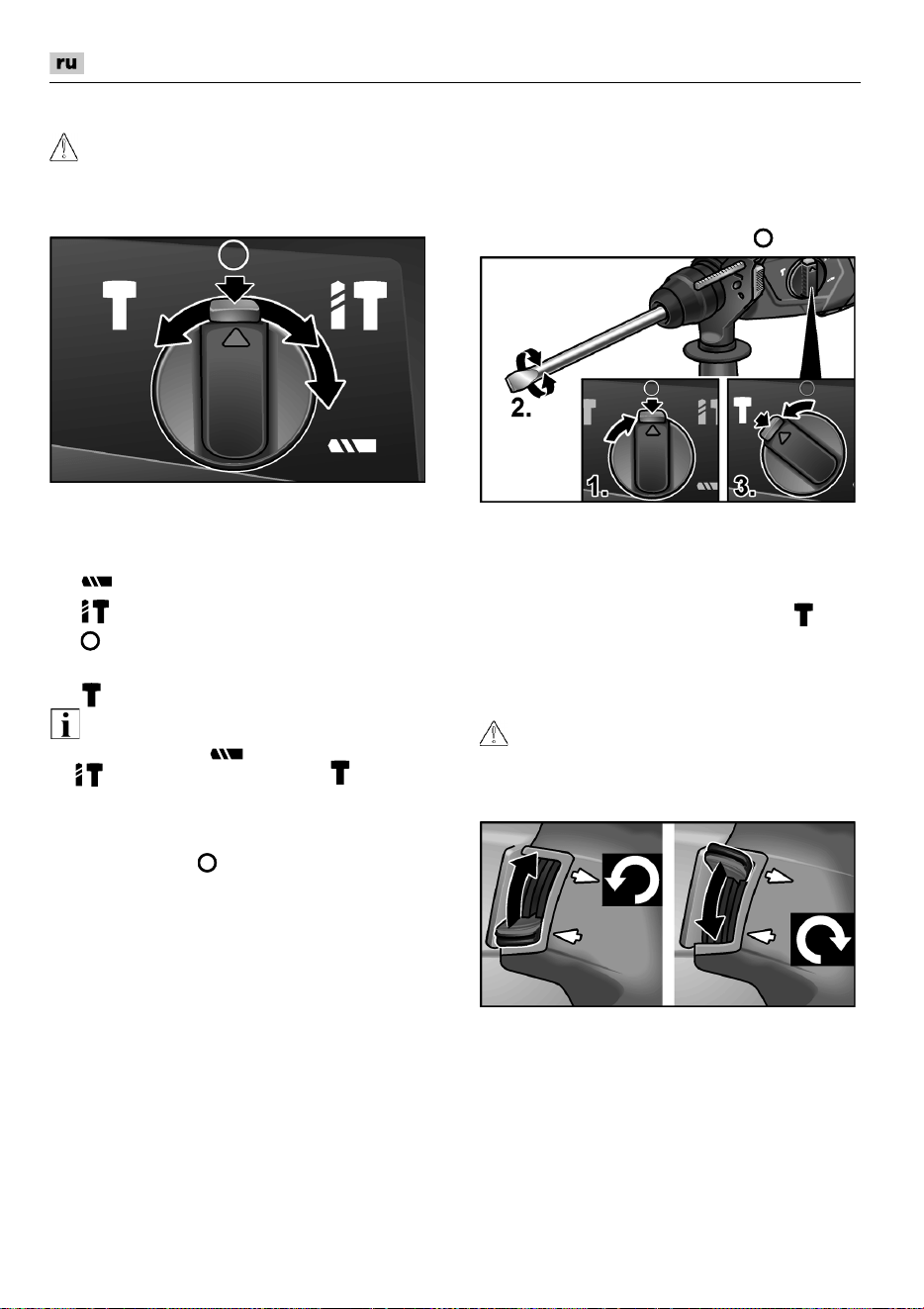

Arbeitsmodus einstellen
VORSICHT!
Arbeitsmodus nur bei Stillstand des
Elektrowerkzeugs ändern.
Entriegelungstaste drücken.
Drehknopf auf gewünschten
Arbeitsmodus einstellen:
Bohren
Hammerbohren
Einstellen der Meißelposition
(siehe dort)
Meißeln
HINWEIS!
– In den Positionen (Bohren),
(Hammerbohren) und (Meißeln)
muss die Entriegelungstaste sichtbar
verriegeln (herausspringen).
– In der Position (Einstellen der
Meißelposition) das Elektrowerkzeug
nicht einschalten.

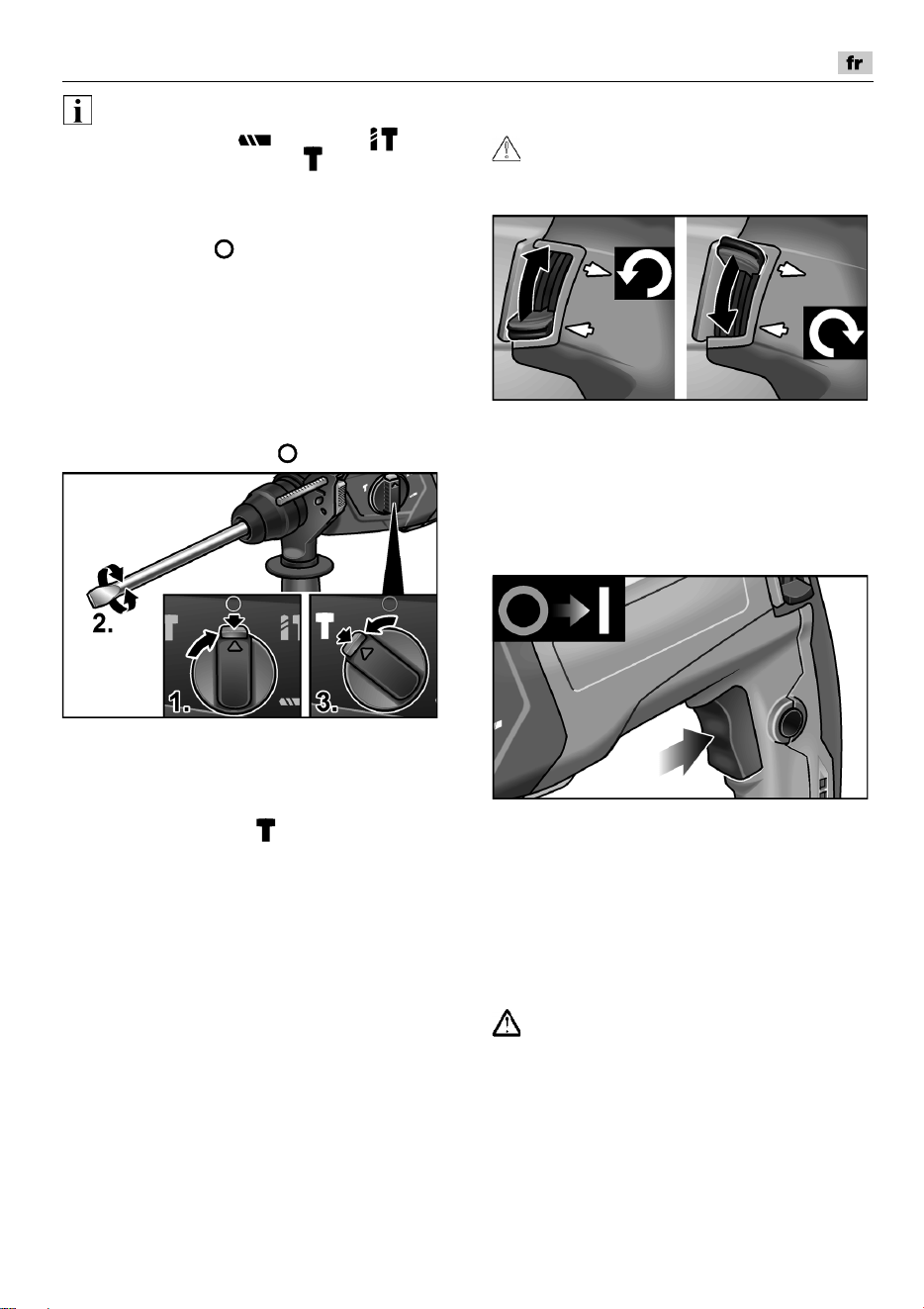

Einstellen der Meißelposition
Der Meißel kann in eine für die auszu-
führenden Arbeiten optimalen Position
verdreht werden.
Entriegelungstaste drücken und
Drehknopf für Arbeitsmodus auf das
Symbol stellen (1.).
Meißel drehen, bis der Meißel den
gewünschten Winkel aufweist (2.).
Entriegelungstaste drücken und
Drehknopf für Arbeitsmodus auf das
Symbol stellen. Auf Verriegelung
achten!
CHE 2-28
9

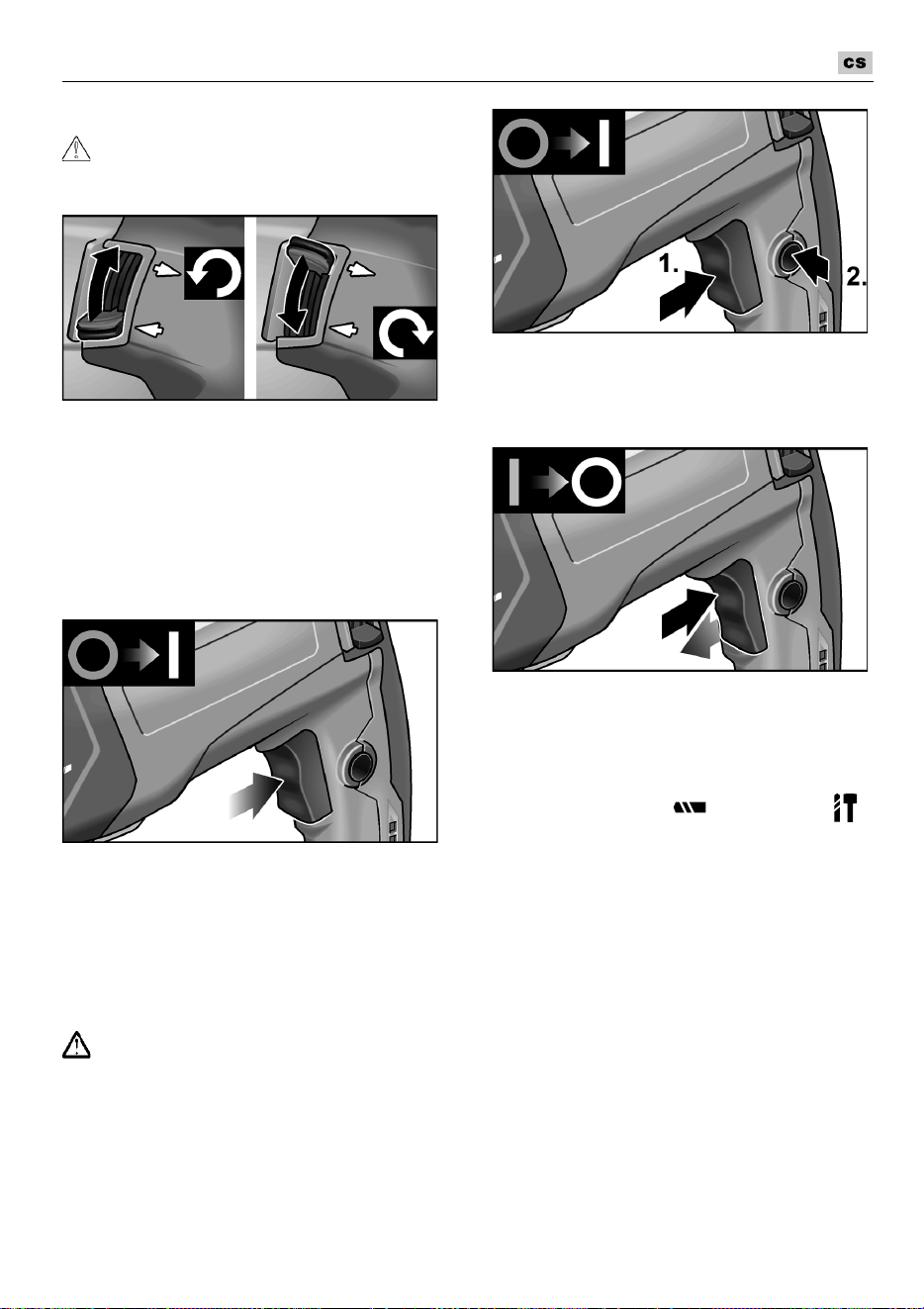

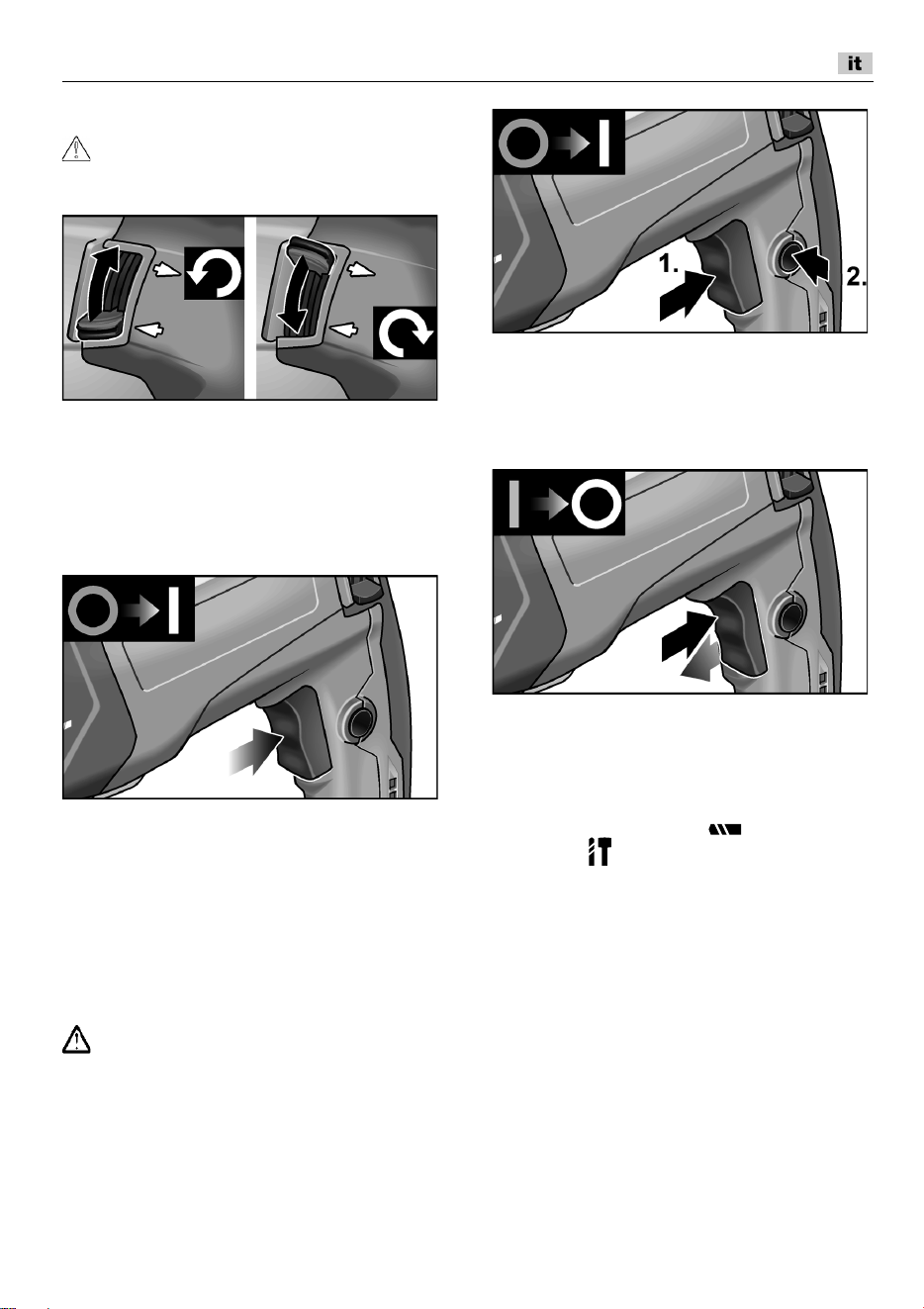

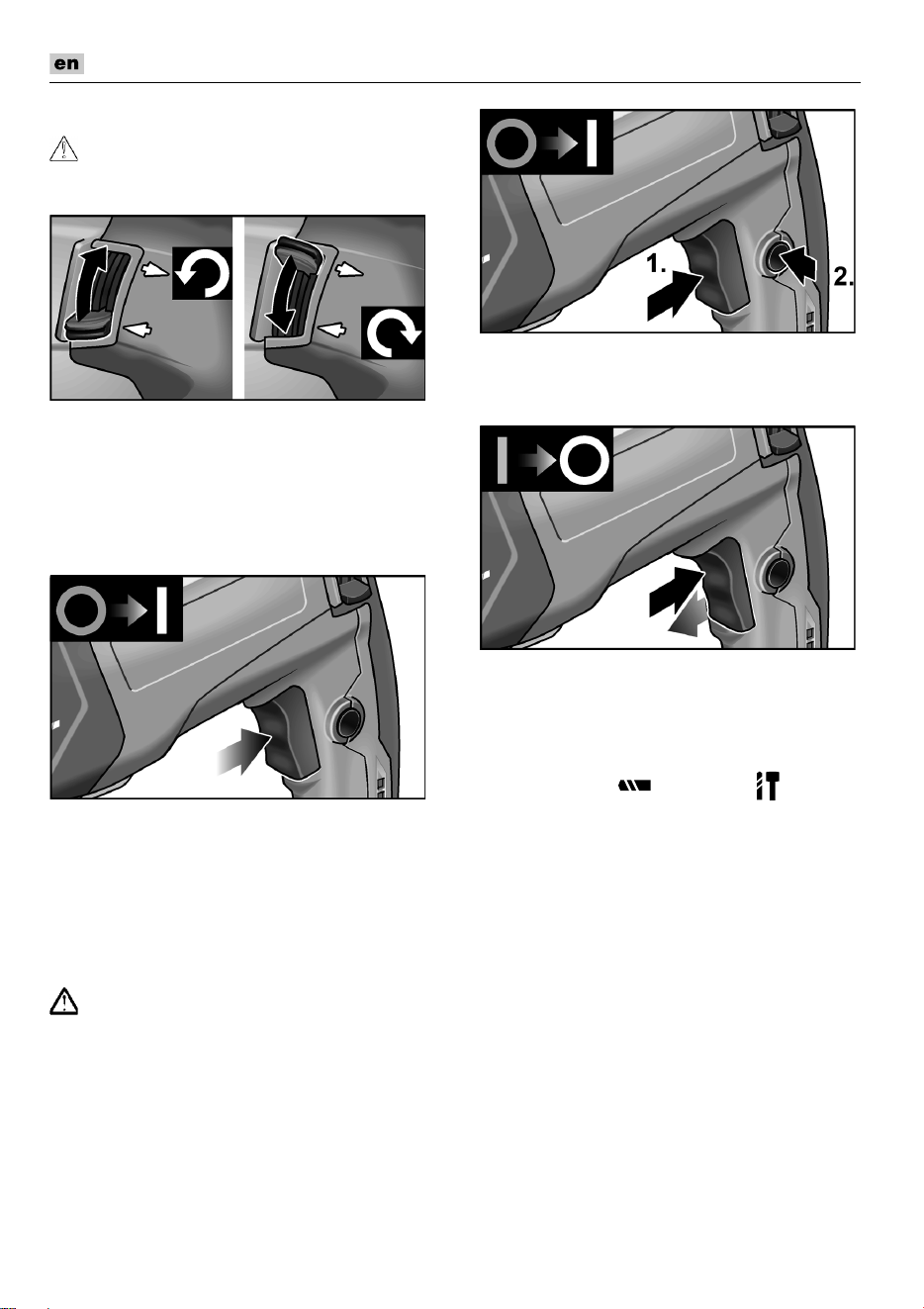

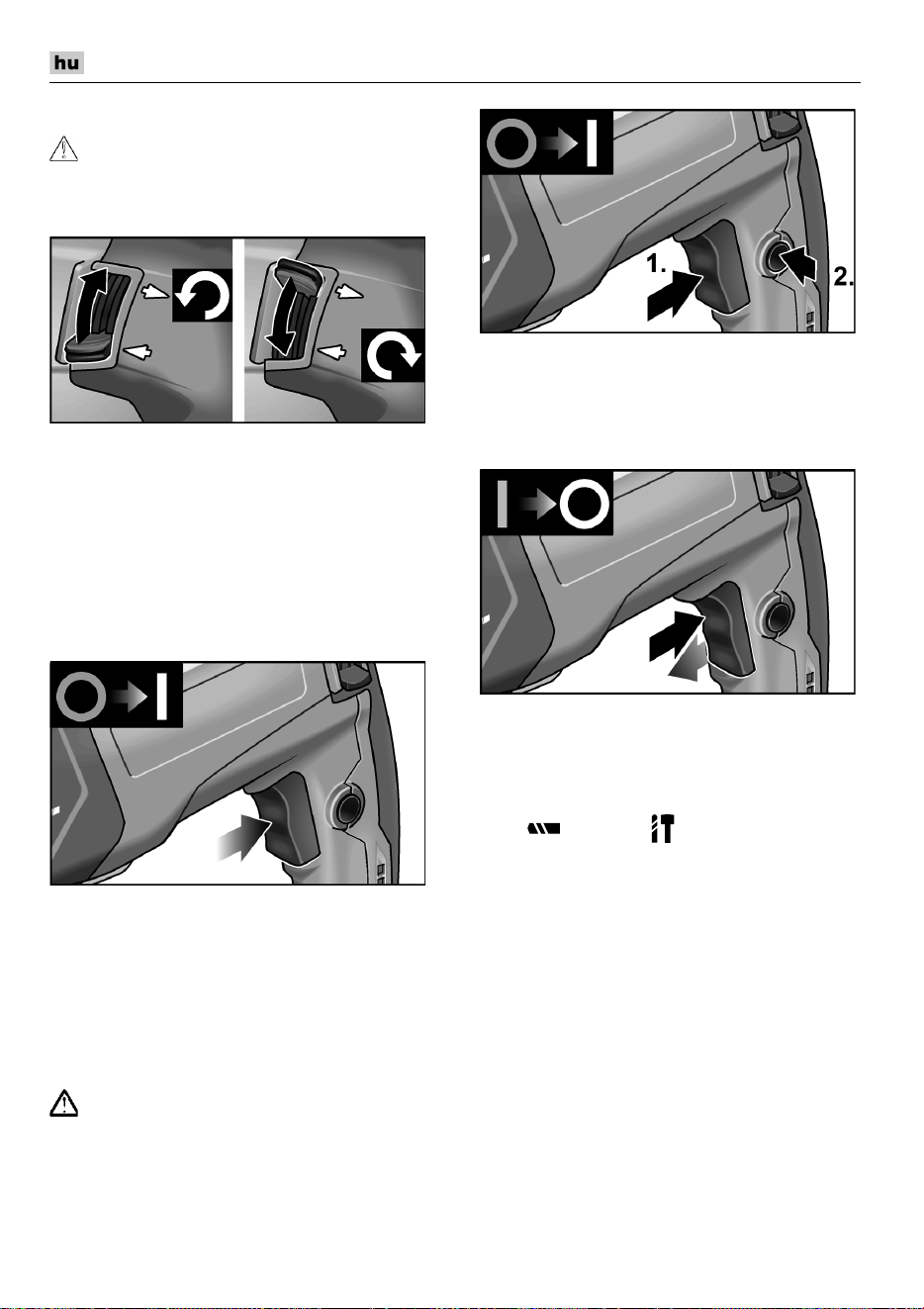

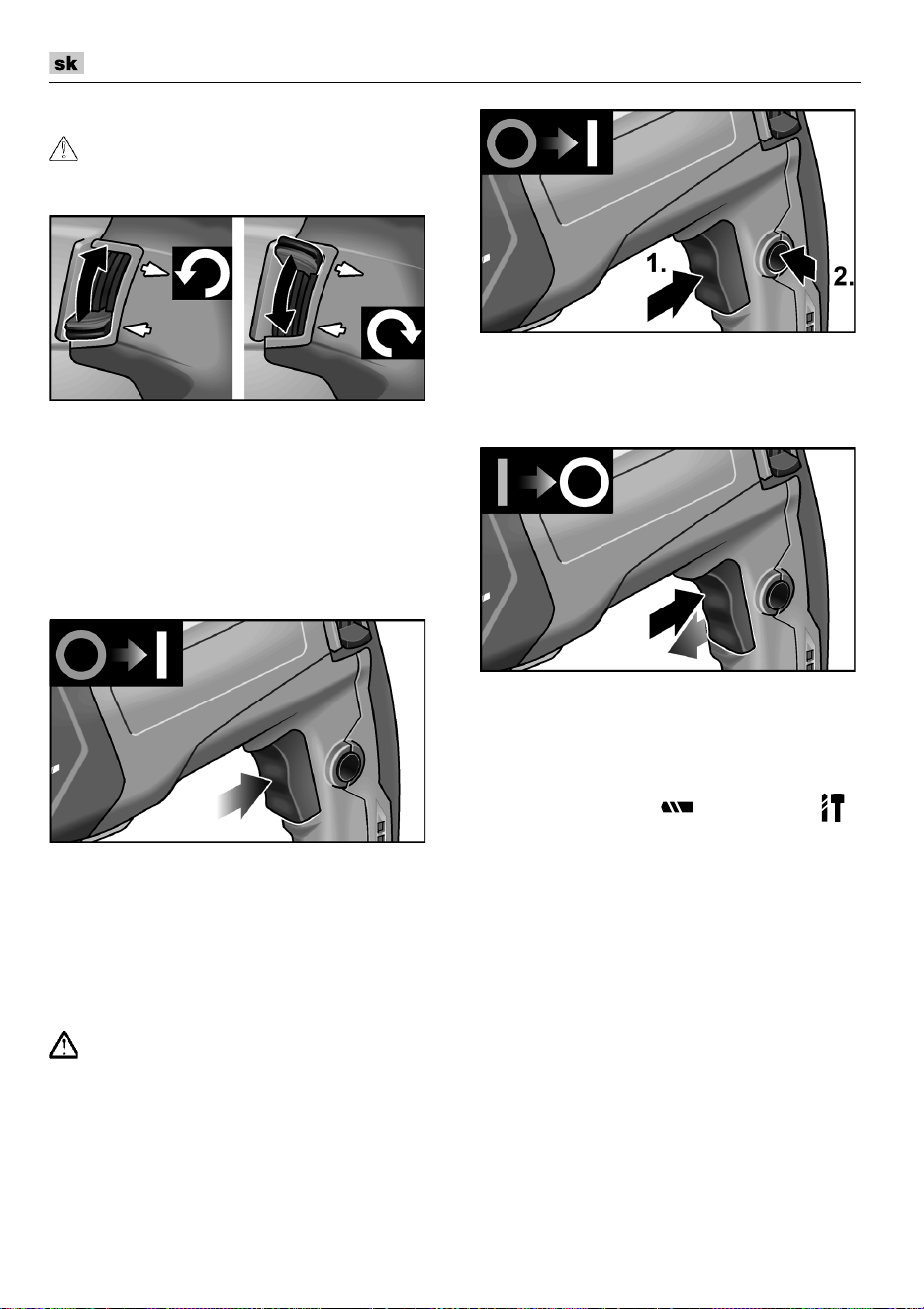

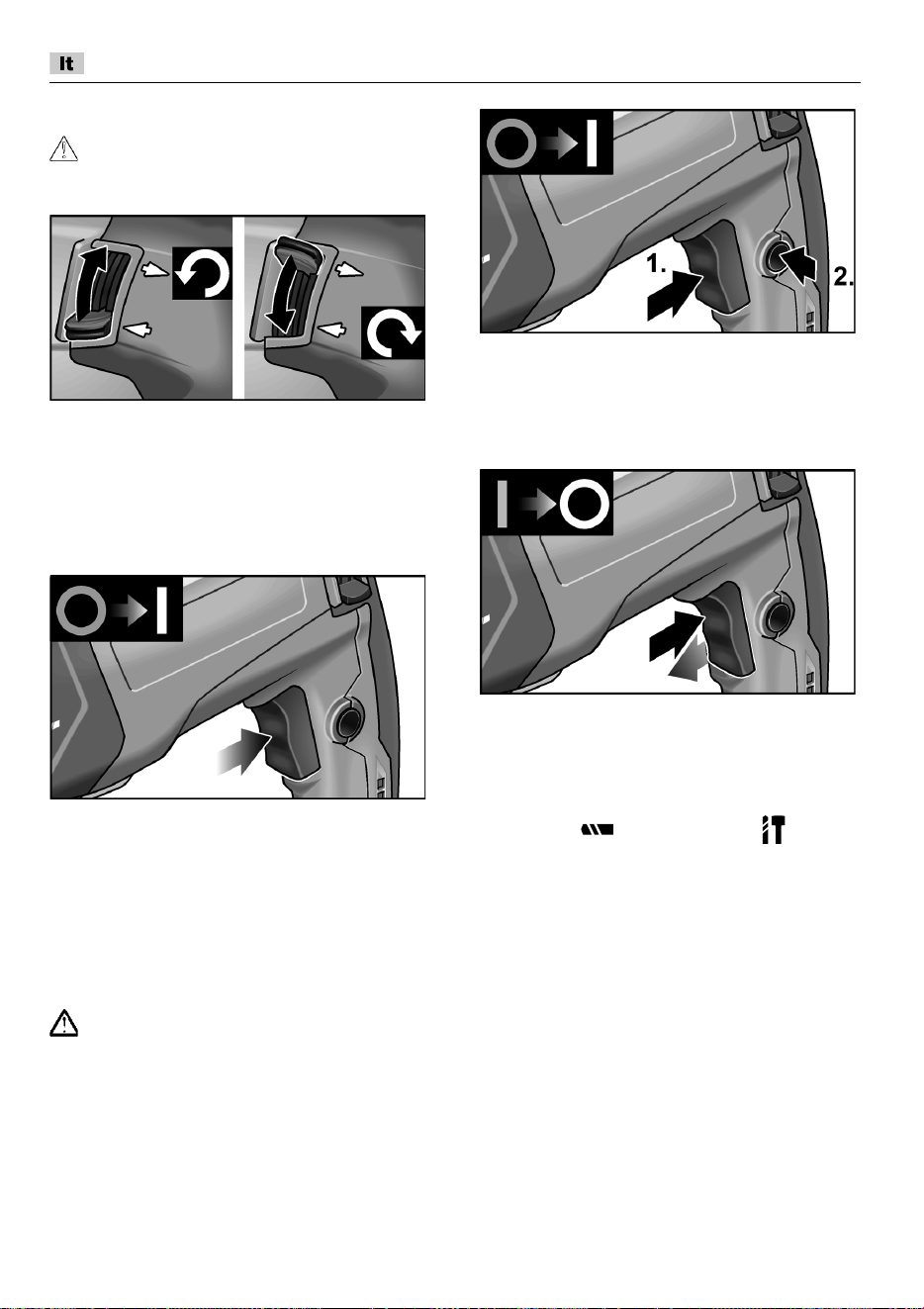

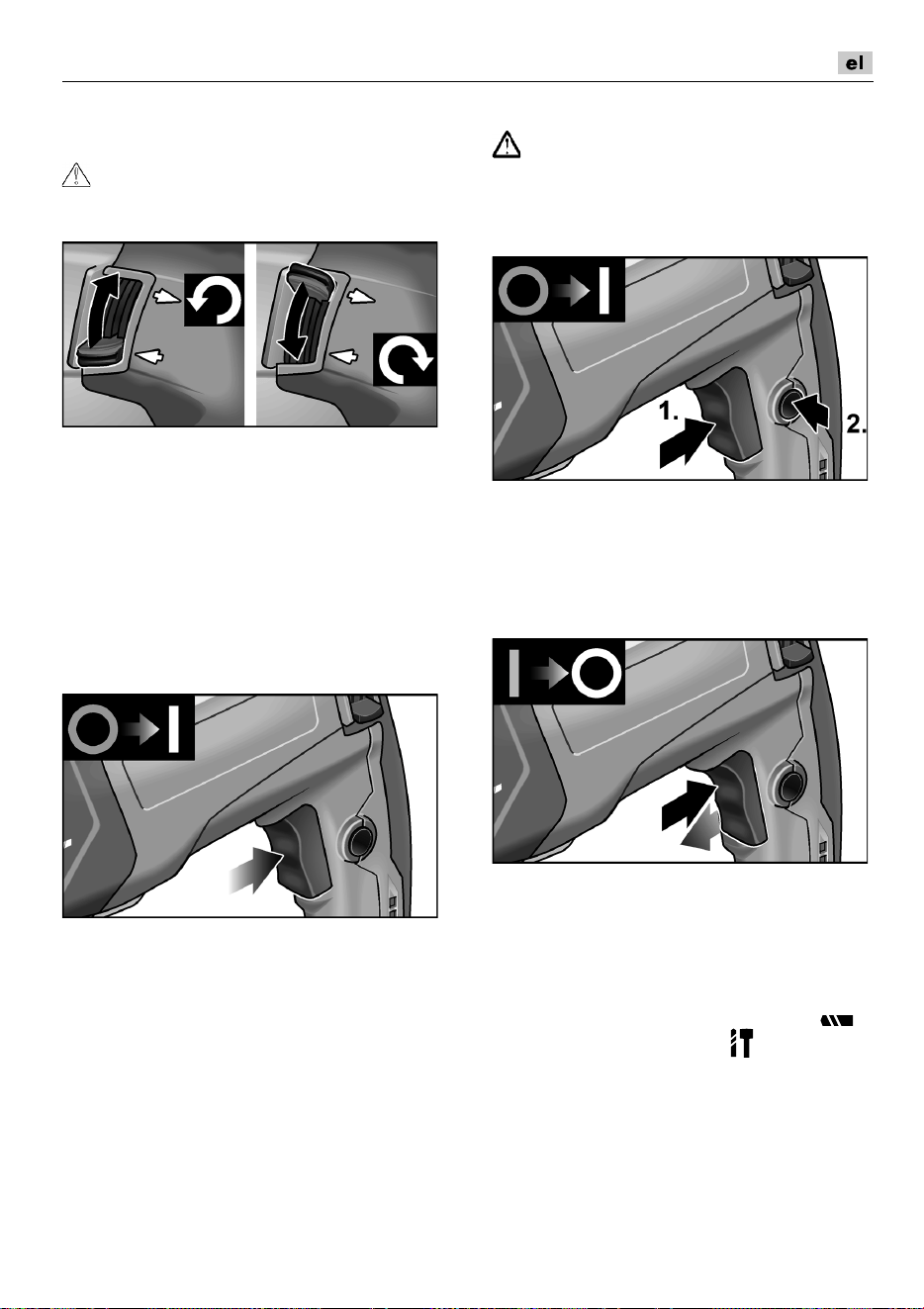

Drehrichtung einstellen
VORSICHT!
Arbeitsmodus nur bei Stillstand des
Elektrowerkzeugs ändern.
Schalter Drehrichtungsvorwahl auf die
benötigte Position stellen:
– Oben: gegen den Uhrzeigersinn
– Unten: im Uhrzeigersinn

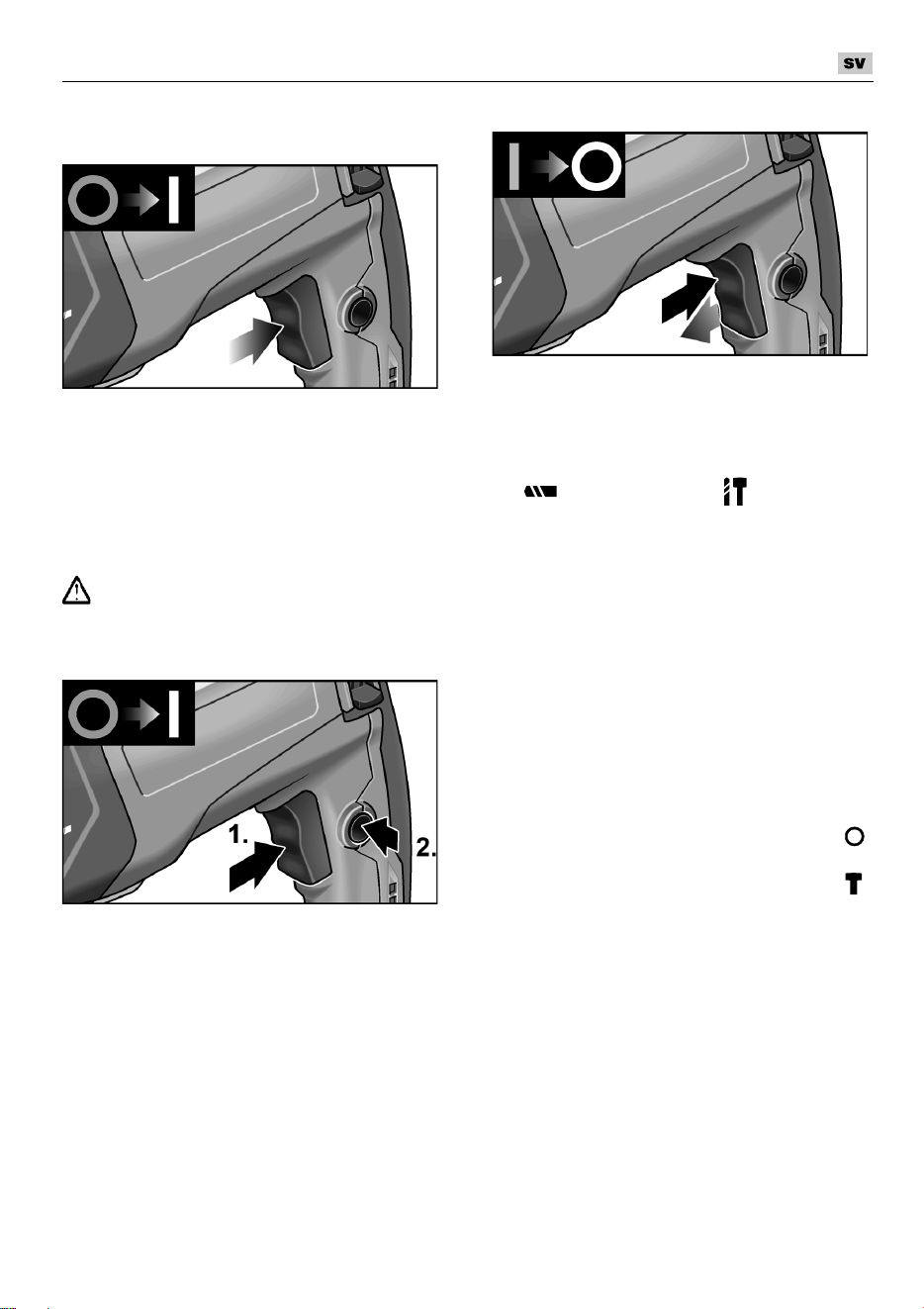

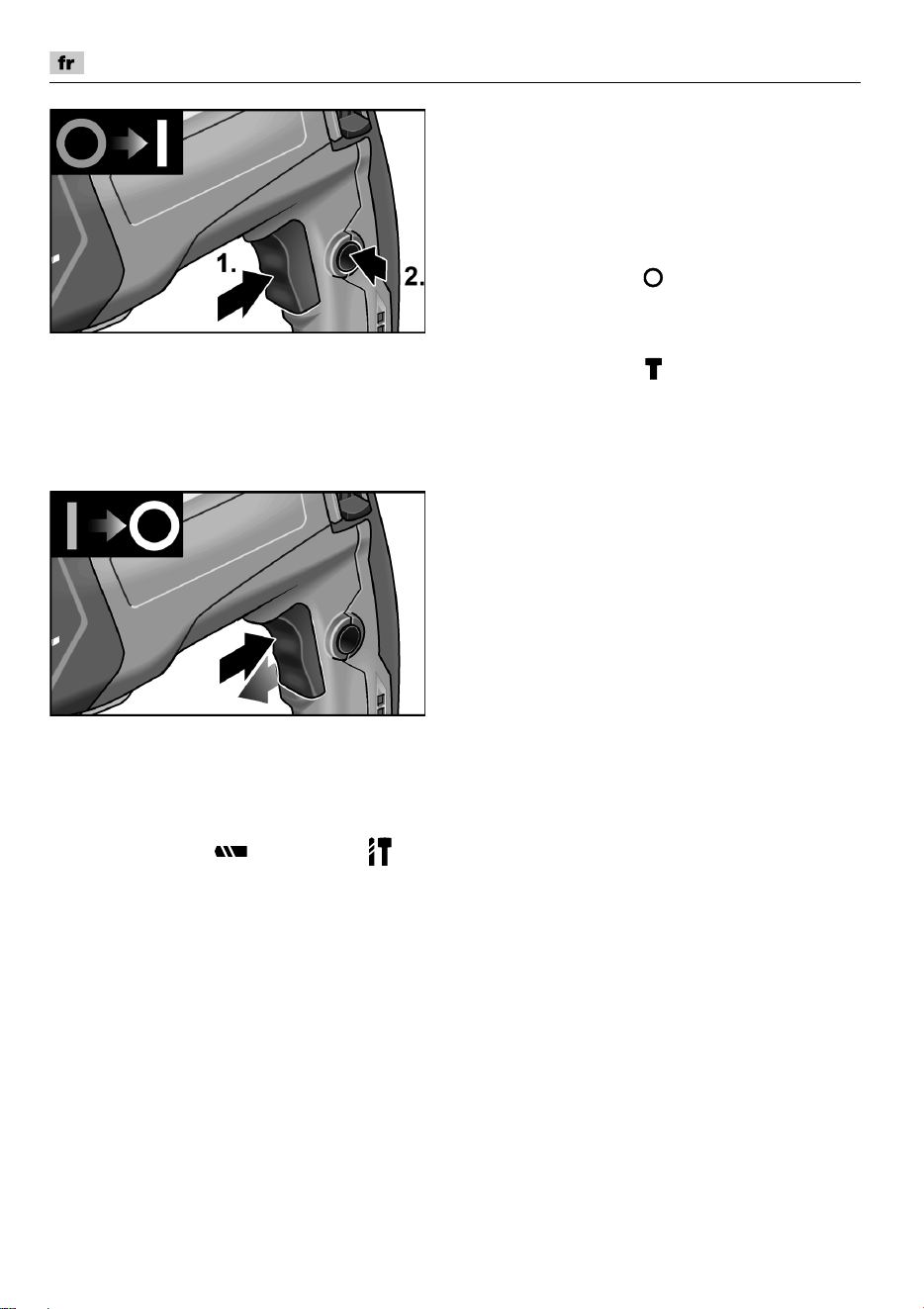

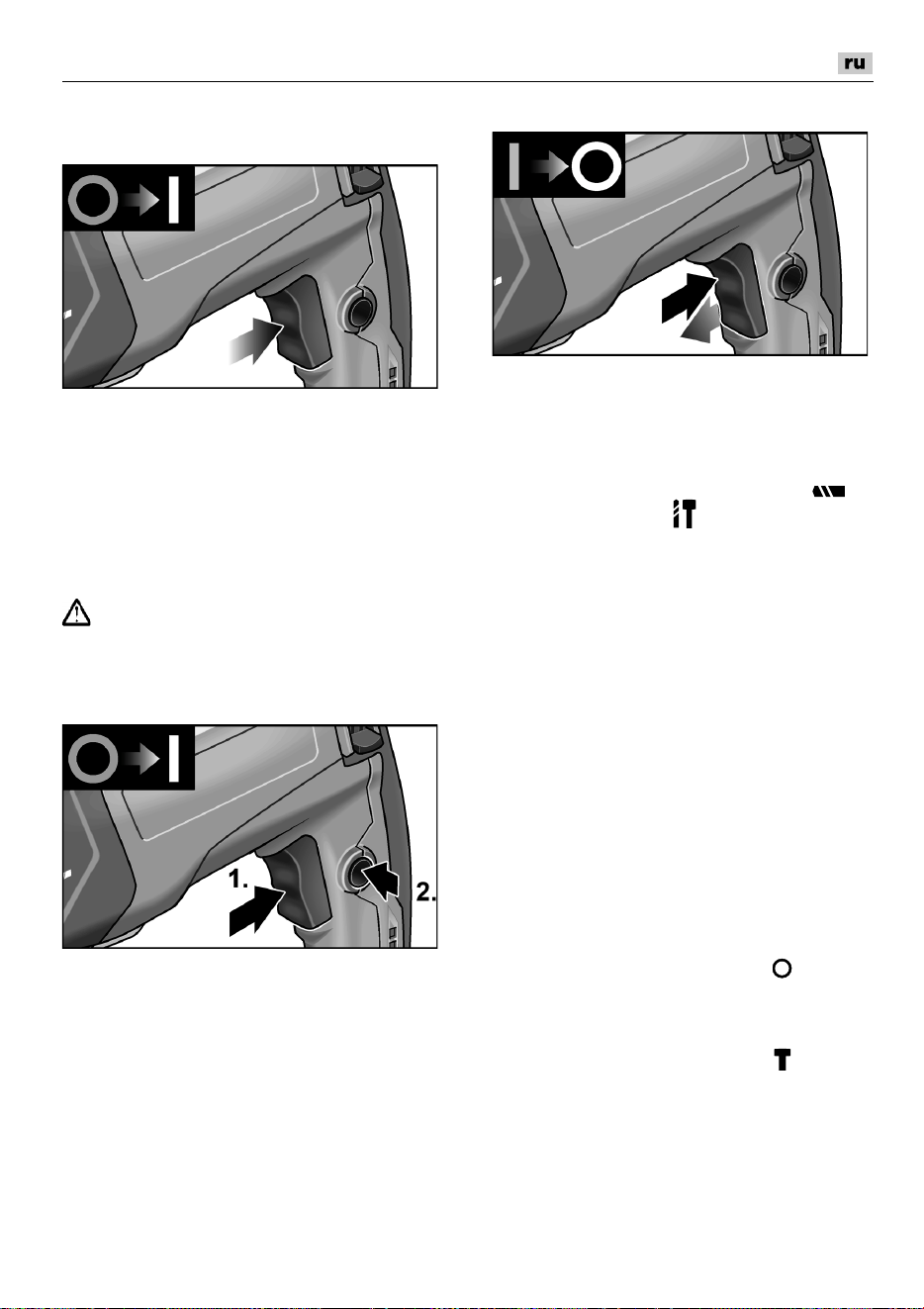

Elektrowerkzeug einschalten
Ohne Einrasten:
Schalter drücken und festhalten.
Der Schalter des Elektrowerkzeugs
ermöglicht ein langsames Steigern der
Dreh- bzw. Schlagzahl bis zum
Maximalwert.
Gerät ausschalten:
Schalter loslassen.
Mit Einrasten:
WARNUNG!
Nach einem Stromausfall läuft das
eingeschaltete Elektrowerkzeug wieder an.
Elektrowerkzeug sofort ausschalten!
Schalter drücken und festhalten (1.).
Feststellknopf drücken, um den Schalter
zu arretieren (2.).
Gerät ausschalten:
Schalter drücken und loslassen.
Arbeitshinweise
Bohren/Hammerbohren
1. Drehknopf für Arbeitsmodus auf das
Symbol (Bohren) bzw. (Hammer-
bohren) stellen. Auf Verriegelung achten!
2. Bohrer einsetzen.
3. Zusatzhandgriff auf die gewünschte
Position einstellen.
4. Netzstecker einstecken.
5. Elektrowerkzeug mit beiden Händen
ergreifen und Arbeitsposition
einnehmen.
6. Bohrer ansetzen und Elektrowerkzeug
einschalten.
7. Elektrowerkzeug gefühlvoll nach vorn
drücken.
8. Nach Beenden der Bohrung Gerät
ausschalten.
9. Netzstecker ziehen.
CHE 2-28
10
Meißeln
1. Meißel einsetzen.
2. Drehknopf für Arbeitsmodus auf das
Symbol stellen.
3. Meißel in die gewünschte Position
drehen.
4. Drehknopf für Arbeitsmodus auf das
Symbol stellen. Auf Verriegelung
achten!
5. Zusatzhandgriff auf die gewünschte
Position einstellen.
6. Netzstecker einstecken.
7. Elektrowerkzeug mit beiden Händen
ergreifen und Arbeitsposition
einnehmen.
8. Elektrowerkzeug einschalten.
9. Elektrowerkzeug beim Meißeln
gefühlvoll nach vorn drücken, so dass
es nicht springt.
10. Nach Beenden der Arbeit Gerät
ausschalten.
11. Netzstecker ziehen.
Sonstige Hinweise
– Die Verwendung von „scharfen“ Ein-
satzwerkzeugen steigert die Arbeits-
leistung und die Lebensdauer des
Elektrowerkzeugs.
– Elektrowerkzeug nach der Arbeit
reinigen und im Transportkoffer an einem
trockenen Ort aufbewahren.
Wartung und Pflege
WARNUNG!
Vor allen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Reinigung
Gerät und Lüftungsschlitze regelmäßig
reinigen. Häufigkeit ist vom bearbeiteten
Material und von der Dauer des Gebrauchs
abhängig.
Gehäuseinnenraum mit Motor regelmäßig
mit trockener Druckluft ausblasen.
Kohlenbürsten
Das Elektrowerkzeug ist mit Abschaltkohlen
ausgestattet.
Nach Erreichen der Verschleißgrenze der
Abschaltkohlen wird das Elektrowerkzeug
automatisch abgeschaltet.
HINWEIS!
Zum Austausch nur Originalteile des
Herstellers verwenden. Bei Verwendung
von Fremdfabrikaten erlöschen die
Garantieverpflichtungen des Herstellers.
Durch die hinteren Lufteintrittsöffnungen
kann das Kohlenfeuer während des
Gebrauchs beobachtet werden.
Bei starkem Kohlenfeuer das Elektrowerk-
zeug sofort ausschalten. Elektrowerkzeug
an eine vom Hersteller autorisierte
Kundendienstwerkstatt übergeben.
Getriebe
HINWEIS!
Die Schrauben am Getriebekopf während
der Garantiezeit nicht lösen.
Bei Nichtbeachtung erlöschen die
Garantieverpflichtungen des Herstellers.
Das Elektrowerkzeug verfügt über eine Fett-
Schmierung. Wechseln/Auffüllen von Fett
durch eine vom Hersteller autorisierte
Kundendienstwerkstatt ausführen lassen.
Reparaturen
Reparaturen ausschließlich durch eine vom
Hersteller autorisierte Kundendienst-
werkstatt ausführen lassen.
Wenn die Anschlussleitung des Elektro-
werkzeugs beschädigt ist, muss sie durch
eine speziell vorgerichtete Anschlussleitung
(Anbringungsart X) ersetzt werden. Diese
ist über den FLEX-Kundendienst erhältlich.
Ersatzteile und Zubehör
Weiteres Zubehör, insbesondere Einsatz-
werkzeuge, den Katalogen des Herstellers
entnehmen.
Explosionszeichnungen und Ersatzteillisten
finden Sie auf unserer Homepage:
www.flex-tools.com
CHE 2-28
11
Entsorgungshinweise
WARNUNG!
Ausgediente Geräte durch Entfernen des
Netzkabels unbrauchbar machen.
Nur für EU-Länder.
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EG
über Elektro- und Elektronik-Altgeräte und
Umsetzung in nationales Recht müssen
verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
HINWEIS!
Über Entsorgungsmöglichkeiten beim
Fachhändler informieren!
-Konformität
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit folgenden Normen oder
normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der
Richtlinien 2004/108/EG (bis 19.04.2016),
2014/30/EU (ab 20.04.2016),
2006/42/EG, 2011/65/EG.
Verantwortlich für technische Unterlagen:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
Unterbrechung des Geschäftsbetriebes, die
durch das Produkt oder die nicht mögliche
Verwendung des Produktes verursacht
wurden.
Der Hersteller und sein Vertreter haften nicht
für Schäden, die durch unsachgemäße
Verwendung oder in Verbindung mit
Produkten anderer Hersteller verursacht
wurden.
CHE 2-28
12
Contents
Symbols used in this manual . . . . . . . . . 12
Technical specifications . . . . . . . . . . . . 12
Overview . . . . . . . . . . . . . . . . . . . . . . . . 13
For your safety . . . . . . . . . . . . . . . . . . . 14
Noise and vibration . . . . . . . . . . . . . . . . 15
Instructions for use . . . . . . . . . . . . . . . . 16
Maintenance and care . . . . . . . . . . . . . . 19
Disposal information . . . . . . . . . . . . . . . 20
-Declaration of Conformity . . . . . . . . 20
Exemption from liability . . . . . . . . . . . . . 20
Symbols used in this manual
WARNING!
Denotes impending danger.
Non-observance of this warning may result
in death or extremely severe injuries.
CAUTION!
Denotes a possibly dangerous situation.
Non-observance of this warning may result
in slight injury or damage to property.
NOTE!
Denotes application tips and important
information.
Symbols on the power tool
Before switching on the power
tool, read the operating manual!
Wear goggles!
Wear ear protection!
Use light-weight breathing
protection!
Disposal information for the old
machine (see page Disposal
information)!
Technical specifications
Hammer drill and chisel
hammer
CHE 2-28
SDS-plus
Rated power W 800
No-load speed
min
-1
0–1300
No-load impact rate
min
-1
0–4000
Max. single impact energy
(according to “EPTA-
procedure 05/2009”)
J2.7
Lubrication Grease
Tool holder SDS-plus
Max. drill diameter
– Concrete
–Masonry
(HM drill bit)
– Wood
–Metal
mm
mm
mm
mm
28
68
30
13
Weight according
to “EPTA Procedure
01/2003”
kg 2.65
CHE 2-28
13
Overview
1 Dust cap
2 Locking sleeve
3 Auxiliary handle
4 Clamping lever for depth stop
5 Depth stop
6 Rotary knob for operating mode
7 Release button
8 Lever for selecting direction of
rotation
(Clockwise/anti-clockwise)
9Switch
For switching on and off and for
accelerating up to maximum speed/
impact rate.
10 Locking button
11 Handle
12 Power cord
13 Rating plate *
* (not visible)
CHE 2-28
14
For your safety
WARNING!
Read all safety instructions and other
instructions.
Failure to observe the safety
instructions and other instructions may
result in an electric shock, fire and/or serious
injuries.
Save all warnings and instructions
for future reference.
Before using the power tool, please read
and follow:
–
these operating instructions,
–
the “General safety instructions” on the
handling of power tools in the enclosed
booklet (leaflet-no.: 315.915),
–
the currently valid site rules and the
regulations for the prevention of
accidents.
This power tool is state of the art and has
been constructed in accordance with the
acknowledged safety regulations.
Nevertheless, when in use, the power tool
may be a danger to life and limb of the user
or a third party, or the power tool or other
property may be damaged. The power tool
may be operated only if it is
–
as intended,
–
in perfect working order.
Faults which impair safety must be repaired
immediately.
Intended use
The hammer drill and chisel hammer
CHE 2-28 SDS-plus is designed
– for commercial use in industry and trade,
– for hammer drilling in masonry and
concrete for wall plug and anchor
attachments and through-holes,
– for light trimming work to remove plaster
and tiles,
– to be used with suitable tools
recommended by the manufacturer
for this power tool.
Safety instructions for hammers
Wear ear protection. The effect of noise
may result in loss of hearing.
Use auxiliary handles supplied with the
power tool. The loss of control may result
in injuries.
Hold power tool by insulated gripping
surfaces only, when performing an
operation where the cutting accessory
may contact hidden wiring or its own
cord. Cutting accessory contacting a “live”
wire may make exposed metal parts of the
power tool “live” and shock the operator.
Additional safety instructions
Use suitable detectors to detect
concealed power supply cables or
consult your local supply company.
Contact with electric cables may result in
a fire and/or electric shock. A damaged
gas pipe may cause an explosion. Cutting
into a water pipe will cause damage to
property or may cause an electric shock.
When working, hold the electric power
tool firmly with both hands and ensure
that you have a secure footing.
The electric power tool is controlled more
securely if held with both hands.
Secure the workpiece. A workpiece is
held more securely in a clamping device
than by hand.
Do not use the electric power tool if it has
a damaged power cord. Do not touch the
damaged power cord and pull out the
mains plug if the power cord is damaged
during work. Damaged power cords
increase the risk of an electric shock.
Only use tools with SDS-plus tool holder.
Pull on the insertion tool to check that it is
locked properly.
Immediately have a damaged dust cap
replaced. The dust cap prevents the
ingress of dust into the tool holder.
CHE 2-28
15
Dust released from materials, such as
lead paints, some types of wood, minerals
and metal, may be hazardous to the
operator or people in the vicinity.
Inhaling
or touching these dusts may result in
respiratory diseases and/or allergic
reactions.
– Ensure the work place is well
ventilated!
– If possible, use external dust
extraction.
– It is recommended to wear a respirator
mask belonging to filter class P2.
Do not work on materials which release
hazardous substances (e.g. asbestos).
Identify the power tool with stickers only.
Do not drill any holes into the housing.
The mains voltage and the voltage
specifications on the rating plate must
correspond.
Noise and vibration
The noise and vibration values have been
determined in accordance with EN 60745.
The A evaluated noise level of the power
tool is typically:
– Sound pressure level: 91 dB(A);
– Sound power level: 102 dB(A);
– Uncertainty: K = 3 dB.
Total vibration value:
– when hammer drilling:
– Emission value: a
h
= 14.30 m/s
2
– Uncertainty: K = 1.5 m/s
2
– when chiselling:
– Emission value: a
h
= 14.50 m/s
2
– Uncertainty: K = 1.5 m/s
2
ATTENTION!
The indicated measurements refer to new
power tools. Daily use causes the noise and
vibration values to change.
NOTE!
The vibration emission level given in this
information sheet has been measured in
accordance with a standardised test given
in EN 60745 and may be used to compare
one tool with another. It may be used for
a preliminary assessment of exposure.
The declared vibration emission level
represents the main applications of the tool.
However if the tool is used for different
applications, with different accessories or
poorly maintained, the vibration emission may
differ. This may significantly increase the
exposure level over the total working period.
However if the tool is used for different
applications
, with different accessories or
poorly maintained, the vibration emission may
differ. This may significantly decrease the
exposure level over the total working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories,
keep the hands warm, organisation of work
patterns.
CAUTION!
Wear ear protection at a sound pressure
above 85 dB(A).
CHE 2-28
16
Instructions for use
Before switching on the power tool
Unpack power tool and accessories and
check that no parts are missing or
damaged.

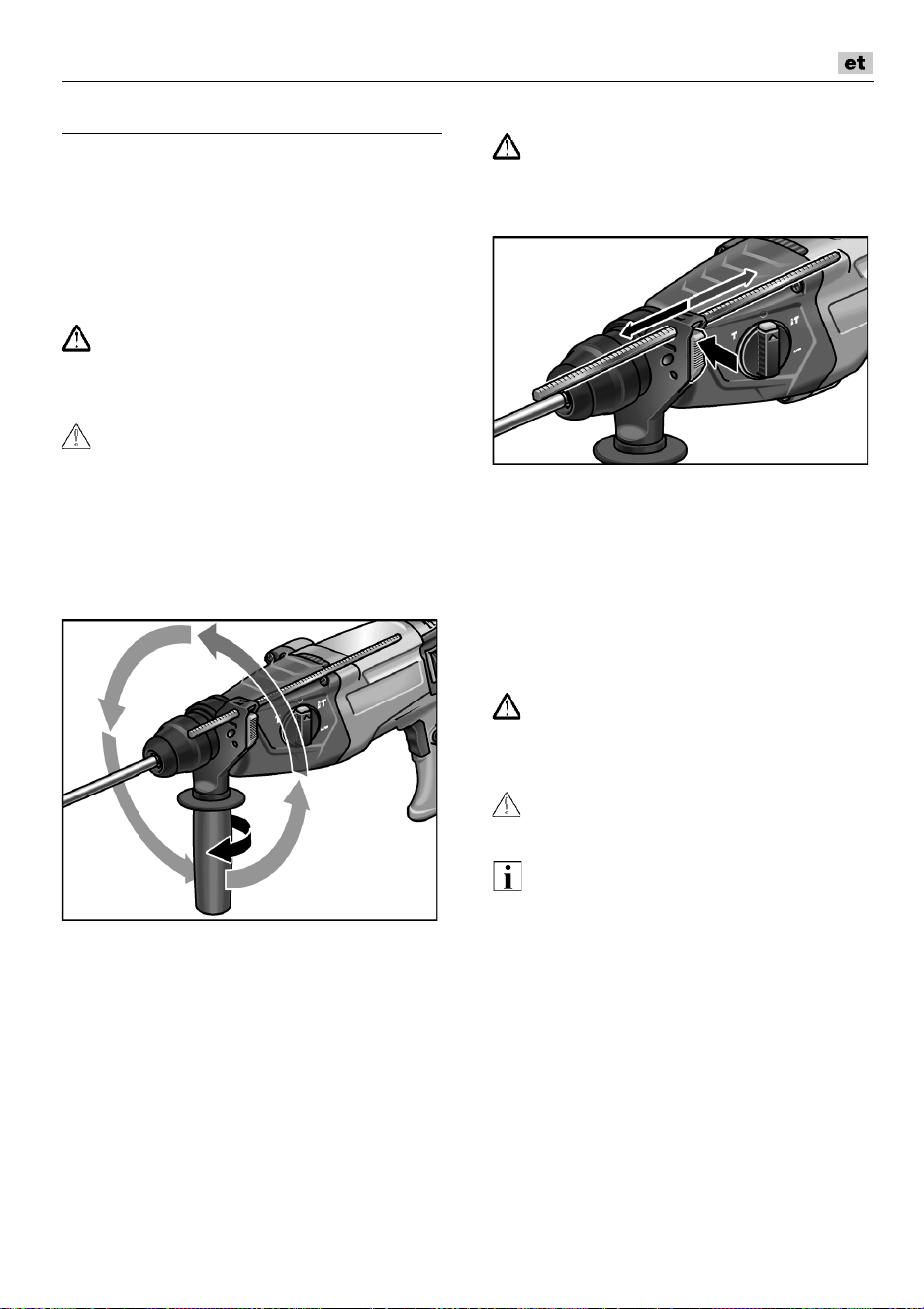

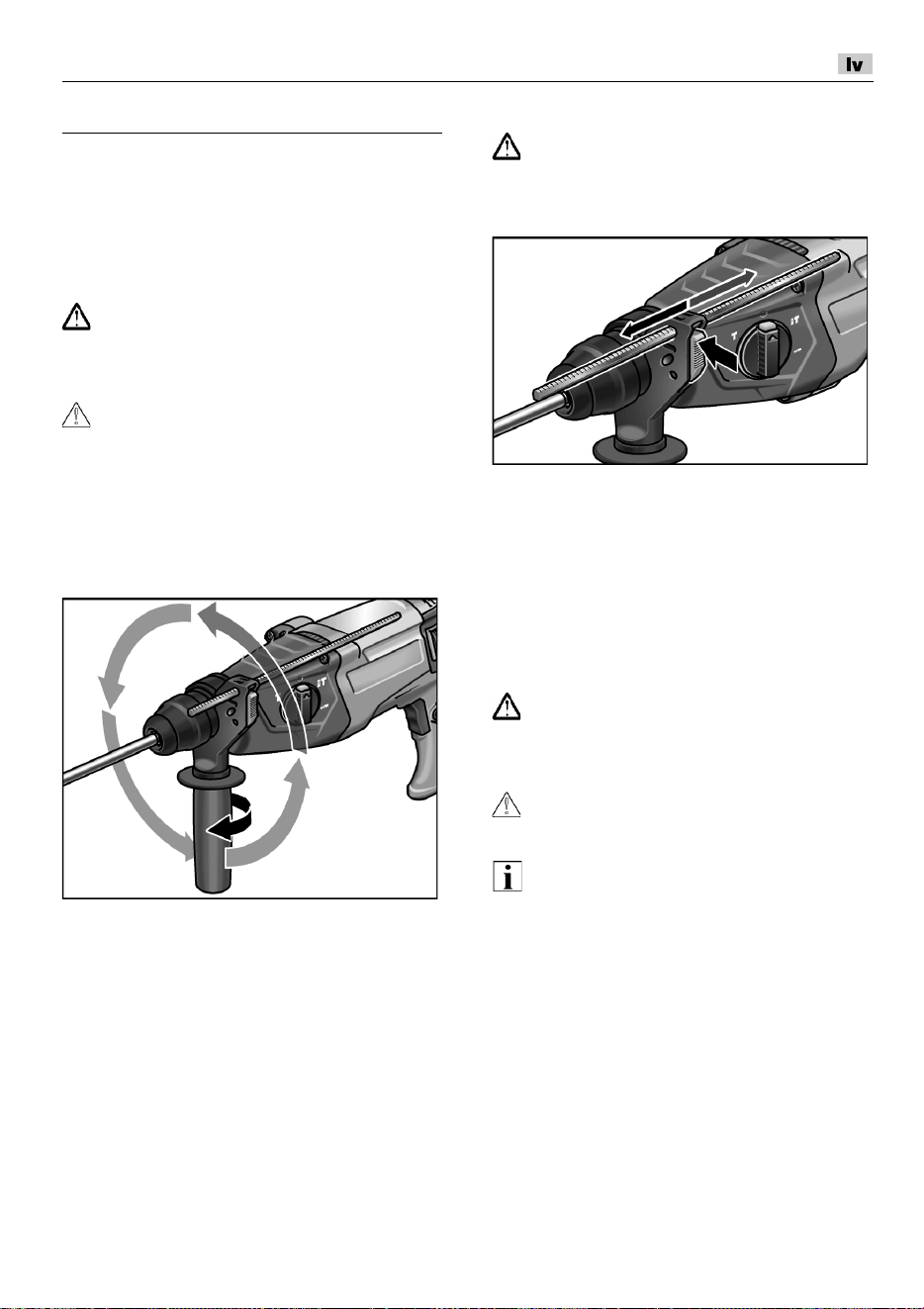

Adjusting the auxiliary handle
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
CAUTION!
Use electric power tool with attached
auxiliary handle only.
The auxiliary handle can be swivelled into
any position to ensure safe and fatigue-free
working.
Loosen the clamping by turning the
clamping screw anti-clockwise.
Swivel the auxiliary handle into the
required position.
By turning the clamping screw clockwise,
fix the handle in the required position.
Attaching the depth stop
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
Press and hold clamping lever on the
auxiliary handle in the upper area.
Push in depth stop.
Set depth stop to the required drilling
depth.
Release clamping lever.
Inserting tools with SDS shank
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
CAUTION!
Used insertion tools may become hot.
Wear protective gloves!
NOTE!
Tools used must have an SDS shank.
If tools do not have an SDS shank
(e.g. wood drill bit), a three-jaw chuck
must be used.
Check dust cap.
– Clean dirty cap.
– Have a defective dust cap replaced.
CHE 2-28
17
Insert insertion tool (1.) and turn (2.)
it until it locks.
Check lock by pulling on the insertion
tool.
Removing the tools
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
CAUTION!
Used insertion tools may become hot.
Wear protective gloves!
Pull locking sleeve backwards (1.).
Remove insertion tool (2.).
Setting operating mode
CAUTION!
Do not change operating mode until the
electric power tool is at a standstill.
Press release button.
Setting rotary knob to the required
operating mode:
Drilling
Hammer drilling
Setting the chisel position
(see below)
Chiselling
NOTE!
– The release button must visibly lock
(jump out) in the (drilling),
(hammer drilling) and (chiselling)
positions.
– Do not switch on the electric power tool
in the position (setting the chisel
position).
Setting the chisel position
The chisel can be turned to a position which
is ideal for the work to be performed.
Press release button and move rotary knob
for operating mode to the symbol (
1.
).
Turn chisel until the chisel is at the
required angle (2.).
Press release button and move rotary knob
for operating mode to the symbol .
Ensure button is locked!
CHE 2-28
18
Setting direction of rotation
CAUTION!
Do not change operating mode until the
electric power tool is at a standstill.
Set switch for selecting direction
of rotation to the required position:
– Top: Anti-clockwise
– Bottom: Clockwise
Switching on the power tool
Without locking the switch:
Press and hold down the switch.
The electric power tool switch enables
the speed or impact rate to be increased
slowly to the maximum value.
Switch off the machine:
Release the switch.
Locking the switch:
WARNING!
Following a power failure, the switched on
electric power tool will start running again.
Immediately switch off electric power tool!
Press and hold down switch (1.).
Press locking button to lock the switch (
2.
).
Switch off the machine:
Press and release the switch.
Operating instructions
Drilling/hammer drilling
1. Move rotary knob for operating mode to
the symbol (drilling) or symbol
(hammer drilling). Ensure button is
locked!
2. Insert drill bit.
3. Swivel the auxiliary handle into the
required position.
4. Insert mains plug.
5. Grip electric power tool with both hands
and assume working position.
6. Position drill bit and switch on electric
power tool.
7. Gently press electric power tool
forwards.
8. After drilling, switch off the power tool.
9. Pull out the mains plug.
CHE 2-28
19
Chiselling
1. Insert chisel.
2. Move rotary knob for operating mode
to the symbol.
3. Turn chisel into the required position.
4. Move rotary knob for operating mode
to the symbol. Ensure button is locked!
5. Swivel the auxiliary handle into the
required position.
6. Insert mains plug.
7. Grip electric power tool with both hands
and assume working position.
8. Switch on the power tool.
9. When chiselling, gently press electric
power tool forwards to prevent it from
jumping.
10. After working, switch off the power tool.
11. Pull out the mains plug.
Other information
– The use of “sharp” insertion tools
increases performance and the service
life of the electric power tool.
– After work, clean the electric power tool
and store in the carrying case in a dry
location.
Maintenance and care
WARNING!
Before performing any work on the electric
power tool, pull out the mains plug.
Cleaning
Regularly clean the power tool and
ventilation slots. Frequency of cleaning is
dependent on the material and duration of
use.
Regularly blow out the housing interior and
motor with dry compressed air.
Carbon brushes
The electric power tool features cut-off
carbon brushes.
When the cut-off carbon brushes reach their
wear limit, the electric power tool switches
off automatically.
NOTE!
Use only original parts supplied by the
manufacturer for replacement purposes.
If non-original parts are used, the guarantee
obligations of the manufacturer will be
deemed null and void.
When the power tool is being used,
the carbon brushes can be seen sparking
through the rear air inlet apertures.
If the carbon brushes are sparking
excessively, switch off the electric power
tool immediately. Take your electric power
tool to a customer service centre authorised
by the manufacturer.
Gears
NOTE!
Do not loosen the screws on the gear head
during the warranty period. Non-compliance
will deem the guarantee obligations of the
manufacturer null and void.
The electric power tool has grease
lubrication. Have the grease changed/
topped up by a customer service workshop
authorised by the manufacturer.
Repairs
Repairs may be carried out by an authorised
customer service centre only.
If the power cord of the electric power tool
is damaged, it must be replaced with
a specially prepared power cord
(attachment type X). This power cord is
available from FLEX customer service.
Spare parts and accessories
Other accessories, in particular insertion
tools, can be found in the manufacturer’s
catalogues.
Exploded drawings and spare-part lists
can be found on our homepage:
www.flex-tools.com
CHE 2-28
20
Disposal information
WARNING!
Render redundant power tools unusable by
removing the power cord.
EU countries only
Do not throw electric power tools into
the household waste!
In accordance with the European Directive
2012/19/EC on Waste Electrical and
Electronic Equipment and transposition into
national law used electric power tools must
be collected separately and recycled in an
environmentally friendly manner.
NOTE!
Please ask your dealer about disposal
options!
-Declaration of Conformity
We declare under our sole responsibility that
the product described under “Technical
specifications” conforms to the following
standards or normative documents:
EN 60745 in accordance with the regu-
lations of the directives
2004/108/EC (until 19.04.2016),
2014/30/EU (from 20.04.2016),
2006/42/EC, 2011/65/EC.
Responsible for technical documents:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exemption from liability
The manufacturer and his representative are
not liable for any damage and lost profit due to
interruption in business caused by the product
or by an unusable product.
The manufacturer and his representative are
not liable for any damage which was caused
by improper use of the power tool or by use
of the power tool with products from other
manufacturers.
CHE 2-28
21
Table des matières
Symboles utilisés . . . . . . . . . . . . . . . . . 21
Données techniques . . . . . . . . . . . . . . . 21
Vue d’ensemble . . . . . . . . . . . . . . . . . . 22
Pour votre sécurité . . . . . . . . . . . . . . . . 23
Bruit et vibrations . . . . . . . . . . . . . . . . . 24
Instructions d’utilisation . . . . . . . . . . . . . 25
Maintenance et nettoyage . . . . . . . . . . . 29
Consignes pour la mise au rebut . . . . . 29
Conformité . . . . . . . . . . . . . . . . . . . . 30
Exclusion de responsabilité . . . . . . . . . . 30
Symboles utilisés
AVERTISSEMENT !
Ce symbole prévient d’un danger imminent ;
le non-respect des consignes qui le suivent
s’accompagne d’un danger de mort ou de
blessures très graves.
PRUDENCE !
Ce symbole désigne une situation
potentiellement dangereuse.
Si vous ne respectez pas cette consigne,
vous risquez de vous blesser ou de causer
des dégâts matériels.
REMARQUE !
Ce symbole vous donne des conseils
d’utilisation et des informations importantes.
Symboles apposés sur l’appareil
Avant la mise en service, veuil-
lez lire la notice d’instructions.
Portez des lunettes
de protection !
Portez un casque anti-bruit !
Veuillez utiliser une protection
respiratoire légère !
Consignes pour la mise au
rebut de l’ancien appareil
(voir page Consignes pour
la mise au rebut) !
Données techniques
Marteau perforateur et burineur CHE 2-28
SDS-plus
Puissance nominale
absorbée
W 800
Vitesse marche à vide
min
-1
0–1300
Nombre d’impacts à vide
min
-1
0–4000
Énergie max. de chaque
frappe (selon « Procédure
EPTA 05/2009 »)
J2,7
Lubrification Graisse
Logement d’outil SDS-plus
Diamètre max. de perçage
– Béton
– Maçonnerie (couronne
de perçage en métal
dur)
–Bois
– Métal
mm
mm
mm
mm
28
68
30
13
Poids conforme à
« l’EPTA Procedure
01/2003 »
kg 2,65
CHE 2-28
22
Vue d’ensemble
1 Coiffe anti-poussière
2 Douille de verrouillage
3 Poignée supplémentaire
4 Levier de bridage de la butée
de profondeur
5 Butée de profondeur
6 Sélecteur de mode de travail
7 Touche de déverrouillage
8 Levier inverseur de sens
(Rotation à droite / à gauche)
9 Interrupteur
Pour allumer et éteindre mais aussi
pour accélérer jusqu’à la vitesse
maximale / jusqu’au nombre maximal
de coups.
10 Cran d’arrêt
11 Poignée
12 Cordon d’alimentation électrique
13 Plaque signalétique *
* pas visible
CHE 2-28
23
Pour votre sécurité
AVERTISSEMENT !
Veuillez lire toutes les consignes de
sécurité et instructions.
Si les consignes
d’avertissement et instructions ne sont pas
correctement respectées, cela engendre un
risque d’électrocution, d’incendie et / ou de
blessures graves
. Veuillez conserver toutes
les consignes de sécurité et instructions
dans un endroit sûr pour pouvoir les
reconsulter ultérieurement.
Avant d’utiliser cet appareil électrique,
veuillez lire ces instructions et agir en les
respectant :
–
la présente notice d’utilisation,
–
les « Consignes générales de sécurité »
régissant l’emploi des appareils
électriques et réunies dans le fascicule
ci
-
joint
(référence : 315.915),
–
les règles et prescriptions préventives
des accidents applicables sur le lieu de
mise en œuvre.
Cet appareil électrique a été construit
en l’état de la technique et des règles
techniques de sécurité reconnues.
Toutefois, de son emploi peut émaner un
danger de mort et un risque de blessures
graves pour l’utilisateur ou les tiers, ou un
risque d’endommager la machine elle-
même ou d’autres objets de valeur. Il ne faut
utiliser cet appareil électrique
–
qu’à des fins conformes à l’usage prévu,
–
dans un état technique et de sécurité
parfait.
Supprimez immédiatement tout dérange-
ment susceptible de compromettre la
sécurité.
Conformité d’utilisation
Le marteau perforateur et burineur
CHE 2-28 SDS-plus est destiné
– aux utilisations professionnelles dans
l’industrie et l’artisanat,
– a perforer la maçonnerie et le béton en
les martelant pour fixer des chevilles et
des ancres, et à percer de part en part.
– pour travaux de creusement faciles
visant à retirer le crépi et les carrelages,
– à servir avec l’outillage adapté à l’appa-
reil et recommandé par le fabricant
de ce dernier.
Consignes de sécurité pour
les marteaux
Portez un casque anti-bruit ! L’impact
du bruit peut provoquer une perte d’acuité
auditive.
Veuillez utiliser les poignées d’appoint
livrées avec l’appareil. Une perte de
contrôle peut provoquer des blessures.
Ne tenez l’appareil que par ses poignées
isolantes lors de travaux au cours
desquels l’outil installé risque de toucher
des câbles électriques invisibles ou le
cordon d’alimentation de l’appareil.
Le contact avec une ligne électrique peut
mettre les pièces métalliques sous tension
et provoquer une électrocution.
Autres consignes de sécurité
Utilisez des détecteurs appropriés pour
localiser les lignes / conduites d’alimen-
tation occultées, ou faites appel aux
compagnies distributrices compétentes
dans votre localité. Une entrée en contact
avec des câbles électriques peut provo-
quer un incendie et une électrocution.
L’endommagement d’une conduite de
gaz peut provoquer une explosion.
La pénétration de l’outil dans une conduite
d’eau engendre des dégâts matériels ou
risque de vous faire électrocuter.
Pendant le travail, tenez l’outil électrique
avec les deux mains et veillez à bien
vous tenir en équilibre. Le guidage de
l’outil électrique est plus sûr si vous le tenez
des deux mains.
CHE 2-28
24
Sécurisez la pièce. Une pièce retenue au
moyen du dispositif de serrage est retenue
de manière plus sûre qu’avec votre main.
N’utilisez pas l’outil électrique si son
câble d’alimentation est endommagé.
Ne touchez pas le câble abîmé et
débranchez la fiche mâle de la prise
de courant si le câble a été endommagé
pendant les travaux. Les câbles d’alimen-
tation endommagés accroissent le risque
d’électrocution.
Ne mettre en œuvre que des outils
à logement SDS-plus. Pour vérifier si
le verrouillage est correct, imprimez une
traction à l’outil.
Si la coiffe anti-poussière est abîmée,
faites-la immédiatement remplacer.
La coiffe anti-poussière empêche la
pénétration de poussière dans le logement
d'outil.
Les poussières de certains matériaux
poncés (peintures au plomb, certaines
essences de bois, minéraux ou métaux)
peuvent exposer l’utilisateur ou des
personnes proches de lui à des risques.
L’inhalation ou le fait de toucher ces
poussières peuvent provoquer des
maladies des voies respiratoires et / ou
des réactions allergiques.
– Veillez à ce que l’aération du poste
de travail soit suffisante !
– Si possible, utilisez un système
externe d’aspiration de la poussière.
– Il est recommandé d’utiliser un
masque de protection respiratoire avec
filtre de classe P2.
Ne travaillez sur aucun matériau
susceptible de dégager des substances
dangereuses pour la santé (amiante par
exemple).
Pour marquer l’outil électrique, n’utilisez
que des étiquettes autocollantes.
Ne percez jamais de trous dans le corps
de l’appareil.
La tension du secteur et celle indiquée sur
la plaque signalétique doivent concorder.
Bruit et vibrations
Les niveaux de bruits et vibrations ont été
déterminés conformément à EN 60745.
Le niveau de bruit évalué en décibels (A)
s’élève typiquement à :
– Niveau de pression
acoustique : 91 dB(A) ;
– Niveau de puissance
sonore : 102 dB(A) ;
– Marge d’incertitude : K = 3 dB.
Valeur totale des vibrations :
– Comme marteau perforateur :
– Valeur d’émission : a
h
= 14,30 m/s
2
– Marge d’incertitude : K = 1,5 m/s
2
– Comme marteau burineur :
– Valeur d’émission : a
h
= 14,50 m/s
2
– Marge d’incertitude : K = 1,5 m/s
2
ATTENTION !
Les valeurs de mesure indiquées s’appli-
quent aux appareils neufs. Pendant la mise
en œuvre quotidienne, les valeurs de bruit
et de vibrations varient.
REMARQUE !
Le niveau de vibrations indiqué dans ces
instructions a été mesuré selon un procédé
standardisé dans la norme EN 60745, et peut
servir à comparer les outils électroportatifs
entre eux. Ce procédé convient également
pour estimer provisoirement la contrainte en
vibrations.
Le niveau de vibrations indiqué se réfère aux
principales applications de l’outil électrique.
Le niveau de vibrations représente les
principales formes d’utilisation de l’outil
électrique. Si toutefois ce dernier est utilisé
à d’autres fins, avec des outils montés
différents ou s’il ne subit qu’une maintenance
insuffisante, le niveau de vibrations pourra
dévier de ce qui est indiqué. Cela peut
accroître nettement la contrainte en vibrations
sur l’ensemble de la période de travail.
CHE 2-28
25
Pour une estimation précise de la contrainte
en vibrations, il faudrait également tenir
compte des temps au cours desquels
l’appareil est éteint ou bien de ceux au cours
desquels il tourne certes, mais que l’utilisateur
ne s’en sert pas. Cela peut réduire nettement
la contrainte en vibrations sur l’ensemble de la
période de travail.
Pour protéger l’utilisateur contre les effets des
vibrations, définissez des mesures de sécurité
supplémentaires, dont par exemple :
Maintenance de l’outil électrique et des outils
installés, maintien des mains au chaud,
organisation des séquences de travail.
PRUDENCE !
Lorsque la pression acoustique dépasse
85 dB(A), veuillez porter un casque
antibruit.
Instructions d’utilisation
Avant la mise en service
Déballez l’appareil électrique et les acces-
soires, vérifiez que la livraison est au
complet et l’absence de dégâts survenus
en cours de transport.
Déplacer la poignée d’appoint
AVERTISSEMENT !
Avant d’effectuer tous travaux sur l’outil
électrique, débranchez sa fiche mâle de
la prise de courant.
PRUDENCE !
N’utilisez l’outil électrique qu’avec la
poignée supplémentaire montée.
Il est possible de faire pivoter la poignée
supplémentaire dans une position quelcon-
que pour garantir un travail sûr et sans
fatigue.
Pour défaire le bridage, tournez la poignée
d'appoint dans le sens anti-horaire.
Faites pivoter la poignée d’appoint sur
la position souhaitée.
Le fait de tourner la vis de serrage dans
le sens horaire permet d’immobiliser
la poignée sur la position voulue.
Monter la butée de profondeur
AVERTISSEMENT !
Avant d’effectuer tous travaux sur l’outil
électrique, débranchez sa fiche mâle de
la prise de courant.
En haut sur la poignée d’appoint,
appuyez sur le levier de bridage
et retenez-le.
Introduisez la butée de profondeur.
Réglez la butée de profondeur sur la
profondeur de perçage requise.
Relâchez le levier de bridage.
CHE 2-28
26
Mise en place d’outils à queue SDS
AVERTISSEMENT !
Avant d’effectuer tous travaux sur l’outil
électrique, débranchez sa fiche mâle de
la prise de courant.
PRUDENCE !
Les outils mis en œuvre peuvent devenir très
chauds. Portez des gants de protection !
REMARQUE !
Les outils utilisés doivent comporter une
queue SDS. Pour les outils sans queue
SDS (forets à bois par exemple), il faut
utiliser un mandrin à trois mors.
Vérifiez la coiffe anti-poussière.
– Nettoyez la coiffe une fois sale.
– Faites remplacez la coiffe anti-
poussière si elle est défectueuse.
Mettez l’outil en œuvre (1.) et tournez (2.)
jusqu’à ce qu’il se verrouille.
Pour vérifier le verrouillage, imprimez
une traction à l’outil utilisé.
Enlèvement des outils
AVERTISSEMENT !
Avant d’effectuer tous travaux sur l’outil
électrique, débranchez sa fiche mâle
de la prise de courant.
PRUDENCE !
Les outils mis en œuvre peuvent devenir très
chauds. Portez des gants de protection !
Tirez la douille de verrouillage
en arrière (1.).
Retirez l’outil utilisé (2.).
Régler le mode de travail
PRUDENCE !
Ne modifiez le couple de l’outil électrique
que celui-ci immobile.
Appuyez sur la touche de déverrouillage.
Réglez le sélecteur sur le mode de travail
voulu :
Percer
Marteau perforateur
Régler la position du burin
(voir là-bas)
Marteau burineur
CHE 2-28
27
REMARQUE !
– Sur les positions (Perçage),
(Marteau perforateur) et (Burineur),
il faut que la touche de déverrouillage
sorte d’un coup pour confirmer visuelle-
ment le verrouillage.
– Sur la position (Réglage de la position
du burin), n’allumez pas l’outil électrique.
Régler la position du burin
Il est possible de tourner le burin jusque
sur une position optimale pour les travaux
à réaliser.
Appuyez sur la touche de déverrouillage
et amenez le sélecteur de mode de
travail sur le symbole (1.).
Tournez le burin jusqu’à ce qu’il se trouve
sur l’angle voulu (2.).
Appuyez sur la touche de déverrouillage
et amenez le sélecteur de mode de tra-
vail sur le symbole .
Vérifiez le verrouillage !
Régler le sens de rotation
PRUDENCE !
Ne modifiez le couple de l’outil électrique
que celui-ci immobile.
Amenez l’interrupteur de sélection du
sens de rotation sur la position requise :
– En haut : dans le sens antihoraire
– En bas : dans le sens horaire
Enclencher l’appareil électrique
Sans encranter :
Appuyez sur l’interrupteur et retenez-le.
La gâchette de l’outil électrique permet
de hausser lentement la vitesse de
rotation ou le nombre de coups jusqu’à
la valeur maximale choisie.
Coupure de l’appareil :
Relâchez l’interrupteur.
En faisant encranter :
AVERTISSEMENT !
Après une coupure de courant, l’outil
électrique redémarre tout seul s’il était
resté en position allumée.
Éteignez immédiatement l’outil électrique !
CHE 2-28
28
Appuyez sur la gâchette et maintenez-la
appuyée (1.).
Appuyez sur le cran d’arrêt pour qu’il
retienne la gâchette en position
enclenchée (2.).
Coupure de l’appareil :
Appuyez sur la gâchette et relâchez-la.
Consignes de travail
Perçage / Marteau perforateur
1. Amenez le sélecteur de mode de travail
sur le symbole (Perçage) ou
(Marteau perforateur).
Vérifiez le verrouillage !
2. Mettez le foret en place.
3. Réglez la poignée d’appoint sur la
position souhaitée.
4. Branchez la fiche mâle dans une prise
de courant.
5. Saisissez l’outil électrique avec les deux
mains et placez-vous en position de
travail.
6. Appliquez l’outil et allumez l’outil
électrique.
7. Poussez l’outil électrique avec doigté
en avant.
8. Après la fin du perçage, éteignez
l’appareil.
9. Débranchez la fiche mâle de la prise
de courant.
Marteau burineur
1. Mettez le burin en place.
2. Amenez le sélecteur de mode de travail
sur le symbole .
3. Tournez le burin jusque sur la position
souhaitée.
4. Amenez le sélecteur de mode de travail
sur le symbole .
Vérifiez le verrouillage !
5. Réglez la poignée d’appoint sur la
position souhaitée.
6. Branchez la fiche mâle dans une prise
de courant.
7. Saisissez l’outil électrique avec les deux
mains et placez-vous en position de
travail.
8. Enclencher l’appareil électrique.
9. Pendant le burinage, poussez l’outil
électrique avec doigté afin qu’il ne saute
pas.
10. Après la fin du travail, éteignez
l’appareil.
11. Débranchez la fiche mâle de la prise
de courant.
Consignes diverses
– L’utilisation d’outils « tranchants » sur
cet outil électrique hausse sa puissance
de travail et sa durée de vie.
– Après le travail, nettoyez l’outil électri-
que, remettez-le dans la mallette
de transport puis rangez-le dans
un endroit sec.
CHE 2-28
29
Maintenance et nettoyage
AVERTISSEMENT !
Avant d’effectuer tous travaux sur l’outil
électrique, débranchez sa fiche mâle de
la prise de courant.
Nettoyage
Nettoyez régulièrement l’appareil et les
ouïes de ventilation. La fréquence des
nettoyages dépend du matériau et de la
durée d’utilisation.
Nettoyez régulièrement l’intérieur du boîtier
et le moteur à l’aide d’air comprimé sec.
Balais de charbon
L’outil électrique est équipé de charbons
coupant l’alimentation électrique une fois
qu’ils sont usés.
Une fois que ces charbons ont atteint leur
limite d’usure, l’outil électrique s’éteint
automatiquement.
REMARQUE !
Ne remplacez ces balais que par des pièces
d’origine fournies par le fabricant. En cas
d’emploi de pièces d’autres marques,
le fabricant déclinera toute obligation
au titre du recours en garantie.
Les ouïes d’entrée d’air situées à l’arrière
permettent, pendant l’utilisation, de
surveiller les étincelles des balais sur
le collecteur.
Si les charbons génèrent beaucoup
d’étincelles, éteignez immédiatement l’outil
électrique. Remettez l’outil électrique à un
atelier du service après-vente agréé par le
fabricant.
Réducteur
REMARQUE !
Pendant la période de garantie, ne dévissez
pas les vis situées contre la boîte
d’engrenages. En cas de non-respect de
cette consigne, le fabricant déclinera toute
obligation au titre du recours en garantie.
L’outil électrique dispose d’une lubrification
à la graisse. Faites changer la graisse / en
refaire le plein par un atelier de service
après-vente autorisé par le fabricant.
Réparations
Ne confiez les réparations qu’à un atelier
de SAV agréé par le fabricant.
Si le cordon d’alimentation de l’outil
électrique est endommagé, il faut le
remplacer par un cordon d’alimentation
spécial, confectionné d’avance (type de
fixation X). Ce câble est disponible via le
service après-vente FLEX.
Pièces de rechange et accessoires
Autres accessoires et notamment les outils
utilisables : consultez les catalogues du
fabricant.
Vous trouverez des vues éclatées et des
listes de pièces de rechange sur notre
site Web : www.flex-tools.com
Consignes pour la mise au rebut
AVERTISSEMENT !
Lorsque les appareils ont fini de servir,
enlevez leur cordon d’alimentation
électrique pour les rendre inutilisables.
Pays de l’UE uniquement.
Ne mettez pas les outils électriques
à la poubelle des déchets
domestiques !
Conformément à la directive européenne
2012/19/CE visant les appareils électriques
et électroniques usagés, et à sa transposition
en droit national, les outils électriques ne
servant plus devront être collectés séparé-
ment et introduits dans un circuit de recyclage
respectueux de l’environnement.
REMARQUE !
Pour connaître les possibilités de mise au
rebut, veuillez consulter votre revendeur
spécialisé.
CHE 2-28
30
Conformité
Nous déclarons sous notre responsabilité
exclusive que le produit décrit à la rubrique
« Données techniques » se conforme aux
normes ou aux documents normatifs
suivants :
EN 60745 conformément aux dispositions
énoncées dans les directives
2004/108/CE (jusqu'au 19/04/2016),
2014/30/UE (depuis le 20/04/2016),
2006/42/CE, 2011/65/CE.
Responsables de la documentation
technique :
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015, FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exclusion de responsabilité
Le fabricant et son représentant ne pourront
être tenus responsables des dommages et du
bénéfice perdu en raison d’une interruption du
fonctionnement de l’affaire, provoqués par le
produit ou par l’impossibilité de l’utiliser.
Le fabricant et son représentant ne pourront
être tenus responsables des dommages
provoqués par une utilisation inexperte du
produit ou par son utilisation en association
avec les produits d’autres fabricants.
CHE 2-28
31
Indice
Simboli utilizzati . . . . . . . . . . . . . . . . . . . 31
Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . 31
Guida rapida . . . . . . . . . . . . . . . . . . . . . 32
Per la vostra sicurezza . . . . . . . . . . . . . 33
Rumore e vibrazione . . . . . . . . . . . . . . . 34
Istruzioni per l’uso . . . . . . . . . . . . . . . . . 35
Manutenzione e cura . . . . . . . . . . . . . . . 38
Istruzioni per la rottamazione
e lo smaltimento . . . . . . . . . . . . . . . . . . 39
Conformità . . . . . . . . . . . . . . . . . . . . 39
Esclusione della responsabilità . . . . . . . 39
Simboli utilizzati
PERICOLO!
Indica un pericolo imminente.
In caso d’inosservanza dell’avvertenza,
pericolo di morte o di ferite gravi.
PRUDENZA!
Indica una situazione eventualmente peri-
colosa. In caso d’inosservanza dell’avviso,
pericolo di ferite o danni materiali.
AVVISO!
Indica consigli per l’impiego ed informazioni
importanti.
Simboli sull’apparecchio
Prima della messa in funzione
leggere le istruzioni per l’uso!
Indossare occhiali protettivi!
Indossare la protezione
acustica!
Usare una maschera
antipolvere leggera!
Avviso per la rottamazione
dell’apparecchio dimesso (vedi
pagina Istruzioni per la rottama-
zione e lo smaltimento)!
Dati tecnici
Martello perforatore
scalpellatore
CHE 2-28
SDS-plus
Potenza assorbita
nominale
W 800
Numero di giri a vuoto
min
-1
0–1300
Frequenza di percussione
a vuoto
min
-1
0–4000
Max. energia di percus-
sione singola (secondo
la «Procedura EPTA
05/2009»)
J2,7
Lubrificazione Grasso
Portautensile SDS-plus
Diametro max. foro
– calcestruzzo
– muratura (punta
a corona in metallo
duro)
– legno
– metallo
mm
mm
mm
mm
28
68
30
13
Peso secondo la «EPTA-
Procedure 01/2003»
kg 2,65
CHE 2-28
32
Guida rapida
1 Ghiera antipolvere
2 Manicotto di serraggio
3 Impugnatura supplementare
4 Leva di serraggio per l’arresto
di profondità
5 Arresto di profondità
6 Manopola per modalità di lavoro
7 Tasto di sblocco
8 Leva per la selezione del senso
di rotazione
(rotazione destrorsa/sinistrorsa)
9 Interruttore
Per accendere e spegnere e per
accelerare fino alla massima
velocità di rotazione/percussione.
10 Pulsante di arresto
11 Maniglia
12 Cavo d’alimentazione
13 Targhetta d’identificazione *
* non visibile
CHE 2-28
33
Per la vostra sicurezza
PERICOLO!
Leggere tutte le avvertenze di sicurezza
e le istruzioni.
Omissioni nel rispetto delle
avvertenze di sicurezza e delle istruzioni
possono comportare scosse elettriche,
incendio e/o lesioni gravi.
Conservare per
l’uso futuro tutte le avvertenze di sicurezza
ed istruzioni.
Leggere prima di usare l’elettroutensile
ed agire conformemente:
–
queste istruzioni per l’uso,
–
le «Istruzioni di sicurezza generali»
per l’uso di elettroutensili, nell’accluso
fascicolo (Scritti N°: 315.915),
–
le regole e le norme per la prevenzione
degli infortuni vigenti nel luogo
d’impiego.
Questo elettroutensile è costruito secondo
lo stato dell’arte e le regole tecniche di sicu-
rezza riconosciute. Tuttavia nel suo impiego
possono derivare pericoli per l’incolumità
e la vita dell’utilizzatore e di terzi, nonché
danni alla macchina o ad altri beni materiali.
Usare l’elettroutensile solo
–
per l’uso regolare previsto,
–
in perfetto stato tecnico di sicurezza.
Eliminare immediatamente i guasti che
pregiudicano la sicurezza.
Uso regolare
Il martello perforatore scalpellatore
CHE 2-28 SDS-plus è destinato
– per l’impiego professionale nell’industria
e nell’artigianato,
– alla trapanatura a percussione in mura-
tura e calcestruzzo, per il fissaggio
di tasselli ed ancoraggi e per fori
passanti,
– per semplici lavori di scalpellatura
per rimuovere intonaco e piastrelle,
– per l’impiego con attrezzo per essi
appropriato e raccomandato dal
produttore per questo elettroutensile.
Avvertenze di sicurezza per martelli
Indossare la protezione acustica!
L’effetto del rumore può causare la perdita
dell’udito.
Usare le impugnature supplementari
fornite con l’apparecchio. La perdita del
controllo può causare lesioni.
Quando si eseguono lavori, durante
i quali l’utensile montato potrebbe
toccare linee elettriche nascoste oppure
il suo stesso cavo di alimentazione,
afferrare l’elettroutensile solo sulle
superfici di presa isolate.
Il contatto con una linea elettrica sotto
tensione può mettere sotto tensione anche
le parti metalliche dell’elettroutensile
e provocare una scossa elettrica.
Ulteriori avvertenze di sicurezza
Utilizzare idonei rilevatori, per sondare
la presenza di condutture di alimenta-
zione nascoste, o consultare la locale
società di fornitura. Il contatto con linee
elettriche può causare incendio e scossa
elettrica. Il danneggiamento di una tuba-
zione del gas può causare un’esplosione.
La penetrazione in una conduttura dell’ac-
qua provoca danni materiali o può causare
una scossa elettrica.
Durante il lavoro mantenere saldamente
l’elettroutensile con entrambe le mani
ed assumere una postura sicura.
Guidare in sicurezza l’elettroutensile
con entrambe le mani.
Bloccare il pezzo da lavorare.
Un pezzo da lavorare fissato saldamente
in un dispositivo di bloccaggio è tenuto
con sicurezza molto maggiore che con
la mano.
Non usare l’elettroutensile se il cavo
è danneggiato. Non toccare il cavo
danneggiato e, se il cavo subisce danni
durante il lavoro, estrarre la spina di rete.
Il cavo danneggiato aumenta il rischio
di una scossa elettrica.
Utilizzare solo utensili con mandrino
SDS-plus. Controllare il corretto
bloccaggio tirando l’utensile.
Fare sostituire immediatamente una
ghiera antipolvere danneggiata.
La ghiera antipolvere impedisce la pene-
trazione della polvere nel mandrino.
CHE 2-28
34
Lo sviluppo di polvere da materiali, come
vernici contenenti piombo, alcuni tipi
di legno, minerali e metalli può rappresen-
tare un pericolo per l’operatore o per
le persone che si trovano nelle vicinanze.
La respirazione oppure il contatto con
queste polveri possono causare malattie
delle vie respiratorio e/o reazioni allergiche.
– Provvedere ad una buona ventilazione
del posto di lavoro!
– Se possibile, utilizzare un’aspirazione
delle polveri esterna.
– Si raccomanda l’impiego di una
maschera di respirazione con classe
di filtro P2.
Non lavorare materiali, che nella lavora-
zione liberano sostanze nocive alla salute
(ad es. amianto).
Per contrassegnare l’elettroutensile usare
solo targhette adesive.
Non praticare fori nella carcassa.
La tensione di rete e l’indicazione di
tensione sulla targhetta d’identificazione
devono coincidere.
Rumore e vibrazione
I valori di rumore e vibrazione sono stati
rilevati secondo EN 60745.
Il livello di rumore stimato A
dell’apparecchio è tipicamente:
– Livello di pressione acustica: 91 dB(A);
– Livello di potenza acustica: 102 dB(A);
– Insicurezza: K = 3 dB.
Valore totale di vibrazione:
– durante la trapanatura a percussione:
– Valore di emissione: a
h
= 14,30 m/s
2
– Insicurezza: K = 1,5 m/s
2
– durante la scalpellatura:
– Valore di emissione: a
h
= 14,50 m/s
2
– Insicurezza: K = 1,5 m/s
2
ATTENZIONE!
I valori di misura indicati sono validi solo per
apparecchi nuovi. Nell’impiego quotidiano
i valori di rumore e vibrazione cambiano.
AVVISO!
Il livello di vibrazioni indicato in queste istru-
zioni è stato misurato conformemente
ad un procedimento di misura standardizzato
in EN 60745 e può essere utilizzato per il con-
fronto tra elettroutensili. Esso è idoneo anche
per una valutazione temporanea della solleci-
tazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta
gli impieghi principali dell’elettroutensile.
Se tuttavia l’elettroutensile viene impiegato
per altri usi, con diverso utensile montato
o manutenzione insufficiente, il livello di vibra-
zioni può differire. Questo può aumentare
notevolmente la sollecitazione da vibrazioni
per tutta la durata del lavoro.
Per un’esatta stima della sollecitazione
da vibrazioni si devono considerare anche
i tempi, nei quali l’apparecchio è spento
oppure è in funzione, ma non è effettivamente
impiegato.
Questo può ridurre notevolmente la sollecita-
zione da vibrazioni per tutta la durata del
lavoro.
Per proteggere l’operatore dall’effetto delle
vibrazioni, stabilire misure di sicurezza
aggiuntive, come ad esempio: manutenzione
dell’elettroutensile e degli utensili impiegati,
riscaldamento delle mani, organizzazione
delle procedure di lavoro.
PRUDENZA!
In caso di pressione acustica superiore
a 85 dB(A) indossare la protezione acustica.
CHE 2-28
35
Istruzioni per l’uso
Prima della messa in funzione
Disimballare elettroutensile ed accessori
e controllare la completezza della fornitura
ed eventuali danni di trasporto.
Regolare l’impugnatura supple-
mentare
PERICOLO!
Prima di qualsiasi lavoro all’elettroutensile
estrarre la spina di rete.
PRUDENZA!
Usare l’elettroutensile solo con l’impugna-
tura supplementare montata.
L’impugnatura supplementare può essere
ruotata in una posizione qualsiasi, per garan-
tire un lavoro in sicurezza ed ergonomico.
Allentare il serraggio ruotando l
’
impugna-
tura supplementare in senso antiorario.
Ruotare l’impugnatura supplementare
nella posizione desiderata.
Ruotando l’impugnatura supplementare
in senso orario, fissare l’impugnatura
nella posizione desiderata.
Montare l’arresto di profondità
PERICOLO!
Prima di qualsiasi lavoro all’elettroutensile
estrarre la spina di rete.
Premere e mantenere la leva di serrag-
gio sull’impugnatura supplementare nella
parte superiore.
Inserire l’arresto di profondità.
Regolare l’arresto di profondità alla
prevista profondità del foro.
Rilasciare la leva di serraggio.
Inserimento degli utensili
con codolo SDS
PERICOLO!
Prima di qualsiasi lavoro all’elettroutensile
estrarre la spina di rete.
PRUDENZA!
Gli utensili impiegati possono surriscaldarsi.
Indossare guanti protettivi!
AVVISO!
Gli utensili utilizzati devono disporre di un
codolo SDS. Per gli utensili senza codolo
SDS (ad es. punte da legno) utilizzare
un mandrino per punte da trapano
a tre morsetti.
Controllare la ghiera antipolvere.
– Pulire la ghiera, se sporca.
– Fare sostituire la ghiera antipolvere
se difettosa.
CHE 2-28
36
Inserire (1.) e ruotare (2.) l’utensile finché
non si blocca.
Controllare il bloccaggio tirando
l’utensile.
Rimozione degli utensili
PERICOLO!
Prima di qualsiasi lavoro all’elettroutensile
estrarre la spina di rete.
PRUDENZA!
Gli utensili impiegati possono surriscaldarsi.
Indossare guanti protettivi!
Tirare indietro il manicotto di serraggio (
1.
).
Rimuovere l’utensile (
2.
).
Impostare la modalità di lavoro
PRUDENZA!
Cambiare modalità di lavoro solo quando
l’elettroutensile è fermo.
Premere il tasto di sblocco.
Regolare la manopola sulla modalità
di lavoro desiderata:
Trapanatura
Trapanatura a percussione
Posizionamento dello scalpello
(vedi sotto)
Scalpellatura
AVVISO!
– Nelle posizioni (trapanatura),
(trapanatura a percussione) e
(scalpellatura) il pulsante di sblocco deve
essere visibilmente bloccato (estratto).
– Nella posizione (regolazione della
posizione dello scalpello) non accendere
l’elettroutensile.
Posizionamento dello scalpello
Lo scalpello può essere ruotato nella posi-
zione ottimale per i lavori da eseguire.
Premere il pulsante di sblocco e mettere
la manopola per la modalità di lavoro
sul simbolo (1.).
Ruotare lo scalpello, finché non è posi-
zionato nell’angolazione desiderata (2.).
Premere il pulsante di sblocco e mettere
la manopola per la modalità di lavoro sul
simbolo . Attenzione al bloccaggio!
CHE 2-28
37
Impostare il senso di rotazione
PRUDENZA!
Cambiare modalità di lavoro solo quando
l’elettroutensile è fermo.
Disporre il preselettore del senso di rota-
zione sulla posizione desiderata:
– Sopra: in senso antiorario
– Sotto: in senso orario
Accendere l’elettroutensile
Senza arresto:
Premere e mantenere premuto
l’interruttore.
L’interruttore dell’elettroutensile per-
mette un lento aumento della velocità
di rotazione e percussione fino al valore
massimo.
Spegnere l’apparecchio:
Rilasciare l’interruttore.
Con arresto:
PERICOLO!
Dopo una interruzione dell’energia elettrica
l’elettroutensile inserito si riavvia.
Spegnere immediatamente l’elettroutensile!
Premere l’interruttore e mantenerlo
premuto (1.).
Per arrestare l’interruttore premere
il pulsante di arresto (2.).
Spegnere l’apparecchio:
Premere e rilasciare l’interruttore.
Istruzioni per il lavoro
Trapanatura/trapanatura a percussione
1. Regolare la manopola della modalità
di lavoro sul simbolo (Trapanatura)
oppure (Trapanatura a percussione).
Attenzione al bloccaggio!
2. Introduzione della punta da trapano.
3. Regolare l’impugnatura supplementare
sulla posizione desiderata.
4. Inserire la spina di alimentazione.
5. Afferrare l’elettroutensile con entrambe
le mani ed assumere la postura
di lavoro.
6. Appoggiare la punta da trapano
ed accendere l’elettroutensile.
7. Spingere l’elettroutensile con precau-
zione in avanti.
8. Eseguito il foro, spegnere l’apparecchio.
9. Estrarre la spina d’alimentazione.
CHE 2-28
38
Scalpellatura
1. Introdurre lo scalpello.
2. Regolare la manopola della modalità
di lavoro sul simbolo .
3. Ruotare lo scalpello nella posizione
desiderata.
4. Regolare la manopola della modalità
di lavoro sul simbolo .
Attenzione al bloccaggio!
5. Regolare l’impugnatura supplementare
sulla posizione desiderata.
6. Inserire la spina di alimentazione.
7. Afferrare l’elettroutensile con entrambe
le mani ed assumere la postura
di lavoro.
8. Accendere l’elettroutensile.
9. Durante la scalpellatura spingere con
precauzione l’elettroutensile in avanti,
in modo che non salti.
10. Eseguito il lavoro, spegnere
l’apparecchio.
11. Estrarre la spina d’alimentazione.
Altre avvertenze
– L’uso di utensili «affilati» aumenta
la produttività del lavoro e la durata
utile dell’elettroutensile.
– Dopo il lavoro pulire l’elettroutensile
e riporlo nella valigia di trasporto
in un luogo asciutto.
Manutenzione e cura
PERICOLO!
Prima di qualsiasi lavoro all’elettroutensile
estrarre la spina di rete.
Pulizia
Pulire regolarmente l’apparecchio
elefessure di ventilazione.
La frequenza dipende dal materiale
lavorato e dalla durata dell’uso.
Soffiare regolarmente con aria compressa
secca l’interno della carcassa con il motore.
Spazzole di carbone
L’elettroutensile è dotato di spazzole
di sicurezza.
Raggiunto il limite di usura delle spazzole
di sicurezza, l’elettroutensile si spegne
automaticamente.
AVVISO!
Per la sostituzione usare solo parti originali
del produttore. In caso di uso di prodotti
d’altra provenienza si estinguono i doveri
di garanzia del produttore.
Attraverso le aperture di entrata aria poste-
riori si può osservare lo scintillio delle
spazzole durante il funzionamento.
In caso di forte scintillio delle spazzole,
spegnere immediatamente l’elettroutensile.
Affidare l’elettroutensile ad un’officina di
assistenza clienti autorizzata dal costruttore.
Meccanismo
AVVISO!
Durante il periodo di garanzia, non svitare
le viti sulla testa ingranaggi.
In caso d’inosservanza si estinguono
i doveri di garanzia del produttore.
L’elettroutensile dispone di una lubrifica-
zione a grasso. Fare eseguire il cambio/
rabbocco del grasso da un’officina di assis-
tenza clienti autorizzata dal costruttore.
Riparazioni
Fare eseguire le riparazioni esclusivamente
da un’officina del servizio assistenza clienti
autorizzata dal produttore.
Se il cavo di alimentazione
dell'elettroutensile è danneggiato, deve
essere sostituito con uno speciale cavo
di alimentazione (tipo di collegamento X).
Fornitura del cavo tramite il servizio
assistenza clienti FLEX.
Ricambi ed accessori
Per altri accessori, specialmente utensili
ad inserto, consultare il catalogo del
produttore.
Per i disegni esplosi e le liste dei ricambi
consultare il nostro sito: www.flex-tools.com
CHE 2-28
39
Istruzioni per la rottamazione
e lo smaltimento
PERICOLO!
Rendere inservibili gli apparecchi fuori
uso eliminando il cavo d’alimentazione.
Solo per paesi dell’UE.
Non gettare elettroutensili nei rifiuti
domestici!
Secondo la Direttiva europea 2012/19/CE sui
rifiuti di apparecchiature elettriche ed elettro-
niche e sua conversione nel diritto nazionale,
gli elettroutensili dimessi devono essere
raccolti separatamente ed avviati ad un
riciclaggio ecologico.
AVVISO!
Informarsi presso il rivenditore specializzato
sulle possibilità di rottamazione.
Conformità
Dichiariamo sotto nostra esclusiva responsa-
bilità, che il prodotto descritto sotto
«Dati tecnici» è conforme alle seguenti
norme o documenti normativi:
EN 60745 ai sensi delle disposizioni delle
direttive 2004/108/CE (fino al 19.04.2016),
2014/30/EU (dal 20.04.2016), 2006/42/CE,
2011/65/CE.
Il responsabile della documentazione tecnica:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Esclusione della responsabilità
Il produttore ed il suo rappresentante non
rispondono di danni e lucro cessante derivanti
da interruzione dell’esercizio dell’attività cau-
sata dal prodotto o da impossibilità d’utilizza-
zione del prodotto.
Il costruttore ed il suo rappresentante non
rispondono di danni causati da uso improprio
o in combinazione con prodotti di altri pro-
duttori.
CHE 2-28
40
Contenido
Símbolos empleados . . . . . . . . . . . . . . . 40
Datos técnicos . . . . . . . . . . . . . . . . . . . . 40
De un vistazo . . . . . . . . . . . . . . . . . . . . . 41
Para su seguridad . . . . . . . . . . . . . . . . . 42
Ruidos y vibraciones . . . . . . . . . . . . . . . 43
Indicaciones para el uso . . . . . . . . . . . . 44
Mantenimiento y cuidado . . . . . . . . . . . 47
Indicaciones para la depolución . . . . . . 48
Conformidad . . . . . . . . . . . . . . . . . . . 48
Exclusión de la garantía . . . . . . . . . . . . 48
Símbolos empleados
¡ADVERTENCIA!
Indica un peligro inminente. En caso de
incumplimiento, existe peligro de muerte
o lesiones de la mayor gravedad.
¡CUIDADO!
Indica una situación posiblemente peli-
grosa. El incumplimiento implica el peligro
de lesiones o daños materiales.
NOTA!
Indica consejos para el uso e informaciones
importantes.
Símbolos en el aparato
¡Leer las instrucciones antes
de poner en funcionamiento
el equipo!
¡Utilizar protección para
la vista!
¡Utilizar protección para el oído!
¡Utilizar protección ligera para
las vías respiratorias!
¡Indicaciones respecto de la
eliminación de equipos en
desuso (consultar página
Indicaciones para la
depolución)!
Datos técnicos
Martillo perforador y cincelador CHE 2-28
SDS-plus
Potencia nominal W 800
Velocidad de giro en
vacío
min
-1
0–1300
Velocidad de giro en
vacío
min
-1
0–4000
Energía máx. de cada
golpe (según «EPTA-
procedure 05/2009»)
J2,7
Lubricación Grasa
Alojamiento para la
herramienta
SDS-plus
Diámetro máx. de la
perforación
– Hormigón armado
– Mampostería (corona
perforadora de widia)
– madera
–metal
mm
mm
mm
mm
28
68
30
13
Peso según «EPTA-
procedure 01/2003»
kg 2,65
CHE 2-28
41
De un vistazo
1 Cubierta de protección contra
el polvo
2 Manguito de traba
3 Manija adicional
4 Palanca presora para el tope
de profundidad
5 Tope de profundidad
6 Botón giratorio para selección
del modo de trabajo
7 Pulsador para el destrabado
8 Palanca para la selección del sentido
de giro
(marcha derecha/izquierda)
9 Conmutador
Para el encendido y apagado y para
acelerar hasta la velocidad de giro/
de percusión máxima.
10 Pulsador de traba
11 Manija
12 Cable de conexión
13 Chapa de características *
* no es visible
CHE 2-28
42
Para su seguridad
¡ADVERTENCIA!
Lea todas las indicaciones de seguridad
y las instrucciones.
Omisiones en el
cumplimiento de las indicaciones de
seguridad pueden ser causa de descargas
eléctricas, incendios y/o lesiones de
gravedad.
Conserve todas las advertencias
e instrucciones de seguridad para el futuro.
Leer antes del uso y obrar según se indica:
–
las instrucciones de funcionamiento
presentes,
–
las «Indicaciones generales de
seguridad» en el uso de herramientas
eléctricas en el cuadernillo adjunto
(n° de texto: 315.915),
–
las reglas y prescripciones para la
prevención de accidentes vigentes en
el lugar.
Esta herramienta eléctrica fue construida
según el estado actual de la técnica y reglas
técnicas de seguridad reconocidas. A pesar
de ello, pueden producirse riesgos para la
vida y salud del operario durante su uso,
o bien daños en la máquina u otros valores.
La herramienta eléctrica deberá utilizarse
exclusivamente
–
para trabajos adecuados a su función,
–
en estado óptimo de condiciones de
técnicas de seguridad.
Deben eliminarse inmediatamente todas
aquellas perturbaciones que afecten la
seguridad.
Utilización adecuada a su función
Martillo perforador y cincelador CHE 2-28
SDS-plus está destinada
– a su uso profesional en la industria
yeloficio,
– para el perforado con percusión en
mampostería y hormigón armado y los
fines de sujeciones en base a tarugos
o anclajes y para perforaciones de
conexión,
– para tareas de escoplado lijeras para
quitar revoques y azulejos,
– a su utilización con las herramientas
adecuadas, aprobadas y recomendadas
para los mismos por el fabricante.
Advertencias de seguridad para
martillos
¡Utilizar protección para el oído!
La acción del ruido puede causar pérdida
de la audición.
Úsense las manijas adicionales que
forman parte del volumen de entrega del
equipo. La pérdida de control puede ser
causa de lesiones.
Sujetar el equipo de las superficies
aisladas correspondientes cuando la
herramienta de aplicación puede incidir
en conductores eléctricos ocultos
o cables pertenecientes a la red
eléctrica. El contacto con conductores
bajo tensión puede aplicar esta tensión
también a las partes metálicas del equipo,
produciendo una descarga eléctrica.
Otras indicaciones de seguridad
Utilícese equipo adecuado para la
localización de líneas de alimentación
ocultas, o bien consúltese a las
compañías proveedoras correspon-
dientes. El contacto con conductores
eléctricos puede conducir a incendios
o descargas eléctricas. El daño causado
a una línea de gas, puede ser causa de
explosiones. La penetración en una
tubería de agua causa daños materiales
o de descargas eléctricas.
Sujetar la herramienta eléctrica con
ambas manos y cuidar de estar
firmemente parado. La herramienta
eléctrica se guía con seguridad, con
ambas manos.
Asegurar la pieza a procesar. Una pieza
a procesar sujeta mediante un dispositivo
adecuado, presenta una sujeción más
segura que aquella que se puede brindar
con la mano.
No utilizar la herramienta eléctrica
cuando el cable está dañado. No tocar
el cable dañado y desconectarlo del
tomacorriente si el mismo se daña
durante el trabajo. Cables dañados
aumentan el peligro de descargas
eléctricas.
Utilizar exclusivamente herramientas
con alojamiento correspondiente
SDS-plus. Controlar el trabado correcto
tirando de la herramienta.
CHE 2-28
43
Hacer cambiar inmediatamente la capa
protectora contra el polvo en caso que
estuviera dañada. La capa protectora
contra el polvo evita que éste penetre en
el alojamiento de la herramienta.
Polvos liberados durante el trabajo,
provenientes de pinturas, algunos tipos
de madera, minerales y metales pueden
causar peligros para el operario
o personas que se encuentren en su
cercanía.
La aspiración o el contacto
con estos polvos pueden ser causa de
enfermedades en las vías respiratorias
y/o de reacciones alérgicas.
– ¡Cuidar que el sitio de trabajo presente
la ventilación suficiente!
– Utilizar aspiración de polvo externa
si fuera posible.
– Se recomienda la utilización de una
máscara de protección para la respira-
ción, con un grado de filtrado P2.
No procesar materiales, de los cuales
puedan desprenderse sustancias nocivas
para la salud (p. ej. amianto).
Utilizar exclusivamente etiquetas
adhesivas para la identificación de la
herramienta eléctrica. No perforar la
carcasa.
La tensión de la red de alimentación y las
indicaciones de tensión de la chapa de
características, deben coincidir.
Ruidos y vibraciones
Los niveles de ruido y de vibración fueron
determinados según EN 60745.
El nivel de presión sonora A evaluado del
equipo es típicamente de:
– Nivel de presión sonora: 91 dB(A);
– Potencia de nivel sonoro: 102 dB(A);
– Incertidumbre: K = 3 dB.
Valor total de vibración:
– durante el perforado con vibración:
– Valor de emission: a
h
= 14,30 m/s
2
– Incertidumbre: K = 1,5 m/s
2
– durante el cincelado:
– Valor de emission: a
h
= 14,50 m/s
2
– Incertidumbre: K = 1,5 m/s
2
¡ATENCIÓN!
Los valores indicados son válidos para
equipos nuevos. Los valores de ruido y de
vibración se modifican durante el uso diario.
NOTA!
El nivel de las oscilaciones indicado en estas
instrucciones fue medido según un procedi-
miento de medición conforme a EN 60745
y puede utilizarse para la comparación de las
herramientas eléctricas entre sí. También es
apto para una estimación provisoria de las
oscilaciones.
El nivel de oscilaciones indicado, es represen-
tativo para las principales aplicaciones de la
herramienta eléctrica. Sin embargo, si la
herramienta eléctrica se utiliza con herra-
mientas de aplicación diferentes o con un
mantenimiento deficiente, pueden diferir los
niveles de oscilación. Esto puede aumentar
significativamente la carga por oscilaciones
a lo largo de la totalidad del tiempo.
Para una estimación exacta de la carga por
oscilaciones, deberán tenerse en cuenta
también, los tiempos durante los cuales el
equipo no estuvo en marcha, o bien que,
estando en marcha, no fue realmente
aplicado a su función específica. Esto puede
reducir significativamente la carga por
oscilaciones a lo largo de la totalidad del
tiempo de trabajo.
Implemente medidas de seguridad adicio-
nales para la protección del operario, antes
de determinar las oscilaciones, como por
ejemplo: el mantenimiento de las herra-
mientas eléctricas y de aplicación, mantener
calientes las manos, organización de las
secuencias de trabajo.
¡CUIDADO!
Utilizar protección para el oído en caso
de niveles de presión sonora superiores
a los 85 dB(A).
CHE 2-28
44
Indicaciones para el uso
Antes de la puesta en marcha
Desembalar la herramienta eléctrica y los
accesorios, controlando que el volumen de
entrega esté completo y que no existan
daños de transporte.
Ajuste de la manija adicional
¡ADVERTENCIA!
Antes de efectuar cualquier trabajo en el
equipo eléctrico, desconectar el enchufe de
red.
¡CUIDADO!
Utilizar la herramienta eléctrica exclusiva-
mente con la manija adicional colocada.
La manija adicional puede girarse
a cualquier posición arbitraria a fin
de posibilitar un trabajo sin excesivo
agotamiento.
Aflojar el aprisionamiento girando de la
manija adicional en sentido horario.
Girar la manija adicional a la posición
deseada.
Sujetar en la posición deseada girando
de la manija adicional en sentido horario.
Montar el tope de profundidad
¡ADVERTENCIA!
Antes de efectuar cualquier trabajo en el
equipo eléctrico, desconectar el enchufe de
red.
Presionar la palanca presora en la parte
superior de la manija adicional y sujetarla.
Hacer penetrar el tope de profundidad.
Ajustar el tope de profundidad a la
profundidad de perforación deseada.
Soltar la palanca presora.
Montaje de una herramienta
con vástago SDS
¡ADVERTENCIA!
Antes de efectuar cualquier trabajo en el
equipo eléctrico, desconectar el enchufe
de red.
¡CUIDADO!
Las herramientas pueden calentarse
durante el uso. Usar guantes de protección.
NOTA!
Las herramientas utilizadas deben disponer
de un un vástago SDS. Para la utilización de
herramientas sin vástago SDS, deben
emplearse mandriles de tres quijadas.
Controlar la cubierta de protección.
– Limpiar la cubierta si está sucia.
– Hacer cambiar la capa protectora
contra el polvo si estuviere dañada.
CHE 2-28
45
Colocar la herramienta a utilizar (1.)
ygirar (2.), hasta que se trabe.
Controlar el proceso de trabado, tirando
de la herramienta.
Quitar la herramienta
¡ADVERTENCIA!
Antes de efectuar cualquier trabajo en el
equipo eléctrico, desconectar el enchufe
de red.
¡CUIDADO!
Las herramientas pueden calentarse
durante el uso. Usar guantes de protección.
Tirar el manguito de traba hacia atrás (1.).
Quitar la herramienta (2.).
Ajuste del modo de trabajo
¡CUIDADO!
Ajustar el modo de trabajo exclusivamente
con la máquina parada.
Presionar el pulsador de destrabado.
Ajustar la rueda giratoria al modo de
trabajo deseado:
Perforado
Perforado con percusión
Ajuste de la posición del escoplo
(ver allí)
Cincelado
NOTA!
– En las posiciones (perforado),
(perforado con percusión y
(cincelado) el pulsador de destrabado
debe activarse de modo visual (saltar
hacia afuera).
– En la posición (ajuste de la posición
del cincel) no debe ponerse en marcha la
herramienta eléctrica.
Ajuste de la posición del cincel
El escoplo puede girarse a una posición
óptima para la tarea a realizar.
Presionar el pulsador de destrabado y
llevar la perilla giratoria para el modo de
trabajo a la posición del símbolo (1.).
Girar el cincel, hasta que el mismo
presenta el ángulo deseado (2.).
Presionar el pulsador de destrabado
y llevar la perilla giratoria para el modo
de trabajo a la posición del símbolo .
¡Cuidar el trabado!
CHE 2-28
46
Ajustar el sentido de giro
¡CUIDADO!
Ajustar el modo de trabajo exclusivamente
con la máquina parada.
Colocar el selector de sentido de giro
en la posición requerida:
– Arriba: en sentido antihorario
– Abajo: en sentido horario
Encender la herramienta eléctrica
Sin trabado:
Presionar el conmutador y sujetarlo.
El conmutador de la herramienta
eléctrica permite un aumento lento de la
velocidad de giro o bien la frecuencia de
percusión hasta su valor máximo.
Apagado del equipo:
Soltar el conmutador.
Con trabado:
¡ADVERTENCIA!
Después de un corte en el suministro de
energía eléctrica, la herramienta eléctrica
arranca sola. ¡Parar inmediatamente la
herramienta eléctrica!
Presionar el conmutador y sujetarlo en
esta posición (1.).
Presionar el pulsador de traba para
trabar el conmutador (2.).
Apagado del equipo:
Accionar el conmutador y soltarlo.
Indicaciones para el trabajo
Perforado/perforado con percusión
1. Llevar la perilla giratoria al símbolo
(perforar) o bien (perforado con
percusión). ¡Cuidar el trabado!
2. Colocar la broca.
3. Ajustar la manija adicional a la posición
deseada.
4. Conectar el enchufe de red.
5. Sujetar la herramienta eléctrica con
ambas manos y adoptar una posición
adecuada para el trabajo.
6. Asentar la broca y poner en marcha
la herramienta eléctrica.
7. Presionar la herramienta el eléctrica
con cuidado hacia adelante.
8. Concluida la perforación, parar el equipo.
9. Desconectar el enchufe de red.
CHE 2-28
47
Cincelado
1. Colocar el cincel.
2. Ajustar la rueda giratoria al símbolo .
3. Girar el cincel a la posición deseada.
4. Ajustar la rueda giratoria al símbolo .
¡Cuidar el trabado!
5. Ajustar la manija adicional a la posición
deseada.
6. Conectar el enchufe de red.
7. Sujetar la herramienta eléctrica con
ambas manos y adoptar una posición
adecuada para el trabajo.
8. Encender la herramienta eléctrica.
9. Presionar la herramienta eléctrica con
cuidado hacia adelante durante el
cincelado.
10. Parar el equipo una vez concluida la
tarea.
11. Desconectar el enchufe de red.
Advertencias adicionales
– La utilización de herramientas «afiladas»
aumenta el rendimiento de trabajo y la
vida útil de la herramienta eléctrica.
– Concluida la tarea, limpiar la herramienta
eléctrica y guardar la maleta de
transporte en un sitio seco.
Mantenimiento y cuidado
¡ADVERTENCIA!
Antes de efectuar cualquier trabajo en el
equipo eléctrico, desconectar el enchufe
de red.
Limpieza
Limpiar regularmente el equipo y las
ranuras de ventilación. La frecuencia de
la limpieza dependerá del material y la
intensidad de uso.
Limpiar periódicamente la parte interior de
la carcasa y el motor con aire comprimido
seco.
Escobillas de carbón
La herramienta eléctrica está equipada con
escobillas de corte automático.
Una vez alcanzado el límite de desgaste,
la herramienta eléctrica se para automá-
ticamente.
NOTA!
Utilizar únicamente repuestos legítimos del
fabricante. En caso de uso de productos de
terceros, expira la garantía del fabricante.
A través de las ranuras de ventilación
posteriores, puede observarse el chispeo
de las escobillas durante el funcionamiento.
Parar inmediatamente la herramienta
eléctrica en caso que se presente un fuego
de escobillas demasiado pronunciado.
Entregar la herramienta eléctrica a un taller
especializado autorizado por el fabricante.
Engranaje
NOTA!
No aflojar los tornillos en la cabeza del
engranaje durante el período de garantía.
El incumplimiento conduce a que la
garantía del fabricante caduque.
La herramienta eléctrica dispone de una
lubricador a grasa. El cambio o la recarga
de la grasa debe efectuarla el fabricante
o bien un taller de servicio al cliente
autorizado.
Reparaciones
Hacer efectuar las reparaciones exclusiva-
mente por un taller de servicios a clientes
autorizado por el fabricante.
Si el conductor de alimentación de la
herramienta eléctrica está dañado,
debe cambiárselo por un conductor
de alimentación especial previamente
confeccionado (tipo de montaje X).
Este conductor se obtiene en el servicio
a clientes de FLEX.
Repuestos y accesorios
Por más accesorios, en especial herra-
mientas eléctricas, consultar el catálogo
del fabricante.
Una gráfica de expansión y una lista de
piezas de repuesto se encuentran en la
homepage: www.flex-tools.com
CHE 2-28
48
Indicaciones para la depolución
¡ADVERTENCIA!
Inutilizar equipos radiados, cortando
el cable de alimentación.
Únicamente para países
pertenecientes a la UE.
¡No arroje herramientas eléctricas
en los residuos domiciliarios!
Según la pauta europea 2012/19/CE y su
implementación a través de leyes nacionales,
los equipos eléctricos o electrónicos en
desuso deben coleccionarse por separado,
haciéndoselos llegar a un reciclado que
proteja el medio ambiente.
NOTA!
¡Hágase informar por su comerciante
especializado respecto de las posibilidades
de eliminación!
Conformidad
Declaramos bajo nuestra única
responsabilidad, que el producto descrito bajo
«Datos técnicos» coincide con las siguientes
normas y documentos normativos:
EN 60745 según las determinaciones de la
pauta 2004/108/CE (hasta 19.04.2016),
2014/30/UE (a partir de 20.04.2016),
2006/42/CE, 2011/65/CE.
Responsable de la documentación técnica:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exclusión de la garantía
El fabricante y su representante no asumen
responsabilidad alguna por daños o pérdidas
de ganancia causados a la interrupción del
funcionamiento de la empresa, debidos al
producto o la no utilización del mismo.
El fabricante y sus representantes no
responden por daños causados por el uso
incorrecto o por su uso en combinación con
productos de terceros.
CHE 2-28
49
Índice
Símbolos utilizados . . . . . . . . . . . . . . . . 49
Características técnicas . . . . . . . . . . . . 49
Panorâmica da máquina . . . . . . . . . . . . 50
Para sua segurança . . . . . . . . . . . . . . . 51
Ruído e vibração . . . . . . . . . . . . . . . . . . 52
Instruções de utilização . . . . . . . . . . . . . 53
Manutenção e tratamento . . . . . . . . . . . 56
Indicações sobre reciclagem . . . . . . . . . 57
Conformidade . . . . . . . . . . . . . . . . . . 57
Exclusão de responsabilidades . . . . . . . 57
Símbolos utilizados
AVISO!
Caracteriza um perigo imediato e eminente.
A não observação da indicação, pode
implicar morte ou ferimentos muito graves.
ATENÇÃO!
Caracteriza uma situação possivelmente
perigosa. A não observação da indicação,
pode implicar ferimentos ou prejuízos
materiais.
INDICAÇÃO!
Caracteriza conselhos para utilização
e informações importantes.
Símbolos no aparelho
Antes da colocação em
funcionamento, leia as
Instruções de serviço!
Usar óculos de protecção!
Usar protecção para os
ouvidos!
Usar leve protecção
respiratória!
Indicações sobre reciclagem
para o aparelho antigo
(ver a pág Indicações sobre
reciclagem)!
Características técnicas
Martelo para furar e cinzelar CHE 2-28
SDS-plus
Potência nominal
absorvida
W 800
Velocidade nominal
do motor
min
-1
0–1300
Número de impactos
em vazio
min
-1
0–4000
Energia máxima de
impacto (segundo «EPTA-
procedure 05/2009»)
J2,7
Lubrificação
Massa
lubrifi-
cante
Admissão da ferramenta SDS-plus
Diámetro máx. do furo
– Betão
– Alvenaria (Coroa
de furar HM)
– Madeira
– Metal
mm
mm
mm
mm
28
68
30
13
Peso de acordo com
«EPTA-procedure
01/2003»
kg 2,65
CHE 2-28
50
Panorâmica da máquina
1 Capa de protecção contra poeira
2 Bucha de bloqueio
3 Punho adicional
4 Alavanca de retenção do batente
de profundidade
5 Batente de profundidade
6 Selector rotativo para o modo
de trabalho
7 Tecla de desbloqueamento
8 Alavanca para selecção do sentido
de rotação
(Rotação à direita/esquerda)
9 Interruptor
Para ligar e desligar, assim como para
aumentar a velocidade até ao máximo
de rotações/golpes.
10 Botão de imobilização
11 Punho
12 O cabo de rede
13 Chapa de características *
* não é visível
CHE 2-28
51
Para sua segurança
AVISO!
Leia todas as indicações de segurança
e instruções.
A não observância das
indicações de segurança e das instruções
podem ter como consequência um choque
eléctrico, incêndio e/ou ferimentos graves.
Guarde todas as indicações de segurança
e instruções para o futuro.
Ler antes da utilização da ferramenta
eléctrica e proceder em conformidade:
–
estas Instruções de serviço,
–
as instruções gerais de segurança, para
utilização com ferramentas eléctricas
na documentação anexa (Textos n.:
315.915),
–
as regras e as normas em vigor para
prevenção contra acidentes no local
de utilização.
Esta ferramenta eléctrica foi fabricada de
acordo com a situação da técnica e com as
regras técnicas de segurança em vigor.
No entanto, na sua utilização, podem existir
danos para o utilizador ou terceiros, ou
danos na máquina ou noutros bens.
A ferramenta eléctrica é só para utilização
–
de acordo com as disposições legais,
–
em perfeita situação de segurança
técnica.
As anomalias que prejudiquem a segurança
devem ser imediatamente eliminadas.
Utilização de acordo com
as disposições legais
O martelo para furar e cinzelar CHE 2-28
SDS-plus está preparado
– para utilização profissional na indústria
e em oficinas,
– para furar com percussão em alvenaria
e betão, para fixação de buchas
e ancoragens e furos de passagem,
– para pequenos trabalhos de levanta-
mento para remover reboque e azulejos,
– para a utilização com a ferramenta
adequada para tal e recomendada
pelo fabricante para este aparelho.
Indicações de segurança para
martelos
Usar protecção para os ouvidos. O efeito
de ruído pode provocar perdas de audição.
Utilizar os punhos adicionais fornecidos
com o aparelho. A perda de controlo pode
dar origem a ferimentos.
Segurar o aparelho somente pelas
superfícies de manipulação isoladas,
quando se executam trabalhos, nos
quais a ferramenta pode encontrar cabos
eléctricos ocultos ou o próprio cabo de
alimentação de corrente. O contacto com
um cabo sob tensão pode também colocar
componentes metálicos do aparelho sob
tensão e provocar um choque eléctrico.
Outras instruções de segurança
Utilizar aparelhos detectores ade-
quados, para detectar tubagens de
alimentação ocultas, peça a intervenção
da entidade local responsável pelas
tubagens de alimentação. O contacto
com cabos eléctricos pode provocar um
incêndio e choque eléctrico. Danos num
tubo de gás podem provocar uma
explosão. A penetração num cano de água
provoca danos materiais ou pode provocar
um choque eléctrico.
Manter a ferramenta eléctrica fixa com
ambas as mãos ao trabalhar e procurar
manter uma posição de segurança.
A ferramenta eléctrica é mais segura
conduzida com ambas as mãos.
Fixar a peça a trabalhar. Uma peça
mantida fixa com um dispositivo de fixação
está mais segura do que presa na sua
mão.
Não utilizar a ferramenta eléctrica com
o cabo de ligação danificado. Não tocar
no cabo de ligação danificado e desligar
a ficha da tomada, se o cabo for
danificado durante o trabalho. Cabos de
ligação danificados aumentam o risco de
um choque eléctrico.
Só utilizar ferramentas com admissão da
ferramenta SDS-plus. Verificar o bloqueio
correcto, puxando a ferramenta.
CHE 2-28
52
Se a capa de protecção contra poeira
estiver danificada, requerer
imediatamente a sua substituição.
A capa de protecção contra poeira impede
a entrada de pó na admissão da ferra-
menta.
As poeiras libertadas de materiais, como
pinturas com teor de chumbo, alguns tipos
de madeira, minerais e metais, podem
prejudicar a saúde do operador do
aparelho ou de pessoas que se
encontrem nas proximidades.
A inalação
ou o contacto com estas poeiras pode
provocar doenças no aparelho respiratório
e/ou reacções alérgicas.
– Providenciar uma boa ventilação
no local de trabalho!
– Se possível, utilizar uma aspiração
de pó independente.
– Recomenda-se a utilização de uma
máscara de protecção da respiração
com uma classe de filtro P2.
Não usar em materiais que libertem
substâncias prejudiciais à saúde
(p. ex., amianto).
Para identificação da ferramenta eléctrica
utilizar somente chapas autocolantes.
Não fazer furos na estrutura da serra.
A tensão da rede e a indicação de tensão
na chapa de características têm que ser
coincidentes.
Ruído e vibração
Os valores de ruído e de vibração foram
apurados de acordo com a EN 60745.
O nível de ruído A estimado do aparelho
comporta normalmente:
– Nível de pressão acústica: 91 dB(A);
– Nível de ruído-potência: 102 dB(A);
– Insegurança: K = 3 dB.
Valor global de vibrações:
– Ao furar com percussão:
– Valor de emissão: a
h
= 14,30 m/s
2
– Insegurança: K = 1,5 m/s
2
– Ao cinzelar:
– Valor de emissão: a
h
= 14,50 m/s
2
– Insegurança: K = 1,5 m/s
2
ATENÇÃO!
Os valores de medição indicados são
válidos para aparelhos novos.
Na utilização diária alteram-se os valores
de ruído e de oscilação.
INDICAÇÃO!
O nível de vibrações indicado nestas
instruções foi medido em conformidade
com um processo de medição normalizado
na EN 60745 e pode ser utilizado para
a comparação de ferramentas eléctricas
entre si. Este processo também é adequado
para uma estimativa provisória da carga das
vibrações.
O nível de vibrações indicado representa
as principais utilizações das ferramentas
eléctricas. Se, no entanto, a ferramenta
eléctrica for aplicada noutras situações com
ferramentas diferentes ou com insuficiente
manutenção, o nível de vibrações também
pode ser diferente. Isto pode aumentar
claramente a carga das vibrações durante
o período global de trabalho.
Para uma estimativa exacta da carga das
vibrações, devem, também, ser considerados
os tempos, durante os quais o aparelho está
desligado ou, embora estando a funcionar,
não está, de facto, em utilização. Isto pode
reduzir claramente a carga das vibrações
durante o período global de trabalho.
Determinar medidas de segurança adicionais
para protecção do utilizador do efeito das
vibrações, como, por exemplo: Manutenção
da ferramenta eléctrica e das ferramentas
aplicadas, manutenção das mãos quentes,
organização dos ciclos de trabalho.
ATENÇÃO!
Com um nível de pressão acústica superior
a 85 dB(A), deve ser usado um protector
para os ouvidos.
CHE 2-28
53
Instruções de utilização
Antes da colocação em funciona-
mento
Desembalar a ferramenta eléctrica e aces-
sórios e verificar, se o fornecimento está
completo e se existem danos provocados
pelo transporte.
Ajustar o punho adicional
AVISO!
Antes de qualquer intervenção na
ferramenta eléctrica, desligar a ficha
da tomada.
ATENÇÃO!
Utilizar a ferramenta eléctrica só com
o punho adicional montado.
O punho adicional pode ser rodado em
qualquer posição, para garantir um trabalho
seguro e sem de fadiga.
Eliminar encravamentos rodando o punho
adicional no sentido contrário ao dos
ponteiros do relógio.
Rodar o punho adicional para a posição
pretendida.
Rodando o punho adicional no sentido
dos ponteiros do relógio, fixar o punho
na posição desejada.
Montar o batente de profundidade
AVISO!
Antes de qualquer intervenção na ferra-
menta eléctrica, desligar a ficha da tomada.
Premir a parte superior da alavanca
de retenção que se encontra no punho
adicional e mantê-la premida.
Inserir o batente de profundidade.
Regular o batente de profundidade para
a necessária profundidade do furo.
Soltar a alavanca de retenção.
Utilização de ferramentas
com veio SDS
AVISO!
Antes de qualquer intervenção na ferra-
menta eléctrica, desligar a ficha da tomada.
ATENÇÃO!
Ferramentas de utilização aplicadas
podem ficar muito quentes.
Utilizar luvas de protecção.
INDICAÇÃO!
As ferramentas utilizadas têm de ter um
veio SDS. Para ferramentas sem veio SDS
(p. ex., broca para madeira), deve-se utilizar
uma bucha com aperto de três dentes.
Controlar a capa de protecção contra
poeira.
– Limpar a capa suja.
– Solicitar a substituição da capa de
protecção contra poeira quando
danificada.
CHE 2-28
54
Inserir a ferramenta de trabalho (1.)
e rodá-la (2.) até ficar bloqueada.
Controlar o bloqueio na ferramenta
de utilização, puxando-a.
Desmontar as ferramentas
AVISO!
Antes de qualquer intervenção na ferra-
menta eléctrica, desligar a ficha da tomada.
ATENÇÃO!
Ferramentas de utilização aplicadas podem
ficar muito quentes.
Utilizar luvas de protecção.
Puxar a bucha de bloqueio para trás (1.).
Desmontar a ferramenta de utilização (2.).
Regular o modo de trabalho
ATENÇÃO!
Alterar o modo de trabalho só com a ferra-
menta eléctrica completamente parada.
Pressionar a tecla de desbloqueamento.
Regular o selector rotativo para o modo
de trabalho pretendido:
Furar
Furar com percussão
Regular a posição do cinzel
(ver aí).
Cinzelar
INDICAÇÃO!
– Nas posições (Furar), (Furar
com percussão) e (cinzelar) tem
que ser visível o bloquear da tecla
de desbloqueamento (saltar para fora).
– Na posição (Regulação da posição do
cinzel) não ligar a ferramenta eléctrica.
Regular a posição do cinzel
O cinzel pode ser rodado para uma posição
que seja ideal para execução dos trabalhos.
Pressionar a tecla de desbloqueamento
e colocar o selector rotativo no símbolo
(1.) para o modo de trabalho.
Rodar o cinzel, até este apresentar
o ângulo pretendido (2.).
Pressionar a tecla de desbloqueamento
e colocar o selector rotativo no símbolo
para o modo de trabalho. Dar atenção
ao bloqueamento!
CHE 2-28
55
Regular o sentido de rotação
ATENÇÃO!
Alterar o modo de trabalho só com a ferra-
menta eléctrica completamente parada.
Posicionar o selector do sentido
da rotação na posição necessária:
– Em cima: no sentido contrário aos
ponteiros do relógio
– Em baixo: no sentido dos ponteiros
do relógio
Ligar a ferramenta eléctrica
Sem engate:
Premir o interruptor e mantê-lo nessa
posição.
O interruptor da ferramenta eléctrica
permite um aumento lento do número
de rotações e de golpes até ao valor
máximo pretendido.
Desligar o aparelho:
Soltar o interruptor.
Com engate:
AVISO!
Depois de uma falha de corrente a ferra-
menta eléctrica ligada volta a arrancar.
Desligar imediatamente a ferramenta
eléctrica!
Pressionar e manter premido
o interruptor (1.).
Pressionar o botão de imobilização
para bloquear o interruptor (2.).
Desligar o aparelho:
Premir e libertar o interruptor.
Indicações sobre trabalho
Furar/Furar com percussão
1. Colocar o selector rotativo para o modo
de trabalho no símbolo (Furar) ou
(Furar com percussão).
Dar atenção ao bloqueamento!
2. Colocar a broca.
3. Regular o punho adicional para
a posição pretendida.
4. Ligar a ficha à tomada.
5. Segurar a ferramenta eléctrica com
ambas as mãos e assumir a posição
de trabalho.
6. Fixar a broca e ligar a ferramenta
eléctrica.
7. Pressionar suavemente a ferramenta
eléctrica para a frente.
8. Depois de terminado o furo, desligar
o aparelho.
9. Desligar a ficha da tomada.
CHE 2-28
56
Cinzelar
1. Colocar o cinzel.
2. Colocar o selector rotativo no símbolo
para o modo de trabalho.
3. Rodar o cinzel para a posição
pretendida.
4. Colocar o selector rotativo no símbolo
para o modo de trabalho.
Dar atenção ao bloqueamento!
5. Regular o punho adicional para
a posição pretendida.
6. Ligar a ficha à tomada.
7. Segurar a ferramenta eléctrica com
ambas as mãos e assumir a posição
de trabalho.
8. Ligar a ferramenta eléctrica.
9. Pressionar suavemente a ferramenta
eléctrica para a frente, ao cinzelar,
de modo que ele não salte.
10. Depois de terminado o trabalho,
desligar o aparelho.
11. Desligar a ficha da tomada.
Outras indicações
– A aplicação de ferramentas de utilização
«afiadas» aumenta o rendimento
e o tempo de duração da ferramenta
eléctrica.
– Depois do trabalho, limpar a ferramenta
eléctrica e guardá-la dentro da mala
de transporte num local seco.
Manutenção e tratamento
AVISO!
Antes de qualquer intervenção na ferra-
menta eléctrica, desligar a ficha da tomada.
Limpeza
Limpar regularmente o aparelho e as
ranhuras de ventilação. A frequência da
limpeza depende do material a trabalhar
e da duração da utilização.
Limpar, regularmente, com ar comprimido
seco, o interior da estrutura com motor.
Escovas de carvão
A ferramenta eléctrica está equipada com
escovas de carvão para corte de ligação.
Depois de se atingir o limite máximo
de desgaste das escovas de carvão,
a ferramenta eléctrica desliga automatica-
mente da corrente.
INDICAÇÃO!
Na substituição, utilizar somente peças
originais do fabricante. Sendo utilizadas
peças de outros fabricantes, expiram as
obrigações de garantia do fabricante.
Através das entradas de ar traseiras, pode-
se observar a ignição dos carvões, durante
o funcionamento.
Com faíscas muito intensas das escovas
de carvão, desligar imediatamente
a ferramenta eléctrica. Entregar a ferra-
menta eléctrica para reparação numa
oficina autorizada pelo fabricante.
Engrenagem
INDICAÇÃO!
Não desapertar os parafusos da cabeça
de engrenagem. Se esta indicação não
for respeitada, expiram as obrigações
de garantia do fabricante.
A ferramenta eléctrica dispõe de uma
lubrificação de massa lubrificante.
A mudança/enchimento de massa lubri-
ficante deve ser efectuada numa oficina
de Assistência Técnica autorizada pelo
fabricante.
Reparações
As reparações devem ser executadas,
exclusivamente, por Serviços Técnicos
autorizados pelo fabricante.
Se o cabo de ligação da ferramenta
eléctrica apresentar danos, ele tem que ser
substituído por um outro especialmente
preparado (tipo de aplicação X).
Ele pode ser adquirido através dos Serviços
Técnicos FLEX.
CHE 2-28
57
Peças de reparação e acessórios
Consultar os catálogos do fabricante para
outros acessórios, principalmente
ferramentas de utilização.
Desenhos de explosão e listas de peças de
reparação podem ser consultados na nossa
Homepage: www.flex-tools.com
Indicações sobre reciclagem
AVISO!
Os aparelhos fora de serviço devem ser
inutilizados, retirando-lhes os cabos de
ligação à rede.
Só para os países da UE.
Não colocar as ferramentas
eléctricas no lixo doméstico!
Em conformidade com a Directiva Europeia
2012/19/CE sobre aparelhos eléctricos
e electrónicos usados e com a transposição
para o Direito Nacional, as ferramentas
eléctricas usadas têm que ser reunidas
separadamente e encaminhadas para
o reaproveitamento sem poluição do meio
ambiente.
INDICAÇÃO!
Informe-se sobre possibilidades de recicla-
gem junto do agente especializado!
Conformidade
Declaramos, sob nossa inteira responsa-
bilidade, que o produto descrito em
«Características técnicas» se encontra
em conformidade com as normas e os
documentos normativos seguintes:
EN 60745 de acordo com as deter-
minações das directivas
2004/108/CE (até 19.04.2016),
2014/30/UE (a partir de 20.04.2016),
2006/42/CE, 2011/65/CE.
Responsável pela documentação técnica:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exclusão de responsabilidades
O fabricante e seus representantes não se
responsabilizam por danos e perda de lucros,
resultantes da interrupção do negócio,
provocada pelo produto ou pela possível
não utilização do mesmo.
O fabricante e seus representantes não se
responsabilizam por danos provocados por
uma utilização inadequada ou em conjugação
com produtos de outros fabricantes.
CHE 2-28
58
Inhoud
Gebruikte symbolen . . . . . . . . . . . . . . . 58
Technische gegevens . . . . . . . . . . . . . . 58
In één oogopslag . . . . . . . . . . . . . . . . . . 59
Voor uw veiligheid . . . . . . . . . . . . . . . . . 60
Geluid en trillingen . . . . . . . . . . . . . . . . . 61
Gebruiksaanwijzing . . . . . . . . . . . . . . . . 62
Onderhoud en verzorging . . . . . . . . . . . 65
Afvoeren van verpakking en machine . . 66
-Conformiteit . . . . . . . . . . . . . . . . . . . 66
Uitsluiting van aansprakelijkheid . . . . . . 66
Gebruikte symbolen
WAARSCHUWING!
Geeft een onmiddellijk dreigend gevaar
aan. Als de waarschuwing niet in acht wordt
genomen, dreigen levensgevaarlijke of zeer
ernstige verwondingen.
VOORZICHTIG!
Geeft een mogelijk gevaarlijke situatie aan.
Als de aanwijzing niet in acht wordt
genomen, kunnen persoonlijk letsel
of materiële schade het gevolg zijn.
LET OP!
Geeft gebruikstips en belangrijke informatie
aan.
Symbolen op het gereedschap
Lees de gebruiksaanwijzing
voordat u het gereedschap
in gebruik neemt!
Draag een oogbescherming!
Draag een gehoor-
bescherming!
Lichte adembescherming
gebruiken!
Afvoeren van het oude
apparaat (zie pagina Afvoeren
van verpakking en machine)!
Technische gegevens
Boor- en hakhamer CHE 2-28
SDS-plus
Opgenomen vermogen W 800
Onbelast toerental
min
-1
0–1300
Onbelast aantal slagen
min
-1
0–4000
Max. slagkracht
(volgens „EPTA-
procedure 05/2009”)
J2,7
Smering Vet
Gereedschapopname SDS-plus
Max. boordiameter
–Beton
–Metselwerk
(HM-boorkroon)
– hout
– metaal
mm
mm
mm
mm
28
68
30
13
Gewicht volgens „EPTA-
procedure 01/2003”
kg 2,65
CHE 2-28
59
In één oogopslag
1 Stofbeschermkap
2 Vergrendelingshuls
3 Extra handgreep
4 Klemhendel voor diepteaanslag
5 Diepteaanslag
6 Draaiknop voor werkmodus
7 Ontgrendelingsknop
8 Hendel voor keuze van draairichting
(rechts-/linksdraaien)
9 Schakelaar
Voor het in- en uitschakelen en het
op toeren komen tot het maximale
toerental of aantal slagen.
10 Blokkeerknop
11 Handgreep
12 Netsnoer
13 Typeplaatje *
* niet zichtbaar
CHE 2-28
60
Voor uw veiligheid
WAARSCHUWING!
Lees alle veiligheidsvoorschriften en
aanwijzingen.
Als de veiligheidsvoor-
schriften en aanwijzingen niet in acht
worden genomen, kan dit een elektrische
schok, brand en/of ernstig letsel tot gevolg
hebben.
Bewaar alle veiligheidsvoor-
schriften en aanwijzingen voor de toekomst.
Lees voordat u het elektrische gereedschap
gebruikt en handel daarna volgens:
–
deze gebruiksaanwijzing,
–
de „Algemene veiligheidsvoorschriften”
voor het gebruik van elektrische
gereedschappen in de meegeleverde
brochure (document-nummer: 315.915),
–
de op de plaats van gebruik geldende
regels en voorschriften ter voorkoming
van ongevallen.
Dit elektrische gereedschap is gecon-
strueerd volgens de stand van de techniek
en de erkende veiligheidstechnische regels.
Toch kunnen bij het gebruik ervan levens-
gevaar en verwondingsgevaar voor de
gebruiker en voor andere personen resp.
gevaren voor beschadigingen aan de
machine of aan andere zaken optreden.
Het elektrische gereedschap mag alleen
worden gebruikt
–
volgens de bestemming,
–
in een veiligheidstechnisch optimale
toestand.
Verhelp storingen die de veiligheid in
gevaar brengen onmiddellijk.
Gebruik volgens bestemming
De boor- en hakhamer CHE 2-28 SDS-plus
is bestemd
– voor professioneel gebruik in de industrie
en door de vakman,
– voor hamerwerkzaamheden in metsel-
werk en beton, voor deuvel- en anker-
bevestigingen en het boren van door-
voeren,
– voor lichte breekwerkzaamheden, voor
het verwijderen van stucwerk en tegels,
– voor het gebruik met geschikt en door
de fabrikant voor deze machine gead-
viseerd inzetgereedschap.
Veiligheidsvoorschriften
voor hamers
Draag een gehoorbescherming.
De blootstelling aan lawaai kan
gehoorverlies tot gevolg hebben.
Gebruik bij het gereedschap geleverde
extra handgrepen. Het verlies van de
controle kan tot verwondingen leiden.
Houd het gereedschap alleen aan de
geïsoleerde greepvlakken vast als
u werkzaamheden uitvoert waarbij het
inzetgereedschap verborgen stroom-
leidingen of de eigen stroomkabel kan
raken. Contact met een onder spanning
staande leiding kan ook metalen delen van
het gereedschap onder spanning zetten en
tot een elektrische schok leiden.
Overige veiligheidsvoorschriften
Gebruik een geschikt detectieapparaat
om verborgen stroom-, gas- of water-
leidingen op te sporen of raadpleeg het
plaatselijke energie- of waterleiding-
bedrijf. Contact met elektrische leidingen
kan tot brand of een elektrische schok
leiden. Beschadiging van een gasleiding
kan tot een explosie leiden. Breuk van een
waterleiding veroorzaakt materiële schade
en kan een elektrische schok veroorzaken.
Houd het elektrische gereedschap
tijdens de werkzaamheden stevig met
beide handen vast en zorg ervoor dat
u stevig staat. Het elektrische gereed-
schap wordt met twee handen veiliger
geleid.
Zet het werkstuk vast. Een in een
spanvoorziening vastgezet werkstuk wordt
beter vastgehouden dan u met uw hand
kunt doen.
Gebruik het elektrische gereedschap niet
met een beschadigde kabel. Raak de
beschadigde kabel niet aan en trek de
stekker uit het stopcontact als de kabel
tijdens de werkzaamheden wordt
beschadigd. Beschadigde kabels
vergroten het risico van een elektrische
schok.
Alleen gereedschappen met SDS-plus
gereedschapsopname inzetten.
De correcte vergrendeling controleren
door aan het toebehoren te trekken.
CHE 2-28
61
Een beschadigde stofbeschermingskap
onmiddellijk laten vervangen.
De stofbeschermingskap voorkomt dat er
stof in de gereedschapsopname komt.
Vrijkomend stof van materialen zoals
loodhoudende verf, enkele houtsoorten,
mineralen en metaal kunnen een gevaar
vormen voor de bedienende personen
of personen in de buurt.
Inademing of
aanraking van dit stof kan tot aan-
doeningen van de ademwegen en/of
allergische reacties voeren.
– Voor goede ventilatie van de
werkomgeving zorgen!
– Indien mogelijk externe stofafzuiging
gebruiken.
– Het gebruik van een ademmasker met
filterklasse P2 wordt geadviseerd.
Geen materialen bewerken waarbij voor de
gezondheid gevaarlijke stoffen vrijkomen
(bijvoorbeeld asbest).
Gebruik voor het markeren van het
elektrische gereedschap alleen stickers.
Boor geen gaatjes in het machinehuis.
De netspanning en de op het typeplaatje
vermelde spanningsgegevens moeten
overeenkomen.
Geluid en trillingen
De geluids- en trillingswaarden zijn
vastgesteld volgens EN 60745.
Het A-gewaardeerde geluidsniveau van het
gereedschap bedraagt kenmerkend:
– Geluidsdrukniveau: 91 dB(A);
– Geluidsvermogenniveau: 102 dB(A);
– Onzekerheid: K = 3 dB.
Totale trillingswaarde:
– bij hamerboorwerkzaamheden:
– Emissiewaarde: a
h
= 14,30 m/s
2
– Onzekerheid: K = 1,5 m/s
2
– bij hakwerkzaamheden:
– Emissiewaarde: a
h
= 14,50 m/s
2
– Onzekerheid: K = 1,5 m/s
2
LET OP!
De aangegeven meetwaarden gelden voor
nieuwe gereedschappen. Bij dagelijks
gebruik veranderen geluids- en trillings-
waarden.
LET OP!
Het is deze instructies vermelde trillingsniveau
is gemeten volgens de meetmethode zoals
beschreven in de norm EN 60745 en kan
worden gebruikt voor de onderlinge
vergelijking van elektrische gereedschappen.
Het is ook geschikt voor een voorlopige
inschatting van de trillingsbelasting.
Het vermelde trillingsniveau geldt voor
de voornaamste toepassingen van het
elektrische gereedschap. Indien het
elektrische gereedschap wordt gebruikt
voor andere toepassingen, met afwijkende
inzetgereedschappen of zonder voldoende
onderhoud, kan het trillingsniveau afwijken.
Dit kan de trillingsbelasting over het gehele
arbeidstijdvak duidelijk verhogen.
Voor een nauwkeurige schatting van de
trillingsbelasting moeten ook de tijden in
aanmerking worden genomen waarin het
gereedschap uitgeschakeld is, of waarin het
wel loopt, maar niet feitelijk wordt gebruikt.
Dit kan de trillingsbelasting over het gehele
arbeidstijdvak duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter
bescherming van de bediener tegen het effect
van trillingen vast, zoals: onderhoud van
elektrische gereedschap en inzetgereed-
schappen, warm houden van de handen,
organisatie van de arbeidsprocessen.
VOORZICHTIG!
Draag een gehoorbescherming bij een
geluidsdruk van meer dan 85 dB(A).
CHE 2-28
62
Gebruiksaanwijzing
Voor de ingebruikneming
Pak het elektrische gereedschap uit en
controleer of het volledig geleverd is en
geen transportschade heeft.
Extra handgreep verstellen
WAARSCHUWING!
Trek altijd vóór werkzaamheden aan het
elektrische gereedschap de stekker uit
het stopcontact.
VOORZICHTIG!
Elektrisch gereedschap alleen met
gemonteerde extra handgreep gebruiken.
De extra handgreep kan in elke willekeurige
stand worden gedraaid om veilig en zonder
vermoeidheid te kunnen werken.
Klemschroef door draaien aan de extra
handgreep tegen de wijzers van de klok
losdraaien.
Extra handgreep in de gewenste stand
draaien.
Door draaien van de extra handgreep
met de wijzers van de klok mee de
handgreep in de gewenste stand
vastzetten.
Diepteaanslag monteren
WAARSCHUWING!
Trek altijd vóór werkzaamheden aan het
elektrische gereedschap de stekker uit het
stopcontact.
Klemhendel aan extra handgreep in
het bovenste gedeelte indrukken en
vasthouden.
Diepteaanslag induwen.
Diepteaanslag op de benodigde
boordiepte instellen.
Klemhendel loslaten.
Inzetten van gereedschappen
met SDS-schacht
WAARSCHUWING!
Trek altijd vóór werkzaamheden aan het
elektrische gereedschap de stekker uit het
stopcontact.
VOORZICHTIG!
Gebruikte inzetgereedschappen kunnen
heet worden. Draag werkhandschoenen!
LET OP!
Gebruikte gereedschappen moeten over
een SDS-schacht beschikken. Voor gereed-
schappen zonder SDS-schacht (bijv. hout-
boren) moet een boorhouder met drie
klauwen worden gebruikt.
Stofbeschermkap controleren.
– Vuil geworden kap reinigen.
– Defecte stofbeschermkap laten
vervangen.
CHE 2-28
63
Inzetgereedschap inzetten (1.) en
draaien (2.) tot het vergrendelt.
Vergrendeling controleren door aan het
inzetgereedschap te trekken.
Verwijderen van de
inzetgereedschappen
WAARSCHUWING!
Trek altijd vóór werkzaamheden aan het
elektrische gereedschap de stekker uit het
stopcontact.
VOORZICHTIG!
Gebruikte inzetgereedschappen kunnen
heet worden. Draag werkhandschoenen!
Vergrendelingshuls naar achteren
trekken (1.).
Inzetgereedschap verwijderen (2.).
Werkmodus instellen
VOORZICHTIG!
Werkmodus alleen veranderen als het
elektrische gereedschap stilstaat.
Ontgrendelingsknop indrukken.
Draaiknop op gewenste werkmodus
instellen:
Boren
Hameren
Instellen van de hakpositie
(zie daar)
Hakken
LET OP!
– In de standen (boren),
(hamerboren) en (hakken) moet
de ontgrendelingsknop zichtbaar
vergrendelen (naar buiten springen).
– In de stand (instellen van de
beitelpositie) het elektrische
gereedschap niet inschakelen.
Instellen van de hakpositie
De beitel kan worden verdraaid in een voor
de uit te voeren werkzaamheden optimale
positie.
Ontgrendelingsknop indrukken en
draaiknop voor werkmodus op het
symbool zetten (1.).
Beitel draaien tot de beitel de gewenste
hoek heeft (2.).
Ontgrendelingsknop indrukken en
draaiknop voor werkmodus op het
symbool zetten. Op vergrendeling
letten!
CHE 2-28
64
Draairichting instellen
VOORZICHTIG!
Werkmodus alleen veranderen als het
elektrische gereedschap stilstaat.
Zet de schakelaar
draairichtingvoorkeuze in de vereiste
stand:
– Boven: tegen de wijzers
van de klok in
– Onder: met de wijzers
van de klok mee
Elektrisch gereedschap
inschakelen
Zonder vastklikken:
Druk de schakelaar in en houd deze vast.
Met de schakelaar van het elektrische
gereedschap kunt u het toerental of
aantal slagen langzaam verhogen tot
aan de maximumwaarde.
Apparaat uitschakelen:
Laat de schakelaar los.
Zonder vastklikken:
WAARSCHUWING!
Na een stroomuitval begint het inge-
schakelde elektrische gereedschap weer te
lopen. Elektrisch gereedschap onmiddellijk
uitschakelen.
Schakelaar indrukken en vasthouden (1.).
Vastzetknop indrukken om de
schakelaar te blokkeren (2.).
Apparaat uitschakelen:
Schakelaar indrukken en loslaten.
Tips voor de werkzaamheden
Boren/hameren
1. Draaiknop voor werkmodus op het
symbool (boren) resp. (hamer-
boren) zetten. Op vergrendeling letten!
2. Boor inzetten.
3. Extra handgreep in de gewenste stand
instellen.
4. Steek de stekker in het stopcontact.
5. Elektrisch gereedschap met beide
handen vastpakken en werkstand
innemen.
6. Boor aanzetten en elektrisch gereed-
schap inschakelen.
CHE 2-28
65
7. Elektrisch gereedschap met gevoel
naar voren duwen.
8. Na beëindigen van de boring
de machine uitschakelen.
9. Trek de stekker uit de contactdoos.
Hakken
1. Beitel inzetten.
2. Draaiknop voor werkmodus op het
symbool zetten.
3. Beitel in de gewenste stand draaien.
4. Draaiknop voor werkmodus op het
symbool zetten.
Op vergrendeling letten!
5. Extra handgreep in de gewenste stand
instellen.
6. Steek de stekker in het stopcontact.
7. Elektrisch gereedschap met beide
handen vastpakken en werkstand
innemen.
8. Elektrisch gereedschap inschakelen.
9. Elektrisch gereedschap bij het hakken
met gevoel naar voren duwen, zodat
het niet springt.
10. Na beëindigen van de werkzaamheden
de machine uitschakelen.
11. Trek de stekker uit de contactdoos.
Overige opmerkingen
– Het gebruik van „scherpe” inzetgereed-
schappen verhoogt het werkvermogen
en de levensduur van het elektrische
gereedschap.
– Elektrisch gereedschap na de
werkzaamheden reinigen en in de
transportkoffer op een droge plaats
bewaren.
Onderhoud en verzorging
WAARSCHUWING!
Trek altijd vóór werkzaamheden aan het
elektrische gereedschap de stekker uit het
stopcontact.
Reiniging
Reinig de machine en de ventilatie-
openingen regelmatig. De frequentie van
de reiniging is afhankelijk van het bewerkte
materiaal en van de duur van het gebruik.
Blaas de binnenzijde van het machinehuis
met de motor regelmatig met droge
perslucht door.
Koolborstels
Het elektrische gereedschap is voorzien
van uitschakelkoolborstels.
Na het bereiken van de slijtagegrens van de
uitschakelkoolborstels wordt het elektrische
gereedschap automatisch uitgeschakeld.
LET OP!
Gebruik uitsluitend originele vervangings-
onderdelen van de fabrikant. Bij het gebruik
van onderdelen van een andere fabrikant
vervallen de garantieverplichtingen van de
fabrikant.
Door de luchttoevoeropeningen aan de
achterzijde kunnen de koolborstelvonken
tijdens het gebruik worden geobserveerd.
Bij ernstig vonken van de koolborstels het
elektrische gereedschap onmiddellijk
uitschakelen. Elektrische gereedschap bij
een door de fabrikant erkende klanten-
service afgeven.
Machinekop
LET OP!
Draai de schroeven op de machinekop
tijdens de garantietijd niet los. Anders
vervallen de garantieverplichtingen van
de fabrikant.
Het elektrische gereedschap beschikt over
een vetsmering. Vet verversen/bijvullen
door een door de fabrikant erkende
klantenservicewerkplaats laten uitvoeren.
CHE 2-28
66
Reparaties
Laat reparaties uitsluitend uitvoeren door
een door de fabrikant erkende klanten-
service.
Als de aansluitkabel van het elektrische
gereedschap beschadigd is, moet deze
worden vervangen door een speciaal
daarvoor bedoelde aansluitkabel
(aanbrengtype X). Deze is verkrijgbaar
via de FLEX-klantenservice.
Vervangingsonderdelen
en toebehoren
Zie voor overig toebehoren, in het bijzonder
inzetgereedschappen, de catalogi van de
fabrikant.
Explosietekeningen en onderdelenlijsten
vindt u op onze website:
www.flex-tools.com
Afvoeren van verpakking
en machine
WAARSCHUWING!
Maak een versleten machine onbruikbaar
door het netsnoer te verwijderen.
Alleen voor EU-landen.
Gooi elektrische gereedschappen
niet bij het huisvuil.
Volgens de Europese richtlijn 2012/19/EG
betreffende afgedankte elektrische en
elektronische apparatuur en de omzetting van
de richtlijn in nationaal recht moeten versleten
elektrische gereedschappen apart worden
ingezameld en op een voor het milieu
verantwoorde wijze opnieuw worden gebruikt.
LET OP!
Vraag uw vakhandel naar de mogelijkheden
om uw oude gereedschap af geven.
-Conformiteit
Wij verklaren als alleen verantwoordelijke
dat het onder "Technische gegevens"
beschreven product voldoet aan de volgende
normen en normatieve documenten:
EN 60745 volgens de bepalingen van de
richtlijnen 2004/108/EG (tot 19-04-2016),
2014/30/EU (vanaf 20-04-2016),
2006/42/EG, 2011/65/EG.
Verantwoordelijk voor technische
documentatie:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Uitsluiting van aansprakelijkheid
De fabrikant en zijn vertegenwoordiger zijn
niet aansprakelijk voor schade en verloren
winst door onderbreking van de werkzaam-
heden die door het product of het niet-
mogelijke gebruik van het product zijn
veroorzaakt.
De fabrikant en zijn vertegenwoordiger zijn
niet aansprakelijk voor schade die door
ondeskundig gebruik of in combinatie met
producten van andere fabrikanten is
veroorzaakt.
CHE 2-28
67
Indhold
Anvendte symboler . . . . . . . . . . . . . . . . 67
Tekniske data . . . . . . . . . . . . . . . . . . . . 67
Oversigt . . . . . . . . . . . . . . . . . . . . . . . . . 68
For din egen sikkerheds skyld . . . . . . . . 69
Støj og vibration . . . . . . . . . . . . . . . . . . 70
Brugsanvisning . . . . . . . . . . . . . . . . . . . 71
Vedligeholdelse og pleje . . . . . . . . . . . . 74
Bortskaffelseshenvisninger . . . . . . . . . . 75
-Overensstemmelse . . . . . . . . . . . . . 75
Ansvarsudelukkelse . . . . . . . . . . . . . . . 75
Anvendte symboler
ADVARSEL!
Betegner en umiddelbar truende fare.
Ved tilsidesættelse af henvisningen
opstår der livsfare eller fare for alvorlig
tilskadekomst.
FORSIGTIG!
Betegner en mulig farlig situation.
Ved tilsidesættelse af henvisningen
er der fare for tilskadekomst eller
materielle skader.
BEMÆRK!
Betegner anvendelsestips og vigtige
informationer.
Symboler på apparatet
Læs betjeningsvejledningen
inden ibrugtagning!
Benyt øjenværn!
Benyt høreværn!
Benyt et let åndedrætsværn!
Henvisning om bortskaffelse
af det udtjente apparat (se side
Bortskaffelseshenvisninger)!
Tekniske data
Bore- og mejselhammer CHE 2-28
SDS-plus
Nominel optagelseseffekt W 800
Omdrejningstal i tomgang
min
-1
0–1300
Tomgangs slagtal
min
-1
0–4000
Maks. enkeltslagenergi
(iht. „EPTA-procedure
05/2009“)
J2,7
Smøring Fedt
Værktøjsoptagelse SDS-plus
Maks. borets diameter
– Beton
– Murværk (HM-borkrone)
–Træ
– Metal
mm
mm
mm
mm
28
68
30
13
Vægt i henhold til „EPTA-
procedure 01/2003“
kg 2,65
CHE 2-28
68
Oversigt
1 Støvbeskyttelseskappe
2 Låsehylse
3 Ekstra håndtag
4 Klemarm til dybdestop
5 Dybdestop
6 Drejeknap til indstilling
af arbejdsfunktion
7 Oplukningsknap
8 Håndtag til valg af omdrejningsretning
(højre-/venstreløb)
9Afbryder
Til tænd og sluk samt til opnåelse
af maks. omdrejnings-/slagtal.
10 Låseknap
11 Håndgreb
12 Netledning
13 Typeskilt *
* ses ikke
CHE 2-28
69
For din egen sikkerheds skyld
ADVARSEL!
Læs venligst alle sikkerhedshenvisninger
og anvisninger.
Ved tilsidesættelse af
sikkerhedshenvisningerne og anvisningerne
kan det medføre elektriske stød, brand og/
eller alvorlige kvæstelser
. Opbevar venligst
sikkerhedshenvisningerne og anvis-
ningerne af hensyn til senere brug.
Inden elværktøjet tages i brug læs og følg:
–
denne betjeningsvejledning,
–
„Generelle sikkerhedsanvisninger“ for
håndtering af elværktøjer i vedlagte
hæfte (skrift-nr.: 315.915),
–
de for anvendelsesstedet gældende
regler og forskrifter vedrørende
forebyggelse af ulykker.
Dette elværktøj er konstrueret i henhold
til aktuelt teknisk niveau og anerkendte
sikkerhedstekniske regler. Alligevel kan der
ved dens brug opstå fare for brugers eller
tredjemands liv og lemmer, maskinen kan
beskadiges, eller der kan opstå andre
materielle skader. Elværktøjet må kun
benyttes
–
til det dertil beregnede formål,
–
i sikkerhedsteknisk upåklagelig tilstand.
Fejl, der har negativ indflydelse på
sikkerheden, skal afhjælpes omgående.
Bestemmelsesmæssig brug
Bore- og mejselhammeren CHE 2-28
SDS-plus er beregnet
– til erhvervsmæssig brug inden for industri
og håndværk,
– hammerboring i murværk og beton til
fastgøring af dyvler og ankre samt
gennemgangsboringer,
– til let stemmearbejde til at fjerne puds
og fliser,
– til brug med passende værktøj, som
producenten har anbefalet til denne
maskine.
Sikkerhedshenvisninger for hamre
Brug høreværn. Man kan miste hørelsen
ved påvirkning af støj.
Benyt ekstrahåndtagene, der er
inkluderet i leveringen. Der er fare for at
blive kvæstet, hvis man mister kontrollen
over maskinen.
Tag fat i det isolerede håndtag, når
der arbejdes på steder, hvor indsats-
værktøjet vil kunne ramme skjulte
strømledninger eller maskinens egen
ledning. Kontakt med en spændings-
førende ledning kan også sætte metaldele
på apparatet under spænding og medføre
elektriske stød.
Videre sikkerhedshenvisninger
Anvend egnede søgeapparater til
søgning af skjulte forsyningsledninger
eller kontakt det lokale forsynings-
selskab. Kontakt med elledninger
kan medføre brand og elektriske stød.
Beskadigelse af en gasledning kan
medføre eksplosion. Hvis der trænger
vand ind i vandledningen, opstår der
materielle skader, eller det kan forårsage
elektriske stød.
Hold elværktøjet fast med begge
hænder, når der arbejdes, og sørg for
at stå stabilt. Elværktøjet kan føres mere
sikkert med begge hænder.
Sikr arbejdsemnet. Det er mere sikkert at
holde arbejdsemnet fast med en spænde-
anordning end med hånden.
Elværktøjet må ikke benyttes, hvis kablet
er beskadiget. Berør ikke et beskadiget
kabel og træk netstikket ud af stik-
kontakten, hvis kablet skulle blive
beskadiget under arbejdet. Beskadigede
kabler øger risikoen for elektriske stød.
Anvend kun værktøj med SDS-plus
værktøjsholder. Kontroller at aflåsningen
er korrekt ved at trække i værktøjet.
En beskadiget støvbeskyttelseskappe
skal udskiftes straks.
Støvbeskyttelseskappen forhindrer, at der
kan trænge støv ind i værktøjsholderen.
CHE 2-28
70
Frisat støv fra materialer, f.eks. blyholdige
malinger, nogle træarter, mineraler og
metal kan udsætte brugeren eller andre
personer, der opholder sig i nærheden,
for fare.
Hvis dette støv indåndes eller
berøres, kan det medføre åndedræts-
sygdomme og/eller allergiske reaktioner.
– Sørg for at arbejdspladsen udluftes
godt!
– Brug om muligt ekstern
støvudsugning.
– Det anbefales at anvende en
støvmaske med filterklasse P2.
Der må ikke bearbejdes materialer,
hvor sundhedsfarlige stoffer frigives
(f.eks. asbest).
Der må kun anvendes klæbeetiketter til
mærkning af elværktøjet. Bor ikke huller
i huset.
Netspændingen og spændingsangivelsen
på typeskiltet skal stemme overens.
Støj og vibration
Støj- og svingningsværdierne er beregnet
ifølge EN 60745.
Det A-vurderede støjniveau for apparatet
er typisk:
– Lydtryksniveau: 91 dB(A);
– Lydeffektniveau: 102 dB(A);
– Usikkerhed: K = 3 dB.
Samlet svingningsværdi:
– ved hammerboring:
– Emissionsværdi: a
h
= 14,30 m/s
2
– Usikkerhed: K = 1,5 m/s
2
– ved mejsling:
– Emissionsværdi: a
h
= 14,50 m/s
2
– Usikkerhed: K = 1,5 m/s
2
OBS!
De angivne måleværdier gælder for nye
apparater. Støj- og svingningsværdierne
ændrer sig ved daglig brug.
BEMÆRK!
Det svingningsniveau, der er angivet i disse
anvisninger, er blevet målt i henhold til en
standardiseret måleproces i EN 60745 og
kan bruges til at sammenligne elværktøjerne.
Det egner sig også til en foreløbig vurdering
af svingningsbelastningen.
Det angivne svingningsniveau repræsenterer
elværktøjets hovedsagelige anvendelse.
Hvis elværktøjet dog benyttes til andre formål,
med afvigende indsatsværktøjer eller det
vedligeholdes utilstrækkeligt, kan svingnings-
niveauet ændre sig. Dette kan øge sving-
ningsbelastningen betydeligt i hele arbejds-
tidsrummet.
For nøjagtigt at kunne vurdere svingnings-
belastningen bør man også tage højde for
de tider, hvor apparatet er slukket eller kører,
men ikke bruges. Dette kan reducere sving-
ningsbelastningen betydeligt i hele arbejds-
tidsrummet.
Fastlæg yderligere sikkerhedsforanstaltninger
til beskyttelse af brugeren imod påvirkning af
svingninger, som for eksempel:
vedligeholdelse af elværktøj og indsats-
værktøjer, varmholdelse af hænder,
organisation af arbejdsforløb.
FORSIGTIG!
Ved et lydtryk på over 85 dB(A) skal der
benyttes høreværn.
CHE 2-28
71
Brugsanvisning
Inden ibrugtagning
Pak elværktøjet og tilbehøret ud og
kontrollér om det er komplet eller
beskadiget under transporten.
Justering af ekstra håndtag
ADVARSEL!
Træk netstikket ud af stikkontakten, før der
udføres arbejde på elværktøjet.
FORSIGTIG!
Elværktøjet må kun benyttes, når ekstra-
håndtaget er påmonteret.
Ekstrahåndtaget kan drejes til hvilken som
helst ønsket position for at garantere, at der
kan arbejdes så sikkert som muligt uden at
blive træt.
Løsn klemningen ved at dreje det ekstra
håndtag mod urets retning.
Drej ekstrahåndtaget til ønsket position.
Håndtaget fastlåses i den ønskede
position ved at dreje det ekstra håndtag
i urets retning.
Montering af dybdestop
ADVARSEL!
Træk netstikket ud af stikkontakten, før der
udføres arbejde på elværktøjet.
Tryk på øverste del af klemarmen på
det ekstra håndtag og hold den inde.
Skub dybdestoppet ind.
Indstil dybdestoppet i ønsket boredybde.
Slip klemarmen.
Opspænding af værktøj med SDS-
skaft
ADVARSEL!
Træk netstikket ud af stikkontakten, før der
udføres arbejde på elværktøjet.
FORSIGTIG!
Benyttede indsatsværktøjer kan være
meget varme. Benyt beskyttelseshandsker!
BEMÆRK!
Værktøjet der anvendes skal have et SDS-
skaft. Til værktøj uden SDS-skaft (f.eks.
træbor) skal der anvendes en trebakket
borepatron.
Kontrollér støvbeskyttelseskappen.
– Rengør kappen, hvis den er snavset.
– Kontrollér støvbeskyttelseskappen.
CHE 2-28
72
Sæt indsatsværktøjet (1.) i og drej det (2.),
indtil det sidder fast.
Træk i indsatsværkøjet for at kontrollere,
om det er låst.
Udtagning af værktøjer
ADVARSEL!
Træk netstikket ud af stikkontakten, før der
udføres arbejde på elværktøjet.
FORSIGTIG!
Benyttede indsatsværktøjer kan være
meget varme. Benyt beskyttelseshandsker!
Skub låsehylsen bagud (1.).
Tag indsatsværktøjet ud (2.).
Indstilling af arbejdsfunktion
FORSIGTIG!
Arbejdsfunktionen må kun ændres, når
elværktøjet står helt stille.
Tryk på oplukningsknappen.
Indstille drejeknappen på ønsket
arbejdsfunktion:
Boring
Hammerboring
Indstilling af mejselposition (se der)
Mejsling
BEMÆRK!
– I positionerne (Boring),
(Hammerboring) og (Mejsling) skal det
kunne ses, at oplukningsknappen er låst
(den springer ud).
– Elværktøjet må ikke tændes i position
(indstilling af mejselposition).
Indstilling af mejselposition
Mejslen kan drejes til en position, der er
optimal for arbejdet, der skal udføres.
Tryk på oplukningsknappen og indstil
drejeknappen for arbejdsfunktion på
symbolet (1.).
Drej mejslen indtil den har den ønskede
vinkel (2.).
Tryk på oplukningsknappen og indstil
drejeknappen for arbejdsfunktion på
symbolet . Sørg for at den er låst!
CHE 2-28
73
Indstilling af omdrejningsretning
FORSIGTIG!
Arbejdsfunktionen må kun ændres,
når elværktøjet står helt stille.
Stil drejeretningsvælgeren i ønsket
position:
– Foroven: Imod uret
– Forneden: Med uret
Tænde elværktøjet
Uden indgreb:
Tryk på afbryderen og hold den fast.
Omdrejnings- eller slagtallet kan øges
langsomt med kontakten på elværktøjet,
indtil den maksimale værdi er nået.
Sluk af apparatet:
Slip afbryderen.
Med indgreb:
ADVARSEL!
Efter strømsvigt starter det tændte elværktøj
igen. Sluk elværktøjet omgående!
Tryk på afbryderen og hold den inde (1.).
Tryk på låseknappen for at låse
afbryderen (2.).
Sluk af apparatet:
Tryk på afbryderen og slip den.
Arbejdshenvisninger
Boring/hammerboring
1. Indstil drejeknappen for arbejdsfunktion
på symbolet (Boring) eller
(Hammerboring). Sørg for at den er låst!
2. Sæt boret i.
3. Indstil ekstrahåndtaget i ønsket
position.
4. Stik netstikket i stikkontakten.
5. Tag fat i elværktøjet med begge
hænder og indtag arbejdspositionen.
6. Placer boret på emnet og tænd
elværktøjet.
7. Pres elværktøjet forsigtigt fremad.
8. Sluk maskinen, når borearbejdet er
afsluttet.
9. Træk netstikket ud.
CHE 2-28
74
Mejsling
1. Sæt mejslen på plads.
2. Indstil drejeknappen for arbejdsfunktion
på symbolet .
3. Drej mejslen til ønsket position.
4. Indstil drejeknappen for arbejdsfunktion
på symbolet . Sørg for at den er låst!
5. Indstil ekstrahåndtaget i ønsket
position.
6. Stik netstikket i stikkontakten.
7. Tag fat i elværktøjet med begge
hænder og indtag arbejdspositionen.
8. Tænde elværktøjet.
9. Pres elværktøjet forsigtigt fremad ved
mejsling, så det ikke „hopper“.
10. Sluk maskinen efter arbejdets
afslutning.
11. Træk netstikket ud.
Yderligere henvisninger
– Brugen af „skarpe“ indsatsværktøjer
øger arbejdsydelsen og elværktøjets
levetid.
– Rengør elværktøjet efter arbejdets
afslutning, læg det i transportkufferten
og opbevar det på et tørt sted.
Vedligeholdelse og pleje
ADVARSEL!
Før alle arbejder på elværktøjet træk
netstikket ud af stikkontakten.
Rengøring
Rengør apparatet og ventilationsslidserne
regelmæssigt. Intervallerne afhænger af
materialet, der skal bearbejdes, og af
brugsvarigheden.
Blæs husets indre med motor ud
regelmæssigt med tør trykluft.
Kulbørster
Elværktøjet er udstyret med udkoblingskul.
Når slidgrænsen er nået, slukkes
elværktøjet automatisk.
BEMÆRK!
Der må kun anvendes originale dele fra
producenten ved udskiftning. Ved anvend-
ning af fremmede fabrikater bortfalder
producentens garantiforpligtelser.
Ilden fra kullet kan iagttages gennem de
bagerste luftindgangsåbninger under
brugen.
Sluk elværktøjet omgående ved stærk
kulbrand. Aflever elværktøjet til et af
producenten autoriseret kundeservice-
værksted.
Gearkasse
BEMÆRK!
Skruerne på gearhovedet må ikke løsnes
i garantiperioden. Ved tilsidesættelse af
dette bortfalder fabrikantens garanti-
forpligtelser.
Elværktøjet er udstyret med en
fedtsmøringsanordning. Udskiftning/
påfyldning af fedt må kun udføres af et
af producenten autoriseret kundeservice-
værksted.
Reparationer
Reparationer må udelukkende udføres af et
kundeserviceværksted, der er autoriseret af
producenten.
Hvis tilslutningsledningen til elværktøjet
er beskadiget, skal det udskiftes af en
tilslutningsledning i speciel udførelse
(anbringelsesart X). Denne tilslutnings-
ledning fås hos FLEX-kundeservice.
Reservedele og tilbehør
Yderligere tilbehør, især indsatsværktøjer,
findes i fabrikantens kataloger.
Eksplosionstegninger og reservedelslister
finder du på vores hjemmeside:
www.flex-tools.com
CHE 2-28
75
Bortskaffelseshenvisninger
ADVARSEL!
Gør udtjente apparater ubrugelige ved
at fjerne netkablet.
Kun for EU-lande.
Elværktøjer er ikke normalt
husholdningsaffald!
I henhold til europæisk direktiv 2012/19/EF
om affald af elektrisk og elektronisk udstyr
og omsætning til national ret skal udtjente
elektroværktøjer samles separat og afleveres
på et opsamlingssted for materialegenvinding.
BEMÆRK!
Faghandlen giver oplysninger om
bortskaffelsesmuligheder!
-Overensstemmelse
Vi erklærer under almindeligt ansvar, at
produktet beskrevet under „Tekniske data“
er i overensstemmelse med følgende
standarder eller normative dokumenter:
EN 60745 ifølge bestemmelserne i direktiv
2004/108/EF (indtil 19.04.2016),
2014/30/EU (fra 20.04.2016),
2006/42/EF, 2011/65/EF.
Ansvarlig for det tekniske dossier:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Ansvarsudelukkelse
Producenten og dennes repræsentant hæfter
ikke for skader og mistet fortjeneste som følge
af driftsafbrydelse i virksomheden, forårsaget
af produktet eller fordi produktet ikke kunne
benyttes.
Fabrikanten og dennes repræsentant hæfter
ikke for skader opstået som følge af
usagkyndig anvendelse eller i forbindelse
med produkter fra andre producenter.
CHE 2-28
76
Innhold
Anvendte symboler . . . . . . . . . . . . . . . . 76
Tekniske data . . . . . . . . . . . . . . . . . . . . 76
Et overblikk . . . . . . . . . . . . . . . . . . . . . . 77
For din egen sikkerhet . . . . . . . . . . . . . . 78
Støy og vibrasjon . . . . . . . . . . . . . . . . . . 79
Bruksanvisning . . . . . . . . . . . . . . . . . . . 80
Vedlikehold og pleie . . . . . . . . . . . . . . . 83
Henvisninger om skroting . . . . . . . . . . . 84
-Konformitet . . . . . . . . . . . . . . . . . . . 84
Utelukkelse av ansvar . . . . . . . . . . . . . . 84
Anvendte symboler
ADVARSEL!
Gjør oppmerksom på en umiddelbar
truende fare. Det kan oppstå livsfare eller
fare for alvorlige skader dersom dette ikke
blir fulgt.
FORSIKTIG!
Gjør oppmerksom på en situasjon som
kan være farlig. Det kan oppstå skader
på personer eller ting dersom dette ikke
blir fulgt.
HENVISNING!
Betegner tips om bruken og viktige
informasjoner.
Symbolene på apparatet
Betjeningsveiledningen
må leses før ibruktaking!
Øyevern må brukes!
Bruk hørselsvern!
Bruk et lett pustevern!
Henvisning om skroting av
gammelt apparat (se side
Henvisninger om skroting)!
Tekniske data
Bore- og meiselhammer CHE 2-28
SDS-plus
Nominelt strømforbruk W 800
Turtall ved tomgang
min
-1
0–1300
Tomgangs turtall
min
-1
0–4000
Max. enkeltslags energi
(i henhold til “EPTA-
procedure 05/2009”)
J2,7
Smøring Fett
Verktøyholder SDS-plus
Max. borediameter
–Betong
– Murverk (HM borekrone)
–Tre
–Metall
mm
mm
mm
mm
28
68
30
13
Vekten er tilsvarende
“EPTA-procedure
01/2003”
kg 2,65
CHE 2-28
77
Et overblikk
1 Deksel for støvbeskyttelse
2 Låsehylse
3 Ekstra håndtak
4 Klemspak for dybdeanslag
5 Dybdeanslag
6 Dreieknapp for arbeidsmodus
7Frigjøringstast
8 Spak for valg av dreieretning
(Høyre-/venstreløp)
9Bryter
For inn- og utkopling såsom
oppkjøring til maksimalt tur-/slagtall.
10 Festeknapp
11 Håndtak
12 Strømkabelen
13 Typeskilt *
* ikke synlig
CHE 2-28
78
For din egen sikkerhet
ADVARSEL!
Les igjennom alle sikkerhetshenvisningene
og anvisningene.
Forsømmelser når det
gjelder overholdelsen av sikkerhets-
henvisningene og anvisningene, kan føre
til elektrisk støt, brann og/eller alvorlige
skader
. Oppbevar alle sikkerhetshenvis-
ningene og anvisningene for senere bruk.
Må leses igjennom og tas hensyn til før bruk
av elektroverktøyet:
–
den foreliggende betjenings-
veiledningen,
–
de “generelle sikkerhetshenvisningene”
i omgang med elektroverktøy i den
vedlagte brosjyren
(skrift
-
nr.: 315.915),
–
de regler og forskrifter som gjelder på
arbeidsstedet for uhellsforebyggende
tiltak.
Dette elektroverktøyet er bygget etter
teknikkens stand og anerkjente sikkerhets-
tekniske regler. Det kan allikevel oppstå
skade for liv og levnet for brukeren eller
tredje personer eller også skade på
maskinen eller andre ting under bruken av
maskinen. Elektroverktøyet må kun brukes
–
til de arbeider den er beregnet for,
–
i sikkerhetsteknisk lytefri tilstand.
Feil som har innflytelse på sikkerheten
må straks utbedres.
Forskriftsmessig bruk
Bore- og meiselhammeren CHE 2-28
SDS-plus er beregnet for
– for kommersiell bruk innenfor industri
og håndverk,
– hammerboring i murverk og betong for
ekspansjonshylse- og ankerfeste og for
gjennomgangsboring,
– for lette stemmearbeider for fjerning av
puss og fliser,
– for bruk med egnet verktøy som er
anbefalt av produsenten av dette
apparatet.
Sikkerhetsveiledninger for hammer
Det må brukes hørselsvern. Påvirkning av
støy kan føre til skade på hørselen.
Bruk det ekstra håndtaket som blir levert
med apparatet. Tap av kontrollen kan føre
til skader.
Hold maskinen kun i de isolerte hånd-
takene når du utfører arbeid hvor
verktøyet kan treffe på gjemte strøm-
ledninger eller dens egen kabel.
Kontakt med spenningsførende ledninger
kan også sette apparatdeler av metall
under spenning og føre til elektrisk støt.
Ytterligere sikkerhetshenvisninger
Bruk et egnet søkeapparat for å lete etter
skulte forsyningsledninger eller forespør
hos de offentlige myndighetene hvor
slike ledninger finnes. Kontakt med
elektroledninger kan føre til grann og
elektrisk støt. Skade på gassledningen kan
føre til eksplosjon. Dersom det bores inn
i en vannledning, kan dette forårsake
skader på ting og kan føre til elektrisk støt.
Hold elektroverktøyet fast med begge
hendene under arbeidet og sørg for at
du står sikkert. Elektroverktøyet bør føres
sikkert med to hender.
Fest fast arbeidsstykket. Et arbeidsstykke
som er festet med en spenninnretning,
er sikrere enn om du holder i det med
hånden.
Ikke bruk elektroverktøy som har skadet
kabel. Ikke ta i den skadete kabelen og
trekk ut støpselet dersom kabelen blir
skadet under arbeidet. Skadete kabler
forhøyer risikoen for elektrisk støt.
Bruk kun verktøy med SDS-plus
verktøyopptak. Kontroller av det er korrekt
lukket ved å trekke i verktøyet.
En støvbeskyttelseshette som er skadet,
må straks skiftes ut.
Støvbeskyttelseshetten forhindrer at det
kommer støv inn i verktøyopptaket.
CHE 2-28
79
Frigjort støv fra materialer som blyholdige
strøk av maling, noen tretyper, mineraler
og metall kan forårsake fare for
betjeningspersonen eller for personer som
oppholder seg i nærheten.
Innånding eller
berøring av slikt støv kan føre til syk-
dommer i luftveiene og/eller allergiske
reaksjoner.
– Det må sørges for god ventilasjon
på arbeidsplassen!
– Om mulig må det brukes eksternt
støvavsuging.
– Det anbefales bruk av en puste-
vernmaske med filterklasse P2.
Det må ikke bearbeides materialer hvor
helsefarlige stoffer frigjøres (f.eks. asbest).
For kjennetegning av elektroverktøy må
det kun brukes merker/skilt som limes på.
Det må ikke bores hull i kassen.
Nettspenningen må stemme overens med
spenningsangivelsen på typeskiltet.
Støy og vibrasjon
Støy- og svingningsverdiene er målt
i henhold til EN 60745.
Det A-vurderte støynivået på apparatet
utgjør typisk:
– Lydtrykknivå: 91 dB(A);
– Lydeffektnivå: 102 dB(A);
– Usikkerhet: K = 3 dB.
Samlet svingningsverdi:
– under hammerboring:
– Emisjonsverdi: a
h
= 14,30 m/s
2
– Usikkerhet: K = 1,5 m/s
2
– under meisling:
– Emisjonsverdi: a
h
= 14,50 m/s
2
– Usikkerhet: K = 1,5 m/s
2
OBS!
De angitte måleverdiene gjelder for nye
apparater. Under den daglige bruken
forandres støy- og svingningsverdiene.
HENVISNING!
Det svingningsnivået som er angitt i disse
anvisningene er målt i henhold til et måle-
metode som er normert etter EN 60745,
og kan brukes for sammenligning av elektro-
verktøy. Det egner seg også for en foreløpig
vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer
de hovedsakelige anvendelsene til elektro-
verktøyet. Dersom elektroverktøyet blir brukt
for annen bruk med avvikende innsats-
verktøy, eller det ikke foretas tilstrekkelig
vedlikehold, kan svingningsnivået avvike.
Dette kan føre til en tydelig forhøying av
svingningsbelastningen for hele arbeidstiden.
For en nøyaktig vurdering av svingnings-
belastningen bør også tidene tas hensyn til
hvor apparatet er slått av eller er i gang, men
ikke blir brukt. Dette kan tydelig redusere
svingningsbelastningen over hele
arbeidstiden.
Det bør fastlegges ekstra sikkerhetstiltak for
vern av brukeren overfor svingninger, som
f.eks. vedlikehold av elektroverktøy og
innsatsverktøy, oppvarming av hendene,
organisasjon av arbeidsforløpene.
FORSIKTIG!
Ved lydtrykk på over 85 dB(A) må det
brukes hørselsvern.
CHE 2-28
80
Bruksanvisning
Før ibruktaking
Elektroverktøyet og tilbehøret pakkes ut og
må kontrolleres at leveringen er fullstendig
og at det ikke er oppstått transportskader.
Innstilling av ekstra håndtak
ADVARSEL!
Før alle arbeider på elektroverktøy
må støpselet trekkes ut.
FORSIKTIG!
Elektroverktøy må kun brukes med montert
ekstra håndtak.
Det ekstra håndtaket kan svinges i hvilken
som helst posisjon for å garantere et sikkert
og lite anstrengende arbeid.
Klemmen løsnes imot klokkens retning
ved å dreie på det ekstra håndtaket.
Sving tilleggshåndtaket i den ønskede
posisjonen.
Ved å dreie det ekstra håndtaket
i klokkens retning, kan håndtaket festes
i den ønskede posisjonen.
Montering av dybdeanslag
ADVARSEL!
Før alle arbeider på elektroverktøy
må støpselet trekkes ut.
Klemmespaken på det ekstra håndtaket
trykkes i den øver delen og holdes fast.
Skyv inn dybdeanslaget.
Dybdeanslaget innstilles på den ønskede
boredybden.
Klemmespaken slippes.
Innsetting av verktøy med
SDS stang
ADVARSEL!
Før alle arbeider på elektroverktøy
må støpselet trekkes ut.
FORSIKTIG!
Verktøy som blir brukt kan bli oppvarmet.
Bruk vernehansker!
HENVISNING!
Verktøyet som brukes må ha en SDS stang.
For verktøy uten SDS stang (f. eks. trebor)
må det brukes en borepatron med tre
kjever.
Støvdekselet må kontrolleres.
– Dekselet må rengjøres for smuss.
– Defekt støvbeskyttelseskappe må
skiftes ut.
CHE 2-28
81
Sett inn verktøyet som skal brukes (1.)
og drei det (2.), til det er låst fast.
Kontroller låsen ved å trekke i verktøyet.
Uttak av verktøyet
ADVARSEL!
Før alle arbeider på elektroverktøy
må støpselet trekkes ut.
FORSIKTIG!
Verktøy som blir brukt kan bli oppvarmet.
Bruk vernehansker!
Trekk bak på låsehylsen (1.).
Ta ut verktøyet (2.).
Still inn arbeidsmodus
FORSIKTIG!
Arbeidsmodus må kun endres når
elektroverktøyet står stille.
Trykk frigjøringstasten.
Dreieknappen innstilles på ønsket
arbeidsmodus:
Boring
Hammerboring
Innstilling av meiselposisjonen
(se der)
Meisling
HENVISNING!
– I posisjonene (boring),
(hammerboring) og (meisle) må
frigjøringstasten være synlig (dvs. den
må springe ut).
– I posisjonen (innstilling av meisel
posisjonen) må elektroverktøyet ikke
slås på.
Innstilling av meiselposisjonen
Meiselen kan dreies slik at den står i en
optimal posisjon for det arbeidet som skal
utføres.
Trykk frigjøringstasten og sett
dreieknappen for arbeidsmodus
på symbolet (1.).
Drei meiselen inntil den har den ønskede
vinkelen (2.).
Trykk frigjøringstasten og sett
dreieknappen for arbeidsmodus
på symbolet . Pass på låsen!
CHE 2-28
82
Still inn dreieretningen
FORSIKTIG!
Arbeidsmodus må kun endres når
elektroverktøyet står stille.
Sett bryteren for forvalg av
dreieretningen på ønsket posisjon:
– Oppe: mot klokkens retning
– Nede: i klokkens retning
Innkopling av elektroverktøy
Uten lås:
Trykk bryteren og hold den fast.
Bryteren på elektroverktøyet gjør det
mulig å la tur- hhv. slagtallet stige
langsomt inntil den maksimale verdien.
Utkobling av apparatet:
Slipp bryteren.
Med lås:
ADVARSEL!
Etter et strømbrudd starter det innkoplete
apparatet igjen. Elektroverktøy må straks
slås av!
Trykk bryteren og hold den fast (1.).
Trykk låseknappen for å feste fast
bryteren (2.).
Utkobling av apparatet:
Bryteren trykkes og slippes.
Arbeidshenvisninger
Boring/hammerboring
1. Dreieknappen for arbeidsmodus settes
på symbolet (boring) hhv.
(hammerboring). Pass på låsen!
2. Innsetting av bor.
3. Still inn det ekstra håndtaket i ønsket
posisjon.
4. Støpselet stikkes inn.
5. Grip elektroverktøyet med begge
hendene og still deg opp i arbeids-
posisjon.
6. Sett boreren på og slå på elektro-
verktøyet.
7. Elektroverktøyet trykkes forsiktig
framover.
8. Etter avsluttet boring må apparatet
slås av.
9. Støpselet trekkes ut.
CHE 2-28
83
Meisling
1. Sett inn meisel.
2. Dreieknappen for arbeidsmodus stilles
på symbolet .
3. Drei meiselen i ønsket posisjon.
4. Dreieknappen for arbeidsmodus stilles
på symbolet . Pass på låsen!
5. Still inn det ekstra håndtaket i ønsket
posisjon.
6. Støpselet stikkes inn.
7. Grip elektroverktøyet med begge
hendene og still deg opp i arbeids-
posisjon.
8. Innkoples elektroverktøyet.
9. Elektroverktøyet må under meislingen
trykkes forsiktig framover slik at det ikke
springer.
10. Etter avsluttet arbeid må apparatet
slås av.
11. Støpselet trekkes ut.
Andre henvisninger
– Bruk av “skarpe” verktøy øker
arbeidsytelsen og også levetiden
til elektroverktøyet.
– Elektroverktøy må rengjøres etter
arbeidet og må oppbevares i transport-
kofferten på et tørt sted.
Vedlikehold og pleie
ADVARSEL!
Før alle arbeider på elektroverktøy
må støpselet trekkes ut.
Rengjøring
Apparatet og ventilasjonssprekkene må
rengjøres regelmessig. Hvor ofte dette
må skje er avhengig av materialet som
bearbeides og av hvor lenge apparatet
er i bruk.
Innsiden av kassen med motoren må
regelmessig blåses ut med tørr trykkluft.
Kullbørster
Elektroverktøyet er utstyrt med
utkoplingskull.
Når disse utkoplingskullene har nådd sin
grense for slitasje, blir elektroverktøyet
automatisk slått av.
HENVISNING!
For utskifting må det kun brukes original-
deler fra produsenten. Ved bruk av andre
fabrikater slettes produsentens garanti-
forpliktelser.
Igjennom luftinntaksåpningene bak kan
kullfyret kontrolleres under bruken.
Ved sterke kullgnister må elektroverktøyet
straks slås av. Elektroverktøyet må leveres
inn på et kundeservice verksted som er
autorisert av produsenten.
Drevet
HENVISNING!
Skruene på drivhodet må ikke løsnes
i garantitiden. Dersom dette ikke blir fulgt,
slettes produsentens garantiforpliktelser.
Elektroverktøyet har en oljesmører.
Skift/påfyll av olje (fett) må foretas av et
kundeservice verksted som er autorisert
av produsenten.
Reparasjoner
Reparasjoner må utelukkende utføres av et
kundeserviceverksted som er autorisert av
produsenten.
Dersom strømledningen på elektroverktøy
er skadet, må den skiftes ut med en spesiell
kabel (type X). Dette fåes hos FLEX
kundeservice.
Reservedeler og tilbehør
Ytterligere tilbehør, særlig innsatsverktøy,
finnes i katalogen fra produsenten.
Eksplosjonstegninger og lister for
reservedeler finnes på vår hjemmeside:
www.flex-tools.com
CHE 2-28
84
Henvisninger om skroting
ADVARSEL!
Utrangerte apparater må gjøres ubrukelige
ved å fjerne nettkabelen.
Kun for EU-land.
Ikke kast elektriske verktøy i bosset!
I henhold til det europeiske direktivet
2012/19/EF om gamle elektriske og elektro-
niske apparater og omsetning til nasjonal rett,
må brukte elektroverktøy samles separat
og tilføres en miljøvennlig gjenvinning.
HENVISNING!
Faghandelen vil gi deg informasjon
om avhendingsmuligheter!
-Konformitet
Vi erklærer hermed at vi alene er ansvarlig
for at produkten som er beskrevet under
“Tekniske data” stemmer overens med
følgende normer eller normative dokumenter:
EN 60745 i henhold til bestemmelsene
i direktivet 2004/108/EF (intil 19.04.2016),
2014/30/EU (fra og med 20.04.2016),
2006/42/EF, 2011/65/EF.
Ansvarlig for tekniske dokumenter:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Utelukkelse av ansvar
Produsenten og hans representant er ikke
ansvarlige for skader eller tapt vinning på
grunn av avbrytelser i driften som er
forårsaket av produktet eller ikke mulig bruk
av produktet.
Produsenten og hans representant er ikke
ansvarlige for skader som er forårsaket av
ikke sakkyndig bruk eller i forbindelse med
produkter fra andre produsenter.
CHE 2-28
85
Innehåll
Använda symboler . . . . . . . . . . . . . . . . 85
Tekniska data . . . . . . . . . . . . . . . . . . . . 85
Översikt . . . . . . . . . . . . . . . . . . . . . . . . . 86
För din säkerhet . . . . . . . . . . . . . . . . . . 87
Buller och vibration . . . . . . . . . . . . . . . . 88
Bruksanvisning . . . . . . . . . . . . . . . . . . . 89
Underhåll och skötsel . . . . . . . . . . . . . . 92
Skrotningsanvisningar . . . . . . . . . . . . . . 92
-Försäkran om överensstämmelse . . 93
Uteslutning av ansvar . . . . . . . . . . . . . . 93
Använda symboler
VARNING!
Varnar för en omedelbart hotande fara.
Risk för liv och lem eller svåra personskador
om varningen ej beaktas.
VAR FÖRSIKTIG!
Varnar för en möjlig farlig situation.
Om varningen ej beaktas kan person- eller
sakskador uppstå.
OBS!
Hänvisar till användningstips och viktig
information.
Symboler på maskinen
Läs bruksanvisningen före
idrifttagning!
Använd ögonskydd!
Använd hörselskydd!
Använd lätt andningsskydd!
Skrotningsanvisning för den
gamla maskinen (se sida
Skrotningsanvisningar)!
Tekniska data
Borrhammare CHE 2-28
SDS-plus
Nom. effektförbrukning W 800
Tomgångsvarvtal
min
-1
0–1300
Tomgångsslagtal
min
-1
0–4000
Max enkelslagenergi
(enligt ”EPTA-procedure
05/2009”)
J2,7
Smörjning Fett
Verktygshållare SDS-plus
Max. borrdiameter
– Betong
– Murverk (HM-borrkrona)
–Trä
– Metall
mm
mm
mm
mm
28
68
30
13
Vikt enligt ”EPTA-
Procedure 01/2003”
kg 2,65
CHE 2-28
86
Översikt
1 Dammskydd
2Låshylsa
3 Stödhandtag
4 Knapp för djupanslag
5 Djupanslag
6 Funktionsknapp
7 Spärrknapp
8 Varvriktningsställare
(höger-/vänstergång)
9 Strömställare
För till- och frånslagning liksom
uppstart upp till max varvtal och
slagfrekvens.
10 Spärr
11 Handtag
12 Nätkabel
13 Typskylt *
* ej synlig
CHE 2-28
87
För din säkerhet
VARNING!
Läs alla säkerhetsanvisningar och övriga
anvisningar.
Ej beaktade säkerhets-
anvisningar och övriga anvisningar kan leda
till elektriska stötar, brand och/eller svåra
personskador
. Förvara alla säkerhets-
anvisningar och övriga anvisningar för
framtida bruk.
Läs innan elvertyget tas i bruk noggrant
igenom och följ
–
föreliggande bruksanvisning,
–
”Allmänna säkerhetsanvisningar”
för elverktyg i det bifogade häftet
(skrift-nr. 315.915),
–
regler och föreskrifter för
olycksförebyggande som gäller
på orten, där maskinen används.
Detta elverktyg är konstruerat enligt modern
teknik och vedertagna säkerhetstekniska
regler. Trots det kan fara för liv och lem
uppstå under bruken både för användaren
eller andra resp skador på maskinen eller
andra föremål. Elverktyget får endast
användas
–
för avsett ändamål,
–
i säkerhetstekniskt felfritt tillstånd.
Störningar som kan påverka säkerheten
måste omgående åtgärdas.
Avsedd användning
Hammarborren CHE 2-28 SDS-plus
är avsedd
– för yrkesmässig användning inom
industri och hantverk,
– för hammarborrning i murverk och
betong för dybel- och ankarinfästning
och genomgångsborrning
– för lätta mejselarbeten för att avlägsna
puts och kakelplattor
– för användning med lämpliga och
av tillverkaren för denna maskin
rekommenderade verktyg.
Säkerhetsanvisningar för hammare
Använd hörselskydd! Buller kan leda till
hörselskador.
Använd de medlevererade stödhand-
tagen. Kontrollförlust kan leda till skador.
Håll maskinen under arbete endast i de
isolerade handtagen om verktyget kan
träffa dolda strömledningar eller den
egna nätsladden. Kontakt med en
strömförande ledning kan även sätta
metallmaskindelar under spänning och
leda till elektriska stötar.
Vidare säkerhetsanvisningar
Använd lämpliga detektorer för att söka
dolda försörjningsledningar eller tillkalla
det lokala försörjningsföretaget. Kontakt
med elledningar kan leda till brand och
elektriska stötar. Skada på en gasledning
kan leda till explosion. Intrång i en
vattenledning förorsakar skada och utlösa
en elektrisk stöt.
Håll alltid maskinen med båda händerna
under arbetet och se till att du står
stadigt. Maskinen förs säkrare med två
händer.
Säkra arbetsstycket. Ett fastspänt
arbetsstycke håll säkrare än med handen.
Använd inte elverktyget med skadad
kabel. Vidrör ej den skadade kabeln och
dra ut nätkontakten om kabeln skadades
under arbetet. Defekta kablar höjer risken
för elektriska stötar.
Använd endast verktyg med SDS-plus
fäste. Kontrollera att verktyget är riktigt
monterat genom att dra i det.
Byt genast ut skadat dammskydd.
Dammskyddet förhindrar att damm tränger
in i chucken.
CHE 2-28
88
Damm från material som blyhaltiga färger,
vissa träsorter, mineraler och metaller kan
vara farliga för användaren och andra
personer i närheten.
Inandning eller
beröring av dammet kan leda till sjukdomar
i andningsvägarna och/eller allergiska
reaktioner.
– Se till att arbetsplatsen är
välventilerad!
– Använd om möjligt extern
dammutsugning.
– Användning av en andnings-
skyddsmask med filterklass P2
rekommenderas.
Bearbeta ej material som frisläpper
hälsovådliga ämnen (t.ex. asbest).
Använd endast dekaler för att märka
maskinen. Borra ej hål i huset.
Nätspänning och spänningsangivelsen
på typskylten måste överensstämma med
varandra.
Buller och vibration
Buller- och svängningsvärdena har
uppmätts enligt EN 60745.
Maskinens A-uppmätta bullernivå under
typiska förhållanden ger följande värden:
– Ljudtrycksnivå: 91 dB(A);
– Ljudeffektnivå: 102 dB(A);
– Osäkerhet: K = 3 dB.
Sammanlagt svängningsvärde:
– vid hammarborrning:
– Emissionsvärde: a
h
= 14,30 m/s
2
– Osäkerhet: K = 1,5 m/s
2
– vid mejsling:
– Emissionsvärde: a
h
= 14,50 m/s
2
– Osäkerhet: K = 1,5 m/s
2
OBS!
De angivna mätvärdena gäller för nya
maskiner. I dagligt bruk ändras buller- och
svängningsvärdena.
OBS!
Den i denna bruksanvisning angivna
svängningsnivån är uppmätt enligt en
i EN 60745 standardiserad mätmetod och
kan användas för jämförelse av elverktyg
med varandra. Den lämpar sig också för en
preliminär uppskattning av
svängningsbelastningen.
Den angivna svängningsnivån gäller för
elverktygets huvudsakliga användning.
Om elverktyget används för andra ändamål
med avvikande insatsverktyg eller bristande
underhåll, kan svängningsnivån avvika. Detta
kan avsevärt höja svängningsbelastningen
över hela livslängden.
För en exakt bestämning av svängnings-
belastningen bör även den tid som maskinen
är frånslagen eller visserligen är igång men
ej arbetar, tas med i beräkningen. Detta kan
tydligt minska svängningsbelastningen över
hela livslängden.
Bestäm ytterligare säkerhetsåtgärder för
användarens skydd mot svängningars effekt
som till exempel: Underhåll av elverktyg och
insatsverktyg, att händerna hålls varma och
organisering av arbetsförloppen.
VAR FÖRSIKTIG!
Använd hörselskydd när ljudtrycket
överskrider 85 dB(A).
CHE 2-28
89
Bruksanvisning
Före idrifttagning
Packa upp elverktyget och motsvarande
tillbehör och kontrollera att leveransen är
fullständig och om transportskador uppstått.
Inställning av stödhandtag
VARNING!
Dra ut nätkontakten före alla arbeten
på elverktyget.
VAR FÖRSIKTIG!
Använd inte maskinen utan stödhandtag.
Stödhandtaget kan svängas till valfritt läge
för att säkerställa säkert och icke tröttande
arbete.
Lossa stödhandtaget genom att vrida det
moturs.
Sväng stödhandtaget till önskat läge.
Fixera stödhandtaget i önskat läge
genom att vrida stödhandtaget medurs.
Montering av djupanslag
VARNING!
Dra ut nätkontakten före alla arbeten
på elverktyget.
Håll knappen på stödhandtagets övre del
intryckt.
För in djupanslaget.
Ställ in djupanslaget på önskat borrdjup.
Släpp knappen.
Montering av verktyg med SDS-skaft
VARNING!
Dra ut nätkontakten före alla arbeten
på elverktyget.
VAR FÖRSIKTIG!
Insatsverktyg kan bli heta.
Använd skyddshandskar!
OBS!
Verktyg som används måste ha SDS-skaft.
För verktyg utan SDS-skaft (t ex träborrar)
måste en trebackschuck användas.
Kontroll av dammskyddet.
– Rengör smutsigt skydd.
– Byt ut defekt dammskydd.
Sätt i verktyg (1.) och vrid det (2.) tills det
sitter fast.
Kontrollera låsningen genom att dra
i insatsverktyget.
CHE 2-28
90
Verktygsdemontering
VARNING!
Dra ut nätkontakten före alla arbeten
på elverktyget.
VAR FÖRSIKTIG!
Insatsverktyg kan bli heta.
Använd skyddshandskar!
Dra låshylsan bakåt (1.).
Ta ut insatsverktyget (2.).
Funktionsinställning
VAR FÖRSIKTIG!
Funktionen får endast ändras när maskinen
står stilla.
Tryck på spärrknappen.
Ställ in vridknappen på önskad
arbetsfunktion:
Borrning
Hammarborrning
Inställning av mejselläget
(se anvisning)
Mejsling
OBS!
– I lägena (borrning),
(hammarborrning) och (mejsling)
måste spärrknappen låsa synligt
(hoppa ut).
– Koppla inte till elverktyget i läget
(inställning av mejselläget).
Inställning av mejselläget
Mejseln kan vridas till det optimala läget
för respektive arbete.
Tryck på spärrknappen och ställ
funktionsknappen på symbolen (1.).
Vrid mejseln tills den står i önskad
vinkel (2.).
Tryck på spärrknappen och ställ
funktionsknappen på symbolen .
Se till att spärren är tillslagen!
Varvriktningsinställning
VAR FÖRSIKTIG!
Funktionen får endast ändras när maskinen
står stilla.
Ställ in rotationsriktningen i önskat läge:
– Uppe: moturs
– Nere: medurs
CHE 2-28
91
Koppla till maskinen
Utan spärr:
Håll strömställaren intryckt.
Maskinens strömställare medger
en stegvis höjning av varvtalet resp
slagfrekvensen upp till maxvärdet.
Maskinens frånkoppling:
Släpp strömställaren.
Med spärr:
VARNING!
Efter strömavbrott startar den tillkopplade
maskinen automatiskt igen. Stäng genast
av maskinen !
Håll strömställaren intryckt (1.).
Tryck på spärren för att arretera
strömställaren (2.).
Maskinens frånkoppling:
Tryck på och släpp brytaren.
Arbetsanvisningar
Borrning/hammarborrning
1. Ställ funktionsknappen på symbolen
(borrning) resp på.
(hammarborrning). Se till att spärren
är tillslagen!
2. Sätt in borren.
3. Ställ stödhandtaget i önskat läge.
4. Stick in nätkontakten.
5. Grip elverktyget med båda händerna
och inta arbetsställning.
6. Ställ an borren och starta maskinen.
7. Tryck maskinen försiktigt framåt.
8. Stäng av maskinen efter utförd
borrning.
9. Dra ut nätkontakten.
Mejsling
1. Sätt in mejseln.
2. Ställ funktionsknappen på symbolen .
3. Vrid mejseln till önskat läge.
4. Ställ funktionsknappen på symbolen .
Se till att spärren är tillslagen!
5. Ställ stödhandtaget i önskat läge.
6. Stick in nätkontakten.
7. Grip elverktyget med båda händerna
och inta arbetsställning.
8. Koppla till maskinen.
9. Tryck maskinen försiktigt framåt vid
mejsling så, att den inte hoppar.
10. Stäng av maskinen när arbetet är
färdigt.
11. Dra ut nätkontakten.
CHE 2-28
92
Övrigt
– Användning av ”vassa” insatsverktyg
höjer effektiviteten och elverktygets
livslängd.
– Rengör maskinen efter arbetet och
förvara den i transportväskan på en
torr plats.
Underhåll och skötsel
VARNING!
Dra ut nätkontakten före alla arbeten
på elverktyget.
Rengöring
Rengör maskin och ventilationsspringor
regelbundet. Intervallen är beroende av
det bearbetade materialet och arbetstiden.
Blås regelbundet igenom husets insida med
motor med torr tryckluft.
Kolborstar
Elverktyget är utrustat med
frånkopplingskol.
När frånkopplingskolborstarna nått
slitgränsen kopplas elverktyget automatiskt
från.
OBS!
Använd vid byte alltid tillverkarens
originaldelar. Vid användning av andra
tillverkares delar upphör tillverkarens
garantiförpliktelser att gälla.
Kolflamman kan under drift iakttas genom
de bakre luftöppningarna.
Stäng genast av maskinen vid stark
kolborstgnistbildning. Lämna in maskinen
till en av tillverkaren auktoriserad verkstad.
Drev
OBS!
Lossa inte skruvarna på drevtoppen under
garantitiden. I annat fall upphör tillverkarens
garantiförpliktelser att gälla.
Maskinen är fettsmord. Låt en av
tillverkaren auktoriserad kundtjänst
byta resp fylla på fett.
Reparation
Reparation får uteslutande utföras av en
kundtjänstverkstad som är auktoriserad
av tillverkaren.
Om elverktygets anslutningskabel är defekt
måste den bytas ut mot en specialkabel
(beroende på typ). Denna kan erhållas hos
FLEX kundtjänst.
Reservdelar och tillbehör
För vidare tillbehör, särskilt insatsverktyg,
se tillverkarens katalog.
Explosionsritningar och reservdelslistor
återfinns på vår hemsida:
www.flex-tools.com
Skrotningsanvisningar
VARNING!
Gör förbrukade maskiner obrukbara genom
att avlägsna nätkabeln.
Endast för EU-stater.
Kasta ej elverktyg i hushållssoporna!
Enligt det europeiska direktivet
2012/19/EG om avfall av gamla elektriska och
elektroniska apparater och omsättningen
i nationell rätt ska förbrukade elverktyg
samlas separat och lämnas in till miljövänlig
återvinning.
OBS!
Fråga fackhandlaren rörande
avfallshanteringsmöjligheterna!
CHE 2-28
93
-Försäkran om
överensstämmelse
Vi förklarar under vårt ensamma ansvar,
att den under ”Tekniska data” beskrivna
produkten motsvarar följande standarder
eller normativa dokument.
EN 60745 enligt kraven i direktiven
2004/108/EG (t.o.m. 19.04.2016),
2014/30/EU (fr.o.m. 20.04.2016),
2006/42/EG, 2011/65/EG.
Ansvarig för tekniska underlag:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Uteslutning av ansvar
Tillverkaren och hans representant ikläder sig
inget ansvar för skador eller förlorad vinst
genom driftsavbrott som uppstår genom
produkten eller genom att produkten ej kan
användas.
Tillverkaren och hans representant ikläder sig
inget ansvar för skador som uppstår genom
felaktig användning eller i förbindelse med
andra tillverkares produkter.
CHE 2-28
94
Sisältö
Käytetyt symbolit . . . . . . . . . . . . . . . . . . 94
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . 94
Kuva koneesta . . . . . . . . . . . . . . . . . . . . 95
Turvallisuusasiaa . . . . . . . . . . . . . . . . . . 96
Melu ja tärinä . . . . . . . . . . . . . . . . . . . . . 97
Käyttöohjeet . . . . . . . . . . . . . . . . . . . . . 98
Huolto ja hoito . . . . . . . . . . . . . . . . . . . 101
Kierrätysohjeita . . . . . . . . . . . . . . . . . . 102
-Vaatimustenmukaisuus . . . . . . . . . 102
Vastuun poissulkeminen . . . . . . . . . . . 102
Käytetyt symbolit
VAROITUS!
Viittaa välittömästi uhkaavaan vaaraan.
Ohjeen noudattamatta jättäminen saattaa
johtaa kuolemaan tai vakaviin loukkantu-
misiin.
VARO!
Viittaa mahdollisesti vaaralliseen tilan-
teeseen. Ohjeen noudattamatta jättäminen
saattaa johtaa loukkaantumisiin tai
esinevaurioihin.
OHJE!
Viittaa koneen käyttöä koskeviin ohjeisiin
ja tärkeisiin tietoihin.
Symbolit koneessa
Lue käyttöohjeet ennen koneen
käyttöönottoa!
Käytä silmiensuojaimia!
Käytä kuulonsuojaimia!
Käytä kevyttä
hengityssuojainta!
Vanhan laitteen kierrätysohjeet
(katso sivu Kierrätysohjeita)!
Tekniset tiedot
Pora- ja piikkausvasara CHE 2-28
SDS-plus
Nimellisottoteho W 800
Nopeus, ilman kuormaa
min
-1
0–1300
Kuormittamaton iskuluku
min
-1
0–4000
Maks. iskunergia »EPTA-
procedure 05/2009:n«
mukaan)
J3,0
Voitelu Rasva
Työkalun kiinnitys SDS-plus
Max. poranhalkaisija
–Betoni
– Muurattu rakenne
(kovametalli-
porakruunu)
–Puu
– Metalli
mm
mm
mm
mm
28
68
30
13
Paino »EPTA-
menetelmän 01/2003«
mukaan
kg 2,65
CHE 2-28
95
Kuva koneesta
1 Pölysuoja
2 Lukitushylsy
3 Lisäkahva
4 Syvyysrajoittimen lukitsin
5 Syvyysrajoitin
6 Toimintovalitsin
7 Vapautuspainike
8 Pyörimissuunnan valintavipu
(oikealle/vasemmalle)
9 Käynnistyskytkin
Käynnistys ja pysäytys sekä maksimi
kierros-/iskuluvun säätö.
10 Lukitusnuppi
11 Käsikahva
12 Verkkojohto
13 Tyyppikilpi *
* ei kuvassa
CHE 2-28
96
Turvallisuusasiaa
VAROITUS!
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen
laiminlyönti saattaa johtaa sähköiskuun,
tulipaloon ja/tai vakavaan
loukkaantumiseen
. Säilytä kaikki
turvallisuus- ja muut ohjeet myöhempää
käyttötarvetta varten.
Lue ohjeet ennen sähkötyökalun käyttöä
ja toimi niiden mukaisesti:
–
koneen käyttöohje,
–
sähkötyökalujen käyttöä koskevat
»Yleiset turvallisuusohjeet« oheisessa
vihkosessa (dokumentti nro: 315.915),
–
käyttöpaikalla voimassa olevat ohjeet ja
työsuojelumääräykset.
Tämä sähkötyökalu on valmistettu
uusimman teknisen tietämyksen ja
hyväksyttyjen turvateknisten säännösten
mukaisesti. Tästä huolimatta sen käytöstä
saattaa aiheutua hengenvaaraa koneen
käyttäjälle ja muille henkilöille ja itse kone
tai muu esineistö voi vaurioitua.
Sähkötyökalua saa käyttää vain
–
määräystenmukaiseen
käyttötarkoitukseen,
–
sen ollessa teknisesti moitteettomassa
kunnossa.
Turvallisuuteen vaikuttavat häiriöt on
korjattava välittömästi.
Määräystenmukainen käyttö
Pora- ja piikkausvasara CHE 2-28 SDS-plus
on tarkoitettu
– ammattikäyttöön teollisuudessa ja
työpajoissa,
– vasaraporaukseen muuratuissa
rakenteissa ja betonissa ankkurointeihin
ja läpivientiporauksiin,
– kevyisiin piikkaustöihin poistettaessa
rappausta ja laattoja,
– käytettäväksi tarkoitukseen sopivalla ja
valmistajan tälle koneelle suosittelemalla
työkalulla.
Vasaroita koskevat
turvallisuusohjeet
Käytä kuulonsuojaimia! Melu saattaa
aiheuttaa kuulovammoja.
Käytä konetta sen mukana toimitetun
lisäkahvan kanssa. Koneen hallinnan
menettäminen voi aiheuttaa
loukkaantumisia.
Pidä kiinni koneesta vain eristetyistä
kahvaosista, kun työskentelet paikoissa,
joissa sähkötyökalu voi osua piilossa
olevaan sähköjohtoon tai koneen omaan
verkkojohtoon. Kosketus jännitteiseen
johtoon voi tehdä myös koneen metalliosat
jännitteisiksi ja johtaa sähköiskuun.
Muita turvallisuusohjeita
Käytä tarkoitukseen sopivaa
rakenneilmaisinta tms. etsintälaitetta
piilossa olevien johtojen ja putkien
paikantamiseen, tai käänny paikallisen
energia- ja vesilaitoksen puoleen.
Sähköjohtoihin osuminen saattaa
aiheuttaa tulipalon ja sähköiskun.
Kaasuputken vahingoittaminen saattaa
aiheuttaa räjähdyksen.
Osuminen vesijohtoon aiheuttaa aineellista
vahinkoa tai saattaa johtaa sähköiskuun.
Pidä työskenneltäessä sähkötyökalusta
kiinni molemmin käsin ja seiso tukevassa
asennossa. Sähkötyökalun ohjaaminen
on turvallista vain molemmin käsin.
Kiinnitä työkappale kunnolla.
Kiinnityslaitteella työkappale pysyy
varmemmin paikallaan kuin käsin
kiinnipitämällä.
Älä käytä sähkötyökalua, jos sen
liitäntäkaapeli on vioittunut. Älä koske
vialliseen kaapeliin, vaan irrota
verkkopistotulppa pistorasiasta,
jos kaapeli vioittuu käytön aikana.
Vialliset kaapelit lisäävät sähköiskun riskiä.
Käytä vain työkaluja SDS-plus
työkaluliitoksella. Tarkista kunnollinen
lukittuminen vetämällä työkalusta.
Jätä viallinen pölysuoja heti
vaihdettavaksi. Pölysuoja estää pölyn
pääsemisen työkaluliitokseen.
CHE 2-28
97
Materiaaleista, kuten lyijyä sisältävistä
pinnoitteista, joistakin puulaaduista,
mineraaleista ja metallista, lähtevä pöly
voi olla vaarallista koneen käyttäjälle ja
lähellä oleville henkilöille.
Pölyjen
hengittäminen tai niiden kanssa
kosketuksiin joutuminen saattaa aiheuttaa
hengitystiesairauksia ja/tai allergisia
reaktioita.
– Huolehdi hyvästä ilmanvaihdosta
työpaikalla!
– Mikäli mahdollista, käytä erillistä
pölynpoistojärjestelmää.
– P2-suodatinluokan hengityssuojaimen
käyttö on suositeltavaa.
Älä työstä materiaaleja, joista vapautuu
terveydelle vaarallisia aineita (esim.
asbestia).
Käytä sähkötyökalun merkitsemiseen vain
tarroja. Älä poraa reikiä koneen runkoon.
Verkkojännitteen ja jännitetietojen tulee
olla samat kuin tyyppikilvessä.
Melu ja tärinä
Melu- ja tärinäarvot mitattiin standardin
EN 60745 mukaan.
Koneen A-painotettu melutaso on
tavallisesti:
– Äänenpainetaso: 91 dB(A);
– Äänitehotaso: 102 dB(A);
– Epävarmuus: K = 3 dB.
Tärinän kokonaisarvo:
– porattaessa:
– Päästöarvo: a
h
= 14,30 m/s
2
– Epävarmuus: K = 1,5 m/s
2
– piikkauksessa:
– Päästöarvo: a
h
= 14,50 m/s
2
– Epävarmuus: K = 1,5 m/s
2
HUOM.!
Ilmoitetut mittausarvot koskevat uusia
laitteita. Päivittäisessä käytössä melu- ja
tärinäarvot muuttuvat.
OHJE!
Näissä ohjeissa ilmoitettu tärinätaso on
mitattu standardissa EN 60745 normitetun
mittausmenetelmän mukaan ja sitä voidaan
käyttää sähkötyökalujen keskinäiseen
vertailuun. Se soveltuu myös tärinäaltistuksen
alustavaan arviointiin.
Ilmoitettu tärinätaso tarkoittaa altistumisen
tasoa sähkötyökalun pääasiallisessa
käyttötarkoituksessa.
Mutta jos sähkötyökalua käytetään muihin
käyttötarkoituksiin, normaalista poikkeavilla
käyttötyökaluilla tai sitä ei ole huollettu
riittävästi, tärinätaso saattaa poiketa
ilmoitetusta. Tällöin koko työaikaa koskeva
tärinäaltistus voi olla selvästi suurempi.
Tärinäaltistuksen tarkassa arvioinnissa tulee
huomioida myös ne ajat, jolloin laite on
kytketty pois päältä tai se on käynnissä, mutta
ei todellisessa käytössä. Tällöin koko työaikaa
koskeva tärinäaltistus voi olla selvästi
alhaisempi.
Määrittäkää lisätoimenpiteet koneen käyttäjän
suojaamiseksi tärinän vaikutukselta, kuten
esimerkiksi: sähkötyökalun ja käyttötyö-
kalujen huolto, käsien suojaaminen kylmältä,
työnkulun suunnittelu.
VARO!
Melutason ylittäessä 85 dB(A) käytä
kuulonsuojaimia.
CHE 2-28
98
Käyttöohjeet
Ennen käyttöönottoa
Ota sähkötyökalu ja varusteet pois
pakkauksesta ja tarkista, ettei toimituksesta
puutu mitään ja ettei ole kuljetusvaurioita.
Lisäkahvan säätö
VAROITUS!
Irrota pistotulppa pistorasiasta ennen
kaikkia sähkötyökaluun kohdistuvia töitä.
VARO!
Käytä sähkötyökalua vain lisäkahvan
ollessa paikoillaan.
Lisäkahvan voi kääntää mihin asentoon
tahansa. Tämä mahdollistaa turvallisen
työskentelyn ja vähentää rasitusta.
Avaa lukitus kiertämällä lisäkahvaa
vastapäivään.
Käännä lisäkahva sopivaan asentoon.
Lukitse kahva tähän asentoon
kiertämällä lisäkahvaa myötäpäivään.
Syvyysrajoittimen kiinnitys
VAROITUS!
Irrota pistotulppa pistorasiasta ennen
kaikkia sähkötyökaluun kohdistuvia töitä.
Paina lisäkahvassa olevaa lukitsinta
yläosasta ja pidä painettuna.
Työnnä syvyysrajoitin paikalleen.
Säädä syvyysrajoitin tarvittavaan
poraussyvyyteen.
Vapauta lukitsin.
SDS-vartisten työkalujen kiinnitys
VAROITUS!
Irrota pistotulppa pistorasiasta ennen
kaikkia sähkötyökaluun kohdistuvia töitä.
VARO!
Vaihtotyökalut voivat kuumentua käytössä.
Käytä suojakäsineitä!
OHJE!
Käytettävissä työkaluissa tulee olla SDS-
varsi. Työkaluille, joissa ei ole SDS-vartta
(esim. puuporat) on käytettävä
kolmileukaista istukkaa.
Tarkista pölysuoja.
– Puhdista likainen suoja.
– Vaihdatuta viallinen pölysuoja.
CHE 2-28
99
Aseta vaihtotyökalu paikalleen (1.) ja
kierrä (2.), kunnes se lukittuu.
Tarkista lukitus vetämällä
vaihtotyökalusta.
Työkalujen irrotus
VAROITUS!
Irrota pistotulppa pistorasiasta ennen
kaikkia sähkötyökaluun kohdistuvia töitä.
VARO!
Vaihtotyökalut voivat kuumentua käytössä.
Käytä suojakäsineitä!
Vedä lukitushylsyä taaksepäin (1.).
Irrota vaihtotyökalu (2.).
Toiminnon valinta
VARO!
Vaihda toimintoa vain sähkötyökalun
ollessa pysäytettynä.
Paina vapautuspainiketta.
Aseta valitsin haluamasi toiminnon
kohdalle:
Poraus
Vasaraporaus
Piikkaustaltan asennon säätö
(katso kyseisestä kohdasta)
Piikkaus
OHJE!
– Asennoissa (poraus),
(vasaraporaus) ja (piikkaus) tulee
vapautuspainikkeen lukittua selvästi
(ponnahtaa ulos).
– Älä käynnistä sähkötyökalua asennossa
(piikkaustaltan asennon säätö).
Piikkaustaltan asennon säätö
Piikkaustaltan voi kääntää optimaaliseen
asentoon riippuen työtehtävästä.
Paina vapautuspainiketta ja aseta
toiminnonvalitsin symbolin kohdalle (1.).
Kierrä piikkaustalttaa, kunnes taltta on
sopivassa kulmassa (2.).
Paina vapautuspainiketta ja aseta
toiminnonvalitsin symbolin kohdalle.
Tarkista lukittuminen!
CHE 2-28
100
Pyörimissuunnan valinta
VARO!
Vaihda toimintoa vain sähkötyökalun
ollessa pysäytettynä.
Aseta suunnanvaihtokytkin sopivaan
asentoon:
– Ylös: vastapäivään
– Alas: myötäpäivään
Sähkötyökalun käynnistys
Ilman lukitustoimintoa:
Paina kytkintä ja pidä se pohjaan
painettuna.
Sähkötyökalun käynnistyskytkimestä
voidaan lisätä vähitellen kierros- tai
iskulukua maksimiarvoon saakka.
Koneen pysäytys:
Päästä käynnistyskytkin vapaaksi.
Lukitustoimintoa käyttäen:
VAROITUS!
Päällekytketty sähkötyökalu käynnistyy
sähkökatkon jälkeen.
Pysäytä sähkötyökalu heti!
Paina käynnistyskytkintä ja pidä
painettuna (1.).
Lukitse käynnistyskytkin painamalla
lukitusnuppia (2.).
Koneen pysäytys:
Paina käynnistyskytkintä ja päästä irti.
Työohjeita
Poraus/vasaraporaus
1. Aseta käyttötoiminnon valitsin symbolin
(poraus) tai. (vasaraporaus)
kohdalle. Tarkista lukittuminen!
2. Kiinnitä poranterä.
3. Aseta lisäkahva sopivaan asentoon.
4. Kytke verkkopistotulppa pistorasiaan.
5. Pidä sähkötyökalusta kiinni molemmin
käsin ja asetu työasentoon.
6. Aseta poranterä työstökohdetta vasten
ja käynnistä sähkötyökalu.
7. Paina sähkötyökalua vain kevyesti
eteenpäin.
8. Pysäytä kone, kun poraus on valmis.
9. Irrota pistotulppa pistorasiasta.
CHE 2-28
101
Piikkaus
1. Kiinnitä piikkaustaltta.
2. Aseta käyttötoiminnon valitsin symbolin
kohdalle.
3. Käännä taltta sopivaan asentoon.
4. Aseta käyttötoiminnon valitsin symbolin
kohdalle. Tarkista lukittuminen!
5. Aseta lisäkahva sopivaan asentoon.
6. Kytke verkkopistotulppa pistorasiaan.
7. Pidä sähkötyökalusta kiinni molemmin
käsin ja asetu työasentoon.
8. Käynnistä sähkötyökalu.
9. Paina sähkötyökalua piikattaessa
kevyesti eteenpäin, jotta taltta ei
ponnahda takaisin.
10. Pysäytä kone, kun työ on valmis.
11. Irrota pistotulppa pistorasiasta.
Lisäohjeita
– »Terävien« vaihtotyökalujen käyttö lisää
työtehoa ja pidentää sähkötyökalun
käyttöikää.
– Puhdista sähkötyökalu töiden jälkeen ja
säilytä sitä kuljetuslaukussa kuivassa
paikassa.
Huolto ja hoito
VAROITUS!
Irrota pistotulppa pistorasiasta ennen
kaikkia sähkötyökaluun kohdistuvia töitä.
Puhdistus
Puhdista kone ja jäähdytysilma-aukot
säännöllisin välein.
Puhdistusväli riippuu työstettävästä
materiaalista ja käyttöajan pituudesta.
Puhalla koneen sisätila ja moottori
puhtaaksi kuivalla paineilmalla säännöllisin
välein.
Hiiliharjat
Sähkötyökalu on varustettu automaattisesti
irtikytkeytyvillä hiilillä.
Kun hiilet ovat kuluneet minimipituuteen,
sähkötyökalu kytkeytyy automaattisesti pois
päältä.
OHJE!
Vaihda hiiliharjojen tilalle vain valmistajan
alkuperäisosat.
Käytettäessä muiden valmistajien hiiliä
valmistajan myöntämä takuu ei enää
ole voimassa.
Takimmaisista ilman sisääntuloaukoista
voidaan tarkkailla hiilten kipinöintiä käytön
aikana.
Jos hiilten kipinöinti on voimakasta, pysäytä
sähkötyökalu heti.
Toimita sähkötyökalu valmistajan
valtuuttamaan huoltoliikkeeseen.
Vaihteisto
OHJE!
Älä avaa vaihteistopään ruuveja koneen
takuuaikana. Jollei ohjetta noudateta,
valmistajan myöntämä takuu raukeaa.
Sähkötyökalussa on rasvavoitelu.
Jätä rasvan vaihto/lisääminen valmistajan
valtuuttaman huoltoliikkeen tehtäväksi.
Korjaukset
Korjaukset saa suorittaa vain valmistajan
valtuuttama huoltoliike.
Jos sähkötyökalun verkkojohto vioittuu,
sen tilalle on vaihdettava erityisesti tähän
tarkoitukseen valmistettu verkkojohto
(kiinnitystapa X). Sen voi tilata FLEX-
huoltopalvelusta.
Varaosat ja tarvikkeet
Katso muut lisätarvikkeet, erityisesti
vaihtotyökalut, valmistajan tuote-esitteistä.
Räjäytyskuvat ja varaosaluettelot löydät
kotisivuiltamme: www.flex-tools.com
CHE 2-28
102
Kierrätysohjeita
VAROITUS!
Tee käytöstä poistetut koneet
käyttökelvottomaksi irrottamalla
liitäntäjohto.
Vain EU-maat.
Käytöstä poistetut sähkötyökalut
eivät kuulu sekajätteisiin!
Sähkö- ja elektroniikkalaiteromusta annetun
EU-direktiivin 2012/19/EY ja sen
voimaansaattavien kansallisten säädösten
mukaisesti tulee käytöstä poistetut
sähkötyökalut kerätä erikseen ja toimittaa
asianmukaiseen hyötykäyttöpisteeseen.
OHJE!
Lisätietoja kierrätysmahdollisuuksista saat
alan liikkeistä!
-Vaatimustenmukaisuus
Vakuutamme yksinomaisella vastuullamme,
että kohdassa »Tekniset tiedot« kuvattu tuote
on seuraavien standardien tai ohjeellisten
asiakirjojen mukainen:
EN 60745 direktiivien 2004/108/EY
(19.04.2016 asti), 2014/30/EU (alkaen
20.04.2016), 2006/42/EY, 2011/65/EY
määräysten mukaisesti.
Teknisestä dokumentaatiosta vastaa:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Vastuun poissulkeminen
Valmistaja ja valmistajan edustaja eivät
vastaa vahingoista tai voiton menetyksestä,
joiden syynä on liiketoiminnan keskeytyminen
johtuen tuotteesta tai siitä, ettei tuotetta
mahdollisesti voida käyttää.
Valmistaja ja tämän edustaja eivät vastaa
vahingoista, joiden syynä on epäasiallinen
käyttö tai laitteen käyttö yhdessä muiden
valmistajien tuotteiden kanssa.
CHE 2-28
103
Περιεχόμενα
Χρησιμοποιούμενα σύμβολα . . . . . . . . 103
Τεχνικά χαρακτηριστικά . . . . . . . . . . . . 103
Με μια ματιά . . . . . . . . . . . . . . . . . . . . 104
Για την ασφάλειά σας . . . . . . . . . . . . . 105
Θόρυβος και κραδασμός . . . . . . . . . . . 106
Οδηγίες χρήσης . . . . . . . . . . . . . . . . . . 107
Συντήρηση και φροντίδα . . . . . . . . . . . 110
Υποδείξεις απόσυρσης . . . . . . . . . . . . 111
Δήλωση πιστότητας . . . . . . . . . . . . 111
Αποκλεισμός ευθύνης . . . . . . . . . . . . . 111
Χρησιμοποιούμενα σύμβολα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Δηλώνει άμεση απειλή κινδύνου.
Σε περίπτωση μη τήρησης της υπόδειξης
υπάρχει κίνδυνος θανάτου ή βαρειών
τραυματισμών.
ΠΡΟΣΟΧΗ!
Δηλώνει μία ενδεχομένως επικίνδυνη κατά-
σταση. Σε περίπτωση μη τήρησης της
υπόδειξης υπάρχει κίνδυνος τραυματισμών
ή υλικών ζημιών.
ΥΠΟΔΕΙΞΗ!
Δηλώνει συμβουλές εφαρμογής και σημαν-
τικές πληροφορίες.
Σύμβολα στο μηχάνημα
Πριν τη θέση σε λειτουργία
διαβάστε τις οδηγίες χειρισμού!
Φοράτε προστατευτικά
ματογυάλια!
Φοράτε ωτοασπίδες!
Χρησιμοποιείτε ελαφριά
προστασία αναπνοής!
Υπόδειξη απόσυρσης για
το παλιό μηχάνημα (βλ. στη
σελίδα Υποδείξεις απόσυρσης)!
Τεχνικά χαρακτηριστικά
Σφυροδράπανο και
σφυροκάλεμο
CHE 2-28
SDS-plus
Ονομαστική
απορροφούμενη ισχύς
W 800
Αριθμός στροφών στο
ρελαντί
min
-1
0–1300
Αριθμός κρούσεων στο
ρελαντί
min
-1
0–4000
Μέγ. ενέργεια επιμέρους
κρούσης (βάσει ”EPTA-
procedure 05/2009”)
J2,7
Λίπανση Γράσο
Υποδοχή εργαλείου SDS-plus
Μέγ. διάμετρος διάτρησης
–Μπετόν
– Τοιχοποιία (κορόνα HM)
–Ξύλο
–Μέταλλο
mm
mm
mm
mm
28
68
30
13
Βάρος βάσει ”EPTA-
procedure 01/2003”
kg 2,65
CHE 2-28
104
Με μια ματιά
1 Προφυλακτήρας σκόνης
2 Κάλυκας ασφάλισης
3 Πρόσθετη χειρολαβή
4 Μοχλός σύσφιξης για οριοθέτη
βάθους
5 Οριοθέτης βάθους
6 Περιστροφικό κουμπί για τον τρόπο
εργασίας
7 Πλήκτρο απασφάλισης
8 Μοχλός για την επιλογή της κατεύ-
θυνσης λειτουργίας
(περιστροφή προς τα δεξιά/
περιστροφή προς τα αριστερά)
9Διακόπτης
Για τη θέση σε και εκτός λειτουργίας
καθώς και για την αύξηση του αριθμού
στροφών/κρούσεων ως το μέγιστο.
10 Κουμπί ακινητοποίησης
11 Χειρολαβή
12 Τροφοδοτικό καλώδιο
13 Πινακίδα τύπου *
* δε φαίνεται
CHE 2-28
105
Για την ασφάλειά σας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες. Παραλείψεις στην τήρηση των
υποδείξεων ασφαλείας και των οδηγιών
μπορεί να έχουν ως συνέπεια ηλεκτρο-
πληξία, πυρκαγιά και/ή βαριούς τραυματι-
σμούς. Φυλάξτε όλες τις υποδείξεις ασφα-
λείας και τις οδηγίες για μελλοντική χρήση.
Διαβάστε πριν την χρήση του ηλεκτρικού
εργαλείου και τηρήστε:
–
τις παρούσες οδηγίες χειρισμού,
–
τις ”Γενικές υποδείξεις ασφαλείας”
σχετικά με τη χρήση ηλεκτρικών εργα-
λείων στο επισυναπτόμενο φυλλάδιο
(αρ. φυλλαδίου: 315.915),
–
τις για τον τόπο εργασίας ισχύοντες
κανόνες και προδιαγραφές σχετικά
με την πρόληψη ατυχημάτων.
Αυτό το ηλεκτρικό εργαλείο έχει κατασκευα-
στεί σύμφωνα με τα τελευταία δεδομένα της
τεχνικής και βάσει των αναγνωρισμένων
κανόνων τεχνικής ασφάλειας.
Ωστόσο μπορούν κατά τη χρήση του να
προκύψουν κίνδυνοι για τη σωματική
ακεραιότητα και τη ζωή του χρήστη ή τρίτων
ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες
υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει
να χρησιμοποιείται
–
για την αρμόζουσα χρήση,
–
σε άψογη κατάσταση από πλευράς
τεχνικής ασφάλειας.
Οι βλάβες που έχουν αρνητική επίπτωση
στην ασφάλεια, πρέπει να αντιμετωπίζονται
αμέσως.
Αρμόζουσα χρήση
Το σφυροδράπανο και σφυροκάλεμο
CHE 2-28 SDS-plus προορίζεται
– για την επαγγελματική χρήση στη
βιομηχανία και βιοτεχνία,
– για την κρουστική διάτρηση σε τοιχοποιία
και μπετόν για στερεώσεις ούπατ και
αγκυρώσεων και διαμπερείς διατρήσεις,
– για ελαφριές εργασίες διάνοιξης οπών
για την απομάκρυνση σοβάδων και
πλακιδίων,
– για τη χρήση με γι’ αυτό κατάλληλο
και από τον κατασκευαστή για το παρόν
μηχάνημα συνιστώμενο εργαλείο.
Υποδείξεις ασφαλείας για κρουστικά
εργαλεία
Να φοράτε ωτοασπίδες. Η επίδραση
θορύβου μπορεί να προξενήσει απώλεια
της ακοής.
Χρησιμοποιείτε τις πρόσθετες χειρολαβές
που παραδίδονται μαζί με το μηχάνημα.
Η απώλεια του ελέγχου μπορεί να
οδηγήσει σε τραυματισμούς.
Κρατάτε το μηχάνημα μόνο στις μονωμέ-
νες επιφάνειες λαβές, κατά την εκτέλεση
εργασιών, κατά τις οποίες το εργαλείο
εφαρμογής μπορεί να συναντήσει
κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο
το δικό του τροφοδοτικό καλώδιο.
Η επαφή με ένα ηλεκτροφόρο αγωγό
μπορεί να θέσει υπό τάση επίσης μεταλλικά
μέρη του μηχανήματος και να οδηγήσει
σε ηλεκτροπληξία.
Περαιτέρω υποδείξεις ασφαλείας
Χρησιμοποιείτε κατάλληλες συσκευές
ανίχνευσης καλυμμένων τροφοδοτικών
αγωγών ή απευθυνθείτε στην τοπική
υπηρεσία της ΔΕΗ. Η επαφή με ηλεκτρι-
κούς αγωγούς μπορεί να οδηγήσει
σε φωτιά και ηλεκτροπληξία.
Η ζημιά σε αγωγό αερίου μπορεί να οδηγή-
σει σε έκρηξη. Η διείσδυση σε αγωγό νερού
προξενεί υλικές ζημιές ή μπορεί να προκα-
λέσει ηλεκτροπληξία.
Κατά την εργασία κρατάτε το ηλεκτρικό
εργαλείο γερά με τα δύο χέρια και
φροντίζετε να στέκεστε σταθερά.
Το ηλεκτρικό εργαλείο οδηγείται με
ασφάλεια με τα δύο χέρια.
Ασφαλίζετε το κατεργαζόμενο τεμάχιο.
Το κατεργαζόμενο τεμάχιο που συγκρατεί-
ται με διάταξη τάνυσης κρατιέται ασφα-
λέστερα απ’ ότι με το χέρι σας.
Μη χρησιμοποιείται το ηλεκτρικό εργα-
λείο με κατεστραμμένο καλώδιο.
Μην αγγίζετε το κατεστραμμένο καλώδιο
και βγάλτε το φις από την πρίζα, αν το
καλώδιο πάθει ζημιά κατά την εργασία.
Τα κατεστραμμένα καλώδια αυξάνουν
τον κίνδυνο ηλεκτροπληξίας.
CHE 2-28
106
Χρησιμοποιείτε μόνον εργαλεία με
υποδοχή εργαλείου SDS-plus.
Ελέγξτε τη σωστή ασφάλιση με τράβηγμα
του εργαλείου.
Αναθέτετε αμέσως την αντικατάσταση
του τυχόν κατεστραμμένου προστατευτι-
κού μικρού καπέλου. Το προστατευτικό
καπελάκι εμποδίζει την είσοδο σκόνης στην
υποδοχή εργαλείου.
Οι εκλυόμενες σκόνες υλικών όπως
μολυβδούχες βαφές, μερικά είδη ξύλου,
ορυκτά και μέταλλα μπορούν να είναι
επικίνδυνες για τον χειριστή ή για πρό-
σωπα που βρίσκονται κοντά στην περιοχή
εργασίας.
Η εισπνοή τους ή η επαφή με τις
σκόνες αυτές μπορούν να οδηγήσουν
σε ασθένειες της αναπνευστικής οδού και/ή
σε αλλεργικές αντιδράσεις.
– Φροντίζετε για καλό αερισμό του
χώρου εργασίας!
– Αν είναι δυνατόν, χρησιμοποιείτε
εξωτερικό απορροφητήρα σκόνης.
– Συνιστάται η χρήση μάσκας προστα-
σίας της αναπνοής με φίλτρο κατηγο-
ρίας P2.
Μην επεξεργάζεστε υλικά, από τα οποία
εκλύονται επιβλαβείς για την υγεία ύλες
(π. χ. αμίαντος).
Για τη σήμανση του ηλεκτρικού εργαλείου
χρησιμοποιείτε μόνον αυτοκόλλητες
ετικέτες. Μην ανοίγετε τρύπες στο
περίβλημα.
Η τάση του δικτύου και τα στοιχεία της
τάσης στην πινακίδα τύπου πρέπει
να συμφωνούν μεταξύ τους.
Θόρυβος και κραδασμός
Οι τιμές θορύβου και κραδασμών
υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό
Πρότυπο EN 60745.
Η κατά Α αξιολογημένη ακουστική στάθμη
θορύβων του μηχανήματος ανέρχεται
χαρακτηριστικά:
– Στάθμη ακουστικής πίεσης: 91 dB(A),
– Στάθμη ακουστικής
απόδοσης: 102 dB(A),
– Ανακρίβεια: K = 3 dB.
Συνολική τιμή κραδασμών:
– Στη διάτρηση με σφυροδράπανο:
– Τιμή εκπομπής: a
h
= 14,30 m/s
2
– Ανακρίβεια: K = 1,5 m/s
2
–Στη σμίλευση:
– Τιμή εκπομπής: a
h
= 14,50 m/s
2
– Ανακρίβεια: K = 1,5 m/s
2
ΠΡΟΣΟΧΗ!
Οι τιμές μέτρησης που δίνονται ισχύουν για
νέα μηχανήματα. Στην καθημερινή χρήση
αλλάζουν οι τιμές θορύβων και κραδασμών.
ΥΠΟΔΕΙΞΗ!
Η στάθμη κραδασμών που δίνεται στις
Οδηγίες αυτές έχει μετρηθεί σύμφωνα με μια
μέθοδο μέτρησης τυποποιημένη βάσει του
προτύπου ΕΝ 60745 και μπορεί να χρησιμο-
ποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων
μεταξύ τους. Επίσης αυτή είναι κατάλληλη για
την προσωρινή εκτίμηση της φόρτισης με
κραδασμούς. Η στάθμη κραδασμών που
δίνεται αντιπροσωπεύει τις κύριες εφαρμογές
του ηλεκτρικού εργαλείου.
Σε περίπτωση όμως που το ηλεκτρικό εργα-
λείο χρησιμοποιηθεί για άλλες εφαρμογές
με αποκλίνοντα εξαρτήματα-εργαλεία ή χωρίς
επαρκή συντήρηση, τότε μπορεί να αποκλίνει
και η στάθμη των κραδασμών. Αυτό μπορεί να
αυξήσει σημαντικά τη φόρτιση με κραδασμούς
κατά τη διάρκεια ολοκλήρου του χρονικού
διαστήματος εργασίας.
Για την ακριβή εκτίμηση της φόρτισης με
κραδασμούς θα πρέπει να ληφθούν υπόψη
επίσης οι χρόνοι, κατά τους οποίους το μη-
χάνημα είναι απενεργοποιημένο ή λειτουργεί,
χωρίς όμως να χρησιμοποιείται στην πραγμα-
τικότητα. Αυτό μπορεί να μειώσει σημαντικά τη
φόρτιση με κραδασμούς κατά τη διάρκεια
ολοκλήρου του χρονικού διαστήματος
εργασίας.
Καθορίστε τα πρόσθετα μέτρα ασφαλείας
για την προστασία του χειριστή πριν την
επίδραση των κραδασμών, όπως για
παράδειγμα: συντήρηση του ηλεκτρικού
εργαλείου και των εξαρτημάτων-εργαλείων,
ζέσταμα των χεριών για το κράτημα,
οργάνωση των βημάτων εργασίας.
ΠΡΟΣΟΧΗ!
Σε ακουστική πίεση άνω των 85 dB(A)
να φοράτε ωτοασπίδες.
CHE 2-28
107
Οδηγίες χρήσης
Πριν τη θέση σε λειτουργία
Ξεπακετάρετε το ηλεκτρικό εργαλείο και τα
εξαρτήματα και ελέγξτε τα για πληρότητα της
παράδοσης και ζημιές από τη μεταφορά.
Ρύθμιση πρόσθετης χειρολαβής
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από όλες τις εργασίες στο ηλεκτρικό
μηχάνημα, βγάλτε το φις από την πρίζα.
ΠΡΟΣΟΧΗ!
Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο
με συναρμολογημένη την πρόσθετη χειρο-
λαβή.
Η πρόσθετη χειρολαβή μπορεί να στραφεί
σε οποιαδήποτε θέση, ώστε να διασφαλιστεί
η ασφαλής και χωρίς κόπο εργασία.
Λύστε τη σύσφιξη, στρέφοντας στην
πρόσθετη χειρολαβή αντίθετα στη φορά
των δεικτών του ρολογιού.
Στρέψτε την πρόσθετη χειρολαβή στην
επιθυμητή θέση.
Με στρέψη της πρόσθετης χειρολαβής
στη φορά των δεικτών του ρολογιού
στερεώστε τη χειρολαβή στην επιθυμητή
θέση.
Συναρμολόγηση του οριοθέτη
βάθους
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από όλες τις εργασίες στο ηλεκτρικό
μηχάνημα, βγάλτε το φις από την πρίζα.
Πιέστε τον μοχλό σύσφιξης στην
πρόσθετη χειρολαβή στην επάνω
περιοχή και κρατήστε τον γερά.
Ωθήστε τον οριοθέτη βάθους προς
τα μέσα.
Ρυθμίστε τον οριοθέτη βάθους στο
απαιτούμενο βάθος διάτρησης.
Αφήστε ελεύθερο τον μοχλό σύσφιξης.
Τοποθέτηση εργαλείων
με στέλεχος SDS
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από όλες τις εργασίες στο ηλεκτρικό
μηχάνημα, βγάλτε το φις από την πρίζα.
ΠΡΟΣΟΧΗ!
Τα χρησιμοποιημένα ηλεκτρικά εργαλεία
μπορεί να καίνε. Φοράτε προστατευτικά
γάντια!
ΥΠΟΔΕΙΞΗ!
Τα χρησιμοποιούμενα εργαλεία πρέπει
να διαθέτουν στέλεχος SDS.
Για εργαλεία χωρίς στέλεχος SDS
(π. χ. ξυλοτρύπανο) πρέπει να χρησιμο-
ποιείται τσοκ τριών σιαγόνων.
Ελέγξτε τον προφυλακτήρα σκόνης.
– Καθαρίστε τον λερωμένο
προφυλακτήρα.
– Αναθέτετε αμέσως την αντικατάσταση
του τυχόν κατεστραμμένου
προστατευτικού μικρού καπέλου.
CHE 2-28
108
Τοποθετήστε το εργαλείο εφαρμογής (1.)
και στρέψτε το (2.), μέχρι να ασφαλίσει.
Ελέγξτε την ασφάλιση με τράβηγμα
στο εργαλείο εφαρμογής.
Αφαίρεση των εργαλείων
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από όλες τις εργασίες στο ηλεκτρικό
μηχάνημα, βγάλτε το φις από την πρίζα.
ΠΡΟΣΟΧΗ!
Τα χρησιμοποιημένα ηλεκτρικά εργαλεία
μπορεί να καίνε. Φοράτε προστατευτικά γάντια!
Τραβήξτε τον κάλυκα ασφάλισης προς
τα πίσω (1.).
Αφαιρέστε το εργαλείο εφαρμογής (2.).
Ρύθμιση τρόπου εργασίας
ΠΡΟΣΟΧΗ!
Αλλάζετε τον τρόπο εργασίας μόνο με
ακινητοποιημένο το ηλεκτρικό εργαλείο.
Πιέστε το πλήκτρο απασφάλισης.
Ρυθμίστε το περιστροφικό κουμπί στον
επιθυμητό τρόπο εργασίας:
Διάτρηση
Διάτρηση με σφυροδράπανο
Ρύθμιση της θέσης καλεμιού
(βλ. εκεί)
Σμίλευση
ΥΠΟΔΕΙΞΗ!
– Στις θέσεις (διάτρηση), (κρου-
στική διάτρηση) και (σμίλευση) πρέπει
να ασφαλίσει αισθητά το πλήκτρο
απασφάλισης (να πεταχτεί προς τα έξω).
– Στη θέση (ρύθμιση της θέσης καλε-
μιού) μη θέσετε το ηλεκτρικό εργαλείο
σε λειτουργία.
Ρύθμιση της θέσης καλεμιού
Το καλέμι μπορεί να συστραφεί σε μια για τις
εκτελούμενες εργασίες ιδανική θέση.
Πιέστε το πλήκτρο απασφάλισης
και ρυθμίστε το περιστροφικό κουμπί για
τον τρόπο εργασίας στο σύμβολο (1.).
Στρέψτε το καλέμι, μέχρι να έχει την
επιθυμητή γωνία (2.).
Πιέστε το πλήκτρο απασφάλισης και
ρυθμίστε το περιστροφικό κουμπί για τον
τρόπο εργασίας στο σύμβολο .
Προσέξτε το κλείδωμα!
CHE 2-28
109
Ρύθμιση της κατεύθυνσης
περιστροφής
ΠΡΟΣΟΧΗ!
Αλλάζετε τον τρόπο εργασίας μόνο με
ακινητοποιημένο το ηλεκτρικό εργαλείο.
Ρυθμίστε τον διακόπτη προεπιλογής
κατεύθυνσης στρέψης στην απαιτούμενη
θέση:
– Επάνω: αντίθετα προς τη φορά των
δεικτών του ρολογιού
– Κάτω: στη φορά των δεικτών του
ρολογιού
Θέση του ηλεκτρικού εργαλείου
σε λειτουργία
Χωρίς κούμπωμα:
Πιέζετε τον διακόπτη και τον κρατάτε
πατημένο.
Ο διακόπτης του ηλεκτρικού εργαλείου
καθιστά δυνατή την αργή αύξηση
του αριθμού στροφών ή αντίστοιχα
κρούσεων μέχρι τη μέγιστη τιμή.
Θέση του ηλεκτρικού εργαλείου εκτός
λειτουργίας:
Αφήστε τον διακόπτη ελεύθερο.
Με κούμπωμα:
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μετά από διακοπή ρεύματος το ενεργο-
ποιημένο ηλεκτρικό εργαλείο ξαναξεκινά.
Απενεργοποιήστε αμέσως το ηλεκτρικό
εργαλείο!
Πατήστε τον διακόπτη και κρατήστε
τον (1.).
Πατήστε το κουμπί ακινητοποίησης,
για να ασφαλίσετε τον διακόπτη (2.).
Θέση του ηλεκτρικού εργαλείου εκτός
λειτουργίας:
Πατήστε τον διακόπτη και αφήστε
τον ελεύθερο.
Υποδείξεις εργασίας
Διάτρηση/Κρουστική διάτρηση
1. Ρυθμίστε το περιστροφικό κουμπί για
τον τρόπο εργασίας στο σύμβολο
(διάτρηση) ή αντίστοιχα. (κρουστική
διάτρηση). Προσέξτε το κλείδωμα!
2. Τοποθετήστε το τρυπάνι.
3. Ρυθμίστε την πρόσθετη χειρολαβή στη
επιθυμητή θέση.
4. Βάλτε το φις στην πρίζα.
CHE 2-28
110
5. Πιάστε το ηλεκτρικό εργαλείο με τα δυο
σας χέρια και πάρτε θέση εργασίας.
6. Εφαρμόστε το τρυπάνι και
ενεργοποιήστε το ηλεκτρικό εργαλείο.
7. Πιέστε το ηλεκτρικό εργαλείο μαλακά
προς τα εμπρός.
8. Μετά το πέρας της διάτρησης θέτετε
το μηχάνημα εκτός λειτουργίας.
9. Τραβήξτε το φις από την πρίζα.
Σμίλευση
1. Τοποθέτηση του καλεμιού.
2. Ρυθμίστε το περιστροφικό κουμπί για
τον τρόπο εργασίας στο σύμβολο .
3. Γυρίστε το καλέμι στην επιθυμητή θέση.
4. Ρυθμίστε το περιστροφικό κουμπί για
τον τρόπο εργασίας στο σύμβολο .
Προσέξτε το κλείδωμα!
5. Ρυθμίστε την πρόσθετη χειρολαβή
στη επιθυμητή θέση.
6. Βάλτε το φις στην πρίζα.
7. Πιάστε το ηλεκτρικό εργαλείο με τα δυο
σας χέρια και πάρτε θέση εργασίας.
8. Θέτετε το ηλεκτρικό εργαλείο
σε λειτουργία.
9. Κατά τη σμίλευση πιέζετε το ηλεκτρικό
εργαλείο μαλακά προς τα εμπρός, έτσι
ώστε να μην αναπηδήσει.
10. Μετά το πέρας της εργασίας θέτετε
το μηχάνημα εκτός λειτουργίας.
11. Τραβήξτε το φις από την πρίζα.
Λοιπές υποδείξεις
– Η χρήση αιχμηρών εργαλείων εφαρ-
μογής αυξάνει την απόδοση εργασίας
και τη διάρκεια ζωής του ηλεκτρικού
εργαλείου.
– Μετά την εργασία καθαρίζετε το
ηλεκτρικό εργαλείο και το φυλάτε στη
βαλίτσα μεταφοράς σε στεγνό μέρος.
Συντήρηση και φροντίδα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από όλες τις εργασίες στο ηλεκτρικό
μηχάνημα, βγάλτε το φις από την πρίζα.
Καθαρισμός
Καθαρίζετε τακτικά το μηχάνημα και τις
σχισμές αερισμού. Η συχνότητα εξαρτάται
από το κατεργαζόμενο υλικό και από
τη διάρκεια της χρήσης.
Στο εσωτερικό του περιβλήματος με τον
κινητήρα πρέπει να γίνεται τακτική
εκφύσηση με ξηρό πεπιεσμένο αέρα.
Καρβουνάκια (ψήκτρες)
Το ηλεκτρικό εργαλείο είναι εφοδιασμένο
με καρβουνάκια απόζευξης.
Όταν τα καρβουνάκια απόζευξης φθάσουν
στο όριο φθοράς τότε το ηλεκτρικό εργαλείο
τίθεται αυτόματα εκτός λειτουργίας.
ΥΠΟΔΕΙΞΗ!
Για την αλλαγή χρησιμοποιείτε μόνον γνήσια
μέρη από τον κατασκευαστή.
Κατά τη χρήση άλλης μάρκας παύουν να
ισχύουν πλέον οι υποχρεώσεις παροχής
εγγύησης του κατασκευαστή.
Από τα οπίσθια ανοίγματα εισόδου αέρα
μπορείτε να παρατηρείτε κατά τη χρήση
τη φλόγα στα καρβουνάκια.
Σε περίπτωση ισχυρής φλόγας στα καρβου-
νάκια θέτετε το ηλεκτρικό εργαλείο αμέσως
εκτός λειτουργίας.
Παραδίδετε το ηλεκτρικό εργαλείο σε συνερ-
γείο εξυπηρέτησης πελατών, εξουσιοδοτη-
μένο από τον κατασκευαστή.
Μετάδοση κίνησης
ΥΠΟΔΕΙΞΗ!
Μη λύσετε τις βίδες στην κεφαλή μετάδοσης
κίνησης κατά τη διάρκεια ισχύος της
παροχής εγγύησης.
Σε περίπτωση μη τήρησης παύει να ισχύει
η αξίωση παροχής εγγύησης από τον κατα-
σκευαστή.
Το ηλεκτρικό εργαλείο διαθέτει αυτόματο
γρασάρισμα. Για την αλλαγή/πλήρωση
γράσου απευθυνθείτε σε ένα από τον
κατασκευαστή εξουσιοδοτημένο συνεργείο.
CHE 2-28
111
Επισκευές
Τυχόν επισκευές επιτρέπεται να εκτελούνται
αποκλειστικά και μόνο από κάποιο από τον
κατασκευαστή εξουσιοδοτημένο συνεργείο
της τεχνικής εξυπηρέτησης των πελατών μας.
Σε περίπτωση που έχει υποστεί ζημιά
το τροφοδοτικό καλώδιο του ηλεκτρικού
εργαλείου, αυτό πρέπει να αντικατασταθεί
από ειδικά προετοιμασμένο τροφοδοτικό
καλώδιο (τρόπος τοποθέτησης X).
Το καλώδιο αυτό διατίθεται από την
υπηρεσία τεχνικής εξυπηρέτησης
πελατών της FLEX.
Ανταλλακτικά και εξαρτήματα
Για περαιτέρω εξαρτήματα, ιδιαίτερα για
εργαλεία χρήσης, μπορεί να ανατρέξετε
στους καταλόγους του κατασκευαστή.
Σχέδια αποσυναρμολογημένης όψης
και λίστες ανταλλακτικών θα βρείτε στην
ιστοσελίδα μας: www.flex-tools.com
Υποδείξεις απόσυρσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Αχρηστεύετε τα παλιά μηχανήματα που
δεν χρησιμοποιούνται πλέον, κόβοντας
το τροφοδοτικό καλώδιο.
Όχι για χώρες της Ευρωπαϊκής
Ένωσης.
Μην πετάτε τα ηλεκτρικά εργαλεία
στα οικιακά απορρίμματα!
Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/ΕΚ
περί ηλεκτρικών και ηλεκτρονικών παλιών
συσκευών και μηχανημάτων και την εφαρ-
μογή της στο εθνικό δίκαιο, τα άχρηστα
ηλεκτρικά εργαλεία πρέπει να συλλέγονται
χωριστά και να οδηγούνται σε φιλική προς
το περιβάλλον επαναξιοποίηση.
ΥΠΟΔΕΙΞΗ!
Σχετικά με τις δυνατότητες απόσυρσης
απευθυνθείτε στο ειδικό κατάστημα,
απ' όπου αγοράσατε το εργαλείο!
Δήλωση πιστότητας
Δηλώνουμε με αποκλειστική ευθύνη, ότι
το προϊόν που περιγράφεται στο Κεφάλαιο
”Τεχνικά χαρακτηριστικά” βρίσκεται σε
συμφωνία με τα ακόλουθα πρότυπα
ή κανονιστικά ντοκουμέντα:
EN 60745 βάσει των διατάξεων των
οδηγιών 2004/108/EK (έως 19.04.2016),
2014/30/EE (από 20.04.2016),
2006/42/EK, 2011/65/EK.
Υπεύθυνος για τεχνικά έγγραφα:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Αποκλεισμός ευθύνης
Ο κατασκευαστής και ο αντιπρόσωπός του
δεν αναλαμβάνουν καμία ευθύνη για ζημιές
και απώλειες κέρδους λόγω διακοπής της
λειτουργίας της επιχείρησης, που προκλή-
θηκαν από το προϊόν ή από τη μη δυνατή
χρήση του προϊόντος.
Ο κατασκευαστής και ο αντιπρόσωπός
του δεν φέρουν καμία ευθύνη για ζημιές
που προξενήθηκαν από μη σωστή χρήση
ήσε συνδυασμό με προϊόντα άλλων κατα-
σκευαστών.
CHE 2-28
112
Spis treści
Zastosowane symbole . . . . . . . . . . . . . 112
Dane techniczne . . . . . . . . . . . . . . . . . 112
Opis urządzenia . . . . . . . . . . . . . . . . . 113
Dla własnego bezpieczeństwa . . . . . . 114
Poziom hałasu i drgań . . . . . . . . . . . . . 115
Instrukcja obsługi . . . . . . . . . . . . . . . . . 116
Przegląd, konserwacja i pielęgnacja . . 120
Wskazówki dotyczące usuwania
opakowania i zużytego urządzenia . . . 121
Deklaracja zgodność . . . . . . . . . . . 121
Wyłączenie z odpowiedzialności . . . . . 121
Zastosowane symbole
OSTRZEŻENIE!
Oznacza bezpośrednio zagrażające
niebezpieczeństwo.
Nieprzestrzeganie tej wskazówki grozi
śmiercią lub bardzo ciężkimi obrażeniami.
OSTROŻNIE!
Oznacza możliwość wystąpienia
niebezpiecznej sytuacji.
Nieprzestrzeganie tej wskazówki może
doprowadzić do skaleczeń lub szkód
materialnych.
WSKAZÓWKA!
Oznacza wskazówki dla użytkownika
i ważne informacje.
Symbole na urządzeniu
Przed uruchomieniem urządze-
nia przeczytać instrukcję
obsługi!
Zastosować okulary ochronne!
Używać ochronników słuchu!
Stosować lekką maskę
przeciwpyłową!
Wskazówka dotycząca usu-
wania zużytego urządzenia
(patrz strona Wskazówki doty-
czące usuwania opakowania
i zużytego urządzenia)!
Dane techniczne
Wiertarka i młot udarowy CHE 2-28
SDS-plus
Moc nominalna W 800
Liczba obrotów biegu
jałowego
min
-1
0–1300
Liczba uderzeń biegu
jałowego
min
-1
0–4000
Maks. energia
pojedynczego uderzenia
(odpowiednio do „EPTA-
procedure 05/2009“)
J2,7
Smarowanie Smar
Mocowanie narzędzia SDS-plus
maks. średnica wiertła
–Beton
– Mur (koronka wiertnicza
HM)
–Drewno
–metal
mm
mm
mm
mm
28
68
30
13
Waga zgodnie z
procedurą „EPTA 01/
2003“
kg 2,65
CHE 2-28
113
Opis urządzenia
1 Kołpak chroniący przed pyłem
2 Tulejka blokująca
3 Uchwyt dodatkowy
4 Dźwignia ustalająca ogranicznik
głębokości
5 Ogranicznik głębokości
6 Pokrętło wyboru trybu pracy
7 Przycisk zwalniania blokady
8 Dźwignia wyboru kierunku obrotów
(bieg prawy/lewy)
9 Przełącznik
Do włączania i wyłączania,
jak również do rozbiegu aż do
maksymalnej liczby obrotów/uderzeń.
10 Przycisk ustalający
11 Uchwyt
12 Elektryczny przewód zasilający
13 Tabliczka znamionowa *
* niewidoczna
CHE 2-28
114
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przeczytać wszystkie wskazówki
bezpieczeństwa i pouczenia.
Zaniedbania w przestrzeganiu wskazówek
bezpieczeństwa i pouczeń mogą
spowodować porażenie prądem
elektrycznym, pożar i/lub ciężkie zranienia.
Proszę zachować wszystkie przepisy
bezpieczeństwa i wskazówki do przyszłego
zastosowania.
Przed użyciem urządzenia dokładnie
przeczytać i postępować według:
–
niniejszej instrukcji obsługi,
–
„Ogólnych wskazówek bezpieczeństwa“
dotyczących pracy narzędziami
elektrycznymi zamieszczonych
w załączonej broszurze
(nr dokumentacji: 315.915),
–
zasad i przepisów terenowych
obowiązujących na miejscu użycia
urządzenia odnośnie BHP.
Niniejsze urządzenie elektryczne jest
skonstruowane i zbudowane zgodnie
z najnowszym stanem techniki
i aprobowanymi zasadami bezpieczeństwa
technicznego. Mimo to podczas
użytkowania urządzenia może wystąpić
zagrożenie dla zdrowia i życia użytkownika
lub osób trzecich albo uszkodzenia
urządzenia lub innych szkód materialnych.
Urządzenie stosować tylko
–
zgodnie z przeznaczeniem,
–
w niezawodnym stanie technicznym
zgodnym z zasadami bezpieczeństwa
i higieny pracy.
Usterki wywierające wpływ na
bezpieczeństwo należy niezwłocznie
usunąć.
Zastosowanie zgodne
z przeznaczeniem
Wiertarka i młot udarowy CHE 2-28
SDS-plus przeznaczony jest
– do profesjonalnego zastosowania
w przemyśle i rzemiośle,
– do wiercenia udarowego w murze
i betonie pod zamocowania na kołki
i kotwice, oraz do otworów przelotowych,
– do lekkiego kucia przy usuwaniu tynków
i płytek ceramicznych,
– do zastosowania z odpowiednimi
narzędziami, które zalecane są przez
producenta do tego urządzenia.
Wskazówki bezpieczeństwa
przy pracy młotem
Używać ochronników słuchu. Hałas
może spowodować uszkodzenie słuchu.
Stosować uchwyty dodatkowe,
które należą do zakresu dostawy
tego urządzenia. Utrata kontroli może
doprowadzić do zranienia użytkownika.
Urządzenie chwytać tylko za izolowane
powierzchnie przeznaczone do tego
celu, jeżeli podczas pracy zachodzi
niebezpieczeństwo zetknięcia się
narzędzia z ukrytym przewodem
elektrycznym lub przewodem
zasilającym. Kontakt z przewodem
elektrycznym, znajdującym się pod
napięciem, może spowodować, że
metalowe elementy urządzenia znajdą
się również pod napięciem, i poprzez to
doprowadzić do porażenia prądem
elektrycznym.
Kolejne wskazówki bezpieczeństwa
Proszę zastosować odpowiednie
urządzenia wykrywające przewody
zasilające albo zasięgnąć informacji
w terenowych zakładach zaopatrujących
w wodę, gaz i energię elektryczną.
Kontakt urządzenia z przewodami
elektrycznymi może spowodować
wybuch pożaru lub porażenie prądem
elektrycznym. Uszkodzenie przewodu
gazowego może spowodować wybuch.
Przebicie przewodu wody narzędziem
spowoduje szkody materialne i może
spowodować porażenie prądem
elektrycznym.
CHE 2-28
115
Urządzenie elektryczne trzymać mocno
obiema rękoma podczas pracy
i zapewnić pewną, stabilną postawę.
Urządzenie elektryczne prowadzi się
bezpieczniej trzymając je obiema rękoma.
Proszę odpowiednio zamocować
materiał przeznaczony do obróbki.
Zamocowanie obrabianego materiału
w odpowiednim uchwycie lub imadle jest
pewniejsze, niż trzymanie go w ręku.
Nie wolno używać urządzenia elektrycz-
nego z uszkodzonym przewodem
zasilającym. Nie wolno dotykać
uszkodzonego przewodu zasilającego;
proszę natychmiast wyjąć wtyczkę z
gniazdka sieciowego, jeżeli przewód
elektryczny zostanie uszkodzony
podczas pracy. Uszkodzony przewód
zasilający zwiększa ryzyko porażenia
prądem.
Stosować tylko narzędzia z uchwytem
mocującym typu SDS-plus. Sprawdzić
prawidłowość zamocowania poprzez
pociągnięcie narzędzia.
Uszkodzoną osłonę przeciwpyłową
natychmiast zlecić do wymiany na nową.
Osłona przeciwpyłowa zapobiega
wnikaniu pyłu do uchwytu mocującego
narzędzia.
Pyły emitowane przy szlifowaniu
materiałów takich jak warstwy farb
i lakierów zawierających ołów, niektóre
rodzaje drewna, materiały mineralne
i metalowe mogą bezpośrednio zagrażać
użytkownikowi oraz osobom trzecim
znajdującym się w pobliżu miejsca
użytkowania urządzenia.
Wdychanie i dotykanie tych pyłów może
doprowadzić do schorzenia dróg
oddechowych i/lub wystąpienie reakcji
alergicznych.
– Zapewnić dobre wietrzenie na
stanowisku pracy!
– Jeżeli to możliwe, należy odsysać pyły
poprzez zastosowanie odkurzacza
przemysłowego.
– Zaleca się zastosowanie
przeciwpyłowej maski ochronnej
z filtrem klasy P2.
Nie wolno obrabiać żadnych materiałów,
które powodują powstawanie pyłów
szkodliwych dla zdrowia (np. azbest).
Do oznaczenia narzędzia elektrycznego
zastosować tylko tabliczki samoprzylepne.
Nie wolno wiercić żadnych otworów
w obudowie urządzenia.
Napięcie i częstotliwość sieci elektrycznej
muszą być zgodne z wartościami
podanymi na tabliczce znamionowej
urządzenia.
Poziom hałasu i drgań
Wartości poziomu hałasu i drgań określone
zostały zgodnie z normą EN 60745.
Poziom hałasu wywołanego przez
urządzenie zmierzony na stanowisku pracy
(A) wynosi w normalnym przypadku:
– Poziom ciśnienia
akustycznego: 91 dB(A);
– Poziom hałasu
podczas pracy: 102 dB(A);
– Dokładność: K = 3 dB.
Całkowita wartość drgań:
– przy wierceniu udarowym:
– Wartość emisji: a
h
= 14,30 m/s
2
– Dokładność: K = 1,5 m/s
2
– przy kuciu:
– Wartość emisji: a
h
= 14,50 m/s
2
– Dokładność: K = 1,5 m/s
2
UWAGA!
Podane wartości pomiarowe odnoszą się do
nowych urządzeń. Wartości poziomu hałasu
i drgań zmieniają się podczas codziennego
użytkowania.
CHE 2-28
116
WSKAZÓWKA!
Wartość poziomu drgań podana w niniejszej
instrukcji zmierzona jest zgodnie z metodą
pomiarową podaną normą EN 60745 i może
być użyta do wzajemnego porównywania
narzędzi elektrycznych. Nadaje się ona
również do prowizorycznego określenia
obciążenia drganiami.
Podana wartość poziomu drgań odnosi się
do podstawowego zastosowania narzędzia
elektrycznego. Jednak w przypadku użycia
urządzenia do innego zastosowania, z innym
wyposażeniem albo w przypadku zaniedbań
w przeglądach i konserwacji, rzeczywisty
poziom drgań może odbiegać od podanych
wartości. Może to znacznie zwiększyć
obciążenie drganiami w całkowitym czasie
pracy.
W celu dokładnego określenia rzeczywistego
obciążenia drganiami należy uwzględnić
również czas, w którym urządzenie jest
wyłączone albo włączone, ale właściwie nie
użytkowane. Może to znacznie zredukować
obciążenie drganiami w całkowitym czasie
pracy.
Proszę wprowadzić dodatkowe środki
bezpieczeństwa w celu ochrony użytkownika
przed oddziaływaniem drgań, jak na przykład:
przegląd i konserwacja urządzeń
elektrycznych i wyposażenia, zastosowanie
środków zapewniających utrzymanie dłoni
w cieple, odpowiednia organizacja procesów
roboczych.
OSTROŻNIE!
Przy ciśnieniu akustycznym powyżej
85 dB(A) zakładać ochronniki słuchu.
Instrukcja obsługi
Przed uruchomieniem
Rozpakować narzędzie elektryczne
i wyposażenie, sprawdzić kompletność
zakresu dostawy i czy nie nastąpiły
uszkodzenia podczas transportu.
Przestawianie uchwytu
dodatkowego
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac
przy urządzeniu elektrycznym, należy
najpierw wyjąć wtyczkę z gniazdka
sieciowego.
OSTROŻNIE!
Narzędzie elektryczne używać tylko
z zamontowanym uchwytem dodatkowym.
Uchwyt dodatkowy można odchylić do
każdej dowolnej pozycji, co zapewnia
bezpieczną i niemęczącą pracę.
Zwolnić mocowanie poprzez obrót
uchwytu dodatkowego w kierunku
przeciwnym do ruchu wskazówek zegara.
Przekręcić uchwyt dodatkowy
do żądanej pozycji.
Poprzez obrót uchwytu w kierunku
zgodnym z ruchem wskazówek zegara
ustalić uchwyt w odpowiedniej pozycji.
CHE 2-28
117
Montaż ogranicznika głębokości
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac
przy urządzeniu elektrycznym, należy
najpierw wyjąć wtyczkę z gniazdka
sieciowego.
Dźwignię mocującą na uchwycie
dodatkowym nacinsąć w górnym
obszarze i przytrzymać.
Wsunąć ogranicznik głębokości.
Ogranicznik głębokości nastawić na
odpowiednią głębokość wiercenia.
Zwolnić dźwignię mocującą.
Mocowanie narzędzi z chwytem
SDS
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac
przy urządzeniu elektrycznym, należy
najpierw wyjąć wtyczkę z gniazdka
sieciowego.
OSTROŻNIE!
Użyte narzędzia mogą być bardzo gorące.
Używać rękawic ochronnych!
WSKAZÓWKA!
Stosowane narzędzia muszą być
wyposażone w chwyt typu SDS.
Do mocowania narzędzi bez chwytu
SDS (np. wiertła do drewna) należy
obowiązkowo zastosować trzy-szczekowy
uchwyt wiertarski.
Sprawdzić kołpak chroniący przed
pyłem.
– Zabrudzony kołpak ochronny
wyczyścić.
– Uszkodzoną osłonę przeciwpyłową
zlecić do wymiany.
Włożyć odpowiednie narzędzie (1.)
i przekręcić (2.), aż do zablokowania.
Sprawdzić zatrzask poprzez
pociągnięcie za narzędzie.
Wyjmowanie narzędzi
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek
prac przy urządzeniu elektrycznym, należy
najpierw wyjąć wtyczkę z gniazdka
sieciowego.
OSTROŻNIE!
Użyte narzędzia mogą być bardzo gorące.
Używać rękawic ochronnych!
Tulejkę blokującą pociągnąć do tyłu (1.).
Wyjąć narzędzie (2.).
CHE 2-28
118
Nastawianie trybu pracy
OSTROŻNIE!
Tryb pracy zmieniać tylko przy wyłączonym
i całkowicie nieruchomym urządzeniu
elektrycznym.
Nacisnąć przycisk zwalniania blokady.
Pokrętło nastawić na żądany tryb pracy:
Wiercenie
Wiercenie udarowe
Nastawianie pozycju dłuta
(patrz tam)
Kucie dłutem
WSKAZÓWKA!
– W pozycji (wiercenie), (wiercenie
udarowe) i (kucie) przycisk zwalniania
blokady musi widocznie blokować
(wyskoczyć).
– W pozycji (nastawianie pozycji dłuta)
nie wolno włączać urządzenia.
Nastawianie pozycji dłuta
Dłut można przekręcić do pozycji
optymalnej dla wykonywanych prac.
Nacisnąć przycisk zwalniania blokady
i nastawić pokrętło trybu pracy
na symbol (1.).
Przekręcać dłuto, aż dłuto ustawi się pod
żądanym kątem (2.).
Nacisnąć przycisk zwalniania blokady
i nastawić pokrętło trybu pracy na symbol
. Zwracać uwagę na blokadę!
Nastawianie kierunku obrotów
OSTROŻNIE!
Tryb pracy zmieniać tylko przy wyłączonym
i całkowicie nieruchomym urządzeniu
elektrycznym.
Regulator kierunku obrotów ustawić
w odpowiedniej pozycji:
– U góry: w kierunku przeciwnym
do ruchu wskazówek zegara
– Na dole: w kierunku zgodnym
z ruchem wskazówek zegara
CHE 2-28
119
Włączanie narzędzia elektrycznego
Bez zatrzasku:
Nacisnąć i przytrzymać przełącznik.
Przełącznik urządzenia elektrycznego
umożliwia powolne zwiększanie liczby
obrotów, względnie uderzeń, aż do
wartości maksymalnej.
Wyłączanie urządzenia:
Zwolnić przełącznik.
Z zatrzaskiem:
OSTRZEŻENIE!
Po przerwie w dopływie prądu
elektrycznego włączone urządzenie
zaczyna ponownie działać. Natychmiast
wyłączyć urządzenie!
Nacisnąć i przytrzymać przełącznik (1.).
Nacisnąć przycisk ustalający,
aby zablokować przełącznik (2.).
Wyłączanie urządzenia:
Nacisnąć przycisk przełącznika i zwolnić.
Wskazówki dotyczące pracy
urządzenia
Wiercenie/wiercenie udarowe
1. Pokrętło nastawiania trybu pracy
nastawić na symbol (wiercenie),
względnie (wiercenie udarowe).
Zwracać uwagę na blokadę!
2. Włożyć wiertło.
3. Uchwyt dodatkowy ustawić w żądanej
pozycji.
4. Włożyć wtyczkę do gniazdka
sieciowego.
5. Urządzenie elektryczne chwycić obiema
rękoma i ustawić się w pozycji pracy.
6. Dostawić wiertło i włączyć urządzenie
elektryczne.
7. Urządzenie dociskać z wyczuciem.
8. Po zakończeniu wiercenia wyłączyć
urządzenie.
9. Wyjąć wtyczkę z gniazdka sieciowego.
Kucie dłutem
1. Włożyć dłuto.
2. Pokrętło trybu pracy nastawić na
symbol .
3. Przekręcić dłuto do żądanej pozycji.
4. Pokrętło trybu pracy nastawić na
symbol . Zwracać uwagę na blokadę!
5. Uchwyt dodatkowy ustawić w żądanej
pozycji.
6. Włożyć wtyczkę do gniazdka
sieciowego.
7. Urządzenie elektryczne chwycić obiema
rękoma i ustawić się w pozycji pracy.
8. Włączyć urządzenie elektryczne.
CHE 2-28
120
9. Przy kuciu młotem dociskać urządzenie
z wyczuciem aby nie skakało.
10. Po zakończeniu pracy wyłączyć
urządzenie.
11. Wyjąć wtyczkę z gniazdka sieciowego.
Wskazówki dodatkowe
– Zastosowanie „ostrych“ narzędzi
zwiększa wydajność i przedłuża
żywotność urządzenia elektrycznego.
– Wyczyścić urządzenie elektryczne po
pracy i przechowywać w walizce
transportowej w suchym miejscu.
Przegląd, konserwacja
i pielęgnacja
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac
przy urządzeniu elektrycznym, należy
najpierw wyjąć wtyczkę z gniazdka
sieciowego.
Czyszczenie
Urządzenie i otwory wentylacyjne należy
regularnie czyścić. Częstość czyszczenia
zależna jest od rodzaju obrabianego
materiału i długości czasu obrabiania.
Wnętrze obudowy i silnik należy regularnie
przedmuchiwać suchym, sprężonym
powietrzem.
Szczotki węglowe
Urządzenie elektryczne wyposażone jest
w wyłączające szczotki węglowe.
Po osiągnięciu granicy zużycia szczotek
węglowych, następuje automatyczne
wyłączenie urządzenia elektrycznego.
WSKAZÓWKA!
Do wymiany zastosować tylko oryginalne
części zamienne producenta urządzenia.
Zastosowanie części zamiennych obcego
pochodzenia powoduje wygaśnięcie
zobowiązania gwarancyjnego producenta.
Poprzez tylne otwory wentylacyjne może
być widoczny płomień powstający na
szczotkach węglowych podczas pracy
urządzenia.
W przypadku zapalenia się szczotek
węglowych należy natychmiast wyłączyć
urządzenie elektryczne. Urządzenie
elektryczne przekazać do warsztatu
specjalistycznego, który posiada
autoryzację producenta.
Przekładnia
WSKAZÓWKA!
Śrub znajdujących się na głowie przekładni
urządzenia nie wolno odkręcać w okresie
gwarancji. W przypadku nieprzestrzegania
tego zalecenia, wygasają prawa do
roszczeń z tytułu gwarancji udzielonej przez
producenta.
Urządzenie elektryczne wyposażone jest
w smarowanie smarem. Wymianę/
napełnianie smaru zlecić do wykonania
w serwisowym warsztacie specjalistycznym
autoryzowanym przez producenta.
Naprawy
Naprawy urządzenia zlecać do wykonania
wyłącznie w punkcie serwisowym
autoryzowanym przez producenta.
Jeżeli przewód zasilający narzędzia
elektrycznego jest uszkodzony musi być
wymieniony na specjalnie przystosowany
przewód zasilający (sposób wymiany – X,
tzn. wymiany może dokonać użytkownik).
Ten specjalnie przystosowany przewód
zasilający można nabyć za pośrednictwem
serwius firmy FLEX.
Części zamienne i wyposażenie
dodatkowe
Wyposażenie dodatkowe, a szczególnie
narzędzia, które dopuszczone są do
zastosowania z tym urządzeniem, można
znaleźć w katalogach producenta.
Rysunek wybuchowy i listę części
zamiennych można znaleźć na naszej
stronie internetowej: www.flex-tools.com
CHE 2-28
121
Wskazówki dotyczące usuwania
opakowania i zużytego
urządzenia
OSTRZEŻENIE!
Wysłużone urządzenia uczynić niezdatnymi
do użycia poprzez usunięcie elektrycznego
przewodu zasilającego.
Tylko dla krajów UE.
Proszę nie wyrzucać narzędzi
elektrycznych do domowych śmieci!
Zgodnie z dyrektywą Unii Europejskiej
2012/19/WE o odpadach elektrycznych
i elektronicznych oraz jej przejęciem do prawa
narodowego, istnieje obowiązek zbierania
urządzeń elektrycznych celem odzyskania
surowców wtórnych i utylizacji.
WSKAZÓWKA!
Aktualne informacje o sposobie usunięcia
zużytego urządzenia można uzyskać
w punkcie zakupu.
Deklaracja zgodność
Deklarujemy z pełną odpowiedzialnością,
że produkt opisany w rozdziale „Dane
techniczne“ jest zgodny z następującymi
normami lub dokumentami normatywnymi:
EN 60745 zgodnie z wymaganiami
rozporządzenia
2004/108/WE (do 19.04.2016),
2014/30/UE (od 20.04.2016),
2006/42/WE, 2011/65/WE.
Odpowiedzialny za dokumentację techniczną:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody
i stracone zyski spowodowane przerwą
w działalności gospodarczej zakładu, której
przyczyną był nasz wyrób lub niemożliwość
jego zastosowania.
Producent i jego przedstawiciel nie
odpowiadają za szkody spowodowane
niewłaściwym użyciem urządzenia lub
powstałe przy użyciu urządzenia
w powiązaniu z wyrobami innych
producentów.
CHE 2-28
122
Tartalom
Használt szimbólumok . . . . . . . . . . . . 122
Műszaki adatok . . . . . . . . . . . . . . . . . . 122
Az első pillantásra . . . . . . . . . . . . . . . . 123
Az Ön biztonsága érdekében . . . . . . . 124
Zaj és vibráció . . . . . . . . . . . . . . . . . . . 125
Használati útmutató . . . . . . . . . . . . . . . 126
Karbantartás és ápolás . . . . . . . . . . . . 129
Ártalmatlanítási tudnivalók . . . . . . . . . 130
-Megfelelőség . . . . . . . . . . . . . . . . . 130
Felelősség kizárása . . . . . . . . . . . . . . . 130
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent.
Az itteni megjegyzések figyelmen kívül
hagyása halálos vagy súlyos sérüléseket
okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet.
Az itteni megjegyzések figyelmen kívül
hagyása súlyos sérüléseket vagy anyagi
károkat okozhat.
MEGJEGYZÉS!
Használati tippeket ad, és fontos tudniva-
lókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa
el a kezelési útmutatót!
Hordjon védőszemüveget!
Viseljen fülvédőt!
Könnyű légzésvédőt kell
használni!
Tudnivalók az elhasznált
készülék ártalmatlanításáról
(lásd a Ártalmatlanítási
tudnivalók oldalt)!
Műszaki adatok
Fúró- és vésőkalapács CHE 2-28
SDS-plus
Névleges felvett
teljesítmény
W800
Üresjárati fordulatszám
min
-1
0–1300
Üresjárati ütésszám
min
-1
0–4000
Max. egyedi ütési energia
(a „2009/05 EPTA-eljárás”
szerint)
J2,7
Kenés zsír
Szerszámbefogó SDS-plus
Max. fúrási átmérő
– beton
– falazat (keményfém
fúrókorona)
–fa
–fém
mm
mm
mm
mm
28
68
30
13
A súlya az „01/2003
EPTA-eljárásnak”
megfelelő
kg 2,65
CHE 2-28
123
Az első pillantásra
1 Porvédő kupak
2 Reteszelőhüvely
3 Kiegészítő fogantyú
4 Rögzítőkar mélységütközőhöz
5 Mélységütköző
6 Forgatógomb az üzemmódhoz
7Kioldó gomb
8 Forgásirány-választó kar
(jobbra-/balra forgás)
9 Kapcsoló
Ki- és bekapcsoláshoz, valamint
a maximális fordulat-/ütésszámig
történő felgyorsításhoz.
10 Rögzítő gomb
11 Kézi fogantyú
12 Hálózati kábel
13 Típustábla *
* nem látható
CHE 2-28
124
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást
és utasítást. A biztonsági útmutatások és
utasítások betartásánál elkövetett mulasz-
tásoknak elektromos áramütés, tűz és/vagy
súlyos sérülések lehetnek a következ-
ményei. Minden biztonsági útmutatást
és utasítást őrizzen meg a jövőbeli felhasz-
nálás céljából.
Az elektromos szerszám használata előtt
el kell olvasni és ezután szabad használni:
–
ezt a kezelési útmutatót,
–
az elektromos szerszámok kezelésére
vonatkozó „Általános biztonsági
tudnivalók” részt a mellékelt füzetben
(
iratszám: 315.915),
–
a használat helyén a balesetvédelemre
vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika
mai szintjének és az elismert biztonság-
technikai szabályoknak megfelelően
gyártották. Ennek ellenére a használata
során a használója vagy más személyek
testét és életét fenyegető, illetve a gépet
és más anyagi javakat károsító veszélyek
léphetnek fel.
Az elektromos szerszámot csak
–
rendeltetés szerinti célokra és
–
kifogástalan állapotban szabad
használni.
A biztonságát csökkentő zavarokat azonnal
el kell hárítani.
Rendeltetésszerű használat
A CHE 2-28 SDS-plus fúró- és vésőkala-
pács a következő rendeltetési célokra
készült:
– iparszerű felhasználás az iparban
és a kézműiparban,
– ütvefúrás falazatban és betonban tiplis-
és horgonyos rögzítéshez és átmenő
furatokhoz,
– könnyű vésési munkálatok vakolat
és csempe eltávolítására,
– arra alkalmas és a gyártó által a jelen
készülékhez ajánlott szerszámmal
történő használat.
Kalapácsokra vonatkozó biztonsági
útmutatások
Viseljen fülvédőt! A zaj hatása hallásvesz-
tést okozhat.
Használja a készülékhez mellékelt kie-
gészítő fogantyúkat. A készülék feletti
kontroll elveszítése sérülésekhez vezethet.
A készüléket csak a szigetelt markolatnál
fogva tartsa, ha olyan munkát végez,
melyeknél a betétszerszám rejtett áram-
vezetékeket érhet, vagy a saját hálózati
kábelt érintheti. Feszültségvezető veze-
tékkel történő érintkezés a készülék fém
részeit is feszültség alá helyezheti, és elek-
tromos áramütést okozhat.
További biztonsági útmutatások
Használjon megfelelő keresőkészülé-
keket a rejtett tápvezetékek felkuta-
tására, vagy hívja segítségül a helyi
szolgáltató vállalatokat. Az érintkezés
az elektromos vezetékekkel tüzet és
áramütést okozhat.
Gázvezeték sérülése robbanást idézhet
elő. Vízvezetékbe történő behatolás
anyagi károkat vagy elektromos áramütést
okozhat.
Munkavégzéskor tartsa erősen két
kézzel a szerszámot, és gondoskodjon
biztos állásról. Az elektromos szerszám
két kézzel biztosabban kezelhető.
Biztosítsa a munkadarabot.
A befogó szerkezettel rögzített munka-
darab biztosabban tartható, mint az Ön
kezével.
Ne használja az elektromos szerszámot
sérült kábellel. Ne érjen a sérült kábel-
hez, és húzza ki a hálózati csatlakozó-
dugaszt, ha a kábel munka közben
megsérül. A sérült kábel megnöveli
az elektromos áramütés kockázatát.
Csak SDS-plus szerszámfelfogóval
rendelkező szerszámokat használjon.
A szerszám meghúzásával ellenőrizze
a helyes reteszelést.
Azonnal cseréltesse ki a sérült porvédő
kupakot. A porvédő kupak megakadá-
lyozza a por behatolását a szerszámfel-
fogóba.
CHE 2-28
125
Az ólomtartalmú fedőfestékek, egyes
fafajták, ásványok, és fémek keletkező
porai veszélyt jelenthetnek a kezelősze-
mélyre, vagy a közelben tartózkodó
személyekre.
Ezen porok belélegzése
légúti megbetegedéseket, és/vagy
allergiás reakciókat eredményezhet.
– Gondoskodjon a munkahely jó szellő-
zéséről!
– Amennyiben lehetséges, használjon
külső porelszívást.
– P2 osztályú légzésvédő maszk hasz-
nálata javasolt.
Ne csiszoljon olyan anyagokat, amelyek-
nél egészségre veszélyes anyagok
szabadulnak fel (pl. azbeszt).
Az elektromos szerszám jelöléséhez csak
ragasztható címkéket szabad használni.
Ne fúrjon lyukakat az elektromos szerszám
házába!
A hálózati feszültségnek és a típustáblán
megadott feszültségnek meg kell
egyeznie.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 60745-nek
megfelelően állapították meg.
A készülék A értékelésű zajszintjének
nagysága tipikusan:
– Hangnyomásszint: 91 dB(A);
– Hangteljesítményszint: 102 dB(A);
– Bizonytalanság: K = 3 dB.
Rezgési összérték:
– ütvefúrásnál:
– Emissziós érték: a
h
= 14,30 m/s
2
– Bizonytalanság: K = 1,5 m/s
2
– vésésnél:
– Emissziós érték: a
h
= 14,50 m/s
2
– Bizonytalanság: K = 1,5 m/s
2
FIGYELEM!
A megadott mérési értékek új készülékekre
vonatkoznak. A napi felhasználás során
változnak a zaj- és rezgésértékek.
MEGJEGYZÉS!
A jelen utasításokban megadott rezgésszint
értéke az EN 60745-ben szabályozott mérési
eljárásnak megfelelően került lemérésre,
és használható elektromos szerszámokkal
történő összehasonlításhoz.
Az érték alkalmas a rezgésterhelés előzetes
megbecsülésére is.
A megadott rezgésszint-érték az elektromos
szerszám legfőbb alkalmazásait reprezen-
tálja. Ha az elektromos szerszámot azonban
más alkalmazásokhoz, eltérő használt szer-
számokkal vagy nem elegendő karbantar-
tással használják, a rezgésszint értéke
eltérő lehet. Ez jelentősen megnövelheti
a rezgésterhelést a munkavégzés teljes
időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez
azokat az időket is figyelembe kell venni,
melyekben a készülék lekapcsolódik, vagy
ugyan működik, azonban ténylegesen nincs
használatban. Ez jelentősen csökkentheti
a rezgésterhelést a munkavégzés teljes
időtartama alatt.
Határozzon meg további biztonsági intézke-
déseket a kezelő védelmére a rezgések
hatása ellen, például: az elektromos
és a használt szerszámok karbantartásával,
a kezek melegen tartásával, a munkafolya-
matok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt
kell hordani.
CHE 2-28
126
Használati útmutató
Üzembe helyezés előtt
Az elektromos szerszámot és a tartozéko-
kat ki kell csomagolni, és ellenőrizni kell
a szállítmány teljességét és a szállítási
sérüléseket.
A kiegészítő fogantyú állítása
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden
munkavégzés előtt ki kell húzni a hálózati
csatlakozót.
VIGYÁZAT!
Az elektromos szerszámot csak felszerelt
kiegészítő fogantyúval szabad használni.
A kiegészítő fogantyú a biztonságos
és fáradságmentes munkavégzés garantá-
lásához bármely tetszőleges pozícióba
elfordítható.
Oldja a rögzítést a kiegészítő fogantyút
az óramutató járásával ellentétes irányba
forgatva.
Fordítsa a kiegészítő fogantyút a kívánt
pozícióba.
Rögzítse a fogantyút a kívánt helyzetben
a kiegészítő fogantyút az óramutató
járásával egyező irányba forgatva.
A mélységütköző felszerelése
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden
munkavégzés előtt ki kell húzni a hálózati
csatlakozót.
Nyomja meg a rögzítőkart a kiegészítő
fogantyún a felső részén, és tartsa meg.
Tolja be a mélységütközőt.
Állítsa be a mélységütközőt a szükséges
fúrási mélységre.
Engedje el a rögzítőkart.
SDS-szárral rendelkező szerszá-
mok alkalmazása
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden
munkavégzés előtt ki kell húzni a hálózati
csatlakozót.
VIGYÁZAT!
A használt betétszerszámok felforrósodhat-
nak. Viseljen védőkesztyűt!
MEGJEGYZÉS!
A használt szerszámoknak SDS-szárral
kell rendelkezniük. SDS-szár nélküli
szerszámokhoz (pl. fafúrók) hárompofás
fúrótokmányt használjon.
Ellenőrizze a porvédő kupakot.
– Tisztítsa meg a koszos kupakot.
– Cseréltesse ki a hibás porvédő
kupakot.
CHE 2-28
127
Helyezze be a betétszerszámot (1.),
és forgassa addig (2.), amíg reteszelődik.
Ellenőrizze a reteszelődést a betétszer-
szám meghúzásával.
A szerszámok kivétele
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden
munkavégzés előtt ki kell húzni a hálózati
csatlakozót.
VIGYÁZAT!
A használt betétszerszámok felforrósodhat-
nak. Viseljen védőkesztyűt!
Húzza hátra a reteszelőhüvelyt (1.).
Vegye ki a betétszerszámot (2.).
Az üzemmód beállítása
VIGYÁZAT!
Az üzemmódot csak az elektromos szer-
szám nyugalmi helyzetében szabad
megváltoztatni.
Nyomja meg a kioldó gombot.
Állítsa a forgatógombot a kívánt
üzemmódra:
fúrás
Ütvefúrás
A vésőpozíció beállítása (lásd ott)
Vésés
MEGJEGYZÉS!
– A (fúrás), (ütvefúrás) és
(vésés) pozíciókban a kioldó gombnak
láthatóan rögzülnie kell (ki kell ugornia).
– A (a vésőpozíció beállítása) pozíció-
ban ne kapcsolja be az elektromos
szerszámot.
A vésőpozíció beállítása
A véső a végzendő munkálatokhoz opti-
mális pozícióba forgatható.
Nyomja meg a kioldó gombot, és állítsa
az üzemmódválasztó forgatógombot
a szimbólumra (1.).
Forgassa a vésőt addig, amíg a véső
a kívánt szögben nem áll (2.).
Nyomja meg a kioldó gombot, és állítsa
az üzemmódválasztó forgatógombot
a szimbólumra.
Ügyeljen a reteszelésre!
CHE 2-28
128
A forgásirány beállítása
VIGYÁZAT!
Az üzemmódot csak az elektromos szer-
szám nyugalmi helyzetében szabad
megváltoztatni.
Állítsa a forgásirány-váltókapcsolót
a szükséges pozícióba:
– Fent: az óramutató járásával
ellentétes irányba
– Lent: az óramutató járásával
megegyező irányba
Az elektromos szerszám
bekapcsolása
Rögzítés nélkül:
A kapcsolót megnyomni és nyomva
tartani.
Az elektromos szerszám kapcsolója
lehetővé teszi a fordulat-, ill. ütésszám
lassú növelését a maximális értékig.
A gép kikapcsolása
Engedje el a kapcsolót.
Rögzítéssel:
FIGYELMEZTETÉS!
Áramkimaradás után a bekapcsolt elektro-
mos szerszám újra elindul. Az elektromos
szerszámot azonnal ki kell kapcsolni!
Nyomja le a kapcsolót, és tartsa
nyomva (1.).
A kapcsoló rögzítéséhez nyomja
le a rögzítő gombot (2.).
A gép kikapcsolása
Nyomja le és engedje el a kapcsolót.
Munkákra vonatkozó megjegyzések
Fúrás/Ütvefúrás
1. Állítsa az üzemmód forgatógombját
a (fúrás), ill. (ütvefúrás)
szimbólumra. Ügyeljen a reteszelésre!
2. Helyezze be a fúrót.
3. Állítsa a kiegészítő fogantyút a kívánt
pozícióba.
4. Dugja be a hálózati dugót.
5. Fogja meg az elektromos szerszámot
mindkét kézzel, és vegye fel a munka-
pozíciót.
6. Helyezze rá a fúrót, és kapcsolja
be az elektromos szerszámot.
7. Tolja előre érzéssel az elektromos
szerszámot.
8. A fúrás befejezése után kapcsolja
ki a készüléket.
9. Húzza ki a hálózati dugaszt.
CHE 2-28
129
Vésés
1. Helyezze be a vésőt.
2. Állítsa az üzemmód forgatógombját
a szimbólumra.
3. Forgassa a vésőt a kívánt pozícióba.
4. Állítsa az üzemmód forgatógombját
a szimbólumra. Ügyeljen a retesze-
lésre!
5. Állítsa a kiegészítő fogantyút a kívánt
pozícióba.
6. Dugja be a hálózati dugót.
7. Fogja meg az elektromos szerszámot
mindkét kézzel, és vegye fel a munka-
pozíciót.
8. Kapcsolja be az elektromos szerszámot.
9. Véséskor érzéssel tolja előre az elektro-
mos szerszámot úgy, hogy az ne ugráljon.
10. A munkavégzés befejezése után
kapcsolja ki a készüléket.
11. Húzza ki a hálózati dugaszt.
Egyéb útmutatások
– „Éles” betétszerszámok alkalmazása
növeli a munkateljesítményt és az
elektromos szerszám élettartamát.
– Az elektromos szerszámot a munka után
meg kell tisztítani, és száraz helyen kell
tárolni.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden
munkavégzés előtt ki kell húzni a hálózati
csatlakozót.
Tisztítás
Rendszeres időközönként tisztítsa meg
a készüléket és a szellőző réseket.
A gyakoriság a megmunkálandó anyagtól
és a használat időtartamától függ.
A ház belső terét és a motort száraz sűrített
levegővel rendszeresen át kell fújni.
Szénkefék
Az elektromos szerszám lekapcsoló
szénkefékkel rendelkezik.
Amikor a kikapcsoló szénkefék elérik
a kopáshatárukat, az elektromos szer-
szám automatikusan kikapcsol.
MEGJEGYZÉS!
Cseréhez csak a gyártómű eredeti alkatrés-
zeit használja. Idegen gyártmányok hasz-
nálata esetén megszűnnek a gyártó cég
garanciális kötelezettségei.
A hátsó szellőző nyílásokon keresztül
használat közben megfigyelhető a széntűz.
A szénkefék erős égése esetén azonnal
ki kell kapcsolni az elektromos szerszámot.
Adja át az elektromos szerszámot egy
a gyártó által felhatalmazott ügyfélszolgálati
műhelynek.
Hajtómű
MEGJEGYZÉS!
A hajtásfejen lévő csavarokat a garancia
időtartama alatt ne csavarja ki.
Ennek figyelmen kívül hagyása esetén
megszűnnek a gyártó cég garanciális
kötelezettségei.
Az elektromos szerszám zsírkenésű.
A zsírcserét/zsírral történő feltöltést
a gyártó által feljogosított ügyfélszolgálati
szervizműhellyel kell elvégeztetni.
Javítások
Javításokat kizárólag a gyártó cég által
felhatalmazott ügyfélszolgálati műhely
végezhet.
Ha az elektromos szerszám csatlakozó-
vezetéke megsérült, akkor speciálisan
előkészített csatlakozóvezetékre (X felsze-
relési mód) kell cserélni. Ez a FLEX ügyfél-
szolgálaton keresztül szerezhető be.
Pótalkatrészek és tartozékok
A további tartozékok, különösen az
alkalmazott szerszámok a gyártó
katalógusában tekinthetők meg.
Robbantott rajzok és pótalkatrész-
jegyzékek honlapunkon találhatók:
www.flex-tools.com
CHE 2-28
130
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel
eltávolításával használhatatlanokká kell
tenni.
Csak az EU tagországai számára.
Sohase dobja az elektromos szer-
számokat a háztartási hulladék
közé!
Az EK elhasznált elektromos és elektronikus
készülékekre vonatkozó 2012/19/EK európai
és a nemzeti jogba átvett iránymutatása
szerint az elhasznált elektromos szerszá-
mokat elkülönítve kell gyűjteni, és gondos-
kodni kell a környezetkímélő módon történő
újrahasznosításukról.
MEGJEGYZÉS!
Az ártalmatlanítási lehetőségekről
tájékozódjon a szakkereskedőknél!
-Megfelelőség
Egyedüli felelősségünk tudatában kijelentjük,
hogy a „Műszaki adatok” alatt leírt termék
megfelel az alábbi szabványoknak vagy
normatív dokumentumoknak:
EN 60745, a 2004/108/EK (2016. 04. 19-ig),
2014/30/EU (2016. 04. 20-től),
a 2006/42/EK, a 2011/65/EK irányelvek
rendelkezései szerint.
A műszaki dokumentációkért felelő személy:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek
az olyan károkért vagy az üzletmenet
megszakadása miatt elmaradt nyereségért,
amelyeket a termék vagy a termék nem
megengedett használata okozott.
A gyártó cég és a képviselője nem felel
azokért a károkért, amelyek a készülék
szakszerűtlen alkalmazása miatt vagy más
gyártó cégek termékeivel kapcsolatban
következnek be.
CHE 2-28
131
Obsah
Použité symboly . . . . . . . . . . . . . . . . . 131
Technické údaje . . . . . . . . . . . . . . . . . 131
Na první pohled . . . . . . . . . . . . . . . . . . 132
Pro Vaši bezpečnost . . . . . . . . . . . . . . 133
Hlučnost a vibrace . . . . . . . . . . . . . . . . 134
Návod k použití . . . . . . . . . . . . . . . . . . 135
Údržba a ošetřování . . . . . . . . . . . . . . 138
Pokyny pro likvidaci . . . . . . . . . . . . . . . 139
Prohlášení o shodě . . . . . . . . . . . . 139
Vyloučení odpovědnosti . . . . . . . . . . . 139
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí.
Při nedodržení upozornění hrozí usmrcení
nebo nejtěžší poranění.
POZOR!
Označuje nějakou možnou nebezpečnou
situaci. Při nedodržení upozornění hrozí
poranění nebo věcné škody.
UPOZORNĚNÍ!
Označuje aplikační tipy a důležité
informace.
Symboly na nářadí
Před uvedením do provozu
si přečtěte návod k obsluze!
Noste ochranu očí!
Noste protihlukovou ochranu!
Používejte lehkou dýchací
ochranu!
Pokyn pro likvidaci použitého
spotřebiče (viz stránka Pokyny
pro likvidaci)!
Technické údaje
Vrtací a sekací kladivo CHE 2-28
SDS-plus
Jmenovitý příkon W 800
Otáčky naprázdno
min
-1
0–1300
Počet úderů naprázdno
min
-1
0–4000
Max. energie jednotlivého
úderu (podle “EPTA-
Procedure 05/2009”)
J2,7
Mazání
mazací
tuk
Uchycení nástroje SDS-plus
Max. průměr vrtání
– Beton
– Zdivo (vrtací korunka
z tvrdokovu)
–Dřevo
–Kov
mm
mm
mm
mm
28
68
30
13
Hmotnost podle “EPTA
procedury 01/2003”
kg 2,65
CHE 2-28
132
Na první pohled
1 Ochranný protiprachový kryt
2 Blokovací pouzdro
3 Přídavná rukojeť
4 Svěrací páka hloubkového dorazu
5 Hloubkový doraz
6 Otočný knoflík pro pracovní režim
7 Odblokovací tlačítko
8 Páčka pro volbu směru otáčení
(pravý/levý chod)
9Vypínač
K zapnutí a vypnutí jakož i k najetí
až na maximální otáčky/počet úderů.
10 Aretační tlačítko
11 Rukojeť
12 Síťový kabel
13 Typový štítek *
* není viditelný
CHE 2-28
133
Pro Vaši bezpečnost
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozor-
nění a pokyny.
Zanedbání při dodržování
bezpečnostních upozornění a pokynů
mohou mít za následek úraz elektrickým
proudem, požár a/nebo těžká poranění.
Všechna bezpečnostní upozornění
a pokyny si do budoucna uschovejte.
Před použitím elektrického nářadí si pře-
čtěte a potom jednejte:
–
předložený návod k obsluze,
–
“Všeobecné bezpečnostní pokyny”
k zacházení s elektrickým nářadím
v přiloženém sešitu (čís. publikace:
315.915),
–
pravidla a předpisy k zabránění úrazům,
platné pro místo nasazení a jednejte
podle nich.
Toto elektrické nářadí je konstruováno
podle současného stavu techniky a uzná-
vaných bezpečnostně-technických před-
pisů. Při jeho používání může přesto dojít
k ohrožení života uživatele nebo třetí osoby,
event. poškození nářadí nebo jiných
věcných hodnot.
Elektrické nářadí používejte pouze
–
pro stanovené použití,
–
v bezvadném bezpečnostně-
technickém stavu.
Okamžitě odstraňte poruchy omezující
bezpečnost.
Stanovené použití
Vrtací a sekací kladivo CHE 2-28 SDS-plus
je určeno
– pro živnostenské použití v průmyslu
a řemesle,
– k příklepovému vrtání ve zdivu a betonu
pro uchycení hmoždinek a zakotvení
a průchozích děr,
– pro lehké temovací práce k odstraňování
omítky a obkladů,
– k použití s nástrojem vhodným k tomuto
účelu a doporučeným výrobcem pro toto
nářadí.
Bezpečnostní pokyny pro vrtací
kladiva
Noste protihlukovou ochranu.
Působení hluku může způsobit ztrátu
sluchu.
Používejte přídavné rukojeti dodávané
snářadím. Ztráta kontroly může vést
k poraněním.
Když provádíte práce, při kterých může
vložný nástroj zasáhnout skrytá elek-
trická vedení nebo vlastní síťvý kabel,
uchopte nářadí pouze za izolované
plochy rukojeti. Kontakt s vedením pod
napětím může uvést také kovové díly
nářadí pod napětí a vést k úrazu elektric-
kým proudem.
Další bezpečnostní upozornění
Používejte vhodné hledače vedení,
abyste vypátrali skrytá napájecí vedení
nebo si přizvěte energetický rozvodný
podnik. Kontakt s elektrickými vedeními
může vést k požáru a úrazu elektrickým
proudem. Poškození plynového potrubí
může vést k výbuchu.
Vniknutí do vodovodního potrubí způsobí
věcné škody nebo může způsobit úraz
elektrickým proudem.
Při práci držte elektrické nářadí pevně
oběma rukama a postarejte se o stabilní
postoj. Elektrické nářadí bude oběma
rukama jistěji vedeno.
Zabezpečte obrobek. Obrobek uchycený
upínacím zařízením je držen spolehlivěji
než Vaší rukou.
Nepoužívejte elektrické nářadí s poško-
zeným kabelem.
Nedotýkejte se poškozeného kabelu
a vytáhněte síťovou zástrčku, dojde-li
během práce k poškození kabelu.
Poškozené kabely zvyšují riziko úrazu
elektrickým proudem.
Používejte pouze nástroje s uchycením
SDS plus. Zatažením za nástroj zkontro-
lujte jeho správné zajištění.
Poškozený ochranný protiprachový
kryt nechejte okamžitě vyměnit.
Ochranný protiprachový kryt zabraňuje
vniknutí prachu do uchycení nástroje.
CHE 2-28
134
Prach uvolněný z materiálů jako jsou
nátěry obsahující olovo, některé druhy
dřeva, minerály a kovy může vytvářet
ohrožení pro obsluhující personál nebo
v blízkosti se nacházející osoby.
Vdechnutí nebo kontakt s tímto prachem
může vést k onemocnění dýchacích cest
a/nebo k alergickým reakcím.
– Postarejte se o dobré větrání praco-
viště!
– Pokud možno používejte externí odsá-
vání prachu.
– Doporučuje se použití ochranné
dýchací masky s třídou filtru P2.
Neopracovávejte žádné materiály,
ze kterých se uvolňují látky ohrožující
zdraví (např. azbest).
K označení elektrického nářadí používejte
pouze lepicí štítky. Nevrtejte žádné díry
do tělesa nářadí.
Síťové napětí a napěťové údaje na typo-
vém štítku musí být shodné.
Hlučnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle
EN 60745.
Hladina hluku nářadí vyhodnocená s filtrem
A činí typicky:
– Hladina akustického tlaku: 91 dB(A);
– Hladina akustického
výkonu: 102 dB(A);
– Nejistota: K = 3 dB.
Celková hodnota vibrací:
– Při vrtání vrtacím kladivem:
– Hodnota emisí: a
h
= 14,30 m/s
2
– Nejistota: K = 1,5 m/s
2
– Při sekání:
– Hodnota emisí: a
h
= 14,50 m/s
2
– Nejistota: K = 1,5 m/s
2
POZOR!
Uvedené naměřené hodnoty platí pro nová
nářadí. Při denním nasazení se hodnoty
hlučnosti a vibrací mění.
UPOZORNĚNÍ!
Úroveň vibrací uvedená v těchto pokynech
byla změřena měřicí metodou stanovenou
normou EN 60745 a lze ji použít k vzájem-
nému srovnání elektrického nářadí.
Je také vhodná pro předběžný odhad
kmitavého namáhání.
Uvedená úroveň vibrací reprezentuje hlavní
aplikace elektrického nářadí.
Bude-li ovšem elektrické nářadí použito pro
jiné aplikace, s odlišnými vloženými nástroji
nebo nedostatečnou údržbou, může se
úroveň vibrací lišit. Může to podstatně zvýšit
kmitavé zatížení během celé pracovní doby.
Pro přesné odhadnutí kmitavého namáhání
se mají také zohlednit doby, ve kterých
je nářadí vypnuto nebo sice běží, ale
ve skutečnosti se nepoužívá.
Může to podstatně redukovat kmitavé
namáhání během celé pracovní doby.
Stanovte dodatečná bezpečnostní opatření
k ochraně obsluhy před účinky vibrací,
jako například: údržba elektrického nářadí
a vložených nástrojů, udržování teploty rukou,
organizace průběhu práce.
POZOR!
Při akustickém tlaku větším než 85 dB(A)
noste ochranu sluchu.
CHE 2-28
135
Návod k použití
Před uvedením do provozu
Vybalte elektrické nářadí a příslušenství
a zkontrolujte je na kompletnost dodávky
a přepravní poškození.
Přestavení přídavné rukojeti
VAROVÁNÍ!
Před veškerými pracemi na elektrickém
nářadí vytáhněte síťovou zástrčku.
POZOR!
Používejte elektrické nářadí pouze
s namontovanou přídavnou rukojetí.
Aby se zaručila bezpečná a neunavující
práce, lze přídavnou rukojeť natočit
do libovolné polohy.
Povolte sevření otáčením přídavné
rukojeti proti směru pohybu hodinových
ručiček.
Natočte přídavnou rukojeť do požado-
vané polohy.
Otáčením přídavné rukojeti ve směru
pohybu hodinových ručiček upevněte
rukojeť v požadované poloze.
Montáž hloubkového dorazu
VAROVÁNÍ!
Před veškerými pracemi na elektrickém
nářadí vytáhněte síťovou zástrčku.
Stiskněte svěrací páku na přídavné
rukojeti v horní oblasti a pevně ji držte.
Zastrčte hloubkový doraz.
Nastavte hloubkový doraz na potřebnou
hloubku vrtání.
Uvolněte svěrací páku.
Vložení nástrojů se stopkou SDS
VAROVÁNÍ!
Před veškerými pracemi na elektrickém
nářadí vytáhněte síťovou zástrčku.
POZOR!
Použité vložné nástroje mohou být horké.
Noste ochranné rukavice!
UPOZORNĚNÍ!
Použité nástroje musí mít stopku SDS.
Pro nástroje bez stopky SDS (např. vrtáky
do dřeva) použijte tříčelisťové sklíčidlo.
Zkontrolujte ochranný protiprachový kryt.
– Znečistěný kryt vyčistěte.
– Vadný ochranný protiprachový kryt
nechejte vyměnit.
CHE 2-28
136
Nasaďte vložný nástroj (1.) a otáčejte
jím (2.), až se zablokuje.
Zatažením za vložný nástroj zkontrolujte
zablokování.
Vyndání nástrojů
VAROVÁNÍ!
Před veškerými pracemi na elektrickém
nářadí vytáhněte síťovou zástrčku.
POZOR!
Použité vložné nástroje mohou být horké.
Noste ochranné rukavice!
Táhněte blokovací pouzdro směrem
dozadu (1.).
Vyndejte vložný nástroj (2.).
Nastavení pracovního režimu
POZOR!
Pracovní režim měňte pouze v klidovém
stavu elektrického nářadí.
Stiskněte odblokovací tlačítko.
Nastavte otočný knoflík na požadovaný
pracovní režim:
vrtání
příklepové vrtání
Nastavení polohy sekáče (viz tam)
Sekání
UPOZORNĚNÍ!
– V polohách (vrtání), (příklepové
vrtání) a (sekání) musí být
odblokovací tlačítko viditelně
zablokováno (vyskočeno).
– V poloze (nastavení polohy sekáče)
elektrické nářadí nezapínejte.
Nastavení polohy sekáče
Sekáč lze natočit do některé polohy, opti-
mální pro prováděné práce.
Stiskněte odblokovací tlačítko a nastavte
otočný knoflík pro pracovní režim
na symbol (1.).
Otáčejte sekáčem, až sekáč vykazuje
požadovaný úhel (2.).
Stiskněte odblokovací tlačítko a nastavte
otočný knoflík pro pracovní režim
na symbol . Dbejte na blokování!
CHE 2-28
137
Nastavení směru otáčení
POZOR!
Pracovní režim měňte pouze v klidovém
stavu elektrického nářadí.
Nastavení přepínače předvolby směru
otáčení do potřebné polohy:
– Nahoře: proti směru otáčení
hodinových ručiček
– Dole: směru pohybu hodinových
ručiček
Zapnutí elektrického nářadí
Bez zaskočení:
Stiskněte vypínač a držte jej stisknutý.
Vypínač elektrického nářadí umožňuje
pomalé zvyšování otáček event. počtu
úderů až ke zvolené maximální hodnotě.
Vypnutí nářadí:
Uvolněte vypínač.
Se zaskočením:
VAROVÁNÍ!
Po výpadku elektrického proudu se zapnuté
elektrické nářadí znovu rozběhne.
Elektrické nářadí okamžité vypněte!
Stiskněte vypínač a drže jej stisknutý (1.).
Stiskněte aretační tlačítko, abyste
vypínač zaaretovali (2.).
Vypnutí nářadí:
Stiskněte a uvolněte vypínač.
Pracovní pokyny
Vrtání/vrtání s příklepem
1. Nastavte otočný knoflík pro pracovní
režim na symbol (vrtání) event.
(vrtání s příklepem). Dbejte na blokování!
2. Nasaďte vrták.
3. Nastavte přídavnou rukojeť do požado-
vané polohy.
4. Zastrčte síťovou zástrčku.
5. Uchopte elektrické nářadí oběma
rukama a zaujměte pracovní polohu.
6. Nasaďte vrták a zapněte elektrické
nářadí.
7. Tlačte elektrické nářadí s citem
dopředu.
8. Po ukončení vrtání nářadí vypněte.
9. Vytáhněte síťovou zástrčku.
CHE 2-28
138
Sekání
1. Nasaďte sekáč.
2. Nastavte otočný knoflík pro pracovní
režim na symbol .
3. Natočte sekáč do požadované polohy.
4. Nastavte otočný knoflík pro pracovní
režim na symbol . Dbejte na blokování!
5. Nastavte přídavnou rukojeť do požado-
vané polohy.
6. Zastrčte síťovou zástrčku.
7. Uchopte elektrické nářadí oběma
rukama a zaujměte pracovní polohu.
8. Zapněte elektrické nářadí.
9. Při sekání tlačte elektrické nářadí
s citem dopředu tak, aby neposkako-
valo.
10. Po ukončení práce nářadí vypněte.
11. Vytáhněte síťovou zástrčku.
Ostatní pokyny
– Použití “ostrých” vložných nástrojů
zvyšuje pracovní výkon a životnost
elektrického nářadí.
– Po ukončení práce elektrické nářadí
vyčistěte a uložte v přepravním kufříku
na suchém místě.
Údržba a ošetřování
VAROVÁNÍ!
Před veškerými pracemi na elektrickém
nářadí vytáhněte síťovou zástrčku.
Čistění
Nářadí a větrací štěrbiny pravidelně čistěte.
Četnost čistění je závislá na opracováva-
ném materiálu a době používání.
Vnitřní prostor tělesa s motorem pravidelně
vyfoukejte suchým stlačeným vzduchem.
Uhlíkové kartáčky
Elektrické nářadí je vybaveno vypínacími
uhlíky.
Po dosažení meze opotřebení vypínacích
uhlíků se elektrické nářadí automaticky
vypne.
UPOZORNĚNÍ!
K výměně používejte pouze originální díly
výrobce. Při použití cizích výrobků zaniknou
záruční závazky výrobce.
Přes zadní vstupní otvory vzduchu lze
během použití pozorovat opalování uhlíků.
Při silném opalování uhlíků elektrické nářadí
okamžitě vypněte.
Předejte elektrické nářadí do některé
servisní dílny autorizované výrobcem.
Převodovka
UPOZORNĚNÍ!
Během záruční doby nepovolujte šrouby
na hnací hlavě. Při nedodržení zaniknou
záruční závazky výrobce.
Elektrické nářadí má tukové mazání.
Výměnu/doplnění mazacího tuku
nechejte provést v některé servisní
dílně autorizované výrobcem.
Opravy
Opravy nechejte výhradně provádět
prostřednictvím některé servisní dílny,
autorizované výrobcem.
Je-li připojovací kabel elektrického nářadí
poškozen, musí se nahradit speciálně
upraveným připojovacím kabelem (způsob
instalace X). Tento připojovací kabel
je k dostání v zákaznickém servisu FLEX.
Náhradní díly a příslušenství
Další příslušenství, zejména vložné
nástroje, si vyberte z katalogů výrobce.
Rozložená schémata a seznamy
náhradních dílů najdete na naší webové
stránce: www.flex-tools.com
CHE 2-28
139
Pokyny pro likvidaci
VAROVÁNÍ!
Odstraněním síťového kabelu učiňte
vysloužilé nářadí nepoužitelným.
Pouze pro země EU.
Nevyhazujte elektrické nářadí
do domovního odpadu!
Podle evropské směrnice 2012/19/ES o elek-
trických a elektronických použitých spotřebi-
čích a její realizace do národního práva se
použité elektrické nářadí musí sbírat odděleně
a dodávat do ekologické recyklace.
UPOZORNĚNÍ!
O možnostech likvidace se informujte
u Vašeho specializovaného obchodníka!
Prohlášení o shodě
Prohlašujeme na svou výlučnou odpověd-
nost, že výrobek popsaný v části “Technické
údaje” je v souladu s následujícími normami
nebo normativními dokumenty:
EN 60745 podle ustanovení směrnic
2004/108/ES (do 19.04.2016),
2014/30/EU (od 20.04.2016),
2006/42/ES, 2011/65/ES.
Zodpovědný za technické podklady:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Vyloučení odpovědnosti
Výrobce a jeho zástupce neručí za škody
a ušlý zisk vlivem přerušení obchodní
činnosti, která byla způsobená výrobkem
nebo eventuálně nemožností jeho použití.
Výrobce a jeho zástupce neručí za škody,
které byly způsobeny neodborným použitím
nebo ve spojitosti s výrobky jiných výrobců.
CHE 2-28
140
Obsah
Použité symboly . . . . . . . . . . . . . . . . . 140
Technické údaje . . . . . . . . . . . . . . . . . 140
Na prvý pohl’ad . . . . . . . . . . . . . . . . . . 141
Pre Vašu bezpečnosť . . . . . . . . . . . . . 142
Hlučnosť a vibrácia . . . . . . . . . . . . . . . 143
Návod na použitie . . . . . . . . . . . . . . . . 144
Údržba a ošetrovanie . . . . . . . . . . . . . 147
Pokyny pre likvidáciu . . . . . . . . . . . . . . 148
Prehlásenie o zhode . . . . . . . . . . . 148
Vylúčenie zodpovednosti . . . . . . . . . . . 148
Použité symboly
VAROVANIE!
Označuje bezprostredne hroziace nebezpe-
čenstvo. Pri nedodržaní upozornenia hrozí
usmrtenie alebo najťažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú
situáciu. Pri nedodržaní upozornenia
hrozí poranenie alebo vecné škody.
UPOZORNENIE!
Označuje aplikačné tipy a dôležité
informácie.
Symboly na náradí
Pred uvedením do prevádzky
si prečítajte návod na obsluhu!
Noste ochranu očí!
Noste protihlukovú ochranu!
Používajte l’ahkú ochranu
dýchacích ciest!
Pokyn pre likvidáciu použitého
spotrebiča (pozri strana Pokyny
pre likvidáciu)!
Technické údaje
Vŕtacie a sekacie kladivo CHE 2-28
SDS-plus
Menovitý príkon W 800
Otáčky naprázdno
min
-1
0–1300
Počet úderov naprázdno
min
-1
0–4000
Max. energia jednotlivého
úderu (podl’a „EPTA-
Procedure 05/2009”)
J2,7
Mazanie
mazací
tuk
Uchytenie nástroja SDS-plus
Max. priemer vŕtania
–Betón
– Murivo (vŕtacia korunka
z tvrdokovu)
–Drevo
–Kov
mm
mm
mm
mm
28
68
30
13
Hmotnosť podl’a „EPTA
procedúry 01/2003”
kg 2,65
CHE 2-28
141
Na prvý pohl’ad
1 Ochranný protiprachový kryt
2 Blokovacie puzdro
3 Prídavná rukoväť
4 Upínacia páka pre hĺbkový doraz
5 Hĺbkový doraz
6 Otočný gombík pre pracovný režim
7 Odblokovacie tlačidlo
8 Páčka pre vol’bu smeru otáčania
(pravý/l’avý chod)
9 Vypínač
Na zapnutie a vypnutie, ako
aj na nabehnutie až na maximálne
otáčky/počet úderov.
10 Aretačné tlačidlo
11 Rukoväť
12 Sieťový kábel
13 Typový štítok *
* nie je viditel’ný
CHE 2-28
142
Pre Vašu bezpečnosť
VAROVANIE!
Prečítajte si všetky bezpečnostné upozor-
nenia a pokyny. Zanedbanie dodržiavania
bezpečnostných upozornení a pokynov
môže mať za následok úraz elektrickým
prúdom, požiar a/alebo ťažké poranenia.
Všetky bezpečnostné upozornenia
a pokyny uschovajte na budúce použitie.
Pred použitím elektrického náradia
si prečítajte a potom jednajte:
–
predložený návod na obsluhu,
–
„Všeobecné bezpečnostné pokyny”
na zaobchádzanie s elektrickým
náradím v priloženom zošite
(čís. publikácie: 315.915),
–
pravidla a predpisy na zabránenie
úrazom, platné pre miesto nasadenia
a jednajte podl’a nich.
Toto elektrické náradie je konštruované
podl’a súčasného stavu techniky a uznáva-
ných bezpečnostne-technických pravidiel.
Pri používaní môže napriek tomu dôjsť
k ohrozeniu života používatel’a alebo tretej
osoby, event. poškodeniu náradia alebo
iných vecných hodnôt.
Používajte elektrické náradie len
–
pre stanovené použitie,
–
v bezchybnom bezpečnostne-
technickom stave.
Okamžite odstráňte poruchy, ktoré obme-
dzujú bezpečnosť.
Stanovené použitie
Vŕtacie a sekacie kladivo CHE 2-28
SDS-plus je určené
– na živnostenské nasadenie v priemysle
a remeslníctve,
– na príklepové vŕtanie v murive a betóne
na uchytenie hmoždiniek a zakotvenia
a prerážanie otvorov,
– pre l’ahké temovacie práce na odstraňo-
vanie omietky a obkladov,
– na použitie s nástrojom, ktorý je pre tento
účel vhodný a výrobcom pre toto náradie
doporučený.
Bezpečnostné pokyny pre kladivá
Noste protihlukovú ochranu.
Pôsobenie hluku môže zapríčiniť stratu
sluchu.
Používajte prídavné rukoväti dodávané
s náradím. Strata kontroly môže viesť
k poraneniam.
Držte náradie len za izolované plochy
rukoväti, ak budete vykonávať práce, pri
ktorých môže pracovný nástroj zasiah-
nuť skryté elektrické vedenia alebo
vlastný sieťový kábel. Kontakt s vedením,
ktoré je pod napätím, spôsobí, že aj kovové
súčiastky náradia sa dostanú pod napätie,
čo má za následok zásah elektrickým
prúdom.
Ďalšie bezpečnostné pokyny
Používajte vhodné prístroje na vyhl’adá-
vanie skrytých elektrických vedení, alebo
sa obráťte na miestny energetický pod-
nik. Kontakt s elektrickými vedeniami
môže spôsobiť požiar alebo mať za násle-
dok zásah elektrickým prúdom.
Poškodenie plynového potrubia môže
mať za následok výbuch.
Preniknutie do vodovodného potrubia
spôsobí vecné škody alebo môže spôsobiť
úraz elektrickým prúdom.
Pri práci držte elektrické náradie
pevne obidvomi rukami a postarajte
sa o stabilný postoj. Elektrické náradie
bude obidvomi rukami vedené istejšie.
Zabezpečte obrobok.
Obrobok, ktorý je uchytený upínacím
zariadením, je držaný spol’ahlivejšie
ako Vašou rukou.
Nepoužívajte elektrické náradie s poško-
deným káblom. Nedotýkajte sa poškode-
ného kábla a vytiahnite sieťovú zástrčku,
ak sa kábel v priebehu práce poškodí.
Poškodené káble zvyšujú riziko úrazu
elektrickým prúdom.
Používajte iba nástroje s uchytením
SDS plus. Zatiahnutím za nástroj
skontrolujte jeho správne zaistenie.
Poškodený ochranný protiprachový
kryt nechajte okamžite vymeniť.
Ochranný protiprachový kryt zabraňuje
vniknutiu prachu do uchytenia nástroja.
CHE 2-28
143
Prach uvol’nený z materiálov, napr.
z náterov obsahujúcich olovo, z niektorých
druhov dreva, minerálov a kovov môže
byž škodlivý pre obsluhujúci personál
alebo osoby, ktoré sa nachádzajú v blíz-
kosti.
Jeho vdychovanie alebo kontakt
s takýmto prachom môže spôsobiť ocho-
renie dýchacích ciest a/alebo vyvolávať
alergické reakcie.
– Postarajte sa o dobré vetranie praco-
viska!
– Ak je to možné, používajte externé
odsávanie prachu.
– Odporúča sa použitie ochrannej
dýchacej masky s triedou filtra P2.
Neobrábajte žiadne materiály, z ktorých
sa uvol’ňujú látky škodlivé zdraviu
(napr. azbest).
Na označenie elektrického náradia
používajte iba lepiace štítky.
Nevŕtajte žiadne diery do telesa náradia.
Sieťové napätie a napäťové údaje
na typovom štítku musia byť zhodné.
Hlučnosť a vibrácia
Hodnoty hluku a vibrácií boli zistené
podl’a EN 60745.
Hladina hluku náradia vyhodnotená
s filtrom A je typicky:
– Hladina akustického tlaku: 91 dB(A);
– Hladina akustického
výkonu: 102 dB(A);
– Neistota: K = 3 dB.
Celková hodnota vibrácií:
– Pri vŕtaní vŕtacím kladivom:
– Hodnota emisií: a
h
= 14,30 m/s
2
– Neistota: K = 1,5 m/s
2
– Pri sekaní:
– Hodnota emisií: a
h
= 14,50 m/s
2
– Neistota: K = 1,5 m/s
2
POZOR!
Uvedené namerané hodnoty platia pre nové
náradie. Pri dennom nasadení sa hodnoty
hlučnosti a vibrácií menia.
UPOZORNENIE!
Úroveň vibrácií uvedená v týchto pokynoch
bola nameraná meracou metódou, ktorú
stanovuje norma EN 60745 a je možné ju
použiť na vzájomné porovnanie elektrického
náradia. Hodí sa aj na predbežné posúdenie
kmitavého namáhania.
Uvedená úroveň vibrácií reprezentuje hlavné
aplikácie elektrického náradia.
Ak sa však elektrické náradie používa pre iné
aplikácie, s odlišnými pracovnými nástrojmi
alebo s nedostatočnou údržbou, môže
sa úroveň vibrácií líšiť. Toto môže kmitavé
namáhanie v priebehu celej pracovnej doby
podstatne zvýšiť.
Pre presný odhad kmitavého namáhania
by sa mali tiež zohl’adniť doby, v ktorých
je náradie vypnuté alebo je síce v chode,
ale v skutočnosti sa nepoužíva.
Toto môže kmitavé namáhanie v priebehu
celej pracovnej doby zretel’ne redukovať.
Stanovte dodatočné bezpečnostné opatrenia
pre ochranu obsluhy pred účinkami vibrácií,
ako napríklad: údržba elektrického náradia
a pracovných nástrojov, udržiavanie teploty
rúk, organizácia pracovných postupov.
POZOR!
Pri akustickom tlaku väčším ako 85 dB(A)
používajte ochranu sluchu.
CHE 2-28
144
Návod na použitie
Pred uvedením do prevádzky
Vybal’te elektrické náradie a príslušenstvo
a skontrolujte kompletnosť dodávky a pre-
pravné poškodenia.
Prestavenie prídavnej rukoväti
VAROVANIE!
Pred všetkými prácami na elektrickom
náradí vytiahnite sieťovú zástrčku.
POZOR!
Používajte elektrické náradie len s namon-
tovanou prídavnou rukoväťou.
Aby sa zaručila bezpečná a neunavujúca
práca, je možné prídavnú rukoväť natočiť
do l’ubovol’nej polohy.
Povol’te zovretie otáčaním prídavnej
rukoväte proti smeru pohybu hodinových
ručičiek.
Natočte prídavnú rukoväť do požado-
vanej polohy.
Otáčaním prídavnej rukoväte v smere
pohybu hodinových ručičiek upevnite
rukoväť v požadovanej polohe.
Montáž hĺbkového dorazu
VAROVANIE!
Pred všetkými prácami na elektrickom
náradí vytiahnite sieťovú zástrčku.
Stlačte upínaciu páku na prídavnej
rukoväti v hornej oblasti a pevne ju držte.
Zastrčte hĺbkový doraz.
Nastavte hĺbkový doraz na potrebnú
hĺbku vŕtania.
Uvol’nite upínaciu páku.
Vloženie nástrojov so stopkou SDS
VAROVANIE!
Pred všetkými prácami na elektrickom
náradí vytiahnite sieťovú zástrčku.
POZOR!
Použité pracovné nástroje môžu byť
horúce. Noste ochranné rukavice!
UPOZORNENIE!
Použité nástroje musia mať stopku SDS.
Pre nástroje bez stopky SDS (napr.
vrtáky do dreva) použite trojčel’usťové
skl’učovadlo.
Skontrolujte ochranný protiprachový kryt.
– Znečistený kryt vyčistite.
– Defektný ochranný protiprachový kryt
nechajte vymeniť.
CHE 2-28
145
Nasaďte pracovný nástroj (1.) a otáčajte
s ním (2.), až sa zablokuje.
Zatiahnutím za pracovný nástroj
skontrolujte zablokovanie.
Vybratie nástrojov
VAROVANIE!
Pred všetkými prácami na elektrickom
náradí vytiahnite sieťovú zástrčku.
POZOR!
Použité pracovné nástroje môžu byť
horúce. Noste ochranné rukavice!
Tiahnite blokovacie puzdro smerom
dozadu (1.).
Vyberte pracovný nástroj (2.).
Nastavenie pracovného režimu
POZOR!
Pracovný režim meňte len v kl’udovom
stave elektrického náradia.
Stlačte odblokovacie tlačidlo.
Nastavte otočný gombík na požadovaný
pracovný režim:
vŕtanie
príklepové vŕtanie
Nastavenie polohy sekáča
(pozri tam)
Sekanie
UPOZORNENIE!
– V polohách (vŕtanie), (príklepové
vŕtanie) a (sekanie) musí byť odbloko-
vacie tlačidlo viditel’ne zablokované
(vyskočené).
– V polohe (nastavenie polohy sekáča)
elektrické náradie nezapínajte.
Nastavenie polohy sekáča
Sekáč je možné natočiť do niektorej polohy,
optimálnej pre vykonávané práce.
Stlačte odblokovacie tlačidlo a nastavte
otočný gombík pre pracovný režim
na symbol (1.).
Otáčajte sekáčom, až má sekáč požado-
vaný uhol (2.).
Stlačte odblokovacie tlačidlo a nastavte
otočný gombík pre pracovný režim
na symbol . Dbajte na blokovanie!
CHE 2-28
146
Nastavenie smeru otáčania
POZOR!
Pracovný režim meňte len v kl’udovom
stave elektrického náradia.
Nastavenie prepínača predvol’by smeru
otáčania do potrebnej polohy:
– Hore: proti smeru pohybu
hodinových ručičiek
– Dole: v smere pohybu hodinových
ručičiek
Zapnutie elektrického náradia
Bez aretácie:
Stlačte vypínač a držte ho stlačený.
Vypínač elektrického náradia umožňuje
pomalé zvyšovanie otáčok resp. počtu
úderov až na maximálnu hodnotu.
Vypnutie náradia:
Uvol’nite vypínač.
S aretáciou:
VAROVANIE!
Po výpadku elektrického prúdu sa zapnuté
elektrické náradie opäť rozbehne.
Elektrické náradie okamžite vypnite!
Stlačte vypínač a držte ho stlačený (1.).
Stlačte aretačné tlačidlo, aby ste vypínač
zaaretovali (2.).
Vypnutie náradia:
Stlačte a uvol’nite vypínač.
Pracovné pokyny
Vŕtanie/príklepové vŕtanie:
1. Nastavte otočný gombík pre pracovný
režim na symbol (vŕtanie) resp.
(príklepové vŕtanie).
Dbajte na blokovanie!
2. Nasaďte vrták.
3. Nastavte prídavnú rukoväť do požado-
vanej polohy.
4. Zastrčte sieťovú zástrčku.
5. Uchopte elektrické náradie obidvomi
rukami a zaujmite pracovnú polohu.
6. Nasaďte vrták a zapnite elektrické
náradie.
7. Tlačte elektrické náradie s citom
dopredu.
8. Po ukončení vŕtania náradie vypnite.
9. Vytiahnite sieťovú zástrčku.
CHE 2-28
147
Sekanie
1. Nasaďte sekáč.
2. Nastavte otočný gombík pre pracovný
režim na symbol .
3. Natočte sekáč do požadovanej polohy.
4. Nastavte otočný gombík pre pracovný
režim na symbol .
Dbajte na blokovanie!
5. Nastavte prídavnú rukoväť do požado-
vanej polohy.
6. Zastrčte sieťovú zástrčku.
7. Uchopte elektrické náradie obidvomi
rukami a zaujmite pracovnú polohu.
8. Zapnite elektrické náradie.
9. Pri sekaní tlačte elektrické náradie
s citom dopredu tak, aby neposkako-
valo.
10. Po ukončení práce náradie vypnite.
11. Vytiahnite sieťovú zástrčku.
Ostatné upozornenia
– Použitie „ostrých” pracovných nástrojov
zvyšuje pracovný výkon a životnosť
elektrického náradia.
– Po ukončení práce elektrické náradie
vyčistite a uložte v prepravnom kufríku
na suchom mieste.
Údržba a ošetrovanie
VAROVANIE!
Pred všetkými prácami na elektrickom
náradí vytiahnite sieťovú zástrčku.
Čistenie
Náradie a vetracie štrbiny pravidelne čistite.
Častosť čistenia je závislá na opracováva-
nom materiáli a dobe používania.
Vnútorný priestor telesa s motorom
pravidelne vyfúkajte suchým stlačeným
vzduchom.
Uhlíkové kefy
Elektrické náradie je vybavené vypínacími
uhlíkmi.
Po dosiahnutí medze opotrebenia vypína-
cích uhlíkov sa elektrické náradie automa-
ticky vypne.
UPOZORNENIE!
Pri výmene používajte len originálne diely
výrobcu. Pri použití cudzích výrobkov
zaniknú záručné záväzky výrobcu.
Cez zadné vstupné otvory vzduchu
je možné počas používania pozorovať
opal’ovanie uhlíkov.
Pri silnom opal’ovaní uhlíkov elektrické
náradie okamžite vypnite.
Odovzdajte elektrické náradie do niektorej
servisnej dielne, autorizovanej výrobcom.
Prevodovka
UPOZORNENIE!
Počas záručnej doby neuvol’ňujte skrutky
na hnacej hlave. Pri nedodržaní zaniknú
záručné záväzky výrobcu.
Elektrické náradie má tukové mazanie.
Výmenu/doplnenie mazacieho tuku
nechajte vykonať v niektorej servisnej
dielni, ktorá je autorizovaná výrobcom.
Opravy
Opravy nechajte vykonávať výhradne
prostredníctvom niektorej servisnej dielne,
autorizovanej výrobcom.
Ak je prívodný kábel elektrického náradia
poškodený, musí sa nahradiť špeciálne
upraveným prívodným káblom (spôsob
inštalácie X). Tento prívodný kábel možno
obdržať v zákazníckom servise FLEX.
Náhradné diely a príslušenstvo
Ďalšie príslušenstvo, najmä pracovné
nástroje, si preberte z katalógov výrobcu.
Výkresy zostavy a zoznamy náhradných
dielov nájdete na našej webovej stránke:
www.flex-tools.com
CHE 2-28
148
Pokyny pre likvidáciu
VAROVANIE!
Odstránením sieťového kábla urobte
doslúžené náradie nepoužitel’ným.
Len pre krajiny EÚ
Nevyhadzujte elektrické náradie
do domového odpadu!
Podl’a evropskej smernice 2012/19/ES
o elektrických a elektronických použitých
spotrebičoch a jej realizácie do národného
práva sa musí použité elektrické náradie
zbierať oddelene a dodávať do ekologickej
recyklácie.
UPOZORNENIE!
O možnostiach likvidácie sa informujte
u Vášho špecializovaného obchodníka!
Prehlásenie o zhode
Prehlasujeme na svoju výlučnú zodpoved-
nosť, že výrobok opísaný v časti „Technické
údaje“ je v súlade s nasledujúcimi normami
alebo normatívnymi dokumentmi:
EN 60745 podl’a ustanovení smerníc
2004/108/ES (do 19.04.2016),
2014/30/EÚ (od 20.04.2016),
2006/42/ES, 2011/65/ES.
Zodpovednosť za technické podklady:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody
a ušlý zisk vplyvom prerušenia obchodnej
činnosti, ktorá bola spôsobená výrobkom
alebo eventuálne nemožnosťou jeho použitia.
Výrobca a jeho zástupca nenesú žiadnu
zodpovednosť za škody, ktoré boli spôsobené
neodborným použitím alebo v spojení
s výrobkami iných výrobcov.
CHE 2-28
149
Sisukord
Kasutatud sümbolid . . . . . . . . . . . . . . . 149
Tehnilised andmed . . . . . . . . . . . . . . . 149
Ülevaade . . . . . . . . . . . . . . . . . . . . . . . 150
Teie ohutuse heaks . . . . . . . . . . . . . . . 151
Müra- ja vibratsioon . . . . . . . . . . . . . . . 152
Kasutusjuhend . . . . . . . . . . . . . . . . . . 153
Hooldus ja korrashoid . . . . . . . . . . . . . 156
Jäätmekäitlus . . . . . . . . . . . . . . . . . . . 157
-Vastavus . . . . . . . . . . . . . . . . . . . . 157
Vastutuse välistamine . . . . . . . . . . . . . 157
Kasutatud sümbolid
HOIATUS!
Tähistab otsest ähvardavat ohtu.
Juhise eiramine võib lõppeda surmavalt
või tekitada raskeid vigastusi.
ETTEVAATUST!
Tähistab ohtlikku olukorda. Juhise eiramine
võib põhjustada vigastusi või tekitada
materiaalset kahju.
MÄRKUS!
Tähistab olulist informatsiooni või nõuannet
kasutajale.
Sümbolid seadmel
Enne kasutuselevõttu lugeda
kasutusjuhendit!
Kanda silmakaitset!
Kanda kuulmiskaitset!
Kanda kerget hingamiselundite
kaitsevahendit!
Vana seadme jäätmekäitlus
(vaata lehekülge
Jäätmekäitlus)!
Tehnilised andmed
Puur- ja meiselvasar CHE 2-28
SDS-plus
Nominaalne võimsustarve W 800
Tühikäigu pöörlemiskiirus
min
-1
0–1300
Löökide arv tühikäigul
min
-1
0–4000
Max ühe löögi energia
(„EPTA-procedure 05/
2009” järgi)
J2,7
Määrimine Määre
Tööriista kinnitus SDS-plus
Max puurimisava läbimõõt
– betoon
– müüritis
(HM-kroonpuur)
– puit
– metall
mm
mm
mm
mm
28
68
30
13
Kaal on saadud vastavalt
„EPTA-procedure 01/
2003” meetodile
kg 2,65
CHE 2-28
150
Ülevaade
1 Tolmukaitse
2 Lukustushülss
3 Lisakäepide
4 Sügavuspiiraja kinnitushoob
5 Sügavuspiiraja
6 Töörežiimi lüliti
7 Vabastusnupp
8 Pöörlemissuuna muutmise hoob
(päri-/vastupäeva)
9 Lüliti
Sisse- ja väljalülitamiseks ning
kiirendamiseks kuni maksimaalsete
pöörete/löökide saavutamiseni.
10 Fikseerimisnupp
11 Käepide
12 Võrgukaablit
13 Andmesilt *
* ei ole näha
CHE 2-28
151
Teie ohutuse heaks
HOIATUS!
Lugege läbi kõik ohutusnõuded ja juhised.
Ohutusnõuete ja juhiste mittetäitmise
tagajärjel võib tekkida elektrilöök, puhkeda
tulekahju ja/või tekkida rasked
kehavigastused.
Hoidke kõik ohutusnõuded
ja juhised alles, et neid ka hiljem lugeda.
Enne elektritööriista kasutamist lugeda läbi
järgmised juhendid ja pidada neist kinni:
–
käesolev kasutusjuhend,
–
lisatud brošüür „Üldised ohutusjuhised”
elektritööriistadega käsitsemisel
(vihikud nr.: 315.915),
–
töökohal kehtivad õnnetusjuhtumite
ärahoidmise eeskirjad.
Elektritööriist on valmistatud uusima tehnika
ja tunnustatud ohutuseeskirjade järgi.
Sellest hoolimata võib käsitsemisel tekkida
olukord, mis võib ohustada seadmega
töötaja või kolmanda isiku elu ja tervist,
kahjustada seadet ennast või tekitada muud
varalist kahju. Kasutada elektritööriista
ainult
–
selleks ette nähtud otstarbel,
–
tehniliselt korras seisundis.
Turvalisust ohustavad rikked tuleb kiiresti
kõrvaldada.
Otstarbekohane kasutamine
Puur- ja meiselvasar CHE 2-28 SDS-plus
on ette nähtud
– professionaalseks kasutamiseks
tööstuses ja käsitöösektoris,
– müüritises ja betoonis liitkinnituste,
injektsiooniankrute ja läbiviiguavade
vasaraga puurimiseks,
– kergeteks peitlitöödeks krohvi ja
katteplaatide eemaldamisel,
– selleks sobiva ja tootja poolt käesoleva
tööriista jaoks soovitatud tarvikuga.
Ohutusnõuanded vasarate
kasutamiseks
Kanda kuulmiskaitset!
Müra võib põhjustada kuulmiskahjustusi.
Kasutage koos seadmega tarnitud
lisakäepidemeid. Kontrolli kaotamine
võib põhjustada vigastusi.
Tööde teostamisel, kus seade võib kokku
puutuda peidetud elektrijuhtmetega või
minna vastu seadme enda võrgukaablit,
hoidke kinni ainult seadme isoleeritud
käepidemetest. Kokkupuude pingestatud
juhtmetega võib pingestada ka seadme
metallosad ja põhjustada elektrilöögi.
Ohutusalane lisateave
Kasutage sobivat detektorit, et leida
üles varjatud juhtmeid või pöörduge
informatsiooni saamiseks piirkondliku
tarnija poole. Kokkupuude elektrijuhtmega
võib põhjustada põlengu ja tekitada
elektrilöögi saamise ohu.
Gaasijuhtme kahjustamine võib tekitada
plahvatuse. Veetorustiku vigastamine toob
endaga kaasa materiaalse kahju või võib
põhjustada elektrilöögi.
Hoidke elektritööriistast mõlema käega
tugevalt kinni ja valige endale kindel
ja ohutu tööasend. Elektritööriista saab
mõlema käega kinni hoides turvalisemalt
juhtida.
Kinnitage töödeldav materjal.
Kinnitusrakisesse kinnitatud töödeldav
materjal seisab kindlamini paigal, kui
käega kinni hoides.
Ärge kasutage elektritööriista, kui selle
kaabel on kahjustunud. Ärge puudutage
kahjustunud kaablit ja tõmmake pistik
pistikupesast välja, kui kaabel saab
kahjustada töö käigus. Vigased kaablid
suurendavad elektrilöögi tekkimise ohtu.
Kasutada ainult SDS-plus kinnitusega
tarvikuid. Lukustuse kontrollimiseks
tõmmata tarvikust.
Kahjustunud tolmukaitse lasta kohe välja
vahetada. Tolmukaitse hoiab tarviku
kinnituse tolmust puhtana.
CHE 2-28
152
Materjalide, nagu näiteks pliisisaldusega
värvkatete, mõningate puiduliikide,
mineraalainete ja metallide tolmud võivad
ohustada käituspersonali või läheduses
viibivaid inimesi.
Nende tolmude
sissehingamine või kokkupuude nendega
võib esile kutsuda hingamisteede haigusi
ja/või allergilisi reaktsioone.
– Hoolitsege selle eest, et töökoht oleks
hästi õhutatud!
– Võimaluse korral kasutada
tolmuimejat.
– Soovitatakse kasutada hingamisteede
kaitsemaski, mis on varustatud P2
klassi filtriga.
Töödelda ei tohi materjale, mis eraldavad
tervist kahjustavaid osakesi (nt asbest).
Elektritööriista märgistamiseks kasutada
ainult kleebiseid. Mitte puurida korpusesse
auke.
Andmeplaadile märgitud pinge peab
vastama kohalikule võrgupingele.
Müra- ja vibratsioon
Müra- ja vibratsiooni näitajad on saadud
EN 60745 kohaselt.
Seadme tüüpiline A-väärtuse müratase:
– Helirõhutase: 91 dB(A);
– Helivõimsustase: 102 dB(A);
– Määramatus: K = 3 dB.
Vibratsiooni koguväärtus:
– vasaraga puurimisel:
– Emissiooni väärtus: a
h
= 14,30 m/s
2
– Määramatus: K = 1,5 m/s
2
– meiseldamisel:
– Emissiooni väärtus: a
h
= 14,50 m/s
2
– Määramatus: K = 1,5 m/s
2
TÄHELEPANU!
Antud mõõteväärtused kehtivad uute
seadmete kohta. Igapäevases töös müra- ja
vibratsiooni näitajad muutuvad.
MÄRKUS!
Käesolevas õpetuses antud vibratsiooni tase
on mõõdetud juhendi EN 60745 standarditud
mõõtmismeetodi järgi ning seda võib kasu-
tada elektriliste tööriistade omavaheliseks
võrdlemiseks. Sobib ka vibratsiooni koormuse
esialgseks hindamiseks.
Antud vibratsiooni tase kehtib elektrilise
tööriista jaoks ette nähtud kasutuste kohta.
Kui elektrilist tööriista kasutatakse muuks
otstarbeks, muude tarvikutega või ei hooldata
nõuetele vastavalt, võivad tekkida kõrvalekal-
ded nimetatud vibratsiooni tasemest.
Vibratsiooni koormus võib kogu tööaja lõikes
tunduvalt suureneda.
Vibratsiooni koormuse täpsel hindamisel
tuleks arvestada ka aegu, mil tööriist on välja
lülitatud või küll käib, ent sellega ei töötata.
See võib vibratsiooni koormust kogu tööaja
lõikes tunduvat vähendada.
Määrake kindlaks täiendavad kaitsemeetmed
kasutaja kaitsmiseks vibratsiooni mõju eest,
nt elektrilise tööriista ja tarvikute hooldamine,
organiseeritud tööprotsesside korraldamine,
püüda alati hoida käed soojad.
ETTEVAATUST!
Kui helirõhk on üle 85 dB(A), tuleb kanda
kuulmiskaitset.
CHE 2-28
153
Kasutusjuhend
Enne kasutuselevõttu
Võtta elektritööriist ja tarvikud pakendist
välja ja kontrollida üle, kas kõik osad on
olemas ning ei ole saanud transpordi käigus
kahjustada.
Lisakäepideme reguleerimine
HOIATUS!
Enne igasuguste tööde alustamist
elektritööriista juures tõmmata pistik
pistikupesast välja.
ETTEVAATUST!
Elektritööriista kasutada vaid koos
paigaldatud lisakäepidemega.
Lisakäepidemele saab valida suvalise
asendi, et töötamine oleks turvalisem ega
väsitaks.
Kinnituse lahti võtmiseks keerata
lisakäepide vastupäeva lahti.
Keerata lisakäepide soovitud asendisse.
Käepideme sobivas asendis fikseeri-
miseks keerata käepidet päripäeva.
Sügavuspiiraja paigaldamine
HOIATUS!
Enne igasuguste tööde alustamist
elektritööriista juures tõmmata pistik
pistikupesast välja.
Vajutada lisakäepidemel lukustushoova
ülemisele osale ja hoida seda all.
Torgata sügavuspiiraja sisse.
Seadistada sügavuspiirajaga vajalik
puurimissügavus.
Lasta lukustushoob lahti.
SDS kinnitusega tarvikute
kasutamine
HOIATUS!
Enne igasuguste tööde alustamist
elektritööriista juures tõmmata pistik
pistikupesast välja.
ETTEVAATUST!
Kasutatud tarvikud võivad minna kuumaks.
Kanda kaitsekindaid!
MÄRKUS!
Tarvik peab olema SDS kinnitusega.
Kui tarvik pole SDS kinnitusega (nt puidu-
puur), tuleb kasutada kolme nukiga
padrunit.
Kontrollida tolmukaitset.
– Puhastada kaitse, kui see on
määrdunud.
– Katkine tolmukaitse lasta välja
vahetada.
CHE 2-28
154
Panna tarvik sisse (1.) ja keerata (2.),
kuni see lukustub.
Lukustuse kontrollimiseks tõmmata
tarvikust.
Tarviku väljavõtmine
HOIATUS!
Enne igasuguste tööde alustamist
elektritööriista juures tõmmata pistik
pistikupesast välja.
ETTEVAATUST!
Kasutatud tarvikud võivad minna kuumaks.
Kanda kaitsekindaid!
Tõmmata lukustushülss taha (1.).
Võtta tarvik välja (2.).
Töörežiimi seadistamine
ETTEVAATUST!
Töörežiimi muuta ainult siis,
kui elektritööriist seisab.
Vajutada vabastusnuppu.
Valida lülitiga soovitud töörežiim:
Puurimine
Vasaraga puurimine
Meisli asendi seadistamine
(vt sealt)
Meiseldamine
MÄRKUS!
– Asendites (puurimine),
(vasaraga puurimine) ja
(meiseldamine) peab vabastusnupp
nähtavalt lukustuma (välja tulema).
– Ärge lülitage elektritööriista asendis
(meisli asendi seadistamine) sisse.
Meisli asendi seadistamine
Meisli asendit saab vastavalt konkreetsele
tööle optimaalselt kohandada.
Vajutada vabastusnupule ka keerata
töörežiimi lüliti sümbolile (1.).
Keerata meislit, kuni meisel on soovitud
nurga all (2.).
Vajutada vabastusnupule ja keerata
töörežiimi lüliti sümbolile .
Jälgida lukustust!
CHE 2-28
155
Pöörlemissuuna seadistamine
ETTEVAATUST!
Töörežiimi muuta ainult siis,
kui elektritööriist seisab.
Seada pöörlemissuuna eelvaliku lüliti
vajaliku asendi peale:
– Üleval: vastupäeva
– All: päripäeva
Elektritööriista sisselülitamine
Fikseerimiseta:
Vajutada lülitile ja hoida see allavajutatud
asendis.
Elektritööriista lüliti võimaldab pöördeid
või löökide arvu aeglaselt kuni
maksimaalse väärtuseni tõsta.
Lülitada seade välja:
Lasta lüliti lahti.
Fikseerimisega:
HOIATUS!
Sisse lülitatud elektritööriist käivitub
pärast voolukatkestust uuesti.
Lülitada elektritööriist kohe välja!
Vajutada lülitile ja hoida seda
allavajutatult (1.).
Lüliti fikseerimiseks vajutada fikseeri-
misnupule (2.).
Lülitada seade välja:
Vajutada nuppu ja lasta lahti.
Käitus
Puurimine/vasaraga puurimine
1. Keerata töörežiimi lüliti sümbolile
(puurimine) või (vasaraga puurimine).
Jälgida lukustust!
2. Panna puur sisse.
3. Seada lisakäepide soovitud asendisse.
4. Ühendada võrgupistik pistikupessa.
5. Võtta elektritööriistast mõlema käega
kinni ja võtta sisse tööasend.
6. Asetada puur kohale ja lülitada
elektritööriist sisse.
7. Suruda elektritööriista aeglaselt ja
kontrollitult ettepoole.
8. Pärast puurimise lõpetamist lülitada
seade välja.
9. Tõmmata võrgupistik välja.
CHE 2-28
156
Meiseldamine
1. Asetada meisel sisse.
2. Keerata töörežiimi lüliti sümbolile .
3. Keerata meisel soovitud asendisse.
4. Keerata töörežiimi lüliti sümbolile .
Jälgida lukustust!
5. Seada lisakäepide soovitud asendisse.
6. Ühendada võrgupistik pistikupessa.
7. Võtta elektritööriistast mõlema käega
kinni ja võtta sisse tööasend.
8. Elektritööriista sisselülitamine.
9. Meiseldamisel suruda elektritööriista
aeglaselt ja kontrollitult ettepoole, et see
ei hakkaks hüppama.
10. Pärast töö lõpetamist lülitada seade
välja.
11. Tõmmata võrgupistik välja.
Lisateave
– „Teravate” tarvikute kasutamine
suurendab tööjõudlust ja elektritööriista
kasutusiga.
– Pärast töö lõpetamist puhastada
elektritööriist ja viia hoiustamiseks
transpordikohvris kuiva ruumi.
Hooldus ja korrashoid
HOIATUS!
Enne igasuguste tööde alustamist
elektritööriista juures tõmmata pistik
pistikupesast välja.
Puhastamine
Seadet ja ventilatsioonipilusid puhastada
regulaarselt. Sagedus sõltub töödeldavast
materjalist ja kasutuse kestusest.
Korpuse sisepindasid, milles asub mootor,
puhastada regulaarselt kuiva suruõhuga.
Süsiharjad
Elektritööriist on välja lülitamiseks
varustatud süsiharjadega.
Kui süsiharjad saavutavad oma kulumispiiri,
lülitatakse elektritööriist automaatselt välja.
MÄRKUS!
Kasutada ainult originaalvaruosasid.
Võõrfirmade varuosade kasutamisel
kaotab tootja garantii oma kehtivuse.
Tagumiste õhu sissevooluavade kaudu
näeb töö ajal tekkivaid sädemeid.
Kui elektritööriistast tuleb rohkesti
sädemeid, tuleb see kohe välja lülitada.
Anda elektritööriist tootja poolt volitatud
klienditeenindusse.
Reduktor
MÄRKUS!
Ajamimehhanismi pea juures olevaid
kruvisid ei tohi garantiiaja jooksul lahti teha.
Sellest mittekinnipidamisel kaotab tootja
garantii oma kehtivuse.
Elektritööriist on varustatud õlimäärimisega.
Õlivahetust/õli lisamist lasta teha tootja
poolt volitatud klienditeenindustöökojas.
Remonttööd
Remonttöid lasta teha ainut tootja poolt
autoriseeritud klienditeeninduses.
Kui elektritööriista ühendusjuhe on
kahjustunud, tuleb see spetsiaalse
ühendusjuhtmega (paigaldusviis X)
asendada. Seda saab tellida FLEXi
klienditeenindusest.
Varuosad ja tarvikud
Lisatarvikute ja varuosade kohta vt tootja
katalooge.
Joonised ja varuosade nimekirjad leiate
meie kodulehelt: www.flex-tools.com
CHE 2-28
157
Jäätmekäitlus
HOIATUS!
Vanal seadmel lõigata toitejuhe ära ning
teha see nii kasutuskõlbmatuks.
Ainult EL riikidele.
Ärge visake elektrilisi tööriistu
olmeprügi hulka!
Euroopa direktiivi 2012/19/EÜ elektri- ja
elektroonikaseadmete jäätmete ja selle
rahvusliku seaduse rakendamise järgi tuleb
koguda kasutatud elektrilisi tööriistu eraldi
ning anda need keskkonnasäästlikku
jäätmete taaskasutamisele.
MÄRKUS!
Teavet jäätmekäitluse võimaluste kohta
saate müüja käest!
-Vastavus
Kinnitame ainuvastutajana, et „Tehnilised
andmed” all kirjeldatud toode on kooskõlas
järgmiste direktiivide või normatiivsete
dokumentidega:
EN 60745 kooskõlas direktiivide
2004/108/EÜ (kuni 19.04.2016),
2014/30/EL (alates 20.04.2016),
2006/42/EÜ, 2011/65/EÜ nõuetega.
Tehnilise dokumentatsiooni eest vastutav isik:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Vastutuse välistamine
Tootja ja tema esindaja ei vastuta kahju ja töö
katkemisest tingitud tulukaotuse eest, mille
põhjustab toode või olukord, mis ei võimalda
toodet kasutada.
Tootja ja tema esindaja ei vastuta kahju eest,
mis on tekkinud asjatundmatu kasutamise või
teiste tootjate toodete kasutamise tagajärjel.
CHE 2-28
158
Turinys
Naudojami simboliai . . . . . . . . . . . . . . 158
Techniniai duomenys . . . . . . . . . . . . . 158
Bendras įrankio vaizdas . . . . . . . . . . . 159
Jūsų saugumui . . . . . . . . . . . . . . . . . . 160
Triukšmas ir vibracija . . . . . . . . . . . . . . 161
Nurodymai dirbant . . . . . . . . . . . . . . . . 162
Techninis aptarnavimas ir priežiūra . . . 165
Nurodymai utilizuoti . . . . . . . . . . . . . . . 166
-Atitikimo deklaracija . . . . . . . . . . . . 166
Atsakomybės pašalinimas . . . . . . . . . . 166
Naudojami simboliai
ĮSPĖJIMAS!
Nurodo betarpiškai gresiantį pavojų.
Nesilaikant nurodymų, gresia žūtis
arba sunkūs sužalojimai.
ATSARGIAI!
Nurodo potencialiai pavojingą situaciją.
Nesilaikant nurodymų, gresia susižeidimo
arba materialinių nuostolių pavojus.
NURODYMAS!
Nurodo patarimus, kaip dirbti įrankiu
ir svarbią informaciją.
Simboliai ant įrankio
Prieš eksploatavimą perskaity-
kite naudojimo instrukciją!
Užsidėkite apsauginius akinius!
Naudokite klausos apsaugą!
Naudokite lengvas kvėpavimo
organų apsaugos priemones!
Nuoroda dėl seno įrankio uti-
lizavimo (žr. psl. Nurodymai
utilizuoti)!
Techniniai duomenys
Perforatorius ir kaltinis
gręžtuvas
CHE 2-28
SDS-plus
Vardinė naudojamoji galia W 800
Tuščiosios eigos apsukų
skaičius
min
-1
0–1300
Tuščiosios eigos smūgių
skaičius
min
-1
0–4000
Maks. smūgio energija
(pagal „EPTA-procedure
05/2009“)
J2,7
Tepimas Tepalas
Priedo jungtis SDS-plus
Maks. gręžiamos skylės
skersmuo
– betone
– mūre (kietmetalio (HM)
gręžimo karūna)
–medis
– metalui
mm
mm
mm
mm
28
68
30
13
Svoris pagal „EPTA-proce-
dure 01/2003“
kg 2,65
CHE 2-28
159
Bendras įrankio vaizdas
1 Apsauginis gaubtas nuo dulkių
2 Fiksavimo įvorė
3 Papildoma rankena
4 Gylio ribotuvo fiksavimo svirtis
5 Gylio ribotuvas
6 Rankenėlė darbo režimui nustatyti
7 Atsklendimo mygtukas
8 Sukimosi krypties parinkimo svirtis
(sukimasis į dešinę pusę/sukimasis
į kairę pusę)
9 Jungiklis
Skirtas įjungti ir išjungti įrankį, o taip
pat naudojamas pasiekti maksimalų
sūkių/smūgių skaičių.
10 Fiksavimo mygtukas
11 Rankena
12 Tinklo kabelį
13 Įrankio skydelis *
* nematoma
CHE 2-28
160
Jūsų saugumui
ĮSPĖJIMAS!
Perskaitykite visus saugos nurodymus
ir perspėjimus.
Aplaidumo laikantis saugos
nurodymų ir perspėjimų pasekmė gali būti
elektros smūgis, gaisras ir/arba sunkūs
sužeidimai.
Visus saugos nurodymus
ir perspėjimus saugokite ateičiai.
Prieš naudodami elektrinį įrankį, pirmiausiai
perskaitykite ir tik tada dirbkite. Laikykitės:
–
šios instrukcijos,
–
„Bendrųjų saugos taisyklių“, esančių
pridedamoje knygelėje, naudojantis
elektriniais įrankiais (spaudinio-Nr.:
315.915),
–
naudojimo vietoje galiojančių taisyklių,
siekiant išvengti nelaimingų atsitikimų.
Šis elektrinis įrankis pagamintas pagal
naujausią technikos lygį ir pripažintas
technikos saugos taisykles.
Tačiau juo naudojantis, gali kilti pavojus juo
dirbančiojo ar pašalinio asmens gyvybei
ar sveikatai, taip pat gali būti sugadintas
įrankis ar atsirasti kiti materialiniai nuosto-
liai. Šis elektrinis įrankis gali būti naudo-
jamas tik
–
pagal paskirtį,
–
saugumo technikos požiūriu
nepriekaištingos būklės.
Gedimus, turinčius įtakos darbo saugai,
nedelsiant pašalinkite.
Naudojimas pagal paskirtį
Perforatorius ir kaltinis gręžtuvas CHE 2-28
SDS-plus yra skirtas
– profesionaliam naudojimui pramonės
ir smulkaus verslo įmonėse,
– gręžti su kalimu mūrą ir betoną mūrvi-
nėms ir inkarams tvirtinti ir kiaurąsias
skyles,
– nesunkiems griovimo darbams, šalinant
tinką ir plyteles,
– naudoti kartu su tam skirtais ir gamintojo
šiam prietaisui rekomenduojamais
įrankiais.
Saugos nurodymai darbui
su perforatoriumi
Naudokite klausos apsaugą!
Dėl triukšmo poveikio galite prarasti
klausą.
Naudokite kartu su prietaisu tiekiamas
papildomas rankenas. Jei nesuvaldysite
įrankio, galite susižeisti.
Prietaisą laikykite tik už izoliuotų ran-
kenų, kai atliekate darbus, kurių metu
darbinis įrankis gali kliudyti paslėptus
laidus ar savąjį tinklo kabelį.
Kontaktas su laidais, kuriais teka elektros
srovė, gali sukelti įtampą metalinėse
prietaiso dalyse ir sukelti elektros smūgį.
Kiti saugos nurodymai
Paslėptoms maitinimo linijoms aptikti
naudokite tinkamus ieškiklius arba
kreipkitės į vietinę elektros energijos
tiekimo įmonę. Kontaktas su elektros
laidais gali sukelti gaisrą ir elektros smūgį.
Pažeidus dujotiekio liniją gali įvykti spro-
gimas. Patekus į vandentiekio liniją gali būti
sugadinamas turtas arba galima gauti
elektros smūgį.
Dirbdami elektrinį įrankį laikykite tvirtai
abejomis rankomis ir stenkitės stovėti
saugiai. Elektrinis įrankis abejomis ranko-
mis valdomas tvirčiau.
Įtvirtinkite gaminį. Spaustuvuose įtvirtintas
gaminys yra laikomas tvirčiau nei ranka.
Nenaudokite elektrinio įrankio su pažei-
stu kabeliu. Nelieskite pažeisto kabelio
ir ištraukite tinklo kištuką, jei kabelis
pažeidžiamas darbo metu.
Pažeistas kabelis padidina elektros
smūgio pavojų.
Naudokite tik įrankius su „SDS-plus“
priedo jungtimi. Patikrinkite, ar įrankis
tinkamai užsifiksavo, jį truktelėdami.
Tuojau pat paveskite pakeisti apgadintą
apsauginį gaubtą nuo dulkių.
Apsauginis gaubtas nuo dulkių saugo,
kad į priedo jungtį nepatektų dulkių.
CHE 2-28
161
Iš medžiagų, pvz., švino turinčių dažų, kai
kurių medienos rūšių, mineralų ir metalo,
išsiskyrusios dulkės gali kelti grėsmę
dirbančiajam arba netoli jo esantiems
asmenims.
Šių dulkių įkvėpimas arba
kontaktas su jomis gali sukelti kvėpavimo
takų susirgimus ir/arba alergines reakcijas.
– Pasirūpinkite geru darbo vietos
vėdinimu!
– Jei galima, naudokite išorinį dulkių
nusiurbimo įrenginį.
– Rekomenduojama naudoti dujokaukę
su P2 klasės filtru.
Neapdorokite medžiagų, kurios gali skleisti
kenksmingas sveikatai medžiagas
(pvz., asbesto).
Norėdami pažymėti elektrinį įrankį, naudo-
kite tik lipdukus. Neleistina gręžti kiaurymių
korpuse.
Tinklo įtampa turi atitikti įtampą, nurodytą
įrankio skydelyje.
Triukšmas ir vibracija
Triukšmo ir vibracijos dydžiai išmatuoti
pagal EN 60745.
A-redukuoto įrankio triukšmo lygio
tipinė vertė:
– Triukšmo slėgio lygis: 91 dB(A);
– Triukšmo galios lygis: 102 dB(A);
– Paklaida: K = 3 dB.
Suminis vibracijų lygis:
– gręžiant su kalimu:
– Bendru atveju
skleidžiamas dydis: a
h
= 14,30 m/s
2
– Paklaida: K = 1,5 m/s
2
– kalant:
– Bendru atveju
skleidžiamas dydis: a
h
= 14,50 m/s
2
– Paklaida: K = 1,5 m/s
2
DĖMESIO!
Pateikiami dydžiai galioja naujam įrankiui
Kasdien naudojant, triukšmo ir vibracijos
lygis keičiasi.
NURODYMAS!
Šiuose techniniuose reikalavimuose pateiktas
vibracijos lygis buvo išmatuotas pagal
EN 60745 standarte patvirtintus matavimo
metodus ir gali būti taikomas elektrinių įrankių
palyginimo metu. Šis lygis taip pat gali būti
taikomas apytikslei vibracijos apkrovai
įvertinti.
Pateiktas vibracijos lygis nurodo pagrindine
elektrinio įrankio taikymo sritį.
Tačiau jei elektrinis įrankis bus naudojamas
kitoje srityje, su kitais įstatomaisiais įrankiais
arba netinkamai atlikus techninės priežiūros
darbus, vibracijos lygis gali pakisti.
Todėl darbo metu vibracijos apkrova gali
smarkiai padidėti.
Norint tiksliai įvertinti vibracijos apkrovą,
reikėtų atsižvelgti ir į laiką, kada įrenginys
yra išjungtas arba veikia, tačiau tuo metu
nenaudojamas. Šiuo atveju darbo metu
vibracijos apkrova gali smarkiai sumažėti.
Kad operatorius būtų apsaugotas nuo vibra-
cijos poveikio, būtina imtis papildomų saugos
užtikrinimo priemonių, tokių kaip elektrinių
ir įstatomųjų įrankių techninė priežiūra, šiltai
laikomos rankos, darbo proceso organiza-
vimas.
ATSARGIAI!
Jei triukšmo slėgis didesnis, negu 85 dB(A),
būtina naudotis klausos apsauga.
CHE 2-28
162
Nurodymai dirbant
Prieš pirmą naudojimą
Išpakuokite elektrinį įrankį ir priedus ir patik-
rinkite, ar patiektas komplektas yra pilnas
ir ar nepažeistas transportuojant.
Papildomos rankenos perstatymas
ĮSPĖJIMAS!
Prieš bet kokius elektrinio įrankio aptarna-
vimo darbus ištraukite tinklo kabelio šakutę
iš rozetės.
ATSARGIAI!
Elektrinį įrankį naudokite tik su sumontuota
papildoma rankena.
Papildomą rankeną galima nustatyti į norimą
padėtį, kad būtų užtikrinamas saugus
ir nevarginantis darbas.
Atpalaiduokite įtvirtinimą, sukdami papil-
domą rankeną prieš laikrodžio rodyklę.
Papildomą rankeną pasukite į norimą
padėtį.
Sukdami papildomą rankeną laikrodžio
rodyklės kryptimi užfiksuokite rankeną
pageidaujamoje padėtyje.
Gylio ribotuvo montavimas
ĮSPĖJIMAS!
Prieš bet kokius elektrinio įrankio aptarna-
vimo darbus ištraukite tinklo kabelio šakutę
iš rozetės.
Paspauskite viršutinę papildomoje
rankenoje esančios fiksavimo svirties
dalį ir laikykite nuspaustą.
Įkiškite gylio ribotuvą.
Gylio ribotuvą nustatykite reikiamam
gręžimo gyliui.
Atleiskite fiksavimo svirtį.
Įrankių su SDS kotu įstatymas
ĮSPĖJIMAS!
Prieš bet kokius elektrinio įrankio
aptarnavimo darbus ištraukite tinklo kabelio
šakutę iš rozetės.
ATSARGIAI!
Naudoti darbiniai įrankiai gali įkaisti.
Nešiokite apsaugines pirštines!
NURODYMAS!
Naudojami įrankiai turi būti su SDS kotu.
Įrankiams be SDS koto (pvz., medžio
grąžtams) reikia naudoti trijų kumštelių
grąžto griebtuvą.
Patikrinkite apsauginį gaubtą nuo dulkių.
– Išvalykite užterštą gaubtą.
– Paveskite pakeisti sugedusį apsauginį
gaubtą nuo dulkių.
CHE 2-28
163
Įstatykite atsarginį įrankį (1.) ir sukite (2.),
kol jis užsifiksuos.
Ar gerai užsifiksavo, patikrinkite
traukdami darbinį įrankį.
Įrankių išėmimas
ĮSPĖJIMAS!
Prieš bet kokius elektrinio įrankio aptarna-
vimo darbus ištraukite tinklo kabelio šakutę
iš rozetės.
ATSARGIAI!
Naudoti darbiniai įrankiai gali įkaisti.
Nešiokite apsaugines pirštines!
Fiksavimo įvorę patraukite atgal (1.).
Išimkite darbinį įrankį (2.).
Darbo režimo nustatymas
ATSARGIAI!
Elektrinio įrankio darbo režimą keiskite
tik tada, kai jis neveikia.
Paspauskite atlaisvinamąjį mygtuką.
Rankenėlę nustatykite ties norimu darbo
režimu:
Gręžimas
Gręžimas su kalimu
Kalto padėties nustatymas (žr. ten)
Kalimas
NURODYMAS!
– Padėtyse (Gręžimas), (Gręžimas
su kalimu) ir (Kalimas) atsklendimo
mygtukas privalo būti akivaizdžiai
blokuotas (iššokęs).
– Padėtyje (Kalto padėties nustatymas)
nejunkite elektrinio įrankio.
Kalto padėties nustatymas
Kaltą galima pasukti į labiausiai atliekamam
darbui tinkančią padėtį.
Paspauskite atlaisvinamąjį mygtuką
ir darbo režimo rankenėlę nustatykite
ties simboliu (1.).
Kaltą sukite tol, kol jis bus nustatytas
norimu kampu (2.).
Paspauskite atlaisvinamąjį mygtuką
ir darbo režimo rankenėlę nustatykite
ties simboliu .
Atkreipkite dėmesį į blokavimą!
CHE 2-28
164
Sukimosi krypties nustatymas
ATSARGIAI!
Elektrinio įrankio darbo režimą keiskite
tik tada, kai jis neveikia.
Reverso jungiklį nustatykite į reikiamą
padėtį:
– Viršuje: prieš laikrodžio rodyklę
– Apačioje: pagal laikrodžio rodyklę
Įrankio įjungimas
Nefiksuojant jungiklio:
Jungiklį paspauskite ir laikykite
paspaustą.
Elektrinio įrankio jungikliu galima
pamažu didinti sūkių arba smūgių
skaičių iki maksimalios vertės.
Išjunkite prietaisą:
Jungiklį atleiskite.
Fiksuojant jungiklį:
ĮSPĖJIMAS!
Po maitinimo nutrūkimo, įjungtas elektrinis
įrankis vėl pradeda veikti.
Nedelsdami išjunkite elektrinį įrankį!
Paspauskite jungiklį ir laikykite jį nus-
paudę (1.).
Nuspauskite fiksavimo mygtuką, kad
užfiksuotumėte jungiklio padėtį (2.).
Išjunkite prietaisą:
Jungiklį nuspauskite ir atleiskite.
Patarimai dirbant
Gręžimas/gręžimas su kalimu
1. Darbo režimo rankenėlę nustatykite
į padėtį (Gręžimas) arba
(Gręžimas su kalimu). Atkreipkite dėmesį
į blokavimą!
2. Įstatykite grąžtą.
3. Papildomą rankeną nustatykite į norimą
padėtį.
4. Įjunkite tinklo kabelio kištuką.
5. Elektrinį įrankį suimkite abejomis
rankomis ir atsistokite į darbinę padėtį.
6. Pridėkite grąžtą ir įjunkite elektrinį
įrankį.
7. Elektrinį įrankį atsargiai spauskite
pirmyn.
8. Baigę gręžti, įrankį išjunkite.
9. Ištraukite kištuką iš tinklo lizdo.
CHE 2-28
165
Kalimas
1. Įstatykite kaltą.
2. Darbo režimo rankenėlę nustatykite
į padėtį .
3. Kaltą pasukite į norimą padėtį.
4. Darbo režimo rankenėlę nustatykite
į padėtį . Atkreipkite dėmesį į bloka-
vimą!
5. Papildomą rankeną nustatykite į norimą
padėtį.
6. Įjunkite tinklo kabelio kištuką.
7. Elektrinį įrankį suimkite abejomis
rankomis ir atsistokite į darbinę padėtį.
8. Įrankio įjungimas.
9. Kaldami elektrinį įrankį atsargiai
spauskite pirmyn, kad jis nešoktų.
10. Baigę darbą, įrankį išjunkite.
11. Ištraukite kištuką iš tinklo lizdo.
Kiti nurodymai
– Naudojant “aštrius” darbinius įrankius
didėja elektrinio įrankio darbo našumas
ir ilgėja eksploatavimo trukmė.
– Po darbo elektrinį įrankį išvalykite ir laiky-
kite transportavimo lagaminėlyje sausoje
vietoje.
Techninis aptarnavimas
ir priežiūra
ĮSPĖJIMAS!
Prieš bet kokius elektrinio įrankio aptarna-
vimo darbus ištraukite tinklo kabelio šakutę
iš rozetės.
Valymas
Reguliariai valykite įrankį ir ventiliacinius
plyšius. Kaip dažnai tai reikia daryti,
priklauso nuo apdirbamos medžiagos
ir naudojimo trukmės.
Vidinę korpuso ertmę reguliariai prapūskite
sausu suspaustu oru.
Angliniai šepetėliai
Elektriniame įrankyje yra savaime atsijun-
giantys angliniai šepetėliai.
Susidėvėjus angliniams šepetėliams
iki leistinos ribos, įtaisas automatiškai
atjungiamas.
NURODYMAS!
Pakeitimui naudokite tik originalias, gamin-
tojo tiekiamas dalis. Tuo atveju, jei naudo-
jami kitų firmų gaminiai, gamintojo garanti-
niai įsipareigojimai negalioja.
Pro ventiliacinius plyšius darbo metu gali
matytis šepečių kibirkščiavimas.
Jei angliniai šepetėliai labai kibirkščiuoja,
nedelsiant išjunkite elektrinį įrankį.
Elektrinį įrankį pristatykite į įgaliotas serviso
dirbtuves.
Pavara
NURODYMAS!
Neatsukinėkite pavaros galvutės sraigtų
garantiniu laikotarpiu.
Jei nesilaikysite šio reikalavimo, gamintojo
garantiniai įsipareigojimai negalios.
Elektrinis įrankis turi tepimą tepalu.
Pakeisti/papildyti tepalą leiskite gamintojo
įgaliotoms serviso dirbtuvėms.
Remontas
Remontuoti atiduokite tik į gamintojo
įgaliotas dirbtuves.
Jeigu elektrinio įrankio maitinimo laidas
yra pažeistas, jį reikia pakeisti specialiu
maitinimo laidu (X prijungimo būdas).
Jį galima gauti FLEX klientų aptarnavimo
skyriuje.
Atsarginės dalys, priedai
ir reikmenys
Informaciją apie kitus priedus, ypač
įdedamuosius darbo įrankius (antgalius),
rasite gamintojo kataloguose.
Surinkimo brėžinius ir atsarginių dalių
sąrašus rasite mūsų pagrindiniame
puslapyje: www.flex-tools.com
CHE 2-28
166
Nurodymai utilizuoti
ĮSPĖJIMAS!
Pašalinkite susidėvėjusių įrankių tinklo
kabelį, kad jų nebūtų galima naudoti.
Tik ES šalyse.
Neišmeskite elektrinių įrankių
į buitinių atliekų konteinerius!
Pagal Europos Sąjungos direktyvą
Nr. 2012/19/EB dėl senų elektros ir elektro-
ninių įrankių ir pagal šalies vidaus įstatymus
pasenę elektriniai įrankiai turi būti renkami
atskirai ir utilizuojami arba perdirbami taip,
kad nekenktų aplinkai.
NURODYMAS!
Informaciją apie utilizavimo galimybes
gausite iš pardavėjo!
-Atitikimo deklaracija
Atsakingai pareiškiame, kad skirsnyje
„Techniniai duomenys“ aprašytas gaminys
atitinka tokius standartus arba normatyvinius
dokumentus:
EN 60745 pagal direktyvų
2004/108/EB (iki 19.04.2016),
2014/30/ES (nuo 20.04.2016),
2006/42/EB, 2011/65/EB apibrėžtis.
Už techninę dokumentaciją atsakingas:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Atsakomybės pašalinimas
Gamintojas ir jo atstovai neatsako už nuosto-
lius ir negautą pelną dėl darbinės veiklos
nutraukimo, kurį sukėlė įrankis arba netin-
kamas įrankio naudojimas.
Gamintojas ir jo atstovai neatsako už nuosto-
lius, jeigu buvo naudojamasi ne pagal paskirtį
arba kartu su kitų gamintojų produktais.
CHE 2-28
167
Saturs
Izmantotie simboli . . . . . . . . . . . . . . . . 167
Tehniskā informācija . . . . . . . . . . . . . . 167
Īss apskats . . . . . . . . . . . . . . . . . . . . . 168
Jūsu drošībai . . . . . . . . . . . . . . . . . . . . 169
Trokšņi un vibrācija . . . . . . . . . . . . . . . 170
Lietošanas noteikumi . . . . . . . . . . . . . 171
Tehniskā apkope un kopšana . . . . . . . 174
Norādījumi par likvidēšanu . . . . . . . . . 175
-Atbilstība . . . . . . . . . . . . . . . . . . . . 175
Atbildības izslēgšana . . . . . . . . . . . . . . 175
Izmantotie simboli
BRĪDINĀJUMS!
Apzīmē tiešu draudošu bīstamību.
Šī norādījuma neievērošanas gadījumā
draud nāve vai ļoti smagas traumas.
UZMANĪBU!
Apzīmē iespējamu bīstamu situāciju.
Šī norādījuma neievērošanas gadījumā
draud traumas vai materiāli zaudējumi.
NORĀDĪJUMS!
Apzīmē izmantošanas ieteikumus
un svarīgu informāciju.
Simboli uz instrumenta
Pirms ekspluatācijas izlasiet
lietošanas pamācību!
Nēsājiet acu aizsargu!
Nēsājiet trokšņu aizsargu!
Lietojiet vieglu respiratoru!!
Norādījums par vecās iekārtas
likvidēšanu (sk. lpp. Norādījumi
par likvidēšanu)!
Tehniskā informācija
Urbšanas un kalšanas cirtnis CHE 2-28
SDS-plus
Nominālā patērējamā
jauda
W 800
Apgriezienu skaits
tukšgaitā
min
-1
0–1300
Tukšgaitas sitienu skaits min
-1
0–4000
Maks. viena sitiena
enerģija (saskaņā
ar „EPTA procedūru
05/2009“)
J2,7
Eļļošana Eļļa
Instrumenta
nostiprinājums
SDS-plus
Maks. urbuma diametrs
– Betons
– Akmeņu mūris
(HM urbjvainags)
–Koksne
– Metāls
mm
mm
mm
mm
28
68
30
13
Svars atvilstoši „EPTA-
procedure 01/2003“
kg 2,65
CHE 2-28
168
Īss apskats
1 Putekļu aizsargvāks
2 Fiksējošā uzmava
3 Papildrokturis
4 Dziļuma ierobežošanas aretieris
5Dziļumatturis
6 Darba režīma pagriežamā poga
7 Atbloķēšanas taustiņš
8 Rotācijas virziena izvēles svira
(Kustība pa labi/pa kreisi)
9 Slēdzis
Ieslēgšanai un izslēgšanai, kā arī līdz
maksimālai apgriezienu/sitienu skaita
paaugstināšanai.
10 Sprostslēdzis
11 Rokturis
12 Tīkla kabelim
13 Firmas plāksnīte *
* nav redzama
CHE 2-28
169
Jūsu drošībai
BRĪDINĀJUMS!
Izlasiet visus drošības tehnikas noteikumus
un norādījumus. Drošības tehnikas
noteikumu un norādījumu neievērošanas
gadījumā, var tikt izraisītas elektrotraumas,
ugunsgrēks un/vai citi smagi ievainojumi.
Uzglabājiet drošības tehnikas noteikumus
un norādījumus nākotnei.
Pirms elektroinstrumenta izmantošanas
izlasiet un rīkojieties saskaņā ar:
–
šo lietošanas pamācību,
–
pievienotās brošūras „Vispārējiem
drošības tehnikas norādījumiem“
darbā ar elektroinstrumentiem
(Aprakstu-Nr.: 315.915),
–
darba iecirknī paredzētajiem nelaimes
gadījumu aizsardzības noteikumiem un
instrukcijām.
Šis elektroinstruments izgatavots atbilstoši
tehnikas līmenim, un balstoties uz atzītiem
darba drošības tehnikas noteikumiem.
Neskatoties uz to, tās izmantotājam vai
trešajām personām ekspluatēšanas laikā
var rasties dzīvībai bīstamas situācijas,
kā arī mašīnas bojājumi vai citi materiāli
zaudējumi. Elektroinstrumentu drīkst
izmantot tikai
–
paredzētajiem darbiem,
–
drošības tehnikas noteikumiem
atbilstošā stāvoklī.
Drošību ietekmējoši traucējumi
nekavējoties jānovērš.
Noteikumiem atbilstoša
izmantošana
Urbšanas un kalšanas cirtnis CHE 2-28
SDS-plus paredzēts
– profesionālai izmantošanai rūpniecībā
un amatniecībā,
– veserurbšanai akmens mūros un betonā
dībeļu un enkurnostiprinājumiem un
caurumiem,
– viegliem kalšanas darbiem apmetuma
un flīžu noņemšanai,
– izmantošanai ar tam piemērotu un ar šīs
ierīces ražotāja ieteiktu instrumentu.
Drošības tehnikas noteikumi
veseriem
Nēsājiet trokšņu aizsargu! Trokšņa
iedarbība var izraisīt dzirdes zudumu.
Izmantojiet kopā ar ierīci piegādātos
papildrokturus. Kontroles zudums var
izraisīt traumas.
Turiet instrumentu tikai aiz izolētajām
rokturu vietām, ja izpildat darbus, kuru
laikā izmantojamais instruments var
aizskart noslēptus elektriskos vadus vai
paša instrumeta tīkla kabeli. Kontakts ar
zem sprieguma esošo vadu var izraisīt
spriegumu arī ierīces metāla detaļās un
izraisīt elektrotraumu.
Citi drošības norādījumi
Izmantojiet piemērotus kontrolaparātus
apslēptu elektropadeves vadu
konstatēšanai vai iesaistiet vietējo
elektroapgādes dienestu. Kontakts ar
elektriskajiem vadiem var izraisīt degšanu
un elektrotraumas. Gāzes vada bojājumi
var izraisīt sprādzienu. Iekļūšana
ūdensvadā izraisa materiālos zaudējumus
vai var izraisīt elektrotraumu.
Stradājot turiet stingri elektroinstrumentu
abās rokās un nodrošiniet drošu stāju.
Ar divām rokām elektroinstrumentu var
vadīt drošāk.
Nodrošiniet sagatavi. Izmantojot
iespīlēšanas ierīci, sagatavi var drošāk
turēt nekā ar roku.
Neizmantojiet elektroinstrumentu,
ja tā kabelis ir bojāts. Nepieskarieties
bojātajam tīkla kabelim, un izvelciet tīkla
kontaktdakšu, ja kabelis darba laikā tiek
bojāts. Bojāti kabeļi paaugstina
elektrotraumu iegūšanas risku.
Izmantot tikai instrumentus ar SDS-plus
instrumenta nostiprinājumu. Velkot
instrumentu, pārbaudiet, vai tas ir pareizi
nostiprināts.
Ja putekļu aizsargvāks ir bojāts,
tas nekavējoties jānomaina. Putekļu
aizsargvāks neļauj iekļūt putekļiem
instrumenta nostiprinājumā.
CHE 2-28
170
No materiāliem izdalījušies putekļi, kā
piem., no svinu saturošiem krāsu slāņiem,
atsevišķām koksnes šķirnēm, minerāliem
un metāliem var būt bīstami strādājošajām
un tuvumā esošajām personām.
Ieelpojot
vai sakaroties ar šiem putekļiem, var tikt
izraisītas elpošanas ceļu slimības un/vai
alerģiskas reakcijas.
– Nodrošiniet labu darba iecirkņa
vēdināšanu!
– Ja iespējams, izmantojiet eksternu
putekļu nosūkšanu.
– Tiek ieteikta P2 filtra kategorijas
filtrējošās aizsargmaskas
izmantošana.
Neapstrādājiet materiālus, kuri izdala
veselībai bīstamas vielas (piem., azbestu).
Elektroinstrumenta apzīmēšanai
izmantojiet tikai uzlīmes. Neurbiet korpusā
caurumus.
Tīkla spriegumam jāsaskan ar sprieguma
datiem uz firmas plāksnītes.
Trokšņi un vibrācija
Trokšņu un svārstību koeficienti tika noteikti
atbilstoši EN 60745.
Ar A novērtētais ierīces trokšņa līmenis
parasti sastāda:
– Skaņas spiediena līmenis: 91 dB(A);
– Skaņas jaudas līmenis: 102 dB(A);
– Nedrošība: K = 3 dB.
Svārstību summārā vērtība:
– veserurbšanas laikā:
– Emisijas koeficients: a
h
= 14,30 m/s
2
– Nedrošība: K = 1,5 m/s
2
– kaļot:
– Emisijas koeficients: a
h
= 14,50 m/s
2
– Nedrošība: K = 1,5 m/s
2
UZMANĪBU!
Dotās mērvienības attiecas uz jaunām
ierīcēm. Izmantojot katru dienu, izmainās
trokšņu un svārstību koeficienti.
NORĀDĪJUMS!
Šajās tehniskajās prasībās norādītais
svārstību līmenis ir izmērīts atbilstoši
EN 60745 normētajai mērīšanas metodei
un elektroinstrumentu salīdzināšanai var tik
savstarpēji izmantots. Tas ir piemērots arī
iepriekšējai svārstību slodzes novērtēšanai.
Dotais svārstību līmenis parāda galvenos
elektroinstrumenta izmantošanas veidus. Bet,
ja elektroinstruments ar atšķirīgiem rezerves
instrumentiem vai nepietiekamu apkopi tiek
pielietots citādai izmantošanai, tad var rasties
svārstību līmeņa novirzes. Tas var ievērojami
palielināt svārstību slodzi visā darba laika
periodā.
Precīzai svārstību slodzes noteikšanai jāņem
vērā arī tas laiks, kurā ierīce ir gan izslēgta,
vai arī darbojas, bet faktiski neatrodas darba
procesā. Tas var ievērojami samazināt
svārstību slodzi visā darba laika periodā.
Sastādiet drošības tehnikas papildnoteikumus
strādājošās personas aizsardzībai pret
svārstību iedarbību, kā piem., attiecībā uz:
elektroinstrumenta un rezerves instrumentu
apkopi, roku siltuma saglabāšanu, darba
procesu organizāciju.
UZMANĪBU!
Skaņas spiedienam pārsniedzot 85 dB(A),
jānēsā skaņas aizsargu.
CHE 2-28
171
Lietošanas noteikumi
Pirms ekspluatācijas
Izpakojiet elektroinstrumentu un
aprīkojumu, pārbaudiet piegādes pilnību
un transportēšanas bojājumus.
Papildroktura nostādīšana
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes
darbu uzsākšanas atvienojiet tīkla
kontaktdakšu.
UZMANĪBU!
Izmantojiet elektroinstrumentu tikai
ar piemontētu papildrokturi.
Papildrokturi var pagriezt jebkurā
nepieciešamajā pozīcijā, lai nodrošinātu
drošu un nenogurstošu darbu.
Fiksāciju atbrīvojiet, griežot papildrokturi
pretēji pulksteņrādītāju virzienam.
Pagrieziet papildrokturi nepieciešamajā
pozīcijā.
Griežot papildrokturi pulksteņrādītāju
virzienā, nofiksējiet rokturi vēlamajā
pozīcijā.
Dziļumattura montāža
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes
darbu uzsākšanas atvienojiet tīkla
kontaktdakšu.
Piespiediet uz papildroktura esošā
aretiera augšējo daļu un pieturiet.
Iebīdiet dziļumatturi.
Nostādiet dziļumattura nepieciešamo
urbšanas dziļumu.
Atlaidiet aretieri.
Instrumentu ar SDS galeni
ievietošana
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes
darbu uzsākšanas atvienojiet tīkla
kontaktdakšu.
UZMANĪBU!
Izmantotie iesaistāmie instrumenti var
sakarst. Nēsājiet aizsargcimdus!
NORĀDĪJUMS!
Izmantotajiem instrumentiem jābūt SDS
galenim. Instrumentiem bez SDS galeņa
(piem., koka urbis) jāizmanto trīsžokļu
urbjpatrona.
Pārbaudiet putekļu aizsargvāku.
– Aizsērējušu vāku notīriet.
– Bojāts putekļu aizsargvāks jānomaina.
CHE 2-28
172
Ievietojiet instrumentu (1.) un grieziet (2.),
līdz tas nofiksējas.
Pārbaudiet iefiksēšanos, velkot
iesaistāmo instrumentu.
Instrumentu izņemšana
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes
darbu uzsākšanas atvienojiet tīkla
kontaktdakšu.
UZMANĪBU!
Izmantotie iesaistāmie instrumenti var
sakarst. Nēsājiet aizsargcimdus!
Velciet atpakaļ fiksējošo uzmavu (1.).
Izņemiet iesaistāmo instrumentu (2.).
Darba režīma nostādīšana
UZMANĪBU!
Izmainiet darba režīmu tikai
elektroinstrumenta miera stāvoklī.
Nospiediet atbloķēšanas taustiņu.
Nostādiet pagriežamo pogu uz
nepieciešamo darba režīmu:
Urbšana
Veserurbšana
Kalta pozīcijas noregulēšana
(skatīt tur)
Kalšana
NORĀDĪJUMS!
– Pozīcijās (urbšana),
(veserurbšana) un (kalšana)
atbloķēšanas taustiņam redzami
jāiefiksējas (jāizlec).
– Elektroinstrumentu nedrīks ieslēgt
pozīcijā (kalta pozīcijas nostādīšana).
Kalta pozīcijas nostādīšana
Kaltu var pagriezt veicamajiem darbiem
optimālā pozīcijā.
Nospiediet atbloķēšanas taustiņu un
nostādiet darba režīma pagriežamo
slēdzi uz simbolu (1.).
Grieziet kaltu tik ilgi, līdz kalts norāda
nepieciešamo leņķi (2.).
Nospiediet atbloķēšanas taustiņu un
nostādiet darba režīma pagriežamo
slēdzi uz simbolu . Ievērojiet
iefiksēšanos!
CHE 2-28
173
Rotācijas virziena nostādīšana
UZMANĪBU!
Izmainiet darba režīmu tikai
elektroinstrumenta miera stāvoklī.
Nostādiet nepieciešamajā pozicijā
griešanās virziena izvēles slēdzi:
– Augšā: pretēji pulksteņrādītāju
virzienam
– Lejā:: pulksteņrādītāju virzienā
Elektroinstrumenta ieslēgšana
Bez iefiksēšanās:
Spiediet slēdzi un turiet to nospiestu.
Elektroinstrumenta slēdzis dod iespēju
lēnai apgriezienu skaita jeb sitienu
skaita palielināšanai līdz maksimālai
vērtībai.
Ierīces izslēgšana:
Slēdzi atlaidiet.
Ar iefiksēšanos:
BRĪDINĀJUMS!
Pēc strāvas padeves pārtraukuma
ieslēgtais elektroinstruments no jauna
ieslēdzas. Nekavējoties izslēdztiet
elektroinstrumentu!
Nospiediet slēdzi un turiet nospiestu (1.).
Slēdža aretēšanai nospiediet
sprostslēdzi (2.).
Ierīces izslēgšana:
Nospiediet slēdzi un atlaidiet.
Darba norādījumi
Urbšana/veserurbšana
1. Nostādiet darba režīma pagriežamo
pogu uz simbolu (urbšana) jeb.
(veserurbšana). Ievērojiet iefiksēšanos!
2. Ievietojiet urbi.
3. Nostādiet papildrokturi nepieciešamajā
pozīcijā.
4. Iespraudiet tīkla kontaktdakšu.
5. Satveriet elektroinstrumentu ar abām
rokām un ieņemiet darba pozīciju.
6. Piestipriniet urbi un ieslēdziet
elektroinstrumentu.
7. Izjusti spiediet elektroinstrumentu
uz priekšu.
8. Pēc urbšanas pabeigšanas izslēdziet
ierīci.
9. Atvienojiet kontaktdakšu.
CHE 2-28
174
Kalšana
1. Ievietojiet kaltu.
2. Nostādiet pagriežamo pogu darba
režīmam uz simbolu.
3. Pagrieziet kaltu nepieciešamajā
pozīcijā.
4. Nostādiet pagriežamo pogu darba
režīmam uz simbolu .
Ievērojiet iefiksēšanos!
5. Nostādiet papildrokturi nepieciešamajā
pozīcijā.
6. Iespraudiet tīkla kontaktdakšu.
7. Satveriet elektroinstrumentu ar abām
rokām un ieņemiet darba pozīciju.
8. Elektroinstrumenta ieslēgšana
9. Kalšanas laikā izjusti spiediet elektro-
instrumentu uz priekšu, tā lai tas nelec.
10. Pēc darba pabeigšanas izslēdziet ierīci.
11. Atvienojiet kontaktdakšu.
Papildnorādījumi
– Izmantojot „asus“ iesaistāmos
instrumentus, palielinās darba ražība
un elektroinstrumenta ilgizturība.
– Pēc darba notīriet elektroinstrumentu un
uzglabājiet transportēšanas koferī sausā
vietā.
Tehniskā apkope un kopšana
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes
darbu uzsākšanas atvienojiet tīkla
kontaktdakšu.
Tīrīšana
Regulāri tīriet ierīci un ventilācijas spraugas.
Tīrīšanas biežums atkarājas no apstrādā-
jamā materiāla un no lietošanas ilguma.
Korpusa iekšpusi kopā ar motoru regulāri
jāizpūš ar sausu saspiesto gaisu.
Ogļsukas
Elektroinstruments ir aprīkots ar
atslēgšanās oglēm.
Pēc atslēgšanās ogļu nodiluma robežas
sasniegšanas elektroinstruments
automātiski atslēdzas.
NORĀDĪJUMS!
Nomaiņai izmantojiet tikai ražotāja
oriģināldetaļas. Izmantojot citus ražojumus,
tiek dzēsti ražotāja garantijas pienākumi.
Caur pakaļējām ventilatora spraugām darba
laikā var novērot ogļuguni.
Stipras ogļuguns gadījumā elektro-
instrumentu nekavējoties izslēdziet.
Nododiet elektroinstrumentu ražotāja
autorizētā tehniskā servisa darbnīcā.
Pārvads
NORĀDĪJUMS!
Garantijas termiņa laikā neatlaidiet pārvada
galvas skrūves. Neievērošanas gadījumā
tiek dzēsti ražotāja garantijas pienākumi.
Elektroinstruments aprīkots ar eļļas
eļļošanas sistēmu.
Nomainiet/uzpildiet eļļu ražotāja ieteiktajā
autorizētajā tehniskā servisa dienestā.
Remontdarbi
Remontdarbus jāveic tikai ražotāja
autorizētā klientu servisa darbnīcā.
Ja elektroinstrumenta pieslēguma vads
ir bojāts, tad to jānomaina ar speciāli
sagatavotu pieslēguma vadu (uzstādīšanas
veids X). To var iegādāties firmas FLEX
tehniskā servisa dienestā.
Rezerves daļas un aprīkojums
Ar citu aprīkojumu, īpaši ar izmantojamiem
instrumentiem, var iepazīties ražotāja
katalogā.
Detaļu izkārtojuma attēlus un rezerves daļu
sarakstus Jūs atradīsiem mūsu mājas lapā:
www.flex-tools.com
CHE 2-28
175
Norādījumi par likvidēšanu
BRĪDINĀJUMS!
Nodrošiniet nolietoto ierīču nelietojamību,
likvidējot to tīkla kabeli.
Tikai ES valstīm.
Nelikvidējiet elektroinstrumentus
kopā ar parastajiem atkritumiem.
Vadoties pēc Eiropas 2012/19/EK direktīvas
„Par vecām elektronikas un elektroiekārtām“
un ietverot nacionālajā likumdošanā,
nepieciešama nolietotu elektroinstrumentu
šķirota savākšana un nodošana otrreizējai,
vidi saudzējošai pārstrādei.
NORĀDĪJUMS!
Informāciju par ierīces likvidēšanas
iespējām var saņemt specializētajā veikalā.
-Atbilstība
Uz savu atbildību deklarējam, ka sadaļā
„Tehniskā informācija“ aprakstītais
izstrādājums atbilst šādiem standartiem vai
normatīvajiem dokumentiem:
EN 60745 atbilstoši direktīvu
2004/108/EK (līdz 19.04.2016),
2014/30/ES (no 20.04.2016), 2006/42/EK,
2011/65/EK noteikumiem.
Par tehnisko dokumentāciju atbild:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Atbildības izslēgšana
Ražotājs un viņa pārstāvis nav atbildīgi
par zaudējumiem un peļņas zudumiem
uzņēmuma darbības pārtraukšanas
gadījumā, kurš tika izraisīts ražojuma vai
ražojuma neiespējamās izmantošanas dēļ.
Ražotājs un viņa vietnieks nav atbildīgi par
materiālajiem zaudējumiem, kuri tika izraisīti,
ierīci neprasmīgi izmantojot vai izmantojot to
savienojumā ar citu ražotāju izstrādājumiem.
CHE 2-28
176
Содержание
Используемые символы . . . . . . . . . . 176
Технические данные . . . . . . . . . . . . . 176
Краткий обзор . . . . . . . . . . . . . . . . . . 177
Для Вашей безопасности . . . . . . . . . 178
Шумы и вибрация . . . . . . . . . . . . . . . 179
Инструкция по эксплуатации . . . . . . 180
Техобслуживание и уход . . . . . . . . . . 184
Указания по утилизации . . . . . . . . . . 185
Соответствие нормам . . . . . . . . . . 185
Исключение ответственности . . . . . . 185
Используемые символы
ПРЕДУПРЕЖДЕHИЕ!
Обозначает непосредственно
угрожающую опасность. Hевыполнение
этого указания может повлечь за собой
тяжелые телесные повреждения или
даже смерть.
ВHИMАHИЕ!
Обозначает возможность возникновения
опасной ситуации. Hевыполнение этого
указания может повлечь за собой
телесные повреждения или материаль-
ный ущерб.
ПРИМЕЧАНИЕ!
Обозначает советы по использованию
и важную информацию.
Символы на приборе
Перед вводом в эксплуа-
тацию прочесть инструкцию
по эксплуатации!
Использовать защиту
для глаз!
Использовать защиту
для органов слуха!
Использовать легкую маску
для защиты органов дыхания!
Указание по утилизации
старого прибора (см. стр.
Указания по утилизации)!
Технические данные
Перфоратор и зубильный
молоток
CHE 2-28
SDS-plus
Номинальная
потребляемая
мощность
Вт 800
Число оборотов
на холостом ходу
мин
-1
0–1300
Число ударов на
холостом ходу
мин
-1
0–4000
Макс. энергия
единичного удара
(согл. ЕРTА-Рrосеdurе
05/2009)
Дж 2,7
Смазка Жировая
Приспособление для
фиксации инструмента
SDS-рlus
Макс. диаметр
сверления
– Бетон
– Kаменная кладка
(бурильная коронка
HM)
– Древесина
–Металл
мм
мм
мм
мм
28
68
30
13
Вес согл. «ЕРTА-
рrосеdurе 01/2003»
кг 2,65
CHE 2-28
177
Краткий обзор
1 Пылезащитный колпачок
2 Фиксирующая муфта
3 Дополнительная ручка
4 Зажимной рычаг для упора
ограничения глубины
5 Упор ограничения глубины
6 Поворотная кнопка для режима
работы
7 Деблокирующая кнопка
8 Рычаг для выбора направления
вращения
(правое/левое вращение)
9 Выключатель
Для включения и выключения,
а также для повышения скорости
до максимального числа оборотов/
ударов.
10 Стопорная кнопка
11 Рукоятка
12 Сетевой кабель
13 Фирменная табличка *
* на рисунке не видна
CHE 2-28
178
Для Вашей безопасности
ПРЕДУПРЕЖДЕHИЕ!
Прочтите все указания по технике
безопасности и инструкции.
Упущения
при соблюдении указаний по технике
безопасности и инструкций могут
привести к поражению электрическим
током, пожару и/или тяжелым травмам
.
Храните все указания по технике
безопасности и инструкции для
использования в будущем.
Перед использованием электроинстру-
мента необходимо прочесть перечис-
ленную ниже документацию и поступать
согласно указаниям, приведенным:
–
в данной инструкции по эксплуатации,
–
в разделе «Общие указания по тех-
нике безопасности» при обращении
с электроинструментами, во входя-
щей в комплект поставки брошюре
( № документации: 315.915),
–
в правилах и предписаниях по
предотвращению несчастного
случая, действующих на месте
эксплуатации электроинструмента.
Данный электроинструмент сконструиро-
ван в соответствии с уровнем техники
и общепризнанными правилами техники
безопасности. Hесмотря на это, при
использовании инструмента может
возникнуть опасность для здоровья
и жизни пользователя или посторонних
лиц, а также повреждение изделия или
возникновение другого материального
ущерба. Электроинструмент должен
использоваться только
–
в соответствии с назначением,
–
в безупречном состоянии, в отноше-
нии техники безопасности.
Hеисправности, снижающие безопас-
ность, следует немедленно устранять.
Использование по назначению
Перфоратор и зубильный молоток
СHЕ 2-28 SDS-рlus предназначен:
– для промышленного использования
на производстве и в ремесленных
мастерских,
– для сверления с ударом отверстий
в каменной кладке и бетоне для
дюбельных и анкерных креплений
и сквозных отверстий,
–для легких долбежных работ по
удалению штукатурки и облицовочных
плиток,
– для применения с пригодными
для этого и рекомендованными
изготовителем инструментами
для данного прибора.
Указания по технике
безопасности для работы
смолотками
Используйте защиту для органов
слуха. Воздействие шума может
привести к потере слуха.
Используйте дополнительные ручки,
входящие в комплект поставки
прибора. Потеря контроля может
привести к травмам.
Держите прибор только за изолиро-
ванные поверхности рукояток, если
Вы выполняете работы, при которых
рабочий инструмент может задеть
скрытые электропровода или
собственный сетевой кабель. Контакт
с проводкой под напряжением может
также поставить под напряжение
металлические части прибора
и привести к поражению электрическим
током.
CHE 2-28
179
Дальнейшие указания по технике
безопасности
Используйте подходящие поисковые
приборы для обнаружения скрытых
электро-, газо- или водопроводов,
или обращайтесь по этому поводу за
помощью в местные предприятия по
электро-, газо- или водоснабжению.
Контакт с электропроводами может
привести к возникновению пожара
и к поражению электрическим током.
Повреждение газопровода может
привести к взрыву. Проникновение
в водопровод приводит к возникно-
вению материального ущерба или
может привести к поражению
электрическим током.
Kрепко держите электроинструмент
во время работы обеими руками
и сохраняйте устойчивое положение.
Электроинструмент ведется надежнее
двумя руками.
Зафиксируйте обрабатываемое
изделие. Обрабатываемое изделие
удерживается в зажимном приспособ-
лении надежнее, чем в Вашей руке.
Не используйте электроинструмент
с поврежденным кабелем.
Не трогайте поврежденный кабель
и извлеките штепсельную вилку из
розетки, если кабель будет поврежден
во время работы. Поврежденные
кабели повышают риск поражения
электрическим током.
Вставлять только инструменты
с приспособлением для фиксации
инструментов системы SDS-plus.
Проверить надлежащую фиксацию,
потянув за инструмент.
Поврежденный пылезащитный
колпачок немедленно заменить.
Пылезащитный колпачок предот-
вращает попадание пыли в приспособ-
ление для фиксации инструмента.
Образующаяся пыль при обработке
таких материалов, как содержащие
свинец краски, некоторые виды
древесины, минералы и металл может
создавать опасность для пользователя
или находящихся поблизости лиц.
Вдыхание этой пыли или контакт с ней
может привести к заболеваниям
органов дыхания и/или аллергическим
реакциям.
– Необходимо обеспечить хорошую
вентиляцию рабочего места!
– По возможности следует исполь-
зовать отдельное устройство для
аспирации пыли.
– Рекомендуется использование
фильтрующей защитной маски
с классом фильтрации Р2.
Не обрабатывать материалы,
выделяющие опасные для здоровья
вещества (напр., асбест).
Для маркировки электроинструмента
использовать только наклейки.
Не просверливать отверстия в корпусе.
Hапряжение в сети и значение
напряжения на фирменной табличке
должны совпадать.
Шумы и вибрация
Значения уровня шума и вибрации были
определены согласно нормативной
документации ЕN 60745.
Измеренный уровень шума прибора
по шкале А составляет при обычных
условиях:
– Уровень звукового
давления: 91 дБ(А);
– Уровень звуковой
мощности: 102 дБ(А);
– Погрешность: K = 3 дБ.
Общий уровень вибрации:
– при сверлении с ударом:
– Уровень эмиссии: a
h
= 14,30 м/с
2
– Погрешность: K = 1,5 м/с
2
– при долблении:
– Уровень эмиссии: a
h
= 14,50 м/с
2
– Погрешность: K = 1,5 м/с
2
CHE 2-28
180
ВНИМАНИЕ!
Приведенные измеренные значения
действительны для новых приборов.
При ежедневном использовании
значения шума и вибрации изменяются.
ПРИМЕЧАНИЕ!
Приведенный в данной инструкции
уровень вибрации был определен
стандартизированным методом
измерения в соответствии с нормативной
документацией ЕN 60745, и может быть
использован для сравнения электро-
инструментов друг с другом. Он пригоден
также для предварительной оценки
вибрационной нагрузки.
Приведенный уровень вибрации возникает
при использовании электроинструмента по
основному назначению. Если же электро-
инструмент будет использоваться не по
назначению, в комплекте с другими
рабочими инструментами, или при
недостаточном техобслуживании,
то уровень вибрации может отличаться.
Это может значительно повысить
вибрационную нагрузку на протяжении
всей продолжительности работы.
Для точного определения вибрационной
нагрузки необходимо также учитывать
время, в течение которого прибор остается
выключенным или же включен, но на
самом деле не используется. Это может
значительно снизить вибрационную
нагрузку на протяжении всей продол-
жительности работы.
Примите дополнительные меры по
безопасности для защиты пользователя
от воздействия вибрации, как например:
проведение техобслуживания электро-
инструмента и рабочих инструментов,
создание возможности содержать руки
в тепле, организация рабочих процессов.
ВHИMАHИЕ!
При звуковом давлении свыше 85 дБ(А)
следует использовать средства защиты
органов слуха.
Инструкция по эксплуатации
Перед вводом в эксплуатацию
Распаковать электроинструмент
и принадлежности и проверить поставку
на комплектность и отсутствие транс-
портных повреждений.
Регулировка дополнительной
ручки
ПРЕДУПРЕЖДЕHИЕ!
Перед любыми работами над электро-
инструментом извлекать штепсельную
вилку из розетки.
ВHИMАHИЕ!
Электроинструмент следует использо-
вать только с установленной дополни-
тельной ручкой.
Дополнительную ручку можно повернуть
в любое желаемое положение, чтобы
обеспечить надежную и неутомительную
работу.
Ослабить зажатие, поворачивая
дополнительную ручку против
часовой стрелки.
Повернуть дополнительную ручку
в желаемое положение.
Поворачивая дополнительную ручку
по часовой стрелке, зафиксировать
рукоятку в желаемом положении.
CHE 2-28
181
Установка упора ограничения
глубины
ПРЕДУПРЕЖДЕHИЕ!
Перед любыми работами над электро-
инструментом извлекать штепсельную
вилку из розетки.
Зажимной рычаг на дополнительной
ручке нажать в верхней части
и удерживать.
Вставить упор ограничения глубины.
Установить упор ограничения глубины
на необходимую глубину сверления.
Зажимной рычаг отпустить.
Установка инструментов
с хвостовиком системы SDS
ПРЕДУПРЕЖДЕHИЕ!
Перед любыми работами над электро-
инструментом извлекать штепсельную
вилку из розетки.
ВHИMАHИЕ!
Используемые рабочие инструменты
могут нагреваться.
Использовать защитные перчатки!
ПРИМЕЧАНИЕ!
Используемые инструменты должны
быть снабжены хвостовиком системы
SDS. Для инструментов без хвостовика
системы SDS (напр., сверло по дереву)
необходимо использовать трехкулач-
ковый сверлильный патрон.
Проверить пылезащитный колпачок.
– Почистить загрязненный колпачок.
– Поручить замену неисправного
пылезащитного колпачка.
Вставить рабочий инструмент (1.)
и повернуть (2.) до его фиксации.
Проверить фиксацию, потянув
за рабочий инструмент.
Извлечение инструментов
ПРЕДУПРЕЖДЕHИЕ!
Перед любыми работами над электро-
инструментом извлекать штепсельную
вилку из розетки.
ВHИMАHИЕ!
Используемые рабочие инструменты
могут нагреваться.
Использовать защитные перчатки!
Отвести фиксирующую муфту
назад (1.).
Извлечь рабочий инструмент (2.).
CHE 2-28
182
Установка режима работы
ВHИMАHИЕ!
Режим работы можно переключать
только после остановки электро-
инструмента.
Нажать на деблокирующую кнопку.
Установить с помощью поворотной
кнопки желаемый режим работы:
Сверление
Сверление с ударом
Установка положения зубила
(см. там)
Долбление
ПРИМЕЧАНИЕ!
– В положениях (сверление),
(сверление с ударом) и
(долбление) деблокирующая кнопка
должна заметно блокировать
(выскакивать).
– В положении (установка положения
зубила) электроинструмент не
включать.
Установка положения зубила
Зубило можно повернуть в оптимальное
для выполняемых работ положение.
Нажать на деблокирующую кнопку
и установить поворотную кнопку для
режима работы на символ (1.).
Поворачивать зубило до тех пор, пока
оно не достигнет желаемого угла (2.).
Нажать на деблокирующую кнопку
и установить поворотную кнопку
для режима работы на символ .
Следить за фиксацией!
Установка направления
вращения
ВHИMАHИЕ!
Режим работы можно переключать
только после остановки электро-
инструмента.
Установить переключатель выбора
направления вращения в необ-
ходимое положение:
– Сверху: против часовой стрелки
– Снизу: по часовой стрелке
CHE 2-28
183
Включение электроинструмента
Без фиксации:
Нажать выключатель и удерживать.
Выключатель электроинструмента
позволяет медленно повышать число
оборотов или ударов до максималь-
ного значения.
Выключение прибора:
Отпустить выключатель.
С фиксацией:
ПРЕДУПРЕЖДЕHИЕ!
После перебоя в подаче электроэнергии
включенный электроинструмент снова
запускается. Немедленно выключить
электроинструмент!
Нажать на выключатель и удержи-
вать (1.).
Нажать на стопорную кнопку, чтобы
заарретировать выключатель (2.).
Выключение прибора:
Нажать на выключатель и отпустить.
Указания по работе
Сверление/Сверление с ударом
1. Установить поворотную кнопку
для режима работы на символ
(сверление) или (сверление
с ударом). Следить за фиксацией!
2. Вставить сверло.
3. Установить дополнительную ручку
в желаемое положение.
4. Вставить штепсельную вилку
в розетку.
5. Взять электроинструмент обеими
руками и занять рабочее положение.
6. Приставить сверло к поверхности
и включить электроинструмент.
7. Осторожно продвигать электро-
инструмент вперед.
8. После завершения сверления
выключить электроинструмент.
9. Извлечь штепсельную вилку из
розетки.
Долбление
1. Вставить зубило.
2. Установить поворотную кнопку для
режима работы на символ .
3. Повернуть зубило в желаемое
положение.
4. Установить поворотную кнопку для
режима работы на символ .
Следить за фиксацией!
5. Установить дополнительную ручку
в желаемое положение.
6. Вставить штепсельную вилку
в розетку.
CHE 2-28
184
7. Взять электроинструмент обеими
руками и занять рабочее положение.
8. Включить электроинструмент.
9. При долблении осторожно
продвигать электроинструмент
вперед так, чтобы он не отскакивал.
10. После завершения работы
выключить прибор.
11. Извлечь штепсельную вилку
из розетки.
Прочие указания
– Применение «острых» рабочих
инструментов повышает произво-
дительность работы и срок службы
электроинструмента.
– После работы почистить электро-
инструмент и, уложив в чемодан
для транспортировки, разместить
на хранения в сухом месте.
Техобслуживание и уход
ПРЕДУПРЕЖДЕHИЕ!
Перед любыми работами над электро-
инструментом извлекать вилку из
розетки.
Чистка
Регулярно очищать прибор
и вентиляционные прорези.
Периодичность зависит от обрабаты-
ваемого материала и продолжитель-
ности использования.
Внутреннее пространство корпуса
и двигатель следует регулярно
продувать сухим сжатым воздухом.
Угольные щетки
Электроинструмент оснащен угольными
отключающими элементами.
По достижению границы износа угольных
отключающих элементов электро-
инструмент автоматически отключается.
ПРИМЕЧАНИЕ!
Для замены следует использовать
только оригинальные детали от
изготовителя. При использовании
деталей производства других фирм
аннулируются гарантийные
обязательства изготовителя.
Через задние входные отверстия для
воздуха можно наблюдать искрение под
щетками во время использования.
При сильном искрении под щетками
электроприбор следует немедленно
выключить. Электроприбор следует
передать в авторизованную
изготовителем сервисную мастерскую.
Привод
ПРИМЕЧАНИЕ!
В течение гарантийного строка не
выкручивать винты из приводной
головки. При невыполнении этого
условия гарантийные обязательства
изготовителя аннулируются.
Электроинструмент смазан жировой
смазкой. Замена/заполнение жировой
смазки должна поручаться авторизо-
ванной изготовителем сервисной
мастерской.
Ремонтные работы
Ремонтные работы должны проводиться
исключительно в авторизованной
изготовителем сервисной мастерской.
Если соединительный провод электро-
инструмента будет поврежден, он
должен быть заменен на специально
подготовленный соединительный провод
(способ крепления Х). Этот провод
можно приобрести через сервисную
службу FLЕХ.
CHE 2-28
185
Запасные части
и принадлежности
Прочие принадлежности, особенно
рабочие инструменты, Вы сможете
найти в каталогах изготовителя.
Покомпонентное изображение и списки
запасных частей Вы найдете на нашем
сайте в Интернете: www.flех-tооls.соm
Указания по утилизации
ПРЕДУПРЕЖДЕHИЕ!
Отработавшие свой срок приборы
вывести из употребления путем
отрезания сетевого кабеля.
Только для стран ЕС.
Hе выбрасывайте
электроинструменты в мусор
вместе с бытовыми отходами!
Согласно Европейской Директиве
2012/19/ЕС относительно старых
электрических и электронных приборов и
ее реализации в национальном
законодательстве, использованные
электроинструменты должны собираться
отдельно от прочих отходов и
подвергаться экологически чистой
вторичной переработке.
ПРИМЕЧАНИЕ!
Информацию о возможных методах
утилизации можно получить
в специализированной торговле!
Соответствие нормам
Мы заявляем с исключительной
ответственностью, что изделие, описанное
в разделе «Технические данные»,
соответствует следующим нормам
или нормативным документам:
ЕN 60745 в соответствии
с определениями, приведенными
вДирективах
2004/108/ЕG (до 19.04.2016 г.)
2014/30/ЕC (начиная 20.04.2016 г.),
2006/42/ЕG, 2011/65/ЕG.
Ответственная за техническую документа-
цию компания:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
23.07.2015
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Исключение ответственности
Изготовитель и его представитель
не несут ответственности за ущерб
и упущенную прибыль в результате
прерывания деловой деятельности,
которые вызваны изделием или невоз-
можностью использования изделия.
Изготовитель и его представитель не
несут ответственности за повреждения,
возникшие в результате использования
изделия не по назначению или при его
использовании с изделиями других
изготовителей.
414.344 / 07–2015 / Für Druckfehler keine Gewähr. Technische Änderungen vorbehalten.
