Technical Support and E-Warranty Certificate www.vevor.com/support
SLIDING GATE ROLLER
MODEL:1703/1704
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 1 -
Model:1703/1704
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions carefully
before operating. VEVOR reserves a clear interpretation of our user
manual. The appearance of the product shall be subject to the product you
received. Please forgive us that we won't inform you again if there are any
technology or software updates on our product.
SLIDING GATE ROLLER
background
- 2 -
SAFETY INSTRUCTIONS
1.The sliding door roller should be installed by adults.
2.Children are prohibited from installing the product.
3.Check the product regularly whether it is stable to avoid damage from the
welding position.
PARAMETER LIST
Model
1703
1704
Roller Diameter
Ø50mm
Ø40mm
Roller Length
151mm
149.2mm
Bracket Shape
L Mode
L Mode
Bracket Installation Hole
4
2
Roller Quantity
2
2
Roller Spacing
5-93mm
5-80mm

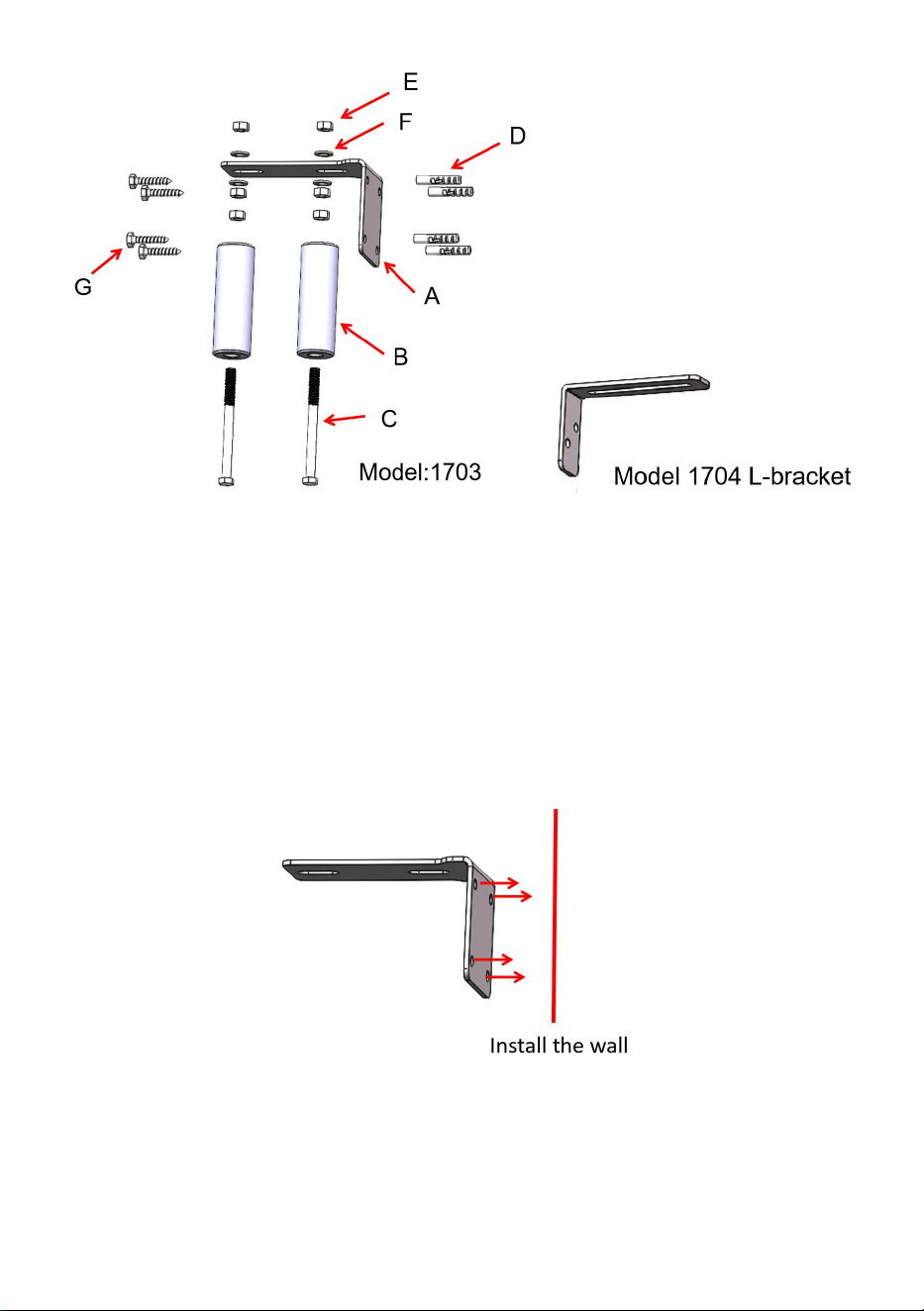

PARTS LIST
MODEL
ITEM NAME
1703 QTY
1704 QTY
A
L bracket
1
1
B
roller
2
2
C
Bolt
2
2
D
Plastic expansion screw
4
2
E
Nut
6
6
F
Metallic gasket
4
4
G
Screw
4
2
background
- 3 -
Note:Model 1703 and 1704 are equipped with open 19mm wrench and an
inside hexagonal wrench.
Model 1704 Only two plastic expansion screws D and screw G.
INSTALLATION GUIDE
1.First, mark the position of the mounting holes on the wall through the 4
screw holes of the L-shaped bracket;
Note:Model 1704 Mark the two screw holes.

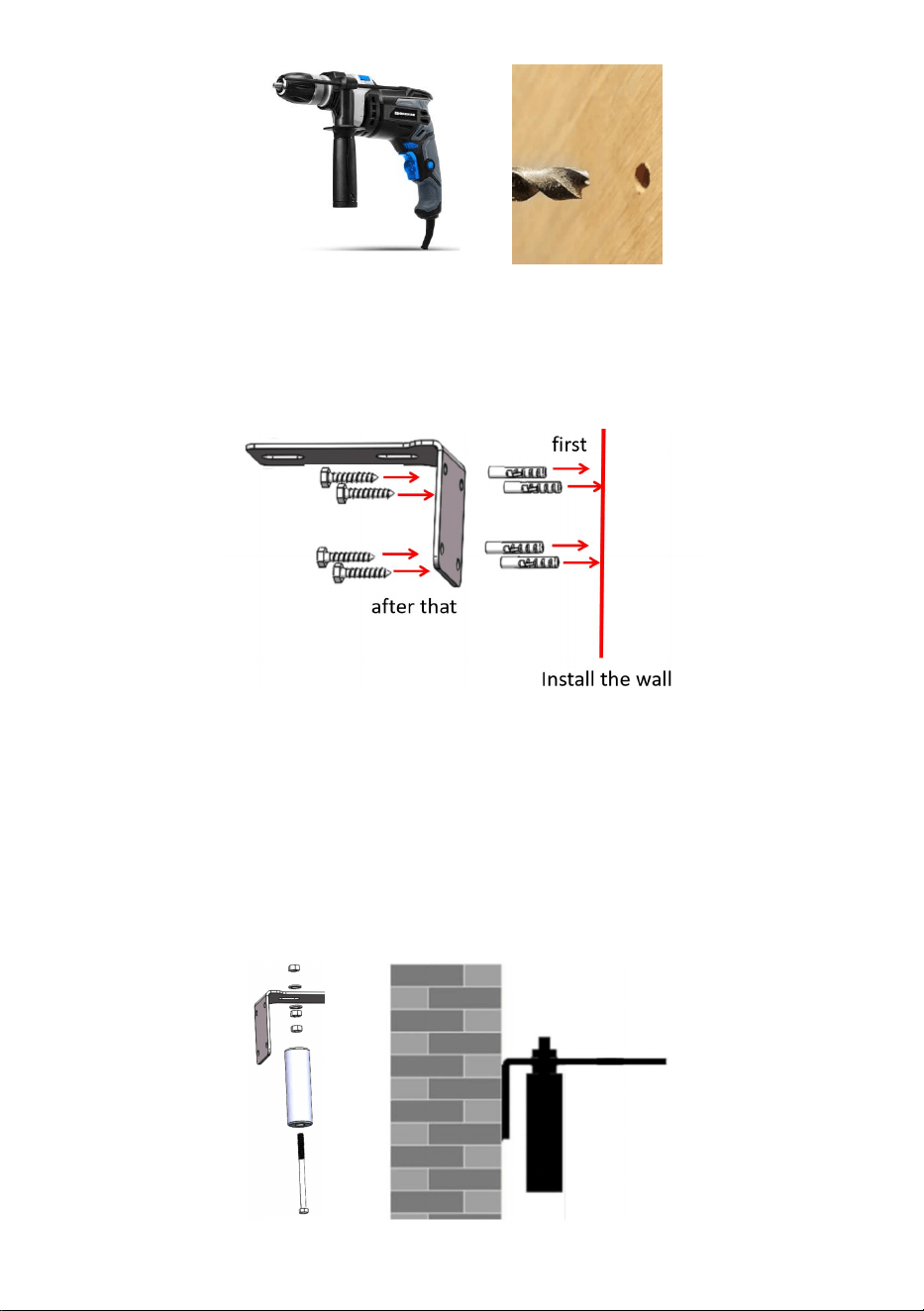

2.Drilling holes in the marked position with an impact drill; The inner
diameter is 12mm and the depth of the hole is 65mm.
background
- 4 -
Note:Model 1704 Drilling of the two screw holes.
3.Put 4 plastic expansion screws into the drilled hole in the mounting wall;
Bolt the L-shaped bracket in the plastic expansion screw;
Note:Model 1704 Install the two plastic expansion screws D and screw G.
4.Install a roller on the L-shaped bracket, first install near the end of the
wall;As shown, the bolts first pass through the roller, pass through two nuts,
then pass through a metal gasket, then pass through the U groove of the
L-shaped bracket, then pass through a metal gasket, and finally tighten the
bolts with the nut; the roller is installed.
background
- 5 -

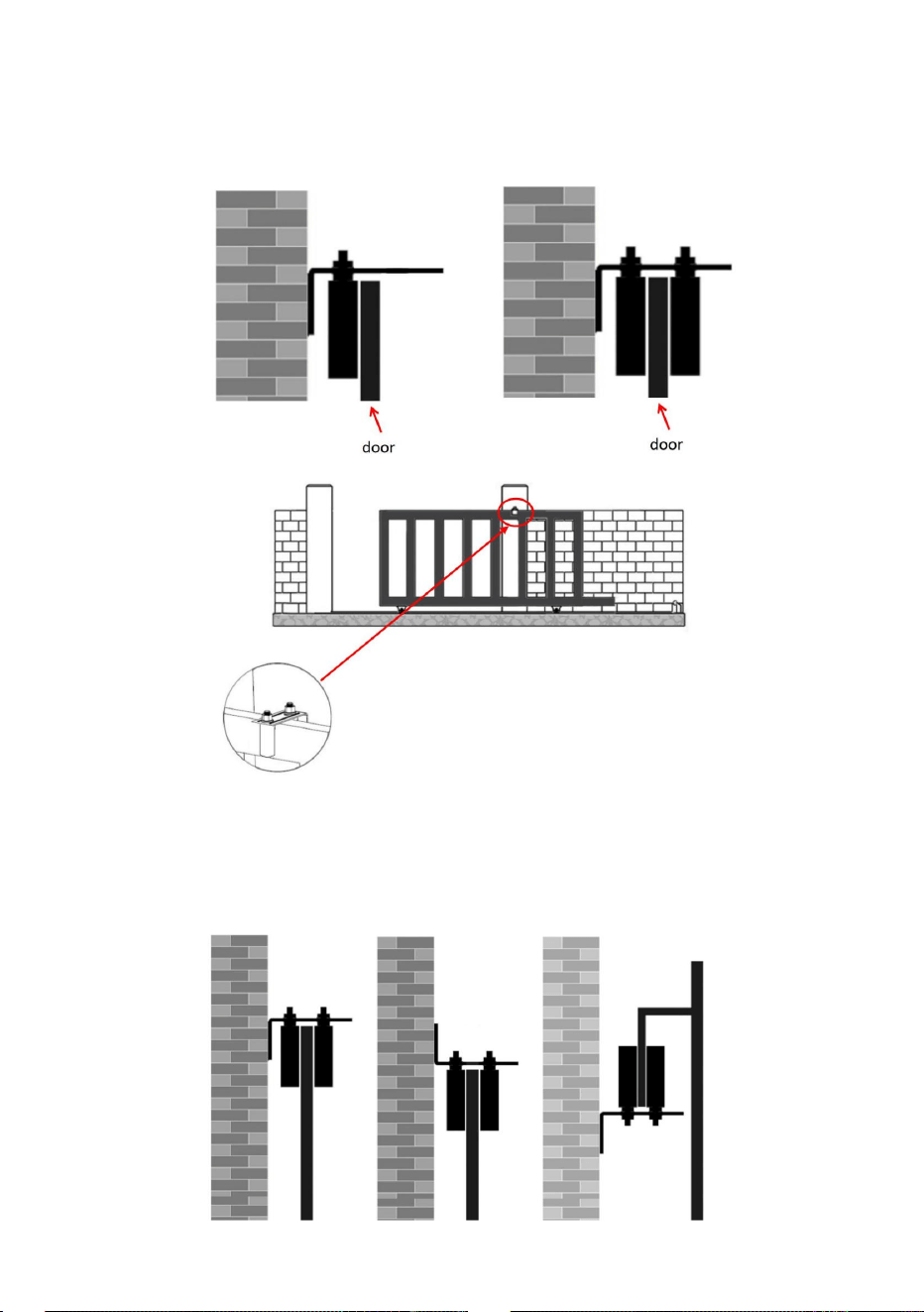

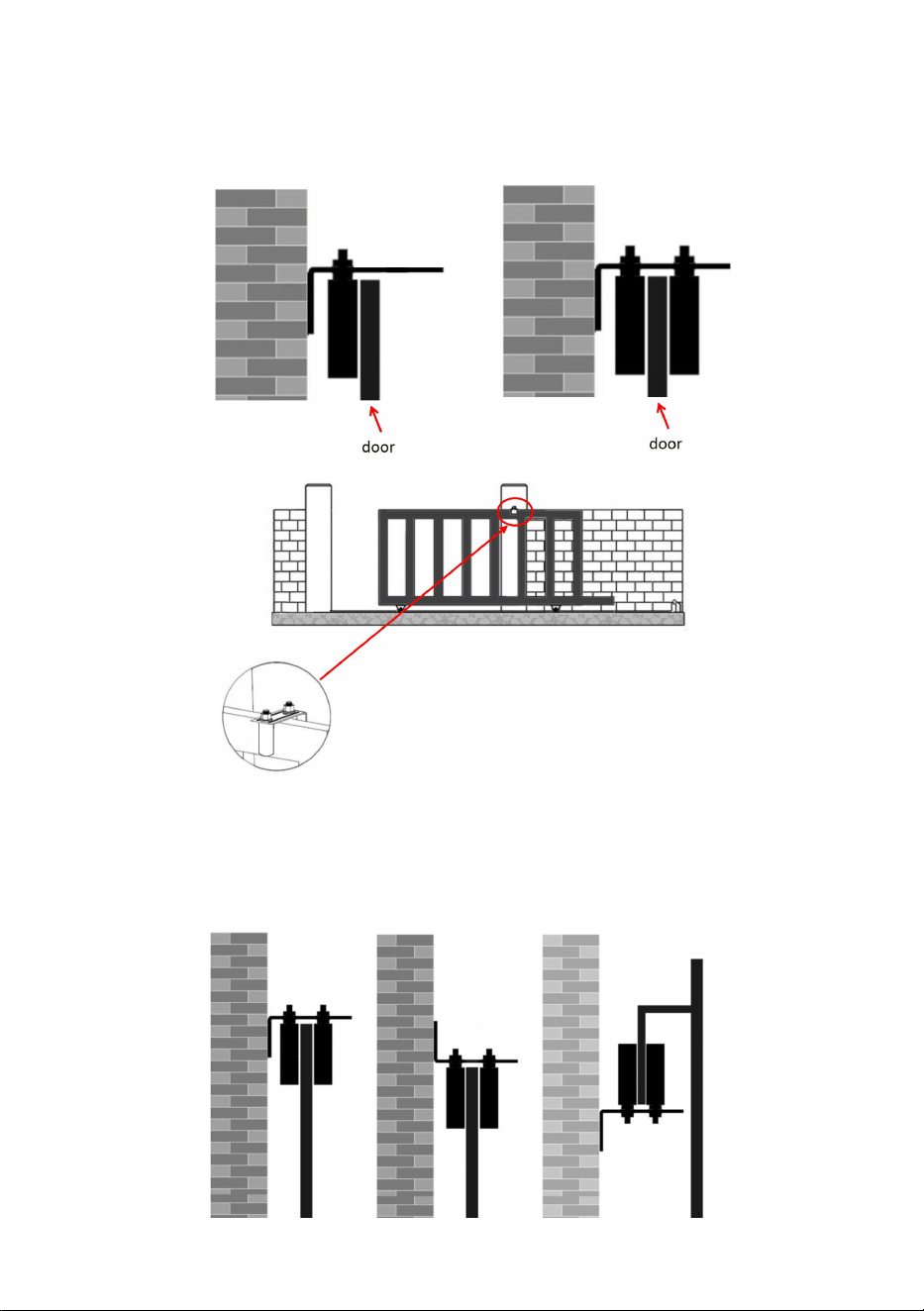

5.Close the door near the installed roller, adjust the position of the outer
roller according to the thickness of the door, and install another roller in the
same method.
Note:There is a gap between the two rollers and the door, and the roller
can rotate.

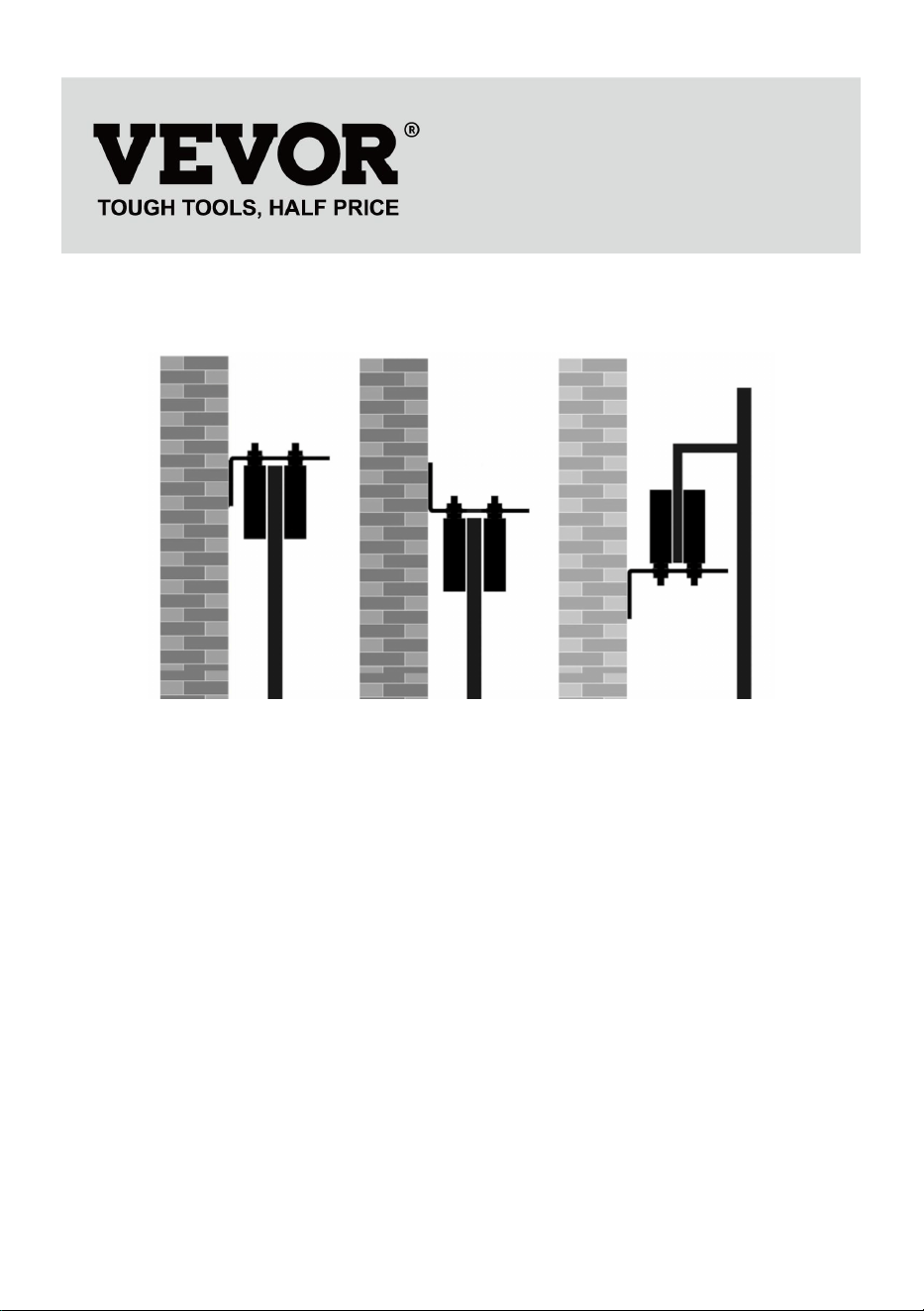

6.Follow-up needs to adjust the form of the installation
background
- 6 -
PRODUCT MAINTENANCE
1.Check regularly whether the nut is loose, and when the nut is loose, the
product may be damaged;
2.The drum can be rotated to clean up the dirt of the drum regularly to
avoid getting stuck;
3.Treat the L-type stent regularly, such as applying anti-rust oil, to prolong
the service life of the product.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
