Technical Support and E-Warranty Certificate www.vevor.com/support

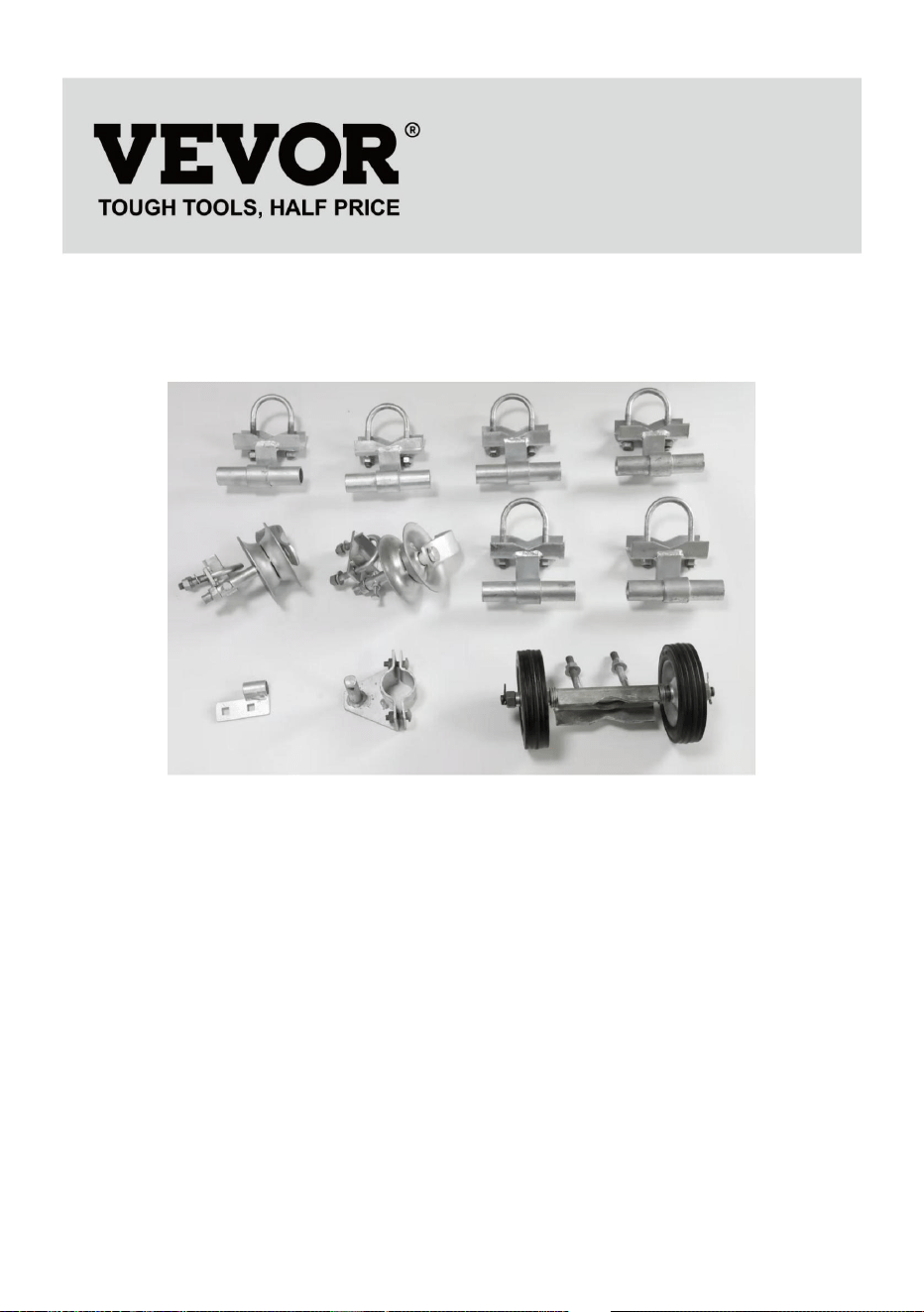

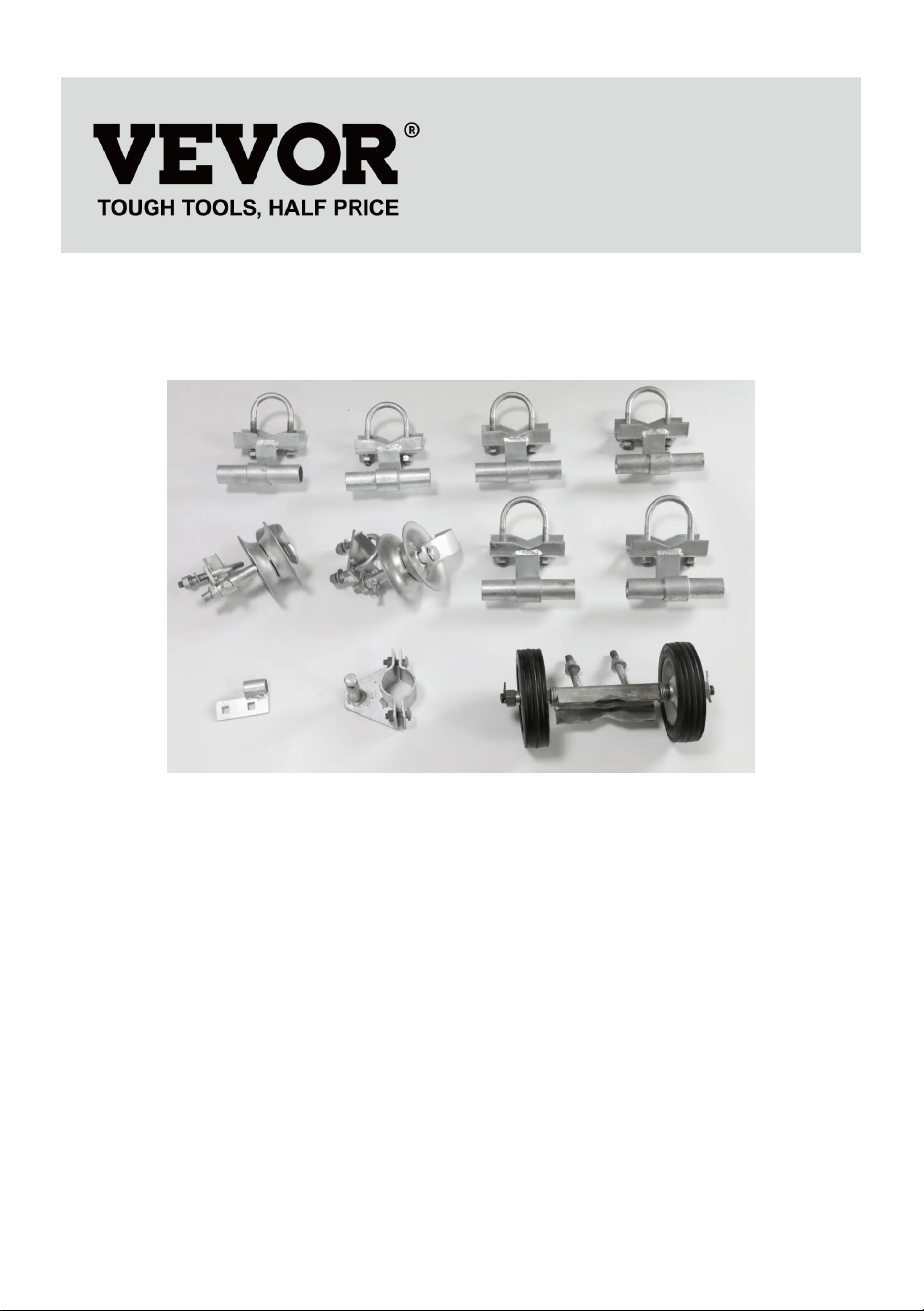

CHAIN LINK ROLLING GATE KIT
MODEL:GKIT6
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 1 -
Model:GKIT6
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions carefully
before operating. VEVOR reserves a clear interpretation of our user
manual. The appearance of the product shall be subject to the product you
received. Please forgive us that we won't inform you again if there are any
technology or software updates on our product.
Chain link rolling gate kit
background
- 2 -
SAFETY INSTRUCTIONS
1.Products need to be installed by adults, and gloves are required during
the installation.
2.Children are prohibited from installing the product.
3.Check the product for stability regularly to avoid product damage caused
by nut loosening.
4.The product is outdoors for a long time, so it is recommended that the
metal parts be treated with rust prevention to better prolong the life of the
product.
PARAMETER LIST
Model
GKIT6
Rolling Gate Wheels maximum load-bearing
600lbs
Outer diameter of the Rolling Gate Wheels
Ø145.8mm
Rolling Gate Wheels fitting door frame tube
Ø32-Ø60mm
Outer diameter of the Rolling Gate Track Wheels
Ø125mm
Rolling Gate Track Wheels fitting door frame rail pipe
Ø32-Ø42mm
Rolling Gate Track Wheels fitting door frame column
Ø41-Ø55mm
Track Brackets fitting door frame rail pipe
Ø32-Ø42mm
Track Brackets Wheels fitting door frame column
Ø41-Ø73mm
Rolling Gate Latch fitting door frame column
Ø41-Ø47mm
List of kit parts
Rolling Gate
Wheels*1pc
Rolling Gate
Track
Wheels*2pc
Track Brackets
*6pc
Rolling Gate
Latch*1pc
background
- 3 -

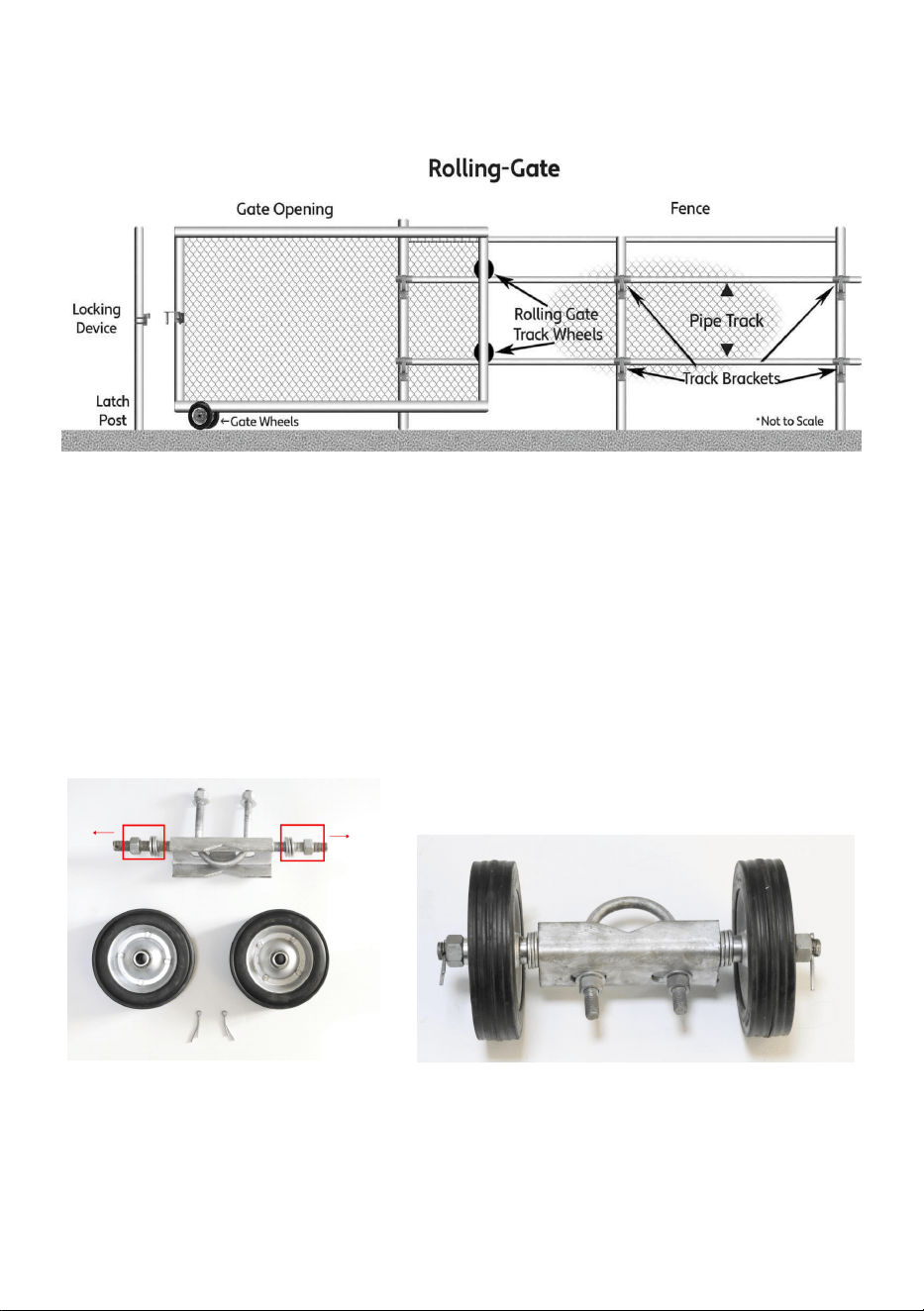

INSTALLATION GUIDE
Rolling Gate Wheels assembly
1.First, remove the open pins, nuts and metal gaskets at both ends of the
Rolling Gate Wheels support, and keep 2 metal gaskets at both ends;
The two Rolling Gate Wheels are placed at both ends of the bracket, and
metal gaskets are placed at both ends, then screw in the nut to lock, and
finally restore the pin to its original position to complete the assembly of the
Rolling Gate Wheels.

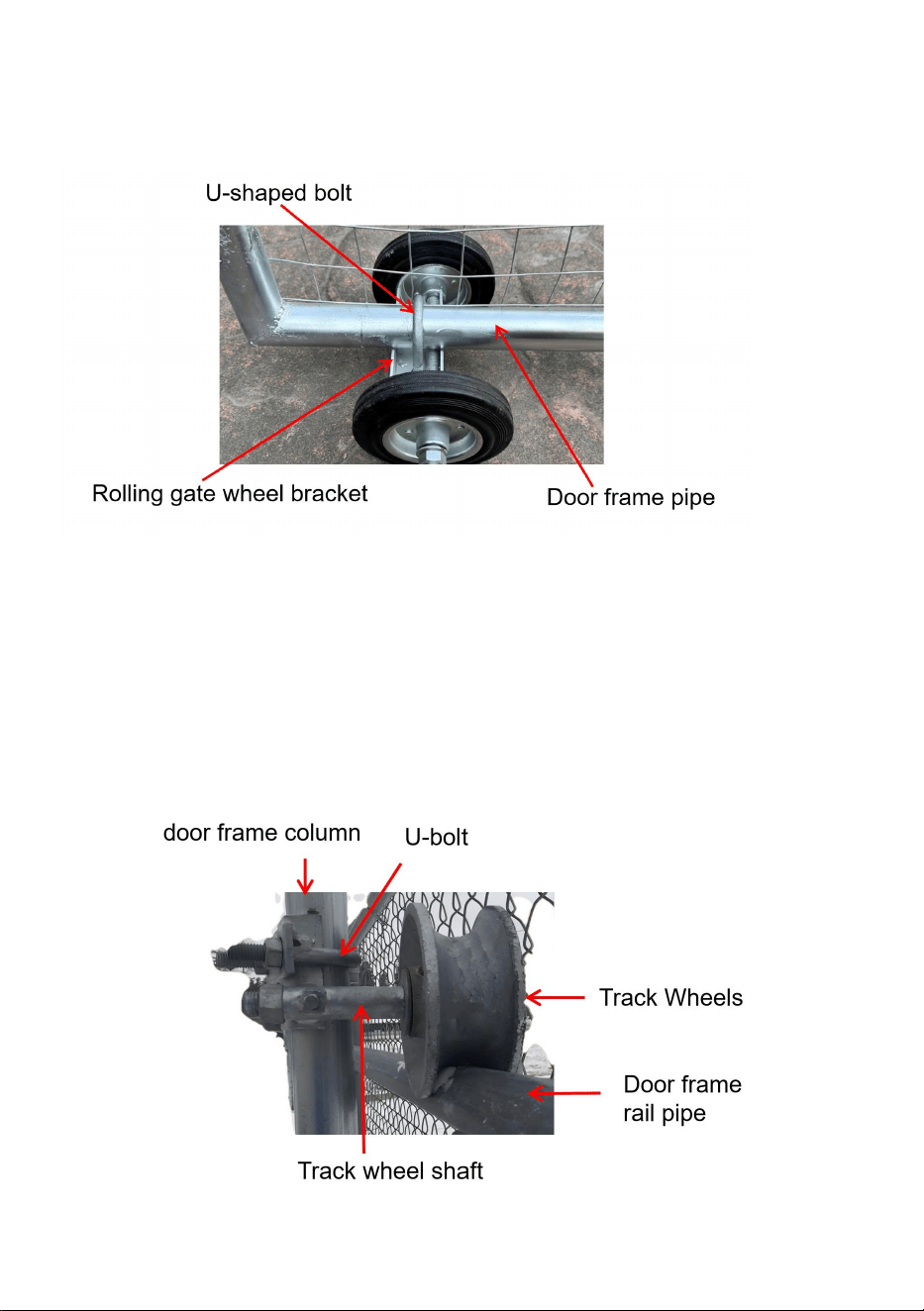

2.Open the nut of the U-shaped bolt, remove the U-shaped bolt, place the
door frame pipe in the middle of the rolling gate wheel bracket, then cover
the U-shaped bolt to the door frame pipe, lock the nut to complete the
background
- 4 -
installation of the rolling gate wheels and door.
For firm installation, insert the open pin back into the through holes at both
ends of the wheel shaft.
Installation of Rolling Gate Track Wheels
1.Release the nut on the axle of the track wheels, separate the axle from
the track wheels, place the track wheels in the door frame rail pipe, and
reinstall the axle of the track wheels.
Remove the U-bolt of the track wheels and set it on the door frame post,
and lock the U-bolt and track wheels bracket with a nut to complete the
assembly installation.
background
- 5 -

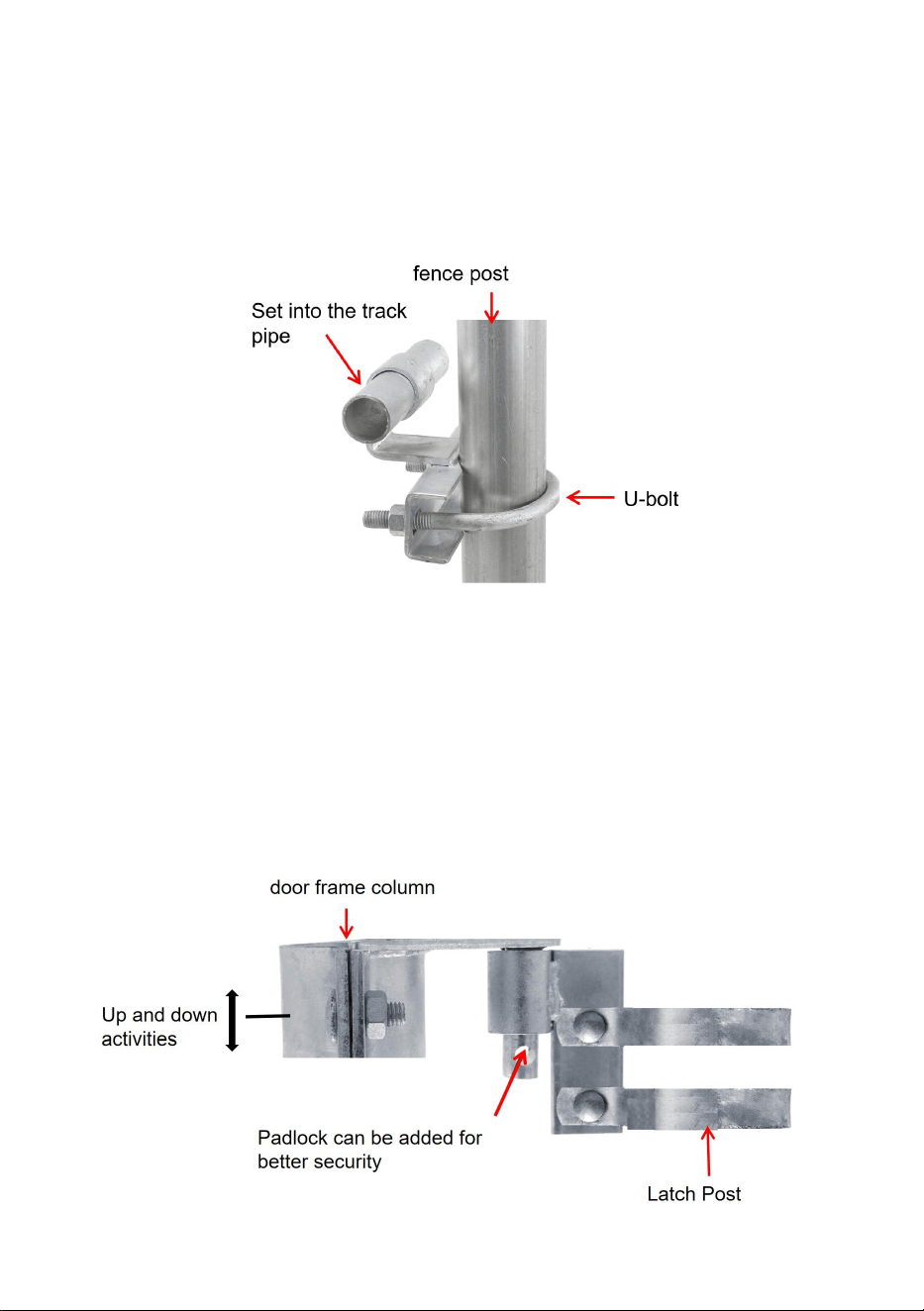

Install track bracket
1.Cover the U-shaped bolt to the fence post, lock the fence post and the
rail bracket with the nut, and put the rail pipe of the fence gate into the rail
bracket to complete the component installation.
Rolling Gate Latch Installation
1.After releasing the rolling gate latch to the nut, then wrap the door frame
column, and slightly lock the nut, the rolling gate latch can be slid up and
down after installation;
2.Rolling gate latch receiver pin is fixed in the latch post through the
support belt;receiver pin need to buy extra for yourself.
background
- 6 -
Product maintenance
1.Check the product regularly for loose installation to avoid damage to the
operation of loose parts.
2.Clean up the dirt on the surface of the product regularly, so that the
product runs more smoothly.
3.The product is outdoors for a long time, so it is recommended that the
metal parts be treated with rust prevention to better prolong the life of the
product.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
