RATCHET POWER PULLER
MODEL: KH4000B-HAC
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: KH4000B-HAC
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
RATCHET POWER
PULLER
background
- 2 -
SAFETY INSTRUCTIONS
1. Do not use the ratchet power puller when the vehicle is in gear or in
the "P" (parking brake) position, this may damage the vehicle's
transmission.
2. Before use, the cable should be straightened out and should not be
twisted to avoid breaking the rope.
3. Keep hands, clothing, hair, and jewelry clear of the cable/gear when
using the ratchet power puller.
4. Do not wrap the cable around the load and do not hook the load
directly onto the cable. This could damage the load and twist or fray
the cable.
5. Do not use the ratchet power puller if the cable is frayed, twisted or
damaged.
6. Do not allow anyone to stand near the cable/in the cable pulling
line/behind the hand puller while it is on.
7. Never pass over hand puller or steel cable during use.
8. Against the parameter table, do not overload fracture tension !
9. Never use other levers or tubes to put force on the tightener handle.
10. It is prohibited to subject the wire tightener to sudden shock loading
energy.
11. It is prohibited to let the wire rope over/close to or around the corner
sharp corner, which will cause the wire rope to be cut off.
12. The product is solely for pulling purposes on loads or to pull two
cables together within the product’s own technical specs.
13. The product is not intended for hauling floating vessels, nor not for
professional and/or industrial applications.
14. Do not use the ratchet power puller for hoisting or lifting operations as
for this type of application hoists must comply with particular safety
requirements.
15. The ratchet power puller shown in this operation manual is not
intended for the transportation of persons.
background
- 3 -
MODEL AND PARAMETERS
Model
Capacity
Rope Type
Rope Diameter/Length
Description
Double Rope Span
Single Rope Span
Breaking Tension
STRUCTURE DIAGRAM
1.Handle 2.Pawl Spring Switch 3.Drive Pawl 4.Ratchet 5.Stop Pawl
Trigger 6.Anchor Hook 7.Load Hook 8.Wire Rope 9.Guard
1
2
3
4
5
6
7
8
9
background
- 4 -
COMPONENTS
No.
Pictu re
Name
Qty
1
Ratchet Power Puller
1
2
User Manual
1
OPERATION
CHECK THE HAND PULLER CAREFULLY BEFORE USING IT !
Suggestion: The best way to get acquainted with how the hand puller
operates is to carry out a few test runs before you actually use it.
Note: It may be difficult to pull out the rope if it is fully packed. Please
reserve an appropriate length outside !

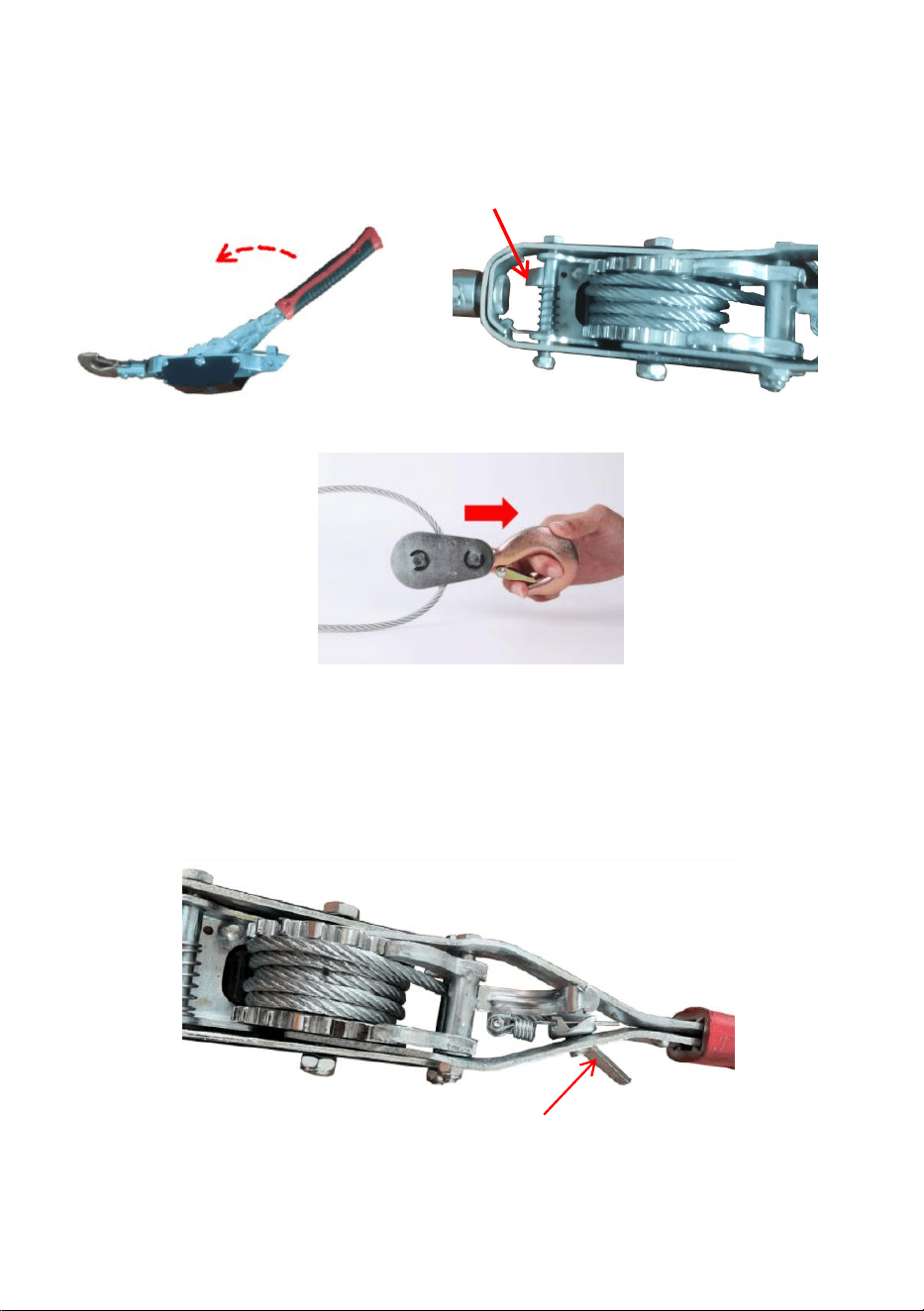

Step 1: Switch the pawl spring to upper unlock position in order to
release the pawl.
Flip up to unlock.
background
- 5 -
Step 2: Flip the handle to the opposite side, hold the trigger
simultaneously, the wire rope can be pulled out.
Step 3: Reset the handle, switch the pawl spring back to original
position to lock the pawl.
Flip up to unlock.
Flip down to lock.
background
- 6 -
Step 4: The wire rope will be retracted when you push and pull the
handle back and forth.
Note: In case of stacking the wire rope on one side, you may use your
finger to guide the rope while retracting.
MAINTENANCE
1. Lubricate the wire rope regularly and check for wear and broken wire.
2. Be sure to wipe the product with a dry cloth after use in harsh environ-
-ments, such as bad weather or by the sea.
3. Keep away from fire.
background
TechnicalSupport and E-Warranty Certificate
www.vevor.com/support
