Vevor PD1030C 28" 2 Tier Kidney Shaped Corner Organizer Durable Lazy Susan for Efficient Cabinet Storage

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
PD1030C photo

User Manual

This is the main product document for model PD1030C.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support

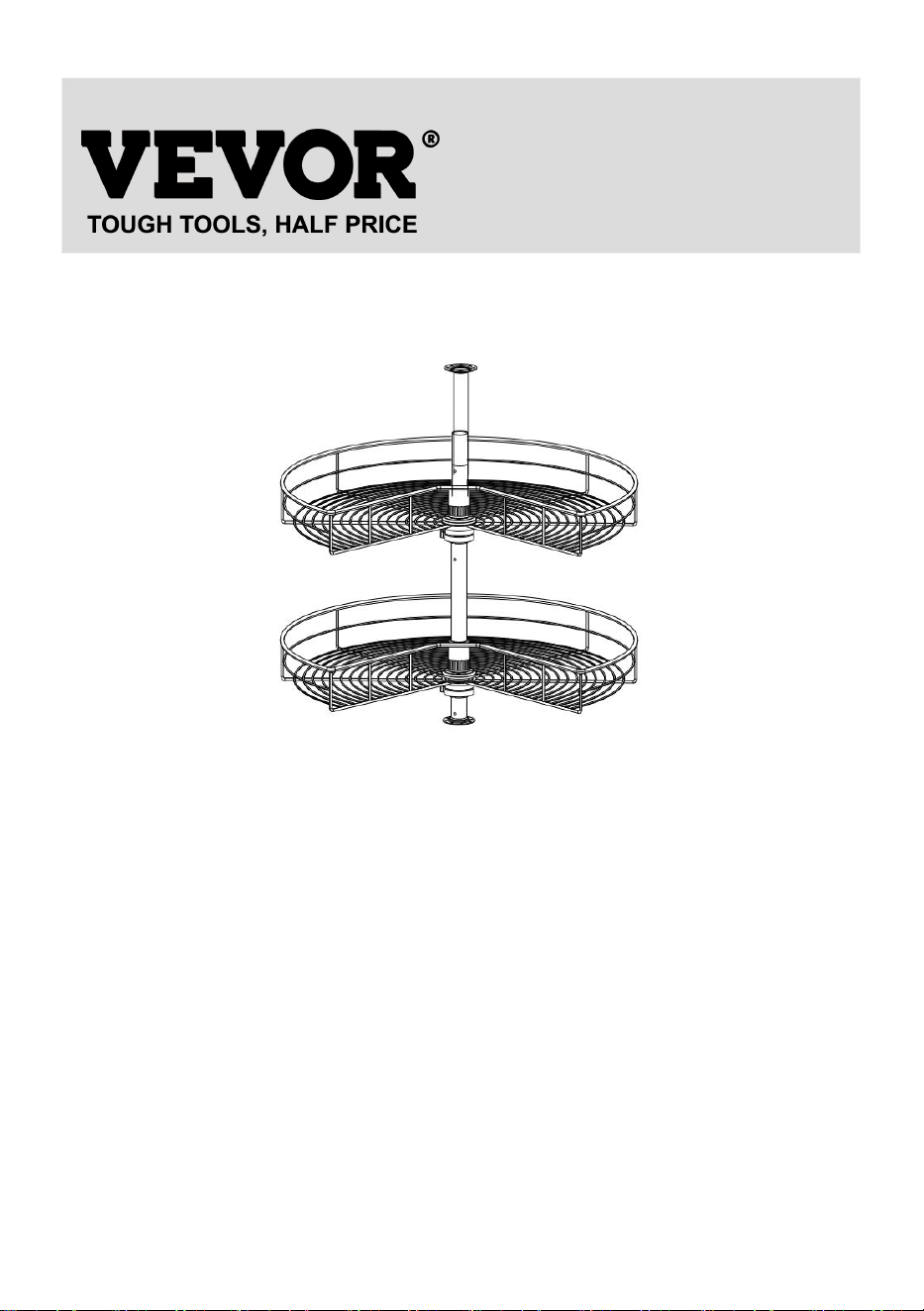

PIE CUT LAZY SUSAN CABINET BLIND
CORNER ORGANIZER
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major top
brands and does not necessarily mean to cover all categories of tools offered by us. You are
kindly reminded to verify carefully when you are placing an order with us if you are actually saving
half in comparison with the top major brands.
background
background
1
Thanks for purchasing one of our products, please read carefully the assembly
instructions before the installation.
Model:
PD1030D ；PD1030C；
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to contact us:
Technical Support and E-Warranty Certificate www.vevor.com/support
This is the original instruction, please read all manual instructions carefully before
operating. VEVOR reserves a clear interpretation of our user manual. The
appearance of the product shall be subject to the product you received. Please
forgive us that we won't inform you again if there are any technology or software
updates on our product.
Pie Cut Lazy Susan
Cabinet Blind Corner
Organizer
background
2
PRODUCT PARAMETERS
ASSEMBLY PRECAUTIONS
1. Assemble needs to follow these instructions. Incorrect assembly can be
a hazard.
2. Wear safety goggles and heavy-duty work gloves during assembly.
3. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
4. Weight capacity and other product capabilities apply to a properly and
completely assembled product only.
5. Keep the assembly area clean and well-lit.
6. Keep bystanders out of the area during assembly.
7. Check the installation size of the corresponding model of the pull
basket, and select the cabinet consistent with or close to the
installation size for installation.
Model
Product Size
Loading
Capacity
Installation
size(mm)W*D*H
Number
of layers
PD1030D
31.5"x26.7"x29.1"
(800x680x740mm)
50 lbs(Max)
(single layer
25 lbs)
≥900 x ≥900 x
（560-740）
2
PD1030C
28"x24"x29.1"
(710x610x740mm)
50 lbs(Max)
(single layer
25 lbs)
≥810 x ≥810 x
（560-740）
2
background
3
USE PRECAUTIONS
WARNING: TO PREVENT SERIOUS INJURY AND DEATH FROM
TIPPING:
1. This product is not a toy. Do not allow children to play with or approach
this item.
2. Use as intended only. Do not sit or stand on the product.
3. Inspect before every use. Do not use it if parts are loose or damaged.
4. Use on Kitchen cabinet only and Do not use it alone on the ground or on
the desktop.
5. Do not exceed the listed weight capacity. Tighten all knobs securely
before applying load. Be aware of dynamic loading! The sudden load
movement may briefly create an excess load, causing product failure.
PARTS LIST
background
4
ASSEMBLY STEPS

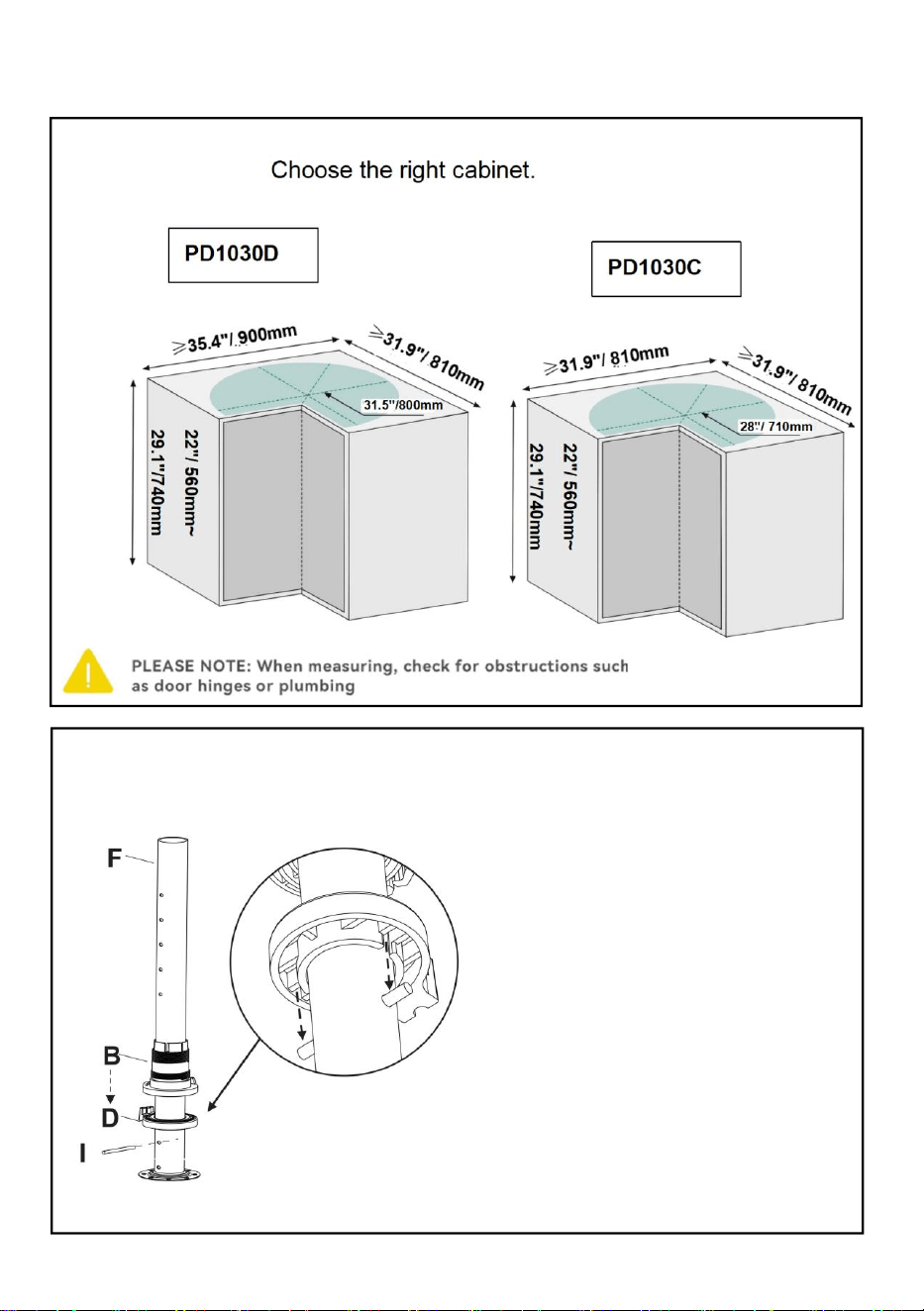

Select the appropriate size of the
cabinet as shown, and fix the
Tube (F) with screws (J).
Insert the rod(I)through the hole
of tube(F),then put plastic
stopper(D)&(B).
background
5

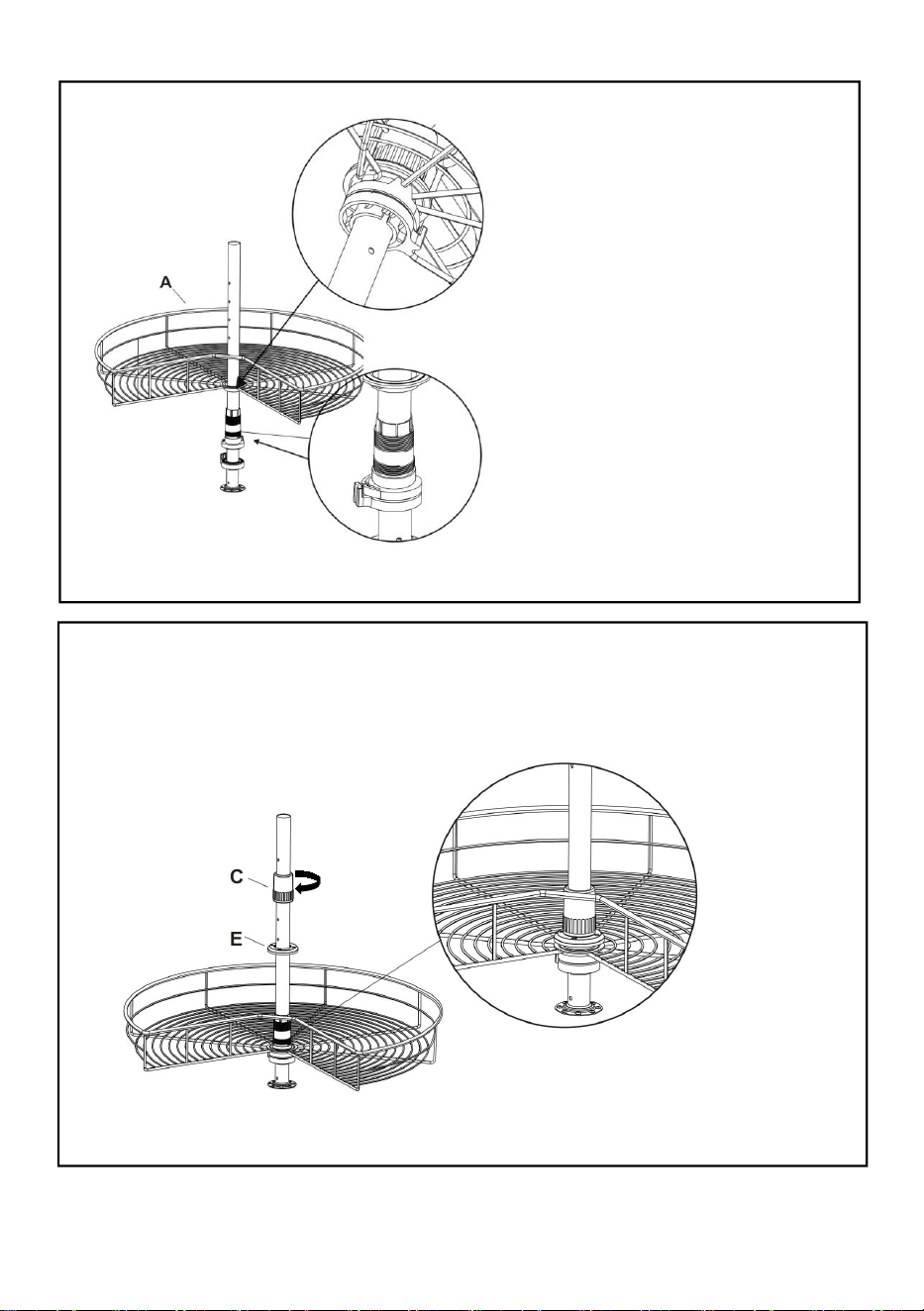

Put plastic part(E)&(C) orderly and screw down tightly.
The second basket install steps are the same as the
former one.
background
6

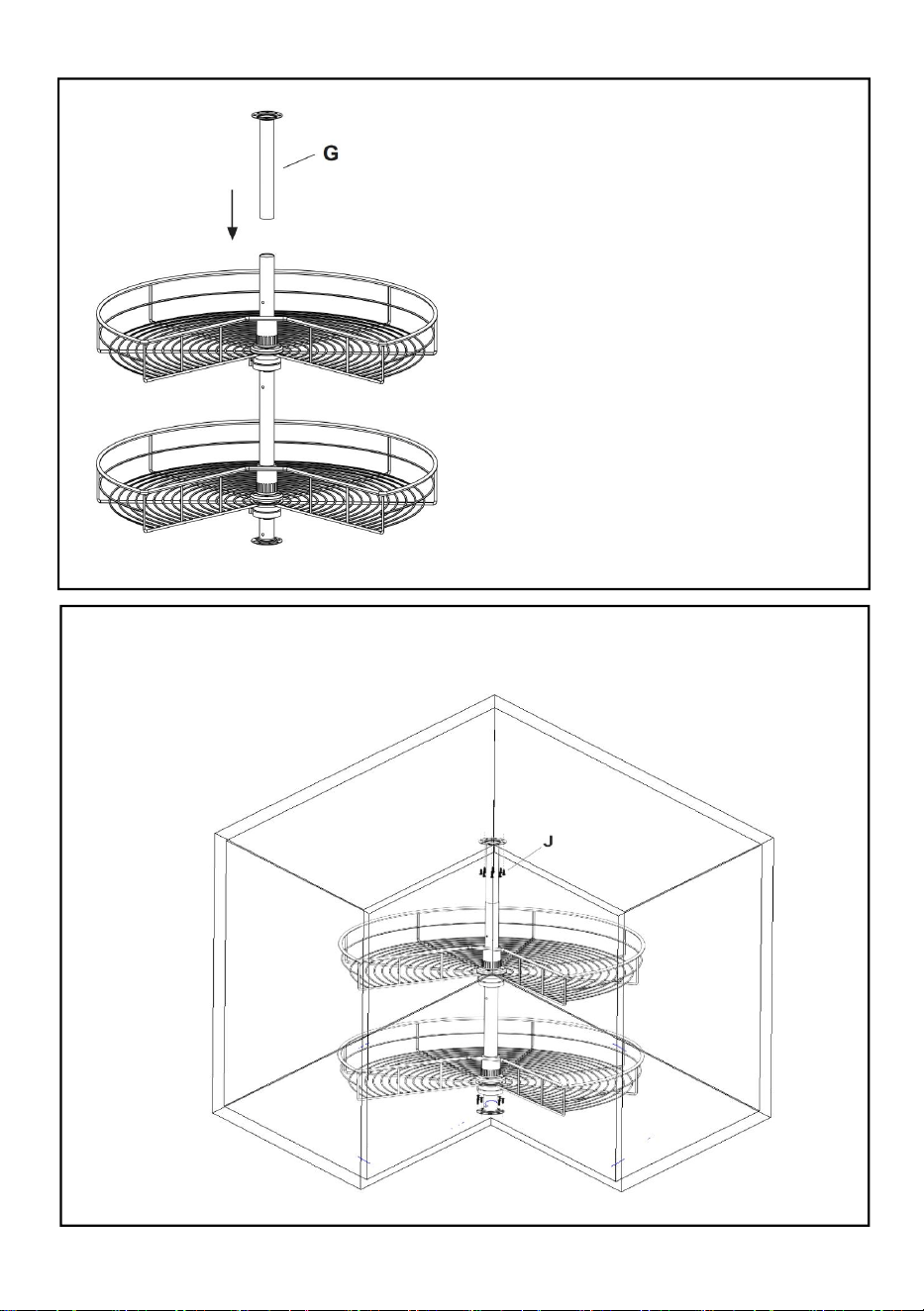

Install the upper support
tube (G) as shown and
adjust the top of the tube
to fit the top of the cabinet
Put the product in the cabinet,
adjust the correct position, and
secure it with screws”J”.
background
7
Cleaning
-For cleaning, wipe the surface with a damp (not wet) cloth or wipe dry with
a clean lint free cotton cloth.
-Window cleaning liquid or a similar cleaning liquid can be used to clean
the surface.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
EC REP: E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Frankfurt am Main.
UK REP: YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Imported to AUS: SIHAO PTY LTD.
1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Imported to USA: Sanven Technology Ltd.
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
background
background
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
ECKORRGANIZER
PIE CUT LAZY SUSAN SCHRANK-JALOUSIE
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine
Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken
erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie
freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen
Topmarken tatsächlich die Hälfte sparen.
Machine Translated by Google
background
Machine Translated by Google
background
Anweisungen vor der Installation.
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät
in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung
vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.
Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-
Updates für unser Produkt gibt.
Modell: PD1030D ÿPD1030Cÿ
Vielen Dank für den Kauf eines unserer Produkte, bitte lesen Sie sorgfältig die Montage
Veranstalter
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Schrank mit blinder Ecke
Lazy Susan mit Kuchenschnitt
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren
Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
1
Machine Translated by Google
background
von Schichten
Nummer
2
PD1030D
PD1030C
Tragkraft
50 lbs (max.)
(Einzellage 25
lbs) 50
lbs (max.)
(Einzellage 25
lbs)
2
Laden
ÿ900 x ÿ900 x
ÿ560-740ÿ
1. Beim Zusammenbau müssen diese Anweisungen befolgt werden. Ein falscher Zusammenbau kann
gefährlich sein.
(560-740)
31,5" x 26,7" x 29,1"
(800 x 680 x 740 mm)
7. Überprüfen Sie die Einbaugröße des entsprechenden Modells des Auszugskorbs und wählen Sie
für die Installation einen Schrank aus, der der Einbaugröße entspricht oder nahe daran
liegt.
ÿ810 x ÿ810 x
Produktgröße
6. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
Modell
(710 x 610 x 740 mm)
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Gewichtskapazität und andere Produkteigenschaften gelten nur für ein ordnungsgemäß und
vollständig montiertes Produkt.
Größe (mm) B * T * H
28"x24"x29,1"
3. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder
Medikamenten stehen.
2. Tragen Sie während der Montage eine Schutzbrille und strapazierfähige Arbeitshandschuhe.
Installation
2
VORSICHTSMASSNAHMEN BEI DER MONTAGE
PRODUKTPARAMETER
Machine Translated by Google
background
3. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind.
4. Verwenden Sie es nur auf Küchenschränken und nicht allein auf dem Boden oder auf
2. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt sitzen oder stehen.
der Desktop.
1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu spielen oder sich ihm zu nähern.
dieser Artikel.
KIPPEN:
WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD DURCH
5. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie alle Knöpfe fest an
vor dem Aufbringen der Last. Achten Sie auf dynamische Belastung! Die plötzliche Belastung
Durch Bewegung kann es kurzzeitig zu einer Überlastung und damit zu einem Produktausfall kommen.
TEILELISTE
VORSICHTSMASSNAHMEN BEIM GEBRAUCH
3
Machine Translated by Google
background
4
MONTAGEANLEITUNG
Führen Sie die Stange (I) durch das Loch im
Rohr (F) und setzen Sie dann die
Plastikstopfen (D) und (B) auf.
Wählen Sie wie gezeigt die passende
Schrankgröße aus und befestigen Sie das
Rohr (F) mit Schrauben (J).
Machine Translated by Google
background
5
Die Schritte zur Installation des zweiten Korbes sind dieselben wie die
vorherigen.
Führen Sie den Korb (A) durch
das Rohr (F) und achten Sie darauf,
dass einer der Korbdrähte im
Kunststoffstopfen (B) steckt,
wie in der Zeichnung dargestellt.
Legen Sie die Kunststoffteile (E) und (C) ordentlich ein und schrauben Sie sie fest.
Machine Translated by Google
background
6
Legen Sie das Produkt in den Schrank,
stellen Sie die richtige Position ein und
befestigen Sie es mit den Schrauben „J“.

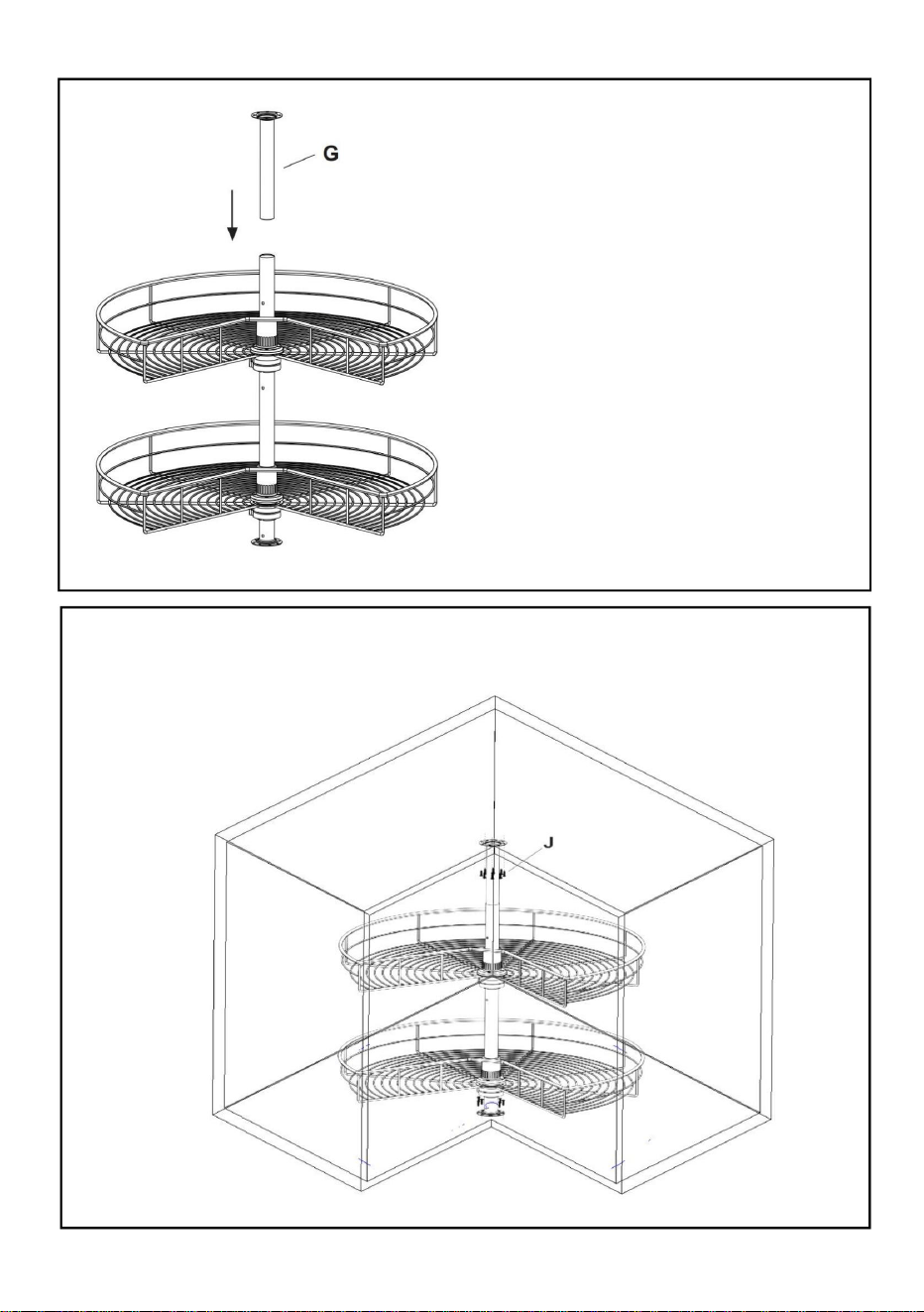

Montieren Sie das obere Stützrohr
(G) wie gezeigt und passen Sie
die Oberseite des Rohrs an die
Oberseite des Schranks an.
Machine Translated by Google
background
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000
CN.
EG-Vertreter: E-CrossStu GmbH.
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Mainzer Landstr.69, 60329 Frankfurt am Main.
- Zum Reinigen können Sie Fensterreiniger oder ähnliche Reinigungsmittel verwenden.
die Oberfläche.
ein sauberes, fusselfreies Baumwolltuch.
-Zur Reinigung die Oberfläche mit einem feuchten (nicht nassen) Tuch abwischen oder mit
UK-VERTRETER: YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House, London Road, Staines-upon-
Thames, Surrey, TW18 4AX
Nach AUS importiert: SIHAO PTY LTD.
In die USA importiert: Sanven Technology Ltd.
1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Reinigung
7
Machine Translated by Google
background
Machine Translated by Google
background
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapportaux
grandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous
vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
ORGANISATEURD'ANGLE
PIECUTLazySusanArmoireàstore
Machine Translated by Google
background
Machine Translated by Google
background
1
Organisateur
Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasànous
contacter:Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
Coinaveugledel'armoire
Plateautournantàtarte
BESOIND'AIDE?CONTACTEZNOUS!
Modèle:PD1030DPD1030C
instructionsavantl'installation.
Mercid'avoirachetél'undenosproduits,veuillezlireattentivementlemontage
Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructions
dumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement
notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.
Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique
oulogicielledenotreproduit.
Machine Translated by Google
background
Modèle
(710x610x740mm)
5.Gardezlazonedemontagepropreetbienéclairée.
≥810x≥810x
Tailleduproduit
31,5"x26,7"x29,1"
(800x680x740mm)
6.Gardezlesspectateurshorsdelazonependantlemontage.
7.Vérifiezlatailled'installationdumodèlecorrespondantdupanierdetractionetsélectionnez
l'armoirecompatibleouprochedelatailled'installationpourl'installation.
(560740)
≥900x≥900x
560740
Chargement
2
2
Capacité
50lb(max)
(uneseule
couche
25lb)50lb
(max)(une
seulecouche25lb)
1.L'assemblagedoitêtreeffectuéconformémentauxinstructionscidessous.Unassemblageincorrectpeut
êtredangereux.
2.Portezdeslunettesdesécuritéetdesgantsdetravailrésistantspendantl’assemblage.
Installation
28"x24"x29.1"
taille(mm)L*P*H
3.Nemontezpaslorsquevousêtesfatiguéousousl'influencedel'alcool,dedroguesoude
médicaments.
4.Lacapacitédepoidsetlesautrescapacitésduproduits'appliquentuniquementàun
produitcorrectementetcomplètementassemblé.
decouches
Nombre
2
PARAMÈTRESDUPRODUIT
PRÉCAUTIONSD'ASSEMBLAGE
PD1030C
PD1030D
Machine Translated by Google
background
cetarticle.
3.Inspectezl'appareilavantchaqueutilisation.Nel'utilisezpassidespiècessontdesserréesouendommagées.
4.Utiliseruniquementsurlesarmoiresdecuisineetnepasl'utiliserseulsurlesolousur
lebureau.
POURBOIRE:
2.Utiliseruniquementcommeprévu.Nepass'asseoirnisetenirdeboutsurleproduit.
1.Ceproduitn'estpasunjouet.Nelaissezpaslesenfantsjoueravecous'enapprocher.
AVERTISSEMENT:POURÉVITERDESBLESSURESGRAVESETLAMORT
5.Nedépassezpaslacapacitédepoidsindiquée.Serrezfermementtouslesboutons
avantd'appliquerlacharge.Soyezconscientdelachargedynamique!Lachargesoudaine
lemouvementpeutbrièvementcréerunechargeexcessive,provoquantunedéfaillanceduproduit.
PRÉCAUTIONSD'EMPLOI
LISTEDESPIÈCES
3
Machine Translated by Google
background
4
ÉTAPESD'ASSEMBLAGE
Insérezlatige(I)dansletroudutube
(F),puisplacezlebouchonen
plastique(D)et(B).
Sélectionnezlatailleappropriéede
l'armoirecommeindiquéetfixezle
tube(F)avecdesvis(J).
Machine Translated by Google
background
Placezlespiècesenplastique(E)et(C)demanièreordonnéeetvissezfermement.
Placezlepanier(A)dansletube
(F),assurezvousquel'undesfilsdu
panierestdanslebouchonen
plastique(B)commelemontre
ledessin.
Lesétapesd’installationdudeuxièmepaniersontlesmêmesquelaprécédente.
5
Machine Translated by Google
background
Installezletubedesupport
supérieur(G)commeindiqué
etajustezlehautdutubepour
qu'ils'adapteauhautdel'armoire.
Placezleproduitdansl'armoire,
ajustezlapositioncorrecteetfixezle
aveclesvis«J».
6
Machine Translated by Google
background
7
Nettoyage
lasurface.
Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai
200000CN.
CEREP:ECrossStuGmbH.
MainzerLandstr.69,60329FrancfortsurleMain.
unchiffonencotonpropreetnonpelucheux.
Fabricant:Shanghaimuxinmuyeyouxiangongsi
Unliquidedenettoyagepourvitresouunliquidedenettoyagesimilairepeutêtreutilisépournettoyer
Pourlenettoyage,essuyezlasurfaceavecunchiffonhumide(pasmouillé)ouessuyezavec
REPRÉSENTANTAUROYAUMEUNI:YHCONSULTINGLIMITED.
A/SYHConsultingLimitedBureau147,CenturionHouse,LondonRoad,Stainesupon
Thames,Surrey,TW184AX
ImportéauxÉtatsUnis:SanvenTechnologyLtd.
ImportéenAUS:SIHAOPTYLTD.
Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730
1ROKEVASTREETEASTWOODNSW2122Australie
Machine Translated by Google
background
Machine Translated by Google
background
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
HOEK ORGANIZER
Taart gesneden Lazy Susan kast blind
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de
besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en
betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren
u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u
een bestelling bij ons plaatst.
Machine Translated by Google
background
Machine Translated by Google
background
Model: PD1030D ÿPD1030Cÿ
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product
gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze
gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product
dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er
technologie- of software-updates voor ons product zijn.
instructies vóór de installatie.
Bedankt voor de aankoop van een van onze producten. Lees de montagehandleiding zorgvuldig door.
Organisator
Kast Blinde Hoek
Taart gesneden Lazy Susan
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact
met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support
HULP NODIG? NEEM CONTACT MET ONS OP!
1
Machine Translated by Google
background
van lagen
Nummer
2
PD1030C
PD1030D
Installatie
(560-740)
800x680x740mm
(31,5"x26,7"x29,1")
7. Controleer de installatiemaat van het overeenkomstige model van de trekmand en
selecteer de kast die overeenkomt met of dicht bij de installatiemaat voor de
installatie ligt.
2
ÿ900 x ÿ900 x
(560-740)
Laden
Model
(710x610x740mm)
5. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
ÿ810x ÿ810x
Productgrootte
6. Houd omstanders uit de buurt tijdens de montage.
afmetingen (mm)B*D*H
28"x24"x29.1"
3. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.
4. Het draagvermogen en andere producteigenschappen gelden alleen voor een correct en
volledig gemonteerd product.
2
Capaciteit
50 lbs (Max)
(enkele laag 25
lbs) 50
lbs (Max)
(enkele laag 25
lbs)
1. Assembleer volgens deze instructies. Onjuiste montage kan gevaarlijk zijn.
2. Draag tijdens de montage een veiligheidsbril en stevige werkhandschoenen.
MONTAGEVOORZORGSMAATREGELEN
PRODUCTPARAMETERS
Machine Translated by Google
background
2. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of staan.
4. Gebruik het alleen op keukenkastjes en gebruik het niet alleen op de grond of op
dit item.
het bureaublad.
FOOIEN:
3. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.
1. Dit product is geen speelgoed. Laat kinderen niet met het product spelen of het benaderen.
WAARSCHUWING: OM ERNSTIG LETSEL EN DE DOOD TE VOORKOMEN
5. Overschrijd het vermelde draagvermogen niet. Draai alle knoppen stevig vast
voordat u belasting toepast. Wees u bewust van dynamische belasting! De plotselinge belasting
Beweging kan kortstondig een overbelasting veroorzaken, waardoor het product defect raakt.
GEBRUIK VOORZORGSMAATREGELEN
ONDERDELENLIJST
3
Machine Translated by Google
background
Steek de staaf (I) door het gat van de
buis (F) en plaats vervolgens de
plastic stop (D) en (B).
Selecteer de juiste maat van de kast zoals
afgebeeld en bevestig de buis (F)
met schroeven (J).
MONTAGESTAPPEN
4
Machine Translated by Google
background
5
De tweede installatiestap voor het mandje is hetzelfde als de vorige.
Plaats mand (A) door buis
(F), zorg ervoor dat een van de
draadmanden in de plastic
stop (B) zit zoals op de
tekening te zien is.
Leg de plastic onderdelen (E) en (C) op de juiste manier neer en schroef ze stevig vast.
Machine Translated by Google
background
6
Plaats het product in de kast, stel de juiste
positie in en bevestig het met schroeven
“J”.
Installeer de bovenste steunbuis
(G) zoals afgebeeld en pas de
bovenkant van de buis aan zodat
deze op de bovenkant van de kast past
Machine Translated by Google
background
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
EG-REP: E-CrossStu GmbH.
het oppervlak.
1 ROKEVA STRAAT EASTWOOD NSW 2122 Australië
-Voor het schoonmaken kan een glasreinigingsvloeistof of een soortgelijke reinigingsvloeistof worden gebruikt
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
een schone, pluisvrije katoenen doek.
- Voor het reinigen veegt u het oppervlak af met een vochtige (niet natte) doek of veegt u het droog met
Geïmporteerd naar AUS: SIHAO PTY LTD.
C/O YH Consulting Limited Kantoor 147, Centurion House, London Road, Staines-upon-Thames,
Surrey, TW18 4AX
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Geïmporteerd naar de VS: Sanven Technology Ltd.
VK VERTEGENWOORDIGING: YH CONSULTING LIMITED.
Mainzer Landstr.69, 60329 Frankfurt am Main.
Schoonmaak
7
Machine Translated by Google
background
Machine Translated by Google
background
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar
bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de
stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av
oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt
sparar hälften i jämförelse med de främsta stora varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
Teknisk support och e-garanticertifikat www.vevor.com/support
HÖRNARrangör
PAJSKLIPP LAT SUSAN SKÅP BLIND
Machine Translated by Google
background
Machine Translated by Google
background
1
Skåp Blindhörna
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk
support och e-garanticertifikat www.vevor.com/support
Arrangör
Pie Cut Lazy Susan
BEHÖVER HJÄLP? KONTAKTA OSS!
Modell: PD1030D ÿPD1030Cÿ
instruktioner innan installationen.
Tack för att du köpte en av våra produkter, läs noggrant igenom monteringen
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår
användarmanual. Utseendet på produkten är beroende av den produkt du fått.
Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller
mjukvaruuppdateringar på vår produkt.
Machine Translated by Google
background
Modell
(710x610x740mm)
5. Håll monteringsområdet rent och väl upplyst.
ÿ810 x ÿ810 x
Produktstorlek
31,5"x26,7"x29,1"
(800x680x740mm)
6. Håll åskådare borta från området under monteringen.
7. Kontrollera installationsstorleken för motsvarande modell av dragkorgen och välj det
skåp som överensstämmer med eller nära installationsstorleken för installation.
ÿ560-740ÿ
ÿ900 x ÿ900 x
ÿ560-740ÿ
Belastning
2
2
Kapacitet
50 lbs(max)
(enkelt lager 25
lbs) 50
lbs(max) (enkelt
lager 25 lbs)
1. Montering måste följa dessa instruktioner. Felaktig montering kan vara en fara.
2. Använd skyddsglasögon och kraftiga arbetshandskar vid montering.
Installation
28"x24"x29.1"
storlek (mm) B*D*H
3. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
4. Viktkapacitet och andra produktegenskaper gäller endast en korrekt och färdigmonterad
produkt.
av lager
Antal
2
FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING
PRODUKTPARAMETRAR
PD1030C
PD1030D
Machine Translated by Google
background
denna artikel.
3. Inspektera före varje användning. Använd den inte om delar är lösa eller skadade.
4. Använd endast på köksskåp och använd den inte ensam på marken eller på
TIPPNING:
2. Använd endast på avsett sätt. Sitt eller stå inte på produkten.
1. Denna produkt är inte en leksak. Låt inte barn leka med eller närma sig
VARNING: FÖR ATT FÖREBYGGA ALLVARLIGA SKADA OCH DÖDSFALL AV
rörelse kan kortvarigt skapa en överbelastning, vilket orsakar produktfel.
innan du applicerar belastning. Var uppmärksam på dynamisk laddning! Den plötsliga belastningen
5. Överskrid inte den angivna viktkapaciteten. Dra åt alla knoppar ordentligt
skrivbordet.
ANVÄND FÖRSIKTIGHETSÅTGÄRDER
DELLISTA
3
Machine Translated by Google
background
För in stången (I) genom hålet på
röret (F), sätt sedan på
plastproppen (D)&(B).
Välj lämplig storlek på skåpet enligt
bilden och fixera röret (F) med
skruvar (J).
MONTERINGSSEG
4
Machine Translated by Google
background
5
Placera plastdelen(E)&(C) ordentligt och skruva fast ordentligt.
Sätt korg (A) genom röret
(F), se till att en av korgtråden är
i plastpropp (B) som ritningen
visar
Installationsstegen för den andra korgen är samma som den tidigare.
Machine Translated by Google
background
6
Lägg produkten i skåpet, justera rätt
position och fäst den med skruvarna ”J”.
Montera det övre stödröret (G)
som bilden visar och justera
toppen av röret så att det passar
toppen av skåpet
Machine Translated by Google
background
ytan.
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
EC REP: E-CrossStu GmbH.
Importerad till AUS: SIHAO PTY LTD.
-Fönsterputsvätska eller liknande rengöringsvätska kan användas för att rengöra
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
en ren luddfri bomullstrasa.
-För rengöring, torka av ytan med en fuktig (ej våt) trasa eller torka torr med
1 ROKEVA STREETEASTWOOD NSW 2122 Australien
UK REP: YH CONSULTING LIMITED.
Mainzer Landstr.69, 60329 Frankfurt am Main.
Importerad till USA: Sanven Technology Ltd.
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
C/O YH Consulting Limited Office 147, Centurion House, London Road, Staines-
upon-Thames, Surrey, TW18 4AX
Rengöring
7
Machine Translated by Google
background
Machine Translated by Google
background
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
background
ORGANIZADORDEESQUINA
GABINETECONPERSIANASLAZYSUSANCONCORTEDETARTA
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support
"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta
unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparacióncon
lasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientasque
ofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesirealmenteestá
ahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.
Machine Translated by Google
background
Machine Translated by Google
background
Modelo:PD1030D;PD1030C;
Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual
antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro
manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.
Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen
nuestroproducto.
Instruccionesantesdelainstalación.
Graciasporadquirirunodenuestrosproductos,leaatentamenteelmanualdeinstrucciones.
Esquinaciegadelgabinete
Organizador
Bandejagiratoriaconcorteparatarta
¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto
connosotros:Asistenciatécnicaycertificadodegarantíaelectrónicawww.vevor.com/support
¿NECESITAAYUDA?¡CONTÁCTENOS!
1
Machine Translated by Google
background
decapas
Número
2
PD1030D
PD1030C
Instalación
(560740)
31,5"x26,7"x29,1"
(800x680x740mm)
7.Verifiqueeltamañodeinstalacióndelmodelocorrespondientedelacanastaextraíbley
seleccioneelgabinetequecoincidaoseacerquealtamañodeinstalaciónparala
instalación.
2
Cargando
≥900x≥900x
(560740)
Modelo
(710x610x740mm)
5.Mantengaeláreadereuniónlimpiaybieniluminada.
≥810x≥810x
Tamañodelproducto
6.Mantengaalostranseúntesfueradeláreaduranteelmontaje.
Tamaño(mm)Ancho*Profundidad*Alto
28"x24"x29,1"
3.Nosereúnacuandoestécansadoobajolainfluenciadelalcohol,drogasomedicamentos.
4.Lacapacidaddepesoyotrascapacidadesdelproductoseaplicanúnicamenteaun
productoensambladodeformacorrectaycompleta.
2
Capacidad
50lb(máx.)
(capaúnicade
25lb)
50lb(máx.)
(capaúnicade
25lb)
1.Paraelmontaje,sigaestasinstrucciones.Unmontajeincorrectopuedesuponerunriesgo.
2.Usegafasdeseguridadyguantesdetrabajoresistentesduranteelmontaje.
PARÁMETROSDELPRODUCTO
PRECAUCIONESDEMONTAJE
Machine Translated by Google
background
3
PRECAUCIONESDEUSO
LISTADEPIEZAS
2.Utilíceloúnicamenteparaelfinprevisto.Nosesienteniseparesobreelproducto.
4.Úselosoloengabinetesdecocinaynolousesoloenelsuelooen
Esteartículo.
PROPINA:
3.Inspeccioneelproductoantesdecadauso.Noloutilicesihaypiezassueltasodañadas.
1.Esteproductonoesunjuguete.Nopermitaquelosniñosjueguenconélniseacerquenaél.
ADVERTENCIA:PARAEVITARLESIONESGRAVESYLAMUERTEPOR
Elmovimientopuedecrearbrevementeunexcesodecarga,provocandofallasenelproducto.
Antesdeaplicarlacarga,tengacuidadoconlacargadinámica.Lacargarepentina
elescritorio.
5.Noexcedalacapacidaddepesoindicada.Aprietebientodaslasperillas.
Machine Translated by Google
background
4
PASOSDEMONTAJE
Insertelavarilla(I)atravésdelorificio
deltubo(F),luegocoloqueel
tapóndeplástico(D)y(B).
Seleccioneeltamañoapropiadodel
gabinetecomosemuestrayfijeel
tubo(F)contornillos(J).
Machine Translated by Google
background
5
Coloquelaspiezasdeplástico(E)y(C)enordenyatorníllelasfirmemente.
Coloquelacesta(A)atravésdel
tubo(F),asegúresedequeunodelos
alambresdelacestaestédentro
deltapóndeplástico(B)como
semuestraeneldibujo.
Lospasosdeinstalacióndelasegundacestasonlosmismosquelosdel
anterior.
Machine Translated by Google
background
6
Coloqueelproductoenelgabinete,ajuste
laposicióncorrectayfíjeloconlostornillos
“J”.
Instaleeltubodesoportesuperior
(G)comosemuestrayajustela
partesuperiordeltuboparaquese
ajustealapartesuperiordelgabinete.
Machine Translated by Google
background
Fabricante:Shanghaimuxinmuyeyouxiangongsi
REPRESENTANTECE:ECrossStuGmbH.
Lasuperficie.
ImportadoaAUS:SIHAOPTYLTD.
Sepuedeutilizarlíquidolimpiacristalesounlíquidodelimpiezasimilarparalimpiar
Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.
unpañodealgodónlimpioysinpelusa.
Paralimpiar,limpielasuperficieconunpañohúmedo(nomojado)osequeconunpaño.
1ROKEVASTREETEASTWOODNSW2122Australia
MainzerLandstr.69,60329FráncfortdelMeno.
REPRESENTANTEDELREINOUNIDO:YHCONSULTINGLIMITED.
ImportadoaEE.UU.:SanvenTechnologyLtd.
Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730
C/OYHConsultingLimitedOficina147,CenturionHouse,LondonRoad,StainesuponThames,
Surrey,TW184AX
Limpieza
7
Machine Translated by Google
background
Machine Translated by Google
background
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
ORGANIZZATORE ANGOLARE
MOBILE PIE CUT LAZY SUSAN CIECO
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali
marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti
ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente
risparmiando la metà rispetto ai principali marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
Machine Translated by Google
background
Machine Translated by Google
background
istruzioni prima dell'installazione.
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima
di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente.
L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi
informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
Modello: PD1030D ÿPD1030Cÿ
Grazie per aver acquistato uno dei nostri prodotti, ti preghiamo di leggere attentamente le istruzioni di montaggio
Organizzatore
HAI BISOGNO DI AIUTO? CONTATTACI!
Angolo cieco dell'armadio
Torta tagliata Lazy Susan
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
1
Machine Translated by Google
background
2
Numero
di strati
Modello PD1030D
Modello PD1030C
Capacità 50
libbre (max)
(strato singolo
25 libbre)
50 libbre (max)
(strato singolo
25 libbre)
2
Caricamento
ÿ900 x ÿ900 x
ÿ560-740ÿ
1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto può essere pericoloso.
(560-740)
Dimensioni:
31,5"x26,7"x29,1" (800x680x740mm)
7. Controllare le dimensioni di installazione del modello corrispondente del cestello estraibile
e selezionare un mobile che sia coerente o simile alle dimensioni di installazione.
ÿ810x ÿ810x
Dimensioni del prodotto
6. Tenere gli astanti fuori dall'area durante l'assemblea.
Modello
Dimensioni (710x610x740mm)
5. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. La capacità di peso e le altre caratteristiche del prodotto si applicano solo a un prodotto
correttamente e completamente assemblato.
dimensioni (mm)L*P*A
28"x24"x29,1"
3. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro resistenti.
Installazione
2
PRECAUZIONI DI MONTAGGIO
PARAMETRI DEL PRODOTTO
Machine Translated by Google
background
3. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.
4. Utilizzare solo sui mobili della cucina e non utilizzarlo da solo sul pavimento o su
2. Utilizzare solo come previsto. Non sedersi o stare in piedi sul prodotto.
il desktop.
1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con esso o di avvicinarsi
questo articolo.
MANCIA:
ATTENZIONE: PER PREVENIRE LESIONI GRAVI E MORTE DA
5. Non superare la capacità di peso indicata. Stringere saldamente tutte le manopole
prima di applicare il carico. Siate consapevoli del carico dinamico! Il carico improvviso
il movimento può creare brevemente un carico eccessivo, causando il guasto del prodotto.
ELENCO DELLE PARTI
PRECAUZIONI D'USO
3
Machine Translated by Google
background
Inserire l'asta (I) attraverso il foro del
tubo (F), quindi mettere il tappo
di plastica (D) e (B).
Selezionare la dimensione appropriata
del mobile come mostrato in figura
e fissare il tubo (F) con le viti (J).
FASI DI MONTAGGIO
4
Machine Translated by Google
background
La seconda fase di installazione del cestino è identica alla precedente.
Mettere il cestello (A)
attraverso il tubo (F), assicurarsi
che uno dei fili del cestello
sia nel tappo di plastica
(B) come mostrato nel disegno
Disporre in ordine le parti in plastica (E) e (C) e avvitarle saldamente.
5
Machine Translated by Google
background
Installare il tubo di supporto
superiore (G) come mostrato e
regolare la parte superiore del tubo
per adattarla alla parte superiore del mobile
Posizionare il prodotto nell'armadio,
regolare la posizione corretta e fissarlo con
le viti "J".
6
Machine Translated by Google
background
7
Pulizia
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
RAPPRESENTANTE DELLA CE: E-CrossStu GmbH.
Produttore: Shanghaimuxinmuyeyouxiangongsi
1 ROKEVA STREET EASTWOOD NSW 2122 Australia
un panno di cotone pulito e privo di pelucchi.
la superficie.
-Per la pulizia è possibile utilizzare un liquido per la pulizia dei vetri o un liquido detergente simile
-Per la pulizia, pulire la superficie con un panno umido (non bagnato) o asciugare con
Importato in AUS: SIHAO PTY LTD.
Importato negli USA: Sanven Technology Ltd.
C/O YH Consulting Limited Ufficio 147, Centurion House, London Road, Staines-upon-Thames,
Surrey, TW18 4AX
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Mainzer Landstr.69, 60329 Francoforte sul Meno.
RAPPRESENTANTE DEL REGNO UNITO: YH CONSULTING LIMITED.
Machine Translated by Google
background
Machine Translated by Google
background
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią
jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu
z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych
przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie
oszczędzasz połowę w porównaniu z głównymi markami.
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
ORGANIZER NAROŻNY
ŻALUZJA SZAFKI TYPU PIE CUT LAZY SUSAN
Machine Translated by Google
background
Machine Translated by Google
background
1
Organizator
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się
z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support
Narożnik ślepy szafki
Ciasto krojone Lazy Susan
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
instrukcje przed instalacją.
Modele: PD1030D PD1030C
Dziękujemy za zakup jednego z naszych produktów. Prosimy o dokładne zapoznanie się z instrukcją montażu.
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje.
VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu
będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy
Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne
lub oprogramowania.
Machine Translated by Google
background
Model
(710x610x740mm)
5. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
810x810x
Rozmiar produktu
31,5"x26,7"x29,1"
(800x680x740 mm)
6. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
7. Sprawdź rozmiar montażowy odpowiedniego modelu koszyka wysuwanego i wybierz szafkę o
rozmiarze zgodnym lub zbliżonym do rozmiaru montażowego.
(560-740)
Załadunek
900x900x
560-740
2
2
Pojemność 50
funtów (maks.)
(pojedyncza warstwa
25 funtów)
50 funtów (maks.)
(pojedyncza warstwa
25 funtów)
1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być
niebezpieczny.
2. Podczas montażu należy nosić okulary ochronne i solidne rękawice robocze.
Instalacja
28"x24"x29,1"
rozmiar (mm) szer.*gł.*wys.
3. Nie przychodź na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
4. Podane parametry dotyczące nośności i innych parametrów produktu odnoszą się wyłącznie do
produktu prawidłowo i kompletnie zmontowanego.
warstw
Numer
2
ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU
PARAMETRY PRODUKTU
PD1030C
PD1030D
Machine Translated by Google
background
ten przedmiot.
3. Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.
4. Stosować wyłącznie na szafkach kuchennych i nie używać go samodzielnie na podłodze lub na podłodze.
5. Nie przekraczaj podanego udźwigu. Mocno dokręć wszystkie pokrętła.
1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani zbliżać się do niego.
2. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na produkcie.
NAPIWKI:
OSTRZEŻENIE: ABY UNIKNĄĆ POWAŻNYCH OBRAŻEŃ I ŚMIERCI
ruch może chwilowo spowodować nadmierne obciążenie, powodując uszkodzenie produktu.
przed zastosowaniem obciążenia. Bądź świadomy obciążenia dynamicznego! Nagłe obciążenie
pulpit.
LISTA CZĘŚCI
ŚRODKI OSTROŻNOŚCI
3
Machine Translated by Google
background
Włóż pręt (I) przez otwór rurki (F),
następnie załóż plastikowe
zatyczki (D) i (B).
Wybierz odpowiedni rozmiar szafki,
jak pokazano na zdjęciu, i
przymocuj rurę (F) za pomocą śrub (J).
KROKI MONTAŻU
4
Machine Translated by Google
background
5
Ułóż części plastikowe (E) i (C) w odpowiedniej kolejności i mocno je przykręć.
Przełóż koszyk (A) przez rurkę
(F), upewnij się, że jeden z drutów
koszyka znajduje się w
plastikowym ograniczniku
(B), jak pokazano na rysunku.
Druga procedura instalacji koszyka jest taka sama jak poprzednia.
Machine Translated by Google
background
6
Umieść produkt w szafce, dostosuj
jego położenie i zabezpiecz śrubami „J”.
Zamontuj górną rurę
podporową (G) zgodnie z
ilustracją i dopasuj górę rury
do górnej części szafki.
Machine Translated by Google
background
powierzchnia.
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
Przedstawiciel KE: E-CrossStu GmbH.
1 ROKEVA STREETEASTWOOD NSW 2122 Australia
-Do czyszczenia można użyć płynu do mycia okien lub podobnego płynu czyszczącego
Producent: Shanghaimuxinmuyeyouxiangongsi
czysta, niestrzępiąca się bawełniana ściereczka.
- Do czyszczenia przetrzyj powierzchnię wilgotną (nie mokrą) ściereczką lub wytrzyj do sucha
Importowane do AUS: SIHAO PTY LTD.
C/O YH Consulting Limited Biuro 147, Centurion House, London Road, Staines-upon-
Thames, Surrey, TW18 4AX
Apartament 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Importowane do USA: Sanven Technology Ltd.
ODPOWIEDZIALNOŚĆ W WIELKIEJ BRYTANII: YH CONSULTING LIMITED.
Mainzer Landstr.69, 60329 Frankfurt nad Menem.
Czyszczenie
7
Machine Translated by Google
background
Machine Translated by Google
background
Machine Translated by Google
background
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google

Specifications

Vevor PD1030C Questions and Answers

Find answers or ask new question.
See other models: SRFD0955 16.3X7.15 FT HC-2852 SM-SS-02 XH-HQ03
Questions and Answers
