Vevor DG-668R 2 Tier Swing Right Blind Corner Pull Out Soft User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

SWING BLIND CORER CABINET

ORGANIZER

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major top

brands and does not necessarily mean to cover all categories of tools offered by us. You are

kindly reminded to verify carefully when you are placing an order with us if you are actually saving

half in comparison with the top major brands.

Thanks for purchasing one of our products, please read carefully the assembly

instructions before the installation.

Model: DG-668R

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to contact us:

Technical Support and E-Warranty Certificate www.vevor.com/support

This is the original instruction, please read all manual instructions carefully before

operating. VEVOR reserves a clear interpretation of our user manual. The

appearance of the product shall be subject to the product you received. Please

forgive us that we won't inform you again if there are any technology or software

updates on our product.

Swing Blind Corer

Cabinet Organizer

PRODUCT PARAMETERS

ASSEMBLY PRECAUTIONS

1. Assemble needs to follow these instructions. Incorrect assembly can be

a hazard.

2. Wear safety goggles and heavy-duty work gloves during assembly.

3. Do not assemble when tired or when under the influence of alcohol,

drugs or medication.

4. Weight capacity and other product capabilities apply to a properly and

completely assembled product only.

5. Keep the assembly area clean and well-lit.

6. Keep bystanders out of the area during assembly.

7. Check the installation size of the corresponding model of the pull

basket, and select the cabinet consistent with or close to the

installation size for installation.

Model

Product Size

Capacity

Installation

size(mm)W*D*H

Installation

mode

DG-668R

33.5"x19.3"x30.7"

(850x490x780mm)

70 lbs(Max)

(single layer

35 lbs)

≥（865 x530x590）

Right-hand

mounting

USE PRECAUTIONS

WARNING: TO PREVENT SERIOUS INJURY AND DEATH FROM

TIPPING:

1. This product is not a toy. Do not allow children to play with or approach

this item.

2. Use as intended only. Do not sit or stand on the product.

3. Inspect before every use. Do not use it if parts are loose or damaged.

4. Use on Kitchen cabinet only and Do not use it alone on the ground or on

the desktop.

5. Do not exceed the listed weight capacity. Tighten all knobs securely

before applying load. Be aware of dynamic loading! The sudden load

movement may briefly create an excess load, causing product failure.

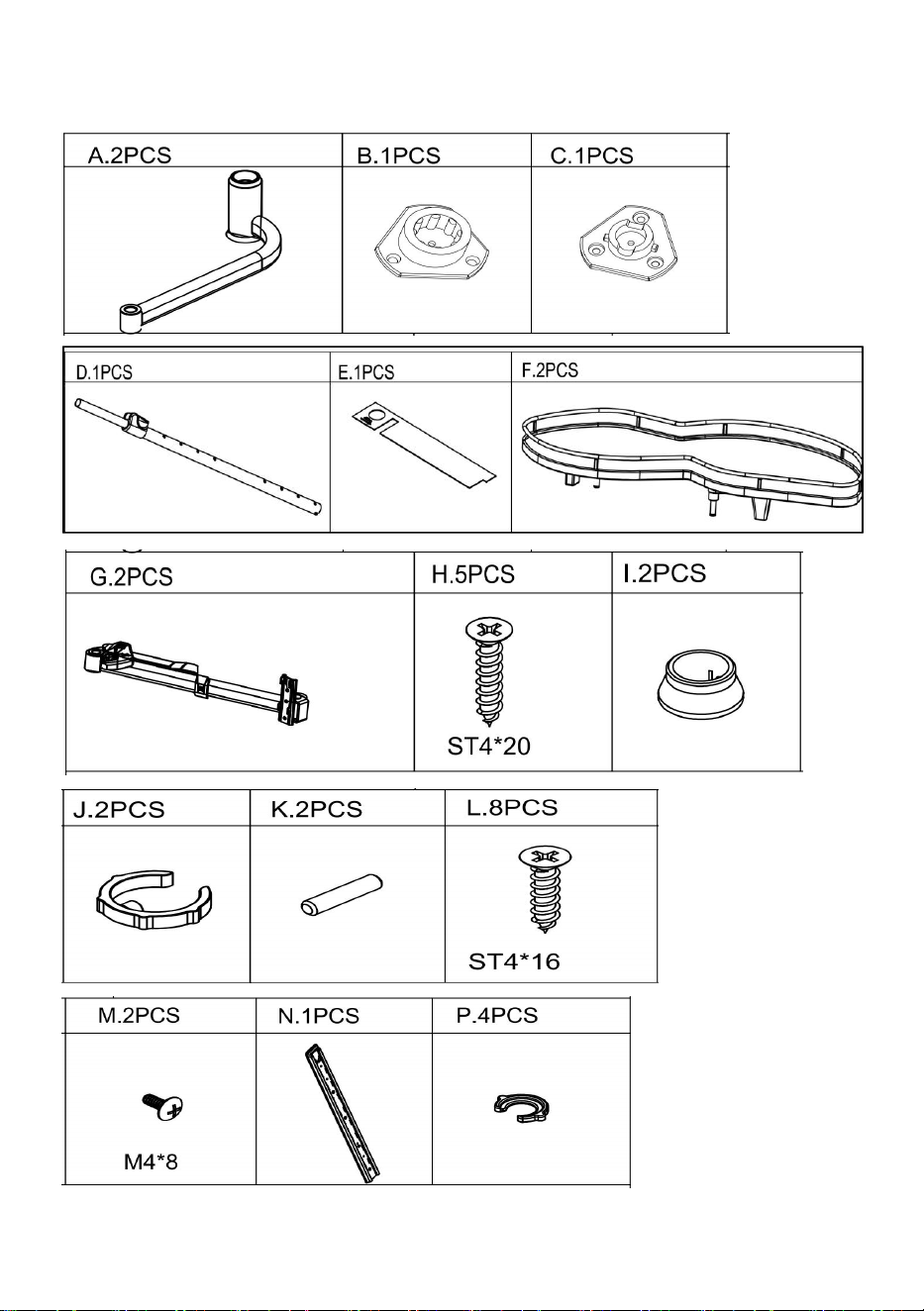

PARTS LIST

ASSEMBLY STEPS

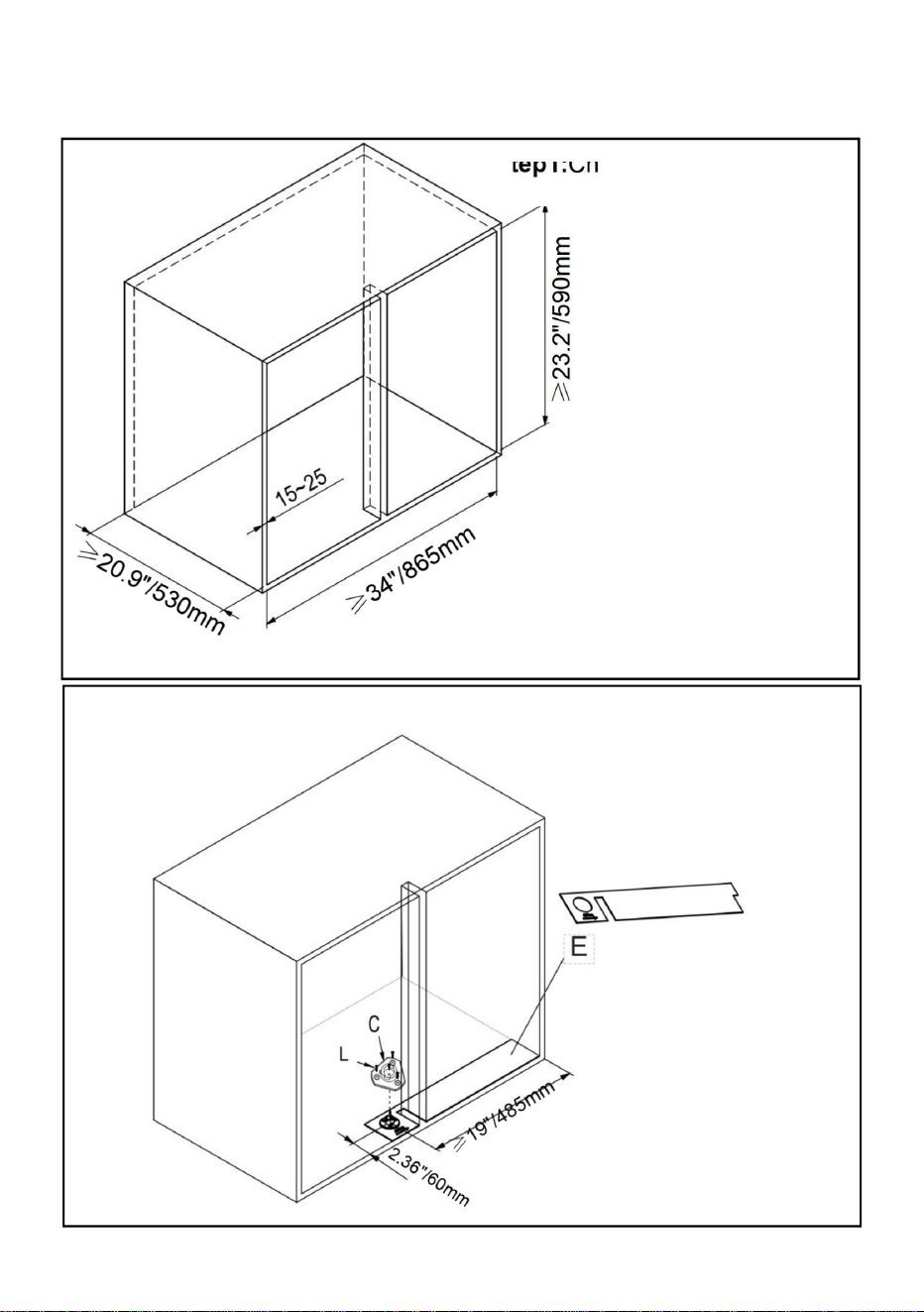

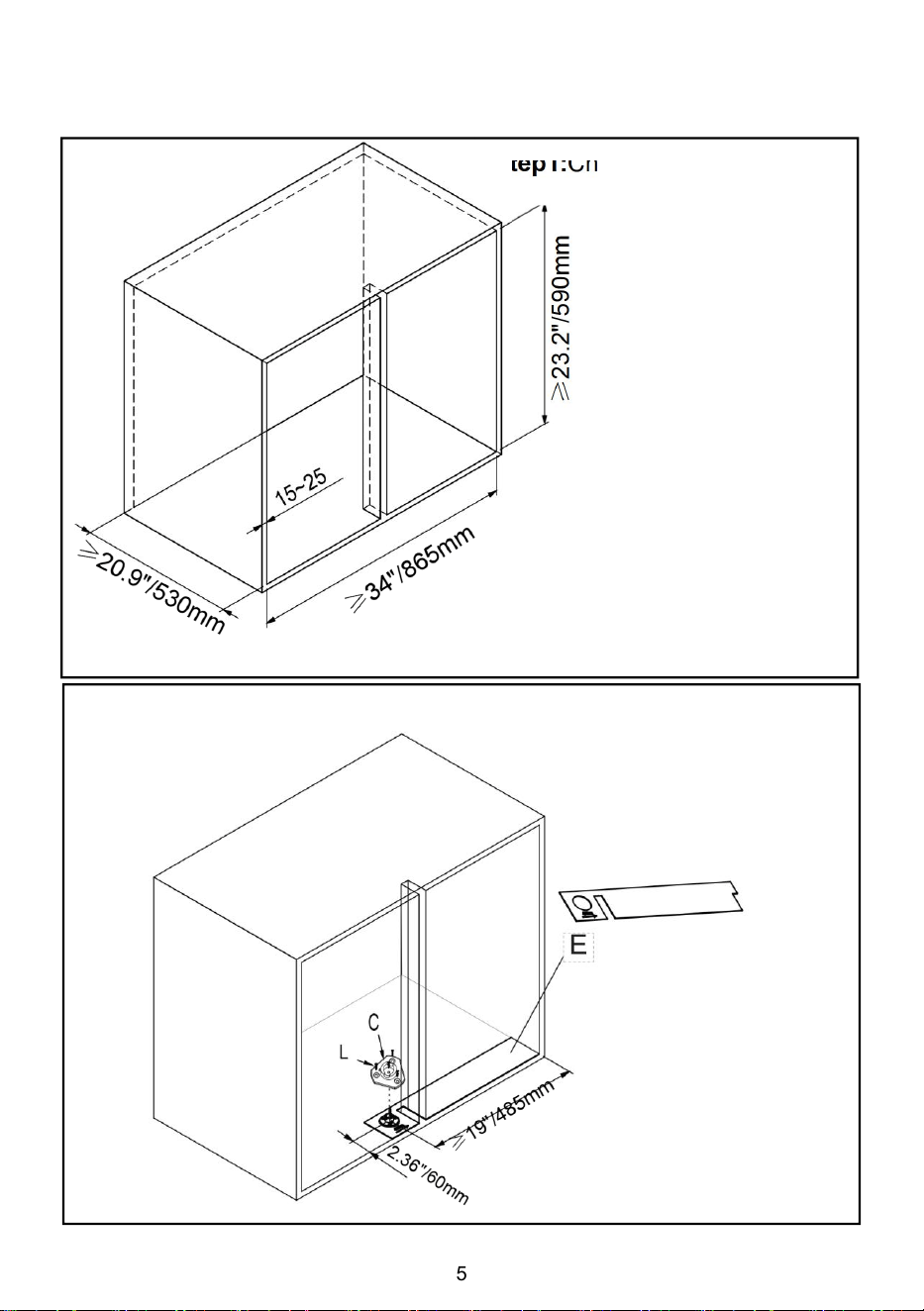

Step1:Choose the right cabinet

Step2:Install the fixing base using the positioning paper card

4PCS

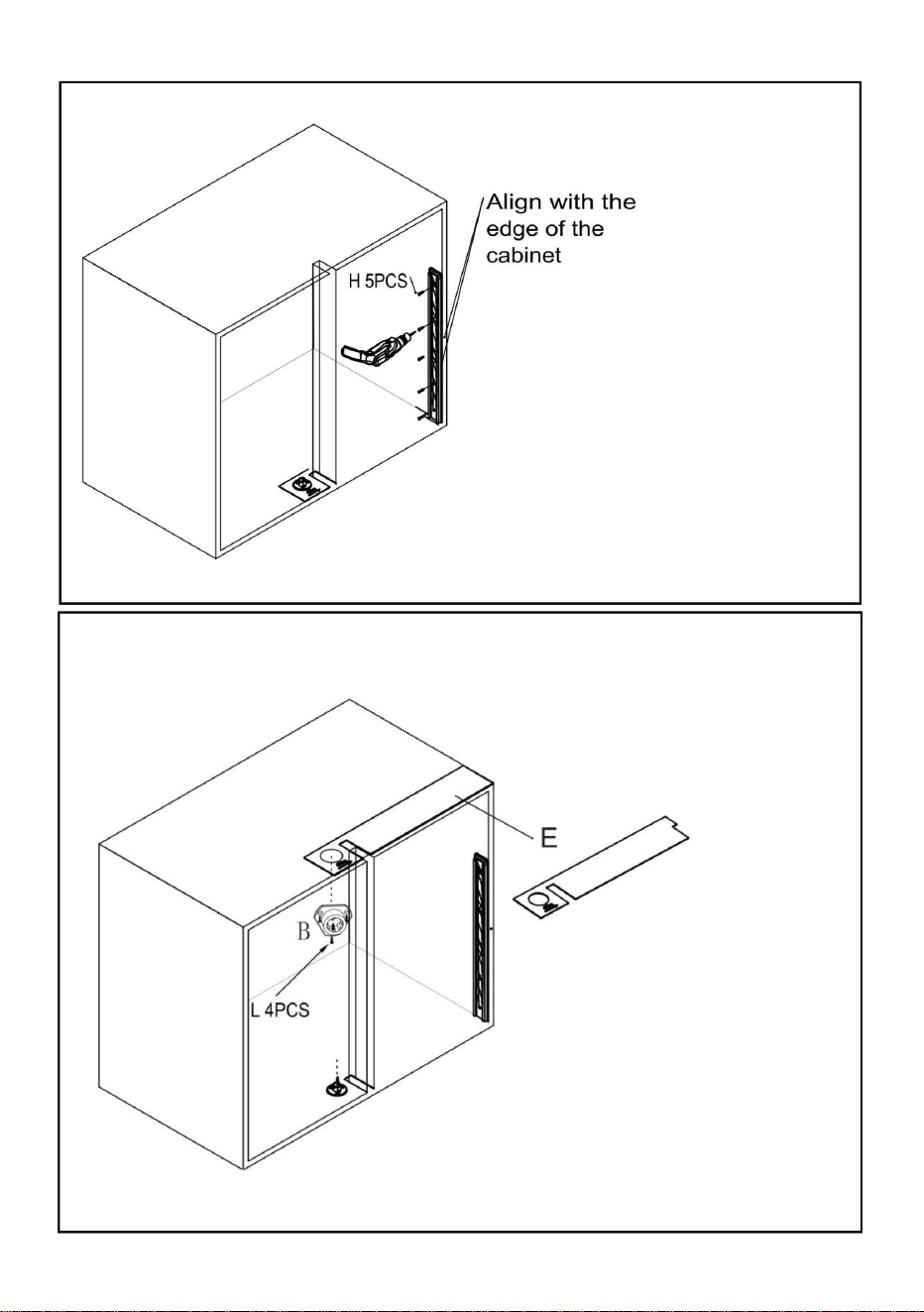

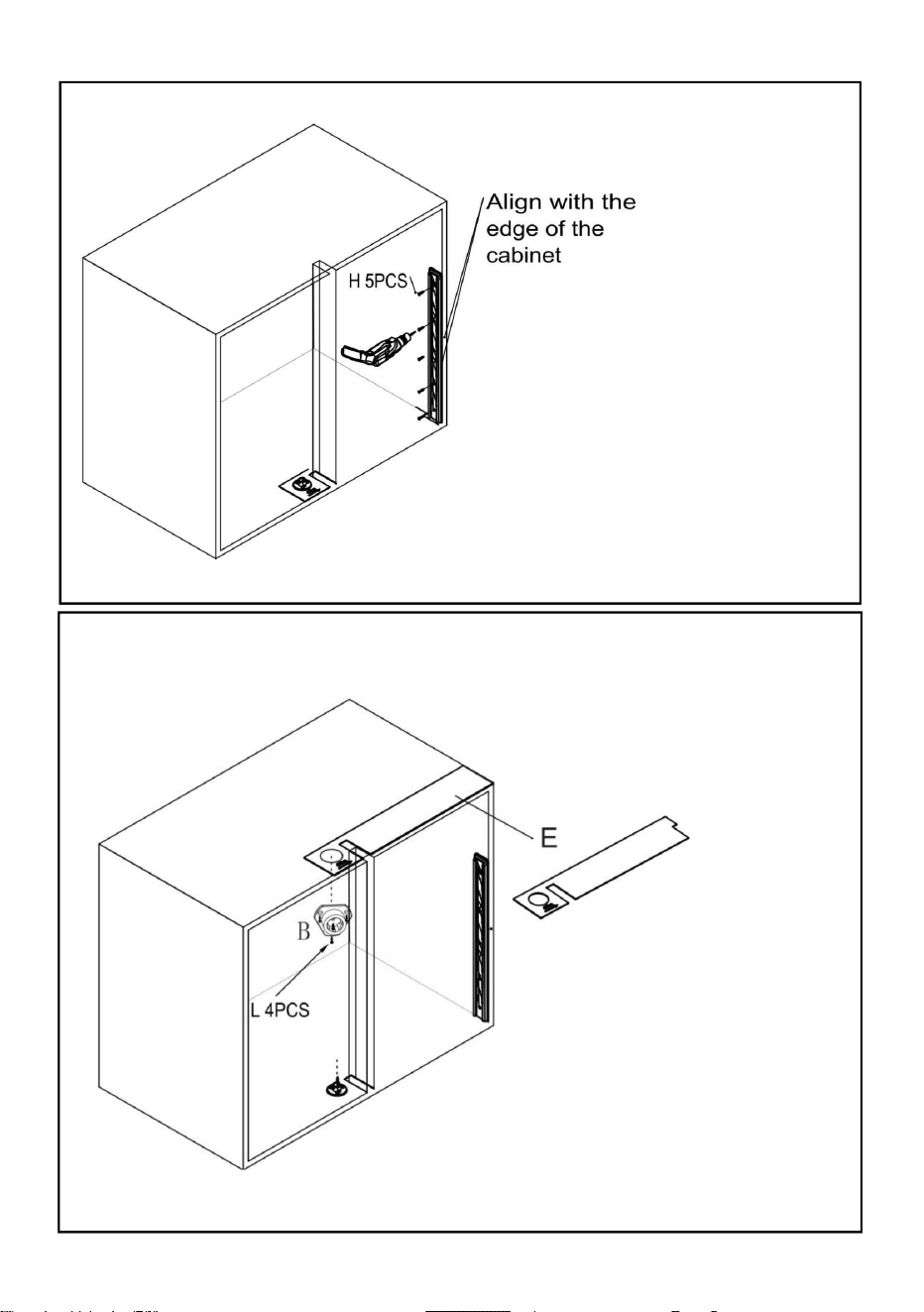

Step3:Install the rotating side frame

Step4:Refer to step 2 to install the upper retaining ring

Step5:Snap the swivel rod buckle into the side frame

and secure it with screws”M”.

Loose

tight

Step6:Install supporting rod and swing arm as shown.

Note:The height can be

adjusted here

Cleaning

-For cleaning, wipe the surface with a damp (not wet) cloth or wipe dry with

a clean lint free cotton cloth.

-Window cleaning liquid or a similar cleaning liquid can be used to clean

the surface.

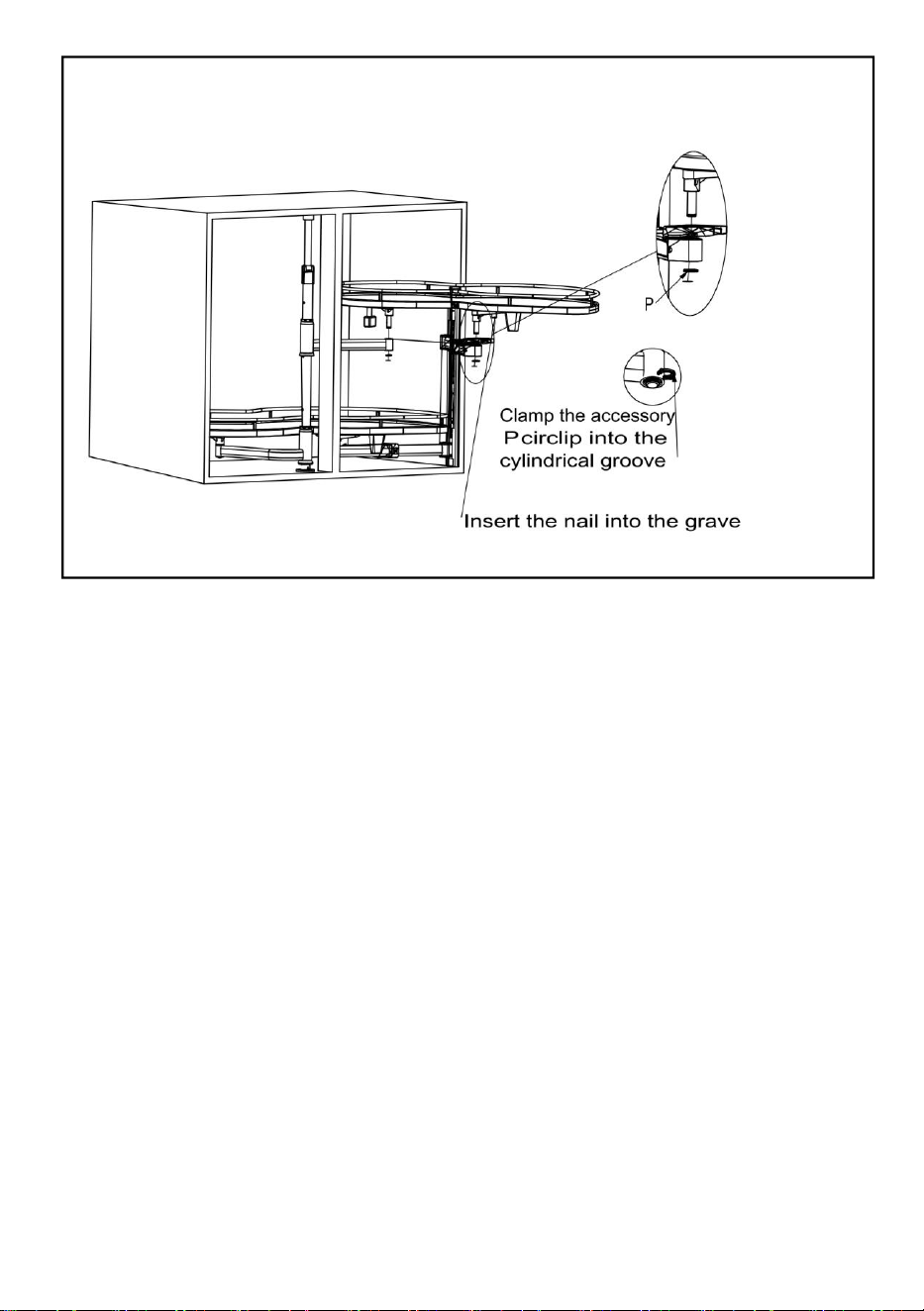

Step7:Mounting turntable,Finished

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP: YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Imported to AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Technical Support and E-Warranty Certificate

www.vevor.com/support

VERANSTALTER

Schwenkbarer Blindenentkernerschrank

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken

erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie

freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

Anweisungen vor der Installation.

Vielen Dank für den Kauf eines unserer Produkte, bitte lesen Sie sorgfältig die Montage

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät

in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-

Updates für unser Produkt gibt.

Modell: DG-668R

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Schrank-Organizer

Schwing-Blindenentkerner

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Modus

Montage

Modell

DG-668R

(850 x 490 x 780 mm)

Installation

Rechtshändig

70 Pfund (max.)

Größe (mm) B * T * H

ÿ (865 x 530 x 590)

Laden

33,5" x 19,3" x 30,7"

Produktgröße

(einlagig

35 Pfund)

Kapazität

VORSICHTSMASSNAHMEN BEI DER MONTAGE

PRODUKTPARAMETER

5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.

3. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder

Medikamenten stehen.

Nur komplett montiertes Produkt.

6. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.

2. Tragen Sie während der Montage eine Schutzbrille und strapazierfähige Arbeitshandschuhe.

4. Gewichtskapazität und andere Produkteigenschaften gelten für eine ordnungsgemäße

eine Gefahr.

1. Die Montage muss diesen Anweisungen folgen. Eine falsche Montage kann

7. Überprüfen Sie die Einbaumaße des entsprechenden Modells des Zuges

Korb, und wählen Sie den Schrank, der mit dem übereinstimmt oder in der Nähe ist

Einbaugröße für den Einbau.

Machine Translated by Google

2. Nur bestimmungsgemäß verwenden. Nicht auf dem Produkt sitzen oder stehen.

4. Verwenden Sie es nur auf Küchenschränken und nicht allein auf dem Boden oder auf

dieser Artikel.

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu spielen oder sich ihm zu nähern.

3. Vor jedem Gebrauch überprüfen. Nicht verwenden, wenn Teile lose oder beschädigt sind.

KIPPEN:

WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD DURCH

Durch Bewegung kann es kurzzeitig zu einer Überlastung und damit zu einem Produktausfall kommen.

vor dem Aufbringen der Last. Achten Sie auf dynamische Belastung! Die plötzliche Belastung

5. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie alle Knöpfe fest an

der Desktop.

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

Machine Translated by Google

TEILELISTE

Machine Translated by Google

Schritt 2: Installieren Sie die Befestigungsbasis mithilfe der Positionierungspapierkarte

Schritt 1:Wählen Sie den richtigen Schrank

4 STK

MONTAGEANLEITUNG

Machine Translated by Google

Schritt 4: Befolgen Sie Schritt 2, um den oberen Sicherungsring zu installieren

Schritt 3: Installieren Sie den rotierenden Seitenrahmen

Machine Translated by Google

eng

Lose

hier eingestellt

Hinweis: Die Höhe kann

Schritt 6: Installieren Sie die Stützstange und den Schwingarm wie gezeigt.

Schritt 5: Lassen Sie die Schnalle der Schwenkstange am Seitenrahmen einrasten

und befestigen Sie sie mit den Schrauben „M“.

Machine Translated by Google

Reinigung

- Wischen Sie die Oberfläche zum Reinigen mit einem feuchten (nicht nassen) Tuch ab oder reiben Sie sie mit einem

sauberen, fusselfreien Baumwolltuch trocken.

Schritt 7: Plattenspieler montieren, Fertig

-Zur Reinigung der Oberfläche kann Fensterputzmittel oder ein ähnliches Reinigungsmittel verwendet werden.

Machine Translated by Google

C/O YH Consulting Limited Office 147, Centurion House, London Road, Staines-upon-

Thames, Surrey, TW18 4AX

Nach AUS importiert: SIHAO PTY LTD.

UK-VERTRETER: YH CONSULTING LIMITED.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

EG-Vertreter: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

In die USA importiert: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapportaux

grandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous

vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

ORGANISATEUR

ARMOIREÀAVEUGLESPIVOTANTES

Machine Translated by Google

Organisateurd'armoire

BESOIND'AIDE?CONTACTEZNOUS!

Modèle:DG668R

Carottieràstorepivotant

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasànous

contacter:Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

instructionsavantl'installation.

Mercid'avoirachetél'undenosproduits,veuillezlireattentivementlemontage

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.

Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique

oulogicielledenotreproduit.

Machine Translated by Google

4.Lacapacitédepoidsetlesautrescapacitésduproduits'appliquentàunproduitcorrectementet

produitentièrementassembléuniquement.

5.Gardezlazonedemontagepropreetbienéclairée.

6.Gardezlesspectateurshorsdelazonependantlemontage.

2.Portezdeslunettesdesécuritéetdesgantsdetravailrésistantspendantl’assemblage.

3.Nemontezpaslorsquevousêtesfatiguéousousl'influencedel'alcool,dedroguesoude

médicaments.

undanger.

1.L'assemblagedoitsuivrecesinstructions.Unassemblageincorrectpeutentraîner

7.Vérifiezlatailled'installationdumodèlecorrespondantdelatraction

tailled'installationpourl'installation.

panieretsélectionnezl'armoirecompatibleouprochedela

PARAMÈTRESDUPRODUIT

PRÉCAUTIONSD'ASSEMBLAGE

DG668R

Tailleduproduit

(coucheunique

35livres)

Capacité taille(mm)L*P*H

70livres(max.)

Chargement

33,5"x19,3"x30,7"

≥(865x530x590)

(850x490x780mm)

Installation

Maindroite

montage

mode

Modèle

Machine Translated by Google

cetarticle.

3.Inspectezl'appareilavantchaqueutilisation.Nel'utilisezpassidespiècessontdesserréesouendommagées.

4.Utiliseruniquementsurlesarmoiresdecuisineetnepasl'utiliserseulsurlesolousur

1.Ceproduitn'estpasunjouet.Nelaissezpaslesenfantsjoueravecous'enapprocher.

2.Utiliseruniquementcommeprévu.Nepass'asseoirnisetenirdeboutsurleproduit.

POURBOIRE:

AVERTISSEMENT:POURÉVITERDESBLESSURESGRAVESETLAMORT

lemouvementpeutbrièvementcréerunechargeexcessive,provoquantunedéfaillanceduproduit.

avantd'appliquerlacharge.Soyezconscientdelachargedynamique!Lachargesoudaine

5.Nedépassezpaslacapacitédepoidsindiquée.Serrezfermementtouslesboutons

lebureau.

PRÉCAUTIONSD'EMPLOI

Machine Translated by Google

LISTEDESPIÈCES

Machine Translated by Google

4pièces

Étape2:Installezlabasedefixationàl'aidedelacartedepositionnementenpapier

Étape1:Choisissezlebonmeuble

ÉTAPESD'ASSEMBLAGE

Machine Translated by Google

Étape4:reportezvousàl'étape2pourinstallerlabaguederetenuesupérieure

Étape3:Installerlecadrelatéralrotatif

Machine Translated by Google

serré

Lâche

Remarque:lahauteurpeutêtre

ajustéici

Étape6:Installezlatigedesupportetlebrasoscillantcommeindiqué.

Étape5:Enclenchezlaboucledelatigepivotantedanslecadrelatéraletfixez

laaveclesvis«M».

Machine Translated by Google

Nettoyage

Pourlenettoyage,essuyezlasurfaceavecunchiffonhumide(pasmouillé)ouessuyezavecun

chiffonencotonproprenonpelucheux.

Étape7:Montageduplateautournant,terminé

Unliquidenettoyantpourvitresouunliquidedenettoyagesimilairepeutêtreutilisépournettoyer

lasurface.

Machine Translated by Google

REPRÉSENTANTAUROYAUMEUNI:YHCONSULTINGLIMITED.

A/SYHConsultingLimitedBureau147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

ImportéenAUS:SIHAOPTYLTD.

ImportéauxÉtatsUnis:SanvenTechnologyLtd.

CEREP:ECrossStuGmbH.

MainzerLandstr.69,60329FrancfortsurleMain.

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000CN.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

1ROKEVASTREETEASTWOODNSW2122Australie

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

ORGANISATOR

SWING BLIND CORER KAST

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en

betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren

u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u

een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

instructies vóór de installatie.

Bedankt voor de aankoop van een van onze producten. Lees de montagehandleiding zorgvuldig door.

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt.

VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het

uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet

opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Model: DG-668R

HULP NODIG? NEEM CONTACT MET ONS OP!

Kastorganizer

Blinde zwaaiboor

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact

met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Installatie

70 lbs (maximaal)

afmetingen (mm)B*D*H

Rechter

ÿÿ865x530x590ÿ

Laden

33,5"x19,3"x30,7"

Productgrootte

(enkele laag

35 pond)

Capaciteit

modus

montage

Model

DG-668R

(850x490x780mm)

Installatie

MONTAGEVOORZORGSMAATREGELEN

PRODUCTPARAMETERS

5. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.

3. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.

Enkel volledig gemonteerd product.

6. Houd omstanders uit de buurt tijdens de montage.

2. Draag tijdens de montage een veiligheidsbril en stevige werkhandschoenen.

4. Het draagvermogen en andere producteigenschappen zijn van toepassing op een correct en

een gevaar.

1. De montage moet volgens deze instructies worden uitgevoerd. Onjuiste montage kan

7. Controleer de installatiemaat van het overeenkomstige model van de trekhaak

mandje en selecteer de kast die overeenkomt met of dicht bij de

installatiegrootte voor installatie.

Machine Translated by Google

GEBRUIK VOORZORGSMAATREGELEN

2. Gebruik alleen zoals bedoeld. Ga niet op het product zitten of staan.

4. Gebruik het alleen op keukenkastjes en gebruik het niet alleen op de grond of op

dit item.

het bureaublad.

1. Dit product is geen speelgoed. Laat kinderen niet met het product spelen of het benaderen.

3. Inspecteer voor elk gebruik. Gebruik het niet als onderdelen los of beschadigd zijn.

FOOIEN:

WAARSCHUWING: OM ERNSTIG LETSEL EN DE DOOD TE VOORKOMEN

5. Overschrijd het vermelde draagvermogen niet. Draai alle knoppen stevig vast

voordat u belasting toepast. Wees u bewust van dynamische belasting! De plotselinge belasting

Beweging kan kortstondig een overbelasting veroorzaken, waardoor het product defect raakt.

Machine Translated by Google

ONDERDELENLIJST

Machine Translated by Google

Stap 2: Installeer de bevestigingsbasis met behulp van de positioneringspapierkaart

Stap 1: Kies de juiste kast

4 STUKS

MONTAGESTAPPEN

Machine Translated by Google

Stap 4: Raadpleeg stap 2 om de bovenste borgring te installeren

Stap 3: Installeer het roterende zijframe

Machine Translated by Google

nauw

Loszittend

Let op: De hoogte kan zijn

hier aangepast

Stap 6: Monteer de steunstang en de zwenkarm zoals afgebeeld.

Stap 5: Klik de gesp van de draaibare stang in het zijframe en

bevestig deze met schroeven “M”.

Machine Translated by Google

Schoonmaak

- Voor het reinigen veegt u het oppervlak af met een vochtige (geen natte) doek of droogt u het af met

een schone, pluisvrije katoenen doek.

Stap 7: Draaitafel monteren, klaar

- Om het oppervlak schoon te maken, kunt u een glasreiniger of een vergelijkbare reinigingsvloeistof

gebruiken.

Machine Translated by Google

C/O YH Consulting Limited Kantoor 147, Centurion House, London Road, Staines-upon-

Thames, Surrey, TW18 4AX

Geïmporteerd naar AUS: SIHAO PTY LTD.

VK VERTEGENWOORDIGING: YH CONSULTING LIMITED.

1 ROKEVA STRAAT EASTWOOD NSW 2122 Australië

EG-REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000

CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Geïmporteerd naar de VS: Sanven Technology Ltd.

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

ARRANGÖR

SWING BLIND HÖRNSKÅP

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de

stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av

oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt

sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

instruktioner innan installationen.

Tack för att du köpte en av våra produkter, läs noggrant igenom monteringen

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller

mjukvaruuppdateringar på vår produkt.

Modell: DG-668R

Skåpsarrangör

Swing Blind Corer

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/support

BEHÖVER HJÄLP? KONTAKTA OSS!

Machine Translated by Google

Installation

Belastning

33,5"x19,3"x30,7"

70 lbs (max)

storlek (mm) B*D*H

ÿÿ865 x530x590ÿ

35 lbs)

Kapacitet

Produktstorlek

(enkelt lager

Modell

DG-668R

läge

montering

Höger hand

Installation

(850x490x780 mm)

FÖRSIKTIGHETSÅTGÄRDER FÖR MONTERING

PRODUKTPARAMETRAR

endast färdigmonterad produkt.

4. Viktkapacitet och andra produktegenskaper gäller för en korrekt och

5. Håll monteringsområdet rent och väl upplyst.

2. Använd skyddsglasögon och kraftiga arbetshandskar vid montering.

3. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller

mediciner.

en fara.

1. Montering måste följa dessa instruktioner. Felaktig montering kan vara

korg och välj det skåp som överensstämmer med eller nära

7. Kontrollera monteringsstorleken för motsvarande modell av draget

installationsstorlek för installation.

6. Håll åskådare borta från området under monteringen.

Machine Translated by Google

3. Inspektera före varje användning. Använd den inte om delar är lösa eller skadade.

4. Använd endast på köksskåp och använd den inte ensam på marken eller på

2. Använd endast på avsett sätt. Sitt eller stå inte på produkten.

skrivbordet.

1. Denna produkt är inte en leksak. Låt inte barn leka med eller närma sig

denna artikel.

TIPPNING:

VARNING: FÖR ATT FÖREBYGGA ALLVARLIGA SKADA OCH DÖDSFALL AV

5. Överskrid inte den angivna viktkapaciteten. Dra åt alla knoppar ordentligt

innan du applicerar belastning. Var uppmärksam på dynamisk laddning! Den plötsliga belastningen

rörelse kan kortvarigt skapa en överbelastning, vilket orsakar produktfel.

ANVÄND FÖRSIKTIGHETSÅTGÄRDER

Machine Translated by Google

DELLISTA

Machine Translated by Google

4 st

Steg 2: Installera fixeringsbasen med hjälp av positioneringspapperskortet

Steg 1:Välj rätt skåp

MONTERINGSSEG

Machine Translated by Google

Steg 3: Installera den roterande sidoramen

Steg 4: Se steg 2 för att installera den övre låsringen

Machine Translated by Google

justeras här

Obs: Höjden kan vara

stram

Lösa

Steg 6: Installera stödstång och svängarm som visas.

Steg 5: Snäpp fast vridstångsspännet i sidoramen och fäst det med

skruvarna "M".

Machine Translated by Google

-För rengöring, torka av ytan med en fuktig (inte våt) trasa eller torka av med en ren luddfri

bomullstrasa.

Steg 7: Montering av skivspelare, Färdig

-Fönsterputsvätska eller liknande rengöringsvätska kan användas för att rengöra ytan.

Rengöring

Machine Translated by Google

UK REP: YH CONSULTING LIMITED.

Mainzer Landstr.69, 60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147, Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

EC REP: E-CrossStu GmbH.

Importerad till AUS: SIHAO PTY LTD.

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Importerad till USA: Sanven Technology Ltd.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

ORGANIZADOR

GABINETEPARADESNUCLEARCIEGOOSCILANTE

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparacióncon

lasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientasque

ofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesirealmenteestá

ahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

Graciasporadquirirunodenuestrosproductos,leaatentamenteelmanualdeinstrucciones.

Instruccionesantesdelainstalación.

Modelo:DG668R

¿NECESITAAYUDA?¡CONTÁCTENOS!

Organizadordegabinete

Descorazonadorciegooscilante

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

Instalación

Manoderecha

70libras(máximo)

Tamaño(mm)Ancho*Profundidad*Alto

≥865x530x590

Cargando

33,5"x19,3"x30,7"

Tamañodelproducto

(capaúnica

35libras)

Capacidad

modo

montaje

Modelo

DG668R

(850x490x780mm)

Instalación

PRECAUCIONESDEMONTAJE

PARÁMETROSDELPRODUCTO

5.Mantengaeláreadereuniónlimpiaybieniluminada.

3.Nosereúnacuandoestécansadoobajolainfluenciadelalcohol,drogaso

medicamentos.

Soloproductocompletamenteensamblado.

cestayseleccioneelgabinetequecoincidaconoestécercadela

2.Usegafasdeseguridadyguantesdetrabajoresistentesduranteelmontaje.

4.Lacapacidaddepesoyotrascapacidadesdelproductoseaplicanaunusoadecuadoy

unpeligro.

1.Paraelmontaje,sigaestasinstrucciones.Unmontajeincorrectopuedeser

6.Mantengaalostranseúntesfueradeláreaduranteelmontaje.

Tamañodeinstalaciónparalainstalación.

7.Verifiqueeltamañodeinstalacióndelmodelocorrespondientedeltirador.

Machine Translated by Google

2.Utilíceloúnicamenteparaelfinprevisto.Nosesienteniseparesobreelproducto.

4.Úselosoloengabinetesdecocinaynolousesoloenelsuelooen

Esteartículo.

elescritorio.

1.Esteproductonoesunjuguete.Nopermitaquelosniñosjueguenconélniseacerquenaél.

3.Inspeccioneelproductoantesdecadauso.Noloutilicesihaypiezassueltasodañadas.

PROPINA:

ADVERTENCIA:PARAEVITARLESIONESGRAVESYLAMUERTEPOR

5.Noexcedalacapacidaddepesoindicada.Aprietebientodaslasperillas.

Antesdeaplicarlacarga,tengacuidadoconlacargadinámica.Lacargarepentina

Elmovimientopuedecrearbrevementeunexcesodecarga,provocandofallasenelproducto.

PRECAUCIONESDEUSO

Machine Translated by Google

LISTADEPIEZAS

Machine Translated by Google

4piezas

Paso2:Instalelabasedefijaciónutilizandolatarjetadepapeldeposicionamiento

Paso1:Eligeelmuebleadecuado

PASOSDEMONTAJE

Machine Translated by Google

Paso4:Consulteelpaso2parainstalarelanilloderetenciónsuperior

Paso3:Instaleelmarcolateralgiratorio

Machine Translated by Google

Nota:Laalturapuedeser

ajustadoaquí

ajustado

Perder

Paso6:Instalelavarilladesoporteyelbrazooscilantecomosemuestra.

Paso5:Coloquelahebilladelavarillagiratoriaenelmarcolateralyfíjela

conlostornillos“M”.

Machine Translated by Google

Limpieza

Paralimpiar,limpielasuperficieconunpañohúmedo(nomojado)osequeconunpañode

algodónlimpioysinpelusa.

Paso7:Montajedelplatogiratorio.Listo.

Sepuedeutilizarlíquidolimpiacristalesounlíquidodelimpiezasimilarparalimpiarla

superficie.

Machine Translated by Google

C/OYHConsultingLimitedOficina147,CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

ImportadoaAUS:SIHAOPTYLTD.

REPRESENTANTEDELREINOUNIDO:YHCONSULTINGLIMITED.

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,

shanghai200000CN.

MainzerLandstr.69,60329FráncfortdelMeno.

REPRESENTANTECE:ECrossStuGmbH.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

1ROKEVASTREETEASTWOODNSW2122Australia

ImportadoaEE.UU.:SanvenTechnologyLtd.

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

ORGANIZZATORE

ARMADIO PER CORER CIECO SWING

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali

marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti

ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente

risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

istruzioni prima dell'installazione.

Grazie per aver acquistato uno dei nostri prodotti, ti preghiamo di leggere attentamente le istruzioni di montaggio

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima

di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente.

L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi

informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Modello: DG-668R

HAI BISOGNO DI AIUTO? CONTATTACI!

Organizzatore per armadietti

Swing Blind Corer

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

70 libbre (massimo)

Mano destra

ÿÿ865 x530x590ÿ

dimensioni (mm)L*P*A

Caricamento

Dimensioni: 33,5"x19,3"x30,7"

Dimensioni del prodotto

(strato singolo

Capacità

35 libbre)

modalità

montaggio

Modello

DG-668R

Installazione

Dimensioni (850x490x780mm)

Installazione

PARAMETRI DEL PRODOTTO

PRECAUZIONI DI MONTAGGIO

5. Mantenere l'area di assemblaggio pulita e ben illuminata.

3. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.

solo prodotto completamente assemblato.

6. Tenere gli astanti fuori dall'area durante l'assemblea.

2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro resistenti.

4. La capacità di peso e le altre capacità del prodotto si applicano a un prodotto correttamente e

un pericolo.

1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto può essere

7. Controllare le dimensioni di installazione del modello corrispondente del puller

cestino e seleziona il mobile coerente o vicino al

dimensioni di installazione per l'installazione.

Machine Translated by Google

2. Utilizzare solo come previsto. Non sedersi o stare in piedi sul prodotto.

4. Utilizzare solo sui mobili della cucina e non utilizzarlo da solo sul pavimento o su

questo articolo.

il desktop.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con esso o di avvicinarsi

3. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.

MANCIA:

ATTENZIONE: PER PREVENIRE LESIONI GRAVI E MORTE DA

5. Non superare la capacità di peso indicata. Stringere saldamente tutte le manopole

prima di applicare il carico. Siate consapevoli del carico dinamico! Il carico improvviso

il movimento può creare brevemente un carico eccessivo, causando il guasto del prodotto.

PRECAUZIONI D'USO

Machine Translated by Google

ELENCO DELLE PARTI

Machine Translated by Google

4 PZ

Fase 2: installare la base di fissaggio utilizzando la carta di posizionamento

Fase 1: Scegli il mobile giusto

FASI DI MONTAGGIO

Machine Translated by Google

Fase 4: fare riferimento alla fase 2 per installare l'anello di fissaggio superiore

Fase 3: Installare il telaio laterale rotante

Machine Translated by Google

regolato qui

Nota: l'altezza può essere

Sciolto

stretto

Fase 5: agganciare la fibbia dell'asta girevole al telaio laterale e fissarla

con le viti "M".

Fase 6: Installare la barra di supporto e il braccio oscillante come mostrato.

Machine Translated by Google

Pulizia

- Per la pulizia, passare la superficie con un panno umido (non bagnato) oppure asciugarla con un

panno di cotone pulito e privo di pelucchi.

Fase 7: Montaggio del giradischi, completato

-Per pulire la superficie è possibile utilizzare un liquido detergente per vetri o un detergente simile.

Machine Translated by Google

C/O YH Consulting Limited Ufficio 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Importato in AUS: SIHAO PTY LTD.

RAPPRESENTANTE DEL REGNO UNITO: YH CONSULTING LIMITED.

1 ROKEVA STREET EASTWOOD NSW 2122 Australia

RAPPRESENTANTE DELLA CE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Francoforte sul Meno.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Importato negli USA: Sanven Technology Ltd.

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu

z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych

przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ORGANIZATOR

SZAFKA Z ŻALUZJĄ WAHADŁOWĄ

Machine Translated by Google

Model: DG-668R

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Organizer do szafek

Swing Blind Corer

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się

z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR

zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał

od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w

naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Dziękujemy za zakup jednego z naszych produktów. Prosimy o dokładne zapoznanie się z instrukcją montażu.

instrukcje przed instalacją.

Machine Translated by Google

4. Nośność i inne możliwości produktu dotyczą prawidłowo i

Tylko produkt całkowicie zmontowany.

5. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.

7. Sprawdź rozmiar montażowy odpowiedniego modelu wyciągu

2. Podczas montażu należy nosić okulary ochronne i solidne rękawice robocze.

3. Nie przychodź na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu,

narkotyków lub leków.

zagrożenie.

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być

kosz i wybierz szafkę zgodną z nim lub zbliżoną do niego

rozmiar instalacji do instalacji.

6. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

PARAMETRY PRODUKTU

DG-668R

Rozmiar produktu

(pojedyncza warstwa

35 funtów)

Pojemność rozmiar (mm) szer.*gł.*wys.

70 funtów (maks.)

Załadunek

33,5"x19,3"x30,7"

865x530x590

(850x490x780mm)

Instalacja

Prawa ręka

montowanie

tryb

Model

Machine Translated by Google

ŚRODKI OSTROŻNOŚCI

ten przedmiot.

3. Przed każdym użyciem sprawdź. Nie używaj, jeśli części są luźne lub uszkodzone.

4. Stosować wyłącznie na szafkach kuchennych i nie używać go samodzielnie na podłodze lub na podłodze.

ruch może chwilowo spowodować nadmierne obciążenie, powodując uszkodzenie produktu.

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się nim ani zbliżać się do niego.

2. Używać wyłącznie zgodnie z przeznaczeniem. Nie siadać ani nie stawać na produkcie.

NAPIWKI:

OSTRZEŻENIE: ABY UNIKNĄĆ POWAŻNYCH OBRAŻEŃ I ŚMIERCI

5. Nie przekraczaj podanego udźwigu. Mocno dokręć wszystkie pokrętła.

pulpit.

przed zastosowaniem obciążenia. Bądź świadomy obciążenia dynamicznego! Nagłe obciążenie

Machine Translated by Google

LISTA CZĘŚCI

Machine Translated by Google

4 SZT.

Krok 2: Zamontuj podstawę mocującą za pomocą karty pozycjonującej

Krok 1: Wybierz odpowiednią szafkę

KROKI MONTAŻU

Machine Translated by Google

Krok 4: Aby zamontować górny pierścień ustalający, zapoznaj się z krokiem 2.

Krok 3: Zamontuj obrotową ramę boczną

Machine Translated by Google

obcisły

Luźny

dostosowano tutaj

Uwaga: Wysokość może być

Krok 6: Zamontuj pręt podporowy i ramię wahacza, jak pokazano.

Krok 5: Zatrzaśnij klamrę pręta obrotowego w ramie bocznej i

zabezpiecz ją śrubami „M”.

Machine Translated by Google

Czyszczenie

- Do czyszczenia należy przecierać powierzchnię wilgotną (nie mokrą) szmatką lub wycierać do sucha czystą,

bawełnianą szmatką, która nie pozostawia włókien.

Krok 7: Montaż gramofonu, gotowe

-Do czyszczenia powierzchni można użyć płynu do mycia okien lub podobnego płynu

czyszczącego.

Machine Translated by Google

ODPOWIEDZIALNOŚĆ W WIELKIEJ BRYTANII: YH CONSULTING LIMITED.

C/O YH Consulting Limited Biuro 147, Centurion House, London Road, Staines-upon-

Thames, Surrey, TW18 4AX

Importowane do AUS: SIHAO PTY LTD.

Przedstawiciel KE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd.

Apartament 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Vevor DG-668R 2 Tier Swing Right Blind Corner Pull Out Soft Close Kitchen Organizer

Product's Documents

User Manual

Specifications

Vevor DG-668R Questions and Answers
