Vevor YJS-11 Underhoist Support Stand 3/4 Ton Capacity User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

UNDERHOIST STAND

MODEL: YJS-11

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: YJS-11

Have product questions? Need technical support? Please feel free to

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

UNDERHOIST STAND

- 2 -

Warning-To reduce the risk of injury, the user must read instructions

manual carefully.

PRODUCT DETAILS

- 3 -

TECHNICAL PARAMETERS

Model

YJS-11

Maximum Load Bearing（t）

0.75t

Maximum Height（mm）

1930

Minimum Height（mm）

1340

Product Size（mm）

297*297*1340

Net Weight（kg）

11.9

SAFETY ADVICES

OWNER/USER RESPONSIBILITY

The owner and/or user must have a thorough understanding of the manufacturer's

operating instructions and warnings before using the adjustable underhoist stand.

Personnel involved in the use and operation of equipment shall be careful,

competent, trained, and qualified in the safe operation of the equipment and its

proper use when servicing motor vehicles and their components. Warning

information hould be emphasized and understood. If the operator is not fluent in

English, the manufacturer's instructions and warnings shall be read to and

Number

Name

Quantity

Base Plate

Third Tube

Height Adjusting Lever

Second Tube

Jacking

Bearing

Bolt*1, Nut*1

First Tube

Lead Screw

- 4 -

discussed with the operator in the operator's native language by the

purchaser/owner, making sure that the operator comprehends its contents.

Owner and/or user must study and maintain for future reference the

manufacturer's instructions and pertinent warning information. The owner and/or

user is responsible for keeping all warning labels and instruction manuals legible

and intact. Replacement labels and literature are available from the manufacturer.

1. Read the instructions carefully: Before use, read and understand the

instructions and operating guidelines for the safety bracket. Make sure that you

understand the usage limitations, installation requirements, and procedures of the

stent.

2. Choose the right bracket: Choose the right bracket according to your car type

and lifting requirements. Ensure that the bearing capacity of the bracket meets the

requirements of your vehicle and that it is applicable to the vehicle lifts you use.

3. Check the stent integrity: Before use, carefully check the integrity and structure

of the stent for any damage or wear. If any problems are found, do not use the

bracket but replace or repair it.

4. Install the bracket correctly: Install the bracket correctly according to the

instructions. Ensure that the bracket is firmly attached to the vehicle elevator and

that the bracket is placed at the specified support point.

5. Use double supports: Always use two safety supports to support the vehicle.

One stent alone can cause instability and danger.

6. Balanced vehicle: Ensure the vehicle is balanced when placing it on the

support. Adjust the height of the bracket to make the vehicle stable and the

support points are evenly distributed.

7. Regular stent inspection: regularly check the status and reliability of the stent.

Ensure that the support is not rusted, deformed, or otherwise damaged. If any

problems are found, replace or repair the bracket.

8. No overweight load: ensure not to exceed the bearing capacity of the stent.

Overloaded use of stents may lead to stent rupture or collapse, causing a serious

safety risk.

- 5 -

9. Follow the operating guidelines: Always follow the operating guidelines and

safety regulations when using the vehicle elevator safety brackets. Make sure that

you know the right way to use it, and take the necessary security measures.

10. Training and skills: Ensure that the operators are trained and have the correct

operation skills and knowledge. Personnel unfamiliar with the operation should not

use the vehicle elevator safety bracket.

SAVE THESE INSTRUCTIONS

INSTALLATION INSTRUCTIONS

Step 1: Install the first tube with the hole in the seat.

Step 2: Insert the second section into the first section, and install the fixing screws

(1 M14 * 60 screws, 1 M14 nut) (using 19mm and 22mm open wrench or socket

wrench).

- 6 -

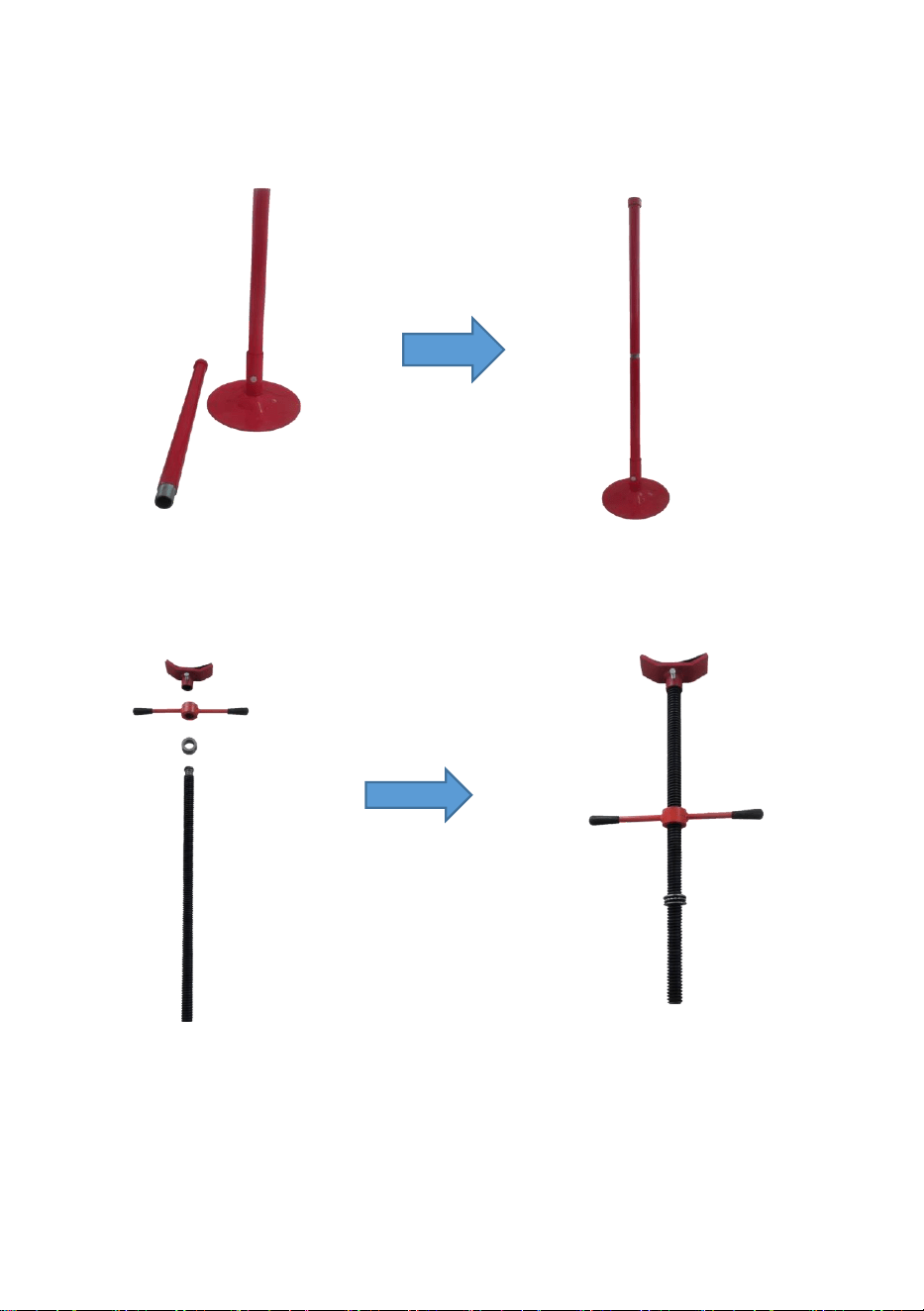

Step 3: Spin the third tube into the second tube.

Step 4: Install the bearing, height adjustment handle, and top rest on the screw.

- 7 -

Step 5: Turn the assembly part of the wire into the third pipe and complete the

assembly.

For more detailed installation steps, please refer to the video on the

website.

DIRECTION FOR USE

1. Understand the bracket types: different vehicle lift bracket types may have

different designs and use requirements. Make sure that you understand the

characteristics and features of the type of stent you use.

2. Check for stent integrity: Carefully check the integrity and structure of the stent

before using it. Ensure no cracks, deformation, or other obvious damage. If you

find any problems, please do not use the stent but rather replace or fix it.

3. Select Support Point: Determine the support point position on your vehicle.

These support points are usually located in the vehicle chassis, such as the

vehicle base or wheel arch. Ensure that the bracket support point corresponds to

the vehicle support point.

4. Position placement: Place the stent on the selected support point. Ensure that

the stent is in close contact with the support point and is firmly placed. Adjust the

- 8 -

height of the bracket as required to enable it to safely support the vehicle.

5. Safe locking: According to the stent design, ensure that the stent is in a locked

state to prevent accidental sliding or loosening. Some stent types may be

equipped with locking devices or other safety mechanisms; please read the

instructions carefully and operate correctly.

6. Balanced vehicle: Ensure that the vehicle is balanced and stable on the support.

Adjust the height of the bracket to keep the vehicle balanced and avoid roll or

instability. The vehicle shall be in a stable and stable state before the lifting

operation.

7. Use multiple supports: Always use at least two safety brackets to support the

vehicle. One stent alone can cause instability and danger. Ensure that the bracket

is evenly distributed over the support point of the vehicle.

8. Regular inspection: regularly check the status and reliability of the stent. Make

sure they are not rusty, damaged, or worn out. If any problems are found, replace

or repair the bracket.

9. Compliance with safety regulations: Always follow the relevant safety

regulations and operating guidelines when using the vehicle elevator safety

bracket. Make sure you have the right skills and knowledge and your personal

safety.

INSPECTION ——

Visual inspection should be made before each use of the stand. Any stand which

appears to be damaged in any way, is found to be badly worn or operates

abnormally MUST BE REMOVED FROM SERVICE. If the stand is subjected to

abnormal load or shock, it must be inspected by a manufacturer's authorized

repair facility immediately. It is recommended that an annual inspection of the

stand is made by a manufacturer's authorized repair facility and that missing

decals or warning labels be replaced with the manufacturer's specified parts. A list

of authorized repair facilities is available from the manufacturer.

- 9 -

OPERATING INSTRUCTIONS

To Raise:

Turn the adjusting handle clockwise until the saddle contacts load. Continue

turning the handle to raise the load to the required height.

To Lower:

Turn to adjust the handle counterclockwise.

Made In China
