DO NOT RETURN THIS PRODUCT TO THE STORE
If you have questions or need assistance, please call customer service at 855-944-3571.
User
Manual
WLock G
Interlock Kit
2
|
English
TABLE OF CONTENTS
Introduction ...........................................................................................................................................................................................2
Safety ..................................................................................................................................................................................................... 3
Tools Needed / Included List .................................................................................................................................................................. 4
Installation ..........................................................................................................................................................................................4-6
Customer Service / Company Address .....................................................................................................................................Back Page
INTRODUCTION
WARNING
Operating, servicing, and maintaining this equipment may expose you to chemicals which are known to
the State of California to cause cancer and birth defects or other reproductive harm. To minimize exposure, wear gloves or wash
your hands frequently when servicing this equipment. For more information go to www.P65warnings.ca.gov.
DISCLAIMERS
All information, illustrations, and specifications in this manual were in effect at the time of publishing. The illustrations used in this manual
are intended as representative reference views only. We reserve the right to make any specification or design change without notice.
ALL RIGHTS RESERVED
All rights reserved. No reproduction allowed in any form without written permission from Westinghouse Outdoor Power Equipment.
DANGER
Read this manual before using or performing maintenance on this product. Failure to follow the in-
structions and safety precautions in this manual can result in serious injury or death.
UPDATES
The latest User Manual for Westinghouse products can be found under the support tab: westinghouse.com/pages/
manuals
Or scan the following QR code with a smartphone camera to be directed to the link.
PRODUCT REGISTRATION
For trouble-free warranty coverage, it is important to register the Westinghouse product.
Register by:
• Completing and mailing the product registration card included in the carton.
• Going online to: westinghouse.com/register
• Scanning the following QR code with a smartphone camera to be directed to the mobile registration link.
For Your Records
Date of Purchase:
Model Number:
Serial Number:
Place of Purchase:
• Sending the following product information to:
Westinghouse Outdoor Power
Warranty registration
777 Manor Park Drive
Columbus, OH 43228
IMPORTANT: Keep the purchase receipt for trouble-free warranty coverage.
NOTICE
Thank you for choosing Westinghouse! PLEASE READ BEFORE RETURNING THIS PRODUCT FOR ANY REASON.
If you have a question or experience a problem with your Westinghouse purchase, call us at 1-855-944-3571 to speak with an
agent.
English
|
3
HAVE QUESTIONS?
Email us at ser[email protected]
or call 1-855-944-3571
SAFETY DEFINITIONS
The words DANGER, WARNING, CAUTION, and NOTICE are used throughout this manual to highlight important information. Be sure
that the meanings of this safety information are known to all who operate, perform maintenance on, or are near the product.
This safety alert symbol appears with most safety statements. It means attention, become alert, safety is involved! Please
read and abide by the message that follows the safety alerts symbol.
DANGER
Indicates a hazardous situation which, if not avoided, will result in death or serious injury.
WARNING
Indicates a hazardous situation which, if not avoided, could result in death or serious injury.
CAUTION
Indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.
NOTICE
Indicates a situation which can cause damage to the unit, personal property, and/or the environment, or cause
the equipment to operate improperly.
NOTE: Indicates a procedure, practice or condition that should be followed for the unit to function in the manner intended.
SAFETY SYMBOLS
Follow all safety information contained in this user manual as well as the information on the product labeling.
SYMBOL
DESCRIPTION
Safety Alert Symbol. Indicates a potential personal injury hazard.
Read User Manual. To reduce the risk of injury, the user must read and understand user manual before using this product.
WARNING! Risk of electrical shock.
WARNING
READ AND UNDERSTAND ALL INSTRUCTIONS. Failure to follow all instructions listed below and on the
machine may result in electric shock, fire, and/or serious personal injury.
WARNING
Only a qualified electrician should install this product. Unqualified personnel should never open the panel
box.
• Read the user manual carefully. Learn the applications and limitations of the product, as well as the specific potential hazards related
to its use. Following this rule will reduce the risk of electric shock, fire, or serious injury.
• Follow all rules and regulations of the National Electric Code (NEC). Consult with a qualified electrician to determine any specific
requirements for the intended use.
• Retain these instructions. Refer to them frequently and use them to instruct others who may use this product.
SAFETY
4
|
English
TOOLS NEEDED / INCLUDED LIST
TOOLS NEEDED
• Drill
• D2 (2.00 mm) drill bit
• 5/16-inch nut driver
• Flathead screwdriver
• De-burring tool
• Torque wrench
REMOVING CARTON CONTENTS
WARNING
This product does not require assembly. Do not attempt to operate this product if it is not completely
assembled. Using an improperly assembled product can be hazardous and could result in serious personal injury.
• Remove and inspect the carton contents. See Figure 1. Confirm that all the items in the INCLUDED LIST are present and undamaged.
• Recycle or dispose of the packaging materials properly.
INCLUDED LIST
ITEM QUANTITY
Interlock bracket 1
Drilling template 1
Bolt (M5) 3
Nut (M5) 3
Zip tie 2
D5 (5.00 mm) Drill bit 1
Thread sealant 1
If any parts are missing, contact the customer service team at ser[email protected] or call 1-855-944-3571.
WARNING
Do not alter or modify this product unless instructed to so in this manual or by the manufacturer. Do not
use attachments or accessories that are not recommended for use with this product. Making unauthorized modifications and
using incompatible accessories can damage the unit and may void the warranty.
INSTALLING THE INTERLOCK BRACKET
DANGER
Hazardous voltage. Severe injury or death. Turn off or disconnect the power supply to the loadcenter where
the interlock kit will be installed. Contact your local electric utility to disconnect the power to an existing loadcenter. The line side
of the main breaker is energized unless the power is disconnected upstream.
WARNING
This product must be installed in accordance with the National Electric Code (NEC) and any applicable
local code. Before installing the product, contact your local electrical inspector for requirements and information. If there are any
questions, or if you need assistance, contact a qualified electrician. This product must be installed by a qualified electrician.
1. Confirm that the power is off at the load center before installation begins.
DANGER
Turn off or disconnect the power supplying the panel where the interlock kit will be installed. This may
require contacting the local electric utility to disconnect power to an existing load center. The line side of the main breaker is en-
ergized unless power is disconnected upstream.
2. Remove the panel cover.
INSTALLATION
English
|
5
INSTALLATION
FIG. 1

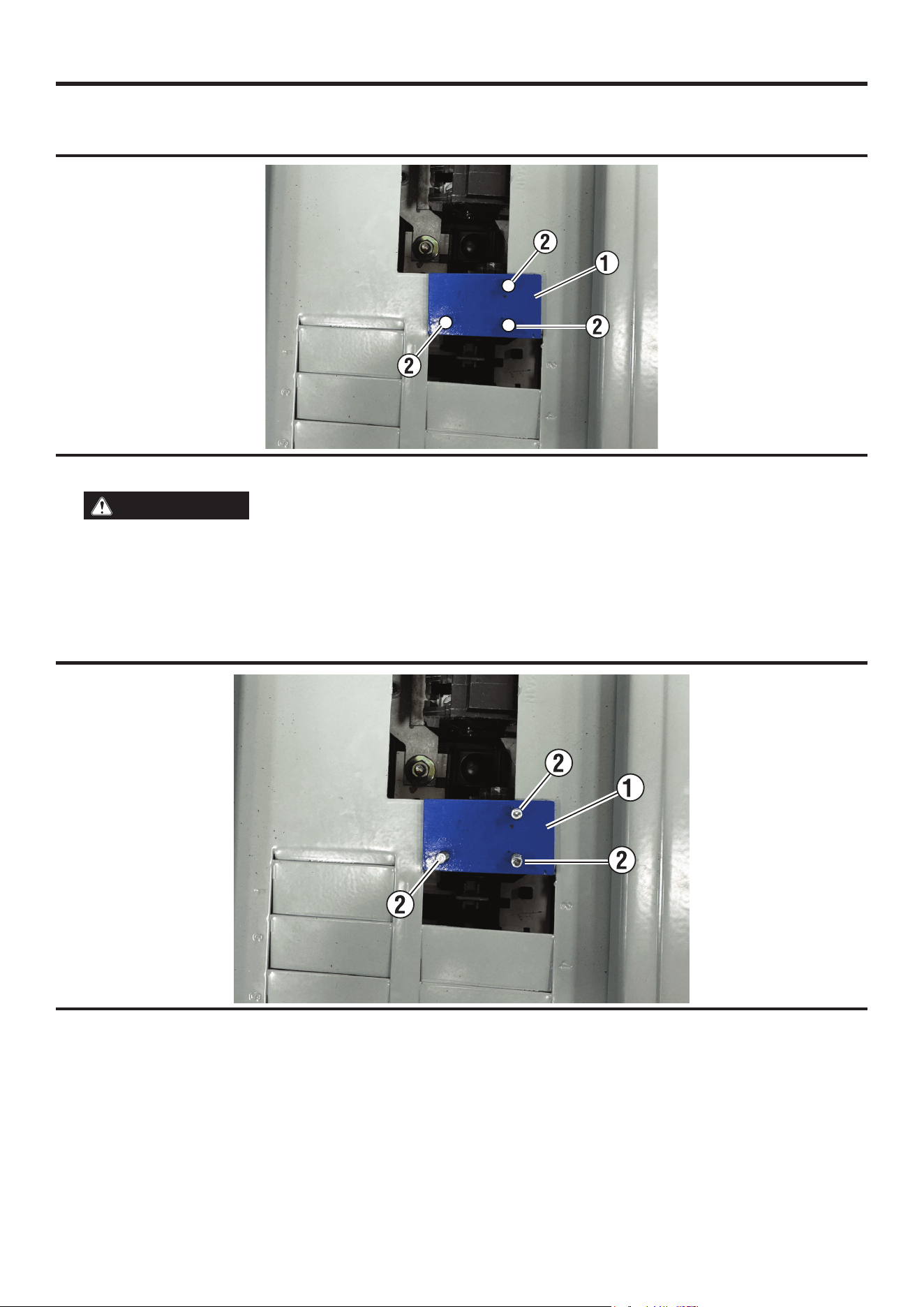

3. See Figure 1. Use the drilling template (1) to mark the placement holes (2) for the interlock bracket.
4. Use the drill bit (included) to drill the placement holes for the interlock bracket.
5. Remove the burrs from the holes.
CAUTION
Use caution when removing metal burrs. Be sure to use the appropriate personal protection equipment.
6. See Figure 2. Fasten the drilling template (2) to the trim with the bolts (1). Be sure to install the bolts from the rear of the trim.
Apply the thread sealant to the bolt threadings.
NOTE: Be sure that the bolts do not have any dirt or oil residue. After installing the bolts, apply the thread sealant evenly on the bolt
threading before securing the bolts with the nuts. After 30 seconds, wipe away any excess thread sealant from the threading.
FIG. 2
6
|
English
INSTALLATION
8. Install the 2 pole generator breaker on the top-right side.
DANGER
Hazardous voltage. Be sure to secure the circuit breakers with the zip-ties to prevent potential electric
shock hazards caused by loose breakers. See Figure 4. Combine the zip ties (1). Install the zip ties around the top set of circuit
breakers (2) in the panel. Pull the ends of the zip ties to secure the circuit breakers. Trim the zip ties as needed and install the
warning label next to the release tab on the zip tie near the generator breaker
FIG. 3
9. Install the panel cover.
10. Confirm that the interlock bracket operates correctly.
NOTE: When the main breaker is ON, the generator breaker is in the OFF position and CANNOT be switched to ON. When the generator
breaker is ON, the main breaker is in the OFF position and CANNOT be switched to ON.
11. Confirm that the inside panel cover is touching all the breakers.
NOTE: The MAIN and the GENERATOR breakers should not be able to be turned ON at the same time. If the panel cover is removed,
the Generator breaker should NEVER be turned on.

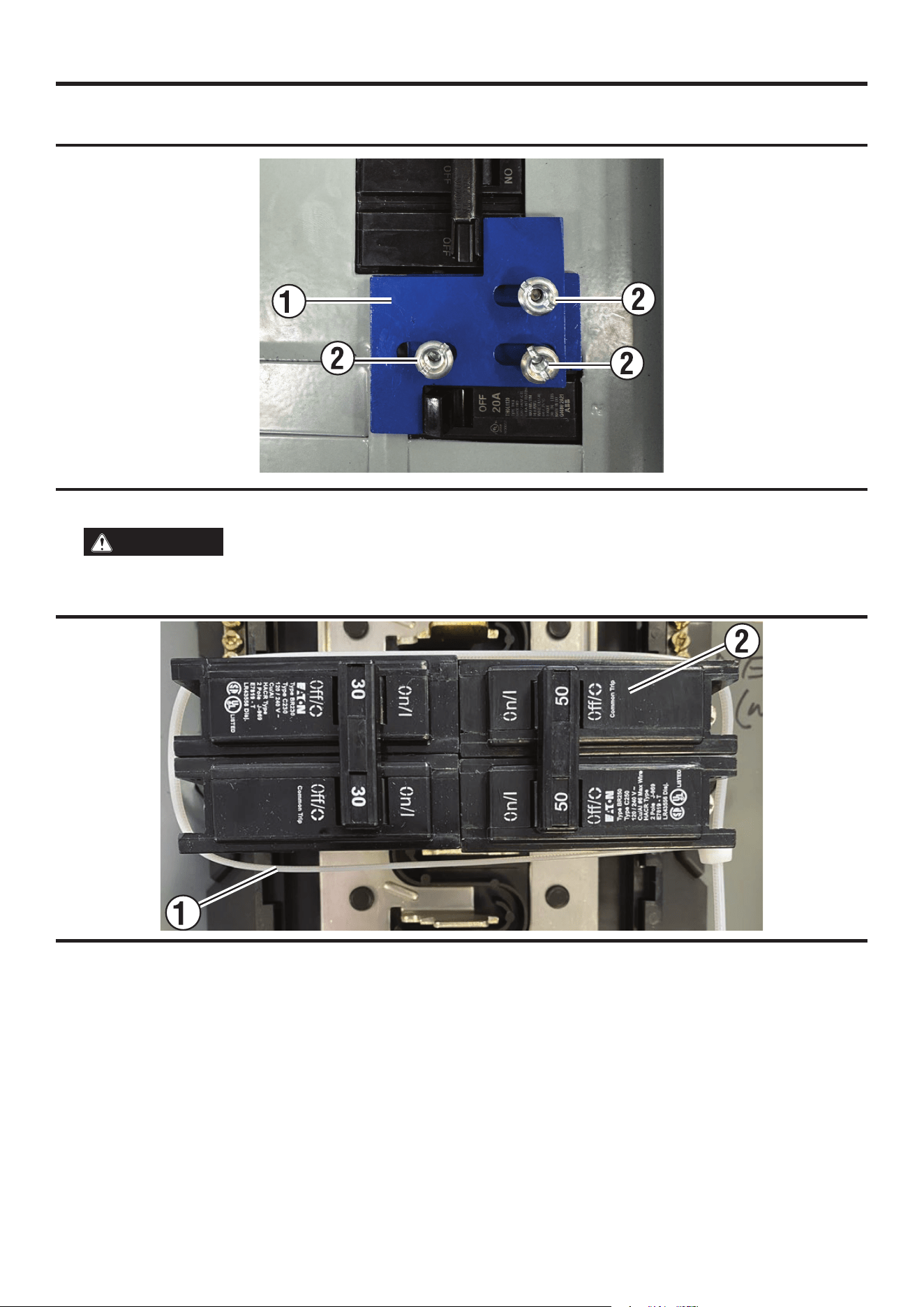

7. See Figure 3. Fasten the interlock bracket (1) to the drilling template with the nuts (2).
FIG. 4
NOTES/NOTAS
2
|
Español
TABLA DE CONTENIDO
Introducción .......................................................................................................................................................................................... 2
Seguridad .............................................................................................................................................................................................. 3
Lista de herramientas necesarias/incluidas ........................................................................................................................................... 4
Instalación ......................................................................................................................................................................................... 4-6
Atención al cliente / Dirección de la empresa ................................................................................................................ Página posterior
INTRODUCCIÓN
ADVERTENCIA
La operación, el mantenimiento y la reparación de este equipo pueden exponerlo a sustancias químicas
que el Estado de California reconoce como causantes de cáncer, defectos congénitos u otros daños reproductivos. Para minimi-
zar la exposición, use guantes o lávese las manos con frecuencia al realizar el mantenimiento de este equipo. Para obtener más
información, visite www.P65warnings.ca.gov.
DESCARGOS DE RESPONSABILIDAD
Toda la información, ilustraciones y especificaciones de este manual estaban vigentes al momento de su publicación. Las ilustraciones
utilizadas en este manual son solo una referencia representativa. Nos reservamos el derecho de realizar cualquier cambio en las espe-
cificaciones o el diseño sin previo aviso.
RESERVADOS TODOS LOS DERECHOS
Todos los derechos reservados. Prohibida la reproducción en cualquier formato sin la autorización escrita de Westinghouse Outdoor
Power Equipment.
PELIGRO
Lea este manual antes de usar o realizar mantenimiento a este producto. No seguir las instrucciones
y precauciones de seguridad de este manual puede provocar lesiones graves o la muerte.
ACTUALIZACIONES
El último manual de usuario de los productos Westinghouse se puede encontrar en la pestaña de soporte: west-
inghouse.com/pages/manuals
O escanee el siguiente código QR con la cámara de un teléfono inteligente para ser dirigido al enlace.
REGISTRO DEL PRODUCTO
Para una cobertura de garantía sin problemas, es importante registrar el producto Westinghouse.
Registrarse por:
• Completar y enviar por correo la tarjeta de registro del producto incluida en la caja.
• Conectarse en línea a: westinghouse.com/register
• Escanee el siguiente código QR con la cámara de un teléfono inteligente para ser dirigido al enlace de
registro móvil.
Para sus registros
Fecha de compra:
Número de modelo:
Número de serie:
Lugar de compra:
• Enviando la siguiente información del producto a:
Energía para exteriores Westinghouse
Registro de garantía
777 Manor Park Drive
Columbus, Ohio 43228
IMPORTANTE: Conserve el recibo de compra para disfrutar de una cobertura de garantía sin problemas.
Español
|
3
¿TIENES PREGUNTAS?
Envíenos un correo electrónico a ser[email protected]
o llame al 1-855-944-3571
DEFINICIONES DE SEGURIDAD
Las palabras PELIGRO, ADVERTENCIA, PRECAUCIÓN y AVISO se utilizan a lo largo de este manual para destacar información importante.
Asegúrese de que todas las personas que operen, realicen mantenimiento o se encuentren cerca del producto conozcan el significado
de esta información de seguridad.
Este símbolo de alerta de seguridad aparece en la mayoría de las declaraciones de seguridad. Significa atención, ¡esté
alerta! ¡Se trata de seguridad! Lea y respete el mensaje que sigue al símbolo de alerta de seguridad.
PELIGRO
Indica una situación peligrosa que, si no se evita, provocará la muerte o lesiones graves. lesión.
ADVERTENCIA
Indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.
PRECAUCIÓN
Indica una situación peligrosa que, si no se evita, podría provocar lesiones leves o moderadas.
AVISO
Indica una situación que puede provocar daños a la unidad, a la propiedad personal y/o al medio ambiente, o
provocar que el equipo funcione incorrectamente.
NOTA: Indica un procedimiento, práctica o condición que se debe seguir para que la unidad funcione de la manera prevista.
SÍMBOLOS DE SEGURIDAD
Siga toda la información de seguridad contenida en este manual del usuario, así como la información contenida en la etiqueta del producto.
SÍMBOLO
DESCRIPCIÓN
Símbolo de alerta de seguridad. Indica un posible peligro de lesión personal.
Lea el manual del usuario. Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del usuario
antes de utilizar este producto.
¡ADVERTENCIA! Riesgo de descarga eléctrica.
ADVERTENCIA
LEA Y ENTIENDA TODAS LAS INSTRUCCIONES. El no seguir todas las instrucciones que se enumeran
a continuación y en la máquina puede provocar una descarga eléctrica, un incendio y/o lesiones personales graves.
ADVERTENCIA
Este producto solo debe ser instalado por un electricista cualificado. El personal no cualificado nunca
debe abrir la caja del panel.
• Lea atentamente el manual del usuario. Conozca las aplicaciones y limitaciones del producto, así como los posibles riesgos espe-
cíficos relacionados con su uso. Seguir esta regla reducirá el riesgo de descarga eléctrica, incendio o lesiones graves.
• Siga todas las reglas y regulaciones del Código Eléctrico Nacional (NEC). Consulte con un electricista calificado para determinar
los requisitos específicos para el uso previsto.
• Conserve estas instrucciones. Consúltelos con frecuencia y utilícelos para instruir a otras personas que puedan utilizar este producto.
SEGURIDAD
4
|
Español
HERRAMIENTAS NECESARIAS / LISTA INCLUIDA
HERRAMIENTAS NECESARIAS
• Perforar
• Broca D2 (2,00 mm)
• Destornillador de tuercas de 5/16 de pulgada
• destornillador de punta plana
• Herramienta de desbarbado
• Llave dinamométrica
RETIRADA DEL CONTENIDO DEL CARTÓN
ADVERTENCIA
Este producto no requiere ensamblaje. No intente operarlo si no está completamente ensamblado. Usar
un producto mal ensamblado puede ser peligroso y causar lesiones personales graves.
• Retire e inspeccione el contenido de la caja. Consulte la Figura 1. Confirme que todos los elementos de la caja estén bien. LISTA
INCLUIDA están presentes y sin daños.
• Recicle o deseche los materiales de embalaje de forma adecuada.
LISTA INCLUIDA
ARTÍCULO CANTIDAD
Soporte de enclavamiento 1
Plantilla de perforación 1
Tienda (M5) 3
Tuerca (M5) 3
Brida 2
Broca D5 (5,00 mm) 1
Sellador de roscas 1
Si falta alguna pieza, comuníquese con el equipo de atención al cliente en [email protected] o llame al 1-855-944-3571.
ADVERTENCIA
No altere ni modifique este producto a menos que se indique en este manual o por el fabricante. No
utilice accesorios no recomendados para este producto. Realizar modificaciones no autorizadas y usar accesorios incompatibles
puede dañar la unidad y anular la garantía.
INSTALACIÓN DEL SOPORTE DE ENCLAVAMIENTO
PELIGRO
Voltaje peligroso. Lesiones graves o la muerte. Apague o desconecte la alimentación del centro de carga
donde se instalará el kit de enclavamiento. Contacte con su compañía eléctrica local para desconectar la alimentación de un centro
de carga existente. El lado de línea del interruptor principal está energizado a menos que se desconecte la alimentación aguas
arriba.
ADVERTENCIA
Este producto debe instalarse de acuerdo con el Código Eléctrico Nacional (NEC) y cualquier código
local aplicable. Antes de instalar el producto, contacte a su inspector eléctrico local para obtener información sobre los requisitos.
Si tiene alguna pregunta o necesita ayuda, contacte a un electricista cualificado. Este producto debe ser instalado por un electri-
cista cualificado.
1. Confirme que la energía esté apagada en el centro de carga antes de comenzar la instalación.
PELIGRO
Apague o desconecte la alimentación del panel donde se instalará el kit de enclavamiento. Esto podría
requerir contactar a la compañía eléctrica local para desconectar la alimentación de un centro de carga existente. El lado de línea
del interruptor principal está energizado a menos que se desconecte la alimentación aguas arriba.
2. Retire la cubierta del panel.
INSTALACIÓN
Español
|
5
INSTALACIÓN
Figura 1

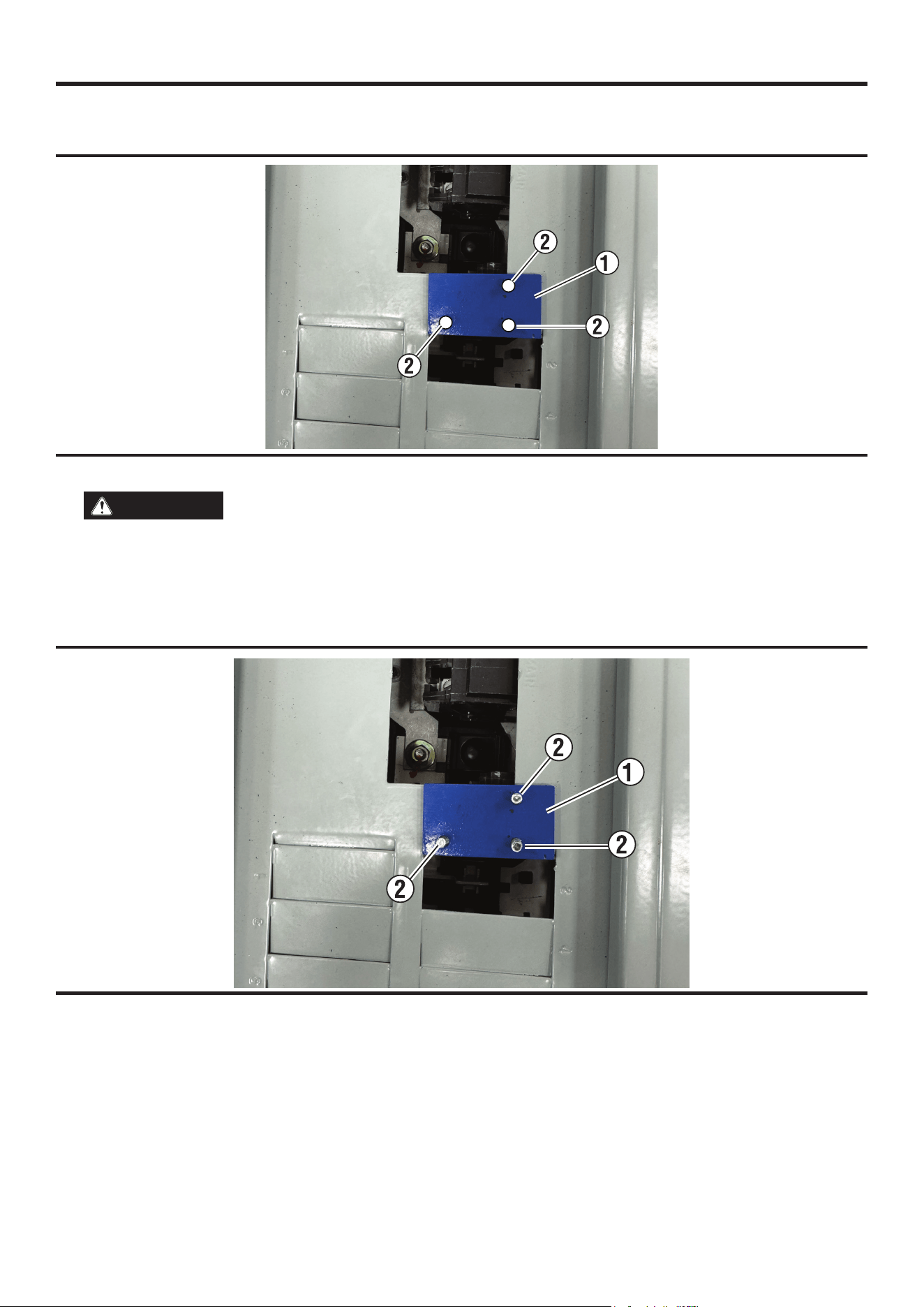

3. Vea la Figura 1. Utilice la plantilla de perforación (1) para marcar los orificios de ubicación (2) para el soporte de enclavamiento.
4. Utilice la broca (incluida) para perforar los orificios de ubicación para el soporte de enclavamiento.
5. Retire las rebabas de los agujeros.
PRECAUCIÓN
Tenga cuidado al retirar rebabas metálicas. Asegúrese de utilizar el equipo de protección personal
adecuado.
6. Vea la Figura 2. Fije la plantilla de perforación (2) a la moldura con los pernos (1). Asegúrese de instalar los pernos desde la parte
trasera de la moldura. Aplique sellador de roscas a las roscas de los pernos.
NOTA: Asegúrese de que los pernos no tengan suciedad ni residuos de aceite. Después de instalar los pernos, aplique el sellador de roscas
uniformemente sobre la rosca antes de asegurarlos con las tuercas. Después de 30 segundos, limpie el exceso de sellador de roscas.
Figura 2
6
|
Español
INSTALACIÓN
8. Instale el disyuntor del generador de 2 polos en el lado superior derecho.
PELIGRO
Voltaje peligroso. Asegúrese de asegurar los interruptores automáticos con bridas para evitar posibles
descargas eléctricas si están sueltos. Consulte la Figura 4. Combine las bridas (1). Instálelas alrededor del juego superior de
interruptores automáticos (2) en el panel. Tire de los extremos de las bridas para asegurar los interruptores automáticos. Recorte
las bridas según sea necesario e instale la etiqueta de advertencia junto a la pestaña de liberación de la brida, cerca del interruptor
del generador.
Figura 3
9. Instale la cubierta del panel.
10. Confirme que el soporte de enclavamiento funciona correctamente.
NOTA Cuando el interruptor principal está encendido, el interruptor del generador está apagado y no puede encenderse. Cuando el
interruptor del generador está encendido, el interruptor principal está apagado y no puede encenderse.
11. Confirme que la cubierta del panel interior esté en contacto con todos los disyuntores.
NOTA Los interruptores PRINCIPAL y del GENERADOR no deben poder encenderse simultáneamente. Si se retira la tapa del panel, el
interruptor del generador NUNCA debe encenderse.

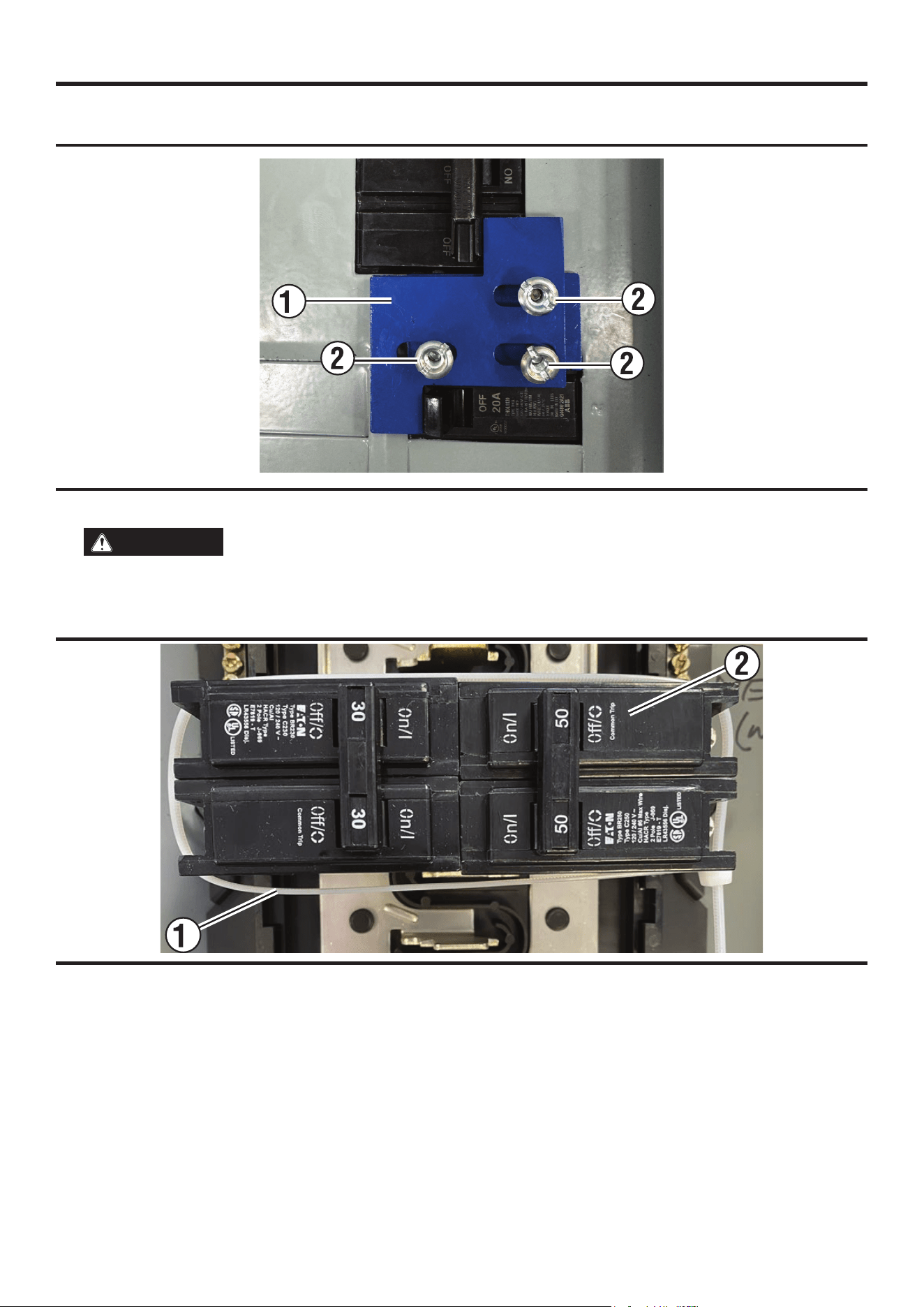

7. Vea la Figura 3. Fije el soporte de enclavamiento (1) a la plantilla de perforación con las tuercas (2).
Figura 4
NOTES/NOTAS
2
|
Français
TABLE DES MATIÈRES
Introduction .......................................................................................................................................................................................... 2
Sécurité ................................................................................................................................................................................................. 3
Liste des outils nécessaires / inclus ...................................................................................................................................................... 4
Installation ......................................................................................................................................................................................... 4-6
Service clientèle / Adresse de l'entreprise ......................................................................................................................... Dernière page
INTRODUCTION
AVERTISSEMENT
L’utilisation, l’entretien et la maintenance de cet équipement peuvent vous exposer à des substanc-
es chimiques reconnues par l’État de Californie comme cancérigènes et susceptibles de provoquer des malformations congénital-
es ou d’autres troubles de la reproduction. Pour minimiser l’exposition, portez des gants ou lavez-vous fréquemment les mains
lors de toute intervention sur cet équipement. Pour plus d’informations, consultez le site www.P65warnings.ca.gov.
AVERTISSEMENTS
Toutes les informations, illustrations et spécifications contenues dans ce manuel étaient valides au moment de sa publication. Les
illustrations utilisées dans ce manuel ne sont fournies qu'à titre indicatif. Nous nous réservons le droit d'apporter toute modification
aux spécifications ou à la conception sans préavis.
TOUS DROITS RÉSERVÉS
Tous droits réservés. Toute reproduction, sous quelque forme que ce soit, est interdite sans l'autorisation écrite de Westinghouse
Outdoor Power Equipment.
DANGER
Veuillez lire attentivement ce manuel avant d'utiliser ce produit ou d'en effectuer la maintenance. Le
non-respect des instructions et des consignes de sécurité décrites dans ce manuel peut entraîner des blessures graves, voire
mortelles.
MISES À JOUR
Le manuel d'utilisation le plus récent pour les produits Westinghouse se trouve dans l'onglet Assistance : westing-
house.com/pages/manuals
Vous pouvez également scanner le code QR suivant avec l'appareil photo de votre smartphone pour accéder au lien.
ENREGISTREMENT DU PRODUIT
Pour bénéficier d'une garantie sans problème, il est important d'enregistrer le produit Westinghouse.
S'inscrire avant :
• Remplir et envoyer par la poste la carte d'enregistrement du produit incluse dans le carton.
• Se connecter à : westinghouse.com/register
• Scannez le code QR suivant avec l'appareil photo de votre smartphone pour accéder au lien d'inscription
mobile.
Pour vos archives
Date d'achat :
Numéro de modèle :
Numéro de série:
Lieu d'achat :
• Envoi des informations produit suivantes à :
Westinghouse Outdoor Power
Enregistrement de la garantie
777 Manor Park Drive
Columbus, OH 43228
IMPORTANT: Conservez votre reçu d'achat pour bénéficier d'une garantie sans problème.
Français
|
3
VOUS AVEZ DES QUESTIONS ?
Envoyez-nous un courriel à ser[email protected]
ou appelez le 1-855-944-3571
DÉFINITIONS DE SÉCURITÉ
Les termes DANGER, AVERTISSEMENT, ATTENTION et AVIS sont utilisés tout au long de ce manuel pour mettre en évidence des infor-
mations importantes. Assurez-vous que la signification de ces consignes de sécurité soit connue de toutes les personnes qui utilisent,
entretiennent ou se trouvent à proximité du produit.
Ce symbole d'alerte de sécurité accompagne la plupart des consignes de sécurité. Il signifie : attention, soyez vigilant,
la sécurité est en jeu ! Veuillez lire et respecter le message qui suit ce symbole.
DANGER
Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.
blessure.
AVERTISSEMENT
Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des
blessures graves.
PRUDENCE
Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures mineures ou
modérées.
AVIS
Indique une situation susceptible d'endommager l'appareil, les biens personnels et/ou l'environnement, ou de
provoquer un dysfonctionnement de l'équipement.
NOTE: Indique une procédure, une pratique ou une condition à suivre pour que l'unité fonctionne comme prévu.
SYMBOLES DE SÉCURITÉ
Veuillez respecter toutes les consignes de sécurité contenues dans ce manuel d'utilisation ainsi que les informations figurant sur
l'étiquetage du produit.
SYMBOLE
DESCRIPTION
Symbole d'alerte de sécurité. Indique un risque potentiel de blessure.
Veuillez lire le manuel d'utilisation. Afin de réduire les risques de blessure, l'utilisateur doit lire et comprendre le manuel
d'utilisation avant d'utiliser ce produit.
AVERTISSEMENT! Risque de choc électrique.
AVERTISSEMENT
LISEZ ET COMPRENEZ TOUTES LES INSTRUCTIONS. Le non-respect de toutes les instructions
ci-dessous et figurant sur la machine peut entraîner un choc électrique, un incendie et/ou des blessures graves.
AVERTISSEMENT
Seul un électricien qualifié est habilité à installer ce produit. Le personnel non qualifié ne doit en
aucun cas ouvrir le tableau électrique.
• Lisez attentivement le manuel d'utilisation. Familiarisez-vous avec les applications et les limites du produit, ainsi qu'avec les risques
potentiels liés à son utilisation. Le respect de cette consigne réduira les risques d'électrocution, d'incendie ou de blessures graves.
• Respectez toutes les règles et réglementations du Code national de l'électricité (NEC). Consultez un électricien qualifié pour déter-
miner les exigences spécifiques liées à l'utilisation prévue.
• Conservez ces instructions. Consultez-les fréquemment et utilisez-les pour former les autres personnes susceptibles d'utiliser
ce produit.
SÉCURITÉ
4
|
Français
LISTE DES OUTILS NÉCESSAIRES / INCLUS
OUTILS NÉCESSAIRES
• Percer
• Foret D2 (2,00 mm)
• Tournevis à douille de 5/16 pouce
• Tournevis plat
• Outil d'ébavurage
• Clé dynamométrique
RETIRER LE CONTENU DU CARTON
AVERTISSEMENT
Ce produit ne nécessite aucun assemblage. N'essayez pas de l'utiliser s'il n'est pas entièrement
assemblé. L'utilisation d'un produit mal assemblé peut être dangereuse et entraîner des blessures graves.
• Retirez le carton et inspectez son contenu. Voir figure 1. Vérifiez que tous les articles contenus dans le carton sont présents. LISTE
INCLUSE sont présentes et intactes.
• Recyclez ou éliminez correctement les matériaux d'emballage.
LISTE INCLUSE
ARTICLE QUANTITÉ
Support d'interverrouillage 1
Gabarit de perçage 1
Boutique (M5) 3
Écrou (M5) 3
serre-câble 2
Foret D5 (5,00 mm) 1
mastic d'étanchéité pour filetage 1
S'il manque des pièces, contactez le service client à l'adresse ser[email protected] ou appelez le 1-855-944-3571.
AVERTISSEMENT
Ne modifiez pas ce produit, sauf indication contraire dans ce manuel ou du fabricant. N’utilisez pas
d’accessoires non recommandés pour ce produit. Toute modification non autorisée ou l’utilisation d’accessoires incompatibles
peuvent endommager l’appareil et annuler la garantie.
INSTALLATION DU SUPPORT DE VERROUILLAGE
DANGER
Tension dangereuse. Risque de blessure grave, voire mortelle. Coupez l'alimentation électrique du tableau
de distribution où le dispositif de verrouillage sera installé. Contactez votre fournisseur d'électricité pour faire couper l'alimentation
du tableau de distribution existant. Le disjoncteur principal est sous tension tant que l'alimentation n'est pas coupée en amont.
AVERTISSEMENT
Ce produit doit être installé conformément au Code national de l'électricité (NEC) et à toute régle-
mentation locale applicable. Avant l'installation, veuillez contacter votre inspecteur des installations électriques local pour con-
naître les exigences et obtenir des informations. En cas de questions ou si vous avez besoin d'assistance, veuillez contacter un
électricien qualifié. L'installation de ce produit doit être effectuée par un électricien qualifié.
1. Vérifiez que l'alimentation électrique est coupée au niveau du tableau électrique avant de commencer l'installation.
DANGER
Coupez l'alimentation électrique du tableau où sera installé le kit de verrouillage. Il peut être nécessaire de
contacter votre fournisseur d'électricité pour couper l'alimentation du tableau électrique existant. Le disjoncteur principal est sous
tension tant que l'alimentation n'est pas coupée en amont.
2. Retirez le cache du panneau.
INSTALLATION
Français
|
5
INSTALLATION
FIG. 1
3. Voir la figure 1. Utilisez le gabarit de perçage (1) pour marquer les trous de placement (2) pour le support d'interverrouillage.
4. Utilisez le foret (inclus) pour percer les trous de positionnement du support d'interverrouillage.
5. Ébavurez les trous.
PRUDENCE
Soyez prudent lors de l'ébavurage. Veillez à utiliser l'équipement de protection individuelle approprié.
6. Voir la figure 2. Fixez le gabarit de perçage (2) à la garniture à l'aide des boulons (1). Veillez à installer les boulons par l'arrière de
la garniture. Appliquez du produit d'étanchéité sur le filetage des boulons.
NOTE: Assurez-vous que les boulons sont exempts de saletés ou de résidus d'huile. Après leur installation, appliquez uniformément le
produit d'étanchéité sur le filetage avant de serrer les boulons avec les écrous. Après 30 secondes, essuyez tout excédent de produit
d'étanchéité.
FIG. 2
6
|
Français
INSTALLATION
8. Installez le disjoncteur bipolaire du générateur en haut à droite.
DANGER
Tension dangereuse. Fixez solidement les disjoncteurs à l'aide des colliers de serrage afin de prévenir tout
risque d'électrocution dû à des disjoncteurs mal fixés. Voir figure 4. Assemblez les colliers de serrage (1). Installez-les autour du
groupe supérieur de disjoncteurs (2) du tableau électrique. Tirez sur les extrémités des colliers pour fixer les disjoncteurs. Coupez
les colliers si nécessaire et placez l'étiquette d'avertissement à côté de la languette de déverrouillage du collier de serrage situé
près du disjoncteur du générateur.
FIG. 3
9. Installez le couvercle du panneau.
10. Vérifiez que le support de verrouillage fonctionne correctement.
NOTE Lorsque le disjoncteur principal est en position MARCHE, le disjoncteur du générateur est en position ARRÊT et ne peut pas être
mis en position MARCHE. Lorsque le disjoncteur du générateur est en position MARCHE, le disjoncteur principal est en position ARRÊT
et ne peut pas être mis en position MARCHE.
11. Vérifiez que le couvercle du panneau intérieur touche bien tous les disjoncteurs.
NOTE Les disjoncteurs PRINCIPAL et DU GÉNÉRATEUR ne doivent pas pouvoir être activés simultanément. Si le couvercle du tableau
électrique est retiré, le disjoncteur du générateur ne doit JAMAIS être activé.
7. Voir la figure 3. Fixez le support d'interverrouillage (1) au gabarit de perçage avec les écrous (2).
FIG. 4
NOTES/NOTAS
www.westinghouse.com
Service Hotline (855) 944-3571
777 Manor Park Drive, Columbus, OH 43228
and Westinghouse are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Outdoor Power Equipment.
© 2026 Westinghouse Outdoor Power Equipment, All Rights Reserved.
01/26
PF130063
