Manuel d’installation et d’utilisation
Capteur intelligent SunTouch
MD
ConnectPlusMC
Description
Le capteur intelligent ConnectPlusMC est un capteur de
température et de fuite d’eau qui fonctionne jumelé avec le
thermostat ConnectPlus. Cet appareil peut être utilisé comme
capteur de température du plancher optionnel pour le système
de plancher chauffant. Les fuites d’eau détectées fournissent
des alarmes sonores et visuelles, et le thermostat reçoit
desnotifications.
Où faut-il l’utiliser
Capteur de température
Placez le capteur intelligent directement sur une section chauffée du
plancher pour l’utiliser comme capteur de commande du plancher.
Capteur de fuite d’eau
Placez le capteur intelligent directement sur la section de plancher
susceptible de provoquer un risque de fuite d’eau (près des
conduites d’eau, des laveuses, des réservoirs d’eau chaude, etc.)
àportée du thermostat ConnectPlus.
Spécifications
• Alimentation: 2 piles AA incluses
• Autonomie de la pile: 1an
• Portée: 75pi (23 m), en visibilité directe
• Limite de jumelage: 6appareils
• Plage de températures de fonctionnement: 32 °F à 104 °F
(0 °C à 40 °C)
• Plage d’humidité de fonctionnement: de 0 à 100%
• Plage de température de stockage: de -4°F à 122°F
(de -20°C à 50°C)
• Classe IP d’étanchéité: IP67
• Diamètre 3
3
/8 po (85mm), hauteur 1
11
/16 po (43mm)
AVERTISSEMENT
!
Lire attentivement avant de procéder à
l’installation. Tout manquement au respect des
instructions ou des paramètres d’utilisation
ci‑joints peut entraîner une défaillance du produit.
Conservez ce manuel pour référence ultérieure.
LA SÉCURITÉ
AVANT
TOUT
Configuration
Jumelage sans fil:
• Mettez le ConnectPlus en mode de jumelage:
Menu > Paramètres > Appareils jumelés > Jumeler l’appareil
• Appuyez sur le bouton du capteur intelligent et maintenez-le
enfoncé pendant 3secondes
Réveil: appuyer brièvement sur le bouton
Voyants d’état:
Non jumelé Clignotement orange
Jumelé Clignotement orange
Jumelé Vert stable
Fuite d’eau Clignotement rouge/vert et
avertisseursonore
Erreur Rouge stable
Pile faible clignotement rouge
Mode de jumelage: maintenez le bouton enfoncé pendant
3secondes (temporisation de 30secondes)
Arrêt de l’avertisseur: appuyez brièvement sur le bouton
Capteur intelligentIOM-ST-ConnectPlus 2202 81021009 ©2022 Watts
É.-U.: Tél.: (888)432-8932•Téléc.: (417)831-4067•SunTouch.com
Canada: Tél.: (888)208-8927 • Téléc.: (905)481-2316
Amériquelatine: Tél.: (52)55-4122-0138•SunTouch.com
SunTouch garantit pendant une période de (3)ans à compter de la date d’achat d’origine auprès de distributeurs autorisés que cette commande (le produit) est exempte de défauts
de matériel et de fabrication. Pendant cette période, SunTouch remplacera le produit ou en remboursera le coût d’origine, à la discrétion de SunTouch, sans frais, si le produit se
révèle effectivement défectueux dans des conditions d’utilisation normales. Veuillez retourner la commande à votre distributeur pour lancer le processus de garantie.
Cette garantie limitée ne couvre pas les coûts d’expédition. Par ailleurs, elle ne protège pas non plus un produit soumis à une utilisation inadéquate ou endommagé accidentellement.
Cette garantie ne couvre pas le coût de l’installation, du diagnostic, du retrait ou de la réinstallation, ou tout autre coût en matériau ou en perte d’utilisation.
Cette garantie limitée a préséance sur toute autre garantie, obligation ou responsabilité, directe ou indirecte, de la société. SunTouch ne peut en aucun cas être tenu responsable
des dommages immatériels ou accidentels résultant de l’installation de ce produit. Certains États ou certaines provinces n’autorisent pas la limitation de la durée d’une garantie
implicite, ni l’exclusion ou la limitation des dommages accessoires ou immatériels, de sorte que les exclusions ou limitations ci-dessus peuvent ne pas s’appliquer à votre cas. Cette
garantie vous octroie des droits légaux, et il se peut que vous en ayez d’autres qui varient d’un État à l’autre.
Garantie limitée de 3ans

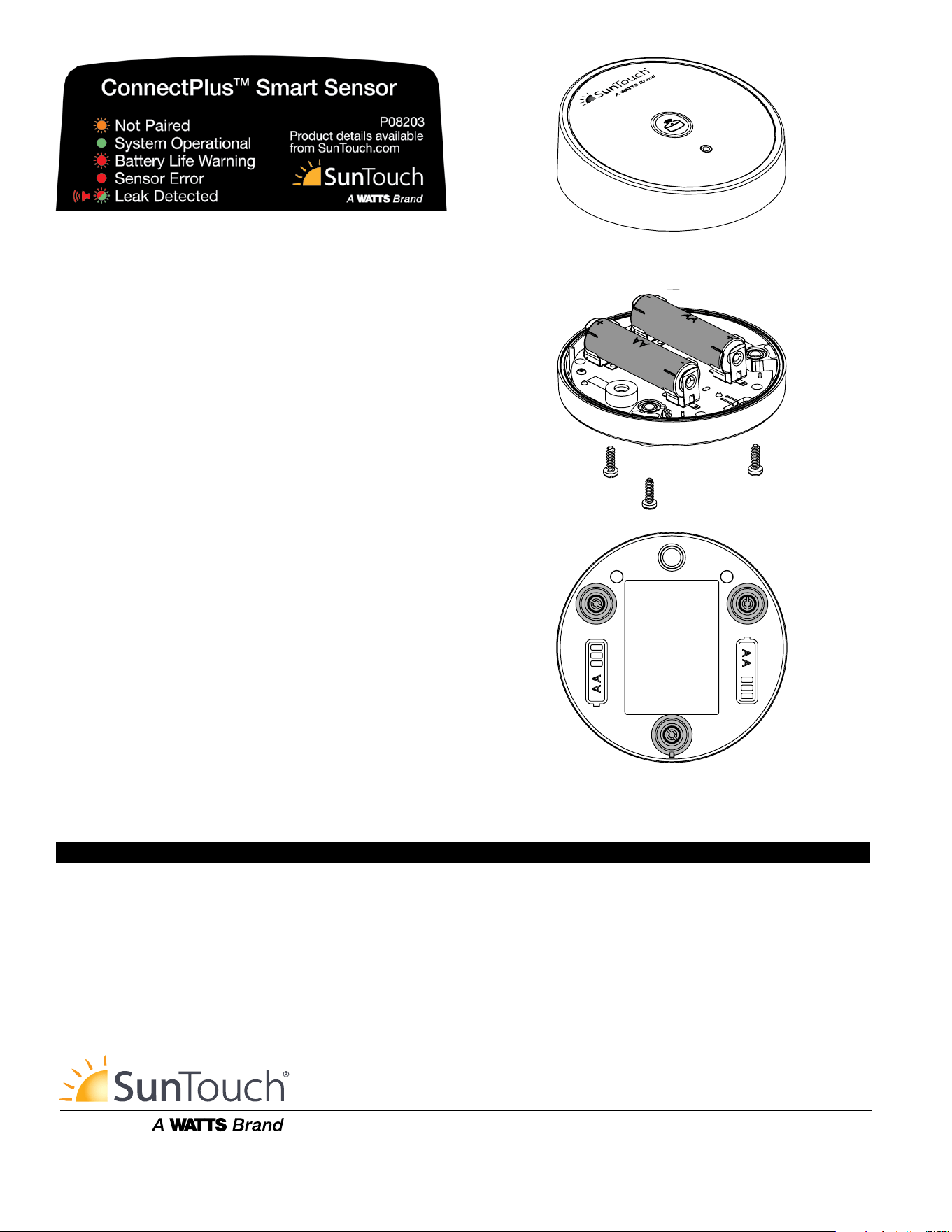

Power
2 X AA Batteries
Sensors are located
on the bottom
Power
2 X AA Batteries
Sensors are located
on the bottom
Power
2 X AA Batteries
Sensors are located
on the bottom
Alimentation
Piles 2 x AA
Les capteurs se
trouvent sur le fond
3 vis
