YJCC019 NARWAL Freo Z10 Robot Vacuum and Mop Combo, Tangle User Manual

Model/Modèle： YJCC019

CONTENTS

fr-ca

102

111

ar-sa

Dear users:/Chers utilisateurs:

Thank you for purchasing Narwal products. To access comprehensive support from Narwal, you are

recommended to read carefully the manual and illustrations before using the product. Please keep the manual

properly.

Merci d'avoir acheté des produits Narwal. Pour bénéﬁcier d'un support complet de la part de Narwal, nous vous

recommandons de lire aentivement le manuel et les illustrations avant d'utiliser le produit. Veuillez conserver

le manuel correctement.

The manual may be updated from time to time based on product updates and user feedback. Please scan the

QR code below to browse the oicial website and view the latest version.

Le manuel peut être mis à jour de temps en temps en fonction des mises à jour du produit et des

commentaires des utilisateurs. Veuillez scanner le code QR ci-dessous pour naviguer sur le site oiciel et

consulter la dernière version.

In case of any problem in using the product, please contact Narwal after-sales customer service through the

following ways:

En cas de problème dans l'utilisation du produit, veuillez contacter le service après-vente de Narwal par les

moyens suivants :

Customer service email:

Courriel du service clientèle :

[email protected](North America)

[email protected](Germany)

[email protected](Italy)

[email protected](Japan)

[email protected](France)

[email protected](South Korea)

[email protected](Spain)

*For other countries, please refer to the after-sales contact information provided by your local vendors.

*Pour les autres pays, veuillez vous référer aux informations de contact après-vente fournies par vos

fournisseurs. locaux.

We wish you a pleasant experience!

Nous vous souhaitons une agréable expérience !

Correction Notice:

Baery Speciﬁcations

Dear Valued Customers,

We have recently received feedback regarding inconsistencies in the

baery speciﬁcations printed in the Freo Z10 user manual. After

thorough veriﬁcation, we conﬁrm that the correct speciﬁcations for

the Freo Z10 baery are:

Rated Capacity: 5000mAh

Typical Capacity: 5200mAh

We have updated all incorrect information across our oicial website,

authorized sales channels, and product documentation.

We sincerely apologize for any confusion this may have caused and

appreciate your understanding.

The NARWAL Team

April 3, 2025

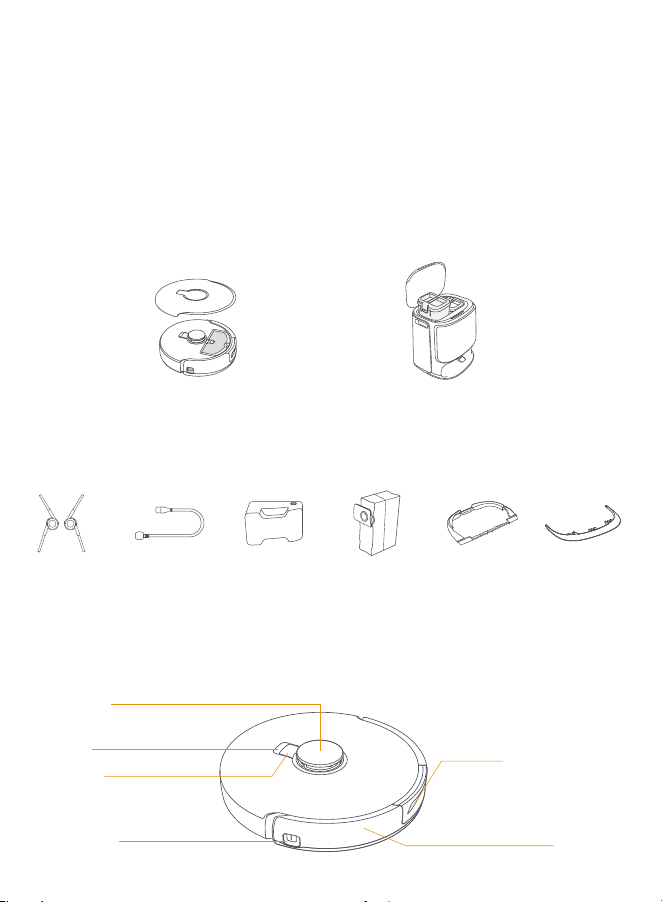

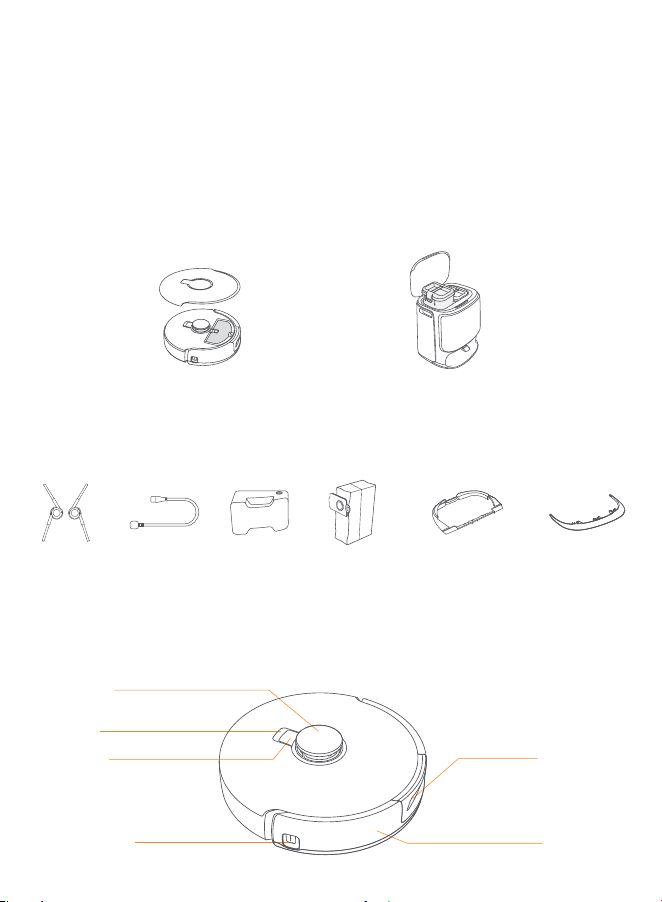

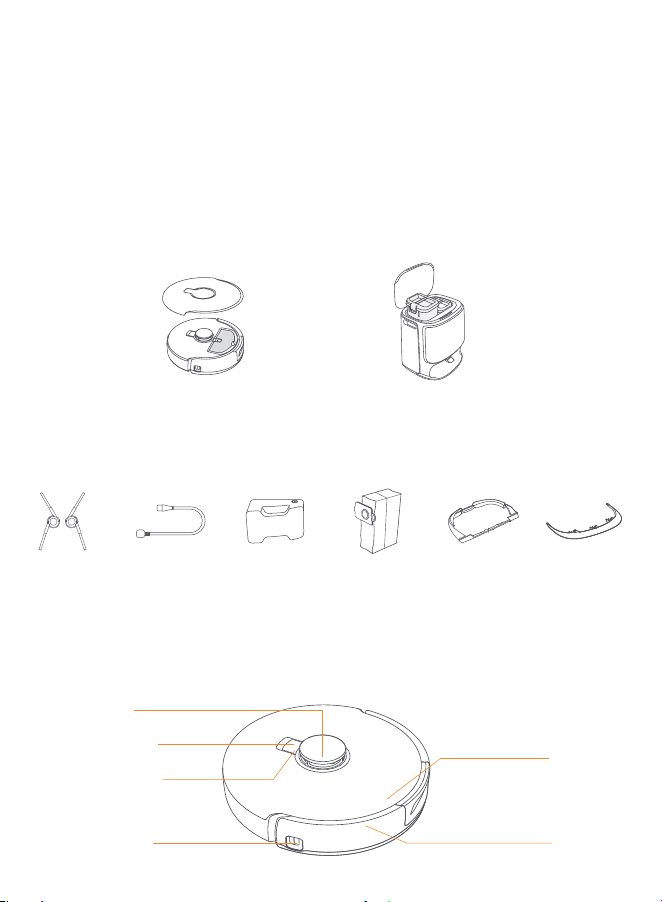

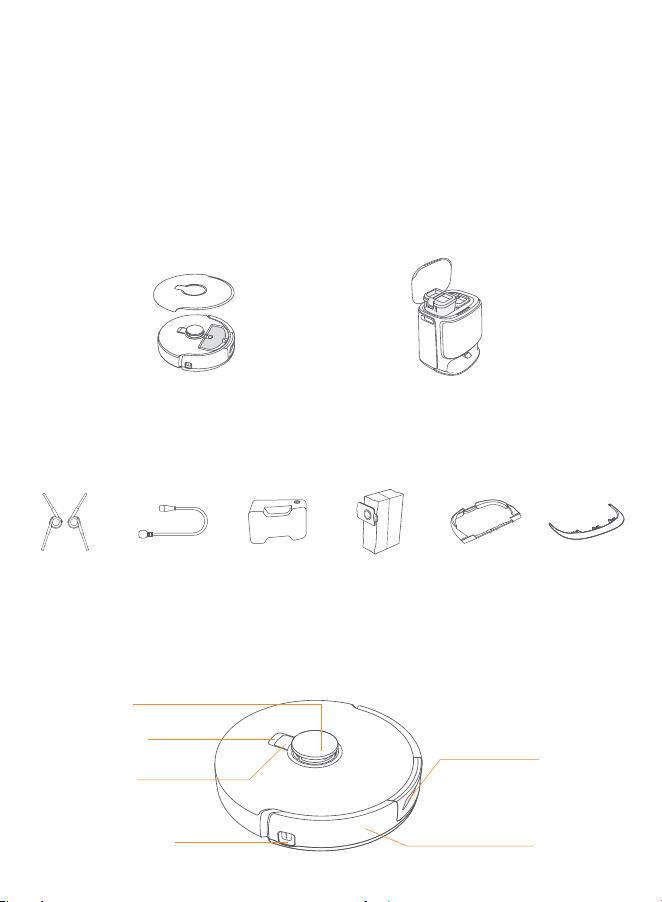

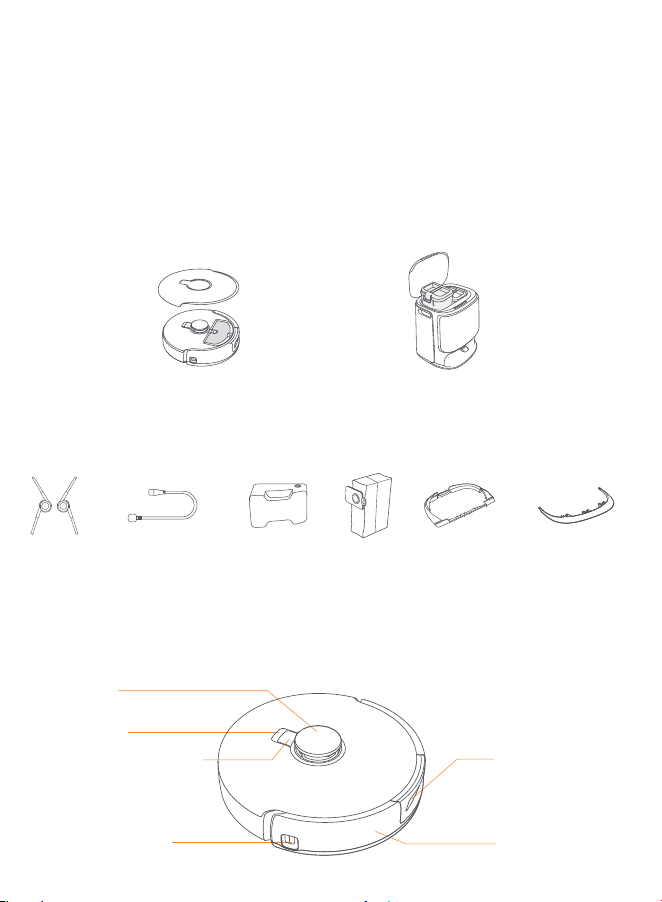

1. Product At A Glance

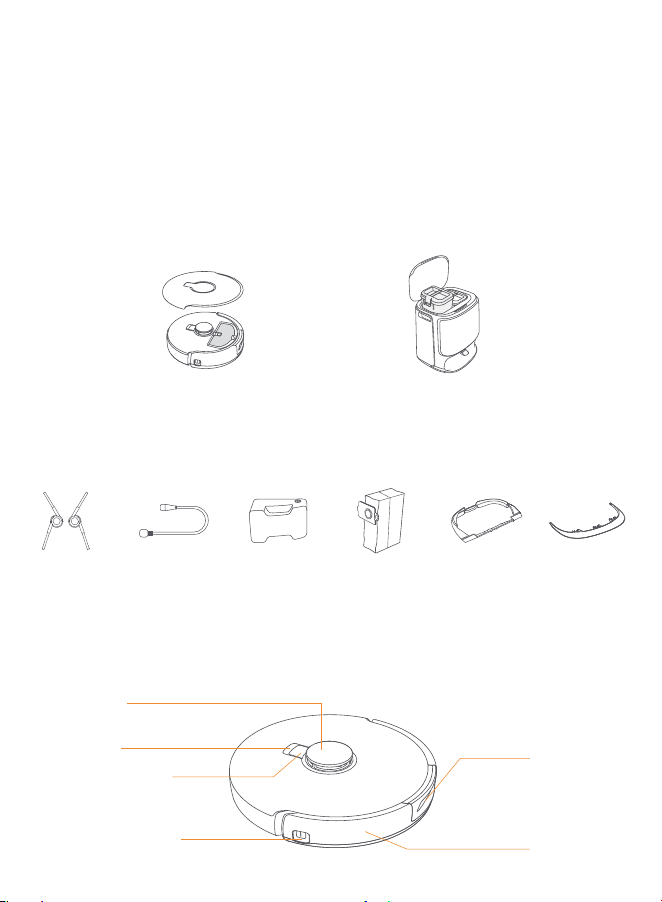

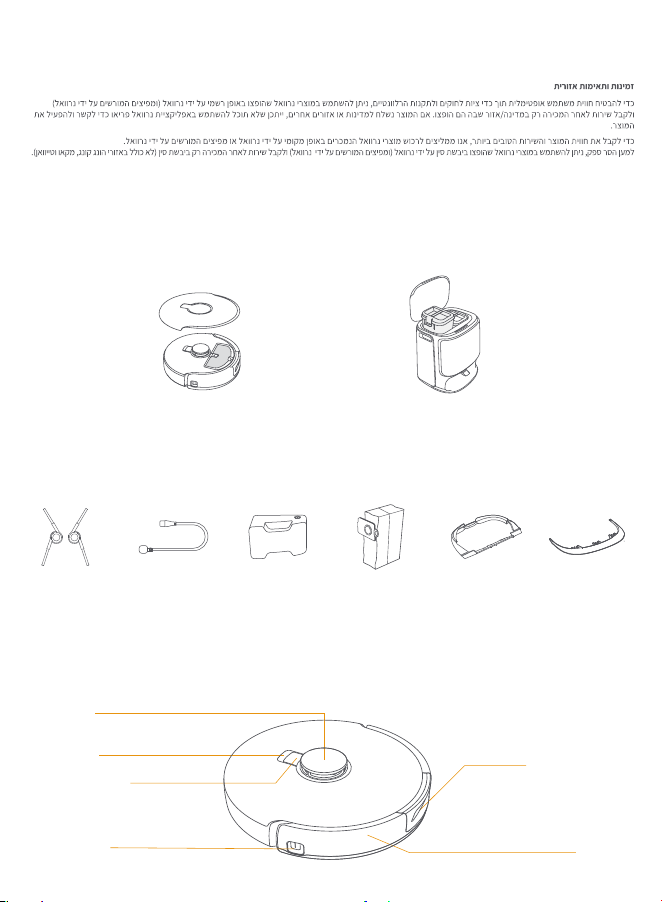

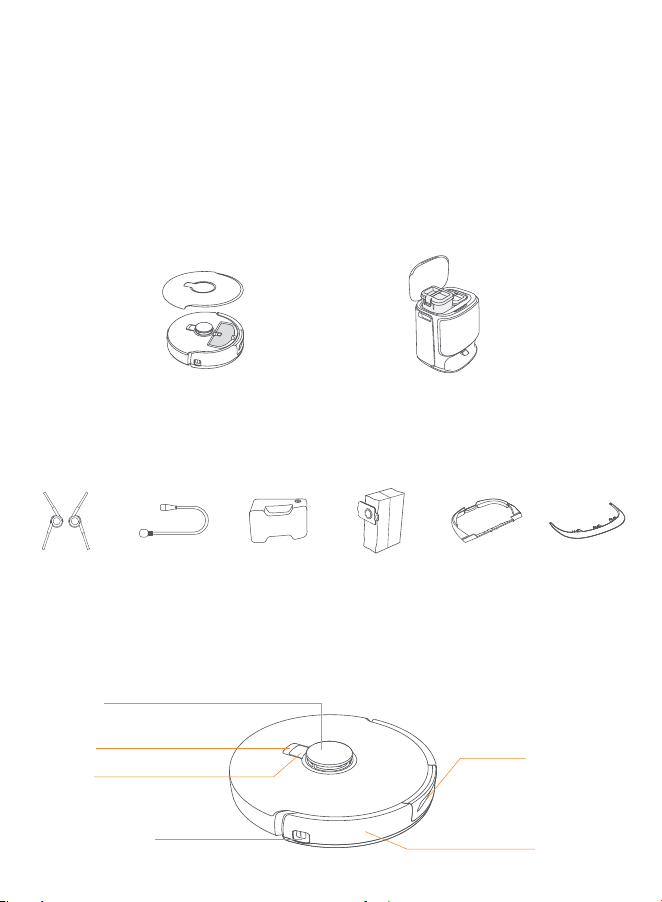

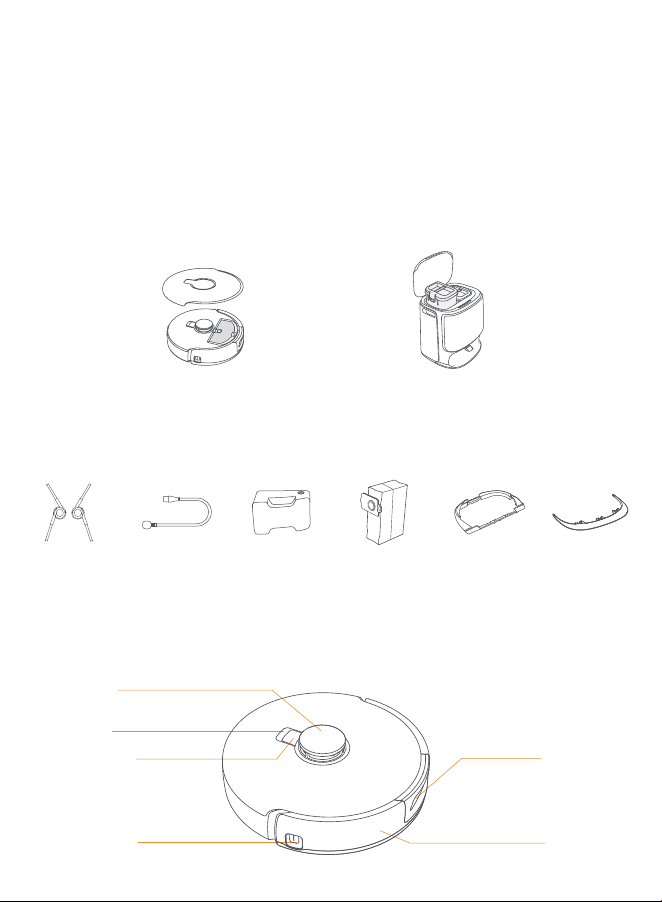

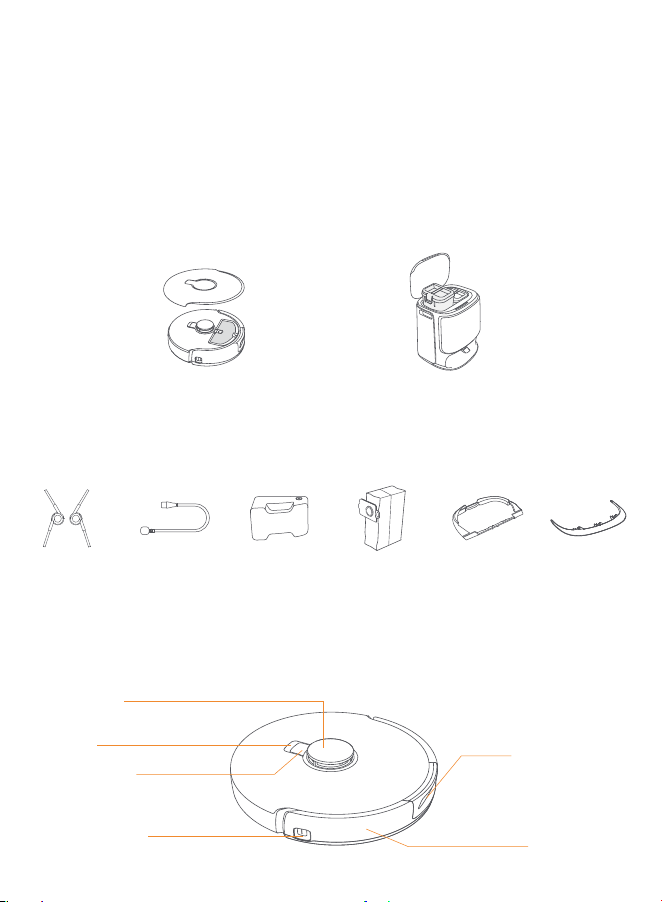

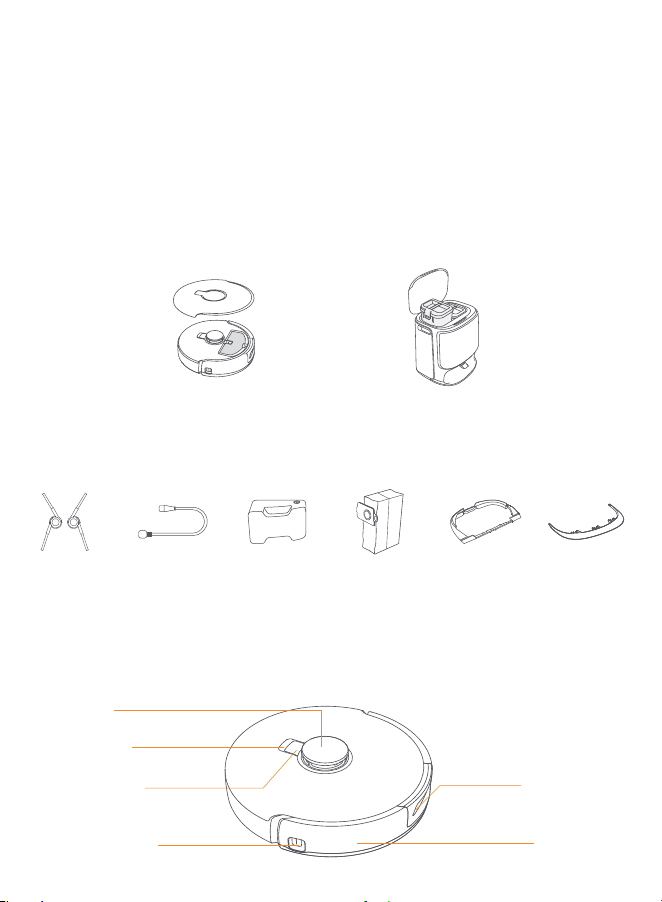

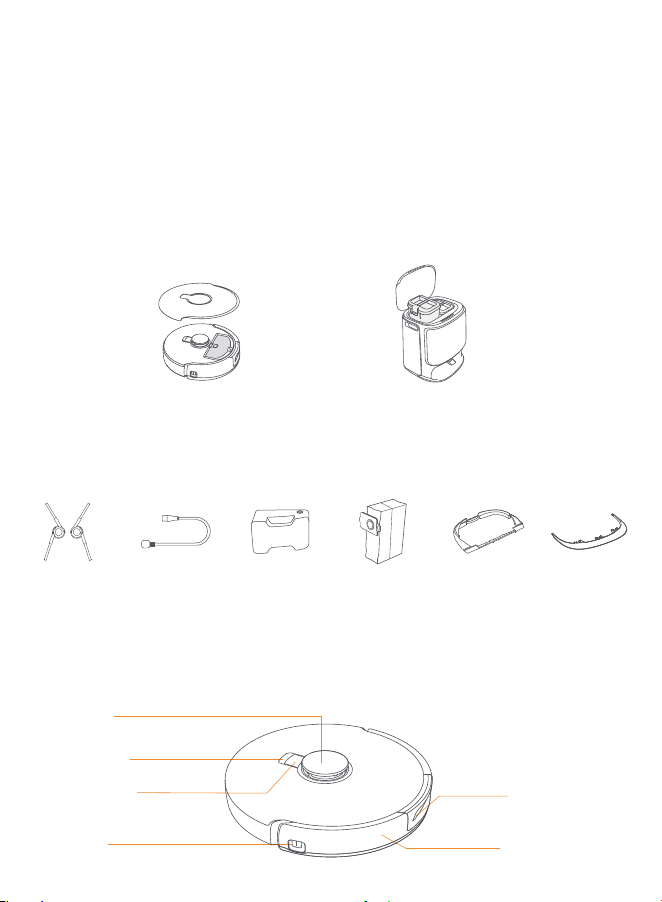

1.1 Check list

Main parts

Accessories

1.2 Robot Accessory

Front (top cover closed)

Robot × 1

(Dust collection box × 1 and

Roller brush × 1 already installed)

Base station × 1

(including cleaning base × 1, clean

water tank × 1, dirty water tank × 1)

Radar sensors

Recall buon

Start/Stop buon

Structured light

forward sensor

Laser edge sensor

Bumper sensor

Cleaning tray×1

Regional Availability and Compatibility

Based on user experience consideration and relevant legal and compliant requirements, Narwal products normally sold by Narwal (and its authorized

retailers) are only available for use and after-sales service support in the country or region in which they were originally sold. If a product is shipped to

any other countries or regions, you might not be able to use the Narwal App to bind the product or perform relevant operations. We recommend

that you purchase the local version of the Narwal product from Narwal or its authorized retailers in order to obtain the best product use and service

experience.

For avoidance of doubt, Narwal products sold by Narwal (and its authorized retailers) in the PRC are only available for use and after-sales service

support in the PRC (for this purpose, excluding Hong Kong, Macao and Taiwan).

Base station

power cord × 1

Detergent ×1 Dust Bag ×1 Base station

extension ramp × 1

Side brush × 2

塵盒

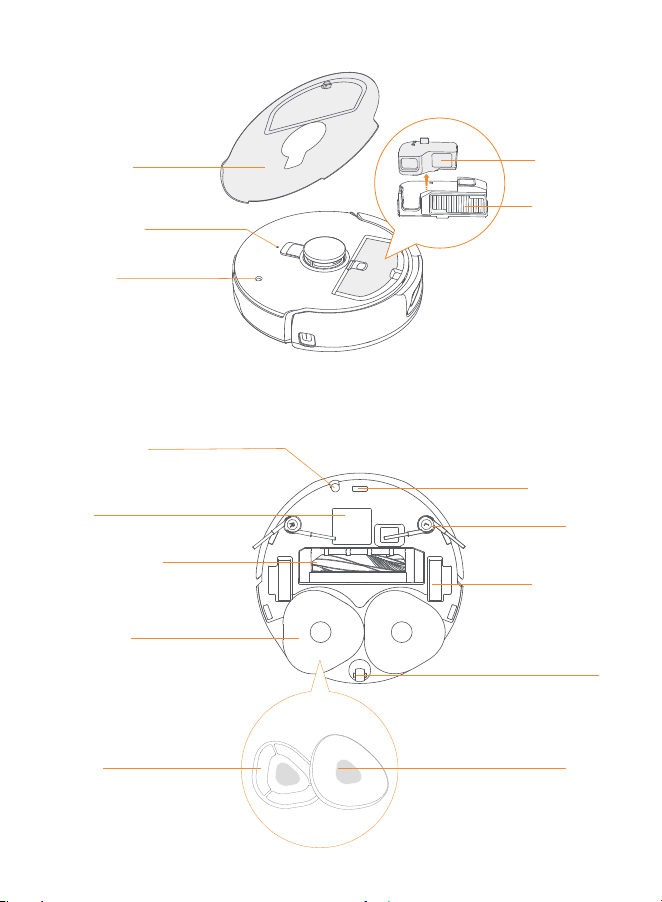

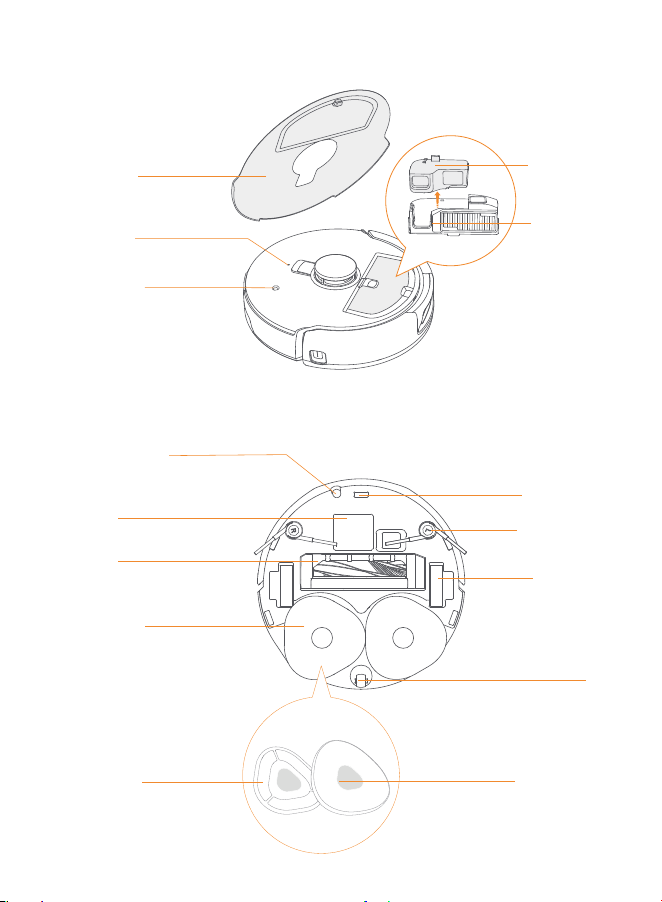

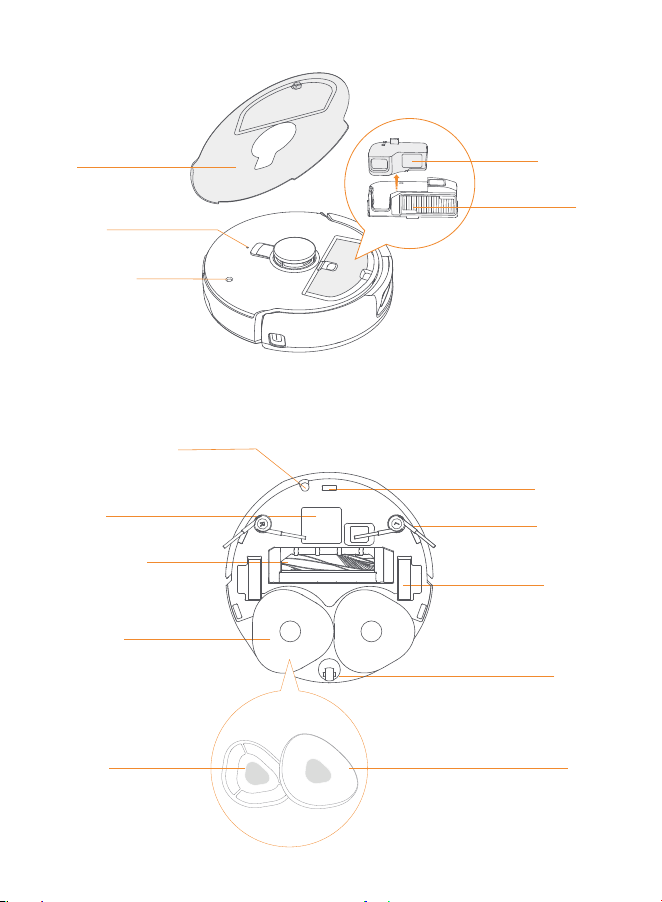

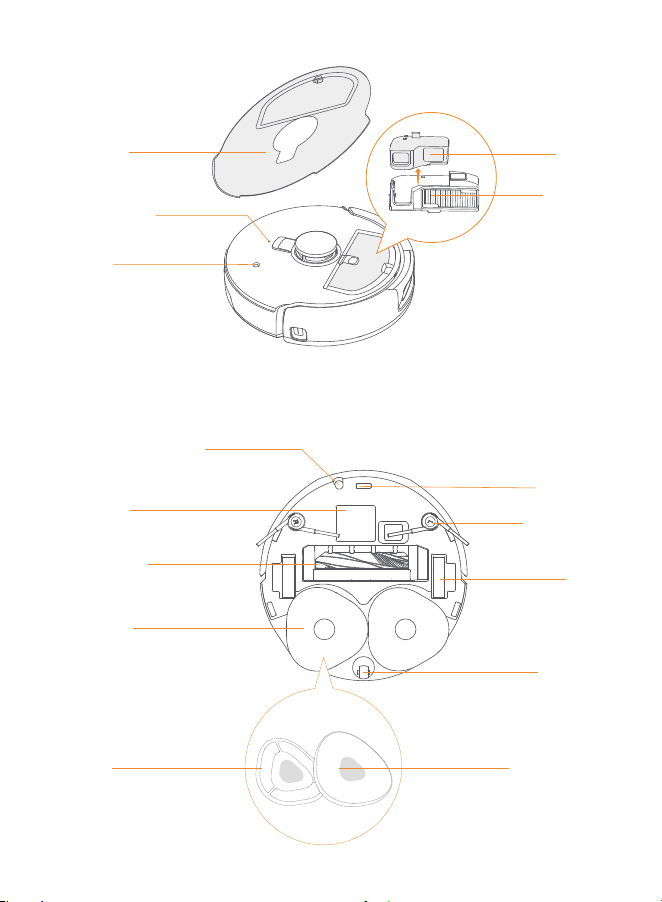

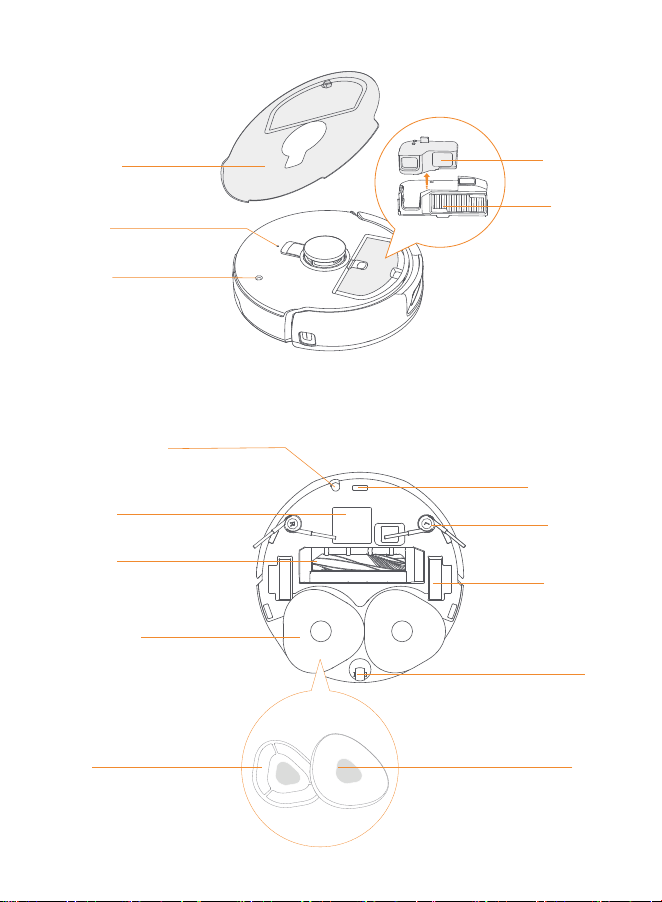

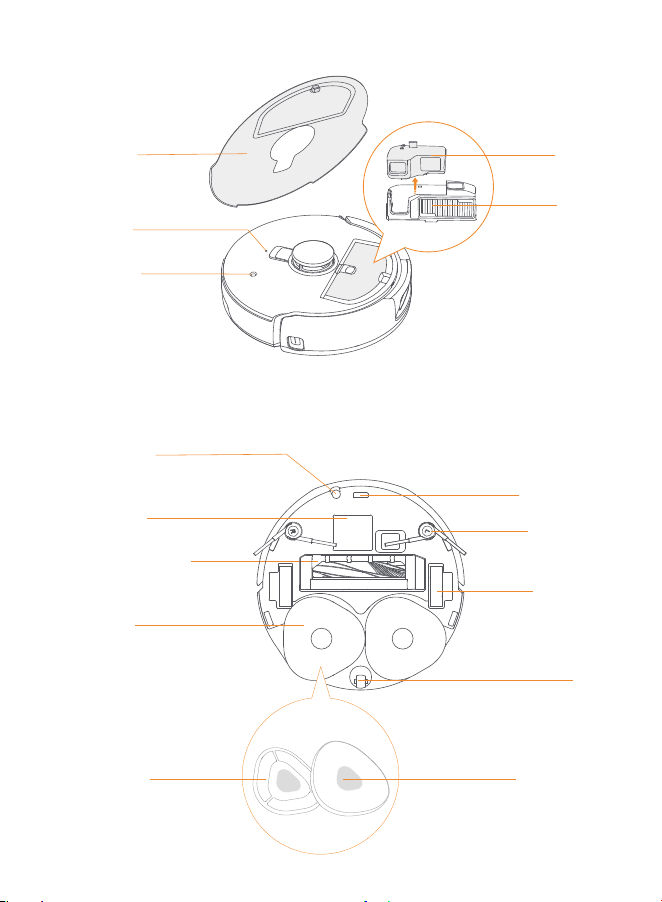

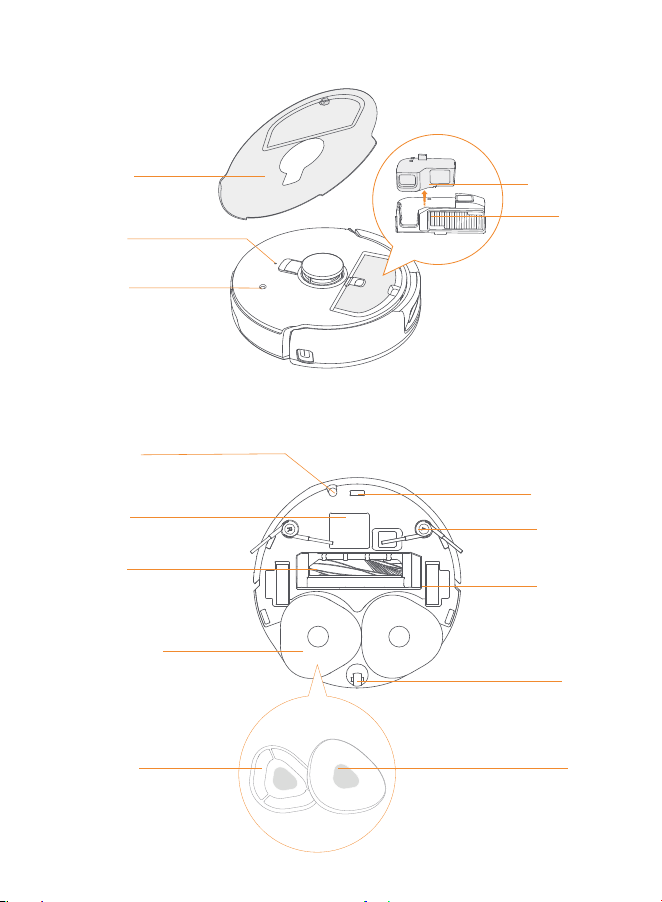

Front (top cover open)

Robot boom

Robot top cover

Replaceable

insert bin

Top cover slot

Ultrasonic carpet sensor

Infrared anti-drop

sensor ×3

Mopping module × 2

Mop base

Drive wheel × 2

Caster

Mop Pad

Zero-Tangling

Floating Brush

Nameplate

(S/N included)

Dust bin ﬁlter

Dust bin

RESET buon

Side brush × 2

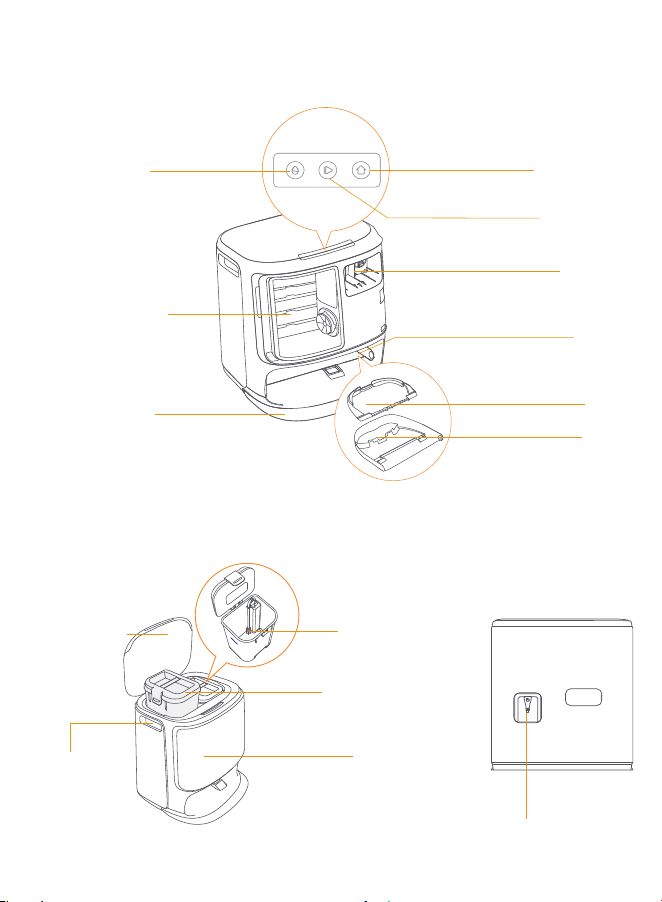

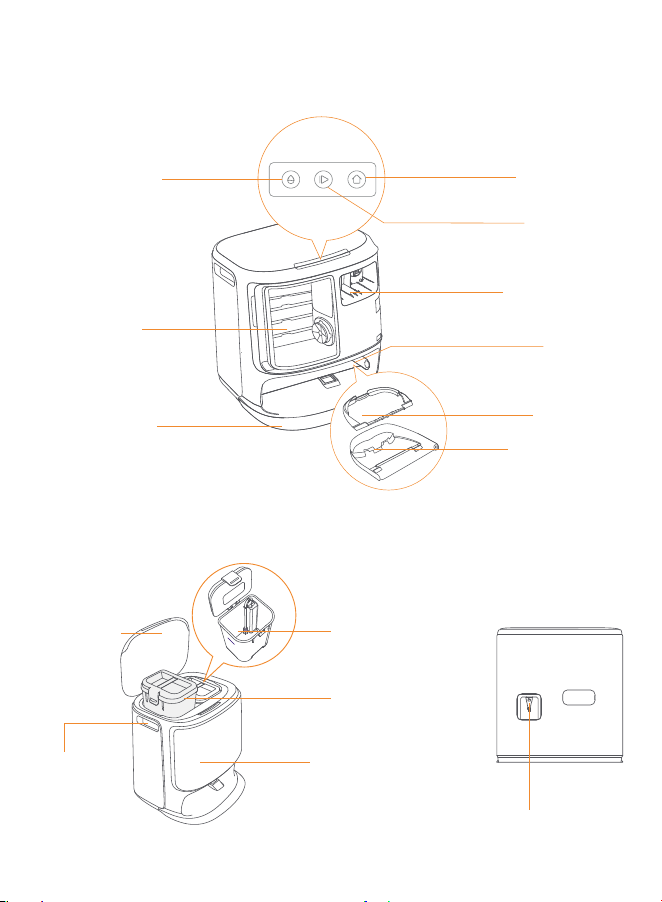

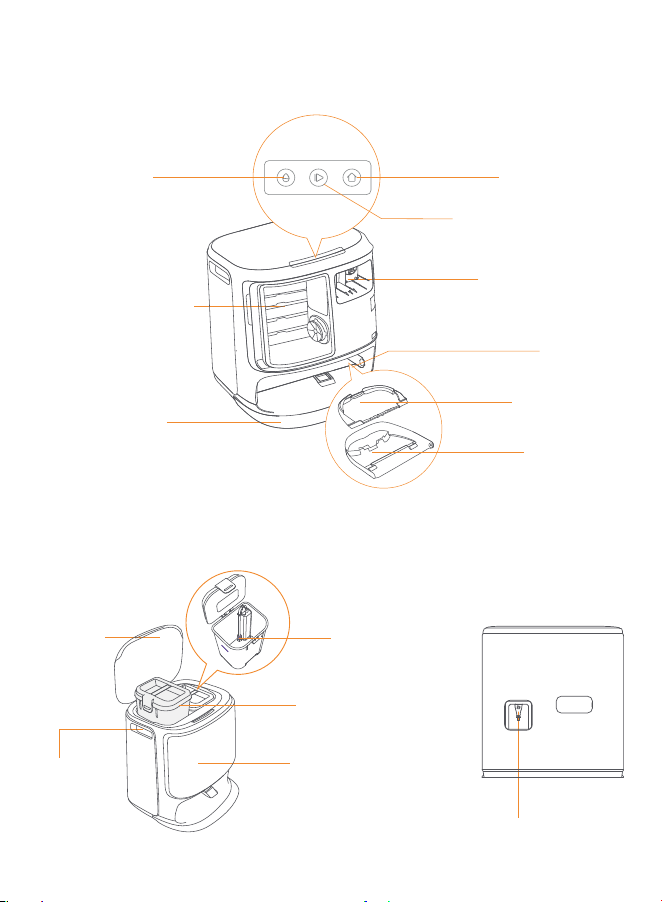

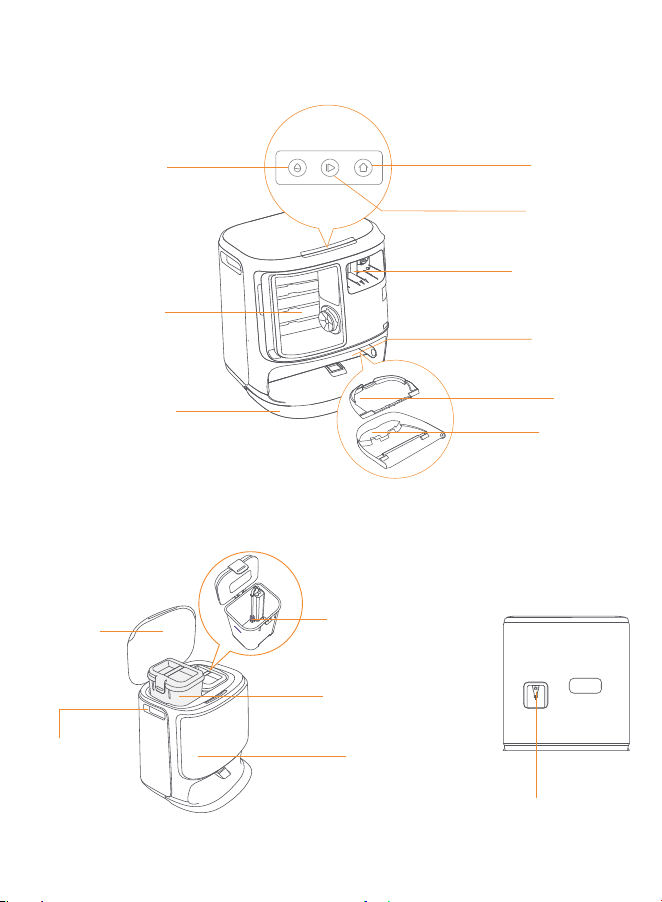

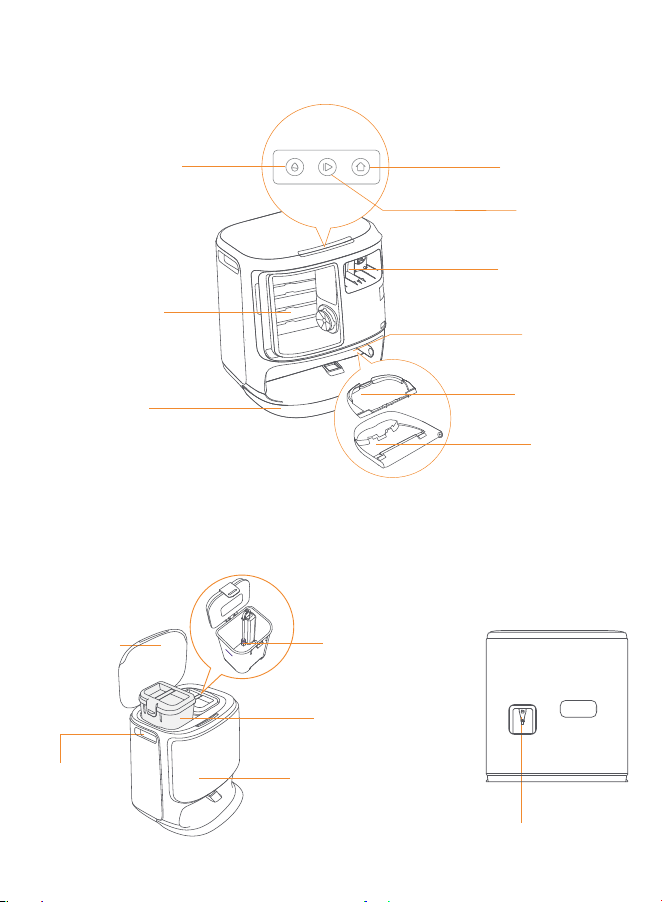

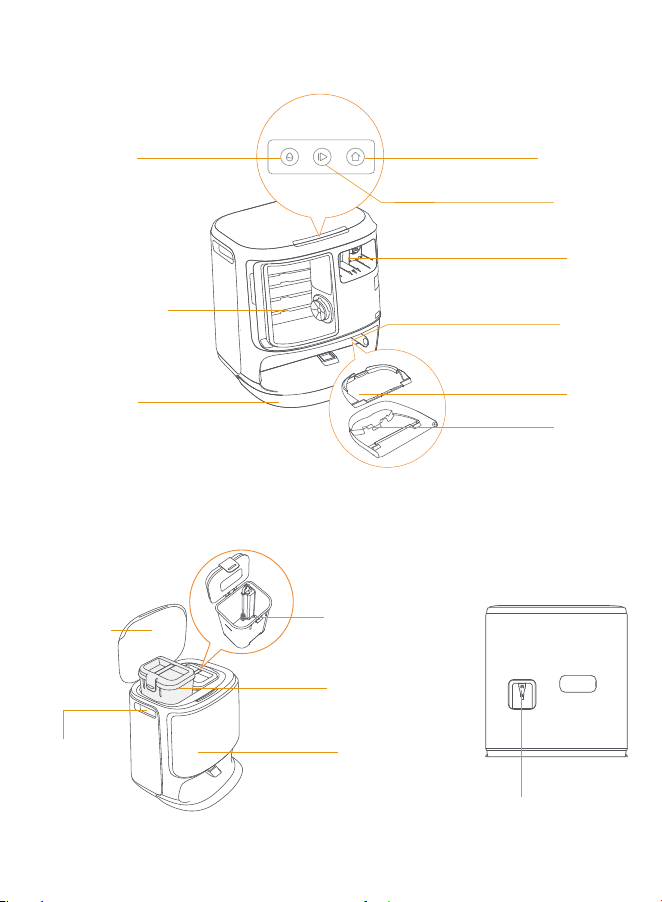

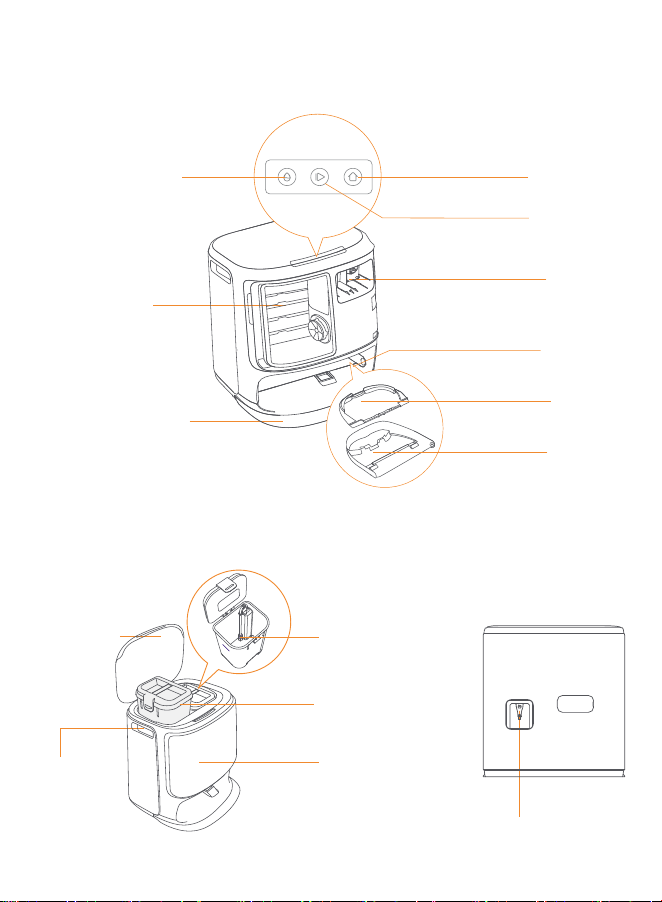

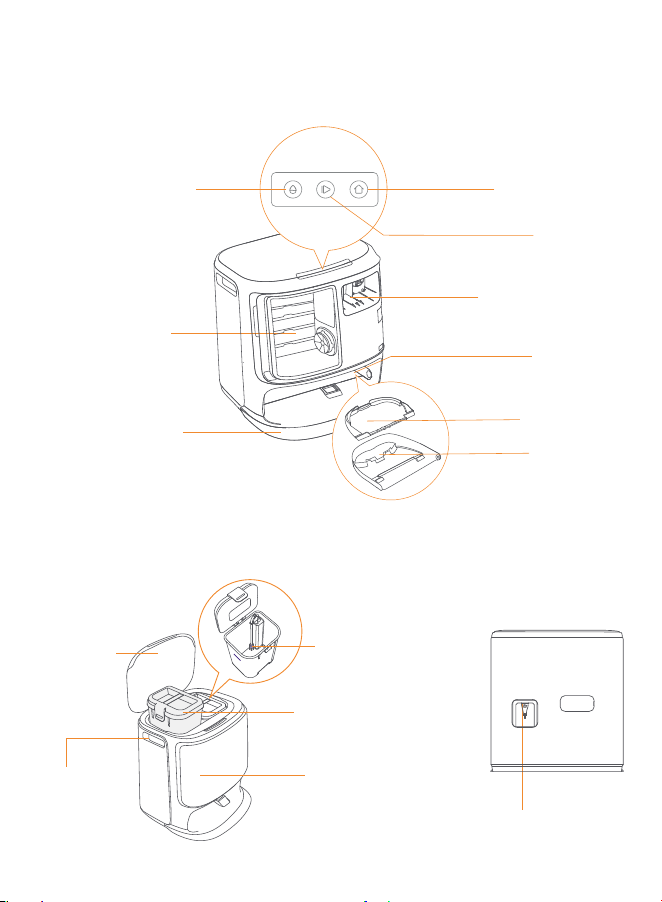

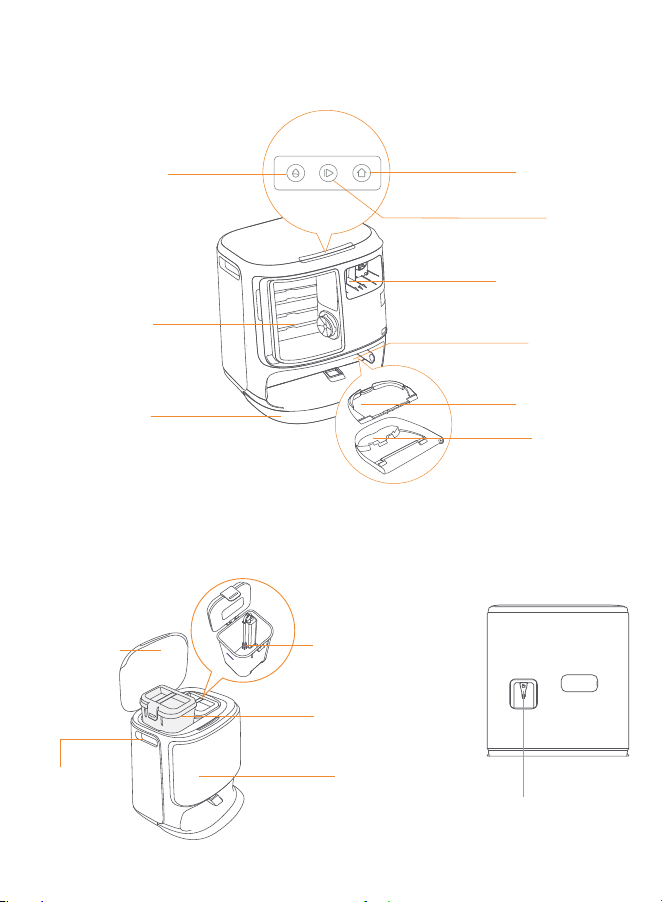

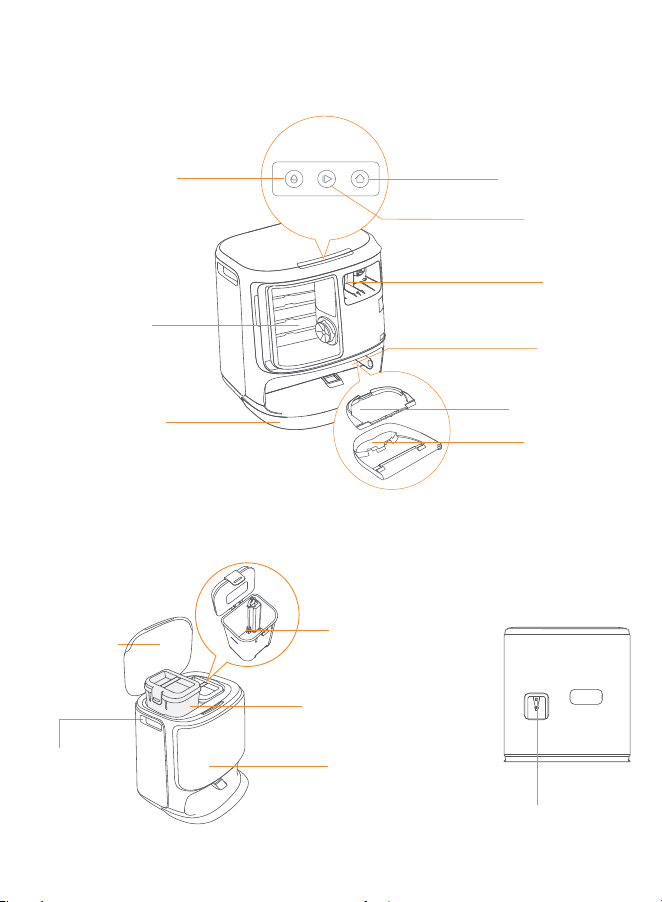

1.3 Base station

Front of the base station (open the front cover)

Front (lid open) Back

Mop washing/drying buon

Base station dust bag

compartment

Base station extension ramp

Recall/Exit buon

Start/Stop buon

Detergent slot

Robot entrance

Cleaning tray

Cleaning base

Base station lid

Dirty Water Tank

Power interface

Base station

handle

Clean water tank

sponge ﬁlter

Front cover

Touch panel

Clean water tank

1.4 Buons and indicators

Robot buons

2. Get Ready Before Use

Base station buon

Robot & base station indicators

Short press

Press and hold for 2s during a task

Short press

Press and hold for 10s

Press and hold for 2s

Start/pause/resume the current task

End current task

Recall/Exit

Start/cancel mop washing

Reﬁll/discharge self-check

Enter/exit the pairing mode

Restart mapping

Child Lock on/o

Buon

Action Function

Install the side brushes

Press side brushes into the slots as indicated by color until

they click into place.

Remove the anti-collision foam

• Lift the top cover sticker to open the robot top cover and

remove the anti-collision foam.

• Close the robot's top cover.

Steady white

Breathing white

Steady Red

Standby or working

Powering on/Pairing/Updating

Robot error or disconnected

Indicator

Meaning

Note: The touch panel goes dark after no operation for 30 seconds.

Click

Installed properly

Not installed properly

Short press

Press and hold for 2s

Short press

Press and hold for 5s

Press and hold for 10s

Start/pause/resume the current task

Power on/o

Return to the base station

Enter the pairing mode

Unbind the account and clear user data

Restore factory seings

Buon

Action Function

Start/Stop

Recall

Reset

Boot seings

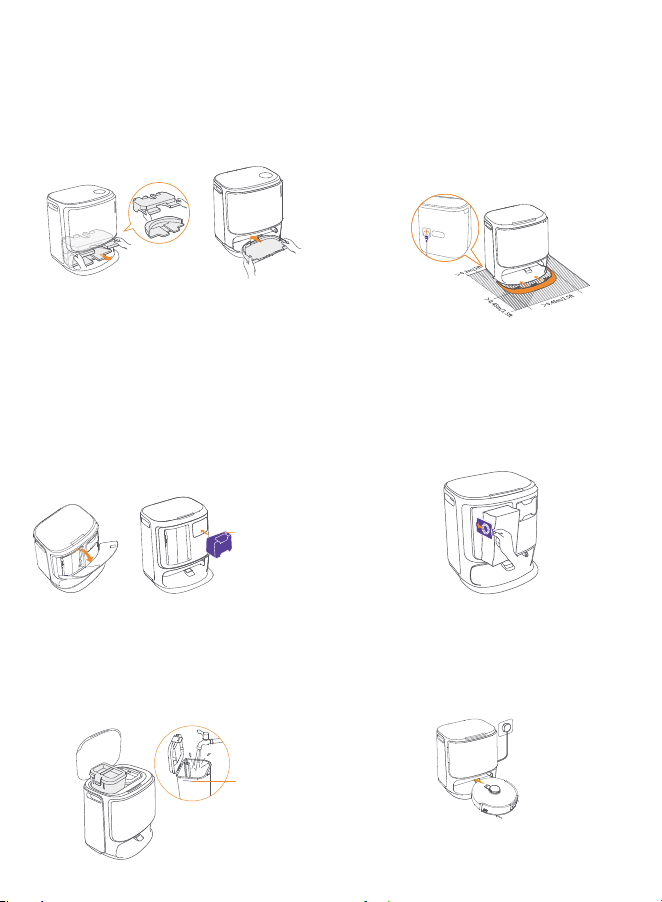

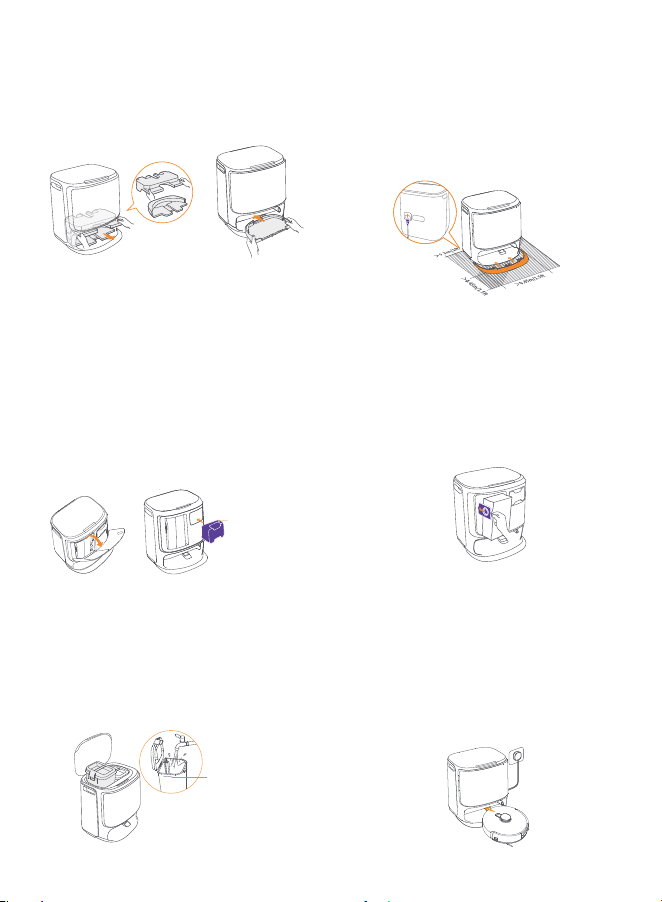

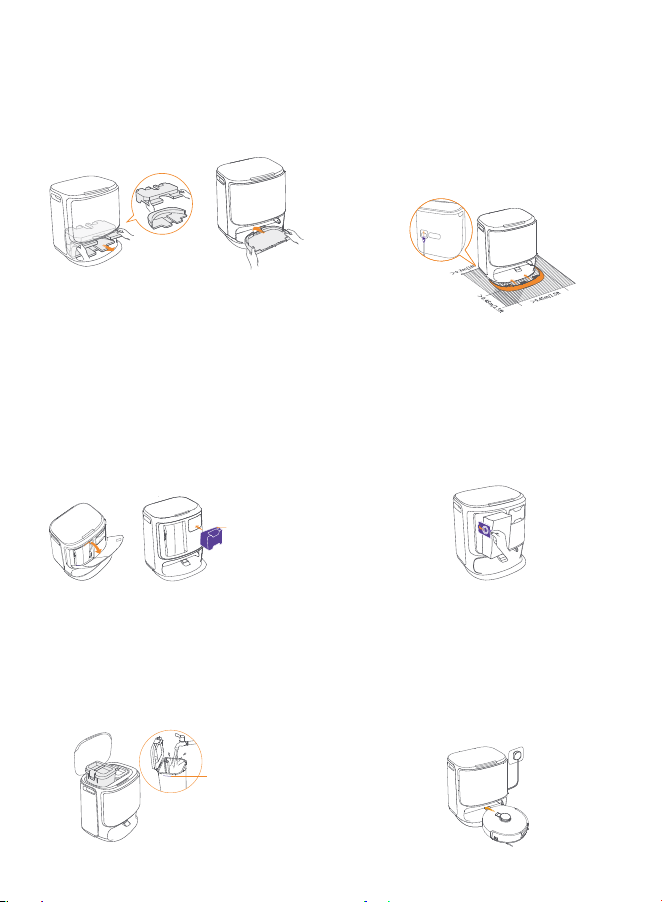

Push the robot into the base station with side brushes

facing outward. The base station will beep once to indicate

that charging is successful and the robot will turn itself

on and prompt a voice message.

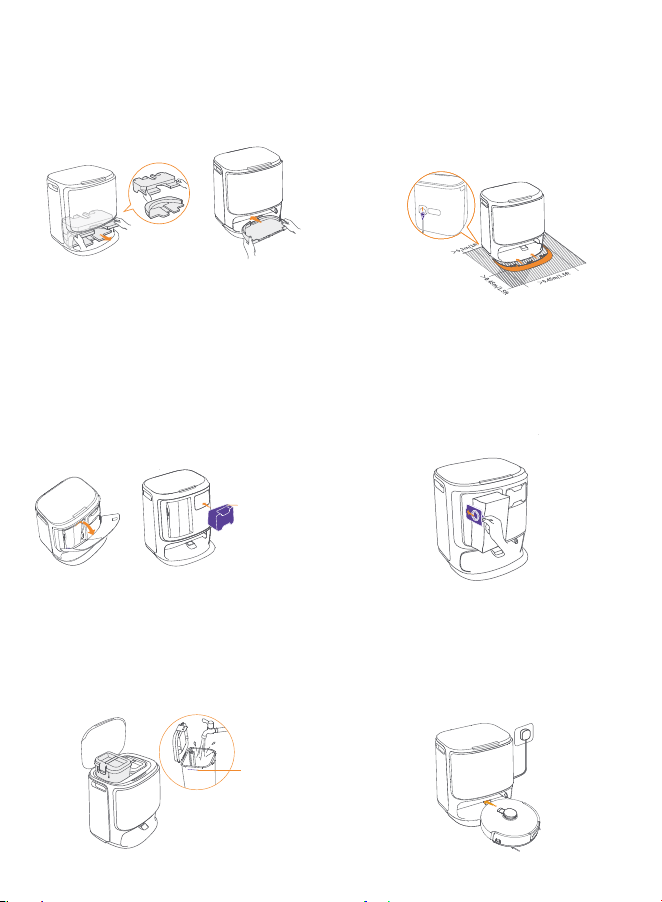

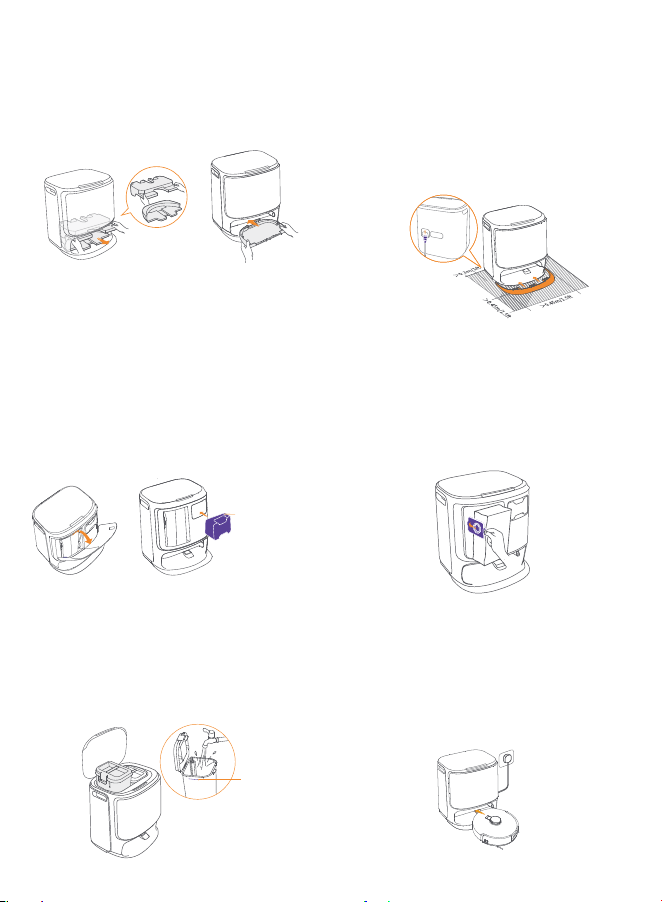

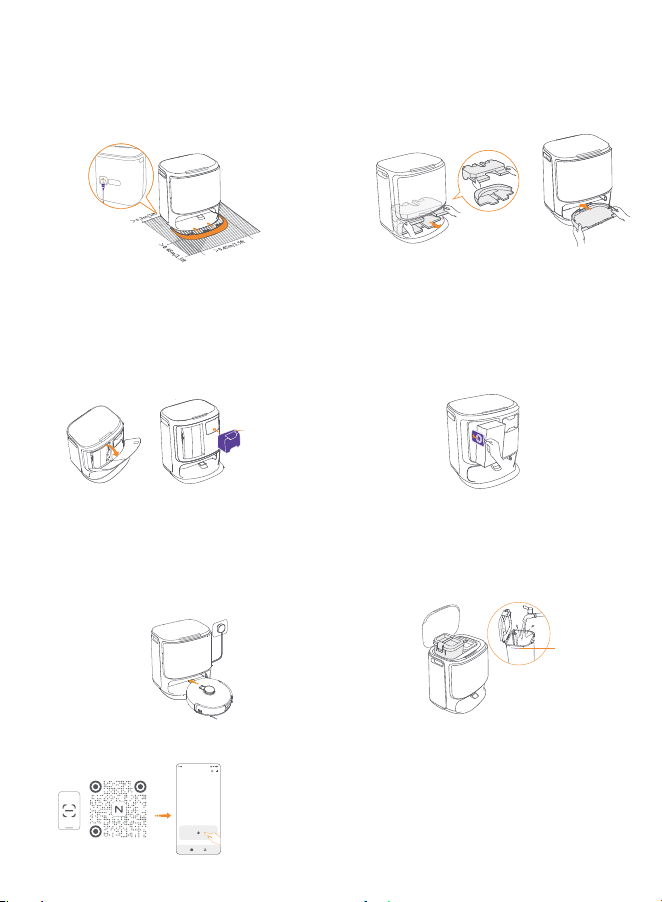

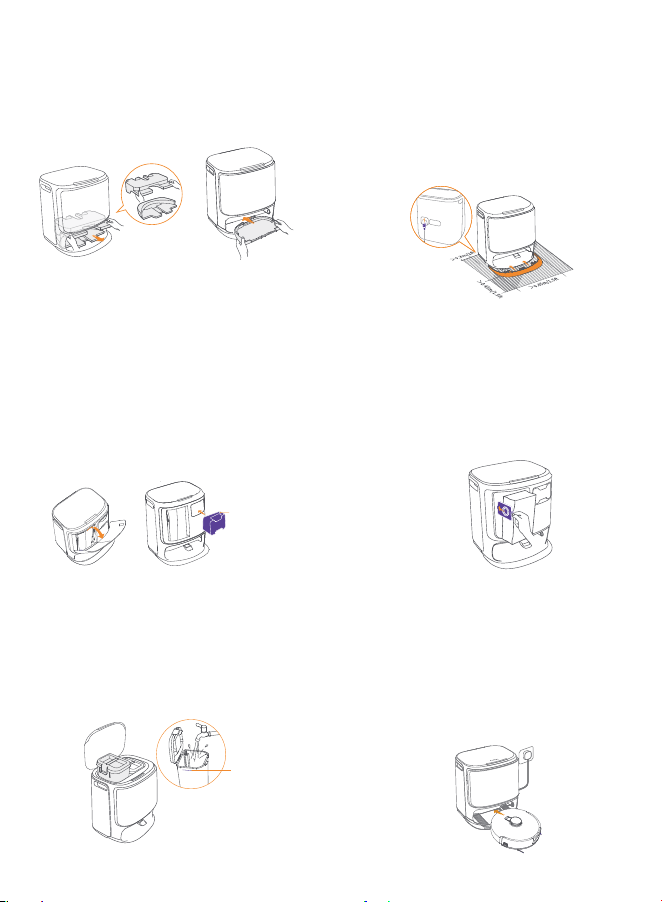

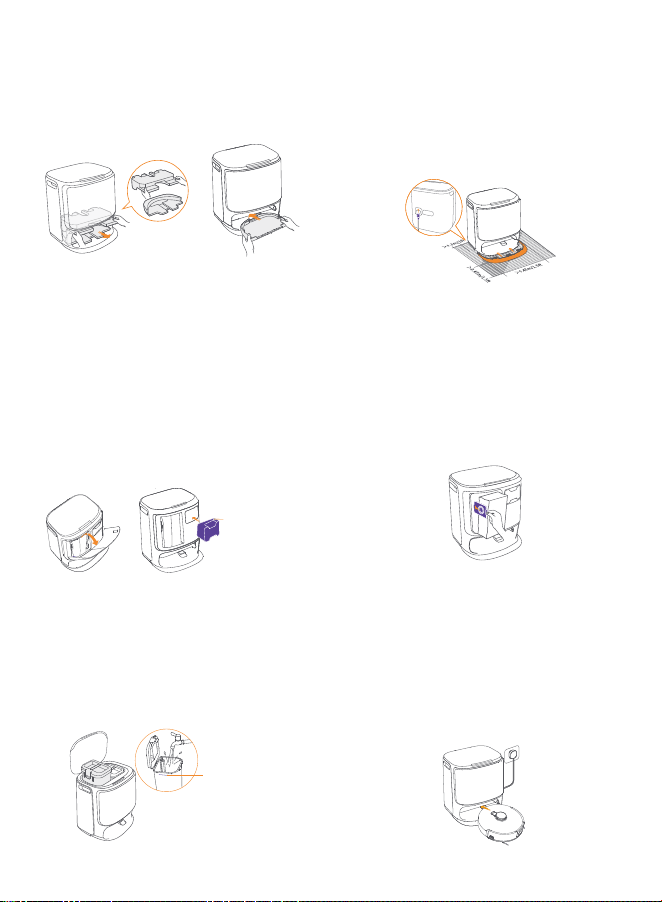

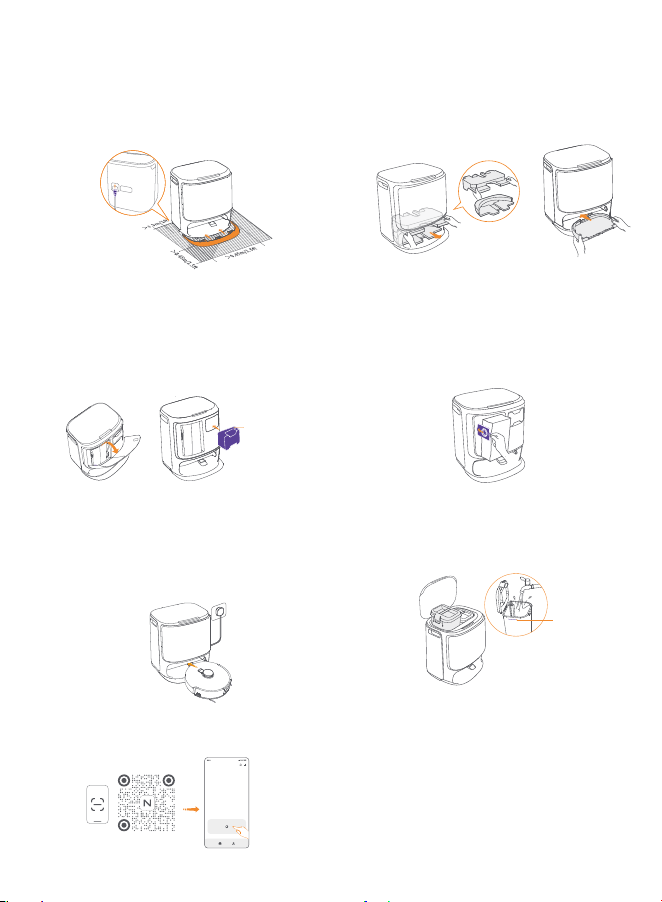

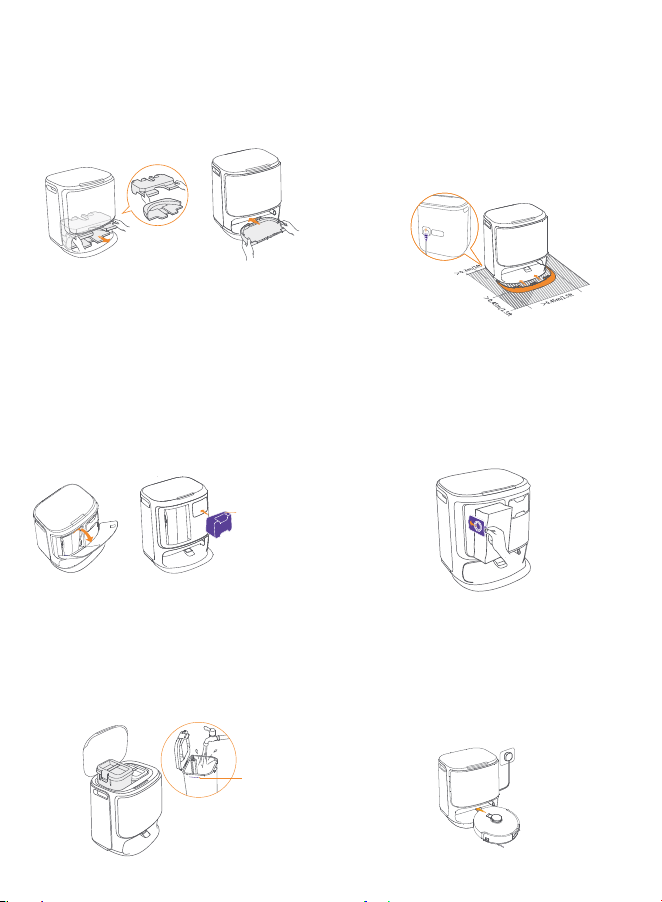

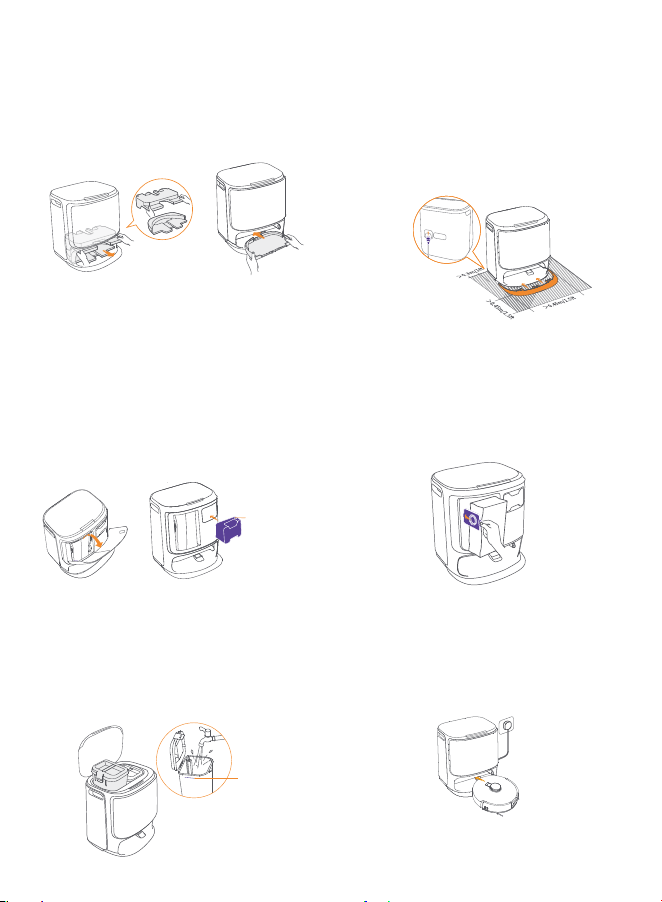

Add clean water

• Unsnap the clean water tank and ﬁll it with clean water.

• Close the clean water tank cap and put the clean

water tank back into the base station.

Place the detergent

• Remove the base station front cover, face the cap of

the detergent to the base station (DO NOT remove the

cap; make sure that the sealing sticker is removed), and

horizontally push it into the detergent bin.

• When the detergent is in place, put the base station

front cover back.

Place the base station

• Plug in the power cord in the back of the base station.

• Put the base station extension ramp on the ﬂoor and

push it into the boom of the base station until it clicks

into place.

• Leave an open space of at least 0.45 meter long in

front of the base station for the robot to enter and leave

the base station.

Tips: DO NOT put the base station close to a heat source.

Sealing sticker of

the detergent

MAX water level mark

Base Station Disinfection Dust Bag Installation

·Remove the base station front cover.

·Insert the dust bag into the slot in the marked direction

until it hits the boom.

·Put back the base station front cover.

Remove the foam and install the cleaning tray

·Remove the two foam pieces that secure the robot inside

the base station.

·Insert the cleaning tray into the base station and secure

it.

①

②

Before cleaning a new home, the robot needs to explore the environment and create a map. Before ﬁrst-time cleaning,

you can trigger mapping by short pressing the [Start/Stop] buon on the base station or tapping [Start Mapping]

in the App.

Note:

1. Once a map is created, it can be edited in the App.

2. Please do not move the base station after a map is created, or you have to restart mapping. If large furniture in your

home is rearranged, it is recommended to create a new map.

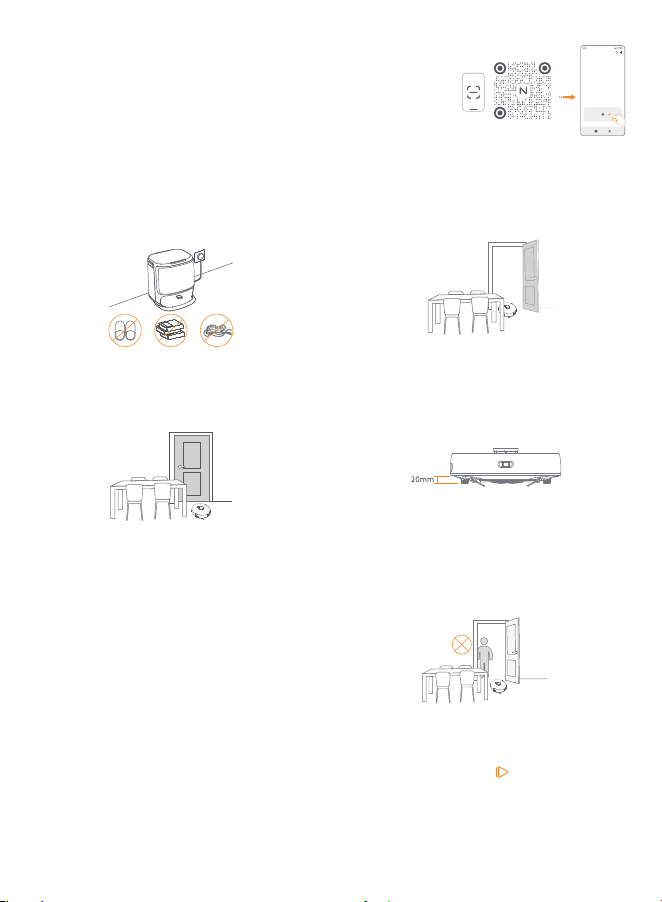

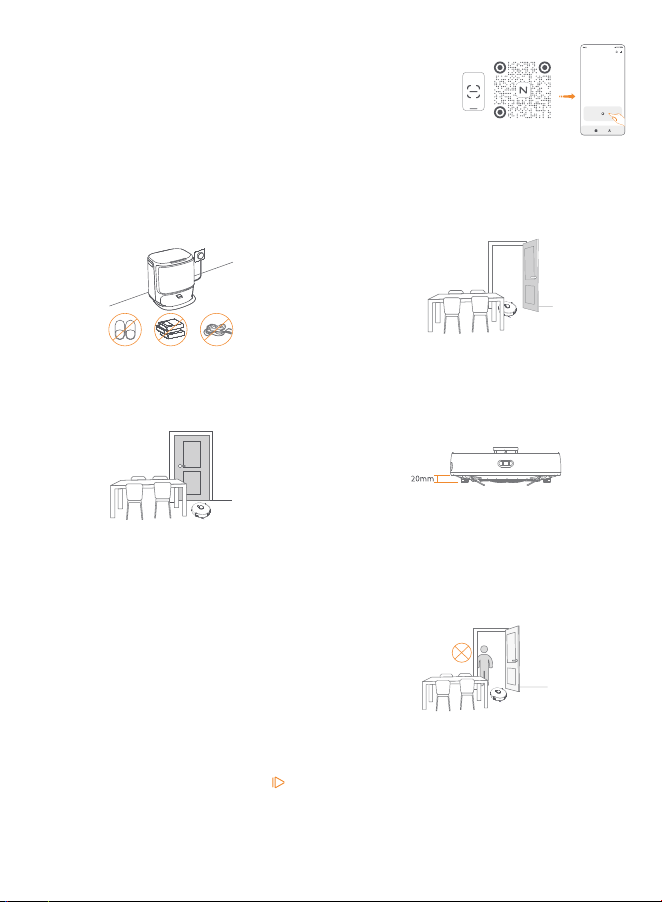

3. How to Use

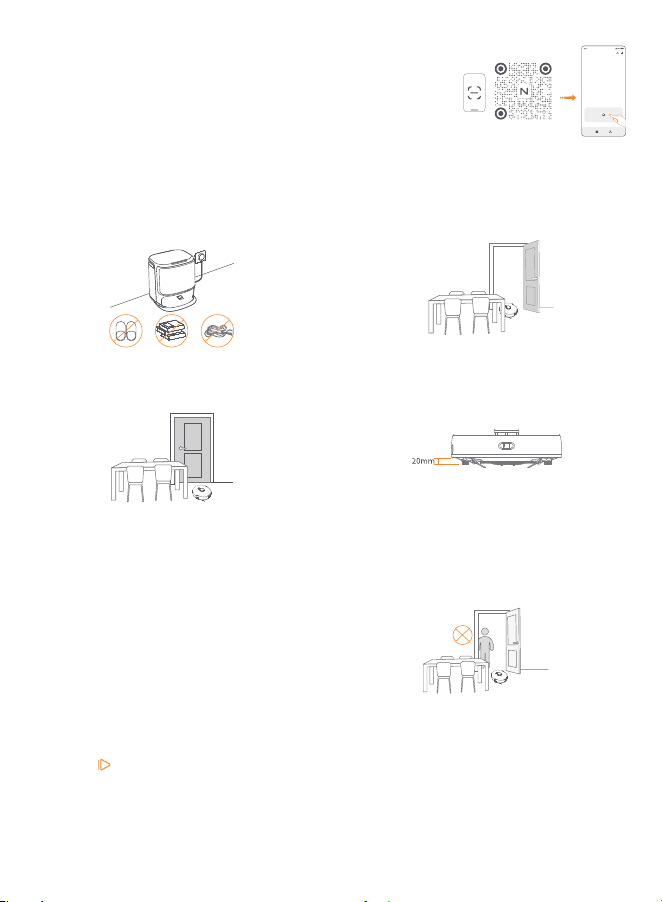

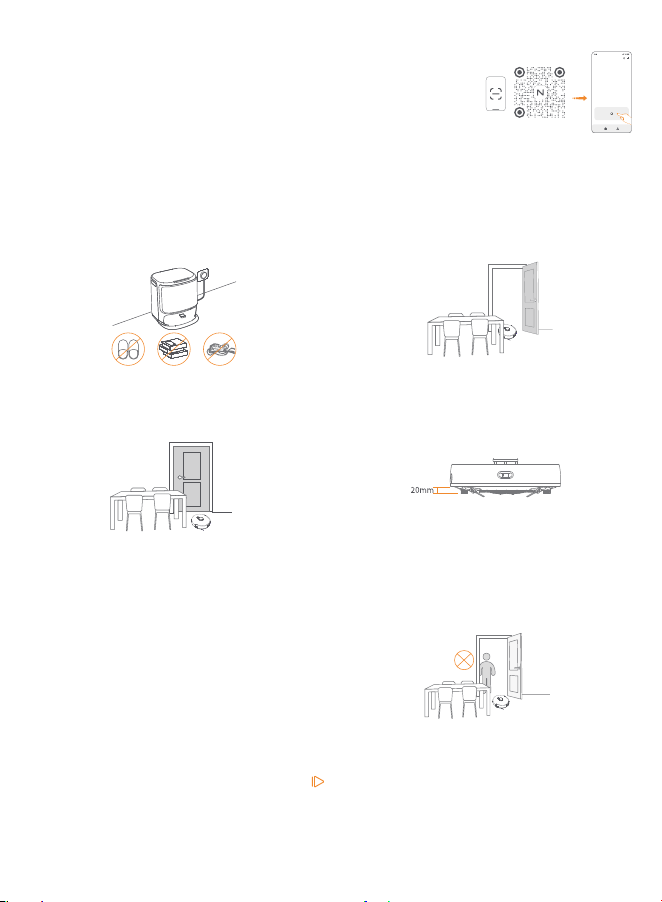

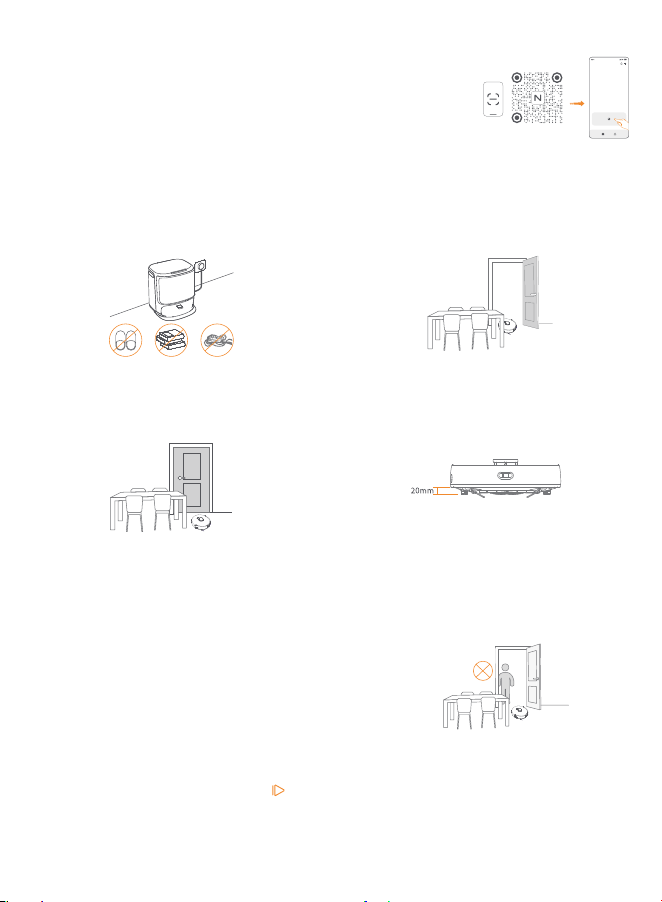

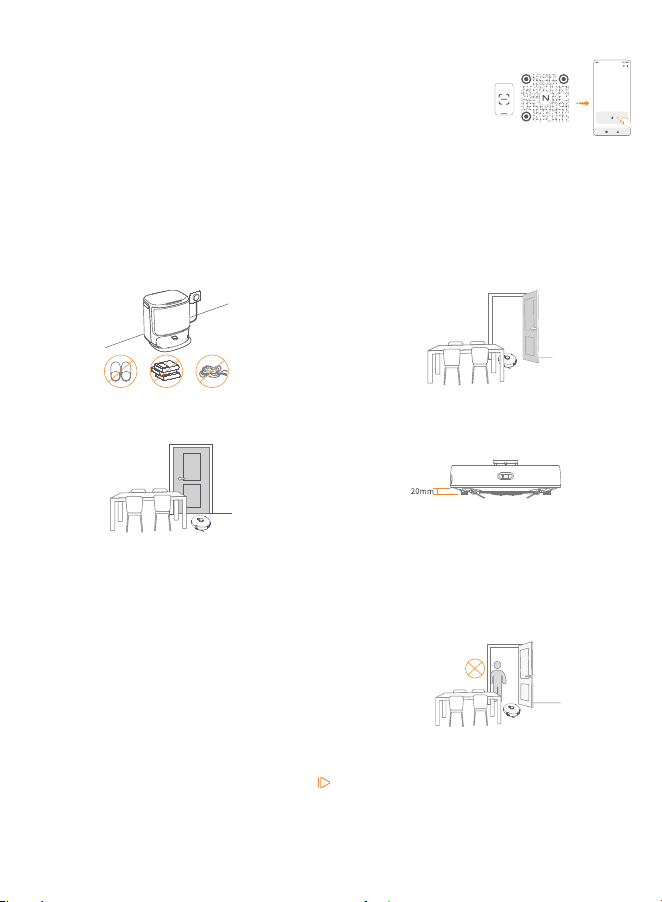

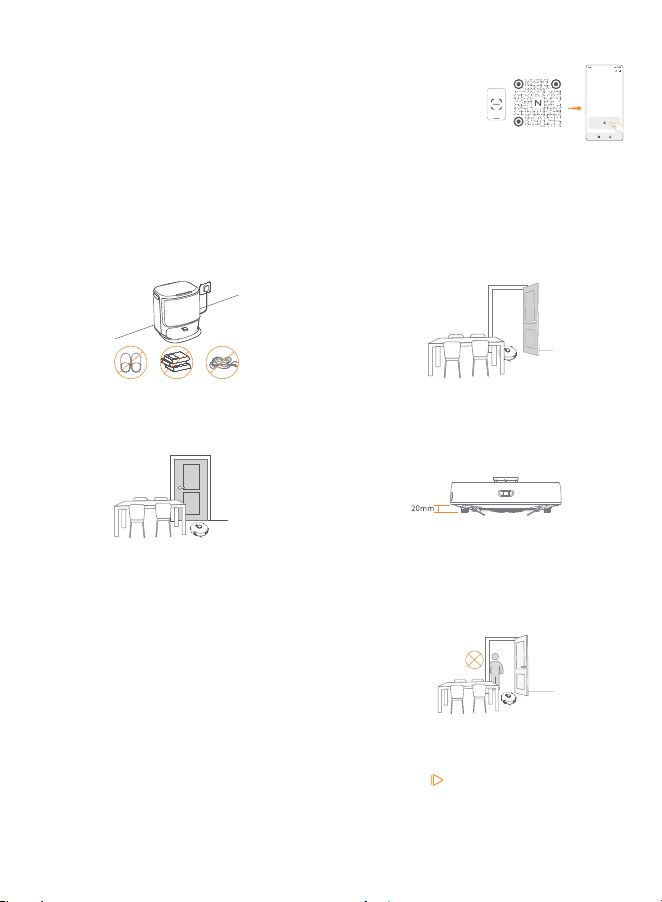

3.1 Organize the home environment

3.2 Mapping

Before using the robot, please make sure you have ﬁnished the installation and base station setup in Chapter 2.

A. Put away the cluer on the ﬂoor, e.g. scaered cables,

rags, slippers, clothes, and books.

C. Leave other doors closed and install the fence to prevent

the robot from entering elevated or low areas.

E. DO NOT stand in front of the robot, on the threshold, or in

narrow aisles to avoid omission.

D. The maximum obstacle crossing height is 20mm and the

robot cannot enter rooms with a threshold height of over

20mm. You can purchase Narwal Threshold Ramp to help

the robot climb over obstacles.

B. Open the doors of the rooms to be cleaned and arrange

the furniture to leave as much space as possible for cleaning.

Connect and bind the robot in the App

Download the Narwal App and follow the instructions for connecting and binding

the robot.

Note:In the App device page, tap "Seings" > "Device" and then press hold the

"Restart Robot" for 10s to turn on/o the power-saving mode.

-The power-saving mode is only available in North America.

Obstacle climbing height

The robot will navigate itself back to the base station when cleaning ends. You can view the current cleaning report in

the App.

You can manually end the task in the following three ways:

• Press and hold [Finish] for 2s in the App;

• Short press the [Recall] buon on the robot;

• Short press the [Recall] buon or long press and hold the [Start/Stop] buon on the base station for 2s.

After the last mopping run, the robot will return to the base station for mop washing and drying. The drying time can

be modiﬁed in the App.

You can also start mop washing and drying manually in the following two ways:

• Tap [Mop Washing & Drying] in the App;

• Short press [Mop Washing & Drying] buon on the base station.

3.3 Cleaning

The product comes with four built-in cleaning modes: Vacuum, Mop, Vacuum and Mop, and Vacuum then Mop. You can

select and adjust parameters like cleaning cycles, suction, and mop humidity for each mode in the App.

Select cleaning modes

You can pause/resume the current task in three ways:

• Tap [Pause]/ [Resume] in the App;

• Short press the [Start/Stop] buon on the robot;

• Short press the [Start/Stop] buon on the base station.

Pause/resume the current task

If the robot is set for multiple mopping runs or the area for cleaning is large, the robot will automatically return to the

base station for mop washing.

The number of mopping runs and return frequency can be modiﬁed in the App before cleaning starts, and the modiﬁcation

during the current cleaning task will take eect during the next task.

Mop washing

End current task

Mop Drying

The Freo Mind is an intelligent cleaning assistant. When Freo Mind is turned on, the robot will intelligently adjust

cleaning parameters, without needing manual seings.

You can select whether to activate Freo Mind when starting a cleaning task in the App.

Set Freo Mind

After a vacuuming task starts, the base station will transfer dirt and debris within the robot canister to the dust bag in it.

You can also tap dust collection in the App to start dust collection manually.

Dust collection

Start cleaning task

You can start the robot for cleaning in three ways:

• Tap [Start Cleaning] in the App;

• Short press the [Start/Stop] buon on the robot to start cleaning. The robot will activate the Vacuum Mode by

default;

• Short press the [Start/Stop] buon on the base station to start cleaning. The robot will activate the Vacuum and Mop

Mode by default;

Note: You can adjust the cleaning mode and set more cleaning parameters in the App.

1 pcs

Rechargeable Li-ion Baery

14.4V

8 pcs

5000mAh, 72Wh

Dimensions: 355*350*107.7 mm

Weight: ~4.6 kg

Wireless Connection: 2.4GHz, 802.11b/g/n

Rated input (charging): 20V 2.0A

Rated voltage (working): 14.4V

(lithium ion baery, 5000mAh)

Dimensions: 431*426.8*461.5 mm

Weight: ~11.3kg

Rated input: 220-240V~, 50-60Hz/

100-127V~,50-60Hz

(The actual rated input is based on the product

nameplate information.)

Rated output: 20V 2.0A

Rated power:

Charging: 45W

Water heating: 1100W( 220-240V~, 50-60Hz)

850-1250W( 100-127V~, 50-60Hz)

Dust Collection: 450W

Drying:65W

Protocol: IEEE 802.11b/g/n

Frequency Range: 2412~2472MHz

Max. Transmier Power (EIRP): ≤20dBm

Protocol: BLE 5.0

Frequency Range: 2402-2480MHz

Max. Transmier Power (EIRP): ≤10dBm

Wi-Fi

Bluetooth

Baery Pack Quantity Per Pack:

Baery Type:

Nominal Voltage:

Quantity of Baery Cells Per Baery Pack:

Rated Capacity, Rated Energy:

Baery (Robot)

Protocol: BLE 5.0

Frequency Range: 2402-2480MHz

Max. Transmier Power (EIRP): ≤10dBm

Bluetooth

4. Parameters

4.1 Speciﬁcations

Robot Station

Avis de Correction :

Spéciﬁcations des Paramètres

de la Baerie

Chers clients,

Nous avons récemment reçu des commentaires concernant des

incohérences dans les spéciﬁcations de la baerie indiquées dans le

manuel d'utilisation du Freo Z10. Après une vériﬁcation approfondie,

nous conﬁrmons que les spéciﬁcations correctes de la baerie du

Freo Z10 sont les suivantes :

Capacité nominale : 5000mAh

Capacité typique : 5200mAh

Toutes les informations erronées ont été mises à jour sur notre site

Web oiciel, nos canaux de vente autorisés et notre documentation

produit.

Nous nous excusons sincèrement pour toute confusion occasionnée

et vous remercions de votre compréhension.

L'équipe NARWAL

3 avril 2025

fr-ca

1. Aperçu du produit

1.1 Liste de vériﬁcation

Principaux composants

Accessoires

1.2 Robot

Avant (couvercle fermé)

Robot × 1

(Boîte de collecte de poussière × 1 et

brosse à rouleau × 1 déjà installées)

Station de base × 1

(Base de neoyage × 1, plateau de neoyage × 1,

sac à poussière × 1, réservoir d'eau propre × 1,

réservoir d'eau sale × 1 inclus)

Capteurs radar

Bouton de rappel

Bouton de mise en marche/arrêt

Capteur de détection de

lumière structurée

Capteur de bordure laser

Capteur de pare-chocs

Plateau de

neoyage × 1

Cordon d'alimentation

de la station de base × 1

Détergent ×1

Dust Bag ×1

Rampe d'extension de

la station de base × 1

Brosse

latérale × 2

Disponibilité Régionale et Compatibilité

Pour garantir une expérience utilisateur optimale et se conformer aux lois et réglementations applicables, les produits Narwal oiciellement

commercialisés par Narwal (et les distributeurs autorisés par Narwal) ne peuvent être utilisés et bénéﬁcier d'un service après-vente que dans le pays

ou la région où ils sont commercialisés. Si le produit est expédié vers d'autres pays ou régions, il se peut que vous ne puissiez pas utiliser l'application

Narwal Freo pour applicables et faire fonctionner le produit. Pour obtenir la meilleure expérience produit et service, nous vous recommandons

d'acheter des produits Narwal vendus localement par Narwal ou par des distributeurs autorisés par Narwal.

Pour éviter toute confusion, les produits Narwal commercialisés en Chine continentale par Narwal (et les distributeurs autorisés par Narwal) ne peuvent

être utilisés et bénéﬁcier d'un service après-vente qu'en Chine continentale (à l'exclusion des régions de Hong Kong, de Macao et de Taïwan).

塵盒

Avant (couvercle ouvert)

Fond du robot

Couvercle supérieur du robot

Bac à insert

remplaçable

Fente de couvercle supérieur

Capteur ultrasonique de tapis

Capteur anti-chute

infrarouge ×3

Module de lavage de vadrouille × 2

Base de la vadrouille

Roue motrice × 2

Roulee

Tampon de vadrouille

Brosse ﬂoante zéro enchevêtrement

Plaque signalétique

(S/N inclus)

Filtre du bac à

poussière

Bac à poussière

Bouton de RÉINITIALISATION

Brosse latérale × 2

1.3 Station de base

Avant de la station de base (ouvrir le couvercle avant)

Avant (couvercle ouvert) Arrière

Bouton de lavage/sé-

chage de la vadrouille

Compartiment du sac à

poussière de la station de base

Rampe d'extension de la

station de base

Bouton de rappel/sortie

Bouton de mise en marche/arrêt

Emplacement du détergent

Entrée du robot

Plateau de neoyage

Base de neoyage

Couvercle

de la station

de base

Réservoir d'eau sale

Interface d'alimentation

Poignée de la

station de base

Filtre éponge

du réservoir

d'eau propre

Couvercle avant

Panneau tactile

Réservoir d'eau propre

1.4 Boutons et indicateurs

Boutons du robot

2. Préparez-vous avant utilisation

Boutons de la station de base

Indicateurs du robot et de la station de base

Appuyez brièvement

Appuyez et maintenez pendant 2 secondes

pendant une tâche

Appuyez brièvement

Appuyez et maintenez pendant 10 secondes

Appuyez et maintenez pendant 2 secondes

Démarrer/mere en pause/reprendre la tâche en cours

Terminer la tâche en cours

Rappel/Sortie

Démarrer/annuler le lavage de la serpillière

Remplir/vider l'auto-contrôle

Entrer/sortir du mode d'appariement

Re-cartographie

Verrouillage enfant activé/désactivé

Bouton

Action Fonction

Installez les brosses latérales

Appuyez sur les brosses latérales dans les emplacements

indiqués par couleur jusqu'à ce qu'elles s'enclenchent en place.

Retirez la mousse anti-collision

•Soulevez l'autocollant du couvercle supérieur pour ouvrir

le couvercle supérieur du robot et retirez la mousse

anti-collision.

•Refermez le couvercle supérieur du robot.

Blanc stable

Blanc respirant

Rouge stable

En veille ou en fonctionnement

Allumage/Pairage/Mise à jour

Erreur du robot ou déconnecté

Indicateur

Signiﬁcation

Note: Le panneau tactile s'éteint après 30 secondes d'inactivité.

Clic

Installé correctement

Non installé correctement

Appuyez brièvement

Appuyez et maintenez pendant 2 secondes

Appuyez brièvement

Appuyez et maintenez pendant 5s

Appuyez et maintenez pendant 10s

Démarrer/Arrêter

Démarrer/mere en pause/reprendre la tâche en cours

Mise sous/hors tension

Retourner à la station de base

Entrer en mode d'appariement

Délier le compte et eacer les données utilisateur

Restaurer les paramètres d'usine

Bouton

Action Fonction

Rappel

Réinitialiser

Paramètres de démarrage

Poussez le robot dans la station de base avec les brosses

latérales tournées vers l'extérieur. La station de base

émera un bip pour indiquer que la charge est réussie

et le robot s'allumera et émera un message vocal.

Ajouter de l'eau propre

• Détachez le réservoir d'eau propre et remplissez-le d'eau

propre.

• Refermez le bouchon du réservoir d'eau propre et

replacez-le dans la station de base.

Placez le détergent

• Retirez le couvercle avant de la station de base, dirigez

le bouchon du détergent vers la station de base (NE PAS

enlever le bouchon; assurez-vous que l'autocollant de

scellement soit retiré), et poussez-le horizontalement

dans le bac à détergent.and horizontally push it into the

detergent bin.

• Lorsque le détergent est en place, replacez le couvercle

avant de la base.

Placez la station de base

• Branchez le cordon d'alimentation à l'arrière de la station

de base.

• Meez la rampe d'extension de la station de base sur le

sol et poussez-la dans le bas de la station de base

jusqu'à ce qu'elle s'enclenche.

• Laissez un espace ouvert d'au moins 0.45 mètre de long

devant la station de base pour que le robot entre et sorte

de la station de base.

Conseils: NE PAS placer la station de base près d'une source

de chaleur.

Sticker

d'étanchéité du

détergent

Marque de niveau

MAX d'eau

Installation du sac de désinfection de la

station de base

·Retirez le couvercle avant de la station de base.

·Insérez le sac à poussière dans la fente en suivant

la direction indiquée jusqu'à ce qu'il aeigne le fond.

·Remeez le couvercle avant de la station de base.

Retirez la mousse et installez le plateau de

neoyage

·Retirez les deux morceaux de mousse qui

maintiennent le robot dans la station de base.

·Insérez le plateau de neoyage dans la station de

base et ﬁxez-le.

①

②

Avant de neoyer une nouvelle maison, le robot doit explorer l'environnement et créer une carte. Avant le premier

neoyage, vous pouvez déclencher la cartographie en appuyant brièvement sur le bouton [Démarrer/Arrêter] de

la station de base ou en appuyant sur [Démarrer la cartographie] dans l'application.

Remarque :

1. Une fois qu'une carte est créée, elle peut être éditée dans l'application.

2. Veuillez ne pas déplacer la base après la création d'une carte, sinon vous devrez redémarrer la cartographie. Si de gros

meubles de votre maison sont réorganisés, il est recommandé de créer une nouvelle carte.

3. Comment Utiliser

3.1 Organiser l'environnement domestique

3.2 Cartographie

Avant d'utiliser le robot, assurez-vous d'avoir terminé l'installation et la conﬁguration de la station de base dans le Chapitre 2.

A. Rangez le désordre sur le sol, par exemple les câbles

éparpillés, les chions, les pantouﬂes, les vêtements et

les livres.

C. Laissez les autres portes fermées et installez la clôture

pour empêcher le robot d'entrer dans des zones surélevées

ou basses.

E. NE PAS vous tenir devant le robot, sur le seuil ou dans des

allées étroites pour éviter les omissions.

D. La hauteur maximale de franchissement des obstacles

est de 20 mm et le robot ne peut pas entrer dans les pièces

avec un seuil de plus de 20 mm. Vous pouvez acheter la

Rampe de Seuil Narwal pour aider le robot à franchir les

obstacles.

B. Ouvrez les portes des pièces à neoyer et disposez les

meubles de manière à laisser le plus d'espace possible

pour le neoyage.

Connectez et associez le robot dans l'application

Téléchargez l'application Narwal et suivez les instructions pour connecter et lier le

robot.

Conseil : 1. Dans la page Appareil de l'application, appuyez sur "Paramètres" >

"Appareil", puis maintenez "Redémarrer le robot" enfoncé pendant 10

secondes pour activer ou désactiver le mode économie d'énergie.

Le mode veille est uniquement disponible en Amérique du Nord.

Hauteur de franchissement d'obstacles

Après le dernier cycle de lavage, le robot retournera à la station de base pour le lavage et le séchage de la serpillière.

Le temps de séchage peut être modiﬁé dans l'application.

Vous pouvez également démarrer le lavage et le séchage de la serpillière manuellement de deux manières :

•Appuyez sur [Lavage et Séchage de la Serpillière] dans l'application;

•Appuyez brièvement sur le bouton [Lavage et Séchage de la Serpillière] de la station de base.

3.3 Neoyage

Le produit est livré avec quatre modes de neoyage intégrés : Aspiration, Lavage, Aspiration et Lavage, et Aspiration puis

Lavage. Vous pouvez sélectionner et ajuster des paramètres comme les cycles de neoyage, l'aspiration et l'humidité de la

vadrouille pour chaque mode dans l'application.

Sélectionner les modes de neoyage

Vous pouvez mere en pause/reprendre la tâche en cours de trois manières :

•Appuyez sur [Pause]/ [Reprendre] dans l'application;

•Appuyez brièvement sur le bouton [Démarrer/Arrêter] du robot;

•Appuyez brièvement sur le bouton [Démarrer/Arrêter] de la station de base.

Mere en pause/reprendre la tâche en cours

Si le robot est conﬁguré pour plusieurs passages de lavage ou si la zone à neoyer est grande, le robot retournera

automatiquement à la base pour laver la vadrouille.

Le nombre de passages de lavage et la fréquence de retour peuvent être modiﬁés dans l'application avant le début

du neoyage, et la modiﬁcation en cours de tâche de neoyage actuelle prendra eet lors de la prochaine tâche.

Lavage de la vadrouille

Le robot se dirigera lui-même vers la station de base lorsque le neoyage sera terminé. Vous pouvez consulter le rapport

de neoyage actuel dans l'application.

Vous pouvez mere ﬁn manuellement à la tâche de trois manières suivantes :

•Appuyez longuement sur [Terminer] pendant 2s dans l'application;

•Appuyez brièvement sur le bouton [Rappel] du robot;

•Appuyez brièvement sur le bouton [Rappel] ou appuyez longuement et maintenez le bouton [Démarrer/Arrêter]

de la station de base pendant 2s.

Terminer la tâche en cours

Séchage de la Serpillière

Freo Mind est un assistant de neoyage intelligent. Lorsque Freo Mind est activé, le robot ajuste automatiquement les

paramètres de neoyage sans nécessiter de réglages manuels.

Vous pouvez choisir d'activer ou non Freo Mind lors du lancement d'une tâche de neoyage dans l'application.

Conﬁgurer Freo Mind

Après le début d'une tâche d'aspiration, la station de base transfère la saleté et les débris du réservoir du robot vers le sac

à poussière.

Vous pouvez également appuyer sur la collecte de poussière dans l'application pour démarrer manuellement la collecte de

poussière.

Collecte de la poussière

Démarrer la tâche de neoyage

Vous pouvez démarrer le robot pour le neoyage de trois manières :

•Appuyez sur [Démarrer le Neoyage] dans l'application;

•Appuyez brièvement sur le bouton [Démarrer/Arrêter] du robot pour commencer le neoyage. Le robot activera le

mode Aspirateur par défaut;

•Appuyez brièvement sur le bouton [Démarrer/Arrêter] de la station de base pour commencer le neoyage. Le robot

activera le mode Aspirateur et Lavage par défaut;

Note: Vous pouvez ajuster le mode de neoyage et régler plus de paramètres de neoyage dans l'application.

4. Paramètres

4.1 Spéciﬁcations

Dimensions: 431*426,8*461,5 mm

Poids: ~11,3 kg

Entrée nominale: 220-240V~, 50-60Hz/

100-127V~,50-60Hz

(La puissance nominale réelle est basée sur les informations

inscrites sur la plaque signalétique du produit.)

Sortie nominale: 20V 2.0A

Puissance nominale:

Charge: 45W

Chauage de l'eau: 1100W(220-240V~, 50-60Hz)

850-1250W(100-127V~, 50-60Hz)

Collecte de poussière: 450W

Séchage: 65W

Dimensions: 355*350*107,7 mm

Poids: ~4,6 kg

Baerie: 5000 mAh

Tension nominale: 14,4V

Puissance nominale: 65W

Base Station

Protocole: IEEE 802.11b/g/n

Plage de fréquence: 2412~2472MHz

Puissance d'émission maximale (EIRP) : ≤20dBm

Protocole: BLE 5.0

Plage de fréquence : 2402-2480MHz

Puissance d'émission maximale (EIRP): ≤10dBm

Protocole: BLE 5.0

Plage de fréquence : 2402-2480MHz

Puissance d'émission maximale (EIRP): ≤10dBm

Wi-Fi

Bluetooth

Quantité de blocs de baerie par bloc:

Type de baerie:

Nominal Gerilim:

Quantité de cellules par bloc de baeries:

Capacité nominale, énergie nominale:

1 pcs

Baerie lithium-ion rechargeable

14.4V

8 pcs

5000mAh, 72Wh

Baerie (Robot)

Bluetooth

Robot

Korrekturhinweis:

Speziﬁkationen der

Baerieparameter

Sehr geehrte Kunden,

wir haben kürzlich Rückmeldungen über Unstimmigkeiten bei den

Baeriespeziﬁkationen im Benutzerhandbuch des Freo Z10 erhalten.

Nach gründlicher Überprüfung bestätigen wir, dass die korrekten

Speziﬁkationen für den Akku des Freo Z10 wie folgt lauten:

Nennkapazität: 5000mAh

Typische Kapazität: 5200mAh

Wir haben alle fehlerhaften Informationen auf unserer oiziellen

Website, den autorisierten Vertriebskanälen und in der Produktdoku-

mentation aktualisiert.

Wir entschuldigen uns aufrichtig für jegliche Verwirrung, die dies

verursacht haben könnte und danken für Ihr Verständnis.

Das NARWAL-Team

3. April 2025

1. Produkt auf einen Blick

1.1 Checkliste

Haupeile

Zubehör

1.2 Roboter

Vorderseite (obere Abdeckung geschlossen)

Roboter × 1

(Staubsammelbehälter × 1 und

Walzenbürste × 1 bereits installiert)

Dockingstation × 1

(einschließlich Reinigungssockel ×1,

Frischwasser-Tank ×1,

Schmutzwasser-Tank ×1)

Seitenbürste ×2 Staubbeutel x1

Radar-Sensoren

Rückruf-Taste

Start/Stop-Taste

Vorwärtssensor für

strukturiertes Licht

Laser-Kanten-Sensor

Stoßfängersensor

Netzkabel der

Dockingstation ×1

Reiniger×1 Reinigungsbe-

hälter ×1

Auahrt zur

Dockingstation × 1

Regionale Verfügbarkeit und Kompatibilität

Aufgrund der Benutzererfahrungen und entsprechenden Gesetz- und Compliance-Bestimmungen können die von Narwal (einschließlich Narwals

autorisierten Händler) oiziellen zur Markteinführung gebrachten Narwal-Produkte lediglich in den verkauften Ländern/Regionen verwendet und

Kundendienst erhalten werden. Wird das Produkt nach anderen Ländern oder Regionen geliefert, kann es sein, dass das Produkt in der Narwal-APP

nicht verknüpft wird und entsprechende Operationen nicht durchgeführt werden. Um die beste Produktnutzung und Serviceerfahrung zu erhalten,

schlagen wir Ihnen vor, bei Narwal oder Narwals autorisierten Händlern das vor Ort oizielle zur Markteinführung gebrachte Narwal-Produkt zu

erwerben.

Um Zweifel auszuschließen, sind Narwal-Produkte, die von Narwal (und seinen autorisierten Händlern) in der VR China verkauft werden, nur für den Gebrauch

und den Kundendienst in der VRC (zu diesem Zweck ohne Hongkong, Macao und Taiwan) vorgesehen.

Vorderseite (obere Abdeckung geönet)

Roboter-Boden

Obere

Roboter-Abdeckung

Austauschbarer

Einsatzbehälter

Schlitz der oberen

Abdeckung

Ultraschall-Teppichsensor

Infrarot-Fall-

schutzsensor x3

Wischmodul x2

Wischboden

Seitenbürste x2

Antriebsrad x2

Universalrad

Mopp-Pad

Verhedderungsfreie

Zyklon-Rollenbürste

Typenschild

(einschließlich S/N)

Filter für

Staubbehälter

RESET-Taste

塵盒

1.3 Dockingstation

Vorderseite der Dockingstation (önen Sie die vordere Abdeckung)

Vorderseite (Deckel oen) Stationsrückseite

Taste für das Waschen/Trock-

nen der Mopps

Fach für den Staubbeutel

der Dockingstation

Auahrt zur Dockingstation

Rückruf-/Beenden-Taste

Start/Stop-Taste

Schlitz für Reinigungsmiel

Roboter-Eingang

Reinigungsbehälter

Reinigungssockel

Abdeckung der

Dockingstation

Schmutzwasser-Tank

Stromanschluss

Gri der

Dockingstation

Frischwasser-Tank

Schwammﬁlter

Vordere Abdeckung

Bedienfeld

Frischwasser-Tank

1.4 Tasten und Anzeigen

Roboter-Tasten

2. Vor dem Gebrauch vorbereiten

Tasten der Dockingstation

Roboter- und Dockingstation-Anzeigen

Kurzes Drücken

Während einer Aufgabe 2

Sekunden lang gedrückt halten

Kurzes Drücken

10 Sekunden lang gedrückt halten

2 Sekunden lang gedrückt halten

Starten/Pausieren/Fortsetzen der aktuellen Aufgabe

Aktuelle Aufgabe beenden

Rückruf/Beenden

Start/Abbruch der Mopp-Wäsche

Selbstkontrolle beim Nachfüllen/Entleeren

Aufrufen/Beenden des Koppelungsmodus

Kartierung neu starten

Kindersicherung ein/aus

Taste

Aktion Funktion

Stetig weiß

Atmend weiß

Dauerhaft rot

Bereitschaft oder Betrieb

Einschalten/Paarung/Aktualisierung

Roboterfehler oder getrennt

Bedeutung

Montieren Sie die Seitenbürsten

Drücken Sie die Seitenbürsten in die farblich gekennzeichneten

Schlitze, bis sie einrasten.

Entfernen Sie den Anti-Kollisionsschaum

• Heben Sie den Aufkleber der oberen Abdeckung an, um

die obere Abdeckung des Roboters zu önen und den

Anti-Kollisionsschaum zu entfernen.

• Schließen Sie die obere Abdeckung des Roboters.

Hinweis: Das Bedienfeld wird dunkel, wenn 30 Sekunden lang keine Bedienung erfolgt.

Klick

Ordnungsgemäß

installiert

Nicht ordnungsgemäß

installiert

Kurzes Drücken

2 Sekunden lang gedrückt halten

Kurzes Drücken

Drücken und 5s lang halten

10s lang gedrückt halten

Starten/Pausieren/Fortsetzen der aktuellen Aufgabe

Einschalten/Ausschalten

Rückkehr zur Dockingstation

Aufrufen des Koppelungsmodus

Aufheben der Verknüpfung des Kontos und Löschen

der Benutzerdaten

Werkseinstellungen wiederherstellen

Taste

Aktion Funktion

Start/Stop

Rückruf

Zurücksetzen

Boot-Einstellungen

Schieben Sie den Roboter mit den Seitenbürsten nach

außen in die Dockingstation. Die Dockingstation gibt einen

Signalton ab, um anzuzeigen, dass der Ladevorgang

erfolgreich war, und der Roboter schaltet sich ein und gibt

eine Sprachausgabe aus.

Sauberes Wasser hinzufügen

• Entfernen Sie den Verschluss des Reinwasser-Tanks und

füllen Sie ihn mit sauberem Wasser.

• Schließen Sie den Deckel des Frischwasser-Tanks und

stellen Sie den Frischwasser-Tank wieder in die

Dockingstation.

Reinigungsmiel einfüllen

• Nehmen Sie die vordere Abdeckung der Dockingstation

ab, richten Sie die Kappe des Reinigungsmiels auf die

Dockingstation (entfernen Sie die Kappe NICHT; stellen

Sie sicher, dass der Siegelaufkleber entfernt ist), und

schieben Sie sie waagerecht in den Reinigungsmiel-

behälter.

• Wenn das Reinigungsmiel eingefüllt wurde, bringen Sie

die vordere Abdeckung der Dockingstation wieder an.

Siegelaufkleber

des Reinigers

Stellen Sie die Dockingstation auf

• Stecken Sie das Netzkabel an der Rückseite der

Dockingstation ein.

• Legen Sie die Auahrt der Dockingstation auf den Boden

und schieben Sie sie in den Boden der Dockingstation,

bis sie einrastet.

• Lassen Sie vor der Dockingstation einen Freiraum von

mindestens 0.45 Meter Länge, damit der Roboter

die Dockingstation befahren und verlassen kann.

Tipps: Stellen Sie die Dockingstation NICHT in die Nähe einer

Wärmequelle.

Dockingstation Desinfektion Staubbeutel

Installation

·Entfernen Sie die vordere Abdeckung der Dockingstation.

·Führen Sie den Staubbeutel in der markierten Richtung

in den Schlitz ein, bis er am Boden anschlägt.

·Bringen Sie die vordere Abdeckung der Dockingstation

wieder an.

MAX-Wasser-

standsmarke

Entfernen Sie den Schaumsto und montieren

Sie den Reinigungsbehälter

·Entfernen Sie die beiden Schaumstoteile, mit denen der

Roboter in der Dockingstation befestigt ist.

·Setzen Sie den Reinigungsbehälter in die Dockingstation

ein und ﬁxieren Sie ihn.

①

②

Vor der Reinigung einer neuen Wohnung muss der Roboter die Umgebung erkunden und eine Karte erstellen. Vor der

ersten Reinigung können Sie das Kartieren durch kurzes Drücken der Taste [Start/Stop] an der Dockingstation

oder durch Antippen von [Start Mapping] in der App auslösen.

Anmerkung:

1. Sobald eine Karte erstellt ist, kann sie in der App bearbeitet werden.

2. Bie bewegen Sie die Dockingstation nicht, nachdem eine Karte erstellt wurde, sonst müssen Sie das Kartieren neu

starten. Wenn große Möbel in Ihrer Wohnung umgestellt werden, empﬁehlt es sich, eine neue Karte zu erstellen.

3. Verwendung

3.1 Die häusliche Umgebung einrichten

3.2 Kartierung

Bevor Sie den Roboter benutzen, stellen Sie bie sicher, dass Sie die Installation und die Einrichtung der

Dockingstation in Kapitel 2 abgeschlossen haben.

A. Räumen Sie das Durcheinander auf dem Boden weg, z.

B. verstreute Kabel, Lappen, Hausschuhe, Kleidung und

Bücher.

C. Lassen Sie die anderen Türen geschlossen und montieren

Sie die Absperrung, um den Roboter daran zu

hindern, erhöhte oder niedrige Bereiche aufzurufen.

E. Stellen Sie sich NICHT vor den Roboter, auf die Schwelle

oder in engen Gängen, um ein Übersehen zu vermeiden.

D. Die maximale Höhe beim Überqueren von Hindernissen

beträgt 20 mm, und der Roboter kann Räume mit einer

Schwellenhöhe von über 20 mm nicht überwinden. Sie

können die Narwal Schwellenrampe kaufen, um dem Roboter

beim Überfahren von Hindernissen zu helfen.

B. Önen Sie die Türen der zu reinigenden Räume und

organisieren Sie die Möbel so, dass so viel Platz wie möglich

für die Reinigung bleibt.

Verbinden und verknüpfen Sie den Roboter in der App

Laden Sie die Narwal App herunter und befolgen Sie die Anweisungen zum Verbinden

und Verknüpfen des Roboters.

Anmerkung:Tippen Sie auf der Geräteseite der App auf "Einstellungen" > "Gerät" und

halten Sie dann die Taste "Roboter neu starten" 10 Sekunden lang gedrückt, um den

Energiesparmodus ein-/auszuschalten.

-Der Energiesparmodus ist nur in Nordamerika verfügbar.

Höhe der Hindernisüberwindung

Nach dem letzten Wischvorgang kehrt der Roboter zur Mopp-Wäsche und -trocknung in die Dockingstation zurück.

Die Trocknungszeit kann in der App geändert werden.

Die Mopp-Wäsche und -trocknung können Sie auch manuell auf die folgenden zwei Arten starten:

• Tippen Sie in der App auf die Taste Moppreinigung & -trocknung;

• Drücken Sie kurz auf die Taste Moppreinigung & -trocknung an der Dockingstation.

3.3 Reinigung

Das Produkt verfügt über vier integrierte Reinigungsmodi: Saugen, Wischen, Saugen und Wischen und Wischen nach

Saugen. Sie können Parameter wie Reinigungszyklen, Saugleistung und Feuchtigkeit beim Wischen für jeden Modus

in der App auswählen und einstellen.

Reinigungsmodi auswählen

Sie können die aktuelle Aufgabe auf drei Arten pausieren/fortsetzen:

• Tippen Sie auf [Pause]/ [Fortsetzen] in der App;

• Drücken Sie kurz die Taste [Start/Stop] am Roboter;

• Drücken Sie kurz die Taste [Start/Stop] an der Dockingstation.

Die aktuelle Aufgabe pausieren/fortsetzen

Wenn der Roboter für mehrere Wischvorgänge festgelegt ist oder die zu reinigende Fläche groß ist, kehrt der Roboter

automatisch zur Dockingstation zurück, um die Mopp-Wäsche durchzuführen.

Die Anzahl der Wischvorgänge und die Wiederholungsfrequenz können in der App vor Beginn der Reinigung geändert

werden, und die Änderung während der aktuellen Reinigungsaufgabe wird bei der nächsten Aufgabe wirksam.

Mopp-Wäsche

Der Roboter navigiert sich selbst zurück zur Dockingstation, wenn die Reinigung beendet ist. Sie können den

aktuellen Reinigungsbericht in der App einsehen.

Sie können die Aufgabe auf die folgenden drei Arten manuell beenden:

• Drücken und halten Sie Beenden-Taste in der App 2 Sekunden lang gedrückt;

• Drücken Sie kurz die Taste [Recall] am Roboter;

• Drücken Sie kurz die Rückruf-Taste oder halten Sie die Start/Stopp-Taste an der Dockingstation 2 Sekunden

lang gedrückt.

Aktuelle Aufgabe beenden

Mopp-Trocknung

Freo Mind festlegen

Reinigungsaufgabe starten

Sie können den Roboter auf drei Arten für die Reinigung starten:

• Tippen Sie auf [Reinigung starten] in der App;

• Drücken Sie kurz die Taste [Start/Stop] am Roboter, um die Reinigung zu starten. Der Roboter aktiviert

standardmäßig den Staubsaugermodus;

• Drücken Sie kurz die Taste [Start/Stop] an der Dockingstation, um die Reinigung zu starten. Der Roboter

aktiviert standardmäßig den Staubsauger- und Wisch-Modus;

Hinweis: Sie können den Reinigungsmodus anpassen und weitere Reinigungsparameter in der App festlegen.

Der Freo Mind ist ein intelligenter Reinigungsassistent. Wenn Freo Mind eingeschaltet ist, passt der Roboter die

Reinigungsparameter auf intelligente Weise an, ohne dass manuelle Einstellungen erforderlich sind.

Sie können auswählen, ob Freo Mind aktiviert werden soll, wenn Sie eine Reinigungsaufgabe in der App starten.

Wenn eine Staubsauge-Aufgabe startet, überträgt die Dockingstation Schmutz und Ablagerungen aus dem Behälter

des Roboters in den darin beﬁndlichen Staubbeutel.

Sie können auch in der App auf Staubsammlung klicken, um die Staubsammlung manuell zu starten.

Staubsammlung

Abmessungen:355*350*107,7mm

Gewicht: ca. ~4,6 kg

Drahtlose Verbindung: 2.4GHz, 802.11b/g/n

Nenneingang (Laden): 20V 2.0A

Nennspannung (Betrieb): 14,4V

(Lithium-Ionen Akku, 5000mAh)

Abmessungen: 431*426,8*461,5 mm

Gewicht: ~11,3kg

enneingang: 220-240V~, 50-60Hz/

100-127V~,50-60Hz

(Die tatsächliche Nenneingangsleistung basiert auf den

Angaben auf dem Typenschild des Produkts).

Nennleistung: 20 V 2,0 A

Nennleistung:

Auﬂaden: 45 W

Wassererhitzung:1100W( 220-240V~, 50-60Hz)

850-1250W( 100-127V~, 50-60Hz)

Staubsammlung: 450W

Trocknung: 65W

Roboter Dockingstation

4. Parameter

4.1 Speziﬁkationen

Protokoll: IEEE 802.11b/g/n

Frequenzbereich: 2412 ~ 2472MHz

Max. Sendeleistung (EIRP): <20dBm

Protokoll: BLE 5.0

Frequenzbereich: 2402-2480MHz

Max. Sendeleistung (EIRP): ≤10dBm

WLAN

Bluetooth

Protokoll: BLE 5.0

Frequenzbereich: 2402-2480MHz

Max. Sendeleistung (EIRP): ≤10dBm

Bluetooth

Anzahl der Akku packs pro Packung:

Akku-Typ:

Nennspannung:

Anzahl der Baeriezellen pro Baeriepack:

Nennkapazität, Nennenergie:

1 Stück

Wiederauﬂadbarer Li-Ionen-Akku

14.4V

8 Stück

5000mAh, 72Wh

Akku (Roboter)

Avviso di correzione:

speciﬁche dei parametri della

baeria.

Gentili clienti,

Abbiamo ricevuto di recente dei feedback in merito a incongruenze

nelle speciﬁche della baeria stampate nel manuale d'uso di Freo Z10.

Dopo un'aenta veriﬁca, confermiamo che le speciﬁche corree per la

baeria Freo Z10 sono:

Capacità nominale: 5000 mAh

Capacità tipica: 5200 mAh

Abbiamo aggiornato tue le informazioni errate sul nostro Sito Web

Uiciale, sui canali di vendita autorizzati e sulla documentazione del

prodoo.

Ci scusiamo sinceramente per qualsiasi confusione ciò possa aver

causato e apprezziamo la vostra comprensione.

Il team NARWAL

3 aprile 2025

1. Il prodoo in breve

1.1 Lista di controllo

Parti principali

Accessori

1.2 Robot

Anteriore (coperchio superiore chiuso)

Robot × 1

(Contenitore di raccolta della

polvere ×1 e Spazzola a rullo × 1

già installati)

Stazione base ×1

(include: base di pulizia ×1,serbatoio

dell'acqua pulita ×1, serbatoio dell'acqua

sporca ×1)

Spazzola

laterale ×2

Saccheo della

polvere x1

Sensori radar

Pulsante richiama

Pulsante Avvio/Stop

Sensore della luce

struurata in avanti

Sensore dei bordi laser

Sensore paraurti

Vassoio per la

pulizia×1

Cavo di alimentazione

della stazione base ×1

Detergente ×1 Rampa di

estensione della

stazione base ×1

Disponibilità e Compatibilità Regionale

Sulla base di considerazioni relative all'esperienza dell'utente e ai requisiti di conformità legale, i prodoi NARWAL rilasciati uicialmente da NARWAL

(e i distributori autorizzati da NARWAL) possono essere utilizzati e ricevere assistenza post-vendita solo nel Paese/regione in cui sono stati rilasciati.

Se il prodoo viene spedito in un altro Paese o in un'altra regione, potresti non essere in grado di utilizzare l'APP di NARWAL per associare il prodoo o

eseguire operazioni correlate. Per oenere la migliore esperienza d'uso e di servizio del prodoo, Ti consigliamo di acquistare la versione disponibile

localmente dei prodoi di NARWAL araverso NARWAL o i rivenditori autorizzati da NARWAL.

A scanso di equivoci, i prodoi di NARWAL venduti nella Cina Continentale da NARWAL (e dai distributori autorizzati da NARWAL) sono limitati all'uso

nella Cina Continentale e all'oenimento dell'assistenza post-vendita (solo a questo scopo, esclusi Hong Kong, Macao e Taiwan).

塵盒

Anteriore (coperchio superiore aperto)

Fondo del robot

Coperchio

superiore del robot

Inserto sostituibile

del contenitore

Fessura del

coperchio superiore

Sensore per tappeti

ad ultrasuoni

Sensore antigoccia

a infrarossi ×3

Modulo di pulizia ×2

Base per il lavaggio

Spazzola laterale ×2

Ruota motrice ×2

Rotella

Panno per il lavaggio

Spazzola a rullo

antigroviglio Cyclone

Targhea

(S/N incluso)

Filtro contenitore

per polvere

Contenitore per polvere

Pulsante di RESET

1.3 Stazione base

Parte anteriore della stazione base (apri il coperchio anteriore)

Anteriore (coperchio aperto) Indietro

Tasto lavaggio/asciugatura

panno

Scomparto del

saccheo della polvere

della stazione base

Rampa di estensione

della stazione base

Pulsante Richiama/Esci

Pulsante Avvio/Stop

Fessura per detergente

Ingresso del robot

Vassoio per la pulizia

Base per la pulizia

Coperchio della

stazione base

Serbatoio

dell'acqua sporca

Interfaccia di

alimentazione

Maniglia della

stazione base

Filtro in spugna

del serbatoio

dell'acqua pulita

Coperchio anteriore

Serbatoio dell'acqua pulita

Pannello touch

1.4 Pulsanti e spie

Pulsanti del robot

2. Preparazione prima dell'uso

Pulsanti della stazione base

Spie del robot e della stazione base

Pressione breve

Tieni premuto per 2 sec durante un'aività

Pressione breve

Tieni premuto per 10 sec

Tieni premuto per 2 sec

Avvia/pausa/riprendi l'aività corrente

Termina l'aività corrente

Richiama/Esci

Avvia/annulla il lavaggio del panno

Autocontrollo di riempimento/scarica

Entra/esci dalla modalità di associazione

Rimappare

Blocco bambini aivato/disaivato

Pulsante

Azione Funzione

Installa le spazzole laterali

Premi le spazzole laterali nelle fessure come indicato dal

colore ﬁnché non scaano in posizione.

Rimuovi la schiuma anticollisione

• Solleva l'adesivo del coperchio superiore per aprire il

coperchio superiore del robot e rimuovi la schiuma

anticollisione.

• Chiudi il coperchio superiore del robot.

Bianco ﬁsso

Bianco pulsante

Rosso ﬁsso

Standby o in funzione

Accensione/Associazione/Aggiornamento

Errore o disconnesso del robot

Spia

Signﬁcato

Nota: il pannello touch si oscura dopo 30 secondi di inaività.

Clic

Installato correamente

Non installato correamente

Pressione breve

Tieni premuto per 2 sec

Pressione breve

Tieni premuto per 5 sec

Tieni premuto per 10 sec

Avvia/pausa/riprendi l'aività corrente

Accensione/spegnimento

Ritorno alla stazione base

Accedi alla modalità di associazione

Scollega l'account e cancella i dati utente

Ripristina le impostazioni predeﬁnite

Pulsante

Azione Funzione

Avvia/Interrompi

Richiama

Ripristina

Impostazioni di avvio

Spingi il robot nella stazione base con le spazzole laterali

rivolte verso l'esterno. La stazione base emeerà un

segnale acustico per indicare che la ricarica è avvenuta

con successo e il robot si accenderà e emeerà un

messaggio vocale.

Aggiungi acqua pulita

• Sgancia il serbatoio dell'acqua pulita e riempilo con acqua

pulita.

• Chiudi il tappo del serbatoio dell'acqua pulita e reinserisci

il serbatoio dell'acqua pulita nella stazione base.

Posiziona il detergente

• Rimuovi il coperchio anteriore della stazione base, rivolgi

il tappo del detergente verso la stazione base (NON

rimuovere il tappo; assicurati che l'adesivo di tenuta sia

stato rimosso) e spingilo orizzontalmente nel contenitore

del detergente.

• Dopo aver messo il detergente, riposiziona il coperchio

anteriore della stazione base.

Posiziona la stazione base

• Collega il cavo di alimentazione sul retro della stazione base.

• Posiziona la rampa di estensione della stazione base

sul pavimento e spingila nella parte inferiore della

stazione base ﬁnché non scaa in posizione.

• Lascia uno spazio aperto lungo almeno 0.45 metro

davanti alla stazione base ainché il robot possa entrare

e uscire dalla stazione base.

Suggerimenti: NON posizionare la stazione base vicino a una

fonte di calore.

Segno del livello

MAX dell'acqua

Installazione del saccheo della polvere per la

disinfezione della stazione base

·Rimuovi il coperchio anteriore della stazione base.

·Inserisci il saccheo della polvere nella fessura seguendo

la direzione contrassegnata, ﬁnché non tocca il fondo.

·Riposiziona il coperchio anteriore della stazione base.

Segno del livello

MAX dell'acqua

Rimuovi la schiuma e installa il vassoio di

pulizia

• Rimuovi i due pezzi di schiuma che ﬁssano il robot

all'interno della stazione base.

• Inserisci il vassoio di pulizia nella stazione base e ﬁssarlo.

①

②

Prima di pulire una nuova casa, il robot deve esplorare l'ambiente e creare una mappa. Prima della prima pulizia, puoi aivare

la mappatura premendo brevemente il pulsante [Avvio/Stop] sulla stazione base o toccando [Inizia la Mappatura] nell'app.

Nota:

1. Una volta creata una mappa, puoi modiﬁcarla nell'app.

2. Non spostare la stazione base dopo aver creato una mappa, altrimenti sarà necessario riavviare la mappatura. Se i mobili

di grandi dimensioni della tua casa vengono riorganizzati, ti consigliamo di creare una nuova mappa.

3. Come si utilizza

3.1 Organizzare l'ambiente domestico

3.2 Mappatura

Prima di utilizzare il robot, assicurati di aver completato l'installazione e la conﬁgurazione della stazione base nel Capitolo 2.

A. Mei in ordine il pavimento, ad es. cavi, stracci, pantofole,

vestiti e libri sparsi.

C. Lascia le altre porte chiuse e installa la recinzione per

impedire al robot di entrare in aree elevate o basse.

E. NON sostare davanti al robot, sulla soglia o in corridoi

strei per evitare omissioni.

D. L'altezza massima di araversamento degli ostacoli è

di 20 mm e il robot non può entrare in stanze con un'altezza

della soglia superiore a 20 mm. Puoi acquistare la rampa

di soglia Narwal per aiutare il robot a superare gli ostacoli.

B. Apri le porte delle stanze da pulire e disponi i mobili in

modo da lasciare quanto più spazio possibile per la pulizia.

Connei e associa il robot nell'App

Scarica l'App Narwal e segui le istruzioni per conneere e associare il robot.

Nota:Nella pagina del dispositivo dell'app, tocca "Impostazioni" > "Dispositivo", quindi

tieni premuto "Riavvia robot" per 10 sec per aivare/disaivare la modalità di risparmio

energetico.

-La modalità di risparmio energetico è disponibile solo in Nord America.

Altezza di superamento

dell'ostacolo

Dopo l'ultimo ciclo di pulizia, il robot tornerà alla stazione base per lavare e asciugare il panno. Il tempo di asciugatura

può essere modiﬁcato nell'App.

È inoltre possibile avviare manualmente il lavaggio e l'asciugatura del panno nei due modi seguenti:

• Tocca [Lavaggio & Asciugatura Panno] nell'app;

• Premi brevemente il pulsante [Lavaggio & Asciugatura Panno] sulla stazione base.

3.3 Pulizia

Il prodoo è dotato di quaro modalità di pulizia integrate: Aspira, Lava, Aspira e Lava e Aspira e poi Lava. Puoi

selezionare e regolare parametri come cicli di pulizia, aspirazione e umidità del panno per ciascuna modalità nell'app.

Seleziona le modalità di pulizia

Puoi meere in pausa/riprendere l'aività corrente in tre modi:

• Tocca [Pausa]/ [Riprendi] nell'app;

• Premi brevemente il pulsante [Avvio/Stop] sul robot;

• Premi brevemente il pulsante [Avvio/Arresto] sulla stazione base.

Pausa/riprendi l'aività corrente

Se il robot è impostato per più cicli di pulizia o se l'area da pulire è ampia, il robot tornerà automaticamente alla stazione

base per il lavaggio del panno.

Il numero di passaggi di lavaggio e la frequenza di ritorno possono essere modiﬁcati nell'app prima dell'inizio della pulizia

e la modiﬁca durante l'aività di pulizia corrente avrà eeo durante l'aività successiva.

Lavaggio del panno

Al termine della pulizia, il robot tornerà alla stazione base. È possibile visualizzare il rapporto di pulizia corrente nell'app.

È possibile terminare manualmente l'aività nei tre modi seguenti:

• Tieni premuto [Fine] per 2 secondi nell'app;

• Premi brevemente il pulsante [Richiama] sul robot;

• Premi brevemente il pulsante [Richiama] o tieni premuto il pulsante [Avvio/Arresto] sulla stazione base per 2

secondi.

Termina l'aività corrente

Asciugatura panno

Imposta Freo Mind

Inizia l'aività di pulizia

Puoi avviare il robot per la pulizia in tre modi:

• Tocca [Avvia Pulizia] nell'app;

• Premi brevemente il pulsante [Avvio/Stop] sul robot per avviare la pulizia. Il robot aiverà la modalità Aspirazione per

impostazione predeﬁnita;

• Premi brevemente il pulsante [Avvio/Stop] sulla stazione base per avviare la pulizia. Il robot aiverà la modalità

Aspirazione e Lavaggio per impostazione predeﬁnita;

Nota: puoi regolare la modalità di pulizia e impostare altri parametri di pulizia nell'app.

Freo Mind è un assistente di pulizia intelligente. Quando Freo Mind è acceso, il robot regolerà in modo intelligente i parametri

di pulizia, senza bisogno di impostazioni manuali.

Puoi selezionare se aivare Freo Mind quando avvii un'aività di pulizia nell'App.

Dopo l'avvio di un'aività di aspirazione, la stazione base trasferirà lo sporco e i detriti presenti nel contenitore del robot

al saccheo della polvere al suo interno.

Puoi anche toccare la raccolta polvere nell'App per avviare manualmente la raccolta polvere.

Raccolta polvere

Dimensioni: 355*350*107.7 mm

Peso: ~4,6 kg

Connessione wireless: 2.4GHz, 802.11b/g/n

Ingresso nominale (in carica): 20 V 2.0 A

Tensione nominale (in funzione): 14.4 V

(baeria agli ioni di litio, 5000mAh)

Dimensioni: 431*426.8*461.5 mm

Peso: ~11,3 kg

ngresso nominale: 220-240V~, 50-60Hz/

100-127V~,50-60Hz

(L'ingresso nominale eeivo si basa sulle informazioni sulla

targhea del prodoo.)

Uscita nominale: 20V 2,0A

Potenza nominale:

Ricarica: 45W

Riscaldamento dell'acqua: 1100W( 220-240V~, 50-60Hz)

850-1250W(100-127V~,50-60Hz)

Raccolta polveri: 450W

Asciugatura: 65W

Bluetooth

4. Parametri

4.1 Speciﬁche

Robot Stazione

Protocollo: IEEE 802.11b/g/n

Gamma di frequenza: 2412-2472 MHz

Potenza del trasmeitore max (EIRP):≤20dBm

Protocollo: BLE 5.0

Gamma di frequenza: 2402-2480 MHz

Potenza del trasmeitore max (EIRP):≤10dBm

Bluetooth

Protocollo: BLE 5.0

Gamma di frequenza: 2402-2480 MHz

Potenza del trasmeitore max (EIRP):≤10dBm

Wiﬁ

Quantità di baerie per confezione:

Tipo di baeria:

Tensione nominale:

Quantità di celle della baeria per pacco baeria:

Capacità nominale, energia nominale:

1 pz

Baeria ricaricabile agli ioni di litio

14.4V

8 pz

5000mAh, 72Wh

Baeria (Robot)

Avis de Correction :

Spéciﬁcations des Paramètres

de la Baerie

Chers Clients,

Nous avons récemment reçu des retours concernant des incohérences

dans les spéciﬁcations de la baerie imprimées dans le manuel

d'utilisation du Freo Z10. Après une vériﬁcation approfondie, nous

conﬁrmons que les spéciﬁcations correctes de la baerie du Freo Z10

sont les suivantes :

Capacité nominale : 5000mAh

Capacité typique : 5200mAh

Nous avons mis à jour toutes les informations incorrectes sur notre

site oiciel, nos canaux de vente autorisés et notre documentation

produit.

Nous nous excusons sincèrement pour toute confusion que cela

aurait pu causer et vous remercions pour votre compréhension.

L'équipe NARWAL

3 avril 2025

1. Aperçu du produit

1.1 Liste de vériﬁcation

Principaux composants

Accessoires

1.2 Robot

Avant (couvercle fermé)

Robot × 1

(Boîte de collecte de

poussière × 1 et brosse

rotative × 1 déjà installées)

Station de base × 1

(y compris la base de neoyage × 1, le

réservoir d'eau propre × 1, le réservoir

d'eau sale × 1)

Brosse latérale × 2

Capteurs radar

Bouton de rappel

Bouton de mise en

marche/arrêt

Capteur structuré de

lumière vers l'avant

Capteur de

bordure laser

Capteur de pare-chocs

Cordon

d'alimentation de la

station de base × 1

Sac à poussière x1 Détergent ×1 Rampe

d'extension de la

station de base ×1

Disponibilité Régionale et Compatibilité

Dans le but d'assurer une expérience utilisateur optimale et de respecter les exigences légales, les produits Narwal vendus oiciellement par Narwal

(et ses distributeurs agréés) ne peuvent être utilisés et bénéﬁcier du support après-vente que dans le pays/région de vente. Si le produit est expédié

dans un autre pays ou une autre région, il se peut que vous ne puissiez pas connecter le produit à l'application Narwal ou eectuer les opérations

correspondantes. Aﬁn de garantir une utilisation optimale du produit et de bénéﬁcier d'un service de qualité, nous vous recommandons d'acheter la

version locale du produit Narwal auprès de Narwal ou d'un distributeur agréé local.

Pour dissiper toute équivoque, les produits Narwal vendus par Narwal (et ses distributeurs agréés) en République populaire de Chine sont strictement

réservés à une utilisation et à un service après-vente en République populaire de Chine (à cee ﬁn uniquement, cela n'inclut pas Hong Kong, Macao et

Taïwan).

Plateau de

neoyage×1

塵盒

Avant (couvercle ouvert)

Bas du robot

Couvercle

supérieur du robot

Bac à insert

remplaçable

Fente de couvercle

supérieur

Capteur ultrasonique

de tapis

Capteur anti-chute

infrarouge ×3

Module de lavage

de vadrouille × 2

Base de la vadrouille

Brosse latérale × 2

Roue motrice × 2

Roulee

Tampon de vadrouille

Plaque signalétique

(N/S inclus)

Filtre du bac

à poussière

Bac à poussière

Bouton de

RÉINITIALISATION

Brosse rotative sans

enchevêtrement cyclonique

1.3 Station de base

Devant de la station de base (ouvrir le couvercle avant)

Avant (couvercle ouvert) Arrière

Couvercle de la

station de base

Poignée de la

station de base

Panneau tactile

Réservoir d'eau propre

Bouton de lavage/séchage

de la vadrouille

Compartiment du sac

à poussière de la

station de base

Rampe d'extension de la

station de base

Bouton de rappel/sortie

Bouton de mise en

marche/arrêt

Emplacement

pour détergent

Entrée du robot

Plateau de neoyage

Base de neoyage

Interface d'alimentation

Réservoir d'eau sale

Filtre éponge du

réservoir d'eau propre

Couvercle avant

1.4 Boutons et indicateurs

Boutons du robot

2. Préparez-vous avant utilisation

Boutons de la station de base

Indicateurs du robot et de la station de base

Appuyez brièvement

Appuyez et maintenez pendant 2 secondes

pendant une tâche

Appuyez brièvement

Appuyez et maintenez pendant 10 secondes

Appuyez et maintenez pendant 2 secondes

Démarrer/mere en pause/reprendre la

tâche en cours

Terminer la tâche en cours

Rappel/Sortie

Démarrer/annuler le lavage de la serpillière

Remplir/vider l'auto-contrôle

Entrer/sortir du mode d'appariement

Redémarrer la cartographie

Verrouillage enfant activé/désactivé

Bouton FonctionAction

Blanc stable

Blanc respirant

Rouge stable

En veille ou en fonctionnement

Allumage/Appairage/Mise à jour

Erreur du robot ou déconnecté

Indicateur

Signiﬁcation

Installez les brosses latérales

Appuyez sur les brosses latérales dans les emplacements

indiqués par co uleur jusqu'à ce qu'elles s'enclenchent

en place.

Retirez la mousse anti-collision

• Soulevez l'autocollant du couvercle supérieur pour ouvrir

le couvercle supérieur du robot et retirez la mousse

anti-collision.

• Fermez le couvercle supérieur du robot.

Remarque : Le panneau tactile s'éteint après 30 secondes sans opération.

Clic

Installé correctement

Non installé correctement

Appuyez brièvement

Appuyez et maintenez pendant 2

secondes

Appuyez brièvement

Appuyez et maintenez pendant 5s

Appuyez et maintenez pendant 10

secondes

Démarrer/mere en pause/reprendre la tâche en cours

Mise sous/hors tension

Retour à la station de base

Entrer en mode d'appariement

Délier le compte et eacer les données utilisateur

Restaurer les paramètres d'usine

Bouton

Action Fonction

Démarrer/Arrêter

Rappel

Réinitialiser

Paramètres de démarrage

Poussez le robot dans la station de base avec les brosses

latérales tournées vers l'extérieur. La station de base

émera un bip pour indiquer que la charge est réussie et

le robot s'allumera et émera un message vocal.

Ajouter de l'eau propre

• Déclipsez le réservoir d'eau propre et remplissez-le avec

de l'eau propre.

• Refermez le bouchon du réservoir d'eau propre et

replacez-le dans la station de base.

Placez le détergent

• Retirez le couvercle avant de la station de base, faites

face au capuchon du détergent vers la station de base

(NE PAS retirer le capuchon; assurez-vous que

l'autocollant de scellement est retiré), et poussez-le

horizontalement dans le compartiment à détergent.

• When the detergent is in place, put the base station

front cover back.

Sticker

d'étanchéité

du détergent

Marque de

niveau d'eau

MAX

Placez la station de base

• Branchez le cordon d'alimentation à l'arrière de la station

de base.

• Meez la rampe d'extension de la station de base sur

le sol et poussez-la dans le bas de la station de base

jusqu'à ce qu'elle s'enclenche.

• Laissez un espace ouvert d'au moins 0.45 mètre de

long devant la station de base pour que le robot entre et

sorte de la station de base.

Conseils : NE PAS placer la station de base près d'une source

de chaleur.

Installation du sac à poussière pour la

désinfection de la station de base

• Retirez le couvercle avant de la station de base.

• Insérez le sac à poussière dans la fente dans le sens

indiqué jusqu'à ce qu' il aeigne le fond.

• Remeez le couvercle avant de la station de base.

Retirez la mousse et installez le plateau de

neoyage.

• Retirez les deux morceaux de mousse qui maintiennent

le robot à l'intérieur de la station de base.

• Insérez le plateau de neoyage dans la station de base

et ﬁxez-le.

①

②

Avant de neoyer une nouvelle maison, le robot doit explorer l'environnement et créer une carte. Pour le premier neoyage,

vous pouvez déclencher la cartographie en appuyant brièvement sur le bouton [Démarrer/Arrêter] de la station de

base ou en appuyant sur [Démarrer la cartographie] dans l'application.

Remarque :

1. Une fois qu'une carte est créée, elle peut être éditée dans l'application.

2. Veuillez ne pas déplacer la base après la création d'une carte, sinon vous devrez redémarrer la cartographie. Si de gros

meubles de votre maison sont réorganisés, il est recommandé de créer une nouvelle carte.

3. Comment Utiliser

3.1 Organiser l'environnement domestique

3.2 Cartographie

Avant d'utiliser le robot, assurez-vous d'avoir terminé l'installation et la conﬁguration de la station de base dans le Chapitre 2.

A. Rangez le désordre sur le sol, par exemple les câbles

éparpillés, les chions, les pantouﬂes, les vêtements et

les livres.

C. Laissez les autres portes fermées et installez la clôture

pour empêcher le robot d'entrer dans des zones surélevées

ou basses.

E. NE PAS vous tenir devant le robot, sur le seuil ou dans

des allées étroites pour éviter les omissions.

D. La hauteur maximale de franchissement d'obstacles est

de 20 mm et le robot ne peut pas entrer dans les pièces

avec un seuil de plus de 20 mm. Vous pouvez acheter une

rampe de seuil Narwal pour aider le robot à franchir les

obstacles.

B. Ouvrez les portes des pièces à neoyer et disposez les

meubles de manière à laisser le plus d'espace possible

pour le neoyage.

Connectez et associez le robot dans l'application

Téléchargez l'application Narwal et suivez les instructions pour connecter et lier le robot.

Remarque :Dans la page de l'appareil de l'application, appuyez sur "Paramètres" >

"Appareil" puis maintenez enfoncé "Redémarrer le robot" pendant 10 secondes pour

activer/désactiver le mode d'économie d'énergie.

-Le mode d'économie d'énergie est uniquement disponible en Amérique du Nord.

Hauteur de franchissement

d'obstacles

Après le dernier cycle de lavage, le robot retournera à la station de base pour le lavage et le séchage de la serpillière. Le

temps de séchage peut être modiﬁé dans l'application.

Vous pouvez également démarrer le lavage et le séchage de la serpillière manuellement de deux manières :

• Appuyez sur [Lavage & Séchage de la Serpillière] dans l'application;

• Appuyez brièvement sur le bouton [Lavage & Séchage de la Serpillière] sur la station de base.

3.3 Neoyage

Le produit est livré avec quatre modes de neoyage intégrés : Aspiration, Lavage, Aspiration et Lavage, et Aspiration puis

Lavage. Vous pouvez sélectionner et ajuster des paramètres comme les cycles de neoyage, l'aspiration et l'humidité

de la vadrouille pour chaque mode dans l'application.

Sélectionner les modes de neoyage

Vous pouvez mere en pause/reprendre la tâche en cours de trois manières :

• Appuyez sur [Pause]/ [Reprendre] dans l'application;

• Appuyez brièvement sur le bouton [Démarrer/Arrêter] du robot;

• Appuyez brièvement sur le bouton [Démarrer/Arrêter] de la station de base.

Mere en pause/reprendre la tâche en cours

Si le robot est conﬁguré pour plusieurs passages de lavage ou si la zone à neoyer est grande, le robot retournera

automatiquement à la base pour laver la serpillière.

Le nombre de courses de lavage et la fréquence de retour peuvent être modiﬁés dans l'application avant le début du

neoyage, et la modiﬁcation pendant la tâche de neoyage en cours prendra eet lors de la tâche suivante.

Lavage de la serpillière

Le robot se dirigera lui-même vers la station de base lorsque le neoyage sera terminé. Vous pouvez consulter le rapport

de neoyage actuel dans l'application.

Vous pouvez mere ﬁn manuellement à la tâche de trois manières suivantes :

• Appuyez et maintenez [Terminer] pendant 2 secondes dans l'application;

• Appuyez brièvement sur le bouton [Rappel] du robot;

• Appuyez brièvement sur le bouton [Rappel] ou appuyez longuement sur le bouton [Démarrer/Arrêter] de la

station de base pendant 2 secondes.

Terminer la tâche en cours

Séchage de la Serpillière

Activer Freo Mind

Démarrer la tâche de neoyage

Vous pouvez démarrer le robot pour le neoyage de trois manières :

• Appuyez sur [Démarrer le neoyage] dans l'application;

• Appuyez brièvement sur le bouton [Démarrer/Arrêter] du robot pour commencer le neoyage. Le robot activera le

mode Aspirateur par défaut;

• Appuyez brièvement sur le bouton [Démarrer/Arrêter] de la station de base pour commencer le neoyage. Le robot

activera le mode Aspirateur et Vadrouille par défaut;

Remarque : Vous pouvez ajuster le mode de neoyage et déﬁnir plus de paramètres de neoyage dans l'application.

Le Freo Mind est un assistant de neoyage intelligent. Lorsqu'il est activé, le robot ajuste intelligemment les paramètres

de neoyage sans nécessiter de réglages manuels.

Vous pouvez choisir d'activer ou non Freo Mind lors du lancement d'une tâche de neoyage dans l'application.

Après le début d'une tâche d'aspiration, la station de base transfère la saleté et les débris du réservoir du robot vers le

sac à poussière intégré.

Vous pouvez également appuyer sur la collecte de poussière dans l'application pour démarrer la collecte manuellement.

Collecte de poussière

4. Paramètres

4.1 Caractéristiques

Dimensions :355*350*107,7 mm

Poids : ~4,6 kg

Connexion sans ﬁl : 2,4GHz, 802.11b/g/n

Entrée nominale (en charge) : 20V 2.0A

Tension nominale (en fonctionnement) : 14.4V

(baerie lithium-ion, 5000mAh)

Dimensions :431*426,8*461,5 mm

Poids : ~11,3 kg

Entrée nominale : 220-240V~, 50-60Hz/

100-127V~,50-60Hz

(La puissance nominale réelle est basée sur les informations

ﬁgurant sur la plaque signalétique du produit.)

Sortie nominale : 20V 2.0A

Puissance nominale :

Charge: 45W

Chauage de l'eau: 1100W(220-240V~, 50-60Hz)

850-1250W(100-127V~, 50-60Hz)

Collecte de poussière: 450W

Séchage: 65W

Bluetooth

Robot Station

Wiﬁ

Protocole : IEEE 802.11b/g/n

Gamme de fréquences: 2412~2472 MHz

Max. Puissance de l'émeeur (EIRP): ≤20 dBm

Protocole : BLE 5.0

Gamme de fréquences : 2402-2480 MHz

Max. Puissance de l'émeeur (EIRP) :≤ 10 dBm

Bluetooth

Protocole : BLE 5.0

Gamme de fréquences : 2402-2480 MHz

Max. Puissance de l'émeeur (EIRP) :≤ 10 dBm

Nombre de baeries par emballage:

Type de baerie:

Tension nominale:

Quantité de cellules par baerie:

Capacité nominale, Énergie nominale:

1 pièce

Baerie Li-ion rechargeable

14.4V

8 pièces

5000mAh, 72Wh

Baerie (robot)

Aviso de corrección:

Especiﬁcaciones de los

parámetros de la batería

Estimados clientes:

Recientemente hemos recibido comentarios sobre inconsistencias en las

especiﬁcaciones de la batería impresas en el manual de usuario del Freo

Z10. Al veriﬁcar de manera exhaustiva, conﬁrmamos que las especiﬁca-

ciones correctas para la batería del Freo Z10 son:

Capacidad nominal: 5000 mAh

Capacidad típica: 5200 mAh

Hemos actualizado toda la información incorrecta en nuestro sitio web

oﬁcial, canales de venta autorizados y documentación del producto.

Les pedimos disculpas por cualquier confusión que esto pueda haber

causado y agradecemos su comprensión.

El equipo de NARWAL

3 de abril de 2025

1. Producto de un vistazo

1.1 Lista de veriﬁcación

Partes principales

Accesorios

1.2 Robot

Frontal (cubierta superior cerrada)

Robot × 1

(1× caja de recolección de

polvo y 1× cepillo de rodillo

ya instalado)

Estación base × 1

(incluye base de limpieza × 1,

tanque de agua limpia × 1, depósito

de agua sucia × 1)

Cepillo lateral

× 2

Sensores de radar

Botón de recuperación

Botón de Inicio/Detener

Sensor de luz

estructurada

hacia delante

Sensor de borde láser

Sensor de

parachoques

Cable de

alimentación de la

estación base × 1

Detergente ×1 Bandeja de

limpieza ×1

Bolsa para

polvo x1

Rampa de

extensión de la

estación base × 1

Disponibilidad y compatibilidad regional

Basándose en consideraciones relativas a la experiencia del usuario y en los requisitos de cumplimiento legal pertinentes, los productos Narwal (y los

vendedores autorizados de Narwal) lanzados oﬁcialmente solo pueden utilizarse y recibir asistencia postventa en el país/región en el que se lanzan.

Si el producto se envía a otros países o regiones, es posible que no pueda utilizar la aplicación Narwal para vincular el producto o realizar operaciones

relacionadas. Para obtener la mejor experiencia de producto y servicio, le recomendamos que adquiera el producto Narwal distribuido localmente a

Narwal o a los vendedores autorizados de Narwal.

Para evitar cualquier duda, los productos Narwal distribuidos por Narwal (y los vendedores autorizados de Narwal) en China continental están

limitados al uso y al servicio de asistencia posventa en China continental (a estos efectos únicamente, quedan excluidos Hong Kong, Macao y Taiwán).

塵盒

Frontal (cubierta superior abierta)

Fondo del robot

Cubierta superior

del robot

Cubo de inserción

reemplazable

Ranura de la

cubierta superior

Filtro del

contenedor

de polvo

Papelera

Botón de reinicio

Sensor ultrasónico

de alfombra

Sensor infrarrojo

anticaída ×3

Módulo de trapeado × 2

Base del trapeador

Cepillo lateral × 2

Rueda motriz × 2

Rueda guía

Trapeador

Cepillo ciclónico

antienredos

Placa de nombre

(S/N incluido)

1.3 Estación base

Parte frontal de la estación base (abra la cubierta frontal)

Frente (tapa abierta) Atrás

Botón de lavado/secado

de trapeador

Compartimento de

la bolsa para polvo

de la estación base

Rampa de extensión

de la estación base

Botón de

recuperación/salida

Botón de

Inicio/Detener

Ranura para detergente

Entrada del robot

Bandeja de limpieza

Base de limpieza

Tapa de la

estación base

Tanque de agua

sucia

Interfaz de energía

Mango de la

estación base

Filtro de esponja

para tanque de

agua limpia

Tapa frontal

Panel táctil

Tanque de agua limpia

1.4 Botones e indicadores

Botones de robot

2. Preparación antes del uso

Botones de la estación base

Indicadores de robot y estación base

Iniciar/pausar/reanudar la tarea actual

Finalizar la tarea actual

Recuperar/Salir

Iniciar/cancelar el lavado del trapeador

Autocomprobación de recarga/descarga

Entrar/salir del modo de emparejamiento

Reasignación

Activar/desactivar bloqueo infantil

Pulsación corta

Mantenga presionado durante 2 segundos

durante una tarea

Pulsación corta

Mantenga presionado durante 10 segundos

Mantenga presionado durante 2 segundos

Botón

Acción Función

Blanco ﬁjo

Respiración dinámica blanca

Rojo ﬁjo

En espera o en funcionamiento

Encendido/Acoplamiento/Actualización

Error o desconexión del robot

Indicador

Signiﬁcado

Instale los cepillos laterales

Presione los cepillos laterales en las ranuras como lo indica

el color hasta que encajen en su lugar.

Retire la espuma anticolisión.

• Levante la pegatina de la cubierta superior para abrir la

cubierta superior del robot y retire la espuma anticolisión.

• Cierre la cubierta superior del robot.

Nota: El panel táctil se oscurece si no se utiliza durante 30 segundos.

Clic

Instalado correctamente

No instalado correctamente

Pulsación corta

Mantenga presionado durante 2 segundos

Pulsación corta

Mantenga presionado durante 5s

Mantener pulsado durante 10s

Iniciar/pausar/reanudar la tarea actual

Encendido / apagado

Volver a la estación base

Ingrese al modo de emparejamiento

Desvincular la cuenta y borrar los datos del usuario

Restaurar la conﬁguración de fábrica

Botón

Acción Función

Iniciar/Parar

Recordar

Reiniciar

Ajustes de arranque

Introduzca el robot en la estación base con los cepillos

laterales hacia fuera. La estación base emitirá un pitido

para indicar que la carga se ha realizado correctamente

y el robot se encenderá solo y emitirá un mensaje de voz.

Añadir agua limpia

• Desenganche el depósito de agua limpia y llénelo de

agua limpia.

• Cierre la tapa del tanque de agua limpia y vuelva a colocar

el tanque de agua limpia en la estación base.

Coloque el detergente

• Retire la cubierta frontal de la estación base, dirija la tapa

del detergente hacia la estación base (NO retire la tapa;

asegúrese de retirar la pegatina de sellado) y empújela

horizontalmente hacia el depósito de detergente.

• Cuando el detergente esté en su sitio, vuelva a colocar

la tapa frontal de la estación base.

Adhesivo de sellado

del detergente

Colocar la estación base

• Enchufe el cable de alimentación en la parte posterior

de la estación base.

• Coloque la rampa de extensión de la estación base en

el suelo y empújela hacia la parte inferior de la estación

base hasta que encaje en su sitio.

• Deje un espacio abierto de al menos 0.45 metro de

largo delante de la estación base para que el robot entre

y salga de la estación base.

Recomendaciones: NO coloque la estación base cerca de una

fuente de calor.

Instalación de la bolsa de polvo de desinfección

de la estación base

• Retire la cubierta frontal de la estación base.

• Introduzca la bolsa recogepolvo en la ranura en la

dirección marcada hasta que toque el fondo.

• Vuelva a colocar la tapa frontal de la estación base.

Marca de nivel

de agua MAX

Retire la espuma e instale la bandeja de

limpieza

• Retire las dos piezas de espuma que ﬁjan el robot dentro

de la estación base.

• Introduzca la bandeja de limpieza en la estación base

y fíjela.

①

②

Antes de limpiar un nuevo hogar, el robot necesita explorar el entorno y crear un mapa. Antes de limpiar por primera vez,

puedes activar el mapeo pulsando brevemente el botón [Inicio/Parada] en la estación base o tocando [Iniciar mapeo]

en la App.

Nota:

1. Una vez creado un mapa, se puede editar en la App.

2. No mueva la estación base después de crear un mapa, o tendrá que reiniciar el mapeo. Si se reorganizan los muebles

grandes de su casa, se recomienda crear un nuevo mapa.

3. Modo de empleo

3.1 Organizar el entorno doméstico

3.2 Trazar mapas

Antes de usar el robot, asegúrese de haber ﬁnalizado la instalación y conﬁguración de la estación base en el Capítulo 2.

A. Aparte el desorden del suelo, por ejemplo, cables

esparcidos, trapos, zapatillas, ropa y libros.

C. Deje cerradas las demás puertas e instale la valla para

evitar que el robot entre en zonas elevadas o bajas.

E. NO se coloque delante del robot, en el umbral o en pasillos

estrechos para evitar omisiones.

D. La altura máxima de cruce de obstáculos es de 20 mm y

el robot no puede entrar en habitaciones con una altura

de umbral superior a 20 mm. Puede adquirir la Rampa de

umbral de Narwal para ayudar al robot a superar obstáculos.

B. Abra las puertas de las habitaciones que vaya a limpiar

y ordene los muebles para dejar el mayor espacio posible

para la limpieza.

Conectar y vincular el robot en la App

Descarga la App Narwal y sigue las instrucciones para conectar y vincular el robot.

Nota:En la página del dispositivo de la App, toque "Conﬁguración" > "Dispositivo" y luego

mantenga presionado "Reiniciar robot" durante 10 segundos para activar/desactivar el modo

de ahorro de energía.

-El modo de ahorro de energía sólo está disponible en Norteamérica.

Altura para subir obstáculos

Tras la última pasada del trapeador, el robot volverá a la estación base para lavar y secar el trapeador. El tiempo de secado

se puede modiﬁcar en la App.

También puede iniciar el lavado y secado del trapeador manualmente de las dos formas siguientes:

• Pulse [Lavado y secado del trapeador] en la App;

• Pulse brevemente el botón [Lavado y secado del trapeador] en la estación base.

3.3 Limpieza

El producto incorpora cuatro modos de limpieza: Aspirar, Trapear, Aspirar y Trapear, y Aspirar y después Trapear. Puede

seleccionar y ajustar parámetros como los ciclos de limpieza, la succión y la humedad del trapeador para cada modo en

la App.

Seleccione los modos de limpieza

Puede pausar/reanudar la tarea actual de tres formas:

• Pulse [Pausa]/ [Reanudar] en la App;

• Pulsa brevemente el botón [Inicio/Parada] del robot;

• Pulse brevemente el botón [Inicio/Parada] de la estación base.

Pausar/reanudar la tarea actual

Si el robot está conﬁgurado para varias pasadas de trapeado o la zona a limpiar es grande, el robot volverá automáticamente

a la estación base para lavar el trapeador.

El número de pasadas de trapeado y la frecuencia de retorno se pueden modiﬁcar en la App antes de que comience la

limpieza, y la modiﬁcación durante la tarea de limpieza actual tendrá efecto durante la siguiente tarea.

Lavado del trapeador

El robot volverá a la estación base cuando ﬁnalice la limpieza. Puede ver el informe de limpieza actual en la App.

Puede ﬁnalizar manualmente la tarea de las tres formas siguientes:

• Mantén pulsado [Finalizar] durante 2s en la App;

• Pulse brevemente el botón [Recuperar] en el robot;

• Pulse brevemente el botón [Recuperar] o mantenga pulsado el botón [Inicio/parar] de la estación base durante 2

segundos.

Finalizar la tarea actual

Secado del trapeador

Ajuste Freo Mind

Iniciar la tarea de limpieza

Puede iniciar el robot para la limpieza de tres formas:

• Pulse [Iniciar limpieza] en la App;

• Pulse brevemente el botón [Inicio/Parada] del robot para iniciar la limpieza. El robot activará el Modo Aspiración de

forma predeterminada;

• Pulse brevemente el botón [Inicio/Parada] de la estación base para iniciar la limpieza. El robot activará el modo Aspirar

y Trapear de forma predeterminada;

Nota: Puede ajustar el modo de limpieza y conﬁgurar más parámetros de limpieza en la App.

Freo Mind es un asistente de limpieza inteligente. Cuando Freo Mind está activado, el robot ajustará de manera inteligente

los parámetros de limpieza, sin necesidad de realizar ajustes manuales.

Puede seleccionar si desea activar Freo Mind al iniciar una tarea de limpieza en la App.

Después de que comience una tarea de aspiración, la estación base transferirá la suciedad y los residuos dentro del

recipiente del robot a la bolsa para polvo que se encuentra en el interior.

También puede tocar la recolección de polvo en la App para iniciar la recolección de polvo manualmente.

Recolección de polvo

Dimensiones: 431*426,8*461,5 mm

Peso: ~11,3 kg

Entrada nominal: 220-240V~, 50-60Hz/

100-127V~,50-60Hz

(La entrada nominal real se basa en la información de la

placa de identiﬁcación del producto).

Salida nominal: 20V 2.0A

Potencia nominal:

Carga:45W

Calentamiento de agua:1100W(220-240V~, 50-60Hz)

850-1250W( 100-127V~, 50-60Hz)

Recogida de polvo: 450W

Secado:65W

Dimensiones: 355*350*107,7 mm

Peso: ~4,6 kg

Conexión inalámbrica: 2,4 GHz, 802.11b/g/n

Entrada nominal (carga): 20V 2.0A

Tensión nominal (de funcionamiento) 14.4V

(batería de iones de litio, 5000mAh)

Bluetooth

4. Parámetros

4.1 Especiﬁcaciones

Robot Estación

Bluetooth

Wiﬁ

Protocolo: IEEE 802.11b/g/n

Rango de frecuencia: 2412~2472MHz

Máx. Potencia del transmisor (EIRP):≤20dBm

Protocolo: BLE 5.0

Rango de frecuencia: 2402-2480MHz

Máx. Potencia del transmisor (EIRP):≤10dBm

Protocolo: BLE 5.0

Rango de frecuencia: 2402-2480MHz

Máx. Potencia del transmisor (EIRP):≤10dBm

Cantidad de baterías por paquete:

Tipo de batería:

Tensión nominal:

Cantidad de celdas de batería por paquete de baterías:

Capacidad nominal, energía nominal:

1 pza

Batería de Li-ion recargable

14.4V

8 pzas

5000mAh, 72Wh

Batería (Robot)

Уведомление об исправлении:

спецификации параметров

аккумулятора

Уважаемые клиенты,

Недавно мы получили отзывы о несоответствии спецификаций

аккумулятора, напечатанных в руководстве пользователя Freo Z10.

После тщательной проверки мы подтверждаем, что для аккумулятора

Freo Z10 указаны правильные характеристики:

Номинальная емкость: 5000 мАч

Типичная емкость: 5200 мАч

Мы исправили всю неверную информацию на нашем официальном

сайте, в авторизованных каналах продаж и в документации к

продукту.

Мы приносим свои искренние извинения за возможную путаницу и

благодарим вас за понимание.

Команда NARWAL

3 апреля 2025 г.

1. Описание изделия

1.1 Комплект поставки

Основные части

Аксессуары

1.2 Робот

Передняя часть (верхняя крышка закрыта)

Робот × 1

(Пылесборник × 1 и

роликовая щетка × 1 уже

установлены)

Базовая станция ×1

(включены основание для очистки × 1,

бак для чистой воды × 1, бак для

грязной воды × 1)

Боковая

щетка × 2

Датчики радара

Кнопка отзыва

Кнопка Пуск / Остановка

Датчик прямого

действия

структурирован

ного освещения

Краевой лазерный датчик

Датчик бампера

Поддон для

очистки×1

Шнур питания

базовой

станции × 1

Моющее

средство ×1

Мешок для

сбора пыли х1

Выдвижная

рампа базовой

станции × 1

Региональная доступность и совместимость

Для обеспечения оптимальной работы пользователей и соблюдения соответствующих законов и правил продукты Narwal, официально выпущенные

компанией Narwal (и дистрибьюторами, уполномоченными компанией Narwal), могут использоваться и получать послепродажное обслуживание

только в стране/регионе, в котором они выпущены. Если продукт поставляется в другие страны или регионы, вы не сможете использовать приложение

Narwal Freo для привязки и управления продуктом. Чтобы получить наилучшие впечатления от продукта и обслуживания, мы рекомендуем приобретать

продукцию Narwal, продаваемую на местах компанией Narwal или дистрибьюторами, уполномоченными компанией Narwal.

Во избежание сомнений, продукция Narwal, выпущенная на территории материкового Китая компанией Narwal (и дистрибьюторами, уполномоченными

компанией Narwal), может использоваться и получать послепродажное обслуживание только на территории материкового Китая (за исключением

регионов Гонконг, Макао и Тайвань).

Передняя часть (верхняя крышка открыта)

Нижняя часть робот

Верхняя крышка

робота

Заменяемы

й вкладыш

Паз верхней

крышки

Инфракрасный

датчик защиты

от падения × 3

Модуль влажной

уборки х 2

База швабры

Боковая щетка х 2

Ведущее

колесо х 2

Направляющее

колесо

Насадка для швабры

Циклонная

незапутывающаяся

роликовая щетка

Шильдик

(Включает С/Н)

Фильтр

пылесборника

Пылесборник

Кнопка RESET (сброс)

Ультразвуковой датчик ковров

1.3 Базовая станция

Передняя часть базовой станции (откройте переднюю крышку)

Передняя часть (крышка открыта) Назад

Кнопка промывки /

сушки швабры

Отсек мешка для

сбора пыли

базовой станции

Выдвижная рампа

базовой станции

Кнопка Отзыва / Выхода

Кнопка Пуск / Остановка

Гнездо для

моющего средства

Входное

отверстие робота

Поддон для очистки

Чистящая база

Крышка базовой

станции

Бак для

грязной воды

Интерфейс питания

Ручка базовой

станции

Губчатый фильтр

бака чистой воды

Передняя

крышка

Бак для чистой воды

Сенсорная панель

1.4 Кнопки и индикаторы

Кнопки робота

2. Подготовка перед использованием

Кнопки базовой станции

Индикаторы робота и базовой станции

Нажатие

Зажмите в течение 2 с во время

выполнения задания

Нажатие

Зажать на 10 с

Зажать на 2 с

Запуск/пауза/возобновление текущей задачи

Завершение текущей задачи

Отзыв / Выход

Остановка / отмена промывки швабры

Самопроверка заливки / слива

Вход / выход из режима сопряжения

Перезапуск составления карты

Блокировка от детей - Вкл. / Выкл.

Кнопка

Действие Функция

Постоянный белый

Переливающийся белый

Постоянный красный

Режим ожидания или работа

Включение / сопряжение / обновление

Ошибка робота или отключение

Индикатор

Значение

Установите боковые щетки

Вставьте боковые щетки в пазы, обозначенные цветом,

до щелчка.

Удалите поролон для защиты от столкновений

• Приподнимите наклейку на верхней крышке, чтобы

открыть верхнюю крышку робота и удалить поролон

для защиты от столкновений.

• Закройте верхнюю крышку робота.

Примечание: Сенсорная панель становится темной после отсутствия операций с ней в течение 30 секунд.

Щелчок

Установлено правильно

Установлено неправильно

Нажатие

Зажать на 2 с

Нажатие

Зажать на 5 с

Зажать на 10 с

Запуск/пауза/возобновление текущей задачи

Включение / выключение питания

Возврат на базовую станцию

Вход в режим сопряжения

Отвязка учетной записи и очистка пользовательских данных

Восстановить заводские настройки

Кнопка

Действие Функция

Пуск / Остановка

Отзыв

Сброс

Настройки загрузки

Вставьте робота в базовую станцию так, чтобы боковые

щетки были направлены наружу. Базовая станция подаст

один звуковой сигнал, свидетельствующий об успешной

зарядке, после чего робот включится и передаст

голосовое сообщение.

Добавить чистую воду

• Отсоедините бак для чистой воды и заполните его

чистой водой.

• Закройте крышку бака для чистой воды и установите

бак для чистой воды обратно на базовую станцию.

Разместите моющее средство

• Снимите переднюю крышку базовой станции,

поверните крышку с моющим средством к базовой

станции (НЕ снимайте крышку; убедитесь, что

пломбировочная наклейка удалена) и

горизонтально втолкните ее в бункер для моющего

средства.

• Когда моющее средство будет на месте, верните

переднюю крышку базовой станции на место.

Пломбировочн

ая наклейка

моющего

средства

Отметка

уровня воды

МАХ (макс.)

Разместите базовую станцию

• Подключите шнур питания к задней панели базовой

станции.

• Положите выдвижную рампу базовой станции на

пол и вставьте ее в нижнюю часть базовой станции

до щелчка.

• Оставьте перед базовой станцией свободное

пространство длиной не менее 0.45 метра, чтобы

робот мог входить и выходить из базовой станции.

Советы: НЕ ставьте базовую станцию рядом с источником

тепла.

Установка пылесборника для дезинфекции

базовой станции

• Снимите переднюю крышку базовой станции.

• Вставьте мешок для сбора пыли в паз в отмеченном

направлении, пока он не достигнет дна.

• Установите на место переднюю крышку базовой

станции.

Удалите пенопласт и установите поддон

для очистки

• Удалите две пенопластовые детали, которые

фиксируют робота внутри базовой станции.

• Вставьте поддон для очистки в базовую станцию и

закрепите его.

①

②

Прежде чем приступить к уборке нового дома, роботу необходимо изучить окружающую среду и составить карту.

Перед первой уборкой можно запустить составление карты коротким нажатием кнопки Start/Stop (Запуск /

Остановка) на базовой станции или нажатием кнопки [Start Mapping] (Запуск составления карты) в приложении.

Примечание:

1. После создания карты ее можно редактировать в приложении.

2. Не перемещайте базовую станцию после создания карты, иначе придется перезапускать составление карты.

При перестановке крупной мебели в доме рекомендуется создать новую карту.

3. Как использовать

3.1 Организация домашней обстановки

3.2 Составление карты

Перед началом работы с роботом убедитесь, что вы завершили установку и настройку базовой станции, как указано в

главе 2.

A. Наведите порядок на полу, например, уберите

разбросанные провода, тряпки, тапочки, одежду и книги.

C. Оставьте другие двери закрытыми и установите

ограждение, чтобы предотвратить попадание робота

на возвышенные или низкие участки.

E. НЕ стойте перед роботом, на пороге или в узких

проходах, чтобы избежать пропусков при уборке.

D. Максимальная высота преодоления препятствий

составляет 20 мм, и робот не может войти в комнаты

с высотой порога более 20 мм. Вы можете приобрести

пороговую рампу Narwal, которая поможет роботу

преодолевать препятствия.

B. Откройте двери в убираемые комнаты и расставьте

мебель так, чтобы оставить как можно больше места

для уборки.

Подключение и привязка робота в приложении

Загрузите приложение Narwal и следуйте инструкциям по подключению и привязке

робота.

Примечание:На странице устройства приложения нажмите "Seings" > "Device"

(Настройки > Устройство), а затем зажмите кнопку "Restart Robot" (Перезапустить

робота) в течение 10 секунд, чтобы включить / выключить режим энергосбережения.

-Режим энергосбережения доступен только в Северной Америке.

Высота подъема на

препятствие

После последнего прогона в рамках влажной уборки робот возвращается на базовую станцию для мойки и сушки

швабры. Время сушки может быть изменено в приложении.

Запустить процесс промывки и сушки швабры вручную также можно следующими двумя способами:

• Нажмите [Mop Washing & Drying] (Мойка и сушка швабры) в приложении;

• Нажмите кнопку [Mop Washing & Drying] (Мойка и сушка швабры) на базовой станции.

3.3 Уборка

Изделие имеет четыре встроенных режима уборки: пылесос, влажная уборка, пылесос и влажная уборка, пылесос,

затем влажная уборка. В приложении можно выбрать и настроить такие параметры, как циклы уборки, всасывание и

влажность швабры для каждого режима.

Выбор режимов уборки

Приостановить/возобновить выполнение текущей задачи можно тремя способами:

• Нажмите [Pause]/ [Resume] (Пауза / Возобновить) в приложении;

• Нажмите кнопку [Start/Stop] (Запуск / Остановка) на роботе;

• Нажмите кнопку [Start/Stop] (Запуск / Остановка) на базовой станции.

Пауза/возобновление текущей задачи

Если робот настроен на многократную уборку или площадь уборки велика, он автоматически возвращается на

базовую станцию для промывки швабры.

Количество проходов и возвратов в рамках влажной уборки может быть изменено в приложении до начала уборки,

и изменение, сделанное во время текущей уборки, вступит в силу во время следующей.

Мойка швабры

По окончании уборки робот самостоятельно перемещается обратно к базовой станции. В приложении можно

просмотреть текущий отчет об уборке.

Завершить задание вручную можно следующими тремя способами:

• Зажмите кнопку [Finish] (Завершение) в течение 2 с в приложении;

• Нажмите кнопку [Recall] (Отзыв) на роботе;

• Нажмите кнопку [Recall] (Отзыв) или зажмите в течение 2 с кнопку [Start/Stop] (Запуск / Остановка) на

базовой станции.

Завершение текущей задачи

Сушка швабры

Установить Freo Mind

Запуск задачи по уборке

Запустить робота на уборку можно тремя следующими способами:

• Нажмите [Start Cleaning] (Начать уборку) в приложении;

• Нажмите кнопку Start/Stop (Запуск / Остановка) на роботе, чтобы начать уборку. По умолчанию робот

активирует режим пылесоса;

• Нажмите кнопку [Start/Stop] (Запуск / Остановка) на базовой станции, чтобы начать уборку. По умолчанию

робот активирует режим пылесоса и влажной уборки;

Примечание: в приложении можно настроить режим уборки и задать другие параметры.

Freo Mind - это интеллектуальный помощник в уборке. При включении Freo Mind робот самостоятельно регулирует

параметры уборки, не требуя ручных настроек.

Вы можете выбрать, активировать ли режим Freo Mind при запуске задачи уборки в приложении.

После начала уборки пылесосом базовая станция переместит грязь и мусор из контейнера робота в мешок для

сбора пыли.

Чтобы запустить сбор пыли вручную, можно также нажать сбор пыли в приложении.

Сбор пыли

4. Параметры

4.1 Технические характеристики

Габариты:355*350*107,7 mm

Вес: ~4,6 кг

Беспроводное подключение: 2,4 ГГц, 802.11b/g/n

Номинальный вход (зарядка): 20 В 2,0 A

Номинальное напряжение (при работе): 14,4 В

Габариты: 431*426,8*461,5 мм

Вес: ~11,3 кг

Номинальный вход: 220-240 В~, 50-60 Гц

100-127 В~, 50-60Гц

(Фактическая номинальная мощность основана на

информации на шильдике продукта.)

Номинальный выход: 20 В 2.0 А

Номинальная мощность:

Зарядка: 45 Вт

Нагревание воды:1100 Вт(220-240 В~, 50-60 Гц )

850-1250 Вт( 100-127 В~, 50-60Гц )

Сбор пыли: 450 Вт

Сушка: 65 Вт

Bluetooth

Робот Станция

Bluetooth

Протокол: IEEE 802.11b/g/n

Диапазон частот: 2412~2472 МГц

Máx. Potencia del transmisor (EIRP):≤20dBm

Протокол: BLE 5.0

Диапазон частот: 2402-2480 МГц

Макс. Мощность передатчика (EIRP):≤10 дБм

Протокол: BLE 5.0

Диапазон частот: 2402-2480 МГц

Макс. Мощность передатчика (EIRP):≤10 дБм

Wiﬁ (Рoбот+Станция)

Количество аккумуляторных блоков в упаковке:

Тип аккумулятора:

Номинальное напряжение:

Количество элементов питания в одной упаковке:

Номинальная емкость, номинальная энергия:

1 шт

Перезаряжаемый литий ионный аккумулятор

14.4V

8 шт

5000 мАч, 72 Втч

Аккумулятор (робот)

Düzeltme Bildirimi:

Pil Parametresi Özellikleri

Değerli Müşterilerimiz,

Son zamanlarda Freo Z10 kullanım kılavuzunda basılan pil özelliklerindeki

tutarsızlıklar hakkında geri bildirim aldık. Kapsamlı bir doğrulamadan sonra,

Freo Z10 pil için doğru özelliklerin:

Nominal Kapasite: 5000mAh

Tipik Kapasite: 5200mAh

Resmi web sitemiz, yetkili satış kanallarımız ve ürün belgelerimizdeki tüm

hatalı bilgileri güncelledik.

Bu durumun yol açmış olabileceği her türlü karışıklık için içtenlikle özür

diler ve anlayışınız için teşekkür ederiz.

NARWAL Ekibi

3 Nisan 2025

1. Bir Bakışta Ürün

1.1 Kontrol listesi

Ana parçalar

Aksesuarlar

1.2 Robot Aksesuarı

Ön (üst kapak kapalı)

Robot × 1

(Toz toplama kutusu × 1 ve Rulo

fırça × 1 zaten kurulu)

Ana istasyon × 1

(Temizlik tabanı × 1, toz torbası × 1,

temiz su tankı × 1, kirli su tankı × 1 dahil)

Radar sensörleri

Geri çağırma

düğmesi

Başlat/Durdur

düğmesi

Yapılandırılmış

ışık ileri sensörü

Lazer kenar sensörü

Tampon sensörü

Temizleme Tepsisi ×1Ana istasyon

güç kablosu × 1

Deterjan ×1 Toz Torbası ×1 Ana istasyon

uzatma rampası × 1

Yan fırça × 2

Bölgesel Kullanılabilirlik ve Uyumluluk

En iyi kullanıcı deneyimini ve ilgili yasa ve düzenlemelere uyumu sağlamak için satış sonrası hizmet ve kullanım, Narwal'ın ürünlerini resmi olarak piyasaya

sürdüğü ülke veya bölgeyle (veya Narwal tarafından yetkilendirilen distribütörlerle) sınırlıdır. Ürün başka ülke veya bölgelere gönderilirse Narwal Freo

Uygulaması kullanılarak bağlanıp çalıştırılması mümkün olmayabilir. En iyi ürün ve hizmet deneyimi için Narwal ürünlerini bölgenizdeki yetkili distribütör

veya perakendecilerden satın almanızı öneririz.

Çin Anakarasında dağıtılan ve satış sonrası hizmet için erişilen Narwal ürünlerinin, Hong Kong, Makao ve Tayvan hariç olmak üzere, yetkili distribütörler

ve Çin Anakarası ile sınırlı olduğu açıkça belirtiliyor.

塵盒

Ön (üst kapak açık)

Robotun alt kısmı

Robotun üst kapağı

Değiştirilebilir çöp

kutusu bölmesi

Üst kapak yuvası

Ultrasonik halı sensörü

Kızılötesi düşme

önleyici sensör ×3

Paspas modülü × 2

Paspas tabanı

Tahrik tekerleği × 2

Teker

Paspas Pedi

Sıfır Dolaşma Yüzen Fırça

İsim plakası

Toz haznesi ﬁltresi

Çöp kovası

Yeniden başlatma tuşu

Yan fırça × 2

1.3 Ana istasyon

Ana istasyonun önü (ön kapağı açın)

Ön (kapak açık) Geri

Paspas yıkama/kurutma düğmesi

Baz istasyonu toz

torbası bölmesi

Ana istasyon uzatma rampası

Geri Çağırma/Çıkma

düğmesi

Başlat/Durdur düğmesi

Deterjan yuvası

Robot girişi

Temizleme tepsisi

Temizleme tabanı

Base station lid

Kirli Su Tankı

Güç arayüzü

Ana istasyon kolu

Temiz su tankı

sünger ﬁltresi

Ön kapak

Dokunmatik panel

Temiz su tankı

1.4 Düğmeler ve göstergeler

Robot düğmeleri

2. Kullanmadan Önce Hazır Olun

Ana istasyon düğmeleri

Robot ve ana istasyon göstergeleri

Kısa basış

Bir görev sırasında 2 saniye basılı tutun

Kısa basış

10 saniye basılı tutun

2 saniye basılı tutun

Geçerli görevi başlat/duraklat/devam eir

Mevcut görevi sonlandır

Geri Çağırma/Çıkma

Paspas yıkamayı başlat/iptal et

Yeniden doldurma/boşaltma otomatik kontrolü

Eşleştirme moduna girin/çıkın

Eşlemeyi yeniden başlat

Çocuk Kilidi açık/kapalı

Düğme

Aksiyon İşlev

Yan fırçaları takın

Yan fırçaları, yerine oturana kadar renkle gösterilen

yuvalara bastırın.

Çarpışma önleyici köpüğü çıkarın

• Robotun üst kapağını açmak için üst kapak etiketini

kaldırın ve çarpışma önleyici köpüğü çıkarın.

• Robotun üst kapağını kapatın.

Sabit beyaz

Beyaz nefes

Sabit Kırmızı

Beklemede veya çalışıyor

Açma/Eşleştirme/Güncelleme

Robot hatası veya bağlantısı kesildi

Gösterge

Anlam

Not: 30 saniye boyunca herhangi bir işlem yapılmadığında dokunmatik panel kararır.

Tıklamak

Düzgün takılmış

Düzgün takılmamış

Kısa basış

2 saniye basılı tutun

Kısa basış

5 saniye boyunca basılı tutun

10 saniye boyunca basılı tutun

Geçerli görevi başlat/duraklat/devam eir

Güç açık / kapalı

Ana istasyona geri dön

Eşleştirme moduna girin

Hesabın bağlantısını kaldırın ve kullanıcı verilerini temizleyin

Fabrika ayarlarını geri yükle

Düğme

Aksiyon İşlev

Başlat/Durdur

Geri çağırma

Sıfırla

Önyükleme ayarları

Robotu, yan fırçalar dışarı doğru yönlendirilmiş haldeyken

ana istasyona yerleştirin. Başarılı şarj sonrasında, ana

istasyon tek bir bip sesi çıkaracak ve bu noktada robot

etkinleşecek ve mesajı iletmeye başlayacaktır.

Temiz su ekleyin

• Temiz su tankının kapağını açın ve temiz suyla doldurun.

• Temiz su tankı kapağını kapatın ve temiz su deposunu

tekrar ana istasyona yerleştirin.

Deterjanı yerleştirin

• Ana istasyonun ön kapağını çıkarın, deterjan kapağını

ana istasyona doğru çevirin (kapağı ÇIKARMAYIN;

sızdırmazlık etiketinin çıkarıldığından emin olun) ve

deterjan kutusunun içine yatay olarak itin.

• Deterjan yerine oturduğunda ana istasyonun ön kapağını

geri takın.

Ana istasyonu yerleştirin

• Güç kablosunu ana istasyonun arkasına takın.

• Ana istasyon uzatma rampasını zemine koyun ve yerine

oturana kadar ana istasyonu alt kısmına doğru itin.

• Robotun ana istasyona girip çıkabilmesi için ana istasyonun

önünde en az 0.45 metre uzunluğunda açık alan bırakın.

İpuçları: Ana istasyonu bir ısı kaynağının yakınına KOYMAYIN.

Deterjanın

sızdırmazlık

etiketi

MAX su seviyesi işareti

Baz İstasyonu Dezenfeksiyon Toz Torbası

Kurulumu

·Ana istasyonun ön kapağını çıkarın.

·Toz torbasını işaretli yönde, tabana değecek şekilde

yuvaya yerleştirin.

·Ana istasyonun ön kapağını geri takın.

Köpüğü çıkarın ve temizleme tepsisini takın

·Robotu baz istasyonunun içinde sabitleyen iki köpük

parçasını çıkarın.

·Temizleme tepsisini baz istasyonuna yerleştirin ve

sabitleyin.

①

②

Yeni bir evi temizlemeden önce robotun çevreyi keşfetmesi ve bir harita oluşturması gerekiyor. İlk temizlikten önce ana

istasyondaki [Başlat/Durdur] düğmesine kısa basılarak veya Uygulamada [Haritalamayı Başlat] öğesine dokunarak

başlatılabilir.

Not:

1. Bir harita oluşturulduktan sonra Uygulamada düzenlenebilir.

2. Bir harita oluşturulduktan sonra ana istasyonun taşınması, haritalama sürecinin yeniden başlatılmasını gerektirecek-

tir.Bir kişinin iç mekanındaki önemli mobilyalar yeniden düzenlendiğinde yeni bir harita oluşturulması tavsiye edilir.

3. Nasıl Kullanılır

3.1 Ev ortamını düzenleyin

3.2 Haritalama

Robotu çalıştırmadan önce lütfen Bölüm 2'de özetlenen kurulumun ve ana istasyon yapılandırmasının tamamlandığın-

dan emin olun.

A. Yerdeki dağınıklığı (örneğin dağınık kablolar, paçavralar,

terlikler, giysiler ve kitaplar) ortadan kaldırın.

C. Diğer kapıları kapalı bırakın ve robotun yüksek veya alçak

alanlara girmesini önlemek için çit takın.

E. İhmalden kaçınmak için robotun önünde, eşikte veya dar

koridorlarda DURMAYIN.

D. Maksimum engel geçme yüksekliği 20 mm'dir ve robot,

eşik yüksekliği 20 mm'nin üzerinde olan odalara giremez.

Robotun engellerin üzerinden ve etrafından daha verimli

bir şekilde tırmanmasına yardımcı olmak için Narwal Eşik

Rampası satın alabilirsiniz.

B. Temizlenecek odaların kapılarını açın ve mobilyaları temizlik

için mümkün olduğunca fazla yer bırakacak şekilde düzenleyin.

Robotu uygulamaya bağlayın ve bağlayın

Narwal Uygulamasını indirin ve robotu bağlama ve bağlama talimatlarını izleyin.

İpucu: 1. Uygulama cihaz sayfasında "Ayarlar" > "Cihaz"a dokunun ve ardından

güç tasarrufu modunu açmak/kapatmak için "Robotu Yeniden Başlat" düğmesine

10 saniye basılı tutun.

-Bekleme modu yalnızca Kuzey Amerika'da kullanılabilir

Engel tırmanma yüksekliği

3.3 Temizleme

Ürüne dört temizleme modu entegre edilmiştir: süpürme, paspas, süpürme ve paspas ve süpürme sonra paspas Uygulama,

kullanıcıların her mod için emme, temizleme döngüleri ve paspas nemi gibi parametreleri seçip ayarlayabilirsiniz.

Temizleme modlarını seçin

Geçerli görevi üç şekilde duraklatabilir/devam eirebilirsiniz:

• Uygulamada [Duraklat]/ [Devam Et] öğesine dokunun;

• Roboaki [Başlat/Durdur] düğmesine kısa basın;

• Ana istasyondaki [Başlat/Durdur] düğmesine kısa basın.

Geçerli görevi duraklatın/devam eirin

Robot, birden fazla paspaslama geçişi gerçekleştirmek üzere programlanmışsa veya temizlenecek alan genişse,

temizlenmesi gereken alanı paspaslamak için otomatik olarak ana istasyona dönecektir.

Temizleme işlemlerinin sayısı ve geri dönüş sıklığı, temizlik başlamadan önce Uygulamada değiştirilebilir ve mevcut temizlik

görevi sırasında yapılan değişiklik, bir sonraki görev sırasında etkili olur.

Paspas yıkama

Temizlik biiğinde robot kendi kendine ana istasyona geri dönecektir. Mevcut temizlik raporunu Uygulamada

görebilirsiniz.

Görevi aşağıdaki üç yolla manuel olarak sonlandırabilirsiniz:

• Uygulamada [Bitir] tuşunu 2 saniye basılı tutun;

• Roboaki [Geri Çağır] düğmesine kısa basın;

• [Geri Çağır] düğmesine kısa basın veya ana istasyondaki [Başlat/Durdur] düğmesini 2 saniye boyunca basılı tutun.

Mevcut görevi sonlandır

Son silme işleminin ardından robot, paspasın temizlenmesi ve kurutulması için ana istasyona dönecektir.Uygulama,

kuruma süresinin değiştirilmesine olanak tanır.

Ayrıca paspası manuel olarak yıkamaya ve kurutmaya iki şekilde başlayabilirsiniz:

• Uygulamada [Paspas Yıkama ve Kurutma] öğesine dokunun;

• Ana istasyondaki [Mop Yıkama ve Kurutma] düğmesine kısa basın.

Paspas Kurutma

Freo Mind akıllı bir temizlik asistanıdır. Freo Mind açıldığında robot, manuel ayara gerek kalmadan temizlik

parametrelerini akıllıca ayarlayacaktır.

Uygulamada bir temizlik görevi başlaığınızda Freo Mind'ı etkinleştirip etkinleştirmeyeceğinizi seçebilirsiniz.

Freo Mind'i Ayarla

Vakumlama görevi başladıktan sonra baz istasyonu, robot haznesindeki kir ve kalıntıları içindeki toz torbasına aktaracaktır.

Toz toplama

Temizleme görevine başlayın

Robotu temizlik için aşağıdaki üç şekilde başlatabilirsiniz:

• Uygulamada [Temizliği Başlat] öğesine dokunun;

• Temizlemeye başlamak için robotun üzerindeki [Başlat/Durdur] düğmesine kısa basın. Robot varsayılan olarak

Süpürme Modunu etkinleştirecektir;

• Temizliği başlatmak için ana istasyondaki [Başlat/Durdur] düğmesine kısa basın. Robot, varsayılan olarak Süpürme

ve Paspas Modunu etkinleştirecektir;

Not: Uygulamada temizleme modunu ayarlayabilir ve daha fazla temizleme parametresi ayarlayabilirsiniz.

Boyutlar: 355*350*107,7 mm

Ağırlık: 4,6 kg

Pil: 5000 mAh

Nominal voltaj: 14,4V

Anma gücü: 65W

4. Parametreler

4.1 Özellikler

Boyutlar: 431*426,8*461,5mm

Ağırlık: 11,3 kg

Nominal giriş: 220-240V~, 50-60Hz/

100-127V~,50-60Hz

(Gerçek nominal giriş, ürün bilgi plakası

bilgilerine dayanmaktadır.)

Nominal çıkış: 20V 2.0A

Anma gücü:

Şarj: 45W

Su ısıtma: 1100W(220-240V~, 50-60Hz)

850-1250W(100-127V~, 50-60Hz)

Toz toplama: 450W

Kurutma: 65W

Protokol: IEEE 802.11b/g/n

Frekans Aralığı: 2412-2472

MHz Maks. Verici Gücü (EIRP): ≤20 dBm

Protokol: BLE 5.0

Frekans Aralığı: 2402-2480MHz

Maks. Verici Gücü (EIRP): ≤10dBm

Protokol: BLE 5.0

Frekans Aralığı: 2402-2480MHz

Maks. Verici Gücü (EIRP): ≤10dBm

Wi-Fi (robot)

Bluetooth

Pil Paketi Paket Başına Adedi:

Pil Türü:

Nominal Gerilim:

Pil Paketi Başına Pil Hücresi Sayısı:

Nominal Kapasite, Nominal Enerji:

1 adet

Şarj Edilebilir Li-ion Pil

14.4V

8 adet

5000 mAh, 72 Wh

Pil (Rotbot)

Bluetooth

Robot

Ana istasyon

Powiadomienie o korekcie:

Specyﬁkacja parametrów baterii

Drodzy Klienci,

Niedawno otrzymaliśmy informacje zwrotną dotyczącą niespójności w

specyﬁkacjach baterii wydrukowanych w instrukcji obsługi Freo Z10. Po

dokładnej weryﬁkacji potwierdzamy, że prawidłowe specyﬁkacje baterii

Freo Z10 to:

Pojemność znamionowa: 5000mAh

Typowa pojemność: 5200mAh

Zaktualizowaliśmy już wszystkie nieprawidłowe informacje na naszej

oﬁcjalnej stronie internetowej, w autoryzowanych kanałach sprzedaży i

dokumentacji produktu.

Szczerze przepraszamy za wszelkie zamieszanie, które mogło to

spowodować i dziękujemy za zrozumienie.

Zespół NARWAL

3 kwietnia 2025 r

1. Produkt w skrócie

1.1 Lista kontrolna

Główne części

Akcesoria

1.2 Robot

Przód (górna pokrywa zamknięta)

Robot × 1

(Pojemnik na kurz × 1 i szczotka

walcowa × 1 są już zainstalowane)

Stacja bazowa ×1

(w tym podstawa czyszcząca × 1,

zbiornik czystej wody × 1, zbiornik

brudnej wody × 1)

Szczotka

boczna × 2

Czujniki radarowe

Przycisk przywołania

Przycisk start/stop

Przedni czujnik

oświetlenia

przestrzennego

Laserowy czujnik krawędzi

Czujnik zderzaka

Przewód zasilający

stacji bazowej × 1

Detergent × 1 Worek na kurz x1 taca czyszcząca

× 1

Rampa

przedłużająca

stacji bazowej × 1

Dostępność i kompatybilność regionalna

Aby zapewnić optymalne wrażenia użytkownika i zgodność z odpowiednimi przepisami prawa i regulacjami, produkty oﬁcjalnie sprzedawane przez

Narwal (i dystrybutorów autoryzowanych przez Narwal) mogą być używane i uzyskać obsługę posprzedażową tylko w kraju/regionie, w którym zostały

wydane. Jeśli produkt zostanie wysłany do innego kraju lub regionu, może nie być możliwe korzystanie z aplikacji Narwal Freo w celu powiązania i

obsługi produktu. Aby uzyskać najlepszą jakość produktu i obsługi, zalecamy zakup produktów Narwal sprzedawanych lokalnie przez Narwal lub

dystrybutorów autoryzowanych przez Narwal.

W celu uniknięcia wątpliwości, produkty Narwal sprzedawane w Chinach kontynentalnych przez ﬁrmę Narwal (i dystrybutorów autoryzowanych przez Narwal)

mogą być używane i objęte obsługą posprzedażową wyłącznie w Chinach kontynentalnych (z wyłączeniem regionów Hongkongu, Makau i Tajwanu).

Przód (górna pokrywa otwarta)

Spód robota

Górna pokrywa

robota

Wymienny

pojemnik wkładany

Gniazdo górnej

pokrywy

Ultradźwiękowy

czujnik dywanowy

Czujnik

podczerwieni ×3

Moduł mopujący × 2

Podstawa mopa

Szczotka boczna × 2

Koło napędowe ×2

Kółko jezdne

Nakładka na mopa

Cyklonowa nieplącząca

się szczotka walcowa

Tabliczka znamionowa

(S/N w zestawie)

Filtr pojemnika

na kurz

Pojemnik na kurz

Przycisk RESET

Przycisk USTAW

1.3 Stacja bazowa

Przód stacji bazowej (proszę otworzyć przednią pokrywę)

Przód (pokrywa otwarta) Wstecz

Przycisk czyszczenia/-

suszenia mopa

Komora worka na

kurz stacji bazowej

Rampa przedłużająca

stacji bazowej

Przycisk

przywołania/wyjścia

Przycisk start/stop

Szczelina na detergent

Wejście robota

Taca czyszcząca

Podstawa czyszcząca

Pokrywa stacji

bazowej

Zbiornik

brudnej wody

Interfejs zasilania

Uchwyt stacji

bazowej

Filtr gąbkowy

zbiornika

czystej wody

Przednia pokrywa

Panel dotykowy

Zbiornik czystej wody

1.4 Przyciski i wskaźniki

Przyciski robota

2. Przygotowanie przed użyciem

Przyciski stacji bazowej

Wskaźniki robota i stacji bazowej

Krótkie naciśnięcie

Naciśnij i przytrzymaj przez 2 sekundy

podczas wykonywania zadania

Krótkie naciśnięcie

Naciśnij i przytrzymaj przez 10s

Naciśnij i przytrzymaj przez 2s

Start/wstrzymanie/wznowienie bieżącego zadania

Zakończ bieżące zadanie

Wycofanie/Wyjście

Start/anulowanie mycia mopem

Auto-kontrola napełniania/rozładowywania

Wejście/wyjście z trybu parowania

Restart mapowania

Włączanie/wyłączanie blokady rodzicielskiej

Przycisk

Działanie Funkcja

Biały

Migający biały

Stały czerwony

Tryb gotowości lub pracy

Włączanie/parowanie/aktualizacja

Błąd robota lub rozłączenie

Wskaźnik

Znaczenie

Zamontować szczotki boczne

Wcisnąć szczotki boczne w szczeliny wskazane kolorem,

aż zatrzasną się na swoim miejscu.

Usunąć piankę antykolizyjną

• Podnieść naklejkę na górnej pokrywie tak, aby otworzyć

górną pokrywę robota i usunąć piankę antykolizyjną.

• Zamknąć górną pokrywę robota.

Uwaga: Panel dotykowy gaśnie po 30 sekundach bezczynności.

Zainstalowano prawidłowo

Klik

Nie zainstalowano prawidłowo

Krótkie naciśnięcie

Naciśnij i przytrzymaj przez 2s

Krótkie naciśnięcie

Naciśnij i przytrzymaj przez 5s

Naciśnij i przytrzymaj przez 10s

Start/wstrzymanie/wznowienie bieżącego zadania

Włączanie/wyłączanie zasilania

Powróć do stacji bazowej

Wejdź w tryb parowania

Rozłącz połączenie konta i wyczyść dane użytkownika

Przywróć ustawienia fabryczne

Przycisk

Działanie Funkcja

Start/Stop

Przywołaj

Reset

Ustawienia uruchamiania

Wsunąć robota do stacji bazowej bocznymi szczotkami

skierowanymi na zewnątrz. Stacja bazowa wyda jeden sygnał

dźwiękowy, aby wskazać, że ładowanie zakończyło się

pomyślnie, a robot włączy się i wyemituje komunikat głosowy.

Dodać czystą wodę

• Odłączyć zbiornik czystej wody i napełnić go czystą wodą.

• Zamknąć korek zbiornika czystej wody i włożyć zbiornik

z powrotem do stacji bazowej.

Umieścić detergent

• Zdjąć przednią pokrywę stacji bazowej, skierować nasadkę

detergentu w stronę stacji bazowej (NIE zdejmować nasadki;

upewnić się, że naklejka uszczelniająca została usunięta) i

wepchnąć ją poziomo do pojemnika na detergent.

• Gdy detergent jest na miejscu, założyć przednią pokrywę

stacji bazowej.

Naklejka

uszczelniająca

detergentu

Umieścić stację bazową

• Podłączyć przewód zasilający z tyłu stacji bazowej.

• Położyć rampę przedłużającą stacji bazowej na podłodze

i wcisnąć ją w dolną część stacji bazowej, aż zatrzaśnie

się na swoim miejscu.

• Pozostawić otwartą przestrzeń o długości co najmniej

0.45metra przed stacją bazową, aby robot mógł wjeżdżać

i wyjeżdżać ze stacji bazowej.

Wskazówki: NIE umieszczać stacji bazowej w pobliżu źródeł ciepła.

Znak poziomu

wody MAKS

Instalacja worka na kurz do dezynfekcji stacji

bazowej

• Zdjąć przednią pokrywę stacji bazowej.

• Włożyć worek na kurz do szczeliny w zaznaczonym

kierunku, aż znajdzie się na dole.

• Założyć przednią pokrywę stacji bazowej.

Usuń piankę i zainstaluj tacę czyszczącą

• Usuń dwa kawałki pianki, które zabezpieczają robota

wewnątrz stacji bazowej.

• Włóż tacę czyszczącą do stacji bazowej i przymocuj ją.

①

②

Przed rozpoczęciem sprzątania nowego domu robot musi zbadać otoczenie i stworzyć mapę. Przed pierwszym czyszczeniem

można uruchomić mapowanie, naciskając krótko przycisk [Start/Stop] na stacji bazowej lub [Rozpocznij mapowanie] w

aplikacji.

Uwaga:

1. Po utworzeniu mapy można ją edytować w aplikacji.

2. Po utworzeniu mapy nie należy przenosić stacji bazowej, gdyż spowoduje to konieczność ponownego uruchomienia

mapowania. Przy zmianie układu dużych mebli w domu zaleca się utworzenie nowej mapy.

3. Jak używać

3.1 Organizacja środowiska domowego

3.2 Mapowanie

Przed rozpoczęciem korzystania z robota należy upewnić się, że instalacja i konﬁguracja stacji bazowej w rozdziale 2

zostały zakończone.

A. Uprzątnąć bałagan na podłodze, np. porozrzucane kable,

szmaty, kapcie, ubrania i książki.

C. Pozostawić inne drzwi zamknięte i zainstalować

ogrodzenie tak, aby uniemożliwić robotowi wjazd na

podwyższone lub niskie obszary.

E. NIE stawać przed robotem, na progu lub w wąskich

przejściach, aby uniknąć przeoczenia.

D. Maksymalna wysokość przekroczenia przeszkody wynosi

20 mm, więc robot nie może wjeżdżać do pomieszczeń,

w których wysokość progu przekracza 20 mm. Możesz

również zakupić rampę progową Narwal tak, aby pomóc

robotowi pokonywać przeszkody.

B. Otworzyć drzwi pomieszczeń do sprzątania i ustawić

meble tak, aby pozostawić jak najwięcej miejsca do

sprzątania.

Połączyć i powiązać robota w aplikacji

Pobrać aplikację Narwal i postępować zgodnie z instrukcjami tak, aby podłączyć i powiązać

robota.

Uwaga:Na stronie urządzenia aplikacji proszę nacisnąć “Ustawienia” > “Urządzenie”, a

następnie przytrzymać przycisk “Uruchom ponownie robota” przez 10 sekund, aby

włączyć/wyłączyć tryb oszczędzania energii.

-Tryb oszczędzania energii jest dostępny tylko w Ameryce Północnej.

Wysokość pokonywania

przeszkód

Po zakończeniu ostatniego mopowania robot powróci do stacji bazowej w celu umycia i wysuszenia mopa. Czas suszenia

można zmodyﬁkować w aplikacji.

Czyszczenie i suszenie mopa można również rozpocząć ręcznie na dwa poniższe sposoby:

• Nacisnąć [Czyszczenie i suszenie mopa] w aplikacji;

• Krótko nacisnąć przycisk [Czyszczenie i suszenie mopa] na stacji bazowej.

3.3 Czyszczenie

Produkt posiada cztery wbudowane tryby czyszczenia: Odkurzanie, mopowanie, odkurzanie z mopowaniem oraz odkurzanie i

mopowanie. W aplikacji można wybrać i dostosować parametry, takie jak cykle czyszczenia, ssanie i wilgotność mopa dla

każdego trybu.

Wybór trybów czyszczenia

Pauzę/wznowienie bieżącego zadania można przeprowadzić na trzy sposoby:

• Nacisnąć [Pauza]/ [Wznów] w aplikacji;

• Krótko nacisnąć przycisk [Start/Stop] na robocie;

• Krótko nacisnąć przycisk [Start/Stop] na stacji bazowej.

Pauza/wznowienie bieżącego zadania

Jeśli robot ustawiony jest na wielokrotne mopowanie lub obszar do czyszczenia jest duży, robot automatycznie powróci

do stacji bazowej w celu wyczyszczenia mopa.

Liczbę cykli mopowania i częstotliwość powrotu można zmodyﬁkować w aplikacji przed rozpoczęciem czyszczenia, a

modyﬁkacja podczas bieżącego zadania czyszczenia będzie obowiązywać podczas następnego zadania.

Czyszczenie mopa

Po zakończeniu czyszczenia robot samodzielnie powróci do stacji bazowej. W aplikacji można wyświetlić bieżący raport

czyszczenia.

Zadanie można zakończyć ręcznie na trzy poniższe sposoby:

• Nacisnąć i przytrzymać przycisk [Zakończ] przez 2 sekundy w aplikacji;

• Krótko nacisnąć przycisk [Przywołaj] na robocie;

• Krótko nacisnąć przycisk [Przywołaj] lub nacisnąć i przytrzymać przez 2 sekundy przycisk [Start/Stop] na stacji

bazowej.

Zakończ bieżące zadanie

Suszenie mopa

Ustaw Freo Mind

Rozpoczęcie zadania czyszczenia

Robota można uruchomić na trzy sposoby:

• Nacisnąć [Rozpocznij czyszczenie] w aplikacji;

• Krótko nacisnąć przycisk [Start/Stop] na robocie, aby rozpocząć czyszczenie. Robot domyślnie aktywuje tryb

odkurzania;

• Krótko nacisnąć przycisk [Start/Stop] na stacji bazowej, aby rozpocząć czyszczenie. Robot domyślnie aktywuje

tryb odkurzania i mopowania;

Uwaga: W aplikacji można dostosować tryb czyszczenia i ustawić więcej parametrów czyszczenia.

Freo Mind to inteligentny asystent sprzątania. Po włączeniu Freo Mind robot inteligentnie dostosuje parametry

czyszczenia, bez konieczności ręcznego ustawiania.

Możesz wybrać, czy aktywować Freo Mind podczas rozpoczynania zadania sprzątania w aplikacji.

Po rozpoczęciu odkurzania stacja bazowa przeniesie brud i zanieczyszczenia z pojemnika robota do znajdującego się w

nim worka na kurz.

Można także nacisnąć przycisk zbierania kurzu w aplikacji, aby uruchomić zbieranie kurzu ręcznie.

Zbieranie kurzu

4. Parametry

4.1 Specyﬁkacje

Wymiary: 355*350*107,7mm

Waga: ~4,6 kg

Połączenie bezprzewodowe: 2.4GHz, 802.11b/g/n

Znamionowe wejściowe (ładowanie): 20V 2,0A

Napięcie znamionowe (przy pracy): 14,4V

(bateria litowo-jonowa, 5000mAh)

Wymiary: 431*426,8*461,5mm

Waga: ~11,3 kg

Wejście znamionowe: 220-240V~, 50-60Hz/

100-127V~,50-60Hz

(Rzeczywista znamionowa moc wejściowa jest oparta

na informacjach z tabliczki znamionowej produktu.)

Wyjście znamionowe: 20V 2,0A

Moc znamionowa:

Ładowanie: 45W

Ogrzewanie wody: 1100W(220-240V~, 50-60Hz)

850-1250W(100-127V~, 50-60Hz)

Zbieranie kurzu: 450W

Suszenie: 65W

Bluetooth

Robot Stacja

Bluetooth

Protokół: IEEE 802.11b/g/n

Zakres częstotliwości: 2412~2472MHz

Maks. moc nadajnika (EIRP): ≤20dBm

Protokół: BLE 5.0

Zakres częstotliwości: 2402-2480 MHz

Maks. moc nadajnika (EIRP): ≤10dBm

Protokół: BLE 5.0

Zakres częstotliwości: 2402-2480 MHz

Maks. moc nadajnika (EIRP): ≤10dBm

Wi-Fi (robot)

llość akumulatorów w opakowaniu:

Typ baterii:

Napięcie nominalne:

llość ogniw akumulatorowych w zestawie akumulatorowym:

Pojemność znamionowa, energia znamionowa:

1 szt

akumulator litowo-jonowy

14.4V

8 szt

5000 mAh, 72 Wh

Bateria (Robot)

Thông báo điều chỉnh:

Thông số kỹ thuật pin

Thân gửi quý khách hàng,

Gần đây chúng tôi đã nhận được phản hồi về tình trạng không nhất quán

trong thông số kỹ thuật của pin được in trong hướng dẫn sử dụng Freo

Z10. Freo Z10. Sau khi kiểm tra kỹ lưỡng, chúng tôi xin xác nhận thông số

kỹ thuật chính xác cho pin Freo Z10 như sau:

Dung lượng định mức: 5000mAh

Dung lượng tiêu chuẩn: 5200mAh

Chúng tôi đã cập nhật toàn bộ thông tin không chính xác trên trang web

chính thức, các kênh bán hàng ủy quyền và tài liệu sản phẩm.

Chúng tôi thành thật xin lỗi vì sự bất tiện có thể đã gây ra và rất trân trọng

sự thông cảm của Quý khách hàng.

Đội ngũ NARWAL

Ngày 3 tháng 4 năm 2025

1. Sơ Lược Về Sản Phẩm

1.1 Danh mục

Bộ phận chính

Phụ kiện

1.2 Phụ kiện robot

Mặt trước (nắp trên đóng kín)

Robot × 1

(Hộp gom bụi x 1,và Chổi lăn x 1 ,đã

được lắp)

Đế sạc × 1

(Đế vệ sinh × 1, túi rác × 1, bình nước

sạch × 1, bình nước bẩn × 1)

Chổi cạnh × 2

Cảm biến radar

Nút Gọi Về

Nút Bắt Đầu/Dừng

Cảm biến chuyển tiếp

ánh sáng có cấu trúc

Cảm biến cạnh laser

Cảm biến va chạm

Khay vệ sinh × 1Dây nguồn đế

sạc × 1

Chất tẩy rửa ×1 Túi rác x1 Đoạn thềm dốc

cho đế sạc × 1

Tính Khả Dụng Tại Khu Vực và Độ Tương Thích

Để đảm bảo trải nghiệm người dùng tốt nhất cũng như tuân thủ luật pháp và quy định hiện hành, các sản phẩm của Narwal chính thức phát hành bởi

Narwal (và các nhà phân phối do Narwal ủy quyền) chỉ có thể sử dụng và nhận dịch vụ sau bán hàng tại quốc gia/khu vực nơi sản phẩm được bán ra.

Nếu sản phẩm được vận chuyển đến các quốc gia hoặc khu vực khác, quý vị có thể không thể sử dụng ứng dụng Narwal Freo để liên kết và vận hành sản

phẩm. Để có được trải nghiệm sản phẩm và dịch vụ tốt nhất, chúng tôi khuyến nghị quý vị mua các sản phẩm của Narwal được bán bởi Narwal hoặc các

nhà phân phối do Narwal ủy quyền tại địa phương.

Để tránh nghi ngờ, các sản phẩm của Narwal được Narwal (và các nhà phân phối do Narwal ủy quyền) phát hành tại Trung Quốc Đại Lục chỉ có thể sử

dụng và nhận dịch vụ sau bán hàng ngay trong Trung Quốc Đại Lục (không bao gồm các khu vực Hồng Kông, Ma Cao và Đài Loan).

Mặt trước (nắp trên mở)

Phần đáy của robot

Nắp trên robot

Thùng lắp ráp

có thể thay thế

Khe nắp trên

Cảm biến chống

rơi hồng ngoại ×3

Mô-đun lau nhà ×2

Đế lau

Chổi cạnh × 2

Bánh xe lái ×2

Bánh xe xoay

Khăn Lau

Chổi quét xoay tròn

chống rối

Tấm nhãn

(Bao gồm S/N)

Bộ Lọc Thùng

Rác

Thùng Rác

Nút CÀI LẠI

Cảm biến thảm siêu âm

1.3 Đế sạc

Mặt trước của đế sạc (mở nắp trước)

Mặt trước (nắp mở) Mặt sau

Nút giặt/làm khô chổi lau

Ngăn chứa túi bụi đế sạc

Đoạn thềm dốc cho đế sạc

Nút Gọi Về/Thoát

Nút Bắt Đầu/Dừng

Khe đựng chất tẩy rửa

Lối vào của robot

Khay vệ sinh

Чистящая база

Nắp đế sạc

Bình Nước Bẩn

Giao diện nguồn

Tay cầm đế sạc

Lọc mút bình

nước sạch

Nắp trước

Bình nước sạch

Bảng cảm ứng

1.4 Các nút và đèn báo

Nút robot

2. Chuẩn Bị Trước Khi Sử Dụng

Nút đế sạc

Đèn báo robot và đế sạc

Nhấn nhanh

Nhấn và giữ 2 giây trong khi thực

hiện nhiệm vụ

Nhấn nhanh

Nhấn và giữ 10 giây

Nhấn và giữ 2 giây

Bắt đầu/tạm dừng/tiếp tục nhiệm vụ hiện tại

Kết thúc nhiệm vụ hiện tại

Thu hồi/Thoát

Bắt đầu/hủy việc giặt chổi lau

Tự kiểm tra làm đầy/xả

Vào/thoát chế độ ghép nối

Bắt đầu lại việc tạo bản đồ

Bật/tắt Khóa Trẻ Em

Nút

Hành động Chức năng

Sáng trắng ổn định

Nhấp nháy trắng

Màu Đỏ Ổn Định

Chế độ chờ hoặc hoạt động

Bật nguồn/Ghép nối/Đang cập nhật

Robot bị lỗi hoặc bị ngắt kết nối

Đèn báo

Ý nghĩa

Lắp chổi bên

Nhấn chổi cạnh vào khe như được biểu thị bằng màu sắc

cho đến khi khớp vào vị trí.

Gỡ mút chống va chạm

• Nhấc nhãn dán nắp trên để mở nắp trên robot và gỡ

mút chống va chạm.

• Đóng nắp trên của robot.

Lưu ý: Bảng cảm ứng sẽ tối đi sau khi không thao tác trong 30 giây.

Nhấp chuột

Được lắp đúng cách

Không được lắp đúng cách

Nhấn nhanh

Nhấn và giữ 2 giây

Nhấn nhanh

Nhấn và giữ 5 giây

Nhấn và giữ trong 10 giây

Bắt đầu/tạm dừng/tiếp tục nhiệm vụ hiện tại

Bật/tắt nguồn

Quay Trở Lại Đế Sạc

Vào chế độ ghép nối

Hủy liên kết tài khoản và xóa dữ liệu người dùng

Khôi phục cài đặt gốc

Nút

Hành động Chức năng

Bắt Đầu/Dừng

Gọi Về

Cài Lại

Cài đặt khởi động

Đẩy robot vào đế sạc với chổi cạnh hướng ra ngoài. Đế sạc

sẽ phát ra tiếng bíp một lần để cho biết quá trình sạc thành

công và robot sẽ tự bật nguồn và phát thông báo bằng

giọng nói.

Thêm nước sạch

• Mở bình nước sạch và đổ đầy nước sạch.

•Đóng nắp bình nước sạch và đặt lại bình nước sạch vào

đế sạc.

Đặt chất tẩy rửa

• Tháo nắp trước của đế sạc, quay nắp của chất tẩy rửa

về phía đế sạc (KHÔNG tháo nắp; đảm bảo rằng nhãn

niêm phong đã được tháo ra) và đẩy theo chiều ngang

vào thùng chất tẩy rửa.

•Khi chất tẩy rửa đã vào đúng vị trí, hãy lắp lại nắp trước

của trạm gốc.

Nhãn niêm

phong của chất

tẩy rửa

Dấu mức nước

MAX

Đặt đế sạc

•Cắm dây nguồn vào phía sau đế sạc.

• Đặt đoạn thềm dốc của đế sạc trên sàn và đẩy nó

vào phần đáy của đế sạc cho đến khi khớp vào vị trí.

•Chừa một khoảng trống ít nhất 0.45m phía trước đế sạc

để robot ra vào đế sạc.

Mẹo: KHÔNG đặt đế sạc gần nguồn nhiệt.

Lắp đặt túi rác khử trùng đế sạc

• Tháo nắp trước của đế sạc.

• Lắp túi rác vào khe theo hướng được đánh dấu cho

đến khi chạm đáy.

• Lắp lại nắp trước của đế sạc.

Tháo miếng bọt và lắp khay vệ sinh vào

• Tháo hai miếng bọt cố định robot bên trong đế sạc.

• Lắp khay vệ sinh vào đế sạc và cố định.

①

②

Trước khi vệ sinh ngôi nhà mới, robot cần khám phá môi trường và tạo bản đồ. Trước khi vệ sinh lần đầu, quý vị có thể

kích hoạt việc tạo bản đồ bằng cách nhấn nhanh nút [Bắt đầu/Dừng] trên đế sạc hoặc nhấn vào [Bắt đầu tạo bản đồ]

trong Ứng dụng.

Ghi chú:

1. Sau khi tạo bản đồ, quý vị có thể chỉnh sửa bản đồ trong Ứng dụng.

2. Vui lòng không di chuyển đế sạc sau khi bản đồ được tạo hoặc quý vị phải khởi động lại quá trình lập bản đồ. Nếu đồ

nội thất lớn trong nhà của quý vị được sắp xếp lại, quý vị nên tạo bản đồ mới.

3. Cách sử dụng

3.1 Sắp Xếp Môi Trường Nhà Cửa

3.2 Lập Bản Đồ

Trước khi sử dụng robot, hãy đảm bảo quý vị đã hoàn tất quá trình cài đặt và thiết lập đế sạc ở Chương 2.

A. Dọn dẹp đồ đạc trên sàn như dây cáp vương vãi, vải

vụn, dép, quần áo và sách vở.

C. Đóng cửa các phòng khác và lắp hàng rào để ngăn

robot vào các khu vực cao hoặc thấp.

E. KHÔNG đứng trước robot, trên bậc cửa hoặc lối đi

hẹp để tránh bỏ sót.

D. Chiều cao vượt vật cản tối đa là 20mm và robot

không thể vào các phòng có bậc cao hơn ngưỡng

20mm. Quý vị có thể mua Dốc bậc cửa Narwal để giúp

robot leo qua các vật cản.

B. Mở cửa các phòng cần vệ sinh và sắp xếp đồ đạc để

tạo nhiều không gian vệ sinh nhất có thể.

Kết nối và liên kết robot trong Ứng Dụng

Tải xuống Ứng Dụng Narwal và làm theo hướng dẫn để kết nối và liên kết robot.

Mẹo: 1. Trong trang Thiết bị ứng dụng, chạm vào ""Cài đặt"" > ""Thiết bị"" rồi nhấn giữ

""Khởi động lại robot"" trong 10 giây để bật/tắt chế độ tiết kiệm năng lượng.

-Chế độ chờ chỉ khả dụng ở Bắc Mỹ.

Chiều cao leo vật cản

Sau lần lau cuối cùng, robot sẽ quay trở lại đế sạc để giặt và làm khô chổi lau. Thời gian làm khô có thể được điều chỉnh

trong Ứng Dụng.

Quý vị cũng có thể bắt đầu giặt và làm khô chổi lau thủ công theo hai cách sau:

• Nhấn vào [Giặt và sấy chổi lau] trong Ứng dụng;

• Nhấn nhanh nút [Giặt và sấy chổi lau] trên đế sạc.

3.3 Vệ Sinh

Sản phẩm được tích hợp bốn chế độ vệ sinh: Hút Bụi, Lau Nhà, Hút Bụi và Lau Nhà, và Hút Bụi rồi Lau Nhà. Quý vị có thể

chọn và điều chỉnh các thông số như chu trình vệ sinh, lực hút và độ ẩm chổi lau cho mỗi chế độ trong Ứng Dụng.

Chọn chế độ vệ sinh

Quý vị có thể tạm dừng/tiếp tục nhiệm vụ hiện tại theo ba cách:

• Nhấn [Tạm dừng]/ [Tiếp tục] trong Ứng dụng;

• Nhấn nhanh nút [Bắt đầu/Dừng] trên robot;

• Nhấn nhanh nút [Bắt đầu/Dừng] trên đế sạc.

Tạm dừng/tiếp tục nhiệm vụ hiện tại

Nếu robot được thiết lập để lau nhiều lần hoặc sử dụng trên diện tích cần vệ sinh lớn, robot sẽ tự động quay trở lại đế

sạc để giặt chổi lau.

Có thể sửa đổi số lần vận hành chổi lau và tần suất quay lại trong Ứng dụng trước khi quá trình vệ sinh bắt đầu và việc

sửa đổi trong nhiệm vụ vệ sinh hiện tại sẽ có hiệu lực trong nhiệm vụ tiếp theo.

Giặt chổi lau

Khi quá trình vệ sinh kết thúc, robot sẽ tự điều hướng trở lại đế sạc. Quý vị có thể xem báo cáo vệ sinh hiện tại

trong Ứng Dụng.

Quý vị có thể kết thúc nhiệm vụ thủ công theo ba cách sau:

• Nhấn và giữ [Hoàn tất] trong 2 giây trong Ứng dụng;

• Nhấn nhanh nút [Thu hồi] trên robot;

•Nhấn nhanh nút [Thu hồi] hoặc nhấn và giữ nút [Bắt đầu/Dừng] trên đế sạc trong 2 giây.

Kết thúc nhiệm vụ hiện tại

Sấy chổi lau

Thiết lập Freo Mind

Bắt đầu nhiệm vụ vệ sinh

Quý vị có thể khởi động robot để vệ sinh bằng ba cách:

• Nhấn vào [Bắt đầu vệ sinh] trong Ứng dụng;

• Nhấn nhanh nút [Bắt đầu/Dừng] trên robot để bắt đầu vệ sinh. Robot sẽ kích hoạt Chế độ hút bụi theo mặc định;

• Nhấn nhanh nút [Bắt đầu/Dừng] trên đế sạc để bắt đầu vệ sinh. Robot sẽ kích hoạt Chế độ Hút bụi và lau nhà theo

mặc định;

Lưu ý: Quý vị có thể điều chỉnh chế độ vệ sinh và đặt thêm thông số làm sạch trong Ứng dụng.

Freo Mind là trợ lý vệ sinh thông minh. Khi bật Freo Mind, robot sẽ điều chỉnh các thông số vệ sinh một cách thông minh

mà không cần cài đặt thủ công.

Bạn có thể chọn có bật Freo Mind khi bắt đầu tác vụ vệ sinh hay không trong Ứng dụng.

Sau khi tác vụ hút bụi bắt đầu, trạm cơ sở sẽ chuyển bụi bẩn và mảnh vụn bên trong hộp chứa robot vào túi chứa bụi

bên trong.

Bạn cũng có thể nhấn vào tính năng thu thập bụi trong Ứng dụng để bắt đầu thu thập bụi theo cách thủ công.

Thu gom bụi

4. Các Thông Số

4.1 Thông Số Kỹ Thuật

Kích thước: 431*426,8*461,5 mm

Trọng lượng:11,3 kg

Điện áp đầu vào định mức: 220-240V~, 50-60Hz

100-127V~, 50-60Hz

(Đầu vào định mức thực tế dựa trên thông tin trên nhãn

sản phẩm.)

Điện áp đầu ra định mức: 20V 2.0A

Công suất định mức:

Sạc: 45W

Làm nóng nước: 1100W(220-240V~, 50-60Hz)

850-1250W(100-127V~, 50-60Hz)

Thu gom bụi: 450W

Sấy: 65W

Giao thức: IEEE 802.11b/g/n

Dải tần số: 2412 ~ 2472 MHz

Công suất phát tối đa (EIRP): 20dBm

Giao thức: BLE 5.0

Dải tần số: 2402-2480 MHz

Công suất phát tối đa (EIRP): ≤10dBm

Giao thức: BLE 5.0

Dải tần số: 2402-2480 MHz

Công suất phát tối đa (EIRP): ≤10dBm

Wi-Fi (robot)

Bluetooth

Số lượng pin mỗi bộ:

Loại pin:

Điện áp danh định:

Số lượng cell pin trên mỗi bộ pin:

Công suất định mức, Năng lượng định mức:

1 pin

Pin Li-ion có thể sạc lại

14.4V

8 cell

5000mAh, 72Wh

Pin (Robot)

Bluetooth

Robot

Kích thước: 355*350*107,7 mm

Trọng lượng: 4,6 kg

Pin: 5000 mAh

Điện áp định mức: 14.4V

Công suất định mức: 65W

Đế Sạc

ประกาศการแก้ไข:

ข้อมูลจําเพาะพารามิเตอร์ของแบตเตอรี่

เรียนลูกค้าผู้มีอุปการคุณทุกท่าน

เมื่อเร็วๆ นี้เราได้รับข้อเสนอแนะเกี่ยวกับความไม่สอดคล้องกันในข้อมูลจำเพาะของแบตเตอรี่ที่

พิมพ์ในคู่มือผู้ใช้ Freo Z10 หลังจากการตรวจสอบอย่างละเอียดแล้วเรายืนยันว่าข้อมูลจําเพาะ

ที่ถูกต้องสําหรับแบตเตอรี่ Freo Z10 คือ:

ความจุพิกัด: 5,000mAh

ความจุทั่วไป: 5200mAh

เราได้อัปเดตข้อมูลที่ไม่ถูกต้องทั้งหมดบนเว็บไซต์อย่างเป็นทางการ ช่องทางการขายที่ได้รับ

อนุญาต และเอกสารผลิตภัณฑ์แล้ว

เราขออภัยอย่างจริงใจสำหรับความสับสนใด ๆ ที่อาจเกิดขึ้นและขอขอบคุณสำหรับความเข้าใจ

ของคุณ

ทีมงาน นาร์วาล

3 เมษายน 2568

1. ข้อมูลผลิตภัณฑ์โดยย่อ

1.1 เนื้อหาบรรจุภัณฑ์

ส่วนหลัก

อุปกรณ์เสริม

1.2 อุปกรณ์เสริมหุ่นยนต์

ด้านหน้า (ปิดฝาด้านบน)

หุ่นยนต์ × 1

(ติดตั้งเรียบร้อยแล้ว กล่องดักฝุ่นx1 และ

แปรงลูกกลิ้งx1)

สถานีฐาน × 1

(ประกอบด้วย ฐานทำความสะอาด × 1 ถุงเก็บฝุ่น

× 1 ถังเก็บน้ำสะอาด × 1 ถังเก็บน้ำสกปรก × 1)

แปรงด้านข้าง × 2

เซนเซอร์เรดาร์

ปุ่มเรียกกลับ

ปุ่มเริ่ม/หยุด

เซ็นเซอร์ไฟหน้าแบบมี

โครงสร้าง

เซนเซอร์เลเซอร์วัดระยะขอบ

เซนเซอร์กันกระแทก

ถาดทำความ

สะอาด×1

สายไฟของฐาน × 1 ผงซักฟอก ×1 ถุงเก็บฝุ่นx1 ทางลาดส่วนต่อ

ขยายสถานีฐาน × 1

ความพร้อมใช้งานและความเข้ากันได้ในระดับภูมิภาค

เพื่อให้มั่นใจว่าผู้ใช้จะได้รับประสบการณ์ที่ดีที่สุดและปฏิบัติตามกฎหมายและข้อบังคับที่เกี่ยวข้อง ผลิตภัณฑ์นาร์วาลที่เปิดตัวอย่างเป็นทางการโดยนาร์วาล (และผู้จัดจำหน่ายที่ได้รับอนุญาตจากนาร์วาล) จะ

สามารถใช้ได้และรับบริการหลังการขายในประเทศ/ภูมิภาคที่วางจำหน่ายเท่านั้น หากผลิตภัณฑ์ถูกจัดส่งไปยังประเทศหรือภูมิภาคอื่น คุณอาจไม่สามารถใช้แอปนาร์วาลฟรีโอเพื่อผูกและใช้งาน

ผลิตภัณฑ์ เพื่อให้ได้ผลิตภัณฑ์และบริการที่ดีที่สุด เราขอแนะนำให้คุณซื้อผลิตภัณฑ์นาร์วาลที่จำหน่ายในท้องถิ่นโดยนาร์วาลหรือผู้จัดจำหน่ายที่ได้รับอนุญาตจากนาร์วาล

เพื่อหลีกเลี่ยงข้อกังขา ผลิตภัณฑ์นาร์วาลที่วางจำหน่ายในจีนแผ่นดินใหญ่โดยนาร์วาล (และผู้จัดจำหน่ายที่ได้รับอนุญาตจากนาร์วาล) สามารถใช้และรับบริการหลังการขายในจีนแผ่นดินใหญ่เท่านั้น

(ไม่รวมภูมิภาคฮ่องกง มาเก๊า และไต้หวัน)

ด้านหน้า (เปิดฝาด้านบน)

ด้านล่างของโรบ็อต

ฝาครอบด้านบนโร

บ็อต

ถังเสียบแบบถอดเปลี่ยนได้

ช่องฝาครอบด้านบน

เซนเซอร์อินฟราเรดป้องกัน

การตกกระแทก ×3

โมดูลถูพื้น × 2

ฐานม็อบ

แปรงด้านข้าง × 2

ล้อขับเคลื่อน × 2

ล้อ

แผ่นไม้ถูพื้น

แปรงลูกกลิ้งแบบไม่พันกัน

พลังไซโคลน

ป้ายชื่อ

(รวมS/N)

ไส้กรองของถังเก็บฝุ่น

ถังเก็บฝุ่น

ปุ่มรีเซ็ต

เซนเซอร์อัลตราโซนิกตรวจจับพรม

1.3 สถานีฐาน

ด้านหน้าสถานีฐาน (เปิดฝาครอบด้านหน้า)

ด้านหน้า (เปิดฝา) กลับ

ปุ่มถูพื้นซักผ้า/อบแห้ง

ช่องใส่ถุงเก็บฝุ่นของสถานีฐาน

ทางลาดส่วนต่อขยายสถานีฐาน

ปุ่มเรียกกลับ/ออก

ปุ่มเริ่ม/หยุด

ช่องใส่ผงซักฟอก

ทางเข้าโรบ็อต

ถาดทำความสะอาด

ฐานทำความสะอาด

ฝานีฐาน

ถังรองน้ำสกปรก

อินเตอร์เฟซพลังงาน

ที่จับฐาน

ทำความสะอาดฟองน้ำ

แผ่นกรองถังเก็บน้ำ

ฝาครอบด้านหน้า

ถังเก็บน้ำสะอาด

แผงสัมผัส

1.4 ปุ่มและไฟแสดงสถานะ

ปุ่มโรบ็อต

ปุ่มฐาน

ตัวแสดงสถานะโรบ็อตและฐาน

กดสั้น ๆ

กดค้างไว้ 2 วินาทีระหว่างทำงาน

กดสั้น ๆ

กดค้างไว้เป็นเวลา 10 วินาที

กดค้างไว้ 2 วินาที

เริ่ม/หยุดชั่วคราว/ดำเนินงานปัจจุบันต่อ

สิ้นสุดงานปัจจุบัน

เรียกคืน/ออก

เริ่ม/ยกเลิกการซักผ้าม็อบ

การตรวจสอบการเติม/คายประจุด้วยตนเอง

เข้า/ออกจากโหมดการจับคู่

เริ่มทำแผนที่ใหม่

เปิด/ปิดล็อคป้องกันเด็ก

ปุ่ม

การดำเนินการ การทำงาน

สีขาวนิ่ง

กะพริบเป็นจังหวะหายใจสีขาว

สีแดงคงที่

สแตนด์บายหรือทำงาน

การเปิดเครื่อง/การจับคู่/การอัปเดต

หุ่นยนต์ขัดข้องหรือถูกตัดการเชื่อมต่อ

ตัวแสดงสถานะ

ความหมาย

หมายเหตุ: แผงสัมผัสจะดับลงหากไม่มีการใช้งาน 30 วินาที

กดสั้น ๆ

กดค้างไว้ 2 วินาที

กดสั้น ๆ

กดค้างไว้ 5 วินาที

กดค้างไว้ 10 วินาที

เริ่ม/หยุดชั่วคราว/ดำเนินงานปัจจุบันต่อ

เปิด/ปิดเครื่อง

กลับเข้าฐาน

เข้าสู่โหมดการจับคู่

ยกเลิกการเชื่อมโยงบัญชีและล้างข้อมูลผู้ใช้

คืนค่าการตั้งค่าจากโรงงาน

ปุ่ม

การดำเนินการ การทำงาน

เริ่ม/หยุด

เรียกกลับ

รีเซ็ต

2. เตรียมพร้อมก่อนใช้งาน

ติดตั้งแปรงข้าง

กดแปรงด้านข้างลงในช่องตามสีที่ระบุจนกระทั่งคลิกเข้าที่

คลิก

ติดตั้งอย่างถูกต้อง

ติดตั้งไม่ถูกต้อง

ถอดโฟมป้องกันการชนและฝาครอบกล้องสองตา

ออก

· ยกสติกเกอร์ฝาครอบด้านบนเพื่อเปิดฝาครอบด้านบนของหุ่นยนต์และ

นำโฟมกันการชนออก

· ปิดฝาครอบด้านบนของหุ่นยนต์

· ถอดฝาครอบกล้องส่องทางไกลออก

①

②

การติดตั้งถุงเก็บฝุ่นฆ่าเชื้อสถานีฐาน

·ถอดฝาครอบด้านหน้าของฐานออก

·ใส่ถุงเก็บฝุ่นเข้าไปในช่องในทิศทางที่ทําเครื่องหมายไว้จนกระทั่งถึงด้าน

ล่าง

·ใส่ฝาครอบด้านหน้าของฐานกลับเข้าที่

ถอดโฟมออกและติดตั้งถาดทำความสะอาด

· ถอดโฟมสองชิ้นที่ยึดโรบ็อตไว้ภายในสถานีฐานออก

· ใส่ถาดทำความสะอาดเข้าในสถานีฐานและยึดให้แน่น

วางฐาน

· เสียบสายไฟที่ด้านหลังของฐาน

· วางทางลาดส่วนต่อขยายบนพื้นแล้วดันลงไปที่ด้านล่างของสถานีฐาน

จนกระทั่งคลิกเข้าที่

· เว้นพื้นที่เปิดโล่งอย่างน้อย 0.45 เมตร /1.5ฟุตด้านหน้าสถานีฐาน

เพื่อให้โรบ็อตเข้าและออกจากสถานีฐานได้

เคล็ดลับ: อย่าวางฐานใกล้กับแหล่งความร้อน

ใส่ผงซักฟอก

·ถอดฝาครอบด้านหน้าของสถานีฐานออก หันฝาของผงซักฟอกเข้าหา

สถานีฐาน (อย่าถอดฝาออก ตรวจสอบให้แน่ใจว่าได้ลอกสติกเกอร์ปิด

ผนึกออกแล้ว) จากนั้นดันฝาลงในถังใส่ผงซักฟอกในแนวนอน

· เมื่อสารทำความสะอาดเข้าที่แล้ว ให้ใส่ฝาครอบด้านหน้าของฐานกลับเข้า

ที่

สติ๊กเกอร์ปิดสาร

ทำความสะอาด

เครื่องหมายระดับ

น้ําสูงสุด

·ปลดถังน้ำสะอาดออกแล้วเติมน้ำสะอาดลงไป

·ปิดฝาถังน้ำสะอาด และใส่ถังน้ำสะอาดกลับเข้าไปในสถานีฐาน

เติมน้ำสะอาด

การตั้งค่าการบูต

ดันหุ่นยนต์เข้าไปในสถานีฐานโดยให้แปรงด้านข้างหันออกด้านนอก

สถานีฐานจะส่งเสียงบี๊บหนึ่งครั้งเพื่อระบุว่าการชาร์จสำเร็จ และหุ่นยนต์จะ

เปิดเครื่องตัวเองและแจ้งข้อความเสียง

ก่อนทำความสะอาดบ้านใหม่ หุ่นยนต์จำเป็นต้องสำรวจสภาพแวดล้อมและสร้างแผนที่ ก่อนทำความสะอาดครั้งแรก คุณสามารถทริกเกอร์การทำ

แผนที่ได้โดยกดปุ่ม [เริ่ม/หยุด] บนสถานีฐานสั้นๆ หรือแตะ [เริ่มทำแผนที่] ในแอพ

หมายเหตุ:

1. เมื่อสร้างแผนที่แล้ว คุณจะสามารถแก้ไขได้ในแอป

2. โปรดอย่าย้ายสถานีฐานหลังจากสร้างแผนที่แล้ว หรือท่านต้องเริ่มการทำแผนที่ใหม่ หากมีการจัดเรียงเฟอร์นิเจอร์ขนาดใหญ่ในบ้านของท่านใหม่

ขอแนะนำให้สร้างแผนที่ใหม่

3.2 การสร้างแผนที่

เชื่อมต่อและผูกโรบ็อตในแอป

สแกนรหัสเพื่อดาวน์โหลดแอป Narwal Freo และทำตามคำแนะนำในการเชื่อมต่อและจับคู่โรบ็อต

เคล็ดลับ: 1 ในหน้าอุปกรณ์แอป ให้แตะ "การตั้งค่า" > "อุปกรณ์" จากนั้นกด "รีสตาร์ทหุ่นยนต์" ค้างไว้เป็นเวลา

10 วินาทีเพื่อเปิด/ปิดโหมดประหยัดพลังงาน

-โหมดสแตนด์บายมีเฉพาะในอเมริกาเหนือเท่านั้น

3. วิธีการใช้งาน

3.1 จัดระเบียบสภาพแวดล้อมภายในบ้าน

ก่อนที่จะใช้โรบ็อต โปรดตรวจสอบให้แน่ใจว่าท่านได้เสร็จสิ้นการติดตั้งและการตั้งค่าฐานในบทที่ 2

เมื่อโรบ็อตทำงาน กรุณาตรวจสอบว่าได้ถอดฝาครอบกล้องส่องทางไกลออกแล้ว

ก. ขจัดสิ่งระเกะระกะบนพื้น เช่น สายไฟ ผ้าขี้ริ้ว รองเท้าแตะ เสื้อผ้า และ

หนังสือที่วางกระจัดกระจาย

ข. เปิดประตูห้องที่จะทำความสะอาดและจัดเฟอร์นิเจอร์ให้มีพื้นที่ใน

การทำความสะอาดให้มากที่สุด

ค. ปิดประตูบานอื่น ๆ และติดตั้งรั้วเพื่อป้องกันไม่ให้โรบ็อตเข้าไปในพื้นที่สูง

หรือต่ำ

จ. อย่ายืนขวางหน้าโรบ็อต บนธรณีประตู หรือในทางเดินแคบ ๆ เพื่อหลีก

เลี่ยงการละเว้นการทำงานของโรบ็อต

D. ความสูงในการข้ามสิ่งกีดขวางสูงสุดคือ 20 มม. และหุ่นยนต์ไม่

สามารถเข้าไปในห้องที่มีความสูงธรณีประตูเกิน 20 มม.

คุณสามารถซื้อทางลาดธรณีประคูของนาร์วาล เพื่อช่วยให้หุ่นยนต์ปีน

ข้ามสิ่งกีดขวางได้

ความสูงในการปีนข้ามสิ่งกีดขวาง 20 มม.

หลังจากการถูพื้นครั้งสุดท้าย โรบ็อตจะกลับไปที่ฐานเพื่อซักและอบผ้าถูพื้น สามารถแก้ไขเวลาอบแห้งได้ในแอป

ท่านยังสามารถเริ่มการซักและอบแห้งผ้าถูพื้นด้วยตนเองได้สองวิธีต่อไปนี้:

• แตะ [การซักและอบผ้าม็อบ] ในแอ

• กดปุ่ม [การซักและอบผ้าม็อบ] สั้นๆ บนสถานีฐาน

3.3 การทำความสะอาด

ผลิตภัณฑ์มาพร้อมกับโหมดการทำความสะอาดในตัวสี่โหมด: ดูดฝุ่น, ถูพื้น, ดูดฝุ่นและถูพื้น และ ดูดฝุ่นแล้วถูพื้น ท่านสามารถเลือกและปรับพารามิเตอร์

ต่าง ๆ เช่น รอบการทำความสะอาด การดูด และความชื้นในการถูพื้นสำหรับแต่ละโหมดในแอป

เลือกโหมดการทำความสะอาด

ท่านสามารถหยุดชั่วคราว/ทำงานปัจจุบันต่อได้สามวิธี:

• แตะ [หยุดชั่วคราว/ [ดำเนินการต่อ] ในแอป

• กดปุ่ม [เริ่ม/หยุด] บนหุ่นยนต์สั้นๆ

• กดปุ่ม [เริ่ม/หยุด] บนสถานีฐานสั้นๆ

หยุดชั่วคราว/ดำเนินงานปัจจุบันต่อ

หากหุ่นยนต์ถูกตั้งค่าให้วิ่งถูพื้นหลายครั้งหรือพื้นที่ทำความสะอาดมีขนาดใหญ่ หุ่นยนต์จะกลับไปที่สถานีฐานเพื่อซักผ้าถูพื้นโดยอัตโนมัติ

คุณสามารถแก้ไขจำนวนการถูพื้นและความถี่ในการคืนผ้าได้ในแอปก่อนเริ่มทำความสะอาด และการปรับเปลี่ยนในระหว่างงานทำความสะอาดปัจจุบันจะ

มีผลในงานถัดไป

ซักผ้าถูพื้น

หุ่นยนต์จะนำทางตัวเองกลับไปยังสถานีฐานเมื่อการทำความสะอาดสิ้นสุด คุณสามารถดูรายงานการทำความสะอาดปัจจุบันได้ในแอป

ท่านสามารถสิ้นสุดงานด้วยตนเองได้สามวิธีต่อไปนี้:

• กด [เสร็จสิ้น] ค้างไว้ 2 วินาที

• กดปุ่ม [เรียกคืน] บนหุ่นยนต์สั้นๆ

•กดปุ่ม [เรียกคืน] สั้นๆ หรือกดปุ่ม [เริ่ม/หยุด] บนสถานีฐานค้างไว้ 2 วินาที

สิ้นสุดงานปัจจุบัน

การอบผ้าม็อบ

ตั้งค่า Freo Mind

เริ่มงานทำความสะอาด

ท่านสามารถเริ่มโรบ็อตเพื่อทำความสะอาดได้สามวิธี:

• แตะ [เริ่มทำความสะอาด] ในแอป

• กดปุ่ม [เริ่ม/หยุด] บนหุ่นยนต์สั้นๆ เพื่อเริ่มทำความสะอาด หุ่นยนต์จะเปิดใช้งานโหมดดูดฝุ่นตามค่าเริ่มต้น

• กดปุ่ม [เริ่ม/หยุด] บนสถานีฐานสั้นๆ เพื่อเริ่มทำความสะอาด หุ่นยนต์จะเปิดใช้งานโหมดดูดฝุ่นและถูพื้นตามค่าเริ่มต้น

หมายเหตุ: คุณสามารถปรับโหมดทำความสะอาดและตั้งค่าพารามิเตอร์ทำความสะอาดเพิ่มเติมได้ในแอป

Freo Mind คือผู้ช่วยทำความสะอาดอัจฉริยะ เมื่อเปิดใช้งาน Freo Mind โรบ็อตจะปรับพารามิเตอร์การทำความสะอาดอย่างชาญฉลาดโดยไม่ต้องตั้ง

ค่าด้วยตนเอง

คุณสามารถเลือกได้ว่าจะเปิดใช้งาน Freo Mind เมื่อเริ่มงานทำความสะอาดในแอปหรือไม่

หลังจากเริ่มงานดูดฝุ่น สถานีฐานจะถ่ายโอนสิ่งสกปรกและเศษซากภายในกระป๋องโรบ็อตไปยังถุงเก็บฝุ่นในนั้น

คุณยังสามารถแตะการรวบรวมฝุ่นในแอพเพื่อเริ่มการรวบรวมฝุ่นด้วยตนเอง

การดักฝุ่น

100

ขนาด: 431*426.8*461.5 มม.

น้ำหนัก: 11.3 กก.

อินพุตพิกัด: 220-240V~, 50-60Hz

100-127V~, 50-60Hz

(อินพุตพิกัดจริงขึ้นอยู่กับข้อมูลป้ายชื่อผลิตภัณฑ์)

เอาต์พุตพิกัด: 20V 2.0A

พิกัดกำลัง:

การชาร์จ: 45W

เครื่องทำน้ำร้อน: 1100W(220-240V~, 50-60Hz)

850-1250W(100-127V~, 50-60Hz)

เครื่องดูดฝุ่น: 450W

อบแห้ง: 65W

4. พารามิเตอร์

4.1 ข้อมูลจำเพาะ

ขนาด: 355*350*107.7 มม.

น้ำหนัก: 4.6 กก.

แบตเตอรี่: 5000 มิลลิแอมป์

แรงดันไฟฟ้า: 14.4V

พิกัดกำลัง: 65W

โปรโตคอล: IEEE 802.11b/g/n

ช่วงความถี่: 2412~2472MHz

กำลังส่งสัญญาณสูงสุด (EIRP): ≤20dBm

โปรโตคอล: BLE 5.0

ช่วงความถี่: 2402-2480MHz

กำลังส่งสัญญาณสูงสุด (EIRP): ≤10dBm

โปรโตคอล: BLE 5.0

ช่วงความถี่: 2402-2480MHz

กำลังส่งสัญญาณสูงสุด (EIRP): ≤10dBm

ไวไฟ

บลูทูธ

ปริมาณแบตเตอรี่ต่อแพ็ค：

ประเภทแบตเตอรี่：

แรงดันไฟฟ้านอมินอล:

จำนวนเซลล์แบตเตอรี่ต่อแพ็คแบตเตอรี่：

ความจุพิกัด พลังงานพิกัด：

1 ชิ้น

แบตเตอรี่ลิเธียมไอออนแบบรีชาร์จ

14.4V

8 ชิ้น

5000mAh 72Wh

แบตเตอรี่ (หุ่นยนต์)

บลูทูธ

โรบ็อต

ฐาน

101

הללוס רטמרפ יטרפמ :ןוקית תעדוה

,םירקי תוחוקל

ךירדמב םיספדומה הללוסה יטרפמב תויבקע רסוחל עגונב בושמ ונלביק הנורחאל

תללוס רובע ןוכנה טרפמהש םירשאמ ונא ,ידוסי תומיא רחאל .Z10 ואירפ לש שמתשמל

:אוה Z10 ואירפ

ש"פמא 5000 :תגרודמ תלוביק

ש"פמא 5200 :תיסופיט תלוביק

רצומה דועיתו םישרומה הריכמה יצורע ,ונלש ימשרה רתאב יוגשה עדימה לכ תא ונכדע

.ונלש

.םכתנבה תא םיכירעמו ךכמ םרגנש לובלב לכ לע תונכב םילצנתמ ונא

לאוורנ תווצ

2025 לירפאב 3

102

ףוטח טבמב רצומה לע .1

1 × טובור

תשרבמו 1 × קבא ףוסיא תספוק))

(תנקתומ רבכש 1 × תלגלג

דגנ דצ תשרבמ

2× תוכבתסה

ראדר ינשייח

שוגפ ןשייח

המידק הנבומ רוא ןשייח

רוזחא רותפכ

הריצע/הלחתה ןצחל

רזייל הצק ןשייח

1 × קבא תיקש1× יוקינ רמוח 1 × יוקינ שגמ לש למשח לבכ

1 × סיסב תנחת

לש הכראה תפמר

1 × סיסב תנחת

,1 × םייקנ םימ לכימ ,1 × יוקינ סיסב ללוכ)

(1 × םיכלכולמ םימ לכימ

הקידב תמישר 1.1

םיירקיע םיקלח

טובור1.2

(רוגס ןוילעה הסכמה) ימדק

םירזיבא

103

קבא חפ

טובור לש ןוילע הסכמ

לוחתא ןצחל

ןוילע הסכמ ץירח

הפלחהל ןתינה סנכומ לס

םודא ארפניא ןשייח

3× הליפנ תעינמל

ילוק חיטש ןשייח

תלגלג תשרבמ

ךבס תעינמל תינולקיצ

2 × בוגינ לודומ

בגמ סיסב

בגמ תדיפר

לגלג

2 × הענה לגלג

דגנ דצ תשרבמ

2× תוכבתסה

םש תיחול

(N/S לולכ)

קבא חפ ןנסמ

(חותפ ןוילע הסכמ) תיזח

טובורה תיתחת

104

הרקב חול

םייקנ םימ לכימ

בגמ שוביי/הפיטש רותפכ

סיסב תנחת לש קבא תיקש את

סיסב תנחת תכראהל הפמר

סיסב תנחת הסכמ

סיסב תנחת תידי

ימדק הסכמ

חוכ קשממ

םיכלכולמ םימ לכימ

לש גופס ןנסמ

םייקנ םימ לכימ

יוקינ סיסב

יוקינ שגמ

טובור תסינכ

יוקינ רמוח ץירח

הריצע/הלחתה ןצחל

האיצי/הרזחה רותפכ

סיסב תנחת 1.3

(ימדקה הסכמה תא חתפ) סיסבה תנחת תיזח

(חותפ הסכמ) תיזח ירוחא

105

.תוינש 30 ךשמב הלועפ אלל רחאל ההכ היהנ עגמה חול :הרעה

וסנכי ןהש דע עבצב ןיוצמש יפכ םיצירחה ךותל דצה תושרבמ תא ץחל

השיקנב ןמוקמל

קספה/לחתה

רוזחא

לוחתא

ןצחלהלועפהיצקנופ

ןצחל

הרצק הציחל

המישמ ךלהמב 'נש 2 ךשמל קזחהו ץחל

הרצק הציחל

'נש 10 ךשמל קזחהו ץחל

'נש 2 ךשמל קזחהו ץחל

תיחכונה המישמה תא ךשמה/ההשה/לחתה

תיחכונה המישמה תא םייס

האיצי/רוזחא

בגמ תפיטש לטב/לחתה

הקירפ/יולימ לש תימצע הקידב

המאתהה בצממ אצ/סנכיה

יופימה תא שדחמ לעפה

היובכ/תלעפומ םידלי תליענ

הלועפהיצקנופ

תיחכונה המישמה תא ךשמה/ההשה/לחתה

יוביכ/הלעפה

סיסבה תנחתל רוזח

המאתהה בצמל סנכיה

שמתשמה ינותנ תא הקנו ןובשחה רושיק תא לטב

ןרציה תורדגה תא רזחש

הרצק הציחל

'נש 2 ךשמל קזחהו ץחל

הרצק הציחל

'נש 5 ךשמל קזחהו ץחל

תוינש 10 ךשמל קזחהו ץחל

םינווחמו םינצחל1.4

סיסב תנחת ינצחל

טובורה ינצחל

שומישה ינפל הנכה.2

דצה תושרבמ תא ןקתה

לש ןוילעה הסכמה תא חותפל ידכ ןוילעה הסכמה תקבדמ תא םרה

.תושגנתה דגנ ףצקה תא ריסהלו טובורה

.טובורה לש ןוילעה הסכמה תא רוגס

תושגנתה תעינמל ףצקומ ןגמה תא רסה

ןווחמ

ביצי ןבל

בהבהמ ןבל

ביצי םודא

תועמשמ

לעופ וא הנתמהב

ןוכדע/המאתה/הלעפה

קתונמ אוהש וא טובורב האיגש

סיסב תנחתו טובור ינווחמ

נקישה

מותקן כמו כראוי

לא מותקן כראוי

106

.ץוח יפלכ תונופ דצה תושרבמשכ סיסבה תנחתל טובורה תא ףוחד

טובורהו החילצה הניעטהש ןייצל ידכ תחא םעפ ףצפצת סיסבה תנחת

.תילוק העדוה חלשיו ומצע תא ליעפי

יוקינה שגמ תא ןקתהו ףצקה תא רסה

לוחתא תורדגה

.םייקנ םימב ותוא אלמו םייקנה םימה לכימ תא ררחש

םייקנה םימה לכימ תא סנכהו םייקנה םימה לכימ הסכמ תא רוגס

.סיסבה תנחתל הרזחב

םייקנ םימ ףסוה

.טובורה תרישקו רוביחל תוארוהה יפל לעפו לאוורנ תייצקילפא תא דרוה

רחאלו "רישכמ" < "תורדגה" לע שקה ,היצקילפאה רישכמ ףדב .1 :פיט

ידכ 'נש 10 ךשמל "טובורה תא שדחמ לעפה" תא קזחהו ץחל ןכמ

.למשחב ןוכסיחה בצמ תא תובכל/ליעפהל

הקירמא ןופצב קר ןימז הנתמה בצמ-

היצקילפאב טובורה תא רשקו רבח

םימ סלפמ ןמיס

'סקמ

.סיסבה תנחת ךותב טובורה תא םיחטבאמה ףצקה יקלח ינש תא רסה

.ותוא חטבאו סיסבה תנחתל יוקינה שגמ תא סנכה

.םוח רוקמל בורק סיסבה תנחת תא חינת לא :םיפיט

.סיסבה תנחת לש ירוחאה קלחב למשחה לבכ תא רבח

התוא ףחדו הפצרה לע סיסבה תנחת לש הכראהה תפמר תא חנה

.השיקנב המוקמל סנכיתש דע סיסבה תנחת תיתחתל

0.45תוחפל לש חותפ חטש ראשהו הצוחה סיסבה תנחת תא הנפה

תאצלו סנכיהל לכוי טובורהש ידכ סיסבה תנחת ינפל לגר 1.5/'מ

.סיסבה תנחתמ

סיסבה תנחת תא םקמ

סיסב תנחתל קבא יוטיח תיקש תנקתה

.סיסבה תנחת לש ימדקה יוסיכה תא רסה

עגפת איהש דע ןמוסמה ןוויכב ץירחה ךותל קבאה תיקש תא סנכה

.תיתחתב

.סיסבה תנחת לש ימדקה הסכמה תא רזחה

לש םוטיא תקבדמ

יוקינה רמוח

יוקינה רמוח תא םיחינמ

יוקינה רמוח הסכמ תא הנפה ,סיסבה תנחת לש ימדקה הסכמה תא רסה

,(תרסומ םוטיאה תקבדמש אדוו ;הסכמה תא ריסת לא) סיסבה תנחתל

.יוקינה רמוח חפ ךותל תיקפוא התוא ףחדו

תנחת לש ימדקה הסכמה תא רזחה ,ומוקמב יוקינה רמוח רשאכ

.ומוקמל סיסבה

①

②

107

לע הרצק הציחל ידי לע יופימה תא ליעפהל לוכי התא ,הנושארה םעפב יוקינה ינפל .הפמ רוצילו הביבסה תא רוקחל ךירצ טובורה ,שדח תיב יוקינ ינפל

.היצקילפאב [יופימ לחתה] לע השקה וא סיסבה תנחתב [רוצע/לחתה] ןצחלה

:הרעה

.היצקילפאב התוא ךורעל ןתינ ,הפמ תריצי רחאל .1

רוציל ץלמומ ,שדחמ םירדוסמ תיבב םילודג םיטיהר םא .יופימה תא שדחמ ליעפהל ךילע היהיש וא ,הפמ תריצי רחאל סיסבה תנחת תא זיזהל אל אנ .2

.השדח הפמ

שומישה ןפוא .3

תיתיבה הביבסה ןוגרא 3.1

יופימ 3.2

ילענ ,םיטוטרמס ,םירזופמ םילבכ ,לשמל ,הפצרהמ ןגלבה תא רסה .א

.םירפסו םידגב ,תיב

טובורהמ עונמל ידכ רדגה תא ןקתהו תורוגס תורחא תותלד ראשה .ג

.םיכומנ וא םיהובג םירוזאל סנכיהל

.לדחמ עונמל ידכ םירצ םירבעמב וא ףסה לע ,טובורה לומ דומעת לא .ה

סנכיהל לוכי וניא טובורהו מ"מ 20 אוה יברמה לושכמה תייצח הבוג .ד

לש ףס תפמר שוכרל לוכי התא .מ"מ 20 לעמ לש ףס הבוג םע םירדחל

.םילושכמ לעמ ספטל טובורל רוזעל ידכ לאוורנ

םוקמ וריאשיש ךכ םיטיהרה תא רדסו יוקינל םירדחה תותלד תא חתפ.ב

.יוקינל רשפאה לככ בר

.2 קרפב סיסבה תנחת תרדגה תאו הנקתהה תא תמייסש אדו אנא ,טובורב שומישה ינפל

םילושכמ סופיט הבוג

108

.היצקילפאב שובייה ןמז תא תונשל ןתינ .שובייו בגמ תפיטשל סיסבה תנחתל רוזחי טובורה ,ןורחאה בוגינה רחאל

:תואבה םיכרדה יתשב ינדי ןפואב בגמ שובייו הפיטש ליחתהל םג לוכי התא

;היצקילפאב [שובייו הפיטש בוגינ] שקה

.סיסבה תנחתב [שובייו בוגינ,הפיטש] ןצחל לע הרצק הציחל

.היצקילפאב יחכונה יוקינה חוד תא גיצהל לוכי התא .יוקינה םויס םע סיסבה תנחתל הרזחב ומצע תא טווני טובורה

:תואבה םיכרדה שולשב ינדי ןפואב המישמה תא םייסל לוכי התא

;היצקילפאב תוינש 2 ךשמל [םויס] תא קזחהו ץחל

;טובורב [הרזח] ןצחל לע הרצק הציחל

.תוינש 2 ךשמל סיסבה תנחתב [רוצע/לחתה] ןצחלה לע הכורא הציחל וא [הרזח] ןצחל לע הרצק הציחל

:םיכרד שולשב תיחכונה המישמה תא שדחל/תוהשהל לוכי התא

;היצקילפאב [ךשמה] /[ההשה] לע שקה

;טובורב [רוצע/לחתה] ןצחלה לע הרצק הציחל

.סיסבה תנחתב [רוצע/לחתה] ןצחל לע הרצק הציחל

:םיכרד השולשב יוקינל טובורה תא ליעפהל לוכי התא

;היצקילפאב [יוקינ לחתה] לע שקה

;לדחמ תרירבכ הביאש בצמ תא ליעפי טובורה .יוקינב ליחתהל ידכ טובורב [רוצע/לחתה] ןצחלה לע הרצק הציחל ץחל

;לדחמ תרירבכ בוגינהו הביאשה בצמ תא ליעפי טובורה .יוקינב ליחתהל ידכ סיסבה תנחתב [רוצע/לחתה] ןצחלה לע רצק ץחל

יוקינ 3.3

יוקינ יבצמ רחב

הקיני ,יוקינ ירוזחמ ומכ םירטמרפ םיאתהלו רוחבל לוכי התא .בוגינ זאו הביאש ,בוגינו הביאש ,בוגינ ,הביאש :םינבומ יוקינ יבצמ העברא םע עיגמ רצומה

.היצקילפאב בצמ לכ רובע בגמ תוחלו

דניימ ואירפ תא רדגה

.תוינדי תורדגהב ךרוצ אלל ,יוקינה ירטמרפ תא המכח הרוצב םיאתי טובורה ,לעפומ דניימ ואירפ רשאכ .יטנגילטניא יוקינ רזוע אוה דניימ ואירפה

.היצקילפאב יוקינ תמישמ תליחת תעב דניימ ואירפ תא ליעפהל םא רוחבל לוכי התא

קבא ףוסיא

.הכותבש קבאה תיקשל טובורה לכימ ךותב תלוספו ךולכל ריבעת סיסבה תנחת ,קבא תביאש תמישמ תליחת רחאל

.ינדי ןפואב קבא ףוסיאב ליחתהל ידכ היצקילפאב קבא ףוסיא לע שיקהל םג לוכי התא

יוקינ תמישמב לחתה

תיחכונה המישמה תא ךשמה/ההשה

תיחכונה המישמה תא םייס

בגמ שוביי

בגמ תפיטש

.בגמה תפיטשל סיסבה תנחתל תיטמוטוא רוזחי טובורה ,לודג יוקינל חטשהש וא תובורמ יוקינ תוצירל רדגומ טובורה םא

ךלהמב ףקותל סנכיי תיחכונה יוקינה תמישמ ךלהמב יונישהו ,יוקינה תליחת ינפל היצקילפאב הרזחהה תורידתו יוקינה תוציר רפסמ תא תונשל ןתינ

.האבה המישמה

.היצקילפאב יוקינ לש םיפסונ םירטמרפ רידגהלו יוקינה בצמ תא םיאתהל ןתינ :הרעה

109

מ"מ 461.5*426.8*431 :תודימ

ג"ק 11.3 :לקשמ

ץרה 50-60 ,טלוו 100-127/ ץרה 50-60 ,טלוו 220-240 :תגרודמ הסינכ

.(רצומה תיחול לע עדימה לע תססובמ לעופב תגרודמה הסינכה)

20V 2.0A :תגרודמ האיצי

:גרודמ למשח

W45 :הניעט

W1100(ץרה 50-60 ,טלוו 220-240) :םימ םומיח

W850-1250(ץרה 50-60 ,טלוו 100-127)

W450 :קבא ףוסיא

W65 :שוביי

םירטמרפ.4

םיטרפמ 1.4

טובור

ייפ - ייוו

סיסב תנחת

מ"מ 107.7*350*355 :תודימ

ג"ק 4.6 :לקשמ

mAh 5000 :הללוס

14.4V :גרודמ חתמ

W65 :בוקנ קפסה

IEEE 802.11b/g/n לוקוטורפ

ץרה הגמ 2412~2472 :םירדת חווט

20dBm≥ (EIRP) רדשמ חוכ 'סקמ

תוטולב

BLE 5.0 :לוקוטורפ

ץרה הגמ 2480-2402 :םירדת חווט

10dBm≥ :(EIRP) רדשמ חוכ םומיסקמ

(טובור) הללוס

:הליבחל הללוס זראמ תומכ

:הללוס גוס

:ילנימונ חתמ

8 :הללוס תליבח לכל הללוס יאת תומכ

:תגרודמ היגרנא ,תגרודמ תלוביק

תודיחי 1

תנעטנ םויתיל תללוס

טלוו 14.4

תודיחי 8

72 ,,ש"פמא 5000

תוטולב

BLE 5.0 :לוקוטורפ

ץרה הגמ 2480-2402 :םירדת חווט

10dBm≥ :(EIRP) רדשמ חוכ םומיסקמ

110

ar-sa

ﺔﯾرﺎطﺑﻟا تﺎﻣﻠﻌﻣ تﺎﻔﺻاوﻣ :ﺢﯾﺣﺻﺗ رﺎﻌﺷإ

،مارﻛﻟا ﺎﻧؤﻼﻣﻋ

مدﺧﺗﺳﻣﻟا لﯾﻟد ﻲﻓ ﺔﻋوﺑطﻣﻟا ﺔﯾرﺎطﺑﻟا تﺎﻔﺻاوﻣ ﻲﻓ ﻖﺑﺎطﺗﻟا مدﻋ صوﺻﺧﺑ تﺎظﺣﻼﻣ

ارﺧؤﻣ ﺎﻧﯾﻘﻠﺗ دﻘﻟ

:ﻲھ Freo Z10 ﺔﯾرﺎطﺑﻟ ﺔﺣﯾﺣﺻﻟا تﺎﻔﺻاوﻣﻟا نأ دﻛؤﻧ ،ﻖﯾﻗدﻟا ﻖﻘﺣﺗﻟا دﻌﺑ .Freo Z10 زﺎﮭﺟﻟ

ﺔﻋﺎﺳﻟا ﻲﻓ رﯾﺑﻣأ ﻲﻠﯾﻣ 5000 :ةردﻘﻣﻟا ﺔﻌﺳﻟا

ﺔﻋﺎﺳﻟا ﻲﻓ رﯾﺑﻣأ ﻲﻠﯾﻣ 5200 :ﺔﯾﺟذوﻣﻧﻟا ﺔﻌﺳﻟا

ﻖﺋﺎﺛوو ةدﻣﺗﻌﻣﻟا ﻊﯾﺑﻟا تاوﻧﻗو ﻲﻣﺳرﻟا ﺎﻧﻌﻗوﻣ رﺑﻋ ﺔﺣﯾﺣﺻﻟا رﯾﻏ تﺎﻣوﻠﻌﻣﻟا ﻊﯾﻣﺟ ثﯾدﺣﺗﺑ ﺎﻧﻣﻗ دﻘﻟ

.ﺞﺗﻧﻣﻟا

.مﻛﻣﮭﻔﺗ ردﻘﻧو اذھ ﮫﺑﺑﺳ نوﻛﯾ دﻗ كﺎﺑﺗرا يأ نﻋ قدﺻﺑ رذﺗﻌﻧ

NARWAL ﻖﯾرﻓ

2025 لﯾرﺑأ 3

111

ﺞﺗﻧﻣﻟا ﻰﻠﻋ ﺔﻣﺎﻋ ةرظﻧ .1

1 × توﺑورﻟا

ةﺎﺷرﻓو 1 × رﺎﺑﻐﻟا ﻊﻣﺟ قودﻧﺻ)

(لﻌﻔﻟﺎﺑ ﺔﺗﺑﺛﻣ 1 × ﺔﻧاوطﺳﻷا

ةدﺎﺿﻣ ﺔﯾﺑﻧﺎﺟ ةﺎﺷرﻓ

2 × كﺑﺎﺷﺗﻠﻟ

رادارﻟا تارﻌﺷﺗﺳﻣ

لﻛﯾﮭﻣﻟا ءوﺿﻠﻟ ﻲﻣﺎﻣﻷا رﻌﺷﺗﺳﻣ

تﺎﻣدﺻﻟا رﻌﺷﺗﺳﻣ

ءﺎﻋدﺗﺳﻻا رز

فﺎﻘﯾﻹا/ءدﺑﻟا رز

رزﯾﻠﻟا ﺔﻓﺎﺣ رﻌﺷﺗﺳﻣ

ﺔطﺣﻣ ﺔﻗﺎط كﻠﺳ

1 × ةدﻋﺎﻘﻟا

1 × رﺎﺑﻏ سﯾﻛ1× فظﻧﻣ 1 × فﯾظﻧﺗ جرد ﺔطﺣﻣ دﯾدﻣﺗ ردﺣﻧﻣ

1 × ةدﻋﺎﻘﻟا

1 × ةدﻋﺎﻘﻟا ﺔطﺣﻣ

هﺎﯾﻣ نازﺧ ،1 × رﺎﺑﻏ سﯾﻛ،1 × فﯾظﻧﺗ ةدﻋﺎﻗ)

(ﺔﻧﻣﺿﻣ 1 × ﺔﺧﺳﺗﻣ هﺎﯾﻣ نازﺧ ،1 × ﺔﻔﯾظﻧ

صﺣﻔﻟا ﺔﻣﺋﺎﻗ 1.1

ﺔﯾﺳﯾﺋرﻟا ءازﺟﻷا

توﺑورﻟا 1.2

(ﻖﻠﻐﻣ يوﻠﻌﻟا ءﺎطﻐﻟا) مﺎﻣﻷا

تﺎﻘﺣﻠﻣﻟا

ﻖﻓاوﺗﻟاو ﻲﻣﯾﻠﻗﻹا رﻓاوﺗﻟا

دﻌﺑ ﺎﻣ ﺔﻣدﺧ ﻰﻠﻋ لوﺻﺣﻟاو (Narwal لﺑﻗ نﻣ نﯾدﻣﺗﻌﻣﻟا نﯾﻋزوﻣﻟاو) Narwal لﺑﻗ نﻣ ﺎ

ﯾﻣﺳر ﺎھرادﺻإ مﺗ ﻲﺗﻟا Narwal تﺎﺟﺗﻧﻣ مادﺧﺗﺳا نﻛﻣﯾ ،ﺔﻠﺻﻟا تاذ ﺢﺋاوﻠﻟاو نﯾﻧاوﻘﻠﻟ لﺎﺛﺗﻣﻻاو ﺔﯾﻟﺎﺛﻣ مدﺧﺗﺳﻣ ﺔﺑرﺟﺗ نﺎﻣﺿﻟ

ﻲﺻوﻧ ،ﺔﻣدﺧﻟاو ﺞﺗﻧﻣﻠﻟ ﺔﺑرﺟﺗ لﺿﻓأ ﻰﻠﻋ لوﺻﺣﻠﻟ .ﮫﻠﯾﻐﺷﺗو ﺞﺗﻧﻣﻟا طﺑرﻟ Narwal Freo ﻖﯾﺑطﺗ مادﺧﺗﺳا نﻣ نﻛﻣﺗﺗ ﻻ دﻗ ،ىرﺧأ ﻖطﺎﻧﻣ وأ نادﻠﺑ ﻰﻟإ ﺞﺗﻧﻣﻟا نﺣﺷ مﺗ اذإ .ﺎﮭﯾﻓ ﺎھرادﺻإ مﺗ ﻲﺗﻟا ﺔﻘطﻧﻣﻟا/دﻠﺑﻟا ﻲﻓ طﻘﻓ ﻊﯾﺑﻟا

.Narwal لﺑﻗ نﻣ نﯾدﻣﺗﻌﻣﻟا نﯾﻋزوﻣﻟا وأ Narwal لﺑﻗ نﻣ ﺎ

ﯾﻠﺣﻣ ﺔﻋﺎﺑﻣﻟا Narwal تﺎﺟﺗﻧﻣ ءارﺷﺑ

نﯾﺻﻠﻟ ﻲﺳﯾﺋرﻟا رﺑﻟا ﻲﻓ طﻘﻓ ﻊﯾﺑﻟا دﻌﺑ ﺎﻣ ﺔﻣدﺧ ﻰﻠﻋ لوﺻﺣﻟاو (Narwal لﺑﻗ نﻣ نﯾدﻣﺗﻌﻣﻟا نﯾﻋزوﻣﻟاو) Narwal لﺑﻗ نﻣ نﯾﺻﻠﻟ ﻲﺳﯾﺋرﻟا رﺑﻟا ﻲﻓ ﺎھرادﺻإ مﺗ ﻲﺗﻟا Narwal تﺎﺟﺗﻧﻣ مادﺧﺗﺳا نﻛﻣﯾ ،كﺷﻟا بﻧﺟﺗﻟ

.(ناوﯾﺎﺗو وﺎﻛﺎﻣو ﻎﻧوﻛ ﻎﻧوھ ﻖطﺎﻧﻣ ءﺎﻧﺛﺗﺳﺎﺑ)

112

رﺎﺑﻐﻟا قودﻧﺻ

توﺑورﻠﻟ يوﻠﻌﻟا ءﺎطﻐﻟا

طﺑﺿﻟا ةدﺎﻋإ رز

يوﻠﻌﻟا ءﺎطﻐﻟا ﺔﺣﺗﻓ

لادﺑﺗﺳﻼﻟ لﺑﺎﻗ لﺎﺧدإ قودﻧﺻ

تﺣﺗ ﺔﻌﺷﻷا رﻌﺷﺗﺳﻣ

3× طوﻘﺳﻟا ﻊﻧﻣﻟ ءارﻣﺣﻟا

دﺎﺟﺳﻟا رﻌﺷﺗﺳﻣ

ﺔﯾﺗوﺻﻟا قوﻓ تﺎﺟوﻣﻟﺎﺑ

كﺑﺎﺷﺗ نودﺑ ﺔﻣﺋﺎﻋ ةﺎﺷرﻓ

2 × ﺢﺳﻣﻟا ةدﺣو

ﺔﺣﺳﻣﻣﻟا ةدﻋﺎﻗ

ﺔﺣﺳﻣﻣﻟا ةدﺎﺳو

ﺔﯾرطﻗ ﺔﻠﺟﻋ

2 × ةدﺎﯾﻘﻟا ﺔﻠﺟﻋ

2 × كﺑﺎﺷﺗﻠﻟ ةدﺎﺿﻣ ﺔﯾﺑﻧﺎﺟ ةﺎﺷرﻓ

مﺳﻻا ﺔﺣوﻟ

(لﺳﻠﺳﻣﻟا مﻗر نﻣﺿﺗﯾ )

رﺎﺑﻐﻟا قودﻧﺻ ﺢﺷرﻣ

(حوﺗﻔﻣ يوﻠﻌﻟا ءﺎطﻐﻟا) مﺎﻣﻷا

توبورلا لفسأ

113

سﻣﻠﻟا ﺔﺣوﻟ

فﯾظﻧﻟا ءﺎﻣﻟا نازﺧ

ﺔﺣﺳﻣﻣﻟا فﯾﻔﺟﺗ/لﺳﻏ رز

ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻲﻓ رﺎﺑﻐﻟا سﯾﻛ ةرﺟﺣ

ةدﻋﺎﻘﻟا ﺔطﺣﻣ دﯾدﻣﺗ ردﺣﻧﻣ

ةدﻋﺎﻘﻟا ﺔطﺣﻣ ءﺎطﻏ

ةدﻋﺎﻘﻟا ﺔطﺣﻣ ضﺑﻘﻣ

ﻲﻣﺎﻣﻷا ءﺎطﻐﻟا

ﺔﻗﺎطﻟا ﺔﮭﺟاو

ﺦﺳﺗﻣﻟا ءﺎﻣﻟا نازﺧ

ﻲﺟﻧﻔﺳإ ﺢﺷرﻣ

فﯾظﻧﻟا ءﺎﻣﻟا نازﺧﻟ

فﯾظﻧﺗﻟا ةدﻋﺎﻗ

فﯾظﻧﺗﻟا جرد

توﺑورﻟا لﺧدﻣ

فظﻧﻣﻟا ﺔﺣﺗﻓ

فﺎﻘﯾﻹا/ءدﺑﻟا رز

جورﺧﻟا/ءﺎﻋدﺗﺳﻻا رز

ةدﻋﺎﻘﻟا ﺔطﺣﻣ 1.3

(ﻲﻣﺎﻣﻷا ءﺎطﻐﻟا ﺢﺗﻓا) ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﺔﻣدﻘﻣ

(حوﺗﻔﻣ ءﺎطﻐﻟا) مﺎﻣﻷا فﻠﺧﻟا

114

.لﯾﻐﺷﺗﻟا مدﻋ نﻣ ﺔﯾﻧﺎﺛ 30 دﻌﺑ سﻣﻠﻟا ﺔﺣوﻟ مﻠظﺗ :ﺔظﺣﻼﻣ

فﺎﻘﯾإ/ءدﺑ

ءﺎﻋدﺗﺳا

طﺑﺿﻟا ةدﺎﻋإ

رزﻟاءارﺟﻹاﺔﻔﯾظوﻟا

رزﻟا

رﯾﺻﻗ طﻐﺿ

ﺔﻣﮭﻣﻟا ءﺎﻧﺛأ نﯾﺗﯾﻧﺎﺛ ةدﻣﻟ رارﻣﺗﺳﻻا ﻊﻣ طﻐﺿا

رﯾﺻﻗ طﻐﺿ

ناوﺛ 10 ةدﻣﻟ رارﻣﺗﺳﻻا ﻊﻣ طﻐﺿا

ﺔﯾﻧﺎﺛ 2 ةدﻣﻟ رﻣﺗﺳاو طﻐﺿا

ﺔﯾﻟﺎﺣﻟا ﺔﻣﮭﻣﻟا فﺎﻧﺋﺗﺳا/تﻗؤﻣ فﺎﻘﯾإ/ءدﺑ

ﺔﯾﻟﺎﺣﻟا ﺔﻣﮭﻣﻟا ءﺎﮭﻧإ

جورﺧﻟا/ءﺎﻋدﺗﺳﻻا

ﺔﺣﺳﻣﻣﻟا لﺳﻏ ءﺎﻐﻟإ/ءدﺑ

ﻎﯾرﻔﺗﻠﻟ ﻲﺗاذ صﺣﻓ/ءلﻣﻟا ةدﺎﻋإ

نارﺗﻗﻻا ﻊﺿو نﻣ جورﺧﻟا/لوﺧدﻟا

طﺋارﺧﻟا مﺳر ﺔﯾﻠﻣﻋ لﯾﻐﺷﺗ ةدﺎﻋإ

لﺎﻔطﻷا لﻔﻗ فﺎﻘﯾإ/لﯾﻐﺷﺗ

ءارﺟﻹاﺔﻔﯾظوﻟا

ﺔﯾﻟﺎﺣﻟا ﺔﻣﮭﻣﻟا فﺎﻧﺋﺗﺳا/تﻗؤﻣ فﺎﻘﯾإ/ءدﺑ

ﺔﻗﺎطﻟا فﺎﻘﯾإ/لﯾﻐﺷﺗ

ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻰﻟإ ةدوﻌﻟا

نارﺗﻗﻻا ﻊﺿو ﻲﻓ لوﺧدﻟا

مدﺧﺗﺳﻣﻟا تﺎﻧﺎﯾﺑ ﺢﺳﻣو بﺎﺳﺣﻟا طﺑر ءﺎﻐﻟإ

ﻊﻧﺻﻣﻟا تادادﻋإ ةدﺎﻌﺗﺳا

رﯾﺻﻗ طﻐﺿ

نﯾﺗﯾﻧﺎﺛ ةدﻣﻟ رارﻣﺗﺳﻻا ﻊﻣ طﻐﺿا

رﯾﺻﻗ طﻐﺿ

ناوﺛ 5 ةدﻣﻟ رارﻣﺗﺳﻻا ﻊﻣ طﻐﺿا

ناوﺛ 10 ةدﻣﻟ رﻣﺗﺳاو طﻐﺿا

تارﺷؤﻣﻟاو رارزﻷا 1.4

ةدﻋﺎﻘﻟا ﺔطﺣﻣ رارزأ

توﺑورﻟا رارزأ

رﺷؤﻣﻟا

ضﯾﺑﻷا نوﻠﻟﺎﺑ تﺑﺎﺛ

ضﯾﺑﻷا نوﻠﻟﺎﺑ ضﺑﻧ

تﺑﺎﺛ رﻣﺣأ

ﻰﻧﻌﻣﻟا

لﻣﻌﻟا وأ دادﻌﺗﺳﻻا

ثﯾدﺣﺗﻟا/نارﻗﻹا/لﯾﻐﺷﺗﻟا

لﺎﺻﺗﻻا ﻊطﻘﻧا وأ توﺑورﻟا ﻲﻓ ﺄطﺧ

ةدﻋﺎﻘﻟا ﺔطﺣﻣو توﺑورﻟا رﺷؤﻣ

ﻊﻧﻣ ةوﻏر ﺔﻟازإو توﺑورﻠﻟ يوﻠﻌﻟا ءﺎطﻐﻟا ﺢــﺗﻔﻟ يوﻠﻌﻟا ءﺎــطﻐﻟا ﻖــﺻﻠﻣ ﻊــﻓرا

.مادطﺻﻻا

.توﺑورﻠﻟ يوﻠﻌﻟا ءﺎطﻐﻟا ﻖــﻠﻏأ

مدﺎﺻﺗﻟا ﺔﻌﻧﺎﻣ ةوﻏر ﺔﻟازإ

ﻰﺗﺣ نوﻠﻟا بﺳﺣ ﺢﺿوﻣ وھ ﺎﻣﻛ تﺎﺣﺗﻔﻟا ﻲــﻓ ﺔﯾﺑﻧﺎﺟﻟا شرﻔــﻟا ﻰــﻠﻋ طﻐــﺿا

.ﺎﮭﻧﺎﻛﻣ ﻲﻓ رﻘــﺗﺳﺗ

مادﺧﺗﺳﻻا لﺑﻗ دادﻌﺗﺳﻻا .2

ﺔﯾﺑﻧﺎﺟﻟا شرﻔﻟا بﯾﻛرﺗﺑ مﻗ

انقر

تم التركيب بشكل صحيح

لم يتم التركيب بشكل صحيح

115

فﯾظﻧﺗﻟا ﺔﯾﻧﯾﺻ بﯾﻛرﺗﺑ مﻗو ةوﻏرﻟا ﺔﻟازﺈﺑ مﻗ

.ةدﻋﺎﻘﻟا ﺔطﺣﻣ لﺧاد توﺑورﻟا نﺎﺗﺑﺛﺗ نﯾﺗﻠﻟا ةوﻏرﻟا ﻲﺗﻌطﻗ ﺔﻟازﺈﺑ مﻗ

.ﺎﮭﺗﺑﺛو ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻲــﻓ فﯾظﻧﺗﻟا ﺔــﯾﻧﯾﺻ لﺧدأ

.ﮫطﺑرو توﺑورﻟا لﯾﺻوﺗﻟ تﺎﻣﯾﻠﻌﺗﻟا ﻊــﺑﺗاو Narwal ﻖــﯾﺑطﺗ لﯾزﻧﺗﺑ مﻗ

مﺛ "زﺎﮭﺟﻟا" < "تادادﻋﻹا" ﻰﻠﻋ رﻘﻧا ،ﻖﯾﺑطﺗﻟا زﺎﮭﺟ ﺔــﺣﻔﺻ ﻲــﻓ .1 :ﺔــﺣﯾﺻﻧ

فﺎﻘﯾإ/لﯾﻐــﺷﺗﻟ

ناوﺛ 10 ةدﻣﻟ "توﺑورﻟا لﯾﻐــﺷﺗ ةدﺎﻋإ" ﻰﻠﻋ رارﻣﺗﺳﻻا ﻊﻣ طﻐﺿا

.ﺔﻗﺎطﻟا رﯾﻓوﺗ ﻊﺿو

.ﺔﯾﻟﺎﻣﺷﻟا ﺎﻛﯾرﻣأ ﻲﻓ طﻘﻓ حﺎﺗﻣ دادﻌﺗﺳﻻا ﻊــﺿو-

ﻖﯾﺑطﺗﻟا ﻲﻓ توﺑورﻟا طﺑرو لﯾﺻوﺗﺑ مﻗ

.ةرارﺣ ردﺻﻣ نﻣ برﻘﻟﺎﺑ ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻊﺿﺗ ﻻ :ﺢﺋﺎﺻﻧ

.ةدﻋﺎﻘﻟا ﺔطﺣﻣ نﻣ ﻲﻔﻠﺧﻟا ءزﺟﻟا ﻲﻓ ﺔﻗﺎطﻟا كﻠﺳ لﯾﺻوﺗﺑ مﻗ

نﻣ ﻲﻠﻔــﺳﻟا ءزﺟﻟا ﻲﻓ ﮫﻌﻓداو ضرﻷا ﻰﻠﻋ ةدﻋﺎــﻘﻟا ﺔــطﺣﻣ دﯾدﻣﺗ ردﺣﻧﻣ ﻊــﺿ

.ﮫﻧﺎﻛﻣ ﻲﻓ رﻘﺗﺳﯾ ﻰﺗﺣ ةدﻋﺎــﻘﻟا ﺔــطﺣﻣ

1.5/م0.45 نﻋ لﻘﺗ ﻻ ﺔﺣوﺗﻔﻣ ﺔﺣﺎــﺳﻣ كرﺗاو جرﺎﺧﻠﻟ ةدﻋﺎﻘﻟا ﺔــطﺣﻣ ﮫــﺟاو

.ةدﻋﺎﻘﻟا ﺔطﺣﻣ نﻣ توﺑورﻟا جورﺧو لوﺧدﻟ ةدﻋﺎــﻘﻟا ﺔــطﺣﻣ مﺎــﻣأ مدﻗ

ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻊﺿ

ﺔﯾﺳﺎﺳﻷا ﺔطﺣﻣﻟا رﯾﮭطﺗﻟ رﺎﺑﻐﻟا سﺎﯾﻛأ بﯾﻛرﺗ

.ﺔﯾﺳﺎﺳﻷا ﺔطﺣﻣﻠﻟ ﻲﻣﺎﻣﻷا ءﺎطﻐﻟا ﺔﻟازﺈﺑ مﻗ

.لﻔــﺳﻷا ﻰﻟإ لﺻﯾ ﻰﺗﺣ ددﺣﻣﻟا هﺎﺟﺗﻻا ﻲﻓ ﺔﺣﺗﻔﻟا ﻲﻓ رﺎﺑﻐﻟا سﯾﻛ لﺧدأ

.ﺔﯾﺳﺎــﺳﻷا ﺔطﺣﻣﻠﻟ ﻲﻣﺎﻣﻷا ءﺎطﻐﻟا دﻋأ

فظنا متخ قصلم

فظﻧﻣﻟا ﻊﺿ

ةدﻋﺎﻘﻟا ﺔطﺣﻣ وﺣﻧ فظﻧﻣﻟا ءﺎطﻏ ﮫﺟو ،ةدﻋﺎﻘﻟا ﺔطﺣﻣﻟ ﻲﻣﺎﻣﻷا ءﺎطﻐﻟا ﺔﻟازﺈﺑ مﻗ

قودﻧﺻ ﻲﻓ ﺎ

ﯾﻘﻓأ ﮫﻌﻓداو ،(مﺗﺧﻟا ﻖﺻﻠﻣ ﺔﻟازإ نﻣ دﻛﺄﺗ ؛ءﺎطﻐﻟا ﺔﻟازﺈﺑ مﻘﺗ ﻻ)

.فظﻧﻣﻟا

.ةدﻋﺎﻘﻟا ﺔطﺣﻣﻟ ﻲﻣﺎﻣﻷا ءﺎطﻐﻟا دﻋأ ،ﮫــﻧﺎﻛﻣ ﻲــﻓ فظﻧﻣﻟا نوﻛﯾ ﺎــﻣدﻧﻋ

قا دحلا ةمع

ءاا ىوتس

فﯾظﻧﻟا ءﺎﻣﻟا ﺔﻓﺎﺿإ

.فﯾظﻧﻟا ءﺎﻣﻟﺎﺑ هﻸﻣاو ﺔﻔﯾظﻧﻟا هﺎﯾﻣﻟا نازﺧ ﺢﺗﻓا

ﻲﻓ ىرﺧأ ةرﻣ ﺔﻔﯾظﻧﻟا هﺎﯾﻣﻟا نازﺧ ﻊﺿو ﺔــﻔﯾظﻧﻟا هﺎــﯾﻣﻟا نازﺧ ءﺎــطﻏ ﻖــﻠﻏأ

.ةدﻋﺎﻘﻟا ﺔطﺣﻣ

ردﺻﺗﺳ .جرﺎﺧﻠﻟ ﺔﯾﺑﻧﺎﺟﻟا شرﻔﻟا ﮫﯾﺟوﺗ ﻊــﻣ ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻰــﻟإ توﺑورﻟا ﻊــﻓدا

توﺑورﻟا موﻘﯾﺳو نﺣﺷﻟا حﺎﺟﻧ ﻰﻟإ ةرﺎــﺷﻺﻟ ةدﺣاو ةرﻣ ا

رﯾﻔﺻ ةدﻋﺎﻘﻟا ﺔطﺣﻣ

.ﺔﯾﺗوﺻ ﺔﻟﺎﺳر رادﺻإو ﮫﺳﻔﻧ لﯾﻐــﺷﺗﺑ

دﯾﮭﻣﺗﻟا تادادﻋإ

①

②

116

رز ﻰﻠﻋ ةرﯾﺻﻗ ةرﺗﻔﻟ طﻐﺿﻟﺎﺑ ﺔطﯾرﺧﻟا مﺳر لﯾﻐــﺷﺗ كﻧﻛﻣﯾ ،ةرﻣ لوﻷ فﯾظﻧﺗﻟا لﺑﻗ .ﺔطﯾرﺧ ءﺎــﺷﻧإو ﺔﺋﯾﺑﻟا فﺎــﺷﻛﺗﺳا ﻰﻟإ توﺑورﻟا جﺎﺗﺣﯾ ،دﯾدﺟ لزﻧﻣ فﯾظﻧﺗ لﺑﻗ

.ﻖﯾﺑطﺗﻟا ﻲﻓ [ﺔطﯾرﺧﻟا مﺳر ءدﺑ] ﻰﻠﻋ رﻘﻧﻟا وأ ةدﻋﺎﻘﻟا ﺔــطﺣﻣ ﻰــﻠﻋ [فﺎــﻘﯾﻹا/ءدﺑﻟا]

:ﺔظﺣﻼﻣ

.ﻖﯾﺑطﺗﻟا ﻲﻓ ﺎھرﯾرﺣﺗ نﻛﻣﯾ ،ﺔطﯾرﺧ ءﺎــﺷﻧإ درﺟﻣﺑ .1

ءﺎــﺷﻧﺈﺑ ﻰﺻوﯾ ،كﻟزﻧﻣ ﻲﻓ رﯾﺑﻛﻟا ثﺎﺛﻷا بﯾﺗرﺗ ةدﺎﻋإ مﺗ اذإ .ﺔطﯾرﺧﻟا مﺳر ﺔﯾﻠﻣﻋ ﻲﻓ ءدﺑﻟا ةدﺎﻋإ كﯾﻠﻋ نﯾﻌﺗﯾﺳ ﻻإو ،ﺔطﯾرﺧﻟا ءﺎــﺷﻧإ دﻌﺑ ةدﻋﺎﻘﻟا ﺔطﺣﻣ كﯾرﺣﺗ مدﻋ ءﺎﺟرﻟا.2

.ةدﯾدﺟ ﺔطﯾرﺧ

مادﺧﺗﺳﻻا ﺔﯾﻔﯾﻛ .3

لزﻧﻣﻟا ﺔﺋﯾﺑ مﯾظﻧﺗ 3.1

طﺋارﺧﻟا مﺳر 3.2

لﺎﻌﻧﻟاو قرﺧﻟاو ةرﺛﺎﻧﺗﻣﻟا تﻼﺑﺎﻛﻟا لﺛﻣ ،ضرﻷا ﻰــﻠﻋ نﻣ ﻰــﺿوﻔﻟا ﺔــﻟازﺈﺑ مﻗ .أ

.بﺗﻛﻟاو سﺑﻼﻣﻟاو

نﻣ توﺑورﻟا ﻊــﻧﻣﻟ جﺎــﯾﺳﻟا بﯾﻛرﺗﺑ مﻗو ﺔــﻘﻠﻐﻣ ىرﺧﻷا باوﺑﻷا كرﺗا .ج

.ﺔﺿﻔﺧﻧﻣﻟا وأ ﺔــﻌﻔﺗرﻣﻟا ﻖــطﺎﻧﻣﻟا لوﺧد

.لﺎﻔﻏﻹا بﻧﺟﺗﻟ ﺔﻘﯾﺿﻟا تارﻣﻣﻟا ﻲﻓ وأ ،ﺔﺑﺗﻌﻟا ﻰــﻠﻋ ،توﺑورﻟا مﺎــﻣأ فﻘــﺗ ﻻ .ه

لوﺧد توﺑورﻠﻟ نﻛﻣﯾ ﻻو مﻣ 20 وھ ﻖــﺋاوﻌﻟا روﺑﻋ عﺎــﻔﺗرﻻ ﻰــﺻﻗﻷا دﺣﻟا .د

ﺔﺑﺗﻋ ردﺣﻧﻣ ءارﺷ كﻧﻛﻣﯾ .مﻣ 20 نﻣ ﻰﻠﻋأ ﺔــﺑﺗﻋ عﺎــﻔﺗرا تاذ فرﻐــﻟا

.ﻖﺋاوﻌﻟا ﻖﻠــﺳﺗ ﻰﻠﻋ توﺑورﻟا ةدﻋﺎــﺳﻣﻟ Narwal

ﺔﻧﻛﻣﻣ ﺔﺣﺎــﺳﻣ رﺑﻛأ كرﺗﻟ ثﺎﺛﻷا بﺗرو ﺎﮭﻔﯾظﻧﺗ دارﻣﻟا فرﻐﻟا باوﺑأ ﺢﺗﻓا .ب

.فﯾظﻧﺗﻠﻟ

.2 لﺻﻔﻟا ﻲﻓ ةدﻋﺎﻘﻟا ﺔــطﺣﻣ دادﻋإو بﯾﻛرﺗﻟا تﯾﮭــﻧأ دﻗ كﻧأ نﻣ دﻛﺄــﺗﻟا ﻰــﺟرﯾ ،توﺑورﻟا مادﺧﺗﺳا لﺑﻗ

ﻖﺋاوﻌﻟا ﻖﻠــﺳﺗ عﺎﻔﺗرا

مﻣ20

117

.ﻖﯾﺑطﺗﻟا ﻲﻓ فﯾﻔﺟﺗﻟا تﻗو لﯾدﻌﺗ نﻛﻣﯾ .ﺔﺣﺳﻣﻣﻟا فﯾﻔﺟﺗو لﺳﻐﻟ ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻰﻟإ توﺑورﻟا دوﻌﯾﺳ ،ﺢــﺳﻣ ﺔﯾﻠﻣﻋ رﺧآ دﻌﺑ

:نﯾﺗﯾﻟﺎﺗﻟا نﯾﺗﻘﯾرطﻟﺎﺑ ﺎ

ﯾودﯾ ﺔﺣﺳﻣﻣﻟا فﯾﻔــﺟﺗو لﺳﻏ ءدﺑ ﺎــ

ﺿﯾأ كﻧﻛﻣﯾ

؛ﻖﯾﺑطﺗﻟا ﻲﻓ [ﺔﺣﺳﻣﻣﻟا فﯾﻔــﺟﺗو لﺳﻏ] ﻰــﻠﻋ رﻘــﻧا

.ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻰﻠﻋ [ﺔﺣﺳﻣﻣﻟا فﯾﻔــﺟﺗو لﺳﻏ] رز ﻰــﻠﻋ ةرﯾﺻﻗ ةرﺗﻔــﻟ طﻐــﺿا

.ﻖﯾﺑطﺗﻟا ﻲﻓ ﻲﻟﺎﺣﻟا فﯾظﻧﺗﻟا رﯾرﻘﺗ ضرﻋ كﻧﻛﻣﯾ .فﯾظﻧﺗﻟا ءﺎﮭﺗﻧا دﻧﻋ ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻰﻟإ ﮫــﺳﻔﻧﺑ توﺑورﻟا دوﻌﯾﺳ

:ﺔﯾﻟﺎﺗﻟا ثﻼﺛﻟا قرطﻟﺎﺑ ﺎ

ﯾودﯾ ﺔﻣﮭﻣﻟا ءﺎــﮭﻧإ كﻧﻛﻣﯾ

؛ﻖﯾﺑطﺗﻟا ﻲﻓ نﯾﺗﯾﻧﺎﺛ ةدﻣﻟ [ءﺎﮭﻧإ] ﻰــﻠﻋ رارﻣﺗﺳﻻا ﻊــﻣ طﻐــﺿا

؛توﺑورﻟا ﻰــﻠﻋ [ءﺎــﻋدﺗﺳا] رزﻟا ﻰــﻠﻋ ةرﯾﺻﻗ ةرﺗﻔــﻟ طﻐــﺿا

.نﯾﺗﯾﻧﺎﺛ ةدﻣﻟ ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻰﻠﻋ [فﺎــﻘﯾﻹا/ءدﺑﻟا] رز ﻰــﻠﻋ

ﻻوطﻣ طﻐــﺿا وأ [ءﺎــﻋدﺗﺳﻻا] رز ﻰــﻠﻋ ةرﯾﺻﻗ ةرﺗﻔــﻟ طﻐــﺿا

:قرط ثﻼﺛﺑ ﺔﯾﻟﺎﺣﻟا ﺔﻣﮭﻣﻟا فﺎــﻧﺋﺗﺳا/فﺎﻘﯾإ كﻧﻛﻣﯾ

؛ﻖﯾﺑطﺗﻟا ﻲــﻓ [فﺎــﻧﺋﺗﺳا] /[تﻗؤﻣ فﺎــﻘﯾإ] ﻰــﻠﻋ رﻘــﻧا

؛توﺑورﻟا ﻰﻠﻋ [فﺎﻘﯾﻹا/ءدﺑﻟا] رز ﻰــﻠﻋ ةرﯾﺻﻗ ةرﺗﻔــﻟ طﻐــﺿا

.ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻰﻠﻋ [فﺎﻘﯾﻹا/ءدﺑﻟا] رز ﻰــﻠﻋ ةرﯾﺻﻗ ةرﺗﻔــﻟ طﻐــﺿا

:قرط ثﻼﺛﺑ فﯾظﻧﺗﻠﻟ توﺑورﻟا لﯾﻐــﺷﺗ ءدﺑ كﻧﻛﻣﯾ

؛ﻖﯾﺑطﺗﻟا ﻲــﻓ [فﯾظﻧﺗﻟا ءدﺑ] ﻰــﻠﻋ رﻘــﻧا

؛ﺎ

ﯾﺿارﺗﻓا سﻧﻛﻟا ﻊﺿو طﯾﺷﻧﺗﺑ توﺑورﻟا موﻘــﯾﺳ .فﯾظﻧﺗﻟا ءدﺑﻟ توﺑورﻟا ﻰــﻠﻋ [فﺎــﻘﯾإ/ءدﺑ] رزﻟا ﻰــﻠﻋ ةرﯾﺻﻗ ةرﺗﻔــﻟ طﻐــﺿا

؛ﻲﺿارﺗﻓا لﻛﺷﺑ ﺢــﺳﻣﻟاو ﺔــﺳﻧﻛﻣﻟﺎﺑ فﯾظﻧﺗﻟا ﻊﺿو لﯾﻌﻔﺗﺑ توﺑورﻟا موﻘﯾﺳ .فﯾظﻧﺗﻟا ءدﺑﻟ ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻰﻠﻋ [فﺎﻘﯾﻹا/ءدﺑﻟا] رز ﻰﻠﻋ ةرﯾﺻﻗ ةرﺗﻔﻟ طﻐﺿا

فﯾظﻧﺗﻟا 3.3

فﯾظﻧﺗﻟا عﺎﺿوأ رﺎﯾﺗﺧا

ﺔﺑوطرو ،طﻔــﺷﻟا ،فﯾظﻧﺗﻟا تارود لﺛﻣ تﺎﻣﻠﻌﻣ طﺑﺿو دﯾدﺣﺗ كﻧﻛﻣﯾ .ﺢــﺳﻣﻟا مﺛ سﻧﻛﻟاو ،ﺢــﺳﻣﻟاو سﻧﻛﻟا ،ﺢــﺳﻣﻟا ،سﻧﻛﻟا :ﺔﺟﻣدﻣ فﯾظﻧﺗ عﺎﺿوأ ﺔﻌﺑرأ ﻊﻣ ﺞﺗﻧﻣﻟا ﻲﺗﺄﯾ

.ﻖﯾﺑطﺗﻟا ﻲﻓ ﻊﺿو لﻛﻟ ﺔــﺣﺳﻣﻣﻟا

Freo Mind دادﻋإ

.ﺔﯾودﯾ تادادﻋإ ﻰﻟإ ﺔﺟﺎﺣﻟا نود ،ءﺎﻛذﺑ فﯾظﻧﺗﻟا رﯾﯾﺎﻌﻣ طﺑﺿﺑ توﺑورﻟا موﻘﯾﺳ ،Freo Mind لﯾﻐــﺷﺗ مﺗﯾ ﺎﻣدﻧﻋ .ﻲﻛذ فﯾظﻧﺗ دﻋﺎــﺳﻣ وھ Freo Mind

.ﻖﯾﺑطﺗﻟا ﻲﻓ فﯾظﻧﺗﻟا ﺔــﻣﮭﻣ ءدﺑ دﻧﻋ Freo Mind لﯾﻌــﻔﺗ دﯾرﺗ تﻧﻛ اذإ ﺎــﻣ رﺎــﯾﺗﺧا كﻧﻛﻣﯾ

فﯾظﻧﺗﻟا ﺔﻣﮭﻣ ءدﺑ

ﺔﯾﻟﺎﺣﻟا ﺔﻣﮭﻣﻟا فﺎﻧﺋﺗﺳا/فﺎﻘﯾإ

ﺔﯾﻟﺎﺣﻟا ﺔﻣﮭﻣﻟا ءﺎﮭﻧإ

ﺔﺣﺳﻣﻣﻟا فﯾﻔﺟﺗ

ﺔﺣﺳﻣﻣﻟا لﺳﻏ

.ﺔﺣﺳﻣﻣﻟا لﺳﻐﻟ ةدﻋﺎﻘﻟا ﺔطﺣﻣ ﻰﻟإ ﺎ

ﯾﺋﺎﻘﻠﺗ توﺑورﻟا دوﻌﯾﺳ ،ةرﯾﺑﻛ ﺎﮭﻔﯾظﻧﺗ دارﻣﻟا ﺔﻘطﻧﻣﻟا تﻧﺎﻛ وأ ةددﻌﺗﻣ ﺢــﺳﻣ تﺎﯾﻠﻣﻋ ﻰﻠﻋ توﺑورﻟا طﺑﺿ مﺗ اذإ

.ﺔﯾﻟﺎﺗﻟا ﺔﻣﮭﻣﻟا ﻲﻓ ﺔﯾﻟﺎﺣﻟا فﯾظﻧﺗﻟا ﺔﻣﮭﻣ ءﺎﻧﺛأ لﯾدﻌﺗﻟا ﻖﯾﺑطﺗ مﺗﯾﺳو ،فﯾظﻧﺗﻟا ءدﺑ لﺑﻗ ﻖﯾﺑطﺗﻟا ﻲﻓ ةدوﻌﻟا رارﻛﺗو ﺢــﺳﻣﻟا تارﻣ ددﻋ لﯾدﻌﺗ نﻛﻣﯾ

رﺎﺑﻐﻟا ﻊﻣﺟ

.ﺎﮭﻠﺧادﺑ دوﺟوﻣﻟا رﺎﺑﻐﻟا سﯾﻛ ﻰﻟإ توﺑورﻟا ﺔﯾوﺎﺣ نﻣ تﺎﻔﻠﺧﻣﻟاو خﺎــﺳوﻷا لﻘﻧﺑ ةدﻋﺎﻘﻟا ﺔطﺣﻣ موﻘﺗﺳ ،ﺔــﺳﻧﻛﻣﻟﺎﺑ فﯾظﻧﺗﻟا ﺔﻣﮭﻣ ءدﺑ دﻌﺑ

ﺎﯾودﯾ رﺎﺑﻐﻟا ﻊﯾﻣﺟﺗ ءدﺑﻟ ﻖﯾﺑطﺗﻟا ﻲﻓ رﺎﺑﻐﻟا ﻊﯾﻣﺟﺗ ﻰــﻠﻋ رﻘــﻧﻟا

ﺎــﺿﯾأ كﻧﻛﻣﯾ

.ﻖﯾﺑطﺗﻟا ﻲﻓ فﯾظﻧﺗﻟا رﯾﯾﺎﻌﻣ نﻣ دﯾزﻣﻟا دﯾدﺣﺗو فﯾظﻧﺗﻟا ﻊﺿو طﺑﺿ كﻧﻛﻣﯾ :ﺔظﺣﻼﻣ

118

مﻣ 461.5*426.8*431 :دﺎﻌﺑﻷا

مﺟﻛ 11.3~ :نزوﻟا

زﺗرھ 60-50 ،~تﻟوﻓ 127-100 / زﺗرھ 60-50 ،~تﻟوﻓ 240-220 :لﺎﺧدﻹا لدﻌﻣ

(.ﺞﺗﻧﻣﻟا مﺳا ﺔﺣوﻟ تﺎﻣوﻠﻌﻣ ﻰﻠﻋ ﻲﻠﻌﻔﻟا ردﻘﻣﻟا لﺎﺧدﻹا دﻣﺗﻌﯾ)

رﯾﺑﻣأ 3.0 تﻟوﻓ 20 :ردﻘﻣﻟا جرﺧﻟا

طاو 45 نﺣﺷﻟا:ةردﻘﻣﻟا ةردﻘﻟاח

طاو 1100 （60Hz-50 ددرﺗﻣ رﺎﯾﺗ تﻟوﻓ 240-220）نﺧﺎﺳﻟا ءﺎﻣﻟﺎﺑ ﺔﺣﺳﻣﻣﻟا لﺳﻏ

طاو 850-1250 （60Hz-50 ددرﺗﻣ رﺎﯾﺗ تﻟوﻓ 100-127）

طاو 450 رﺎﺑﻐﻟا ﻊﻣﺟ

طاو 65 فﯾﻔﺟﺗﻟا

تﺎﻣﻠﻌﻣﻟا.4

تﺎﻔﺻاوﻣﻟا 1.4

توﺑورﻟا

Wi-Fiـلا

ةدﻋﺎﻘﻟا ﺔطﺣﻣ

مﻣ 107.7*350*355 :دﺎﻌﺑﻷا

مﺟﻛ 4.6~ :نزوﻟا

رﯾﺑﻣأ ﻲﻠﻠﻣ 5000 : ﺔﯾرﺎطﺑﻟا

14.4V :ردﻘﻣﻟا دﮭﺟﻟا

طاو 65 :ةردﻘﻣﻟا ﺔﻗﺎطﻟا

IEEE 802.11b/g/n :لوكوتولا

زترهاجيم 2472~2412 :ددلا قاطن

20dBm نم لقأ :(EIRP) لاسرإ ةقاط قأ

ثوتولبلا

BLE 5.0 :لوكوتولا

زترهاجيم 2480-2402 :ددلا قاطن

10dBm نم لقأ :(EIRP) لاسرإ ةقاط قأ

(توبورلا) ةيراطبلا

ةوبع لك  ةيراطبلا مزح ددع

ةيراطبلا عون

يمسا دهجلا

ةعومجم لكل ةيراطبلا ايخ ددع

ةردقا ةقاطلا ،ةردقا ةعسلا

ةدحاو ةعطق

نحشلا ةداع ةلباق نويأ مويثيل ةيراطب

14.4V

عطق 8

ةعاس/طاو 72 ،بمأ لم 5000

ثوتولبلا

BLE 5.0 :لوكوتولا

زترهاجيم 2480-2402 :ددلا قاطن

10dBm نم لقأ :(EIRP) لاسرإ ةقاط قأ

119

Manufacturer: Yunjing Intelligence Innovation (Shenzhen) Co., Ltd.

Address: A2901, Yunzhongcheng, Building 1, Vanke Yuncheng Phase 6, No.2

Dashi Road, Xili Community, Xili Street, Nanshan District, Shenzhen, Guangdong

Province, China

is a trademark of Yunjing Intelligence Innovation (Shenzhen) Co., Ltd.

YJCC019 NARWAL Freo Z10 Robot Vacuum and Mop Combo, Tangle Free Robot Mop, 15,000Pa Suction, Adapts to Hard-to-Reach Areas, Self-Emptying, Mop Washing & Drying, Obstacle Avoidance, for Pet Hair & Hard Floor

Product's Documents

User Manual

Specifications

Narwal YJCC019 Questions and Answers

Related Products

Narwal CP-ZD-A00097-00-00_DTC_N_US_QK_250416 Freo Z10 Robot Vacuum & Mop

Narwal CP-ZD-A00331-00-00-AC01_DTC_N_US_YJ_260510 Freo Z10 Turbo Robot Vacuum & Mop

Narwal CP-ZD-A00113-00-00_DTC_N_US_QQ_250909 Freo Z10 Ultra Robot Vacuum & Mop

Narwal YJCC017 Freo Z Ultra Robot Vacuum and Mop

Narwal YJCC018 Freo X Plus Robot Vacuum and Mop

Narwal YJCC0015 Freo X Ultra Robot Vacuum and Mop
