56” ICON CEILING FAN

cULus Model #300395XXX/56-ICON

READ AND SAVE THESE INSTRUCTIONS

Net Weight: 8.63 kg (19.02 lb)

Gross weight: 10.45 kg (23.04 lb)

| KICHLER.COM

56” ICON |

ACTIVATING THE TRANSMITTER

BATTERIES AND TRANSMITTER

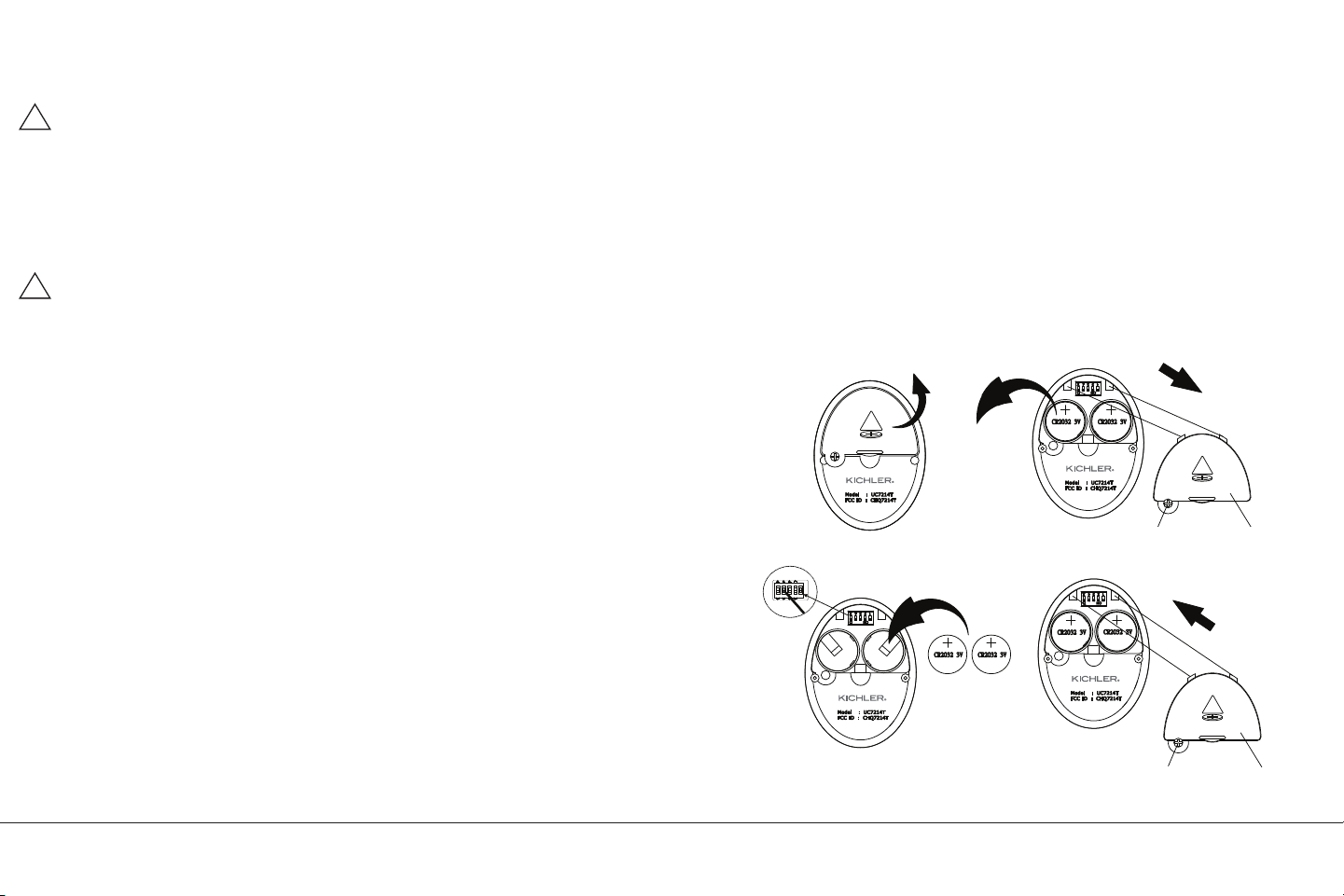

REMOVING OR REPLACING THE

TRANSMITTER BATTERIES

ADJUSTING THE

TRANSMITTER SETTINGS

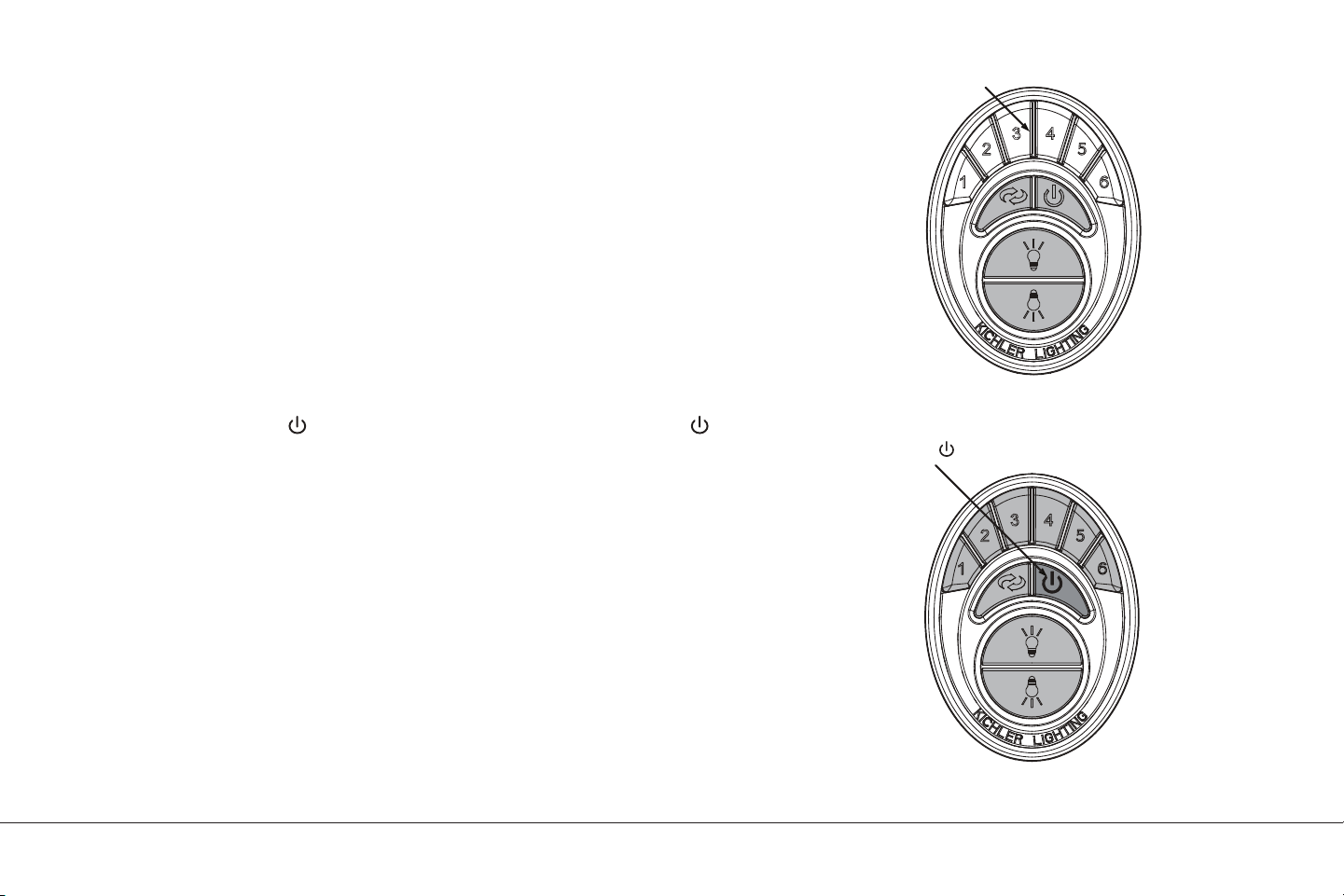

PROGRAMMING INSTRUCTIONS

BUTTON INSTRUCTIONS

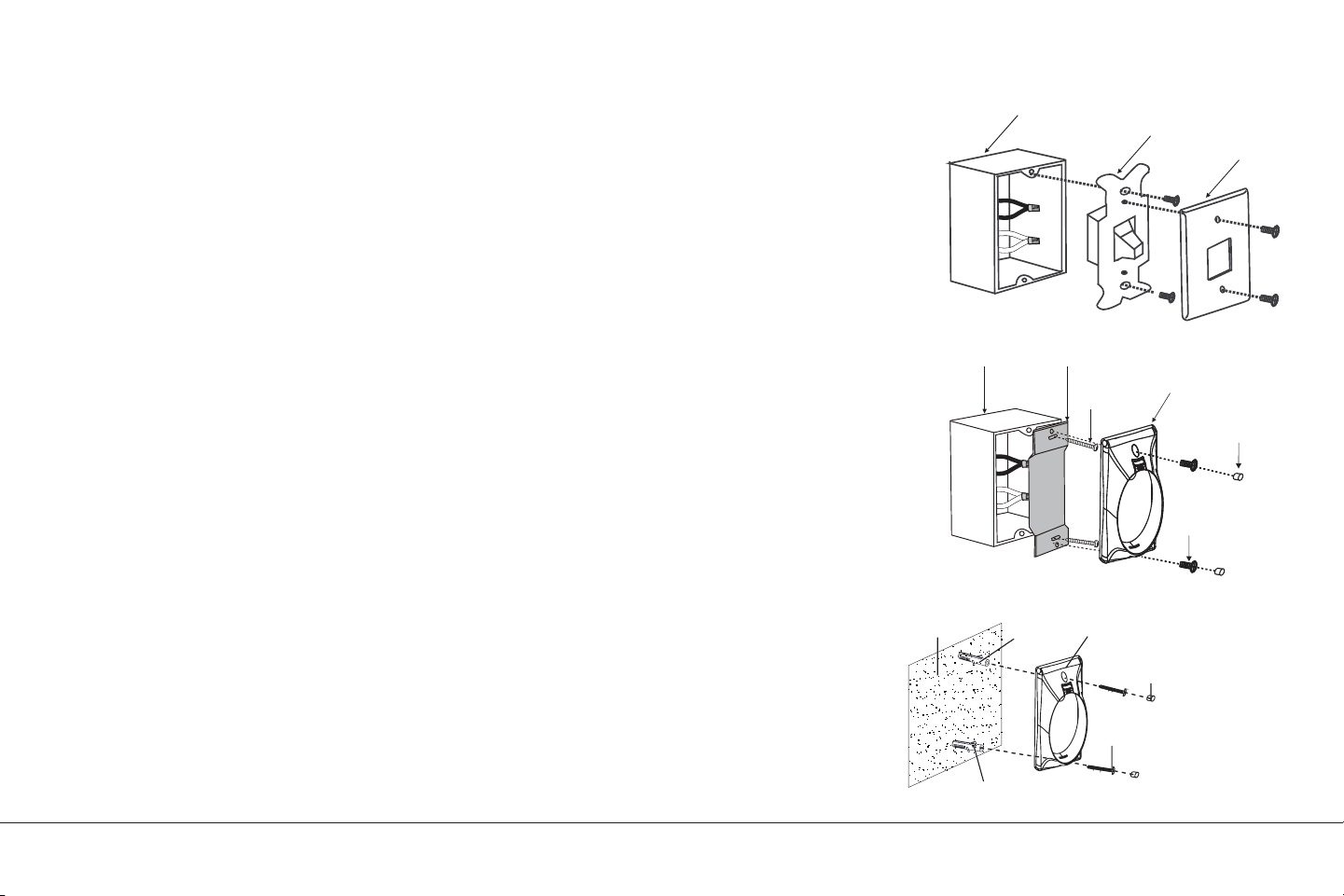

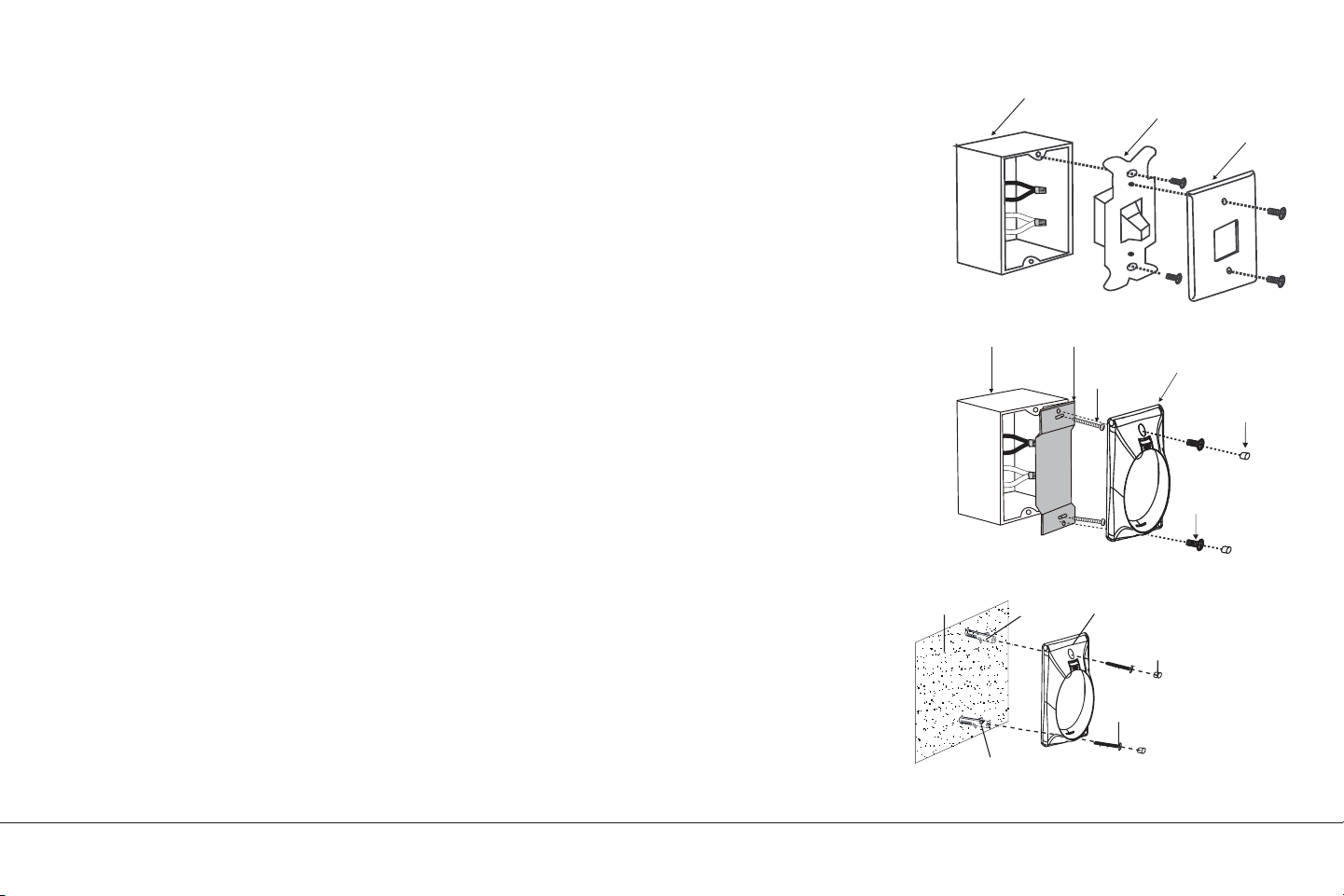

INSTALLING THE WALL PLATE

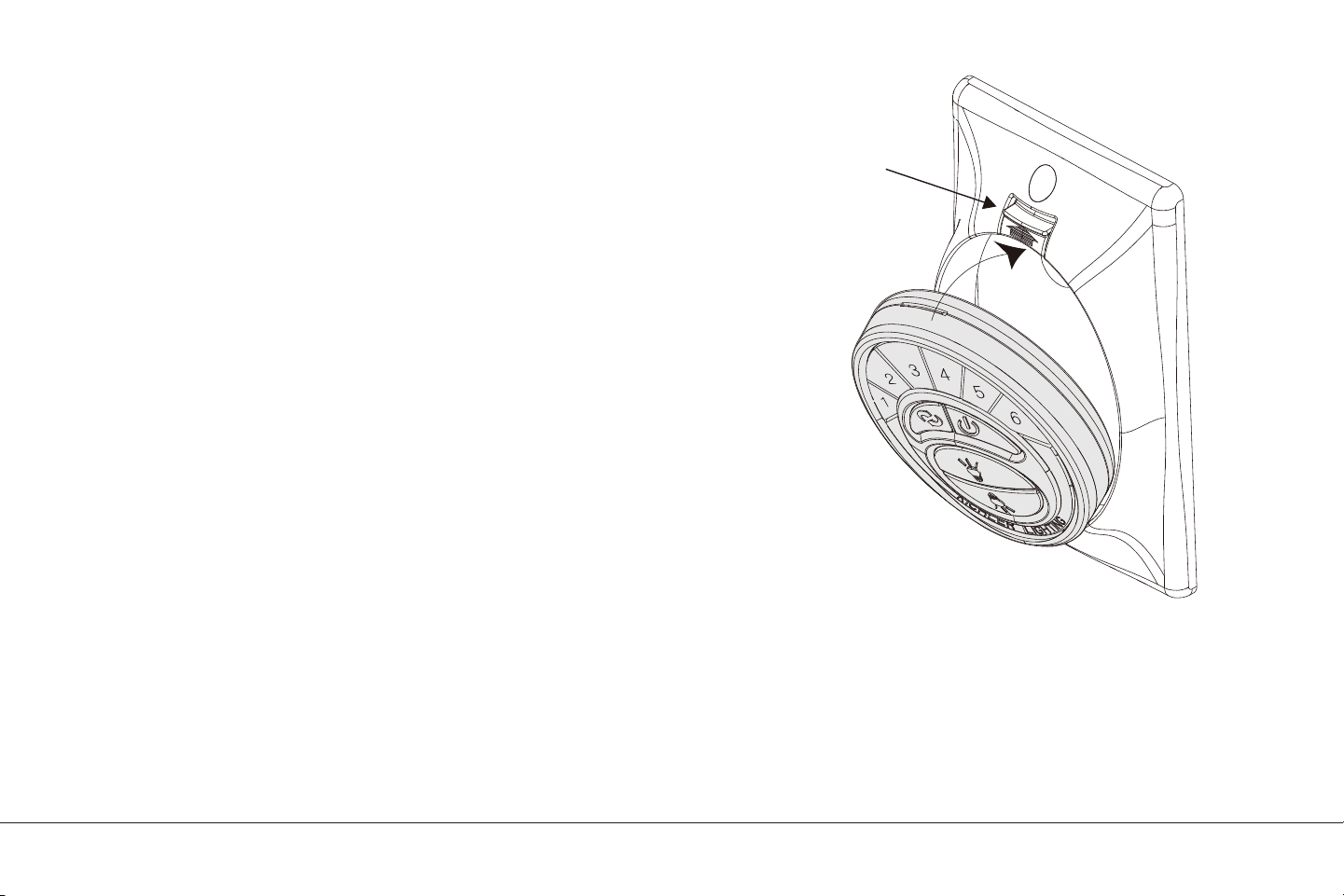

USING TRANSMITTER WITH WALL PLATE

OPERATING INSTRUCTIONS

TROUBLESHOOTING

FCC INFORMATION

SAFETY RULES

TOOLS AND MATERIALS REQUIRED

PACKAGE CONTENTS

MOUNTING OPTIONS

HANGING THE FAN

INSTALLATION OF SAFETY SUPPORT

(CANADA ONLY)

ELECTRICAL CONNECTIONS

FINISHING THE INSTALLATION

ATTACHING THE FAN BLADE ARMS

ATTACHING THE FAN BLADES

INSTALLING THE LIGHT KIT FIXTURE

INSTALLING GLASS SHADE

TABLE OF CONTENTS

Read all instructions BEFORE assembly and USE of product

KEEP INSTRUCTIONS FOR FUTURE USE

| KICHLER.COM

SAFETY RULES

WARNING: FOR CANADA, THIS FAN MUST BE SECURED

DIRECTLY TO THE BUILDING STRUCTURE/CEILING JOIST.

DON’T SECURE THIS FAN TO AN OUTLET BOX.

1. CAUTION - RISK OF SHOCK -

Disconnect power at the main circuit breaker panel or

main fusebox before starting and during the installation.

2. WARNING: This fixture is intended for installation in

accordance with the National Electrical Code (NEC) and

all local code specifications. If you are not familiar with

code requirements, installation by a certified electrician

is recommended.

3. WARNING: To reduce the risk of fire, electric shock, only

use the control provided with fan.

4. WARNING: To reduce the risk of fire, electric shock,

or Personal Injury mount to an outlet box marked

“Acceptable For Fan Support of up to 15.9 kg (35 lb)”.

For outlet box mounting, use mounting screws (and lock

washers) provided with the outlet box. Most outlet boxes

commonly used for the support of light fixtures are not

acceptable for fan support and may need to be replaced.

Due to the complexity of the installation of this fan, a

qualified licensed electrician is strongly recommended.”

5. All wiring must be in accordance with the National

Electrical Code ANSI/NFPA 70 and local electrical codes.

Electrical installation should be performed by a qualified

licensed electrician.

READ AND SAVE THESE INSTRUCTIONS

6. The outlet box and support structure must be securely

mounted and capable of reliably supporting a minimum

of 15.9 kg (35 lb). Use only CUL Listed outlet boxes

marked “FOR FAN SUPPORT”.

WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK OR PERSONAL INJURY, MOUNT FAN TO OUTLET

BOX MARKED “ACCEPTABLE FOR FAN SUPPORT”.

7. CAUTION: The fan must be mounted with a minimum

of 2.1m (7 feet) clearance from the trailing edge of the

blades to the floor.

8. To operate the reverse function on this fan, press the

reverse button while the fan is running.

9. Avoid placing objects in the path of the blades.

10. To avoid personal injury or damage to the fan and other

items, be cautious when working around or cleaning the

fan.

11. WARNING: Make sure the power is disconnected before

cleaning the fan.

12. Do not use water or detergents when cleaning the fan

or fan blades. A dry dust cloth or lightly dampened cloth

will be suitable for most cleaning.

13. After making the electrical connections, spliced

conductors should be turned upward and pushed

carefully up into outlet box. The wires should be spread

apart with the grounded conductor and the equipment-

grounding conductor on one side of the outlet box and

the ungrounded conductor on the other side of the

outlet box.

56” ICON |

14. Electrical diagrams are reference only. Light Kits

that are not packed with the fan must be cULus listed

and marked suitable for use with the model fan you

are installing. Switches must be cULus General Use

Switches. Refer to the Instructions packaged with the

light kits and switches for proper assembly.

15. All set screws must be checked, and re-tightened

where necessary, before installation.

WARNING: TO REDUCE THE RISK OF PERSONAL INJURY,

DO NOT BEND THE BLADE BRACKETS (ALSO REFERRED

TO AS BLADE ARMS) DURING ASSEMBLY OR AFTER

INSTALLATION. DO NOT INSERT OBJECTS IN THE PATH

OF BLADES.

SAFETY RULES (continued)

| KICHLER.COM

• INGESTION HAZARD: This product contains a button cell or coin battery.

• DEATH or serious injury can occur if ingested.

• A swallowed button cell or coin battery can cause Internal Chemical Burns in as little as 2 hours.

• KEEP new and used batteries OUT OF REACH of CHILDREN.

• Seek immediate medical attention if a battery is suspected to be swallowed or inserted inside any

part of the body.

• Remove and immediately recycle or dispose of used batteries according to local regulations and keep

away from children. Do NOT dispose of batteries in household trash or incinerate.

• Even used batteries may cause severe injury or death.

• Call a local poison control center for treatment information.

• Battery Type: CR2032 and Nominal Battery Voltage: 3V.

• Non-rechargeable batteries are not to be recharged.

• Do not force discharge, recharge, disassemble, heat above 40º C or incinerate. Doing so may result in

injury due to venting, l

eak

age or explosion resulting in chemical burns.

• Ensure the batteries are installed correctly according to polarity (+ and -).

•

carbon-zinc, or rechargeable batteries.

• Remove and immediately recycle or dispose of batteries from equipment not used for an extended

period of time according to local regulations.

• Always completely secure the battery compartment. If the battery compartment does not close

securely, stop using the product, remove the batteries, and keep them away from children.

WARNING

SAFETY RULES (continued)

56” ICON |

TOOLS REQUIRED PACKAGE CONTENTS

• Philips screw driver

• Blade screw driver

• 11mm wrench

• Step ladder

• Wire cutters

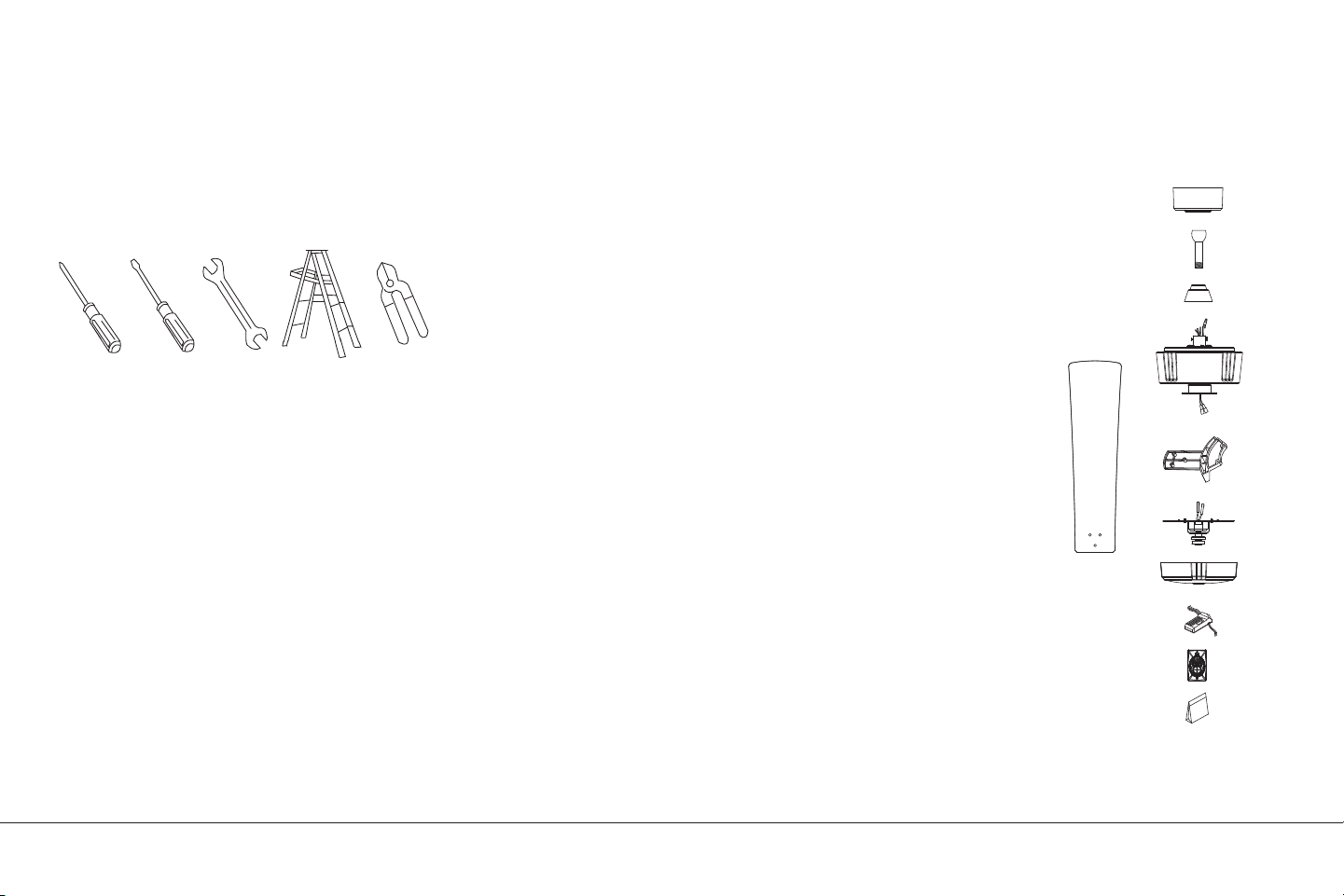

Unpack your fan and check the contents.

You should have the following items:

a. Fan blades (5)

b. Canopy

c. Ball/Downrod assembly

d. Coupling cover

e. Fan motor assembly

f. Blade arms (5)

g. Light kit assembly

h. Glass shade assembly

i. Receiver

j. Wall transmitter

k. Parts bag contents:

1) Mounting hardware:

Star washers (2), wire nuts (3),

machine screws (2), washers (2),

wood screws (2)

2) Blade attachment hardware:

blade screws (16), blade arm

screws (11), fiber washers (16)

3) Safety cable hardware:

wood screw, lock washer, flat

washer

4) Balancing kit

| KICHLER.COM

Outlet box

Provide strong

support

Recessed

outlet box

Ceiling

mounting plate

Outlet box

ANGLED CEILING

MAXIMUM 20°

ANGLE

MOUNTING OPTIONS

If there isn’t an existing UL (cUL for Canadian Installation) listed

mounting box, then read the following instructions. Disconnect the

power by removing fuses or turning o circuit breakers.

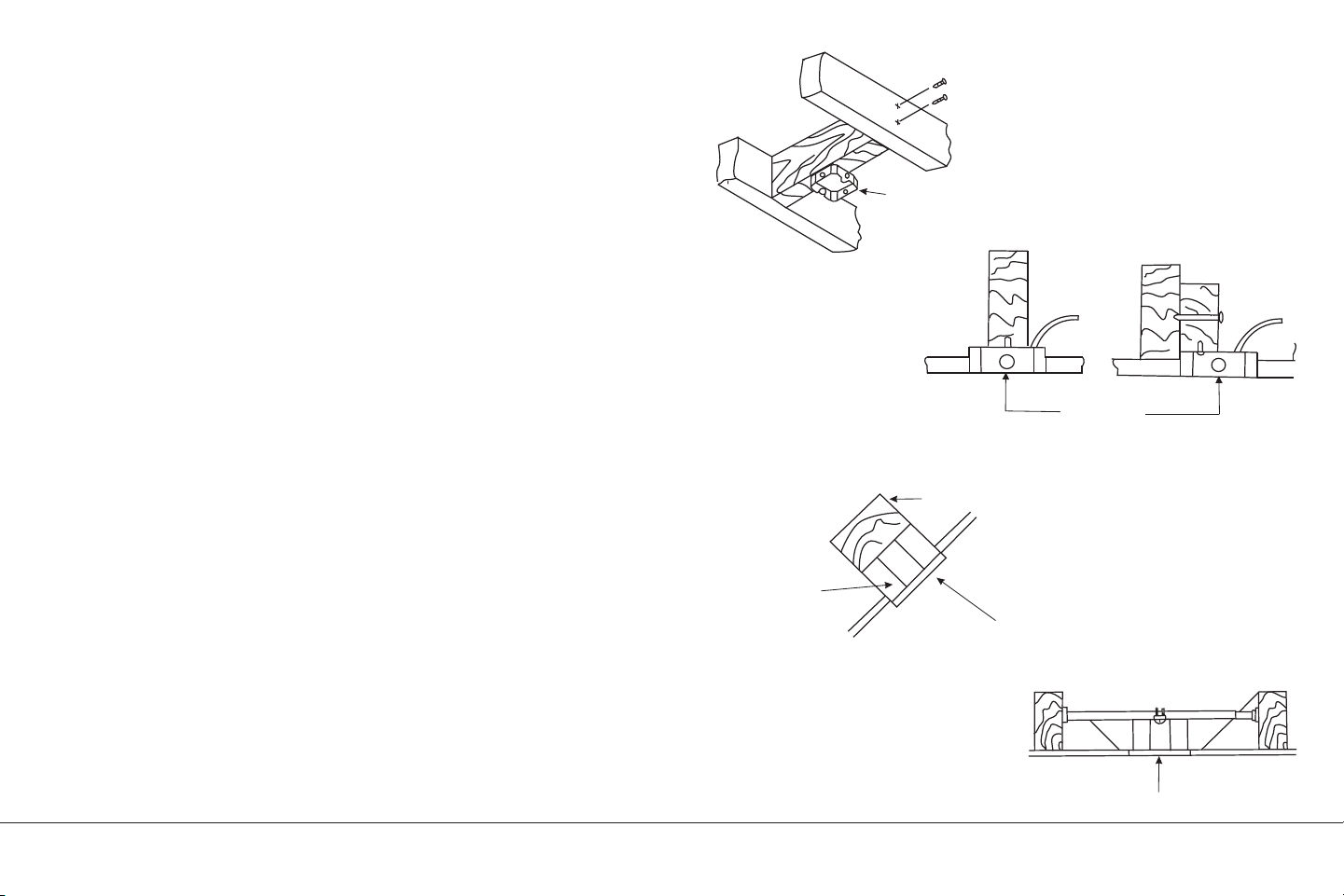

Secure the outlet box directly to the building structure. Use

appropriate fasteners and building materials. The outlet box and its

support must be able to fully support the full weight of the fan (up

to 15.9 kg (35 lb)). Do not use plastic outlet boxes.

Figures 1, 2, and 3 are examples of dierent ways to mount the

outlet box.

NOTE: If you are installing the ceiling fan on a sloped (vaulted)

ceiling, you may need a longer downrod to maintain proper

clearance between the tip of the blade and the ceiling. A minimum

clearance of 12” is suggested for optimal operation.

NOTE: Depending on the location you have selected for

installation, you may need to purchase and install a “Joist Hanger”

for the support of the outlet box. Make sure the joist hanger you

purchase has been designed for use with ceiling fans. (Fig. 4)

Fig. 2

Fig. 1

Fig. 3

Fig. 4

56” ICON |

HANGING THE FAN

NOTE: FOR CANADA, THIS FAN MUST BE SECURED

DIRECTLY TO THE BUILDING STRUCTURE/CEILING

JOIST. DON’T SECURE THIS FAN TO AN OUTLET BOX.

(see Fig. 6A)

REMEMBER to turn o the power before you begin.

To properly install your ceiling fan, follow the steps below.

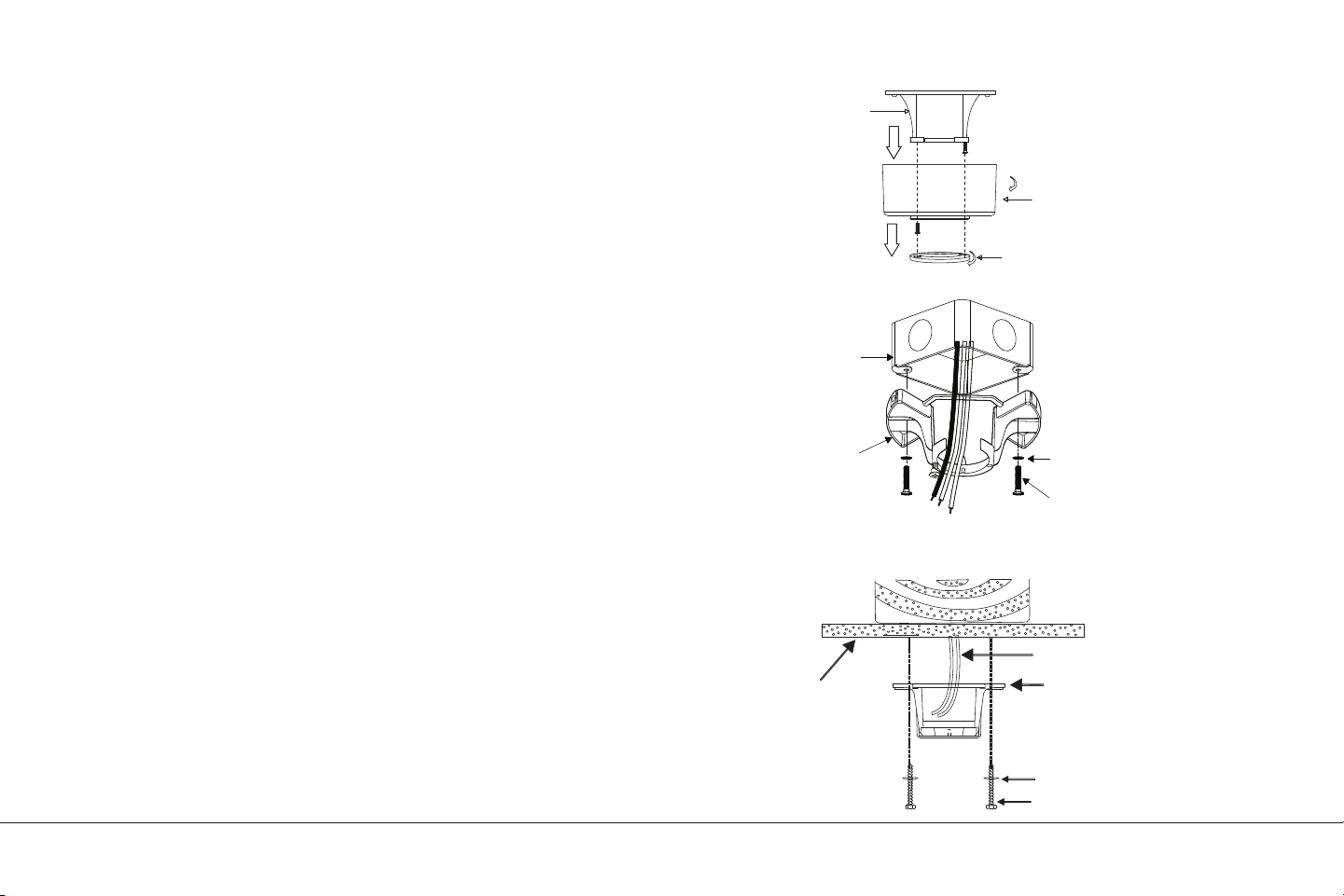

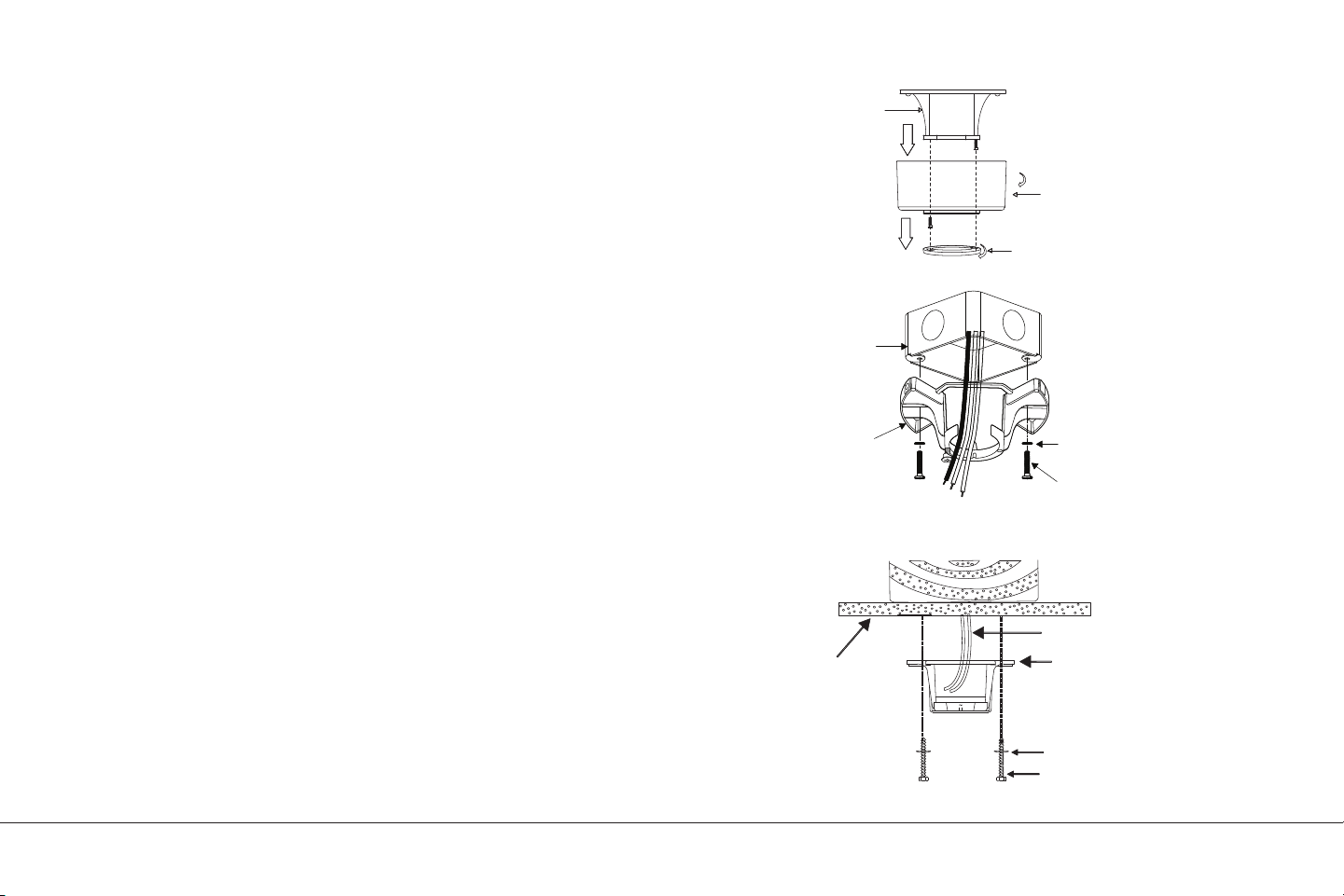

Step 1. Remove the decorative canopy bottom cover from the

canopy by turning the cover counterclockwise. (Fig. 5)

Step 2. Remove the ceiling mounting bracket from the canopy by

removing (and save) one of the two screws. Loosen the remaining

screw by a half turn. (Fig. 5)

Step 3. Pass the 120 volt supply wires from the ceiling outlet box

through the center of the ceiling mounting bracket. (Fig. 6)

Step 4. Attach the ceiling mounting bracket to the outlet box using

the screws and washers included with the outlet box. (Fig. 6)

Step 4A. Secure the mounting bracket directly to a joist from the

building structure. Use only the appropriate wood screws and lock

washers included with your fan. (Fig. 7)

NOTE: THIS STEP IS ONLY FOR CANADA.

CAUTION: The hanger bracket must be installed directly to

the building joist using the two wood screws and washers

provided. (Fig. 7)

Fig. 6

Fig. 5

Fig. 7

Ceiling

mounting

bracket

Canopy

Canopy cover

120V Wires

Ceiling

hanger

bracket

Mounting screws

(supplied with electrical box)

UL Listed

electrical

box

Washers

120V Wires

Hanger bracket

Ceiling joist

#10 Wood screws

Lock washers

| KICHLER.COM

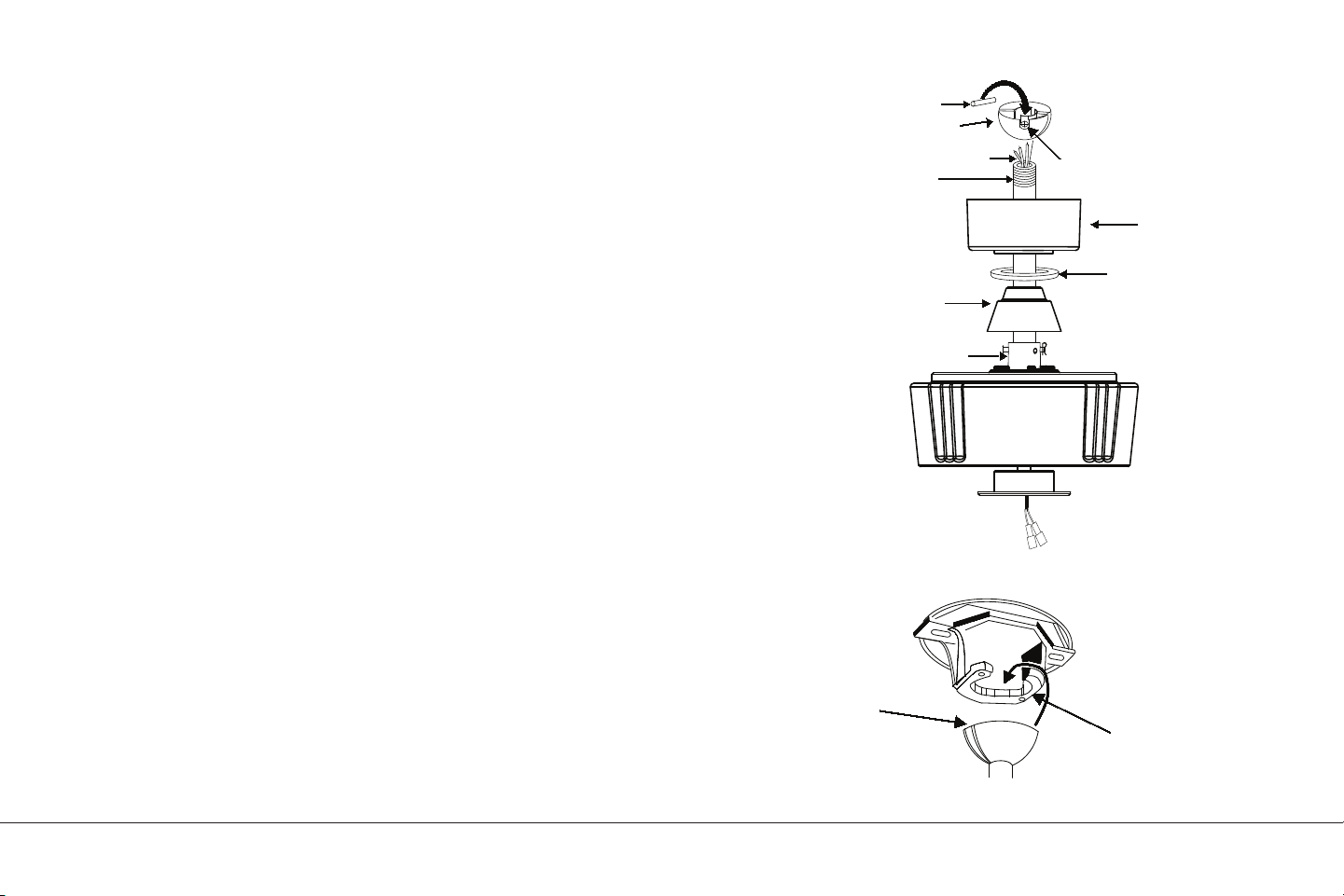

Step 5. Remove the hanger ball from the downrod assembly by

loosening the set screw, unscrewing and removing the cross pin and

unscrewing the ball o the rod. (Fig. 8)

Step 6. Loosen the two set screws and remove the hitch pin and

retaining clip from the coupling on top of the motor assembly. (Fig. 9)

Step 7. Carefully feed the electrical lead wires from the fan up

through the downrod. Thread the downrod into the coupling until the

hitch pin holes align.

Next, replace the hitch pin and retaining clip. Tighten both set screws.

(Fig. 9)

Fig. 8

Fig. 9

HANGING THE FAN (continued)

Cross pin

Hanger ball

Downrod

Supply wire &

Safety cable

Downrod

Retaining

clip

Hitch pin

Set screws

Coupling

Set screws

56” ICON |

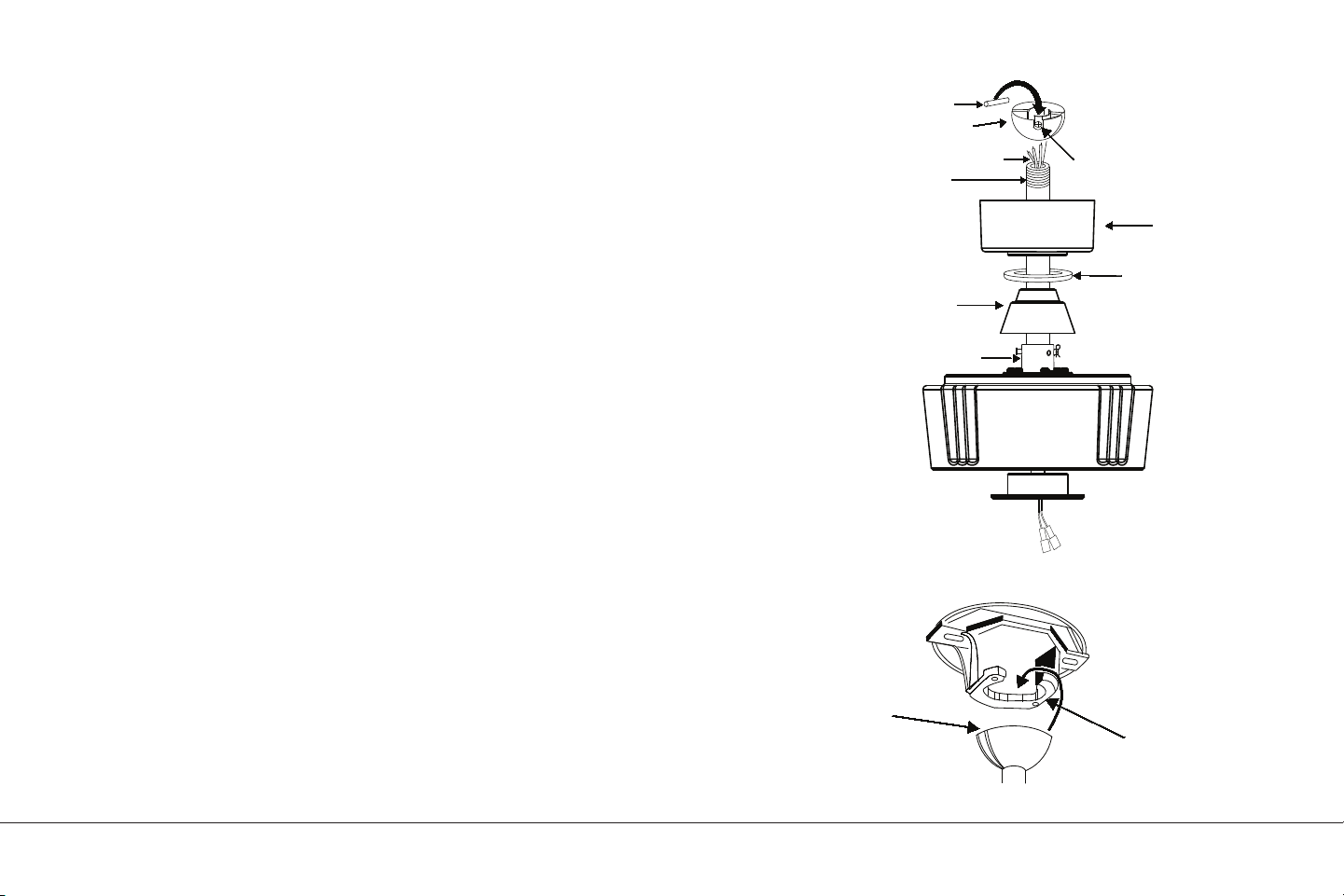

Step 8. Slip the coupling cover, canopy cover and canopy onto the

downrod. (Fig. 10)

Thread the hanger ball onto the downrod, insert the cross pin

through the downrod and tighten. Tighten the set screw.

Step 9. Lift the motor assembly into position and place the

hanger ball into the ceiling mounting bracket.

Rotate the entire assembly until the “Check Tab” has dropped into

the “Registration Slot” and seats firmly. (Fig. 11)

The entire motor assembly should not rotate (left or right) when

seated properly.

WARNING: Failure to reattach the cross pin and seat the

“Check Tab” can cause the fan to fall from the ceiling

during operation. Take special care to make sure this pin

is reattached.

HANGING THE FAN (continued)

Registration

slot

Check

tab

Cross pin

Hanger ball

Set screw

Downrod

Coupling

Canopy

Canopy cover

Coupling cover

Supply wires & Safety cable

Fig. 10

Fig. 11

| KICHLER.COM

INSTALLATION OF SAFETY SUPPORT

(Required for Canadian installation ONLY)

A safety support cable is provided to help prevent the ceiling fan

from falling, please install it as follows.

Step 1. Attach the provided wood screw and washers to the ceiling

joist next to the mounting bracket but do not tighten. (Fig. 12)

Step 2. Adjust the length of the safety cable to reach the screw and

washers by pulling the extra cable through the cable clamp until the

overall length is correct, put the end of the cable back through the

cable clamp, forming a loop at the end of the cable. Tighten the cable

clamp securely. Now, put the loop in the end of the safety cable over

the wood screw securely.

NOTE: Although the safety support cable is required for

Canadian installations only, it’s a good idea to make the

attachment with any installation.

Fig. 12

Hanger bracket

Safety cable

Attach safety cable

to ceiling joist with

screw and washer

56” ICON |

ELECTRICAL CONNECTIONS

WARNING: Carefully read and retain this Instruction

Manual for future reference.

WARNING: To avoid possible electrical shock, be sure the

electricity is turned o at the main panel by removing the

fuse or opening the circuit breaker.

WARNING: This control is designed for use with “DC Motor

Ceiling Fans” ONLY. DO NOT use with any other type of

electrical appliance.

WARNING: All wiring must conform to national and local

electrical codes. If you feel you do not have enough

electrical knowledge, have a licensed electrician install the

control.

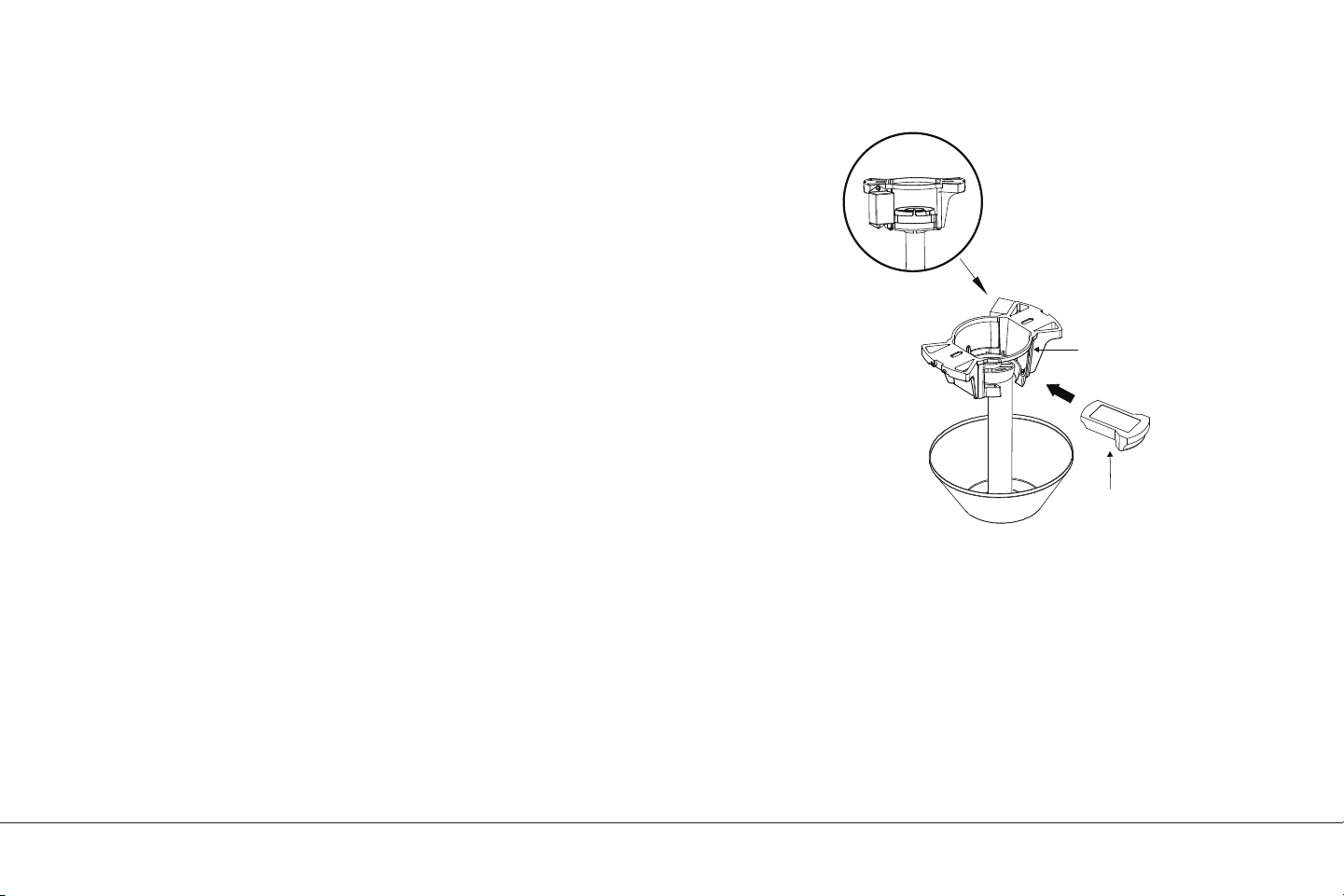

Step 1. Insert the receiver into the ceiling mounting bracket with the

flat side of the receiver facing the ceiling. (Fig. 13)

For best performance, make sure the Black antenna, on the end

of the receiver, remains extended and not tangled with any of the

electrical wires.

Fig. 13

Receiver

Hanger

bracket

| KICHLER.COM

Fig. 14

White (Neutral)

Green or Bare

Copper (Ground)

White ("AC IN N")

Outlet box

Black (Hot)

Black ("AC IN L")

Receiver

Blue (For light)

Green-

(ground)

Orange (Motor)

Brown (Motor)

Grey(Motor)

(Connect to ground

wire on hanger

bracket if no house

ground wired)

Filter

White (For light)

White ("AC IN N")

White

Black ("AC IN L")

Black

A. Fan wire connection (Fig. 14)

Connect the orange wire from the fan to the orange wire on the receiver.

Connect the brown wire from the fan to the brown wire on the receiver.

Connect the grey wire from the fan to the grey wire on the receiver.

Connect the blue wire from the fan to the blue wire on the receiver.

Connect the white wire from the fan to the white wire on the receiver.

Secure the wire connections with the plastic wire nuts provided.

Align the black wire from the receiver to the black wire from the filter, align

the white wire from the receiver to the white wire from the filter, then

connecting the molded adapter together.

Connect the black (hot) wire from the ceiling to the black wire from the

filter box.

Connect the white (Neutral) wire from the ceiling to the white wire from

the filter box.

Secure the wire connections with the plastic wire nuts provided.

If your outlet box has a ground wire (green or bare copper) connect it to

the fan ground wires; otherwise connect the hanging bracket ground

wire to the mounting bracket. Secure the wire connection with a plastic

nut provided. After connecting the wires, spread them apart so that the

green and white wires are on one side of the outlet box and black and blue

wires are on the other side. Carefully tuck the wire connections up into the

outlet box.

NOTE: Remember to cut o excess lead wire from fan body before wiring

in order to install receiver and canopy easily.

ELECTRICAL CONNECTIONS (continued)

56” ICON |

FINISHING THE INSTALLATION

Step 1. Tuck all the connections neatly into the ceiling outlet box.

Step 2. Slide the canopy up to the mounting bracket and place one of

the key hole slots over the mounting screw on the mounting bracket.

Rotate the canopy until the screw head locks in place at the narrow

section of the key hole. (Fig.15)

Step 3. Align the remaining circular hole on the canopy with the

remaining hole on the Ceiling Mounting Bracket. Insert and tighten

the mounting screw you removed earlier and the mounting screw

from step 2 above. Now, attach the canopy cover to the mounting

screw heads by inserting the screw heads into the bottom side of the

canopy cover and rotating the cover clockwise.

NOTE: Adjust the canopy screws as necessary until the

canopy and canopy cover are snug.

WARNING: Make sure the “Check Tab” at the bottom of

the hanger bracket is properly seated in the “Registration

Slot” on the side of the hanger ball before attaching the

canopy to the bracket. Failure to properly seat the “Check

Tab” could damage the electrical wires when the ceiling fan

blade direction is changed while the fan is running.

Fig. 15

Outlet box

Ceiling

mounting

bracket

Canopy

cover

Screw

Filter

Receiver

| KICHLER.COM

Fig. 16

Fig. 17

ATTACHING THE FAN BLADE ASSEMBLY

CAUTION: To reduce the risk of electric shock, disconnect the

electrical supply circuit to the fan before installing the fan blade

assembly.

Step 1. Fasten the blade assembly to the fan motor assembly by

tightening the blade arm screw onto the fan motor assembly. (Fig. 17)

Step 2. Repeat this procedure for the remaining four blade assemblies.

Screw

Fan motor assembly

Blade arm

Blade

Screw

Washer

Blade

Blade arm

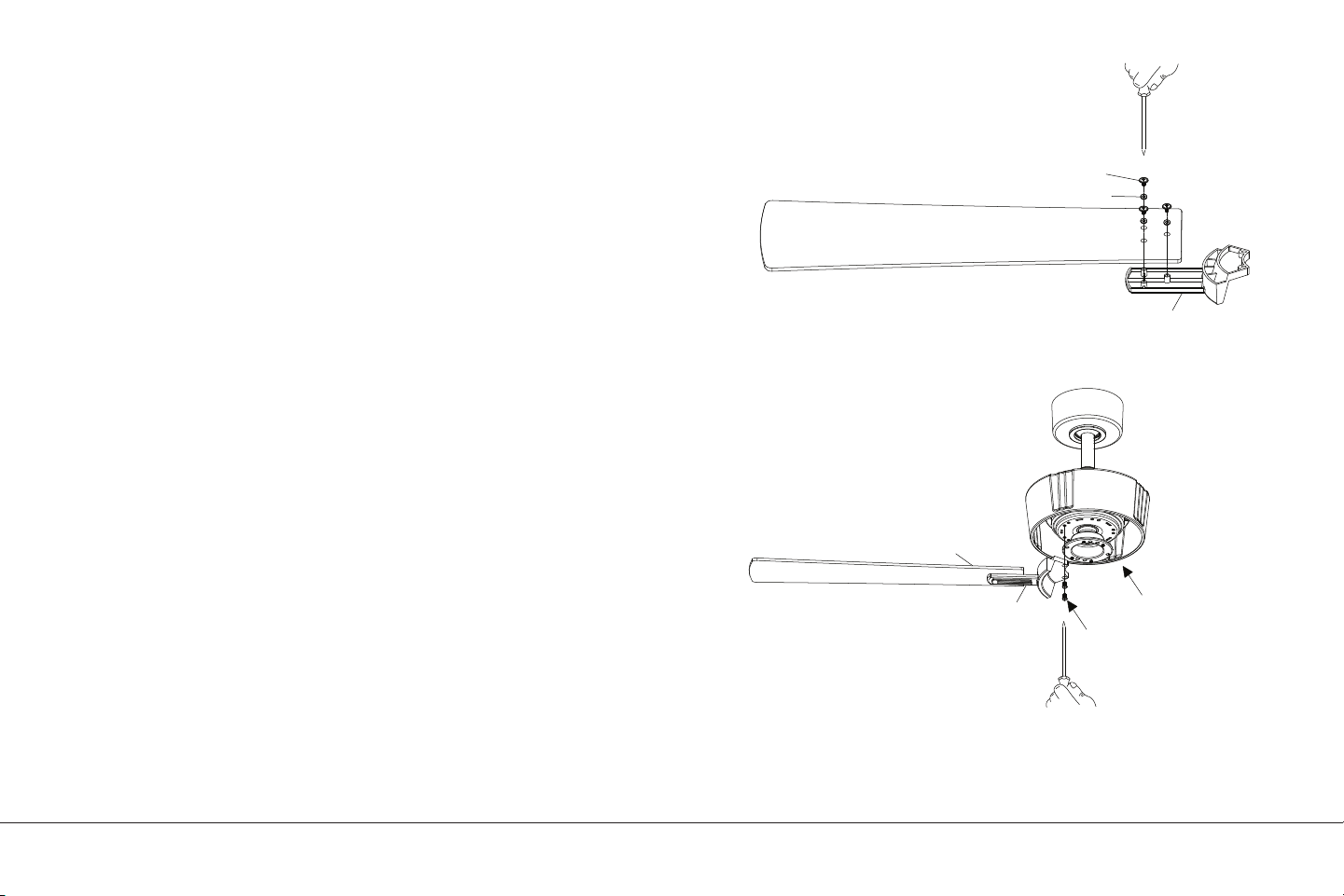

ATTACHING THE FAN BLADES

Step 1. Align the holes from the blade and washer to the holes from

the blade arms, and secure the blade in place with screws provided.

(Fig. 16)

Step 2. Repeat these steps for the remaining four blades.

56” ICON |

INSTALLING THE GLASS SHADE

CAUTION: To reduce the risk of electric shock, disconnect

the electrical supply circuit to the fan before installing the

glass shade.

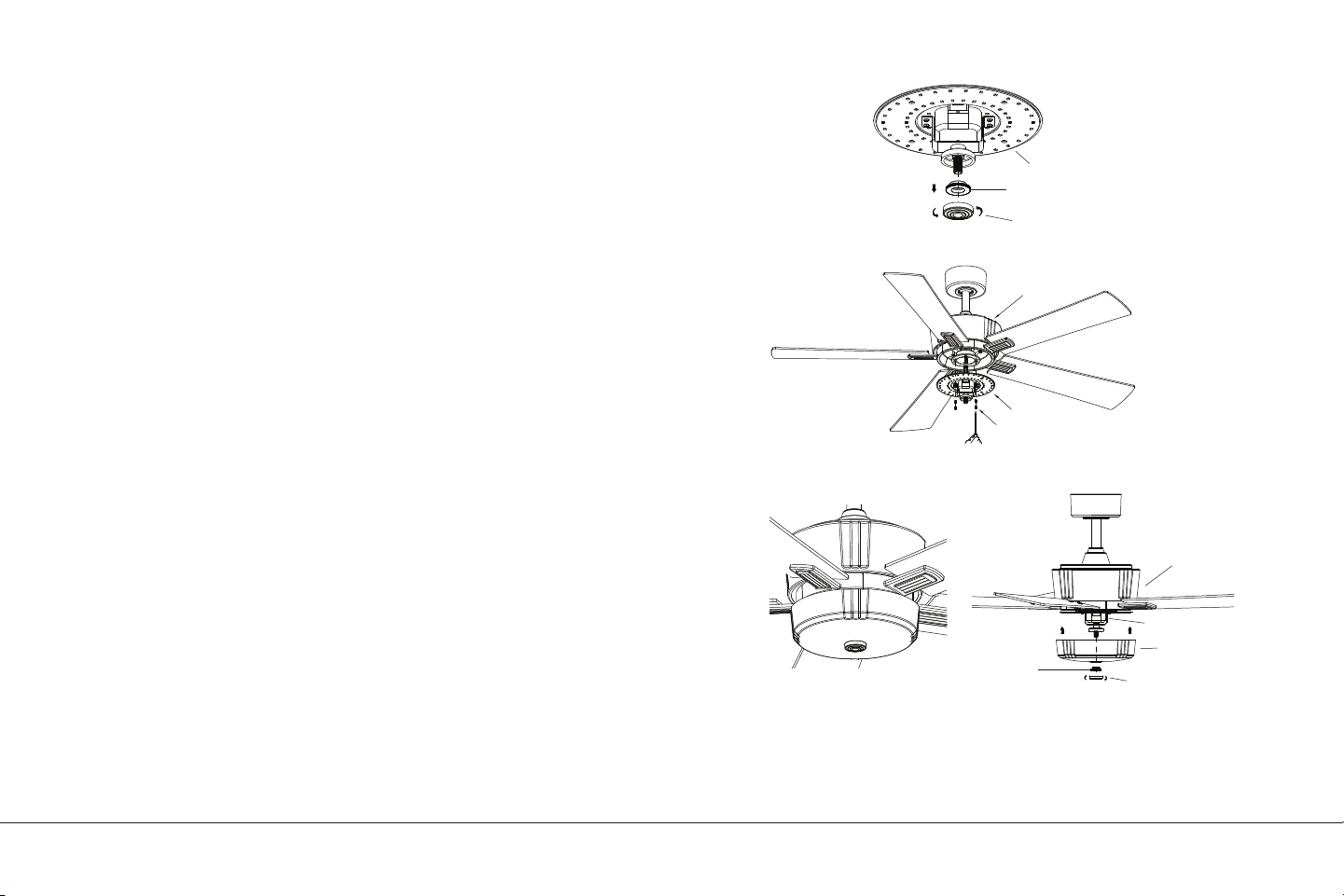

Raise the glass shade against the light plate and secure by tightening

the nut and finial. (Fig. 20)

Fig. 19

Fig. 20

Fig. 18

INSTALLING THE LIGHT KIT FIXTURE

CAUTION: To reduce the risk of electric shock, disconnect

the electrical supply circuit to the fan before installing light

kit.

Step 1. Remove the finial, and nut from the threaded nipple of the

light kit fixture assembly. (Fig. 18)

Step 2. Remove, and save the four screws on the mounting ring.

Connect the wire from the light kit fixture assembly to the wire from

the fan motor assembly by connecting the molded adapter plug

together.

Step 3. Align the screw holes from the light kit pan with the screw

holes on the mounting ring of the fan motor assembly. Reinstall

and tighten the four screws previously removed in step 2 securely.

(Fig. 19)

Light kit pan

Screws

Fan motor assembly

Finial

Light kit pan

Nut

Fan motor

assembly

Light kit pan

Shade

Finial

Nut

| KICHLER.COM

• INGESTION HAZARD: This product contains a button cell or coin battery.

• DEATH or serious injury can occur if ingested.

• A swallowed button cell or coin battery can cause Internal Chemical Burns in as little as 2 hours.

• KEEP new and used batteries OUT OF REACH of CHILDREN.

• Seek immediate medical attention if a battery is suspected to be swallowed or inserted inside any

part of the body.

• Remove and immediately recycle or dispose of used batteries according to local regulations and keep

away from children. Do NOT dispose of batteries in household trash or incinerate.

• Even used batteries may cause severe injury or death.

• Call a local poison control center for treatment information.

• Battery Type: CR2032 and Nominal Battery Voltage: 3V.

• Non-rechargeable batteries are not to be recharged.

• Do not force discharge, recharge, disassemble, heat above 40º C or incinerate. Doing so may result in

injury due to venting, l

eak

age or explosion resulting in chemical burns.

• Ensure the batteries are installed correctly according to polarity (+ and -).

•

carbon-zinc, or rechargeable batteries.

• Remove and immediately recycle or dispose of batteries from equipment not used for an extended

period of time according to local regulations.

• Always completely secure the battery compartment. If the battery compartment does not close

securely, stop using the product, remove the batteries, and keep them away from children.

WARNING

ACTIVATING THE TRANSMITTER BATTERIES AND TRANSMITTER

56” ICON |

WARNING: Chemical Burn Hazard. Keep batteries away from children. This product contains a lithium button/coin cell battery.

If a new or used lithium button/coin cell battery is swallowed or enters the body, it can cause severe internal burns and can lead

to death In as little as 2 hours. Always completely secure the battery compartment. If the battery & compartment does not

close securely, stop using the product, remove the batteries, and keep it away from children. If you think batteries might have

been swallowed or placed inside any part of the body, seek immediate medical attention.

a) The cells shall be disposed of properly, including keeping them away from children; and

b) Even used cells may cause injury.

WARNING: Make sure the power is completely disconnected before you begin this procedure.

ACTIVATING THE TRANSMITTER BATTERIES AND TRANSMITTER (continued)

Step 1. To activate the transmitter, carefully pull the insulator strips out of the transmitter to

activate the two pre-installed CR2032 3V button/coin cell batteries. Discard insulator strips. (Fig. 21)

NOTE: Your transmitter has been paired to your fan’s receiver at the factory. However,

if the fan does not respond to commands from the transmitter after power has been

restored to the fan, follow the “POWER UP AND PROGRAMMING” process on Page 21.

NOTE: To prevent damage to the transmitter, remove the batteries if not in use for

long periods of time (months). See the “REMOVING OR REPLACING TRANSMITTER

BATTERIES” instructions on page 20.

Store the transmitter away from excessive heat or humidity.

Insulator

Strip

Insulator Strip

Fig. 21

| KICHLER.COM

Our CoolTouch™ Control System includes an “automatic frequency selection” feature. To set the control

frequency and program the control system, follow these steps:

The frequency selector is a “dip switch block” inside the battery compartment of the transmitter . You

change frequencies by arranging the small switches numbered 1 through 4 in a up or down position. 16

Possible frequencies or combinations are possible. The fifth switch, marked D and X sets the system for

operation with incandescent or fluorescent lamps. It is essential to set this switch correctly. If your ceiling fan

is equipped with incandescent lamps set this switch to the D position, for fluorescent lamps, set the switch

to the X position. If these settings are reversed, the lighting control system will operate erratically and could

damage your ceiling fan.

Reinstall the battery cover to the back of the transmitter and tighten the safety screw. (Fig. 22)

NOTE: If not used for long periods of time (months), remove batteries to prevent

damage to the transmitter. Store the transmitter away from excessive heat or

humidity.

Please read this portion of the manual completely before proceeding.

REMOVING OR REPLACING TRANSMITTER BATTERIES

ADJUSTING THE TRANSMITTER SETTINGS

Fig. 22

WARNING: Chemical Burn Hazard. Keep batteries away from children. This product contains a lithium button/coin cell battery. If a

new or used lithium button/coin cell battery is swallowed or enters the body, it can cause severe internal burns and can lead to death

In as little as 2 hours. Always completely secure the battery compartment. If the battery & compartment does not close securely,

stop using the product, remove the batteries, and keep it away from children. If you think batteries might have been swallowed or

placed inside any part of the body, seek immediate medical attention.

a) The cells shall be disposed of properly, including keeping them away from children; and b) Even used cells may cause injury.

WARNING: Make sure the power is completely disconnected before you begin this procedure.

Safety Screw Battery Cover

1 2 3 4

Dip switch

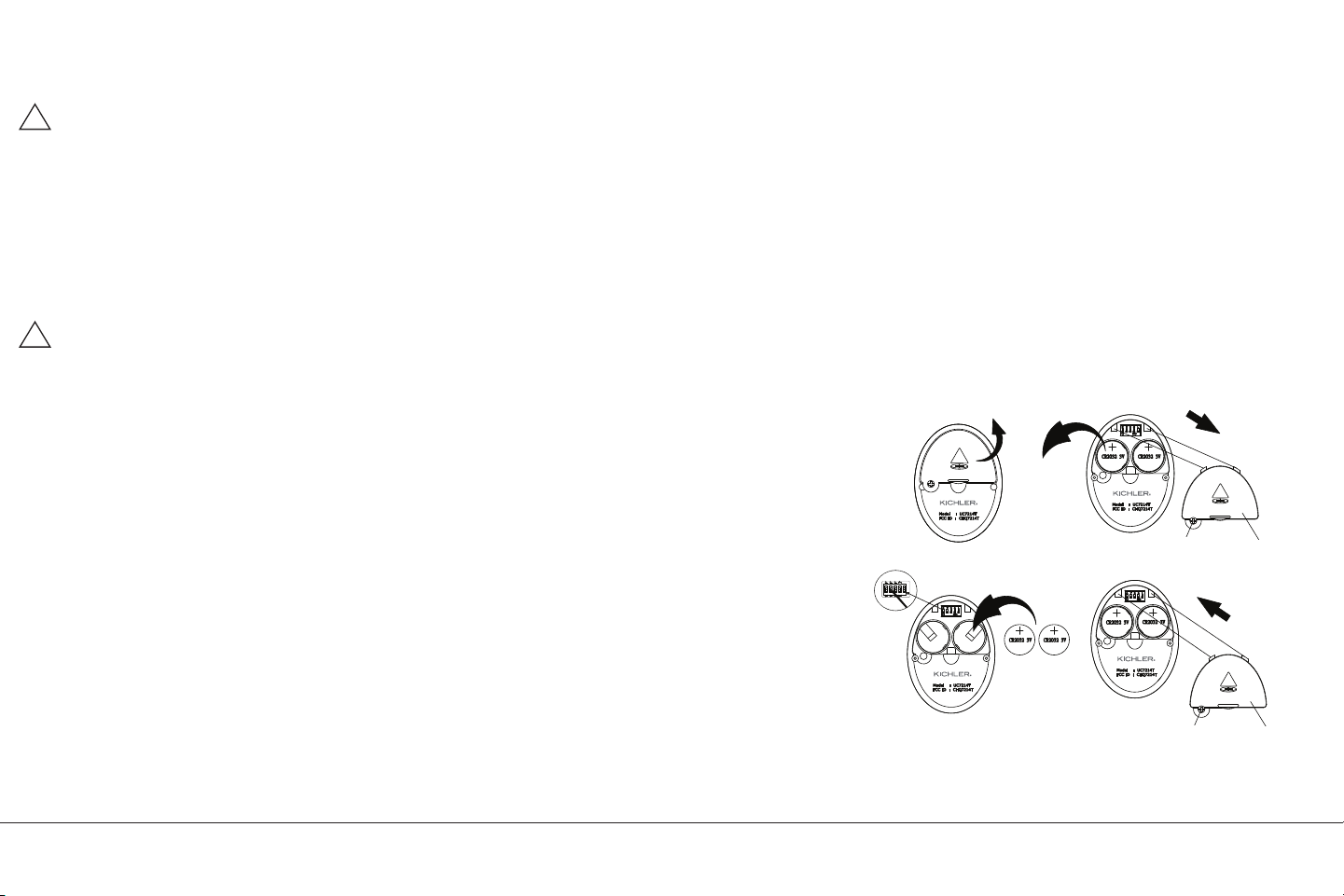

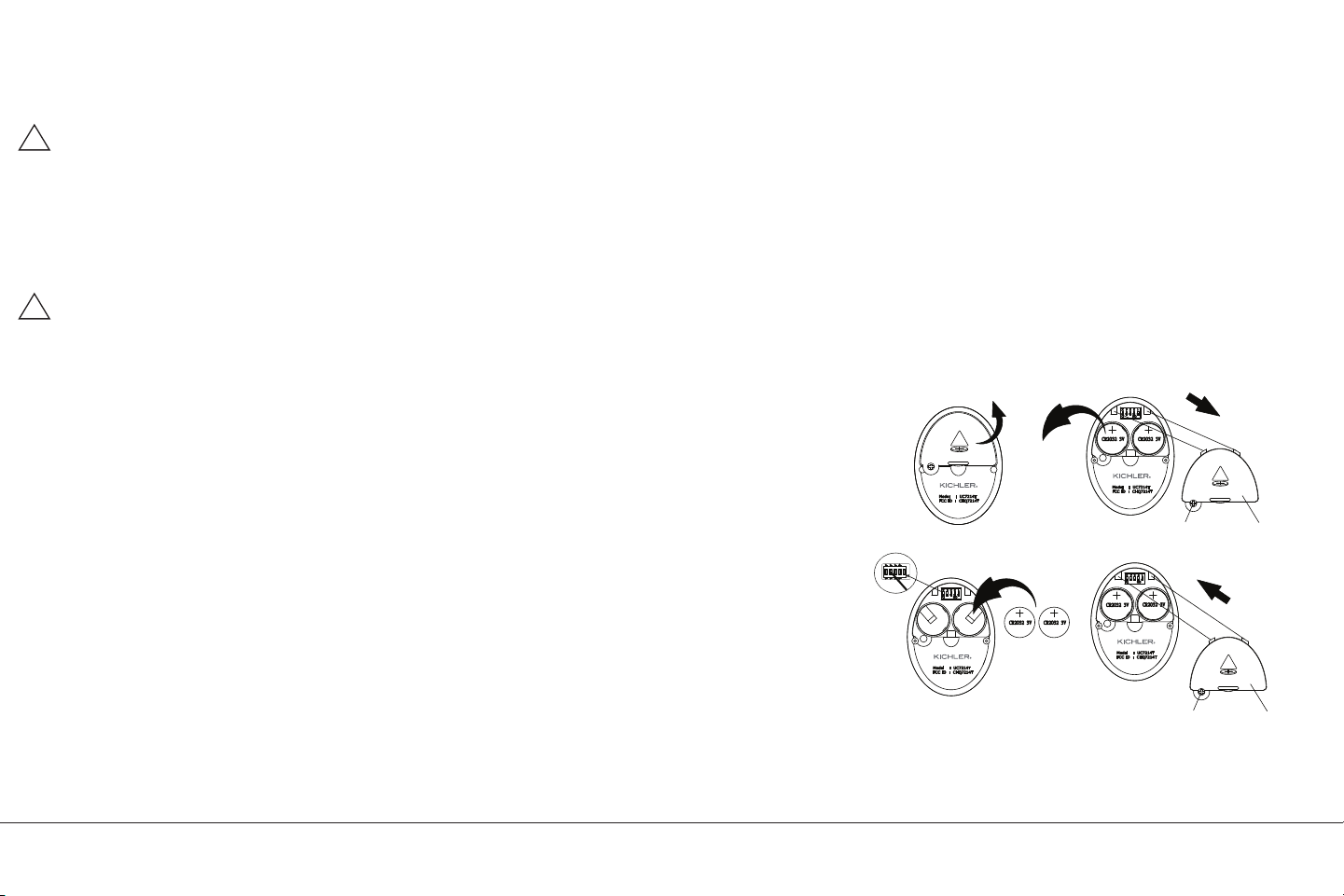

Step 1. To remove or replace the batteries, loosen the safety screw and remove the battery cover from the

back of the transmitter to access the battery compartment. (Fig. 22)

Step 2. Remove the two CR2032 3V button/coin cell batteries from the battery compartment.

NOTE: If replacing batteries, make sure to install the new CR2032 3V batteries with

the + side facing up. (Fig. 22)

56” ICON |

System programming: Read all of these steps before proceeding.

Each step must be followed exactly to properly program the control system.

1. You can leave the frequency switches at the factory setting or move them to any combination of up or

down. Use a small flat bladed screwdriver to move the switches.

2. Test the transmitter by pushing and releasing ANY button briefly. A Blue Light should illuminate

under the 3-4 buttons. (Fig. 23) If not, check to make sure the batteries are inserted and seated

correctly.

Power Up and Programming:

3. Follow the below steps to set the remote control:

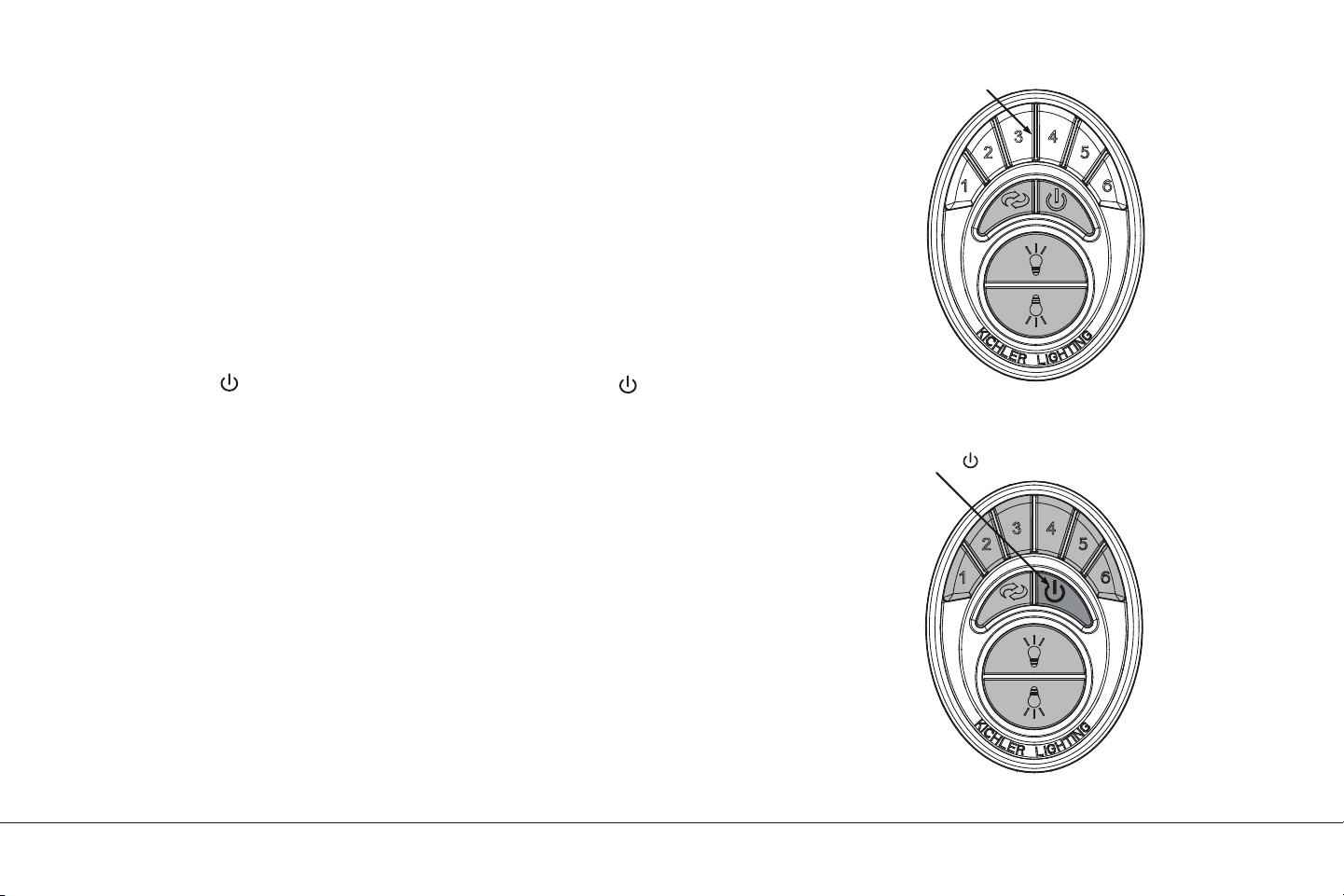

The auto learning function will only mandate within 60 seconds when turning the fan’s AC power ON.

(Figure 24)

4. Select desired frequency from the back of transmitter.

5. Restore power to your fan.

6. Press and hold the “ “ button for at least 5 seconds (you must press the “ “ button within 60

seconds of restoring power to the fan).

w7. Your CoolTouch™ Control System is now programmed and ready for use. Please see the Operating

Instructions.

The receiver provides the following protective function:

1. Lock position: The DC motor has a built-in safety against obstruction during operation. If there is an

obstruction, the motor will stop and then the power will automatically go o in 30 seconds. Remove

the obstruction and reset.

2. Over 80W protection: When the receiver detects motor power consumption which is greater than

80W, the receiver power will be stopped and operation will immediately discontinue. Wait for 5 seconds

and then turn the receiver power back on.

Fig. 23

Fig. 24

Blue Light

Press/hold Button

PROGRAMMING INSTRUCTIONS

| KICHLER.COM

BUTTON INSTRUCTIONS

Figure 25

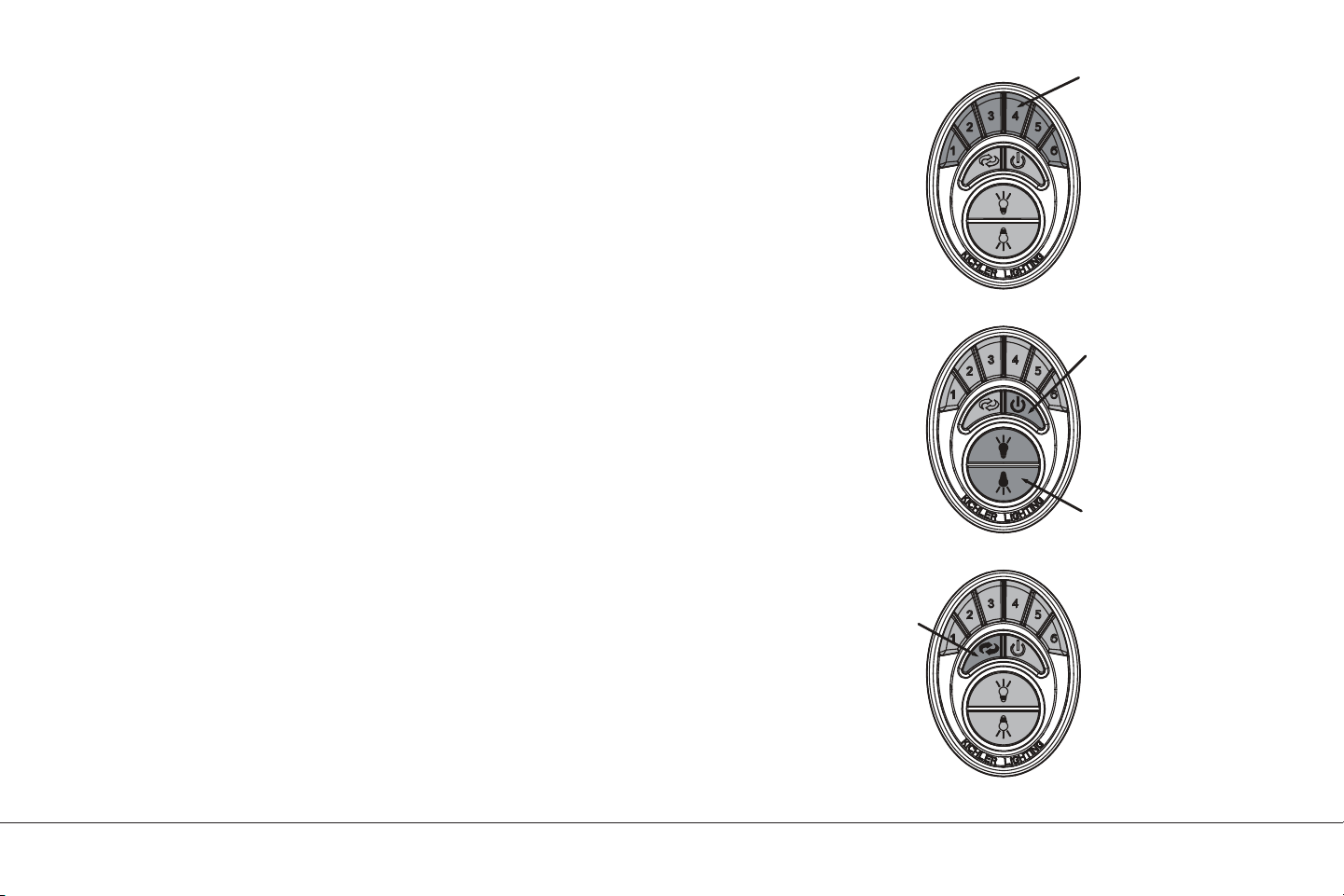

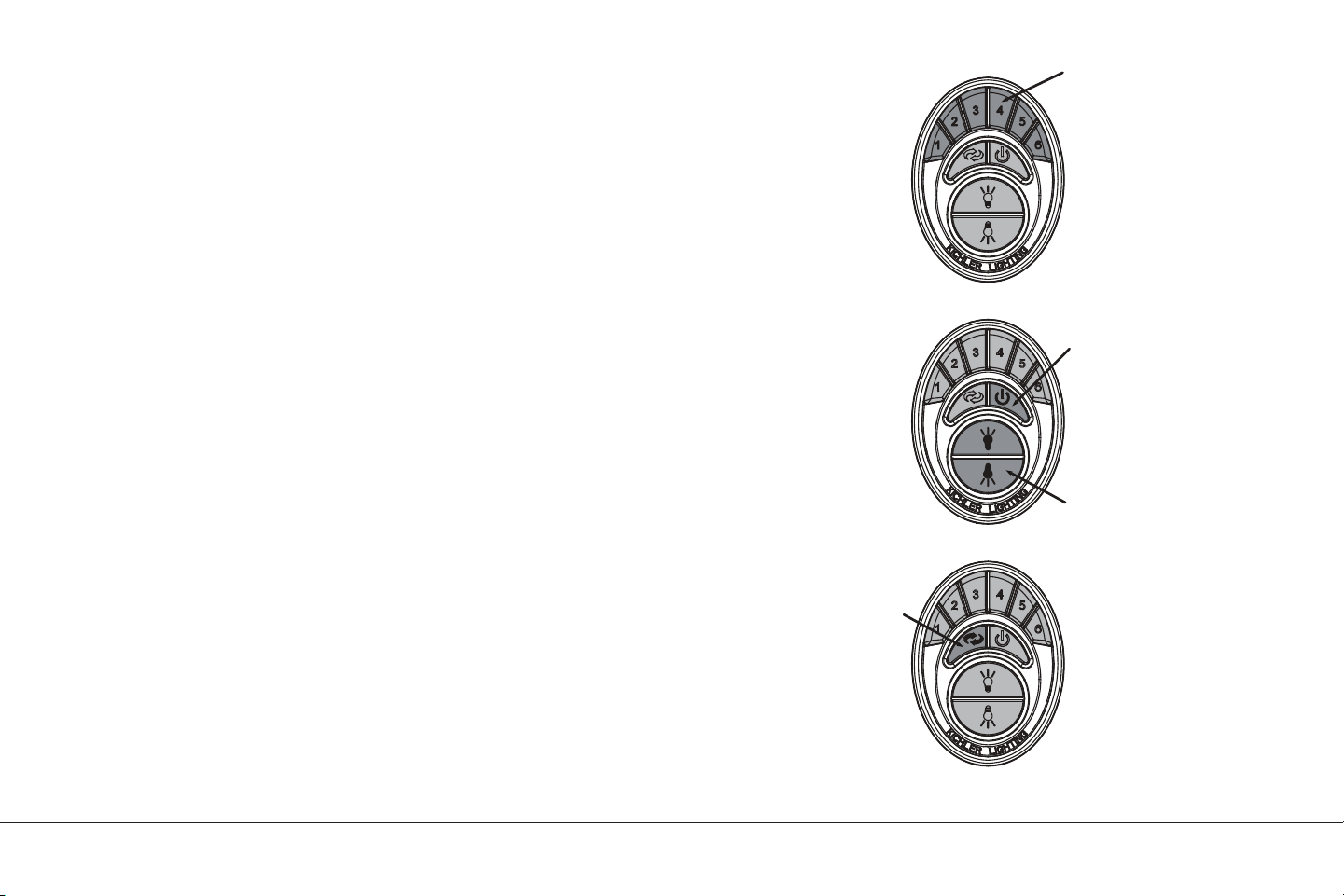

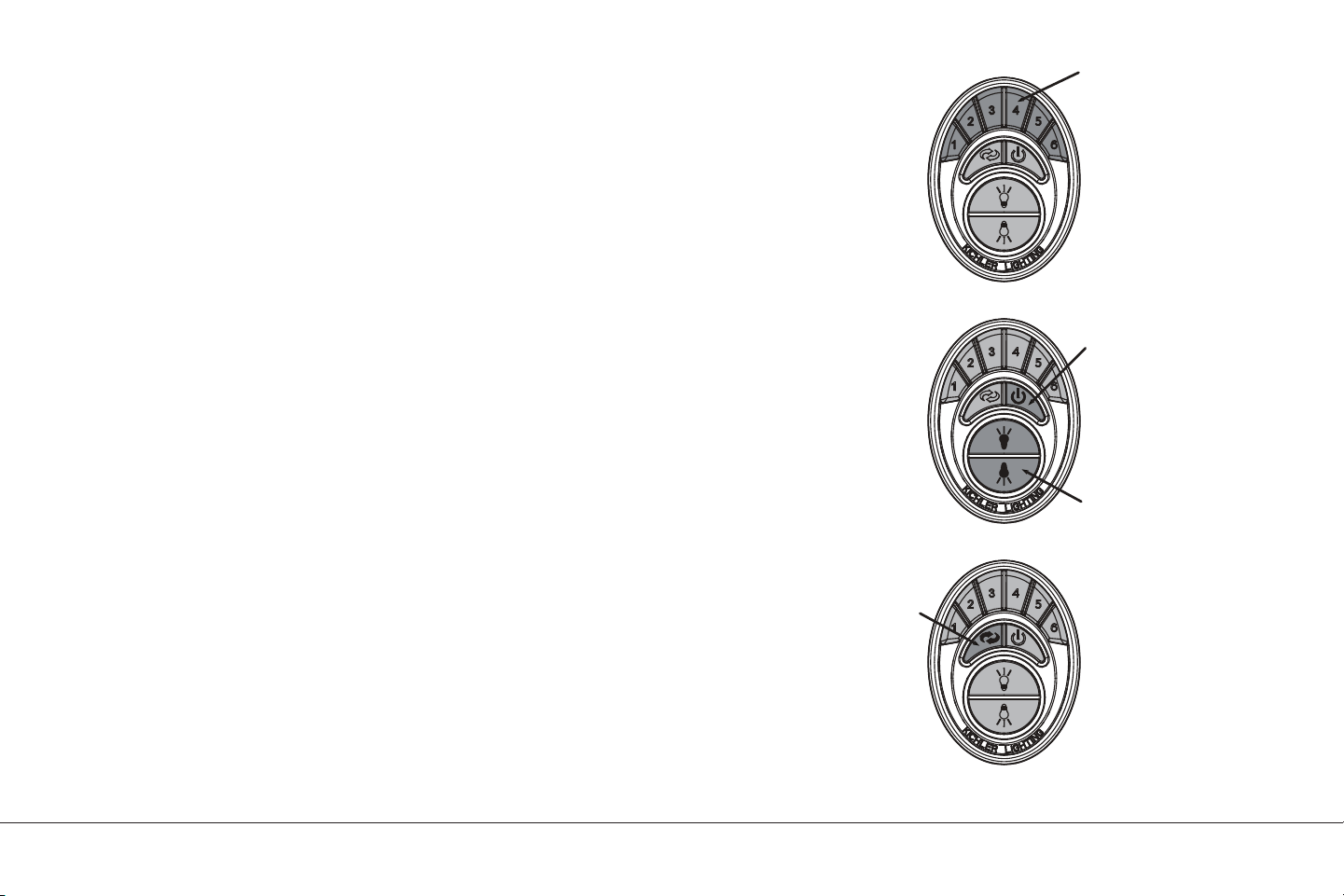

Buttons 1, 2, 3, 4, 5 and 6 are used to set the blade speed as follows:

1 = Low Speed

2 = Medium Low Speed

3 = Medium Speed

4 = Medium High Speed

5 = High Speed

6 = Extra High Speed

Figure 26

The “MOTOR OFF” button:

This button turns the fan motor o and is also used in the program procedure.

The “LIGHT CONTROL “ button:

This button turns the bottom light ON or OFF and also controls the brightness

setting. Press and hold either button to set the desired brightness level. The

next time you turn the light on, the system will remember this setting. Press

and release either button to turn the light ON or OFF.

Figure 27

The “FORWARD/REVERSE “ button is used to set the fan in forward or reverse

operation. Each time you press this button the fan blades will reverse direction.

This button functions ONLY when the fan blades are in motion.

OPERATIONAL NOTE: Each time you start the blades rotating, at any speed

or reverse, the direction of the blades the Control System will do a “Self Check”

to ensure operational integrity. The blades will rotate slowly a short distance

(¼ turn), pause, change directions, rotate ¼ turn, then build up RPM’S to the

selected speed. This is a perfectly normal procedure and ensures normal

operating performance

Fig. 27

Fig. 25

Motor Off Button

Light Control Buttons

Forward/Reverse

Button

Speed Buttons

Fig. 26

56” ICON |

INSTALLING THE WALL PLATE

CAUTION: To avoid possible electrical shock, be sure you have turned o the power

at the main circuit panel or main fuse box.

WARNING: All wiring must be in accordance with the National Electrical Code and

local electrical codes. Electrical installation should be performed by a qualified

licensed electrician.

Select a location to install your CoolTouch™ wall plate. You can replace an existing wall switch, or

install the wall plate on ANY flat surface.

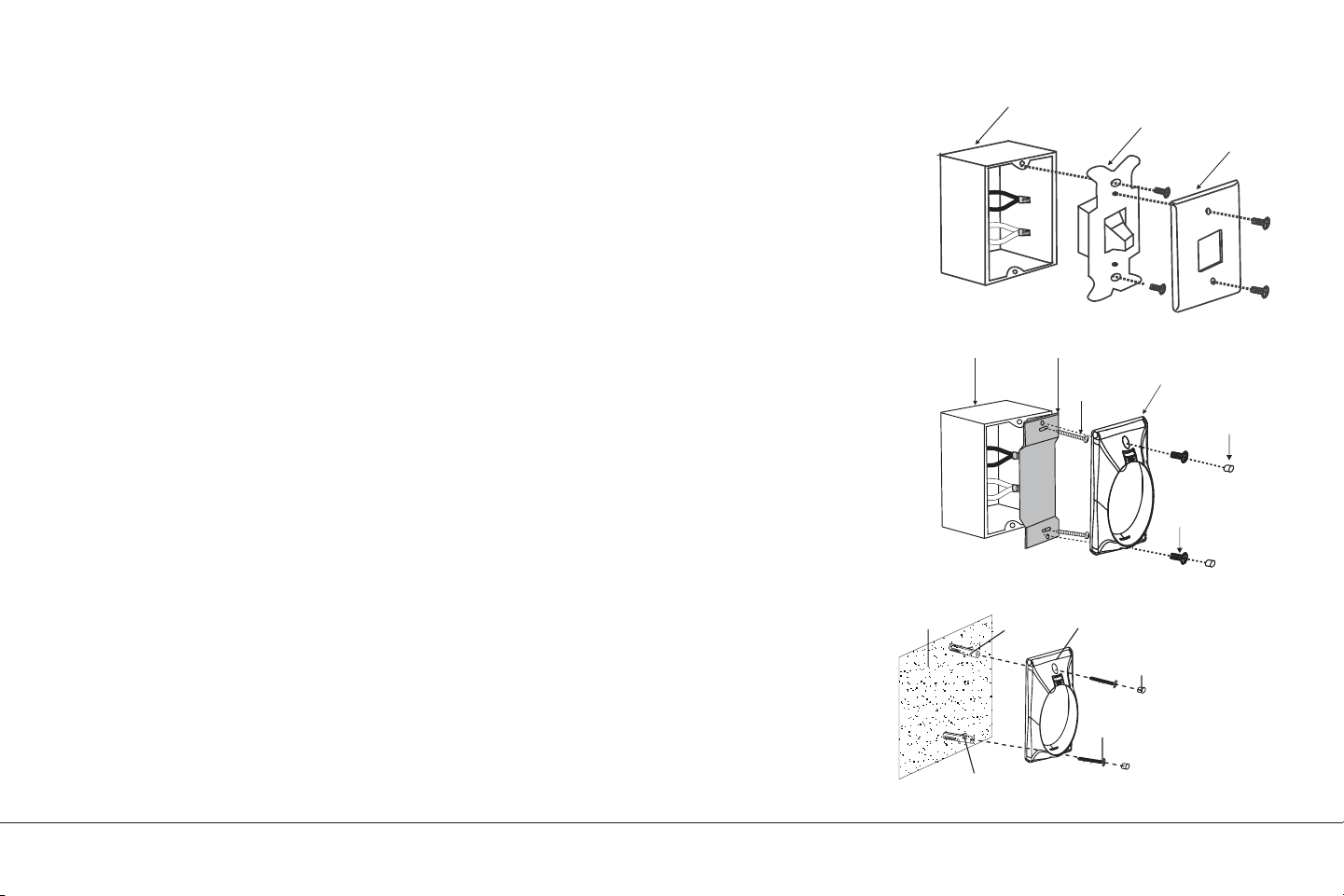

Option 1: Install the wall plate using an existing wall switch outlet box.

CAUTION: Switch installation must comply with all local and national electric codes.

Make sure the electrical power is TURNED OFF at the main circuit panel or main

fuse box before continuing.

Step 1. Remove the existing wall plate and the old switch from the wall outlet box. (Fig. 28)

Step 2. Connect the BLACK leads (hot) together with a wire connector (not supplied) and push

the connected leads back inside the wall outlet box. (Fig. 28)

Step 3. Connect the WHITE leads (neutral) together with a wire connector (not supplied) and

push the connected leads back inside the wall outlet box. (Fig. 28)

Step 4. Install the metal plate and the CoolTouch™ wall plate to the existing wall outlet box with

the screws provided. lnsert the two plastic plugs into the wall plate. (Fig. 29)

Option 2: Install the wall plate on ANY flat surface.

Step 1. Select the desired location and use the CoolTouch™ wall plate to mark the location for

the mounting holes.

Step 2. Use the drywall anchors and screws provided to finish the installation. (Fig. 29a)

Outlet Box

Wall Surface

Wall Anchor

Screws

CoolTouch

™

Wall Plate

Metal Plate

Screws

Plastic Plug

CoolTouch

™

Wall Plate

Switch

Wall Plate

Fig. 28

Fig. 29

Fig. 29a

| KICHLER.COM

USING TRANSMITTER WITH WALL PLATE

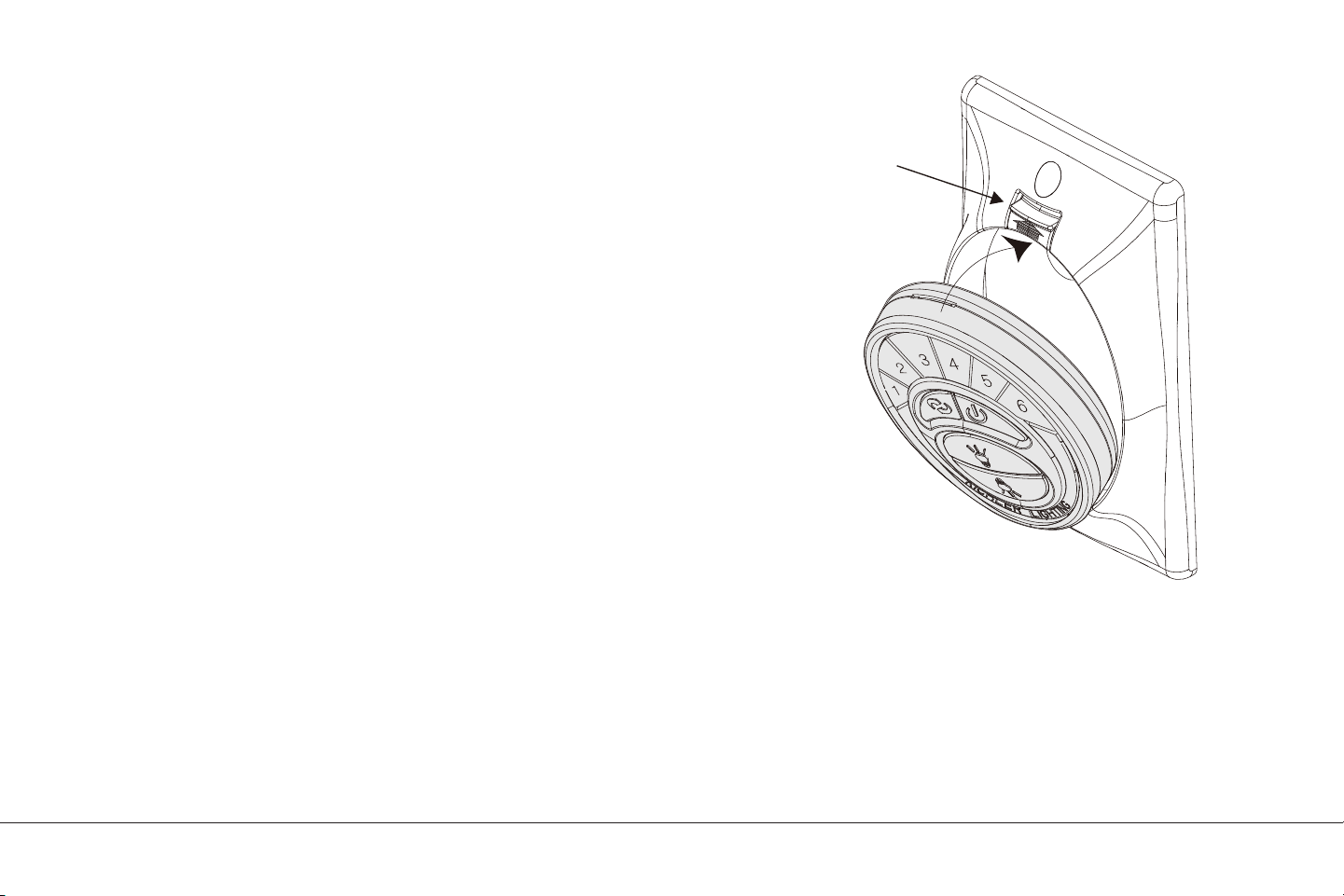

1. Insert the transmitter into the wall plate by inserting the bottom

of the transmitter first and then press the top of the transmitter

into the pocket. The transmitter will fully function from this

location or you can remove the transmitter and use as a “Hand

Held” device. (Fig. 30)

2. Press the release button to remove the transmitter from the wall

plate.

Release

button

Fig. 30

56” ICON |

OPERATING INSTRUCTIONS

Warm weather - Forward (counter clockwise).

A downward airflow creates a cooling eect as shown in Fig. 31. This

allows you to set your air conditioner on a warmer setting without

aecting your comfort.

Cool weather - Reverse (clockwise).

An upward airflow moves warm air from the ceiling as shown in

Fig. 32. This allows you to set your heating unit on a cooler setting

without aecting your comfort.

NOTE: To operate the reverse function on this fan, press the reverse

button while the fan is running.

Fig. 31

Fig. 32

| KICHLER.COM

TROUBLESHOOTING

Problem

Fan will not start.

Fan sounds noisy.

Fan wobbles.

Remote control

malfunction.

Solution

1. Check circuit fuses or breakers.

2. Ensure that the batteries in the transmitter are installed properly with the +side facing up, and that they still have power

NOTE:When a button is pressed on the transmitter, the backlight in the transmitter will light up if the bat-

teries still have power.

3. Check all electrical connections to ensure proper contact.

CAUTION: Make sure the main power is OFF when checking any electrical connection.

1. Make sure all motor housing screws are snug.

2. Make sure the screws that attach the fan blade brackets to the motor are tight.

3. Make sure wire nut connections are not rubbing against each other or the interior wall of the switch housing.

CAUTION: Make sure main power is o.

4. Allow a 24-hour “breaking-in period. Most noise associated with a new fan disappears during this time.

5. If using an optional light kit, make sure the screws securing the glassware are tight. Make sure the light bulbs are not

touching any other component.

6. Do not connect this fan to wall mounted variable speed control(s). They are not compatible with ceiling fan motors or

remote controls.

7. Make sure the upper canopy is a short distance from the ceiling. It should not touch the ceiling.

1. Check that all blade and blade arm screws are secure.

2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling

above the tip of one of the blades. Measure this distance. Rotate the fan until the next blade is positioned for measurement.

Repeat for each blade. The distance deviation should be equal within 1/8”.

3. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and

possibly result in smoother operation.

1. Ceiling fans with remote control systems

CAN NOT be operated in conjunction with any other control system EXCEPT a

basic On/O wall switch, if desired.

56” ICON |

FCC INFORMATION

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:

1) This device may not cause harmful interference, and

2) This device must accept any interference received, including interference that may cause undesired operation.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not

occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o

and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

| KICHLER.COM

www.kichler.com

KICHLER

LIGHTING LLC

30455 SOLON RD.

SOLON, OH 44139 USA

CUSTOMER SERVICE 866.558.5706

8:00 AM TO 5:00 PM EST, MONDAY - FRIDAY

REV 16-JAN-2025

MODE D’EMPLOI

Les images du produit peuvent être légèrement diérentes du produit réel.

VENTILATEUR DE PLAFOND ICON DE 1,42 M

Modèle nº 300395XXX/56-ICON

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS

Poids net : 8,63 kg (19,02 lb)

Poids brut : 10,45 kg (23,04 lb)

| KICHLER.COM

ICON DE 1,42 M |

RÈGLES DE SÉCURITÉ

OUTILS ET ÉQUIPEMENT REQUIS

CONTENU DE L’EMBALLAGE

OPTIONS D’INSTALLATION

SUSPENSION DU VENTILATEUR

INSTALLATION DU CÂBLE DE SUPPORT DE SÉCURITÉ

(CANADA SEULEMENT)

CONNEXIONS ÉLECTRIQUES

TERMINER L’INSTALLATION

INSTALLATION DES SUPPORTS DE PALES DU

VENTILATEUR

INSTALLATION DES PALES DU VENTILATEUR

INSTALLATION DU LUMINAIRE

INSTALLATION DE L’ABAT-JOUR EN VERRE

ACTIVATION DES PILES DE L’ÉMETTEUR

ET DE L’ÉMETTEUR

RETRAIT OU REMPLACEMENT DES

PILES DE L’ÉMETTEUR

RÉGLAGE DES PARAMÈTRES

DE L’ÉMETTEUR

INSTRUCTIONS DE PROGRAMMATION

INSTRUCTIONS DES BOUTONS

INSTALLATION DE LA PLAQUE MURALE

UTILISATION DE L’ÉMETTEUR AVEC

LA PLAQUE MURALE

MODE D’EMPLOI

DÉPANNAGE

INFORMATIONS DE LA FCC

TABLE DES MATIÈRES

Lisez toutes les instructions AVANT de procéder à l’assemblage et l’UTILISATION du produit.

CONSERVEZ CES INSTRUCTIONS POUR UN USAGE ULTÉRIEUR

| KICHLER.COM

RÈGLES DE SÉCURITÉ

AVERTISSEMENT : POUR LE CANADA, CE VENTILATEUR

DOIT ÊTRE FIXÉ SOLIDEMENT DIRECTEMENT SUR LA

STRUCTURE DU BÂTIMENT/SOLIVE DE PLAFOND. NE

FIXEZ PAS SOLIDEMENT CE VENTILATEUR SUR UNE BOÎTE

DE SORTIE DE COURANT.

1. ATTENTION - RISQUE DE CHOC ÉLECTRIQUE -

Coupez le courant au panneau de distribution à disjoncteurs

principal ou à la boîte à fusibles principale avant d’entamer

l’installation et pendant toute l’installation.

2. AVERTISSEMENT : Cet appareil est conçu pour une

installation conformément au code national de l’électricité

(NEC), ainsi qu’à toutes les exigences des codes locaux.

Si vous n’êtes pas au courant des exigences en matière

de code, nous recommandons une installation par un

électricien accrédité.

3. AVERTISSEMENT : Pour réduire les risques d’incendie et de

choc électrique, utilisez uniquement la commande fournie

avec le ventilateur.

4. AVERTISSEMENT : Pour réduire les risques d’incendie, de

choc électrique ou de blessure corporelle, installez sur une

boîte de sortie de courant portant la mention « Capable de

supporter un ventilateur de 15,9 kg (35 lb) maximum ». Pour

une installation sur une boîte de sortie de courant, utilisez

les vis de montage fournies (et les rondelles de blocage)

avec la boîte de sortie de courant. La plupart des boîtes de

sortie de courant couramment utilisées pour le support de

luminaires ne sont pas acceptables pour le support d’un

ventilateur et pourraient devoir être remplacées. Compte

tenu de la complexité de l’installation de ce ventilateur, il est

fortement recommandé de faire appel à un électricien agréé

qualifié.

5. Tout le câblage doit être eectué conformément aux

normes ANSI/NFPA 70 du Code national de l’électricité

(NEC) et aux codes électriques locaux. L’installation

électrique doit être eectuée par un électricien qualifié

accrédité.

6. La boîte de sortie de courant et la structure de support

doivent être solidement fixées et capables de supporter

sans problème un minimum de 15,9 kg (35 lb). Utilisez

uniquement des boîtes de sortie de courant homologuées

CUL, conçues « POUR SUPPORTER UN VENTILATEUR ».

AVERTISSEMENT : AFIN DE RÉDUIRE LES RISQUES

D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE

CORPORELLE, INSTALLEZ LE VENTILATEUR SUR UNE

BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION

« CAPABLE DE SUPPORTER UN VENTILATEUR ».

7. ATTENTION : Le ventilateur doit être installé avec une

distance minimale de 2,13 m (7 pi) entre le bord de fuite des

pales et le sol.

8. Pour utiliser la fonction inversion de ce ventilateur,

appuyez sur le bouton inversion pendant que le ventilateur

est en marche.

9. Ne placez pas d’objets dans la trajectoire des pales.

10. Pour éviter les blessures corporelles ou les dommages au

ventilateur ou d’autres objets, faites preuve de prudence en

travaillant près du ventilateur ou en le nettoyant.

11. AVERTISSEMENT : Assurez-vous que l’alimentation

électrique est coupée avant de nettoyer le ventilateur.

12. N’utilisez ni eau ni détergents pour nettoyer le ventilateur

ou les pales du ventilateur. Un chion à poussière sec ou un

linge légèrement humide conviennent en général pour le

nettoyage.

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS

ICON DE 1,42 M |

RÈGLES DE SÉCURITÉ (suite)

13. Après avoir eectué les connexions électriques, retournez

les conducteurs épissés vers le haut et insérez-les

soigneusement dans la boîte de sortie de courant. Les fils

doivent être écartés de façon à ce que le conducteur mis à

la terre et le conducteur de mise à la terre de l’équipement

soient d’un côté de la boîte de sortie de courant et le

conducteur non mis à la terre de l’autre côté de la boîte de

sortie de courant.

14. Les schémas électriques sont fournis à titre indicatif

seulement. Les luminaires qui ne sont pas emballés avec

le ventilateur doivent être homologués cULus et porter

une mention spécifiant qu’ils peuvent être utilisés avec

ce modèle de ventilateur. Les interrupteurs doivent être

homologués cULus pour usage général. Consultez les

instructions fournies avec les luminaires et les interrupteurs

pour un assemblage approprié.

15. Toutes les vis de pression doivent être vérifiées et

resserrées au besoin avant l’installation.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES DE

BLESSURE CORPORELLE, NE PLIEZ PAS LES SUPPORTS

DE PALE (AUSSI APPELÉS BRAS DE PALE) PENDANT

L’ASSEMBLAGE OU APRÈS L’INSTALLATION. NE PLACEZ

PAS D’OBJETS DANS LA TRAJECTOIRE DES PALES.

| KICHLER.COM

• RISQUE D’INGESTION : Ce produit contient une pile bouton.

• La MORT ou des blessures graves peuvent survenir en cas d’ingestion.

• Une pile bouton avalée peut provoquer des brûlures chimiques internes en 2 heures seulement.

• GARDER les piles neuves et usagées HORS DE LA PORTÉE DES ENFANTS.

• Consultez immédiatement un médecin si vous soupçonnez qu’une pile a été avalée ou insérée dans

une partie du corps.

• Retirer et recycler ou jeter immédiatement les piles usagées conformément aux réglementations

locales et les garder hors de portée des enfants. NE PAS jeter les piles avec les ordures ménagères ni

les incinérer.

• Même les piles usagées peuvent provoquer des blessures graves, voire la mort.

• Appeler un centre antipoison local pour obtenir des informations sur le traitement.

• Type de pile : CR2032 et tension nominale de la pile : 3 V.

• Ne pas recharger les piles non rechargeables.

• Ne pas forcer la décharge, la recharge, le dé

montage, la c

haleur au-dessus de 40°C ni l’incinération.

Le non-respect de ces consignes peut entraîner des blessures dues à une ventilation, une fuite ou une

explosion entraînant des brûlures chimiques.

• S’assurer que les piles sont installées correctement en fonction de la polarité (+ et -).

• Ne pas mélanger des piles anciennes avec des piles neuves, des marques ou des types de piles, tels

que des piles alcalines, carbone-zinc ou rechargeables.

• Retirer et recycler ou jeter immédiatement les piles des équipements non utilisés pendant une période

prolongée, conformément aux réglementations locales.

• Toujours bien sécuriser le compartiment des piles. Si le compartiment des piles ne se ferme pas

correctement, ne plus utiliser le produit, retirer les piles et les garder hors de portée des enfants.

AVERTISSEMENT

RÈGLES DE SÉCURITÉ (suite)

ICON DE 1,42 M |

OUTILS REQUIS CONTENU DE L’EMBALLAGE

• Tournevis cruciforme

• Tournevis plat

• Clé de 11 mm

• Escabeau

• Coupe-fils

Déballez votre ventilateur et vérifiez le contenu de

l’emballage. Les articles suivants devraient s’y trouver :

a. Pales du ventilateur (5)

b. Monture

c. Boule/tige de suspension

d. Couvercle pour accouplement

e. Moteur du ventilateur

f. Supports de pale (5)

g. Luminaire

h. Abat-jour en verre

i. Récepteur

j. Émetteur mural

k. Contenu du sac de pièces :

1) Quincaillerie de montage :

Rondelles en étoile (2), capuchons

de connexion (3), vis mécaniques

(2), rondelles (2), vis à bois (2)

2) Quincaillerie de fixation des pales :

vis de pale (16), vis de support de

pale (11), rondelles en fibre (16)

3) Quincaillerie pour câble de

sécurité :

vis à bois, rondelle de blocage,

rondelle plate

4) Nécessaire d’équilibrage

| KICHLER.COM

Boîte de sortie de courant

Fournir un

support robuste

Boîte de

sortie de

courant

encastrée

Plaque de

montage au plafond

Boîte de

sortie de

courant

Boîte de sortie

de courant

PLAFOND EN

PENTE ANGLE

DE 20°

MAXIMUM

OPTIONS D’INSTALLATION

Si une boîte de sortie de courant homologuée UL (cUL pour

les installations au Canada) n’est pas déjà installée, veuillez lire

les instructions suivantes. Coupez l’alimentation en retirant les

fusibles ou en déclenchant les disjoncteurs.

Fixez la boîte de sortie de courant directement à la structure

du bâtiment. Utilisez les pièces de fixation et les matériaux de

construction appropriés. La boîte de sortie de courant et son

support doivent pouvoir supporter complètement le plein poids

du ventilateur (15,9 kg [35 lb] maximum). N’utilisez pas une boîte

de sortie de courant en plastique.

Les Figures 1, 2 et 3 montrent des exemples des diérentes façons

d’installer la boîte de sortie de courant.

REMARQUE : Si vous installez le ventilateur de plafond sur

un plafond incliné (en voûte), il se peut que vous ayez besoin

d’une tige de suspension plus longue pour maintenir un

dégagement adéquat entre le bout de la pale et le plafond. Un

dégagement minimum de 30,48 cm (12 po) est suggéré pour un

fonctionnement optimal.

REMARQUE : Selon l’emplacement choisi pour l’installation, il

se peut que vous ayez besoin d’acheter et d’installer un « étrier

à solive » pour soutenir la boîte de sortie de courant. Assurez-

vous que l’étrier à solive que vous achetez est conçu pour une

utilisation avec les ventilateurs de plafond. (Fig. 4)

Fig. 2

Fig. 1

Fig. 3

Fig. 4

ICON DE 1,42 M |

SUSPENSION DU VENTILATEUR

REMARQUE : POUR LE CANADA, CE VENTILATEUR

DOIT ÊTRE FIXÉ SOLIDEMENT DIRECTEMENT SUR LA

STRUCTURE DU BÂTIMENT/SOLIVE DE PLAFOND. NE

FIXEZ PAS SOLIDEMENT CE VENTILATEUR SUR UNE

BOÎTE DE SORTIE DE COURANT. (voir la Fig. 6A)

N’OUBLIEZ PAS de couper le courant avant de commencer.

Pour installer correctement votre ventilateur de plafond, suivez les

étapes suivantes.

Étape 1. Retirez le couvercle décoratif inférieur de la monture en le

tournant dans le sens antihoraire. (Fig. 5)

Étape 2. Retirez le support de montage au plafond de la monture en

retirant (et conservant) l’une des deux vis. Desserrez la vis restante

d’un demi tour. (Fig. 5)

Étape 3. Faites passer les fils d’alimentation de 120 volts par le centre

du support de montage au plafond. (Fig. 6)

Étape 4. Fixez le support de montage au plafond sur la boîte de sortie

de courant à l’aide des vis et rondelles fournies avec la boîte de sortie

de courant. (Fig. 6)

Étape 4A. Fixez le support de montage directement à une solive de la

structure du bâtiment. Utilisez uniquement les vis à bois et rondelles

de blocage appropriées fournies avec votre ventilateur. (Fig. 7)

REMARQUE : CETTE ÉTAPE CONCERNE UNIQUEMENT LE

CANADA.

ATTENTION : Le support de montage doit être installé

directement sur la solive du bâtiment, à l’aide des deux vis à

bois et rondelles fournies. (Fig. 7)

Fig. 6

Fig. 5

Fig. 7

Support de

montage

au plafond

Monture

Couvercle de monture

Fils de 120 volts

Support de

montage

au plafond

Vis de montage

(fournies avec

la boîte électrique)

Boîte électrique

homologuée UL

Rondelles

Fils de 120 volts

Support de montage

Solive de

plafond

Vis à bois nº 10

Rondelles de blocage

| KICHLER.COM

Étape 5. Retirez la boule de suspension de la tige de suspension en

desserrant la vis de pression, dévissant et retirant la contre-goupille

et dévissant la boule pour la retirer de la tige. (Fig. 8)

Étape 6. Desserrez les deux vis de pression et retirez la goupille

d’attache et la bride de serrage de l’accouplement sur le dessus du

moteur. (Fig. 9)

Étape 7. Acheminez avec précaution les fils de sortie du ventilateur

vers le haut et à travers la tige de suspension. Vissez la tige de

suspension dans l’accouplement jusqu’à ce que les trous de la

goupille d’attache soient alignés.

Ensuite, remettez la goupille d’attache et la bride de serrage en

place. Serrez les deux vis de pression. (Fig. 9)

Fig. 8

Fig. 9

SUSPENSION DU VENTILATEUR (suite)

Contre-goupille

Boule de suspension

Tige de suspension

Fil d’alimentation

électrique et câble

de sécurité

Tige de suspension

Bride de

serrage

Goupille

d’attache

Vis de pression

Accouplement

Vis de pression

ICON DE 1,42 M |

Étape 8. Faites glisser le couvercle pour accouplement, le couvercle

de monture et la monture sur la tige de suspension. (Fig. 10)

Vissez la boule de suspension sur la tige de suspension, insérez la

contre-goupille dans la tige de suspension et serrez. Serrez la vis de

pression.

Étape 9. Soulevez le moteur en position et placez la boule de

suspension dans le support de montage au plafond.

Tournez tout l’assemblage jusqu’à ce que la « languette antiretour »

tombe dans la « fente de repérage » et repose fermement. (Fig. 11)

Le moteur complet ne doit pas tourner (à gauche ou à droite)

lorsqu’il est correctement en place.

AVERTISSEMENT : Manquer de rattacher la contre-

goupille et placer la « languette antiretour » peut entraîner

la chute du ventilateur du plafond pendant l’utilisation.

Veillez particulièrement à rattacher cette contre-goupille.

SUSPENSION DU VENTILATEUR (suite)

Fente de

repérage

Languette

antiretour

Contre-goupille

Boule de suspension

Vis de pression

Tige de suspension

Accouplement

Monture

Couvercle

de monture

Couvercle pour

accouplement

Fil d’alimentation électrique

et câble de sécurité

Fig. 10

Fig. 11

| KICHLER.COM

INSTALLATION DU CÂBLE DE SUPPORT DE SÉCURITÉ

(requis pour les installations au Canada UNIQUEMENT)

Un câble de support de sécurité est fourni pour aider à empêcher le

ventilateur de plafond de tomber; veuillez l’installer comme suit.

Étape 1. Fixez la vis à bois et les rondelles fournies à la solive de

plafond, à côté du support de montage mais ne serrez pas. (Fig. 12)

Étape 2. Réglez la longueur du câble de sécurité pour lui permettre

d’atteindre la vis et les rondelles en tirant l’excès de câble par

le serre-câble, jusqu’à ce que la longueur totale soit correcte,

remettez l’extrémité du câble dans le serre-câble en formant une

boucle à l’extrémité du câble. Serrez bien le serre-câble. Placez

maintenant la boucle à l’extrémité du câble de sécurité fermement

par-dessus la vis à bois.

REMARQUE : Bien que le câble de support de sécurité

ne soit requis que pour les installations au Canada, il est

judicieux de le fixer à toute installation.

Fig. 12

Support de montage

Câble de sécurité

Fixez le câble de

sécurité à la solive

de plafond avec

une vis et rondelle

ICON DE 1,42 M |

CONNEXIONS ÉLECTRIQUES

AVERTISSEMENT : Lisez ce mode d’emploi avec soin et

conservez-le à titre de référence ultérieure.

AVERTISSEMENT : Afin d’éviter un choc électrique

éventuel, assurez-vous de couper l’alimentation

électrique au panneau principal en retirant le fusible ou en

déclenchant le disjoncteur.

AVERTISSEMENT : Cette commande est prévue pour

une utilisation avec les « Ventilateurs de plafond à moteur

c.c. » UNIQUEMENT. NE l’utilisez avec AUCUN autre type

d’appareil électrique.

AVERTISSEMENT : Tout le câblage doit être conforme

aux codes électriques nationaux et locaux. Si vous doutez

veuillez demander à un électricien accrédité d’installer la

commande.

Étape 1. Insérez le récepteur dans le support de montage au

plafond, le côté plat du récepteur faisant face au plafond. (Fig. 13)

Pour obtenir les meilleurs résultats, assurez-vous que l’antenne

noire, située à l’extrémité du récepteur, reste déployée et ne

s’emmêle avec aucun des fils électriques.

Fig. 13

Récepteur

Support

montage

| KICHLER.COM

Fig. 14

Blanc (neutre)

Vert ou cuivre dénudé

(mis à la terre)

Blanc (« AC IN N

[C.A. DANS N] »)

Boîte de sortie

de courant

Noir (sous tension)

Noir (« AC IN L

[C.A. DANS L] »)

Récepteur

Bleu (pour luminaire)

Vert

(mis à

la terre)

Orange

(moteur)

Marron

(moteur)

Gris

(moteur)

(Connectez au fil

de mise à la terre

sur le support de

montage si aucun

fil de mise à la

terre n’est présent

dans la maison)

Filtre

Blanc (pour luminaire)

Blanc (« AC IN N

[C.A. DANS N] »)

Blanc

Noir

Noir (« AC IN L

[C.A. DANS L] »)

A. Connexion des fils du ventilateur (Fig. 14)

Connectez le fil orange du ventilateur au fil orange du récepteur.

Connectez le fil marron du ventilateur au fil marron du récepteur.

Connectez le fil gris du ventilateur au fil gris du récepteur.

Connectez le fil bleu du ventilateur au fil bleu du récepteur.

Connectez le fil blanc du ventilateur au fil blanc du récepteur.

Consolidez les connexions électriques avec les capuchons de connexion

en plastique fournis.

Alignez le fil noir du récepteur avec le fil noir du filtre, alignez le fil blanc du

récepteur avec le fil blanc du filtre, puis connectez les adaptateurs moulés

ensemble.

Connectez le fil noir (sous tension) du plafond au fil noir du boîtier du filtre.

Connectez le fil blanc (neutre) du plafond au fil blanc du boîtier du filtre.

Consolidez les connexions électriques avec les capuchons de connexion en

plastique fournis.

Si votre boîte de sortie de courant a un fil de mise à la terre (vert ou en cuivre

nu), connectez-le aux fils de mise à la terre du ventilateur; sinon, connectez

le fil de mise à la terre du support de montage au support de montage.

Consolidez la connexion électrique à l’aide d’un capuchon de connexion

en plastique fourni. Après avoir connecté les fils, séparez-les de façon à ce

que les fils verts et blancs soient d’un côté de la boîte de sortie de courant

et les fils noirs et bleus de l’autre côté. Rangez bien toutes les connexions

électriques vers le haut dans la boîte de sortie de courant.

REMARQUE : N’oubliez pas de couper l’excès de fil conducteur sortant

du corps du ventilateur avant le câblage, afin de faciliter l’installation du

récepteur et de la monture.

CONNEXIONS ÉLECTRIQUES (suite)

ICON DE 1,42 M |

TERMINER L’INSTALLATION

Étape 1. Insérez toutes les connexions proprement dans la boîte de

sortie de courant au plafond.

Étape 2. Faites glisser la monture vers le haut jusqu’au support de

montage et placez l’une des fentes en trou de serrure par-dessus la

vis de montage du support de montage. Tournez la monture jusqu’à

ce que la tête de vis se verrouille en place dans la section étroite du

trou de serrure. (Fig. 15)

Étape 3. Alignez le trou circulaire restant de la monture avec l’orifice

restant du support de montage au plafond. Insérez et serrez la vis

de montage retirée auparavant et la vis de montage de l’étape 2

ci-dessus. Fixez maintenant le couvercle de la monture sur les têtes

de vis de montage en insérant les têtes de vis dans le côté inférieur

du couvercle de monture et en tournant le couvercle dans le sens

horaire.

REMARQUE : Ajustez les vis de la monture au besoin

jusqu’à ce que la monture et le couvercle de monture soit

bien serrés.

AVERTISSEMENT : Assurez-vous que la « languette

antiretour » en bas du support de montage est

correctement placée dans la « fente de repérage » sur le

côté de la boule de suspension, avant de fixer la monture

au support. Ne pas placer la « languette antiretour »

correctement pourrait endommager les fils électriques

quand la direction des pales du ventilateur de plafond est

changée pendant que le ventilateur est en marche.

Fig. 15

Boîte de

sortie de courant

Support de

montage

au plafond

Monture

Couvercle

de monture

Vis

Filtre

Récepteur

| KICHLER.COM

Fig. 16

Fig. 17

INSTALLATION DE L’ASSEMBLAGE DES

PALES DU VENTILATEUR

ATTENTION: Pour réduire les risques de choc électrique,

débranchez le circuit d’alimentation électrique du ventilateur

avant d’installer l’assemblage des pales du ventilateur.

Étape 1. Fixez les assemblages de pales sur le moteur du ventilateur en

serrant la vis de support de pale sur le moteur du ventilateur. (Fig. 17)

Étape 2. Répétez ces étapes pour les quatre assemblages de pale

restants.

Support de pale

Moteur du ventilateur

Pale

Vis

Rondelle

Pale

Support de pale

Vis

INSTALLATION DES PALES DU VENTILATEUR

Étape 1. Alignez les trous de la pale et de la rondelle sur les trous

des supports de pale et fixez solidement la pale en place avec les

vis fournies. (Fig. 16)

Étape 2. Répétez ces étapes pour les quatre pales restantes.

ICON DE 1,42 M |

INSTALLATION DE L’ABAT-JOUR EN VERRE

ATTENTION: Pour réduire les risques de choc électrique,

débranchez le circuit d’alimentation électrique du

ventilateur avant d’installer l’abat-jour en verre.

Soulevez l’abat-jour en verre contre le bac du luminaire et fixez-le

solidement en serrant l’écrou et le faîteau. (Fig. 20)

Fig. 19

Fig. 20

Fig. 18

INSTALLATION DU LUMINAIRE

ATTENTION : Pour réduire les risques de choc électrique,

débranchez le circuit d’alimentation électrique du

ventilateur avant d’installer le luminaire.

Étape 1. Retirez le faîteau et l’écrou de la tige filetée du luminaire.

(Fig. 18)

Étape 2. Retirez et conservez les quatre vis pré-attachées de

l’anneau de fixation. Connectez le fil du luminaire au fil provenant

du moteur du ventilateur en branchant les fiches d’adaptation

moulées ensemble.

Étape 3. Alignez les trous de vis du bac de luminaire avec les trous

de vis de l’anneau de fixation du moteur du ventilateur. Réinstallez

et serrez bien les quatre vis retirées auparavant à l’étape 2. (Fig. 19)

Bac de luminaire

Vis

Moteur du ventilateur

Faîteau

Bac de luminaire

Écrou

Moteur du

ventilateur

Bac de

luminaire

Abat-jour

Faîteau

Écrou

| KICHLER.COM

• RISQUE D’INGESTION : Ce produit contient une pile bouton.

• La MORT ou des blessures graves peuvent survenir en cas d’ingestion.

• Une pile bouton avalée peut provoquer des brûlures chimiques internes en 2 heures seulement.

• GARDER les piles neuves et usagées HORS DE LA PORTÉE DES ENFANTS.

• Consultez immédiatement un médecin si vous soupçonnez qu’une pile a été avalée ou insérée dans

une partie du corps.

• Retirer et recycler ou jeter immédiatement les piles usagées conformément aux réglementations

locales et les garder hors de portée des enfants. NE PAS jeter les piles avec les ordures ménagères ni

les incinérer.

• Même les piles usagées peuvent provoquer des blessures graves, voire la mort.

• Appeler un centre antipoison local pour obtenir des informations sur le traitement.

• Type de pile : CR2032 et tension nominale de la pile : 3 V.

• Ne pas recharger les piles non rechargeables.

• Ne pas forcer la décharge, la recharge, le dé

montage, la c

haleur au-dessus de 40°C ni l’incinération.

Le non-respect de ces consignes peut entraîner des blessures dues à une ventilation, une fuite ou une

explosion entraînant des brûlures chimiques.

• S’assurer que les piles sont installées correctement en fonction de la polarité (+ et -).

• Ne pas mélanger des piles anciennes avec des piles neuves, des marques ou des types de piles, tels

que des piles alcalines, carbone-zinc ou rechargeables.

• Retirer et recycler ou jeter immédiatement les piles des équipements non utilisés pendant une période

prolongée, conformément aux réglementations locales.

• Toujours bien sécuriser le compartiment des piles. Si le compartiment des piles ne se ferme pas

correctement, ne plus utiliser le produit, retirer les piles et les garder hors de portée des enfants.

AVERTISSEMENT

ACTIVATION DES PILES DE L’ÉMETTEUR ET DE L’ÉMETTEUR

ICON DE 1,42 M |

ACTIVATION DES PILES DE L’ÉMETTEUR ET DE L’ÉMETTEUR (suite)

AVERTISSEMENT : Risque de brûlure chimique. Gardez les piles hors de la portée des enfants. Ce produit contient une pile bouton

au lithium. Si une pile bouton au lithium neuve ou usagee est avalee ou penetre dans le corps, elle peut provoquer de graves brulures

internes et entrainer la mart en mains de 2 heures. Securisez toujours completement le compartiment des piles. Si la pile et le

compartiment ne se ferment pas correctement, arretez d’utiliser le produit, retirez les piles et tenez-le hors de portee des enfants.

Si vous pensez que des piles ont ete avalees ou placees a l’interieur d’une partie du corps, consultez immediatement un medecin.

a) Les piles boutons doivent etre eliminees de maniere appropriee, y compris en les gardant hors de portee des enfants ; et

b) Meme les piles boutons usagees peuvent causer des blessures.

AVERTISSEMENT : Assurez-vous que l’alimentation électrique est complètement coupée avant d’entamer ces étapes.

Étape 1. Pour activer l’émetteur, retirez soigneusement les bandes isolantes de l’émetteur pour

activer les deux piles bouton/pièce de monnaie CR2032 3 V préinstallées. Jetez les bandes isolantes.

(Fig. 21)

REMARQUE : Votre émetteur a été couplé au récepteur de votre ventilateur en

usine. Cependant, si le ventilateur ne répond pas aux commandes de l’émetteur une

fois l’alimentation rétablie, suivez la procédure «ALIMENTATION ÉLECTRIQUE ET

PROGRAMMATION» à la page 21.

REMARQUE : Pour éviter d’endommager l’émetteur, retirez les piles s’il n’est pas utilisé

pendant une longue période (des mois). Consultez les instructions « RETRAIT OU

REMPLACEMENT DES PILES DE L’ÉMETTEUR » à la page 20.

Rangez l’émetteur à l’abri de la chaleur ou de l’humidité excessive.

Insulator

Strip

Insulator Strip

Fig. 21

Bande isolante

| KICHLER.COM

Safety Screw Battery Cover

1 2 3 4

Dip switch

Veuillez lire complètement cette portion du mode d’emploi avant de continuer.

Étape 1. Pour retirer ou remplacer les piles, desserrez la vis de sécurité et retirez le couvercle du

compartiment à piles à l’arrière de l’émetteur pour accéder au compartiment à piles. (Fig. 22)

Étape 2. Retirez les deux piles bouton/pièce de monnaie CR2032 3 V du compartiment à piles.

REMARQUE : si vous remplacez les piles, veillez à installer les nouvelles piles CR2032 3 V avec

le côté + vers le haut. (Fig. 22)

Fig. 22

RETRAIT OU REMPLACEMENT DES PILES DE L’ÉMETTEUR

RÉGLAGE DES PARAMÈTRES DE L’ÉMETTEUR

AVERTISSEMENT : Risque de brûlure chimique. Gardez les piles hors de la portée des enfants. Ce produit contient une pile bouton au

lithium. Si une pile bouton au lithium neuve ou usagee est avalee ou penetre dans le corps, elle peut provoquer de graves brulures internes

et entrainer la mart en mains de 2 heures. Securisez toujours completement le compartiment des piles. Si la pile et le compartiment ne

se ferment pas correctement, arretez d’utiliser le produit, retirez les piles et tenez-le hors de portee des enfants. Si vous pensez que

des piles ont ete avalees ou placees a l’interieur d’une partie du corps, consultez immediatement un medecin.

a) Les piles boutons doivent etre eliminees de maniere appropriee, y compris en les gardant hors de portee des enfants ; et

b) Meme les piles boutons usagees peuvent causer des blessures.

AVERTISSEMENT : Assurez-vous que l’alimentation électrique est complètement coupée avant d’entamer ces étapes.

Equipe de sécurité

Couvercle de

la batterie

Couvercle de

la batterie

Notre système de commande CoolTouch™ comprend une fonction de « sélection

automatique de fréquence ». Pour régler la fréquence de commande et programmer le

système de commande, suivez ces étapes :

Le sélecteur de fréquence est un « bloc de commutateurs DIP » situé à l’intérieur du compartiment

à piles de l’émetteur. Vous pouvez changer de fréquence en disposant les petits commutateurs

numérotés de 1 à 4 en position haute ou basse. 16 fréquences ou combinaisons possibles sont

possibles. Le cinquième commutateur, marqué D et X, règle le système pour un fonctionnement avec

des lampes à incandescence ou fluorescentes. Il est essentiel de régler correctement ce commutateur.

Si votre ventilateur de plafond est équipé de lampes à incandescence, réglez ce commutateur sur la

position D, pour les lampes fluorescentes, réglez le commutateur sur la position X. Si ces paramètres

sont inversés, le système de commande d’éclairage fonctionnera de manière erratique et pourrait

endommager votre ventilateur de plafond.

Réinstallez le couvercle de la batterie à l’arrière de l’émetteur et serrez la vis de sécurité. (Fig. 22)

REMARQUE : Si l’émetteur n’est pas utilisé pendant une longue période

(mois), retirez les piles pour éviter d’endommager l’émetteur. Rangez

l’émetteur à l’abri de la chaleur ou de l’humidité excessive.

ICON DE 1,42 M |

Programmation du système : Lisez toutes ces étapes avant de continuer.

Il faut suivre chaque étape à la lettre, afin de programmer correctement le système de commande.

1. Vous pouvez laissez les commutateurs de fréquence au réglage en usine ou les déplacer de haut en bas pour

n’importe quelle combinaison. Utilisez un petit tournevis à lame plate pour déplacer les commutateurs.

2. Testez l’émetteur en poussant et relâchant brièvement N’IMPORTE QUEL bouton. Un voyant bleu devrait

s’illuminer sous les boutons 3 et 4. (Fig. 23) Sinon, vérifiez que les piles sont insérées et reposent correctement.

Alimentation électrique et programmation :

3. Suivez les étapes suivantes pour régler la télécommande :

La fonction d’apprentissage automatique sera active uniquement dans les 60 secondes après avoir établi

l’alimentation c.a. du ventilateur. (Figure 24)

4. Choisissez la fréquence souhaitée à partir du dos de l’émetteur.

5. Rétablissez l’alimentation de votre ventilateur.

6. Appuyez sur le bouton « » et maintenez-le enfoncé pendant au moins 5 secondes (vous devez appuyer sur le

bouton « » dans les 60 secondes suivant le rétablissement de l’alimentation du ventilateur).

REMARQUE : Si le ventilateur est installé avec un kit d’éclairage, le voyant clignotera deux fois puis s’éteindra.

REMARQUE : Si le test d’auto-étalonnage échoue, coupez l’alimentation électrique c.a.; rétablissez l’alimentation

électrique et eectuez à nouveau le test d’auto-étalonnage.

REMARQUE : Pendant le test d’auto-étalonnage, la télécommande ne fonctionne pas.

REMARQUE : La fonction de fréquence d’apprentissage et le test d’auto-étalonnage continueront de conserver

les derniers réglages de fréquence et d’étalonnage établis, même si l’alimentation électrique c.a. est coupée. Si la

fréquence est modifiée, le test d’auto-étalonnage se reproduira.

7 . Votre système de commande CoolTouch™ est maintenant programmé et prêt à l’utilisation. Veuillez consulter les

instructions d’utilisation.

Le récepteur fournit la fonction de protection suivante :

1. Position de verrouillage : Le moteur c.c. a un dispositif de sécurité intégré contre l’obstruction pendant l’utilisation.

En cas d’obstruction, le moteur s’arrêtera et l’alimentation électrique sera automatiquement coupée dans

30 secondes. Retirez l’obstruction et réinitialisez.

2. Protection au delà de 80 watts : Quand le récepteur détecte une consommation électrique du moteur supérieure

à 80 W, l’alimentation électrique au récepteur sera coupée et le fonctionnement immédiatement interrompu.

Attendez 5 secondes, puis rétablissez l’alimentation électrique au récepteur.

Fig. 23

Fig. 24

Voyant bleu

Bouton Press/hold

(Appuyer/maintenir)

INSTRUCTIONS DE PROGRAMMATION

| KICHLER.COM

INSTRUCTIONS DES BOUTONS

Figure 25

Les boutons 1, 2, 3, 4, 5 et 6 sont utilisés pour régler la vitesses des pales comme suit :

1 = Vitesse faible

2 = Vitesse moyenne faible

3 = Vitesse moyenne

4 = Vitesse moyenne élevée

5 = Vitesse élevée

6 = Vitesse très élevée

Figure 26

Le bouton « ARRÊT DU MOTEUR » :

Ce bouton éteint le moteur du ventilateur et peut être également utilisé pour programmer.

Le bouton « COMMANDE DU LUMINAIRE » :

Ce bouton ALLUME ou ÉTEINT le luminaire et contrôle également le réglage de la

luminosité. Appuyez et maintenez la pression sur l’un ou l’autre bouton pour régler la

luminosité à l’intensité désirée. La prochaine fois que vous allumez le luminaire, le système

se rappellera ce réglage. Appuyez et relâchez l’un ou l’autre bouton pour ALLUMER ou

ÉTEINDRE le luminaire.

Figure 27

Le bouton « MARCHE AVANT/ARRIÈRE » est utilisé pour régler le sens de rotation des

pales du ventilateur en avant ou en arrière. À chaque fois que vous appuyez sur ce bouton,

les pales du ventilateur changeront de direction. Ce bouton fonctionne UNIQUEMENT

quand les pales du ventilateur sont en mouvement.

REMARQUE OPÉRATIONNELLE : À chaque fois que vous faites tourner les pales à une

vitesse quelconque ou inversez la direction des pales, le système de commande réalisera

une « Auto-vérification » pour assurer l’intégrité opérationnelle. Les pales tourneront

lentement sur une courte distance (¼ de tour), s’arrêteront, changeront de direction,

tourneront sur ¼ de tour, puis augmenteront leurs tr/min. jusqu’à la vitesse souhaitée.

C’est tout à fait normal et assure un bon rendement opérationnel.

Fig. 27

Fig. 25

Bouton Arrêt du moteur

Boutons Commande

du luminaire

Bouton Marche

avant/arrière

Boutons de vitesse

Fig. 26

ICON DE 1,42 M |

INSTALLATION DE LA PLAQUE MURALE

ATTENTION : Pour éviter tout risque d’électrocution, assurez-vous d’avoir

coupé l’alimentation au panneau de circuit principal ou du boîtier à fusibles

principal.

AVERTISSEMENT : Tout le câblage doit être conforme au National

Electrical Code et aux codes électriques locaux. L’installation électrique

doit être eectuée par un électricien qualifié et agréé.

Sélectionnez un emplacement pour installer votre plaque murale CoolTouch™. Vous

pouvez remplacer un interrupteur mural existant ou installer la plaque murale sur

N’IMPORTE QUELLE surface plane.

Option 1 : Installez la plaque murale en utilisant un boîtier de sortie d’interrupteur mural

existant.

ATTENTION : L’installation de l’interrupteur doit être conforme à tous les

codes électriques locaux et nationaux. Assurez-vous que l’alimentation

électrique est COUPÉE au niveau du panneau principal ou du boîtier à

fusibles principal avant de continuer.

Étape 1. Retirez la plaque murale existante et l‘ancien interrupteur de la boîte de sortie

murale. (Image 28)

Étape 2. Connectez les fils NOIR (sous tension) avec un connecteur de fil (non fourni) et

repoussez les fils connectés à l’intérieur de la boîte de sortie murale. (Image 28)

Étape 3. Connectez les fils BLANCS (neutres) avec un connecteur de fil (non fourni) et

repoussez les fils connectés à l’intérieur de la boîte de sortie murale. (Image 28)

Étape 4. Installez la plaque métallique et la plaque murale CoolTouch™ sur le boîte

de sortie murale existant à l’aide des deux vis fournies. Insérez les deux bouchons en

plastique dans la plaque murale. (Image 29)

Option 2 : Installez la plaque murale sur N’IMPORTE QUELLE surface plane.

Étape 1. Sélectionnez l’emplacement souhaité et utilisez la plaque murale CoolTouch™

pour marquer l’emplacement des trous de montage.

Étape 2. Utilisez les ancrages pour cloison sèche et les vis fournies pour terminer

l’installation. (Image 29a)

Boîtier de sortie

Boîtier de

sortie

Surface

murale

Ancrage

mural

Ancrage mural

Vis

Plaque murale

CoolTouch

™

Plaque

métallique

Vis

Fiche en

plastique

Plaque murale CoolTouch

™

Interrupteur

Plaque murale

Image 28

Image 29

Image 29a

| KICHLER.COM

UTILISATION DE L’ÉMETTEUR AVEC LA PLAQUE MURALE

1. Insérez l’émetteur dans la plaque murale en insérant le bas de

l’émetteur en premier, puis enfoncez le haut de l’émetteur dans

la poche. L’émetteur fonctionnera entièrement à partir de cet

emplacement, ou vous pouvez retirer l’émetteur et l’utiliser

comme dispositif « manuel ». (Fig. 30)

2. Appuyez sur le bouton de dégagement pour retirer l’émetteur

de la plaque murale.

Bouton de

dégagement

Fig. 30

ICON DE 1,42 M |

MODE D’EMPLOI

Par temps chaud - Vers l’avant (sens antihoraire).

Un débit d’air descendant crée une sensation rafraîchissante,

tel qu’illustré sur la Fig. 31. Ce qui permet d’utiliser un réglage de

climatisation plus élevé sans nuire au confort.

Par temps frais - Vers l’arrière (sens horaire).

Un débit d’air ascendant déplace l’air chaud du plafond, tel qu’illustré

sur la Fig. 32. Ce qui permet d’utiliser un réglage de chauage plus

faible sans nuire au confort.

REMARQUE : Pour utiliser la fonction inversion de ce ventilateur,

appuyez sur le bouton inversion pendant que le ventilateur est en

marche.

Fig. 31

Fig. 32

| KICHLER.COM

DÉPANNAGE

Problème

Le ventilateur ne

démarre pas.

Le ventilateur est

bruyant.

Le ventilateur

oscille.

Défaillance de la

télécommande.

Solution

1. Vérifiez les fusibles ou disjoncteurs.

2. Assurez-vous que les piles de l’émetteur sont installées correctement avec le côté + orienté vers le haut et qu’elles

sont toujours sous tension.

REMARQUE : Lorsqu’un bouton est enfoncé sur l’émetteur, le rétroéclairage de

l’émetteur s’allume si les piles sont encore chargées.

3. Vérifiez toutes les connexions électriques pour assurer un contact adéquat.

ATTENTION : Assurez-vous que l’alimentation électrique principale est COUPÉE lorsque vous vérifiez les

connexions électriques.

1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.

2. Assurez-vous que les vis qui fixent les supports de pales au moteur sont bien serrées.

3. Assurez-vous que les capuchons de connexion ne s’entrechoquent pas ou ne se battent pas contre la paroi intérieure

du boîtier de l’interrupteur.

ATTENTION : Assurez-vous que l’alimentation électrique principale est coupée.

4. Laissez passer une période de « rodage » de 24 heures. La majorité du bruit d’un ventilateur neuf disparaît au cours

de cette période.

5. Si vous utilisez un luminaire en option, veillez à ce que les vis qui fixent fermement tout abat-jour en verre sont bien

serrées. Assurez-vous que les ampoules ne touchent aucun autre composant.

6. Ne connectez pas ce ventilateur à une(des) commande(s) murale(s) à vitesse variable. Elles ne sont pas compatibles

avec les moteurs ou télécommandes des ventilateurs de plafond.

7. Assurez-vous que la monture est légèrement éloignée du plafond. Elle ne devrait pas toucher le plafond.

1. Vérifiez que les vis de toutes les pales et de tous les supports de pales sont bien vissées.

2. La plupart des problèmes d’oscillation des ventilateurs sont causés par la hauteur inégale des pales. Vérifiez la hauteur

des pales en choisissant un point au plafond, au dessus de l’extrémité de l’une des pales. Mesurez cette distance. Faites

tourner le ventilateur pour que la pale suivante soit en position pour la mesure. Répétez pour chaque pale. L’écart de

distance doit être le même, à 3,17 mm (1/8 po) près.

3. Si vous remarquez toujours l’oscillation des pales, il est possible que l’échange réciproque de pales adjacentes (qui se

côtoient) puisse redistribuer le poids et même résulter en un fonctionnement plus en douceur.

1. Les ventilateurs de plafond équipés de systèmes à télécommande

NE PEUVENT PAS être utilisés de concert avec tout

autre système de commande, À L’EXCEPTION d’un interrupteur mural de base MARCHE/ARRÊT, si vous le souhaitez.

ICON DE 1,42 M |

INFORMATIONS DE LA FCC

Cet appareil est conforme aux dispositions prévues à l’article 15 du règlement

de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1) Ce dispositif ne doit pas causer d’interférence préjudiciable et

2) ce dispositif doit accepter tout brouillage reçu, y compris les

brouillages pouvant causer un fonctionnement indésirable.

Remarque : Cet appareil a été testé et déclaré conforme aux limitations

prévues pour les appareils numériques de classe B, en vertu de l’article 15

du règlement de la FCC. Ces limitations sont prévues pour fournir une

protection raisonnable contre toute interférence préjudiciable dans une

installation résidentielle. Cet équipement génère, utilise et peut émettre de

l’énergie en radiofréquence et, s’il n’est pas installé ni utilisé conformément

aux instructions, il peut causer des interférences préjudiciables aux

communications radio. Cependant, il n’est pas garanti que des interférences

ne se produiront pas dans une installation particulière. Si cet équipement

cause une interférence préjudiciable à la réception des postes de radio ou de

télévision, ce qui peut être déterminé en allumant et en éteignant l’appareil, il

est conseillé à l’utilisateur d’essayer de corriger l’interférence en appliquant

une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l’antenne de réception.

• Accroissez la distance entre l’équipement et l’appareil de réception.

• Branchez l’équipement dans une prise dont le circuit n’est pas le même

que celui sur lequel l’appareil de réception est branché.

• Consultez le fournisseur ou un technicien spécialisé en radio/TV pour

une assistance.

| KICHLER.COM

www.kichler.com

KICHLER

LIGHTING LLC

30455 SOLON RD.

SOLON, OH 44139 USA

SERVICE À LA CLIENTÈLE 866 558-5706

ENTRE 8H00 ET 17H00, HNE, DU LUNDI AU VENDREDI

REV 16-JAN-2025

MANUAL DE INSTRUCCIONES

Las imágenes del producto pueden diferir ligeramente del producto real.

VENTILADOR DE TECHO ICON DE 56” (1.4 m)

Modelo # 300395XXX/56-ICON

LEE Y GUARDA ESTAS INSTRUCCIONES

Peso neto: 8.63 kg (19.02 lb)

Peso bruto: 10.45 kg (23.04 lb)

| KICHLER.COM

ICON DE 56” (1.4 m) |

NORMAS DE SEGURIDAD

HERRAMIENTAS Y MATERIALES NECESARIOS

CONTENIDO DEL PAQUETE

OPCIONES DE MONTAJE

CÓMO COLGAR EL VENTILADOR

CÓMO INSTALAR EL SOPORTE DE SEGURIDAD

(SOLO CANADÁ)

CONEXIONES ELÉCTRICAS

CÓMO CONCLUIR LA INSTALACIÓN

CÓMO MONTAR LOS BRAZOS DE LAS ASPAS

DEL VENTILADOR

CÓMO FIJAR LAS ASPAS DEL VENTILADOR

CÓMO INSTALAR EL KIT DE LUCES

CÓMO INSTALAR LA PANTALLA DE VIDRIO

ACTIVACIÓN DEL TRANSMISOR Y

LAS BATERÍAS DEL TRANSMISOR

EXTRACCIÓN O REEMPLAZO DE

LAS BATERÍAS DEL TRANSMISOR

AJUSTE DE LA CONFIGURACIÓN

DEL TRANSMISOR

INSTRUCCIONES DE PROGRAMACIÓN

INSTRUCCIONES DE BOTONES

INSTALACIÓN DE LA PLACA DE PARED

CÓMO UTILIZAR EL TRANSMISOR

CON PLACA DE PARED

INSTRUCCIONES DE USO

SOLUCIÓN DE PROBLEMAS

INFORMACIÓN DE LA FCC

TABLA DE CONTENIDO

Lee todas las instrucciones ANTES de ensamblar y USAR el producto

CONSERVA ESTAS INSTRUCCIONES PARA USO FUTURO

| KICHLER.COM

NORMAS DE SEGURIDAD

ADVERTENCIA: PARA CANADÁ, ESTE VENTILADOR

DEBE FIJARSE DIRECTAMENTE A LA ESTRUCTURA

DEL EDIFICIO/VIGA DEL TECHO. NO ASEGURES ESTE

VENTILADOR A UNA CAJA ELÉCTRICA.

1. PRECAUCIÓN - RIESGO DE DESCARGA ELÉCTRICA-

Desconecta la corriente eléctrica en el panel del

cortacircuitos principal o la caja principal de fusibles

antes de comenzar y durante la instalación.

2. ADVERTENCIA: Este elemento fijo se debe instalar según

el Código Nacional de Electricidad (NEC) y todas las

especificaciones de códigos locales. Si no estás familiarizado

con todos los requisitos de códigos, se recomienda que un

electricista calificado realice la instalación.

3. ADVERTENCIA: Para reducir el riesgo de incendio,

descarga eléctrica, utiliza únicamente el control incluido

con el ventilador.

4. ADVERTENCIA: Para reducir el riesgo de incendio,

descarga eléctrica o lesiones personales, instala en una

caja eléctrica marcada como "Aceptable para soporte

de ventilador de hasta 15.9 kg (35 lb)". Para el montaje en

caja eléctrica, usa los tornillos de montaje (y arandelas de

seguridad) incluidos con la caja eléctrica. Casi todas las

cajas eléctricas que suelen usarse para sostener lámparas

no son aceptables para sostener ventiladores y pudiera

ser necesario reemplazarlas. Debido a la complejidad

de la instalación de este ventilador, se recomienda

enfáticamente que sea realizada por un electricista

calificado con licencia.”

5. Todo el cableado tiene que cumplir con el Código

Nacional de Electricidad ANSI/NFPA 70 y con los códigos

LEE Y GUARDA ESTAS INSTRUCCIONES

eléctricos locales. La instalación eléctrica debe realizarse

por un electricista calificado con licencia.

6. La caja eléctrica y la estructura de soporte tienen que montarse

de forma segura para poder sostener con confianza y como

mínimo 15.9 kg (35 lb). Usar sólo cajas eléctricas listas para CUL

y marcadas “PARA SOPORTE DE VENTILADOR”.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,

DESCARGA ELÉCTRICA O LESIÓN PERSONAL, MONTAR EL

VENTILADOR EN UNA CAJA ELÉCTRICA CLASIFICADA COMO

“ACEPTABLE PARA SOPORTE DE VENTILADOR”.

7. PRECAUCIÓN: El ventilador tiene que montarse con al

menos 7 pies (2.1 m) de separación entre el borde trasero de

las aspas y el piso.

8. Para operar la función de retroceso en este ventilador,

presiona el botón de retroceso mientras el ventilador está

funcionando.

9. Evita colocar objetos en la trayectoria de las aspas.

10. Para evitar lesiones personales o daños al ventilador y otros

artículos, ten cuidado al limpiarlo o al trabajar cerca de él.

11. ADVERTENCIA: Asegúrate de que la alimentación esté

desconectada antes de limpiar el ventilador.

12. No usar agua ni detergentes para limpiar el ventilador o las

aspas. Para la mayoría de las tareas de limpieza, se puede

utilizar un paño seco o ligeramente humedecido.

13. Después de concluir con las conexiones eléctricas, debes

voltear los conductores empalmados hacia arriba y

empujarlos con cuidado hacia dentro de la caja eléctrica.

Los cables deben estar separados, con el cable a tierra y el

conductor a tierra del equipo hacia uno de los lados de la

caja eléctrica y el conductor sin conexión a tierra hacia el

lado opuesto.

ICON DE 56” (1.4 m) |

NORMAS DE SEGURIDAD (continuación)

14. Los diagramas eléctricos son solo para referencia.

Los kits de luces que no vienen en la caja del ventilador

tienen que estar aprobados por cULus y marcados

como apropiados para usar con el modelo de ventilador

que estás instalando. Los interruptores deben ser

interruptores cULus de uso general. Para ensamblar de

forma correcta, consulta las instrucciones adjuntas a

los kits de luces e interruptores.

15. Antes de la instalación, todos los tornillos de fijación

tienen que comprobarse y reajustarse donde sea

necesario.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES

PERSONALES, NO DOBLES LOS SOPORTES DE LAS

ASPAS (TAMBIÉN LLAMADOS BRAZOS DE ASPAS)

DURANTE NI DESPUÉS DE LA INSTALACIÓN. NO

COLOCAR OBJETOS EN LA TRAYECTORIA DE LAS ASPAS.

| KICHLER.COM

• PELIGRO DE INGESTIÓN: Este producto contiene una pila tipo botón o tipo moneda.

• En caso de ingestión puede producirse la MUERTE o lesiones graves.

• La ingestión de una pila tipo botón o tipo moneda puede provocar Quemaduras Químicas Internas en

tan sólo 2 horas.

• MANTENGA las pilas nuevas y usadas FUERA DEL ALCANCE DE LOS NIÑOS.

• Acuda inmediatamente a un médico si sospecha que se ha tragado o introducido una pila en

cualquier parte del cuerpo.

• Retire las pilas usadas y recíclelas o deséchelas inmediatamente de acuerdo con la reglamentación

local y manténgalas fuera del alcance de los niños. NO deseche las pilas en la basura de su casa ni las

incinere.

• Incluso las pilas usadas pueden causar lesiones graves o la muerte.

• Llame a un centro de control de intoxicaciones local para obtener información sobre el tratamiento.

• Tipo de pila: CR2032 y Voltaje nominal de la pila: 3V.

• Las pilas no recargables no deben

reca

rgarse.

• No fuerce la descarga, recargue, desarme, caliente por encima de 40° C ni incinere. De lo contrario,

podrían producirse lesiones debido a venteo, fugas o explosiones que provoquen quemaduras

químicas.

• Asegúrese de que las pilas estén instaladas correctamente según la polaridad (+ y -).

• No mezcle pilas nuevas y usadas, ni pilas de marcas o tipos diferentes, como pilas alcalinas, de

carbono-zinc o recargables.

• Retire e inmediatamente recicle o deseche las pilas de los equipos que no haya utilizado durante un

período prolongado de tiempo de acuerdo con las regulaciones locales.

• Asegure siempre completamente el compartimento de las pilas. Si el compartimento de las pilas no

cierra bien, deje de utilizar el producto, retire las pilas y manténgalas fuera del alcance de los niños.

ADVERTENCIA

NORMAS DE SEGURIDAD (continuación)

ICON DE 56” (1.4 m) |

HERRAMIENTAS NECESARIAS CONTENIDO DEL PAQUETE

• Destornillador Phillips

• Destornillador para aspas

• Llave de 11 mm

• Escalera de tijera

• Cortacables

Desempaca tu ventilador y revisa el contenido.

Debes tener los siguientes artículos:

a. Aspas del ventilador (5)

b. Cubierta

c. Conjunto de tubo bajante/esfera

d. Cubierta del acoplamiento

e. Conjunto del motor del ventilador

f. Brazos de aspas (5)

g. Ensamblaje del kit de luces

h. Conjunto de la pantalla de vidrio

i. Receptor

j. Transmisor de pared

k. La bolsa de piezas contiene:

1) Herrajes para montaje:

Arandelas de estrella (2), tuercas

para alambre (3), tornillos para

metales (2), arandelas (2), tornillos

para madera (2)

2) Herrajes para montaje de las aspas:

tornillos del aspa (16), tornillos del

brazo del aspa (11), arandelas de

fibra (16)

3) Herrajes para el cable de seguridad:

tornillo para madera, arandela de

seguridad, arandela plana

4) Kit de balanceo de aspas

| KICHLER.COM

Caja eléctrica

Provee un

soporte fuerte

Caja eléctrica

empotrada

Placa de montaje

en el techo

Caja

eléctrica

Caja eléctrica

TECHOS CON

ÁNGULO,

MÁXIMO DE

20º DE

ÁNGULO

OPCIONES DE MONTAJE

De no existir una caja de montaje aprobada por UL (cUL, para

instalación en Canadá), lee bien las siguientes instrucciones.

Desconecta la energía retirando los fusibles o apagando los

cortacircuitos.

Asegura la caja eléctrica directamente a la estructura del edificio.

Usa sujetadores y materiales de construcción apropiados. La

caja eléctrica y su soporte tienen que sostener completamente

el peso total del ventilador (hasta 15.9 kg = 35 lb). No uses cajas

eléctricas de plástico.

Las figuras 1, 2 y 3 son ejemplos de diferentes formas de montar

la caja eléctrica.

NOTA: Si estás instalando el ventilador de techo en un techo

inclinado (abovedado), tal vez necesites un tubo bajante más

largo para mantener el espacio adecuado entre las aspas y el

techo. Se sugiere un espacio libre mínimo de 12 plg (30.5 cm)

para un funcionamiento óptimo.

NOTA: En función de la ubicación de instalación que hayas

elegido, tal vez necesites comprar e instalar un «soporte de viga»

para sostener la caja eléctrica. Asegúrate de que el soporte de

viga que compres esté diseñado para usar con ventiladores de

techo. (Fig. 4)

Fig. 2

Fig. 1

Fig. 3

Fig. 4

ICON DE 56” (1.4 m) |

CÓMO COLGAR EL VENTILADOR

NOTA: PARA CANADÁ, ESTE VENTILADOR DEBE FIJARSE

DIRECTAMENTE A LA ESTRUCTURA DEL EDIFICIO/VIGA

DEL TECHO. NO ASEGURES ESTE VENTILADOR A UNA

CAJA ELÉCTRICA. (Ver Fig. 6A)

RECUERDA desconectar la corriente antes de comenzar.

Para instalar adecuadamente tu ventilador de techo, sigue los pasos

a continuación.

Paso 1. Quita la cubierta inferior decorativa de la cubierta girándola

hacia la izquierda. (Fig. 5)

Paso 2. Retira el soporte de montaje del techo de la cubierta

quitando (y guardando) uno de los dos tornillos. Afloja el tornillo

restante media vuelta. (Fig. 5)

Paso 3. Pasa los cables de alimentación de 120 V desde la caja

eléctrica del techo a través del centro del soporte de montaje del

techo. (Fig. 6)

Paso 4. Fija el soporte de montaje en el techo a la caja eléctrica con

los tornillos y las arandelas que se incluyen con la caja eléctrica.

(Fig. 6)

Paso 4A. Asegura el soporte de montaje directamente a una viga

de la estructura del inmueble. Utiliza únicamente los tornillos para

madera y las arandelas de seguridad adecuados que se incluyen

con el ventilador. (Fig. 7)

NOTA: ESTE PASO ES SOLO PARA CANADÁ.

PRECAUCIÓN: El soporte de suspensión debe instalarse

directamente en la viga del inmueble utilizando los dos

tornillos para madera y las arandelas que se proporcionan.

(Fig. 7)

Fig. 6

Fig. 5

Fig. 7

Soporte

de montaje

en techo

Cubierta

Tapa de la cubierta

Cables de 120 V

Soporte para

colgar en

el techo

Tornillos de montaje

(suministrados con

la caja eléctrica)

Caja eléctrica

aprobada por UL

Arandelas

Cables de 120 V

Soporte de montaje

Vigueta de techo

Tornillos para madera #10

Arandelas de seguridad

| KICHLER.COM

Paso 5. Retira la esfera de suspensión del conjunto del tubo

bajante el tornillo de fijación, desenroscando y quitando el pasador

transversal y desatornillando la esfera del bajante. (Fig. 8)

Paso 6. Afloja los dos tornillos de fijación y retira el pasador de

enganche y el clip de retención del acoplamiento en la parte

superior del conjunto del motor. (Fig. 9)

Paso 7. Pasa con cuidado los cables conductores eléctricos desde

el ventilador a través del tubo bajante. Enrosca el tubo bajante en

el acoplamiento hasta que los orificios del pasador de enganche

queden alineados.

A continuación, vuelve a colocar el pasador de enganche y el clip

de retención. Aprieta ambos tornillos de fijación. (Fig. 9)

Fig. 8

Fig. 9

CÓMO COLGAR EL VENTILADOR (continuación)

Pasador

transversal

Esfera

de soporte

Tubo bajante

Cable de

alimentación y cable

de seguridad

Tubo bajante

Sujetador

de retención

Pasador de

enganche

Tornillo de fijación

Acoplamiento

Tornillo de fijación

ICON DE 56” (1.4 m) |

Paso 8. Desliza la cubierta del acoplamiento, la tapa de la

cubierta y la cubierta misma por el tubo bajante. (Fig. 10)

Enrosca la esfera de suspensión en el tubo bajante, inserta el

pasador transversal a través del tubo bajante y aprieta. Aprieta

los tornillos de fijación.

Paso 9. Levanta el conjunto del motor del ventilador hasta su

ubicación y coloca la esfera de soporte dentro del soporte de

montaje en el techo.

Gira todo el conjunto hasta que la "Pestaña de verificación" haya

caído en la "Ranura de registro" y se asiente firmemente. (Fig. 11)

Todo el conjunto del motor no debe girar (hacia la izquierda o

hacia la derecha) cuando está asentado correctamente.

ADVERTENCIA: Si no vuelves a colocar el pasador

transversal y no asientas la "pestaña de verificación",

el ventilador puede caerse del techo durante el

funcionamiento. Ten especial cuidado para asegurarte

de que este pasador se vuelva a colocar.

CÓMO COLGAR EL VENTILADOR (continuación)

Ranura de

registración

Pestaña de

verificación

Pasador transversal

Esfera de soporte

Tornillos de ajuste

Tubo bajante

Acoplamiento

Cubierta

Tapa de

la cubierta

Cubierta del

acoplamiento

able de alimentación y

cable de seguridad

Fig. 10

Fig. 11

| KICHLER.COM

CÓMO INSTALAR EL SOPORTE DE

SEGURIDAD

(Se requiere para la instalación

en Canadá ÚNICAMENTE)

Se incluye un cable de soporte de seguridad para prevenir que el

ventilador de techo se caiga, instálalo de la siguiente manera.

Paso 1. Sujeta el tornillo para madera y las arandelas suministrados

a las vigas del techo junto al soporte de montaje pero no lo aprietes.

(Fig. 12)

Paso 2. Ajusta el largo del cable de seguridad para que llegue al

tornillo y las arandelas halando el cable adicional a través de la

abrazadera del cable hasta que el largo general sea el correcto,

vuelve a colocar el cable en la abrazadera y forma un bucle en el

extremo del mismo. Aprieta firmemente la abrazadera del cable.

Ahora, coloca el bucle en el extremo del cable de seguridad sobre

el tornillo para madera de manera segura.

NOTA: Aunque el cable de soporte de seguridad se requiere

solo para instalaciones canadienses, es una buena idea

hacer la conexión con cualquier instalación.

Fig. 12

Soporte de montaje

Cable de seguridad

Asegurar el cable

de seguridad a

la viga del techo

con tornillo y

arandela

ICON DE 56” (1.4 m) |

CONEXIONES ELÉCTRICAS

ADVERTENCIA: Lee atentamente y conserva este manual

de instrucciones para futuras consultas.

ADVERTENCIA: Para evitar posibles descargas eléctricas,

asegúrate de que la electricidad esté apagada en el panel

principal quitando el fusible o abriendo el cortacircuitos.

ADVERTENCIA: Este control está diseñado para usarse

SOLAMENTE con “Ventiladores de techo con motor de

CC”.

NO lo uses con ningún otro tipo de electrodoméstico.

ADVERTENCIA: Todo el cableado debe cumplir con los

códigos eléctricos nacionales y locales. Si consideras que

no tienes suficiente conocimiento de electricidad, solicita la

instalación

del control a un electricista con licencia.

Paso 1. Inserta el receptor dentro del soporte de montaje de techo

con el lado plano del receptor hacia el techo. (Fig. 13)

Para un mejor funcionamiento, asegúrate de que el cable de antena

negro en el extremo del receptor permanezca extendido y no

enredado con los cables de electricidad.

Fig. 13

Receptor

Soporte

montaje

| KICHLER.COM

Fig. 14

Blanco (neutro)

Verde o cobre pelado

(conexión a tierra)

Blanco ("CA neutro")

Caja eléctrica

Negro (positivo)

Negro ("CA positivo")

Receptor

Azul (para la luz)

Verde

(conexión

a tierra)

Naranja (Motor)

Marrón (Motor)

Gris (Motor)

(Conecta el cable

a tierra en el

soporte colgante

si en el hogar no

hay cable a tierra)

Filtro

Blanco (para la luz)

Blanco

Blanco ("CA neutro")

Negro

Negro ("CA positivo")

A. Conexión del cable del ventilador (Fig. 14)

Conecta el cable naranja del ventilador al cable naranja del receptor.

Conecta el cable marrón del ventilador al cable marrón del receptor.

Conecta el cable gris del ventilador al cable gris del receptor.

Conecta el cable azul del ventilador al cable azul del receptor.

Conecta el cable blanco del ventilador al cable blanco del receptor.

Asegura las conexiones de cable con las tuercas plásticas

correspondientes (incluidas).

Alinea el cable negro del receptor con el cable negro del filtro, alinea el

cable blanco del receptor con el cable blanco del filtro y luego conecta

el adaptador moldeado.

Conecta el cable negro (positivo) del techo al cable negro de la caja del

filtro.

Conecta el cable blanco (neutro) del techo al cable blanco de la caja

del filtro.

Asegura las conexiones de cable con las tuercas plásticas

correspondientes (incluidas).

Si tu caja eléctrica tiene un cable a tierra (verde o de cobre pelado),

conéctalo a los cables a tierra del ventilador; de lo contrario, conecta

el cable a tierra del soporte colgante al soporte de montaje. Asegura

la conexión eléctrica con una tuerca plástica incluida. Después de

conectar los cables, sepáralos de manera que los cables verde y

blanco queden de un lado de la caja eléctrica y los cables negro y

azul queden del otro lado. Con cuidado, mete todas las conexiones

eléctricas dentro de la caja eléctrica.

NOTA: Recuerda cortar el exceso de cable conductor del cuerpo del

ventilador antes de cablear para instalar fácilmente el receptor y la

cubierta.

CONEXIONES ELÉCTRICAS (continuación)

ICON DE 56” (1.4 m) |

CÓMO CONCLUIR LA INSTALACIÓN

Paso 1. Coloca todas las conexiones apropiadamente en la caja eléctrica

del techo.

Paso 2. Desliza la cubierta hacia arriba hasta el soporte de montaje y

coloca una de las ranuras con forma de ojo de cerradura sobre el tornillo

de montaje en el soporte de montaje. Gira la cubierta hasta que la

cabeza del tornillo encaje en su lugar en la sección estrecha del orificio

tipo llave. (Fig. 15)

Paso 3. Alinea el orificio circular restante de la cubierta con el orificio

restante del soporte de montaje en el techo. Inserta y aprieta el tornillo

de montaje que retiraste anteriormente y el tornillo de montaje del paso

2 anterior. Ahora, fija la tapa de la cubierta a las cabezas de los tornillos

de montaje insertando las cabezas de los tornillos en el lado inferior de la

tapa de la cubierta

y girándola hacia la derecha.

NOTA: Ajusta los tornillos de montaje de la cubierta según sea

necesario hasta que la cubierta y la tapa de la cubierta estén

ajustadas.

ADVERTENCIA: Asegúrate de que la "Pestaña de verificación"

en la parte inferior del soporte de suspensión esté

correctamente asentada en la "Ranura de registro" en el

costado de la esfera de suspensión antes de colocar la cubierta

en el soporte. Si no asientas correctamente la “Pestaña de

verificación”, se podrían dañar los cables eléctricos cuando

se cambia la dirección de las aspas del ventilador de techo

mientras el ventilador está funcionando.

Fig. 15

Caja

eléctrica

Soporte de

montaje

en techo

Cubierta

Tapa de la

cubierta

Tornillo

Filtro

Receptor

| KICHLER.COM

Fig. 16

Fig. 17

CÓMO MONTAR LOS CONJUNTOS DE LAS

ASPAS DEL VENTILADOR

PRECAUCIÓN: Para disminuir el riesgo de descarga eléctrica,

desconecta el circuito de energía del ventilador antes de

instalar los conjuntos de las aspas del ventilador.

Paso 1. Fija el conjunto del aspa al conjunto del motor del ventilador

apretando el tornillo del conjunto del aspa en el conjunto del motor del

ventilador. (Fig. 17)

Paso 2. Repite este procedimiento para los cuatro brazos de aspas

restantes.

Tornillo

Brazo del aspa

Conjunto del

motor del ventilador

Aspa

Tornillo

Arandela

Aspa

Brazo del aspa

CÓMO FIJAR LAS ASPAS DEL VENTILADOR

Paso 1. Alinea los orificios del aspa y la arandela con los orificios de

los brazos del aspa y asegure el aspa en su lugar con los tornillos

proporcionados. (Fig. 16)

Paso 2. Repite estos pasos para las cuatro aspas restantes.

ICON DE 56” (1.4 m) |

CÓMO INSTALAR LA PANTALLA DE VIDRIO

PRECAUCIÓN: Para disminuir el riesgo de descarga

eléctrica, desconecta el circuito de energía del ventilador

antes de instalar la pantalla de vidrio.

Levanta la pantalla de vidrio contra la placa de luz y asegúrala

apretando la tuerca y el remate. (Fig. 20)

Fig. 19

Fig. 20

Fig. 18

CÓMO INSTALAR EL KIT DE LUCES

PRECAUCIÓN: Para disminuir el riesgo de descarga

eléctrica, desconecta el circuito de energía del ventilador

antes de instalar el kit de luces.

Paso 1. Retira el remate y la tuerca de la boquilla roscada del

conjunto de la lámpara del kit de luces. (Fig. 18)

Paso 2. Quita y guarda los cuatro tornillos del anillo de montaje.

Conecta los cables del conjunto del kit de luces a los cables del

conjunto de la lámpara uniendo los enchufes del adaptador

moldeado.

Paso 3. Alinea los orificios para tornillos de la bandeja del kit de luces

con los orificios para tornillos del anillo de montaje del conjunto del

motor del ventilador. Vuelve a instalar y aprieta los cuatro tornillos

que retiraste anteriormente en el paso 2 de forma segura. (Fig. 19)

Carcasa del kit de luces

Tornillos

Conjunto del motor

del ventilador

Remate

Carcasa del kit de luces

Tuerca

Conjunto del

motor del

ventilador

Carcasa del

kit de luces

Pantalla

Remate

Tuerca

| KICHLER.COM

• PELIGRO DE INGESTIÓN: Este producto contiene una pila tipo botón o tipo moneda.

• En caso de ingestión puede producirse la MUERTE o lesiones graves.

• La ingestión de una pila tipo botón o tipo moneda puede provocar Quemaduras Químicas Internas en

tan sólo 2 horas.

• MANTENGA las pilas nuevas y usadas FUERA DEL ALCANCE DE LOS NIÑOS.

• Acuda inmediatamente a un médico si sospecha que se ha tragado o introducido una pila en

cualquier parte del cuerpo.

• Retire las pilas usadas y recíclelas o deséchelas inmediatamente de acuerdo con la reglamentación

local y manténgalas fuera del alcance de los niños. NO deseche las pilas en la basura de su casa ni las

incinere.

• Incluso las pilas usadas pueden causar lesiones graves o la muerte.

• Llame a un centro de control de intoxicaciones local para obtener información sobre el tratamiento.

• Tipo de pila: CR2032 y Voltaje nominal de la pila: 3V.

• Las pilas no recargables no deben

reca

rgarse.

• No fuerce la descarga, recargue, desarme, caliente por encima de 40° C ni incinere. De lo contrario,

podrían producirse lesiones debido a venteo, fugas o explosiones que provoquen quemaduras

químicas.

• Asegúrese de que las pilas estén instaladas correctamente según la polaridad (+ y -).

• No mezcle pilas nuevas y usadas, ni pilas de marcas o tipos diferentes, como pilas alcalinas, de

carbono-zinc o recargables.

• Retire e inmediatamente recicle o deseche las pilas de los equipos que no haya utilizado durante un

período prolongado de tiempo de acuerdo con las regulaciones locales.

• Asegure siempre completamente el compartimento de las pilas. Si el compartimento de las pilas no

cierra bien, deje de utilizar el producto, retire las pilas y manténgalas fuera del alcance de los niños.

ADVERTENCIA

ACTIVACIÓN DEL TRANSMISOR Y LAS BATERÍAS DEL TRANSMISOR

ICON DE 56” (1.4 m) |

ACTIVACIÓN DEL TRANSMISOR Y LAS BATERÍAS DEL TRANSMISOR (continuación)

ADVERTENCIA: Peligro de quemaduras químicas. Mantener las baterías alejadas de los niños. Este producto contiene una

bateria de boton/moneda de litio. Sise ingiere o entra en el cuerpo una bateria de boton ode boton de litio nueva o usada, puede

causar quemaduras internas graves y provocar la muerte en tan solo 2 horas.

Siempre asegure completamente el compartimiento de la bateria. Si el compartimento y las baterias no cierran bien, deje de

utilizar el producto, retire las baterias y mantengalo fuera del alcance de los niños. Si cree que las baterias pueden haber sido

ingeridas o introducidas en cualquier parte del cuerpo, busque atencion medica de inmediato.

a) Las celdas se desecharan adecuadamente, incluso manteniendolas fuera del alcance de los niños.

b) lncluso las celdas usadas pueden causar lesiones.

ADVERTENCIA: Asegúrate de que la electricidad esté completamente desconectada antes de comenzar este procedimiento.

Insulator

Strip

Insulator Strip

Fig. 21

Tira aislante

Paso 1. Para activar el transmisor, tire con cuidado de las tiras aislantes del transmisor para activar

las dos baterías de botón/moneda CR2032 de 3 V previamente instaladas. Deseche las tiras

aislantes. (Figura 21)

NOTA: El transmisor se emparejó con el receptor del ventilador en la fábrica. Sin

embargo, si el ventilador no responde a los comandos del transmisor después

de restablecer la alimentación al ventilador, siga el proceso “ENCENDIDO Y

PROGRAMACIÓN” en la página 21.

NOTA: Si las baterías no se usan durante períodos prolongados (meses), retírelas

para evitar daños en el transmisor. Consulte las instrucciones sobre “EXTRACCIÓN O

REEMPLAZO DE LAS BATERÍAS DEL TRANSMISOR” en la página 20.

Guarde el transmisor lejos del calor o la humedad excesivos.

| KICHLER.COM

Safety Screw Battery Cover

1 2 3 4

Dip switch

ADVERTENCIA: Peligro de quemaduras químicas. Mantener las baterías alejadas de los niños. Este producto contiene una

bateria de boton/moneda de litio. Sise ingiere o entra en el cuerpo una bateria de boton ode boton de litio nueva o usada, puede

causar quemaduras internas graves y provocar la muerte en tan solo 2 horas.

Siempre asegure completamente el compartimiento de la bateria. Si el compartimento y las baterias no cierran bien, deje de

utilizar el producto, retire las baterias y mantengalo fuera del alcance de los niños. Si cree que las baterias pueden haber sido

ingeridas o introducidas en cualquier parte del cuerpo, busque atencion medica de inmediato.

a) Las celdas se desecharan adecuadamente, incluso manteniendolas fuera del alcance de los niños. b) lncluso las celdas usadas

pueden causar lesiones.

ADVERTENCIA: Asegúrate de que la electricidad esté completamente desconectada antes de comenzar este procedimiento.

Por favor, lee esta parte del manual en su totalidad, antes de proceder con la instalación.

Fig. 22

Tornillo de

seguridad

Tornillo de

seguridad

Tapa de la

batería

Tapa de la

batería

Paso 1. Para quitar o reemplazar las baterías, afloje el tornillo de seguridad y retire la tapa de la batería de la

parte posterior del transmisor para acceder al compartimiento de la batería. (Fig. 22)

Paso 2. Retire las dos baterías tipo botón CR2032 de 3 V del compartimiento de la batería.

NOTA: Si reemplaza las baterías, asegúrese de instalar las nuevas baterías CR2032 de 3 V con el lado + hacia

arriba. (Fig. 22)

EXTRACCIÓN O REEMPLAZO DE LAS BATERÍAS DEL TRANSMISOR

AJUSTE DE LA CONFIGURACIÓN DEL TRANSMISOR

Nuestro sistema de control CoolTouch™ incluye una función de “selección automática de frecuencia”. Para

configurar la frecuencia de control y programar el sistema de control, siga estos pasos:

El selector de frecuencia es un “bloque de interruptores DIP” dentro del compartimiento de la batería del

transmisor. Puede cambiar las frecuencias colocando los pequeños interruptores numerados del 1 al 4 en

una posición hacia arriba o hacia abajo. Hay 16 frecuencias o combinaciones posibles. El quinto interruptor,

marcado con D y X, configura el sistema para que funcione con lámparas incandescentes o fluorescentes.

Es esencial configurar este interruptor correctamente. Si su ventilador de techo está equipado con

lámparas incandescentes, coloque este interruptor en la posición D; para lámparas fluorescentes, coloque

el interruptor en la posición X. Si se invierten estas configuraciones, el sistema de control de iluminación

funcionará de manera errática y podría dañar su ventilador de techo.

Vuelva a colocar la tapa de la batería en la parte posterior del transmisor y ajuste el tornillo de seguridad.

(Fig. 22)

NOTA: Si no se utiliza durante períodos prolongados (meses), retire las pilas para

evitar dañar el transmisor. Guarde el transmisor lejos del calor o la humedad

excesivos.

ICON DE 56” (1.4 m) |

Programación del sistema: Lee todos estos pasos antes de continuar.

Cada paso debe seguirse exactamente para programar correctamente el sistema de control.

1. Puedes dejar los interruptores de frecuencia en la configuración de fábrica o moverlos a cualquier combinación

de arriba o abajo. Utiliza un destornillador pequeño de punta plana para mover los interruptores.

Prueba el transmisor presionando y soltando CUALQUIER botón brevemente. Una luz azul debe iluminarse debajo

de los botones 3-4. (Fig. 23) Si no es así, asegúrate de que las baterías estén insertadas y asentadas correctamente.

Encendido y programación:

3. Sigue los pasos más abajo para configurar el control remoto.

La función de autoaprendizaje solo estará activa dentro de los 60 segundos después de encender la alimentación

de CA del ventilador. (Figura 24)

4. Selecciona la frecuencia deseada en la parte posterior del transmisor.

5. Restaure la energía de su ventilador.

6. Mantenga presionado el botón “ “ durante al menos 5 segundos (debe presionar el botón “ “ dentro de los 60

segundos posteriores a la restauración de energía al ventilador).

NOTA: Si el ventilador está instalado con un kit de luz, la luz parpadeará dos veces y luego se apagará.

NOTA: Si la prueba de autocalibración falló, desconecta la alimentación de CA; restaura la energía y efectúa la

prueba de autocalibración nuevamente.

NOTA: Durante la prueba de calibración automática, el control remoto no funcionará.

NOTA: La función de frecuencia de aprendizaje y la prueba de autocalibración continuarán reteniendo la última

frecuencia establecida y el último conjunto de calibración incluso cuando se apague la alimentación de CA. Si se

cambia la frecuencia, la prueba de autocalibración volverá a ocurrir.

7. Tu sistema de control CoolTouch™ ahora está programado y listo para usar. Consulta las Instrucciones de

funcionamiento.

El receptor proporciona la siguiente función de protección

Posición de bloqueo: El motor DC tiene una seguridad incorporada contra obstrucción durante la operación. Si hay una

obstrucción, el motor se detendrá y luego se apagará automáticamente en 30 segundos. Retira la obstrucción y reinicia.

2. Protección contra más de 80 W: Cuando el receptor detecta un consumo de energía del motor superior a 80 W,

la energía del receptor se detendrá y la operación se interrumpirá inmediatamente. Espera 5 segundos y luego

vuelve a encender el receptor.

Fig. 23

Fig. 24

Luz azul

Botón Presionar/sostener

INSTRUCCIONES DE PROGRAMACIÓN

| KICHLER.COM

INSTRUCCIONES DE BOTONES

Figura 25

Los botones 1, 2, 3, 4, 5 y 6 se utilizan para configurar la velocidad de las aspas de

la siguiente manera:

1 = Velocidad baja

2 = Velocidad media baja

3 = Velocidad media

4 = Velocidad media alta

5 = Velocidad alta

6 = Velocidad extra alta

Figura 26

El botón de APAGADO DEL MOTOR:

Este botón apaga el motor del ventilador y también se usa en el procedimiento

del programa.

El botón de CONTROL DE ILUMINACIÓN:

Este botón ENCIENDE o APAGA la luz inferior y también controla la

configuración de intensidad. Mantén presionado cualquiera de los botones para

establecer el nivel de intensidad deseado. La próxima vez que enciendas la luz,

el sistema recordará esta configuración. Presiona y suelta cualquiera de los

botones para ENCENDER o APAGAR la luz.

Figura 27

El botón “HACIA ADELANTE/REVERSA” se utiliza para configurar el ventilador

en funcionamiento hacia adelante o hacia atrás. Cada vez que presiones este

botón, las aspas del ventilador cambiarán de dirección. Este botón funciona

SOLAMENTE cuando las aspas del ventilador están en movimiento.

NOTA OPERACIONAL: Cada vez que comiences a girar las aspas, a cualquier

velocidad o en reversa, la dirección de las aspas, el sistema de control, realizará

una "autocomprobación" para garantizar la integridad operativa. Las aspas

girarán lentamente una distancia corta (¼ de vuelta), pausarán, cambiarán de

dirección, girarán ¼ de vuelta y luego aumentarán las RPM hasta la velocidad

seleccionada. Este es un procedimiento perfectamente normal y garantiza un

rendimiento operativo normal.

Fig. 27

Fig. 25

Botón de apagado

del motor

Botones de control

de iluminación

Botón hacia

adelante/reversa

Botones de

controles de

velocidad

Fig. 26

ICON DE 56” (1.4 m) |

INSTALACIÓN DE LA PLACA DE PARED

PRECAUCIÓN: Para evitar posibles descargas eléctricas, asegúrese de haber

desconectado la energía en el panel del circuito principal o en la caja de fusibles

principal.

ADVERTENCIA: Todo el cableado debe instalarse de acuerdo con el Código Eléctrico

Nacional (National Electrical Code) y los códigos eléctricos locales. La instalación

eléctrica debe ser realizada por un electricista calificado.

Seleccione una ubicación para instalar la placa de pared CoolTouch™. Puede reemplazar un

interruptor de pared existente o instalar la placa de pared en CUALQUIER superficie plana.

Opción 1: Instale la placa de pared utilizando una caja de salida con interruptor de pared existente.

PRECAUCIÓN: La instalación del interruptor debe cumplir con todos los códigos

eléctricos locales y nacionales. Asegúrese de que la energía eléctrica esté APAGADA

en el panel principal o en la caja de fusibles principal antes de continuar.

Paso 1. Retire la placa de pared existente y el interruptor antiguo de la caja de salida de pared.

(Figura 28)

Paso 2. Conecte los cables NEGROS (corriente) juntos con un conector de cables (no se incluye)

e introdúzcalos

nuevamente en la caja de salida de pared. (Figura 28)

Paso 3. Conecte los cables BLANCOS (neutros) junto con un conector de cable (no se incluye) e

introdúzcalos

nuevamente en la caja de salida de pared. (Figura 29)

Paso 4. Instale la placa de metal y la placa de pared CoolTouch™ en la caja de salida existente en la

pared con los

tornillos provistos. Inserte los dos tapones de plástico en la placa de pared. (Figura 29a)

Opción 2: Instale la placa de pared en CUALQUIER superficie plana.

Paso 1. Seleccione la ubicación deseada y use la placa de pared CoolTouch™ para marcar la

ubicación de los

orificios de montaje.

Paso 2. Utilice los anclajes para paneles de yeso y los tornillos proporcionados para terminar la

instalación. (Figura 29a)

Caja de salida

Caja de

salida

Superficie

de la pared

Anclaje a

la pared

Anclaje a la pared

Tornillos

Placa de

pared

CoolTouch

™

Placa

metálica

Tornillos

Tapón de plástico

Placa de pared CoolTouch

™

Interruptor

Placa de pared

Figura 28

Figura 29

Figura29a

| KICHLER.COM

CÓMO UTILIZAR EL TRANSMISOR CON PLACA DE PARED

1. Inserta el transmisor en la placa de pared insertando primero

la parte inferior del transmisor y luego presiona la parte

superior del transmisor en el bolsillo. El transmisor funcionará

completamente desde esta ubicación o puede quitar el

transmisor y usarlo como un dispositivo "de mano". (Fig. 30)

2. Presiona el botón de liberación para quitar el transmisor de la

placa de pared.

Botón de

liberación

Fig. 30

ICON DE 56” (1.4 m) |

INSTRUCCIONES DE USO

Clima cálido - Hacia adelante (hacia la izquierda).

Un flujo de aire hacia abajo crea un efecto de enfriamiento como

se muestra en la Fig. 31. Esto te permite configurar tu equipo de

aire acondicionado a una temperatura más alta sin afectar tu

comodidad.

Clima fresco - Reversa (hacia la derecha).

Un flujo de aire ascendente mueve el aire caliente del techo como

se muestra en la Fig. 32 Esto te permite configurar la unidad de

calefacción a una temperatura más baja sin afectar tu comodidad.

NOTA: Para operar la función de reversa en este ventilador, presiona

el botón de retroceso mientras el ventilador está funcionando.

Fig. 31

Fig. 32

| KICHLER.COM

SOLUCIÓN DE PROBLEMAS

Problema

El ventilador

no enciende.

El ventilador

hace ruido.

El ventilador

oscila.

Funcionamiento

incorrecto del

control remoto.

Solución

1. Verifica los fusibles o cortacircuitos principales y secundarios.

2. Asegúrese de que las baterías del transmisor estén instaladas correctamente con el lado + hacia arriba y que todavía

tengan carga.

NOTA: Al presionar un botón en el transmisor, la luz de fondo del transmisor se encenderá si

las baterías aún tienen carga.

3. Revisa todas las conexiones eléctricas para garantizar un contacto adecuado.

PRECAUCIÓN: Al verificar cualquier conexión eléctrica, asegúrate de que esté desactivada la electricidad

principal.

1. Asegúrate de que los tornillos de la carcasa del motor estén bien ajustados.

2. Asegúrate de que los tornillos que unen los soportes de las aspas al motor estén bien ajustados.

3. Asegura que las conexiones de tuerca de cable no friccionen unas con otras ni con la pared interior de la caja del

interruptor.

PRECAUCIÓN: Asegúrate de que la fuente principal de electricidad esté apagada.

4. Permite un período de 24 horas de “adaptación”. La mayoría de los ruidos asociados con un ventilador nuevo

desaparecen en ese período.

5. Si usas un kit de luces opcional, asegúrate de que los tornillos que sujetan el vidrio estén bien apretados. Asegúrate

de que las bombillas no estén tocando ningún otro componente.

6. No conectes este ventilador a controles de velocidad variable montados en la pared. No son compatibles con los

motores de los ventiladores de techo ni con los controles remotos.

7. Asegúrate de que la cubierta esté a corta distancia del techo. No debe tocar el techo.

1. Verifica que todas las aspas y los tornillos de sus brazos estén bien ajustados.

2. La mayoría de los problemas de oscilación del ventilador se debe a que las aspas no están al mismo nivel. Verifica este

nivel seleccionando un punto en el cielo raso sobre la punta de una de las aspas. Mide esta distancia. Gira el ventilador

hasta que la siguiente aspa quede en posición para medir. Repite el procedimiento para cada aspa. Las desviaciones

de distancia no deben pasar de 1/8” (3.2 mm).

3. Si sigues notando oscilación, intercambiar dos aspas adyacentes (una al lado de la otra) puede redistribuir el peso y

posiblemente mejorar el funcionamiento.

1. Los ventiladores de techo con sistemas de control remoto

NO SE PUEDEN operar en conjunto con otro sistema de

control A EXCEPCIÓN DE un interruptor de encendido y apagado básico para pared, si así lo deseas.

ICON DE 56” (1.4 m) |

INFORMACIÓN DE LA FCC

Este dispositivo cumple con la parte 15 de las Normas FCC. Su operación

está sujeta a las dos condiciones siguientes:

1) este dispositivo no causa una interferencia dañina, y

2) este dispositivo tiene que aceptar cualquier interferencia recibida,

incluso aquella que pueda causar funcionamiento no deseado.

Nota: Este equipo ha sido probado y cumple con las exigencias de límites

para un dispositivo digital de Clase B, según la Parte 15 de la normativa FCC.

Estos límites fueron establecidos para dar protección razonable contra

interferencia nociva en uso residencial. Este equipo genera, consume y

puede irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo

con las instrucciones, puede causar interferencia nociva a comunicaciones

radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en

cierta instalación particular. Si este equipo causa interferencia nociva a la

recepción de radio o televisión, lo cual puede determinarse encendiéndolo y

apagándolo, se recomienda que el usuario trate de corregir la interferencia

con una o más de las siguientes medidas:

• Reorienta o reubica la antena receptora.

• Aumenta la distancia entre el equipo y el receptor.

• Conecta el equipo a un tomacorriente en un circuito diferente al que

está conectado el receptor.

• Consulta al distribuidor o a un técnico con experiencia en instalaciones

de radio/TV.

| KICHLER.COM

www.kichler.com

KICHLER

LIGHTING LLC

30455 SOLON RD.

SOLON, OH 44139 USA

SERVICIO AL CLIENTE: 866.558.5706

DE LUNES A VIERNES, DE 8:00 AM A 5:00 PM

(HORA DEL ESTE)

REV 16-JAN-2025

Kichler 300395SBK Icon 56-in Satin Black with Satin Black with Natural Brass Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade

Product's Documents

Installation Manual

Specifications

Kichler 300395SBK Questions and Answers

Related Products

Kichler 310100AVI Verdi 56-in Anvil Iron with Distressed Antique Gray/Walnut Blades LED Covered Outdoor Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 300356AVI Ried 56-in Anvil Iron with Driftwood Blades Covered Outdoor Ceiling Fan Light Kit Compatible and Wall Control Included 3 -Blade

Kichler 300325OZ Crescent 56-in Olde Bronze w/Gold Highlights with Walnut Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 310170AVI Ahrendale 60-in Anvil Iron with Distressed Antique Gray Blades LED Uncovered Outdoor Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 300260DBK Gentry 60-in Distressed Black with Distressed Antique Gray Blades LED Covered Outdoor Ceiling Fan With Light and Wall Control Included 9 -Blade

Kichler 300041BSS Eyrie 23-in Brushed Stainless Steel with Silver Blades Fandelier Ceiling Fan With Light and Wall Control Included 3 -Blade
