1. CAUTION – RISK OF SHOCK –
Disconnect Power at the main circuit breaker panel or
main fusebox before starting and during the installation.
2. WARNING: This fixture is intended for installation in
accordance with the National Electrical Code (NEC) and
all local code specifications. If you are not familiar with
code requirements, installation by a certified electrician
is recommended.
3. WARNING: To reduce the risk of fire or electric shock,
use only the control provided with the fan.
4. WARNING: To reduce the risk of fire, electric shock, or
Personal Injury, mount directly to a structural framing
member or to an outlet box marked “Acceptable for
Fan Support of 15.9kg (35 lbs) or less”. For outlet box
mounting, use mounting screws provided with the outlet
box.

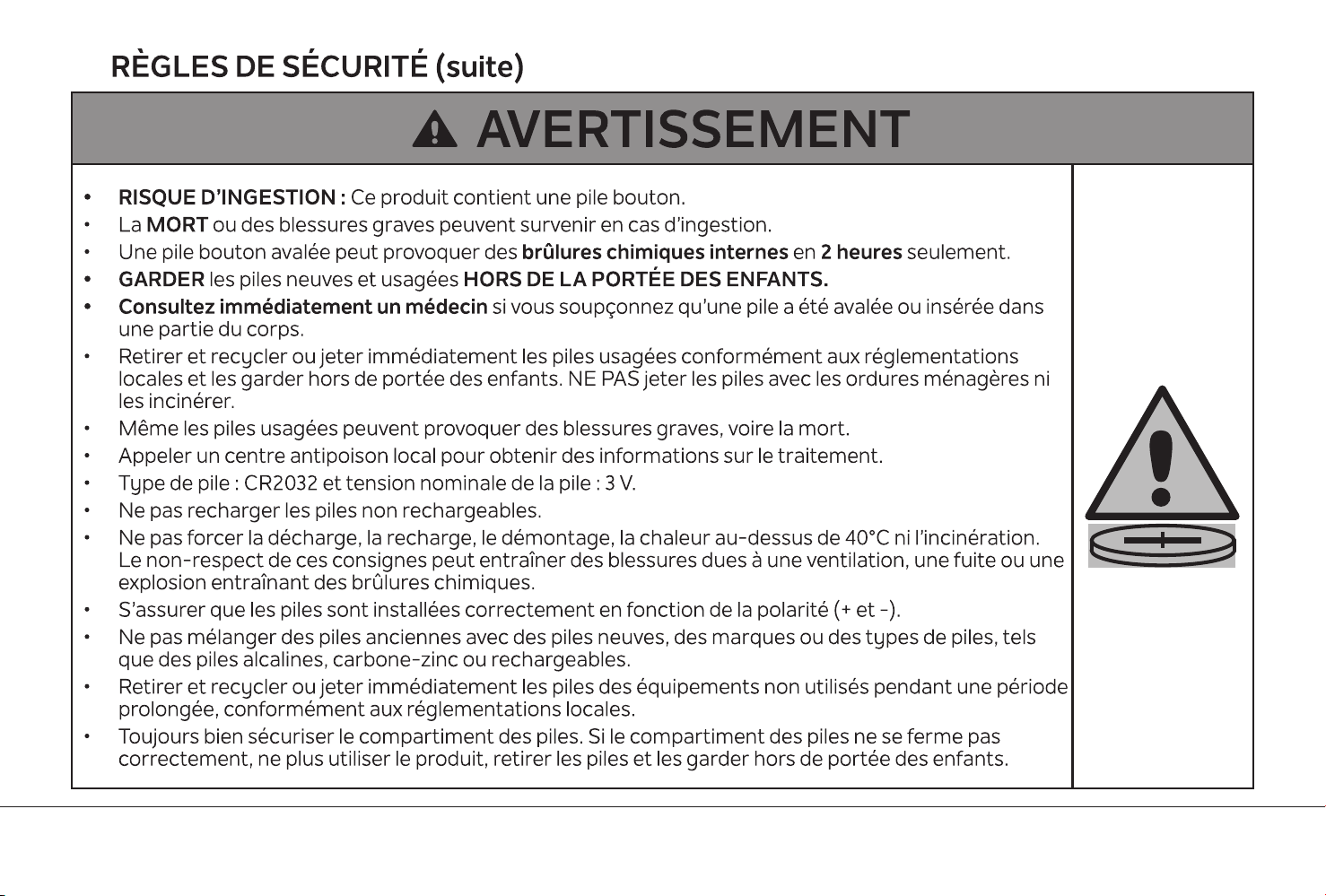

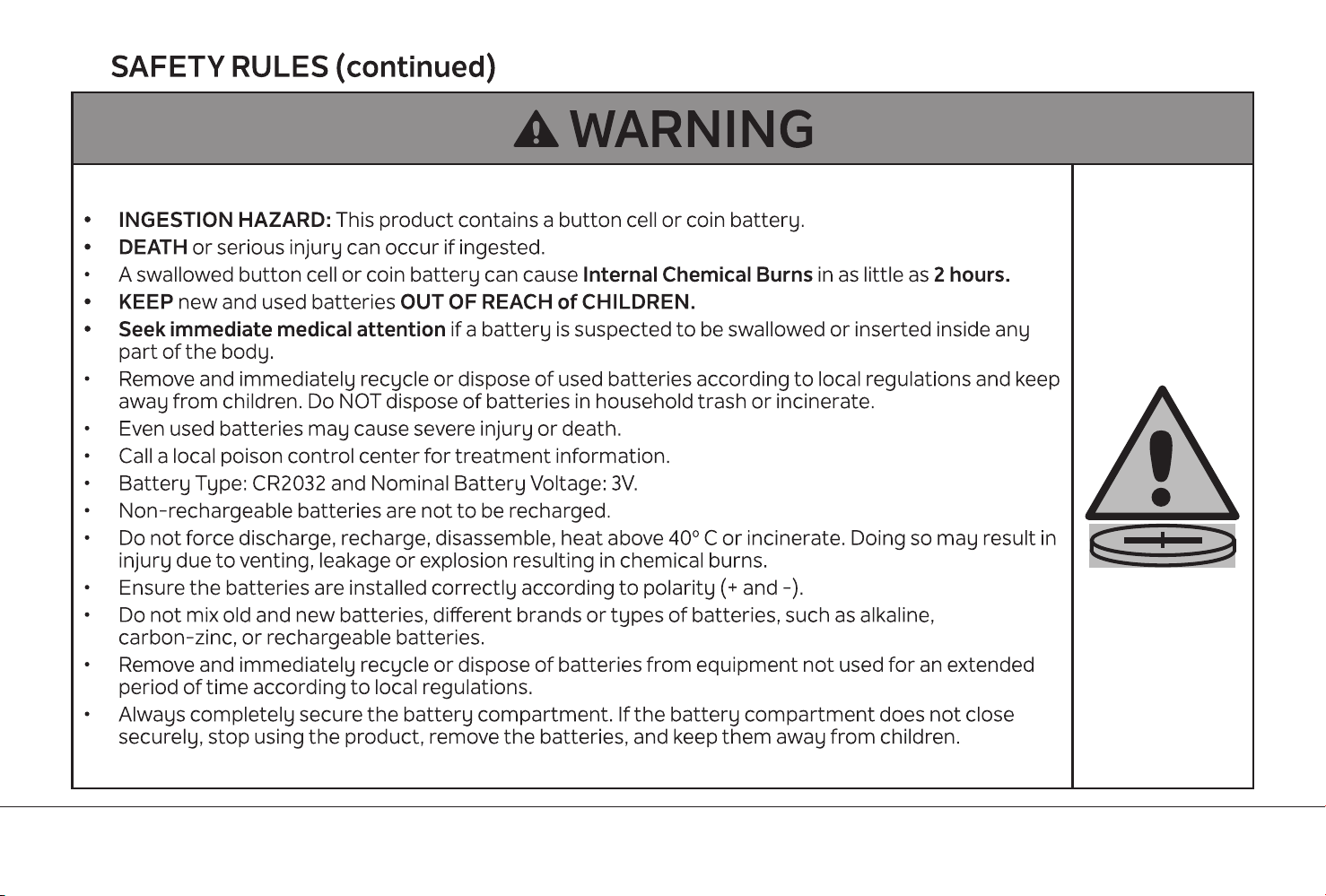

5. WARNING: Chemical Burn Hazard. Keep batteries
away from children. This remote contains a lithium
button cell battery. If a new or used lithium button/
coin cell battery is swallowed or enters the body, it can
cause severe internal burns and can lead to death in as
little as 2 hours. Always completely secure the battery
compartment. If the battery compartment does not
close securely, stop using the product, remove the
batteries, and keep it away from children. If you think
batteries might have been swallowed or placed inside
any part of the body, seek immediate medical attention.
Dispose of cells properly and keep away from children.
Even used cells may cause injury.

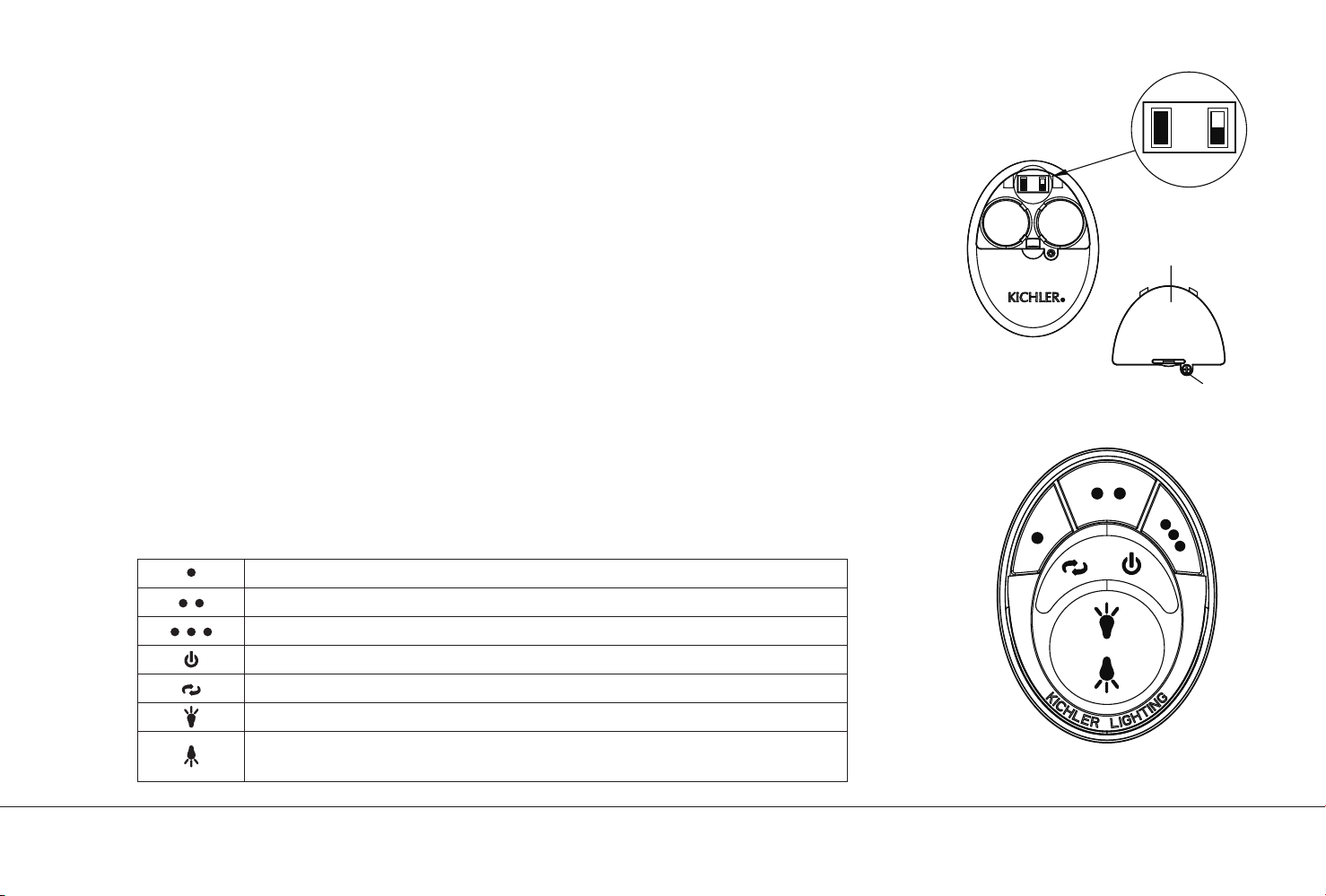

6. To operate the reverse function on this fan, press the
“Reverse” button while fan is running.
7. Avoid placing objects in the path of the blades.
8. To avoid personal injury or damage to the fan and other items,
be cautious when working around or cleaning the fan.
9. Make sure the installation site you choose allows a minimum
clearance of 7 feet from the blades to the floor and at least 30
inches from the ends of the blades to any obstruction.
10. Do not use water or detergents when cleaning the fan or fan
blades. A dry dust cloth or lightly dampened cloth will be
suitable for most cleaning.
11. After making the electrical connections, spliced conductors
should be turned upward and pushed carefully up into outlet
box. The wires should be spread apart with the ground wire
and white (common) wire to one side with the black (load) wire
to the other side of the outlet box.
12. Electrical diagrams are for reference only. Light kits that
are not packed with the fan must be ETL Listed and marked
suitable for use with the model fan you are installing. Switches
must be ETL General Use Switches. Refer to the Instructions
packaged with the light kits and switches for proper assembly.
WARNING
TO REDUCE THE RISK OF PERSONAL INJURY, DO NOT BEND
THE BLADE BRACKETS (ALSO REFERRED TO AS FLANGES)
DURING ASSEMBLY OR AFTER INSTALLATION. DO NOT INSERT
OBJECTS IN THE PATH OF THE BLADES.
SAFETY RULES
4 | KICHLER.COM
56" Verdi LED | 5
TOOLS AND MATERIALS REQUIRED
PACKAGE CONTENTS
• Phillips Screwdriver
• Blade Screwdriver
• 11 mm Wrench
• Step Ladder
• Wire Cutters

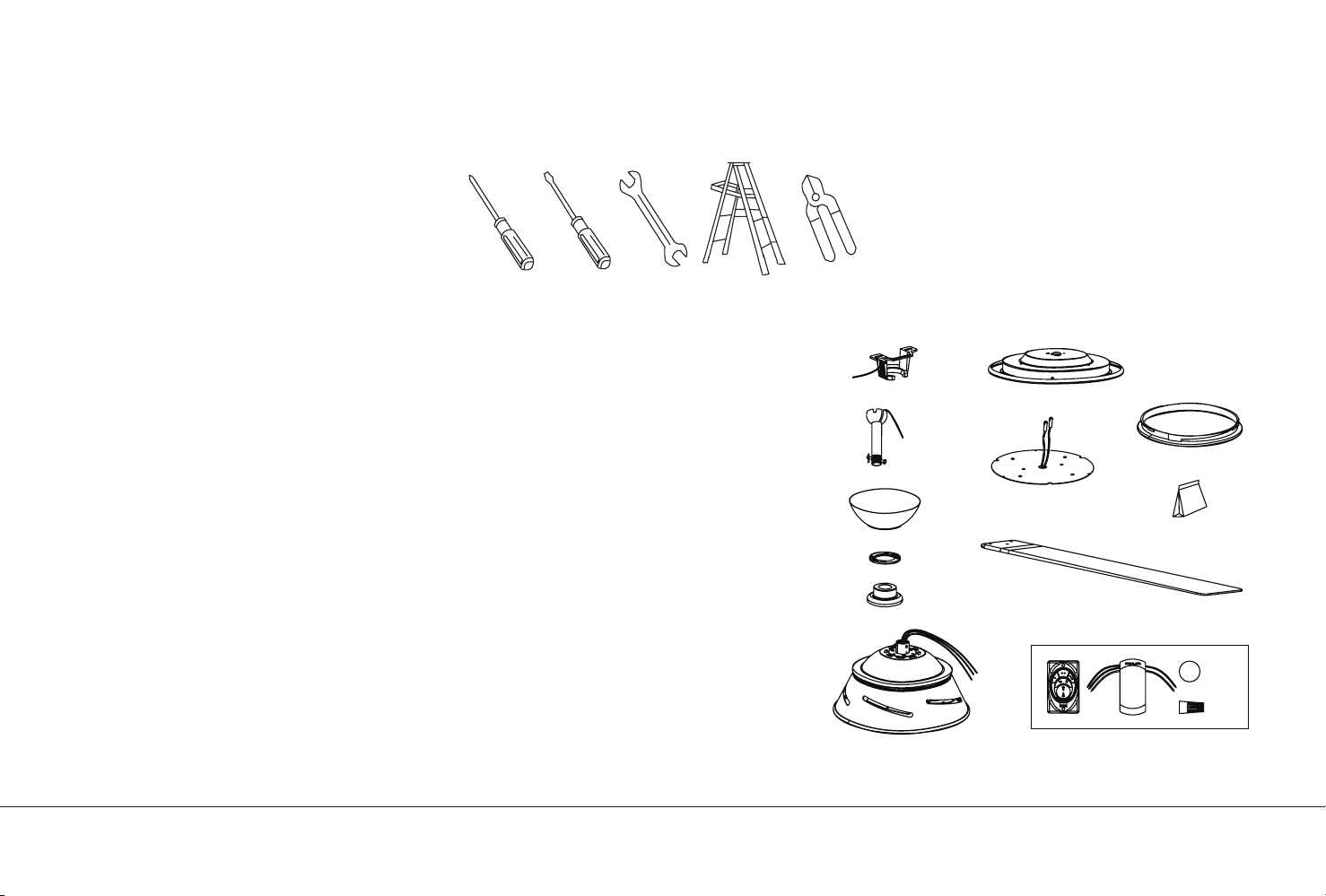

Unpack your fan and check the contents. You should have the following items:
A. Mounting Bracket
B. Ball / Downrod Assembly
C. Canopy
D. Canopy Hole Cover
E. Coupling Cover
F. Motor Body
G. Fan Blade (5)
H. Switch Housing
I. Light Kit
J. Glass
K. Remote Control Kit:
Remote Control (1)
Receiver (1)
Batteries (2)
Wire Connectors (6)
L. Package Hardware
1) Mounting Hardware:
Wire Connector (3)
2) Blade Attachment Hardware:
Screws (15) , Washers (15)
3) Safety Cable Hardware:
Wood Screw (1), Spring Washer (1),
Flat Washer (1)
4) Light Kit Hardware:
Screw (3)
A
B
C
D
E
F
G
I
J
K
H
L
CR2032 3V
X6
X2
56" Verdi LED | 5
6 | KICHLER.COM
6 | KICHLER.COM
MOUNTING OPTIONS
If there isn’t an existing UL (cUL for Canadian Installation) listed
mounting box, then read the following instructions. Disconnect
the power by removing fuses or turning o circuit breakers.
Secure the outlet box directly to the building structure. Use
appropriate fasteners and building materials. The outlet box
and its support must be able to fully support the moving
weight of the fan (at least 50 lbs). Do not use plastic outlet
boxes.

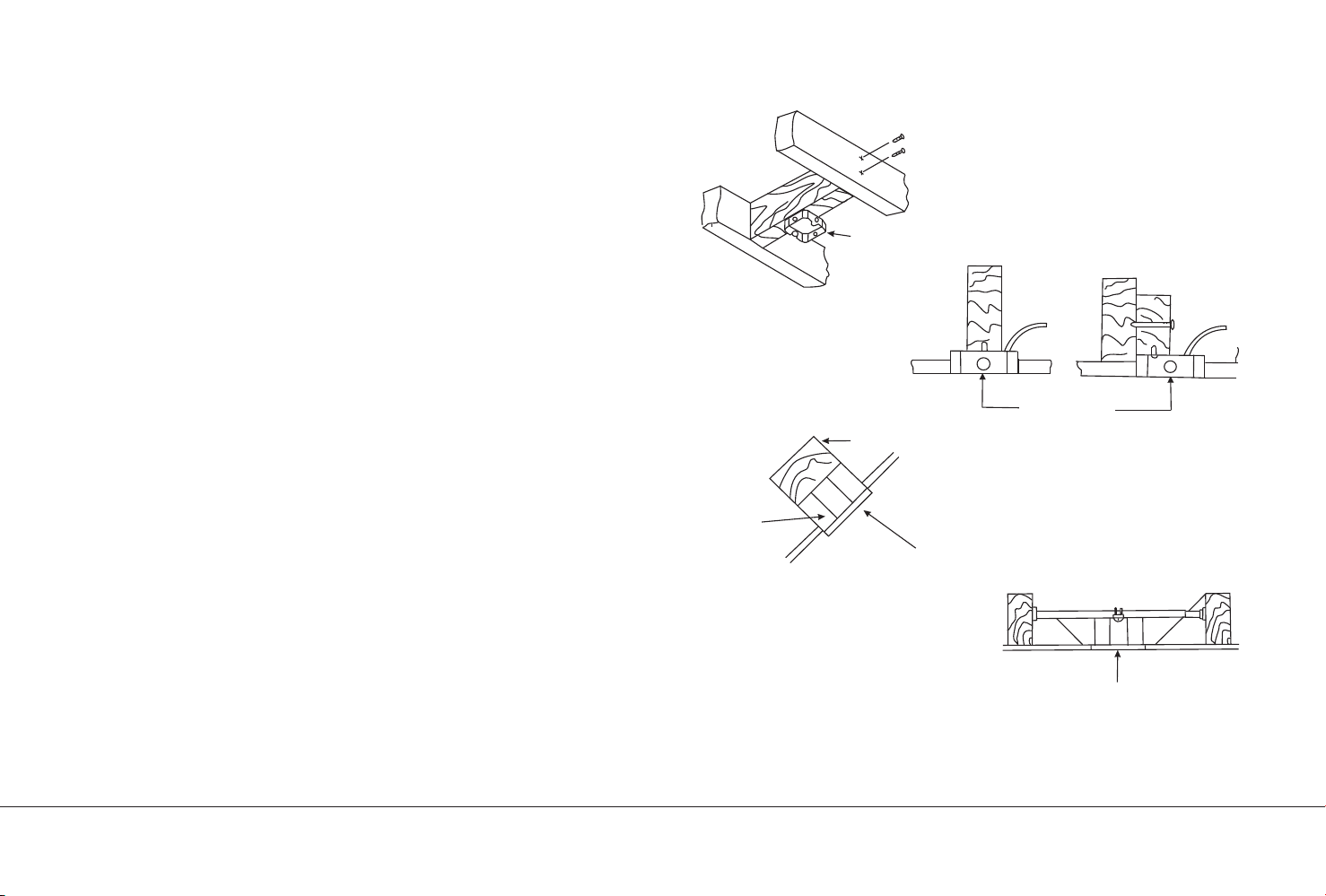

Figures 1, 2 and 3 are examples of dierent ways to mount the
outlet box.
NOTE: If you are installing the ceiling fan on a sloped (vaulted)
ceiling, you may need a longer downrod to maintain proper
clearance between the tip of the blade and the ceiling. A
minimum clearance of 12” is suggested for optimal operation.
NOTE: Depending on the location you have selected for
installation, you may need to purchase and install a “Joist
Hanger” for the support of the outlet box. Make sure the joist
hanger you purchase has been designed for use with ceiling
fans. (Fig. 4)
Fig. 1
Outlet box
Outlet box
Fig. 2
Fig. 3
Fig. 4
Outlet box
Recessed
outlet box ceiling
mounting
plane
Provide strong
support
ANGLED CEILING
MAXIMUM 30° ANGLE
56" Verdi LED | 7
HANGING THE FAN
REMEMBER to turn o the power before you begin installation. This is
necessary for your safety and also the proper programming of the control
system.
To properly install your ceiling fan, follow the steps below.
Step 1. Before attaching the fan to outlet box (not included), ensure the outlet
box is securely fastened to at least two points to a structural ceiling member
(a loose box will cause the fan to wobble). Pass the 120 volt supply wires from
the ceiling outlet box through the center of the ceiling mounting bracket. Install
mounting bracket to outlet box in ceiling using the screws and washers included
with the outlet box. (Fig. 5)
Step 2. Remove the hairpin and clevis pin from the downrod assembly, retain
for later use. Remove the hanger ball from the downrod assembly by loosening
set screws, removing the cross pin, and twisting ball o the rod.( Fig. 6)
NOTE: Make sure to keep loosened hardware separate to avoid confusion
during installation.
Step 3. Loosen the two set screws on the motor coupling. (Fig. 7)
Fig. 5
Fig. 6
Fig. 7
Hairpin
Outlet Box
Ceiling Mounting Bracket
Flat Washer
Screw
Hanger Ball
Set Screw
Cross Pin
Clevis Pin
Motor Body
Set Screw
56" Verdi LED | 7
8 | KICHLER.COM
8 | KICHLER.COM
HANGING THE FAN (continued)

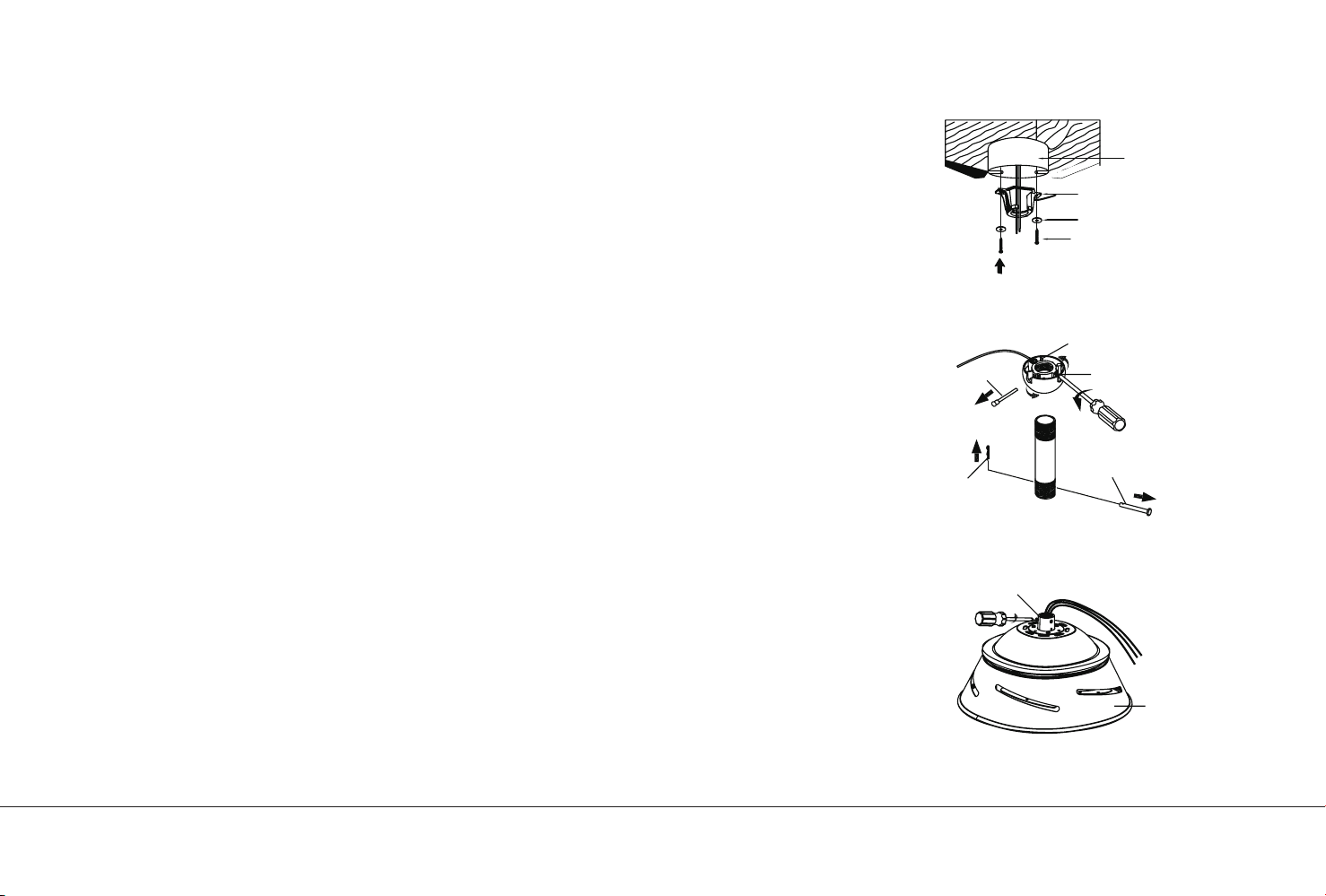

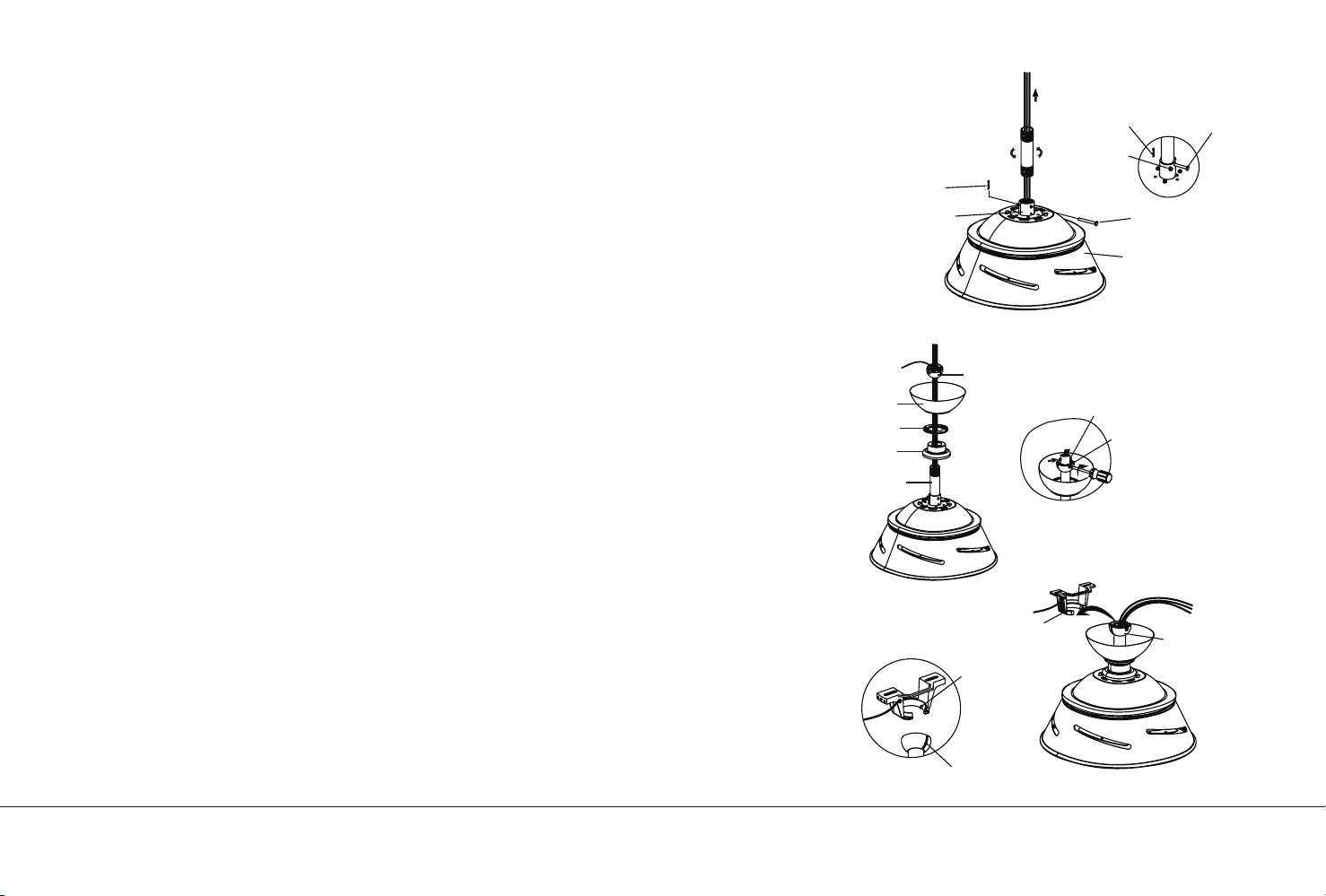

Step 3. Carefully feed fan wires and safety cable up through the downrod.
Thread the downrod onto the motor coupling until the clevis pin holes are
aligned. Next, replace the clevis pin and hairpin, then tighten both set screws.
(Fig. 8)
Step 4. Slip the coupling cover, canopy hole cover and canopy onto the
downrod. Carefully reinstall the hanger ball onto the downrod . Make sure
the cross pin is in the correct position and the set screw is tight and the wires
are not twisted. (Fig. 9)

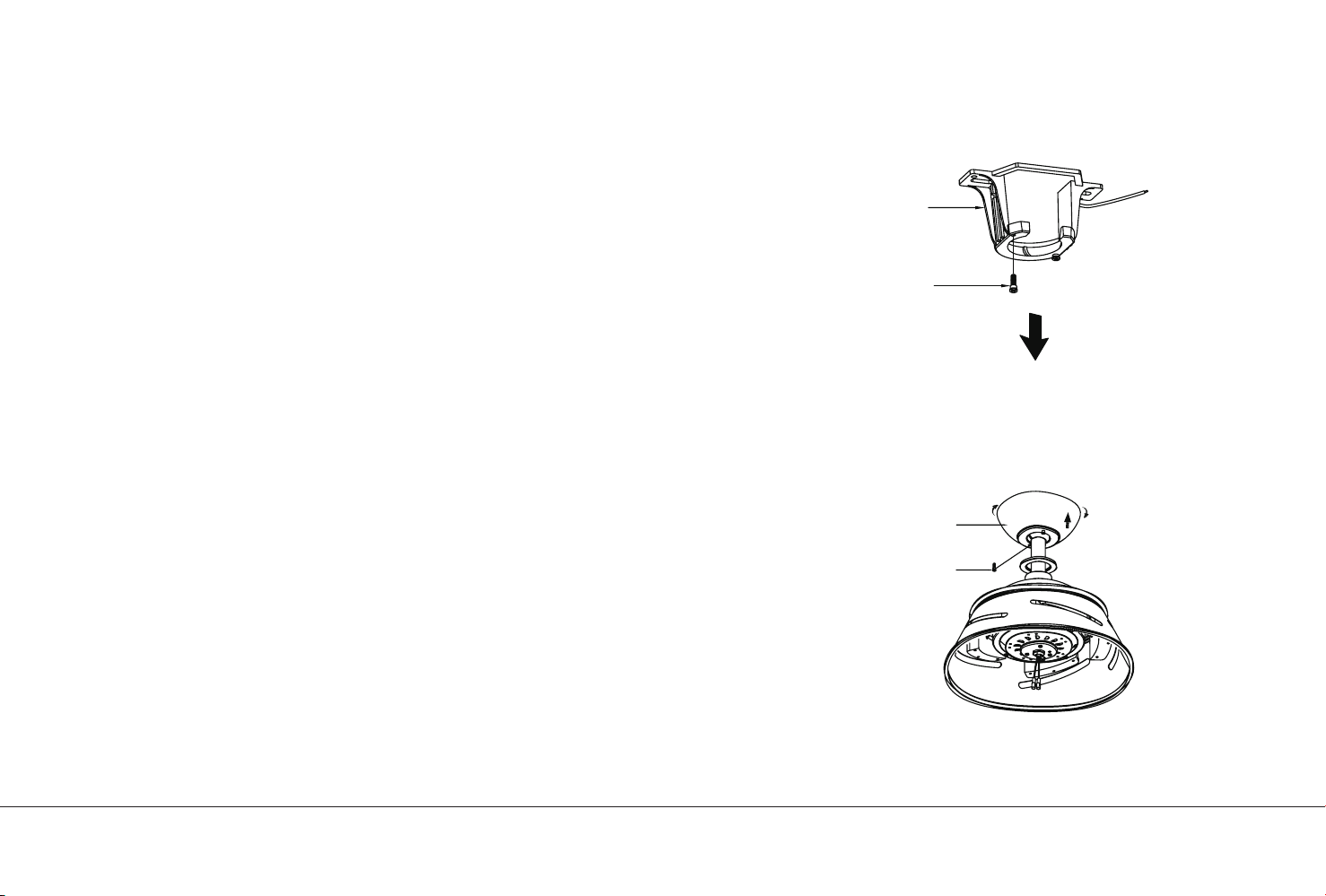

Step 5. Now lift the motor body into position and place the hanger ball into
the mounting bracket. Rotate until the "Check Tab" has dropped into the
"Registration Slot " and seats rmly. (Fig. 10) The entire motor body should
not rotate if this is done correctly.
WARNING: Failure to properly seat the "Check Tab" can damage the ceiling
fan during operation.
Fig. 8
Fig. 9
Fig. 10
Hairpin
Set Screw
Canopy
Canopy Hole Cover
Coupling Cover
Downrod
Mounting Bracket
Registration Slot
Check Tab
Hanger Ball
Set Screw
Cross Pin
Clevis Pin
Motor Body
Clevis Pin
Hairpin
Set Screw
56" Verdi LED | 9
INSTALLATION OF SAFETY SUPPORT
(required for Canadian installation ONLY)
A safety support cable is provided to help prevent the ceiling fan from falling,
please install it as follows.
Step 1. Drive a wood screw and washers into the side of the brace that holds the
outlet box. Leave 3mm (1/8") of space between the support brace and the washer.
(Fig. 11)
Step 2.Insert the safety cable through the mounting bracket and one of the holes
in the outlet box into the ceiling. Adjust the length of the safety cable to reach the
screw and washers by pulling the extra cable through the cable clamp until the
overall length is correct, put the end of the cable back through the cable clamp,
forming a loop at the end of the cable. Tighten the cable clamp securely. Now, put
the loop in the end of the safety cable over the wood screw and under the washer.
Tighten the wood screw securely. (Fig. 12)
NOTE: Although the safety support cable is required for Canadian installations
only. It’s a good idea to make the attachment with any installation.
Flat Washer
Wood Screw
Spring Washer
Outlet Box
Ceiling
Support Brace
Safety Cable
Bolt
Wood Screw
Fig. 12
Fig. 11
56" Verdi LED | 9
10 | KICHLER.COM
10 | KICHLER.COM
ELECTRICAL CONNECTIONS
WARNING: To avoid possible electrical shock, be sure you have turned o the power
at the main circuit panel before wiring.
Follow the steps below to connect the fan to your household wiring. Use the wire
connectors supplied with your fan. Secure the connector with electrical tape. Make
sure there are no loose wire stands or connections.
WARNING: If your house wires are dierent colors than referenced in this manual,
stop immediately. A professional electrician is recommended to determine proper
wiring.
Step 1. Insert the receiver into the mounting bracket, and keep flat in opposition of
ceiling. (Fig. 13)
Step 2. Motor to Receiver Electrical Connections:
Connect the BLACK wire from the fan to BLACK wire marked "TO MOTOR L" from
the receiver. Connect the WHITE wire from the fan to the WHITE wire marked "TO
MOTOR N" from the receiver. Connect the BLUE wire from the fan to the BLUE wire
marked "FOR LIGHT " from the receiver. Secure all the wire connections with the
plastic wire connectors provided. (Fig. 14)
Step 3. Remote Receiver to Outlet Box Electrical Connections:
Connect the BLACK (hot) wire from the ceiling to the BLACK wire marked “AC IN L”
from the receiver. Connect the WHITE (Neutral) wire from the ceiling to the WHITE
wire marked “ AC IN N” from the receiver. Secure all the wire connections with the
plastic wire connectors provided. (Fig. 14)
Mounting Bracket
Receiver
Outlet Box
Black
Black ("AC IN L")
Receiver
Black ("TO MOTOR L")
Black (motor)
Blue (FOR LIGHT)
Blue (for light)
White
Green or bare copper
(ground)
White ("AC IN N")
White ("TO MOTOR N")
Ground wire
White (Neutral)
Fig. 13
Fig. 14
56" Verdi LED | 11
ELECTRICAL CONNECTIONS
Step 4. If your outlet box has a ground wire (green or bare copper ) connect it to
the fan ground wires : otherwise connect the fan ground wire to the mounting
bracket. Secure the wire connection with a plastic nut provided. After connecting
the wires, spread them apart so that the green and white wires are on one side of
the outlet box and black and blue wires are on the other side. (Fig. 14)
NOTE: Carefully tuck the wire connections up into the outlet box.
NOTE: Fan must be installed at a maximum distance of 30 feet from the
transmitting unit for proper signal transmission between the transmitting unit
and the fan’s receiving unit.
FINISHING THE MOTOR INSTALLATION
Step 1. Remove one of the two shoulder screws in the mounting bracket. Loosen
the second shoulder screw without fully removing it. (Fig. 15)
Step 2. Assemble canopy by rotating key slot in canopy over shoulder screw in
mounting bracket. Reinstall the shoulder screw that was previously removed,
then retighten two shoulder screws securely.(Fig.16)
Mounting Bracket
Shoulder Screw
Canopy
Shoulder Screw
Fig. 15
Fig. 16
56" Verdi LED | 11
12 | KICHLER.COM
12 | KICHLER.COM
FINISHING THE MOTOR INSTALLATION
Step 3. Securely attach and tighten the canopy hole cover over the shoulder
screws in the mounting bracket utilizing the keyslot twist-lock feature. (Fig. 17)

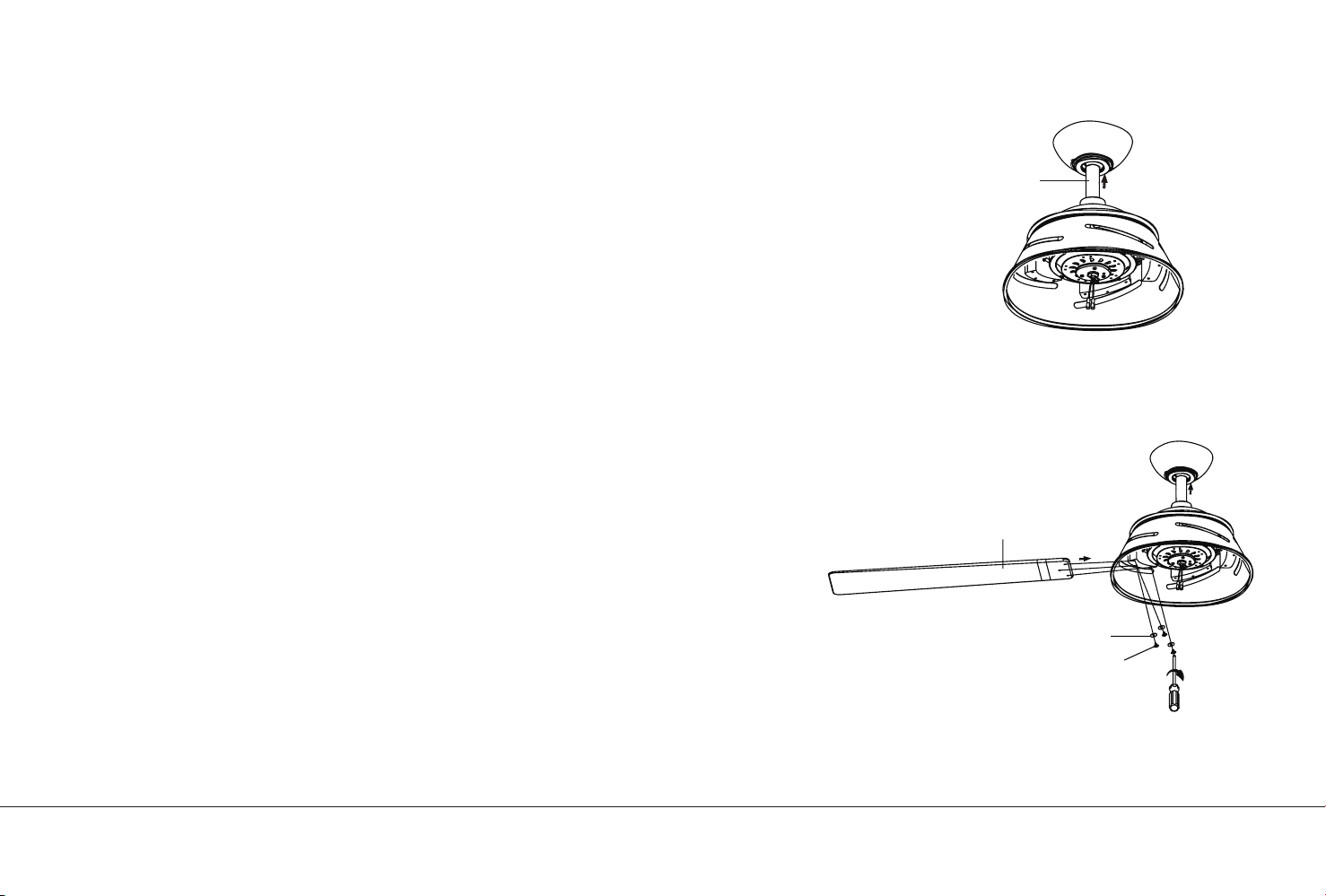

ATTACHING THE FAN BLADES
NOTE: Before continuing, make sure the power is disconnected by turning o
the circuit breaker or removing the fuse at the circuit box.
Step 1. Carefully slide the blade through the slot as shown. Securely fasten the
five blades with blade screws and flat washers. (Fig. 18)
Blade
Canopy Hole Cover
Flat Washer
Blade Screw
Fig. 17
Fig. 18
56" Verdi LED | 13

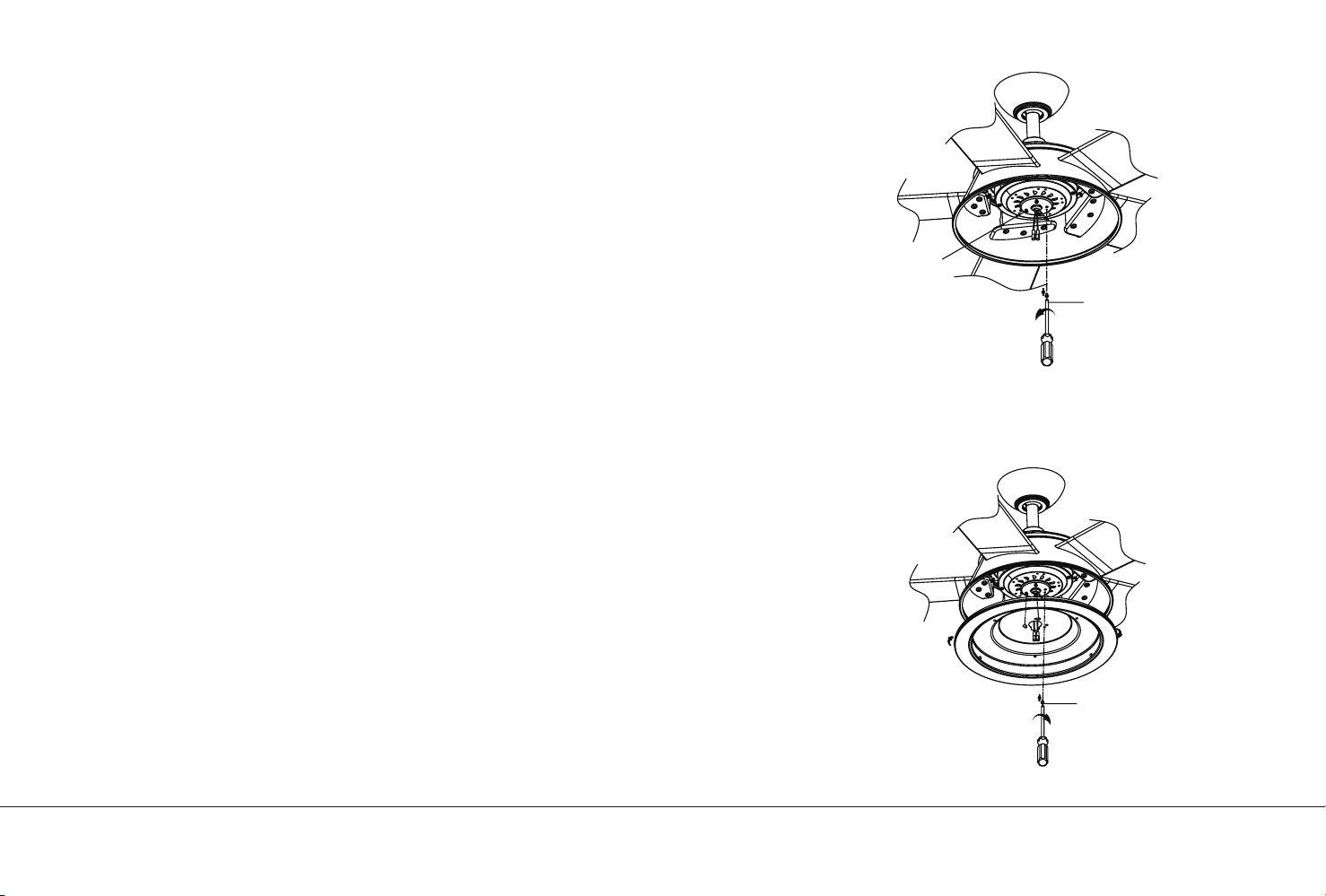

INSTALLING THE SWITCH HOUSING
Step 1. Remove the screw marked with a dot label which is preinstalled on
mounting plate and keep for later use. Loosen the other two (do not remove).
Place the two slot holes on the switch housing over the 2 screws previously
loosened from the mounting plate. Rotate the switch housing until it locks in
place at the narrow end of the key holes. Secure by tightening the 2 screws
previously loosened and the one previously removed. (Fig. 19)
Screw
Screw
Fig. 19a
Fig. 19b
56" Verdi LED | 13
14 | KICHLER.COM
14 | KICHLER.COM

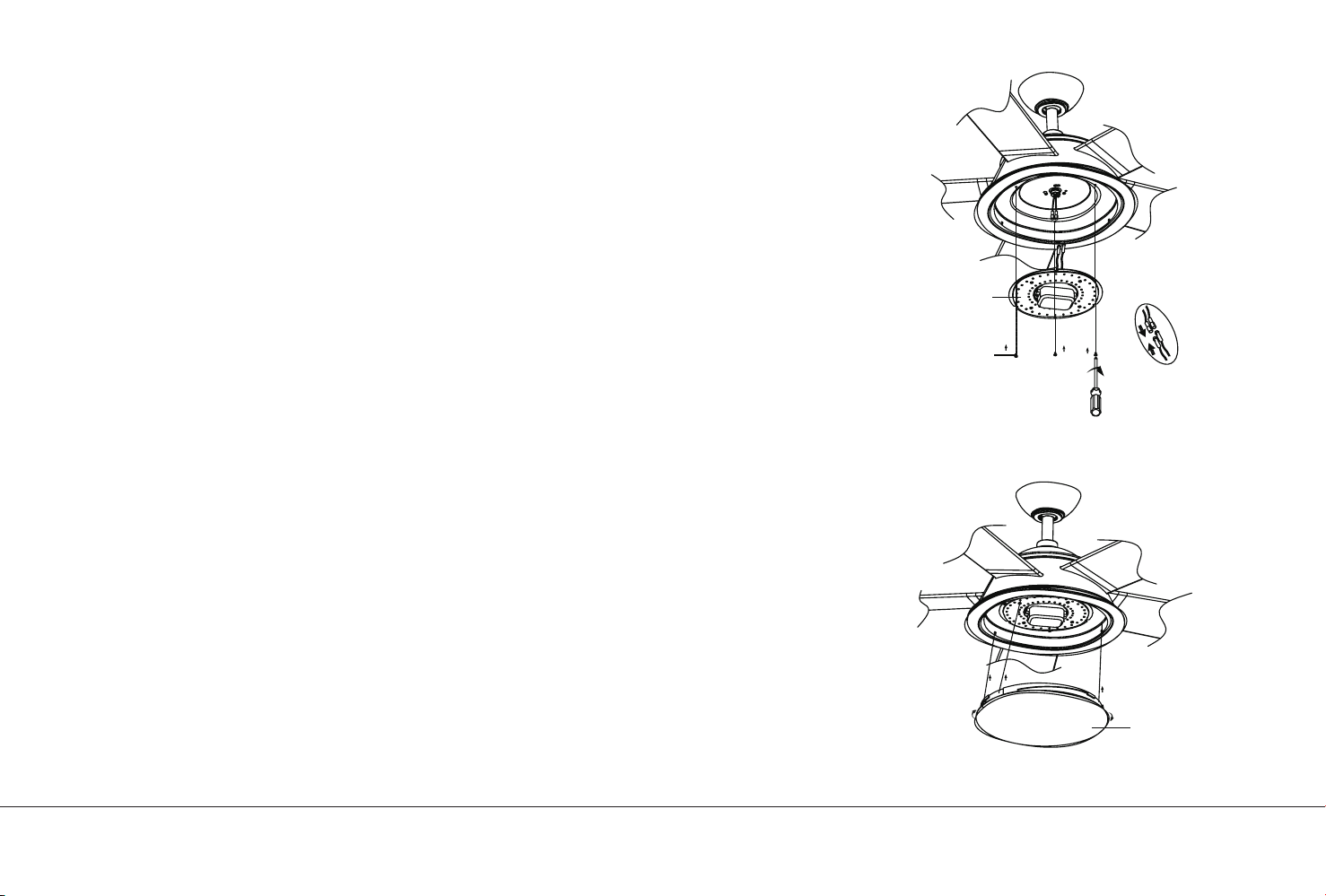

INSTALLING THE LIGHT KIT AND GLASS
NOTE: Before continuing installation, confirm that the power is still turned o
at the main circuit breaker or by removing the correct fuse. Turning the power
o using a wall switch is not sucient to prevent electrical shock.
Step 1. Hold the light kit close to the switch housing and connect the WHITE
wires from the light kit and fan by pushing the connectors together. Follow the
same procedure with the BLACK wires. (Fig. 20)
Step 2. Tuck the connections neatly into the light kit. Attach the light kit
to switch housing and securely tighten with three (3) screws found in the
hardware pack.
Step 3. Secure the glass to switch housing by twisting in a clockwise direction,
twist the glass gradually until it snaps on to the switch housing. Do not over-
tighten. (Fig. 21)
Glass
Light Kit
Screw
Fig. 20
Fig. 21
56" Verdi LED | 15
OPERATING INSTRUCTIONS
Step 1. Select a location to install your handset control holder, install
the holder as shown. (Fig. 22)
Step 2. Using a screwdriver, remove the battery cover from the
handset and save the screw for later use. (Fig. 23)
Step 3. To make fan operational, install two 3V CR2032 batteries
(included). (Fig. 24)
WARNING: Chemical Burn Hazard. Keep batteries away from
children.
NOTE: If not used for long periods of time, remove batteries to
prevent damage to the handset control. Store the control away from
excessive heat or humidity.
To operate the reverse function on this fan, press the “Reverse”
button while fan is running.
Speed setting for warm or cool weather depends on factors such as
the room size, ceiling height, number of fans and so on.
Warm Weather Operation: Forward (counter clockwise). A down-
ward airflow creates a cooling eect (Fig. 25). This allows you to
set your air conditioner on a warmer setting without aecting your
general comfort.
Cool Weather Operation: Reverse (clockwise). An upward airflow
moves warm air o the ceiling areas (Fig. 26). This allows you to set
your heating unit on a cooler setting without aecting your general
comfort.
Fig. 22
Fig. 25 Fig. 26
Fig. 24
Fig. 23
Batteries
Battery Cover
56" Verdi LED | 15
16 | KICHLER.COM
16 | KICHLER.COM
OPERATING INSTRUCTIONS
NOTE: Each handset control carries a unique ID code to facilitate communication between paired
devices. The ID code is set by factory and is not user changeable. However, you will be required to
perform an “ID code learning” process manually under these circumstances:
• If you have multiple fans installed within a close proximity and want to control all fans using a same
handset control.
NOTE: Each fan requires its own receiver.
• When your remote control is not responding (make sure battery is not flat).
• After you have replaced a faulty transmitter or receiver with a new one.
Otherwise the remote control will not work. To perform this process manually, follow steps below:
After installing and wiring the unit, restore power to your fan, press and hold the LEARN key for 1-3
seconds, the fan will turn on at medium speed and light (if installed) will turn on. This confirms that
the learning process have been completed. This operation must be completed within 30 seconds
after restoring power to the fan. (Fig. 27)
NOTE: Ensure slide switch in battery compartment marked “D O” is set to “D” position. (Fig. 27)
Step 4. Replace the battery cover and tighten with screwdriver. (Fig. 27)
Step 5. The buttons control the fan speed and light as follows: (Fig. 28)
Low speed
Medium speed
High speed
Fan OFF
Airflow (Forward or Reverse)
No function (Do not use this button)
a.) Light ON/ OFF.
b.) Press and hold to dim or brighten light to desired level.
D
O
D
O
L
E
A
R
N
CR2032 3V
CR2032 3V
L
E
A
R
N
Fig. 27
Fig. 28
Battery Cover
Screw
56" Verdi LED | 17
TROUBLESHOOTING
Problem Solution
Fan will not start. 1. Check circuit fuses or breakers.
2. Check all electrical connections to ensure proper contact. CAUTION: Make sure the main
power is OFF when checking any electrical connection.
3. Make sure the transmitter batteries are installed properly. Positive (+) side facing out.
4. Ensure the batteries have a good charge.
Fan sounds noisy. 1. Make sure all motor housing screws are snug.
2. Make sure the screws that attach the fan blade brackets to the motor are tight.
3. Make sure wire nut connections are not rubbing against each other or the interior wall of the
switch housing. CAUTION: Make sure main power is o.
4. Allow a 24-hour “breaking-in” period. Most noise associated with a new fan disappear during
this time.
5. If using an optional light kit, make sure the screws securing the glassware are tight. Make sure
the light bulbs are not touching any other component.
6. Do not connect this fan to wall mounted variable speed control(s). They are not compatible
with ceiling fan motors or remote controls.
7. Make sure the upper canopy is a short distance from the ceiling. It should not touch the ceiling.
56" Verdi LED | 17
18 | KICHLER.COM
18 | KICHLER.COM
TROUBLESHOOTING
Problem Solution
Fan wobble. 1. Check that all blade and blade arm screws are secure.
2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by
selecting a point on the ceiling above the tip of one of the blades. Measure this distance. Rotate
the fan until the next blade is positioned for measurement. Repeat for each blade. The distance
deviation should be equal within 1/8".
3. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can
redistribute the weight and possibly result in smoother operation.
Remote control
malfunction.
1. Ceiling Fans with remote control systems CAN NOT be operated in conjunction with any other
control system EXCEPT a basic On/O wall switch, if desired.
56" Verdi LED | 19
FCC INFORMATION
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:
1) This device may not cause harmful interference, and
2) This device must accept any interference received, including interference that may cause undesired operation.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by
turning the equipment o and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
56" Verdi LED | 19
20 | KICHLER.COM
MANUEL D'INSTRUCTIONS
Les images du produit peuvent varier légèrement par rapport au produit réel.
56" Verdi LED
2 | KICHLER.COM
2 | KICHLER.COM
RÈGLES DE SÉCURITÉ ............................................ 4
OUTILS NÉCESSAIRES ............................................ 6
CONTENU DU COLIS ................................................ 6
OPTIONS DE MONTAGE .......................................... 7
SUSPENDRE LE VENTILATEUR ............................ 8
INSTALLATION DU SUPPORT DE SÉCURITÉ.....10
RACCORDEMENTS ÉLECTRIQUES ......................11
FINITION DE L'INSTALLATION DU MOTEUR......12
FIXATION DES LAMES DU VENTILATEUR..........13
INSTALLATION DU BOÎTIER DE
COMMUTATEUR .......................................................14
INSTALLATION DU KIT D’ÉCLAIRAGE
ET DU VERRE .............................................................15
INSTRUCTIONS D'UTILISATION ...........................16
DÉPANNAGE ..............................................................1
INFORMATIONS FCC ...............................................20
56"Verdi LED | 3
8
56" Verdi LED | 3
4 | KICHLER.COM
1. ATTENTION : RISQUE DE CHOC :
Débranchez l'alimentation au panneau du disjoncteur
principal ou à la boîte à fusibles principale avant de
démarrer et pendant l'installation.
2. AVERTISSEMENT : Ce luminaire est conçu pour
être installé conformément au National Electrical
Code (NEC) et à toutes les particularités du code
local. Si vous n'êtes pas familier avec les exigences
du code, l'installation par un électricien certifié
est recommandée.
3. AVERTISSEMENT : Pour réduire le risque d'incendie
ou d'électrocution, utilisez uniquement la commande
fournie avec le ventilateur.
4. AVERTISSEMENT : Pour réduire le risque d'incendie,
d'électrocution ou de blessure corporelle, montez
directement sur un élément de charpente structurelle
ou sur un boîtier de sortie marquée « Acceptable pour
un support de ventilateur de 15,9 kg (35 lb) ou moins ».
Pour le montage du boîtier de sortie, utilisez les vis
de montage fournies avec le boîtier de sortie.
5. AVERTISSEMENT : Risque de brûlure chimique. Tenir les
piles hors de la portée des enfants. Cette télécommande
contient une pile bouton au lithium. Une petite pile/
pile bouton au lithium neuve ou usagée qui est avalée
ou pénètre dans le corps peut provoquer de graves
brûlures internes et entraîner la mort en 2 heures
seulement. Le compartiment à piles doit toujours être
bien fermé. Si le compartiment des piles ne se ferme
pas correctement, cesser d’utiliser le produit, retirer
les piles et le garder hors de portée des enfants. Si vous
pensez que des piles ont été avalées ou se trouvent dans
le corps, consulter immédiatement un médecin. Jeter
les cellules correctement et les tenir hors de portée des
enfants. Même les cellules utilisées peuvent entraîner
des blessures.
6. Pour activer la fonction d'inversion sur ce ventilateur,
appuyez sur le bouton « Inversion » pendant que le ventilateur
fonctionne.
7. Évitez de placer des objets sur la trajectoire des pales.
8. Pour éviter des blessures corporelles ou des dommages au
ventilateur et à d'autres éléments, soyez prudent lorsque vous
travaillez autour ou nettoyez le ventilateur.
9. Assurez-vous que le site d'installation que vous choisissez
permet un dégagement minimum de 7 pieds entre les pales et
le sol et d'au moins 30 pouces des extrémités des pales vers
n’importe quel obstacle.
10. N'utilisez pas d'eau ou de détergents pour nettoyer le
ventilateur ou les pales du ventilateur. Un chion sec à
poussière ou un chion légèrement humide conviendra pour la
plupart des nettoyages.
11. Après avoir eectué les raccordements électriques,
les conducteurs raccordés doivent être tournés vers le haut
et poussés avec précaution dans le boîtier de sortie. Les fils
doivent être écartés avec le fil de terre et le fil blanc (commun)
d'un côté avec le fil noir (charge) de l'autre côté du boîtier de
sortie.
12. Les schémas électriques sont fournis à titre indicatif
uniquement. Les kits d'éclairage qui ne sont pas fournis
avec le ventilateur doivent être homologués ETL et étiquetés
comme appropriés pour une utilisation avec le modèle de
ventilateur que vous installez. Les commutateurs doivent
être des commutateurs à usage général ETL. Reportez-
vous aux instructions fournies avec les kits d'éclairage et
les interrupteurs pour un assemblage correct.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES,
NE PLIEZ PAS LES SUPPORTS DE PALE (ÉGALEMENT APPELÉS
À BRIDES) PENDANT LE MONTAGE OU APRÈS L'INSTALLATION.
NE PAS INSÉRER D'OBJETS SUR LE PASSAGE DES PALES.
RÈGLES DE SÉCURITÉ
4 | KICHLER.COM
56" Verdi LED | 5
OUTILS ET MATÉRIAUX NÉCESSAIRES
CONTENU DU COLIS
• Tournevis cruciforme
• Tournevis à lame
• Clé de 11 mm
• Escabeau
• Pinces coupantes
Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les éléments suivants :
A. Support de montage
B. Ensemble boule / tige descendante
C. Auvent
D. Couvercle du trou de l'auvent
E. Couvercle d'accouplement
F. Corps du moteur
G. Pale de ventilateur (5)
H. Boîtier de commutateur
I. Kit d'éclairage
J. Verre
K. Kit de télécommande :
Télécommande (1)
Récepteur (1)
Piles (2)
Connecteurs de fil (6)
L. Matériel d'emballage
1) Matériel de montage :
Connecteur de fil (3)
2 )Matériel de fixation de pale :
Vis (15), rondelles (15)
3) Matériel du câble de sécurité :
Vis à bois (1), rondelle à ressort (1),
Rondelle plate (1)
4) Matériel de kit d'éclairage :
Vis (3)
A
B
C
D
E
F
G
I
J
K
H
L
X6
X2
CR2032 3V
56"Verdi LED | 5
6 | KICHLER.COM
6 | KICHLER.COM
OPTIONS DE MONTAGE
S'il n'y a pas de boîtier de montage homologué UL (cUL pour
installation canadienne), lisez les instructions suivantes.
Débranchez l'alimentation en retirant les fusibles ou en
désactivant les disjoncteurs.
Fixez le boîtier de sortie directement à la structure du bâtiment.
Utilisez des fixations et des matériaux de construction appropriés.
Le boîtier de sortie et son support doivent pouvoir supporter
entièrement le poids mobile du ventilateur (au moins 50 lb).
N'utilisez pas de boîtiers de sortie en plastique.
Les figures 1, 2 et 3 sont des exemples des diérentes manières
de monter le boîtier de sortie.
REMARQUE : Si vous installez le ventilateur de plafond sur
un plafond en pente (voûté), vous aurez peut-être besoin
d'une tige descendante plus longue pour maintenir un
dégagement approprié entre la pointe de la pale et le plafond.
Un dégagement minimum de 12" est suggéré pour un
fonctionnement optimal.
REMARQUE : Selon l’endroit que vous avez choisi pour
l’installation, vous devrez peut-être acheter et installer une
« suspente de solive » pour soutenir le boîtier de sortie.
Assurez-vous que la suspente de solive que vous achetez a été
conçu pour être utilisé avec des ventilateurs de plafond. (Fig. 4)
Fig. 1
Boîtier de sortie
Boîtier de sortie
Fig. 2
Fig. 3
Fig. 4
Boîtier de sortie
Plafond
du boîtier
de sortie
encastré
plan de montage
Fournir un
support solide
PLAFOND EN ANGLE
ANGLE MAXIMUM DE 30°
56" Verdi LED | 7
SUSPENDRE LE VENTILATEUR
RAPPELEZ-VOUS de couper l'alimentation avant de commencer l'installation.
Ceci est nécessaire pour votre sécurité et également pour la bonne
programmation du système de commande.
Pour installer correctement votre ventilateur de plafond, suivez les étapes ci-dessous.
Étape 1. Avant de fixer le ventilateur au boîtier de sortie (non inclus), assurez-
vous que le boîtier de sortie est solidement fixé à au moins deux points à un
élément du plafond structurel (un boîtier desserré fera vaciller le ventilateur).
Faites passer les fils d'alimentation de 120 volts du boîtier de sortie au plafond
par le centre du support de montage au plafond. Installez le support de
montage sur le boîtier de sortie au plafond à l'aide des vis et rondelles fournies
avec le boîtier de sortie. (Fig. 5)
Étape 2. Retirez l'épingle et l'axe de chape de l'ensemble de tige de descente,
conservez-les pour une utilisation ultérieure. Retirez la boule de suspension de
l'assemblage de la tige descendante en desserrant les vis de réglage, en retirant
la goupille transversale et en tournant la boule hors de la tige.( Fig. 6)
REMARQUE : Assurez-vous de garder le matériel détaché séparément pour
éviter toute confusion lors de l'installation.
Étape 3. Desserrez les deux vis de réglage sur le couplage du moteur. (Fig. 7)
Fig. 5
Fig. 6
Fig. 7
Épingle
Boîtier de sortie
Support de montage au plafond
Rondelle plate
Vis
Boule de suspension
Vis de réglage
Broche croisée
Axe de chape
Corps du moteur
Vis de réglage
56"Verdi LED | 7
8 | KICHLER.COM
8 | KICHLER.COM
SUSPENDRE LE VENTILATEUR (suite)
Étape 3. Faites passer avec précaution les fils du ventilateur et le câble
de sécurité à travers la tige descendante. Vissez la tige descendante sur
l'accouplement du moteur jusqu'à ce que les trous des broches de la chappe
soient alignés. Ensuite, replacez l'axe de chape et l'épingle, puis serrez les
deux vis de réglage. (Fig. 8)
Étape 4. Glissez le couvercle du couplage, le couvercle de l’orifice de l’auvent
et lle couvercle sur la tige descendante. Réinstallez soigneusement la boule
de suspension sur la tige de suspension. Assurez-vous que la broche croisée
est dans la bonne position et que la vis de réglage est serrée et que les fils ne
sont pas tordus. (Fig. 9)
Étape 5. Soulevez maintenant le corps du moteur et placez la boule
de suspension dans le support de montage. Tournez jusqu'à ce que la
« languette de contrôle » soit tombée dans la « fente d'enregistrement »
et soit fermement en place. (Fig.10) L'ensemble du corps du moteur ne doit
pas tourner si cela est fait correctement.
AVERTISSEMENT : Le fait de ne pas installer correctement la « languette
de contrôle » peut endommager le ventilateur de plafond pendant le
fonctionnement.
Fig. 8
Fig. 9
Fig. 10
Épingle
Vis de réglage
Auvent
Couvercle du trou de l'auvent
Couvercle d'accouplement
Tige descendante
Support de montage
Fente de
l'enregistrement
Vérifier l'onglet
Boule de
suspension
Vis de réglage
Broche croisée
Axe de chape
Corps du
moteur
Axe de chape
Épingle
Vis de
réglage
56" Verdi LED | 9
INSTALLATION DU SUPPORT DE SÉCURITÉ
(requis pour l'installation canadienne
UNIQUEMENT)
Un câble de support de sécurité est fourni pour aider à empêcher le ventilateur de
plafond de tomber, veuillez l'installer comme suit.
Étape 1. Enfoncez une vis à bois et des rondelles dans le côté de l'entretoise qui
maintient le boîtier de sortie. Laissez 3 mm (1/8") d'espace entre le renfort de
support et la rondelle. (Fig. 11)
Étape 2. Insérez le câble de sécurité à travers le support de montage et l'un des
trous du boîtier de sortie dans le plafond. Ajustez la longueur du câble de sécurité
pour atteindre la vis et les rondelles en tirant le câble supplémentaire à travers le
serre-câble jusqu'à ce que la longueur totale soit correcte, remettez l'extrémité
du câble à travers le serre-câble, formant une boucle à l'extrémité du câble. Serrez
fermement le serre-câble. Maintenant, placez la boucle à l'extrémité du câble de
sécurité sur la vis à bois et sous la rondelle. Serrez fermement la vis à bois. (Fig. 12)
REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour les
installations canadiennes. C'est une bonne idée de faire la fixation avec n'importe
quelle installation.
Rondelle plate
Vis à bois
Rondelle à ressort
Boîtier de sortie
Plafond
Renfort de soutien
Câble de sécurité
Boulon
Vis à bois
Fig. 12
Fig. 11
56"Verdi LED | 9
10 | KICHLER.COM
10 | KICHLER.COM
RACCORDEMENTS ÉLECTRIQUES
AVERTISSEMENT : Pour éviter tout risque d'électrocution, assurez-vous d'avoir
coupé l'alimentation au panneau de circuit principal avant de procéder au câblage.
Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage
domestique. Utilisez les connecteurs de fils fournis avec votre ventilateur. Fixez le
connecteur avec du ruban isolant. Assurez-vous qu'il n'y a pas de supports de câbles
ou de raccordements desserrés.
AVERTISSEMENT : Si les fils de votre maison sont de couleurs diérentes de celles
indiquées dans ce manuel, arrêtez immédiatement. Un électricien professionnel est
recommandé pour déterminer le câblage approprié.
Étape 1. Insérez le récepteur dans le support de montage et maintenez-le à plat face
au plafond. (Fig. 13)
Étape 2. Raccordements électriques du moteur au récepteur :
Raccordez le fil NOIR du ventilateur au fil NOIR marqué « VERS MOTEUR L » depuis
le récepteur. Raccordez le fil BLANC du ventilateur au fil BLANC marqué « VERS
MOTEUR N » depuis le récepteur. Raccordez le fil BLEU du ventilateur au fil BLEU
marqué « POUR LA LUMIÈRE » depuis le récepteur. Fixez tous les raccords de fils
avec les connecteurs de fils en plastique fournis. (Fig. 14)
Étape 3. Raccordements électriques du récepteur à distance au boîtier de sortie :
Raccordez le fil NOIR (chaud) du plafond au fil NOIR marqué « AC DANS L »
depuis le récepteur. Raccordez le fil BLANC (Neutre) du plafond au fil BLANC
marqué « AC DANS N » depuis le récepteur. Fixez tous les raccords de fils avec les
connecteurs de fils en plastique fournis. (Fig. 14)
Support de montage
Récepteur
Boîtier de sortie
Noir
Noir (« AC DANS L »)
Récepteur
Noir (« VERS MOTEUR L »)
Noir (moteur)
Bleu (POUR LUMIÈRE)
Bleu (pour la lumière)
Blanc
Cuivre vert ou nu (terre)
Blanc (« AC DANS N »)
Blanc (« VERS MOTEUR N »)
Fil de terre
Blanc (neutre)
Fig. 13
Fig. 14
56" Verdi LED | 11
RACCORDEMENTS ÉLECTRIQUES
Étape 4. Si votre boîtier de sortie a un fil de terre (cuivre vert ou nu ), raccordez-
le aux fils de terre du ventilateur : sinon raccordez le fil de terre du ventilateur au
support de montage. Fixez le raccord du fil avec un écrou en plastique fourni.
Après avoir raccordé les fils, écartez-les de manière à ce que les fils vert et blanc
soient d'un côté du boîtier de sortie et que les fils noirs et bleus soient de l'autre
côté. (Fig. 14)
REMARQUE : Rentrez soigneusement les raccordements des fils dans le boîtier
de sortie.
REMARQUE : Le ventilateur doit être installé à une distance maximale de
30 pieds de l'unité de transmission pour une transmission correcte du signal
entre l'unité de transmission et l'unité de réception du ventilateur.
FINITION DE L'INSTALLATION DU MOTEUR
Étape 1. Retirez l'une des deux vis à épaulement du support de montage.
Desserrez la deuxième vis à épaulement sans la retirer complètement. (Fig. 15)
Étape 2. Assemblez l'auvent en tournant la fente de la clé dans l'auvent sur la
vis à épaulement dans le support de montage. Réinstallez la vis à épaulement
précédemment retirée, puis resserrez fermement les deux vis à épaulement.
(Fig.16)
Support de montage
Vis à épaulement
Auvent
Vis à épaulement
Fig. 15
Fig. 16
56"Verdi LED | 11
12 | KICHLER.COM
12 | KICHLER.COM
FINITION DE L'INSTALLATION DU MOTEUR
Étape 3. Fixez et serrez solidement le couvercle du trou de l'auvent sur les vis à
épaulement du support de montage en utilisant la fonction de verrouillage par
rotation de la rainure de clé. (Fig. 17)
FIXATION DES PALES DU VENTILATEUR
REMARQUE : Avant de continuer, assurez-vous que l'alimentation est coupée
en désactivant le disjoncteur ou en retirant le fusible du boîtier de circuit.
Étape 1. Faites glisser délicatement la pale à travers la fente comme illustré. Fixez
solidement les cinq pales avec des vis de pale et des rondelles plates. (Fig. 18)
Pale
Couvercle du trou de l'auvent
Rondelle plate
Vis de pale
Fig. 17
Fig. 18
56" Verdi LED | 13
INSTALLATION DU BOÎTIER DE
COMMUTATEUR
Étape 1. Retirez la vis marquée d'une étiquette à points qui est préinstallée
sur la plaque de montage et conservez-la pour une utilisation ultérieure.
Desserrez les deux autres (ne les retirez pas). Placez les deux trous de fente
sur le boîtier du commutateur sur les 2 vis précédemment desserrées depuis
la plaque de montage. Faites pivoter le boîtier du commutateur jusqu'à ce qu'il
se verrouille en place à l'extrémité étroite des trous de clé. Fixez en serrant les
2 vis précédemment desserrées et celle précédemment retirée. (Fig. 19)
Vis
Vis
Fig. 19a
Fig. 19b
56"Verdi LED | 13
14 | KICHLER.COM
14 | KICHLER.COM
INSTALLATION DU KIT D'ÉCLAIRAGE ET
DU VERRE
REMARQUE : Avant de poursuivre l'installation, vérifiez que l'alimentation est
toujours coupée au niveau du disjoncteur principal ou en retirant le fusible
approprié. La mise hors tension à l'aide d'un interrupteur mural ne sut pas
pour éviter les électrocutions.
Étape 1. Tenez le kit d'éclairage près du boîtier de l'interrupteur et raccordez
les fils BLANC du kit d'éclairage et du ventilateur en poussant les connecteurs
ensemble. Suivez la même procédure avec les fils NOIRS. (Fig. 20)
Étape 2. Rentrez soigneusement les raccordements dans le kit d'éclairage.
Fixez le kit d'éclairage au boîtier de l’interrupteur et serrez fermement à l'aide
des trois (3) vis se trouvant dans le pack de matériel.
Étape 3. Fixez le verre au boîtier de l’interrupteur en le tournant dans le sens
des aiguilles d'une montre, tournez le verre progressivement jusqu'à ce qu'il
s'enclenche sur le boîtier de l’interrupteur. Ne pas trop serrer. (Fig. 21)
Verre
Kit d'éclairage
Vis
Fig. 20
Fig. 21
56" Verdi LED | 15
INSTRUCTIONS D'UTILISATION
Étape 1. Sélectionnez un emplacement pour installer le support de
votre télécommande, installez le support comme indiqué. (Fig. 22)
Étape 2. À l'aide d'un tournevis, retirez le couvercle de la batterie du
combiné et conservez la vis pour une utilisation ultérieure. (Fig. 23)
Étape 3. Pour rendre le ventilateur opérationnel, installez deux piles
3V CR2032 (incluses). (Fig. 24)
AVERTISSEMENT : Risque de brûlure chimique. Gardez les piles
hors de portée des enfants.
REMARQUE : Si elle n'est pas utilisée pendant de longues périodes,
retirez les piles pour éviter d'endommager la télécommande. Stockez
la télécommande à l'abri d'une chaleur ou d'une humidité excessive.
Pour activer la fonction d'inversion sur ce ventilateur, appuyez sur le
bouton « Inversion » pendant que le ventilateur fonctionne.
Le réglage de la vitesse par temps chaud ou frais dépend de facteurs
tels que la taille de la pièce, la hauteur du plafond, le nombre de
ventilateurs, etc.
Fonctionnement par temps chaud : Avant (sens anti-horaire).
Un flux d'air descendant crée un eet de refroidissement (Fig. 25).
Cela vous permet de régler votre climatiseur sur un réglage plus
chaud sans aecter votre confort général.
Fonctionnement par temps frais : Inverser (sens horaire). Un flux
d'air ascendant évacue l'air chaud des zones du plafond (Fig. 26).
Cela vous permet de régler votre unité de chauage sur un réglage
plus froid sans aecter votre confort général.
Fig. 22
Fig. 25 Fig. 26
Fig. 24
Fig. 23
Piles
Couvercle des piles
56"Verdi LED | 15
16 | KICHLER.COM
16 | KICHLER.COM
INSTRUCTIONS D'UTILISATION
REMARQUE : Chaque télécommande porte un code d'identification unique pour faciliter la
communication entre les appareils couplés. Le code d'identification est défini en usine et n'est
pas modifiable par l'utilisateur. Cependant, vous devrez eectuer manuellement un processus
« d'apprentissage du code d'identification » dans ces circonstances :
• Si vous avez plusieurs ventilateurs installés à proximité et que vous souhaitez contrôler tous les
ventilateurs à l'aide d'une même télécommande.
REMARQUE : Chaque ventilateur nécessite son propre récepteur.
• Lorsque votre télécommande ne répond pas (assurez-vous que la pile n'est pas déchargée).
• Après avoir remplacé un émetteur ou un récepteur défectueux par un neuf.
Sinon, la télécommande ne fonctionnera pas. Pour eectuer ce processus manuellement, suivez
les étapes ci-dessous : Après l'installation et le câblage de l'unité, rétablissez l'alimentation de
votre ventilateur, appuyez sur la touche LEARN et maintenez-la enfoncée pendant 1 à 3 secondes,
le ventilateur se mettra en marche à vitesse moyenne et la lumière (si installée) s'allumera. Cela
confirme que le processus d'apprentissage est terminé. Cette opération doit être eectuée dans les
30 secondes suivant la remise sous tension du ventilateur. (Fig. 27)
REMARQUE : Assurez-vous que l'interrupteur à glissière dans le compartiment à piles marqué
« D O » est en position « D ». (Fig. 27)
Étape 4. Remettez le couvercle de la pile et serrez avec un tournevis. (Fig. 27)
Étape 5. Les boutons contrôlent la vitesse et la lumière du ventilateur comme suit : (Fig. 28)
Vitesse faible
Vitesse moyenne
Vitesse élevée
Ventilateur Arrêté
Flux d'air (avant ou arrière)
Aucune fonction (ne pas utiliser ce bouton)
a.) Lumière MARCHE/ARRÊT.
b.) Appuyez et maintenez pour atténuer ou éclaircir la lumière au niveau souhaité.
D
O
D
O
L
E
A
R
N
CR2032 3V
CR2032 3V
L
E
A
R
N
Fig. 27
Fig. 28
Couvercle des piles
Vis
56" Verdi LED | 17
DÉPANNAGE
Problème Solution
Le ventilateur ne
démarre pas.
1. Vérifiez les fusibles ou les disjoncteurs.
2. Vérifiez tous les raccordements électriques pour assurer un bon contact. ATTENTION :
Assurez-vous que l'alimentation principale est coupée lors de la vérification de tout
raccordement électrique.
3. Assurez-vous que les piles de l'émetteur sont correctement installées. Côté positif (+) tourné
vers l'extérieur.
4. Assurez-vous que les piles sont bien chargées.
Le ventilateur fait
du bruit.
1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.
3. Assurez-vous que les raccords des écrous métalliques ne frottent pas les uns contre les autres
ou contre la paroi intérieure du boîtier de l’interrupteur. ATTENTION : Assurez-vous que
l'alimentation principale est coupée.
4. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés à un nouveau
ventilateur disparaissent pendant ce temps.
5. Si vous utilisez un kit d'éclairage en option, assurez-vous que les vis fixant la verrerie sont bien
serrées. Assurez-vous que les ampoules ne touchent aucun autre composant.
6. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur.
Ils ne sont pas compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes.
7. Assurez-vous que la verrière supérieure est à une courte distance du plafond. Elle ne doit pas
toucher le plafond.
56"Verdi LED | 17
18 | KICHLER.COM
18 | KICHLER.COM
DÉPANNAGE
Problème Solution
Le ventilateur vacille. 1. Vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées.
2. La plupart des problèmes d'oscillation du ventilateur sont causés lorsque les niveaux des pales
sont inégaux. Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de la pointe
de l'une des pales. Mesurez cette distance. Faites tourner le ventilateur jusqu'à ce que la pale
suivante soit positionnée pour la mesure. Répétez pour chaque pale. L'écart de distance doit
être égal à 1/8".
3. Si l'oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à
côte) peut redistribuer le poids et éventuellement entraîner un fonctionnement plus fluide.
Dysfonctionnement de
la télécommande.
1. Les ventilateurs de plafond équipés de systèmes de télécommande NE PEUVENT PAS être
utilisés avec un autre système de commande SAUF un interrupteur mural Marche/Arrêt de
base si vous le souhaitez.
56" Verdi LED | 19
INFORMATIONS FCC
Cet appareil est conforme aux exigences de la section 15 du règlement de la FCC. Fonctionnement assujetti aux deux (2) conditions
d’utilisation suivantes :
1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et
2) Cet appareil doit accepter tous les brouillages reçus, y compris ceux pouvant causer un fonctionnement indésirable.
REMARQUE : Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la
partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une
installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé
conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune
garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences
nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur
est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :
• Réorientez ou déplacez l'antenne de réception.
• Augmentez l’espace entre l'équipement et le récepteur.
• Branchez l'équipement à une prise sur un circuit diérent de celui auquel le récepteur est raccordé.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
56"Verdi LED | 19
20 | KICHLER.COM
MANUAL DE INSTRUCCIONES
Las imágenes del producto pueden diferir ligeramente del producto real.
56" Verdi LED
2 | KICHLER.COM
2 | KICHLER.COM
NORMAS DE SEGURIDAD........................................4
HERRAMIENTAS NECESARIAS...............................6
CONTENIDO DEL PAQUETE....................................6
OPCIONES DE MONTAJE.........................................7
COLGAR EL VENTILADOR.......................................8
INSTALACIÓN DE SOPORTE DE SEGURIDAD...10
CONEXIONES ELÉCTRICAS...................................11
FINALIZACIÓN DE LA INSTALACIÓN
DEL MOTOR...............................................................12
COLOCACIÓN DE LAS ASPAS
DEL VENTILADOR ...................................................13
INSTALACIÓN DE LA CARCASA
DEL INTERRUPTOR .................................................14
INSTALACIÓN DEL KIT DE ILUMINACIÓN
Y EL VIDRIO ................................................................15
INSTRUCCIONES DE FUNCIONAMIENTO ........16
RESOLUCIÓN DE PROBLEMAS ...........................1
INFORMACIÓN DE LA FCC ...................................20
56" Verdi LED | 3
8
56" Verdi LED | 3
4 | KICHLER.COM
1. PRECAUCIÓN - RIESGO DE CHOQUE -
Desconecte la energía en el panel del disyuntor principal
o en la caja de fusibles principal antes de comenzar y
durante la instalación.
2. ADVERTENCIA: Este accesorio está diseñado para
su instalación de acuerdo con el Código Eléctrico
Nacional (National Electrical Code, NEC) y todas
las especificaciones del código local. Si no está
familiarizado con los requisitos del código, se
recomienda la instalación por parte de un electricista
certificado.
3. ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, use solo el control provisto con el
ventilador.
4. ADVERTENCIA: Para reducir el riesgo de incendio,
descarga eléctrica o lesiones personales, móntelo
directamente en un miembro de estructura estructural
o en una caja de salida marcada como “Aceptable para
soporte de ventilador de 15.9 kg (35 libras) o menos”.
Para el montaje de la caja de salida, use los tornillos de
montaje proporcionados con la caja de salida.
5. ADVERTENCIA: Peligro de quemaduras químicas.
Mantenga las pilas alejadas de los niños. Este control
remoto contiene una pila tipo botón de litio. Si se traga
o entra en el cuerpo una pila tipo botón/moneda de
litio nueva o usada, puede causar graves quemaduras
internas y puede provocar la muerte en tan sólo 2 horas.
Siempre asegure completamente el compartimento de
las pilas. Si el compartimento de las pilas no cierra bien,
deje de usar el producto, retire las pilas y manténgalas
alejadas de los niños. Si cree que las pilas pueden haber
sido tragadas o colocadas dentro de alguna parte del
cuerpo, busque atención médica inmediata. Deseche
las pilas de manera adecuada y manténgalas alejadas de los
niños. Incluso las pilas usadas pueden causar lesiones.
6. Para operar la función de retroceso en este ventilador,
presione el botón “Retroceso” mientras el ventilador está
funcionando.
7. Evite colocar objetos en el camino de las aspas.
8. Para evitar lesiones personales o daños al ventilador y otros
elementos, tenga cuidado cuando trabaje alrededor o limpie el
ventilador.
9. Asegúrese de que el sitio de instalación que elija permita un
espacio libre mínimo de 7 pies desde las aspas hasta el piso y
al menos 30 pulgadas desde los extremos de las aspas hasta
cualquier obstrucción.
10. No use agua ni detergentes para limpiar el ventilador o las
aspas del ventilador. Un paño seco para el polvo o un paño
ligeramente humedecido será adecuado para la mayor parte
de la limpieza.
11. Después de realizar las conexiones eléctricas, los conductores
empalmados deben girarse hacia arriba y empujarse con
cuidado hacia la caja de distribución. Los cables deben
separarse con el cable de tierra y el cable blanco (común) a un
lado con el cable negro (carga) al otro lado de la caja de salida.
12. Los diagramas eléctricos se proporcionan solo para fines de
referencia. Los kits de luces que no estén empaquetados con el
ventilador deben cumplir con la marca ETL Listed y marcados
como adecuados para usar con el modelo de ventilador que
está instalando. Los interruptores deben ser interruptores de
uso general ETL. Consulte las instrucciones empaquetadas
con los kits de luces e interruptores para un montaje adecuado.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DO-
BLE LOS SOPORTES DEL ASPA (TAMBIÉN DENOMINADOS BRI-
DAS) DURANTE EL MONTAJE O DESPUÉS DE LA INSTALACIÓN.
NO INTRODUZCA OBJETOS EN EL CAMINO DE LAS ASPAS.
NORMAS DE SEGURIDAD
4 | KICHLER.COM

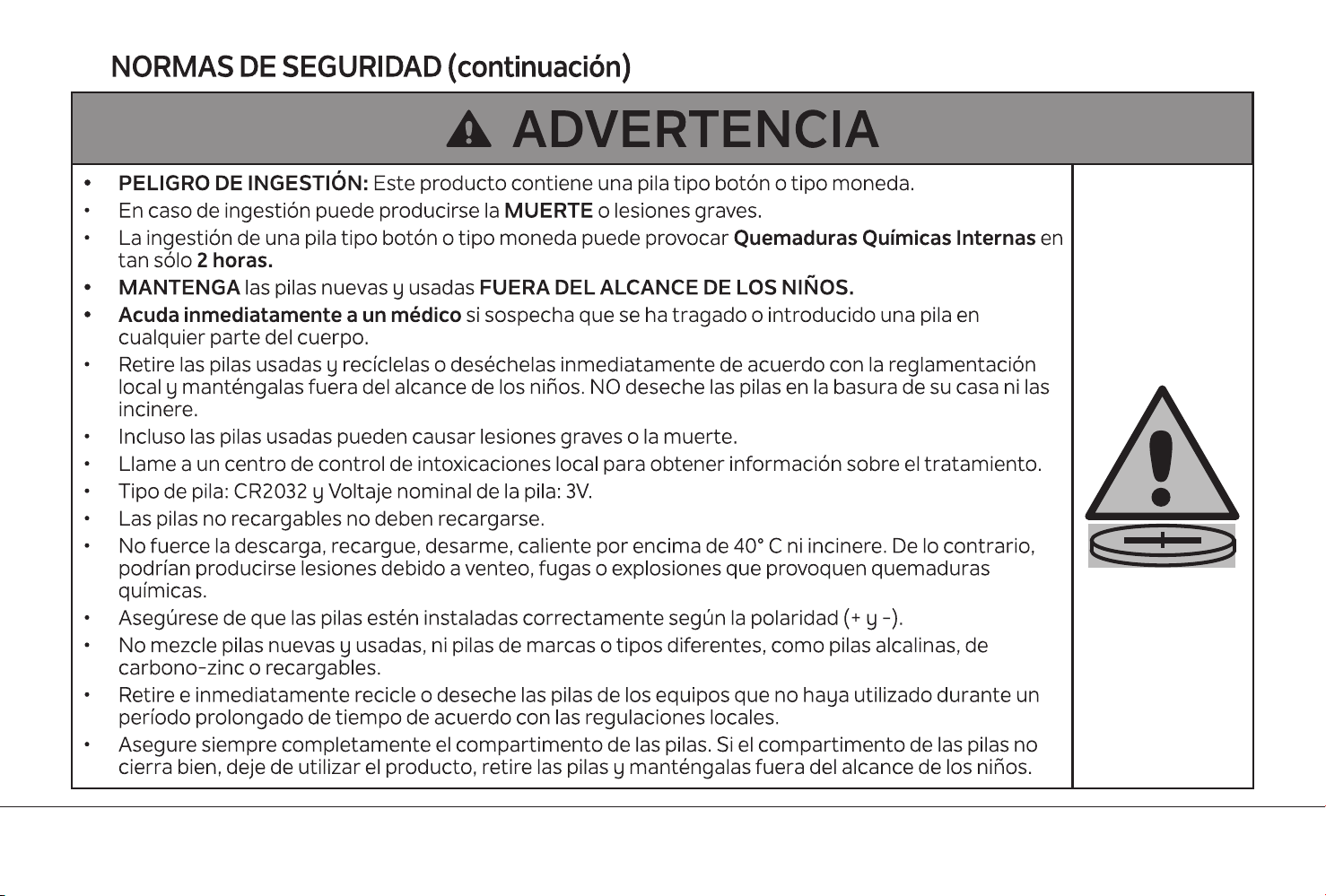

56" Verdi LED | 5
HERRAMIENTAS Y MATERIALES REQUERIDOS
CONTENIDO DEL PAQUETE
• Destornillador Phillips
• Destornillador plano
• Llave de 11 mm
• Escalera de mano
• Cortadores de alambre
Desempaque su ventilador y verifique el contenido. Debería tener los siguientes elementos:
A. Soporte de montaje
B. Conjunto de bola/varilla de extensión
C. Dosel
D. Cubierta del orificio del dosel
E. Cubierta de acoplamiento
F. Cuerpo del motor
G. Aspa del ventilador (5)
H. Carcasa del interruptor
I. Kit de luz
J. Vidrio
K. Kit de control remoto:
Control remoto (1)
Receptor (1)
Baterías (2)
Conectores de cables (6)
L. Accesorios del paquete
1) Accesorios de montaje:
Conector de cable (3)
2) Accesorios de fijación del aspa:
Tornillos (15), Arandelas (15)
3) Accesorios del cable de seguridad:
Tornillo para madera (1),
Arandela de resorte (1),
Arandela plana (1)
4) Accesorios del kit de luz:
Tornillo (3)
A
B
C
D
E
F
G
I
J
K
H
L
CR2032 3V
X6
X2
56" Verdi LED | 5
6 | KICHLER.COM
6 | KICHLER.COM
OPCIONES DE MONTAJE
Si no existe una caja de montaje con certificación UL
(cUL para la instalación canadiense), lea las siguientes
instrucciones. Desconecte la energía quitando los fusibles
o apagando los disyuntores.
Fije la caja de distribución directamente a la estructura del
edificio. Utilice sujetadores y materiales de construcción
adecuados. La caja de salida y su soporte deben poder
soportar completamente el peso total del ventilador
(al menos 50 libras). No utilice cajas de salida de plástico.
Las figuras 1, 2 y 3 son ejemplos de diferentes formas de
montar la caja de salida.
NOTA: Si está instalando el ventilador de techo en un techo
inclinado (abovedado), es posible que necesite una varilla de
extensión más larga para mantener el espacio adecuado entre
la punta del aspa y el techo. Se sugiere un espacio libre mínimo
de 12” para un funcionamiento óptimo.
NOTA: Dependiendo de la ubicación que haya seleccionado
para la instalación, es posible que deba comprar e instalar
un “colgador de viguetas” para el soporte de la caja de salida.
Asegúrese de que el colgador de viguetas que compre haya
sido diseñado para usarse con ventiladores de techo. (Figura 4)
Figura 1
Caja de salida
Caja de salida
Figura 2
Figura 3
Figura 4
Caja de salida
Plano de
montaje
del techo
de la caja de salida
empotrada
Brinde un
fuerte apoyo
TECHO ANGULAR
ÁNGULO MÁXIMO DE 30°
56" Verdi LED | 7
COLGAR EL VENTILADOR
RECUERDE desconectar la alimentación antes de comenzar la instalación.
Esto es necesario para su seguridad y también para la programación adecuada
del sistema de control.
Para instalar correctamente su ventilador de techo, siga los pasos a continuación.
Paso 1. Antes de conectar el ventilador a la caja de salida (no incluida),
asegúrese de que la caja de salida esté bien sujetada a al menos dos puntos
de un miembro estructural del techo (una caja suelta hará que el ventilador
oscile). Pase los cables de suministro de 120 voltios desde la caja de salida del
techo a través del centro del soporte de montaje del techo. Instale el soporte
de montaje en la caja de salida en el techo usando los tornillos y las arandelas
incluidos con la caja de salida. (Figura 5)
Paso 2. Retire la horquilla y el pasador de horquilla del conjunto de la varilla de
extensión, guárdelos para usarlos posteriormente. Retire la bola de suspensión
del conjunto de la varilla de extensión aflojando los tornillos de fijación, quitando
el pasador transversal y girando la bola fuera de la varilla. (Figura 6)
NOTA: Asegúrese de mantener los accesorios sueltos separados para evitar
confusiones durante la instalación.
Paso 3. Afloje los dos tornillos de fijación en el acoplamiento del motor. (Figura 7)
Fig. 5
Fig. 6
Fig. 7
Horquilla
Caja de salida
Soporte de montaje del techo
Arandela plana
Tornillo
Bola de suspensión
Tornillo de fijación
Pasador cruzado
Pasador de horquilla
Cuerpo del motor
Tornillo de fijación
56" Verdi LED | 7
8 | KICHLER.COM
8 | KICHLER.COM
COLGAR EL VENTILADOR (continuación)
Paso 3. Pase con cuidado los cables del ventilador y el cable de seguridad
hacia arriba a través de la varilla de extensión. Enrosque la varilla de
extensión en el acoplamiento del motor hasta que los orificios del pasador
de horquilla estén alineados. A continuación, vuelva a colocar el pasador de
horquilla y la horquilla, luego apriete ambos tornillos de fijación. (Figura 8)
Paso 4. Deslice la cubierta del acoplamiento, la cubierta del orificio del dosel
y el dosel sobre la varilla de extensión. Vuelva a instalar con cuidado la bola de
suspensión en la varilla. Asegúrese de que el pasador transversal esté en la
posición correcta y que el tornillo de fijación esté apretado y que los cables
no estén torcidos. (Figura 9)
Paso 5. Ahora levante el cuerpo del motor a su posición y coloque la bola
de suspensión en el soporte de montaje. Gire hasta que la “lengüeta de
retención” haya caído en la “ranura de registro” y se asiente firmemente.
(Figura 10) Todo el cuerpo del motor no debe girar si se hace correctamente.
ADVERTENCIA: El no asentar correctamente la “lengüeta de retención”
puede dañar el ventilador de techo durante el funcionamiento.
Fig. 8
Fig. 9
Fig. 10
Horquilla
Tornillo de fijación
Dosel
Cubierta del orificio del dosel
Cubierta de acoplamiento
Varilla de extensión
Soporte de montaje
Ranura de
registro
Lengüeta de
retención
Bola de
suspensión
Tornillo de fijación
Pasador cruzado
Pasador de
horquilla
Cuerpo del motor
Pasador de horquilla
Horquilla
Tornillo de
fijación
56" Verdi LED | 9
INSTALACIÓN DEL SOPORTE DE SEGURIDAD
(requerido para la instalación canadiense
SOLAMENTE)
Se proporciona un cable de soporte de seguridad para ayudar a evitar que el
ventilador de techo se caiga; instálelo de la siguiente manera.
Paso 1. Inserte un tornillo para madera y arandelas en el costado de la abrazadera
que sostiene la caja de salida. Deje 3 mm (1/8") de espacio entre el soporte de
apoyo y la arandela. (Figura 11)
Paso 2. Inserte el cable de seguridad a través del soporte de montaje y uno de los
orificios de la caja de salida en el techo. Ajuste la longitud del cable de seguridad
para alcanzar el tornillo y las arandelas tirando del cable adicional a través de la
abrazadera del cable hasta que la longitud total sea la correcta, vuelva a colocar
el extremo del cable a través de la abrazadera del cable, formando un bucle en el
extremo del cable. Apriete firmemente la abrazadera del cable. Ahora, coloque el
lazo en el extremo del cable de seguridad sobre el tornillo para madera y debajo de
la arandela. Apriete firmemente el tornillo para madera. (Figura 12)
NOTA: Aunque el cable de soporte de seguridad es necesario solo para instalaciones
canadienses. Es una buena idea hacer el acoplamiento con cualquier instalación.
Arandela plana
Tornillo para madera
Arandela de resorte
Caja de salida
Techo
Soporte de apoyo
Cable de seguridad
Perno
Tornillo para madera
Figura 12
Figura 11
56" Verdi LED | 9
10 | KICHLER.COM
10 | KICHLER.COM
CONEXIONES ELÉCTRICAS
ADVERTENCIA: Para evitar posibles descargas eléctricas, asegúrese de haber
desconectado la energía en el panel del circuito principal antes de realizar el cableado.
Siga los pasos a continuación para conectar el ventilador al cableado de su hogar.
Utilice los conectores de cable suministrados con su ventilador. Sujete el conector con
cinta aislante. Asegúrese de que no haya conexiones o filamentos de cables sueltos.
ADVERTENCIA: Si los cables de su casa son de colores diferentes a los que
se mencionan en este manual, deténgase inmediatamente. Se recomienda un
electricista profesional para determinar el cableado adecuado.
Paso 1. Inserte el receptor en el soporte de montaje y manténgalo plano en oposición
al techo. (Figura 13)
Paso 2. Conexiones eléctricas del motor al receptor:
Conecte el cable NEGRO del ventilador al cable NEGRO marcado “AL MOTOR L”
del receptor. Conecte el cable BLANCO del ventilador al cable BLANCO marcado
“AL MOTOR N” del receptor. Conecte el cable AZUL del ventilador al cable AZUL
marcado “PARA LA LUZ” del receptor. Fije todas las conexiones de cables con los
conectores de cable de plástico provistos. (Figura 14)
Paso 3. Conexiones eléctricas del receptor remoto a la caja de salida:
Conecte el cable NEGRO (vivo) del techo al cable NEGRO marcado “CA DE
ENTRADA L” del receptor. Conecte el cable BLANCO (neutro) del techo al cable
BLANCO marcado “CA DE ENTRADA N” del receptor. Fije todas las conexiones de
cables con los conectores de cable de plástico provistos. (Figura 14)
Soporte de montaje
Receptor
Caja de salida
Negro
Negro (“CA DE ENTRADA L”)
Receptor
Negro (“AL MOTOR L”)
Negro (motor)
Azul (PARA LA LUZ)
Azul (para la luz)
Blanco
Cobre verde o desnudo
(tierra)
Blanco (“CA DE
ENTRADA N”)
Blanco (“AL MOTOR N”)
Cable de tierra
Blanco (neutro)
Figura 13
Figura 14
56" Verdi LED | 11
CONEXIONES ELÉCTRICAS
Paso 4. Si su caja de salida tiene un cable de tierra (de cobre verde o desnudo)
conéctelo a los cables de tierra del ventilador; de lo contrario, conecte el cable
de tierra del ventilador al soporte de montaje. Fije la conexión del cable con una
tuerca de plástico proporcionada. Después de conectar los cables, sepárelos
de modo que los cables verde y blanco estén en un lado de la caja de salida y los
cables negro y azul en el otro lado. (Figura 14)
NOTA: Introduzca con cuidado las conexiones de cables en la caja de salida.
NOTA: El ventilador debe instalarse a una distancia máxima de 30 pies de la
unidad de transmisión para una transmisión de señal adecuada entre la unidad
de transmisión y la unidad de recepción del ventilador.
FINALIZACIÓN DE LA INSTALACIÓN
DEL MOTOR
Paso 1. Quite uno de los dos tornillos de resalto en el soporte de montaje. Afloje el
segundo tornillo de resalto sin quitarlo por completo. (Figura 15)
Paso 2. Ensamble el dosel girando la ranura de llave en el dosel sobre el tornillo
de resalto en el soporte de montaje. Vuelva a instalar el tornillo de resalto que se
quitó anteriormente, luego vuelva a apretar dos tornillos de resalto firmemente.
(Figura 16)
Soporte de montaje
Tornillo de resalto
Dosel
Tornillo de resalto
Figura 15
Figura 16
56" Verdi LED | 11
12 | KICHLER.COM
12 | KICHLER.COM
FINALIZACIÓN DE LA INSTALACIÓN
DEL MOTOR
Paso 3. Fije y apriete firmemente la cubierta del orificio del dosel sobre los
tornillos de resalto en el soporte de montaje utilizando la función de bloqueo por
giro de la ranura de llave. (Figura 17)
COLOCACIÓN DE LAS ASPAS
DEL VENTILADOR
NOTA: Antes de continuar, asegúrese de que la energía esté desconectada
apagando el disyuntor o retirando el fusible en la caja del circuito.
Paso 1. Deslice con cuidado el aspa a través de la ranura como se muestra. Apriete
firmemente las cinco aspas con tornillos de aspa y arandelas planas. (Figura 18)
Aspa
Cubierta del orificio del dosel
Arandela plana
Tornillo de aspa
Figura 17
Figura 18
56" Verdi LED | 13
INSTALACIÓN DE LA CARCASA
DEL INTERRUPTOR
Paso 1. Retire el tornillo marcado con una etiqueta de punto que está
preinstalado en la placa de montaje y guárdelo para su uso posterior. Afloje los
otros dos (no los quite). Coloque los dos orificios de la ranura en la carcasa del
interruptor sobre los 2 tornillos que aflojó previamente de la placa de montaje.
Gire la carcasa del interruptor hasta que encaje en su lugar en el extremo
estrecho de los orificios de llave. Fije apretando los 2 tornillos previamente
aflojados y el que quitó previamente. (Figura 19)
Tornillo
Tornillo
Figura 19a
Figura 19b
56" Verdi LED | 13
14 | KICHLER.COM
14 | KICHLER.COM
INSTALACIÓN DEL KIT DE LUZ Y VIDRIO
NOTA: Antes de continuar con la instalación, confirme que la energía aún
está apagada en el disyuntor principal o retirando el fusible correcto. Apagar
la alimentación con un interruptor de pared no es suficiente para evitar
descargas eléctricas.
Paso 1. Sostenga el kit de luz cerca de la carcasa del interruptor y conecte los
cables BLANCOS del kit de luz y el ventilador juntando los conectores. Siga el
mismo procedimiento con los cables NEGROS. (Figura 20)
Paso 2. Introduzca las conexiones cuidadosamente en el kit de luz. Conecte
el kit de luz a la carcasa del interruptor y apriete firmemente con los tres (3)
tornillos que se encuentran en el paquete de accesorios.
Paso 3. Asegure el vidrio a la carcasa del interruptor girándolo en el sentido de
las agujas del reloj, gire el vidrio gradualmente hasta que encaje en la carcasa
del interruptor. No apriete demasiado. (Figura 21)
Vidrio
Kit de luz
Tornillo
Figura 20
Figura 21
56" Verdi LED | 15
INSTRUCCIONES DE FUNCIONAMIENTO
Paso 1. Seleccione una ubicación para instalar el soporte del control
remoto, instale el soporte como se muestra. (Figura 22)
Paso 2. Con un destornillador, quite la tapa de las pilas del dispositivo
y guarde el tornillo para usarlo más tarde. (Figura 23)
Paso 3. Para que el ventilador funcione, instale dos baterías CR2032
de 3 V (incluidas). (Figura 24)
ADVERTENCIA: Peligro de quemaduras químicas. Mantenga las
baterías fuera del alcance de los niños.
NOTA: Si no se usa durante períodos prolongados, retire las baterías
para evitar daños en el control remoto. Guarde el control lejos del
calor o la humedad excesivos.
Para operar la función de retroceso en este ventilador, presione el
botón “Retroceso” mientras el ventilador está funcionando.
El ajuste de velocidad para climas cálidos o fríos depende de factores
como el tamaño de la habitación, la altura del techo, la cantidad de
ventiladores, etc.
Operación en clima cálido: Avance (en sentido contrario a las agujas
del reloj). Un flujo de aire descendente crea un efecto de enfriamiento
(Figura 25). Esto le permite configurar su aire acondicionado en una
configuración más cálida sin afectar su comodidad general.
Operación en clima frío: Retroceso (en sentido de las agujas del reloj).
Un flujo de aire ascendente mueve el aire caliente de las áreas del
techo (Figura 26). Esto le permite configurar su unidad de calefacción
en una configuración más fría sin afectar su comodidad general.
Figura 22
Figura 25 Figura 26
Figura 24
Figura 23
Baterías
Cubierta de la batería
56" Verdi LED | 15
16 | KICHLER.COM
16 | KICHLER.COM
INSTRUCCIONES DE FUNCIONAMIENTO
NOTA: Cada control remoto lleva un código de identificación único para facilitar la comunicación
entre dispositivos emparejados. El código de identificación viene configurado de fábrica y el usuario
no puede cambiarlo. Sin embargo, se le pedirá que realice un proceso de “aprendizaje del código de
identificación” manualmente en estas circunstancias:
• Si tiene varios ventiladores instalados cerca y desea controlar todos los ventiladores con el mismo
control remoto.
NOTA: Cada ventilador requiere su propio receptor.
• Cuando su control remoto no responde (asegúrese de que la batería no esté descargada).
• Después de haber reemplazado un transmisor o receptor defectuoso con uno nuevo.
De lo contrario, el control remoto no funcionará. Para realizar este proceso manualmente, siga los
pasos a continuación: Después de instalar y cablear la unidad, restaure la energía a su ventilador,
presione y mantenga presionada la tecla LEARN (Aprender) durante 1-3 segundos, el ventilador
se encenderá a velocidad media y la luz (si está instalada) se encenderá. Esto confirma que se ha
completado el proceso de aprendizaje. Esta operación debe completarse dentro de los 30 segundos
después de restaurar la energía al ventilador. (Figura 27)
NOTA: Asegúrese de que el interruptor deslizante en el compartimiento de la batería marcado “D O”
esté en la posición “D”. (Figura 27)
Paso 4. Vuelva a colocar la cubierta de la batería y apriete con un destornillador. (Figura 27)
Paso 5. Los botones controlan la velocidad y la luz del ventilador de la siguiente manera: (Figura 28)
Baja velocidad
Velocidad media
Alta velocidad
Ventilador apagado
Flujo de aire (hacia adelante o hacia atrás)
Sin función (no utilice este botón)
a.) Luz ENCENDIDA/APAGADA.
b.) Mantenga presionado para atenuar o intensificar la luz al nivel deseado.
D
O
D
O
L
E
A
R
N
CR2032 3V
CR2032 3V
L
E
A
R
N
Figura 27
Figura 28
Cubierta de la batería
Tornillo
56" Verdi LED | 17
RESOLUCIÓN DE PROBLEMAS
Problema Solución
El ventilador
no arranca.
1. Verifique los fusibles o disyuntores del circuito.
2. Verifique todas las conexiones eléctricas para asegurar un contacto adecuado.
PRECAUCIÓN: Asegúrese de que la alimentación principal esté APAGADA cuando
verifique cualquier conexión eléctrica.
3. Asegúrese de que las baterías del transmisor estén instaladas correctamente. Con el lado
positivo (+) hacia afuera.
4. Asegúrese de que las baterías tengan una buena carga.
El ventilador
suena ruidoso.
1. Asegúrese de que todos los tornillos de la carcasa del motor estén ajustados.
2. Asegúrese de que los tornillos que sujetan los soportes de las aspas del ventilador al motor
estén apretados.
3. Asegúrese de que las conexiones de tuercas para cables no se froten entre sí o con la pared interior
de la caja del interruptor. PRECAUCIÓN: Asegúrese de que la energía principal esté apagada.
4. Permita un período de “rodaje” de 24 horas. La mayor parte del ruido asociado con un
ventilador nuevo desaparece durante este tiempo.
5. Si usa un kit de luz opcional, asegúrese de que los tornillos que sujetan la cristalería estén bien
apretados. Asegúrese de que las bombillas no toquen ningún otro componente.
6. No conecte este ventilador a controles de velocidad variable montados en la pared. No son
compatibles con motores de ventiladores de techo o controles remotos.
7. Asegúrese de que el dosel superior esté a poca distancia del techo. No debe tocar el techo.
56" Verdi LED | 17
18 | KICHLER.COM
18 | KICHLER.COM
RESOLUCIÓN DE PROBLEMAS
Problema Solución
Oscilación del
ventilador.
1. Verifique que todos los tornillos de aspa y del brazo de aspa estén firmes.
2. La mayoría de los problemas de oscilación del ventilador se deben a que los niveles de las
aspas no son iguales. Compruebe este nivel seleccionando un punto en el techo por encima
de la punta de una de las aspas. Mida esta distancia. Gire el ventilador hasta que se coloque la
siguiente aspa para medir. Repita para cada aspa. La desviación de la distancia debe ser igual
dentro de 1/8".
3. Si aún se nota la oscilación del aspa, intercambiar dos aspas adyacentes (una al lado de la otra)
puede redistribuir el peso y posiblemente dar como resultado un funcionamiento más fluido.
Mal funcionamiento
del control remoto.
1. Los ventiladores de techo con sistemas de control remoto NO PUEDEN funcionar junto con
ningún otro sistema de control, EXCEPTO un interruptor de pared de encendido/apagado
básico si se desea.
56" Verdi LED | 19
INFORMACIÓN DE LA FCC
Este dispositivo cumple con la parte 15 de las normas de la Comisión Federal de Comunicaciones (Federal Communications
Commission, FCC). El funcionamiento está sujeto a las siguientes dos condiciones:
1) Este dispositivo no puede causar interferencias perjudiciales, y
2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar un
funcionamiento no deseado.
NOTA: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la parte 15 de las
normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales
en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de
acuerdo con las instrucciones, puede causar interferencia dañina a las comunicaciones por radio. Sin embargo, no hay garantía de
que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencia dañina en la recepción de
radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se recomienda al usuario que intente corregir la
interferencia mediante una o más de las siguientes medidas:
• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor.
• Consulte con el distribuidor o con un técnico de radio/TV experimentado para obtener ayuda.
56" Verdi LED | 19
20 | KICHLER.COM
