OPERATOR’S MANUAL

F2OL55H

F2OL55H OM Ver. 02/25

OPERATOR’S MANUAL

12 GALLON PORTABLE AIR COMPRESSOR

H1512FWK

SAVE THIS MANUAL FOR FUTURE REFERENCE

Your air compressor has been engineered and manufactured to Husky’s high standard for dependability, ease of opera-

tion, and operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using

this product.

Thank you for buying a Husky product.

H1512FWKOM Ver04/07

CUSTOMER SERVICE

1-866-242-4298

Thank you for buying a FINI product.

Your air compressor has been engineered and manufactured to FINI’s high standard for dependability, ease of operation,

and operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.

2 GALLON PORTABLE AIR COMPRESSOR

This tool has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability

have been given top priority in the design of this product making it easy to mantain and operate.

PRODUCT FOR CONSUMER USE ONLY. Not intended for commercial use.

Introduction ......................................................................................................................................................................2

General Safety Rules ....................................................................................................................................................3-4

Specific Safety Rules .......................................................................................................................................................5

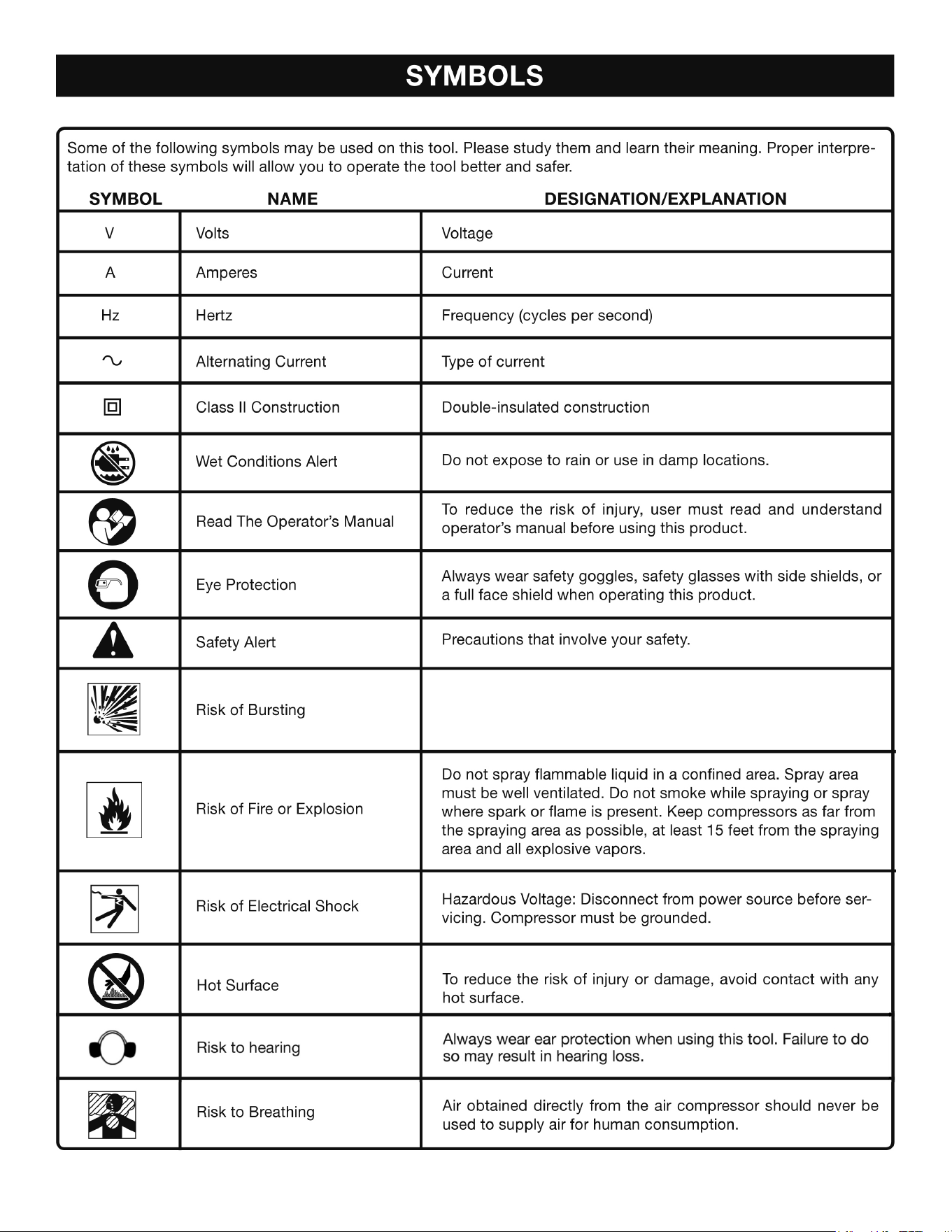

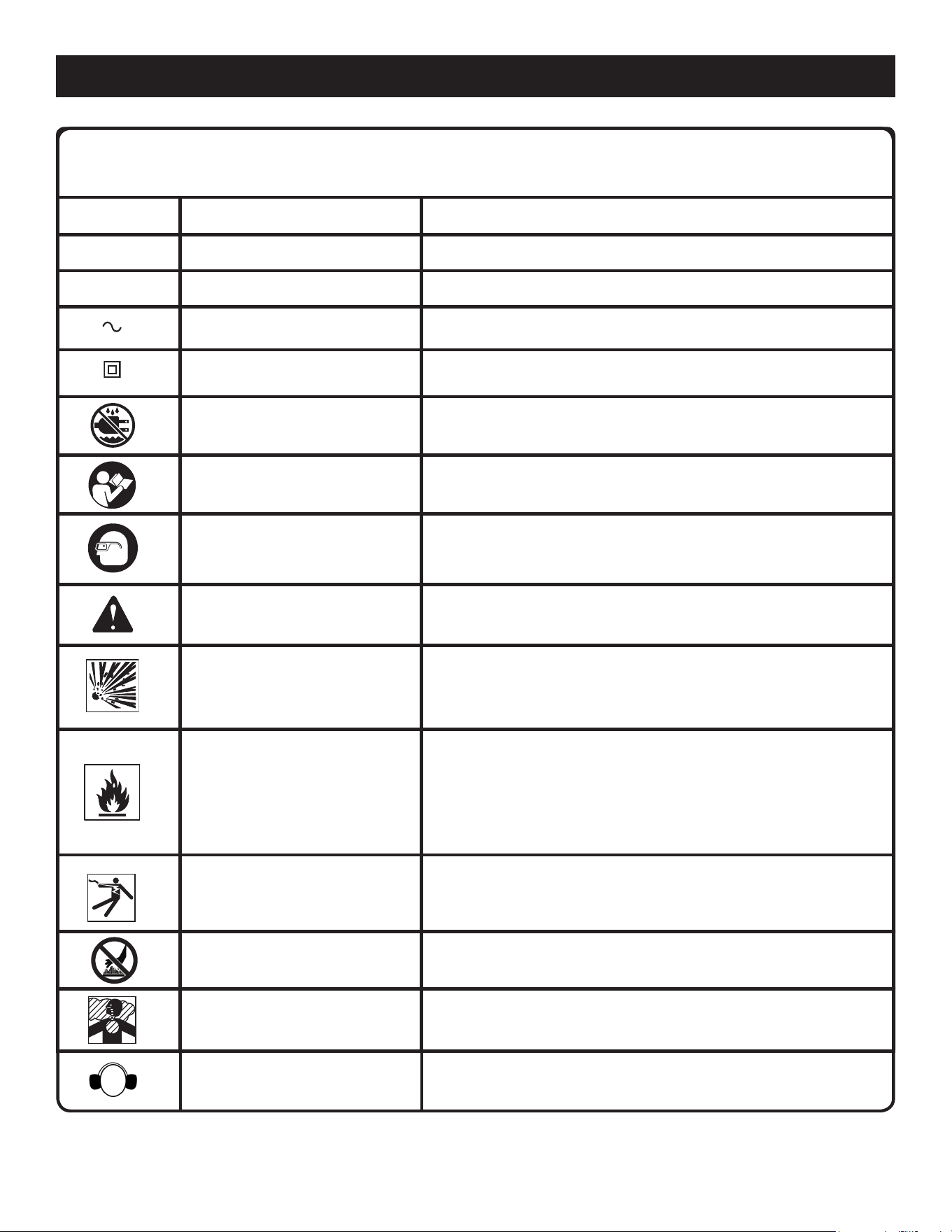

Symbols .........................................................................................................................................................................6-7

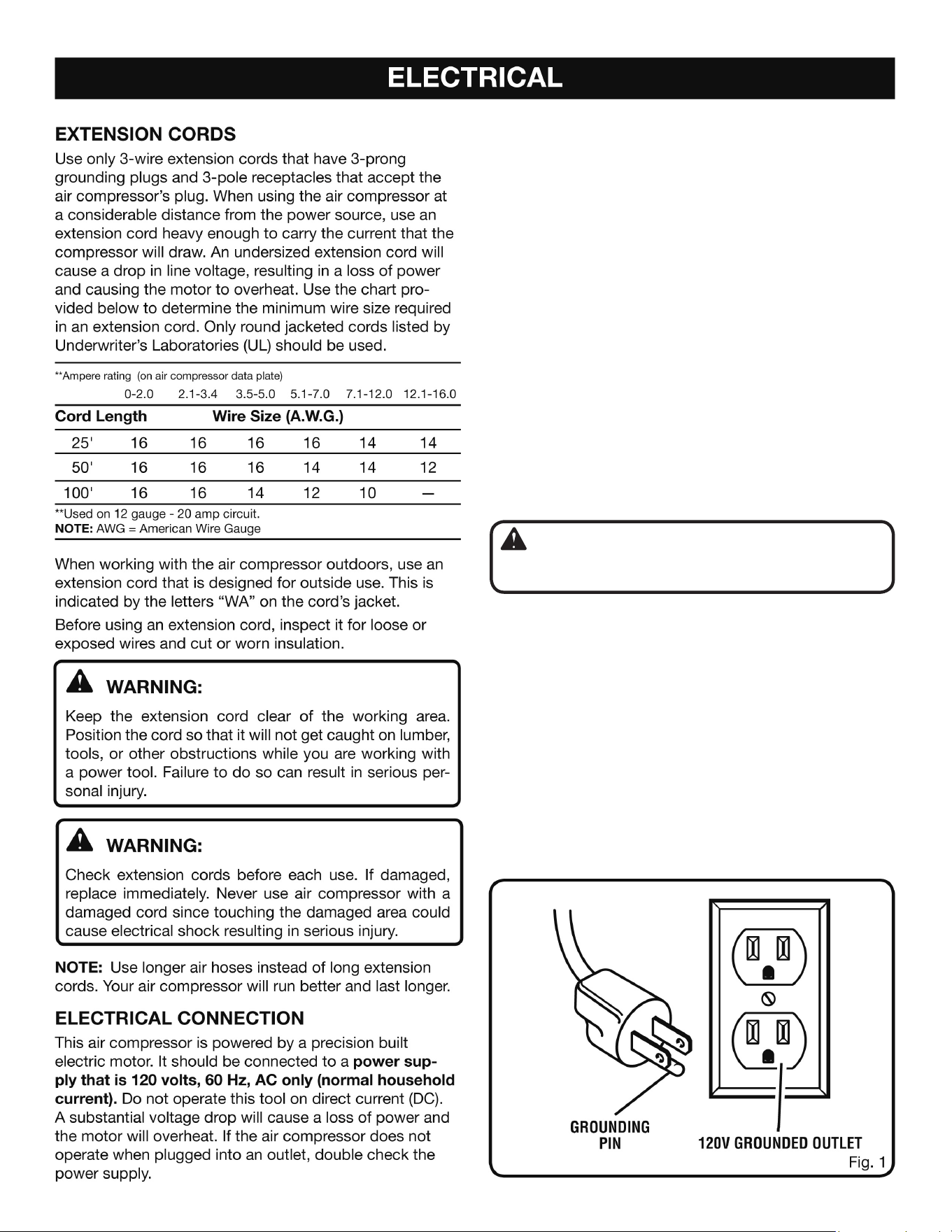

Electrical ...........................................................................................................................................................................8

Glossary of Terms ............................................................................................................................................................9

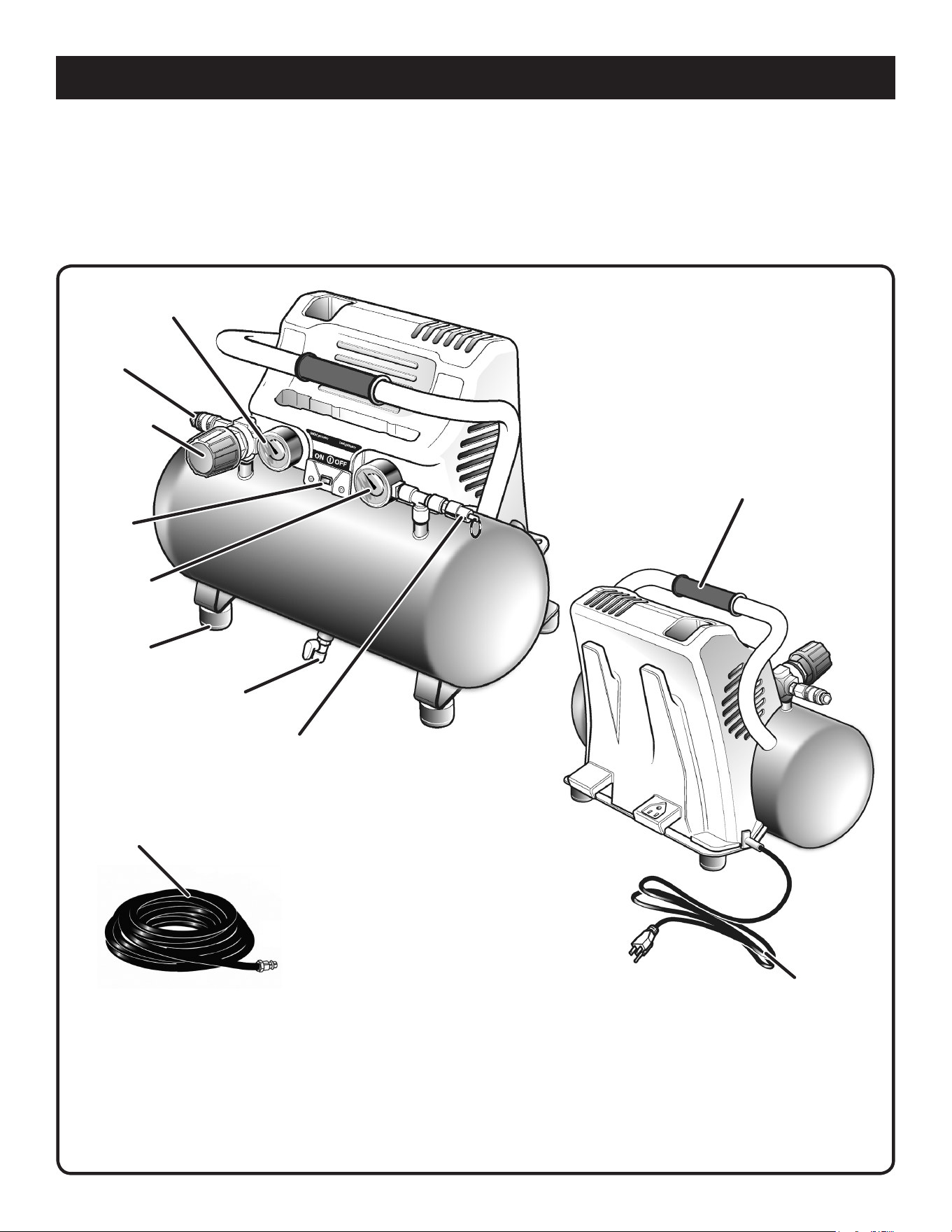

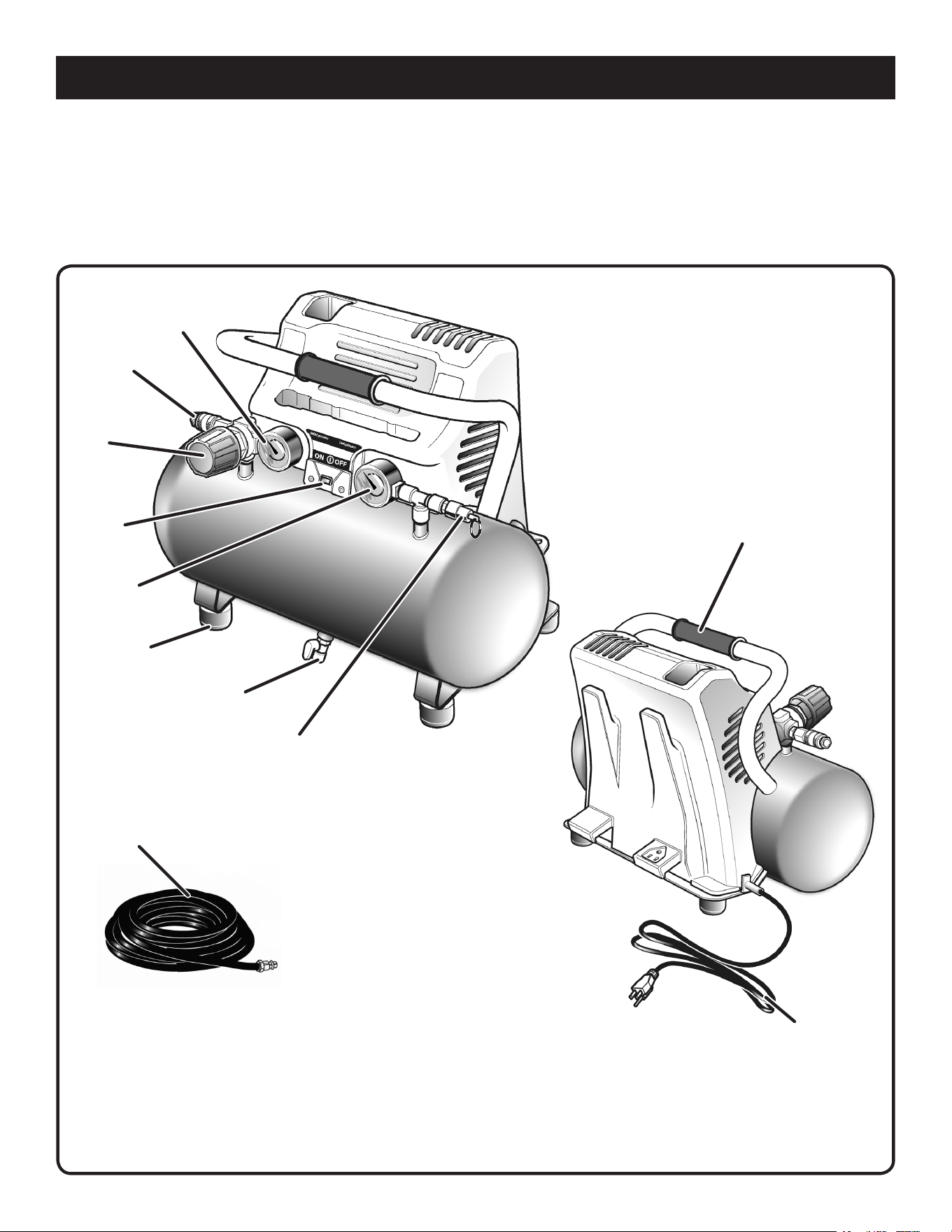

Features ....................................................................................................................................................................10-11

Assembly ................................................................................................................................................................... 11-12

Operation ...................................................................................................................................................................13-14

Maintenance ...................................................................................................................................................................15

Troubleshooting .............................................................................................................................................................. 16

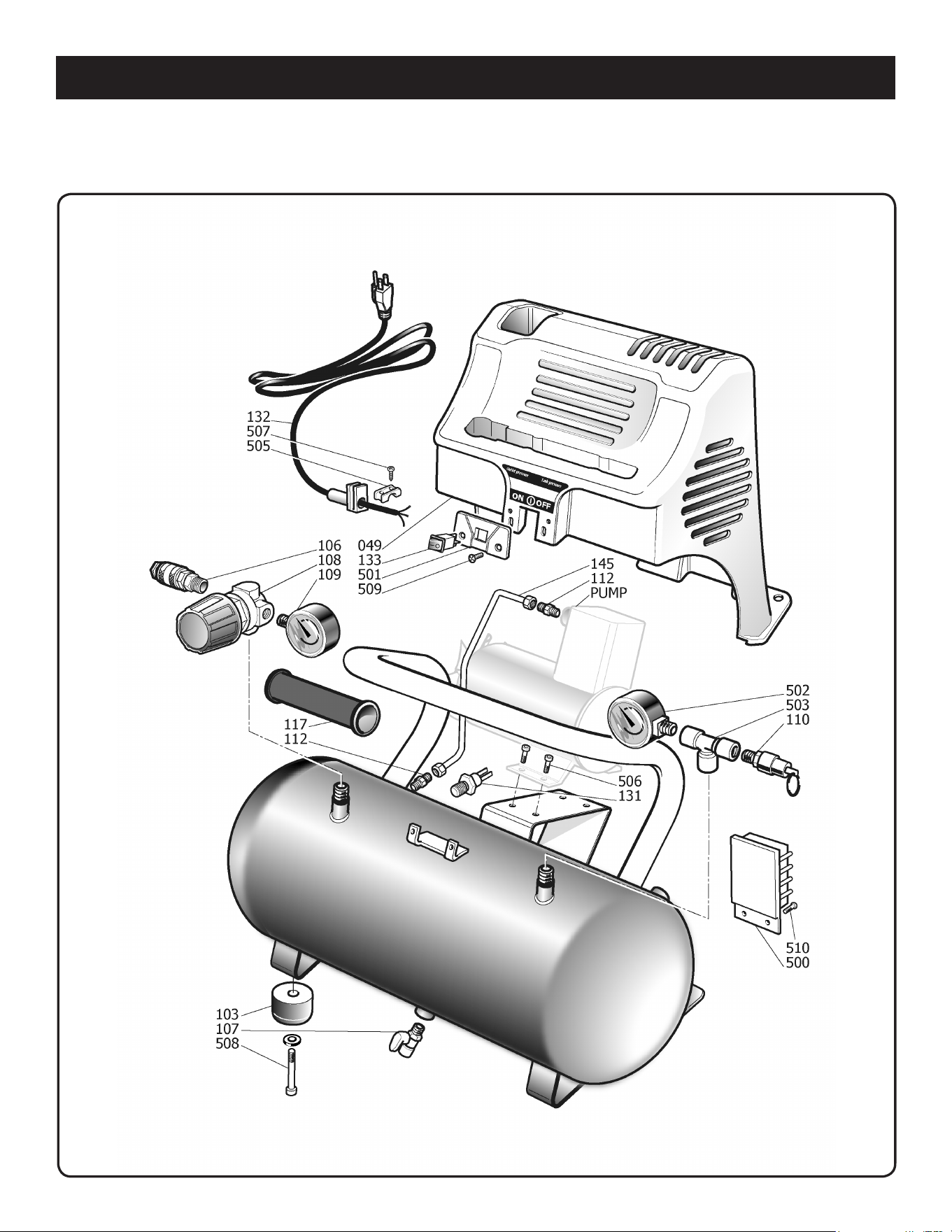

Replacement Parts List .............................................................................................................................................17-18

Warranty .........................................................................................................................................................................19

TABLE OF CONTENTS

INTRODUCTION

NOTICE

This unit was fully tested and inspected prior to shipment and will operate properly when instructions are followed. Refer to your owner’s manual for basic

troubleshooting. To avoid unnecessary return to the store, simply call Compressor Support toll free for additional assistance.

DO NOT RETURN TO STORE

IMPORTANT

STOP

Compressor Support: 1-866-242-4298



•

Air Compressor will automatically shut off when maximum PSI is reached. When the tank pressure drops to the cut

in pressure (low pressure) and the on/off switch

is in the ON position, the unit will automatically restart.

• Onoccasion,maximumpressureintankwillremainuntilnextusethusresultinginasenseofnopower(Seebulletabove).

• Toavoidpowerloss,overheatingandensurepower,useadditionalairhoseratherthanextensioncords.

• Itistheconsumer’sresponsibilitytodrainoillubedunitspriortoshipmenttomeetICC,stateandlocalfireregulations.

Pleasehaveyourmodelnumberandserialnumberavailable.Thesecanbefoundonthedatalabelonyourproduct.Retainacopyofyourreceiptwithpurchase

date for reference.

DANGER

This compressor/pump is not equipped and should not be used to supply breathing quality air. Additional equipment

would be necessary to properly filter and purify the air to meet minimal specifications for Grade D breathing as described

in Compressed Gas Association Commodity Specification G 7.1 - 1996, OSHA 29 CFR 1910.134.

Compressed Gas Association, 14501 George Carter Way, Suite 103, Chantilly VA 20151-1788, (703) 788-2700,

www.cganet.com. Any such additional equipment has not been examined and no implication of proper use for breathing

air is intended or implied.

If this compressor is altered in any way, existing warranties shall be voided. Seller disclaims any liabilities whatsoever

for any loss, personal injury, or damage.

WARNING:

Read and understand all instructions. Failure to

follow all instructions listed below may result in electric

shock, fire, and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WORK AREA

Keep your work area clean and well lit. Cluttered

benches and dark areas invite accidents. The floor

must not be slippery from wax or dust.

Do not operate power tools in explosive atmo-

spheres, such as in the presence of flammable

liquids, gases, or dust. Power tools create sparks

which may ignite the dust or fumes.

Keep bystanders, children, and visitors away while

operating tools. Distractions can cause you to lose

control.

Operate the air compressor in an open area at

least 18 in. away from any wall or object that could

restrict the flow of fresh air to ventilation openings.

ELECTRICAL SAFETY

Avoid body contact with grounded surfaces such as

pipes, radiators, ranges, and refrigerators. There is an

increased risk of electric shock if your body is grounded.

Don’t expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

Do not abuse the cord. Never use the cord to carry

the tool or pull the plug from an outlet. Keep the

cord away from heat, oil, sharp edges, or moving

parts. Replace damaged cords immediately.

Damaged cords increase the risk of electric shock.

When operating a power tool outside, use an

outdoor extension cord marked “W-A” or “W”.

These cords are rated for outdoor use and reduce the

risk of electric shock.

PERSONAL SAFETY

Eye protection which conforms to ANSI specifica-

tions and provides protection against flying

particles both from the FRONT and SIDE should

ALWAYS be worn by the operator and others in the

work area when loading, operating, or servicing

this tool. Eye protection is required to guard against

flying fasteners and debris, which could cause severe

eye injury.

The employer and/or user must ensure that proper

eye protection is worn. We recommend a Wide Vision

Safety Mask for use over eyeglasses or standard safety

glasses that provide protection against flying particles

both from the front and side. Always use eye protection

which is marked to comply with ANSI Z87.1.

Additional safety protection will be required in

some environments. For example, the working area

may include exposure to a noise level which can lead to

hearing damage. The employer and user must ensure

that any necessary hearing protection is provided

and used by the operator and others in the work

area. Some environments will require the use of head

protection equipment. When required, the employer

and user must ensure that head protection marked to

comply with ANSI Z89.1 is used.

Stay alert, watch what you are doing, and use

common sense when operating a power tool. Do

not use tools while tired or under the influence

of drugs, alcohol, or medication. A moment of

inattention while operating power tools may result in

serious personal injury.

Dress properly. Do not wear loose clothing or

jewelry. Contain long hair. Keep your hair, clothing,

and gloves away from moving parts. Loose clothes,

jewelry, or long hair can be caught in moving parts.

Do not overreach. Keep proper footing and balance

at all times. Proper footing and balance enables better

control of the tool in unexpected situations.

Use safety equipment. Always wear eye protection.

A dust mask, nonskid safety shoes, hard hat, or hearing

protection must be used for appropriate conditions.

Do not use on a ladder or unstable support. Stable

footing on a solid surface enables better control of the

tool in unexpected situations.

TOOL USE AND CARE

Do not exceed the pressure rating of any

component in the system.

Protect material lines and air lines from damage or

puncture. Keep the hose and power cord away from

sharp objects, chemical spills, oil, solvents, and wet

floors.

Check hoses for weak or worn condition before

each use, making certain all connections are

secure. Do not use if a defect is found. Purchase a

new hose or notify an authorized service center for

examination or repair.

Release the pressure within the system slowly. Dust

and debris may be harmful.

Store idle tools out of the reach of children and

other untrained persons. Tools are dangerous in the

hands of untrained users.

Maintain tools with care. Follow maintenance

instructions. Properly maintained tools are easier to

control.

Check for misalignment or binding of moving parts,

breakage of parts, and any other condition that

may affect the tool’s operation. If damaged, have

the tool serviced before using. Many accidents are

caused by poorly maintained tools.

GENERAL SAFETY RULES

Never point any tool toward yourself or others.

Keep the exterior of the air compressor dry, clean,

and free from oil and grease. Always use a clean

cloth when cleaning. Never use brake fluids, gasoline,

petroleum-based products, or any strong solvents to

clean the unit. Following this rule will reduce the risk of

deterioration of the enclosure plastic.

SERVICE

Tool service must be performed only by qualified

repair personnel. Service or maintenance performed

by unqualified personnel may result in a risk of injury.

GENERAL SAFETY RULES

Disconnect the power supply, open the drain valve

to decompress the tank and allow water to drain,

and allow the air compressor to become cool to the

touch before servicing. Turn the pressure regulator

knob fully counter clockwise after shutting off the

compressor.

When servicing a tool, use only identical

replacement parts. Follow the instructions in

the Maintenance section of this manual. Use of

unauthorized parts or failure to follow the Maintenance

instructions may create a risk of injury.

Know your power tool. Read the operator’s manual

carefully. Learn its applications and limitations, as well

as the specific potential hazards related to this tool.

Following this rule will reduce the risk of electric shock,

fire, or serious injury.

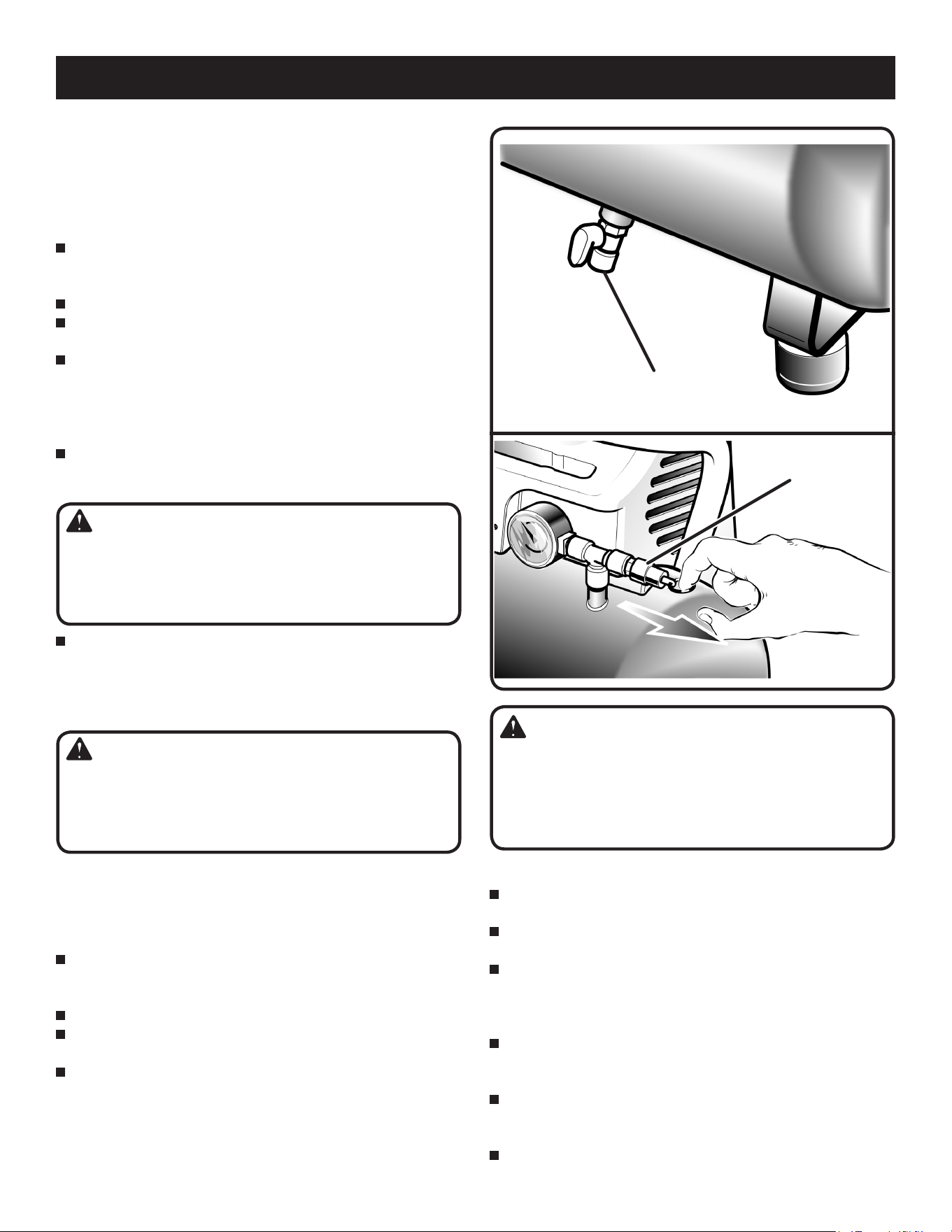

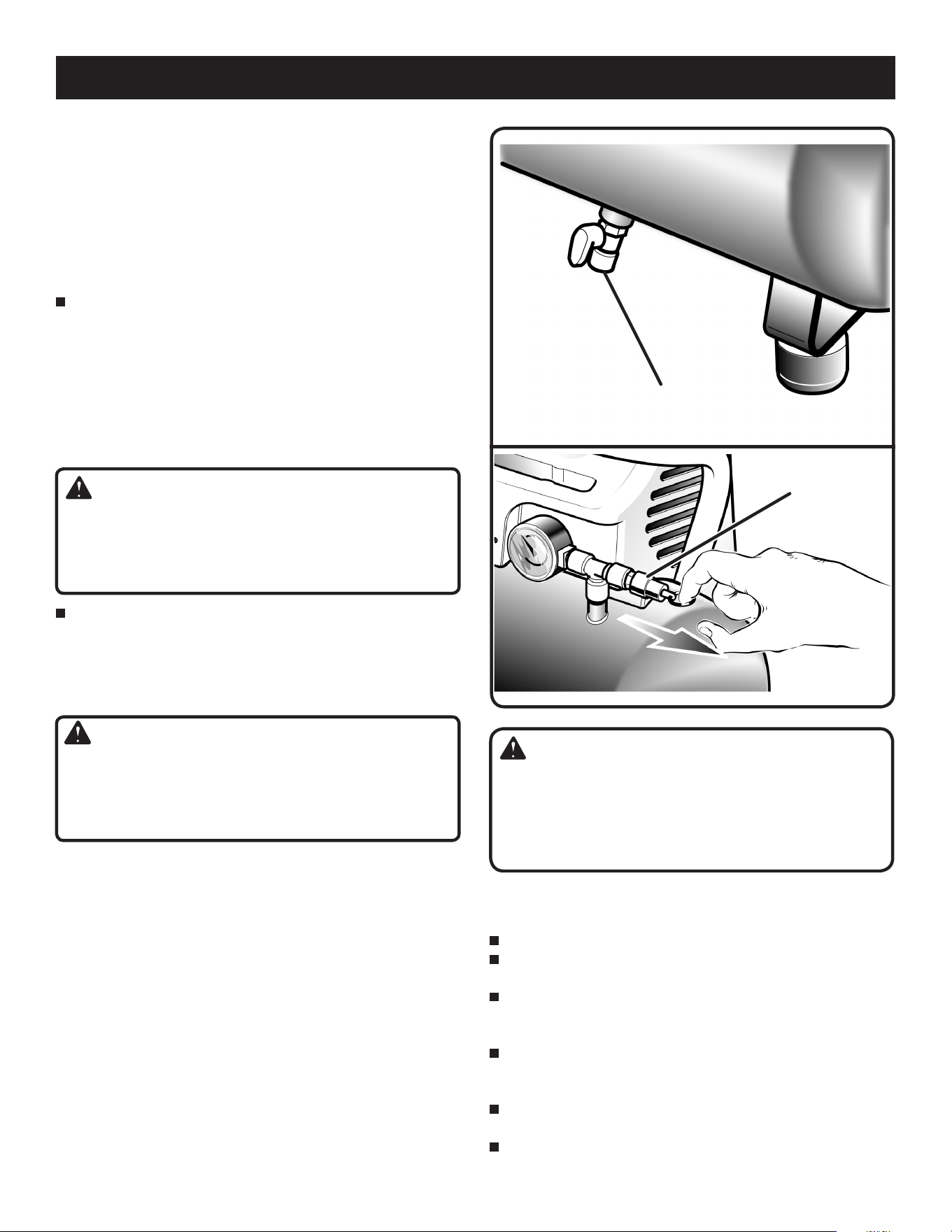

Drain the tank of moisture after each day’s use.

If the unit will not be used for a while, it is best to leave

the drain valve open until such time as it is to be used.

This will allow moisture to completely drain out and help

prevent corrosion on the inside of tank.

Risk of Fire or Explosion. Do not spray flammable

liquid in a confined area. The spray area must be well

ventilated. Do not smoke while spraying or spray where

sparks or a flame is present. Keep compressors as far

from the spraying area as possible, at least 15 feet from

the spraying area and all explosive vapors.

Risk of Bursting. Do not adjust the regulator to result

in output pressure greater than the marked maximum

pressure of the attachment. Do not use at a pressure

greater than the rated maximum pressure of this

compressor.

If connected to a circuit protected by fuses, use

time-delay fuses with this product.

To reduce the risk of electric shock, do not expose to

rain. Store indoors.

Inspect the tank yearly for rust, pin holes, or other

imperfections that could cause it to become unsafe.

Never weld or drill holes in the air tank.

Make sure the hose is free of obstructions or snags.

Entangled or snarled hoses can cause loss of balance

or footing and may become damaged.

Use the air compressor only for its intended use. Do

not alter or modify the unit from the original design

or function.

Always be aware that misuse and improper handling

of this tool can cause injury to yourself and others.

Never leave a tool unattended with the air hose

attached.

Do not operate this tool if it does not contain a

legible warning label.

Do not continue to use a tool or hose that leaks air

or does not function properly.

Always disconnect the air supply and power supply

before making adjustments, servicing a tool, or when a

tool is not in use.

Do not attempt to pull or carry the air compressor

by the hose.

Your tool may require more air consumption than

this air compressor is capable of providing.

SPECIFIC SAFETY RULES

Always follow all safety rules recommended by the

manufacturer of your tool, in addition to all safety

rules for the air compressor. Following these rules

will reduce the risk of serious personal injury.

Never direct a jet of compressed air toward people

or animals. Take care not to blow dust and dirt

towards yourself or others. Following this rule will

reduce the risk of serious injury.

Protect your lungs. Wear a face or dust mask if the

operation is dusty. Following this rule will reduce the

risk of serious personal injury.

Do not use this air compressor to spray chemicals.

Your lungs can be damaged by inhaling toxic fumes. A

respirator may be necessary in dusty environments or

when spraying paint. Do not carry while painting.

Inspect tool cords and hoses periodically and, if

damaged, have repaired at your nearest Authorized

Service Center. Constantly stay aware of cord

location. Following this rule will reduce the risk of

electric shock or fire.

Never use an electrical adaptor with this grounded

plug.

Check damaged parts. Before further use of the

air compressor or air tool, a guard or other part

that is damaged should be carefully checked to

determine that it will operate properly and perform

its intended function. Check for alignment of

moving parts, binding of moving parts, breakage of

parts, mounting, and any other conditions that may

affect its operation. A guard or other part that is

damaged should be properly repaired or replaced

by an authorized service center. Following this rule

will reduce the risk of shock, fire or serious injury.

Make sure your extension cord is in good

condition. When using an extension cord, be sure

to use one heavy enough to carry the current your

product will draw. A wire gauge size (A.W.G.) of at

least 14 is recommended for an extension cord 50

feet or less in length. A cord exceeding 100 feet is

not recommended. If in doubt, use the next heavier

gauge. The smaller the gauge number, the heavier

the cord. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating.

Save these instructions. Refer to them frequently

and use them to instruct others who may use this air

compressor. If you loan someone this tool, load them

these instructions also.

WARNING:

This product can expose you to chemicals including

lead, which is known to the state of California to cause

cancer and birth defects or other reproductive harm.

For more information go to www.p65warnings.ca.gov

Do not adjust the regulator to result in output pressure greater than

the marked maximum pressure of the attachment. Do not use at a

pressure greater than the rated maximum pressure of this compressor.

�

��

SERVICE

Servicing requires extreme care and knowledge and

should be performed only by a qualified service technician.

For service we suggest you contact Customer Service at

1-866-242-4298.



.EVERUSEANELECTRICALADAPTORWITHTHISGROUNDEDPLUG

Replace a damage or worn cord immediately.

Replace a damaged or worn cord immediately.

SPEED AND WIRING

The no-load speed of the electric motor varies by model and

specification. The motor speed is not constant and decreases

under a load or with lower voltage. For voltage, the wiring

in a shop is as important as the motor’s horsepower rating.

A line intended only for lights cannot properly carry a power

tool motor. Wire that is heavy enough for a short distance will

be too light for a greater distance. A line that can support one

power tool may not be able to support two or three tools.

GROUNDING INSTRUCTIONS

This product must be grounded. In the event of an electrical

short circuit, grounding reduces the risk of electric shock

by providing an escape wire for the electric current. This

air compressor is equipped with an electric cord having an

equipment-grounding conductor and a grounding plug. The

plug must be plugged into a matching outlet that is properly

installed and grounded in accordance with all local codes and

ordinances.

Do not modify the plug provided. If it will not fit the outlet,

have the proper outlet installed by a qualified electrician.

The conductor with insulation having an outer surface that

is green with or without yellow stripes is the equipment-

grounding conductor. If repair or replacement of the electric

cord or plug is necessary, do not connect the equipment-

grounding conductor to a live terminal.

Check with a qualified electrician or service personnel if the

grounding instructions are not completely understood, or if in

doubt as to whether the tool is properly grounded.

Repair or replace a damaged or worn cord immediately.

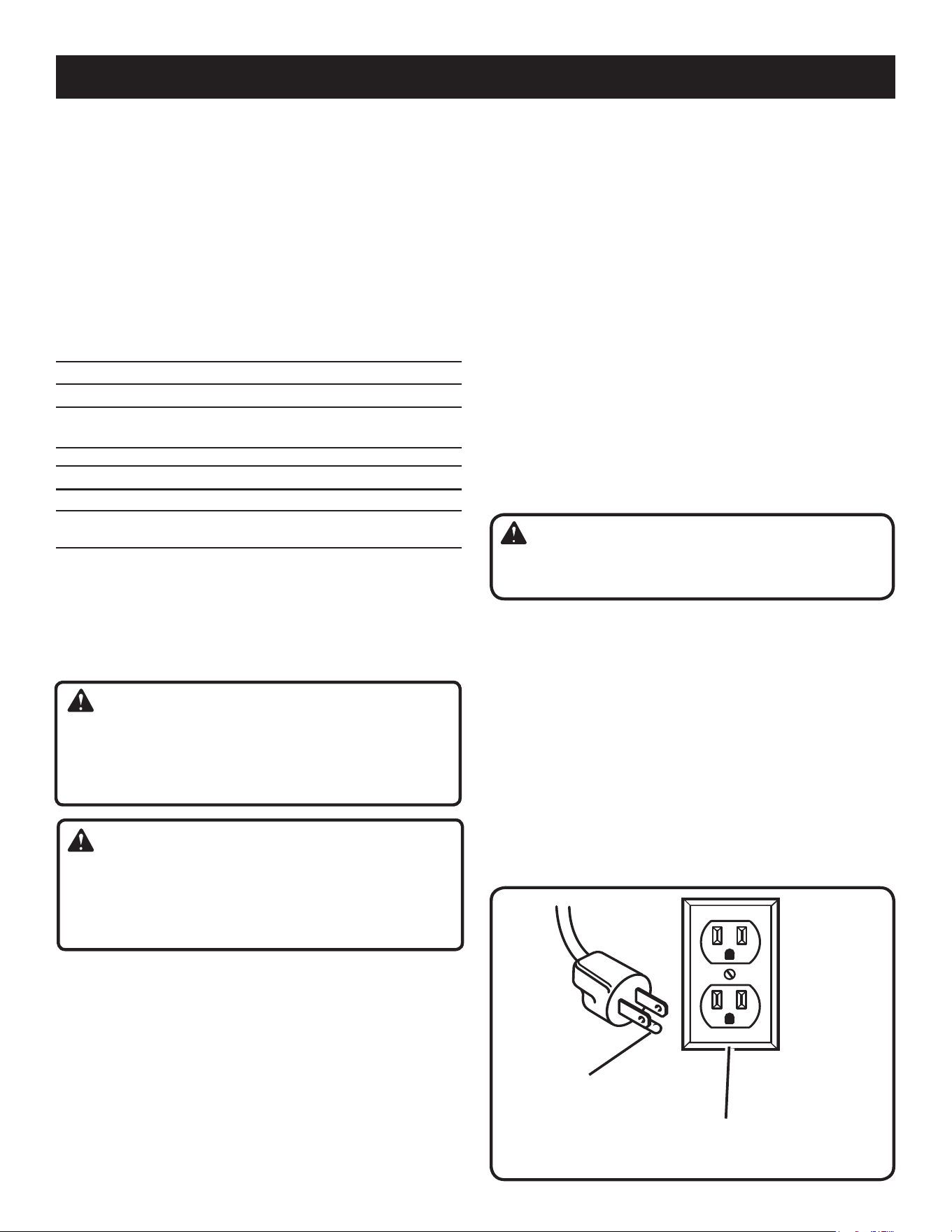

This product is for use on a nominal 120-V circuit and has

a grounding plug similar to the plug illustrated in Figure 1.

Only connect the product to an outlet having the same con-

figuration as the plug. Do not use an adapter with this product.

WARNING:

Improper connection of the equipment-grounding

conductor can result in a risk of electric shock.

TOOLS NEEDED

The following tools are needed to tighten the thread ends of coil hose to the male and female quick couplers.

47/!$*534!",%72%.#(%3

0RESSURE3WITCH

!UTOMATICALLYCONTROLSTHEONOFFCYCLINGOFTHECOMPRES

SOR)TSTOPSTHECOMPRESSORWHENTHECUTOFFPRESSUREIN

THETANKISREACHEDANDSTARTSTHECOMPRESSORWHENTHE

AIRPRESSUREDROPSBELOWTHECUTINPRESSURE

03)0OUNDS0ER3QUARE)NCH

-EASUREMENTOFTHEPRESSUREEXERTEDBYTHEFORCEOFTHE

AIR4HEACTUALPSIISMEASUREDBYAPRESSUREGAUGEONTHE

COMPRESSOR

0UMP

0RODUCESTHECOMPRESSEDAIRWITHARECIPROCATINGPISTON

CONTAINEDWITHINTHECYLINDER

2EGULATOR0RESSURE'AUGE

$ISPLAYSTHECURRENTLINEPRESSURE,INEPRESSUREISADJUST

EDBYROTATINGTHEPRESSUREREGULATORKNOB

3AFETY6ALVE

0REVENTSAIRPRESSUREINTHEAIRTANKFROMRISINGOVERA

PREDETERMINEDLIMIT

3#&-3TANDARD#UBIC&EET0ER-INUTE

!UNITOFMEASUREOFAIRDELIVERY

4ANK0RESSURE'AUGE

)NDICATESTHEPRESSUREINTHEAIRTANK

4HERMAL/VERLOAD3WITCH

!UTOMATICALLYSHUTSOFFTHECOMPRESSORIFTHETEMPERATURE

OFTHEELECTRICMOTOREXCEEDSAPREDETERMINEDLIMIT

',/33!29/&4%2-3

!IR&ILTER

0OROUSELEMENTCONTAINEDWITHINAMETALORPLASTICHOUS

INGATTACHEDTOTHECOMPRESSORCYLINDERHEADWHICH

REMOVESIMPURITYFROMTHEINTAKEAIROFTHECOMPRESSOR

!IR4ANK

#YLINDRICALCOMPONENTWHICHCONTAINSTHECOMPRESSEDAIR

#HECK6ALVE

$EVICETHATPREVENTSCOMPRESSEDAIRFROMFLOWINGBACK

FROMTHEAIRTANKTOTHECOMPRESSORPUMP

#UT)N0RESSURE

4HELOWPRESSUREATWHICHTHEMOTORWILLAUTOMATICALLY

RESTART

#UT/FF0RESSURE

4HEHIGHPRESSUREATWHICHTHEMOTORWILLAUTOMATICALLY

SHUTOFF

%LECTRIC-OTOR

$EVICEWHICHPROVIDESTHEROTATIONALFORCENECESSARYTO

OPERATETHECOMPRESSORPUMP

-ANUAL/N/FF3WITCH

#ONTROLWHICHTURNSTHEAIRCOMPRESSORONOROFF4HE

PRESSURESWITCHWILLNOTAUTOMATICALLYSTARTANDCONTROLTHE

COMPRESSORUNLESSTHEMANUAL/N/FF3WITCHISINTHE/.

LPOSITION

.04.ATIONAL0IPE4HREAD

.ATIONAL0IPE4HREADISA53STANDARDFORTAPERED.04

ORSTRAIGHT.03THREADSUSEDTOJOINPIPESANDFITTINGS

!THREADSEALINGTAPEMUSTBEUSEDTOPROVIDEALEAKFREE

SEALONPIPETHREADEDCONNECTIONS

0RESSURE2EGULATOR+NOB

2EGULATESTHEOUTGOINGPRESSUREFROMTHEAIROUTLETTOTHE

TOOL)TISPOSSIBLETOINCREASEORDECREASETHEPRESSUREAT

THEOUTLETBYADJUSTINGTHISCONTROLKNOB

SCFM (Standard Cubic Feet Per Minute)

A unit of measure of air delivery.

L/min (Liter Per Minute)

A unit of measure of air delivery.

Tank Pressure Gauge

Indicates the pressure in the air tank.

Thermal Overload Switch

Automatically shuts off the compressor if the temperature

of the electric motor exceeds a predetermined limit.

HANDLE

ELECTRICAL

CABLE

DRAIN VALVE

PRESSURE

REGULATOR

KNOB

FOOT

ON/OFF

SWITCH

QUICK

COUPLER

REGULATOR

PRESSURE

GAUGE

FEATURES

PRODUCT SPECIFICATIONS

Running Horsepower ................................................ 0.3 HP

Air Tank Capacity ........................................................ 2 gal.

Air Pressure ....................................................125 PSI max.

Air Delivery ......................................... 0.8 SCFM @ 90 PSI

............................................................ 1.5 SCFM @ 40 PSI

Lubrication .............................................................. Oil-Free

Gauges ....................................................... 1.5 in. diameter

Input................................. 120 V, 60 Hz, AC only, 1.8 Amps

Net Weight (compressor only) ................................19.6 lbs.

Fig. 2

TANK

PRESSURE

GAUGE

SAFETY VALVE

25’ PVC

HOSE

FEATURES

ASSEMBLY

KNOW YOUR AIR COMPRESSOR

See Figure 2.

Before attempting to use this product, familiarize yourself

with all operating features and safety rules.

OIL-FREE UNIVERSAL MOTOR

Your air compressor features permanently lubricated

bearings.

PRESSURE REGULATOR KNOB

Use the pressure regulator knob to adjust the amount of

air being delivered through the hose.

REGULATOR PRESSURE GAUGE

The current line pressure is displayed on the regulator

pressure gauge. This pressure can be adjusted by rotating

the pressure regulator knob.

SAFETY VALVE

The safety valve is designed to automatically release air if

the air receiver pressure exceeds the preset maximum.

TANK PRESSURE GAUGE

The tank pressure gauge indicates the pressure of the air

in the tank.

UNPACKING

This product has been shipped completely assembled.

Carefully remove the tools and any accessories from

the box. Make sure that all items listed in the packing

list are included.

Inspect the compressor and tools carefully to make

sure no breakage or damage occurred during shipping.

Do not discard the packing material until you have

carefully inspected and satisfactorily operated the tool.

If any parts are damaged or missing, please call 1-866-

242-4298 for assistance.

PACKING LIST

Air Compressor

25’ PVC Hose

Operator’s Manual

WARNING:

If any parts are missing do not operate the compressor

or air tools until the missing parts are replaced. Failure

to do so could result in possible serious personal injury.

WARNING:

Do not attempt to modify this tool or create accessories

not recommended for use with this tool. Any such

alteration or modification is misuse and could result

in a hazardous condition leading to possible serious

personal injury.

DRAIN VALVE

ASSEMBLY

REGULATOR

PRESSURE

GAUGE

TANK

PRESSURE

GAUGE

PRESSURE

REGULATOR

KNOB

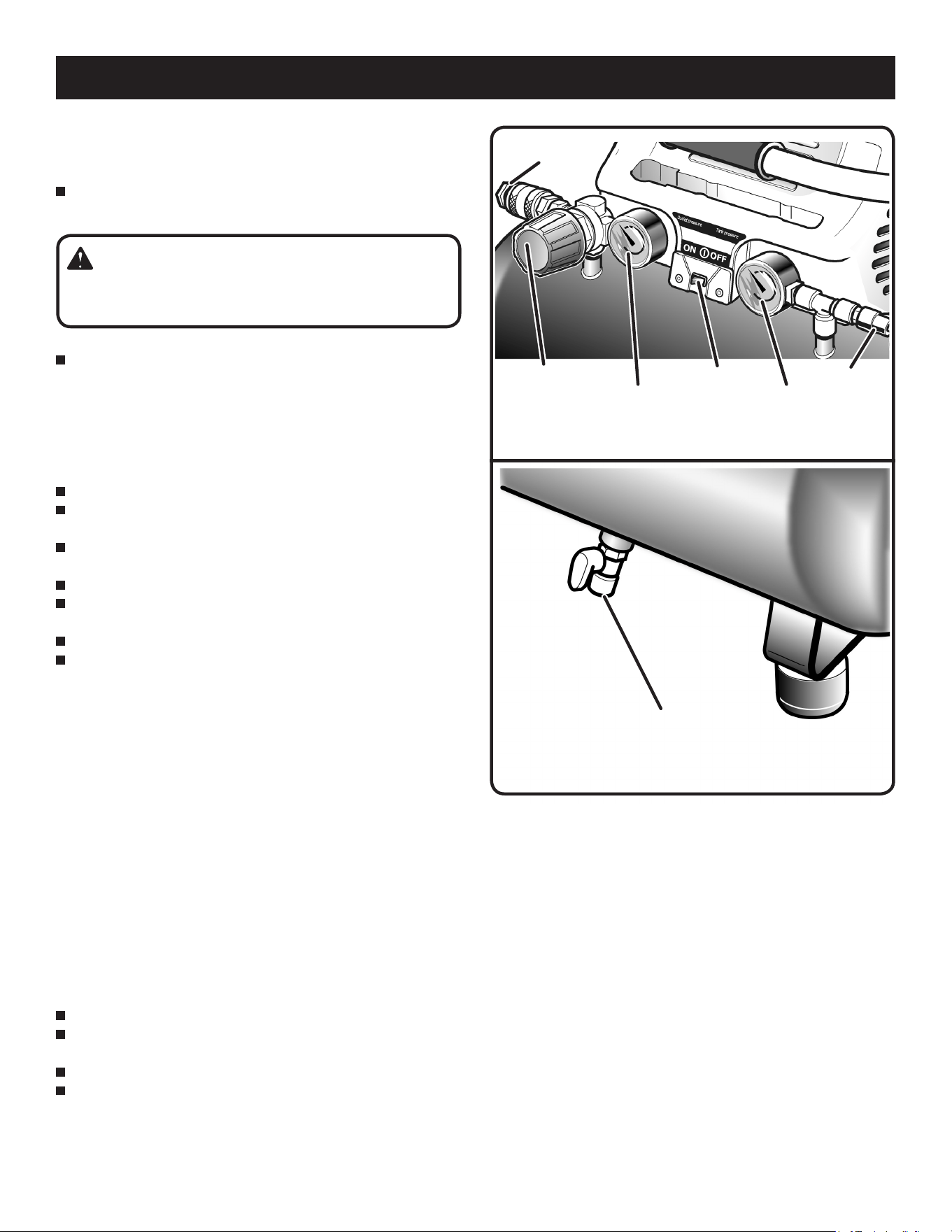

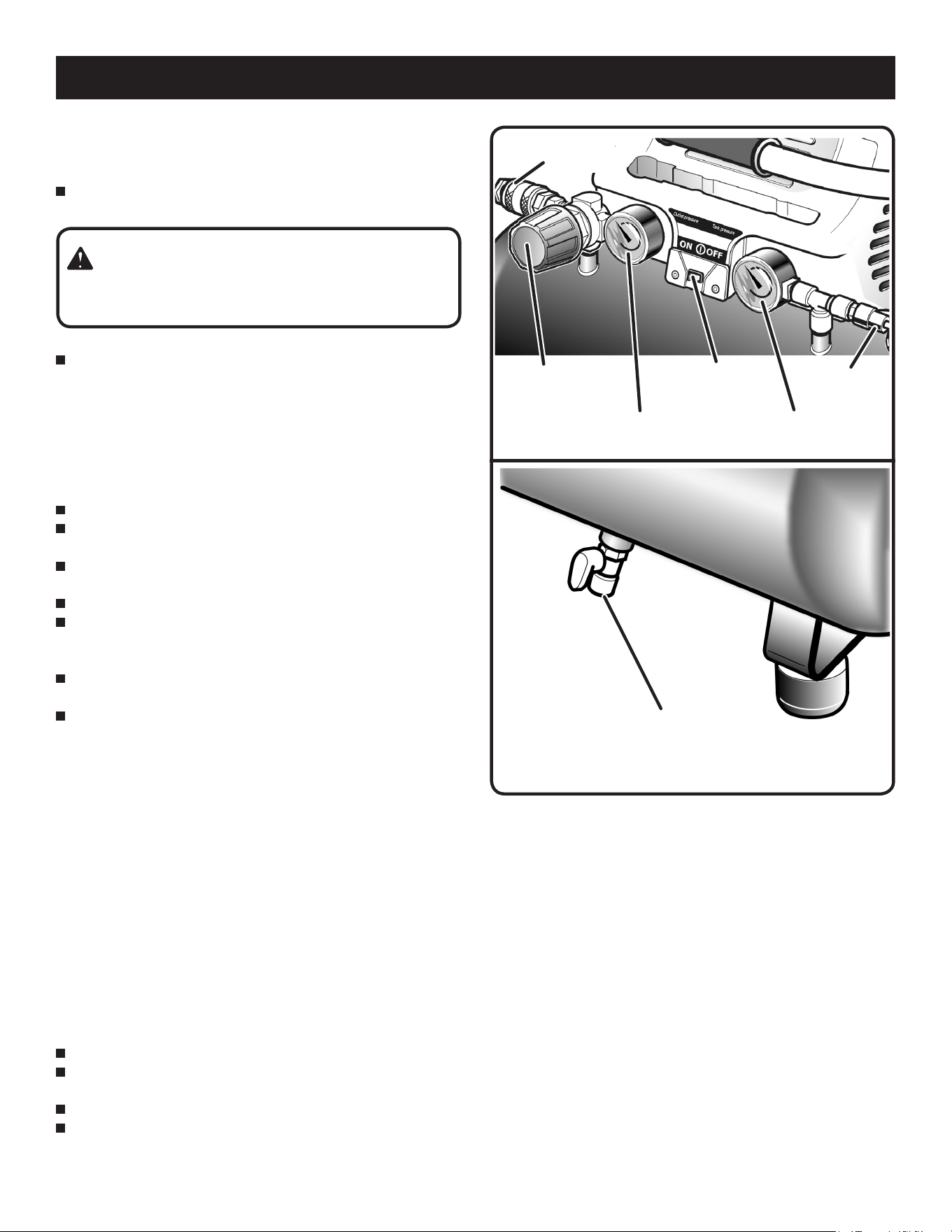

Fig. 4

Fig. 3

SAFETY

VALVE

ON/OFF

SWITCH

OVERLOAD PROTECTOR

This air compressor is equipped with a thermal overload

device which will turn the air compressor off automatically,

if the air compressor becomes overheated. If the motor

turns OFF repeatedly, check for the following possible

causes first: Low Voltage from the outlet. Lack of proper

ventilation or outside air or room temperature too high.

Extension cord too long or wrong gauge wire used.

To reset the air compressor:

Turn the air compressor off.

Unplug the air compressor, and allow it to cool for 30

minutes.

Plug the air compressor into an approved outlet.

Turn the air compressor on.

QUICK

COUPLER

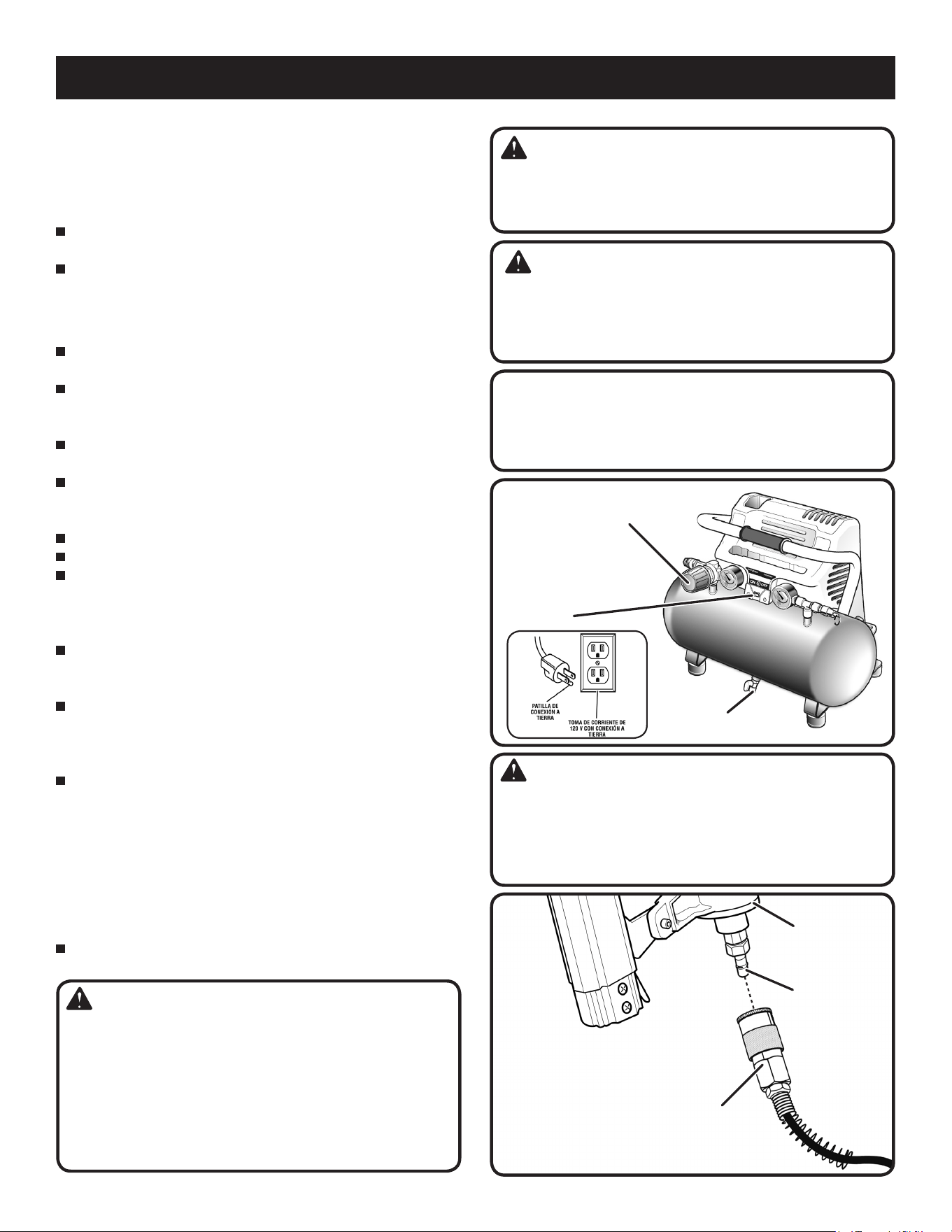

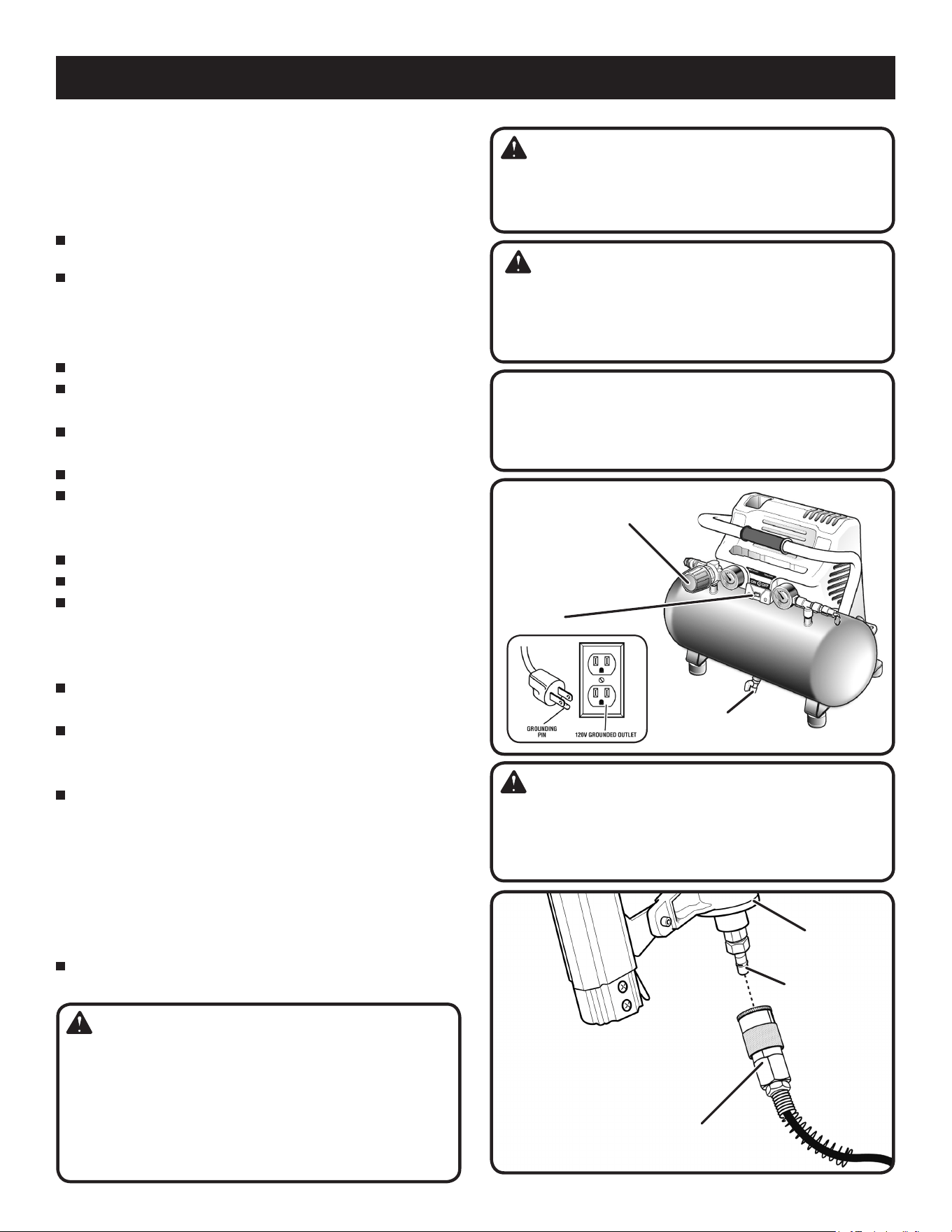

ATTACHING HOSE

Insert the hose into the quick coupler already installed

on the compressor (Fig. 3).

Firmly grasp the open end of the hose; hold facing

away from yourself and others.

BREAKING IN THE PUMP

See Figures 3 - 4.

Check and tighten all bolts, fittings, etc.

Turn the pressure regulator knob fully clockwise to

open the air flow.

Place the switch in the OFF (O) position and plug in the

power cord.

Open the drain valve completely.

Turn the air compress ON ( l ) and run the air

compressor for 10 minutes to break in pump parts.

Place the switch in the OFF (O) position.

Close the drain valve.

WARNING:

Do not attach any tools to the open end of the hose until

start-up has been completed.

APPLICATIONS

Air compressors are utilized in a variety of air system

applications. Match hoses, connectors, air tools, and

accessories to the capabilities of the air compressor.

You may use this tool for purposes listed below:

Operating air powered tools requiring less than

0.8 SCFM @ 90 PSI or 1.5 SCFM @ 40 PSI.

Powering pneumatic brad / staple guns, inflating tires,

cleaning / blowing with pressurized air.

USING THE AIR COMPRESSOR

See Figures 5 - 6.

Ensure the tank drain valve is closed (see Fig. 5).

Ensure the ON/OFF switch is in the OFF (O) position

and the air compressor is unplugged (see Fig. 5).

Ensure the pressure regulator knob is turned fully

counterclockwise (see Fig. 5).

If not already installed, attach the hose to the compressor.

Connect the air powered tools to the air hose by

inserting the male quick-connect plug to the quick-

coupler at the end of the hose (see Fig. 6).

Connect the power cord to the power supply.

Turn the ON/OFF switch to the ON (I) position.

Rotate the pressure regulator knob to the desired

line pressure. Turning the knob clockwise increases

air pressure at the outlet; turning the knob

counterclockwise reduces air pressure at the outlet.

NOTE:

Before connecting or disconnecting air tools, turn

the regulator knob counterclockwise to stop the flow of air.

Following all safety precautions in this manual and the

manufacturer’s instructions in the air tool manual. You

may now use your air-powered tool.

If using an inflation accessory with a quick-connect

fitting, control the amount of air flow with the pressure

regulator knob. Turning the knob fully counterclockwise

will completely stop the flow of air.

NOTE: Always use the minimum amount of pressure

necessary for your application. Using a higher pressure

than needed will drain air from the tank more rapidly

and cause the unit to cycle on more frequently.

When finished, always drain the tank and unplug the unit.

Never leave the unit plugged in and/or running unattended.

Fig. 6

PVC HOSE WITH QUICK

COUPLER ATTACHED

PNEUMATIC

TOOL

MALE QUICK-

CONNECT PLUG

OPERATION

WARNING:

Always wear safety goggles or safety glasses with

side shields when operating power tools. Failure to do

so could result in objects being thrown into your eyes

resulting in possible serious injury.

WARNING:

Do not allow familiarity with tools to make you careless.

Remember that a careless fraction of a second is

sufficient to inflict serious injury.

CAUTION:

Do not use in an environment that is dusty or otherwise

contaminated. Using the air compressor in this type of

environment may cause damage to the unit.

WARNING:

Always ensure the switch is in the OFF (O) position and the

regulator pressure gauge reads zero before changing air

tools or disconnecting the hose from the air outlet. Failure

to do so could result in possible serious personal injury.

Fig. 5

DRAIN

VALVE

PRESSURE

REGULATOR KNOB

ON/OFF

SWITCH

WARNING:

Check the air tool manual to insure the correct air pressure

regulator setting for optimum operation of your air tools. If you

are using an air tool not originally included with the air tool kit

supplied with this air compressor, your tool may require more air

consumption than this air compressor is designed to supply.

Always read your air tool owner’s manual to match the correct air supply

to your air tool to avoid damage to the tool or risk of personal injury.

OPERATION

DRAINING THE TANK

See Figure 10.

To help prevent tank corrosion and keep moisture out

of the air used, the tank of the compressor should be

drained daily.

To drain:



Rotate drain valve left to open.

 Keep the compressor tilted until all moisture has

been removed.

 Holding the handle, tilt the compressor toward the

drain valve so that it’s set in a lower position.



Drain moisture from tank into a suitable container.

NOTE: Condensate is a polluting material and should be

disposed of in compliance with local regulations.

 If drain valve is clogged, release all air pressure, remove

and clean valve, then reinstall.

WARNING:

Unplug the air compressor and release all air from

the tank before servicing. Failure to depressurize tank

before attempting to remove valve may cause serious

personal injury.

 Rotate drain valve right until tightly closed.

CHECKING THE SAFETY VALVE

See Figure 11.

DANGER:

Do not attempt to tamper with the safety valve. Any-

thing loosened from this device could fly up and hit

you. Failure to heed this warning could result in death

or serious personal injury.

The safety valve will automatically release air if the air

receiver pressure exceeds the preset maximum. The valve

should be checked before each day of use by pulling the

ring by hand.

 Turn the air compressor on and allow the tank to fill.

The compressor will shut off when the pressure reach-

es the preset maximum.

 Turn the air compressor off.

 Pull the ring on the safety valve to release air for three

to five seconds.

 Release the ring. Air must immediately stop escaping

when the ring is released. Any continued loss of air

after releasing the safety valve ring indicates a problem

with the safety valve. Discontinue use and seek service

before continued use of the air compressor.

Fig. 10

Fig. 11

SAFETY

VALVE

DRAIN

VALVE

WARNING:

If air leaks after the ring has been released, or if the

valve is stuck and cannot be actuated by the ring, Do

Not use the air compressor until the safety valve has

been replaced. Use of the air compressor in this condi-

tion could result in serious personal injury.

SAFETY

VALVE

Fig. 8

DRAIN VALVE

(Rotate drain valve right to open)

Fig. 7

WARNING:

If air leaks after the ring has been released, or if the

valve is stuck and cannot be actuated by the ring,

Do Not use the air compressor until the safety valve

has been replaced. Use of the air compressor in this

condition could result in serious personal injury.

See Figure 8.

See Figure 7.

OPERATION

WARNING:

Unplug the air compressor and release all air from

the tank before servicing. Failure to depressurize tank

before attempting to remove valve may cause serious

personal injury.

Rotate drain valve right to open.

Rotate drain valve left until tightly closed.

END OF OPERATION/STORAGE

Turn ON/OFF power switch to the OFF position.

Unplug power cord from wall outlet and wrap around

handle area to prevent damage when not in use.

Wearing safety glasses drain tank of air by pulling the

ring on the safety valve. Use other hand to deflect fast

moving air from being directed toward your face.

Drain tank of condensation by opening drain valve on

bottom of tank. Tank pressure should be below 10 psi

when draining tank.

Air hose should be disconnected from compressor and

hung open ends down to allow any moisture to drain.

Compressor and hose should be stored in a cool, dry

place.

WARNING:

When servicing, use only identical replacement parts.

Use of any other parts may create a hazard or cause

product damage.

WARNING:

Always wear safety goggles or safety glasses with side

shields during power tool operation or when blowing

dust. If operation is dusty, also wear a dust mask.

WARNING:

Always release all pressure, disconnect from power

supply, and allow unit to cool to the touch before

cleaning or making repairs on the air compressor.

MAINTENANCE

GENERAL MAINTENANCE

Humidity in the air causes condensation to form in the air

tank. This condensation should be drained daily and/or

every hour, using the instructions found in Draining the

Tank.

The safety valve automatically releases air if the air

receiver pressure exceeds the preset maximum. Check

the safety valve before each use following the instructions

found in Checking the Safety Valve.

Inspect the tank yearly for rust, pin holes, or other

imperfections that could cause it to become unsafe.

Avoid using solvents when cleaning plastic parts. Most

plastics are susceptible to damage from various types of

commercial solvents and may be damaged by their use.

Use clean cloths to remove dirt, dust, oil, grease, etc.

LUBRICATION

All the bearings in this tool are lubricated with a sufficient

amount of high grade lubricant for the life of the unit

under normal operating conditions. Therefore, no further

lubrication of the bearings is required.

WARNING:

Do not at any time let brake uids, gasoline, petroleum-

based products, penetrating oils, etc., come in contact

with plastic parts. Chemicals can damage, weaken or

destroy plastic which may result in serious personal

injury. Electric tools used on berglass material, wall-

board, spackling compounds, or plaster are subject

to accelerated wear and possible premature failure

because the berglass chips and grindings are highly

abrasive to bearings, brushes, commutators, etc.

Consequently, we do not recommend using this tool for

extended work on these type of materials. However, if

you do work with any of these materials, it is extremely

important to clean the tool using compressed air.

Problem Possible Cause Solution

Compressor will not run Tank has sufficient pressure.

No electrical power.

Blown stop/house fuse.

Tripped shop/home breaker.

Thermal overload open.

Loss of power or overheating.

Pressure switch is bad.

Compressor will turn on when tank

pressure drops to cut-in pressure.

Check to be sure unit is plugged in.

Replace shop/house fuse.

Reset shop/home breaker, determine why

problem happened.

First unplugged the compressor and

wait until it becomes cool. After that

compressor can be used.

Check for proper use of extension cord.

Replace pressure switch.

Motor hums but cannot run or runs

slowly

Low voltage.

Wrong gauge wire or length of

extension cord.

Shorted or open motor winding.

Defective check valve or unloader.

Check with voltmeter.

Check for proper gauge wire and cord

length.

Take compressor to service center.

Fuses blow/circuit breaker trips

repeatedly

Incorrect size fuse, circuit overload.

Wrong gauge wire or length of

extension cord.

Defective check valve or unloader.

Check for proper fuse, use time-

delay fuse, disconnect other electrical

appliances from circuit or operate

compressor on its own branch circuit.

Check for proper gauge wire and cord

length.

Take compressor to service center.

Thermal overload protector cuts out

repeatedly

Low voltage.

Lack of proper ventilation/room

temperature too high.

Wrong gauge wire or length of

extension cord.

Check with voltmeter.

Move compressor to well-ventilated area.

Check for proper gauge wire and cord

length.

Air receiver pressure drops when

compressors shuts off

Loose connections (fittings, tubing,

etc.).

Loose drain valve.

Check valve leaking.

Check all connections with soap and

water solution and tighten.

Tighten drain valve.

Take compressor to service center.

Excessive moisture in discharge air Excessive water in air tank.

High humidity.

Drain tank.

Move to area of less humidity; use air line

filter.

Air leaking Loose or improperly sealed hose

connection.

Broken or damaged air hose.

Ensure connections are sealed with

thread sealing tape and tightened.

Replace air hose.

Compressor runs continuously Tank drain valve or inflation valve

open.

Defective pressure switch.

Excessive usage.

Ensure tank drain valve and inflation

valves are closed.

Take compressor to service center.

Decrease air usage; compressor not large

enough for tool’s requirement.

Compressor vibrates Loose mounting bolts. Tighten mounting bolts.

Air output lower than normal Broken inlet valves.

Connections leaking.

Take compressor to service center.

Apply thread sealing tape to fitting and

tighten.

WARNING:

Do not disassemble check valve with air

in tank - bleed tank.

TROUBLESHOOTING

REPLACEMENT PARTS LIST

PARTS DIAGRAM − AIR COMPRESSOR

REPLACEMENT PARTS LIST

AIR COMPRESSOR PARTS LIST − MODEL NO. F2OL55H

The model number will be found on a plate attached to air tank. Always mention the model number in all

correspondence regarding your PORTABLE AIR COMPRESSOR or when ordering replacement parts.

KEY NO. CODE DESCRIPTION QTY

049 9038724 SHROUD ......................................................................................................1

103 D091007 FOOT ............................................................................................................4

106 9047061 QUICK COUPLING .......................................................................................1

107 9047062 DRAINING VALVE ........................................................................................1

108 9051169 PRESSURE REDUCER ...............................................................................1

109 9052124 GAUGE .........................................................................................................1

110 9049049 SAFETY VALVE ............................................................................................1

112 9416512 NIPPLE .........................................................................................................2

117 9038760 RUBBER HANDLE .......................................................................................1

131 9063231 PRESSURE SWITCH ...................................................................................1

132 9065794 CORD ...........................................................................................................1

133 9064792 POWER SWITCH .........................................................................................1

145 9043323 SENDING PIPE ............................................................................................1

500 9064803 ELECTRONIC BOARD .................................................................................1

501 9038585 SWITCH SUPPORT .....................................................................................1

502 9052125 GAUGE .........................................................................................................1

503 9053408 “T” CONNECTOR .........................................................................................1

505 9064821 LOCK CABLE ...............................................................................................1

506 9101978 SCREW TCEI M6x14 ...................................................................................4

507 9142592 SCREW PARKER 3,9x16 .............................................................................2

508 9101305 SCREW TCEI M6x25 ...................................................................................2

509 9103525 SCREW TSEI 4x12 .......................................................................................2

510 9104153 SCREW M3x6 ...............................................................................................2

PUMP 9416702 PUMP ...........................................................................................................1

WARRANTY

FINI AIR COMPRESSOR LIMITED ONE-YEAR WARRANTY

This product is manufactured by FNA (Zhejiang) factory Co.,Ltd. based in Zhejiang, China or its North American

Operations, FNA America, Inc., Fort Mill, SC, or by other FNA Operations worldwide. The trademark is licensed from FINI.

All warranty communications about this FINI model should be directed to air compressor support at (toll free)

1-866-242-4298.

WHAT IS COVERED UNDER THIS LIMITED ONE-YEAR WARRANTY

This warranty covers defects in workmanship or materials in this FINI air compressor for the one-year period from the date

of purchase. This warranty is specific to this air compressor model. Warranties for other FINI products may vary.

HOW TO OBTAIN SERVICE

To obtain service for this FINI air compressor you must return it, freight prepaid, to a service center authorized to repair

FINI air compressors. You may obtain the location of the service center nearest you by calling (toll free) 1-866-242-4298.

When requesting warranty service, you must present the proof of purchase documentation, which includes a date of

purchase. The authorized service center will repair any faulty workmanship, and either repair or replace any defective

part, at FINI’s option at no charge to you.

WHAT IS NOT COVERED

This warranty applies only to the original purchaser at retail and may not be transferred. This warranty does not cover

normal wear and tear or any malfunction, failure or defect resulting from misuse, abuse, neglect, alteration, modification

or repair by other than a service center authorized to repair FINI branded air compressors. Expendable materials, such

as motor brushes, seals, etc. are not covered by this warranty. This warranty does not apply to this compressor used in

industrial applications or for rental purposes. FINI MAKES NO WARRANTIES, REPRESENTATIONS OR PROMISES AS

TO THE QUALITY OR PERFORMANCE OF ITS AIR COMPRESSORS OTHER THAN THOSE SPECIFICALLY STATED

IN THIS WARRANTY. FINI MAKES NO WARRANTIES OR REPRESENTATIONS, EXPRESS OR IMPLIED, INCLUDING

AS NOTED BELOW.

ADDITIONAL LIMITATIONS

To the extent permitted by applicable law, all implied warranties, including warranties of MERCHANTABILITY or FITNESS

FOR A PARTICULAR PURPOSE, are disclaimed. Any implied warranties, including warranties of merchantability or

fitness for a particular purpose, that cannot be disclaimed under state law are limited to one year from the date of

purchase. FINI is not responsible for direct, indirect, incidental, special or consequential damages. If this air compressor

is used for commercial purposes, the warranty will apply for ninety (90) days from the date of purchase. Some states do

not allow limitations on how long an implied warranty lasts and/or do not allow the exclusion or limitation of incidental or

consequential damages, so the above limitations may not apply to you. This warranty gives you specific legal rights, and

you may also have other rights, which vary from state to state.

OPERATOR’S MANUAL

F2OL55H

2 GALLON PORTABLE AIR COMPRESSOR

CUSTOMER SERVICE

1-866-242-4298

COMPRESOR DE AIRE DE 8 LITROS (2 GALONES)

MANUAL DEL USUARIO

F2OL55H

Le agradecemos la compra de un producto FINI.

Su compresor de aire ha sido diseñado y fabricado de conformidad con las estrictas normas de FINI para brindar fiabilidad,

facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento.

SERVICIO DE CLIENTE

1-866-242-4298

GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del usuario

antes de usar este producto.

Introducción .................................................................................................................................................................... 2

Reglas de seguridad generales ................................................................................................................................... 3-4

Reglas de seguridad específicas ................................................................................................................................ 4-5

Símbolos ..................................................................................................................................................................... 6-7

Aspectos eléctricos ........................................................................................................................................................ 8

Glosario de términos ...................................................................................................................................................... 9

Características ........................................................................................................................................................ 10-11

Armado .................................................................................................................................................................... 11-12

Funcionamiento ....................................................................................................................................................... 13-14

Mantenimiento .............................................................................................................................................................. 15

Solución de problemas ................................................................................................................................................. 16

Lista de piezas de repuesto .................................................................................................................................... 17-18

Garantía ....................................................................................................................................................................... 19

ÍNDICE DE CONTENIDO

Introducción .................................................................................................................................................................... 2

Reglas de seguridad generales .................................................................................................................................... 3-4

Reglas de seguridad especíﬁcas ................................................................................................................................. 4-5

Símbolos ...................................................................................................................................................................... 6-7

Aspectos eléctricos ......................................................................................................................................................... 8

Glosario de términos ....................................................................................................................................................... 9

Herramientas necesarias ................................................................................................................................................ 9

Características ......................................................................................................................................................... 10-11

Armado .................................................................................................................................................................... 11-12

Funcionamiento ....................................................................................................................................................... 13-14

Mantenimiento .............................................................................................................................................................. 15

Solución de problemas ................................................................................................................................................. 16

Clavadora/Grapadora .............................................................................................................................................. 17-19

Garantía ......................................................................................................................................................................... 20

PRODUCTO PARA USO DOMÉSTICO SOLAMENTE.

No destinado para uso en contractor.

INTRODUCCIÓN

ÍNDICE DE CONTENIDO

Esta herramienta ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de

este producto se ha conferido prioridad a la seguridad, el desempeño y la ﬁabilidad, por lo cual se facilita su manejo y

mantenimiento.

� Introducción..................................................................................................................................................................... 2

� Reglas de seguridad generales .................................................................................................................................... 3-4

� Reglas de seguridad específicas.................................................................................................................................. 4-5

� Símbolos....................................................................................................................................................................... 6-7

� Aspectos eléctricos ......................................................................................................................................................... 8

� Glosario de términos ....................................................................................................................................................... 9

� Herramientas necesarias................................................................................................................................................. 9

� Características.......................................................................................................................................................... 10-11

� Armado.....................................................................................................................................................................11-13

� Funcionamiento........................................................................................................................................................ 14-15

� Mantenimiento............................................................................................................................................................... 16

� Solución de problemas.................................................................................................................................................. 17

� Garantía ......................................................................................................................................................................... 18

ÍNDICE DE CONTENIDO

INTRODUCCIÓN

Esta herramienta ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este

producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo

y mantenimiento.

PELIGRO

Este compresor (o bomba) no está equipado y debe evitarse utilizarlo para suministrar aire para respirar. Es necesario

equipo adicional para filtrar y purificar debidamente el aire a fin de que cumpla las especificaciones mínimas de

Grado D para respiración, según se explica en la Especificación de Productos G 7.1 - 1966 de la Asociación de

Proveedores de Equipo de Gas Comprimido (Compressed Gas Association), OSHA 29 CFR 1910.134. Compressed

Gas Association, 4221 Walney Road, Fifth Floor, Chantilly, VA 20151-2923, (703) 788-2700, www.cganet.com.

Tal equipo adicional no ha sido examinado y no debe suponerse o deducirse ninguna conclusión con respecto al

correcto uso del aire de respiración.

Si se altera de cualquier forma este compresor, quedan anuladas todas las garantías presentes. Husky se exime

de toda responsabilidad de cualquier tipo por cualquier pérdida, lesión corporal o daño material.

INTRODUCCIÓN

Esta herramienta ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto

se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.

PRODUCTO PARA USO DOMÉSTICO SOLAMENTE.

No destinado para uso en contractor.

AVISO

Esta unidad ha sido comprobada e inspeccionada completamente antes de ser enviada y funcionará correctamente siempre y cuando se sigan las instrucciones. Haga referencia al manual de usuario para

la localización y la resolución de los problemas básicos.

Para evitar devoluciones innecesarias a la tienda, llame simplemente al número gratuito de Soporte técnico del Compresor para

una asistencia adicional.

NO DEVOLVER A LA TIENDA

IMPORTANTE

ALTO

Soporte técnico del Compresor: 1-866-242-4298



• ElCompresordeAireseapagaautomáticamentecuandoalcanzaelíndicedepresión(PSI)máximo.Cuandolapresióndeldepósitobajahastalapresióndeconexión(presión

baja)yelinterruptoron/offestáenlaposiciónON,launidadsereiniciaautomáticamente.

• Enocasiones,lapresiónmáximadeldepósitopermanecehastaelsiguienteuso,loqueproducequeparezcaqueestáfueradeservicio.(Verelpuntoarribaindicado).

• Paraevitarunapérdidadepotencia,sobrecalentamientoyparagarantizarlapotencia,utiliceunatomadeaireadicionalmejorqueuncabledeprolongación.

• ElconsumidoreselresponsablededrenarlasunidadeslubricadasconaceiteantesdeenviarlasparacumplirconlasnormasICC,estatalesylocalesenmateriadeincendios.

Porfavortengaadisposiciónelnúmerodelmodeloyelnúmerodeserie.Lospuedeencontrarenlaetiquetainformativadelproducto.Conserveunacopiadesuticketenel

queaparezcalafechadelacompra.

PELIGRO

Este compresor (o bomba) no está equipado y debe evitarse utilizarlo para suministrar aire para respirar.

Es necesario equipo adicional para filtrar y purificar debidamente el aire a fin de que cumpla las especificaciones

mínimas de Grado D para respiración, según se explica en la Especificación de Productos G 7.1 - 1966 de la

Asociación de Proveedores de Equipo de Gas Comprimido (Compressed Gas Association), OSHA 29 CFR 1910.134.

Compressed Gas Association, 14501 George Carter Way, Suite 103, Chantilly VA 20151-1788, (703) 788-2700,

www.cganet.com. Tal equipo adicional no ha sido examinado y no debe suponerse o deducirse ninguna conclusión con

respecto al correcto uso del aire de respiración.

Si se altera de cualquier forma este compresor, quedan anuladas todas las garantías presentes. El vendedor se exime

de toda responsabilidad de cualquier tipo por cualquier pérdida, lesión corporal o daño material.

2 3

REGLAS DE SEGURIDAD GENERALES

ADVERTENCIA:

Lea y comprenda todas las instrucciones. El

incumplimiento de las instrucciones señaladas abajo

puede causar descargas eléctricas, incendios y

lesiones serias.

GUARDE ESTAS INSTRUCCIONES

ÁREA DE TRABAJO

n Mantenga limpia y bien iluminada el área de trabajo. Una

mesa de trabajo mal despejada y una mala iluminación

son causas comunes de accidentes. El piso debe no

estar resbaloso debido a la presencia de cera o polvo.

n No utilice herramientas motorizadas en atmósferas

explosivas, como las existentes alrededor

de líquidos, gases y polvos inflamables. Las

herramientas eléctricas generan chispas que pueden

encender el polvo y los vapores inflamables.

n Mantenga alejados a los circunstantes, niños y

demás presentes al utilizar herramientas. Toda

distracción puede causar la pérdida del control de la

herramienta.

n Utilice el compresor de aire en un área abierta por

lo menos a 46 cm (18 pulg.) de cualquier pared u

objeto que pudiera restringir el flujo de aire fresco a

las aberturas de ventilación.

SEGURIDAD ELÉCTRICA

n Evite el contacto del cuerpo con las superficies de

objetos conectados a tierra, como las tuberías,

radiadores, estufas y refrigeradores. Existe un mayor

riesgo de descargas eléctricas si el cuerpo está en

contacto con tierra.

n No exponga las herramientas eléctricas a la lluvia

ni a condiciones de humedad. La introducción de

agua en una herramienta eléctrica aumenta el riesgo de

descargas eléctricas.

n No maltrate el cordón eléctrico. Nunca use el

cordón eléctrico para portar la herramienta ni para

sacar la clavija de una toma de corriente. Mantenga

el cordón lejos del calor, aceite, bordes afilados y

piezas móviles. Cambie de inmediato todo cordón

eléctrico dañado. Los cordones eléctricos dañados

aumentan el riesgo de descargas eléctricas.

n Al utilizar una herramienta eléctrica en el exterior,

utilice un cordón eléctrico de extensión que lleve

las marcas “W-A” o “W”. Estos cordones eléctricos

están aprobados para el uso en el exterior y reducen el

riesgo de descargas eléctricas.

SEGURIDAD PERSONAL

n Al cargar, utilizar y dar servicio a esta herramienta,

el operador y demás personas SIEMPRE deben

llevar puesta protección ocular que cumpla con las

especificaciones ANSI y ofrezca protección contra

partículas que salgan disparadas del FRENTE y

de los LADOS. Se requiere protección ocular como

protección contra sujetadores y desechos que salgan

disparados, los cuales pueden causar lesiones oculares

serias.

n Tanto el patrón como el operador deben asegurarse

de que se use protección ocular adecuada.

Recomendamos una careta protectora de visión

amplia encima de los anteojos normales o de los

anteojos de seguridad que ofrecen protección frontal

y lateral contra partículas que salen disparadas.

Siempre póngase protección ocular con la marca de

cumplimiento de la norma ANSI Z87.1.

n En algunos entornos se requiere protección

adicional. Por ejemplo, en el área de trabajo puede

haber exposición a un nivel de ruido que puede dañar

el oído. El patrón y el operador deben asegurarse

de contar con toda la protección auditiva necesaria

y de que sea usada por el operador mismo y demás

personas presentes en el área de trabajo. En algunos

entornos se requiere el uso de equipo de protección

para la cabeza. Cuando se requiera, el patrón y el

operador deben asegurarse de que la protección usada

para la cabeza lleve la marca de cumplimiento con la

norma ANSI Z89.1.

n Permanezca alerta, preste atención a lo que esté

haciendo, y aplique el sentido común al utilizar

herramientas eléctricas. No utilice la herramienta

si está cansado o se encuentra bajo los efectos de

alguna droga, alcohol o medicamento. Un momento

de inatención al utilizar una herramienta eléctrica

puede causar lesiones corporales serias.

n Vístase adecuadamente. No vista ropas holgadas ni

joyas. Recójase el cabello si está largo. Mantenga

el cabello, la ropa y los guantes alejados de las

piezas móviles. Las ropas holgadas, las joyas y

el cabello largo pueden engancharse en las piezas

móviles.

n No estire el cuerpo para alcanzar mayor distancia.

Mantenga una postura firme y buen equilibrio en

todo momento. La postura firme y el buen equilibrio

permiten un mejor control de la herramienta en

situaciones inesperadas.

n Use equipo de seguridad. Siempre póngase

protección ocular. Cuando lo exijan las circunstancias

debe ponerse careta contra el polvo, zapatos de

seguridad antiderrapantes, casco o protección

auditiva.

n No utilice la unidad al estar en una escalera o en

un soporte inestable. Una postura estable sobre

una superficie sólida permite un mejor control de la

herramienta en situaciones inesperadas.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

n No sobrepase la presión nominal de ningún componente

del sistema.

n Proteja de daños y perforaciones los conductos de

material y de aire. Mantenga la manguera y el cordón

de corriente lejos de objetos afilados, productos

químicos derramados, aceite, solventes y pisos

mojados.

n Antes de usar la unidad revise las mangueras para

ver muestran daños o desgaste, asegurándose

de que estén seguras todas las conexiones. No

utilice la unidad si encuentra algún defecto. Adquiera

una manguera nueva o lleve la unidad a un centro de

servicio autorizado para que la examinen y reparen.

4 5

REGLAS DE SEGURIDAD GENERALES

n Purgue lentamente todas las presiones internas del

sistema. El polvo y la basura pueden ser dañinos.

n Guarde las herramientas que no estén en uso

fuera del alcance de los niños y de toda persona

no capacitada en el uso de las mismas. Las

herramientas son peligrosas en manos de personas no

capacitadas en el uso de las mismas.

n Dé mantenimiento con cuidado a las herramientas.

Siga todas las instrucciones de mantenimiento.

Las herramientas que han recibido el debido

mantenimiento se controlan con mayor facilidad.

n Revise para ver si hay desalineación o atoramiento

de piezas móviles, ruptura de piezas o toda otra

condición que pueda afectar el funcionamiento de

la herramienta. Si se daña la herramienta, llévela

a servicio antes de volver a utilizarla. Numerosos

accidentes son causados por herramientas mal

cuidadas.

n Nunca apunte ninguna herramienta hacia sí u otras

personas.

n Mantenga el exterior del compresor de aire seco,

limpio y libre de aceite y grasa. Siempre utilice un

paño limpio para la limpieza de la unidad. Nunca utilice

fluidos para frenos, gasolina, productos a base de

petróleo ni solventes fuertes para limpiar la unidad.

Con el cumplimiento de esta regla se reduce el riesgo

de deterioro del alojamiento de plástico de la unidad.

SERVICIO

n El servicio de la herramienta sólo debe ser

efectuado por personal de reparación calificado.

Todo servicio o mantenimiento efectuado por personal

no calificado puede significar un riesgo de lesiones.

n Desconecte el suministro de corriente, abra la

válvula de drenaje para purgar la presión del

tanque y permitir que se drene el agua, y por último

permita que se enfríe el compresor antes de darle

servicio. Gire la completamente a la izquierda la

perilla de regulación de la presión antes de apagar el

compresor.

n Al dar servicio a una herramienta, sólo utilice

piezas de repuesto idénticas. Siga las instrucciones

señaladas en la sección “Mantenimiento” de este

manual. El empleo de piezas no autorizadas o el

incumplimiento de las instrucciones de mantenimiento

puede significar un riesgo de lesiones.

REGLAS DE SEGURIDAD ESPECÍFICAS

n Familiarícese con su herramienta eléctrica. Lea

cuidadosamente el manual del operador. Aprenda sus

usos y limitaciones, así como los posibles peligros

específicos de esta herramienta. Con el cumplimiento

de esta regla se reduce el riesgo de una descarga eléc-

trica, incendio o lesión seria.

n Después del uso de cada día, drene toda la hume-

dad del tanque. Si no va a utilizarse la unidad durante

algún tiempo, es mejor dejar abierta la válvula de

drenaje hasta cuando vuelva a usarse aquélla. De esta

manera se permite drenar completamente la humedad

y se impide la corrosión del interior del tanque.

n Riesgo de incendio o explosión. No aplique con

pistola líquidos inflamables en áreas cerradas. El

área de rociado debe estar bien ventilada. No fume

mientras esté rociando con pistola, ni rocíe donde

haya presentes chispas o flamas. Mantenga los

compresores tan lejos del área de pintura y de vapores

explosivos como sea posible, por lo menos a 4,6 m (15

pies).

n Riesgo de estallido. No ajuste el regulador para

producir una presión de salida superior a la presión

máxima marcada en el aditamento. No use una presión

superior a 931 kPa (135 PSI).

�n Si va a conectar este producto a un circuito pro-

tegido con fusibles, utilice fusibles con retardo de

tiempo.

��n Para reducir el riesgo de una descarga eléctrica no

exponga la unidad a la lluvia. Guarde la unidad en el

interior.

n Inspeccione anualmente el tanque para ver si tiene

herrumbre, picaduras u otras imperfecciones que

pudieran afectar la seguridad de la unidad. Nunca

suelde el tanque de aire ni perfore agujeros en el

mismo.

n Asegúrese de que la manguera no esté obstruida

ni enganchada. Si la manguera se enreda o engancha

puede causar una pérdida del equilibrio o postura y

puede dañarse.

REGLAS DE SEGURIDAD ESPECÍFICAS

Familiarícese con su herramienta eléctrica. Lea

cuidadosamente el manual del operador. Aprenda sus

usos y limitaciones, así como los posibles peligros

específicos de esta herramienta. Con el cumplimiento

de esta regla se reduce el riesgo de una descarga

eléctrica, incendio o lesión seria.

Después del uso de cada día, drene toda la humedad

del tanque. Si no va a utilizarse la unidad durante algún

tiempo, es mejor dejar abierta la válvula de drenaje

hasta cuando vuelva a usarse aquélla. De esta manera

se permite drenar completamente la humedad y se

impide la corrosión del interior del tanque.

Riesgo de incendio o explosión. No aplique con

pistola líquidos inflamables en áreas cerradas. El

área de rociado debe estar bien ventilada. No fume

mientras esté rociando con pistola, ni rocíe donde haya

presentes chispas o flamas. Mantenga los compresores

tan lejos del área de pintura y de vapores explosivos

como sea posible, por lo menos a 4,6 m (15 pies).

Riesgo de estallido. No ajuste el regulador para

producir una presión de salida superior a la presión

máxima marcada en el aditamento. No use a presión

superior a la presión máxima nominal de este compresor.

Si va a conectar este producto a un circuito

protegido con fusibles, utilice fusibles con retardo de

tiempo.

Para reducir el riesgo de una descarga eléctrica no

exponga la unidad a la lluvia. Guarde la unidad en el

interior.

Inspeccione anualmente el tanque para ver si tiene

herrumbre, picaduras u otras imperfecciones que

pudieran afectar la seguridad de la unidad. Nunca

suelde el tanque de aire ni perfore agujeros en el

mismo.

Asegúrese de que la manguera no esté obstruida

ni enganchada. Si la manguera se enreda o engancha

puede causar una pérdida del equilibrio o postura y

puede dañarse.

Solamente utilice el compresor de aire para el

propósito especificado. No altere ni modifique la

unidad con respecto a su diseño y funcionamiento

originales.

Siempre tenga presente que el uso y manejo

indebidos de esta herramienta puede causarle

lesiones a usted y a otras personas.

Nunca deje desatendida ninguna herramienta con la

manguera de aire conectada.

No utilice esta herramienta si no tiene una etiqueta

de advertencia.

No continúe usando ninguna herramienta o

manguera que tenga fugas de aire o que no

funcione correctamente.

REGLAS DE SEGURIDAD GENERALES

REGLAS DE SEGURIDAD ESPECÍFICAS

Revise para ver si hay piezas dañadas. Antes de

seguir utilizando el compresor o la herramienta de

aire, es necesario inspeccionar cuidadosamente

toda protección o pieza dañada para determinar si

funcionará correctamente y desempeñará la función

a la que está destinada. Verifique la alineación de

las partes móviles, que no haya atoramiento de las

mismas, que no haya piezas rotas, el montaje de

las piezas y cualquier otra condición que pudiera

afectar su funcionamiento. Toda protección o pieza

que esté dañada debe repararse apropiadamente o

reemplazarse en un centro de servicio autorizado.

Con el cumplimiento de esta regla se reduce el riesgo de

una descarga eléctrica, incendio o lesión grave.

Asegúrese de que esté en buen estado el cordón de

extensión. Al utilizar un cordón de extensión, utilice

uno del suficiente calibre para soportar la corriente

que consume el producto. Se recomienda que los

conductores sean de calibre 14 (A.W.G.) por lo menos

para un cordón de extensión de 15 metros (50 pies)

de largo o menos. No se recomienda utili-zar un

cordón con más de 30 metros (100 pies) de largo. Si

tiene dudas, utilice un cordón del calibre de calibre,

mayor es el grueso del cordón. Un cordón de un calibre

insuficiente causa una caída en el voltaje de línea, y

produce recalentamiento y pérdida de potencia.

Guarde estas instrucciones. Consúltelas con

frecuencia y úselas para instruir a quienes utilicen el

compresor de aire y las herramientas neumáticas. Si

presta a alguien esta herramienta, entréguele también

las instrucciones.

No intente tirar de la manguera ni acarrear el

compresor tomándolo por la misma.

Una herramienta determinada puede necesitar más

aire del que este compresor es capaz de suministrar.

Siempre siga todas las reglas de seguridad

recomendadas por el fabricante de la herramienta

de aire, además de todas las reglas de seguridad del

compresor de aire. Con el cumplimiento de esta regla se

reduce el riesgo de lesiones serias.

Nunca dirija un chorro de aire comprimido hacia

personas o animales. Tenga cuidado de no soplar

polvo o tierra hacia sí u otras personas. Con el

cumplimiento de esta regla se reduce el riesgo de

posibles lesiones serias.

Protéjase los pulmones. Use una careta o mascarilla

contra el polvo si la operación genera mucho polvo. Con

el cumplimiento de esta regla se reduce el riesgo de

lesiones corporales serias.

No utilice este compresor de aire para rociar

productos químicos. Pueden resultar afectados los

pulmones debido a la inhalación de emanaciones tóxicas.

Puede ser necesario utilizar un respirador en entornos

polvorientos o al rociar pintura. No acarree la unidad

mientras esté pintando.

Inspeccione periódicamente los cordones eléctricos

y las mangueras de las herramientas, y si están

dañados, permita que los reparen en el centro de

servicio autorizado más cercano de la localidad.

Observe constantemente la ubicación del cordón

eléctrico. Con el cumplimiento de esta regla se reduce el

riesgo de una descarga eléctrica o incendio.

Nunca use un adaptador eléctrico con esta clavija de

conexión a tierra.

ADVERTENCIA:

Este producto puede exponerlo a quimicos inclullendo

el plomo, que son conocidos por el estado de California

como causantes de cancer y defectos de nacimientos u

otros danos reproductivos.

Más información en www.p65warnings.ca.gov

6 7

SÍMBOLOS

Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su

significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la herramienta.

Lea el manual del operador

Alerta de seguridad

Riesgo de estallido o explosión

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Voltaje

Corriente

Frecuencia (ciclos por segundo)

Tipo de corriente

Fabricación con doble aislamiento

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el manual del operador antes de usar este producto.

Protección ocular

Cuando utilice este producto, póngase siempre gafas de

seguridad, anteojos protectores con protección lateral, o una

careta protectora completa.

Precauciones para su seguridad.

El área de rociado debe estar bien ventilada. No fume mientras

esté rociando con pistola, ni rocíe donde haya presentes

chispas o flamas. Mantenga los compresores tan lejos del área

de pintura y de vapores explosivos como sea posible, por lo

menos a 4,6 m (15 pies).

Alerta de condiciones húmedas

Fabricación Clase II

Corriente alterna

Hertz

A Amperes

Volts

Superficie caliente

Para reducir el riesgo de lesiones corporales o daños materiales

evite tocar toda superficie caliente.

Riesgo de respiración

El aire obtenido directamente del compresor nunca debe utilizarse

para consumo humano.

No ajuste el regulador para producir una presión de salida

superior a la presión máxima marcada en el aditamento. No

use una presión superior a 931 kPa (135 PSI).

Riesgo de estallido

Riesgo de descarga eléctrica

Voltaje peligroso: Desconecte del suministro de corriente la

unidad antes de proporcionarle servicio. El compresor debe

conectarse a tierra.

6 7

SÍMBOLOS

Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su

significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la herramienta.

Lea el manual del operador

Alerta de seguridad

Riesgo de estallido o explosión

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Voltaje

Corriente

Frecuencia (ciclos por segundo)

Tipo de corriente

Fabricación con doble aislamiento

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el manual del operador antes de usar este producto.

Protección ocular

Cuando utilice este producto, póngase siempre gafas de

seguridad, anteojos protectores con protección lateral, o una

careta protectora completa.

Precauciones para su seguridad.

El área de rociado debe estar bien ventilada. No fume mientras

esté rociando con pistola, ni rocíe donde haya presentes

chispas o flamas. Mantenga los compresores tan lejos del área

de pintura y de vapores explosivos como sea posible, por lo

menos a 4,6 m (15 pies).

Alerta de condiciones húmedas

Fabricación Clase II

Corriente alterna

Hertz

A Amperes

Volts

Superficie caliente

Para reducir el riesgo de lesiones corporales o daños materiales

evite tocar toda superficie caliente.

Riesgo de respiración

El aire obtenido directamente del compresor nunca debe utilizarse

para consumo humano.

No ajuste el regulador para producir una presión de salida

superior a la presión máxima marcada en el aditamento. No

use una presión superior a 931 kPa (135 PSI).

Riesgo de estallido

Riesgo de descarga eléctrica

Voltaje peligroso: Desconecte del suministro de corriente la

unidad antes de proporcionarle servicio. El compresor debe

conectarse a tierra.

6 7

SÍMBOLOS

Es posible que se empleen en esta herramienta algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su

significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura la herramienta.

Lea el manual del operador

Alerta de seguridad

Riesgo de estallido o explosión

SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN

Voltaje

Corriente

Frecuencia (ciclos por segundo)

Tipo de corriente

Fabricación con doble aislamiento

No exponga la unidad a la lluvia ni la use en lugares húmedos.

Para reducir el riesgo de lesiones, el usuario debe leer y comprender

el manual del operador antes de usar este producto.

Protección ocular

Cuando utilice este producto, póngase siempre gafas de

seguridad, anteojos protectores con protección lateral, o una

careta protectora completa.

Precauciones para su seguridad.

El área de rociado debe estar bien ventilada. No fume mientras

esté rociando con pistola, ni rocíe donde haya presentes

chispas o flamas. Mantenga los compresores tan lejos del área

de pintura y de vapores explosivos como sea posible, por lo

menos a 4,6 m (15 pies).

Alerta de condiciones húmedas

Fabricación Clase II

Corriente alterna

Hertz

A Amperes

Volts

Superficie caliente

Para reducir el riesgo de lesiones corporales o daños materiales

evite tocar toda superficie caliente.

Riesgo de respiración

El aire obtenido directamente del compresor nunca debe utilizarse

para consumo humano.

No ajuste el regulador para producir una presión de salida

superior a la presión máxima marcada en el aditamento. No

use una presión superior a 931 kPa (135 PSI).

Riesgo de estallido

Riesgo de descarga eléctrica

Voltaje peligroso: Desconecte del suministro de corriente la

unidad antes de proporcionarle servicio. El compresor debe

conectarse a tierra.

Protección auditiva

Siempre use protectores auditivos cuando use esta

herramienta. Si no lo hace podría sufrir pérdida de la audición.

No use a presión superior a la presión máxima nominal de este compresor.

6 7

SÍMBOLOS

SERVICIO

El servicio de la herramienta requiere extremo cuidado

y conocimientos técnicos, por lo cual sólo debe ser

efectuado por un técnico de servicio calificado. Para dar

servicio a la herramienta, le sugerimos llevarla al CENTRO

DE SERVICIO AUTORIZADO de su preferencia para que

la reparen. Al dar servicio a la unidad, sólo utilice piezas

de repuesto idénticas.

ADVERTENCIA:

Para evitar lesiones corporales serias, no intente

utilizar este producto sin haber leído y comprendido

totalmente el manual del operador. Guarde este

manual del operador y estúdielo frecuentemente para

lograr un funcionamiento seguro y continuo de este

producto, y para instruir a otras personas quienes

pudieran utilizarlo.

Cualquier herramienta eléctrica en funcionamiento puede lanzar objetos hacia los ojos, lo cual puede

causar serios daños a los mismos. Antes de comenzar a utilizar una herramienta eléctrica, póngase

siempre gafas de seguridad, anteojos protectores con protección lateral o careta completa cuando sea

necesario. Recomendamos la careta protectora de visión amplia encima de los anteojos normales, o

los anteojos protectores estándar con protección lateral. Siempre póngase protección ocular con la

marca de cumplimiento de la norma ANSI Z87.1.

ADVERTENCIA:

GUARDE ESTAS INSTRUCCIONES

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo

relacionados con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO:

ADVERTENCIA:

PRECAUCIÓN:

Indica una situación peligrosa inminente, la cual, si no se evita, causará

la muerte o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría cau-

sar la muerte o lesiones serias.

Indica una situación peligrosa posible, la cual, si no se evita, podría cau-

sar lesiones menores o leves.

(Sin el símbolo de alerta de seguridad.) Indica una situación que puede

producir daños materiales.

SERVICIO

El servicio de la herramienta requiere extremo cuidado

y conocimientos técnicos, por lo cual sólo debe ser

efectuado por un técnico de servicio calificado. Para

el servicio de mantenimiento, le recomendamos que

contacte con el Servicio al Cliente en el número 1-866-

242-4298.

8 9

VELOCIDAD Y CABLEADO

La velocidad en vacío de este compresor es 26000 rpm

aproximadamente. Esta velocidad no es constante y

disminuye durante el corte o con un voltaje bajo. En cuanto

al voltaje, el cableado de un taller es tan importante como

la potencia nominal del motor. Una línea destinada sólo

para luces no puede alimentar el motor de una herramienta

eléctrica. El cable con el calibre suficiente para una distancia

corta será demsiado delgado para una mayor distancia. Una

línea que alimenta una herramienta eléctrica quizá no sea

suficiente para alimentar dos o tres herramientas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

En caso de un mal funcionamiento o desperfecto, la

conexión a tierra brinda a la corriente eléctrica una

trayectoria de mínima resistencia para disminuir el riesgo

de una descarga eléctrica. Este compresor de aire está

equipado de un cordón eléctrico con una clavija dotada

de un conductor de conexión a tierra. La clavija debe

conectarse en una toma de corriente igual que esté instalada

y conectada a tierra correctamente, de conformidad con los

códigos y reglamentos de la localidad.

No modifique la clavija suministrada. Si no entra en la toma

de corriente, llame a un electricista calificado para que

instale una toma de corriente adecuada. Si se conecta de

forma incorrecta el conductor de conexión a tierra del equipo

puede presentarse un riesgo de descarga eléctrica.

El conductor con aislamiento que tiene una superficie

exterior verde con o sin tiras amarillas es el conductor de

conexión a tierra del equipo. Si es necesaria la reparación o

reemplazo del cordón eléctrico o de la clavija, no conecte el

conductor de conexión a tierra a una terminal portadora de

corriente.

Consulte a un electricista calificado o técnico de servicio

si no ha comprendido completamente las instrucciones de

conexión a tierra o si no está seguro si la herramienta está

conectada a tierra correctamente.

Repare o reemplace de inmediato todo cordón dañado o

gastado.

Este compresor de aire debe utilizarse conectado a un

circuito con una toma de corriente como la mostrada en la

figura 1. También dispone de una patilla de conexión a tierra

como la mostrada. Este producto debe conectarse a tierra.

ASPECTOS ELÉCTRICOS

Fig. 1

CORDONES DE EXTENSIÓN

Sólo utilice cordones de extensión de tres conductores

con clavijas de tres patillas y receptáculos de tres polos

que acepten la clavija del cordón del compresor. Al utilizar

el compresor de aire a una distancia considerable del

suministro de corriente, asegúrese de utilizar un cordón de

extensión del grueso suficiente para soportar el consumo

de corriente del compresor. Un cordón de extensión de

un grueso insuficiente causa una caída en el voltaje de

línea, además de producir una pérdida de potencia y un

recalentamiento del motor. Básese en la tabla suministrada

abajo para determinar el calibre mínimo requerido de los

conductores del cordón de extensión. Solamente deben

utilizarse cordones con forro redondo registrados en

Underwriter’s Laboratories (UL).

**Amperaje (aparece en la placa de datos del compresor)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Longitud Calibre conductores

del cordón (A.W.G.)

25' 16 16 16 16 14 14

50' 16 16 16 14 14 12

100' 16 16 14 12 10 —

**Se usa en los circuitos de calibre 12, de 20 A.

NOTA: AWG = Calibre conductores norma americana

Al trabajar a la intemperie con el compresor, utilice un

cordón de extensión fabricado para uso en el exterior. Tal

característica está indicada con las letras “WA” en el forro

del cordón.

Antes de utilizar un cordón de extensión, inspecciónelo para

ver si tiene conductores flojos o expuestos y aislamiento

cortado o gastado.

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de trabajo.

Al trabajar con una herramienta eléctrica, coloque el cordón

de tal manera que no pueda enredarse en la madera,

herramientas o ninguna obstrucción. La inobservancia de

esta advertencia puede causar lesiones serias.

ADVERTENCIA:

Inspeccione los cordones de extensión cada vez antes

de usarlos. Si están dañados, reemplácelos de inmediato.

Nunca utilice el compresor con un cordón dañado, ya que

si toca la parte dañada puede producirse una descarga

eléctrica, y las consecuentes lesiones serias.

NOTA: Utilice mangueras de aire largas en lugar de cordones

de extensión largos. De esta manera el compresor funciona

mejor y dura más.

CONEXIÓN ELÉCTRICA

Este compresor de aire está accionado por un motor

eléctrico fabricado con precisión. Debe conectarse

únicamente a una línea de voltaje de 120 V, 60 Hz, de

corriente alterna solamente (corriente normal para uso

doméstico). No utilice esta herramienta con corriente

continua (c.c.). Una caída considerable de voltaje causa

una pérdida de potencia y el recalentamiento del motor.

Si el compresor no funciona al conectarlo en una toma de

corriente, vuelva a revisar el suministro de corriente.

PATILLA DE

CONEXIÓN A

TIERRA

TOMA DE CORRIENTE DE

120 V CON CONEXIÓN A

TIERRA

8 9

VELOCIDAD Y CABLEADO

La velocidad en vacío de este compresor es 26000 rpm

aproximadamente. Esta velocidad no es constante y

disminuye durante el corte o con un voltaje bajo. En cuanto

al voltaje, el cableado de un taller es tan importante como

la potencia nominal del motor. Una línea destinada sólo

para luces no puede alimentar el motor de una herramienta

eléctrica. El cable con el calibre suficiente para una distancia

corta será demsiado delgado para una mayor distancia. Una

línea que alimenta una herramienta eléctrica quizá no sea

suficiente para alimentar dos o tres herramientas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

En caso de un mal funcionamiento o desperfecto, la

conexión a tierra brinda a la corriente eléctrica una

trayectoria de mínima resistencia para disminuir el riesgo

de una descarga eléctrica. Este compresor de aire está

equipado de un cordón eléctrico con una clavija dotada

de un conductor de conexión a tierra. La clavija debe

conectarse en una toma de corriente igual que esté instalada

y conectada a tierra correctamente, de conformidad con los

códigos y reglamentos de la localidad.

No modifique la clavija suministrada. Si no entra en la toma

de corriente, llame a un electricista calificado para que

instale una toma de corriente adecuada. Si se conecta de

forma incorrecta el conductor de conexión a tierra del equipo

puede presentarse un riesgo de descarga eléctrica.

El conductor con aislamiento que tiene una superficie

exterior verde con o sin tiras amarillas es el conductor de

conexión a tierra del equipo. Si es necesaria la reparación o

reemplazo del cordón eléctrico o de la clavija, no conecte el

conductor de conexión a tierra a una terminal portadora de

corriente.

Consulte a un electricista calificado o técnico de servicio

si no ha comprendido completamente las instrucciones de

conexión a tierra o si no está seguro si la herramienta está

conectada a tierra correctamente.

Repare o reemplace de inmediato todo cordón dañado o

gastado.

Este compresor de aire debe utilizarse conectado a un

circuito con una toma de corriente como la mostrada en la

figura 1. También dispone de una patilla de conexión a tierra

como la mostrada. Este producto debe conectarse a tierra.

ASPECTOS ELÉCTRICOS

Fig. 1

CORDONES DE EXTENSIÓN

Sólo utilice cordones de extensión de tres conductores

con clavijas de tres patillas y receptáculos de tres polos

que acepten la clavija del cordón del compresor. Al utilizar

el compresor de aire a una distancia considerable del

suministro de corriente, asegúrese de utilizar un cordón de

extensión del grueso suficiente para soportar el consumo

de corriente del compresor. Un cordón de extensión de

un grueso insuficiente causa una caída en el voltaje de

línea, además de producir una pérdida de potencia y un

recalentamiento del motor. Básese en la tabla suministrada

abajo para determinar el calibre mínimo requerido de los

conductores del cordón de extensión. Solamente deben

utilizarse cordones con forro redondo registrados en

Underwriter’s Laboratories (UL).

**Amperaje (aparece en la placa de datos del compresor)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Longitud Calibre conductores

del cordón (A.W.G.)

25' 16 16 16 16 14 14

50' 16 16 16 14 14 12

100' 16 16 14 12 10 —

**Se usa en los circuitos de calibre 12, de 20 A.

NOTA: AWG = Calibre conductores norma americana

Al trabajar a la intemperie con el compresor, utilice un

cordón de extensión fabricado para uso en el exterior. Tal

característica está indicada con las letras “WA” en el forro

del cordón.

Antes de utilizar un cordón de extensión, inspecciónelo para

ver si tiene conductores flojos o expuestos y aislamiento

cortado o gastado.

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de trabajo.

Al trabajar con una herramienta eléctrica, coloque el cordón

de tal manera que no pueda enredarse en la madera,

herramientas o ninguna obstrucción. La inobservancia de

esta advertencia puede causar lesiones serias.

ADVERTENCIA:

Inspeccione los cordones de extensión cada vez antes

de usarlos. Si están dañados, reemplácelos de inmediato.

Nunca utilice el compresor con un cordón dañado, ya que

si toca la parte dañada puede producirse una descarga

eléctrica, y las consecuentes lesiones serias.

NOTA: Utilice mangueras de aire largas en lugar de cordones

de extensión largos. De esta manera el compresor funciona

mejor y dura más.

CONEXIÓN ELÉCTRICA

Este compresor de aire está accionado por un motor

eléctrico fabricado con precisión. Debe conectarse

únicamente a una línea de voltaje de 120 V, 60 Hz, de

corriente alterna solamente (corriente normal para uso

doméstico). No utilice esta herramienta con corriente

continua (c.c.). Una caída considerable de voltaje causa

una pérdida de potencia y el recalentamiento del motor.

Si el compresor no funciona al conectarlo en una toma de

corriente, vuelva a revisar el suministro de corriente.

PATILLA DE

CONEXIÓN A

TIERRA

TOMA DE CORRIENTE DE

120 V CON CONEXIÓN A

TIERRA

VELOCIDAD Y CABLEADO

La velocidad en vacío del motor eléctrico varía por el modelo

y la especificación. La velocidad del motor no es constante y

disminuye durante el corte o con un voltaje bajo. En cuanto

al voltaje, el cableado de un taller es tan importante como

la potencia nominal del motor. Una línea destinada sólo

para luces no puede alimentar el motor de una herramienta

eléctrica. El cable con el calibre suficiente para una distancia

corta será demsiado delgado para una mayor distancia. Una

línea que alimenta una herramienta eléctrica quizá no sea

suficiente para alimentar dos o tres herramientas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este producto se debe conectar a tierra. En caso de corto-

circuito eléctrico, la conexión a tierra reduce el riesgo de choque

al proveer un cable de escape para la corriente eléctrica.

Este compresor de aire está equipado de un cordón eléctrico

con una clavija dotada de un conductor de conexión a tierra. La

clavija debe conectarse en una toma de corriente igual que esté

instalada y conectada a tierra correctamente, de conformidad

con los códigos y reglamentos de la localidad.

No modifique la clavija suministrada. Si no entra en la toma de

corriente, llame a un electricista calificado para que instale una

toma de corriente adecuada.

8 9

VELOCIDAD Y CABLEADO

La velocidad en vacío de este compresor es 26000 rpm

aproximadamente. Esta velocidad no es constante y

disminuye durante el corte o con un voltaje bajo. En cuanto

al voltaje, el cableado de un taller es tan importante como

la potencia nominal del motor. Una línea destinada sólo

para luces no puede alimentar el motor de una herramienta

eléctrica. El cable con el calibre suficiente para una distancia

corta será demsiado delgado para una mayor distancia. Una

línea que alimenta una herramienta eléctrica quizá no sea

suficiente para alimentar dos o tres herramientas.

INSTRUCCIONES DE CONEXIÓN A TIERRA

En caso de un mal funcionamiento o desperfecto, la

conexión a tierra brinda a la corriente eléctrica una

trayectoria de mínima resistencia para disminuir el riesgo

de una descarga eléctrica. Este compresor de aire está

equipado de un cordón eléctrico con una clavija dotada

de un conductor de conexión a tierra. La clavija debe

conectarse en una toma de corriente igual que esté instalada

y conectada a tierra correctamente, de conformidad con los

códigos y reglamentos de la localidad.

No modifique la clavija suministrada. Si no entra en la toma

de corriente, llame a un electricista calificado para que

instale una toma de corriente adecuada. Si se conecta de

forma incorrecta el conductor de conexión a tierra del equipo

puede presentarse un riesgo de descarga eléctrica.

El conductor con aislamiento que tiene una superficie

exterior verde con o sin tiras amarillas es el conductor de

conexión a tierra del equipo. Si es necesaria la reparación o

reemplazo del cordón eléctrico o de la clavija, no conecte el

conductor de conexión a tierra a una terminal portadora de

corriente.

Consulte a un electricista calificado o técnico de servicio

si no ha comprendido completamente las instrucciones de

conexión a tierra o si no está seguro si la herramienta está

conectada a tierra correctamente.

Repare o reemplace de inmediato todo cordón dañado o

gastado.

Este compresor de aire debe utilizarse conectado a un

circuito con una toma de corriente como la mostrada en la

figura 1. También dispone de una patilla de conexión a tierra

como la mostrada. Este producto debe conectarse a tierra.

ASPECTOS ELÉCTRICOS

Fig. 1

CORDONES DE EXTENSIÓN

Sólo utilice cordones de extensión de tres conductores

con clavijas de tres patillas y receptáculos de tres polos

que acepten la clavija del cordón del compresor. Al utilizar

el compresor de aire a una distancia considerable del

suministro de corriente, asegúrese de utilizar un cordón de

extensión del grueso suficiente para soportar el consumo

de corriente del compresor. Un cordón de extensión de

un grueso insuficiente causa una caída en el voltaje de

línea, además de producir una pérdida de potencia y un

recalentamiento del motor. Básese en la tabla suministrada

abajo para determinar el calibre mínimo requerido de los

conductores del cordón de extensión. Solamente deben

utilizarse cordones con forro redondo registrados en

Underwriter’s Laboratories (UL).

**Amperaje (aparece en la placa de datos del compresor)

0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0

Longitud Calibre conductores

del cordón (A.W.G.)

25' 16 16 16 16 14 14

50' 16 16 16 14 14 12

100' 16 16 14 12 10 —

**Se usa en los circuitos de calibre 12, de 20 A.

NOTA: AWG = Calibre conductores norma americana

Al trabajar a la intemperie con el compresor, utilice un

cordón de extensión fabricado para uso en el exterior. Tal

característica está indicada con las letras “WA” en el forro

del cordón.

Antes de utilizar un cordón de extensión, inspecciónelo para

ver si tiene conductores flojos o expuestos y aislamiento

cortado o gastado.

ADVERTENCIA:

Mantenga el cordón de extensión fuera del área de trabajo.

Al trabajar con una herramienta eléctrica, coloque el cordón

de tal manera que no pueda enredarse en la madera,

herramientas o ninguna obstrucción. La inobservancia de

esta advertencia puede causar lesiones serias.

ADVERTENCIA:

Inspeccione los cordones de extensión cada vez antes

de usarlos. Si están dañados, reemplácelos de inmediato.

Nunca utilice el compresor con un cordón dañado, ya que

si toca la parte dañada puede producirse una descarga

eléctrica, y las consecuentes lesiones serias.

NOTA: Utilice mangueras de aire largas en lugar de cordones

de extensión largos. De esta manera el compresor funciona

mejor y dura más.

CONEXIÓN ELÉCTRICA

Este compresor de aire está accionado por un motor

eléctrico fabricado con precisión. Debe conectarse

únicamente a una línea de voltaje de 120 V, 60 Hz, de

corriente alterna solamente (corriente normal para uso

doméstico). No utilice esta herramienta con corriente

continua (c.c.). Una caída considerable de voltaje causa

una pérdida de potencia y el recalentamiento del motor.

Si el compresor no funciona al conectarlo en una toma de

corriente, vuelva a revisar el suministro de corriente.

PATILLA DE

CONEXIÓN A

TIERRA

TOMA DE CORRIENTE DE

120 V CON CONEXIÓN A

TIERRA

ADVERTENCIA:

Si se conecta de forma incorrecta el conductor de conexión

a tierra del equipo puede presentarse un riesgo de

descarga eléctrica.

El conductor con aislamiento que tiene una superficie exterior

verde con o sin tiras amarillas es el conductor de conexión a

tierra del equipo. Si es necesaria la reparación o reemplazo

del cordón eléctrico o de la clavija, no conecte el conductor de

conexión a tierra a una terminal portadora de corriente.

Consulte a un electricista calificado o técnico de servicio si no

ha comprendido completamente las instrucciones de conexión

a tierra o si no está seguro si la herramienta está conectada a

tierra correctamente.

Repare o reemplace de inmediato todo cordón dañado o

gastado.

Este producto ha sido diseñado para uso en un circuito de 120

V nominales y tiene un enchufe de descarga a tierra similar

al ilustrado en la Figura 1. Conecte el producto sólo a un

tomacorriente que tenga la misma configuración del enchufe.

No use adaptadores con este producto.

GLOSARIO DE TÉRMINOS

Filtro de aire

Es un elemento poroso contenido dentro de un

alojamiento de metal o plástico unido al cilindro de la

culata del cilindro del compresor, el cual sirve para

eliminar las impurezas del aire de entrada del compresor.

Tanque de aire

Es un componente cilíndrico que contiene el aire

comprimido.

Válvula de retención

Es un dispositivo cuya función es impedir que el aire

comprimido se regrese del tanque de aire a la bomba del

compresor.

Presión de activación

Es la presión baja a la cual arranca automáticamente el

motor.

Presión de interrupción

Es la presión alta a la cual se apaga automáticamente el

motor.

Motor eléctrico

Es el dispositivo encargado de suministrar la fuerza

rotatoria necesaria para accionar la bomba del compresor.

Interruptor de encendido manual

Es el control empleado para encender y apagar el

compresor. El interruptor de presión no enciende y

controla automáticamente el compresor a menos que el

interruptor de encendido manual esté en la posición de

encendido (I).

NPT

NPT es un estándar norteamericano para roscas cónicas

(NPT) o rectas (NPS) utilizadas para unir tubos y

accesorios. Debe utilizarse una cinta selladora de roscas

para tener un sello a prueba de fugas en las conexiones

roscadas de tubos.

Perilla de regulación de presión

Sirve para regular la presión de la salida de aire dirigida a

la herramienta. Es posible aumentar o disminuir la presión

presente en la salida ajustando esta perilla de control.

Interruptor de presión

Sirve para controlar los ciclos de encendido y apagado

del compresor. Apaga el compresor cuando se alcanza la

presión de interrupción del tanque y arranca el compresor

cuando la presión del aire desciende abajo de la presión

de interrupción.

PSI (Libras por pulgada cuadrada)

Son las unidades de medida de la presión ejercida por la

fuerza del aire. La presión real en PSI es medida por el

manómetro del compresor.

Bomba

Es el dispositivo que produce el aire comprimido mediante

un pistón de vaivén contenido dentro del cilindro.

Manómetro regulador

Muestra la presión actual en el conducto. La presión del

conducto se ajusta girando la perilla de regulación de

presión.

Válvula de seguridad

Su función es impedir que la presión del aire ascienda

más allá de un límite predeterminado.

PCEPM (Pies cúbicos estándar por minuto)

La unidad de medida de suministro de aire.

L/min (litros por minuto)

La unidad de medida de suministro de aire.

Manómetro del tanque

Sirve para indicar la presión interna del tanque.

Interruptor de sobrecarga térmica

Sirve para apagar automáticamente el compresor si la

temperatura del motor eléctrico se excede de un limite

predeterminado.

CARACTERÍSTICAS

ESPECIFICACIONES DEL PRODUCTO

Potencia de funcionamiento ..................................... 0,3 HP

Capacidad del tanque de aire............................. 8 L (2 gal.)

Presión de aire ..........................861,8 kPa (125 PSI), máx.

Suministro de aire

22,7 L/min (0,8SCFM) @ 620,5 kPa (90psi)

.............................

42,5 L/min (1,5SCFM) @ 275,8 kPa (40psi)

Lubricación ....................................Lubricación permanente

Manómetros......................... 3,8 cm (1,5 pulg.) de diámetro

Corriente de entrada....... 120 V, 60 Hz, 1.8 A, sólo corr. alt.

Peso neto (sólo compresor) ........................ 8,9 kg (19,6 lb)

Fig. 2

VÁLVULA DE

DRENAJE

PERILLA DE

REGULACIÓN

DE PRESIÓN

PIE

INTERRUPTOR

ENCENDIDO/

APAGADO

MANÓMETRO

REGULADOR

MANÓMETRO

DEL TANQUE

MANILLA

VÁLVULA DE

SEGURIDAD

CORDÓN DE

CORRIENTE

ACOPLADOR

RÁPIDO

TUBO DE PVC

DE 25’

CARACTERÍSTICAS

FAMILIARÍCESE CON EL COMPRESOR

Vea la figura 2.

Antes de intentar utilizar este producto, familiarícese con

todas las características de funcionamiento y normas de

seguridad de la unidad.

MOTOR UNIVERSAL DE LUBRICACIÓN

PERMANENTE

El compresor incorpora cojinetes lubricados

permanentemente.

PERILLA DE REGULACIÓN DE PRESIÓN

Para ajustar la cantidad de aire suministrada a través de la

manguera, utilice la perilla de regulación de presión.

MANÓMETRO REGULADOR

La presión actual del conducto aparece en el manómetro

regulador. Esta presión puede ajustarse girando la perilla

de regulación de presión.

VÁLVULA DE SEGURIDAD

La válvula de seguridad está diseñada para soltar aire

automáticamente si la presión del aparato receptor del aire

sobrepasa el límite máximo prefijado.

MANÓMETRO DEL TANQUE

El manómetro indica la presión del aire en el interior del

tanque.

ARMADO

DESEMPAQUETADO

Embarcamos este producto completamente armado.

Extraiga cuidadosamente de la caja la herramienta y los

accesorios. Asegúrese de que estén presentes todos los

artículos enumerados en la lista de empaquetado.

Inspeccione cuidadosamente el compresor y las

herramientas para asegurarse de que no haya sufrido

ninguna rotura o daño durante el transporte.

No deseche el material de empaquetado hasta que

haya inspeccionado cuidadosamente las herramientas

y la haya utilizado satisfactoriamente.

Si hay piezas dañadas o faltantes, le suplicamos llamar

al 1-866-242-4298, donde le brindaremos asistencia.

LISTA DE EMPAQUETADO

Compresor de aire

Tubo de PVC de 25’

Manual del usuario

ADVERTENCIA:

Si faltan piezas, no utilice el compresor o las

herramientas sin haber reemplazado todas las piezas

faltantes. La inobservancia de esta advertencia puede

causar lesiones serias.

ADVERTENCIA:

No intente modificar esta herramienta ni hacer

accesorios no recomendados para la misma. Cualquier

alteración o modificación constituye maltrato el

cual puede causar una condición peligrosa, y como

consecuencia posibles lesiones corporales serias.

ARMADO

VÁLVULA DE

DRENAJE

MANÓMETRO

REGULADOR

PERILLA DE

REGULACIÓN

DE PRESIÓN

Fig. 3

VÁLVULA DE

SEGURIDAD

INTERRUPTOR

DE ENCENDIDO/

APAGADO

Fig. 4

PROTECTOR CONTRA LA SOBRECARGA

Este compresor de aire está provisto de un dispositivo

térmico de sobrecarga que desactivará el compresor de

aire de forma automática si este se calienta en exceso.

Si el motor se apaga repetidamente, compruebe en

primer lugar las siguientes posibles causas: baja tensión

de la toma de corriente; falta de ventilación adecuada o

temperatura externa o ambiente demasiado alta; cable de

extensión demasiado largo o uso del cable del manómetro

equivocado.

Para reiniciar el compresor de aire:

Apague el compresor de aire.

Desconecte el compresor de aire y déjelo enfriar

durante 30 minutos.

Conecte el compresor a una toma aprobada.

Encienda el compresor.

ACOPLADOR

RÁPIDO

MANÓMETRO

DEL TANQUE

CÓMO CONECTAR LA MANGUERA

Introduzca entonces el tubo de PVC en el acoplador

rápido ya conectado en el compresor (Fig. 3).

Sujete firmemente el extremo abierto de la manguera,

y sosténgalo apuntando en una dirección donde no se

encuentre usted ni otras personas.

USO INICIAL DE LA BOMBA

Vea las figuras 3 y 4.

Revise y apriete todos los pernos, adaptadores, etc.

Gire completamente a la derecha la perilla de regulación

de presión para abrir el flujo de aire.

Coloque el interruptor en la posición de apagado (O) y

conecte el cordón de corriente.

Abra completamente la válvula de drenaje.

Encienda el compresor (l) y déjelo funcionar 10

minutos para dar a las piezas de la bomba un uso

inicial.

Ponga el interruptor del motor en la posición de

apagado (O).

Cierre la válvula de drenaje.

ADVERTENCIA:

No conecte las herramientas en el extremo abierto de la

manguera sin haber efectuado el procedimiento inicial.

Fig. 6

ADVERTENCIA:

Cuando utilice herramientas eléctricas, póngase siempre gafas

de seguridad o anteojos protectores con protección lateral. La

inobservancia de esta advertencia puede causar el lanzamiento de

objetos a los ojos, y por consecuencia posibles lesiones serias.

ADVERTENCIA:

No permita que su familarización con las herramientas lo

vuelva descuidado. Tenga presente que un descuido de

un instante es suficiente para causar una lesión grave.

CAUTION:

No utilice la unidad en ningún entorno polvoriento o

contaminado de cualquier forma. Si se utiliza el comprssor

de aire en este tipo de entorno puede dañarse.

ADVERTENCIA:

Siempre asegúrese de que el interruptor esté en la posición

de apagado (O) y el manómetro regulador indique cero antes

de cambiar de herramienta de aire o desconectar la manguera

de la salidad de aire. La inobservancia de esta advertencia

puede causar lesiones corporales serias.

Fig. 5

USOS

Los compresores de aire se utilizan en una veriedad de sistemas de

suministro de aire. Las mangueras, conectores, herramientas de aire y

accesorios deben corresponder a la capacidad del compresor de aire.

Esta herramienta puede emplearse para los fines enumerados abajo:

Para herramientas neumáticas que requieren menos

0.8 SCFM @ 90 PSI o 1.5 SCFM @ 40 PSI.

Para pistolas grapadoras neumáticas, inflado de neumáticos,

limpieza / soplado con aire comprimido.

USO DEL COMPRESOR

Vea las figuras 5 y 6.

Asegúrese de que la válvula de drenaje del tanque está cerrada

(consulte la Fig. 5).

Asegúrese de que el interruptor de alimentación de encendido y

apagado (ON/OFF) se encuentra en la posición OFF (apagado) y

que el compresor de aire está desconectado (consulte la Fig. 5).

Asegúrese de que el botón del regulador de la presión está girado por

completo en el sentido contrario a las agujas del reloj (consulte la Fig. 5).

Conecte herramientas neumáticas a la manguera del aire

introduciendo el conector macho de conexión rápida al racor

rápido que hay en el extremo de la manguera (consulte la Fig. 6).

Conecte el cordón al suministro de corriente.

Ponga el interruptor en la posición de encendido (I).

Gire la perilla de regulación de presión para ponerla en la

presión del conducto deseada. Si se gira a la derecha la

perilla se aumenta la presión de aire en la salida; si se gira

a la izquierda se disminuye dicha presión.

NOTA: Antes de conectar o desconectar las herramientas

neumáticas, gire el botón del regulador en el sentido contrario

a las agujas del reloj para detener el flujo de aire.

Ahora puede proceder a utilizar la herramienta accionada

por aire deseada, siguiendo lasa medidas de precaución

indicadas en este manual y las instrucciones del fabricante de

la herramienta de aire señaladas en el manual de la misma.

Si utiliza un dispositivo de inflado con un racor de

conexión rápida, controle la cantidad de caudal de aire

con el botón del regulador de la presión. Si gira el botón

por completo en sentido contrario a las agujas del reloj, el

caudal de aire se detendrá totalmente.

NOTA: Siempre use la cantidad de presión mínima necesaria

en cada caso. Si usa una presión mayor de la necesaria

se drena el aire del tanque con mayor rapidez y la unidad

efectúa con mayor frecuencia su ciclo de funcionamiento.

Al terminar, siempre drene el tanque y desconecte la unidad.

Nunca deje conectada ni funcionando desatendida la unidad.

FUNCIONAMIENTO

HERRAMIENTA

NEUMÁTICA

CONECTOR

MACHO DE

CONEXIÓN

RÁPIDA

VÁLVULA

DE DRENAJE

PERILLA DE

REGULACIÓN DE

PRESIÓN

INTERRUPTOR

DE ENCENDIDO/

APAGADO

TUBO DE PVC CON EL

ACOPLADOR RÁPIDO

CONECTADO

ADVERTENCIA:

Verifique el manual de la herramienta neumática para asegurar que el

valor del manómetro sea correcto para el funcionamiento óptimo de

ésta. Si está usando una herramienta neumática que no estaba incluida

originalmente en el kit de herramientas neumáticas provisto con este

compresor de aire, su herramienta tal vez requiera más consumo de aire

que el que este compresor puede proveer. Lea siempre el manual del

operador de las herramientas neumáticas para corregir el suministro de

aire y evitar daños en su herramienta o riesgos de lesiones personales.

Fig. 7

VÁLVULA DE

SEGURIDAD

Fig. 8

FIN DE LA OPERACIÓN / ALMACENAMIENTO

Asegúrese de que el interruptor de alimentación de encendido y

apagado (ON/OFF) se encuentra en la posición OFF (apagado).

Desconecte el cable de alimentación de la red eléctrica y envuelva

la zona del mango para evitar daños cuando no esté en uso.

Colóquese unas gafas de protección y drene el tanque de

aire tirando de la anilla colocada en la válvula de seguridad.

Use la otra mano para evitar que la corriente rápida de aire

vaya dirigida hacia su rostro.

Drene el tanque de condensación abriendo la válvula de drenaje

que hay en el fondo del tanque. La presión del tanque debería

ser inferior a 10 psi durante el proceso de drenaje del mismo.

La manguera de aire debería permanecer desconectada

del compresor y colgada con ambos extremos abiertos y

hacia abajo para que se drene toda la humedad.

El compresor y la manguera deben almacenarse en un

lugar fresco y seco.

(Gire la válvula de drenaje

hacia la derecha para abrirla)

VÁLVULA DE DRENAJE

FUNCIONAMIENTO

DRENADO DEL TANQUE

Vea la figura 7.

Como ayuda para impedir la corrosión del tanque y

mantener el aire libre de humedad, debe drenarse

diariamente el tanque del compresor.

Para drenar el tanque:

Sujetándolo por la manilla, inclinar el compresor

hacia la válvula de drenaje de tal manera que éste se

encuentre en la posición más baja.

Gire a la derecha la válvula de drenaje para abrirla.

Mantener el compresor inclinado hasta que toda la

humedad salga del tanque.

Drene la humedad del tanque, recibiéndola en un

recipiente adecuado.

NOTA: La humedad condensada es material

contaminante y debe desecharse de conformidad con

los reglamentos locales.

Si se tapa la válvula de drenaje, purgue toda la presión

de aire, retire la válvula, límpiela y vuelva a instalarla.

Gire a la izquierda la válvula de drenaje hasta dejarla

firmemente cerrada.

ADVERTENCIA:

Desconecte el compresor de aire y suelte todo el aire

del tanque antes de darle servicio. Si no se purga la

presión del tanque antes de intentar retirar la válvula,

pueden producirse lesiones serias.

REVISIÓN DE LA VÁLVULA DE SEGURIDAD

Vea la figura 8.

La válvula de seguridad está diseñada para soltar aire

automáticamente si la presión del aparato receptor del aire

sobrepasa el límite máximo prefijado. Debe revisarse la

válvula cada día antes de usar la unidad; para ello, tire del

aro con la mano.

Encienda el compresor y permita que se llene el

tanque. El compresor se apaga cuando la presión

alcanza el límite máximo prefijado.

Apague el compresor.

Tire del aro de la válvula de seguridad para soltar aire

durante tres o cinco segundos.

Suelte el aro. Al soltar el aro, el aire debe dejar de

salir de inmediato. Cualquier pérdida de aire que

permanezca después de soltarse el aro de la válvula de

seguridad indica un problema en ésta. Interrumpa el uso

de la unidad y permita que se dé servicio a la misma

antes de volver a usar el compresor.

PELIGRO:

No intente forzar o alterar la válvula de seguridad.

Cualquier pieza floja de este dispositivo puede volar y

golpearlo. La inobservancia de esta advertencia podría

causar lesiones serias, e incluso la muerte.

ADVERTENCIA:

Si se fuga aire después de soltar el aro, o si está

pegada la válvula y no puede accionarse con el aro,

no utilice el compresor de aire, sino hasta haber

reemplazado la válvula. Utilizar el compresor de aire en

estas condiciones puede producir lesiones serias.

MANTENIMIENTO GENERAL

La humedad del aire causa se condensa en el tanque.

Esta humedad condensada debe drenarse diariamente y/o

cada hora siguiendo las instrucciones encontradas en el

apartado Drenado del tanque.

La válvula de seguridad está diseñada para soltar aire

automáticamente si la presión del aparato receptor del aire

sobrepasa el límite máximo prefijado. Revise la válvula

de seguridad cada vez antes de usar la unidad siguiendo

las instrucciones indicadas en el apartado Revisión de la

válvula de seguridad.

Inspeccione anualmente el tanque para ver si tiene

herrumbre, picaduras u otras imperfecciones que pudieran

afectar la seguridad de la unidad.

Evite el empleo de solventes al limpiar piezas de plástico.

La mayoría de los plásticos son susceptibles a diferentes

tipos de solventes comerciales y pueden resultar dañados.

Utilice paños limpios para eliminar la suciedad, el polvo, el

aceite, la grasa, etc.

LUBRICACIÓN

Todos los cojinetes de esta herramienta están lubricados

con suficiente cantidad de aceite de alta calidad para

toda la vida útil de la unidad en condiciones normales de

funcionamiento. Por lo tanto, no se necesita lubricación

adicional de los cojinetes.

ADVERTENCIA:

No permita en ningún momento que uidos para

frenos, gasolina, productos a base de petróleo,

aceites penetrantes, etc., lleguen a tocas las piezas

de plástico. Las sustancias químicas pueden dañar,

debilitar o destruir el plástico, lo cual a su vez puede

producir lesiones corporales serias. Las herramientas

eléctricas que se utilizan en materiales de bra de

vidrio, paneles de yeso para paredes, compuestos de

resanar o yeso, están sujetas a desgaste acelerado

y posible fallo prematuro porque las partículas y

limaduras de bra de vidrio son altamente abrasivas

para los cojinetes, escobillas, conmutadores, etc.

Por consiguiente, no recomendamos el uso de

esta herramienta durante períodos prolongados de

trabajo en estos tipos de materiales. Sin embargo, si

usted trabaja con cualquiera de estos materiales, es

sumamente importante limpiar la herramienta con aire

comprimido.

ADVERTENCIA:

Al dar servicio a la unidad, sólo utilice piezas de

repuesto idénticas. El empleo de piezas diferentes

puede causar un peligro o dañar el producto.

ADVERTENCIA:

Siempre purgue toda la presión, desconecte la unidad

del suministro de corriente y permita que se enfríe

antes de limpiarla o efectuarle reparaciones.

ADVERTENCIA:

Siempre use gafas de seguridad o anteojos protectores

con protección lateral al usar herramientas eléctricas o

al soplar el polvo con aire comprimido. Si la operación

genera mucho polvo, también póngase una mascarilla

contra el polvo.

MANTENIMIENTO

Problema Causa Solución

El compresor no arranca El tanque tiene suficiente presión.

No hay energía elétrica.

Fusibles de casa/taller fundidos.

El Disyuntor de casa/taller salta.

Sobrecarga térmica activada.

Pérdida de potencia o sobrecalentamiento.

El interruptor de presión es defectuoso.

El compresor se enciende cuando la presión del

tanque desciende a la presión de ananque.

Asegurase de que la unidad esté enchufada.

Reemplazar el fusible de casa/taller.

Restablecer el disyuntor del taller o casa y

determinar la causa del problema.

Desconectar el compresor y esperar que se enfrie.

Una vez enfriado, será posible utilizarlo nuevamente.

Para un uso apropiado, comprobar la extensión

del cable.

Remplazar el interruptor de presión.

El motor zumba pero no funciona o lo

hace con lentitud

Voltaje bajo.

Cordón de extensión de calibre o longitud

equivocados.

El devanado del motor tiene corto o esté

abierto.

Válvula de retención o de seguridad defectuosa.

Revisar con voltímetro.

Verifique que el calibre y la longitud del cable

sean los correctos.

Lleve el compresor a un centro de servicio.

Los fusibles se funden o el disyuntor

del circuito se dispara continuamente

Fusible de capacidad incorrecta,

sobrecarga en el circuito.

Cordón de extensión de calibre o longitud

equivocados.

Vélvula de retención o de seguridad defectuosa.

Verifique que el fusible sea de la capacidad

correcta, use un fusible con retardo de tiempo,

desconecte otros aparatos eléctricos del circuito

o conecte el compresor a un subcircuito exclusivo.

Verifique que el calibre y la longitud del cable

sean los correctos.

Lleve el compresor a un centro de servicio.

El protector contra sobrecarga

térmica interrumpe la corriente

continuamente

Voltaje baio.

Ventilación insuficiente / temperatura

ambiental demasiado elevada.

Cordón de extensión de calibre o longitud

equivocados.

Revise con voltímetro.

Lleve el compresor a un lugar bien ventilado.

Verifique que el calibre y la longitud del cable

sean los correctos.

La presión del aparato receptor del

aire desciende cuando se apaga el

compresor.

Conexiones flojas (adaptadores,

mangueras, etc.).

Válvula de drenaje floja.

Revise para ver si hay fugas en h vélvula.

Revise todas las conexiones con solución de

agua y jabón, y apriételas.

Apriete la vélvula de drenaje.

Lleve el compresor a un centro de servicio.

Humedad excesiva en el aire de

descarga

Cantidad excesiva de agua en el tanque de aire.

Alta humedad.

Drene el tanque.

Lleve la unidad a un lugar de menor humedad;

use un filtro de aire en línea.

Fugas de aire Conexión de la manguera suelta o mal

sellada.

Manguera de aire rota o dañada.

Asegúrese de que las conexiones estén bien

ajustadas y selladas con cinta de sellado de hilos.

Cambie la manguera del aire.

El compresor funciona continuamente Válvula de drenaje del tanque o válvula de

inflado abiertas.

lntenuptor de presión defectuoso.

Uso excesivo de aire.

Asegúrese de que la válvula de drenaje del

tanque y la válvula de inflado estén cerradas.

Lleve el compresor a un centro de servicio.

Disminuya el consumo de aire; el compresor

no tiene la suficiente capacidad para las

necesidades de la herramienta.

El compresor vibra Afloje los pernos de montaje. Apriete los pernos de montaje.

Producción de aire más baja de lo

normal

Válvulas de entrada descompuestas.

Hay conexiones con fugas.

Lleve el compresor a un centro de servicio.

Aplicar la cinta selladora de roscas para ajustar

y tensar.

PELIGRO:

No desmonte la válvula de retención teniendo

aire en el tanque; vacíe el tanque.

SOLUCIÓN DE PROBLEMAS

LISTA DE PIEZAS DE REPUESTO

DIAGRAMA DE LAS PIEZAS – COMPRESOR DE AIRE

LISTA DE PIEZAS DE REPUESTO

LISTA DE PIEZAS − COMPRESOR DE AIRE – N. DE MODELO F2OL55H

El número de modelo se encuentra en una placa adherida al tanque de aire. Siempre mencione el número del modelo en

toda correspondencia relacionada con el COMPRESOR DE AIRE PORTÁTIL o al hacer pedidos de piezas de repuesto.

NÚM. REF. NÚM. PIEZA DESCRIPCIÓN CANT.

049 9038724 CUBIERTA DE PLÁSTICO ...........................................................................1

103 D091007 PIE ................................................................................................................4

106 9047061 ACOPLADOR RÁPIDO ................................................................................1

107 9047062 VÁLVULA DE DRENAJE ..............................................................................1

108 9051169 REGULADOR DE AIRE ................................................................................1

109 9052124 MANÓMETRO ..............................................................................................1

110 9049049 VÁLVULA DE SEGURIDAD ..........................................................................1

112 9416512 ACOPLADOR ...............................................................................................2

117 9038760 MANILLA DE GOMA .....................................................................................1

131 9063231 PRESÓSTATO ..............................................................................................1

132 9065794 CABLE CON ENCHUFE ...............................................................................1

133 9064792 INTERRUPTOR DE ALIMENTACIÓN ..........................................................1

145 9043323 TUBO DE DESCARGA .................................................................................1

500 9064803 TARJETA ELECTRÓNICA ............................................................................1

501 9038585 SOPORTE PARA INTERRUPTOR ...............................................................1

502 9052125 MANÓMETRO ..............................................................................................1

503 9053408 CONECTOR “T” ............................................................................................1

505 9064821 CERRADURA DEL CORDÓN ......................................................................1

506 9101978 TORNILLO TCEI M6x14 ...............................................................................4

507 9142592 TORNILLO PARKER 3,9x16 ........................................................................2

508 9101305 TORNILLO TCEI M6x25 ...............................................................................2

509 9103525 TORNILLO TSEI 4x12 ..................................................................................2

510 9104153 TORNILLO M3x6 ..........................................................................................2

PUMP 9416702 BOMBA .........................................................................................................1

GARANTÍA LIMITADA DE UN AÑO DEL COMPRESOR DE AIRE FINI

Este producto está fabricado por FNA (Zhejiang) Co.,Ltd. con sede en Zhejiang, China en sus esta-blecimientos de

Norteamérica, FNA America, Inc., Fort Mill, SC, o en otros establecimientos de FNA de todo el mundo.

La marca registrada es una licencia FINI. Todas las comunicaciones referidas a la garantía se deberán dirigir al servicio

de asistencia técnica de los compresores de aire FINI (línea gratuita) 1-866-242-4298.

COBERTURA DE LA GARANTÍA LIMITADA DE UN AÑO

Esta garantía cubre los defectos de fabricación o de materiales del compresor de aire FINI por un periodo de 2 años a

partir de la fecha de compra. Esta garantía es especíca para este compresor de aire. Las garantías de los otros productos

FINI pueden variar.

SOLICITUD DE ASISTENCIA

Para la asistencia técnica de este compresor de aire FINI, el cliente debe enviarlo con porte pagado a un centro de

asistencia autorizado para la reparación de los compresores de aire FINI. El cliente debe averiguar la ubicación del

centro de asistencia técnica más cercano a su domicilio llamando al número (línea gratuita) 1-866-242-4298. Cuando

se solicita asistencia en garantía, el cliente debe presentar los comprobantes de compra en los que consta la fecha de

adquisición. El centro de asistencia autorizado reparará cualquier defecto de fabricación, y reparará o reemplazará, a

criterio de FINI, cualquier parte defectuosa sin ningún coste para el cliente.

LÍMITES DE LA GARANTÍA

Esta garantía no cubre el desgaste debido al uso normal ni ninguna anomalía, fallo o defecto producido por el

uso incorrecto, el abuso, la negligencia, la alteración, la modicación o la reparación por parte de personas que no

pertenezcan al centro de asistencia autorizado para la reparación de los compresores de aire FINI. Los materiales

consumibles como aceite, ltros, etc. no están cubiertos por esta garantía. La presente garantía no es válida para

usos comerciales o própositos de alquiler del compresor. FINI NO OFRECE NINGUN OTRO TIPO DE GARANTÍA

CON RELACIÓN A LA COMERCIABILIDAD O A LA IDONEIDAD DE SUS COMPRESORES DE AIRE, EXCEPTO

EN LOS CASOS INDICADOS EXPRESAMENTE EN ESTA GARANTÍA. FINI NO OFRECE NINGÚN OTRO TIPO DE

GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO LO MENCIONADO MÁS ABAJO.

LIMITACIONES ADICIONALES

Para la extensión permitida por las leyes vigentes no se reconoce ninguna garantía implícita, incluyendo las garantías de

COMERCIABILIDAD o de IDONEIDAD PARA UN FIN DETERMINADO. Todas las garantías implícitas - incluyendo las

garantías de comerciabilidad o de idoneidad para un n determinado - que puedan ser impuestas por la legislación del

estado se limitan a un año a partir de la fecha de compra. FINI no se hace responsable de ningún daño directo, indirecto,

accidental, especial ni de daños y perjuicios. Algunos países no permiten limitaciones de la duración de una garantía

implícita y/o no permiten la exclusión o la limitación de los daños y perjuicios; por lo tanto, en dicho caso las limitaciones

no serán aplicadas. Esta garantía le otorga al cliente derechos legales especícos, y el cliente también puede gozar de

otros derechos que pueden variar de un país a otro.

GARANTÍA

COMPRESOR DE AIRE DE 8 LITROS (2 GALONES)

MANUAL DEL USUARIO

F2OL55H

9041004/B

Printed in China

SERVICIO DE CLIENTE

1-866-242-4298

Fini Advanced F2OL55H 2-Gallon 125 PSI Portable Electric Hot Dog Air Compressor

Product's Documents

Use And Care Manual

Specifications

Fini Advanced F2OL55H Questions and Answers

Related Products

JLab KEPICMINIKEYRBLK4 Epic Mini Advanced Multi-device Wireless Keyboard

AL-BM700PRO RED ANCEL BM700 PRO Fit for BMW Scanner - Battery Registration Tool, Code Reader for BMW/Mini/RR, Advanced OBD2 Scanner Auto V-I-N, Full System Diagnostic for BMW Scan Tool with All Reset Services Red

Blackmagic Design ULTMKEY12/A/HDM Ultimatte 12 HD Mini Keyer/Advanced Compositing Processor

Apeman LC350 Mini Projector with LCD Advanced Tech & Better Experience

Vevor YY-C017 Mini Pet Hair Remover Reusable Advanced Pet Hair Removal Tool

Haier 24AP Advanced Plus Series Single Zone Ductless Mini Split System
