SAFETY PRECAUTIONS

ABOUT BM700 Pro

To prevent personal injury or damage to vehicles and/or the

scan tool, read this instruction manual first and observe the

following safety precautions at a minimum whenever working on

a vehicle:

Always perform automotive testing in a safe environment.

Do not attempt to operate or observe the tool while driving a

vehicle. Operating or observing the tool will cause driver

distraction and could cause a fatal accident.

Wear safety eye protection that meets ANSI standards.

Operate the vehicle in a well ventilated work area: Exhaust

gases are Poisonous.

Put the transmission in PARK (for automatic transmission) or

NEUTRAL (for manual transmission) and make sure the parking

brake is engaged.

Keep the scan tool dry, clean, free from oil/water or grease. Use

a mild detergent on a clean cloth to clean the outside of the

scan tool, when necessary.

1) BM700 Pro supports for BMW, Mini and Rolls-Royce brand

cars. It works on all the systems such as engine, transmission,

ABS and airbag etc.

2) Supports OBDII/EOBD Modes of operation.

1. Coverage

• 2.8'' 240x320 pixels LCD screen.

• Operating Voltage: 8V~18V.

• Operating Temperature: 0°C~60°C(32~140°F).

• Storage Temperature: -20°C~70°C(-4~158°F).

2. Product specification

BM700 Pro

OBDII For BMW Oil reset

BMS resetBATEPB reset

SettingsETC reset

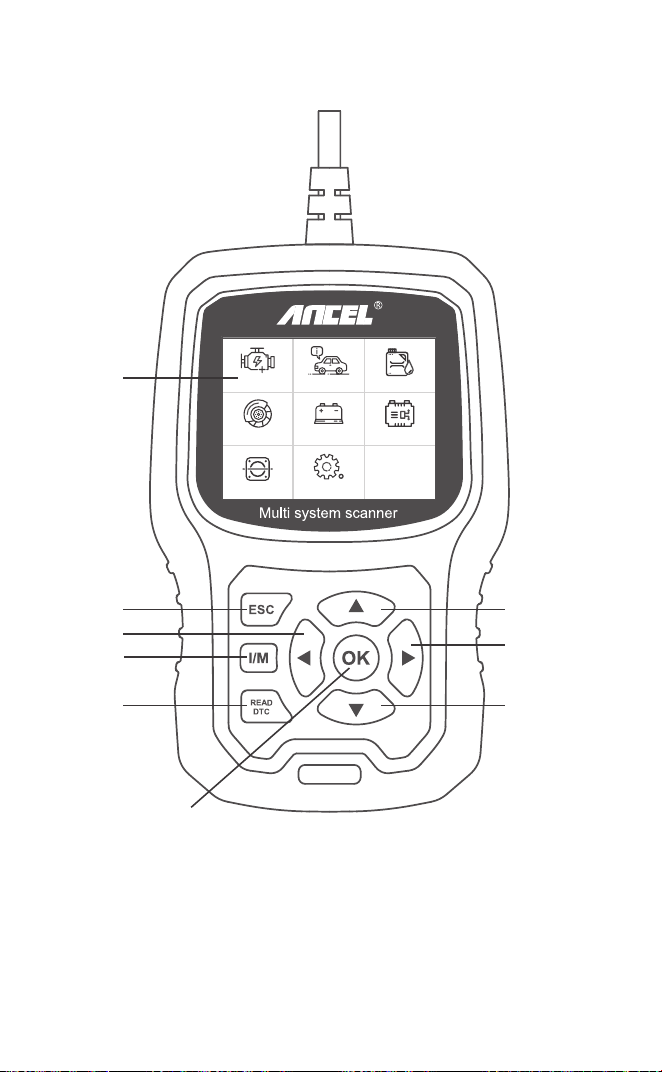

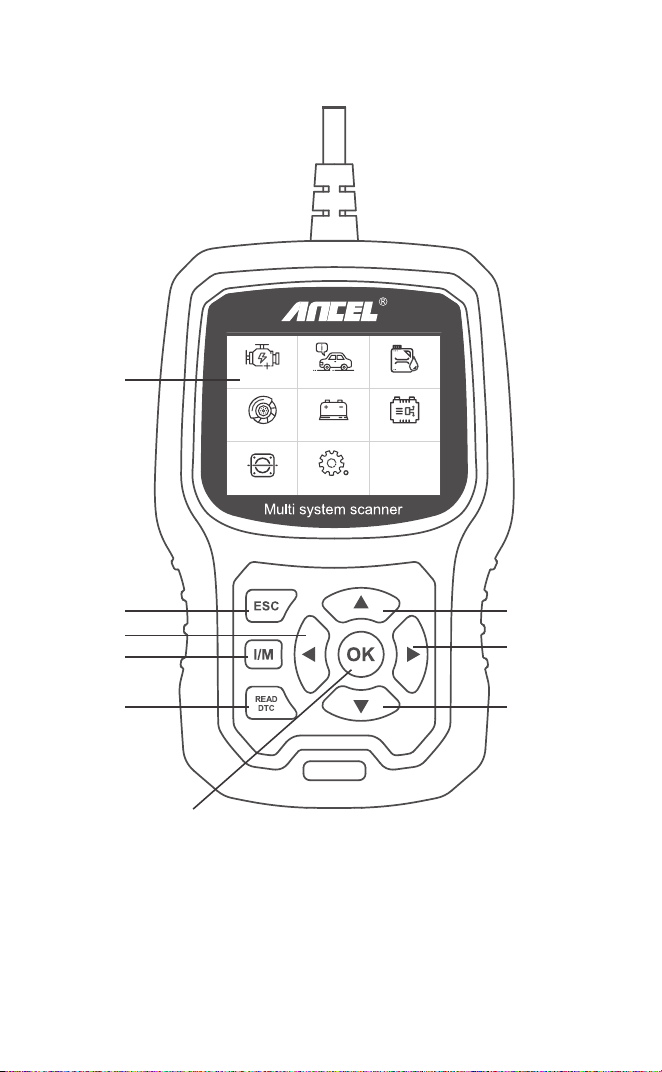

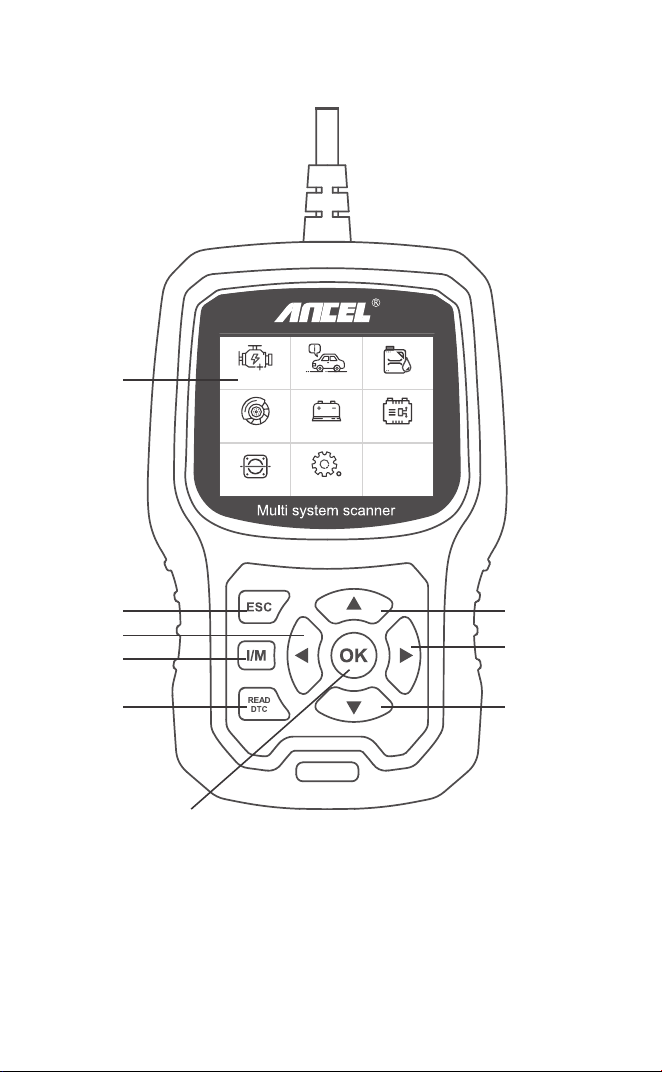

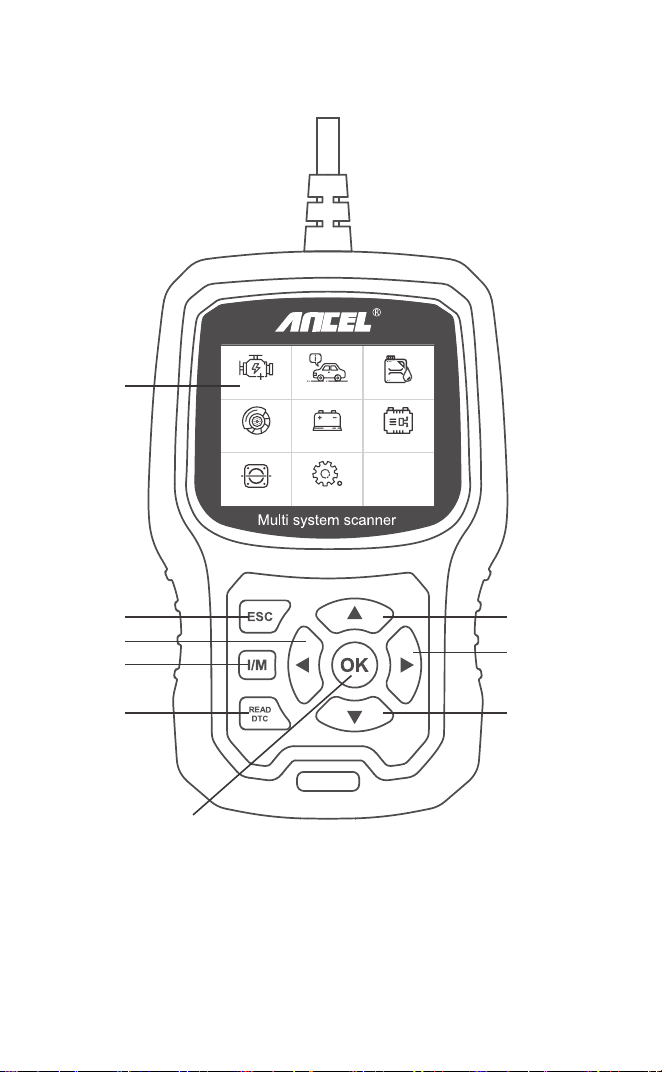

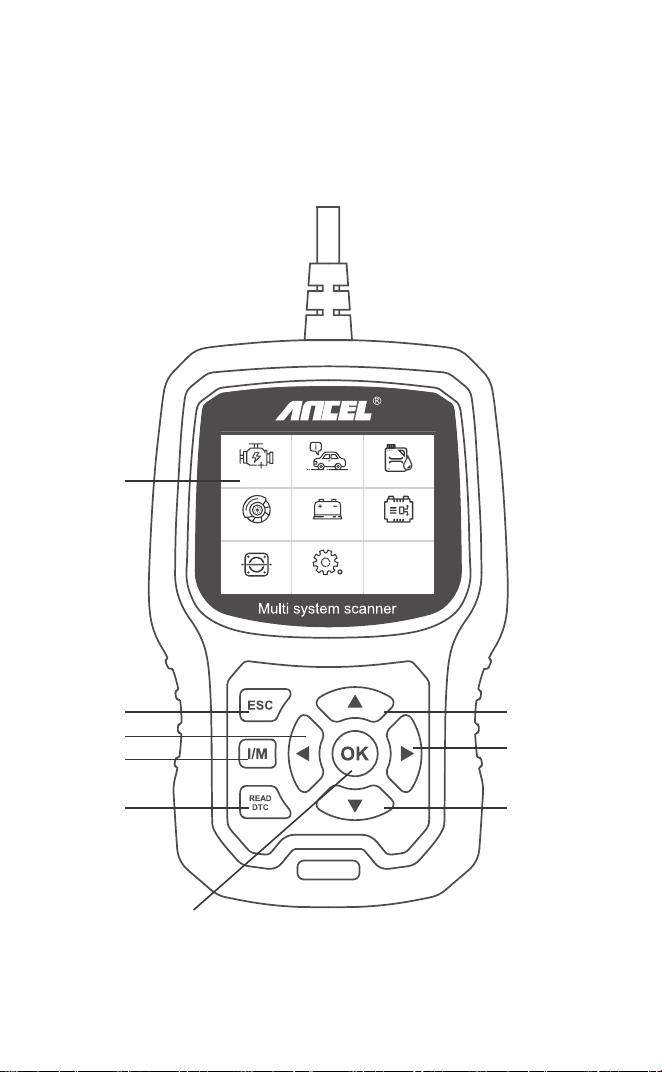

3. Appearance and buttons description

1. LCD SCREEN – Indicates test results. Backlit, 320 x 240

pixels display

2. [OK] BUTTON – Confirms a selection (or action) from a

menu.

3. ESC BUTTON – Cancels a selection (or action) from a menu

or returns to the menu.

3 6

I/M Readiness

10. [READ DTC] BUTTON-Quick read the vehicle’s fault codes.

4. [LEFT] SCROLL BUTTON – In the menu mode through the

menu and sub menu move to the left, when rolling in a data

interface, use the left button can be moved to the last screen.

5. [RIGHT] SCROLL BUTTON – In the menu mode through the

menu and sub menu item move to the right, when rolling in the

data interface, use the right button can be moved to the next

screen.

6. [UP] SCROLL BUTTON – In the menu mode through the

menu and sub menu item moving up. When retrieving data for

more than a screen by moving up the screen to the previous

screen for more data.

7. [DOWN] SCROLL BUTTON – In the menu mode through the

menu and sub menu item moves down. When retrieving data

more than one screen, by moving down the screen to the next

screen for more data.

8. OBD-16PIN CONNECTOR – Connects the scan tool to the

vehicle’s Data Link Connector (DLC).

9. [I/M] BUTTON - Quick State Emissions readiness check and

drive cycle verification.

Remarks:

MIL Yellow- Dashboard MIL ON

MIL Gray-Dashboard MIL OFF

-not support

-complete

-not complete

OPERATION INSTRUCTIONS

1.1 Turn the ignition on.

1.2 Locate the vehicle's 16-pin Data Link Connector (DLC).

2.1 For BMW

1. Connect BM700 Pro

2. BM700 Pro Features

When entering the BMW menu, please select the 'Automatically

Search (Auto VIN)' menu for testing first.

If the 'Automatically Search (Auto VIN)' menu connection fails,

you can try the 'Select Vehicle Diagnose' menu for testing.

Select Menu

Last Test Record

Automatically Search(Auto VIN)

Select Vehicle Diagnose

Select System Diagnose

2/4

OBDII For BWM Oil reset

BMS resetBATEPB reset

SettingsETC reset

Diagnostic

For BMW

For MINI

For Rolls-Royce

1/3

BMW

MINI

ROLLS-

ROYCE

Choose [Basic Functions] and it displays as follow:

2.2 Basic Functions

Select System Diagnose

CAS Car Access System

ECM Engine Control Module

ECM2 Engine Control Module 2

EGS Transmission

ABS/ACS/DSC Dynamic Stabilit...

SRS Air Bag

FPB Electronic Parking Brake

1/86

Select Menu

System Scan

Manual Select

2/2

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

1/3

System scan is to scan all vehicle systems.

Manual Select is to display all possible systems, select one of

the systems to diagnosis.

Choose [Manual Select] and it displays as follows:

For example: Choose [ECM Engine Control Module] and it

displays as follows:

Select System Diagnose

CAS Car Access System

ECM Engine Control Module

ECM2 Engine Control Module 2

EGS Transmission

ABS/ACS/DSC Dynamic Stabilit...

SRS Air Bag

FPB Electronic Parking Brake

1/86

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

1/4

2.2.1 Version Information

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

1/4

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

2/4

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

3/4

Choose [Version Information] and it displays as follows：

Version Information

Diagnosis Index: 0F2426

2.2.2 Read Fault Codes

Choose [Read Fault Codes]. Press up or down button to check

each fault code as follows:

Read Fault Codes

29CF Combustion misfires

Cylinder 3

1/20

2.2.3 Erase Fault Codes

Choose [Erase Fault Codes] then press [OK] button as follows:

Information

Erase fault codes!

Are you sure?

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

4/4

Select Function

View All Items

Select Items

2/2

Select Datastream

All Datastream Of Page[v]

[v]

Engine speed[rpm]

DISA potentiometer voltage[v]

Throttle opening[%]

1~4/6

Choose [Read Datastream] then press [OK] button as follow:

Choose [Select Items] and press [OK] button as follows:

Press [LEFT] and [RIGHT] buttons to page

Press [UP] and [DOWN] buttons to select one by one

Press [OK] button to select the Datastream

Press [ESC] button to read Datastream

You need to press [OK] again to clear the fault codes, or you

can press [ESC] button to give up clearing fault codes, as

follows:

Version Information

Erase fault codes had success.

Please wait 10 seconds, Turn ignition

off and Switch on again.

Read fault codes to verify.

2.2.4 Read Datastream

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

2/3

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

1/9

CBS Function(Service Function)

Oil reset

CBS Reset

CBS Correction

1/3

Oil reset

This function will perform’

engine oil reset’ and ‘vehicle check

reset’.

Note!

The vehicle check is related to

the engine oil. After the oil is

Choose [Special Functions] and it displays as follows:

2.3 Special Functions

Choose [CBS Function (Service Function)] and it displays as

follows：

[Oil Reset]: Engine oil, Vehicle inspection, Reset.

[CBS Reset]: Engine oil, Spark plugs, Front brakes, Rear

brakes, Coolant, Diesel particle filter, Brake fluid, Micro filter,

Vehicle inspection, Exhaust emission inspection, Vehicle check.

[CBS Correction]: Engine oil, Spark plugs, Front brakes, Rear

brakes, Coolant, Diesel particle filter, Brake fluid, Micro filter,

Vehicle inspection, Exhaust emission inspection, Vehicle check.

The three menus of Oil Reset, CBS Reset, and CBS Correction

support different functions for different vehicles. Therefore, the

functions supported by your vehicle are subject to actual

testing.

2.3.1 CBS Functions

After the device completes the battery registration, it will prompt

that the registration is successful.

If the battery registration fails, please check the following points:

（1）Update the software to the latest version.

（2）Turn on the ignition switch without starting the engine, and

enter diagnostic mode by pressing the start-stop button three

times in a row.

（3） Ensure the new battery is the same type as the old

battery.

（4） If the above three points are all correct and the battery

registration still fails, please provide feedback data.

Special Functions

0 km

Notice!

In order for the registration to

be permanently applied in the

engine control unit, let the vehicle

go to sleep. Otherwise the last

Special Functions

Service Function Finished

Note: Replacing the battery with a different type is

considered a modification/additional installation, which is

not supported by the device.

Choose [EPB Electronic Parking brake] and it displays as

follows:

2.3.4 EPB Electronic Parking Brake

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

6/9

EPB Parking brake

Workshop mode,Automatic Hol...

Startup-up,Automatic Hold br ake

1/2

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

3/9

ECM Engine Control Module

Reset adaptation values

Idle speed

Learning Valvtronic limit positi...

1/3

Choose [ECM Engine Control Module] and it displays as follows:

2.3.2 ECM Engine Control Module

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

5/9

Choose [Battery Management] and it displays as follows:

The device does not support any modification of battery

parameters, such as battery type and capacity.

2.3.3 Battery Management

Battery

Reqister Battery Change

Evaluate Battery Charge State

1/2

Battery exchange is entered.

Please wait!

Special Functions

The battery exchange was

successfully registered.

The following was entered:

Last battery exchange: 3760

Last but one battery exchange:

Choose [Steering-angle sensor] and it displays as follows:

2.3.5 Steering-angle sensor

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

7/9

Information

Exactly set front wheels to

staright - ahead position. The

steering wheel must be positioned

horizontally.(Approximate setting

suffient).

Preconditon for initialization of

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

3/3

Note: The special features of each model are different,

please according to the actual operation.

Choose [Erase All Systems Fault Codes] and it displays as

follows:

2.4 Erase All Systems Fault Codes

Erase All Systems Fault Codes

Are you sure you want to clear

the fault codes of all electronic

control systems of the vehicle?

Before clearing, please make

sure that all faults of the vehicle

have been checked. After the

You need to press [OK] again to clear the fault codes. Or you

can press [ESC] button to give up clearing fault codes. It shows

as the follow after clearing the fault codes.

Note: For BMW car after 2003.

Erase All Systems Fault Codes

Erase fault codes had Success.

Please wait 10 seconds,Turn

ignition off and Switch on again.

Read fault codes to verify.

If the current fault is a

hardware fault, it must be

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

1/6

1) Use the UP/DOWN scroll button to select Read Codes from

the Diagnostic Menu and press [OK].

2) View DTCs and their definitions on screen.

3.1 Read Codes

3.OBDII System

DTC

P0143

Generic

1/8

Current

O2 Sensor Circuit Low Voltage

Bank 1 Sensor 3

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

2/6

1) Use the UP/DOWN scroll buttons to select Erase Codes from

the Diagnostic Menu and press [OK].

3.2 Erase Codes

2) A warning message comes up asking for your confirmation.

3) Press [OK] to confirm.

Erase Codes

Clear/Reset Emission-Related

Diagnostic Information, AreYou

sure?

Erase Codes

Please Turn Ignition ON with

Engine Off, Press OK key to

continue!

Erase Codes

Emission-Related Diagnostic

Information has been cleared!

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

3/6

I/M Readiness

Since DTCs Were Cleared

This Drive Cycle

1/2

Use the UP/DOWN scroll button to select I/M Readiness from

the Diagnostic Menu and press [OK].

3.3 I/M Readiness

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

4/6

Use the UP/DOWN scroll button to select Data Stream from the

Diagnostic Menu and press [OK].

3.4 Data Stream

Datastream

Fuel system 1 status OL_DriveB2

9.0%

135°C

-21.1%

Fuel system 2 status

calculated load value

Engine coolant

temperature

Short term fuel trim -

Bank 1

1~5/64ok:zoom in

Evap System Test

Evaportive system leak test

not supported

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

5/6

Use the UP/DOWN scroll button to select Evap Leak Test from

the Diagnostic Menu and press [OK].

3.5 Evap Leak Test

Diagnostic Menu

Read Codes

Erase Codes

I/M Readiness

Data Stream

Evap System Test

Vehicle Information

6/6

Use the UP/DOWN scroll button to select Vehicle Information

from the Diagnostic Menu and press [OK].

3.6 Vehicle Information

Vehice Information

Vehicle Identification Number(VIN):

LVSFBFAC94F020950

Calibration Identifications(CID):

000007550753

Calibration Verification Numbers(CVN):

B5073064

Choose [Language] and it displays as follows:

Interface languages: English, French, German, Spanish,

Russian, Portuguese, Sweden, Finland, Norway, Denmark.

4. Tool Setup

4.1 Language

Language

Deutsch

Italiano

Français

Suomalainen

Dansk

English

Español

2/12

Settings

Language

Beeper

1/5

Unit of measure

Background

Device information

Beeper

OFF

1/2

Choose [Beeper] and it displays as follows:

4.2 Beeper

Choose Unit of measure and it displays as follows:

4.3 Unit of measure

Settings

Language

Beeper

2/5

Unit of measure

Background

Device information

Unit of measure

Metric

Imperial

1/2

Background

Night mode

Day mode

1/2

Choose Background and it displays as follows:

4.4 Background

Settings

Language

Beeper

3/5

Unit of measure

Background

Device information

Settings

Language

Beeper

4/5

Unit of measure

Background

Device information

Choose Device Information and it displays as follows:

4.5 Device Information

Settings

Language

Beeper

5/5

Unit of measure

Background

Device information

Software version:

Library version:

Serial number:

1.03

2.70

DA609C000006

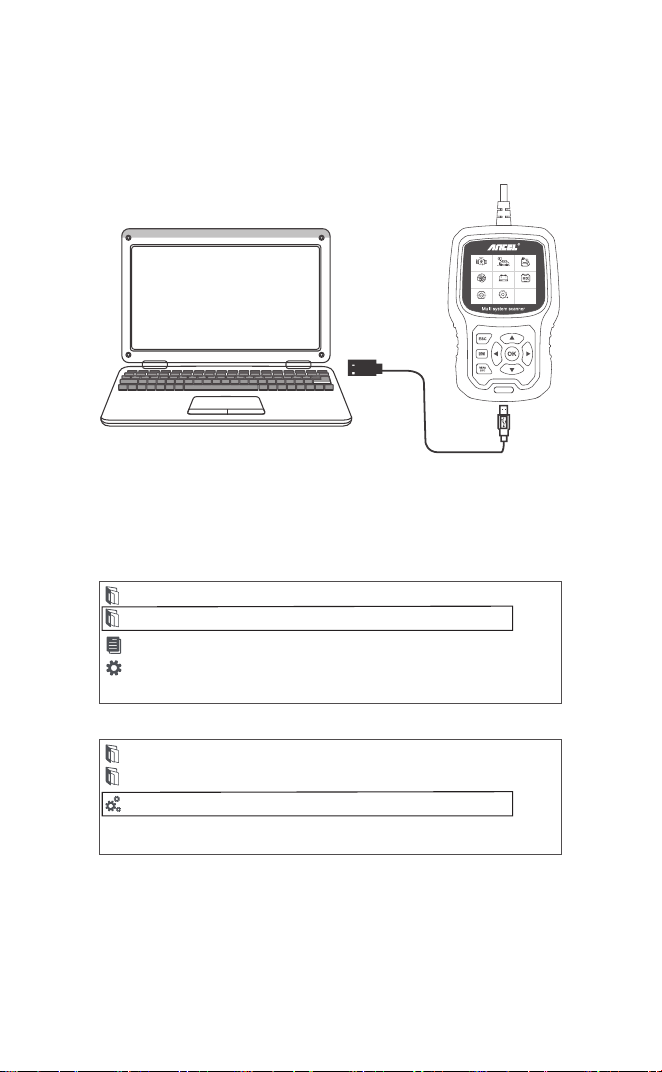

Transfer data to your computer and generate feedback file (You

need to download upgrade file on the computer from ANCEL

website ). The device is connected with computer through USB

cable.

Choose "Update" file and it displays as follow:

bin

driver

README.txt

Update.exe

5. Feedback

Click “Feedback” and it displays as follow:

Getting relevant information.Please wait about a minute...

Feedback

Please send the feedback.bin file to [email protected].

Note: Please do not upgrade when feeding back data.

bin

driver

README.txt

feedback.bin

Update.exe

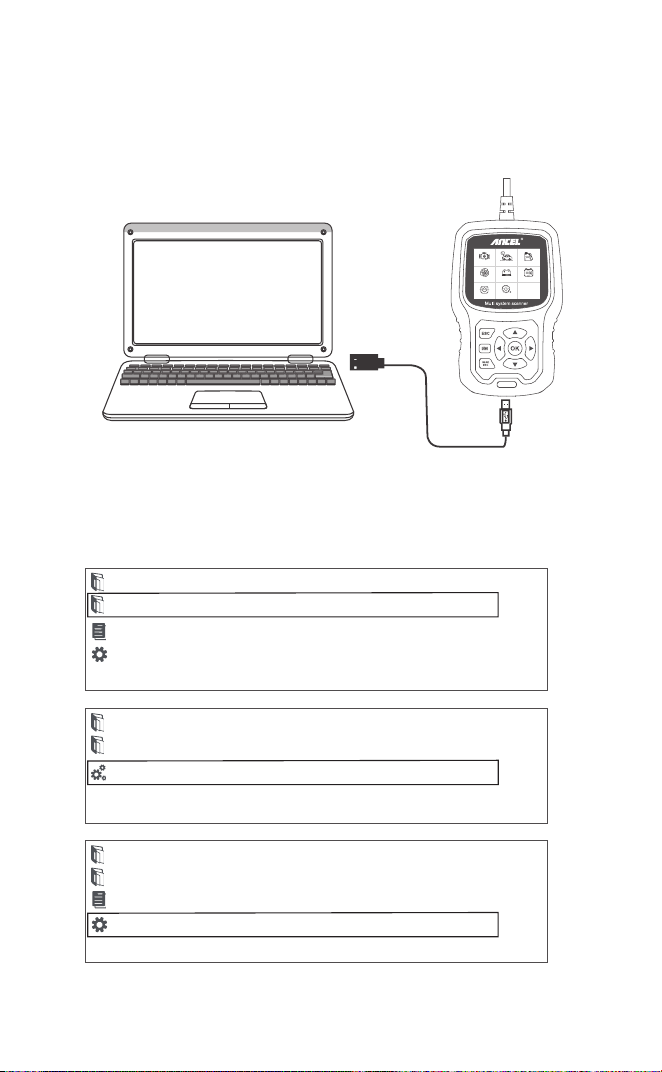

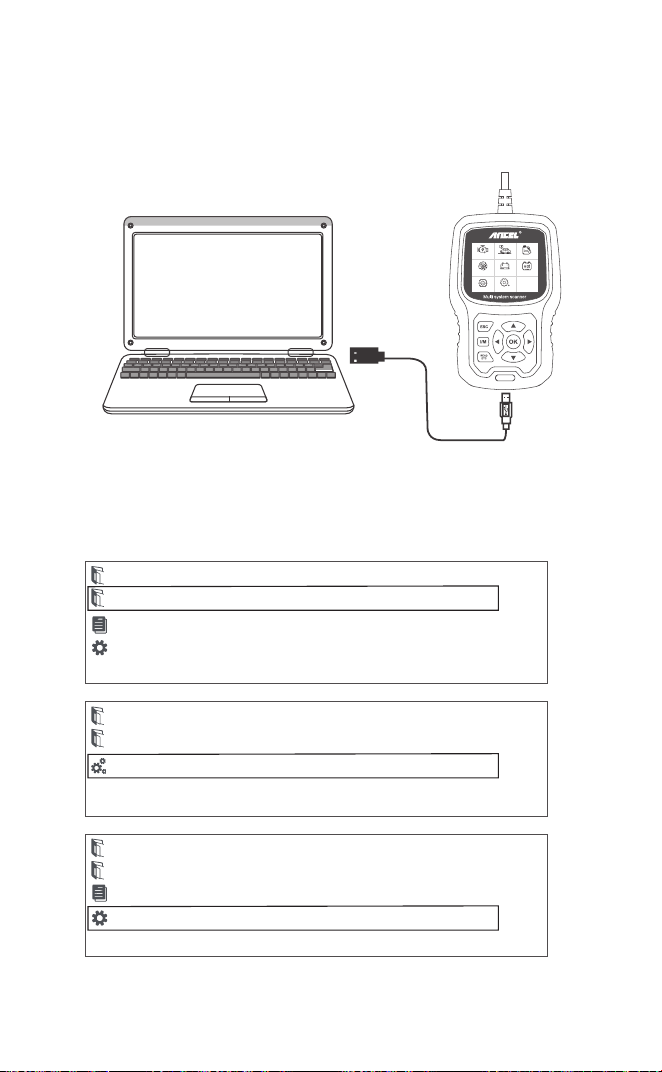

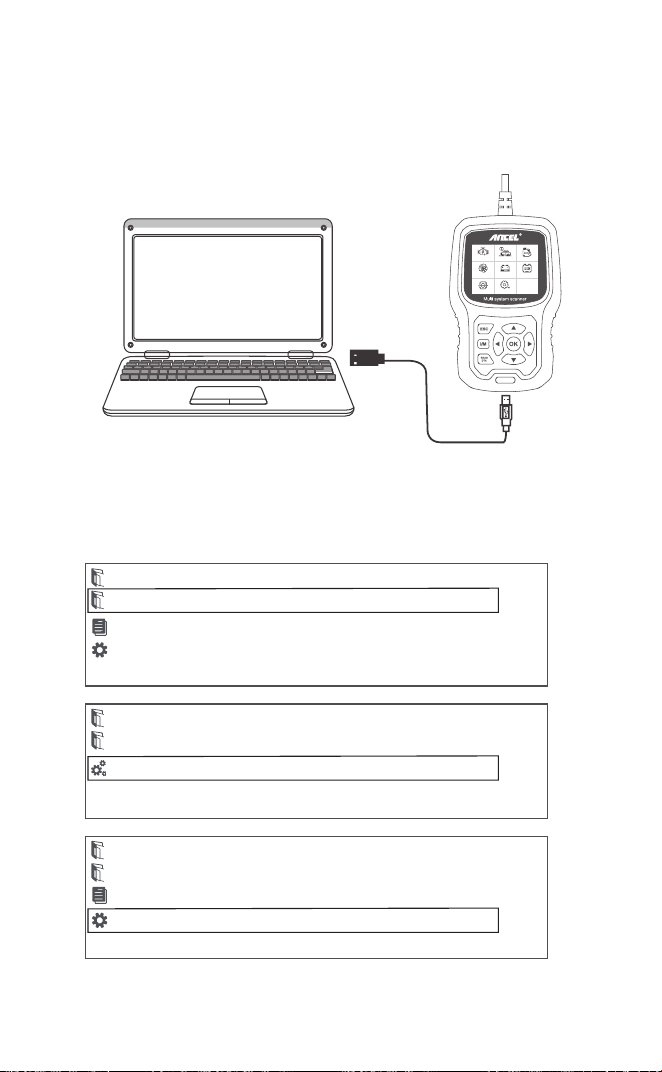

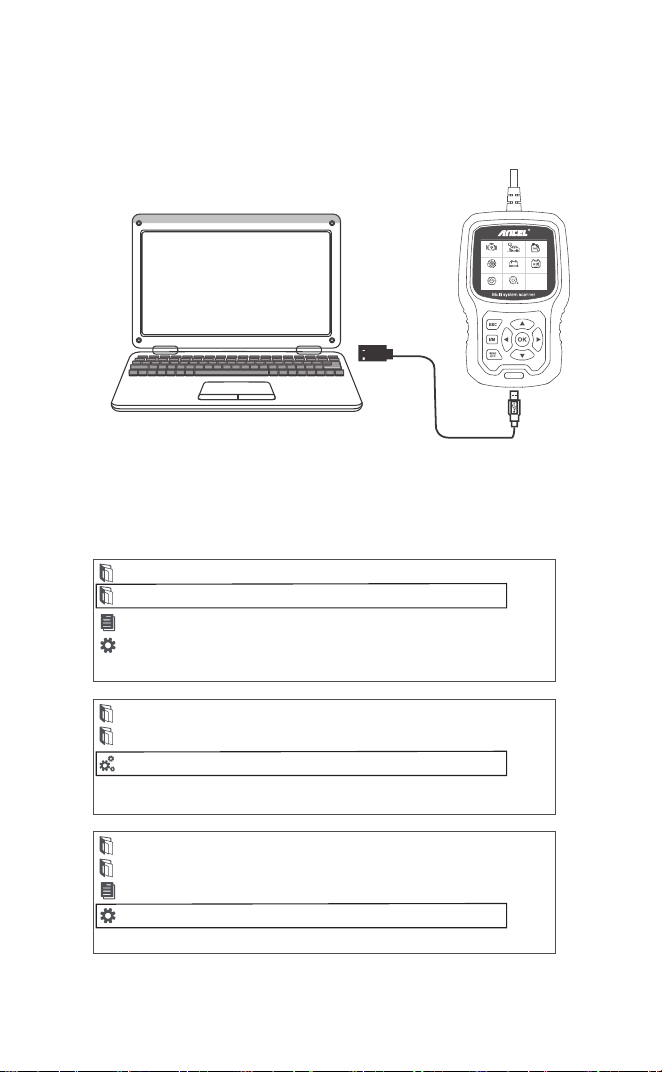

6. Update

1.Download update software.

2.Connect the devise with computer through USB cable.

BM700 Pro

OBDII For BMW Oil reset

BMS resetBATEPB reset

SettingsETC reset

3. The update software is only supported by win7/8/10/11.

* If computer system is Windows 7, please click "install

driver.bat" in the driver files to install the driver.

bin

driver

README.txt

1.Cilck “driver” file

Update.exe

bin

driver

install driver.bat

2.Cilck “install driver.bat” to install the driver

* Windows 8/10/11 can run update software directly.

bin

driver

README.txt

Windows 8/10/11 can run update directiy

Update.exe

bin

driver

README.txt

3.Cilck “Update”

Update.exe

PRÉCAUTIONS DE SÉCURITÉ

À PROPOS DE BM700 Pro

Pour éviter toute blessure corporelle ou tout dommage aux

véhicules et / ou à l’outil de numérisation, lisez tout d’abord ce

manuel d’instructions et observez au minimum les précautions

de sécurité suivantes lorsque vous travaillez sur un véhicule:

Toujours effectuer des tests automobiles dans un

environnement sécurisé N'essayez pas d'utiliser ou d'observer

l'outil pendant que vous conduisez un véhicule. L'utilisation ou

l'observation de l'outil peut distraire le conducteur et causer un

accident mortel.

Portez des lunettes de sécurité conformes aux normes ANSI.

Utilisez le véhicule dans une zone de travail bien ventilée: Les

gaz d'échappement sont toxiques.

Mettez la transmission en position de stationnement (pour la

transmission automatique) ou neutre (pour la transmission

manuelle) et assurez-vous que le frein de stationnement est

serré.

Gardez l’outil d’analyse sec, propre, exempt d’huile / eau ou de

graisse. Utilisez un détergent doux sur un chiffon propre pour

nettoyer l'extérieur de l'analyseur, si nécessaire.

1) BM700 Pro supports pour marques de voitures BMW, Mini et

Rolls-Royce. Il fonctionne sur tous les systèmes tels que

moteur, transmission, ABS et airbag, etc.

2) Prend en charge les modes de fonctionnement OBDII /

EOBD.

1. couverture

• Écran couleur 2.8'LCD, 320 x 240 pixels

• Tension de fonctionnement: 8V~18V

2. spécification du produit

BM700 Pro

OBDII Pour BMW Réinitialis...

Réinitialis...BATRéinitialis...

Installatio...Réinitialis...

3. Description de l'apparence et des boutons

• Température de fonctionnement: 0°C~60°C(32~140°F)

• Température de stockage: -20°C~70°C(-4~158°F)

1. LCD DISPLAY - Indique les résultats du test. Écran rétroé-

clairé de 320 x 240 pixels.

3 6

2. [OK] BOUTON - Confirme une sélection (ou une action) dans

un menu.

3. BOUTON ESC - Annule une sélection (ou une action) dans

un menu ou revient au menu.

I/M Readiness

10. BOUTON [LIRE LES DTC] -Lisez rapidement les codes

d’erreur du véhicule.

4. BOUTON DE DÉFILEMENT [GAUCHE]: en mode menu, le

menu et le sous-menu sont déplacés vers la gauche. Lorsque

vous naviguez dans une interface de données, utilisez le

bouton de gauche pour accéder au dernier écran.

5. BOUTON DE DÉFILEMENT [DROIT] - En mode menu, le

menu et le sous-élément de menu se déplacent vers la droite.

Lors du défilement dans l'interface de données, vous pouvez

utiliser le bouton droit pour passer à l'écran suivant.

6. BOUTON DE DÉFILEMENT [UP]: en mode menu, l'élément

de menu et de sous-menu se déplace vers le haut. Lors de la

récupération de données pour plus d'un écran, déplacez l'écran

précédent pour afficher plus de données.

7. BOUTON DE DÉFILEMENT [DOWN] - Dans le mode menu,

l'élément de menu et de sous-menu est abaissé. Lors de la

récupération de données sur plusieurs écrans, déplacez-vous

vers l’écran suivant pour afficher plus de données.

8. CONNECTEUR OBD-16PIN - Connecte l’outil de scan au

connecteur de liaison de données (DLC) du véhicule.

9. BOUTON [I / M] - Contrôle rapide de l'état d'émissions et du

cycle de conduite.

Remarks:

MIL Yellow- Dashboard MIL ON

MIL Gray-Dashboard MIL OFF

-pas de support

-compléter

-not compléter

Instructions d'utilisation

1.1 Mettez le contact.

1.2 Localisez le connecteur de liaison de données (DLC) à

16 broches du véhicule.

2.1 Pour BMW

1. Connectez BM700 Pro

2. BM700 Pro Caractéristiques

Lorsque vous entrez dans le menu BMW, sélectionnez d'abord

le menu « Recherche automatique (VIN automatique) » pour

effectuer un test.

Si la connexion au menu « Rechercher automatiquement (VIN

automatique) » échoue, vous pouvez essayer le menu «

Sélectionner le diagnostic du véhicule » pour le test.

Sélectionner le menu

Dernier Raccourci Test

Rechercher automatiquement(...

Sélectionner le Modèle de Véhi...

Sélectionner le Système Diagn...

1/4

Diagnostiqué

Pour BMW

Pour MINI

Pour Rolls-Royce

1/3

BMW

MINI

ROLLS-

ROYCE

OBDII Pour BMW Réinitialis...

Réinitialis...BATRéinitialis...

Installatio...Réinitialis...

1/4

Choisissez [Fonctions de base] et il s’affiche comme suit:

2.2 Fonctions de base

L'analyse du système consiste à analyser tous les systèmes du

véhicule.

La sélection manuelle consiste à afficher tous les systèmes

possibles. Sélectionnez l'un des systèmes à diagnostiquer.

Choisissez [Sélection manuelle] et l’affichage se présente

comme suit:

Par exemple: Choisissez [ECM Engine Control Module] et le

message suivant s'affiche:

Select System Diagnose

CAS Car Access System

ECM Engine Control Module

ECM2 Engine Control Module 2

EGS Transmission

ABS/ACS/DSC Dynamic Stabilit...

SRS Air Bag

FPB Electronic Parking Brake

1/86

Select Menu

System Scan

Manual Select

2/2

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

1/3

Select System Diagnose

CAS Car Access System

ECM Engine Control Module

ECM2 Engine Control Module 2

EGS Transmission

ABS/ACS/DSC Dynamic Stabilit...

SRS Air Bag

FPB Electronic Parking Brake

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

1/86

2.2.1 Informations sur la version

Choisissez [Informations sur la version] et il s’affiche comme

suit:

2.2.2 Lire les codes de défaut

Choisissez [Lire les codes d'erreur]. Appuyez sur le bouton haut

ou bas pour vérifier chaque code d'erreur comme suit:

2.2.3 Effacer les codes de panne

Choisissez [Effacer les codes de défaut] puis appuyez sur le

bouton [OK] comme suit:

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

1/4

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

2/4

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

3/4

Version Information

Diagnosis Index: 0F2426

Read Fault Codes

29CF Combustion misfires

Cylinder 3

1/20

Information

Erase fault codes!

Are you sure?

Choisissez [Lire le flux de données] puis appuyez sur le bouton

[OK] comme suit:

Choisissez [Sélectionner les éléments] et appuyez sur le

bouton [OK] comme suit:

Vous devez appuyer à nouveau sur [OK] pour effacer les codes

d'erreur. Ou vous pouvez appuyer sur la touche [ESC] pour

annuler l’effacement des codes de panne, comme suit:

2.2.4 Lire le flux de données

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

4/4

Select Function

View All Items

Select Items

2/2

Select Datastream

All Datastream Of Page[v]

[v]

Engine speed[rpm]

DISA potentiometer voltage[v]

Throttle opening[%]

1~4/6

Version Information

Erase fault codes had success.

Please wait 10 seconds, Turn ignition

off and Switch on again.

Read fault codes to verify.

1~4/7

Appuyez sur les touches [LEFT] et [RIGHT] pour faire défiler

Appuyez sur les boutons [UP] et [DOWN] pour sélectionner un

par un

Appuyez sur le bouton [OK] pour sélectionner le flux de

données.

Appuyez sur le bouton [ESC] pour lire Datastream

Choisissez [Fonctions spéciales] et l’affichage se présente

comme suit:

2.3 Fonctions spéciales

Choisissez [Fonction CBS (fonction de service)] et l’affichage se

fait comme suit:

[Réinitialisation d'huile] : Huile moteur, Inspection du véhicule,

Réinitialisation.

[Réinitialisation CBS] : Huile moteur, Bougies d'allumage,

Freins avant, Freins arrière, Liquide de refroidissement, Filtre à

2.3.1 Fonctions CBS

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

2/3

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

1/9

CBS Function(Service Function)

Oil reset

CBS Reset

CBS Correction

1/3

Oil reset

This function will perform’

engine oil reset’ and ‘vehicle check

reset’.

Note!

The vehicle check is related to

the engine oil. After the oil is

particules diesel, Liquide de frein, Microfiltre, Inspection du

véhicule, Inspection des émissions d'échappement, Contrôle du

véhicule.

[Correction CBS] : Huile moteur, Bougies d'allumage, Freins

avant, Freins arrière, Liquide de refroidissement, Filtre à

particules diesel, Liquide de frein, Microfiltre, Inspection du

véhicule, Inspection des émissions d'échappement, Contrôle du

véhicule.

Les trois menus de réinitialisation d'huile, de réinitialisation CBS

et de correction CBS prennent en charge différentes fonctions

pour différents véhicules. Par conséquent, les fonctions prises

en charge par votre véhicule sont soumises à des tests réels.

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

3/9

Fonctions spéciales

Ad justment functions

Venting, cooling system

1/2

Choisissez [Module de contrôle du moteur ECM] et il s’affiche

comme suit:

2.3.2 Module de contrôle du moteur ECM

Choisissez [Gestion de la batterie] et l’affichage se présente

comme suit:

2.3.3 Gestion de la batterie

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

5/9

Special Functions

Battery

Enregistrer le changement de la

Analyse de l’état de charge de l...

1/2

德

Une fois que l’appareil a terminé l’enregistrement de la batterie,

il vous demandera que l’enregistrement est réussi.

Si l'enregistrement de la batterie échoue, veuillez vérifier les

points suivants :

（1）Mettez à jour le logiciel vers la dernière version.

（2）Allumez le contacteur d'allumage sans démarrer le

moteur et entrez en mode diagnostic en appuyant trois fois de

suite sur le bouton marche-arrêt.

（3）Assurez-vous que la nouvelle batterie est du même type

que l'ancienne.

（4）Si les trois points ci-dessus sont tous corrects et que

l'enregistrement de la batterie échoue toujours, veuillez fournir

des données de retour.

L’appareil ne prend en charge aucune modification des

paramètres de la batterie, tels que le type et la capacité de la

batterie.

Enregistrer le changement de la b

Battery exchange is entered.

Please wait!

Fonctions spéciales

The battery exchange was

successfully registered.

The following was entered:

Last battery exchange: 3760

Last but one battery exchange:

Fonctions spéciales

0 km

Notice!

In order for the registration to

be permanently applied in the

engine control unit, let the vehicle

go to sleep. Otherwise the last

Fonctions spéciales

Fonction SAV terminée

Remarque: les particularités de chaque modèle sont

différentes, veuillez utiliser en fonction de l'opération

réelle.

Choisissez [EPB Electronic Frein] et l’affichage se présente

comme suit:

2.3.4 Frein de stationnement électronique EPB

Special Functions

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

6/9

EPB Parking brake

Workshop mode

Startup

Parking brake: Bedding-in proce...

1/3

Choisissez [Capteur d'angle de braquage]. Les informations

suivantes s'affichent:

Remarque: les particularités de chaque modèle sont

différentes, veuillez utiliser en fonction de l'opération

réelle.

2.3.5 Capteur d'angle de braquage

Information

Exactly set front wheels to

staright - ahead position. The

steering wheel must be positioned

horizontally.(Approximate setting

suffient).

Preconditon for initialization of

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

7/9

Special Functions

Choisissez [Effacer tous les codes de défaillance des systèmes]

et l’affichage se présente comme suit:

Vous devez appuyer à nouveau sur [OK] pour effacer les codes

d'erreur. Ou vous pouvez appuyer sur le bouton [ESC] pour

abandonner l'effacement des codes d'erreur. Il s’affiche comme

suit après avoir effacé les codes d’erreur.

2.4 Effacer tous les codes de panne des systèmes

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

3/3

Effacer tous les codes de défailla

Are you sure you want to clear

the fault codes of all electronic

control systems of the vehicle?

Before clearing, please make

sure that all faults of the vehicle

have been checked. After the

Remarque: pour les voitures BMW après 2003.

Effacer tous les codes de défailla

Le code d'erreur a été effacé

avec succès.

Attendre 10 secondes, couper

le contact et rallumez-le. Lire

pour vérifier les codes d'erreur.

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système de purge ...

Information du véhicule

1/6

1) Utilisez le bouton de défilement HAUT / BAS pour

sélectionner Lire les codes dans le menu de diagnostic et

appuyez sur [OK].

2) Affichez les DTC et leurs définitions à l'écran.

3.1 Lire les codes

3. Système OBDII

DTC

P0143

Generic

1/8

Actuel

Sonde Lambda chauffee (HO2S

) 3,ligne 1 - basse tension

Sonde Lambda non-chauffee

(02S) 3,ligne 1 - basse tension

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système de purge ...

Information du véhicule

2/6

1） Utilisez les touches de défilement HAUT / BAS pour

sélectionner Effacer les codes dans le menu Diagnostic et

appuyez sur [OK].

3.2 Effacer les codes

2) Un message d'avertissement vous demande votre confirmation.

3) Appuyez sur [OK] pour confirmer.

Effacer des codes

Etes-vous sûr d’effacer/

initialiser I’information de

diagnostic relative à I’émission?

Effacer des codes

L’information relative àl’

émission a été effacée!

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système de purge ...

Information du véhicule

3/6

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système de purge ...

Information du véhicule

4/6

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système de purge ...

Information du véhicule

5/6

Préparation I/M

Depuis les DTCs sont effacés

Ce Cycle de conduite

1/2

Utilisez le bouton de défilement HAUT / BAS pour sélectionner

Préparation I / M dans le menu Diagnostic et appuyez sur [OK].

3.3 Préparation I / M

Contrôle du système de purge ca

Le contrôle de fuite du

système de purge de canister est

indisponible

Utilisez le bouton de défilement HAUT / BAS pour sélectionner

Flux de données dans le menu de diagnostic et appuyez sur

[OK].

3.4 Flux de données

Utilisez le bouton de défilement HAUT / BAS pour sélectionner

Test de fuite Evap dans le menu Diagnostic et appuyez sur

[OK].

3.5 Test de fuite Evap

Datastream

Etats du système d’

alimentation en

OL_DriveB2

9.0%

135°C

-21.1%

Etats du système d’

alimentation en

Valeur de la charge

calculée

Température du liquide

de refroidissement

Correction à court

terme de I’alimentation

1~5/64ok:zoom in

Menu de Diagnostic

Lire des codes

Effacer des codes

Préparation I/M

Flux de données

Contrôle du système de purge ...

Information du véhicule

5/6

Utilisez le bouton de défilement HAUT / BAS pour sélectionner

Informations sur le véhicule dans le menu de diagnostic et

appuyez sur [OK].

3.6 Informations sur le véhicule

Information du véhicule

Numéro d’identification du véhicule

1A1JC544R7252367

Identifications de calibration (CID):

CID1:JMB*36761500

Vérification de I’étalonnage

CVN1:4A4D22A

CVN2:33363736

Choisissez [Langage] et l'écran s'affiche comme suit :

Langues de l'interface : Anglais, français, allemand, espagnol,

russe, portugais, Suède, Finlande, Norvège, Danemark.

4. Configuration de l'outil

4.1 Langage

Bip

OFF

1/2

Choisissez [Bip] et l'écran s'affiche comme suit:

4.2 Bip

Langage

Deutsch

Italiano

Français

Suomalainen

Dansk

English

Español

4/12

Installation de I’outil

Langage

Bip

1/5

Unité de mesure

Contexte

Informations de I’équipement

Installation de I’outil

Langage

Bip

2/5

Unité de mesure

Contexte

Informations de I’équipement

Installation de I’outil

Langage

Bip

3/5

Unité de mesure

Contexte

Informations de I’équipement

Sélectionnez Unité de mesure et l'écran s'affiche comme suit :

4.3 Unité de mesure

Unité de mesure

Metric

Imperial

1/2

Installation de I’outil

Langage

Bip

4/5

Unité de mesure

Contexte

Informations de I’équipement

Sélectionnez Arrière-plan et l'écran s'affiche comme suit :

4.4 Contexte

Contexte

Mode nuit

Mode jour

1/2

Installation de I’outil

Langage

Bip

5/5

Unité de mesure

Contexte

Informations de I’équipement

Sélectionnez Informations sur l'équipement et l'écran s'affiche

comme suit :

4.5 Informations sur l'équipement

Information de I’équipement

Version du logiciel:

Version de la bibliothèque:

Numéro de série:

1.03

2.70

DA609C000006

5. Retour d'information

Transférez les données vers votre ordinateur et générez un fichier de

retour (vous devez télécharger le fichier de mise à jour sur l'ordinateur

à partir du site Web d'ANCEL). L'appareil est connecté à l'ordinateur

par un câble USB.

Choisissez le fichier « Mise à jour » et l'écran s'affiche comme suit :

Cliquez sur "Commentaires" et il apparaît comme suit:

Veuillez envoyer le fichier feedback.bin à

[email protected].

Remarque : veuillez ne pas effectuer de mise à niveau lors

du retour de données.

bin

driver

README.txt

Update.exe

Getting relevant information.Please wait about a minute...

Feedback

bin

driver

README.txt

feedback.bin

Update.exe

BM700 Pro

OBDII Pour BMW Réinitialis...

Réinitialis...BATRéinitialis...

Installatio...Réinitialis...

6. Mise à jour

1. Téléchargez le logiciel de mise à jour

2. Connectez l'appareil à l'ordinateur via un câble USB.

3. Le logiciel de mise à jour n'est pris en charge que le 7/8/10/11.

* Cliquez sur "installer driver.bat" dans les fichiers du pilote pour

installer le pilote, si le système informatique est Windows 7

bin

driver

README.txt

1.Cilck “driver” file

Update.exe

bin

driver

install driver.bat

2.Cilck “install driver.bat” to install the driver

bin

driver

README.txt

3.Cilck “Update”

Update.exe

* Windows 8/10/11 peut exécuter directement le logiciel de mise à

jour.

Sicherheitshinweise und Warnungen

ÜBER BM700 Pro

Um die Gefahr von Verletzungen oder Schäden am Fahrzeug

und/oder dem Abtastwerkzeug zu vermeiden, bitte diese

Bedienungsanleitung aufmerksam durchlesen und die

nachfolgenden Sicherheitshinweise bei jeglicher Arbeit am

Fahrzeug befolgen:

Immer Fahrzeugüberprüfungen in sicherer Umgebuing

ausführen. Die Bedienung oder Beobachtung des Geräts

während der Fahrt führt zur Ablenkung des Fahrers und kann

zu tödlichen Unfällen führen.

Bitte tragen Sie stets Augenschutzausrüstung, die den

ANSI-Normen entspricht. Das Fahrzeug in einer gut belüfteten

Umgebung laufen lassen; Abgase sind giftig.

Das Getrieb auf PARKEN stellen (bei Automatikgetriebe)

oder auf NEUTRALschalten (bei Gangschaltung) und

sicherstellen, dass die Parkbremse aktiviert wurde.

Halten Sie das Abtastwerkzeug trocken, sauber und frei von

Öl/Wasser oder Schmiermittel. Ein sanftes Reinigungsmittel

auf einem sauberen Lappen verwenden, um, wann immer

notwendig, die Außenseite des Abtastwerkzeugs zu reinigen.

1) BM700 Pro-Unterstützung für Fahrzeuge der Marken BMW,

Mini und Rolls-Royce. Es funktioniert auf allen Systemen wie

Motor, Getriebe, ABS und Airbag usw.

2) Unterstützt OBDII / EOBD-Betriebsarten

1. Deckung

• 2,8-Zoll-LCD-Farbdisplay mit 320 x 240 Pixel

• Betriebsspannung: 8V~18V

• Betriebstemperatur: 0°C~60°C(32~140°F)

• Lagertemperatur: -20°C~70°C(-4~158°F)

2. Produktspezifikation

BM700 Pro

OBDII Für BMW Ölrückst...

BMS zur...BATEPB zurü...

Werkzeu...ETC zurü...

3. Darstellung und Tastenbeschreibung

1. LCD-ANZEIGE - Zeigt Testergebnisse an.

Hintergrundbeleuchtetes Display mit 320 x 240 Pixel

2. [OK] -TASTE - Bestätigt eine Auswahl (oder Aktion) aus

einem Menü.

3. ESC-TASTE - Bricht eine Auswahl (oder Aktion) aus einem

Menü ab oder kehrt zum Menü zurück.

3 6

10. [READ DTC] -TASTE - Schnell die Fehlercodes des

Fahrzeugs lesen.

4. [LEFT] SCROLL-TASTE - Im Menümodus durch das Menü

und Untermenü nach links bewegen, beim Rollen in einer

Datenschnittstelle mit der linken Taste zum letzten Bildschirm

bewegen.

5. [RECHTS] -SCROLLTASTE - Bewegen Sie sich im

Menümodus durch das Menü und den Untermenüpunkt nach

rechts. Wenn Sie sich in der Datenschnittstelle bewegen,

können Sie die rechte Taste zum nächsten Bildschirm bewegen.

6. [UP] -SCROLLTASTE - Im Menümodus durch das Menü und

den Untermenüpunkt nach oben bewegen. Wenn Sie Daten für

mehr als einen Bildschirm abrufen, bewegen Sie den Bildschirm

nach oben, um weitere Daten auf dem vorherigen Bildschirm

anzuzeigen.

7. [DOWN] -SCROLLTASTE - Bewegt sich im Menümodus

durch das Menü und den Untermenüpunkt nach unten. Wenn

Sie Daten von mehr als einem Bildschirm abrufen, bewegen Sie

sich für weitere Daten nach unten zum nächsten Bildschirm.

8. OBD-16PIN-ANSCHLUSS - Verbindet den Diagnose-Tester

mit dem Data Link Connector (DLC) des Fahrzeugs.

9. [I / M] -TASTE - Schnellprüfung der Emissionsbereitschaft

und Überprüfung des Fahrzyklus.

Bemerkungen:

MIL Gelb-Dashboard MIL ON

MIL Gray-Dashboard MIL AUS

-nicht unterstützt

-Komplett

-unvollständig

I/M Readiness

Operation instructions

1.1 Turn the ignition on.

1.2 Locate the vehicle's 16-pin Data Link Connector (DLC).

2.1 Für BMW

1. Connect BM700 Pro

2. BM700 Pro Funktionen

Wählen Sie beim Aufrufen des BMW-Menüs zum Testen

zunächst das Menü „Automatisch suchen (Auto-VIN)“ aus.

Wenn die Verbindung zum Menü „Automatisch suchen

(Auto-VIN)“ fehlschlägt, können Sie testweise das Menü

„Fahrzeugdiagnose auswählen“ ausprobieren.

Select Menu

Last Test Record

Automatically Search(Auto VIN)

Select Vehicle Diagnose

Select System Diagnose

2/4

Diagnostic

For BMW

For MINI

For Rolls-Royce

1/3

BMW

MINI

ROLLS-

ROYCE

OBDII Für BMW Ölrückst...

BMS zur...BATEPB zurü...

Werkzeu...ETC zurü...

Wählen Sie [Grundfunktionen] und es wird wie folgt angezeigt:

2.2 Grundfunktionen

1/86

2/86 1/4

Wählen Sie Menü aus

Systemanalyse

Manuelle Auswahl

2/2

Wählen Sie Funktion aus

Grundfunktionen

Spezialfunktionen

Löschen Sie alle Systemfehlerc...

1/3

Der System-Scan dient zum Scannen aller Fahrzeugsysteme.

Manuelle Auswahl dient zum Anzeigen aller möglichen

Systeme. Wählen Sie eines der zu diagnostizierenden Systeme

aus.

Wählen Sie [Manuelle Auswahl] und es wird wie folgt angezeigt:

Zum Beispiel: Wählen Sie [ECM Motorsteuergerät] und es wird

wie folgt angezeigt:

Wählen Sie System aus DiagnoseI

CAS Fahrzeugzugangssystem

DME/DDE Diqitale Motor elektro...

DME2 Diqitale Motor Elektronik 2

EGS/SMG Elektr onische Getrieb...

EKPS Elek tronische Kraftstoffp...

GWS Ganqwahlschalter

V TG Verteilerqetriebe

CAS Fahrzeugzugangssystem

ECM Motorsteuerungsmodul

ECM2 Motorsteuerungsmodul2

EGS/SMG Elek tronische Getrieb...

EKPS Elektronische Kraftstoffp...

GWS Gangwahlschalter

VTG Verteilergetriebe

Wählen Sie System aus DiagnoseI Wählen Sie Funktion aus

Versionsinformation

Fehlercodes lesen

Fehlercodes löschen

Lesen Sie den Datenfluss

2.2.1 Versions informationen

Wählen Sie [Versionsinformationen] und es wird wie folgt

angezeigt:

Versionsinformation

Diagnoseindex: 0F17B0

2.2.2 Fehlercodes lesen

Wählen Sie [Fehlercodes lesen]. Drücken Sie die Hoch- oder

Runter-Taste, um jeden Fehlercode wie folgt zu überprüfen:

Fehlercodes lesen

100101 Drosselklappe, ständig

blockiert: Fehlfunktion

1/3

2.2.3 Fehlercodes löschen

Wählen Sie [Fehlercodes löschen] und drücken Sie die Taste

[OK] wie folgt:

Informationen

Fehlercodes löschen!

Sind Sie sicher?

1/4

Wählen Sie Funktion aus

Versionsinformation

Fehlercodes lesen

Fehlercodes löschen

Lesen Sie den Datenfluss

2/4

Wählen Sie Funktion aus

Versionsinformation

Fehlercodes lesen

Fehlercodes löschen

Lesen Sie den Datenfluss

3/4

Wählen Sie Funktion aus

Versionsinformation

Fehlercodes lesen

Fehlercodes löschen

Lesen Sie den Datenfluss

Datenstrom

Alle Items sehen

Items wählen

2/2

[v]

1~4/7

Wählen Sie [Datenstrom lesen] und klicken Sie dann wie folgt

auf die Schaltfläche [OK]:

Wählen Sie [Elemente auswählen] und drücken Sie die Taste

[OK] wie folgt:

Sie müssen erneut [OK] drücken, um die Fehlercodes zu

löschen. Oder Sie können die [ESC] -Taste drücken, um das

Löschen von Fehlercodes wie folgt abzubrechen:

2.2.4 Datenstrom lesen

Fehlercodes löschen

hatteErfolg.

Bitte warten Sie 10 Sekunden.

Schalten Sie die Zündung aus und

wieder ein. L esen Sie, um die

Fehlercodes zu überprüfen.

Informationen

4/4

Wählen Sie Funktion aus

Versionsinformation

Fehlercodes lesen

Fehlercodes löschen

Lesen Sie den Datenfluss

Wählen Sie den Datenstrom

Alle Datenstrom der seiteaus

Kraftstofftomperatur[℃]

Vorförderdruck[mbar]

Kraftstoffleistendruck, Istwert

[bar]

Kraftstoffleistendruck,

Sollwert[bar]

Wählen Sie Funktion aus

Grundfunktionen

Spezialfunktionen

Löschen Sie alle Systemfehlerc...

2/3

CBS Funkunktionen

Oil reset

CBS Reset

CBS Correction

1/3

Drücken Sie die Tasten [LINKS] und [RECHTS], um zu blättern

Drücken Sie die Tasten [UP] und [DOWN], um eine nach der

anderen auszuwählen

Drücken Sie die Taste [OK], um den Datenstrom auszuwählen

Drücken Sie die [ESC] -Taste, um den Datenstrom zu lessen

Oil reset

Diese Funktion führt ein

Zurücksetzen des Motoröls und ein

Zurücksetzen der Fahrzeugprüfung

durch.

Hinweis!

Die Fahrzeugüberprüfung bezieht sich

auf das Motoröl. Nach dem

Wählen Sie [Sonderfunktionen] und es wird wie folgt angezeigt:

2.3 Sonder funktionen

Wählen Sie [CBS Function (Service Function)] und es wird wie

folgt angezeigt:

[Öl zurücksetzen]: Motoröl, Fahrzeuginspektion, Zurücksetzen.

[CBS zurücksetzen]: Motoröl, Zündkerzen, Vorderbremsen,

Hinterbremsen, Kühlmittel, Dieselpartikelfilter, Bremsflüssigkeit,

Mikrofilter, Fahrzeuginspektion, Abgasinspektion,

Fahrzeugprüfung.

2.3.1 CBS-Funktionen

CBS Function(Service Function)

Reset Control Unit

ECM Motorsteuerungsmodul

Elektrische Kraftstoffpumpe

Batterie Management

EPB Electronische Parkbremse

Lenkwinkelsensor

1/9

Sonder Funktionen

[CBS-Korrektur]: Motoröl, Zündkerzen, Vorderbremsen,

Hinterbremsen, Kühlmittel, Dieselpartikelfilter, Bremsflüssigkeit,

Mikrofilter, Fahrzeuginspektion, Abgasinspektion,

Fahrzeugprüfung.

Die drei Menüs Öl zurücksetzen, CBS zurücksetzen und

CBS-Korrektur unterstützen unterschiedliche Funktionen für

unterschiedliche Fahrzeuge. Daher unterliegen die von Ihrem

Fahrzeug unterstützten Funktionen tatsächlichen Tests.

Wählen Sie [ECM Engine Control Module] und es wird wie folgt

angezeigt:

2.3.2 ECM-Motorsteuergerät

Wählen Sie [Battery Management] und es wird wie folgt

angezeigt:

Das Gerät unterstützt keine Änderung von Batterieparametern

wie Batterietyp und -kapazität.

2.3.3 Batteriemanagement

Spezialfunktionen

Luftmassenmesser

Elektrische Kraftstoffpumpe

Mengen-Mittelwertanpassung

leerlaufdrehzahl

Injektormengenabgleich

Entlüftung Kraftstoffsystem

Regeneration Partikelfilter

3/10

CBS Function(Service Function)

Reset Control Unit

ECM Motorsteuerungsmodul

Elektrische Kraftstoffpumpe

Batterie Management

EPB Electronische Parkbremse

Lenkwinkelsensor

3/9

Sonder Funktionen

CBS Function(Service Function)

Reset Control Unit

ECM Motorsteuerungsmodul

Elektrische Kraftstoffpumpe

Batterie Management

EPB Electronische Parkbremse

Lenkwinkelsensor

5/9

Sonder Funktionen

Battery

Batteriewechsel registrieren

Batterieladezustand auswerten

1/2

Nachdem das Gerät die Akkuregistrierung abgeschlossen hat,

werden Sie aufgefordert, dass die Registrierung erfolgreich war.

Wenn die Batterieregistrierung fehlschlägt, überprüfen Sie bitte

die folgenden Punkte:

（1）Aktualisieren Sie die Software auf die neueste Version.

（2）Schalten Sie den Zündschalter ein, ohne den Motor zu

starten, und wechseln Sie in den Diagnosemodus, indem Sie

die Start-Stopp-Taste dreimal hintereinander drücken.

（3） Stellen Sie sicher, dass die neue Batterie vom gleichen

Typ ist wie die alte Batterie.

（4） Wenn alle drei oben genannten Punkte korrekt sind und

die Batterieregistrierung dennoch fehlschlägt, geben Sie bitte

Feedbackdaten.

Batteriewechsel registrieren

Battery exchange is entered.

Please wait!

Sonderfunktionen

The battery exchange was

successfully registered.

The following was entered:

Last battery exchange: 3760

Last but one battery exchange:

Sonderfunktionen

0 km

Notice!

In order for the registration to

be permanently applied in the

engine control unit, let the vehicle

go to sleep. Otherwise the last

Sonderfunktionen

Servicefunktion beendet

Hinweis: Das Ersetzen der Batterie durch einen anderen

Typ gilt als Modifikation/zusätzliche Installation, die vom

Gerät nicht unterstützt wird.

Wählen Sie [Elektronische Parkbremse EPB] und es wird wie

folgt angezeigt:

2.3.4 Elektronische Parkbremse EPB

CBS Function(Service Function)

Reset Control Unit

ECM Motorsteuerungsmodul

Elektrische Kraftstoffpumpe

Batterie Management

EPB Electronische Parkbremse

Lenkwinkelsensor

6/9

Sonder Funktionen EPB Parking brake

Werkstattmode

Inbetriebnahme

EMF: Einbremsvorgang

1/3

Wählen Sie [Lenkwinkelsensor] und es wird wie folgt angezeigt:

Hinweis: Die Besonderheiten der einzelnen Modelle sind je

nach tatsächlichem Betrieb unterschiedlich.

2.3.5 Lenkwinkelsensor

CBS Function(Service Function)

Reset Control Unit

ECM Motorsteuerungsmodul

Elektrische Kraftstoffpumpe

Batterie Management

EPB Electronische Parkbremse

Lenkwinkelsensor

7/9

Sonder Funktionen

Information

Setzen Sie die Vorderräder

genau in Geradeausstellung. Das

Lenkrad muss horizontal

ausgerichtet werden.(Sicht-

Schätzung ausreichend).

Voraussetzung für die

Wählen Sie [Alle Systemfehlercodes löschen] und es wird wie

folgt angezeigt:

Sie müssen erneut [OK] drücken, um die Fehlercodes zu

löschen. Oder Sie können die Taste [ESC] drücken, um das

Löschen der Fehlercodes aufzugeben. Nach dem Löschen der

Fehlercodes wird Folgendes angezeigt.

2.4 Alle Systemfehlercodes löschen

Wählen Sie Funktion aus

Grundfunktionen

Spezialfunktionen

Löschen Sie alle Systemfehlerc...

3/3

Alle Systemfehlercodes löschen

Are you sure you want to clear

the fault codes of all electronic

control systems of the vehicle?

Before clearing, please make

sure that all faults of the vehicle

have been checked. After the

Hinweis: Für BMW nach 2003.

Alle Systemfehlercodes löschen

Fehlercodes wurden

erfolgreich gelöscht.

Bitte warten Sie 10 Sekunden.

Schalten Sie die Zündung aus und

wieder ein Lesen Sie die

Fehlercodes zur Überpriifung.

Diagnosemenü

Fehlercodes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

1/6

1) Wählen Sie mit den Navigationstasten AUF / AB die Option

Codes lesen aus dem Diagnosemenü aus und drücken Sie

[OK].

2) DTCs und ihre Definitionen auf dem Bildschirm anzeigen.

3.1 Codes lesen

3. OBDII-System

DTC

P0143

Generic

1/8

Current

O2 Sensor Stromkreis

Spannung Niedrig (Gruppe 1

Sensor 3)

Diagnosemenü

Fehlercodes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

2/6

1） Wählen Sie mit den Navigationstasten AUF / AB die Option

Codes löschen aus dem Diagnosemenü aus und drücken Sie

[OK].

3.2 Codes löschen

2) Eine Warnmeldung fordert Sie zur Bestätigung auf.

3) Bestätigen Sie mit [OK].

Fehlercodes löschen

Die emissionsbezogenen

Diagnoseinformationen löschen/

zurückstetzen, sind Sie sicher?

Fehlercodes löschen

Please Turn lgnition ON with

Engine Off, Press OK key to

continue!

Fehlercodes löschen

Die emissionsbezogenen

Diagnoseinformationen wurde

gelöscht!

Diagnosemenü

Fehlercodes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

3/6

Diagnosemenü

Fehlercodes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

4/6

Diagnosemenü

Fehlercodes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

5/6

I/M Bereitschaft

Seit dem Loschen von DTC

Dieser Fahrzyklus

1/2

Verwenden Sie die Navigationstasten AUF / AB, um I /

M-Bereitschaft aus dem Diagnosemenü auszuwählen, und

drücken Sie [OK].

3.3 I/M-Bereitschaft

Test EVAP-System

EVAP Dichtigkeitsprüfung nicht

unterstützt

Verwenden Sie die AUF / AB-Pfeiltasten, um Datenstrom aus

dem Diagnosemenü auszuwählen und drücken Sie [OK].

3.4 Datenstrom

Wählen Sie mit den AUF / AB-Pfeiltasten im Diagnosemenü die

Option Evap Leak Test und drücken Sie [OK].

3.5 Dichtheitsprüfung

Datensatz

Status

Kraftstoffversorgung 1

OL_DriveB2

9.0%

135°C

-21.1%

Status

Kraftstoffversorgung 2

Berechneter Lastwert

Motorkühlmitteltempera-

tur

Kurzzeitige

Kraftstoffregelung.

1~5/64ok:zoom in

Diagnosemenü

Fehlercodes lesen

Fehlercodes löschen

I/M Bereitschaft

Datensatz

Test EVAP-System

Fahrzeug Information

6/6

Verwenden Sie die Navigationstasten NACH OBEN / NACH

UNTEN, um Fahrzeuginformationen aus dem Diagnosemenü

auszuwählen, und drücken Sie [OK].

3.6 Fahrzeuginformationen

Wählen Sie [Sprache] und es wird wie folgt angezeigt:

Sprachen der Schnittstelle: Englisch, Französisch, Deutsch,

Spanisch, Russisch, Portugiesisch, Schweden, Finnland,

Norwegen, Dänemark.

4. Tool einrichten

4.1 Sprache

Wählen Sie [Beeper] und es wird wie folgt angezeigt:

4.2 Beeper

Piepser

AUS(OFF)

EIN(ON)

1/2

Sprache

Deutsch

Italiano

Français

Suomalainen

Dansk

English

Español

1/12

Fahrzeug Information

Fahrgestellnummer

1A1JC544R7252367

ID der Kalibrierung (CID)

CID1:JMB*36761500

Kalibrierverifizierung zahlen

CVN1:4A4D22A

CVN2:33363736

Werkzeugeinrichtung

Sprache

Piepser

1/5

Maßeinheit

Hintergrund

Geräteinformationen

Werkzeugeinrichtung

Sprache

Piepser

2/5

Maßeinheit

Hintergrund

Geräteinformationen

Wählen Sie Maßeinheit und es wird wie folgt angezeigt:

4.3 Maßeinheit

Maßeinheit

metrisch

Imperial

1/2

Werkzeugeinrichtung

Sprache

Piepser

3/5

Maßeinheit

Hintergrund

Geräteinformationen

Wählen Sie Hintergrund und es wird wie folgt angezeigt:

4.4 Hintergrund

Hintergrund

Nachtmodus

Tagmodus

1/2

Werkzeugeinrichtung

Sprache

Piepser

4/5

Maßeinheit

Hintergrund

Geräteinformationen

Wählen Sie Geräteinformationen und es wird wie folgt ange-

zeigt:

4.5 Geräteinformationen

Werkzeugeinrichtung

Sprache

Piepser

5/5

Maßeinheit

Hintergrund

Geräteinformationen

Softwareversion:

Bibliotheksversion:

Seriennummer:

1.03

2.70

DA609C000006

5. Rückmeldung

Übertragen Sie die Daten auf Ihren Computer und erstellen Sie eine

Feedback-Datei (Sie müssen die Upgrade-Datei von der ANCEL-Web-

site auf Ihren Computer herunterladen). Das Gerät ist über ein

USB-Kabel mit dem Computer verbunden.

Wählen Sie die Datei „Update“ und es wird wie folgt angezeigt:

Klicken Sie auf „Feedback“ und es wird folgendes angezeigt:

Bitte senden Sie die Datei feedback.bin an

[email protected].

Hinweis: Bitte führen Sie bei der Datenrückmeldung kein

Upgrade durch.

bin

driver

README.txt

Update.exe

Getting relevant information.Please wait about a minute...

Feedback

bin

driver

README.txt

feedback.bin

Update.exe

西

OBDII Für BMW Ölrückst...

BMS zur...BATEPB zurü...

Werkzeu...ETC zurü...

BM700 Pro

6. Aktualisieren

1. Laden Sie die Update-Software herunter

2. Verbinden Sie das Gerät über ein USB-Kabel mit dem Computer

3. Die Update-Software wird nur vom 08.07.10.11 unterstützt.

* Klicken Sie in den Treiberdateien auf "install driver.bat", um den

Treiber zu installieren, wenn das Computersystem Windows 7 ist

bin

driver

README.txt

1.Cilck “driver” file

Update.exe

bin

driver

install driver.bat

2.Cilck “install driver.bat” to install the driver

bin

driver

README.txt

3.Cilck “Update”

Update.exe

* Windows 8/10/11 kann Update-Software direkt ausführen.

PRECAUCIONES DE SEGURIDAD

Unos BM700 Pro

Para evitar lesiones personales o daños a los vehículos y / o la

herramienta de escaneo, lea este manual de instrucciones

primero y observe las siguientes precauciones de seguridad

como mínimo cada vez que trabaje en un vehículo:

Realice siempre pruebas de automoción en un entorno seguro.

No intente operar u observar la herramienta mientras conduce

un vehículo. Operar u observar la herramienta causará

distracción al conductor y podría causar un accidente fatal.

Use protección ocular de seguridad que cumpla con las normas

ANSI.

Opere el vehículo en un área de trabajo bien ventilada: los

gases de escape son venenosos.

Ponga la transmisión en PARK (para la transmisión automática)

o NEUTRAL (para la transmisión manual) y asegúrese de que

el freno de estacionamiento esté activado.

Mantenga la herramienta de escaneo seca, limpia, libre de

aceite / agua o grasa. Use un detergente suave en un paño

limpio para limpiar el exterior de la herramienta de escaneo,

cuando sea necesario.

1) Soportes BM700 Pro para automóviles BMW, Mini y

Rolls-Royce. Funciona en todos los sistemas como motor,

transmisión, ABS y airbag, etc.

2) Soporta los modos de operación OBDII / EOBD.

1. Cobertura

• Pantalla LCD en color de 2.8'LCD, 320 x 240 píxeles

• Voltaje de funcionamiento: 8V~18V

• Temperatura de funcionamiento: 0°C~60°C(32~140°F)

• Temperatura de almacenamiento: -20°C~70°C(-4~158°F)

2. Especificación del producto

BM700 Pro

OBDII For BMW Oil reset

BMS resetBATEPB reset

SettingsETC reset

3.Apariencia y descripción de los botones

1. PANTALLA LCD: indica los resultados de la prueba.

Retroiluminado, 320 x 240 píxeles de visualización

2. [OK] BOTÓN: confirma una selección (o acción) de un menú.

3. BOTÓN ESC: cancela una selección (o acción) de un menú

o regresa al menú.

3 6

10. BOTÓN [READ DTC]: lectura rápida de los códigos de falla

del vehículo.

4. [IZQUIERDA] BOTÓN DE DESPLAZAMIENTO: en el modo

de menú, a través del menú y el submenú, desplácese hacia la

izquierda. Cuando esté rodando en una interfaz de datos,

utilice el botón izquierdo para moverse a la última pantalla.

5. [DERECHA] BOTÓN DE DESPLAZAMIENTO: en el modo de

menú a través del menú y el elemento del submenú,

desplácese hacia la derecha. Al pasar por la interfaz de datos,

use el botón derecho para pasar a la siguiente pantalla.

6. [ARRIBA] BOTÓN DE DESPLAZAMIENTO: en el modo de

menú a través del menú y el elemento del submenú subiendo.

Cuando recupere datos para más de una pantalla, suba la

pantalla a la pantalla anterior para obtener más datos.

7. [ABAJO] BOTÓN DE DESPLAZAMIENTO: en el modo de

menú, el elemento del menú y submenú se mueve hacia abajo.

Cuando se recuperan datos en más de una pantalla, al pasar a

la pantalla siguiente para obtener más datos.

8. CONECTOR OBD-16PIN: conecta la herramienta de

escaneo al conector de enlace de datos (DLC) del vehículo.

9. BOTÓN [I / M] - Verificación de preparación de emisiones de

estado rápido y verificación del ciclo de conducción.

Observaciones:

MIL Yellow- Dashboard MIL ON

MIL Gris-Dashboard MIL OFF

-pas de soporte

-completar

-sin ccompleter

I/M Readiness

Instrucciones de operación

1.1 Encienda la ignición.

1.2 Localice el conector de enlace de datos (DLC) de 16

pines del vehículo.

2.1 Para BMW

1. Conectar BM700 Pro

2. Características del BM700 Pro

Al ingresar al menú de BMW, seleccione el menú 'Búsqueda

automática (VIN automático)' para realizar la prueba primero.

Si falla la conexión del menú 'Búsqueda automática (VIN

automático)', puede probar el menú 'Seleccionar diagnóstico

del vehículo' para realizar pruebas.

Selecciona el menu

Último Atajo de Prueba

Buscar automaticamente(Auto VI

Selección del diagnóstico del m...

Seleccionar el Sistema Diagnose

2/4

Diagnóstico

Para BMW

Para MINI

Para Rolls-Royce

1/3

BMW

MINI

ROLLS-

ROYCE

OBDII For BWM Oil reset

BMS resetBATEPB reset

SettingsETC reset

Elija [Funciones básicas] y se muestra como sigue:

2.2 Funciones básicas

El escaneo del sistema es escanear todos los sistemas del

vehículo.

Selección manual es para mostrar todos los sistemas posibles,

seleccione uno de los sistemas para el diagnóstico.

Elija [Selección manual] y se muestra de la siguiente manera:

Por ejemplo: Elija [Módulo de control de motor ECM] y se

muestra de la siguiente manera:

Select System Diagnose

CAS Car Access System

ECM Engine Control Module

ECM2 Engine Control Module 2

EGS Transmission

ABS/ACS/DSC Dynamic Stabilit...

SRS Air Bag

FPB Electronic Parking Brake

1/86

Select Menu

System Scan

Manual Select

2/2

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

1/3

Select System Diagnose

CAS Car Access System

ECM Engine Control Module

ECM2 Engine Control Module 2

EGS Transmission

ABS/ACS/DSC Dynamic Stabilit...

SRS Air Bag

FPB Electronic Parking Brake

1/86

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

1/4

2.2.1 Información de la versión

Elija [Información de la versión] y se muestra de la siguiente

manera:

2.2.2 Leer códigos de falla

Elija [Leer códigos de error]. Presione el botón arriba o abajo

para verificar cada código de falla de la siguiente manera:

2.2.3 Borrar códigos de falla

Elija [Borrar códigos de falla] y luego presione el botón [OK] de

la siguiente manera:

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

1/4

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

2/4

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

3/4

Version Information

Diagnosis Index: 0F2426

Read Fault Codes

29CF Combustion misfires

Cylinder 3

1/20

Information

Erase fault codes!

Are you sure?

Elija [Leer Datastream] y luego presione el botón [OK] como

sigue:

Elija [Seleccionar artículos] y presione el botón [OK] de la

siguiente manera:

Debe presionar [OK] nuevamente para borrar los códigos de

falla. O puede presionar el botón [ESC] para renunciar a borrar

los códigos de falla, de la siguiente manera:

2.2.4 Leer Datastream

4/4

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

4/4

Select Function

View All Items

Select Items

2/2

Select Datastream

All Datastream Of Page[v]

[v]

Engine speed[rpm]

DISA potentiometer voltage[v]

Throttle opening[%]

1~4/6

Version Information

Erase fault codes had success.

Please wait 10 seconds, Turn ignition

off and Switch on again.

Read fault codes to verify.

2/86 1/4

Presione los botones [IZQUIERDA] y [DERECHA] a la página

Presione los botones [ARRIBA] y [ABAJO] para seleccionar

uno por uno

Presione el botón [OK] para seleccionar Datastream

Presione el botón [ESC] para leer Datastream

Elija [Funciones especiales] y se muestra de la siguiente

manera:

2.3 Funciones especiales

Choose [CBS Function (Service Function)] and it displays as

follow：

[Reinicio de aceite]: aceite de motor, inspección del vehículo,

reinicio.

[Reinicio de CBS]: aceite de motor, bujías, frenos delanteros,

frenos traseros, refrigerante, filtro de partículas diésel, líquido

de frenos, microfiltro, inspección del vehículo, inspección de

2.3.1 CBS Functions

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

2/3

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

1/9

CBS Function(Service Function)

Oil reset

CBS Reset

CBS Correction

1/3

Oil reset

This function will perform’

engine oil reset’ and ‘vehicle check

reset’.

Note!

The vehicle check is related to

the engine oil. After the oil is

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

3/9

ECM Engine Control Module

Reset adaptation values

Idle speed

Learning Valvtronic limit positi...

1/3

emisiones de escape, verificación del vehículo.

[Corrección de CBS]: aceite de motor, bujías, frenos delanteros,

frenos traseros, refrigerante, filtro de partículas diésel, líquido

de frenos, microfiltro, inspección del vehículo, inspección de

emisiones de escape, verificación del vehículo.

Los tres menús de Reinicio de aceite, Reinicio de CBS y

Corrección de CBS admiten diferentes funciones para

diferentes vehículos. Por lo tanto, las funciones admitidas por

su vehículo están sujetas a pruebas reales.

Choose [ECM Engine Control Module] and it displays as follows:

2.3.2 ECM Engine Control Module

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

5/9

Choose [Battery Management] and it displays as follows:

El dispositivo no admite ninguna modificación de los

parámetros de la batería, como el tipo de batería y la

capacidad.

2.3.3 Battery Management

Battery

Registre el cambio de la batería

Evalúe el estado de carga de la...

1/2

Después de que el dispositivo complete el registro de la

batería, se le indicará que el registro se ha realizado

correctamente.

Si el registro de la batería falla, verifique los siguientes puntos:

(1) Actualice el software a la última versión.

(2) Encienda el interruptor de encendido sin arrancar el motor e

ingrese al modo de diagnóstico presionando el botón de inicio y

parada tres veces seguidas.

(3) Asegúrese de que la batería nueva sea del mismo tipo que

la batería anterior.

(4) Si los tres puntos anteriores son correctos y el registro de la

batería sigue fallando, proporcione los datos de su opinión.

Registre el cambio de la batería

Battery exchange is entered.

Please wait!

Functiones especiales

The battery exchange was

successfully registered.

The following was entered:

Last battery exchange: 3760

Last but one battery exchange:

Functiones especiales

0 km

Notice!

In order for the registration to

be permanently applied in the

engine control unit, let the vehicle

go to sleep. Otherwise the last

Functiones especiales

Función de servicio terminada

Nota: Reemplazar la batería por un tipo diferente se

considera una modificación/instalación adicional, que no

es compatible con el dispositivo.

Elija [EPB Electronic Parking brake] y se muestra de la

siguiente manera:

2.3.4 Freno de estacionamiento electrónico EPB

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

6/9

EPB Parking brake

Workshop mode

Startup

1/2

Elija [Sensor de ángulo de dirección] y se muestra de la

siguiente manera:

Nota: Las características especiales de cada modelo son

diferentes, de acuerdo con la operación real.

2.3.5 sensor de ángulo de dirección

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

7/9

Information

Exactly set front wheels to

staright - ahead position. The

steering wheel must be positioned

horizontally.(Approximate setting

suffient).

Preconditon for initialization of

Elija [Borrar todos los códigos de error de los sistemas] y se

muestra de la siguiente manera:

2.4 Borrar todos los sistemas de códigos de fallas

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

3/3

Borrar todos los códigos de falla

Are you sure you want to clear

the fault codes of all electronic

control systems of the vehicle?

Before clearing, please make

sure that all faults of the vehicle

have been checked. After the

Debe presionar [OK] nuevamente para borrar los códigos de

falla. O puede presionar el botón [ESC] para dejar de borrar los

códigos de falla. Se muestra a continuación después de borrar

los códigos de error.

Nota: Para el coche BMW después de 2003.

Borrar todos los códigos de falla

El código de error ha sido

borrado con éxito.

Espere 10 segundos, apague el

encendido y vuelva a encenderlo.

Lea para comprobar los códigos

de error.

3/4

Men de Diagnosis

Leer Códigos de Error

Borrar Códigos de Error

Preparación para I/M

Componentes

Comprobación del EVAP

Información del Vehìculo

1/6

1) Use el botón de desplazamiento ARRIBA / ABAJO para

seleccionar Códigos de lectura en el Menú de diagnóstico y

presione [OK].

2) Ver DTC y sus definiciones en pantalla.

3.1 Leer códigos

3. Sistema OBDII

DTC

P0143

Genérico

1/8

Current

Voltaje bajo del circuito del

Sensor O2 Banco 1 Sensor 3

Men de Diagnosis

Leer Códigos de Error

Borrar Códigos de Error

Preparación para I/M

Componentes

Comprobación del EVAP

Información del Vehìculo

2/6

1） Use los botones de desplazamiento ARRIBA / ABAJO para

seleccionar Borrar Códigos del Menú de Diagnóstico y presione

[OK].

3.2 Borrar códigos

2) Aparece un mensaje de advertencia pidiéndole su confirmación.

3) Presione [OK] para confirmar.

Borrar Códigos de Error

Desea Borrar/Reiniciar la

Información de Diagnosis

Relacionada con las Emisiones?

Borrar Códigos de Error

iEncienda el encendido con el

motor apagado, presione la tecla

OK para continuar!

Borrar Códigos de Error

Información de Diagnosis

Relacionada con las Emisiones ha

sido Borrada!

Men de Diagnosis

Leer Códigos de Error

Borrar Códigos de Error

Preparación para I/M

Componentes

Comprobación del EVAP

Información del Vehìculo

3/6

Men de Diagnosis

Leer Códigos de Error

Borrar Códigos de Error

Preparación para I/M

Componentes

Comprobación del EVAP

Información del Vehìculo

4/6

Men de Diagnosis

Leer Códigos de Error

Borrar Códigos de Error

Preparación para I/M

Componentes

Comprobación del EVAP

Información del Vehìculo

5/6

Preparación para I/M

Desde Borrad DTC

En este Ciclo de Conduc.

1/2

Use el botón de desplazamiento ARRIBA / ABAJO para

seleccionar I / M Readiness del menú de diagnóstico y presione

[OK].

3.3 Preparación I / M

Comprobación del EVAP

Comprobación de fuga del

sistema de evaporaciones no

soportada

Use el botón de desplazamiento ARRIBA / ABAJO para

seleccionar Flujo de datos en el Menú de diagnóstico y

presione [OK].

3.4 Flujo de datos

Use el botón de desplazamiento ARRIBA / ABAJO para

seleccionar Prueba de fugas de evaporación en el Menú de

diagnóstico y presione [OK].

3.5 Prueba de fugas de vapor

Componentes

Estado del sistema 1 de

combustible

OL_DriveB2

9.0%

135°C

-21.1%

Estado del sistema 2 de

combustible

Valor de CARGA

calculado

Temperatura del

refrigerante del motor

Regulación de la

inyección de corto

1~5/64ok:zoom in

Men de Diagnosis

Leer Códigos de Error

Borrar Códigos de Error

Preparación para I/M

Componentes

Comprobación del EVAP

Información del Vehìculo

5/6

Use el botón de desplazamiento ARRIBA / ABAJO para

seleccionar Información del vehículo en el Menú de diagnóstico

y presione [OK].

3.6 Información del vehículo

Seleccione [Idioma] y aparecerá la siguiente pantalla:

Idiomas de la interfaz: Inglés, francés, alemán, español, ruso,

portugués, Suecia, Finlandia, Noruega, Dinamarca.

4. Configuración de la herramienta

4.1 Idioma

Language

Deutsch

Italiano

Français

Suomalainen

Dansk

English

Español

3/12

Información del Vehìculo

Número de Identificación del

1A1JC544R7252367

Identificación de calibración(CID)

CID1:JMB*36761500

Verificación de la calibración

CVN1:4A4D22A

CVN2:33363736

Herramientas

Idioma

Iocalizador

1/5

Unidad Medida

Fondo

Información del equipo

Iocalizador

OFF

1/2

Herramientas

Idioma

Iocalizador

2/5

Unidad Medida

Fondo

Información del equipo

Seleccione [Localizador] y aparecerá la siguiente pantalla:

4.2 Localizador

Unidad Medida

Métrico

Imperial

1/2

Herramientas

Idioma

Iocalizador

3/5

Unidad Medida

Fondo

Información del equipo

Elija Unidad de medida y se mostrará como sigue:

4.3 Unidad de medida

Fondo

Modo nocturno

Modo diurno

1/2

Herramientas

Idioma

Iocalizador

4/5

Unidad Medida

Fondo

Información del equipo

Seleccione Fondo y aparecerá lo siguiente:

4.4 Fondo

Herramientas

Idioma

Iocalizador

5/5

Unidad Medida

Fondo

Información del equipo

Seleccione Información del dispositivo y aparecerá lo siguiente:

4.5 Información sobre el dispositivo

Device information

Software version:

Library version:

Serial nummer:

1.03

2.70

DA609C000006

5. Comentarios

Transfiera los datos a su ordenador y genere el archivo de feedback

(Necesita descargar el archivo de actualización en el ordenador desde

la página web de ANCEL ). El dispositivo está conectado con el

ordenador a través del cable USB.

Seleccione «update» archivo y se muestra como sigue:

bin

driver

README.txt

Update.exe

Haga clic en «Feedback» y aparecerá lo siguiente:

Envíe el archivo feedback.bin a [email protected].

Nota: No actualice mientras retroalimenta datos.

Getting relevant information.Please wait about a minute...

Feedback

bin

driver

README.txt

feedback.bin

Update.exe

BM700 Pro

OBDII For BMW Oil reset

BMS resetBATEPB reset

SettingsETC reset

6. Actualización

1. Descargue el software de actualización

2. Conecte el dispositivo con la computadora a través del cable USB.

3. El software de actualización solo es compatible con 7/8/10/11.

* Haga clic en "instalar driver.bat" en los archivos del controlador

para instalar el controlador, si el sistema informático es Windows 7

bin

driver

README.txt

1.Cilck “driver” file

Update.exe

bin

driver

install driver.bat

2.Cilck “install driver.bat” to install the driver

bin

driver

README.txt

3.Cilck “Update”

Update.exe

* Windows 8/10/11 puede ejecutar el software de actualización

directamente.

MISURE DI SICUREZZA

CIRCA BM700 Pro

Per prevenire lesioni personali o danni ai veicoli e / o allo

strumento di scansione,Leggere prima questo manuale di

istruzioni e osservare le seguenti precauzioni di sicurezza come

minimo ogni volta che si lavora su un veicolo:

Esegui sempre i test automobilistici in un ambiente sicuro Non

tentare di utilizzare o osservare lo strumento mentre si guida un

veicolo,L'uso o l'osservazione dello strumento causerà la

distrazione del guidatore e potrebbe causare un incidente

mortale.

Indossare protezioni per gli occhi di sicurezza conformi agli

standard ANSI.

Azionare il veicolo in un'area di lavoro ben ventilata:I gas di

scarico sono velenosi.

Mettere la trasmissione in PARK (per la trasmissione

automatica) o NEUTRAL (per la trasmissione manuale) e

assicurarsi che il freno di stazionamento sia inserito.

Mantenere lo strumento di scansione asciutto, pulito, privo di

olio / acqua o grasso. Utilizzare un detergente delicato su un

panno pulito per pulire l'esterno dello strumento di scansione,

se necessario.

1) BM700 Pro supporti per auto di marca BMW, Mini e

Rolls-Royce. Funziona su tutti i sistemi come motore, trasmissi-

one, ABS e airbag ecc.

2) Supporta le modalità di funzionamento OBDII / EOBD.

1. Copertura

• Schermo LCD da 2,8 ", 320 X 240 pixel

• Tensione di funzionamento: 8V~18V

• Temperatura di funzionamento: 0°C~60°C(32~140°F)

• Temperatura di conservazione: -20°C~70°C(-4~158°F)

2. Specifiche del prodotto

BM700 Pro

OBDII Per BMW Oil reset

BMS resetBATEPB reset

Configur...ETC reset

3. Descrizione aspetto e pulsanti

1. DISPLAY LCD - Indica i risultati del test. Display

retroilluminato, 320 x 240 pixel

2. TASTO [OK] - Conferma una selezione (o azione) da un

menu.

3. TASTO ESC - Annulla una selezione (o azione) da un menu

o torna al menu.

3 6

10. [READ DTC] BUTTON-Quick legge i codici di errore del

veicolo.

4. [SINISTRA] PULSANTE DI SCORRIMENTO: nella modalità

menu attraverso il menu e il sottomenu spostarsi a sinistra,

quando si scorre in un'interfaccia dati, utilizzare il pulsante

sinistro può essere spostato sull'ultima schermata.

5. [DESTRA] PULSANTE DI SCORRIMENTO - Nella modalità

menu attraverso il menu e la voce del sottomenu spostarsi a

destra, quando si scorre nell'interfaccia dati, utilizzare il

pulsante destro può essere spostato alla schermata

successiva.

6. [SU] PULSANTE SCORR. - nella modalità menu attraverso il

menu e la voce del sottomenu che si sposta verso l'alto.

Quando si recuperano dati per più di uno schermo spostando lo

schermo alla schermata precedente per altri dati.

7. [GIÙ] PULSANTE SCORR. -Nella modalità menu attraverso il

menu e la voce del sottomenu si sposta verso il basso. Quando

si recuperano dati su più di uno schermo, spostandosi verso il

basso nella schermata successiva per ulteriori dati.

8. CONNETTORE OBD-16PIN - Collega lo strumento di

scansione al connettore DLC (Data Link Connector) del veicolo.

9. PULSANTE [I / M] - Controllo di prontezza delle emissioni

Quick State e verifica del ciclo di guida.

Osservazioni:

MIL Yellow- Cruscotto MIL ON

MIL Gray -Cruscotto MIL OFF

-non supporto

-completare

-non completo

I/M Readiness

Istruzioni di funzionamento

1.1 Accendere l'accensione.

1.2 Individuare il connettore DLC (Data Link Connector) a

16 pin del veicolo.

2.1 Per BMW

1. Connetti BM700 Pro

2. BM700 Pro Caratteristiche

Quando si accede al menu BMW, selezionare prima il menu

"Ricerca automatica (Auto VIN)" per effettuare una prova.

Se la connessione al menu "Ricerca automatica (Auto VIN)"

fallisce, puoi provare il menu "Seleziona diagnosi veicolo" per

effettuare il test.

Seleziona menu

Ultimo record di test

Cerca automaticamente(Auto VI

Seleziona la Diagnosi del Tipo d...

Seleziona Sistema Diagnosticare

2/4

Diagnostica

Per BMW

Per MINI

Per Rolls-Royce

1/3

BMW

MINI

ROLLS-

ROYCE

OBDII Per BWM Oil reset

BMS resetBATEPB reset

Configur...ETC reset

Scegli [Funzioni di base] e visualizza come segue:

2.2 Funzioni di base

Select System Diagnose

CAS Car Access System

ECM Engine Control Module

ECM2 Engine Control Module 2

EGS/SMG Transmission Manag...

EKPS Fuel-pump Control

GWS Gear Selector Switch

VTG Transfer Case

1/86

Select System Diagnose

CAS Car Access System

ECM Engine Control Module

ECM2 Engine Control Module 2

EGS/SMG Transmission Manag...

EKPS Fuel-pump Control

GWS Gear Selector Switch

VTG Transfer Case

2/86

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

1/4

Select Menu

System Scan

Manual Select

2/2

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

1/3

La scansione del sistema consiste nello scannerizzare tutti i

sistemi del veicolo.

Selezione manuale serve per visualizzare tutti i sistemi possibili,

selezionare uno dei sistemi da diagnosticare.

Scegli [Selezione manuale] e visualizza come segue:

Ad esempio: Scegli [Modulo controllo motore ECM] e visualizza

come segue:

意

2.2.1 Informazioni sulla versione

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

1/4

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

2/4

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

3/4

Scegli [Informazioni sulla versione] e viene visualizzato come

segue:

Version Information

Diagnosis Index: 0F2426

2.2.2 Leggi codici di errore

Scegli [Leggi codici errore]. Premere il pulsante su o giù per

controllare ciascun codice di errore come segue:

Read Fault Codes

29CF Combustion misfires

Cylinder 3

1/20

2.2.3 Cancellare codici di errore

Scegliere [Cancella codici errore] quindi premere il tasto [OK]

come segue:

Information

Erase fault codes!

Are you sure?

Select Function

Version Information

Read Fault Codes

Erase Fault Codes

Read Datastream

4/4

Select Function

View All Items

Select Items

Select Datastream

All Datastream Of Page[v]

[v]

Engine speed[rpm]

DISA potentiometer voltage[v]

Throttle opening[%]

1~4/6

Scegliere [Leggi Datastream] quindi premere il tasto [OK] come

segue:

Scegli [Seleziona elementi] e premi il pulsante [OK] come

segue:

È necessario premere nuovamente [OK] per cancellare i codici

di errore. Oppure puoi premere il tasto [ESC] per rinunciare a

cancellare i codici di errore, come segue:

Version Information

Erase fault codes had success.

Please wait 10 seconds, Turn ignition

off and Switch on again.

Read fault codes to verify.

2.2.3 Leggi Datastream

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

2/3

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

1/9

CBS Function(Service Function)

Oil reset

CBS Reset

CBS Correction

1/3

Premere i pulsanti [SINISTRA] e [DESTRA] per pagina

premere i pulsanti [SU] e [GIÙ] per selezionare uno ad uno

Premere il tasto [OK] per selezionare il flusso di dati

Premere il tasto [ESC] per leggere Datastream

Oil reset

This function will perform’

engine oil reset’ and ‘vehicle check

reset’.

Note!

The vehicle check is related to

the engine oil. After the oil is

Scegli [Funzioni speciali] e visualizza come segue:

2.3 Funzioni speciali

Scegli [Funzione CBS (Funzione di servizio)] e visualizza come

segue:

[Oil Reset]: Olio motore, Ispezione veicolo, Reset.

[CBS Reset]: Olio motore, Candele, Freni anteriori, Freni

posteriori, Liquido refrigerante, Filtro antiparticolato diesel,

Liquido freni, Microfiltro, Ispezione veicolo, Ispezione emissioni

di scarico, Controllo veicolo.

2.3.1 Funzioni CBS

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

3/9

ECM Engine Control Module

Reset adaptation values

Idle speed

Learning Valvtronic limit positi...

1/3

[CBS Correction]: Olio motore, Candele, Freni anteriori, Freni

posteriori, Liquido refrigerante, Filtro antiparticolato diesel,

Liquido freni, Microfiltro, Ispezione veicolo, Ispezione emissioni

di scarico, Controllo veicolo.

I tre menu Oil Reset, CBS Reset e CBS Correction supportano

funzioni diverse per veicoli diversi. Pertanto, le funzioni suppor-

tate dal tuo veicolo sono soggette a test effettivi.

Scegli [Modulo controllo motore ECM] e visualizza come segue:

2.3.2 Modulo di controllo del motore ECM

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

5/9

Scegli [Gestione batteria] e visualizza come segue:

Il dispositivo non supporta alcuna modifica dei parametri della

batteria, come il tipo e la capacità della batteria.

2.3.3 Gestione della batteria

Battery

Valuta lo stato di carica della b...

1/2

Dopo aver completato la registrazione della batteria, il

dispositivo richiederà che la registrazione sia stata eseguita

correttamente.

Se la registrazione della batteria non riesce, controlla i seguenti

punti:

（1）Aggiorna il software all'ultima versione.

（2）Accendi l'interruttore di accensione senza avviare il

motore e accedi alla modalità diagnostica premendo il pulsante

start-stop tre volte di seguito.

（3） Assicurati che la nuova batteria sia dello stesso tipo della

vecchia batteria.

（4） Se i tre punti precedenti sono tutti corretti e la

registrazione della batteria non riesce ancora, fornisci i dati di

feedback.

Battery exchange is entered.

Please wait!

Funzioni speciali

The battery exchange was

successfully registered.

The following was entered:

Last battery exchange: 3760

Last but one battery exchange:

Funzioni speciali

0 km

Notice!

In order for the registration to

be permanently applied in the

engine control unit, let the vehicle

go to sleep. Otherwise the last

Funzioni speciali

Service Function Finished

Nota: la sostituzione della batteria con un tipo diverso è

considerata una modifica/installazione aggiuntiva, che non

è supportata dal dispositivo.

Scegli [Freno di stazionamento elettronico EPB] e visualizza

come segue:

2.3.4 Freno di stazionamento elettronico EPB

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

6/9

EPB Parking brake

Workshop mode

Startup

1/2

Scegli [Sensore angolo di sterzata] e visualizza come segue:

Nota: le caratteristiche speciali di ogni modello sono

diverse, per favore in base all'effettiva operazione.

2.3.5 Sensore angolo di sterzata

Select Function

CBS Function(Service Function)

Reset Control Unit

ECM Engine Control Module

Electric fuel pump

Battery Management

EPB Electronic Parking Brake

Steering-angle Sensor

7/9

Information

Exactly set front wheels to

staright - ahead position. The

steering wheel must be positioned

horizontally.(Approximate setting

suffient).

Preconditon for initialization of

Scegli [Cancella tutti i codici di errore dei sistemi] e visualizza

come segue:

È necessario premere nuovamente [OK] per cancellare i codici

di errore. Oppure è possibile premere il tasto [ESC] per

rinunciare ai codici di errore di cancellazione. Mostra come

segue la cancellazione dei codici di errore.

2.4 Cancella tutti i codici di errore dei sistemi

Select Function

Basic Functions

Special Functions

Erase All Systems Fault Codes

3/3

Information

Erase fault codes!

Are you sure?

Information

Erase fault codes had

success.

Please wait 10 seconds, Turn

ignition off and Switch on again.

Read fault codes to verify.

Nota: per auto BMW dopo il 2003.

Menù di diagnosi

Lettura codici

Cancellare codici

Prontezza I/M

Flusso di dati

Test impianto evap.

Informazioni della vettura

1/6

1) Utilizzare il pulsante di scorrimento SU / GIÙ per selezionare

Leggi codici dal menu Diagnostica e premere [OK].

2) Visualizza DTC e le loro definizioni sullo schermo.

3.1 Leggi i codici

3. Sistema OBDII

DTC

P0143

Generico

1/8

attuale

Sonda lambda 3, bancata 1 -

bassa tensione

Menù di diagnosi

Lettura codici

Cancellare codici

Prontezza I/M

Flusso di dati

Test impianto evap.

Informazioni della vettura

2/6

1） Utilizzare i pulsanti di scorrimento SU / GIÙ per selezionare

Cancella codici dal menu Diagnostica e premere [OK].

3.2 Cancella codici

2) Viene visualizzato un messaggio di avviso che richiede la

conferma.

3) Premere [OK] per confermare.

Cancellare codici

Cancella / Reimposta le

informazioni diagnostiche relative

alle emissioni, sei sicuro?

Cancellare codici

Si prega di accendere l’

accensione con il motore spento,

premere il tasto OK per

continuare!

Cancellare codici

Le informazioni diagnostiche

relative alle emissioni sono state

cancellate!

2/2

Menù di diagnosi

Lettura codici

Cancellare codici

Prontezza I/M

Flusso di dati

Test impianto evap.

Informazioni della vettura

3/6

Menù di diagnosi

Lettura codici

Cancellare codici

Prontezza I/M

Flusso di dati

Test impianto evap.

Informazioni della vettura

4/6

Menù di diagnosi

Lettura codici

Cancellare codici

Prontezza I/M

Flusso di dati

Test impianto evap.

Informazioni della vettura

5/6

Prontezza I/M

Poiché i DTC sono stati cancellat

Questo ciclo di guida

1/2

Utilizzare il pulsante di scorrimento SU / GIÙ per selezionare

Pronta I / M dal menu Diagnostica e premere [OK].

3.3 Disponibilità I / M

Test impianto evap.

Prova di tenuta sistema

evaporativo non sostenuta

Utilizzare il pulsante di scorrimento SU / GIÙ per selezionare

Flusso di dati dal menu Diagnostica e premere [OK].

3.4 Flusso di dati

Utilizzare il pulsante di scorrimento SU / GIÙ per selezionare

Evap Leak Test dal menu Diagnostica e premere [OK].

3.5 Evap Leak Test

Flusso di dati

Stato del sistema di

alimentazione 1

OL_DriveB2

9.0%

135°C

-21.1%

Stato del sistema di

alimentazione 2

Valore di carico

calcolato

Temperatura del liquido

di raffreddamento del

Regolazione del

carburante a breve

1~5/64ok:zoom in

Menù di diagnosi

Lettura codici

Cancellare codici

Prontezza I/M

Flusso di dati

Test impianto evap.

Informazioni della vettura

6/6

Utilizzare il pulsante di scorrimento SU / GIÙ per selezionare

Informazioni veicolo dal menu Diagnostica e premere [OK].

3.6 Informazioni sul veicolo

Scegliere [Lingua] e viene visualizzata la seguente schermata:

Lingue dell'interfaccia: Inglese, francese, tedesco, spagnolo,

russo, portoghese, Svezia, Finlandia, Norvegia, Danimarca.

4. Impostazione dello strumento

4.1 Lingua

Scegliere [Cicalino] e viene visualizzato il seguente messaggio:

4.2 Cicalino

Cicalino

OFF

1/2

Lingua

Deutsch

Italiano

Français

Suomalainen

Dansk

English

Español

7/12

Informazioni della vettura

Numero identificazione veicolo(VIN)

1A1JC544R7252367

Identificazioni di calibrazione (CID)

CID1:JMB*36761500

Numeri di verifica della calibrazione

CVN1:4A4D22A

CVN2:33363736

Configurazione dello strumento

Lingua

Cicalino

1/5

Unità di misura

Sfondo

Informazioni sul dispositivo

Configurazione dello strumento

Lingua

Cicalino

2/5

Unità di misura

Sfondo

Informazioni sul dispositivo

Scegliere Unità di misura e viene visualizzata la seguente

schermata:

4.3 Unità di misura

Unità di misura

Metrico

Imperiale

1/2

Configurazione dello strumento

Lingua

Cicalino

3/5

Unità di misura

Sfondo

Informazioni sul dispositivo

Scegliere Informazioni sul dispositivo e la visualizzazione è la

seguente:

4.5 Informazioni sul dispositivo

Configurazione dello strumento

Lingua

Cicalino

5/5

Unità di misura

Sfondo

Informazioni sul dispositivo

Scegliere Sfondo e viene visualizzato come segue:

4.4 Sfondo

Sfondo

Modalità notturna

Modalità giorno

1/2

Configurazione dello strumento

Lingua

Cicalino

4/5

Unità di misura

Sfondo

Informazioni sul dispositivo

Software version:

Library version:

Serial nummer:

1.03

2.70

DA609C000006

5. Feedback

Trasferire i dati sul computer e generare il file di feedback (è necessario

scaricare il file di aggiornamento sul computer dal sito web di ANCEL).

Il dispositivo è collegato al computer tramite cavo USB.

Scegliere il file “Update” e viene visualizzato come segue:

Fare clic su “Feedback” e visualizzare la seguente schermata:

Inviare il file feedback.bin a [email protected].

Nota: non effettuare l'aggiornamento durante il feed-back

dei dati.

bin

driver

README.txt

Update.exe

Getting relevant information.Please wait about a minute...

Feedback

bin

driver

README.txt

feedback.bin

Update.exe

BM700 Pro

OBDII Per BMW Oil reset

BMS resetBATEPB reset

Configur...ETC reset

6. Aggiornamento

1. Scarica il software di aggiornamento

2. Collegare il dispositivo con il computer tramite cavo USB.

3. Il software di aggiornamento è supportato solo dal 7/8/10/11.

* Fare clic su "installa driver.bat" nei file del driver per installare il

driver, se il sistema del computer è Windows 7

bin

driver

README.txt

1.Cilck “driver” file

Update.exe

bin

driver

install driver.bat

2.Cilck “install driver.bat” to install the driver

bin

driver

README.txt

3.Cilck “Update”

Update.exe

* Windows 8/10/11 può eseguire direttamente il software di

aggiornamento.

Warranty

1) This warranty is limited to the person who purchases ANCEL

products.

2) ANCEL product is warranted against defects in materials and

workmanship for one year (12 months ) from date of delivery to

the user.

Note:

The update software is only supported by windows

7/8/10/11, but not supported by windows XP and macOS.

If you do not understand the upgrade steps in the

instructions, please contact us.

AL-BM700PRO RED ANCEL BM700 PRO Fit for BMW Scanner - Battery Registration Tool, Code Reader for BMW/Mini/RR, Advanced OBD2 Scanner Auto V-I-N, Full System Diagnostic for BMW Scan Tool with All Reset Services Red

Product's Documents

User Manual

Specifications

ANCEL AL-BM700PRO RED Questions and Answers

Related Products

ANCEL BM300 PRO Battery Monitor 6V/12V/24V Universal with Bluetooth 5.3

ANCEL AS200 OBD2 Scanner Car Diagnostic Tool

ANCEL FX6100 OBD2 Scanner Bidirectional Scan Tool, All Systems Car Scanner Diagnostic Tool

ANCEL DS200 OBD2 Scanner Advanced Diagnostics

ANCEL DS100 OBD2 Scanner ABS SRS Transmission Check Engine Code Reader

ANCEL FX3300 OBD2 Scanner All System Scan, WiFi Updates, and Engine Code Reading
