Vevor LY-YS6161 Rooftop Tent Hard Shell 2-3 Person Waterproof for Jeep SUV Truck wLadder

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
LY-YS6161 photo

User Manual

This is the main product document for model LY-YS6161.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
ROOFTOP TENT
MODEL: LY-YS6161
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
LY-YS6161
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ROOFTOP TENT
background
- 2 -
INTRODUCTION
WARNING:
PLEASE READ AND UNDERSTAND ALL DETAILS BEFORE ASSEMBLY AND
USE OF THE ROOFTOP TENT.
WARNING!
If you have any back, knee or any other health complications, do not attempt
to mount the roof tent on your vehicle.
At least 2-3 people are needed to install the rooftop tent.
DO NOT try and lift and install the rooftop tent on your own.
Save the instructions.
PRODUCT PAREMETERS
Model
Occupant
Capacity
Vehicle Service
Type
Vehicle Load
Capacity
LY-YS6161
2 adults &
1 children
Minivan, Suv, Car,
Pickup Truck
＞600 lbs

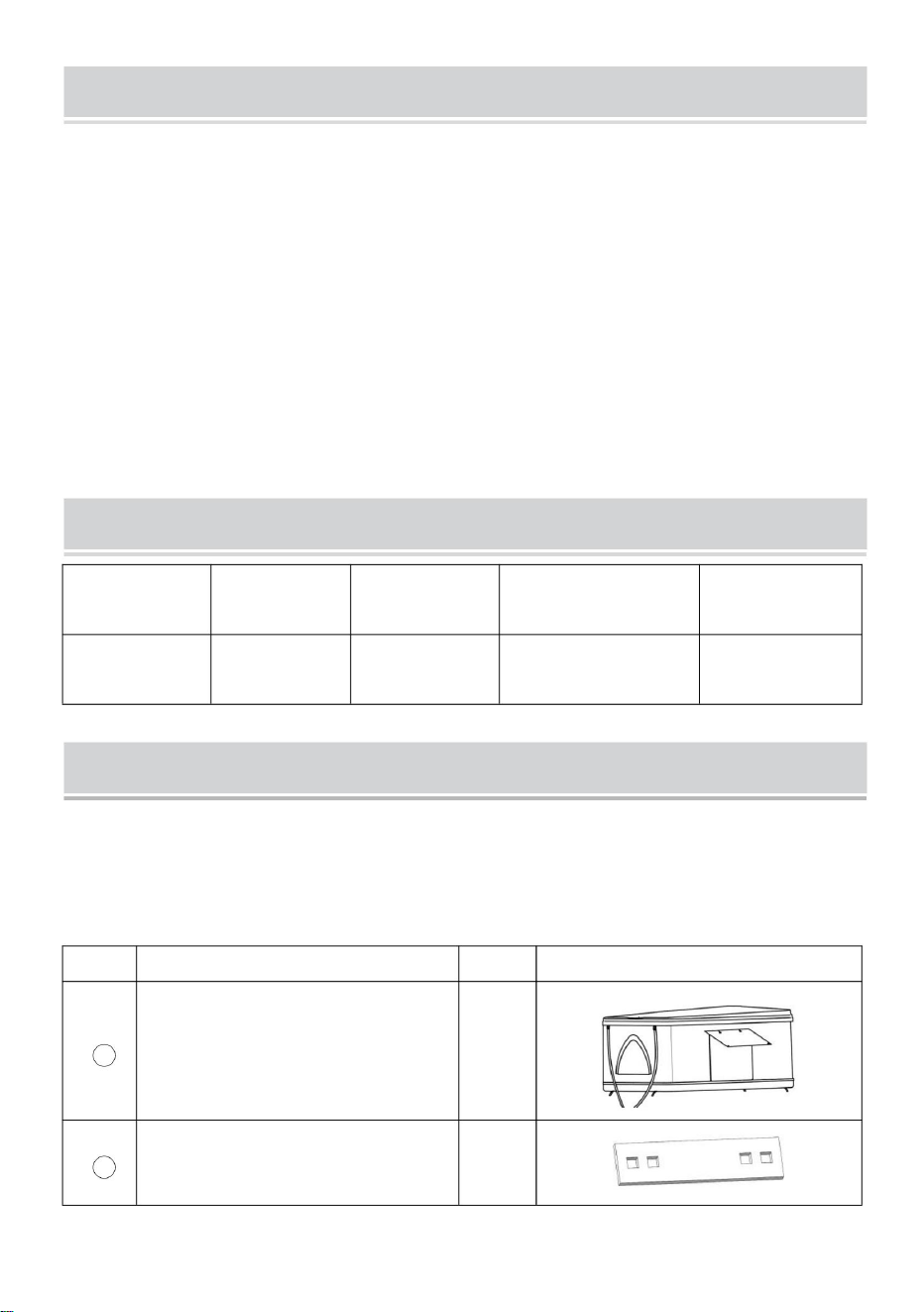

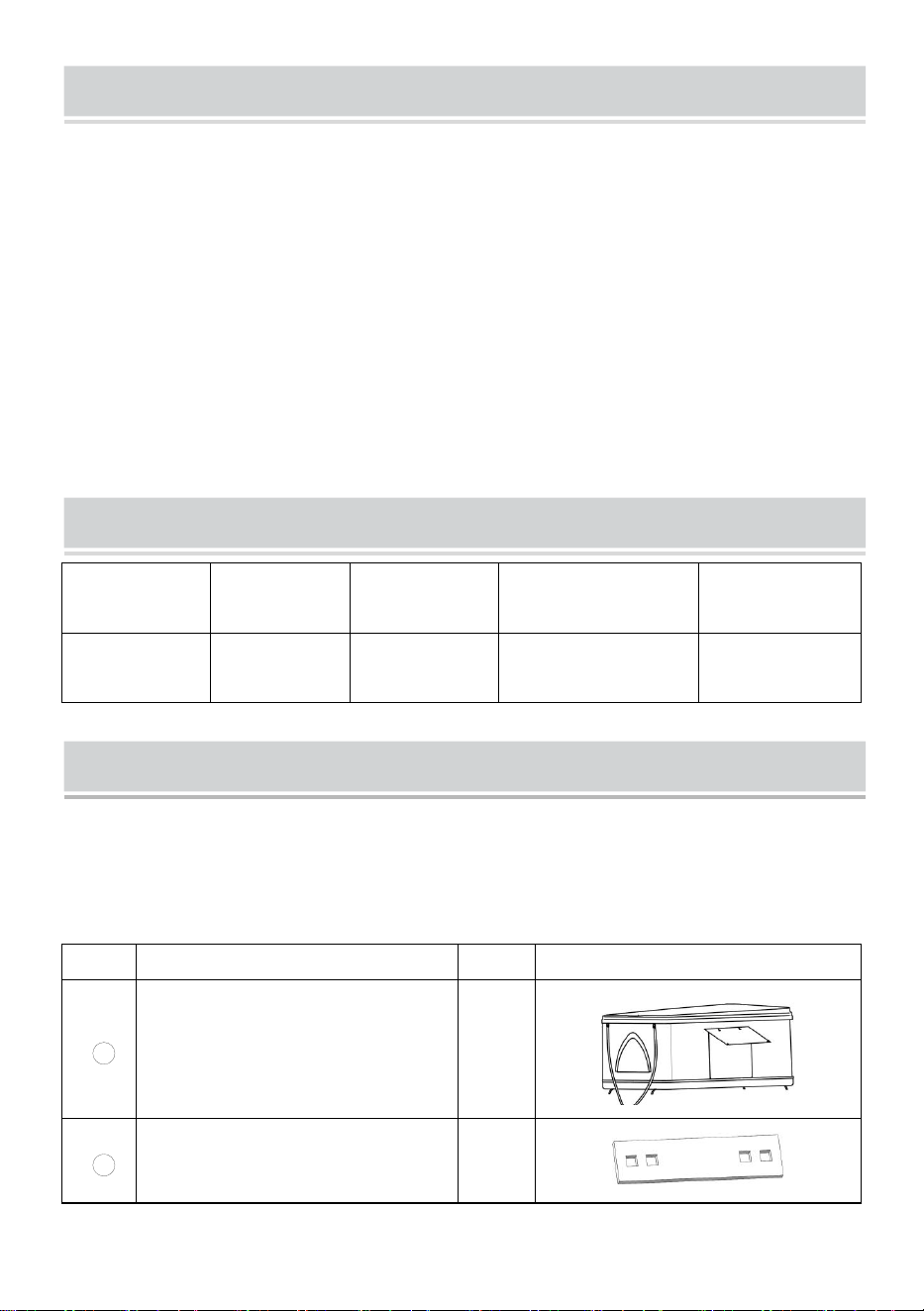

PART LIST
When unpacking this product, ensure the parts listed below are included and
carefully inspect for any damage that may have occurred during transit. Do not
attempt to assemble or use the product if any part is missing or damaged.
NO
PART NAME
QTY
1
Tent
1
2
Iron Sheet
8
background
- 3 -
3
Wrench
1
4
Carriage Screw M8 * 55
8
5
Anti Loosening Nut M8
8
6
Steel Bar Pole
4
7
Tool Bag
1
8
Reinforcement Bag
1
9
Telescopic Ladder
1
INSTALLATION METHODS
Model:LY-YS6161
Step 1:
1. Un-pack all the
components from the box.
2.

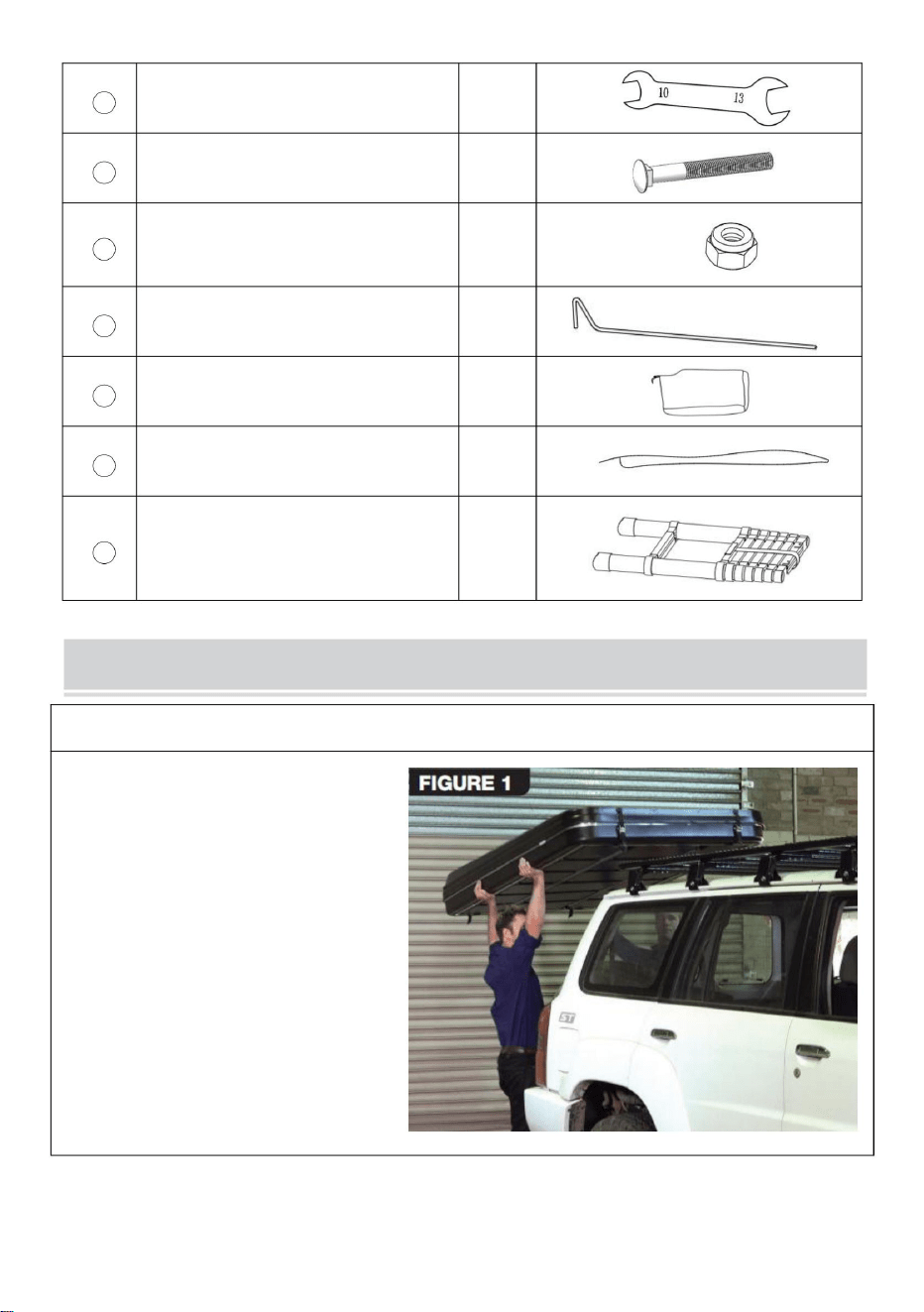

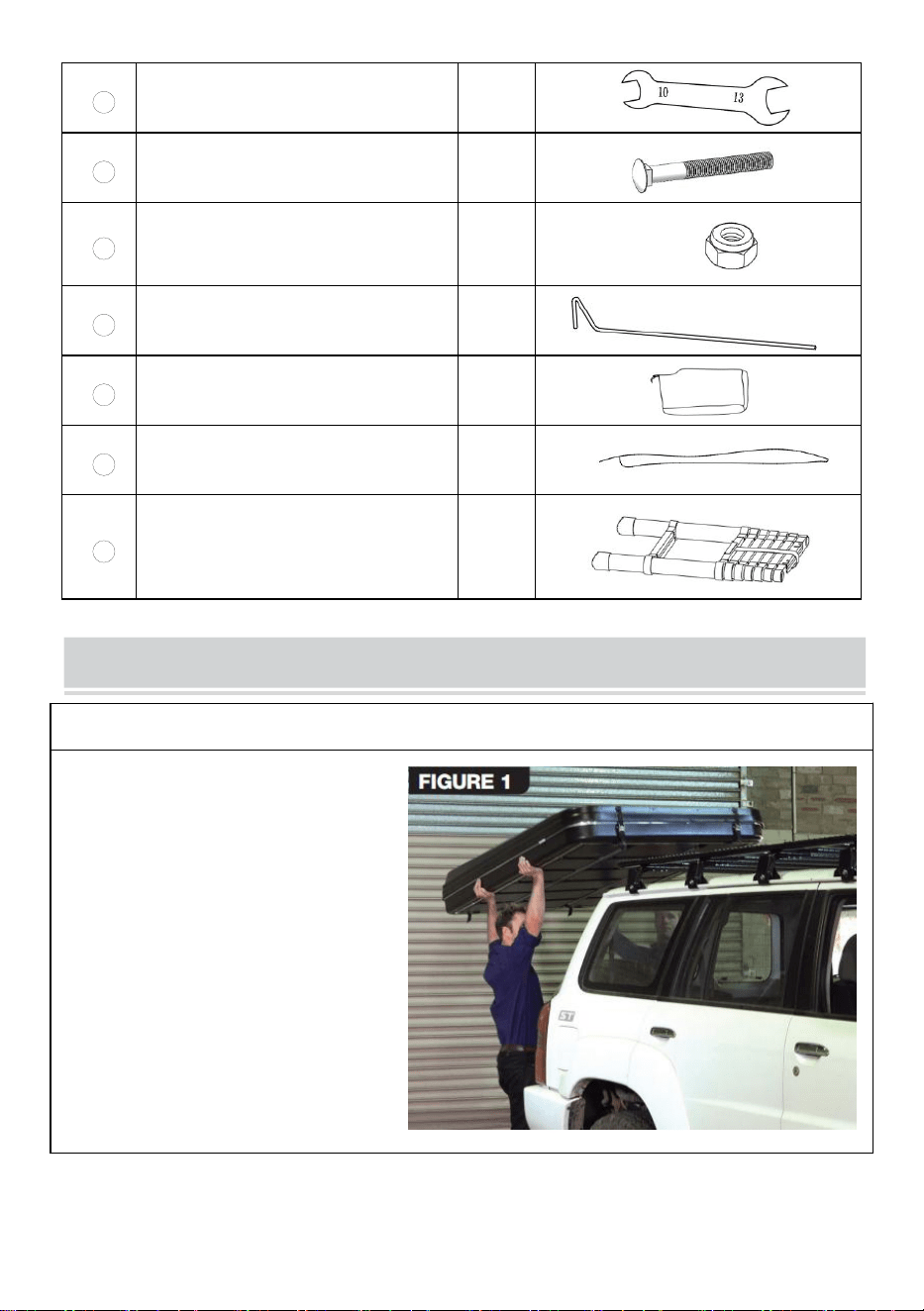

Lift the rooftop tent onto
your vehicle’s roof rack.
Position so that the weight is
centred evenly over the roof.
FIGURE 1.
background
- 4 -
Step 2:

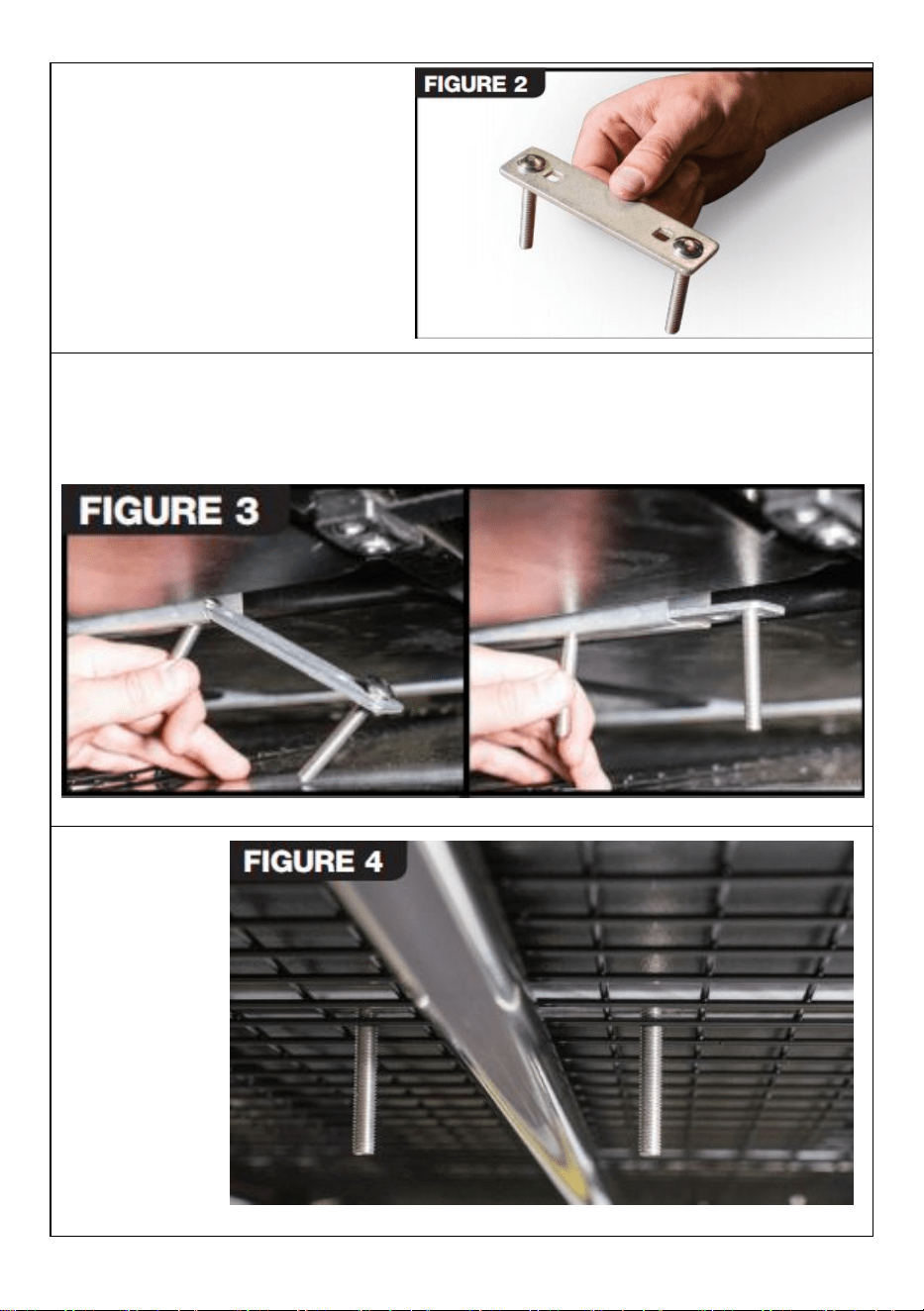

Assemble 4 of the flat brackets
with 2 bolts each. FIGURE 2.
Step 3:
With the flat brackets assembled, lift the side of the rooftop tent and slide 2
flat brackets with bolts along each mounting rail. FIGURE 3.
Step 4:
Slide the flat
brackets with
bolts along the
mounting rails,
so that they
align with the
roof rack’s
cross-bars.
FIGURE 4.
background
- 5 -
Step 5:

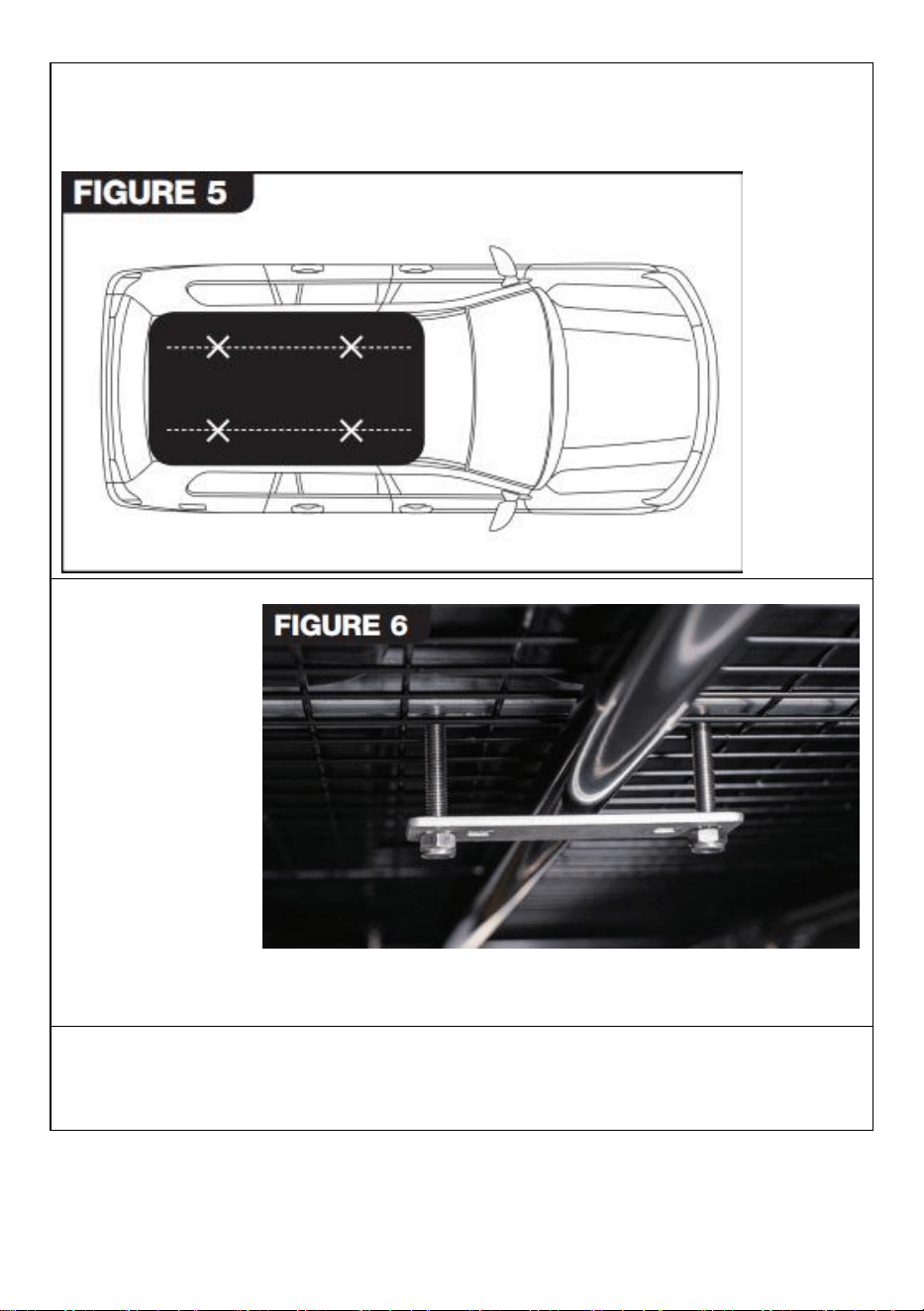

Do not clamp onto your roof racks mesh. the rooftop tent should have 4
spaced, strong points of contact on the roof rack. FIGURE 5 .
Step 6:
Connect the 4
remaining flat
brackets with 2
nuts each.
FIGURE 6.
Tighten all the
nuts, making sure
the rooftop tent is
firmly mounted
and will not move.
The flat brackets should have a slight bend around the cross bar.
Step 7:
Take the vehicle for a low-speed, short drive. Afterwards, check all the bolts are
secure. Tighten if required.
background
- 6 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames,
Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
