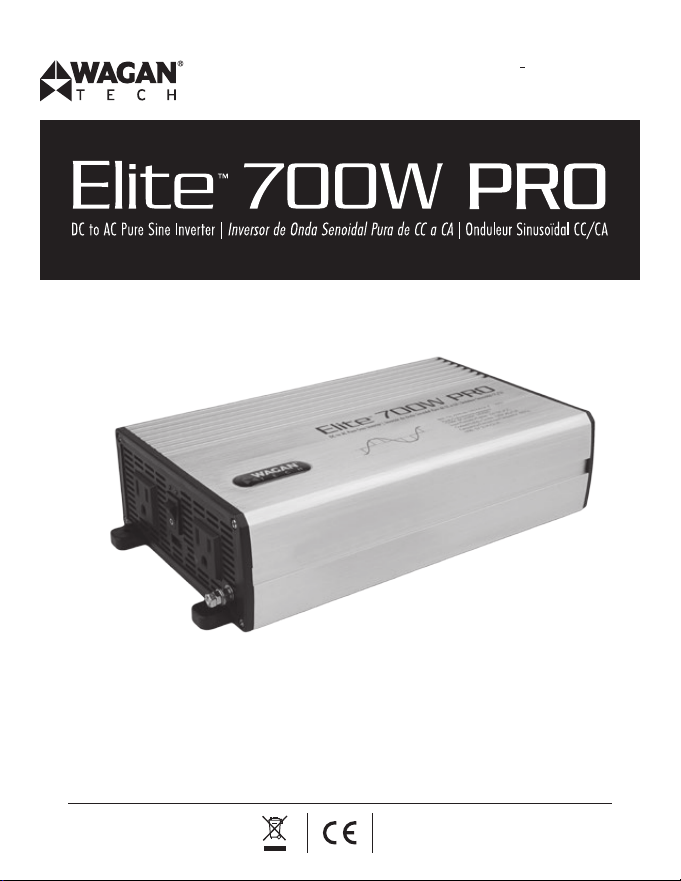

INTRODUCTION
Thank you for purchasing the Wagan Tech
®
Elite
™
700W PRO Pure Sine Wave
DC to AC Power Inverter. Read and understand this manual before installing and
operating this inverter. Keep this manual for future use.
The "PRO" model represents numerous improvements to our first generation of
Elite pure sine inverters that meet the needs of more demanding environments—
providing clean power at an affordable price. It delivers a true AC sine wave
identical to that of commercial power. Use this inverter to power AC appliances
in your vehicle. Pure Sine Wave AC means that your sensitive electronics, such
as audio/video systems, computers, and communications equipment will operate
properly. Furthermore, appliances with motors operate cooler, quieter, and more
efficiently when they are powered by pure sine wave AC.
The inverter is powered from 12 volt DC and it will continuously deliver 700
watts AC power at 120 volts, 60 Hz. Superior surge capability of 1,400 watts
allows the inverter to start most difficult motorized appliances. Advanced
microprocessor-controlled circuits run cooler and are more reliable than
competing units. The Elite
™
700W PRO operates at high efficiency (up to 90%),
that results in long run time and extended battery life compared to other inverters
with this level of power output. A 2.1A USB power port provides a convenient
way to power USB devices, including tablets, e-readers, smartphones, and other
mobile electronics.
The Elite
™
700W PRO comes with a separate ground terminal typically found on
higher capacity units. This terminal helps to reduce the noise caused by power
conversion when using radio frequency devices.
The DC terminals have been designed apart from each other to ease installation
and minimize the risk of accidental shortage when handling the DC cables. This
inverter bonds neutral to ground, just like utility power. The enclosure vents have
been minimized to reduce the risk of pest intrusion in arid tropical climates.
The Wagan Elite
™
700W PRO Pure Sine Wave Inverter is an indispensable
addition to your compliment of mobile power equipment. With minimal care and
proper treatment, it will provide years of reliable service.
©2015 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks used by Wagan Corporation.
User’s Manual—Read before using this equipment
2
SPECIFICATIONS
Output waveform Pure sine wave
Input 12V DC
Output 120V AC
TrueRated Power
™
700 watts (24-hour continuous)
Peak surge 1,400 watts
Efficiency > 90%
Frequency 60Hz
Total harmonic distortion (THD) < 3%
No load current draw < 0.6A
Battery low alarm 10.5V ± 0.5V DC
Battery low shutdown 9.5V ± 0.5V DC
Over voltage shutdown 15.5V ± 0.5V DC
Cooling fan Thermally controlled
AC output sockets 2 North American standard
USB power port 2.1A, 5V ± 0.25V
Power output control AC On/Off switch
Dimensions 11.14 × 6.1 × 2.7 in.
Net weight (approximate) 4.5 lb
Included battery clip adapter cord 35.4 in., 8 AWG
* All specifications are typical at nominal line, half load, and 77 ºF (25 ºC) unless otherwise noted.
Specifications are subject to change without notice.
Elite
™
700W PRO by Wagan Tech
®
3
www.wagan.com
WARNING
INVERTER OUTPUT CAN BE LETHAL. IMPROPER USE OF THIS INVERTER MAY
RESULT IN PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
• Keep the inverter away from any direct heat source or combustible
materials.
• Keep well ventilated—this device generates heat.
• Keep this inverter in a dry environment.
• Do not operate any equipment over 700 watts.
• This inverter is designed to operate from a 12 volt DC power source only.
• Do not attempt to connect the inverter to any other power source, including
any AC power source.
• Incorrect battery polarity will damage the inverter and void the warranty.
• Do not open the inverter; there are no user serviceable parts inside.
DISPOSAL/RECYCLING OF INVERTER
Electronic products are known to contain materials that are toxic if improperly
disposed. Contact local authorities for disposal and recycling information.
©2015 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks used by Wagan Corporation.
User’s Manual—Read before using this equipment
4

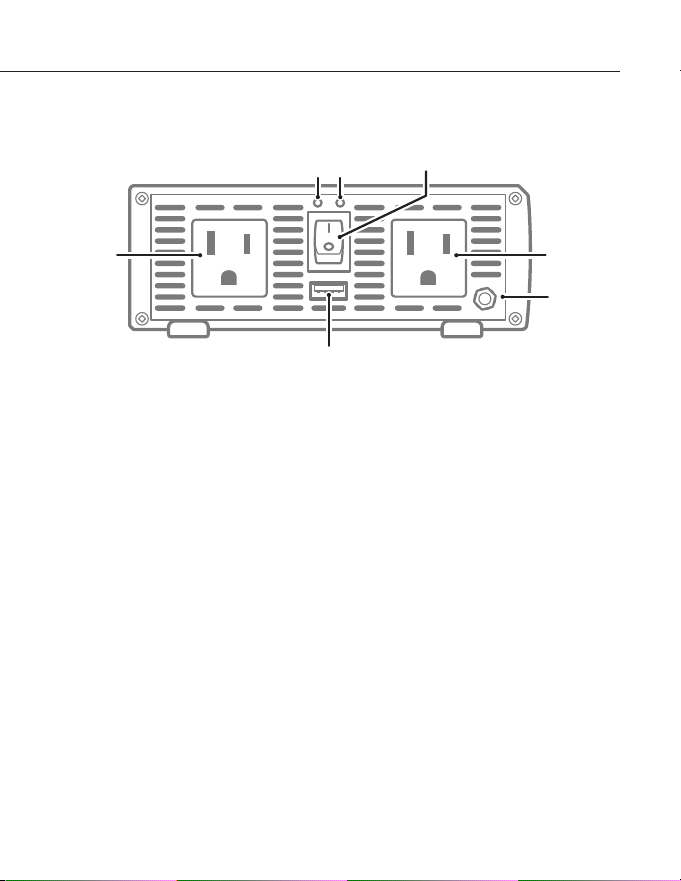

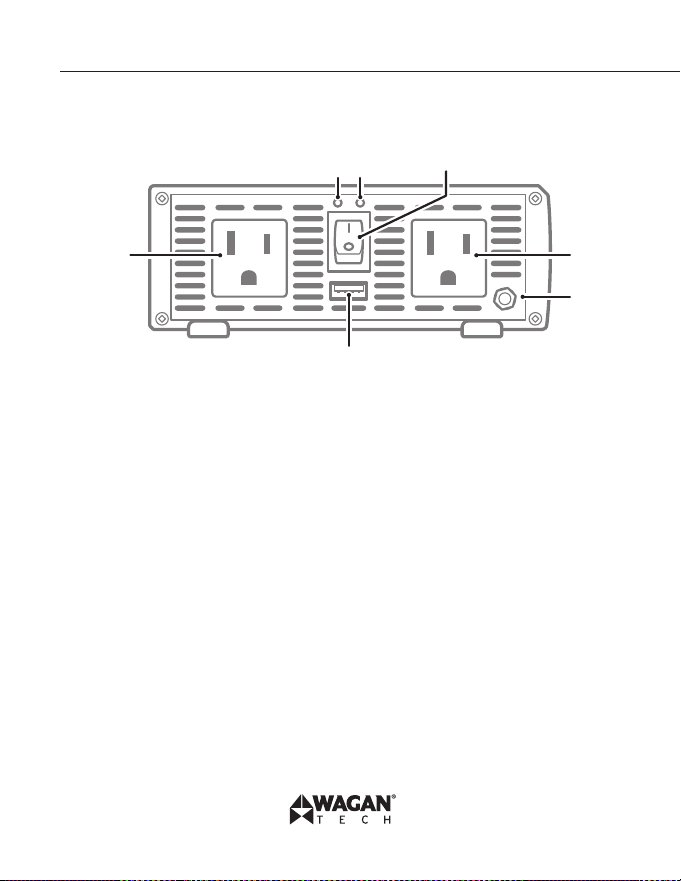

FRONT PANEL
AC Outlet
Power LED Fault LED
Power Switch
AC Outlet
USB Power Port
Ground
Terminal
• Power Switch — This switch controls AC output of the inverter.
• Power LED (Green) — When this green LED is lit, the inverter is operating
normally.
• Fault LED (Red) — The RED indicator turns on as the inverter shuts down due
to overheating, overload, under voltage, or over voltage.
Immediately turn off all AC appliances if the FAULT LED is lit. Allow the
inverter to cool before continuing. Make sure that the ventilation vents
are not blocked.
If an inverter shutdown was preceded by a buzzing sound, there may
be an excessive load in combination with a low voltage or cable
problem.
• AC Outlets — These outlets can supply up to 6.0 amps at 120V AC 60 Hz
• USB Power Port — This power port can supply 5 volts at 2.1A for charging
or powering tablets, e-readers, smartphones, and other small electronic
devices.
Elite
™
700W PRO by Wagan Tech
®
5
www.wagan.com
• Audible Alarm (internal to the inverter) — When the Audible Alarm makes
a buzzing sound, the inverter senses a low battery condition. The user
should reduce the AC load, charge the battery, and check the DC cable for
excessive losses.
• Ground Terminal — For attaching an insulated safety ground wire. This
safety wire is for protecting personnel if there is an unlikely failure in either
the cabling or enclosure insulation.

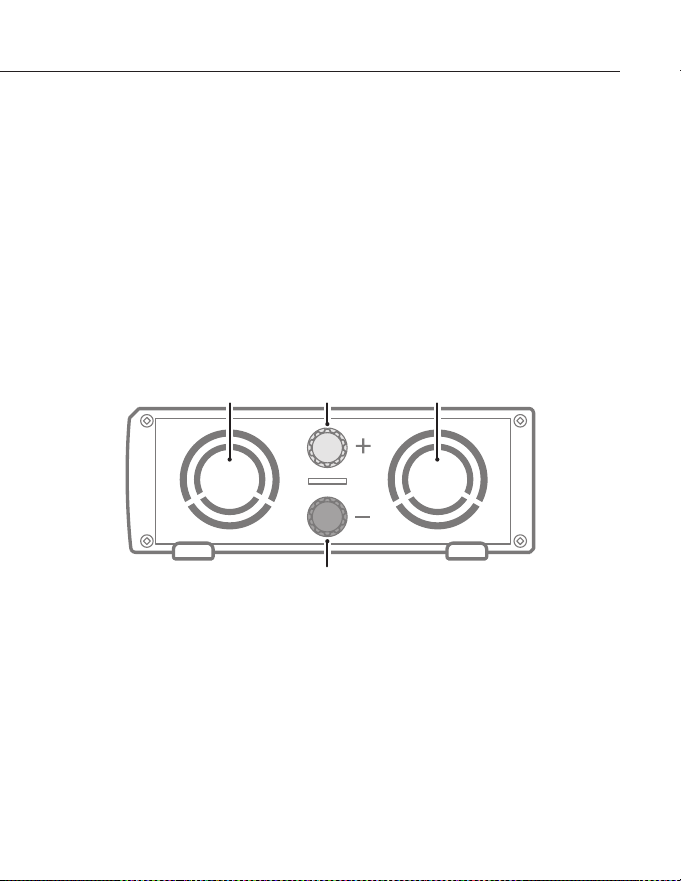

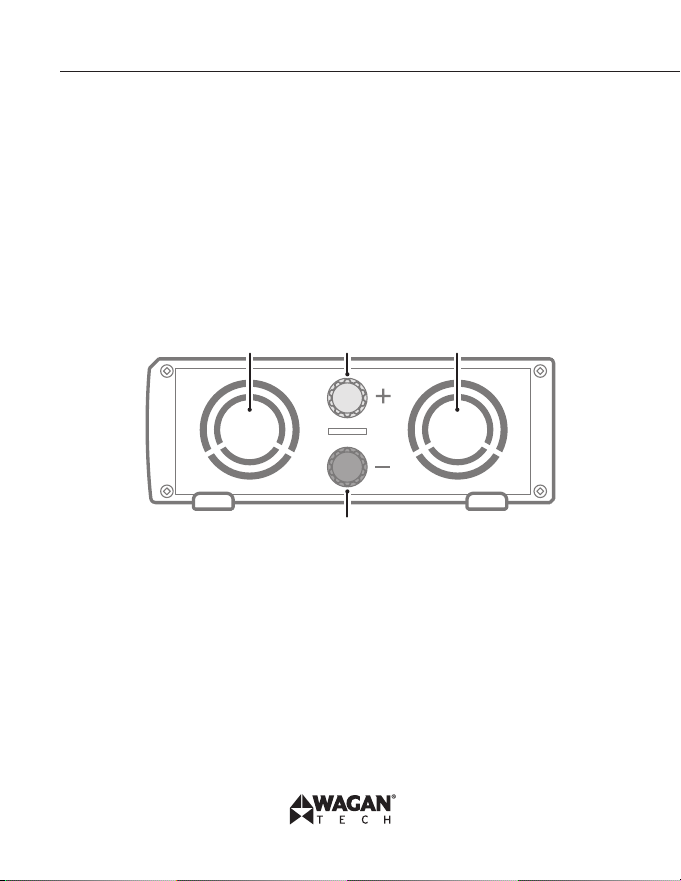

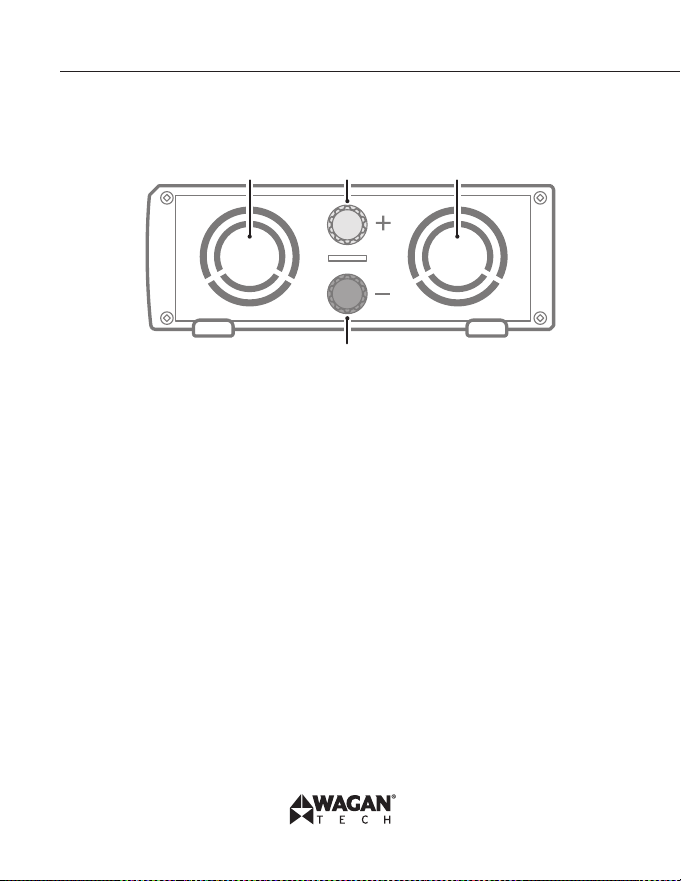

REAR PANEL
Cooling Fan
Cooling Fan
Negative (−)
Terminal
[Black]
Positive (+)
Terminal
[Red]
• Positive Terminal — Positive (+) DC Input (Red)
• Negative Terminal — Negative (−) DC Input (Black)
• Cooling Fan — High-speed and load controlled
©2015 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks used by Wagan Corporation.
User’s Manual—Read before using this equipment
6
LOAD CONSIDERATIONS
The startup load of an appliance is a major factor of whether this inverter
can power it. This initial load is only momentary. With many appliances, it is
approximately twice the continuous load, but some appliance startup loads can
be as high as eight times the continuous load.
The inverter will automatically shut down in the event of an output overload so
there is no danger of damaging either the inverter or the equipment. When the
red LED indicator is lit, the inverter is signaling a fault.
DETERMINING MAXIMUM APPLIANCE WATTAGE
Do not exceed the 700 watt maximum AC load or the inverter will shut down.
Most electrical tools, appliances, and audio/video equipment have labels that
list the unit’s power requirements in watts. If the tool or device is rated in amps,
multiply the amps by 120 (120V AC) to determine the watts. For example, an
appliance rated at 0.5 amps will draw 60 watts.
WATTS = VOLTS × AMPS
Remember to consider the startup surge that motorized appliances will cause. Do
not exceed the 1,400 watt momentary surge rating of this inverter. This can cause
immediate overload shut down and or blow a fuse. The fuse on this inverter is
external and replaceable for this purpose.
Elite
™
700W PRO by Wagan Tech
®
7
www.wagan.com
CONNECTING THE INVERTER

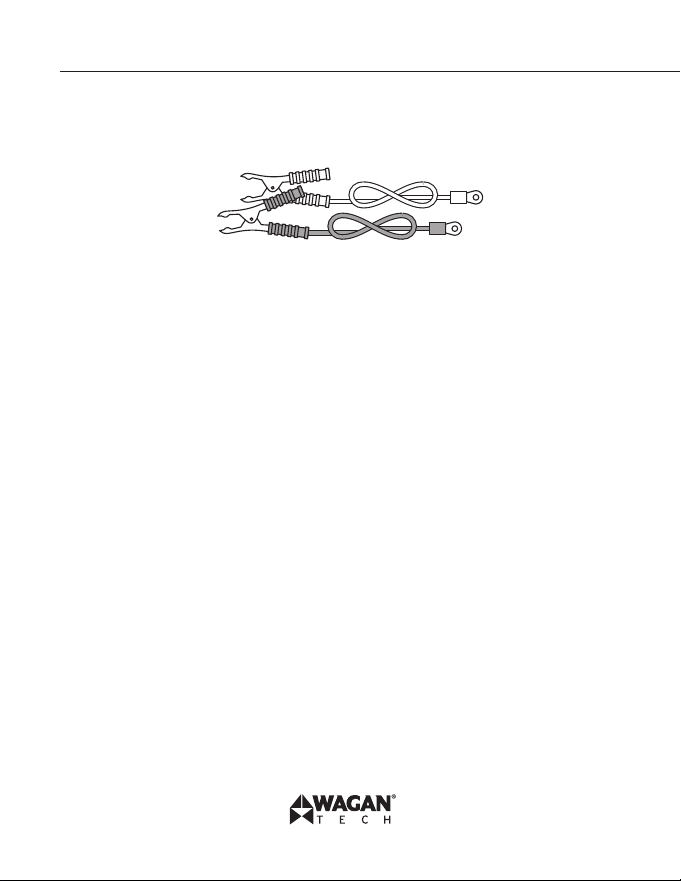

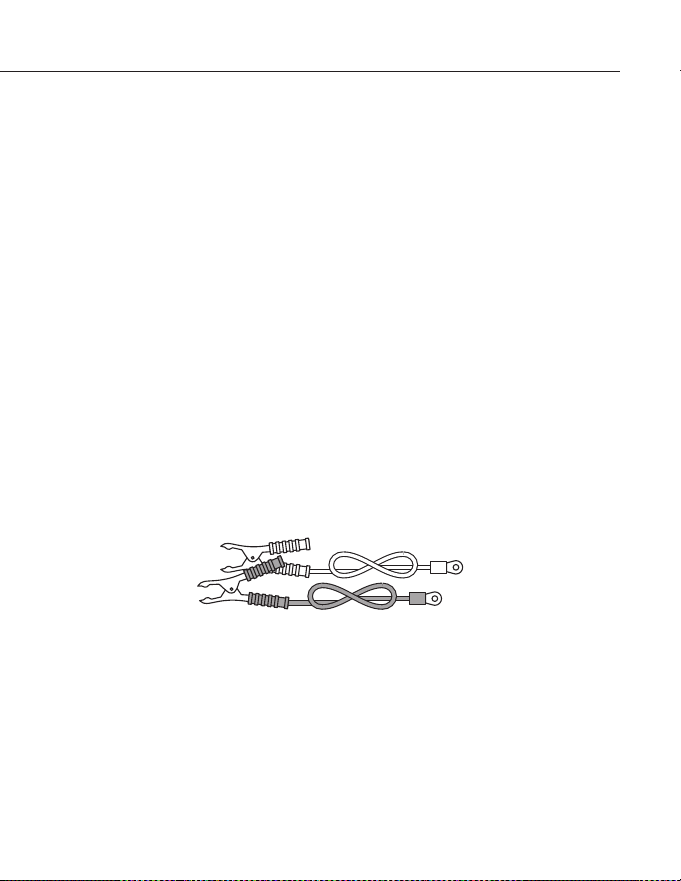

Battery Clip Adapter Cord – Up to 700W Output
1. Connect an insulated copper wire to the ground terminal. The other end
of the ground wire should be connected to a proper grounding point. Use
the shortest practical length of wire. Connect this wire to the chassis of
your vehicle or to the grounding system in your boat. In a city, the ground
wire can connect to a metal cold water pipe that goes underground. In
remote locations, the ground wire can be connected to an earth ground.
In the unlikely event of a short circuit, operating the inverter without proper
grounding can result in electric shock. Do not directly connect this ground
wire to the negative DC terminal

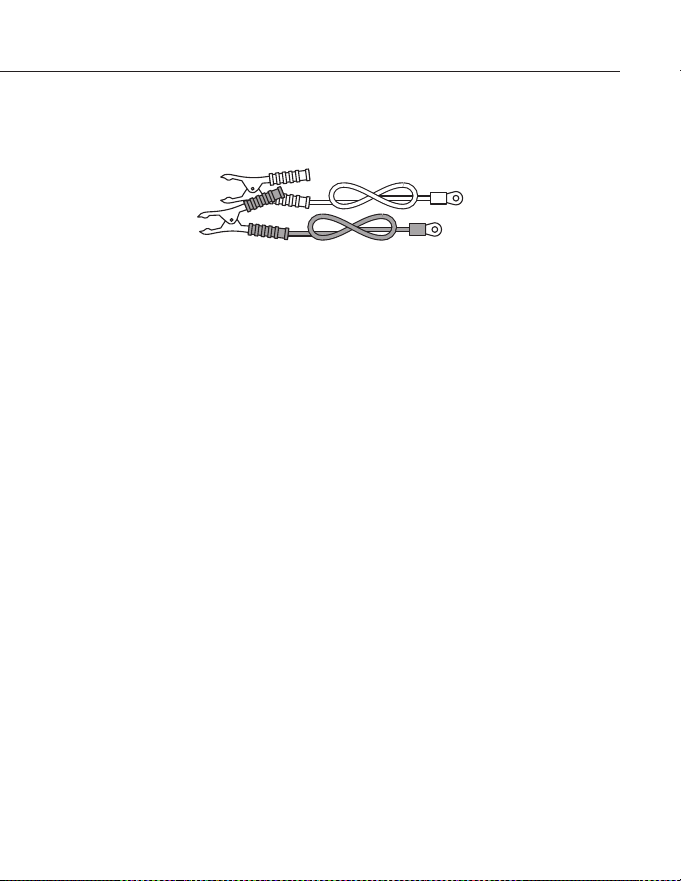

2. Connect the Positive red (+) connector of the supplied DC Battery Clip
Adapter Cord to the red stud terminal (+) on the rear of the inverter.
3. Connect the two battery clips to the battery.
Be sure to connect the clips to the correct polarity battery terminals.
Reverse polarity connection will blow the fuse in the inverter and
can permanently damage to the inverter. Damage caused by reverse
polarity will void the warranty.
4. Connect the Negative black (−) connector of the DC Battery Clip Adapter
Cord to the black stud terminal (−) on the rear of the inverter. There may be
a momentary spark and the low voltage buzzer may briefly sound. This is
normal.
5. Plug your AC appliance's cord into the inverter’s AC outlet, and/or your
USB device into the USB power port.
©2015 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks used by Wagan Corporation.
User’s Manual—Read before using this equipment
8
6. Set the inverter's Power Switch in the "I" position. The green LED should turn
on, indicating the inverter is powered and operating normally.
7. When the inverter is not in use, turn the inverter off by setting the Power
Switch to the Off "O" position.
OPERATING ISSUES: TELEVISION AND AUDIO
EQUIPMENT SUGGESTIONS.
Although all inverters are shielded and filtered to minimize signal interference,
some interference with your television picture may be unavoidable, especially
with weak signals. However, here are some suggestions that may improve
reception.
• Make sure that the television antenna produces a clear signal under normal
operating conditions (i.e. plugged into a standard 110V/120V AC wall
outlet). Also ensure that the antenna cable is of good quality and properly
shielded.
• Sometimes vehicle alternators produce some electrical noise. There are
filters available to mount on the alternator to reduce the noise.
• Change the positions of the inverter, antenna cables, and television power
cord.
• Isolate the television, its power cord, and antenna cables from the 12
volt power source by running an extension cord from the inverter to the
television.
Elite
™
700W PRO by Wagan Tech
®
9
www.wagan.com
TROUBLESHOOTING
PROBLEM: Low or No Output Voltage – Fault LED Lit
Reason Solution
Poor contact with battery, inverter
terminals.
Clean terminals thoroughly. Reinstall
and tighten.
PROBLEM: Inverter Auto Shut Down – Fault LED Lit
Reason Solution
Battery voltage is below 9.5 volts. Charge or replace battery.
Inverter is too hot (thermal shut down
mode).
• Allow inverter to cool.
• Check for adequate ventilation.
• Reduce the load on the inverter to
the specified TrueRated
™
power
max output.
PROBLEM: Inverter Shut Down – Fault LED Lit
Reason Solution
Equipment being operated draws too
much power.
Do not use the equipment with this
inverter; use a higher wattage inverter.
PROBLEM: Continuous Buzzing Sound
Reason Solution
Input voltage is below 10.5 volts. Keep input voltage above 10.5 volts.
Poor or weak battery condition. Recharge or replace battery.
Poor or loose cable connection. Inspect terminals and tighten all
connections.
Inadequate power being delivered to
the inverter or excessive voltage drop.
Use heavier gauge DC cables.
Keep cable length as short as possible.
The WAGAN Corporation warranty is limited to products sold only in
the United States.
Warranty Duration:
Product is warranted to the original purchaser for a period of two (2) years from
the original purchase date, to be free of defects in material and workmanship.
WAGAN Corporation disclaims any liability for consequential damages. In no event
will WAGAN Corporation be responsible for any amount of damages beyond the
amount paid for the product at retail.
Warranty Performance:
During the warranty period, a product with a defect will be replaced with a
comparable model when the product is returned to WAGAN Corporation with an
original store receipt. WAGAN Corporation will, at its discretion, replace or repair
the defective part. The replacement product will be warranted for the balance of the
original warranty period. This warranty does not extend to any units which have
been used in violation of written instructions furnished.
Warranty Disclaimers:
This warranty is in lieu of all warranties expressed or implied and no representative
or person is authorized to assume any other liability in connection with the sale of our
products. There shall be no claims for defects or failure of performance or product
failure under any theory of tort, contract or commercial law including,but not limited
to negligence, gross negligence, strict liability, breach of warranty, and breach of
contract.
Returns:
WAGAN Corporation is not responsible for any item(s) returned without an official
Return Authorization number (RA#). Please contact our customer service team by
phone or email to obtain an RA#. You can also visit our website and chat with our team
during our normal business hours. For more details and instructions on how to process
a warranty claim, please read the “Returns” section under the “Contact” page on our
website. WAGAN Corporation is not responsible for any shipping charges incurred in
returning the item(s) back to the company for repair or replacement.
Register your product online at http://tinyurl.com/wagan-registration to be added to
our email list. You will receive previews on our upcoming products, promotions, and
events.
©2015
WAGAN Corp. Limited Warranty
Elite
™
700W PRO de Wagan Tech
®
11
www.wagan.com
INTRODUCCIÓN
Gracias por adquirir el inversor de onda sinusoidal pura de CC a CA Elite
™
700W PRO de Wagan Tech
®
. Lea y comprenda este manual antes de instalar y
utilizar este inversor. Guarde este manual para futuras consultas.
El modelo "PRO" representa numerosas mejoras a nuestra primera generación
de Elite inversores sinusoidales puras estándar que satisfacen las necesidades
de los entornos más exigentes, suministrando energía limpia de calidad a un
precio asequible. Ofrece una verdadera CA de onda sinusoidal idéntica a la
de la energía comercial. Utilice este inversor para accionar aparatos de CA en
su vehículo. CA de onda sinusoidal pura significa que sus equipos electrónicos
sensibles, tales como sistemas de audio y video, computadoras y equipos de
comunicaciones funcionarán de forma correcta. Además, los aparatos con
motores funcionan más frescos, más silenciosos y de forma más eficiente cuando
son accionados por CA de onda sinusoidal.
El inversor se alimenta con 12 voltios de corriente continua y proporcionará
de forma continua 700 vatios de corriente alterna a 120 voltios, 60 Hz. La
capacidad superior para resistir sobretensiones de 1,400 vatios permite
que inversor encienda los aparatos motorizados más difíciles. Los circuitos
avanzados controlados por microprocesador funcionan más frescos y son más
confiables que las unidades de la competencia. El Elite
™
700W PRO también
funciona con una alta eficiencia (hasta del 90%), que se traduce en tiempo de
funcionamiento prolongado y duración extendida de la batería en comparación
con otros inversores con este nivel de potencia de salida. Un puerto de
alimentación USB de 2.1A proporciona una manera conveniente para accionar
aparatos USB o cargar tabletas, lectores electrónicos, teléfonos inteligentes, así
como otros dispositivos electrónicos móviles.
El Elite
™
700W PRO viene con un terminal de conexión a tierra separado que se
encuentra normalmente en unidades de mayor capacidad. Este terminal ayuda a
reducir el ruido causado por la conversión de energía al utilizar dispositivos de
radiofrecuencia.
Los terminales de CC se han diseñado separados entre sí para facilitar la
instalación y minimizar el riesgo de falta de energía accidental al manejar los
cables de CC. Unión neutro a tierra, al igual que la red pública. El inversor se
© Corporación Wagan 2015. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
12
suministra con un cable adaptador de alimentación que conecta el inversor
a una fuente de alimentación de CC. Las rejillas de ventilación de la carcasa
se han minimizado para reducir el riesgo de intrusión de plagas en climas
tropicales áridos.
El inversor de onda sinusoidal pura Wagan Elite
™
700W PRO es un
complemento indispensable para completar su equipo de energía móvil. Con
cuidados mínimos y un tratamiento adecuado, proporcionará años de servicio
confiable.
Elite
™
700W PRO de Wagan Tech
®
13
www.wagan.com
ESPECIFICACIONES*
Forma de onda de salida Onda sinusoidal pura
Entrada 12V de CC
Salida 120V de CA
Potencia TrueRated
™
700 vatios (24 horas continuas)
Sobretensión máxima 1,400 vatios
Eficiencia > 90%
Frecuencia 60 Hz
Distorsión armónica total (THD) < 3%
Consumo de corriente sin carga < 0.6A
Alarma de batería baja 10.5V ± 0.5V de CC
Apagado por batería baja 9.5V ± 0.5V de CC
Apagado por sobre voltaje 15.5V ± 0.5V de CC
Ventilador de enfriamiento Controla térmicamente
Tomas de salida de CA 2 Estándar Norteamericano
Puerto de alimentación USB 2.1A, 5V ± 0.25V
Control de potencia de salida Control CA Encendido/Apagado
Dimensiones 28.3 × 15.5 × 7.0 cm
Peso neto (aproximado) 2.0 kg
Incluye cable adaptador para la pinza de
la batería
90 cm, 8 AWG
* Todas las especificaciones son las típicas en la línea nominal, media carga y 25ºC (77ºF) a menos
que se indique lo contrario. Las especificaciones están sujetas a cambios sin previo aviso
© Corporación Wagan 2015. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
14
ADVERTENCIA
LA SALIDA DEL INVERSOR PUEDE SER MORTAL. EL USO INDEBIDO DE ESTE
INVERSOR PUEDE CAUSAR DAÑOS A LA PROPIEDAD, LESIONES PERSONALES O
LA MUERTE.
• Mantenga el inversor alejado de cualquier fuente de calor directo o
materiales combustibles.
• Mantenga una buena ventilación, este dispositivo genera calor.
• Mantenga este inversor en un ambiente seco.
• No utilice ningún equipo de más de 700 vatios.
• Este inversor está diseñado para funcionar con una fuente de alimentación
de CC de 12 voltios solamente.
• No intente conectar el inversor a ninguna otra fuente de energía,
incluyendo cualquier fuente de alimentación de CA.
• La polaridad incorrecta de la batería puede dañar el inversor y anular la
garantía.
• No abra el inversor; no contiene partes que puedan ser reparadas por el
usuario.
ELIMINACIÓN/RECICLAJE DEL INVERSOR
Se sabe que los productos electrónicos contienen materiales que son tóxicos si
se desechan inadecuadamente. Póngase en contacto con las autoridades locales
para obtener información sobre eliminación y reciclaje.
Elite
™
700W PRO de Wagan Tech
®
15
www.wagan.com
PANEL FRONTAL
LED de
Funcionamiento
LED
de Falla
Interruptor de
Alimentación
Salida
de CA
Salida
de CA
Puerto de Alimentación USB
Terminal
de Conexión
a Tierra
• Interruptor de Alimentación — Este interruptor controla la salida de CA del
inversor.
• LED de Funcionamiento (Verde) — Cuando este LED esté en verde, el
inversor está funcionando normalmente.
• LED de Falla (Rojo) — El indicador ROJO se enciende cuando el inversor se
apaga debido a un sobrecalentamiento, sobrecarga, bajo voltaje o sobre
voltaje.
Apague inmediatamente todos los aparatos de CA si se enciende
el LED de Falla. Deje que el inversor se enfríe antes de continuar.
Asegúrese de que las rejillas de ventilación no estén bloqueadas.
Si el apagado del inversor fue precedido por un sonido de zumbido,
puede haber una carga excesiva en combinación con un bajo voltaje
o un problema con el cable.
• Salidas de CA — Estas dos tomas, combinadas, pueden suministrar energía
hasta de 6.0 amperios a 120V CA 60 Hz.
© Corporación Wagan 2015. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
16
• Puerto de Alimentación USB — Este puerto de alimentación puede
suministrar 5 voltios a 2.1A para cargar o accionar tabletas, lectores
electrónicos, teléfonos inteligentes, y otros dispositivos electrónicos
pequeños.
• Alarma Sonora (interna en el inversor) — Cuando la alarma sonora emite
un sonido de zumbido, el inversor detecta un estado de batería baja. El
usuario debe reducir la carga de CA, cargar la batería y revisar el cable
de CC si hay pérdidas excesivas.
• Terminal de Conexión a Tierra — Para conectar un cable a tierra de
seguridad aislado. Este cable de seguridad es para proteger al personal
en caso de una posible falla, ya sea en el cableado o en el aislamiento de
la carcasa.
Elite
™
700W PRO de Wagan Tech
®
17
www.wagan.com
PANEL POSTERIOR
Ventilador Ventilador
Terminal
Negativo(−)
[Negro]
Terminal
Positivo(+)
[Rojo]
• Terminal Positivo — Entrada de CC positiva (+) (Rojo)
• Terminal Negativo — Entrada de CC negativa (−) (Negro)
• Ventilador de Enfriamiento — De alta velocidad y carga controlada
CONSIDERACIONES DE CARGA
La carga de arranque de un aparato es un factor importante para determinar
si este inversor puede accionarlo. Esta carga inicial es sólo momentánea. Con
muchos aparatos, es aproximadamente el doble de la carga continua, pero
algunas cargas de arranque de aparatos pueden ser hasta ocho veces la carga
continua.
El inversor se apagará automáticamente en caso de una sobrecarga de salida,
así que no hay peligro de que dañe el inversor o el equipo. Cuando se ilumina el
indicador LED rojo, el inversor está indicando una falla.
© Corporación Wagan 2015. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
18
DETERMINACIÓN DE LA POTENCIA MÁXIMA DEL
APARATO
No exceda la carga de CA máxima de 700 vatios o el inversor se apagará.
La mayoría de las herramientas eléctricas, electrodomésticos y equipos de audio
y video tienen etiquetas que enlistan los requisitos de potencia de la unidad en
vatios. Si la herramienta o dispositivo está calibrado en amperios, multiplique los
amperios por 120 (120V AC) para determinar los vatios. Por ejemplo, un aparato
calibrado a 0.5 amperios consumirá 60 vatios.
VATIOS = VOLTIOS × AMPERIOS
Recuerde que debe tener en consideración la sobretensión de arranque que
ocasionarán los aparatos motorizados. No exceda la capacidad de corriente
momentánea de 1,400 vatios de este inversor. Esto puede ocasionar el apagado
inmediato por sobrecarga o quemar un fusible.
CONEXIÓN DEL INVERSOR
Cable Adaptador con Pinzas de Batería – Hasta 700W de Salida
1. Conecte un alambre de cobre aislado al terminal de conexión a tierra. El
otro extremo del cable de conexión a tierra debe conectarse a un punto
de conexión a tierra adecuado. Utilice la longitud práctica más corta
de alambre. Conecte este cable al chasis de su vehículo o al sistema de
puesta a tierra de su embarcación. En una ciudad, el cable a tierra puede
conectarse a una tubería metálica de agua fría que entre al subsuelo. En
lugares remotos, el cable a tierra puede conectarse a una toma de tierra.
Elite
™
700W PRO de Wagan Tech
®
19
www.wagan.com
En el caso poco probable de un corto circuito, la utilización del inversor sin
una conexión a tierra adecuada puede provocar una descarga eléctrica.
No conecte directamente el cable a tierra al terminal negativo de CC.
2. Conecte el conector rojo positivo del cable adaptador de CC con pinzas
de batería suministrado al terminal de perno roscado rojo (+) en la parte
posterior del inversor.
3. Conecte las dos pinzas de batería a la batería.
Asegúrese de conectar las pinzas a los terminales de la batería de
la polaridad correcta. La conexión de polaridad inversa quemará
el fusible del inversor y puede causar daños permanentes en el
mismo. Los daños causados por la inversión de polaridad anularán la
garantía.
4. Conecte el conector negro negativo (−) del cable adaptador de CC con
pinzas de batería suministrado al terminal de perno roscado negro (−) en
la parte posterior del inversor. Puede haber una chispa momentánea y
puede sonar brevemente la alarma de bajo voltaje. Esto es normal.
5. Enchufe el cable del aparato de CA en toma de CA del inversor, y/o su
dispositivo USB en el puerto de alimentación USB.
6. Coloque el Interruptor de Alimentación en la posición Encendido "I". El LED
verde deberá encenderse, lo que indica que el inversor está encendido y
que funciona con normalidad.
7. Cuando el inversor no esté en uso, coloque el Interruptor de Alimentación
del inversor en la posición Apagado"O".
PROBLEMAS DE FUNCIONAMIENTO: SUGERENCIAS
PARA EQUIPOS DE AUDIO Y TELEVISIÓN.
Aunque todos los inversores están protegidos y filtrados para minimizar la
interferencia de la señal, es posible que no se pueda evitar cierta interferencia
© Corporación Wagan 2015. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
20
con la imagen de su televisor, especialmente con señales débiles. Sin embargo,
a continuación hay algunas sugerencias que pueden mejorar la recepción.
• Asegúrese de que la antena de televisión produce una señal clara en
condiciones normales de funcionamiento (es decir, conectada a un
tomacorriente de pared estándar 110V/120V de CA). También asegúrese
de que el cable de la antena sea de buena calidad y esté bien protegido.
• A veces, los alternadores de los vehículos producen un poco de ruido
eléctrico.
• Cambie las posiciones del inversor, los cables de antena y el cable de
alimentación del televisor.
• Aísle el televisor, su cable de alimentación y los cables de antena de la
fuente de alimentación de 12 voltios colocando un cable de extensión
desde el inversor hasta el televisor.
SOLUCIÓN DE PROBLEMAS
PROBLEMA: Voltaje de salida bajo o nulo – LED de Falla encendido
Razón Solución
Contacto deficiente con la batería o los
terminales del inversor.
Limpie los terminales a fondo. Vuelva a
instalar y apriete.
Elite
™
700W PRO de Wagan Tech
®
21
www.wagan.com
PROBLEMA: Apagado automático del inversor – LED de falla encendido
Razón Solución
El voltaje de la batería está por debajo
de 9.5 voltios.
Cargue o cambie la batería.
El inversor está demasiado caliente
(modo de apagado térmico).
• Deje que el inversor se enfríe.
• Compruebe si hay una
ventilación adecuada.
• Reduzca la carga del inversor a
la salida máxima de potencia de
TrueRated
™
especificada.
PROBLEMA: Apagado del inversor – LED de falla encendido
Razón Solución
El equipo en funcionamiento consume
demasiada energía.
No utilice el equipo con este inversor;
utilice un inversor de potencia superior.
PROBLEMA: Sonido de zumbido continuo
Razón Solución
El voltaje de entrada está por debajo
de 10.5 voltios.
Mantenga el voltaje de entrada por
encima de 10.5 voltios.
Mal estado o estado débil de la
batería.
Recargue o reemplace la batería.
Mala conexión del cable o cable
suelto.
Inspeccione los terminales y apriete
todas las conexiones.
Se está suministrando una potencia
inadecuada al inversor o caída
excesiva de voltaje.
Utilice cables de CC de mayor calibre.
Mantenga la longitud del cable lo más
corta posible.
La garantía de WAGAN Corporation se limita exclusivamente a los
productos vendidos en Estados Unidos.
Duración de la garantía:
Se extiende la garantía del producto para el comprador original por el periodo de
dos (2) años a partir de la fecha de compra original, que declara que está libre de
defectos de materiales y mano de obra. WAGAN Corporation no asume ninguna
responsabilidad por daños consecuentes. Bajo ninguna circunstancia WAGAN
Corporation asumirá responsabilidad por daños que excedan el importe pagado por
el producto en una tienda minorista.
Cumplimiento de la garantía:
Durante el periodo de la garantía, un producto defectuoso será reemplazado por un
modelo equivalente cuando el producto sea devuelto a WAGAN Corporation con
un recibo original de la tienda. WAGAN Corporation, a su criterio, reemplazará,
reemplazará o reparará la parte defectuosa. El producto de reemplazo quedará
cubierto por el resto del periodo de la garantía original. Esta garantía no se extiende a
las unidades cuyo uso haya violado las instrucciones suministradas por escrito.
Exclusiones de la garantía:
Esta garantía reemplaza toda otra garantía expresa o implícita y ningún representante
o persona están autorizados a asumir responsabilidad alguna en relación con la
venta de nuestros productos. No se aceptarán reclamos por defectos o falla de
funcionamiento o falla del producto bajo ninguna interpretación del derecho de
responsabilidad civil, contractual o comercial, sin limitarse a negligencia, negligencia
grave, responsabilidad objetiva, violación de garantía y violación de contrato.
Devoluciones:
WAGAN Corporation no se responsabiliza por cualquier elemento(s) devuelto(s) sin
un número de Autorización de devolución (#AD). Por favor póngase en contacto con
nuestro equipo de servicio al cliente por teléfono o correo electrónico para obtener
un #AD. También puede visitar nuestro sitio web y hablar con nuestro equipo en
nuestro horario normal de trabajo. Para más detalles e instrucciones sobre cómo
procesar un reclamo de garantía, por favor lea la sección “Devoluciones” de la página
de “Contacto” en nuestro sitio web. WAGAN Corporation no se responsabiliza por
cualquier cargo por envío que resulte de la devolución de el/los elemento(s) a la
compañía para reparaciones o reemplazo.
Registre su producto en línea en http://tinyurl.com/wagan-registration para ser
agregado a nuestra lista de correo electrónico. Recibirá reseñas sobre nuestros
próximos productos, promociones y eventos.
©2015
Garantía Limitada de la Corporación Wagan
23
www.wagan.com
Elite
MC
700W PRO de Wagan Tech
MD
INTRODUCTION
Merci d’avoir acheté l’onduleur continu/alternatif Elite
MC
700W PRO de Wagan
Tech
MD
. Assurez-vous de bien lire et de bien comprendre le contenu de ce manuel
avant d’installer et d’utiliser votre onduleur. Gardez le manuel afin de le consulter
ultérieurement.
Le modèle "PRO" représente de nombreuses améliorations à notre première
génération d'onduleurs sinusoïdaux purs Elite qui nombreuses fonctionnalités
répondant aux exigences des milieux plus complexes. Vous bénéficiez ainsi
d’électricité propre et de qualité à prix abordable. Il émet une tension sinusoïdale
pure en courant alternatif, identique à celle de l’énergie commerciale. Cet
onduleur alimente les appareils en CA dans votre véhicule. Le CA sous tension à
onde sinusoïdale permet le bon fonctionnement des appareils électroniques les
plus délicats : systèmes audio-vidéo, ordinateurs et appareils de communication.
En outre, les appareils motorisés chaufferont moins, feront moins de bruit et
seront plus efficaces sous tension AC sinusoïdale.
Votre nouvel onduleur est alimenté par CC de 12 volts, et émet continuellement
700 watts de CA à 120 volts, 60 Hz. Une capacité de surtension supérieure
de 1,400 watts permet à l’onduleur de démarrer appareils motorisés les plus
difficiles. Ses circuits avancés commandés par microprocesseur chauffent moins,
et sont plus fiables que ses concurrents. L’Elite
MC
700W PRO fonctionnant à haute
efficacité (jusqu’à 90%), il peut fonctionner pendant de longues périodes et sa
batterie dure plus longtemps que celle des onduleurs de la même puissance de
sortie. Le port d’alimentation USB 2,1A est un moyen pratique d’alimenter les
appareils USB ou de charger tablettes, liseuses, smartphones, et autres appareils
portables électroniques.
L'onduleur comprend une borne de terre séparée, identique à celle que l’on
retrouve sur un appareil de capacité supérieure. Cette borne permet d’atténuer
le bruit causé par la conversion de la puissance pour les appareils à fréquence
radio.
©2015 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
24
Les bornes de CC sont séparées les uns des autres pour faciliter l’installation et
réduire au minimum le risque de panne accidentelle pendant la manipulation des
câbles de CC. Il est neutre jusqu’à la mise à la terre, comme l’électricité publique.
Les évents de fermeture ont été réduits au minimum afin d’empêcher les animaux
de pénétrer dans les climats tropicaux ou arides.
L’onduleur sinusoïdal Wagan Elite
MC
700W PRO est un ajout indispensable à votre
collection d’appareils portables. Un minimum d’entretien suffira à en tirer des
années de service sans faille.
25
www.wagan.com
Elite
MC
700W PRO de Wagan Tech
MD
DÉTAILS TECHNIQUES*
Onde de sortie Tension sinusoïdale
Entrée 12V CC
Sortie 120V CA
Puissance TrueRated
MC
700 watts (24 heures continue)
Onde de pointe 1,400 watts
Efficacité > 90%
Fréquence 60Hz
Distorsion harmonique totale < 3%
Consommation de courant à vide < 0,6A
Niveau de l’alarme « Batterie faible » 10,5V ± 0,5V CC
Coupure batterie faible 9,5V ± 0,5V CC
Coupure surtension 15,5V ± 0,5V CC
Ventilateur de refroidissement Contrôlé par la chaleur
Prises de sortie CA 2
Port d’alimentation USB 2,1A, 5V ± 0,25V
Commande de sortie de puissance Interrupteur CA Marche/Arrêt
Dimensions de l’interrupteur d’alimentation
de sortie CA
28,3 × 15,5 × 7,0 cm
Poids net (environ) 2,0 kg
Inclus cordon adaptateur à pinces
pour batterie
90 cm, 8 AWG
* Tous les détails techniques sont courants en ligne nominale, à demi-charge et à 25 ºC (77 ºF) si le
contraire n’est pas précisé. Les détails techniques sont sujets à changement sans préavis.
©2015 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
26
AVERTISSEMENT
LA PUISSANCE DE L’ONDULEUR PEUT CAUSER LA MORT. LA MAUVAISE
UTILISATION DE CET ONDULEUR PEUT CAUSER DES DÉGÂTS MATÉRIELS AINSI QUE
DES LÉSIONS PHYSIQUES OU MORTELLES.
• Tenir l’onduleur loin de toute source de chaleur directe et matière
combustible.
• Maintenir bien aéré : cet appareil dégage de la chaleur.
• Garder l’onduleur dans un endroit sec.
• Ne pas utiliser avec un appareil de plus de 700 watts.
• L’onduleur est destiné à être branché à une source de puissance de 12 volts
de CC seulement.
• Ne pas tenter de brancher l’onduleur dans aucune autre source
d’alimentation, y compris les sources d’alimentation en CA.
• La mauvaise polarité des piles peut endommager l’onduleur et annuler la
garantie.
• Ne pas ouvrir l’onduleur : aucune pièce se trouvant à l’intérieur ne peut être
réparée.
JETER/RECYCLER L’ONDULEUR
Les produits électroniques renferment des matières toxiques si elles sont mal
éliminées. Contacter l’administration de votre région pour savoir comment jeter
ou recycler votre onduleur.
27
www.wagan.com
Elite
MC
700W PRO de Wagan Tech
MD
PANNEAU AVANT
DEL Marche DEL Erreur
Interrupteur
d'Alimentation
Prises de
Sortie CA
Prises de
Sortie CA
Port d’Alimentation USB
Borne
de Terre
• Interrupteur d'Alimentation — Commande la sortie du CA de l’onduleur.
• DEL Marche (Vert) — Le voyant vert indique que l’onduleur fonctionne
normalement.
• DEL Erreur (Rouge) — Le voyant rouge indique que l’onduleur a été éteint
par une surchauffe, surcharge, sous-tension ou surtension.
Éteindre immédiatement tous les appareils en CA si le voyant rouge
s’allume. Laisser l’onduleur refroidir avant de le remettre en marche.
Assurez-vous que les clapets d’aération ne sont pas obstrués.
Si l’onduleur s’est éteint après avoir émis un bourdonnement, il est
possible qu’un problème ait été causé par une surcharge avec sous-
tension ou un problème de câbles.
• Prises de Sortie CA — Deux prises pouvant ensemble émettre jusqu’à 6,0
ampères à 120V de courant alternatif 60 Hz.
©2015 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
28
• Prise d’Alimentation USB — Prise d’alimentation jusqu’à 5 volts à 2,1A
pour le chargement ou l’alimentation de tablettes, liseuses, smartphones, et
autres petits appareils électroniques.
• Alarme Audio (interne) — Un bourdonnement se fait entendre lorsque
les batteries sont faibles. Réduire la charge de CA, charger la batterie et
examiner le câble CC pour détecter les pertes excessives.
• Borne de Terre — Pour la connexion d’un fil de terre de sécurité isolé. Ce
fil de sécurité protège le technicien dans l’éventualité peu probable d’une
défaillance de l’isolation des câbles ou du boîtier.
PANNEAU ARRIÈRE
Ventilateur
de Refroidissement
Ventilateur
de Refroidissement
Borne
Négative(−)
[Noir]
Borne
Positive (+)
[Rouge]
• Borne Positive — Entrée CC Positif (+) (Rouge)
• Borne Négative — Entrée CC Négatif (−) (Noir)
• Ventilateur de Refroidissement — Haute vitesse, et contrôlé par la charge
29
www.wagan.com
Elite
MC
700W PRO de Wagan Tech
MD
ASPECTS À CONSIDÉRER – CHARGE
La possibilité d’utiliser l’onduleur pour alimenter un appareil dépend grandement
de la charge de démarrage de ce dernier. La charge initiale est momentanée.
Pour plusieurs appareils cette charge est environ le double de la charge continue,
quoique la charge de démarrage puisse être jusqu’à huit fois plus élevée que la
charge continue.
Puisque l’onduleur s’éteint automatiquement après une surcharge, il n’y a aucun
danger d’endommager l’onduleur ou l’appareil. Le voyant rouge indique une
défaillance de l’onduleur.
ÉTABLIR LA PUISSANCE MAXIMALE EN WATTS DE
L’APPAREIL
Ne pas dépasser 700 watts de charge maximale de CC, au risque d’éteindre
l’onduleur.
La plupart des outils et appareils électriques et audio-vidéo porte une vignette
indiquant les exigences en watts de l’appareil. Si cette information est indiquée
en ampères, multiplier la valeur par 120 (120V CA) pour obtenir l’équivalent en
watts. Par exemple, 0,5 ampère correspond à 60 watts.
WATTS = VOLTS × AMPÈRES
N’oubliez pas la poussée de démarrage causée par les appareils motorisés.
Ne pas dépasser une poussée de charge momentanée de 1,400 watts avec
l’onduleur, à risque de causer une panne immédiate par surcharge ou de brûler
un fusible.
©2015 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
30
BRANCHER L’ONDULEUR
Cordon Adaptateur pour Pince à Batterie — Jusqu’à 700W de Sortie
1. Brancher le fil de cuivre isolé à la borne de mise à la terre. L’autre extrémité
du fil de terre doit être branché à un point adéquat de mise à la terre.
Utiliser le moins de fil possible. Brancher ce fil au châssis du véhicule ou
au système d’ancrage de votre embarcation. En ville, le fil de terre peut
être branché à une canalisation souterraine d’eau froide en métal. En
région éloignée, le fil de terre peut être branché à un point terrestre. Dans
l’éventualité peu probable d’un court-circuit, l’utilisation de l’onduleur mal
mis à terre peut causer un choc électrique. Ne pas brancher directement le
fil de terre à une borne de CC négative.
2. Brancher le connecteur positif (+) rouge du cordon adaptateur (inclus)
pour pince à batterie CC à la borne rouge positive située à l’arrière de
l’onduleur.
3. Brancher les deux pinces à batterie à la batterie.
Prendre soin de brancher la bonne pince à la bonne polarité des
deux terminaux. La connexion inverse de polarités disjoncte le fusible
de l’onduleur de manière permanente. Tout dommage causé par la
polarité inverse annule la garantie.
4. Brancher le connecteur négatif (−) noir du cordon adaptateur (inclus)
pour pince à batterie CC à la borne négatif noir située à l’arrière de
l’onduleur. Une étincelle ou un bourdonnement pourraient se produire
momentanément. C'est normal.
5. Brancher le cordon de l’appareil CA dans la prise de sortie CA de
l’onduleur et/ou dans la prise d’alimentation USB de l’appareil CA.
31
www.wagan.com
Elite
MC
700W PRO de Wagan Tech
MD
6. Placer l’Interrupteur d'Alimentation en position Marche "|". Le voyant vert
indique que l’onduleur est alimenté et qu’il fonctionne normalement.
7. Entre les utilisations, mettre l’Interrupteur d'Alimentation en position Arrêt
"O".
PROBLÈMES D’UTILISATION : CONSEILS POUR LES
APPAREILS AUDIO-VIDÉO
Bien que tous les onduleurs soient protégés et filtrés pour réduire au minimum
l’interférence du signal, le brouillage de la télévision pourrait être inévitable,
surtout si le signal est faible. Cependant, les suggestions suivantes pourraient
vous aider à améliorer la réception
• Assurez-vous que l’antenne de la télévision permette d’obtenir un signal
clair en conditions normales (télévision branchée dans une prise murale de
110V/120V CA), et que le câble de l’antenne soit de bonne qualité et bien
protégé.
• Il se peut que l’alternateur du véhicule dégage un bruit électrique. Des filtres
peuvent être installés sur l’alternateur pour en réduire le bruit.
• Changer la position de l’onduleur, des câbles de l’antenne et du câble
d’alimentation de la télévision.
• Isoler la télévision, son câble d’alimentation et les câbles de l’antenne de
la source d’alimentation de 12 volts en reliant un câble d’extension entre
l’onduleur et la télévision.
©2015 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
32
RÉSOLUTION DE PROBLÈMES
PROBLÈME : Tension de sortie faible ou nulle – Voyant rouge allumé
Raison Solution
Mauvais contact avec les bornes de la
batterie ou l'onduleur.
Bien nettoyer les bornes. Réinstaller et
bien serrer.
PROBLÈME : Onduleur éteint automatiquement – Voyant rouge allumé
Raison Solution
Tension d’accumulateur inférieure à
9,5 volts.
Charger ou remplacer la batterie.
Onduleur trop chaud (mise en veille
surchauffe).
• Laisser l’onduleur refroidir.
• S’assurer que la ventilation est
adéquate.
• Réduire la charge de l’onduleur à
la puissance de sortie maximale
TrueRated
MC
PROBLÈME : Onduleur éteint – Voyant rouge allumé
Raison Solution
Suralimentation par l’appareil. Ne pas utiliser cet appareil avec
l’onduleur. Choisir un onduleur plus
puissant
33
www.wagan.com
Elite
MC
700W PRO de Wagan Tech
MD
PROBLÈME : Bourdonnement continuel
Raison Solution
Tension d’entrée inférieure à 10,5 volts. Maintenir la tension d’entrée supérieure
à 10,5 volts.
Batterie faible ou en mauvais état Recharger ou changer la batterie
Câble mal relié Examiner les bornes et resserrer toutes
les connexions.
Puissance inadéquate transmise à
l’onduleur ou chute de tension trop
importante.
Utiliser de plus gros câbles de CC.
Utiliser des câbles les plus courts
possible
La garantie de WAGAN Corporation est limitée aux produits vendus
uniquement aux États-Unis.
Durée de la garantie :
Le produit est garanti à l’acheteur original pour une période de deux (2)années à
compter de la date d’achat originale, de toute défectuosité de matériau ou de main
d’œuvre. WAGAN Corporation décline toute responsabilité pour tout dommage
conséquent. En aucun cas, WAGAN Corporation ne sera responsable pour tout
montant en dommage supérieur au montant payé pour le produit au prix de détail.
Garantie de performance:
Pendant la période de garantie, un produit défectueux sera remplacé par un modèle
comparable lorsque le produit est retourné à WAGAN Corporation avec un reçu
original du magasin. WAGAN Corporation remplacera ou réparera, à sa discrétion, la
pièce défectueuse. Le produit de remplacement sera garanti pour le reste de la période
originale de garantie. Cette garantie ne s’applique à aucune unité qui a été utilisée
contrairement aux instructions écrites fournies.
Limitations de la garantie :
Cette garantie remplace toute garantie explicite ou implicite et aucun représentant ou
personne n’est autorisé à assumer toute autre responsabilité en lien avec la vente ou
les produits. Les réclamations ne sont pas valides pour la défectuosité ou la défaillance
de fonctionnement ou la défaillance du produit sous tout autre principe de droit ou
d’équité, contrat ou loi commerciale, incluant mais non limité, à la négligence, grossière
négligence, responsabilité absolue, bris de garantie et bris de contrat.
Retours :
WAGAN Corporation n’est pas responsable pour tout article retourné sans un numéro
de renvoi officiel (No RA). Veuillez contacter notre service à la clientèle par téléphone
ou par courriel pour obtenir un No RA. Vous pouvez également visiter notre site Web
et clavarder avec un membre de notre équipe pendant nos heures d’ouverture. Pour
obtenir plus de détails et des instructions pour faire une réclamation couverte pas la
garantie, veuillez lire la section « Retour » dans la page « Contact » de notre site Web.
WAGAN Corporation n’est pas responsable pour tout frais d’expédition pour le renvoi
de tout article à notre entreprise pour réparation ou remplacement.
Enregistrez votre produit en ligne à : http://tinyurl.com/wagan-registration pour être
ajouté à notre liste d’envoi. Vous recevrez les aperçus sur nos produits, promotions et
événements.
©2015
Garantie Limitée de WAGAN Corporation
31088 San Clemente Street
Hayward, CA 94544, U.S.A.
Tel: +1.510.471.9221
U.S. & Canada Toll Free: +1.800.231.5806
customerservice@wagan.com
www.wagan.com
©2015 Wagan Corporation. All Rights Reserved
Wagan Tech and wagan.com are trademarks used by Wagan Corporation
© Corporación Wagan 2015. Todos los derechos reservados
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan
© 2015 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
REV20150917-ESF
