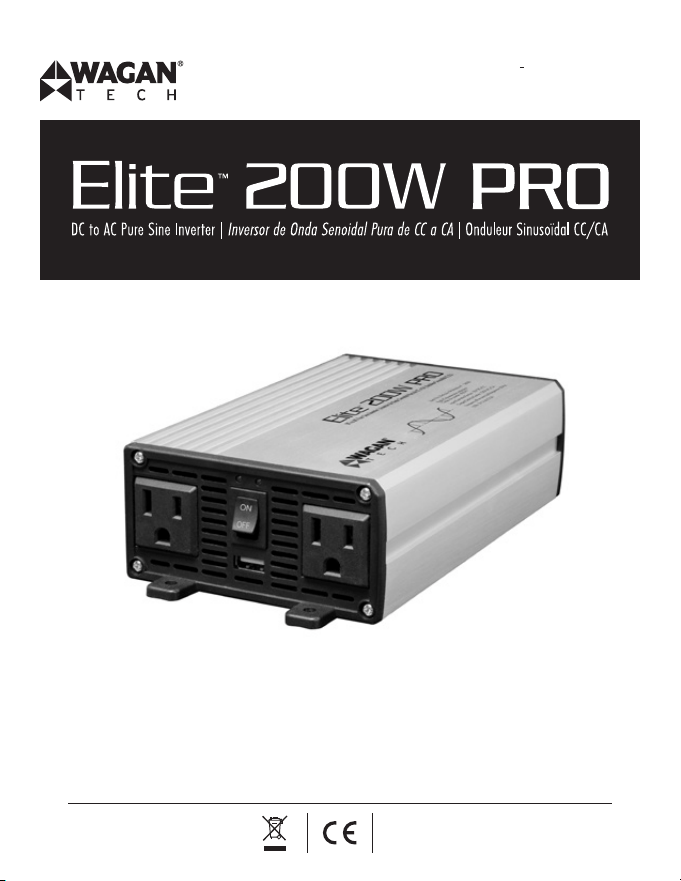

Elite™ 200W PRO by Wagan Tech
®
1
www.wagan.com
INTRODUCTION
Thank you for purchasing the Wagan Tech
®
Elite™ 200W PRO Pure Sine Wave
DC to AC Power Inverter. Read and understand this manual before installing and
operating this inverter. Keep this manual for future use.
The "PRO" model represents numerous improvements to our first generation of
Elite pure sine inverters that meet the needs of more demanding environments—
providing clean power at an affordable price. It delivers a true AC sine wave
identical to that of commercial power. Use this inverter to power AC appliances
in your vehicle. Pure Sine Wave AC means that your sensitive electronics, such
as audio/video systems, computers, and communications equipment will operate
properly. Furthermore, appliances with motors operate cooler, quieter, and more
efficiently when they are powered by pure sine wave AC.
The inverter is powered from 12 volt DC and it will continuously deliver 200 watts
AC power at 120 volts, 60 Hz. Superior surge capability of 400 watts allows the
inverter to start most difficult motorized appliances. Advanced microprocessor-
controlled circuits run cooler and are more reliable than competing units. The
Elite™ 200W PRO operates at high efficiency (up to 90%), that results in long
run time and extended battery life compared to other inverters with this level
of power output. A 2.1A USB power port provides a convenient way to power
USB devices, including smartphones, tablets and e-readers, and other mobile
electronics.
The DC terminals have been designed apart from each other to ease installation
and minimize the risk of accidental shortage when handling the DC cables. The
enclosure vents have been minimized to reduce the risk of pest intrusion in arid
tropical climates.
The Wagan Elite™ 200W PRO Pure Sine Wave Inverter is an indispensable
addition to your compliment of mobile power equipment. With minimal care and
proper treatment, it will provide years of reliable service.
©2019 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
2
SPECIFICATIONS
Output waveform Pure sine wave
Input 12V DC
Output 120V AC
TrueRated Power
™
200 watts (24-hour continuous)
Peak surge 400 watts
Efficiency > 90%
Frequency 60Hz
Total harmonic distortion (THD) < 3%
No load current draw < 0.3A
Battery low alarm 10.5V ± 0.5V DC
Battery low shutdown 9.5V ± 0.5V DC
Over voltage shutdown 15.5V ± 0.5V DC
Cooling fan Thermally controlled
AC sockets 2 North American standard
USB power port 2.1A, 5V
Power output control AC ON/OFF switch
Dimensions (body only) 8.0 × 4.3 × 2.1 in.
Net weight (approximate) 1.4 lb
DC plug adapter cord 31.5 in., 16 AWG
* All specifications are typical at nominal line, half load, and 77 ºF (25 ºC) unless otherwise noted.
Specifications are subject to change without notice.
Elite™ 200W PRO by Wagan Tech
®
3
www.wagan.com
WARNING
INVERTER OUTPUT CAN BE LETHAL. IMPROPER USE OF THIS INVERTER MAY
RESULT IN PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
• Keep the inverter away from any direct heat source or combustible
materials.
• Keep well ventilated—this device generates heat.
• Keep this inverter in a dry environment.
• Do not operate any equipment over 200 watts.
• This inverter is designed to operate from a 12 volt DC power source only.
• Do not attempt to connect the inverter to any other power source, including
any AC power source.
• Incorrect battery polarity will damage the inverter and void the warranty.
• Do not open the inverter; there are no user serviceable parts inside.
• DO NOT exceed your vehicle's cigarette lighter socket load limitation.
©2019 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
4

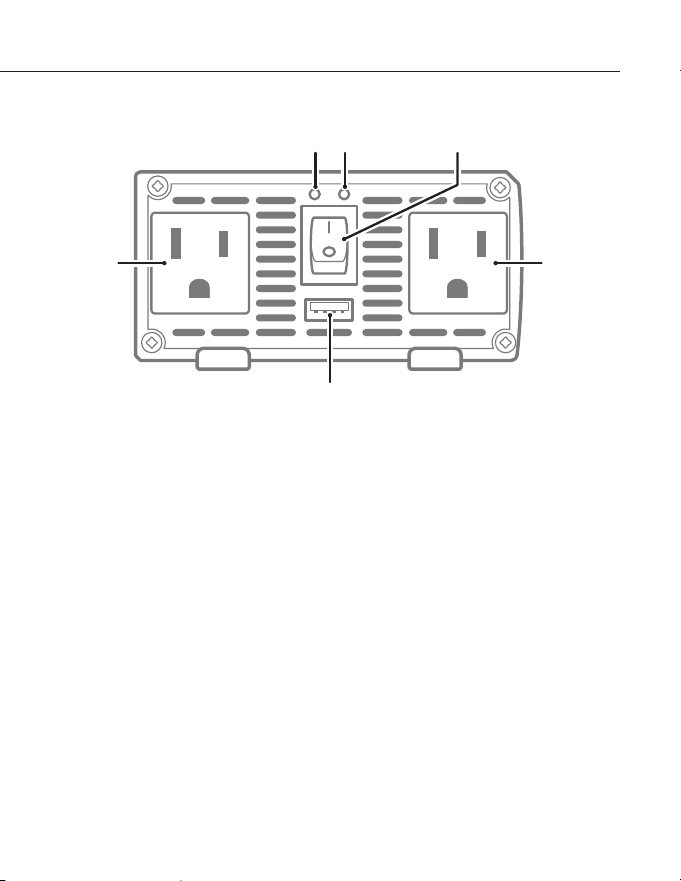

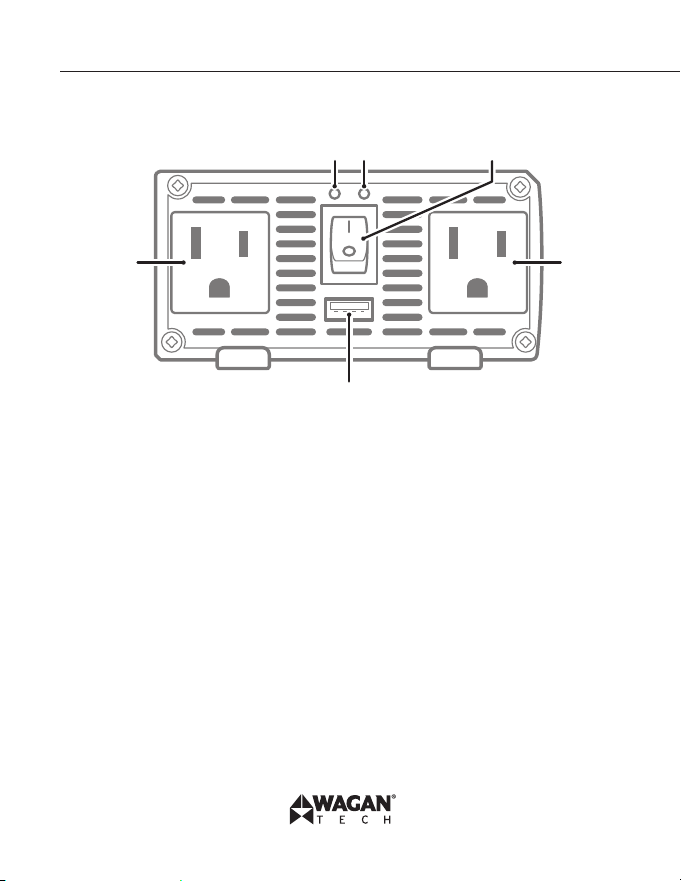

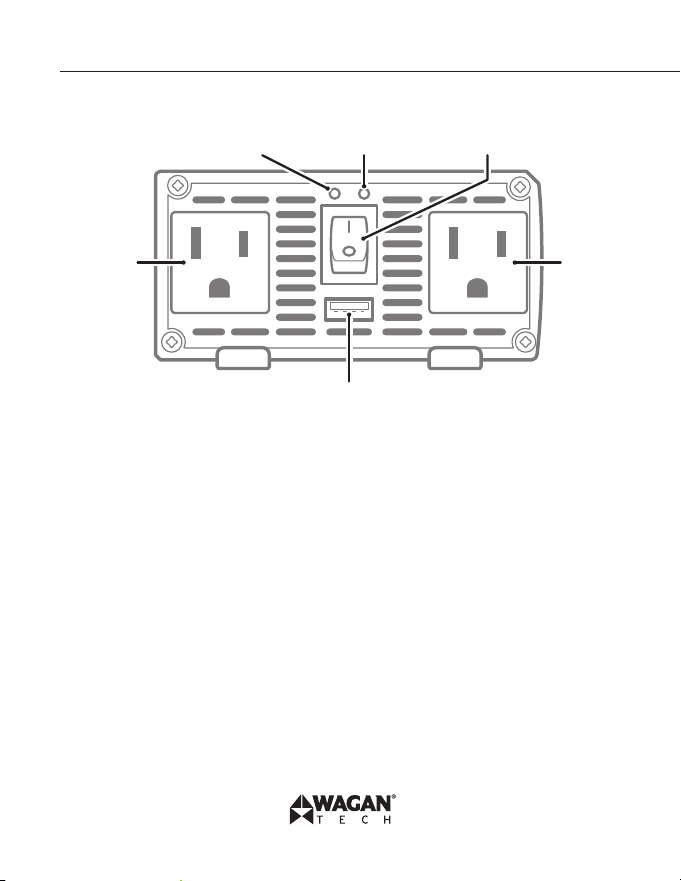

FRONT PANEL
AC Outlet
Power LEDFault LED
ON/OFF Switch
AC Outlet
USB Power Port
• ON/OFF Switch — This switch controls AC output of the inverter.
• Power LED (Green) — When this green LED is lit, the inverter is operating
normally.
• Fault LED (Red) — The RED indicator turns on as the inverter shuts down due
to overheating, overload, under voltage, or over voltage.
Immediately turn off all AC appliances if the FAULT LED is lit. Allow the
inverter to cool before continuing. Make sure that the ventilation vents
are not blocked.
If an inverter shutdown was preceded by a buzzing sound, there may
be an excessive load in combination with a low voltage or cable
problem.
• AC Outlets — 2 standard 120V AC outlets
• USB Power Port — This power port can supply 5 volts at 2.1A for charging
or powering smartphones, tablets and e-readers, MP3 players, GPS and
other small electronic devices.
Elite™ 200W PRO by Wagan Tech
®
5
www.wagan.com
• Audible Alarm (internal to the inverter) — When the Audible Alarm makes
a buzzing sound, the inverter senses a low battery condition. The user
should reduce the AC load, charge the battery, and check the DC cable for
excessive losses.

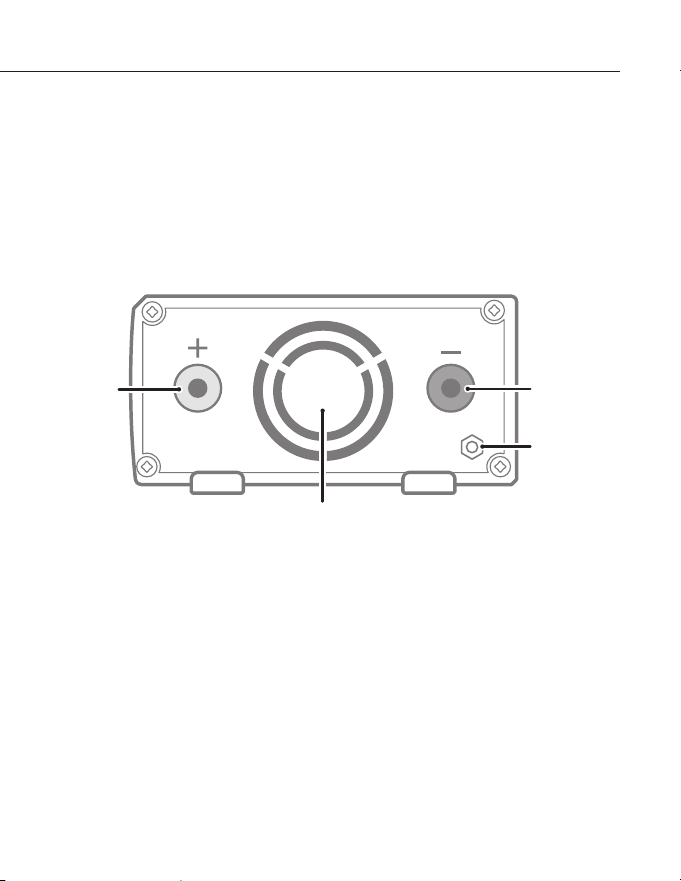

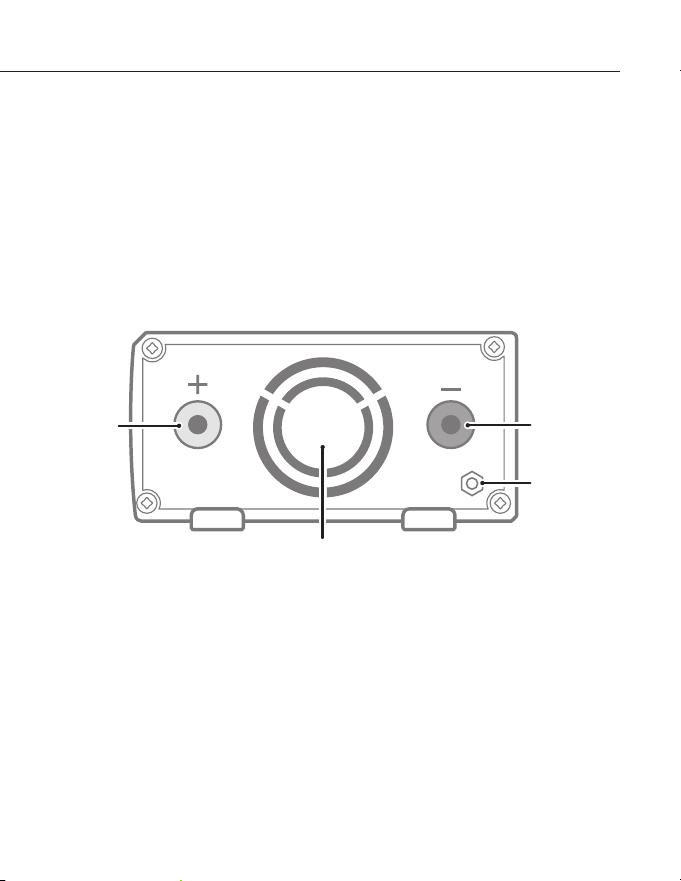

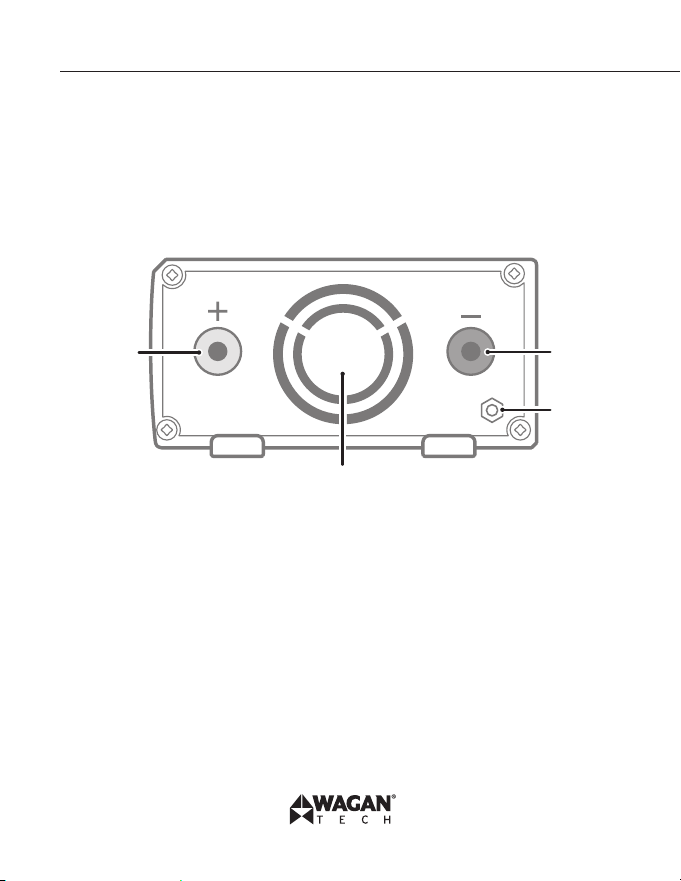

REAR PANEL
Cooling Fan
Negative (−)
Terminal
[Black]
Positive (+)
Terminal
[Red]
Ground
terminal
• Positive Terminal — Positive (+) DC Input (Red)
• Negative Terminal — Negative (−) DC Input (Black)
• Cooling Fan — High-speed and load controlled
• Ground Terminal — For attaching an insulated safety ground wire. This
safety wire is for protecting personnel if there is an unlikely failure in either
the cabling or enclosure insulation.
LOAD CONSIDERATIONS
The startup load of an appliance is a major factor of whether this inverter
can power it. This initial load is only momentary. With many appliances, it is
©2019 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
6
approximately twice the continuous load, but some appliance startup loads can
be as high as eight times the continuous load.
The inverter will automatically shut down in the event of an output overload so
there is no danger of damaging either the inverter or the equipment. When the
red LED indicator is lit, the inverter is signaling a fault.
Maximum Power from Vehicle Accessory Sockets
Most vehicle accessory sockets that are controlled through a vehicle’s ignition
switch are fused at 15 amps. This limits inverter output to approximately 180
watts.
To Power 200 Watt Appliances:
1. For temporary use, connect a battery clip adapter cord (not included) to
the inverter and follow the procedure located under the “Connecting the
Inverter” section.
2. Install a separate fused DC accessory socket wired to the vehicle’s battery.
Fuse this circuit at 20 amps.
There is no danger in leaving the inverter directly wired to the battery if the
inverter is turned OFF after each use. The inverter will shut off when the vehicle’s
battery level drops down to 9.5 volts to protect the battery from draining
completely.
Elite™ 200W PRO by Wagan Tech
®
7
www.wagan.com
DETERMINING MAXIMUM APPLIANCE WATTAGE
Do not exceed the 200 watt maximum AC load or the inverter will shut down.
Most electrical tools, appliances, and audio/video equipment have labels that
list the unit’s power requirements in watts. If the tool or device is rated in amps,
multiply the amps by 120 (120V AC) to determine the watts. For example, an
appliance rated at 0.5 amps will draw 60 watts.
WATTS = VOLTS × AMPS
Remember to consider the startup surge that motorized appliances will cause. Do
not exceed the 400 watt momentary surge rating of this inverter. This can cause
immediate overload shut down and or blow a fuse.
CONNECTING THE INVERTER

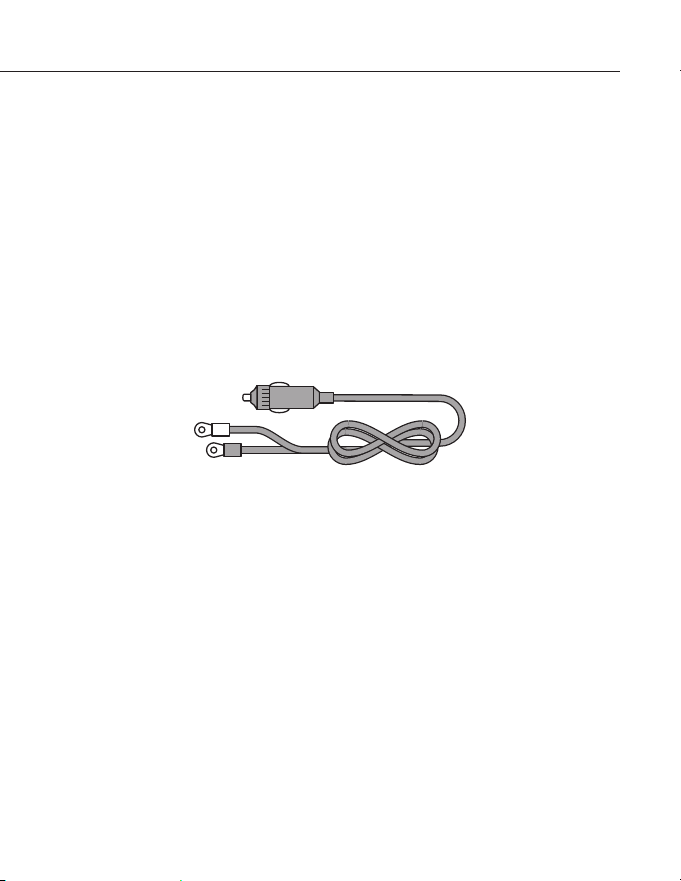

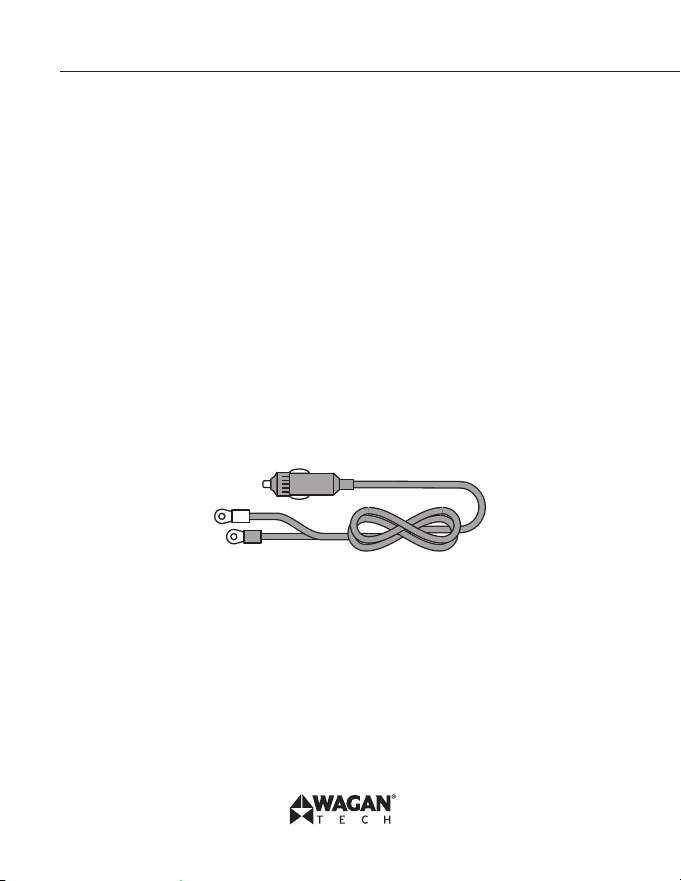

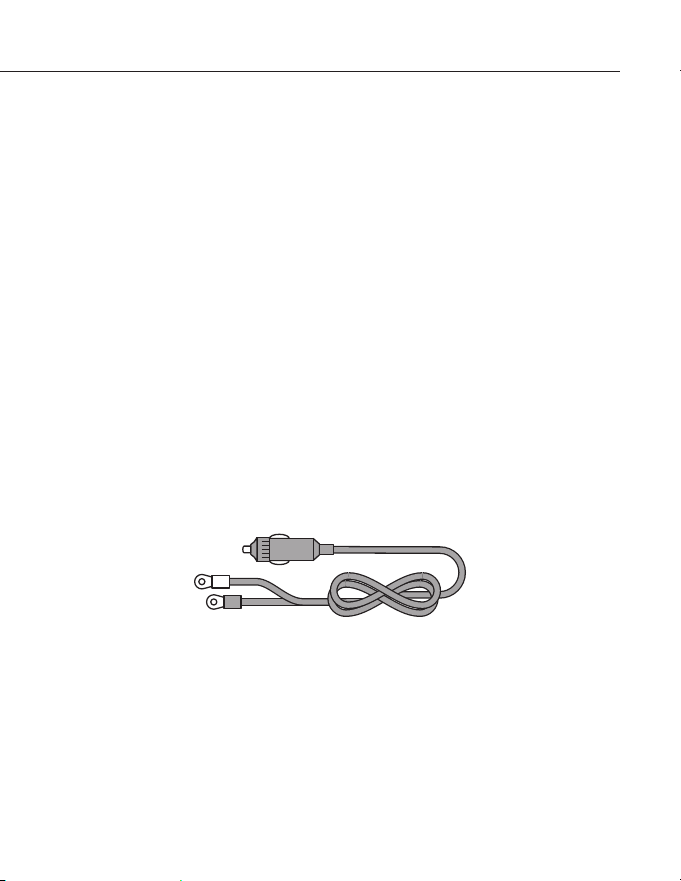

DC Plug Adapter Cord
1. Connect an insulated copper wire to the ground terminal. The other end
of the ground wire should be connected to a proper grounding point. Use
the shortest practical length of wire. Connect this wire to the chassis of
your vehicle or to the grounding system in your boat. In a city, the ground
wire can connect to a metal cold water pipe that goes underground. In
remote locations, the ground wire can be connected to an earth ground.
In the unlikely event of a short circuit, operating the inverter without proper
grounding can result in electric shock. Do not directly connect this ground
wire to the negative DC terminal
©2019 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
8
2. Connect the red (+) and black (−) terminals of the supplied DC Plug Adapter
Cord to the red (+) and black (−) terminals on the rear of the inverter.
Be sure to connect them into the correct polarity terminals on the rear
of the inverter. Reverse polarity connection will blow the fuse in the
inverter and can permanently damage to the inverter. Damage caused
by reverse polarity will void the warranty.
3. Connect the Plug end of the DC Adapter Cable into your vehicle’s 12V DC
accessory outlet. You may need to place the ignition switch to Accessory
Position if the vehicle engine is not operating.
4. Plug the AC appliance cord into the inverter’s AC receptacle, and/or your
USB appliance into the USB power port.
5. Place the ON/OFF power switch in the “ON” position. The green LED
should turn on, indicating the inverter is powered and operating normally.
6. When the inverter is not in use, place the inverter’s ON/OFF Power Switch
to the “OFF” position. We recommend also unplugging the DC Adapter
cable from the vehicle’s DC outlet.
OPERATING ISSUES: TELEVISION AND AUDIO
EQUIPMENT SUGGESTIONS.
Although all inverters are shielded and filtered to minimize signal interference,
some interference with your television picture may be unavoidable, especially
with weak signals. However, here are some suggestions that may improve
reception.
• Make sure that the television antenna produces a clear signal under normal
operating conditions (i.e. plugged into a standard 110V/120V AC wall
outlet). Also ensure that the antenna cable is of good quality and properly
shielded.
• Sometimes vehicle alternators produce some electrical noise. There are
filters available to mount on the alternator to reduce the noise.
Elite™ 200W PRO by Wagan Tech
®
9
www.wagan.com
• Change the positions of the inverter, antenna cables, and television power
cord.
• Isolate the television, its power cord, and antenna cables from the 12
volt power source by running an extension cord from the inverter to the
television.
TROUBLESHOOTING
PROBLEM: Low or No Output Voltage – Fault LED Lit
Reason Solution
Poor contact with battery, inverter
terminals, or DC socket.
Clean terminals thoroughly. Reinstall
and tighten. Clean DC socket with non-
metallic abrasive emery stick.
PROBLEM: No Output Voltage – No LEDs Lit
Reason Solution
Blown fuse. Check vehicle’s Accessory Socket Fuse.
If the fuse is blown, replace with the
same type and rating fuse.
PROBLEM: Inverter Auto Shut Down – Fault LED Lit
Reason Solution
Battery voltage is below 9.5 volts. Charge or replace battery.
Inverter is too hot (thermal shut down
mode).
• Allow inverter to cool.
• Check for adequate ventilation.
• Reduce the load on the inverter to
the specified TrueRated
™
power
max output.
©2019 Wagan Corporation. All Rights Reserved.
Wagan Tech and wagan.com are trademarks of Wagan Corporation.
User’s Manual—Read before using this equipment
10
PROBLEM: Inverter Shut Down – Fault LED Lit
Reason Solution
Equipment being operated draws too
much power.
Do not use the equipment with this
inverter; use a higher wattage inverter.
PROBLEM: Continuous Buzzing Sound
Reason Solution
Input voltage is below 10.5 volts. Keep input voltage above 10.5 volts.
Poor or weak battery condition. Recharge or replace battery.
Poor or loose cable connection. Inspect terminals and tighten all
connections.
Inadequate power being delivered to
the inverter or excessive voltage drop.
Use heavier gauge DC cables.
Keep cable length as short as possible.
DISPOSAL/RECYCLING OF INVERTER
Electronic products are known to contain materials that are toxic if improperly
disposed. Contact local authorities for disposal and recycling information.
The WAGAN Corporation warranty is limited to products sold only in
the United States.
Warranty Duration:
Product is warranted to the original purchaser for a period of two (2) years from
the original purchase date, to be free of defects in material and workmanship.
WAGAN Corporation disclaims any liability for consequential damages. In no event
will WAGAN Corporation be responsible for any amount of damages beyond the
amount paid for the product at retail.
Warranty Performance:
During the warranty period, a product with a defect will be replaced with a
comparable model when the product is returned to WAGAN Corporation with an
original store receipt. WAGAN Corporation will, at its discretion, replace or repair
the defective part. The replacement product will be warranted for the balance of the
original warranty period. This warranty does not extend to any units which have
been used in violation of written instructions furnished.
Warranty Disclaimers:
This warranty is in lieu of all warranties expressed or implied and no representative
or person is authorized to assume any other liability in connection with the sale of our
products. There shall be no claims for defects or failure of performance or product
failure under any theory of tort, contract or commercial law including,but not limited
to negligence, gross negligence, strict liability, breach of warranty, and breach of
contract.
Returns:
Please contact customer service by phone, email, or visiting our website under
"Customer Care" page for instructions on how to process a warranty claim. WAGAN
Corporation is not responsible for any shipping charges incurred in returning the
item(s) back to the company for repair or replacement, nor is WAGAN responsible
for any item(s) returned without an official Return Authorization number (RA#).
Register your product online at http://tinyurl.com/wagan-registration to be added to
our email list. You will receive previews on our upcoming products, promotions, and
events.
©2015
WAGAN Corp. Limited Warranty
Elite™ 200W PRO de Wagan Tech
®
13
www.wagan.com
INTRODUCCIÓN
Gracias por adquirir el inversor de onda sinusoidal pura de CC a CA
Elite™ 200W PRO de Wagan Tech
®
. Lea y comprenda este manual antes de
instalar y utilizar este inversor. Guarde este manual para futuras consultas.
El modelo "PRO" representa numerosas mejoras a nuestra primera generación
de Elite inversores sinusoidales puras estándar que satisfacen las necesidades
de los entornos más exigentes, suministrando energía limpia de calidad a un
precio asequible. Ofrece una verdadera CA de onda sinusoidal idéntica a la
de la energía comercial. Utilice este inversor para accionar aparatos de CA en
su vehículo. CA de onda sinusoidal pura significa que sus equipos electrónicos
sensibles, tales como sistemas de audio y video, computadoras y equipos de
comunicaciones funcionarán de forma correcta. Además, los aparatos con
motores funcionan más frescos, más silenciosos y de forma más eficiente cuando
son accionados por CA de onda sinusoidal.
El inversor se alimenta con 12 voltios de corriente continua y proporcionará
de forma continua 200 vatios de corriente alterna a 120 voltios, 60 Hz.
La capacidad superior para resistir sobretensiones de 400 vatios permite
que inversor encienda los aparatos motorizados más difíciles. Los circuitos
avanzados controlados por microprocesador funcionan más frescos y son más
confiables que las unidades de la competencia.
Los terminales de CC se han diseñado separados entre sí para facilitar la
instalación y minimizar el riesgo de falta de energía accidental al manejar los
cables de CC. Las rejillas de ventilación de la carcasa se han minimizado para
reducir el riesgo de intrusión de plagas en climas tropicales áridos.
© Corporación Wagan 2019. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
14
El Elite™ 200W PRO también funciona con una alta eficiencia (hasta del 90%),
que se traduce en tiempo de funcionamiento prolongado y duración extendida
de la batería en comparación con otros inversores con este nivel de potencia
de salida. Un puerto de alimentación USB de 2.1A proporciona una manera
conveniente para accionar aparatos USB o cargar teléfonos inteligentes, tabletas
y lectores electrónicos, así como otros dispositivos electrónicos móviles.
El inversor de onda sinusoidal pura Wagan Elite™ 200W PRO es un
complemento indispensable para completar su equipo de energía móvil. Con
cuidados mínimos y un tratamiento adecuado, proporcionará años de servicio
confiable.
Elite™ 200W PRO de Wagan Tech
®
15
www.wagan.com
ESPECIFICACIONES*
Forma de onda de salida Onda sinusoidal pura
Entrada 12V de CC
Salida 120V de CA
Potencia TrueRated
™
200 vatios (24 horas continuas)
Sobretensión máxima 400 vatios
Eficiencia > 90%
Frecuencia 60 Hz
Distorsión armónica total (THD) < 3%
Consumo de corriente sin carga < 0.3A
Alarma de batería baja 10.5V ± 0.5V de CC
Apagado por batería baja 9.5V ± 0.5V de CC
Apagado por sobre voltaje 15.5V ± 0.5V de CC
Ventilador de enfriamiento Controla térmicamente
Tomas de salida de CA 2 Estándar Norteamericano
Puerto de alimentación USB 2.1A, 5V
Control de potencia de salida Control CA ON/OFF
Dimensiones (solo el cuerpo) 20.3 × 10.9 × 5.3 cm
Peso neto (aproximado) 0.64 kg
Cable adaptador del enchufe CC 80 cm, 16 AWG
* Todas las especificaciones son las típicas en la línea nominal, media carga y 25ºC (77ºF) a menos
que se indique lo contrario. Las especificaciones están sujetas a cambios sin previo aviso
© Corporación Wagan 2019. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
16
ADVERTENCIA
LA SALIDA DEL INVERSOR PUEDE SER MORTAL. EL USO INDEBIDO DE ESTE
INVERSOR PUEDE CAUSAR DAÑOS A LA PROPIEDAD, LESIONES PERSONALES O
LA MUERTE.
• Mantenga el inversor alejado de cualquier fuente de calor directo o
materiales combustibles.
• Mantenga una buena ventilación, este dispositivo genera calor.
• Mantenga este inversor en un ambiente seco.
• No utilice ningún equipo de más de 200 vatios.
• Este inversor está diseñado para funcionar con una fuente de alimentación
de CC de 12 voltios solamente.
• No intente conectar el inversor a ninguna otra fuente de energía,
incluyendo cualquier fuente de alimentación de CA.
• La polaridad incorrecta de la batería puede dañar el inversor y anular la
garantía.
• No abra el inversor; no contiene partes que puedan ser reparadas por el
usuario.
• NO exceda la limitación de carga del enchufe del encendedor de
cigarrillos de su vehículo.
Elite™ 200W PRO de Wagan Tech
®
17
www.wagan.com
PANEL FRONTAL
LED de
Funcionamiento
LED de Falla
Interruptor de
Encendido/Apagado
Salida
de CA
Salida
de CA
Puerto de Alimentación USB
• Interruptor de Encendido/Apagado (ON/OFF) — Este interruptor controla
la salida de CA del inversor.
• LED de Funcionamiento (Verde) — Cuando este LED esté en verde, el
inversor está funcionando normalmente.
• LED de Falla (Rojo) — El indicador ROJO se enciende cuando el inversor se
apaga debido a un sobrecalentamiento, sobrecarga, bajo voltaje o sobre
voltaje.
Apague inmediatamente todos los aparatos de CA si se enciende
el LED de Falla. Deje que el inversor se enfríe antes de continuar.
Asegúrese de que las rejillas de ventilación no estén bloqueadas.
Si el apagado del inversor fue precedido por un sonido de zumbido,
puede haber una carga excesiva en combinación con un bajo voltaje
o un problema con el cable.
• Salidas de CA — 2 conexiones de CA: puesta a tierra estándar de EE.UU.
© Corporación Wagan 2019. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
18
• Puerto de Alimentación USB — Este puerto de alimentación puede
suministrar 5 voltios a 2.1A para cargar o accionar teléfonos inteligentes,
tabletas y lectores electrónicos, reproductores MP3, GPS y otros
dispositivos electrónicos pequeños.
• Alarma Sonora (interna en el inversor) — Cuando la alarma sonora emite
un sonido de zumbido, el inversor detecta un estado de batería baja. El
usuario debe reducir la carga de CA, cargar la batería y revisar el cable
de CC si hay pérdidas excesivas.
PANEL POSTERIOR
Ventilador
Terminal
Negativo(−)
[Negro]
Terminal
Positivo(+)
[Rojo]
Terminal de
puesta a
tierra
• Terminal Positivo — Entrada de CC positiva (+) (Rojo)
• Terminal Negativo — Entrada de CC negativa (−) (Negro)
• Ventilador de Enfriamiento — De alta velocidad y carga controlada
• Terminal de Conexión a Tierra — Para conectar un cable a tierra de
seguridad aislado. Este cable de seguridad es para proteger al personal
en caso de una posible falla, ya sea en el cableado o en el aislamiento de
la carcasa.
Elite™ 200W PRO de Wagan Tech
®
19
www.wagan.com
CONSIDERACIONES DE CARGA
La carga de arranque de un aparato es un factor importante para determinar
si este inversor puede accionarlo. Esta carga inicial es sólo momentánea. Con
muchos aparatos, es aproximadamente el doble de la carga continua, pero
algunas cargas de arranque de aparatos pueden ser hasta ocho veces la carga
continua.
El inversor se apagará automáticamente en caso de una sobrecarga de salida,
así que no hay peligro de que dañe el inversor o el equipo. Cuando se ilumina el
indicador LED rojo, el inversor está indicando una falla.
Potencia Máxima de Enchufes Para Accesorios Vehiculares
La mayoría de los enchufes para accesorios de vehículos que se controlan a
través del interruptor de encendido tienen un fusible de 15 amperios. Esto limita
la salida del inversor a aproximadamente 180 vatios.
Para alimentar electrodomésticos que requieres de 200 vatios:
1. Para uso temporal, conecte un cable adaptador con pinzas (no incluido) al
inversor y siga el procedimiento que se encuentra en la sección "Conexión
del inversor".
2. Instale un enchufe CC para accesorios independiente y con fusible,
conectado a la batería del vehículo. El fusible de este circuito debe
soportar al menos 20 amperios.
No hay peligro al dejar el inversor directamente conectado a la batería si se
desconecta después de cada uso. El inversor se apagará cuando el nivel de
batería del vehículo descienda a 9.5 voltios para proteger que la batería se
agote por completo.
© Corporación Wagan 2019. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
20
DETERMINACIÓN DE LA POTENCIA MÁXIMA DEL
APARATO
No exceda la carga de CA máxima de 200 vatios o el inversor se apagará.
La mayoría de las herramientas eléctricas, electrodomésticos y equipos de audio
y video tienen etiquetas que enlistan los requisitos de potencia de la unidad en
vatios. Si la herramienta o dispositivo está calibrado en amperios, multiplique los
amperios por 120 (120V AC) para determinar los vatios. Por ejemplo, un aparato
calibrado a 0.5 amperios consumirá 60 vatios.
VATIOS = VOLTIOS × AMPERIOS
Recuerde que debe tener en consideración la sobretensión de arranque que
ocasionarán los aparatos motorizados. No exceda la capacidad de corriente
momentánea de 400 vatios de este inversor. Esto puede ocasionar el apagado
inmediato por sobrecarga o quemar un fusible.
CONEXIÓN DEL INVERSOR
Cable Adaptador del Enchufe CC
1. Conecte un alambre de cobre aislado al terminal de conexión a tierra. El
otro extremo del cable de conexión a tierra debe conectarse a un punto
de conexión a tierra adecuado. Utilice la longitud práctica más corta
de alambre. Conecte este cable al chasis de su vehículo o al sistema de
puesta a tierra de su embarcación. En una ciudad, el cable a tierra puede
conectarse a una tubería metálica de agua fría que entre al subsuelo. En
lugares remotos, el cable a tierra puede conectarse a una toma de tierra.
Elite™ 200W PRO de Wagan Tech
®
21
www.wagan.com
En el caso poco probable de un corto circuito, la utilización del inversor sin
una conexión a tierra adecuada puede provocar una descarga eléctrica.
No conecte directamente el cable a tierra al terminal negativo de CC.
2. Conecte las terminales roja (+) y negra (−) al cable adaptador de enchufe
CC suministrado a las terminales roja (+) y negra (−) de la parte posterior
del inversor.
Asegúrese de conectarlas con la polaridad correcta en la parte
posterior del inversor. La conexión con polaridad inversa fundirá el
fusible del inversor y puede dañarlo permanentemente. Los daños
causados por una conexión inversa de polaridad anularán la
garantía.
3. Conecte el extremo del cable adaptador del enchufe CC a su salida para
conexión de accesorios de 12V CC de su vehículo. Puede que tenga que
colocar el interruptor de encendido en la posición accesoria si el motor del
vehículo no está en funcionamiento.
4. Enchufe el cable del aparato de CA en toma de CA del inversor, y/o su
dispositivo USB en el puerto de alimentación USB.
5. Coloque el interruptor de encendido/apagado (ON/OFF) en la posición
“ON”. El LED verde deberá encenderse, lo que indica que el inversor está
encendido y que funciona con normalidad.
6. Cuando el inversor no esté en uso, coloque el interruptor de encendido/
apagado (ON/OFF) del inversor en la posición “OFF”. También
recomendamos desenchufar el cable adaptador DC del enchufe de salida
del vehículo.
© Corporación Wagan 2019. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
22
PROBLEMAS DE FUNCIONAMIENTO: SUGERENCIAS
PARA EQUIPOS DE AUDIO Y TELEVISIÓN.
Aunque todos los inversores están protegidos y filtrados para minimizar la
interferencia de la señal, es posible que no se pueda evitar cierta interferencia
con la imagen de su televisor, especialmente con señales débiles. Sin embargo,
a continuación hay algunas sugerencias que pueden mejorar la recepción.
• Asegúrese de que la antena de televisión produce una señal clara en
condiciones normales de funcionamiento (es decir, conectada a un
tomacorriente de pared estándar 110V/120V de CA). También asegúrese
de que el cable de la antena sea de buena calidad y esté bien protegido.
• A veces, los alternadores de los vehículos producen un poco de ruido
eléctrico.
• Cambie las posiciones del inversor, los cables de antena y el cable de
alimentación del televisor.
• Aísle el televisor, su cable de alimentación y los cables de antena de la
fuente de alimentación de 12 voltios colocando un cable de extensión
desde el inversor hasta el televisor.
Elite™ 200W PRO de Wagan Tech
®
23
www.wagan.com
SOLUCIÓN DE PROBLEMAS
PROBLEMA: Voltaje de salida bajo o nulo – LED de Falla encendido
Razón Solución
Contacto deficiente con la batería o los
terminales del inversor.
Limpie los terminales a fondo. Vuelva a
instalar y apriete.
PROBLEMA: No hay voltaje de salida – Ningún LED encendido
Razón Solución
Fusible quemado Revise el fusible. Si el fusible está
fundido, reemplácelo con el mismo tipo
y rango de fusible.
PROBLEMA: Apagado automático del inversor – LED de falla encendido
Razón Solución
El voltaje de la batería está por debajo
de 9.5 voltios.
Cargue o cambie la batería.
El inversor está demasiado caliente
(modo de apagado térmico).
• Deje que el inversor se enfríe.
• Compruebe si hay una
ventilación adecuada.
• Reduzca la carga del inversor a
la salida máxima de potencia de
TrueRated
™
especificada.
PROBLEMA: Apagado del inversor – LED de falla encendido
Razón Solución
El equipo en funcionamiento consume
demasiada energía.
No utilice el equipo con este inversor;
utilice un inversor de potencia superior.
© Corporación Wagan 2019. Todos los derechos reservados.
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.
Manual de Usuario—Leer antes de utilizar este equipo
24
PROBLEMA: Sonido de zumbido continuo
Razón Solución
El voltaje de entrada está por debajo
de 10.5 voltios.
Mantenga el voltaje de entrada por
encima de 10.5 voltios.
Mal estado o estado débil de la
batería.
Recargue o reemplace la batería.
Mala conexión del cable o cable
suelto.
Inspeccione los terminales y apriete
todas las conexiones.
Se está suministrando una potencia
inadecuada al inversor o caída
excesiva de voltaje.
Utilice cables de CC de mayor calibre.
Mantenga la longitud del cable lo más
corta posible.
ELIMINACIÓN/RECICLAJE DEL INVERSOR
Se sabe que los productos electrónicos contienen materiales que son tóxicos si
se desechan inadecuadamente. Póngase en contacto con las autoridades locales
para obtener información sobre eliminación y reciclaje.
La garantía de WAGAN Corporation se limita exclusivamente a los
productos vendidos en Estados Unidos.
Duración de la garantía:
Se extiende la garantía del producto para el comprador original por el periodo de
dos (2) años a partir de la fecha de compra original, que declara que está libre de
defectos de materiales y mano de obra. WAGAN Corporation no asume ninguna
responsabilidad por daños consecuentes. Bajo ninguna circunstancia WAGAN
Corporation asumirá responsabilidad por daños que excedan el importe pagado por
el producto en una tienda minorista.
Cumplimiento de la garantía:
Durante el periodo de la garantía, un producto defectuoso será reemplazado por un
modelo equivalente cuando el producto sea devuelto a WAGAN Corporation con
un recibo original de la tienda. WAGAN Corporation, a su criterio, reemplazará o
reparará la parte defectuosa. El producto de reemplazo quedará cubierto por el resto
del periodo de la garantía original. Esta garantía no se extiende a las unidades cuyo
uso haya violado las instrucciones suministradas por escrito.
Exclusiones de la garantía:
Esta garantía reemplaza toda otra garantía expresa o implícita y ningún representante
o persona están autorizados a asumir responsabilidad alguna en relación con la
venta de nuestros productos. No se aceptarán reclamos por defectos o falla de
funcionamiento o fallo del producto bajo ninguna interpretación del derecho de
responsabilidad civil, contractual o comercial, sin limitarse a negligencia, negligencia
grave, responsabilidad objetiva, violación de garantía y violación de contrato.
Devoluciones:
Comuníquese con el servicio de atención al cliente por teléfono, correo electrónico
o en nuestro sitio web bajo la página “Customer Care” (“atención al cliente”) para
obtener instrucciones sobre cómo gestionar un reclamo de garantía. WAGAN
Corporation no asume responsabilidad alguna por los gastos de envío incurridos al
devolver el/los artículo/s a la empresa para su reparación o reemplazo; asimismo,
WAGAN no asume responsabilidad alguna por el/los artículo/s que se devuelve/n sin
un número oficial de Autorización de Devolución (RA#).
Registre su producto en línea en http://tinyurl.com/wagan-registration para ser
agregado a nuestra lista de correo electrónico. Recibirá reseñas sobre nuestros
próximos productos, promociones y eventos.
©2015
Garantía Limitada de la Corporación Wagan
27
www.wagan.com
Elite
MC
200W PRO de Wagan Tech
MD
INTRODUCTION
Merci d’avoir acheté l’onduleur continu/alternatif Elite
MC
200W PRO de Wagan
Tech
MD
. Assurez-vous de bien lire et de bien comprendre le contenu de ce manuel
avant d’installer et d’utiliser votre onduleur. Gardez le manuel afin de le consulter
ultérieurement.
Le modèle "PRO" représente de nombreuses améliorations à notre première
génération d'onduleurs sinusoïdaux purs Elite qui nombreuses fonctionnalités
répondant aux exigences des milieux plus complexes. Vous bénéficiez ainsi
d’électricité propre et de qualité à prix abordable. Il émet une tension sinusoïdale
pure en courant alternatif, identique à celle de l’énergie commerciale. Cet
onduleur alimente les appareils en CA dans votre véhicule. Le CA sous tension à
onde sinusoïdale permet le bon fonctionnement des appareils électroniques les
plus délicats : systèmes audio-vidéo, ordinateurs et appareils de communication.
En outre, les appareils motorisés chaufferont moins, feront moins de bruit et
seront plus efficaces sous tension AC sinusoïdale.
Votre nouvel onduleur est alimenté par CC de 12 volts, et émet continuellement
200 watts de CA à 120 volts, 60 Hz. Une capacité de surtension supérieure
de 400 watts permet à l’onduleur de démarrer appareils motorisés les plus
difficiles. Ses circuits avancés commandés par microprocesseur chauffent moins,
et sont plus fiables que ses concurrents. L’Elite
MC
200W PRO fonctionnant à haute
efficacité (jusqu’à 90%), il peut fonctionner pendant de longues périodes et sa
batterie dure plus longtemps que celle des onduleurs de la même puissance de
sortie. Le port d’alimentation USB 2,1A est un moyen pratique d’alimenter les
appareils USB ou de charger smartphones, tablettes, liseuses et autres appareils
portables électroniques.
©2019 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
28
Les bornes de CC sont séparées les uns des autres pour faciliter l’installation et
réduire au minimum le risque de panne accidentelle pendant la manipulation
des câbles de CC. Les évents de fermeture ont été réduits au minimum afin
d’empêcher les animaux de pénétrer dans les climats tropicaux ou arides.
L’onduleur sinusoïdal Wagan Elite
MC
200W PRO est un ajout indispensable à votre
collection d’appareils portables. Un minimum d’entretien suffira à en tirer des
années de service sans faille.
29
www.wagan.com
Elite
MC
200W PRO de Wagan Tech
MD
DÉTAILS TECHNIQUES*
Onde de sortie Tension sinusoïdale
Entrée 12V CC
Sortie 120V CA
Puissance TrueRated
MC
200 watts (24 heures continue)
Onde de pointe 400 watts
Efficacité > 90%
Fréquence 60Hz
Distorsion harmonique totale < 3%
Consommation de courant à vide < 0,3A
Niveau de l’alarme « Batterie faible » 10,5V ± 0,5V CC
Coupure batterie faible 9,5V ± 0,5V CC
Coupure surtension 15,5V ± 0,5V CC
Ventilateur de refroidissement Contrôlé par la chaleur
Prises de sortie CA 2 norme nord-américaine
Port d’alimentation USB 2,1A, 5V
Commande de sortie de puissance Interrupteur CA ON/OFF
Dimensions de l’interrupteur
d’alimentation de sortie CA (corps
seulement)
20,3 cm × 10,9 × 5,3 cm
Poids net (environ) 0,64 kg
Cordon adaptateur de prise CC 80 cm, 16 AWG
* Tous les détails techniques sont courants en ligne nominale, à demi-charge et à 25 ºC (77 ºF)si le
contraire n’est pas précisé. Les détails techniques sont sujets à changement sans préavis.
©2019 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
30
AVERTISSEMENT
LA PUISSANCE DE L’ONDULEUR PEUT CAUSER LA MORT. LA MAUVAISE
UTILISATION DE CET ONDULEUR PEUT CAUSER DES DÉGÂTS MATÉRIELS AINSI QUE
DES LÉSIONS PHYSIQUES OU MORTELLES.
• Tenir l’onduleur loin de toute source de chaleur directe et matière
combustible.
• Maintenir bien aéré : cet appareil dégage de la chaleur.
• Garder l’onduleur dans un endroit sec.
• Ne pas utiliser avec un appareil de plus de 200 watts.
• L’onduleur est destiné à être branché à une source de puissance de 12 volts
de CC seulement.
• Ne pas tenter de brancher l’onduleur dans aucune autre source
d’alimentation, y compris les sources d’alimentation en CA.
• La mauvaise polarité des piles peut endommager l’onduleur et annuler la
garantie.
• Ne pas ouvrir l’onduleur : aucune pièce se trouvant à l’intérieur ne peut être
réparée.
• NE DÉPASSEZ PAS la limite de charge de la prise d’allume-cigare de votre
véhicule.
31
www.wagan.com
Elite
MC
200W PRO de Wagan Tech
MD
PANNEAU AVANT
Prises de
Sortie CA
LED MarcheLED Erreur Interrupteur ON/OFF
Prises de
Sortie CA
Port d’Alimentation USB
• Interrupteur ON/OFF — Commande la sortie du CA de l’onduleur.
• LED Marche (Vert) — Le voyant vert indique que l’onduleur fonctionne
normalement.
• LED Erreur (Rouge) — Le voyant rouge indique que l’onduleur a été éteint
par une surchauffe, surcharge, sous-tension ou surtension.
Éteindre immédiatement tous les appareils en CA si le voyant rouge
s’allume. Laisser l’onduleur refroidir avant de le remettre en marche.
Assurez-vous que les clapets d’aération ne sont pas obstrués.
Si l’onduleur s’est éteint après avoir émis un bourdonnement, il est
possible qu’un problème ait été causé par une surcharge avec sous-
tension ou un problème de câbles.
• Prises de Sortie CA — 2 prises de sortie CA : mise à la terre US standard.
©2019 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
32
• Prise d’Alimentation USB — Prise d’alimentation jusqu’à 5 volts à 2,1A pour
le chargement ou l’alimentation de smartphones, tablettes, liseuses, lecteurs
MP3, GPS et autres petits appareils électroniques.
• Alarme Audio (interne) — Un bourdonnement se fait entendre lorsque
les batteries sont faibles. Réduire la charge de CA, charger la batterie et
examiner le câble CC pour détecter les pertes excessives.
PANNEAU ARRIÈRE
Ventilateur
de Refroidissement
Borne
Négative(−)
[Noir]
Borne
Positive
(+)
[Rouge]
Borne de
terre
• Borne Positive — Entrée CC Positif (+) (Rouge)
• Borne Négative — Entrée CC Négatif (−) (Noir)
• Ventilateur de Refroidissement — Haute vitesse, et contrôlé par la charge
• Borne de Terre — Pour la connexion d’un fil de terre de sécurité isolé. Ce
fil de sécurité protège le technicien dans l’éventualité peu probable d’une
défaillance de l’isolation des câbles ou du boîtier.
33
www.wagan.com
Elite
MC
200W PRO de Wagan Tech
MD
ASPECTS À CONSIDÉRER – CHARGE
La possibilité d’utiliser l’onduleur pour alimenter un appareil dépend grandement
de la charge de démarrage de ce dernier. La charge initiale est momentanée.
Pour plusieurs appareils cette charge est environ le double de la charge continue,
quoique la charge de démarrage puisse être jusqu’à huit fois plus élevée que la
charge continue.
Puisque l’onduleur s’éteint automatiquement après une surcharge, il n’y a aucun
danger d’endommager l’onduleur ou l’appareil. Le voyant rouge indique une
défaillance de l’onduleur.
Puissance Maximale des Accessoires Pour prises d’Alimentation de
Véhicule
La plupart des accessoires pour prise d’alimentation de véhicule qui sont
contrôlées à partir du commutateur d’allumage sont sécurisées à 15A. Ceci limite
le rendement de l’onduleur à environ 180W.
Pour alimenter les appareils de 200W :
1. Pour un usage temporaire, branchez un cordon adaptateur à pinces pour
batterie (non inclus) à l’onduleur et suivez la procédure décrite à la section
« Connexion de votre onduleur ».
2. Installez un accessoire protégé pour prise DC câblé à la batterie du
véhicule. Protéger ce circuit avec un fusible de 20A.
Il n’y a aucun danger à laisser l’onduleur directement câblé à la batterie si
l’onduleur est mis à OFF après chaque utilisation. L’onduleur se fermera lorsque le
niveau de la batterie du véhicule baissera à 9,5 V pour empêcher la batterie de
se vider complètement.
ÉTABLIR LA PUISSANCE MAXIMALE EN WATTS DE
L’APPAREIL
Ne pas dépasser 200 watts de charge maximale de CC, au risque d’éteindre
l’onduleur.
©2019 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
34
La plupart des outils et appareils électriques et audio-vidéo porte une vignette
indiquant les exigences en watts de l’appareil. Si cette information est indiquée
en ampères, multiplier la valeur par 120 (120V CA) pour obtenir l’équivalent en
watts. Par exemple, 0,5 ampère correspond à 60 watts.
WATTS = VOLTS × AMPÈRES
N’oubliez pas la poussée de démarrage causée par les appareils motorisés. Ne
pas dépasser une poussée de charge momentanée de 400 watts avec l’onduleur,
à risque de causer une panne immédiate par surcharge ou de brûler un fusible.
BRANCHER L’ONDULEUR
Cordon Adaptateur de Prise CC
1. Brancher le fil de cuivre isolé à la borne de mise à la terre. L’autre extrémité
du fil de terre doit être branché à un point adéquat de mise à la terre.
Utiliser le moins de fil possible. Brancher ce fil au châssis du véhicule ou
au système d’ancrage de votre embarcation. En ville, le fil de terre peut
être branché à une canalisation souterraine d’eau froide en métal. En
région éloignée, le fil de terre peut être branché à un point terrestre. Dans
l’éventualité peu probable d’un court-circuit, l’utilisation de l’onduleur mal
mis à terre peut causer un choc électrique. Ne pas brancher directement le
fil de terre à une borne de CC négative.
2. Branchez les bornes rouge (+) et noir (−) du cordon adaptateur de prise CC
aux bornes rouge (+) et noir (−) à l’arrière de l’onduleur.
35
www.wagan.com
Elite
MC
200W PRO de Wagan Tech
MD
Assurez-vous de les brancher avec les bonnes polarités des bornes
à l’arrière de l’onduleur. Des connexions de polarité inversées feront
sauter le fusible dans l’onduleur et peuvent l’endommager de manière
permanente. Les dommages causés par une inversion de polarité
annuleront la garantie.
3. Branchez la fiche du cordon adaptateur CC dans l’accessoire pour la
prise CC 12V de votre véhicule. Il se pourrait que vous deviez placer le
commutateur d’allumage à la position accessoire si le moteur du véhicule
n’est pas en marche.
4. Brancher le cordon de l’appareil CA dans la prise de sortie CA de
l’onduleur et/ou dans la prise d’alimentation USB de l’appareil CA.
5. Placer l’interrupteur ON/OFF en position ON. Le voyant vert indique que
l’onduleur est alimenté et qu’il fonctionne normalement.
6. Entre les utilisations, mettre l’interrupteur ON/OFF en position OFF. Nous
recommandons également de débrancher le cordon adaptateur CC de la
prise CC du véhicule.
PROBLÈMES D’UTILISATION : CONSEILS POUR LES
APPAREILS AUDIO-VIDÉO
Bien que tous les onduleurs soient protégés et filtrés pour réduire au minimum
l’interférence du signal, le brouillage de la télévision pourrait être inévitable,
surtout si le signal est faible. Cependant, les suggestions suivantes pourraient
vous aider à améliorer la réception
• Assurez-vous que l’antenne de la télévision permette d’obtenir un signal
clair en conditions normales (télévision branchée dans une prise murale de
110V/120V CA), et que le câble de l’antenne soit de bonne qualité et bien
protégé.
• Il se peut que l’alternateur du véhicule dégage un bruit électrique. Des filtres
peuvent être installés sur l’alternateur pour en réduire le bruit.
©2019 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
Guide d’Utilisation—Lire avant d’utiliser cet équipement
36
• Changer la position de l’onduleur, des câbles de l’antenne et du câble
d’alimentation de la télévision.
• Isoler la télévision, son câble d’alimentation et les câbles de l’antenne de
la source d’alimentation de 12 volts en reliant un câble d’extension entre
l’onduleur et la télévision.
RÉSOLUTION DE PROBLÈMES
PROBLÈME : Tension de sortie faible ou nulle – Voyant rouge allumé
Raison Solution
Mauvais contact avec les bornes de la
batterie ou l'onduleur.
Bien nettoyer les bornes. Réinstaller et
bien serrer.
PROBLÈME : Aucune tension de sortie – Aucun voyant allumé
Raison Solution
Fusible brûlé Examiner le fusible. S’il a brûlé, le
remplacer avec un fusible identique de
même capacité
PROBLÈME : Onduleur éteint automatiquement – Voyant rouge allumé
Raison Solution
Tension d’accumulateur inférieure à
9,5 volts.
Charger ou remplacer la batterie.
Onduleur trop chaud (mise en veille
surchauffe).
• Laisser l’onduleur refroidir.
• S’assurer que la ventilation est
adéquate.
• Réduire la charge de l’onduleur à
la puissance de sortie maximale
TrueRated
MC
37
www.wagan.com
Elite
MC
200W PRO de Wagan Tech
MD
PROBLÈME : Onduleur éteint – Voyant rouge allumé
Raison Solution
Suralimentation par l’appareil. Ne pas utiliser cet appareil avec
l’onduleur. Choisir un onduleur plus
puissant
PROBLÈME : Bourdonnement continuel
Raison Solution
Tension d’entrée inférieure à 10,5 volts. Maintenir la tension d’entrée supérieure
à 10,5 volts.
Batterie faible ou en mauvais état Recharger ou changer la batterie
Câble mal relié Examiner les bornes et resserrer toutes
les connexions.
Puissance inadéquate transmise à
l’onduleur ou chute de tension trop
importante.
Utiliser de plus gros câbles de CC.
Utiliser des câbles les plus courts
possible
JETER/RECYCLER L’ONDULEUR
Les produits électroniques renferment des matières toxiques si elles sont mal
éliminées. Contacter l’administration de votre région pour savoir comment jeter
ou recycler votre onduleur.
La garantie de WAGAN Corporation est limitée aux produits vendus
uniquement aux États-Unis.
Durée de la garantie :
Le produit est garanti à l’acheteur original pour une période de deux (2)années à
compter de la date d’achat originale, de toute défectuosité de matériau ou de main
d’œuvre. WAGAN Corporation décline toute responsabilité pour tout dommage
conséquent. En aucun cas, WAGAN Corporation ne sera responsable pour tout
montant en dommage supérieur au montant payé pour le produit au prix de détail.
Garantie de performance:
Pendant la période de garantie, un produit défectueux sera remplacé par un modèle
comparable lorsque le produit est retourné à WAGAN Corporation avec un reçu
original du magasin. WAGAN Corporation remplacera ou réparera, à sa discrétion, la
pièce défectueuse. Le produit de remplacement sera garanti pour le reste de la période
originale de garantie. Cette garantie ne s’applique à aucune unité qui a été utilisée
contrairement aux instructions écrites fournies.
Limitations de la garantie :
Cette garantie remplace toute garantie explicite ou implicite et aucun représentant ou
personne n’est autorisé à assumer toute autre responsabilité en lien avec la vente ou
les produits. Les réclamations ne sont pas valides pour la défectuosité ou la défaillance
de fonctionnement ou la défaillance du produit sous tout autre principe de droit ou
d’équité, contrat ou loi commerciale, incluant mais non limité, à la négligence, grossière
négligence, responsabilité absolue, bris de garantie et bris de contrat.
Retours :
Veuillez contacter le service à la clientèle par téléphone, courriel ou visiter notre site
Web à la page « Service à la clientèle » pour des instructions et connaître la procédure
pour faire une réclamation. WAGAN Corporation n’est pas responsable pour tout frais
d’expédition pour retour de(s) produit(s) pour réparation ou remplacement, ni pour le
retour de tout produit sans numéro d’autorisation officiel de retour (RA#).
Enregistrez votre produit en ligne à : http://tinyurl.com/wagan-registration pour être
ajouté à notre liste d’envoi. Vous recevrez les aperçus sur nos produits, promotions et
événements.
©2015
Garantie Limitée de WAGAN Corporation
31088 San Clemente Street
Hayward, CA 94544, U.S.A.
Tel: +1.510.471.9221
U.S. & Canada Toll Free: +1.800.231.5806
customerservice@wagan.com
www.wagan.com
©2019 Wagan Corporation. All Rights Reserved
Wagan Tech and wagan.com are trademarks of Wagan Corporation
© Corporación Wagan 2019. Todos los derechos reservados
Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan
© 2019 Wagan Corporation. Tous droits réservés.
Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.
REV20190506-ESF
