Vevor MD200C Electric Drum Set Electronic Drum Kit 150 User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

ELECTRONIC DRUM SET

USER MANUAL

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us onl

MODEL: MD200C

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

(The picture is for reference only, please refer to the actual object

MODEL: MD2

00C

)

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

ELECTRONIC DRUM SET

Pedal cymbal combination

● 15 drum kits, 180 timbres

● 30 songs

● support the adjustment of sensitivity parameters of each drum

● three teaching modes

● speed control: 30 ~ 250 beats / min

● metronome: 1-9 types

● other functions: parameter storage, reset and recording;

● three digit LED display;

● interface: power supply DC, usbmidi, earphone, audio input, audio output

increase cymbal

Thank you for choosing our electronic drum. Elegant and delicate electronic drum is the perfect

combination of modern new electronic technology.

◆Before using this product, you must read the instructions in detail.

FUNCTION INTRODUCTION

REMARK！

● This product is an electro-acoustic instrument product. It is normal that there is a little current

sound in the speaker or earphone after power-on.

Keep away from "radio, TV, antenna receiver, router, refrigerator, TV, motor and other RF electrical

interference sources" during using.

CONTENTS

FUNCTION INTRODUCTION ---------------------------------------------------------

CONTENS -----------------------------------------------------------------------------

INSTALLATION GUIDE ----------------------------------------------------------------

CHECK THE ATTACHED ITEMS ------------------------------------------------------------------

STAND PIPE FITTING ---------------------------------------------------------------------------

MOUNTING STAND-----------------------------------------------------------------------------

DRUM PAN INSTALLATION ---------------------------------------------------------------------

SOUND MODULE INSTALLATION --------------------------------------------------------------

INSTALL CYMBALS, SOUND MODULE, PLACE PEDALS----------------------------------------

INSERT CONNECTING CABLE OF HITTING PART ----------------------------------------------

ILLUSTRATION OF SOUND MODULE PORT ----------------------------------------

POWER CORD CONNECTION ------------------------------------------------------------------

USB MIDI PORT ---------------------------------------------------------------------------------

AUDIO OUTPUT PORT --------------------------------------------------------------------------

AUDIO INPUT PORT ----------------------------------------------------------------------------

EARPHONE PORT-------------------------------------------------------------------------------

OPERATION GUIDE -------------------------------------------------------------------

POWER -----------------------------------------------------------------------------------------

DRUM KIT SELECTION --------------------------------------------------------------------------

METRONOME -----------------------------------------------------------------------------------

PRACTICE FUNCTION ---------------------------------------------------------------------------

COACH MODE

----------------------------------------------------------------------------------

DEMO SONG ----------------------------------------------------------------------------------

DRUM PARAMETERS

--------------------------------------------------------------------------

RECORDING FUNCTION -----------------------------------------------------------------------

SAVE / RESET

----------------------------------------------------------------------------------

USBMIDI ---------------------------------------------------------------------------------------

APPENDIX ----------------------------------------------------------------------------

DRUM TIMBRE ---------------------------------------------------------------------------------

PRESET DRUM KITS ---------------------------------------------------------------------------

USER DEFINED DRUM KITS -------------------------------------------------------------------

DEMONSTRATION SONG ---------------------------------------------------------------------

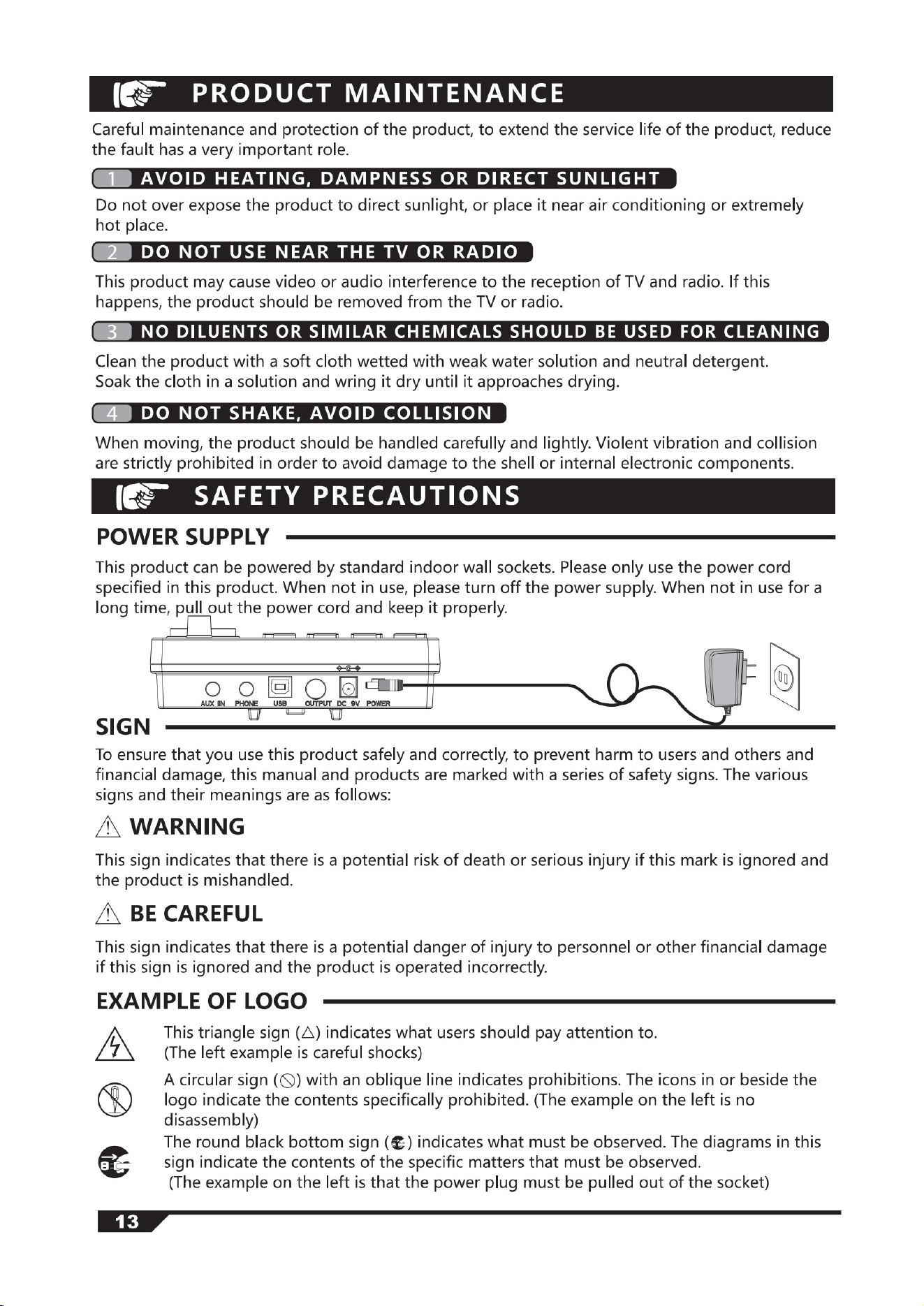

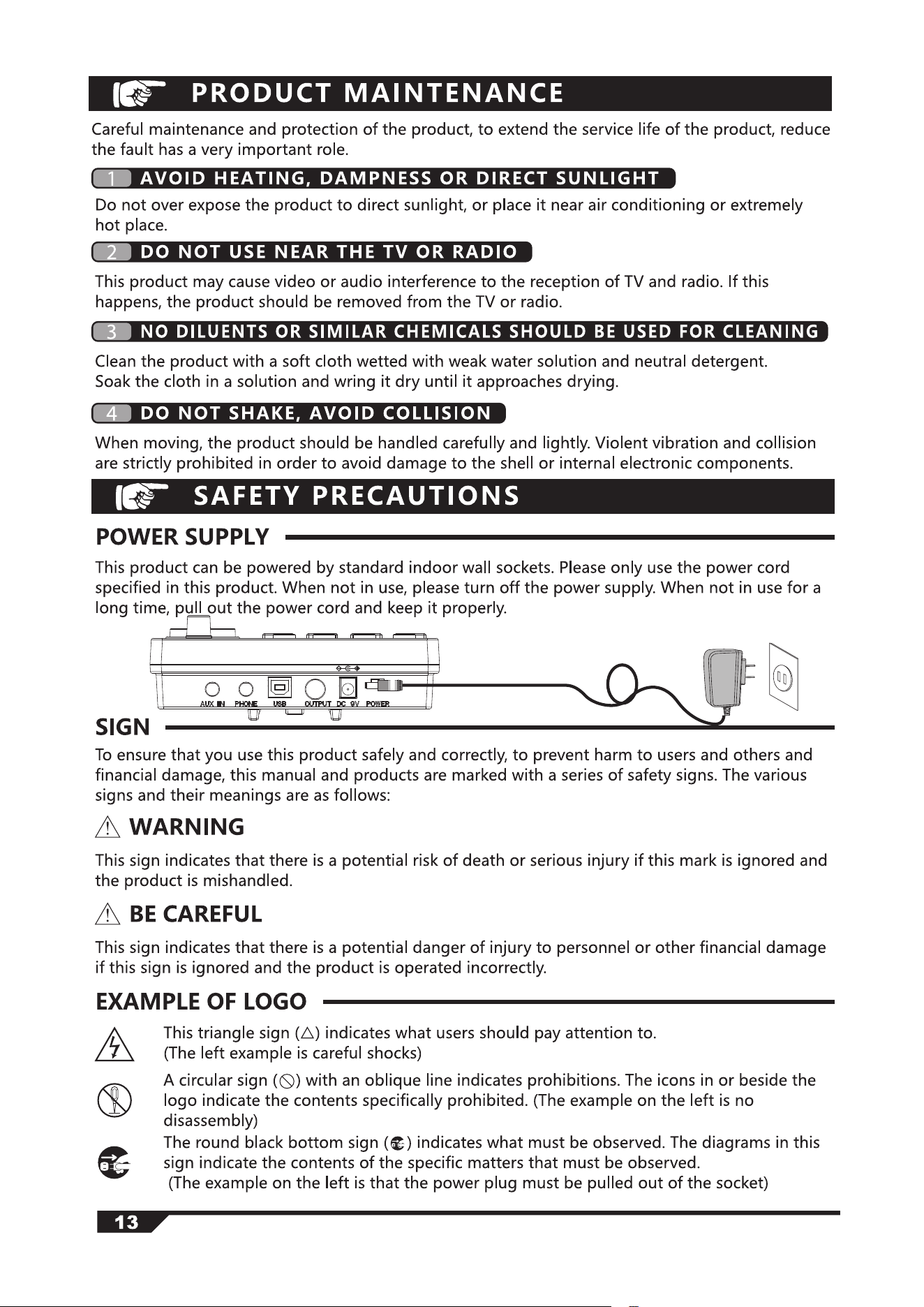

PRODUCT MAINTENANCE ----------------------------------------------------------

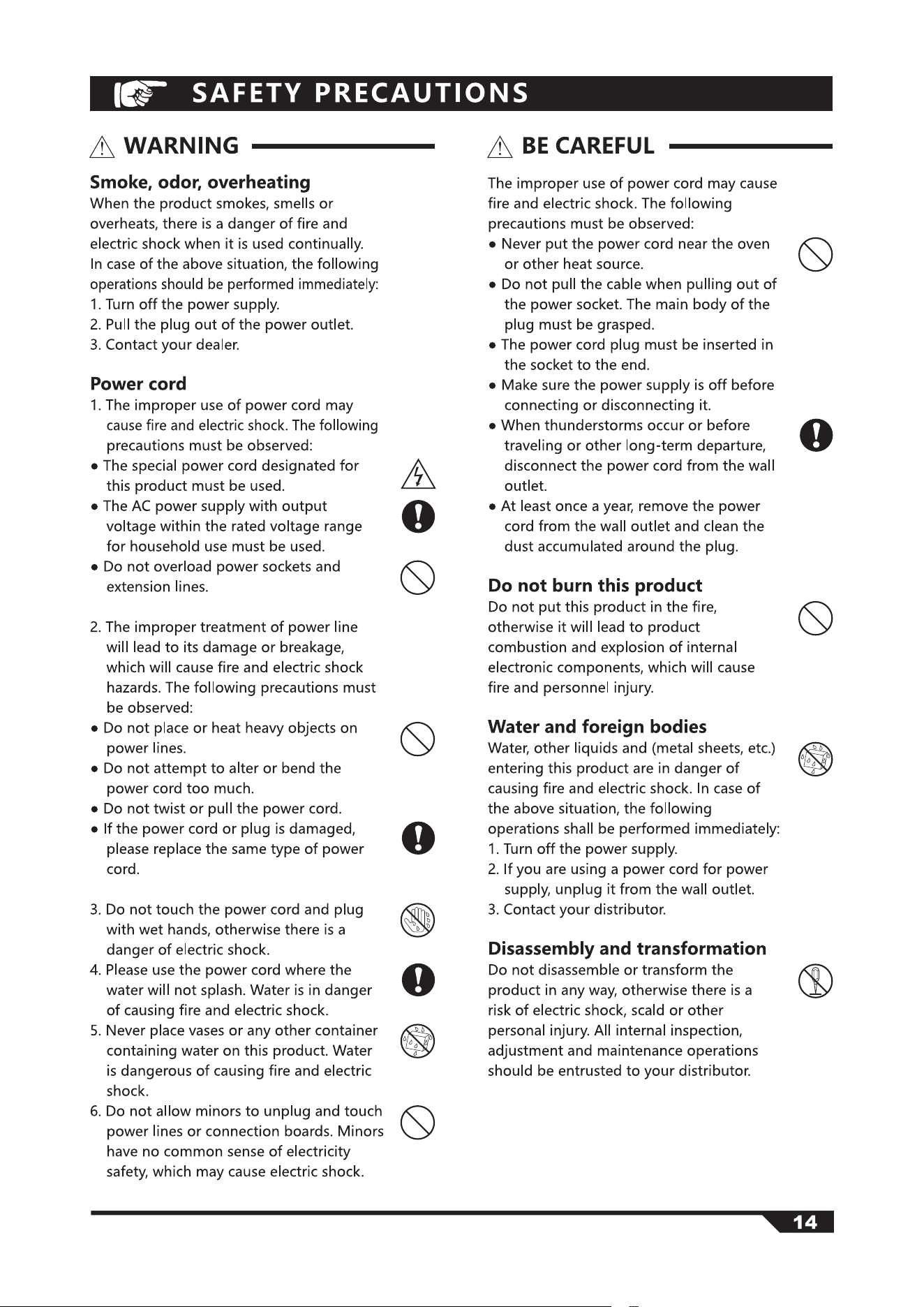

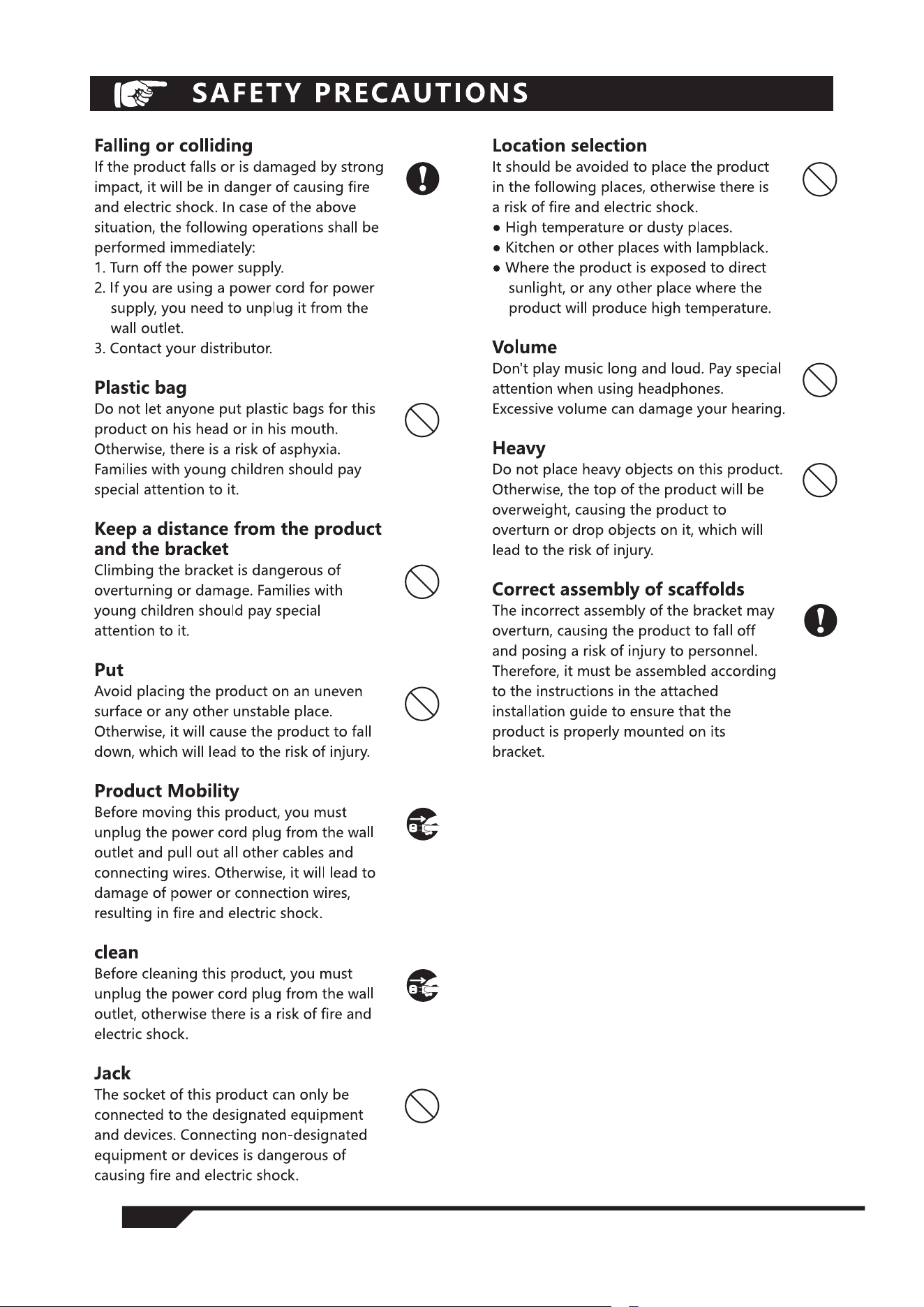

SAFETY PRECAUTIONS--------------------------------------------------------------

INSTALLATION GUIDE

● Please follow the instructions and read the "safety precautions" in the User Manual carefully

before using .

● This product must be installed by adult , please do not let the minor install it independently.

REMARK！

Check the attached items

● After opening the package, please check whether it contains all the items immediately.

If there are any missing, please contact your dealer.

Sound module Module bracket

Drum stick

Signal connection cable

Power adapter

Drum key

Pedal*2

Ride/Crash arm Hi-hat arm

Cymbal*3 Tom (3pcs)

Snare

INSTALLATION GUIDE

With anti rotation function.

Notch face up

Mounting stand

● The stand must to be installed in place, and screw down the screws by the drum key.

Stand pipe fitting

●The stand is located in a small individual

package inside the box.

INSTALLATION GUIDE

Sound module Installation

● Assemble the sound module with the stand before attaching it to the drum kit.

Insert the main box bracket against the

sound module track, and you will hear the

clicking piece pop up when you insert it

to the bottom.

Tom1 Tom2

Tom3

Snare

Drum pan installation

●Please be careful and do not to pinch your fingers when installing.

INSTALLATION GUIDE

Install the cymbal and the sound module on the stand as shown in the picture

Install cymbals, sound module, place pedals

● Be sure not to tighten the cymbal too tightly,leave some space for them to snake up and down.

INSTALLATION GUIDE

Insert connecting cable of hitting part

●Please insert the connection cable in place to avoid poor contact and insert it correctly as shown

in the diagram.

Tom3

Ride

Hi-hat

Hi-hat control

Kick drum pedal

Please check whether the

bottom drum makes sound,

If there is no sound, please turn

the switch,

Switch in A: mechanical kick

drum mode,

Switch in B: pedal mode.

FOOT SWITCH

A B

FOOT SWITCH

A B

Mode B: pedal

Mode a: mechanical

kick drum

*This product adopts mode B

sound module

Tom1 Tom2

Snare

Crash

ILLUSTRATION OF SOUND MODULE PORT

MANU

MP 3

SONG

1. When in use, connect the power terminal according to the diagram, insert the power outlet of the module box at

one end and 100-240V household power outlet at the other end. (Fig. 1)

2. If you do not use this product for a long time, please pull out the power plug and keep it properly.

POWER CORD CONNECTION

Connecting headphones monitors the details of percussion and does not disturb others when playing without connecting

speakers. (Fig. 5)

EARPHONE PORT

Audio output port can be connected with active speaker (special electronic drum speaker) and large audio equipment.

(Fig. 3)

AUDIO OUTPUT PORT

Audio input port can connect the sound source playback device to the module box for playback (such as MP3. mobile

phone and other audio signal input). (Fig. 4)

AUDIO INPUT PORT

The use of electronic drum MIDI USB interface can interact with music devices with MIDI.

1. Through the pre-installed Music software on computers and mobile phones, we can learn to play, compose music,

store and other functions. (Fig. 2)

2. When connected to a computer or mobile phone, the audio output of the device needs to be connected to the audio

input socket of the sound module in order to synchronize the sound effects on the device. (Fig. 5)

USB MIDI PORT

This port allows you to add a cymbal for easy expansion. (Figure 6)

INCREASE PORT

OPERATION GUIDE

DRUM KIT SELECTION

PRACTICE FUNCTION

Insert the DC plug into the DC 9V port on the top of the sound module. Slide the POWER switch tothe right (viewed

from the front) to power up the drum kit. To turn the drum kit off slide the switch to the left.

POWER

METRONOME

1. Press the METRONOME button to enter the metronome mode.

2. The screen will display the speed value(120 BPM default speed). Turn the parameter wheel or use the +/-

buttons to change the metronome speed. Press the CLICK button to start the metronome.

3. Press the SELECT button in metronome mode, and the screen will jump to the metronome parameter

adjustment interface.You can press the +/- buttons to select the parameter you want to adjust:

A. r（beat type:2,4,8,16）

B. b (beat number: 01-09)

C. L(metronome volume: 00 (off) -31), and then turn the parameter wheel to adjust the parameter settings.

4. Once the parameters have been adjusted, press the SELECT button to confirm and exit the parameter

interface.Then

5. Use the click button to start and stop the metronome as desired.

Press the KIT button to show the current drum kit. Turn the parameter wheel or use the <- /+> buttons to select the

desired drum kit.There are 15 drum kits to choose from - see drum kit list on page 11.

The "coach" coach mode of this product can help establish speed, accuracy and endurance, and help cultivate the

practice function of a better sense of rhythm. Make progress under the supervision of the "coach" coach mode!

Press the "coach" button to enter the coach mode. In this mode, there are three practice modes. Select the practice

mode through the data wheel or < + > < - > button.

1. Exercise mode 1: C-1 beat detection exercise: beat the drum at a fixed speed to train the accuracy of the blow.

2. Practice mode 2: C-2 silent strike mode: the metronome will sound one section and mute one section to train the

strike accuracy without metronome prompt. It is an advanced version of practice mode 1.

3. Practice mode 3: C-3 speed strike practice, the metronome will automatically change the speed, increase from the

slowest express to the fastest, and then reduce from the slowest express to the slowest speed, so as to practice the

strike endurance.

COACH MODE

1. The "coach" training mode of this product can help establish speed, accuracy and endurance.Press the COACH

button to enter the coach mode. In this mode, there are three practice modes.Use the parameter wheel to select

which practice mode.

A. Exercise mode 1:C-1 beat detection exercise- beat the drum at a fixed speed to train the accuracy of the blow.

B. Practice mode 2:C-2 silent strike mode-the metronome will sound one section and mute onesection to train

when there is no beat.

C. Practice mode 3:C-3 speed strike practice-the metronome will automatically change the speedfrom the slowest

to the fastest and then the fastest to the slowest.

2. Once the coaching mode has been chosen ,press the CLICK button. The metronome beats will start and you can

play along on the drum for practice.

3. 3. After four preliminary beats, the display will show:

OPERATION GUIDE

DEMO SONGS

1. Press the KIT button and the screen will display 01 (drum kit number). Press SELECT to enter the drum parameter

adjustment mode.

2. Tap the drum you want to adjust, and then press the +/- buttons to select the parameter for adjustment.Sensitivity S

(01-06).Trigger threshold t(01 - 32). Crosstalk threshold c (01 -32)Repeated trigger r(01-32) Drum Force V(01-03).

Drum volume L (00 - 31).

3. Change the parameters by rotating the parameter wheel and long press the - button to save. The screen with display

SAV to indicate the parameter adjustment has been saved successfully.

4. To restore the drum parameters back to factory settings long press the + button until the screen displays RES.PLEASE

NOTE:The parameters for the 3 tom drums can not be set individually.

1. To save parameters long press the <-> button and the screen will displav SAV.

2. To reset parameters long press the <+> button and the screen will display RES res.

To use the drum kits MID function plug aUSB-B data cable (not included with this drum kit) into the control unit and

connect to PC/Smartphone.

DRUM PARAMETERS

RECORDING FUNCTION

SAVE / RESET

USBMIDI

1. Press the < REC > button when the indicator light is in the "KIT" and "CLICK" states, and the screen displays the

words "REC" in the breathing flashing state, entering the recording preparation state.

2. Tap any drum and the metronome sounds. At this time, the screen displays "---" in the flashing state of breathing

and starts recording.

3. Press the < REC > key or < PLAY > key again, the recording stops and "A-1" is displayed on the screen.

4. Press < > to start playing the current recording, and press again to stop playback.

5. If you enter the recording preparation state again without any knocking, the "A-1" recorded last time is played back.

4. Once you have completed the coaching mode a score will be displayed from 0-100 evaluating the accuracy of

the exercise.

C-1 mode: Press the SELECT button to enter the parameter setting interface. You can adiust the number of practice

sessions as required (01-32).The number of sessions to practice determines the length of this exercise.

C-2 mode: Press the SELECT button to enter the parameter setting interface. You can adjust the number of practice

sessions as required(04-32). The number of sessions to practice determines the length of this exercise.

C-3 mode: Press the SELECT button to enter the parameter setting interface. You can adjust the rate at which the BPM

changes (01-09 BPM).

5.Press the CLICK button again to end the coach mode.

(too slow)

(too fast)

(good)

1. Press the SONG button to enter the demo mode, there are 30 demos to choose from. The screen will display the

current demo song number (01 -30).

2. Press the< > button to start playina the demo songs. To stop playing press the < > button again.

3. Turn the parameter wheel or press the +/- buttons to select a demo song.

4. Press the sElECT button in song mode to jump to the song parameter setting interface.You can turn the drum sound

on or off by turning the parameter wheel (the drum sound is on by default).

5. Press the SELECT button to confirm and exit the parameter interface.

Kick

1 . Funk Kick

2 . Original Kick

3 . Poprock Kick

4 . Rock Kick

5 . Seesion Kick

6 . SpeedMetal Kick

7 . ClassicDry Kick

8 . Modern Kick

9 . Jazz Kick

10 . Blues Kick

11 . Popular Kick

12 . Fuse Kick

13 . Dancehall Kick

14 . Synthgaze Kick

15 . Standard Kick

Snare

16 . Funk Snare

17 . Original Snare

18 . Poprock Snare

19 . Rock Snare

20 . Seesion Snare

21 . SpeedMetal Snare

22 . ClassicDry Snare

23 . Modern Snare

24 . Jazz Snare

25 . Blues Snare

26 . Popular Snare

27 . Fuse Snare

28 . Dancehall Snare

29 . Synthgaze Snare

30 . Standard Snare

31 . Funk Snare Rim

32 . Original Snare Rim

33 . Poprock Snare Rim

34 . Rock Snare Rim

35 . Seesion Snare Rim

36 . SpeedMetal Snare Rim

37 . ClassicDry Snare Rim

38 . Modern Snare Rim

39 . Jazz Snare Rim

40 . Blues Snare Rim

41 . Popular Snare Rim

42 . Fuse Snare Rim

43 . Dancehall Snare Rim

44 . Synthgaze Snare Rim

45 . Standard Snare Rim

Tom

46 . Funk Tom1

47 . Original Tom1

48 . Poprock Tom1

49 . Rock Tom1

50 . Seesion Tom1

51 . SpeedMetal Tom1

52 . ClassicDry Tom1

53 . Modern Tom1

54 . Jazz Tom1

55 . Blues Tom1

56 . Popular Tom1

57 . Fuse Tom1

58 . Dancehall Tom1

59 . Synthgaze Tom1

60 . Standard Tom1

61 . Funk Tom2

62 . Original Tom2

63 . Poprock Tom2

64 . Rock Tom2

65 . Seesion Tom2

66 . SpeedMetal Tom2

67 . ClassicDry Tom2

68 . Modern Tom2

69 . Jazz Tom2

70 . Blues Tom2

71 . Popular Tom2

72 . Fuse Tom2

73 . Dancehall Tom2

74 . Synthgaze Tom2

75 . Standard Tom2

76 . Funk Tom3

77 . Original Tom3

78 . Poprock Tom3

79 . Rock Tom3

80 . Seesion Tom3

81 . SpeedMetal Tom3

82 . ClassicDry Tom3

83 . Modern Tom3

84 . Jazz Tom3

85 . Blues Tom3

86 . Popular Tom3

87 . Fuse Tom3

88 . Dancehall Tom3

89 . Synthgaze Tom3

90 . Standard Tom3

Crash

91 . Funk Crash1

92 . Original Crash1

93 . Poprock Crash1

94 . Rock Crash1

95 . Seesion Crash1

96 . SpeedMetal Crash1

97 . ClassicDry Crash1

98 . Modern Crash1

99 . Jazz Crash1

100 . Blues Crash1

101 . Popular Crash1

102 . Fuse Crash1

103 . Dancehall Crash1

104 . Synthgaze Crash1

105 . Standard Crash1

106 . Funk Crash2

107 . Original Crash2

108 . Poprock Crash2

109 . Rock Crash2

110 . Seesion Crash2

111 . SpeedMetal Crash2

112 . ClassicDry Crash2

113 . Modern Crash2

114 . Jazz Crash2

115 . Blues Crash2

116 . Popular Crash2

117 . Fuse Crash2

118 . Dancehall Crash2

119 . Synthgaze Crash2

120 . Standard Crash2

Ride

121 . Funk Ride

122 . Original Ride

123 . Poprock Ride

124 . Rock Ride

125 . Seesion Ride

126 . SpeedMetal Ride

127 . ClassicDry Ride

128 . Modern Ride

129 . Jazz Ride

130 . Blues Ride

131 . Popular Ride

132 . Fuse Ride

133 . Dancehall Ride

134 . Synthgaze Ride

135 . Standard Ride

HiHat

136 . Funk Hi-Hat Open

137 . Original Hi-Hat Open

138 . Poprock Hi-Hat Open

139 . Rock Hi-Hat Open

140 . Seesion Hi-Hat Open

141 . SpeedMetal Hi-Hat Open

142 . ClassicDry Hi-Hat Open

143 . Modern Hi-Hat Open

144 . Jazz Hi-Hat Open

145 . Blues Hi-Hat Open

146 . Popular Hi-Hat Open

147 . Fuse Hi-Hat Open

148 . Dancehall Hi-Hat Open

149 . Synthgaze Hi-Hat Open

150 . Standard Hi-Hat Open

151 . Funk Hi-Hat Close

152 . Original Hi-Hat Close

Demostration song

User drum kit

Song 001

Song 002

Song 003

Song 004

Song 005

Song 006

Song 007

Song 008

Song 009

Song 010

Song 011

Song 012

Song 013

Song 014

Song 015

Song 016

Song 017

Song 018

Song 019

Song 020

Song 021

Song 022

Song 023

Song 024

Song 025

Song 026

Song 027

Song 028

Song 029

Song 030

153 . Poprock Hi-Hat Close

154 . Rock Hi-Hat Close

155 . Seesion Hi-Hat Close

156 . SpeedMetal Hi-Hat Close

157 . ClassicDry Hi-Hat Close

158 . Modern Hi-Hat Close

159 . Jazz Hi-Hat Close

160 . Blues Hi-Hat Close

161 . Popular Hi-Hat Close

162 . Fuse Hi-Hat Close

163 . Dancehall Hi-Hat Close

164 . Synthgaze Hi-Hat Close

165 . Standard Hi-Hat Close

166 . Funk Hi-Hat Pedal

167 . Original Hi-Hat Pedal

168 . Poprock Hi-Hat Pedal

169 . Rock Hi-Hat Pedal

170 . Seesion Hi-Hat Pedal

171 . SpeedMetal Hi-Hat Pedal

172 . ClassicDry Hi-Hat Pedal

173 . Modern Hi-Hat Pedal

174 . Jazz Hi-Hat Pedal

175 . Blues Hi-Hat Pedal

176 . Popular Hi-Hat Pedal

177 . Fuse Hi-Hat Pedal

178 . Dancehall Hi-Hat Pedal

179 . Synthgaze Hi-Hat Pedal

180 . Standard Hi-Hat Pedal

Warning-To reduce the risk of injury, user must read instructions

manual carefully.

This device complies with Part 15 of the FCC Rules. Operation

is subject to the following two conditions:(1)This device may not

cause harmful interference, and (2)this device must accept any

interference received, including interference that may cause

undesired operation.

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed

through indicates that the product requires separate refuse

collection in the European Union. This applies to the product

and all accessories marked with this symbol. Products marked

as such may not be discarded with normal domestic waste, but

must be taken to a collection point for recycling electrical and

electronic devices

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REPEC

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REPUK

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road

Staines-u

on-Thames

Surre

TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

MANUELDEL'UTILISATEUR

BATTERIEÉLECTRONIQUE

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésentequ'une

estimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapportauxgrandes

marquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outils.proposésparnossoins.Nousvousrappelons

debienvouloirvérifierattentivementlorsquevouspassezunecommandecheznoussivouséconomisezréellementla

moitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

MODÈLE:MD200C

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitezpasà

(L'imageestàtitrederéférenceseulement,veuillezvousréféreràl'objetréel)

MODÈLE:MD200C

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznouspardonner

quenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesoulogiciellessurnotre

produit.

contactez

nous:supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

BATTERIEÉLECTRONIQUE

Machine Translated by Google

•30chansons

•prennentenchargeleréglagedesparamètresdesensibilitédechaquetambour•

troismodesd'enseignement•

contrôledelavitesse:30~250battements/min

REMARQUE!

•métronome:1à9types•

autresfonctions:stockage,réinitialisationetenregistrementdes

paramètres;•affichageLEDà

troischiffres;•interface:alimentationCC,usbmidi,écouteurs,entréeaudio,cymbale

d'augmentationdesortieaudio

•15kitsdebatterie,180timbres

Combinaisondecymbalesàpédale

lesondanslehautparleuroulesécouteursaprèslamisesoustension.

Teniràl'écartde«laradio,delatélévision,durécepteurd'antenne,durouteur,duréfrigérateur,delatélévision,dumoteuretd'autressources

d'interférencesélectriquesRF»pendantl'utilisation.

•Ceproduitestuninstrumentélectroacoustique.C'estnormalqu'ilyaitunpeudecourant

Mercid'avoirchoisinotrebatterieélectronique.Labatterieélectroniqueéléganteetdélicateestlacombinaisonparfaitedelanouvelle

technologieélectroniquemoderne.•Avantd'utiliserceproduit,vousdevez

lirelesinstructionsendétail.

INTRODUCTIONDESFONCTIONS

Machine Translated by Google

GUIDED'OPÉRATION9

ANNEXE11

ENTRETIENDUPRODUIT12

PRÉCAUTIONSDESÉCURITÉ13

GUIDED'INSTALLATION3

ILLUSTRATIONDUPORTDUMODULESON8

CONTENU2

INTRODUCTIONDESFONCTIONS1

CONTENU

PORTPOURÉCOUTEURS8

INSTALLATIONDUBACÀFÛT5

PORTMIDIUSB8

MODEENTRAÎNEUR9

SUPPORTDEMONTAGE4

PORTD'ENTRÉEAUDIO8

PARAMÈTRESDUTAMBOURdix

FONCTIOND'ENREGISTREMENTdix

POUVOIR9

INSÉRERLECÂBLEDECONNEXIONDELAPIÈCEDEFRAPPAGE7

SÉLECTIONDUKITDEBATTERIE9

ENREGISTRER/RÉINITIALISERdix

INSTALLATIONDUMODULESONORE5

INSTALLERLESCYMBALES,LEMODULEDESON,PLACERLESPÉDALES6

USBMIDIdix

FONCTIONPRATIQUE9

CONNEXIONDUCORDOND'ALIMENTATION8

KITSDEBATTERIEPRÉRÉGLÉS11

MÉTRONOME9

TIMBREDETAMBOUR11

RACCORDDETUYAUDESUPPORT4

PORTDESORTIEAUDIO8

CHANSONDEDÉMOdix

VÉRIFIEZLESÉLÉMENTSCIJOINTS3

CHANSONDEDÉMONSTRATION11

KITSDEBATTERIEDÉFINISPARL'UTILISATEUR11

Machine Translated by Google

avantd'utiliser.

•Veuillezsuivrelesinstructionsetlireattentivementles«précautionsdesécurité»danslemanueld'utilisation.

•Ceproduitdoitêtreinstalléparunadulte,veuilleznepaslaisserunmineurl'installerindépendamment.

Vérifiezlesélémentsjoints

REMARQUE!

GUIDED'INSTALLATION

S'ilenmanque,veuillezcontactervotrerevendeur.

•Aprèsavoirouvertlecolis,veuillezvérifierimmédiatements'ilcontienttousleséléments.

Adaptateursecteur

Tom(3pièces)

Câbledeconnexiondessignaux

Clédebatterie

Cymbale*3

Piège

SupportdemoduleModulesonore

Brasdecharleston

Brasdeconduite/collision

Pédale*2

Baguettedetambour

Machine Translated by Google

•Lesupportestsituédansunpetitemballage

individuelàl'intérieurdelaboîte.

03•Lesupportdoitêtreinstalléenplaceetvisserlesvisàl'aidedelaclédutambour.

Raccorddetuyaudesupport

Supportdemontage

GUIDED'INSTALLATION

Avecfonctionantirotation.

Encochefaceverslehaut

Machine Translated by Google

•Veuillezfaireattentionetnepasvouspincerlesdoigtslorsdel'installation.

Installationdumoduledesons•

Assemblezlemoduledesonsaveclesupportavantdelefixeraukitdebatterie.

Installationdubacàtambour

GUIDED'INSTALLATION

Tom3

Piège

Tom2Tom1

Insérezlesupportduboîtierprincipalcontrela

pistedumoduledesonetvousentendrezleclic

apparaîtrelorsquevousl'insérezverslebas.

Machine Translated by Google

Installerlescymbales,lemoduledeson,placerlespédales

•Assurezvousdenepastropserrerlacymbale,laissezluiunpeud'espacepourqu'elleserpentedehautenbas.

GUIDED'INSTALLATION

Installezlacymbaleetlemoduledesonsurlesupportcommeindiquésurl'image

Machine Translated by Google

S'iln'yapasdeson,veuilleztourner

l'interrupteur,

SwitchenB:modepédale.

SwitchenA:modegrossecaisse

mécanique,

Veuillezvérifiersiletambour

inférieurémetduson,

Modea:grossecaisse

mécanique

ModeB:pédale

INTERRUPTEURAUPIED

Salutsix

Tom2

Tom3

Contrôleducharleston

modulesonore

Tom1

Monter

Accident

Pédaledegrossecaisse

Piège

danslediagramme.

•Veuillezinsérerlecâbledeconnexionenplacepouréviterunmauvaiscontactetinsérezlecorrectementcommeindiqué

Insérerlecâbledeconnexiondelapartiefrappante

GUIDED'INSTALLATION

UN B

*CeproduitadoptelemodeB

BUN

Machine Translated by Google

CHANSON

MP3

2.Sivousn'utilisezpasceproduitpendantunelonguepériode,veuillezdébrancherlafiched'alimentationetlaconservercorrectement.

1.GrâceaulogicielMusiquepréinstallésurlesordinateursetlestéléphonesmobiles,nouspouvonsapprendreàjouer,composerdelamusique,

(Fig.3)

L'utilisationdel'interfaceMIDIUSBdebatterieélectroniquepeutinteragiravecdesappareilsdemusiqueavecMIDI.

Leportd'entréeaudiopeutconnecterlepériphériquedelecturedesourcesonoreauboîtierdemodulepourlalecture(commeMP3,téléphone

portableetautreentréedesignalaudio).(Fig.4)

2.Lorsqu'ilestconnectéàunordinateurouàuntéléphonemobile,lasortieaudiodel'appareildoitêtreconnectéeàl'audio

prised'entréedumoduledesonafindesynchroniserleseffetssonoressurl'appareil.(Fig.5)

Laconnexiond'uncasquesurveillelesdétailsdespercussionsetnedérangepaslesautreslorsquevousjouezsansconnecterdeshautparleurs.

(Fig.5)

magasinetautresfonctions.(Fig.2)

Leportdesortieaudiopeutêtreconnectéàunhautparleuractif(hautparleurdebatterieélectroniquespécial)etàungrandéquipementaudio.

uneextrémitéetuneprisedecourantdomestique100240Vàl'autreextrémité.(Fig.1)

Ceportvouspermetd'ajouterunecymbalepouruneextensionfacile.(Figure6)

1.Lorsdel'utilisation,connectezlaborned'alimentationselonleschéma,insérezlaprisedecourantduboîtiermodulaireà

ILLUSTRATIONDUPORTDUMODULESON

MANU

2portsUSBMIDI

6AUGMENTERLEPORT

3PORTSDESORTIEAUDIO

1CONNEXIONDUCORDOND'ALIMENTATION

4PORTSD'ENTRÉEAUDIO

5PORTSÉCOUTEURS

Machine Translated by Google

expresslepluslentauplusrapide,puisréduiredel'expresslepluslentàlavitesselapluslente,demanièreàpratiquerle

C.Moded'entraînement3:entraînementdefrappedevitesseC3lemétronomechangeraautomatiquementlavitessedelapluslente

boutonspourchangerlavitessedumétronome.AppuyezsurleboutonCLICKpourdémarrerlemétronome.

1.AppuyezsurleboutonMETRONOMEpouraccéderaumodemétronome.

interface.Puis

précisiondefrappesansinvitedemétronome.Ils'agitd'uneversionavancéedumodepratique1.

B.Moded'entraînement2:modedefrappesilencieuseC2lemétronomesonneraunesectionetcouperaunesectionpours'entraîner

1.Moded'exercice1:exercicededétectiondebattementC1:battezletambouràunevitessefixepourentraînerlaprécisionducoup.

quelmodedepratique.

kitdebatteriesouhaité.Vousavezlechoixentre15kitsdebatterievoirlalistedeskitsdebatterieàlapage11.

C.L(volumedumétronome:00(arrêt)31),puistournezlamolettedeparamètrespourréglerlesparamètres.

A.r(typedebattement:2,4,8,16)

Appuyezsurlebouton«coach»pouraccéderaumodecoach.Danscemode,ilexistetroismodesd'entraînement.Sélectionnezlapratique

1.Lemoded'entraînement«coach»deceproduitpeutaideràétablirlavitesse,laprécisionetl'endurance.AppuyezsurleboutonCOACH

jouezsurletambourpourvousentraîner.

endurancedefrappe.

auplusrapidepuisduplusrapideaupluslent.

3.AppuyezsurleboutonSELECTenmodemétronomeetl'écranpasseraauparamètremétronome.

Lemodecoach«coach»deceproduitpeutaideràétablirlavitesse,laprécisionetl'endurance,etaideràcultiverle

2.L'écranafficheralavaleurdelavitesse(vitessepardéfautde120BPM).Tournezlamolettedesparamètresouutilisezle+/

3.Moded'entraînement3:entraînementdefrappedevitesseC3,lemétronomechangeraautomatiquementlavitesse,augmenteraparrapportàla

5.Utilisezleboutonclicpourdémarreretarrêterlemétronomecommevouslesouhaitez.

quandiln'yapasdebattement.

A.Moded'exercice1:ExercicededétectiondebattementC1battezletambouràunevitessefixepourentraînerlaprécisionducoup.

4.Unefoislesparamètresajustés,appuyezsurleboutonSELECTpourconfirmeretquitterleparamètre

2.Moded'entraînement2:modedefrappesilencieuseC2:lemétronomesonneraunesectionetcouperaunesectionpourentraînerle

B.b(numérodetemps:0109)

modevialamolettededonnéesoulebouton<+><>.

boutonpouraccéderaumodecoach.Danscemode,ilexistetroismodesd'entraînement.Utilisezlamolettedeparamètrespoursélectionner

AppuyezsurleboutonKITpourafficherlekitdebatterieactuel.Tournezlamolettedeparamètresouutilisezlesboutons</+>poursélectionnerle

3.3.Aprèsquatrebattementspréliminaires,l'écranaffichera:

2.Unefoislemodecoachingchoisi,appuyezsurleboutonCLIC.Lesbattementsdumétronomecommencerontetvouspourrez

InsérezlaficheDCdansleportDC9Vsurledessusdumoduledeson.FaitesglisserlecommutateurPOWERversladroite(vudel'avant)pourmettrelekitde

batteriesoustension.Pouréteindrelekitdebatterie,faitesglisserlecommutateurverslagauche.

Interfacederéglage.Vouspouvezappuyersurlesboutons+/poursélectionnerleparamètrequevoussouhaitezrégler:

Fonctiondepratiqued'unmeilleursensdurythme.Progressezsouslasupervisiondumodecoach«coach»!

3MÉTRONOME

4FONCTIONPRATIQUE

2SÉLECTIONDEKITSDEBATTERIE

1PUISSANCE

5MODEENTRAÎNEUR

GUIDED'OPÉRATION

Machine Translated by Google

7PARAMÈTRESDUTAMBOUR

8FONCTIOND'ENREGISTREMENT

9ENREGISTRER/RÉINITIALISER

10USBMIDI

(tropvite)

6MORCEAUXDEDÉMO

(bien)

(troplent)

3.Appuyezànouveausurlatouche<REC>ou<PLAY>,l'enregistrements'arrêteet«A1»s'afficheàl'écran.

4.AppuyezsurleboutonSELECTenmodechansonpouraccéderàl'interfacederéglagedesparamètresdelachanson.Vouspouvezactiverlesondelabatterie.

séancesselonlesbesoins(0432).Lenombredeséancesàpratiquerdétermineladuréedecetexercice.

3.Modifiezlesparamètresentournantlamolettedesparamètresetappuyezlonguementsurleboutonpourenregistrer.L'écranavecaffichage

ConnectezvousàunPC/smartphone.

2.Appuyezsurlebouton<>pourlancerlalecturedesmorceauxdedémonstration.Pourarrêterlalecture,appuyezànouveausurlatouche<>.

séancesselonlesbesoins(0132).Lenombredeséancesàpratiquerdétermineladuréedecetexercice.

(0106).Seuildedéclenchementt(0132).Seuildediaphoniec(0132)Déclenchementrépétér(0132)ForcedutambourV(0103).

2.Appuyezsurn'importequeltambouretlemétronomesonne.Àcemoment,l'écranaffiche""enétatderespirationclignotante

1.Pourenregistrerlesparamètres,appuyezlonguementsurlebouton<>etl'écranafficheraSAV.

modederéglage.

l'exercice.

1.AppuyezsurleboutonSONGpouraccéderaumodedémo,vousavezlechoixentre30démos.L'écranafficherale

1.Appuyezsurlebouton<REC>lorsquelevoyantestdanslesétats«KIT»et«CLICK»,etl'écranaffichele

REMARQUE:lesparamètresdes3tomsnepeuventpasêtreréglésindividuellement.

5.AppuyezànouveausurleboutonCLICKpourquitterlemodecoach.

5.Sivousentrezànouveaudansl'étatdepréparationàl'enregistrementsansaucuncoup,le"A1"enregistréladernièrefoisestlu.

SAVpourindiquerqueleréglagedesparamètresaétéenregistréavecsuccès.

ModeC3:appuyezsurleboutonSELECTpouraccéderàl'interfacederéglagedesparamètres.VouspouvezajusterlavitesseàlaquelleleBPM

onouoffentournantlamolettedeparamètres(lesondebatterieestactivépardéfaut).

4.Appuyezsur<

VolumedutambourL(0031).

ModeC2:appuyezsurleboutonSELECTpouraccéderàl'interfacederéglagedesparamètres.Vouspouvezajusterlenombredepratique

3.Tournezlamolettedeparamètresouappuyezsurlesboutons+/poursélectionnerunmorceaudedémonstration.

etcommencel'enregistrement.

PourutiliserlafonctionMIDdeskitsdebatterie,branchezuncâblededonnéesUSBB(noninclusaveccekitdebatterie)dansl'unitédecommandeet

Mots«REC»dansl'étatdeclignotementrespiratoire,entrantdansl'étatdepréparationd'enregistrement.

ModeC1:appuyezsurleboutonSELECTpouraccéderàl'interfacederéglagedesparamètres.Vouspouvezajusterlenombredepratique

numérodumorceaudedémonstrationactuel(0130).

2.Appuyezsurletambourquevoussouhaitezrégler,puisappuyezsurlesboutons+/poursélectionnerleparamètreàrégler.SensibilitéS

2.Pourréinitialiserlesparamètres,appuyezlonguementsurlebouton<+>etl'écranafficheraRESres.

1.AppuyezsurleboutonKITetl'écranaffichera01(numérodukitdebatterie).AppuyezsurSELECTpourentrerdansleparamètredebatterie

4.Unefoisquevousavezterminélemodecoaching,unscores'afficherade0à100évaluantl'exactitudede

>pourdémarrerlalecturedel'enregistrementencours,puisappuyezànouveaupourarrêterlalecture.

changements(0109BPM).

5.AppuyezsurleboutonSELECTpourconfirmeretquitterl'interfacedesparamètres.

4.Pourrestaurerlesparamètresdutambourauxparamètresd'usine,appuyezlonguementsurlebouton+jusqu'àcequel'écranafficheRES.PLEASE

GUIDED'OPÉRATION

dix

Machine Translated by Google

28.CaisseClaireDancehall

26.Caisseclairepopulaire

61.FunkTom2

103.Crashdedancehall1

137.Charlestonoriginalouvert

144.Jazzcharlestonouvert

33.ComptinePopRockSnare

68.Tom2moderne

75.Tome2standard

110.Crashdesession2

5.Coupdepieddeséance

151.FunkCharlestonFermer

40.JantedecaisseclaireBlues

46.FunkTom1

82.ClassiqueDryTom3

117.FusibleCrash2

123.Baladepoprock

12.Coupdepieddefusible

53.Tom1moderne

89.SynthgazeTom3

104.SynthgazeCrash1

138.PopRockCharlestonOuvert

34.JantedecaisseclaireRock

69.JazzTom2

76.FunkTom3

111.Crashdemétalrapide2

145.CharlestonBluesouvert

152.HiHatoriginal

6.CoupdepiedSpeedMetal

41.Jantedecaisseclairepopulaire

83.Tom3moderne

118.Crashdedancehall2

124.Baladerocheuse

13.Coupdepieddancehall

47.Tom1original

54.JazzTom1

90.Tome3standard

96.Crashdemétalrapide1

131.Baladepopulaire

19.Caisseclaireàroche

17.Caisseclaireoriginale

52.ClassiqueDryTom1

88.DancehallTom3

94.Crashderoche1

129.BaladeJazz

24.CaisseClaireJazz

59.SynthgazeTom1

66.SpeedMétalTom2

101.Crashpopulaire1

Salutchapeau

142.ClassicDryCharlestonOuvert

31.JantedecaisseclaireFunk

73.DancehallTom2

108.PoprockCrash2

115.BluesCrash2

3.Coupdepiedpoprock

38.Jantedecaisseclairemoderne

149.SynthgazeCharlestonOuvert

45.Jantedecaisseclairestandard

80.SéanceTom3

95.Crashdesession1

130.BaladeenBlues

18.CaisseClairePopRock

25.Caisseclairedeblues

60.Tomestandard1

67.ClassiqueDryTom2

102.Crashdefusible1

136.Funkcharlestonouvert

143.Charlestonmoderneouvert

32.Jantedecaisseclaireoriginale

74.SynthgazeTom2

109.Crashderoche2

116.Crash2populaire

4.Coupdepiedrocheux

150.Charlestonstandardouvert

39.JantedecaisseclaireJazz

ÀM

81.SpeedMétalTom3

122.Baladeoriginale

11.Coupdepiedpopulaire

44.JantedecaisseclaireSynthgaze

79.RocherTom3

86.PopulaireTom3

Monter

9.Coupdepieddejazz

Piège

50.SéanceTom1

92.Crashoriginal1

127.ClassiqueDryRide

134.Tourdesynthgaze

22.CaisseClaireClassiqueDry

57.FusibleTom1

64.RocherTom2

99.CrashdeJazz1

106.FunkCrash2

140.SeesionCharlestonOuvert

29.CaisseclaireSynthgaze

36.JantedecaisseclaireSpeedMetal

71.PopulaireTom2

87.FusibleTom3

121.Tourfunk

dix.Coupdepieddeblues

16.Caisseclairefunk

51.SpeedMétalTom1

93.Crashpoprock1

128.Balademoderne

135.Baladestandard

23.Caisseclairemoderne

58.SallededanseTom1

65.SéanceTom2

100.BluesCrash1

141.CharlestonSpeedMetalouvert

30.Caisseclairestandard

37.JantedecaisseclaireClassicDry

72.FusibleTom2

107.Crash2d'origine

114.JazzCrash2

2.Coupdepiedoriginal

148.CharlestonDancehallouvert

35.JantedecaisseclaireSeesion

70.BluesTom2

77.Tom3original

112.ClassiqueDryCrash2

Coup

7.ClassiqueDryKick

146.Charlestonpopulaireouvert

42.JantedecaisseclaireFuse

84.JazzTom3

119.SynthgazeCrash2

125.Baladedeséance

14.Coupdepiedsynthétisé

48.PopRockTom1

55.BleusTom1

Accident

132.Tourdefusible

20.Piègeàvision

27.FusibleCaisseClaire

62.Tom2original

97.ClassiqueDryCrash1

113.Crashmoderne2

147.FuseHiHatouvert

1.Coupdepiedfunk

8ème.Coupdepiedmoderne

43.JantedecaisseclaireDancehall

78.PopRockTom3

85.BluesTom3

120.Crashstandard2

15.Coupdepiedstandard

49.RocherTom1

56.PopulaireTom1

91.FunkCrash1

126.TourSpeedMetal

133.Baladedansante

21.CaisseClaireSpeedMetal

63.PopRockTom2

98.Crashmoderne1

105.Crashstandard1

139.RockCharlestonOuvert

Machine Translated by Google

Chansondedémonstration

Kitdebatterieutilisateur

166.PédaledecharlestonFunk

160.CharlestonBluesFermer

169.PédaledecharlestonRock

175.PédaledeCharlestonBlues

159.CharlestonJazzFermer

168.PédaledecharlestonPopRock

177.FusePédaledeCharleston

178.PédaledecharlestonDancehall

171.PédaledecharlestonSpeedMetal

154.CharlestonRockFermer

163.CharlestonDancehallFermer

172.PédaledecharlestonClassicDry

161.Charlestonpopulaire

153.CharlestonPoprockFermer

162.FuseCharlestonFermer

170.PédaledecharlestonSeesion

179.SynthgazePédaledeCharleston

174.PédaledecharlestonJazz

156.CharlestonSpeedMetalFermer

165.Charlestonstandard

180.Pédaledecharlestonstandard

164.SynthgazeCharlestonFermer

155.SeesionCharlestonFermer

158.Charlestonmoderne

167.Pédaledecharlestonoriginale

173.Pédaledecharlestonmoderne

176.Pédaledecharlestonpopulaire

157.ClassicDryCharlestonFermer

Chanson007

Chanson016

Chanson025

Chanson014

Chanson005

Chanson023

Chanson012

Chanson003

Chanson021

Chanson030

Chanson019

Chanson010

Chanson001

Chanson028

Chanson017

Chanson008

Chanson026

Chanson024

Chanson006

Chanson015

Chanson022

Chanson004

Chanson013

Chanson029

Chanson002

Chanson011

Chanson020

Chanson027

Chanson009

Chanson018

Machine Translated by Google

ECrossStuGmbH

MainzerLandstr.69,60329FrancfortsurleMain.

YHCONSULTINGLIMITÉE.

LondonRoad,StainesuponThames,Surrey,TW184AX

ImportéenAustralie:SIHAOPTYLTD,1ROKEVASTREETESTWOODNSW

ImportéauxÉtatsUnis:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

2122Australie

Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

C/OYHConsultingLimitedBureau147,CenturionHouse,

Cetappareilestconformeàlapartie15desrèglesFCC.Sonfonctionnementest

soumisauxdeuxconditionssuivantes:(1)Cetappareilnedoitpasprovoquer

d'interférencesnuisibleset(2)cetappareildoitacceptertouteinterférencereçue,y

comprislesinterférencessusceptiblesdeprovoquerunfonctionnementindésirable.

Avertissement:Pourréduirelerisquedeblessure,l'utilisateurdoitlireattentivement

lemanueld'instructions.

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/CE.Le

symbolereprésentantunepoubellebarréeindiquequeleproduitnécessite

unecollectesélectivedesdéchetsdansl'Unioneuropéenne.Cecis'appliqueau

produitetàtouslesaccessoiresmarquésdecesymbole.Lesproduitsmarqués

commetelsnepeuventpasêtrejetésaveclesorduresménagèresnormales,mais

doiventêtredéposésdansunpointdecollectepourlerecyclagedesappareils

électriquesetélectroniques.

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTCE

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

BENUTZERHANDBUCH

ELEKTRONISCHES SCHLAGZEUG

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung

bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken

tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

MODELL: MD200C

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

ELEKTRONISCHES SCHLAGZEUG

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung?

Kontaktieren

Sie uns: Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

MODELL: MD200C

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Machine Translated by Google

Ton im Lautsprecher oder Kopfhörer nach dem Einschalten.

• Bei diesem Produkt handelt es sich um ein elektroakustisches Instrument. Es ist normal, dass ein geringer Strom fließt.

Vielen Dank, dass Sie sich für unser elektronisches Schlagzeug entschieden haben. Das elegante und filigrane elektronische

Schlagzeug ist die perfekte Kombination aus moderner neuer

elektronischer Technologie. •Bevor Sie dieses Produkt verwenden, müssen Sie die Anweisungen ausführlich lesen.

Halten Sie das Gerät während der Verwendung von „Radio, Fernseher, Antennenempfänger, Router, Kühlschrank, Fernsehgerät, Motor

und anderen elektrischen HF-Störquellen“ fern.

Pedal-Becken-Kombination

• Metronom: 1-9 Typen •

Weitere Funktionen: Parameterspeicherung, Zurücksetzen und

Aufzeichnen; • Dreistellige

LED-Anzeige; • Schnittstelle: Stromversorgung DC, USB-MIDI, Kopfhörer, Audioeingang,

Audioausgang zur Beckenverstärkung

• 30 Lieder •

unterstützt die Anpassung der Empfindlichkeitsparameter jeder Trommel • drei

Lehrmodi •

Geschwindigkeitskontrolle: 30 ~ 250 Schläge / min

• 15 Drum-Kits, 180 Klangfarben

ANMERKUNG!

FUNKTION EINFÜHRUNG

Machine Translated by Google

ABBILDUNG DES SOUNDMODUL-PORTS ------------------------------------------- 8

ANHANG -----------------------------------------------------------------------------------11

PRODUKTWARTUNG ----------------------------------------------------------12

INSTALLATIONSANLEITUNG -------------------------------------------------------------------3

BEDIENUNGSANLEITUNG ------------------------------------------------------------------- 9

INHALT -------------------------------------------------------------- 2

FUNKTION EINFÜHRUNG ---------------------------------------------------------1

SICHERHEITSVORKEHRUNGEN--------------------------------------------------------------- 13

INHALT

ÜBERPRÜFEN SIE DIE BEILIEGENDEN ELEMENTE -------------------------------------------------------------------3

BENUTZERDEFINIERTE DRUM-KITS ---------------------------------------------------------------------- 11

USB-MIDI-ANSCHLUSS ---------------------------------------------------------------------------------8

STANDROHRVERBINDUNG --------------------------------------------------------------------------- 4

AUDIO-AUSGANGSANSCHLUSS --------------------------------------------------------------------------8

COACH-MODUS -----------------------------------------------------------------------------------9

DEMO-SONG -----------------------------------------------------------------------------------10

DEMONSTRATIONSLIED -------------------------------------------------------------------------11

METRONOM -----------------------------------------------------------------------------------9

TROMMELKLANG ---------------------------------------------------------------------------------11

PRAXISFUNKTION ---------------------------------------------------------------------------9

ANSCHLUSS DES NETZKABELS ------------------------------------------------------------------- 8

SPEICHERN / ZURÜCKSETZEN ----------------------------------------------------------------------------------- 10

EINBAU DES SOUNDMODULS --------------------------------------------------------------5

BECKEN, SOUNDMODUL INSTALLIEREN, PEDALE PLATZIEREN---------------------------------------- 6

VOREINGESTELLTE DRUM-KITS --------------------------------------------------------------------------- 11

LEISTUNG ----------------------------------------------------------------------------------------- 9

ANSCHLUSSKABEL DES SCHLAGTEILS EINSETZEN ---------------------------------------------- 7

SCHLAGZEUGAUSWAHL --------------------------------------------------------------------------9

MONTAGESTÄNDER ------------------------------------------------------------------------------ 4

AUDIO-EINGANGSANSCHLUSS ----------------------------------------------------------------------------- 8

TROMMELPARAMETER --------------------------------------------------------------------------10

USBMIDI -----------------------------------------------------------------------------------10

KOPFHÖRERANSCHLUSS------------------------------------------------------------------------------- 8

INSTALLATION DER TROMMELWANNE -------------------------------------------------------------------------5

AUFNAHMEFUNKTION --------------------------------------------------------------------------10

Machine Translated by Google

• Dieses Produkt muss von einem Erwachsenen installiert werden. Überlassen Sie die Installation bitte nicht Minderjährigen.

• Bitte befolgen Sie die Anweisungen und lesen Sie die „Sicherheitshinweise“ im Benutzerhandbuch sorgfältig durch

vor Gebrauch .

Sollten welche fehlen, wenden Sie sich bitte an Ihren Händler.

• Bitte prüfen Sie nach dem Öffnen der Verpackung umgehend, ob diese vollständig ist.

ANMERKUNG!

INSTALLATIONSANLEITUNG

Überprüfen Sie die beigefügten Elemente

Signalanschlusskabel

Schlinge

Netzteil

Trommelstock

Modulhalterung

Tom (3 Stück)

Becken*3

Soundmodul

Pedale * 2

Ride/Crash-Arm

Hi-Hat-Arm

Stimmschlüssel

Machine Translated by Google

•Der Ständer befindet sich in einer kleinen

Einzelverpackung im Inneren der Box.

Mit Anti-Rotationsfunktion.

Kerbe nach oben

Montageständer

Standrohrverschraubung

INSTALLATIONSANLEITUNG

03 • Der Ständer muss an Ort und Stelle installiert und die Schrauben mit dem Stimmschlüssel festgezogen werden.

Machine Translated by Google

Installation des Soundmoduls •

Montieren Sie das Soundmodul mit dem Ständer, bevor Sie es am Schlagzeug befestigen.

Installation der Trommelwanne

INSTALLATIONSANLEITUNG

•Seien Sie bei der Installation bitte vorsichtig und achten Sie darauf, sich nicht die Finger einzuklemmen.

Tom2

Schlinge

Tom3

Tom1

Schieben Sie die Halterung des Hauptkastens in

die Schiene des Soundmoduls. Wenn Sie sie bis zum

Boden einschieben, hören Sie, wie das Klickstück

herausspringt.

Machine Translated by Google

Becken, Soundmodul installieren, Pedale platzieren

INSTALLATIONSANLEITUNG

• Achten Sie darauf, das Becken nicht zu fest anzuziehen; lassen Sie etwas Spielraum, damit sich das Becken auf und ab bewegen kann.

Montieren Sie das Becken und das Soundmodul wie in der Abbildung gezeigt auf dem Ständer

Machine Translated by Google

im Diagramm.

•Bitte stecken Sie das Anschlusskabel richtig ein, um einen schlechten Kontakt zu vermeiden, und stecken Sie es wie gezeigt ein.

Schalter in A: mechanischer

Kickdrum-Modus,

Schalter in B: Pedalmodus.

Wenn kein Ton zu hören ist, schalten Sie bitte

den Schalter ein.

Bitte überprüfen Sie, ob die

untere Trommel Geräusche macht,

Modus A: Mechanische

Kick-Drum

Modus B: Pedal

FUSSSCHALTER

Tom2Tom1

Tom3

Schlinge

Fahrt

Hallo sechs

Soundmodul

Absturz

Hi-Hat-Steuerung

Fußmaschine

FUSSSCHALTER

Anschlusskabel Schlagteil einstecken

INSTALLATIONSANLEITUNG

*Dieses Produkt verwendet Modus B

Machine Translated by Google

3 AUDIO-AUSGANG

4 AUDIO-EINGANG

2 USB-MIDI-ANSCHLÜSSE

1 NETZKABELANSCHLUSS

5 KOPFHÖRER-ANSCHLUSS

6 PORT ERHÖHEN

Speichern und andere Funktionen. (Abb. 2)

Durch den Anschluss von Kopfhörern können Sie die Details der Perkussion mithören und andere nicht stören, wenn Sie ohne angeschlossene Lautsprecher

spielen. (Abb. 5)

2. Bei Anschluss an einen Computer oder ein Mobiltelefon muss der Audioausgang des Geräts mit dem Audio verbunden werden

Eingangsbuchse des Soundmoduls, um die Soundeffekte auf dem Gerät zu synchronisieren. (Abb. 5)

Durch die Verwendung der MIDI-USB-Schnittstelle für elektronische Drums ist die Interaktion mit Musikgeräten über MIDI möglich.

Über den Audioeingang können Sie das Wiedergabegerät der Tonquelle (z. B. MP3, Mobiltelefon und andere Audiosignaleingänge) zur Wiedergabe an die

Modulbox anschließen. (Abb. 4)

1. Durch die vorinstallierte Musiksoftware auf Computern und Mobiltelefonen können wir lernen, Musik zu spielen, zu komponieren,

2. Wenn Sie das Produkt längere Zeit nicht verwenden, ziehen Sie bitte den Netzstecker und bewahren Sie ihn ordnungsgemäß auf.

(Abb. 3)

1. Bei Verwendung schließen Sie die Stromklemme gemäß dem Diagramm an und stecken Sie die Stromsteckdose der Modulbox an

Über diesen Anschluss können Sie zur einfachen Erweiterung ein Becken hinzufügen. (Abbildung 6)

an einem Ende und einer 100–240ÿV-Haushaltssteckdose am anderen Ende. (Abb.ÿ1)

An den Audioausgang können Aktivlautsprecher (spezieller E-Drum-Lautsprecher) und große Audiogeräte angeschlossen werden.

ABBILDUNG DES SOUNDMODUL-PORTS

LIED

MP3

MANU

Machine Translated by Google

3 METRONOM

2 DRUM-KIT-AUSWAHL

1 LEISTUNG

4 PRAXISFUNKTION

5 COACH-MODUS

Spielen Sie zum Üben auf der Trommel mit.

3. Drücken Sie die SELECT-Taste im Metronommodus, und der Bildschirm springt zum Metronomparameter

2. Auf dem Bildschirm wird der Geschwindigkeitswert angezeigt (Standardgeschwindigkeit 120 BPM). Drehen Sie das Parameterrad oder verwenden Sie die +/-

5. Mit der Klick-Taste können Sie das Metronom nach Wunsch starten und stoppen.

3. Übungsmodus 3: C-3 Geschwindigkeitsschlagübung, das Metronom ändert automatisch die Geschwindigkeit, erhöht sich von der

Der Trainermodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen und die

wenn es keinen Takt gibt.

4. Sobald die Parameter eingestellt sind, drücken Sie die SELECT-Taste, um zu bestätigen und den Parameter zu verlassen.

A. Übungsmodus 1: C-1 Übung zur Schlagerkennung – Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren.

2. Übungsmodus 2: C-2 Silent Strike-Modus: Das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um die

Drücken Sie die KIT-Taste, um das aktuelle Drum-Kit anzuzeigen. Drehen Sie das Parameterrad oder verwenden Sie die Tasten <- /+>, um das

B. b (Schlagzahl: 01-09)

-Modus über das Datenrad oder die Taste < + > < - >.

Taste, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Verwenden Sie das Parameterrad, um auszuwählen

2. Sobald der Coaching-Modus ausgewählt wurde, drücken Sie die CLICK-Taste. Die Metronomschläge werden gestartet und Sie können

3. 3. Nach vier vorläufigen Schlägen zeigt das Display:

Stecken Sie den Gleichstromstecker in den 9-V-Gleichstromanschluss oben am Soundmodul. Schieben Sie den POWER-Schalter nach rechts (von vorne gesehen),

um das Schlagzeug einzuschalten. Um das Schlagzeug auszuschalten, schieben Sie den Schalter nach links.

Anpassungsschnittstelle. Sie können die Tasten +/- drücken, um den Parameter auszuwählen, den Sie anpassen möchten:

langsamsten Express zum schnellsten, und dann reduzieren von der langsamsten Express auf die langsamste Geschwindigkeit, um die Praxis der

Übungsfunktion für ein besseres Rhythmusgefühl. Machen Sie Fortschritte unter Aufsicht des Coach-Modus „Coach“!

C. Übungsmodus 3: C-3 Geschwindigkeitsschlagübungen - das Metronom ändert automatisch die Geschwindigkeit von der langsamsten

Tasten, um die Metronomgeschwindigkeit zu ändern. Drücken Sie die CLICK-Taste, um das Metronom zu starten.

1. Drücken Sie die METRONOME-Taste, um in den Metronommodus zu wechseln.

Schnittstelle.Dann

Schlaggenauigkeit ohne Metronom-Aufforderung. Es handelt sich um eine erweiterte Version des Übungsmodus 1.

B. Übungsmodus 2: C-2 Stiller Anschlagmodus - das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um zu trainieren

gewünschtes Schlagzeug-Set. Es stehen 15 Schlagzeug-Sets zur Auswahl – siehe Schlagzeug-Set-Liste auf Seite 11.

1. Übungsmodus 1: C-1-Schlagerkennungsübung: Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren.

welcher Übungsmodus.

C. L (Metronomlautstärke: 00 (aus) -31), und drehen Sie dann das Parameterrad, um die Parametereinstellungen anzupassen.

A. r (Schlagart: 2,4,8,16)

1. Der "Coach"-Trainingsmodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen. Drücken Sie die COACH

Drücken Sie die Taste „Trainer“, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Wählen Sie den Übungsmodus

Schlagausdauer.

zum Schnellsten und dann vom Schnellsten zum Langsamsten.

BEDIENERFÜHRUNG

Machine Translated by Google

C-3-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Rate einstellen, mit der die BPM

C-2-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Anzahl der Übungseinheiten

3. Drehen Sie das Parameterrad oder drücken Sie die Tasten +/-, um einen Demosong auszuwählen.

Trommelvolumen L (00 - 31).

Durch Drehen des Parameterrads können Sie den Sound ein- oder ausschalten (standardmäßig ist der Drum-Sound eingeschaltet).

und beginnt mit der Aufnahme.

Um die MID-Funktion des Drumkits zu nutzen, stecken Sie ein USB-B-Datenkabel (nicht im Lieferumfang dieses Drumkits enthalten) in die Steuereinheit und

C-1-Modus: Drücken Sie die SELECT-Taste, um zur Parametereinstellungsoberfläche zu gelangen. Sie können die Anzahl der Übungseinheiten

Die Wörter „REC“ blinken atmend und wechseln in den Aufnahmevorbereitungszustand.

aktuelle Demosongnummer (01 -30).

2. Tippen Sie auf die Trommel, die Sie anpassen möchten, und drücken Sie dann die Tasten +/-, um den Parameter für die Anpassung auszuwählen.Empfindlichkeit S

2. Um die Parameter zurückzusetzen, drücken Sie lange auf die Taste <+> und auf dem Bildschirm wird RES res angezeigt.

4. Sobald Sie den Coaching-Modus abgeschlossen haben, wird eine Punktzahl von 0-100 angezeigt, die die Genauigkeit bewertet

1. Drücken Sie die KIT-Taste und auf dem Display erscheint 01 (Drum-Kit-Nummer). Drücken Sie SELECT, um den Drum-Parameter einzugeben

>, um die Wiedergabe der aktuellen Aufnahme zu starten, und drücken Sie erneut, um die Wiedergabe zu stoppen.

Änderungen (01-09 BPM).

4. Drücken Sie die SELECT-Taste im Song-Modus, um zur Song-Parameter-Einstellungsoberfläche zu gelangen. Sie können den Drum-Sound einschalten

3. Ändern Sie die Parameter durch Drehen des Parameterrads und drücken Sie zum Speichern lange auf die - Taste. Der Bildschirm mit der Anzeige

5. Drücken Sie zur Bestätigung und zum Verlassen der Parameteroberfläche die Taste „AUSWAHL“.

4. Um die Trommelparameter auf die Werkseinstellungen zurückzusetzen, drücken Sie lange die Taste +, bis auf dem Bildschirm RES.PLEASE angezeigt wird.

3. Drücken Sie die Taste < REC > oder < PLAY > erneut. Die Aufnahme stoppt und „A-1“ wird auf dem Bildschirm angezeigt.

mit PC/Smartphone verbinden.

Sitzungen nach Bedarf (04-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung.

Sitzungen nach Bedarf (01-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung.

2. Drücken Sie die Taste < >, um mit der Wiedergabe der Demosongs zu beginnen. Um die Wiedergabe zu stoppen, drücken Sie erneut die Taste < >.

(01-06).Triggerschwelle t(01 - 32). Übersprechschwelle c (01 -32).Wiederholter Trigger r(01-32) Drum Force V(01-03).

2. Tippen Sie auf eine beliebige Trommel und das Metronom ertönt. Zu diesem Zeitpunkt zeigt der Bildschirm "---" im blinkenden Zustand der Atmung an

die Übung.

Anpassungsmodus.

1. Drücken Sie die Taste < REC >, wenn die Kontrollleuchte in den Zuständen "KIT" und "CLICK" leuchtet und auf dem Bildschirm die

1. Drücken Sie die SONG-Taste, um in den Demo-Modus zu gelangen. Es stehen 30 Demos zur Auswahl. Auf dem Bildschirm wird das

1. Um die Parameter zu speichern, drücken Sie lange auf die Taste <->. Auf dem Bildschirm wird SAV angezeigt.

5.Drücken Sie die CLICK-Taste erneut, um den Coach-Modus zu beenden.

HINWEIS: Die Parameter für die 3 Tom-Drums können nicht einzeln eingestellt werden.

SAV zeigt an, dass die Parameteranpassung erfolgreich gespeichert wurde.

4. Drücken Sie <

5. Wenn Sie ohne Klopfen erneut in den Aufnahmevorbereitungszustand wechseln, wird das zuletzt aufgenommene „A-1“ wiedergegeben.

7 TROMMELPARAMETER

8 AUFNAHMEFUNKTION

9 SPEICHERN / ZURÜCKSETZEN

(zu schnell)

6 DEMO-SONGS

(Gut)

(zu langsam)

10 USBMIDI

BEDIENERFÜHRUNG

Machine Translated by Google

10. Blues Kick

45. Standard-Snare-Rand

80. Seesion Tom3

115. Blues Crash2

3. Poprock-Kick

38. Moderner Snare-Rim

149. Synthgaze Hi-Hat offen

73. Dancehall Tom2

108 . Poprock Crash2

142. ClassicDry Hi-Hat offen

31. Funk-Snare-Rim

66. SpeedMetal Tom2

101. Beliebter Absturz1

Hallo Hut

24. Jazz-Snare

59. Synthgaze Tom1

94. Felssturz1

129. Jazz-Fahrt

17. Original-Snare

52. KlassischDry Tom1

88. Dancehall Tom3

122. Ursprüngliche Fahrt

11. Beliebter Kick

Tom

81. SpeedMetal Tom3

116. Beliebter Crash2

4. Rock-Kick

150 . Standard-Hi-Hat offen

39. Jazz-Snare-Rim

74. Synthgaze Tom2

109. Felssturz2

143. Modernes Hi-Hat Open

32. Original Snare-Rand

67. Klassisch Trockener Tom2

102. Sicherungsabsturz1

136. Funk Hi-Hat offen

25. Blues-Snare

60. Standard Tom1

95. Seesion Crash1

130. Blues Ride

18 . Pop-Rock-Snare

53. Moderner Tom1

89. Synthgaze Tom3

123 . Pop-Rock-Fahrt

12. Sicherungskick

46. Funk Tom1

82. Klassisch Trockener Tom3

117. Sicherungsabsturz2

5. Seesion Kick

151. Funk Hi-Hat Schließen

40. Blues Snare-Rand

75. Standard Tom2

110. Seesion Crash2

144. Jazz Hi-Hat offen

33 . Pop-Rock-Snare-Reim

68. Moderner Tom2

103. Dancehall Crash1

137. Original-Hi-Hat offen

26. Beliebte Snare

61. Funk Tom2

96. SpeedMetal Crash1

131. Beliebte Fahrt

19. Steinschlinge

54. Jazz Tom1

90. Standard Tom3

124. Rock Ride

13. Dancehall-Kick

47. Original von Tom1

83. Moderner Tom3

118. Dancehall Crash2

152. Original Hi-Hat Schließen

6. SpeedMetal-Kick

41. Beliebter Snare-Rim

76. Funk Tom3

111. SpeedMetal Crash2

145. Blues Hi-Hat offen

34. Rock-Snare-Rand

69. Jazz Tom2

104. Synthgaze Crash1

138 . Pop Rock Hi-Hat Open

27. Sicherungsschlinge

62. Original von Tom2

97. Klassischer trockener Crash1

132. Sicherungsfahrt

20. Seesion-Schlinge

55. Blues Tom1

Absturz

125. Seesion-Fahrt

14. Synthgaze-Kick

48 . Pop Rock Tom1

84. Jazz Tom3

119. Synthgaze Crash2

7. Klassischer Dry Kick

42. Snare-Rim sichern

77. Original von Tom3

112. Klassisch Trockener Crash2

Trete

146. Beliebtes Hi-Hat Open

35. Seesion Snare-Rim

70. Blues Tom2

105. Standard-Crash1

139. Rock Hi-Hat offen

28. Dancehall-Snare

63 . Pop Rock Tom2

98. Moderner Crash1

133. Dancehall-Fahrt

21. SpeedMetal Snare

56. Beliebt Tom1

91. Funk Crash1

126. SpeedMetal-Fahrt

15. Standard-Kick

49. Rock Tom1

85. Blues Tom3

120 . Standard-Crash2

8 . Modern Kick

43. Dancehall-Snare-Rim

78 . Pop Rock Tom3

113. Moderner Absturz2

147. Fuse Hi-Hat offen

1. Funk-Kick

36. SpeedMetal Snare-Rand

71. Beliebt Tom2

106. Funk Crash2

140. Seesion Hi-Hat Open

29. Synthgaze-Snare

64. Rock Tom2

99. Jazz Crash1

134. Synthgaze-Fahrt

22. Klassische trockene Snare

57. Sicherung Tom1

92. Original Crash1

127. Klassisch Trockenfahrt

Schlinge

50. Seesion Tom1

86. Beliebter Tom3

Fahrt

9. Jazz-Kick

44. Synthgaze Snare Rim

79. Rock Tom3

114. Jazz Crash2

2. Ursprünglicher Kick

148. Dancehall Hi-Hat Open

37. ClassicDry Snare-Rand

72. Sicherung Tom2

107. Original Crash2

141. SpeedMetal Hi-Hat offen

30. Standard-Snare

65. Seesion Tom2

100 . Blues Crash1

135. Standardfahrt

23 . Moderne Snare

58. Dancehall Tom1

93 . Pop Rock Crash1

128. Moderne Fahrt

16. Funk-Snare

51. SpeedMetal Tom1

87. Sicherung Tom3

121. Funk-Fahrt

Machine Translated by Google

Demosong

Benutzer-Schlagzeug

153. Poprock Hi-Hat Schließen

161. Beliebte Hi-Hat Schließen

162. Fuse Hi-Hat Schließen

170 . Seesion Hi-Hat-Pedal

154. Rock Hi-Hat Schließen

163. Dancehall Hi-Hat Schließen

171. SpeedMetal Hi-Hat-Pedal

172 . ClassicDry Hi-Hat-Pedal

179. Synthgaze Hi-Hat-Pedal

180 . Standard-Hi-Hat-Pedal

159. Jazz Hi-Hat Schließen

168 . Pop Rock Hi-Hat-Pedal

177 . Fuse Hi-Hat-Pedal

160. Blues Hi-Hat Schließen

169 . Rock-Hi-Hat-Pedal

166. Funk-Hi-Hat-Pedal

175. Blues Hi-Hat-Pedal

178. Dancehall-Hi-Hat-Pedal

157 . ClassicDry Hi-Hat Schließen

176. Beliebtes Hi-Hat-Pedal

158. Modernes Hi-Hat Schließen

155. Seesion Hi-Hat Schließen

164. Synthgaze Hi-Hat Schließen

167. Original Hi-Hat-Pedal

173 . Modern Hi-Hat Pedal

156 . SpeedMetal Hi-Hat Schließen

165. Standard-Hi-Hat-Close

174. Jazz-Hi-Hat-Pedal

Lied 001

Lied 006

Lied 024

Lied 015

Lied 004

Lied 013

Lied 022

Lied 029

Lied 002

Lied 018

Lied 027

Lied 011

Lied 020

Lied 009

Lied 007

Lied 016

Lied 025

Lied 005

Lied 014

Lied 023

Lied 003

Lied 012

Lied 019

Lied 021

Lied 028

Lied 030

Lied 010

Lied 008

Lied 017

Lied 026

Machine Translated by Google

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

London Road, Staines-upon-Thames, Surrey, TW18 4AX

2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200000 CN.

C/O YH Consulting Limited Office 147, Centurion House,

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen

verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren,

einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/

EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass

das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.

So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden,

sondern müssen an einer Sammelstelle für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden.

UK REP

Vertreter der EG

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: MD200C

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto

ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerto da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

MANUALE D'USO

BATTERIA ELETTRONICA

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Sentiti libero di

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

MODELLO: MD200C

contattaci:

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

HO BISOGNO DI AIUTO? CONTATTACI!

BATTERIA ELETTRONICA

Machine Translated by Google

• metronomo: 1-9 tipi •

altre funzioni: memorizzazione, ripristino e registrazione dei

parametri; • display LED a

tre cifre; • interfaccia: alimentatore DC, USBmidi, auricolare, ingresso audio, piatto

aumento uscita audio

NOTA!

• 30 brani •

supportano la regolazione dei parametri di sensibilità di ciascun tamburo •

tre modalità di insegnamento

• controllo della velocità: 30 ~ 250 battiti/min

• 15 drum kit, 180 timbri

Combinazione di piatti a pedale

suono nell'altoparlante o nelle cuffie dopo l'accensione.

Tenere lontano da "radio, TV, ricevitori d'antenna, router, frigorifero, TV, motore e altre fonti di interferenza

elettrica RF" durante l'uso.

• Questo prodotto è uno strumento elettroacustico. È normale che ci sia un po' di corrente

Grazie per aver scelto la nostra batteria elettronica. Il tamburo elettronico elegante e delicato è la combinazione

perfetta della nuova tecnologia elettronica moderna. •Prima

di utilizzare questo prodotto, è necessario leggere le istruzioni in dettaglio.

INTRODUZIONE ALLA FUNZIONE

Machine Translated by Google

GUIDA OPERATIVA ------------------------------------------------ -------------------9

APPENDICE ------------------------------------------------- ----------------------------------11

MANUTENZIONE DEL PRODOTTO ------------------------------------------------ ----------12

GUIDA D'INSTALLAZIONE ------------------------------------------------ ----------------3

ILLUSTRAZIONE DELLA PORTA DEL MODULO AUDIO ----------------------------------------------- 8

CONTENUTO ------------------------------------------------- ---------------------------- 2

INTRODUZIONE FUNZIONI ------------------------------------------------ ---------1

MISURE DI SICUREZZA------------------------------------------------ -------------- 13

CONTENUTI

INSERIRE IL CAVO DI COLLEGAMENTO DELLA PARTE BATTENTE -------------------------------------------- --7

SELEZIONE DEL DRUM KIT ----------------------------------------------- ----------------------9

ENERGIA ------------------------------------------------- ---------------------------------------- 9

INSTALLARE I PIATTI, IL MODULO AUDIO E POSIZIONARE I PEDALI---------------------------------------------- 6

USBMIDI ------------------------------------------------- --------------------------------------10

SALVA/AZZERA ----------------------------------------------- ----------------------------------- 10

INSTALLAZIONE MODULO SONORO ----------------------------------------------- ---------------5

PORTA PER AURICOLARI------------------------------------------------ ------------------------------- 8

INSTALLAZIONE DEL TAMBURO ----------------------------------------------------- -----------------------5

FUNZIONE DI REGISTRAZIONE ------------------------------------------------ -----------------------10

SUPPORTO DI MONTAGGIO ------------------------------------------------ ----------------------------- 4

PORTA DI INGRESSO AUDIO ----------------------------------------------- -----------------------8

PARAMETRI TAMBURO ------------------------------------------------ -------------------10

CANZONE DEMO ------------------------------------------------ ----------------------------------10

RACCORDO TUBO SUPPORTO ----------------------------------------------- ---------------------------- 4

PORTA DI USCITA AUDIO ----------------------------------------------- ----------------------------------8

DRUM KIT DEFINITI DALL'UTENTE ----------------------------------------------------- --------------------- 11

PORTA MIDI USB ----------------------------------------------- ----------------------------------8

VERIFICA GLI ARTICOLI ALLEGATI ----------------------------------------------------- --------------------3

MODALITÀ ALLENATORE ------------------------------------------------ ----------------------------------9

FUNZIONE PRATICA ------------------------------------------------ ----------------------9

COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE ----------------------------------------------- -------------------8

KIT TAMBURO PRESET ----------------------------------------------- ---------------------------- 11

CANTO DIMOSTRATIVO ------------------------------------------------ ----------------------11

METRONOMO ------------------------------------------------- ----------------------------------9

TIMBRO DEL TAMBURO ------------------------------------------------ ---------------------------------11

Machine Translated by Google

• Questo prodotto deve essere installato da un adulto, non lasciare che il minore lo installi in modo indipendente.

• Seguire le istruzioni e leggere attentamente le "precauzioni di sicurezza" nel Manuale dell'utente

prima di usare .

Controlla gli articoli allegati

NOTA!

GUIDA D'INSTALLAZIONE

Se ne mancano, contattare il rivenditore.

• Dopo aver aperto la confezione, verificare immediatamente se contiene tutti gli articoli.

Rullante

Cavo di collegamento del segnale

Adattatore di alimentazione

Bacchetta per tamburo

Piatto*3

Tom (3 pezzi)

Staffa del moduloModulo sonoro

Pedale*2

Braccio da corsa/incidente

Braccio del charleston

Chiave del tamburo

Machine Translated by Google

•Il supporto si trova in un piccolo pacchetto

individuale all'interno della scatola.

03 • Il supporto deve essere installato in posizione e avvitare le viti con la chiave del tamburo.

Supporto di montaggio

Raccordo per tubo verticale

GUIDA D'INSTALLAZIONE

Con funzione antirotazione.

Tacca rivolta verso l'alto

Machine Translated by Google

Installazione del modulo sonoro •

Assemblare il modulo sonoro con il supporto prima di collegarlo al kit per batteria.

Installazione della vasca per fusti

•Fare attenzione a non pizzicarsi le dita durante l'installazione.

GUIDA D'INSTALLAZIONE

Inserisci la staffa della scatola principale contro la

traccia del modulo sonoro e sentirai il clic apparire

quando lo inserisci fino in fondo.

Tom3

Tom2Tom1

Rullante

Machine Translated by Google

• Assicurarsi di non stringere troppo i piatti, lasciare un po' di spazio affinché possano muoversi su e giù.

Installa i piatti, il modulo sonoro, posiziona i pedali

GUIDA D'INSTALLAZIONE

Installa il piatto e il modulo sonoro sul supporto come mostrato nell'immagine

Machine Translated by Google

INTERRUTTORE A PEDALE

Passa in A: modalità grancassa

meccanica,

Interruttore in B: modalità pedale.

Se non viene emesso alcun suono, ruotare

l'interruttore,

Si prega di verificare se il tamburo

inferiore emette un suono,

Modalità a: grancassa

meccanica

Modalità B: pedale

UN B

nel diagramma.

•Si prega di inserire il cavo di collegamento in posizione per evitare un cattivo contatto e inserirlo correttamente come mostrato

Inserire il cavo di collegamento della parte colpita

GUIDA D'INSTALLAZIONE

*Questo prodotto adotta la modalità B

Tom1

Tom3

Ciao-sei

Pedale della grancassa

modulo sonoro

Tom2

Passeggiata

Incidente

Controllo del charleston

Rullante

BUN

Machine Translated by Google

CANZONE

MP3

2. Quando è collegato a un computer o telefono cellulare, l'uscita audio del dispositivo deve essere collegata all'audio

presa di ingresso del modulo audio per sincronizzare gli effetti sonori sul dispositivo. (figura 5)

negozio e altre funzioni. (Fig. 2)

Il collegamento delle cuffie monitora i dettagli delle percussioni e non disturba gli altri quando si suona senza collegare gli altoparlanti. (figura 5)

1. Attraverso il software Musica preinstallato su computer e telefoni cellulari, possiamo imparare a suonare, comporre musica,

L'uso dell'interfaccia USB MIDI MIDI per batteria elettronica può interagire con dispositivi musicali con MIDI.

La porta di ingresso audio può collegare il dispositivo di riproduzione della sorgente audio al box del modulo per la riproduzione (come MP3,

telefono cellulare e altro ingresso di segnale audio). (Fig. 4)

2. Se non si utilizza questo prodotto per un lungo periodo, staccare la spina di alimentazione e conservarla correttamente.

(figura 3)

un'estremità e una presa di corrente domestica da 100-240 V all'altra estremità. (Fig. 1)

La porta di uscita audio può essere collegata ad un altoparlante attivo (altoparlante speciale per batteria elettronica) e ad apparecchiature audio di grandi dimensioni.

1. Quando è in uso, collegare il terminale di alimentazione secondo lo schema, inserire la presa di corrente della scatola del modulo in

Questa porta consente di aggiungere un piatto per una facile espansione. (Figura 6)

ILLUSTRAZIONE DELLA PORTA DEL MODULO AUDIO

3 PORTA DI USCITA AUDIO

4 PORTA DI INGRESSO AUDIO

2 PORTA MIDI USB

1 COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE

5 PORTA PER AURICOLARI

6 AUMENTA PORTA

MANU

Machine Translated by Google

1. Premere il pulsante METRONOME per accedere alla modalità metronomo.

interfaccia.Quindi

precisione del colpo senza il prompt del metronomo. È una versione avanzata della modalità pratica 1.

pulsanti per modificare la velocità del metronomo. Premere il pulsante CLICK per avviare il metronomo.

B. Modalità pratica 2: modalità C-2 colpo silenzioso: il metronomo suonerà una sezione e disattiverà una sezione per allenarsi

dall'espresso più lento al più veloce, quindi ridurre dall'espresso più lento alla velocità più lenta, in modo da esercitarsi

C. Modalità pratica 3: pratica del colpo di velocità C-3: il metronomo cambierà automaticamente la velocità dalla più lenta

resistenza allo sciopero.

al più veloce e poi dal più veloce al più lento.

A. rÿtipo di battuta:2,4,8,16ÿ

Premere il pulsante "coach" per accedere alla modalità allenatore. In questa modalità, ci sono tre modalità di pratica. Seleziona la pratica

1. La modalità di allenamento "coach" di questo prodotto può aiutare a stabilire velocità, precisione e resistenza. Premere COACH

suonare il tamburo per esercitarsi.

1. Modalità di esercizio 1: Esercizio di rilevamento del battito C-1: batti il tamburo a una velocità fissa per allenare la precisione del colpo.

quale modalità pratica.

kit di batteria desiderato. Sono disponibili 15 kit di batteria tra cui scegliere: vedere l'elenco dei kit di batteria a pagina 11.

A. Modalità di esercizio 1: Esercizio di rilevamento del battito C-1: batti il tamburo a una velocità fissa per allenare la precisione del colpo.

C. L(volume metronomo: 00 (off) -31), quindi girare la rotella dei parametri per regolare le impostazioni dei parametri.

4. Una volta regolati i parametri, premere il pulsante SELEZIONE per confermare e uscire dal parametro

2. Modalità pratica 2: modalità colpo silenzioso C-2: il metronomo suonerà una sezione e silenzierà una sezione per addestrare il

2. Lo schermo visualizzerà il valore della velocità (velocità predefinita 120 BPM). Gira la rotella dei parametri o usa i tasti +/-

5. Utilizzare il pulsante clic per avviare e arrestare il metronomo come desiderato.

3. Modalità pratica 3: pratica del colpo di velocità C-3, il metronomo cambierà automaticamente la velocità, aumenterà da

3. Premere il pulsante SELECT in modalità metronomo e lo schermo passerà al parametro del metronomo

La modalità "allenatore" di questo prodotto può aiutare a stabilire velocità, precisione e resistenza e aiutare a coltivare la

quando non c'è battito.

Inserire la spina CC nella porta CC 9 V sulla parte superiore del modulo audio. Far scorrere l'interruttore POWER verso destra (visto dalla parte

anteriore) per accendere il drum kit. Per spegnere il drum kit, far scorrere l'interruttore verso sinistra.

interfaccia di regolazione. È possibile premere i pulsanti +/- per selezionare il parametro che si desidera regolare:

pratica funzione di un migliore senso del ritmo. Fai progressi sotto la supervisione della modalità allenatore "allenatore"!

2. Una volta scelta la modalità coaching, premere il pulsante CLIC. I battiti del metronomo inizieranno e tu potrai farlo

B. b (numero di battute: 01-09)

modalità tramite la ruota dati o il pulsante < + > < - >.

pulsante per accedere alla modalità allenatore. In questa modalità, ci sono tre modalità di pratica. Usa la ruota dei parametri per selezionare

Premere il pulsante KIT per mostrare il drum kit corrente. Girare la rotella dei parametri o utilizzare i pulsanti <- /+> per selezionare

3. 3. Dopo quattro battute preliminari, il display mostrerà:

3 METRONOMO

2 SELEZIONE DEL KIT TAMBURO

1 POTENZA

5 MODALITÀ ALLENATORE

4 FUNZIONE PRATICA

GUIDA OPERATIVA

Machine Translated by Google

sessioni come richiesto (01-32). Il numero di sessioni per esercitarsi determina la durata di questo esercizio.

2. Premere il pulsante < > per avviare la riproduzione dei brani dimostrativi. Per interrompere la riproduzione, premere nuovamente il pulsante < >.

(01-06). Soglia di attivazione t(01 - 32). Soglia di diafonia c (01 -32)Trigger ripetuto r(01-32) Forza tamburo V(01-03).

sessioni come richiesto (04-32). Il numero di sessioni di pratica determina la durata di questo esercizio.

2. Tocca un tamburo qualsiasi e il metronomo suona. A questo punto, lo schermo visualizza "---" nello stato di respirazione lampeggiante

4. Premere il pulsante sElECT in modalità canzone per passare all'interfaccia di impostazione dei parametri della canzone. È possibile attivare il suono della batteria

3. Modificare i parametri ruotando la rotella dei parametri e premere a lungo il pulsante - per salvare. Lo schermo con display

3. Premere nuovamente il tasto < REC > o < PLAY >, la registrazione si interrompe e sullo schermo viene visualizzato "A-1".

connettersi al PC/Smartphone.

SAV per indicare che la regolazione del parametro è stata salvata con successo.

4. Premere <

5.Premere nuovamente il pulsante CLIC per terminare la modalità coach.

NOTA: i parametri per i 3 tom non possono essere impostati individualmente.

5. Se si entra nuovamente nello stato di preparazione della registrazione senza bussare, viene riprodotto il brano "A-1" registrato l'ultima volta.

modalità di regolazione.

1. Premere il pulsante < REC > quando l'indicatore luminoso è negli stati "KIT" e "CLICK" e lo schermo visualizza il

1. Per salvare i parametri premere a lungo il pulsante <-> e lo schermo visualizzerà SAV.

l'esercizio.

parole "REC" nello stato lampeggiante di respirazione, entrando nello stato di preparazione della registrazione.

1. Premere il pulsante SONG per accedere alla modalità demo, ci sono 30 demo tra cui scegliere. Lo schermo visualizzerà il

2. Per ripristinare i parametri, premere a lungo il pulsante <+> e lo schermo visualizzerà RES res.

Modalità C-1: premere il pulsante SELEZIONA per accedere all'interfaccia di impostazione dei parametri. Puoi regolare il numero di esercizi

numero del brano demo corrente (01 -30).

2. Tocca il tamburo che desideri regolare, quindi premi i pulsanti +/- per selezionare il parametro da regolare. Sensibilità S

Modalità C-2: premere il pulsante SELEZIONA per accedere all'interfaccia di impostazione dei parametri. È possibile regolare il numero di esercizi

Volume del tamburo L (00 - 31).

3. Girare la rotella dei parametri o premere i pulsanti +/- per selezionare una demo song.

Modalità C-3: premere il pulsante SELEZIONA per accedere all'interfaccia di impostazione dei parametri. È possibile regolare la velocità con cui il BPM

attivare o disattivare ruotando la rotella dei parametri (il suono della batteria è attivo per impostazione predefinita).

e inizia a registrare.

Per utilizzare la funzione MID del drum kit, collegare un cavo dati USB-B (non incluso con questo drum kit) all'unità di controllo e

modifiche (01-09 BPM).

5. Premere il pulsante SELEZIONE per confermare e uscire dall'interfaccia dei parametri.

4. Per ripristinare i parametri del tamburo alle impostazioni di fabbrica, premere a lungo il pulsante + finché sullo schermo non viene visualizzato RES.PLEASE

> per avviare la riproduzione della registrazione corrente e premere nuovamente per interrompere la riproduzione.

1. Premere il pulsante KIT e lo schermo visualizzerà 01 (numero del kit di batteria). Premere SELECT per accedere al parametro della batteria

4. Una volta completata la modalità coaching verrà visualizzato un punteggio da 0 a 100 valutandone la precisione

8 FUNZIONE DI REGISTRAZIONE

9 SALVA/RESET

7 PARAMETRI DEL TAMBURO

10USBMIDI

(Bene)

6 BRANI DIMOSTRATIVI

(troppo veloce)

(troppo lento)

GUIDA OPERATIVA

Machine Translated by Google

42 . Bordo del rullante con fusibile

7 . Calcio secco classico

119 . Synthgaze Crash2

84 . Jazz Tom3

70 . Blues Tom2

35 . Cerchio del rullante Seesion

Calcio

77 . Tom3 originale

112 . ClassicoDry Crash2

146 . Popolare charleston aperto

20 . Rullante Seesion

132 . Giro del fusibile

97 . ClassicoDry Crash1

27 . Rullante con fusibile

62 . Tom2 originale

48 . Pop-Rock Tom1

125 . Giro della visita

14 . Calcio Synthgaze

Incidente

55 . Blues Tom1

120 . Crash standard2

85 . Blues Tom3

49 . Rock Tom1

15 . Calcio standard

147 . Fusibile del charleston aperto

1 . Funk Calcio

113 . Crash moderno2

78 . Pop-Rock Tom3

8°. Calcio moderno

43 . Cerchio del rullante Dancehall

98 . Crash moderno1

63 . Pop-Rock Tom2

139 . Rock Hi-Hat aperto

28 . Rullante Dancehall

105 . Crash standard1

91 . Funk Crash1

126 . Giro in SpeedMetal

56 . Tom popolare1

21 . Rullante SpeedMetal

133 . Giro nella sala da ballo

50 . Consultazione Tom1

Rullante

127 . Giro a secco classico

92 . Crash originale1

79 . Rock Tom3

44 . Bordo del rullante Synthgaze

Passeggiata

9 . Calcio jazz

86 . Popolare Tom3

29 . Rullante Synthgaze

106 . Funk Crash2

140 . Sessione Hi-Hat aperta

71 . Tom2 popolare

36 . Cerchio del rullante SpeedMetal

22 . Rullante classico a secco

57 . Fusibile Tom1

134 . Giro Synthgaze

99 . Jazz Crash1

64 . Roccia Tom2

128 . Giro moderno

93 . Pop Rock Crash1

58 . Dancehall Tom1

135 . Giro standard

23 . Rullante moderno

10 . Calcio dei Blues

87 . Fusibile Tom3

121 . Giro Funk

51 . SpeedMetal Tom1

16 . Rullante Funk

72 . Fusibile Tom2

107 . Crash originale2

37 . Cerchio del rullante ClassicDry

2 . Calcio originale

148 . Dancehall Hi-Hat aperto

114 . Jazz Crash2

100 . Blues Crash1

65 . Consultazione Tom2

30 . Rullante standard

141 . Hi-Hat SpeedMetal aperto

59 . Synthgaze Tom1

24 . Rullante jazz

101 . Crash popolare1

Ciao-Hat

66 . SpeedMetal Tom2

88 . Dancehall Tom3

17 . Rullante originale

52 . ClassicoDry Tom1

129 . Giro del jazz

94 . Schianto di rocce1

3 . Calcio poprock

38 . Cerchio del rullante moderno

115 . Blues Crash2

149 . Synthgaze Hi-Hat aperto

80 . Consultazione Tom3

45 . Cerchio del rullante standard

31 . Cerchio del rullante Funk

142 . Hi-Hat ClassicDry aperto

108 . Poprock Crash2

73 . Dancehall Tom2

136 . Funk Hi-Hat aperto

67 . ClassicoDry Tom2

102 . Crash del fusibile1

32 . Cerchio del rullante originale

143 . Hi-Hat moderno aperto

130 . Giro del Blues

18 . Rullante pop-rock

95 . Seesion Crash1

60 . Tom standard1

25 . Rullante Blues

81 . SpeedMetal Tom3

Tom

11 . Calcio popolare

122 . Giro originale

109 . Schianto di rocce2

74 . Synthgaze Tom2

39 . Cerchio del rullante jazz

116 . Crash popolare2

4 . Calcio di roccia

150 . Hi-Hat standard aperto

68 . Tom moderno2

144 . Jazz Hi-Hat aperto

33 . Rima di rullante pop rock

110 . Seesion Crash2

75 . Tom standard2

61 . Funk Tom2

26 . Rullante popolare

137 . Hi-Hat originale aperto

103 . Crash nella sala da ballo1

12 . Calcio con fusibile

123 . Giro pop-rock

89 . Synthgaze Tom3

53 . Tom moderno1

40 . Cerchio del rullante Blues

5 . Calcio di visione

82 . ClassicoDry Tom3

117 . Fusibile Crash2

46 . Funk Tom1

151 . Funk Hi-Hat Chiudi

111 . SpeedMetal Crash2

145 . Blues Hi-Hat aperto

76 . Funk Tom3

41 . Popolare bordo del rullante

152 . Chiusura del charleston originale

6 . Calcio SpeedMetal

138 . Hi-Hat pop rock aperto

104 . Synthgaze Crash1

69 . Jazz Tom2

34 . Cerchio del rullante Rock

90 . Tom standard3

54 . Jazz Tom1

19 . Rullante da roccia

96 . SpeedMetal Crash1

131 . Giro popolare

118 . Crash nella sala da ballo2

83 . Tom moderno3

13 . Calcio da sala da ballo

47 . Tom originale1

124 . Giro sulla roccia

Machine Translated by Google

Canzone dimostrativa

Kit batteria utente

154 . Rock Hi-Hat Chiudi

163 . Chiudi il charleston Dancehall

172 . Pedale charleston ClassicDry

171 . Pedale charleston SpeedMetal

153 . Chiudi il charleston Poprock

162 . Chiudi il fusibile del charleston

179 . Pedale charleston Synthgaze

161 . Popolare Hi-Hat Chiudi

170 . Pedale Hi-Hat Seesion

180 . Pedale charleston standard

169 . Pedale rock del charleston

160 . Chiusura del charleston blues

178 . Pedale del charleston Dancehall

159 . Chiusura del charleston jazz

168 . Pedale del charleston pop rock

177 . Pedale charleston Fuse

176 . Popolare pedale charleston

158 . Chiusura moderna del charleston

167 . Pedale charleston originale

166 . Pedale del charleston Funk

157 . Chiusura del charleston ClassicDry

175 . Pedale del charleston blues

174 . Pedale del charleston jazz

156 . Chiudi il charleston SpeedMetal

165 . Chiusura del charleston standard

164 . Chiudi il charleston Synthgaze

155 . Chiusura della sessione Hi-Hat

173. Moderno pedale del charleston

Canzone 014

Canzone 023

Canzone 005

Canzone 007

Canzone 016

Canzone 025

Canzone 008

Canzone 026

Canzone 017

Canzone 001

Canzone 010

Canzone 019

Canzone 028

Canzone 003

Canzone 012

Canzone 021

Canzone 030

Canzone 004

Canzone 022

Canzone 013

Canzone 024

Canzone 006

Canzone 015

Canzone 009

Canzone 027

Canzone 018

Canzone 002

Canzone 011

Canzone 020

Canzone 029

Machine Translated by Google

Mainzer Landstr.69, 60329 Francoforte sul Meno.

E-CrossStu GmbH

YH CONSULENZA LIMITATA.

2122Australia

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

London Road, Staines-upon-Thames, Surrey, TW18 4AX

C/O YH Consulting Limited Ufficio 147, Centurion House,

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è

soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare

interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza

ricevuta, comprese le interferenze che potrebbero causare un funzionamento

indesiderato.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il

manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/

CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione

Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il

prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti

contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici,

ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi

elettrici ed elettronici

REP.CE

REP. DEL REGNO UNITO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:MD200C

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapor

nosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasprincipalesynosignifica

necesariamentequecubratodaslascategoríasdeherramientas.ofrecidopornosotros.Lerecordamos

que,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesirealmente

estáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

BATERÍAELECTRÓNICA

MANUALDEUSUARIO

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Porfavor,siéntaselibrede

contáctenos:

SoporteTécnicoyCertificadodeGarantíaElectrónica

www.vevor.com/support

(Laimagenessolodereferencia,consulteelobjetoreal)

MODELO:MD200C

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

¿NECESITASAYUDA?¡CONTÁCTENOS!

BATERÍAELECTRÓNICA

Machine Translated by Google

•metrónomo:19tipos•otras

funciones:almacenamientodeparámetros,reinicioygrabación;•

pantallaLEDdetresdígitos;•

interfaz:fuentedealimentaciónCC,usbmidi,auriculares,entradadeaudio,salidadeaudio

paraaumentarelplatillo

¡OBSERVACIÓN!

•30

canciones•admiteelajustedelosparámetrosdesensibilidaddecadatambor

•tresmodosdeenseñanza

•controldevelocidad:30~250latidos/min

•15kitsdebatería,180timbres

Combinacióndeplatillosconpedal

sonidoenelaltavozoauriculardespuésdelencendido.

Manténgaloalejadode"radio,TV,receptordeantena,enrutador,refrigerador,TV,motoryotrasfuentesde

interferenciaeléctricadeRF"duranteeluso.

•Esteproductoesuninstrumentoelectroacústico.Esnormalquehayaunpocodecorriente.

Graciasporelegirnuestrabateríaelectrónica.Eltamborelectrónicoeleganteydelicadoeslacombinación

perfectadenuevatecnologíaelectrónicamoderna.•Antes

deutilizaresteproducto,debeleerdetalladamentelasinstrucciones.

INTRODUCCIÓNALAFUNCIÓN

Machine Translated by Google

FUERZA9

METRÓNOMO9

USBMIDI10

INSERTARELCABLEDECONEXIÓNDELAPARTEDEGOLPEO7

INSTALACIÓNDELMÓDULODESONIDO5

SELECCIÓNDELKITDEBATERÍA9

GUARDAR/RESETABLECER10

INSTALARPLATILLOS,MÓDULODESONIDO,COLOCARPEDALES6

INSTALACIÓNDELBANDEJADETAMBOR5

PUERTOPARAAURICULARES8

FUNCIÓNDEGRABACIÓN10

TIMBREDETAMBOR11

SOPORTEDEMONTAJE4

PUERTODEENTRADADEAUDIO8

PARÁMETROSDELTAMBOR10

MONTAJEDETUBERÍADESOPORTE4

PUERTODESALIDADEAUDIO8

CANCIÓNDEDEMOSTRACIÓN10

CANCIÓNDEDEMOSTRACIÓN11

COMPRUEBELOSARTÍCULOSADJUNTOS3

PUERTOUSBMIDI8

MODOENTRENADOR9

KITSDEBATERÍADEFINIDOSPORELUSUARIO11

CONEXIÓNDELCABLEDEALIMENTACIÓN8

FUNCIÓNDEPRÁCTICA9

KITSDEBATERÍAPREAJUSTADOS11

CONTENIDO

MANUALDEOPERACIONES9

APÉNDICE11

MANTENIMIENTODELPRODUCTO12

PRECAUCIONESDESEGURIDAD13

GUÍADEINSTALACIÓN3

ILUSTRACIÓNDELPUERTODELMÓDULODESONIDO8

CONTENIDO2

INTRODUCCIÓNALAFUNCIÓN1

Machine Translated by Google

antesdeusar.

•Sigalasinstruccionesyleaatentamentelas"precaucionesdeseguridad"delManualdelusuario.

•Esteproductodebeserinstaladoporunadulto,nopermitaqueunmenorloinstaledeformaindependiente.

Consultaloselementosadjuntos

¡OBSERVACIÓN!

GUÍADEINSTALACIÓN

Sifaltaalguno,póngaseencontactoconsudistribuidor.

•Despuésdeabrirelpaquete,verifiqueinmediatamentesicontienetodoslosartículos.

Tom(3piezas)

Cabledeconexióndeseñal

Adaptadordecorriente

tecladetambor

Platillo*3

Trampa

Soportedelmódulomódulodesonido

Pedales*2

Brazodecharles

Brazodesuspensión/accidente

baqueta

Machine Translated by Google

•Elsoporteseencuentraenunpequeñopaquete

individualdentrodelacaja.

03•Elsoportedebeinstalarseensulugaryapretarlostornillosconlallavedeltambor.

Montajedetuberíadesoporte

Soportedemontaje

GUÍADEINSTALACIÓN

Muescabocaarriba

Confunciónantirotación.

Machine Translated by Google

Instalacióndelmódulodesonido•

Ensambleelmódulodesonidoconelsoporteantesdecolocarloenlabatería.

Instalacióndeltambor

•Tengacuidadoynosepellizquelosdedosdurantelainstalación.

GUÍADEINSTALACIÓN

tom3

tom2tom1

Trampa

Inserteelsoportedelacajaprincipalcontralapista

delmódulodesonidoyescucharáqueaparecela

piezadecliccuandolainserteenlaparteinferior.

Machine Translated by Google

•Asegúresedenoapretardemasiadoelplatillo,dejealgodeespacioparaquesemuevanhaciaarribayhaciaabajo.

Instalarplatillos,módulodesonido,colocarpedales.

GUÍADEINSTALACIÓN

Instaleelplatilloyelmódulodesonidoenelsoportecomosemuestraenlaimagen.

Machine Translated by Google

CambiarenA:modobombo

mecánico,

CambiarenB:modopedal.

Sinohaysonido,gireelinterruptor,

Compruebasieltamborinferior

emitesonido,

Modoa:bombomecánico

ModoB:pedal

INTERRUPTORDEPIE

eneldiagrama.

•Inserteelcabledeconexiónensulugarparaevitarunmalcontactoeinsértelocorrectamentecomosemuestra

Insertarelcabledeconexióndelapiezadeimpacto.

GUÍADEINSTALACIÓN

*EsteproductoadoptaelmodoB

tom2

Holaseis

tom3

Trampa

módulodesonido

tom1

Conducir

Chocar

pedaldebombo

Controldecharles

A B

Machine Translated by Google

CANCIÓN

MP3

2.Cuandoseconectaaunacomputadoraoteléfonomóvil,lasalidadeaudiodeldispositivodebeestarconectadaalaudio

tomadeentradadelmódulodesonidoparasincronizarlosefectosdesonidoeneldispositivo.(Figura5)

Laconexióndeauricularesmonitorealosdetallesdelapercusiónynomolestaalosdemáscuandotocassinconectaraltavoces.(Figura5)

tiendayotrasfunciones.(Figura2)

1.AtravésdelsoftwaredeMúsicapreinstaladoencomputadorasyteléfonosmóviles,podemosaprenderatocar,componermúsica,

ElusodelainterfazUSBMIDIdebateríaelectrónicapuedeinteractuarcondispositivosdemúsicaconMIDI.

Elpuertodeentradadeaudiopuedeconectareldispositivodereproduccióndefuentedesonidoalacajadelmóduloparasureproducción(comoMP3,

teléfonomóvilyotrasentradasdeseñaldeaudio).(Figura4)

2.Sinoutilizaesteproductoduranteunperíodoprolongado,desconecteelenchufeymanténgalocorrectamente.

(Fig.3)

Elpuertodesalidadeaudiosepuedeconectarconunaltavozactivo(altavozdebateríaelectrónicaespecial)yunequipodeaudiogrande.

unextremoyunatomadecorrientedomésticade100240Venelotroextremo.(Figura1)

Estepuertolepermiteagregarunplatilloparaunafácilexpansión.(Figura6)

1.Cuandoestéenuso,conecteelterminaldealimentacióndeacuerdoconeldiagrama,insertelatomadecorrientedelacajadelmóduloen

ILUSTRACIÓNDELPUERTODELMÓDULODESONIDO

MANÚ

3PUERTOSDESALIDADEAUDIO

5PUERTOPARAAURICULARES

2PUERTOSUSBMIDI

1CONEXIÓNDELCABLEDEALIMENTACIÓN

4PUERTOSDEENTRADADEAUDIO

6AUMENTARPUERTO

Machine Translated by Google

3.Mododepráctica3:prácticadegolpedevelocidadC3,elmetrónomocambiaráautomáticamentelavelocidad,aumentarádesdeel

2.Lapantallamostraráelvalordevelocidad(velocidadpredeterminadade120BPM).Girelaruedadeparámetrosoutiliceelbotón+/

5.Utiliceelbotóndeclicparainiciarydetenerelmetrónomocomodesee.

A.r(tipoderitmo:2,4,8,16)

1.Elmododeentrenamiento"entrenador"deesteproductopuedeayudaraestablecervelocidad,precisiónyresistencia.PresioneelbotónCOACH

cuandonohayritmo.

3.PresioneelbotónSELECTenelmodometrónomoylapantallasaltaráalparámetrodelmetrónomo.

Elmodoentrenador"entrenador"deesteproductopuedeayudaraestablecervelocidad,precisiónyresistencia,yayudaracultivarel

4.Unavezajustadoslosparámetros,presioneelbotónSELECTparaconfirmarysalirdelparámetro.

2.Mododepráctica2:MododegolpesilenciosoC2:elmetrónomoharásonarunasecciónysilenciaráunasecciónparaentrenarel

Toqueeltamborparapracticar.

A.Mododeejercicio1:EjerciciodedetecciónderitmoC1:golpeeeltamboraunavelocidadfijaparaentrenarlaprecisióndelgolpe.

PresioneelbotónKITparamostrarelkitdebateríaactual.Girelaruedadeparámetrosoutilicelosbotones</+>paraseleccionarel

paraingresaralmodoentrenador.Enestemodo,haytresmodosdepráctica.Utilicelaruedadeparámetrosparaseleccionar

B.b(númerodetiempo:0109)

modoatravésdelaruedadedatosoelbotón<+><>.

3.3.Despuésdecuatrolatidospreliminares,lapantallamostrará:

Practicarlafuncióndeunmejorsentidodelritmo.¡Avanzabajolasupervisióndelmodoentrenador"entrenador"!

InserteelenchufedeCCenelpuertoCCde9Venlapartesuperiordelmódulodesonido.DesliceelinterruptorPOWERhacialaderecha(visto

desdeelfrente)paraencenderlabatería.Paraapagarlabatería,desliceelinterruptorhacialaizquierda.

Interfazdeajuste.Puedepresionarlosbotones+/paraseleccionarelparámetroquedeseaajustar:

2.Unavezelegidoelmododeentrenamiento,presioneelbotónCLIC.Losritmosdelmetrónomocomenzaránypodrás

botonesparacambiarlavelocidaddelmetrónomo.PresioneelbotónCLICKparainiciarelmetrónomo.

C.Mododepráctica3:PrácticadegolpedevelocidadC3:elmetrónomocambiaráautomáticamentelavelocidaddesdelamáslenta

expresomáslentoalmásrápido,yluegoreduzcadelexpresomáslentoalavelocidadmáslenta,parapracticarel

interfaz.Luego

1.PresioneelbotónMETRONOMEparaingresaralmodometrónomo.

Precisióndelgolpesinavisodemetrónomo.Esunaversiónavanzadadelmododepráctica1.

B.Mododepráctica2:mododegolpesilenciosoC2:elmetrónomosonaráenunasecciónysilenciaráunasecciónparaentrenar.

kitdebateríadeseado.Hay15kitsdebateríaparaelegir;consultelalistadekitsdebateríaenlapágina11.

C.L(volumendelmetrónomo:00(apagado)31)yluegogirelaruedadeparámetrosparaajustarlaconfiguracióndelosparámetros.

1.Mododeejercicio1:EjerciciodedetecciónderitmoC1:golpeaeltamboraunavelocidadfijaparaentrenarlaprecisióndelgolpe.

quémododepráctica.

resistenciaalgolpe.

almásrápidoyluegodelmásrápidoalmáslento.

Presioneelbotón"entrenador"paraingresaralmodoentrenador.Enestemodo,haytresmodosdepráctica.Seleccionalapractica

SELECCIÓNDE2BATERÍAS

5MODOENTRENADOR

3METRÓNOMO

1POTENCIA

4FUNCIÓNDEPRÁCTICA

MANUALDEOPERACIONES

Machine Translated by Google

VolumendeltamborL(0031).

ModoC2:PresioneelbotónSELECTparaingresaralainterfazdeconfiguracióndeparámetros.Puedesajustarelnúmerodeprácticas.

3.Girelaruedadeparámetrosopresionelosbotones+/paraseleccionarunacancióndedemostración.

5.PresioneelbotónCLICKnuevamenteparafinalizarelmodoentrenador.

ycomienzaagrabar.

5.Siingresanuevamentealestadodepreparacióndegrabaciónsintocar,sereproduciráel"A1"grabadolaúltimavez.

ModoC3:PresioneelbotónSELECTparaingresaralainterfazdeconfiguracióndeparámetros.PuedeajustarlavelocidadalaquesereproducenlosBPM.

activarodesactivargirandolaruedadeparámetros(elsonidodebateríaestáactivadodeformapredeterminada).

ModoC1:PresioneelbotónSELECTparaingresaralainterfazdeconfiguracióndeparámetros.Puedesajustarelnúmerodeprácticas.

númerodecancióndedemostraciónactual(0130).

2.Toqueeltamborquedeseaajustaryluegopresionelosbotones+/paraseleccionarelparámetroaajustar.SensibilidadS

palabras"REC"enelestadoderespiraciónintermitente,ingresandoalestadodepreparacióndegrabación.

2.Pararestablecerlosparámetros,mantengapresionadoelbotón<+>ylapantallamostraráRESres.

ParautilizarlafunciónMIDdeloskitsdebatería,conecteuncablededatosUSBB(noincluidoconestekitdebatería)alaunidaddecontroly

4.Unavezquehayacompletadoelmododeentrenamiento,semostraráunapuntuaciónde0a100queevalúalaprecisiónde

1.PresioneelbotónKITylapantallamostrará01(númerodelkitdebatería).PresioneSELECTparaingresarelparámetrodebatería.

cambios(0109BPM).

5.PresioneelbotónSELECCIONARparaconfirmarysalirdelainterfazdeparámetros.

4.Pararestaurarlosparámetrosdeltamboralaconfiguracióndefábrica,mantengapresionadoelbotón+hastaquelapantallamuestreRES.PORFAVOR.

>paracomenzarareproducirlagrabaciónactualypresionenuevamenteparadetenerlareproducción.

sesionessegúnseanecesario(0432).Elnúmerodesesionesapracticardeterminaladuracióndeesteejercicio.

3.Presionelatecla<REC>o<PLAY>nuevamente,lagrabaciónsedetieneysemuestra"A1"enlapantalla.

4.PresioneelbotónsElECTenelmododecanciónparasaltaralainterfazdeconfiguracióndeparámetrosdelacanción.Puedeactivarelsonidodeltambor.

3.Cambielosparámetrosgirandolaruedadeparámetrosymantengapresionadoelbotónparaguardar.Lapantallacondisplay.

conectarsealaPC/teléfonointeligente.

2.Presioneelbotón<>paracomenzarareproducirlascancionesdedemostración.Paradetenerlareproducciónpresioneelbotón<>nuevamente.

sesionessegúnseanecesario(0132).Elnúmerodesesionesapracticardeterminaladuracióndeesteejercicio.

(0106).Umbraldedisparot(0132).Umbraldediafoníac(0132)Disparadorrepetidor(0132)DrumForceV(0103).

2.Tocacualquiertamborysuenaelmetrónomo.Enestemomento,lapantallamuestra""enelestadoderespiraciónparpadeante.

elejercicio.

1.PresioneelbotónSONGparaingresaralmododedemostración,hay30demostracionesparaelegir.Lapantallamostraráel

1.Paraguardarlosparámetros,mantengapresionadoelbotón<>ylapantallamostraráSAV.

mododeajuste.

1.Presioneelbotón<REC>cuandolaluzindicadoraestéenlosestados"KIT"y"CLICK"ylapantallamuestreel

SAVparaindicarqueelajustedelparámetrosehaguardadocorrectamente.

4.Presione<

NOTA:Losparámetrosparalos3tomsnosepuedenconfigurarindividualmente.

8FUNCIÓNDEGRABACIÓN

7PARÁMETROSDELTAMBOR

9GUARDAR/RESTABLECER

(bien)

6CANCIONESDEDEMOSTRACIÓN

(demasiadorapido)

(demasiadolento)

10USBMIDI

MANUALDEOPERACIONES

Machine Translated by Google

93.Choquedepoprock1

128.Paseomoderno

23.trampamoderna

135.Paseoestándar

58.DancehallTom1

121.Paseofunk

87.FusibleTom3

10.Patadadeblues

dieciséis.Cajafunk

51.SpeedMetalTom1

37.Bordedecajasecoclásico

107.Choqueoriginal2

72.FusibleTom2

114.Choquedejazz2

2.Patadaoriginal

148.Abiertodecharlesdedancehall

sesentaycinco.SesiónTom2

100.Choquedeblues1

141.CharlesSpeedMetalabierto

30.Cajaestándar

Trampa

50.SesiónTom1

92.Accidenteoriginal1

127.Paseoensecoclásico

44.BordedecajaSynthgaze

79.RocaTom3

86.Tom3popular

9.Patadadejazz

Conducir

140.Seesioncharlesabierto

106.Choquefunk2

29.Trampademiradasintética

36.BordedecajaSpeedMetal

71.Tom2popular

134.PaseoSynthgaze

57.FusibleTom1

22.Trampasecaclásica

64.RocaTom2

99.Choquedejazz1

85.bluestom3

120.Choqueestándar2

15.Patadaestándar

49.RocaTom1

113.Choquemoderno2

1.patadafunk

147.Fusiblecharlesabierto

43.Bordedecajadancehall

8vo.patadamoderna

78.poprocktom3

63.poprocktom2

98.Accidentemoderno1

105.Accidenteestándar1

28.Cajadebaile

139.Abiertodecharlesderock

56.PopularTom1

126.PaseoSpeedMetal

91.Choquefunk1

133.Paseoensalóndebaile

21.CajaSpeedMetal

7.Patadasecaclásica

42.Bordedecajafusible

84.jazztom3

119.Crash2demiradasintetizada

35.BordedecajaSeesion

70.bluestom2

112.ClásicoDryCrash2

77.Tom3originales

Patada

146.Abiertodecharlespopular

132.Paseoenfusible

20.Trampadesesion

62.tom2originales

27.Trampadefusibles

97.ClásicoDryCrash1

14.Patadademiradasintética

125.Paseodelasesión

48.poprocktom1

55.bluestom1

Chocar

76.funktom3

145.Charlesdebluesabierto

111.SpeedMetalCrash2

6.Patadademetalrápido

152.Cerrarcharlesoriginal

41.Bordedecajapopular

104.Accidentedesíntesis1

138.PopRockCharlesAbierto

34.Bordedecajaderoca

69.jazztom2

54.jazztom1

90.Tom3estándar

131.Paseopopular

96.ChoquedeSpeedMetal1

19.trampaderoca

83.Tom3moderno

118.Choquededancehall2

124.Paseoenroca

47.Tom1original

13.Patadadebaile

33.Rimadetrampapoprock

144.Abiertodecharlesdejazz

68.Tom2moderno

75.Tom2estándar

110.Accidentedesesión2

26.Trampapopular

61.funktom2

103.Choquededancehall1

137.Charlesoriginalabierto

123.Paseopoprock

12.Patadadefusible

53.Tom1moderno

89.SynthgazeTom3

5.Patadadesesión

151.FunkHiHatCerrar

40.Bordedecajadeblues

46.funktom1

117.Accidentedefusible2

82.ClásicoDryTom3

102.Accidentedefusible1

67.ClásicoDryTom2

136.Funkcharlesabierto

143.Charlesmodernoabierto

32.Bordedecajaoriginal

95.Accidentedesesión1

18.Cajapoprock

130.Paseodeblues

25.Cajadeblues

60.Tom1estándar

Tomás

81.SpeedMetalTom3

122.Paseooriginal

11.PatadaPopular

74.SynthgazeTom2

109.Choquederoca2

4.Patadaderoca

116.Choquepopular2

39.Bordedecajadejazz

150.Charlesestándarabierto

24.Cajadejazz

59.SintetizadaTom1

66.SpeedMetalTom2

Holasombrero

101.Accidentepopular1

52.ClásicoDryTom1

17.Cajaoriginal

88.DancehallTom3

94.Choquederoca1

129.Paseodejazz

115.Choquedeblues2

38.Bordedecajamoderno

3.Patadadepoprock

45.Bordedecajaestándar

149.CharlesSynthgazeabierto

80.SesiónTom3

142.ClassicDryHiHatabierto

31.BordedecajaFunk

73.DancehallTom2

108.Choquedepoprock2

Machine Translated by Google

Cancióndedemostración

Bateríadeusuario

164.CerrarcharlesSynthgaze

171.PedaldecharlesSpeedMetal

173.Pedaldecharlesmoderno

154.CharlesderockCerrar

161.Cierredecharlespopular

163.CharlesDancehallCerrar

170.PedaldecharlesSeesion

153.CharlesPoprockCerrar

160.CharlesdebluesCerrar

162.FusibleHiHatCerrar

169.Pedaldecharlesderock

172.PedaldecharlesClassicDry

178.PedaldecharlesDancehall

159.CharlesdeJazzCerrar

168.Pedaldecharlespoprock

177.Pedaldecharlesfusible

179.PedaldecharlesSynthgaze

158.HiHatmodernoCerrar

167.Pedaldecharlesoriginal

176.Pedaldecharlespopular

180.Pedaldecharlesestándar

157.ClassicDryHiHatCerrar

166.PedaldecharlesFunk

175.Pedaldecharlesdeblues

156.CharlesSpeedMetalCerrar

165.Cierredecharlesestándar

174.Pedaldecharlesdejazz

155.SeesionHiHatCerrar

Canción019

Canción028

Canción012

Canción003

Canción026

Canción021

Canción008

Canción017

Canción030

Canción001

Canción010

Canción007

Canción016

Canción025

Canción005

Canción014

Canción023

Canción020

Canción002

Canción011

Canción029

Canción027

Canción009

Canción018

Canción006

Canción015

Canción024

Canción022

Canción004

Canción013

Machine Translated by Google

MainzerLandstr.69,60329FráncfortdelMeno.

YHCONSULTINGLIMITADO.

ECrossStuGmbH

C/OYHConsultingLimitedOficina147,CenturionHouse,

2122Australia

ImportadoaEE.UU.:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,

RanchoCucamonga,CA91730

ImportadoaAUS:SIHAOPTYLTD,1ROKEVASTREETEASTWOODNSW

Fabricante:Shanghaimuxinmuyeyouxiangongsi

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,

shanghai200000CN.

LondonRoad,StainesuponThames,Surrey,TW184AX

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea2012/19/CE.

Elsímboloquemuestrauncontenedorconruedastachadoindicaqueel

productorequiererecogidaselectivadebasuraenlaUniónEuropea.Estose

aplicaalproductoyatodoslosaccesoriosmarcadosconestesímbolo.Los

productosmarcadoscomotalesnopodrándesecharseconlabasuradoméstica

normal,sinoquedeberánllevarseaunpuntoderecogidaparaelreciclajede

aparatoseléctricosyelectrónicos.

Advertencia:parareducirelriesgodelesiones,elusuariodebeleeratentamenteel

manualdeinstrucciones.

EstedispositivocumpleconlaParte15delasnormasdelaFCC.Elfuncionamiento

estásujetoalasdoscondicionessiguientes:(1)Estedispositivonopuedecausar

interferenciasdañinasy(2)estedispositivodebeaceptarcualquierinterferencia

recibida,incluidaslasinterferenciasquepuedancausarunfuncionamientono

deseado.

REPRESENTANTEDELREINOUNIDO

REPRESENTANTEDELACE

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: MD200C

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas

stanowią jedynie szacunkową kwotę oszczędności, jaką możesz zyskać kupując u nas określone

narzędzia w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznaczają objęcie wszystkich

kategorii narzędzi oferowane przez nas. Przypominamy, abyś podczas składania zamówienia u nas

dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi

markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

ELEKTRONICZNY ZESTAW PERKUSYJNY

INSTRUKCJA OBSŁUGI

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

(Zdjęcie ma charakter wyłącznie poglądowy, proszę zapoznać się z rzeczywistym obiektem)

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie

się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi.

Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy

ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania

naszego produktu.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Proszę, czuj się swobodnie by

MODEL: MD200C

skontaktuj się

z nami: Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/

support

ELEKTRONICZNY ZESTAW PERKUSYJNY

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Machine Translated by Google

• metronom: 1-9 typów •

inne funkcje: przechowywanie parametrów, resetowanie i

nagrywanie; • trzycyfrowy

wyświetlacz LED; • interfejs: zasilacz DC, usbmidi, słuchawki, wejście audio, wyjście

audio zwiększające talerz

UWAGA!

• 30

utworów • możliwość regulacji parametrów czułości każdego bębna •

trzy tryby uczenia •

kontrola prędkości: 30 ~ 250 uderzeń/min

• 15 zestawów perkusyjnych, 180 barw

Kombinacja talerzy pedałowych

dźwięk w głośniku lub słuchawkach po włączeniu zasilania.

Podczas użytkowania należy trzymać z dala od „radia, telewizora, odbiornika antenowego, routera, lodówki, telewizora,

silnika i innych źródeł zakłóceń elektrycznych RF”.

• Ten produkt jest instrumentem elektroakustycznym. To normalne, że jest niewielki prąd

Dziękujemy za wybranie naszego bębna elektronicznego. Elegancki i delikatny bęben elektroniczny to idealne połączenie

nowoczesnej technologii elektronicznej. •Przed użyciem tego

produktu należy szczegółowo przeczytać instrukcję.

WSTĘP FUNKCJI

Machine Translated by Google

WPROWADŹ KABEL ŁĄCZĄCY CZĘŚCI UDERZAJĄCEJ ------------------------------------------------------ -- 7

WYBÓR ZESTAWU PERKUSYJNEGO -------------------------------------------------------- --------------------------9

MOC ------------------------------------------------- ---------------------------------------- 9

ZAMONTUJ TALERZA, MODUŁ DŹWIĘKOWY, UMIEŚĆ PEDAŁY ------------------------------------------------- 6

USBMIDI ------------------------------------------------- ----------------------------------10

ZAPISZ / RESETUJ ---------------------------------------------- ----------------------------------- 10

INSTALACJA MODUŁU DŹWIĘKOWEGO -------------------------------------------------------- ---------------5

PORT SŁUCHAWKOWY ------------------------------------------------- ---------------------------------------- 8

MONTAŻ MISKI BĘBNA -------------------------------------------------------- ----------------------5

FUNKCJA NAGRYWANIA ------------------------------------------------ ------------------------ 10

STOJAK MONTAŻOWY ------------------------------------------------- ------------------------------ 4

PORT WEJŚCIOWY AUDIO -------------------------------------------------------- ------------------------------ 8

PARAMETRY BĘBNA ------------------------------------------------ -------------------------10

PIOSENKA DEMO ------------------------------------------------ ---------------------------------- 10

PORT WYJŚCIA AUDIO -------------------------------------------------------- --------------------------8

ŁĄCZNIK RUR STOJAKOWYCH -------------------------------------------------------- ---------------------------- 4

ZESTAWY PERKUSYJNE DEFINIOWANE PRZEZ UŻYTKOWNIKA -------------------------------------------------------- ----------------------------------- 11

PORT MIDI USB -------------------------------------------------------- ---------------------------------- 8

SPRAWDŹ ZAŁĄCZONE ELEMENTY -------------------------------------------------------- --------------------3

TRYB AUTOKARA ------------------------------------------------ ----------------------------------9

FUNKCJA PRAKTYCZNA ------------------------------------------------ --------------------------9

PODŁĄCZENIE PRZEWODU ZASILAJĄCEGO -------------------------------------------------------- ------------------- 8

PRESET ZESTAWÓW PERKUSYJNYCH -------------------------------------------------------- ---------------------------- 11

PIOSENKA DEMONSTRACYJNA ------------------------------------------------ -----------------------------------11

METRONOM ------------------------------------------------- ----------------------------------9

TAMBRA BĘBNA ------------------------------------------------ ----------------------------------11

ZAWARTOŚĆ

PRZEWODNIK PO OPERACJACH ------------------------------------------------ ------------------- 9

ZAŁĄCZNIK ------------------------------------------------- --------------------------11

KONSERWACJA PRODUKTU ------------------------------------------------ ----------12

SPIS TREŚCI ------------------------------------------------- ---------------------------- 2

ILUSTRACJA PORTU MODUŁU DŹWIĘKOWEGO -------------------------------------------------- 8

INSTRUKCJA INSTALACJI ------------------------------------------------ ----------------3

WSTĘP FUNKCJI ------------------------------------------------ ---------1

ŚRODKI OSTROŻNOŚCI------------------------------------------------ -------------- 13

Machine Translated by Google

• Ten produkt musi zainstalować osoba dorosła. Nie pozwól, aby osoba niepełnoletnia zainstalowała go samodzielnie.

• Postępuj zgodnie z instrukcjami i uważnie przeczytaj „Środki ostrożności” zawarte w Instrukcji obsługi

przed użyciem .

UWAGA!

INSTRUKCJA INSTALACJI

Sidła

Kabel do podłączenia sygnału

Zasilacz

Pedał*2

Talerz*3

Tomek (3 szt.)

Wspornik modułuModuł dźwiękowy

Pałka perkusyjna

Klucz do bębna

Ramię do jazdy/zderzania

Ramię hi-hatu

Jeśli czegoś brakuje, skontaktuj się ze sprzedawcą.

• Po otwarciu opakowania należy natychmiast sprawdzić, czy zawiera wszystkie elementy.

Sprawdź załączone elementy

Machine Translated by Google

Stojak montażowy

Stojak do montażu rur

•Stojak znajduje się w małym, indywidualnym

opakowaniu wewnątrz pudełka.

INSTRUKCJA INSTALACJI

Z funkcją zapobiegającą obrotowi.

Nacięcie twarzą do góry

03 • Stojak należy zamontować na miejscu i przykręcić śruby przy pomocy klucza do bębna.

Machine Translated by Google

Tom2

Tom3

Tom1

Sidła

Instalacja modułu dźwiękowego • Zamontuj

moduł dźwiękowy na stojaku przed przymocowaniem go do zestawu perkusyjnego.

Montaż miski bębna

INSTRUKCJA INSTALACJI

Włóż wspornik skrzynki głównej do ścieżki modułu

dźwiękowego, a po włożeniu go na spód usłyszysz

wyskakujące kliknięcie.

•Proszę zachować ostrożność i nie przytrzasnąć sobie palców podczas instalacji.

Machine Translated by Google

Zainstaluj talerz i moduł dźwiękowy na stojaku, jak pokazano na rysunku

Zainstaluj talerze, moduł dźwiękowy, umieść pedały

INSTRUKCJA INSTALACJI

• Pamiętaj, aby nie dokręcać talerza zbyt mocno, zostaw trochę miejsca, aby talerz mógł poruszać się w górę i w dół.

Machine Translated by Google

PRZEŁĄCZNIK NOŻNY

na schemacie.

•Włóż kabel połączeniowy na miejsce, aby uniknąć słabego styku, i włóż go prawidłowo, jak pokazano

Jeśli nie ma dźwięku, przekręć przełącznik,

Przełącznik w B: tryb pedałowania.

Przełącznik w A: tryb mechanicznego

bębna basowego,

Proszę sprawdzić czy dolny bęben

wydaje dźwięk,

Tryb A: mechaniczny bęben

basowy

Tryb B: pedał

Włóż kabel łączący część uderzającą

INSTRUKCJA INSTALACJI

*Ten produkt przyjmuje tryb B

Tom1

Tom3

Cześć, szósta

Kontrola hi-hatu

moduł dźwiękowy

Tom2

Jeździć

Rozbić się

Uderz w pedał bębna

Sidła

Machine Translated by Google

MANU

gniazdo wejściowe modułu dźwiękowego w celu synchronizacji efektów dźwiękowych w urządzeniu. (ryc. 5)

1. W trakcie użytkowania podłączyć zacisk zasilania zgodnie ze schematem, włożyć gniazdo zasilania puszki modułu o godz

Ten port umożliwia dodanie talerza w celu łatwej rozbudowy. (Rysunek 6)

jednym końcu i gniazdku elektrycznym 100–240 V na drugim końcu. (ryc. 1)

Port wyjściowy audio można podłączyć do aktywnego głośnika (specjalnego elektronicznego głośnika perkusyjnego) i dużego sprzętu audio.

2. Jeśli nie używasz tego produktu przez dłuższy czas, wyjmij wtyczkę z gniazdka i trzymaj ją prawidłowo.

(ryc. 3)

Dzięki zastosowaniu perkusji elektronicznej interfejs MIDI USB umożliwia interakcję z urządzeniami muzycznymi wyposażonymi w interfejs MIDI.

Port wejściowy audio może podłączyć urządzenie odtwarzające źródło dźwięku do modułu modułu w celu odtwarzania (np. MP3, telefon

komórkowy i inne wejście sygnału audio). (ryc. 4)

1. Dzięki preinstalowanemu oprogramowaniu muzycznemu na komputerach i telefonach komórkowych możemy nauczyć się grać, komponować muzykę,

sklep i inne funkcje. (ryc. 2)

Podłączenie słuchawek monitoruje szczegóły perkusji i nie przeszkadza innym podczas grania bez podłączenia głośników. (ryc. 5)

2. Po podłączeniu do komputera lub telefonu komórkowego wyjście audio urządzenia musi być podłączone do audio

ILUSTRACJA PORTU MODUŁU DŹWIĘKOWEGO

3 PORT WYJŚCIA AUDIO

4 PORT WEJŚCIA AUDIO

2 PORT MIDI USB

1 POŁĄCZENIE KABLA ZASILAJĄCEGO

5 PORT SŁUCHAWKOWY

6 ZWIĘKSZ PORT

PIOSENKA

MP3

Machine Translated by Google

B. b (numer rytmu: 01-09)

tryb za pomocą koła danych lub przycisku < + > < - >.

przycisk, aby przejść do trybu autokaru. W tym trybie dostępne są trzy tryby ćwiczeń. Do wyboru użyj koła parametrów

Naciśnij przycisk KIT, aby wyświetlić bieżący zestaw perkusyjny. Obróć pokrętło parametrów lub użyj przycisków <- /+>, aby wybrać

interfejs. Następnie

dokładność uderzenia bez podpowiedzi metronomu. Jest to zaawansowana wersja trybu ćwiczeń 1.

B. Tryb ćwiczeń 2: Tryb cichego uderzenia C-2 – metronom włączy dźwięk w jednej sekcji i wyciszy jedną sekcję, aby ćwiczyć

3. 3. Po czterech uderzeniach wstępnych na wyświetlaczu pojawi się:

Włóż wtyczkę DC do portu DC 9 V na górze modułu dźwiękowego. Przesuń przełącznik POWER w prawo (patrząc od przodu), aby włączyć zestaw

perkusyjny. Aby wyłączyć zestaw perkusyjny, przesuń przełącznik w lewo.

interfejs regulacji. Za pomocą przycisków +/- możesz wybrać parametr, który chcesz wyregulować:

ćwicz funkcję lepszego poczucia rytmu. Rób postępy pod okiem trybu trenera „coach”!

2. Po wybraniu trybu coachingu naciśnij przycisk KLIKNIJ. Rozpoczną się uderzenia metronomu i będziesz mógł

2. Na ekranie wyświetli się wartość prędkości (domyślna prędkość 120 BPM). Obróć pokrętło parametrów lub użyj przycisków +/-

5. Użyj przycisku kliknięcia, aby uruchomić i zatrzymać metronom zgodnie z potrzebami.

3. Tryb ćwiczeń 3: Ćwiczenie uderzeń z szybkością C-3, metronom automatycznie zmieni prędkość, zwiększy się od

3. Naciśnij przycisk SELECT w trybie metronomu, a ekran przeskoczy do parametru metronomu

Tryb trenera „trenera” tego produktu może pomóc w ustaleniu szybkości, dokładności i wytrzymałości, a także pomóc w kultywowaniu

kiedy nie ma rytmu.

A. Tryb ćwiczeń 1: Ćwiczenie z wykrywaniem uderzeń C-1 – uderzaj w bęben ze stałą prędkością, aby ćwiczyć dokładność uderzenia.

4. Po ustawieniu parametrów naciśnij przycisk SELECT, aby potwierdzić i wyjść z parametru

2. Tryb ćwiczeń 2: Tryb cichego uderzenia C-2: metronom zabrzmi w jednej sekcji i wyciszy jedną sekcję, aby ćwiczyć

1. Tryb ćwiczeń 1: Ćwiczenie z wykrywaniem uderzeń C-1: uderzaj w bęben ze stałą prędkością, aby ćwiczyć dokładność uderzenia.

jaki tryb ćwiczeń.

żądany zestaw perkusyjny. Do wyboru jest 15 zestawów perkusyjnych – patrz lista zestawów perkusyjnych na stronie 11.

C. L(głośność metronomu: 00 (wyłączony) -31), a następnie obróć pokrętło parametrów, aby dostosować ustawienia parametrów.

wytrzymałość na uderzenie.

do najszybszego, a następnie najszybszego do najwolniejszego.

A. r (typ rytmu: 2,4,8,16)

Naciśnij przycisk „trener”, aby przejść do trybu trenera. W tym trybie dostępne są trzy tryby ćwiczeń. Wybierz praktykę

1. Tryb treningu „trenera” tego produktu może pomóc w ustaleniu szybkości, dokładności i wytrzymałości. Naciśnij COACH

graj na bębnie w ramach ćwiczeń.

przyciski służące do zmiany szybkości metronomu. Naciśnij przycisk CLICK, aby uruchomić metronom.

najwolniejszego ekspresu do najszybszego, a następnie zmniejsz prędkość z najwolniejszego ekspresu do najwolniejszej, aby ćwiczyć

C. Tryb ćwiczeń 3: Ćwiczenie szybkości C-3 – metronom automatycznie zmieni prędkość od najwolniejszej

1. Naciśnij przycisk METRONOME, aby przejść do trybu metronomu.

3 METRONOM

WYBÓR 2 ZESTAWÓW PERKUSYJNYCH

1 MOC

5 TRYB TRENERA

4 FUNKCJA PRAKTYCZNA

PRZEWODNIK PO OPERACJACH

Machine Translated by Google

sesje według potrzeb (01-32). Liczba sesji do ćwiczenia określa długość tego ćwiczenia.

2. Naciśnij przycisk < >, aby rozpocząć odtwarzanie utworów demonstracyjnych. Aby zatrzymać odtwarzanie, naciśnij ponownie przycisk < >.

(01-06). Próg wyzwalania t(01 - 32). Próg przesłuchu c (01 -32) Powtarzające się wyzwalanie r(01-32) Siła bębna V(01-03).

sesje w razie potrzeby (04-32). Liczba sesji do ćwiczenia określa długość tego ćwiczenia.

2. Stuknij w dowolny bęben, a metronom zabrzmi. W tym momencie na ekranie pojawi się „---” w migającym stanie oddychania

4. Naciśnij przycisk SELECT w trybie utworu, aby przejść do interfejsu ustawień parametrów utworu. Możesz włączyć dźwięk perkusji

3. Zmień parametry, obracając pokrętło parametrów i naciśnij długo przycisk -, aby zapisać. Ekran z wyświetlaczem

3. Naciśnij ponownie klawisz <REC> lub <PLAY>, nagrywanie zostanie zatrzymane, a na ekranie wyświetli się „A-1”.

podłącz do komputera/smartfona.

SAV, aby wskazać, że regulacja parametrów została pomyślnie zapisana.

4. Naciśnij <

5.Naciśnij ponownie przycisk KLIKNIJ, aby zakończyć tryb autokaru.

UWAGA: Parametry dla bębnów 3-tomowych nie mogą być ustawiane indywidualnie.

5. Jeżeli bez pukania wejdziemy ponownie w stan przygotowania do nagrywania, odtworzone zostanie ostatnio nagrane „A-1”.

tryb regulacji.

1. Naciśnij przycisk <REC>, gdy kontrolka znajduje się w stanie „KIT” i „CLICK”, a na ekranie pojawi się

1. Aby zapisać parametry naciśnij i przytrzymaj przycisk <->, na ekranie wyświetli się SAV.

ćwiczenie.

słowa „REC” w stanie migania oddechu, wejście w stan przygotowania do nagrywania.

1. Naciśnij przycisk SONG, aby przejść do trybu demonstracyjnego. Do wyboru jest 30 wersji demonstracyjnych. Na ekranie wyświetli się

2. Aby zresetować parametry naciśnij i przytrzymaj przycisk <+>, a na ekranie wyświetli się RES res.

Tryb C-1: Naciśnij przycisk SELECT, aby wejść do interfejsu ustawień parametrów. Możesz dostosować liczbę ćwiczeń

numer bieżącego utworu demonstracyjnego (01–30).

2. Stuknij bęben, który chcesz wyregulować, a następnie naciskaj przyciski +/-, aby wybrać parametr do regulacji.Czułość S

Tryb C-2: Naciśnij przycisk SELECT, aby wejść do interfejsu ustawień parametrów. Możesz dostosować liczbę ćwiczeń

Objętość bębna L (00 - 31).

3. Obróć pokrętło parametrów lub naciśnij przyciski +/-, aby wybrać utwór demonstracyjny.

Tryb C-3: Naciśnij przycisk SELECT, aby wejść do interfejsu ustawień parametrów. Można dostosować tempo, w jakim BPM

włączać i wyłączać, obracając pokrętło parametrów (dźwięk perkusji jest domyślnie włączony).

i rozpoczyna nagrywanie.

Aby korzystać z funkcji MID zestawu perkusyjnego, podłącz kabel danych USB-B (nie dołączony do tego zestawu perkusyjnego) do jednostki sterującej i

zmiany (01-09 BPM).

5. Naciśnij przycisk SELECT, aby potwierdzić i wyjść z interfejsu parametrów.

4. Aby przywrócić parametry bębna do ustawień fabrycznych, naciskaj i przytrzymaj przycisk +, aż na ekranie pojawi się komunikat PROSZĘ O RES

>, aby rozpocząć odtwarzanie bieżącego nagrania, i naciśnij ponownie, aby zatrzymać odtwarzanie.

1. Naciśnij przycisk KIT, a na ekranie wyświetli się 01 (numer zestawu perkusyjnego). Naciśnij SELECT, aby wprowadzić parametr bębna

4. Po zakończeniu trybu coachingu zostanie wyświetlona punktacja od 0 do 100, oceniająca dokładność

8 FUNKCJA NAGRYWANIA

9 ZAPISZ/RESETUJ

7 PARAMETRY BĘBNA

(za szybko)

6 utworów demonstracyjnych

(Dobry)

(za wolno)

10 USBMIDI

PRZEWODNIK PO OPERACJACH

Machine Translated by Google

42 . Bezpiecznik Snare Rim

7. Klasyczne kopnięcie na sucho

119 . Awaria Synthgaze2

84 . Jazz Tom3

70 . Blues Tom2

35 . Seesion Snare Rim

kopnięcie

77 . Oryginalny Tom3

112 . Klasyczna awaria na sucho2

146 . Popularny Hi-Hat otwarty

20 . Seesion Snare

132 . Jazda bezpiecznikiem

97 . Klasyczna awaria na sucho 1

27 . Bezpiecznik Snare

62 . Oryginalny Tom2

48 . Pop-rockowy Tom1

125 . Jazda sesyjna

14 . Synthgaze Kick

Rozbić się

55 . Blues Tom 1

120 . Standardowa awaria 2

85 . Blues Tom3

49 . Rock Tom1

15 . Standardowe kopnięcie

147 . Bezpiecznik Hi-Hat otwarty

1. Funkowe kopnięcie

113 . Nowoczesny Crash2

78 . Pop-rockowy Tom3

8. Nowoczesne kopnięcie

43 . Dancehall Snare Rim

98 . Współczesny wypadek 1

63 . Pop-rockowy Tom2

139 . Rockowy hi-hat otwarty

28 . Dancehallowe werble

105 . Standardowa awaria 1

91 . Funk Crash 1

126 . Przejażdżka SpeedMetalem

56 . Popularny Tom1

21 . SpeedMetalowa pułapka

133 . Przejażdżka Dancehallem

50 . Sesja Tom1

Sidła

127 . Klasyczna jazda na sucho

92 . Oryginalna awaria 1

79 . Rock Tom3

44 . Synthgaze Snare Rim

Jeździć

9. Jazzowy kop

86 . Popularny Tom3

29 . Synthgaze Snare

106 . Funk Crash2

140 . Seesion Hi-Hat otwarty

71 . Popularny Tom2

36 . Obręcz werbla SpeedMetal

22 . Klasyczny suchy werbel

57 . Bezpiecznik Tom1

134 . Przejażdżka Synthgazem

99 . Jazzowy krach 1

64 . Rock Tom2

128 . Nowoczesna jazda

93 . Pop-rockowy krach 1

58 . Dancehall Tom 1

135 . Standardowa jazda

23 . Nowoczesny werbel

10 . Bluesowy kop

87 . Bezpiecznik Tom3

121 . Funkowa jazda

51 . SpeedMetal Tom1

16 . Funkowy werbel

72 . Bezpiecznik Tom2

107 . Oryginalny Crash2

37 . Klasyczna sucha obręcz werbla

2. Oryginalne kopnięcie

148 . Otwarty Hi-Hat Dancehall

114 . Jazzowy krach 2

100 . Bluesowy krach 1

65 . Zobacz Tom2

30 . Standardowy werbel

141 . Otwarty hi-hat SpeedMetal

59 . Synthgaze Tom1

24 . Werbel jazzowy

101 . Popularny Crash1

HiHat

66 . SpeedMetal Tom2

88 . Dancehall Tom3

17 . Oryginalny Snarek

52 . KlasycznyDry Tom1

129 . Jazda Jazzowa

94 . Uderzenie skały 1

3. Poprockowe uderzenie

38 . Nowoczesna obręcz werbla

115 . Bluesowy krach 2

149 . Synthgaze Hi-Hat otwarty

80 . Zobacz Tom3

45 . Standardowa obręcz werbla

31 . Funk Snare Rim

142 . Hi-Hat ClassicDry otwarty

108 . Poprockowy wypadek 2

73 . Dancehall Tom2

136 . Funk Hi-Hat otwarty

67 . KlasycznyDry Tom2

102 . Awaria bezpiecznika 1

32 . Oryginalna obręcz werbla

143 . Nowoczesny Hi-Hat otwarty

130 . Bluesowa przejażdżka

18 . Pop-rockowy werbel

95 . Awaria Sesji 1

60 . Standardowy Tom1

25 . Bluesowa pułapka

81 . SpeedMetal Tom3

Tomek

11 . Popularne kopnięcie

122 . Oryginalna jazda

109 . Uderzenie skały 2

74 . Synthgaze Tom2

39 . Obręcz werbla jazzowego

116 . Popularny Crash2

4. Rockowe kopnięcie

150 . Standardowy Hi-Hat otwarty

68 . Nowoczesny Tom2

144 . Jazzowy Hi-Hat Otwarty

33 . Pop-rockowy rym werblowy

110 . Awaria Sesji 2

75 . Standardowy Tom2

61 . Funk Tom2

26 . Popularny werbel

137 . Oryginalny Hi-Hat otwarty

103 . Wypadek w Dancehallu 1

12 . Kopnięcie bezpiecznika

123 . Poprockowa przejażdżka

89 . Synthgaze Tom3

53 . Nowoczesny Tom1

40 . Bluesowa obręcz werbla

5. Sesionowe kopnięcie

82 . KlasycznyDry Tom3

117 . Awaria bezpiecznika 2

46 . Funk Tom1

151 . Funkowy hi-hat blisko

111 . Awaria SpeedMetal2

145 . Otwarty hi-hat bluesowy

76 . Funk Tom3

41 . Popularny werbel

152 . Oryginalny hi-hat zamknięty

6. SpeedMetalowe kopnięcie

138 . Pop-rockowy hi-hat otwarty

104 . Awaria Synthgaze1

69 . Jazz Tom2

34 . Rockowa obręcz werbla

90 . Standardowy Tom3

54 . Jazz Tom 1

19 . Rockowy werbel

96 . Awaria SpeedMetal1

131 . Popularna przejażdżka

118 . Wypadek w Dancehallu 2

83 . Nowoczesny Tom3

13 . Dancehallowe kopnięcie

47 . Oryginalny Tom1

124 . Rockowa przejażdżka

Machine Translated by Google

Piosenka demonstracyjna

Zestaw perkusyjny użytkownika

163 . Hi-Hat Dancehall blisko

154 . Rockowy hi-hat blisko

172 . Pedał Hi-Hat ClassicDry

171 . Pedał SpeedMetal Hi-Hat

153 . Poprockowy hi-hat blisko

162 . Bezpiecznik Hi-Hat zamknięty

179 . Pedał Hi-Hat Synthgaze

161 . Popularny Hi-Hat Close

170 . Pedał Hi-Hat firmy Seesion

180 . Standardowy pedał hi-hatu

169 . Pedał rockowego hi-hatu

160 . Bluesowy hi-hat blisko

178 . Pedał do hi-hatu Dancehall

159 . Jazzowy hi-hat blisko

168 . Pop-rockowy pedał hi-hatu

177 . Pedał Fuse Hi-Hat

176 . Popularny pedał Hi-Hat

158 . Nowoczesny hi-hat zamknięty

167 . Oryginalny pedał hi-hat

166 . Funkowy pedał hi-hat

157 . Klasyczny suchy hi-hat zamknięty

175 . Pedał bluesowego hi-hatu

174 . Pedał jazzowego hi-hatu

156 . Zamknięcie hi-hatu SpeedMetal

165 . Standardowy hi-hat zamknięty

164 . Synthgaze Hi-Hat Zamknij

155 . Seesion Hi-Hat blisko

173. Nowoczesny pedał hi-hat

Piosenka 014

Piosenka 023

Piosenka 005

Piosenka 025

Piosenka 007

Piosenka 016

Piosenka 008

Piosenka 017

Piosenka 026

Piosenka 001

Piosenka 010

Piosenka 019

Piosenka 028

Piosenka 003

Piosenka 012

Piosenka 021

Piosenka 030

Piosenka 004

Piosenka 013

Piosenka 022

Piosenka 024

Piosenka 006

Piosenka 015

Piosenka 009

Piosenka 018

Piosenka 027

Piosenka 002

Piosenka 011

Piosenka 020

Piosenka 029

Machine Translated by Google

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

E-CrossStu GmbH

YH CONSULTING SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.

2122 Australii

Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.

London Road, Staines-upon-Thames, Surrey, TW18 4AX

C/O YH Consulting Limited Office 147, Centurion House,

Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol

przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej

zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich

akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie

nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je

oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać

instrukcję obsługi.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega

następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych

zakłóceń oraz (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w

tym zakłócenia, które mogą powodować niepożądane działanie.

REPUBLIKA Wielkiej Brytanii

REPREZENT KE

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: MD200C

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt

vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren door bepaalde

gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs

dat deze alle categorieën gereedschappen dekken door ons aangeboden. U wordt er vriendelijk aan

herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u

daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

HANDLEIDING

ELEKTRONISCH DRUMSET

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

ELEKTRONISCH DRUMSET

Heeft u productvragen? Technische ondersteuning nodig? Voel je vrij om

neem contact

met ons op: Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

(De afbeelding is alleen ter referentie, raadpleeg het werkelijke object)

MODEL: MD200C

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig

door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke

interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product

is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u

niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

Machine Translated by Google

geluid uit de luidspreker of oortelefoon na het inschakelen.

Houd tijdens gebruik de buurt van "radio, TV, antenne-ontvanger, router, koelkast, TV, motor en andere RF-

elektrische interferentiebronnen".

• Dit product is een elektro-akoestisch instrumentproduct. Het is normaal dat er een beetje stroming staat

Bedankt dat u voor onze elektronische drum hebt gekozen. Elegante en delicate elektronische drum is de

perfecte combinatie van moderne nieuwe elektronische

technologie. •Voordat u dit product gebruikt, moet u de instructies in detail lezen.

Pedaalbekkencombinatie

• metronoom: 1-9 typen •

andere functies: parameteropslag, reset en opname; • driecijferig

LED-display; • interface:

voeding DC, usbmidi, oortelefoon, audio-ingang, audio-uitgang verhogen cimbaal

OPMERKING!

• 30

nummers • ondersteunen de aanpassing van de gevoeligheidsparameters

van elke drum • drie

leermodi • snelheidsregeling: 30 ~ 250 slagen / min

• 15 drumkits, 180 timbres

FUNCTIE INLEIDING

Machine Translated by Google

BEDIENINGSHANDLEIDING --------------------------------------------- ------------------ 9

BIJLAGE ------------------------------------------------- ---------------------------11

PRODUCTONDERHOUD -------------------------------------------- ----------12

INSTALLATIE GIDS ------------------------------------------------ ----------------3

ILLUSTRATIE VAN GELUIDSMODULEPOORT -------------------------------------- 8

INHOUD --------------------------------------------- --------------------------- 2

FUNCTIE INLEIDING -------------------------------------------- ---------1

VEILIGHEIDSMAATREGELEN------------------------------------------------ -------------- 13

INHOUD

STROOM ------------------------------------------------- ------------------------------------- 9

METRONOOM --------------------------------------------- --------------------------------9

USBMIDI --------------------------------------------- ------------------------------------10

PLAATS DE VERBINDINGSKABEL VAN HET SLAGONDERDEEL ----------------------------------------- -- 7

INSTALLATIE VAN GELUIDSMODULE -------------------------------------------- ---------------5

DRUMKIT SELECTIE -------------------------------------------- ---------------------------9

OPSLAAN / RESETTEN -------------------------------------------- ---------------------------------- 10

CYMBALEN INSTALLEREN, GELUIDSMODULE, PEDALEN PLAATSEN ----------------------------------------------------------------------------------------------------------------------- 6

INSTALLATIE VAN DE DRUMPAN ------------------------------------------- ----------------------5

OORTELEFOONPOORT --------------------------------------------- ----------------------------- 8

OPNAMEFUNCTIE --------------------------------------------- -----------------------10

TROMMEL TIMBRE -------------------------------------------- -------------------------------11

MONTAGESTANDAARD --------------------------------------------- ---------------------------- 4

AUDIO-INVOERPOORT -------------------------------------------- --------------------------- 8

TROMMELPARAMETERS --------------------------------------------- --------------------------10

AUDIO-UITVOERPOORT -------------------------------------------- ---------------------------8

STANDPIJPFITTING ------------------------------------------- --------------------------- 4

DEMO-SONG -------------------------------------------- --------------------------------10

DEMONSTRATIELIED --------------------------------------------- ---------------------11

CONTROLEER DE BIJGEVOEGDE ITEMS ------------------------------------------ -------------------3

USB MIDI-POORT -------------------------------------------- ---------------------------------8

COACHMODUS --------------------------------------------- --------------------------------9

DOOR GEBRUIKER GEDEFINIEERDE DRUMKITS ------------------------------------------ -------------------- 11

AANSLUITING VAN HET STROOMKABEL -------------------------------------------- ------------------- 8

PRAKTIJKFUNCTIE --------------------------------------------- ---------------------------9

VOORAF INGESTELDE DRUMKITS ------------------------------------------- --------------------------- 11

Machine Translated by Google

voor gebruik .

• Volg de instructies en lees de "veiligheidsmaatregelen" in de gebruikershandleiding aandachtig

• Dit product moet door een volwassene worden geïnstalleerd. Laat de minderjarige het niet zelfstandig installeren.

Controleer de bijgevoegde items

OPMERKING!

INSTALLATIE GIDS

Als er iets ontbreekt, neem dan contact op met uw dealer.

• Controleer na het openen van de verpakking onmiddellijk of alle artikelen erin zitten.

Tom (3 stuks)

Signaalaansluitkabel

Oplader

Drum sleutel

Modulebeugel

Strik

Cimbaal*3

Geluidsmodule

Hihat-arm

Rijd/crash-arm

Pedaal*2

Drumstok

Machine Translated by Google

•De standaard bevindt zich in een klein individueel

pakketje in de doos.

03 • De standaard moet op zijn plaats worden geïnstalleerd en de schroeven met de drumsleutel worden vastgedraaid.

Montagestandaard

Montage van staande pijp

INSTALLATIE GIDS

Met anti-rotatiefunctie.

Inkeping met de voorkant naar boven

Machine Translated by Google

•Wees voorzichtig en zorg ervoor dat uw vingers niet bekneld raken tijdens de installatie.

Installatie van de geluidsmodule •

Monteer de geluidsmodule met de standaard voordat u deze op het drumstel bevestigt.

Drumpan installatie

INSTALLATIE GIDS

Tom3

Tom2Tom1

Strik

Plaats de beugel van de hoofdbox tegen het spoor

van de geluidsmodule en u hoort het klikstuk omhoog

komen wanneer u het op de bodem plaatst.

Machine Translated by Google

• Zorg ervoor dat u het bekken niet te strak vastdraait, maar zorg ervoor dat er wat ruimte overblijft zodat ze op en neer kunnen slingeren.

Bekkens plaatsen, geluidsmodule, pedalen plaatsen

INSTALLATIE GIDS

Installeer het bekken en de geluidsmodule op de standaard zoals weergegeven in de afbeelding

Machine Translated by Google

VOETSCHAKELAAR

Schakelaar in A: mechanische

kickdrummodus,

Schakelaar in B: pedaalmodus.

Als er geen geluid is, zet dan de

schakelaar,

Controleer of de onderste

trommel geluid maakt,

Modus a: mechanische

kickdrum

Modus B: pedaal

VOETSCHAKELAAR

in het diagram.

•Steek de verbindingskabel op zijn plaats om slecht contact te voorkomen en sluit deze op de juiste manier aan, zoals weergegeven

Steek de verbindingskabel van het rakende deel erin

INSTALLATIE GIDS

*Dit product gebruikt modus B

Tom2

Hallo zes

Tom3

Strik

geluidsmodule

Tom1

Rijden

Botsing

Hihat-bediening

Kickdrumpedaal

Machine Translated by Google

MP3

LIEDJE

1. Sluit tijdens gebruik de voedingsterminal aan volgens het diagram en steek het stopcontact van de modulekast in

2. Bij aansluiting op een computer of mobiele telefoon moet de audio-uitgang van het apparaat op de audio worden aangesloten

winkel en andere functies. (Fig. 2)

ingangsbus van de geluidsmodule om de geluidseffecten op het apparaat te synchroniseren. (Afb. 5)

Door een hoofdtelefoon aan te sluiten, worden de details van de percussie gecontroleerd en worden anderen niet gestoord tijdens het spelen zonder luidsprekers

aan te sluiten. (Afb. 5)

1. Via de vooraf geïnstalleerde muzieksoftware op computers en mobiele telefoons kunnen we leren spelen, muziek componeren,

Het gebruik van een elektronische drum MIDI USB-interface kan communiceren met muziekapparaten met MIDI.

De audio-invoerpoort kan het afspeelapparaat van de geluidsbron aansluiten op de modulebox voor weergave (zoals MP3, mobiele telefoon en

andere audiosignaalinvoer). (Afb. 4)

2. Als u dit product langere tijd niet gebruikt, trek dan de stekker uit het stopcontact en bewaar deze op de juiste manier.

(Afb. 3)

het ene uiteinde en een stopcontact van 100-240 V aan het andere uiteinde. (Figuur 1)

De audio-uitgang kan worden aangesloten op een actieve luidspreker (speciale elektronische drumluidspreker) en grote audioapparatuur.

Via deze poort kunt u een bekken toevoegen voor eenvoudige uitbreiding. (Figuur 6)

ILLUSTRATIE VAN GELUIDSMODULEPOORT

3 AUDIO-UITVOERPOORT

5 OORTELEFOONPOORT

2 USB MIDI-POORT

1 STROOMKABELAANSLUITING

4 AUDIO-INGANGSPOORT

6 VERHOOG HAVEN

MANU

Machine Translated by Google

3. Oefenmodus 3: C-3 snelheidsoefening, de metronoom verandert automatisch de snelheid, verhoogd vanaf de

2. Het scherm geeft de snelheidswaarde weer (standaardsnelheid 120 BPM). Draai aan het parameterwiel of gebruik de +/-

5. Gebruik de klikknop om de metronoom naar wens te starten en stoppen.

A. r (beattype: 2,4,8,16)

1. De trainingsmodus "coach" van dit product kan helpen bij het vaststellen van snelheid, nauwkeurigheid en uithoudingsvermogen. Druk op COACH

als er geen beat is.

3. Druk in de metronoommodus op de SELECT-knop. Het scherm springt naar de metronoomparameter

De 'coach'-coachmodus van dit product kan helpen bij het vaststellen van snelheid, nauwkeurigheid en uithoudingsvermogen, en helpen bij het cultiveren van de

4. Nadat de parameters zijn aangepast, drukt u op de SELECT-knop om te bevestigen en de parameter te verlaten

2. Oefenmodus 2: C-2 stille slagmodus: de metronoom laat één sectie klinken en dempt één sectie om de

speel mee op de drum om te oefenen.

A. Oefenmodus 1: C-1 oefening voor slagdetectie - sla op de trommel met een vaste snelheid om de nauwkeurigheid van de slag te trainen.

Druk op de KIT-knop om de huidige drumkit weer te geven. Draai aan het parameterwiel of gebruik de knoppen <- /+> om te selecteren

om naar de coachmodus te gaan. In deze modus zijn er drie oefenmodi. Gebruik het parameterwiel om te selecteren

B. b (telnummer: 01-09)

via het datawiel of de knop < + > < - >.

3. 3. Na vier voorbereidende tellen toont het display:

aanpassingsinterface. U kunt op de +/- knoppen drukken om de parameter te selecteren die u wilt aanpassen:

oefenfunctie voor een beter ritmegevoel. Boek vooruitgang onder toezicht van de coachmodus!

Steek de DC-stekker in de DC 9V-poort aan de bovenkant van de geluidsmodule. Schuif de POWER-schakelaar naar rechts (vanaf de voorkant

gezien) om de drumkit aan te zetten. Om de drumkit uit te schakelen, schuift u de schakelaar naar links.

2. Zodra de coachingmodus is gekozen, drukt u op de KLIK-knop. De metronoombeats beginnen en dat kun je doen

knoppen om de metronoomsnelheid te wijzigen. Druk op de CLICK-knop om de metronoom te starten.

C. Oefenmodus 3: C-3 speed strike oefenen - de metronoom verandert automatisch de snelheid van de langzaamste

langzaamste express naar de snelste, en verminder dan van de langzaamste express naar de langzaamste snelheid, om zo te oefenen

interface. Vervolgens

1. Druk op de METRONOME-knop om naar de metronoommodus te gaan.

slagnauwkeurigheid zonder metronoomprompt. Het is een geavanceerde versie van oefenmodus 1.

B. Oefenmodus 2: C-2 stille slagmodus - de metronoom laat één sectie klinken en dempt één sectie om te trainen

gewenste drumkit. Er zijn 15 drumkits om uit te kiezen - zie de drumkitlijst op pagina 11.

C. L (metronoomvolume: 00 (uit) -31), en draai vervolgens aan het parameterwiel om de parameterinstellingen aan te passen.

1. Oefenmodus 1: C-1 slagdetectieoefening: sla op de trommel met een vaste snelheid om de nauwkeurigheid van de slag te trainen.

welke oefenmodus.

het uithoudingsvermogen van de staking.

naar de snelste en dan van de snelste naar de langzaamste.

Druk op de knop "coach" om naar de coachmodus te gaan. In deze modus zijn er drie oefenmodi. Selecteer de praktijk

3 METRONOOM

5 COACHMODUS

2 DRUMKIT-SELECTIE

1 VERMOGEN

4 OEFENFUNCTIE

BEDIENINGSGIDS

Machine Translated by Google

Drumvolume L (00 - 31).

C-2-modus: Druk op de SELECT-knop om de parameterinstellingsinterface te openen. U kunt het aantal oefeningen aanpassen

3. Draai aan het parameterwiel of druk op de +/- knoppen om een demosong te selecteren.

5. Druk nogmaals op de CLICK-knop om de coachmodus te beëindigen.

en begint met opnemen.

5. Als u zonder kloppen weer in de opnamevoorbereidingsstatus komt, wordt de laatst opgenomen "A-1" afgespeeld.

C-3-modus: Druk op de SELECT-knop om de parameterinstellingsinterface te openen. U kunt de snelheid waarmee de BPM wordt aangepast aanpassen

aan of uit door aan het parameterwiel te draaien (het drumgeluid staat standaard aan).

C-1-modus: Druk op de SELECT-knop om de parameterinstellingsinterface te openen. U kunt het aantal oefeningen aanpassen

huidige demosongnummer (01 -30).

2. Tik op de drum die u wilt aanpassen en druk vervolgens op de +/- knoppen om de parameter voor aanpassing te selecteren. Gevoeligheid S

woorden "REC" in de ademende knipperende staat en gaan naar de opnamevoorbereidingsstatus.

2. Om de parameters te resetten, drukt u lang op de knop <+>. Het scherm geeft RES res weer.

Om de MID-functie van de drumkits te gebruiken, sluit u een USB-B-datakabel (niet meegeleverd bij deze drumkit) aan op de bedieningseenheid en

4. Zodra u de coachingmodus heeft voltooid, wordt er een score weergegeven van 0-100, waarbij de nauwkeurigheid van de

1. Druk op de KIT-knop en het scherm geeft 01 (drumkitnummer) weer. Druk op SELECT om de drumparameter in te voeren

wijzigingen (01-09 BPM).

5. Druk op de SELECT-knop om te bevestigen en de parameterinterface te verlaten.

4. Om de drumparameters terug te zetten naar de fabrieksinstellingen, drukt u lang op de knop + totdat het scherm RES.PLEASE weergeeft

> om de huidige opname af te spelen, en druk nogmaals om het afspelen te stoppen.

sessies naar behoefte(04-32). Het aantal te oefenen sessies bepaalt de lengte van deze oefening.

3. Druk nogmaals op de < REC > toets of < PLAY > toets, de opname stopt en "A-1" wordt op het scherm weergegeven.

4. Druk in de songmodus op de sElECT-knop om naar de interface voor het instellen van de songparameters te gaan. U kunt het drumgeluid

3. Wijzig de parameters door aan het parameterwiel te draaien en druk lang op de knop - om op te slaan. Het scherm met display

verbinding maken met pc/smartphone.

2. Druk op de < > knop om het afspelen van de demosongs te starten. Om het afspelen te stoppen, drukt u nogmaals op de knop < >.

sessies naar behoefte (01-32). Het aantal te oefenen sessies bepaalt de lengte van deze oefening.

(01-06). Triggerdrempel t(01 - 32). Overspraakdrempel c (01 -32)Herhaalde trigger r(01-32) Drumkracht V(01-03).

2. Tik op een willekeurige drum en de metronoom klinkt. Op dit moment wordt op het scherm "---" weergegeven terwijl de ademhaling knippert

de oefening.

1. Druk op de SONG-knop om naar de demomodus te gaan. Er zijn 30 demo's om uit te kiezen. Op het scherm wordt het weergegeven

1. Om de parameters op te slaan, drukt u lang op de <-> knop. Het scherm geeft SAV weer.

aanpassingsmodus.

1. Druk op de knop < REC > wanneer het indicatielampje in de statussen "KIT" en "CLICK" staat, en het scherm toont de

SAV om aan te geven dat de parameteraanpassing succesvol is opgeslagen.

4. Druk op <

OPMERKING: De parameters voor de 3 tomdrums kunnen niet afzonderlijk worden ingesteld.

8 OPNAMEFUNCTIE

7 TROMMELPARAMETERS

9 OPSLAAN / RESETTEN

10 USB-MIDI

(te snel)

6 DEMO-SONGS

(Goed)

(te traag)

BEDIENINGSGIDS

Machine Translated by Google

93. Poprockcrash1

128 . Moderne rit

23. Moderne snare

135 . Standaard rit

58. Dancehall Tom1

121 . Funk rit

87 . Zekering Tom3

10. Blues-kick

16. Funk snare

51 . SpeedMetal Tom1

37. Klassieke droge snare-rand

107 . Originele Crash2

72. Zekering Tom2

114 . Jazzcrash2

2. Originele kick

148 . Dancehall HiHat Open

65 . Zie Tom2

100 . Bluescrash1

141 . SpeedMetal hihat open

30 . Standaard snare

Strik

50 . Zie Tom1

92 . Originele Crash1

127 . Klassieke droge rit

44. Synthgaze snare-rand

79. Rots Tom3

86 . Populaire Tom3

9. Jazz-kick

Rijden

140 . Seesion hihat open

106. Funk-crash2

29. Synthgaze snare

36. SpeedMetal snare-rand

71. Populaire Tom2

134 . Synthgaze-rit

57. Zekering Tom1

22. Klassieke droge snare

64. Rots Tom2

99. Jazzcrash1

85 . BluesTom3

120 . Standaard crash2

15. Standaard trap

49. Rots Tom1

113 . Moderne crash2

1. Funk-kick

147 . Zekering Hi-Hat open

43. Dancehall snare-rand

8e. Moderne kick

78. Poprock Tom3

63. Poprock Tom2

98. Moderne crash1

105 . Standaardcrash1

28. Dancehall-snare

139 . Rock hihat open

56. Populaire Tom1

126 . SpeedMetal-rit

91. Funk-crash1

133 . Dancehall-rit

21. SpeedMetal snare

7. KlassiekeDry Kick

42. Zekering snare rand

84 . Jazztom3

119. Synthgaze-crash 2

35. Seesion Snaredrum

70 . BluesTom2

112 . KlassiekeDry Crash2

77. Originele Tom3

Trap

146 . Populaire hihat open

132 . Zekering rit

20 . Ziesie strik

62 . Originele Tom2

27. Zekering Snaar

97. KlassiekeDry Crash1

14. Synthgaze-kick

125 . Seesion-rit

48. Poprocktom1

55 . BluesTom1

Botsing

76 . FunkTom3

145 . Blues hihat open

111 . SpeedMetal Crash2

6. SpeedMetal-kick

152 . Originele Hi-Hat Close

41. Populaire snarerand

104 . Synthgaze-crash1

138 . Poprock hihat open

34. Rock snare-rand

69. Jazztom2

54. Jazztom1

90 . Standaard Tom3

131 . Populaire rit

96. SpeedMetal-crash1

19. Rock snare

83. Moderne Tom3

118 . Dancehall-crash 2

124 . Rots rit

47. Originele Tom1

13. Dancehall-kick

33. Pop-rock snare-rijm

144 . Jazz hihat open

68. Moderne Tom2

75 . Standaard Tom2

110 . Ziesiecrash 2

26. Populaire snare

61. FunkTom2

103. Dancehall-crash1

137 . Originele hihat open

123 . Poprockrit

12. Zekering kick

53. Moderne Tom1

89. Synthgaze Tom3

5. Seesion-kick

151 . Funk HiHat Close

40 . Blues snare-rand

46. FunkTom1

117 . Zekering crash2

82 . KlassiekeDroge Tom3

102 . Zekering crash1

67. KlassiekeDroge Tom2

136 . Funk hihat open

143 . Moderne hihat open

32. Originele snarerand

95 . Ziesiecrash1

18 . Pop-rock snare

130 . Bluesrit

25. Blues-snaredrum

60 . Standaard Tom1

Tom

81. SnelheidMetal Tom3

122 . Originele rit

11. Populaire kick

74 . Synthgaze Tom2

109. Rotscrash2

4. Rots kick

116 . Populaire Crash2

39. Jazz snare-rand

150 . Standaard hihat open

24. Jazz snare

59. Synthgaze Tom1

66. SnelheidMetal Tom2

Hallo

101 . Populaire crash1

52 . KlassiekeDroge Tom1

17. Originele snare

88. Dancehall Tom3

94 . Rotscrash1

129 . Jazzrit

115 . Bluescrash2

38. Moderne snarerand

3. Poprock-kick

45 . Standaard snarerand

149 . Synthgaze hihat open

80 . Zie Tom3

142 . ClassicDry Hi-Hat Open

31. Funk snare-rand

73. Dancehall Tom2

108. Poprockcrash2

Machine Translated by Google

Lied 001

Lied 006

Lied 015

Lied 024

Lied 010

Lied 004

Lied 013

Lied 022

Lied 020

Lied 002

Lied 011

Lied 029

Lied 009

Lied 027

Lied 018

Lied 007

Lied 016

Lied 025

Lied 005

Lied 014

Lied 023

Lied 019

Lied 028

Lied 003

Lied 012

Lied 021

Lied 026

Lied 008

Lied 017

Lied 030

164 . Synthgaze Hi-Hat Sluiten

171 . SpeedMetal hihatpedaal

173. Modern hihatpedaal

163 . Dancehall HiHat Sluiten

154 . Rock hi-hat dichtbij

161 . Populaire Hi-Hat Close

170 . Seesion hihatpedaal

153 . Poprock Hi-Hat Close

160 . Blues Hi-Hat Sluiten

162 . Zekering Hi-Hat gesloten

169 . Rock hi-hatpedaal

172 . KlassiekDry hihatpedaal

178 . Dancehall hihatpedaal

159 . Jazz HiHat Sluiten

168 . Poprock hihatpedaal

177 . Zekering hi-hatpedaal

179 . Synthgaze hihatpedaal

158 . Moderne hi-hat close

167 . Origineel hihatpedaal

176 . Populair hihatpedaal

180 . Standaard hihatpedaal

157 . ClassicDry Hi-Hat Sluiten

166 . Funk hihatpedaal

175 . Blues hihatpedaal

156 . SpeedMetal Hi-Hat Sluiten

165 . Standaard hi-hat gesloten

174 . Jazz hihatpedaal

155 . Seesion Hi-Hat Sluiten

Demonstratielied

Drumstel van gebruiker

Machine Translated by Google

Britse REP

EG REP

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik is onderworpen

aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke

interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie

accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de

handleiding zorgvuldig lezen.

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het

symbool met een doorgestreepte afvalcontainer geeft aan dat het product

in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het

product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die

als zodanig gemarkeerd zijn, mogen niet met het normale huisvuil worden

weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en

elektronische apparaten worden gebracht

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

E-CrossStu GmbH

C/O YH Consulting Limited Kantoor 147, Centurion House,

2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

ELEKTRONISKT TRUMSET

ANVÄNDARMANUAL

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss endast representerar

en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de

stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg erbjuds av oss. Du

påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

MODELL: MD200C

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

(Bilden är endast för referens, se det faktiska objektet)

kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/

support

Har du produktfrågor? Behöver du teknisk support? Du får gärna

MODELL: MD200C

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

ELEKTRONISKT TRUMSET

BEHÖVS HJÄLP? KONTAKTA OSS!

Machine Translated by Google

• metronom: 1-9 typer •

andra funktioner: parameterlagring, återställning och inspelning;

• tresiffrig LED-display; •

gränssnitt: strömförsörjning DC, usbmidi, hörlurar, ljudingång, ljudutgång öka

cymbal

• 30 låtar •

stöder justering av känslighetsparametrar för varje trumma • tre

inlärningslägen •

hastighetskontroll: 30 ~ 250 slag/min

• 15 trumset, 180 klangfärger

ANMÄRKNING!

Pedal cymbal kombination

ljud i högtalaren eller hörlurarna efter påslag.

• Denna produkt är en elektroakustisk instrumentprodukt. Det är normalt att det är lite ström

Tack för att du valde vår elektroniska trumma. Elegant och delikat elektronisk trumma är den

perfekta kombinationen av modern ny elektronisk

teknik. • Innan du använder denna produkt måste du läsa instruktionerna i detalj.

Håll dig borta från "radio, TV, antennmottagare, router, kylskåp, TV, motor och andra elektriska RF-

störningskällor" under användning.

FUNKTION INTRODUKTION

Machine Translated by Google

ILLUSTRATION AV LJUDMODULPORT ------------------------------------------ 8

BILAGA -------------------------------------------------- --------------------------11

PRODUKTUNDERHÅLL -------------------------------------------------- ----------12

INSTALLATIONSGUIDE ------------------------------------------------ ----------------3

ANVÄNDARGUIDE -------------------------------------------------- ------------------ 9

INNEHÅLL -------------------------------------------------- ---------------------------- 2

FUNKTIONS INTRODUKTION -------------------------------------------------- ----------1

SÄKERHETSÅTGÄRDER------------------------------------------------ -------------- 13

INNEHÅLL

KONTROLLERA BILAGADE ARTIKLAR ---------------------------------------------------- --------------------3

ANVÄNDARDEFINIERADE trumset ---------------------------------------------------- -------------------- 11

USB MIDI-PORT ---------------------------------------------------- ----------------------------------8

STÅR RÖRBESLAG ------------------------------------------------------------ ---------------------------- 4

LJUDUTGÅNGSPORT ---------------------------------------------------- --------------------------8

TRÄNSLÄGE -------------------------------------------------- ----------------------------------9

DEMO-LÅT -------------------------------------------------- ----------------------------------10

DEMONSTRATIONSÅNG -------------------------------------------------- ----------------------11

METRONOM -------------------------------------------------- ----------------------------------9

TRUMTIMBRE -------------------------------------------------- ----------------------------------11

ÖVNINGSFUNKTION ---------------------------------------------------- --------------------------9

ANSLUTNING AV nätsladd ---------------------------------------------------- ------------------ 8

SPARA / ÅTERSTÄLL ---------------------------------------------------- ---------------------------------- 10

INSTALLATION AV LJUDMODUL ------------------------------------------------------------ ---------------5

INSTALLERA CYMBALER, LJUDMODUL, PLATSPEDALER ---------------------------------------- 6

FÖRINSTÄLLDA trumset ------------------------------------------------------------ ---------------------------- 11

KRAFT ------------------------------------------------- ------------------------------------------ 9

SÄTTA ANSLUTNINGSKABEL FÖR SLAGDELEN -------------------------------------------- -- 7

VAL av trumset ------------------------------------------------------------ --------------------------9

MONTERINGSSTÄLL ------------------------------------------------- ---------------------------- 4

LJUDINGÅNGSPORT ---------------------------------------------------- ---------------------------- 8

TRUMPARAMETRAR -------------------------------------------------- --------------------------10

USBMIDI -------------------------------------------------- --------------------------------------------10

HÖRTELEFONPORT -------------------------------------------- ------------------------------------ 8

INSTALLATION AV DRUM PAN ---------------------------------------------------- ----------------------------5

INSPELNINGSFUNKTION -------------------------------------------------- ----------------------------10

Machine Translated by Google

• Denna produkt måste installeras av en vuxen, låt inte den minderåriga installera den självständigt.

• Följ instruktionerna och läs noggrant igenom "säkerhetsföreskrifterna" i användarmanualen

innan användning .

Kontrollera de bifogade föremålen

ANMÄRKNING!

INSTALLATIONSGUIDE

Om några saknas, kontakta din återförsäljare.

• Efter att ha öppnat förpackningen, kontrollera omedelbart om den innehåller alla föremål.

Signalanslutningskabel

Snara

Strömadapter

Trumpinne

Cymbal*3

Tom (3st)

ModulfästeLjudmodul

Pedal*2

Ride/Crash arm

Hi-hat arm

Trumnyckel

Machine Translated by Google

•Stället ligger i en liten individuell förpackning inuti

kartongen.

03 • Stativet måste monteras på plats och skruva fast skruvarna med trumnyckeln.

Monteringsstativ

Stativ rörkoppling

INSTALLATIONSGUIDE

Nagg med framsidan uppåt

Med antirotationsfunktion.

Machine Translated by Google

•Var försiktig och kläm inte fingrarna när du installerar.

Installation av ljudmodul • Montera ihop

ljudmodulen med stativet innan du fäster den på trumset.

Installation av trumma

INSTALLATIONSGUIDE

Tom2

Snara

Tom3

Tom1

Sätt in huvudboxfästet mot ljudmodulspåret, och du

kommer att höra klickbiten dyka upp när du sätter in den

i botten.

Machine Translated by Google

• Se till att inte dra åt cymbalen för hårt, lämna lite utrymme så att de kan slingra sig upp och ner.

Installera cymbaler, ljudmodul, placera pedaler

INSTALLATIONSGUIDE

Installera cymbalen och ljudmodulen på stativet som visas på bilden

Machine Translated by Google

Om det inte hörs något ljud, vrid

strömbrytaren,

Omkopplare i B: pedalläge.

Omkopplare i A: mekanisk

sparktrumma,

Kontrollera om den nedre

trumman ger ljud,

Läge a: mekanisk

sparktrumma

Läge B: pedal

PEDAL

Tom2Tom1

Tom3

Snara

ljudmodul

Hej-sex

Rida

Krascha

Sparktrumpedal

Hi-hat kontroll

i diagrammet.

• Sätt i anslutningskabeln på plats för att undvika dålig kontakt och sätt i den korrekt enligt bilden

Sätt i anslutningskabeln till den träffande delen

INSTALLATIONSGUIDE

A B

*Denna produkt använder läge B

Machine Translated by Google

LÅT

MP3

2. Om du inte använder den här produkten under en längre tid, vänligen dra ut strömkontakten och förvara den på rätt sätt.

(Fig. 3)

Denna port låter dig lägga till en cymbal för enkel expansion. (Figur 6)

1. När den används, anslut strömterminalen enligt diagrammet, sätt in strömuttaget på modulboxen vid

Ljudutgång kan anslutas till aktiv högtalare (särskild elektronisk trumhögtalare) och stor ljudutrustning.

ena änden och 100-240V hushållsuttag i andra änden. (Figur 1)

butik och andra funktioner. (Fig. 2)

Anslutande hörlurar övervakar detaljerna i slagverk och stör inte andra när man spelar utan att ansluta högtalare. (Fig. 5)

2. När enheten är ansluten till en dator eller mobiltelefon måste enhetens ljudutgång vara ansluten till ljudet

ljudmodulens ingångsuttag för att synkronisera ljudeffekterna på enheten. (Fig. 5)

Användningen av elektronisk trumma MIDI USB-gränssnitt kan interagera med musikenheter med MIDI.

Ljudingångsport kan ansluta ljudkällans uppspelningsenhet till modulboxen för uppspelning (som MP3. mobiltelefon och

annan ljudsignalingång). (Fig. 4)

1. Genom den förinstallerade musikmjukvaran på datorer och mobiltelefoner kan vi lära oss att spela, komponera musik,

ILLUSTRATION AV LJUDMODULPORT

MANU

3 LJUDUTGÅNGSPORT

4 AUDIO INPUT PORT

2 USB MIDI-PORTAR

1 ANSLUTNING AV NÄTSLAD

5 HÖRTELEFONPORT

6 ÖKA PORT

Machine Translated by Google

2 VAL AV trumset

4 ÖVNINGSFUNKTION

3 METRONOM

1 STRÖM

5 COACH-LÄGE

knappar för att ändra metronomhastigheten. Tryck på CLICK-knappen för att starta metronomen.

långsammaste till snabbaste, och sedan minska från långsammaste till långsammaste hastighet, för att öva på

C. Övningsläge 3:C-3 speed strike övning - metronomen ändrar automatiskt hastigheten från den långsammaste

1. Tryck på METRONOME-knappen för att gå in i metronomläget.

gränssnitt. Sedan

slagnoggrannhet utan metronomprompt. Det är en avancerad version av övningsläge 1.

B. Övningsläge 2:C-2 tyst slagläge - metronomen låter en sektion och tystar en sektion för att träna

C. L(metronomvolym: 00 (av) -31), och vrid sedan på parameterhjulet för att justera parameterinställningarna.

önskat trumset. Det finns 15 trumset att välja mellan - se trumsetlistan på sidan 11.

1. Träningsläge 1: C-1 taktdetekteringsövning: slå på trumman med en fast hastighet för att träna slagets noggrannhet.

vilket övningsläge.

slå uthållighet.

till den snabbaste och sedan den snabbaste till den långsammaste.

A. rÿslagtyp: 2,4,8,16ÿ

Tryck på "coach"-knappen för att gå in i coachläget. I detta läge finns det tre övningslägen. Välj praktiken

2. Skärmen visar hastighetsvärdet (120 BPM standardhastighet). Vrid på parameterhjulet eller använd +/-

3. Övningsläge 3: C-3 speed strike övning, metronomen kommer automatiskt att ändra hastigheten, öka från

5. Använd klickknappen för att starta och stoppa metronomen enligt önskemål.

1. Träningsläget "coach" för denna produkt kan hjälpa till att fastställa hastighet, noggrannhet och uthållighet. Tryck på COACH

när det inte finns något slag.

spela med på trumman för att träna.

3. Tryck på SELECT-knappen i metronomläge, så hoppar skärmen till metronomparametern

Coach-tränarläget för denna produkt kan hjälpa till att etablera snabbhet, noggrannhet och uthållighet, och hjälpa till att odla

4. När parametrarna har justerats, tryck på SELECT-knappen för att bekräfta och avsluta parametern

2. Övningsläge 2: C-2 tyst slagläge: metronomen låter en sektion och tystar en sektion för att träna

A. Träningsläge 1:C-1 taktdetekteringsövning - slå på trumman med en fast hastighet för att träna slagets noggrannhet.

Tryck på KIT-knappen för att visa det aktuella trumsetet. Vrid på parameterhjulet eller använd <- /+>-knapparna för att välja

B. b (slagnummer: 01-09)

knappen för att gå in i tränarläget. I detta läge finns det tre övningslägen. Använd parameterhjulet för att välja

läge via datahjulet eller knappen < + > < - >.

3. 3. Efter fyra preliminära slag visar displayen:

Sätt i DC-kontakten i DC 9V-porten på toppen av ljudmodulen. Skjut POWER-omkopplaren åt höger (sett framifrån) för att starta trumset. För att stänga av

trumset, skjut omkopplaren åt vänster.

justeringsgränssnitt. Du kan trycka på +/- knapparna för att välja den parameter du vill justera:

öva funktion av en bättre känsla för rytm. Gör framsteg under överinseende av tränarläget "coach"!

2. När coachningsläget har valts, tryck på KLICK-knappen. Metronomslagen börjar och du kan

ANVÄNDARGUIDE

Machine Translated by Google

C-3-läge: Tryck på SELECT-knappen för att gå in i parameterinställningsgränssnittet. Du kan justera hastigheten med vilken BPM

C-2-läge: Tryck på SELECT-knappen för att gå in i parameterinställningsgränssnittet. Du kan justera antalet övningar

Trumvolym L (00 - 31).

3. Vrid på parameterhjulet eller tryck på +/- knapparna för att välja en demosong.

på eller av genom att vrida på parameterhjulet (trumljudet är på som standard).

och börjar spela in.

För att använda trumseten MID-funktion ansluter du aUSB-B-datakabeln (medföljer inte detta trumset) i kontrollenheten och

C-1-läge: Tryck på SELECT-knappen för att gå in i parameterinställningsgränssnittet. Du kan anpassa antalet övningar

orden "REC" i andningsblinkande tillstånd, går in i inspelningsförberedelseläge.

aktuellt demolåtnummer (01 -30).

2. Tryck på trumman du vill justera och tryck sedan på +/- knapparna för att välja parametern för justering. Känslighet S

2. För att återställa parametrar, tryck länge på <+>-knappen och skärmen visar RES res.

4. När du har slutfört coachningsläget kommer ett resultat att visas från 0-100 som utvärderar noggrannheten av

1. Tryck på KIT-knappen och skärmen visar 01 (trumsetnummer). Tryck på SELECT för att ange trumparametern

> för att börja spela den aktuella inspelningen och tryck igen för att stoppa uppspelningen.

ändringar (01-09 BPM).

5. Tryck på SELECT-knappen för att bekräfta och avsluta parametergränssnittet.

4. För att återställa trumparametrarna till fabriksinställningarna, tryck länge på +-knappen tills skärmen visar RES.PLEASE

4. Tryck på SELECT-knappen i sångläge för att hoppa till sångparameterinställningsgränssnittet. Du kan vrida på trumljudet

3. Ändra parametrarna genom att vrida på parameterhjulet och trycka länge på --knappen för att spara. Skärmen med display

3. Tryck på knappen < REC > eller < PLAY > igen, inspelningen stoppas och "A-1" visas på skärmen.

ansluta till PC/Smartphone.

sessioner efter behov (04-32). Antalet träningspass avgör längden på denna övning.

sessioner efter behov (01-32). Antalet träningspass avgör längden på denna övning.

2. Tryck på valfri trumma och metronomen låter. Vid denna tidpunkt visar skärmen "---" i det blinkande andningsläget

2. Tryck på < >-knappen för att börja spela demolåtarna. För att stoppa uppspelningen, tryck på < >-knappen igen.

(01-06). Triggertröskel t(01 - 32). Överhörningströskel c (01 -32) Upprepad trigger r(01-32) Trumkraft V(01-03).

övningen.

1. Tryck på SONG-knappen för att gå in i demoläget, det finns 30 demos att välja mellan. Skärmen kommer att visa

justeringsläge.

1. Tryck på knappen < REC > när indikatorlampan är i lägena "KIT" och "CLICK", och skärmen visar

1. För att spara parametrar, tryck länge på <->-knappen och skärmen kommer att visa SAV.

5.Tryck på KLICK-knappen igen för att avsluta coachläget.

OBS: Parametrarna för 3 tom-trummorna kan inte ställas in individuellt.

SAV för att indikera att parameterjusteringen har sparats.

4. Tryck på <

5. Om du går in i inspelningsförberedelseläget igen utan att knacka, spelas "A-1" som spelades in senast.

8 INSPELNINGSFUNKTION

6 DEMO-LÅTAR

9 SPARA / ÅTERSTÄLL

10 USBMIDI

(Bra)

7 TRUMPARAMETRAR

(för snabbt)

(för långsam)

ANVÄNDARGUIDE

Machine Translated by Google

10 . Blues Kick

45 . Standard Snare Rim

80 . Sesion Tom3

115 . Blues Crash2

3 . Poprock Kick

38 . Modern Snare Rim

149 . Synthgaze Hi-Hat Open

73 . Dancehall Tom2

108 . Poprock Crash2

142 . ClassicDry Hi-Hat Open

31 . Funk Snare Rim

66 . SpeedMetal Tom2

101 . Populär Crash1

HiHat

24 . Jazz Snare

59 . Synthgaze Tom1

94 . Rock Crash1

129 . Jazzritt

17 . Original Snare

52 . ClassicDry Tom1

88 . Dancehall Tom3

122 . Originalritt

11 . Populär Kick

Tom

81 . SpeedMetal Tom3

116 . Populär Crash2

4 . Rock Kick

150 . Standard Hi-Hat Open

39 . Jazz Snare Rim

74 . Synthgaze Tom2

109 . Rock Crash2

143 . Modern Hi-Hat Open

32 . Original Snare Rim

67 . ClassicDry Tom2

102 . Fuse Crash1

136 . Funk Hi-Hat Open

25 . Blues snara

60 . Standard Tom1

95 . Sesion Crash1

130 . Blues Ride

18 . Pop Rock Snare

53 . Modern Tom1

89 . Synthgaze Tom3

123 . Pop Rock Ride

12 . Fuse Kick

46 . Funk Tom1

82 . ClassicDry Tom3

117 . Fuse Crash2

5 . Sesion Kick

151 . Funk Hi-Hat Close

40 . Blues Snare Rim

75 . Standard Tom2

110 . Sesion Crash2

144 . Jazz Hi-Hat Open

33 . Pop Rock Snare Rhyme

68 . Modern Tom2

103 . Dancehall Crash1

137 . Original Hi-Hat Open

26 . Populär snara

61 . Funk Tom2

96 . SpeedMetal Crash1

131 . Populär åktur

19 . Rock Snare

54 . Jazz Tom1

90 . Standard Tom3

124 . Rock Ride

13 . Dancehall Kick

47 . Original Tom1

83 . Modern Tom3

118 . Dancehall Crash2

152 . Original Hi-Hat Close

6 . SpeedMetal Kick

41 . Populära Snare Rim

76 . Funk Tom3

111 . SpeedMetal Crash2

145 . Blues Hi-Hat Open

34 . Rock Snare Rim

69 . Jazz Tom2

104 . Synthgaze Crash1

138 . Pop Rock Hi-Hat Open

27 . Fuse Snare

62 . Original Tom2

97 . ClassicDry Crash1

132 . Fuse Ride

20 . Seesion Snare

55 . Blues Tom1

Krascha

125 . Seesion Ride

14 . Synthgaze Kick

48 . Poprock Tom1

84 . Jazz Tom3

119 . Synthgaze Crash2

7 . ClassicDry Kick

42 . Fuse Snare Rim

77 . Original Tom3

112 . ClassicDry Crash2

Sparka

146 . Populära Hi-Hat Open

35 . Seesion Snare Rim

70 . Blues Tom2

105 . Standardkrasch1

139 . Rock Hi-Hat Open

28 . Dancehall Snare

63 . Poprock Tom2

98 . Modern Crash1

133 . Dancehall Ride

21 . SpeedMetal Snare

56 . Populära Tom1

91 . Funk Crash1

126 . SpeedMetal Ride

15 . Standard Kick

49 . Rock Tom1

85 . Blues Tom3

120 . Standard Crash2

8:a. Modern kick

43 . Dancehall Snare Rim

78 . Poprock Tom3

113 . Modern Crash2

147 . Fuse Hi-Hat Open

1 . Funk Kick

36 . SpeedMetal Snare Rim

71 . Populära Tom2

106 . Funk Crash2

140 . Seesion Hi-Hat Open

29 . Synthgaze Snare

64 . Rock Tom2

99 . Jazzkrasch1

134 . Synthgaze Ride

22 . ClassicDry Snare

57 . Säkring Tom1

92 . Original Crash1

127 . ClassicDry Ride

Snara

50 . Sesion Tom1

86 . Populära Tom3

Rida

9 . Jazz Kick

44 . Synthgaze Snare Rim

79 . Rock Tom3

114 . Jazzkrasch 2

2 . Original Kick

148 . Dancehall Hi-Hat Open

37 . ClassicDry Snare Rim

72 . Fuse Tom2

107 . Original Crash2

141 . SpeedMetal Hi-Hat Open

30 . Standard Snare

65 . Sesion Tom2

100 . Blues Crash1

135 . Standardritt

23 . Modern Snare

58 . Dancehall Tom1

93 . Pop Rock Crash1

128 . Modern Ride

16 . Funk Snare

51 . SpeedMetal Tom1

87 . Fuse Tom3

121 . Funk Ride

Machine Translated by Google

Användar trumset

Demonstration låt

157 . ClassicDry Hi-Hat Close

179 . Synthgaze Hi-Hat Pedal

180 . Standard Hi-Hat Pedal

166 . Funk Hi-Hat Pedal

158 . Modern Hi-Hat Close

167 . Original Hi-Hat Pedal

175 . Blues Hi-Hat Pedal

176 . Populär Hi-Hat Pedal

164 . Synthgaze Hi-Hat Close

155 . Seesion Hi-Hat Stäng

173. Modern hi-hatpedal

174 . Jazz Hi-Hat Pedal

156 . SpeedMetal Hi-Hat Stäng

165 . Standard Hi-Hat Stäng

161 . Populära Hi-Hat Close

153 . Poprock Hi-Hat Stäng

162 . Säkring Hi-Hat Stäng

170 . Seesion Hi-Hat Pedal

171 . SpeedMetal Hi-Hat Pedal

154 . Rock Hi-Hat Close

163 . Dancehall Hi-Hat Close

159 . Jazz Hi-Hat Close

168 . Pop Rock Hi-Hat Pedal

172 . ClassicDry Hi-Hat Pedal

177 . Fuse Hi-Hat Pedal

169 . Rock Hi-Hat Pedal

160 . Blues Hi-Hat Stäng

178 . Dancehall Hi-Hat Pedal

Låten 010

Låt 006

Låt 015

Sång 024

Låt 004

Sång 022

Låt 013

Sång 029

Låten 002

Låten 011

Låt 020

Sång 027

Låt 009

Låt 018

Låt 007

Låt 016

Sång 025

Låt 005

Låt 014

Sång 023

Låten 003

Låten 012

Låt 019

Sång 021

Sång 028

Sång 030

Låten 001

Låt 008

Låt 017

Sång 026

Machine Translated by Google

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

2122 Australien

YH CONSULTING LIMITED.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två

villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den här

enheten måste acceptera alla mottagna störningar, inklusive störningar som kan

orsaka oönskad funktion.

Varning - För att minska risken för skada måste användaren läsa instruktionerna

noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/

EC. Symbolen som visar en soptunna korsad anger att produkten kräver

separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta

med denna symbol. Produkter märkta som sådana får inte slängas tillsammans

med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning

av elektriska och elektroniska apparater

UK REP

EC REP

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor MD200C Electric Drum Set Electronic Drum Kit 150 Sounds for Beginners & Adults

Product's Documents

User Manual

Specifications

Vevor MD200C Questions and Answers
