ELECTRONIC DRUM SET
USER MANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us onl
MODEL: MD200C-P, MD200D-P
y
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
(The picture is for reference only, please refer to the actual object
MODEL: MD200C-P, MD200D-P
)
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRONIC DRUM SET
FUNCTION INTRODUCTION
stop the sound wave
by grabbing the cymbal
edge
surface
• 32 sets of drums, 480 timbres
• 30 songs
• Support the adjustment of sensitivity parameters of each drum
• Three teaching modes
• Speed control: 30 ~ 250 beats / min
•
• Metronome: 1-9 types
Other functions: parameter storage, reset and recording;
• three digit led display;
• interface: power supply dc, usbmidi, earphone, audio input, audio output
REMARK！
● This product is an electro-acoustic instrument product. It is normal that there is a little current
sound in the speaker or earphone after power-on.
Keep away from "radio, TV, antenna receiver, router, refrigerator, TV, motor and other RF electrical
interference sources" during using.
Thank you for choosing our electronic drum. Elegant and delicate electronic drum is the perfect
combination of modern new electronic technology.
◆Before using this product, you must read the instructions in detail.
Pedal cymbal
combination
CONTENTS
2
FUNCTION INTRODUCTION ---------------------------------------------------------
1
CONTENTS ----------------------------------------------------------------------------
2
INSTALLATION GUIDE ----------------------------------------------------------------
3
CHECK THE ATTACHED ITEMS ------------------------------------------------------------------
3
LRON PIPE HOLDER ---------------------------------------------------------------------------
4
TYMPANIC INTUBATION -----------------------------------------------------------------------
4
MOUNTING STAND ----------------------------------------------------------------------------
5
INSTALL THE DRUM MODULE -----------------------------------------------------------------
5
INSTALL HITTING PARTS AND SOUND MODULE ---------------------------------------------
6
INSTALL THE KICK DRUM ----------------------------------------------------------------------
7
INSTALL THE HAMMER BAR -------------------------------------------------------------------
7
THE KICK DRUM IS FIXED WITH THE STEP HAMMER -----------------------------------------
7
PLUG IN THE STRIKING PART CONNECTION CABLE------------------------------------------
7
ILLUSTRATION OF SOUND MODULE PORT ----------------------------------------
8
POWER CORD CONNECTION ------------------------------------------------------------------
8
USB MIDI PORT ---------------------------------------------------------------------------------
8
AUDIO OUTPUT PORT --------------------------------------------------------------------------
8
AUDIO INPUT PORT ----------------------------------------------------------------------------
8
EARPHONE PORT-------------------------------------------------------------------------------
8
INCREASE PORT --------------------------------------------------------------------------------
8
BT MODE ----------------------------------------------------------------------------------------
8
OPERATION GUIDE -------------------------------------------------------------------
9
POWER -----------------------------------------------------------------------------------------
9
DRUM KIT SELECTION --------------------------------------------------------------------------
9
METRONOME -----------------------------------------------------------------------------------
9
PRACTICE FUNCTION ---------------------------------------------------------------------------
9
COACH MODE ----------------------------------------------------------------------------------
9
DEMO SONGS ---------------------------------------------------------------------------------
10
DRUM PARAMETERS --------------------------------------------------------------------------
10
RECORDING FUNCTION -----------------------------------------------------------------------
10
SAVE / RESET ----------------------------------------------------------------------------------
10
USB MIDI ---------------------------------------------------------------------------------------
11
APPENDIX ----------------------------------------------------------------------------
11
TIMBRE ----------------------------------------------------------------------------------------
11
PRESET DRUM KITS ---------------------------------------------------------------------------
11
USER DEFINED DRUM KITS -------------------------------------------------------------------
11
DEMO STRATION SONG ---------------------------------------------------------------------
11
PRODUCT MAINTENANCE ----------------------------------------------------------
12

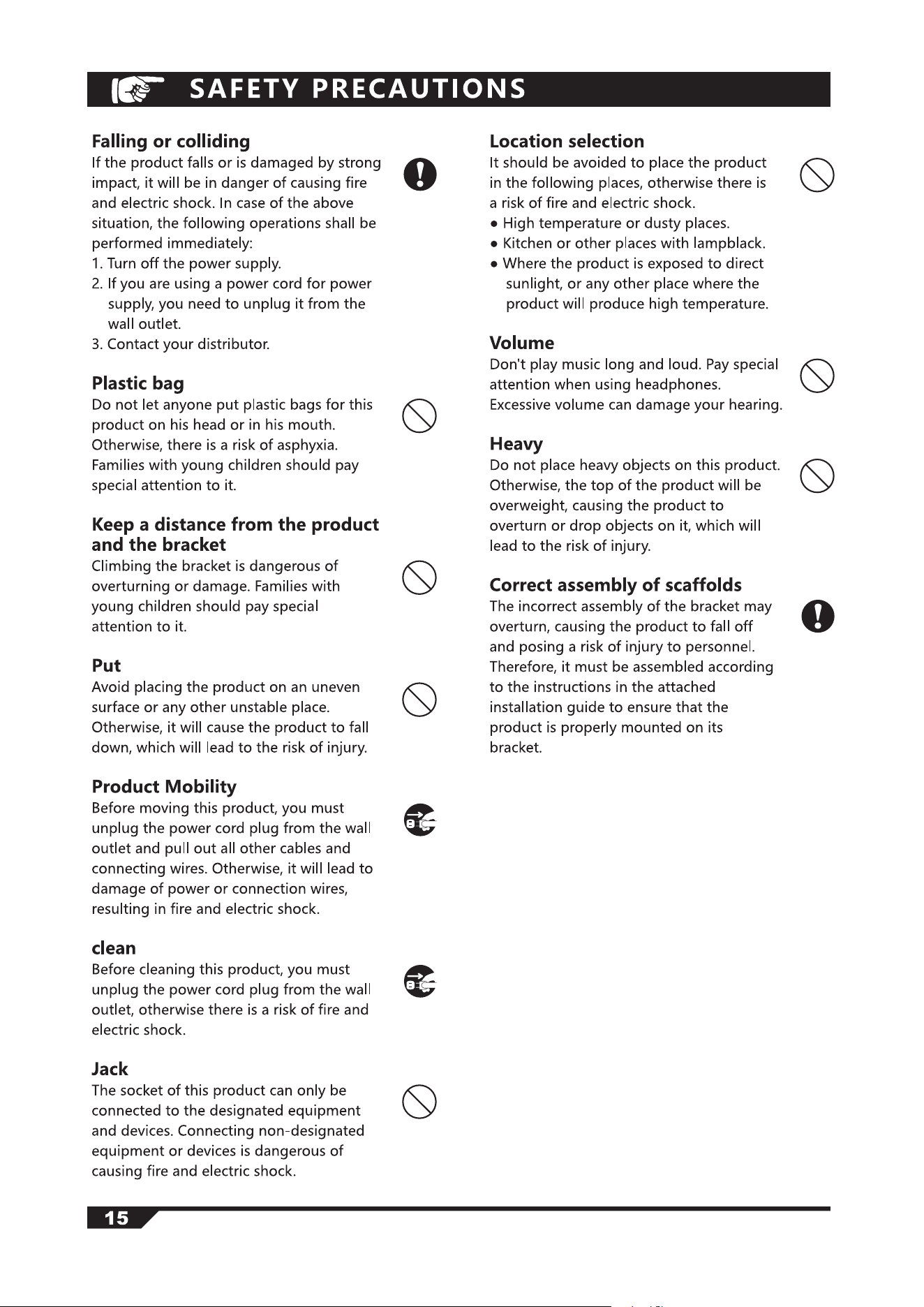

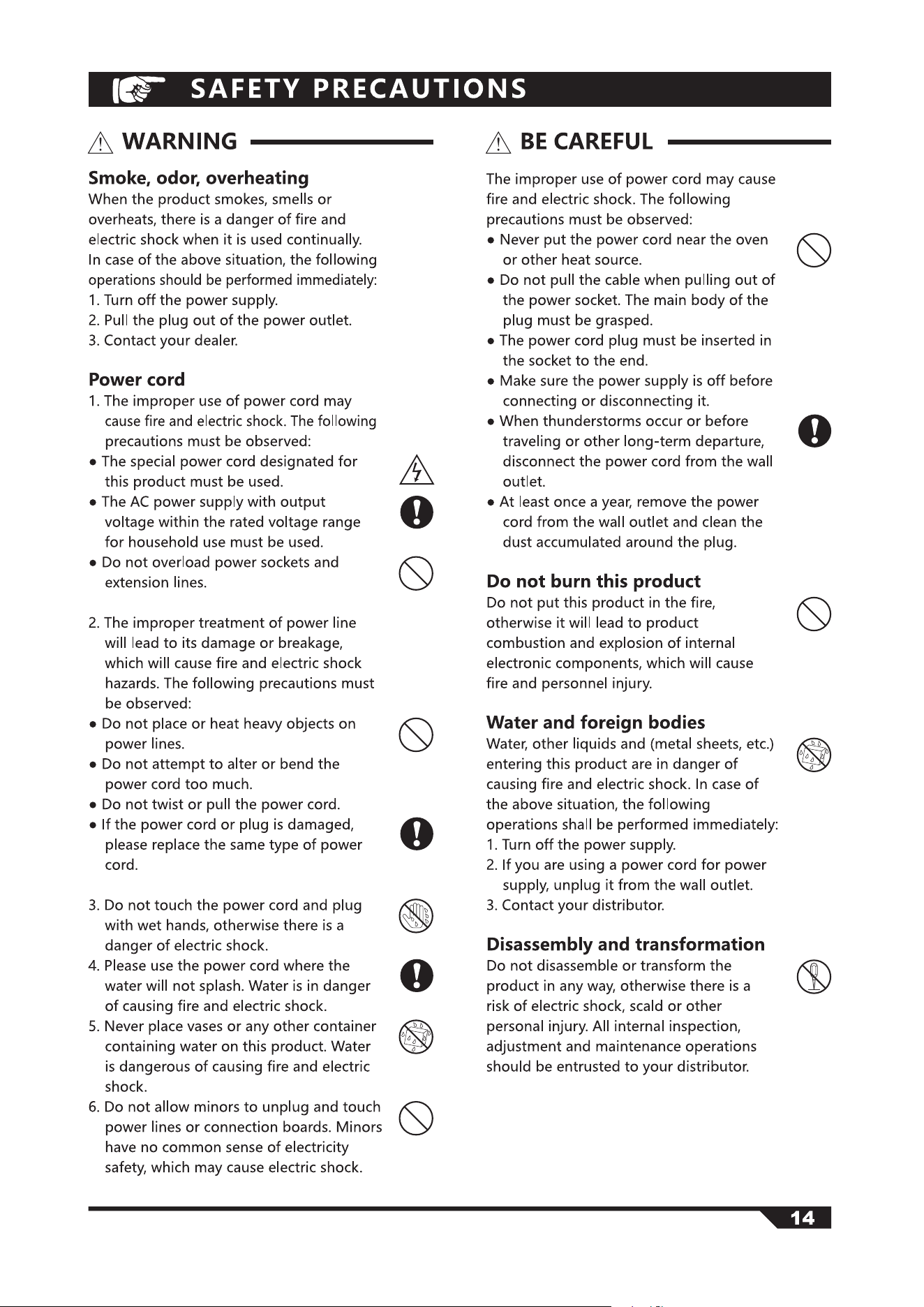

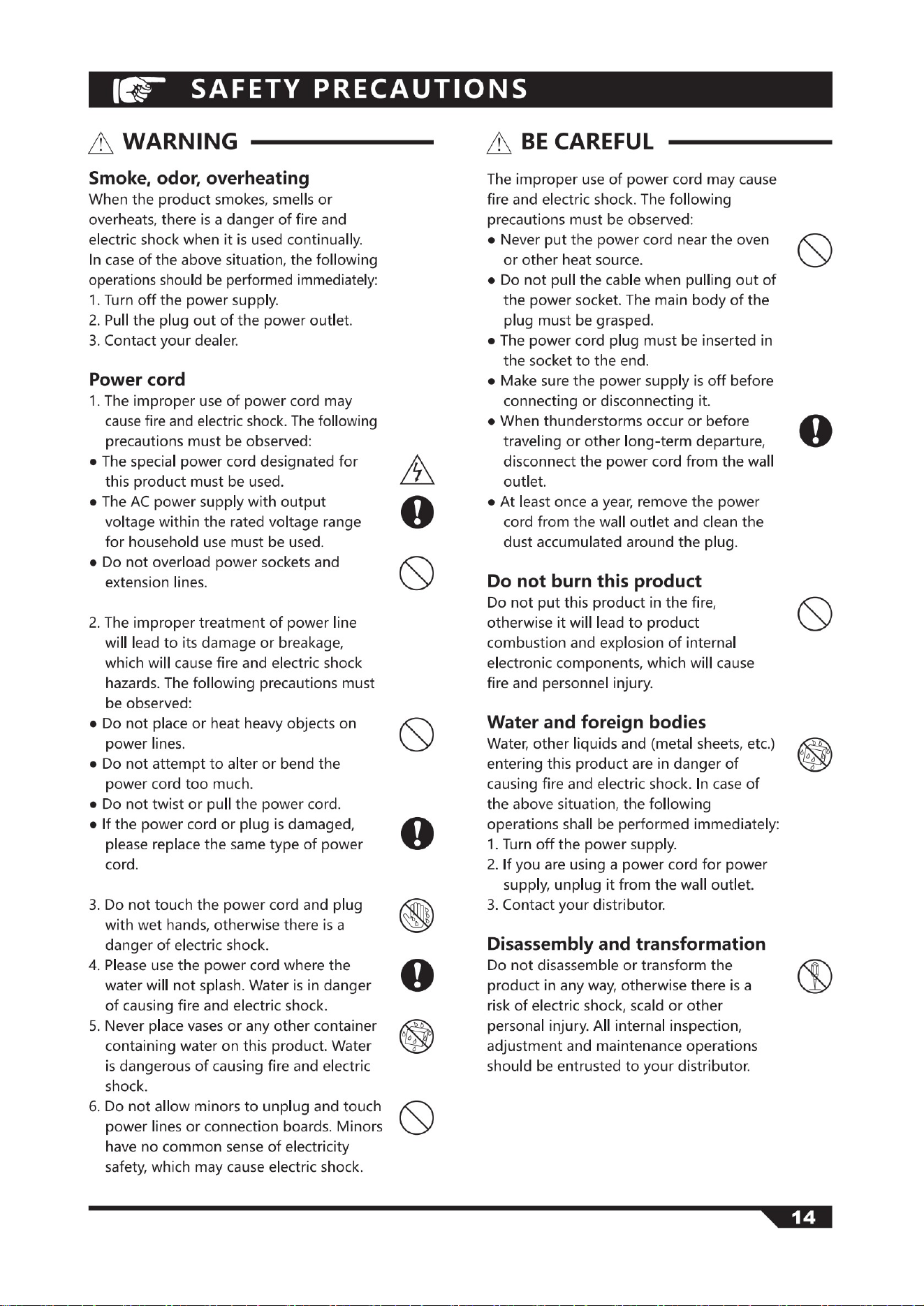

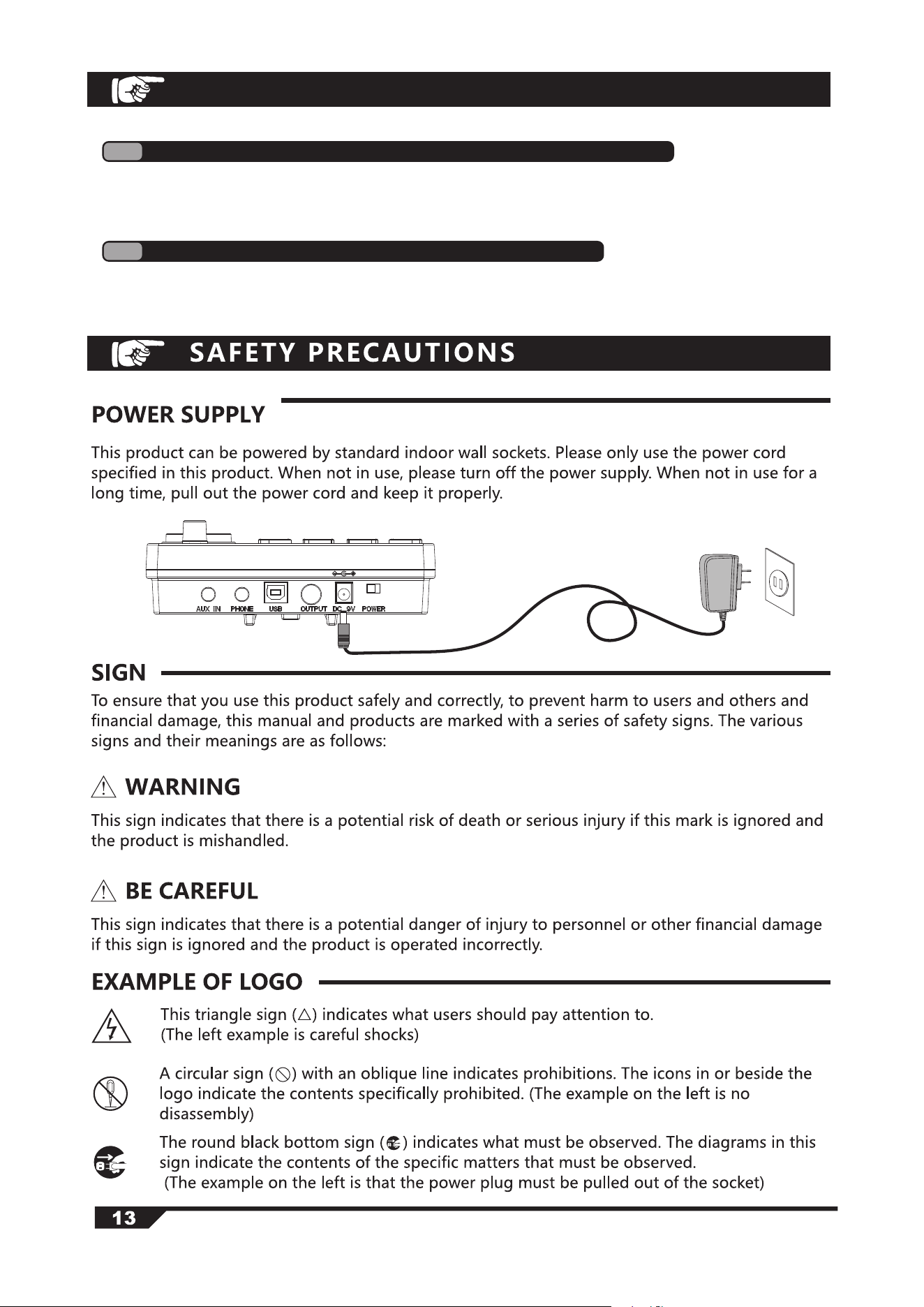

SAFETY PRECAUTIONS--------------------------------------------------------------
13
Hi hat pedal
01
Check the attached items
● After opening the package, please check whether it contains all the items immediately.
If there are any omissions, please contact your dealer.
Module bracket
Snare
INSTALLATION GUIDE
● Please follow the instructions and read the "safety precautions" in the User Manual carefully
before using .
● This product must be installed by adult , please do not let the minor install it independently.
REMARK！
Signal Connection cable Power adapterDrum key
Drum stick Stick hammer
Sound module
Tom (3pcs)
Cymbal *3
Cymbal arm
(3pcs)
KickFront bracketConnecting bracketRear support
screw
2PCS 2PCS 6PCS
Kick pedal
Bolt driver
ASSEMBLY DRAWING
02
lron pipe holder
●The stand is located in a small individual package
inside the box.
X2
03
Tympanic intubation
Install the drum on the drum support bar.
D
F
G
A B
GE
D
C
F
04
During the installation, tighten the screws and please be carefull to pinch your fingers.
Mounting stand
Assemble the bracket as the specified direction
INSTALLATION GUIDE
05
Align the mainframe drum module
with the mainframe box track and
insert it. After inserting it to the
bottom, you can hear the snap
pieces pop up.
Install the Drum module
● Please insert it in place during in stalling.
1.2 m
For safety reasons, the expansion width of the support should not be greater than 1.2 meters.
A
C E
A
F
D
B
G
With anti rotation function.
Notch face up
06
Install hitting parts and sound module
● Tighten the screws after the drum is inserted to avoid loosening.
● Be sure not to tighten the cymbal too tightly,leave some space for them to snake up and down.
Withdraw the nuts and circle cushions of the three cymbal arm, put the three
cymbals into the corresponding arm, and screw on the nuts. Put 3 drums and 1
drum into the corresponding support rod respectively, and tighten the screws.
Note: the functions of each cymbal, Tom drum and snare drum are different, so it is
necessary to refer to the accessory identification for correct installation!
INSTALLATION GUIDE
Hi-hat
Sound Module
Ride
Tom1 Tom2
Tom3
Crash
Snare
INSTALLATION GUIDE
Please check whether the bottom drum makes
sound,If there is no sound, please turn the switch:
Switch in A: mechanical kick drum mode
Switch in B: pedal mode.
10
Plug in the striking part connection cable
●Please insert the connection cable in place to avoid poor contact
and insert it correctly as shown in the diagram.
07
Use a screwdriver to attach the
bottom drum, fixings as shown,
support parts with 6 small screws.
Then put 2 springs into 2 anti-slip
screws and Lock the 2 springs into
the bottom of the support piece until
it rests on the ground.
Install the kick drum
● when installing, please tighten the screws and be careful not to pinch your fingers.
Insert the hammer rod into the round hole
as shown in the figure, rotate the wool
hammer to align it with the drum surface,
and then tighten it with
the drum key.
08
Install the
hammer bar
● the pole should be inserted in lace
and the screws should be tightened
to avoid loosening.
09
The kick drum is fixed with
the step hammer
● the bottom drum and the step hammer should be fixed
and tightened to avoid falling off.
Insert the protruding
edge of the low
drum into the
hammer fixing clip
as shown in the
figure, and tighten
the screws.
Insert the fixed iron bar into the hole
as shown in the figure.
ILLUSTRATION OF SOUND MODULE PORT
8
1. When in use, connect the power terminal according to the diagram, insert the power outlet of the sound module
at one end and 100-240V household power outlet at the other end. (Fig. 1)
2. If you do not use this product for a long time, please pull out the power plug and keep it properly.
1. Through the pre-installed Music software on computers and mobile phones, we can learn to play, compose
music, store and other functions. (Fig. 2)
2. When connected to a computer or mobile phone, the audio output of the device needs to be connected to the
audio input socket of the module box in order to synchronize the sound effects on the device. (Fig. 5)
1
POWER CORD CONNECTION
Connecting headphones monitors the details of percussion and does not disturb others when playing without connecting
speakers. (Fig. 5)
5
EARPHONE PORT
3
AUDIO OUTPUT PORT
Audio input port can connect the sound source playback device to the module box for playback (such as MP3. mobile phone
and other audio signal input). (Fig. 4)
4
AUDIO INPUT PORT
The use of electronic drum MIDI USB interface can interact with music devices with MIDI.
Audio output port can be connected with active speaker (special electronic drum speaker) and large audio equipment. (Fig. 3)
2
USB MIDI PORT
This port allows you to add a cymbal for easy expansion. (Figure 6)
6
INCREASE PORT
MANU
MP 3
SONG
4
5
2
3
1
6
OPERATION GUIDE
9
2
DRUM KIT SELECTION
4
PRACTICE FUNCTION
Insert the DC plug into the DC 9V port on the top of the control unit. Slide the POWER switch tothe right (viewed from
the front) to power up the drum kit. To turn the drum kit off slide the switch to the left.
1
POWER
3
METRONOME
1. Press the METRONOME button to enter the metronome mode.
2. The screen will display the speed value(120 BPM default speed). Turn the parameter wheel or use the +/- buttons to
change the metronome speed. Press the CLICK button to start the metronome.
3. Press the SELECT button in metronome mode, and the screen will jump to the metronome parameter adjustment
interface.You can press the +/- buttons to select the parameter you want to adjust:
A. r（beat type:2,4,8,16）
B. b (beat number: 01-09)
C. L(metronome volume: 00 (off) -31), and then turn the parameter wheel to adjust the parameter settings.
4. Once the parameters have been adjusted, press the SELECT button to confirm and exit the parameter interface.Then
use the CLICK button to start and stop the metronome as desired.
Press the KIT button to show the current drum kit. Turn the parameter wheel or use the <- /+> buttons to select the desired
drum kit.There are 32 drum kits to choose from - see drum kit list on page 11.
The "coach" coach mode of this product can help establish speed, accuracy and endurance, and help cultivate the
practice function of a better sense of rhythm. Make progress under the supervision of the "coach" coach mode!
Press the "coach" button to enter the coach mode. In this mode, there are three practice modes. Select the practice
mode through the data wheel or < + > < - > button.
1. Exercise mode 1: C-1 beat detection exercise: beat the drum at a fixed speed to train the accuracy of the blow.
2. Practice mode 2: C-2 silent strike mode: the metronome will sound one section and mute one section to train the
strike accuracy without metronome prompt. It is an advanced version of practice mode 1.
3. Practice mode 3: C-3 speed strike practice, the metronome will automatically change the speed, increase
from the slowest express to the fastest, and then reduce from the slowest express to the slowest speed, so as
to practice the strike endurance.
5
COACH MODE
1. The "coach" training mode of this product can help establish speed, accuracy and endurance.Press the COACH
button to enter the coach mode. In this mode, there are three practice modes.Use the parameter wheel to select
which practice mode.
A. Exercise mode 1:C-1 beat detection exercise- beat the drum at a fixed speed to train the accuracy of the blow.
B. Practice mode 2:C-2 silent strike mode-the metronome will sound one section and mute one section to train
when there is no beat.
C. Practice mode 3:C-3 speed strike practice-the metronome will automatically change the speed from the slowest
to the fastest and then the fastest to the slowest.
2. Once the coaching mode has been chosen ,press the CLICK button. The metronome beats will start and you can
play along on the drum for practice.
3. After four preliminary beats, the display will show:
(too slow)
(too fast)
(good)
1. Press the SONG button to enter the demo mode, there are 30 demos to choose from. The screen will display the current
demo song number (01 -30).
2. Press the< > button to start playina the demo songs. To stop playing press the < > button again.
3. Turn the parameter wheel or press the +/- buttons to select a demo song.
4. Press the sElECT button in song mode to jump to the song parameter setting interface.You can turn the drum sound on
or off by turning the parameter wheel (the drum sound is on by default).
5. Press the SELECT button to confirm and exit the parameter interface.
OPERATION GUIDE
10
6
DEMO SONGS
1. Press the KIT button and the screen will display 01 (drum kit number). Press SELECT to enter the drum parameter
adjustment mode.
2. Tap the drum you want to adjust, and then press the +/- buttons to select the parameter for adjustment.Sensitivity
A. S(01-06).Trigger threshold t(01 - 32). Crosstalk threshold c (01 -32)
B. Repeated trigger r(01-32) Drum Force V(01-03). Drum volume L (00 - 31).
3. Change the parameters by rotating the parameter wheel and long press the - button to save. The screen with display
SAV to indicate the parameter adjustment has been saved successfully.
4. To restore the drum parameters back to factory settings long press the + button until the screen displays RES.
5. PLEASE NOTE:The parameters for the 3 tom drums can not be set individually.
1. To save parameters long press the <-> button and the screen will displav SAV.
2. To reset parameters long press the <+> button and the screen will display RES res.
7
DRUM PARAMETERS
8
RECORDING FUNCTION
9
SAVE / RESET
1. Press the < REC > button when the indicator light is in the "KIT" and "CLICK" states, and the screen displays the
words "REC" in the breathing flashing state, entering the recording preparation state.
2. Tap any drum and the metronome sounds. At this time, the screen displays "---" in the flashing state of breathing
and starts recording.
3. Press the < REC > key or < PLAY > key again, the recording stops and "A-1" is displayed on the screen.
4. Press < > to start playing the current recording, and press again to stop playback.
5. If you enter the recording preparation state again without any knocking, the "A-1" recorded last time is played back.
4. Once you have completed the coaching mode a score will be displayed from 0-100 evaluating the accuracy of
the exercise.
C-1 mode: Press the SELECT button to enter the parameter setting interface. You can adiust the number of practice
sessions as required (01-32).The number of sessions to practice determines the length of this exercise.
C-2 mode: Press the SELECT button to enter the parameter setting interface. You can adjust the number of practice
sessions as required(04-32). The number of sessions to practice determines the length of this exercise.
C-3 mode: Press the SELECT button to enter the parameter setting interface. You can adjust the rate at which the BPM
changes (01-09 BPM).
5. Press the CLICK button again to end the coach mode.
To use the drum kits MID function plug aUSB-B data cable (not included with this drum kit) into the control unit and
connect to PC/Smartphone.
10
USB MIDI
1111
APPENDIXAPPENDIX
Timbre
Kick .
1 . Pop Kick
2 . Fuck Kick
3 . Hard Kick
4 . Original Kick
5 . PopRock Kick
6 . Rock Kick
7 . Metal Kick
8 . PowerMetal Kick
9 . SpeedMetal Kick
10 . PopJazz Kick
11 . Jazz Kick
12 . 808
13 . 909
14 . Songo Kick
15 . Standard Kick
16 . Acoustic Kick
17 . Seesion Kick
18 . Modern Kick
19 . Blues Kick
20 . Classic Kick
21 . Synthgaze Kick
22 . Freak Kick
23 . Sticks Kick
24 . Grunge Kick
25 . 70’s Kick
26 . 80’s Kick
27 . Popular Kick
28 . Slam Kick
29 . Attack Kick
30 . Old Kick
31 . Fairfax Kick
32 . Military Kick
Snare .
33 . Pop Snare
34 . Fuck Snare
35 . Hard Snare
36 . Original Snare
37 . PopRock Snare
38 . Rock Snare
39 . Metal Snare
40 . PowerMetal Snare
41 . SpeedMetal Snare
42 . PopJazz Snare
43 . Jazz Snare
44 . 808
45 . 909
46 . Songo Snare
47 . Standard Snare
48 . Acoustic Snare
49 . Seesion Snare
50 . Modern Snare
51 . Blues Snare
52 . Classic Snare
53 . Synthgaze Snare
54 . Freak Snare
55 . Sticks Snare
56 . Grunge Snare
57 . 70’s Snare
58 . 80’s Snare
59 . Popular Snare
60 . Slam Snare
61 . Attack Snare
62 . Old Snare
63 . Fairfax Snare
64 . Military Snare
65 . Pop Snare Rim
66 . Fuck Snare Rim
67 . Hard Snare Rim
68 . Original Snare Rim
69 . PopRock Snare Rim
70 . Rock Snare Rim
71 . Metal Snare Rim
72 . PowerMetal Snare Rim
73 . SpeedMetal Snare Rim
74 . PopJazz Snare Rim
75 . Jazz Snare Rim
76 . 808
77 . 909
78 . Songo Snare Rim
79 . Standard Snare Rim
80 . Acoustic Snare Rim
81 . Seesion Snare Rim
82 . Modern Snare Rim
83 . Blues Snare Rim
84 . Classic Snare Rim
85 . Synthgaze Snare Rim
86 . Freak Snare Rim
87 . Sticks Snare Rim
88 . Grunge Snare Rim
89 . 70’s Snare Rim
90 . 80’s Snare Rim
91 . Popular Snare Rim
92 . Slam Snare Rim
93 . Attack Snare Rim
94 . Old Snare Rim
95 . Fairfax Snare Rim
96 . Military Snare Rim
Tom .
97 . Pop Tom1
98 . Fuck Tom1
99 . Hard Tom1
100 . Original Tom1
101 . PopRock Tom1
102 . Rock Tom1
103 . Metal Tom1
104 . PowerMetal Tom1
105 . SpeedMetal Tom1
106 . PopJazz Tom1
107 . Jazz Tom1
108 . 808
109 . 909
110 . Songo Tom1
111 . Standard Tom1
112 . Acoustic Tom1
113 . Seesion Tom1
114 . Modern Tom1
115 . Blues Tom1
116 . Classic Tom1
117 . Synthgaze Tom1
118 . Freak Tom1
119 . Sticks Tom1
120 . Grunge Tom1
121 . 70’s Tom1
122 . 80’s Tom1
123 . Popular Tom1
124 . Slam Tom1
125 . Attack Tom1
126 . Old Tom1
127 . Fairfax Tom1
128 . Military Tom1
129 . Pop Tom2
130 . Fuck Tom2
131 . Hard Tom2
132 . Original Tom2
133 . PopRock Tom2
134 . Rock Tom2
135 . Metal Tom2
136 . PowerMetal Tom2
137 . SpeedMetal Tom2
138 . PopJazz Tom2
139 . Jazz Tom2
140 . 808
141 . 909
142 . Songo Tom2
143 . Standard Tom2
144 . Acoustic Tom2
145 . Seesion Tom2
146 . Modern Tom2
147 . Blues Tom2
148 . Classic Tom2
149 . Synthgaze Tom2
150 . Freak Tom2
151 . Sticks Tom2
152 . Grunge Tom2
153 . 70’s Tom2
154 . 80’s Tom2
155 . Popular Tom2
156 . Slam Tom2
157 . Attack Tom2
158 . Old Tom2
159 . Fairfax Tom2
160 . Military Tom2
161 . Pop T
om3
162 . Fuck Tom3
163 . Hard Tom3
164 . Original Tom3
165 . PopRock Tom3
166 . Rock Tom3
167 . Metal Tom3
168 . PowerMetal Tom3
169 . SpeedMetal Tom3
170 . PopJazz Tom3
171 . Jazz Tom3
172 . 808
173 . 909
174 . Songo Tom3
175 . Standard Tom3
176 . Acoustic Tom3
177 . Seesion Tom3
178 . Modern Tom3
179 . Blues Tom3
180 . Classic Tom3
181 . Synthgaze Tom3
182 . Freak Tom3
183 . Sticks Tom3
184 . Grunge Tom3
185 . 70’s Tom3
186 . 80’s Tom3
187 . Popular Tom3
188 . Slam Tom3
189 . Attack Tom3
190 . Old Tom3
191 . Fairfax Tom3
192 . Military Tom3
Crash .
193 . Pop Crash1
194 . Fuck Crash1
195 . Hard Crash1
196 . Original Crash1
197 . PopRock Crash1
198 . Rock Crash1
199 . Metal Crash1
200 . PowerMetal Crash1
201 . SpeedMetal Crash1
202 . PopJazz Crash1
203 . Jazz Crash1
204 . 808
205 . 909
206 . Songo Crash1
207 . Standard Crash1
208 . Acoustic Crash1
209 . Seesion Crash1
210 . Modern Crash1
211 . Blues Crash1
212 . Classic Crash1
213 . Synthgaze Crash1
214 . Freak Crash1
215 . Sticks Crash1
216 . Grunge Crash1
217 . 70’s Crash1
218 . 80’s Crash1
219 . Popular Crash1
220 . Slam Crash1
221 . Attack Crash1
222 . Old Crash1
223 . Fairfax Crash1
224 . Military Crash1
225 . Pop Crash1 Rim
226 . Fuck Crash1 Rim
227 . Hard Crash1 Rim
228 . Original Crash1 Rim
229 . PopRock Crash1 Rim
230 . Rock Crash1 Rim
231 . Metal Crash1 Rim
232 . PowerMetal Crash1 Rim
233 . SpeedMetal Crash1 Rim
234 . PopJazz Crash1 Rim
235 . Jazz Crash1 Rim
236 . 808
237 . 909
238 . Songo Crash1 Rim
239 . Standard Crash1 Rim
240 . Acoustic Crash1 Rim
241 . Seesion Crash1 Rim
242 . Modern Crash1 Rim
243 . Blues Crash1 Rim
244 . Classic Crash1 Rim
245 . Synthgaze Crash1 Rim
246 . Freak Crash1 Rim
247 . Sticks Crash1 Rim
248 . Grunge Crash1 Rim
249 . 70’s Crash1 Rim
250 . 80’s Crash1 Rim
251 . Popular Crash1 Rim
252 . Slam Crash1 Rim
253 . Attack Crash1 Rim
254 . Old Crash1 Rim
255 . Fairfax Crash1 Rim
256 . Military Crash1 Rim
Ride .
257 . Pop Ride
258 . Fuck Ride
259 . Hard Ride
260 . Original Ride
261 . PopRock Ride
262 . Rock Ride
263 . Metal Ride
264 . PowerMetal Ride
265 . SpeedMetal Ride
266 . PopJazz Ride
267 . Jazz Ride
268 . 808
269 . 909
270 . Songo Ride
271 . Standard Ride
272 . Acoustic Ride
273 . Seesion Ride
274 . Modern Ride
275 . Blues Ride
276 . Classic Ride
277 . Synthgaze Ride
278 . Freak Ride
279 . Sticks Ride
280 . Grunge Ride
281 . 70’s Ride
282 . 80’s Ride
283 . Popular Ride
284 . Slam Ride
285 . Attack Ride
286 . Old Ride
287 . Fairfax Ride
288 . Military Ride
289 . Pop Ride Rim
290 . Fuck Ride Rim
291 . Hard Ride Rim
292 . Original Ride Rim
293 . PopRock Ride Rim
294 . Rock Ride Rim
295 . Metal Ride Rim
296 . PowerMetal Ride Rim
297 . SpeedMetal Ride Rim
298 . PopJazz Ride Rim
299 . Jazz Ride Rim
300 . 808
301 . 909
302 . Songo Ride Rim
303 . Standard Ride Rim
304 . Acoustic Ride Rim
305 . Seesion Ride Rim
306 . Modern Ride Rim
307 . Blues Ride Rim
308 . Classic Ride Rim
309 . Synthgaze Ride Rim
310 . Freak Ride Rim
311 . Sticks Ride Rim
312 . Grunge Ride Rim
313 . 70’s Ride Rim
314 . 80’s Ride Rim
315 . Popular Ride Rim
316 . Slam Ride Rim
317 . Attack Ride Rim
318 . Old Ride Rim
319 . Fairfax Ride Rim
320 . Military Ride Rim
Hi-Hat .
321 . Pop Hi-Hat Open
322 . Fuck Hi-Hat Open
323 . Hard Hi-Hat Open
324 . Original Hi-Hat Open
325 . PopRock Hi-Hat Open
326 . Rock Hi-Hat Open
327 . Metal Hi-Hat Open
328 . PowerMetal Hi-Hat Open
329 . SpeedMetal Hi-Hat Open
330 . PopJazz Hi-Hat Open
331 . Jazz Hi-Hat Open
332 . 808
333 . 909
334 . Songo Hi-Hat Open
335 . Standard Hi-Hat Open
336 . Acoustic Hi-Hat Open
337 . Seesion Hi-Hat Open
338 . Modern Hi-Hat Open
339 . Blues Hi-Hat Open
340 . Classic Hi-Hat Open
341 . Synthgaze Hi-Hat Open
342 . Freak Hi-Hat Open
343 . Sticks Hi-Hat Open
344 . Grunge Hi-Hat Open
345 . 70’s Hi-Hat Open
346 . 80’s Hi-Hat Open
347 . Popular Hi-Hat Open
348 . Slam Hi-Hat Open
349 . Attack Hi-Hat Open
350 . Old Hi-Hat Open
351 . Fairfax Hi-Hat Open
352 . Military Hi-Hat Open
353 . Pop Hi-Hat Close
354 . Fuck Hi-Hat Close
355 . Hard Hi-Hat Close
356 . Original Hi-Hat Close
357 . PopRock Hi-Hat Close
358 . Rock Hi-Hat Close
359 . Metal Hi-Hat Close
360 . PowerMetal Hi-Hat Close
361 . SpeedMetal Hi-Hat Close
362 . PopJazz Hi-Hat Close
363 . Jazz Hi-Hat Close
364 . 808
365 . 909
366 . Songo Hi-Hat Close
367 . Standard Hi-Hat Close
368 . Acoustic Hi-Hat Close
369 . Seesion Hi-Hat Close
370 . Modern Hi-Hat Close
371 . Blues Hi-Hat Close
372 . Classic Hi-Hat Close
373 . Synthgaze Hi-Hat Close
374 . Freak Hi-Hat Close
375 . Sticks Hi-Hat Close
376 . Grunge Hi-Hat Close
377 . 70’s Hi-Hat Close
378 . 80’s Hi-Hat Close
379 . Popular Hi-Hat Close
380 . Slam Hi-Hat Close
381 . Attack Hi-Hat Close
382 . Old Hi-Hat Close
383 . Fairfax Hi-Hat Close
384 . Military Hi-Hat Close
385 . Pop Hi-Hat Pedal
386 . Fuck Hi-Hat Pedal
387 . Hard Hi-Hat Pedal
388 . Original Hi-Hat Pedal
389 . PopRock Hi-Hat Pedal
390 . Rock Hi-Hat Pedal
391 . Metal Hi-Hat Pedal
392 . PowerMetal Hi-Hat Pedal
393 . SpeedMetal Hi-Hat Pedal
394 . PopJazz Hi-Hat Pedal
395 . Jazz Hi-Hat Pedal
396 . 808
397 . 909
398 . Songo Hi-Hat Pedal
399 . Standard Hi-Hat Pedal
Do not over expose the product to direct sunlight, or place it near the air conditioner or
extremely hot place.
1
Avoid heat, moisture or direct sunlight
This product may cause video or audio interference to the reception of TV and radio. If
this happens, remove the product from the TV or radio.
2
Do not use near TV or radio
Careful maintenance and protection of this product plays a very important role in
prolonging the service life of the product and reducing faults.
PRODUCT MAINTENANCE
01 Pop
02 Fuck
03 Hard
04 Original
05 PopRock
06 Rock
07 Metal
08 PowerMetal
09 SpeedMetal
10 PopJazz
11 Jazz
12 808
13 909
14 Songo
15 Standard
16 Acoustic
17 Seesion
18 Modern
19 Blues
20 Classic
21 Synthgaze
22 Freak
23 Sticks
24 Grunge
25 70’s
26 80’s
27 Popular
28 Slam
29 Attack
30 Old
31 Fairfax
32 Military
Song 001
Song 002
Song 003
Song 004
Song 005
Song 006
Song 007
Song 008
Song 009
Song 010
Song 011
Song 012
Song 013
Song 014
Song 015
Song 016
Song 017
Song 018
Song 019
Song 020
Song 021
Song 022
Song 023
Song 024
Song 025
Song 026
Song 027
Song 028
Song 029
Song 030
400 . Acoustic Hi-Hat Pedal
401 . Seesion Hi-Hat Pedal
402 . Modern Hi-Hat Pedal
403 . Blues Hi-Hat Pedal
404 . Classic Hi-Hat Pedal
405 . Synthgaze Hi-Hat Pedal
406 . Freak Hi-Hat Pedal
407 . Sticks Hi-Hat Pedal
408 . Grunge Hi-Hat Pedal
409 . 70’s Hi-Hat Pedal
410 . 80’s Hi-Hat Pedal
411 . Popular Hi-Hat Pedal
412 . Slam Hi-Hat Pedal
413 . Attack Hi-Hat Pedal
414 . Old Hi-Hat Pedal
415 . Fairfax Hi-Hat Pedal
416 . Military Hi-Hat Pedal
Crash 2
417 . Pop Crash2
418 . Fuck Crash2
419 . Hard Crash2
420 . Original Crash2
421 . PopRock Crash2
422 . Rock Crash2
423. Metal Crash2
424 . PowerMetal Crash2
425 . SpeedMetal Crash2
426 . PopJazz Crash2
427 . Jazz Crash2
428 . 808
429 . 909
430 . Songo Crash2
431 . Standard Crash2
432 . Acoustic Crash2
433 . Seesion Crash2
434 . Modern Crash2
435 . Blues Crash2
436 . Classic Crash2
437 . Synthgaze Crash2
438 . Freak Crash2
439 . Sticks Crash2
440 . Grunge Crash2
441 . 70’s Crash2
442 . 80’s Crash2
443 . Popular Crash2
444 . Slam Crash2
445 . Attack Crash2
446 . Old Crash2
447 . Fairfax Crash2
448 . Military Crash2
449 . Pop Crash2 Rim
450 . Fuck Crash2 Rim
451 . Hard Crash2 Rim
452 . Original Crash2 Rim
453 . PopRock Crash2 Rim
454 . Rock Crash2 Rim
455 . Metal Crash2 Rim
456 . PowerMetal Crash2 Rim
457 . SpeedMetal Crash2 Rim
458 . PopJazz Crash2 Rim
459 . Jazz Crash2 Rim
460 . 808
461 . 909
462 . Songo Crash2 Rim
463 . Standard Crash2 Rim
464 . Acoustic Crash2 Rim
465 . Seesion Crash2 Rim
466 . Modern Crash2 Rim
467 . Blues Crash2 Rim
468 . Classic Crash2 Rim
469. Synthgaze Crash2 Rim
470 . Freak Crash2 Rim
471 . Sticks Crash2 Rim
472 . Grunge Crash2 Rim
473 . 70’s Crash2 Rim
474 . 80’s Crash2 Rim
475 . Popular Crash2 Rim
476 . Slam Crash2 Rim
477. Attack Crash2 Rim
478 . Old Crash2 Rim
479. Fairfax Crash2 Rim
480 . Military Crash2 Rim
Please use a soft and dirt free cleaning cloth dipped in a small amount of water or
special detergent to clean the surface stains of this product.
3
Do not use paint, thinner or similar chemicals for cleaning
The product should be handled with care when moving. Violent vibration and collision
are strictly prohibited to avoid damage to the shell or internal electronic components.
4
Do not shake to avoid collision
PRODUCT MAINTENANCE
OFF ON
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REPEC
E-Cr sStu GmbH
Main
o
z
s
er Lan s rd t .69, 60329 Frankfurt am Main.
REPUK
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions:(1)This device may not
cause harmful interference, and (2)this device must accept any
interference received, including interference that may cause
undesired operation.
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products marked
as such may not be discarded with normal domestic waste, but
must be taken to a collection point for recycling electrical and
electronic devices
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Technical Support and E-Warranty Certificate
www.vevor.com/support
MANUELDEL'UTILISATEUR
BATTERIEÉLECTRONIQUE
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésentequ'une
estimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapportauxgrandes
marquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outils.proposésparnossoins.Nousvousrappelons
debienvouloirvérifierattentivementlorsquevouspassezunecommandecheznoussivouséconomisezréellementla
moitiéparrapportauxgrandesmarques.
MODÈLE:MD200CP,MD200DP
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitezpasà
(L'imageestàtitrederéférenceseulement,veuillezvousréféreràl'objetréel)
MODÈLE:MD200CP,MD200DP
Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructionsdu
manuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanueld'utilisation.
L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznouspardonner
quenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesoulogiciellessurnotre
produit.
contactez
nous:supporttechniqueetcertificatdegarantieélectronique
www.vevor.com/support
BESOIND'AIDE?CONTACTEZNOUS!
BATTERIEÉLECTRONIQUE
Machine Translated by Google
•Contrôledevitesse:30~250battements/min
Autresfonctions:stockage,réinitialisationetenregistrementdesparamètres;
•Troismodesd'enseignement
•interface:alimentationcc,usbmidi,écouteur,entréeaudio,sortieaudio
•Priseenchargedel'ajustementdesparamètresdesensibilitédechaquetambour
•Métronome:1à9types
•30chansons
•32setsdebatterie,480timbres
•
REMARQUE!
•affichageLEDàtroischiffres;
surface
bord
arrêtezl'ondesonore
ensaisissantlacymbale
Combinaisonde
cymbalesàpédale
Teniràl'écartde«laradio,delatélévision,durécepteurd'antenne,durouteur,duréfrigérateur,delatélévision,dumoteuretd'autressources
d'interférencesélectriquesRF»pendantl'utilisation.
Mercid'avoirchoisinotrebatterieélectronique.Labatterieélectroniqueéléganteetdélicateestlacombinaisonparfaitedelanouvelle
technologieélectroniquemoderne.•Avantd'utiliserceproduit,vousdevez
lirelesinstructionsendétail.
•Ceproduitestuninstrumentélectroacoustique.Ilestnormalqu'ilyaitunpetitsonactueldanslehautparleuroulesécouteursaprèslamise
soustension.
INTRODUCTIONDESFONCTIONS
Machine Translated by Google
ANNEXE11
TIMBRE11
ILLUSTRATIONDUPORTDUMODULESON8
ENTRETIENDUPRODUIT12
GUIDED'INSTALLATION3
GUIDED'OPÉRATION9
CONTENU2
INTRODUCTIONDESFONCTIONS1
PRÉCAUTIONSDESÉCURITÉ13
2
CONTENU
PORTD'ENTRÉEAUDIO8
MODEENTRAÎNEUR9
INSTALLERLABARREÀMARTEAU7
AUGMENTERLEPORT8
PARAMÈTRESDUTAMBOURdix
KITSDEBATTERIEDÉFINISPARL'UTILISATEUR11
INSTALLERLESPIÈCESDEFRAPPAGEETLEMODULEDESON6
SUPPORTDEMONTAGE5
PORTMIDIUSB8
MÉTRONOME9
SUPPORTDETUYAULRON4
POUVOIR9
USBMIDI11
LEKICKDRUMESTFIXÉAVECLESTEPHAMMER7
MODEBT8
FONCTIOND'ENREGISTREMENTdix
CHANSONSDEDÉMOdix
CHANSONDEDÉMOSTRATION11
INSTALLERLATAMBOURDEKICK7
PORTPOURÉCOUTEURS8
FONCTIONPRATIQUE9
INSTALLERLEMODULEDETAMBOUR5
PORTDESORTIEAUDIO8
KITSDEBATTERIEPRÉRÉGLÉS11
INTUBATIONTYMPANIQUE4
CONNEXIONDUCORDOND'ALIMENTATION8
SÉLECTIONDUKITDEBATTERIE9
VÉRIFIEZLESÉLÉMENTSCIJOINTS3
BRANCHEZLECÂBLEDERACCORDEMENTDELAPIÈCEDEFRAPPEUR7
ENREGISTRER/RÉINITIALISERdix
Machine Translated by Google
•Aprèsavoirouvertlecolis,veuillezvérifierimmédiatements'ilcontienttousleséléments.
Encasd'omissions,veuillezcontactervotrerevendeur.
01
Brasdecymbale
Supportdemodule
(3pièces)
Salutchapeaupédale
Modulesonore
Piège
Tom(3pièces)
Cymbale*3
Tournevis
Baguettedetambour Marteauàbâton
avantd'utiliser.
•Veuillezsuivrelesinstructionsetlireattentivementles«précautionsdesécurité»danslemanueld'utilisation.
•Ceproduitdoitêtreinstalléparunadulte,veuilleznepaslaisserunmineurl'installerindépendamment.
Vérifiezlesélémentsjoints
REMARQUE!
GUIDED'INSTALLATION
vis
Câbledeconnexiondessignaux Clédebatterie
Adaptateursecteur
Coup
Pédaledegrossecaisse
SupportarrièreSupportdeconnexionSupportavant
2PIÈCES2PIÈCES6PIÈCES
Machine Translated by Google
03Intubationtympanique
02
X2
•Lesupportestsituédansunpetitemballageindividuelà
l'intérieurdelaboîte.
supportdetuyauenfer
DESSIND'ASSEMBLAGE
C
D
BUN
ET
F
g
Installezletamboursurlabarredesupportdutambour.
F
D
g
Machine Translated by Google
B
D
F
g
UN
UN
ET
C
Encochefaceverslehaut
Avecfonctionantirotation.
•Veuillezl'insérerenplacependantledécrochage.
Supportdemontage
Lorsdel'installation,serrezlesvisetveillezàvouspincerlesdoigts.
Assemblezlesupportdansladirectionspécifiée
05
04
GUIDED'INSTALLATION
1,2m
Pourdesraisonsdesécurité,lalargeurd'expansiondusupportnedoitpasdépasser1,2mètre.
Installezlemoduledebatterie
Alignezlemoduledebatterieduchâssis
principalaveclerailduboîtierduchâssis
principaletinsérezle.Aprèsl'avoirinséré
jusqu'enbas,vouspouvezentendreles
piècesàpressionapparaître.
Machine Translated by Google
06
•Assurezvousdenepastropserrerlacymbale,laissezluiunpeud'espacepourqu'elleserpentedehautenbas.
•Serrezlesvisunefoisletambourinsérépouréviterdeledesserrer.
Installerlespiècesfrappantesetlemodulesonore
GUIDED'INSTALLATION
Attention:lesfonctionsdechaquecymbale,Tomdrumetcaisseclairesontdifférentes,il
fautdoncseréféreràl'identificationdel'accessoirepourunebonneinstallation!
Retirezlesécrousetlescoussinetscirculairesdestroisbrasdecymbales,placez
lestroiscymbalesdanslebrascorrespondantetvissezlesécrous.Placez
respectivement3tambourset1tambourdanslatigedesupportcorrespondanteetserrezlesvis.
Accident
Modulesonore
Tom1
Salutsix
Monter
Tom3
Tom2
Piège
Machine Translated by Google
piècesdesupportavec6petitesvis.
Utilisezuntournevispourfixerle
tambourinférieur,lesfixationscommeindiqué,
Mettezensuite2ressortsdans2vis
antidérapantesetverrouillezles2ressorts
danslebasdelapiècedesupportjusqu'àce
qu'ellereposesurlesol.
Insérezlebordsaillant
dutambourbas
dansle
clipdefixationdumarteau
commeindiquésurle
figureetserrez
Insérezlabarredeferfixedansletrou
etserrépouréviterdetomber.
etlesvisdoiventêtreserréespouréviter
desedesserrer.
•letambourinférieuretlemarteaumarteaudoiventêtrefixés
•lemâtdoitêtreinsérédanslelacet
commelemontrelafigure.
lesvis.
puisserrezleaveclaclédu
tambour.
Insérezlatigedumarteaudansletrourond
commeindiquésurlafigure,faitestournerle
marteauenlainepourl'aligneraveclasurfacedutambour,
Lagrossecaisseestfixéeavec
lemarteaudemarche
Installerla
barredemarteau
Installerlagrossecaisse
Brancherlecâbledeconnexiondelagâche
08
dix
09
07
•lorsdel'installation,veuillezserrerlesvisetveillezànepasvouspincerlesdoigts.
GUIDED'INSTALLATION
SwitchenB:modepédale.
Veuillezvérifiersiletambourinférieurémetduson.S'iln'y
apasdeson,veuilleztournerl'interrupteur:
SwitchenA:modegrossecaissemécanique
•Veuillezinsérerlecâbledeconnexionenplacepouréviterunmauvaiscontact
etinsérezlecorrectementcommeindiquésurleschéma.
Machine Translated by Google
6
8
CHANSON
MP3
1.GrâceaulogicielMusiquepréinstallésurlesordinateursetlestéléphonesportables,nouspouvonsapprendreàjouer,composer
2.Sivousn'utilisezpasceproduitpendantunelonguepériode,veuillezdébrancherlafiched'alimentationetlaconservercorrectement.
Leportd'entréeaudiopeutconnecterlepériphériquedelecturedesourcesonoreauboîtierdemodulepourlalecture(commeMP3.Téléphonemobile
Laconnexiond'uncasquesurveillelesdétailsdespercussionsetnedérangepaslesautreslorsquevousjouezsansconnexion.
L'utilisationdel'interfaceMIDIUSBdebatterieélectroniquepeutinteragiravecdesappareilsdemusiqueavecMIDI.
2.Lorsqu'ilestconnectéàunordinateurouàuntéléphoneportable,lasortieaudiodel'appareildoitêtreconnectéeàlaprised'entréeaudio
dumoduleboxafindesynchroniserleseffetssonoressurl'appareil.(Fig.5)
1
hautparleurs.(Fig.5)
musique,magasinetautresfonctions.(Fig.2)
àuneextrémitéetuneprisedecourantdomestique100240Vàl'autreextrémité.(Fig.1)
2
Ceportvouspermetd'ajouterunecymbalepouruneextensionfacile.(Figure6)
1.Lorsdel'utilisation,connectezlaborned'alimentationselonleschéma,insérezlaprisedecourantdumoduledeson
4
5
Leportdesortieaudiopeutêtreconnectéàunhautparleuractif(hautparleurdebatterieélectroniquespécial)etàungrandéquipementaudio.(Fig.3)
etautreentréedesignalaudio).(Fig.4)
3
ILLUSTRATIONDUPORTDUMODULESON
MANU
3PORTSDESORTIEAUDIO
6AUGMENTERLEPORT
2portsUSBMIDI
1CONNEXIONDUCORDOND'ALIMENTATION
4PORTSD'ENTRÉEAUDIO
5PORTSÉCOUTEURS
Machine Translated by Google
3MÉTRONOME
4FONCTIONPRATIQUE
2SÉLECTIONDEKITSDEBATTERIE
1PUISSANCE
5MODEENTRAÎNEUR
(bien)
(troplent)
(tropvite)
pourpratiquerl'endurancedefrappe.
3.AppuyezsurleboutonSELECTenmodemétronomeetl'écranpasseraauréglagedesparamètresdumétronome.
Appuyezsurlebouton«coach»pouraccéderaumodecoach.Danscemode,ilexistetroismodesd'entraînement.Sélectionnezlapratique
1.Lemoded'entraînement«coach»deceproduitpeutaideràétablirlavitesse,laprécisionetl'endurance.AppuyezsurleboutonCOACH
auplusrapidepuisduplusrapideaupluslent.
2.L'écranafficheralavaleurdelavitesse(vitessepardéfautde120BPM).Tournezlamolettedeparamètresouutilisezlesboutons+/pour
4.Unefoislesparamètresajustés,appuyezsurleboutonSELECTpourconfirmeretquitterl'interfacedesparamètres.Ensuite
3.Moded'entraînement3:entraînementdefrappedevitesseC3,lemétronomechangeraautomatiquementlavitesse,augmentera
quandiln'yapasdebattement.
AppuyezsurleboutonKITpourafficherlekitdebatterieactuel.Tournezlamolettedeparamètresouutilisezlesboutons</+>poursélectionnerle
B.b(numérodetemps:0109)
2.Moded'entraînement2:modedefrappesilencieuseC2:lemétronomesonneraunesectionetcouperaunesectionpourentraînerle
A.Moded'exercice1:ExercicededétectiondebattementC1battezletambouràunevitessefixepourentraînerlaprécisionducoup.
l'avant)pouralimenterlekitdebatterie.Pouréteindrelekitdebatterie,faitesglisserlecommutateurverslagauche.
modevialamolettededonnéesoulebouton<+><>.
interface.Vouspouvezappuyersurlesboutons+/poursélectionnerleparamètrequevoussouhaitezrégler:
boutonpouraccéderaumodecoach.Danscemode,ilexistetroismodesd'entraînement.Utilisezlamolettedeparamètrespoursélectionner
2.Unefoislemodecoachingchoisi,appuyezsurleboutonCLIC.Lesbattementsdumétronomecommencerontetvouspourrez
3.Aprèsquatrebattementspréliminaires,l'écranaffichera:
changerlavitessedumétronome.AppuyezsurleboutonCLICKpourdémarrerlemétronome.
Lemodeentraîneur«coach»deceproduitpeutaideràétablirlavitesse,laprécisionetl'endurance,etaideràcultiverlafonctiondepratiqued'unmeilleursens
durythme.Progressezsouslasupervisiondumodecoach«coach»!
del'expresslepluslentauplusrapide,puisréduisezdel'expresslepluslentàlavitesselapluslente,demanièreà
1.AppuyezsurleboutonMETRONOMEpouraccéderaumodemétronome.
utilisezleboutonCLICKpourdémarreretarrêterlemétronomecommevouslesouhaitez.
C.Moded'entraînement3:entraînementdefrappedevitesseC3lemétronomechangeraautomatiquementlavitessedelapluslente
kitdebatterie.Vousavezlechoixentre32kitsdebatterievoirlalistedeskitsdebatterieàlapage11.
C.L(volumedumétronome:00(arrêt)31),puistournezlamolettedeparamètrespourréglerlesparamètres.
précisiondefrappesansinvitedemétronome.Ils'agitd'uneversionavancéedumodepratique1.
B.Moded'entraînement2:modedefrappesilencieuseC2lemétronomesonneraunesectionetcouperaunesectionpours'entraîner
A.r(typedebattement:2,4,8,16)
1.Moded'exercice1:exercicededétectiondebattementC1:battezletambouràunevitessefixepourentraînerlaprécisionducoup.
quelmodedepratique.
jouezsurletambourpourvousentraîner.
InsérezlaficheDCdansleportDC9Vsurledessusdel'unitédecommande.FaitesglisserlecommutateurPOWERversladroite(vude
GUIDED'OPÉRATION
9
Machine Translated by Google
8FONCTIOND'ENREGISTREMENT
9ENREGISTRER/RÉINITIALISER
7PARAMÈTRESDUTAMBOUR
6MORCEAUXDEDÉMO
10USBMIDI
1.AppuyezsurleboutonKITetl'écranaffichera01(numérodukitdebatterie).AppuyezsurSELECTpourentrerdansleparamètredebatterie
4.Pourrestaurerlesparamètresdutambourauxparamètresd'usine,appuyezlonguementsurlebouton+jusqu'àcequel'écranafficheRES.
numérodumorceaudedémonstration(0130).
2.Appuyezsurletambourquevoussouhaitezrégler,puisappuyezsurlesboutons+/poursélectionnerleparamètreàrégler.Sensibilité
>pourdémarrerlalecturedel'enregistrementencours,puisappuyezànouveaupourarrêterlalecture.
changements(0109BPM).
5.AppuyezsurleboutonSELECTpourconfirmeretquitterl'interfacedesparamètres.
A.S(0106).Seuildedéclenchementt(0132).
3.Appuyezànouveausurlatouche<REC>ou<PLAY>,l'enregistrements'arrêteet«A1»s'afficheàl'écran.
ModeC2:appuyezsurleboutonSELECTpouraccéderàl'interfacederéglagedesparamètres.Vouspouvezajusterlenombredeséancesd'entraînementselonvos
besoins(0432).Lenombredeséancesàpratiquerdétermineladuréedecetexercice.
4.AppuyezsurleboutonSELECTenmodechansonpouraccéderàl'interfacederéglagedesparamètresdelachanson.Vouspouvezactiverlesondelabatterie.
3.Modifiezlesparamètresentournantlamolettedesparamètresetappuyezlonguementsurleboutonpourenregistrer.L'écranavecaffichage
2.Appuyezsurn'importequeltambouretlemétronomesonne.Àcemoment,l'écranaffiche""enétatderespirationclignotante
ModeC1:appuyezsurleboutonSELECTpouraccéderàl'interfacederéglagedesparamètres.Vouspouvezajusterlenombredepratique
Seuildediaphoniec(0132)
2.Appuyezsurlebouton<>pourlancerlalecturedesmorceauxdedémonstration.Pourarrêterlalecture,appuyezànouveausurlatouche<>.
5.VEUILLEZNOTER:Lesparamètresdes3tomsnepeuventpasêtreréglésindividuellement.
1.Appuyezsurlebouton<REC>lorsquelevoyantestdanslesétats«KIT»et«CLICK»,etl'écranaffichele
5.Sivousentrezànouveaudansl'étatdepréparationàl'enregistrementsansaucuncoup,le"A1"enregistréladernièrefoisestlu.
1.Pourenregistrerlesparamètres,appuyezlonguementsurlebouton<>etl'écranafficheraSAV.
4.Unefoisquevousavezterminélemodecoaching,unscores'afficherade0à100évaluantl'exactitudede
1.AppuyezsurleboutonSONGpouraccéderaumodedémo,vousavezlechoixentre30démos.L'écranafficheralecourant
modederéglage.
5.AppuyezànouveausurleboutonCLICpourquitterlemodecoach.
B.Déclenchementrépétér(0132)Forcedutambour
4.Appuyezsur<
ModeC3:appuyezsurleboutonSELECTpouraccéderàl'interfacederéglagedesparamètres.VouspouvezajusterlavitesseàlaquelleleBPM
oudésactivéentournantlamolettedeparamètres(lesondebatterieestactivépardéfaut).
SAVpourindiquerqueleréglagedesparamètresaétéenregistréavecsuccès.
etcommencel'enregistrement.
PourutiliserlafonctionMIDdeskitsdebatterie,branchezuncâblededonnéesUSBB(noninclusaveccekitdebatterie)dansl'unitédecommandeetconnectezle
auPC/smartphone.
séancesselonlesbesoins(0132).Lenombredeséancesàpratiquerdétermineladuréedecetexercice.
3.Tournezlamolettedeparamètresouappuyezsurlesboutons+/poursélectionnerunmorceaudedémonstration.
V(0103).VolumedutambourL(0031).
Mots«REC»dansl'étatdeclignotementrespiratoire,entrantdansl'étatdepréparationd'enregistrement.
2.Pourréinitialiserlesparamètres,appuyezlonguementsurlebouton<+>etl'écranafficheraRESres.
l'exercice.
GUIDED'OPÉRATION
dix
Machine Translated by Google
17.Coupdepieddeséance
189.AttaqueTom3
279.Baladeenbâtons
153.Tom2desannées70
293.ComptinePopRockRide
169.SpeedMétalTom3170.
PopJazzTom3
254.AnciennejanteCrash1
286.Vieuxtour
39.Caisseclaireenmétal
300.808
157.AttaqueTom2
307.JanteBluesRide
178.Tom3moderne
198.Crashderoche1
223.CrashdeFairfax1
Accident.
100.Tom1original
259.Tourdifficile
90.Jantedecaisseclairedesannées80
83.JantedecaisseclaireBlues
137.SpeedMétalTom2138.
PopJazzTom2
115.BleusTom1
134.RocherTom2
323.Charlestonrigideouvert
107.JazzTom1
52.CaisseClaireClassique
265.TourSpeedMetal
9.CoupdepiedSpeedMetal
10.CoupdepiedPopJazz
11.Coupdepieddejazz
167.MétalTom3
142.SongoTom2
117.SynthgazeTom1
123.PopulaireTom1
13.909
272.Baladeacoustique
250.JanteCrash1desannées80
21.Coupdepiedsynthétisé
22.Coupdepiedanormal
256.JantemilitaireCrash1
288.Tourmilitaire
238.SongoCrash1Jante239.
JanteCrash1standard
302.JanteSongoRide
192.MilitaireTom3
295.Janteenmétal
159.FairfaxTom2
171.JazzTom3
309.JanteSynthgazeRide
180.ClassiqueTom3
200.CrashdePowerMetal1
27.Coupdepiedpopulaire
28.Coupdepiedclaquant
316.JanteSlamRide
44.808
76.808
31.CoupdepieddeFairfax
109.909
136.PowerMetalTom2
181.SynthgazeTom3
205.909
267.BaladeJazz
231.JanteMetalCrash1
144.Tom2acoustique
119.BâtonsTom1
274.Balademoderne
213.CrashdeSynthgaze1214.
Crashanormal1
125.AttaqueTom1
209.Crashdesession1
251.JanteCrash1populaire252.
JanteSlamCrash1
191.FairfaxTom3
19.Coupdepieddeblues
281.Baladedesannées70
184.Tom3grunge
145.SéanceTom2
164.Tom3165d'origine.
PopRockTom3
326.RockCharlestonouvert327.
Charlestonenmétalouvert328.
HiHatPowerMetalouvert329.Charleston
SpeedMetalouvert330.PopJazz
CharlestonOuvert331.Jazz
charlestonouvert
210.Crashmoderne1
55.Colletàbâtons
268.808
232.JantePowerMetalCrash1
282.Baladedesannées80
126.VieuxTom1
275.BaladeenBlues
149.SynthgazeTom2
289.JantePopRide
56.Caisseclairegrunge57.
Caisseclairedesannées70
20.Coupdepiedclassique
305.JanteSeesionRide
72.JantedecaisseclairePowerMetal
224.Crashmilitaire1225.
PopCrash1Jante226.Baise
Crash1Jante
221.AttaqueCrash1
176.Tom3acoustique
63.CaisseclaireFairfax
162.PutainTom3
79.Jantedecaisseclairestandard
241.JanteSeesionCrash1
312.Jantedetourgrunge
257.Promenadepop
258.Putaindetour
86.JantedecaisseclaireFreak
228.JanteCrash1d'origine229.
JantePopRockCrash1230.JanteRock
Crash1
319.JanteFairfaxRide
111.Tomestandard1
66.FuckSnareRim
93.Jantedecaisseclaired'attaque
7.Coupdepiedenmétal
103.MétalTom1
182.MonstreTom3
139.JazzTom2
48.CaisseClaireAcoustique
132.Tom2133d'origine.
PopRockTom2
212.Crashclassique1
121.Tom1desannées70
270.Songorit
151.BâtonsTom2
187.PopulaireTom3
277.Tourdesynthgaze
233.JanteSpeedMetalCrash1234.
PopJazzCrash1Jante235.JanteJazz
Crash1
291.Jantedure
284.Tourdeslam
216.Crashgrunge1217.
Crashdesannées701
298.JantePopJazzRide
236.808
59.Caisseclairepopulaire
60.CaisseClaireSlam
155.PopulaireTom2
227.JanteHardCrash1
81.JantedecaisseclaireSeesion
243.JanteBluesCrash1
321.Popcharlestonouvert
74.JantedecaisseclairePopJazz
314.JanteRidedesannées80
29.Coupdepiedd'attaque
98.PutainTom1
194.PutaindeCrash1
130.PutainTom2
88.Jantedecaisseclairegrunge
113.SéanceTom1
1.PopCoupdePied
2.Putaindecoupdepied
95.JantedecaisseclaireFairfax
105.SpeedMétalTom1
141.909
50.Caisseclairemoderne
186.Tom3desannées80
147.BluesTom2
263.Baladeenmétal
247.BâtonsCrash1Jante
114.Tom1moderne
201.CrashdeSpeedMetal1202.
PopJazzCrash1203.Crashde
Jazz1
322.Putaindecharlestonouvert
315.Jantedebaladepopulaire
82.Jantedecaisseclairemoderne
244.JanteCrash1classique
51.Caisseclairedeblues
99.DifficileTom1
131.DifficileTom2
89.Jantedecaisseclairedesannées70
206.CrashdeSongo1207.
Crashstandard1
248.JanteGrungeCrash1249.
JanteCrash1desannées70
96.Jantedecaisseclairemilitaire
106.PopJazzTom1
271.Baladestandard
264.TourPowerMetal
148.ClassiqueTom2
166.RocherTom3
287.TourdeFairfax
53.CaisseclaireSynthgaze
54.Piègeanormal
18.Coupdepiedmoderne
190.VieuxTom3
158.VieuxTom2
36.Caisseclaireoriginale
37.CaisseclairePopRock
38.Caisseclaireàroche
154.Tom2desannées80
294.JanteRockRide
255.JanteFairfaxCrash1
Salutchapeau.
199.Crashdemétal1
40.CaisseclairePowerMetal
26.Coupdepieddesannées80
301.909
30.Vieuxcoupdepied
75.JantedecaisseclaireJazz
195.Crashdur1
308.JanteClassicRide
179.BluesTom3
245.SynthgazeCrash1Jante246.Jante
FreakCrash1
204.808
101.PopRockTom1
91.Jantedecaisseclairepopulaire
116.ClassiqueTom1
143.Tome2standard
260.Baladeoriginale261.
Baladepoprock
118.MonstreTom1
108.808
135.MétalTom2
208.Crashacoustique1
273.Baladedeséance
266.TourPopJazz
168.PowerMetalTom3
280.Tourgrunge
124.ClaquerTom1
14.SongoCoupde
pied15.Coupdepiedstandard
296.JantePowerMetalRide
172.808
218.Crashdesannées801
58.Caisseclairedesannées80
64.Piègemilitaire65.
Jantedecaisseclairepop
70.JantedecaisseclaireRock
23.Coupdebâton
303.Jantedeconduitestandard
174.SongoTom3
77.909
61.Pièged'attaque
41.CaisseclaireSpeedMetal
42.CaisseclairePopJazz
43.CaisseClaireJazz
310.JanteFreakRide
84.Jantedecaisseclaireclassique
3.Coupdepieddur
324.Charlestonoriginalouvert
317.JanteAttackRide
45.909
24.Coupdepiedgrunge25.
Coupdepieddesannées70
304.Janteacoustique
62.Vieuxpiège
297.JanteSpeedMetalRide
173.909
240.JanteacoustiqueCrash1
311.JanteSticksRide
128.MilitaireTom1129.
PopTom2
71.Jantedecaisseclaireenmétal
175.Tome3standard
318.AnciennejanteRide
110.SongoTom1
ÀM.
78.JantedecaisseclaireSongo
4.Coupdepiedoriginal
5.CoupdepiedPopRock
6.Coupdepiedrocheux
92.JantedecaisseclaireSlam
46.SongoCaisseClaire
47.Caisseclairestandard
102.RocherTom1
85.JantedecaisseclaireSynthgaze
68.Jantedecaisseclaireoriginale
69.ComptinePopRockSnare
32.Coupdepiedmilitaire
33.Caisseclairepop
34.Putaindepiège
325.PopRockcharlestonouvert
269.909
185.Tom3desannées70
146.Tom2moderne
276.Baladeclassique
211.BluesCrash1
120.Tom1grunge
215.BâtonsCrash1
150.MonstreTom2
283.Baladepopulaire
127.FairfaxTom1
219.Crashpopulaire1220.
SlamCrash1
290.BaiseRideRim
73.JantedecaisseclaireSpeedMetal
313.JanteRidedesannées70
160.MilitaireTom2161.
PopTom3
242.JanteCrash1moderne
306.Jantedeconduitemoderne
177.SéanceTom3
193.PopCrash1
112.AcoustiqueTom1
320.Jantemilitaire
163.DifficileTom3
80.Jantedecaisseclaireacoustique
140.808
49.Piègeàvision
87.BaguettesCaisseClaire
97.PopTom1
67.Jantedecaisseclairedure
Piège.
262.Baladerocheuse
183.BâtonsTom3
94.Vieillejantedecaisseclaire
8.CoupdepiedPowerMetal
104.PowerMetalTom1
278.Tourbizarre
196.Crash1d'origine197.
CrashPopRock1
122.Tom1desannées80
12.808
285.Tourd'attaque
152.Tom2grunge
16.Coupdepiedacoustique
188.ClaquerTom3
156.ClaquerTom2
35.Caisseclairedure
292.Janteoriginale
253.AttaqueCrash1Jante
Coup.
222.Vieuxcrash1
Monter.
299.JanteJazzRide
237.909
383.FairfaxCharlestonFermer
381.AttaqueHiHatFermer
363.CharlestonJazzFermer
358.CharlestonRockFermer
372.Charlestonclassique
388.Pédaledecharlestonoriginale
389.PédaledecharlestonPopRock
355.Fermerlecharlestonrigide
370.Charlestonmoderne
379.Charlestonpopulaire
399.Pédaledecharlestonstandard
332.808
368.CharlestonAcoustiqueFermer
377.Charlestondesannées70
393.PédaledecharlestonSpeedMetal394.
PédaledecharlestonPopJazz
387.Pédaledecharlestonrigide
384.CharlestonmilitaireFermer385.
Pédaledecharlestonpop
391.Pédaledecharlestonenmétal
397.909
375.BaguettesHiHatFermer
366.CharlestonSongoFermer
395.PédaledecharlestonJazz
364.808
373.SynthgazeCharlestonFermer
359.Charlestonenmétal
382.Vieillecharley
371.CharlestonBluesFermer
380.SlamCharlestonFermer
333.909
354.FuckHiHatFermer
369.SeesionCharlestonFermer
378.Charlestondesannées80
392.PédaledecharlestonPowerMetal
398.PédaledecharlestonSongo
376.CharlestonGrungeFermer
367.Charlestonstandard
356.CharlestonoriginalFermer357.
CharlestonPopRockFermer
390.PédaledecharlestonRock
386.Putaindepédaledecharleston
396.808
374.FreakCharlestonFermer
334.Songocharlestonouvert335.
Charlestonstandardouvert336.
Charlestonacoustiqueouvert337.
SeesionCharlestonOuvert338.
Charlestonmoderneouvert339.
CharlestonBluesouvert340.
Charlestonclassiqueouvert341.
SynthgazeCharlestonouvert342.Freak
Charlestonouvert343.Baguettes
HiHatOuvertes344.Charleston
GrungeOuvert345.Charlestonouvert
desannées70346.Charleston
ouvertdesannées80347.
Charlestonpopulaireouvert348.Slam
Charlestonouvert349.Attaque
charlestonouvert350.Vieux
charlestonouvert351.Fairfax
Charlestonouvert352.Charleston
militaireouvert353.PopCharleston
Fermer
361.CharlestonSpeedMetalFermer362.
CharlestonPopJazzFermer
365.909
360.CharlestonPowerMetalFermer
Timbre
ANNEXE
11
Machine Translated by Google
Chanson016
N'exposezpastropleproduitàlalumièredirectedusoleiletneleplacezpasàproximitéduclimatiseuroud'unendroit
extrêmementchaud.
17èmeséance
06Rocher
Chanson027
28Claquement
Chanson009
dixPopJazz
Chanson002
Chanson020
21Regarddesynthèse
02Putain
25années70
14Songo
32militaires
Chanson013
18Moderne
07Métal
Chanson006
Chanson024
29Attaque
Chanson010
Chanson028
11Jazz
Chanson017
2Nepasutiliseràproximitéd'unetélévisionoud'uneradio
Chanson021
22monstre
Chanson003
Unentretienetuneprotectionminutieuxdeceproduitjouentunrôletrèsimportantdanslaprolongationdeladurée
devieduproduitetlaréductiondesdéfauts.
04Originale
Chanson014
15Norme
Chanson007
Chanson025
03Difficile
26années80
Ceproduitpeutprovoquerdesinterférencesvidéoouaudioaveclaréceptiondelatélévisionetdelaradio.Sicelaseproduit,
retirezleproduitdutéléviseuroudelaradio.
19Bleus
08PowerMétal
Chanson018
Chanson011
Chanson029
12808
30ans
16Acoustique
Chanson022
23bâtons
Chanson004
09VitesseMétal
Chanson008
27Populaire
Chanson015
05PopRock
Chanson001
Chanson019
1Évitezlachaleur,l’humiditéoulalumièredirectedusoleil
20Classique
Chanson026
Chanson012
Chanson030
13909
31Fairfax
24Grunge
Chanson005
Chanson023
01Pop
ENTRETIENDUPRODUIT
433.Crashdesession2
451.JanteHardCrash2
469.JanteSynthgazeCrash2
465.JanteSeesionCrash2
458.JantePopJazzCrash2
476.JanteSlamCrash2
462.JanteSongoCrash2
480.JantemilitaireCrash2
430.SongoCrash2
444.SlamCrash2
423.Crashdemétal2
473.JanteCrash2desannées70
427.JazzCrash2
437.SynthgazeCrash2
455.JanteMetalCrash2
448.Crashmilitaire2
466.JanteCrash2moderne
420.Crash2d'origine
477.AttaqueCrash2Jante
431.Crashstandard2
441.Crash2desannées70
459.JanteJazzCrash2
424.CrashdePowerMetal2
452.JanteCrash2d'origine
470.JanteFreakCrash2
434.Crashmoderne2
463.JanteCrash2standard
417.PopCrash2
445.AttaqueCrash2
449.JantePopCrash2
428.808
438.Crashbizarre2
456.JantePowerMetalCrash2
442.Crash2desannées80
460.808
474.JanteCrash2desannées80
467.JanteBluesCrash2
421.PopRockCrash2
453.PopRockCrash2Rime
471.BâtonsCrash2Jante
425.Crashdemétalrapide2
435.BluesCrash2
478.AnciennejanteCrash2
432.Crashacoustique2
418.PutaindeCrash2
Accident2
446.VieuxCrash2
464.JanteacoustiqueCrash2
429.909
457.JanteSpeedMetalCrash2
475.JanteCrash2populaire
439.BâtonsCrash2
468.JanteCrash2classique
422.Crashderoche2
450.BaiserlajanteCrash2
443.Crash2populaire
461.909
479.JanteFairfaxCrash2
472.JanteGrungeCrash2
426.PopJazzCrash2
436.Crash2classique
454.JanteRockCrash2
440.Crashgrunge2
419.Crashdur2
447.CrashdeFairfax2
402.Pédaledecharlestonmoderne
403.PédaledecharlestonBlues
404.Pédaledecharlestonclassique
405.SynthgazePédaledeCharleston
401.PédaledecharlestonSeesion
400.Pédaledecharlestonacoustique
406.PédaledecharlestonFreak
407.BâtonsPédaledeCharleston
408.Pédaledecharlestongrunge
409.Pédaledecharleston410
desannées70.Pédalede
charlestondesannées80411.Pédale
decharlestonpopulaire412.Pédale
SlamCharleston413.Pédalede
charlestond'attaque414.
Anciennepédaledecharleston415.
PédaledecharlestonFairfax416.Pédaledecharlestonmilitaire
Machine Translated by Google
4Nesecouezpaspouréviterlescollisions
3N'utilisezpasdepeinture,dediluantoudeproduitschimiquessimilairespourlenettoyage
ÉTEINTALLUMÉ
Leproduitdoitêtremanipuléavecprécautionlorsdudéplacement.Lesvibrationsviolentesetlescollisions
sontstrictementinterditespouréviterd'endommagerlacoqueoulescomposantsélectroniquesinternes.
Veuillezutiliserunchiffondenettoyagedouxetsanssaletétrempédansunepetitequantitéd'eauou
undétergentspécialpournettoyerlestachesdesurfacedeceproduit.
ENTRETIENDUPRODUIT
Machine Translated by Google
Machine Translated by Google
Machine Translated by Google
ECrsStuGmbHos
Principal
ilLandstr.69,60329FrancfortsurleMain.
Avec
2122Australie
ImportéauxÉtatsUnis:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,RanchoCucamonga,
CA91730
ImportéenAustralie:SIHAOPTYLTD,1ROKEVASTREETESTWOODNSW
Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:Shuangchenglu
803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.
YHCONSULTINGLIMITÉE.
LondonRoad,StainesuponThames,Surrey,TW184AX
C/OYHConsultingLimitedBureau147,CenturionHouse,
Cetappareilestconformeàlapartie15desrèglesFCC.Sonfonctionnementest
soumisauxdeuxconditionssuivantes:(1)Cetappareilnedoitpasprovoquer
d'interférencesnuisibleset(2)cetappareildoitacceptertouteinterférencereçue,y
comprislesinterférencessusceptiblesdeprovoquerunfonctionnementindésirable.
Avertissement:Pourréduirelerisquedeblessure,l'utilisateurdoitlireattentivement
lemanueld'instructions.
Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/CE.Le
symbolereprésentantunepoubellebarréeindiquequeleproduitnécessite
unecollectesélectivedesdéchetsdansl'Unioneuropéenne.Cecis'appliqueau
produitetàtouslesaccessoiresmarquésdecesymbole.Lesproduitsmarqués
commetelsnepeuventpasêtrejetésaveclesorduresménagèresnormales,mais
doiventêtredéposésdansunpointdecollectepourlerecyclagedesappareils
électriquesetélectroniques.
REPRÉSENTANTDUROYAUMEUNI
REPRÉSENTANTCE
Machine Translated by Google
Machine Translated by Google
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
BENUTZERHANDBUCH
ELEKTRONISCHES SCHLAGZEUG
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,
stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns
im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns
angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung
bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken
tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
MODELL: MD200C-P, MD200D-P
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
Brauchen Sie Hilfe? Kontaktieren Sie uns!
ELEKTRONISCHES SCHLAGZEUG
Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung?
Kontaktieren
Sie uns: Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)
MODELL: MD200C-P, MD200D-P
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem
Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,
wenn es Technologie- oder Software-Updates für unser Produkt gibt.
Machine Translated by Google
Halten Sie das Gerät während der Verwendung von „Radio, Fernseher, Antennenempfänger, Router, Kühlschrank, Fernsehgerät, Motor
und anderen elektrischen HF-Störquellen“ fern.
Vielen Dank, dass Sie sich für unser elektronisches Schlagzeug entschieden haben. Das elegante und filigrane elektronische
Schlagzeug ist die perfekte Kombination aus moderner neuer
elektronischer Technologie. •Bevor Sie dieses Produkt verwenden, müssen Sie die Anweisungen ausführlich lesen.
• Bei diesem Produkt handelt es sich um ein elektroakustisches Instrument. Es ist normal, dass nach dem Einschalten ein leises
Stromgeräusch im Lautsprecher oder Kopfhörer zu hören ist.
Oberfläche
Rand
Stoppen Sie die Schallwelle,
indem Sie das Becken greifen
Pedal-Becken-
Kombination
• Geschwindigkeitsregelung: 30 ~ 250 Schläge/min
Weitere Funktionen: Parameterspeicherung, -rücksetzung und -aufzeichnung;
• Metronom: 1-9 Typen
• dreistellige LED-Anzeige;
• Unterstützt die Anpassung der Empfindlichkeitsparameter jeder Trommel
• Drei Unterrichtsmodi
• 30 Lieder
• 32 Schlagzeugsätze, 480 Klangfarben
• Schnittstelle: Stromversorgung DC, USBMIDI, Kopfhörer, Audioeingang, Audioausgang
•
ANMERKUNG!
FUNKTION EINFÜHRUNG
Machine Translated by Google
BEDIENUNGSANLEITUNG ------------------------------------------------------------------- 9
ANHANG -----------------------------------------------------------------------------------11
TIMBRE ----------------------------------------------------------------------------------- 11
PRODUKTWARTUNG ----------------------------------------------------------12
INSTALLATIONSANLEITUNG -------------------------------------------------------------------3
ABBILDUNG DES SOUNDMODUL-PORTS ------------------------------------------- 8
INHALT ----------------------------------------------------------------------------------- 2
FUNKTION EINFÜHRUNG ---------------------------------------------------------1
SICHERHEITSVORKEHRUNGEN--------------------------------------------------------------- 13
2
INHALT
LRON-ROHRHALTER ---------------------------------------------- -------------- 4
TROMMELINTUBATION --------------------------------------------------------------------------- 4
ANSCHLUSS DES NETZKABELS ------------------------------------------------------------------- 8
SCHLAGZEUGAUSWAHL --------------------------------------------------------------------------9
INSTALLATION DES DRUM-MODULS ----------------------------------------------------------------- 5
PRAXISFUNKTION ---------------------------------------------------------------------------9
AUDIO-AUSGANGSANSCHLUSS --------------------------------------------------------------------------8
INSTALLIEREN DER KICK DRUM ------------------------------------------------------------------------- 7
KOPFHÖRERANSCHLUSS------------------------------------------------------------------------------- 8
VOREINGESTELLTE DRUM-KITS --------------------------------------------------------------------------- 11
MONTAGE DER HAMMERSTAB ------------------------------------------------------------------- 7
PORT ERHÖHEN ------------------------------------------------------------------- 8
TROMMELPARAMETER --------------------------------------------------------------------------10
SCHLAGTEIL-ANSCHLUSSKABEL EINSTECKEN------------------------------------------ 7
SPEICHERN / ZURÜCKSETZEN ----------------------------------------------------------------------------------- 10
ÜBERPRÜFEN SIE DIE BEILIEGENDEN ELEMENTE -------------------------------------------------------------------3
MONTAGESTÄNDER ------------------------------------------------------------------------------- 5
USB-MIDI-ANSCHLUSS ---------------------------------------------------------------------------------8
METRONOM -----------------------------------------------------------------------------------9
SCHLAGTEILE UND SOUNDMODUL INSTALLIEREN --------------------------------------------- 6
AUDIO-EINGANGSANSCHLUSS ----------------------------------------------------------------------------- 8
COACH-MODUS -----------------------------------------------------------------------------------9
BENUTZERDEFINIERTE DRUM-KITS ---------------------------------------------------------------------- 11
DEMO-SONGS ---------------------------------------------------------------------------------10
DEMO STRATIONSSONG ------------------------------------------------------------------------- 11
DIE KICK DRUM WIRD MIT DEM STEP HAMMER FESTGEHALTEN -----------------------------------------7
BT-MODUS -----------------------------------------------------------------------------------8
AUFNAHMEFUNKTION --------------------------------------------------------------------------10
LEISTUNG ----------------------------------------------------------------------------------------- 9
USB-MIDI -----------------------------------------------------------------------------------11
Machine Translated by Google
Überprüfen Sie die beigefügten Elemente
Bei Unvollständigkeiten wenden Sie sich bitte an Ihren Händler.
• Bitte prüfen Sie nach dem Öffnen der Verpackung umgehend, ob diese vollständig ist.
Modulhalterung
Beckenarm
(3 Stück)
Hi-Hat-Pedal
Tom (3 Stück)
Schlinge
Soundmodul
Becken *3
Trommelstock
Bolzentreiber
Stielhammer
Signalanschlusskabel Stimmschlüssel
schrauben
Netzteil
Trete
Fußmaschine
Hintere Halterung Verbindungshalterung Vordere Halterung
2 STK 2 STK 6 STK
ANMERKUNG!
01
vor Gebrauch .
• Bitte befolgen Sie die Anweisungen und lesen Sie die „Sicherheitshinweise“ im Benutzerhandbuch sorgfältig durch
• Dieses Produkt muss von einem Erwachsenen installiert werden. Überlassen Sie die Installation bitte nicht Minderjährigen.
INSTALLATIONSANLEITUNG
Machine Translated by Google
02
03 Trommelfellintubation
F
D
G
Rohrhalter aus Eisen
MONTAGEZEICHNUNG
X2
•Der Ständer befindet sich in einer kleinen Einzelverpackung im
Inneren der Box.
C
UND
BA
G
F
D
Montieren Sie die Trommel auf der Trommelstützstange.
Machine Translated by Google
Montieren Sie die Halterung in der angegebenen Richtung
Ziehen Sie während der Installation die Schrauben fest und seien Sie vorsichtig, damit Sie sich nicht die Finger einklemmen.
B
D
F
G
UND
A
A
C
Mit Anti-Rotationsfunktion.
1,2 m
05
04
Kerbe nach oben
Montageständer
INSTALLATIONSANLEITUNG
Richten Sie das Mainframe-Drummodul an der
Mainframe-Boxschiene aus und setzen Sie es
ein. Nachdem Sie es bis zum Boden
eingeschoben haben, können Sie hören,
wie die Schnappstücke hochspringen.
Installieren des Drum-Moduls
Aus Sicherheitsgründen sollte die Ausdehnungsbreite der Stütze nicht größer als 1,2 Meter sein.
• Bitte setzen Sie es während der Installation an der richtigen Stelle ein.
Machine Translated by Google
06
Absturz
Schlagteile und Soundmodul einbauen
INSTALLATIONSANLEITUNG
• Achten Sie darauf, das Becken nicht zu fest anzuziehen; lassen Sie etwas Spielraum, damit sich das Becken auf und ab bewegen kann.
• Ziehen Sie die Schrauben nach dem Einsetzen der Trommel fest, um ein Lösen zu vermeiden.
Hinweis: Die Funktionen der einzelnen Becken, Toms und Snaredrums sind unterschiedlich,
daher ist für die korrekte Installation die Zubehöridentifikation zu beachten!
Die Muttern und Ringpolster der drei Beckenarme lösen, die drei Becken in die
entsprechenden Arme stecken und die Muttern anschrauben. 3 Becken bzw. 1
Trommel in die entsprechenden Stützstangen stecken und die Schrauben festziehen.
Soundmodul
Tom1
Hallo sechs
Fahrt
Tom2
Tom3
Schlinge
Machine Translated by Google
09
10
08
07
Stützteile mit 6 kleinen Schrauben.
Befestigen Sie die untere Trommel mit einem
Schraubendreher, Befestigungen wie gezeigt,
Stecken Sie dann zwei Federn in zwei Anti-
Rutsch-Schrauben und verriegeln Sie die
beiden Federn an der Unterseite des
Stützstücks, bis es auf dem Boden aufliegt.
und anschließend mit dem
Stimmschlüssel festziehen.
Stecken Sie die Hammerstange in das runde Loch
wie in der Abbildung gezeigt, drehen Sie den Wollhammer,
um ihn mit der Trommeloberfläche auszurichten,
• Bitte stecken Sie das Verbindungskabel an der richtigen Stelle ein, um einen schlechten Kontakt zu
vermeiden, und stecken Sie es korrekt ein, wie in der Abbildung gezeigt.
• Ziehen Sie beim Einbau die Schrauben bitte fest und achten Sie darauf, sich nicht die Finger einzuklemmen.
Den überstehenden Rand der
unteren Trommel in die
Hammerbefestigungsclip wie
in der Abbildung gezeigt
Figur, und straffen
die Schrauben.
und festgezogen, um ein Herunterfallen zu verhindern.
und die Schrauben sollten festgezogen werden, um ein
Lösen zu verhindern.
• Die untere Trommel und der Stufenhammer sollten befestigt sein
• die Stange sollte in Spitze eingefügt werden
Stecken Sie die feste Eisenstange in das Loch
wie in der Abbildung gezeigt.
Die Kick Drum wird mit
der Stufenhammer
Installieren
Sie die Hammerstange
Installieren Sie die Kick-Drum
Schlagteil-Anschlusskabel einstecken
INSTALLATIONSANLEITUNG
Schalter in A: mechanischer Kick-Drum-Modus
Bitte überprüfen Sie, ob die untere Trommel Geräusche macht.
Wenn kein Geräusch zu hören ist, schalten Sie bitte den Schalter ein:
Schalter in B: Pedalmodus.
Machine Translated by Google
8
6
2 USB-MIDI-ANSCHLÜSSE
3 AUDIO-AUSGANG
1 NETZKABELANSCHLUSS
5 KOPFHÖRER-ANSCHLUSS
4 AUDIO-EINGANG
6 PORT ERHÖHEN
Musik, Speichern und andere Funktionen. (Abb. 2)
Lautsprecher. (Abb. 5)
1
2. Bei Anschluss an einen Computer oder ein Mobiltelefon muss der Audioausgang des Geräts mit der Audioeingangsbuchse der Modulbox verbunden
werden, um die Soundeffekte auf dem Gerät zu synchronisieren. (Abb. 5)
Durch die Verwendung der MIDI-USB-Schnittstelle für elektronische Drums ist die Interaktion mit Musikgeräten über MIDI möglich.
1. Durch die vorinstallierte Musiksoftware auf Computern und Mobiltelefonen können wir lernen, zu spielen, zu komponieren
2. Wenn Sie das Produkt längere Zeit nicht verwenden, ziehen Sie bitte den Netzstecker und bewahren Sie ihn ordnungsgemäß auf.
Über den Audio-Eingangsanschluss kann das Wiedergabegerät der Tonquelle (z. B. MP3, Mobiltelefon) zur Wiedergabe an die Modulbox angeschlossen werden.
Durch den Anschluss von Kopfhörern können Sie die Details der Perkussion überwachen und andere nicht stören, wenn Sie ohne Anschluss spielen.
3
und andere Audiosignaleingänge). (Abb. 4)
5
4
1. Bei Gebrauch schließen Sie die Stromklemme gemäß dem Diagramm an und stecken Sie sie in die Steckdose des Soundmoduls.
An den Audioausgang können Aktivlautsprecher (spezieller E-Drum-Lautsprecher) und große Audiogeräte angeschlossen werden. (Abb. 3)
Über diesen Anschluss können Sie zur einfachen Erweiterung ein Becken hinzufügen. (Abbildung 6)
an einem Ende und einer 100–240ÿV-Haushaltssteckdose am anderen Ende. (Abb.ÿ1)
2
ABBILDUNG DES SOUNDMODUL-PORTS
LIED
MP3
MANU
Machine Translated by Google
B. Übungsmodus 2: C-2 Stiller Schlagmodus - das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um zu trainieren
Drücken Sie die KIT-Taste, um das aktuelle Drum-Kit anzuzeigen. Drehen Sie das Parameterrad oder verwenden Sie die Tasten <- /+>, um das gewünschte
B. b (Schlagzahl: 01-09)
Schlagzeug. Es stehen 32 Schlagzeug-Sets zur Auswahl – siehe Schlagzeug-Set-Liste auf Seite 11.
C. L (Metronomlautstärke: 00 (aus) -31), und drehen Sie dann das Parameterrad, um die Parametereinstellungen anzupassen.
Schlaggenauigkeit ohne Metronom-Aufforderung. Es handelt sich um eine erweiterte Version des Übungsmodus 1.
1. Drücken Sie die METRONOME-Taste, um in den Metronommodus zu wechseln.
Mit der CLICK-Taste können Sie das Metronom nach Wunsch starten und stoppen.
vom langsamsten Express zum schnellsten und dann vom langsamsten Express zur langsamsten Geschwindigkeit reduzieren, so
Ändern Sie die Metronomgeschwindigkeit. Drücken Sie die CLICK-Taste, um das Metronom zu starten.
Der „Coach“-Trainermodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen und die Übungsfunktion eines besseren
Rhythmusgefühls zu entwickeln. Machen Sie unter der Aufsicht des „Coach“-Trainermodus Fortschritte!
C. Übungsmodus 3:C-3 Geschwindigkeitsschlagübungen - das Metronom ändert automatisch die Geschwindigkeit von der langsamsten
Stecken Sie den DC-Stecker in den DC 9V-Anschluss oben auf der Steuereinheit. Schieben Sie den POWER-Schalter nach rechts (von
1. Der "Coach"-Trainingsmodus dieses Produkts kann dabei helfen, Geschwindigkeit, Genauigkeit und Ausdauer aufzubauen. Drücken Sie die COACH
3. Drücken Sie die SELECT-Taste im Metronommodus, und der Bildschirm springt zur Einstellung der Metronomparameter
Drücken Sie die Taste „Trainer“, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Wählen Sie den Übungsmodus
Spielen Sie zum Üben auf der Trommel mit.
A. r (Schlagart: 2,4,8,16)
1. Übungsmodus 1: C-1-Schlagerkennungsübung: Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren.
welcher Übungsmodus.
4. Sobald die Parameter eingestellt wurden, drücken Sie die SELECT-Taste, um zu bestätigen und die Parameteroberfläche zu verlassen.
3. Übungsmodus 3: C-3 Geschwindigkeitsschlagübung, das Metronom ändert automatisch die Geschwindigkeit, erhöht
2. Auf dem Bildschirm wird der Geschwindigkeitswert angezeigt (Standardgeschwindigkeit 120 BPM). Drehen Sie das Parameterrad oder verwenden Sie die Tasten +/-, um
wenn es keinen Takt gibt.
um die Schlagausdauer zu trainieren.
zum Schnellsten und dann vom Schnellsten zum Langsamsten.
2. Sobald der Coaching-Modus ausgewählt wurde, drücken Sie die CLICK-Taste. Die Metronomschläge werden gestartet und Sie können
vorne), um das Schlagzeug einzuschalten. Um das Schlagzeug auszuschalten, schieben Sie den Schalter nach links.
Taste, um in den Trainermodus zu gelangen. In diesem Modus gibt es drei Übungsmodi. Verwenden Sie das Parameterrad, um auszuwählen
Schnittstelle.Sie können die Tasten +/- drücken, um den Parameter auszuwählen, den Sie anpassen möchten:
-Modus über das Datenrad oder die Taste < + > < - >.
3. Nach vier vorläufigen Schlägen zeigt das Display:
2. Übungsmodus 2: C-2 Silent Strike-Modus: Das Metronom lässt einen Abschnitt erklingen und einen Abschnitt stummschalten, um die
A. Übungsmodus 1: C-1 Übung zur Schlagerkennung – Schlagen Sie die Trommel mit einer festen Geschwindigkeit, um die Genauigkeit des Schlags zu trainieren.
(Gut)
(zu langsam)
(zu schnell)
3 METRONOM
2 DRUM-KIT-AUSWAHL
1 LEISTUNG
5 COACH-MODUS
4 PRAXISFUNKTION
BEDIENERFÜHRUNG
9
Machine Translated by Google
7 TROMMELPARAMETER
8 AUFNAHMEFUNKTION
6 DEMO-SONGS
10 USB-MIDI
9 SPEICHERN / ZURÜCKSETZEN
10
C-2-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Anzahl der Übungssitzungen nach Bedarf anpassen
(04-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung.
4. Drücken Sie die SELECT-Taste im Song-Modus, um zur Song-Parameter-Einstellungsoberfläche zu gelangen. Sie können den Drum-Sound einschalten
und beginnt mit der Aufnahme.
C-3-Modus: Drücken Sie die SELECT-Taste, um die Parametereinstellungsoberfläche aufzurufen. Sie können die Rate einstellen, mit der die BPM
oder aus, indem Sie am Parameterrad drehen (der Drum-Sound ist standardmäßig eingeschaltet).
SAV zeigt an, dass die Parameteranpassung erfolgreich gespeichert wurde.
Um die MID-Funktion des Drum-Kits zu nutzen, stecken Sie ein USB-B-Datenkabel (nicht im Lieferumfang dieses Drum-Kits enthalten) in die Steuereinheit und stellen Sie
eine Verbindung zum PC/Smartphone her.
5. Drücken Sie die CLICK-Taste erneut, um den Coach-Modus zu beenden.
B. Wiederholter Trigger r(01-32) Trommelkraft
4. Drücken Sie <
4. Sobald Sie den Coaching-Modus abgeschlossen haben, wird eine Punktzahl von 0-100 angezeigt, die die Genauigkeit bewertet
1. Drücken Sie die SONG-Taste, um in den Demo-Modus zu gelangen. Es stehen 30 Demos zur Auswahl. Auf dem Bildschirm wird das aktuelle
Anpassungsmodus.
die Übung.
Demosongnummer (01 -30).
2. Tippen Sie auf die Trommel, die Sie anpassen möchten, und drücken Sie dann die Tasten +/-, um den Parameter für die Anpassung auszuwählen.Empfindlichkeit
3. Drehen Sie das Parameterrad oder drücken Sie die Tasten +/-, um einen Demosong auszuwählen.
V (01-03). Trommellautstärke L (00 - 31).
Die Wörter „REC“ blinken atmend und wechseln in den Aufnahmevorbereitungszustand.
Sitzungen nach Bedarf (01-32). Die Anzahl der Übungssitzungen bestimmt die Länge dieser Übung.
2. Um die Parameter zurückzusetzen, drücken Sie lange auf die Taste <+> und auf dem Bildschirm wird RES res angezeigt.
Änderungen (01-09 BPM).
5. Drücken Sie zur Bestätigung und zum Verlassen der Parameteroberfläche die Taste „AUSWAHL“.
A. S(01-06).Triggerschwelle t(01 - 32).
3. Drücken Sie die Taste < REC > oder < PLAY > erneut. Die Aufnahme stoppt und „A-1“ wird auf dem Bildschirm angezeigt.
1. Drücken Sie die KIT-Taste und auf dem Display erscheint 01 (Drum-Kit-Nummer). Drücken Sie SELECT, um den Drum-Parameter einzugeben
4. Um die Trommelparameter auf die Werkseinstellungen zurückzusetzen, drücken Sie lange die Taste +, bis auf dem Bildschirm RES angezeigt wird.
>, um die Wiedergabe der aktuellen Aufnahme zu starten, und drücken Sie erneut, um die Wiedergabe zu stoppen.
5. BITTE BEACHTEN: Die Parameter für die 3 Tom-Drums können nicht einzeln eingestellt werden.
5. Wenn Sie ohne Klopfen erneut in den Aufnahmevorbereitungszustand wechseln, wird das zuletzt aufgenommene „A-1“ wiedergegeben.
2. Drücken Sie die Taste < >, um mit der Wiedergabe der Demosongs zu beginnen. Um die Wiedergabe zu stoppen, drücken Sie erneut die Taste < >.
1. Drücken Sie die Taste < REC >, wenn die Kontrollleuchte in den Zuständen "KIT" und "CLICK" leuchtet und auf dem Bildschirm die
C-1-Modus: Drücken Sie die SELECT-Taste, um zur Parametereinstellungsoberfläche zu gelangen. Sie können die Anzahl der Übungseinheiten
Übersprechschwelle c (01 -32)
1. Um die Parameter zu speichern, drücken Sie lange auf die Taste <->. Auf dem Bildschirm wird SAV angezeigt.
3. Ändern Sie die Parameter durch Drehen des Parameterrads und drücken Sie zum Speichern lange auf die - Taste. Der Bildschirm mit der Anzeige
2. Tippen Sie auf eine beliebige Trommel und das Metronom ertönt. Zu diesem Zeitpunkt zeigt der Bildschirm "---" im blinkenden Zustand der Atmung an
BEDIENERFÜHRUNG
Machine Translated by Google
17. Seesion Kick
189. Angriff Tom3
279. Sticks-Fahrt
153. 70er Tom2
169 . SpeedMetal Tom3 170 .
PopJazz Tom3
293 . PopRock Ride Rhyme
286. Alte Fahrt
254. Alte Crash1 Felge
39. Metall-Schlinge
300 . 808
157. Angriff Tom2
307. Blues Ride Felge
178. Moderner Tom3
198. Felssturz1
223. Fairfax-Unfall1
Absturz .
100 . Original Tom1
259. Harte Fahrt
90. 80er Snare-Rim
83. Blues Snare-Rand
115. Blues Tom1
137. SpeedMetal Tom2 138.
PopJazz Tom2
323. Hartes Hi-Hat offen
134. Rock Tom2
107. Jazz Tom1
52. Klassische Snare
265. SpeedMetal-Fahrt
9 . SpeedMetal Kick 10 .
PopJazz Kick 11 .
Jazz Kick
167. Metall Tom3
142. Lied Tom2
117. Synthgaze Tom1
123. Beliebt Tom1
13. 909
272. Akustische Fahrt
250. 80er Crash1 Felge
21. Synthgaze Kick 22.
Freak Kick
256. Militärische Crash1 Felge
288. Militärfahrt
238 . Songo Crash1 Felge
239 . Standard Crash1 Felge
302. Songo-Fahrfelge
295. Metallfelge
192. Militär Tom3
159. Fairfax Tom2
171. Jazz Tom3
309. Synthgaze-Fahrfelge
180. Klassischer Tom3
200 . PowerMetal Crash1
27. Populärer Kick
28. Slam Kick
316. Slam Ride-Felge
44 . 808
76 . 808
31. Fairfax-Tritt
109 . 909
136. PowerMetal Tom2
181. Synthgaze Tom3
205 . 909
267. Jazz-Fahrt
231. Metall Crash1 Felge
144 . Akustik Tom2
119. Stöcke Tom1
274. Moderne Fahrt
125. Angriff Tom1
213. Synthgaze Crash1 214.
Freak Crash1
209. Seesion Crash1
251. Beliebte Crash1-Felge 252.
Slam Crash1-Felge
191. Fairfax Tom3
19. Blues Kick
281. 70er-Jahre-Fahrt
184. Grunge Tom3
145. Seesion Tom2
164 . Original Tom3
165 . PopRock Tom3
326 . Rock Hi-Hat offen 327 .
Metal Hi-Hat offen 328 .
PowerMetal Hi-Hat offen 329 .
SpeedMetal Hi-Hat offen 330 .
PopJazz Hi-Hat offen 331 . Jazz
Hi-Hat offen
210. Moderner Absturz1
55. Sticks Snare
268 . 808
232 . PowerMetal Crash1 Felge
282. 80er-Jahre-Fahrt
275. Blues-Fahrt
126. Alter Tom1
149. Synthgaze Tom2
289. Pop Ride Felge
56. Grunge-Snare 57.
70er-Jahre-Snare
20. Klassischer Kick
305. Seesion Ride Felge
72. PowerMetal Snare-Rand
224. Militär Crash1 225.
Pop Crash1 Rim 226. Fick
Crash1 Rim
221. Angriffsabsturz1
176 . Akustik Tom3
63. Fairfax-Schlinge
162. Fick Tom3
79. Standard-Snare-Rand
241. Seesion Crash1 Felge
312. Grunge Ride Felge
257. Pop-Fahrt
258. Fick-Fahrt
86. Freak Snare Rim
228 . Original Crash1 Felge 229 .
PopRock Crash1 Felge 230 . Rock
Crash1 Felge
66. Scheiß auf den Snare-Rim
319. Fairfax-Fahrradfelge
111. Standard Tom1
93. Angriff Snare Rim
182. Freak Tom3
7. Metallkick
139. Jazz Tom2
103. Metall Tom1
132 . Original Tom2
133 . PopRock Tom2
48. Akustische Snare
212. Klassischer Crash1
121. 70er Tom1
270. Songo lacht
151. Stöcke Tom2
187. Beliebter Tom3
277. Synthgaze-Fahrt
233 . SpeedMetal Crash1 Rim 234 .
PopJazz Crash1 Rim 235 . Jazz
Crash1 Rim
291. Hard Ride Felge
284. Slam-Fahrt
216 . Grunge Crash1
217 . 70er Crash1
298. PopJazz Ride Rim
236 . 808
59. Beliebte Snare 60.
Slam Snare
155. Beliebt Tom2
227. Harte Crash1-Felge
321. Pop Hi-Hat offen
81. Seesion Snare Rim
74. PopJazz Snare Rim
29. Angriffstritt
243. Blues Crash1 Felge
314. 80er Jahre Ride Felge
194. Scheiß auf Crash1
98. Scheiß auf Tom1
88. Grunge Snare Rim
130. Scheiß auf Tom2
113. Seesion Tom1
1. Pop-Kick 2.
Fick-Kick
95. Fairfax Snare-Rand
105. SpeedMetal Tom1
141 . 909
50 . Moderne Snare
186. 80er Tom3
147. Blues Tom2
263. Metallfahrt
114. Moderner Tom1
247. Sticks Crash1 Felge
201 . SpeedMetal Crash1 202 .
PopJazz Crash1 203 . Jazz
Crash1
315. Beliebte Ride Felge
322. Scheiß auf das offene Hi-Hat
82. Moderner Snare-Rim
244. Klassische Crash1-Felge
51. Blues-Snare
99. Harter Tom1
89. 70er Snare-Rim
131. Harter Tom2
206 . Songo Crash1
207 . Standard Crash1
248. Grunge Crash1 Felge 249.
70er Crash1 Felge
96. Militärischer Snare-Rim
106. PopJazz Tom1
271. Standardfahrt
264. PowerMetal-Fahrt
53. Synthgaze Snare 54.
Freak Snare
148. Klassischer Tom2
166. Rock Tom3
287. Fairfax-Fahrt
18 . Modern Kick
190. Alter Tom3
158. Alter Tom2
154. 80er Tom2
36 . Original Snare 37 .
Pop Rock Snare 38 .
Rock-Snare
294. Rock Ride Felge
255. Fairfax Crash1 Felge
Hallo Hut.
199. Metall-Crash1
26. 80er Kick
40. PowerMetal Snare
301 . 909
75. Jazz-Snare-Rim
30. Alter Tritt
195. Harter Absturz1
308. Classic Ride-Felge
179. Blues Tom3
245. Synthgaze Crash1 Rim 246.
Freak Crash1 Rim
204 . 808
101 . PopRock Tom1
260 . Originalfahrt 261 .
Pop-Rock-Fahrt
91. Beliebter Snare-Rim
116. Klassischer Tom1
143. Standard Tom2
118. Freak Tom1
108 . 808
135. Metall Tom2
208 . Akustik-Crash1
273. Seesion-Fahrt
266. PopJazz Ride
168 . PowerMetal Tom3
280. Grunge-Fahrt
124. Slam Tom1
14. Songo-Kick 15.
Standard-Kick
296. PowerMetal Ride Felge
172 . 808
218. 80er Crash1
58. 80er Snare
64. Militärische Snare
65. Pop Snare Rim
70. Rock-Snare-Rim
23. Stöcke treten
174. Songo Tom3
303. Standard-Fahrradfelge
61. Angriffsschlinge
77 . 909
41. SpeedMetal Snare 42.
PopJazz Snare 43. Jazz
Snare
310. Freak Ride-Felge
84. Klassischer Snare-Rim
3. Harter Tritt
324. Original-Hi-Hat offen
317. Angriffsfahrtfelge
45 . 909
24. Grunge-Kick 25.
70er-Kick
304. Akustik-Ride-Rand
62. Alte Schlinge
297. SpeedMetal Ride Felge
173. 909
240 . Akustik Crash1 Rim
311. Sticks Ride Felge
128. Militär-Tom1 129.
Pop-Tom2
71. Snare-Rand aus Metall
175. Standard Tom3
318. Alte Fahrfelge
110. Lied Tom1
Tom, das ist Tom .
78. Songo Snare Rim
4. Original Kick 5.
PopRock Kick 6. Rock
Kick
102. Rock Tom1
68 . Original Snare Rim 69 .
PopRock Snare Rhyme
92. Slam Snare-Rand
85. Synthgaze Snare Rim
46. Songo Snare 47.
Standard-Snare
32. Militärischer Tritt
325 . PopRock Hi-Hat Open
33. Pop Snare 34.
Fuck Snare
269 . 909
185. 70er Tom3
146. Moderner Tom2
276. Klassische Fahrt
211. Blues Crash1
120 . Grunge Tom1
215. Stöcke Crash1
150. Freak Tom2
283. Beliebte Fahrt
127. Fairfax Tom1
219. Beliebter Crash1 220.
Slam Crash1
290. Fick, Fahrt, Felge
73. SpeedMetal Snare-Rand
160 . Militär-Tom2 161 .
Pop-Tom3
242. Moderne Crash1 Felge
313. 70er Jahre Ride-Felge
306. Moderne Fahrfelge
193. Pop Crash1
177. Seesion Tom3
112 . Akustik Tom1
320. Militärische Fahrfelge
163. Harter Tom3
80. Akustischer Snare-Rim
140 . 808
49. Seesion-Schlinge
87. Sticks Snare Rim
97. Pop Tom1
67. Harter Snare-Rand
Schlinge .
262. Rock Ride
94. Alter Snare-Rand
183. Stöcke Tom3
8. PowerMetal Kick
104 . PowerMetal Tom1
278. Freak Ride
196 . Original Crash1
197 . PopRock Crash1
122. 80er Tom1
12 . 808
285. Angriffsfahrt
152. Grunge Tom2
16. Akustischer Kick
188. Slam Tom3
156. Slam Tom2
35. Harte Schlinge
292. Original Ride-Felge
253. Angriff Crash1 Felge
Trete .
222. Alter Absturz1
Fahrt .
299. Jazz Ride Felge
237 . 909
Timbre
ANHANG
377. 70er Hi-Hat-Close
391. Hi-Hat-Pedal aus Metall
354. Scheiß auf die Hi-Hat
369. Seesion Hi-Hat Schließen
378. 80er Hi-Hat Close
392 . PowerMetal Hi-Hat-Pedal
397 . 909
333. 909
398 . Songo Hi-Hat-Pedal
371. Blues Hi-Hat Schließen
380. Slam Hi-Hat Schließen
359 . Metal Hi-Hat Schließen
388 . Originales Hi-Hat-Pedal 389.
PopRock Hi-Hat-Pedal
360 . PowerMetal Hi-Hat Schließen
374. Freak Hi-Hat Schließen
334. Songo Hi-Hat offen 335.
Standard Hi-Hat offen 336. Acoustic
Hi-Hat offen 337. Seesion Hi-Hat
offen 338. Modern Hi-Hat offen
339. Blues Hi-Hat offen 340.
Classic Hi-Hat offen 341.
Synthgaze Hi-Hat offen 342. Freak
Hi-Hat offen 343. Sticks Hi-Hat offen
344. Grunge Hi-Hat offen 345.
70er Hi-Hat offen 346. 80er Hi-
Hat offen 347. Popular Hi-Hat
offen 348. Slam Hi-Hat offen
349. Attack Hi-Hat offen 350.
Old Hi-Hat offen 351. Fairfax Hi-
Hat offen 352. Military Hi-Hat
offen 353. Pop Hi-Hat geschlossen
361. SpeedMetal Hi-Hat Schließen 362.
PopJazz Hi-Hat Schließen
365 . 909
383. Fairfax Hi-Hat Schließen
386. Scheiß auf das Hi-Hat-Pedal
367. Standard-Hi-Hat-Schließen
356. Original Hi-Hat Schließen 357.
PopRock Hi-Hat Schließen
390 . Rock-Hi-Hat-Pedal
376. Grunge Hi-Hat Schließen
396 . 808
332 . 808
399 . Standard-Hi-Hat-Pedal
355. Hartes Hi-Hat-Close-up
370. Modernes Hi-Hat Schließen
379. Beliebte Hi-Hat Schließen
363. Jazz Hi-Hat Schließen
358. Rock Hi-Hat Schließen
372. Klassisches Hi-Hat Schließen
381. Attack Hi-Hat Schließen
364 . 808
373. Synthgaze Hi-Hat Schließen
382. Altes Hi-Hat Close
395. Jazz-Hi-Hat-Pedal
375 . Sticks Hi-Hat Schließen
366. Songo Hi-Hat Schließen
384. Militär-Hi-Hat Schließen 385.
Pop-Hi-Hat-Pedal
393. SpeedMetal Hi-Hat-Pedal 394.
PopJazz Hi-Hat-Pedal
387. Hartes Hi-Hat-Pedal
368 . Akustische Hi-Hat Schließen
11
Machine Translated by Google
Lied 015
Lied 013
14 Songo
25 70er Jahre
02 Ficken
32 Militär
Lied 002
21 Synthblick
Lied 020
Lied 009
28 Schlag
10 PopJazz
Lied 027
06 Felsen
17. Sitzung
Setzen Sie das Produkt nicht übermäßig direktem Sonnenlicht aus und platzieren Sie es nicht in der Nähe einer Klimaanlage oder
an einem extrem heißen Ort.
Lied 016
15 Norm
Eine sorgfältige Wartung und der Schutz dieses Produkts tragen wesentlich dazu bei, seine
Lebensdauer zu verlängern und Fehler zu reduzieren.
Lied 014
04 Original
Lied 021
Lied 003
22 Freak
Lied 017
Lied 028
29 Angriff
Lied 010
11 Jazz
2 Nicht in der Nähe von Fernsehgeräten oder Radios verwenden
Lied 024
Lied 006
07 Metall
18 Moderne
Lied 022
Lied 004
23 Stöcke
16 Akustik
Lied 029
Lied 011
30 Alt
12 808
Lied 018
19 Blues
08 PowerMetal
Dieses Produkt kann den Empfang von Fernseh- und Radiosendern stören. Wenn dies passiert,
entfernen Sie das Produkt vom Fernsehgerät oder Radio.
26 80er Jahre
03 Schwer
Lied 007
01 Pop
Lied 025
Lied 023
24 Grunge
Lied 005
Lied 012
31 Fairfax
13 909
Lied 030
Lied 026
Lied 019
Lied 001
20 Klassisch
1 Vermeiden Sie Hitze, Feuchtigkeit oder direkte Sonneneinstrahlung
05 Pop-Rock
Lied 008
27 Beliebt
09 SpeedMetal
468. Klassische Crash2-Felge
466. Moderne Crash2-Felge
448. Militärischer Absturz2
420 . Original Crash2
427. Jazz Crash2
473. 70er Crash2 Felge
455. Metall-Crash2-Felge
437. Synthgaze Crash2
423. Metall Crash2
480. Militärische Crash2-Felge
462 . Songo Crash2 Felge
444 . Slam Crash2
476. Slam Crash2 Felge
458 . PopJazz Crash2 Rim
451. Harte Crash2-Felge
433. Seesion Crash2
469. Synthgaze Crash2 Felge
430. Songo-Absturz2
428 . 808
456 . PowerMetal Crash2 Felge
438. Freak Crash2
449. Pop Crash2 Felge
474. 80er Crash2 Felge
417. Pop Crash2
463. Standard-Crash2-Felge
445. Angriffsabsturz2
470. Freak Crash2 Felge
452. Original Crash2 Felge
434. Moderner Absturz2
424 . PowerMetal Crash2
441. 70er Crash2
459. Jazz Crash2 Felge
431. Standard-Crash2
477. Attack Crash2 Felge
439. Stöcke Crash2
429 . 909
475. Beliebte Crash2 Felge
457. SpeedMetal Crash2 Felge
Absturz 2
418. Scheiß auf Crash2
446. Alter Crash2
464 . Akustik Crash2 Felge
432 . Akustischer Crash2
478. Alte Crash2-Felge
471 . Sticks Crash2 Felge
453 . PopRock Crash2 Rhyme
435. Blues Crash2
425. SpeedMetal Crash2
421 . PopRock Crash2
467. Blues Crash2 Felge
460 . 808
442. 80er Crash2
419. Harter Absturz2
465. Seesion Crash2 Felge
447. Fairfax-Unfall2
440 . Grunge Crash2
426. PopJazz Crash2
472. Grunge Crash2 Felge
436. Klassischer Crash2
454. Rock Crash2 Felge
461 . 909
443. Beliebter Crash2
479. Fairfax Crash2 Felge
450. Scheiß auf die Crash2-Felge
422. Felssturz2
401. Seesion Hi-Hat-Pedal
407 . Sticks Hi-Hat-Pedal
408 . Grunge Hi-Hat-Pedal
409 . 70er Hi-Hat-Pedal
410 . 80er Hi-Hat-Pedal
411 . Beliebtes Hi-Hat-Pedal
412 . Slam Hi-Hat-Pedal
413 . Attack Hi-Hat-Pedal
414 . Altes Hi-Hat-Pedal
415 . Fairfax Hi-Hat-Pedal
416 . Militärisches Hi-Hat-Pedal
402 . Modern Hi-Hat Pedal
400 . Akustisches Hi-Hat-Pedal
406. Freak Hi-Hat-Pedal
403. Blues Hi-Hat-Pedal 404.
Klassisches Hi-Hat-Pedal 405.
Synthgaze Hi-Hat-Pedal
PRODUKTWARTUNG
Machine Translated by Google
Bitte verwenden Sie ein weiches und schmutzfreies Reinigungstuch, das Sie in etwas Wasser oder ein spezielles
Reinigungsmittel getaucht haben, um oberflächliche Flecken auf diesem Produkt zu entfernen.
Beim Transportieren des Produkts ist Vorsicht geboten. Heftige Erschütterungen und Stöße sind strengstens verboten, um
Schäden am Gehäuse oder an den internen elektronischen Komponenten zu vermeiden.
3 Verwenden Sie keine Farbe, Verdünner oder ähnliche Chemikalien zum Reinigen
4 Nicht schütteln, um eine Kollision zu vermeiden
PRODUKTWARTUNG
AUS AN
Machine Translated by Google
Machine Translated by Google
Machine Translated by Google
UK REP
Vertreter der EG
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/
EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass
das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.
Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.
So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden,
sondern müssen an einer Sammelstelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden.
Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die
Bedienungsanleitung sorgfältig lesen.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den
folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen
verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren,
einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
Hauptsächlich
er Landstr.69, 60329 Frankfurt am Main.
E-Cr sStu GmbH os
Mit
2122 Australien
Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000
CN.
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Machine Translated by Google
Machine Translated by Google
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
MANUALE D'USO
BATTERIA ELETTRONICA
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto
ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti
offerto da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
MODELLO: MD200C-P, MD200D-P
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)
contattaci:
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Sentiti libero di
MODELLO: MD200C-P, MD200D-P
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale
prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto
del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti
informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.
HO BISOGNO DI AIUTO? CONTATTACI!
BATTERIA ELETTRONICA
Machine Translated by Google
• Metronomo: 1-9 tipi
Altre funzioni: memorizzazione, reset e registrazione dei parametri;
• Controllo della velocità: 30 ~ 250 battiti/min
• display led a tre cifre;
• Supporta la regolazione dei parametri di sensibilità di ciascun tamburo
• Tre modalità di insegnamento
• 30 canzoni
• 32 set di tamburi, 480 timbri
• interfaccia: alimentatore cc, usbmidi, auricolare, ingresso audio, uscita audio
•
NOTA!
fermare l'onda sonora
afferrando il piatto
superficie
Combinazione di
piatti a pedale
bordo
• Questo prodotto è uno strumento elettroacustico. È normale che dopo l'accensione si senta una leggera
corrente nell'altoparlante o negli auricolari.
Grazie per aver scelto la nostra batteria elettronica. Il tamburo elettronico elegante e delicato è la combinazione
perfetta della nuova tecnologia elettronica moderna. •Prima
di utilizzare questo prodotto, è necessario leggere le istruzioni in dettaglio.
Tenere lontano da "radio, TV, ricevitori d'antenna, router, frigorifero, TV, motore e altre fonti di interferenza
elettrica RF" durante l'uso.
INTRODUZIONE ALLA FUNZIONE
Machine Translated by Google
TIMBRO ------------------------------------------------- --------------------------------------- 11
GUIDA OPERATIVA ------------------------------------------------ -------------------9
APPENDICE ------------------------------------------------- ----------------------------------11
MANUTENZIONE DEL PRODOTTO ------------------------------------------------ ----------12
GUIDA D'INSTALLAZIONE ------------------------------------------------ ----------------3
ILLUSTRAZIONE DELLA PORTA DEL MODULO AUDIO ----------------------------------------------- 8
CONTENUTI ------------------------------------------------- --------------------------- 2
INTRODUZIONE FUNZIONI ------------------------------------------------ ---------1
MISURE DI SICUREZZA------------------------------------------------ -------------- 13
2
CONTENUTI
INSTALLARE LE PARTI DI PERCUSSIONE E IL MODULO AUDIO -------------------------------------------- - 6
PORTA DI INGRESSO AUDIO ----------------------------------------------- -----------------------8
MODALITÀ ALLENATORE ------------------------------------------------ ----------------------------------9
DRUM KIT DEFINITI DALL'UTENTE ----------------------------------------------------- --------------------- 11
SUPPORTO DI MONTAGGIO ------------------------------------------------ ---------------------------- 5
PORTA MIDI USB ----------------------------------------------- ----------------------------------8
METRONOMO ------------------------------------------------- ----------------------------------9
SUPPORTO TUBO LRON ----------------------------------------------- ---------------------------- 4
ENERGIA ------------------------------------------------- ---------------------------------------- 9
USB MIDI------------------------------------------------ ---------------------------------------11
BRANI DEMO ------------------------------------------------ ---------------------------------10
BRANO DEMO STRAZIONE ----------------------------------------------- ---------------------- 11
IL TAMBURO È FISSATO CON IL MARTELLO STEP ----------------------------------------- 7
MODALITÀ BT------------------------------------------------ ---------------------------------------8
INSTALLARE IL MODULO TAMBURO ----------------------------------------------------- -------------------5
KIT TAMBURO PRESET ----------------------------------------------- ---------------------------- 11
FUNZIONE PRATICA ------------------------------------------------ ----------------------9
PORTA DI USCITA AUDIO ----------------------------------------------- ----------------------------------8
FUNZIONE DI REGISTRAZIONE ------------------------------------------------ -----------------------10
INSTALLARE IL TAMBURO ------------------------------------------------------- ------------------------ 7
PORTA PER AURICOLARI------------------------------------------------ ------------------------------- 8
INTUBAZIONE TIMPANICA ------------------------------------------------ ----------------------- 4
COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE ----------------------------------------------- -------------------8
SELEZIONE DEL DRUM KIT ----------------------------------------------- ----------------------9
VERIFICA GLI ARTICOLI ALLEGATI ----------------------------------------------------- --------------------3
INSERIRE IL CAVO DI COLLEGAMENTO DELLA PARTE IN CONTROSTO------------------------------------------ 7
SALVA/AZZERA ----------------------------------------------- ----------------------------------- 10
INSTALLARE LA BARRA DEL MARTELLO ----------------------------------------------------- --------------------- 7
AUMENTA PORTA ------------------------------------------------ --------------------------------8
PARAMETRI TAMBURO ------------------------------------------------ -------------------10
Machine Translated by Google
In caso di omissioni, contattare il rivenditore.
• Dopo aver aperto la confezione, verificare immediatamente se contiene tutti gli articoli.
01
Braccio del piatto
Rullante
(3 pezzi)
Ciao pedale
Modulo sonoro
Staffa del modulo
Tom (3 pezzi)
Piatto *3
Cacciavite
Bacchetta per tamburo Martello a bastone
• Questo prodotto deve essere installato da un adulto, non lasciare che il minore lo installi in modo indipendente.
• Seguire le istruzioni e leggere attentamente le "precauzioni di sicurezza" nel Manuale dell'utente
prima di usare .
Controlla gli articoli allegati
NOTA!
GUIDA D'INSTALLAZIONE
vite
Cavo di collegamento del segnale Chiave del tamburo
Calcio
Pedale della scossa
Supporto posteriore Staffa di collegamento Staffa anteriore
2 pezzi 2 pezzi 6 pezzi
Adattatore di alimentazione
Machine Translated by Google
03 Intubazione timpanica
02
X2
•Il supporto si trova in un piccolo pacchetto individuale
all'interno della scatola.
portatubo in ferro
DISEGNO DI MONTAGGIO
C
D
BUN
E
F
G
Installare il tamburo sulla barra di supporto del tamburo.
F
D
G
Machine Translated by Google
B
D
F
E
UN
UN
C
G
Tacca rivolta verso l'alto
Con funzione antirotazione.
Per ragioni di sicurezza, la larghezza di espansione del supporto non deve essere superiore a 1,2 metri.
Supporto di montaggio
Durante l'installazione, stringere le viti e fare attenzione a pizzicarsi le dita.
Assemblare la staffa nella direzione specificata
05
04
GUIDA D'INSTALLAZIONE
Installare il modulo per batteria
• Si prega di inserirlo in posizione durante lo stallo.
Allineare il modulo del tamburo del
mainframe al binario della scatola del
mainframe e inserirlo. Dopo averlo
inserito fino in fondo, puoi sentire i
pezzi a scatto saltare fuori.
1,2 m
Machine Translated by Google
06
• Assicurarsi di non stringere troppo i piatti, lasciare un po' di spazio affinché possano muoversi su e giù.
• Stringere le viti dopo aver inserito il tamburo per evitare che si allenti.
Installare le parti che colpiscono e il modulo sonoro
GUIDA D'INSTALLAZIONE
Ritirare i dadi e i cuscinetti circolari del braccio dei tre piatti, inserire i tre piatti
nel braccio corrispondente e avvitare i dadi. Inserire rispettivamente 3 fusti e 1
fusto nell'asta di supporto corrispondente e serrare le viti.
Nota: le funzioni di ciascun piatto, tom e rullante sono diverse, quindi è necessario fare
riferimento all'identificazione dell'accessorio per una corretta installazione!
Incidente
Ciao-sei
Tom2
Modulo sonoro
Passeggiata
Tom1
Tom3
Rullante
Machine Translated by Google
sostenere le parti con 6 piccole viti.
Utilizzare un cacciavite per fissare il
tamburo inferiore, fissaggi come mostrato,
Quindi inserire 2 molle in 2 viti antiscivolo
e bloccare le 2 molle nella parte inferiore del
pezzo di supporto finché non poggia a terra.
clip di fissaggio del
martello come mostrato nella
figura e stringere
e le viti devono essere serrate per evitare
l'allentamento.
le viti.
e stretto per evitare di cadere.
Inserire il bordo sporgente
del tamburo basso
nel
• il tamburo inferiore e il martello a gradini devono essere fissati
• il palo deve essere inserito in pizzo
come mostrato nella figura.
Inserire la barra di ferro fissa nel foro
come mostrato in figura, ruotare il martello
da lana per allinearlo alla superficie del tamburo,
Inserire l'asta del martello nel foro rotondo
e poi stringerlo con la
chiave del tamburo.
Interruttore in B: modalità pedale.
Si prega di verificare se il tamburo inferiore emette suono. Se
non viene emesso alcun suono, ruotare l'interruttore:
Passa in A: modalità grancassa meccanica
La grancassa è fissata conInstallare la
barra del martello
Installa la grancassa
il martello passo
Collegare il cavo di collegamento della parte d'urto
0908
07
10
• durante l'installazione, stringere le viti e fare attenzione a non pizzicarsi le dita.
GUIDA D'INSTALLAZIONE
•Si prega di inserire il cavo di collegamento in posizione per evitare uno scarso
contatto e inserirlo correttamente come mostrato nel diagramma.
Machine Translated by Google
3
2. Se non si utilizza questo prodotto per un lungo periodo, staccare la spina di alimentazione e conservarla correttamente.
5
La porta di ingresso audio può collegare il dispositivo di riproduzione della sorgente audio al box del modulo per la riproduzione (come un telefono cellulare MP3
e altro ingresso di segnale audio). (Fig. 4)
Questa porta consente di aggiungere un piatto per una facile espansione. (Figura 6)
1. Quando è in uso, collegare il terminale di alimentazione secondo lo schema, inserire la presa di corrente del modulo audio
4
La porta di uscita audio può essere collegata ad un altoparlante attivo (altoparlante speciale per batteria elettronica) e ad apparecchiature audio di grandi dimensioni. (figura 3)
ad un'estremità e presa di corrente domestica da 100-240 V all'altra estremità. (Fig. 1)
2
musica, negozio e altre funzioni. (Fig. 2)
Altoparlanti. (figura 5)
2. Quando è collegato a un computer o telefono cellulare, l'uscita audio del dispositivo deve essere collegata alla presa di ingresso audio del box
modulare per sincronizzare gli effetti sonori sul dispositivo. (figura 5)
1
L'uso dell'interfaccia USB MIDI MIDI per batteria elettronica può interagire con dispositivi musicali con MIDI.
1. Attraverso il software Musica preinstallato su computer e telefoni cellulari, possiamo imparare a suonare, comporre
Il collegamento delle cuffie monitora i dettagli delle percussioni e non disturba gli altri quando si suona senza connessione
CANZONE
MP3
8
6
ILLUSTRAZIONE DELLA PORTA DEL MODULO AUDIO
MANU
3 PORTA DI USCITA AUDIO
4 PORTA DI INGRESSO AUDIO
2 PORTA MIDI USB
1 COLLEGAMENTO DEL CAVO DI ALIMENTAZIONE
6 AUMENTA PORTA
5 PORTA PER AURICOLARI
Machine Translated by Google
2. Lo schermo visualizzerà il valore della velocità (velocità predefinita 120 BPM). Girare la rotella dei parametri o utilizzare i pulsanti +/- per
al più veloce e poi dal più veloce al più lento.
per praticare la resistenza al colpo.
4. Una volta che i parametri sono stati regolati, premere il pulsante SELEZIONA per confermare e uscire dall'interfaccia dei parametri. Quindi
3. Modalità pratica 3: pratica del colpo di velocità C-3, il metronomo cambierà automaticamente la velocità, aumenterà
quando non c'è battito.
Premere il pulsante KIT per mostrare il drum kit corrente. Girare la rotella dei parametri o utilizzare i pulsanti <- /+> per selezionare quello desiderato
B. b (numero di battute: 01-09)
2. Modalità pratica 2: modalità colpo silenzioso C-2: il metronomo suonerà una sezione e silenzierà una sezione per addestrare il
A. Modalità di esercizio 1: Esercizio di rilevamento del battito C-1: batti il tamburo a una velocità fissa per allenare la precisione del colpo.
2. Una volta scelta la modalità coaching, premere il pulsante CLIC. I battiti del metronomo inizieranno e tu potrai farlo
modalità tramite la ruota dati o il pulsante < + > < - >.
la parte anteriore) per accendere il drum kit. Per spegnere il drum kit, far scorrere l'interruttore verso sinistra.
interfaccia. È possibile premere i pulsanti +/- per selezionare il parametro che si desidera regolare:
1. Premere il pulsante METRONOME per accedere alla modalità metronomo.
utilizzare il pulsante CLICK per avviare e arrestare il metronomo come desiderato.
dall'espresso più lento a quello più veloce, quindi ridurre dall'espresso più lento alla velocità più lenta, così come
pulsante per accedere alla modalità allenatore. In questa modalità, ci sono tre modalità di pratica. Usa la ruota dei parametri per selezionare
C. Modalità pratica 3: pratica del colpo di velocità C-3: il metronomo cambierà automaticamente la velocità dalla più lenta
cambiare la velocità del metronomo. Premere il pulsante CLICK per avviare il metronomo.
La modalità "allenatore" di questo prodotto può aiutare a stabilire velocità, precisione e resistenza e aiutare a coltivare la funzione pratica di un
migliore senso del ritmo. Fai progressi sotto la supervisione della modalità allenatore "allenatore"!
drum kit. Sono disponibili 32 drum kit tra cui scegliere: vedere l'elenco dei drum kit a pagina 11.
C. L(volume metronomo: 00 (off) -31), quindi girare la rotella dei parametri per regolare le impostazioni dei parametri.
precisione del colpo senza il prompt del metronomo. È una versione avanzata della modalità pratica 1.
B. Modalità pratica 2: C-2 modalità colpo silenzioso: il metronomo suonerà una sezione e disattiverà una sezione per allenarsi
3. Dopo quattro battute preliminari, il display mostrerà:
quale modalità pratica.
A. rÿtipo di battuta:2,4,8,16ÿ
1. Modalità di esercizio 1: Esercizio di rilevamento del battito C-1: batti il tamburo a una velocità fissa per allenare la precisione del colpo.
3. Premere il pulsante SELECT in modalità metronomo e lo schermo passerà alla regolazione dei parametri del metronomo
Inserire la spina CC nella porta CC 9 V sulla parte superiore dell'unità di controllo. Far scorrere l'interruttore POWER verso destra (visto da
Premere il pulsante "coach" per accedere alla modalità allenatore. In questa modalità, ci sono tre modalità di pratica. Seleziona la pratica
1. La modalità di allenamento "coach" di questo prodotto può aiutare a stabilire velocità, precisione e resistenza. Premere COACH
suonare il tamburo per esercitarsi.
(Bene)
(troppo lento)
(troppo veloce)
3 METRONOMO
4 FUNZIONE PRATICA
2 SELEZIONE DEL KIT TAMBURO
1 POTENZA
5 MODALITÀ ALLENATORE
GUIDA OPERATIVA
9
Machine Translated by Google
7 PARAMETRI DEL TAMBURO
9 SALVA/RESET
8 FUNZIONE DI REGISTRAZIONE
6 BRANI DIMOSTRATIVI
10MIDI USB
10
4. Per ripristinare i parametri del tamburo alle impostazioni di fabbrica, premere a lungo il pulsante + finché sullo schermo non viene visualizzato RES.
1. Premere il pulsante KIT e lo schermo visualizzerà 01 (numero del kit di batteria). Premere SELECT per accedere al parametro della batteria
> per avviare la riproduzione della registrazione corrente e premere nuovamente per interrompere la riproduzione.
modifiche (01-09 BPM).
5. Premere il pulsante SELEZIONE per confermare e uscire dall'interfaccia dei parametri.
A. S(01-06).Soglia di attivazione t(01 - 32).
3. Premere nuovamente il tasto < REC > o < PLAY >, la registrazione si interrompe e sullo schermo viene visualizzato "A-1".
Modalità C-2: premere il pulsante SELEZIONA per accedere all'interfaccia di impostazione dei parametri. È possibile regolare il numero di sessioni di pratica
secondo necessità (04-32). Il numero di sessioni di pratica determina la durata di questo esercizio.
4. Premere il pulsante sElECT in modalità canzone per passare all'interfaccia di impostazione dei parametri della canzone. È possibile attivare il suono della batteria
3. Modificare i parametri ruotando la rotella dei parametri e premere a lungo il pulsante - per salvare. Lo schermo con display
5. NOTA BENE: i parametri per i 3 tom non possono essere impostati individualmente.
2. Tocca un tamburo qualsiasi e il metronomo suona. A questo punto, lo schermo visualizza "---" nello stato di respirazione lampeggiante
5. Se si entra nuovamente nello stato di preparazione della registrazione senza bussare, viene riprodotto il brano "A-1" registrato l'ultima volta.
2. Premere il pulsante < > per avviare la riproduzione dei brani dimostrativi. Per interrompere la riproduzione, premere nuovamente il pulsante < >.
Soglia di diafonia c (01 -32)
Modalità C-1: premere il pulsante SELEZIONA per accedere all'interfaccia di impostazione dei parametri. Puoi regolare il numero di esercizi
5. Premere nuovamente il pulsante CLIC per terminare la modalità coach.
B. Trigger ripetuto r(01-32) Forza del tamburo
1. Premere il pulsante < REC > quando l'indicatore luminoso è negli stati "KIT" e "CLICK" e lo schermo visualizza il
4. Premere <
1. Per salvare i parametri premere a lungo il pulsante <-> e lo schermo visualizzerà SAV.
4. Una volta completata la modalità coaching verrà visualizzato un punteggio da 0 a 100 valutandone la precisione
1. Premere il pulsante SONG per accedere alla modalità demo, ci sono 30 demo tra cui scegliere. Lo schermo visualizzerà la corrente
Modalità C-3: premere il pulsante SELEZIONA per accedere all'interfaccia di impostazione dei parametri. È possibile regolare la velocità con cui il BPM
o disattivato ruotando la rotella dei parametri (il suono della batteria è attivo per impostazione predefinita).
modalità di regolazione.
SAV per indicare che la regolazione del parametro è stata salvata con successo.
e inizia a registrare.
Per utilizzare la funzione MID del drum kit, collegare un cavo dati USB-B (non incluso con questo drum kit) all'unità di controllo e collegarlo al PC/Smartphone.
sessioni come richiesto (01-32). Il numero di sessioni per esercitarsi determina la durata di questo esercizio.
3. Girare la rotella dei parametri o premere i pulsanti +/- per selezionare una demo song.
parole "REC" nello stato lampeggiante di respirazione, entrando nello stato di preparazione della registrazione.
V(01-03). Volume del tamburo L (00 - 31).
2. Per ripristinare i parametri, premere a lungo il pulsante <+> e lo schermo visualizzerà RES res.
l'esercizio.
numero del brano dimostrativo (01 -30).
2. Tocca il tamburo che desideri regolare, quindi premi i pulsanti +/- per selezionare il parametro da regolare.Sensibilità
GUIDA OPERATIVA
Machine Translated by Google
Timbro
361 . SpeedMetal Hi-Hat Chiudi 362 . Chiudi
il charleston PopJazz
334 . Songo Hi-Hat Aperto 335 . Hi-
Hat standard aperto 336 . Hi-Hat acustico
aperto 337 . Seesion Hi-Hat Open 338 .
Hi-Hat moderno aperto 339 . Blues
charleston aperto 340 . Charleston
classico aperto 341 . Synthgaze Hi-
Hat Aperto 342 . Freak Hi-Hat Aperto
343 . Bacchette charleston aperte 344 .
Charleston grunge aperto 345 . Hi-
Hat anni '70 aperto 346 . Hi-Hat
anni '80 aperto 347 . Popolare
charleston aperto 348 . Slam
charleston aperto 349 . Attacco
Hi-Hat Aperto 350 . Vecchio charleston
aperto 351 . Fairfax charleston
aperto 352 . Charleston militare
aperto 353 . Chiudi il charleston
pop
365 . 909
383 . Fairfax Hi-Hat Chiudi
358 . Rock Hi-Hat Chiudi
381 . Attacco ravvicinato del charleston
363 . Chiusura del charleston jazz
372 . Chiusura classica del charleston
332 . 808
379 . Popolare Hi-Hat Chiudi
355 . Chiusura dura del charleston
370 . Chiusura moderna del charleston
399 . Pedale charleston standard
384 . Charleston militare Chiudi 385 .
Pedale del charleston pop
366 . Songo Hi-Hat Chiudi
375 . Attacca il charleston vicino
368 . Chiusura del charleston acustico
377 . Hi-Hat anni '70 Chiudi
387 . Pedale Hi-Hat rigido
391 . Pedale del charleston in metallo
393 . Pedale charleston SpeedMetal 394 .
Pedale del charleston PopJazz
364 . 808
373 . Chiudi il charleston Synthgaze
382 . Vecchio charleston vicino
395 . Pedale del charleston jazz
397 . 909
371 . Chiusura del charleston blues
380 . Chiudi il charleston
359 . Chiusura del charleston in metallo
378 . Chiudi il charleston degli anni '80
354 . Fanculo il charleston, chiudi
369 . Chiusura della sessione Hi-Hat
392 . Pedale charleston PowerMetal
398 . Pedale del charleston Songo
333 . 909
367 . Chiusura del charleston standard
356 . Hi-Hat originale Chiudi 357 .
Chiudi il charleston PopRock
386 . Fanculo il pedale del charleston
390 . Pedale rock del charleston
396 . 808
376 . Chiusura del charleston grunge
388 . Pedale charleston originale 389 .
Pedale charleston PopRock
360 . Chiudi il charleston PowerMetal
374 . Freak Hi-Hat Chiudi
76 . 808
31 . Calcio di Fairfax
316 . Cerchio Slam Ride
44 . 808
200 . PowerMetal Crash1
27 . Calcio popolare 28 .
Calcio Slam
309 . Synthgaze Ride Rim
180 . Tom classico3
295 . Cerchione in metallo
159 . Fairfax Tom2
238 . Songo Crash1 Cerchio 239 .
Cerchio Crash1 standard
171 . Jazz Tom3
302 . Cerchio Songo Ride
192 . Tom militare3
288 . Giro militare
21 . Calcio Synthgaze 22 .
Calcio strano
256 . Cerchio militare Crash1
281 . Giro degli anni '70
191 . Fairfax Tom3
19 . Calcio dei Blues
209 . Seesion Crash1
251 . Popolare Crash1 Rim 252 .
Cerchio Slam Crash1
274 . Giro moderno
125 . Attacca Tom1
213 . Synthgaze Crash1 214 .
Strano incidente1
144 . Tom acustico2
119 . Bastoni Tom1
267 . Giro del jazz
231 . Cerchio in metallo Crash1
181 . Synthgaze Tom3
205 . 909
109 . 909
136 . PowerMetal Tom2
198 . Schianto di rocce1
223 . Incidente Fairfax1
Incidente .
307 . Cerchio di giro dei blues
178 . Tom moderno3
157 . Attacca Tom2
39 . Rullante in metallo
300 . 808
286 . Vecchia cavalcata
153 . Tom2 degli anni '70
169 . SpeedMetal Tom3 170 .
PopJazz Tom3
293 . Rima di giro di PopRock
254 . Vecchio bordo di Crash1
279 . Giro con i bastoncini
17 . Calcio di visione
189 . Attacca Tom3
272 . Giro acustico
250 . Crash1 Rim degli anni '80
123 . Tom popolare1
13 . 909
142 . Songo Tom2
117 . Synthgaze Tom1
265 . Giro in SpeedMetal
9 . Calcio SpeedMetal 10 .
Pop Jazz Kick 11 . Calcio
jazz
167 . Tom di metallo3
52 . Rullante classico
134 . Roccia Tom2
107 . Jazz Tom1
83 . Cerchio del rullante Blues
115 . Blues Tom1
137 . SpeedMetal Tom2 138 .
PopJazz Tom2
323 . Hi-Hat duro aperto
259 . Corsa dura
90 . Rullante Rim anni '80
100 . Tom originale1
59 . Rullante popolare 60 .
Rullante da sbattere
155 . Tom2 popolare
298 . Cerchio PopJazz Ride
236 . 808
284 . Giro di slam
216 . Grunge Crash1 217 .
Crash degli anni '701
233 . Cerchio SpeedMetal Crash1 234 .
PopJazz Crash1 Rim 235 . Jazz
Crash1 Cerchio
291 . Cerchio da corsa dura
277 . Giro Synthgaze
151 . Attacca Tom2
187 . Popolare Tom3
270 . Songo Ride
212 . Crash classico1
121 . Tom1 degli anni '70
263 . Giro in metallo
247 . Attacca Crash1 Rim
186 . Tom3 degli anni '80
147 . Blues Tom2
141 . 909
50 . Rullante moderno
95 . Cerchio per rullante Fairfax
105 . SpeedMetal Tom1
113 . Consultazione Tom1
1 . Pop Calcio
2 . Fanculo Calcio
130 . Fanculo Tom2
88 . Cerchio del rullante grunge
98 . Fanculo Tom1
74 . Cerchio del rullante PopJazz
29 . Calcio d'attacco
314 . Giro in bici degli anni '80
194 . Fanculo Crash1
321 . Pop Hi-Hat aperto
81 . Cerchio del rullante Seesion
227 . Cerchio Hard Crash1
243 . Blues Crash1 Rim
20 . Calcio classico
56 . Rullante grunge 57 .
Rullante anni '70
289 . Bordo del giro pop
275 . Giro del Blues
149 . Synthgaze Tom2
282 . Giro degli anni '80
126 . Vecchio Tom1
268 . 808
232 . Cerchio PowerMetal Crash1
210 . Crash moderno1
55 . Rullante a bastoncini
164 . Tom3 165 originale.
PopRock Tom3
326 . Rock Hi-Hat Aperto 327 . Hi-
Hat in metallo aperto 328 .
PowerMetal Hi-Hat aperto 329 .
SpeedMetal Hi-Hat aperto 330 . PopJazz
Hi-Hat Aperto 331 . Jazz Hi-Hat
aperto
184 . Grunge Tom3
145 . Consultazione Tom2
139 . Jazz Tom2
48 . Rullante acustico
93 . Attacco al rullante
182 . Il pazzo Tom3
7 . Calcio di metallo
103 . Tom di metallo1
319 . Cerchio del giro di Fairfax
111 . Tom standard1
132 . Tom2133 originale.
PopRock Tom2
86 . Cerchio del rullante Freak
228 . Cerchio originale Crash1 229 .
PopRock Crash1 Cerchio 230 . Cerchio
Rock Crash1
66 . Fanculo il bordo del rullante
241 . Seesion Crash1 Rim
312 . Cerchio da corsa grunge
257 . Giro pop 258 .
Fanculo il giro
79 . Cerchio del rullante standard
162 . Fanculo Tom3
221 . Attacco Crash1
63 . Rullante Fairfax
305 . Cerchio Seesion Ride
72 . Bordo del rullante PowerMetal
224 . Incidente militare1 225 .
Pop Crash1 Cerchio 226 .
Fanculo Crash1 Rim
176 . Tom acustico3
124 . Slam Tom1
14 . Songo Calcio 15 .
Calcio standard
280 . Giro del grunge
266 . Giro PopJazz
168 . PowerMetal Tom3
208 . Crash acustico1
273 . Giro della visita
108 . 808
135 . Tom di metallo2
143 . Tom standard2
118 . Tom strano1
260 . Giro originale 261 .
Giro pop-rock
91 . Popolare bordo del rullante
101 . PopRock Tom1
116 . Tom classico1
204 . 808
245 . Synthgaze Crash1 Rim 246 . Freak
Crash1 Cerchio
317 . Cerchio d'attacco
45 . 909
84 . Cerchio del rullante classico
3 . Calcio duro
324 . Hi-Hat originale aperto
41 . Rullante SpeedMetal 42 .
Rullante PopJazz 43 .
Rullante jazz
310 . Bordo del giro strano
77 . 909
23 . Bastoni Calcio
174. Songo Tom3
303 . Cerchio da corsa standard
61 . Rullante d'attacco
64 . Rullante Militare 65 .
Cerchio del rullante pop
70 . Cerchio del rullante Rock
218 . Crash degli anni '801
58 . Rullante anni '80
296 . Cerchio PowerMetal
172 . 808
264 . Corsa PowerMetal
53 . Rullante Synthgaze 54 .
Strano rullante
148 . Tom classico2
166 . Rock Tom3
271 . Giro standard
96 . Cerchio per rullante militare
106 . PopJazz Tom1
206 . Songo Crash1 207 .
Crash standard1
248 . Cerchio Grunge Crash1 249 .
Crash1 Rim degli anni '70
131 . Tom duro2
89 . Rullante Rim anni '70
99 . Tom duro1
51 . Rullante Blues
315 . Cerchio da corsa popolare
82 . Cerchio del rullante moderno
114 . Tom moderno1
244 . Cerchio Crash1 classico
201 . SpeedMetal Crash1 202 .
PopJazz Crash1 203 . Jazz
Crash1
322 . Fanculo il charleston aperto
308 . Cerchio da corsa classico
179 . Blues Tom3
75 . Cerchio del rullante jazz
30 . Vecchio calcio
195 . Grave incidente1
40 . Rullante PowerMetal
301 . 909
Ciao-Hat.
199 . Crash metallico1
26 . Calcio degli anni '80
154 . Tom2 degli anni '80
294 . Cerchio da giro sulla roccia
255 . Cerchio Fairfax Crash1
158 . Vecchio Tom2
36 . Rullante originale 37 .
Rullante pop rock 38 .
Rullante da roccia
18. Calcio moderno
190 . Vecchio Tom3
287 . Giro di Fairfax
94 . Vecchio bordo del rullante
8 . Calcio PowerMetal
Rullante.
104 . PowerMetal Tom1
196 . Crash originale1 197 .
PopRock Crash1
262 . Giro sulla roccia
183 . Attacca Tom3
87 . Bastoncini per rullante
97 . Pop Tom1
67 . Cerchio rullante duro
140 . 808
49 . Rullante Seesion
80 . Cerchio del rullante acustico
163 . Tom duro3
112 . Tom acustico1
320 . Cerchio militare
306 . Cerchio da corsa moderno
177 . Consultazione Tom3
73 . Cerchio del rullante SpeedMetal
160 . Tom militare2 161 .
Pop Tom3
242 . Cerchio Crash1 moderno
313 . Giro in bici degli anni '70
193 . Pop Crash1
299 . Cerchio del giro del jazz
237 . 909
Calcio .
222 . Vecchio incidente1
Passeggiata .
35 . Rullante duro
292 . Cerchio da corsa originale
253 . Attacco Crash1 Rim
156 . Slam Tom2
16 . Calcio acustico
188 . Slam Tom3
285 . Giro d'attacco
152 . Grunge Tom2
122 . Tom1 degli anni '80
12 . 808
278 . Giro strano
85 . Bordo del rullante Synthgaze
32 . Calcio militare
325 . Hi-Hat PopRock aperto
4 . Calcio originale 5 .
Calcio PopRock 6 .
Calcio di roccia
102 . Rock Tom1
68 . Cerchio del rullante originale
69 . Rima per rullante PopRock
92 . Cerchio del rullante Slam
46 . Songo Snare 47 .
Standard Snare
78 . Songo Snare Rim
Tom .
318 . Vecchio bordo della corsa
110 . Songo Tom1
128 . Tom militare1 129 .
Pop Tom2
71 . Cerchio per rullante in metallo
175 . Tom standard3
240 . Cerchio acustico Crash1
311 . Bastoni Ride Rim
297 . Cerchio SpeedMetal Ride
173 . 909
24 . Calcio grunge 25 .
Calcio degli anni '70
304 . Cerchio acustico
62 . Vecchia trappola
290 . Fanculo il giro sul bordo
219 . Popolare Crash1 220 .
Slam Crash1
150 . Il pazzo Tom2
283 . Giro popolare
127 . Fairfax Tom1
215 . Bastoni Crash1
211 . Blues Crash1
120 . Grunge Tom1
276 . Giro classico
185 . Tom3 degli anni '70
146 . Tom moderno2
33 . Rullante pop 34 .
Fanculo il rullante
269 . 909
APPENDICE
11
Machine Translated by Google
467 . Blues Crash2 Rim
421 . PopRock Crash2
449 . Cerchio Pop Crash2
442 . Crash degli anni '802
460 . 808
478 . Vecchio bordo di Crash2
432 . Crash acustico2
435 . Blues Crash2
453 . PopRock Crash2 Rima
471 . Attacca Crash2 Rim
425 . SpeedMetal Crash2
446 . Vecchio Crash2
464 . Cerchio acustico Crash2
418 . Fanculo Crash2
schianto 2
439 . Bastoni Crash2
457 . Cerchio SpeedMetal Crash2
475 . Popolare Crash2 Rim
429 . 909
450 . Fanculo Crash2Rim
468 . Cerchio classico di Crash2
422 . Schianto di rocce2
443 . Crash popolare2
461 . 909
479. Fairfax Crash2 Cerchio
436 . Crash classico2
454 . Cerchio Rock Crash2
472 . Cerchio Grunge Crash2
426 . PopJazz Crash2
447 . L'incidente di Fairfax2
465 . Seesion Crash2 Rim
419 . Crash duro2
440 . Crash del grunge2
458 . PopJazz Crash2 Rim
476 . Cerchio Slam Crash2
430 . Songo Crash2
433 . Seesion Crash2
451 . Cerchio Hard Crash2
423. Schianto metallico2
469. Synthgaze Crash2 Rim
444 . Slam Crash2
462 . Songo Crash2 Rim
480 . Cerchio militare Crash2
437 . Synthgaze Crash2
455 . Cerchio in metallo Crash2
473 . Crash2 Rim degli anni '70
427 . Jazz Crash2
448 . Incidente militare2
466 . Cerchio moderno di Crash2
420 . Crash originale2
441 . Crash degli anni '702
459 . Jazz Crash2 Cerchio
477. Attacco Crash2 Rim
431 . Crash standard2
434 . Crash moderno2
452 . Cerchio Crash2 originale
470 . Freak Crash2 Rim
424 . PowerMetal Crash2
445 . Attacco Crash2
463 . Cerchio Crash2 standard
417 . Pop Crash2
438 . Strano incidente2
456 . Cerchio PowerMetal Crash2
474 . Crash2 Rim degli anni '80
428 . 808
MANUTENZIONE DEL PRODOTTO
03 Difficile
26 anni '80
Canzone 007
Canzone 025
19 Azzurri
08 PowerMetal
Canzone 018
Questo prodotto può causare interferenze video o audio alla ricezione di TV e radio. In tal caso, rimuovere il prodotto dalla TV
o dalla radio.
12 808
30 vecchi
Canzone 011
Canzone 029
23 bastoncini
Canzone 004
Canzone 022
16 Acustica
05 Pop-Rock
Canzone 015
1 Evitare fonti di calore, umidità o luce solare diretta
09 VelocitàMetallo
27 Popolare
Canzone 008
Canzone 026
20 Classico
Canzone 001
Canzone 019
13 909
31 Fairfax
Canzone 012
Canzone 030
01 Pop
24Grunge
Canzone 005
Canzone 023
17 Sessione
06 Roccia
Canzone 016
Non esporre eccessivamente il prodotto alla luce solare diretta, né posizionarlo vicino al condizionatore d'aria o a un luogo
estremamente caldo.
10 PopJazz
28 Sbattimento
Canzone 009
Canzone 027
21 Synthgaze
Canzone 002
Canzone 020
32 militare
14 Songo
Canzone 013
02 Fanculo
25 anni '70
Canzone 006
Canzone 024
18 Moderno
07 Metallo
Canzone 017
2 Non utilizzare vicino a TV o radio
11 Jazz
29 Attacco
Canzone 010
Canzone 028
22 Strano
Canzone 003
Canzone 021
15 Norma
04 Originale
Canzone 014
Un'attenta manutenzione e protezione di questo prodotto svolgono un ruolo molto importante nel prolungare la durata
del prodotto e nel ridurre i guasti.
402 . Moderno pedale del charleston
403 . Pedale charleston blues
404 . Pedale charleston classico
405 . Pedale charleston Synthgaze
401 . Pedale Hi-Hat Seesion
400 . Pedale acustico per charleston
406 . Freak pedale del charleston
407 . Bacchette pedale charleston
408 . Pedale charleston grunge
409 . Pedale charleston anni
'70 410 . Pedale charleston
anni '80 411 . Popolare pedale
charleston 412 . Pedale
charleston Slam 413 . Pedale Hi-
Hat d'attacco 414 . Vecchio
pedale del charleston 415 . Pedale
charleston Fairfax 416 . Pedale militare per il charleston
Machine Translated by Google
Il prodotto deve essere maneggiato con cura durante lo spostamento. Sono severamente vietate
vibrazioni violente e collisioni per evitare danni al guscio o ai componenti elettronici interni.
Utilizzare un panno morbido e privo di sporco imbevuto di una piccola quantità di acqua o
detergente speciale per pulire le macchie superficiali di questo prodotto.
SPENTO ACCESO
4 Non agitare per evitare collisioni
3 Non utilizzare vernici, diluenti o prodotti chimici simili per la pulizia
MANUTENZIONE DEL PRODOTTO
Machine Translated by Google
Machine Translated by Google
Machine Translated by Google
REP.CE
REP. DEL REGNO UNITO
Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è
soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare
interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza
ricevuta, comprese le interferenze che potrebbero causare un funzionamento
indesiderato.
Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il
manuale di istruzioni.
Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/
CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione
Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il
prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti
contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici,
ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi
elettrici ed elettronici
E-Cr sStu GmbH os
he Landstr.69, 60329 Francoforte sul Meno.
Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
C/O YH Consulting Limited Ufficio 147, Centurion House,
Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
Principale
2122Australia
Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000
CN.
YH CONSULENZA LIMITATA.
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Con
Machine Translated by Google
Machine Translated by Google
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
MODELO:MD200CP,MD200DP
Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.
"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapor
nosotrossolorepresentaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertas
herramientasconnosotrosencomparaciónconlasprincipalesmarcasprincipalesynosignifica
necesariamentequecubratodaslascategoríasdeherramientas.ofrecidopornosotros.Lerecordamos
que,cuandorealiceunpedidoconnosotros,verifiquecuidadosamentesirealmente
estáahorrandolamitadencomparaciónconlasprincipalesmarcas.
MANUALDEUSUARIO
BATERÍAELECTRÓNICA
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
¿NECESITASAYUDA?¡CONTÁCTENOS!
BATERÍAELECTRÓNICA
¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Porfavor,siéntaselibrede
contáctenos:
SoporteTécnicoyCertificadodeGarantíaElectrónica
www.vevor.com/support
(Laimagenessolodereferencia,consulteelobjetoreal)
MODELO:MD200CP,MD200DP
Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel
manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde
usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque
noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro
producto.
Machine Translated by Google
•Esteproductoesuninstrumentoelectroacústico.Esnormalquehayaunpequeñosonidoenelaltavozo
auriculardespuésdelencendido.
Graciasporelegirnuestrabateríaelectrónica.Eltamborelectrónicoeleganteydelicadoeslacombinación
perfectadenuevatecnologíaelectrónicamoderna.•Antes
deutilizaresteproducto,debeleerdetalladamentelasinstrucciones.
Manténgaloalejadode"radio,TV,receptordeantena,enrutador,refrigerador,TV,motoryotrasfuentesde
interferenciaeléctricadeRF"duranteeluso.
superficie
borde
detenerlaondasonora
agarrandoelplatillo
Combinaciónde
platillosconpedal
•Controldevelocidad:30~250latidos/min
Otrasfunciones:almacenamiento,reinicioygrabacióndeparámetros;
•Metrónomo:19tipos
•pantallaLEDdetresdígitos;
•Admiteelajustedelosparámetrosdesensibilidaddecadatambor.
•Tresmodosdeenseñanza
•30canciones
•32juegosdebatería,480timbres
•
¡OBSERVACIÓN!
•interfaz:fuentedealimentacióndc,usbmidi,auricular,entradadeaudio,salidadeaudio
INTRODUCCIÓNALAFUNCIÓN
Machine Translated by Google
MANUALDEOPERACIONES9
APÉNDICE11
TIMBRE11
MANTENIMIENTODELPRODUCTO12
GUÍADEINSTALACIÓN3
ILUSTRACIÓNDELPUERTODELMÓDULODESONIDO8
CONTENIDOS2
INTRODUCCIÓNALAFUNCIÓN1
2
PRECAUCIONESDESEGURIDAD13
CONTENIDO
SOPORTEDEMONTAJE5
METRÓNOMO9
COMPRUEBELOSARTÍCULOSADJUNTOS3
ENCHUFARELCABLEDECONEXIÓNDELAPIEZADEPEGADO7
GUARDAR/RESETABLECER10
INSTALELABARRADELMARTILLO7
AUMENTARPUERTO8
PARÁMETROSDELTAMBOR10
FUNCIÓNDEPRÁCTICA9
INSTALEELMÓDULODETAMBOR5
INSTALEELTAMBOR7
PUERTODESALIDADEAUDIO8
PUERTOPARAAURICULARES8
KITSDEBATERÍAPREAJUSTADOS11
INTUBACIÓNTIMPÁNICA4
CONEXIÓNDELCABLEDEALIMENTACIÓN8
SELECCIÓNDELKITDEBATERÍA9
FUERZA9
SOPORTEDETUBODELRON4
USBMIDI11
CANCIONESDEDEMOSTRACIÓN10
MODOBT8
ELKICKDRAMBORSEFIJACONELSTEPHAMMER7
FUNCIÓNDEGRABACIÓN10
CANCIÓNDEDEMOSTRACIÓN11
INSTALELASPIEZASDEGOLPEOYELMÓDULODESONIDO6
KITSDEBATERÍADEFINIDOSPORELUSUARIO11
PUERTODEENTRADADEAUDIO8
MODOENTRENADOR9
PUERTOUSBMIDI8
Machine Translated by Google
01
Sihayalgunaomisión,comuníqueseconsudistribuidor.
•Despuésdeabrirelpaquete,verifiqueinmediatamentesicontienetodoslosartículos.
Soportedelmódulo
brazodeplatillo
(3piezas)
Holapedaldelsombrero
Tom(3piezas)
Trampa
módulodesonido
Platillo*3
Martillodepalobaqueta
Destornillador
Cabledeconexióndeseñal tecladetambor
tornillo
Patada
pedaldepatada
SoportetraseroSoportedeconexiónSoportedelantero
2piezas2piezas6piezas
Adaptadordecorriente
•Esteproductodebeserinstaladoporunadulto,nopermitaqueunmenorloinstaledeformaindependiente.
•Sigalasinstruccionesyleaatentamentelas"precaucionesdeseguridad"delManualdelusuario.
antesdeusar.
Consultaloselementosadjuntos
¡OBSERVACIÓN!
GUÍADEINSTALACIÓN
Machine Translated by Google
03Intubacióntimpánica
02
X2
•Elsoporteseencuentraenunpequeñopaqueteindividual
dentrodelacaja.
soportedetubodehierro
PLANODECONJUNTO
GRAMO
D
F
C
Y
BA
GRAMO
F
D
Instaleeltamborenlabarradesoportedeltambor.
Machine Translated by Google
Muescabocaarriba
B
D
F
A
A
Y
C
GRAMO
Confunciónantirotación.
1,2metros
04
05
Ensambleelsoporteenladirecciónespecificada
Durantelainstalación,aprietelostornillosytengacuidadodepillarselosdedos.
Soportedemontaje
GUÍADEINSTALACIÓN
Pormotivosdeseguridad,elanchodeexpansióndelsoportenodebesersuperiora1,2metros.
Instalarelmódulodebatería
•Insérteloensulugarduranteelmontaje.
Alineeelmódulodebateríadelmainframe
conelrieldelacajadelmainframee
insértelo.Despuésdeinsertarlohasta
elfondo,podráescucharcómo
aparecenlaspiezasapresión.
Machine Translated by Google
06
•Asegúresedenoapretardemasiadoelplatillo,dejealgodeespacioparaquesemuevanhaciaarribayhaciaabajo.
•Aprietelostornillosdespuésdeinsertareltamborparaevitarqueseaflojen.
Instalarpiezasdegolpeymódulodesonido.
GUÍADEINSTALACIÓN
Chocar
Nota:lasfuncionesdecadaplatillo,tomycajasondiferentes,porloqueesnecesario
consultarlaidentificacióndeaccesoriosparaunacorrectainstalación.
Retirelastuercasylasalmohadillascircularesdelbrazodetresplatillos,coloquelos
tresplatillosenelbrazocorrespondienteyatornillelastuercas.Coloque3tamboresy
1tamborenlavarilladesoportecorrespondienterespectivamenteyaprietelostornillos.
Holaseis
tom1
Módulodesonido
Conducir
tom2
tom3
Trampa
Machine Translated by Google
Inserteelborde
sobresalientedel
tamborbajoenel
clipdefijacióndelmartillo
comosemuestraenla
figurayaprieta
lostornillos.
yapretadoparaevitarquesecaiga.
ylostornillosdebenapretarseparaevitarque
seaflojen.
•eltamborinferioryelmartilloescalonadodebenestarfijos
•elpostedebeinsertarseenencaje
Insertelabarradehierrofijaenelagujero.
comosemuestraenlafigura.
piezasdesoportecon6tornillospequeños.
Utiliceundestornilladorparafijareltambor
inferiorylasfijacionescomosemuestra.
Luegocoloque2resortesen2tornillos
antideslizantesybloqueelos2resortesenla
parteinferiordelapiezadesoportehastaque
descanseenelsuelo.
yluegoapriételoconla
llavedeltambor.
Insertelavarilladelmartilloenelorificioredondo.
comosemuestraenlafigura,gireelmartillo
delanaparaalinearloconlasuperficiedeltambor,
•Inserteelcabledeconexiónensulugarparaevitarunmalcontactoe
insértelocorrectamentecomosemuestraeneldiagrama.
•durantelainstalación,aprietelostornillosytengacuidadodenopillarselosdedos.
09
10
08
07
Instalela
barrademartillo
elmartillopasoapaso
Elbombosefijacon
Instalarelbombo
Conecteelcabledeconexióndelapiezadepercusión.
GUÍADEINSTALACIÓN
CambiarenB:modopedal.
Compruebesieltamborinferioremitesonido.Sinohay
sonido,gireelinterruptor:
CambiarenA:modobombomecánico
Machine Translated by Google
8
6
CANCIÓN
MP3
1.Cuandoestéenuso,conecteelterminaldealimentacióndeacuerdoconeldiagrama,insertelatomadecorrientedelmódulodesonido
2.Cuandoseconectaaunacomputadoraoteléfonomóvil,lasalidadeaudiodeldispositivodebeconectarsealatomadeentradadeaudiodela
cajadelmóduloparasincronizarlosefectosdesonidoeneldispositivo.(Figura5)
Elpuertodesalidadeaudiosepuedeconectarconunaltavozactivo(altavozdebateríaelectrónicaespecial)yunequipodeaudiogrande.(Fig.3)
1
música,tiendayotrasfunciones.(Figura2)
Altavoces.(Figura5)
1.AtravésdelsoftwaredeMúsicapreinstaladoencomputadorasyteléfonosmóviles,podemosaprenderatocar,componer
Laconexióndeauricularesmonitorealosdetallesdelapercusiónynomolestaalosdemáscuandotocansinconectarse
ElusodelainterfazUSBMIDIdebateríaelectrónicapuedeinteractuarcondispositivosdemúsicaconMIDI.
5
yotraentradadeseñaldeaudio).(Figura4)
3
2.Sinoutilizaesteproductoduranteunperíodoprolongado,desconecteelenchufeymanténgalocorrectamente.
Elpuertodeentradadeaudiopuedeconectareldispositivodereproduccióndefuentedesonidoalacajadelmóduloparasureproducción(comoMP3.Teléfonomóvil
enunextremoytomadecorrientedomésticade100240Venelotroextremo.(Figura1)
2
Estepuertolepermiteagregarunplatilloparaunafácilexpansión.(Figura6)
4
ILUSTRACIÓNDELPUERTODELMÓDULODESONIDO
3PUERTOSDESALIDADEAUDIO
2PUERTOSUSBMIDI
1CONEXIÓNDELCABLEDEALIMENTACIÓN
5PUERTOPARAAURICULARES
4PUERTOSDEENTRADADEAUDIO
6AUMENTARPUERTO
MANÚ
Machine Translated by Google
3.Mododepráctica3:prácticadegolpedevelocidadC3,elmetrónomocambiaráautomáticamentelavelocidad,aumentará
A.r(tipoderitmo:2,4,8,16)
1.Mododeejercicio1:EjerciciodedetecciónderitmoC1:golpeaeltamboraunavelocidadfijaparaentrenarlaprecisióndelgolpe.
quémododepráctica.
cuandonohayritmo.
3.PresioneelbotónSELECTenelmodometrónomoylapantallasaltaráalajustedeparámetrosdelmetrónomo.
Presioneelbotón"entrenador"paraingresaralmodoentrenador.Enestemodo,haytresmodosdepráctica.Seleccionalapractica
1.Elmododeentrenamiento"entrenador"deesteproductopuedeayudaraestablecervelocidad,precisiónyresistencia.PresioneelbotónCOACH
InserteelenchufedeCCenelpuertoCCde9Venlapartesuperiordelaunidaddecontrol.DesliceelinterruptorPOWERhacialaderecha(vistodesde
Toqueeltamborparapracticar.
desdeelexpresomáslentoalmásrápido,yluegoreduzcadelexpresomáslentoalavelocidadmáslenta,demodoque
1.PresioneelbotónMETRONOMEparaingresaralmodometrónomo.
cambiarlavelocidaddelmetrónomo.PresioneelbotónCLICKparainiciarelmetrónomo.
utiliceelbotónCLICparainiciarydetenerelmetrónomocomodesee.
Elmodo"entrenador"deesteproductopuedeayudaraestablecervelocidad,precisiónyresistencia,yayudaracultivarlafuncióndeprácticadeun
mejorsentidodelritmo.¡Avanzabajolasupervisióndelmodoentrenador"entrenador"!
C.Mododepráctica3:PrácticadegolpedevelocidadC3:elmetrónomocambiaráautomáticamentelavelocidaddesdelamáslenta
B.Mododepráctica2:mododegolpesilenciosoC2:elmetrónomosonaráunasecciónysilenciaráunasecciónparaentrenar
kitdebatería.Hay32kitsdebateríaparaelegir;consultelalistadekitsdebateríaenlapágina11.
C.L(volumendelmetrónomo:00(apagado)31)yluegogirelaruedadeparámetrosparaajustarlaconfiguracióndelosparámetros.
Precisióndelgolpesinavisodemetrónomo.Esunaversiónavanzadadelmododepráctica1.
2.Mododepráctica2:MododegolpesilenciosoC2:elmetrónomoharásonarunasecciónysilenciaráunasecciónparaentrenarel
PresioneelbotónKITparamostrarelkitdebateríaactual.Girelaruedadeparámetrosoutilicelosbotones</+>paraseleccionarelparámetrodeseado.
B.b(númerodetiempo:0109)
A.Mododeejercicio1:EjerciciodedetecciónderitmoC1:golpeeeltamboraunavelocidadfijaparaentrenarlaprecisióndelgolpe.
2.Unavezelegidoelmododeentrenamiento,presioneelbotónCLIC.Losritmosdelmetrónomocomenzaránypodrás
modoatravésdelaruedadedatosoelbotón<+><>.
lapartedelantera)paraencenderlabatería.Paraapagarlabatería,desliceelinterruptorhacialaizquierda.
Interfaz.Puedepresionarlosbotones+/paraseleccionarelparámetroquedeseaajustar:
paraingresaralmodoentrenador.Enestemodo,haytresmodosdepráctica.Utilicelaruedadeparámetrosparaseleccionar
2.Lapantallamostraráelvalordevelocidad(velocidadpredeterminadade120BPM).Girelaruedadeparámetrosoutilicelosbotones+/para
3.Despuésdecuatrolatidospreliminares,lapantallamostrará:
almásrápidoyluegodelmásrápidoalmáslento.
parapracticarlaresistenciaalgolpe.
4.Unavezquesehayanajustadolosparámetros,presioneelbotónSELECCIONARparaconfirmarysalirdelainterfazdeparámetros.Luego
3METRÓNOMO
SELECCIÓNDE2BATERÍAS
1POTENCIA
5MODOENTRENADOR
4FUNCIÓNDEPRÁCTICA
MANUALDEOPERACIONES
9
(demasiadorapido)
(demasiadolento)
(bien)
Machine Translated by Google
8FUNCIÓNDEGRABACIÓN
7PARÁMETROSDELTAMBOR
6CANCIONESDEDEMOSTRACIÓN
10USBMIDI
9GUARDAR/RESTABLECER
cambios(0109BPM).
A.S(0106).Umbraldedisparot(0132).
sesionessegúnseanecesario(0132).Elnúmerodesesionesapracticardeterminaladuracióndeesteejercicio.
3.Girelaruedadeparámetrosopresionelosbotones+/paraseleccionarunacancióndedemostración.
V(0103).VolumendeltamborL(0031).
palabras"REC"enelestadoderespiraciónintermitente,ingresandoalestadodepreparacióndegrabación.
3.Presionelatecla<REC>o<PLAY>nuevamente,lagrabaciónsedetieneysemuestra"A1"enlapantalla.
2.Pararestablecerlosparámetros,mantengapresionadoelbotón<+>ylapantallamostraráRESres.
númerodecancióndedemostración(0130).
2.Toqueeltamborquedeseaajustaryluegopresionelosbotones+/paraseleccionarelparámetroaajustar.Sensibilidad
elejercicio.
B.Activadorrepetidor(0132)Fuerzadeltambor
5.PresioneelbotónCLICKnuevamenteparafinalizarelmodoentrenador.
4.Unavezquehayacompletadoelmododeentrenamiento,semostraráunapuntuaciónde0a100queevalúalaprecisiónde
1.PresioneelbotónSONGparaingresaralmododedemostración,hay30demostracionesparaelegir.Lapantallamostraráelestadoactual.
mododeajuste.
4.Presione<
ycomienzaagrabar.
ModoC3:PresioneelbotónSELECTparaingresaralainterfazdeconfiguracióndeparámetros.PuedeajustarlavelocidadalaquesereproducenlosBPM.
odesactivarlogirandolaruedadeparámetros(elsonidodebateríaestáactivadodeformapredeterminada).
SAVparaindicarqueelajustedelparámetrosehaguardadocorrectamente.
ParautilizarlafunciónMIDdeloskitsdebatería,conecteuncablededatosUSBB(noincluidoconestekitdebatería)alaunidaddecontrolyconécteloauna
PC/teléfonointeligente.
3.Cambielosparámetrosgirandolaruedadeparámetrosymantengapresionadoelbotónparaguardar.Lapantallacondisplay.
ModoC2:PresioneelbotónSELECTparaingresaralainterfazdeconfiguracióndeparámetros.Puedeajustarelnúmerodesesionesdeprácticasegúnsea
necesario(0432).Elnúmerodesesionesapracticardeterminaladuracióndeesteejercicio.
4.PresioneelbotónsElECTenelmododecanciónparasaltaralainterfazdeconfiguracióndeparámetrosdelacanción.Puedeactivarelsonidodelabatería.
2.Tocacualquiertamborysuenaelmetrónomo.Enestemomento,lapantallamuestra""enelestadoderespiraciónparpadeante.
5.TENGAENCUENTA:Losparámetrosparalos3tomsnosepuedenconfigurarindividualmente.
1.Presioneelbotón<REC>cuandolaluzindicadoraestéenlosestados"KIT"y"CLICK"ylapantallamuestreel
ModoC1:PresioneelbotónSELECTparaingresaralainterfazdeconfiguracióndeparámetros.Puedesajustarelnúmerodeprácticas.
2.Presioneelbotón<>paracomenzarareproducirlascancionesdedemostración.Paradetenerlareproducciónpresioneelbotón<>nuevamente.
Umbraldediafoníac(0132)
5.Siingresanuevamentealestadodepreparacióndegrabaciónsintocar,sereproduciráel"A1"grabadolaúltimavez.
1.Paraguardarlosparámetros,mantengapresionadoelbotón<>ylapantallamostraráSAV.
>paracomenzarareproducirlagrabaciónactualypresionenuevamenteparadetenerlareproducción.
1.PresioneelbotónKITylapantallamostrará01(númerodelkitdebatería).PresioneSELECTparaingresarelparámetrodebatería.
4.Pararestaurarlosparámetrosdeltamboralaconfiguracióndefábrica,mantengapresionadoelbotón+hastaquelapantallamuestreRES.
5.PresioneelbotónSELECCIONARparaconfirmarysalirdelainterfazdeparámetros.
MANUALDEOPERACIONES
10
Machine Translated by Google
Timbre
355.Cerrarcharlesduro
356.Cierredecharlesoriginal
357.CharlesPopRockCerrar
367.Cierredecharlesestándar
386.Joderpedaldecharles
390.Pedaldecharlesderock
396.808
376.Cierredecharlesgrunge
360.HiHatPowerMetalCerrar
388.Pedaldecharlesoriginal389.
PedaldecharlesPopRock
334.SongoHiHatAbierto335.
Charlesestándarabierto336.
Charlesacústicoabierto337.
SeesionCharlesAbierto338.
Charlesmodernoabierto339.
Charlesdebluesabierto340.
Charlesclásicoabierto341.
SynthgazeHiHatabierto342.Freak
HiHatabierto343.Baquetas
HiHatabiertas344.HiHat
grungeabierto345.Abiertode
charlesdelos70346.Abierto
decharlesdelos80347.
Abiertodecharlespopular348.
AbiertodecharlesSlam349.
Ataquedecharlesabierto350.
Antiguocharlesabierto351.
AbiertodecharlesFairfax352.
Abiertodecharlesmilitar353.
PopHiHatCerrar
365.909
361.CerrarcharlesSpeedMetal362.
PopJazzHiHatCerrar
371.CharlesdebluesCerrar
380.CierredecharlesSlam
374.FreakHiHatCerrar
383.CharlesFairfaxCerrar
359.Cierredecharlesmetálico
369.SeesionHiHatCerrar
378.HiHatdelos80Cerrar
354.Jodercharlescerrar
392.PedaldecharlesPowerMetal
398.PedaldecharlesSongo
333.909
384.Cierredecharlesmilitar
385.Pedaldecharlespop
366.HiHatSongoCerrar
375.BaquetasHiHatCerrar
368.HiHatacústicoCerrar
377.HiHatdelos70Cerrar
387.Pedaldecharlesduro
391.Pedaldecharlesmetálico
393.PedaldecharlesSpeedMetal
394.PedaldecharlesPopJazz
397.909
364.808
373.CerrarcharlesSynthgaze
382.AntiguocharlesCerrar
395.Pedaldecharlesdejazz
381.AtaqueHiHatCerrar
358.CharlesderockCerrar
363.CharlesdeJazzCerrar
372.HiHatclásicoCerrar
332.808
370.HiHatmodernoCerrar
379.Cierredecharlespopular
399.Pedaldecharlesestándar
27.PatadaPopular28.
Patadadegolpe
276.Paseoclásico
120.grungetom1
211.Choquedeblues1
269.909
33.Cajapop34.
Jodertrampa
146.Tom2moderno
185.Tom3delos70
219.Accidentepopular1
220.Golpedechoque1
290.Joderpaseoborde
215.Choquedepalos1
150.Tom2extraño
127.FairfaxTom1
283.Paseopopular
311.Llantadepaseoconpalos
240.LlantaacústicaCrash1
175.Tom3estándar
128.Tommilitar1129.
poptom2
71.Bordedecajademetal
24.Patadagrunge25.
Patadadelos70
62.viejatrampa
304.Llantadepaseoacústico
173.909
297.LlantaSpeedMetalRide
4.Patadaoriginal5.
PatadaPopRock6.
Patadaderoca
46.TrampaSongo47.
Cajaestándar
68.Bordedecajaoriginal69.
Rimadecajapoprock
92.BordedecajaSlam
85.BordedecajaSynthgaze
32.Patadamilitar
102.RocaTom1
325.PopRockcharlesabierto
110.songotom1
318.Llantavieja
78.BordedecajaSongo
Tomás.
285.Paseodeataque
152.Tom2grunge
188.golpetom3
dieciséis.Patadaacústica
278.paseoextraño
12.808
122.Tom1delos80
Conducir.
Patada.
222.Viejoaccidente1
299.LlantaJazzRide
237.909
156.golpetom2
253.AtaqueCrash1Llanta
35.trampadura
292.Llantadepaseooriginal
320.Llantadepaseomilitar
112.Tomacústico1
80.Bordedecajaacústica
163.Tom3duro
73.BordedecajaSpeedMetal
160.Tommilitar2161.
poptom3
242.LlantaCrash1moderna
313.Llantadepaseodelos70
306.Llantadepaseomoderna
177.SesiónTom3
193.Choquepop1
183.PalosTom3
262.Paseoenroca
94.Bordedetrampaantiguo
104.PowerMetalTom1
Trampa.
8.Patadadepowermetal
49.Trampadesesion
140.808
196.Accidenteoriginal1
197.Choquedepoprock1
67.Bordedecajaduro
87.Baquetasconbordedecaja
97.poptom1
36.Cajaoriginal37.
Cajapoprock38.trampa
deroca
158.viejotom2
154.Tom2delos80
255.LlantaFairfaxCrash1
294.Llantadepaseoenroca
287.PaseoenFairfax
18.patadamoderna
190.viejotom3
75.Bordedecajadejazz
30.viejapatada
195.Choqueduro1
179.bluestom3
308.Llantadepaseoclásica
199.Choquedemetal1
26.Patadadelos80
Holasombrero.
301.909
40.CajaPowerMetal
51.Cajadeblues
89.Bordedecajadelos70
99.Tom1duro
131.Tom2duro
322.Jodercharlesabierto
114.Tom1moderno
201.ChoquedeSpeedMetal1
202.PopJazzCrash1203.
Choquedejazz1
315.Llantadepaseopopular
244.LlantaCrash1clásica
82.Bordedecajamoderno
271.Paseoestándar
264.PaseoPowerMetal
166.RocaTom3
53.TrampaSynthgaze54.
trampaanormal
148.Tom2clásico
206.AccidentedeSongo1
207.Accidenteestándar1
248.LlantaGrungeCrash1249.
LlantaCrash1delos70
96.Bordedetrampamilitar
106.PopJazzTom1
70.Bordedecajaderoca
64.Trampamilitar65.
Bordedecajapop
23.Patadadepalos
61.Trampadeataque
174.songotom3
303.Llantadepaseoestándar
296.LlantaPowerMetalRide
172.808
58.trampadelos80
218.Accidentedelos801
84.Bordedecajaclásico
324.Charlesoriginalabierto
3.Patadadura
45.909
317.Llantadeataque
77.909
310.LlantaFreakRide
41.CajaSpeedMetal42.Caja
PopJazz43.Cajadejazz
118.monstruotom1
143.Tom2estándar
135.tom2metálico
108.808
204.808
245.LlantaSynthgazeCrash1246.
LlantaFreakCrash1
116.Tom1clásico
260.Paseooriginal261.
Paseopoprock
91.Bordedecajapopular
101.poprocktom1
280.paseogrunge
124.golpetom1
14.PatadaSongo
15.Patadaestándar
208.Choqueacústico1
273.Paseodelasesión
266.Paseopopjazz
168.PowerMetalTom3
79.Bordedecajaestándar
162.Jodertom3
257.Paseopop
258.joderpaseo
241.LlantaSeesionCrash1
312.Bordedepaseogrunge
305.LlantaSeesionRide
176.Tom3acústico
72.BordedecajaPowerMetal
224.Accidentemilitar1
225.LlantaPopCrash1226.
JoderCrash1Llanta
221.AtaqueCrash1
63.TrampaFairfax
93.Bordedetrampadeataque
103.Tom1demetal
182.monstruotom3
7.Patadametálica
139.jazztom2
48.Cajaacústica
132.OriginalesTom2
133.poprocktom2
66.Alamierdaelbordedelatrampa
86.Bordedecajaextraño
228.LlantaCrash1original229.
LlantaPopRockCrash1230.Llanta
RockCrash1
319.LlantadepaseoFairfax
111.Tom1estándar
55.Trampadepalos
210.Accidentemoderno1
232.LlantaPowerMetalCrash1
268.808
145.SesiónTom2
184.grungetom3
326.Abiertodecharlesderock
327.Charlesmetálicoabierto
328.PowerMetalcharlesabierto329.
SpeedMetalHiHatabierto330.PopJazz
HiHatabierto331.Abiertode
charlesdejazz
164.OriginalesTom3
165.poprocktom3
289.LlantaPopRide
20.Patadaclásica
56.Trampagrunge57.
trampadelos70
126.viejotom1
282.Paseodelos80
275.Paseodeblues
149.SynthgazeTom2
88.Bordedecajagrunge
98.Jodertom1
130.Jodertom2
1.Patadapop
2.joderpatada
113.SesiónTom1
243.BordeBluesCrash1
321.Popcharlesabierto
81.BordedecajaSeesion
74.BordedecajaPopJazz
29.Patadadeataque
227.LlantaHardCrash1
314.Llantadepaseodelos80
194.JoderCrash1
186.Tom3delos80
147.bluestom2
247.LlantaSticksCrash1
263.Paseometálico
95.BordedecajaFairfax
105.SpeedMetalTom1
50.trampamoderna
141.909
151.PalosTom2
187.Tom3popular
277.PaseoSynthgaze
212.Choqueclásico1
121.Tom1delos70
270.songoseríe
236.808
298.LlantadepaseoPopJazz
155.Tom2popular
59.CajaPopular60.
trampadegolpe
291.Llantadura
233.LlantaSpeedMetalCrash1234.
LlantaPopJazzCrash1235.Llanta
JazzCrash1
284.Paseodegolpe
216.Accidentegrunge1
217.Accidentedelos701
134.RocaTom2
107.jazztom1
52.Cajaclásica
90.Bordedecajadelos80
100.Tom1original
83.Bordedecajadeblues
323.Charlesduroabierto
115.bluestom1
137.SpeedMetalTom2138.
PopJazzTom2
259.Paseoduro
13.909
123.PopularTom1
250.LlantaCrash1delos80
272.Paseoacústico
265.PaseoSpeedMetal
167.Tom3metálico
9.PatadaSpeedMetal10.
PatadaPopJazz11.
Patadadejazz
117.SintetizadaTom1
142.songotom2
153.Tom2delos70
254.LlantaviejaCrash1
169.SpeedMetalTom3170.
PopJazzTom3
293.Rimadepaseopoprock
286.PaseoViejo
189.AtaqueTom3
17.Patadadesesión
279.Paseodepalos
178.Tom3moderno
307.Llantadepaseodeblues
198.Choquederoca1
223.AccidentedeFairfax1
Chocar.
300.808
39.trampademetal
157.AtaqueTom2
231.LlantametálicaCrash1
267.Paseodejazz
144.Tom2acústico
119.PalosTom1
136.PowerMetalTom2
109.909
181.SynthgazeTom3
205.909
19.Patadadeblues
191.FairfaxTom3
281.Paseodelos70
274.Paseomoderno
125.AtaqueTom1
213.SynthgazeCrash1214.
Accidenteextraño1
209.Accidentedesesión1
251.PopularllantaCrash1252.
LlantaSlamCrash1
192.Tommilitar3
238.LlantaSongoCrash1239.
LlantaCrash1estándar
302.LlantaSongoRide
295.Llantademetal
171.jazztom3
159.FairfaxTom2
256.LlantamilitarCrash1
21.PatadaSynthgaze22.
Patadaextraña
288.Paseomilitar
316.LlantaSlamRide
44.808
76.808
31.PatadadeFairfax
309.LlantadepaseoSynthgaze
180.Tom3clásico
200.ChoquedePowerMetal1
APÉNDICE
11
Machine Translated by Google
19azules
22monstruo
08Metaldepoder
Canción003
Canción021
Canción014
04originales
Elmantenimientoylaproteccióncuidadososdeesteproductojueganunpapelmuyimportanteparaprolongarla
vidaútildelproductoyreducirlasfallas.
15estándar
07metales
18moderno
Canción024
Canción006
11jazz
Canción028
29Ataque
Canción010
Canción017
2NolousecercadeTVoradio
21Miradasintética
Canción020
Canción002
25años70
02Joder
Canción013
14canción
32militares
Noexpongademasiadoelproductoalaluzsolardirectanilocoloquecercadelaireacondicionadooenunlugar
extremadamentecaluroso.
Canción016
06roca
17Sesión
Canción027
10popjazz
Canción009
28golpe
31Fairfax
13909
Canción012
Canción030
Canción023
24grunge
Canción005
01pop
Canción008
09velocidadmetal
27populares
05poprock
Canción015
1Eviteelcalor,lahumedadolaluzsolardirecta.
20clásico
Canción019
Canción001
Canción026
30años
12808
Canción029
Canción011
16acústico
Canción004
23palos
Canción022
Canción007
Canción025
26años80
03Duro
Esteproductopuedecausarinterferenciasdevideooaudioenlarecepcióndetelevisiónyradio.Siestosucede,retireel
productodeltelevisorolaradio.
Canción018
MANTENIMIENTODELPRODUCTO
445.AtaqueCrash2
417.Choquepop2
463.LlantaCrash2estándar
449.LlantaPopCrash2
456.LlantaPowerMetalCrash2
438.Choqueextraño2
474.LlantaCrash2delos80
428.808
431.Choqueestándar2
477.LlantaAttackCrash2
441.Accidentedelos702
459.LlantaJazzCrash2
424.ChoquedePowerMetal2
434.Choquemoderno2
470.LlantaFreakCrash2
452.LlantaoriginalCrash2
455.LlantametálicaCrash2
437.Crash2demiradasintetizada
427.Choquedejazz2
473.LlantaCrash2delos70
466.LlantaCrash2moderna
448.Accidentemilitar2
420.Choqueoriginal2
451.LlantaHardCrash2
433.Accidentedesesión2
476.LlantaSlamCrash2
458.LlantaPopJazzCrash2
469.LlantaSynthgazeCrash2
430.ChoquedeSongo2
444.Golpedechoque2
480.LlantamilitarCrash2
462.LlantaSongoCrash2
423.Choquedemetal2
436.Choqueclásico2
454.LlantaRockCrash2
426.PopJazzCrash2
472.LlantaGrungeCrash2
440.Choquegrunge2
465.LlantaSeesionCrash2
447.AccidentedeFairfax2
419.Choqueduro2
422.Choquederoca2
468.LlantaCrash2clásica
450.JoderCrash2Llanta
461.909
443.Choquepopular2
464.LlantaacústicaCrash2
479.LlantaFairfaxCrash2
446.Viejoaccidente2
418.JoderCrash2
Choque2
475.LlantaCrash2popular
457.LlantaSpeedMetalCrash2
429.909
439.Choquedepalos2
460.808
442.Choquedelos802
421.Choquepoprock2
467.BordeBluesCrash2
435.Choquedeblues2
471.LlantaSticksCrash2
453.PopRockCrash2Rima
425.SpeedMetalCrash2
478.LlantaantiguaCrash2
432.Choqueacústico2
402.Pedaldecharlesmoderno
407.BaquetasPedalde
charles408.Pedaldecharles
grunge409.Pedaldecharles
410delos70.Pedalde
charlesdelos80411.Popular
pedaldecharles412.Pedal
decharlesSlam413.Pedalde
ataquedecharles414.
Pedaldecharlesantiguo415.
PedaldecharlesFairfax416.Pedaldecharlesmilitar
401.PedaldecharlesSeesion
400.Pedaldecharlesacústico
406.Pedaldecharlesextraño
403.Pedaldecharlesdeblues
404.Pedaldecharlesclásico
405.PedaldecharlesSynthgaze
Machine Translated by Google
Elproductodebemanipularseconcuidadoaltrasladarlo.Estánestrictamenteprohibidaslasvibracionesy
colisionesviolentasparaevitardañosalacarcasaoaloscomponenteselectrónicosinternos.
Utiliceunpañodelimpiezasuaveysinsuciedadhumedecidoenunapequeñacantidaddeaguao
detergenteespecialparalimpiarlasmanchasdelasuperficiedeesteproducto.
APAGADOEN
4Nosacudirparaevitarcolisiones.
3Noutilicepintura,disolventesniproductosquímicossimilaresparalalimpieza.
MANTENIMIENTODELPRODUCTO
Machine Translated by Google
Machine Translated by Google
Machine Translated by Google
Principal
élLandstr.69,60329FrankfurtamMain.
ECrsStuGmbHos
Con
2122Australia
ImportadoaEE.UU.:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,
RanchoCucamonga,CA91730
ImportadoaAUS:SIHAOPTYLTD,1ROKEVASTREETEASTWOODNSW
Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:
Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000
CN.
YHCONSULTINGLIMITADO.
LondonRoad,StainesuponThames,Surrey,TW184AX
C/OYHConsultingLimitedOficina147,CenturionHouse,
EstedispositivocumpleconlaParte15delasnormasdelaFCC.Elfuncionamiento
estásujetoalasdoscondicionessiguientes:(1)Estedispositivonopuedecausar
interferenciasdañinasy(2)estedispositivodebeaceptarcualquierinterferencia
recibida,incluidaslasinterferenciasquepuedancausarunfuncionamientono
deseado.
Advertencia:parareducirelriesgodelesiones,elusuariodebeleeratentamenteel
manualdeinstrucciones.
EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea2012/19/CE.
Elsímboloquemuestrauncontenedorconruedastachadoindicaqueel
productorequiererecogidaselectivadebasuraenlaUniónEuropea.Estose
aplicaalproductoyatodoslosaccesoriosmarcadosconestesímbolo.Los
productosmarcadoscomotalesnopodrándesecharseconlabasuradoméstica
normal,sinoquedeberánllevarseaunpuntoderecogidaparaelreciclajede
aparatoseléctricosyelectrónicos.
REPRESENTANTEDELREINOUNIDO
REPRESENTANTEDELACE
Machine Translated by Google
Machine Translated by Google
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
MODEL: MD200C-P, MD200D-P
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.
„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas
stanowią jedynie szacunkową kwotę oszczędności, jaką możesz zyskać kupując u nas określone
narzędzia w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznaczają objęcie wszystkich
kategorii narzędzi oferowane przez nas. Przypominamy, abyś podczas składania zamówienia u nas
dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi
markami.
INSTRUKCJA OBSŁUGI
ELEKTRONICZNY ZESTAW PERKUSYJNY
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
ELEKTRONICZNY ZESTAW PERKUSYJNY
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Proszę, czuj się swobodnie by
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie
się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi.
Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy
ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania
naszego produktu.
(Zdjęcie ma charakter wyłącznie poglądowy, proszę zapoznać się z rzeczywistym obiektem)
MODEL: MD200C-P, MD200D-P
skontaktuj się
z nami: Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/
support
Machine Translated by Google
Podczas użytkowania należy trzymać z dala od „radia, telewizora, odbiornika antenowego, routera, lodówki, telewizora,
silnika i innych źródeł zakłóceń elektrycznych RF”.
Dziękujemy za wybranie naszego bębna elektronicznego. Elegancki i delikatny bęben elektroniczny to idealne połączenie
nowoczesnej technologii elektronicznej. •Przed użyciem tego
produktu należy szczegółowo przeczytać instrukcję.
• Ten produkt jest instrumentem elektroakustycznym. To normalne, że po włączeniu zasilania w głośniku lub słuchawkach
słychać niewielki prąd.
powierzchnia
krawędź
zatrzymaj falę dźwiękową,
chwytając talerz
Kombinacja
talerzy pedałowych
• Trzy tryby nauczania
• Metronom: 1-9 typów
Inne funkcje: przechowywanie parametrów, resetowanie i nagrywanie;
•
• Wsparcie regulacji parametrów czułości każdego bębna
• Regulacja prędkości: 30 ~ 250 uderzeń/min
• 30 piosenek
• 32 zestawy bębnów, 480 barw
UWAGA!
• trzycyfrowy wyświetlacz LED;
• interfejs: zasilacz prądu stałego, usbmidi, słuchawki, wejście audio, wyjście audio
WSTĘP FUNKCJI
Machine Translated by Google
STOJAK MONTAŻOWY ------------------------------------------------ ---------------------------- 5
PORT MIDI USB -------------------------------------------------------- ---------------------------------- 8
METRONOM ------------------------------------------------- ----------------------------------9
ZAMONTUJ CZĘŚCI UDERZAJĄCE I MODUŁ DŹWIĘKOWY ------------------------------------------------------ - 6
PORT WEJŚCIOWY AUDIO -------------------------------------------------------- ------------------------------ 8
TRYB AUTOKARA ------------------------------------------------ ----------------------------------9
ZESTAWY PERKUSYJNE DEFINIOWANE PRZEZ UŻYTKOWNIKA -------------------------------------------------------- ----------------------------------- 11
PIOSENKI DEMO ------------------------------------------------ ----------------------------------10
PIOSENKA DEMOSTRACJA -------------------------------------------------------- ---------------------- 11
BĘBEN MOCOWANY JEST MŁOTKIEM STOPNIOWYM -------------------------------------------------- 7
TRYB BT ------------------------------------------------ ---------------------------------------- 8
FUNKCJA NAGRYWANIA ------------------------------------------------ ------------------------ 10
MOC ------------------------------------------------- ---------------------------------------- 9
USB MIDI ------------------------------------------------ -----------------------------------11
UCHWYT RURY LRON -------------------------------------------------------- ---------------------------- 4
INTUBACJA TYMPANICZNA ------------------------------------------------ ------------------------ 4
PODŁĄCZENIE PRZEWODU ZASILAJĄCEGO -------------------------------------------------------- ------------------- 8
WYBÓR ZESTAWU PERKUSYJNEGO -------------------------------------------------------- --------------------------9
ZAINSTALUJ MODUŁ BĘBNA -------------------------------------------------------- ------------------- 5
FUNKCJA PRAKTYCZNA ------------------------------------------------ --------------------------9
PORT WYJŚCIA AUDIO -------------------------------------------------------- --------------------------8
ZAMONTUJ BĘBEN DUŻY -------------------------------------------------------- ------------------------ 7
PORT SŁUCHAWKOWY ------------------------------------------------- ---------------------------------------- 8
PRESET ZESTAWÓW PERKUSYJNYCH -------------------------------------------------------- ---------------------------- 11
ZAMONTUJ MŁOTEK -------------------------------------------------------- ----------------------------------- 7
ZWIĘKSZ PORT ------------------------------------------------ -------------------------------- 8
PARAMETRY BĘBNA ------------------------------------------------ -------------------------10
PODŁĄCZ KABEL POŁĄCZENIOWY CZĘŚCI UDERZAJĄCEJ ---------------------------------------------------- 7
ZAPISZ / RESETUJ ---------------------------------------------- ----------------------------------- 10
SPRAWDŹ ZAŁĄCZONE ELEMENTY -------------------------------------------------------- --------------------3
ZAWARTOŚĆ
ILUSTRACJA PORTU MODUŁU DŹWIĘKOWEGO -------------------------------------------------- 8
PRZEWODNIK PO OPERACJACH ------------------------------------------------ ------------------- 9
ZAŁĄCZNIK ------------------------------------------------- --------------------------11
KONSERWACJA PRODUKTU ------------------------------------------------ ----------12
INSTRUKCJA INSTALACJI ------------------------------------------------ ----------------3
TMBRA ------------------------------------------------- ---------------------------------------- 11
SPIS TREŚCI ------------------------------------------------- --------------------------- 2
WSTĘP FUNKCJI ------------------------------------------------ ---------1
2
ŚRODKI OSTROŻNOŚCI------------------------------------------------ -------------- 13
Machine Translated by Google
01
Sidła
(3 szt)
Ramię talerza
Cześć, pedałze
Moduł dźwiękowy
Wspornik modułu
Tomek (3 szt.)
Talerz *3
Pałka perkusyjna
Sterownik śrubowy
Trzymaj młotek
W przypadku jakichkolwiek pominięć należy skontaktować się ze sprzedawcą.
• Po otwarciu opakowania należy natychmiast sprawdzić, czy zawiera wszystkie elementy.
Kabel połączeniowy sygnału
śruba
Klucz do bębna
Zasilacz
kopnięcie
Kopnij pedał
Wspornik tylny Wspornik łączący Wspornik przedni
2 SZT. 2 SZT. 6 SZT
UWAGA!
Sprawdź załączone elementy
przed użyciem .
• Postępuj zgodnie z instrukcjami i uważnie przeczytaj „Środki ostrożności” zawarte w Instrukcji obsługi
• Ten produkt musi zainstalować osoba dorosła. Nie pozwól, aby osoba niepełnoletnia zainstalowała go samodzielnie.
INSTRUKCJA INSTALACJI
Machine Translated by Google
03 Intubacja bębenkowa
02
X2
•Stojak znajduje się w małym, indywidualnym opakowaniu
wewnątrz pudełka.
żelazny uchwyt na rurę
RYSUNEK MONTAŻOWY
Zamontuj bęben na wsporniku bębna.
F
D
G
B
G
C
A
I
D
F
Machine Translated by Google
Nacięcie twarzą do góry
Z funkcją zapobiegającą obrotowi.
B
F
D
A
A
I
C
G
Ze względów bezpieczeństwa szerokość rozwarcia podpory nie powinna być większa niż 1,2 metra.
Stojak montażowy
Zamontuj wspornik zgodnie z określonym kierunkiem
Podczas instalacji dokręć śruby i uważaj, aby nie przytrzasnąć palców.
04
05
INSTRUKCJA INSTALACJI
Zainstaluj moduł bębna
• Proszę włożyć go na miejsce podczas blokowania.
Wyrównaj moduł bębna komputera
mainframe z prowadnicą skrzynki
komputera mainframe i włóż go. Po
włożeniu go do dołu słychać wysuwanie
się zatrzasków.
1,2 m
Machine Translated by Google
06
• Pamiętaj, aby nie dokręcać talerza zbyt mocno, zostaw trochę miejsca, aby talerz mógł poruszać się w górę i w dół.
• Dokręcić śruby po włożeniu bębna, aby uniknąć poluzowania.
Zamontuj elementy uderzające i moduł dźwiękowy
INSTRUKCJA INSTALACJI
Rozbić się
Moduł dźwiękowy
Tom1
Cześć, szósta
Jeździć
Tom2
Tom3
Sidła
Wyciągnij nakrętki i okrągłe poduszki z trzech ramion talerzy, włóż trzy
talerze do odpowiedniego ramienia i przykręć nakrętki. Umieść odpowiednio
3 bębny i 1 bęben w odpowiednim pręcie nośnym i dokręć śruby.
Uwaga: funkcje każdego talerza, bębna tomowego i werbla są różne, dlatego w
celu prawidłowej instalacji należy zapoznać się z identyfikacją akcesoriów!
Machine Translated by Google
Włóż wystającą krawędź
dolnego bębna do
zacisk mocujący młotek,
jak pokazano na
figurę i dokręć
śruby.
i dokręcone, aby uniknąć upadku.
i śruby należy dokręcić, aby uniknąć
poluzowania.
• dolny bęben i młotek powinny być zamocowane
• drążek należy włożyć w koronkę
Włóż stały żelazny pręt do otworu
jak pokazano na rysunku.
jak pokazano na rysunku, obróć młotek do wełny,
aby wyrównać go z powierzchnią bębna,
Włóż pręt młotka do okrągłego otworu
a następnie dokręć kluczem
bębnowym.
Następnie włóż 2 sprężyny do 2 śrub
antypoślizgowych i zablokuj 2 sprężyny w
dolnej części wspornika, aż spocznie na ziemi.
Za pomocą śrubokręta przymocuj dolny
bęben, mocowania jak pokazano,
podeprzyj części za pomocą 6 małych śrub.
•Włóż kabel połączeniowy na miejsce, aby uniknąć słabego styku i
włóż go prawidłowo, jak pokazano na schemacie.
• podczas montażu należy dokręcić śruby i uważać, aby nie przytrzasnąć palców.
09
10
08
07
Bęben basowy jest przymocowany za pomocą
młotek schodkowy
Zamontuj
drążek młotkowy
Zainstaluj bęben basowy
Podłącz kabel połączeniowy części uderzającej
INSTRUKCJA INSTALACJI
Przełącznik w A: tryb mechanicznego bębna basowego
Sprawdź, czy dolny bęben wydaje dźwięk. Jeśli nie ma dźwięku,
przekręć przełącznik:
Przełącznik w B: tryb pedałowania.
Machine Translated by Google
8
6
PIOSENKA
MP3
1
Ten port umożliwia dodanie talerza w celu łatwej rozbudowy. (Rysunek 6)
2. W przypadku podłączenia do komputera lub telefonu komórkowego wyjście audio urządzenia należy podłączyć do gniazda wejściowego audio
modułu box, aby zsynchronizować efekty dźwiękowe w urządzeniu. (ryc. 5)
głośniki. (ryc. 5)
muzyka, sklep i inne funkcje. (ryc. 2)
1. Dzięki preinstalowanemu na komputerach i telefonach komórkowym oprogramowaniu Muzyka możemy nauczyć się grać, komponować
Podłączenie słuchawek monitoruje szczegóły perkusji i nie przeszkadza innym podczas grania bez podłączenia
Dzięki zastosowaniu perkusji elektronicznej interfejs MIDI USB umożliwia interakcję z urządzeniami muzycznymi wyposażonymi w interfejs MIDI.
i inne wejście sygnału audio). (ryc. 4)
5
2. Jeśli nie używasz tego produktu przez dłuższy czas, wyjmij wtyczkę z gniazdka i trzymaj ją prawidłowo.
3
Port wejściowy audio umożliwia podłączenie urządzenia odtwarzającego źródło dźwięku do modułu w celu odtwarzania (np. telefonu komórkowego MP3
na jednym końcu i domowe gniazdko elektryczne 100–240 V na drugim końcu. (ryc. 1)
2
1. W trakcie użytkowania podłącz zacisk zasilania zgodnie ze schematem, włóż gniazdo zasilania modułu dźwiękowego
4
Port wyjściowy audio można podłączyć do aktywnego głośnika (specjalnego elektronicznego głośnika perkusyjnego) i dużego sprzętu audio. (ryc. 3)
ILUSTRACJA PORTU MODUŁU DŹWIĘKOWEGO
3 PORT WYJŚCIA AUDIO
5 PORT SŁUCHAWKOWY
2 PORT MIDI USB
1 POŁĄCZENIE KABLA ZASILAJĄCEGO
6 ZWIĘKSZ PORT
4 PORT WEJŚCIA AUDIO
MANU
Machine Translated by Google
C. L(głośność metronomu: 00 (wyłączony) -31), a następnie obróć pokrętło parametrów, aby dostosować ustawienia parametrów.
dokładność uderzenia bez podpowiedzi metronomu. Jest to zaawansowana wersja trybu ćwiczeń 1.
2. Tryb ćwiczeń 2: Tryb cichego uderzenia C-2: metronom zabrzmi w jednej sekcji i wyciszy jedną sekcję, aby ćwiczyć
Naciśnij przycisk KIT, aby wyświetlić bieżący zestaw perkusyjny. Obróć pokrętło parametrów lub użyj przycisków <- /+>, aby wybrać żądaną opcję
B. b (numer rytmu: 01-09)
A. Tryb ćwiczeń 1: Ćwiczenie z wykrywaniem uderzeń C-1 – uderzaj w bęben ze stałą prędkością, aby ćwiczyć dokładność uderzenia.
z przodu), aby zasilić zestaw perkusyjny. Aby wyłączyć zestaw perkusyjny, przesuń przełącznik w lewo.
tryb za pomocą koła danych lub przycisku < + > < - >.
interfejs. Za pomocą przycisków +/- możesz wybrać parametr, który chcesz dostosować:
przycisk, aby przejść do trybu autokaru. W tym trybie dostępne są trzy tryby ćwiczeń. Do wyboru użyj koła parametrów
2. Po wybraniu trybu coachingu naciśnij przycisk KLIKNIJ. Rozpoczną się uderzenia metronomu i będziesz mógł
3. Po czterech uderzeniach wstępnych na wyświetlaczu pojawi się:
ćwiczyć wytrzymałość na uderzenia.
do najszybszego, a następnie najszybszego do najwolniejszego.
2. Na ekranie wyświetli się wartość prędkości (domyślna prędkość 120 BPM). Obróć pokrętło parametrów lub użyj przycisków +/-, aby
4. Po dostosowaniu parametrów naciśnij przycisk SELECT, aby potwierdzić i wyjść z interfejsu parametrów. Następnie
3. Tryb ćwiczeń 3: Ćwiczenie szybkości C-3, metronom automatycznie zmieni prędkość i zwiększy
kiedy nie ma rytmu.
A. r (typ rytmu: 2,4,8,16)
jaki tryb ćwiczeń.
1. Tryb ćwiczeń 1: Ćwiczenie z wykrywaniem uderzeń C-1: uderzaj w bęben ze stałą prędkością, aby ćwiczyć dokładność uderzenia.
graj na bębnie w ramach ćwiczeń.
Włóż wtyczkę DC do portu DC 9 V na górze jednostki sterującej. Przesuń przełącznik POWER w prawo (patrząc od
1. Tryb treningu „trenera” tego produktu może pomóc w ustaleniu szybkości, dokładności i wytrzymałości. Naciśnij COACH
3. Naciśnij przycisk SELECT w trybie metronomu, a ekran przeskoczy do regulacji parametrów metronomu
Naciśnij przycisk „trener”, aby przejść do trybu trenera. W tym trybie dostępne są trzy tryby ćwiczeń. Wybierz praktykę
zmienić prędkość metronomu. Naciśnij przycisk CLICK, aby uruchomić metronom.
Tryb trenera „coach” tego produktu może pomóc w ustaleniu szybkości, dokładności i wytrzymałości, a także pomóc w kultywowaniu funkcji ćwiczeń
polegającej na lepszym wyczuciu rytmu. Rób postępy pod okiem trybu trenera „coach”!
od najwolniejszego ekspresu do najszybszego, a następnie zmniejsz prędkość od najwolniejszego ekspresu do najwolniejszej, tak jak
1. Naciśnij przycisk METRONOME, aby przejść do trybu metronomu.
użyj przycisku KLIKNIJ, aby uruchomić i zatrzymać metronom zgodnie z potrzebami.
C. Tryb ćwiczeń 3: Ćwiczenie szybkości C-3 – metronom automatycznie zmieni prędkość od najwolniejszej
zestaw perkusyjny. Do wyboru są 32 zestawy perkusyjne – patrz lista zestawów perkusyjnych na stronie 11.
B. Tryb ćwiczeń 2: Tryb cichego uderzenia C-2 – metronom zabrzmi w jednej sekcji i wyciszy jedną sekcję, aby ćwiczyć
3 METRONOM
5 TRYB TRENERA
WYBÓR 2 ZESTAWÓW PERKUSYJNYCH
1 MOC
4 FUNKCJA PRAKTYCZNA
PRZEWODNIK PO OPERACJACH
(za szybko)
(za wolno)
(Dobry)
9
Machine Translated by Google
7 PARAMETRY BĘBNA
8 FUNKCJA NAGRYWANIA
6 utworów demonstracyjnych
9 ZAPISZ/RESETUJ
10 USB MIDI
SAV, aby wskazać, że regulacja parametrów została pomyślnie zapisana.
Tryb C-2: Naciśnij przycisk SELECT, aby wejść do interfejsu ustawień parametrów. Możesz dostosować liczbę sesji treningowych zgodnie z
wymaganiami (04-32). Liczba sesji do ćwiczenia określa długość tego ćwiczenia.
3. Zmień parametry, obracając pokrętło parametrów i naciśnij długo przycisk -, aby zapisać. Ekran z wyświetlaczem
4. Naciśnij przycisk SELECT w trybie utworu, aby przejść do interfejsu ustawiania parametrów utworu. Możesz włączyć dźwięk perkusji
2. Stuknij w dowolny bęben, a metronom zabrzmi. W tym momencie na ekranie pojawi się „---” w migającym stanie oddychania
i rozpoczyna nagrywanie.
Aby skorzystać z funkcji MID zestawu perkusyjnego, podłącz kabel danych USB-B (nie dołączony do tego zestawu perkusyjnego) do jednostki sterującej i
podłącz do komputera PC/smartfona.
2. Naciśnij przycisk < >, aby rozpocząć odtwarzanie utworów demonstracyjnych. Aby zatrzymać odtwarzanie, naciśnij ponownie przycisk < >.
Próg przesłuchu c (01 -32)
5. UWAGA: Parametry dla bębnów 3-tomowych nie mogą być ustawiane indywidualnie.
Tryb C-1: Naciśnij przycisk SELECT, aby wejść do interfejsu ustawień parametrów. Możesz dostosować liczbę ćwiczeń
1. Naciśnij przycisk <REC>, gdy kontrolka znajduje się w stanie „KIT” i „CLICK”, a na ekranie pojawi się
5. Jeżeli bez pukania wejdziemy ponownie w stan przygotowania do nagrywania, odtworzone zostanie ostatnio nagrane „A-1”.
1. Naciśnij przycisk KIT, a na ekranie wyświetli się 01 (numer zestawu perkusyjnego). Naciśnij SELECT, aby wprowadzić parametr bębna
4. Aby przywrócić parametry bębna do ustawień fabrycznych należy długo naciskać przycisk + aż na ekranie wyświetli się RES.
>, aby rozpocząć odtwarzanie bieżącego nagrania, i naciśnij ponownie, aby zatrzymać odtwarzanie.
1. Aby zapisać parametry naciśnij i przytrzymaj przycisk <->, na ekranie wyświetli się SAV.
zmiany (01-09 BPM).
5. Naciśnij przycisk SELECT, aby potwierdzić i wyjść z interfejsu parametrów.
A. S(01-06). Próg wyzwalania t(01 - 32).
3. Naciśnij ponownie klawisz <REC> lub <PLAY>, nagrywanie zostanie zatrzymane, a na ekranie wyświetli się „A-1”.
sesje według potrzeb (01-32). Liczba sesji do ćwiczenia określa długość tego ćwiczenia.
3. Obróć pokrętło parametrów lub naciśnij przyciski +/-, aby wybrać utwór demonstracyjny.
słowa „REC” w stanie migania oddechu, wejście w stan przygotowania do nagrywania.
V(01-03). Objętość bębna L (00 - 31).
2. Aby zresetować parametry naciśnij i przytrzymaj przycisk <+>, a na ekranie wyświetli się RES res.
ćwiczenie.
numer utworu demonstracyjnego (01–30).
2. Dotknij bębna, który chcesz wyregulować, a następnie za pomocą przycisków +/- wybierz parametr do regulacji.Czułość
4. Po zakończeniu trybu coachingu zostanie wyświetlona punktacja od 0 do 100, oceniająca dokładność
1. Naciśnij przycisk SONG, aby przejść do trybu demonstracyjnego. Do wyboru jest 30 wersji demonstracyjnych. Na ekranie wyświetli się prąd
tryb regulacji.
B. Powtarzane wyzwalanie r(01-32) Siła bębna
5. Naciśnij ponownie przycisk KLIKNIJ, aby zakończyć tryb autokaru.
4. Naciśnij <
Tryb C-3: Naciśnij przycisk SELECT, aby wejść do interfejsu ustawień parametrów. Można dostosować tempo, w jakim BPM
lub wyłączyć, obracając pokrętło parametrów (dźwięk perkusji jest domyślnie włączony).
PRZEWODNIK PO OPERACJACH
10
Machine Translated by Google
Tembr
384 . Wojskowy hi-hat Zamknij
385 . Popowy pedał hi-hat
366 . Zamknięcie hi-hatu Songo
377 . Hi-Hat z lat 70-tych blisko
375 . Trzyma hi-hat blisko
368 . Akustyczny hi-hat zamknięty
387 . Twardy pedał hi-hatu
391 . Metalowy pedał hi-hatu
393 . Pedał SpeedMetal Hi-Hat 394 . Pedał
pop-jazzowego hi-hatu
364 . 808
373 . Synthgaze Hi-Hat Zamknij
382 . Stary hi-hat blisko
395 . Pedał jazzowego hi-hatu
397 . 909
358 . Rockowy hi-hat blisko
381 . Atak Hi-Hat blisko
363 . Jazzowy hi-hat blisko
372 . Klasyczny hi-hat blisko
355 . Zamknięcie twardego hi-hatu
379 . Popularny Hi-Hat Close
370 . Nowoczesny hi-hat zamknięty
332 . 808
399 . Standardowy pedał hi-hatu
367 . Standardowy hi-hat zamknięty
390 . Pedał rockowego hi-hatu
386 . Pieprzyć pedał hi-hatu
396 . 808
356 . Oryginalny hi-hat Close 357 .
Hi-Hat PopRock Zamknij
376 . Grunge Hi-Hat blisko
361 . Hi-Hat SpeedMetal Zamknij 362 . Hi-
Hat PopJazz Zamknij
388 . Oryginalny pedał hi-hat 389.
Pedał Hi-Hat PopRock
334 . Songo Hi-Hat otwarty 335 .
Standardowy hi-hat otwarty 336 . Hi-
Hat akustyczny otwarty 337 .
Seesion Hi-Hat otwarty 338 .
Nowoczesny hi-hat otwarty 339 .
Hi-Hat bluesowy otwarty 340 .
Klasyczny hi-hat otwarty 341 .
Synthgaze Hi-Hat otwarty 342 . Freak
Hi-Hat otwarty 343 . Kije Hi-Hat
otwarte 344 . Grunge Hi-Hat
otwarty 345 . Otwarty Hi-Hat z lat
70. 346 . Otwarty Hi-Hat z lat
80. 347 . Popularny Hi-Hat
Open 348. Slam Hi-Hat otwarty
349 . Atak Hi-Hat otwarty 350 .
Stary hi-hat otwarty 351 . Hi-Hat
Fairfax otwarty 352 .
Wojskowy hi-hat otwarty 353 .
Pop Hi-Hat blisko
374 . Freak Hi-Hat blisko
360 . Zamknięcie hi-hatu PowerMetal
365 . 909
371 . Bluesowy hi-hat blisko
380 . Zatrzaśnij hi-hat blisko
359 . Metalowy hi-hat zamknięty
383 . Zamknięcie hi-hatu Fairfax
369 . Seesion Hi-Hat blisko
333 . 909
378 . Hi-Hat z lat 80-tych blisko
392 . Pedał PowerMetal Hi-Hat
354 . Pieprzyć hi-hat blisko
398 . Pedał Songo Hi-Hat
320 . Obręcz wojskowa
163 . Twardy Tom3
80 . Obręcz werbla akustycznego
112 . Tom akustyczny 1
313 . Obręcz jazdy z lat 70
177 . Zobacz Tom3
73 . Obręcz werbla SpeedMetal
160 . Wojskowy Tom2
161 . Pop Tom3
193 . Pop-awaria 1
306 . Nowoczesna obręcz Ride
262 . Rockowa przejażdżka
Sidła.
242 . Nowoczesna obręcz Crash1
196 . Oryginalna awaria1
197 . Poprockowy wypadek 1
8. Powermetalowe kopnięcie
183 . Trzyma Tom3
94 . Stara obręcz werbla
104 . PowerMetal Tom1
67 . Twarda obręcz werbla
140 . 808
49 . Seesion Snare
87 . Kije Snare Rim
97 . Pop Tom1
152 . Grunge Tom2
188 . Uderz Tom3
285 . Jazda w ataku
16 . Kopnięcie akustyczne
278 . Dziwna jazda
122 . Tom 1 z lat 80
12 . 808
Kopnięcie .
222 . Stary wypadek 1
237 . 909
Jeździć .
299 . Obręcz jazdy jazzowej
253 . Atak Crash1 Rim
156 . Uderz Tom2
35 . Twardy werbel
292 . Oryginalna obręcz Ride
175 . Standardowy Tom3
311 . Sticks Rim Rim
128 . Wojskowy Tom1
129 . Pop Tom2
71 . Metalowa obręcz werbla
240 . Obręcz Acoustic Crash1
304 . Obręcz akustyczna
173 . 909
24 . Grungeowe kopnięcie
25. Kopnięcie z lat 70
62 . Stary Werbel
297 . Obręcz SpeedMetal
92 . Slam Snare Rim
102 . Rock Tom1
325 . Hi-Hat PopRock otwarty
4. Oryginalne kopnięcie
5. Poprockowe kopnięcie
6. Rockowe kopnięcie
46. Songo Werbel 47.
Standardowy werbel
32 . Kopnięcie wojskowe
85 . Synthgaze Snare Rim
68 . Oryginalna obręcz werbla
69 . PopRockowy rym werblowy
318 . Stara obręcz do jazdy
78. Obręcz werbla Songo
Tomek .
110 . Songo Tom1
120 . Grunge Tom1
276 . Klasyczna jazda
211 . Bluesowy krach 1
269 . 909
185 . Tom 3 z lat 70
146 . Nowoczesny Tom2
33 . Popowy werbel
34 . Jebać Snare'a
219 . Popularny Crash1 220 .
Gwałtowny wypadek 1
290 . Pieprzyć Rim Rim
215 . Awaria kijów 1
127 . Fairfax Tom1
283 . Popularna przejażdżka
150 . Dziwak Tom2
143 . Standardowy Tom2
135 . Metalowy Tom2
108 . 808
118 . Dziwak Tom1
116 . Klasyczny Tom1
204 . 808
260 . Oryginalna przejażdżka
261. Poprockowa przejażdżka
91 . Popularny werbel
101 . PopRock Tom1
245 . Synthgaze Crash1 Obręcz 246 .
Obręcz Freak Crash1
280 . Grungeowa przejażdżka
124 . Uderz Tom1
14 . Kopnięcie Songo
15. Standardowe kopnięcie
273 . Jazda sesyjna
208 . Katastrofa akustyczna 1
168 . PowerMetal Tom3
266 . Pop-Jazzowa przejażdżka
61 . Atakuj Snare'a
70 . Rockowa obręcz werbla
174. Songo Tom3
303 . Standardowa obręcz do jazdy
23 . Kopnięcie kijem
64 . Sidła wojskowe 65 .
Popowy werbel
58 . Werbel z lat 80
296 . Obręcz PowerMetal
172 . 808
218 . Wypadek z lat 80. 1
3. Mocne kopnięcie
45 . 909
84 . Klasyczna obręcz werbla
324 . Oryginalny Hi-Hat otwarty
317 . Rim ataku
77 . 909
41 . SpeedMetalowe werble 42 .
PopJazzowy Werbel 43 .
Werbel jazzowy
310 . Obręcz Freak Ride
131 . Twardy Tom2
89 . Werbel z lat 70
99 . Twardy Tom1
51 . Bluesowa pułapka
201 . Awaria SpeedMetal1 202 .
PopJazzowy wypadek1 203 .
Jazzowy krach 1
244 . Klasyczna obręcz Crash1
82 . Nowoczesna obręcz werbla
322 . Kurwa, Hi-Hat otwarty
315 . Popularna obręcz Ride
114 . Nowoczesny Tom1
271 . Standardowa jazda
53 . Sidła Synthgaze 54 .
Dziwny Snap
148 . Klasyczny Tom2
264 . Powermetalowa przejażdżka
166 . Rock Tom3
206 . Songo Crash1 207 .
Standardowa awaria 1
248 . Grunge Crash1 Obręcz 249 .
Obręcz Crash1 z lat 70
96 . Obręcz werbla wojskowego
106 . PopJazz Tom1
158 . Stary Tom2
255 . Obręcz Fairfax Crash1
294 . Obręcz Rock Ride
36 . Oryginalny werbel
37 . Pop-rockowy werbel
38 . Rockowy werbel
154 . Tom2 z lat 80
287 . Przejażdżka Fairfaxem
190 . Stary Tom3
18. Nowoczesne kopnięcie
179 . Blues Tom3
30 . Stary kop
75 . Obręcz werbla jazzowego
195 . Ciężka awaria 1
308 . Klasyczna obręcz Ride
199 . Upadek metalu 1
26 . Kopnięcie z lat 80
40 . Powermetalowy werbel
301 . 909
Cześć-Hat.
151 . Trzyma Tom2
187 . Popularny Tom3
277 . Przejażdżka Synthgazem
212 . Klasyczny wypadek 1
270. Songo się śmieje
121 . Tom 1 z lat 70
298 . Obręcz PopJazz Ride
59 . Popularny werbel 60.
Uderzenie werbla
155 . Popularny Tom2
236 . 808
291 . Obręcz do twardej jazdy
216 . Grunge Crash1 217 .
Wypadek z lat 70. 1
233 . Obręcz SpeedMetal Crash1 234 .
PopJazz Crash1 Obręcz 235 . Obręcz
Jazz Crash1
284 . Slamowa jazda
88 . Grunge Snare Rim
98 . Pieprzyć Tom1
113 . Sesja Tom1
1. Popowe kopnięcie
2. Kurwa kopnięcie
130 . Pieprzyć Tom2
81 . Seesion Snare Rim
227 . Obręcz Hard Crash1
194 . Pieprzyć Crasha 1
314 . Obręcz jazdy z lat 80
243 . Obręcz Blues Crash1
74 . PopJazzowy werbel
29 . Kopnięcie ataku
147 . Blues Tom2
247 . Kije Crash1 Obręcz
321 . Pop Hi-Hat otwarty
263 . Metalowa przejażdżka
186 . Tom 3 z lat 80
50 . Nowoczesny werbel
105 . SpeedMetal Tom1
95 . Obręcz werbla Fairfax
141 . 909
210 . Współczesny wypadek 1
55 . Kije Sierść
268 . 808
232 . Obręcz PowerMetal Crash1
145 . Zobacz Tom2
164 . Oryginalny Tom3 165.
PopRock Tom3
326 . Rockowy Hi-Hat Otwarty
327 . Metalowy hi-hat otwarty
328 . Hi-Hat PowerMetal otwarty 329 .
SpeedMetal Hi-Hat otwarty 330 . PopJazz
Hi-Hat Open 331 . Jazzowy Hi-Hat
Otwarty
184 . Grunge Tom3
289 . Pop Ride Rim
56 . Grunge werbel 57 .
Werbel z lat 70
20 . Klasyczny kop
282 . Przejażdżka lat 80
149 . Synthgaze Tom2
126 . Stary Tom1
275 . Bluesowa przejażdżka
257 . Popowa
przejażdżka 258 . Kurwa jazda
79 . Standardowa obręcz werbla
162 . Pieprzyć Tom3
241 . Obręcz Seesion Crash1
312 . Grunge Ride Rim
72 . Obręcz werbla PowerMetal
224 . Katastrofa wojskowa1
225 . Pop Crash1 Obręcz 226 .
Jebać obręcz Crash1
63 . Werbel Fairfaxa
305 . Obręcz Seesion Ride
176 . Akustyczny Tom3
221 . Awaria ataku 1
7. Metalowe kopnięcie
48 . Werbel akustyczny
93 . Atakuj Snare Rim
103 . Metalowy Tom1
132 . Oryginalny Tom2
133 . PopRock Tom2
139 . Jazz Tom2
182 . Dziwak Tom3
86 . Freak Snare Rim
228 . Oryginalna obręcz Crash1 229.
PopRock Crash1 Obręcz 230 . Obręcz
Rock Crash1
111 . Standardowy Tom1
66 . Jebać Snare Rima
319 . Obręcz Fairfax
302 . Obręcz Songo Ride
171 . Jazz Tom3
159 . Fairfax Tom2
192 . Wojskowy Tom3
295 . Metalowa obręcz do jazdy
238 . Songo Crash1 Obręcz 239 .
Standardowa obręcz Crash1
21 . Synthgaze Kick 22 .
Dziwny kop
256 . Obręcz Military Crash1
288 . Przejażdżka wojskowa
316 . Obręcz Slam Ride
44 . 808
76 . 808
31 . Kopnięcie Fairfaxa
309 . Obręcz Synthgaze Ride
200 . Awaria PowerMetalu 1
27 . Popularne kopnięcie
28. Slamowe kopnięcie
180 . Klasyczny Tom3
267 . Jazda Jazzowa
231 . Obręcz Metal Crash1
119 . Trzyma Tom1
144 . Akustyczny Tom2
136 . PowerMetal Tom2
109 . 909
181 . Synthgaze Tom3
205 . 909
19 . Bluesowy kop
281 . Przejażdżka w stylu lat 70
191 . Fairfax Tom3
213 . Awaria Synthgaze1 214 .
Dziwny wypadek 1
251 . Popularna obręcz Crash1 252.
Obręcz Slam Crash1
274 . Nowoczesna jazda
209 . Awaria Sesji 1
293 . PopRock Ride Rym
125 . Zaatakuj Tomka 1
153 . Tom2 z lat 70
254 . Stara felga Crash1
286 . Stara jazda
169 . SpeedMetal Tom3 170 .
PopJazz Tom3
17 . Sesionowe kopnięcie
279 . Jazda na kije
189 . Zaatakuj Tom3
307 . Obręcz Blues Ride
Rozbić się .
178 . Nowoczesny Tom3
198 . Uderzenie skały 1
223 . Awaria Fairfaxa 1
300 . 808
157 . Atakuj Tom2
39 . Metalowy werbel
134 . Rock Tom2
107 . Jazz Tom 1
52 . Klasyczny werbel
100 . Oryginalny Tom1
90 . Werbel z lat 80
323 . Twardy hi-hat otwarty
115 . Blues Tom 1
137 . SpeedMetal Tom2 138 .
PopJazz Tom2
83 . Bluesowa obręcz werbla
250 . Obręcz Crash1 z lat 80
13 . 909
259 . Ciężka jazda
272 . Jazda akustyczna
123 . Popularny Tom1
9. SpeedMetalowe kopnięcie
10. PopJazzowy Kick 11.
Jazzowy kop
117 . Synthgaze Tom1
265 . Przejażdżka SpeedMetalem
167 . Metalowy Tom3
142 . Songo Tom2
ZAŁĄCZNIK
11
Machine Translated by Google
12 808
30 Stary
Piosenka 011
Piosenka 029
16 Akustyka
23 patyki
Piosenka 004
Piosenka 022
Piosenka 007
Piosenka 025
03 Trudno
26 80-te
Ten produkt może powodować zakłócenia obrazu lub dźwięku w odbiorze telewizji i radia. Jeżeli tak się stanie, należy usunąć
produkt z telewizora lub radia.
19 Bluesa
08 Powermetal
Piosenka 018
31 Fairfaxu
13 909
Piosenka 012
Piosenka 030
24 Grunge
Piosenka 005
Piosenka 023
01 Pop
09 SpeedMetal
27 Popularne
05 Pop-rock
Piosenka 008
Piosenka 015
1 Unikaj ciepła, wilgoci i bezpośredniego światła słonecznego
20 Klasyka
Piosenka 001
Piosenka 019
Piosenka 026
21 Syntetyczne spojrzenie
Piosenka 002
Piosenka 020
02 Kurwa
25 lat 70-tych
14 Songo
32 Wojskowe
Piosenka 013
Piosenka 016
Nie wystawiaj produktu na bezpośrednie działanie promieni słonecznych, nie umieszczaj go w pobliżu klimatyzatora lub w
bardzo gorącym miejscu.
17 Widzenie
06 Skała
Piosenka 027
10 PopJazz
28 Uderzenie
Piosenka 009
22 Dziwak
Piosenka 003
Piosenka 021
04 Oryginał
Piosenka 014
Staranna konserwacja i ochrona tego produktu odgrywa bardzo ważną rolę w przedłużeniu żywotności produktu i
zmniejszeniu liczby usterek.
15 Standardowe
18 Nowoczesne
07 Metal
Piosenka 006
Piosenka 024
11 Jazz
29 Atak
Piosenka 010
Piosenka 017
Piosenka 028
2 Nie używaj w pobliżu telewizora lub radia
KONSERWACJA PRODUKTU
470 . Obręcz Freak Crash2
446 . Stary Crash2
464 . Obręcz Acoustic Crash2
418 . Jebać Crasha 2
Awaria 2
457 . Obręcz SpeedMetal Crash2
475 . Popularna obręcz Crash2
429 . 909
439 . Sticks Crash2
442 . Wypadek z lat 80.2
460 . 808
467 . Obręcz Blues Crash2
421 . PopRock Crash2
435 . Bluesowy krach 2
453 . PopRock Crash2 Rym
471 . Kije Crash2 do obręczy
478 . Stara felga Crash2
425 . Awaria SpeedMetal2
432 . Akustyczny krach 2
454 . Obręcz Rock Crash2
472 . Obręcz Grunge Crash2
436 . Klasyczny Crash2
426 . PopJazz Crash2
440 . Grunge Crash2
447 . Awaria Fairfaxa 2
465 . Obręcz Seesion Crash2
419 . Ciężka awaria 2
468 . Klasyczna obręcz Crash2
422 . Uderzenie skały 2
450 . Jebać obręcz Crash2
443 . Popularny Crash2
461 . 909
437 . Awaria Synthgaze2
455 . Obręcz Metal Crash2
473 . Obręcz Crash2 z lat 70
479. Obręcz Fairfax Crash2
427 . Jazzowy krach 2
448 . Katastrofa wojskowa 2
466 . Nowoczesne obręcze Crash2
420 . Oryginalny Crash2
433 . Awaria Sesji 2
451 . Obręcz Hard Crash2
458 . Obręcz PopJazz Crash2
469. Obręcz Synthgaze Crash2
476 . Obręcz Slam Crash2
430 . Katastrofa Songo2
444 . Gwałtowny wypadek 2
462 . Obręcz Songo Crash2
480 . Obręcz Military Crash2
423. Uderzenie metalu2
445 . Awaria ataku 2
463 . Standardowa obręcz Crash2
417 . Pop Crash2
449 . Obręcz Pop Crash2
438 . Dziwny wypadek 2
456 . Obręcz PowerMetal Crash2
474 . Obręcz Crash2 z lat 80
428 . 808
477. Obręcz ataku Crash2
431 . Standardowa awaria 2
441 . Wypadek z lat 70.2
424 . Awaria PowerMetal2
459 . Obręcz Jazz Crash2
434 . Nowoczesny Crash2
452 . Oryginalna obręcz Crash2
402 . Nowoczesny pedał hi-hat
406 . Freak Hi-Hat pedał
401 . Pedał Hi-Hat firmy Seesion
400 . Akustyczny pedał hi-hatu
403 . Pedał bluesowego hi-
hatu 404 . Klasyczny pedał hi-
hat 405 . Pedał Hi-Hat Synthgaze
407 . Kije pedału Hi-Hat 408 .
Pedał hi-hatu grunge 409 .
Pedał Hi-Hat z lat 70. 410.
Pedał Hi-Hat z lat 80. 411.
Popularny pedał Hi-Hat 412.
Pedał Hi-Hat 413 . Pedał
ataku Hi-Hat 414 . Stary pedał
hi-hatu 415 . Pedał Fairfax
Hi-Hat 416 . Wojskowy pedał
hi-hatu
Machine Translated by Google
Z produktem należy obchodzić się ostrożnie podczas przenoszenia. Gwałtowne wibracje i kolizje są
surowo zabronione, aby uniknąć uszkodzenia obudowy lub wewnętrznych elementów elektronicznych.
Do czyszczenia plam powierzchniowych produktu należy używać miękkiej i niezabrudzonej
ściereczki zamoczonej w niewielkiej ilości wody lub specjalnego detergentu.
WYŁĄCZ WŁĄCZ
3 Do czyszczenia nie używaj farb, rozcieńczalników ani podobnych środków chemicznych
4 nie potrząsaj, aby uniknąć kolizji
KONSERWACJA PRODUKTU
Machine Translated by Google
Machine Translated by Google
Machine Translated by Google
Główny
E-Cr sStu GmbH os
on Landstr.69, 60329 Frankfurt nad Menem.
2122 Australii
Import do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Import do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
Producent: Shanghaimuxinmuyeyouxiangongsi Adres: Shuangchenglu
803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
z
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
YH CONSULTING SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega
następującym dwóm warunkom: (1) to urządzenie nie może powodować szkodliwych
zakłóceń oraz (2) to urządzenie musi akceptować wszelkie odbierane zakłócenia, w
tym zakłócenia, które mogą powodować niepożądane działanie.
Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać
instrukcję obsługi.
Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol
przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej
zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich
akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie
nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je
oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych
REPUBLIKA Wielkiej Brytanii
REPREZENT KE
Machine Translated by Google
Machine Translated by Google
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
Machine Translated by Google
HANDLEIDING
ELEKTRONISCH DRUMSET
"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt
vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren door bepaalde
gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs
dat deze alle categorieën gereedschappen dekken door ons aangeboden. U wordt er vriendelijk aan
herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u
daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs.
MODEL: MD200C-P, MD200D-P
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Machine Translated by Google
(De afbeelding is alleen ter referentie, raadpleeg het werkelijke object)
Heeft u productvragen? Technische ondersteuning nodig? Voel je vrij om
MODEL: MD200C-P, MD200D-P
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig
door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke
interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product
is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u
niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.
neem contact
met ons op: Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
ELEKTRONISCH DRUMSET
HULP NODIG? NEEM CONTACT MET ONS OP!
Machine Translated by Google
• Snelheidsregeling: 30 ~ 250 slagen/min
Overige functies: parameteropslag, reset en opname;
• Drie leermodi
•
• Ondersteuning van de aanpassing van de gevoeligheidsparameters van elke drum
• Metronoom: 1-9 typen
• 30 nummers
• 32 drumsets, 480 timbres
OPMERKING!
• driecijferig led-display;
• interface: voeding dc, usbmidi, oortelefoon, audio-ingang, audio-uitgang
oppervlak
rand
stop de geluidsgolf door
het cimbaal vast te pakken
Pedaalbekkencombinatie
• Dit product is een elektro-akoestisch instrumentproduct. Het is normaal dat er na het inschakelen een
beetje geluid uit de luidspreker of oortelefoon komt.
Bedankt dat u voor onze elektronische drum hebt gekozen. Elegante en delicate elektronische drum is de
perfecte combinatie van moderne nieuwe elektronische
technologie. •Voordat u dit product gebruikt, moet u de instructies in detail lezen.
Houd tijdens gebruik de buurt van "radio, TV, antenne-ontvanger, router, koelkast, TV, motor en andere RF-
elektrische interferentiebronnen".
FUNCTIE INLEIDING
Machine Translated by Google
BIJLAGE ------------------------------------------------- ---------------------------11
TIMBRE --------------------------------------------- ------------------------------------ 11
ILLUSTRATIE VAN GELUIDSMODULEPOORT -------------------------------------- 8
PRODUCTONDERHOUD -------------------------------------------- ----------12
INSTALLATIE GIDS ------------------------------------------------ ----------------3
BEDIENINGSHANDLEIDING --------------------------------------------- ------------------ 9
INHOUD ------------------------------------------------- -------------------------- 2
FUNCTIE INLEIDING -------------------------------------------- ---------1
VEILIGHEIDSMAATREGELEN------------------------------------------------ -------------- 13
2
INHOUD
CONTROLEER DE BIJGEVOEGDE ITEMS ------------------------------------------ -------------------3
OPSLAAN / RESETTEN -------------------------------------------- ---------------------------------- 10
STEEK HET OPVALLENDE DEEL AAN. VERBINDINGSKABEL--------------------------------------- 7
INSTALLEER DE HAMERSTAAF ------------------------------------------ -------------------- 7
HAVEN VERHOGEN --------------------------------------------- ------------------------------ 8
TROMMELPARAMETERS --------------------------------------------- --------------------------10
VOORAF INGESTELDE DRUMKITS ------------------------------------------- --------------------------- 11
PRAKTIJKFUNCTIE --------------------------------------------- ---------------------------9
INSTALLEER DE DRUMMODULE ------------------------------------------ ------------------ 5
AUDIO-UITVOERPOORT -------------------------------------------- ---------------------------8
INSTALLEER DE KICKDRUM ------------------------------------------ ----------------------- 7
OORTELEFOONPOORT --------------------------------------------- ----------------------------- 8
TYMPANISCHE INTUBATIE -------------------------------------------- ---------------------- 4
AANSLUITING VAN HET STROOMKABEL -------------------------------------------- ------------------- 8
DRUMKIT SELECTIE -------------------------------------------- ---------------------------9
LRON PIJPHOUDER -------------------------------------------- --------------------------- 4
STROOM ------------------------------------------------- ------------------------------------- 9
USB-MIDI --------------------------------------------- ------------------------------------11
DEMO-NUMMERS -------------------------------------------- -------------------------------10
DEMOSTRATIE NUMMER -------------------------------------------- --------------------- 11
BT-MODUS --------------------------------------------- --------------------------------------8
DE KICKDRUM WORDT VASTGESTELD MET DE STAPHAMER -------------------------------------- 7
OPNAMEFUNCTIE --------------------------------------------- -----------------------10
INSTALLEER SLAANONDERDELEN EN GELUIDSMODULE ----------------------------------------- - 6
DOOR GEBRUIKER GEDEFINIEERDE DRUMKITS ------------------------------------------ -------------------- 11
AUDIO-INVOERPOORT -------------------------------------------- --------------------------- 8
COACHMODUS --------------------------------------------- --------------------------------9
USB MIDI-POORT -------------------------------------------- ---------------------------------8
MONTAGESTANDAARD -------------------------------------------- --------------------------- 5
METRONOOM --------------------------------------------- --------------------------------9
Machine Translated by Google
Als er omissies zijn, neem dan contact op met uw dealer.
• Controleer na het openen van de verpakking onmiddellijk of alle artikelen erin zitten.
01
Bekkenarm
Modulebeugel
(3 stuks)
Hihat-pedaal
Tom (3 stuks)
Strik
Geluidsmodule
Cimbaal *3
Bout bestuurder
Drumstok Stok hamer
voor gebruik .
• Volg de instructies en lees de "veiligheidsmaatregelen" in de gebruikershandleiding aandachtig
• Dit product moet door een volwassene worden geïnstalleerd. Laat de minderjarige het niet zelfstandig installeren.
Controleer de bijgevoegde items
OPMERKING!
INSTALLATIE GIDS
schroef
Signaalverbindingskabel Drum sleutel
Oplader
Trap
Trappedaal
Achtersteun Verbindingsbeugel Voorbeugel
2 STUKS 2 STUKS 6 STUKS
Machine Translated by Google
03 Trommelintubatie
02
X2
•De standaard bevindt zich in een klein individueel pakketje in
de doos.
ijzeren pijphouder
MONTAGE TEKENING
C
D
BA
EN
F
G
Installeer de trommel op de trommelsteunbalk.
F
D
G
Machine Translated by Google
B
D
F
A
A
EN
C
G
Inkeping met de voorkant naar boven
Met anti-rotatiefunctie.
Om veiligheidsredenen mag de uitzetbreedte van de steun niet groter zijn dan 1,2 meter.
Montagestandaard
Monteer de beugel in de aangegeven richting
Draai tijdens de installatie de schroeven vast en zorg ervoor dat uw vingers niet bekneld raken.
04
05
INSTALLATIE GIDS
Installeer de drummodule
• Plaats deze tijdens het stallen op zijn plaats.
Lijn de mainframe-drummodule uit met de
rail van de mainframekast en plaats deze.
Nadat je hem tot op de bodem hebt
geplaatst, hoor je de klikstukken
omhoog komen.
1,2 m
Machine Translated by Google
06
• Zorg ervoor dat u het bekken niet te strak vastdraait, maar zorg ervoor dat er wat ruimte overblijft zodat ze op en neer kunnen slingeren.
• Draai de schroeven vast nadat de trommel is geplaatst om losraken te voorkomen.
Installeer de rakende onderdelen en de geluidsmodule
INSTALLATIE GIDS
Let op: de functies van elk bekken, tomdrum en snaredrum zijn verschillend, dus het is
noodzakelijk om de accessoire-identificatie te raadplegen voor de juiste installatie!
Verwijder de moeren en cirkelkussens van de drie bekkenarmen, plaats de drie
bekkens in de overeenkomstige arm en schroef de moeren vast. Plaats respectievelijk
3 vaten en 1 vat in de overeenkomstige steunstang en draai de schroeven vast.
Botsing
Geluidsmodule
Tom1
Hallo zes
Rijden
Tom3
Tom2
Strik
Machine Translated by Google
steundelen met 6 kleine schroeven.
Gebruik een schroevendraaier om de onderste trommel
te bevestigen, met de bevestigingen zoals afgebeeld,
Plaats vervolgens 2 veren in 2
antislipschroeven en vergrendel de 2 veren
in de onderkant van het steunstuk totdat
deze op de grond rust.
Steek de uitstekende rand
van de lage trommel in
de
hamerbevestigingsclip
zoals getoond in de
figuur en draai vast
de schroeven.
en vastgedraaid om te voorkomen dat u eraf valt.
en de schroeven moeten worden vastgedraaid om
losraken te voorkomen.
• de onderste trommel en de traphamer moeten worden vastgezet
• de paal moet in kant worden gestoken
Steek de vaste ijzeren staaf in het gat
zoals weergegeven in de afbeelding.
zoals weergegeven in de afbeelding, draait u de
wolhamer om deze uit te lijnen met het trommeloppervlak,
Steek de hamerstaaf in het ronde gat
en draai hem dan vast met de
drumsleutel.
Schakelaar in A: mechanische kickdrummodus
Controleer of de onderste trommel geluid maakt. Als er
geen geluid is, zet dan de schakelaar:
Schakelaar in B: pedaalmodus.
• Draai bij het installeren de schroeven vast en zorg ervoor dat uw vingers niet bekneld raken.
09
10
08
07
Installeer
de hamerstang
de stappenhamer
De kickdrum wordt vastgezet met
Installeer de kickdrum
Sluit de aansluitkabel van het opvallende deel aan
INSTALLATIE GIDS
•Steek de verbindingskabel op zijn plaats om slecht contact te voorkomen en steek
deze op de juiste manier in, zoals weergegeven in het diagram.
Machine Translated by Google
6
8
MP3
LIEDJE
5
en andere audiosignaalinvoer). (Afb. 4)
3
2. Als u dit product langere tijd niet gebruikt, trek dan de stekker uit het stopcontact en bewaar deze op de juiste manier.
De audio-invoerpoort kan het afspeelapparaat voor de geluidsbron aansluiten op de modulebox voor weergave (zoals MP3, mobiele telefoon).
aan de ene kant en een stopcontact van 100-240V aan de andere kant. (Figuur 1)
2
Via deze poort kunt u een bekken toevoegen voor eenvoudige uitbreiding. (Figuur 6)
1. Sluit tijdens gebruik de voedingsterminal aan volgens het diagram en steek het stopcontact van de geluidsmodule in
4
De audio-uitgang kan worden aangesloten op een actieve luidspreker (speciale elektronische drumluidspreker) en grote audioapparatuur. (Afb. 3)
2. Wanneer aangesloten op een computer of mobiele telefoon, moet de audio-uitgang van het apparaat worden aangesloten op de audio-ingang van de
modulebox om de geluidseffecten op het apparaat te synchroniseren. (Afb. 5)
1
luidsprekers. (Afb. 5)
muziek, winkel en andere functies. (Fig. 2)
1. Via de vooraf geïnstalleerde muzieksoftware op computers en mobiele telefoons kunnen we leren spelen en componeren
Als u een hoofdtelefoon aansluit, worden de details van de percussie gecontroleerd en worden anderen niet gestoord als u speelt zonder verbinding te maken
Het gebruik van een elektronische drum MIDI USB-interface kan communiceren met muziekapparaten met MIDI.
ILLUSTRATIE VAN GELUIDSMODULEPOORT
MANU
3 AUDIO-UITVOERPOORT
6 VERHOOG HAVEN
2 USB MIDI-POORT
1 STROOMKABELAANSLUITING
4 AUDIO-INGANGSPOORT
5 OORTELEFOONPOORT
Machine Translated by Google
3 METRONOOM
4 OEFENFUNCTIE
2 DRUMKIT-SELECTIE
1 VERMOGEN
5 COACHMODUS
(Goed)
(te traag)
(te snel)
welke oefenmodus.
A. r (beattype: 2,4,8,16)
1. Oefenmodus 1: C-1 slagdetectieoefening: sla op de trommel met een vaste snelheid om de nauwkeurigheid van de slag te trainen.
3. Druk in de metronoommodus op de SELECT-knop. Het scherm springt naar de aanpassing van de metronoomparameters
Steek de DC-stekker in de DC 9V-poort aan de bovenkant van de besturingseenheid. Schuif de POWER-schakelaar naar rechts (gezien vanaf
Druk op de knop "coach" om naar de coachmodus te gaan. In deze modus zijn er drie oefenmodi. Selecteer de praktijk
1. De trainingsmodus "coach" van dit product kan helpen bij het vaststellen van snelheid, nauwkeurigheid en uithoudingsvermogen. Druk op COACH
speel mee op de drum om te oefenen.
van de langzaamste express naar de snelste, en dan terug te brengen van de langzaamste express naar de langzaamste snelheid, zoals
1. Druk op de METRONOME-knop om naar de metronoommodus te gaan.
gebruik de CLICK-knop om de metronoom naar wens te starten en stoppen.
C. Oefenmodus 3: C-3 speed strike oefenen - de metronoom verandert automatisch de snelheid van de langzaamste
verander de metronoomsnelheid. Druk op de CLICK-knop om de metronoom te starten.
De 'coach'-coachmodus van dit product kan helpen bij het vaststellen van snelheid, nauwkeurigheid en uithoudingsvermogen, en helpt bij het
cultiveren van de oefenfunctie van een beter ritmegevoel. Boek vooruitgang onder toezicht van de coachmodus!
drumkit. Er zijn 32 drumkits om uit te kiezen - zie de drumkitlijst op pagina 11.
C. L (metronoomvolume: 00 (uit) -31), en draai vervolgens aan het parameterwiel om de parameterinstellingen aan te passen.
slagnauwkeurigheid zonder metronoomprompt. Het is een geavanceerde versie van oefenmodus 1.
B. Oefenmodus 2: C-2 stille slagmodus - de metronoom laat één sectie klinken en dempt één sectie om te trainen
B. b (telnummer: 01-09)
Druk op de KIT-knop om de huidige drumkit weer te geven. Draai aan het parameterwiel of gebruik de knoppen <- /+> om de gewenste parameter te selecteren
2. Oefenmodus 2: C-2 stille slagmodus: de metronoom laat één sectie klinken en dempt één sectie om de
A. Oefenmodus 1: C-1 oefening voor slagdetectie - sla op de trommel met een vaste snelheid om de nauwkeurigheid van de slag te trainen.
2. Zodra de coachingmodus is gekozen, drukt u op de KLIK-knop. De metronoombeats beginnen en dat kun je doen
via het datawiel of de knop < + > < - >.
de voorkant) om de drumkit aan te zetten. Om de drumkit uit te schakelen, schuift u de schakelaar naar links.
interface. U kunt op de +/- knoppen drukken om de parameter te selecteren die u wilt aanpassen:
om naar de coachmodus te gaan. In deze modus zijn er drie oefenmodi. Gebruik het parameterwiel om te selecteren
2. Het scherm geeft de snelheidswaarde weer (standaardsnelheid 120 BPM). Draai aan het parameterwiel of gebruik de +/- knoppen om
3. Na vier voorbereidende tellen toont het display:
naar de snelste en dan van de snelste naar de langzaamste.
om het uithoudingsvermogen van de staking te oefenen.
4. Zodra de parameters zijn aangepast, drukt u op de SELECT-knop om te bevestigen en de parameterinterface te verlaten
3. Oefenmodus 3: C-3 snelheidsoefening, de metronoom verandert automatisch de snelheid en verhoogt
als er geen beat is.
BEDIENINGSGIDS
9
Machine Translated by Google
8 OPNAMEFUNCTIE
9 OPSLAAN / RESETTEN
7 TROMMELPARAMETERS
6 DEMO-SONGS
10 USB-MIDI
3. Druk nogmaals op de < REC > toets of < PLAY > toets, de opname stopt en "A-1" wordt op het scherm weergegeven.
sessies naar behoefte (01-32). Het aantal te oefenen sessies bepaalt de lengte van deze oefening.
3. Draai aan het parameterwiel of druk op de +/- knoppen om een demosong te selecteren.
woorden "REC" in de ademende knipperende staat en gaan naar de opnamevoorbereidingsstatus.
V(01-03). Drumvolume L (00 - 31).
2. Om de parameters te resetten, drukt u lang op de knop <+>. Het scherm geeft RES res weer.
de oefening.
demosongnummer (01 -30).
2. Tik op de drum die u wilt aanpassen en druk vervolgens op de +/- knoppen om de parameter voor aanpassing te selecteren. Gevoeligheid
5. Druk nogmaals op de CLICK-knop om de coachmodus te beëindigen.
B. Herhaalde trigger r(01-32) Drumkracht
4. Druk op <
4. Zodra u de coachingmodus heeft voltooid, wordt er een score weergegeven van 0-100, waarbij de nauwkeurigheid van de
1. Druk op de SONG-knop om naar de demomodus te gaan. Er zijn 30 demo's om uit te kiezen. Het scherm geeft de huidige weer
aanpassingsmodus.
C-3-modus: Druk op de SELECT-knop om de parameterinstellingsinterface te openen. U kunt de snelheid waarmee de BPM wordt aangepast aanpassen
of uit door aan het parameterwiel te draaien (het drumgeluid staat standaard aan).
SAV om aan te geven dat de parameteraanpassing succesvol is opgeslagen.
en begint met opnemen.
Om de MID-functie van de drumkits te gebruiken, sluit u een USB-B-datakabel (niet meegeleverd bij deze drumkit) aan op de bedieningseenheid en
maakt u verbinding met pc/smartphone.
C-2-modus: Druk op de SELECT-knop om de parameterinstellingsinterface te openen. Je kunt het aantal oefensessies naar wens aanpassen (04-32).
Het aantal te oefenen sessies bepaalt de lengte van deze oefening.
4. Druk in de songmodus op de sElECT-knop om naar de interface voor het instellen van de songparameters te gaan. U kunt het drumgeluid aanzetten
3. Wijzig de parameters door aan het parameterwiel te draaien en druk lang op de knop - om op te slaan. Het scherm met display
5. LET OP: De parameters voor de 3 tomdrums kunnen niet afzonderlijk worden ingesteld.
2. Tik op een willekeurige drum en de metronoom klinkt. Op dit moment wordt op het scherm "---" weergegeven terwijl de ademhaling knippert
5. Als u zonder kloppen weer in de opnamevoorbereidingsstatus komt, wordt de laatst opgenomen "A-1" afgespeeld.
C-1-modus: Druk op de SELECT-knop om de parameterinstellingsinterface te openen. U kunt het aantal oefeningen aanpassen
Overspraakdrempel c (01 -32)
2. Druk op de < > knop om het afspelen van de demosongs te starten. Om het afspelen te stoppen, drukt u nogmaals op de knop < >.
1. Druk op de knop < REC > wanneer het indicatielampje in de statussen "KIT" en "CLICK" staat, en het scherm toont de
1. Om de parameters op te slaan, drukt u lang op de <-> knop. Het scherm geeft SAV weer.
1. Druk op de KIT-knop en het scherm geeft 01 (drumkitnummer) weer. Druk op SELECT om de drumparameter in te voeren
4. Om de drumparameters terug te zetten naar de fabrieksinstellingen, drukt u lang op de knop + totdat het scherm RES weergeeft.
> om de huidige opname af te spelen, en druk nogmaals om het afspelen te stoppen.
wijzigingen (01-09 BPM).
5. Druk op de SELECT-knop om te bevestigen en de parameterinterface te verlaten.
A. S(01-06). Triggerdrempel t(01 - 32).
BEDIENINGSGIDS
10
Machine Translated by Google
4. Originele trap 5.
PopRock-kick 6. Rots
kick
46. Songo-snaar 47.
Standaard snare
205 . 909
92 . Slam snare-rand
85 . Synthgaze snare-rand
32. Militaire trap
102 . Rots Tom1
181 . Synthgaze Tom3
325 . PopRock hihat open
318 . Oude Ride-velg
110 . Songo Tom1
68. Originele snarerand 69.
PopRock Snare-rijm
78. Songo Snaredrum
Tom .
311 . Sticks Ride-velg
240 . Akoestische Crash1 Rim
175 . Standaard Tom3
128 . Militaire Tom1
129 . PopTom2
71. Metalen snarerand
24. Grungetrap 25 .
Kick uit de jaren 70
304 . Akoestische ritrand
62 . Oude snaren
297 . SpeedMetal Ride-velg
173 . 909
219 . Populaire Crash1
220 . Slam-crash 1
290 . Fuck Ride-rand
215 . Sticks-crash1
150 . FreakTom2
283 . Populaire rit
276 . Klassieke rit
127 . FairfaxTom1
211 . Bluescrash1
120 . GrungeTom1
269 . 909
33. Pop-snaredrum
34 . Fuck Snaren
146 . Moderne Tom2
185 . Tom3 uit de jaren 70
183 . Plakt Tom3
262 . Rots rit
94 . Oude snarerand
104 . PowerMetal Tom1
Snaren.
8. PowerMetal-kick
196 . Origineel Crash1
197 . PopRock-crash1
140 . 808
49. Ziesie strik
87 . Sticks snare-rand
97. PopTom1
67. Harde snarerand
320 . Militaire ritrand
112 . Akoestische Tom1
80 . Akoestische snare-rand
163 . Moeilijke Tom3
73. SpeedMetal snare-rand
160 . Militaire Tom2
161 . PopTom3
313 . Ride-velg uit de jaren 70
306 . Moderne Ride-velg
177 . Zie Tom3
242 . Moderne Crash1-velg
193 . Popcrash1
Schop.
222 . Oude crash1
Rijd .
299 . Jazz Ride-rand
237 . 909
156 . Sla Tom2
292 . Originele Ride-velg
35. Harde snaren
285 . Aanval rit
253 . Aanval Crash1 Rim
152 . GrungeTom2
16. Akoestische kick
188 . Sla Tom3
278 . Freak rit
12. 808
122 . Tom1 uit de jaren 80
271 . Standaard rit
264 . PowerMetal rit
166 . Rots Tom3
148 . Klassieke Tom2
206 . Songo-crash1 207 .
Standaardcrash1
248 . Grunge Crash1 Rim 249 .
Crash1-velg uit de jaren 70
53. Synthgaze-snare 54 .
Freak Snare
96. Militaire snare-rand
106. PopJazzTom1
51 . Blues-snaredrum
131 . Harde Tom2
89. Snaredrum uit de jaren 70
99. Moeilijke Tom1
201 . SpeedMetal-crash1 202 .
PopJazz Crash1 203 .
Jazzcrash1
315 . Populaire Ride-velg
244 . Klassieke Crash1-velg
114 . Moderne Tom1
82 . Moderne snarerand
75 . Jazz snare-rand
30 . Oude Kick
195 . Harde crash1
322 . Fuck hi-hat open
308 . Klassieke Ride-velg
179 . BluesTom3
Hallo hoed.
199 . Metaalcrash1
26. Kick uit de jaren 80
301 . 909
40 . PowerMetal snare
36. Originele snare 37.
Poprock-snaredrum 38 .
Rock snare
158 . Oude Tom2
154 . Tom2 uit de jaren 80
294 . Rock Ride-rand
255 . Fairfax Crash1 velg
287 . Fairfax-rit
18. Moderne kick
190 . Oude Tom3
280 . Grunge-rit
124 . Sla Tom1
14. Songo-trap 15.
Standaard trap
208 . Akoestische crash1
273 . Seesion-rit
266 . PopJazz-rit
168 . PowerMetalTom3
143 . Standaard Tom2
118 . FreakTom1
135 . Metalen Tom2
108. 808
204 . 808
245 . Synthgaze Crash1 Rim 246.
Freak Crash1-rand
116 . Klassieke Tom1
260 . Originele rit 261 .
Poprockrit
91. Populaire snarerand
101 . PopRockTom1
84 . Klassieke snarerand
3. Harde trap
324 . Originele hihat open
317 . Aanvalsritrand
45 . 909
77. 909
310 . Freak Ride-velg
41. SpeedMetal snare 42 .
PopJazz-snare 43. Jazz
snare
64. Militaire strik 65 .
Pop snare rand
70 . Rock snare-rand
23. Stokken schoppen
303 . Standaard Ride-velg
174. Songo Tom3
296 . PowerMetal Ride-velg
172 . 808
61. Aanvalssnaar
218 . Crash uit de jaren 801
58. Snare uit de jaren 80
289 . Pop Ride-rand
56. Grunge-snaar 57 .
Snaren uit de jaren 70
20 . Klassieke kick
282 . Jaren 80 rit
275 . Bluesrit
126 . Oude Tom1
149 . Synthgaze Tom2
210 . Moderne crash1
55 . Stokken Snaren
268 . 808
232 . PowerMetal Crash1 velg
145 . Zie Tom2
184 . GrungeTom3
326 . Rock hihat open 327 .
Metalen hihat open 328 .
PowerMetal Hi-Hat Open 329 .
SpeedMetal HiHat Open 330.
PopJazz HiHat Open 331 . Jazz
hihat open
164 . Originele Tom3
165. PopRockTom3
93. Aanval Snare Rim
103. Metalen Tom1
7. Metalen schop
139 . Jazztom2
48. Akoestische snare
182 . FreakTom3
132 . Originele Tom2
133 . PopRockTom2
86 . Freak snare-rand
228 . Originele Crash1 velg 229.
PopRock Crash1 velg 230 . Rock
Crash1-rand
66. Fuck Snaredrum
319 . Fairfax Ride-velg
111 . Standaard Tom1
79. Standaard snarerand
162 . Fuck Tom3
312 . Grunge ritrand
241 . Seesion Crash1 velg
305 . Seesion Ride-velg
176 . Akoestische Tom3
72. PowerMetal snare-rand
224 . Militaire crash1
225 . Pop Crash1 Rand
226 . Fuck Crash1 Rim
221 . Aanvalscrash1
63. Fairfax snare
257 . Poprit 258.
Fuck rit
298 . PopJazz Ride-rand
236 . 808
59. Populaire Snaredrum
60 . Slam snare
155 . Populaire Tom2
291 . Hard Ride-velg
233 . SpeedMetal Crash1 velg 234 .
PopJazz Crash1 Rim 235 . Jazz
Crash1-rand
284 . Slam-rit
216 . Grunge-crash1 217 .
Crash uit de jaren 701
151 . Plakt Tom2
187 . Populaire Tom3
277 . Synthgaze-rit
212 . Klassieke crash1
121 . Tom1 uit de jaren 70
270. Songo lacht
147 . BluesTom2
247 . Sticks Crash1-rand
186 . Tom3 uit de jaren 80
263 . Metalen rit
95 . Fairfax snare-rand
105 . SpeedMetal Tom1
141 . 909
50 . Moderne snare
130 . Fuck Tom2
88. Grunge snare-rand
98. Fuck Tom1
1. Popkick 2.
Fuck kick
113 . Zie Tom1
243 . Blues Crash1-rand
321 . Pop hihat open
81. Seesion Snaredrum
74 . PopJazz snare-rand
29. Aanvalstrap
227 . Harde crash1 velg
314 . Ride-velg uit de jaren 80
194 . Fuck Crash1
307 . Blues Ride-rand
178 . Moderne Tom3
198 . Rotscrash1
223 . Fairfax-crash1
Botsing .
300 . 808
39. Metalen strik
157 . Val Tom2 aan
153 . Tom2 uit de jaren 70
293 . PopRock Ride-rijm
286 . Oude rit
169 . SpeedMetalTom3 170 .
PopJazz Tom3
254 . Oude Crash1 velg
17. Seesion-kick
189 . Val Tom3 aan
279 . Stokken rijden
123 . Populaire Tom1
13. 909
250 . Crash1-velg uit de jaren 80
272 . Akoestische rit
265 . SpeedMetal-rit
167 . Metalen Tom3
9. SpeedMetal-kick 10 .
PopJazzkick 11. Jazz-
kick
142 . Songo Tom2
117 . Synthgaze Tom1
134 . Rots Tom2
107 . Jazztom1
52 . Klassieke snare
259 . Moeilijke rit
90 . Snaredrum uit de jaren 80
100 . Originele Tom1
83. Blues snare-rand
115 . BluesTom1
316 . Slam Ride-velg
44. 808
137 . SpeedMetal Tom2 138 .
PopJazz Tom2
323 . Harde hihat open
76 . 808
31. Fairfax-kick
309 . Synthgaze Ride-velg
180 . Klassieke Tom3
200 . PowerMetal-crash1
27. Populaire trap
28 . Slam-kick
302 . Songo Ride-rand
295 . Metalen ritrand
171 . Jazztom3
238 . Songo Crash1 Velg 239 .
Standaard Crash1 velg
159 . Fairfax Tom2
192 . Militaire Tom3
21. Synthgaze-kick 22 .
Freke kick
256 . Militaire Crash1 Rim
288 . Militaire rit
191 . FairfaxTom3
19. Blues-kick
281 . Jaren 70 rit
274 . Moderne rit
125 . Val Tom1 aan
213 . Synthgaze-crash1 214 .
Freakcrash1
209 . Ziesiecrash1
251 . Populaire Crash1 Rim 252.
Slam Crash1 velg
267 . Jazzrit
231 . Metalen Crash1 velg
144 . Akoestische Tom2
119. Plakt Tom1
136 . PowerMetal Tom2
109. 909
379 . Populaire Hi-Hat Close
399 . Standaard hihatpedaal
356 . Originele Hi-Hat Close
357 . PopRock Hi-Hat Sluiten
367 . Standaard hi-hat gesloten
376 . Grunge Hi-Hat Sluiten
386 . Fuck hi-hatpedaal
390 . Rock hi-hatpedaal
396 . 808
388 . Origineel hihatpedaal
389. PopRock hihatpedaal
360 . PowerMetal Hi-Hat Sluiten
361 . SpeedMetal HiHat Sluiten 362 .
PopJazz Hi-Hat Sluiten
374 . Freak Hi-Hat Sluiten
365 . 909
334 . Songo hihat open 335.
Standaard hihat open 336 .
Akoestische hihat open 337 .
Seesion hihat open 338.
Moderne hihat open 339 .
Blues hihat open 340.
Klassieke hihat open 341 .
Synthgaze hihat open 342. Freak
HiHat Open 343. Sticks Hi-
Hat Open 344 . Grunge hi-
hat open 345. Hihat Open 346
uit de jaren 70. HiHat Open
347 uit de jaren 80.
Populaire hihat open 348. Slam
Hi-Hat Open 349 . Aanval
hi-hat open 350 . Oude hihat
open 351. Fairfax hihat
open 352. Militaire hihat open
353 . Pop Hi-Hat Sluiten
383 . Fairfax HiHat Sluiten
371 . Blues Hi-Hat Sluiten
380 . Sla de hihat dicht
359 . Metalen hihat gesloten
354 . Fuck hi-hat dichtbij
398 . Songo hihatpedaal
378 . Hi-Hat uit de jaren 80 Sluiten
369 . Seesion Hi-Hat Sluiten
333 . 909
392 . PowerMetal hihatpedaal
366 . Songo HiHat Sluiten
375 . Houdt de hi-hat dicht
384 . Militaire hihat Sluiten
385 . Pop hihatpedaal
393 . SpeedMetal hihatpedaal 394 .
PopJazz hihatpedaal
368 . Akoestische hihat gesloten
377 . Hi-hat uit de jaren 70
364 . 808
373 . Synthgaze Hi-Hat Sluiten
382 . Oude hi-hat dichtbij
387 . Hard hi-hatpedaal
391 . Metalen hihatpedaal
395 . Jazz hihatpedaal
397 . 909
358 . Rock hi-hat dichtbij
363 . Jazz HiHat Sluiten
372 . Klassieke Hi-Hat Close
381 . Attack Hi-Hat Sluiten
332 . 808
355 . Harde hihat gesloten
370 . Moderne hi-hat close
Timbre
BIJLAGE
11
Machine Translated by Google
Lied 027
28 Slag
Lied 009
10 PopJazz
Lied 016
Stel het product niet te veel bloot aan direct zonlicht en plaats het niet in de buurt van de airconditioner of op
een extreem warme plaats.
17 Seesie
06 Rots
02 Neuken
25 jaren '70
32 Militair
14 Songo
Lied 013
Lied 002
Lied 020
21 Synthgaze
29 Aanval
Lied 010
Lied 028
11 Jazz
Lied 017
2 Niet gebruiken in de buurt van tv of radio
18 Moderne
07 Metaal
Lied 006
Lied 024
Zorgvuldig onderhoud en bescherming van dit product spelen een zeer belangrijke rol bij het
verlengen van de levensduur van het product en het verminderen van storingen.
04 Origineel
Lied 014
15 Standaard
Lied 021
22 Freak
Lied 003
Dit product kan video- of audio-interferentie veroorzaken bij de ontvangst van tv en radio. Als dit
gebeurt, verwijdert u het product van de tv of radio.
19 blauw
08 PowerMetaal
Lied 018
Lied 007
Lied 025
03 Moeilijk
26 jaren 80
16 Akoestisch
Lied 022
23 Stokken
Lied 004
Lied 011
Lied 029
12 808
30 Oud
Lied 001
Lied 019
20 Klassiek
Lied 026
09 SpeedMetaal
27 Populair
Lied 008
05 Poprock
Lied 015
1 Vermijd hitte, vocht of direct zonlicht
24 Grunge
Lied 005
Lied 023
01 Pop
Lied 012
Lied 030
13 909
31 Fairfax
PRODUCTONDERHOUD
436 . Klassieke crash2
454 . Rock Crash2-rand
462 . Songo Crash2-rand
444 . Slam-crash 2
480 . Militaire Crash2-rand
423. Metaalcrash2
433 . Ziesiecrash 2
451 . Harde Crash2-rand
469. Synthgaze Crash2-rand
458 . PopJazz Crash2 Rim
476 . Slam Crash2-rand
430 . Songo-crash 2
448 . Militaire crash2
466 . Moderne Crash2-velg
420 . Originele Crash2
473 . Crash2-velg uit de jaren 70
427 . Jazzcrash2
437 . Synthgaze-crash 2
455 . Metalen Crash2 velg
424 . PowerMetal-crash2
452 . Originele Crash2 velg
470 . Freak Crash2-rand
434 . Moderne crash2
477. Crash2-rand aanvallen
431 . Standaard crash2
441 . Crash uit de jaren 702
459 . Jazz Crash2-rand
449 . Pop Crash2-rand
428 . 808
438 . Freakcrash2
456 . PowerMetal Crash2 velg
474 . Crash2-velg uit de jaren 80
463 . Standaard Crash2 velg
417 . Popcrash 2
445 . Aanvalscrash2
453 . PopRock Crash2 Rijm
471 . Sticks Crash2-rand
425 . SpeedMetal Crash2
435 . Bluescrash2
478 . Oude Crash2 velg
432 . Akoestische crash2
442 . Crash uit de jaren 802
460 . 808
467 . Blues Crash2-rand
421 . PopRock-crash2
429 . 909
457 . SpeedMetal Crash2 velg
475 . Populaire Crash2-velg
439 . Sticks-crash2
418 . Fuck Crash2
Crash 2
464 . Akoestische Crash2 Rim
446 . Oude crash2
443 . Populaire Crash2
461 . 909
479. Fairfax Crash2 velg
468 . Klassieke Crash2-velg
422 . Rotscrash2
450 . Fuck Crash2 Rim
440 . Grunge-crash 2
419 . Harde crash2
447 . Fairfax-crash2
465 . Seesion Crash2 velg
472 . Grunge Crash2-rand
426 . PopJazz Crash2
402 . Modern hihatpedaal
403 . Blues hihatpedaal 404.
Klassiek hihatpedaal 405.
Synthgaze hihatpedaal
401 . Seesion hihatpedaal
400 . Akoestisch hihatpedaal
406 . Freak hi-hatpedaal
407 . Sticks Hi-Hat-pedaal
408 . Grunge hi-hatpedaal
409 . Hihatpedaal 410 uit
de jaren 70. Hi-hatpedaal
uit de jaren 80 411. Populair
hihatpedaal 412. Slam hi-
hatpedaal 413 . Attack-
hihatpedaal 414 . Oud
hihatpedaal 415. Fairfax
hihatpedaal 416. Militair hihatpedaal
Machine Translated by Google
Wanneer u het product verplaatst, moet u er voorzichtig mee omgaan. Hevige trillingen en botsingen zijn ten
strengste verboden om schade aan de schaal of interne elektronische componenten te voorkomen.
Gebruik een zachte, vuilvrije reinigingsdoek gedrenkt in een kleine hoeveelheid water of een speciaal
schoonmaakmiddel om de oppervlaktevlekken van dit product te verwijderen.
UIT AAN
3 Gebruik geen verf, verdunner of soortgelijke chemicaliën voor het reinigen
4 Schud niet om botsingen te voorkomen
PRODUCTONDERHOUD
Machine Translated by Google
Machine Translated by Google
Machine Translated by Google
E-Cr sStu GmbH os
Voornaamst
e Landstr.69, 60329 Frankfurt am Main.
Met
2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000
CN.
YH CONSULTING LIMITED.
London Road, Staines-upon-Thames, Surrey, TW18 4AX
C/O YH Consulting Limited Kantoor 147, Centurion House,
Dit apparaat voldoet aan Deel 15 van de FCC-regels. Het gebruik is onderworpen
aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke
interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie
accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de
handleiding zorgvuldig lezen.
Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het
symbool met een doorgestreepte afvalcontainer geeft aan dat het product
in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het
product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die
als zodanig gemarkeerd zijn, mogen niet met het normale huisvuil worden
weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en
elektronische apparaten worden gebracht
EG REP
Britse REP
Machine Translated by Google
Machine Translated by Google
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
ANVÄNDARMANUAL
ELEKTRONISKT TRUMSET
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara halva", "halva priset" eller andra liknande uttryck som används av oss endast representerar
en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de
stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg erbjuds av oss. Du
påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i
jämförelse med de främsta varumärkena.
MODELL: MD200C-P, MD200D-P
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
(Bilden är endast för referens, se det faktiska objektet)
Har du produktfrågor? Behöver du teknisk support? Du får gärna
MODELL: MD200C-P, MD200D-P
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet
på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att
informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
kontakta oss:
Teknisk support och e-garanticertifikat www.vevor.com/
support
ELEKTRONISKT TRUMSET
BEHÖVS HJÄLP? KONTAKTA OSS!
Machine Translated by Google
• Hastighetskontroll: 30 ~ 250 slag/min
Andra funktioner: parameterlagring, återställning och inspelning;
• Tre undervisningslägen
• tresiffrig LED-display;
• 30 låtar
• Metronom: 1-9 typer
• Stöd justering av känslighetsparametrar för varje trumma
• 32 set trummor, 480 klangfärger
• gränssnitt: strömförsörjning dc, usbmidi, hörlurar, ljudingång, ljudutgång
•
ANMÄRKNING!
stoppa ljudvågen
genom att ta tag i cymbalen
kant
yta
Pedal cymbal
kombination
• Denna produkt är en elektroakustisk instrumentprodukt. Det är normalt att det är lite aktuellt ljud i
högtalaren eller hörlurarna efter påslagning.
Tack för att du valde vår elektroniska trumma. Elegant och delikat elektronisk trumma är den
perfekta kombinationen av modern ny elektronisk
teknik. • Innan du använder denna produkt måste du läsa instruktionerna i detalj.
Håll dig borta från "radio, TV, antennmottagare, router, kylskåp, TV, motor och andra elektriska RF-
störningskällor" under användning.
FUNKTION INTRODUKTION
Machine Translated by Google
BILAGA -------------------------------------------------- --------------------------11
TIMBRE -------------------------------------------------- ----------------------------------------------- 11
ILLUSTRATION AV LJUDMODULPORT ------------------------------------------ 8
INNEHÅLL ------------------------------------------------- -------------------------- 2
ANVÄNDARGUIDE -------------------------------------------------- ------------------ 9
INSTALLATIONSGUIDE ------------------------------------------------ ----------------3
FUNKTIONS INTRODUKTION -------------------------------------------------- ----------1
SÄKERHETSÅTGÄRDER------------------------------------------------ -------------- 13
2
PRODUKTUNDERHÅLL -------------------------------------------------- ----------12
INNEHÅLL
INSTALLERA HAMMARBÅREN ---------------------------------------------------- -------------------- 7
ÖKA PORT -------------------------------------------------- -------------------------------- 8
TRUMPARAMETRAR -------------------------------------------------- --------------------------10
KONTROLLERA BILAGADE ARTIKLAR ---------------------------------------------------- --------------------3
KOPPLA I ANSLUTNINGSKABELN FÖR STRIKANDE DELEN------------------------------------------------- 7
SPARA / ÅTERSTÄLL ---------------------------------------------------- ---------------------------------- 10
TYMPANISK INTUBATION ------------------------------------------------ ---------------------------- 4
ANSLUTNING AV nätsladd ---------------------------------------------------- ------------------ 8
VAL av trumset ------------------------------------------------------------ --------------------------9
INSTALLERA TRUMMODULEN ---------------------------------------------------- ------------------ 5
ÖVNINGSFUNKTION ---------------------------------------------------- --------------------------9
LJUDUTGÅNGSPORT ---------------------------------------------------- --------------------------8
FÖRINSTÄLLDA trumset ------------------------------------------------------------ ---------------------------- 11
INSTALLERA Sparktrumman ---------------------------------------------------- ------------------------ 7
HÖRTELEFONPORT -------------------------------------------- ------------------------------------ 8
DEMO-LÅTAR -------------------------------------------------- ----------------------------------10
DEMOSTRATIONSÅNG ------------------------------------------------------------ ---------------------- 11
Sparktrumman ÄR FIXAD MED STEGHAMMEREN ------------------------------------------ 7
BT-LÄGE ------------------------------------------------ ------------------------------------------8
INSPELNINGSFUNKTION -------------------------------------------------- ----------------------------10
LRON RÖRHÅLLARE ---------------------------------------------------- ---------------------------- 4
KRAFT ------------------------------------------------- ------------------------------------------ 9
USB MIDI -------------------------------------------------- -----------------------------------------------11
MONTERINGSSTÄLL -------------------------------------------------- ---------------------------- 5
USB MIDI-PORT ---------------------------------------------------- ----------------------------------8
METRONOM -------------------------------------------------- ----------------------------------9
INSTALLERA SLAGDELAR OCH LJUDMODUL -------------------------------------------- - 6
LJUDINGÅNGSPORT ---------------------------------------------------- ---------------------------- 8
TRÄNSLÄGE -------------------------------------------------- ----------------------------------9
ANVÄNDARDEFINIERADE trumset ---------------------------------------------------- -------------------- 11
Machine Translated by Google
Om det finns några utelämnanden, kontakta din återförsäljare.
• Efter att ha öppnat förpackningen, kontrollera omedelbart om den innehåller alla föremål.
01
Cymbalarm
Modulfäste
(3 st)
Hej hattpedal
Ljudmodul
Snara
Tom (3st)
Cymbal *3
Bultförare
Trumpinne Stick hammare
skruva
Signalanslutningskabel Trumnyckel
Strömadapter
Sparka
Sparkpedal
Bakre stöd Kopplingsfäste Framfäste
2 st 2 st 6 st
• Denna produkt måste installeras av en vuxen, låt inte den minderåriga installera den självständigt.
• Följ instruktionerna och läs noggrant igenom "säkerhetsföreskrifterna" i användarmanualen
innan användning .
Kontrollera de bifogade föremålen
ANMÄRKNING!
INSTALLATIONSGUIDE
Machine Translated by Google
02
03 Tympanisk intubation
•Stället ligger i en liten individuell förpackning inuti kartongen.
X2
järnrörshållare
MONTERINGSRITNING
C
D
BA
OCH
F
G
Installera trumman på trummans stödstång.
F
D
G
Machine Translated by Google
B
D
F
A
A
OCH
C
G
Nagg med framsidan uppåt
Med antirotationsfunktion.
1,2 m
05
04
Montera fästet i angiven riktning
Under installationen, dra åt skruvarna och var försiktig så att du klämmer fingrarna.
Monteringsstativ
INSTALLATIONSGUIDE
Av säkerhetsskäl bör stödets expansionsbredd inte vara större än 1,2 meter.
• Sätt in den på plats under montering.
Rikta in stordatortrummodulen med
stordatorlådans spår och sätt in den. När
du har satt in den i botten kan du höra
snäppbitarna dyker upp.
Installera trummodulen
Machine Translated by Google
06
• Se till att inte dra åt cymbalen för hårt, lämna lite utrymme så att de kan slingra sig upp och ner.
• Dra åt skruvarna efter att trumman har satts in för att undvika att den lossnar.
Installera träffande delar och ljudmodul
INSTALLATIONSGUIDE
Obs: funktionerna för varje cymbal, Tom-trumma och virveltrumma är olika, så det
är nödvändigt att hänvisa till tillbehörsidentifieringen för korrekt installation!
Dra ut muttrarna och cirkelkuddarna på de tre cymbalarmen, sätt de tre
cymbalerna i motsvarande arm och skruva på muttrarna. Sätt i 3 fat respektive
1 fat i motsvarande stödstång och dra åt skruvarna.
Krascha
Ljudmodul
Tom1
Hej-sex
Rida
Tom3
Tom2
Snara
Machine Translated by Google
Sätt sedan 2 fjädrar i 2
halkskyddsskruvar och lås de 2
fjädrarna i botten av stödstycket tills
det vilar på marken.
Använd en skruvmejsel för att fästa den
nedre trumman, fästen enligt bilden,
stöddelar med 6 små skruvar.
Sätt in den utskjutande
kanten på den låga
trumman i
hammarfästklämma
som visas i
figur och dra åt
och dras åt för att undvika att ramla av.
och skruvarna ska dras åt för att
undvika att de lossnar.
• bottentrumman och steghammaren ska fixeras
• stången ska sättas in i spets
Sätt in den fasta järnstången i hålet
som visas i figuren.
skruvarna.
som visas i figuren, rotera yllehammaren för att
rikta in den mot trumytan,
Sätt in hammarstången i det runda hålet
och dra sedan åt den med
trumnyckeln.
• Sätt i anslutningskabeln på plats för att undvika dålig kontakt och
sätt i den korrekt enligt bilden.
• Dra åt skruvarna vid installationen och var försiktig så att du inte klämmer fingrarna.
08
10
09
07
Sparktrumman är fixerad med
steghammaren
Installera
hammarstången
Installera kicktrumman
Sätt i anslutningskabeln för den slående delen
INSTALLATIONSGUIDE
Omkopplare i A: mekanisk sparktrumma
Kontrollera om den nedre trumman gör ljud, om det inte
finns något ljud, vrid strömbrytaren:
Omkopplare i B: pedalläge.
Machine Translated by Google
8
6
LÅT
MP3
1. Genom den förinstallerade programvaran Musik på datorer och mobiltelefoner kan vi lära oss att spela, komponera
2. Om du inte använder den här produkten under en längre tid, vänligen dra ut strömkontakten och förvara den på rätt sätt.
Ljudingångsporten kan ansluta ljudkällans uppspelningsenhet till modulboxen för uppspelning (som MP3. mobiltelefon
Anslutande hörlurar övervakar detaljerna i slagverk och stör inte andra när de spelar utan anslutning
Användningen av elektronisk trumma MIDI USB-gränssnitt kan interagera med musikenheter med MIDI.
2. När den är ansluten till en dator eller mobiltelefon måste enhetens ljudutgång anslutas till ljudingången på modulboxen
för att synkronisera ljudeffekterna på enheten. (Fig. 5)
1
högtalare. (Fig. 5)
musik, butik och andra funktioner. (Fig. 2)
i ena änden och 100-240V hushållsuttag i andra änden. (Figur 1)
2
Denna port låter dig lägga till en cymbal för enkel expansion. (Figur 6)
1. Vid användning, anslut strömterminalen enligt diagrammet, sätt i ljudmodulens eluttag
4
5
Ljudutgång kan anslutas till aktiv högtalare (särskild elektronisk trumhögtalare) och stor ljudutrustning. (Fig. 3)
och annan ljudsignal). (Fig. 4)
3
ILLUSTRATION AV LJUDMODULPORT
MANU
3 LJUDUTGÅNGSPORT
6 ÖKA PORT
2 USB MIDI-PORTAR
1 ANSLUTNING AV NÄTSLAD
4 AUDIO INPUT PORT
5 HÖRTELEFONPORT
Machine Translated by Google
använd CLICK-knappen för att starta och stoppa metronomen enligt önskemål.
C. Övningsläge 3:C-3 speed strike övning - metronomen kommer automatiskt att ändra hastigheten från den långsammaste
framsidan) för att slå på trumsetet. För att stänga av trumset, skjut omkopplaren åt vänster.
läge via datahjulet eller knappen < + > < - >.
Du kan trycka på +/- knapparna för att välja den parameter du vill justera:
knappen för att gå in i tränarläget. I detta läge finns det tre övningslägen. Använd parameterhjulet för att välja
2. När coachningsläget har valts, tryck på KLICK-knappen. Metronomslagen börjar och du kan
3. Efter fyra preliminära slag visar displayen:
Tryck på KIT-knappen för att visa det aktuella trumsetet. Vrid på parameterhjulet eller använd <- /+>-knapparna för att välja önskad
B. b (slagnummer: 01-09)
2. Övningsläge 2: C-2 tyst slagläge: metronomen låter en sektion och tystar en sektion för att träna
A. Träningsläge 1:C-1 taktdetekteringsövning - slå på trumman med en fast hastighet för att träna slagets noggrannhet.
4. När parametrarna har justerats, tryck på SELECT-knappen för att bekräfta och avsluta parametergränssnittet.
3. Övningsläge 3: C-3 speed strike övning, metronomen kommer automatiskt att ändra hastigheten, öka
när det inte finns något slag.
att träna strejkuthålligheten.
till den snabbaste och sedan den snabbaste till den långsammaste.
2. Skärmen visar hastighetsvärdet (120 BPM standardhastighet). Vrid parameterhjulet eller använd +/- knapparna för att
spela med på trumman för att träna.
Sätt i DC-kontakten i DC 9V-porten på ovansidan av styrenheten. Skjut POWER-omkopplaren åt höger (sett från
3. Tryck på SELECT-knappen i metronomläge, så hoppar skärmen till metronomens parameterjustering
Tryck på "coach"-knappen för att gå in i coachläget. I detta läge finns det tre övningslägen. Välj praktiken
1. Träningsläget "coach" för denna produkt kan hjälpa till att fastställa hastighet, noggrannhet och uthållighet. Tryck på COACH
A. rÿslagtyp: 2,4,8,16ÿ
1. Träningsläge 1: C-1 taktdetekteringsövning: slå på trumman med en fast hastighet för att träna slagets noggrannhet.
vilket övningsläge.
trumset. Det finns 32 trumset att välja mellan - se trumsetlistan på sidan 11.
C. L(metronomvolym: 00 (av) -31), och vrid sedan på parameterhjulet för att justera parameterinställningarna.
slagnoggrannhet utan metronomprompt. Det är en avancerad version av övningsläge 1.
B. Övningsläge 2:C-2 tyst slagläge - metronomen låter en sektion och tystar en sektion för att träna
ändra metronomhastigheten. Tryck på CLICK-knappen för att starta metronomen.
"Coach"-tränarläget för denna produkt kan hjälpa till att etablera snabbhet, noggrannhet och uthållighet, och hjälpa till att odla övningsfunktionen för
en bättre känsla för rytm. Gör framsteg under överinseende av tränarläget "coach"!
från den långsammaste till den snabbaste, och sedan minska från den långsammaste till den långsammaste hastigheten, så som
1. Tryck på METRONOME-knappen för att gå in i metronomläget.
(för snabbt)
(för långsam)
(Bra)
3 METRONOM
4 ÖVNINGSFUNKTION
2 VAL AV trumset
1 STRÖM
5 COACH-LÄGE
ANVÄNDARGUIDE
9
Machine Translated by Google
8 INSPELNINGSFUNKTION
9 SPARA / ÅTERSTÄLL
7 TRUMPARAMETRAR
6 DEMO-LÅTAR
10 USB MIDI
övningen.
demolåtnummer (01 -30).
2. Tryck på trumman du vill justera och tryck sedan på +/- knapparna för att välja parametern för justering. Känslighet
sessioner efter behov (01-32). Antalet träningspass avgör längden på denna övning.
3. Vrid på parameterhjulet eller tryck på +/- knapparna för att välja en demosong.
V(01-03). Trumvolym L (00 - 31).
orden "REC" i andningsblinkande tillstånd, går in i inspelningsförberedelseläge.
2. För att återställa parametrar, tryck länge på <+>-knappen och skärmen visar RES res.
C-3-läge: Tryck på SELECT-knappen för att gå in i parameterinställningsgränssnittet. Du kan justera hastigheten med vilken BPM
eller av genom att vrida på parameterhjulet (trumljudet är på som standard).
SAV för att indikera att parameterjusteringen har sparats.
och börjar spela in.
För att använda trumsetens MID-funktion ansluter du aUSB-B-datakabeln (medföljer inte detta trumset) i kontrollenheten och anslut till PC/
smartphone.
5. Tryck på CLICK-knappen igen för att avsluta coachläget.
B. Upprepad avtryckare r(01-32) Trumkraft
4. Tryck på <
4. När du har slutfört coachningsläget kommer ett resultat att visas från 0-100 som utvärderar noggrannheten av
1. Tryck på SONG-knappen för att gå in i demoläget, det finns 30 demos att välja mellan. Skärmen visar strömmen
justeringsläge.
5. OBS: Parametrarna för 3 tom-trummor kan inte ställas in individuellt.
5. Om du går in i inspelningsförberedelseläget igen utan att knacka, spelas "A-1" som spelades in senast.
2. Tryck på < >-knappen för att börja spela demolåtarna. För att stoppa uppspelningen, tryck på < >-knappen igen.
Överhörningströskel c (01 -32)
C-1-läge: Tryck på SELECT-knappen för att gå in i parameterinställningsgränssnittet. Du kan anpassa antalet övningar
1. Tryck på knappen < REC > när indikatorlampan är i lägena "KIT" och "CLICK", och skärmen visar
1. För att spara parametrar, tryck länge på <->-knappen och skärmen kommer att visa SAV.
C-2-läge: Tryck på SELECT-knappen för att gå in i parameterinställningsgränssnittet. Du kan justera antalet träningspass efter behov (04-32). Antalet
träningspass avgör längden på denna övning.
4. Tryck på SELECT-knappen i sångläge för att hoppa till sångparameterinställningsgränssnittet. Du kan slå på trumljudet
3. Ändra parametrarna genom att vrida på parameterhjulet och trycka länge på --knappen för att spara. Skärmen med display
2. Tryck på valfri trumma och metronomen låter. Vid denna tidpunkt visar skärmen "---" i det blinkande andningsläget
ändringar (01-09 BPM).
5. Tryck på SELECT-knappen för att bekräfta och avsluta parametergränssnittet.
A. S(01-06). Triggertröskel t(01 - 32).
3. Tryck på knappen < REC > eller < PLAY > igen, inspelningen stoppas och "A-1" visas på skärmen.
1. Tryck på KIT-knappen och skärmen visar 01 (trumsetnummer). Tryck på SELECT för att ange trumparametern
4. För att återställa trumparametrarna till fabriksinställningarna, tryck länge på +-knappen tills skärmen visar RES.
> för att börja spela den aktuella inspelningen och tryck igen för att stoppa uppspelningen.
ANVÄNDARGUIDE
10
Machine Translated by Google
Klangfärg
358 . Rock Hi-Hat Close
372 . Klassisk Hi-Hat Close
360 . PowerMetal Hi-Hat Stäng
388 . Original Hi-Hat Pedal
389 . PopRock Hi-Hat Pedal
374 . Freak Hi-Hat Close
361 . SpeedMetal Hi-Hat Close 362 .
PopJazz Hi-Hat Stäng
334 . Songo Hi-Hat Open
335 . Standard Hi-Hat Open
336 . Acoustic Hi-Hat Open
337 . Seesion Hi-Hat Open
338 . Modern Hi-Hat Open
339 . Blues Hi-Hat Open
340 . Classic Hi-Hat Open
341 . Synthgaze Hi-Hat Open 342.
Freak Hi-Hat Open 343 .
Sticks Hi-Hat Open 344 .
Grunge Hi-Hat Open 345 . 70-
talets Hi-Hat Open 346 .
80-talets Hi-Hat Open
347 . Populära Hi-Hat Open
348 . Slam Hi-Hat Open
349 . Attack Hi-Hat Open
350 . Old Hi-Hat Open
351 . Fairfax Hi-Hat Open
352 . Military Hi-Hat Open
353 . Pop Hi-Hat Close
365 . 909
356 . Original Hi-Hat Close
357 . PopRock Hi-Hat Stäng
367 . Standard Hi-Hat Stäng
383 . Fairfax Hi-Hat Stäng
386 . Fuck Hi-Hat Pedal
390 . Rock Hi-Hat Pedal
376 . Grunge Hi-Hat Stäng
354 . Fuck Hi-Hat Close
369 . Seesion Hi-Hat Stäng
378 . 80-tals Hi-Hat Close
392 . PowerMetal Hi-Hat Pedal
396 . 808
333 . 909
398 . Songo Hi-Hat Pedal
371 . Blues Hi-Hat Stäng
380 . Slam Hi-Hat Close
359 . Metall Hi-Hat Stäng
364 . 808
373 . Synthgaze Hi-Hat Close
382 . Gammal Hi-Hat nära
395 . Jazz Hi-Hat Pedal
384 . Militär Hi-Hat Close 385 .
Pop Hi-Hat Pedal
375 . Sticks Hi-Hat nära
368 . Akustisk Hi-Hat Close
377 . 70-tals Hi-Hat Close
366 . Songo Hi-Hat Close
387 . Hård Hi-Hat-pedal
391 . Metall Hi-Hat Pedal
393 . SpeedMetal Hi-Hat Pedal 394 .
PopJazz Hi-Hat Pedal
332 . 808
397 . 909
355 . Hård Hi-Hat Close
370 . Modern Hi-Hat Close
379 . Populära Hi-Hat Close
399 . Standard Hi-Hat Pedal
381 . Attackera Hi-Hat Close
363 . Jazz Hi-Hat Close
17 . Sesion Kick
189 . Attackera Tom3
279 . Sticks Ride
153 . 70-talet Tom2
169 . SpeedMetal Tom3 170 .
PopJazz Tom3
293 . PopRock Ride Rhyme
286 . Old Ride
254 . Gammal Crash1-fälg
39 . Metallsnöre
300 . 808
157 . Attackera Tom2
307 . Blues Ride Rim
178 . Modern Tom3
198 . Rock Crash1
223 . Fairfax Crash1
Krasch .
100 . Original Tom1
259 . Hard Ride
90 . Snare Rim från 80-talet
83 . Blues Snare Rim
115 . Blues Tom1
137 . SpeedMetal Tom2 138 .
PopJazz Tom2
323 . Hard Hi-Hat Open
134 . Rock Tom2
107 . Jazz Tom1
52 . Klassisk snara
265 . SpeedMetal Ride
9 . SpeedMetal Kick 10 .
PopJazz Kick 11 .
Jazz Kick
167 . Metal Tom3
142 . Songo Tom2
117 . Synthgaze Tom1
123 . Populära Tom1
13 . 909
272 . Akustisk åktur
250 . Crash1 Rim från 80-talet
21 . Synthgaze Kick
22 . Freak Kick
256 . Military Crash1 Rim
288 . Militär åktur
238 . Songo Crash1 fälg 239 .
Standard Crash1-fälg
302 . Songo Ride Rim
295 . Metal Ride Rim
192 . Militär Tom3
159 . Fairfax Tom2
171 . Jazz Tom3
309 . Synthgaze Ride Rim
180 . Klassisk Tom3
200 . PowerMetal Crash1
27 . Populär Kick
28 . Slam Kick
316 . Slam Ride Rim
44 . 808
76 . 808
31 . Fairfax Kick
109 . 909
136 . PowerMetal Tom2
181 . Synthgaze Tom3
205 . 909
267 . Jazzritt
231 . Metal Crash1 fälg
144 . Akustisk Tom2
119 . Sticks Tom1
274 . Modern Ride
125 . Attackera Tom1
213 . Synthgaze Crash1 214 .
Freak Crash1
209 . Sesion Crash1
251 . Populära Crash1 Rim
252 . Slam Crash1 fälg
191 . Fairfax Tom3
19 . Blues Kick
281 . 70-talsritt
184 . Grunge Tom3
145 . Sesion Tom2
164 . Original Tom3
165 . PopRock Tom3
326 . Rock Hi-Hat Open 327 .
Metal Hi-Hat Open 328 .
PowerMetal Hi-Hat Open 329 .
SpeedMetal Hi-Hat Open 330 .
PopJazz Hi-Hat Open 331 .
Jazz Hi-Hat Open
210 . Modern Crash1
55 . Sticker Snare
268 . 808
232 . PowerMetal Crash1 fälg
282 . 80-talsritt
275 . Blues Ride
126 . Gamla Tom1
149 . Synthgaze Tom2
289 . Pop Ride Rim
56 . Grunge Snare 57 .
70-tals snara
20 . Klassisk kick
305 . Seesion Ride Rim
72 . PowerMetal Snare Rim
224 . Militär krasch1
225 . Pop Crash1 Rim 226 .
Fuck Crash1 Rim
221 . Attackkrasch1
176 . Akustisk Tom3
63 . Fairfax Snare
162 . Fan Tom3
79 . Standard Snare Rim
241 . Seesion Crash1 fälg
312 . Grunge Ride Rim
257 . Pop Ride
258 . Fuck Ride
86 . Freak Snare Rim
228 . Original Crash1 Rim 229 .
PopRock Crash1 fälg 230 . Rock
Crash1 fälg
66 . Fuck Snare Rim
319 . Fairfax Ride Rim
111 . Standard Tom1
93 . Attackera Snare Rim
182 . Freak Tom3
7 . Metal Kick
139 . Jazz Tom2
103 . Metal Tom1
132 . Original Tom2
133 . PopRock Tom2
48 . Akustisk snara
212 . Klassisk krasch1
121 . 70-talet Tom1
270. Songo skrattar
151 . Sticks Tom2
187 . Populära Tom3
277 . Synthgaze Ride
233 . SpeedMetal Crash1 Fälg 234 .
PopJazz Crash1 Rim 235 . Jazz
Crash1 Rim
291 . Hard Ride Rim
284 . Slam Ride
216 . Grunge Crash1
217 . 70-talskrasch1
298 . PopJazz Ride Rim
236 . 808
59 . Populära Snare
60 . Slam Snare
155 . Populära Tom2
227 . Hård Crash1 fälg
321 . Pop Hi-Hat Open
81 . Seesion Snare Rim
74 . PopJazz Snare Rim
29 . Attack Kick
243 . Blues Crash1 Rim
314 . Ride Rim från 80-talet
194 . Fuck Crash1
98 . Fan Tom1
88 . Grunge Snare Rim
130 . Fan Tom2
113 . Sesion Tom1
1 . Pop Kick 2.
Fuck Kick
95 . Fairfax Snare Rim
105 . SpeedMetal Tom1
141 . 909
50 . Modern Snare
186 . 80-talet Tom3
147 . Blues Tom2
263 . Metal Ride
114 . Modern Tom1
247 . Sticks Crash1 Rim
201 . SpeedMetal Crash1 202 .
PopJazz Crash1 203 .
Jazzkrasch1
315 . Populär Ride Rim
322 . Fuck Hi-Hat Open
82 . Modern Snare Rim
244 . Klassisk Crash1 fälg
51 . Blues snara
99 . Hård Tom1
89 . Snare Rim från 70-talet
131 . Hård Tom2
206 . Songo Crash1
207 . Standardkrasch1
248 . Grunge Crash1 Rim 249 .
70-tal Crash1 Rim
96 . Militär Snare Rim
106 . PopJazz Tom1
271 . Standardritt
264 . PowerMetal Ride
53 . Synthgaze Snare 54 .
Freak Snare
148 . Klassisk Tom2
166 . Rock Tom3
287 . Fairfax Ride
18. Modern kick
190 . Gamla Tom3
158 . Gamla Tom2
154 . 80-talet Tom2
36 . Original Snare 37 .
Pop Rock Snare 38 .
Rock Snare
294 . Rock Ride Rim
255 . Fairfax Crash1 fälg
Hi-Hat.
199 . Metal Crash1
26 . 80-tals Kick
40 . PowerMetal snara
301 . 909
75 . Jazz Snare Rim
30 . Gammal Kick
195 . Hård krasch1
308 . Classic Ride Rim
179 . Blues Tom3
245 . Synthgaze Crash1 Rim 246 .
Freak Crash1 fälg
204 . 808
101 . PopRock Tom1
260 . Original Ride
261 . Pop Rock Ride
91 . Populära Snare Rim
116 . Klassisk Tom1
143 . Standard Tom2
118 . Freak Tom1
108 . 808
135 . Metal Tom2
208 . Akustisk krasch1
273 . Seesion Ride
266 . PopJazz Ride
168 . PowerMetal Tom3
280 . Grungeritt
124 . Slam Tom1
14 . Songo Kick
15 . Standard Kick
296 . PowerMetal Ride Rim
172 . 808
218 . 80-talskrasch1
58 . 80-tals snara
64 . Militär snara 65 .
Pop Snare Rim
70 . Rock Snare Rim
23 . Sticks Kick
174. Songo Tom3
303 . Standard Ride Rim
61 . Attackera snara
77 . 909
41 . SpeedMetal Snare 42 .
PopJazz Snare 43 .
Jazz Snare
310 . Freak Ride Rim
84 . Klassisk Snare Rim
3 . Hård spark
324 . Original Hi-Hat Open
317 . Attack Ride Rim
45 . 909
24 . Grunge Kick
25. 70-tals Kick
304 . Akustisk Ride Rim
62 . Gammal snara
297 . SpeedMetal Ride Rim
173 . 909
240 . Acoustic Crash1 fälg
311 . Sticks Ride Rim
128 . Militär Tom1
129 . Pop Tom2
71 . Metall Snare Rim
175 . Standard Tom3
318 . Old Ride Rim
110 . Songo Tom1
Tom .
78. Songo Snare Rim
4 . Original Kick
5 . PopRock Kick
6 . Rock Kick
102 . Rock Tom1
68 . Original Snare Rim 69 .
PopRock Snare Rhyme
92 . Slam Snare Rim
85 . Synthgaze Snare Rim
46. Songo Snare 47.
Standard Snare
32 . Militär spark
325 . PopRock Hi-Hat Open
33 . Pop Snare
34 . Fan Snare
269 . 909
185 . 70-talets Tom3
146 . Modern Tom2
276 . Classic Ride
211 . Blues Crash1
120 . Grunge Tom1
215 . Sticks Crash1
150 . Freak Tom2
283 . Populär åktur
127 . Fairfax Tom1
219 . Populär Crash1
220 . Slam Crash1
290 . Fuck Ride Rim
73 . SpeedMetal Snare Rim
160 . Militär Tom2 161 .
Pop Tom3
242 . Modern Crash1 fälg
313 . 70-tals Ride Rim
306 . Modern Ride Rim
193 . Popkrasch1
177 . Sesion Tom3
112 . Akustisk Tom1
320 . Military Ride Rim
163 . Hård Tom3
80 . Akustisk Snare Rim
140 . 808
49 . Seesion Snare
87 . Sticks Snare Rim
97 . Pop Tom1
67 . Hård Snare Rim
Snara .
262 . Rock Ride
94 . Gamla Snare Rim
183 . Sticks Tom3
8 . PowerMetal Kick
104 . PowerMetal Tom1
278 . Freak Ride
196 . Original Crash1
197 . PopRock Crash1
122 . 80-talet Tom1
12 . 808
285 . Attacktur
152 . Grunge Tom2
16 . Akustisk kick
188 . Slam Tom3
156 . Slam Tom2
35 . Hård snara
292 . Original Ride Rim
253 . Attack Crash1 Rim
Sparka .
222 . Gammal krasch1
Rida .
299 . Jazz Ride Rim
237 . 909
BILAGA
11
Machine Translated by Google
02 Fan
25 70-talet
Låt 015
1 Undvik värme, fukt eller direkt solljus
14 Songo
32 Militär
Låt 013
Låten 002
Låt 020
21 Synthgaze
Sång 027
28 Slam
Låt 009
10 PopJazz
Låt 016
Överexponera inte produkten för direkt solljus, och placera den inte nära luftkonditioneringen eller
extremt varm plats.
17 Sesion
06 Rock
Noggrant underhåll och skydd av denna produkt spelar en mycket viktig roll för att förlänga
produktens livslängd och minska fel.
04 Original
Låt 014
15 Standard
Sång 021
22 Freak
Låten 003
29 Attack
Låten 010
Sång 028
11 Jazz
Låt 017
2 Använd inte i närheten av TV eller radio
18 Modern
07 Metall
Låt 006
Sång 024
16 Akustisk
Sång 022
23 pinnar
Låt 004
Låten 011
Sång 029
12 808
30 gammal
Denna produkt kan orsaka video- eller ljudstörningar på mottagningen av TV och radio. Om detta
händer, ta bort produkten från TV:n eller radion.
19 Blues
08 PowerMetal
Låt 018
Låt 007
Sång 025
03 Svårt
26 80-talet
24 Grunge
Låt 005
Sång 023
01 Pop
Låten 012
Sång 030
13 909
31 Fairfax
Låten 001
Låt 019
20 Klassisk
Sång 026
09 SpeedMetal
27 Populär
Låt 008
05 Poprock
PRODUKTUNDERHÅLL
448 . Militär krasch 2
466 . Modern Crash2-fälg
420 . Original Crash2
473 . 70-tals Crash2 Rim
427 . Jazzkrasch 2
437 . Synthgaze Crash2
455 . Metal Crash2 fälg
462 . Songo Crash2 Rim
480 . Military Crash2 Rim
444 . Slam Crash2
423. Metal Crash2
433 . Sesion Crash2
451 . Hård Crash2 fälg
469. Synthgaze Crash2 Rim
458 . PopJazz Crash2 Rim
476 . Slam Crash2 fälg
430 . Songo Crash2
449 . Pop Crash2 Rim
428 . 808
438 . Freak Crash2
474 . Crash2 Rim från 80-talet
456 . PowerMetal Crash2 fälg
463 . Standard Crash2-fälg
417 . Popkrasch 2
445 . Attack Crash2
424 . PowerMetal Crash2
452 . Original Crash2 fälg
470 . Freak Crash2 fälg
434 . Modern Crash2
477. Attack Crash2 Rim
431 . Standard Crash2
441 . 70-talskrasch2
459 . Jazz Crash2 fälg
429 . 909
457 . SpeedMetal Crash2 fälg
475 . Populära Crash2 Rim
439 . Sticks Crash2
418 . Fuck Crash2
Krasch 2
446 . Gammal Crash2
464 . Acoustic Crash2 fälg
453 . PopRock Crash2 Rhyme
471 . Sticks Crash2 Rim
425 . SpeedMetal Crash2
435 . Blues Crash2
478 . Gammal Crash2-fälg
432 . Akustisk krasch 2
442 . 80-talskrasch2
460 . 808
467 . Blues Crash2 Rim
421 . PopRock Crash2
440 . Grungekrasch 2
419 . Hård krasch 2
447 . Fairfax Crash2
465 . Seesion Crash2 fälg
472 . Grunge Crash2 Rim
426 . PopJazz Crash2
436 . Klassisk Crash2
454 . Rock Crash2 fälg
443 . Populär Crash2
461 . 909
479. Fairfax Crash2 Fälg
468 . Klassisk Crash2 fälg
422 . Rock Crash2
450 . Fuck Crash2 Rim
402 . Modern hi-hatpedal
403 . Blues Hi-Hat Pedal
404 . Klassisk Hi-Hat Pedal
405 . Synthgaze Hi-Hat Pedal
401 . Seesion Hi-Hat Pedal
400 . Akustisk Hi-Hat-pedal
406 . Freak Hi-Hat Pedal
407 . Sticks Hi-Hat Pedal
408 . Grunge Hi-Hat Pedal
409 . 70-tals Hi-Hat Pedal
410 . 80-tals Hi-Hat Pedal
411. Populär Hi-Hat Pedal 412.
Slam Hi-Hat Pedal 413.
Attack Hi-Hat Pedal 414 .
Gammal Hi-Hat Pedal
415 . Fairfax Hi-Hat Pedal
416 . Militär Hi-Hat-pedal
Machine Translated by Google
Använd en mjuk och smutsfri rengöringsduk doppad i en liten mängd vatten eller
speciellt rengöringsmedel för att rengöra ytfläckarna på denna produkt.
Produkten ska hanteras med försiktighet vid förflyttning. Våldsamma vibrationer och kollision
är strängt förbjudna för att undvika skador på skalet eller interna elektroniska komponenter.
AV PÅ
4 Skaka inte för att undvika kollision
3 Använd inte färg, thinner eller liknande kemikalier för rengöring
PRODUKTUNDERHÅLL
Machine Translated by Google
Machine Translated by Google
Machine Translated by Google
E-Cr sStu GmbH os
Main
han Landstr.69, 60329 Frankfurt am Main.
Med
2122 Australien
Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
YH CONSULTING LIMITED.
London Road, Staines-upon-Thames, Surrey, TW18 4AX
C/O YH Consulting Limited Office 147, Centurion House,
Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två
villkor: (1) Den här enheten får inte orsaka skadliga störningar och (2) den här
enheten måste acceptera alla mottagna störningar, inklusive störningar som kan
orsaka oönskad funktion.
Varning - För att minska risken för skada måste användaren läsa instruktionerna
noggrant.
Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/
EC. Symbolen som visar en soptunna korsad anger att produkten kräver
separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta
med denna symbol. Produkter märkta som sådana får inte slängas tillsammans
med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning
av elektriska och elektroniska apparater
UK REP
EC REP
Machine Translated by Google
Machine Translated by Google
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
