KIT: 431419
ENGLISH ................................................................................................3
ESPAÑOL .............................................................................................15
INDEX
1. Introducon ......................................................................................3
1.1 Safety .................................................................................................................... 3
1.2 Main Components ............................................................................................... 4
1.3 Technical Characteriscs ........................................................................................ 5
2. Installaon and Pre-Operaon ...........................................................5
2.1 Installaon ............................................................................................................ 5
2.2 Pre Operaon ........................................................................................................ 6
3. Operaon ..........................................................................................7
3.1 Starng .................................................................................................................. 7
3.2 Cleaning ................................................................................................................ 7
3.3 Cauons with Stainless Steel ................................................................................. 7
4. General Safety Pracces ....................................................................9
4.1 Basic Operaon Pracces ....................................................................................... 9
4.3 Roune Inspecon ................................................................................................10
4.4 Operaon .............................................................................................................10
4.2 Safety Procedures and Notes before Switching the Machine ON ...........................10
4.5 Aer Finishing The Work .......................................................................................11
4.6 Maintenance ........................................................................................................11
4.7 Warning ................................................................................................................11
5. Analysis and Problems Solving .........................................................11
5.1 Problem, causes and soluons ..............................................................................11
6. General Advices ...............................................................................12
7. Electric Diagram ............................................................................... 13
SKYFOOD EQUIPMENT LLC - SERVICE ...................................................28
SKYFOOD’S LIMITED WARRANTY .........................................................28
SUMMARY
1. Introducon
1.1 Safety
When not properly used the Garlic Peelers Models DAL-06 and DAL-06-5 are potenally
dangerous machines. Maintenance, servicing, cleaning or any other operaon shall be
made by trained people. Plug has to be off outlet during any of these operaons.
Read the below instrucons to avoid accidents :
1.1.1 Unplug the machine when you need to remove any removable part during
maintenance, cleaning, servicing or any other operaon.
1.1.2 Never make use of any tool or instrument that is not originally part of the machine
during any operaon.
1.1.3 Never touch the Abrasive Disc #. 07 (Pict. 01) with the machine running , because the
Disc has an abrasive surface.
1.1.4 Keep hands away from moving parts during operaon
1.1.5 When placing the Abrasive Disc #.06 (Pict.01) check the Disc perfect fing onto the
central Sha Pin #.02 (Pict.02) . Such precauon will prevent machine damages .
1.1.6 Make sure grounding has been correctly done .
IMPORTANT
This equipment shall not be used by persons ( including children ) having reduced
mental or physical capabilies , or having faulty experience or knowledge , unless
they have been previously supervised or instructed by a person responsible for the
equipment safety , about how to use it .
IMPORTANT
If the cord is not in good condions to be used, it has to be changed by the
manufacturer or by aTechnical Assistant
1.2 Main Components
All components are made with carefully selected materials for their funcon, in accordance
with the SKYFOOD standard tesng procedures and experience .

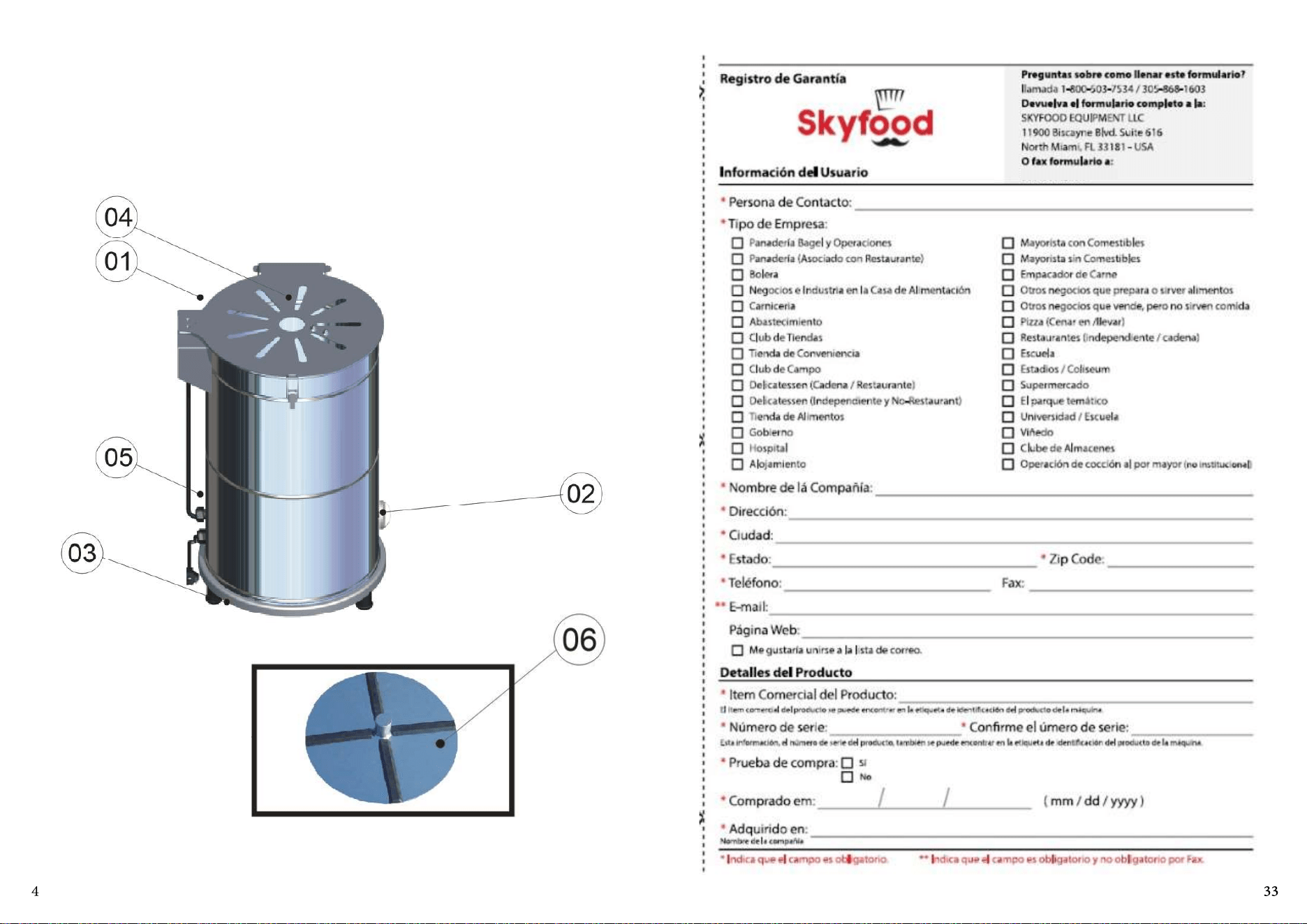

01 Nipple ,Water Entrance
02 Timer Switch
03 Base
04 Lid
05 Exit pipe
06 Disc
PICTURE 01
786 522 6765
TABLE 01
CHARACTERISTICS UNIT DAL-06 DAL-06-5
Voltage V 110 220
Frequency Hz 60 50
Power Rang HP 0,25 0,25
Consumpon kW/h 0,18 0,18
Height in 21 1/2” 21 1/2”
Width in 13 5/8” 13 5/8”
Depth in 13” 13”
Net Weight lb 36 36
Gross Weight lb 51 51
Average Producon lb/h 106 106
1.3 Technical Characteriscs
PICTURE 02
2. Installaon and Pre-Operaon
2.1 Installaon
To obtain a good performance the Garlic Peeler shall be installed on a stable surface .
Check electric network voltage , voltage shall be 110 V
The cord has two flat pins and one round this last one is ground. It is mandatory the three
pins to be duly connected before to start the machine .
PICTURE 02
It is recommended to install the machine near a water sink connecng it with a pipe to the
water Exit Pipe #.5 (Pict.01). .Install also a ¾” water inlet pipe and connect it to the Water
Entrance Nipple # 01 (Pic 01 ) .
NIPPLE - Water entrance to be
connected to the nipple
PRODUCT ENTRANCE - It’s
mandatory to let water flow
directly on the product.
WATER EXIT PITE - For water
and residues. Install machine
near a water sink
The water outpour jet shall not drop beyond the disc centre as shown on drawing # 01.
The water oulow shall not exceed 2.5 quarts per minute
2.2 Pre Operaon
IMPORTANT
Check the Disc #.06 (Pict.01) is perfectly fing on to the central Sha Pin #.02
(Pict.02) before to switch the machine ON .
Be sure the Garlic Peeler is stable . Install the water entrance and exit (Pict.03)
