Thank you for purchasing this HARBOR BREEZE product.
Questions, problems or missing parts?
Before returning, contact us on:
888-251-1003, 8 a.m. - 8 p.m., EST, Monday - Sunday.
2
TABLE OF CONTENTS
Package Contents ................................................................................................................................
Hardware Contents ..............................................................................................................................
Safety Information ................................................................................................................................
Preparation ...........................................................................................................................................
Initial Installation ...................................................................................................................................
Fan Installation .....................................................................................................................................
Wiring ...................................................................................................................................................
Final Installation....................................................................................................................................
Pair Your Mobile Device to the Speakwell Fan .................................................................................................
Operating Instructions...........................................................................................................................
Installing the Remote Control Holder....................................................................................................
Care and Maintenance .......................................................................................................................
Troubleshooting ...................................................................................................................................
Limited Lifetime Warranty ....................................................................................................................
Replacement Parts List .......................................................................................................................
3
4
4
6
7
8
10
12
16
17
20
20
21
22
23
3

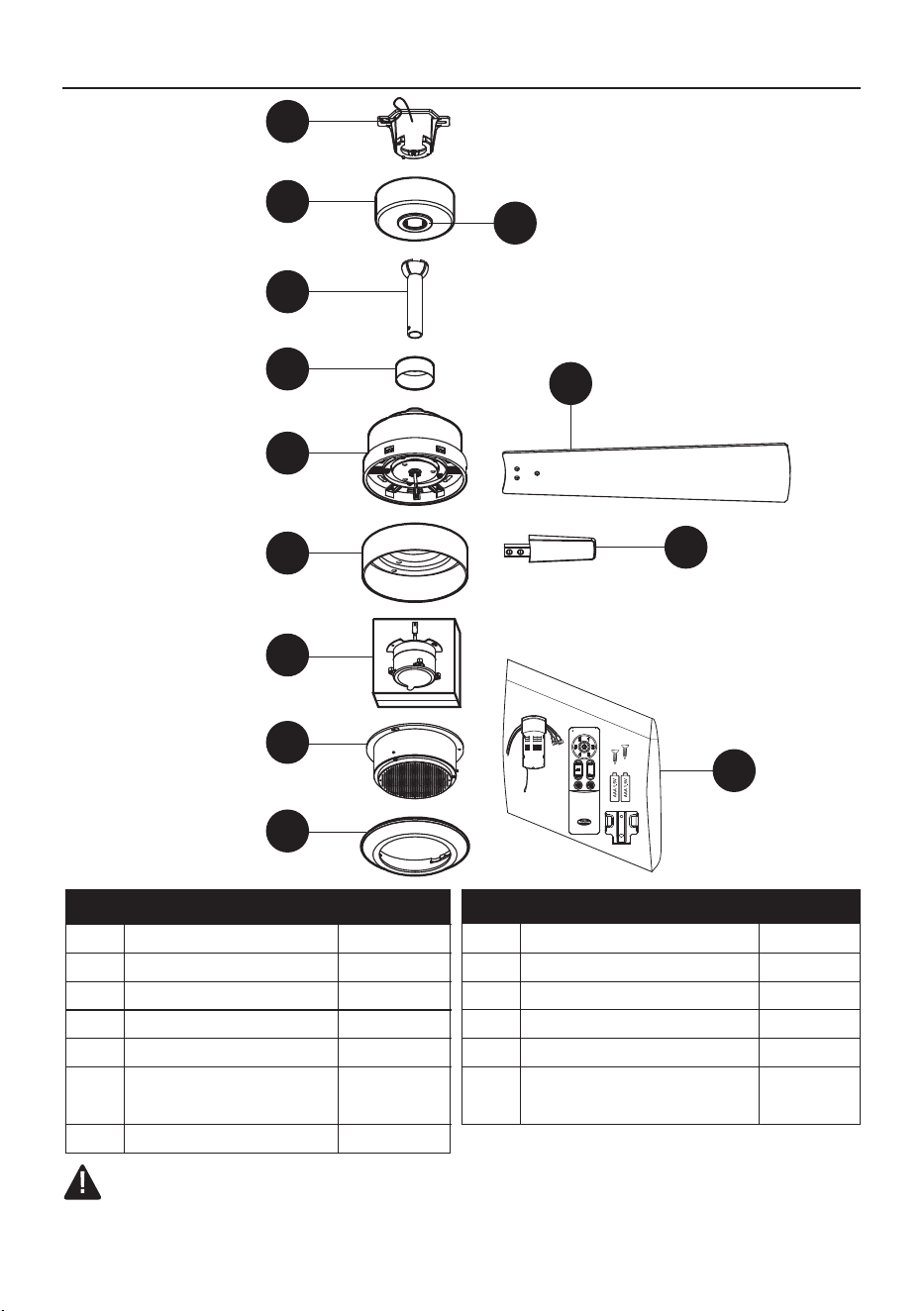

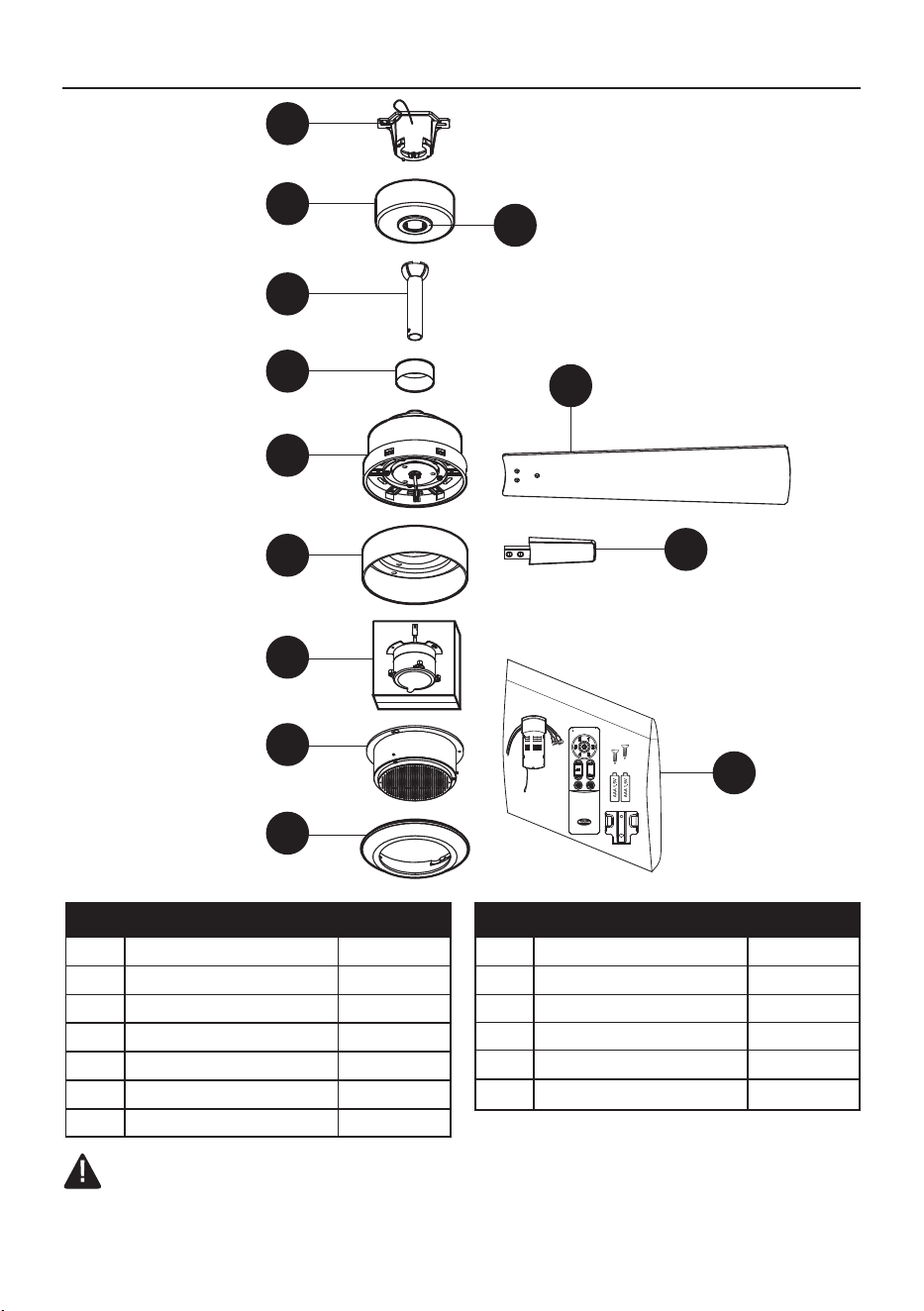

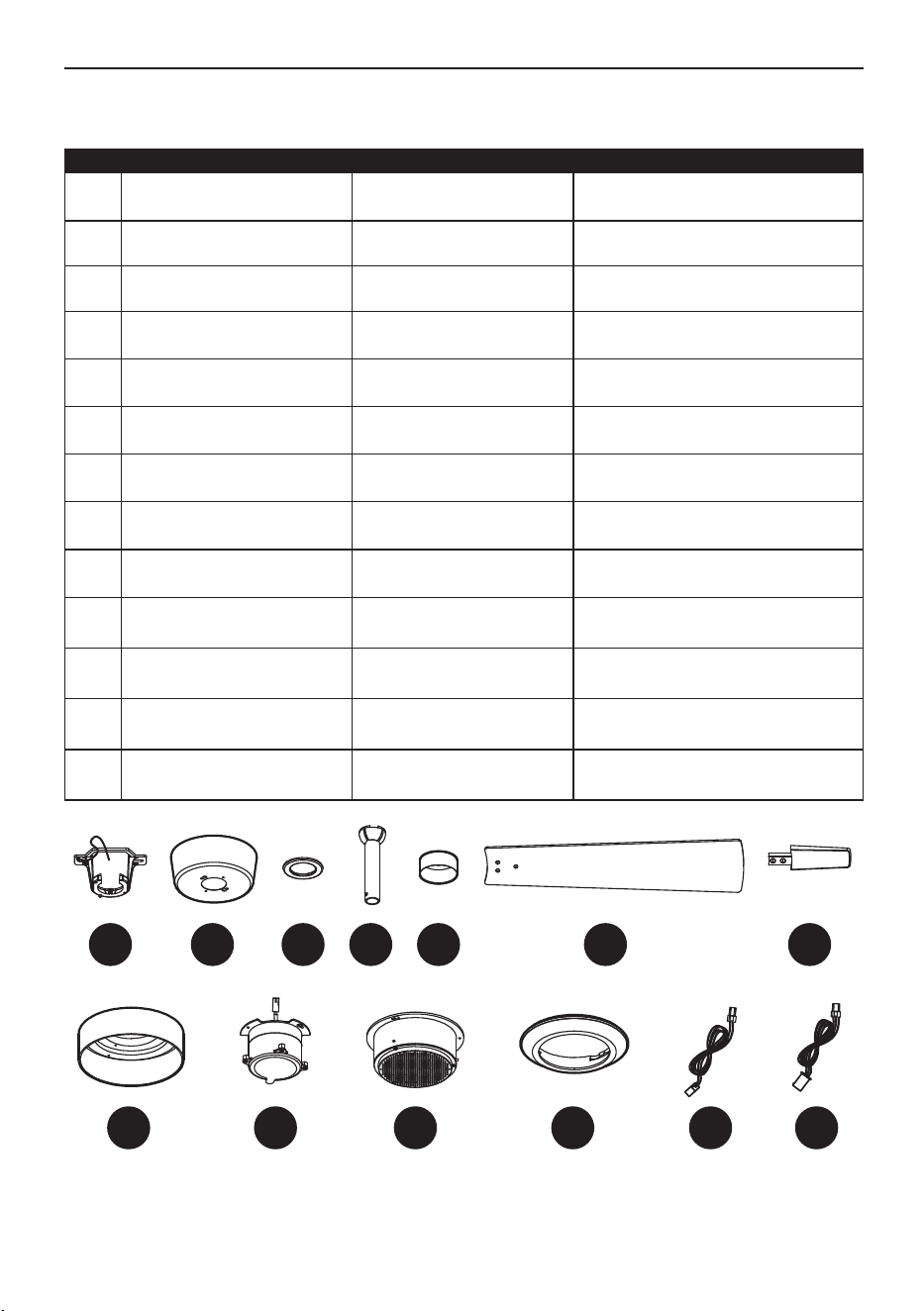

PACKAGE CONTENTS
IMPORTANT REMINDER: You must use
the parts provided with this fan for proper
installation and safety.
B
Canopy
D
Downrod
1
A Mounting Bracket 1
C Canopy Bottom Cover 1
E Coupling Cover
1
1
F Fan motor Assembly 1
DESCRIPTIONPART QUANTITY
6G
Blade Arm
Speaker mounting plate
Bluetooth speaker
Speaker decorative cover
Speaker grille
I
H
6
K
J
L
M
1
1
1
1
1
DESCRIPTIONPART QUANTITY
Blade
Receiver + Remote Pack
H
A
B
D
E
G
F
I
J
K
L
M
C
Please remove the
speaker protection paper
after installation!
4
CAUTION: Modifications not approved by the party responsible for compliance could void the user's
authority to operate the equipment.
*NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
Consult the dealer or an experienced radio/TV technician for help.
SAFETY INFORMATION
HARDWARE CONTENTS
The device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, (2) this device must accept any
interference received, including interference that may cause undesired operation.
AA
Wire nut
Qty. 3
+ 1 extra
CC
BB
EE
Blade Arm
Screw
Qty. 12
+ 1 extra
DD
Blade Screw
with Fiber
Washer
(pre-installed)
Qty. 18
+ 1 extra
42 in. 2-Pin
Extension Cord
(use longer downrod)
Qty. 1
42 in. 3-Pin
Extension Cord
(use longer downrod)
Qty. 1
5
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or operate the
product.
• Do not discard fan carton or foam inserts. Should this fan need to be returned to the factory for
repairs, it must be shipped in its original packaging to ensure proper protection against damage that
might exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical
Code and ANSI/NFPA 70. Hire a qualified electrician or consult a do-it-yourself wiring handbook if
you are unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the
floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan including the light kit is: 14.99 lbs.
WARNING
To reduce the risk of fire, electrical shock or personal injury, mount to an outlet box
UL-Listed acceptable for fan support of 35 lb. (15.9 kg) or less and use mounting
screws provided with the outlet box. Most outlet boxes commonly used for the support
of lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a
qualified electrician if in doubt.
To reduce the risk of fire, electric shock or personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the outlet box.
NEED HELP? In the event you have broken glass or are missing parts, call 888-251-1003. Do
not return the ceiling fan to the place of purchase. Be sure to have available the owner's manual,
item or model number, finish, color, type of glass, etc.
Attention Statement needs to read this way.
ATTENTION: The use of a fan brace with all ceiling fans is recommended. Application style
vary. Braces are sold separately in the lighting or electrical department.
ATTENTION: Do not use an extension cord with this fan.
To reduce the risk of personal injury, use only parts provided with this fan. The use of parts
OTHER than those provided with this fan will void the warranty.
Before proceeding, be sure to shut off electricity at main switch or circuit breaker in order to
avoid electrical shock.
SAFETY INFORMATION
6
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble
the product.
Estimated Assembly Time: 120 minutes.
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety
Glasses, Stepladder and Wire Strippers.
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and
Wire Cutters.
DANGER: When using an existing outlet box, make sure the outlet box is securely attached to
the building structure and can support the full weight of the fan. Failure to do this can result in serious
injury or death. The stability of the outlet box is essential in minimizing wobble and noise in the fan
after installation is complete.
CAUTION: Be sure outlet box is properly grounded and a ground wire (green or bare) is
present.
After opening top of carton, remove mounting hardware package from foam inserts. Remove motor
from packing and place on carpet or on foam to avoid damage to finish.
CAUTION: Carefully check all screws, bolts and nuts on fan motor assembly to ensure they are
secured.
WARNING
Risk of Fire and Electric Shock: Do not repair or service this light kit. The light source is designed
for this specific application and can overheat if serviced by untrained personnel. If any servicing is
required, call our customer service department (at 888-251-1003) for return authorization and
shipping instructions.
CAUTION
To reduce the risk of personal injury, use only the screws provided with the outlet box.
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Before beginning installation, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
SAFETY INFORMATION
PREPARATION
7

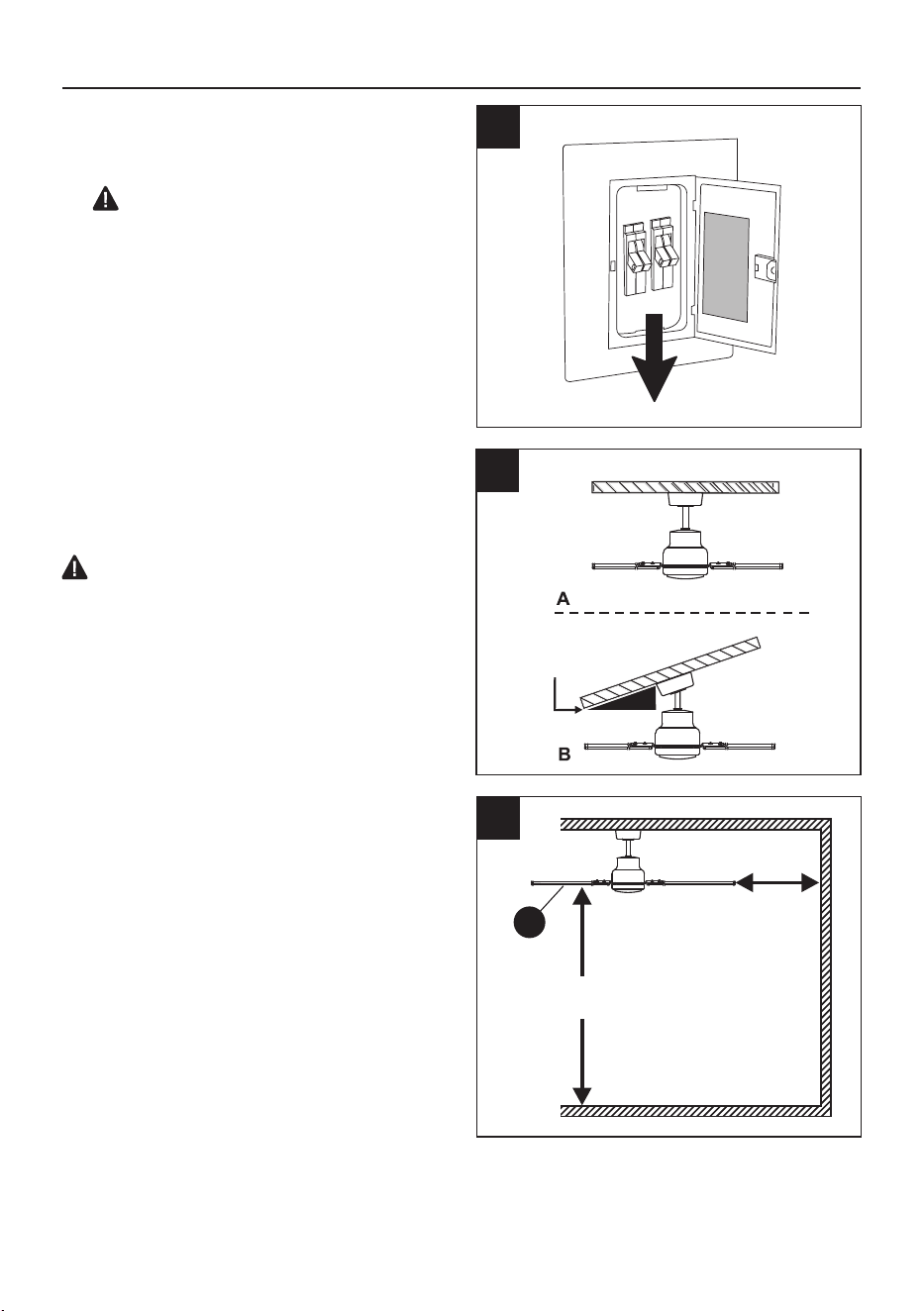

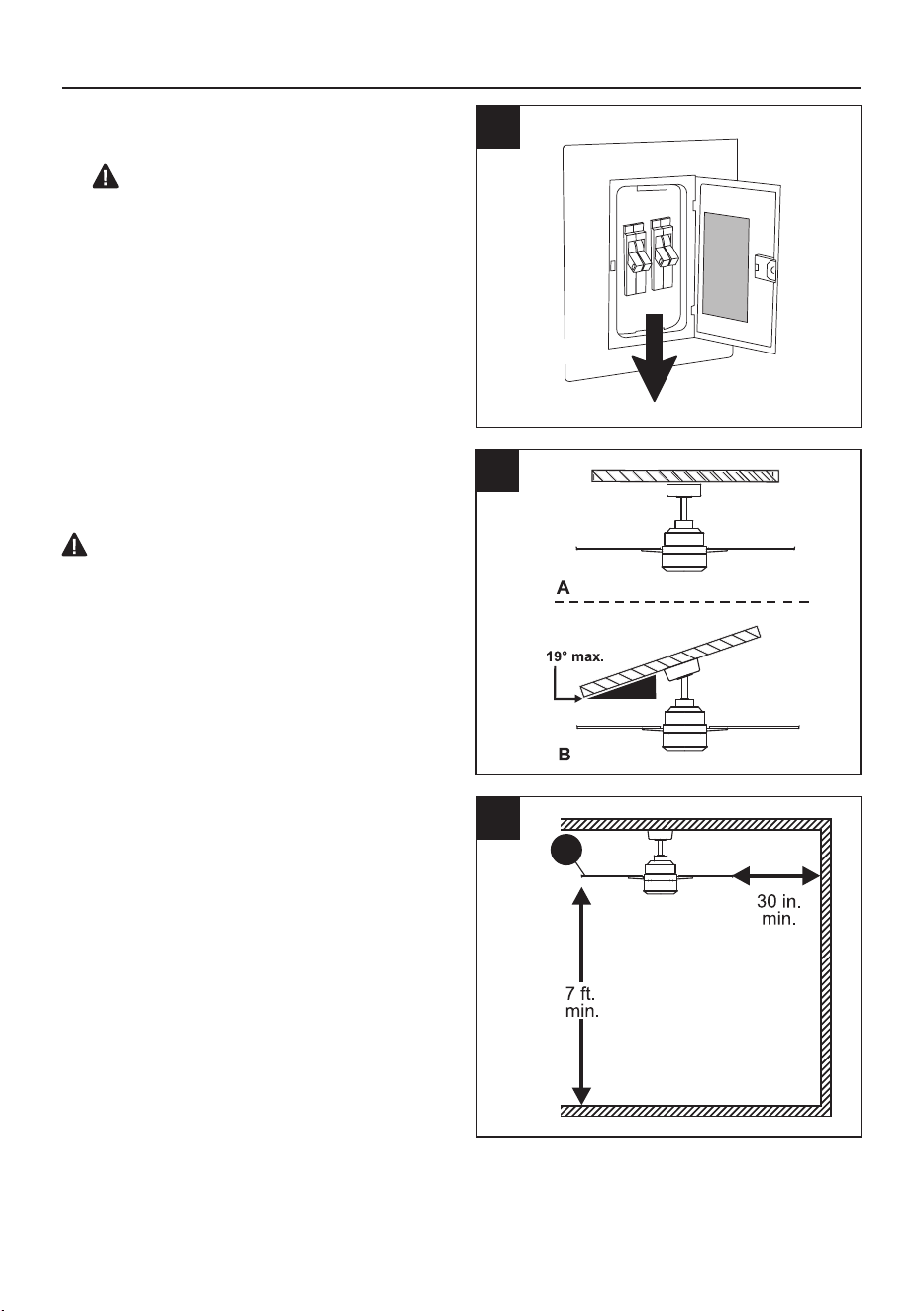

1. Turn off circuit breakers and wall switch to the
fan supply line leads.
2. Determine mounting method to use.
A. Standard mount
B. Angle mount
IMPORTANT: If using the angle mount,
ensure the ceiling angle is not steeper than 19°.
*Helpful Hint: Standard mounting is best suited
for ceilings 7 ft. high or higher. For taller ceilings
you may want to use a longer downrod (not
included). Angle mounting is best suited for
angled or vaulted ceilings. A longer downrod is
sometimes necessary to ensure proper blade
clearance.
3. Check to make sure blades (G) will be at
least 30 in. from any obstruction and at least
7 ft. above the floor.
DANGER: Failure to disconnect power
supply prior to installation may result in
serious injury or death.
1
ON
OFF
ON
OFF
6
3
G
2
INITIAL INSTALLATION
8
FAN INSTALLATION

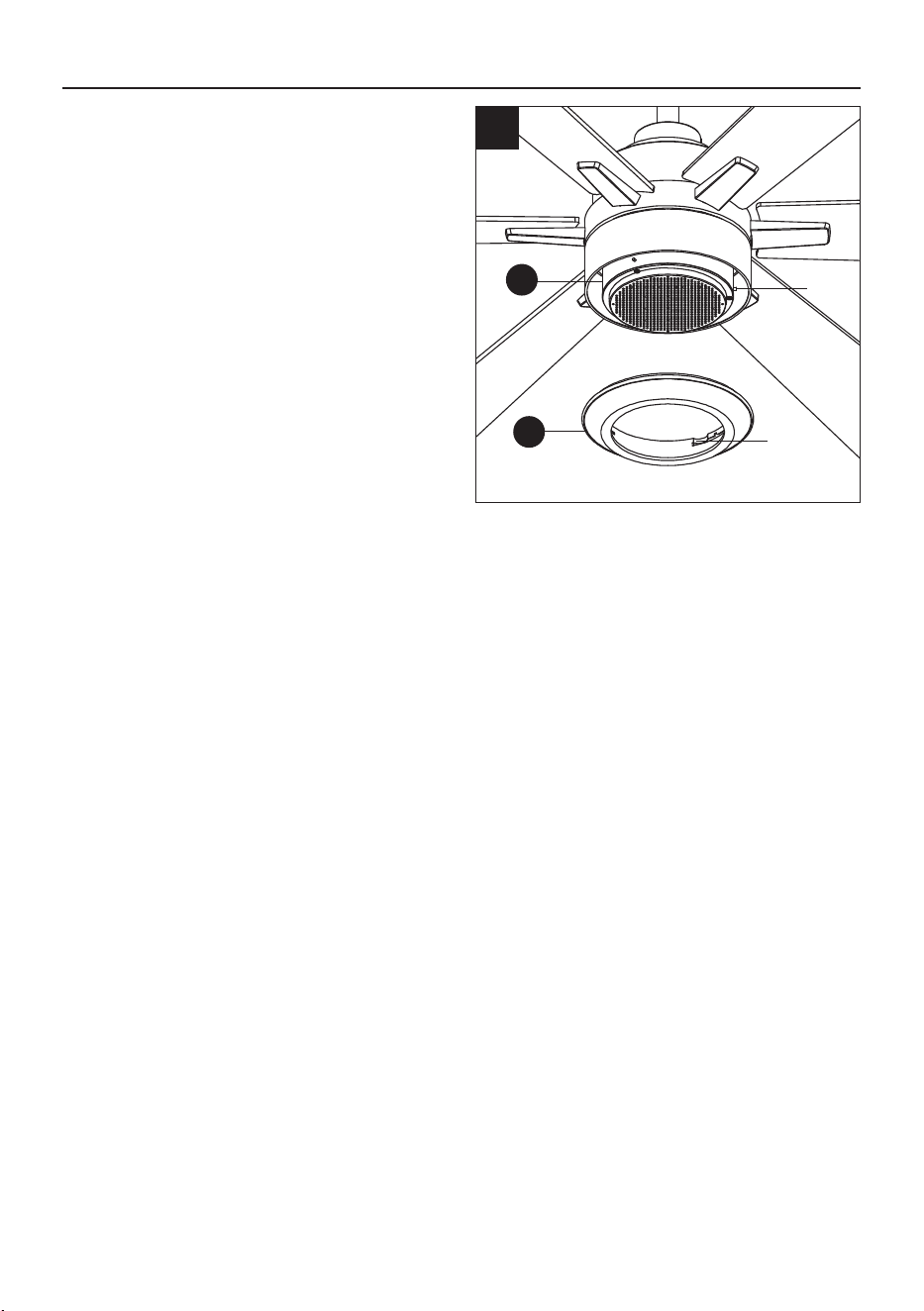

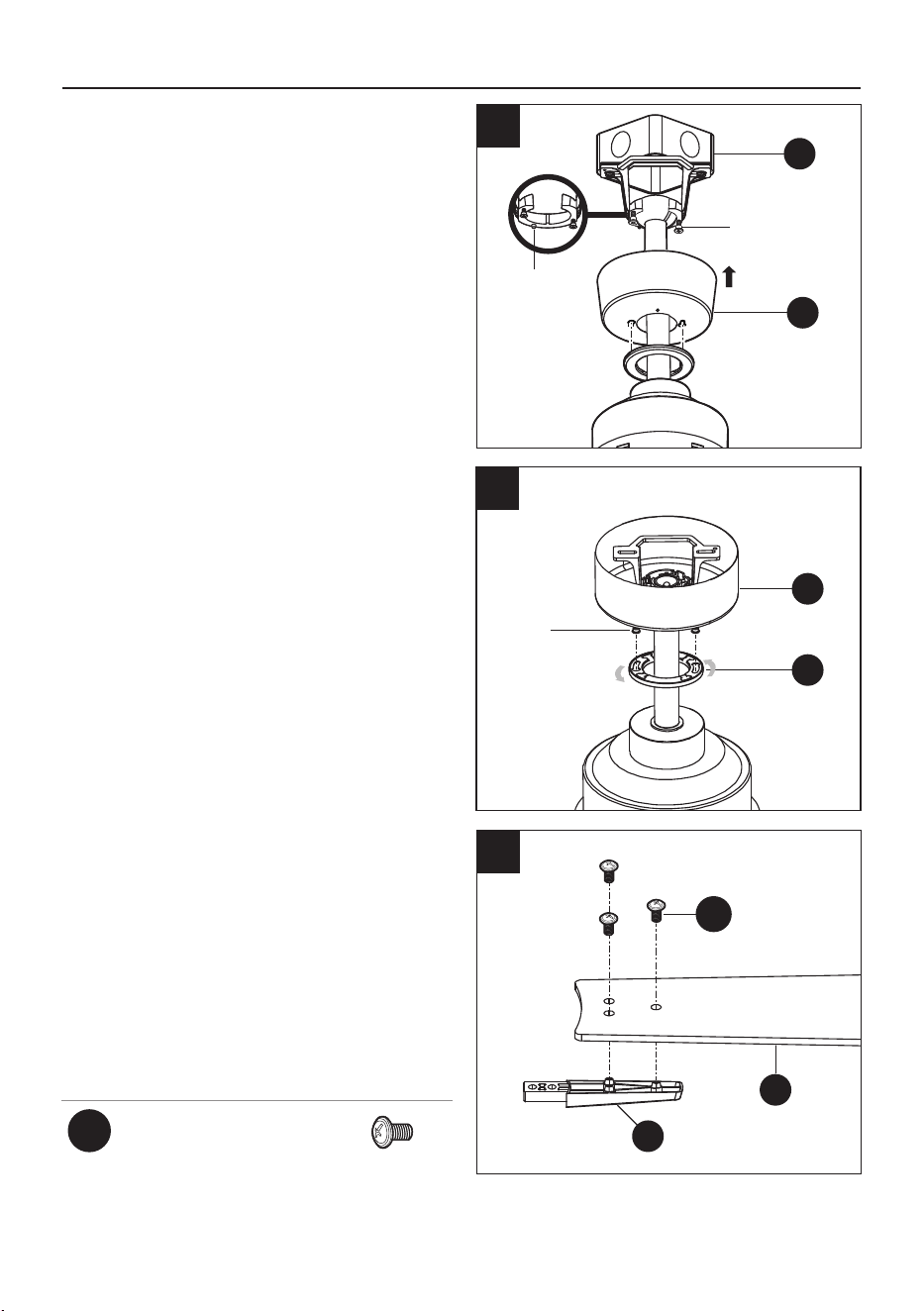

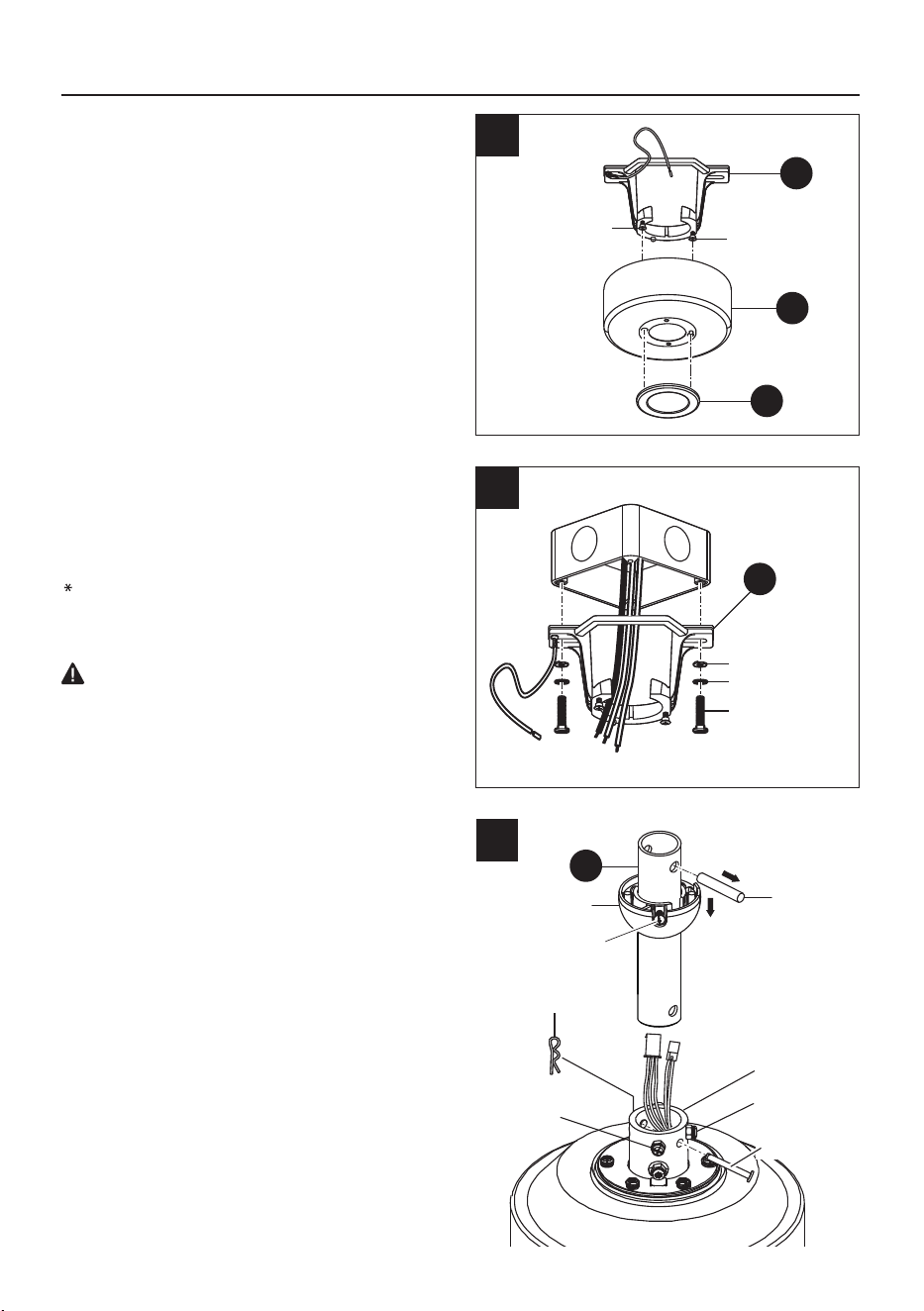

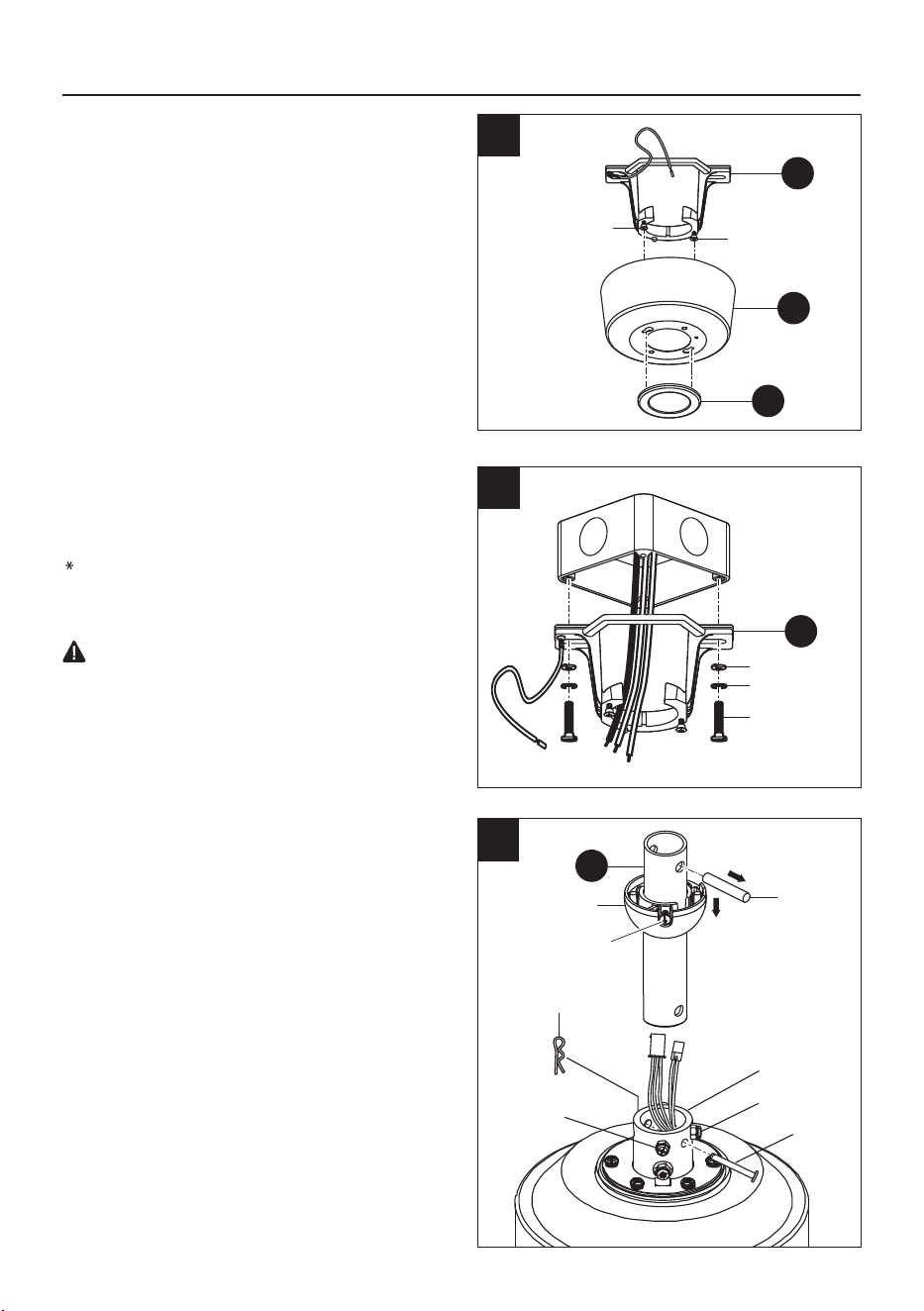

1. Remove the canopy bottom cover (C) from
the canopy (B) by turning the canopy bottom
cover (C) counterclockwise.
Remove the mounting bracket (A) from the
canopy (B) by loosening canopy mounting
screws a half turn from the screw head.
Next, turn the canopy (B) counterclockwise
to remove the mounting bracket (A) from the
canopy (B).
3. Remove the cotter pin and clevis pin, and
loosen the two collar set screws from the
motor collar.
Unscrew the set screw located in the hanger
ball, lower the hanger ball and remove the
cross pin. Remove the hanger ball from the
downrod (D).
1
3
2
Canopy Mounting
Screw
Canopy Mounting
Screw
A
A
B
Flat Washers
Outlet Box
Screws
Lock Washers
2. Secure mounting bracket (A) to outlet box
(not included) using screws, lock washers
and flat washers provided with the outlet box.
NOTE: It is very important you use the proper
hardware when installing the mounting bracket (A)
as this will support the fan.
IMPORTANT: If using the angle mount, make
sure open end of mounting bracket (A) is installed
facing the higher point of the ceiling.
Set Screw
Set Screw
Cotter Pin
Clevis Pin
Collar
Cross Pin
Hanger Ball
Set Screw
D
C
9
FAN INSTALLATION
4
5

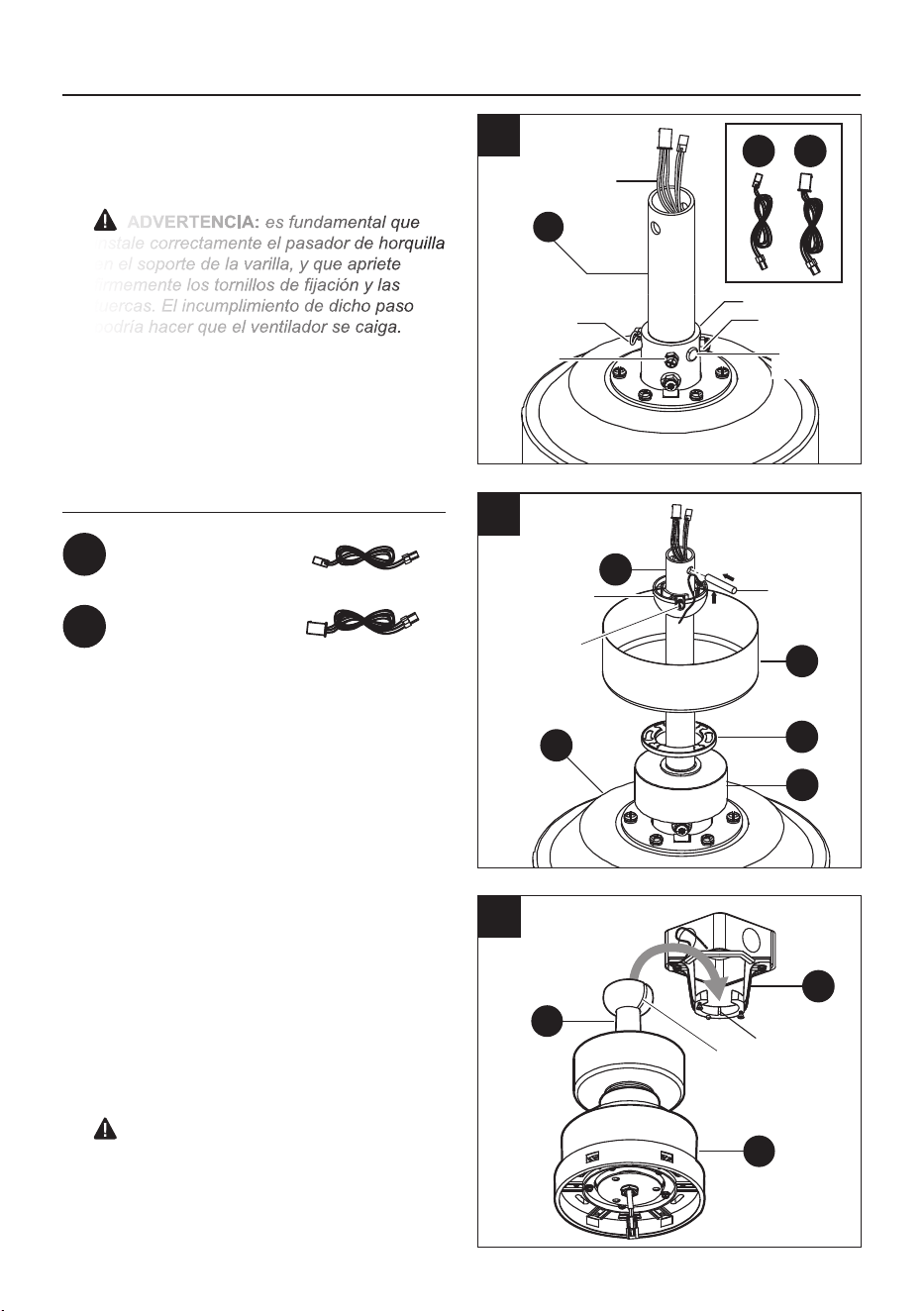

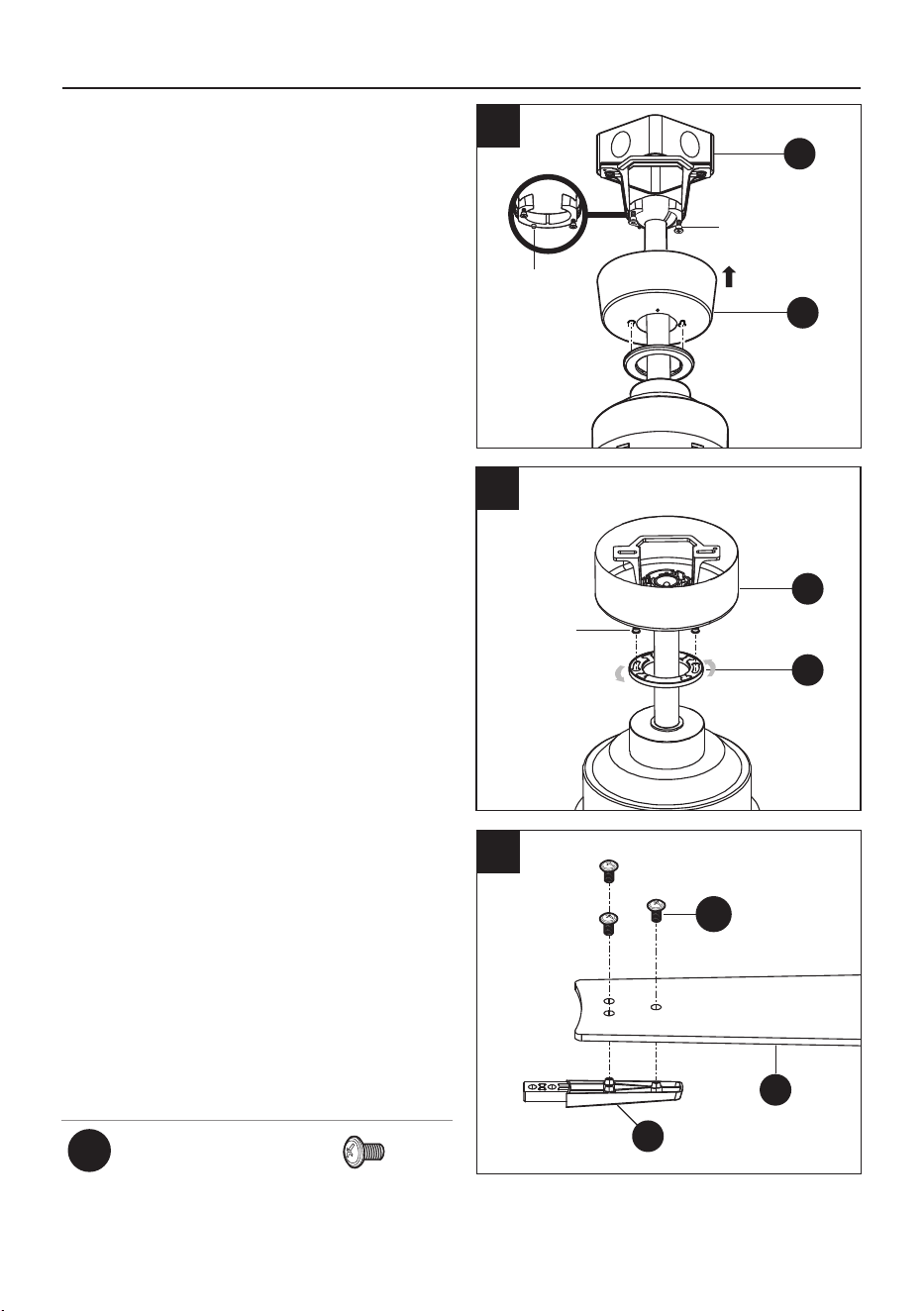

5. Slip the coupling cover (E), the canopy
bottom cover (C), and the canopy (B) onto
the downrod (D).
Carefully reinstall the hanger ball onto the
downrod (D). Being sure that the pin is in the
correct position, the set screw is tightened
and wires are not twisted.

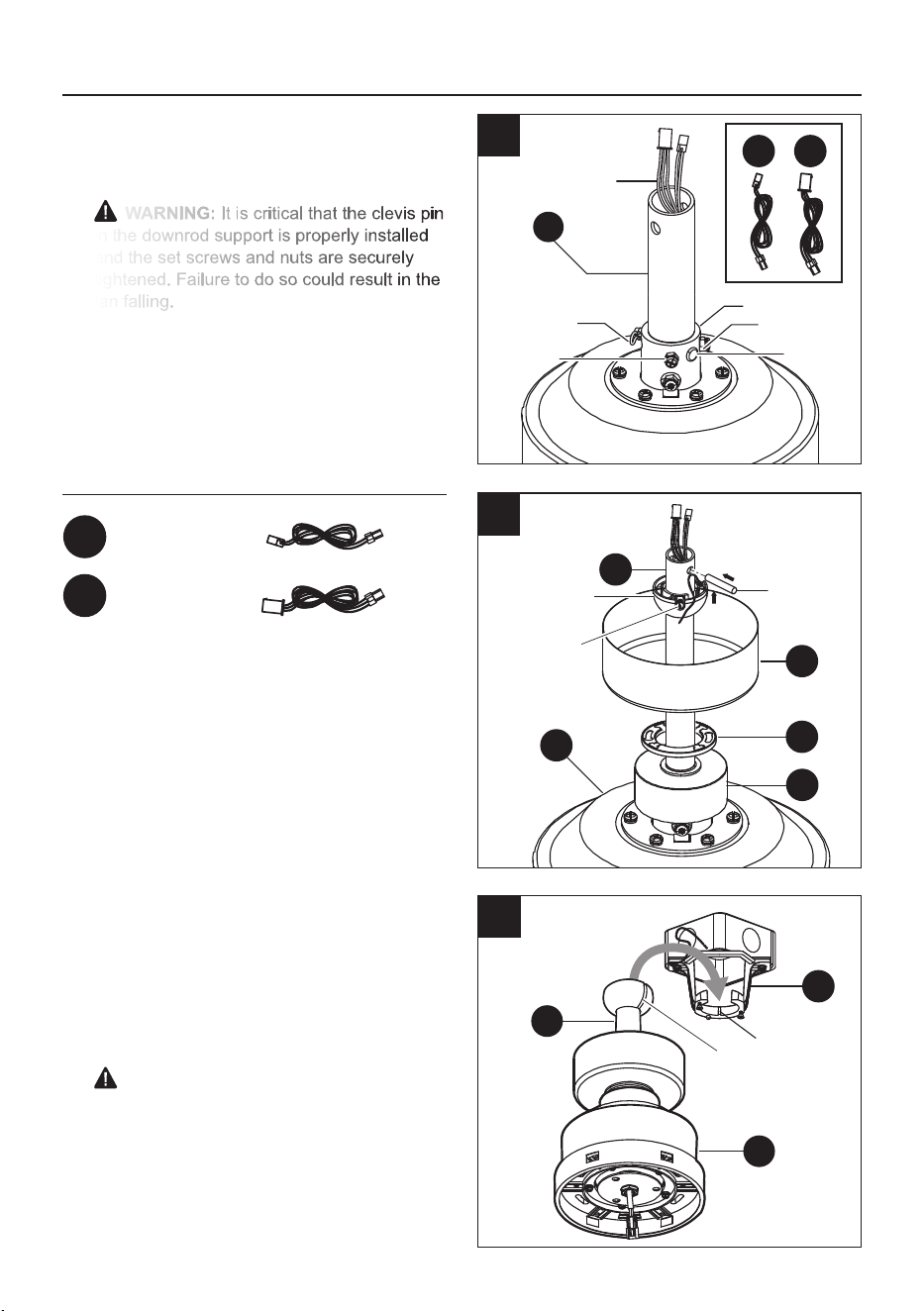

4. Slip downrod (D) into collar, align holes and
re-install clevis pin and cotter pin. Tighten
two set screws in collar.
NOTE: If a longer downrod (not included) is
needed, Be sure to snap together the 2-pin
and 3-pin connectors, the two male plugs
from the fan and female plugs from the 42 in.
2-pin and 3-pin extension cord (BB and CC).
WARNING: It is critical that the clevis pin
in the downrod support is properly installed
and the set screws and nuts are securely
tightened. Failure to do so could result in the
fan falling.
CC
BB
D
Cotter Pin
Clevis Pin
Set Screw
Collar
Set Screw
Motor Wires
8. Carefully lift the fan motor assembly (F) up to
the mounting bracket (A) and seat the
downrod (D) in the mounting bracket (A)
socket. Make sure the tab on the mounting
bracket (A) socket is properly seated in the
groove in the downrod (D). This will help to
balance the ceiling fan.
DANGER: Failure to align slot in ball
with tab may cause the fan to wobble or fall,
which could result in serious injury or death.
6
A
Tab
Hardware Used
x 1
BB
42 in. 2-Pin
Extension Cord
x 1
CC
42 in. 3-Pin
Extension Cord
E
F
C
Cross Pin
Hanger Ball
Set Screw
D
B
D
F
Groove
Hot
Ground
conductorNeutral
Black
White
Receiver
Green
Black
White
Green/
yellow
Outlet Box
AA
A
SUPPLY WIRE
Green
2-pin and 3-pin
connectors
10
WIRING

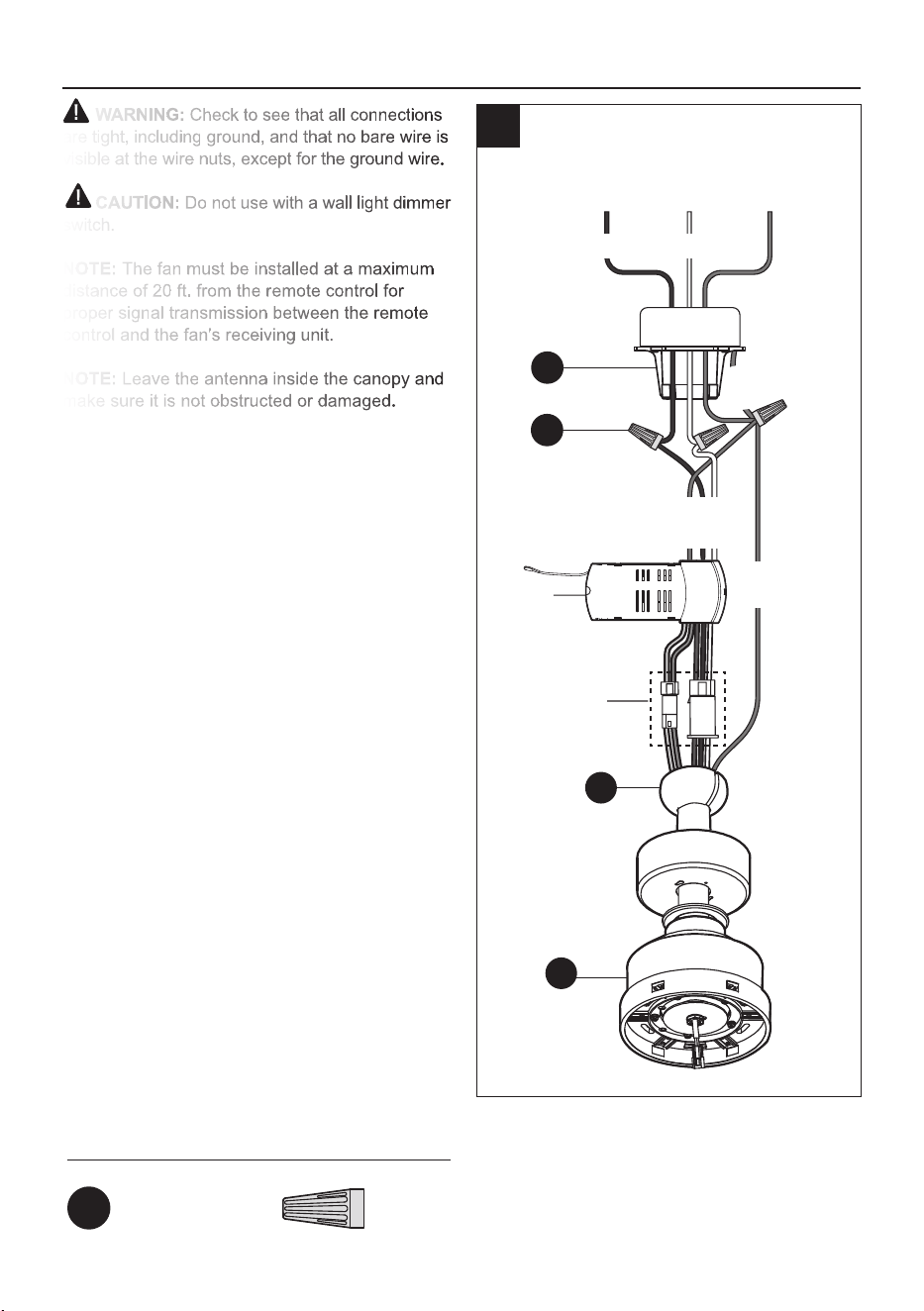

If you feel you do not have enough electrical
wiring knowledge or experience, have your fan
installed by a licensed electrician.
Follow the steps below to connect the fan to your
household wiring. Use the plastic wire nuts (AA)
with your fan. Secure the plastic wire nuts with
electrical tape. Make sure there are no loose
strands or connections.
1
WARNING: Check to see that all connections
are tight, including ground, and that no bare wire is
visible at the wire nuts, except for the ground wire.
CAUTION: Do not use with a wall light dimmer
switch.
NOTE: The fan must be installed at a maximum
distance of 20 ft. from the remote control for
proper signal transmission between the remote
control and the fan's receiving unit.
NOTE: Leave the antenna inside the canopy and
make sure it is not obstructed or damaged.
D
F

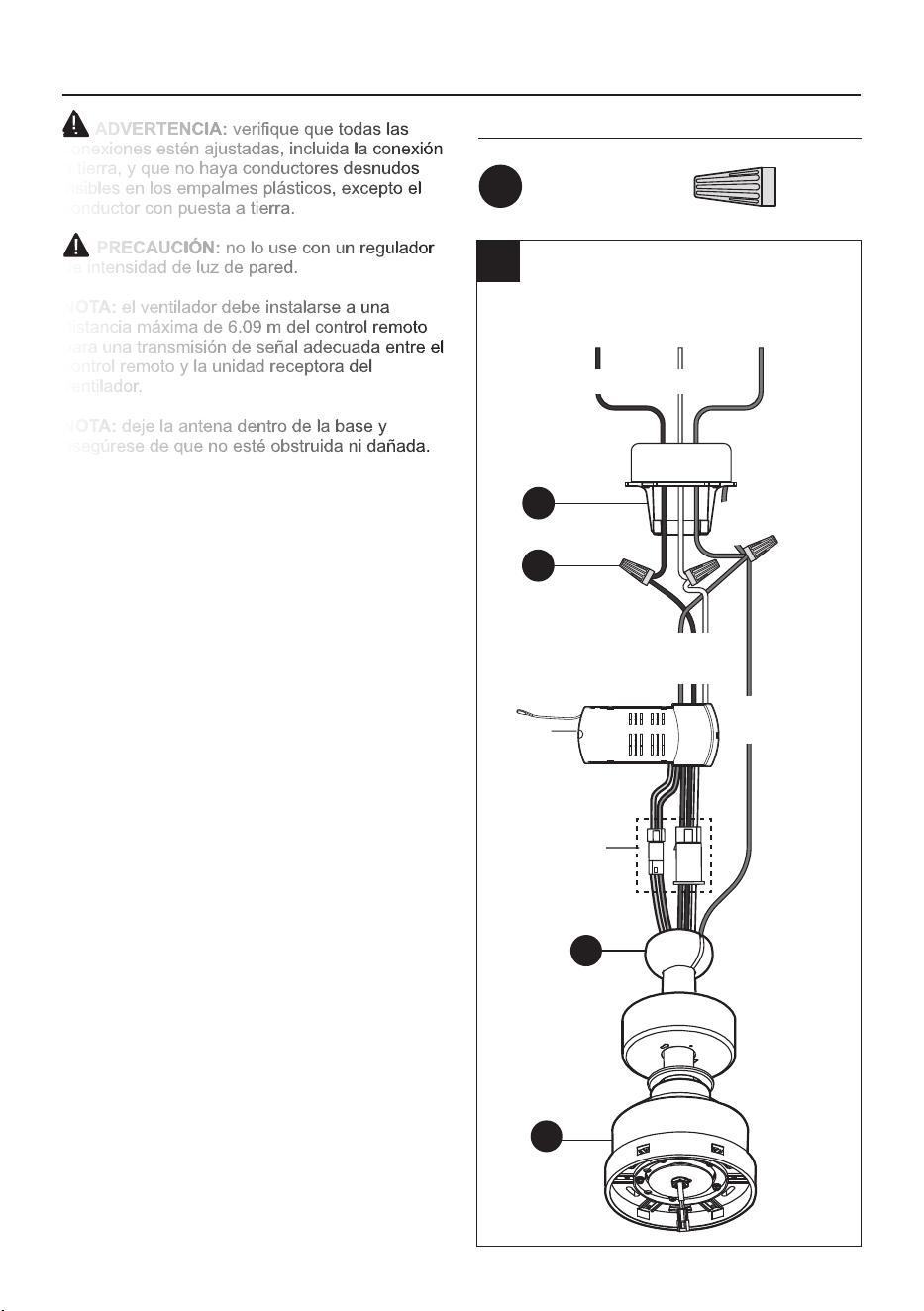

1. Make wire connections from the fan motor
assembly (F) to the receiver.
From fan To receiver
2-Pin connector------------ 2-Pin connector
3-Pin connector------------ 3-Pin connector
1A. Make wire connections from the receiver to
the outlet box as follows, using the wire nuts
(AA).
From receiver To outlet box
Black wire "AC in L"----- Black wire (hot)
White wire "AC in N"---- White wire (neutral)
From fan and receiver To outlet box
Green/yellow wires------- Green or bare
wire (Ground)
* There are two green and one green/yellow
grounding leads: one from the mounting
bracket (A), one from thedownrod (D) and
other one from the receiver.
Hardware Used
Wire Nut x 3
AA
11
3
2
Gently slide remote control receiver smooth
side up into mounting bracket (A). Turn
spliced/taped wires upward and gently push
wires and wire nuts (AA) into outlet box. Let
antenna from remote control receiver hang to
the side.
NOTE: The remote control included with this
fan meets the following requirements:
a. Not for use with solid state fans.
b. Electrical rating: 120V/60 Hz; motor
amps:1.5 MAX.
Should you choose to use a different remote
control with this fan, it must also meet these
same requirements.
3.
2. Wrap electrical tape (not included) around
each individual wire nuts (AA) down to the
wire.
Turn spliced/taped wires upward and gently
push wires and wire nuts (AA) into outlet box.
WARNING: Make sure no bare wire or
wire strands are visible after making
connections. Place GREEN and WHITE
connections on opposite side of box from the
BLACK connections.
WIRING
AA
AA
AA
A
Receiver
Antenna
12
Hardware Used
Blade Screw with Fiber Washer x 18
DD
Attach the blades (G) to the blade arms (H)
using the three blade attachment screws and
fiber washers. Start a blade screw and fiber
washer (DD) into the blade arm (H), but do
not tighten. Repeat for the two remaining
blade attachment screws and fiber washers
(DD). Tighten each screw securely starting
with the center screw. Make sure the blade
(G) is straight. Repeat these steps for the
remaining blades (G).
3.
Make sure connections are neatly tucked into
the ceiling outlet box.
Slide the canopy (B) up to the mounting
bracket (A) and place the key holes on the
canopy (B) over the loose canopy mounting
screws on the mounting bracket (A). Turn the
canopy (B) clockwise until it locks in place at
the narrow section of the key holes. Make
sure the positioning pin on the mounting
bracket falls into one of two holes on the
canopy (B), and then tighten the two canopy
mounting screws.
1.
Attach the canopy bottom cover (C) to the
canopy (B) by inserting the screw heads into
the key slots in the canopy bottom cover (C)
and rotating it clockwise.
NOTE: Adjust the canopy mounting screws
as necessary until the canopy (B) and canopy
bottom cover (C) are snug.
2.
FINAL INSTALLATION
3
2
1
Positioning
Pin
B
A
Canopy Mounting
Screw
Canopy
Mounting
Screw
B
C
C
G
H
DD
13
5
4
Remove one of the three speaker mounting
plate screws from the mounting ring and
loosen the other two screws. (Do not remove.)
Place the key holes in the speaker mounting
plate (I) over the two screws previously
loosened from the mounting ring. Turn the
speaker mounting plate (I) until the speaker
mounting plate (I) locks in place at the narrow
section of the key holes.
Securely tighten the two speaker mounting
plate screws previously loosened and the one
previously removed.
5.
CAUTION: Before starting installation,
disconnect the power by turning off the circuit
breaker or removing the fuse at the fuse box.
Turning power off using the fan switch is not
sufficient to prevent electric shock.
FINAL INSTALLATION
Hardware Used
Blade Arm Screw x 12
EE

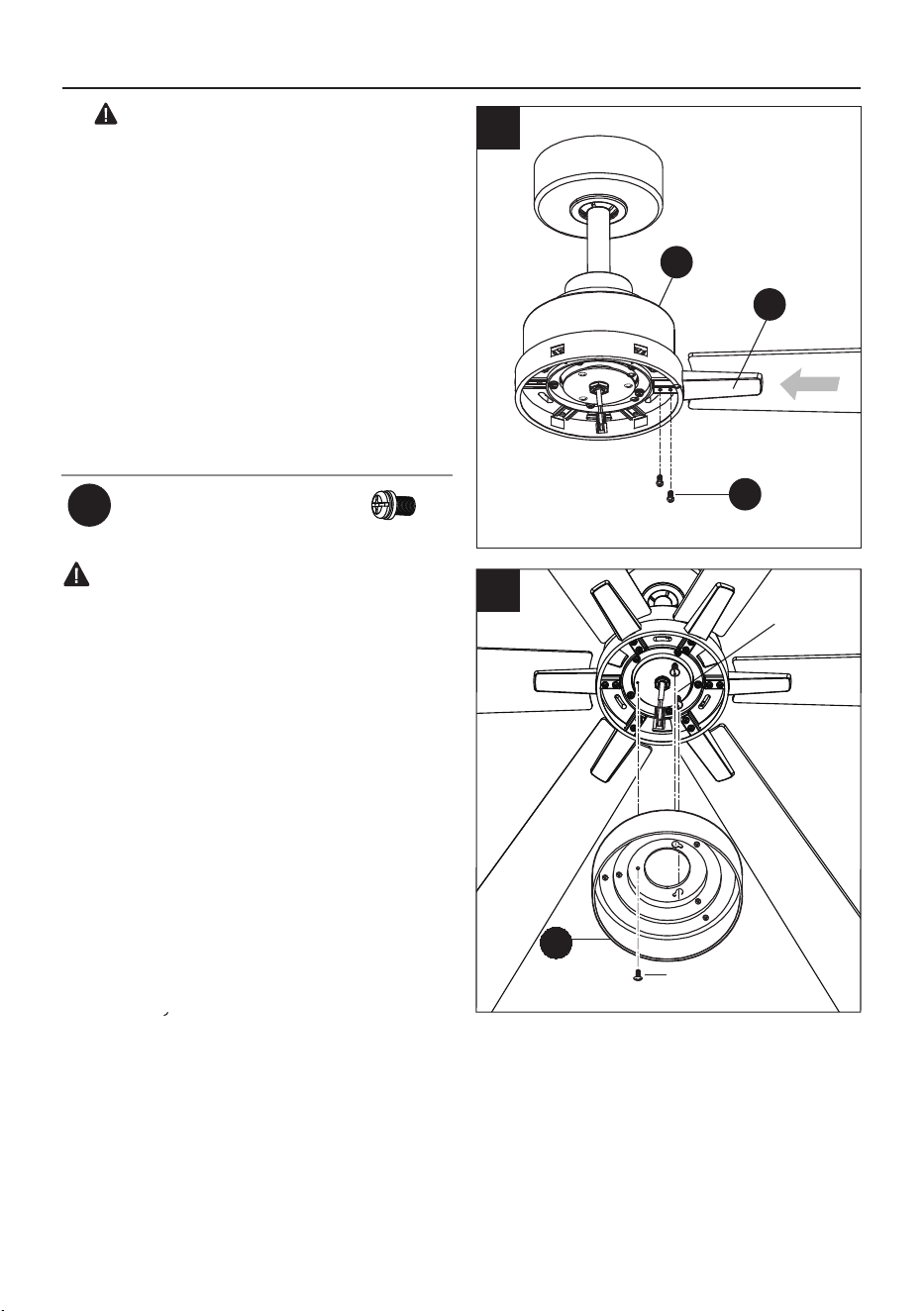

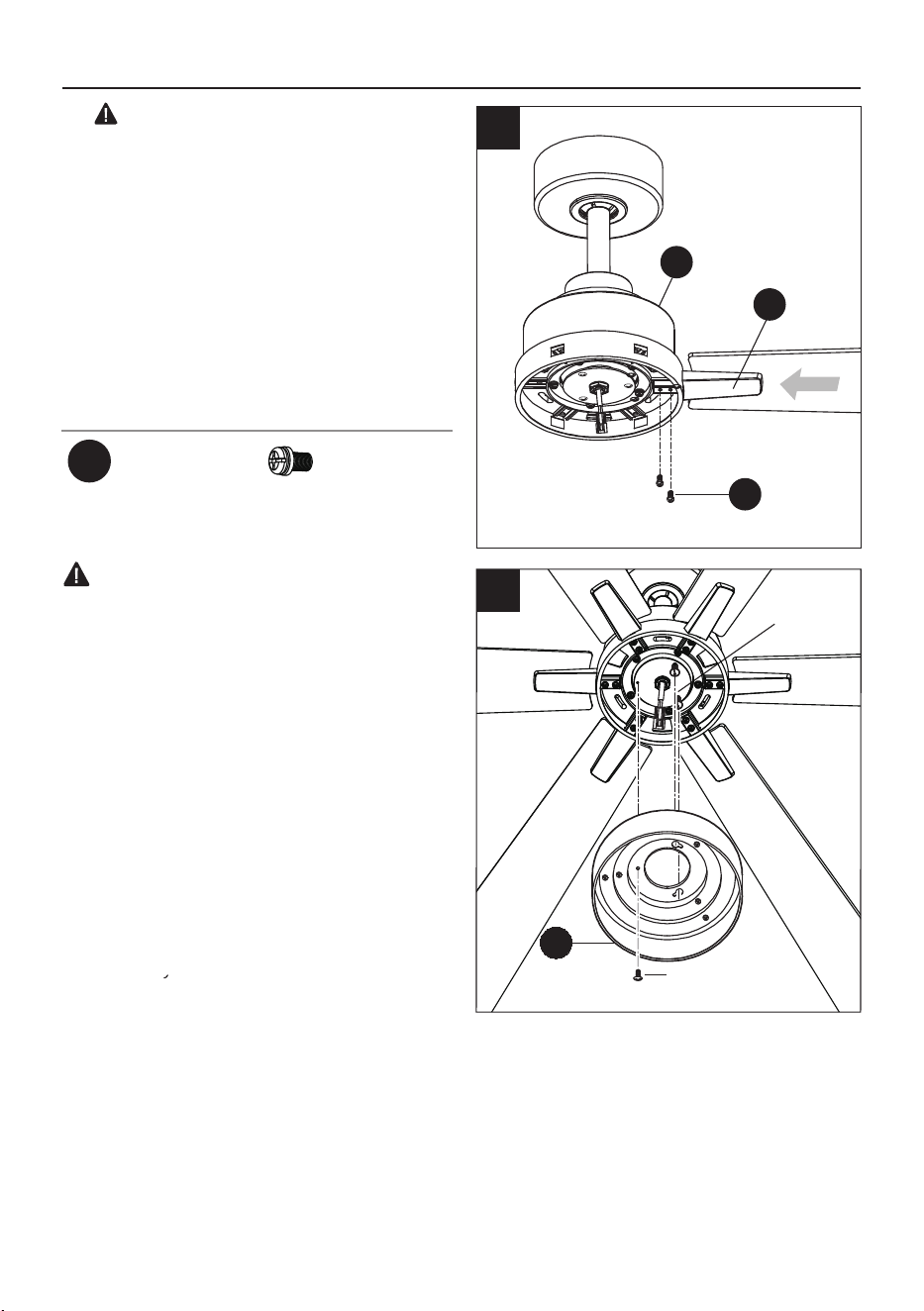

4. WARNING: To reduce the risk of personal
injury, do not insert foreign objects between
rotating fan blades (G).
Insert the blade assembly through the slot in
the housing. Align the holes from the blade
arm (H) to the holes from the fan motor
assembly (F), and secure the blade assembly
in place with blade arm screw (EE) provided.
Repeat this procedure with the remaining
blades assembly.
Mounting
Ring
H
EE
F
Speaker Mounting
Plate Screws
I
14
FINAL INSTALLATION
6. Remove one of the three bluetooth speaker
screws from the speaker mounting plate (I)
and loosen the other two screws. (Do not
remove.)
Remove speaker (J) from the protective box.
While holding the bluetooth speaker (J)
under the speaker mounting plate (I), snap
together the wire connection plugs :
White to white Black to black
Place the key holes in the bluetooth speaker
(J) over the two screws previously loosened
from the speaker mounting plate (I). Turn the
bluetooth speaker (J) until the bluetooth
speaker (J) locks in place at the narrow
section of the key holes.
Securely tighten the two bluetooth speaker
screws previously loosened and the one
previously removed.
Please remove the speaker protection paper
after installation.

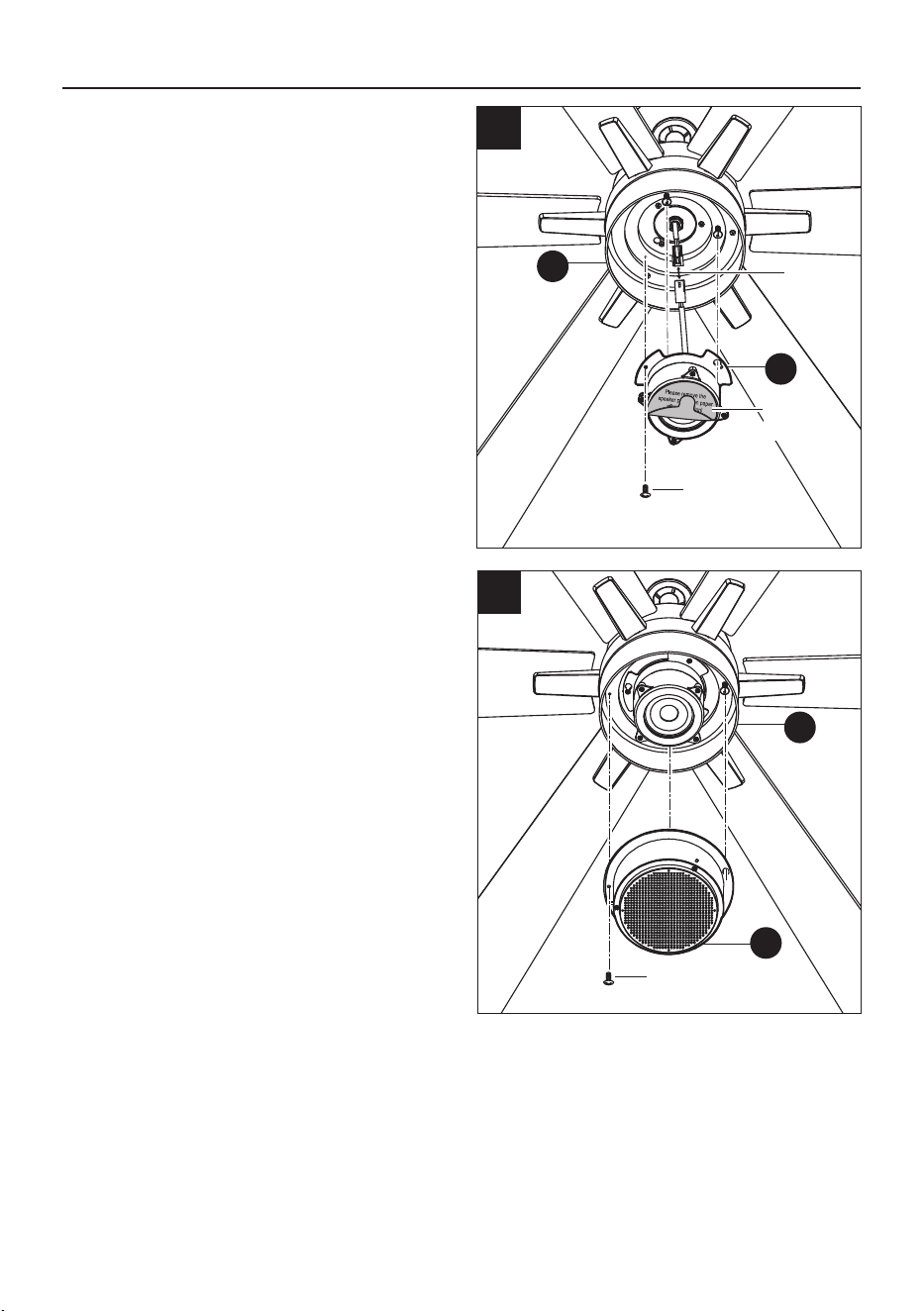

7. Remove one of the three speaker grille
screws from the speaker mounting plate (I)
and loosen the other two screws. (Do not
remove.)
Place the key holes in the speaker grille (K)
over the two screws previously loosened
from the speaker mounting plate (I). Turn the
speaker grille (K) until the speaker grille (K)
locks in place at the narrow section of the
key holes.
Securely tighten the two speaker grille
screws previously loosened and the one
previously removed.
K
Speaker grille Screws
7
I
6
I
Bluetooth
Speaker Screws
Wire
Connection
Plugs
J
Protection
Paper
15
Notches
Tabs
FINAL INSTALLATION
8. Position the notches on the inner edge of the
speaker decorative cover (L) so they match
the tabs on the outside of the rim on the
Speaker grille (K) . Carefully lift speaker
decorative cover (L) inside the speaker grille
(K) and secure it to the fan by turning the
speaker decorative cover (L) clockwise until
snug.
K
L
8
16

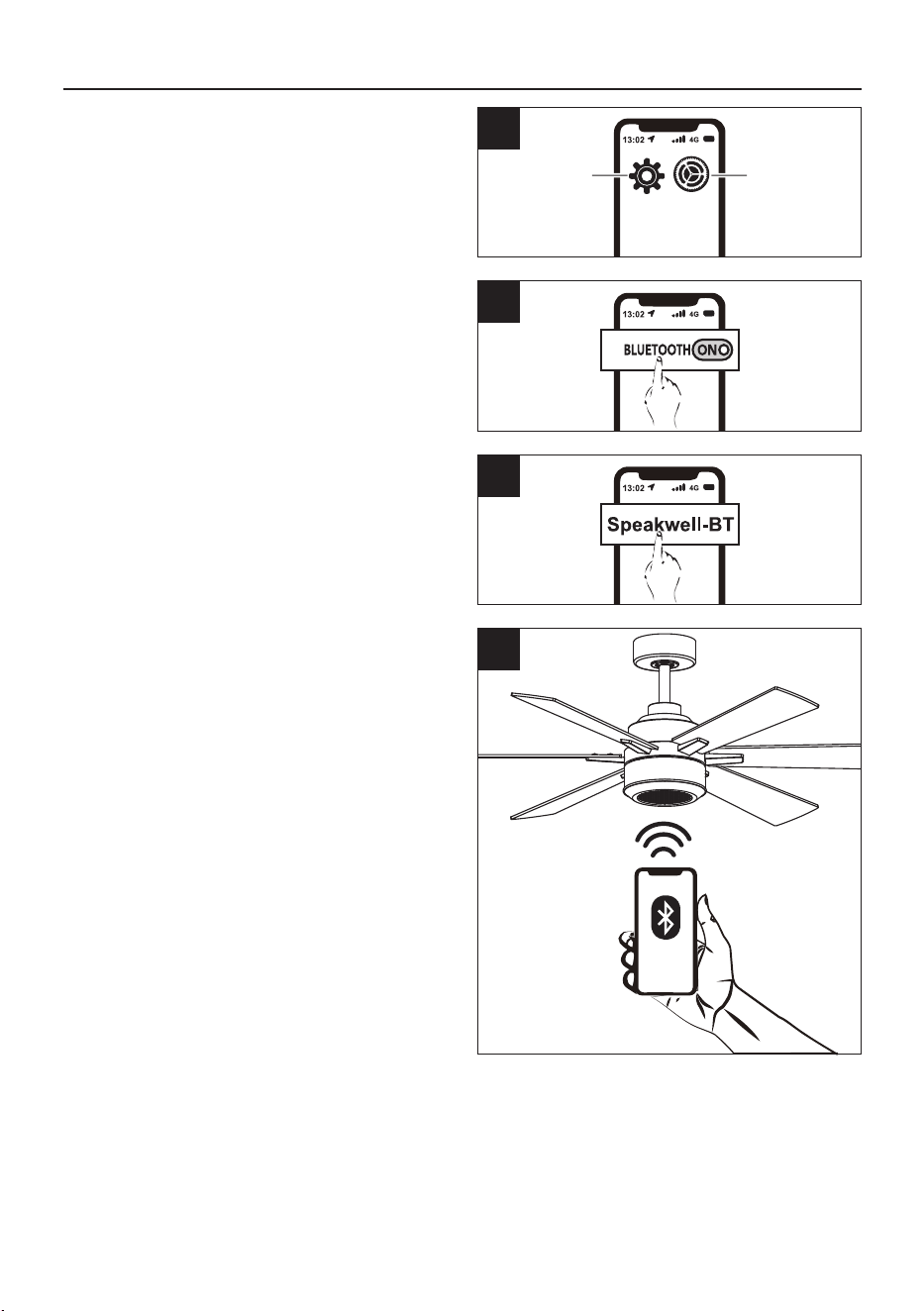

PAIR YOUR MOBILE DEVICE TO THE SPEAKWELL FAN
1. Turn the fan’s AC power ON. Swipe down from
the top of the screen.
2. Press and hold the bluetooth icon.
3. Tap "pair new device". If you see "pair a new
device", check available devices under
"available devices" or tap the "more" icon
"refresh". If the signal "Speakwell-BT"
appears, tap the Bluetooth device to connect.
4. Follow the on-screen instructions.
NOTE: If the paired device cannot connect, the
problem may occur during the pairing connection
process. First, you need to make sure the device
has power, then remove the device from the list
and then pair it again.
Compatible with most Apple and Android. systems.
iPhone
Android
™
1
2
3
4
NOTE: For best Bluetooth
®
performance, place
your mobile device within 33 ft. (10 m) of your
speaker, and make sure there is a clear line of
sight between you and your speaker. Moving your
device farther away, or not having a clear line of
sight may impact sound quality, and your device
may disconnect from your speaker.
17
OPERATING INSTRUCTIONS
NOTE: The remote has been pre-paired in the
factory for your convenience.
NOTE: Batteries will weaken with age and should
be replaced before leaking takes place as this
will damage the remote control. Dispose used
batteries properly and keep them out of the reach
of children. Do not ingest. Do not dispose
batteries in fire. Batteries may explode or leak.
Do not mix old and new batteries. Do not mix
alkaline, standard (carbon - zinc), or
rechargeable (nickel-cadmium) batteries.
Exhausted batteries are to be removed from the
product. Non-rechargeable batteries are not to
be recharged.

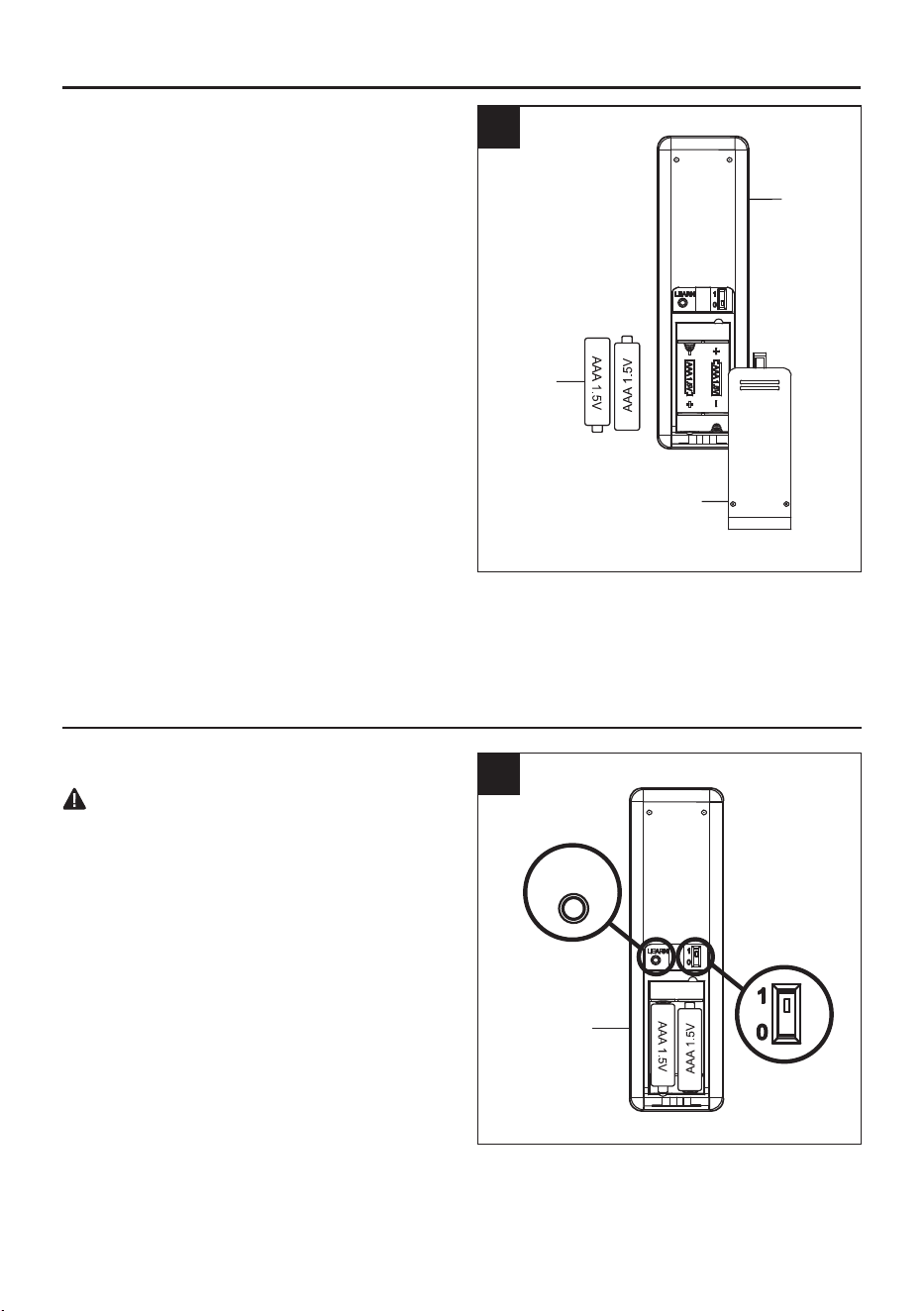

1. Remove the battery cover by sliding the
cover off.
2. Install two 1.5V AAA batteries (included).
Batteries are to be inserted with the correct
polarity.
3. Slide the battery cover on the remote control
till it click in place.

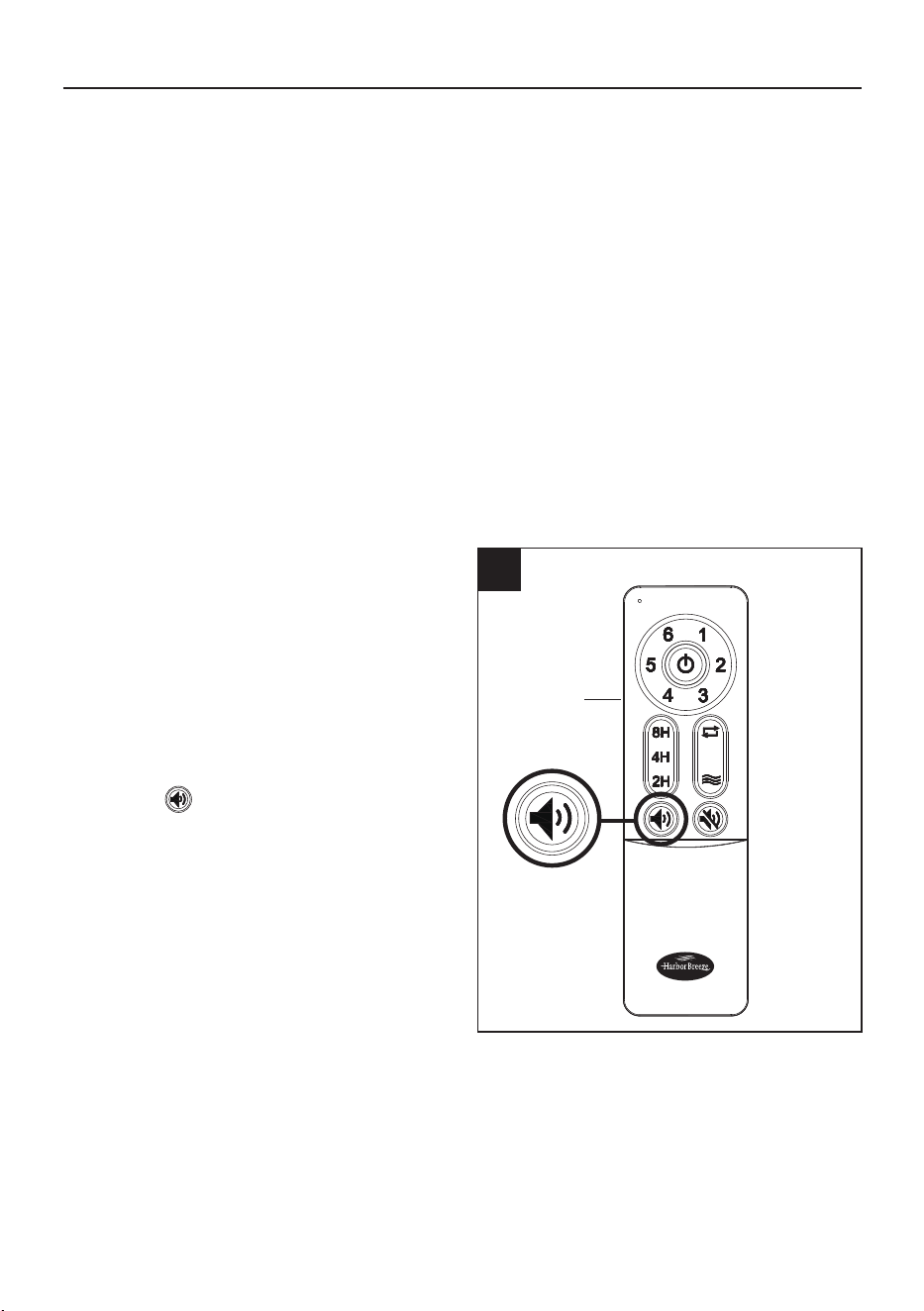

Remote
Control
Batteries
Battery Cover
1
OPERATING INSTRUCTIONS
LEARNING PROCESS
2
IMPORTANT: This fan has been pre-paired
at the factory and the fan can be used now. If
you have two or more fans, please follow steps
below to control each fan independently. Also
follow steps below to re-pair the remote and the
receiver when needed.
NOTE: The dip switch in the battery
compartment has been set on “0” position for
your convenience. If you want to re-pair the
remote, please set the dip switch on “1” position.
To add a remote to your fan’s memory, use the
steps below:
Remote
Control
LEARN
18
OPERATING INSTRUCTIONS
3
Ensure AC power to the fan is OFF to begin the
learning process.
Slide the dip switch in the battery compartment
to the "1" position.
Turn the fan’s AC power ON.
Within 30 seconds of turning AC power on, press
and release the "LEARN" button located in the
remote's battery compartment to enter the learning
function. The fan blades will start to spin.
The fan will now accept commands from the
added remote.
If you would like to set the dip switch back to the
"0" position after a learning, please re-pair the
remote by following the learning process again.
NOTE: If installing multiple fans on separate
remotes, only the fan being programmed should
have AC power turned ON. All other fans, even if
they have already been programmed, should
have AC power OFF so they do not memorize
other remotes during the learning process.
Separate the fan power switches by
approximately 2 meters.

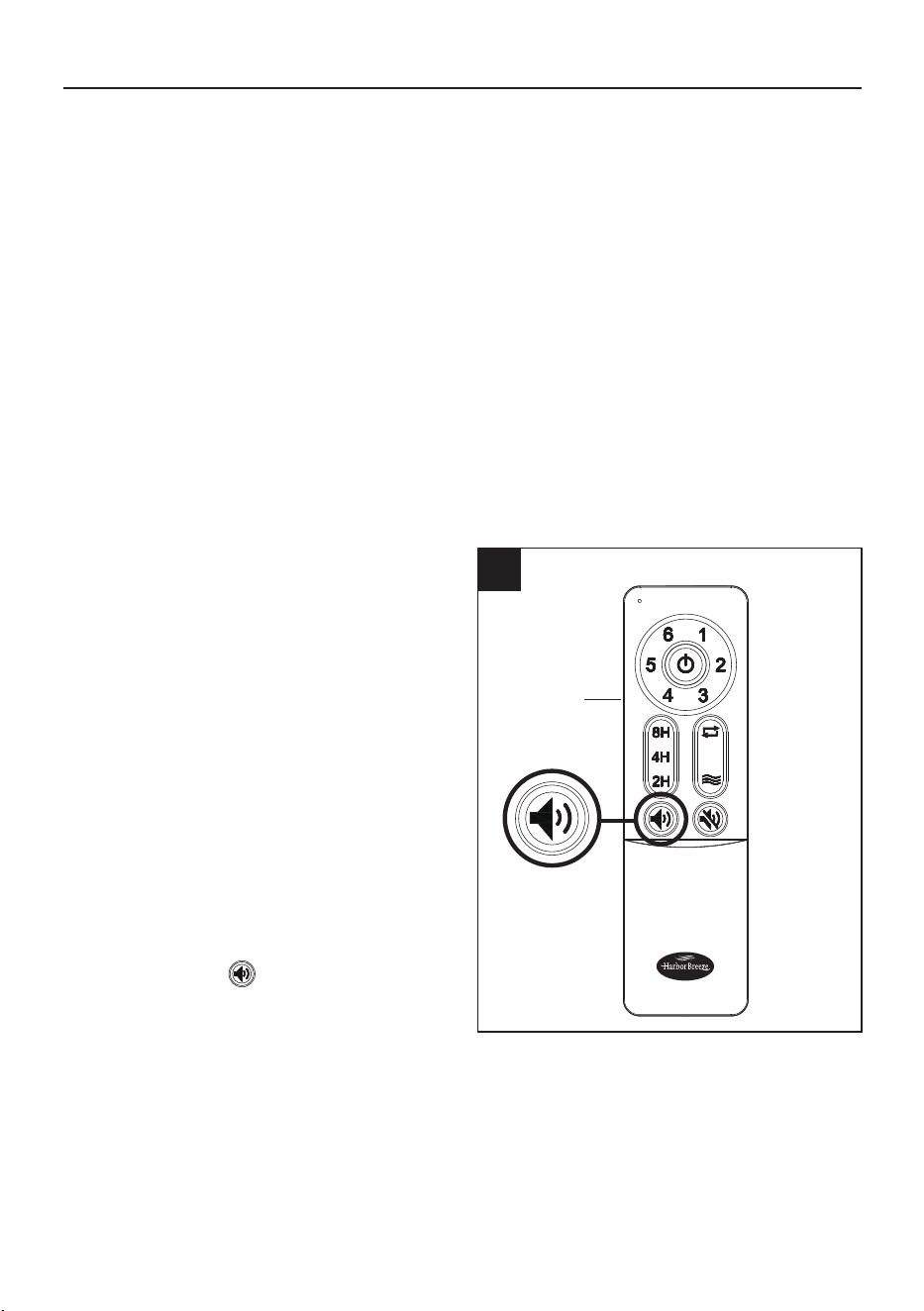

Pressing the speaker button about 5 seconds
when he first time to use bluetooth speaker, and
the speaker will prompt a message that pairing is
completed. The volume can be adjusted by the
mobile device.
NOTE: The pairing process has been memorized
in the transmitter if pairing is completed, and there
is no need to repeat the pairing afterwards.
Remote
Control
FIRST TIME USING BLUETOOTH SPEAKER
19
4
Remote
Control

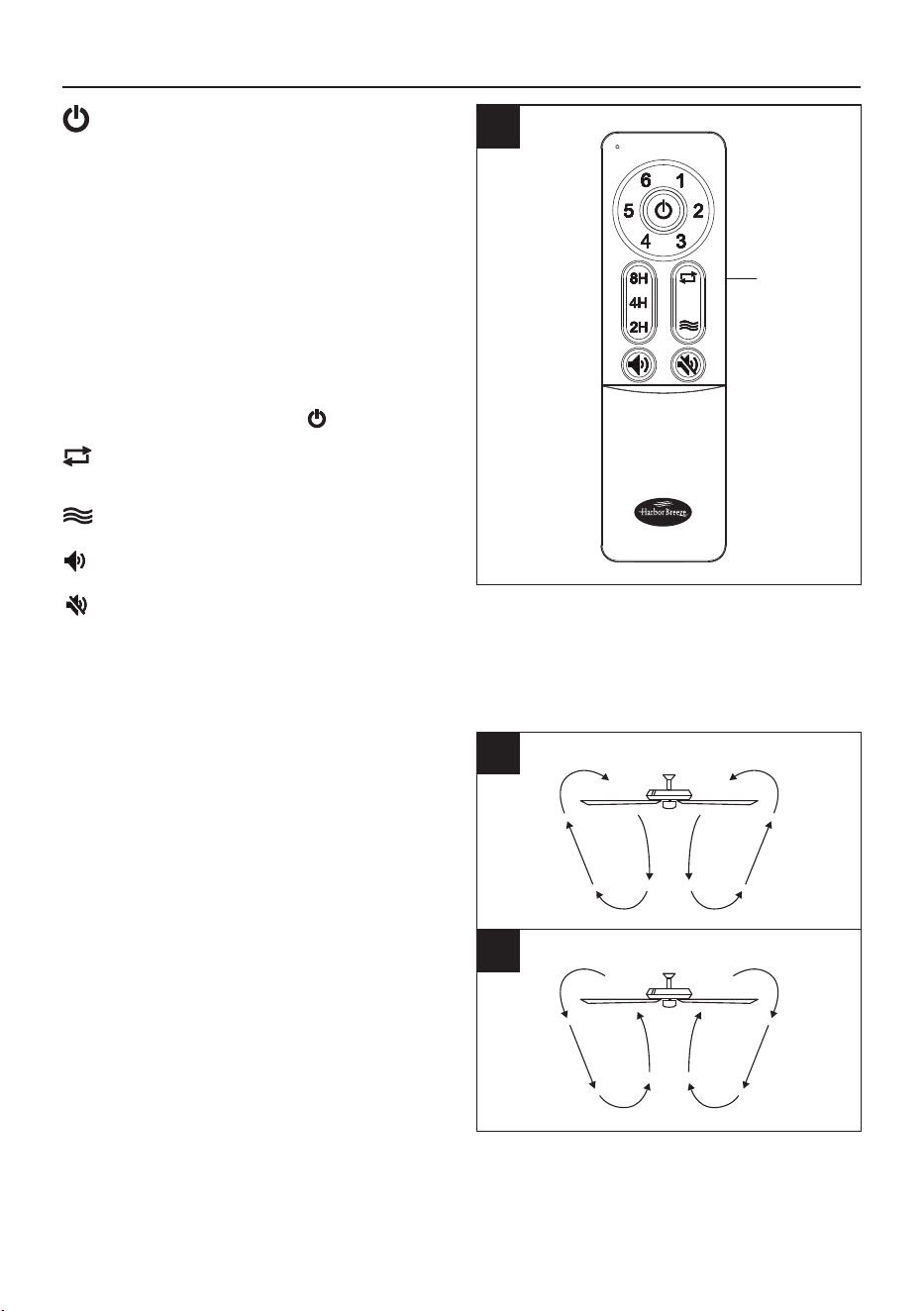

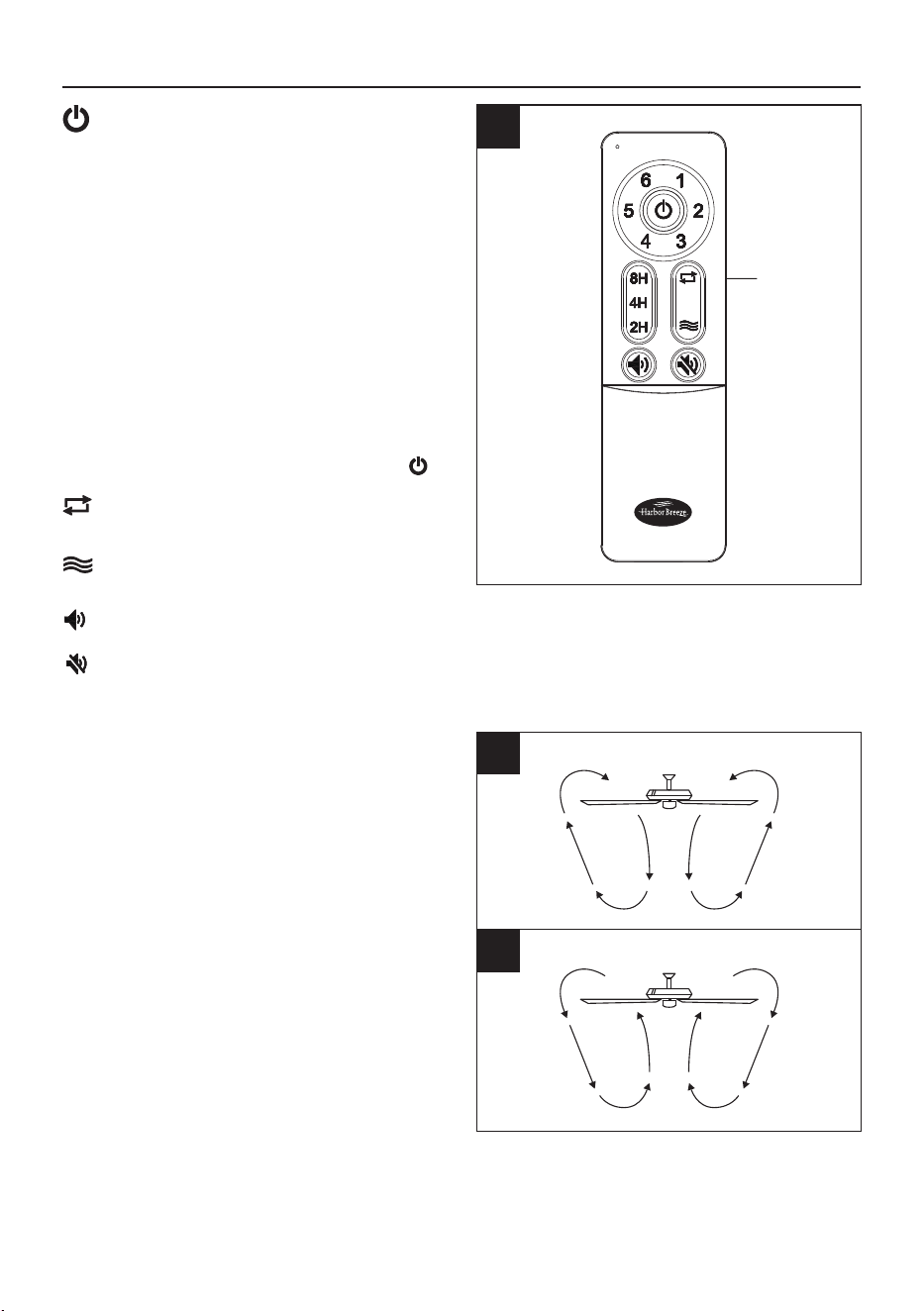

1, 2, 3, 4, 5, 6 Speed functions:
1 = for fan MINIMUM speed
2 = for fan LOWER speed
3 = for fan LOW speed
4 = for fan MEDIUM speed
5 = for fan HIGH speed
6 = for fan MAXIMUM speed
2H, 4H, 8H Timer:
Pressing the timer button will automatically turn
fan off after 2, 4, or 8 hours. To cancel the timer
settings, press and release the button.
Power OFF: Press and release the power
button to turn the fan off.
button: Controls rotation of the entire fan
direction.
button: Natural wind speed control.
5a
5b
5a. Warm weather - (Counter- clockwise
Direction) A downward air flow creates a
cooling effect. This allows you to set your
air conditioner on a warmer setting without
affecting your comfort.
5b. Cool weather - (Clockwise Direction)
An upward air flow moves warm air off the
ceiling. This allows you to set your heating
unit on a cooler setting without affecting
your comfort.
OPERATING INSTRUCTIONS
Turn ON speaker
Turn Off speaker
6
CARE AND MAINTENANCE
Check the support connections, brackets, and blade attachments twice a year. Make sure they are
secure. Because of the fan’s natural movement, some connections may become loose over time. It is
not necessary to remove the fan from the ceiling. Clean your fan periodically. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer to minimize discoloration
or tarnishing.
IMPORTANT: Shut off main power supply before beginning any maintenance. Do not use water
or a damp cloth to clean the ceiling fan.
INSTALLING THE REMOTE CONTROL HOLDER
6. Attach the remote control holder with the two
remote control holder mounting screws.
Remote
Control
Holder
Mounting Screws
OPERATING INSTRUCTIONS
20
21
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not move. 1. Reverse switch not engaged.
2. Power is off or fuse is blown.
3. Faulty wire connection.
4. Plugs not connected properly.
1. Push switch firmly either left or right.
2. Turn power on or check fuse.
3. Turn power off. Loosen canopy and
check all connections.
4. Check that wire nuts from fan and
receiver to the outlet box are
connected properly according to
instructions on page 10.
Noisy operation. 1. Blades are loose.
2. Cracked blade.
3. Full range dimmer switch.
4. Fan is new.
1. Blades are loose.
2. Blade arms incorrectly attached.
3. Unbalanced blades.
4. Fan not securely mounted.
5. Fan too close to vaulted ceiling.
6. Set screw(s) on motor housing
yoke is (are) not tightened properly.
7. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Replace blade.
3. Replace with an approved speed
control device.
4. Allow fan a “break in” period of a
few days, especially when running
the fan at Medium and High
speeds.
Excessive wobbling. 1. Tighten all blade screws.
2. Re-install blade arms.
3. Switch one blade with a blade
from the opposite side. Or balance
the fan using a blade balancing kit
(sold separately).
4. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
5. Use a longer downrod or move
fan to another location.
6. Tighten yoke set screw(s)
securely.
7. Carefully loosen and lower canopy
and verify that set screw on
hanging ball is tightened securely.
Fan operates but
bluetooth speaker
fails.
1. Wires in canopy not wired properly.
2. Wall switch to fan is off.
3. Plugs not connected properly.
4. Bluetooth pairing failed.
1. Check wires in canopy and, if
necessary, re-wire according to
instructions on page 10.
2. Make sure that wall switch to fan
is on.
3. Check that male and female plugs
in light kit are connected properly
according to instructions on page14.
4. Please reconnect your phone and
Bluetooth speaker follow the
instructions on page 16.
TROUBLESHOOTING
22
The distributor warrants this fan motor to be free from defects in workmanship and materials present at
time of shipment from the factory for Lifetime limited from the date of purchase. This warranty applies
only to the original purchaser. The distributor agrees to correct any defect at no charge or, at our
option, replace the ceiling fan with a comparable or superior model.
To obtain warranty service, you must present a copy of your sales receipt as proof of purchase. All
cost of removal and reinstallation are the express responsibility of the purchaser. Any damage to the
ceiling fan by accident, misuse or improper installation, or by using parts not produced by the
manufacturer of this fan or affixing accessories not produced by the manufacturer of this fan, are the
purchaser's own responsibility. The distributor assumes no responsibility whatsoever for fan
installation during the limited lifetime warranty. Any service performed by an unauthorized person will
render the warranty invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting,
pitting, tarnishing, corroding or peeling. Brass finish fans maintain their beauty when protected from
varying weather conditions. Any glass or acrylic blades provided with this fan is not covered by the
warranty.
Any replacement of defective parts for the ceiling fan must be reported within the first year from the
date of purchase. For the balance of the warranty, call our customer service department (at
888-251-1003) for return authorization and shipping instructions so that we may repair or replace the
ceiling fan. Any fan or parts returned improperly packaged is/are the sole responsibility of the
purchaser. There is no further express warranty. The distributor disclaims any and all implied
warranties. The duration of any implied warranty which cannot be disclaimed is limited to the limited
lifetime period as specified in our warranty. The distributor shall not be liable for incidental,
consequential or special damages arising at or in connection with product use or performance except
as may otherwise be accorded by law. This warranty gives you specific legal rights and you may also
have other rights which vary from state to state. This warranty supersedes all prior warranties.
LIMITED LIFETIME WARRANTY
23
For replacement parts, call our customer service department at
888-251-1003
, 8 a.m. - 8 p.m., EST,
Monday - Sunday.
5979019-A 5971297-A
5979020-A
5979019-B 5971297-B
5979020-B
5979019-C 5971297-C
5979020-C
5979019-D 5971297-D
5979020-D
Blade Arm
Speaker mounting plate
REPLACEMENT PARTS LIST
Printed in China
5979019-E 5971297-E
5979020-E
5979019-G 5971297-G
5979020-G
5979019-H 5971297-H
5979020-H
5979019-I 5971297-I
5979020-I
5979019-K 5971297-K
5979020-K
5979019-L 5971297-L
5979020-L
5979019-J 5971297-J
5979020-J
Bluetooth speaker
Speaker decorative cover
Speaker grille
C
B
D
E
G
H
L
A
I
K
J
Please remove the
speaker protection paper
after installation!
BB
CC
42 in. 2-Pin Extension Cord
42 in. 3-Pin Extension Cord
PART DESCRIPTION PARTS #
Mounting BracketA
B
C
D
E
G
Canopy
Canopy Bottom Cover
Downrod
Coupling Cover
H
Blade
I
J
K
L
BB
CC
COVERED UNDER WARRANTY
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
YES/THREE YEAR
4512895-AA
4512895-BB
VENTILADOR DE TECHO
PARA LUGARES
HÚMEDOS
SPEAKWELL
MODELO #AR44-52BGR/AR44-52MBK/AR44-52MWH
ARTÍCULO #5979019/5971297/5979020
HARBOR BREEZE y el diseño del logotipo
son marcas comerciales o marcas
registradas de LF, LLC. Todos los derechos
reservados.
Fecha de compra
Número de serie
24
BLUETOOTH y el diseño del logotipo
son marcas registradas de Bluetooth
SIG, Inc.
®
SG24577
Gracias por comprar este producto HARBOR BREEZE.
¿Preguntas, problemas o piezas faltantes?
Antes de volver a la tienda, póngase en contacto:
al teléfono 888-251-1003, de lunes a domingo, de 8 a.m. a 8 p.m.,
hora estándar del Este.
25
ÍNDICE
Contenido del paquete ..........................................................................................................................
Aditamentos .........................................................................................................................................
Información de seguridad .....................................................................................................................
Preparación ...........................................................................................................................................
Instalación inicial ...................................................................................................................................
Instalación del ventilador.......................................................................................................................
Cableado ..............................................................................................................................................
Instalación final ....................................................................................................................................
Empareje su dispositivo móvil con el ventilador Speakwell..................................................................
Instrucciones de funcionamiento..........................................................................................................
Instalación del soporte del control remoto.............................................................................................
Cuidado y mantenimiento......................................................................................................................
Solución de problemas..........................................................................................................................
Garantía limitada de por vida ..............................................................................................................
Lista de piezas de repuesto .................................................................................................................
26
27
27
29
30
31
33
35
39
40
43
43
44
45
46
26
RECORDATORIO IMPORTANTE: debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y
por seguridad.
B
Base
D
Varilla
1
A Soporte de montaje 1
C Cubierta inferior de la base 1
E Cubierta del acoplador
1
1
F
Ensamble del motor
del ventilador
1
DESCRIPCIÓNPIEZA CANTIDAD
6G
Aspa
I
K
L
M
H
6
J
1
Cubierta decorativa del altavoz
Receptor + paquete del
control remoto
1
1
1
1
CONTENIDO DEL PAQUETE
Brazo del aspa
Placa de montaje del altavoz
Altavoz Bluetooth
Rejilla del altavoz
DESCRIPCIÓNPIEZA CANTIDAD
H
A
B
D
E
G
F
I
J
K
L
M
C
¡Retire el papel protector
del altavoz después de la
instalación!
27
ADITAMENTOS
PRECAUCIÓN: Todo cambio o modificación que no esté expresamente aprobado por la parte
responsable del cumplimiento podría anular la autorización del usuario para utilizar el equipo.
*NOTA: este equipo se probó y se verificó que cumple con los límites para un dispositivo digital de
clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites están diseñados para
proporcionar una protección razonable contra interferencias perjudiciales en una instalación
residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala
ni se usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las
comunicaciones de radio. Sin embargo, no se garantiza que no se producirán interferencias en una
instalación en especial. Si este equipo genera una interferencia perjudicial para la recepción de radio
o televisión, que se puede determinar al encender y apagar el equipo, se recomienda al usuario que
intente corregir la interferencia con una o más de las siguientes medidas:
* Reorientar o reubicar la antena de recepción.
* Aumentar la separación entre el equipo y el recibidor.
* Conectar el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicitar ayuda al distribuidor o a un técnico con experiencia en radio/TV.
INFORMACIÓN DE SEGURIDAD
El dispositivo cumple con la sección 15 de las reglas de la FCC. Su funcionamiento está sujeto a las
siguientes condiciones: (1) este dispositivo no debe causar interferencias perjudiciales, (2) debe
aceptar cualquier interferencia recibida, incluida la interferencia que pudiese causar un
funcionamiento no deseado.
AA
Empalme
plástico
Cant. 3
+ 1 adicional
EE
Tornillo para el
brazo de las aspas
Cant. 12
+ 1 adicional
DD
Tornillo de aspa
con arandela de
fibra (preinstalada)
Cant. 18
+ 1 adicional
BB
Extensión eléctrica
de 2 clavijas de 106.68 cm
(use una varilla más larga)
Cant. 1
CC
Extensión eléctrica
de 3 clavijas de 106.68 cm
(use una varilla más larga)
Cant. 1
28
LEA Y GUARDE ESTAS INSTRUCCIONES.
Lea y comprenda completamente este manual antes de intentar ensamblar, instalar o usar el
producto.
• No deseche la caja del ventilador ni los accesorios de espuma. En caso de que deba devolverse
este ventilador a la fábrica para realizarle reparaciones, debe enviarse en su empaque original para
asegurar una protección adecuada contra daños que puedan agravar la causa inicial de la
devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos locales, las ordenanzas,
el Código Eléctrico Nacional y la ANSI/NFPA 70. Contrate a un electricista calificado o consulte un
manual de cableado para hacerlo usted mismo si no está familiarizado con la instalación de
cableado eléctrico.
• Asegúrese de que en el lugar de instalación que elija se pueda establecer una distancia mínima de
2.13 m desde las aspas hasta el piso y al menos 76.20 cm desde los extremos de las aspas hasta
cualquier obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de evitar
que se caiga.
• El peso neto de este ventilador, incluido el kit de iluminación, es de 6.80 kg (14.99 lb)
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte
en una caja de salida de clasificación UL apta para sostener ventiladores de 15,90 kg
(35 lb), o menos, y use los tornillos de montaje provistos con la caja de salida. La
mayoría de las cajas de salida que se utilizan comúnmente para sostener las lámparas
no son aptas para sostener un ventilador y puede ser necesario reemplazarlas. Si tiene dudas,
consulte a un electricista calificado.
Para reducir los riesgos de incendios, descargas eléctricas o lesiones personales, utilice para el
montaje una caja de salida clasificada como aceptables para soportar de ventiladores y utilice los
tornillos incluidos en la caja de salida.
¿NECESITA AYUDA? En caso de que el vidrio esté roto o haya piezas faltantes, llame al
888-251-1003. No devuelva el ventilador de techo al lugar donde lo compró. Asegúrese de tener
a mano el manual del propietario, el número de artículo o de modelo, el acabado, el color, el tipo
de vidrio, etc.
La declaración de atención debe leerse de esta manera.
ATENCIÓN: se recomienda la utilización de un soporte de ventilador con todos los ventiladores de
techo. El estilo de aplicación varía. Los soportes se venden por separado en el Departamento de
Iluminación o de Electricidad.
ATENCIÓN: no utilice una extensión eléctrica con este ventilador.
Para reducir el riesgo de lesiones personales, use solo las piezas que se incluyen con este
ventilador. El uso de piezas DISTINTAS de aquellas que se proporcionan con este ventilador
anulará la garantía.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles
o interruptor de circuito a fin de evitar descargas eléctricas.
29
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si alguna está dañada.
Tiempo estimado de ensamblaje: 120 minutos.
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, escalera de tijera y pelacables.
Herramientas útiles (no se incluyen): luz de prueba de CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas de corte.
PELIGRO: si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la
estructura de construcción y que pueda sostener todo el peso del ventilador. El incumplimiento de
dicho paso podría provocar lesiones graves o la muerte. La estabilidad de la caja de salida es
fundamental para minimizar el balanceo y el ruido en el ventilador una vez que la instalación esté
completa.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que
haya un conductor (verde o desnudo) de puesta a tierra.
Después de abrir la parte superior de la caja, retire el paquete de aditamentos de montaje de los
accesorios de espuma. Retire el motor del empaque y ubíquelo sobre una alfombra o espuma para
evitar daños en el acabado.
PRECAUCIÓN: revise cuidadosamente todos los tornillos, las tuercas y los pernos del ensamble
del motor del ventilador para comprobar que estén seguros.
ADVERTENCIA
Riesgo de incendio y descarga eléctrica: no repare ni realice mantenimiento a este kit de luces. La
fuente de luz está diseñada para esta aplicación específica y puede sobrecalentarse si personal
sin capacitación le realiza mantenimiento. Si requiere mantenimiento, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para enviarle una autorización de
devolución y las instrucciones de envío.
PRECAUCIÓN
Para reducir el riesgo de lesiones personales, use solo los tornillos que se incluyen con esta caja
de salida.
Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un conductor
(verde o desnudo) de puesta a tierra.
Antes de comenzar la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas del
ensamble del motor del ventilador para comprobar que estén asegurados.
INFORMACIÓN DE SEGURIDAD
PREPARACIÓN
30
1. Interrumpa la línea de entrada del ventilador
al apagar los interruptores de circuito y el
interruptor de pared.
2. Determine el método de instalación que
utilizará.
A. Montaje estándar
B. Montaje en ángulo
IMPORTANTE: si realiza el montaje en
ángulo, verifique que el ángulo del techo no
tenga una inclinación superior a los 19°.
*Consejo útil: el montaje estándar es el más
adecuado para techos de 2.13 m (7 pies) de alto o
más. Para los techos más altos, se recomienda
utilizar una varilla más larga (no incluida). El
montaje en ángulo es mejor para los techos en
ángulo o de bóveda. En ocasiones, es necesaria
una varilla más larga para asegurar una adecuada
separación de las aspas.
3. Compruebe que las aspas (G) estén al
menos a 76,2 cm de cualquier obstáculo y al
menos a 2,13 m sobre el piso.
PELIGRO: si no desconecta el suministro
de electricidad antes de realizar la instalación,
se pueden producir lesiones graves o la
muerte.
1
ON
OFF
ON
OFF
6
3
G
2
INSTALACIÓN INICIAL
19° máx.
76.20 cm
min.
2,13 m
min.
31
INSTALACIÓN DEL VENTILADOR
1. Retire la cubierta inferior de la base (C) de la
base (B) girándola (C) en dirección contraria
a las manecillas del reloj.
Afloje media vuelta los tornillos de montaje
de la base, desde la cabeza del tornillo, para
retirar el soporte de montaje (A) de la base
(B). Después, gire la base (B) en dirección
contraria a las manecillas del reloj para retirar
el soporte de montaje (A) de la base (B).
3. Retire el pasador de chaveta y el pasador de
horquilla, y afloje los dos tornillos de fijación
del collar del motor.
Desatornille el tornillo de fijación ubicado en
la bola para colgar, baje la bola para colgar y
retire el pasador cruzado. Retire la bola para
colgar de la varilla (D).
1
2
Tornillo de
montaje de
la base
Tornillo de
montaje de
la base
A
B
C
Arandelas planas
Tornillos para la
caja de salida
Arandelas de
seguridad
A
2. Asegure el soporte de montaje (A) a la caja
de salida (no se incluye) con los tornillos, las
arandelas de seguridad y las arandelas
planas que incluye la caja de salida.
NOTA: es muy importante que use los
aditamentos adecuados para instalar el soporte
de montaje (A), ya que este soportará el ventilador.
IMPORTANTE: si realiza el montaje en
ángulo, asegúrese de que el extremo abierto del
soporte de montaje (A) esté instalado en dirección
hacia el punto más alto del techo.
3
Anillo
Pasador de
chaveta
Tornillo de
fijación
Tornillo de
fijación
Pasador
de horquilla
Pasador
de horquilla
Bola colgante
Tornillo de
fijación
D
32
INSTALACIÓN DEL VENTILADOR
5. Deslice la cubierta del acoplador (E), la
cubierta de la base inferior (C) y la base (B)
en la varilla (D).
Vuelva a instalar con cuidado la bola para
colgar en la varilla (D). Asegúrese de que el
pasador esté en la posición correcta, que el
tornillo de fijación esté apretado y que los
conductores no estén torcidos.
4. Inserte la varilla (D) en el anillo, alinee los
orificios y vuelva a instalar el pasador de
horquilla y el pasador de chaveta. Apriete los
dos tornillos de fijación en el anillo.
NOTA: si se necesita una varilla más larga
(no incluida), asegúrese de encajar los dos
conectores de 3 clavijas, los dos conectores
macho del ventilador y los conectores
hembra de las extensiones eléctricas de 3
clavijas de 106.68 cm (BB y CC).
ADVERTENCIA: es fundamental que
instale correctamente el pasador de horquilla
en el soporte de la varilla, y que apriete
firmemente los tornillos de fijación y las
tuercas. El incumplimiento de dicho paso
podría hacer que el ventilador se caiga.
8. Levante con cuidado el ensamble del motor
del ventilador (F) hasta el soporte de
montaje (A) y asiente la varilla (D) en el
portalámparas del soporte de montaje (A).
Asegúrese de que la lengüeta del
portalámparas del soporte de montaje (A)
esté bien asentada en la ranura de la varilla
(D). Esto ayudará a equilibrar el ventilador
de techo.
PELIGRO: la alineación incorrecta de la
ranura de la bola con la lengüeta puede
provocar que el ventilador se balancee o se
caiga, lo que podría causar lesiones graves
o la muerte.
Aditamentos utilizados
x 1
BB
Extensión eléctrica de 2
clavijas de 106.68 cm
Extensión eléctrica de 3
clavijas de 106.68 cm
x 1
CC
4
5
D
Pasador de
horquilla
Tornillo de
fijación
Anillo
Tornillo de
fijación
Cables de
motor
6
A
Lengüeta
E
F
C
Pasador
de horquilla
Bola colgante
Tornillo de
fijación
D
B
D
F
Ranura
CC
BB
Pasador
de chaveta
33
Si considera que no tiene suficiente conocimiento
o experiencia en cableados eléctricos, es
recomendable que un electricista autorizado
instale el ventilador.
Siga los pasos que se muestran a continuación
para conectar el ventilador al cableado
doméstico. Utilice los empalmes plásticos (AA y
BB) con el ventilador. Asegure los empalmes
plásticos con cinta aislante. Asegúrese de que no
haya conexiones ni filamentos sueltos.
ADVERTENCIA: verifique que todas las
conexiones estén ajustadas, incluida la conexión
a tierra, y que no haya conductores desnudos
visibles en los empalmes plásticos, excepto el
conductor con puesta a tierra.
PRECAUCIÓN: no lo use con un regulador
de intensidad de luz de pared.
NOTA: el ventilador debe instalarse a una
distancia máxima de 6.09 m del control remoto
para una transmisión de señal adecuada entre el
control remoto y la unidad receptora del
ventilador.
NOTA: deje la antena dentro de la base y
asegúrese de que no esté obstruida ni dañada.
Con
corriente
Conductor
a tierra
Neutro
Negro
Blanco
Receptor
Verde
Negro
Blanco
Verde/
amarillos
Caja de
salida
AA
A
CONDUCTOR DEL
SUMINISTRO
1
Verde
1. Realice las conexiones de conductores
desde el ensamble del motor del ventilador
(F) al recibidor.
Desde el ventilador Al recibidor
Conector de 2 clavijas--- Conector de 2 clavijas
Conector de 3 clavijas--- Conector de 3 clavijas
1A. Realice las conexiones de conductores
desde el recibidor hasta la caja de salida de
la siguiente manera, utilizando los empalmes
plásticos (AA).
Desde el recibidor A la caja de salida
Conductor negro ---------
"CA en L"
Conductor blanco --------
"CA en N"
Conductor negro
(vivo)
Conductor blanco
(neutro)
Aditamentos utilizados
Empalme plástico x 3
AA
Conectores de
2-pine y 3-pine
CABLEADO
D
F
Del ventilador y recibidor A la caja de salida
Cables verdes/
amarillos* --------------------- Conductor verde o
desnudo (tierra)
* Hay dos cables de conexión a tierra verdes
y uno verde/amarillo: uno desde el soporte de
montaje (A), uno desde la varilla (D) y otro
desde el recibidor.
34
2
Deslice cuidadosamente el receptor del
control remoto, con el lado liso hacia arriba,
en el soporte de montaje (A). Gire los cables
empalmados o cubiertos con cinta hacia
arriba y empuje suavemente los cables y los
empalmes plásticos (AA) hacia dentro de la
caja de salida. Deje que la antena del
receptor del control remoto cuelgue por el
costado.
NOTA: El control remoto que se incluye con
este ventilador cumple los siguientes
requisitos:
a. No es para el uso con ventiladores de
estado sólido.
b. Clasificación eléctrica: 120 V/60 Hz;
amperios del motor: 1.50 máx.
Si utilizara otro control remoto con este
ventilador, también debe cumplir estos
mismos requisitos.
3.
2. Cubra con cinta aislante (no se incluye) cada
empalme plástico (AA) individual hacia abajo
del cable.
Gire los cables empalmados o cubiertos con
cinta hacia arriba y empuje suavemente los
cables y los empalmes plásticos (AA) hacia
dentro de la caja de salida.
ADVERTENCIA: Asegúrese de que no
haya conductores desnudos ni filamentos de
conductores visibles después de hacer las
conexiones. Coloque las conexiones
VERDES y BLANCAS en el lado opuesto de
la caja donde se ubican las conexiones
NEGRAS.
CABLEADO
AA
AA
AA
3
A
Receptor
Antena
35
3.
Asegúrese de que los cables estén bien
colocados en la caja de salida del techo.
Desplace la base (B) hasta el soporte de
montaje (A) y ubique los orificios principales
en la base (B) sobre los tornillos de montaje
de la base flojos en el soporte de montaje
(A). Gire la base (B) en dirección de las
manecillas del reloj hasta que esta se ubique
en su lugar en la sección estrecha de los
orificios principales. Asegúrese de que el
pasador de posicionamiento en el soporte de
montaje caiga en uno de los dos orificios de
la base (B) y luego apriete los dos tornillos de
montaje de la base.
Ajuste las aspas (G) a los brazos de estas
(H) usando los tres tornillos de fijación de las
aspas y las arandelas de fibra. Coloque un
tornillo del aspa y una arandela de fibra (DD)
en el brazo del aspa (H), pero no los ajuste.
Repita esto con los dos tornillos de fijación
del aspa restantes y las arandelas de fibra
(DD). Apriete con firmeza cada tornillo
empezando por el del centro. Asegúrese de
que el aspa (G) esté derecha. Repita estos
pasos para las aspas restantes. (G)
1.
Fije la cubierta inferior de la base (C) a la
base (B) insertando las cabezas de los
tornillos en las ranuras principales en la
cubierta inferior de la base (C) y girándola en
dirección de las manecillas del reloj.
NOTA: ajuste los tornillos de montaje de la
base como sea necesario hasta que la base
(B) y su cubierta de la parte inferior (C) estén
ajustadas.
2.
INSTALACIÓN FINAL
Aditamentos utilizados
Tornillo para las aspas con
arandela de fibra
x 18
DD
3
2
1
Pasador de
posicionamiento
B
A
Tornillo de montaje
de la base
Tornillo de
montaje de
la base
B
C
C
G
H
DD
36
5
4
Retire uno de los tres tornillos de la placa de
montaje del altavoz del anillo de montaje y
afloje los otros dos tornillos. (No los retire).
Coloque los orificios principales de la placa de
montaje del altavoz (I) sobre los dos tornillos
aflojados anteriormente en el anillo de
montaje. Gire la placa de montaje del altavoz
(I) hasta que la placa de montaje del altavoz
(I) encaje en la parte estrecha de los orificios
principales.
Apriete con firmeza los dos tornillos de la
placa de montaje del altavoz que aflojó antes
y el que retiró previamente.
5.
PRECAUCIÓN: antes de comenzar la
instalación, desconecte la alimentación colocando
el interruptor de circuito en la posición de apagado
o retirando el fusible de la caja de fusibles. No
basta con colocar el interruptor del ventilador en la
posición de apagado para evitar descargas
eléctricas.
INSTALACIÓN FINAL
Aditamentos utilizados
Tornillo del brazo de las aspas
x 12
EE
4. ADVERTENCIA: para reducir el riesgo
de lesiones personales, no introduzca
objetos extraños entre las aspas del
ventilador en movimiento (G).
Coloque el ensamble del aspa a través de la
ranura en la carcasa. Alinee los orificios del
brazo del aspa (H) con los orificios del
ensamble del motor del ventilador (F) y
asegure el ensamble del aspa en su lugar
con el tornillo del brazo del aspa (EE)
proporcionado.
Repita este procedimiento con el ensamble
de las aspas restantes.
Anillo de
montaje
H
EE
F
Tornillos de la placa
de montaje del altavoz
I
37
INSTALACIÓN FINAL
6. Retire uno de los tres tornillos del altavoz
bluetooth de la placa de montaje del altavoz
(I) y afloje los otros dos tornillos. (No los
retire).
Retire el altavoz (J) de la caja protectora.
Mientras sostiene el altavoz bluetooth (J)
debajo de la placa de montaje del altavoz (I),
junte los enchufes de conexión de los
cables:
Blanco con blanco Negro con negro
Coloque los orificios principales del altavoz
bluetooth (J) sobre los dos tornillos aflojados
anteriormente de la placa de montaje del
altavoz (I). Gire el altavoz bluetooth (J) hasta
que el altavoz bluetooth (J) se trabe en su
lugar en la sección estrecha de los orificios
principales.
Apriete con firmeza los dos tornillos del
altavoz bluetooth que aflojó antes y el que
retiró previamente.
Retire el papel protector del altavoz después
de la instalación.
7. Retire uno de los tres tornillos de la rejilla del
altavoz de la placa de montaje del altavoz (I)
y afloje los otros dos tornillos. (No los retire).
Coloque los orificios principales de la rejilla
del altavoz (K) sobre los dos tornillos
aflojados anteriormente de la placa de
montaje del altavoz (I). Gire la rejilla del
altavoz (K) hasta que la rejilla del altavoz (K)
se trabe en su lugar en la sección estrecha
de los orificios principales.
Apriete con firmeza los dos tornillos de la
rejilla del altavoz que aflojó antes y el que
retiró previamente.
K
Tornillos de la rejilla
del altavoz
7
I
6
I
Tornillos del
altavoz bluetooth
Enchufes
de la
conexión
de cables
J
Papel
protector
38
Muescas
Lengüetas
INSTALACIÓN FINAL
8. Coloque las muescas del borde interior de la
cubierta decorativa del altavoz (L) de modo
que coincidan con las lengüetas en el borde
exterior de la rejilla del altavoz (K). Levante
con cuidado la cubierta decorativa del
altavoz (L) dentro de la rejilla del altavoz (K)
y gírela en dirección de las manecillas del
reloj para asegurarla en el ventilador y que
quede ajustada.
K
L
8
39
EMPAREJE SU DISPOSITIVO MÓVIL CON EL VENTILADOR SPEAKWELL
1. ENCIENDA la alimentación de CA del
ventilador. Deslice el dedo hacia abajo desde
la parte superior de la pantalla.
2. Mantenga presionado el ícono de bluetooth.
3. Toque "emparejar nuevo dispositivo". Si ve
"emparejar un nuevo dispositivo", verifique los
dispositivos disponibles en "dispositivos
disponibles" o toque el ícono "más"
"actualizar". Si aparece la señal
"Speakwell-BT", toque el dispositivo
Bluetooth para conectarse.
4. Siga las instrucciones en pantalla.
NOTA: si el dispositivo emparejado no puede
conectarse, el problema puede producirse durante
el proceso de conexión del emparejamiento. En
primer lugar, debe asegurarse de que el
dispositivo esté encendido, luego eliminarlo de la
lista y volver a vincularlo.
Compatible with most Apple and Android. systems.
iPhone
Android
™
1
2
3
4
NOTA: para obtener el mejor rendimiento de
Bluetooth
®
, coloque su dispositivo móvil a 10 m
(33 pies) de su altavoz y asegúrese de que haya
una línea de visión clara entre usted y su altavoz.
Alejar el dispositivo o no tener una línea de visión
clara puede afectar la calidad del sonido y el
dispositivo puede desconectarse del altavoz.
40
INSTRUCCIONES DE FUNCIONAMIENTO
NOTA: el control remoto se ha emparejado
previamente en la fábrica para su comodidad.
NOTA: las baterías se debilitarán con el tiempo y
deben reemplazarse antes de que se produzcan
fugas, ya que esto dañará el control remoto.
Deseche las baterías usadas de forma correcta
y manténgalas fuera del alcance de los niños.
No ingiera. No incinere las baterías. Estas
podrían explotar o tener fugas. No mezcle baterías
antiguas con nuevas. No mezcle pilas alcalinas,
estándar (carbono-zinc), o recargables (níquel-
cadmio). Las baterías agotadas se deben retirar del
producto. No deben recargarse las baterías que no
estén creadas para tal fin.
1. Retire la tapa de la batería deslizándola hacia
afuera.
2. Coloque dos baterías AAA de 1.5 voltios
(incluidas). Las baterías se deben introducir en
la polaridad correcta.
3. Deslice la tapa de la batería en el control
remoto hasta que empalme en su lugar.
Control
remoto
Baterías
Cubierta de la batería
1
INSTRUCCIONES DE FUNCIONAMIENTO
PROCESO DE APRENDIZAJE
2
IMPORTANTE: este ventilador se emparejó
previamente desde fábrica y se puede utilizar
ahora. Si tiene dos o más ventiladores, siga los
pasos que se presentan a continuación para
controlar cada unidad de forma independiente.
También siga los siguientes pasos para volver a
emparejar el control remoto y el recibidor cada
vez que sea necesario.
NOTA: el interruptor magnético en el
compartimiento de la batería se ha configurado
en la posición "0" para su comodidad. Si desea
volver a emparejar el control remoto, configure el
interruptor magnético en la posición "1".
Para agregar un control remoto a la memoria de
su ventilador, siga los pasos a continuación:
Control
remoto
LEARN
41
INSTRUCCIONES DE FUNCIONAMIENTO
3
Asegúrese de que la alimentación de CA al
ventilador esté APAGADA para comenzar el
proceso de aprendizaje.
Deslice el interruptor magnético en el
compartimiento de la batería a la posición "1".
ENCIENDA la alimentación de CA del ventilador.
Dentro de los 30 segundos de encender la
alimentación CA, presione y suelte el botón
LEARN (Aprender) ubicado en el
compartimiento de la batería del control remoto
para ingresar a la función de aprendizaje. Las
aspas del ventilador comenzarán a girar.
El ventilador ahora aceptará comandos del
control remoto agregado
Si desea volver a configurar el interruptor
magnético en la posición "0" después de un
aprendizaje, vuelva a emparejar el control
remoto siguiendo el proceso de aprendizaje de
nuevo.
NOTA: si instala varios ventiladores en controles
remotos separados, solo el ventilador que se
está programando debe tener la alimentación de
CA ENCENDIDA. Todos los demás ventiladores,
incluso si ya se han programado, deben tener la
alimentación de CA APAGADA para que no
memoricen otros controles remotos durante el
proceso de aprendizaje. Separe los interruptores
de alimentación de los ventiladores
aproximadamente 2 metros.
Al presionar el botón del altavoz durante unos
5 segundos la primera vez que utilice el altavoz
Bluetooth, el altavoz mostrará un mensaje
indicando que el emparejamiento se ha
completado. El volumen se puede ajustar
mediante el dispositivo móvil.
NOTA: el proceso de emparejamiento se habrá
memorizado en el transmisor si se completa el
emparejamiento y no es necesario repetir el
emparejamiento posteriormente.
Control
remoto
PRIMERA VEZ QUE UTILIZA EL ALTAVOZ
BLUETOOTH
42
4
Control
remoto
Funciones de velocidad 1, 2, 3, 4, 5, 6:
1= para la velocidad MÍNIMA del ventilador
2= para la velocidad MÁS BAJA del
ventilador
3= para la velocidad BAJA del ventilador
4= para la velocidad MEDIA del ventilador
5= para la velocidad ALTA del ventilador
6= para la velocidad MÁXIMA del ventilador
Temporizador de 2H, 4H, 8H:
Al presionar el botón del temporizador, el
ventilador se apagará automáticamente después
de 2, 4 u 8 horas. Para cancelar la configuración
del temporizador, presione y suelte el botón .
Apagado: presione y suelte el botón de
encendido para apagar el ventilador.
botón: controla la rotación de toda la
dirección del ventilador.
botón: control de la velocidad natural del
viento.
5a
5b
5a. Clima cálido: (en dirección contraria a
las manecillas del reloj) Un flujo de aire
descendente crea un efecto de
refrigeración. Esto permite configurar el
acondicionador de aire en un ajuste más
cálido sin afectar la comodidad.
5b. Clima frío: (en dirección de las
manecillas del reloj) Un flujo de aire
ascendente mueve el aire cálido fuera del
techo. Esto permite configurar la unidad de
calefacción en un ajuste de temperatura
más frío sin afectar la comodidad.
INSTRUCCIONES DE FUNCIONAMIENTO
Encender el altavoz
Apagar el altavoz
43
6
CUIDADO Y MANTENIMIENTO
Compruebe las conexiones de soporte, los soportes y las fijaciones de las aspas dos veces al año.
Cerciórese de que estén aseguradas. Debido al movimiento natural del ventilador, algunas
conexiones pueden soltarse con el tiempo. No es necesario retirar el ventilador del techo. Limpie el
ventilador periódicamente. Use solo un cepillo suave o un paño sin pelusas para evitar rayar el
acabado. El enchapado está sellado con una laca que reduce al mínimo la decoloración o el
deslustre.
IMPORTANTE: Antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro
principal de electricidad. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
INSTALACIÓN DEL SOPORTE DEL CONTROL REMOTO
6. Fije el soporte del control remoto con los dos
tornillos de montaje del soporte del control
remoto.
Soporte del
control remoto
Tornillos de montaje
INSTRUCCIONES DE FUNCIONAMIENTO
44
ADVERTENCIA: antes de comenzar cualquier trabajo, desconecte el suministro de electricidad
para evitar descargas eléctricas.
NOTA: cierto "balanceo" es normal y no se debe considerar como un defecto.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador no se
mueve.
1. El interruptor de reversa no está
activado.
2. No hay electricidad o hay un
fusible quemado.
3. La conexión de los cables es
incorrecta.
4. Los enchufes no están conectados
adecuadamente.
1. Mueva firmemente el interruptor
hacia la izquierda o hacia la
derecha.
2. Conecte la alimentación eléctrica o
revise el fusible.
3. Desconecte la alimentación. Afloje
la base y revise todas las
conexiones.
4. Verifique que los empalmes
plásticos del ventilador y el
receptor a la caja de salida estén
conectados correctamente de
acuerdo con las instrucciones en
la página 33.
El funcionamiento
es ruidoso.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. Se está utilizando un regulador de
intensidad de rango completo.
4. El ventilador es nuevo.
1. Las aspas están flojas.
2. Los brazos de las aspas no están
ajustados correctamente.
3. Las aspas no están equilibradas.
4. El ventilador no está colocado
firmemente.
5. El ventilador está demasiado cerca
del techo abovedado.
6. Los tornillos de fijación en la
horquilla de la carcasa del motor no
están bien ajustados.
7. El tornillo de fijación en la bola para
colgar no está bien ajustado.
1. Apriete todos los tornillos de las
aspas.
2. Reemplace el aspa.
3. Reemplace por un dispositivo de
control de velocidad autorizado.
4. Permita que el ventilador tenga un
período de asentamiento de un
par de días, especialmente al
encender el ventilador a velocid-
ades media y alta.
Tambaleo excesivo 1. Apriete todos los tornillos de las
aspas.
2. Vuelva a instalar los brazos de las
aspas.
3. Intercambie un aspa con otra del
lado opuesto. O bien, equilibre el
ventilador mediante el kit de
balanceo del aspa (se vende por
separado).
4. Desconecte la alimentación. Afloje
cuidadosamente la base y
verifique que el soporte de
montaje esté firme.
5.Utilice una varilla más larga o
mueva el ventilador a otra
ubicación.
6. Apriete firmemente los tornillos de
fijación de la horquilla.
7. Afloje y baje cuidadosamente la
base y verifique que el tornillo de
fijación de la bola para colgar esté
bien apretado.
El ventilador
funciona, pero el
altavoz bluetooth
falla.
1. Los cables de la base no están
bien conectados.
2. El interruptor de pared del
ventilador está apagado.
3. Los enchufes no están conectados
adecuadamente.
4. Falló la vinculación del dispositivo
Bluetooth.
1. Revise los cables de la base y, si es
necesario, vuelva a conectarlos de
acuerdo con las instrucciones de la
página 33.
2. Asegúrese de que el interruptor de
pared del ventilador esté en la
posición de encendido.
3. Verifique que los enchufes macho y
hembra en el del kit de iluminación
estén bien conectados de acuerdo
con las instrucciones de la página
37.
4. Vuelva a conectar su teléfono y el
altavoz Bluetooth y siga las
instrucciones de la página 39.
SOLUCIÓN DE PROBLEMAS
45
El distribuidor garantiza que este motor del ventilador no presenta defectos de mano de obra ni en los
materiales presentes al momento del envío desde la fábrica durante un período de garantía limitada
de por vida a partir de la fecha de compra. Esta garantía es válida solo para el comprador original. El
distribuidor acepta reparar cualquier defecto sin cargo o, según nuestro criterio, remplazar el
ventilador de techo por un modelo similar o superior.
Para obtener el servicio de garantía, debe presentar una copia de su recibo de venta como
comprobante de compra. Todos los costos de extracción y reinstalación son responsabilidad absoluta
del comprador. Cualquier daño al ventilador de techo producido por accidente, uso indebido o
instalación incorrecta, o por el uso de piezas no producidas por el fabricante de este ventilador o
accesorios de fijación que no son del fabricante de este ventilador, será responsabilidad del
comprador. El distribuidor no asume ningún tipo de responsabilidad por la instalación del ventilador
durante la garantía limitada de por vida. Cualquier servicio realizado por una persona no autorizada
invalidará la garantía.
Debido a las cambiantes condiciones climáticas, esta garantía no cubre cambios en el acabado de
latón, óxido, picaduras, deslustre, corrosión o descascarado. Los ventiladores con acabado de latón
mantienen su belleza cuando se los protege de las condiciones climáticas cambiantes. La garantía no
cubre los vidrios o aspas de acrílico incluidos con este ventilador.
Cualquier reemplazo de piezas defectuosas para el ventilador de techo debe informarse dentro del
primer año a partir de la fecha de compra. Para conocer el saldo de la garantía, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para obtener la autorización para la devolución
y las instrucciones de envío, de modo que podamos reparar o reemplazar el ventilador de techo. Un
ventilador o piezas devueltas con un embalaje incorrecto son de responsabilidad única del comprador.
No existe otro tipo de garantía explícita. El distribuidor rechaza cualquiera y todas las garantías
implícitas. La duración de cualquier garantía implícita que no pueda rechazarse se limita al período de
garantía limitada de por vida especificado en nuestra garantía. El distribuidor no se hará responsable
por daños accidentales, resultantes ni especiales que surjan en relación con el uso o el
funcionamiento del producto, excepto que la ley indique lo contrario. Esta garantía le otorga derechos
legales específicos, pero podría tener también otros derechos que varían según el estado. Esta
garantía sustituye cualquier garantía previa.
GARANTÍA LIMITADA DE POR VIDA
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
888-251-1003
, de lunes a domingo, de 8 a. m. a 8 p. m., hora estándar del Este.
LISTA DE PIEZAS DE REPUESTO
Impreso en China
46
5979019-A 5971297-A
5979020-A
5979019-B 5971297-B
5979020-B
5979019-C 5971297-C
5979020-C
5979019-D 5971297-D
5979020-D
5979019-E 5971297-E
5979020-E
5979019-G 5971297-G
5979020-G
5979019-H 5971297-H
5979020-H
5979019-I 5971297-I
5979020-I
5979019-K 5971297-K
5979020-K
5979019-L 5971297-L
5979020-L
5979019-J 5971297-J
5979020-J
C
B
D
E
G
H
L
A
I
K
J
Please remove the
speaker protection paper
after installation!
BB
CC
Extensión eléctrica de 2
clavijas de 106.68 cm
Extensión eléctrica de 3
clavijas de 106.68 cm
PIEZA DESCRIPCIÓN PIEZAS #
A
B
C
D
E
G
H
I
J
K
L
BB
CC
CUBIERTO POR LA GARANTÍA
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
SI/TRES AÑOS
4512895-AA
4512895-BB
Soporte de montaje
Base
Cubierta inferior de la base
Varilla
Cubierta del acoplador
Aspa
Brazo del aspa
Placa de montaje del altavoz
Altavoz Bluetooth
Cubierta decorativa del
altavoz
Rejilla del altavoz
