READ AND SAVE THESE INSTRUCTIONS

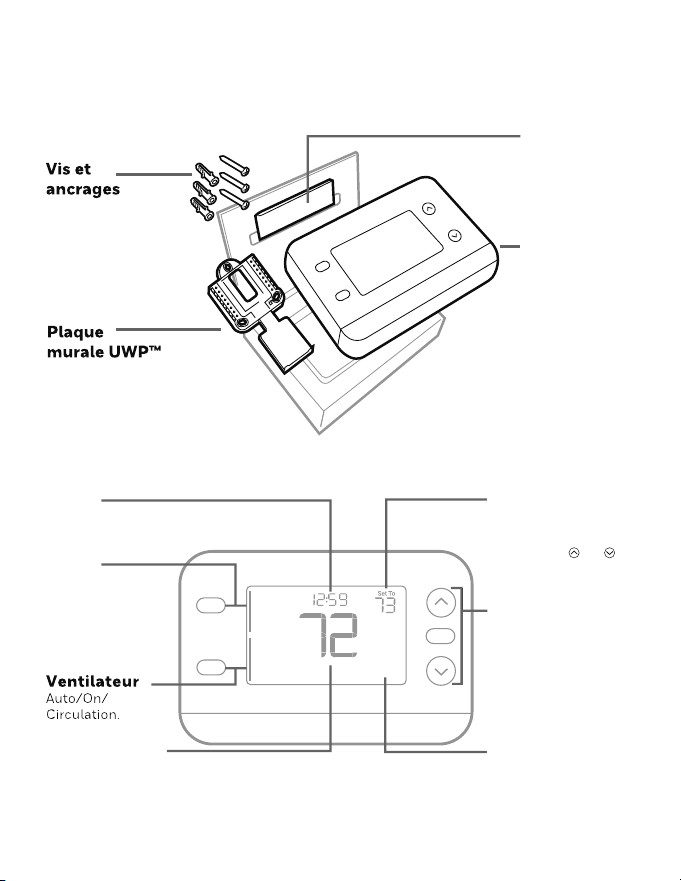

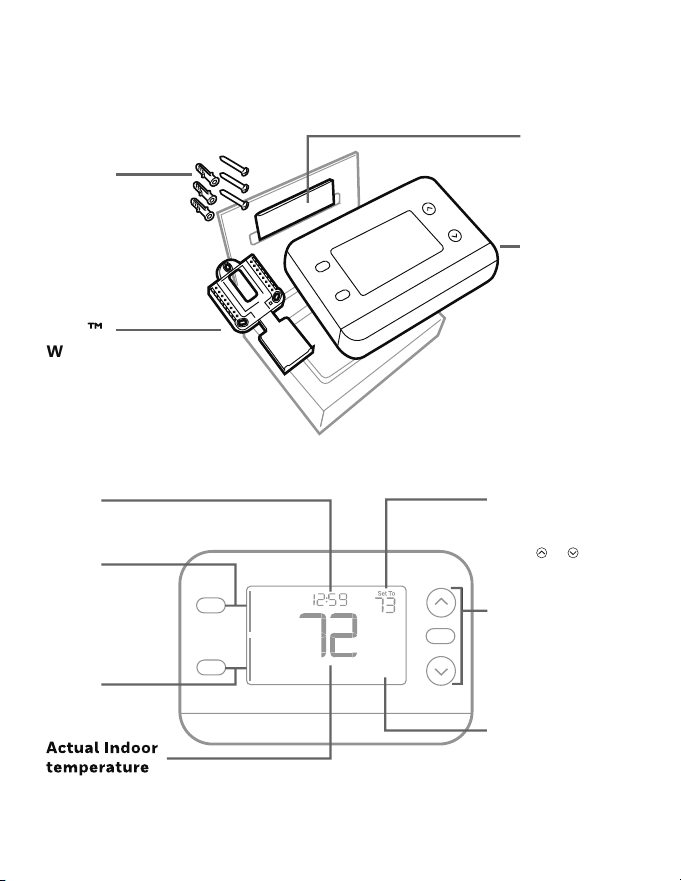

Package Includes
UWP
™
Wall Plate
Thermostat
Literature
Screws and
anchors
Thermostat Overview
MODE
Heat
Auto
FAN
Heat On
Indoor
Hold
PM
Indoor
temperature
setpoint
Press or to
change temperature
setting.
Temperature/
Navigation
Increase or decrease
temperature set point
and navigate menus.
System status
Cool On/Heat On
Time
Mode
Heat/Off/
Cool/Auto
Fan
Auto/On/
Circulate.
2
1. Mounting and Wiring
Tools you will need:
l
Phillips screwdriver
l
Small flat head screwdriver
l
Pencil
l
Level
Tools you may need:
l
Wire stripper
l
Needle-nose pliers
l
Drill and drill bit
Removing the Old Thermostat
1. Turn power OFF. To protect yourself and your equipment, turn off the
power at the breaker box or switch that controls your heating/cooling
system. Some systems may have separate heating and cooling
breakers.
2. Check that your system is off.
a. Change the temperature on your old
thermostat to be above room temperature
in heat mode or below it in cool mode.
b. If you don’t hear the system turn on within
5 minutes, the power is off.
NOTE: If you have a digital thermostat
that has a blank display, skip this step.
75
3. Remove the old thermostat’s faceplate.
On most thermostats, you can take off
the faceplate by grasping and gently
pulling. Some thermostats may have
screws, buttons, or clasps. Do not
remove any wires from your thermostat
at this time!
3

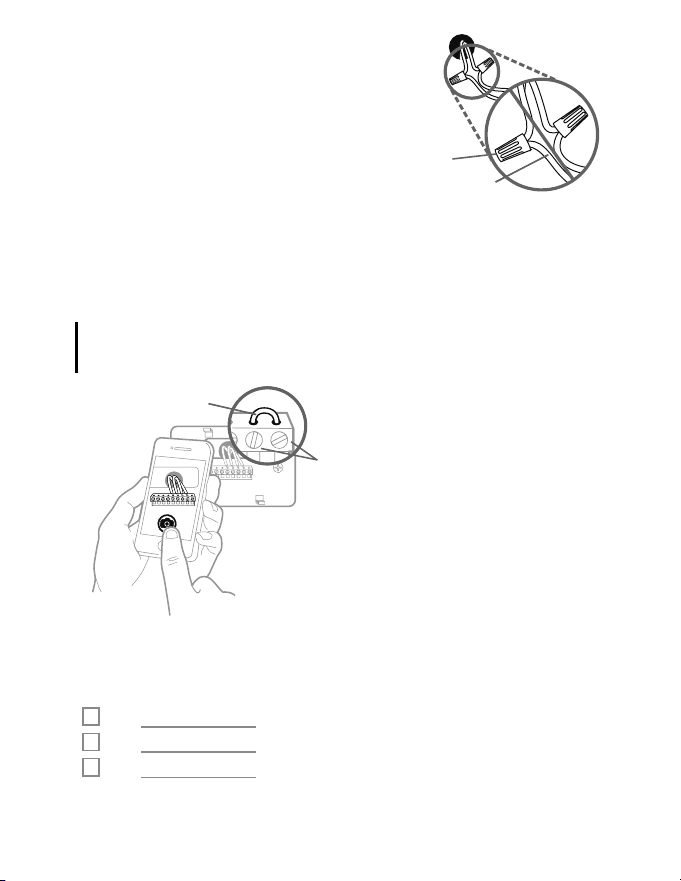

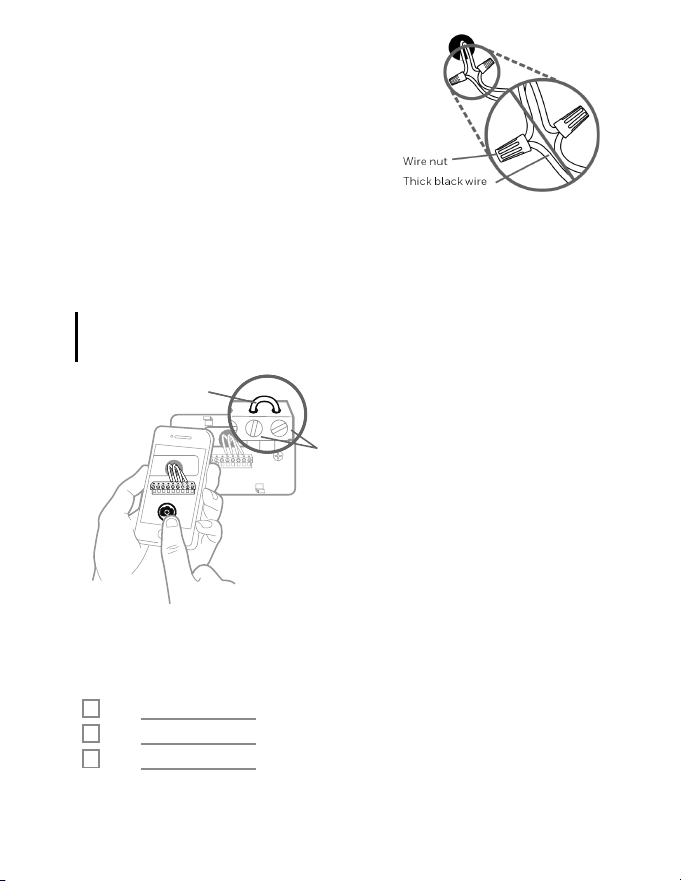

4. Make sure there are no 120/240V
wires.
Do you have thick black wires with wire
nuts?
Is your thermostat 120V or higher?
If you answered yes to either of these
questions, you have a line voltage
system and the thermostat will not work.
5. Take a picture of how your wiring looks right now. Be sure to include
the letters next to the terminals where the wires are inserted. This will be
a helpful reference when wiring your thermostat.
6. Make note of any jumpers. A jumper connects one terminal to another
terminal. It may look like a small staple or even a colored wire.
NOTE: If the color of your wires has faded or if 2 terminals have the
same wire color, use the wire labels provided in the package to label
each wire.
R RC
Example of
a jumper
Terminals
7. Make note of whether you have wires in the following terminals. Do
not include jumpers as a part of your count. This thermostat does not
need jumpers.
Terminal
R
Wire Color
RH
RC
4
8. Write down the color of the wires. Check mark the wires that are
connected to terminals. Next to the check mark, write down the color of
the wire. Do not include jumpers as a part of your count. Check all that
apply (Not all will apply).
IMPORTANT:
The X1N is for single-stage systems only. If unsupported wires are
used, the thermostat will not operate the equipment as intended.
Terminal Wire Color
Y
Y2
G
C
Not Supported
Terminal Wire Color
Aor L/A
O/B
E
W2 or AUX
W
K
(Wire to Aux)
Not Supported
Not Supported
Not Supported
Not Supported
9. Disconnect the wires and remove the old wall plate. Use a screwdriver
to release wires from terminals. Then, use a wire label to identify each
wire as it’s disconnected. The letter on the wire label should match the
letter on the terminal.
NOTE: To prevent wires from falling back into the wall, wrap the wires
around a pencil.
www.resideo.com
Wiring Labels
Apply these wiring l abels to
each wire with the appropriate
terminal designation as you
remove it from the existing
thermostat.
Étiquettes de fils
Lorsque vous retirez les fils des
bornes du thermostat existant,
collez ces étiquettes sur
chaque fil correspondant à l
lettre de la borne .
Rótulos para los cables
Coloque estos rótulos, con l a
designación de las terminales,
en cada cable al remover los
cables del termostato actua l.
B B Y2 Y2 CC EE
FF
G G H H LL OO
PP
R R RC RC RHRH TT
UU
V/VR V/VR W W W1W1 W2W2
W3W3
X X X1 X1 X2X2 YY
Y1Y1
69-0823EFS 5-03 P rinted in U.S.A
5

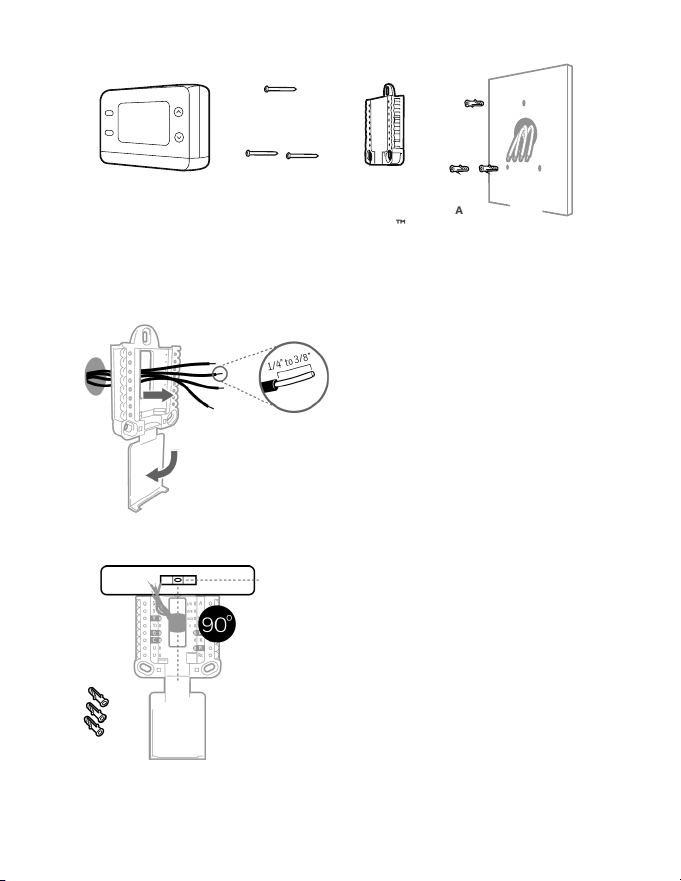

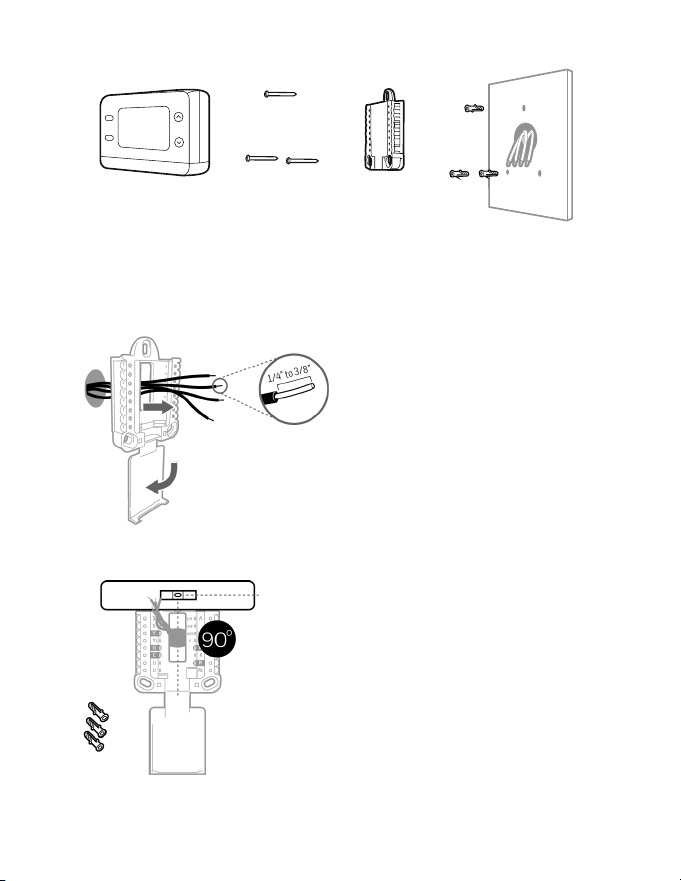

Mounting your X1N Thermostat
Thermostat
Screws
UWP Wall
Plate
Anchors Wall
1. Bundle and insert wires through the UWP Wall Plate. Pull open the wall
plate and insert the bundle of wires through the back. Make sure at least
1/4 inch of each wire’s metal conductor is exposed for easy insertion
into the wire terminal.
2. Position the wall plate. Center and level the wall plate over the hole in
the wall.
6
3. Mark the holes for the fasteners. Use wall plate as a template.
4. Drill holes for the anchors. Use a 3/16th inch drill bit.
5. Insert the wall anchors. Use a hammer to carefully tap the anchors into
the holes until flush with the wall.
Wiring
WARNING
IMPROPER WIRING OR CONFIGURING OF YOUR THERMOSTAT CAN
CAUSE UNINTENDED OPERATION OF YOUR HVAC SYSTEM WHICH
COULD LEAD TO PROPERTY DAMAGE, INJURY, INCLUDING DEATH. IF
YOU ARE UNSURE OF WHAT TYPE OF SYSTEM YOU HAVE, REFER TO
YOUR HEATING/COOLING SYSTEM EQUIPMENT LITERATURE OR CALL
AN HVAC PROFESSIONAL.
The UWP Wall Plate you mounted has more terminals than you will need.
Insert the matched wires you’ve already labeled into the terminal with same
letter on the Wall Plate.
If the labels do not match exactly, review the alternate wiring sections below
to find the diagram for your system type.
NOTE: If you have difficulty inserting wires, you may have to press down the
terminal push button next to the corresponding terminal.
1. Set R-switch position and insert R-wire or wires. Set the R-switch up or
down based on your wiring notes in Step 7 of the section Removing the
Old Thermostat. Insert wires into the inner holes of the terminals on
the UWP. The tabs will stay down once the wire is inserted.
NOTE: Alternate wiring options are shown on the following pages.
7

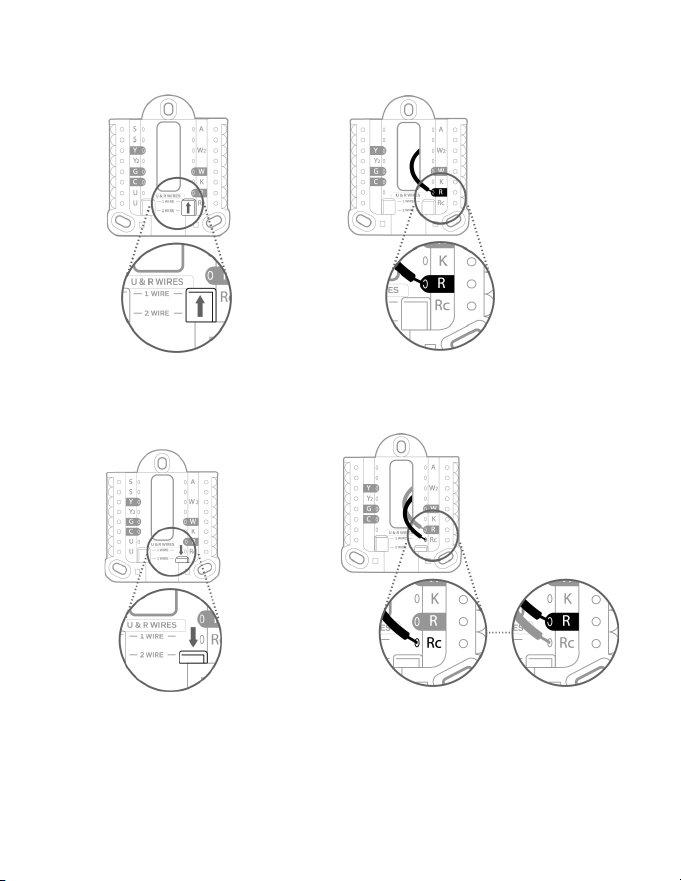

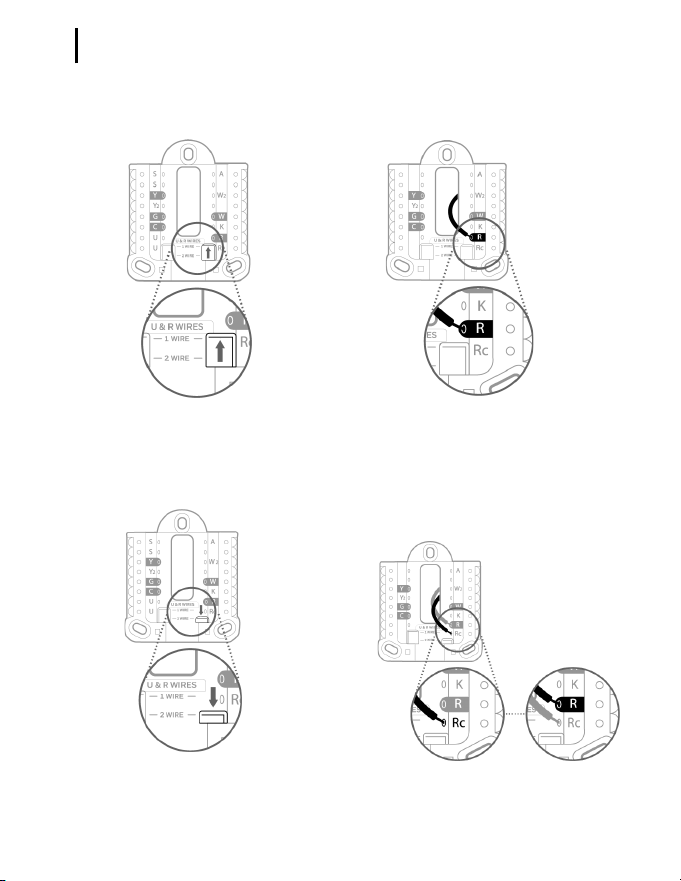

If you have 1 R-wire (R,Rh, or Rc)
1. Set R-switch to the up
position.
2. Insert your R-wire (R, Rh or Rc) into
R-terminal.
or
If you have 2 R-wires (R or Rh, and Rc)
1. Set R-switch to the down
position.
2. Insert your Rc wire into Rc-terminal.
3. Insert your R or Rh wire into R-
Terminal.
8

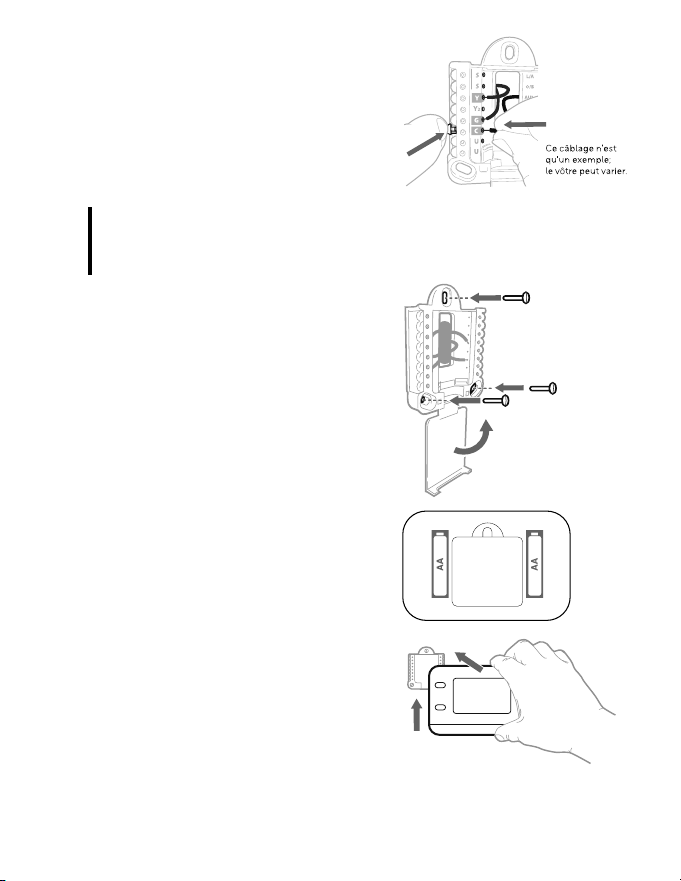

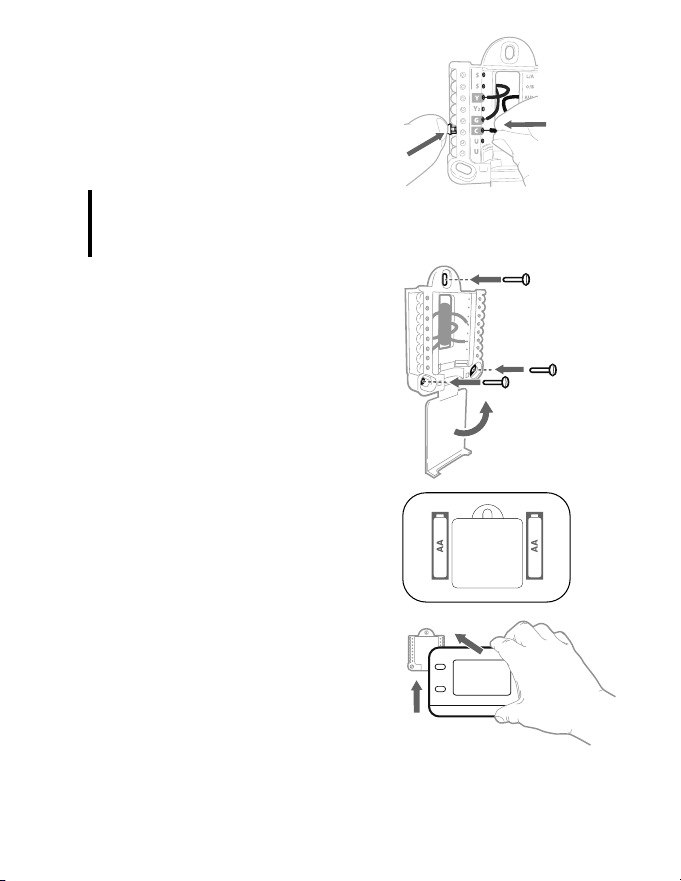

2. Connect wires to the UWP. Refer to
the notes you recorded on the chart
during removal. Press down on the
tabs to put the wires into the inner
holes of their corresponding terminals
on the UWP (one wire per terminal)
until it is firmly in place.
Gently tug on the wires to verify that
they are secure.
NOTE: If you need to release the
wires again, push down the
terminal tabs on the sides of the
UWP.
This wiring is just
and example;
yours may vary
3. Confirm wiring matches snapshot.
Confirm wiring matches terminals
from the photo you took during
removal.
4. Mount the UWP and close the door.
Mount the UWP using the provided
screws. Install all three screws for a
secure fit on your wall. Close the door
after you’re finished.
Use 3x supplied
#6 1-1/1” screws
5. Install batteries. Insert two AA alkaline
batteries in the back of the thermostat
as shown.
6. Attach the thermostat. Align the
thermostat onto the UWP and firmly
snap it into place.
Hold
9

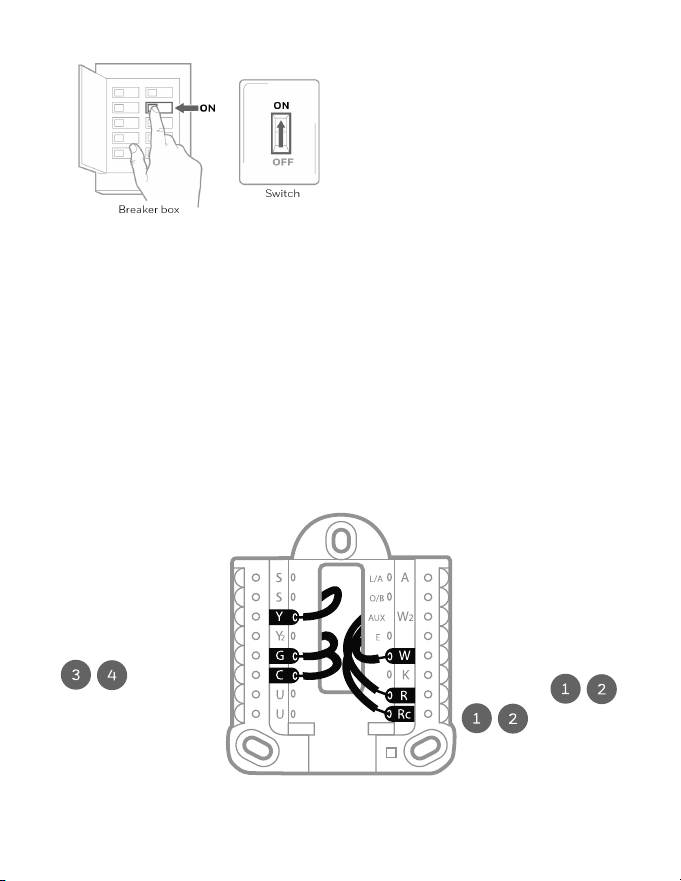

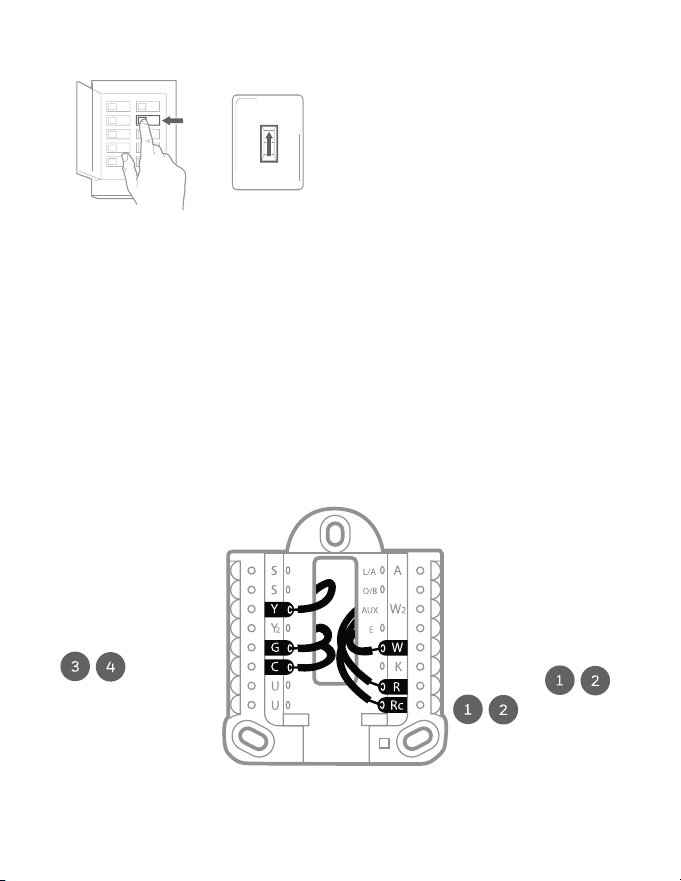

7. Turn the power ON. Turn on the power at the breaker box or switch that
controls the heating/cooling system.
Alternate Wiring for Conventional Systems
If labels do not match terminals, connect wires as shown below (see notes
below).
WIRING NOTES:
1. If you must connect both R and Rc wires, set the R Slider Tab to the
down position (2 wires).
2. If your old thermostat had both R and RH wires, set the R Slider Tab to
the down position (2 wires). Then connect the R wire to the Rc terminal,
and the RH wire to the R terminal.
3. If your old thermostat had only 1 C or C1 wire, connect it to the C
terminal. If your old thermostat had 2 C or C1 wires, wrap each
separately with electrical tape and do not connect them.
4. C does not power the thermostat display or operations; batteries are
always required.
or Y1 or M
or F
or C1 or X or B
or W1 or H
or RH or 4 or V
10

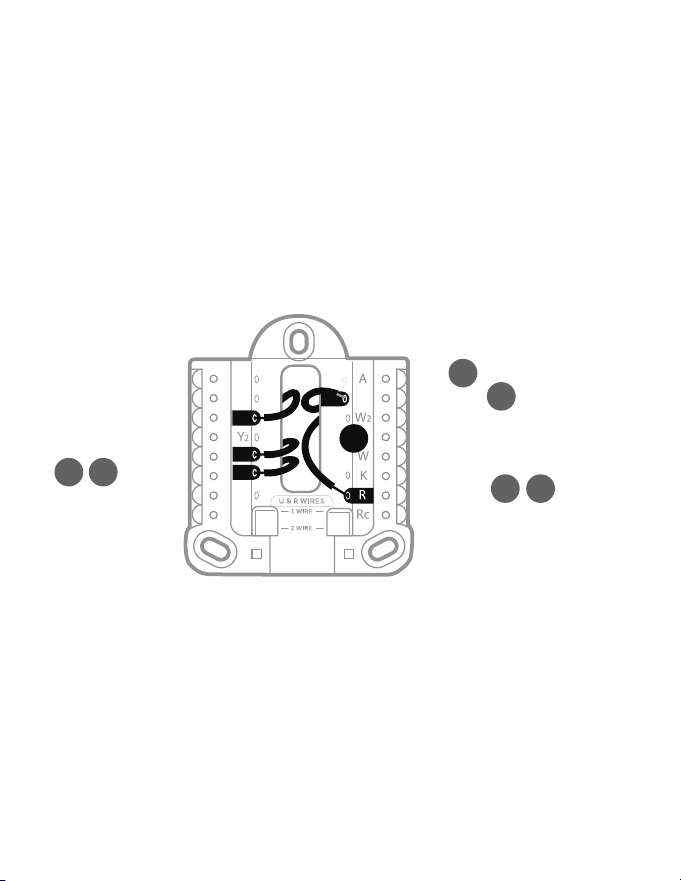

Alternate Wiring for Heat Pumps
1. Keep the R Slider Tab in the up position (1 wire).
2. If your old thermostat had both V and VR wires, stop now and contact a
qualified contractor for help.
3. If your old thermostat had separate O and B wires, attach the B wire to
the C terminal. If another wire is attached to the C terminal, stop now
and contact a qualified contractor for help.
4. If the O/B connection is used, the thermostat will not support W,
Aux/W2 or E wires.
5. C does not power the thermostat display or its operations; batteries are
always required.
6. This model does not support the heat pump fault alert (L/A terminal). If
this is desired, please contact a contractor for a replacement model.
or X or B
or F
or V or VR
5
6
or F
or H or B
3
1
2
3
AUX
G
C
Y
L/A
O/B
E
U
U
S
S
4
11
2. Configuration
System Setup
On initial setup, the thermostat will enter the ISU menu after setting the time
and date. If entering the ISU menu after initial setup, follow the steps below:
1.
Press and hold the bottom left button and Up arrow button for 5
seconds to access the INSTALLER SETUP.
2. The display shows the ISU number on the left and the ISU setting on the
right. When an ISU number is displayed, press ∧ or ∨ to change the
setting for that ISU.
3. After choosing the correct setting for an ISU, press NEXT to advance to
the next ISU setting.
4. To finish setup, press the SAVE button.
12
Installer Setup Options (ISU)
Depending on system settings, not all options may be available.
WARNING
IMPROPER WIRING OR CONFIGURING OF YOUR THERMOSTAT CAN
CAUSE UNINTENDED OPERATION OF YOUR HVAC SYSTEM WHICH
COULD LEAD TO PROPERTY DAMAGE, INJURY, INCLUDING DEATH. IF
YOU ARE UNSURE OF WHAT TYPE OF SYSTEM YOU HAVE, REFER TO
YOUR HEATING/COOLING SYSTEM EQUIPMENT LITERATURE OR CALL
AN HVAC PROFESSIONAL.
ISU ISU Name ISU Options (factory default in bold)
1050 Temperature
Indication Scale
F = Fahrenheit
C = Celsius (Default
varies by model)
2000 Heating System
Type
1 = Conventional Forced
Air Heat
2 = Heat Pump
3 = Radiant Heat (Boiler)
5 = None (Cool Only)
2010 Heating
Equipment Type
Conventional Forced Air
Heat:
1 = Standard Efficiency
Gas Forced Air
2 = High Efficiency Gas
Forced Air
3 = Oil Forced Air
4 = Electric Forced Air
5 = Hot Water Fan Coil
(ISU 2010 not shown
when 2000 = Heat
Pump)
Radiant Heat:
9 = Hot Water Radiant
Heat
12 = Steam
2060 Reversing Valve
O/B (shown if
2000 = heat
pump)
0 = O (O/B on Cool. O wire is connected to the O/B
terminal and controls cooling.)
1 = B (O/B on Heat. B wire is connected to the O/B
terminal and controls heat.)
The literature that came with your heat pump
equipment should indicate whether the reversing
valve is energized in Heat or Cool mode.
2070 Cool Stages/
Compressor
Stages
0, 1
13
ISU ISU Name ISU Options (factory default in bold)
2071 Heat Stages
Heat Stages: 1
3000 System
Changeover
0 = Hidden (Manual only)
1 = Enabled (Automatic available. In auto mode, the
thermostat automatically switches between heating
and cooling to maintain the desired indoor
temperature. This option is not recommended if the
outdoor temperature often stays below 50F [10C]
during winter months.)
4103 Minimum Heat
Setpoint
32°F to 50°F Default 40°F
0°C to 10.0°C Default 4.5 °C
Do not set this lower than 40F/4.5C unless this is
installed in a location where pipes are not at risk of
freezing
7110 Air Filter
Replacement
Reminder (Run
time only counts
the time that
Heat, Cool or Fan
are running)
0 = Off
1 = 10 Run Time Days
2 = 20 Run Time Days
3 = 30 Run Time Days
4 = 45 Run Time Days
5 = 60 Run Time Days
6 = 90 Run Time Days
7 = 120 Run Time Days
8 = 150 Run Time Days
9 = 30 Calendar Days
10 =45 Calendar Days
11 =60 Calendar Days
12 =75 Calendar Days
13 =3 Calendar Months
14 =4 Calendar Months
15 =5 Calendar Months
16 =6 Calendar Months
17 =9 Calendar Months
18 =12 Calendar Months
19 =15 Calendar Months
14005 Idle screen
selection
0 - Minimum Information shown
2 - Maximum display information shown
14
3. System Operation
Settings
1. Press the MODE button to cycle to the next available System mode.
2. Cycle through the modes until the desired System mode is displayed.
Available System modes vary by model and system settings.
System modes:
l
AUTO
l
HEAT
l
COOL
l
OFF
Auto
FAN
Heat
MODE
Indoor
Fan Operation Settings
1. Press the FAN button to cycle to
the next available Fan mode.
2. Cycle through the modes until
the desired Fan mode is
displayed.
Available Fan modes vary with
system settings.
Indoor
Auto
FAN
Heat
MODE
Fan modes:
l
AUTO: Fan runs only when the heating or cooling system is on.
l
ON: Fan is always on.
l
CIRC: Fan runs about 33% of the time to circulate air.
15
Alerts and Reminders
When an alert is active, an icon will appear in the lower part of the display.
1. Press the lower left button, then the upper right button to show the alert
over the temperature reading.
Some alerts can be resolved by the homeowner, for example Replace
Batteries. Other alerts may require a service call to the professional installer.
Alert
Number
Alert Meaning
405 Thermostat batteries are low. Replace batteries.
407 Thermostat batteries are critically low. Replace batteries.
170 Thermostat Memory Failure. Internal problem with the
thermostat memory.
173 Internal Sensor Error. Issue with the built-in temperature
sensor.
181 Replace filter (Reset this timer after replacing furnace filter by
pressing and holding the upper left and lower right buttons for
5 seconds.)
When the filter Reminder is active the icon appears as well as Replace
Filter.
Indoor
Auto
FAN
Heat
MODE
16
Battery Replacement
The display will alert you when the batteries are low and must be replaced.
Remove the thermostat by pulling it away from its mount as seen at right.
Be sure to use fresh AA batteries and insert them as shown in step
5 on page
9 of the “Wiring” section. After inserting the new batteries, align the
thermostat with the mounting plate and push gently until the thermostat
snaps back into place as seen below.
Hold
Waiting For Equipment
Damage can occur if your system’s compressor is restarted too soon after
shutdown. The Built-in Compressor Protection feature forces the
compressor to wait for a few minutes before restarting. During the wait time,
the display will show the message “Waiting For Equipment” under the room
temperature reading.
When the safe wait time has elapsed, the message disappears, and the
thermostat will show “Heat on” or “Cool on”.
FAN
17
4. Troubleshooting and Support
Display is blank Make sure fresh AA alkaline batteries are correctly installed.
Heating or cooling
does not run
When running heat, display will show HEAT ON in lower right
of display.
When running cool, display will show COOL ON in lower right
of display.
If display shows WAITING FOR EQUIPMENT under
temperature reading, it is in compressor delay mode to
protect the system. Wait 5 minutes to see if the thermostat
makes a Heat or Cool call.
If display does not indicate a call for Heat or Cool or WAITING
FOR EQUIPMENT, verify the mode setting, temperature
setpoint and room temperature.
If the Up or Down arrow is pressed:
l
Upper left of display shows mode setting.
l
Upper right shows setpoint.
l
Center of display shows room temperature.
If the issue persists:
l
Check circuit breaker and reset if necessary.
l
Make sure power switch at heating & cooling system is on.
l
Make sure furnace door is closed securely.
Heat runs with
Cooling
Verify that no wire is attached to W for heat pump systems.
See the Wiring section.
For heat pump applications the reversing valve is energized in
Heat on some heat pumps and Cool for other heat pumps.
Verify that ISU 2060 is set correctly.
Verify that no wires are shorted. Look for exposed sections of
wire at the UWP.
Heat runs with no
call for heat or
cooling
Verify display does not indicate HEAT ON or COOL ON.
Verify that no wire is attached to W for heat pump systems.
See the Wiring section.
Verify that no wires are shorted. Look for exposed sections of
wire at the UWP.
Cannot change
setpoint to desired
setting
Verify the mode setting (Heat, Cool or Auto in the upper left of
the display).
The setting ranges for these modes are:
l
Heat: 32 ºF to 90 ºF (0 ºC to 32.0 ºC).
l
Cool: 50 ºF to 99 ºF (10.0 ºC to 37.0 ºC)
WAITING FOR
EQUIPMENT (shown
The compressor protection feature is engaged. Wait a few
minutes for the system to safely restart to avoid damaging the
18
in display under room
temperature)
compressor.
1-year Limited Warranty
For warranty information go to:
resideo.info/US-Warranty-THERMOSTAT
To receive a printed version of the warranty, call Resideo
Customer Care toll-free at 1-800-633-3991 and a copy will
be mailed free of charge.
Customer Assistance
For assistance with this product, please visit honeywellhome.com.
Or call Resideo Customer Care toll-free at 1-800-633-3991.
19
5. Regulatory Information
FCC REGULATIONS 47 CFR § 15.19 (a)(3)
This device complies with part 15 of the FCC Rules. Operation is subject to
the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference
that may cause undesired operation.
47 CFR § 15.21 (USA only)
Changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
47 CFR § 15.105 (b)
See https://resideo.info/fcc-
statement for additional FCC information for this
product.
IC REGULATIONS
RSS-GEN
This device contains licence-exempt transmitter(s)/receiver(s) that comply
with Innovation, Science and Economic Development Canada’s licence-
exempt RSS(s). Operation is subject to the following two conditions:
1. This device may not cause interference.
2. This device must accept any interference, including interference that
may cause undesired operation of the device.
20
Safety and Environmental Notices
CAUTION
ELECTRICAL HAZARD: Can cause electrical shock or equipment
damage. Disconnect power before beginning installation.
EQUIPMENT DAMAGE HAZARD: Compressor protection is bypassed
during testing. To prevent equipment damage, avoid cycling the
compressor quickly.
MERCURY NOTICE: If this product is replacing a control that contains
mercury in a sealed tube, do not place the old control in the trash.
Contact your local waste management authority for instructions
regarding recycling and proper disposal.
ELECTRONIC WASTE NOTICE: The product should not be disposed of
with other household waste. Check for the nearest authorized collection
centers or authorized recyclers. The correct disposal of end-of-life
equipment will help prevent negative consequences for the environment
and human health.
21
Resideo Technologies, Inc.
Scottsdale, AZ 85254
www.resideo.com
© 2026 Resideo Technologies, Inc.
A
ll rights reserved.
The Honeywell Home trademark is used under license from Honeywell
International Inc. This product is manufactured by Resideo Technologies, Inc.
and its affiliates.
33-00687EF-01 Rev. 5/26
LISEZ ET CONSERVEZ CES INSTRUCTIONS
L'emballage comprend
Thermostat
Littérature
Aperçu du thermostat
MODE
Heat
Auto
FAN
Heat On
Indoor
Hold
PM
Point de consigne
de la température
intérieure
Appuyez sur out
pour modifier le réglage
de la température
Température/
Navigation
Augmentez
oudiminuez le point
de consigne de la
température et
naviguez dans les
menus
Etat du système
Cool On/Heat On/
Aux Heat On
Temps
Mode
Chauffage/Arrêt/
Refroidissement/
Auto
Température
intérieure réelle
2
1. Montage et câblage
Outils dont vous aurez besoin:
l
Tournevis Phillips
l
Tournevis plat
l
Crayon
l
Niveau
Outils dont vous pourriez avoir
besoin:
l
Pince à dénuder
l
Pinces à bec effilé
l
Perceuse et mèche
Retrait de l'ancien thermostat
1. Coupez l'alimentation. Pour vous protéger et protéger votre équipement,
coupez le courant au niveau de la boîte de disjoncteurs ou de
l'interrupteur qui contrôle votre système de chauffage/climatisation.
Certains systèmes peuvent avoir des disjoncteurs séparés pour le
chauffage et la climatisation.
ARRÊT
Boîte de disjoncteur
Interrupteur
ARRÊT
MARCHE
2. Vérifiez que votre système est éteint.
a. Modifiez la température de votre ancien
thermostat pour qu'elle soit au-dessus de la
température ambiante en mode chauffage
ou en dessous en mode refroidissement.
b. Si vous n'entendez pas le système se mettre
en marche dans les 5 minutes, c'est qu'il est
hors tension.
REMARQUE: Si vous possédez un
thermostat numérique dont l'écran est vide,
ignorez cette étape.
75
3. Retirez la plaque frontale de l'ancien
thermostat. Sur la plupart des
thermostats, vous pouvez retirer la
plaque frontale en la saisissant et en la
tirant doucement. Certains thermostats
peuvent être munis de vis, de boutons ou
de fermoirs.
Ne retirez aucun fil de votre thermostat
à ce stade!
3
4. Assurez-vous qu'il n'y a pas de fils de
120/240 V.
5. Avez-vous des fils noirs épais avec des
serre-fils?
Votre thermostat est-il à 120 V ou
plus?
Si vous avez répondu oui à l'une ou
l'autre de ces questions, vous avez un
système de tension de ligne et le
thermostat ne fonctionnera pas.
Serre-fil
Fil noir épais
5. Prenez une photo de l'aspect actuel de votre câblage. Assurez-vous
d'inclure les lettres à côté des bornes où les fils sont insérés. Cette photo
vous servira de référence lors du câblage de votre thermostat
6. Notez tous les cavaliers Un cavalier connecte un terminal à un autre
terminal. Cela peut ressembler à une petite agrafe ou même à un fil
coloré.
REMARQUE: Si la couleur de vos fils s'est estompée ou si deux
terminaux ont la même couleur de fil, utilisez les étiquettes de fil
fournies dans l'emballage pour étiqueter chaque fil.
R RC
Example de
a jumper
Terminals
7. Notez si vous avez des fils dans les bornes suivantes. N'incluez pas les
cavaliers dans votre décompte. Ce thermostat n'a pas besoin de
cavaliers.
Terminal
R
Couleur des fils
RH
RC
4
8. Notez la couleur des fils. Cochez les fils connectés aux bornes. À côté
de la coche, notez la couleur du fil. N'incluez pas les cavaliers dans
votre décompte.Cochez toutes les réponses qui s'appliquent (toutes
ne s'appliqueront pas).
IMPORTANT:
Le X1N est conçu pour les systèmes à un stage seulement. Si des fils
non soutenus sont utilisés, le thermostat ne fera pas fonctionner
l’équipement comme prévu.
Terminal Couleur des fils
Y
Y2
G
C
Non pris en charge
Terminal Colour des fils
Aor L/A
O/B
E
W2 or AUX
W
K
(Wire to Aux)
Non pris en charge
Non pris en charge
Non pris en charge
Non pris en charge
9. Débranchez les fils et retirez l'ancienne plaque murale. Utilisez un
tournevis pour libérer les fils des bornes. Ensuite, utilisez une étiquette
de fil pour identifier chaque fil au fur et à mesure qu'il est débranché. La
lettre sur l'étiquette du fil doit correspondre à la lettre sur le terminal.
www.resideo.com
Wiring Labels
Apply these wiring l abels to
each wire with the appropriate
terminal designation as you
remove it from the existing
thermostat.
Étiquettes de fils
Lorsque vous retirez les fils des
bornes du thermostat existant,
collez ces étiquettes sur
chaque fil correspondant à l
lettre de la borne .
Rótulos para los cables
Coloque estos rótulos, con l a
designación de las terminales,
en cada cable al remover los
cables del termostato actua l.
B B Y2 Y2 CC EE
FF
G G H H LL OO
PP
R R RC RC RHRH TT
UU
V/VR V/VR W W W1W1 W2W2
W3W3
X X X1 X1 X2X2 YY
Y1Y1
69-0823EFS 5-03 Printed in U.S.A
5
Installation de votre thermostat X1N
Thermostat Vis
Plaque
murale
UWP
™
Ancres Mur
1. Regroupez les fils et insérez-les dans la plaque murale UWP. Ouvrez la
plaque murale et insérez le faisceau de fils à l’arrière. Assurez-vous qu’au
moins 6 mm du conducteur métallique de chaque fil sont exposés afin
de faciliter l’insertion dans la borne.
2. Positionnez la plaque murale. Centrez et mettez à niveau la plaque
murale au-dessus du trou dans le mur.
6
3. Marquez les trous pour les fixations. Utilisez la plaque murale comme
gabarit.
4. Percez des trous pour les ancrages. Utilisez une mèche de 3/16 de
pouce.
5. Insérez les ancrages muraux. À l’aide d’un marteau, enfoncez
délicatement les ancarages dans les trous jusqu’à ce qu’elles affleurent
le mur.
Câblage
AVERTISSEMENT
UN CÂBLAGE OU UNE CONFIGURATION INCORRECTS DE VOTRE
THERMOSTAT PEUVENT ENTRAÎNER UN FONCTIONNEMENT IMPRÉVU
DE VOTRE SYSTÈME CVC, CE QUI POURRAIT CAUSER DES DOMMAGES
MATÉRIELS, DES BLESSURES, VOIRE LA MORT. SI VOUS N'ÊTES PAS
CERTAIN DU TYPE DE SYSTÈME DONT VOUS DISPOSEZ, CONSULTEZ
LA DOCUMENTATION RELATIVE À VOTRE ÉQUIPEMENT DE
CHAUFFAGE/CLIMATISATION OU APPELEZ UN PROFESSIONNEL CVAC.
La plaque murale UWP que vous avez installée comporte plus de bornes que
nécessaire. Insérez les fils correspondants que vous avez déjà étiquetés dans
la borne portant la même lettre sur la plaque murale. Si les étiquettes ne
correspondent pas exactement, consultez les sections consacrées au câblage
alternatif ci-dessous pour trouver le schéma correspondant à votre type de
système.
REMARQUE: Si vous rencontrez des difficultés pour insérer les fils, vous
devrez peut-être appuyer sur le bouton-poussoir situé à côté de la borne
correspondante.
1. Réglez la position de l'interrupteur R et insérez le ou les fils R. Réglez
l'interrupteur R vers le haut ou vers le bas en fonction de vos notes de
câblage à l' Step
7 de la section Retrait de l’ancien thermostat. Insérer
les fils dans les trous intérieurs des bornes de l'UWP. Les languettes
resteront abaissées une fois le fil inséré.
7
REMARQUE: D'autres options de câblage sont présentées sur la
page suivante.
Si vous avez 1 fil R (R, Rh ou Rc)
1. Réglez le commutateur R sur
position haute.
2. Insérez votre fil R (R, Rh ou Rc)
dans la borne R.
o
Si vous avez 2 fils R (R ou Rh, et Rc)
1. Réglez le commutateur R sur
position basse.
2. Insérez votre fil Rc dans la borne
Rc.
3. Insérez votre fil R ou Rh dans la
borne R.
8
2. Connecter les fils à l'UWP. Reportez-
vous aux notes que vous avez prises
sur le tableau lors du retrait. Appuyez
sur les languettes pour insérer les fils
dans les trous intérieurs de leurs
bornes correspondantes sur l’UWP (un
fil par borne) jusqu’à ce qu’ils soient
fermement en place.
Tirez doucement sur les fils pour
vérifier qu'ils sont bien fixés.
REMARQUE: Si vous devez à
nouveau libérer les fils, appuyez
sur les languettes des bornes sur
les côtés de l'UWP.
3. Confirmez que le câblage correspond
à la photo. Confirmez que le câblage
correspond aux bornes de la photo
que vous avez prise lors du retrait.
4. Montez l'UWP et fermez la porte.
Monter l'UWP à l'aide des vis fournies.
Installez les trois vis pour une fixation
sûre sur votre mur. Fermez la porte
une fois que vous avez terminé.
Use 3x supplied
#6 1-1/1” screws
5. Installez les piles. Insérez deux piles
alcalines AA à l'arrière du thermostat,
comme indiqué.
6. Mettez l'appareil sous tension.
Mettez le courant au niveau de la
boîte de disjoncteurs ou de
l'interrupteur qui contrôle le système
de chauffage/ refroidissement.
Hold
9
7. Mettez l'appareil sous tension. Mettez le courant au niveau de la boîte
de disjoncteurs ou de l'interrupteur qui contrôle le système de
chauffage/ refroidissement.
MARCHE
Boîte de disjoncteur
Interrupteur
ARRÊT
MARCHE
Câblage alternatif pour les systèmes conventionnels
Si les étiquettes ne correspondent pas aux bornes, connectez les fils comme
indiqué ci-dessous (voir les notes ci-dessous).
REMARQUES SUR LE CÂBLAGE:
1. Si vous devez connecter les fils R et Rc , placez l’onglet du curseur R en
position basse (2 fils).
2. Si votre ancien thermostat avait des fils R et RH, placez la languette
coulissante R en position basse (2 fils). Connectez ensuite le fil R à la
borne Rc et le fil RH à la borne R.
3. Si votre ancien thermostat n’avait qu’un seul fil C ou C1, connectez-le à
la borne C. Si votre ancien thermostat avait 2 fils C ou C1, enveloppez
chacun séparément avec du ruban isolant et ne les connectez pas.
4. C n’alimente pas l’affichage ou les opérations du thermostat ; des piles
sont toujours nécessaires.
ou Y1 ou M
ou F
ou C1 ou X ou B
ou W1 ou H
ou RH ou 4 ou V
10
Câblage alternatif pour les thermopompes
REMARQUES SUR LE CÂBLAGE:
1. Garder la languette coulissante R en position haute (1 fil).
2. Si votre ancien thermostat avait des fils V et VR , arrêtez maintenant et
contactez un entrepreneur qualifié pour obtenir de l'aide.
3. Si votre ancien thermostat avait des fils O et B séparés, attachez le fil B à
la borne C. Si un autre fil est relié à la borne C , arrêtez maintenant et
contactez un entrepreneur qualifié pour obtenir de l'aide.
4. Si la connexion O/B est utilisée, le thermostat ne prend pas en charge
les fils W, Aux/W2 ou E.
5. C n'alimente pas l'affichage ou les opérations du thermostat ; des piles
sont toujours nécessaires.
6. Ce modèle ne prend pas en charge l'alerte de panne de thermopompe
(borne L/A). Si cela est souhaité, veuillez contacter un entrepreneur pour
obtenir un modèle de remplacement.
ou X ou B
ou F
ou V ou VR
5
6
ou F
ou H ou B
3
1
2
3
AUX
G
C
Y
L/A
O/B
E
U
U
S
S
4
11
2. Configuration
Configuration du système
Lors de la configuration initiale, le thermostat entre dans le menu ISU après
avoir réglé l'heure et la date. Si vous accédez au menu ISU après la
configuration initiale, suivez les étapes ci-dessous:
1. Appuyez sur la touche et maintenez le bouton en bas à gauche et la
flèche vers le haut pendant 5 secondes pour accéder au menu
CONFIGURATION DE L'INSTALLATEUR (ISU).
2. L'écran affiche le numéro ISU à gauche et le paramètre ISU à droite.
Lorsqu'un numéro ISU s'affiche, appuyez sur or pour modifier le
paramètre pour cet ISU.
3. Après avoir choisi le paramètre correct pour une ISU, appuyez sur NEXT
(Suivant) pour passer au paramètre ISU suivant.
4. Pour terminer la configuration, appuyez sur la touche SAVE; vos réglages
sont alors enregistrés et vous revenez à l'écran d'accueil.
12
Options de configuration de l'installateur (ISU)
En fonction des paramètres du système, il se peut que toutes les options ne
soient pas disponibles.
AVERTISSEMENT
UN CÂBLAGE OU UNE CONFIGURATION INCORRECTS DE VOTRE THERMOSTAT
PEUVENT ENTRAÎNER UN FONCTIONNEMENT IMPRÉVU DE VOTRE SYSTÈME CVC,
CE QUI POURRAIT CAUSER DES DOMMAGES MATÉRIELS, DES BLESSURES, VOIRE
LA MORT. SI VOUS N'ÊTES PAS CERTAIN DU TYPE DE SYSTÈME DONT VOUS
DISPOSEZ, CONSULTEZ LA DOCUMENTATION RELATIVE À VOTRE ÉQUIPEMENT
DE CHAUFFAGE/CLIMATISATION OU APPELEZ UN PROFESSIONNEL CVAC.
ISU Nom de l'ISU Options ISU (par défaut en gras)
1050 Échelle
d'indication de
température
F = Fahrenheit C = Celsius (La valeur par
défaut varie selon le
modèle)
2000 Type de système
de chauffage
1 = Chauffage
conventionnel à air
pulsé
2 = Thermopompe
3 = Chaleur radiante
(chaudière)
5 = Aucun
(refroidissement
seulement)
2010 Type d’équipement
de chauffage
Chauffage conventionnel
à air pulsé:
1 = Air pulsé au gaz à
efficacité standard
2 = Air pulsé au gaz à
haute efficacité
3 = Air pulsé à l’huile
4 = Air pulsé électrique
5 = Ventilo-convecteur à
eau chaude (ISU 2010
ne s’affiche pas lorsque
2000 = Thermopompe)
Chauffage radiant:
9 = Chaleur radiante à
eau chaude
12 = Vapeur
2060 Inversion de la
polarité de la
vanne ( indiqué si
2000 =
Thermopompe)
0 = O (O/B sur Refroidissement. Le fil O est
connecté au terminal O/B et contrôle le
refroidissement.)
1 = B (O/B sur chauffage. Le fil B est connecté au
terminal O/B et contrôle le chauffage.) La
documentation fournie avec votre équipement de
thermo pompe devrait indiquer si la vanne
d’inversion est alimentée en mode chauffage ou
refroidissement
2070 Phases de 0, 1
13
ISU Nom de l'ISU Options ISU (par défaut en gras)
refroidissement/
Phases de
compresseur
2071 Phase de
chauffage
Phases de chauffage: 1
3000 Changement de
système
0 = caché (manuel uniquement)
1 = Activé (Automatique disponible. En mode
automatique, le thermostat passe automatiquement
entre le chauffage et le refroidissement pour
maintenir la température ambiante souhaitée. Cette
option n’est pas recommandée si la température
extérieure est souvent inférieure à 50F (10°C)
pendant les mois d’hiver.)
4103 Point de consigne
de chaleur
minimum
32°F to 50°F Par défaut 40°F
0°C to 10.0°C Par défaut 4.5 °C
Ne réglez pas la température en dessous de 40
°F/4,5 °C, sauf si l’appareil est installé dans un
endroit où la plomberie ne risque pas de geler.
7110 Rappel de
remplacement du
filtre à air (La
durée de
fonctionnement ne
compte que la
durée pendant
laquelle le
chauffage, le
refroidissement ou
le ventilateur
fonctionnent)
0 = Arrêt
1 = 10 jours de
fonctionnement
2 = 20 jours de
fonctionnement
3 = 30 jours de
fonctionnement
4 = 45 jours de
fonctionnement
5 = 60 jours de
fonctionnement
6 = 90 jours de
fonctionnement
7 = 120 jours de
fonctionnement
8 = 150 jours de
fonctionnement
9 = 30 jours de calendrier
10 =45 jours de
calendrier
11 =60 jours de
calendrier
12 =75 jours de
calendrier
13 =3 mois de calendrier
14 =4 mois de calendrier
15 =5 mois de calendrier
16 =6 mois de calendrier
17 =9 mois de calendrier
18 =12 mois de
calendrier
19 =15 mois de
calendrier
14005 Sélection de
l’écran de veille
0 - Information minimale affichée
2 - Informations maximales affichées sur l’écran de
veille
14
3. Opération du système
Paramètres
1. Appuyez sur la touche MODE pour passer au mode suivant du système.
2. Faites défiler les modes jusqu'à ce que le mode souhaité s'affiche.
Les modes système disponibles varient selon le modèle et les paramètres du
système.
Modes du système:
l
AUTO
l
HEAT (Chaleur)
l
COOL (Refroidir)
l
OFF (Désactivé)
Auto
FAN
Heat
MODE
Indoor
Réglages du fonctionnement du ventilateur
1. Appuyez sur la touche FAN
pour passer au mode de
ventilation suivant
2. Faites défiler les modes
jusqu'à ce que le mode de
ventilation souhaité
s'affiche
Les modes de ventilation
disponibles varient en fonction
des réglages du système.
Indoor
Auto
FAN
Heat
MODE
Modes de ventilation:
l
AUTO: Le ventilateur fonctionne uniquement lorsque le système de
chauffage ou de refroidissement est en marche.
l
ON: Le ventilateur fonctionne en permanence.
l
CIRC: Le ventilateur fonctionne de manière environ 33 % du temps pour
faire circuler l’air.
15
Alertes et rappels
Lorsqu'une alerte est active, l'icône apparaît dans la partie inférieure de
l'écran ainsi que le numéro de l'alerte.
1.
Appuyez sur MENU et utilisez ou jusqu'à ce que l'alerte soit
affichée au-dessus de la température relevée.
Certaines alertes peuvent être résolues par le propriétaire, par exemple
Remplacer les piles. D'autres alertes peuvent nécessiter un appel de service
à l'installateur professionnel.
Numéro
d'alerte
Signification de l'alerte
405 Les piles du thermostat sont faibles. Remplacez les piles.
407 Les piles du thermostat sont extrêmement faibles. Remplacez
les piles.
170 Panne de mémoire du thermostat. Problème interne avec la
mémoire du thermostat.
173 Erreur de capteur interne. Problème avec le capteur de
température intégré.
181 Remplacer le filtre (réinitialiser cette minuterie après avoir
remplacé le filtre du four en appuyant sur les boutons
supérieur gauche et inférieur droit pendant 5 secondes)
Lorsque le rappel de filtre est actif, l’icône s’affiche ainsi que Replace
Filter (Remplacer le filtre).
Indoor
Auto
FAN
Heat
MODE
16
Remplacement des piles
L’écran vous avertit lorsque les piles sont faibles et doivent être remplacées.
Retirer le thermostat en le tirant de son support, comme indiqué à droite
Assurez-vous d’utiliser des piles AA neuves et insérezles comme indiqué à
l’étape
5 de la page 9, de la section "Câblage". Après avoir inséré les nouvelles
piles, alignez le thermostat avec la plaque de montage et poussez doucement
jusqu’à ce que le thermostat se remette en place comme indiqué ci-dessous.
Hold
Protection du compresseur intégrée
Des dommages peuvent survenir si le compresseur de votre système est
redémarré trop tôt après l’arrêt. Cette fonction oblige le compresseur à
attendre quelques minutes avant de redémarrer. Pendant le temps d’attente,
l’écran affichera le message Waiting For Equipment (En attente
d’équipement) sous la lecture de la température ambiante.
Une fois le temps d’attente écoulé, le message disparaît et le thermostat
affiche “Heat on” ou “Cool on”.
FAN
17
4. Dépannage
L'affichage est vide Assurez-vous que des piles alcalines AA neuves sont
correctement installées.
Le chauffage ou la
climatisation ne
fonctionne pas
Lorsque le chauffage fonctionne, l'écran affiche HEAT ON dans
le coin inférieur droit de l'écran.
En cas de refroidissement, l'écran affiche COOL ON en bas à
droite de l'écran.
Si l'écran affiche EN ATTENTE D'ÉQUIPEMENT usous la
lecture de la température, il est en mode de retard du
compresseur pour protéger le système. Attendez 5 minutes
pour voir si le thermostat émet du chauffage ou du
refroidissement.
Si l'écran n'indique pas de demande de chauffage ou de
refroidissement ou d'attente d'un équipement, vérifiez le
réglage du mode, le point de consigne de la température et la
température ambiante.
Si vous appuyez sur la flèche vers le haut ou vers le bas:
l
Le coin supérieur gauche de l’écran affiche le réglage du
mode.
l
La partie supérieure droite de l'écran affiche le point de
consigne.
l
Le centre de l'affichage indique la température ambiante.
Si le problème persiste:
l
Vérifiez le disjoncteur et réinitialisez-le si nécessaire.
l
S'assurer que l'interrupteur du système de chauffage et de
refroidissement est en marche.
l
Assurez-vous que la porte de la fournaise est bien fermée.
Le chauffage
fonctionne avec le
refroidissement
VVérifiez qu'il n'y a pas de fil connecté à W pour les systèmes
de thermopompe. Voir la section Câblage.
Pour les applications de Thermopompe, la vanne d'inversion est
activée en mode Chauffage sur certaines thermopompes et en
mode Refroidissement pour d'autres thermopompes. Vérifier
que l'unité ISU 2060 est correctement réglée.
Vérifiez qu'aucun fil n'est court-circuité. Vérifier qu'il n'y a pas
de section de fil exposée au niveau de l'UWP.
Le chauffage
fonctionne sans
demande de
chauffage ou de
refroidissement
Vérifier que l'écran n'indique pas HEAT ON ou COOL ON.
Vérifiez qu'il n'y a pas de fil connecté à W pour les systèmes de
thermopompe. Voir la section Câblage.
Vérifiez qu'aucun fil n'est court-circuité. Vérifier qu'il n'y a pas
de section de fil exposée au niveau de l'UWP.
18
Impossible de
modifier le point de
consigne pour
obtenir le réglage
souhaité
Vérifier le réglage du mode (Heat, Cool ou Auto en haut à
gauche de l'écran).
Les plages de réglage pour ces modes sont les suivantes:
l
Chaleur ou Em chaleur : 32ºF à 90 ºF (0 ºC à 32.0 ºC)
l
Refroidissement : 50 ºF à 99 ºF (10.0 ºC à 37.0 ºC)
EN ATTENTE D'UN
ÉQUIPEMENT
affiché à l'écran
sous la température
ambiante
La fonction de protection du compresseur est activée. Attendez
quelques minutes pour que le système redémarre en toute
sécurité afin d'éviter d'endommager le compresseur.
Garantie limitée de 1 an
Pour plus d’informations sur la garantie, consultez:
resideo.info/US-Warranty-THERMOSTAT.
Pour recevoir une version imprimée de la garantie, appelez
gratuitement le service client de Resideo au 1-800-633-
3991 ; une copie vous sera envoyée gratuitement par
courrier.
Assistance à la clientèle
Pour obtenir de l'aide sur ce produit, veuillez consulter le site
honeywellhome.com.
Ou appelez le service à la clientèle de Resideo au numéro sans frais 1-800-
633-3991.
19
5. Informations réglementaires
RÉGLEMENTATION FCC 47 CFR § 15.19 (a)(3)
Cet appareil est conforme à la partie 15 des règles de la FCC. Son
fonctionnement est soumis aux deux conditions suivantes:
1. Cet appareil ne doit pas provoquer d'interférences nuisibles, et
2. Cet appareil doit accepter toute interférence reçue, y compris les
interférences susceptibles de provoquer un fonctionnement indésirable.
CFR § 15.21 (USA uniquement)
Les changements ou modifications non expressément approuvés par la
partie responsable de la conformité peuvent annuler le droit de l'utilisateur à
faire fonctionner l'équipement.
47 CFR § 15.105 (b)
Consultez le site https://resideo.info/fcc-
statement pour obtenir des
informations supplémentaires sur la FCC pour ce produit.
RÉGLEMENTATION IC
RSS-GEN
Cet appareil contient un (des) émetteur(s)/ récepteur(s) exempté(s) de
licence qui est (sont) conforme(s) au(x) RSS(s) exempté(s) de licence du
ministère de l'Innovation, des Sciences et du Développement économique du
Canada. Son fonctionnement est soumis aux deux conditions suivantes:
1. Cet appareil ne doit pas provoquer d'interférences.
2. Cet appareil doit accepter toute interférence, y compris les interférences
susceptibles de provoquer un fonctionnement indésirable de l'appareil.
20
Avis de sécurité et environnementaux
MISE EN GARDE
RISQUE ÉLECTRIQUE: Peut provoquer un choc électrique ou des
dommages matériels. Coupez l'alimentation avant de commencer
l'installation.
RISQUE DE DOMMAGES À L'ÉQUIPEMENT: La protection du
compresseur est contournée pendant les tests. Pour éviter d
'endommager l'équipement, évitez de faire tourner le compresseur
rapidement.
AVIS CONCERNANT LE MERCURE: Si ce produit remplace une
commande contenant du mercure dans un tube scellé, ne jetez pas
l'ancienne commande à la poubelle. Contactez les autorités locales
chargées de la gestion des déchets pour obtenir des instructions
concernant le recyclage et l'élimination correcte des lampes usagées.
AVIS SUR LES DÉCHETS ÉLECTRONIQUES: Le produit et les piles ne
doivent pas être jetés avec les autres déchets ménagers. Vérifiez les
centres de collecte agréés les plus proches ou les recycleurs agréés.
L'élimination correcte des équipements en fin de vie contribuera à
prévenir les conséquences négatives pour l'environnement et la santé
humaine.
21
