Honeywell RTH11B-2PK X1N Thermostat Non-Programmable 1 User Manual

X2P Programmable Thermostat

RTH20B/RTHC20B (1H/1C)

RTH21B/RTHC21B (1H/1C)

RTH22B/RTHC22B (2H/2C conventional

or 2H/1C HP)

Installation and User Guide

M39487

MODE

Heat

FAN

Auto

Heat On

Indoor

Hold

Set To

Package includes:

Screws and

anchors

UWP™

Wall Plate

Thermostat

Literature

M3954

Hold

This document contains the following sections:

1) Installation and Wiring

2) Configuration

3) System Operation

4) Accent Piece Replacment

5) Troubleshooting

Replacement

accent piece

(RTH21B &

RTH22B)

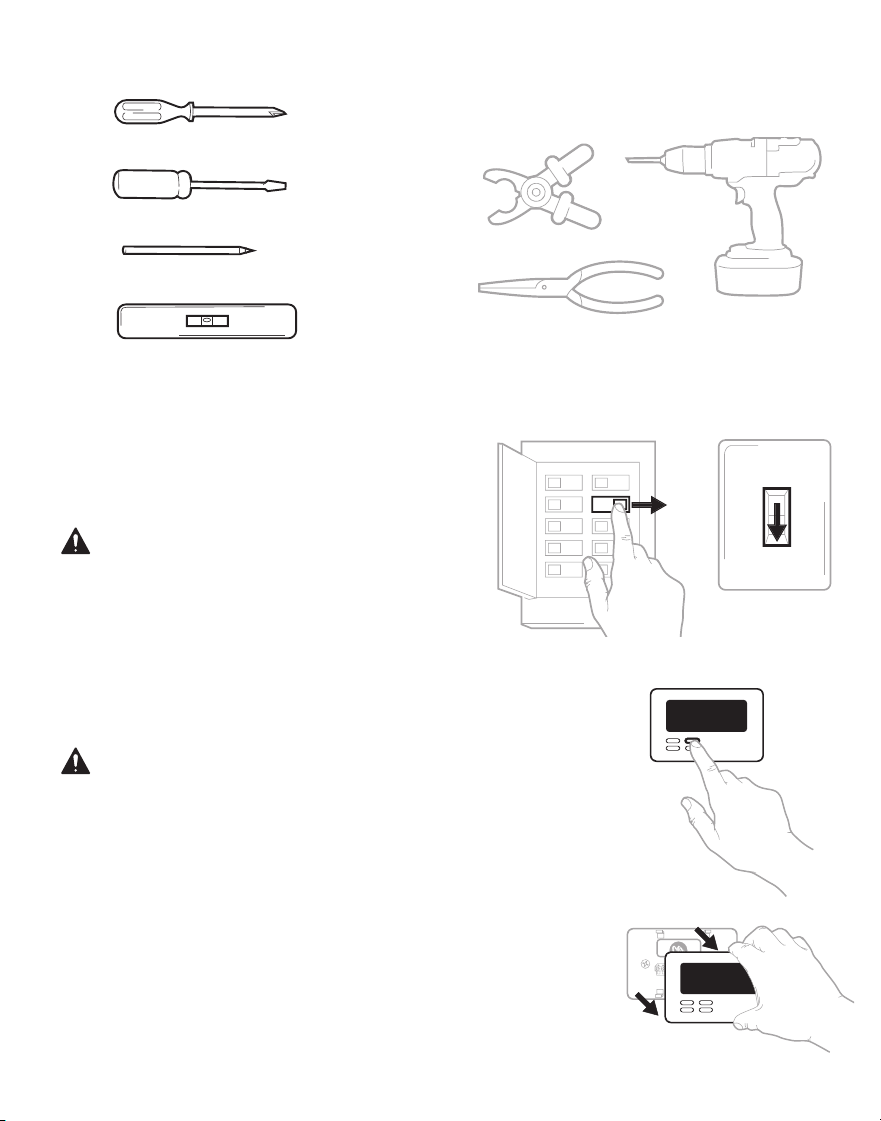

Removing the old thermostat

2 Check that your system is off.

Change the temperature on your

old thermostat to be above room

temperature in heat mode or below

it in cool mode. If you don’t hear the

system turn on within 5 minutes,

the power is off. Note: If you have a

digital thermostat that has a blank

display, skip this step.

1 Turn power OFF.

To protect yourself and your equipment,

turn off the power at the breaker box

or switch that controls your heating/

cooling system. Some systems may

have separate heating and cooling

breakers.

3 Remove the old thermostat’s faceplate.

On most thermostats, you can take off the

faceplate by grasping and gently pulling. Some

thermostats may have screws, buttons, or clasps.

Do not remove any wires from your thermostat

at this time!

Breaker box

Switch

READ AND SAVE THESE INSTRUCTIONS

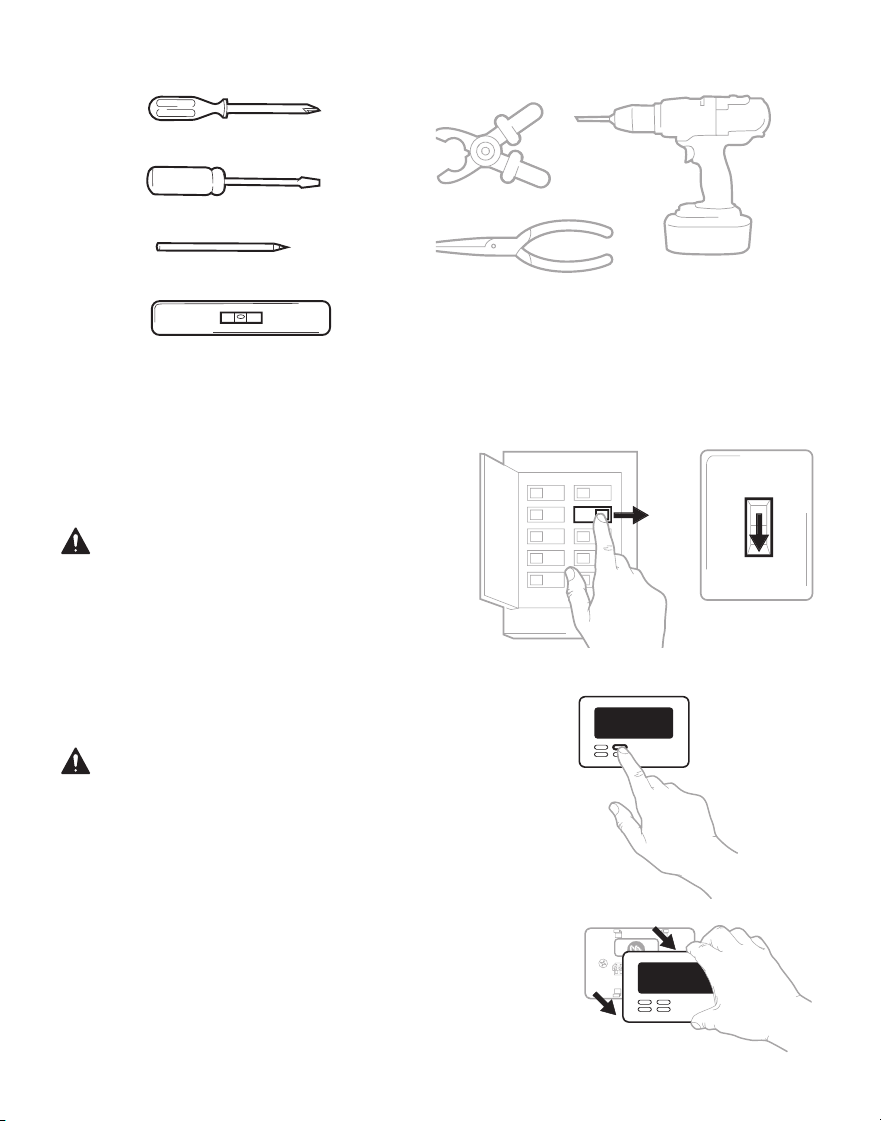

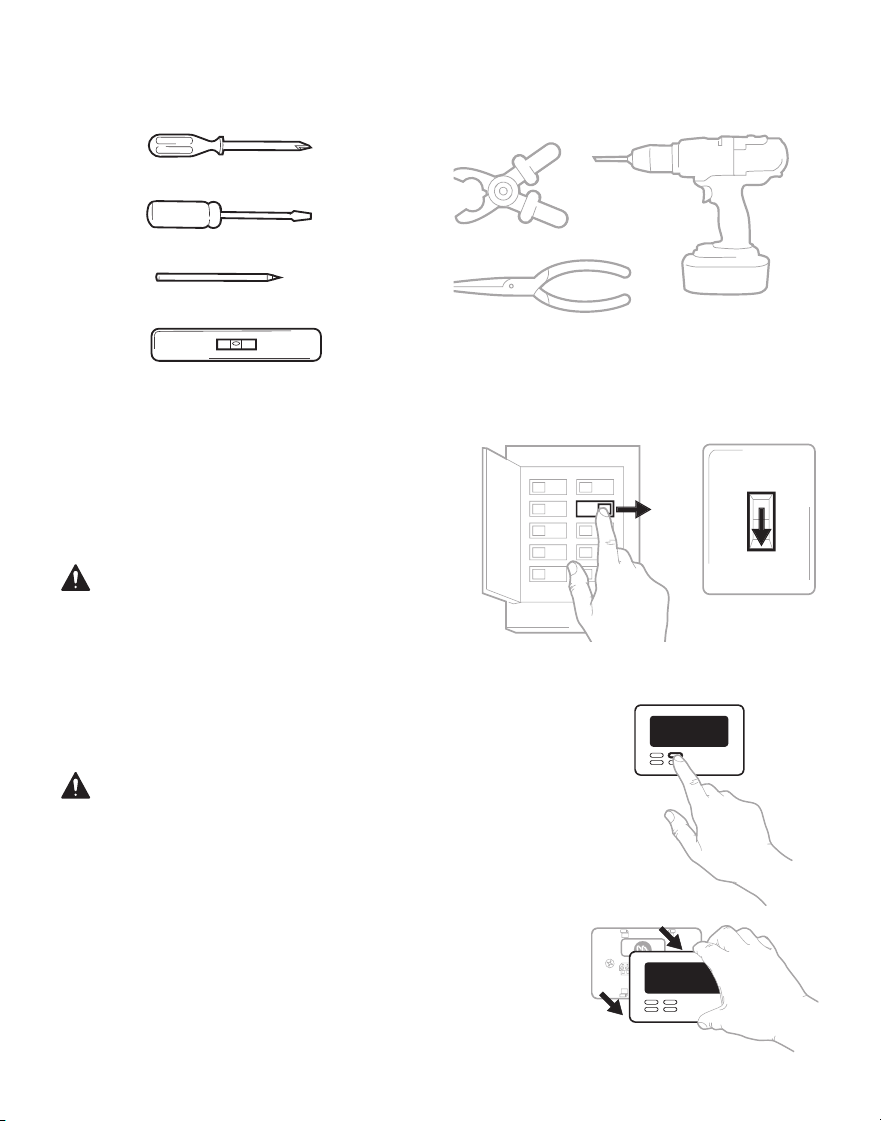

Tools you will need

Small flat head scr

ewdriver

Phillips scr

ewdriver

Pencil

vel

M36270

Wire stripper

Needle-nose pliers

Drill and

drill bit

Tools you may need

Installation and Wiring

M39590

OFF

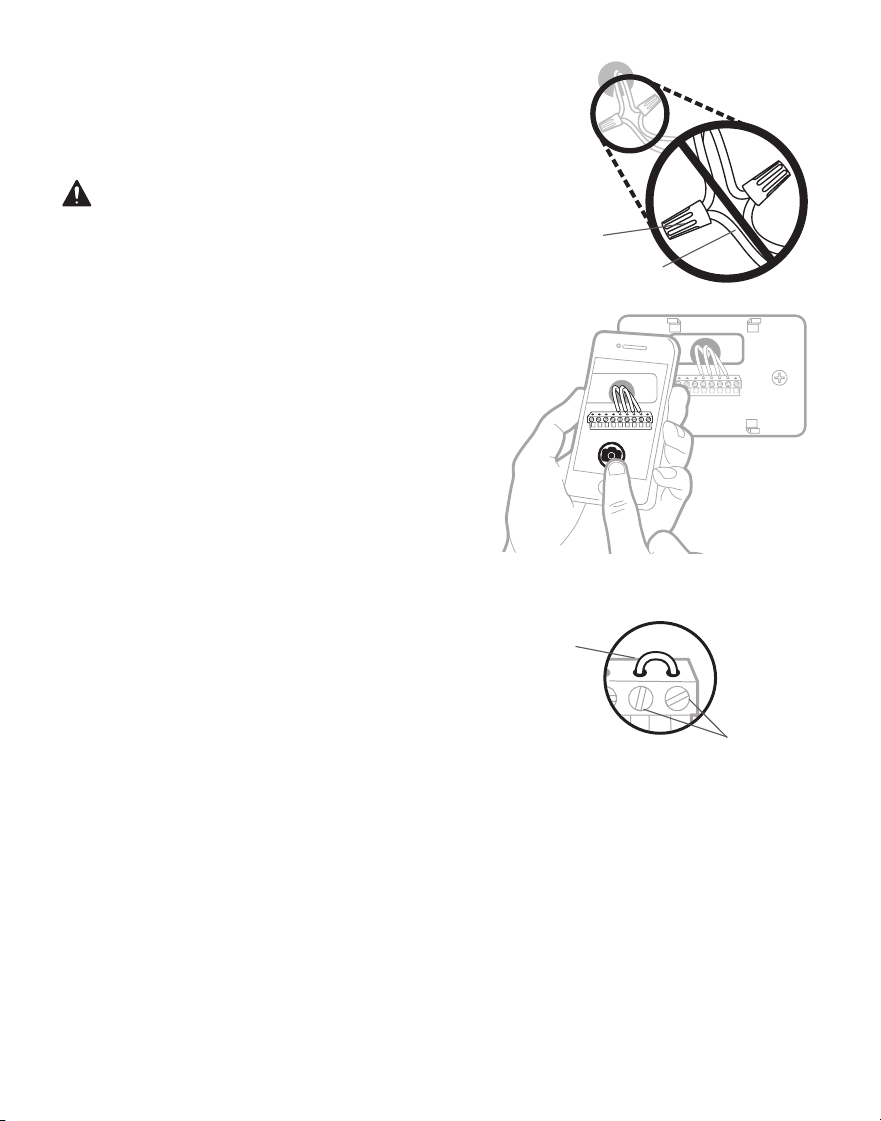

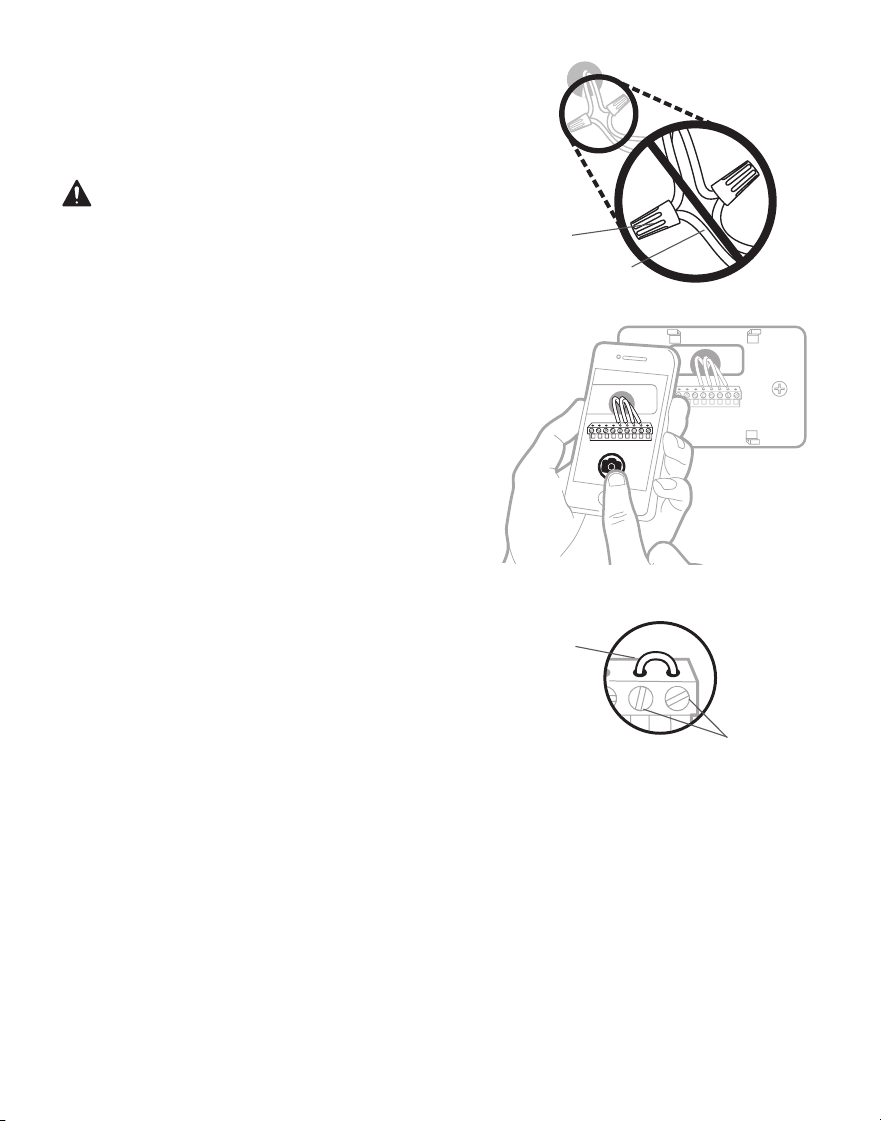

4 Make sure there are no 120/240V

wires.

Do you have thick black wires with

wire nuts?

Is your thermostat 120V or higher?

If you answered yes to either of

these questions, you have a line

voltage system and the thermostat

will not work.

M36753

Wire nut

Thick black wire

5 Take a picture of how your wiring

looks right now.

Be sure to include the letters

next to the terminals where the

wires are inserted. This will be a

helpful reference when wiring your

thermostat.

Tip: If the color of your wires has

faded or if 2 terminals have the

same wire color, use the wire labels

provided in the package to label

each wire.

6 Make note of any jumpers

A jumper connects one terminal to

another terminal. It may look like a

small staple or even a colored wire.

R RC

Example of

a jumper

Terminals

8 Write down the color of the wires.

Check mark the wires that are connected to terminals. Next to the check mark,

write down the color of the wire. Do not include jumpers as a part of your

count.

Check all that apply (Not all will apply):

9 Disconnect the wires and remove the old wall plate.

Use a screwdriver to release wires from terminals. Then, use a wire label to

identify each wire as it’s disconnected. The letter on the wire label should

match the letter on the terminal.

Tip: To prevent wires from falling back into the wall, wrap the wires around a

pencil.

Terminal Wire Color

A or L/A

O/B

W2 or AUX

M39554

required

M28100B

www.resideo.com

7 Record whether you have wires in the following terminals.

Do not include jumpers as a part of your count. This thermostat does not need

jumpers.

Terminal Wire Color

Thermostat Screws

UWP Wall

Plate

Anchors Wall

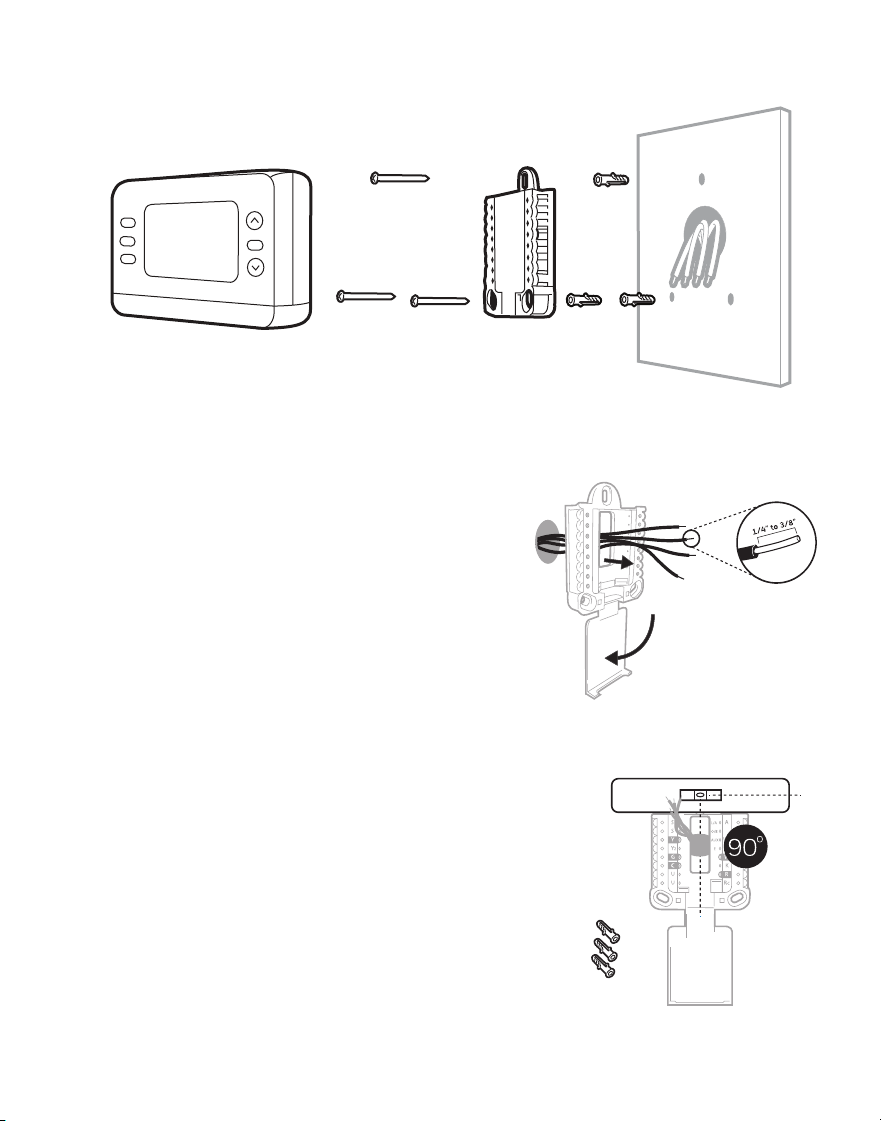

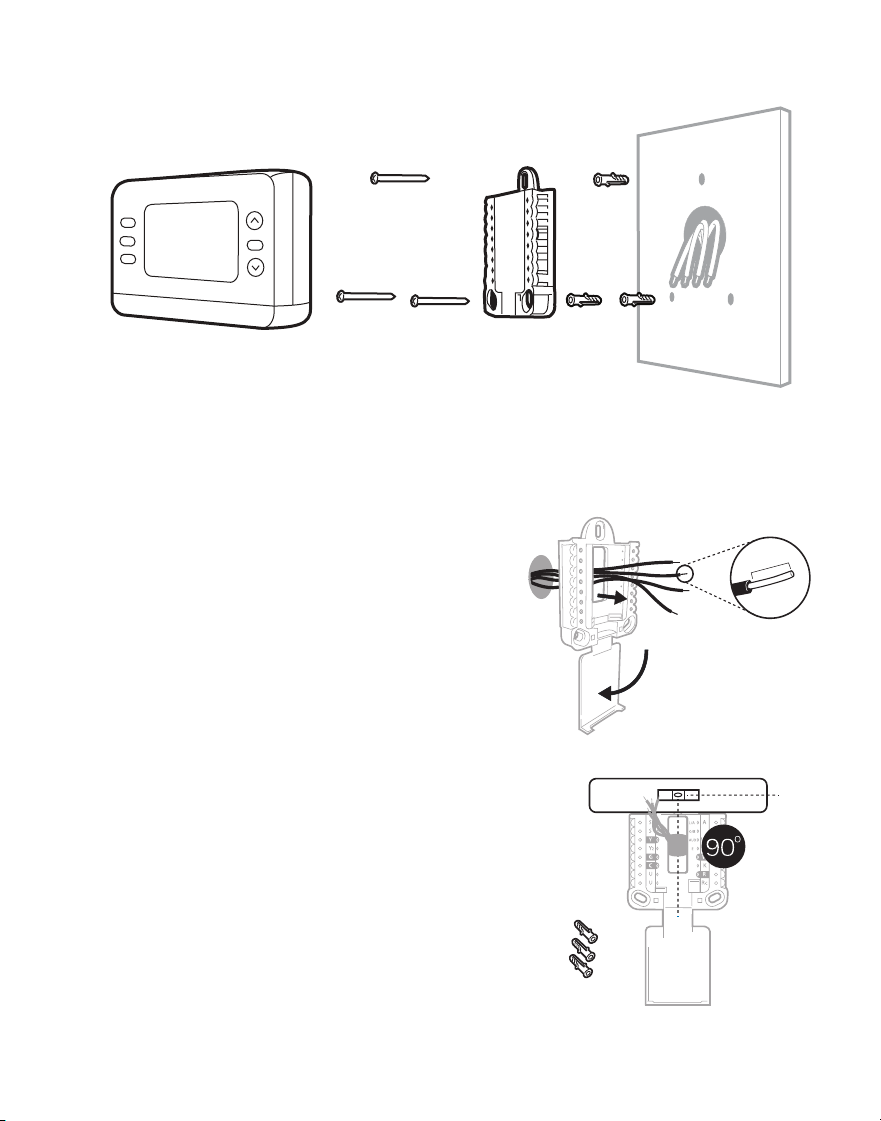

Installing the thermostat

M39546

Hold

1 Bundle and insert wires through the UWP.

Pull open the UWP and insert the bundle of

wires through the back of the UWP.

Make sure at least 1/4-inch of each wire

is exposed for easy insertion into the wire

terminals.

M39442A

1/4” to 3/8”

2 Insert the wall anchors.

It is recommended that you use the wall

anchors included in the box to mount

your thermostat.

You can use the UWP to mark where you

want to place the wall anchors.

a) Level the wall plate.

b) Mark the location of the wall anchors

using a pencil.

c) Using a 3/16” bit, drill the holes.

d) Insert wall anchors.

e) Make sure anchors are flush with wall.

M37224

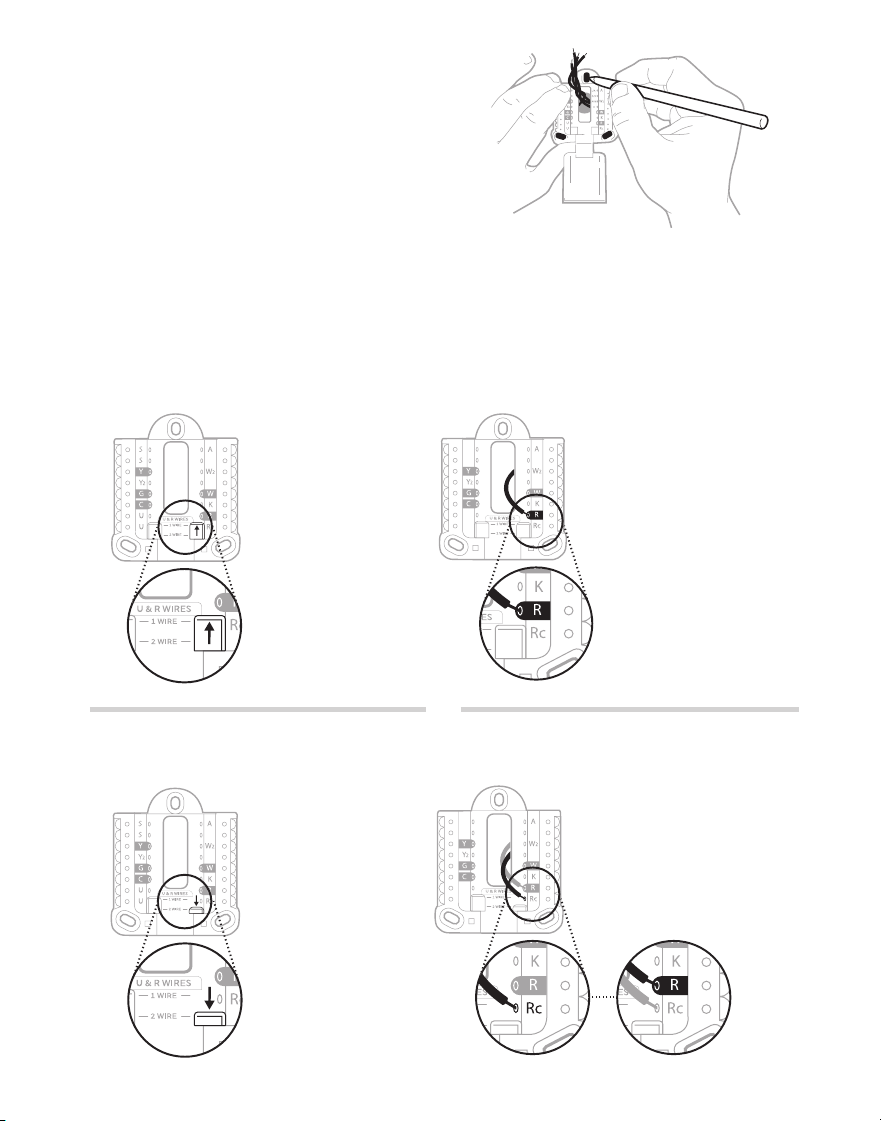

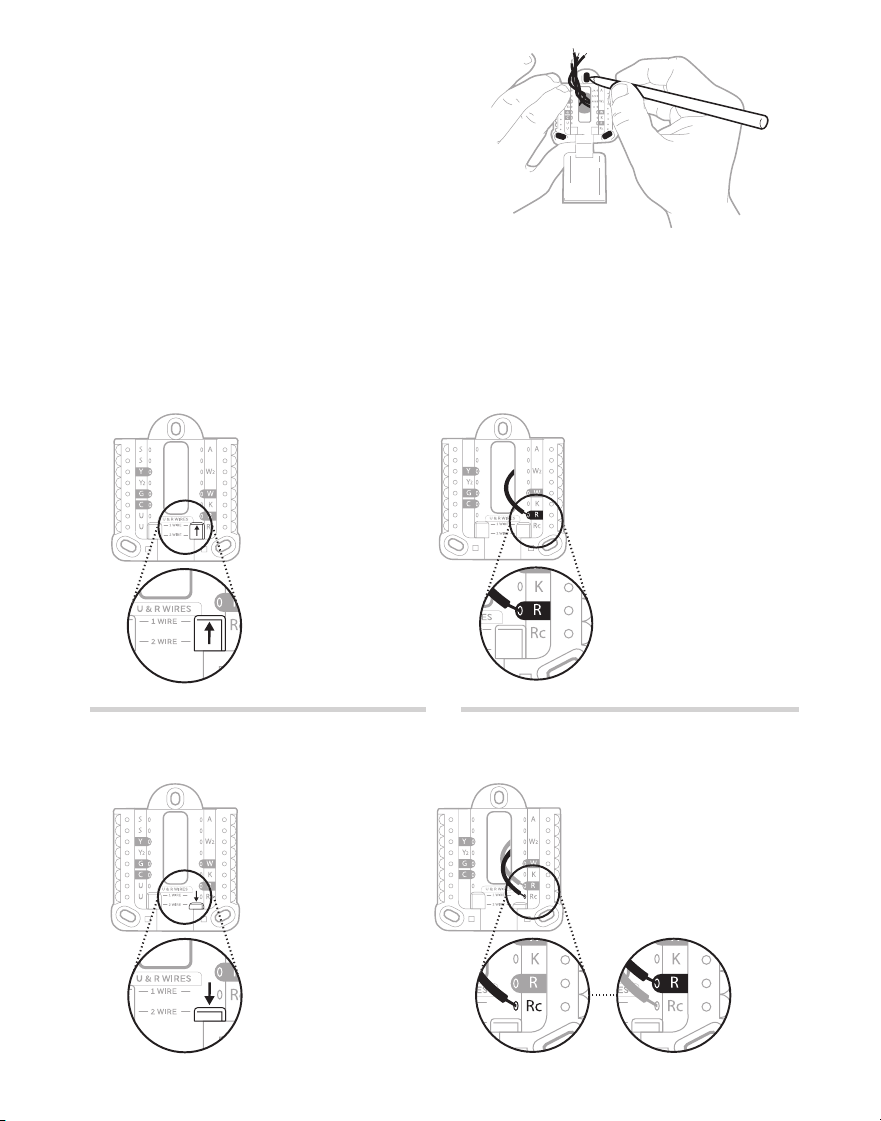

If you have 1 R-wire (R,Rh, or Rc)

1. Set R-switch

to the up

sition.

2. Insert your

R-wire (R, Rh

or Rc) into

R-terminal.

M37226

M37228A

If you have 2 R-wires (R or Rh, and Rc)

1. Set R-switch

to the down

position.

2. Insert your Rc wire

into Rc-terminal

3. Insert your R

or Rh wire into

R-

Terminal.

M37227

M37229A

Insert wires into the inner holes of the terminals on the UWP. The tabs will

stay down once the wire is inserted.

NOTE: Alternate wiring options are shown on the following pages

3 Set R-switch position and insert

R-wire or wires.

Set the R-switch up or down

based on your wiring notes in

Step 7 of the section Removing

the Old Thermostat.

M37225

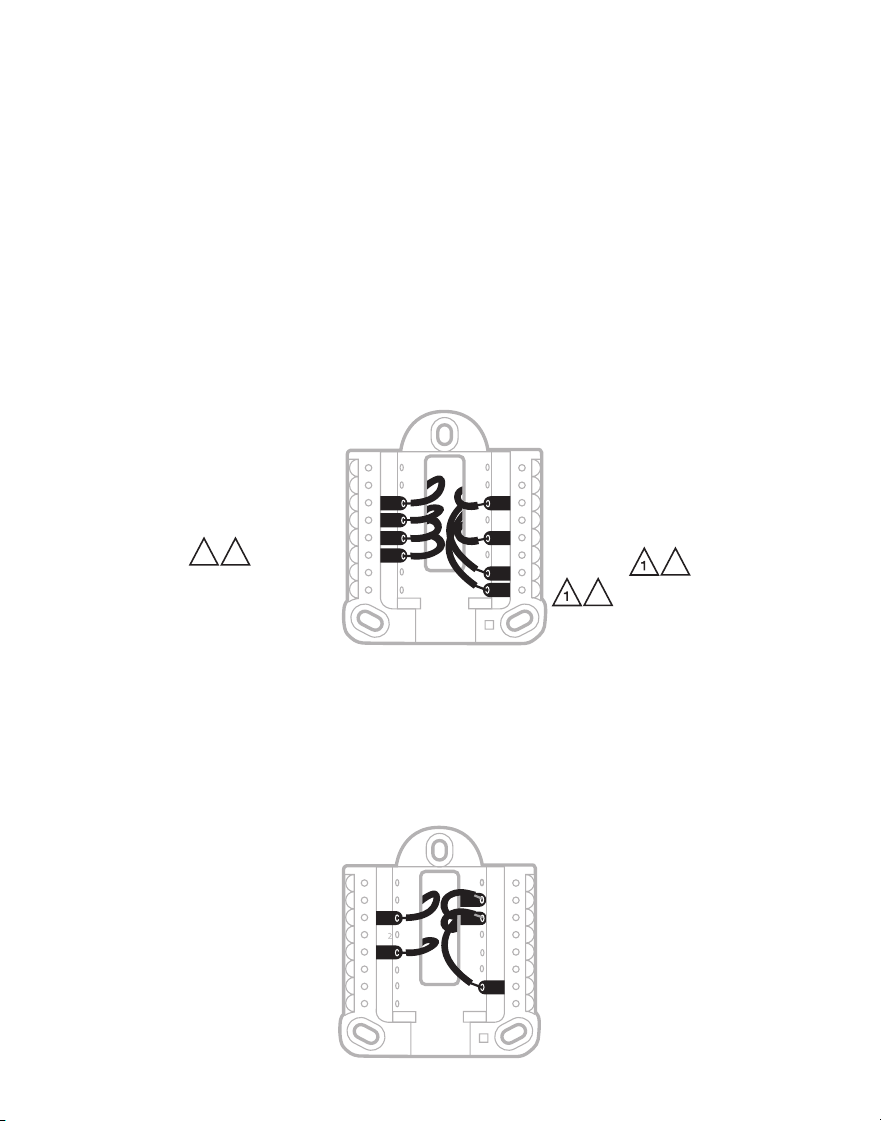

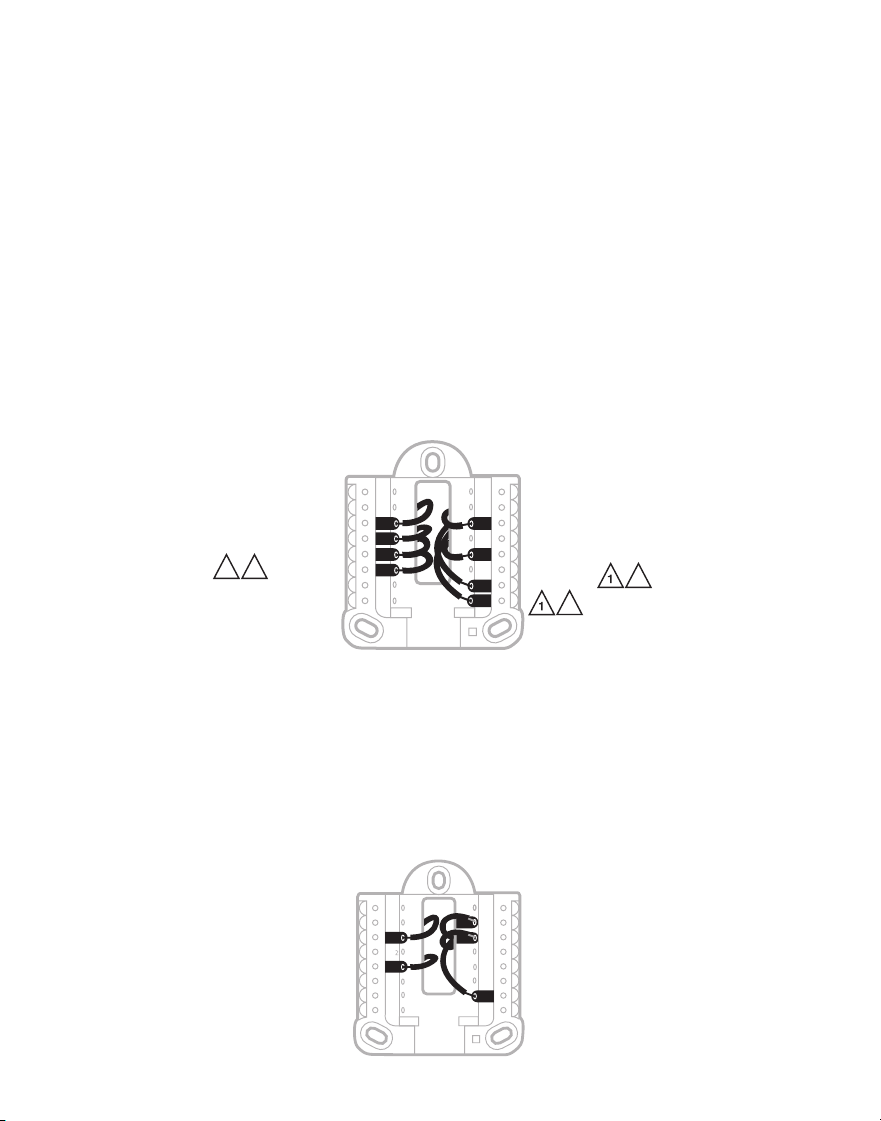

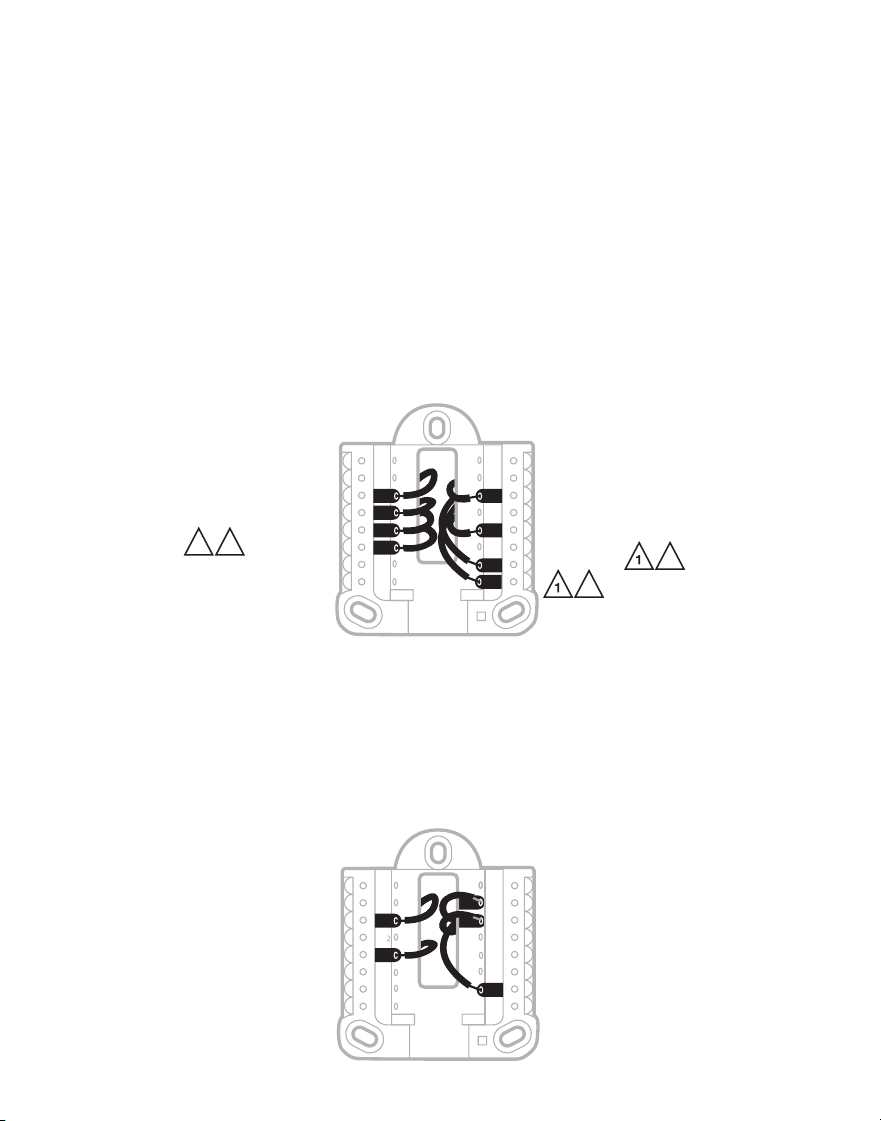

Alternate wiring (conventional systems)

If labels do not match terminals, connect wires as shown below (see notes below).

WIRING NOTES:

1. If you must connect both R and Rc wires, set the R Slider Tab to the down

position (2 wires).

2. If your old thermostat had both R and RH wires, set the R Slider Tab to the

down position (2 wires). Then connect the R wire to the Rc terminal, and the

RH wire to the R terminal.

3. If your old thermostat had only 1 C or C1 wire, connect it to the C terminal. If

your old thermostat had 2 C or C1 wires, wrap each separately with electrical

tape and do not connect them.

4. C does not power the thermostat display or operations; batteries are always required.

Wiring

Conventional Systems

AUX

M36687

L/A

O/B

or Y1 or M

or F

or C1 or X or B

or W1 or H

or RH or 4 or V

Heat Pump

WIRING NOTES:

1. Match each labeled wire with same letter on new thermostat.

2. Insert the wires into the matching terminal.

NOTE: If you have difficulty inserting wires, you may have to press down the

terminal push button next to the corresponding terminal. If the labels do not

match the letters on the thermostat, see the diagram above.

AUX

M36266B

L/A

O/B

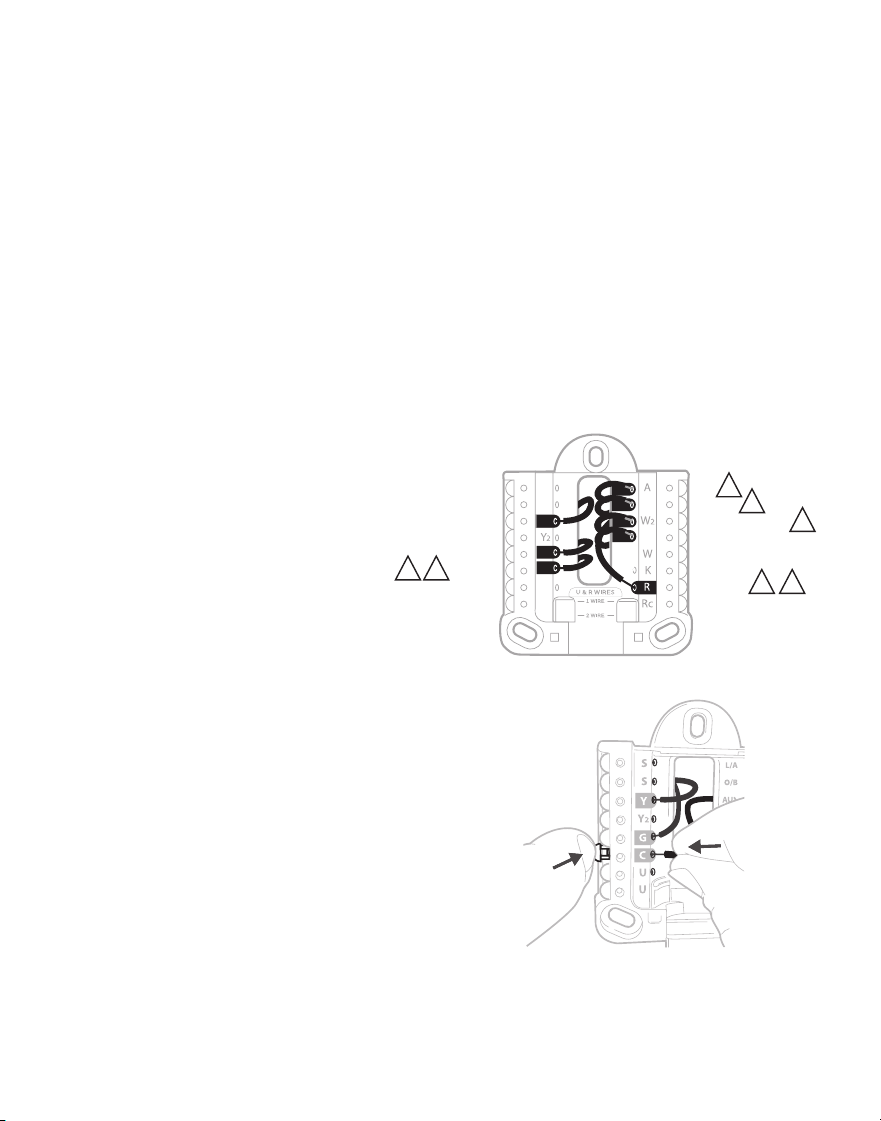

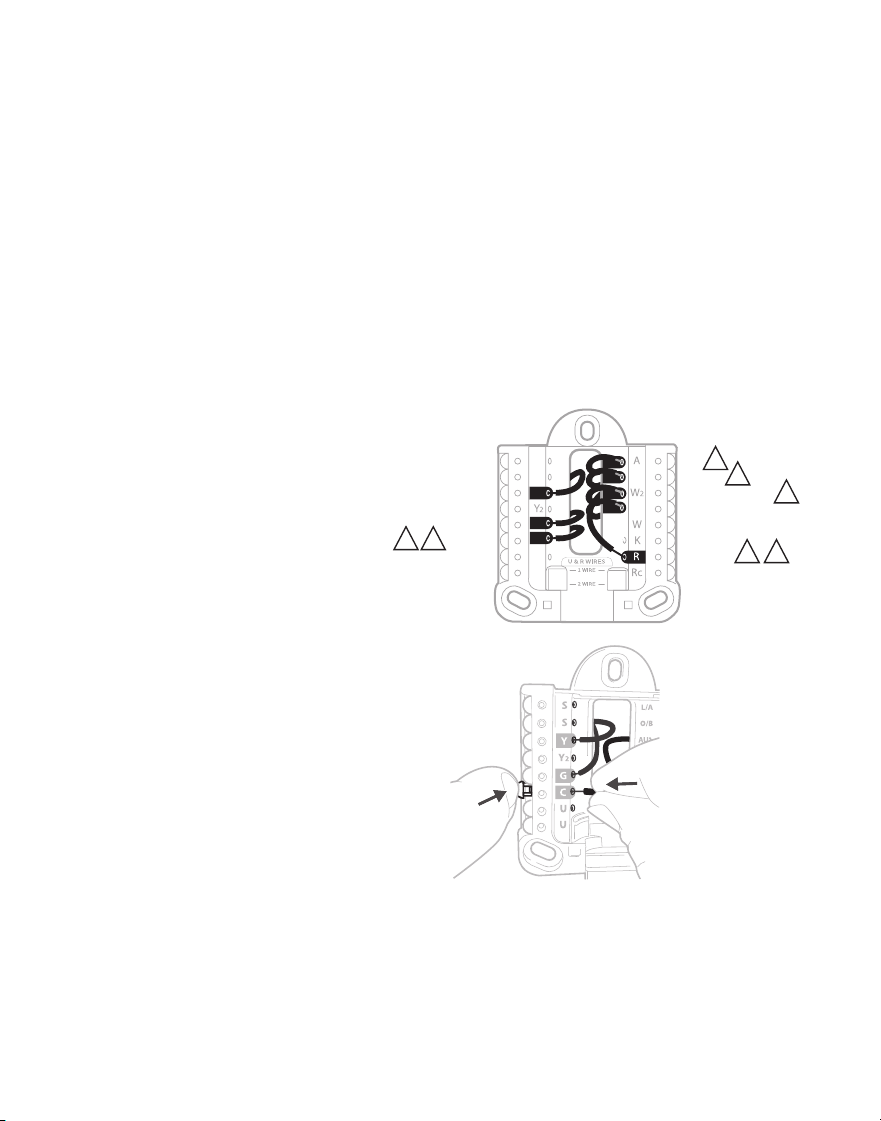

4 Connect wires to the UWP.

Refer to the notes you recorded on

the chart during removal. Depress

the tabs to put the wires into the

inner holes of their corresponding

terminals on the UWP (one wire per

terminal) until it is firmly in place.

Gently tug on the wires to verify

that they are secure.

Tip: If you need to release the wires

again, push down the terminal tabs

on the sides of the UWP.

This wiring is just

an example; yours

may vary.

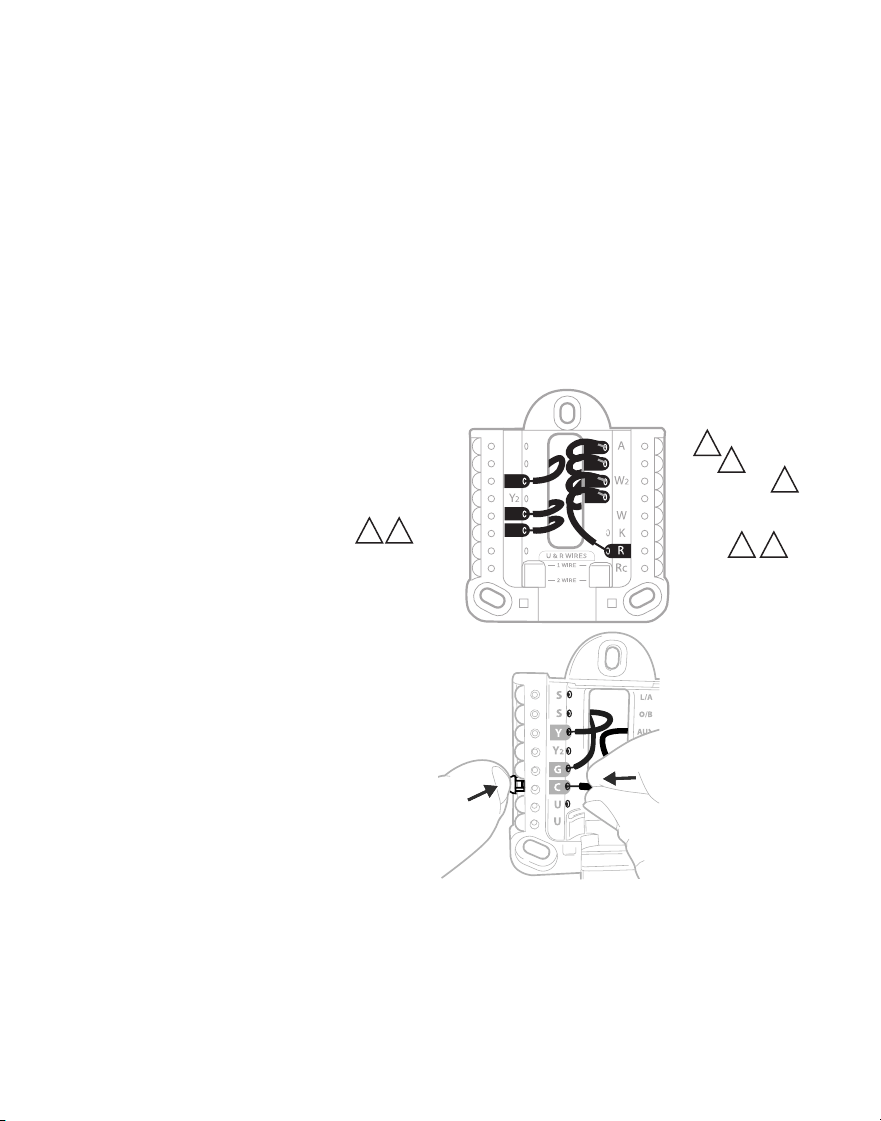

Heat Pumps

Alternate wiring (for heat pumps only)

WIRING NOTES:

1. Keep R Slider Tab in the up position (1 wire).

2. If your old thermostat had both V and VR wires, stop now and contact a

qualified contractor for help.

3. If your old thermostat had separate O and B wires, attach the B wire to the C

terminal. If another wire is attached to the C terminal, stop now and contact

a qualified contractor for help.

4. If your old thermostat had Y1, W1 and W2 wires, stop now and contact a

qualified contractor for help.

5. C does not power the thermostat display or operations; batteries are always required.

6. This model doesn’t support the heat pump fault alert (L/A terminal). If this

is desired, please contact a contractor for replacement model.

AUX

L/A

O/B

3 5

or X or B

or F

or Y1 or M

or H or B

or V or VR

or W or W1 or W2

or X or X2

or F

M39555

IMPORTANT: Do NOT

use W for heat pump

applications. Auxiliary heat

must wire to AUX or E.

5 Confirm wiring matches snapshot.

Confirm wiring matches terminals from the photo you took during removal.

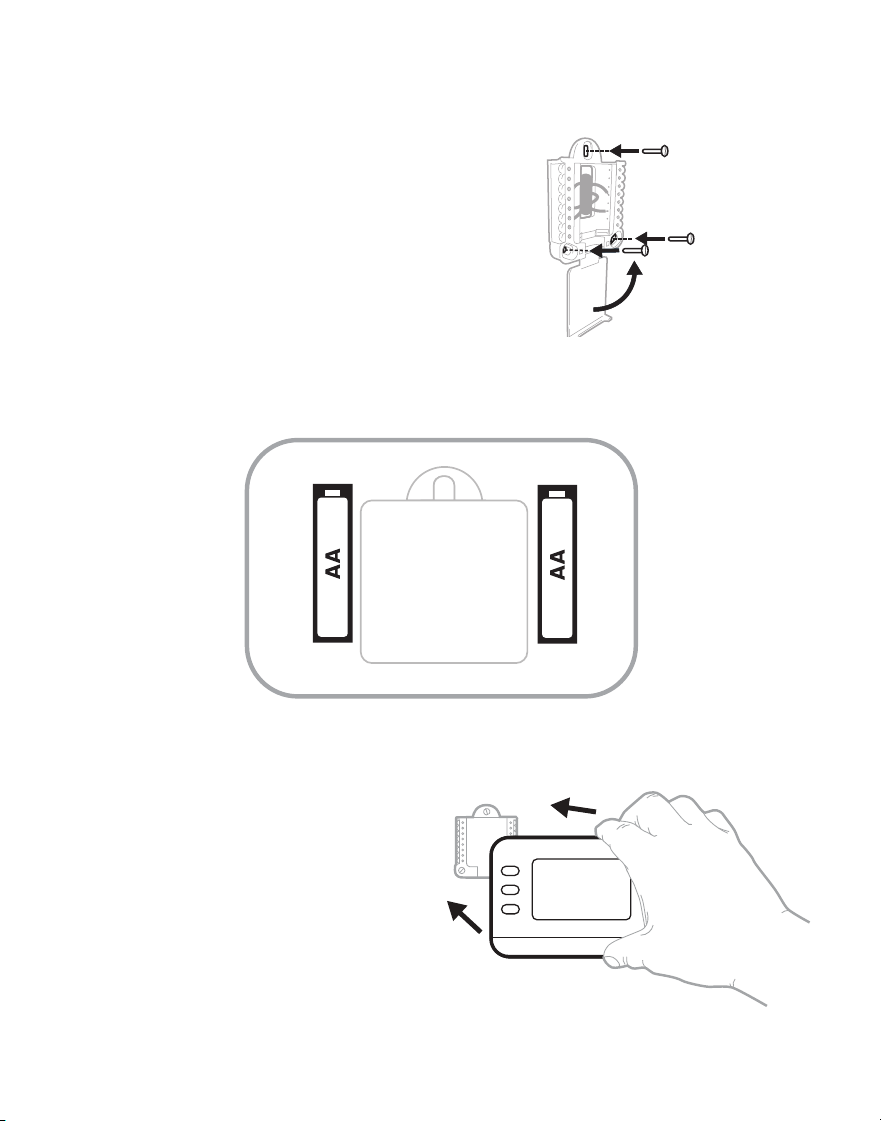

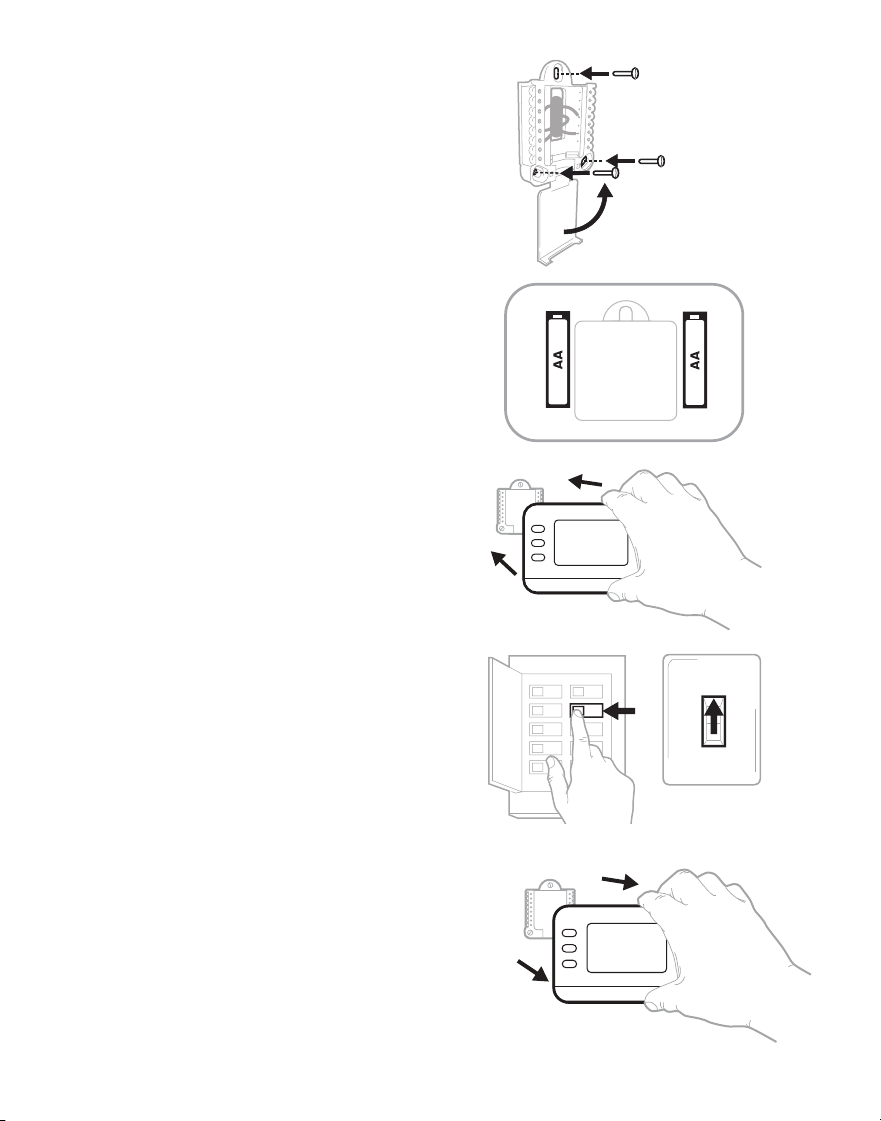

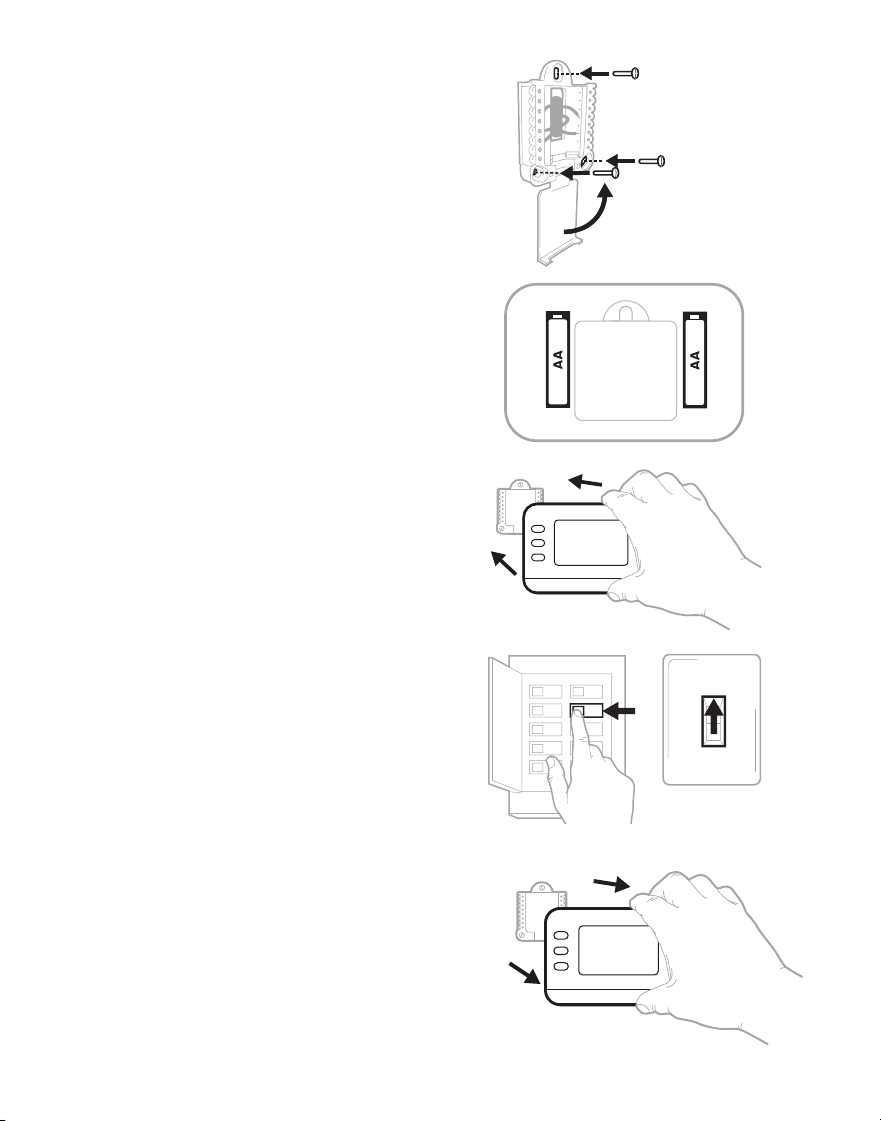

7 Install batteries.

Insert two AA alkaline batteries

in the back of the thermostat as

shown.

M39489

8 Attach the thermostat.

Align the thermostat onto the UWP

and firmly snap it into place.

Hold

M39508

9 Turn the power ON.

Turn on the power at the breaker box

or switch that controls the heating/

cooling system.

Breaker box

Switch

M39591

OFF

6 Mount the UWP and close the door.

Mount the UWP using the provided

screws. Install all three screws for a

secure fit on your wall. Close the door

after you’re finished.

Use 3x supplied

#6 1-1/2” screws

M39445

Battery Replacement

The display will alert you when the batteries

are low and must be replaced. Remove the

thermostat by pulling it away from its mount

as seen at right.

Be sure to use fresh AA batteries and insert

them as shown in Step 7. After inserting the

new batteries, align the thermostat with the

mounting plate and push gently until the

thermostat snaps back into place as seen in

Step 8.

Hold

M39516

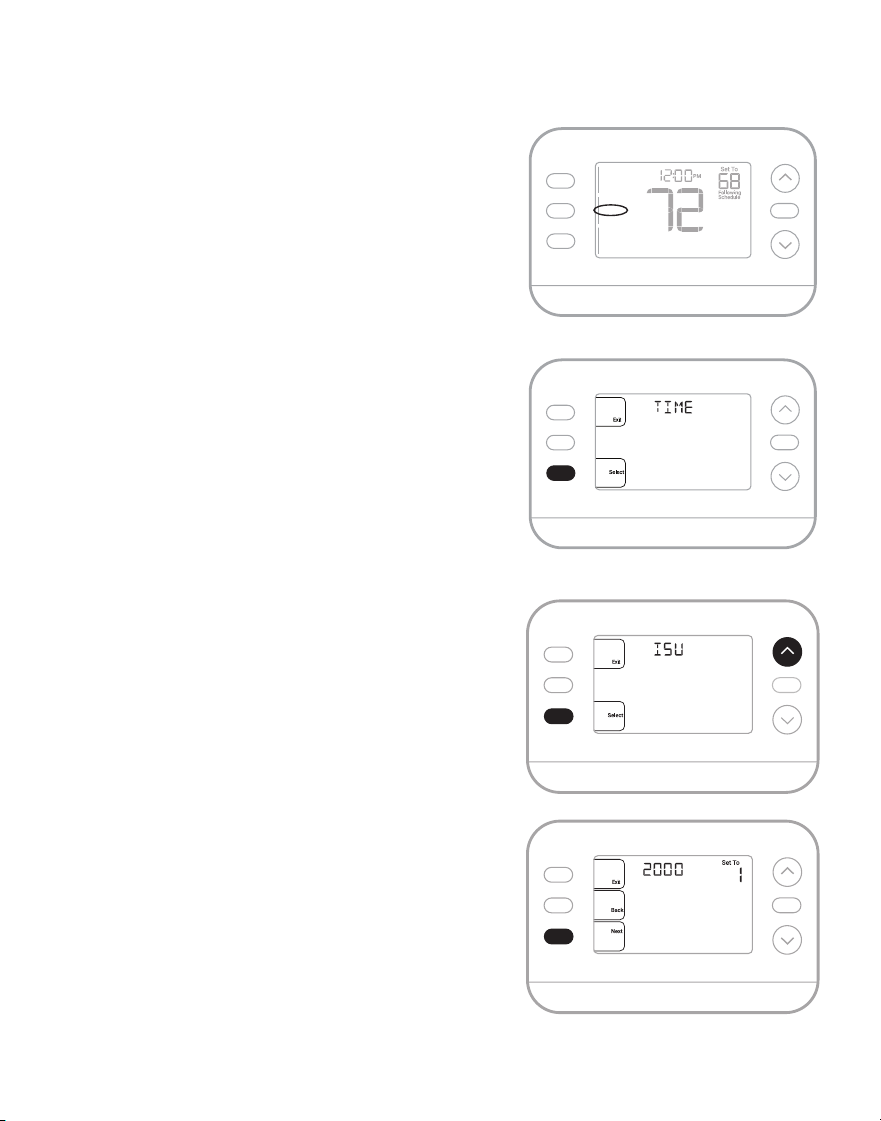

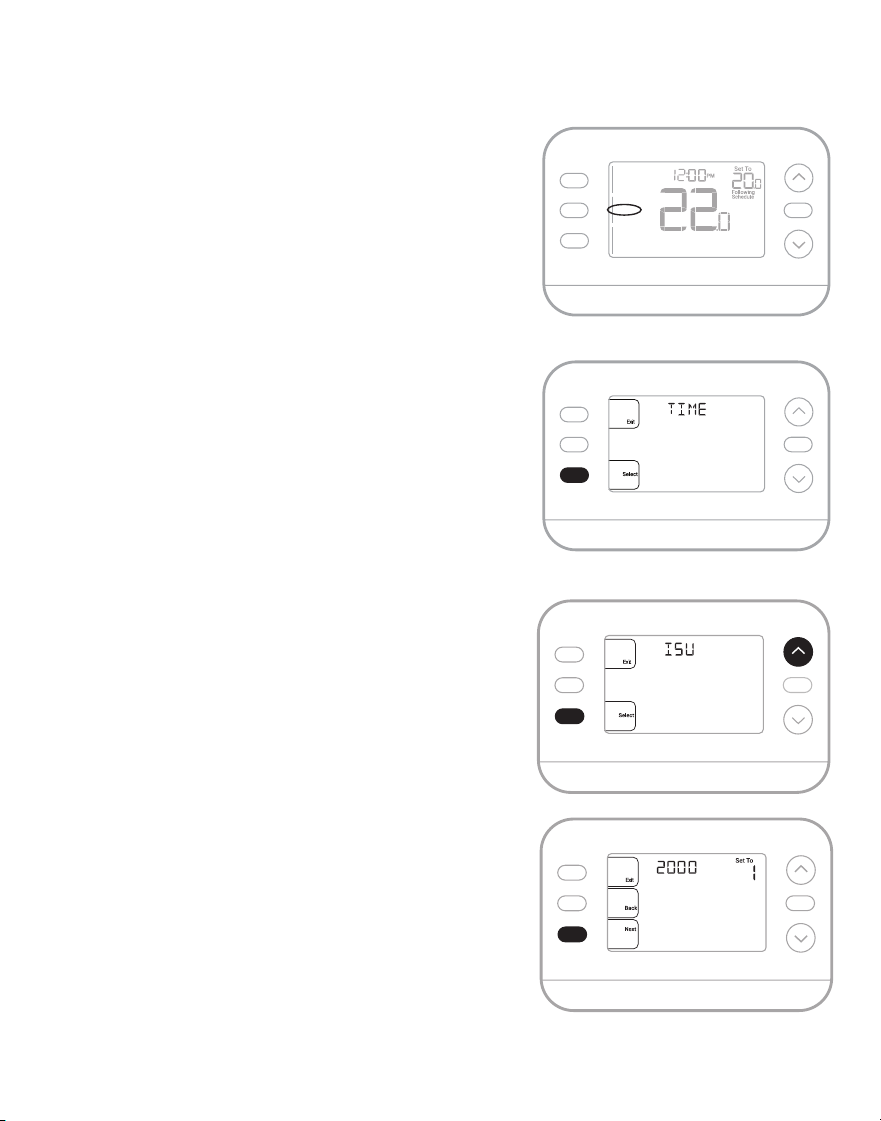

Set Time and Date

Once power is applied for installation, the date

will start ﬂashing.

Time

1. Press MENU on the thermostat

2. Press ↑ or ↓ to go to TIME and press

SELECT

3. Press ↑ or ↓ to choose 12 or 24 hour clock

format and press NEXT

4. Press ↑ or ↓ to adjust the hour and press

NEXT.

Date

1. Press MENU on the thermostat

2. Press ↑ or ↓ to go to DATE and press

SELECT

3. Press ↑ or ↓ to choose YEAR and press

4. Press ↑ or ↓ to choose MONTH and press

5. Press ↑ or ↓ to choose DATE and press

SAVE and then EXIT

M39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

Hold

System Setup

On initial setup, the thermostat will enter the

ISU menu after setting the time and date. If

entering the ISU menu after initial setup, follow

the steps below:

1. Press and hold the bottom left button and

Up arrow ↑ button for 5 seconds to access

the INSTALLER SETUP

2. The display shows the ISU number on the

left and the ISU setting on the right.

When an ISU number is displayed, press ↑

or ↓ to change the setting for that ISU.

3. After choosing the correct setting for an

ISU, press NEXT to advance to the next

ISU setting.

4. To finish setup, press the SAVE & EXIT

button; this will save your settings and

return to the Home screen.

M39612

Hold

M39506

Hold

Configuration

Press ↑ or ↓ to adjust the minute and press

Installer Setup Options (ISU)

ISU ISU Name ISU Options (factory default in bold)

1040

Scheduling Options (If you do not

wish to set a schedule, use the

default setting, then enter the

Schedule Menu after completing

setup and select Off)

1 = 1 week (all days the same)

2 = 5-2 Programmable (separate weekdays and weekend)

(The RTH20B only has the 5-2 day setting)

3 = 5-1-1 Programmable (separate Saturday and Sunday)

4 = 7-Day Programmable (each day separate)

1050 Temperature Indication Scale F = Fahrenheit C = Celsius (Default varies by model)

2000 Heating System Type

1 = Conventional Forced Air Heat

2 = Heat Pump

3 = Radiant Heat (Boiler)

5 = None (Cool Only)

If you are unsure what type of system you have, refer to your heating/cooling system equipment literature or call an HVAC

professional. If you select the wrong system type, the thermostat will not operate the equipment as intended.

2010 Heating Equipment Type

Conventional Forced Air Heat:

1 = Standard Efficiency Gas Forced

Air

2 = High Efficiency Gas Forced Air

3 = Oil Forced Air

4 = Electric Forced Air

5 = Hot Water Fan Coil

(ISU 2010 not shown when 2000

= Heat Pump)

Radiant Heat:

9 = Hot Water Radiant Heat

12 = Steam

2060 Reversing Valve O/B

0 = O (O/B on Cool. O wire is connected to the O/B terminal and

controls cooling.)

1=B (O/B on Heat. B wire is connected to the O/B terminal and

controls heat.)

The literature that came with your heat pump equipment should indicate

whether the reversing valve is energized in Heat or Cool mode

2070

Cool Stages/Compressor Stages

0, 1, 2 (1 if 2000 = 2)

Only 1 compressor stage available on RTH20B/RTHC20B and

RTH21B/RTHC21B. Select the number of Stages. For heat pumps,

only 1 stage is supported.

2071

Heat Stages/Backup Heat

Stages

Heat Stages: 1, 2

Backup Heat Stages: 0, 1 (RTH21B/RTHC21B and

RTH22B/RTHC22B)

2180

Aux Backup Heat Type (for Heat

Pump Systems)

31=Electric Forced Air (This thermostat only supports electric backup

heat. If your heat pump uses a gas or oil backup heat source, this

thermostat should not be used.)

3000 System Changeover

0 = Hidden (Manual only)

1 = Enabled

(Automatic available. In auto mode, the thermostat automatically

switches between heating and cooling to maintain the desired

indoor temperature. This option is not recommended if the outdoor

temperature often stays below 50F [10C] during winter months.)

Continued on the next page

Depending on system settings, not all options may be available

ISU ISU Name ISU Options (factory default in bold)

4090 Smart Response

0=No

1=Yes (Smart Response is a comfort setting. Heating or cooling

equipment will turn on earlier, ensuring the indoor temperature will

match the setpoint at the scheduled time.)

4103 Minimum Heat Setpoint

32°F to 50°F Default 40°F

0°C to 10.0°C Default 4.5 °C

Do not set this lower than 40F/4.5C unless this is installed in a

location where pipes are not at risk of freezing

7110

Air Filter Replacement Reminder

(Run time only counts the

time that Heat, Cool or Fan are

running)

0 = Off

1 = 10 Run Time Days

2 = 20 Run Time Days

3 = 30 Run Time Days

4 = 45 Run Time Days

5 = 60 Run Time Days

6 = 90 Run Time Days

7 = 120 Run Time Days

8 = 150 Run Time Days

9 = 30 Calendar Days

10 =45 Calendar Days

11 =60 Calendar Days

12 =75 Calendar Days

13 =3 Calendar Months

14 =4 Calendar Months

15 =5 Calendar Months

16 =6 Calendar Months

17 =9 Calendar Months

18 =12 Calendar Months

19 =15 Calendar Months

14005 Idle screen selection

0 - Minimum Information shown

1 - Setpoint shown on idle screen

2 - Maximum display information shown

14010 Clock format 12/24

14015 Daylight Saving Time

0=Off

1=On

Installer Setup Options (ISU) continued from

the previous page

System Operation

1. Press the MODE button to cycle to

the next available System mode

2. Cycle through the modes until the

desired System mode is displayed

Available System modes vary by model

and system settings.

System modes:

• AUTO

• HEAT

• COOL

• EM HEAT

• OFF

M39511

Heat

FAN

Auto

Indoor

Hold

MODE

Settings

Fan Operation Settings

1. Press the FAN button to cycle to

the next available Fan mode

2. Cycle through the modes until the

desired Fan mode is displayed

Available Fan modes vary with

system settings.

Fan modes:

• AUTO: Fan runs only when the

heating or cooling system is on

• ON: Fan is always on

• CIRC: Fan runs about 33% of the

time to circulate air

M39512

Heat

FAN

Auto

Indoor

Hold

MODE

Program Schedule

You can program four time periods each day, with

different settings for weekdays and weekends.

We recommend using the presets shown in the

table at right; these presets are designed to

reduce your heating/cooling expenses.

WAKE: Set to the time you wake up and your

desired temperature during the morning until you

leave for the day.

AWAY: Set to the time you leave home and your

desired temperature while you are away (usually

an energy-saving temperature).

HOME: Set to the time you return home and your

desired evening temperature until bedtime.

SLEEP: Set to your bedtime and your desired

overnight temperature (usually an energy-saving

temperature).

Heat

Cool

Wake

(6:00

am)

Away

(8:00 am)

Home

(6:00 pm)

Sleep

(10:00 pm)

M36013

Farenheit Deg.

Adjusting program schedules

1. Press MENU. Press ↑ or ↓ until

SCHED is displayed.

2. A square appears around ON or

OFF in the display. If you want to

use a schedule, press ↑ or ↓ to

select ON. Press Select to edit the

schedule or press EXIT to exit the

menu.

3. If editing the schedule, press

SELECT to edit the day or days

flashing in the display.

4. The word Wake should be flashing.

Press NEXT. Press ↑ or ↓ to turn

this schedule period on or off. Note

that selecting Off will disable this

schedule period. Press NEXT.

5. If the schedule period was set to

ON, the time will be flashing. Press

↑ or ↓ to adjust the time for this

period. Press NEXT.

6. The Heat setpoint will be flashing.

Press ↑ or ↓ to adjust the Heat

setpoint for this period. Press

NEXT.

7. The Cool setpoint will be flashing.

Press ↑ or ↓ to adjust the Cool

setpoint for this period. Press

NEXT.

8. The display will show the next

schedule period flashing. Repeat

steps 4 – 7 for the Away, Home

and Sleep schedule settings. After

completing all schedule settings

for the day(s) selected, repeat

these steps for the other days.

9. Press the SAVE & EXIT button at

upper left.

When editing an existing schedule, you

can advance to the setting you wish to

change, edit that setting and press the

SAVE & EXIT button to save changes.

Depending on what type of schedule the

thermostat was set up for, days may be

grouped or set individually.

Hold

M39532

Hold

Smart Response Feature

This feature allows the thermostat to “learn” how long the furnace and air

conditioner take to reach programmed temperature settings, so the temperature

is reached at the time you set. For example:

Set the Wake time to 6 am and the temperature to 70°. The heat will come on

before 6 am, so the temperature is 70° by the time you wake at 6. The message

“Active Recovery” is displayed when the system is activated before a scheduled

time period.

Program schedule override

(Temporary)

1. Press ↑ or ↓ to adjust the

temperature.

2. Once at the desired setpoint

temperature, no further action

is needed. The new setpoint

temperature will be held until the

next scheduled time period begins.

3. Press the SAVE button or wait for

the display to time out and return

to the Home screen.

To cancel the Temporary Hold, press

and release the HOLD button to cycle

through the settings until CANCEL

HOLD is selected.

M39531

Hold

Program schedule override

(Permanent)

1. Press ↑ or ↓ to adjust the

temperature.

2. Once at the desired setpoint

temperature, press and release

the HOLD button to cycle

through the settings until HOLD

PERMANANTLY is selected.

3. Press the SAVE button or wait for

the display to time out and return

to the Home screen.

To cancel the Permanent Hold, press

and release the HOLD button to cycle

through the settings until CANCEL

HOLD is selected.

Alerts

When an alert is active, an icon will

appear in the lower part of the display.

1. Press MENU and use ↑ or ↓ until

the alert is shown. Active alerts will

be the first menu items shown.

2. Press SELECT to display the alert

number.

3. An alert cannot be dismissed. If

there is more than one active alert,

pressing the NEXT button allows

you to view any additional alert

numbers. Press EXIT to return to

the home screen.

Some alerts can be resolved by the

homeowner, for example Replace

Batteries. Other alerts may require a

service call to the professional installer.

M39513

Hold

M39514

Hold

Alert Number Alert Meaning

405 Thermostat batteries are low. Replace batteries.

407 Thermostat batteries are critically low. Replace batteries.

170 Thermostat Memory Failure. Internal problem with the thermostat

memory.

171 Set Time and Date.

173 Internal Sensor Error. Issue with the built-in temperature sensor.

Reminders

When a reminder is active, a icon will

appear in the lower part of the display.

1. Press MENU and use ↑ or ↓ until

the active reminder is shown.

Active alerts and reminders will be

the first menu items shown.

2. Press SELECT to display the

reminder.

3. Once selected you will see the

reminder message in scrolling

text. Press DISMISS to reset the

reminder or press EXIT to return to

the home screen without resetting

the reminder.

If there is more than one active reminder,

press the NEXT button to view all

reminders which have not been reset.

M39515

Hold

Built-in Compressor Protection

Damage can occur if your system’s compressor is restarted too soon after

shutdown. This feature forces the compressor to wait for a few minutes before

restarting. During the wait time, the display will show the message Waiting For

Equipment under the room temperature reading.

When the safe wait time has elapsed, the message disappears, and the

thermostat will show “Heat on” or “Cool on”.

M39528

FAN

One white and one grey accent piece are provided with the RTH21B/RTHC21B

and RTH22B/RTHC22B thermostats to accommodate different user preferences.

M39542

MODE

Cool

FAN

Auto

Indoor

Hold

Following

Schedule

M39535

M39536

To replace the accent piece, pull it

away from the thermostat...

...then snap the new one on.

Accent Piece Replacement

See the video at:

Troubleshooting

Display is blank Make sure fresh AA alkaline batteries are correctly installed (see

Step 7 in the section Intalling the Thermostat)

Heating or

cooling does not

run

• When running heat, display will show HEAT ON in lower right of display

• When running cool, display will show COOL ON in lower right of display

• If display shows WAITING FOR EQUIPMENT under

temperature reading, it is in compressor delay mode to protect

the system. Wait 5 minutes to see if the thermostat makes a

Heat or Cool call

• If display does not indicate a call for Heat or Cool or WAITING

FOR EQUIPMENT, verify the mode setting, temperature

setpoint and room temperature

If the Up or Down arrow is pressed

• Upper left of display shows mode setting

• Upper right shows setpoint

• Center of display shows room temperature

If the issue persists

• Check circuit breaker and reset if necessary

• Make sure power switch at heating & cooling s

ystem is on

• Make sure furnace door is closed securely

Heat or Aux

Heat runs with

Cooling

• Verify there is not a wire attached to W for heat pump systems.

See Wiring section

• For heat pump applications the reversing valve is energized

in Heat on some heat pumps and Cool for other heat pumps.

Verify that ISU 2060 is set correctly

• Verify that no wires are shorted. Look for exposed sections of

wire at the UWP

Heat or Aux heat

runs with no

call for heat or

cooling

• Verify display does not indicate HEAT ON, COOL ON or AUX HEAT ON

• Verify there is not a wire attached to W for heat pump systems.

See Wiring section.

• Verify that no wires are shorted. Look for exposed sections of

wire at the UWP

Cannot change

setpoint to

desired setting

• Verify the mode setting (Heat, Cool, Auto, or Em Heat in upper

left of display)

The setting ranges for these modes are:

• Heat or Em Heat: 32 ºF to 90 ºF (0 ºC to 32.0 ºC)

• Cool: 50 ºF to 99 ºF (10.0 ºC to 37.0 ºC)

If the setpoint can be adjusted, but not to the full range shown

above, the thermostat may be configured for a maximum heat or

minimum cool setpoint to restrict settings that are energy inefficient.

WAITING FOR

EQUIPMENT

shown in display

under room

temperature

• The compressor protection feature is engaged. Wait a few

minutes for the system to safely restart to avoid damaging the

compressor.

Notes

For Warranty information go to Honeywellhome.com/support

1-year Limited Warranty

Regulatory Information

FCC REGULATIONS

47 CFR § 15.19 (a)(3)

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1 This device may not cause harmful interference, and

2 This device must accept any interference received,

including interference that may cause undesired

operation.

47 CFR § 15.21 (USA only)

Changes or modifications not expressly approved by the

party responsible for compliance could void the user’s

authority to operate the equipment.

47 CFR § 15.105 (b)

See https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/

default.aspx for additional FCC information for this

product.

IC REGULATIONS

RSS-GEN

This device contains licence-exempt transmitter(s)/

receiver(s) that comply with Innovation, Science and

Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions:

1 This device may not cause interference.

2 This device must accept any interference, including

interference that may cause undesired operation of the

device.

Resideo Technologies Inc.

Scottsdale, AZ 85254

www.resideo.com 33-00688EFS-03 L.Y. Rev. 11-24

The Honeywell Home trademark is used under license from Honeywell International, Inc.

This product is manufactured by Resideo Technologies, Inc. and its afﬁliates.

33-00688EFS-03

CAUTION: EQUIPMENT DAMAGE HAZARD

Compressor protection is bypassed during testing. To prevent equipment

damage, avoid cycling the compressor quickly.

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power

before beginning installation.

CAUTION: ELECTRONIC WASTE NOTICE

The product should not be disposed of with other household waste. Check

for the nearest authorized collection centers or authorized recyclers.

The correct disposal of end-of-life equipment will help prevent negative

consequences for the environment and human health.

CAUTION: MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed

tube, do not place the old control in the trash. Contact your local waste

management authority for instructions regarding recycling and proper

disposal.

FCC statement available at: https://customer.resideo.com/en-US/support/ residential/

codes-and-standards/FCC15105/Pages/default.aspx

For assistance with this product, please visit honeywellhome.com

Or call Resideo Customer Care toll-free at 1-800-633-3991

Customer Assistance

Thermostat programmable X2P

RTH20B/RTHC20B (1H/1C)

RTH21B/RTHC21B (1H/1C)

RTH22B/RTHC22B (2H/2C HP

conventionnel ou 2H/1C HP)

Guide d'installation et

d'utilisation

MF39487

MODE

Heat

FAN

Auto

Heat On

Indoor

Hold

Set To

L'emballage comprend :

Vis et

ancrages

Plaque murale

UWP™

Thermostat

Littérature

M3954

Hold

Ce document contient les sections suivantes :

1) Installation et câblage

2) Configuration

3) Fonctionnement du système

4) Remplacement de la pièce d'accent

5) Dépannage

Pièce d’accent

remplacement

(RTH21B &

RTH22B)

Retrait de l'ancien thermostat

1 Coupez l'alimentation. Pour vous

protéger et protéger votre équipement,

coupez le courant au niveau de la boîte

de disjoncteurs ou de l'interrupteur qui

contrôle votre système de chauffage/

climatisation. Certains systèmes

peuvent avoir des disjoncteurs séparés

pour le chauffage et la climatisation.

3 Retirez la plaque frontale de l'ancien

thermostat. Sur la plupart des thermostats, vous

pouvez retirer la plaque frontale en la saisissant

et en la tirant doucement. Certains thermostats

peuvent être munis de vis, de boutons ou de

fermoirs.

Ne retirez aucun fil de votre thermostat à ce

stade !

Boîte de disjoncteur

Interrupteur

2 Vérifiez que votre système est éteint. Modifiez

la température de votre ancien thermostat

pour qu'elle soit au-dessus de la température

ambiante en mode chauffage ou en dessous

en mode refroidissement. Si vous n'entendez

pas le système se mettre en marche dans les

5 minutes, c'est qu'il est hors tension. Note: Si

vous possédez un thermostat numérique dont

l'écran est vide, ignorez cette étape

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Outils dont vous aurez

besoin

Tournevis plat

Tournevis Phillips

Crayon

Niveau

MF36270A

Pince à dénuder

Pinces à bec effilé

Perceuse

et mèche

Outils dont vous

pourriez avoir besoin

Installation et câblage

MF39590

ARRÊT

MARCHE

ARRÊT

4 Assurez-vous qu'il n'y a pas de fils de

120/240 V.

Avez-vous des fils noirs épais avec des

serre-fils ?

Votre thermostat est-il à 120

V ou

plus ? Si vous avez répondu oui à l'une

ou l'autre de ces questions,

vous avez

un système de tension de ligne et le

thermostat ne fonctionnera pas.

M36753

Serre-fil

Fil noir épais

5 Prenez une photo de l'aspect

actuel de votre câblage. Assurez-

vous d'inclure les lettres à côté des

bornes où les fils sont insérés. Cette

photo vous servira de référence lors

du câblage de votre thermostat.

Conseil : si la couleur de vos fils

s'est estompée ou si deux terminaux

ont la même couleur de fil, utilisez

les étiquettes de fil fournies dans

l'emballage pour étiqueter chaque

fil.

6 Notez tous les cavaliers Un

cavalier connecte un terminal

à un autre terminal. Cela peut

ressembler à une petite agrafe ou

même à un fil coloré.

R RC

Exemple de

cavalier

Terminaux

8 Notez la couleur des fils. Cochez les fils connectés aux bornes. À côté de

la coche, notez la couleur du fil. N'incluez pas les cavaliers dans votre

décompte.

Cochez toutes les réponses qui s'appliquent (toutes ne s'appliqueront pas) :

9 Débranchez les fils et retirez l'ancienne plaque murale. Utilisez un

tournevis pour libérer les fils des bornes. Ensuite, utilisez une étiquette de fil

pour identifier chaque fil au fur et à mesure qu'il est débranché. La lettre sur

l'étiquette du fil doit correspondre à la lettre sur le terminal.

Conseil: Pour éviter que les fils ne retombent dans le mur, enroulez-les autour

d'un crayon.

Terminal Wire Color

A or L/A

O/B

W2 or AUX

M39554

required

M28100B

www.resideo.com

7 Notez si vous avez des fils dans les bornes suivantes. N'incluez pas les

cavaliers dans votre décompte. Ce thermostat n'a pas besoin de cavaliers.

Terminal Couleur des fils

M39546

Hold

Vis

Thermostat

Plaque

murale

UWP™

Ancres

Mur

Installation de votre thermostat X2P

1 Regroupez et insérez-les les fils à travers

l'UWP. Ouvrez l'UWP et insérez le faisceau

de fils par l'arrière de l'UWP.

Veillez à ce qu'au moins ¼ de pouce

de chaque fil soit exposé pour faciliter

l'insertion dans les bornes.

2 Insérez les ancres murales. Il est recommandé

d'utiliser les ancrages muraux inclus dans la

boîte pour installer votre thermostat.

Vous pouvez utiliser l' UWP pour marquer

l'endroit où vous voulez placer les ancrages

muraux.

a) Mettez la plaque murale à niveau.

b) Marquez l'emplacement des ancrages

muraux à l'aide d'un crayon.

c) Percez les trous à l'aide d'une mèche de

3/16 po.

d) Insérez les ancrages muraux.

e) Veillez à ce que les ancrages soient alignés

avec le mur.

M37224

Si vous avez 1 ﬁl R (R, Rh ou Rc)

1. Réglez le

commutateur

R sur position

haute.

2. Insérez votre filR

(R, Rh ou Rc)

dans la borne R.

M37226

M37228A

Si vous avez 2 ﬁls R (R ou Rh, et Rc)

1. Réglez le

commutateur

R sur position

basse.

2. Insérez votre fil Rc

dans la borne Rc

3. Insérez votre fil

R ou Rh dans la

borne R R ou Rh

dans la borne R.

M37227

M37229A

Insérer les fils dans les trous intérieurs des bornes de l'UWP. Les

languettes resteront abaissées une fois le fil inséré.

REMARQUE : D'autres options de câblage sont présentées sur la page

suivante.

3 Réglez la position de

l'interrupteur R et insérez le ou les

fils R.

Réglez l'interrupteur R vers

le haut ou vers le bas en fonction

de vos notes de câblage à l' Étape

7 de la section Retrait de l’ancien

thermostat.

M37225

Câblage alternatif (pour les systèmes conventionnels)

Si les étiquettes ne correspondent pas aux bornes, connectez les fils comme

indiqué ci-dessous (voir les notes ci-dessous).

REMARQUES SUR LE CÂBLAGE:

1. Si vous devez connecter les fils R et Rc , placez l’onglet du curseur R en

position basse (2 fils).

2. Si votre ancien thermostat avait des fils R et RH , placez la languette

coulissante R en position basse (2 fils). Connectez ensuite le fil R à la borne

Rc et le fil RH à la borne R.

3. Si votre ancien thermostat n’avait qu’un seul fil C ou C1, connectez-le à la

borne C. Si votre ancien thermostat avait 2 fils C ou C1, enveloppez chacun

séparément avec du ruban isolant et ne les connectez pas.

4. C n’alimente pas l’affichage ou les opérations du thermostat ; des piles

sont toujours nécessaires.

Câblage

Systèmes conventionnels

AUX

MF36687C

L/A

O/B

ou Y1 ou M

ou F

ou C1 ou X ou B

ou W1 ou H

ou RH ou 4 ou V

Systèmes à thermopompe

REMARQUES SUR LE CÂBLAGE:

1. Faire correspondre chaque fil étiqueté avec la lettre sur le nouveau

thermostat.

2. Insérez les fils dans les bornes appropriées. REMARQUE : Si vous avez des

difficultés à insérer les fils, vous devrez peut-être appuyer sur le bouton-

poussoir du terminal à côté du terminal correspondant. Si les étiquettes ne

correspondent pas aux lettres du thermostat, consultez le schéma ci-dessus.

AUX

M36266B

L/A

O/B

4 Connecter les fils à l'UWP.

Reportez-vous aux notes que vous

avez prises sur le tableau lors du

retrait. Appuyez sur les languettes

pour insérer les fils dans les

trous intérieurs de leurs bornes

correspondantes sur l’UWP (un fil

par borne) jusqu’à ce qu’ils soient

fermement en place.

Tirez doucement sur les fils pour

vérifier qu'ils sont bien fixés.

Conseil: Si vous devez à nouveau

libérer les fils, appuyez sur les

languettes des bornes sur les côtés de

l'UWP.

Ce câblage n'est qu'un exemple ;

le vôtre peut varier.

Thermopompe

Câblage alternatif (pour les thermopompes seulement)

REMARQUES SUR LE CÂBLAGE:

1. Garder la languette coulissante R en position haute (1 fil).

2. Si votre ancien thermostat avait des fils V et VR , arrêtez maintenant et

contactez un entrepreneur qualifié pour obtenir de l'aide.

3. Si votre ancien thermostat avait des fils O et B séparés, attachez le fil B

à la borne C. . Si un autre fil est relié à la borne C , arrêtez maintenant et

contactez un entrepreneur qualifié pour obtenir de l'aide.

4. Si votre ancien thermostat avait des fils Y1, W1 et W2 , arrêtez maintenant et

contactez un entrepreneur qualifié pour obtenir de l'aide.

5. C n'alimente pas l'affichage ou les opérations du thermostat ; des piles sont

toujours nécessaires.

6. Ce modèle ne prend pas en charge l'alerte de panne de thermopompe

(borne L/A). Si cela est souhaité, veuillez contacter un entrepreneur pour

obtenir un modèle de remplacement.

AUX

L/A

O/B

3 5

or X or B

or F

or Y1 or M

or H or B

or V or VR

or W or W1 or W2

or X or X2

or F

M39555

IMPORTANT : Ne pas utiliser

W pour les applications de

thermopompes. Le chauffage

d'appoint doit être raccordé à

AUX ou E.

5 Confirmez que le câblage

correspond à la photo. Confirmez que

le câblage correspond aux bornes de

la photo que vous avez prise lors du

retrait.

6 Montez l'UWP et fermez la porte.

Monter l'UWP à l'aide des vis fournies.

Installez les trois vis pour une fixation

sûre sur votre mur. Fermez la porte

une fois que vous avez terminé.

7 Installez les piles.

Insérez deux piles alcalines AA à l'arrière du thermostat,

comme indiqué.

M39489

8 Fixez le thermostat.

Alignez le

thermostat sur l'UWP et enclenchez-

le fermement en place.

Hold

M39508

Utilisez trois vis #6

1-1/2" fournies

M39445

M39591

OFF

9 Mettez l'appareil sous tension.

Mettez le courant au niveau

de la boîte de disjoncteurs ou

de l'interrupteur qui contrôle

le système de chauffage/

refroidissement.

Boîte de disjoncteur

Interrupteur

Remplacement des piles

L’écran vous avertit lorsque les piles sont

faibles et doivent être remplacées. Retirer

le thermostat en le tirant de son support,

comme indiqué à droite.

Assurez-vous d’utiliser des piles AA

neuves et insérez-les comme indiqué

à l’étape 7. Après avoir inséré les

nouvelles piles, alignez le thermostat

avec la plaque de montage et poussez

doucement jusqu’à ce que le thermostat

se remette en place comme indiqué à

l’étape 8 de la section précédente.

Hold

M39516

Régler l'heure et la date

Une fois l’alimentation appliquée pour l’installation,

la date commencera à clignoter.

TIME (Heure)

1. Appuyez sur MENU sur le thermostat

2. Presse ↑ ou sur ↓ pour aller à TIME (Heure) et

appuyez sur SELECT

3. Appuyez sur ↑ ou ↓ pour choisir le format d'horloge

12 ou 24 heures et appuyez sur NEXT (Suivant)

4. Appuyez sur ↑ ou ↓ pour régler l'heure et

appuyez sur NEXT (Suivant).

5. Pressez ↑ ou sur ↓ pour régler les minutes e t

appuyez sur SAVE & EXIT (enregistrer et sortir)

Date

1. Appuyez sur MENU sur le thermostat

2. Presse ↑ ou sur ↓ pour aller à DATE et appuyez

sur SELECT

3. Presse ↑ ou sur ↓ pour choisir YEAR (Année) et

appuyez sur NEXT (Suivant)

4. Presse ↑ ou sur ↓ pour choisir MONTH

(Mois) et appuyez sur NEXT (Suivant)

5. Presse ↑ ou sur ↓ pour choisir DATE et appuyez

sur SAVE & EXIT (enregistrer et sortir)

MS39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

Hold

Configuration du système

Lors de la configuration initiale, le thermostat

entre dans le menu ISU après avoir réglé l'heure

et la date. Si vous accédez au menu ISU après la

configuration initiale, suivez les étapes ci-dessous:

1. Appuyez sur la touche et maintenez le bouton

en bas à gauche et la flèche

vers le haut ↑

pendant 5 secondes pour

accéder au menu CONFIGURATION DE

L'INSTALLATEUR (ISU)

2. L'écran affiche le numéro ISU à gauche et le

paramètre ISU à droite.

Lorsqu'un numéro ISU s'affiche, appuyez sur

↑ ou ↓ pour modifier le paramètre pour cet

ISU.

3. Après avoir choisi le paramètre correct pour

une ISU, appuyez sur NEXT (Suivant) pour

passer au paramètre ISU suivant.

4. Pour terminer la configuration, appuyez sur la

touche SAVE & EXIT (enregistrer et sortir);

vos réglages sont alors enregistrés et vous

revenez à l'écran d'accueil.

M39612

Hold

M39506

Hold

Configuration

Options de configuration de l'installateur (ISU)

ISU Nom de l'ISU Options ISU (par défaut en gras)

1040

Options de programmation (Si

vous ne souhaitez pas définir

de calendrier, utilisez le réglage

par défaut, puis entrez dans le

menu Calendrier après avoir

terminé la configuration et

sélectionnez Désactivé.)

1 = 1 semaine (tous les jours identiques)

2 = 5-2 Programmable (séparer les jours de la semaine et du week-end)

(Le RTH20B n’a que le réglage 5-2 jours)

3 = 5-1-1 Programmable (samedi et dimanche séparés)

4 = Programmable sur 7 jours (chaque jour séparément)

1050

Échelle d'indication de

température

F = Fahrenheit

C = Celsius (La valeur par

défaut varie selon le modèle)

2000 Type de système de chauffage

1 = Chauffage conventionnel à

air pulsé

2 = Thermopompe

3 = Chaleur radiante (chaudière)

5 = Aucun (refroidissement

seulement)

Si vous n’êtes pas sûr du type de système que vous avez, consultez la documentation de votre système de chauffage/refroidissement ou appelez

un professionnel du CVC. Si vous sélectionnez le mauvais type de système, le thermostat ne fera pas fonctionner l’équipement comme prévu.

2010

Type d'équipement de

chauffage

Chauffage conventionnel à air

pulsé :

1 = Air pulsé au gaz à efficacité

standard

2 = Air pulsé au gaz à haute

efficacité

3 = Air pulsé à l'huile

4 = Air pulsé électrique

5 = Ventilo-convecteur à

eau chaude (ISU 2010 ne

s’affiche pas lorsque 2000 =

Thermopompe)

Chauffage radiant :

9 = Chaleur radiante à eau

chaude

12 = Vapeur

2060

Inversion de la polarité de la

vanne

0= O (O/B sur Refroidissement. Le fil O est connecté au terminal

O/B et contrôle le refroidissement)

1 = B (O/B sur chauffage. Le fil B est connecté au terminal O/B et

contrôle le chauffage.) La documentation fournie avec votre

équipement de thermo pompe devrait indiquer si la vanne d’inversion

est alimentée en mode chauffage ou refroidissement

2070

Phases

refroidissement/

Phases de compresseur

0, 1, 2 (Sélectionnez le nombre d’étapes. Pour les thermo pompes, il

y a seulement une étape.)

2071

Phase de chauffage/Phase de

chauffage de secours

Phases de chauffage : 1, 2

Phase du chauffage d’appoint : 0, 1 (RTH21B/RTHC21B et

RTH22B/RTHC22B)

2180

Type de chauffage d’appoint

(pour les systèmes de thermo

pompe)

31=Air pulsé électrique

Utilisez ce thermostat pour le chauffage d’appoint électrique. Si

votre thermo pompe utilise une source de chauffage d’appoint au

gaz ou à l’huile, ce thermostat ne peut pas être utilisé.

Suite à la page suivante

En fonction des paramètres du système, il se peut que toutes les options ne soient pas disponibles

ISU Nom de l'ISU Options ISU (par défaut en gras)

3000 Changement de système

0 = caché (manuel uniquement)

1 = Activé (Automatique disponible. En mode automatique, le

thermostat passe automatiquement entre le chauffage et le

refroidissement pour maintenir la température ambiante souhaitée.

Cette option n’est pas recommandée si la température extérieure est

souvent inférieure à 50F (10°C) pendant les mois d’hiver.)

4090 Réponse intelligente

0 = Non

1 = Oui

Smart Response est un réglage de confort. Les appareils de

chauffage ou de refroidissement se mettent en marche plus tôt, ce

qui garantit que la température intérieure correspondra au point de

consigne à l'heure prévue.

4103

Point de consigne de chaleur

minimum

32°F à 50°F Par défaut 40°F

0°C à 10.0°C Par défaut 4.5 °C

Ne réglez pas la température en dessous de 40 °F/4.5 °C, sauf si

l’appareil est installé dans un endroit où la plomberie ne risque pas

de geler.

7110

Rappel de remplacement du

filtre à air

(La durée de fonctionnement

ne compte que la durée

pendant laquelle le chauffage,

le refroidissement ou le

ventilateur fonctionnent)

0 = Arrêt

1 = 10 jours de fonctionnement

2 = 20 jours de fonctionnement

3 = 30 jours de fonctionnement

4 = 45 jours de fonctionnement

5 = 60 jours de fonctionnement

6 = 90 jours de fonctionnement

7 = 120 jours de fonctionnement

8 = 150 jours de fonctionnement

9 = 30 jours de calendrier

10 =45 jours de calendrier

11 =60 jours de calendrier

12 =75 jours de calendrier

13 =3 mois de calendrier

14 =4 mois de calendrier

15 =5 Mois de calendrier

16 =6 Mois de calendrier

17 =9 Mois de calendrier

18 =12 mois de calendrier

19 =15 mois de calendrier

14005 Sélection de l’écran de veille

0 - Information minimale affichée

1 - Point de consigne affiché sur l’écran de veille

2 - Informations maximales affichées sur l’écran de veille

14010 Format de l'horloge 12/24

14015 Heure d'été

0=Arrêt

1=En marche

Options de configuration de l'installateur suite de la page précédente

Opération du Système

1. Appuyez sur la touche MODE

pour passer au mode suivant du

système

2. Faites défiler les modes jusqu'à ce

que le mode souhaité s'affiche.

Les modes système disponibles

varient selon le modèle et les

paramètres du système.

Modes du système :

• AUTO (automatique)

• HEAT (chauffage)

• COOL (refroidissement)

• EM HEAT (chauffage d’appoint)

•

OFF (Éteint)

MF39511

Heat

FAN

Auto

Indoor

Hold

MODE

Paramètres

Réglages du fonctionnement du ventilateur

1. Appuyez sur le bouton FAN pour

passer au prochain mode de

ventilateur disponible.

2. Faites défiler les modes jusqu'à

ce que le mode de ventilation

souhaité s'affiche

Les modes de ventilateur

disponibles varient en fonction

des paramètres du système.

Modes de ventilation :

• AUTO: Le ventilateur fonctionne

uniquement lorsque le système de

chauffage ou de refroidissement

est en marche

• ON: Le ventilateur fonctionne en

permanence

• CIRC: Le ventilateur fonctionne de

manière environ 33 % du temps

pour faire circuler l’air

MF39512

Heat

FAN

Auto

Indoor

Hold

MODE

Calendrier du programme

Vous pouvez programmer quatre périodes de

temps par jour, avec des réglages différents

pour les jours de semaine et les week-ends.

Nous vous recommandons d'utiliser les

préréglages indiqués dans le tableau ci-contre;

ces préréglages sont conçus pour réduire vos

dépenses de chauffage/refroidissement.

AKE (réveil): Réglez l'heure de votre réveil et

la température souhaitée pendant la matinée

jusqu'à ce que vous partiez pour la journée.

AWAY (absent): Réglez l'heure à laquelle

vous quittez votre domicile et la température

souhaitée pendant votre absence (généralement

une température permettant d'économiser de

l'énergie).

HOME (maison): Réglez à l'heure à laquelle

vous rentrez chez vous et à la température

souhaitée pour le soir jusqu'à l'heure du

coucher.

SLEEP (nuit): Régler l'heure du coucher et la

température souhaitée pour la nuit

(généralement une température d'économie

d'énergie).

Chauffage

Refroidissement

Wake

(réveil)

(6:00 am)

Away

(absent)

(8:00 am)

Home

(maison)

(6:00 pm)

Sleep

(nuit)

(10:00

pm)

MF36013

Degrés Celsius

25.5

29.5

25 .5

16.5

1. Appuyez sur MENU. Appuyez sur ↑ ou

↓ jusqu'à ce que SCHED soit affiché.

2. Un carré apparaît autour de ON ou

OFF sur l'écran. Si vous souhaitez

utiliser une programmation, appuyez

sur ↑ ou ↓ pour sélectionner ON.

Appuyez sur Select pour modifier

l'horaire ou appuyez sur EXIT pour

quitter le menu.

3. Si vous modifiez l'horaire, appuyez sur

SELECT pour modifier le ou les jours

qui clignotent à l'écran.

Le mot " Wake " devrait être clignotant.

Appuyez sur NEXT (suivant). Appuyez

sur ↑ ou ↓

pour activer ou désactiver

cette période de programmation.

Appuyez sur NEXT (suivant).

Si la période de programmation a été

réglée sur ON, l'heure clignote.

Appuyez sur ↑ ou ↓ pour régler l'heure

de cette période. Notez que la sélection

de Off désactivera cette période de

programmation.

Appuyez sur NEXT (suivant)

6. Le point de consigne de la chaleur

clignote. Appuyez

sur ↑ ou ↓

pou

er le point de consigne de la

chaleur pour cette période. Appuyez

sur NEXT (suivant)

Le point de consigne Cool clignote.

Appuyez sur

↑ ou ↓ pour ajuster le

point de

consigne de refroidissement

pour cette période. Appuyez sur

NEXT (suivant).

L'écran affiche la prochaine période de

programmation en clignotant. Répétez

les étapes 4 à 7 pour les réglages des

programmes Absent, Domicile et

Sommeil. Après avoir effectué tous les

réglages de l'horaire pour le(s) jour(s)

sélectionné(s), répétez ces étapes

pour les autres jours.

9. Appuyez sur le bouton SAVE & EXIT

(enregistrer

et sortir) en haut à gauche.

Hold

MF39532

Hold

Ajustement des horaires des programmes

Lorsque vous modifiez un

programme existant, vous pouvez

avancer jusqu’au paramètre que

vous souhaitez modifier, modifier ce

paramètre et appuyer sur le bouton

SAVE & EXIT pour enregistrer les

modifications.

Selon le type d’horaire pour lequel le

thermostat a été configuré, les jours

peuvent être groupés ou réglés

individuellement.

1. Appuyez sur ↑ ou

↓ pour régler la température.

2. Une fois que la température de consigne souhaitée est atteinte, aucune

autre action n'est nécessaire. La nouvelle température de consigne est

maintenue jusqu'au début de la prochaine période programmée.

3. Appuyez sur la touche SAVE (enregistrer) ou attendez que l'affichage

se termine et revenez à l'écran d'accueil.

Pour annuler la mise en attente temporaire, appuyez et relâchez la touche HOLD

(tenir) pour faire

défiler les paramètres jusqu'à ce que CANCEL HOLD (annuler

tenir) soit sélectionné.

M39531

Hold

1. Appuyez sur ↑ ou ↓ pour régler la température.

2. Une fois que vous avez atteint la température de consigne souhaitée,

appuyez et relâchez le bouton HOLD (tenir) pour faire défiler les réglages

jusqu'à ce que HOLD

PERMANANTLY (ternir en permanence) soit

sélectionné.

3. Appuyez sur la touche SAVE (enregistrer) ou attendez que l'affichage se

termine et revenez à l'écran d'accueil.

Pour annuler la mise en attente permanente, appuyez et relâchez la touche

HOLD (tenir) pour faire défiler les paramètres jusqu'à ce que CANCEL

HOLD (annuler tenir) soit sélectionné.

Fonction de réponse intelligente

Cette fonction permet au thermostat « d'apprendre » combien de temps il faut

à la fournaise et au climatiseur pour atteindre les réglages de température

programmés, de sorte que la température soit atteinte à l'heure que vous avez

définie. Par exemple :

Réglez l'heure de réveil à 6 heures du matin et la température à70°. Le chauffage se

met en marche avant 6 heures du matin, de sorte que la température est de 70° au

moment où vous vous réveillez à 6 heures. Le message

"Active Recovery

" (récupération active) est activé avant une période programmée.

Annulation de l’horaire du programme (temporaire)

Remplacement de l’horaire du programme (permanent)

Alertes

Lorsqu'une alerte est active, l'icône

apparaît dans la partie inférieure de

l'écran ainsi que le numéro de l'alerte.

1. Appuyez sur MENU et utilisez

↑ ou

↓ jusqu'à ce que l'alerte soit

affichée. Les alertes actives seront

les premiers éléments de menu

affichés.

2. Appuyez sur SELECT pour afficher

le numéro de l'alerte.

3. Une alerte ne peut pas être

supprimée. S'il y a plus d'une alerte

active, une pression sur le bouton

NEXT (suivant) vous permet

d'afficher les numéros d'alerte

supplémentaires. Appuyez sur EXIT

pour revenir à l'écran d'accueil.

Certaines alertes peuvent être résolues

par le propriétaire, par exemple

Remplacer les piles. D'autres alertes

peuvent nécessiter un appel de service à

l'installateur professionnel.

M39513

Hold

M39514

Hold

Numéro d'alerte Signification de l'alerte

405 Les piles du thermostat sont faibles. Remplacez les piles.

407 Les piles du thermostat sont extrêmement faibles. Remplacez les

piles.

170 Panne de mémoire du thermostat. Problème interne avec la mémoire

du thermostat.

171 Régler l'heure et la date.

173 Erreur de capteur interne. Problème avec le capteur de température

intégré.

Rappels

Lorsqu'un rappel est actif, une icône

apparaît dans la partie inférieure de

l'écran.

1. Appuyez sur MENU et utilisez ↑

ou ↓ jusqu'à ce que le rappel actif

soit affiché. Les alertes et les

rappels actifs seront les premiers

éléments de menu affichés.

2. Appuyez sur SELECT pour

afficher le rappel.

3. Une fois sélectionné, vous verrez

le message de rappel sous forme

de texte défilant. Appuyez sur

DISMISS pour réinitialiser le

rappel ou sur EXIT pour revenir à

l'écran d'accueil sans réinitialiser

le rappel.

M39515

Hold

S'il y a plus d'un rappel actif, appuyez

sur le bouton NEXT (suivant) pour afficher

tous les rappels qui n'ont pas été

réinitialisés.

Protection du compresseur intégrée

Des dommages peuvent survenir si le compresseur de votre système est

redémarré trop tôt après l’arrêt

. Cette fonction oblige le compresseur à attendre

quelques minutes avant de redémarrer. Pendant le temps d’attente, l’écran

affichera le message Waiting For Equipment (En attente d’équipement) sous la

lecture de la température ambiante.

Une fois le temps d’attente écoulé, le message disparaît et le thermostat affiche

“Heat on” ou “Cool on”.

MF39528

FAN

Une pièce d'accent blanche et une pièce grise sont fournies avec les thermostats

RTH21B/RTHC21B et RTH22B/RTHC22B pour s'adapter aux différentes

préférences des utilisateurs.

MF39542

MODE

Cool

FAN

Auto

Indoor

Hold

Following

Schedule

M39535

M39536

Pour remplacer une pièce d'accent

du thermostat tirez.

...puis enclencher la nouvelle.

Remplacement de la pièce d'accent

Video sur :

Dépannage

L'affichage est vide • Assurez-vous que des piles alcalines AA neuves sont correctement

installées (Reportez-vous à la section Installation du thermostat)

Le chauffage ou

la climatisation ne

fonctionne pas

• Lorsque le chauffage fonctionne, l'écran affiche HEAT ON dans le coin

inférieur droit de l'écran

• En cas de refroidissement, l'écran affiche COOL ON en bas à droite de l'écran

• Si l'écran affiche EN ATTENTE D'ÉQUIPEMENT sous la lecture de la

température, il est en mode de retard du compresseur pour protéger le

système. Attendez 5 minutes pour voir si le thermostat émet du chauffage

ou du refroidissement.

• Si l'écran n'indique pas de demande de chauffage ou de refroidissement

ou d' attente d'un équipement, vérifiez le réglage du mode, le point de

consigne de la température et la température ambiante

Si vous appuyez sur la flèche vers le haut ou vers le bas

• Le coin supérieur gauche de l’écran affiche le réglage du mode

• La partie supérieure droite de l'écran affiche le point de consigne

• Le centre de l'affichage indique la température ambiante

Si le problème persiste

• Vérifiez le disjoncteur et réinitialisez-le si nécessaire

• S'assurer que l'interrupteur du système de chauffage et de

refroidissement est en marche

• Assurez-vous que la porte de la fournaise est bien fermée

Le chauffage

ou le chauffage

d'appoint

fonctionne avec le

refroidissement

• Vérifiez qu'il n'y a pas de fil connecté à W pour les systèmes de

thermopompe. Voir la section Câblage.

• Pour les applications de Thermopompe, la vanne d'inversion est

activée en mode Chauffage sur certaines thermopompes et en mode

Refroidissement pour d'autres thermopompes. Vérifier que l' unité ISU

2060 est correctement réglée

• Vérifiez qu'aucun fil n'est court-circuité. Vérifier qu'il n'y a pas de section

de fil exposée au niveau de l'UWP

Le chauffage ou le

chauffage d'appoint

fonctionne sans

demande de

chauffage ou de

refroidissement

• Vérifier que l'écran n'indique pas HEAT ON, COOL ON ou AUX HEAT ON

• Vérifiez qu'il n'y a pas de fil connecté à W pour les systèmes de

thermopompe. Voir la section Câblage.

• Vérifiez qu'aucun fil n'est court-circuité. Vérifier qu'il n'y a pas de section

de fil exposée au niveau de l'UWP

Impossible de

modifier le point

de consigne pour

obtenir le réglage

souhaité

• Vérifier le réglage du mode (Heat, Cool, Auto, ou Em Heat en haut à

gauche de l'écran)

Les plages de réglage pour ces modes sont les suivantes :

• Chaleur ou Em chaleur : 32ºF à 90 ºF (0 ºC à 32.0 ºC)

• Refroidissement : 50 ºF à 99 ºF (10.0 ºC à 37.0 ºC)

Si le point de consigne peut être ajusté, mais pas sur toute la plage indiquée

ci-dessus, le thermostat peut être configuré pour un point de consigne de

chauffage maximum ou de refroidissement minimum afin de limiter les

réglages qui sont inefficaces sur le plan énergétique.

EN ATTENTE D'UN

ÉQUIPEMENT

affiché à l'écran

sous la température

ambiante

• La fonction de protection du compresseur est activée. Attendez quelques

minutes pour que le système redémarre en toute sécurité afin d'éviter

d'endommager le compresseur.

Remarques

Pour obtenir des informations sur la garantie, rendez-vous sur Honeywellhome.com/support

Garantie limitée de 1 an

Informations réglementaires

RÉGLEMENTATION FCC

47 CFR § 15.19 (a)(3)

Cet appareil est conforme à la partie 15 des règles de la

FCC. Son fonctionnement est soumis aux deux conditions

suivantes :

1 Cet appareil ne doit pas provoquer d'interférences

nuisibles, et

2 Cet appareil doit accepter toute interférence reçue, y

compris les interférences susceptibles de provoquer un

fonctionnement indésirable.

47 CFR § 15.21 (USA uniquement)

Les changements ou modifications non expressément

approuvés par la partie responsable de la conformité

peuvent annuler le droit de l'utilisateur à faire fonctionner

l'équipement.

47 CFR § 15.105 (b)

Consultez le site https://customer.resideo.com/en-US/

support/residential/codes-and-standards/FCC15105/

Pages/default.aspx pour obtenir des informations

supplémentaires sur la FCC pour ce produit.

RÉGLEMENTATION IC

RSS-GEN

Cet appareil contient un (des) émetteur(s)/récepteur(s)

exempté(s) de licence qui est (sont) conforme(s) au(x)

RSS(s) exempté(s) de licence du ministère de l'Innovation,

des Sciences et du Développement économique du

Canada. Son fonctionnement est soumis aux deux

conditions suivantes :

1 Cet appareil ne doit pas provoquer d'interférences.

2 Cet appareil doit accepter toute interférence, y compris

les interférences susceptibles de provoquer un

fonctionnement indésirable de l'appareil.

www.resideo.com

Resideo Technologies Inc.

Scottsdale, AZ 85254

33-00688EFS-03 L.Y. Rev. 11-24

33-00688EFS-03

La marque Honeywell Home est utilisée sous licence de Honeywell International, Inc

Ce produit est fabriqué par Resideo Technologies, Inc. et ses ﬁliales.

ATTENTION : RISQUE DE DOMMAGES À L'ÉQUIPEMENT

La protection du compresseur est contournée pendant les tests. Pour

éviter d'endommager l'équipement, évitez de faire tourner le compresseur

rapidement.

ATTENTION : RISQUE ÉLECTRIQUE

Peut provoquer un choc électrique ou des dommages matériels. COUPEZ

L'ALIMENTATION AVANT DE COMMENCER L'INSTALLATION.

ATTENTION : AVIS SUR LES DÉCHETS ÉLECTRONIQUES

Le produit et les piles ne doivent pas être jetés avec les autres déchets

ménagers. Vérifiez les centres de collecte agréés les plus proches ou les

recycleurs agréés. L'élimination correcte des équipements en fin de vie

contribuera à prévenir les conséquences négatives pour l'environnement et

la santé humaine.

ATTENTION : AVIS CONCERNANT LE MERCURE

Si ce produit remplace une commande contenant du mercure dans un

tube scellé, ne jetez pas l'ancienne commande à la poubelle. Contactez

les autorités locales chargées de la gestion des déchets pour obtenir des

instructions concernant le recyclage et l'élimination correcte des lampes

usagées.

Déclaration de la FCC disponible à l'adresse suivante :

https://customer.resideo.com/en-US/support/residential/codes-and-standards/

FCC15105/Pages/default.aspx

Pour obtenir de l'aide sur ce produit, veuillez consulter le site honeywellhome.com

Ou appelez le service à la clientèle de Resideo au numéro sans frais

1-800-633-3991

Assistance à la clientèle

Termostato programable X2P

RTH20B/RTHC20B (1H/1C)

RTH21B/RTHC21B (1H/1C)

RTH22B/RTHC22B (2H/2C convencional o

2H/1C HP)

Guía de instalación y del

usuario

MS39487

MODE

Heat

FAN

Auto

Heat On

Indoor

Hold

Set To

El paquete incluye:

Tornillos y

taquetes

Cubierta de

pared UWP™

Termostato

Material de Lectura

M3954

Hold

Este documento contiene las siguientes secciones:

1) Instalación y cableado

2) Configuración

3) Funcionamiento del sistema

4) Reemplazo de la pieza decorativa

5) Solución de problemas

Pieza decorativa

de repuesto

(RTH21B &

RTH22B)

Remoción del termostato antiguo

2 Compruebe que su sistema está apagado.

Cambie la temperatura de su antiguo termostato

para que esté por encima de la temperatura

ambiente en modo calefacción o por debajo de la

temperatura ambiente en modo refrigeración. Si

no escucha que el sistema se enciende dentro de 5

minutos, la energía está apagada. Nota: Si tiene un

termostato digital con la pantalla en blanco, omita

este paso.

1 Desconecte la corriente. Para

protegerse a sí mismo y a su equipo,

desconecte la alimentación en la caja

de interruptores o en él interruptor que

controla su sistema de calefacción/

refrigeración. Algunos sistemas pueden

tener interruptores de calefacción y

refrigeración separados.

3 Retire la cubierta frontal del termostato

antiguo. En la mayoría de los termostatos, puede

quitar la cubierta frontal agarrando y tirando

suavemente. Algunos termostatos pueden tener

tornillos, botones o cierres.

No retire ningún cable del termostato en este

momento

Caja de interruptores

Interruptor

LEA Y GUARDE ESTAS INSTRUCCIONES

Herramientas que necesitará

Destornillador pequeño de cabeza plana

Destornillador Phillips

Lapiz

Nivel

M36270

Pelacables

Pinzas de punta

Taladro y

broca

Herramientas que

podría necesitar

Instalación y cableado

MS39590

Apagado

Encendido

Herramientas que

podría necesitar

4 Asegúrese de que no haya cables

de 120/240 V.

¿Tiene cables negros gruesos con

tuercas?

¿Su termostato es de 120 V

o superior? Si respondió "sí" a

cualquiera de estas preguntas, tiene

un sistema de voltaje de línea y el

termostato no funcionará.

M36753

Tuerca de

cable

5 Tome una fotografía de cómo se

ve su cableado en este momento.

Asegúrese de incluir las letras junto

a las terminales donde se insertan

los cables. Esta será una referencia

útil cuando realice el cableado de

su termostato. Consejo: Si el color

de sus cables se ha desvanecido

o si 2 terminales tienen el mismo

color de cable, utilice las etiquetas

proporcionadas en el paquete para

etiquetar cada cable.

6 Tome nota de los puentes

Un puente conecta una terminal

con otra terminal. Puede tener el

aspecto de una pequeña grapa o

incluso de un cable de color.

R RC

Ejemplo de

puente

Terminales

Cable negro

grueso

8 Anote el color de los cables. Marque los cables que están conectados a las

terminales. Junto a la marca de verificación, escriba el color del cable. No

incluya puentes en el recuento.

Marque todo lo que corresponda (No todo será aplicable):

9 Desconecte los cables y retire la cubierta de pared antigua. Utilice un

destornillador para liberar los cables de las terminales. A continuación, utilice

una etiqueta para identificar cada cable a medida que se desconecta. La letra

de la etiqueta del cable debe coincidir con la letra de la terminal.

Consejo: Para evitar que los cables vuelvan a caer en la pared, enrolle los

cables alrededor de un lápiz.

Terminal Wire Color

A or L/A

O/B

W2 or AUX

M39554

required

M28100B

www.resideo.com

7 Anote si tiene cables en las siguientes terminales. No incluya puentes en el

recuento. Este termostato no necesita puentes.

Terminal Color del cable

Termostato T

ornillos

Cubierta

de Pared

UWP

aquetes Pared

Instalación del termostato X2P

M39546

Hold

1 Agrupe e inserte los cables a través del

UWP. Abra el UWP e inserte el manojo de

cables a través de la parte posterior del UWP.

Asegúrese de que al menos 1/4 de pulgada

de cada cable quede expuesta para facilitar

la inserción en las terminales.

M39442A

1/4” to 3/8”

2 Inserte los taquetes. Se recomienda

utilizar los taquetes incluidos en el

empaque, para montar el termostato.

Puede utilizar el UWP para marcar dónde

desea colocar los taquetes.

a) Nivele la cubierta de pared.

b) Marque la ubicación de los taquetes

con un lápiz.

c) Taladre los orificios con una broca de

3/16".

d) Inserte los taquetes.

e) Asegúrese de que los taquetes estén a

ras de la pared.

M37224

Si tiene 1 cable R (R,Rh, o Rc)

1. Coloque el

interruptor R

en la posición

hacia arriba.

2. Inserte el R (R,

Rh o Rc) en el

terminal R.

M37226

M37228A

Si tiene 2 cables R (R o Rh, y Rc)

1. Coloque el

interruptor R

en la posición

hacia abajo.

2. Inserte el cable Rc en

el terminal Rc

3. Inserte su cable

Cable R o Rh en el

terminal R.

M37227

M37229A

Inserte los cables en los orificios interiores de las terminales del UWP. Las

pestañas permanecerán hacia abajo una vez que se inserte el cable.

NOTA: en las páginas siguientes se muestran opciones de cableado

ALTERNATIVAS

3 Establezca la posición del

interruptor R e inserte el cable o

cables R.

Ajuste el interruptor R

hacia arriba o hacia abajo según

las notas sobre el cableado del

paso 7 de la sección Extracción

del termostato antiguo.

M37225

Cableado alternativo (sistemas convencionales)

Si las etiquetas no coinciden con las terminales, conecte los cables como se

muestra a continuación (consulte las notas siguientes).

NOTAS sobre el cableado:

1. Si debe conectar ambos cables R y Rc, coloque la pestaña deslizante R en la

posición hacia abajo (2 cables).

2. Si su antiguo termostato tenía cables R y RH, coloque la pestaña deslizante

R en la posición hacia abajo (2 cables). A continuación, conecte el cable R a

la terminal Rc y el cable RH a la terminal R.

3. Si su antiguo termostato sólo tenía 1 cable C o C1, conéctelo a la terminal

C. Si su antiguo termostato tenía 2 cables C o C1, envuelva cada uno por

separado con cinta aislante y no los conecte.

4. "C" no alimenta la pantalla ni el funcionamiento del termostato; se requieren

baterías.

Cableado

Sistemas Convencionales

AUX

M36687C

L/A

O/B

or Y1 or M

or F

or C1 or X or B

or W1 or H

or RH or 4 or V

Bomba de calor

NOTAS sobre el cableado:

1. Haga coincidir cada cable etiquetado con la misma letra en el nuevo

termostato.

2. Inserte los cables en el terminal correspondiente.

NOTA: Si tiene dificultades para insertar los cables, es posible que tenga que

presionar el botón situado junto a la terminal correspondiente. Si las etiquetas

no coinciden con las letras del termostato, consulte el diagrama anterior.

AUX

M36266B

L/A

O/B

4 Conecte los cables al UWP.

Consulte las notas que anotó en

la tabla durante el desmontaje.

Presione hacia abajo las pestañas

para introducir los cables en los

orificios interiores de las terminales

correspondientes en el UWP (un

cable por terminal) hasta que quede

firmemente colocado.

Tire suavemente de los cables para

comprobar que están bien sujetos.

Consejo: Si necesita soltar los

cables nuevamente, presione hacia

abajo las pestañas de las terminales

a los lados del UWP.

Este cableado es

sólo un ejemplo; el

suyo puede variar.

Bomba de calor

Cableado alternativo (solo para bombas de calor)

NOTAS SOBRE EL CABLEADO:

1. Mantenga la pestaña deslizante R en la posición hacia arriba (1 cable).

2. Si su antiguo termostato tenía ambos cables V y VR , deténgase ahora y

póngase en contacto con un contratista calificado para obtener ayuda.

3. Si su termostato anterior tenía cables O y B separados, conecte el cable B a

la terminal C.. Si hay otro cable conectado a la terminal C , deténgase ahora y

comuníquese con un contratista calificado para obtener ayuda.

4. Si su antiguo termostato tenía cables Y1, W1 y W2, deténgase ahora y

póngase en contacto con un contratista cualificado para que le ayude.

5. C no alimenta la pantalla ni las operaciones del termostato; Se requieren baterías.

6. Este modelo no admite la alerta de falla de la bomba de calor (terminal L/A).

Si así lo desea, póngase en contacto con un contratista para que le sustituya

el modelo.

AUX

L/A

O/B

3 5

or X or B

or F

or Y1 or M

or H or B

or V or VR

or W or W1 or W2

or X or X2

or F

M39555

IMPORTANTE:

NO utilice W para

aplicaciones de bomba de

calor. La calefacción auxiliar

debe conectarse a AUX o E.

5 Confirme que el cableado coincida con el de la fotografía. Confirme que

el cableado coincida con las terminales de la fotografía que tomó durante

la remoción.

7 Instalación de las baterías.

Inserte dos baterías alcalinas

AA en la parte posterior del

termostato como se muestra.

M39489

8 Coloque el termostato.

Alinee el

termostato sobre el UWP y encájelo

firmemente en su sitio.

Hold

M39508

9 Conecte la alimentación.

Encienda

la alimentación en la caja de

interruptores o en el interruptor que

controla el sistema de calefacción/

refrigeración.

Caja de

interruptores

Interruptor

M39591

OFF

6 Monte el UWP y cierre la compuerta.

Monte el UWP utilizando los tornillos

incluídos. Instale los tres tornillos para

un ajuste seguro en la pared. Cierre la

compuerta cuando haya terminado.

Utilice los 3

tornillos #6 de

1-1/2” incluídos

M39445

Reemplazo de las baterías

La pantalla le avisará cuando las baterías estén

bajas y deban reemplazarse. Retire el termostato

tirando de él hacia afuera de su soporte como se

ve a la derecha.

Asegúrese de utilizar baterías AA nuevas e

insértelas como se muestra en el paso 7.

Después de insertar las baterías nuevas, alinee el

termostato con la cubierta de montaje y empuje

suavemente hasta que el termostato vuelva a

encajar en su lugar como se ve en el Paso 8.

Hold

M39516

Configuración de hora y fecha

Una vez que se aplica energía para la instalación, la fecha

comenzará a parpadear..

Hora

1. Presione MENU en el termostato

2. Presione ↑ o ↓ para ir a TIME (hora) y después

presione SELECT (seleccionar)

3. Presione ↑ o ↓ para elegir el formato de reloj de 12 o

24 horas y después presione NEXT (siguiente)

4. Presione ↑ o ↓ para ajustar la hora y después

presione NEXT (siguiente).

5. Presione ↑ o ↓ para ajustar los minutos y después

presione NEXT (siguiente).

Fecha

1. Presione MENU en el termostato

2. Presione ↑ o ↓ para ir a DATE (fecha) y después

presione NEXT (siguiente)

3. Presione ↑ o ↓ para elegir YEAR (año) y después

presione NEXT (siguiente)

4. Presione ↑ o ↓ para elegir MONTH (mes) y después

presione NEXT (siguiente)

5. Presione ↑ o ↓ para ir a DATE (fecha) , después

presione SAVE & EXIT (guardar y salir)

MS39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

Hold

Configuración del sistema

En la configuración inicial, el termostato entrará en el

menú ISU después de ajustar la hora y la fecha. Si entra en

el menú ISU después de la configuración inicial, siga los

pasos que se indican a continuación:

1. Mantenga presionados el botón inferior izquierdo

y la Flecha hacia arriba ↑ durante 5 segundos para

acceder a la INSTALLER SETUP (configuración del

instalador)

2. La pantalla muestra el número de la ISU a la izquierda

y el ajuste de la ISU a la derecha.

Cuando se muestra un número de ISU, presione ↑ o ↓

para cambiar la configuración de esa ISU.

3. Después de elegir la configuración correcta para la

ISU, presione NEXT (siguiente) para avanzar a la

siguiente configuración de ISU.

4. Para finalizar la configuración, presione el botón

SAVE & EXIT (guardar y salir); esto guardará su

configuración y después regresará a la pantalla de

inicio.

M39612

Hold

M39506

Hold

Configuración

Opciones de configuración del instalador (ISU)

ISU Nombre de la ISU Opciones ISU (opciones predeterminadas resaltadas)

1040

Opciones de Programación (Si no

desea establecer un horario, utilice la

configuración predeterminada, luego

ingrese al Menú de Programación

después de completar la configuración

y seleccione "Off" [Desactivado])

1 = 1 semana (todos los días iguales)

2 = 5-2 Programable (días laborables y fines de semana por separado)

(El RTH20B sólo tiene el ajuste de 5-2 días)

3 = 5-1-1 Programable (sábado y domingo por separado)

4 = 7 días programable (cada día por separado)

1050 Escala de indicación de temperatura F = Fahrenheit

C = Celsius (El valor predeterminado varía

según el modelo)

2000 Tipo de Sistema de Calefacción

1 = Calefacción convencional de aire

forzado

2 = Bomba de calor

3 = Calor Radiante (Caldera)

5 = Ninguno (Sólo refrigeración)

Si no está seguro de qué tipo de sistema tiene, consulte el material de lectura del equipo de calefacción/refrigeración o llame a un profesional

de HVAC (climatización y ventilación). Si selecciona el tipo de sistema incorrecto, el termostato no hará funcionar al equipo como está previsto.

2010 Tipo de equipo de calefacción

Calefacción convencional de aire forzado:

1 = Aire forzado a gas de eficiencia estándar

2 = Aire forzado a gas de alta eficiencia

3 = Aire forzado de gasóleo

4 = Aire forzado eléctrico

5 = Fan Coil de agua caliente

(El ISU 2010 no se muestra cuando

2000 = Bomba de calor)

Calor Radiante:

9 = Agua caliente

12 = Vapor

2060 Válvula de inversión O/B

0 = O (O/B en refrigeración. El cable O está conectado a la terminal O/B y controla

la refrigeración)

1=B (O/B en Calefacción. El cable B se conecta a la terminal O/B y controla la

calefacción).

El material de lectura que viene con su equipo de bomba de calor debe indicar si la

válvula inversora está energizada en modo de calefacción o de refrigeración

2070

Etapas

Refrigeración / Etapas del

Compresor

0, 1, 2 (1 si 2000 = 2)

Sólo 1 etapa de compresor disponible en RTH20B/RTHC20B y RTH21B/RTHC21B.

Seleccione el número de etapas. Para bombas de calor, sólo se admite 1 etapa.

2071

Etapas de calefacción/Etapas de

calefacción de reserva

Etapas de Calor: 1, 2

Etapas de calefacción de reserva: 0, 1 (RTH21B/RTHC21B y

RTH22B/RTHC22B)

2180

Tipo de calefacción auxiliar de reserva

(para Sistemas de Bomba de Calor)

31=Aire forzado eléctrico (Este termostato sólo admite calefacción eléctrica de

reserva. Si su bomba de calor utiliza una fuente de calor de reserva de gas o aceite, este

termostato no debe utilizarse)

3000 Cambio de sistema

0 = Oculto (sólo manual)

1 = Activado

(Automático disponible. En el modo automático, el termostato

cambia entre calefacción y refrigeración para mantener la temperatura interior

deseada. Esta opción no se recomienda si la temperatura exterior

permanece a menudo por debajo de 10C [50F] durante los meses de invierno)

Continúa en la página siguiente

Dependiendo de la configuración del sistema, es posible que no todas las opciones estén

disponibles

ISU Nombre de la ISU Opciones ISU (opciones predeterminadas resaltadas)

4090 Respuesta Inteligente

0=No

1= Sí ("Smart Response" es un ajuste de confort. El equipo de calefacción o

refrigeración se encenderá antes, asegurando que la temperatura interior coincida

con el punto de ajuste a la hora programada)

4103 Punto de ajuste mínimo de calefacción

32°F a 50°F Predeterminado 40°F

0 °C a 10.0 °C Predeterminado 4.5 °C

No ajuste este valor por debajo de 40F/4.5C a menos que se instale en un lugar

donde las tuberías no corran riesgo de congelación

7110

Recordatorio de reemplazo del filtro

de aire (el tiempo de funcionamiento

solo cuenta el tiempo en que funcionan

la calefacción, la refrigeración o el

ventilador)

0 = Apagado

1 = 10 días de funcionamiento

2 = 20 días de funcionamiento

3 = 30 días de funcionamiento

4 = 45 días de funcionamiento

5 = 60 días de funcionamiento

6 = 90 días de ejecución

7 = 120 días de ejecución

8 = 150 días corridos

9 = 30 días naturales

10 =45 días naturales

11 =60 días naturales

12 =75 días naturales

13 =3 meses naturales

14 =4 meses naturales

15 =5 meses naturales

16 =6 meses naturales

17 =9 meses naturales

18 =12 meses naturales

19 =15 meses naturales

14005 Selección de la pantalla de inactividad

0 - Información mínima mostrada

1 - Punto de ajuste mostrado en la pantalla inactiva

2 - Información máxima mostrada en pantalla

14010 Formato del reloj 12/24

14015 Horario de verano

0=Apagado

1=Activado

Opciones de configuración del instalador, continúa de la página anterior

Operación del sistema

1. Presione el botón MODE (MODO) para pasar

al siguiente modo disponible del Sistema

2. Recorra los modos hasta que se muestre el

modo de sistema deseado

Los modos del sistema disponibles varían

según el modelo y los ajustes del sistema.

Modos del sistema:

• AUTO (automático)

• HEAT (calefacción)

• COOL (refrigeración)

• EM HEAT (calefacción de emergencia)

• OFF (apagado)

MS39511

Heat

FAN

Auto

Indoor

Hold

MODE

Ajustes

Ajustes de funcionamiento del ventilador

1. Presione el botón FAN (ventilador)

para pasar al siguiente modo de

ventilador disponible

2. Navegue por los modos del

ventilador hasta que aparezca el

modo deseado

Los modos de Ventilador disponibles

varían según los ajustes del sistema.

Modos de ventilador:

• AUTO (automático): El ventilador

funciona sólo cuando el sistema

de calefacción o refrigeración está

encendido

• ON (encendido): El ventilador está

siempre encendido

• CIRC (circular): El ventilador

funciona alrededor del 33% del

tiempo para hacer circular el aire

MS39512

Heat

FAN

Auto

Indoor

Hold

MODE

Programar horario

Puede programar cuatro periodos cada día, con

diferentes ajustes para los días laborables y los

fines de semana. Le recomendamos que utilice

los preajustes que se muestran en la tabla de la

derecha; estos preajustes están diseñados para

reducir sus gastos de calefacción/refrigeración.

WAKE (despertar): Ajuste la hora a la que se

despierta y la temperatura deseada durante la

mañana hasta que salga a trabajar.

AWAY (ausente): Ajuste la hora a la que saldrá de

casa, así como la temperatura deseada mientras

esté fuera (normalmente un valor de temperatura

de bajo consumo de energía).

HOME (en casa): Ajuste la hora a la que regresa

a casa y la temperatura deseada por la noche

hasta la hora de acostarse.

SLEEP (dormir): Ajuste la hora de acostarse, así

como la temperatura que desee durante la noche

(normalmente un valor de temperatura de bajo

consumo de energía).

Calefacción

Refrigeración

Wake

(despertar

)

(6:00 am)

25.5

Away

(ausente)

(8:00 am)

29.5

Home

(en casa)

(6:00 pm)

25 .5

Sleep

(dormir)

(10:00

pm)

16.5

MS36013

Grados Celsius

Ajuste de los horarios de programación

1. Presione MENÚ. Presione ↑ o ↓ hasta que

aparezca SCHED (programación) .

2. Aparecerá un cuadrado alrededor de ON

u OFF en la pantalla. Si desea utilizar un

horario, presione ↑ o ↓ para seleccionar ON.

Presione SELECT (seleccionar) para editar la

programación o presione EXIT (salir) para salir

del menú.

3. Si está configurando la programación, presione

SELECT (seleccionar) para editar el día o los

días que parpadean en la pantalla.

4. La palabra “Wake” (despertar) debería

parpadear. Presione NEXT (siguiente). Presione

↑ o ↓ para activar o desactivar este periodo

programado. Tenga en cuenta que si selecciona

"Off" (apagado) se desactivará este periodo

programado. Presione NEXT (siguiente).

5. Si el periodo de programación se estableció en

ON (activado), la hora parpadeará. Presione

↑ o ↓ para ajustar el tiempo de este periodo.

Presione NEXT (siguiente).

6. El punto de ajuste de calefacción parpadeará.

Presione ↑ o ↓ para ajustar el punto de ajuste de

calefacción para este período. Presione NEXT

(siguiente).

7. El punto de ajuste de refrigeración parpadeará.

Presione ↑ o ↓ para ajustar el punto de ajuste de

Refrigeración para este periodo. Presione NEXT

(siguiente).

8. La pantalla mostrará el siguiente periodo de

programación parpadeando. Repita los pasos

4 - 7 para los ajustes de los horarios Away

(Fuera), Home (Casa) y Sleep (Dormir). Una vez

completados todos los ajustes de programación

para el día o días seleccionados, repita estos

pasos para los demás días.

9. Presione el botón SAVE & EXIT (guardar y salir)

en la parte superior izquierda.

Al editar un horario existente, puede avanzar hasta

el ajuste que desee cambiar, editar dicho ajuste y

presionar el botón SAVE & EXIT (guardar y salir) para

guardar los cambios.

Dependiendo del tipo de horario para el que se haya

configurado el termostato, los días pueden agruparse

o configurarse individualmente.

Hold

MS39532

Hold

Función de respuesta inteligente

Esta función permite que el termostato "aprenda" cuánto tardan la caldera y el aire

acondicionado en alcanzar los ajustes de temperatura programados, de modo que

la temperatura se alcance a la hora que usted haya establecido. Por ejemplo:

Ajuste la hora de despertarse a las 6 de la mañana y la temperatura a70°. La

calefacción se encenderá antes de las 6 am, por lo que la temperatura será

de 70° para cuando usted se despierte a las 6. El mensaje "Active Recovery

(Recuperación activa)" aparece cuando el sistema se activa antes de un periodo

de tiempo programado.

Anulación de la programación

de horario (Temporal)

1. Presione ↑ o ↓ para ajustar la

temperatura.

2. Una vez alcanzada la temperatura

de ajuste deseada, no es necesario

realizar ninguna otra acción. La nueva

temperatura de ajuste se mantendrá

hasta que comience el siguiente

horario programado.

3. Presione el botón SAVE (guardar) o

espere a que se agote el tiempo de

espera y vuelva a la pantalla de inicio.

Para cancelar la Retención Temporal,

presione y suelte el botón HOLD (retener)

para navegar por los ajustes hasta

seleccionar CANCEL HOLD (cancelar

retención) .

M39531

Hold

Anulación de la programación de horario

(Permanente)

1. Presione ↑ o ↓ para ajustar la temperatura.

2. Una vez que se alcance la temperatura de referencia

deseada, presione y suelte el botón HOLD (retener) para

recorrer las configuraciones hasta que se seleccione

HOLD PERMANANTLY (retener permanentemente).

3. Presione el botón SAVE (guardar) o espere a que se

agote el tiempo de espera y vuelva a la pantalla de inicio.

Para cancelar la retención permanente, presione y suelte el

botón HOLD (retener) para recorrer los ajustes hasta que se

seleccione CANCEL HOLD (cancelar retención) .

Alertas

Cuando una alerta está activa, un ícono

aparecerá en la parte inferior de la

pantalla.

1. Presione MENÚ y utilice ↑ o ↓

hasta que se muestre la alerta. Las

alertas activas serán los primeros

elementos del menú que se

muestren.

2. Presione SELECT (seleccionar)

para mostrar el número de alerta.

3. Una alerta no se puede anular.

Si hay más de una alerta activa,

presionando el botón NEXT

(siguiente) podrá ver los números

de alerta adicionales. Presione

EXIT (salir) para volver a la

pantalla de inicio.

Algunas alertas pueden ser resueltas

por el propietario, por ejemplo "Replace

Batteries" (Reemplazar baterías). Otras

alertas pueden requerir una llamada de

servicio al instalador profesional.

M39513

Hold

M39514

Hold

Número de

alerta

Significado de alerta

405 Las baterías del termostato están bajas. Reemplace las baterías.

407 Las baterías del termostato están críticamente bajas. Reemplace

las baterías.

170 Falla en la memoria del termostato. Problema interno con la

memoria del termostato.

171 Ajuste la hora y la fecha.

173 Error de sensor interno. Problema con el sensor de temperatura

integrado.

Recordatorios

Cuando un recordatorio está activo, un ícono

aparecerá en la parte inferior de la pantalla.

1. Presione MENÚ y utilice ↑ o ↓ hasta que

se muestre el recordatorio activo. Las

alertas activas y los recordatorios serán

los primeros elementos del menú que se

muestren.

2. Presione SELECT (seleccionar) para

mostrar el recordatorio.

3. Una vez seleccionado se mostrará

el mensaje del recordatorio en un

texto desplazable. Presione DISMISS

(descartar) para restablecer el

recordatorio o presione EXIT (SALIR)

para volver a la pantalla de inicio sin

restablecer el recordatorio.

Si hay más de un recordatorio activo, presione

el botón NEXT (siguiente) para ver todos los

recordatorios que no se hayan restablecido.

M39515

Hold

Protección integrada del compresor

Pueden producirse daños si el compresor de su sistema se reinicia demasiado

pronto después de apagarse. Esta función obliga al compresor a esperar unos

minutos antes de volver a arrancar. Durante el tiempo de espera, la pantalla

mostrará el mensaje "Waiting For Equipment" (Esperando Equipo) debajo de la

lectura de la temperatura ambiente.

Cuando haya transcurrido un tiempo de espera seguro, el mensaje desaparecerá y

el termostato mostrará "Heat on" o "Cool On".

MS39528

FAN

Los termostatos RTH21B/RTHC21B y RTH22B/RTHC22B incluyen una pieza

decorativa blanca y otra gris, para adaptarse a las diferentes preferencias de los

usuarios.

MS39542

MODE

Cool

FAN

Auto

Indoor

Hold

Following

Schedule

M39535

M39536

Para reemplazar la pieza

decorativa, sepárela del

termostato...

...y luego coloque la nueva.

Reemplazo de la pieza decorativa

Vea el vídeo en:

Solución de problemas

La pantalla está

en blanco

Asegúrese de que las baterías alcalinas AA estén correctamente

instaladas (consulte el paso 7 de la sección Instalación del

termostato)

La calefacción o

la refrigeración

no funcionan

• Cuando funcione la calefacción, la pantalla mostrará HEAT

ON (calefacción activada) en la parte inferior derecha de la

pantalla

• Cuando esté funcionando en refrigeración, la pantalla mostrará

COOL ON (refrigeración activada) en la parte inferior derecha

de la pantalla

• Si la pantalla muestra WAITING FOR EQUIPMENT (esperando

equipo) bajo la lectura de temperatura, está en modo de

retardo del compresor para proteger el sistema. Espere 5

minutos para ver si el termostato realiza una llamada de

calefacción o refrigeración.

• Si la pantalla no indica la selección de calefacción o

refrigeración o WAITING FOR EQUIPMENT (esperando

equipo), verifique la configuración del modo, el punto de ajuste

de la temperatura y la temperatura ambiente

Si se presiona la flecha hacia arriba o la flecha hacia abajo

• La parte superior izquierda de la pantalla muestra la

configuración del modo

• La parte superior derecha muestra el punto de ajuste

• El centro de la pantalla muestra la temperatura ambiente

Si el problema persiste

• Compruebe el disyuntor y reajústelo si es necesario

• Asegúrese de que el interruptor de alimentación del sistema de

calefacción y refrigeración está encendido

• Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.

La calefacción

o la calefacción

auxiliar se

activan al

seleccionar

el modo de

refrigeración

• Verifique que no haya ningún cable conectado a W para los

sistemas de bomba de calor. Consulte la sección "Cableado"

• Para aplicaciones de bomba de calor, la válvula de inversión

se activa en calefacción en algunas bombas de calor y en

refrigeración en otras bombas de calor. Verifique que el ISU

2060 está ajustado correctamente

• Verifique que ningún cable esté en cortocircuito. Busque

secciones de cable expuestas en el UWP

La calefacción

o la calefacción

auxiliar se

activan sin

seleccionar

el modo de

calefacción o

refrigeración.

• Verifique que la pantalla no indica HEAT ON (calefacción

activada), COOL ON (refrigeración activada) o AUX HEAT ON

(calefacción auxiliar activada)

• Verifique que no haya ningún cable conectado a W para los

sistemas de bomba de calor. Consulte la sección "Cableado".

• Verifique que ningún cable esté en cortocircuito. Busque

secciones de cable expuestas en el UWP

No se puede

cambiar el punto

de ajuste a la

configuración

deseada

• Verifique la configuración del modo [Heat (calefacción), Cool

(refrigeración), Auto (automático), o Em Heat (calefacción de

emergencia) en la parte superior izquierda de la pantalla]

Los rangos de ajuste para estos modos son:

• Calefacción o calefacción de emergencia: 32 ºF a 90 ºF (0 ºC a

32.0 ºC)

• Refrigeración: 10,0 ºC a 37,0 ºC (50 ºF a 99 ºF)

Si el punto de ajuste se puede cambiar, pero no al rango completo

que se muestra arriba, el termostato se puede configurar para un

punto de ajuste de calefacción máximo o refrigeración mínimo para

restringir configuraciones que son ineficientes desde el punto de

vista energético.

WAITING FOR

EQUIPMENT

(ESPERANDO

EQUIPO) se

muestra en la

pantalla, debajo

de la lectura de

la temperatura

ambiente

• La función de protección del compresor está activada. Espere

unos minutos a que el sistema se reinicie de forma segura para

evitar dañar el compresor.

Solución de problemas

Notas

47 CFR § 15.105 (b)

Consulte https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/

default.aspx para obtener información adicional de la FCC

para este producto.

NORMATIVA IC

RSS-GEN

Este aparato contiene transmisor(es)/receptor(es)

exento(s) de licencia que cumple(n) con las RSS exentas

de licencia de Innovación, Ciencia y Desarrollo Económico

de Canadá. La operación está sujeta a las dos condiciones

siguientes:

1 Este dispositivo no debe causar interferencias.

2 Este aparato debe aceptar cualquier interferencia,

incluidas las que puedan causar un funcionamiento no

deseado del aparato.

Para obtener información sobre la garantía, visite Honeywellhome.com/support

Información reglamentaria

REGLAMENTO FCC

47 CFR § 15.19 (a)(3)

Este dispositivo cumple con la parte 15 de las normas de

la FCC. La operación está sujeta a las dos condiciones

siguientes:

1 Este dispositivo no puede causar interferencias

perjudiciales, y

2 Este dispositivo debe aceptar cualquier interferencia

recibida, incluyendo interferencias que puedan causar

un funcionamiento no deseado.

47 CFR § 15.21 (sólo EE.UU.)

Los cambios o modificaciones no aprobados

expresamente por la parte responsable del cumplimiento

podrían anular la autoridad del usuario para operar el

equipo.

Garantía limitada de 1 año

Resideo Technologies Inc. Scottsdale, AZ 85254

www.resideo.com 33-00688EFS-03 L.Y. Rev. 11-24

La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc.

Este producto está fabricado por Resideo Technologies, Inc. y sus ﬁliales.

33-00688EFS-03

PRECAUCIÓN: PELIGRO DE DAÑOS AL EQUIPO

La protección del compresor se puentea durante las pruebas. Para evitar

daños en el equipo, evite poner en marcha el compresor rápidamente.

PRECAUCIÓN: PELIGRO POR DESCARGA ELÉCTRICA

Puede causar descargas eléctricas o daños en el equipo. Desconecte

la corriente antes de comenzar la instalación.

PRECAUCIÓN: AVISO SOBRE RESIDUOS ELECTRÓNICOS

El producto no debe desecharse con otros residuos domésticos. Consultar

los centros de acopio o recicladores autorizados más cercanos. La

correcta eliminación de los equipos al final de su vida útil ayudará a evitar

consecuencias negativas para el medio ambiente y la salud humana.

PRECAUCIÓN: AVISO DE MERCURIO

Si este producto reemplaza un control que contiene mercurio en un tubo

sellado, no arroje el control antiguo a la basura. Póngase en contacto con

la autoridad local de gestión de residuos para obtener instrucciones sobre

el reciclaje y la eliminación adecuada.

Declaración de la FCC disponible en: https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/default.aspx

Para obtener asistencia con este producto, visite honeywellhome.com

O llame al servicio de atención al cliente de Resideo al número 1-800-633-3991

Asistencia al cliente

Avisos de seguridad y medio ambiente

Honeywell RTH11B-2PK X1N Thermostat Non-Programmable 1 Heat/1 Cool

Product's Documents

Use and Care Manual

Specifications

Honeywell RTH11B-2PK Questions and Answers
