PG-40522S0LH
PG-40522S0LH-1
P/N 5 2 2 0 0 7 0 0
Liquid Propane Gas Grill
User & Care Guide
Manual de Uso y Cuidado
Guide d'utilisation et d'entretien
English / Español / Français
Parrilla a gas de propano líquido
Model / Modelo / Modèles :
Kenmore and the Kenmore logo are registered trademarks of Transform SR Brands LLC and are used under license by Permasteel,
100 Exchange Place, Pomona, CA 91768.
Kenmore y el logotipo de Kenmore son marcas comerciales registradas de Transform SR Brands LLC y se usan bajo licencia de
Permasteel, 100 Exchange Place, Pomona, CA 91768.
Kenmore et le logo Kenmore sont des marques déposées de Transform SR Brands LLC et sont utilisés sous licence par Permasteel,
100 Exchange Place, Pomona, CA 91768.
If you have any questions, please call 1-888-287-0735,
between 8:00 a.m. to 5:00 p.m. PST, or visit us at Kenmoregrill.com
Si tiene alguna pregunta, llame al 1-888-287-0735,
de 8:00 a. m. a 5:00 p. m. PST, o visítenos en Kenmoregrill.com
Si vous avez des questions, veuillez appeler le 1-888-287-0735,
entre 8h00 et 17h00. PST, ou visitez-nous sur Kenmoregrill.com
/MD
/MD
Gril au gaz propane liquide
Scan QR Code for Video
Assembly Instructions
R E V 0 7 2 6
If you smell gas:
DANGER
WARNING
1. Do not store or use gasoline or other flammable
liquid or vapors in the vicinity of this or any other
appliance.
2. A liquid propane tank not connected for use shall
not be stored in the vicinity of this or any other
appliance.
• Please read this User’s Manual in its entirety before
using the grill.
• Failure to follow the provided instruction can result in
seriously bodily injury and / or property damage.
• Some parts of this grill may have sharp edges. Please
wear suitable protective gloves.
• Use grill, as purchased, only with LP (propane) gas and
the regulator/valve assembly supplied.
• Grill installation must conform with local codes, or in
their absence of local codes, with either the National
Fuel Gas Code, ANSI Z223.1/ NFPA 54, Natural Gas and
Propane Installation Code, CSA B149.1, or Propane
Storage and Handling Code, B149.2, or the Standard
for Recreational Vehicles, ANSI A 119.2/NFPA 1192, and
CSA Z240 RV Series, Recreational Vehicle Code, as
applicable.
• All electrical accessories (such as rotisserie) must be
electrically grounded in accordance with local codes,
or National Electrical Code, ANSI / NFPA 70 or
Canadian Electrical Code, CSA C22.1. Keep any
electrical cords and/or fuel supply hoses away from
any hot surfaces.
• This grill is safety certified for use in the United States
and/or Canada only. Do not modify for use in any other
location. Modification may result in a safety hazard and
will void the warranty for this grill.
1. Shut off gas to the appliance.
2. Extinguish any open flame.
3. Open lid.
4. If odor continues, keep away from the appliance
and immediately call your gas supplier or your fire
department.
The symbols and boxes shown below explain what each
heading means. Read and follow all of the messages found
throughout the manual.
2
PLEASE CONTACT PERMASTEEL
CUSTOMER SERVICE FOR HELP & PARTS
PRODUCT RECORD
IMPORTANT: Fill out the product record
information below.
Model Number _______________________________________
Serial Number ________________________________________
See rating label on grill for serial number.
Date Purchased ______________________________________
Or visit us at Kenmoregrill.com
If you have any questions or need assistance
during assembly, please call 1-888-287-0735.
M-F 8:00AM – 5:00PM PST. You will be speaking to
a Representative of the grill manufacturer.
CAUTION: Indicates a potentially hazardous situation
or unsafe practice which, if not avoided, may result in
minor or moderate injury.
CAUTION
WARNING: Indicates a potentially hazardous situation
which, if not avoided, could result in death or serious
injury.
WARNING
DANGER: Indicates an imminently hazardous situation
which, if not avoided, will result in death or serious
injury.
DANGER
For residential use only. Do not use for
commercial cooking.
CAUTION
IMPORTANT: This grill is intended for outdoor use only
and is not intended to be installed in or on recreational
vehicles or boats.
NOTE TO INSTALLER: Leave this User’s Manual with the
customer after delivery and/or installation.
NOTE TO CONSUMER: Leave this User’s Manual in a
convenient place for future reference.
INSTALLATION SAFETY PRECAUTIONS
SAFETY SYMBOLS
For Your Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grill Service Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Product Record Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Installation Safety Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Safety Symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kenmore Grill Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Use and Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

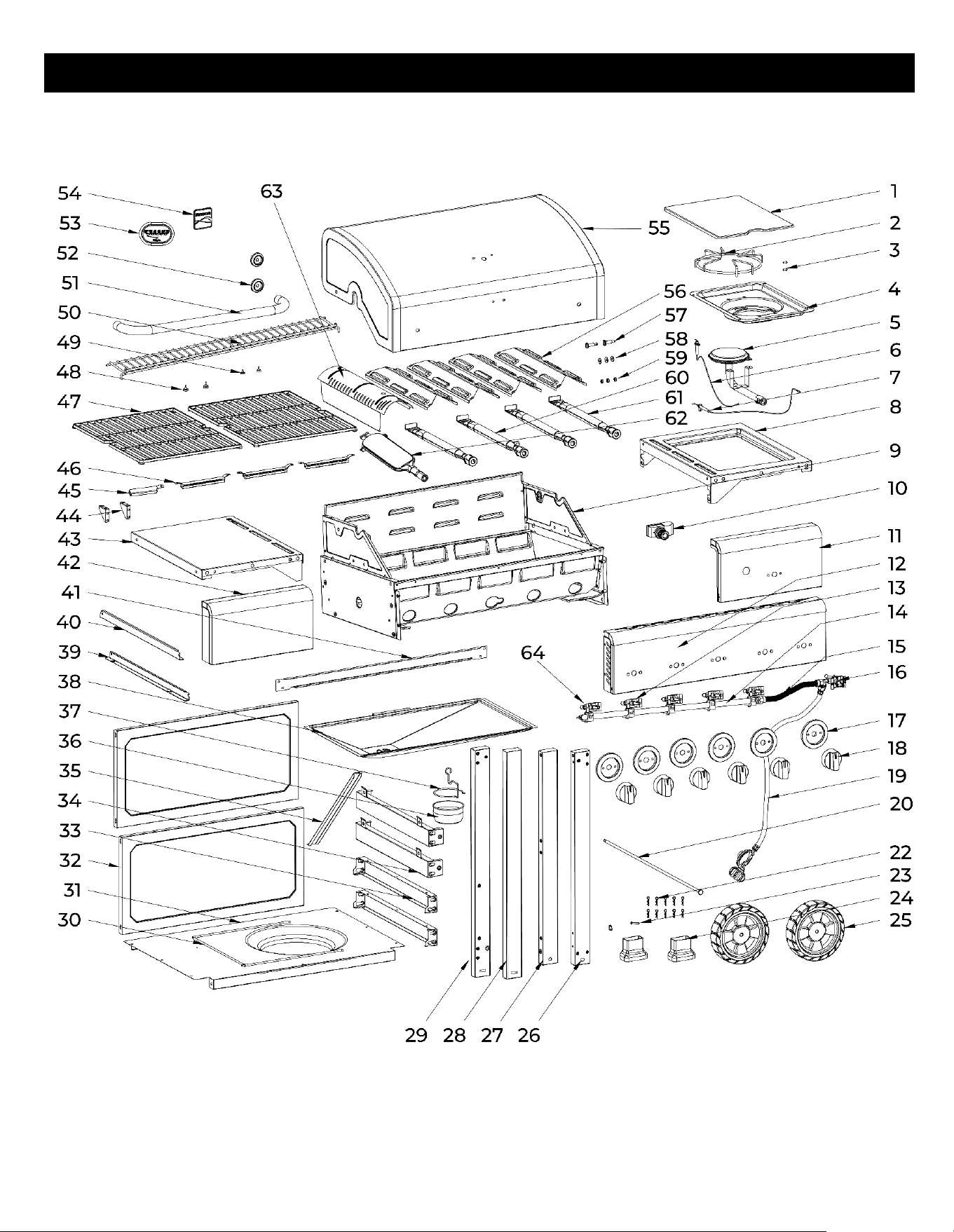

Parts Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Before Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manual en español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manuel de français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
2
2
2
4
5-11
12-13
14
15
16-24
25-27
28
54
TABLE OF CONTENTS
WARNING
This product can expose you to chemicals,
including carbon monoxide, soot, lead and
lead compounds which are known to the
State of California to cause cancer, birth
defects and other reproductive harm.
For more information go to
www.P65Warnings.ca.gov. Wash your
hands after handling this product.
3
KENMORE LIMITED WARRANTY
WITH PROOF OF SALE: The following warranty coverage applies when this appliance is correctly installed,
operated and maintained according to all supplied instructions. Note: Consumer is responsible for Shipping &
Handling of all warranty replacement parts.
FOR ONE YEAR: From the date of sale this grill is warranted against defects in material or workmanship,
consumer will receive free replacement parts with proof of purchase, consumer is responsible for Shipping &
Handling cost.
FOR FIVE YEARS: From the date of sale, any stainless-steel burner that rusts through or burns through will be
replaced, proof of purchase must be provided, consumer is responsible for Shipping & Handling cost.
All warranty coverage excludes ignitor batteries and grill part paint loss, discoloration or surface rusting, which
are either expendable parts that can wear out from normal use within the warranty period, or are conditions that
can be the result or normal use, accident or improper maintenance.
All warranty coverage is void if this appliance is ever used for other than private household purposes.
For warranty coverage details to obtain replacement parts, visit the web page: Kenmoregrill.com
This warranty covers ONLY defects in material and workmanship, and will NOT pay for:
1. Service calls to correct appliance installation, or to repair problems with house fuses, circuit breakers, house
wiring, and plumbing or gas supply systems resulting from such installation.
2. Service to an appliance if the model and serial plate is missing, altered, or cannot easily be determined to
have the appropriate certification logo.
3. Expendable items that can wear out from normal use within the warranty period, including but not limited
to batteries, screw-in base light bulbs and surface coatings or finishes.
4. A service technician to clean or maintain this appliance, or to instruct the user in correct appliance
installation, operation and maintenance.
5. Damage to or failure of this appliance resulting from installation, including installation that was not in accord
with electrical, gas or plumbing codes.
6. Damage to or failure of this appliance, including discoloration or surface rust, if it is not correctly operated
and maintained according to all supplied instructions.
7. Damage to or failure of this appliance, including discoloration or surface rust, resulting from accident,
alteration, abuse, misuse or use for other than its intended purpose.
8. Damage to or failure of this appliance, including discoloration or surface rust, caused by the use of
detergents, cleaners, chemicals or utensils other than those recommended in all instructions supplied with
the product.
9. Damage to or failure of this appliance resulting from natural or other catastrophe, such as flood, fire or storm.
10. Damage to or failure of parts or systems resulting from unauthorized modifications made to this appliance.
Disclaimer of implied warranties; limitation of remedies.
Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement as
provided herein. Implied warranties, including warranties of merchantability or fitness for a particular purpose,
are limited to one year on the appliance and five years on the burners, or the shortest period allowed by law.
Seller shall not be liable for incidental or consequential damages. Some states and provinces do not allow the
exclusion or limitation of incidental or consequential damages, or limitation on the duration of implied
warranties of merchantability or fitness, so these exclusions or limitations may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights which may vary from state to
state. The warranty is valid only for original purchasers with proof of purchase from authorized retailers. Products
purchased second-hand or from unauthorized retailers are not covered. It is the purchaser’s responsibility to
verify that the retailer is authorized.
Product distributed by Permasteel, 100 Exchange Place, Pomona, CA 91768. Made in China.
WARRANTY
4

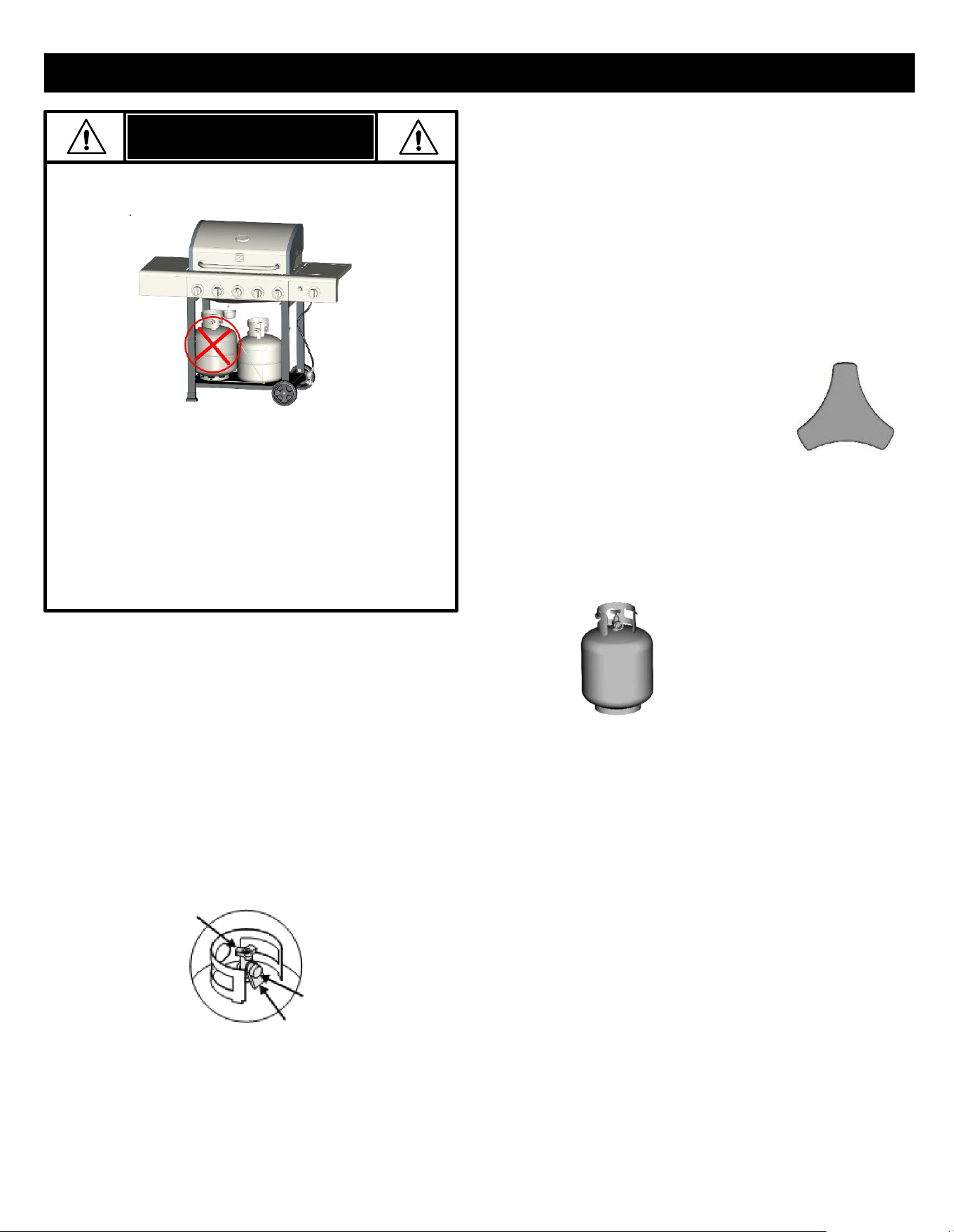

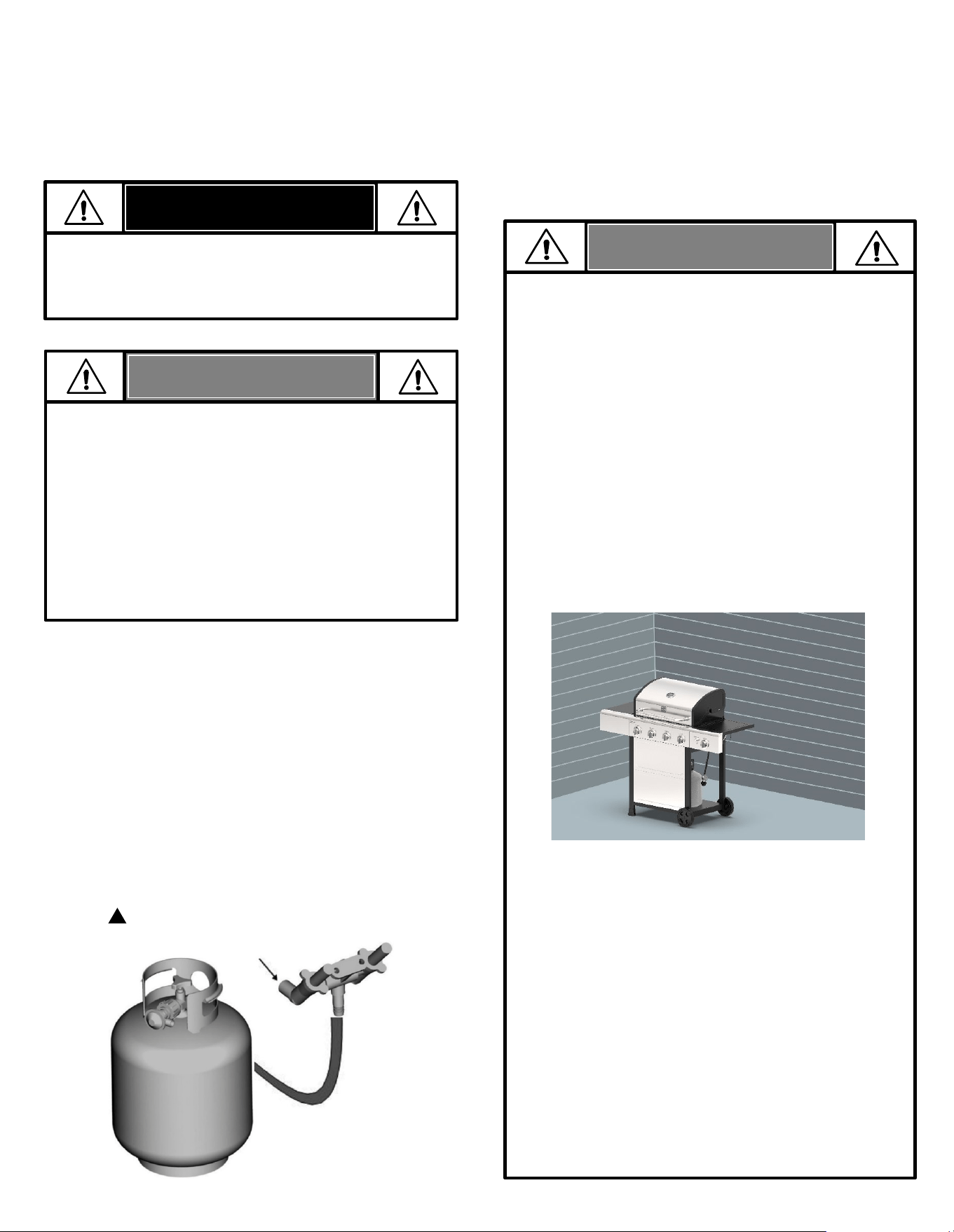

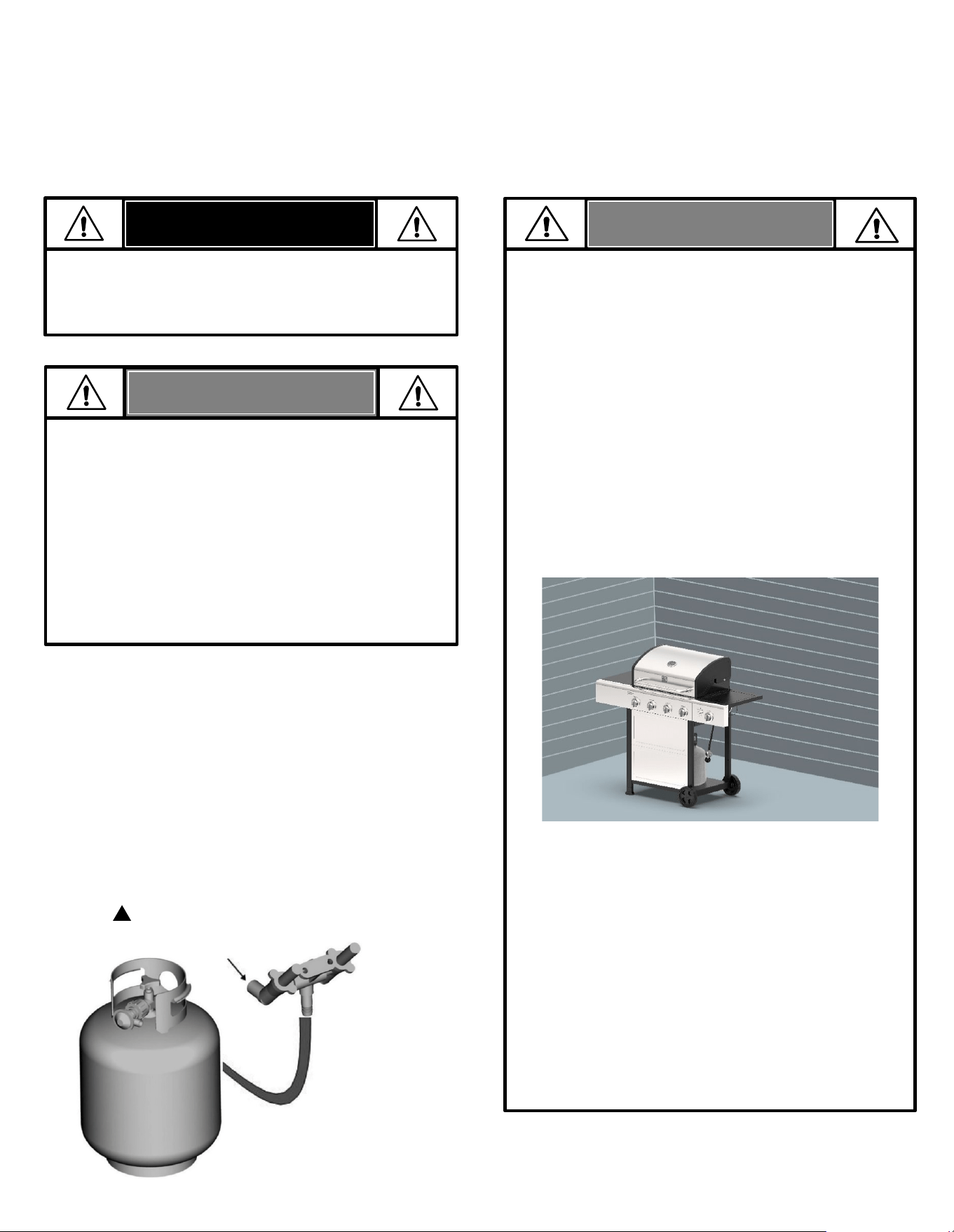

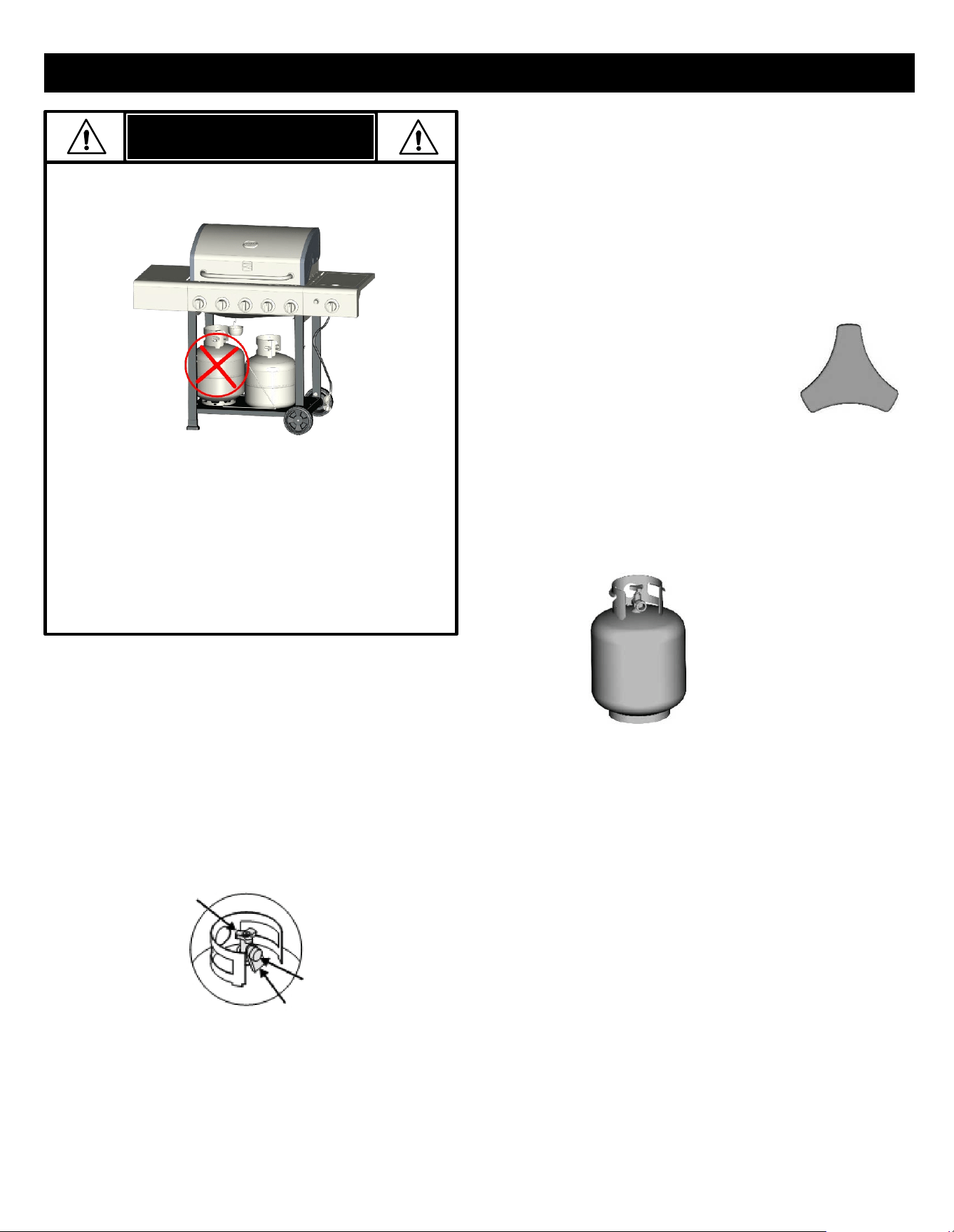

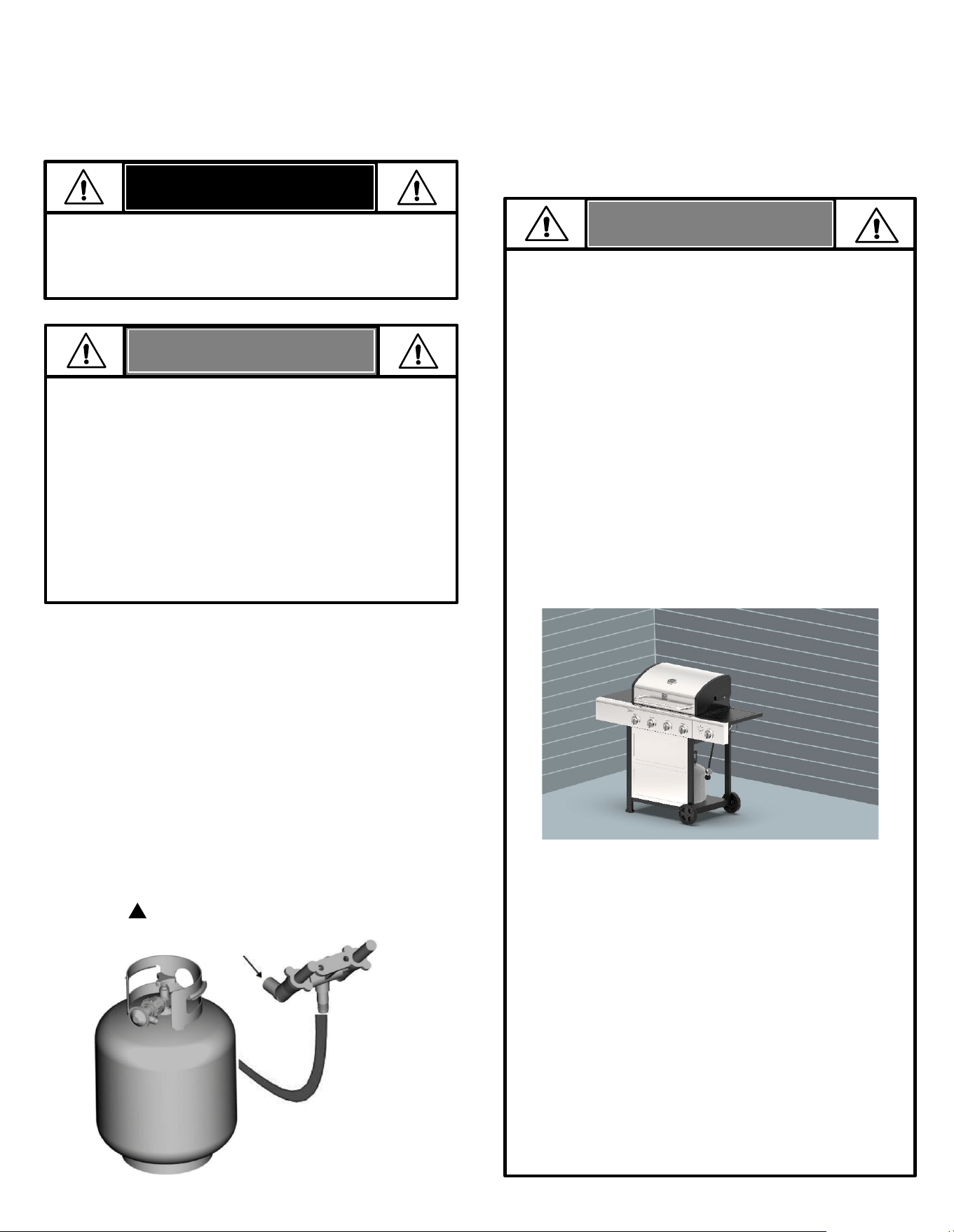

• NEVER store a spare liquid propane (LP) tank under or
near the appliance or in an enclosed area.
• Never fill a tank beyond 80% full.
• If the information in the two points above is not
followed exactly, a fire causing death or serious injury
may occur.
• An overfilled or improperly stored tank is a hazard due
to possible gas release from the safety relief valve.
This could cause an intense fire with risk of property
damage, serious injury or death.
• If you see, smell or hear gas escaping, immediately
get away from the LP tank and appliance and call
your fire department.
DANGER

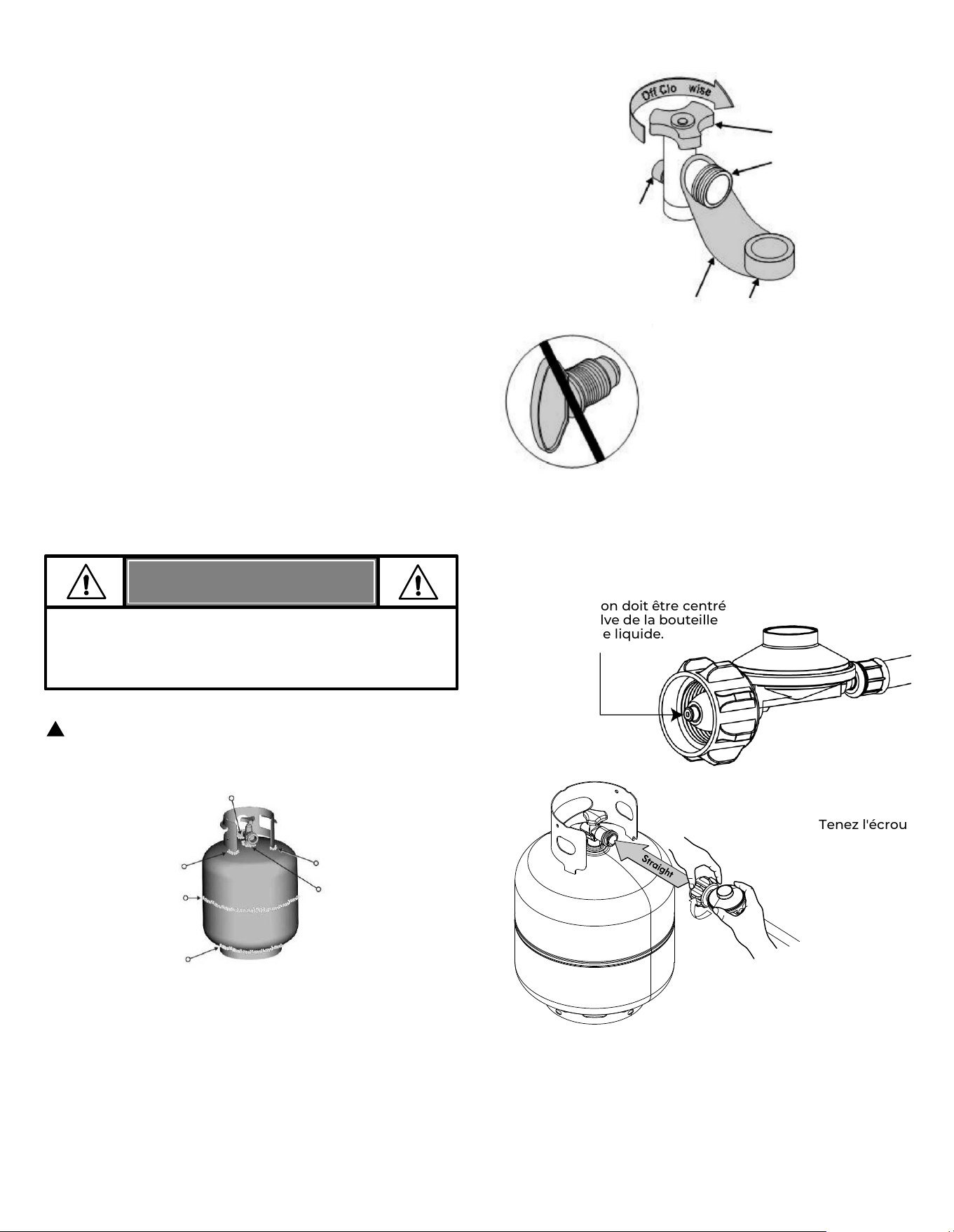

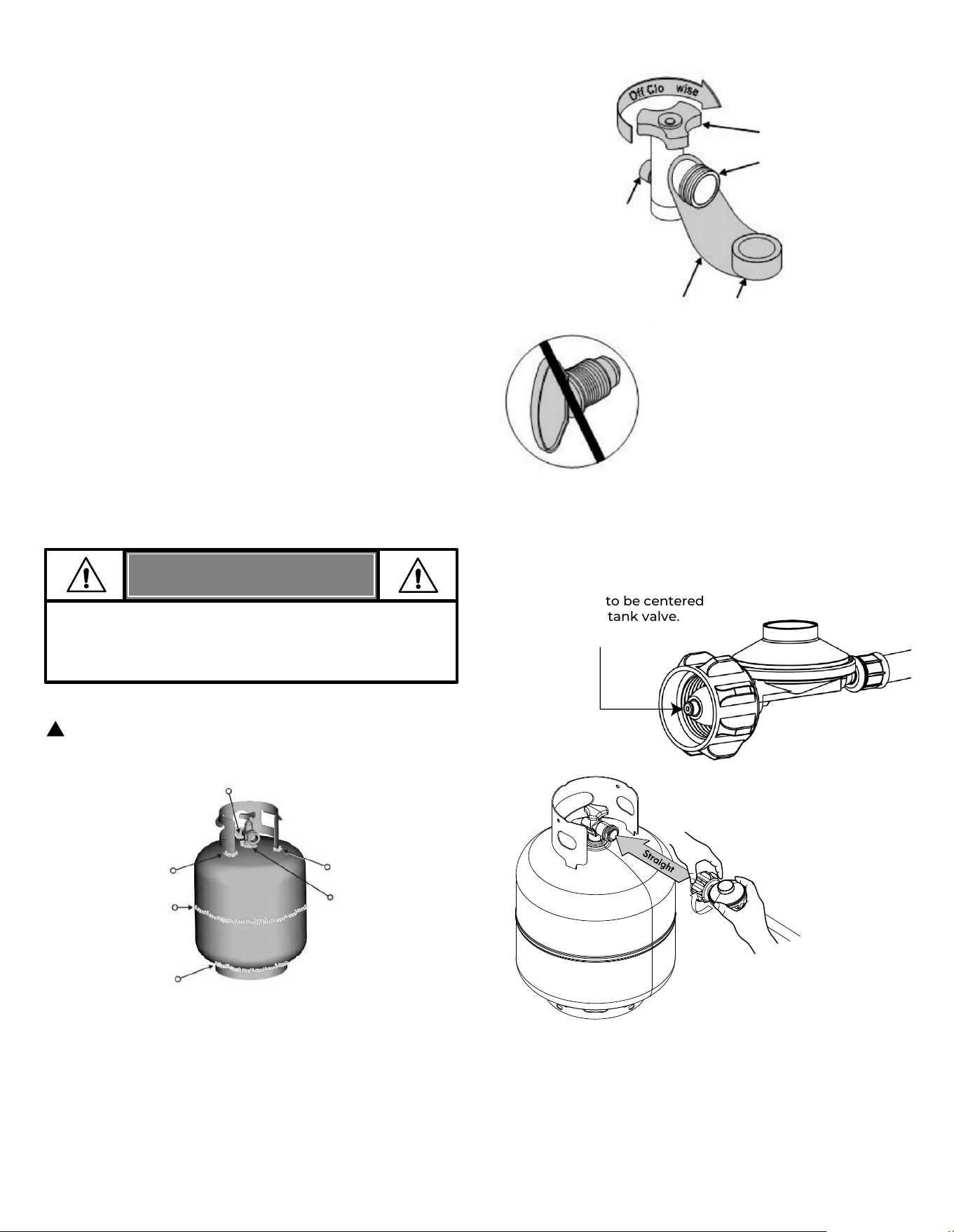

LP TANK REMOVAL, TRANSPORT AND
STORAGE
• Turn OFF all control knobs and the LP tank valve. Turn
coupling nut counterclockwise by hand only - do not use
tools to disconnect. Lift LP tank retainer strap upward off
the LP tank collar, then lift the LP tank up and off of the
support bracket. Install the safety cap onto the LP tank
valve. Always use cap and strap supplied with the valve.
• A disconnected LP tank in storage or being transported
must have a safety cap installed (as shown). Do not store a
LP tank in enclosed spaces such as a carport, garage,
porch, covered patio or other building. Never leave an LP
tank inside a vehicle which may become overheated by
the sun.
• Do not store a LP tank in an area where children play.
Failure to use safety cap as directed may result in serious
personal injury and/or property damage.
LP Tank Valve
Safety Cap
Retainer Strap
• The LP tank used with your grill must meet the following
requirements:
• Use LP tank only with these required measurements: 12"
(30.5 cm) (diameter) x 18" (45.7 cm) (tall) with 20 lb. (9 kg)
capacity maximum.
• LP tank must be constructed and marked in accordance
with specifications for the LP tank of the U.S. Department
of Transportation (DOT) or for Canada, CAN/ CSA-B339,
tanks, spheres and tubes for transportation of dangerous
goods. Transport Canada (TC). See LP tank collar for
marking.
• LP tank valve must have:
• The LP tank must be arranged for vapor withdrawal and
include collar to protect LP tank valve. Always keep the LP
tanks in an upright position during use, transit or storage.
• Type 1 outlet compatible
with regulator or grill.
• Safety relief valve.
• UL listed Overfill Protection
Device (OPD). This OPD safety
feature is identified by a unique
triangular hand wheel. Only use the LP tanks
equipped with this type of valve.
LP TANK
OPD Hand Wheel
LP (LIQUEFIED PETROLEUM GAS)
• LP gas is nontoxic, odorless and colorless when produced.
For Your Safety, LP gas has been given an odor (similar to
rotten cabbage) so that it can be smelled.
• LP gas is highly flammable and may ignite unexpectedly
when mixed with air.
LP TANK FILLING
• Use only licensed and experienced dealers.
• LP dealer must purge new tank before filling.
• Dealer should NEVER fill the LP tank more than 80% of LP
tank volume. Volume of propane in tank will vary by
temperature.
• A frosty regulator indicates gas overfill. Immediately close
the LP tank valve and call your local LP gas dealer for
assistance.
• Do not release the liquid propane (LP) gas into the
atmosphere. This is a hazardous practice.
• To remove gas from the LP tank, contact a LP dealer or
call a local fire department for assistance. Check the
telephone directory under “Gas Companies” for your
nearest certified LP dealers.
LP tank in the
upright position for
vapor withdrawal
USE AND CARE
5

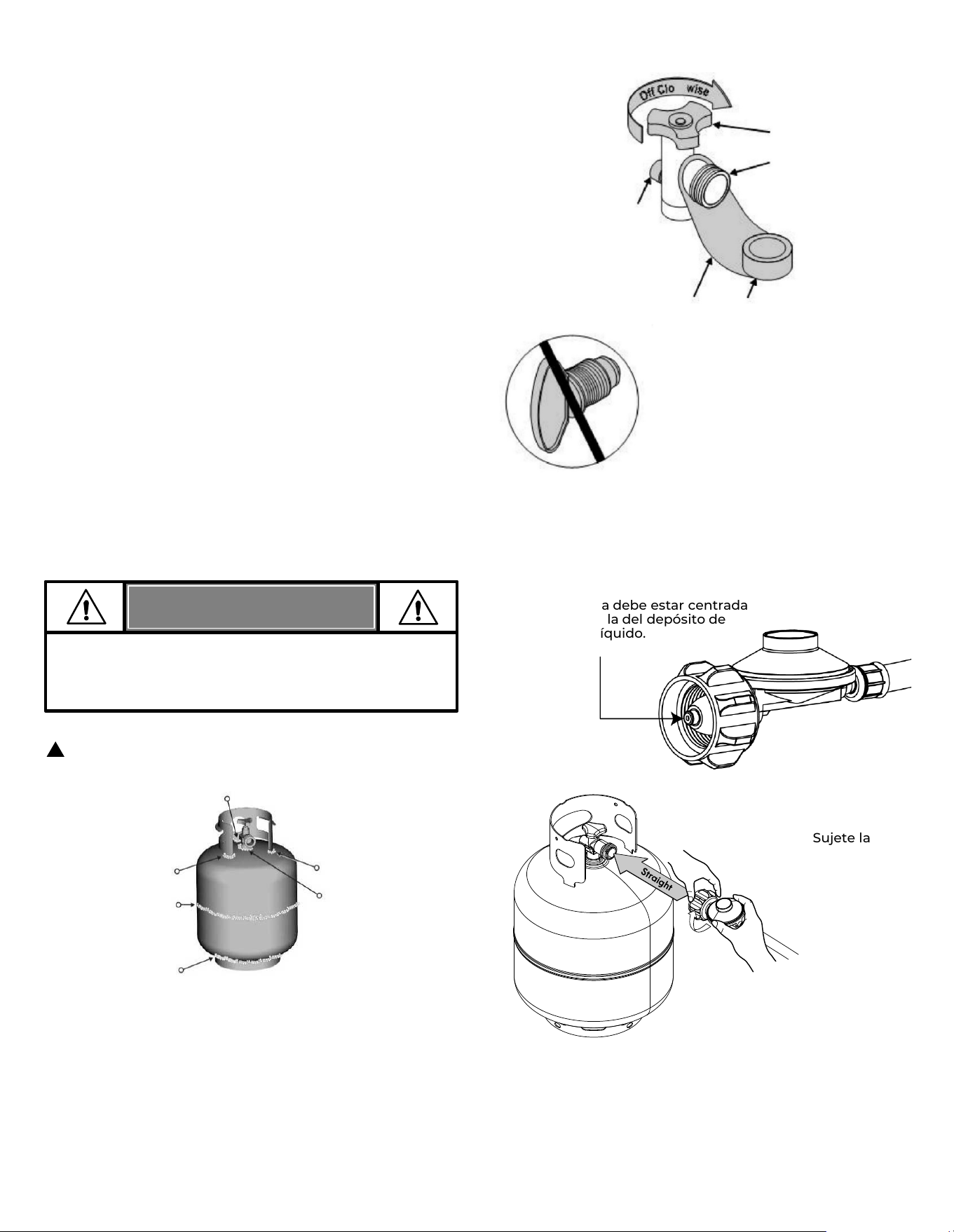

CONNECTING REGULATOR TO THE LP TANK
LP TANK EXCHANGE
1. The LP tank must be properly secured onto the grill.
(Refer to assembly section.)
2. Turn all control knobs to the OFF position.
3. Turn the LP tank OFF by turning the OPD hand wheel
clockwise to a full stop.
4. Remove the protective cap from the LP tank valve.
Always use cap and strap supplied with the valve.
Do not use household cleaning agents. Using Cleaning
agents can result in damage to the gas train
components (valve/hose/regulator).
Nipple has to be centered
into the LP tank valve.
5. Hold the regulator and insert the nipple into LP tank
valve. Hand-tighten the coupling nut, holding the
regulator in a straight line with the LP tank valve so as
not to cross-thread the connection.
• Many propane retailers offer the option of replacing your
empty LP tank through an exchange service. Only use
reputable exchange companies that inspect, precision fill,
test and certify their tanks. Exchange your tank only for
an OPD safety feature-equipped tank as described in the
"LP Tank" section of this manual.
• Always keep your new and exchanged LP tanks in the
upright position during use, transportation or storage.
• Leak test new and exchanged LP tanks BEFORE
connecting to the grill.
LP TANK LEAK TEST
• Leak test must be repeated each time a LP tank is
exchanged or refilled.
• Do not smoke during a leak test.
• Do not use an open flame to check for gas leaks.
• The grill must be leak tested outdoors in a well-ventilated
area, away from ignition sources such as gas or electrical
appliances. During the leak test, keep the grill away from
open flames or sparks.
• Use a clean paintbrush and a 50/50 mild soap and water
solution. Brush soapy solution onto areas indicated by
arrows in figure below. Leaks are indicated by growing
bubbles.
For your safety:
Safety Relief Valve
Strap and Cap
Type 1 outlet with
thread on the
outside
OPD Hand Wheel
Do not insert a POL transport plug
(plastic part with external threads)
into the type 1 valve outlet. It will
remove the Safety relief valve feature.
(OFF Clockwise)
WARNING
If “growing” bubbles appear, do not use or move
the LP tank. Contact a LP gas supplier or your
fire department!
Hold the coupling nut and
regulator as shown for proper
connection to LP tank valve.
6. Turn the coupling nut clockwise until it is fully
tightened. The regulator will seal on the back-check
feature the LP tank valve, resulting in some resistance.
An additional one-half to three-quarters turn is
required to complete the connection. Tighten by hand
only - do not use tools.
6
LEAK TESTING VALVES, HOSE AND
REGULATOR
1. Turn all grill control knobs to OFF.
2. Be sure regulator is tightly connected to the LP tank.
3. Completely open the LP tank valve by turning the OPD
hand wheel counterclockwise. If you hear a rushing
sound, turn the gas off immediately. There is a major
leak at the connection. Correct before proceeding.
Call for replacement parts at 1-888-287-0735.
4. Brush soapy solution onto areas where bubbles are.
Never remove threaded orifice at the end
of the valve.
5. If “growing” bubbles appear, there is a leak. Close the
LP tank valve immediately and retighten connections.
If leaks cannot be stopped do not try to repair.
Call for replacement parts at 1-888-287-0735.
6. Always close the LP tank valve after performing the leak
test by turning hand wheel clockwise.
• If you cannot complete the connection, disconnect the
regulator and repeat steps 5 and 6. If you are still unable to
complete the connection, do not use this regulator!
• Call for replacement parts at 1-888-287-0735.
NOTE:
DANGER
WARNING
• Outdoor gas appliance is not intended to be
installed in or on a boat.
• Outdoor gas appliance is not intended to be
installed in or on an RV.
• Never attempt to attach this grill to a self-contained
LP gas system of a camper trailer or motor home.
• Do not use the grill until a leak test is performed.
• If a leak is detected at any time, STOP and call the
fire department.
• If you cannot stop a gas leak, immediately close the
LP tank valve and call a LP gas supplier or your fire
department!
Do not insert any tools or foreign objects into the valve
outlet or safety relief valve. You may damage the valve
and cause a leak. Leaking propane may result in an
explosion, fire, severe personal injury, or death.
• Do not let children operate or play near the grill.
• Keep the grill area clear and free from materials that
burn.
• Do not block the holes on the insides and back of the
grill.
• Use the grill only in well-ventilated space. NEVER use
the grill in an enclosed space such as a carport,
garage, porch, covered patio, or under an overhead
structure of any kind.
• Do not use charcoal or ceramic briquettes in a gas
grill.
• Use the grill at least 3 ft. from any wall or surface.
Maintain 10 ft. clearance to objects that can catch fire,
or to sources of ignition etc.
• Apartment Dwellers:
• NEVER attempt to light burner with the lid closed.
A buildup of non-ignited gas inside a closed grill is
hazardous.
• Never operate the grill with a LP tank out of position
specified in the assembly instructions.
• Always close the LP tank valve and remove coupling
nut before moving the LP tank from specified
operation position.
For Safe Use of Your Grill and to Avoid Serious Injury:
Check with management to learn the requirements
and fire codes for using an LP gas grill in your
apartment complex. If allowed, use outside on the
ground floor with a three (3) foot clearance from walls
or rails. Do not use on or under balconies.
WARNING
7
SAFETY TIPS
Before opening the LP tank valve, check the coupling nut
for tightness.
When the grill is not in use, turn off all control knobs and
LP tank valve.
Never move the grill while in operation or still hot.
Use long-handled barbecue utensils and oven mitts to
avoid burns and splatters.
The maximum load for the side burner and side shelf is
10 lbs.
The drip tray must be inserted into the grill and emptied
after each use. Do not remove the drip tray until the grill
has completely cooled.
Clean the grill OFTEN, preferably after each cookout. If a
bristle brush is used to clean any of the grill cooking
surfaces, ensure no loose bristles remain on the cooking
surfaces prior to grilling. It is not recommended to clean
cooking surfaces while the grill is hot.
If you notice grease or other material dripping from the
grill; determine the cause correct it, then clean and
inspect the valve. Keep ventilation openings and tank
enclosure (grill cart) free and clear of debris.
Do not store objects or materials inside the grill cart
enclosure that would block the flow of combustion air to
the underside of either the control panel or the firebox
bowl.
The regulator may make a humming or whistling noise
during operation. This will not affect safety or use of the
grill.
If you have a grill problem, see the "Troubleshooting
Section".
If the regulator frosts, turn off the grill and LP tank valve
immediately. This indicates a problem with the tank, and
it should not be used on any product. Return to supplier!
1. Open the lid during lighting.
2. Turn ON the gas valve on the tank.
3. To ignite, turn the Ignition Burner knob to HI.
4. Push and hold the electronic ignition button.
5. If ignition does not occur in 5 seconds, turn the burner
controls OFF, wait 5 minutes, and repeat the procedure.
6. To ignite other main burners after the Ignition Burner is
lit, turn a control knob that is adjacent to a lit burner to
HI. Ignite the far left burner last.
7. Once burners are lit, adjust the knobs to the desired
flame setting. To extinguish an individual burner, turn its
knob to OFF.
8. To ignite the Side Burner, follow steps 3-5 using the Side
Burner knob.
If the igniter does not work, follow the Manual Lighting
instructions below and on the next page.
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
ELECTRONIC IGNITION INSTRUCTIONS
▲
Do not lean over the grill while lighting.
• Putting out drip fires by closing the lid is not possible.
Grills are well ventilated for safety reasons.
• Do not use water on a drip fire. Personal injury may
result. If a drip fire develops, turn knobs and LP tank off.
• Do not leave the grill unattended while preheating or
burning off food residue on HI. If the grill has not been
regularly cleaned, a drip fire can occur that may
damage the product.
CAUTION
Turn your controls, gas source or tank OFF
when not in use.
If ignition does NOT occur in 5 seconds, turn the
burner controls OFF, wait 5 minutes and repeat the
procedure. If the burner does not ignite with the valve
open, gas will continue to flow out of the burner and
could accidently ignite with risk of injury.
WARNING
CAUTION
8
▲

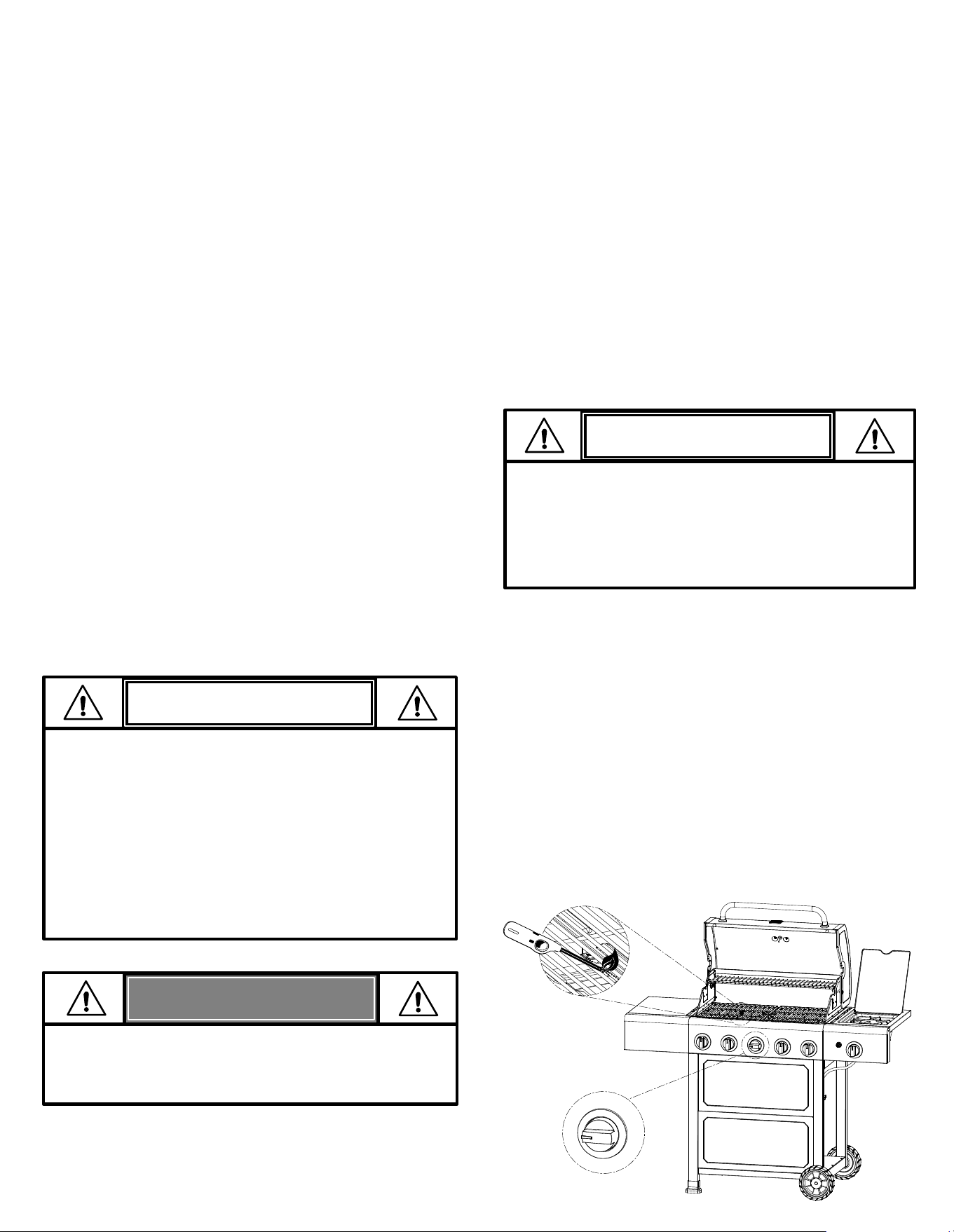

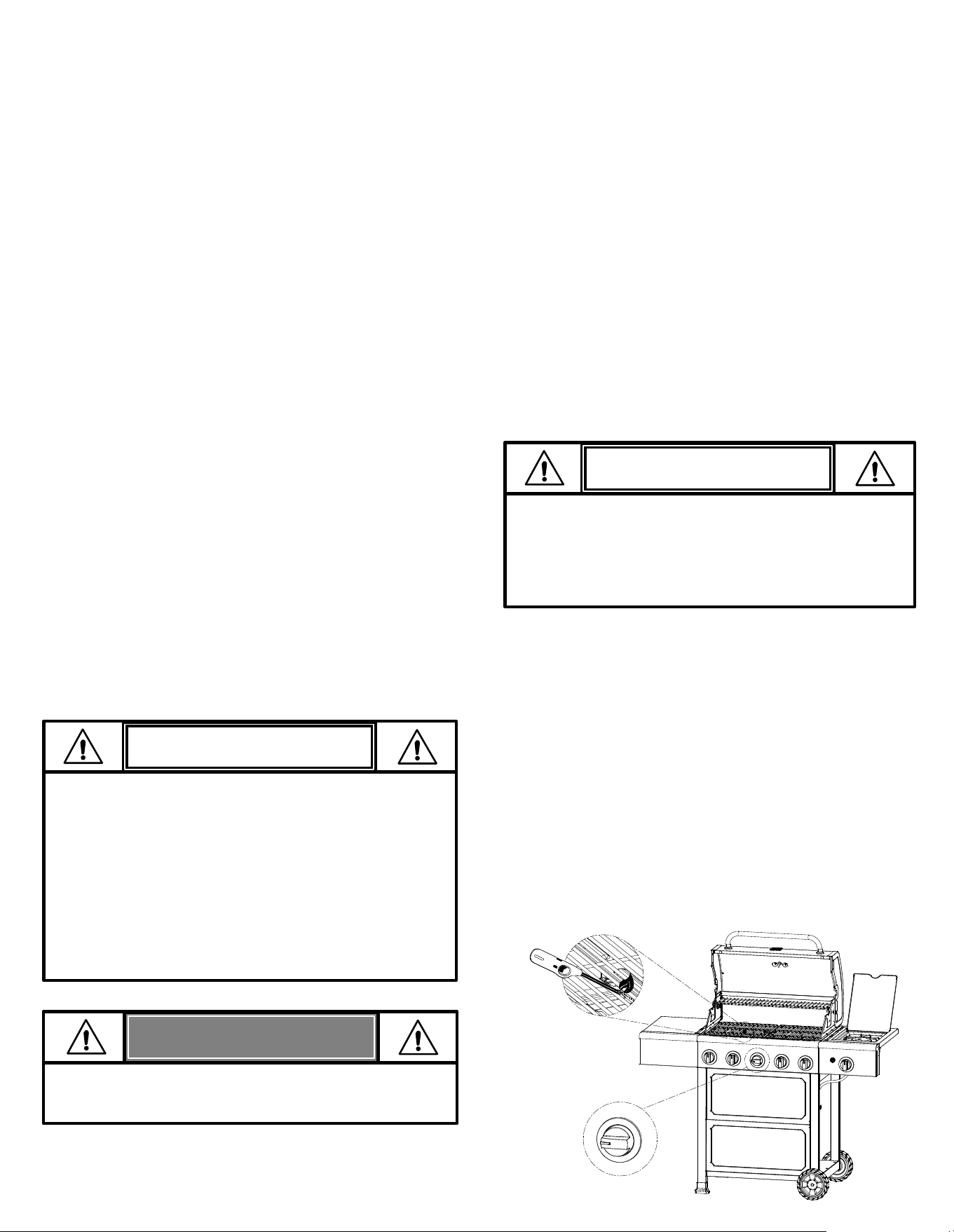

Do not lean over the grill while lighting. Long-neck
lighter is not included.

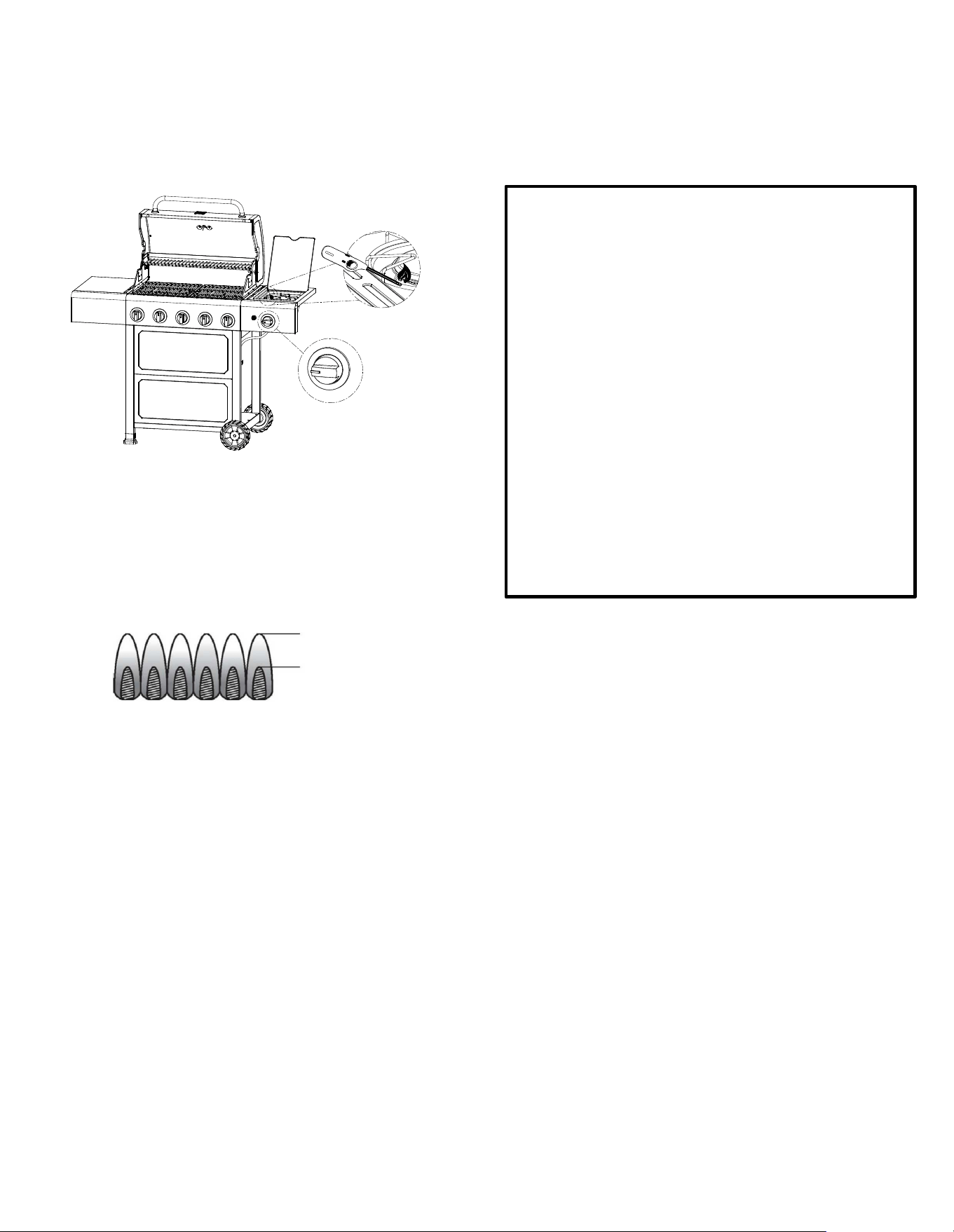

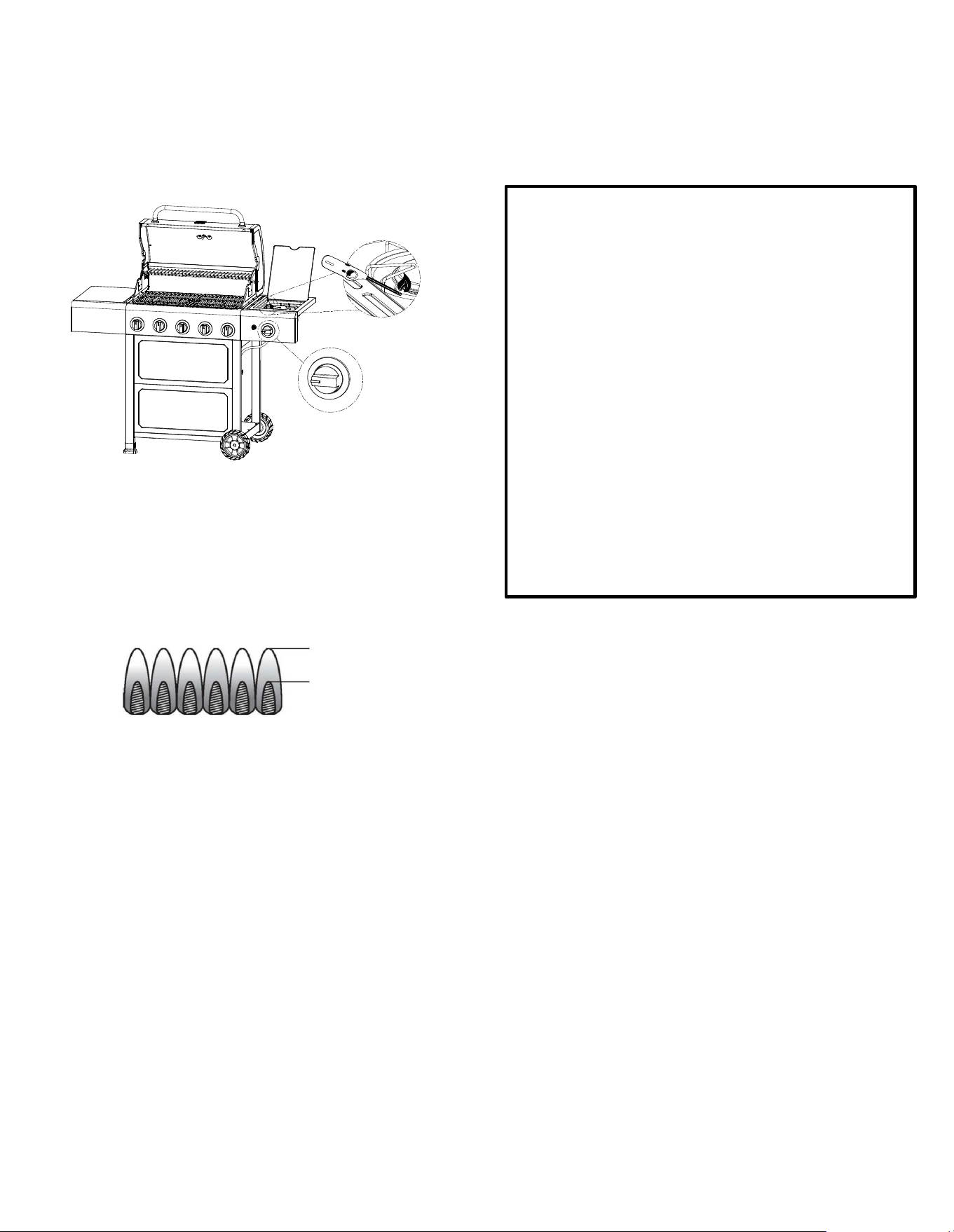

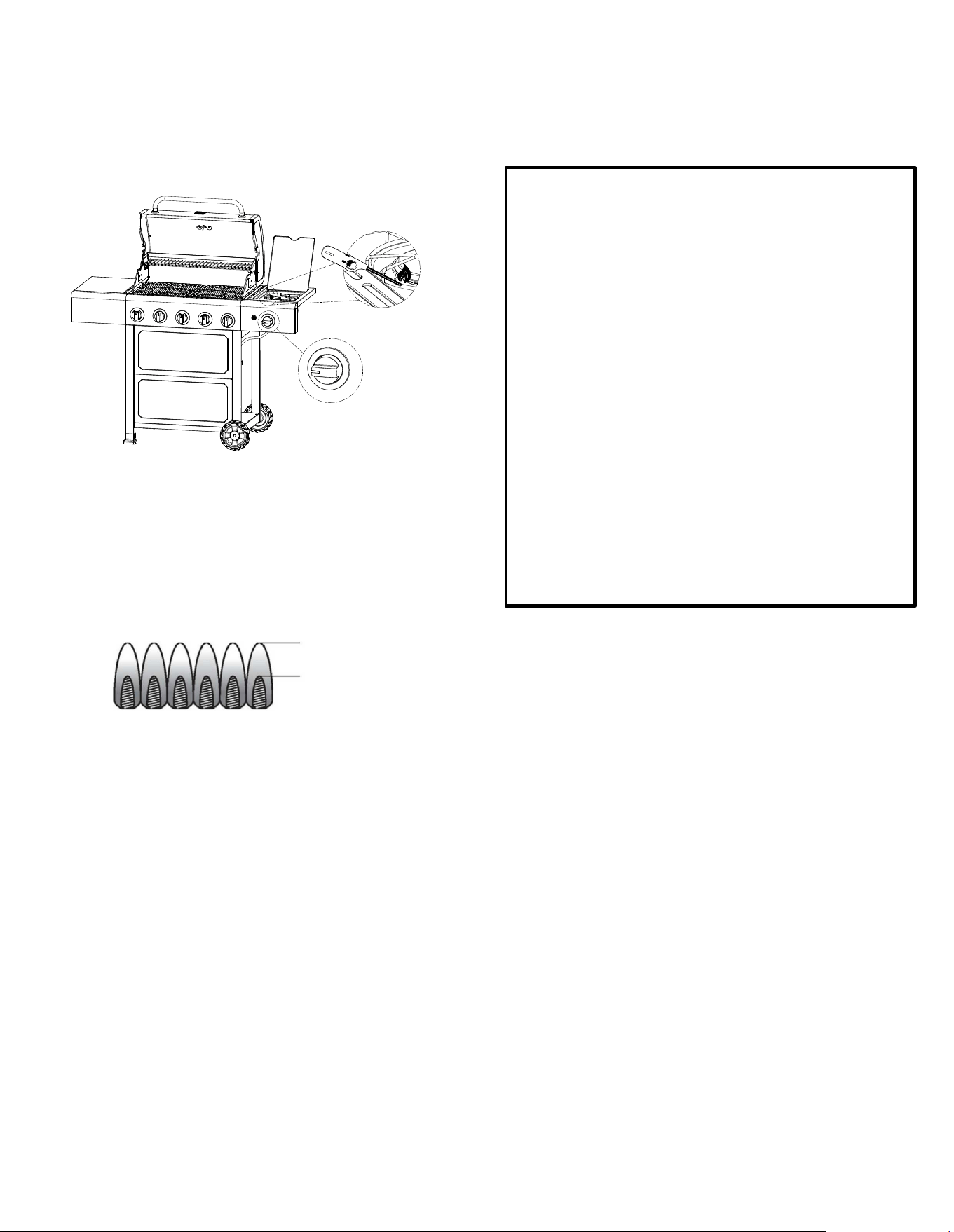

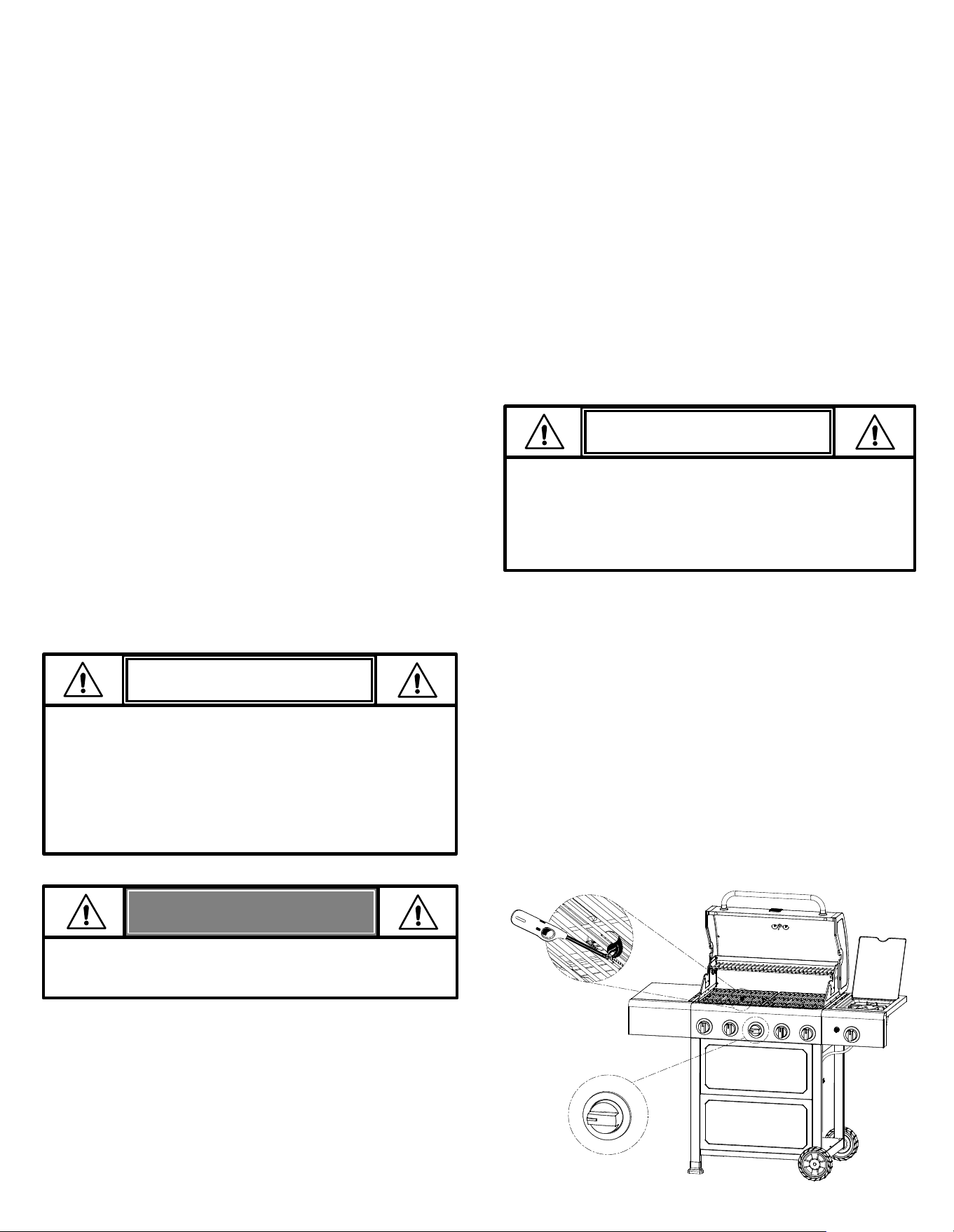

MANUAL LIGHTING INSTRUCTIONS
1. Read the instructions before lighting.
2. Open the lid during lighting.
3. Insert the long-neck lighter near the burner and ignite
the lighter to light the burner.
4. Turn the ignition burner knob to the HI position.
Be sure the burner lights and stays lit. Remove the long-
neck lighter from the firebox after the burner ignites.
5. To light the other burners, turn each knob in succession
to HI.
6. Once the burners are lit, adjust the knobs to the desired
flame setting. To extinguish any individual burner, turn
its knob to the OFF position.

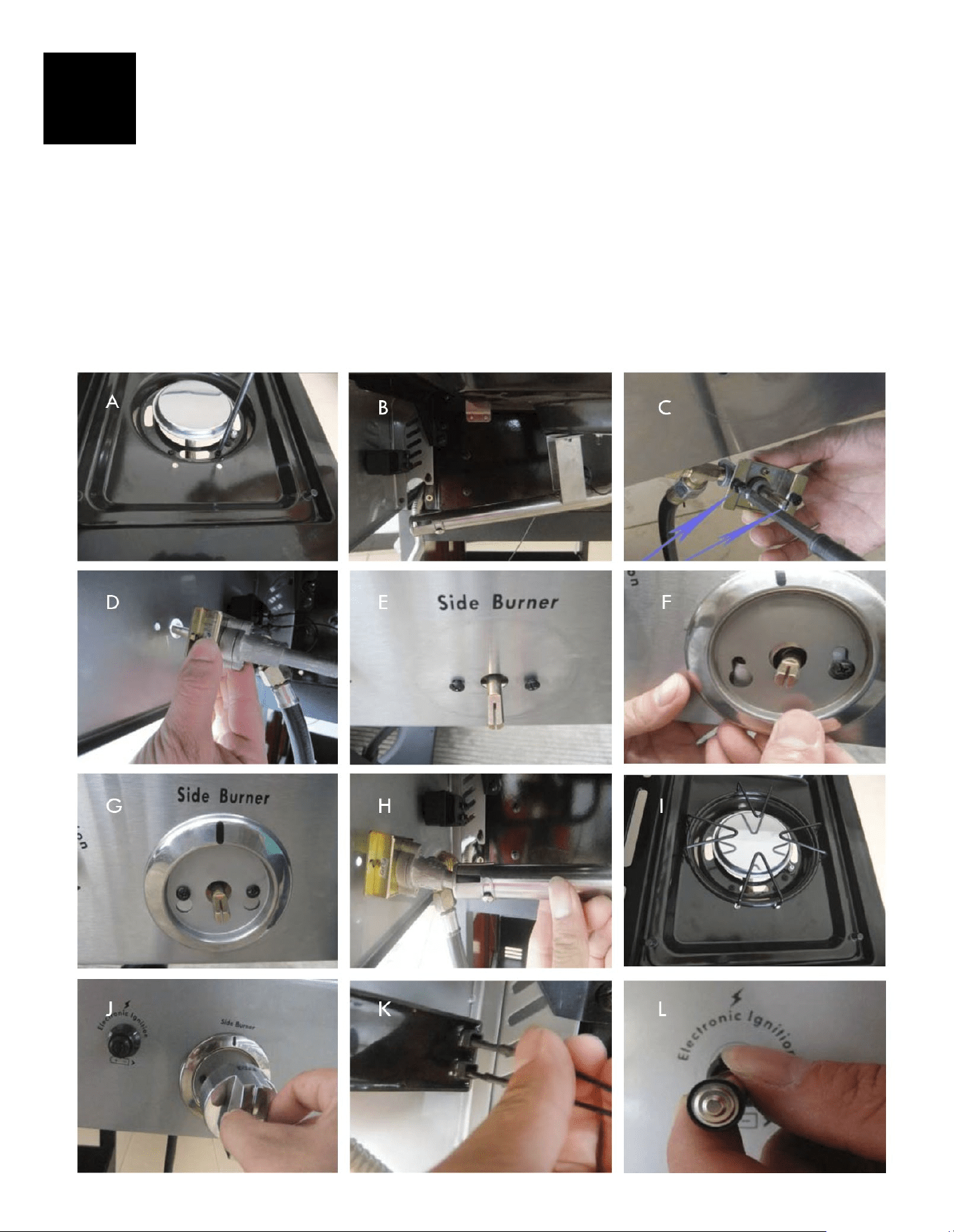

SIDE BURNER MANUAL LIGHTING
INSTRUCTIONS
1. Open the side burner lid. Turn on the LP tank.
2. Insert the long-neck lighter near the burner and ignite
the lighter.
3. Turn the side burner knob to HI. Be sure the burner
lights and stays lit.
BURNER FLAME CHECK
• Remove the cooking grates and heat diffusers. Light the
burners and rotate the knobs from HIGH to LOW. You
should see a smaller flame on the LOW setting and a
higher flame on the HI setting. Always check the flame
prior to each use. If only low flame is seen, refer to the
"Sudden drop or low flame" in the Troubleshooting
Section on page 26.
TURNING GRILL OFF
• Turn all knobs to the OFF position. Turn the LP tank off.
When you are finished grilling, raise the grill lid to allow
the grill to fully cool. If the grill lid is closed while the grill is
cooling, condensation may occur on the interior grill
surfaces which can cause the interior parts to rust.
IGNITER CHECK
• Turn the LP tank off. Press and hold the electronic igniter
button. "Click" should be heard and sparks should be seen
each time between the collector box or burner and
electrode. See the Troubleshooting Section on pages 25-27
if there are no clicks or sparks.
VALVE CHECK
• Important: Be sure the gas in the LP tank is turned off
before checking the valve and the knobs are in the OFF
Setting. To check the valves, first push in the knobs and
release. The knobs should spring back. If the knobs do not
spring back, replace the valve assembly before using the
grill. Turn the knobs to the LOW position then turn back to
the OFF position. Valves should turn smoothly.
HOSE CHECK
• Before each use, check to see if hose is cut or worn.
Replace damaged hose before using the grill. Only use the
valve/hose/regulator as specified in the parts list of this
Use & Care Guide.
GENERAL GRILL CLEANING
• Do not mistake brown or black accumulation of grease
and smoke for paint. Interiors of the gas grills are not
painted at the factory (and should never be painted).
Apply a strong solution of detergent and water or use a
grill cleaner with a scrub brush to clean the inside of the
grill. Rinse and allow the grill to completely dry. Do not
apply a caustic grill/oven cleaner to the painted
surfaces.
• Porcelain surfaces: Because of the glass-like composition,
most residue can be wiped away with baking soda/water
solution or a specially formulated cleaner. Use a
nonabrasive scouring powder for stubborn stains.
• Painted surfaces: Wash with a mild detergent or
nonabrasive cleaner and warm soapy water. Wipe dry
with a soft nonabrasive cloth.
• Stainless steel surfaces: To maintain your grill’s high-
quality appearance, wash with a mild detergent and
warm soapy water. Then wipe dry with a soft cloth. Baked-
on grease deposits may require the use of an abrasive
plastic cleaning pad. Use only in direction of brushed
finish to avoid damage. Do not use the abrasive pad on
areas with graphics.
• Cooking surfaces: If a bristle brush is used to clean any of
the grill cooking surfaces, ensure no loose bristles remain
on the cooking surfaces prior to grilling. It is not
recommended to clean the cooking surfaces while the
grill is hot.
• Drip Tray and Cup: When the grill has completely cooled
down after use, remove the drip tray and drip cup for
cleaning.
CAST IRON GRATE SEASONING (IF APPLICABLE)
First Use – Before your first use, season your cast iron
grates as follows: Rinse the cast iron grates with hot water.
Do not use soap. Dry the grates thoroughly with a cloth
towel. Coat the grates with the vegetable oil or any non-
stick cooking spray. Place the grates in the grill. Start the
grill and slowly raise the temperature to 350° - 400° F.
Heat the grates for fifteen minutes. Turn off the grill and
allow the grates to cool completely before using to cook.
Cleaning – Do not use soap when cleaning the grates.
Clean the grates with a stiff brush and hot water.
Dry grates thoroughly with a cloth towel.
Re-seasoning – Re-season the grates when rust spots
appear on the grate surface. When re-seasoning the
grates, soap may be used with hot water to clean the
grates. After cleaning, dry the grates thoroughly with a
cloth towel. Coat the grates with vegetable oil or any
non-stick cooking spray. Place the grates in the grill. Start
the grill and slowly raise the temperature to 350 ºF – 400
ºF. Heat the grates for fifteen minutes. Turn off the grill and
allow the grates to cool completely before using again.
HIGH
LOW
9
STORING YOUR GRILL
• Clean the cooking grates.
• Store in dry location.
• When the LP tank is connected to the grill, store outdoors
in a well-ventilated space and out of reach from children.
• Cover the grill if stored outdoors. Choose from a variety of
grill covers offered by the manufacturer. Available at
Kenmoregrill.com.
• Store the grill indoors ONLY if the LP tank is turned off and
disconnected. Remove the LP tank from the grill and store
the cylinder outdoors.
• When removing the grill from storage, follow the
“Cleaning the Burner Assembly” instructions before
starting the grill.

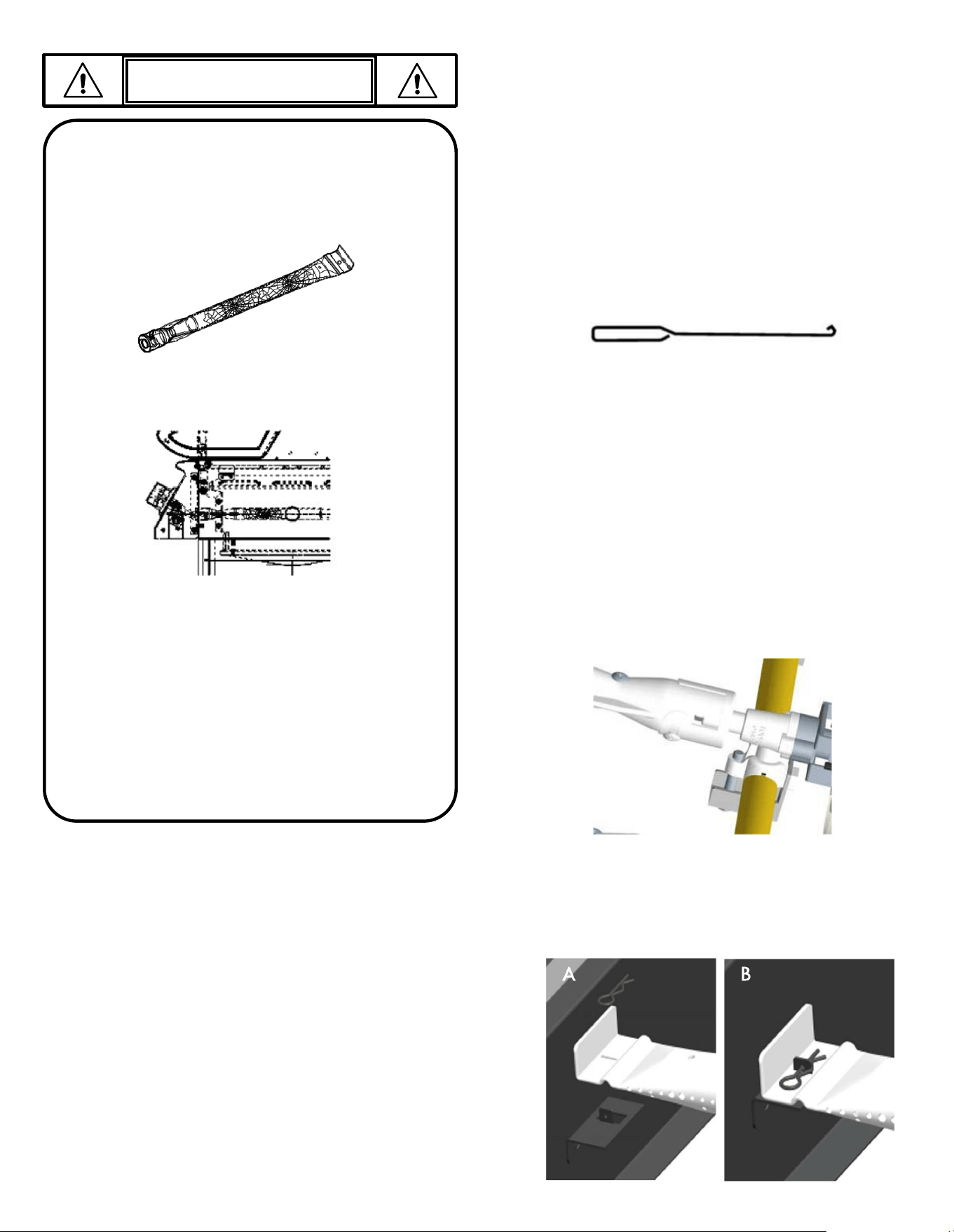

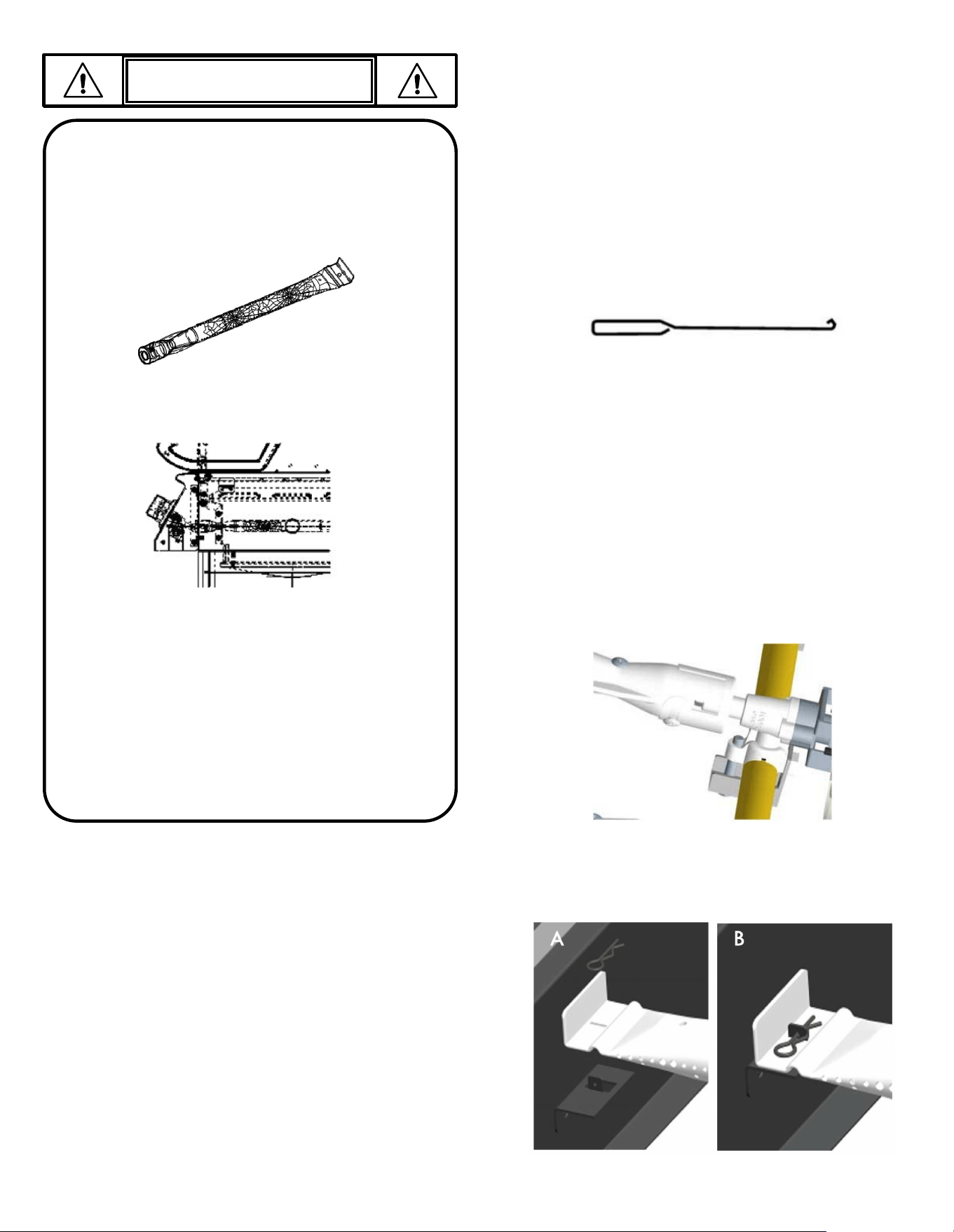

IMPORTANT: Always ensure that the venturi burner
tubes are clean. A venturi burner tube has a narrow
area in which spiders tend to build nests.
SPIDER ALERT!
v
If you notice that your grill is getting hard to light or
that the flame isn’t as strong as it should be, take
the time to check and clean the venturi’s.
Spiders or small insects have been known to create
“flashback” problems. The spiders spin webs, build
nests and lay eggs in the grill’s venturi tube(s),
obstructing the flow of gas to the burner. The backed-
up gas can ignite in the venturi behind the control
panel. This is known as a flashback, and it can damage
your grill and even cause injury.
To prevent flashbacks and ensure good performance
the burner and venturi assembly should be removed
from the grill and cleaned before use whenever the
grill has been idle for an extended period.

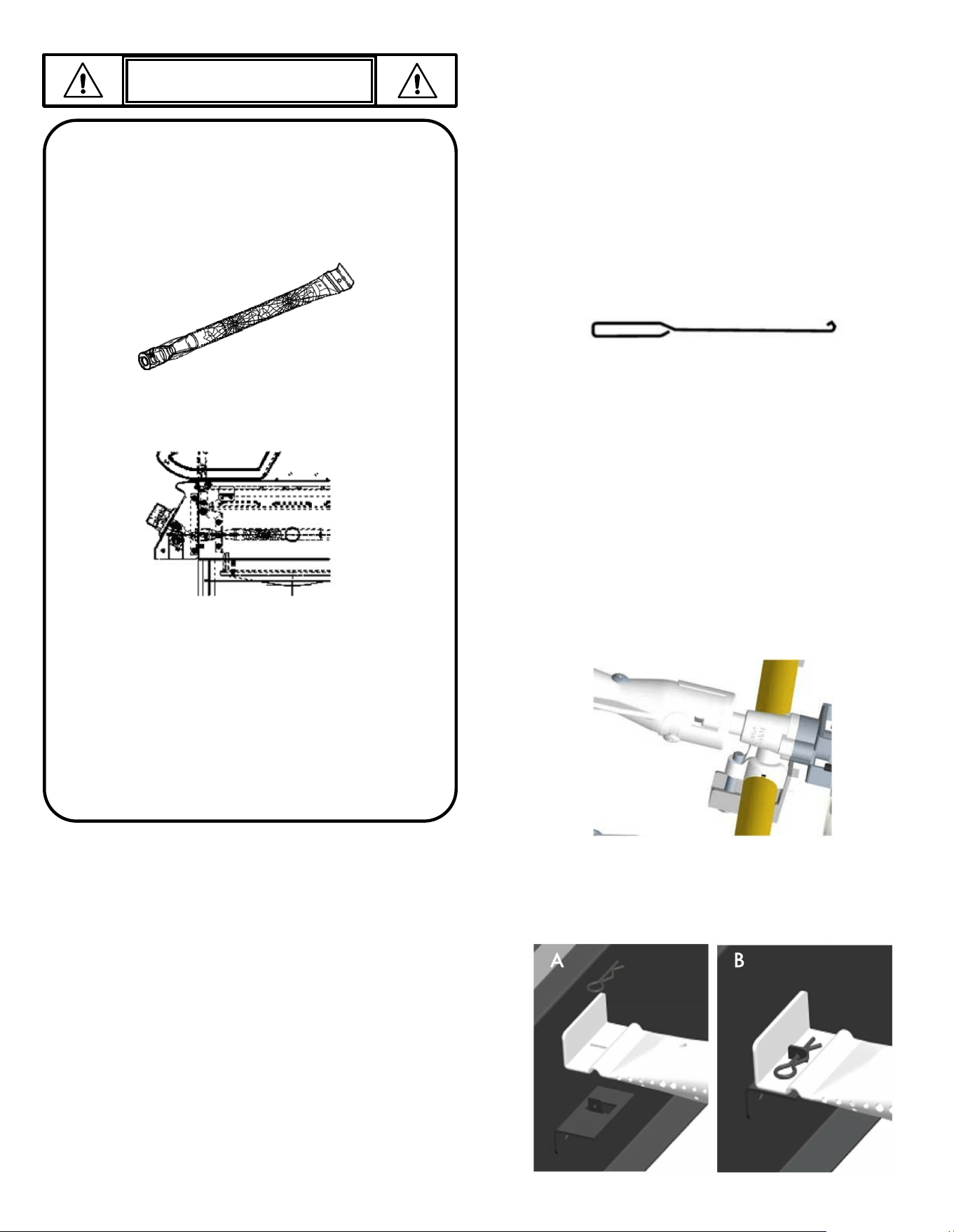

CLEANING THE BURNER ASSEMBLY
Follow these instructions to clean and/or replace parts of the
burner assembly or if you have trouble igniting the grill.
1. Turn the gas OFF by turning the control knobs to the off
setting and close the valve of the LP tank.
2. Remove the cooking grates and heat diffusers.
3. Remove the attachment cotter pin from the rear of each
burner. See Fig A below.
4. Carefully lift each burner up and away from valve
openings. We suggest three ways to clean the burner
tubes. Use the one easiest for you.
5. Use a wire brush to scrub the entire outer surface of the
burner to remove food residue and dirt.
6. Clean any blocked ports with a stiff wire such as an open
paper clip.
7. Check the burner for damage. Due to normal wear and
corrosion, some holes may become enlarged. If there are
any large cracks or holes found on the burner, please
replace them.
8. Carefully replace the burners. See Fig. A and B below.
9. Attach the rear of each burner to the bracket and
reconnect the cotter pin. See Fig. A below.
10. Replace the heat diffusers and cooking grates.
(A) Bend a stiff wire (a lightweight coat hanger works
well) into a small hook. Run the hook through each
burner tube several times.
(B) Use a narrow bottle brush with a flexible handle (do
not use a brass wire brush) and run the brush
through each burner tube several times.
(C) Wear eye protection: Use an air hose to force air into
the burner tube and out the burner ports. Check
each port to make sure air comes out of each hole.
VERY IMPORTANT: Burner tubes must re-engage the
valve openings. See illustrations below.
CAUTION
10
FOOD SAFETY
Food safety is a very important part of enjoying the outdoor
cooking experience. To keep food safe from harmful
bacteria, follow these four basic steps:
• Clean: Wash hands, utensils, and surfaces with hot soapy
water before and after handling raw meat and poultry.
• Separate: Separate raw meats and poultry from ready-
to-eat foods to avoid cross contamination. Use a clean
platter and utensils when removing cooked foods.
• Cook: Cook meat and poultry thoroughly to kill bacteria.
Use a thermometer to ensure proper internal food
temperatures.
• Chill: Refrigerate prepared foods and leftovers promptly.
For more information call: USDA Meat and Poultry Hotline
at 1-800- 535-4555 (In Washington, DC (202) 720-3333,
10:00 am 4:00 pm EST).
HOW TO TELL IF MEAT IS GRILLED
THOROUGHLY
• Meat and poultry cooked on a grill often browns very fast
on the outside. Use a meat thermometer to be sure food
has reached a safe internal temperature and cut into the
food to check for visual signs of doneness.
• Whole poultry should reach 180° F; breasts, 170° F. Juices
should run clear, and the flesh should not be pink.
• Hamburgers made of any ground meat or poultry should
reach 160° F and be brown in the middle with no pink
juices. Beef, veal and lamb steaks, roasts and chops can be
cooked to 145° F. All cuts of pork should reach 160° F.
• NEVER partially grill meat or poultry and finish cooking
later. Cook food completely to destroy harmful bacteria.
• When reheating takeout foods or fully cooked meats like
hot dogs, grill to 165° F, or until steaming hot.
WARNING: To ensure that it is safe to eat, food must be
cooked to the minimum internal temperatures listed in the
table below.
INDIRECT COOKING
Poultry and large cuts of meat cook slowly to perfection on
the grill by indirect heat. Place food over the unlit burner(s);
the heat from the lit burners circulates gently throughout the
grill, cooking the meat or poultry without the touch of a direct
flame. This method greatly reduces flare-ups when cooking
extra fatty cuts because there is no direct flame to ignite the
fats and juices that drip during cooking.
INDIRECT COOKING INSTRUCTIONS
• Always cook with the lid closed.
• Once the burners are lit, extinguish any individual burner
by turning its knob to OFF.
• Due to weather conditions, cooking times may vary.
During cold and windy conditions, the temperature setting
may need to be increased to insure sufficient cooking heat.
• Place food over unlit burner(s).

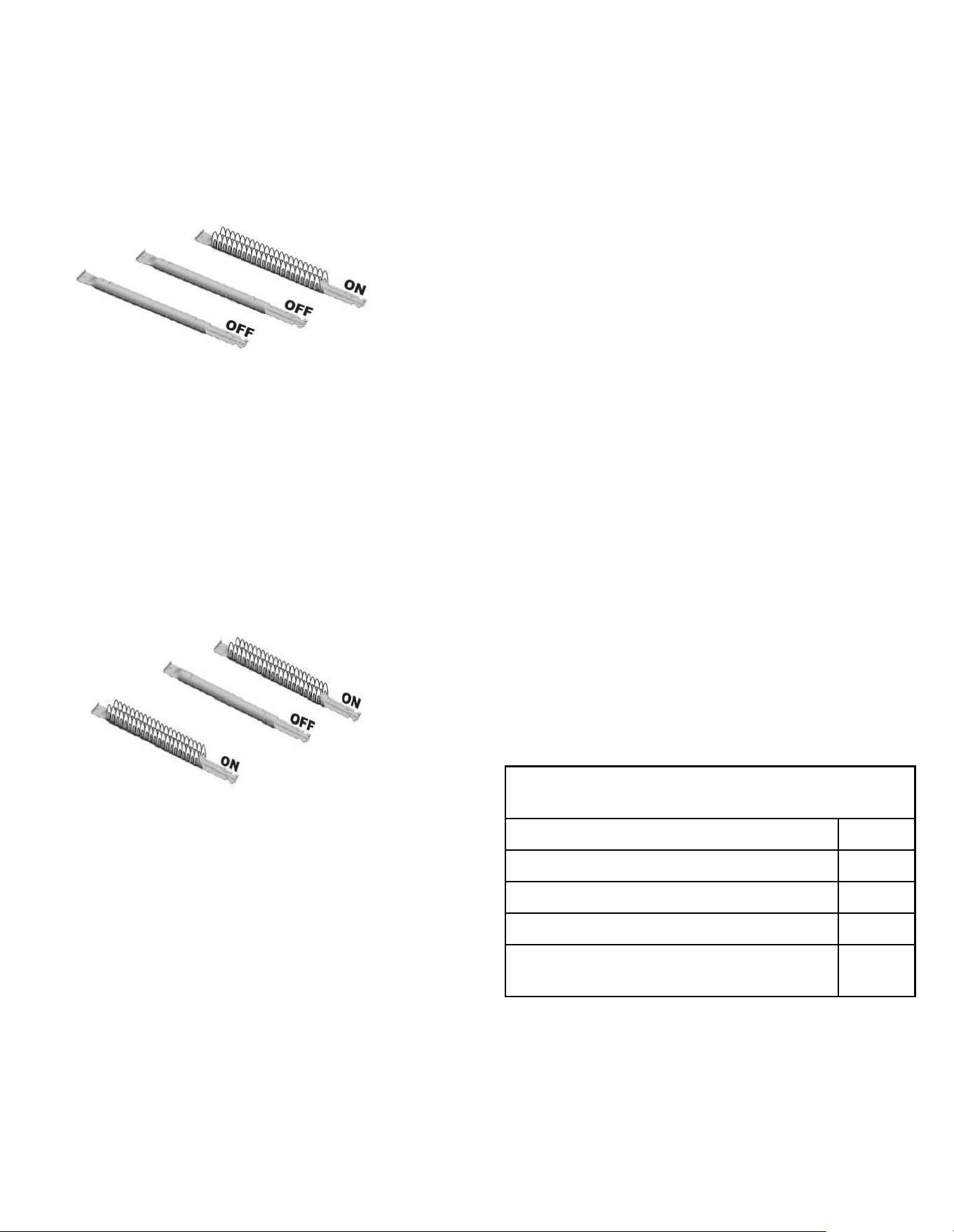

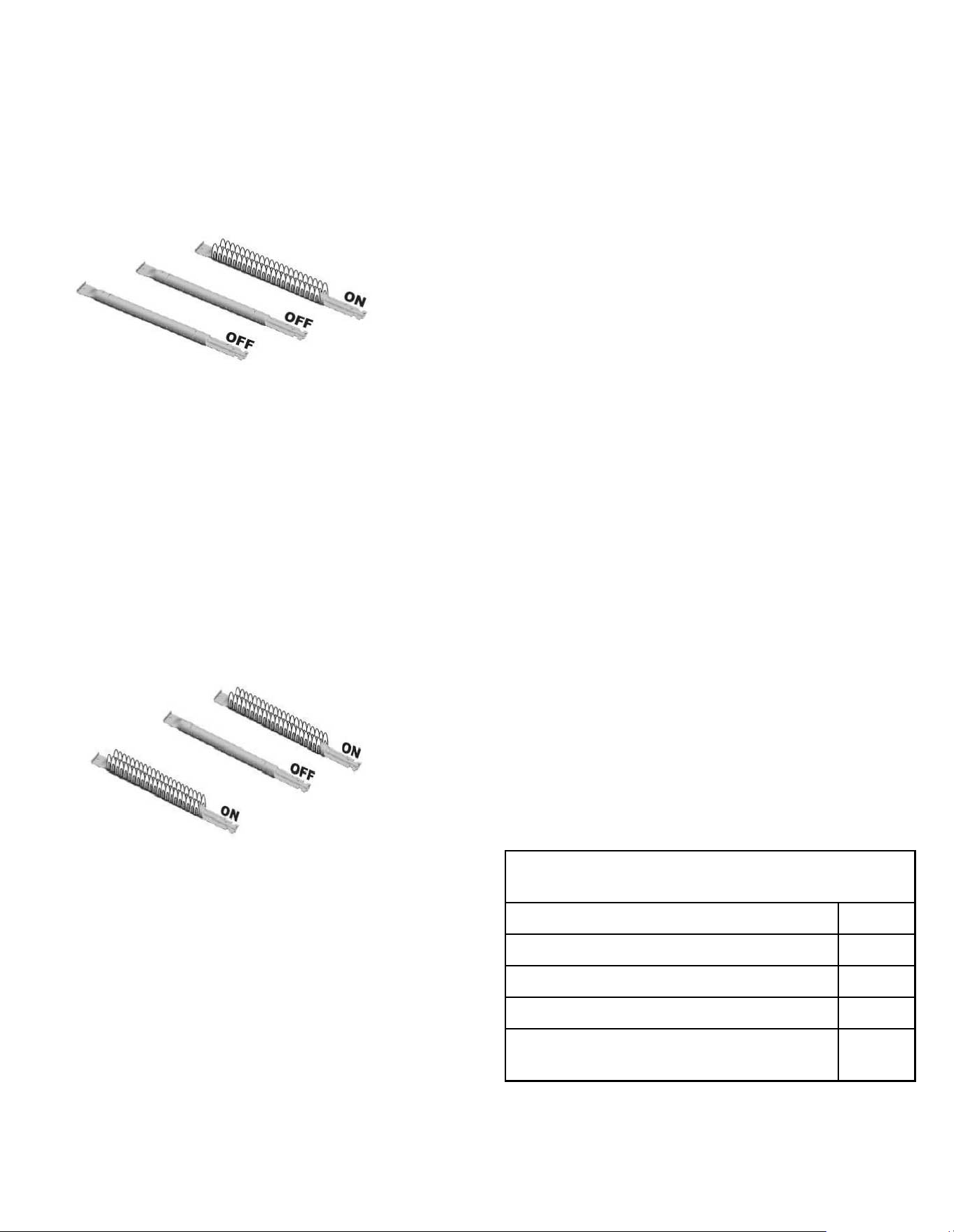

1 Burner Cooking
Consumes less fuel.
2 Burner Cooking
Great indirect cooking on low. Produces slow and
even heating. Ideal for slow roasting and baking.
* United States Department of Agriculture
** Allow meat to rest for three minutes before carving or
consuming.
USDA *Recommended Safe Minimum Internal
Temperatures
Beef, Veal, Lamb, and Pork: Whole Cuts** 145°F
Fish 145°F
Beef, Veal, Lamb, and Pork: Ground 160°F
Egg Dishes 160°F
Turkey, Chicken, and Duck: Whole, Pieces, and
Ground
165°F
11
NOTE: Some grill parts shown in the assembly steps may differ slightly in appearance from those on your
particular grill. However, the method of assembly remains the same.
Key Description Qty Part Number Key Description Qty Part Number
1 Side Burner Lid 1 52200065 19 Regulator 1 408D00115
2 Side Burner Grid 1 40800119 20 Axle Rod 1 408D00125
3
Rotate Rod, Side Burner
Lid
2 40800118
4 Side Burner Base 1 52200052 22 Cotter Pin 10 110050
5 Side Burner 1 40600031 23 Hose Fixed Pin 1 40800134
6
Igniter Wire, Side
Burner
1 52200054 24 Leg Extender 2 40800127
7
Igniter Wire, Main
Burner
1 52200035 25 Wheel 2 40800124
8 Right Side Shelf 1 52200147 26 Right Back Leg 1 52200125
9 Firebox 1 52200101 27 Right Front Leg 1 52200124
10
Electronic Ignition
Module
1 40600030 28 Left Front Leg 1 52200121
11-A Fascia, Right Shelf 1 52200023 29 Left Back Leg 1 52200122
11-B
Fascia, Right Shelf
(Matte Black)
1 52200095 30 Tank Holder 1 40800130
12-A Control Panel 1 52200104 31 Bottom Shelf 1 52200080
12-B
Control Panel
(Matte Black)
1 52200204 32-A Front Panel (Matte Black) 2 52200062
13 Gas Valve, Main Burner 4 40900205 32-B Front Panel (SS) 2 40600028
14 Manifold, Main Burner 1 50300041 33 Side Lower Rail 2 52200164
15 Side Burner Hose 1 40900210 34 Side Upper Rail 2 52200161
16 Gas Valve, Side Burner 1 40900209 35 Tank Baffle 1 52200090
17 Bezel, Control Knob 6 40900036 36 Drip Cup 1 40800026
18 Control Knob 6 40900206 37 Drip Cup Clip 1 40800131
PARTS LIST (1/2)
Not Pictured
Hardware Pack 1 52200600
Manual 1 52200700
If you are missing hardware or have damaged
parts after unpacking grill, call 1-888-287-0735
for replacement.
To order replacement parts after using grill,
call 1-888-287-0735.
Or visit Kenmoregrill.com
Questions?
Scan this code for assistance!
12
Key Description Qty Part Number Key Description Qty Part Number
38 Drip Tray 1 40600014 52 Bezel, Lid Handle 2 40900013
39 Right Drip Tray Support 1 52200027 53 Temperature Gauge 1 40600210
40 Left Drip Tray Support 1 52200026 54 Logo 1 40800106
41 Back Rail 1 52200174 55-A Lid (SS) 1 50500004
42-A Fascia, Left Side Shelf 1 52200081 55-B Lid (Matte Black) 1 50500005
42-B
Fascia, Left Side Shelf
(Matte Black)
1 52200098 56 Heat Diffuser 4 40820023
43 Left Side Shelf 1 52200140 57 Rotated Rod, Lid 2 50300207
44
Side Shelf Support
Angle Bar
2 52200109 58 Flat Washer 3 110018
45
Flame Carry Over Tube
(Far Left Side)
1 52200028 59 Hex Nut 3 110011
46 Flame Carry Over Tube 3 50300024 60 Ignition Burner 1 40600013
47 Cooking Grate 2 40100101 61 Main Burner 3 40600012
48
Silicone Rubber
Bumper, Firebox
2 50300205 62 Searing Section Burner 1 52200500
49
Silicone Rubber
Bumper, Lid
2 40700103 63 Left Side Heat Diffuser 1 52200011
50 Warming Rack 1 52200030 64
Gas Valve, Searing Section
Burner
1 40900305
51 Lid Handle 1 40900012
Not Pictured
Hardware Pack 1 52200600
Manual 1 52200700
If you are missing hardware or have damaged
parts after unpacking grill, call 1-888-287-0735
for replacement.
To order replacement parts after using grill,
call 1-888-287-0735.
Or visit Kenmoregrill.com
Questions?
Scan this code for assistance!
NOTE: Some grill parts shown in the assembly steps may differ slightly in appearance from those on your
particular grill. However, the method of assembly remains the same.
PARTS LIST (2/2)
13
PARTS DIAGRAM
14

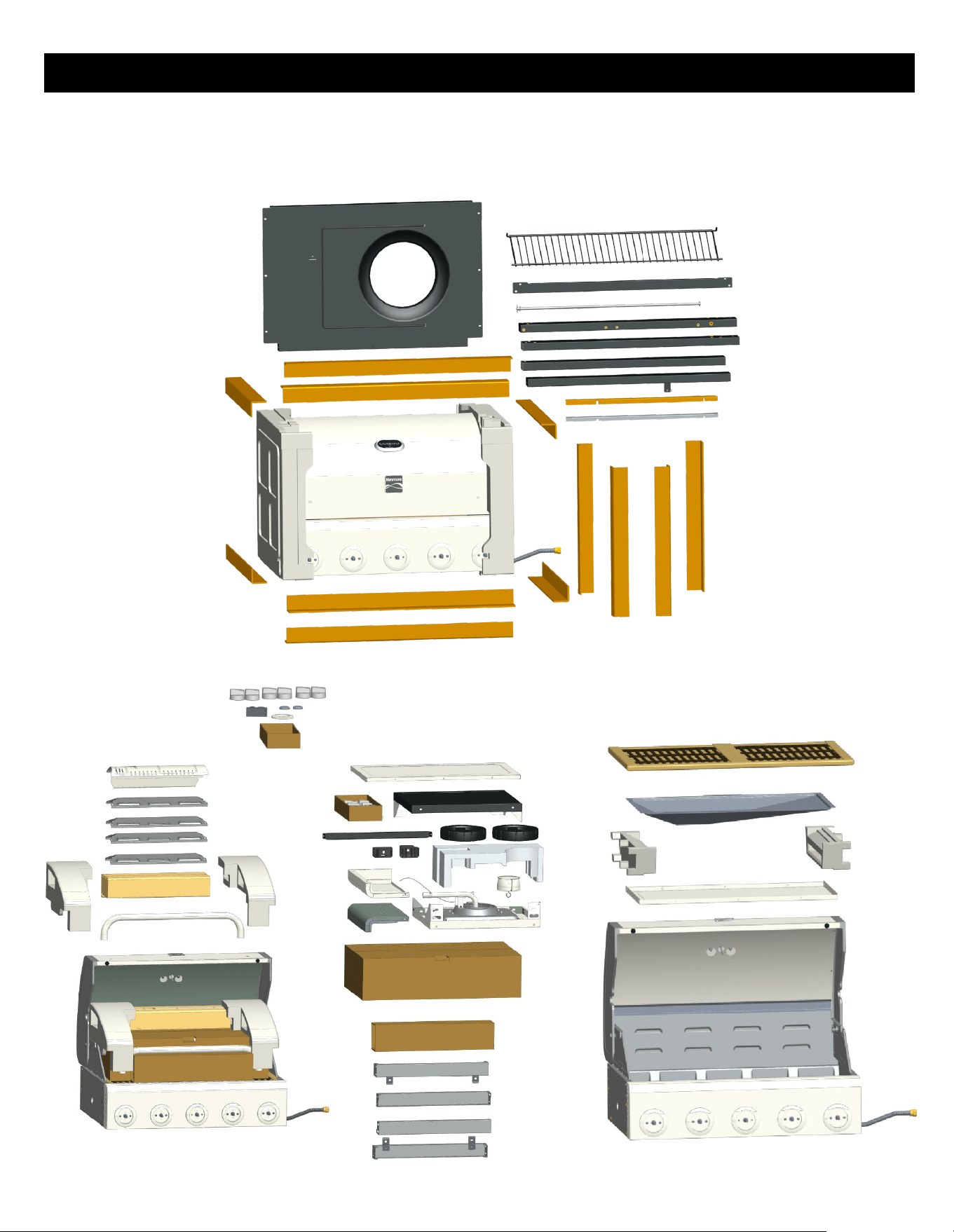

NOTICE: Once you have unpacked the grill, check all grill parts against the pictures below. If any parts are missing
or damaged, call 1-888-287-0735.
BEFORE ASSEMBLY
15
CAREFULLY READ AND PERFORM ALL ASSEMBLY INSTUCTIONS ON THE FOLLOWING PAGES.

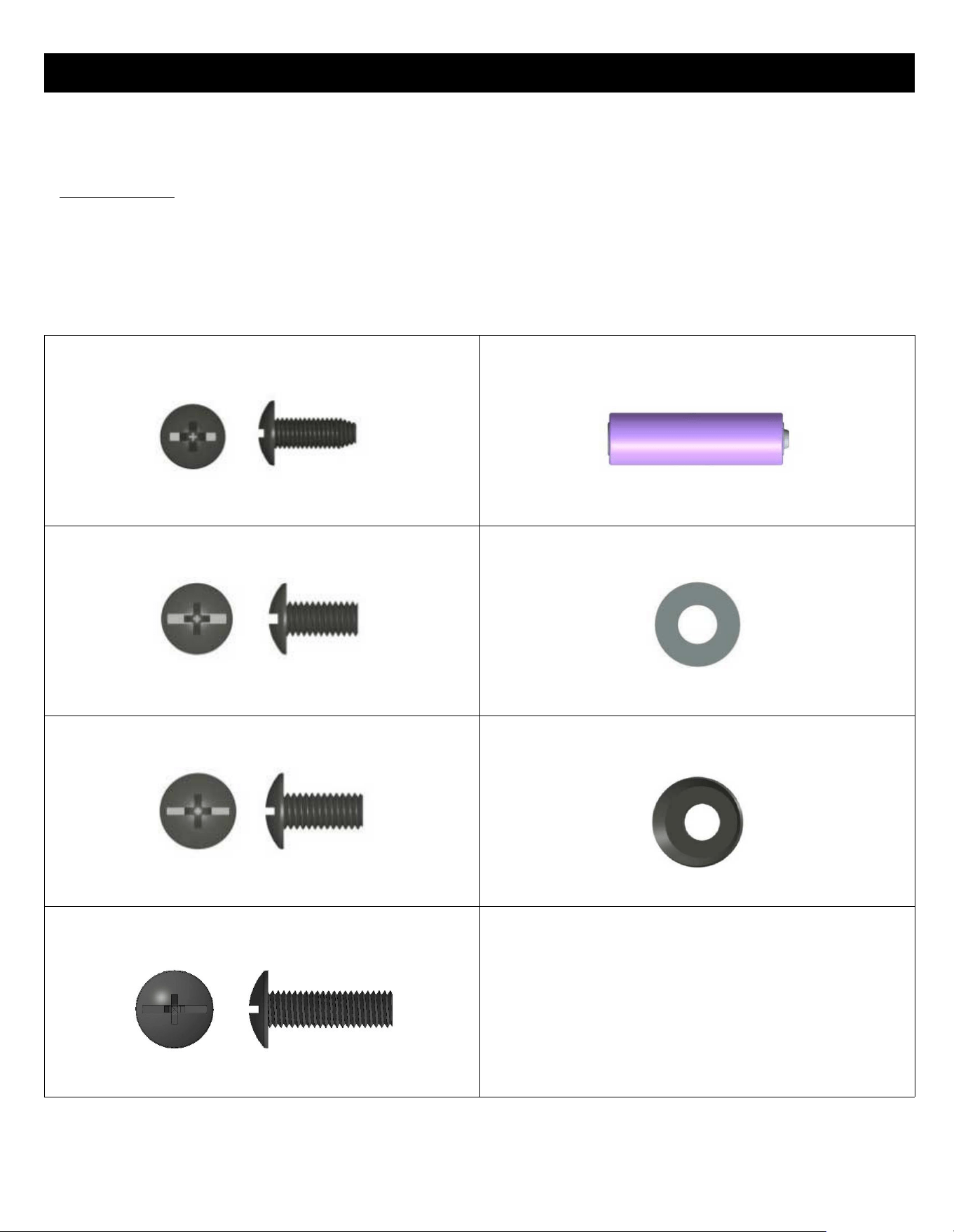

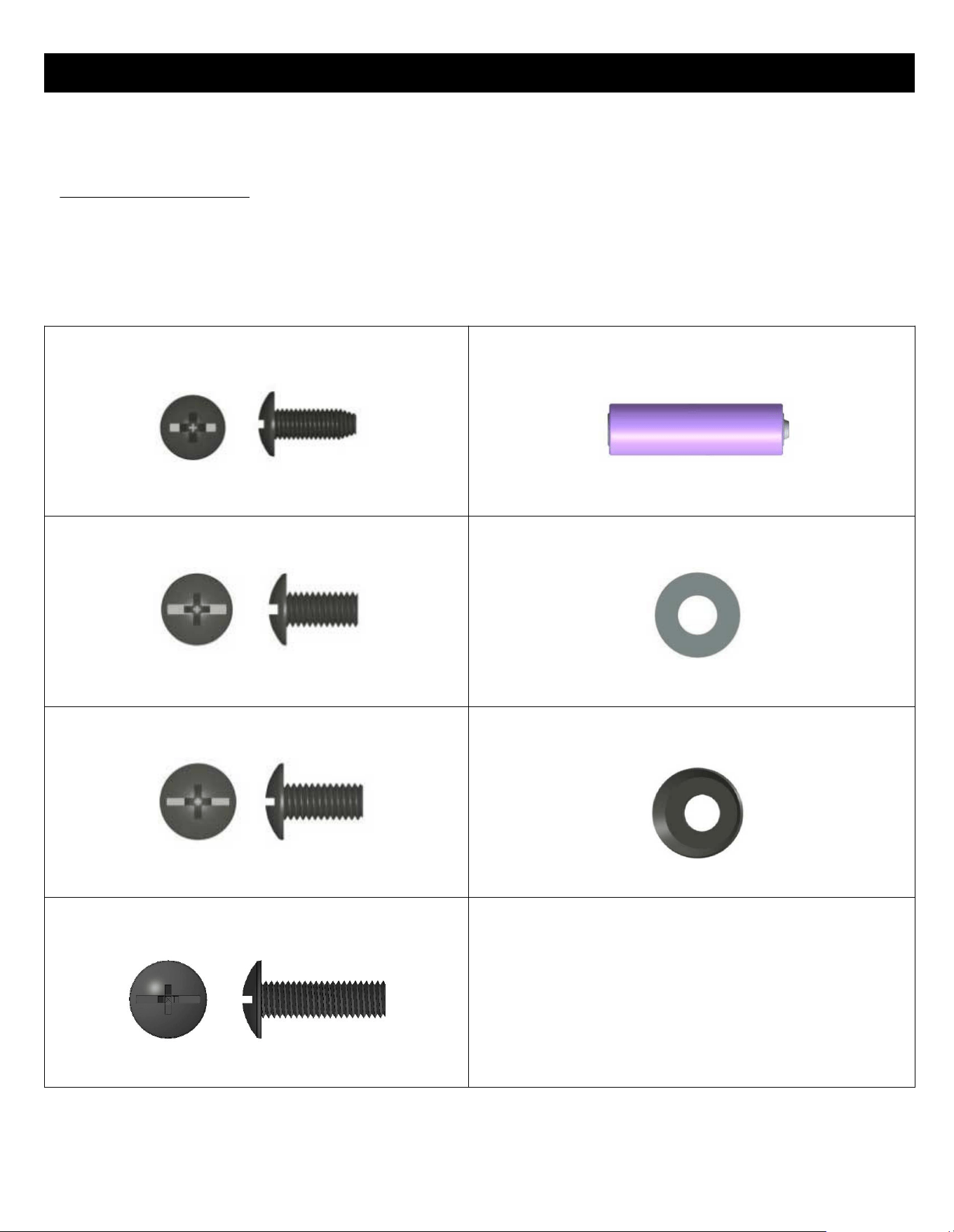

Tools Required:
• Adjustable wrench (not provided)
• Screwdriver (not provided)
• The following hardware is provided in the blister pack for convenient use.
M4 x 10 Screw
Qty: 50 pcs
(Part number: 110004)
AA Battery
Qty: 1 pc
M5 x 10 Screw
Qty: 4 pcs
(Part number: 110005)
M5 Flat Washer
Qty: 4 pcs
(Part number: 110105)
M6 x 13 Screw
Qty: 16 pcs
(Part number: 110006)
M6 Compression Washer
Qty: 4 pcs
(Part number: 110206)
M6 x 20 Screw
Qty: 2 pcs
(Part number: 110026)
ASSEMBLY
16

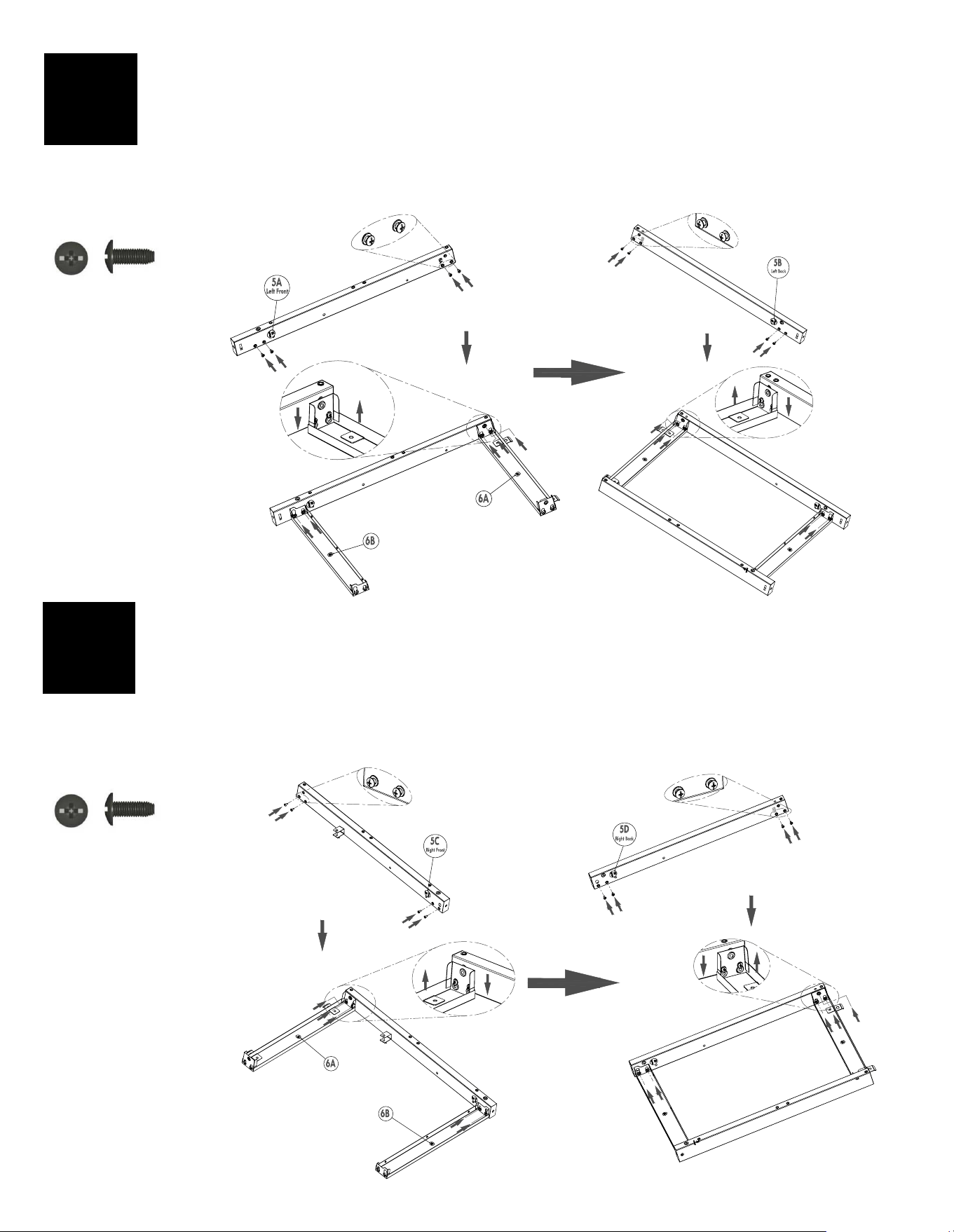

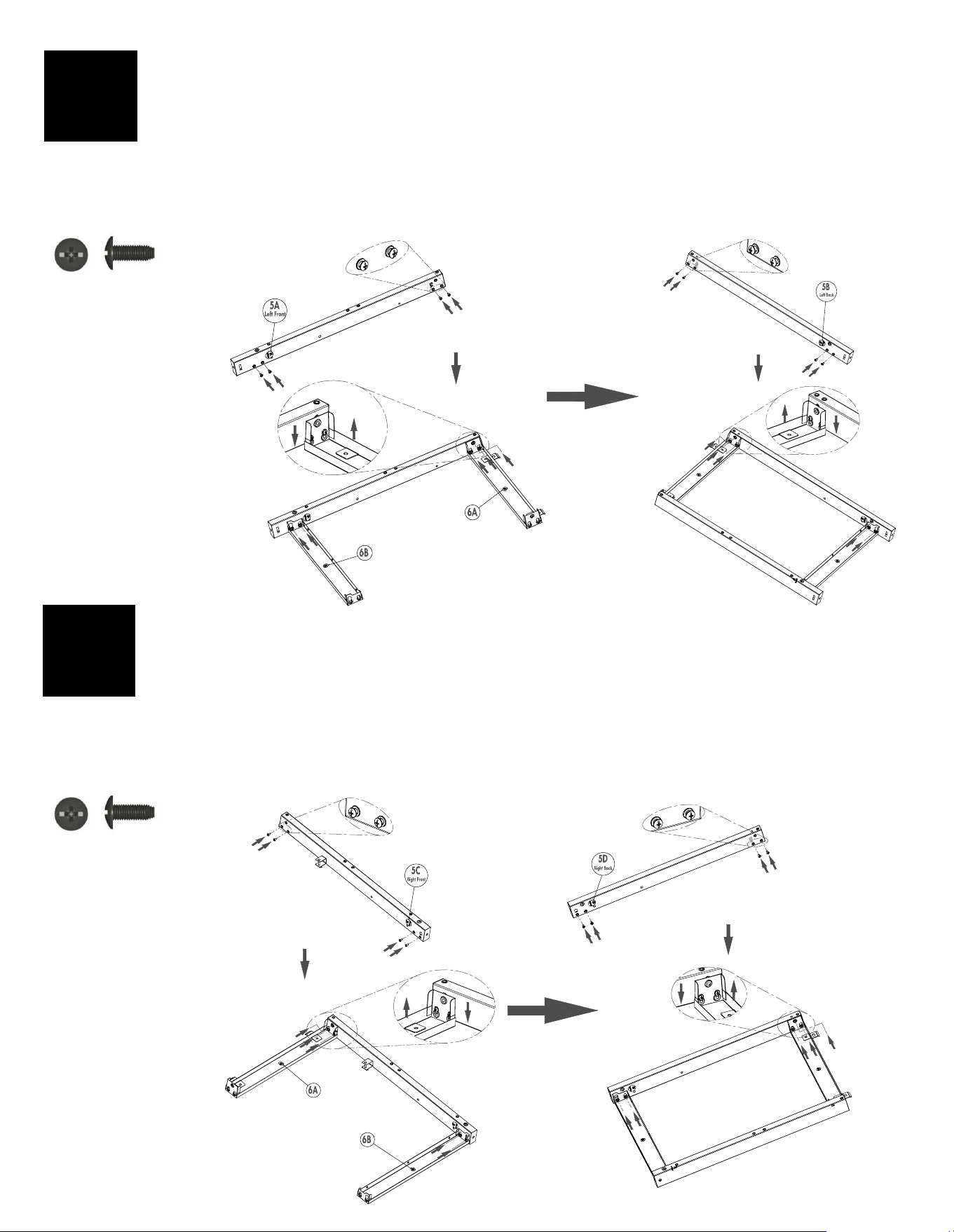

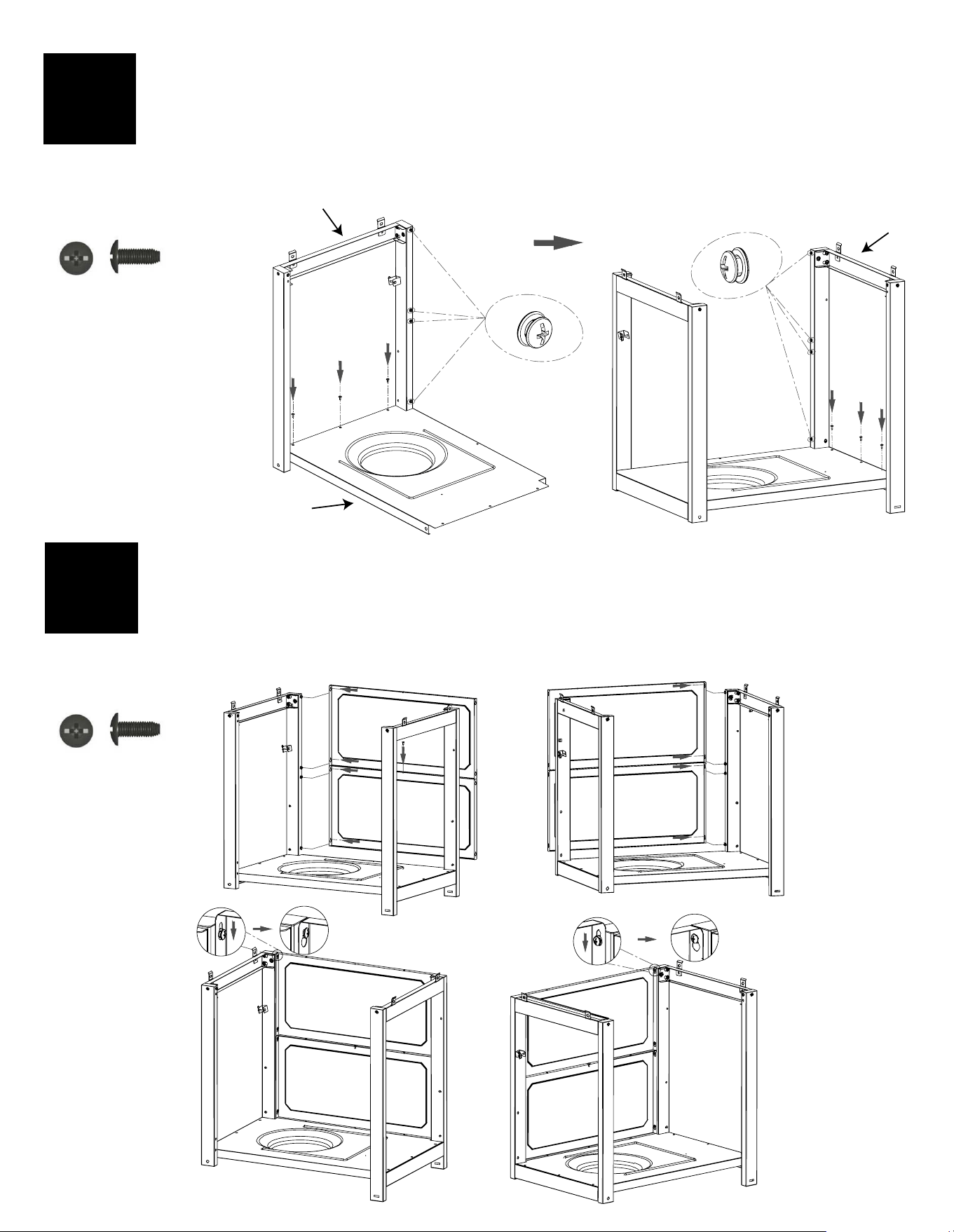

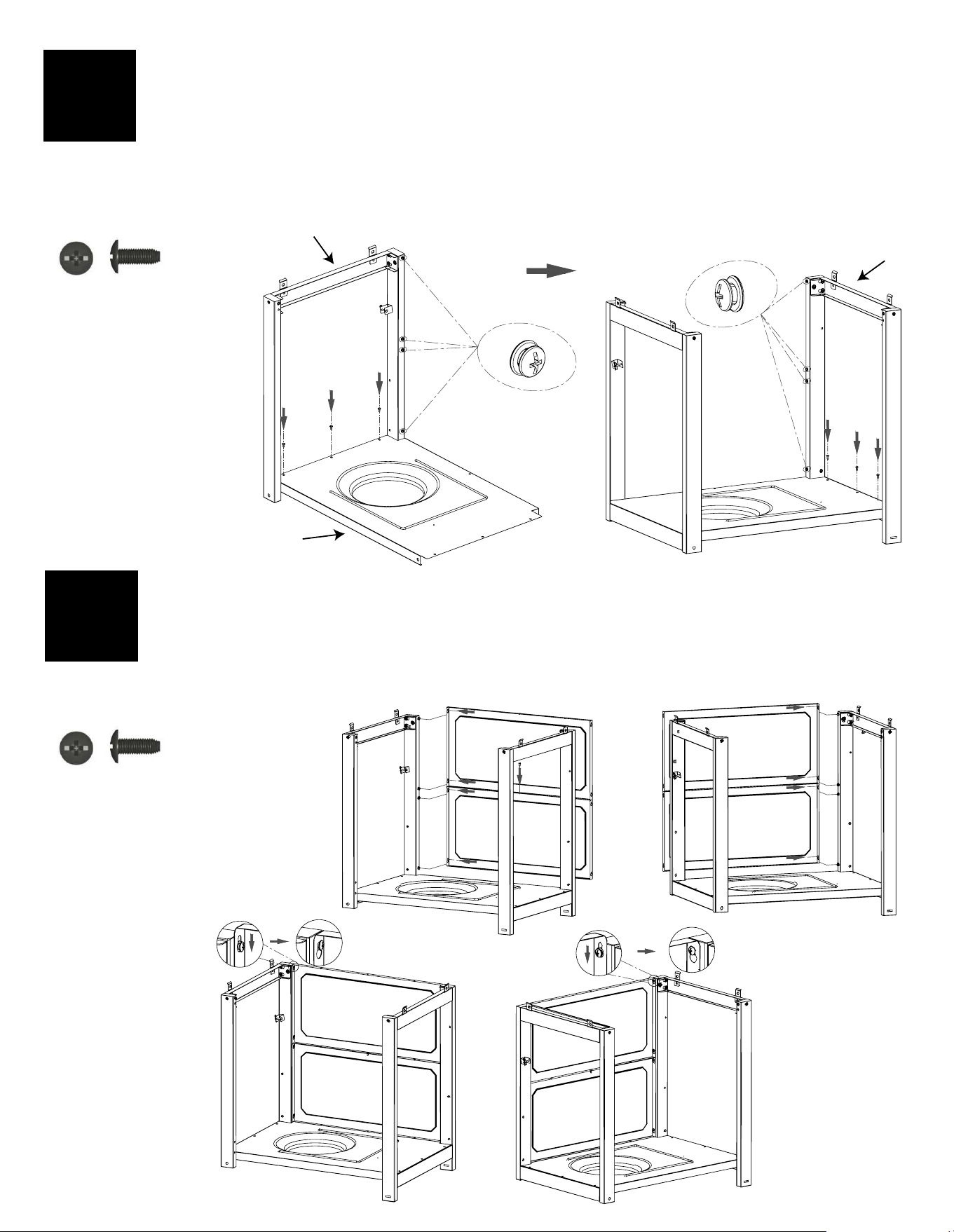

Left Frame
Install (4) M4x10 screws as shown to the leg marked “5A”. Do not fully tighten the screws at this time.
Leave 1/8-inch gap below the screw head for the rail attachment. (A)
Attach one end of a side upper rail “6A” to the leg and tighten the screws. Install and tighten another
(1) M4x10 screw. (C)
Attach one end of the side lower rail “6B” to the leg and tighten the screws. (C)
Install (4) M4x10 screws as shown on the leg marked “5B”. Do not fully tighten the screws at this time.
Leave 1/8-inch gap below the screw head for the rail attachment. (B)
Attach the other end of the side upper rail and the side lower rail to the “5B” leg and tighten the screws.
Install and tighten another (1) M4x10 screw to the side upper rail. (D)
1
M4x10 Screw
Qty: 10 pcs
A
B
C
D
Right Frame
Install (4) M4x10 screws as shown to the leg marked “5C”. Do not fully tighten the screws at this time.
Leave 1/8-inch gap below the screw head for the rail attachment. (A)
Attach one end of the side upper rail “6A” to the leg and tighten the screws. Install and tighten another
(1) M4x10 screw. (C)
Attach one end of the side lower rail “6B” to the leg and tighten the screws. (C)
Install (4) M4x10 screws as shown on the leg marked “5D”. Do not fully tighten the screws at this time.
Leave 1/8-inch gap below the screw head for rail attachment. (B)
Attach the other end of the side upper rail and the side lower rail to the “5D” leg and tighten the screws.
Install and tighten another (1) M4x10 screw to the side upper rail. (D)
2
M4x10 Screw
Qty: 10 pcs
A
B
C
D
17

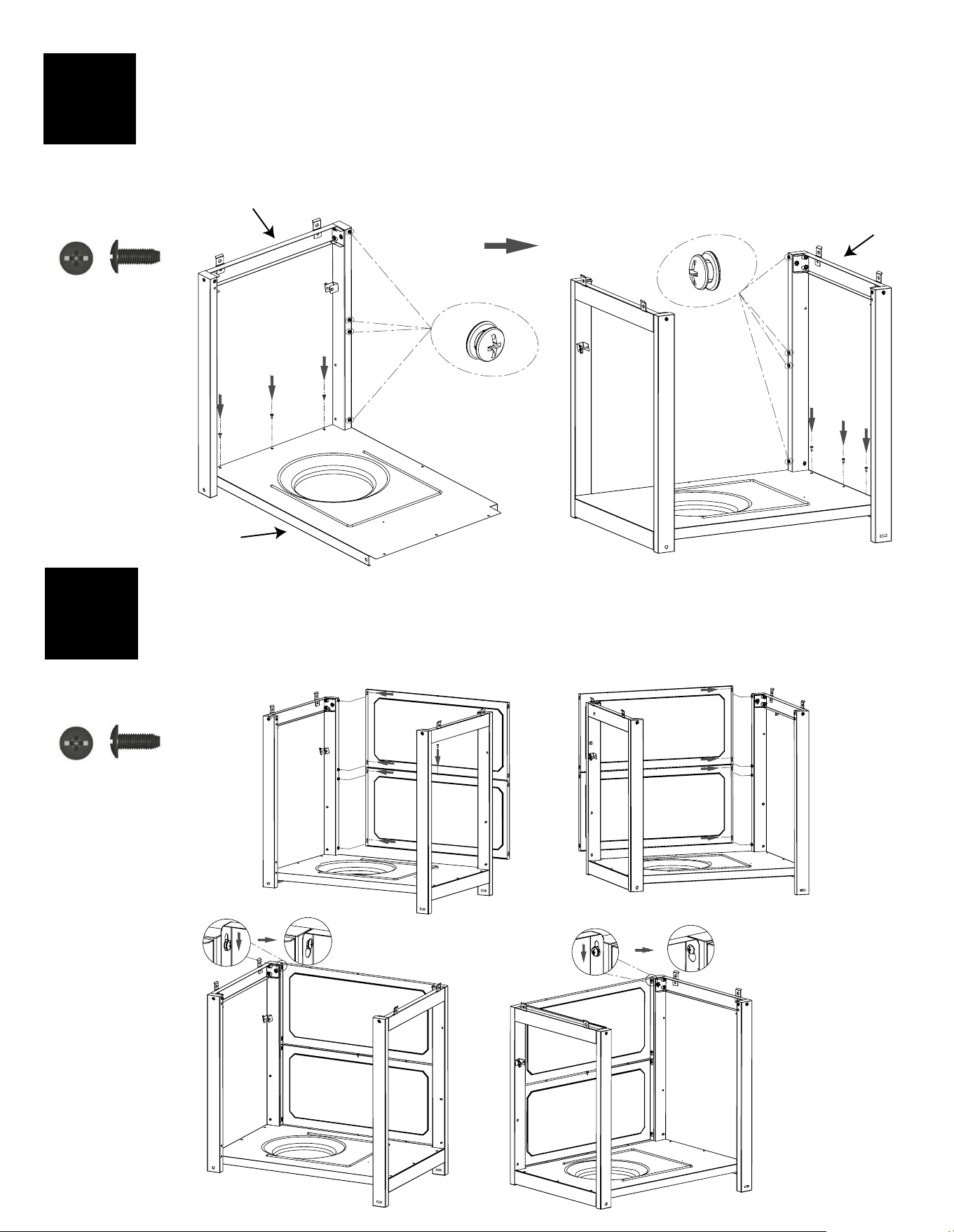

Bottom Shelf
Install (4) M4x10 screws as shown on the right frame. Do not fully tighten the screws at this time.
Leave 1/8-inch gap below the screw head for the panel attachment. (A)
Attach the bottom shelf to the right frame with (3) M4x10 screws. Do not fully tighten these screws at
this time. (A)
Install (4) M4x10 screws as shown on the left frame. Do not fully tighten the screws at this time.
Leave 1/8-inch gap below screw head for panel attachment. (B)
Attach the bottom shelf to the left frame with (3) M4x10 screws. Do not fully tighten these screws. (B)
3
Right Frame
A
B
Left Frame
Bottom Shelf

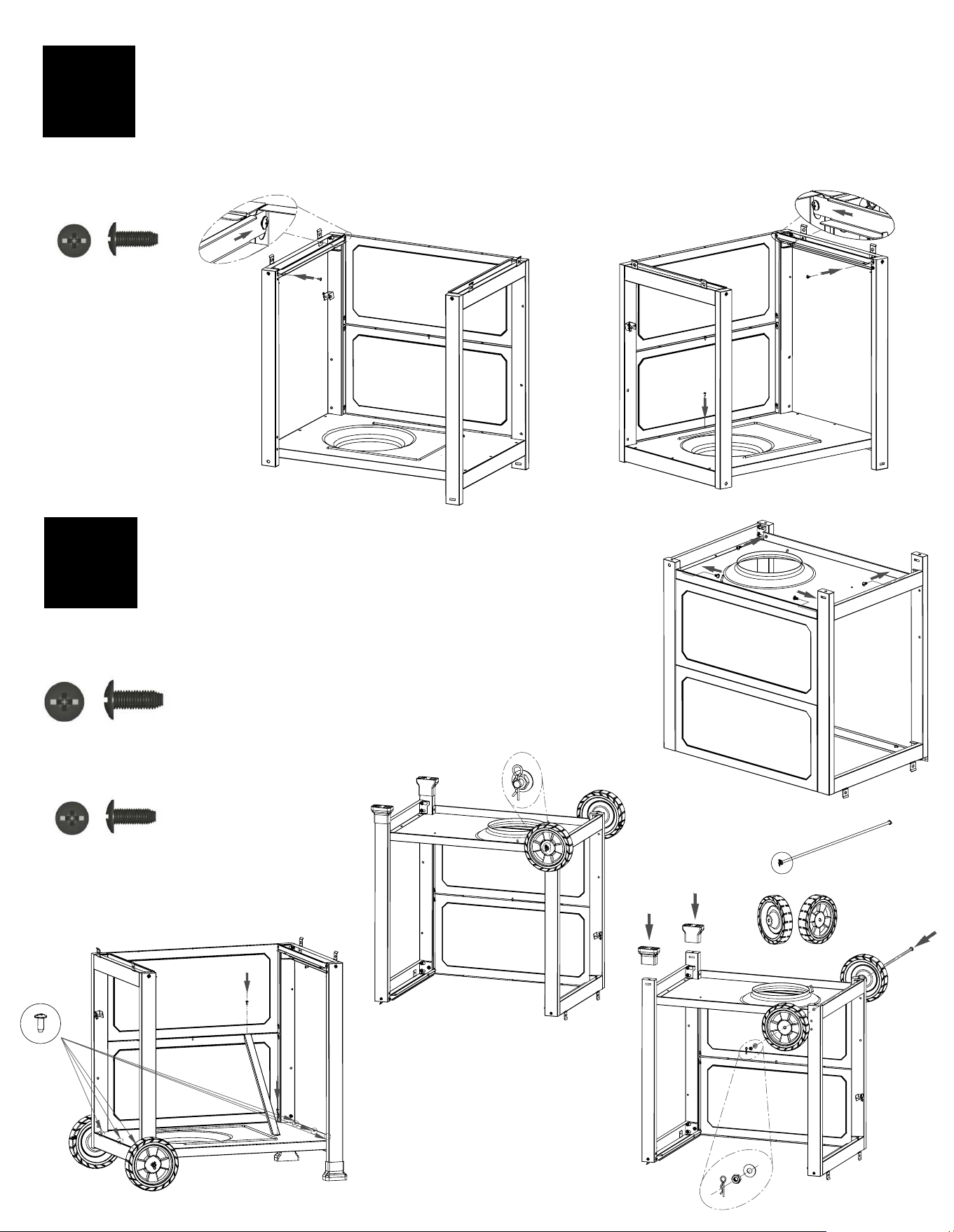

Front Panel
Attach the two front panel sections together into a single front panel with (1) M4x10 screw as shown. (A)
Note: One of the front panels is packaged under the cooking grates in the firebox, and the other is
packaged in a box with the side shelf.
Attach the front panel to the cart by slipping the four panel holes on each side over and down onto the
four protruding screw heads on the left and right frames. Leave the top screw loose on each side, and
fully tighten the other three screws on each side. (B)
4A
A
B
18
M4x10 Screw
Qty: 14 pcs
M4x10 Screw
Qty: 1 pc
Front Panel
Slide one end of the right drip tray support bar “7A” under the top screw on the front side of the right
frame and fully tighten the screw. Fully tighten the other end of the bar to the back right frame with
(1) M4x10 screw. (C)
Slide one end of the left drip tray support bar “7B” under the top screw on the front side of the left
frame and fully tighten the screw. Fully tighten the other end of the bar to the back left frame with
(1) M4x10 screw as shown. Install and fully tighten (1) M4x10 screw through the middle screw hole on
the bottom of the front panel into the bottom shelf. (D)
4B
C
D

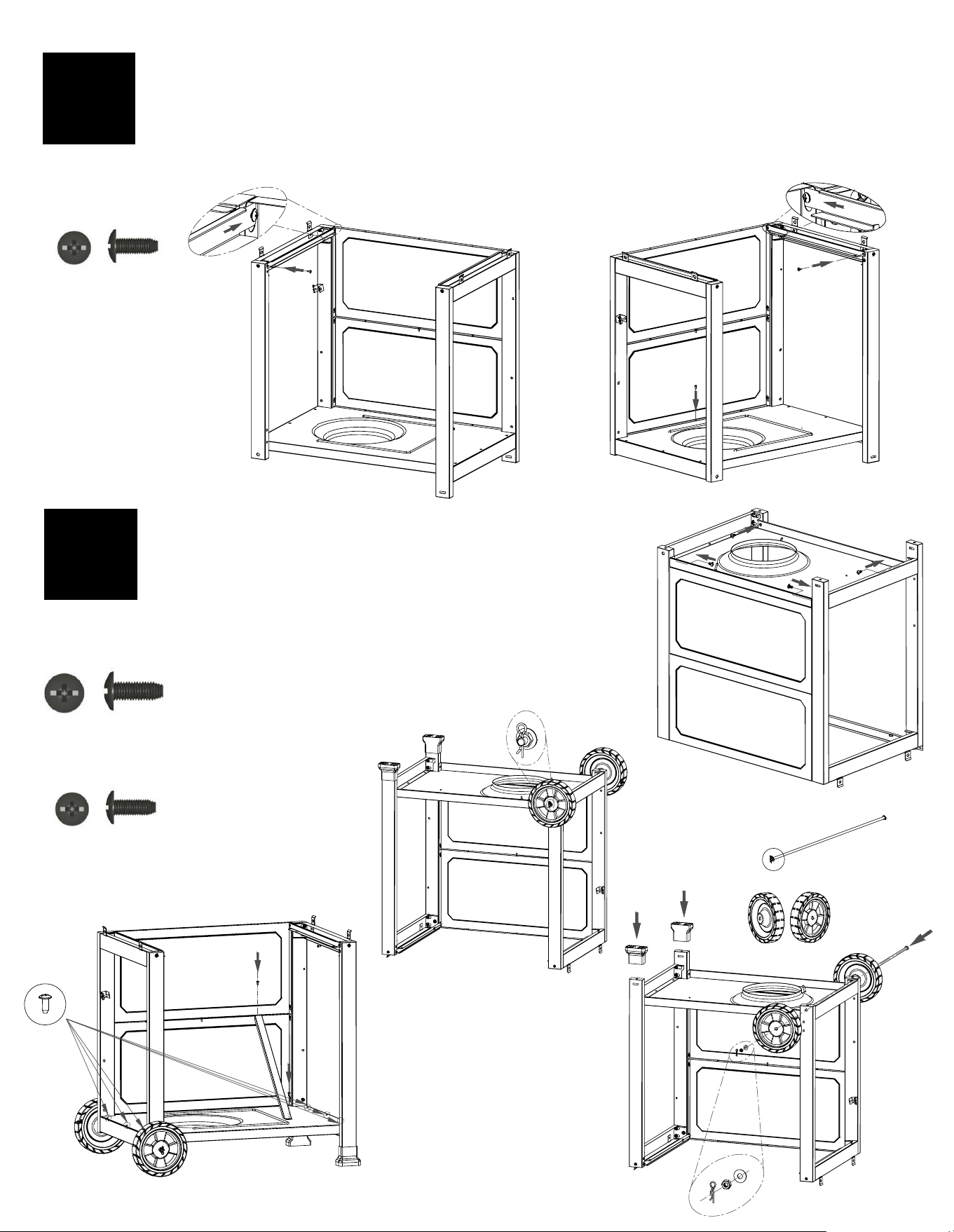

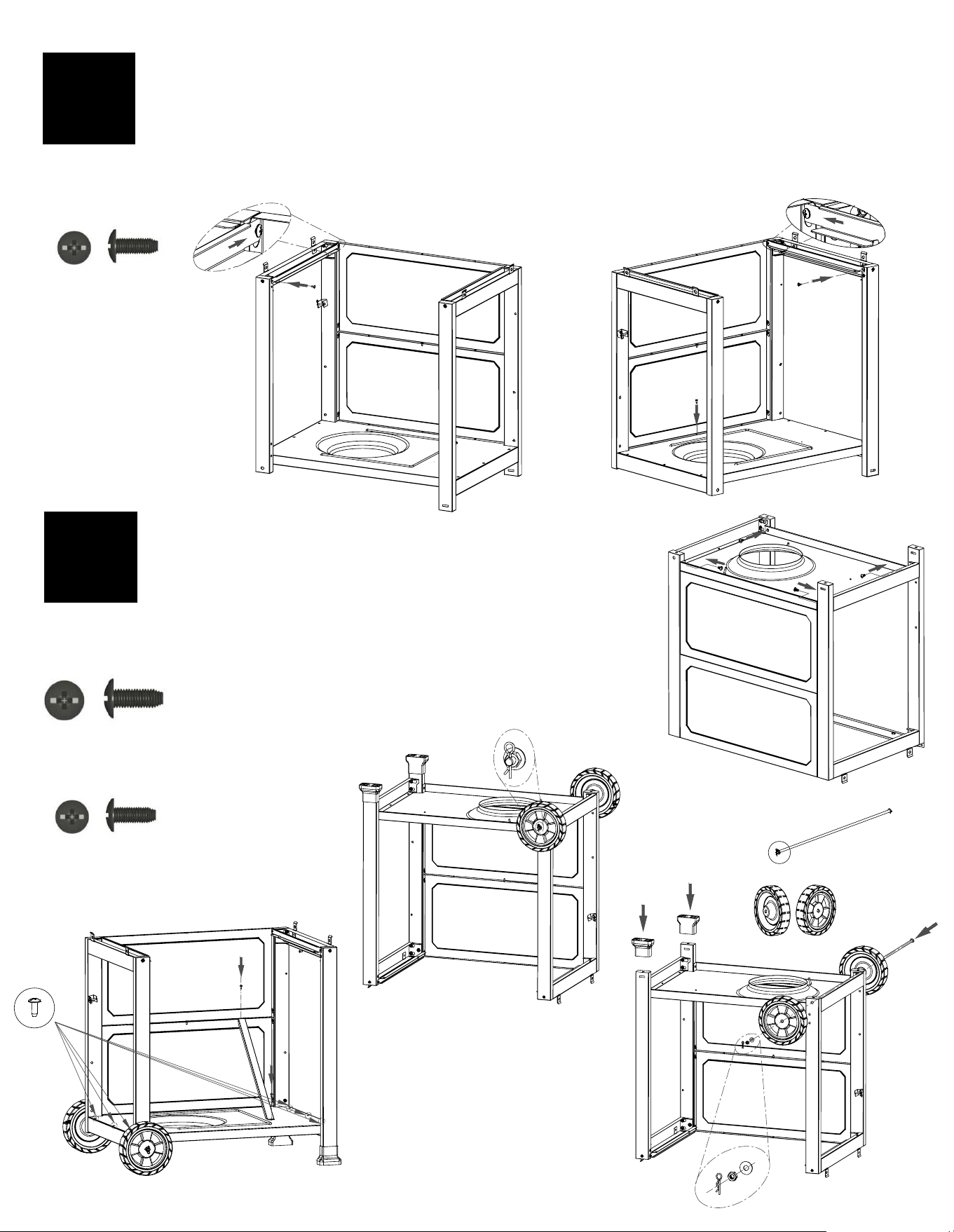

Wheels to Cart
Turn the cart upside down and attach the legs to the bottom
shelf with (4) M6x13 screws as shown. (A)
Tap both leg extenders onto the left legs. (B)
Remove the cotter pin, nut and washer from the axle rod.
Insert the axle rod through the wheels and right leg frame.
Reattach the washer, nut and hitch pin. (B & C)
Note: The convex side of the wheel must face the cart,
and the concave side must face outward.
Stand the cart right side up and fully tighten the (6) M4x10
bottom shelf screws from step 3. (D) Attach the tank baffle as
shown with (2) M4x10 screws. (D)
Note: The tank baffle bar will be found underneath the left
side shelf (52200140).
5
M4x10 Screw
Qty: 2 pcs
M6x13 Screw
Qty: 4 pcs
B
C
A
D
19
M4x10 Screw
Qty: 3 pcs

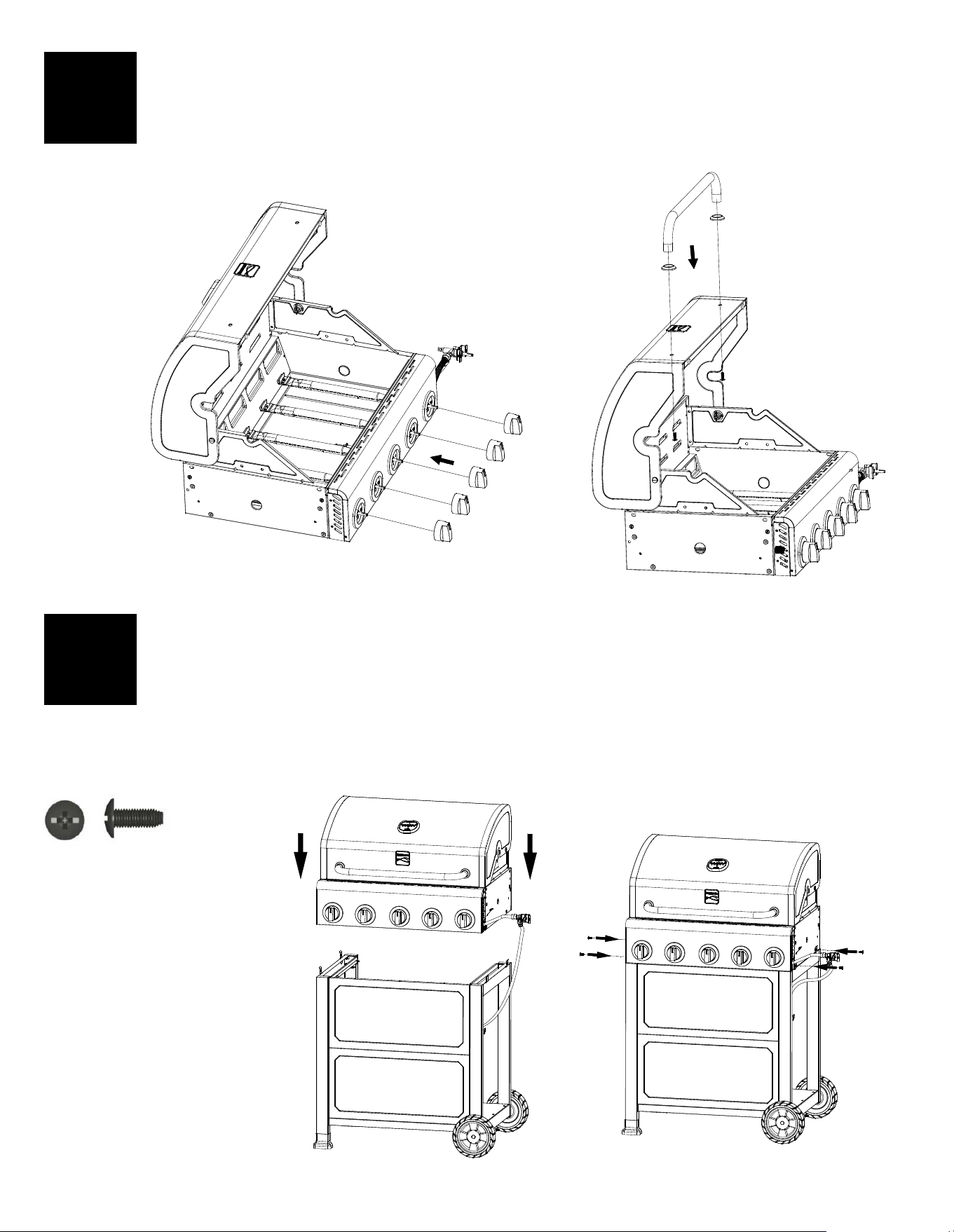

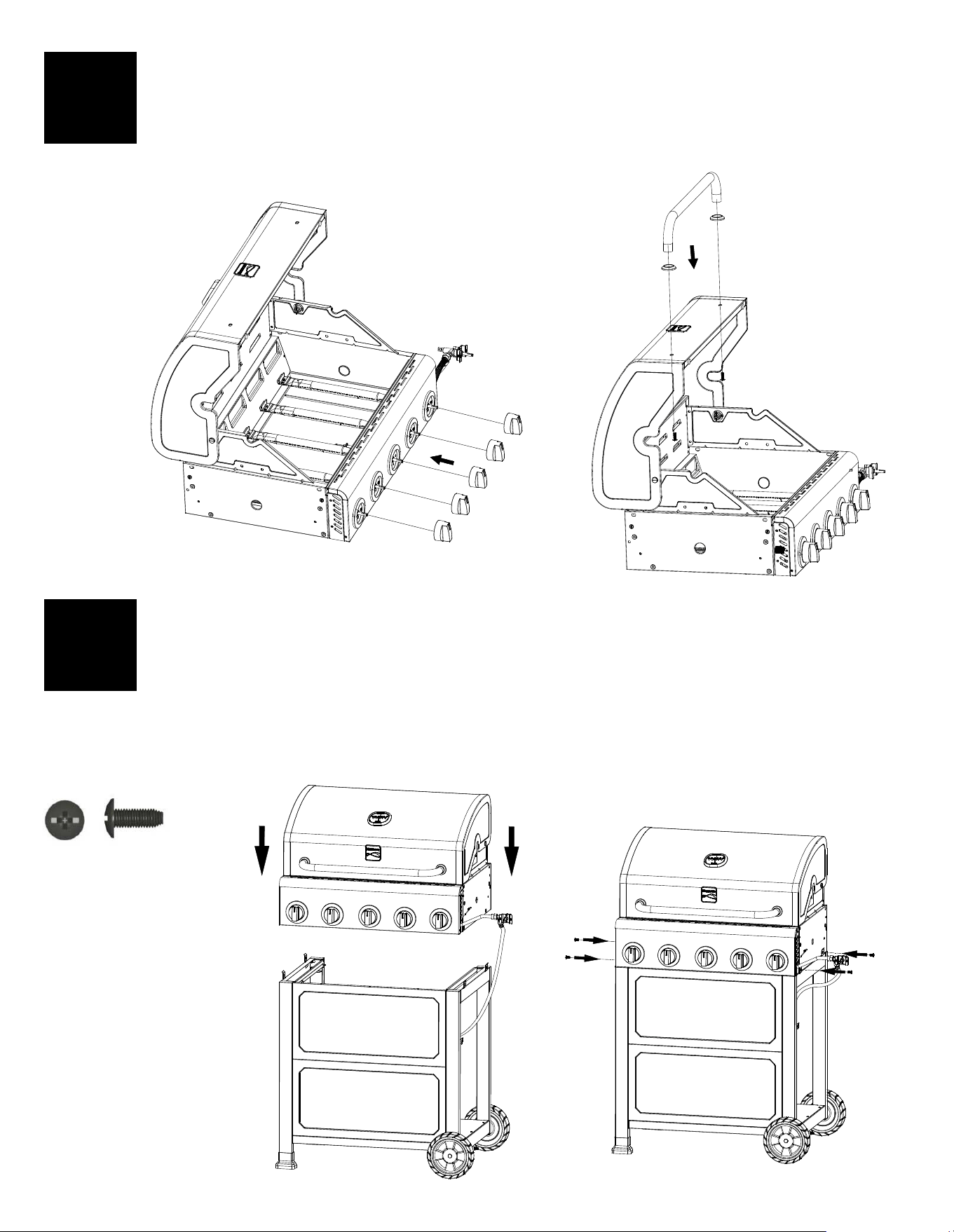

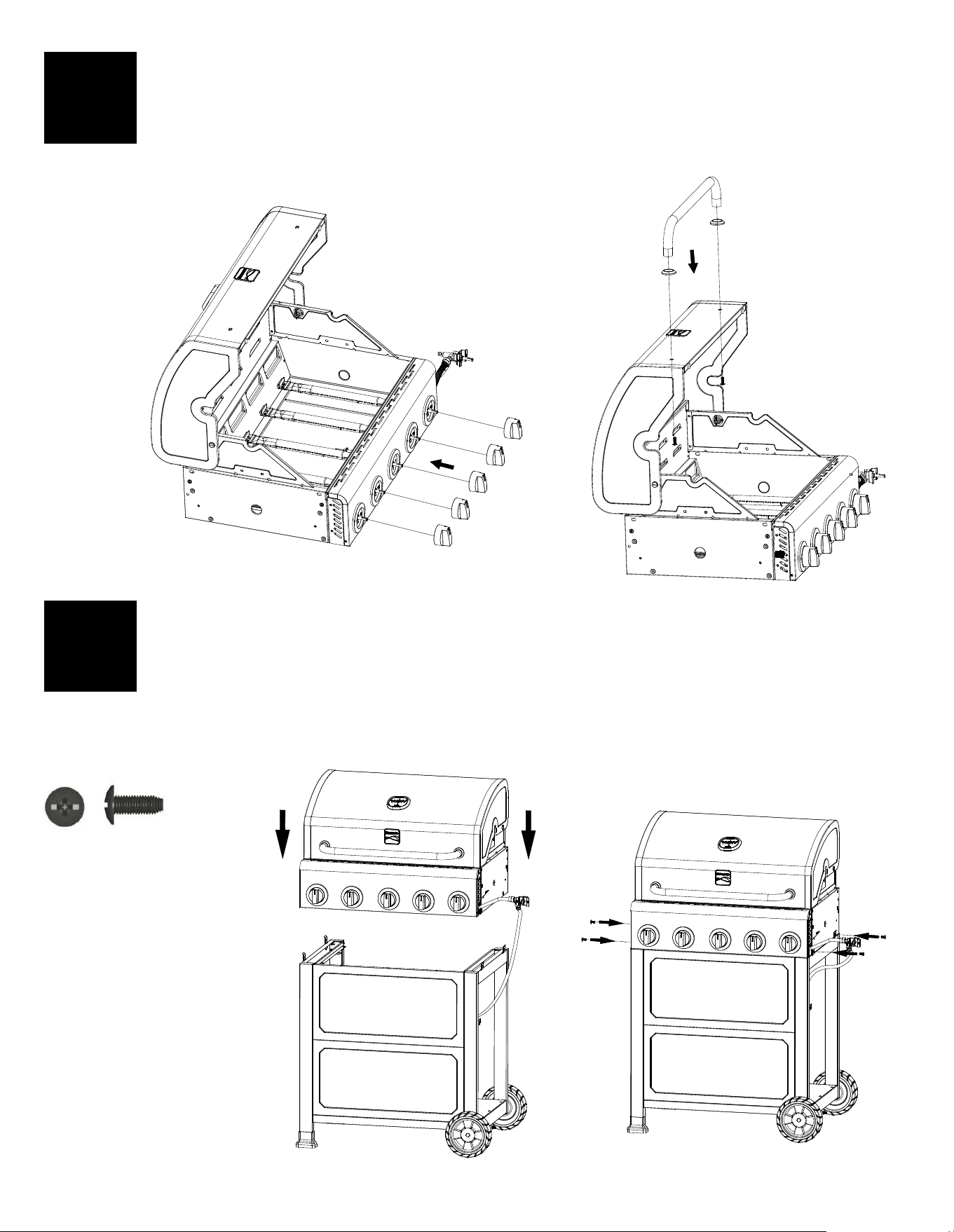

Lid Handle & Control Knobs
Find the 5 control knobs and firmly press them into the valve stems. (A)
Carefully assemble the lid handle to the grill lid with (2) M6x20 screws and lid handle bezels. (B)
Note: Don’t fully tighten the screws until both screws are attached and aligned.
The lid handle bezels are packaged with the control knobs.
6
M6x13 Screw
Qty: 4 pcs
20
A
B
Grill Head to Cart
This step requires two people to lift and position the grill head onto the cart.
Remove the tie wraps and packing material from the regulator hose, side burner valve and
igniter wire. Pull the hose and igniter wire out to the right side of the grill head.
Carefully lower the grill head onto the cart. Make sure the regulator hose and igniter wire are
hanging outside the cart. (A)
Line up the control panel so that it is flush with the front panels. Attach the head to the cart with
(4) M6x13 screws. (B)
7
A
B
21

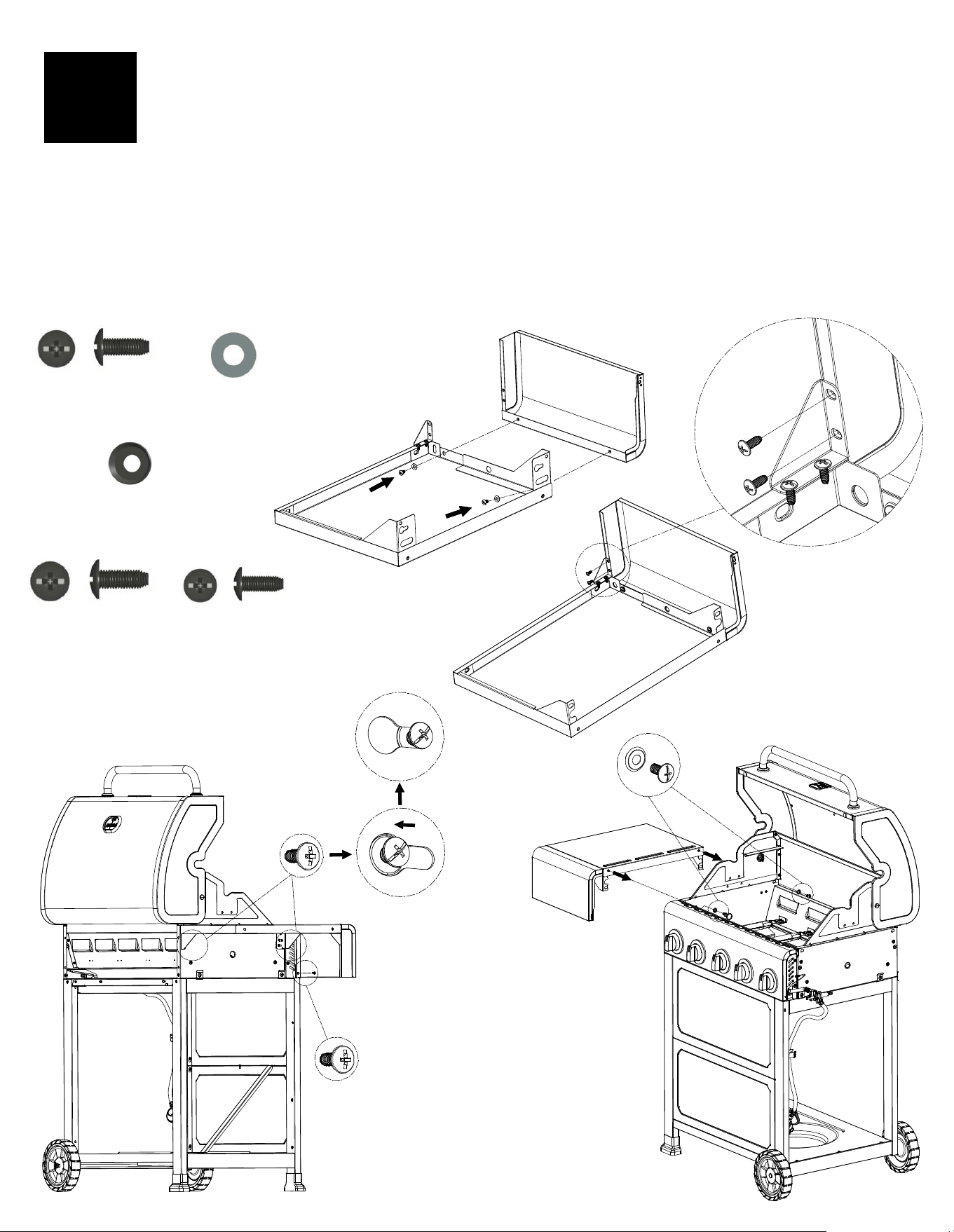

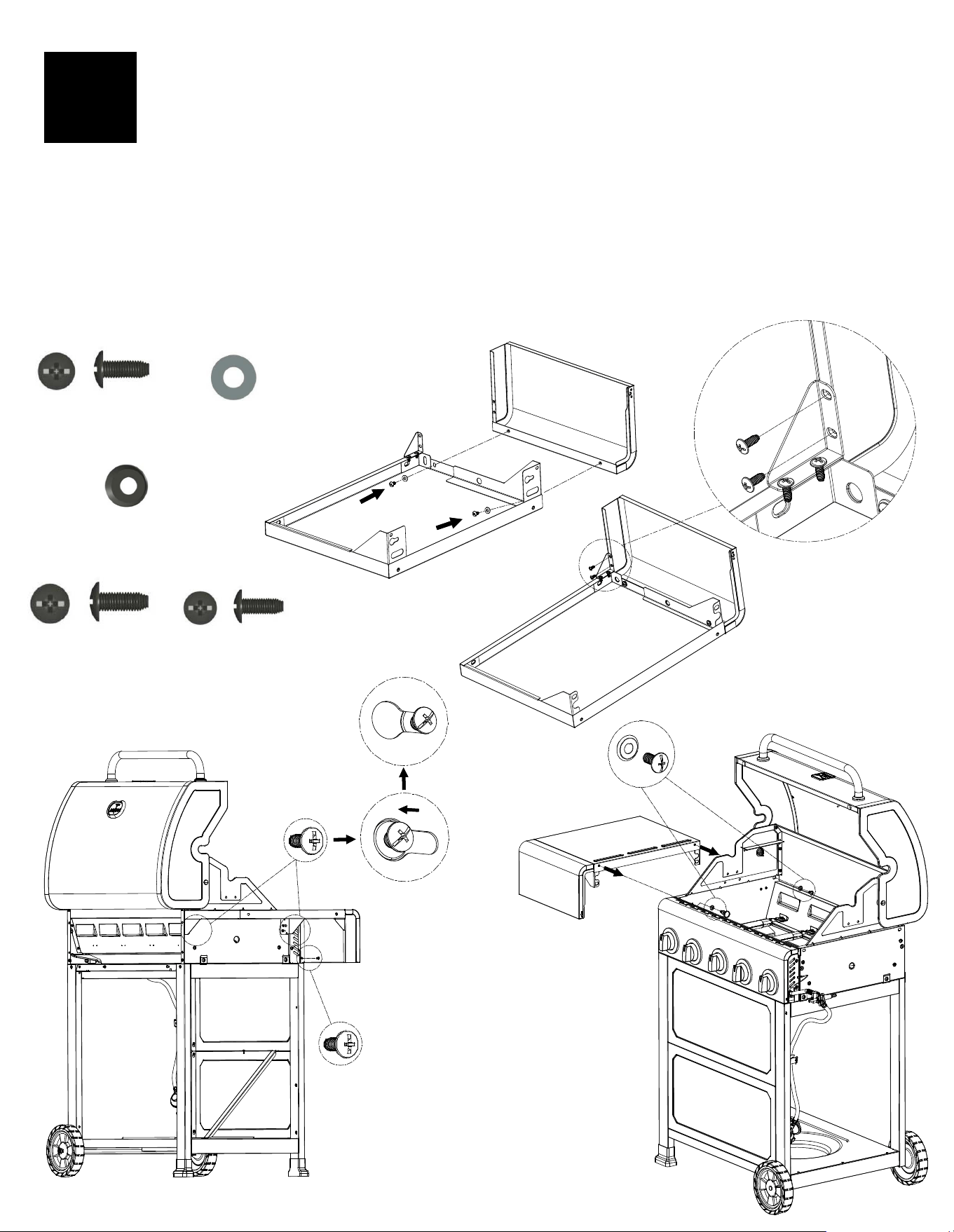

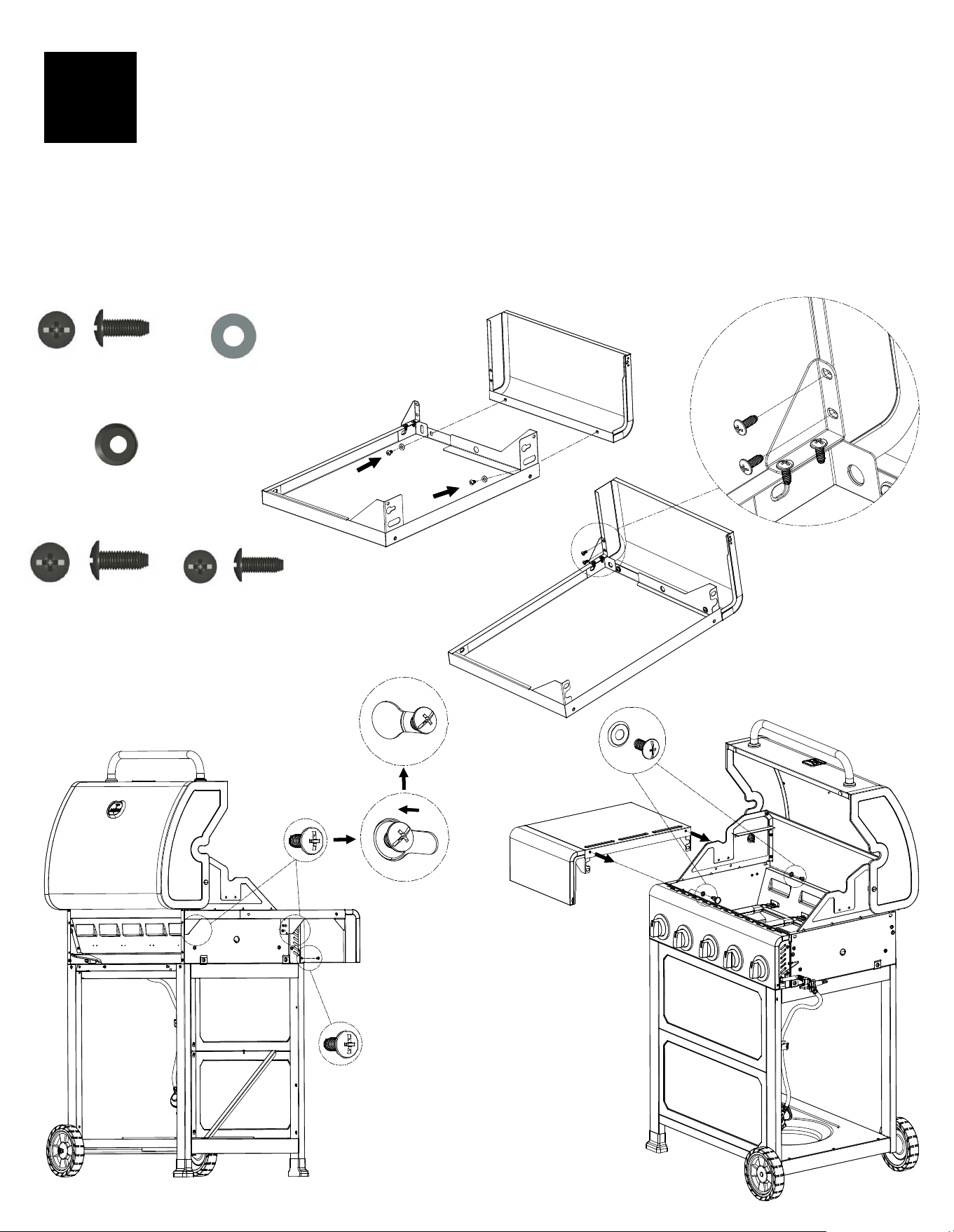

Left Side Shelf
Attach the fascia to the left side shelf with (2) M5x10 screws and M5 flat washers. (A)
Attach the side shelf support angle bar and side shelf assembly to the fascia with (2) M4x10 screws. (B)
Attach the shelf to the firebox as follows:
Attach (2) M6x13 screws to the left side of the firebox. (C) Note: do not tighten the screws,
leave about ¼ inch gap between the screw head and the firebox panel.
Insert and slide the keyholes on the side shelf assembly over the two previously installed M6x13
screws on the outside of the firebox. Slide the shelf assembly towards the back, ensuring the
fascia is aligned with the control panel. (D) Note: do not tighten the screws.
Attach the side shelf from the inside to the outside of the firebox with (2) M6x13 screws and
M6 compression washers. (E)
Attach the fascia of the side shelf to the control panel with (1) M4x10 screw. (F)
Now tighten all the screws, ensuring that the side shelf is aligned with both the control panel and the
firebox.
8
M4x10 Screw
Qty: 3 pcs
M6x13 Screw
Qty: 2 pcs
M5x10 Screw
Qty: 2 pcs
M6 Compression Washer
Qty: 2 pcs
M5 Flat Washer
Qty: 2 pcs
A
B
D
C
E
F

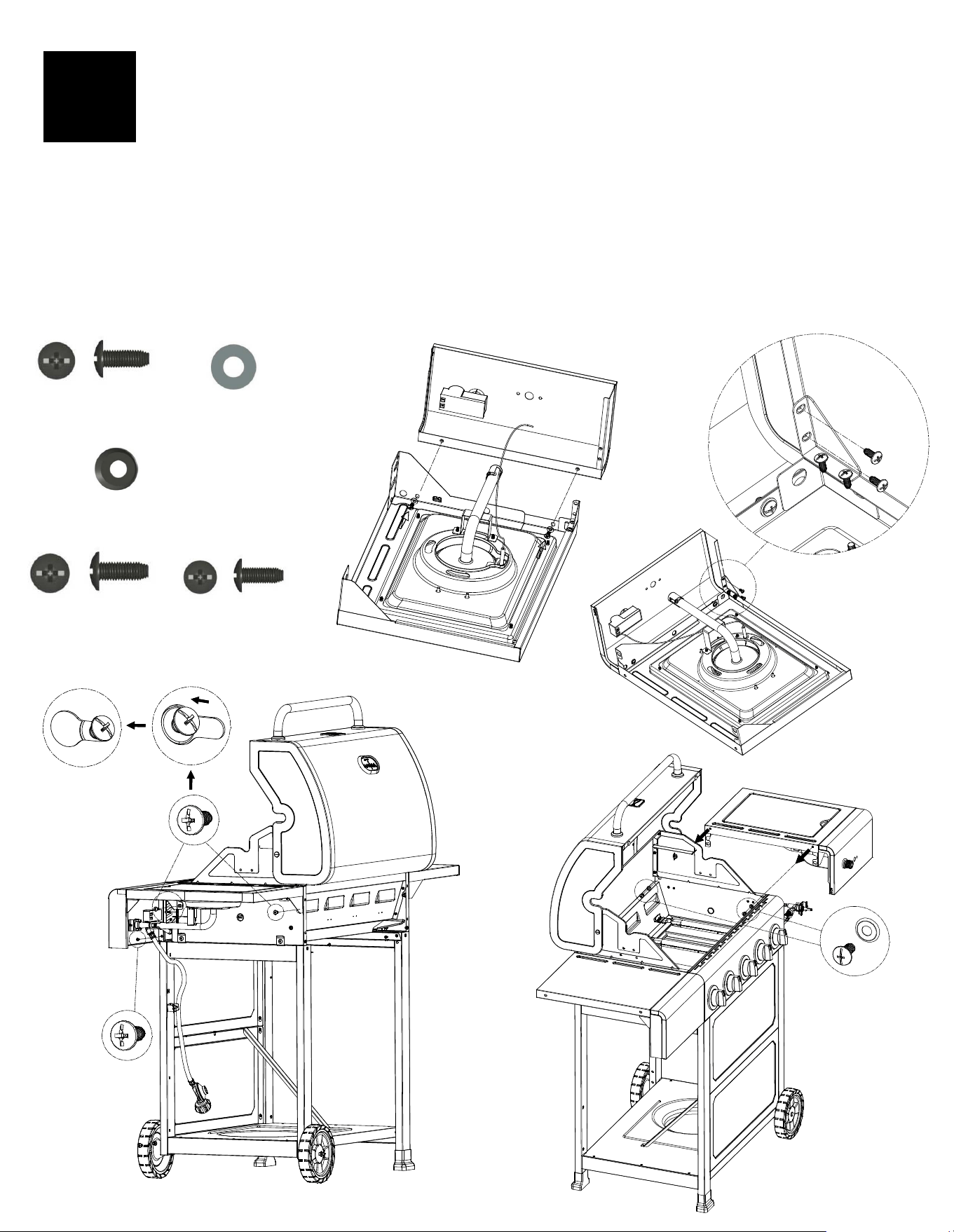

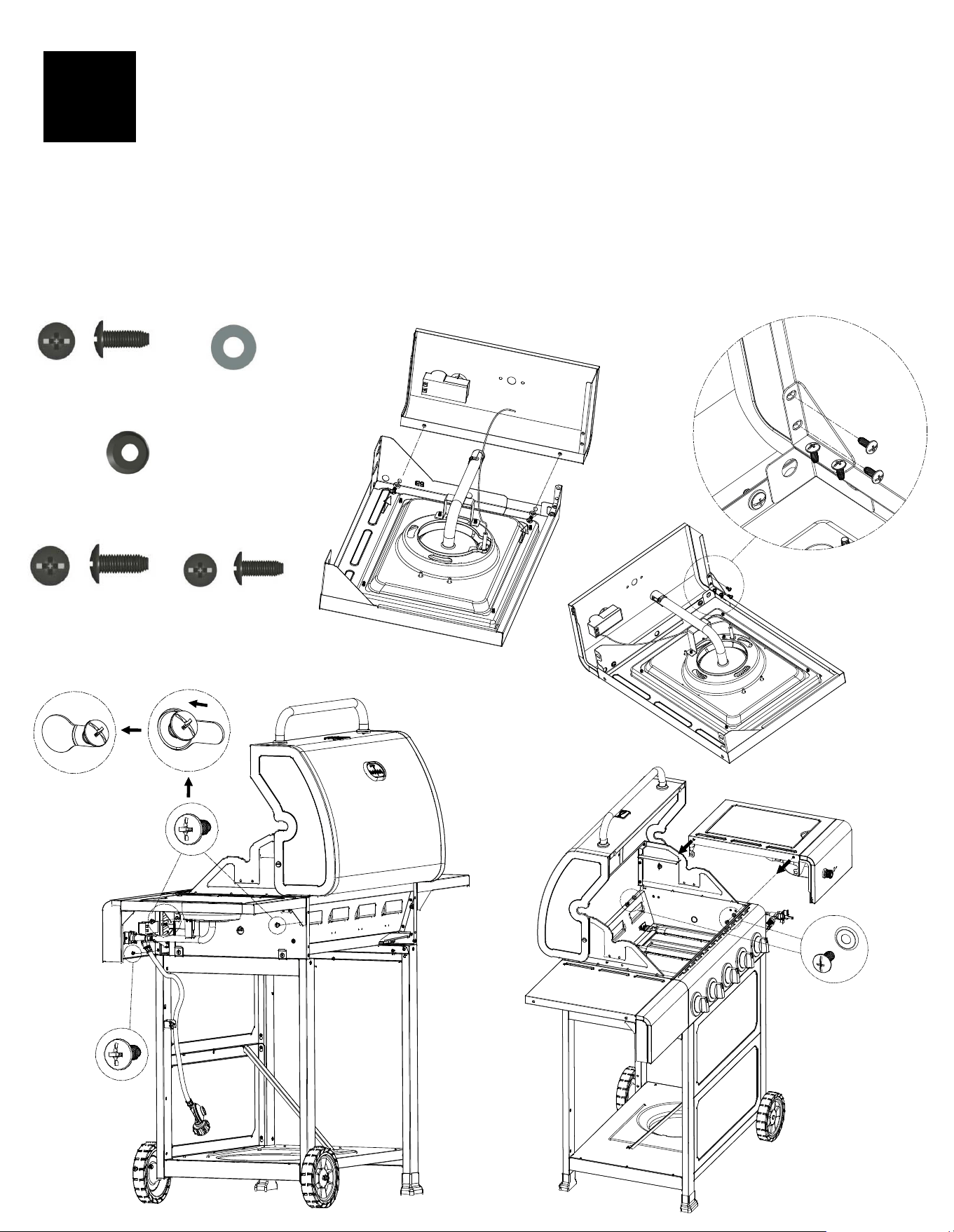

Right Side Shelf
Remove the side burner grate from the side burner before assembling and attaching the right side shelf.
Attach the fascia to the right side shelf with (2) M5x10 screws and M5 flat washers. (A)
Attach the side shelf support angle bar to the fascia with (2) M4x10 screws. (B)
Attach the shelf to the firebox as follows:
Attach (2) M6x13 screws to the right side of the firebox. (C) Note: do not tighten the screws,
leave about ¼ inch gap between the screw head and the firebox panel.
Insert and slide the keyholes on the side shelf assembly over the two previously installed M6x13
screws on the outside of the firebox. Slide the shelf assembly towards the back, ensuring the
fascia is aligned with the control panel. (D) Note: do not tighten the screws.
Attach the side shelf from inside of the firebox with (2) M6x13 screws and M6 compression
washers. (E)
Attach the fascia of the side shelf to the control panel with (1) M4x10 screw. (F)
Now tighten all the screws, ensuring that the side shelf is aligned with both the control panel and the
firebox.
9
A
B
E
C
22
D
M4x10 Screw
Qty: 3 pcs
M6x13 Screw
Qty: 2 pcs
M5x10 Screw
Qty: 2 pcs
M6 Compression Washer
Qty: 2 pcs
M5 Flat Washer
Qty: 2 pcs
F
23

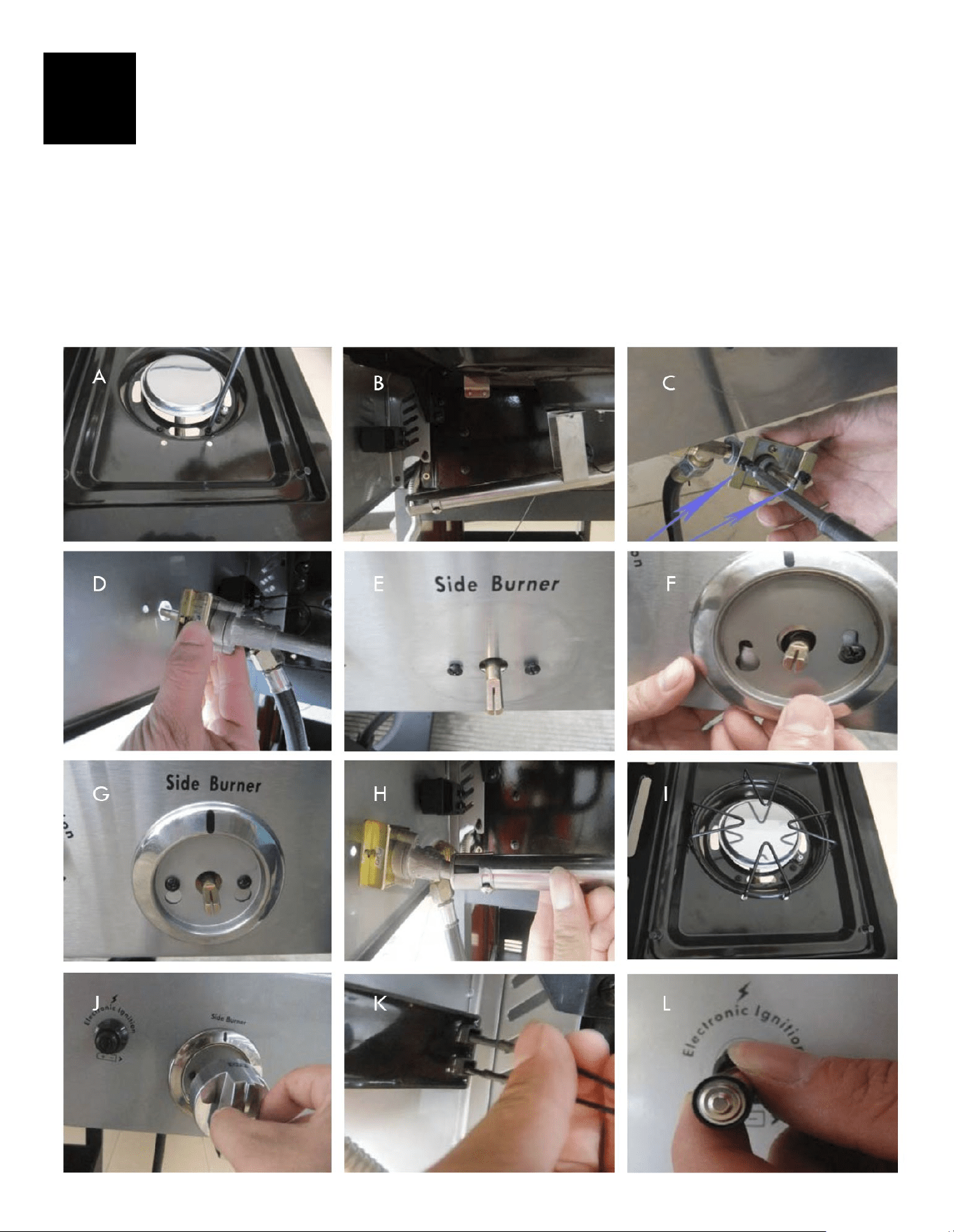

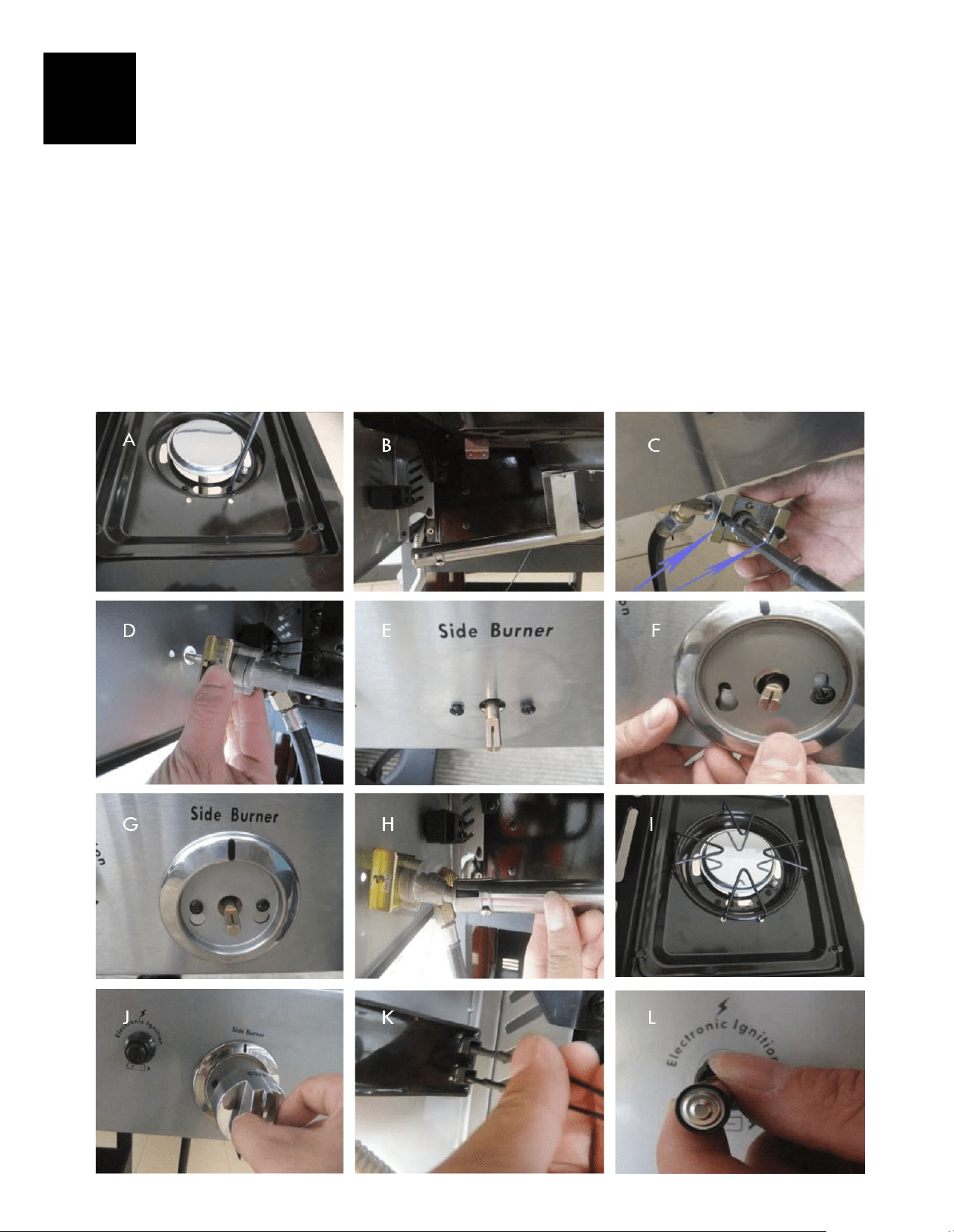

Side Burner
Unscrew and remove the two front screws and washers holding the side burner in place. (A)
Remove the side burner from the side shelf. (B) Note: Do not loosen the electrode screw.
Remove the 2 pre-installed screws from the valve stem and set them aside. (C)
Insert the valve stem through the hole in the fascia. (D) Install the previously removed 2 screws.
Note: Leave a 1/8-inch gap below the screw heads for the bezel attachment. (E)
Attach the bezel to the fascia and the installed screws. Make sure the black mark is facing up. (F)
Tighten the 2 screws. (G)
Place the side burner tube over the valve, making sure that the valve is inside the side burner tube. (H)
Reattach the side burner to the side burner shelf with the 2 previously removed screws.
Place back the side burner grate. (I)
Push the control knob onto the side burner valve stem. (J)
Connect both igniter wires to the igniter module on the inside of the right fascia.
To connect, push the igniter wire tips onto the pins in the igniter module. (K)
Unscrew the igniter cap from the right fascia. Insert (1) AA battery (provided in the blister pack) into the
battery slot with the positive end (+) facing outward. Screw the igniter cap back onto the right fascia. (L)
10

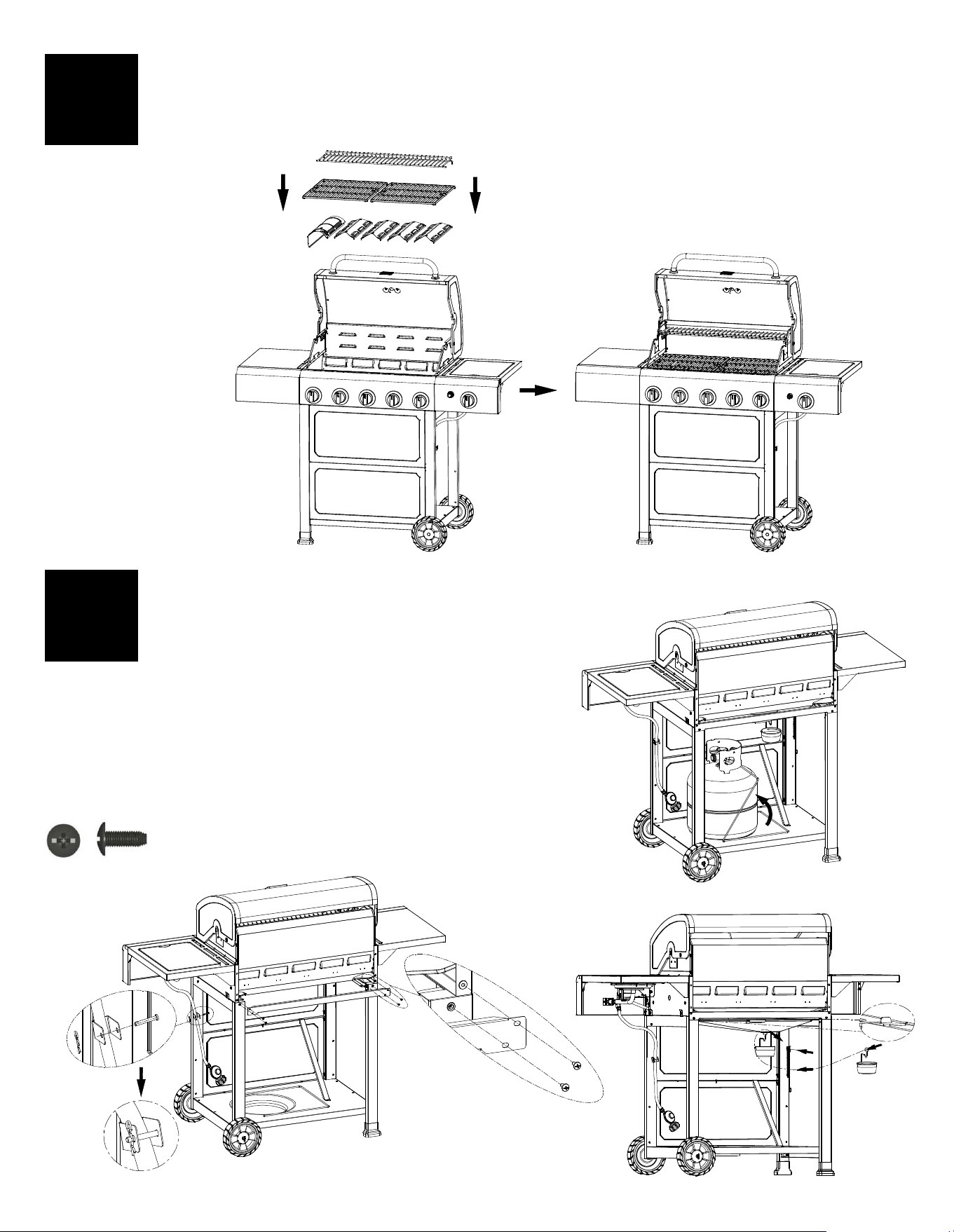

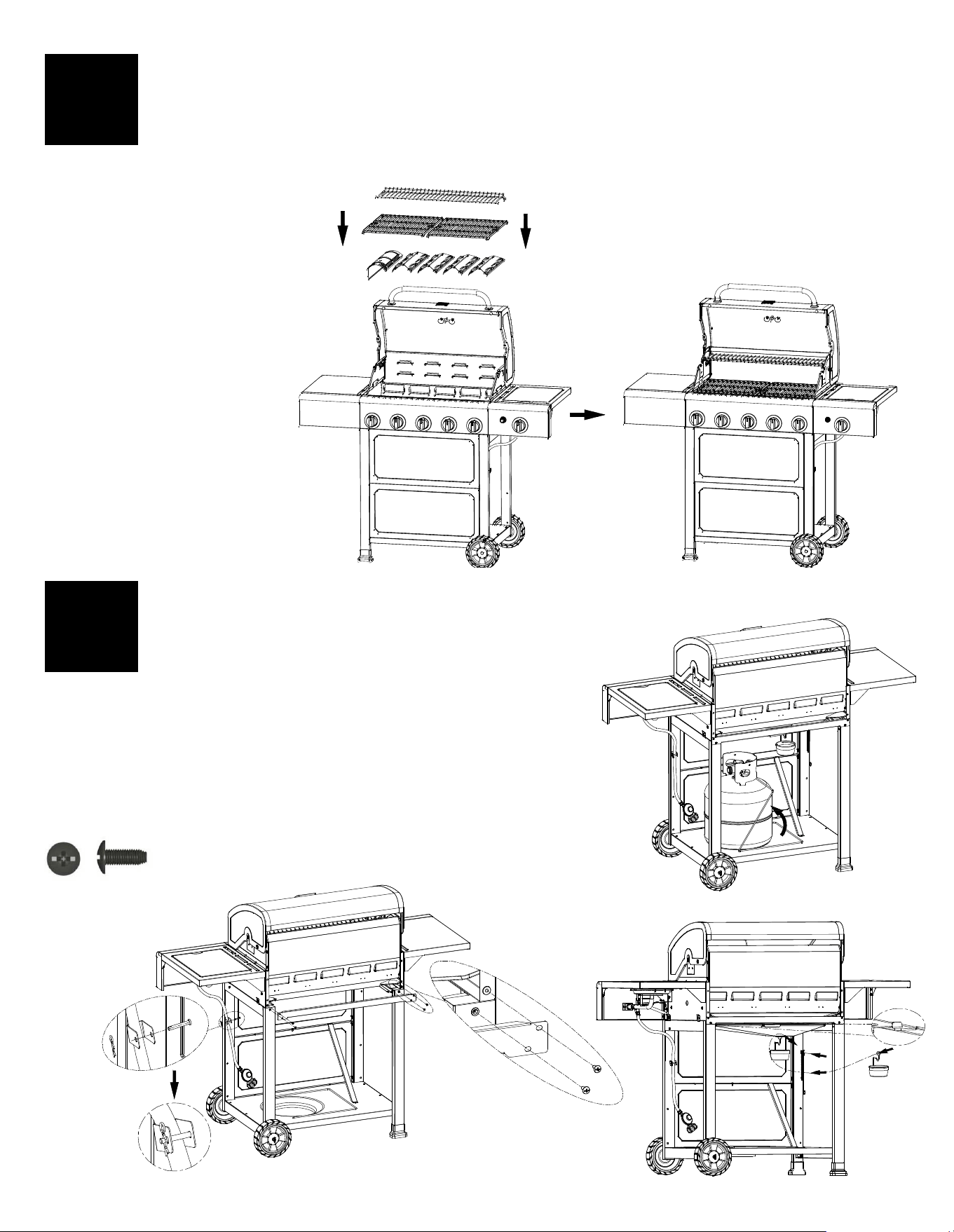

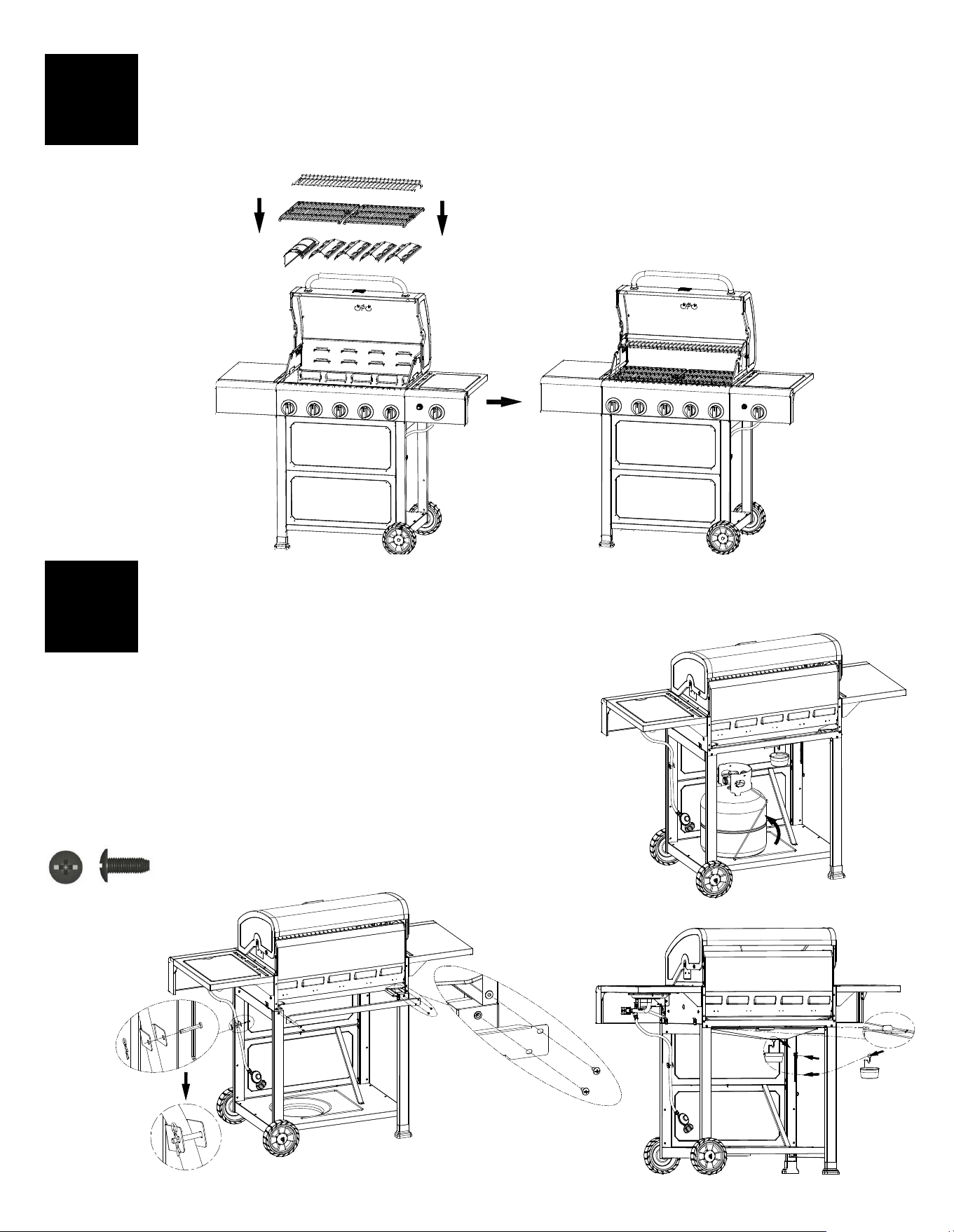

Heat Diffusers, Cooking Grates and Warming Rack
Place the heat diffusers over the burners. Make sure the left heat diffuser is placed with the extended
shield on the left side. Place the cooking grates onto the grate rests in the front and rear of firebox.
Insert the warming rack into the brackets on top of the firebox with the curved edge to the front
as shown.
11
Drip Tray, Drip Cup and LP Tank
Attach the back rail to the cart and grill head with
(4) M4x10 screws as shown. (A)
Remove the cotter pin and the hose fixed pin from
the hose bracket on the cart’s right leg. Insert the
hose into the bracket and put back the cotter and
hose fixed pin.
Hang the drip cup clip from the bottom of the drip
tray. Align the drip tray to the support brackets
underneath the firebox and slide the drip tray into
the support brackets. Fit the drip cup into the drip
cup clip. Insert the holder chain into the hole
located in the front left leg. (B)
Place the LP tank into the place holder in the
bottom shelf with the tank collar opening facing to
the side as shown. (C)
12
M4x10 Screw
Qty: 4 pcs
B
C
A
24
EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department.
Problem Possible Cause Prevention/Solution
Gas leaking from
cracked/cut/burned a
hose.
Gas leaking from the
LP tank.
Gas leaking from the
LP tank valve.
Gas leaking between
the LP tank and the
regulator connection.
Fire coming through
the control panel.
Drip fire or
continuous excessive
flames above the
cooking surface.
• Damaged hose.
• Mechanical failure due to
rusting or mishandling.
• Failure of the tank valve
through mishandling or
mechanical failure.
• Improper installation,
connection not being
tight, or failure of the
rubber seal.
• Fire in the burner tube
section due to blockage.
• Too much drip buildup in
firebox or grease tray area.
• Turn off the gas from your LP tank or your natural gas system.
If the hose is cracked or cut but not burned, simply replace the
valve / hose / regulator. If the hose is burned, the cause could be
something other than a faulty valve/hose/regulator. Do not use
of grill until a plumber or gas technician has investigated and
corrected the problem.
• Replace the LP tank.
• Turn off the LP tank valve. Return the LP tank to the gas supplier.
• Turn off the LP tank valve. Remove the regulator from the tank
and visually inspect the rubber seal for any damage. See the
Leak test on page 7 for instructions on finding leaks in your
regulator.
• Turn the control knobs and the LP tank valve off. Leave the lid
open to allow the flames to die down. After the fire is out and the
grill is cold, remove the burner and inspect for spider nests or
rust. See the Spider Alert and Cleaning the Burner Assembly
sections on page 10 of this Use & Care Guide.
• Turn the control knobs and LP tank valve off. Leave the lid open
to allow the flames to die down. After the grill has cooled, clean
any food particles and excess Drip from inside the firebox area,
grease tray, and any other surface that may come into contact
with food particles and excess Drip.
Problem Possible Cause Prevention/Solution
Burner(s) will not light
using the igniter. (Also
view the Electronic
ignition
Troubleshooting)
Continued on next
page.
GAS ISSUES:
• Trying to light the wrong
burner.
• Burner is not engaged
with the control valve.
• Obstruction in the burner.
• No gas flow.
• Coupling nut and LP tank
valve not fully connected.
ELECTRICAL ISSUES:
• Electrode cracked or
broken; sparks at crack.
• Electrode tip is not in the
proper position.
• Wire and/or electrode
covered with cooking
residue.
• Wires are loose or
disconnected.
• Wires are shorting
(sparking) between igniter
and electrode.
• Dead battery.
• See instructions on the control panel and in the Use and Care
section.
• Make sure the valves are positioned inside of the burner tubes.
•
Ensure the burner tubes are not obstructed with spider webs or
other matter. See the cleaning section on page 10 of the Use
and Care.
• Make sure the LP tank is not empty. If the LP tank is not empty,
refer to the “Sudden drop in gas flow section on page 26”.
• Turn off the knobs and disconnect the coupling nut from LP
tank. Reconnect and retry.
• Turn the coupling nut approximately one-half to three-quarters
additional turn until solid stop. Tighten by hand only - do not use
tools.
• Replace the electrode(s).
Main Burners:
• Tips of the electrode should be pointing toward the gas port
opening on the burner. The distance should be 1/8” to 1/4”.
Adjust if necessary.
Side Burner:
• Tip of the electrode should be pointing toward the gas port
opening on the burner. The distance should be 1/8” to 3/16”.
Adjust if necessary.
• Clean the wire and/or electrode with rubbing alcohol with a
clean swab.
• Reconnect the wires or replace the electrode/wire assembly.
• Replace with a new AA-size alkaline battery.
Troubleshooting
25
Problem Possible Cause Prevention/Solution
Burner(s) will not light
using igniter.
(Also view the
Electronic ignition
Troubleshooting.)
ELECTRONIC IGNITION:
• No spark, no ignition noise.
• No spark, some ignition noise.
• Sparks, but not at the electrode or at
full strength.
• See Section I of the Electronic Ignition System.
• See Section II of the Electronic Ignition System.
• See Section III of the Electronic Ignition System.
Burner(s) will not light
with the lighter.
• See “GAS ISSUES:” on the previous
page.
• Lighter will not reach.
• Improper method of lighting with a
lighter.
• Use a long-neck lighter.
• See “Manual Lighting” section on page 8 of the Use
and Care.
Sudden drop in gas
flow or low flame.
• Out of gas.
• Excess flow valve tripped.
• Vapor lock at the coupling nut/LP
tank connection.
• Check for gas in the LP tank.
• Turn off the knobs, wait 30 seconds and light the grill.
If the flames are still low, turn off the knobs and LP
tank valve. Disconnect the regulator. Reconnect the
regulator and perform a leak-test. Turn on the LP
tank valve, wait 30 seconds and then light the grill.
• Turn off the knobs and the LP tank valve. Disconnect
the coupling nut from the tank. Reconnect and retry.
Flames blow out. • High or gusting winds.
• Low on LP gas.
• Excess flow valve tripped.
• Turn the grill so that the front of the grill faces the
wind or increase the flame height.
• Refill the LP tank.
• Refer to the “Sudden drop in gas flow” section above.
Flare-up. • Drip buildup.
• Excessive fat in meat.
• Excessive cooking temperature.
• Clean the burners and the inside of the grill/firebox.
• Trim the fat from the meat before grilling.
• Adjust to a lower temperature.
Persistent drip fire. • Drip trapped by food buildup around
the burner system.
• Turn the knobs to OFF. Turn the gas in the LP tank
off. Leave the lid in position and let the fire burn out.
After the grill cools, remove and clean all parts.
Flashback… (fire in
burner tube(s)).
• Burner and/or burner tubes are
blocked.
• Turn the knobs to OFF. Clean the burner and/or
burner tubes. See the burner cleaning section on
page 10 of the Use and Care.
Unable to fill the LP
tank.
• Some dealers have older fill nozzles
with worn threads.
• The worn nozzles don’t have enough “bite” to engage
the valve. Try a second LP dealer.
One burner does not
light from other
burner(s).
• Drip buildup or food particles in the
end(s of carryover tube(s).
• Clean the carry-over tube(s) with a wire brush.
26
Troubleshooting (continued)
Problem Possible Cause Check Item Prevention/Solution
SECTION I
No sparks appear
at any electrodes
when control
knob are turned
to HI: no noise can
be heard from the
spark module.
• The battery is not
installed properly.
• Dead battery.
• The wire assembly
is not installed
properly.
• Faulty spark
module.
• Check that the battery
has the positive side
facing the outside.
• Has the battery been
used previously?
• Check to ensure the
threads are properly
engaged.
• If no sparks are
generated with the new
battery and the wires
are connected properly,
the module is faulty.
• Install the battery, making sure that the
positive end is facing outward, and the
negative end is facing inward.
• Replace the battery with a new AA-size
alkaline battery.
• Unscrew the ignition module assembly and
be sure that all the wires are installed
properly before reinstalling the ignition
module assembly.
• Replace the ignition module assembly by
calling customer service at 1-888-287-0735.
SECTION II
No sparks appear
at any electrodes
when control
knob is turned to
HI; noise can be
heard from the
spark module.
• The Electrodes are
not connected
properly.
• Are the electrodes
tightly connected?
• Remove and reconnect all electrode wires
from the module sockets.
SECTION III
Sparks are
present but not at
all electrodes
and/or not at full
strength.
• The electrodes are
not connected
properly.
• Electrical arc
between the
output wires and
burner tube.
• Weak battery.
• Electrodes are wet.
• The electrode(s) are
cracked or broken;
sparks appear
where cracked.
• Are the electrodes
tightly connected?
• If possible, observe grill
a in dark location.
Operate the ignition
system and look for
arcing between the
output wires and burner
tube.
• All sparks are present
but have a weak or slow
rate.
• Has moisture
accumulated on the
electrode and/or in
burner ports?
• Inspect the electrodes
for cracks.
• Remove and reconnect all electrode wires
from the module sockets.
• If sparks are seen in places other than the
burner tube area, the wire insulation may be
damaged. Replace wires.
• Replace the battery with a new AA-size
alkaline battery.
• Use a paper towel to remove any moisture.
• Replace the cracked or broken electrodes by
calling customer service at 1-888-287-0735.
SECTION IV
Grill is not getting
hot and is only
reaching 250 ºF –
300 ºF degrees
• This typically
occurs when you
turn on your
control knobs
before you turn on
the LP tank valve. If
so, this will activate
the gas regulator
safety device, the
grill will only reach
temperatures
between 250 ºF
and 300 ºF even
with all burners on
the high setting.
• Are the regulator on
and tight?
• Make sure the regulator
is connected properly to
the tank, and control
knobs are all in the off
position.
• Open the grill lid.
• Turn off all knobs on the control panel.
• Turn off the tank knob.
• Disconnect the regulator from the LP tank.
Wait 30 seconds.
• Reconnect the regulator to the LP tank.
•
Slowly open the LP tank knob all the way.
Do not put excessive force on the valve when
in the fully open position to avoid damaging
the valve.
• Turn on the appropriate control knob and
light the grill per the lighting instructions on
page 8.
27
Troubleshooting – Electronic Ignition
Para su seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Centro de servicio de la parrilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Información de registro del producto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Precauciones de seguridad durante la instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Símbolos de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garantía de la parrilla Kenmore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Uso y cuidado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Diagrama de piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Antes del montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29
29
29
29
29
30
31-37
38-39
40
41
42-50
51-53
TABLA DE CONTENIDOS
ADVERTENCIA
Este producto puede exponerle a sustancias
químicas, incluyendo monóxido de carbono,
hollín, plomo y compuestos de plomo que,
según el Estado de California, causan cáncer,
defectos de nacimiento y otros daños
reproductivos. Para obtener más información,
visite www.P65Warnings.ca.gov. Lávese las
manos después de manipular este producto.
28
Escanee el código QR
para ver las instrucciones
de montaje en vídeo
Si huele a gas:
PELIGRO
ADVERTENCIA
1. No almacene ni utilice gasolina u otros líquidos o
vapores inflamables cerca de este o cualquier
otro aparato.
2. No almacene un tanque de propano líquido no
conectado para su uso en las proximidades de
este o cualquier otro aparato.
• Por favor, lea este Manual del Usuario en su totalidad
antes de utilizar la parrilla.
• El incumplimiento de las instrucciones proporcionadas
puede provocar lesiones corporales graves y/o daños
materiales.
• Algunas partes de esta parrilla pueden tener bordes
afilados. Utilice guantes de protección adecuados.
• Utilice la parrilla, tal como la compró, sólo con gas propano
líquido y el conjunto regulador/válvula suministrado.
• La instalación de la parrilla debe cumplir con los códigos
locales o, en su ausencia, con el Código Nacional de Gas
Combustible, ANSI Z223.1/NFPA 54, el Código de
Instalación de Gas Natural y Propano, CSA B149.1, o el
Código de Almacenamiento y Manejo de Propano, B149.2,
o la Norma para Vehículos Recreativos, ANSI A 119.2/NFPA
1192, y CSA Z240 RV Series, Código de Vehículos
Recreativos, según corresponda.
• Todos los accesorios eléctricos (como el asador) deben
estar conectados eléctricamente a tierra de acuerdo con
los códigos locales, o el Código Eléctrico Nacional, ANSI /
NFPA 70 o el Código Eléctrico Canadiense, CSA C22.1.
Mantenga los cables eléctricos y/o las mangueras de
suministro de combustible alejados de cualquier
superficie caliente.
• Esta parrilla tiene certificación de seguridad para uso
exclusivo en los Estados Unidos y/o Canadá. No la
modifique para usarla en ningún otro lugar. Las
modificaciones pueden poner en peligro la seguridad y
anularán la garantía de esta parrilla.
1. Cierre el paso de gas al aparato.
2. Apague cualquier llama abierta.
3. Abra la tapa.
4. Si el olor persiste, manténgase alejado del aparato
y llame inmediatamente a su proveedor de gas o
a los bomberos.
Los símbolos y recuadros que se muestran a continuación
explican el significado de cada uno de ellos. Lea y siga todos
los mensajes que se encuentran a lo largo del manual.
29
PÓNGASE EN CONTACTO CON EL SERVICIO
DE ATENCIÓN AL CLIENTE DE PERMASTEEL
PARA OBTENER AYUDA Y PIEZAS DE
REPUESTO
REGISTRO DE PRODUCTOS
IMPORTANTE: Rellene la información de registro
del producto que aparece a continuación.
Número de modelo __________________________________
Número de serie _____________________________________
Consulte el número de serie en la etiqueta
de clasificación de la parrilla.
Fecha de compra ____________________________________
Si tiene alguna pregunta o necesita ayuda durante
el montaje, llame al 1-888-287-0735. M-F 8:00AM -
5:00PM Hora del Pacífico. Hablará con un
representante del fabricante de la parrilla.
O visítenos en Kenmoregrill.com
PRECAUCIÓN: Indica una situación potencialmente
peligrosa o una práctica insegura que, si no se evita,
puede provocar lesiones leves o moderadas.
PRECAUCIÓN
ADVERTENCIA: Indica una situación potencialmente
peligrosa que, de no evitarse, podría causar la muerte o
lesiones graves.
ADVERTENCIA
PELIGRO: Indica una situación de peligro inminente
que, de no evitarse, provocará la muerte o lesiones
graves.
PELIGRO
Sólo para uso residencial. No lo utilice
para cocinar con fines comerciales.
PRECAUCIÓN
IMPORTANTE: Esta parrilla está diseñada únicamente para
uso en exteriores y no debe instalarse en vehículos
recreativos o embarcaciones.
NOTA PARA EL INSTALADOR: Deje este Manual del Usuario
con el cliente después de la entrega y/o instalación.
NOTA PARA EL CONSUMIDOR: Deje este Manual del usuario
en un lugar conveniente para futuras consultas.
PRECAUCIONES DE SEGURIDAD PARA LA
INSTALACIÓN
SÍMBOLOS DE SEGURIDAD
GARANTÍA LIMITADA KENMORE
CON PRUEBA DE VENTA: La siguiente cobertura de garantía se aplica cuando este electrodoméstico se instala, opera y
mantiene correctamente de acuerdo con todas las instrucciones suministradas. Nota: El consumidor es responsable del
envío y manejo de todas las piezas de repuesto en garantía.
POR UN AÑO: A partir de la fecha de venta, esta parrilla está garantizada contra defectos de material o mano de obra; el
consumidor recibirá piezas de repuesto gratuitas con el comprobante de compra.
POR CINCO AÑOS: A partir de la fecha de venta, cualquier quemador de acero inoxidable que se oxide o se queme será
reemplazado, se debe presentar prueba de compra, el consumidor es responsable del costo de envío y manejo.
Toda la cobertura de la garantía excluye las baterías del encendedor y la pérdida de pintura, decoloración u oxidación
de la superficie de las piezas de la parrilla, que son piezas fungibles que pueden desgastarse por el uso normal dentro
del período de garantía, o son condiciones que pueden ser el resultado del uso normal, accidente o mantenimiento
inadecuado.
Toda la cobertura de la garantía queda anulada si este aparato se utiliza alguna vez para fines que no sean domésticos.
Para conocer los detalles de la cobertura de la garantía y obtener piezas de repuesto, visite la página web
Kenmoregrill.com
Esta garantía cubre ÚNICAMENTE defectos de material y mano de obra, y NO pagará por:
1. Llamadas de servicio para corregir la instalación del electrodoméstico, o para reparar problemas con fusibles de la
casa, disyuntores, cableado de la casa, y sistemas de fontanería o suministro de gas resultantes de dicha instalación.
2. Servicio a un aparato si la placa de modelo y serie falta, está alterada o no se puede determinar fácilmente si tiene el
logotipo de certificación apropiado.
3. Elementos fungibles que puedan desgastarse por el uso normal dentro del periodo de garantía, incluidas, entre
otras, las pilas, las bombillas con casquillo de rosca y los revestimientos o acabados de las superficies.
4. Un técnico de servicio para limpiar o mantener este aparato, o para instruir al usuario en la correcta instalación,
funcionamiento y mantenimiento del aparato.
5. Daños o fallos de este aparato resultantes de la instalación, incluida la instalación que no cumpla con los códigos de
electricidad, gas o fontanería.
6. Daños o fallos de este aparato, incluida la decoloración u oxidación de la superficie, si no se utiliza y mantiene
correctamente de acuerdo con todas las instrucciones suministradas.
7. Daños o fallos de este aparato, incluyendo decoloración u óxido de la superficie, resultantes de accidentes,
alteraciones, abuso, mal uso o utilización para fines distintos a los previstos.
8. Daños o fallos de este aparato, incluyendo decoloración u óxido de la superficie, causados por el uso de
detergentes, limpiadores, productos químicos o utensilios distintos de los recomendados en todas las instrucciones
suministradas con el producto.
9. Daños o fallos de este aparato derivados de catástrofes naturales o de otro tipo, como inundaciones, incendios o
tormentas.
10. Daños o fallos de piezas o sistemas resultantes de modificaciones no autorizadas realizadas en este aparato.
Exclusión de garantías implícitas; limitación de recursos.
El único y exclusivo recurso del cliente en virtud de esta garantía limitada será la reparación o sustitución del producto
según lo dispuesto en el presente documento. Las garantías implícitas, incluidas las garantías de comerciabilidad o
idoneidad para un fin determinado, se limitan a un año para el aparato y a cinco años para los quemadores, o al periodo
más breve permitido por la ley. El vendedor no será responsable de los daños incidentales o consecuentes. Algunos
estados y provincias no permiten la exclusión o limitación de los daños incidentales o consecuentes, o la limitación de la
duración de las garantías implícitas de comerciabilidad o idoneidad, por lo que es posible que estas exclusiones o
limitaciones no se apliquen en su caso.
Esta garantía le otorga derechos legales específicos, y también puede tener otros derechos que pueden variar de un
estado a otro. La garantía solo es válida para los compradores originales que presenten una prueba de compra de
distribuidores autorizados. Los productos comprados de segunda mano o a distribuidores no autorizados no están
cubiertos. Es responsabilidad del comprador verificar que el distribuidor esté autorizado.
Producto distribuido por Permasteel, 100 Exchange Place, Pomona, CA 91768. Fabricado en China.
GARANTÍA
30
• NUNCA guarde un tanque de propano líquido de
repuesto debajo o cerca del aparato o en un área
cerrada.
• No llene nunca el depósito por encima del 80% de su
capacidad.
• Si no se sigue exactamente la información de los dos
puntos anteriores, puede producirse un incendio que
cause la muerte o lesiones graves.
• Un depósito sobrellenado o almacenado
incorrectamente es un peligro debido a la posible
salida de gas de la válvula de seguridad. Esto podría
provocar un incendio intenso con riesgo de daños
materiales, lesiones graves o la muerte.
• Si ve, huele u oye un escape de gas, aléjese
inmediatamente del depósito de propano líquido y del
aparato y llame a los bomberos.
PELIGRO
RETIRADA, TRANSPORTE Y ALMACENAMIENTO
DEL DEPÓSITO DE PROPANO LÍQUIDO
• APAGUE todos los mandos de control y la válvula del
depósito de propano líquido. Gire la tuerca de
acoplamiento en sentido antihorario sólo con la mano - no
utilice herramientas para desconectarla. Levante la correa
de retención del tanque de propano líquido hacia arriba y
retírela del collarín del tanque de propano líquido, luego
levante el tanque de propano líquido y retírelo del soporte.
Instale el tapón de seguridad en la válvula del depósito de
propano líquido. Utilice siempre el tapón y la correa
suministrados con la válvula.
• Un tanque de propano líquido desconectado en
almacenamiento o en transporte debe tener una tapa de
seguridad instalada (como se muestra). No almacene un
tanque de GLP en espacios cerrados como cocheras,
garajes, porches, patios cubiertos u otros edificios. No deje
nunca un depósito de propano líquido dentro de un
vehículo que pueda sobrecalentarse con el sol.
• No almacene un depósito de propano líquido en una zona
donde jueguen niños.
Si no se utiliza el tapón de seguridad según las
instrucciones, pueden producirse lesiones personales
graves y/o daños materiales.
Válvula del
depósito de
propano líquido
Tapa de seguridad
Correa de retención
• El tanque de propano líquido utilizado con su parrilla
debe cumplir con los siguientes requisitos:
• Utilice el tanque de propano líquido sólo con estas
medidas requeridas: 12« (30,5 cm) (diámetro) x 18» (45,7 cm)
(altura) con una capacidad máxima de 20 libras (9 kg).
• El tanque de propano líquido debe estar construido y
marcado de acuerdo con las especificaciones para el
tanque de propano líquido del Departamento de
Transporte de EE.UU. (DOT) o para Canadá, CAN/
CSA-B339, tanques, esferas y tubos para el transporte de
mercancías peligrosas. Transporte de Canadá (TC).
Consulte el marcado en el collarín del depósito de
propano líquido.
• La válvula del depósito de propano líquido debe tener:
• El tanque de propano líquido debe estar dispuesto para la
extracción de vapor e incluir collarín para proteger la
válvula del tanque de propano líquido. Mantenga siempre
los depósitos de propano líquido en posición vertical
durante su uso, tránsito o almacenamiento.
• Salida tipo 1 compatible con
regulador o parrilla.
• Válvula de seguridad.
• Dispositivo de protección
contra sobrellenado (OPD)
homologado por UL. Esta
característica de seguridad
OPD se identifica por un
volante triangular único.
Utilice únicamente los
depósitos de propano
líquido equipados con este
tipo de válvula.
TANQUE DE PROPANO LÍQUIDO
Rueda manual OPD
PROPANO LÍQUIDO (GAS LICUADO DE PETRÓLEO)
• El gas propano líquido no es tóxico, es inodoro e incoloro
cuando se produce. Para su seguridad, al gas propano
líquido se le ha dado un olor (similar al de la col podrida)
para que se pueda oler.
• El gas propano líquido es altamente inflamable y puede
encenderse inesperadamente al mezclarse con el aire.
LLENADO DEL DEPÓSITO DE PROPANO LÍQUIDO
• Utilice únicamente distribuidores autorizados y con
experiencia.
• El distribuidor de propano líquido debe purgar el tanque
nuevo antes de llenarlo.
• El distribuidor NUNCA debe llenar el tanque de propano
líquido más del 80% del volumen del tanque de propano
líquido. El volumen de propano en el tanque variará
según la temperatura.
• Un regulador helado indica sobrellenado de gas. Cierre
inmediatamente la válvula del tanque de propano líquido
y llame a su distribuidor local de gas LP para obtener
asistencia.
• No libere el gas propano líquido a la atmósfera. Esta es
una práctica peligrosa.
• Para extraer el gas del depósito de propano líquido,
póngase en contacto con un distribuidor de propano
líquido o llame a los bomberos locales para solicitar
ayuda. Consulte la guía telefónica en el apartado
«Compañías de gas» para encontrar el distribuidor de
propano líquido certificado más cercano.
El depósito de propano
líquido en posición vertical
para la extracción de
vapores.
USO Y CUIDADO
31
CONEXIÓN DEL REGULADOR AL DEPÓSITO DE
PROPANO LÍQUIDO
INTERCAMBIO DE DEPÓSITOS DE PROPANO
LÍQUIDO
1. El depósito de propano líquido debe fijarse
correctamente a la parrilla. (Consulte la sección de
montaje).
2. Gire todos los mandos de control a la posición OFF.
3. APAGUE el depósito de propano líquido girando el
volante OPD en el sentido de las agujas del reloj hasta el
tope.
4. Retire el tapón protector de la válvula del depósito de
propano líquido. Utilice siempre el tapón y la correa
suministrados con la válvula.
No utilice productos de limpieza domésticos. El uso de
productos de limpieza puede dañar los componentes del
tren de gas (válvula/manguera/regulador).
La boquilla debe estar centrada
en la válvula del depósito de
propano líquido.
5. Sujete el regulador e inserte la boquilla en la válvula del
depósito de propano líquido. Apriete a mano la tuerca
de acoplamiento, manteniendo el regulador en línea
recta con la válvula del depósito de propano líquido
para no cruzar la conexión.
• Muchos distribuidores de propano ofrecen la opción de
sustituir su depósito de propano líquido vacío a través de
un servicio de intercambio. Utilice únicamente empresas
de intercambio acreditadas que inspeccionen, llenen con
precisión, comprueben y certifiquen sus depósitos. Cambie
su depósito únicamente por un depósito equipado con
un dispositivo de seguridad OPD, tal y como se describe
en la sección «Depósito de propano líquido» de este
manual.
• Mantenga siempre los depósitos de propano líquido
nuevos y cambiados en posición vertical durante su uso,
transporte o almacenamiento.
• Pruebe las fugas de los tanques de propano líquido
nuevos y cambiados ANTES de conectarlos a la parrilla.
PRUEBA DE FUGAS DEL TANQUE DE PROPANO
LÍQUIDO
• La prueba de estanqueidad debe repetirse cada vez que se
cambie o rellene un depósito de propano líquido.
• No fume durante la prueba de fugas.
• No utilice una llama abierta para comprobar si hay fugas
de gas.
• La prueba de fugas debe realizarse al aire libre, en una
zona bien ventilada y alejada de fuentes de ignición, como
aparatos de gas o eléctricos. Durante la prueba de fugas,
mantenga la parrilla alejada de llamas abiertas o chispas.
• Utilice un pincel limpio y una solución al 50/50 de jabón
suave y agua. Aplique la solución jabonosa en las zonas
indicadas con flechas en la figura siguiente. Las fugas se
indican mediante burbujas crecientes.
Por su seguridad:
Válvula de seguridad
Correa y tapa
Salida tipo 1 con
rosca en el exterior
Volante OPD
No inserte un tapón de transporte
POL (pieza de plástico con rosca
exterior) en la salida de la válvula de
tipo 1. Eliminará la función de la
válvula de seguridad.
(OFF en el sentido de las agujas del reloj)
ADVERTENCIA
Si aparecen burbujas «crecientes», no utilice ni
mueva el depósito de propano líquido. Póngase
en contacto con un proveedor de gas propano
líquido o con los bomberos.
Sujete la
tuerca de
acoplamiento
y el regulador
como se
muestra en la
figura para
una conexión
correcta con
la válvula del
depósito de
propano
líquido.
6. Gire la tuerca de acoplamiento en el sentido de las
agujas del reloj hasta que esté completamente
apretada. El regulador se sellará en el dispositivo de
retención de la válvula del depósito de propano líquido,
lo que provocará cierta resistencia. Se requiere un giro
adicional de medio a tres cuartos de vuelta para
completar la conexión. Apriete sólo con la mano, no
utilice herramientas.
32
COMPROBACIÓN DE FUGAS EN VÁLVULAS,
MANGUERA Y REGULADOR
1. Gire todos los mandos de control de la parrilla a la
posición OFF (apagado).
2. Asegúrese de que el regulador esté bien conectado al
depósito de propano líquido.
3. Abra completamente la válvula del depósito de propano
líquido girando la rueda manual OPD en sentido
contrario a las agujas del reloj. Si oye un ruido de
apresuramiento, cierre el gas inmediatamente. Hay una
fuga importante en la conexión. Corríjala antes de
continuar. Llame para solicitar piezas de repuesto al
1-888-287-0735.
4. Aplique una solución jabonosa en las zonas donde hay
burbujas.
No retire nunca el abujero roscado del
extremo de la válvula.
5. Si aparecen burbujas «crecientes», hay una fuga. Cierre
inmediatamente la válvula del depósito de propano
líquido y vuelva a apretar las conexiones. Si no se pueden
detener las fugas, no intente repararlas. Llame para
solicitar piezas de repuesto al 1-888-287-0735.
6. Cierre siempre la válvula del depósito de propano líquido
después de realizar la prueba de fugas girando el volante
en el sentido de las agujas del reloj.
• Si no puede completar la conexión, desconecte el
regulador y repita los pasos 5 y 6. Si sigue sin poder
completar la conexión, ¡no utilice este regulador!
• Llame para solicitar piezas de repuesto al 1-888-287-0735.
NOTA:
PELIGRO
• El aparato de gas para exteriores no está diseñado
para instalarse dentro o sobre una embarcación.
• El aparato de gas para exteriores no está diseñado
para instalarse en un vehículo recreativo. - Nunca
intente conectar esta parrilla a un sistema
autónomo de gas propano líquido de una caravana
o autocaravana.
• No utilice la parrilla hasta que se haya realizado una
prueba de fugas.
• Si detecta una fuga en cualquier momento,
DETÉNGASE y llame a los bomberos.
• Si no puede detener una fuga de gas, cierre
inmediatamente la válvula del depósito de propano
líquido y llame a un proveedor de gas propano
líquido o a los bomberos.
No introduzca herramientas ni objetos extraños en la
salida de la válvula ni en la válvula de seguridad. Podría
dañar la válvula y provocar una fuga. Una fuga de
propano puede provocar una explosión, un incendio,
lesiones personales graves o la muerte.
• No permita que los niños operen o jueguen cerca de
la parrilla.
• Mantenga el área de la parrilla despejada y libre de
materiales que puedan arder.
• No obstruya los abujeros de la parte interior y
posterior del grill.
• Utilice el grill sólo en un espacio bien ventilado.
NUNCA utilice la parrilla en un espacio cerrado, como
una cochera, un garaje, un porche, un patio cubierto o
debajo de una estructura elevada de cualquier tipo.
• No utilice carbón ni briquetas de cerámica en una
parrilla de gas.
• Utilice la parrilla al menos a 3 pies de cualquier
pared o superficie. Mantenga una distancia de 10 pies
(3 m) a objetos que puedan incendiarse, o a fuentes
de ignición, etc.
• Habitantes de apartamentos:
• NUNCA intente encender el quemador con la tapa
cerrada. La acumulación de gas sin encender dentro
de una parrilla cerrada es peligrosa.
• Nunca haga funcionar la parrilla con un tanque de
propano líquido fuera de la posición especificada en
las instrucciones de montaje.
• Cierre siempre la válvula del depósito de propano
líquido y retire la tuerca de acoplamiento antes de
mover el depósito de propano líquido de la posición
de funcionamiento especificada.
Para un uso seguro de su parrilla y para evitar
lesiones graves:
Consulte con la administración para conocer los
requisitos y códigos de incendios para el uso de una
parrilla de gas propano líquido en su complejo de
apartamentos. Si está permitido, utilícela en el
exterior, en la planta baja, con una separación de tres
(3) pies de las paredes o barandillas. No la utilice en
balcones ni debajo de ellos.
33
ADVERTENCIA
ADVERTENCIA
SAFETY TIPS
Antes de abrir la válvula del depósito de propano líquido,
compruebe que la tuerca de acoplamiento está bien
apretada.
Cuando la parrilla no esté en uso, apague todas las
perillas de control y la válvula del tanque de propano
líquido.
Nunca mueva la parrilla mientras esté en funcionamiento
o todavía caliente.
Utilice utensilios de barbacoa de mango largo y guantes
de cocina para evitar quemaduras y salpicaduras.
La carga máxima para el quemador lateral y el estante
lateral es de 4,5 kg.
La bandeja recogegotas debe introducirse en la parrilla y
vaciarse después de cada uso. No retire la bandeja de
goteo hasta que el grill se haya enfriado completamente.
Limpie el grill CON FRECUENCIA, preferiblemente
después de cada comida al aire libre. Si se utiliza un
cepillo de cerdas para limpiar cualquiera de las
superficies de cocción del grill, asegúrese de que no
queden cerdas sueltas en las superficies de cocción antes
de asar. No se recomienda limpiar las superficies de
cocción mientras la parrilla esté caliente.
Si observa que gotea grasa u otro material de la parrilla;
determine la causa corríjala, luego limpie e inspeccione la
válvula. Mantenga las aberturas de ventilación y el recinto
del tanque (carro de la parrilla) libres y sin residuos.
No guarde objetos o materiales dentro del recinto del
carro de la parrilla que puedan bloquear el flujo de aire de
combustión hacia la parte inferior del panel de control o
del recipiente de la cámara de combustión.
El regulador puede emitir un zumbido o silbido durante
el funcionamiento. Esto no afectará a la seguridad ni al
uso de la parrilla.
Si tiene algún problema con la parrilla, consulte la
«Sección de resolución de problemas».
Si el regulador se escarcha, cierre inmediatamente la
parrilla y la válvula del depósito de propano líquido. Esto
indica un problema con el tanque, y no debe usarse en
ningún producto. Devuélvalo al proveedor.
1. Abra la tapa durante el encendido.
2. Abra la válvula de gas del depósito. - Para encender, gire
el botón del quemador de encendido a la posición HI
(alto).
3. Mantenga pulsado el botón de encendido electrónico.
4. Si no se produce el encendido en 5 segundos, apague los
controles de los quemadores, espere 5 minutos y repita
el procedimiento de encendido.
5. Para encender otros quemadores principales después de
encender el quemador de encendido, gire un mando de
control que esté adyacente a un quemador encendido a
HI (alto). Encienda en último lugar el quemador del
extremo izquierdo.
6. Una vez encendidos los quemadores, ajuste los mandos
a la posición de llama deseada. Para apagar un
quemador individual, gire su mando a la posición OFF
(apagado).
7. Para encender el quemador lateral, siga los pasos 3-5
utilizando el mando del quemador lateral.
Si el encendedor no funciona, sigue las instrucciones de
encendido manual que figuran a continuación y en la página
siguiente.
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
INSTRUCCIONES DE ENCENDIDO ELECTRÓNICO
▲
No se incline sobre la parrilla mientras la enciende.
• No es posible apagar fuegos por goteo cerrando la tapa.
Las parrillas están bien ventiladas por razones de
seguridad.
• No utilice agua en un fuego por goteo. Podrían
producirse daños personales. Si se produce un fuego
por goteo, apague los mandos y el depósito de propano
líquido.
• No deje el grill desatendido mientras se esté
precalentando o quemando residuos de comida en HI
(alto). Si el grill no se ha limpiado con regularidad,
puede producirse un fuego por goteo que puede dañar
el producto.
PRECAUCIÓN
Apague los controles, la fuente de gas o el
tanque cuando no esté en uso.
Si NO se produce el encendido en 5 segundos, APAGUE
los mandos del quemador, espere 5 minutos y repita el
procedimiento de encendido. Si el quemador no se
enciende con la válvula abierta, el gas seguirá saliendo
del quemador y podría encenderse accidentalmente con
riesgo de lesiones.
PRECAUCIÓN
▲
No se incline sobre la parrilla mientras enciende.
El mechero de cuello largo no está incluido.
INSTRUCCIONES PARA EL ENCENDIDO MANUAL
1. Lea las instrucciones antes de encender la cerilla.
2. Abra la tapa durante el encendido.
3. Acerca el mechero de cuello largo al quemador y
enciéndelo para encender el quemador.
4. Gire el mando del quemador de encendido a la posición
HI (alta). Asegúrate de que el quemador se encienda y
permanezca encendido. Retira el mechero de cuello
largo de la cámara de combustión una vez que el
quemador se haya encendido.
5. Para encender los demás quemadores, gire cada mando
sucesivamente a la posición HI (alto).
6. Una vez encendidos los quemadores, ajuste los mandos
a la posición de llama deseada. Para apagar cualquier
quemador individual, gire su mando a la posición OFF
(apagado).
34
ADVERTENCIA
INSTRUCCIONES PARA EL ENCENDIDO
MANUAL DEL QUEMADOR LATERAL
1. Abra la tapa del quemador lateral. Encienda el depósito
de propano líquido.
2. Acerca el mechero de cuello largo al quemador y
enciéndelo.
3. Gire el mando del quemador lateral a la posición HI (alto).
Asegúrese de que el quemador se enciende y permanece
encendido.
COMPROBACIÓN DE LA LLAMA DEL QUEMADOR
• Retire las rejillas de cocción y los difusores de calor.
Encienda los quemadores y gire los mandos de ALTO a
BAJO. Debería ver una llama más pequeña en la posición
LOW (baja) y una llama más alta en la posición HI (alto).
Compruebe siempre la llama antes de cada uso. Si sólo ve
una llama baja, consulte la sección «Caída repentina o
llama baja» en la sección Solución de problemas en la
página 52.
APAGADO DE LA PARRILLA
• Gire todos los mandos a la posición OFF (apagado).
Apague el tanque de propano líquido. Cuando termine de
asar, levante la tapa de la parrilla para que ésta se enfríe
por completo. Si la tapa de la parrilla está cerrada
mientras la parrilla se está enfriando, puede producirse
condensación en las superficies interiores de la parrilla, lo
que puede hacer que las piezas interiores se oxiden.
COMPROBACIÓN DEL ENCENDEDOR
• Apague el depósito de propano líquido. Mantenga pulsado
el botón del encendedor electrónico. Debe oírse un «clic» y
deben verse chispas cada vez entre la caja colectora o el
quemador y el electrodo. Consulte la sección de resolución
de problemas en las páginas 51-53 si no hay clics ni chispas.
COMPROBACIÓN DE LA VÁLVULA
• Importante: Asegúrese de que el gas del tanque de
propano líquido esté apagado antes de revisar la válvula y
que las perillas estén en la posición OFF (apagado). Para
comprobar las válvulas, presione primero los mandos y
suéltelos. Los mandos deben saltar hacia atrás. Si no lo
hacen, cambie el conjunto de la válvula antes de utilizar el
grill. Gire los mandos a la posición BAJA y luego a la
posición APAGADA. Las válvulas deben girar suavemente.
COMPROBACIÓN DE LA MANGUERA
• Antes de cada uso, compruebe si la manguera está
cortada o desgastada. Reemplace la manguera dañada
antes de usar la parrilla. Utilice únicamente la
válvula/manguera/regulador según se especifica en la lista
de piezas de esta Guía de uso y cuidado.
LIMPIEZA GENERAL DE LA PARRILLA
• No confunda la acumulación marrón o negra de grasa y
humo con pintura. Los interiores de las parrillas de gas no
vienen pintados de fábrica (y nunca deben pintarse).
Aplique una solución fuerte de detergente y agua o
utilice un limpiador de parrillas con un cepillo para fregar
para limpiar el interior de la parrilla. Enjuague y deje que
la parrilla se seque completamente. No aplique un
limpiador cáustico para parrillas/hornos en las
superficies pintadas.
• Superficies de porcelana: Debido a su composición
similar al vidrio, la mayoría de los residuos pueden
limpiarse con una solución de bicarbonato de sodio y
agua o con un limpiador especialmente formulado.
Utilice un estropajo no abrasivo para las manchas
difíciles.
• Superficies pintadas: Lave con un detergente suave o un
limpiador no abrasivo y agua tibia jabonosa. Seque con
un paño suave no abrasivo.
• Superficies de acero inoxidable: Para mantener la
apariencia de alta calidad de su parrilla, lávela con un
detergente suave y agua tibia jabonosa. A continuación,
seque con un paño suave. Los depósitos de grasa
pueden requerir el uso de un estropajo abrasivo de
plástico. Utilícelo sólo en la dirección del acabado
cepillado para evitar daños. No utilice la almohadilla
abrasiva en áreas con gráficos.
• Superficies de cocción: Si se utiliza un cepillo de cerdas
para limpiar cualquiera de las superficies de cocción de la
parrilla, asegúrese de que no queden cerdas sueltas en
las superficies de cocción antes de asar. No se
recomienda limpiar las superficies de cocción mientras el
grill está caliente.
• Bandeja de goteo y vaso: Cuando la parrilla se haya
enfriado completamente después de su uso, retire la
bandeja de goteo y la taza de goteo para limpiarlas.
SAZONADO DE LAS REJILLAS DE HIERRO FUNDIDO
(SI PROCEDE)
Primer uso - Antes del primer uso, sazone las rejillas de
hierro fundido de la siguiente manera: Enjuague las rejillas
de hierro fundido con agua caliente. No utilice jabón.
Seque bien las rejillas con una toalla de tela. Cubra las
rejillas con aceite vegetal o cualquier spray antiadherente
para cocinar. Coloque las rejillas en la parrilla. Encienda la
parrilla y aumente lentamente la temperatura a 350° -
400° F. Caliente las rejillas durante quince minutos.
Apague la parrilla y deje que las rejillas se enfríen
completamente antes de usarlas para cocinar.
Limpieza - No utilice jabón para limpiar las rejillas. Limpie
las rejillas con un cepillo duro y agua caliente. Séquelas
bien con una toalla de tela.
Reacondicionamiento - Reacondicione las rejillas cuando
aparezcan manchas de óxido en su superficie. Para ello,
utilice jabón y agua caliente. Después de limpiarlas,
séquelas bien con una toalla de tela. Unte las rejillas con
aceite vegetal o cualquier spray antiadherente para
cocinar. Coloque las rejillas en el grill. Encienda la parrilla y
aumente lentamente la temperatura a 350 ºF - 400 ºF.
Caliente las rejillas durante quince minutos. Apague la
parrilla y deje que las rejillas se enfríen completamente
antes de volver a usarlas.
ALTO
BAJA
35
GUARDAR EL GRILL
• Limpie las rejillas de cocción.
• Guárdelo en un lugar seco.
• Cuando el depósito de propano líquido esté conectado al
grill, guárdelo al aire libre en un lugar bien ventilado y
fuera del alcance de los niños.
• Cubra la parrilla si la guarda al aire libre. Elija entre una
variedad de cubiertas para parrillas ofrecidas por el
fabricante. Disponible en Kenmoregrill.com.
• Guarde la parrilla en interiores SÓLO si el tanque de
propano líquido está apagado y desconectado. Retire el
tanque de propano líquido de la parrilla y guarde el
cilindro en el exterior.
• Cuando retire la parrilla de su lugar de almacenamiento,
siga las instrucciones de «Limpieza del conjunto del
quemador» antes de encender la parrilla.
IMPORTANTE: Asegúrese siempre de que los tubos
del quemador venturi estén limpios. Un tubo de
quemador venturi tiene una zona estrecha en la
que las arañas tienden a construir nidos.
¡ALERTA ARAÑA!
v
Si usted nota que su parrilla se está volviendo difícil
de encender o que la llama no es tan fuerte como
debería ser, tómese el tiempo para revisar y limpiar
los venturi.
Se sabe que las arañas o los insectos pequeños crean
problemas de «retroceso de llama». Las arañas tejen
telas, construyen nidos y ponen huevos en los tubos
venturi de la parrilla, obstruyendo el flujo de gas al
quemador. El gas retenido puede inflamarse en el tubo
Venturi, detrás del panel de control. Esto se conoce
como retroceso de llama, y puede dañar su parrilla e
incluso causar lesiones.
Para evitar que se produzcan retrocesos de llama y
garantizar un buen funcionamiento, el quemador y el
tubo Venturi deben retirarse de la parrilla y limpiarse
antes de su uso siempre que la parrilla haya estado
inactiva durante un período prolongado.
LIMPIEZA DEL CONJUNTO DEL QUEMADOR
Siga estas instrucciones para limpiar y/o sustituir piezas del
conjunto del quemador o si tiene problemas para encender la
parrilla.
1. Apague el gas girando los mandos de control a la
posición de apagado y cierre la válvula del depósito de
propano líquido.
2. Retire las rejillas de cocción y los difusores de calor.
3. Retire la chaveta de fijación de la parte trasera de cada
quemador. Véase la figura A más abajo.
4. Levante con cuidado cada quemador y aléjelo de las
aberturas de la válvula. Sugerimos tres formas de limpiar
los tubos de los quemadores. Utilice la que le resulte más
fácil.
5. Utilice un cepillo de alambre para fregar toda la superficie
exterior del quemador para eliminar los residuos de
alimentos y la suciedad.
6. Limpie los abujeros obstruidos con un alambre rígido,
como un clip abierto.
7. Compruebe si el quemador está dañado. Debido al
desgaste normal y a la corrosión, algunos abujeros
pueden agrandarse. Si encuentra grietas u abujeros
grandes en el quemador, sustitúyalo.
8. Sustituya con cuidado los quemadores. Ver Fig. A y B a
continuación.
9. Fije la parte trasera de cada quemador al soporte y vuelva
a conectar la chaveta. Véase la Fig. A a continuación.
10. Vuelva a colocar los difusores de calor y las rejillas de
cocción.
(A) Doble un alambre rígido (una percha ligera funciona
bien) en forma de gancho pequeño. Pase el gancho
por cada tubo del quemador varias veces.
(B) Utilice un cepillo de botella estrecho con un mango
flexible (no utilice un cepillo de alambre de latón) y
pase el cepillo por cada tubo del quemador varias
veces.
(C) Utilice protección ocular: Utilice una manguera de
aire para introducir aire en el tubo del quemador y
sacarlo por los abujeros del quemador. Compruebe
que el aire sale por todos los abujeros.
MUY IMPORTANTE: Los tubos de los quemadores
deben volver a encajar en los abujeros de las válvulas.
Véanse las ilustraciones siguientes.
PRECAUCIÓN
36
SEGURIDAD ALIMENTARIA
La seguridad de los alimentos es muy importante para
disfrutar de la experiencia de cocinar al aire libre. Para
mantener los alimentos a salvo de bacterias dañinas, siga
estos cuatro pasos básicos:
• Limpiar: Lávese las manos, los utensilios y las superficies
con agua caliente y jabón antes y después de manipular
carne y aves crudas.
• Separar: Separe las carnes y aves crudas de los alimentos
listos para el consumo para evitar la contaminación
cruzada. Utilice una fuente y utensilios limpios para
retirar los alimentos cocinados.
• Cocinar: Cocine bien la carne y las aves para eliminar las
bacterias. Utilice un termómetro para asegurarse de que
la temperatura interna de los alimentos es la adecuada.
• Enfríe: Refrigere rápidamente los alimentos preparados y
las sobras.
Para obtener más información, llame a USDA Meat and
Poultry Hotline al 1-800- 535-4555 (En Washington, DC
(202) 720-3333, 10:00 am 4:00 pm EST).
CÓMO SABER SI LA CARNE ESTÁ BIEN ASADA
• La carne y las aves cocinadas a la parrilla suelen dorarse
muy rápido por fuera. Utilice un termómetro de carne
para asegurarse de que los alimentos han alcanzado una
temperatura interna segura y córtelos para comprobar
visualmente si están hechos.
• Las aves enteras deben alcanzar 180° F; las pechugas,
170° F. Los jugos deben salir claros y la carne no debe
estar rosada.
• Las hamburguesas de carne picada o de ave deben
alcanzar los 160° F y estar doradas en el centro, sin jugos
rosados. Los filetes, asados y chuletas de ternera y cordero
pueden cocinarse a 145° F. Todos los cortes de cerdo
deben alcanzar 160° F.
• NUNCA ase parcialmente la carne o las aves y termine de
cocinarlas más tarde. Cocine los alimentos
completamente para destruir las bacterias dañinas.
• Cuando recaliente alimentos para llevar o carnes
totalmente cocidas como salchichas, áselas a 165° F, o
hasta que estén humeantes.
ADVERTENCIA: Para garantizar que sea seguro comerlos,
los alimentos deben cocinarse a las temperaturas internas
mínimas indicadas en la tabla siguiente.
COCCIÓN INDIRECTA
Las aves y los cortes grandes de carne se cocinan lentamente
a la perfección en la parrilla mediante calor indirecto. Coloque
los alimentos sobre los quemadores apagados; el calor de los
quemadores encendidos circula suavemente por toda la
parrilla, cocinando la carne o las aves sin contacto con una
llama directa. Este método reduce en gran medida las
llamaradas cuando se cocinan cortes muy grasos, ya que no
hay llama directa que encienda las grasas y los jugos que
gotean durante la cocción.
INSTRUCCIONES PARA LA COCCIÓN INDIRECTA
• Cocine siempre con la tapa cerrada.
• Una vez encendidos los quemadores, apague cualquier
quemador individual girando su mando a la posición OFF
(apagado).
• Debido a las condiciones climáticas, los tiempos de cocción
pueden variar. En condiciones de frío y viento, puede ser
necesario aumentar el ajuste de temperatura para
asegurar un calor de cocción suficiente.
• Coloque los alimentos sobre los quemadores no
encendidos.
Cocción con 1 quemador
Consume menos combustible.
Cocción con 2 quemadores
Excelente cocción indirecta a fuego lento.
Produce un calentamiento lento y uniforme.
Ideal para asar y hornear lentamente.
* Departamento de Agricultura de los Estados Unidos
** Deje reposar la carne durante tres minutos antes de
trincharla o consumirla.
Temperaturas internas mínimas recomendadas por el
USDA
Carne de vaca, ternera, cordero y cerdo: Cortes
enteros**
145°F
Pescado 145°F
Carne de vacuno, cordero y cerdo: Picado 160°F
Platos con huevo 160°F
Pavo, Pollo y Pato: Entero, Trozos y Molido 165°F
37
NOTA: Algunas piezas de la parrilla que se muestran en los pasos de ensamblaje pueden diferir ligeramente en
apariencia de las de su parrilla en particular. Sin embargo, el método de ensamblaje sigue siendo el mismo.
Descripción Cant.
Número
de pieza
Descripción Cant.
Número
de pieza
1
Tapa del quemador
lateral
1 52200065 19 Regulador 1 408D00115
2
Rejilla del quemador
lateral
1 40800119 20 Eje Varilla 1 408D00125
3
Varilla giratoria, tapa del
quemador lateral
2 40800118
4
Base del quemador
lateral
1 52200052 22 Pasador fijo 10 110050
5 Quemador lateral 1 40600031 23
Pasador fijo de la
manguera
1 40800134
6
Cable de encendido,
quemador lateral
1 52200054 24 Extensor de pata 2 40800127
7
Cable de encendido,
quemador principal
1 52200035 25 Rueda 2 40800124
8 Estante lateral derecho 1 52200147 26 Pata trasera derecha 1 52200125
9 Hogar 1 52200101 27 Pata delantera derecha 1 52200124
10
Módulo de encendido
electrónico
1 40600030 28 Pata delantera izquierda 1 52200121
11-A Fascia, repisa derecha 1 52200023 29 Pata trasera izquierda 1 52200122
11-B
Fascia, estante derecho
(negro mate)
1 52200095 30 Soporte del depósito 1 40800130
12-A Panel de control 1 52200104 31 Estante inferior 1 52200080
12-B
Panel de control
(negro mate)
1 52200204 32-A
Panel frontal (negro mate) 2 52200062
13
Válvula de gas,
quemador principal
4 40900205 32-B
Panel frontal
(acero inoxidable)
2 40600028
14
Colector, quemador
principal
1 50300041 33 Riel lateral inferior 2 52200164
15
Manguera del
quemador lateral
1 40900210 34 Riel lateral superior 2 52200161
16
Válvula de gas,
quemador lateral
1 40900209 35 Deflector del depósito 1 52200090
17 Bisel, mando de control 6 40900036 36 Taza de goteo 1 40800026
18 Perilla de control 6 40900206 37 Clip de copa de goteo 1 40800131
LISTA DE PIEZAS (1/2)
38
Descripción Cant.
Número
de pieza
Descripción Cant.
Número
de pieza
38 Bandeja de goteo 1 40600014 52 Bisel, asa de la tapa 2 40900013
39
Soporte de la bandeja
de goteo derecha
1 52200027 53 Indicador de temperatura 1 40600210
40
Soporte de la bandeja
de goteo izquierda
1 52200026 54 Logo 1 40800106
41 Riel trasero 1 52200174 55-A Tapa (acero inoxidable) 1 50500004
42-A
Fascia, repisa lateral
izquierda
1 52200081 55-B Tapa (negro mate) 1 50500005
42-B
Fascia, repisa lateral
izquierda (negro mate)
1 52200098 56 Difusor de calor 4 40820023
43 Estante lateral izquierdo 1 52200140 57 Varilla giratoria, tapa 2 50300207
44
Barra angular de
soporte del estante
lateral
2 52200109 58 Arandela plana 3 110018
45
Tubo portallamas
(extremo izquierdo)
1 52200028 59 Tuerca hexagonal 3 110011
46 Tubo portallamas 3 50300024 60 Quemador de encendido 1 40600013
47 Rejilla de cocción 2 40100101 61 Quemador principal 3 40600012
48
Parachoques de goma
de silicona, cámara de
combustión
2 50300205 62
Quemador de la sección
de chamuscado
1 52200500
49
Parachoques de goma
de silicona, tapa
2 40700103 63
Difusor de calor lateral
izquierdo
1 52200011
50 Rejilla para calentar 1 52200030 64
Válvula de gas, quemador
de la sección de cocción
1 40900305
51 Asa de la tapa
1 40900012
No se muestra
Paquete de herrajes 1 52200600
Manual 1 52200700
Si le faltan herrajes o tiene piezas dañadas
después de desembalar la parrilla, llame al
1-888-287-0735 para pedir repuestos.
Para pedir piezas de repuesto después de usar
la parrilla, llame al 1-888-287-0735.
O visite Kenmoregrill.com
¿Preguntas? Escanee este código
para obtener ayuda
LISTA DE PIEZAS (2/2)
39
NOTA: Algunas piezas de la parrilla que se muestran en los pasos de ensamblaje pueden diferir ligeramente en
apariencia de las de su parrilla en particular. Sin embargo, el método de ensamblaje sigue siendo el mismo.
DIAGRAMA DE PIEZAS
40
AVISO: Una vez que haya desempacado la parrilla, verifique todas las piezas de la parrilla comparándolas con las
imágenes que aparecen a continuación. Si falta alguna pieza o está dañada, llame al 1-888-287-0735.
ANTES DEL MONTAJE
41
LEA DETENIDAMENTE Y SIGA TODAS LAS INSTRUCCIONES DE MONTAJE DE LAS PÁGINAS SIGUIENTES.
Herramientas
necesarias:
• Llave ajustable (no suministrada)
• Destornillador (no suministrado)
• La siguiente tornillería se suministra en el blister para facilitar su uso.
Tornillo M4 x 10
Cant: 50 piezas
(Número de pieza: 110004)
Pila AA
Cant: 1 pieza
Tornillo M5 x 10
Cant: 4 piezas
(Número de pieza: 110005)
Arandela plana M5
Cant: 4 piezas
(Número de pieza: 110105)
Tornillo M6 x 13
Cant: 16 piezas
(Número de pieza: 110006)
Arandela de compresión M6
Cant: 4 piezas
(Número de pieza: 110206)
Tornillo M6 x 20
Cant: 2 piezas
(Número de pieza: 110026)
MONTAJE
42
Marco izquierdo
Instale (4) tornillos M4x10 como se muestra en la pata marcada «5A». No apriete completamente los
tornillos en este momento. Deje un espacio de 1/8 de pulgada debajo de la cabeza del tornillo para la
fijación del riel. (A)
Fije un extremo de la barra superior lateral «6A» a la pata y apriete los tornillos. Instale y apriete otro
(1) tornillo M4x10. (C)
Fije un extremo del raíl inferior lateral «6B» a la pata y apriete los tornillos. (C)
Instale (4) tornillos M4x10 como se muestra en la pata marcada «5B». No apriete completamente los
tornillos en este momento. Deje un espacio de 1/8 de pulgada debajo de la cabeza del tornillo para la
fijación del riel. (B)
Fije el otro extremo de la barandilla superior lateral y la barandilla inferior lateral a la pata «5B» y apriete
los tornillos. Instale y apriete otro (1) tornillo M4x10 en la barandilla superior lateral. (D)
1
Tornillo M4 x 10
Cant: 10 piezas
A
B
C
D
Marco derecho
Instale (4) tornillos M4x10 como se muestra en la pata marcada «5C». No apriete completamente los
tornillos en este momento. Deje un espacio de 1/8 de pulgada debajo de la cabeza del tornillo para la
fijación del riel. (A)
Fije un extremo de la barra superior lateral «6A» a la pata y apriete los tornillos. Instale y apriete otro
(1) tornillo M4x10. (C)
Fije un extremo de la barra inferior lateral «6B» a la pata y apriete los tornillos. (C)
Instale (4) tornillos M4x10 como se muestra en la pata marcada «5D». No apriete completamente los
tornillos en este momento. Deje un espacio de 1/8 de pulgada debajo de la cabeza del tornillo para la
fijación del riel. (B)
Fije el otro extremo de la barandilla superior lateral y la barandilla inferior lateral a la pata «5D» y apriete
los tornillos. Instale y apriete otro (1) tornillo M4x10 en la barandilla superior lateral. (D)
2
Tornillo M4 x 10
Cant: 10 piezas
A
B
C
D
43
Estante inferior
Instale (4) tornillos M4x10 como se muestra en el marco derecho. No apriete completamente los
tornillos en este momento. Deje un espacio de 1/8 de pulgada debajo de la cabeza del tornillo para la
fijación del panel. (A)
Fije el estante inferior al marco derecho con (3) tornillos M4x10. No apriete completamente estos
tornillos en este momento. (A)
Instale (4) tornillos M4x10 como se muestra en el marco izquierdo. No apriete completamente los
tornillos en este momento. Deje un espacio de 1/8 de pulgada debajo de la cabeza del tornillo para la
fijación del panel. (B)
Fije el estante inferior al marco izquierdo con (3) tornillos M4x10. No apriete completamente estos
tornillos. (B)
3
Marco derecho
A
B
Marco izquierdo
Estante inferior
Panel frontal
Fije las dos secciones del panel frontal juntas en un solo panel frontal con (1) tornillo M4x10 como se
muestra. (A)
Nota: Uno de los paneles frontales se embala debajo de las parrillas de cocción en el hogar, y el otro
se embala en una caja con el estante lateral.
Fije el panel frontal al carro deslizando los cuatro abujeros del panel de cada lado sobre y hacia abajo en
las cuatro cabezas de tornillo que sobresalen en los marcos izquierdo y derecho. Deje suelto el tornillo
superior de cada lado y apriete a fondo los otros tres tornillos de cada lado. (B)
4A
A
B
44
Tornillo M4 x 10
Cant: 14 piezas
Tornillo M4 x 10
Cant: 1 pieza
Panel frontal
Deslice un extremo de la barra de soporte de la bandeja recogegotas derecha «7A» por debajo del
tornillo superior de la parte delantera del bastidor derecho y apriete a fondo el tornillo. Apriete
completamente el otro extremo de la barra al bastidor trasero derecho con (1) tornillo M4x10. (C)
Deslice un extremo de la barra de soporte de la bandeja recogegotas izquierda «7B» bajo el tornillo
superior de la parte delantera del bastidor izquierdo y apriete bien el tornillo. Apriete completamente
el otro extremo de la barra al marco izquierdo trasero con (1) tornillo M4x10 como se muestra. Instale y
apriete completamente (1) tornillo M4x10 a través del abujero del tornillo central en la parte inferior del
panel frontal en el estante inferior. (D)
4B
C
D
Ruedas al carro
Dé la vuelta al carro y fije las patas al estante inferior con
(4) tornillos M6x13 como se muestra. (A)
Coloque ambos extensores de las patas en las patas izquierdas. (B)
Retire la chaveta, la tuerca y la arandela de la varilla del eje.
Inserte la varilla del eje a través de las ruedas y el marco de la
pata derecha. Vuelva a colocar la arandela, la tuerca y la chaveta.
(B & C)
Nota: El lado convexo de la rueda debe mirar hacia el carro,
y el lado cóncavo debe mirar hacia fuera.
Coloque el carro con el lado derecho hacia arriba y apriete
completamente los (6) tornillos M4x10 del estante inferior del
paso 3. (D) Fije el deflector del tanque como se muestra con
(2) tornillos M4x10. (D)
Nota: La barra deflectora del depósito se encuentra debajo
del estante lateral izquierdo (52200140).
5
Tornillo M4 x 10
Cant: 2 piezas
Tornillo M6 x 13
Cant: 4 piezas
B
C
A
D
45
Tornillo M4 x 10
Cant: 3 piezas
Manija de la tapa y perillas de control
Encuentre las 5 perillas de control y presiónelas firmemente en los vástagos de las válvulas. (A)
Monte con cuidado el asa de la tapa en la tapa de la parrilla con (2) tornillos M6x20 y los biseles del asa
de la tapa. (B)
Nota: No apriete completamente los tornillos hasta que ambos tornillos estén fijados y alineados.
Los biseles de las asas de la tapa se embalan con los mandos de control.
6
Tornillo M6 x 13
Cant: 4 piezas
46
A
B
Cabezal de la Parrilla al Carro
Este paso requiere que dos personas levanten y coloquen el cabezal de la parrilla en el carro.
Retire las cintas y el material de embalaje de la manguera del regulador, la válvula del quemador
lateral y el cable del encendedor. Tire de la manguera y del cable de encendido hacia el lado
derecho del cabezal de la parrilla.
Baje con cuidado el cabezal de la parrilla sobre el carro. Asegúrese de que la manguera del regulador
y el cable del encendedor cuelgan fuera del carro. (A)
Alinee el panel de control de forma que quede enrasado con los paneles frontales. Fije el cabezal al
carro con (4) tornillos M6x13. (B)
7
A
B
47
Repisa lateral izquierda
Fije la fascia al estante lateral izquierdo con (2) tornillos M5x10 y arandelas planas M5. (A)
Fije la barra angular de soporte del estante lateral y el conjunto del estante lateral a la fascia con
(2) tornillos M4x10. (B)
Fije el estante a la cámara de combustión de la siguiente manera:
Fije (2) tornillos M6x13 en el lado izquierdo de la cámara de combustión. (C)
Nota: no apriete los tornillos, deje un espacio de aproximadamente ¼ de pulgada entre la
cabeza del tornillo y el panel de la cámara de combustión.
Inserte y deslice los bocallaves del conjunto de la repisa lateral sobre los dos tornillos M6x13
instalados anteriormente en el exterior de la cámara de combustión. Deslice el conjunto del
estante hacia la parte posterior, asegurándose de que la fascia esté alineada con el panel de
control. (D) Nota: no apriete los tornillos.
Fije el estante lateral desde el interior hacia el exterior de la cámara de combustión con
(2) tornillos M6x13 y arandelas de compresión M6. (E) Nota: no apriete los tornillos.
Fije el salpicadero de la repisa lateral al panel de control con (1) tornillo M4x10. (F)
Ahora apriete todos los tornillos, asegurándose de que el estante lateral esté alineado tanto con el panel
de control como con la cámara de combustión.
8
Tornillo M4 x 10
Cant: 3 piezas
Tornillo M6 x 13
Cant: 2 piezas
Tornillo M5 x 10
Cant: 2 piezas
Arandela de compresión M6
Cant: 2 piezas
Arandela plana M5
Cant: 2 piezas
A
B
D
C
E
F
Rejilla lateral derecha
Retire la rejilla lateral del quemador lateral antes de montar y fijar el estante lateral derecho.
Fije la fascia al estante lateral derecho con (2) tornillos M5x10 y arandelas planas M5. (A)
Fije la barra angular de soporte del estante lateral a la fascia con (2) tornillos M4x10. (B)
Fije el estante al hogar de la siguiente manera:
Fije (2) tornillos M6x13 en el lado derecho del hogar. (C) Nota: no apriete los tornillos, deje un
espacio de aproximadamente ¼ de pulgada entre la cabeza del tornillo y el panel del hogar.
Inserte y deslice los bocallaves del conjunto de la repisa lateral sobre los dos tornillos M6x13
instalados anteriormente en el exterior de la cámara de combustión. Deslice el conjunto del
estante hacia la parte posterior, asegurándose de que la fascia esté alineada con el panel de
control. (D) Nota: no apriete los tornillos.
Fije el estante lateral desde el interior del hogar con (2) tornillos M6x13 y arandelas de
compresión M6. (E)
Fije el salpicadero de la repisa lateral al panel de control con (1) tornillo M4x10. (F)
Ahora apriete todos los tornillos, asegurándose de que el estante lateral esté alineado tanto con el
panel de control como con la cámara de combustión.
9
A
B
E
C
48
D
Tornillo M4 x 10
Cant: 3 piezas
Tornillo M6 x 13
Cant: 2 piezas
Tornillo M5 x 10
Cant: 2 piezas
Arandela de compresión M6
Cant: 2 piezas
Arandela plana M5
Cant: 2 piezas
F
49
Quemador lateral
Desatornille y retire los dos tornillos y arandelas frontales que sujetan el quemador lateral. (A)
Retire el quemador lateral del estante lateral. (B) Nota: No afloje el tornillo del electrodo.
Retire los 2 tornillos preinstalados del vástago de la válvula y apártelos. (C)
Inserte el vástago de la válvula a través del abujero de la fascia. (D) Instale los 2 tornillos previamente
retirados. Nota: Deje un espacio de 1/8 de pulgada por debajo de las cabezas de los tornillos para la
fijación del embellecedor. (E)
Fije el bisel a la fascia y a los tornillos instalados. Asegúrese de que la marca negra quede hacia arriba. (F)
Apriete los 2 tornillos. (G)
Coloque el tubo del quemador lateral sobre la válvula, asegurándose de que la válvula quede dentro del
tubo del quemador lateral. (H)
Vuelva a fijar el quemador lateral al estante del quemador lateral con los 2 tornillos retirados
anteriormente. Vuelva a colocar la rejilla del quemador lateral. (I)
Empuje el mando de control sobre el vástago de la válvula del quemador lateral. (J)
Conecte ambos cables del encendedor al módulo del encendedor situado en el interior del salpicadero
derecho. Para conectar, empuje las puntas de los cables del encendedor en las clavijas del módulo del
encendedor. (K)
Desenrosque la tapa del dispositivo de encendido del salpicadero derecho. Inserte (1) pila AA
(suministrada en el blíster) en la ranura de la pila con el extremo positivo (+) hacia fuera. Vuelva a
enroscar la tapa del encendedor en el salpicadero derecho. (L)
10
Difusores de calor, rejillas de cocción y rejilla para calentar
Coloque los difusores de calor sobre los quemadores. Asegúrese de que el difusor de calor izquierdo
está colocado con el escudo extendido en el lado izquierdo.
Coloque las rejillas de cocción en los soportes de rejilla de la parte delantera y trasera del hogar.
Inserte la rejilla de calentamiento en los soportes de la parte superior de la cámara de combustión con
el borde curvado hacia delante, tal como se muestra.
11
Bandeja de goteo, taza de goteo y depósito de propano líquido
Fije el riel trasero al carro y al cabezal de la parrilla con
(4) tornillos M4x10 como se muestra. (A)
Retire el pasador de chaveta y el pasador fijo de la
manguera del soporte de la manguera de la pata
derecha del carro. Inserte la manguera en el soporte y
vuelva a colocar la chaveta y el pasador fijo de la
manguera.
Cuelgue el clip de la bandeja recogegotas de la parte
inferior de la bandeja recogegotas. Alinee la bandeja
recogegotas con los soportes situados debajo del hogar
y deslice la bandeja recogegotas en los soportes.
Coloque la bandeja recogegotas en el clip de la bandeja
recogegotas. Inserte la cadena porta cerillas en el
abujero situado en la pata delantera izquierda. (B)
Coloque el depósito de propano líquido en el soporte
del estante inferior con la abertura del cuello del
depósito hacia un lado, tal como se muestra. (C)
12
Tornillo M4 x 10
Cant: 44 piezas
B
C
A
50
EMERGENCIAS: Si no se puede detener una fuga de gas o se produce un incendio debido a una fuga de gas, llame a los
bomberos.
Problema Posible causa Prevención/Solución
Fuga de gas por una
manguera agrietada,
cortada o quemada.
Fuga de gas del
depósito de propano
líquido.
Fuga de gas en la
válvula del depósito de
propano líquido.
Fuga de gas entre el
depósito de propano
líquido y la conexión
del regulador.
Fuego que sale a través
del panel de control.
Fuego por goteo o
llamas excesivas
continuas por encima
de la superficie de
cocción.
• Manguera dañada.
• Falla mecánica por
oxidación o mal manejo.
• Fallo de la válvula del
depósito por mala
manipulación o fallo
mecánico.
• Instalación incorrecta,
conexión no estanca o
fallo de la junta de goma.
• Incendio en la sección del
tubo del quemador por
obstrucción.
• Demasiada acumulación
de goteo en la cámara de
combustión o en la zona
de la bandeja
recogegrasa.
• Cierre el gas de su tanque de propano líquido o de su sistema de gas
natural. Si la manguera está agrietada o cortada pero no quemada,
simplemente reemplace la válvula / manguera / regulador. Si la
manguera está quemada, la causa podría ser otra que una válvula /
manguera / regulador defectuoso. No utilice la parrilla hasta que un
fontanero o técnico de gas haya investigado y corregido el problema.
• Sustituya el depósito de propano líquido.
• Cierre la válvula del depósito de propano líquido. Devuelva el depósito
de propano líquido al proveedor de gas.
• Cierre la válvula del depósito de propano líquido. Retire el regulador del
tanque e inspeccione visualmente el sello de goma para detectar
cualquier daño. Consulte la prueba de fugas en la página 33 para
obtener instrucciones sobre cómo encontrar fugas en el regulador.
• Cierre los mandos de control y la válvula del depósito de propano
líquido. Deje la tapa abierta para permitir que se apaguen las llamas.
Una vez apagado el fuego y fría la parrilla, retire el quemador e
inspeccione si hay nidos de arañas u óxido. Consulte las secciones Alerta
de arañas y Limpieza del conjunto del quemador en la página 36 de
esta Guía de uso y cuidado.
• Cierre los mandos de control y la válvula del depósito de propano
líquido. Deje la tapa abierta para permitir que las llamas se apaguen.
Después de que la parrilla se haya enfriado, limpie cualquier partícula
de comida y exceso de Goteo del interior del área de la cámara de
combustión, bandeja de grasa y cualquier otra superficie que pueda
entrar en contacto con partículas de comida y exceso de Goteo.
Problema Posible causa Prevención/Solución
Los quemadores no se
encienden con el
encendedor. (Consulte
también la sección
Solución de problemas
de encendido
electrónico)
Continúa en la página
siguiente.
PROBLEMAS CON EL GAS:
• Intenta encender el
quemador equivocado.
• El quemador no está
conectado a la válvula de
control.
• Obstrucción en el
quemador.
• No hay flujo de gas.
• La tuerca de
acoplamiento y la válvula
del depósito de propano
líquido no están
completamente
conectadas.
PROBLEMAS ELÉCTRICOS:
• Electrodo agrietado o
roto; chispas en la grieta.
• La punta del electrodo no
está en la posición
correcta.
• El cable y/o el electrodo
están cubiertos de
residuos de cocción.
• Los cables están sueltos o
desconectados.
• Los cables hacen
cortocircuito (chispas)
entre el encendedor y el
electrodo.
• Batería agotada.
• Consulte las instrucciones en el panel de control y en la sección Uso y
mantenimiento.
• Asegúrese de que las válvulas están colocadas en el interior de los tubos
del quemador.
• Asegúrese de que los tubos del quemador no estén obstruidos con telas
de araña u otras materias. Consulte la sección de limpieza en la página
36 de Uso y cuidado.
• Asegúrese de que el depósito de propano líquido no está vacío. Si el
depósito de propano líquido no está vacío, consulte la sección «Caída
repentina del caudal de gas en la página 52».
• Apague los mandos y desconecte la tuerca de acoplamiento del
depósito de propano líquido. Vuelva a conectar e inténtelo de nuevo.
• Gire la tuerca de acoplamiento aproximadamente entre media vuelta y
tres cuartos de vuelta más hasta que haga tope. Apriete sólo con la
mano - no utilice herramientas.
• Vuelva a colocar los electrodos.
Quemadores principales:
• Las puntas del electrodo deben apuntar hacia la abertura del puerto de
gas del quemador. La distancia debe ser de 1/8« a 1/4». Ajustar si es
necesario.
Quemador lateral:
• La punta del electrodo debe apuntar hacia la abertura del puerto de gas
del quemador. La distancia debe ser de 1/8« a 3/16». Ajustar si es
necesario.
• Limpie el cable y/o el electrodo con alcohol para fricciones con un
hisopo limpio.
• Vuelva a conectar los cables o sustituya el conjunto de electrodo/cable.
• Sustitúyala por una pila alcalina nueva de tamaño AA.
Solución de problemas
51
Problema Posible causa Prevención/Solución
El(los) quemador(es) no
se enciende(n) con el
encendedor. (Consulte
también la Resolución
de problemas de
encendido electrónico).
ENCENDIDO ELECTRÓNICO:
• No hay chispa, no hay ruido de
encendido.
• No hay chispa, hay ruido de
encendido.
• Chispea, pero no en el
electrodo o con toda su fuerza.
• Consulte la Sección I del Sistema de encendido electrónico.
• Consulte la sección II del sistema de encendido electrónico.
• Consulte la sección III del sistema de encendido
electrónico.
Los quemadores no se
encienden con el
mechero.
• Véase «PROBLEMAS DE GAS:»
en la página anterior.
• El mechero no llega.
• Método incorrecto de
encendido con mechero.
• Utilice un mechero de cuello largo.
• Consulte la sección «Iluminación manual» en la página 34
de Uso y mantenimiento.
Caída repentina del
flujo de gas o llama
baja.
• No hay gas.
• Válvula de exceso de flujo
activada.
• Bloqueo de vapor en la
conexión tuerca de
acoplamiento/depósito de
propano líquido.
• Compruebe si hay gas en el depósito de propano líquido.
• Apague los mandos, espere 30 segundos y encienda la
parrilla. Si las llamas siguen bajas, cierre los mandos y la
válvula del depósito de propano líquido. Desconecte el
regulador. Vuelva a conectar el regulador y realice una
prueba de fugas. Abra la válvula del tanque de propano
líquido, espere 30 segundos y encienda la parrilla.
• Cierre los mandos y la válvula del depósito de propano
líquido. Desconecte la tuerca de acoplamiento del
depósito. Vuelva a conectar e inténtelo de nuevo.
Las llamas se apagan. • Vientos fuertes o racheados.
• Poco gas propano líquido.
• Válvula de exceso de caudal
disparada.
• Gire la parrilla de modo que la parte delantera de la parrilla
esté orientada hacia el viento o aumente la altura de la
llama.
• Rellene el depósito de propano líquido.
• Consulte la sección anterior «Caída repentina del flujo de
gas».
Llamarada. • Acumulación de goteo.
• Exceso de grasa en la carne.
• Temperatura de cocción
excesiva.
• Limpie los quemadores y el interior de la parrilla/cámara de
combustión.
• Quite la grasa de la carne antes de asarla.
• Ajuste a una temperatura más baja.
Goteo persistente. • Goteo atrapado por
acumulación de alimentos
alrededor del sistema de
quemadores.
• Gire los mandos a la posición OFF (apagado). Cierre el gas
del depósito de propano líquido. Deje la tapa en posición y
deje que el fuego se apague. Después de que la parrilla se
enfríe, retire y limpie todas las piezas.
Flashback... (fuego en el
tubo(s) del quemador).
• El quemador y/o los tubos del
quemador están bloqueados.
• Gire los mandos a la posición OFF (apagado). Limpie el
quemador y/o los tubos del quemador. Consulte la sección
de limpieza del quemador en la página 36 de Uso y
cuidado.
No se puede llenar el
depósito de propano
líquido.
• Algunos distribuidores tienen
boquillas de llenado antiguas
con roscas desgastadas.
• Las boquillas desgastadas no tienen suficiente «mordida»
para encajar en la válvula. Pruebe con un segundo
distribuidor de propano líquido.
Un quemador no se
enciende desde otro(s)
quemador(es).
• Acumulación de goteo o
partículas de comida en el
extremo(s) del tubo(s) de
arrastre.
• Limpie el/los tubo(s) de arrastre con un cepillo de alambre.
52
Solución de problemas (continuación)
Problema Posible causa Comprobar Elemento Prevención/Solución
SECCIÓN I
No aparecen
chispas en
ninguno de los
electrodos
cuando se gira el
mando de control
a HI (alto): no se
oye ningún ruido
del módulo de
chispas.
• La batería no está
instalada
correctamente.
• Batería agotada.
• El conjunto de cables
no está instalado
correctamente.
• Módulo de chispa
defectuoso.
• Compruebe que la batería
tiene el polo positivo hacia
el exterior.
• ¿Se ha utilizado la batería
anteriormente?
• Compruebe que los hilos
estén bien encajados.
• Si no se generan chispas
con la batería nueva y los
cables están conectados
correctamente, el módulo
está defectuoso.
• Instale la pila, asegurándose de que el
extremo positivo quede hacia fuera y el
negativo hacia dentro.
• Sustituya la pila por una pila alcalina
nueva de tamaño AA.
• Desenrosque el conjunto del módulo
de encendido y asegúrese de que
todos los cables están instalados
correctamente antes de volver a
instalar el conjunto del módulo de
encendido.
• Sustituya el conjunto del módulo de
encendido llamando al servicio de
atención al cliente al 1-888-287-0735.
SECCIÓN II
No aparecen
chispas en
ningún electrodo
cuando el mando
de control se gira
a HI; se oye ruido
del módulo de
chispa.
• Los electrodos no
están conectados
correctamente.
• ¿Están bien conectados los
electrodos?
• Retire y vuelva a conectar todos los
cables de los electrodos de las tomas
del módulo.
SECCIÓN III
Hay chispas, pero
no en todos los
electrodos y/o no
con toda la
potencia.
• Los electrodos no
están conectados
correctamente.
• Arco eléctrico entre los
cables de salida y el
tubo del quemador.
• Batería débil.
• Los electrodos están
húmedos.
• Los electrodos están
agrietados o rotos;
aparecen chispas
donde están
agrietados.
• ¿Están bien conectados los
electrodos?
• Si es posible, observe la
parrilla en un lugar oscuro.
Accione el sistema de
encendido y busque arcos
entre los cables de salida y
el tubo del quemador.
• Todas las chispas están
presentes pero tienen una
velocidad débil o lenta.
• ¿Se ha acumulado
humedad en el electrodo
y/o en los abujeros del
quemador?
• Inspeccione los electrodos
en busca de grietas.
• Retire y vuelva a conectar todos los
cables de los electrodos de las tomas
del módulo.
• Si se observan chispas en lugares
distintos de la zona del tubo del
quemador, es posible que el
aislamiento de los cables esté dañado.
• Sustituya los cables. Sustituya la pila
por una pila alcalina nueva de tamaño
AA.
• Utilice una toalla de papel para eliminar
la humedad.
• Sustituya los electrodos agrietados o
rotos llamando al servicio de atención
al cliente al 1-888-287-0735.
SECCIÓN IV
La parrilla no se
calienta y sólo
alcanza los 250 ºF
- 300 ºF grados
• Esto ocurre
típicamente cuando
usted enciende las
perillas de control
antes de encender la
válvula del tanque LP.
Si es así, esto activará
el dispositivo de
seguridad del
regulador de gas, la
parrilla sólo alcanzará
temperaturas entre
250 ºF y 300 ºF incluso
con todos los
quemadores en el
ajuste alto.
• ¿El regulador está
conectado y apretado?
• Asegúrese de que el
regulador esté conectado
correctamente al tanque, y
las perillas de control estén
todas en la posición de
apagado.
• Abra la tapa de la parrilla.
• Apague todos los mandos del panel de
control.
• Apague el mando del depósito.
• Desconecte el regulador del depósito
de propano líquido. Espere 30
segundos.
• Vuelva a conectar el regulador al
depósito de propano líquido.
• Abra lentamente el pomo del depósito
de propano líquido hasta el tope. No
ejerza una fuerza excesiva sobre la
válvula cuando esté en la posición de
apertura total para evitar dañarla.
• Encienda el mando de control
correspondiente y encienda la parrilla
siguiendo las instrucciones de
encendido de la página 34.
53
Localización de averías - Encendido electrónico
Pour votre sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Centre d'entretien du gril . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Informations sur le produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Précautions de sécurité pour l'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Symboles de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garantie des grils Kenmore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Utilisation et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Diagramme des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avant l'assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
55
55
55
55
55
56
57-63
64-65
66
67
68-76
77-79
TABLE DES MATIÈRES
AVERTISSEMENT
Ce produit peut vous exposer à des produits
chimiques, y compris le monoxyde de carbone,
la suie, le plomb et les composés de plomb, qui
sont reconnus par l'État de Californie comme
causant le cancer, des anomalies congénitales et
d'autres troubles de la reproduction. Pour plus
d'informations, consultez le site
www.P65Warnings.ca.gov. Lavez-vous les mains
après avoir manipulé ce produit.
54
Scanner le code QR
pour les instructions
d'assemblage vidéo
Si vous sentez une odeur de gaz :
DANGER
AVERTISSEMENT
1. Ne stockez pas et n'utilisez pas d'essence ou
d'autres liquides ou vapeurs inflammables à
proximité de cet appareil ou de tout autre
appareil.
2. Une bouteille de propane liquide non raccordée
ne doit pas être stockée à proximité de cet
appareil ou de tout autre appareil.
• Veuillez lire ce manuel d'utilisation dans son intégralité
avant d'utiliser le gril.
• Le non-respect des instructions fournies peut entraîner
des blessures corporelles graves et/ou des dommages
matériels.
• Certaines parties de ce gril peuvent présenter des arêtes
vives. Veuillez porter des gants de protection appropriés.
• N'utilisez le gril, tel qu'il a été acheté, qu'avec du gaz
propane liquide et l'ensemble régulateur/vanne fourni.
• L'installation du gril doit être conforme aux codes locaux
ou, en l'absence de codes locaux, au National Fuel Gas
Code, ANSI Z223.1/ NFPA 54, au Natural Gas and Propane
Installation Code, CSA B149.1, ou au Propane Storage and
Handling Code, B149.2, ou à la Standard for Recreational
Vehicles, ANSI A 119.2/NFPA 1192, et à la CSA Z240 RV
Series, Recreational Vehicle Code, selon le cas.
• Tous les accessoires électriques (tels que la rôtissoire)
doivent être mis à la terre conformément aux codes
locaux ou au Code national de l'électricité, ANSI / NFPA 70
ou au Code canadien de l'électricité, CSA C22.1. Tenez les
cordons électriques et/ou les tuyaux d'alimentation en
combustible à l'écart des surfaces chaudes.
• Ce gril est certifié pour une utilisation aux États-Unis
et/ou au Canada uniquement. Ne le modifiez pas pour
l'utiliser dans un autre endroit. Toute modification peut
entraîner un risque pour la sécurité et annulera la
garantie de ce gril.
1. Coupez le gaz de l'appareil.
2. Éteignez toute flamme nue.
3. Ouvrez le couvercle.
4. Si l'odeur persiste, éloignez-vous de l'appareil et
appelez immédiatement votre fournisseur de gaz
ou les pompiers.
Les symboles et les encadrés ci-dessous expliquent la
signification de chaque titre. Lisez et respectez tous les
messages figurant dans le manuel.
55
VEUILLEZ CONTACTER LE SERVICE CLIENT
DE PERMASTEEL POUR OBTENIR DE L'AIDE
ET DES PIÈCES DÉTACHÉES
FICHE PRODUIT
IMPORTANT : Remplissez les informations ci-
dessous sur le produit.
Numéro de modèle __________________________________
Numéro de série _____________________________________
Voir l'étiquette d'évaluation sur le gril
pour le numéro de série.
Date d'achat _________________________________________
Si vous avez des questions ou si vous avez besoin
d'aide pendant l'assemblage, veuillez appeler le
1-888-287-0735. Du lundi au vendredi, de 8 h à 17 h,
heure normale du Pacifique. Vous parlerez à un
représentant du fabricant du gril.
Ou visitez notre site Kenmoregrill.com
ATTENTION : Indique une situation potentiellement
dangereuse ou une pratique dangereuse qui, si elle
n'est pas évitée, peut entraîner des blessures mineures
ou modérées.
ATTENTION
AVERTISSEMENT : Indique une situation
potentiellement dangereuse qui, si elle n'est pas évitée,
peut entraîner la mort ou des blessures graves.
DANGER : Indique une situation de danger imminent
qui, si elle n'est pas évitée, entraînera la mort ou des
blessures graves.
DANGER
Pour un usage résidentiel uniquement.
Ne pas utiliser pour la cuisson commerciale.
ATTENTION
IMPORTANT : Ce gril est destiné à être utilisé à l'extérieur
uniquement et n'est pas conçu pour être installé dans ou sur
des véhicules de loisirs ou des bateaux.
REMARQUE À L'INSTALLATEUR : Laissez ce manuel
d'utilisation au client après la livraison et/ou l'installation.
REMARQUE AU CONSOMMATEUR : Laissez ce manuel
d'utilisation dans un endroit pratique pour pouvoir vous y
référer ultérieurement.
INSTALLATION PRÉCAUTIONS DE SÉCURITÉ
SYMBOLES DE SÉCURITÉ
AVERTISSEMENT
GARANTIE LIMITÉE KENMORE
AVEC PREUVE DE VENTE : La garantie suivante s'applique lorsque cet appareil est correctement installé, utilisé et
entretenu conformément à toutes les instructions fournies. Remarque : Le consommateur est responsable de
l'expédition et de la manutention de toutes les pièces de rechange couvertes par la garantie.
PENDANT UN AN : À compter de la date de vente, ce gril est garanti contre tout défaut de matériau ou de fabrication.
Le consommateur recevra des pièces de rechange gratuites sur présentation d'une preuve d'achat ; les frais
d'expédition et de manutention sont à la charge du consommateur.
CINQ ANS : à compter de la date de vente, tout brûleur en acier inoxydable qui rouille ou brûle sera remplacé, la preuve
d'achat doit être fournie, les frais d'expédition et de manutention sont à la charge du consommateur.
La garantie exclut les piles des allumeurs et la perte de peinture, la décoloration ou la rouille superficielle des pièces du
gril, qui sont soit des pièces consommables pouvant s'user à la suite d'une utilisation normale pendant la période de
garantie, soit des conditions pouvant résulter d'une utilisation normale, d'un accident ou d'un mauvais entretien.
La garantie est annulée si cet appareil est utilisé à des fins autres que domestiques.
Pour plus de détails sur la couverture de la garantie et pour obtenir des pièces de rechange, visitez la page web :
Kenmoregrill.com
Cette garantie couvre UNIQUEMENT les défauts de matériaux et de fabrication, et ne couvre PAS :
1. Les appels de service pour corriger l'installation de l'appareil ou pour réparer les problèmes de fusibles, de
disjoncteurs, de câblage et de systèmes de plomberie ou d'alimentation en gaz résultant d'une telle installation.
2. L'entretien d'un appareil dont la plaque de modèle et de série est manquante, altérée ou ne peut être facilement
identifiée comme portant le logo de certification approprié.
3. Les articles non durables qui peuvent s'user à la suite d'une utilisation normale pendant la période de garantie, y
compris, mais sans s'y limiter, les piles, les ampoules à culot à vis et les revêtements de surface ou les finitions.
4. L'intervention d'un technicien pour nettoyer ou entretenir l'appareil, ou pour apprendre à l'utilisateur à installer,
utiliser et entretenir correctement l'appareil.
5. Les dommages ou la défaillance de cet appareil résultant d'une installation, y compris une installation non
conforme aux codes de l'électricité, du gaz ou de la plomberie.
6. Les dommages ou la défaillance de cet appareil, y compris la décoloration ou la rouille superficielle, s'il n'est pas
correctement utilisé et entretenu conformément à toutes les instructions fournies.
7. Les dommages ou la défaillance de cet appareil, y compris la décoloration ou la rouille superficielle, résultant d'un
accident, d'une modification, d'un abus, d'une mauvaise utilisation ou d'une utilisation autre que celle pour laquelle
il a été conçu.
8. Les dommages ou la défaillance de cet appareil, y compris la décoloration ou la rouille superficielle, causés par
l'utilisation de détergents, de nettoyants, de produits chimiques ou d'ustensiles autres que ceux recommandés
dans toutes les instructions fournies avec le produit.
9. Les dommages ou la défaillance de cet appareil résultant d'une catastrophe naturelle ou autre, telle qu'une
inondation, un incendie ou une tempête.
10. Les dommages ou la défaillance des pièces ou des systèmes résultant de modifications non autorisées apportées à
cet appareil.
Exclusion des garanties implicites ; limitation des recours.
Le seul et unique recours du client dans le cadre de cette garantie limitée sera la réparation ou le remplacement du
produit, conformément aux dispositions du présent document. Les garanties implicites, y compris les garanties de
qualité marchande ou d'adéquation à un usage particulier, sont limitées à un an pour l'appareil et à cinq ans pour les
brûleurs, ou à la période la plus courte autorisée par la loi. Le vendeur n'est pas responsable des dommages accessoires
ou indirects. Certains États et provinces n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou
indirects, ni la limitation de la durée des garanties implicites de qualité marchande ou d'adéquation, de sorte que ces
exclusions ou limitations peuvent ne pas s'appliquer à votre cas.
Cette garantie vous donne des droits légaux spécifiques, et vous pouvez également avoir d'autres droits qui peuvent
varier d'un état à l'autre. La garantie est valable uniquement pour les acheteurs d'origine disposant d'une preuve
d'achat auprès d'un revendeur agréé. Les produits achetés d'occasion ou auprès de revendeurs non agréés ne sont pas
couverts. Il incombe à l'acheteur de vérifier que le revendeur est agréé.
Produit distribué par Permasteel, 100 Exchange Place, Pomona, CA 91768. Fabriqué en Chine.
GARANTIE
56
• N'entreposez JAMAIS une bouteille de propane liquide
de rechange sous ou à proximité de l'appareil ou dans
un endroit clos.
• Ne remplissez jamais une bouteille à plus de 80 %.
• Si les informations contenues dans les deux points ci-
dessus ne sont pas suivies à la lettre, un incendie
entraînant la mort ou des blessures graves peut se
produire.
• Un réservoir trop plein ou mal stocké présente un
risque de dégagement de gaz par la soupape de
sécurité. Cela peut provoquer un incendie intense avec
des risques de dommages matériels, de blessures
graves ou de mort.
• Si vous voyez, sentez ou entendez du gaz s'échapper,
éloignez-vous immédiatement de la bouteille de
propane liquide et de l'appareil et appelez les
pompiers.
DANGER
RETRAIT, TRANSPORT ET STOCKAGE DE LA
BOUTEILLE DE PROPANE LIQUIDE
• Fermez tous les boutons de commande et le robinet de la
bouteille de propane liquide. Tournez l'écrou
d'accouplement dans le sens inverse des aiguilles d'une
montre, à la main uniquement - n'utilisez pas d'outils pour
le débrancher. Soulevez la sangle de retenue de la
bouteille de propane liquide pour la dégager du collier de
la bouteille de propane liquide, puis soulevez la bouteille
de propane liquide pour la dégager de son support.
Installez le bouchon de sécurité sur la soupape du
réservoir de propane liquide. Utilisez toujours le capuchon
et la sangle fournis avec la soupape.
• Un réservoir de propane liquide déconnecté, entreposé ou
transporté, doit être muni d'un bouchon de sécurité
(comme illustré). Ne stockez pas une bouteille de propane
liquide dans un espace clos tel qu'un abri de voiture, un
garage, un porche, un patio couvert ou un autre bâtiment.
Ne laissez jamais une bouteille de propane liquide à
l'intérieur d'un véhicule qui pourrait être surchauffé par le
soleil.
• Ne stockez pas une bouteille de propane liquide dans un
endroit où les enfants jouent.
Le fait de ne pas utiliser le bouchon de sécurité
conformément aux instructions peut entraîner des
blessures graves et/ou des dommages matériels.
Soupape de la
bouteille de
propane liquide
Capuchon de sécurité
Sangle de retenue
• La bouteille de propane liquide utilisée avec votre gril
doit répondre aux exigences suivantes :
• Utilisez uniquement une bouteille de propane liquide dont
les dimensions sont les suivantes : 12« (30,5 cm) (diamètre)
x 18 » (45,7 cm) (hauteur) avec une capacité maximale de
20 lb (9 kg).
• La citerne de propane liquide doit être construite et
marquée conformément aux spécifications de la citerne
de propane liquide du ministère américain des Transports
(DOT) ou, pour le Canada, à la norme CAN/ CSA-B339,
citernes, sphères et tubes pour le transport des
marchandises dangereuses. Transport Canada (TC). Voir le
marquage sur le collier de la bouteille de propane liquide.
• La soupape du réservoir de propane liquide doit être
munie :
• Le réservoir de propane liquide doit être disposé de
manière à permettre le soutirage de la vapeur et
comprendre un collier pour protéger la soupape du
réservoir de propane liquide. Les réservoirs de propane
liquide doivent toujours être maintenus en position
verticale pendant l'utilisation, le transport ou le stockage.
• Sortie de type 1 compatible avec
un régulateur ou une grille.
• Soupape de sécurité.
• Dispositif de protection contre
les débordements (OPD)
homologué UL. Ce dispositif de
sécurité est identifié par un
volant triangulaire unique.
N'utilisez que les réservoirs de
propane liquide équipés de ce
type de soupape.
RÉSERVOIR DE PROPANE LIQUIDE
Volant OPD
PROPANE LIQUIDE (GAZ DE PÉTROLE LIQUÉFIÉ)
• Le gaz propane liquide est non toxique, inodore et incolore
lorsqu'il est produit. Pour votre sécurité, le gaz propane
liquide a été doté d'une odeur (semblable à celle du chou
pourri) afin qu'il puisse être senti.
• Le gaz propane liquide est hautement inflammable et
peut s'enflammer de manière inattendue lorsqu'il est
mélangé à l'air.
REMPLISSAGE DE LA CITERNE DE PROPANE
LIQUIDE
• Ne faites appel qu'à des revendeurs agréés et
expérimentés.
• Le revendeur de propane liquide doit purger le nouveau
réservoir avant de le remplir.
• Le revendeur ne doit JAMAIS remplir la bouteille de
propane liquide à plus de 80 % de son volume. Le volume
de propane dans la bouteille varie en fonction de la
température.
• Un détendeur gelé indique un remplissage excessif de gaz.
Fermez immédiatement le robinet du réservoir de
propane liquide et appelez votre revendeur local de gaz de
pétrole liquéfié pour obtenir de l'aide.
• Ne libérez pas le propane liquide dans l'atmosphère. Cette
pratique est dangereuse.
• Pour évacuer le gaz de la bouteille de propane liquide,
contactez un revendeur de propane liquide ou appelez les
services d'incendie locaux pour obtenir de l'aide. Consultez
l'annuaire téléphonique sous la rubrique « Compagnies de
gaz » pour connaître les revendeurs de propane liquide
agréés les plus proches.
La bouteille de propane
liquide en position verticale
pour le soutirage de la
vapeur.
UTILISATION ET ENTRETIEN
57
RACCORDEMENT DU RÉGULATEUR À LA
BOUTEILLE DE PROPANE LIQUIDE
ÉCHANGE DE RÉSERVOIRS DE PROPANE LIQUIDE
1. La bouteille de propane liquide doit être correctement
fixée sur le gril. (Reportez-vous à la section relative à
l'assemblage.)
2. Mettez tous les boutons de commande en position
d'arrêt (OFF).
3. Mettez la bouteille de propane liquide hors tension en
tournant le volant OPD dans le sens des aiguilles d'une
montre jusqu'à l'arrêt complet.
4. Retirez le capuchon de protection du robinet de la
bouteille de propane liquide. Utilisez toujours le
capuchon et la sangle fournis avec la soupape.
N'utilisez pas de produits de nettoyage ménagers.
L'utilisation de produits de nettoyage peut endommager
les composants de la conduite de gaz
(vanne/tuyau/régulateur).
Le mamelon doit être centré
dans la valve de la bouteille
de propane liquide.
5. Tenez le détendeur et insérez l'embout dans la soupape
de la bouteille de propane liquide. Serrez à la main
l'écrou d'accouplement, en maintenant le détendeur en
ligne droite avec la soupape de la bouteille de propane
liquide, afin de ne pas croiser le filetage du raccord.
• De nombreux détaillants de propane offrent la possibilité
de remplacer votre bouteille de propane liquide vide par
un service d'échange. Ne faites appel qu'à des sociétés
d'échange réputées qui inspectent, remplissent avec
précision, testent et certifient leurs réservoirs. N'échangez
votre bouteille que contre une bouteille équipée d'un
dispositif de sécurité OPD, comme indiqué dans la
section « Bouteille de propane liquide » du présent
manuel.
• Gardez toujours les réservoirs de propane liquide neufs et
échangés en position verticale pendant l'utilisation, le
transport ou le stockage.
• Testez l'étanchéité des réservoirs de propane liquide
neufs et échangés AVANT de les raccorder au gril.
TEST D'ÉTANCHÉITÉ DE LA BOUTEILLE DE
PROPANE LIQUIDE
• L'essai d'étanchéité doit être répété chaque fois qu'une
bouteille de propane liquide est remplacée ou rechargée.
• Ne fumez pas pendant le test d'étanchéité.
• N'utilisez pas de flamme nue pour vérifier les fuites de gaz.
• Le gril doit être testé à l'extérieur, dans un endroit bien
ventilé, loin des sources d'inflammation telles que le gaz
ou les appareils électriques. Pendant l'essai d'étanchéité,
éloignez le gril de toute flamme nue ou étincelle.
• Utilisez un pinceau propre et une solution d'eau et de
savon doux 50/50. Appliquez la solution savonneuse sur les
zones indiquées par des flèches dans la figure ci-dessous.
Les fuites sont indiquées par la formation de bulles.
Pour votre sécurité :
Soupape de sûreté
Sangle et capuchon
Sortie de type 1
avec filetage
extérieur
Volant OPD
N'insérez pas de bouchon de
transport POL (pièce en plastique
avec filetage extérieur) dans la
sortie de la soupape de type 1.
Cela supprimerait la fonction de la
soupape de sécurité.
(OFF dans le sens des aiguilles d'une montre)
Si des bulles croissantes apparaissent, n'utilisez
pas et ne déplacez pas la bouteille de propane
liquide. Contactez un fournisseur de gaz
propane liquide ou votre service d'incendie !
Tenez l'écrou
d'accouplem
ent et le
régulateur
comme
indiqué pour
assurer une
connexion
correcte à la
valve de la
bouteille de
propane
liquide.
6. Tournez l'écrou d'accouplement dans le sens des
aiguilles d'une montre jusqu'à ce qu'il soit
complètement serré. Le détendeur se scelle sur le
dispositif de contre-vérification de la soupape du
réservoir de propane liquide, ce qui entraîne une
certaine résistance. Un demi-tour à trois quarts de tour
supplémentaire est nécessaire pour achever la
connexion. Serrer à la main uniquement - ne pas
utiliser d'outils.
58
AVERTISSEMENT
TEST D'ÉTANCHÉITÉ DES VANNES, DU TUYAU
ET DU DÉTENDEUR
1. Mettez tous les boutons de commande du gril sur OFF
(arrêt).
2. Assurez-vous que le détendeur est bien raccordé à la
bouteille de propane liquide.
3. Ouvrez complètement le robinet de la bouteille de
propane liquide en tournant le volant OPD dans le sens
inverse des aiguilles d'une montre. Si vous entendez un
bruit sourd, coupez immédiatement le gaz. Il y a une fuite
importante au niveau du raccordement. Corrigez-la
avant de continuer. Appelez pour obtenir des pièces de
rechange au 1-888-287-0735.
4. Appliquez une solution savonneuse sur les zones où se
trouvent les bulles.
Ne jamais retirer l'orifice fileté à
l'extrémité de la valve.
5. Si des bulles « croissantes » apparaissent, il y a une
fuite. Fermez immédiatement le robinet de la bouteille
de propane liquide et resserrez les raccords. Si les fuites
ne peuvent être stoppées, n'essayez pas de les réparer.
Appelez pour obtenir des pièces de rechange au
1-888-287-0735.
6. Fermez toujours le robinet du réservoir de propane
liquide après avoir effectué le test d'étanchéité en
tournant le volant dans le sens des aiguilles d'une
montre.
• Si vous ne parvenez pas à effectuer la connexion,
déconnectez le régulateur et répétez les étapes 5 et 6.
Si vous n'arrivez toujours pas à effectuer la connexion,
n'utilisez pas ce régulateur !
• Appelez pour obtenir des pièces de rechange au
1-888-287-0735.
NOTE:
DANGER
• L'appareil à gaz d'extérieur n'est pas destiné à être
installé dans ou sur un bateau.
• L'appareil à gaz d'extérieur n'est pas conçu pour
être installé dans ou sur un véhicule récréatif.
• N'essayez jamais de raccorder ce gril au système
autonome de gaz propane liquide d'une caravane
ou d'un camping-car.
• N'utilisez pas le gril avant d'avoir effectué un test
d'étanchéité. - Si une fuite est détectée à tout
moment, ARRÊTEZ et appelez les pompiers.
• Si vous ne pouvez pas arrêter une fuite de gaz,
fermez immédiatement le robinet du réservoir de
propane liquide et appelez un fournisseur de gaz
propane liquide ou les pompiers !
N'insérez pas d'outils ou d'objets étrangers dans la sortie
de la soupape ou dans la soupape de sûreté. Vous
risqueriez d'endommager la soupape et de provoquer
une fuite. Une fuite de propane peut entraîner une
explosion, un incendie, des blessures graves ou la mort.
• Ne laissez pas les enfants utiliser le gril ou jouer à
proximité.
• Gardez la zone du gril dégagée et exempte de
matériaux qui brûlent.
• N'obstruez pas les orifices situés à l'intérieur et à
l'arrière du gril.
• N'utilisez le gril que dans un espace bien ventilé.
N'utilisez JAMAIS le gril dans un espace clos tel qu'un
abri de voiture, un garage, un porche, un patio
couvert ou sous une structure aérienne de quelque
nature que ce soit.
• N'utilisez pas de charbon de bois ou de briquettes en
céramique dans un gril à gaz.
• Utilisez le gril à au moins 3 pieds de tout mur ou
surface. Maintenez une distance de 10 pieds par
rapport aux objets susceptibles de s'enflammer ou
aux sources d'allumage, etc.
• Habitants d'appartements :
• N'essayez JAMAIS d'allumer le brûleur avec le
couvercle fermé. Une accumulation de gaz non
enflammé à l'intérieur d'un gril fermé est
dangereuse.
• Ne faites jamais fonctionner le gril avec une
bouteille de propane liquide qui n'est pas dans la
position indiquée dans les instructions de montage.
• Fermez toujours le robinet du réservoir de propane
liquide et retirez l'écrou d'accouplement avant de
déplacer le réservoir de propane liquide hors de la
position de fonctionnement spécifiée.
Pour utiliser votre gril en toute sécurité et éviter les
blessures graves :
Renseignez-vous auprès de la direction pour
connaître les exigences et les codes de prévention
des incendies relatifs à l'utilisation d'un gril au gaz
propane liquide dans votre complexe
d'appartements. Si cela est autorisé, utilisez-le à
l'extérieur, au rez-de-chaussée, en respectant une
distance de trois (3) pieds par rapport aux murs ou
aux rails. Ne l'utilisez pas sur ou sous les balcons.
59
AVERTISSEMENT
AVERTISSEMENT
CONSEILS DE SÉCURITÉ
Avant d'ouvrir le robinet de la bouteille de propane
liquide, vérifiez que l'écrou d'accouplement est bien serré.
Lorsque le gril n'est pas utilisé, fermez tous les boutons
de commande et le robinet de la bouteille de propane
liquide.
Ne déplacez jamais le gril lorsqu'il est en marche ou
encore chaud.
Utilisez des ustensiles de barbecue à long manche et des
gants de cuisine pour éviter les brûlures et les
éclaboussures.
La charge maximale pour le brûleur latéral et la tablette
latérale est de (4,5 kg).
Le bac de récupération doit être inséré dans le gril et vidé
après chaque utilisation. Ne retirez pas le bac de
récupération tant que le gril n'a pas complètement
refroidi.
Nettoyez le gril SOUVENT, de préférence après chaque
cuisson. Si vous utilisez une brosse à poils pour nettoyer
l'une des surfaces de cuisson du gril, assurez-vous qu'il ne
reste pas de poils détachés sur les surfaces de cuisson
avant la cuisson. Il n'est pas recommandé de nettoyer les
surfaces de cuisson lorsque le gril est chaud.
Si vous remarquez que de la graisse ou d'autres matières
s'écoulent du gril, déterminez la cause et corrigez-la, puis
nettoyez et inspectez la soupape. Veillez à ce que les
ouvertures de ventilation et l'enceinte du réservoir
(chariot du gril) soient libres et exemptes de débris.
Ne rangez pas d'objets ou de matériaux à l'intérieur du
chariot du gril qui pourraient bloquer le flux d'air de
combustion vers le dessous du panneau de commande
ou de la cuve du foyer.
Le régulateur peut émettre un bourdonnement ou un
sifflement pendant son fonctionnement. Cela n'affecte en
rien la sécurité ou l'utilisation du gril.
En cas de problème avec le gril, reportez-vous à la section
« Dépannage ».
Si le régulateur givre, fermez immédiatement le gril et le
robinet de la bouteille de propane liquide. Cela indique
un problème avec la bouteille, qui ne doit être utilisée sur
aucun produit. Retournez au fournisseur !
1. Ouvrez le couvercle pendant l'allumage.
2. Ouvrez le robinet de gaz du réservoir.
3. Pour allumer, tournez le bouton du brûleur d'allumage
sur HI (élevé).
4. Appuyez sur le bouton d'allumage électronique et
maintenez-le enfoncé.
5. Si l'allumage ne se produit pas dans les 5 secondes,
mettez les commandes des brûleurs sur OFF, attendez
5 minutes et recommencez la procédure d'allumage.
6. Pour allumer d'autres brûleurs principaux après
l'allumage du brûleur d'allumage, tournez un bouton de
commande adjacent à un brûleur allumé sur HI (haut).
Allumez le brûleur le plus à gauche en dernier.
7. Une fois les brûleurs allumés, réglez les boutons sur le
niveau de flamme souhaité. Pour éteindre un brûleur
individuel, tournez son bouton sur OFF (arrêt).
8. Pour allumer le brûleur latéral, suivez les étapes 3 à 5 en
utilisant le bouton du brûleur latéral.
Si l'allumeur ne fonctionne pas, suivez les instructions
d'allumage manuel ci-dessous et à la page suivante.
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
▲
INSTRUCTIONS D'ALLUMAGE ÉLECTRONIQUE
▲
Ne vous penchez pas sur le gril pendant l'allumage.
• Il n'est pas possible d'éteindre les feux de gouttes
en fermant le couvercle. Les grils sont bien ventilés
pour des raisons de sécurité.
• N'utilisez pas d'eau sur un feu de gouttes. Vous
risqueriez de vous blesser. Si un feu de gouttes se
développe, fermez les boutons et la bouteille de
propane liquide.
• Ne laissez pas le gril sans surveillance pendant qu'il
préchauffe ou brûle des résidus d'aliments sur HI
(high). Si le gril n'a pas été nettoyé régulièrement,
un feu de gouttes peut se produire et endommager
l'appareil.
ATTENTION
Éteignez les commandes, la source de gaz
ou le réservoir lorsque vous n'utilisez pas
l'appareil.
Si l'allumage ne se produit PAS dans les 5 secondes,
mettez les commandes du brûleur sur OFF, attendez
5 minutes et recommencez la procédure d'allumage.
Si le brûleur ne s'allume pas alors que le robinet est
ouvert, le gaz continue de s'écouler du brûleur et peut
s'enflammer accidentellement avec un risque de
blessure.
ATTENTION
60
AVERTISSEMENT
▲
INSTRUCTIONS D'ALLUMAGE MANUEL
1. Lisez les instructions avant d'allumer.
2. Ouvrir le couvercle pendant l'allumage.
3. Placez le briquet à long bec près du brûleur et allumez-le
pour allumer le brûleur.
4. Tournez le bouton d'allumage du brûleur en position
HI (haute). Assurez-vous que le brûleur s'allume et reste
allumé. Retirez le briquet à long bec du foyer une fois
que le brûleur est allumé.
5. Pour allumer les autres brûleurs, tournez chaque bouton
successivement en position HI (haute).
6. Une fois les brûleurs allumés, réglez les boutons sur le
niveau de flamme souhaité. Pour éteindre un brûleur
individuel, tournez son bouton sur la position OFF (arrêt).
Ne vous penchez pas sur le gril pendant l'allumage.
Le briquet à long col n'est pas fourni.
INSTRUCTIONS D'ALLUMAGE MANUEL DU
BRÛLEUR LATÉRAL
1. Ouvrez le couvercle du brûleur latéral. Mettez en
marche la bouteille de propane liquide.
2. Placez le briquet à long col près du brûleur et
allumez-le.
3. Tournez le bouton du brûleur latéral sur HI (high).
Assurez-vous que le brûleur s'allume et reste allumé.
VÉRIFICATION DE LA FLAMME DU BRÛLEUR
• Retirez les grilles de cuisson et les diffuseurs de chaleur.
Allumez les brûleurs et tournez les boutons de HIGH
(haut) à LOW (bas). Vous devriez voir une flamme plus
petite sur le réglage LOW (bas) et une flamme plus élevée
sur le réglage HI (haut). Vérifiez toujours la flamme avant
chaque utilisation. Si vous ne voyez qu'une faible flamme,
reportez-vous à la section « Chute soudaine ou faible
flamme » dans le chapitre Dépannage à la page 78.
ÉTEINDRE LE GRIL
• Mettez tous les boutons en position d'arrêt (OFF). Fermez
la bouteille de propane liquide. Lorsque vous avez fini de
griller, soulevez le couvercle du gril pour le laisser refroidir
complètement. Si le couvercle du gril est fermé pendant
que le gril refroidit, de la condensation peut se former sur
les surfaces intérieures du gril, ce qui peut faire rouiller les
pièces intérieures.
VÉRIFICATION DE L'IGNITER
• Fermez la bouteille de propane liquide. Appuyez sur le
bouton de l'allumeur électronique et maintenez-le
enfoncé. Un « clic » doit se faire entendre et des étincelles
doivent se produire à chaque fois entre le collecteur ou le
brûleur et l'électrode. En l'absence de clics ou d'étincelles,
reportez-vous à la section « Dépannage », pages 77-79.
VÉRIFICATION DE LA SOUPAPE
• Important : Assurez-vous que le gaz de la bouteille de
propane liquide est éteint avant de vérifier la soupape et
que les boutons sont en position OFF (arrêt). Pour vérifier
les soupapes, enfoncez d'abord les boutons et relâchez-
les. Les boutons doivent revenir en arrière. Si ce n'est pas
le cas, remplacez la soupape avant d'utiliser le gril. Tournez
les boutons en position LOW (bas), puis en position OFF
(arrêt). Les soupapes doivent tourner en douceur.
VÉRIFICATION DU TUYAU
• Avant chaque utilisation, vérifiez si le tuyau est coupé ou
usé. Remplacez le tuyau endommagé avant d'utiliser le
gril. N'utilisez la soupape, le tuyau et le régulateur que
comme indiqué dans la liste des pièces de ce guide
d'utilisation et d'entretien.
NETTOYAGE GÉNÉRAL DU GRIL
• Ne confondez pas les accumulations brunes ou noires de
graisse et de fumée avec de la peinture. L'intérieur des
grils à gaz n'est pas peint en usine (et ne doit jamais
l'être). Appliquez une solution forte de détergent et
d'eau ou utilisez un produit de nettoyage pour gril avec
une brosse à récurer pour nettoyer l'intérieur du gril.
Rincez et laissez le gril sécher complètement.
N'appliquez pas de nettoyant caustique pour gril/four
sur les surfaces peintes.
• Surfaces en porcelaine : En raison de leur composition
semblable à celle du verre, la plupart des résidus peuvent
être éliminés avec une solution de bicarbonate de soude
et d'eau ou un nettoyant spécialement conçu à cet effet.
Utilisez une poudre à récurer non abrasive pour les
taches tenaces.
• Surfaces peintes : Laver avec un détergent doux ou un
nettoyant non abrasif et de l'eau chaude savonneuse.
Essuyez avec un chiffon doux non abrasif.
• Surfaces en acier inoxydable : Pour préserver l'aspect de
haute qualité de votre gril, lavez-le avec un détergent
doux et de l'eau chaude savonneuse. Essuyez ensuite
avec un chiffon doux. Les dépôts de graisse cuits peuvent
nécessiter l'utilisation d'un tampon de nettoyage en
plastique abrasif. Utilisez-le uniquement dans le sens de
la finition brossée pour éviter de l'endommager. N'utilisez
pas le tampon abrasif sur les surfaces comportant des
graphiques.
• Surfaces de cuisson : Si une brosse à poils est utilisée
pour nettoyer l'une des surfaces de cuisson du gril, veillez
à ce qu'il ne reste pas de poils sur les surfaces de cuisson
avant la cuisson. Il n'est pas recommandé de nettoyer les
surfaces de cuisson lorsque le gril est chaud.
• Plateau d'égouttage et gobelet : Lorsque le gril a
complètement refroidi après utilisation, retirez le plateau
d'égouttage et le gobelet d'égouttage pour les nettoyer.
ASSAISONNEMENT DE LA GRILLE EN FONTE
(LE CAS ÉCHÉANT)
Première utilisation - Avant la première utilisation,
assaisonnez les grilles en fonte comme suit : Rincez les
grilles en fonte à l'eau chaude. N'utilisez pas de savon.
Séchez soigneusement les grilles avec une serviette en
tissu. Enduisez les grilles d'huile végétale ou d'un spray de
cuisson antiadhésif. Placez les grilles dans le gril. Allumez le
gril et augmentez lentement la température jusqu'à 350° -
400° F. Faites chauffer les grilles pendant quinze minutes.
Éteignez le gril et laissez les grilles refroidir complètement
avant de les utiliser pour la cuisson.
Nettoyage - N'utilisez pas de savon pour nettoyer les
grilles. Nettoyez les grilles avec une brosse dure et de l'eau
chaude. Séchez soigneusement les grilles avec une
serviette en tissu.
Réassaisonnement - Réassaisonnez les grilles lorsque des
taches de rouille apparaissent sur leur surface. Lors du
réassaisonnement des grilles, vous pouvez utiliser du
savon et de l'eau chaude pour nettoyer les grilles. Après le
nettoyage, séchez soigneusement les grilles à l'aide d'une
serviette en tissu. Enduisez les grilles d'huile végétale ou
d'un spray de cuisson antiadhésif. Placez les grilles dans le
gril. Allumez le gril et augmentez lentement la
température jusqu'à 350 ºF - 400 ºF. Faites chauffer les
grilles pendant quinze minutes. Éteignez le gril et laissez
les grilles refroidir complètement avant de les réutiliser.
HAUT
BAS
61
RANGEMENT DU GRIL
• Nettoyez les grilles de cuisson.
• Stockez-le dans un endroit sec.
• Lorsque la bouteille de propane liquide est raccordée au
gril, rangez celui-ci à l'extérieur, dans un endroit bien
ventilé et hors de portée des enfants.
• Couvrez le gril s'il est entreposé à l'extérieur. Choisissez
parmi une variété de housses de gril proposées par le
fabricant. Disponibles sur Kenmoregrill.com.
• Rangez le gril à l'intérieur UNIQUEMENT si la bouteille de
propane liquide est éteinte et déconnectée. Retirez la
bouteille de propane liquide du gril et rangez-la à
l'extérieur.
• Lorsque vous sortez le gril de l'entrepôt, suivez les
instructions de la section « Nettoyage du brûleur » avant
d'allumer le gril.
IMPORTANT : Veillez toujours à ce que les tubes du
brûleur venturi soient propres. Un tube de brûleur
venturi comporte une zone étroite dans laquelle les
araignées ont tendance à construire des nids.
ALERTE AUX ARAIGNÉES !
v
Si vous remarquez que votre gril est difficile à
allumer ou que la flamme n'est pas aussi forte
qu'elle devrait l'être, prenez le temps de vérifier et
de nettoyer les tubes à venturi.
Les araignées ou les petits insectes sont connus pour
créer des problèmes de « retour de flamme ». Les
araignées tissent des toiles, construisent des nids et
pondent des œufs dans le(s) tube(s) de venturi du gril,
obstruant ainsi le flux de gaz vers le brûleur. Le gaz
refoulé peut s'enflammer dans le venturi derrière le
panneau de commande. C'est ce que l'on appelle un
retour de flamme, qui peut endommager votre gril et
même provoquer des blessures.
Pour éviter les retours de flamme et garantir de
bonnes performances, le brûleur et le venturi doivent
être retirés du gril et nettoyés avant utilisation lorsque
le gril est resté inutilisé pendant une période
prolongée.
NETTOYAGE DU BRÛLEUR
Suivez ces instructions pour nettoyer et/ou remplacer des
pièces du brûleur ou si vous avez des difficultés à allumer le
gril.
1. Coupez le gaz en tournant les boutons de commande sur
la position d'arrêt et fermez le robinet de la bouteille de
propane liquide.
2. Retirez les grilles de cuisson et les diffuseurs de chaleur.
3. Retirez la goupille fendue de l'arrière de chaque brûleur.
Voir la figure A ci-dessous.
4. Soulever avec précaution chaque brûleur et l'éloigner des
ouvertures des vannes. Nous proposons trois façons de
nettoyer les tubes des brûleurs. Choisissez celle qui vous
convient le mieux.
5. Utilisez une brosse métallique pour frotter toute la
surface extérieure du brûleur afin d'éliminer les résidus
alimentaires et la saleté.
6. Nettoyez les orifices obstrués à l'aide d'un fil métallique
rigide tel qu'un trombone ouvert.
7. Vérifiez que le brûleur n'est pas endommagé. En raison
de l'usure normale et de la corrosion, certains trous
peuvent s'agrandir. Si le brûleur présente des fissures ou
des trous importants, remplacez-le.
8. Remettez les brûleurs en place avec précaution. Voir les
figures A et B ci-dessous.
9. Fixez l'arrière de chaque brûleur au support et
reconnectez la goupille fendue. Voir la figure A ci-
dessous.
10. Remettez en place les diffuseurs de chaleur et les grilles
de cuisson.
(A) Pliez un fil de fer rigide (un cintre léger fonctionne
bien) en un petit crochet. Passez le crochet plusieurs
fois dans chaque tube de brûleur.
(B) Utilisez un goupillon étroit à manche flexible
(n'utilisez pas de brosse métallique en laiton) et
passez la brosse plusieurs fois dans chaque tube de
brûleur.
(C) Portez des lunettes de protection : Utilisez un tuyau
d'air pour faire entrer de l'air dans le tube du brûleur
et le faire sortir par les orifices du brûleur. Vérifiez
que l'air sort bien de chaque orifice.
TRÈS IMPORTANT : Les tubes de brûleur doivent se
réengager dans les ouvertures des vannes. Voir les
illustrations ci-dessous.
ATTENTION
62
SÉCURITÉ ALIMENTAIRE
La sécurité alimentaire est un aspect très important de la
cuisine en plein air. Pour protéger les aliments des bactéries
nocives, suivez ces quatre étapes de base :
• Nettoyer : Lavez-vous les mains, les ustensiles et les
surfaces à l'eau chaude savonneuse avant et après avoir
manipulé de la viande et de la volaille crues.
• Séparer : Séparez les viandes et volailles crues des
aliments prêts à consommer afin d'éviter toute
contamination croisée. Utilisez un plat et des ustensiles
propres lorsque vous retirez des aliments cuits.
• Cuire : Faites bien cuire la viande et la volaille pour tuer
les bactéries. Utilisez un thermomètre pour vérifier que la
température interne des aliments est correcte.
• Réfrigérer : Réfrigérez rapidement les aliments préparés
et les restes.
Pour plus d'informations, appelez le USDA Meat and
Poultry Hotline au 1-800- 535-4555 (à Washington, DC
(202) 720-3333, 10:00 am 4:00 pm EST).
COMMENT SAVOIR SI LA VIANDE EST BIEN
GRILLÉE
• La viande et la volaille cuites sur le gril brunissent souvent
très rapidement à l'extérieur. Utilisez un thermomètre à
viande pour vous assurer que les aliments ont atteint une
température interne suffisante et coupez les aliments
pour vérifier les signes visuels de cuisson.
• Les volailles entières doivent atteindre 180° F ; les poitrines,
170° F. Les jus doivent être clairs et la chair ne doit pas être
rose.
• Les hamburgers préparés à partir de n'importe quelle
viande hachée ou de volaille doivent atteindre 160° F et
être bruns au centre, sans jus rosé. Les steaks, les rôtis et
les côtelettes de bœuf, de veau et d'agneau peuvent être
cuits à 145° F. Tous les morceaux de porc doivent atteindre
160° F.
• Ne grillez JAMAIS partiellement la viande ou la volaille
pour terminer la cuisson plus tard. Faites cuire les aliments
complètement pour détruire les bactéries nocives.
• Lorsque vous réchauffez des plats à emporter ou des
viandes entièrement cuites comme les hot-dogs, faites-les
griller à une température de 165° F ou jusqu'à ce qu'ils
soient fumants.
AVERTISSEMENT : Pour être sûrs d'être consommés, les
aliments doivent être cuits jusqu'à atteindre les
températures internes minimales indiquées dans le tableau
ci-dessous.
CUISSON INDIRECTE
La volaille et les grosses pièces de viande cuisent lentement
et à la perfection sur le gril grâce à la chaleur indirecte. Placez
les aliments sur le(s) brûleur(s) éteint(s) ; la chaleur des
brûleurs allumés circule doucement dans le gril, cuisant la
viande ou la volaille sans contact avec une flamme directe.
Cette méthode réduit considérablement les flambées lors de
la cuisson de morceaux très gras, car il n'y a pas de flamme
directe pour enflammer les graisses et les jus qui s'écoulent
pendant la cuisson.
INSTRUCTIONS POUR LA CUISSON INDIRECTE
• Cuisez toujours avec le couvercle fermé.
• Une fois les brûleurs allumés, éteignez chacun d'entre eux
en tournant son bouton sur OFF (arrêt).
• Les temps de cuisson peuvent varier en fonction des
conditions météorologiques. Par temps froid et venteux, il
peut être nécessaire d'augmenter le réglage de la
température pour assurer une chaleur de cuisson
suffisante.
• Placez les aliments sur le(s) brûleur(s) non allumé(s).
Cuisson avec 1 brûleur
Consomme moins de combustible.
Cuisson avec 2 brûleurs
Excellente cuisson indirecte à basse température.
Chauffe lentement et uniformément. Idéal pour
le rôtissage et la cuisson au four.
* Département de l'agriculture des États-Unis
** Laissez reposer la viande pendant trois minutes avant de
la découper ou de la consommer.
USDA *Températures internes minimales de sécurité
recommandées
Bœuf, veau, agneau et porc : Coupes entières** 145°F
Poisson 145°F
Bœuf, veau, agneau et porc : Haché 160°F
Plats à base d'œufs 160°F
Dinde, poulet et canard : entiers, en morceaux
et hachés
165°F
63
Description Qté
Numéro
de pièce
Description Qté
Numéro
de pièce
1
Couvercle du brûleur
latéral
1 52200065 20 Tige d'essieu 1 408D00125
2 Grille du brûleur latéral 1 40800119
3
Tige de rotation,
couvercle du brûleur
latéral
2 40800118 22 Goupille d'arrêt 10 110050
4 Base du brûleur latéral 1 52200052 23 Goupille fixe de tuyau 1 40800134
5 Brûleur latéral 1 40600031 24 Rallonge de jambe 2 40800127
6
Fil d'allumage, brûleur
latéral
1 52200054 25 Roue 2 40800124
7
Fil d'allumage, brûleur
principal
1 52200035 26 Pied arrière droit 1 52200125
8 Tablette latérale droite 1 52200147 27 Pied avant droit 1 52200124
9 Foyer 1 52200101 28 Pied avant gauche 1 52200121
10
Module d'allumage
électronique
1 40600030 29 Jambe arrière gauche 1 52200122
11-A Fascia, étagère droite 1 52200023 30 Support de réservoir 1 40800130
11-B
Plaque de fond, tablette
droite (noir mat)
1 52200095 31 Tablette inférieure 1 52200080
12-A Panneau de contrôle 1 52200104 32-A Panneau avant (noir mat) 2 52200062
12-B
Panneau de commande
(noir mat)
1 52200204 32-B
Panneau avant
(acier inoxydable)
2 40600028
13
Robinet à gaz, brûleur
principal
4 40900205 33 Rail latéral inférieur 2 52200164
14
Collecteur, brûleur
principal
1 50300041 34 Rail supérieur latéral 2 52200161
15 Tuyau du brûleur latéral 1 40900210 35 Déflecteur de réservoir 1 52200090
16
Robinet à gaz, brûleur
latéral
1 40900209 36 Gouttière 1 40800026
17
Cadre, bouton de
commande
6 40900036 37
Clip de la coupelle
d'égouttage
1 40800131
18 Bouton de commande 6 40900206 38 Egouttoir 1 40600014
19 Régulateur 1 408D00115 39
Support pour égouttoir
droit
1 52200027
LISTE DES PIÈCES (1/2)
64
REMARQUE : Certaines pièces du gril illustrées dans les étapes d'assemblage peuvent différer légèrement en
apparence de celles qui se trouvent sur votre gril particulier. Cependant, la méthode d'assemblage reste la même.
Description Qté
Numéro
de pièce
Description Qté
Numéro
de pièce
40
Support d'égouttoir
gauche
1 52200026 53 Indicateur de température 1 40600210
41 Rail arrière 1 52200174 54 Logo 1 40800106
42-A
Plaque de fond,
étagère latérale gauche
1 52200081 55-A
Couvercle
(acier inoxydable)
1 50500004
42-B
Plaque de fond,
tablette latérale gauche
(noir mat)
1 52200098 55-B Couvercle (noir mat) 1 50500005
43 Tablette latérale gauche 1 52200140 56 Diffuseur de chaleur 4 40820023
44
Cornière de support de
tablette latérale
2 52200109 57 Tige rotative, couvercle 2 50300207
45
Tube de transport de
flammes (côté gauche
extrême)
1 52200028 58 Rondelle plate 3 110018
46
Tube de transport de la
flamme
3 50300024 59 Écrou hexagonal 3 110011
47 Grille de cuisson 2 40100101 60 Brûleur d'allumage 1 40600013
48
Butoir en caoutchouc de
silicone, foyer
2 50300205 61 Brûleur principal 3 40600012
49
Butoir en caoutchouc de
silicone, couvercle
2 40700103 62
Brûleur de la section de
cuisson
1 52200500
50 Grille de réchauffage 1 52200030 63
Diffuseur de chaleur latéral
gauche
1 52200011
51 Poignée du couvercle 1 40900012 64
Soupape à gaz, brûleur de
la section de combustion
1
40900305
52
Cadre, poignée du
couvercle
2 40900013
Non illustré
Paquet de quincaillerie 1 52200600
Manuel 1 52200700
S'il manque des pièces ou si des pièces sont
endommagées après avoir déballé le gril,
appelez le 1-888-287-0735 pour les remplacer.
Pour commander des pièces de rechange
après avoir utilisé le gril, appelez le
1-888-287-0735.
Ou visitez le site Kenmoregrill.com
Vous avez des questions ?
Scannez ce code pour
obtenir de l'aide !
LISTE DES PIÈCES (2/2)
65
REMARQUE : Certaines pièces du gril illustrées dans les étapes d'assemblage peuvent différer légèrement en
apparence de celles qui se trouvent sur votre gril particulier. Cependant, la méthode d'assemblage reste la même.
66
SCHÉMA DES PIÈCES
AVIS : Une fois le gril déballé, vérifiez toutes les pièces du gril par rapport aux images ci-dessous. Si des pièces sont
manquantes ou endommagées, appelez le 1-888-287-0735.
AVANT L'ASSEMBLAGE
67
LISEZ ATTENTIVEMENT ET EXÉCUTEZ TOUTES LES INSTRUCTIONS D'ASSEMBLAGE DES PAGES SUIVANTES.
Outils
nécessaires :
• Clé à molette (non fournie)
• Tournevis (non fourni)
• Le matériel suivant est fourni dans l'emballage sous blister pour une utilisation pratique.
Vis M4 x 10
Qté : 50 pièces
(Numéro de pièce : 110004)
Pile AA
Qté : 1 pièce
Vis M5 x 10
Qté : 4 pièces
(Numéro de pièce : 110005)
Rondelle plate M5
Qté : 4 pièces
(Numéro de pièce : 110105)
Vis M6 x 13
Qté : 16 pièces
(Numéro de pièce : 110006)
Rondelle de compression M6
Qté : 4 pièces
(Numéro de pièce : 110206)
Vis M6 x 20
Qté : 2 pièces
(Numéro de pièce : 110026)
ASSEMBLAGE
68
Cadre gauche
Installer (4) vis M4x10 comme indiqué sur le pied marqué « 5A ». Ne pas serrer complètement les vis
pour le moment. Laissez un espace de 1/8 de pouce sous la tête de la vis pour la fixation du rail. (A)
Fixez une extrémité d'un rail supérieur latéral « 6A » à la jambe et serrez les vis. Installer et serrer une
autre (1) vis M4x10 . (C)
Fixer une extrémité du rail inférieur latéral « 6B » à la jambe et serrer les vis. (C)
Installer (4) vis M4x10 comme indiqué sur le pied marqué « 5B ». Ne serrez pas complètement les vis
pour le moment. Laissez un espace de 1/8 de pouce sous la tête de la vis pour la fixation du rail. (B)
Fixez l'autre extrémité du rail supérieur latéral et du rail inférieur latéral au pied « 5B » et serrez les vis.
Installez et serrez une autre (1) vis M4x10 sur le rail supérieur latéral. (D)
1
Vis M4 x 10
Qté : 10 pièces
A
B
C
D
Cadre droit
Installer (4) vis M4x10 comme indiqué sur le pied marqué « 5C ». Ne pas serrer complètement les vis
pour le moment. Laissez un espace de 1/8 de pouce sous la tête de la vis pour la fixation du rail. (A)
Fixer une extrémité du rail supérieur latéral « 6A » à la jambe et serrer les vis. Installer et serrer une autre
(1) vis M4x10. (C)
Fixer une extrémité du rail inférieur latéral « 6B » à la jambe et serrer les vis. (C)
Installer (4) vis M4x10 comme indiqué sur le pied marqué « 5D ». Ne serrez pas complètement les vis
pour le moment. Laissez un espace de 1/8 de pouce sous la tête de la vis pour la fixation du rail. (B)
Fixez l'autre extrémité du rail supérieur latéral et du rail inférieur latéral au pied « 5D » et serrez les vis.
Installez et serrez une autre (1) vis M4x10 sur le rail supérieur latéral. (D)
2
Vis M4 x 10
Qté : 10 pièces
A
B
C D
69
Tablette inférieure
Installer (4) vis M4x10 comme indiqué sur le cadre de droite. Ne pas serrer complètement les vis pour
le moment. Laisser un espace de 1/8 de pouce sous la tête de la vis pour la fixation du panneau. (A)
Fixer l'étagère inférieure au cadre droit avec (3) vis M4x10. Ne pas serrer complètement ces vis pour le
moment. (A)
Installer (4) vis M4x10 comme indiqué sur le cadre gauche. Ne pas serrer complètement les vis pour le
moment. Laisser un espace de 1/8 de pouce sous la tête de la vis pour la fixation du panneau. (B)
Fixer l'étagère inférieure au cadre gauche avec (3) vis M4x10. Ne pas serrer complètement ces vis. (B)
3
Cadre droit
A
B
Cadre gauche
Tablette inférieure
Panneau avant
Fixer les deux sections du panneau avant ensemble pour former un seul panneau avant avec
(1) vis M4x10 comme indiqué. (A)
Remarque : L'une des faces avant est placée sous les grilles de cuisson dans le foyer, et l'autre est
placée dans une boîte avec la tablette latérale.
Fixez le panneau avant au chariot en faisant glisser les quatre trous du panneau de chaque côté sur les
quatre têtes de vis saillantes des cadres gauche et droit. Laissez la vis supérieure desserrée de chaque
côté et serrez à fond les trois autres vis de chaque côté. (B)
4A
A
B
70
Vis M4 x 10
Qté : 14 pièces
Vis M4 x 10
Qté : 1 pièce
Panneau avant
Glisser une extrémité de la barre de support du plateau d'égouttage droit « 7A » sous la vis supérieure
sur le côté avant du cadre droit et serrer complètement la vis. Serrer complètement l'autre extrémité
de la barre au cadre arrière droit avec (1) vis M4x10. (C)
Glisser une extrémité de la barre de support du plateau d'égouttage gauche « 7B » sous la vis
supérieure sur le côté avant du cadre gauche et serrer complètement la vis. Serrer complètement
l'autre extrémité de la barre au cadre arrière gauche avec (1) vis M4x10 comme indiqué. Installer et
serrer à fond (1) vis M4x10 à travers le trou de vis central sur le bas du panneau avant dans l'étagère
inférieure. (D)
4B
C
D
Roues du chariot
Retourner le chariot et fixer les pieds à l'étagère inférieure avec
(4) vis M6x13 comme indiqué. (A)
Tapoter les deux rallonges de pieds sur les pieds gauches. (B)
Retirer la goupille fendue, l'écrou et la rondelle de la tige
d'essieu. Insérez la tige d'essieu à travers les roues et le cadre
de la jambe droite. Fixez à nouveau la rondelle, l'écrou et la
goupille d'attelage. (B & C)
Remarque : Le côté convexe de la roue doit être orienté vers
le chariot et le côté concave doit être orienté vers l'extérieur.
Mettez le chariot à l'endroit et serrez à fond les (6) vis M4x10 de
l'étagère inférieure de l'étape 3. (D) Fixez le déflecteur du
réservoir comme indiqué avec (2) vis M4x10. (D)
Remarque : la barre du déflecteur du réservoir se trouve sous
l'étagère latérale gauche (52200140).
5
Vis M4 x 10
Qté : 2 pièces
Vis M6 x 13
Qté : 4 pièces
B
C
A
D
71
Vis M4 x 10
Qté : 3 pièces
Poignée du couvercle et boutons de commande
Trouver les 5 boutons de commande et les enfoncer fermement dans les tiges des vannes. (A)
Assembler soigneusement la poignée du couvercle au couvercle du gril à l'aide de (2) vis M6x20 et des
bagues de la poignée du couvercle. (B)
Remarque : Ne serrez pas complètement les vis tant que les deux vis ne sont pas fixées et alignées.
Les cadres de la poignée du couvercle sont emballés avec les boutons de commande.
6
Vis M6 x 13
Qté : 4 pièces
72
A
B
Tête du gril sur le chariot
Cette étape nécessite deux personnes pour soulever et positionner la tête du gril sur le chariot.
Retirez les attaches et le matériel d'emballage du tuyau du régulateur, de la valve du brûleur latéral
et du fil de l'allumeur. Tirez le tuyau et le fil de l'allumeur vers le côté droit de la tête du gril.
Abaisser avec précaution la tête du gril sur le chariot. Assurez-vous que le tuyau du régulateur et le fil
de l'allumeur pendent à l'extérieur du chariot. (A)
Alignez le panneau de commande de manière à ce qu'il soit au même niveau que les panneaux avant.
Fixez la tête au chariot à l'aide de (4) vis M6x13. (B)
7
A
B
73
Tablette latérale gauche
Fixez le bandeau à l'étagère latérale gauche à l'aide de (2) vis M5x10 et de rondelles plates M5. (A)
Fixer la barre d'angle du support de l'étagère latérale et l'ensemble de l'étagère latérale à la bordure
avec (2) vis M4x10. (B)
Fixez l'étagère à la chambre de combustion comme suit :
Fixez (2) vis M6x13 sur le côté gauche de la boîte à feu. (C) Note : ne serrez pas les vis,
laissez un espace d'environ ¼ de pouce entre la tête de la vis et le panneau de la boîte à feu.
Insérez et faites glisser les trous de serrure de l'étagère latérale sur les deux vis M6x13
précédemment installées à l'extérieur de la boîte à feu. Faites glisser l'étagère vers l'arrière,
en vous assurant que la bordure est alignée avec le panneau de contrôle. (D)
Remarque : ne pas serrer les vis.
Fixez la tablette latérale de l'intérieur à l'extérieur du foyer avec (2) vis M6x13 et des
rondelles de compression M6. (E) Remarque : ne pas serrer les vis.
Fixez la bordure de la tablette latérale au panneau de commande avec (1) vis M4x10. (F)
Serrez maintenant toutes les vis, en veillant à ce que la tablette latérale soit alignée à la fois sur le
panneau de commande et sur la chambre de combustion.
8
Vis M4 x 10
Qté : 3 pièces
Vis M6 x 13
Qté : 2 pièces
Vis M5 x 10
Qté : 2 pièces
Rondelle de compression M6
Qté : 4 pièces
Rondelle plate M5
Qté : 4 pièces
A
B
D
C
E
F
Tablette latérale droite
Retirez la grille du brûleur latéral avant d'assembler et de fixer la tablette latérale droite.
Fixez le bandeau à la tablette latérale droite à l'aide de (2) vis M5x10 et de rondelles plates M5. (A)
Fixer la cornière de support de l'étagère latérale au bandeau avec (2) vis M4x10. (B)
Fixez l'étagère à la chambre de combustion comme suit :
Fixez (2) vis M6x13 sur le côté droit du foyer. (C) Note : ne serrez pas les vis, laissez un espace
d'environ ¼ de pouce entre la tête de la vis et le panneau de la boîte à feu.
Insérez et faites glisser les trous de serrure de l'étagère latérale sur les deux vis M6x13
précédemment installées à l'extérieur de la boîte à feu. Faites glisser l'étagère vers l'arrière,
en vous assurant que la bordure est alignée avec le panneau de contrôle. (D)
Remarque : ne pas serrer les vis.
Fixez la tablette latérale depuis l'intérieur du foyer avec (2) vis M6x13 et des
rondelles de compression M6. (E)
Fixez la bordure de la tablette latérale au panneau de commande avec (1) vis M4x10. (F)
Serrez maintenant toutes les vis, en veillant à ce que la tablette latérale soit alignée à la fois sur le
panneau de commande et sur la chambre de combustion.
9
A
B
E
C
74
D
Vis M4 x 10
Qté : 3 pièces
Vis M6 x 13
Qté : 2 pièces
Vis M5 x 10
Qté : 2 pièces
Rondelle de compression M6
Qté : 4 pièces
Rondelle plate M5
Qté : 4 pièces
F
75
Brûleur latéral
Dévissez et retirez les deux vis avant et les rondelles qui maintiennent le brûleur latéral en place. (A)
Retirer le brûleur latéral de la tablette latérale. (B) Remarque : Ne pas desserrer la vis de l'électrode.
Retirer les deux vis préinstallées de la tige de la valve et les mettre de côté. (C)
Insérez la tige de la valve à travers le trou de la façade. (D) Installez les 2 vis retirées précédemment.
Remarque : Laissez un espace de 1/8 de pouce sous les têtes de vis pour la fixation de l'enjoliveur. (E)
Fixer la lunette sur la façade et les vis installées. Veillez à ce que la marque noire soit orientée vers le
haut. (F) Serrez les 2 vis. (G)
Placer le tube du brûleur latéral sur la valve, en veillant à ce que la valve soit à l'intérieur du tube du
brûleur latéral. (H)
Fixer à nouveau le brûleur latéral à la tablette du brûleur latéral à l'aide des deux vis retirées
précédemment. Remettre en place la grille du brûleur latéral. (I)
Pousser le bouton de commande sur la tige de la valve du brûleur latéral. (J)
Connectez les deux fils de l'allumeur au module d'allumage situé à l'intérieur de la façade droite.
Pour ce faire, poussez les extrémités des fils de l'allumeur sur les broches du module d'allumage. (K)
Dévissez le capuchon de l'allumeur de la bordure droite. Insérez (1) pile AA (fournie dans le blister) dans
le logement de la pile, l'extrémité positive (+) étant orientée vers l'extérieur. Revissez le capuchon de
l'allumeur sur la façade droite. (L)
10
Diffuseurs de chaleur, grilles de cuisson et grille de réchauffage
Placez les diffuseurs de chaleur sur les brûleurs. Veillez à ce que le diffuseur de chaleur gauche soit placé
avec le bouclier étendu sur le côté gauche.
Placez les grilles de cuisson sur les supports de grille à l'avant et à l'arrière de la chambre de
combustion.
Insérez la grille chauffante dans les supports situés sur le dessus du foyer, avec le bord incurvé vers
l'avant, comme illustré.
11
Plateau d'égouttage, coupelle d'égouttage et réservoir de propane liquide
Fixez le rail arrière au chariot et à la tête du gril à l'aide de
(4) vis M4x10, comme illustré. (A)
Retirez la goupille fendue et la goupille de fixation du
tuyau du support de tuyau sur la jambe droite du chariot.
Insérez le tuyau dans le support et remettez la goupille
fendue et la goupille fixe du tuyau en place.
Accrochez le clip de la coupelle d'égouttage au bas du
plateau d'égouttage. Alignez le bac de récupération sur
les supports situés sous le foyer et faites glisser le bac de
récupération dans les supports. Insérez le gobelet dans le
clip du gobelet. Insérez la chaîne du porte-allumettes
dans le trou situé sur la jambe avant gauche. (B)
Placez la bouteille de propane liquide dans le support de
l'étagère inférieure, l'ouverture du collier de la bouteille
étant orientée vers le côté, comme illustré. (C)
12
Vis M4 x 10
Qté : 4 pièces
B
C
A
76
URGENCES : Si une fuite de gaz ne peut être arrêtée ou si un incendie se produit en raison d'une fuite de gaz,
appelez les pompiers.
Problème Cause possible Prévention/Solution
Fuite de gaz à partir
d'un tuyau fissuré,
coupé ou brûlé.
Fuite de gaz de la
bouteille de propane
liquide.
Fuite de gaz au niveau
du robinet de la
bouteille de propane
liquide.
Fuite de gaz entre la
bouteille de propane
liquide et le raccord du
régulateur.
Feu provenant du
panneau de
commande.
Feu de gouttes ou
flammes excessives
continues au-dessus de
la surface de cuisson.
• Tuyau endommagé.
• Défaillance mécanique due
à la rouille ou à une
mauvaise manipulation.
• Défaillance de la soupape du
réservoir due à une
mauvaise manipulation ou à
une défaillance mécanique.
• Installation incorrecte,
raccordement non étanche
ou défaillance du joint en
caoutchouc.
• Incendie dans la section du
tube du brûleur en raison
d'une obstruction.
• Accumulation trop
importante de gouttes dans
la boîte à feu ou dans la zone
du bac à graisse.
• Coupez le gaz de votre réservoir de propane liquide ou de votre
système de gaz naturel. Si le tuyau est fissuré ou coupé mais pas
brûlé, il suffit de remplacer le robinet, le tuyau et le régulateur. Si le
tuyau est brûlé, la cause peut être autre qu'une vanne, un tuyau ou
un régulateur défectueux. N'utilisez pas le gril tant qu'un plombier
ou un technicien du gaz n'a pas examiné et corrigé le problème.
• Remplacez la bouteille de propane liquide.
• Fermez le robinet de la bouteille de propane liquide. Renvoyez la
bouteille de propane liquide au fournisseur de gaz.
• Fermez le robinet de la bouteille de propane liquide. Retirez le
régulateur de la bouteille et vérifiez visuellement que le joint en
caoutchouc n'est pas endommagé. Reportez-vous à la section Test
d'étanchéité à la page 59 pour savoir comment détecter les fuites
dans votre détendeur.
• Fermez les boutons de commande et le robinet de la bouteille de
propane liquide. Laissez le couvercle ouvert pour permettre aux
flammes de s'éteindre. Lorsque le feu est éteint et que le gril est
froid, retirez le brûleur et vérifiez qu'il n'y a pas de nids d'araignées ou
de rouille. Voir les sections Alerte aux araignées et Nettoyage du
brûleur à la page 62 du présent guide d'utilisation et d'entretien.
• Fermez les boutons de commande et le robinet de la bouteille de
propane liquide. Laissez le couvercle ouvert pour permettre aux
flammes de s'éteindre. Une fois le gril refroidi, nettoyez les particules
d'aliments et l'excédent de gouttes à l'intérieur de la chambre de
combustion, du bac à graisse et de toute autre surface susceptible
d'entrer en contact avec des particules d'aliments et l'excédent de
gouttes.
Problème Cause possible Prévention/Solution
Le(s) brûleur(s) ne
s'allume(nt) pas à l'aide
de l'allumeur. (Voir
également la section
Dépannage de
l'allumage
électronique)
Suite à la page
suivante.
PROBLÈMES DE GAZ :
• ous essayez d'allumer le
mauvais brûleur.
• Le brûleur n'est pas engagé
dans la vanne de commande.
• Obstruction dans le brûleur.
• Pas de débit de gaz.
• L'écrou d'accouplement et le
robinet de la bouteille de
propane liquide ne sont pas
complètement connectés.
PROBLÈMES ÉLECTRIQUES :
• L'électrode est fissurée ou
cassée ; il y a des étincelles au
niveau de la fissure.
• La pointe de l'électrode n'est
pas dans la bonne position.
• Le fil et/ou l'électrode sont
recouverts de résidus de
cuisson.
• Les fils sont lâches ou
déconnectés.
• Les fils sont en court-circuit
(étincelles) entre l'allumeur et
l'électrode.
• Batterie déchargée.
• Voir les instructions sur le panneau de contrôle et dans la section
Utilisation et entretien.
• Assurez-vous que les vannes sont placées à l'intérieur des tubes du
brûleur.
• Assurez-vous que les tubes du brûleur ne sont pas obstrués par des
toiles d'araignée ou d'autres matières. Voir la section relative au
nettoyage à la page 62 de la section Utilisation et entretien.
• Assurez-vous que la bouteille de propane liquide n'est pas vide. Si la
bouteille de propane liquide n'est pas vide, reportez-vous à la
section « Chute soudaine du débit de gaz » à la page 78.
• Fermez les boutons et débranchez l'écrou d'accouplement du
réservoir de propane liquide. Rebranchez et réessayez.
• Tournez l'écrou d'accouplement d'environ un demi-tour à trois
quarts de tour supplémentaire jusqu'à l'obtention d'une butée
solide. Serrer à la main uniquement - ne pas utiliser d'outils.
• Remplacer les électrodes.
Brûleurs principaux :
• Les pointes de l'électrode doivent être orientées vers l'ouverture de
l'orifice de gaz du brûleur. La distance doit être de 1/8« à 1/4 ».
Ajustez si nécessaire.
Brûleur lateral :
• La pointe de l'électrode doit être orientée vers l'ouverture de
l'orifice de gaz du brûleur. La distance doit être comprise entre 1/8«
et 3/16 ». Ajustez si nécessaire.- Nettoyez le fil et/ou l'électrode avec
de l'alcool à friction à l'aide d'un tampon propre.
• Reconnectez les fils ou remplacez l'ensemble électrode/fil.
• Remplacer par une nouvelle pile alcaline de type AA.
Dépannage
77
Problème Cause possible Prévention/Solution
Le(s) brûleur(s) ne
s'allume(nt) pas à l'aide
de l'allumeur.
(Voir également la
section Dépannage de
l'allumage
électronique).
ALLUMAGE ÉLECTRONIQUE :
• Pas d'étincelle, pas de bruit
d'allumage.
• Pas d'étincelle, quelques bruits
d'allumage.
• Il y a des étincelles, mais pas au
niveau de l'électrode ou à pleine
puissance.
• Voir la section I du système d'allumage électronique.
• Voir la section II du système d'allumage électronique.
• Voir la section III du système d'allumage électronique.
Le ou les brûleurs ne
s'allument pas avec le
briquet.
• Voir la section « PROBLÈMES DE
GAZ » à la page précédente.
• Le briquet n’atteint pas le brûleur.
• Méthode d’allumage incorrecte
avec un briquet.
• Utilisez un briquet à long col.
• Voir la section « Éclairage manuel » à la page 60 du
manuel d'utilisation et d'entretien.
Baisse soudaine du
débit de gaz ou
flamme faible.
• Manque de gaz.
• La vanne de débit excessif s'est
déclenchée.
• Blocage de la vapeur au niveau de
l'écrou d'accouplement/du raccord
de la bouteille de propane liquide.
• Vérifiez qu'il n'y a pas de gaz dans la bouteille de
propane liquide.
• Fermez les boutons, attendez 30 secondes et allumez
le gril. Si les flammes sont toujours faibles, fermez les
boutons et le robinet de la bouteille de propane
liquide. Débranchez le régulateur. Rebranchez le
détendeur et effectuez un test d'étanchéité. Ouvrez le
robinet de la bouteille de propane liquide, attendez
30 secondes, puis allumez le gril.
• Fermez les boutons et le robinet de la bouteille de
propane liquide. Débranchez l'écrou d'accouplement
du réservoir. Rebranchez et réessayez.
Les flammes
s'éteignent.
• Vents forts ou rafales de vent.
• Manque de gaz propane liquide.
• La vanne de débit excessif s'est
déclenchée.
• Tournez le gril de façon à ce que l'avant du gril soit
face au vent ou augmentez la hauteur des flammes.
• Remplissez la bouteille de propane liquide.
• Reportez-vous à la section « Chute soudaine du débit
de gaz » ci-dessus.
Flamme naissante. • Accumulation de gouttes.
• Excès de graisse dans la viande.
• Température de cuisson excessive.
• Nettoyez les brûleurs et l'intérieur du gril/de la
chambre de combustion.
• Enlevez la graisse de la viande avant de la griller.
• Réglez la température à un niveau plus bas.
Feu de gouttes
persistant.
• Les gouttes sont piégées par
l'accumulation d'aliments autour du
système de brûleurs.
• Tournez les boutons sur OFF (arrêt). Éteignez le gaz
de la bouteille de propane liquide. Laissez le
couvercle en place et laissez le feu s'éteindre. Une fois
le gril refroidi, retirez et nettoyez toutes les pièces.
Retour de flamme...
(feu dans le(s) tube(s)
du brûleur).
• Le brûleur et/ou les tubes du brûleur
sont bloqués.
• Tournez les boutons sur OFF (arrêt). Nettoyez le
brûleur et/ou les tubes du brûleur. Voir la section
relative au nettoyage du brûleur à la page 62 du
manuel d'utilisation et d'entretien.
Impossible de remplir
la bouteille de propane
liquide.
• Certains revendeurs ont des buses
de remplissage plus anciennes dont
le filetage est usé.
• Les gicleurs usés n'ont pas assez de « mordant » pour
s'engager dans la soupape. Essayez un autre
revendeur de propane liquide.
Un brûleur ne s'allume
pas à partir d'un autre
brûleur.
• Des gouttes d'eau ou des particules
de nourriture se sont accumulées à
l'extrémité du ou des tubes de
transfert.
• Nettoyez le(s) tube(s) de transfert à l'aide d'une
brosse métallique.
78
Dépannage (suite)
Problème Cause possible Vérifier l'élément Prévention/Solution
SECTION I
Aucune étincelle
n'apparaît sur les
électrodes
lorsque le bouton
de commande
est placé sur HI
(élevé) : aucun
bruit n'est émis
par le module
d'étincelles.
• La batterie n'est pas
installée
correctement.
• Batterie déchargée.
• L'ensemble des fils
n'est pas installé
correctement.
• Module d'étincelle
défectueux.
• Vérifier que le côté positif
de la batterie est orienté
vers l'extérieur.
• La batterie a-t-elle été
utilisée précédemment ?
• Vérifier que les fils sont
correctement engagés.
• Si aucune étincelle n'est
produite avec la nouvelle
batterie et que les fils sont
correctement connectés,
le module est défectueux.
• Installez la pile en veillant à ce que
l'extrémité positive soit orientée vers
l'extérieur et l'extrémité négative vers
l'intérieur.
• Remplacez la pile par une nouvelle pile
alcaline de type AA.
• Dévissez le module d'allumage et
assurez-vous que tous les fils sont
correctement installés avant de
réinstaller le module d'allumage.
• Remplacez le module d'allumage en
appelant le service clientèle au
1-888-287-0735.
SECTION II
Aucune étincelle
n'apparaît sur les
électrodes
lorsque le bouton
de commande
est tourné vers HI
(haut); le module
d'allumage émet
des bruits.
• Les électrodes ne
sont pas connectées
correctement.
• Les électrodes sont-elles
bien connectées ?
• Retirer et reconnecter tous les fils
d'électrodes des prises du module.
SECTION III
Des étincelles
sont présentes,
mais pas à toutes
les électrodes
et/ou pas à pleine
puissance.
• Les électrodes ne
sont pas
correctement
connectées.
• Arc électrique entre
les fils de sortie et le
tube du brûleur.
• Batterie faible.
• Les électrodes sont
mouillées.
• Les électrodes sont
fissurées ou cassées ;
des étincelles
apparaissent à
l'endroit où elles sont
fissurées.
• Les électrodes sont-elles
bien connectées ?
• Si possible, observez le gril
dans un endroit sombre.
Faites fonctionner le
système d'allumage et
recherchez des arcs
électriques entre les fils de
sortie et le tube du brûleur.
• Toutes les étincelles sont
présentes, mais elles sont
faibles ou lentes.
• De l'humidité s'est-elle
accumulée sur l'électrode
et/ou dans les orifices du
brûleur ?
• Inspectez les électrodes
pour vérifier qu'elles ne
sont pas fissurées.
• Retirez et reconnectez tous les fils
d'électrodes des prises du module.
• Si des étincelles sont observées ailleurs
que dans la zone du tube du brûleur, il se
peut que l'isolation des fils soit
endommagée.
• Remplacez les fils. Remplacez la pile par
une nouvelle pile alcaline de type AA.
• Utilisez une serviette en papier pour
éliminer toute trace d'humidité.
• Remplacez les électrodes fissurées ou
cassées en appelant le service clientèle
au 1-888-287-0735.
SECTION IV
Le gril ne chauffe
pas et n'atteint
que 250 ºF - 300
ºF degrés.
• Cela se produit
généralement
lorsque vous allumez
vos boutons de
commande avant
d'ouvrir le robinet du
réservoir de gaz de
pétrole liquéfié. Dans
ce cas, le dispositif de
sécurité du
régulateur de gaz est
activé et le gril
n'atteint qu'une
température
comprise entre 250
ºF et 300 ºF, même si
tous les brûleurs sont
réglés sur la position
la plus élevée.
• Le détendeur est-il
branché et bien serré ?
• Assurez-vous que le
régulateur est
correctement raccordé au
réservoir et que les
boutons de commande
sont tous en position
d'arrêt.
• Ouvrez le couvercle du gril.
• Désactivez tous les boutons du panneau
de commande.
• Fermez le bouton du réservoir.
• Débranchez le régulateur de la bouteille
de propane liquide. Attendez 30
secondes.
• Rebranchez le régulateur à la bouteille
de propane liquide.
• Ouvrez lentement et complètement le
bouton du réservoir de propane liquide.
N'exercez pas une force excessive sur le
robinet lorsqu'il est en position
d'ouverture complète afin d'éviter de
l'endommager.
• Mettez en marche le bouton de
commande approprié et allumez le gril
en suivant les instructions d'allumage de
la page 60.
79
Dépannage - Allumage électronique
