PNEUMATIC ENGRAVING
MACHINE INSTRUCTIONS
MODEL: KD-Q102
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:KD-Q102
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
PNEUMATIC ENGRAVING
MACHINE
background
- 2 -
SAFETY INSTRUCTIONS
WARNING:
1. Engraving machine needs to connect 60psi/ min, 80psi oil-free and
water-free air compressor, if the existing is not oil-free and water-free air
compressor, please install oil-water filter before connecting the engraving
machine.
2.The air source is connected with oil and water, which will damage the
engraving machine.
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
Warning- Be sure to wear ear protectors when using this product.
Warning- Be sure to wear eye protectors when using this product.
Warning- Be sure to wear dust masks when using this product.
Warning - To reduce the risk of injury, user must read instructions
manual carefully.
WARNING:
1. Please wear protective glasses when using the machine. In case your
eyes hurt.
2. Before replacing the tool, please disconnect the power supply of the
machine to avoid accidents.
3. Unplug the socket when not in use, before replacing parts and
maintaining the machine.
4. Unplug when assembling and disassembling the unit.
5. Close supervision is necessary when any appliance is used near
children.
background
- 3 -
6. To avoid jamming, do not force the unit to operate with excessive
pressure.
7. Do not immerse wires or machines in water, as this can cause electric
shock.
8. This appliance is not intended for use by persons(including children) with
reduced physical, sensory, or mental capabilities or lack of experience and
knowledge unless they have been given supervision or instruction
concerning the use of the appliance by a person responsible for their
safety.
9. Children should be supervised to ensure that they do not play with the
appliance.
10. Do not operate this appliance if the cord or plug is damaged. Return it
to the store of service or repair by a professional serviceman.
SAVE THESE INSTRUCTIONS
MODEL AND PARAMETERS
KD-Q102
120V
60HZ
60W
1200-6000RPM
15-30psi
60psi
background
- 4 -

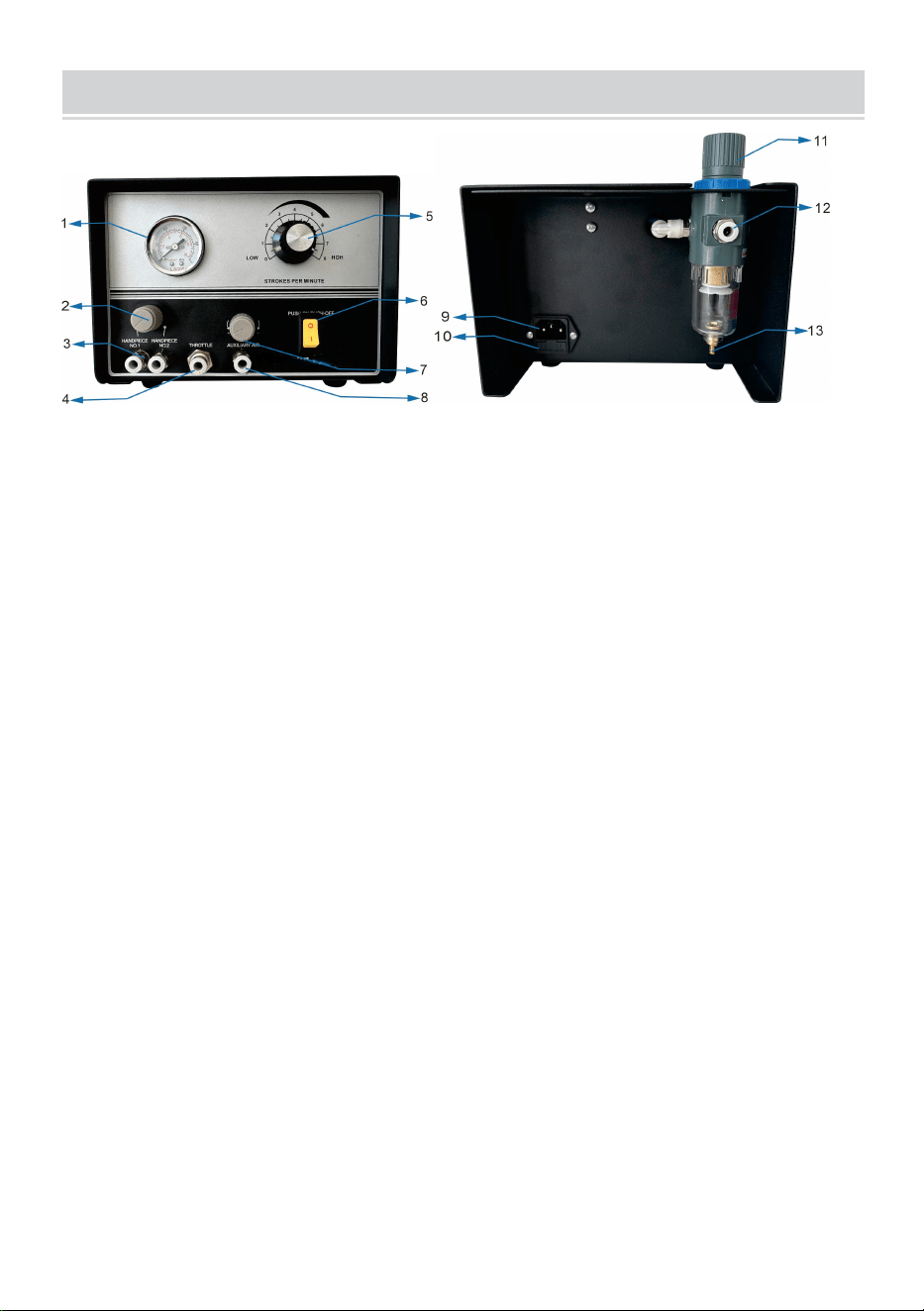

STRUCTURE DIAGRAM
1.Gas-pressure gauge
2.Knob transfer handle 1-2 switch
3.Handle 1-2 quick connection ports
4.Air pressure foot switch
5.Engraving handle speed control knob
6.Power switch
7.Air pressure adjustment knob for auxiliary equipment
8.Auxiliary air pressure connections for other devices
9.Power input port
10.Fuse holder
11.Control working air pressure
12.Air intake connection port
13.Bottom drainage needle
background
- 5 -

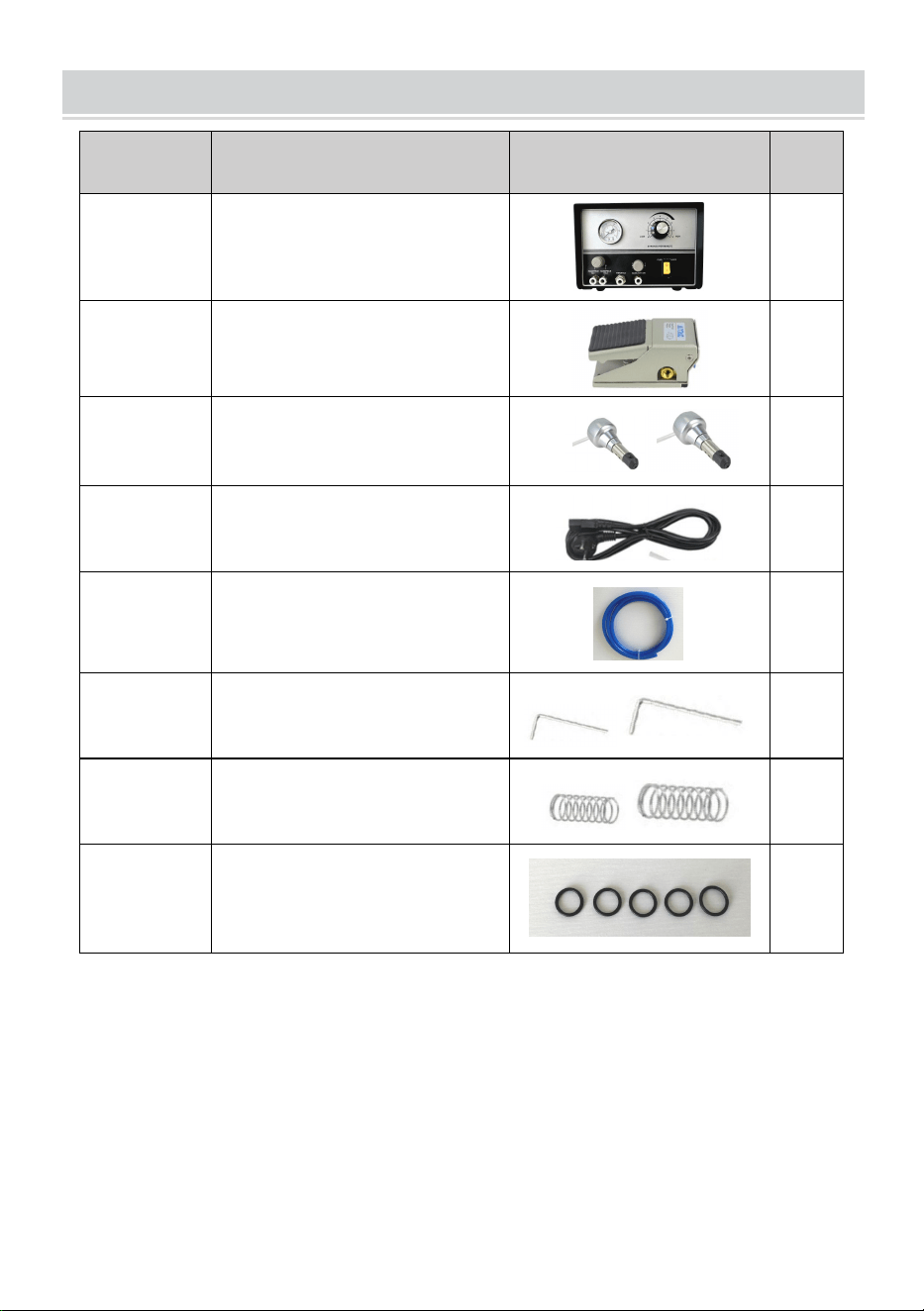

COMPONENTS
No.
Name
Qty
1
Host equipment
1
2
Foot switch
1
3
handpiece
2
4
Power cord
1
5
air tube
1
6
Hexagonal wrench
2
7
Spring
1
8
Sealing ring
5
background
- 6 -
OPERATION

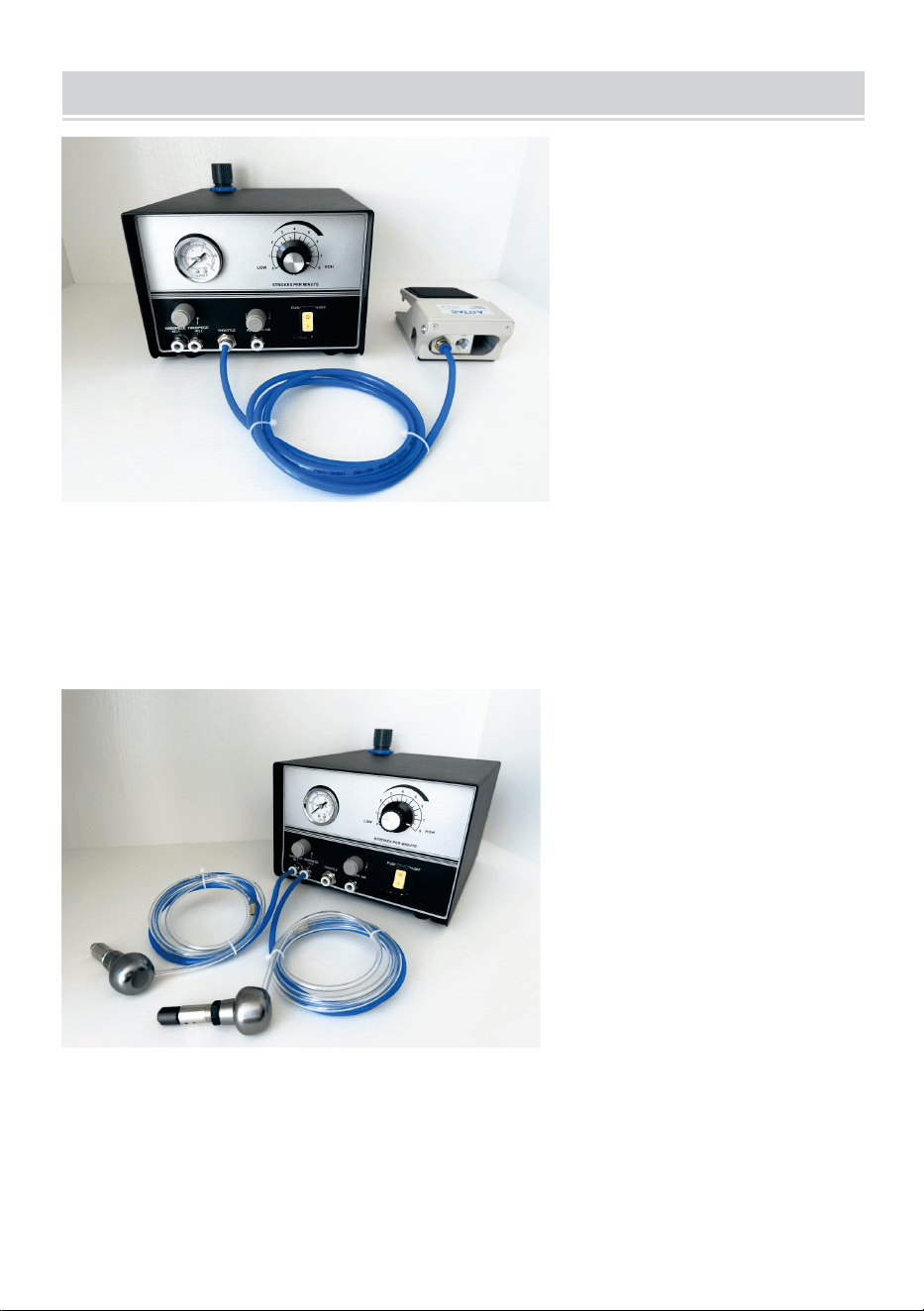

Connect the original foot switch with the foot icon port on the fuselage back,
ensure that the hose has a good access interface and there will be no air
leakage after the equipment works.
The device has a carving handle insertion interface, and the force control is
controlled by the size of the compressed air
background
- 7 -
Pull the knob up one step, the impact speed can be adjusted and the air
pressure can be controlled.
The carving handle is compact and flexible, convenient and efficient, and
can be operated with multiple functions
The two carving handles can be installed with different carving knives to
carve different patterns.
background
- 8 -

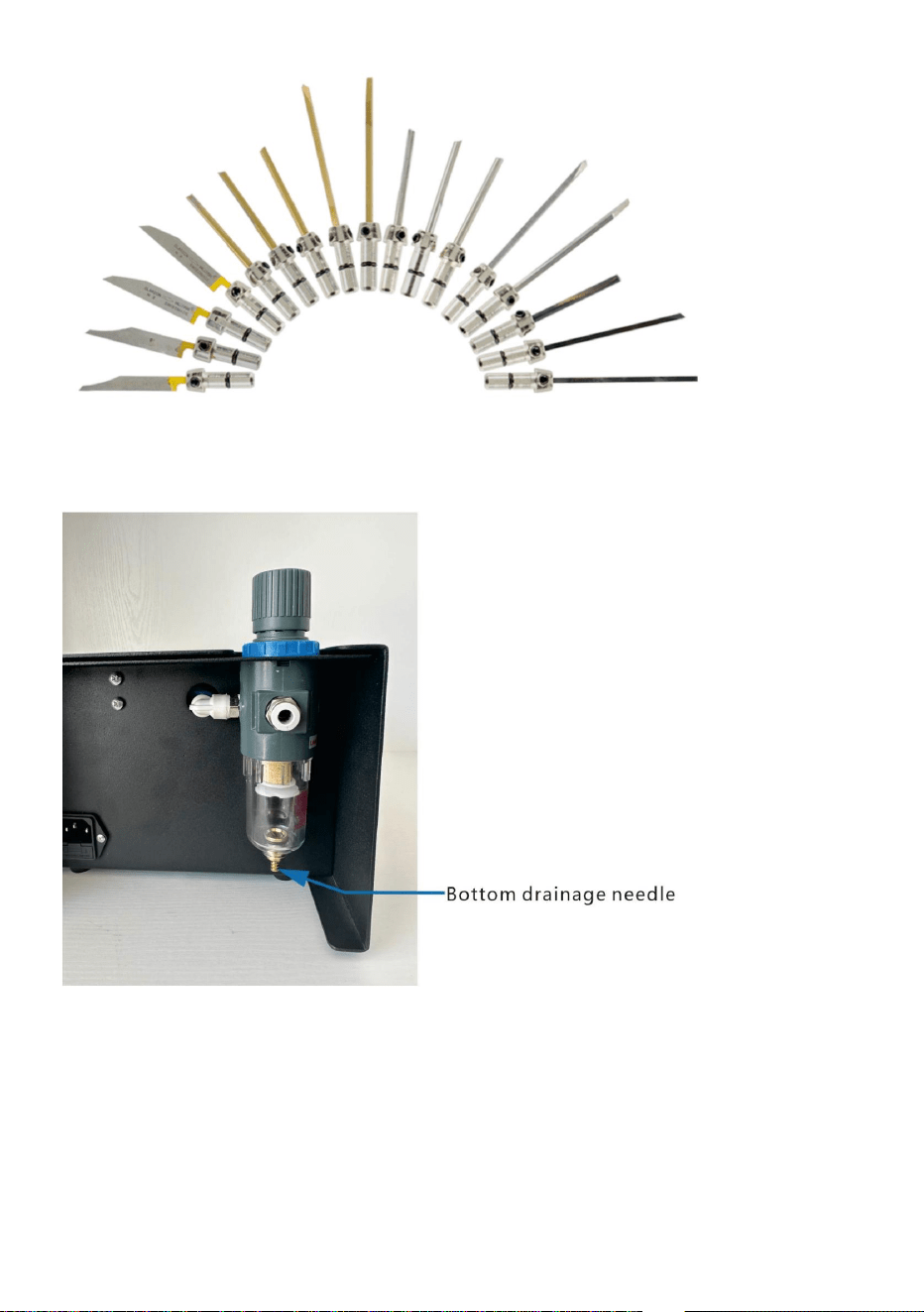

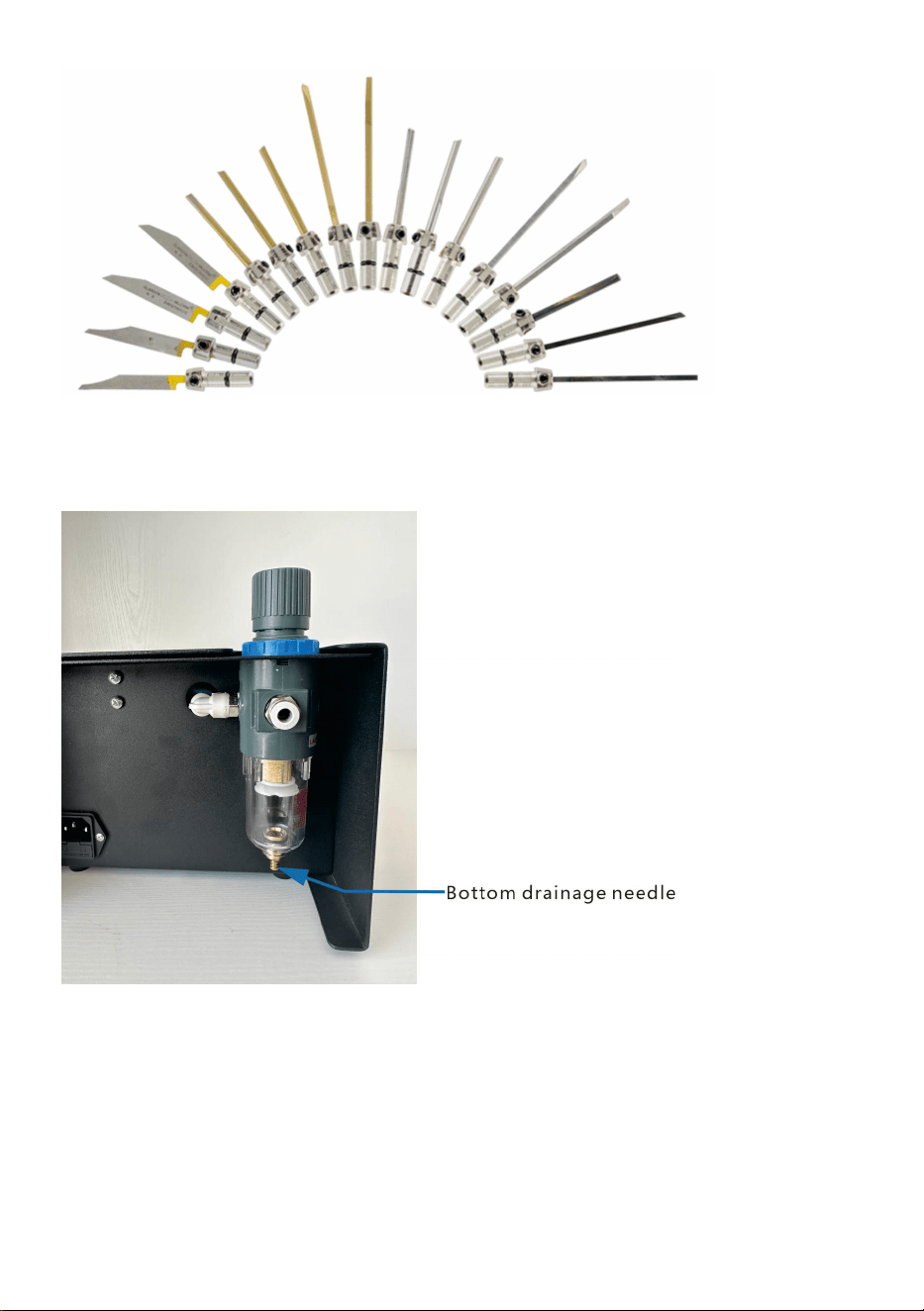

All kinds of carving knife display map, not come with the equipment.

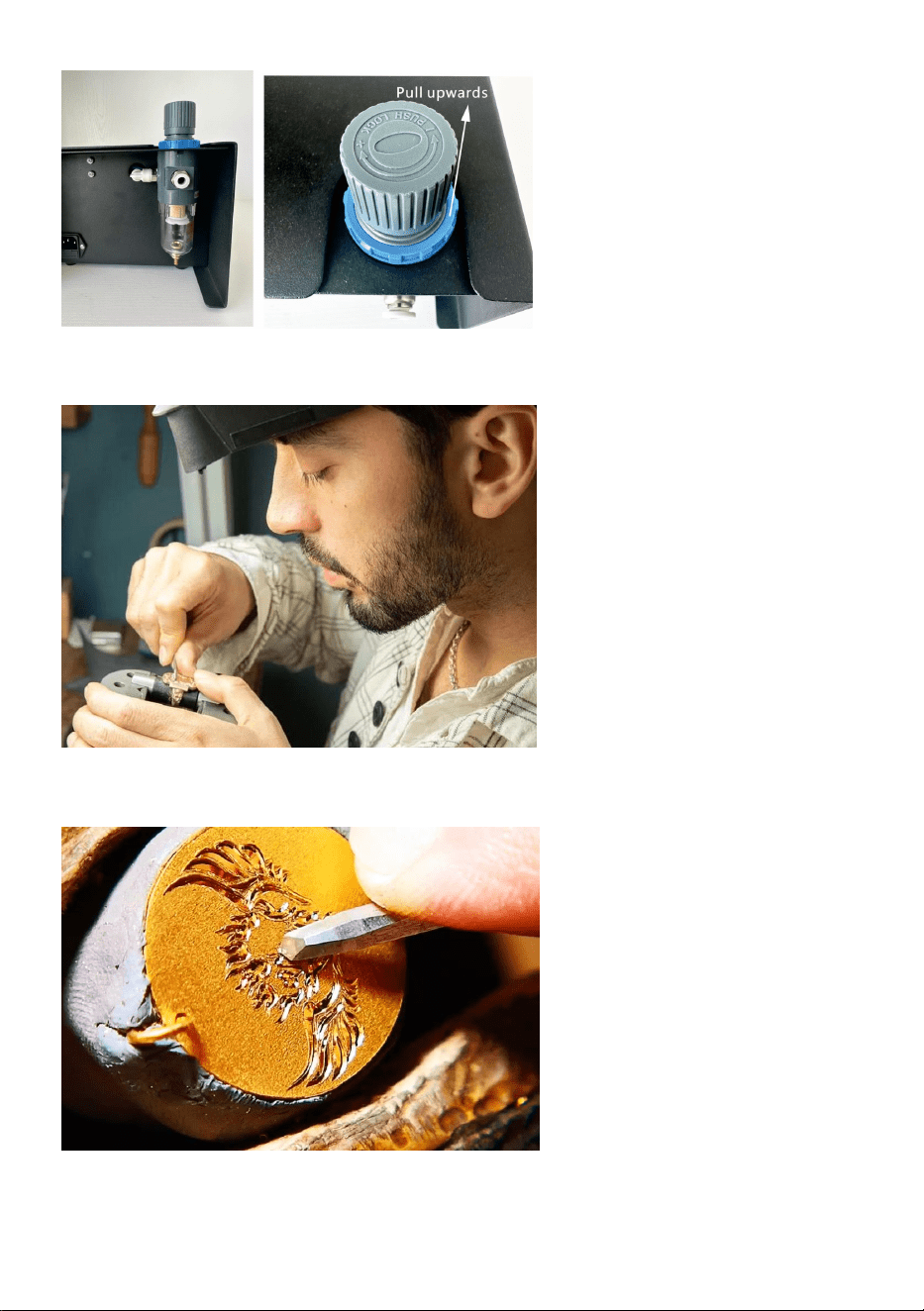

After you use the engraving machine for a period of time, you should
discharge the water in the air filter in time, just press and hold the needle at
the bottom of the air filter up.
background
- 9 -
Maintenance Guidelines

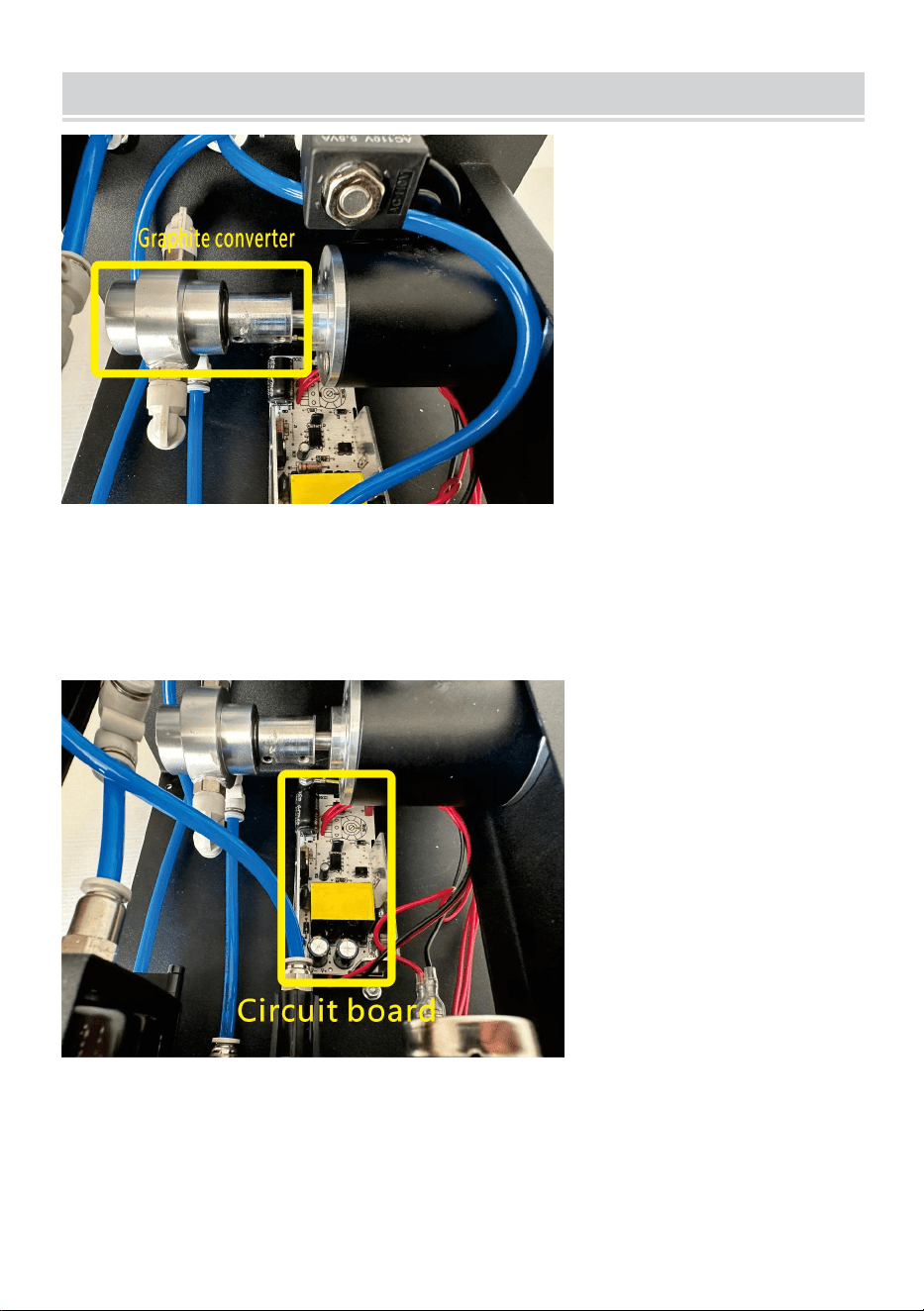

If the pneumatic machine is not working, first check the internal
motor spindle and rotate it by hand to check if it is stuck. You can
also turn on the machine to see if the spindle can be started. If the
spindle and graphite converter are stuck.
After starting up, the pressure gauge can adjust the pressure, but the
machine handle cannot work. First, check the internal motor spindle.
Rotate the spindle by hand and check if it is stuck. Replace the circuit
board without jamming.
background
- 10 -

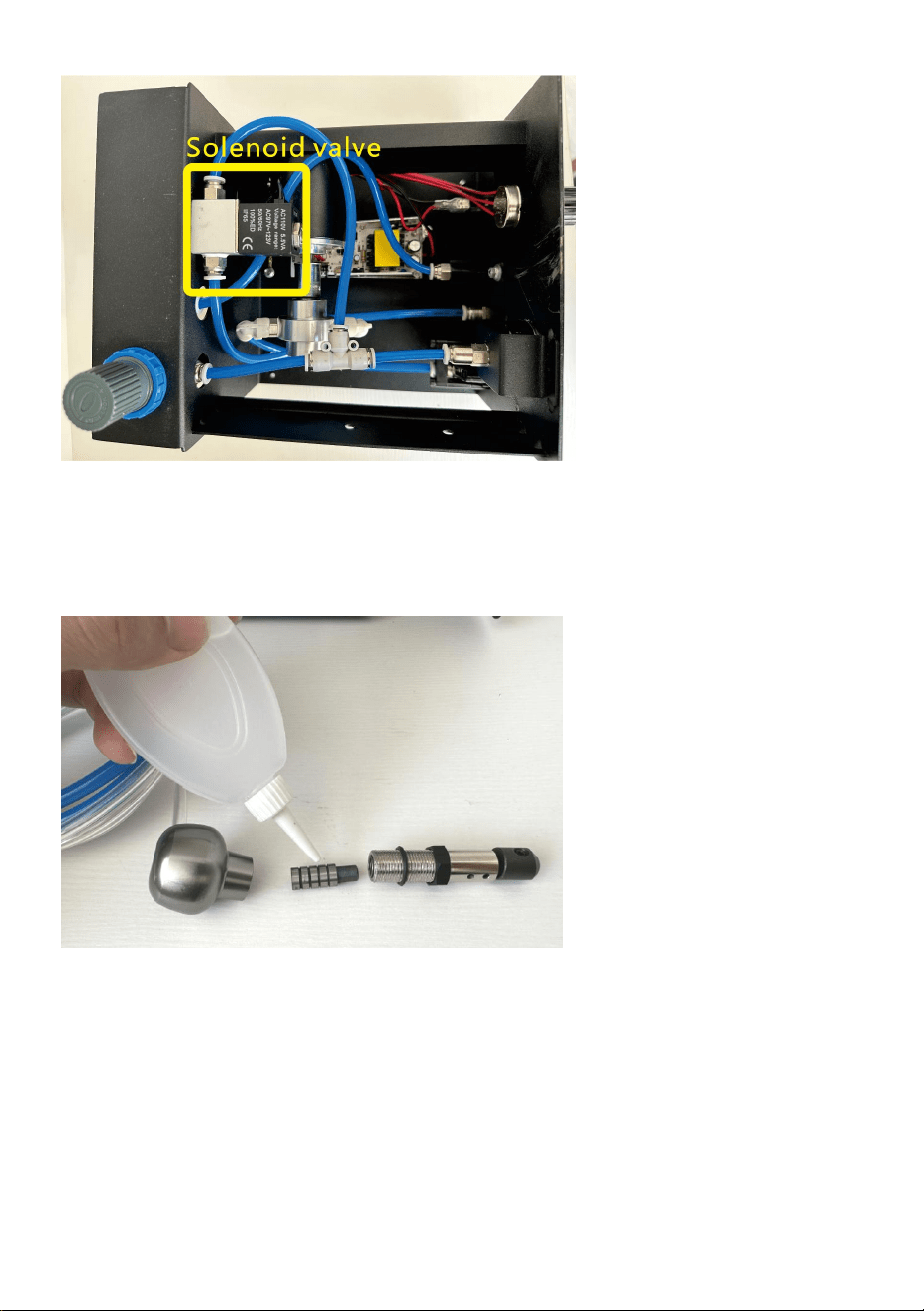

After starting up, the pressure gauge can adjust the pressure, the internal
motor can work, the handle does not work, and there is no air output, which
is due to damage to the internal solenoid valve
When you use the handle for 24 hours, you find that the handle is not
strong enough, you can unscrew the handle, take out the elastic circle and
small round bar in the handle with a soft paper or cloth to clean it, and also
clean the inner diameter of the handle, add two drops of special oil for
pneumatic lubrication, and install it back after completion.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
