PNEUMATIC ENGRAVING
MACHINE INSTRUCTIONS
MODEL: KD-Q202
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
background
- 1 -
MODEL: KD-Q202
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
PNEUMATIC ENGRAVING
MACHINE
background
- 2 -
SAFETY INSTRUCTIONS
WARNING:
1. Engraving machine needs to connect 60psi/ min, 80psi oil-free and
water-free air compressor, if the existing is not oil-free and water-free air
compressor, please install oil-water filter before connecting the engraving
machine.
2.The air source is connected with oil and water, which will damage the
engraving machine.
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
Warning- Be sure to wear ear protectors when using this product.
Warning- Be sure to wear eye protectors when using this product.
Warning- Be sure to wear dust masks when using this product.
Warning - To reduce the risk of injury, user must read instructions
manual carefully.
WARNING:
1. Please wear protective glasses when using the machine. In case your
eyes hurt.
2. Before replacing the tool, please disconnect the power supply of the
machine to avoid accidents.
3. Unplug the socket when not in use, before replacing parts and
maintaining the machine.
4. Unplug when assembling and disassembling the unit.
5. Close supervision is necessary when any appliance is used near
children.
background
- 3 -
6. To avoid jamming, do not force the unit to operate with excessive
pressure.
7. Do not immerse wires or machines in water, as this can cause electric
shock.
8. This appliance is not intended for use by persons(including children) with
reduced physical, sensory, or mental capabilities or lack of experience and
knowledge unless they have been given supervision or instruction
concerning the use of the appliance by a person responsible for their
safety.
9. Children should be supervised to ensure that they do not play with the
appliance.
10. Do not operate this appliance if the cord or plug is damaged. Return it
to the store of service or repair by a professional serviceman.
SAVE THESE INSTRUCTIONS
MODEL AND PARAMETERS
KD-Q202
120V
60HZ
60W
1200-6000RPM
15-30psi
60psi
background
- 4 -

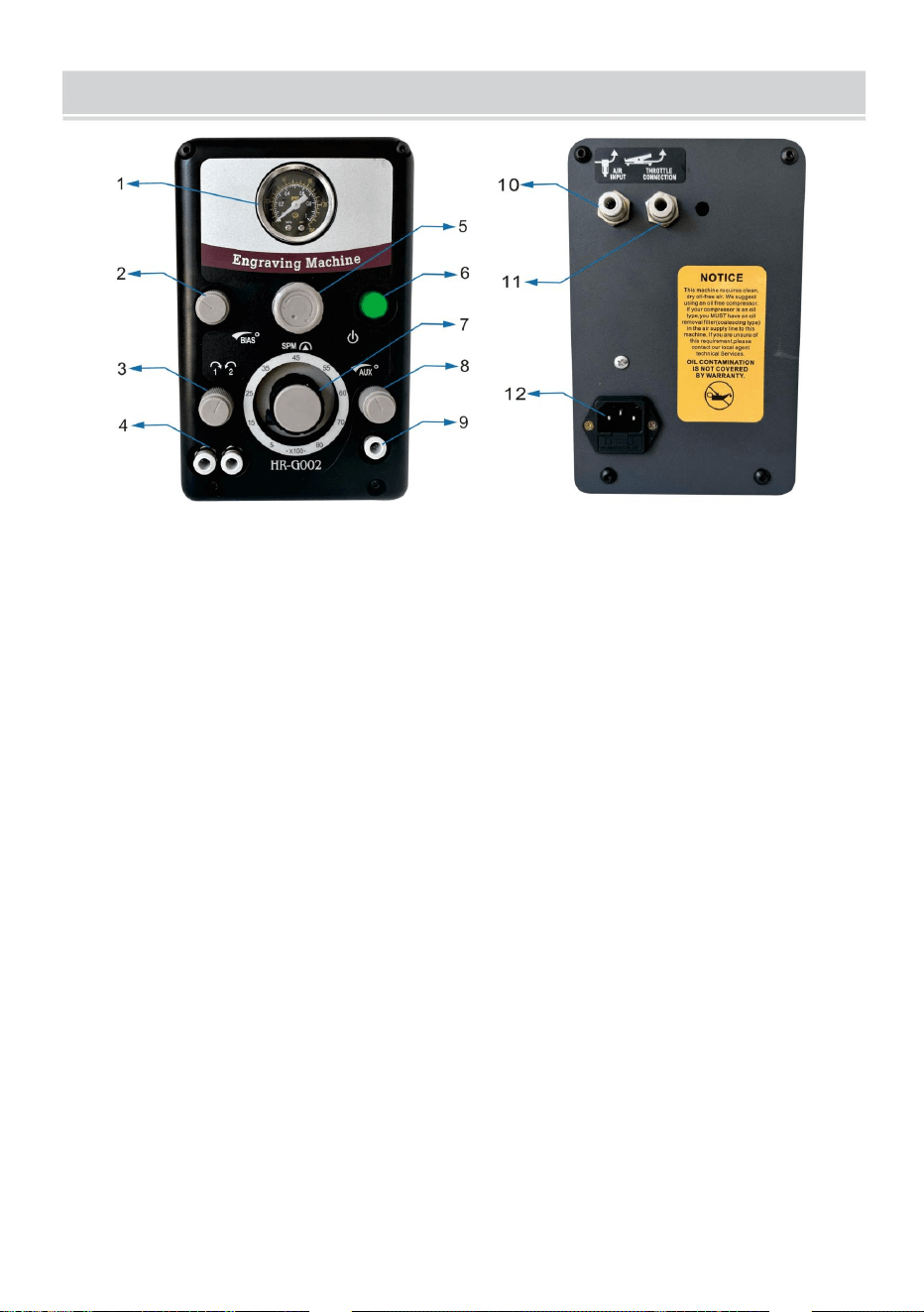

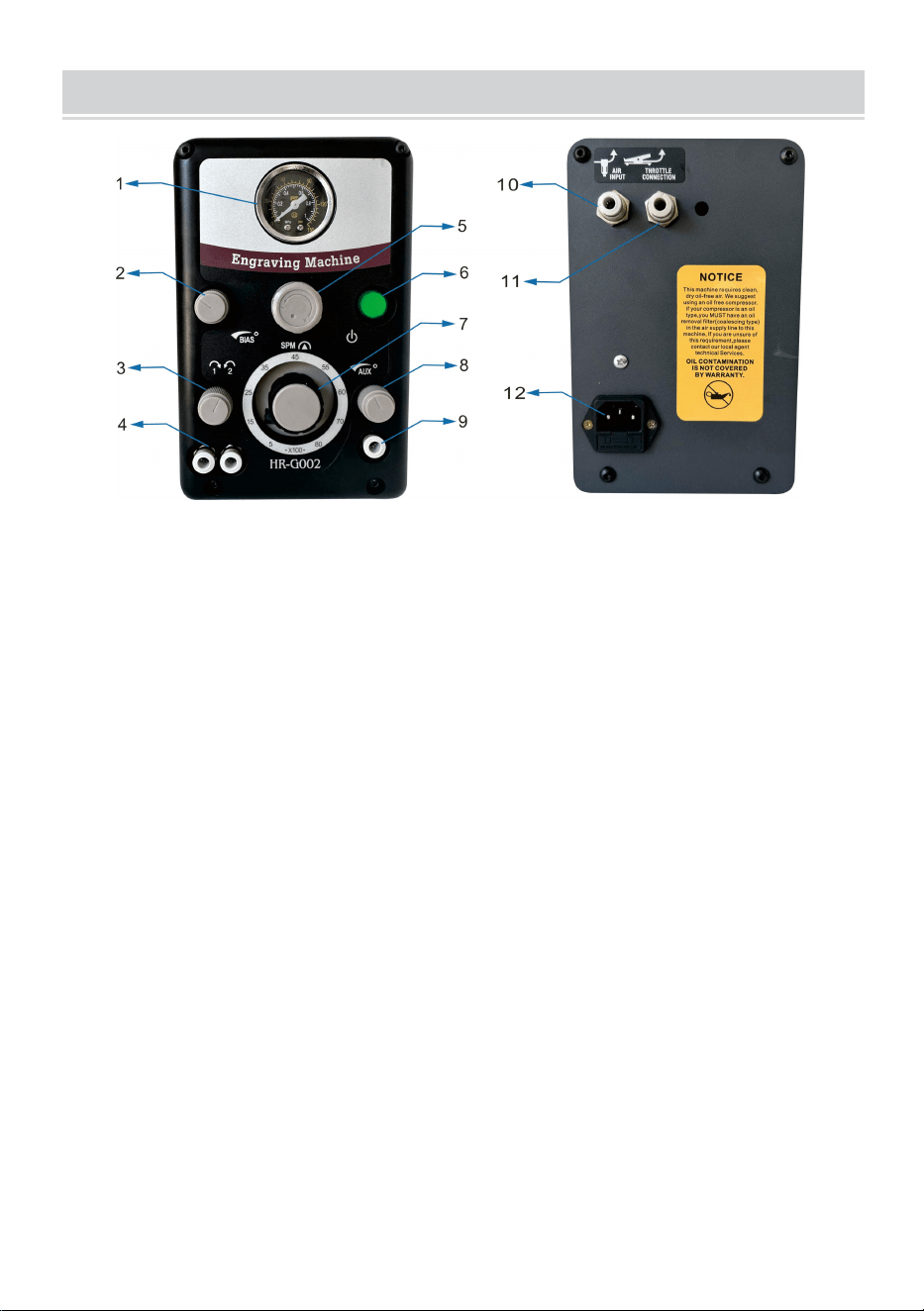

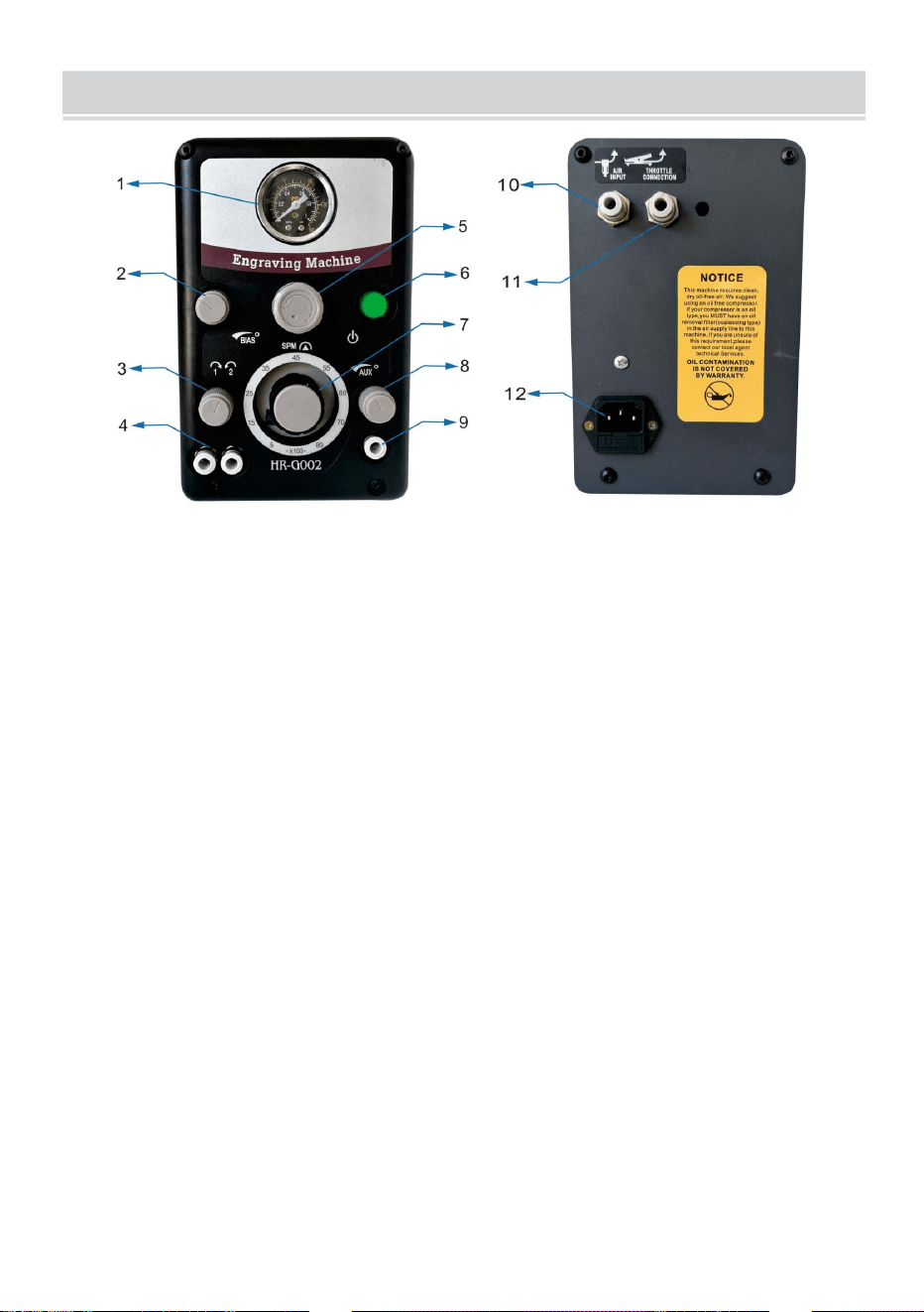

STRUCTURE DIAGRAM
1.Gas-pressure gauge
2.BIAS-control knob
3.Knob transfer handle 1-2 switch
4.Handle 1-2 quick connection ports
5.Control working air pressure
6.Power switch
7.Engraving handle speed control knob
8.Air pressure adjustment knob for auxiliary equipment
9.Auxiliary air pressure connections for other devices
10.Filter connector
11. Filter foot switch connection port
12.Ground screw
13. Power input port
14.Fuse holder
background
- 5 -

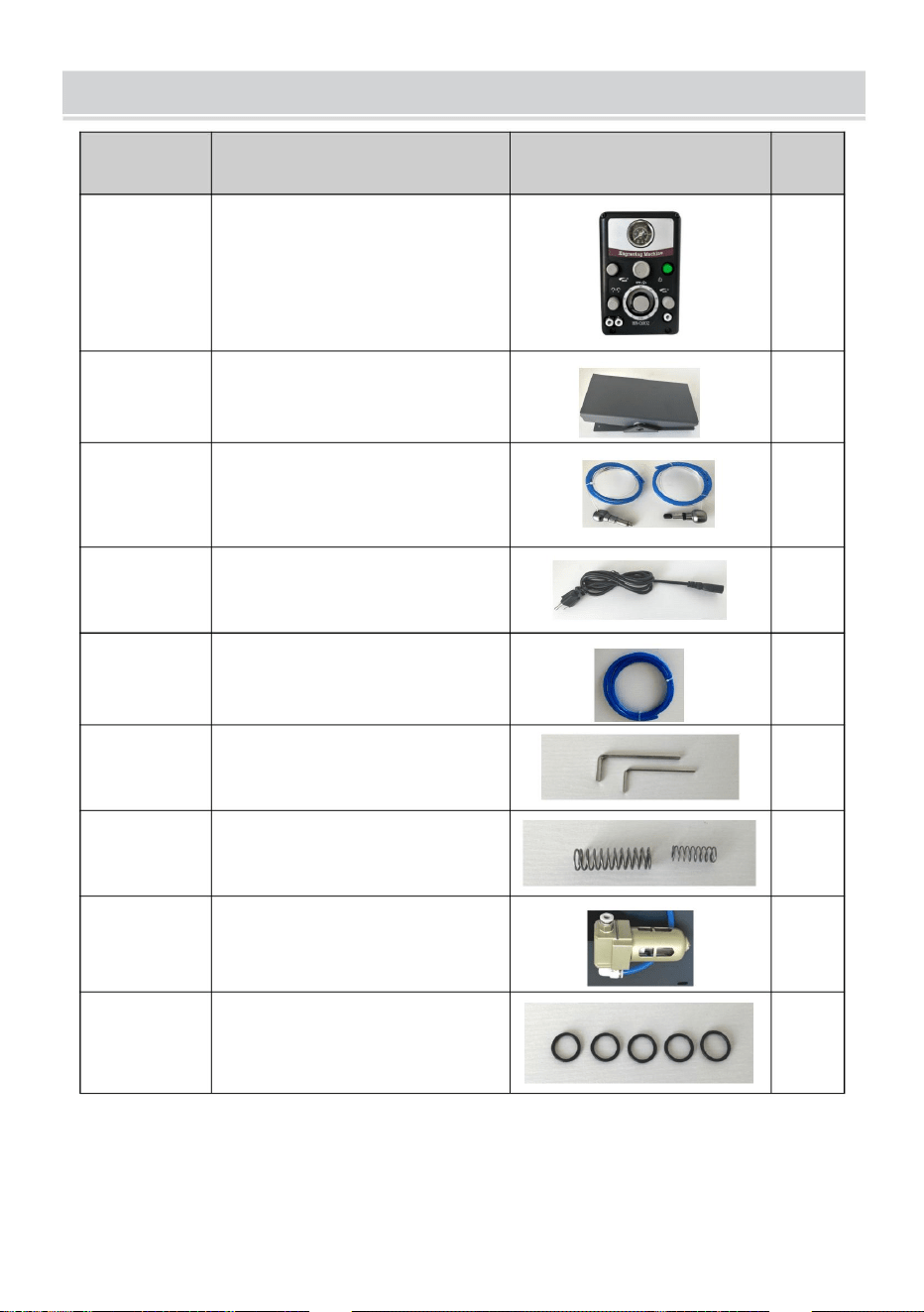

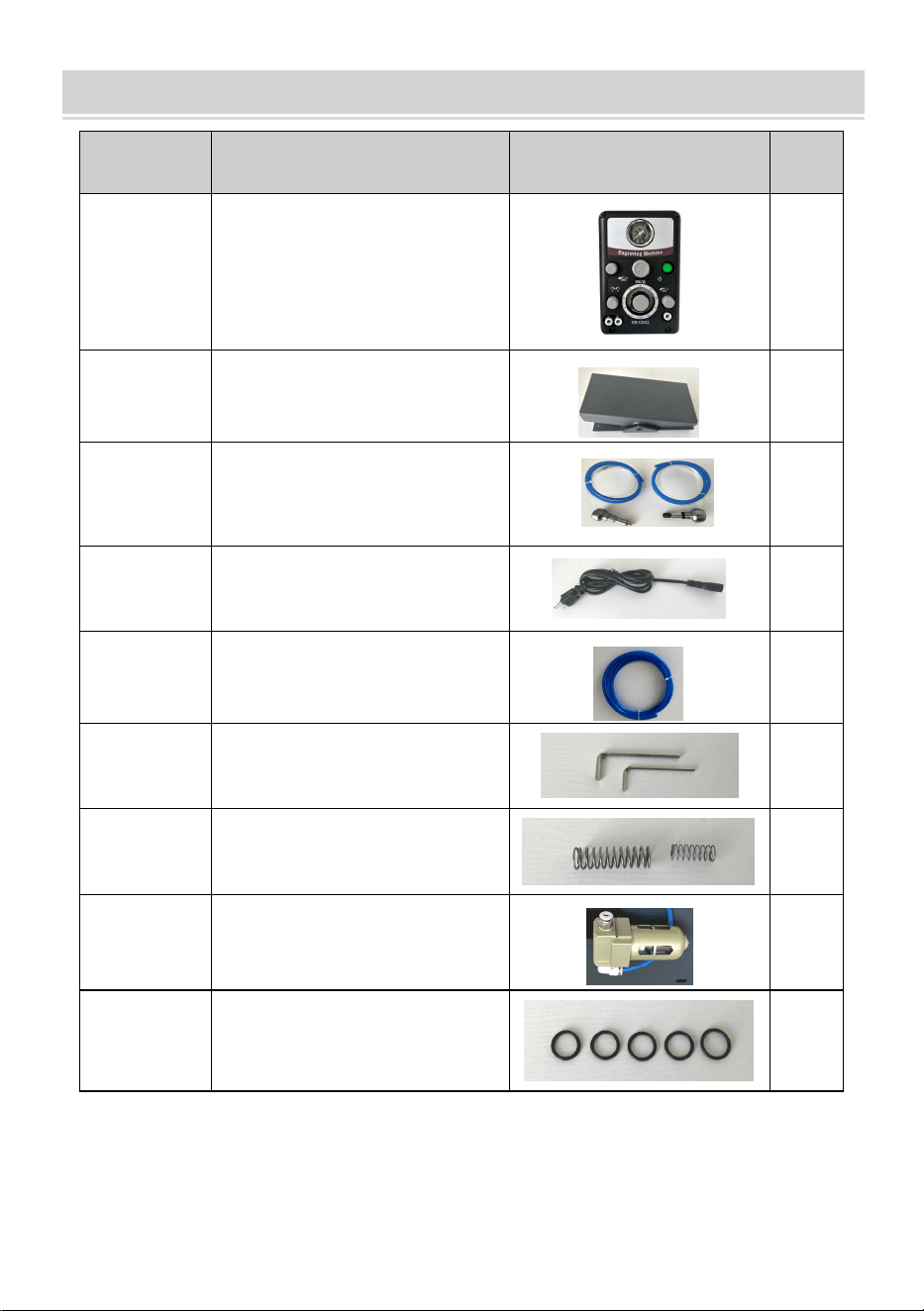

COMPONENTS
No.
Name
Qty
1
Host equipment
1
2
Foot switch
1
3
Hand piece
2
4
Power cord
1
5
air tube
1
6
Hexagonal wrench
2
7
Spring
2
8
Filter
1
9
Sealing ring
5
background
- 6 -
OPERATION

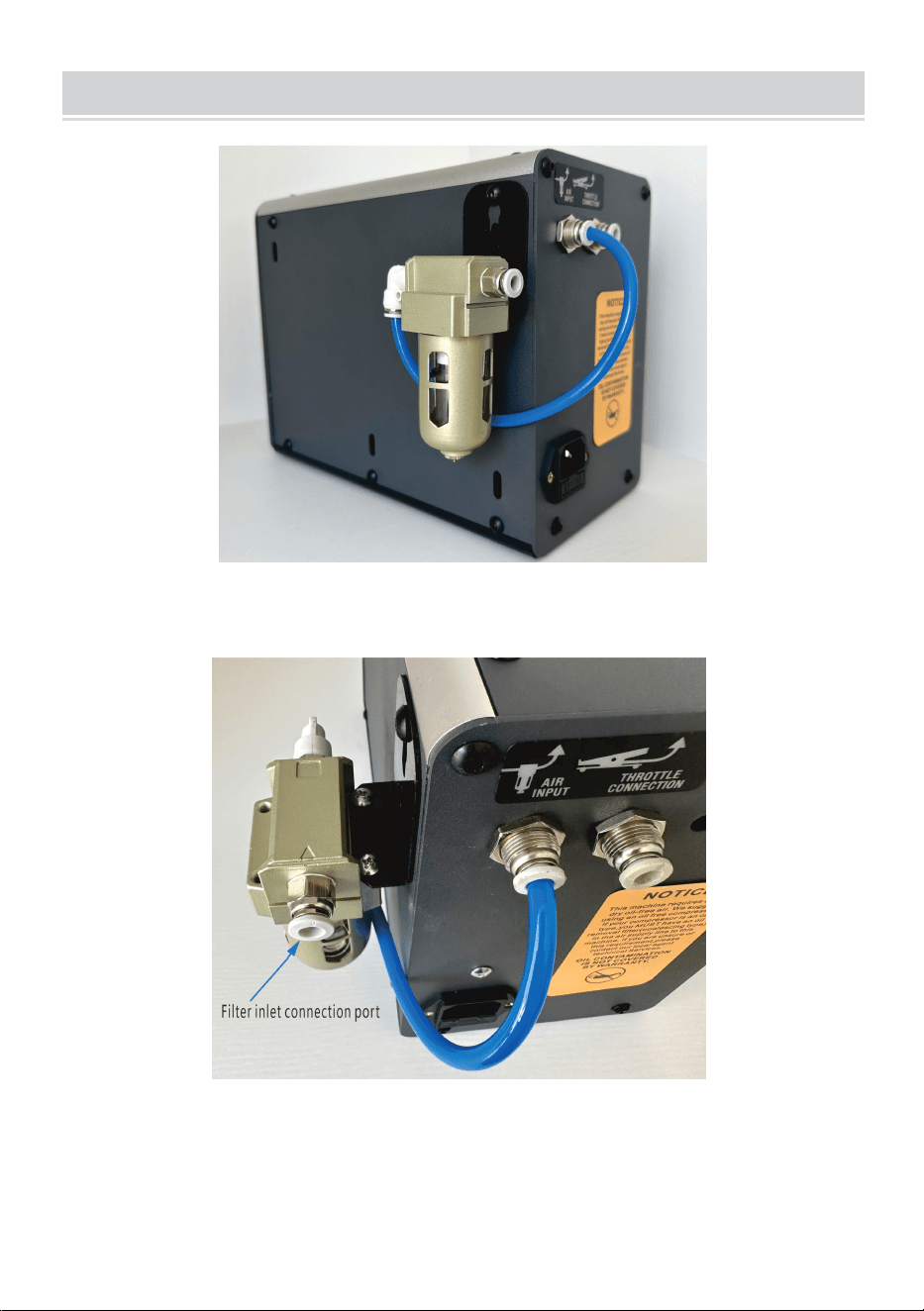

Filter installation diagram, connection between filter and settings
The filter is marked with an air intake port to insert an external air source
into the connection port.
background
- 7 -

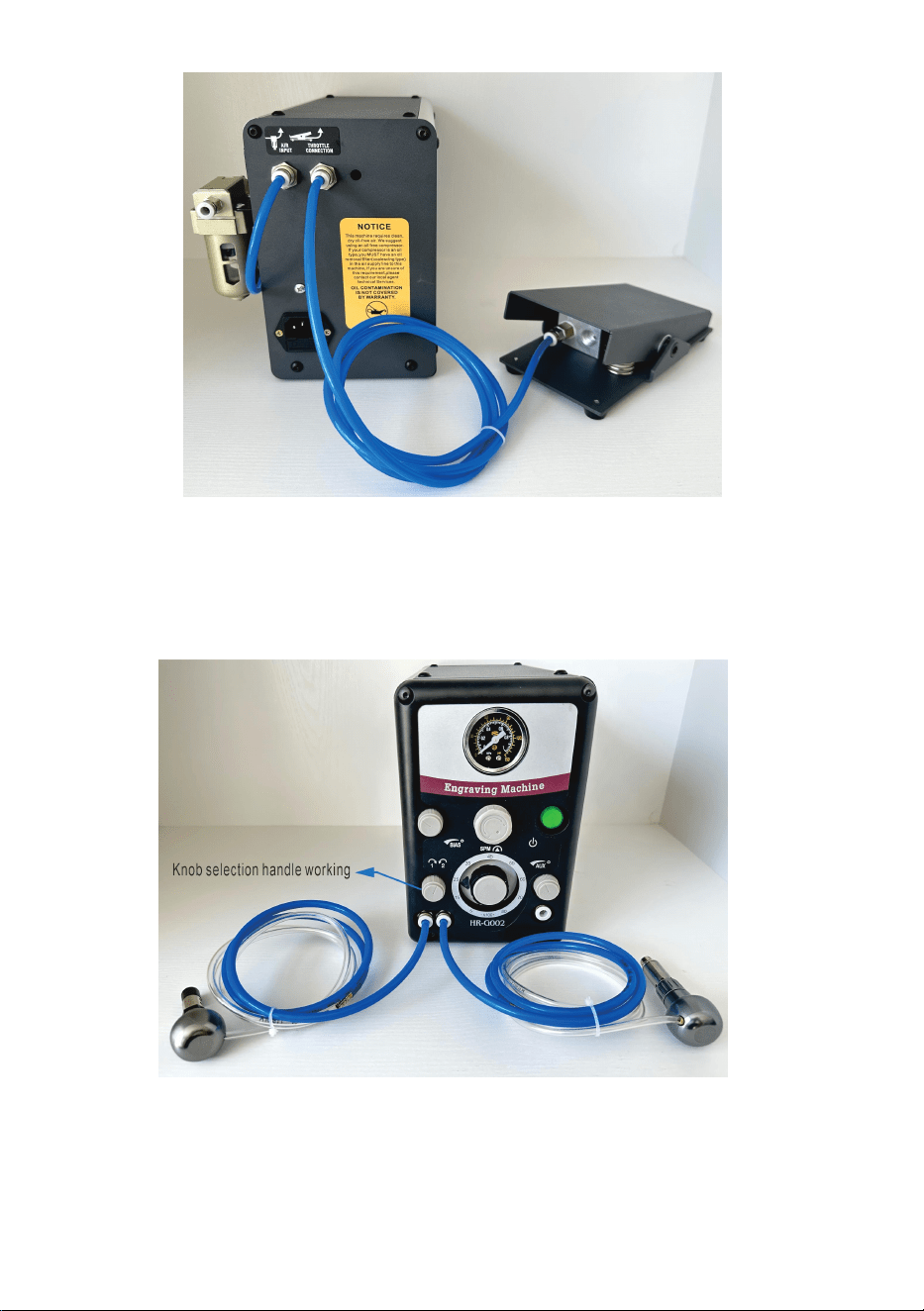

Connect the original foot switch with the foot icon port on the fuselage back,
ensure that the hose has a good access interface and there will be no air
leakage after the equipment works.
The device has two engraving handles inserted into the interface, through
spinning the knob to select 1 or 2 engraving handle work, the force control
is controlled by pressure and the internal working revolution of the device.
background
- 8 -

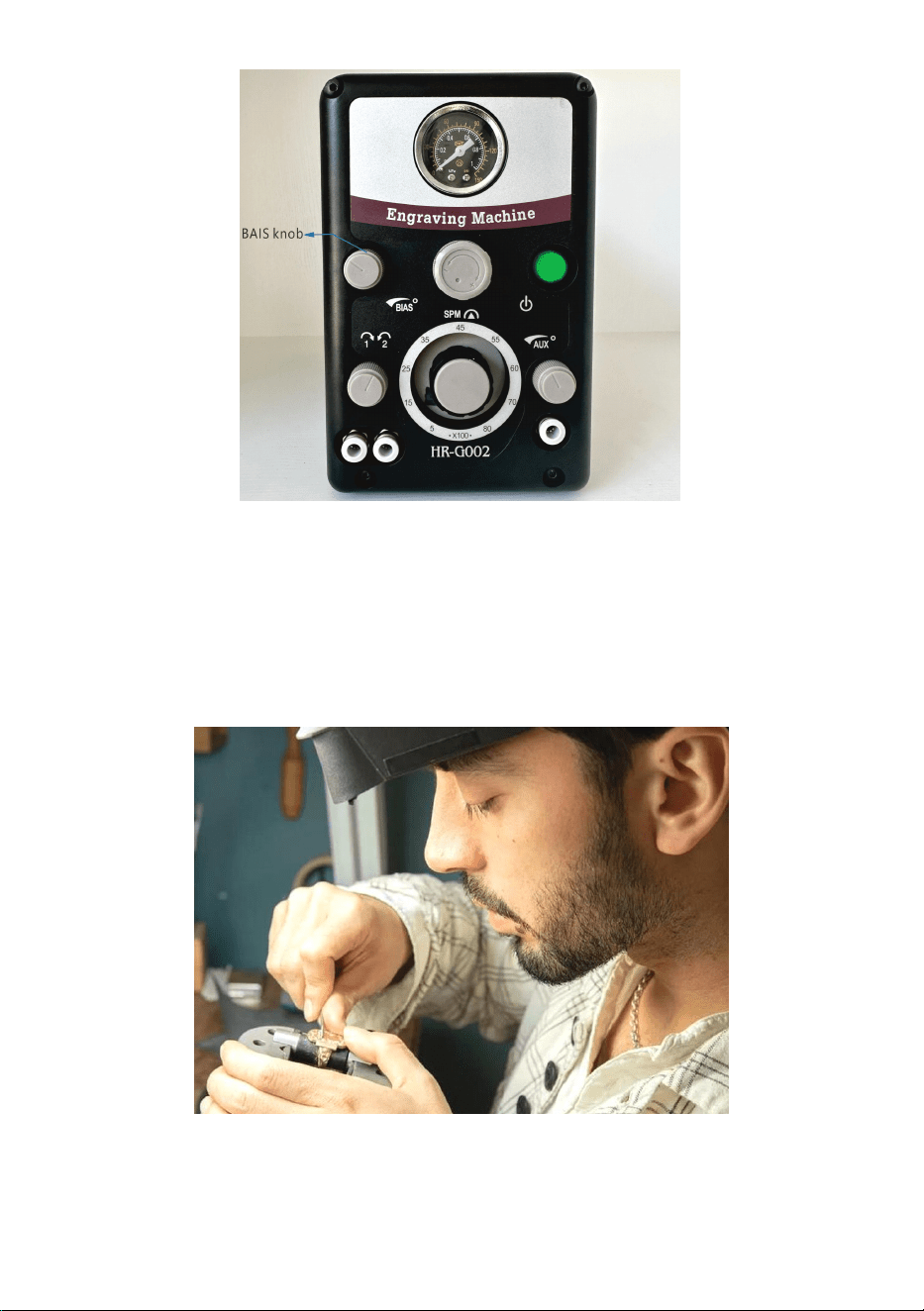

The BAIS knob can be adjusted counterclockwise to reduce the foot Angle
of the foot switch to achieve the engraving effect, and some of the
engraving work you need (such as dot carving) can be adjusted by
adjusting the BAIS knob, without the need to step on the foot switch, you
can achieve continuous engraving effect.
The engraving handle is small and flexible, and can be operated with
multiple functions.
background
- 9 -
The two carving handles can be installed with different carving knives to
carve different patterns.

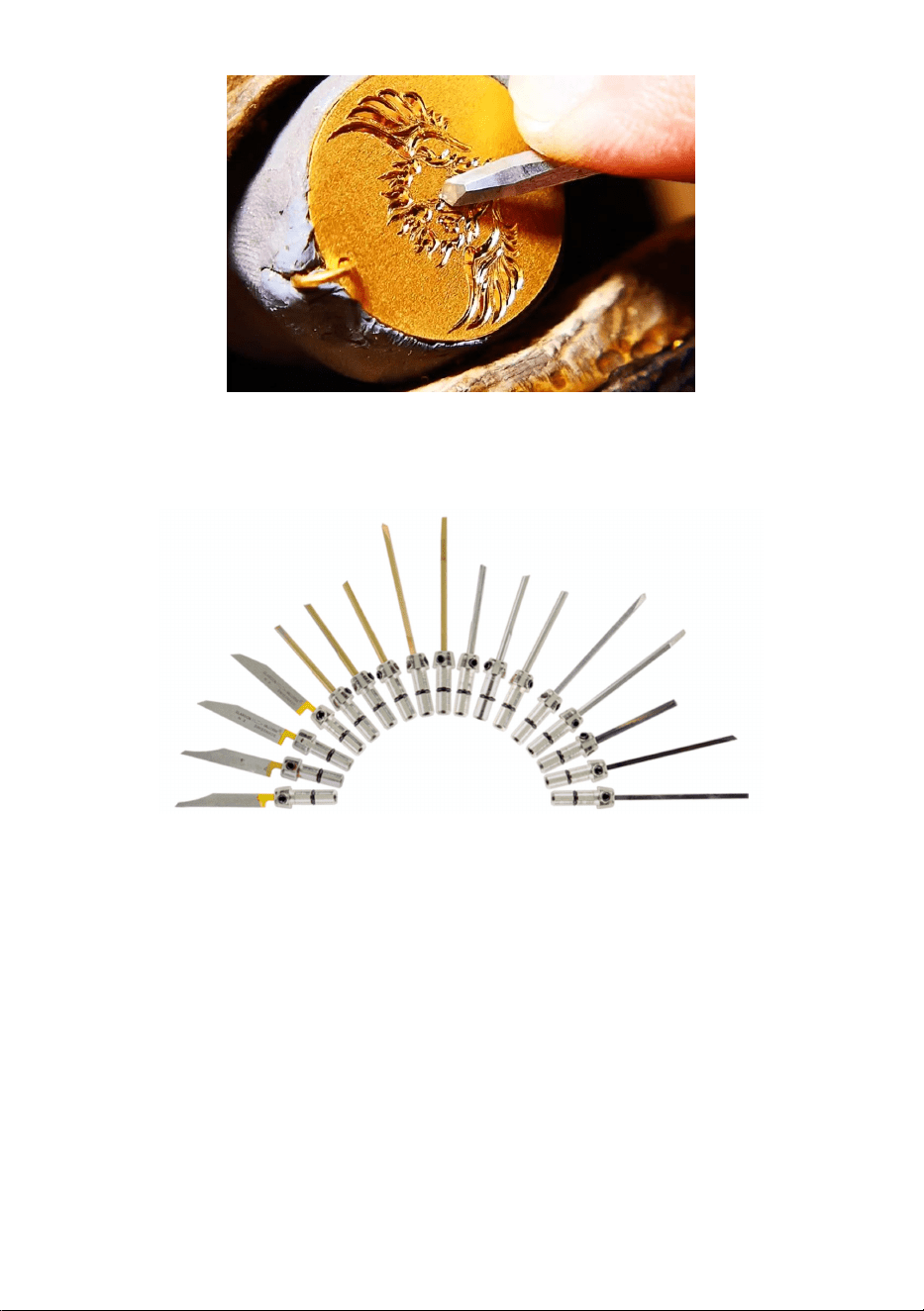

All kinds of carving knife display map, not come with the equipment.
background
- 10 -

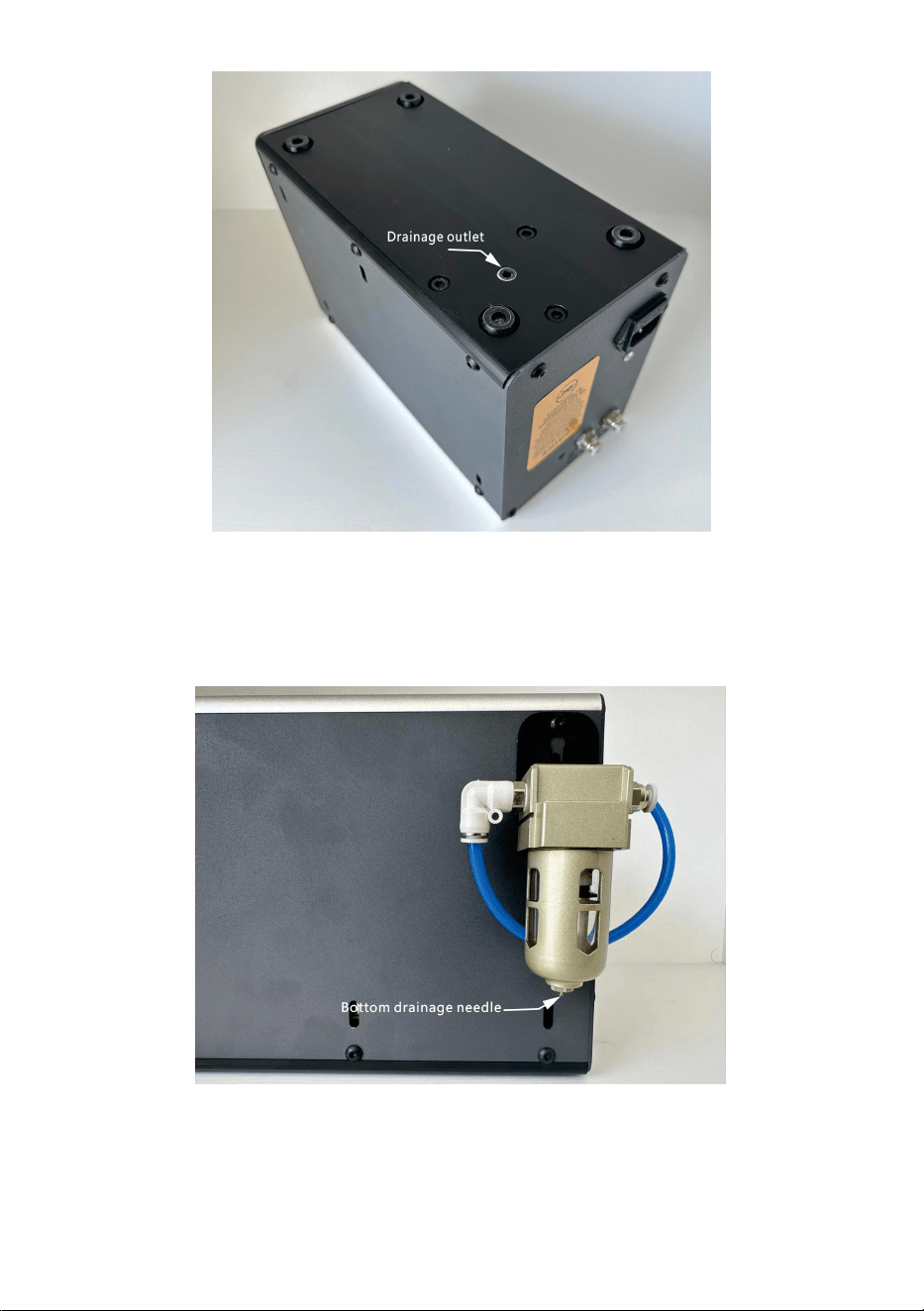

After you use the engraving machine for 1-2 months, you should also
unscrew a hexagonal machine screw at the bottom of the engraving
machine, let the water drain clean, and then lock the screw.
After you use the engraving machine for a period of time, you should
discharge the water in the air filter in time, just press and hold the needle at
the bottom of the air filter up.
background
- 11 -

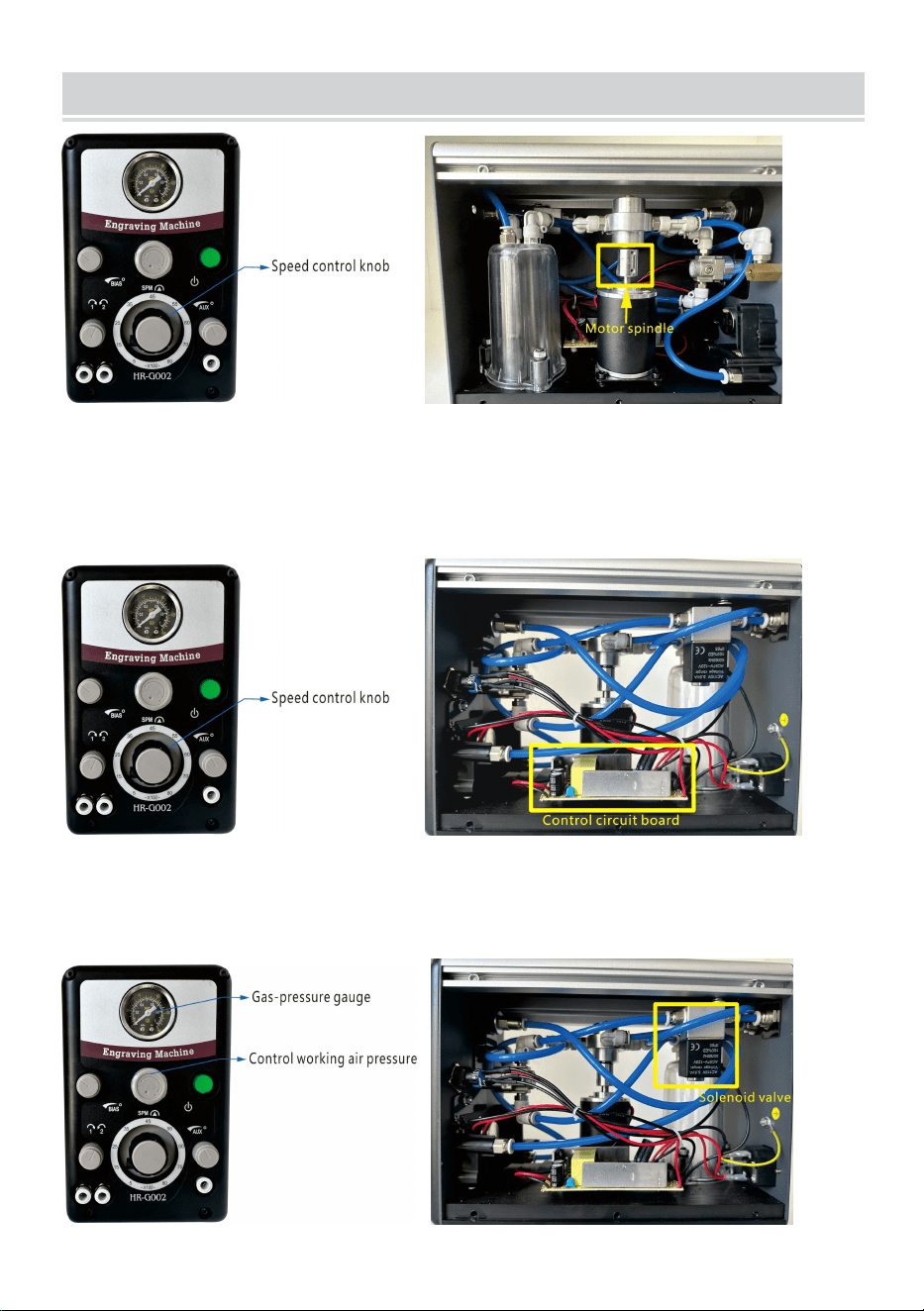

Maintenance Guidelines
If there is no response from the speed control knob, first check the internal
motor spindle. Rotate the spindle by hand to check if it is stuck. If the
speed control knob is ineffective, replace the circuit board
The carving handle speed control knob has no response, it is an internal
circuit board problem, and a new circuit board needs to be replaced
background
- 12 -
When the knob controls the air pressure after turning on, there is no air
pressure, which is due to damage to the internal solenoid valve

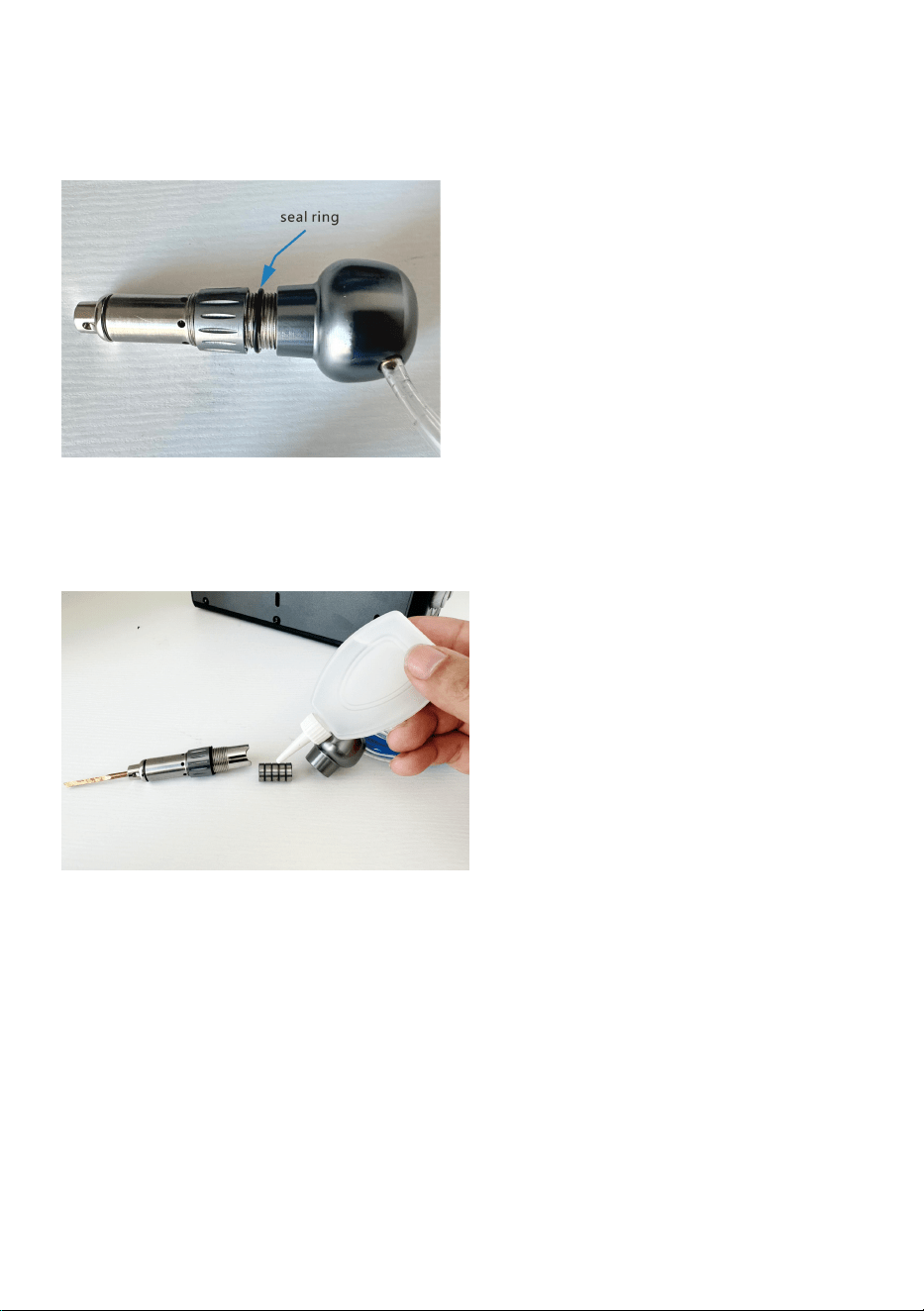

When the handle leaks air, it is necessary to check for damage to the
sealing ring and replace it with a new one
When you use the handle for 24 hours, you find that the handle is not
strong enough, you can unscrew the handle, take out the elastic circle and
small round bar in the handle with a soft paper or cloth to clean it, and also
clean the inner diameter of the handle, add two drops of special oil for
pneumatic lubrication, and install it back after completion.
background
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
