Zircon 71432 SuperScan 3.5 in. M2 Advanced Stud Finder User Manual

Featuring Revolutionary Target Control

™

(TC

™

)Technology

™

technology is tuned to find wood studs while filtering

out (rejecting) metallic or low signal false positive objects

such as plumbing, conduit, straps, brackets, or plastic water

pipes. With TC

™

mode, users can utilize Trust but Verify

technique to help identify “safe-to-drill” zones between

adjacent drywall screws, nails, and protector plates.

Three scanning modes:

• Target Control

™

(TC

™

) locates center, edges,

anddirection of wood studs (while ignoring metal) up to

"(19mm)deep. LCD will be backlit with a pale

blue light. In TC

™

mode, LoLevel

™

Indicator indicates

low (weak) signal objects, such as plastic water pipes,

plastic sewer drains, or studs deeper than

" (19 mm).

When compared to stud signals, theLoLevel

™

Indicator

may help differentiate studs from false positives.

• StudScan locates center, edges, and direction of

both wood and metal studs up to

" (19 mm) deep.

LCDwill not be backlit in this mode. In StudScan mode,

the Signal Strength Indicator uses the same icon as the

LoLevel

™

Indicator. WhenTC

™

is off, a strong signal is

indicated by full signal strength bars.

• DeepScan

locates center, edges, and direction of

studs (wood and metal) up to 1

" (38 mm) deep.

LCDwill be backlit with a green light.

NOTE: TC

™

and StudScan use the same switch setting but

function differently. StudScan detects both wood and metal

studs during scanning, while TC

™

detects only wood studs

and ignoresmetal. You can distinguish between the two

modes by the pale blue backlight on LCD in TC

™

mode.

StudScan is not backlit. MetalliWarning

™

Indicator will

display when metal is detected or dangerously close in TC

™

StudScan, andDeepScan

modes.

WIREWARNING

DETECTION

The Zircon

WireWarning

Detection continuously detects

and alerts for live, unshielded AC (alternating current) wires in

any mode. When live AC voltage is detected, warningindicator

appears and screen starts flashing red until tool ismoved

sufficiently away from the live wire. When calibration

begins over an AC wire in any mode, AC icon will flash.

Use extreme caution under these circumstances or

whenever live AC wiring is present.

FIND A STUD IN STUDSCAN MODE

(TC

™

OFF)

1. Set mode to TC

™

/ StudScan switch.

2. Hold tool flat against wall, press Power Button,

release it, then press it again, holdingit down the

secondtime. Device will calibrate in 1–2 seconds. A short

beep confirms that calibration iscomplete. If a calibration

error occurs, all icons will flash continuously.

NOTE: Tool is in StudScan mode (TC

™

off)

when LCD backlight is off. When TC

™

mode is off,

metal objects may be indicated as a stud and Signal

Strength Indicator will have steady strength bars.

DO NOT MOVE TOOL DURING CALIBRATION.

3. While holding down Power Button,

slide tool slowly along wall. When tool finds edge of

a stud, EdgeIndicatorshows.

4. Continue sliding. When tool

finds center of astud, Crosshairs

turn on, SpotLite

illuminates, and

a beep sounds. (Figure D) Mark

spot where stud was found.

5. Tool automatically recalibrates

when in use. If the two ACT

™

arrows appear on LCD, tool was

calibrated too close to a stud,

thenmoved away. This is ACT

™

(AutoCorrecting Technology)

inaction. (FigureE)

To return to TC

™

mode, release and

press Power Button again. Whenthe

display is backlit pale blue,

youare back in TC

™

mode.

SCAN IN DEEPSCAN

MODE

DeepScan

mode is used to scan for deeper studs or

for use with thicker walls. It can detect studs up to

"(38mm) deep.

1. Set mode to DeepScan

2. Repeat steps 2–4 under STUDSCAN MODE section.

NOTE: When scanning on thicker surfaces, device may

not find edges on surfaces thicker than

" (19mm).

WARNING

Tool may not detect AC activity if wires

are more than 2" (50mm) behind the

scanned surface, in concrete, encased inconduit,

behind a plywood shear wall or metallic wall

covering, or if moisture is present in the environment

or scannedsurface.

INSTALL 9-VOLT BATERY

Always use a new 9V alkaline battery with an extended

expiration date at least 3 years beyond current date.

Match battery direction to image inside battery cavity.

WARNING

Do not rely exclusively on tool to

locate items behind a surface. Use

other information to help locate items before

penetrating thesurface, including construction

plans, visible points of entry of pipes and wiring

into walls, such as in abasement, andstandard

stud-spacing practices.

SELECT MODE / POWER UP

Move Mode Selector Switch to desired mode:

™

/ StudScan, andDeepScan

To activate tool, press and hold Power Button. Device shuts off

1–2 seconds after Power Button is released.

FIND A CLEAN WOOD STUD IN TARGET

CONTROL

™

(TC

™

) MODE

™

is designed to detect wood studs during scanning.

For best results, hold tool as shown and move slowly

when scanning. Do not touch surface during

calibration or scan.

1. Set mode to TC

™

/ StudScan switch.

2. Hold tool flat against wall,

then press and hold PowerButton.

(FigureA) Device will calibrate

in 1–2 seconds. Propercalibration

is confirmed by a short beep,

aflicker of SpotLite

Pointer, anda

flash of icons. If a calibration

error occurs, all icons will

flashcontinuously.

NOTE: Screen will have a pale

blue backlight in TC

™

mode.

DO NOT MOVE TOOL

DURINGCALIBRATION.

3. While holding down

PowerButton, slide tool slowly

along wall. Whentool finds edge

of a stud, Edge Indicator shows.

(FigureB)

4. Continue sliding. Whentool

finds center of a stud,

Crosshairsshow and SpotLite

illuminates. Mark spot where stud

was found. (Figure C)

5. Tool automatically recalibrates

when in use. If the two ACT

™

arrows appear on LCD, toolwas

calibrated over astud, then moved away. This is ACT

™

(Auto Correcting Technology) inaction.

NOTE: LoLevel

™

Indicator will display rapidly cascading

bars when device senses a sustained weak signal,

indicatinga false positive object may be present.

6. Use the Trust but Verify technique for finding

drywall screws or nails up and down stud to confirm

that you have located a woodstud. Otherobjects,

such as plastic plumbing pipes, donot contain nails or

drywall screws. (See important note under BEFORE YOU

BEGIN for more information on this procedure.)

WARNING

DO NOT ASSUME THERE ARE NO LIVE

ELECTRICAL WIRES IN THE WALL.

DONOT TAKE ACTIONS THAT COULD BE

DANGEROUS IF THE WALL CONTAINS A LIVE

ELECTRICAL WIRE. ALWAYSTURN OFF

THEELECTRICAL, GAS, AND WATER SUPPLIES

BEFORE PENETRATING A SURFACE. FAILURE TO

FOLLOW THESE INSTRUCTIONS MAY RESULT IN

ELECTRIC SHOCK, FIRE, AND/OR SERIOUS INJURY

OR PROPERTY DAMAGE.

WORKING WITH DIFFERENT MATERIALS

Wallpaper Tool functions normally on walls covered with

wallpaper or fabric, unless the materials are metallic foil,

containmetallic fibers, or are still wet afterapplication.

Wallpaper may need to dry for several weeks after application.

Freshly painted walls It may take a week or longer to

dry after application.

Lath and plaster This tool is not designed to scan over

lath and plater.

Highly textured walls or acoustic ceilings

Whenscanning a ceiling or wall with an uneven surface,

place thin cardboard on the surface to be scanned and

scan over the cardboard in DeepScan

mode.

Wood flooring, subflooring, or gypsum drywall

over plywood sheathing Use DeepScan

mode and

move the tool slowly. This tool cannot scan for wood

studs and joists through carpet and padding.

NOTE: Sensing depth and accuracy can vary

depending on scanning environment conditions

such as mineralcontent, moisture, texture,

andconsistency of the wall materials.

Electrical wiring and pipes Depending on the

proximity of electrical wiring or pipes to the wall surface,

tool may detect them in the same manner as studs.

Caution should always be used when nailing,

cutting, or drilling in walls, floors, and ceilings

that may contain these items.

Studs Studs are normally spaced 16" or 24" (40 cm or 60cm)

apart on center and are 1

" (38mm) wide.

Anything closer together, or of a different width, may not

be astud.

Figure B

Figure D

BEFORE YOU BEGIN

ZIRCON

STUD FINDERS WORK BY SENSING DENSITY CHANGES BEHIND THE WALL. OTHER OBJECTS CAN

BE DETECTED, ESPECIALLY IF THEY ARE VERY CLOSE TO THE WALL. DO NOT ASSUME THAT EVERYTHING

DETECTED IS A STUD.

- Always use a new 9V alkaline battery with an extended expiration date at least 3 years beyond the current date.

Match battery direction to the image inside of battery cavity.

- Do not rely exclusively on the tool to locate items behind a surface. Use other information to help locate such items

before penetrating the surface, including construction plans, visible points of entry of pipes, wiring into walls such as

in a basement, andstandard stud-spacing practices.

- Always start your scan in Target Control

™

(TC

™

) mode, which scans through standard single layer drywall up to

"(19mm)deep.

- Always scan for studs at several different heights on the wall and mark the location of every target indicated by the

stud finder. Thisis called “mapping the wall.” Pipes and other objects will likely not give consistent readings from floor

to ceiling, as a stud would.

- Studs normally run from floor to ceiling, except above and below windows and above doors.

- Readings should always be consistent and repeatable.

- Zircon

stud finders are recommended for interior use only.

- Other objects commonly contained in walls, floors, or ceilings are water pipes (plastic and metal), gas lines, firestops,

and electrical wiring.

- Sensing depth and accuracy can vary depending on scanning environment conditions, such as mineral content,

moisture, texture, and consistency of the wall materials.

- Depending on the proximity of electrical wiring or pipes to the wall surface, tool may detect them in the same

manner as studs.

Caution should always be used when nailing, cutting, or drilling in walls, floors, and ceilings that could

contain these items. Use extreme caution under these circumstances or whenever live AC wiring is present.

- Studs are normally spaced 16" or 24" (40 cm or 60 cm) apart on center, are normally 1

" (38 mm) wide, and may

be separatedby firestops. Anything closer together, or of a different width, may not be a stud.

IMPORTANT: Trust but Verify is a technique that can help indicate “safe-to-drill” zones to minimize hitting

existing metals onastud, such as nails, screws, and protector plates. When the Crosshairs show in TC

™

mode,

runtool vertically up and downthe stud. The stud indicators (Crosshairs, Edge Indicators, Target Indicator Bars,

Target Spotlight, and SpotLite

Pointer) willall turn off over screws and other metal, then turn on again when the

stud is free frommetal. The "safe-to-drill" zones are typically between adjacent drywall screws, nails, or protector

plates, assuming the builder properly installed metal protector plates on thestud, and over plumbing and electrical.

If stud indicators do not disappear when running vertically up and down the object in TC

™

mode, the absence of

drywallscrews, nails, andprotector plates indicates this could be a non-metallic object such as plastic plumbing or

PEX tubing, and should not be mistaken for a stud.

SuperScan

™

TROUBLESHOOTING & CONSTRUCTION TIPS

SITUATION LIKELY CAUSE SOLUTION

Tool detects objects other

than studs in StudScan

mode or finds more objects

that look like studs than

should be there.

Electrical wiring

and metal or plastic

pipes may be

near, ortouching,

theback of the

wall surface.

• Check for other studs equally spaced to either side at

16"or24" (40cm or 60 cm) and check for the same stud at

spots directly above or below the first scan area.

• Standard studs measure approximately 1

" (38 mm)

between edges. Anything smaller or larger is likely not a stud

(unless near a door orwindow).

Studs are continuously

detected near windows

anddoors.

Multiple studs are

inuse.

Double and triple studs are sometimes used around doors

andwindows. Headers are used above them. Detect outer edges

so you know where to begin.

Electrical wires suspected

but none detected.

Wires deeper than

2" (50 mm) from

the surface might

not bedetected.

If there is an outlet switch, turn it to ON position

whilescanning, but turn OFF when working near the wires.

Use extra caution if the area has plywood, thick wood backing

behind drywall, or walls that are thicker than normal.

Wires may not

belive.

Plug a lamp into the outlet and turn it on to test whether wires

are live.

LCD screen flashes

continuously when trying

to find stud.

Tool is experiencing

oversaturation of

exposure to metal.

Switch to TC

™

or StudScan mode to lessen sensitivity to metal.

NOTE: Tool may not beep over studs 1" (25 mm) or deeper

when doing this.

Low Battery Indicator on. Low battery. Install a new 9V alkaline battery with an extended expiration date.

Low Battery Indicator

flashes and tool does

notoperate.

Dead battery. Install a new 9V alkaline battery with an extended expiration date.

FCC Part 15 Class B Registration Warning: This device complies

with Part 15 of FCC Rules. Operation is subject to the following

two conditions: (1) this device may not cause harmful interference,

and(2) this device must accept any interference received,

includinginterference that may cause undesiredoperation.

LIMITED LIFETIME WARRANTY

Zircon Corporation (“Zircon”) warrants to the originalpurchaser

(or original user by gift) that this product will be free from

defects in materials and workmanshipfor its useful life (not to

exceed twenty years from dateofpurchase).This warranty is

limited to the electronic circuitry of theproduct, and specifically

excludes consumable parts, including batteries, and software,

even if packaged with theproduct. Defects caused by abuse,

modification, handlingcontrary to these instructions, other

unreasonableuse, or neglect are not covered under this warranty.

No liability is accepted for normal wear and tear and minor

defects which do not detract from the function of the product.

THIS LIMITED LIFETIME WARRANTY IS IN LIEU OF ALL

OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE

IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS

FOR A PARTICULAR PURPOSE. IN NO EVENT WILL ZIRCON

BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR

CONSEQUENTIAL DAMAGES RESULTING FROM POSSESSION,

USE, OR MALFUNCTION OF THIS PRODUCT. NO OTHER

REPRESENTATIONS OR CLAIMS OF A SIMILAR NATURE WILL

BIND OR OBLIGATE ZIRCON.

Some states do not allow limitations on certain impliedwarranties

and/or the limitation on incidental or consequential damages, so

the above limitations and exclusions may not apply to you. This

warranty gives you specific legal rights, and you may also have

other rights which vary from state to state. This Limited Lifetime

Warranty applies only to products purchased within the United

States of America (USA) andCanada. For warranty applicable

toproducts purchased in all other geographical areas,

see www.zircon.com/warranty.

Any in-warranty defective product returned to Zircon,

freightprepaid, along with dated purchase receipt and $10.00

to cover shipping and handling, will be repaired or replaced,

atZircon’s option. If the returned product is no longer available,

Zircon may replace the product with a similar product of

similar function. This is your sole and exclusive remedy for

breach of this Limited Lifetime Warranty. To return product,

call the Zircon Customer Service number below to request an

RMA number and return product with shipment tracking to:

Zircon Corporation

Attn: Returns Department

1580 Dell Avenue

Campbell, CA 95008-6992 USA

Include your name, return address, RMA number, and package

tracking number. Allow 4–6 weeks for delivery.

If you do not agree to the terms of this Limited LifetimeWarranty,

you may not use this product and must promptly return it to

the retailer, along with a dated purchase receipt within 30

days of purchase for a refund of the purchase price.

Customer Service: 1-800-245-9265 or 1-408-963-4550

Monday–Friday, 8:00 a.m.–5:00 p.m. PST

www.zircon.com • [email protected]

ACT, ColorTrip, DeepScan, LoLevel, MetalliWarning, SpotLite,

SuperScan, Target Control, TC, WireWarning, and Zircon are

trademarks or registered trademarks of Zircon Corporation.

Visit www.zircon.com for the

most current instructions.

Scan QR code for more information.

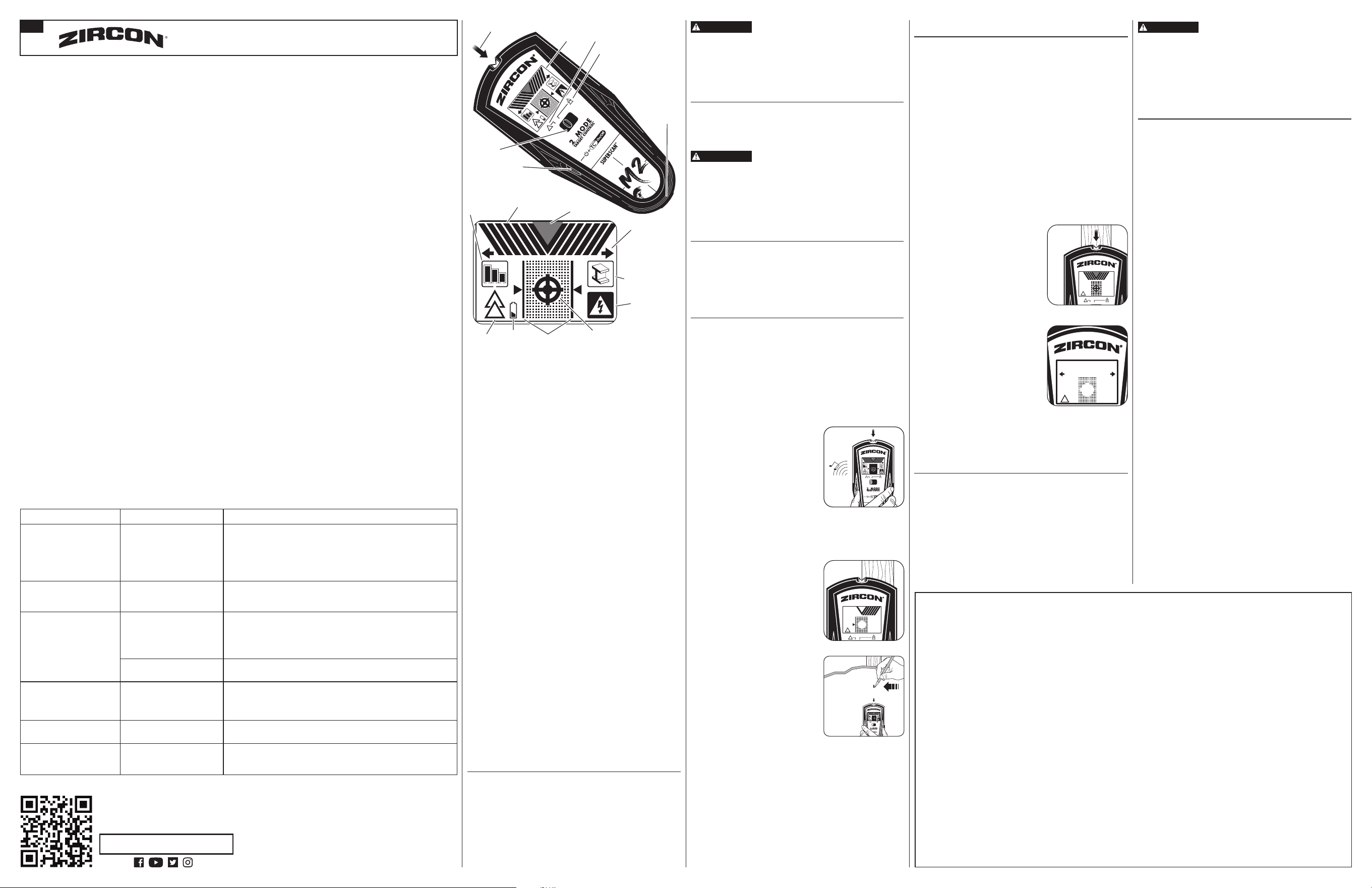

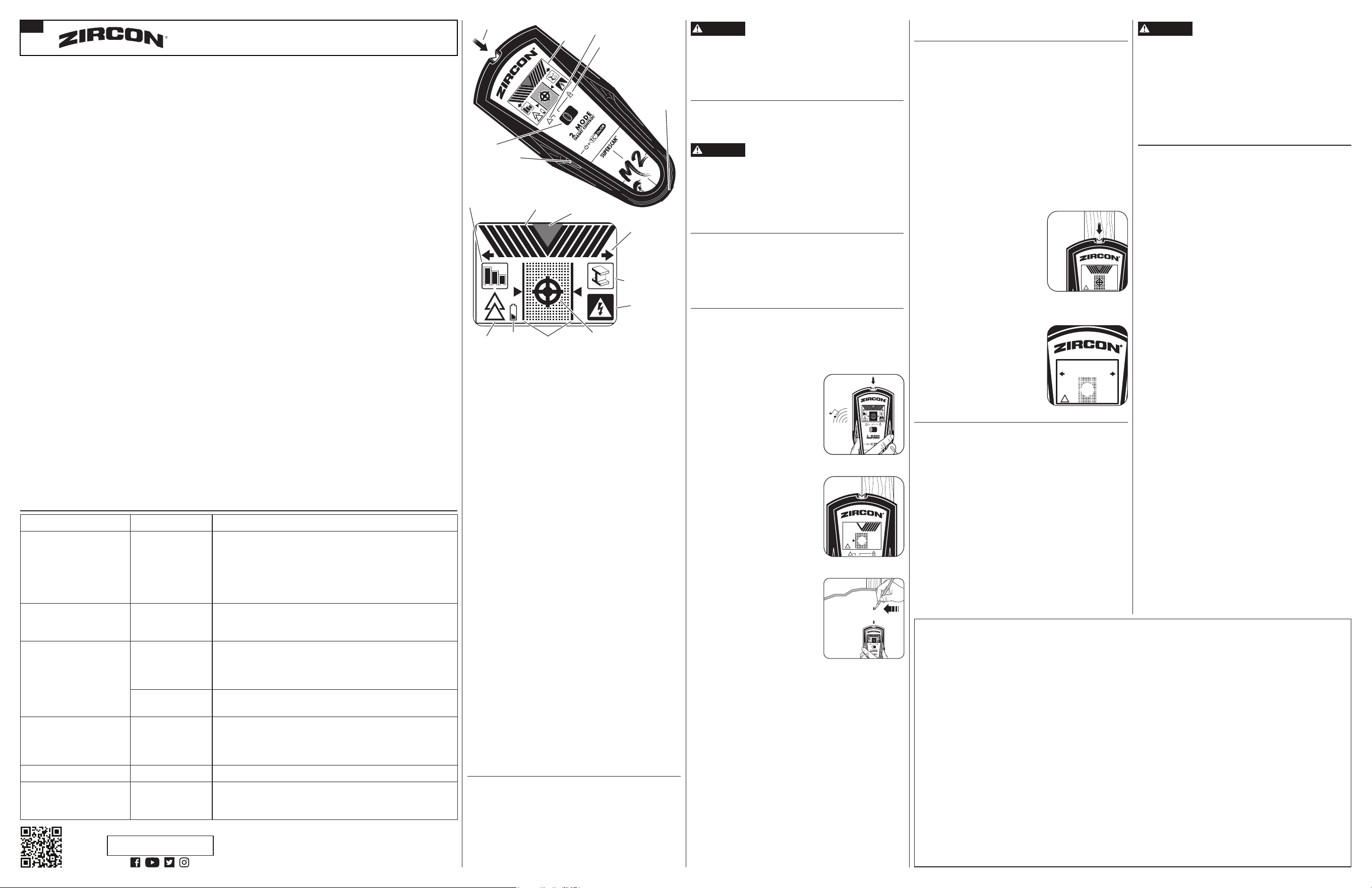

Figure C

Figure A

Figure E

SpotLite

Pointer

Mode Settings:

™

/ StudScan

DeepScan

Battery

Door Tab

Power

Button

ColorTrip

Display

Mode

Selector

Switch

Edge Indicators

Scan

Mode

Indicator

Crosshairs

LoLevel

™

/ Signal

Strength Indicator

MetalliWarning

™

Indicator

Low

Battery

Indicator

WireWarning

Detection

Indicator

ACT

™

(Auto

Correcting

Technology)

Arrows

Target

Indicator

Bars

Target

Spotlight

Advanced Stud Finder

Con Tecnología Revolucionaria Target Control

™

(TC

™

)

Tecnología TC

™

está diseñado para encontrar vigas de

madera mientras filtra (rechaza) los objetos metálicos o de

señal baja falsos positivos, como tuberías, conductos, flejes,

soportes o tuberías de plástico para agua. Con el modo

™

, los usuarios pueden utilizar la técnica Confiar, pero

Verificar para identificar zonas "seguras para perforar"

entre tornillos, clavos y placas protectoras adyacentes para

paneles de yeso.

3 modos de escaneo:

• Target Control

™

(TC

™

) ubica el centro, los bordes y

la dirección de las vigas de madera (sin tener en cuenta

elmetal) hasta

" (19mm) de profundidad. Lapantalla

LCD estará iluminada con una luz azulclaro. Enel

modo TC

™

, elIndicador LoLevel

™

muestra objetos de

señal baja (débil), como tuberías de plástico para agua,

desagüesde alcantarillado de plástico, o vigas más

profundas de

" (19 mm). Encomparación con las

señales de las vigas, el Indicador LoLevel

™

puede ayudar a

diferenciar las vigas de los falsos positivos.

• StudScan localiza el centro, los bordes y la dirección de ambas

vigas de madera y metal hasta una profundidad de

" (19mm).

Lapantalla LCD no se iluminará en este modo.

Enel modo StudScan, el Indicador de Intensidad de la Señal

utiliza el mismo icono que el Indicador LoLevel

™

. Cuando TC

™

está apagado, una señal fuerte se indica mediante barras

completas de intensidad de señal.

• DeepScan

localiza el centro, bordes, y la dirección de las

vigas (de madera y metal) hasta 1

" (38 mm) de profundidad.

La pantalla LCD se iluminará con una luz verde.

NOTA: TC

™

y StudScan utilizan la misma configuración,

pero funcionandistinto. StudScan detecta cualquier objeto

sólido durante el escaneo, mientras que TC

™

detecta solo

vigas de madera e ignora el metal. Ustedpuede distinguir

entre los dos modos por la luz azul claro en la pantalla LCD

en el modo TC

™

. El modo StudScan no tiene luz de fondo.

ElIndicador MetalliWarning

™

se mostrará cuando

sea detectado metal o esté peligrosamente cerca en los

modosTC

™

, StudScan y DeepScan

DETECCIÓN WIREWARNING

La Detección WireWarning

automáticamente detecta y

alerta al usuario sobre cableado AC* activo sin aislamiento

en todos losmodos. Cuando se detecta voltaje AC* activo,

apareceel indicador de advertencia y la pantalla comienza

a parpadear en rojo hasta que la herramienta se aleja lo

suficiente del cableactivo. Cuando la calibración comienza

sobre un cable AC* activo en cualquier modo, el icono de

AC* parpadeará. Tenga extrema precaución bajo estas

circunstancias o siempre que haya cableado AC* activo.

LOCALIZAR UNA VIGA EN MODO STUDSCAN

(TC

™

APAGADO)

1. Establezca el modo TC

™

/ StudScan.

2. Sostenga la herramienta plano contralapared,

presione el Botón de Encendido, suéltelo,

luego presiónelo nuevamente, manteniéndolopresionado

por segunda vez. El dispositivo se calibrará en 1–2 segundos.

Un tono corto confirma que la calibración estácompleta.

Si se produce un error de calibración, todos los iconos

parpadearáncontinuamente.

NOTA: la herramienta está en modo StudScan

(TC

™

apagado) cuando la luz de fondo de la pantalla

está apagada. Cuandoel modo TC

™

está apagado,

los objetos metálicos pueden indicarse como una viga

y el Indicador de Intensidad de Señal tendrá barras de

intensidadestables.

NO MUEVA LA HERRAMIENTA

DURANTE LA CALIBRACIÓN.

3. Con el Botón de Encendido presionado, deslice la

herramienta lentamente por la pared.

Cuando la herramienta encuentra

el borde de laviga, aparece el

Indicador de Borde.

4. Continúe deslizando. Cuandola

herramienta encuentra el centro

de una viga, se enciende el Punto

deMira, el SpotLite

se iluminará y

un tono corto sonará. (FiguraD)

Marque el lugar donde se encontró

la viga.

5. La herramienta se recalibra

automáticamente cuando

está enuso. Silas dos flechas

ACT

™

aparecen en la pantalla,

laherramienta se calibró demasiado

cerca de una viga y luego se alejó.

Esto es ACT

™

(Tecnologíade

Corrección Automática) activa.

(Figura E)

Para volver al modo TC

™

suelte y presione de nuevo el

Botón deEncendido. Cuando la pantalla está iluminada en

azulclaro, está de nuevo en modo TC

™

ESCANEAR EN MODO DEEPSCAN

El modo DeepScan

se utiliza para escanear vigas másprofundas,

o para usarse en paredes más gruesas. Puede detectar vigas

hasta una profundidad de 1

" (38 mm).

1. Establezca el modo DeepScan

2. Repita los pasos 2–4 bajo la sección de MODO STUDSCAN.

NOTA: Mientras escanee en superficies más gruesas,

eldispositivo podría no encontrar los bordes en superficies

más gruesas de

"(19mm).

ADVERTENCIA

Es posible que la herramienta no detecte

la actividad de AC* si los cables están a

más de 2" (50 mm) detrás de la superficie escaneada,

enconcreto, encerrados en un conducto, detrás de una

pared de corte de madera contrachapada o un

revestimiento de pared metálico, o si hay humedad en el

ambiente o la superficie escaneada.

INSTALAR BATERÍA DE 9 VOLTIOS

Siempre utilice una batería alcalina nueva de 9V con una

fecha de vencimiento extendida superior a 3 años de la

fecha actual. Hagacoincidir las direcciones de la batería con

la imagen dentro del compartimento de la batería.

ADVERTENCIA

No confíe exclusivamente en la

herramienta para localizar objetos detrás

de lasuperficie. Utilice información adicional para ayudar

a localizar los objetos antes de penetrar la superficie,

lainformación incluye planos deconstrucción,

puntosvisibles de entrada de las tuberías y el cableado en

las paredes, como en un sótano, y las separaciones

estándar entre las vigas.

SELECCIONAR MODO / ENCENDIDO

Mueva el Selector de Modo al modo deseado:

™

/ StudScan, o DeepScan

Para activar la herramienta, mantengapresionado el Botón

de Encendido. El dispositivo se apagará en 1-2 segundos

después de liberar el Botón de Encendido.

ENCONTRAR UNA VIGA DE MADERA LIBRE EN EL

MODO TARGET CONTROL

™

(TC

™

)

™

está diseñado para detectar vigas de madera

durante elescaneo. Para obtener mejores resultados,

sostenga la herramienta como se muestra y muévalo

lentamente al escanear. No toque la superficie durante

la calibración o el escaneo.

1. Establezca el modo TC

™

/ StudScan.

2. Sostenga la herramienta plano contra la pared,

luegopresione y mantenga presionado el Botón de

Encendido. Eldispositivo se calibrará en 1–2segundos.

Lacalibración adecuada se confirma

con un tonocorto, un parpadeo

del SpotLite

y un destello de

los iconos. Siocurre un error

de calibración, todos los iconos

parpadearáncontinuamente.

(FiguraA)

NOTA: La pantalla tendrá una

luz de fondo azul claro en el

modo TC

™

NOMUEVA LA HERRAMIENTA

DURANTE LA CALIBRACIÓN.

3. Con el Botón de Encendido presionado, deslice la

herramienta lentamente por la

pared. Cuando la herramienta

encuentra el borde de laviga,

aparece el Indicador deBorde.

(FiguraB)

4. Continúe deslizando. Cuando la

herramienta encuentra el centro de

laviga, elpunto de mira encenderá

y el SpotLite

seiluminará.

Marqueel lugar donde fue

encontrada laviga. (Figura C)

5. la herramienta se recalibra

automáticamente cuando

está en uso. Si las dos flechas

ACT

™

aparecen en lapantalla,

laherramienta se calibró sobre

una viga y luego se alejó. Esto es

ACT

™

(Tecnología de Corrección

Automática) enacción.

NOTA: El Indicador LoLevel

™

mostrará barras en cascada

rápidamente cuando el dispositivo detecte una señal

débil constante, lo que podría indicar un falso positivo de

que puede haber un objeto.

6. Utilice la técnica de Confiar, pero Verificar para encontrar

tornillos o clavos para paneles de yeso arriba ydebajo de la

viga para confirmar que ha localizado una viga de madera.

Otrosobjetos, como tuberías de plomería de plástico,

nocontienen clavos ni tornillos para paneles de yeso.

(Consulte la nota importante en ANTES DE EMPAZAR para

obtener más información sobre este procedimiento).

ADVERTENCIA

NO ASUMA QUE NO HAY CABLES

ELÉCTRICOS CON CORRIENTE EN

LAPARED. NO TOME MEDIDAS QUE PUEDAN SER

PELIGROSAS SI LA PARED CONTIENE UN CABLE

ELÉCTRICO CON CORRIENTE. SIEMPRE APAGUE LA

ELECTRICIDAD Y DESCONECTE GAS, YFUENTES DE

AGUA ANTES DE ATRAVESAR UNA SUPERFICIE.

ELINCUMPLIMIENTO DE ESTAS INSTRUCCIONES PODRÍA

PROVOCAR UNA DESCARGA ELÉCTRICA, FUEGO,

Y/OLESIONES GRAVES O DAÑOS A LA PROPIEDAD.

TRABAJAR CON DIFERENTES MATERIALES

Papel tapiz Este detector funciona normalmente en paredes

cubiertas con papel tapiz o tela, a menos que los materiales

tengan láminas metálicas, contengan fibras metálicas o estén

aún húmedos después de haber sido aplicados. Es posible

que el papel tapiz necesite varias semanas para secarse

totalmente después de ser aplicado.

Paredes recién pintadas Puede tardar una semana o más

para secarse después de la aplicación.

Listón y yeso Esta herramienta no está diseñada para usarse

sobre listón y yeso.

Paredes muy texturizadas o techos acústicos Al

escanear un techo o pared con una superficie poco uniforme,

coloque un cartón delgado en la superficie que va a escanear

y escanee sobre el cartón en el modoDeepScan

Pisos de madera, contrapiso o panel de yeso sobre

revestimiento de contrachapado Utilice el modo

DeepScan

y mueva la herramienta lentamente. La herramienta

no puede escanear en busca de viguetas y vigas de madera

a través de estos materiales, o a través de alfombras

y almohadillas.

NOTA: La profundidad y precisión de

detección pueden variar dependiendo de las

condiciones ambientales del escaneo, comoel

contenido mineral, la humedad, la textura,

y consistencia de lasparedes.

Cableado eléctrico y tuberías Dependiendo de la

proximidad de conexiones eléctricas o tuberías a la superficie

de la pared, eldetector puede detectarlos de la misma

manera que las vigas.

Es necesario tener precaución siempre al clavar,

cortar o taladrar en paredes, pisos, y cielorrasos que

puedan contener estos elementos.

Vigas Las vigas suelen tener una separación de 16" o 24"

(40 cm o 60 cm) entre los centros de las vigas y un ancho

de 1

"(38mm). Todo lo que no esté instalado a esa

separación o que sea de un ancho diferente puede no ser

una viga.

ANTES DE EMPEZAR

LOS DETECTORES DE VIGAS ZIRCON® FUNCIONAN AL DETECTAR CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE

PUEDEN DETECTAR OTROS OBJETOS ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO SUPONGA QUE TODO LO

DETECTADO ES UNA VIGA.

- Siempre utilice una batería alcalina nueva de 9V con una fecha de vencimiento extendida superior a 3 años de la fecha actual.

Haga coincidir la dirección de la batería con la imagen dentro del compartimento de la batería.

- No confíe exclusivamente en la herramienta para localizar objetos detrás de la superficie. Utilice información adicional para

ayudar a localizar los objetos antes de penetrar la superficie. La información incluye planos de construcción, puntos visibles

de entrada de las tuberías y el cableado en las paredes, como en un sótano, y las separaciones estándar entre las vigas.

- Siempre inicie su escaneo en el modo Target Control

™

(TC

™

) el cual escanea a través de paneles de yeso de una sola capa

hasta

”(19 mm) de profundidad.

- Siempre escanee por vigas a diferentes alturas de la pared y marque la ubicación de cada objeto detectado. Esto se llama

“mapeo de la pared.” Las tuberías y otros objetos probablemente no den lecturas consistentes desde el piso hasta el techo,

como lo haría una viga.

- Las vigas normalmente están colocadas verticalmente desde el piso hacia el techo, excepto arriba y debajo de las ventanas,

y arriba de las puertas.

- Las lecturas siempre deben ser consistentes y repetibles.

- Los detectores de vigas Zircon

son recomendados sólo para el uso interior.

- Otros objetos comunes en paredes, pisos o techos son tuberías de agua, líneas de gas, barrera cortafuego, y cableado eléctrico.

- La profundidad y precisión de detección pueden variar dependiendo de las condiciones ambientales del escaneo, como el

contenido mineral, la humedad, la textura, y consistencia de las paredes.

- Dependiendo de la proximidad de conexiones eléctricas o tuberías a la superficie de la pared, la herramienta puede

detectarlos de la misma manera que las vigas. Es necesario tener precaución siempre al clavar, cortar o taladrar

en paredes, pisos, y cielorrasos que puedan contener estos elementos. Tenga extrema precaución bajo estas

circunstancias o siempre que haya cableado AC* activo presente.

- Las vigas suelen tener una separación de 16" ó 24" (40 cm ó 60 cm) entre los centros de las vigas, y un ancho de

1½"(38mm), yquizás estén separadas por barrera cortafuego. Todo lo que no esté instalado a esa separación o que sea de

un ancho diferente puede que no sea una viga.

IMPORTANTE: Confiar, pero Verificar es una técnica que puede ayudar a indicar las zonas "seguras para perforar"

para minimizar topar con metales existentes en una viga, como clavos, tornillos y placas protectoras. Cuando el Punto de

Mira se muestre en TC

™

, mueva la herramienta verticalmente hacia arriba y hacia debajo de la viga. Los indicadores de vigas

(Punto de Mira, Indicador de Bordes, Barras de Indicador de Objetivo, Objetivo Spotlight, y Apuntador SpotLite

) se apagarán

todos sobre tornillos y otros metales, luego se encenderán de nuevo cuando la viga esté libre de metal. Las zonas "seguras

para perforar" están usualmente adyacentes a tornillos, clavos y placas protectoras para paneles de yeso, asumiendo que el

constructor instaló placas protectoras metálicas en la viga y sobre plomería y electricidad correctamente. Si los indicadores

de las vigas no desaparecen cuando mueve verticalmente hacia arriba y hacia abajo del objeto en el modo TC

™

, la ausencia

detornillos, clavos o placas protectoras para paneles de yeso indica que podría tratarse de un objeto no metálico como

plomería de plástico o tubería PEX, y no debe confundirse con una viga.

CONSEJOS ÚTILES & CONSEJOS PARA CONSTRUCCIÓN

SITUACIÓN CAUSAS PROBABLES SOLUCIONES

La herramienta detecta otros

objetos además de vigas en el

modo StudScan o encuentra

más objetos que parecen vigas

de las que deberían estar allí.

El cableado eléctrico y los

tubos de metal/plástico

pueden estarcerca, o tocando,

lasuperficie posterior de lapared.

• Verifique que no haya otras vigas espaciadas en ambos lados a intervalos

de 16" ó 24" (40 cm ó 60 cm), o busque la misma viga en las zonas

directamente arriba o debajo de la primera área de escaneo.

• Las vigas estándar miden aproximadamente 1

" (38 mm) de ancho.

Cualquier cosa más pequeña o grande es probable que no sea una viga

(amenos que esté cerca de la puerta o ventana).

Lectura constante de vigas

cerca de ventanas y puertas.

Múltiples vigas están alrededor.

Alrededor de las puertas y ventanas se encuentran generalmente vigas

dobles o triples. Los canales transversales están sobre ellos. Detecte los

bordes externos para que sepa donde comenzar.

Se supone que hay

cableseléctricos, pero no

encuentra ninguno.

Es posible que los cables

ubicados a mayor profundidad

de 2" (50 mm) de la superficie

no se puedan detectar.

Si hay un interruptor de tomacorriente, asegúrese de que esté ENCENDIDO

mientras esté realizando el escaneo, pero APÁGUELO cuando trabaje

cerca de los cables eléctricos. Tenga especial cuidado si el área tiene

maderacontrachapada, madera gruesa de soporte detrás de paneles

de yeso o paredes que son más gruesas de lo normal.

Puede que los cables no

esténactivos.

Enchufe una lámpara en el tomacorriente y enciéndala para comprobar si los

cables eléctricos están activos.

La pantalla LCD parpadea

continuamente mientras trata

de encontrar una viga.

La herramienta está

experimentando una

sobresaturación de exposición

al metal.

Cambie al modo TC

™

o StudScan para disminuir la sensibilidad al metal.

NOTA: La herramienta no puede emitir un tono sobre vigas a 1” (25 mm) o

más profundas al hacer esto.

El Indicador de Batería Baja

está encendido.

Batería baja.

Instale una nueva batería alcalina de 9V con una fecha

devencimientoextendida.

El Indicador de Batería

Baja parpadea y el detector

nofunciona.

Batería sin carga

Instale una nueva batería alcalina de 9V con una fecha de

vencimientoextendida.

Advertencia de Registro de la Parte 15 del FCC Clase B: Este aparato

cumple con las reglas Parte 15 de la FCC. Su operación está sujeta

a las siguientes dos condiciones: (1) este aparato no puede causar

interferencia dañina, y (2) este aparato debe aceptar cualquier

interferencia recibida, incluyendo la interferencia que pueda causar

la operación no deseada.

GARANTÍA LIMITADA DE POR VIDA

Zircon Corporation ("Zircon") garantiza al comprador original

(o al usuario original por regalo) que este producto estará

libre de defectos en materiales y mano de obra durante

su vida útil (un periodo máximo de veinte años a partir

de la fecha de compra). Esta garantía se limita a circuitos

electrónicos del producto, y excluye específicamente las

piezas consumibles, incluyendo baterías y el software,

incluso si están empaquetados con el producto. Los defectos

ocasionados por abuso, modificación, uso distinto a estas

instrucciones, otros usos no razonables o negligencia,

noestán cubiertos en esta garantía. No se acepta ninguna

responsabilidad por el uso y desgaste normal o defectos

menores que no resten valor a la función del producto.

ESTA GARANTÍA LIMITADA DE POR VIDA SUSTITUYE CUALQUIER

OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUIDAS LAS

GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD Y ADECUACIÓN

PARA UN PROPÓSITO PARTICULAR. EN NINGÚN CASO ZIRCON

SERÁ RESPONSABLE POR DAÑOS ESPECIALES, INDIRECTOS,

INCIDENTALES O CONSECUENTES RESULTANTES DE LA

POSESIÓN, USO O MAL FUNCIONAMIENTO DE ESTE PRODUCTO.

NINGUNA OTRA REPRESENTACIÓN O RECLAMO DE UNA

NATURALEZA SIMILAR SERÁ IMPUESTO U OBLIGADO A ZIRCON.

Algunos estados no permiten limitaciones en ciertas

garantías implícitas y/o limitaciones en daños incidentales

o consecuentes, por lo tanto las limitaciones y exclusiones

anteriores podrían no aplicarle a Usted. Esta garantía le otorga

derechos legales específicos, y también podría tener otros

derechos que varían de estado a estado. Esta Garantía Limitada

de por Vida aplica únicamente en productos comprados dentro

de los Estados Unidos de América (EE. UU.) y Canadá. Para la

garantía aplicable en productos comprados en todas las demás

zonas geográficas, visite www.zircon.com/warranty.

Cualquier producto defectuoso devuelto a Zircon, con flete

prepagado, comprobante con la fecha de compra y $10.00

para cubrir el envío y manejo, será reparado o reemplazado

a discreción de Zircon. Si el producto devuelto ya no está

disponible, Zircon puede sustituir el producto con un producto

similar de función similar. Este es su único y exclusivo recurso

por el incumplimiento de esta Garantía Limitada de por Vida.

Para devolver el producto, llame al número de Servicio al

Cliente de Zircon abajo indicado para solicitar un número RMA

y devuelva el producto con datos de seguimiento del envío a:

Zircon Corporation

Attn: Returns Department

1580 Dell Avenue

Campbell, CA 95008-6992 USA

Incluya su nombre, dirección del remitente, número RMA, y

número de seguimiento del envío. Permita de 4 a 6 semanas

para la entrega. Si no está de acuerdo con los términos de esta

Garantía Limitada de por Vida, no puede usar este producto

y debe devolverlo de inmediato al expendedor junto con el

comprobante de compra fechado dentro de los 30 días de la

compra para obtener un reembolso del precio de compra.

Servicio al Cliente: 1-800-245-9265 ó 1-408-963-4550

De Lunes a Viernes, de 8:00 a.m. a 5:00 p.m. Hora Estándar

del Pacífico

www.zircon.com • [email protected]

ACT, ColorTrip, DeepScan, LoLevel, MetalliWarning, SpotLite,

SuperScan, Target Control, TC, WireWarning, y Zircon son

marcas de fábrica o marcas registradas de Zircon Corporation.

Visite www.zircon.com para obtener

las instrucciones más actualizadas.

Escanee el código QR para

obtener más información.

Apuntador SpotLite

Modo de Configuración:

™

/ StudScan

DeepScan

Lengüeta

de Tapa

de Batería

Botón de

Encendido

Pantalla

ColorTrip

Selector

de Modo

SuperScan

™

Detector de Vigas Avanzado

Indicadores

de Borde

Indicador

de Modo

Punto

de Mira

Indicador

LoLevel

™

Intensidad

de Señal

Indicador

MetalliWarning

™

Indicador

de Batería

Baja

Indicador

Detección

WireWarning

Flechas ACT

™

(Tecnología

de Corrección

Automática)

Barras de

Indicador

de Objetivo

Objetivo

Spotlight

*AC: Se refiere a corriente alterna (CA).

Figura B

Figura A

Figura D

Figura E

Figura C

Zircon 71432 SuperScan 3.5 in. M2 Advanced Stud Finder

Product's Documents

User Manual

Specifications

Zircon 71432 Questions and Answers

Related Products

Zircon 71428 SuperScan M1 Stud Finder

Zircon 71438 SuperScan M4 Stud Finder

Zircon 72346 x85 Center Finding Stud Finder, Direct Wire Detection and Thermal Wall Scanner
