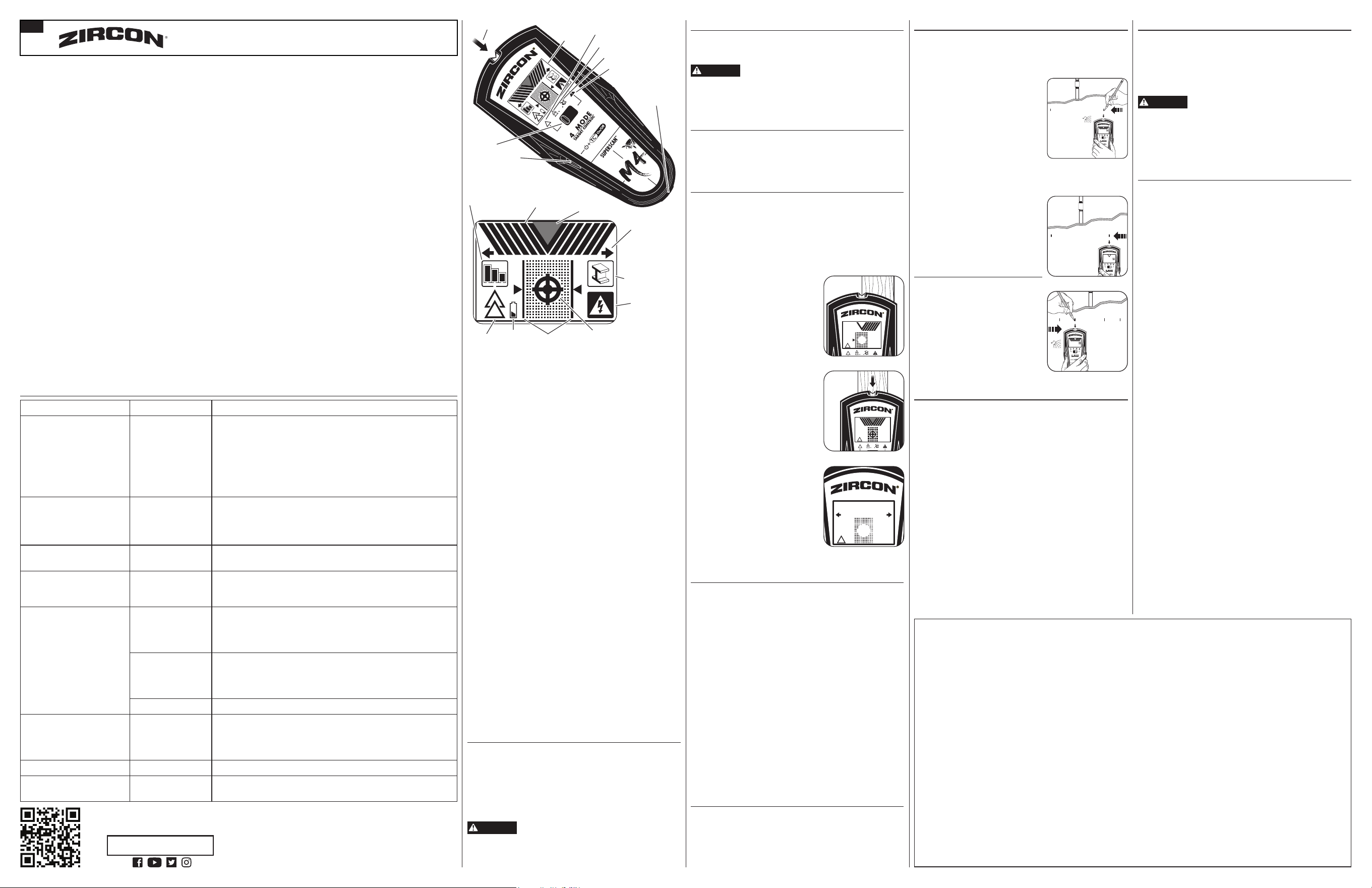

Featuring Revolutionary Target Control
™
(TC
™
)
Technology
TC
™
technology is tuned to find wood studs while filtering out
(rejecting) metallic or low signal false positive objects such as
plumbing, conduit, straps, brackets, or plastic water pipes.
With TC
™
mode, users can utilize Trust but Verify technique
to help identify “safe-to-drill” zones between adjacent
drywall screws, nails, and protector plates.
Five scanning modes:
• Target Control
™
(TC
™
) locates center, edges, and direction
of wood studs (while ignoring metal) up to
3
/
4
" (19 mm)deep.
LCD will be backlit with a pale blue light. In TC
™
mode,
LoLevel
™
Indicator indicates low (weak) signal objects, such as
plastic water pipes, plastic sewer drains, or studs deeper than
3
/
4
" (19 mm). When compared to stud signals, the LoLevel
™
Indicator may help differentiate studs from false positives.
• StudScan locates center, edges, and direction of both wood
and metal studs up to
3
/
4
" (19 mm) deep. LCD will not be
backlit in this mode. In StudScan mode, the Signal Strength
Indicator uses the same icon as the LoLevel
™
Indicator.
WhenTC
™
is off, a strong signal is indicated by full signal
strength bars.
• DeepScan
®
locates center, edges, and direction of studs
(wood and metal) up to 1
1
/
2
" (38 mm) deep. LCD will be
backlit with a green light.
• Metal Scan locates ferrous (magnetic) metal, such as steel,
up to 3" (75 mm) deep, and non-ferrous (non-magnetic)
metal, such as copper, up to 1
1
/
2
" (38 mm) deep. LCD will be
backlit with a dark blue light.
• AC Scan locates live, unshielded AC wires behind drywall up
to 2" (50 mm) deep. LCD will be backlit with a redlight.
NOTE: TC
™
and StudScan use the same switch setting but
function differently. StudScan detects both wood and metal
studs during scanning, while TC
™
detects only wood studs and
ignores metal. You can distinguish between the two modes
by the pale blue backlight on LCD in TC
™
mode. StudScan is
not backlit. MetalliWarning
™
Indicator will display when
metal is detected or dangerously close in TC
™
, StudScan,
andDeepScan
®
modes.
WIREWARNING
®
DETECTION
The Zircon
®
WireWarning
®
Detection continuously detects
and alerts for live, unshielded AC (alternating current) wires in
any mode. When live AC voltage is detected, warning indicator
appears and screen starts flashing red until scanner is moved
sufficiently away from the live wire. When calibration begins
over an AC wire in any mode, AC icon will flash. Use extreme
caution under these circumstances or whenever live AC
wiring is present.
WARNING
Scanner may not detect AC activity if wires
are more than 2" (50mm) behind the
scanned surface, in concrete, encased in conduit, behind a
plywood shear wall or metallic wall covering, or if moisture
is present in the environment or scannedsurface.
SCAN FOR METAL
Use Metal Scan mode to locate and narrow metal behind walls.
1. Set mode to Metal Scan.
2. Hold scanner flat against wall, then press and hold
PowerButton. In 1–2 seconds, device will calibrate. A short beep
confirms that calibration is complete.
NOTE: For maximum sensitivity,
holdscanner away from surface, press
and hold Power Button until a short
beep confirms calibration is complete,
thenplace against surface to be scanned.
3. While continuing to hold
PowerButton, slide scanner slowly
against wall. With a strong read,
SpotLite
®
illuminates and a short
beep sounds. Mark spot where largest
number of Target Indicator Bars show. (FigureD)
4. Continue sliding in same
direction until bars reduce,
thenreversedirection. Mark spot
where Target Indicator Bars peak.
Themidpoint between the two marks
is the location of metal object.
NOTE: If device indicates a large area
of metal, refine scan to narrow area.
REFINE METAL SCAN
1. Release Power Button,
thenplace scanner over one of the
previousmarks. (Figure E)
2. Press and hold Power Button,
then repeat steps 3 and 4 under
SCAN FOR METAL. This resets metal
calibration to a lower sensitivity and
narrows scan area.
3. Repeat as needed. (Figure F)
NOTE: If any bars display,
metal is present.
SCAN FOR AC (ALTERNATING CURRENT)
Use AC Scan mode to find live, unshielded electrical wiring.
ALWAYS TURN OFF POWER WHEN WORKING NEAR
ELECTRICAL WIRES (EXCEPT WHEN SCANNING).
1. Set mode to AC Scan.
2. Hold scanner flat against wall, then press and hold
PowerButton. A short beep confirms that calibration is complete.
DO NOT MOVE SCANNER DURING CALIBRATION.
3. While holding Power Button, slide scanner slowly against wall.
Mark spot where the most Target Indicator Bars show. With a
strong read, scanner will light up and a steady beep will sound.
4. Continue in same direction until bars reduce,
thenreversedirection. Mark spot where Target Indicator
Barspeak. The midpoint between the two marks is the location
of the live, unshielded AC wiring. If device indicates live electricity
over a largearea, reduce sensitivity of scanner to refine scanning
area and more accurately locate the live AC wiring.
NOTE: AC Scan only detects live (hot) unshielded AC wiring.
Refer to the WARNING statement under WIREWARNING
®
DETECTION for important details and warnings
aboutACdetection.
INSTALL 9-VOLT BATERY
Always use a new 9V alkaline battery with an extended
expiration date at least 3 years beyond current date.
Match battery direction to image inside battery cavity.
WARNING
Do not rely exclusively on scanner to
locate items behind a surface. Use other
information to help locate items before penetrating
thesurface, including construction plans, visible points
of entry of pipes and wiring into walls, such as in
abasement, andstandard stud-spacing practices.
SELECT MODE / POWER UP
Move Mode Selector Switch to desired mode:
TC
™
/ StudScan,DeepScan
®
, Metal Scan, or AC Scan.
To activate scanner, press and hold Power Button. Device shuts
off 1–2 seconds after Power Button is released.
FIND A CLEAN WOOD STUD IN TARGET
CONTROL
™
(TC
™
) MODE
TC
™
is designed to detect wood studs during scanning.
For best results, hold scanner as shown and move slowly when
scanning. Do not touch surface during calibration or scan.
1. Set mode to TC
™
/ StudScan switch.
2. Hold scanner flat against wall, then press and hold
PowerButton. Device will calibrate in 1–2 seconds.
Propercalibration is confirmed by a short beep, a flicker of
SpotLite
®
Pointer, and a flash of icons. If a calibration error
occurs, all icons will flash continuously.
NOTE: Screen will have a pale
blue backlight in TC
™
mode.
DO NOT MOVE SCANNER
DURINGCALIBRATION.
3. While holding down PowerButton,
slide scanner slowly along wall.
Whenscanner finds edge of a stud,
Edge Indicator shows. (FigureA)
4. Continue sliding. When scanner
finds center of a stud, Crosshairs show
and SpotLite
®
illuminates. (Figure B)
Mark spot where stud was found.
5. Scanner automatically recalibrates
when in use. If the two ACT
™
arrows
appear on LCD, scanner was calibrated
over astud, then moved away. This is
ACT
™
(Auto Correcting Technology)
inaction. (FigureC)
NOTE: LoLevel
™
Indicator will display
rapidly cascading bars when device
senses a sustained weak signal, indicating
a false positive object may be present.
6. Use the Trust but Verify
technique for finding drywall screws
or nails up and down stud to confirm
that you have located a woodstud.
Other objects, such as plastic
plumbing pipes, donot contain nails
or drywall screws. (See important note
under BEFORE YOU BEGIN for more
information on this procedure.)
FIND A STUD IN STUDSCAN MODE (TC
™
OFF)
1. Set mode to TC
™
/ StudScan switch.
2. Hold scanner flat against wall, press Power Button,
release it, then press it again, holding it down the
secondtime. Device will calibrate in 1–2 seconds. A short beep
confirms that calibration is complete. If a calibration error occurs,
all icons will flash continuously.
NOTE: Scanner is in StudScan mode (TC
™
off) when LCD
backlight is off. When TC
™
mode is off, metal objects may
be indicated as a stud and Signal Strength Indicator will have
steady strength bars.
DO NOT MOVE SCANNER DURING CALIBRATION.
3. While holding down Power Button, slide scanner slowly along
wall. When scanner finds edge of a stud, EdgeIndicatorshows.
4. Continue sliding. When scanner finds center of a stud,
Crosshairs turn on, SpotLite
®
illuminates, and a beep sounds.
Mark spot where stud was found.
5. Scanner automatically recalibrates when in use. If the two
ACT
™
arrows appear on LCD, scanner was calibrated too close
to a stud, thenmoved away. This is ACT
™
(Auto Correcting
Technology) in action.
To return to TC
™
mode, release and press Power Button again.
When the display is backlit pale blue, you are back in TC
™
mode.
SCAN IN DEEPSCAN
®
MODE
DeepScan
®
mode is used to scan for deeper studs or for use
with thicker walls. It can detect studs up to 1
1
/
2
" (38mm) deep.
1. Set mode to DeepScan
®
.
2. Repeat steps 2–4 under STUDSCAN MODE section.
NOTE: When scanning on thicker surfaces, device may not find
edges on surfaces thicker than
3
/
4
" (19mm).
REFINE AC SCAN
1. Release Power Button, then position scanner over one of
the previous marks. This will reset to a lower sensitivity and
narrow the scan area.
2. Press and hold Power Button, then repeat steps 3 and 4
under SCAN FOR AC.
3. Repeat as needed for increased accuracy.
WARNING
DO NOT ASSUME THERE ARE NO LIVE
ELECTRICAL WIRES IN THE WALL. DO NOT
TAKE ACTIONS THAT COULD BE DANGEROUS IF THE
WALL CONTAINS A LIVE ELECTRICAL WIRE. ALWAYS TURN
OFF THEELECTRICAL, GAS, AND WATER SUPPLIES
BEFORE PENETRATING A SURFACE. FAILURE TO FOLLOW
THESE INSTRUCTIONS MAY RESULT IN ELECTRIC SHOCK,
FIRE, AND/OR SERIOUS INJURY OR PROPERTY DAMAGE.
WORKING WITH DIFFERENT MATERIALS
Wallpaper Scanner functions normally on walls covered with
wallpaper or fabric, unless the materials are metallic foil,
containmetallic fibers, or are still wet after application.
Wallpaper may need to dry for several weeks after application.
Freshly painted walls It may take a week or longer to dry
after application. If it is difficult to locate a stud in StudScan
mode on dry or freshly-dried paint, switch to Metal Scan mode
to locate the nails or drywall screws holding drywall to the studs.
Lath and plaster Due to irregularities in plaster thickness, itis
difficult for this scanner to locate studs in any stud-scanningmode.
Switch mode to Metal Scan to locate the nail heads holding wood
lath to the studs. If the plaster has metal mesh reinforcement,
thescanner will be unable to detect studs through that material.
Highly textured walls or acoustic ceilings Whenscanning
a ceiling or wall with an uneven surface, place thin cardboard
on the surface to be scanned and scan over the cardboard in
DeepScan
®
mode.
Wood flooring, subflooring, or gypsum drywall over
plywood sheathing Use DeepScan
®
mode and move the
scanner slowly. This scanner cannot scan for wood studs and
joists through carpet and padding.
NOTE: Sensing depth and accuracy can vary depending
on scanning environment conditions such as
mineralcontent, moisture, texture, and consistency of
the wall materials.
Electrical wiring and pipes Depending on the proximity of
electrical wiring or pipes to the wall surface, scanner may detect
them in the same manner as studs.
Caution should always be used when nailing, cutting,
or drilling in walls, floors, and ceilings that may contain
these items.
Studs Studs are normally spaced 16" or 24" (40 cm or 60cm)
apart on center and are 1
1
/
2
" (38mm) wide. Anything closer
together, or of a different width, may not be astud.
Figure A
Figure B
BEFORE YOU BEGIN
ZIRCON
®
STUD FINDERS WORK BY SENSING DENSITY CHANGES BEHIND THE WALL. OTHER OBJECTS CAN BE DETECTED,
ESPECIALLY IF THEY ARE VERY CLOSE TO THE WALL. DO NOT ASSUME THAT EVERYTHING DETECTED IS A STUD.
- Always use a new 9V alkaline battery with an extended expiration date at least 3 years beyond the current date. Match battery
direction to the image inside of battery cavity.
- Do not rely exclusively on the scanner to locate items behind a surface. Use other information to help locate such items before
penetrating the surface, including construction plans, visible points of entry of pipes, wiring into walls such as in a basement,
andstandard stud-spacing practices.
- Always start your scan in Target Control
™
(TC
™
) mode, which scans through standard single layer drywall up to
3
/
4
" (19mm)deep.
- Always scan for studs at several different heights on the wall and mark the location of every target indicated by the stud finder.
Thisis called “mapping the wall.” Pipes and other objects will likely not give consistent readings from floor to ceiling, as a stud would.
- Studs normally run from floor to ceiling, except above and below windows and above doors.
- Readings should always be consistent and repeatable.
- Zircon
®
wall scanners are recommended for interior use only.
- Other objects commonly contained in walls, floors, or ceilings are water pipes (plastic and metal), gas lines, firestops,
and electrical wiring.
- Sensing depth and accuracy can vary depending on scanning environment conditions, such as mineral content, moisture, texture,
and consistency of the wall materials.
- Depending on the proximity of electrical wiring or pipes to the wall surface, scanner may detect them in the same manner as studs.
Caution should always be used when nailing, cutting, or drilling in walls, floors, and ceilings that could contain
these items. Use extreme caution under these circumstances or whenever live AC wiring is present.
- Studs are normally spaced 16" or 24" (40 cm or 60 cm) apart on center, are normally 1
1
/
2
" (38 mm) wide, and may be
separatedby firestops. Anything closer together, or of a different width, may not be a stud.
IMPORTANT: Trust but Verify is a technique that can help indicate “safe-to-drill” zones to minimize hitting existing metals
onastud, such as nails, screws, and protector plates. When the Crosshairs show in TC
™
mode, run scanner vertically up and
downthe stud. The stud indicators (Crosshairs, Edge Indicators, Target Indicator Bars, Target Spotlight, and SpotLite
®
Pointer) willall
turn off over screws and other metal, then turn on again when the stud is free from metal. The "safe-to-drill" zones are typically
between adjacent drywall screws, nails, or protector plates, assuming the builder properly installed metal protector plates on
thestud, and over plumbing and electrical. If stud indicators do not disappear when running vertically up and down the object in
TC
™
mode, the absence of drywall screws, nails, and protector plates indicates this could be a non-metallic object such as plastic
plumbing or PEX tubing, and should not be mistaken for a stud.
TROUBLESHOOTING & CONSTRUCTION TIPS
SITUATION LIKELY CAUSE SOLUTION
Scanner detects objects other
than studs in StudScan mode
or finds more objects that
look like studs than should
be there.
Electrical wiring
and metal or plastic
pipes may be near,
ortouching, the back
of the wall surface.
• Scan the area in Metal Scan to determine if metal is present.
• Check for other studs equally spaced to either side at 16" or 24"
(40cm or 60 cm) and check for the same stud at spots directly above
or below the first scan area.
• Standard studs measure approximately 1
1
/
2
" (38 mm) between edges.
Anything smaller or larger is likely not a stud (unless near a door
orwindow).
Difficulty detecting metal.
Metal object is too
deep or too small.
• Try calibrating in another location.
• Scan in both horizontal and vertical directions. Metal sensitivity is
increased when metal object is parallel to the sensor (located under the
Zircon
®
logo).
Metal object reading appears
wider than actual size.
Metal has a greater
density than wood.
To reduce sensitivity in Metal Scan mode, recalibrate scanner over either
of first two marks (see steps under REFINE METAL SCAN).
Studs are continuously
detected near windows
anddoors.
Multiple studs are
inuse.
Double and triple studs are sometimes used around doors and windows.
Headers are used above them. Detect outer edges so you know where
to begin.
Electrical wires suspected but
none detected.
Wires are shielded
by a metal conduit,
braided wire,
ormetallic wall covering.
Use Metal Scan mode to scan for metal, wire, or metal conduit.
Wires deeper than
2" (50 mm) from the
surface might not
bedetected.
If there is an outlet switch, turn it to ON position while scanning, but
turn OFF when working near the wires. Use extra caution if the area
has plywood, thick wood backing behind drywall, or walls that are
thicker than normal.
Wires may not be live. Plug a lamp into the outlet and turn it on to test whether wires are live.
LCD screen flashes
continuously when trying to
find stud.
Scanner is
experiencing
oversaturation of
exposure to metal.
Switch to TC
™
or StudScan mode to lessen sensitivity to metal.
NOTE: Scanner may not beep over studs 1" (25 mm) or deeper when
doing this.
Low Battery Indicator on. Low battery. Install a new 9V alkaline battery with an extended expiration date.
Low Battery Indicator flashes
and scanner does not operate.
Dead battery. Install a new 9V alkaline battery with an extended expiration date.
FCC Part 15 Class B Registration Warning: This device complies
with Part 15 of FCC Rules. Operation is subject to the following
two conditions: (1) this device may not cause harmful interference,
and(2) this device must accept any interference received,
includinginterference that may cause undesiredoperation.
LIMITED LIFETIME WARRANTY
Zircon Corporation (“Zircon”) warrants to the originalpurchaser
(or original user by gift) that this product will be free from
defects in materials and workmanshipfor its useful life (not to
exceed twenty years from dateofpurchase).This warranty is
limited to the electronic circuitry of theproduct, and specifically
excludes consumable parts, including batteries, and software,
even if packaged with theproduct. Defects caused by abuse,
modification, handlingcontrary to these instructions, other
unreasonableuse, or neglect are not covered under this warranty.
No liability is accepted for normal wear and tear and minor
defects which do not detract from the function of the product.
THIS LIMITED LIFETIME WARRANTY IS IN LIEU OF ALL
OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING THE
IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE. IN NO EVENT WILL ZIRCON
BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR
CONSEQUENTIAL DAMAGES RESULTING FROM POSSESSION,
USE, OR MALFUNCTION OF THIS PRODUCT. NO OTHER
REPRESENTATIONS OR CLAIMS OF A SIMILAR NATURE WILL
BIND OR OBLIGATE ZIRCON.
Some states do not allow limitations on certain impliedwarranties
and/or the limitation on incidental or consequential damages,
so the above limitations and exclusions may not apply to you.
This warranty gives you specific legal rights, and you may also
have other rights which vary from state to state. This Limited
Lifetime Warranty applies only to products purchased within
the United States of America (USA) andCanada. For warranty
applicable toproducts purchased in all other geographical
areas, see www.zircon.com/warranty.
Any in-warranty defective product returned to Zircon,
freightprepaid, along with dated purchase receipt and $10.00
to cover shipping and handling, will be repaired or replaced,
atZircon’s option. If the returned product is no longer available,
Zircon may replace the product with a similar product of
similar function. This is your sole and exclusive remedy for
breach of this Limited Lifetime Warranty. To return product,
call the Zircon Customer Service number below to request an
RMA number and return product with shipment tracking to:
Zircon Corporation
Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Include your name, return address, RMA number, and package
tracking number. Allow 4–6 weeks for delivery.
If you do not agree to the terms of this Limited LifetimeWarranty,
you may not use this product and must promptly return it to
the retailer, along with a dated purchase receipt within 30
days of purchase for a refund of the purchase price.
Customer Service: 1-800-245-9265 or 1-408-963-4550
Monday–Friday, 8:00 a.m.–5:00 p.m. PST
www.zircon.com • [email protected]
©2020 Zircon Corporation • P/N 71532 • Rev C 11/20
ACT, ColorTrip, DeepScan, LoLevel, MetalliWarning, SpotLite,
SuperScan, Target Control, TC, WireWarning, and Zircon are
trademarks or registered trademarks of Zircon Corporation.
Scan QR code for more information.
Figure D
Figure E
Figure F
Figure C
SpotLite
®
Pointer
Mode Settings:
TC
™
/ StudScan
DeepScan
®
Metal Scan
AC Scan
Battery
Door Tab
Power
Button
ColorTrip
®
Display
Mode
Selector
Switch
Edge Indicators
Scan
Mode
Indicator
Crosshairs
LoLevel
™
/ Signal
Strength Indicator
Metal Scan /
MetalliWarning
™
Indicator
Low
Battery
Indicator
AC Scan /
WireWarning
®
Detection
Indicator
ACT
™
(Auto
Correcting
Technology)
Arrows
Target
Indicator
Bars
Target
Spotlight
EN
SuperScan
™
M4
Advanced Wall Scanner
Visit www.zircon.com for the
most current instructions.

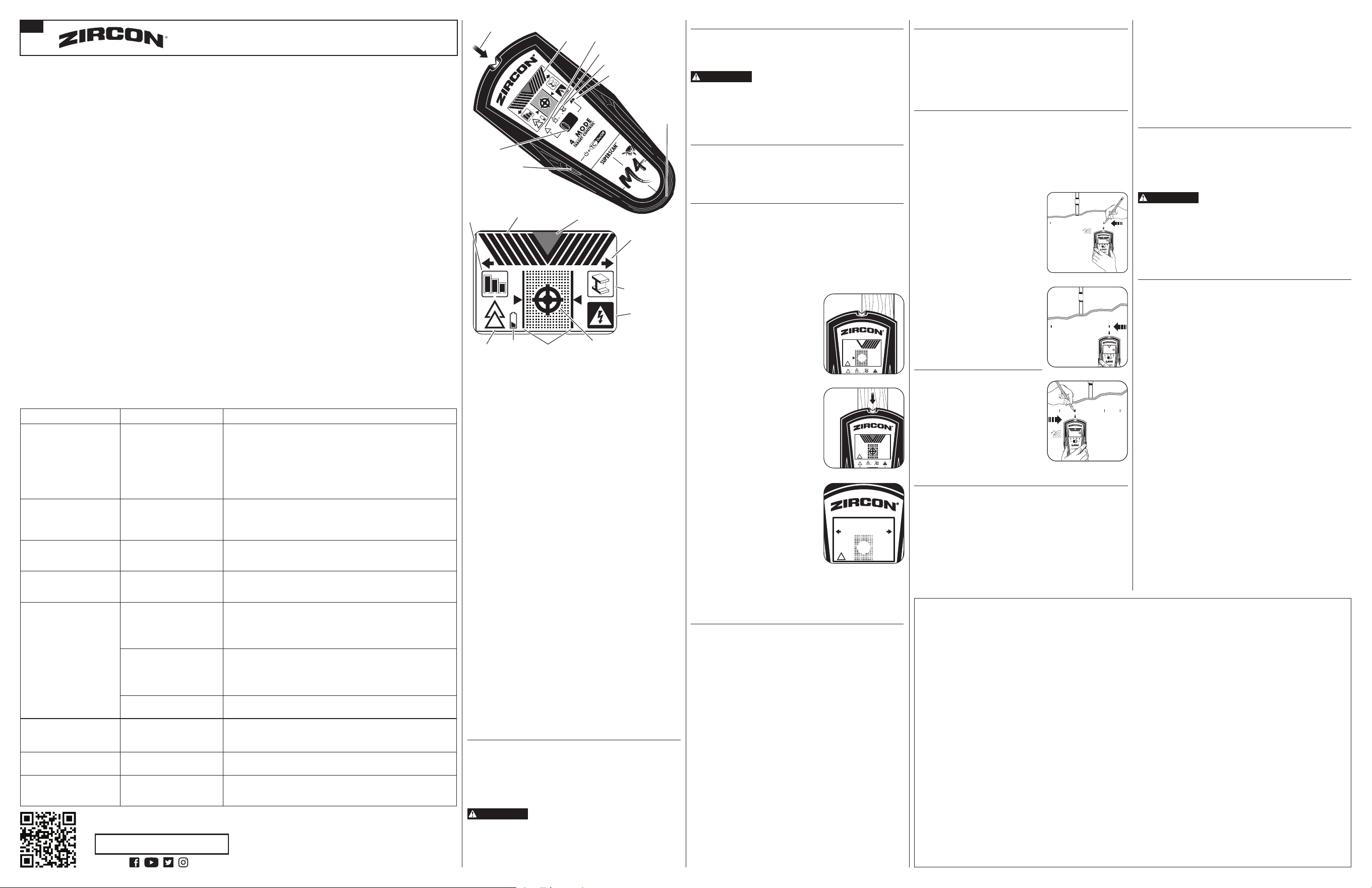

Con Tecnología Revolucionaria Target Control
™
(TC
™
)
Tecnología TC
™
está diseñado para encontrar vigas de madera mientras
filtra (rechaza) los objetos metálicos o de señal baja falsos positivos,
como tuberías, conductos, flejes, soportes o tuberías de plástico para agua.
Con el modo TC
™
, los usuarios pueden utilizar la técnica Confiar, pero
Verificar para identificar zonas "seguras para perforar" entre tornillos,
clavos y placas protectoras adyacentes para paneles de yeso.
5 modos de escaneo:
• Target Control
™
(TC
™
) ubica el centro, los bordes y la dirección de
las vigas de madera (sin tener en cuenta el metal) hasta
3
/
4
" (19 mm)
de profundidad. La pantalla LCD estará iluminada con una luz
azul claro. En el modo TC
™
, el Indicador LoLevel
™
muestra objetos
de señal baja (débil), como tuberías de plástico para agua, desagües
de alcantarillado de plástico, o vigas más profundas de
3
/
4
" (19 mm).
Encomparación con las señales de las vigas, el Indicador LoLevel
™
puede ayudar a diferenciar las vigas de los falsos positivos.
• StudScan localiza el centro, los bordes y la dirección de ambas vigas de
madera y metal hasta una profundidad de
3
/
4
" (19 mm). La pantalla
LCD no se iluminará en este modo. En el modo StudScan, el
Indicador de Intensidad de la Señal utiliza el mismo icono que el
Indicador LoLevel
™
. Cuando TC
™
está apagado, una señal fuerte se
indica mediante barras completas de intensidad de señal.
• DeepScan
®
localiza el centro, bordes, y la dirección de las vigas (de
madera y metal) hasta 1
1
/
2
" (38 mm) de profundidad. La pantalla LCD
se iluminará con una luz verde.
• Metal Scan localiza metales ferrosos (magnéticos), como elacero,
hasta 3" (75 mm) de profundidad y metal no ferroso (no magnético),
como tubo de cobre, hasta 1
1
/
2
" (38 mm) de profundidad. Lapantalla
LCD se iluminará con una luz color azul oscuro.
• AC Scan detectara cableado AC* (activo) sin aislamiento detrás de
paneles de yeso hasta 2" (5 cm) de profundidad. La pantalla LCD se
iluminará con una luz roja.
NOTA: TC
™
y StudScan utilizan la misma configuración, pero funcionan
distinto. StudScan detecta cualquier objeto sólido durante el escaneo,
mientras que TC
™
detecta solo vigas de madera e ignora el metal.
Ustedpuede distinguir entre los dos modos por la luz azul claro en la
pantalla LCD en el modo TC
™
. El modo StudScan no tiene luz de fondo.
ElIndicador MetalliWarning
™
se mostrará cuando sea detectado metal
o esté peligrosamente cerca en los modos TC
™
, StudScan y DeepScan
®
.
DETECCIÓN WIREWARNING
®
La Detección WireWarning
®
automáticamente detecta y alerta al usuario
sobre cableado AC* activo sin aislamiento en todos los modos. Cuando se
detecta voltaje AC* activo, aparece el indicador de advertencia y la pantalla
comienza a parpadear en rojo hasta que el detector se aleja lo suficiente del
cable activo. Cuando la calibración comienza sobre un cable AC* activo en
cualquier modo, el icono de AC* parpadeará. Tenga extrema precaución
bajo estas circunstancias o siempre que haya cableado AC* activo.
ADVERTENCIA
Es posible que el detector no detecte la
actividad de AC* si los cables están a más
de 2" (50 mm) detrás de la superficie escaneada, en concreto,
encerrados en un conducto, detrás de una pared de corte de
madera contrachapada o un revestimiento de pared metálico,
o si hay humedad en el ambiente o la superficie escaneada.
ESCANEAR EN MODO DEEPSCAN
®
El modo DeepScan
®
se utiliza para escanear vigas más profundas, o
para usarse en paredes más gruesas. Puede detectar vigas hasta una
profundidad de 1
1
/
2
" (38 mm).
1. Establezca el modo DeepScan
®
.
2. Repita los pasos 2–4 bajo la sección de MODO STUDSCAN.
NOTA: Mientras escanee en superficies más gruesas, el dispositivo podría
no encontrar los bordes en superficies más gruesas de
3
/
4
" (19 mm).
ESCANEAR PARA METAL
Utilice el modo Metal Scan para localizar metal detrás de la pared y
estrechar la zona detectada.
1. Establezca el modo Metal Scan.
2. Sostenga el detector plano contra la pared, luego mantenga
presionado el Botón de Encendido. En 1-2 segundos, el dispositivo
secalibrará. Un tono corto confirmará que la calibración está completa.
NOTA: Para máxima sensibilidad, mantenga presionado el Botón
deEncendido. Sostenga el detector alejado de la superficie hasta que un
tono corto confirme que la calibración se haya
completado, después colóquelo contra la
superficie que será escaneada.
3. Mientras continúa presionando el
Botón de Encendido, deslice el detector
lentamente por la pared. Con una lectura
fuerte, el SpotLite
®
se iluminará y emitirá
un tono corto. Marque el punto donde la
pantalla muestre más barras. (Figura D)
4. Continúe deslizándose en la misma
dirección hasta que las barras se reduzcan,
luego invierta la dirección. Marque el punto
donde las barras alcancen su máximo.
Elpunto medio entre las dos marcas es la
ubicación del objeto metálico.
NOTA: Si el dispositivo indica un área
grande de metal, puede perfeccionar el
escaneo para reducir el área.
PERFECCIONAR EL ÁREA DE
ESCANEO EN METAL SCAN
1. Suelte el Botón de Encendido,
luegocoloque el detector sobre una de las
marcas anteriores. (Figura E)
2. Mantenga presionado el Botón de
Encendido, luego repita los pasos 3 y 4 bajo
ESCANEAR PARA METAL. Esto restablece la
calibración de metal a una sensibilidad más
baja y reduce el área deescaneo.
3. Repita según sea necesario. (Figura F)
NOTA: Si alguna barra se muestra,
haymetal presente.
ESCANEAR EN BUSCA DE AC* (CORRIENTE ALTERNA)
Utilice el modo AC Scan para encontrar cableado eléctrico activo
y sinaislamiento. SIEMPRE APAGUE LA CORRIENTE CUANDO
TRABAJE CERCA DE CABLES ELÉCTRICOS (EXCEPTO AL ESCANEAR).
1. Establezca el modo AC Scan.
2. Sostenga el detector plano contra la pared, luego mantenga presionado el
Botón de Encendido. Un tono corto confirmara que la calibración está completa.
NO MUEVA EL DETECTOR DURANTE LA CALIBRACIÓN.
3. Mientras mantiene presionado el Botón de Encendido, deslice el
detector lentamente contra la pared. Marque el lugar donde se muestran
la mayoría de las barras. Con una lectura fuerte, el detector se iluminará
y sonará un tono constante.
INSTALAR BATERÍA DE 9 VOLTIOS
Siempre utilice una batería alcalina nueva de 9V con una fecha
de vencimiento extendida superior a 3 años de la fecha actual.
Hagacoincidir las direcciones de la batería con la imagen dentro del
compartimento de la batería.
ADVERTENCIA
No confíe exclusivamente en el detector
para localizar objetos detrás de lasuperficie.
Utilice información adicional para ayudar a localizar los objetos
antes de penetrar la superficie, lainformación incluye planos de
construcción, puntos visibles de entrada de las tuberías y el
cableado en las paredes, como en un sótano, y las separaciones
estándar entre las vigas.
SELECCIONAR MODO / ENCENDIDO
Mueva el Selector de Modo al modo deseado: TC
™
/ StudScan,
DeepScan
®
, Metal Scan o AC Scan. Para activar el detector, mantenga
presionado el Botón de Encendido. El dispositivo se apagará en 1-2
segundos después de liberar el Botón de Encendido.
ENCONTRAR UNA VIGA DE MADERA LIBRE EN EL
MODO TARGET CONTROL
™
(TC
™
)
TC
™
está diseñado para detectar vigas de madera durante
elescaneo. Para obtener mejores resultados, sostenga el detector como
se muestra y muévalo lentamente al escanear. No toque la superficie
durante la calibración o el escaneo.
1. Establezca el modo TC
™
/ StudScan.
2. Sostenga el detector plano contra la pared, luego presione
y mantenga presionado el Botón de Encendido. Eldispositivo se
calibrará en 1–2segundos. La calibración adecuada se confirma con
un tonocorto, un parpadeo del SpotLite
®
y un destello de los iconos.
Siocurre un error de calibración, todos los
iconos parpadearáncontinuamente.
NOTA: La pantalla tendrá una luz de
fondo azul claro en el modo TC
™
.
NOMUEVA EL DETECTOR DURANTE
LA CALIBRACIÓN.
3. Con el Botón de Encendido
presionado, deslice el detector lentamente
por la pared. Cuando el detector encuentra
el borde de la viga, aparece el Indicador
deBorde. (Figura A)
4. Continúe deslizando. Cuando el
detector encuentra el centro de la viga,
elpunto de mira encenderá y el SpotLite
®
se iluminará. (Figura B) Marque el lugar
donde fue encontrada la viga.
5. El detector se recalibra automáticamente
cuando está en uso. Si las dos flechas ACT
™
aparecen en la pantalla, el detector se calibró
sobre una viga y luego se alejó. Esto es
ACT
™
(Tecnología de Corrección Automática)
enacción. (Figura C)
NOTA: El Indicador LoLevel
™
mostrará
barras en cascada rápidamente cuando
el dispositivo detecte una señal débil
constante, lo que podría indicar un falso
positivo de que puede haber un objeto.
6. Utilice la técnica de Confiar, pero
Verificar para encontrar tornillos o clavos
para paneles de yeso arriba y debajo de la
viga para confirmar que ha localizado una
viga de madera. Otros objetos, como tuberías
de plomería de plástico, no contienen clavos
ni tornillos para paneles de yeso. (Consulte la nota importante en ANTES DE
EMPEZAR para obtener más información sobre este procedimiento).
LOCALIZAR UNA VIGA EN MODO STUDSCAN
(TC
™
APAGADO)
1. Establezca el modo TC
™
/ StudScan.
2. Sostenga el detector plano contra la pared, presione el Botón
de Encendido, suéltelo, luego presiónelo nuevamente,
manteniéndolo presionado por segunda vez. El dispositivo se
calibrará en 1–2 segundos. Un tono corto confirma que la calibración
estácompleta. Si se produce un error de calibración, todos los iconos
parpadearáncontinuamente.
NOTA: El detector está en modo StudScan (TC
™
apagado)
cuando la luz de fondo de la pantalla está apagada. Cuandoel
modo TC
™
está apagado, los objetos metálicos pueden indicarse
como una viga y el Indicador de Intensidad de Señal tendrá barras de
intensidad estables.
NO MUEVA EL DETECTOR DURANTE LA CALIBRACIÓN.
3. Con el Botón de Encendido presionado, deslice el detector
lentamente por la pared. Cuando el detector encuentra el borde de
laviga, aparece el Indicador de Borde.
4. Continúe deslizando. Cuando el detector encuentra el centro de
una viga, se enciende el Punto de Mira, el SpotLite
®
se iluminará y un
tono corto sonará. Marque el lugar donde se encontró la viga.
5. El detector se recalibra automáticamente cuando está en uso.
Silas dos flechas ACT
™
aparecen en la pantalla, el detector se
calibró demasiado cerca de una viga y luego se alejó. Esto es ACT
™
(Tecnologíade Corrección Automática) activa.
Para volver al modo TC
™
suelte y presione de nuevo el Botón de
Encendido. Cuando la pantalla está iluminada en azul claro, está de
nuevo en modo TC
™
.
4. Continúe en la misma dirección hasta que las barras se reduzcan,
luego invierta la dirección. Marque el punto donde las barras alcancen
su máximo. El punto medio entre las dos marcas es la ubicación del
cableado AC* activo sin aislamiento. Si el dispositivo detecta electricidad
activa en un área grande, reduzca la sensibilidad del detector para
perfeccionar el área de escaneo y ubique con mayor precisión donde se
encuentra el cableado AC* activo.
NOTA: AC Scan solo detecta cableado AC* activo sin aislamiento.
Consulte la declaración de ADVERTENCIA en DETECCIÓN
WIREWARNING
®
para obtener detalles importantes y advertencias
sobre la detección AC*.
PERFECCIONAR EL AREA DE ESCANEO AC*
1. Suelte el Botón de Encendido y luego coloque el detector sobre una
de las marcas anteriores. Esto se restablecerá a una sensibilidad más
baja y reducirá el área de escaneo.
2. Mantenga presionado el Botón de Encendido, luego repita los
pasos 3–4 bajo ESCANEAR EN BUSCA DE AC*.
3. Repita según sea necesario para una mayor precisión.
ADVERTENCIA
NO ASUMA QUE NO HAY CABLES
ELÉCTRICOS CON CORRIENTE EN LA PARED.
NO TOME MEDIDAS QUE PUEDAN SER PELIGROSAS SI LA
PARED CONTIENE UN CABLE ELÉCTRICO CON CORRIENTE.
SIEMPRE APAGUE LA ELECTRICIDAD Y DESCONECTE GAS,
YFUENTES DE AGUA ANTES DE ATRAVESAR UNA SUPERFICIE.
EL INCUMPLIMIENTO DE ESTAS INSTRUCCIONES PODRÍA
PROVOCAR UNA DESCARGA ELÉCTRICA, FUEGO, Y/O LESIONES
GRAVES O DAÑOS A LA PROPIEDAD.
TRABAJAR CON DIFERENTES MATERIALES
Papel tapiz Este detector funciona normalmente en paredes cubiertas
con papel tapiz o tela, a menos que los materiales tengan láminas
metálicas, contengan fibras metálicas o estén aún húmedos después
de haber sido aplicados. Es posible que el papel tapiz necesite varias
semanas para secarse totalmente después de ser aplicado.
Paredes recién pintadas Puede tardar una semana o más para secarse
después de la aplicación. Si es dificil localizar una viga en el modo StudScan
sobre pintura seca o recién seca, cambie al modo Metal Scan para localizar
los clavos o tornillos que sujetan los paneles de yeso a las vigas.
Listón y yeso Debido a las irregularidades en el espesor del yeso,
esdifícil para este detector localizar vigas en cualquier modo de escaneo
de vigas. Cambie al modo Metal Scan para localizar las cabezas de clavos
que fijan los listones de madera a las vigas. Si el yeso tiene refuerzo de
malla metálica, este detector no podrá detectar a través de ese material.
Paredes muy texturizadas o techos acústicos Al escanear un techo
o pared con una superficie poco uniforme, coloque un cartón delgado en la
superficie que va a escanear y escanee sobre el cartón en el modoDeepScan
®
.
Pisos de madera, contrapiso o panel de yeso sobre revestimiento
de contrachapado Utilice el modo DeepScan
®
y mueva el detector
lentamente. El detector no puede escanear en busca de viguetas y vigas de
madera a través de estos materiales, o a través de alfombras y almohadillas.
NOTA: La profundidad y precisión de detección pueden variar
dependiendo de las condiciones ambientales del escaneo, como el
contenido mineral, la humedad, la textura, y consistencia de las paredes.
Cableado eléctrico y tuberías Dependiendo de la proximidad de
conexiones eléctricas o tuberías a la superficie de la pared, el detector
puede detectarlos de la misma manera que las vigas.
Es necesario tener precaución siempre al clavar, cortar o
taladrar en paredes, pisos, y cielorrasos que puedan contener
estos elementos.
Vigas Las vigas suelen tener una separación de 16" o 24"
(40 cm o 60 cm) entre los centros de las vigas y un ancho de
1
1
/
2
"(38mm). Todo lo que no esté instalado a esa separación o que sea
de un ancho diferente puede no ser una viga.
Figura A
Figura B
ANTES DE EMPEZAR
LOS DETECTORES DE VIGAS ZIRCON
®
FUNCIONAN AL DETECTAR CAMBIOS DE DENSIDAD DETRÁS DE LA PARED. SE PUEDEN DETECTAR
OTROS OBJETOS ESPECIALMENTE SI ESTÁN MUY CERCA DE LA PARED. NO SUPONGA QUE TODO LO DETECTADO ES UNA VIGA.
- Siempre utilice una batería alcalina nueva de 9V con una fecha de vencimiento extendida superior a 3 años de la fecha actual.
Hagacoincidir la dirección de la batería con la imagen dentro del compartimento de la batería.
- No confíe exclusivamente en el detector para localizar objetos detrás de la superficie. Utilice información adicional para ayudar a localizar
los objetos antes de penetrar la superficie. La información incluye planos de construcción, puntos visibles de entrada de las tuberías y el
cableado en las paredes, como en un sótano, y las separaciones estándar entre las vigas.
- Siempre inicie su escaneo en el modo Target Control
™
(TC
™
) el cual escanea a través de paneles de yeso de una sola capa
hasta
3
/
4
” (19mm) deprofundidad.
- Siempre escanee por vigas a diferentes alturas de la pared y marque la ubicación de cada objeto detectado. Esto se llama “mapeo de
lapared.” Lastuberías y otros objetos probablemente no den lecturas consistentes desde el piso hasta el techo, como lo haría una viga.
- Las vigas normalmente están colocadas verticalmente desde el piso hacia el techo, excepto arriba y debajo de las ventanas, y arriba de
laspuertas.
- Las lecturas siempre deben ser consistentes y repetibles.
- Los detectores de vigas Zircon
®
son recomendados sólo para el uso interior.
- Otros objetos comunes en paredes, pisos o techos son tuberías de agua, líneas de gas, barrera cortafuego, y cableado eléctrico.
- La profundidad y precisión de detección pueden variar dependiendo de las condiciones ambientales del escaneo, como el contenido mineral,
lahumedad, la textura, y consistencia de las paredes.
- Dependiendo de la proximidad de conexiones eléctricas o tuberías a la superficie de la pared, el detector puede detectarlos de la misma
manera que las vigas.
Es necesario tener precaución siempre al clavar, cortar o taladrar en paredes, pisos, y cielorrasos que puedan contener
estos elementos. Tenga extrema precaución bajo estas circunstancias o siempre que haya cableado AC* activo presente.
- Las vigas suelen tener una separación de 16" ó 24" (40 cm ó 60 cm) entre los centros de las vigas, y un ancho de 1
1
/
2
" (38 mm), y quizás estén
separadas por barrera cortafuego. Todo lo que no esté instalado a esa separación o que sea de un ancho diferente puede que no sea una viga.
IMPORTANTE: Confiar, pero Verificar es una técnica que puede ayudar a indicar las zonas "seguras para perforar" para minimizar
topar con metales existentes en una viga, como clavos, tornillos y placas protectoras. Cuando el Punto de Mira se muestre en el modo TC
™
,
mueva el detector verticalmente hacia arriba y hacia debajo de la viga. Los indicadores de vigas (Punto de Mira, Indicador de Bordes, Barras
de Indicador de Objetivo, Objetivo Spotlight, y Apuntador SpotLite
®
) se apagarán todos sobre tornillos y otros metales, luego se encenderán
de nuevo cuando la viga esté libre de metal. Las zonas "seguras para perforar" están usualmente adyacentes a tornillos, clavos y placas
protectoras para paneles de yeso, asumiendo que el constructor instaló placas protectoras metálicas en la viga y sobre plomería y electricidad
correctamente. Si los indicadores de las vigas no desaparecen cuando mueve verticalmente hacia arriba y hacia abajo del objeto en el modo
TC
™
, la ausencia de tornillos, clavos o placas protectoras para paneles de yeso indica que podría tratarse de un objeto no metálico como
plomería de plástico o tubería PEX, y no debe confundirse con una viga.
CONSEJOS ÚTILES & CONSEJOS PARA CONSTRUCCIÓN
SITUACIÓN CAUSAS PROBABLES SOLUCIONES
El detector detecta otros
objetos además de vigas en el
modo StudScan o encuentra
más objetos que parecen vigas
de las que deberían estar allí.
El cableado eléctrico y los tubos
de metal/plástico pueden estar
cerca, o tocando, la superficie
posterior de la pared.
• Escanee el área en modo Metal Scan para determinar si hay metal
presente.
• Verifique que no haya otras vigas espaciadas en ambos lados a intervalos
de 16" ó 24" (40 cm ó 60 cm), o busque la misma viga en las zonas
directamente arriba o debajo de la primera área de escaneo.
• Las vigas estándar miden aproximadamente 1
1
/
2
" (38 mm) de ancho.
Cualquier cosa más pequeña o grande es probable que no sea una viga
(amenos que esté cerca de la puerta o ventana).
Dificultad para detectar metal.
Los objetivos metálicos están
demasiado profundos o son
muy pequeños.
• Intente calibrar en otro lugar.
• Escanee en ambas direcciones horizontal y vertical. La sensibilidad de
detección aumenta cuando el objeto metálico está paralelo al sensor
(ubicado debajo del logotipo Zircon
®
).
La lectura de objetos metálicos
aparece más ancha que el
tamaño real.
El metal tiene más densidad
que la madera.
Para reducir la sensibilidad en el modo Metal, vuelva a calibrar el
detector en cualquiera de las dos primeras marcas (consulte los pasos en
PERFECCIONAR EL ÁREA DE ESCANEO EN METAL SCAN).
Lectura constante de vigas
cerca de ventanas y puertas.
Múltiples vigas están alrededor.
Alrededor de las puertas y ventanas se encuentran generalmente vigas
dobles o triples. Los canales transversales están sobre ellos. Detecte los
bordes externos para que sepa donde comenzar.
Se supone que hay cables
eléctricos, pero no encuentra
ninguno.
Los cables pueden estar
protegidos dentro de conductos
metálicos, una capa de alambre
trenzada, o revestimiento
metálico de la pared.
Pruebe con el modo Metal Scan para localizar metal, cable, o conducto
metálico.
Es posible que los cables
ubicados a mayor profundidad
de 2" (50 mm) de la superficie
no se puedan detectar.
Si hay un interruptor de tomacorriente, asegúrese de que esté ENCENDIDO
mientras esté realizando el escaneo, pero APÁGUELO cuando trabaje cerca
de los cables eléctricos. Tenga especial cuidado si el área tiene madera
contrachapada, madera gruesa de soporte detrás de paneles de yeso o
paredes que son más gruesas de lo normal.
Puede que los cables no estén
activos.
Enchufe una lámpara en el tomacorriente y enciéndala para comprobar si los
cables eléctricos están activos.
La pantalla LCD parpadea
continuamente mientras trata
de encontrar una viga.
El detector está experimentando
una sobresaturación de
exposición al metal.
Cambie al modo TC
™
o StudScan para disminuir la sensibilidad al metal.
NOTA: El detector no puede emitir un tono sobre vigas a 1” (25 mm) o más
profundas al hacer esto.
El Indicador de Batería Baja
está encendido.
Batería baja.
Instale una nueva batería alcalina de 9V con una fecha de vencimiento
extendida.
El Indicador de Batería Baja
parpadea y el detector no
funciona.
Batería sin carga
Instale una nueva batería alcalina de 9V con una fecha de vencimiento
extendida.
Advertencia de Registro de la Parte 15 del FCC Clase B: Este aparato
cumple con las reglas Parte 15 de la FCC. Su operación está sujeta
a las siguientes dos condiciones: (1) este aparato no puede causar
interferencia dañina, y (2) este aparato debe aceptar cualquier
interferencia recibida, incluyendo la interferencia que pueda causar
la operación no deseada.
GARANTÍA LIMITADA DE POR VIDA
Zircon Corporation ("Zircon") garantiza al comprador original
(o al usuario original por regalo) que este producto estará
libre de defectos en materiales y mano de obra durante
su vida útil (un periodo máximo de veinte años a partir
de la fecha de compra). Esta garantía se limita a circuitos
electrónicos del producto, y excluye específicamente las
piezas consumibles, incluyendo baterías y el software,
incluso si están empaquetados con el producto. Los defectos
ocasionados por abuso, modificación, uso distinto a estas
instrucciones, otros usos no razonables o negligencia,
noestán cubiertos en esta garantía. No se acepta ninguna
responsabilidad por el uso y desgaste normal o defectos
menores que no resten valor a la función del producto.
ESTA GARANTÍA LIMITADA DE POR VIDA SUSTITUYE
CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA,
INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD
Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. EN
NINGÚN CASO ZIRCON SERÁ RESPONSABLE POR DAÑOS
ESPECIALES, INDIRECTOS, INCIDENTALES O CONSECUENTES
RESULTANTES DE LA POSESIÓN, USO O MAL FUNCIONAMIENTO
DE ESTE PRODUCTO. NINGUNA OTRA REPRESENTACIÓN O
RECLAMO DE UNA NATURALEZA SIMILAR SERÁ IMPUESTO U
OBLIGADO A ZIRCON.
Algunos estados no permiten limitaciones en ciertas
garantías implícitas y/o limitaciones en daños incidentales
o consecuentes, por lo tanto las limitaciones y exclusiones
anteriores podrían no aplicarle a Usted. Esta garantía le otorga
derechos legales específicos, y también podría tener otros
derechos que varían de estado a estado. Esta Garantía Limitada
de por Vida aplica únicamente en productos comprados dentro
de los Estados Unidos de América (EE. UU.) y Canadá. Para la
garantía aplicable en productos comprados en todas las demás
zonas geográficas, visite www.zircon.com/warranty.
Cualquier producto defectuoso devuelto a Zircon, con flete
prepagado, comprobante con la fecha de compra y $10.00
para cubrir el envío y manejo, será reparado o reemplazado
a discreción de Zircon. Si el producto devuelto ya no está
disponible, Zircon puede sustituir el producto con un producto
similar de función similar. Este es su único y exclusivo recurso
por el incumplimiento de esta Garantía Limitada de por Vida.
Para devolver el producto, llame al número de Servicio al
Cliente de Zircon abajo indicado para solicitar un número RMA
y devuelva el producto con datos de seguimiento del envío a:
Zircon Corporation
Attn: Returns Department
1580 Dell Avenue
Campbell, CA 95008-6992 USA
Incluya su nombre, dirección del remitente, número RMA, y
número de seguimiento del envío. Permita de 4 a 6 semanas
para la entrega. Si no está de acuerdo con los términos de esta
Garantía Limitada de por Vida, no puede usar este producto
y debe devolverlo de inmediato al expendedor junto con el
comprobante de compra fechado dentro de los 30 días de la
compra para obtener un reembolso del precio de compra.
Servicio al Cliente: 1-800-245-9265 ó 1-408-963-4550
De Lunes a Viernes, de 8:00 a.m. a 5:00 p.m. Hora Estándar
del Pacífico
www.zircon.com • [email protected]
©2020 Zircon Corporation • P/N 71532 • Rev C 11/20
ACT, ColorTrip, DeepScan, LoLevel, MetalliWarning, SpotLite,
SuperScan, Target Control, TC, WireWarning, y Zircon son
marcas de fábrica o marcas registradas de Zircon Corporation.
Escanee el código QR para
obtener más información.
Figura D
Figura E
Figura F
Figura C
Apuntador SpotLite
®
Modo de Configuración
TC
™
/ StudScan
DeepScan
®
Metal Scan
AC Scan
Lengüeta
de Tapa
de Batería
Botón de
Encendido
Pantalla
ColorTrip
®
Selector
de Modo
Indicadores
de Borde
Indicador
de Modo
Punto
de Mira
Indicador
LoLevel
™
/
Intensidad
de Señal
Indicador
Metal Scan /
MetalliWarning
™
Indicador
de Batería
Baja
Indicador
AC Scan /
Detección
WireWarning
®
Flechas ACT
™
(Tecnología
de Corrección
Automática)
Barras de
Indicador
de Objetivo
Objetivo
Spotlight
*AC: Se refiere a corriente alterna (CA).
ES
SuperScan
™
M4
Detector de Pared Avanzado
Visite www.zircon.com para obtener
las instrucciones más actualizadas.
