LBE 76 12-ECLBE 76 12-EC
LBE 76 18-ECLBE 76 18-EC
F R
F R
1 2 3 4
F R
R
F
1 2 3 4
Originalbetriebsanleitung ......................................................................... 8
Original operating instructions ...............................................................20
Notice d’instructions d’origine ...............................................................31
Istruzioni per l’uso originali .....................................................................43
Instrucciones de funcionamiento originales .........................................55
Instruções de serviço originais ...............................................................67
Originele gebruiksaanwijzing .................................................................79
Originale driftsvejledning .......................................................................92
Originale driftsanvisningen .................................................................. 103
Originalbruksanvisning ........................................................................ 114
Alkuperäinen käyttöohjekirja ............................................................... 125
Αυθεντικές οδηγίες χειρισμού ............................................................ 136
Orijinal işletme kılavuzu ........................................................................ 149
Instrukcja oryginalna ............................................................................. 160
Eredeti üzemeltetési útmutató ............................................................ 173
Originální návod k obsluze .................................................................. 185
Originálny návod na obsluhu .............................................................. 197
Originalna uputa za rad ........................................................................ 209
Izvirno navodilo za obratovanje .......................................................... 220
Instrucţiuni de funcţionare originale ................................................... 231
Оригинално упътване за експлоатация ......................................... 243
Оригинальная инструкция по эксплуатации ................................ 256
Originaalkasutusjuhend ....................................................................... 269
Originali naudojimo instrukcija ........................................................... 280
Lietošanas pamācības oriģināls ........................................................... 291
ةيلصا ليغشتلا تاداشر ةمجرت
........................................................ 302
A
b
a
B
1
2
C
D
F
1
2
G
1
2
E
E-1
H J
K
1
2
M N
1
2
1
2
L
F R
F R
1 2 3 4
P Q
R
T1
1
2
90
o
-90
o
0
o
T2
S
12V
U1 U2
U1-2
U1-1
LBE 76 12-EC
LBE 76 18-EC
U2-1
U2-2
8
LBE 76 12-EC/LBE 76 18-EC
Inhalt
In diesem Handbuch verwendete Symbole . 8
Symbole auf dem Produkt ................8
Zu Ihrer Sicherheit .......................8
Geräuschpegel und Schwingungen .......12
Technische Daten .......................12

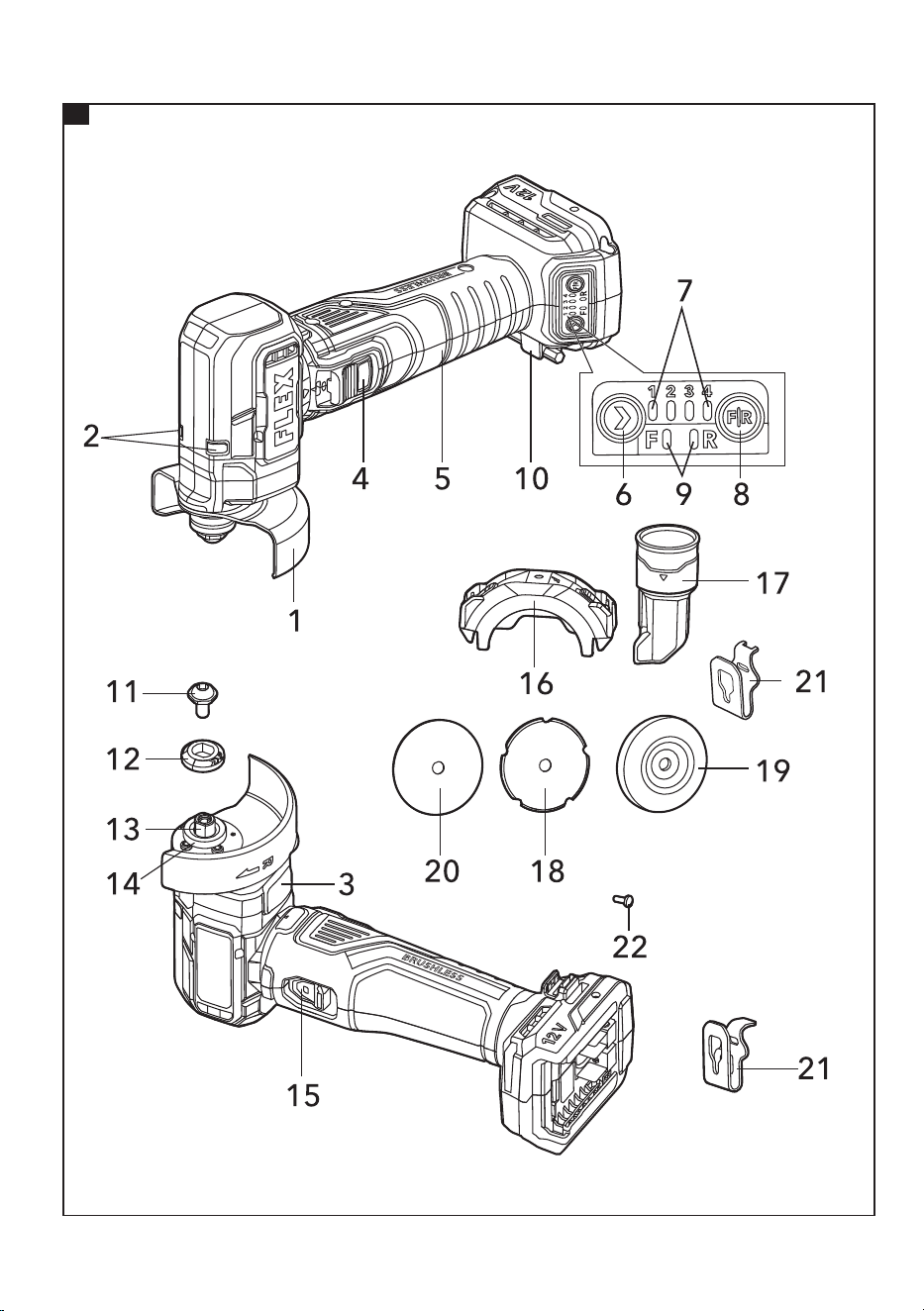

Übersicht ..............................13
Bedienung .............................13
Wartung und Pege ....................18
Transport ..............................18
Entsorgungshinweise ...................19
CE-Konformitätserklärung ...............19
Haftungsausschluss .....................19
In diesem Handbuch verwen-
dete Symbole
WARNUNG!
Kennzeichnet eine drohende Gefahr. Die
Nichtbeachtung dieser Warnung kann zum
Tod oder zu schweren Verletzungen führen.
VORSICHT!
Kennzeichnet eine möglicherweise gefähr-
liche Situation. Die Nichtbeachtung dieser
Warnung kann zu leichten Verletzungen oder
Sachschäden führen.
ANMERKUNG
Kennzeichnet Anwendungstipps und wichtige
Informationen.
Symbole auf dem Produkt
V Volt
/min
Umdrehungen oder Pendelbe-
wegungen pro Minute (U/min)
M Metrisches Gewinde
n
0
Leerlaufdrehzahl
Ø Durchmesser
Lesen Sie die Anweisungen
Symbol „Augenschutz tragen“
Die Schutzvorrichtung nicht bei
Schneidarbeiten verwenden
Entsorgungshinweise für Altge-
räte (siehe Seite 27)!
CE-Kennzeichnung
UKCA-Kennzeichnung
Zu Ihrer Sicherheit
WARNUNG!
Lesen Sie folgende Informationen vor dem
Gebrauch des Elektrowerkzeugs:
Die vorliegende Bedienungsanleitung,
die „Allgemeinen Sicherheitshinweise“
zur Handhabung von Elektrowerkzeugen
im beiliegenden Heft (Broschüre-Nr.:
315.915),
Die aktuell gültigen Vorschriften vor Ort
und die Unfallverhütungsvorschriften.
Dieses Elektrowerkzeug bendet sich auf
dem neuesten Stand der Technik und wurde
in Übereinstimmung mit den anerkannten
Sicherheitsvorschriften konstruiert.
Dennoch kann das Elektrowerkzeug während
der Verwendung eine Gefahr für das Leben
und die Gesundheit des Benutzers oder eines
Dritten darstellen oder das Elektrowerkzeug
oder andere Gegenstände können beschä
-
digt werden.
Der Minischleifer darf nur
bestimmungsgemäß und
in einwandfreiem Zustand verwendet
werden.
Mängel, die die Sicherheit beeinträchtigen,
müssen unverzüglich behoben werden.
Bestimmungsgemäße Verwen-
dung
Dieses Schleifgerät ist zum Schneiden und
Schruppen von Metall, Beton, Gestein, Flie-
sen, Holz, Kunststoff und ähnlichen Materia-
lien ohne Verwendung von Wasser bestimmt.
Beim Schneiden muss der Schneidschutz
verwendet werden.
Sicherheitshinweise für Mini-
schleifer
9
LBE 76 12-EC/LBE 76 18-EC
Gemeinsame Sicherheitshinweise
zum Schleifen oder Trennschlei
-
fen.
■
Dieses Elektrowerkzeug ist zu verwen-
den als Schleifer oder Trennschleifma-
schine. Lesen Sie alle Sicherheitshinweis,
Anweisungen, Darstellungen und Daten,
die Sie mir dem Gerät erhalten. Wenn
Sie nicht alle folgenden Anweisungen
beachten, kann es zu elektrischem Schlag,
Feuer und/oder schweren Verletzungen
kommen.
■
Dieses Elektrowerkzeug ist nicht geeig-
net zum Sandpapierschleifen, Arbeiten
mit Drahtbürsten, Polieren und Loch-
schneiden. Verwendungen, für die das
Elektrowerkzeug nicht vorgesehen ist,
können Gefährdungen und Verletzungen
verursachen.
■
Verwenden Sie das Elektrowerkzeug
nicht für eine Funktion, für die es nicht
ausdrücklich konstruiert und von sei-
nem Hersteller vorgesehen ist. Solch ein
Umbau kann zu einem Verlust der Kont-
rolle und ernsthaften Körperverletzungen
führen.
■
Verwenden Sie kein Einsatzwerkzeug,
das vom Hersteller nicht speziell für
dieses Elektrowerkzeug vorgesehen
und festgelegt wurde. Nur weil Sie das
Zubehör an Ihrem Elektrowerkzeug befes-
tigen können, garantiert das keine sichere
Verwendung.
■
Die zulässige Drehzahl des Einsatzwerk-
zeugs muss mindestens so hoch sein wie
die auf dem Elektrowerkzeug angege-
bene Höchstdrehzahl. Ein Einsatzwerk-
zeug, das sich schneller als zulässig dreht,
kann zerbrechen und umheriegen.
■
Außendurchmesser und Dicke des
Einsatzwerkzeugs müssen den Maßan-
gaben Ihres Elektrowerkzeugs entspre-
chen. Falsch bemessene Einsatzwerkzeuge
können nicht ausreichend abgeschirmt
oder kontrolliert werden.
■
Die Maße zur Befestigung des Einsatz-
werkzeugs müssen zu den Maßen der
Befestigungsmittel des Elektrowerk-
zeugs passen. Einsatzwerkzeuge, die nicht
passgenau am Elektrowerkzeug befestigt
werden, drehen sich ungleichmäßig, vib-
rieren sehr stark und können zum Verlust
der Kontrolle führen.
■
Verwenden Sie keine beschädigten Ein-
satzwerkzeuge. Kontrollieren Sie vor je-
der Verwendung Einsatzwerkzeuge wie
Schleifscheiben auf Absplitterungen und
Risse, Schleifteller auf Risse, Verschleiß
oder starke Abnutzung, Drahtbürsten
auf lose oder gebrochene Drähte. Wenn
das Elektrowerkzeug oder das Einsatz-
werkzeug herunterfällt, überprüfen Sie,
ob es beschädigt ist, oder verwenden
Sie ein unbeschädigtes Einsatzwerk-
zeug. Wenn Sie das Einsatzwerkzeug
kontrolliert und eingesetzt haben,
halten Sie und in der Nähe bendliche
Personen sich außerhalb der Ebene des
rotierenden Einsatzwerkzeugs auf und
lassen Sie das Gerät eine Minute lang
mit Höchstdrehzahl laufen. Beschädigte
Einsatzwerkzeuge brechen normalerweise
in dieser Testzeit.
■
Tragen Sie persönliche Schutzausrüs-
tung. Verwenden Sie je nach Anwen-
dung Vollgesichtsschutz, Augenschutz
oder Schutzbrille. Soweit angemessen,
tragen Sie Staubmaske Gehörschutz,
Schutzhandschuhe oder Spezialschürze,
die kleine Schleif- und Materialpartikel
von ihnen fernhält. Die Augen müssen vor
herumiegenden Fremdkörpern geschützt
werden, die bei verschiedenen Anwendun-
gen entstehen. Staub- oder Atemschutz-
maske müssen den bei der jeweiligen
Anwendung entstehenden Staub ltern.
Wenn Sie lange lautem Lärm ausgesetzt
sind, können Sie einen Hörverlust erleiden.
■
Achten Sie bei anderen Personen auf
sicheren Abstand zu Ihrem Arbeitsbereich.
Jeder, der den Arbeitsbereich betritt,
muss persönliche Schutzausrüstung tra-
gen. Bruchstücke des Werkstücks oder ge-
brochener Einsatzwerkzeuge können weg-
iegen und Verletzungen auch außerhalb
des direkten Arbeitsbereichs verursachen.
■
Halten Sie das Elektrowerkzeug nur
an den isolierten Griffächen, wenn
Sie Arbeiten ausführen, bei denen das
Einsatzwerkzeug verborgene Strom-
leitungen treffen kann. Der Kontakt mit
einer spannungsführenden Leitung kann
auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag
führen.
■
Halten Sie das Netzkabel von sich dre-
10
LBE 76 12-EC/LBE 76 18-EC
henden Einsatzwerkzeugen fern. Wenn
Sie die Kontrolle über das Gerät verlieren,
kann das Netzkabel durchtrennt oder er-
fasst werden und Ihre Hand oder Ihr Arm
in das sich drehende Einsatzwerkzeug ge-
raten.
■
Legen Sie das Elektrowerkzeug niemals
ab, bevor das Einsatzwerkzeug völlig
zum Stillstand gekommen ist. Das sich
drehende Einsatzwerkzeug kann in Kontakt
mit der Ablageäche geraten, wodurch Sie
die Kontrolle über das Elektrowerkzeug
verlieren können.
■
Lassen Sie das Elektrowerkzeug nicht
laufen, während Sie es tragen. Ihre
Kleidung kann durch zufälligen Kontakt
mit dem sich drehenden Einsatzwerkzeug
erfasst werden und das Einsatzwerkzeug
sich in Ihren Körper bohren.
■
Reinigen Sie regelmäßig die Lüftungs-
schlitze Ihres Elektrowerkzeugs. Das
Motorgebläse zieht Staub in das Gehäuse,
und eine starke Ansammlung von Metall-
staub kann elektrische Gefahren verursa-
chen.
■
Verwenden Sie das Elektrowerkzeug
nicht in der Nähe brennbarer Materia-
lien. Funken könnten diese Materialien
entzünden.
■
Verwenden Sie keine Einsatzwerkzeuge,
die üssige Kühlmittel erfordern. Die
Verwendung von Wasser oder anderen
üssigen Kühlmitteln kann zu einem elekt-
rischen Schlag führen.
Rückschlag und entsprechende
Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge
eines blockierten oder hakenden drehenden
Einsatzwerkzeugs wie Schleifscheibe, Schleif-
teller, Drahtbürste usw. Verhaken oder Blo-
ckieren führt zu einem abrupten Stopp des
rotierenden Einsatzwerkzeugs. Dadurch wird
ein unkontrolliertes Elektrowerkzeug gegen
die Drehrichtung des Einsatzwerkzeugs an
der Blockierstelle beschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück
hakt oder blockiert, kann sich die Kante der
Schleifscheibe, die in das Werkstück ein-
taucht, verfangen und dadurch die Schleif-
scheibe ausbrechen oder einen Rückschlag
verursachen. Die Schleifscheibe bewegt sich
dann auf die Bedienperson zu oder von ihr
weg, je nach Drehrichtung der Scheibe an der
Blockierstelle. Hierbei können Schleifschei-
ben auch brechen.
Ein Rückschlag ist die Folge einer falschen
Verwendung des Elektrowerkzeugs und/oder
fehlerhaften Arbeitsbedingungen. Er kann
durch geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert werden.
■
Halten Sie das Elektrowerkzeug gut
fest und bringen Sie Ihren Körper und
Ihre Arme in eine Position, in der Sie die
Rückschlagkräfte abfangen können. Ver-
wenden Sie immer den Zusatzgriff, falls
vorhanden, um die größtmögliche Kon-
trolle über Rückschlagkräfte oder Reak-
tionsmomente beim Hochlauf zu haben.
Die Bedienperson kann durch geeignete
Vorsichtsmaßnahmen die Rückschlag- und
Reaktionskräfte beherrschen.
■
Bringen Sie Ihre Hand nie in die Nähe
sich drehender Einsatzwerkzeuge. Das
Einsatzwerkzeug kann sich beim Rück-
schlag über Ihre Hand bewegen.
■
Meiden Sie mit Ihrem Körper den Be-
reich, in den das Elektrowerkzeug bei
einem Rückschlag bewegt wird. Der
Rückschlag treibt das Elektrowerkzeug in
die Richtung entgegengesetzt zur Bewe-
gung der Schleifscheibe an der Blockier-
stelle.
■
Arbeiten Sie besonders vorsichtig im
Bereich von Ecken, scharfen Kanten usw.
Verhindern Sie, dass Einsatzwerkzeuge
gegen das Werkstück prallen und ver-
haken. Das rotierende Einsatzwerkzeug
neigt bei Ecken, scharfen Kanten oder
wenn es abprallt, dazu, sich zu verhaken.
Dies verursacht einen
Kontrollvertust oder
Rückschlag.
■
Verwenden Sie kein Kettensägenblatt
zum Holzschneiden, keine segmen-
tierte Diamanttrennscheibe mit einem
Segmentabstand über 10 mm und kein
gezähntes Sägeblatt. Solche Einsatzwerk-
zeuge verursachen häug einen Rück-
schlag und den Verlust der Kontrolle.
Besondere Sicherheitshinweise
zum Schleifen und Trennschleifen
■
Verwenden Sie ausschließlich die für Ihr
Elektrowerkzeug zugelassenen Schleif-
körper und die für diese Schleifkörper
11
LBE 76 12-EC/LBE 76 18-EC
vorgesehene Schutzhaube. Schleifkörper,
die nicht für das Elektrowerkzeug vorgese-
hen sind, können nicht ausreichend abge-
schirmt werden und sind unsicher.
■
Gekröpfte Schleifscheiben müssen so
montiert werden, dass ihre Schleifäche
nicht über der Ebene des Schutzhauben-
randes hervorsteht. Eine unsachgemäß
montierte Schleifscheibe, die über die
Ebene des Schutzhaubenrandes hinaus-
ragt, kann nicht ausreichend abgeschirmt
werden.
■
Die Schutzhaube muss sicher am Elek-
trowerkzeug angebracht und für ein
Höchstmaß an Sicherheit so eingestellt
sein, dass der kleinstmögliche Teil des
Schleifkörpers offen zum Bediener zeigt.
Die Schutzhaube hilft, die Bedienperson
vor Bruchstücken, zufälligem Kontakt mit
dem Schleifkörper sowie Funken, die Klei-
dung entzünden könnten, zu schützen.
■
Schleifkörper dürfen nur für die empfoh-
lenen Einsatzmöglichkeiten verwendet
werden. Zum Beispiel: Schleifen Sie nie
mit der Seitenäche einer Trennscheibe.
Trennscheiben sind zum Materialabtrag
mit der Kante der Scheibe bestimmt. Seit-
liche Krafteinwirkung auf diese Schleifkör-
per kann sie zerbrechen.
■
Verwenden Sie immer unbeschädigte
Spannansche in der richtigen Größe
und Form für die von Ihnen gewähl-
te Schleifscheibe. Geeignete Flansche
stützen die Schleifscheibe und verringern
so die Gefahr eines Schleifscheibenbruchs.
Flansche für Trennscheiben können sich
von den Flanschen für andere Schleifschei-
ben unterscheiden.
■
Verwenden Sie keine abgenutzten
Schleifscheiben von größeren Elektro-
werkzeugen. Eine Schleifscheibe für
größere Elektrowerkzeuge ist nicht für die
höheren Drehzahlen von kleineren Elektro-
werkzeugen ausgelegt und kann brechen.
■
Verwenden Sie beim Einsatz von Schei-
ben für einen doppelten Zweck immer
die geeignete Schutzhaube für die
durchgeführte Anwendung. Nichtver-
wendung der richtigen Schutzhaube kann
die erwünschte Abschirmung verfehlen
und zu schweren Verletzungen führen.
Weitere Sicherheitshinweise zum
Trennschleifen
■
Vermeiden Sie ein Blockieren der Trenn-
scheibe oder zu hohen Anpressdruck.
Führen Sie keine übermäßig tiefen
Schnitte aus. Eine Überlastung der Trenn-
scheibe erhöht deren Beanspruchung und
die Anfälligkeit zum Verkanten oder Blo-
ckieren und damit die Möglichkeit eines
Rückschlags oder Schleifkörperbruchs.
■
Meiden Sie den Bereich vor und hinter
der rotierenden Trennscheibe. Wenn Sie
die Trennscheibe im Werkstück von sich
wegbewegen, kann im Falle eines Rück-
schlags das Elektrowerkzeug mit der sich
drehenden Scheibe direkt auf Sie zuge-
schleudert werden.
■
Falls die Trennscheibe verklemmt oder
Sie die Arbeit unterbrechen, schalten Sie
das Elektrowerkzeug aus und halten Sie
es ruhig, bis die Scheibe zum Stillstand
gekommen ist. Versuchen Sie nie, die
noch laufende Trennscheibe aus dem
Schnitt zu ziehen, sonst kann ein Rück-
schlag erfolgen. Ermitteln und beheben
Sie die Ursache für das Verklemmen.
■
Schalten Sie das Elektrowerkzeug nicht
wieder ein, solange es sich im Werkstück
bendet. Lassen Sie die Trennscheibe
erst ihre volle Drehzahl erreichen, be-
vor Sie den Schnitt vorsichtig fortsetzen.
Anderenfalls kann die Scheibe verhaken,
aus dem Werkstück springen oder einen
Rückschlag verursachen.
■
Stützen Sie Platten oder große Werkstü-
cke ab, um das Risiko eines Rückschlags
durch eine eingeklemmte Trennscheibe
zu vermindern. Große Werkstücke können
sich unter ihrem eigenen Gewicht durch-
biegen. Das Werkstück muss auf beiden
Seiten der Scheibe abgestützt werden, und
zwar sowohl in der Nähe der Schnittlinie
als auch an der Kante.
■
Seien Sie besonders vorsichtig bei
„Tauchschnitten“ in bestehende Wände
oder andere nicht einsehbare Bereiche.
Die eintauchende Trennscheibe kann beim
Schneiden in Gas- oder Wasserleitungen,
elektrische Leitungen oder andere Objekte
einen Rückschlag verursachen.
■
Führen Sie keine Kurvenschnitte aus.
Eine Überlastung der Trennscheibe erhöht
deren Beanspruchung und die Anfälligkeit
zum Verkanten oder Blockieren und damit
12
LBE 76 12-EC/LBE 76 18-EC
die Möglichkeit eines Rückschlags oder
Schleifkörperbruchs, was zu schweren Ver-
letzungen führen kann.
Geräuschpegel und Schwin-
gungen
Die Geräusch- und Vibrationswerte wurden
gemäß EN 62841 ermittelt.
Der mit A bewertete Geräuschpegel des Elek-
trowerkzeugs beträgt normalerweise:
Für LBE 76 12-EC
–
Schalldruckpegel L
pA
: 83 dB(A)
–
Schallleistungspegel L
wA
: 91 dB(A)
–
Unsicherheit: K = 3dB
Vibrationsgesamtwert:
–
Emissionswert a
h
: < 2,5m/s
2
–
Unsicherheit: K = 1,5m/s
2
Für LBE 76 18-EC
–
Schalldruckpegel L
pA
: 73 dB(A)
–
Schallleistungspegel L
WA
: 81 dB(A)
–
Unsicherheit: K = 3 dB
Vibrationsgesamtwert:
–
Emissionswert ah: < 2,5m/s
2
–
Unsicherheit: K = 1,5m/s
2
VORSICHT!
Die angegebenen Messwerte gelten für
neue Elektrowerkzeuge. Durch den täglichen
Gebrauch ändern sich die Geräusch- und
Schwingungswerte.
ANMERKUNG
Der in dieser Bedienungsanleitung angege-
bene Schwingungsemissionspegel wurde
nach einer genormten Prüfung gemäß EN
62841 gemessen und kann zum Vergleich
eines Werkzeugs mit einem anderen ver
-
wendet werden. Er kann für eine vorläuge
Expositionsbewertung verwendet werden.
Der angegebene Schwingungsemissionswert
gilt für die Hauptanwendungen des Werk
-
zeugs.
Wird das Werkzeug jedoch für andere An
-
wendungen, mit anderem Zubehör oder mit
mangelhafter Wartung eingesetzt, kann der
Schwingungsemissionswert abweichen. Dies
kann die Belastung über die gesamte Arbeits
-
dauer hinweg deutlich erhöhen.
Zur Einschätzung der genauen Schwingungs
-
exposition müssen auch die Zeiten berück-
sichtigt werden, zu denen die Maschine
ausgeschaltet oder lastfrei in Betrieb ist.
Dies kann den Expositionswert über die
gesamte Arbeitsdauer hinweg deutlich verrin
-
gern.
Stellen Sie fest, mit welchen weiteren Sicher
-
heitsmaßnahmen die Bedienperson vor den
Vibrationsauswirkungen geschützt werden
kann, z. B.: Wartung des Werkzeugs und des
Zubehörs, Warmhalten der Hände, Organisa
-
tion von Arbeitsabläufen.
VORSICHT!
Tragen Sie bei einem Schalldruck über 85
dB(A) einen Gehörschutz.
VORSICHT!
Beim Schleifen von dünnen Blechen oder
anderen leicht vibrierenden, großächigen
Gefügen kann es zu einer Gesamtlärment
-
wicklung kommen, die deutlich über den
angegebenen Geräuschemissionen liegt (bis
zu 15 dB). Bei Werkstücken dieser Art sollten
soweit möglich Maßnahmen zum Schallschutz
getroffen werden, wie z. B. das Anbringen
schwerer, exibler Dämmmatten. Die erhöhte
Lärmemission sollte außerdem bei der Ge
-
fährdungsbeurteilung der Lärmbelastung als
auch bei der Auswahl eines geeigneten Ge
-
hörschutzes berücksichtigt werden.
Technische Daten
Produkttyp
LBE 76
12-EC
LBE 76
18-EC
Produkt Minischleifer
Nennspan-
nung
V DC 12 18
Leerlauf-
drehzahl
/min 5000 - 20000
Scheibe Typ 27 & Typ 41
Max. Schei-
bendurch-
messer
mm 76 76
Lochdurch-
messer
mm 10 10
Max.
Schleif-
scheiben-
dicke
mm 4 4
Max. Trenn-
scheiben-
dicke
mm 4 4
13
LBE 76 12-EC/LBE 76 18-EC
Spindelge-
winde
M6 M6
Gewicht
gemäß
„FLEX Pro-
cedure 01“
kg 0,8 0,85
Akku Baureihe AP 12
Baureihe AP
18
Baureihe AP
18 XT
Gewicht
des Akkus
AP
12/2.5
0,3kg
AP
18/2,5
0,4kg
AP
18/4.0
0,7kg
AP
18/5,0
0,7kg
AP
18/8,0
1,1kg
AP
12/5.0
0,4kg
AP
18/4.0
XT
0,7kg
AP
18/8.0
XT
1,2kg
Betriebs-
temperatur
-10~40℃
Lagertem-
peratur
<50℃
Ladetem-
peratur
4~40℃
Ladegerät CA 12/18, CA...
CA 12/18,
CA...
ANMERKUNG
Die Handbücher für den Akku und das Lade-
gerät werden separat bereitgestellt. Dazu
gehören spezielle Sicherheitshinweise und
Betriebsanweisungen. Bitte beachten Sie die
Hinweise zur Sicherheit und die ausführlichen
Bedienerhinweise zum Akku und zum Lade
-
gerät.
Übersicht (siehe Abbildung A)
Die Nummerierung der Produkteigenschaften
bezieht sich auf die Seite mit der Maschinen-
abbildung.
1. Schleifschutz
2. LED-Arbeitsleuchte
3. Spindelarretierung
4. Ein-/Aus-Schalter
5. Griff
6. Drehzahlwähler
7. Drehzahlanzeige
8. Drehrichtungsschalter
9. Drehrichtungsanzeige
10. Innensechskantschlüssel & Aufbewah-
rung
11. Gewindebolzen
12. Außenansch
13. Spindel
14. Innenansch
15. Schleifkopf-Entriegelung
16. Schneidschutz
17. Absauganschluss
18. Hartmetall-Trennscheibe
19. Schleifscheibe
20. Metall-Trennscheibe (x2)
21a. Abnehmbarer Gürtelclip
(für LBE 76 12-EC)
21b. Abnehmbarer Gürtelclip
(für LBE 76 18-EC)
22. Befestigungsschraube
Bedienung
WARNUNG!
Entfernen Sie den Akku, bevor Sie Arbeiten
am Elektrowerkzeug durchführen.
Vor dem Einschalten des Elektro-
werkzeugs
Packen Sie den Akku-Minischleifer aus und
prüfen Sie, ob Teile fehlen oder beschädigt
sind.
ANMERKUNG
Die Akkus sind bei Auslieferung nicht voll-
ständig geladen. Laden Sie die Akkus vor der
ersten Inbetriebnahme vollständig auf. Siehe
Bedienungsanleitung des Ladegeräts.
Einsetzen/Wechseln des Akkus
Tipps für eine lange Akkulebens
-
14
LBE 76 12-EC/LBE 76 18-EC
dauer
VORSICHT!
Laden Sie Akkus niemals bei Temperaturen
unter 0°C oder über 40°C auf.
Laden Sie Akkus nicht in Umgebungen mit
hoher Luftfeuchtigkeit oder Umgebungstem
-
peratur auf.
Decken Sie Akkus und Ladegeräte während
des Ladevorgangs nicht ab.
Ziehen Sie am Ende des Ladevorgangs den
Netzstecker des Ladegeräts aus der Steckdo
-
se.
Akku und Ladegerät erwärmen sich während
des Ladevorgangs. Das ist völlig normal!
ANMERKUNG
Befolgen Sie die Anweisungen zum richtigen
Laden des Akkus in der Bedienungsanleitung
des Akkus.
Wenn Akkus für einen längeren Zeitraum
nicht verwendet werden,
lagern Sie sie teilgeladen an einem kühlen
Ort.
■
Schieben Sie den aufgeladenen Akku in
das Elektrowerkzeug, bis er hörbar einras-
tet (siehe Abbildung B).
■
Zum Entfernen drücken Sie die Entriege-
lungstaste und ziehen den Akku heraus
(siehe Abbildung C).
VORSICHT!
Wenn das Gerät nicht in Gebrauch ist, schüt-
zen Sie die Akkukontakte. Lose Metallteile
können die Kontakte kurzschließen. Dadurch
besteht Explosions- und Brandgefahr!
Schutzvorrichtung
WARNUNG!
Benutzen Sie das Gerät nur mit angebrachter
Schutzvorrichtung. Benutzen Sie stets die für
die jeweilige Scheibe mitgelieferte Schutz
-
vorrichtung!
WARNUNG!
Drehen Sie die Schutzvorrichtung, bis der ge-
schlossene Teil zum Bediener zeigt.
Schleifschutz
(siehe Pos.1 in Abbildung A)
Für Arbeiten mit Schleif- und Fächerscheiben
vorgesehen.
WARNUNG!
Bei der Verwendung der Schutzvorrichtung
für Schleifarbeiten mit Verbundschleifschei
-
ben besteht ein erhöhtes Gefahrenpotenzial
durch Funken- und Partikelbildung sowie
eine Gefährdung durch Scheibensplitter im
Falle einer berstenden Scheibe.
WARNUNG!
Bei Verwendung der Schutzvorrichtung für
Trennarbeiten und für das Abtragen von
Oberächen in Beton oder Mauerwerk be
-
steht eine erhöhte Gefährdung durch Staub-
bildung und die Gefahr von Kontrollverlusten
durch Rückstöße.
Aufsteckbarer Schneidschutz
(siehe Pos. 16 in Abbildung A)
Für den Einsatz von Trennscheiben vorgese-
hen.
WARNUNG!
Bringen Sie bei Schneidarbeiten immer den
aufsteckbaren Schneidschutz (16) an. Über
-
prüfen Sie vor dem Gebrauch, ob Risse, Ver-
formungen oder starker Verschleiß zu sehen
ist.
WARNUNG!
Wenn Sie den Schneidschutz zum Planschlei-
fen verwenden, kann der Schutz an das Werk-
stück anschlagen und einen Kontrollverlust
verursachen.
Montage (siehe Abbildung D)
Drücken Sie den Schneidschutz auf den
Schleifschutz, bis er einrastet (siehe Pos. 16
und Pos. 1 in Abbildung A).
Abmontieren (siehe Abbildung E)
Biegen Sie einen der beiden Rasthaken (E-1)
vorsichtig etwas um, bis er aus seiner Rast-
position am Rand der Schutzvorrichtung aus-
gerückt ist. Den Schneidschutz können Sie
anschließend abnehmen und beiseite legen.
Schutzvorrichtung einstellen (sie-
he Abbildung F)
Stellen Sie die Schutzvorrichtung auf die ge-
wünschte Position ein, bis sie dort einrastet.
Hierfür wird kein Werkzeug benötigt.
Trennscheibenauswahl
Für eine optimale Geräteleistung ist die Aus-
15
LBE 76 12-EC/LBE 76 18-EC
wahl der richtigen Scheibe entscheidend.
Machen Sie die Scheibenauswahl vom An-
wendungszweck und vom jeweiligen Material
des Werkstücks abhängig. Mit der richtigen
Scheibe gelingt der Schnitt schneller, glatter
und die Lebensdauer der Scheibe verlängert
sich.
Selbst die besten Trennscheiben schneiden
nicht efzient, wenn sie nicht sauber und
scharf gehalten werden. Ist die Scheibe
stumpf, erhöht sich die Belastung des Werk-
zeugs und die Rückstoßgefahr steigt. Halten
Sie Ersatzscheiben bereit, um immer scharfe
Scheiben zur Hand zu haben.
Achten Sie bei der Auswahl und beim Einsatz
von Trennscheiben darauf, dass sie für das
zu schneidende Material empfohlen werden.
Die Betriebsdrehzahl der gewählten Anbau-
scheibe sollte mindestens 20.000 /min (U/
min) betragen.
Beachten Sie bei der Auswahl der geeigne-
ten Trennscheibe und beim Einstellen der
empfohlenen Laufrichtung die nachfolgende
Tabelle.
TRENNSCHEIBE ANWENDUNGEN
Hartmetall-Trennscheibe
ANMERKUNG
Bei Diamantsegmenten
beträgt der maximale Um-
fangsabstand zwischen
den Segmenten
10mm, nur bei negativem
Spanwinkel.
Schneiden von Trockenbauwänden und
Kunststoen.
Der Pfeil auf der Scheibe gibt die EINZIG
RICHTIGE Laufrichtung der Scheibe am
Werkzeug an. Achten Sie stets darauf, dass
der Drehrichtungsschalter auf die für die
Scheibe richtige Drehrichtung eingestellt ist.
Metall-Trennscheibe
Schneiden von Stahl, Edelstahl und Nicht-
eisenmetall.
Diamant-Trennscheibe für
Fliesen (nicht mitgeliefert)
Schneiden von Fliesen, Keramik und Faser-
zement.
Empfohlene Drehrichtung:
Der Pfeil auf der Scheibe gibt die EINZIG
RICHTIGE Laufrichtung der Scheibe am
Werkzeug an. Achten Sie stets darauf, dass
der Drehrichtungsschalter auf die für die
Scheibe richtige Drehrichtung eingestellt ist.
Scheiben montieren und abmon-
tieren
WARNUNG!
Beim Arbeiten mit Trennscheiben muss der
aufsteckbare Schneidschutz (16) montiert
werden.
Montieren der Scheibe (siehe Abbil-
dungen G & H)
■
Entfernen Sie den Akku.
■
Reinigen Sie die Spindel und alle zu mon-
tierenden Teile.
■
Halten Sie die Spindelarretierung (3) ge-
drückt.
■
Lösen Sie den Gewindebolzen (11) an der
Spindel (13), indem Sie den Sechskant-
schlüssel (10) gegen den Uhrzeigersinn
drehen. Montieren Sie dann den Gewin-
debolzen (11) und das Außenansch (12)
ab.
■
Schieben Sie die Scheibe auf das Innen-
ansch.
ANMERKUNG
Beim Einbau der Schleifscheibe muss der
hervorstehende Teil der Scheibe am Innen
-
ansch anliegen.
■
Bringen Sie das Außenansch (12) mit der
bedruckten Seite nach außen an.
16
LBE 76 12-EC/LBE 76 18-EC
■
Zum Ausschalten des Elektrowerkzeugs
drücken Sie hinten auf den Ein-/Ausschal-
ter und lassen Sie ihn los.
ANMERKUNG
Nach der Entnahme des Akkus läuft das ein-
geschaltete Elektrowerkzeug nicht wieder an.
Drehzahlvorwahl (siehe Abbil-
dung P)
WARNUNG!
Bei rotierender Spindel sollte die Drehzahl
nicht geändert werden.
Ihr Werkzeug ist mit einer Speicherfunktion
ausgestattet. Nach dem Ausschalten kehrt
das Werkzeug beim nächsten Einschalten zur
vorherigen Einstellung zurück.
Drücken Sie den Drehzahlwähler (6), um
die vier Geschwindigkeiten der Reihe nach
anzuwählen. Mit jedem Tastendruck ändert
sich die Drehzahl um eine Stufe. Die folgen-
de Tabelle zeigt die Beziehung zwischen der
Drehzahl und der Anzahl der LEDs, die am
Fuß des Werkzeugs leuchten.
Anzahl der LEDs
Drehzahl (/min)
5000
10000
15000
20000
Drehrichtungsschalter (siehe
Abbildungen Q & R)
Das Werkzeug ist mit einem Drehrichtungs-
schalter ausgestattet. Bei bestimmten Arbei-
ten oder Anbaugeräten muss das Gerät von
Rechts- auf Linkslauf und umgekehrt umge-
stellt werden.
Wählen Sie beim Trennschleifen eine Schnitt-
richtung, mit der das Gerät vom Körper
weggeschoben wird. Beim Montieren einer
Hartmetall-Trennscheibe oder einer Diamant-
scheibe sollte die Drehrichtung des Geräts
der Pfeilrichtung auf der Scheibe entspre-
chen.
1. Bringen Sie den Akku an.
2. Stellen Sie den Drehrichtungsschalter (8)
■
Halten Sie die Spindelarretierung (3) ge-
drückt.
■
Ziehen Sie den Gewindebolzen (11) mit dem
Sechskantschlüssel im Uhrzeigersinn fest. Das
empfohlene Drehmoment beträgt 5Nm.
■
Bringen Sie den Akku an.
■
Schalten Sie das Schleifgerät (ohne die
Spindel zu arretieren) ein und lassen Sie es
etwa 30 Sekunden laufen. Prüfen Sie ob,
Unwuchten oder Vibrationen auftreten.
■
Schalten Sie das Schleifgerät aus und ent-
nehmen Sie den Akku.
Scheibe abmontieren
■
Halten Sie die Spindelarretierung (3) ge-
drückt.
■
Lösen Sie die Schraube mit dem Sechskant-
schlüssel, und montieren Sie die Schraube
und den Außenansch von der Spindel ab.
■
Nehmen Sie die Scheibe ab.
Absauganschluss
ANMERKUNG
Der Absauganschluss dient nur beim Schnei-
den von Fliesen/Beton und beim Sägen von
Trockenbauwänden zum Anschließen eines
Staubsaugers zum Absaugen des Staubs. Für
das Schneiden von Metallteilen empfehlen
wir, den Absauganschluss nicht zu verwen
-
den.
■
Richten Sie sich bei der Wahl der Monta-
geposition für den Absauganschluss nach
der Drehrichtung der Trennscheibe (siehe
Abbildung J).
■
Schieben Sie den Absauganschluss (17)
auf der jeweiligen Seite auf den Schneid-
schutz (16) auf, bis er einrastet (siehe Ab-
bildung K).
■
Bringen Sie den aufsteckbaren Schneid-
schutz (16) am Schleifschutz (1) an, siehe
Kapitel „Schutzvorrichtung“.
■
Zum Abmontieren des Absauganschlusses
schieben Sie die Schneidschutz-Verriege-
lung (16) hinein und ziehen den Absaug-
anschluss (17) ab (siehe Abbildung L).
Ein- und Ausschalten (siehe Ab-
bildungen M und N)
■
Zum Einschalten des Elektrowerkzeugs
schieben Sie den Ein-/Ausschalter (4) nach
vorne (Schritt 1). Zum Umschalten auf
Dauerbetrieb schieben Sie den Schalter bis
zum Einrasten weiter nach unten (Schritt 2).
17
LBE 76 12-EC/LBE 76 18-EC
auf die richtige Drehrichtung ein. Mit je-
dem Drücken des Schalters wechselt die
Drehrichtung. Die Drehrichtungsanzeige
(9) leuchtet auf und gibt die aktive Dreh-
richtung an. Wenn Sie „F“ wählen, dreht
sich die Trennscheibe im Uhrzeigersinn in
die Richtung, die auf der Schutzvorrich-
tung mit „F“ gekennzeichnet ist. Wenn
Sie „R“ wählen, dreht sich die Trenn-
scheibe gegen den Uhrzeigersinn in die
Richtung, die auf der Schutzhaube mit
einem „R“ gekennzeichnet ist.
ANMERKUNG
Die Drehrichtungsanzeige erlischt ca. 5 Mi-
nuten nach dem Loslassen des Ein-/Ausschal-
ters.
Nach dem Erlöschen der Drehrichtungsanzei
-
ge kehrt das Gerät beim erneuten Einschalten
wieder zur Rechtslaufrichtung zurück.
Leuchtet die Drehrichtungsanzeige nach
dem erneuten Einschalten des Geräts wieder,
bleibt die aktuelle Vorwahl eingestellt.
Zum Trennschleifen sind die mit dem Gerät
gelieferten Scheiben mit Pfeilen versehen,
die die Drehrichtung während des Betriebs
angeben. Achten Sie vor dem Einsatz des
Geräts darauf, dass der Drehrichtungsschalter
passend auf die Drehrichtung eingestellt ist,
die auf der Scheibe angegeben ist. Scheiben
ohne Pfeilangaben können wahlweise mit
Rechts- oder Linkslauf betrieben werden.
WARNUNG!
Beim Schleifen mit Schleifscheiben oder
Fächerschleifscheiben ist ausschließlich die
Standardrichtung („F“) zu verwenden, um
Schäden an den Werkzeugen zu vermeiden,
die nicht für die Linkslaufrichtung geeignet
sind.
WARNUNG!
Um Schäden zu vermeiden, lassen Sie die
Scheibe immer bis zum Stillstand auslaufen,
bevor Sie die Drehrichtung ändern.
LED-Arbeitsleuchte (siehe Abbil-
dung S)
Die LED-Arbeitsleuchte im Gerätekopf leuch-
tet auf, wenn das Gerät eingeschaltet oder
der Drehzahlwähler (6)/Drehrichtungsschalter
(8) gedrückt wird. Sie erlischt ca. 10 Sekun-
den nach dem Ausschalten des Geräts.
Bei einer Überlastung oder Überhitzung des
Geräts oder des Akkus blinkt die LED-Arbeits-
leuchte (2) schnell und die internen Sensoren
schalten das Gerät ab. Lassen Sie das Gerät
eine Zeit lang ruhen oder legen Sie es und
den Akku getrennt zum Abkühlen ab.
Wenn der Akku nur noch wenig Kapazität hat,
blinkt die LED-Arbeitsleuchte (2) langsamer.
Laden Sie den Akku auf.
Wenn die LED-Arbeitsleuchte (2) beim Ein-
schalten des Geräts nicht aueuchtet oder
sich während des Betriebs plötzlich ausschal-
tet, kann dies an einem internen Kommuni-
kationsfehler liegen. Lassen Sie das Gerät
beim Kundendienst oder einer autorisierten
Servicewerkstatt reparieren.
Werkzeugwinkels einstellen (sie-
he Abbildungen T1 & T2)
Der Gerätekopf kann auf 3 verschiedene
Arbeitspositionen eingestellt werden: 0°, -90°
und 90°.
■
Stellen Sie sicher, dass der Ein-/Ausschal-
ter auf „AUS“ (OFF) gestellt ist.
■
Entfernen Sie den Akku.
■
Ziehen Sie die Schleifkopf-Entriegelung
(15) ganz nach unten, stellen Sie den Gerä-
tekopf ein und lassen Sie die Entriegelung
los.
■
Drehen Sie den Gerätekopf weiter, bis er
mit einem „Klick“ einrastet.
Anbringen/Entfernen des Gürtel-
clips (siehe Abbildung U1 & U2)
Ihr Gerät wird mit einem abnehmbaren Gür-
telclip geliefert, der zum bequemen Transport
auf der Seite des Geräts angebracht werden
kann.
Gürtelclip am Gerät anbringen:
■
Nehmen Sie den Akku aus dem Gerät.
■
Lassen Sie bei LBE 76 12-EC die Rippe
(U1-1) und die Öffnung des Gürtelclips mit
der Öffnung (U1-2) und der Gewindeauf-
nahme am Boden des Geräts uchten.
■
Lassen Sie bei LBE 76 18-EC die Rippen
(U2-1) und die Öffnung des Gürtelclips mit
den Schlitzen (U2-2) und der Gewindeauf-
nahme am Boden des Geräts uchten.
■
Setzen Sie die Schraube ein und ziehen Sie
sie mit einem Schraubendreher (nicht mit-
geliefert) fest.
18
LBE 76 12-EC/LBE 76 18-EC
Gürtelclip vom Gerät abnehmen:
■
Nehmen Sie den Akku aus dem Gerät.
■
Lösen Sie mit einem Schraubendreher
(nicht mitgeliefert) die Schraube, mit der
der Gürtelclip am Werkzeug befestigt ist.
■
Montieren Sie die Schraube und den Gür-
telclip ab. Bewahren Sie die Teile für die
spätere Verwendung an einem sicheren
Ort auf.
Bedienungsanleitung
ANMERKUNG
Nach dem Ausschalten des Geräts läuft das
Werkzeug etwas nach.
Schruppen
WARNUNG!
Verwenden Sie niemals Trennscheiben zum
Schruppen.
■
Beste Schnittleistung wird bei einem Win-
kel der Scheibe von 20
–
40° erzielt.
■
Bewegen Sie das Gerät mit mäßigem
Druck vor und zurück. Dadurch wird das
Werkstück nicht zu heiß und es entstehen
keine Verfärbungen oder Rillen.
Trennschleifen
WARNUNG!
Benutzen Sie bei Einsatz von Trennscheiben
immer den aufsteckbaren Schneidschutz (16).
■
Arbeiten Sie immer gegen die Laufrich-
tung der Scheibe. Andernfalls kann das
Werkzeug in dem Schnitt unkontrolliert
wandern und zurückgestoßen werden.
■
Führen Sie das Gerät gleichmäßig mit
einer Geschwindigkeit durch den Schnitt,
die für den bearbeiteten Werkstoff geeig-
net ist.
■
Das Gerät darf dabei nicht schräg gestellt,
zu stark unter Druck gesetzt oder seitlich
hin- und herbewegt werden.
Weitere Informationen zu den Produkten des
Herstellers nden Sie auf www.ex-tools.com.
Wartung und Pege
WARNUNG!
Entfernen Sie den Akku, bevor Sie Arbeiten
am Elektrowerkzeug durchführen.
WARNUNG!
Verwenden Sie keine üssigen Reinigungs-
mittel oder Wasser.
Reinigung
■
Reinigen Sie das Elektrowerkzeug und das
Gitter vor den Lüftungsschlitzen regel-
mäßig. Die Häugkeit der Reinigung ist
abhängig von Material und Einsatzdauer.
■
Blasen Sie den Gehäuseinnenraum und
den Motor regelmäßig mit trockener
Druckluft ab.
Transport
Lithium-Ionen-Akkus unterliegen den Anfor-
derungen der Gefahrgutvorschriften.
Der Transport dieser Akkus muss gemäß den
lokalen, nationalen und internationalen Be-
stimmungen und Vorschriften erfolgen.
Benutzer können diese Akkus ohne weitere
Anforderungen auf der Straße transportieren.
Die gewerbliche Beförderung von Lithium-Io-
nen-Akkus durch Speditionen unterliegt den
Vorschriften für den Transport gefährlicher
Güter. Versandvorbereitungen und Transpor-
te dürfen nur von entsprechend geschulten
Personen durchgeführt werden. Der gesamte
Prozess muss professionell überwacht wer-
den.
Beim Transport von Akkus müssen folgende
Punkte beachtet werden:
Stellen Sie sicher, dass die Batteriekontakt-
anschlüsse geschützt und isoliert sind, um
Kurzschlüsse zu vermeiden.
Stellen Sie sicher, dass der Akku in der Ver-
packung gesichert ist und nicht verrutschen
kann.
Beschädigte oder ausgelaufene Akkus dürfen
nicht transportiert werden.
Kontaktieren Sie Ihre Spedition für weitere
Informationen.
VORSICHT!
Versenden Sie keine Akkus mit beschädigtem
Gehäuse.
Reparaturen
Reparaturen dürfen nur von einem Vertrags-
kundendienst ausgeführt werden.
Ersatzteile und Zubehör
Weiteres Zubehör, insbesondere Werkzeuge,
19
LBE 76 12-EC/LBE 76 18-EC
nden Sie in den Katalogen des Herstellers.
Explosionszeichnungen und Ersatzteillisten
nden Sie auf unserer Homepage:
www.ex-tools.com.
Entsorgungshinweise
WARNUNG!
Machen Sie Elektrowerkzeuge, die nicht mehr
verwendet werden, unbrauchbar:
akkubetriebene Elektrowerkzeuge durch
Entfernen des Akkus.
Nur EU-Länder
Elektrowerkzeuge nicht in den Haus-
müll werfen!
Gemäß der EU-Richtlinie 2012/19/EG über
Elektro- und Elektronik-Altgeräte und deren
Umsetzung in nationales Recht müssen ge-
brauchte Elektrowerkzeuge getrennt gesam-
melt und umweltfreundlich recycelt werden.
Rohstoffrückgewinnung anstatt Abfall-
entsorgung.
Geräte, Zubehör und Verpackungen sollten
umweltfreundlich recycelt werden. Kunst-
stoffteile werden je nach Materialart für das
Recycling gekennzeichnet.
WARNUNG!
Akkus/Batterien weder im Hausmüll ent-
sorgen noch ins Feuer oder Wasser werfen.
Altbatterien/Akkus nicht öffnen.
Nur für EU-Länder:
Gemäß der Richtlinie 2006/66/EG müssen
defekte oder Alt-Batterien/Akkus recycelt
werden.
ANMERKUNG
Über entsprechende Entsorgungsmöglichkei-
ten gibt der Fachhandel Auskunft!
-Konformitätserklärung
Die Konformitätserklärungen sind in Anhang
1 zu dieser Bedienungsanleitung enthalten.
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn auf-
grund von Betriebsunterbrechungen, die
durch das Produkt oder durch ein unbrauch-
bares Produkt verursacht werden.
Der Hersteller und sein Vertreter haften nicht
für Schäden, die durch unsachgemäßen Ge-
brauch des Produkts oder durch die Verwen-
dung des Produkts mit Produkten anderer
Hersteller verursacht wurden.
20
LBE 76 12-EC/LBE 76 18-EC
Contents
Symbols used in this manual .............20
Symbols on the product .................20
For your safety .........................20
Noise and vibration .....................23
Technical data ..........................24
Overview ..............................24
Operating instructions ..................25
Maintenance and care ...................29
Transport ..............................29
Disposal information ....................30
CE Declaration of conformity .............30
Declaration of conformity .............30
Exemption from liability .................30
Symbols used in this manual
WARNING!
Denotes impending danger. Non-observance
of this warning may result in death or
extremely severe injuries.
CAUTION!
Denotes a possibly dangerous situation. Non-
observance of this warning may result in
slight injury or damage to property.
NOTE
Denotes application tips and important
information.
Symbols on the product
V Volts
/min
Revolutions or reciprocations
per minute (rpm)
M Metric thread
n
0
No load speed
Ø Diameter
Read the instructions
Wear eye protection symbol
Do not use the guard for cut-off
operations
Disposal information for the old
machine (see page 30)!
CE marking
UKCA marking
For your safety
WARNING!
Before using the power tool, please read the
follow:
these operating instructions,
the “General safety instructions” on the
handling of power tools in the enclosed
booklet (leaflet-no.: 315.915),
the currently valid site rules and the
regulations for the prevention of accidents.
This power tool is state of the art and has
been constructed in accordance with the
acknowledged safety regulations.
Nevertheless, when in use, the power tool
may be a danger to life and limb of the user
or a third party, or the power tool or other
property may be damaged.
The mini grinder may be used only
as intended,
in perfect working order.
Faults which impair safety must be repaired
immediately.
Intended use
This grinder is intended for cutting and
roughing of metal, concrete, stone, tiles,
wood, plastics and similar materials without
the use of water. The protection guard for
cutting must be used when cutting.
Safety instructions for mini
grinder
Safety warnings common
for grinding or cutting-off
operations:
■
This power tool is intended to function as
a grinder or cut-off tool. Read all safety
21
LBE 76 12-EC/LBE 76 18-EC
warnings, instructions, illustrations and
specifications provided with this power
tool. Failure to follow all instructions listed
below may result in electric shock, fire and/
or serious injury.
■
Operations such as sanding, wire
brushing, polishing or hole cutting are
not to be performed with this power
tool. Operations for which the power tool
was not designed may create a hazard and
cause personal injury.
■
Do not convert this power tool to
operate in a way which is not specifically
designed and specified by the tool
manufacturer. Such a conversion may
result in a loss of control and cause serious
personal injury.
■
Do not use accessories which are not
specifically designed and specified by
the tool manufacturer. Just because the
accessory can be attached to your power
tool, it does not assure safe operation.
■
The rated speed of the accessory must
be at least equal to the maximum speed
marked on the power tool. Accessories
running faster than their rated speed can
break and fly apart.
■
The outside diameter and the thickness
of your accessory must be within the
capacity rating of your power tool.
Incorrectly sized accessories cannot be
adequately guarded or controlled.
■
The dimensions of the accessory
mounting must fit the dimensions of
the mounting hardware of the power
tool. Accessories that do not match the
mounting hardware of the power tool will
run out of balance, vibrate excessively and
may cause loss of control.
■
Do not use a damaged accessory. Before
each use inspect the accessory such as
abrasive wheels for chips and cracks,
backing pad for cracks, tear or excess
wear, wire brush for loose or cracked
wires. If power tool or accessory is
dropped, inspect for damage or install an
undamaged accessory. After inspecting
and installing an accessory, position
yourself and bystanders away from
the plane of the rotating accessory and
run the power tool at maximum no-
load speed for one minute. Damaged
accessories will normally break apart
during this test time.
■
Wear personal protective equipment.
Depending on application, use face
shield, safety goggles or safety glasses.
As appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection
must be capable of stopping flying debris
generated by various applications. The
dust mask or respirator must be capable
of filtrating particles generated by the
particular application. Prolonged exposure
to high intensity noise may cause hearing
loss.
■
Keep bystanders a safe distance away
from work area. Anyone entering the
work area must wear personal protective
equipment. Fragments of workpiece or
of a broken accessory may fly away and
cause injury beyond immediate area of
operation.
■
Hold the power tool by insulated
gripping surfaces only, when performing
an operation where the cutting accessory
may contact hidden wiring or its own
cord. Cutting accessory contacting a “live”
wire may make exposed metal parts of
the power tool “live” and could give the
operator an electric shock.
■
Position the cord clear of the spinning
accessory. If you lose control, the cord may
be cut or snagged and your hand or arm
may be pulled into the spinning accessory.
■
Never lay the power tool down until the
accessory has come to a complete stop.
The spinning accessory may grab the
surface and pull the power tool out of your
control.
■
Do not run the power tool while carrying
it at your side. Accidental contact with
the spinning accessory could snag your
clothing, pulling the accessory into your
body.
■
Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside
the housing and excessive accumulation
of powdered metal may cause electrical
hazards.
■
Do not operate the power tool near
flammable materials. Sparks could ignite
these materials.
■
Do not use accessories that require liquid
22
LBE 76 12-EC/LBE 76 18-EC
coolants. Using water or other liquid
coolants may result in electrocution or
shock.
KICKBACK AND RELATED
WARNINGS:
Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush
or any other accessory. Pinching or snagging
causes rapid stalling of the rotating accessory
which in turn causes the uncontrolled power
tool to be forced in the direction opposite
of the accessory’s rotation at the point of the
binding.
For example, if an abrasive wheel is snagged
or pinched by the workpiece, the edge of the
wheel that is entering into the pinch point can
dig into the surface of the material causing
the wheel to climb out or kick out. The wheel
may either jump toward or away from the
operator, depending on direction of the
wheel’s movement at the point of pinching.
Abrasive wheels may also break under these
conditions.
Kickback is the result of power tool misuse
and/or incorrect operating procedures or
conditions and can be avoided by taking
proper precautions as given below.
■
Maintain a firm grip with both hands on
the power tool and position your body
and arms to allow you to resist kickback
forces. Always use auxiliary handle, if
provided, for maximum control over
kickback or torque reaction during
start-up. The operator can control torque
reactions or kickback forces, if proper
precautions are taken.
■
Never place your hand near the rotating
accessory. Accessory may kickback over
your hand.
■
Do not position your body in the area
where power tool will move if kickback
occurs. Kickback will propel the tool
in direction opposite to the wheel’s
movement at the point of snagging.
■
Use special care when working corners,
sharp edges etc. Avoid bouncing and
snagging the accessory. Corners, sharp
edges or bouncing have a tendency to
snag the rotating accessory and cause loss
of control or kickback.
■
Do not attach a saw chain woodcarving
blade, segmented diamond wheel with
a peripheral gap greater than 10 mm or
toothed saw blade. Such blades create
frequent kickback and loss of control.
Safety warnings specific
for grinding and cutting-off
operations:
■
Use only wheel types that are specified
for your power tool and the specific
guard designed for the selected wheel.
Wheels for which the power tool was not
designed cannot be adequately guarded
and are unsafe.
■
The grinding surface of center depressed
wheels must be mounted below the
plane of the guard lip. An improperly
mounted wheel that projects through
the plane of the guard lip cannot be
adequately protected.
■
The guard must be securely attached
to the power tool and positioned for
maximum safety, so the least amount of
wheel is exposed towards the operator.
The guard helps to protect the operator
from broken wheel fragments, accidental
contact with wheel and sparks that could
ignite clothing.
■
Wheels must be used only for specified
applications. For example: do not grind
with the side of cut-off wheel. Abrasive
cut-off wheels are intended for peripheral
grinding, side forces applied to these
wheels may cause them to shatter.
■
Always use undamaged wheel flanges
that are of correct size and shape for your
selected wheel. Proper wheel flanges
support the wheel thus reducing the
possibility of wheel breakage. Flanges
for cut-off wheels may be different from
grinding wheel flanges.
■
Do not use worn down wheels from
larger power tools. A wheel intended for
larger power tool is not suitable for the
higher speed of a smaller tool and may
burst.
■
When using dual purpose wheels always
use the correct guard for the application
being performed. Failure to use the
correct guard may not provide the desired
level of guarding, which could lead to
serious injury.
23
LBE 76 12-EC/LBE 76 18-EC
Additional safety warnings
specific for cutting-off
operations:
■
Do not “jam” the cut-off wheel or apply
excessive pressure. Do not attempt
to make an excessive depth of cut.
Overstressing the wheel increases the
loading and susceptibility to twisting or
binding of the wheel in the cut and the
possibility of kickback or wheel breakage.
■
Do not position your body in line with
and behind the rotating wheel. When
the wheel, at the point of operation, is
moving away from your body, the possible
kickback may propel the spinning wheel
and the power tool directly at you.
■
When the wheel is binding or when
interrupting a cut for any reason, switch
off the power tool and hold it motionless
until the wheel comes to a complete
stop. Never attempt to remove the cut-
off wheel from the cut while the wheel is
in motion otherwise kickback may occur.
Investigate and take corrective action to
eliminate the cause of wheel binding.
■
Do not restart the cutting operation in
the workpiece. Let the wheel reach full
speed and carefully re-enter the cut. The
wheel may bind, walk up or kickback if the
power tool is restarted in the workpiece.
■
Support panels or any oversized
workpiece to minimize the risk of
wheel pinching and kickback. Large
workpieces tend to sag under their own
weight.Supports must be placed under the
workpiece near the line of cut and near the
edge of the workpiece on both sides of
the wheel.
■
Use extra caution when making a
“pocket cut” into existing walls or other
blind areas. The protruding wheel may
cut gas or water pipes, electrical wiring or
objects that can cause kickback.
■
Do not attempt to do curved cutting.
Overstressing the wheel increases the
loading and susceptibility to twisting or
binding of the wheel in the cut and the
possibility of kickback or wheel breakage,
which can lead to serious injury.
Noise and vibration
The noise and vibration values have been
determined in accordance with EN 62841.
The A evaluated noise level of the power tool
is typically:
For LBE 76 12-EC
–
Sound pressure level L
pA
: 83 dB(A)
–
Sound power level L
WA
: 91 dB(A)
–
Uncertainty: K = 3 dB
Total vibration value:
–
Emission value a
h
: <2.5 m/s
2
–
Uncertainty: K = 1.5 m/s
2
For LBE 76 18-EC
–
Sound pressure level L
pA
: 73 dB(A)
–
Sound power level L
WA
: 81 dB(A)
–
Uncertainty: K = 3 dB
Total vibration value:
–
Emission value ah : <2.5 m/s
2
–
Uncertainty: K = 1.5 m/s
2
CAUTION!
The specified measured values apply to new
power tools. Daily use causes the noise and
vibration values to change.
NOTE
The vibration emission level stated in these
instructions has been measured in accordance
with a standardised test given in EN 62841
and may be used to compare one tool with
another. It can also be used for a preliminary
assessment of exposure.
The declared vibration emission level
represents the main applications of the tool.
However, if the tool is used for different
applications, with different accessories or
poor maintenance, the vibration emission
level may differ. This may significantly
increase the exposure level over the total
working period.
To make an accurate estimation of the
vibration exposure level, it is also necessary
to take into account the times when the tool
is switched off or running but not actually in
use.
This may significantly decrease the exposure
level over the total working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: Maintaining the tool and the accessories,
keeping the hands warm, organisation of
work patterns.
24
LBE 76 12-EC/LBE 76 18-EC
CAUTION!
Wear ear defenders at a sound pressure
above 85 dB(A).
CAUTION!
Grinding thin sheets of metal or other easily
vibrating structures with a large surface
can result in a total noise emission much
higher (up to 15 dB) than the declared noise
emission values. Such workpieces should as
far as possible be prevented from emitting
sound by suitable measures such as the
application of heavy flexible damping mats.
The increased noise emission is also to be
considered for both the risk assessment
of noise exposure and selecting adequate
hearing protection.
Technical data
Product type
LBE 76
12-EC
LBE 76
18-EC
Product Mini grinder
Rated
voltage
Vdc 12 18
No-load
speed
/min 5000 - 20000
Wheel type Type 27 & Type 41
Max. wheel
diameter
mm 76 76
Mounting
hole
diameter
mm 10 10
Max.
grinding
wheel
thickness
mm 4 4
Max. cut-
off wheel
thickness
mm 4 4
Spindle
thread
M6 M6
Weight
according
to "FLEX
Procedure
01"
kg 0.8 0.85
Battery AP 12 series
AP 18
series
AP 18 XT
series
Weight of
battery
AP
12/2.5
0.3kg
AP
18/2.5
0.4kg
AP
18/4.0
0.7kg
AP
18/5.0
0.7kg
AP
18/8.0
1.1kg
AP
12/5.0
0.4kg
AP 18/
4.0 XT
0.7kg
AP 18/
8.0 XT
1.2kg
Working
temperature
-10~40℃
Storage
temperature
< 50℃
Charging
temperature
4~40℃
Charger CA 12/18, CA...
CA 12/
18, CA...
NOTE
The battery pack and charger manuals are
provided separately. They include specific
safety rules and operating instructions. Please
refer to the battery pack and charger manuals
for safety rules and detailed operating
instructions.
Overview (see figure A)
The numbering of the product features refers
to the illustration of the machine on the
graphics page.
1. Protection guard for grinding
2. LED work light
3. Spindle lock button
4. On/off switch
5. Handle
6. Speed-selection button
7. Speed indicator
8. Direction-of-Rotation selector
9. Direction-of-Rotation indicator
25
LBE 76 12-EC/LBE 76 18-EC
10. Hex key & storage
11. Screwbolt
12. Outer flange
13. Spindle
14. Inner flange
15. Rotation release button
16. Protection guard for cutting
17. Dust Port
18. Carbide abrasive cut-off wheel
19. Grinding wheel
20. Metal cut-off wheel (x2)
21a. Removable belt clip
(for LBE 76 12-EC)
21b. Removable belt clip
(for LBE 76 18-EC)
22. Fastening screw
Operating instructions
WARNING!
Remove the battery before carrying out any
work on the power tool.
Before switching on the power
tool
Unpack the cordless mini grinder and check
that here are no missing or damaged parts.
NOTE
The batteries are not fully charged on delivery.
Prior to initial operation, charge the batteries
fully. Refer to the charger operating manual.
Inserting/replacing the battery
Tips for a long battery service life
CAUTION!
Never charge batteries at temperatures
below 0 °C or above 40 °C.
Do not charge batteries in environments with
high air humidity or ambient temperature.
Do not cover batteries and the charger during
the charging process.
Pull out the charger mains plug at the end of
the charging process.
Battery and charger heat up during the
charging process. This is perfectly normal!
NOTE
Follow the instructions for correct battery
charging in the operating instructions for the
battery.
If batteries are not used for an extended
period of time, store them partially charged in
a cool place.
■
Press the charged battery into the power
tool until it clicks into place (see figure B).
■
To remove, press the release button and
pull out the battery (see figure C).
CAUTION!
When the device is not in use, protect the
battery contacts. Loose metal parts may short
circuit the contacts, explosion and fire hazard!
Protection guard
WARNING!
Only use the tool if the protection guard is
in place. Always use the protection guard
provided for the respective wheel!
WARNING!
Turn the protection guard until the closed
section is facing the operator.
Protection guard for grinding
(see Pos.1, figure A)
Designed for work with grinding wheels and
flap discs.
WARNING!
When use this guard for cutting-off operations
with bonded abrasive wheels, there is an
increased risk of exposure to emitted sparks
and particles, as well as exposure to wheel
fragments in the event of wheel burst.
WARNING!
When use this guard for cutting-off and facial
operations in concrete or masonry, there is an
increased risk of exposure to dust and loss of
control resulting in kickback.
Protection clip-on guard for
cutting (see Pos.16, figure A)
Designed for work with cutting-off wheels.
26
LBE 76 12-EC/LBE 76 18-EC
WARNING!
Always attach the protection clip-on guard for
cutting (16) when performing cutting work.
Before use, check for cracks, deformations or
signs of severe wear and tear.
WARNING!
When use this cut-off guard for facial
grinding, the wheel guard may interfere with
the workpiece causing poor control.
Fitting (see figure D)
Push the protection guard for cutting onto
the protection guard for grinding (see Pos.16
and Pos.1, figure A) until it engages.
Removal (see figure E)
Bend one of the two latching hooks (E-1) a
bit carefully until the latching hook does not
protrude anymore from the guard rim. Then
pull off the protection guard for cutting and
put aside.
Adjusting the protection guard
(see figure F)
Turn the protection guard to the desired position
until it engages. No tool is required for this.
Cut-off wheel selection
Selecting the correct type of wheel is
important in order to obtain the best
performance from the saw. Select the wheel
based on the application and on the material
you wish to cut. Selecting the right wheel will
give you a smoother, faster cut and prolong
the life of the wheel.
Even the best cut-off wheels will not cut
efficiently if they are not kept clean and
sharp. Using a dull wheel will place a heavy
load on the saw and increase the danger of
kickback. Keep extra wheels on hand so that
sharp wheels are always available.
Always carefully select and use cut-off wheels
that are recommended for the material being
cut. Make sure that the minimum operating
speed of any accessory wheel selected is
20,000 /min (RPM) or more.
Refer to the table below to select a suitable
cut-off wheel and set recommended direction
of rotation.
CUT-OFF WHEEL APPLICATIONS
Carbide abrasive cut-o
wheel
NOTE
if diamond segmented,
maximum peripheral gap
between segments is
10 mm, only with a
negative rake angle.
Cutting drywall, plastic.
The arrow on the wheel indicates the
ONLY direction the wheel should rotate
when the tool is in use. Always make sure
the direction of rotation selector is in the
position that matches the direction of
rotation marked on the wheel.
Metal cut-o wheel
Cutting steel, stainless steel, non-ferrous
materials.
Diamond tile cut-o wheel
(not supplied)
Cutting tile, ceramics, ber cement.
Recommended direction of rotation:
The arrow on the wheel indicates the
ONLY direction the wheel should rotate
when the tool is in use. Always make sure
the direction of rotation selector is in the
position that matches the direction of
rotation marked on the wheel.
27
LBE 76 12-EC/LBE 76 18-EC
Attaching and removing the
wheel
WARNING!
When working with cutting-off wheels, fit the
protection clip-on guard for cutting (16) .
To install the wheel (see figure G & H)
■
Remove the battery
■
Clean the spindle and all parts to be
mounted.
■
Press and hold down the spindle lock
button (3)
■
Using the hex key (10), loosen the
screwbolt (11) on the spindle (13)
counterclockwise and remove the bolt (11)
and outer flange (12).
■
Place the wheel on the inner flange.
NOTE
When installing grinding wheel, the
protruded section of the wheel must face to
the inner flange.
■
Reinstall the outer flange (12) with the
printing surface is facing outwards.
■
Press and hold down the spindle lock (3).
■
Tighten the bolt (11) with the hex key
clockwise. The recommended torque is 5Nm.
■
Insert the battery.
■
Switch on the grinder (without locking into
position) and leave the grinder running for
approx.30 seconds. Check for imbalances
and vibrations.
■
Switch off the grinder and remove the
battery.
To remove the wheel
■
Press and hold down the spindle lock
button (3)
■
Loosen the bolt using the hex key and remove
the bolt and outer flange from the spindle.
■
Remove the wheel.
Dust port
NOTE
The dust port is only for tile/concrete and
drywall cutting applications to connect to
a vacuum for dust collecting. We do not
recommend use of the dust port for metal
cuttingapplications.
■
Select the dust port installation position
according to the rotation direction of
cutting wheel (see figure J).
■
Insert the dust port (17) to either end of
the protection guard for cutting (16) until it
engages (see figure K).
■
Mount the protection clip-on guard for
cutting (16) to the protection guard for
grinding (1), refer to chapter“Protection
guard”.
■
To remove the dust port: press the latch of
the protection guard for cutting (16) and
pull out the dust port(17) (see figure L).
Switching on and off (see figure
M & N)
■
To start the power tool, slide the on/off
switch (4) forwards (step 1).For continuous
operation, tilt it downwards until it
engages (step 2).
■
To switch off the power tool, press the rear
end of the on/off switch and release it.
NOTE
After removing the battery, the switched on
power tool does not restart.
Speed preselection (see figure P)
WARNING!
It is not recommended to adjust the speed
when the spindle is rotating.
Your tool is equipped with a memory function.
After turning the tool off, the tool will revert to
the previous setting the next time it is turned
on.
Press the speed-selection button (6) to cycle
through four modes. Each press changes the
speed by one level. The table below shows
the relationship between rotational speed
and the number of LEDs that shine on the
foot of the tool.
The Number of LEDs
Speed (RPM )
5000
10000
15000
20000
28
LBE 76 12-EC/LBE 76 18-EC
Direction-of-rotation selector (see
figure Q & R)
The tool is equipped with a direction-of-
rotation selector. Some applications or
accessories may require the tool to be run in
forward or reverse.
For cut-off grinding, select the direction of cut
that allows the tool to be pushed away from
your body. When installing carbide abrasive
cut-off wheel or diamond wheel, select the
rotation direction that matches the arrow on
the wheel.
1. Attach the battery.
2. Press the direction-of-rotation selector
(8) to select the direction. Every time
you press the selector, the direction of
rotation will be switched. The direction-
of-rotation indicator (9) will illuminate to
indicate the active direction of rotation.
If you choose“F”, the cut-off wheel will
rotate clockwise in the direction of wheel
rotation “ F” marked on the guard. If you
choose “R”, the cut-off wheel will rotate
counter-clockwise in the direction of
wheel rotation “R ” marked on the guard.
NOTE
The direction-of-rotation indicator will turn
off approximately 5 minutes after the on/off
switch is released.
After the direction-of-rotation indicator is
off, it will revert to the Forward-mode setting
when the tool is turned on again.
While the direction-of-rotation indicator is on,
it will keep the current mode setting when the
tool is turned on again.
For cut-off grinding, the wheels provided with
this tool have arrows indicating the direction
the wheels should rotate when the tool is in
use. Before operating the tool, make sure the
direction-of-rotation selector is in the position
that matches the direction of rotation marked
on the wheel. Wheels without arrows can be
operated in either forward or reverse.
WARNING!
For grinding with grinding wheel or flap
wheel disc, it is mandatory only to use the
standard ("F") direction in order to avoid
damage on tools, which are not suitable for
reverse directional use.
WARNIGN!
To prevent damage, always allow the wheel
to come to a complete stop before changing
the direction of rotation.
LED work light (see figure S)
The LED work light, located in the head
of the tool, will illuminate when the tool is
switched on or the speed–selection button (6)
/direction-of-rotation selector (8) is depressed
and will turn off approximately 10 seconds
after the tool is switched off.
The LED work light (2) will rapidly flash
when the tool and/or battery pack becomes
overloaded or too hot, and the internal
sensors will turn the tool off. Rest the tool for a
while or place the tool and battery separately
under air flow to cool them.
The LED work light (2) will flash more slowly
to indicate that the battery is at low-battery
capacity. Recharge the battery.
If the LED work light (2) fails to light up when
you switch on the tool, or it turns off suddenly
during your operation, it may be caused by
the internal communication error. Please
contact customer service or an authorized
service center for assistance.
Adjusting the angle of tool head
(see figure T1 & T2 )
The tool head can be adjusted to 3 different
working positions, 0°, -90°and 90°.
■
Ensure the on/off switch is in OFF position.
■
Remove the battery.
■
While pulling down the rotation release
button (15) all the way, rotate the tool head
and release the button.
■
Continue to rotate the tool head until it
locks in place with a “click”.
Installing/Removing the belt clip
(see figure U1 & U2)
Your tool is shipped with a removable belt
clip that can be positioned on either side of
the tool for convenient transportation.
To install the belt clip onto the tool:
■
Remove the battery pack from the tool.
■
For LBE 76 12-EC, align the rib (U1-1) and
the hole of the belt clip with the opening
(U1-2) and the threaded hole on the base
of the tool, respectively.
29
LBE 76 12-EC/LBE 76 18-EC
■
For LBE 76 18-EC, align the ribs (U2-1) and
the hole of the belt clip with the slots (U2-
2) and the threaded hole on the base of the
tool, respectively.
■
Insert the fastening screw and securely
tighten the screw with a screwdriver (not
included).
To remove the belt clip from the tool:
■
Remove the battery pack from the tool.
■
Use a screwdriver (not included) to loosen
the screw that attaches the belt clip to the
tool.
■
Remove the screw and the belt clip. Keep
them in a safe place for future use.
Operation Instructions
NOTE
When the tool is switched off, the ginder
continues running briefly.
Rough-grinding
WARNING!
Never use cutting-off wheels for rough-
grinding.
■
Angle of wheel 20
-
40° for best cutting
performance.
■
Applying moderate pressure, move the
tool backwards and forwards. As a result,
the workpiece will not become too hot
and there will be no discoloration; nor will
there be any grooves.
Cut-off grinding
WARNING!
For cutting with cut-off wheels, always use the
the protection clip-on guard for cutting (16).
■
Always work against the run of the wheel.
Otherwise the tool may kick back from the
cut in an out of control manner.
■
Guide the tool evenly at a speed suitable
for the material being processed.
■
Do not tilt, apply excessive force or sway
from side to side.
For further information on the manufacturer’s
products go to www.flex-tools.com.
Maintenance and care
WARNING!
Remove the battery before carrying out any
work on the power tool.
WARNING!
Do not use water liquid cleaning agents.
Cleaning
■
Clean the power tool and grille in front
of the vent slots regularly. Frequency of
cleaning is dependent on the material and
duration of use.
■
Regularly blow out the housing interior
and motor with dry compressed air.
Transport
Lithium-Ion batteries are subject to the
Dangerous Goods Legislation requirements.
Transportation of those batteries has to be
done in accordance with local, national and
international provisions and regulations.
Users may transport these batteries by road
without further requirements.
The commercial transportation of lithium-ion
batteries by shipping companies is subject
to the regulations for the transportation of
dangerous goods. Shipping preparations
and transportation may only be carried out
by appropriately trained persons. The entire
process must be professionally supervised.
The following points must be observed when
transporting rechargeable batteries:
Ensure that the battery contact terminals are
protected and insulated to prevent short
circuits.
Ensure that the battery pack is secured
against movements inside the packaging.
Damaged or leaking batteries must not be
transported.
Contact your shipping company for further
information.
30
LBE 76 12-EC/LBE 76 18-EC
CAUTION!
Do not post batteries which have a damaged
housing.
Repairs
Repairs may be carried out by an authorised
customer service centre only.
Spare parts and accessories
For other accessories, in particular tools, see
the manufacturer’s catalogues.
Exploded drawings and spare-part lists can
be found on our homepage:
www.flex-tools.com
Disposal information
WARNING!
Render redundant power tools unusable:
battery operated power tool by removing
the battery.
EU countries only
Do not throw electric power tools into
the household waste!
In accordance with the European Directive
2012/19/EU on Waste Electrical and
Electronic Equipment and transposition into
national law used electric power tools must
be collected separately and recycled in an
environmentally friendly manner.
Raw material recovery instead of
waste disposal.
Device, accessories and packaging should
be recycled in an environmentally friendly
manner. Plastic parts are identified for
recycling according to material type.
WARNING!
Do not throw batteries into the household
waste, fire or water. Do not open used
batteries.
EU countries only:
In accordance with Directive 2006/66/EC
defective or used batteries must be recycled.
NOTE
Please ask your dealer about disposal
options!
-Declaration of Conformity
The Declarations of conformity are included
in Annex 1 to this instruction manual.
Declaration of Conformity
The Declarations of conformity are included
in Annex 1 to this instruction manual.
Exemption from liability
The manufacturer and his representative are
not liable for any damage and lost profit due
to interruption in business caused by the
product or by an unusable product.
The manufacturer and his representative are
not liable for any damage which was caused
by improper use of the product or by use
of the product with products from other
manufacturers.
31
LBE 76 12-EC/LBE 76 18-EC
Table des matières
Symboles utilisés dans ce manuel ........31
Symboles sur le produit .................31
Consignes de sécurité importantes .......31
Bruit et vibration ........................35
Spécications techniques ................35
Vue d’ensemble ........................36
Consignes d’utilisation ..................37
Maintenance et entretien ................41
Transport ..............................41
Informations relatives à l’élimination des
déchets ...............................42
Déclaration de conformité CE ............42
Exemption de responsabilité .............42
Symboles utilisés dans ce ma-
nuel
AVERTISSEMENT!
Indique un danger imminent. Le non-respect
de cet avertissement peut entraîner la mort
ou des blessures graves.
ATTENTION!
Indique une situation potentiellement dan-
gereuse. Le non-respect de cet avertissement
peut entraîner des blessures légères ou des
dommages matériels.
REMARQUE
Indique des conseils et des informations im-
portantes.
Symboles sur le produit
V Volts
/min
Tours ou mouvements par mi-
nute (tr/min)
M Filetage métrique
n
0
Régime à vide
Ø Diamètre
Lisez les instructions
Symbole de port de protection
oculaire
Ne pas utiliser le capot de pro-
tection pour les opérations de
tronçonnage
Informations relatives à l’élimi-
nation de la machine usagée
(voir page 42)
Marquage CE
Marquage UKCA
Consignes de sécurité
AVERTISSEMENT!
Avant d’utiliser l’outil électrique, veuillez lire:
les présentes consignes d’utilisation,
les «Consignes générales de sécurité»
relatives à la manipulation des outils élec
-
triques dans le livret fourni (brochure n°:
315.915),
les règles applicables sur le site et la ré-
glementation relative à la prévention des
accidents.
Cet outil électrique est un outil de pointe et a
été conçu conformément aux règles de sécu
-
rité reconnues.
Néanmoins, lors de l’utilisation, l’outil élec
-
trique peut représenter un danger pour la vie
et l’intégrité corporelle de l’utilisateur ou d’un
tiers, ou l’outil électrique ou d’autres biens
peuvent subir des dommages.
La mini-meuleuse ne peut être utilisée que
aux ns prévues, et
en parfait état de fonctionnement.
En cas de défaillances pouvant compromettre
la sécurité, l’appareil doit être réparé immé
-
diatement.
Utilisation prévue
Cette meuleuse est destinée à découper et
dégrossir le métal, le béton, la pierre, le car-
relage, le bois, le plastique et les matériaux
similaires, sans utiliser d’eau. Le capot de
tronçonnage doit être utilisé pour le tronçon-
nage.
Consignes de sécurité pour la
32
LBE 76 12-EC/LBE 76 18-EC
mini meuleuse
Avertissements de sécurité cou-
rants pour les opérations de meu-
lage ou de tronçonnage:
■
Cet outil électrique est conçu pour servir
de meuleuse et d’outil à tronçonner.
Lisez tous les avertissements de sécuri-
té, consignes, illustrations et spécica-
tions fournis avec cet outil électrique. Le
non-respect des consignes gurant ci-des-
sous peut provoquer un choc électrique,
un incendie et/ou de graves blessures.
■
Des opérations telles que le ponçage,
le brossage métallique, le polissage, la
découpe de trous ne doivent pas être
réalisées avec cet outil électrique. Les
travaux pour lesquels l’outil électrique n’a
pas été conçu peuvent être dangereux et
provoquer des blessures corporelles.
■
Ne convertissez pas cet outil électrique
pour qu’il fonctionne d’une manière qui
n’est pas spéciquement conçue et spé-
ciée par le fabricant de l’outil. Une telle
conversion pourrait entraîner une perte de
contrôle et causer de graves blessures.
■
N’utilisez pas d’accessoires non spé-
ciquement conçus et spéciés par le
fabricant de l’outil. Le fait qu’un acces-
soire puisse être assemblé sur votre outil
électrique ne garantit pas une utilisation
sûre.
■
La vitesse nominale de l’accessoire doit
être au minimum égale à la vitesse maxi-
male spéciée sur l’outil l’électrique. Les
accessoires utilisés à des vitesses supé-
rieures à leur vitesse nominale peuvent se
briser et projeter des éclats en l’air.
■
Le diamètre externe et l’épaisseur de
votre accessoire ne doivent pas dépas-
ser les capacités nominales de votre
outil électrique. Il n’est pas possible de se
protéger ni de contrôler correctement les
accessoires dont la taille est inappropriée.
■
Les dimensions de montage des acces-
soires doivent correspondre aux dimen-
sions du matériel de montage de l’outil
électrique. Les accessoires ne correspon-
dant pas aux pièces de xation de l’outil
électrique seront déséquilibrés, vibreront
excessivement et peuvent provoquer la
perte de contrôle de l’outil.
■
N’utilisez pas d’accessoires endomma-
gés. Avant chaque utilisation, inspectez
l’accessoire, par exemple un disque
abrasif pour détecter des ssures ou
éclats, un plateau porte-accessoire pour
détecter des ssures, déchirures ou
usures excessives, une brosse métal-
lique pour détecter des ls lâches ou
ssurés. Si l’outil électrique ou un acces-
soire tombe, inspectez-les pour vérier
qu’ils ne sont pas détériorés ou installez
un accessoire en bon état. Après avoir
inspecté et assemblé un accessoire,
éloignez le plan de l’accessoire rotatif
de vous-même et des autres personnes
et faites fonctionner l’outil électrique à
vide à sa vitesse maximale pendant une
minute. Les accessoires endommagés se
brisent généralement pendant cette durée
de test.
■
Portez des équipements de protection
individuelle. Selon le travail à effectuer,
utilisez une protection complète du
visage, un masque oculaire de sécurité
ou des lunettes de sécurité. Si néces-
saire, portez un masque antipoussière,
une protection auditive, des gants et
un tablier de travail capable d’arrêter
de petits fragments de l’abrasif ou de la
pièce travaillée. Les protections oculaires
doivent être capables d’arrêter les débris
projetés en l’air pendant les différents tra-
vaux à exécuter. L’appareil respiratoire ou
le masque antipoussière doit pouvoir ltrer
les particules générées par votre applica-
tion spécique. L’exposition prolongée à
du bruit d’intensité élevée peut provoquer
une perte d’acuité auditive.
■
Veillez à ce que toutes les autres per-
sonnes restent à une distance de sécuri-
té de l’aire de travail. Toute personne qui
entre dans l’aire de travail doit porter
des équipements de protection indivi-
duelle. Des fragments de la pièce travail-
lée ou d’un accessoire cassé peuvent être
projetés en l’air et provoquer des blessures
au-delà de la zone de travail immédiate.
■
Tenez l’outil électrique exclusivement
par ses surfaces de préhension isolées
quand vous effectuez une opération
pendant laquelle l’accessoire de coupe
pourrait entrer en contact avec un l
électrique dissimulé ou avec son propre
33
LBE 76 12-EC/LBE 76 18-EC
câble d’alimentation. Si l’accessoire de
coupe entre en contact avec un l élec-
trique sous tension, les parties métalliques
non carénées de l’outil électrique peuvent
se retrouver sous tension et l’opérateur
risque de subir un choc électrique.
■
Positionnez le câble d’alimentation à
l’écart de l’accessoire rotatif. Si vous
perdez le contrôle de l’outil, le câble d’ali-
mentation risque d’être coupé ou happé et
votre main ou votre bras peut être entraîné
par l’accessoire en rotation.
■
Ne reposez jamais l’outil électrique tant
que son accessoire ne s’est pas complè-
tement arrêté. L’accessoire en rotation
peut s’accrocher à la surface sur laquelle
l’outil est posé et tirer l’outil hors de votre
contrôle.
■
N’allumez pas l’outil électrique quand
vous le portez à côté de vous. S’il y a un
contact accidentel avec l’accessoire en
rotation, il peut happer vos vêtements et
être tiré vers vous.
■
Nettoyez régulièrement les ouïes de
ventilation de l’outil électrique. Le ven-
tilateur du moteur aspire les poussières
dans le boîtier. Une accumulation exces-
sive de poudre métallique peut engendrer
des dangers électriques.
■
N’utilisez pas l’outil électrique à proxi-
mité de matériaux inammables. Des
étincelles pourraient enammer ces maté-
riaux.
■
N’utilisez pas d’accessoire nécessitant
l’usage de liquides de refroidissement.
L’utilisation d’eau ou d’un autre liquide de
refroidissement peut provoquer un choc
électrique ou une électrocution.
REBOND ET MISES EN GARDES
CORRESPONDANTES:
Un rebond est une réaction soudaine due
au pincement ou au blocage d’un disque,
d’un support plateau, d’une brosse ou d’un
autre accessoire en rotation. Si l’accessoire en
rotation est pincé ou bloqué, il s’arrête bruta-
lement, ce qui a pour conséquence de proje-
ter l’outil électrique violemment de manière
incontrôlée dans la direction opposée au sens
de rotation de l’accessoire au point où il s’est
coincé.
Par exemple, si un disque abrasif est brusque-
ment accroché ou pincé dans la pièce travail-
lée, son bord d’attaque peut s’enfoncer dans
la surface du matériau au point de blocage
et projeter le disque abrasif vers le haut hors
de la pièce ou provoquer un rebond hors de
la pièce. Le disque peut être projeté soit vers
l’opérateur, soit dans la direction opposée se-
lon son sens de rotation au point de blocage.
Les disques abrasifs peuvent également se
briser dans ce type de situations.
Les rebonds résultent d’une utilisation im-
propre de l’outil électrique et/ou de procé-
dures d’utilisation incorrectes et/ou de condi-
tions d’utilisation inadéquates. Il est possible
de les éviter en prenant les précautions
appropriées suivantes.
■
Tenez toujours fermement l’outil des
deux mains et positionnez votre corps et
vos bras de façon à pouvoir résister aux
forces de rebond éventuelles. Utilisez
toujours la poignée auxiliaire (si fournie)
an d’avoir un contrôle maximum en cas
de rebond ou de réaction de couple au
démarrage. L’opérateur peut contrôler la
puissance d’un rebond ou d’une réaction
de couple s’il a pris les précautions adé-
quates.
■
Ne placez jamais vos mains près de l’ac-
cessoire rotatif. L’accessoire peut avoir un
rebond et être projeté sur vos mains.
■
Ne positionnez pas votre corps dans la
zone où l’outil électrique sera projeté en
cas de rebond. En cas de rebond, l’outil
est projeté dans la direction opposée au
sens de rotation du disque au point de
blocage.
■
Faites particulièrement attention quand
vous travaillez des coins, des arêtes, etc.
Veillez à ce que l’accessoire ne sautille
pas et ne soit pas coincé. Les accessoires
rotatifs ont tendance à se coincer plus fa-
cilement s’ils sautillent ou si vous travaillez
des coins ou des arêtes, cela provoque un
rebond et la perte de contrôle de l’outil.
■
N’utilisez pas de lame de scie dentée, de
lame de sculpture du bois à chaîne ou
de meule diamantée segmentée avec un
espace périphérique supérieur à 10mm.
Ce type de lame provoque fréquemment
des rebonds et la perte de contrôle de
l’outil.
34
LBE 76 12-EC/LBE 76 18-EC
Avertissements de sécurité spé-
ciques aux opérations de meu-
lage et de tronçonnage:
■
Utilisez exclusivement les types de
disque spéciés pour votre outil élec-
trique avec le capot de protection spéci-
quement conçu pour le type de disque
utilisé. Utiliser des meules pour lesquels
l’outil électrique n’a pas été conçu ne per-
met pas de se protéger efcacement et est
dangereux.
■
La surface de meulage des meules à ren-
foncement central doit se trouver sous
le plan de la jupe du capot de protection
une fois la meule assemblée. Une meule
incorrectement assemblée dépassant du
plan de la jupe du capot de protection ne
permet pas une protection adéquate.
■
Le capot de protection doit être solide-
ment assemblé sur l’outil électrique et
positionné en sorte d’assurer une sécu-
rité maximale, c’est-à-dire qu’une partie
minimale du disque est exposée du côté
de l’opérateur. Le capot de protection
aide à protéger l’opérateur des éclats de
disque, d’un contact accidentel avec le
disque et des étincelles pouvant enam-
mer les vêtements.
■
Les meules doivent être utilisées unique-
ment pour les applications spéciées.
Par exemple: ne meulez pas avec le plat
d’un disque à tronçonner. Les disques
de tronçonnage par abrasion sont conçus
pour tronçonner avec leur tranche péri-
phérique. Si une force latérale est exercée
sur ces disques, cela peut les briser.
■
Utilisez toujours des brides de disque en
parfait état et dont la taille et la forme
sont adaptées au disque que vous vou-
lez utiliser. Des brides de disque appro-
priées soutiennent le disque, ce qui réduit
la possibilité qu’il se brise. Les brides pour
disque à tronçonner peuvent être diffé-
rentes de celles pour disque de meulage.
■
N’utilisez pas de disque usé conçu pour
des outils électriques de plus grandes
dimensions. Les disques conçus pour
des outils électriques plus grands ne sont
pas adaptés aux vitesses de rotation plus
élevées des outils plus petits et risquent
d’éclater.
■
Lorsque vous utilisez des meules à
double usage, utilisez toujours la protec-
tion adaptée à l’application réalisée. Le
fait de ne pas utiliser la bonne protection
peut ne pas fournir le niveau de protec-
tion souhaité, avec pour conséquence un
risque de graves blessures.
Consignes de sécurité supplé-
mentaires spéciques aux tra-
vaux de tronçonnage:
■
Veillez à ne pas coincer le disque à tron-
çonner ni à exercer une pression trop
importante. N’essayez pas de couper à
une profondeur excessive. Soumettre le
disque à un stress trop important accroît
la possibilité qu’il se torde ou se coince
dans la ligne de coupe et qu’il se brise ou
provoque un rebond.
■
Ne positionnez pas votre corps dans
l’alignement du disque en rotation,
derrière lui. Même si le disque s’éloigne
de votre corps pendant l’utilisation, un
rebond éventuel peut projeter le disque
en rotation et l’outil électrique directement
vers vous.
■
Si le disque se coince ou si vous inter-
rompez la coupe pour quelque raison
que ce soit, éteignez l’outil électrique
et tenez-le immobile jusqu’à l’arrêt
complet du disque. N’essayez jamais de
retirer le disque à tronçonner de la ligne
de coupe quand il est encore en rota-
tion, car cela peut provoquer un rebond.
Cherchez la cause du blocage du disque et
prenez des mesures correctrices pour en
éliminer la cause.
■
Ne rallumez pas l’outil dans la pièce à
usiner. Attendez que le disque ait atteint
sa pleine vitesse avant de le réintroduire
précautionneusement dans la ligne de
coupe. Si vous rallumez l’outil dans la
pièce travaillée, le disque risque de se
coincer, de se déplacer vers le haut ou de
provoquer un rebond.
■
Étayez les panneaux et toutes les pièces
de grande dimension pour minimiser le
risque de pincement et de rebond. Les
grandes pièces ont tendance à s’affais-
ser sous leur propre poids. Des supports
doivent donc être placés sous de telles
pièces près de la ligne de coupe et près
du bord de la pièce de part et d’autre du
disque.
35
LBE 76 12-EC/LBE 76 18-EC
■
Faites extrêmement attention quand
vous réalisez une « coupe plongeante
» dans un mur ou une autre surface
aveugle. Le disque saillant peut couper
des canalisations d’eau ou de gaz, des
câbles électriques ou d’autres objets et
provoquer un rebond.
■
N’essayez pas de faire des coupes
courbes. Soumettre le disque à un stress
trop important accroît la possibilité qu’il se
torde ou se coince dans la ligne de coupe
et qu’il se brise ou provoque un rebond,
avec un risque de graves blessures.
Bruit et vibration
Les valeurs de bruit et de vibration ont été
déterminées conformément à la norme
EN62841.
Le niveau acoustique évalué A de l’outil est
typiquement:
Pour LBE 76 12-EC
–
Niveau de pression acoustique L
pA
:
83dB(A)
–
Niveau de puissance acoustique L
WA
:
91 dB(A)
–
Incertitude: K = 3dB
Valeur de vibration totale:
–
Valeur d’émission a
h
: <2,5m/s
2
–
Incertitude: K = 1,5m/s
2
Pour LBE 76 18-EC
–
Niveau de pression acoustique L
pA
:
73 dB(A)
–
Niveau de puissance acoustique L
WA
:
81 dB(A)
–
Incertitude: K = 3 dB
Valeur de vibration totale:
–
Valeur d’émission ah: <2,5m/s
2
–
Incertitude: K = 1,5 m/s
2
ATTENTION!
Les valeurs mesurées spéciées s’appliquent
aux outils électriques neufs. Un usage quo
-
tidien inue sur les valeurs de bruit et de
vibration.
REMARQUE
Le niveau d’émission de vibration indiqué
dans le présent mode d’emploi a été mesuré
conformément à un test standardisé donné
dans la norme EN 62841 et peut être utilisé
pour comparer un outil à un autre. Il peut
également servir pour une évaluation prélimi
-
naire de l’exposition.
Le niveau d’émission de vibrations déclaré se
réfère aux applications principales de l’outil.
Cependant, si l’outil est utilisé pour diffé
-
rentes applications, avec différents acces-
soires ou s’il est mal entretenu, le niveau
d’émission de vibrations peut être différent.
Ceci peut augmenter le niveau d’exposition
de façon signicative au cours de la période
totale d’utilisation.
Pour effectuer une estimation exacte du
niveau des émissions vibratoires, il est éga
-
lement nécessaire de prendre en compte les
fois où l’outil est éteint ou en fonctionnement
à vide.
Ceci peut diminuer le niveau d’exposition
de façon signicative au cours de la période
totale d’utilisation.
Il convient d’identier des mesures de sécuri
-
té supplémentaires pour protéger l’opérateur
des effets des vibrations tels que: Maintenir
l’outil et les accessoires, garder les mains au
chaud, organiser les modes de travail.
ATTENTION!
Portez un casque antibruit à une pression
acoustique supérieure à 85dB(A).
ATTENTION!
Le meulage de nes feuilles de métal ou
d’autres structures de grande surface facile
-
ment vibrantes peut entraîner une émission
sonore totale très supérieure (de jusqu’à 15
dB) aux valeurs d’émission sonore décla
-
rées. Il convient, dans la mesure du possible,
d’empêcher que ces pièces émettent du bruit
grâce à des mesures appropriées, telles que
l’application de tapis assourdissants épais
et exibles. L’augmentation des émissions
sonores doit également être prise en compte
à la fois pour l’évaluation des risques liés à
l’exposition au bruit et pour la sélection d’une
protection auditive adéquate.
Spécications techniques
Type de pro-
duit
LBE 76 12-EC LBE 76 18-EC
Produit Mini-meuleuse
Tension
nominale
Vdc 12 18
Régime à vide /min 5000 - 20000
36
LBE 76 12-EC/LBE 76 18-EC
Type de disque Type 27 et type 41
Diamètre
max. du
disque
mm 76 76
Diamètre
du trou de
montage
mm 10 10
Épaisseur
max. du
disque de
meulage
mm 4 4
Épaisseur
max. du
disque à
tronçon-
ner
mm 4 4
Filetage de la
broche
M6 M6
Poids
selon la
«procé-
dure FLEX
01»
kg 0,8 0,85
Batterie Série AP 12
Série AP 18
Série AP 18
XT
Poids de la
batterie
AP
12/2,5
0,3kg
AP
18/2,5
0,4kg
AP
18/4,0
0,7 kg
AP
18/5.0
0,7 kg
AP
18/8,0
1,1kg
AP
12/5,0
0,4kg
AP
18/
4,0 XT
0,7 kg
AP
18/
8,0 XT
1,2kg
Température
d’utilisation
-10~40℃
Température
de stockage
< 50℃
Température
de recharge
4~40℃
Chargeur CA 12/18, CA...
CA 12/
18, CA...
REMARQUE
Les modes d’emploi de la batterie et du char-
geur sont fournis séparément. Ils incluent des
règles de sécurité et des consignes d’utili
-
sation spéciques. Veuillez vous référer aux
modes d’emploi de la batterie et du chargeur
pour connaître les règles de sécurité et les
consignes d’utilisation détaillées.
Vue d’ensemble (voir gure A)
La numérotation des parties du produit se
réfère à l’illustration de la machine sur la page
graphique.
1. Capot de protection pour le meulage
2. Lampe de travail à LED
3. Bouton de blocage de la broche
4. Bouton marche/arrêt
5. Poignée
6. Sélecteur de vitesse
7. Indicateur de vitesse
8. Sélecteur de sens de rotation
9. Indicateur de sens de rotation
10. Clé hexagonale et rangement
11. Boulon
12. Collet extérieur
13. Arbre
14. Bride interne
15. Bouton de déverrouillage de rotation
16. Capot de protection pour le tronçon-
nage
17. Port d’aspiration de sciure
18. Disque à tronçonner abrasif en carbure
19. Disque de meulage
20. Disque à tronçonner en métal (x2)
21a. Clip de ceinture amovible
(pour LBE 76 12-EC)
21b. Clip de ceinture amovible
(pour LBE 76 18-EC)
22. Vis de xation
37
LBE 76 12-EC/LBE 76 18-EC
Consignes d’utilisation
AVERTISSEMENT!
Retirez la batterie avant toute opération sur
l’outil électrique.
Avant de mettre l’outil électrique
en marche
Déballez la mini meuleuse sans l et vériez
qu’il n’y a aucune pièce manquante ou en-
dommagée.
REMARQUE
La batterie n’est pas entièrement chargée
à la livraison. Avant la première utilisation,
chargez entièrement la batterie. Consultez le
mode d’emploi du chargeur.
Insertion/remplacement de la
batterie
Conseils pour une longue durée
de vie de la batterie
ATTENTION!
Ne chargez jamais des batteries à des tem-
pératures inférieures à 0°C ou supérieures à
40°C.
Ne chargez pas des batteries dans des envi
-
ronnements avec une humidité de l’air élevée
ou une température ambiante élevée.
Ne couvrez pas les batteries et le chargeur
pendant la recharge.
Débranchez la prise du chargeur à la n de la
recharge.
La batterie et le chargeur chauffent pendant
la recharge. C’est parfaitement normal!
REMARQUE
Suivez les consignes du mode d’emploi de la
batterie an d’assurer une recharge correcte.
Si les batteries doivent être laissées inutili
-
sées pendant longtemps,
stockez-les partiellement char-
gées dans
un endroit frais.
■
Enfoncez la batterie chargée dans l’outil
électrique jusqu’à ce qu’elle se mette en
place en émettant un clic (voir gure B).
■
Pour la retirer, appuyez sur le bouton
d’éjection et sortez la batterie (voir gure C).
ATTENTION!
Lorsque vous n’utilisez pas l’outil, protégez
les bornes de la batterie. Des pièces mé
-
talliques lâches peuvent court-circuiter les
bornes ; risque d’explosion et d’incendie !
Capot de protection
AVERTISSEMENT!
N’utilisez l’outil que si le capot de protection
est en place. Utilisez toujours le capot de pro
-
tection prévu pour le disque concerné!
AVERTISSEMENT!
Tournez le capot de protection jusqu’à ce que
la partie fermée soit face à vous.
Capot de protection pour le meu-
lage (voir Pos.1, gure A)
Conçu pour travailler avec des disques de
meulage et des disques à lamelles.
AVERTISSEMENT!
Lorsque vous utilisez ce capot de protection
pour des opérations de tronçonnage avec
des meules abrasives liées, il existe un risque
accru d’exposition aux étincelles et aux
particules émises, ainsi que d’exposition aux
fragments de disque en cas d’éclatement de
celui-ci.
AVERTISSEMENT!
Lorsque vous utilisez ce capot de protec-
tion pour des opérations de découpe et de
dégrossissage dans le béton ou la maçonne
-
rie, il existe un risque accru d’exposition à la
poussière et de perte de contrôle entraînant
un rebond.
Capot de protection clipsable
pour le tronçonnage (voir Pos.16,
gure A)
Conçu pour travailler avec des disques à
tronçonner.
AVERTISSEMENT!
Fixez toujours le capot de tronçonnage
enclipsable (16) pour les travaux de tronçon
-
nage. Avant usage, vériez l’absence de s-
sures, de déformations ou de signes d’usure
importante.
AVERTISSEMENT!
38
LBE 76 12-EC/LBE 76 18-EC
Lorsque vous utilisez ce capot de tron-
çonnage pour un meulage facial, le pro-
tège-disque peut interférer avec la pièce à
usiner, perturbant ainsi le contrôle.
Montage (voir gure D)
Poussez le capot de tronçonnage sur le capot
de meulage (voir Pos.16 et Pos.1, gure A)
jusqu’à ce qu’il s’enclenche.
Démontage (voir gure E)
Pliez légèrement l’un des deux crochets de
verrouillage (E-1) jusqu’à ce que le crochet
ne dépasse plus du bord du capot. Retirez
ensuite le capot de tronçonnage et mettez-le
de côté.
Ajustement du capot de protec-
tion (voir gure F)
Tournez le capot de protection dans la position
souhaitée jusqu’à ce qu’il s’enclenche. Aucun
outil n’est requis pour cela.
Sélection du disque à tronçonner
La sélection du bon type de disque est im-
portante pour optimiser les performances de
la scie. Sélectionnez le disque en fonction de
l’application et du matériau que vous souhai-
tez couper. Choisir le bon disque vous don-
nera une coupe plus douce et plus rapide et
prolongera la durée de vie du disque.
Même les meilleurs disques à tronçonner ne
couperont pas efcacement s’ils ne sont pas
propres et affûtés. L’utilisation d’un disque
émoussé exerce une lourde charge sur la scie
et augmente le risque de rebond. Gardez des
disques supplémentaires à portée de main de
manière à avoir toujours des disques affûtés
disponibles.
Sélectionnez et utilisez toujours soigneuse-
ment les disques à tronçonner recommandés
pour le matériau à tronçonner. Assurez-vous
que la vitesse de fonctionnement minimale
de tout disque accessoire sélectionné est de
20000 tr/min (RPM) ou supérieure.
Reportez-vous au tableau ci-dessous pour sé-
lectionner un disque à tronçonner approprié
et dénir le sens de rotation recommandé.
DISQUE À TRONÇONNER APPLICATIONS
Disque à tronçonner abra-
sif en carbure
REMARQUE
si le diamant est seg-
menté, l’espace périphé-
rique maximum entre les
segments est de 10mm,
uniquement avec un
angle incliné négatif.
Découpe de cloisons sèches, de plastique.
La èche sur le disque indique la SEULE di-
rection dans laquelle le disque doit tourner
lorsque l’outil est en marche. Assurez-vous
toujours que le sélecteur de sens de rota-
tion est dans la position qui correspond au
sens de rotation marqué sur le disque.
Disque à tronçonner en
métal
Coupe d’acier, d’inox ou de matériaux non
ferreux.
Meule diamantée de tron-
çonnage (non fournie)
Découpe de carrelage, céramique, broci-
ment.
Sens de rotation recommandé:
La èche sur le disque indique la SEULE di-
rection dans laquelle le disque doit tourner
lorsque l’outil est en marche. Assurez-vous
toujours que le sélecteur de sens de rota-
tion est dans la position qui correspond au
sens de rotation marqué sur le disque.
39
LBE 76 12-EC/LBE 76 18-EC
Fixation et retrait du disque
AVERTISSEMENT!
Lors de travaux avec des disques à tronçon-
ner, montez le capot de protection clipsable
pour le tronçonnage (16).
Pour installer le disque (voir gure G
& H)
■
Retirez la batterie
■
Nettoyez la broche et toutes les pièces à
monter.
■
Appuyez et maintenez enfoncé le bouton
de verrouillage de broche (3)
■
À l’aide de la clé hexagonale (10), dévissez
le boulon (11) de la broche (13) dans le
sens inverse des aiguilles d’une montre
puis retirez le boulon (11) et la bride exté-
rieure (12).
■
Placez le disque sur la bride intérieure.
REMARQUE
Lors de l’installation du disque de meulage, la
partie saillante du disque doit faire face à la
bride intérieure.
■
Réinstallez la bride extérieure (12) avec la
surface imprimée orientée vers l’extérieur.
■
Appuyez et maintenez enfoncé le verrouil-
lage de broche (3).
■
Serrez le boulon (11) avec la clé hexagonale
dans le sens des aiguilles d’une montre. Le
couple recommandé est de 5Nm.
■
Insérez la batterie.
■
Allumez la meuleuse (sans la verrouil-
ler) et laissez-la tourner pendant env. 30
secondes. Assurez-vous de l’absence de
déséquilibres et de vibrations.
■
Éteignez la meuleuse et retirez la batterie.
Pour retirer le disque
■
Appuyez et maintenez enfoncé le bouton
de verrouillage de broche (3)
■
Desserrez le boulon à l’aide de la clé hexa-
gonale, puis enlevez le boulon et la bride
extérieure de la broche.
■
Retirez le disque.
Port d’aspiration de sciure
REMARQUE
Le port d’aspiration de sciure est uniquement
destiné aux applications de découpe de
carrelage/béton et de cloisons sèches; il est
conçu pour être raccordé à un aspirateur à
sciure. Nous ne recommandons pas l’utilisa
-
tion du port d’aspiration de sciure pour les
applications de coupe de métal.
■
Sélectionnez la position d’installation du
port d’aspiration de sciure en fonction du
sens de rotation du disque de coupe (voir
gure J).
■
Insérez le port d’aspiration de sciure (17)
à une extrémité du capot de tronçonnage
(16) jusqu’à ce qu’il s’enclenche (voir gure
K).
■
Montez le capot de tronçonnage enclip-
sable (16) sur le capot de meulage (1), voir
chapitre «Capot de protection».
■
Pour retirer le port d’aspiration de sciure:
appuyez sur le loquet du capot de tron-
çonnage (16) et retirez le port d’aspiration
de sciure (17) (voir gure L).
Allumer et éteindre (voir Fig. M
et N)
■
Pour démarrer l’outil électrique, actionnez
l’interrupteur marche/arrêt (4) vers l’avant
(étape 1). Pour un fonctionnement en
continu, actionnez-le vers le bas jusqu’à ce
qu’il s’enclenche (étape 2).
■
Pour éteindre l’outil électrique, appuyez
sur l’extrémité arrière de l’interrupteur
marche/arrêt, puis relâchez.
REMARQUE
Une fois la batterie retirée, l’outil électrique
allumé ne redémarre pas.
Présélection de la vitesse (voir
Fig. P)
AVERTISSEMENT!
Il n’est pas recommandé de modier la vi-
tesse lorsque la broche tourne.
Votre outil est équipé d'une fonction de
mémoire. Après avoir éteint l'outil, celui-ci
reviendra au réglage précédent la prochaine
fois qu'il sera allumé.
Appuyez sur le sélecteur de vitesse (6) pour
choisir parmi les quatre modes. Chaque pres-
sion modie la vitesse d’un cran. Le tableau
ci-dessous montre la relation entre la vitesse
de rotation et le nombre de LED qui brillent
sur le pied de l’outil.
40
LBE 76 12-EC/LBE 76 18-EC
Le nombre de LED
Vitesse (tr/min)
5000
10000
15000
20000
Sélecteur de sens de rotation (voir
Fig. Q et R)
L’outil est équipé d’un sélecteur de sens de
rotation. Certaines applications ou certains
accessoires peuvent nécessiter que l’outil
fonctionne en marche avant ou en marche
arrière.
Pour le tronçonnage, sélectionnez le sens de
coupe avec lequel l’outil s’éloigne de votre
corps. Lors de l’installation d’un disque à tron-
çonner abrasif en carbure ou d’une meule
diamantée, sélectionnez le sens de rotation
qui correspond à la èche sur le disque.
1. insérez la batterie.
2. Sélectionnez le sens de rotation à l’aide
du sélecteur (8). Le sens de rotation
change à chaque appui sur le sélecteur.
L’indicateur de sens de rotation (9) s’al-
lume pour indiquer le sens de rotation
actif. Si vous choisissez F, le disque à
tronçonner tournera dans le sens inverse
des aiguilles d’une montre, dans le sens
de rotation du disque F marqué sur le
capot de protection. Si vous choisissez F,
le disque à tronçonner tournera dans le
sens des aiguilles d’une montre, dans le
sens de rotation du disque F marqué sur
le capot de protection.
REMARQUE
L’indicateur de sens de rotation s’éteint envi-
ron 5 minutes après le relâchement de l’inter-
rupteur marche/arrêt.
Si l’indicateur de sens de rotation est désac
-
tivé, il reviendra au réglage de marche avant
lorsque l’outil sera rallumé.
Si l’indicateur de sens de rotation est activé, il
conservera le réglage de mode actuel lorsque
l’outil sera rallumé.
Pour le tronçonnage, les disques fournis avec
cet outil comportent des èches indiquant le
sens de rotation des disques lorsque l’outil
est en marche. Avant d’utiliser l’outil, assu
-
rez-vous toujours que le sélecteur de sens de
rotation est dans la position qui correspond
au sens de rotation marqué sur le disque. Les
disques sans èches peuvent fonctionner en
marche avant ou en marche arrière.
AVERTISSEMENT!
Pour le meulage avec disque de meulage ou
disque à lamelles, il est obligatoire d’utiliser
uniquement le sens standard (F) an d’évi
-
ter d’endommager les outils qui ne sont pas
adaptés à une utilisation en sens inverse.
AVERTISSEMENT!
An d’éviter tout dommage, laissez toujours
le disque s’arrêter complètement avant de
changer de sens de rotation.
Lampe de travail à LED (voir -
gure S)
La lampe de travail à LED, située dans la tête
de l’outil, s’allume lorsque l’outil est allumé ou
lorsque le sélecteur de vitesse (6)/sélecteur
de sens de rotation (8) est enfoncé, et s’éteint
environ 10 secondes après l’arrêt de l’outil.
La lampe de travail à LED (2) se met à cligno-
ter rapidement en cas de surcharge ou de
surchauffe de l’outil et/ou de la batterie, et les
capteurs internes forcent alors l’arrêt de l’outil.
Laissez l’outil reposer pendant un certain
temps ou placez l’outil et la batterie séparé-
ment à l’air pour qu’ils refroidissent.
La lampe de travail à LED (2) clignote plus
lentement pour indiquer que la batterie est
presque vide. Rechargez la batterie.
Si la lampe de travail à LED (2) ne s’allume
pas lorsque vous allumez l’outil, ou s’il s’éteint
soudainement au cours du travail, cela peut
être dû à une erreur de communication
interne. Veuillez contacter le service client ou
un centre de service agréé pour obtenir de
l’aide.
Réglage de l’angle de la tête de
l’outil (voir gures T1 et T2)
La tête de l’outil peut être réglée sur 3 posi-
tions de travail différentes, 0°, -90° et 90°.
■
Assurez-vous que l’interrupteur marche/
arrêt est sur la position OFF.
■
Retirez la batterie.
41
LBE 76 12-EC/LBE 76 18-EC
■
Tout en abaissant complètement le bouton
de déverrouillage de rotation (15), pivotez
la tête de l’outil puis relâchez le bouton.
■
Continuez à tourner la tête de l’outil
jusqu’à ce qu’elle se verrouille en place
avec un déclic.
Installation/Retrait du clip de
ceinture (voir gures U1 et U2)
Votre outil est fourni avec un clip de ceinture
amovible qui peut être placé sur le côté de
l'outil pour le transporter facilement.
Pour installer le clip de ceinture sur
l’outil:
■
Retirez la batterie de l’outil.
■
Pour LBE 76 12-EC, alignez l’arête (U1-1) et
le trou du clip de ceinture avec l’ouverture
(U1-2) et le trou leté à la base de l’outil,
respectivement.
■
Pour LBE 76 18-EC, alignez les arêtes (U2-
1) et le trou du clip de ceinture avec les
rainures (U2-2) et le trou leté à la base de
l’outil, respectivement.
■
Insérez la vis de xation et serrez-la ferme-
ment à l'aide d'un tournevis (non fourni).
Pour retirer le clip de la ceinture de
l'outil:
■
Retirez la batterie de l’outil.
■
Utilisez un tournevis (non fourni) pour
desserrer la vis qui attache le clip de la
ceinture à l’outil.
■
Retirez la vis et le clip de ceinture. Conser-
vez-les dans un endroit sûr pour une utili-
sation ultérieure.
Consignes d’utilisation
REMARQUE
Une fois la meuleuse arrêtée, elle continue de
fonctionner pendant un court instant.
Meulage grossier
AVERTISSEMENT!
N’utilisez jamais de meules à tronçonner pour
le dégrossissage.
■
Angle de meule de 20
-
40° pour de meil-
leures performances de coupe.
■
En appliquant une pression modérée, dé-
placez l’outil vers l’avant et l’arrière. Ainsi,
la pièce ne chauffera pas trop et il n’y aura
pas de décoloration ; il n’y aura pas non
plus de rainures.
Tronçonnage
AVERTISSEMENT!
Pour une coupe avec des disques à tronçon-
ner, utilisez toujours le capot de protection
clipsable destiné au tronçonnage (16).
■
Travaillez toujours contre la course du
disque. Dans le cas contraire, l’outil risque
de rebondir de manière incontrôlée hors
de la ligne de coupe.
■
Faites progresser l’outil à une vitesse uni-
forme et adaptée au matériau à traiter.
■
Évitez d’incliner l’outil, de le pencher d’un
côté à l’autre et de trop forcer dessus.
Pour davantage d’informations sur les pro-
duits du fabricant, rendez-vous sur le site
www.ex-tools.com.
Maintenance et entretien
AVERTISSEMENT !
Retirez la batterie avant toute opération sur
l’outil électrique.
AVERTISSEMENT!
N’utilisez pas de produits de nettoyage
liquides à base d’eau.
Nettoyage
■
Nettoyez l’outil électrique régulièrement
ainsi que la grille située devant les fentes
d’aération. La fréquence de nettoyage
dépend du matériau et de la durée d’utili-
sation.
■
Nettoyez régulièrement l’intérieur du
boîtier et le moteur avec de l’air comprimé
sec.
Transport
Les batteries lithium-ion sont soumises aux
exigences de la législation sur les marchan-
dises dangereuses.
Le transport de ces batteries doit se faire
conformément aux dispositions et réglemen-
tations locales, nationales et internationales.
Les utilisateurs peuvent transporter ces batte-
ries par la route sans autres exigences.
Le transport commercial de batteries lithium-
ion par les compagnies maritimes est soumis
à la réglementation en matière de transport
42
LBE 76 12-EC/LBE 76 18-EC
de marchandises dangereuses. Les prépara-
tifs d’expédition et le transport ne peuvent
être effectués que par des personnes dûment
formées. L’ensemble du processus doit être
supervisé par des professionnels.
Les points suivants doivent être respectés lors
du transport des batteries rechargeables:
Assurez-vous que les bornes de contact de la
batterie sont protégées et isolées an d’éviter
les courts-circuits.
Assurez-vous que la batterie est bien immobi-
lisée à l’intérieur de l’emballage.
Les batteries endommagées ou qui fuient ne
doivent pas être transportées.
Contactez votre compagnie maritime pour
plus d’informations.
ATTENTION!
Ne pas utiliser des batteries dont l’enveloppe
est endommagée.
Réparations
Toute opération de réparation doit être réali-
sée par un service technique agréé.
Pièces de rechange et accessoires
Pour les autres accessoires, en particulier les
outils, consultez les catalogues du fabricant.
Vous trouverez des gures et des listes de
pièces de rechange sur notre site internet:
www.ex-tools.com.
Informations relatives à l’élimi-
nation des déchets
AVERTISSEMENT!
Rendre les outils électriques usagés inutili-
sables:
en retirant la batterie des outils sans l.
Pays de l’UE uniquement
Ne jetez pas les outils électriques avec
les ordures ménagères!
Conformément à la directive européenne
2012/19/UE relative aux déchets d’équipe-
ments électriques et électroniques et à sa
transposition dans la législation nationale, les
outils électriques usagés doivent être collec-
tés séparément et recyclés dans le respect de
l’environnement.
Récupération des matières premières à
la place de l’élimination des déchets.
L’appareil, les accessoires et l’emballage
doivent être recyclés dans le respect de
l’environnement. Les pièces en plastique sont
identiées pour le recyclage selon le type de
matériau.
AVERTISSEMENT!
Ne jetez pas les batteries avec les ordures
ménagères, ni dans un feu ou dans l’eau.
N’ouvrez pas des batteries usagées.
Pays de l’UE uniquement:
Conformément à la directive 2006/66/CE, les
batteries défectueuses ou usagées doivent
être recyclées.
REMARQUE
N’hésitez pas à demander à votre revendeur
des informations concernant l’élimination du
produit!
-Déclaration de conformité
Les déclarations de conformité sont incluses
dans l’annexe 1 du présent mode d’emploi.
Exemption de responsabilité
Le fabricant et son représentant déclinent
toute responsabilité pour les dommages et
les gains manqués liés à l’interruption des
activités causée par le produit ou un produit
inutilisable.
Le fabricant et son représentant déclinent
toute responsabilité pour les dommages liés
à une mauvaise utilisation du produit ou à
une utilisation avec des produits provenant
d’autres fabricants.
43
LBE 76 12-EC/LBE 76 18-EC
Indice
Simboli utilizzati in questo manuale .......43
Simboli sul prodotto ....................43
Avvertenze di sicurezza importanti ........43
Emissioni acustiche e vibrazioni ..........46
Speciche tecniche .....................47
Descrizione dei componenti .............48
Utilizzo ................................48
Pulizia e manutenzione ..................53
Trasporto ..............................53
Informazioni sullo smaltimento ...........54
Dichiarazione di conformità CE ...........54
Esonero dalla responsabilità .............54
Simboli utilizzati in questo ma-
nuale
AVVERTENZA!
Indica un pericolo imminente. Il mancato
rispetto di questa avvertenza comporta il ri
-
schio di lesioni estremamente gravi o mortali.
ATTENZIONE!
Indica una situazione potenzialmente perico-
losa. Il mancato rispetto di questa avvertenza
comporta il rischio di lesioni lievi o danni
materiali.
NOTA
Indica suggerimenti per l'uso e informazioni
importanti.
Simboli sul prodotto
V Volt
/min
Rivoluzioni o giri al minuto
(RPM)
M Filettatura metrica
n
0
Velocità a vuoto
Ø Diametro
Leggere le istruzioni.
Indossare protezioni per gli
occhi.
Non usare la cufa di protezio-
ne per le operazioni di taglio.
Informazioni sullo smaltimento
degli apparecchi elettrici (v.
pagina 54).
Marcatura CE
Marcatura UKCA
Per la propria sicurezza
AVVERTENZA!
Prima di usare l'utensile elettrico, leggere e
rispettare:
queste istruzioni per l'uso;
Le "Istruzioni di sicurezza generali" sull'u-
so degli utensili elettrici nel libretto inclu-
so (libretto n. 315.915),
le leggi e le normative locali in vigore
relative alla prevenzione degli incidenti.
Questo utensile elettrico di ultima genera
-
zione è stato costruito conformemente alle
normative di sicurezza in vigore.
Tuttavia, quando è in funzione, l'utensile
elettrico comporta il rischio di lesioni, anche
mortali, all'operatore o a terze parti e il rischio
di danni all'utensile o ad altre proprietà.
Questa mini smerigliatrice deve essere utiliz
-
zata esclusivamente:
Per gli scopi previsti
Se perfettamente funzionante.
Eventuali difetti che ne compromettono la
sicurezza devono essere immediatamente
corretti.
Destinazione d'uso
Questa smerigliatrice è progettata per il
taglio e la smerigliatura di metallo, cemento,
pietra, piastrelle, legno, plastica e materiali
similari senza l'uso di acqua. Per le operazioni
di taglio è necessario installare la specica
cufa di protezione.
Avvertenze di sicurezza speci-
che per mini smerigliatrici
Avvertenze di sicurezza comuni
alle operazioni di smerigliatura o
44
LBE 76 12-EC/LBE 76 18-EC
taglio
■
Questo utensile elettrico è progettato
per essere usato come smerigliatrice o
utensile da taglio. Consultare tutte le
avvertenze di sicurezza, le istruzioni, le
illustrazioni e le speciche fornite insie-
me a questo utensile elettrico. Il mancato
rispetto delle istruzioni elencate di segui-
to comporta il rischio di scossa elettrica,
incendio e/o lesioni gravi.
■
Questo utensile elettrico non è proget-
tato per eseguire operazioni di spazzo-
latura metallica, lucidatura o foratura. Le
operazioni per le quali l'utensile non è pro-
gettato possono creare pericoli ed esporre
l'utente al rischio di infortuni.
■
Non utilizzare questo utensile elettrico
per scopi diversi da quelli per cui è pro-
gettato e specicati dal produttore. Ciò
può causare la perdita di controllo, con il
rischio di lesioni gravi.
■
Non utilizzare accessori non specica-
mente progettati e raccomandati dal
produttore dell'utensile. Gli accessori
non progettati per l'utensile possono crea-
re pericoli ed esporre l'utente al rischio di
infortuni.
■
La velocità nominale dell'accessorio
deve essere almeno equivalente alla
velocità massima indicata sull'utensi-
le elettrico. Accessori che ruotano più
velocemente della loro velocità nominale
possono rompersi o venire espulsi ad alta
velocità.
■
Il diametro esterno e lo spessore dell'ac-
cessorio devono corrispondere alle spe-
ciche dell'utensile elettrico. Accessori di
altre misure non possono essere controllati
o protetti adeguatamente.
■
Le dimensioni dell'attacco dell'accesso-
rio devono essere adatte a quelle dell'at-
tacco dell'utensile elettrico. Gli accessori
non adatti all'attacco sull'utensile elettrico
saranno sbilanciati, vibreranno in modo
eccessivo e potranno causare una perdita
di controllo.
■
Non usare accessori danneggiati. Ispe-
zionare gli accessori prima di ogni uti-
lizzo; ad esempio, vericare che i dischi
abrasivi e i platorelli non siano incrinati,
danneggiati o eccessivamente usurati
e che le setole delle spazzole metalli-
che non siano allentate o rotte. In caso
di caduta dell'utensile elettrico o di un
accessorio, vericare l'assenza di danni
o installare un accessorio in buone con-
dizioni. Dopo avere ispezionato e instal-
lato un accessorio, allontanarsi insieme
a eventuali altre persone dalla traietto-
ria dell'accessorio rotante e mettere in
funzione l'utensile elettrico a vuoto alla
velocità massima per un minuto. In ge-
nere, gli accessori danneggiati si rompono
durante il collaudo.
■
Indossare dispositivi di protezione
individuale. In base all'operazione da
effettuare, indossare maschere facciali,
occhiali di sicurezza o visiere protet-
tive. In base alla necessità, indossare
maschere antipolvere, protezioni per le
orecchie, guanti e grembiuli da ofcina
in grado di bloccare piccoli frammenti
abrasivi o di lavorazione. Le protezioni
per gli occhi devono essere in grado di
arrestare i frammenti volanti generati dalle
varie operazioni. La maschera antipolvere
o respiratoria deve essere in grado di ltra-
re le particelle generate dalla particolare
operazione. L'esposizione prolungata a
rumore di intensità elevata può provocare
la perdita dell'udito.
■
Tenere le persone presenti a una di-
stanza di sicurezza dall'area di lavoro.
Chiunque acceda all'area di lavoro deve
indossare dispositivi di protezione indi-
viduale. I frammenti di lavorazione o di un
accessorio rotto possono essere proiettati
oltre l'area immediatamente circostante
l'operazione e causare infortuni.
■
Tenere l'utensile elettrico esclusiva-
mente tramite le impugnature isolanti
durante le operazioni in cui l'accessorio
da taglio può entrare a contatto con cavi
elettrici nascosti o con il cavo di alimen-
tazione. Se l'accessorio da taglio tocca
un cavo elettricato può trasmettere la
corrente alle parti metalliche dell'utensile,
esponendo l'operatore al rischio di scossa
elettrica.
■
Posizionare il cavo lontano dall'acces-
sorio in rotazione. In caso di perdita di
controllo, il cavo potrebbe tagliarsi o im-
pigliarsi e la mano o il braccio potrebbero
essere tirati verso l'accessorio in rotazione.
■
Non appoggiare mai l'utensile se l'ac-
cessorio non è completamente fermo.
45
LBE 76 12-EC/LBE 76 18-EC
L'accessorio in rotazione potrebbe toccare
la supercie e causare la perdita di control-
lo dell'utensile elettrico.
■
Non mettere in funzione l'utensile elet-
trico mentre lo si trasporta al proprio
anco. L'accessorio in rotazione potrebbe
impigliarsi nei vestiti e venire tirato verso il
proprio corpo.
■
Pulire periodicamente le aperture di
ventilazione dell'utensile elettrico. La
ventola del motore attira la polvere all'in-
terno del vano e un accumulo eccessivo
di metallo polverizzato comporta rischi
elettrici.
■
Non usare l'utensile elettrico in prossi-
mità di materiali inammabili. Le scintille
potrebbero causare un incendio.
■
Non usare accessori che richiedono
liquido refrigerante. L'uso di acqua o di
altri liquidi refrigeranti comporta il rischio
di scossa elettrica o folgorazione.
CONTRACCOLPO E RELATIVE AV-
VERTENZE
Il contraccolpo è una reazione improvvisa
provocata dall'inceppamento o il blocco di un
disco, un platorello, una spazzola o qualsiasi
altro accessorio. L'inceppamento o il blocco
causa l'arresto improvviso della rotazione
dell'accessorio. In questo caso, l'operatore
non sarà più in grado di controllare l'utensi-
le, che verrà spinto nella direzione opposta
rispetto a quella di rotazione dell'accessorio.
Ad esempio, se un disco abrasivo rimane
inceppato o incastrato nel materiale in lavora-
zione, il bordo del disco che entra nel punto
di inceppamento può conccarsi nella super-
cie del materiale causando il sollevamento
e l'espulsione del disco. Il disco può essere
proiettato verso l'operatore o in direzione op-
posta, in base alla direzione del movimento
del disco nel punto di inceppamento. In tali
circostanze, i dischi abrasivi possono anche
rompersi.
Il contraccolpo è il risultato di un uso scor-
retto dell'utensile elettrico e/o di procedure
operative o condizioni improprie e può esse-
re evitato adottando precauzioni adeguate,
come quelle indicate di seguito.
■
Impugnare saldamente l'utensile elettri-
co con entrambe le mani e tenere il cor-
po e il braccio in modo tale da resistere
agli eventuali contraccolpi. Usare sem-
pre l'impugnatura ausiliaria, se in do-
tazione, per avere il massimo controllo
del contraccolpo o della forza rotatoria
durante l'accensione. La forza rotatoria
o del contraccolpo può essere controllata
dall'operatore adottando precauzioni ade-
guate.
■
Non posizionare mai le mani in prossimi-
tà dell'accessorio in rotazione. In caso di
contraccolpo, gli accessori possono venire
sospinti verso le proprie mani.
■
Non posizionare il corpo nell'area in cui
l'utensile elettrico si sposterà in caso di
contraccolpo. Il contraccolpo spingerà
l'utensile elettrico nella direzione opposta
a quella di movimento del disco nel punto
di inceppamento.
■
Prestare particolare attenzione durante
la lavorazione di angoli, bordi aflati,
ecc. per evitare sobbalzi o inceppamenti
dell'accessorio. Angoli, bordi aflati e
sobbalzi tendono a inceppare l'accessorio
in rotazione, causando perdite di controllo
o contraccolpi.
■
Non usare lame per motoseghe, lame da
intaglio, dischi diamantati segmentati
con distanza periferica superiore a 10
mm o lame dentellate. Tali lame creano
frequenti contraccolpi e perdita di control-
lo.
Avvertenze di sicurezza speci-
che per le operazioni di smeri-
gliatura e taglio
■
Usare esclusivamente dischi del tipo
specicato per l'utensile elettrico e le
speciche cufe di protezione per il di-
sco selezionato. I dischi per i quali l'uten-
sile non è progettato non possono essere
protetti adeguatamente e sono pericolosi.
■
La supercie abrasiva dei dischi a centro
depresso deve essere installata sotto il
livello dell'estremità della protezione.
Un disco montato scorrettamente che
sporge dall'estremità della protezione non
può essere protetto adeguatamente.
■
La cufa di protezione deve essere
ssata saldamente all'utensile elettrico
e posizionata in modo da garantire la
massima sicurezza; in questo modo solo
una piccola parte del disco sarà esposto
all'operatore. La protezione contribuisce
46
LBE 76 12-EC/LBE 76 18-EC
a proteggere l'operatore dai frammenti
causati da un'eventuale rottura del disco e
da un contatto accidentale con il disco.
■
I dischi devono essere usati esclusiva-
mente per le applicazioni specicate. Ad
esempio, non smerigliare con il lato di
un disco da taglio. I dischi da taglio abra-
sivi sono progettati per la smerigliatura
periferica; forze trasversali applicate a tali
dischi potrebbero romperli.
■
Utilizzare sempre ange di dimensioni e
forma adatte ai dischi selezionati. Le an-
ge corrette supportano il disco, riducendo
così la possibilità di rottura del disco. Le
ange per dischi da taglio possono essere
diverse da quelle dei dischi da smerigliatu-
ra.
■
Non usare dischi usurati appartenenti
a utensili più grandi. I dischi per utensili
elettrici più grandi non sono adatti a causa
della maggiore velocità di un utensile elet-
trico più piccolo, e possono esplodere.
■
Durante l'uso di dischi a doppia funzio-
ne, usare sempre la cufa di protezione
adatta al lavoro da eseguire. Il mancato
utilizzo della protezione corretta può ri-
durre il grado di sicurezza, con il rischio di
lesioni gravi.
Avvertenze di sicurezza speci-
che per le operazio
ni di taglio
■
Non "bloccare" il disco da taglio né
esercitare una pressione eccessiva. Non
tentare di praticare un taglio troppo pro-
fondo. L'eccessiva sollecitazione del disco
aumenta il carico e la possibilità di distor-
sione o inceppamento del disco nel taglio
e la possibilità di contraccolpo o rottura
del disco.
■
Non posizionare il corpo in linea con il
disco rotante o dietro di esso. Quando il
disco, nel punto di lavorazione, si allontana
dal corpo, l'eventuale contraccolpo può
proiettare il disco in rotazione e l'utensile
elettrico direttamente verso l'operatore.
■
Se il disco si blocca o il taglio è interrot-
to per qualsiasi motivo, arrestare l'uten-
sile elettrico e immobilizzarlo nché il
disco non è completamente fermo. Per
evitare il rischio di contraccolpo, non
tentare di rimuovere il disco mentre è
ancora in movimento. Individuare la cau-
sa dell'inceppamento del disco e liberarlo
con opportuni interventi.
■
Non riavviare l'operazione di taglio
nel materiale in lavorazione. Attendere
che il disco raggiunga la piena velocità,
quindi reinserirlo con cautela nel taglio.
Se si riavvia l'utensile ancora inserito nel
materiale, il disco può incepparsi, sollevar-
si o avere un contraccolpo.
■
Per ridurre il rischio di inceppamento e
contraccolpo, posizionare dei sostegni
sotto i pannelli e i materiali di grandi
dimensioni. I materiali di grandi dimensio-
ni tendono a piegarsi sotto il proprio peso.
Posizionare dei supporti sotto il materiale
lungo la linea di taglio, lungo il bordo del
materiale e da entrambi i lati del disco.
■
Prestare particolare attenzione quando
si effettua un "taglio a immersione"
in una parete o altre aree nascoste. La
porzione di disco che entra nella parete
potrebbe tagliare i tubi del gas o dell'ac-
qua, li elettrici o altri oggetti, causando
un contraccolpo.
■
Non tentare di effettuare tagli curvi. L'ec-
cessiva sollecitazione del disco aumenta il
carico, la possibilità di distorsione o incep-
pamento del disco nel taglio e il rischio
di contraccolpo o rottura del disco, con il
rischio di lesioni gravi.
Emissioni acustiche e vibrazio-
ni
I valori di emissione acustica e delle vibrazioni
sono stati determinati ai sensi dello standard
EN 62841.
Di seguito sono riportati i livelli di emissione
acustica A tipici dell'utensile.
Modello LBE 76 12-EC
–
Livello di pressione sonora L
pA
: 83 dB(A)
–
Livello di potenza sonora L
WA
: 91 dB(A)
–
Incertezza: K = 3 dB
Valore totale di emissione delle vibrazioni
–
Valore di emissione a
h
: < 2,5m/s
2
–
Incertezza: K = 1,5 m/s
2
Modello LBE 76 18-EC
–
Livello di pressione sonora L
pA
: 73 dB(A)
–
Livello di potenza sonora (L
WA
): 81 dB(A)
–
Incertezza: K = 3 dB
Valore totale di emissione delle vibrazioni
–
Valore di emissione ah: < 2,5m/s
2
–
Incertezza: K = 1,5 m/s
2
47
LBE 76 12-EC/LBE 76 18-EC
ATTENZIONE!
I valori indicati sono relativi a utensili elettrici
nuovi. L'uso quotidiano può inuire sui valori
di emissione acustica e delle vibrazioni.
NOTA
Il livello di emissione delle vibrazioni indicato
in queste istruzioni è stato misurato tramite il
metodo di collaudo standard descritto in EN
62841 e può essere utilizzato per confronta
-
re l'utensile con altri prodotti analoghi. Può
essere utilizzato anche per una valutazione
preliminare dei livelli di esposizione.
Il livello di vibrazioni dichiarato fa riferimento
all'applicazione principale dell'utensile.
Tuttavia, se l'utensile è utilizzato per appli
-
cazioni diverse, con altri accessori, o viene
mantenuto in cattive condizioni, il livello di
vibrazioni potrebbe differire. Ciò può aumen
-
tare signicativamente il livello di esposizione
durante il periodo di lavoro complessivo.
Per calcolare una stima accurata del livello di
esposizione, è necessario prendere in con
-
siderazione anche le fasi in cui l'utensile è
spento o in funzione a vuoto.
Ciò può ridurre signicativamente il livello
di esposizione durante il periodo di lavoro
complessivo.
Adottare ulteriori misure di sicurezza per pro
-
teggere l'operatore dagli effetti delle vibra-
zioni, ad esempio: mantenere l'utensile e gli
accessori in buone condizioni, tenere le mani
al caldo, pianicare il lavoro.
ATTENZIONE!
Indossare protezioni per le orecchie quando
la pressione sonora è superiore a 85 dB(A).
ATTENZIONE!
La smerigliatura di sottili lamine metalliche o
altri materiali con ampia supercie che tendo
-
no a vibrare può aumentare signicativamen-
te l'emissione acustica (no 15 dB) rispetto
ai valori dichiarati. Attutire il più possibile il
suono emesso da tali materiali adottando
adeguate misure, ad esempio applicando
tappetini ammortizzanti essibili. La maggio
-
re emissione acustica deve essere presa in
considerazione anche durante la valutazione
del rischio di esposizione e la selezione di
adeguate protezioni per le orecchie.
Speciche tecniche
Modello
LBE 76 12-
EC
LBE 76 18-EC
Prodotto Mini smerigliatrice
Tensione
nominale
V CC 12 18
Velocità a
vuoto
/min 5000 - 20000
Tipo di disco Tipo 27 e tipo 41
Diametro
max. del
disco
mm 76 76
Diametro
del foro di
ssaggio
mm 10 10
Spesso-
re max.
del disco
abrasivo
mm 4 4
Spessore
max. del
disco da
taglio
mm 4 4
Filettatura albe-
rino
M6 M6
Peso ai
sensi della
procedura
FLEX 01
kg 0,8 0,85
Batteria Serie AP 12
Serie AP 18
Serie AP 18
XT
48
LBE 76 12-EC/LBE 76 18-EC
Peso della batte-
ria
AP
12/2.5
0,3
kg
AP
18/2.5
0,4
kg
AP
18/4.0
0,7
kg
AP
18/5.0
0,7
kg
AP
18/8.0
1,1
kg
AP
12/5.0
0,4
kg
AP
18/4.0
XT
0,7
kg
AP
18/8.0
XT
1,2
kg
Temperatura di
funzionamento
Da −10 °C a 40 °C
Temperatura di
stoccaggio
< 50 °C
Temperatura di
ricarica
Da 4 °C a 40 °C
Caricabatteria
CA 12/18,
CA...
CA 12/
18, CA...
NOTA
I manuali del gruppo batteria e del caricabat-
teria sono forniti a parte e includono istruzioni
per l'uso e avvertenze di sicurezza speciche.
Consultare il manuale del gruppo batteria e
del caricabatteria per le avvertenze e le istru
-
zioni dettagliate.
Panoramica (gura A)
I numeri accanto ai componenti fanno rife-
rimento all'illustrazione del prodotto nella
pagina delle gure.
1. Cufa di protezione per la smerigliatu-
ra
2. Luce di lavoro LED
3. Pulsante di bloccaggio dell'alberino
4. Interruttore di avvio/arresto
5. Impugnatura
6. Selettore della velocità
7. Indicatore della velocità
8. Selettore della direzione di rotazio-
ne
9. Indicatore della direzione di rotazio-
ne
10. Chiave esagonale e alloggio
11. Bullone
12. Flangia esterna
13. Alberino
14. Flangia interna
15. Pulsante di regolazione dell'inclina-
zione
16. Cufa di protezione per il taglio
17. Porta di aspirazione della polvere
18. Disco da taglio abrasivo in carburo
19. Disco abrasivo
20. Disco da taglio metallico (x2)
21a. Clip per cintura removibile
(per LBE 76 12-EC)
21b. Clip per cintura removibile
(per LBE 76 18-EC)
22. Vite di ssaggio
Utilizzo
AVVERTENZA!
Rimuovere la batteria prima di effettuare
qualsiasi operazione sull'utensile.
Operazioni preliminari
Estrarre la mini smerigliatrice cordless
dall'imballaggio e vericare che siano
presenti tutti i componenti e che non siano
danneggiati.
NOTA
Le batterie incluse sono parzialmente ca-
riche. Prima dell'uso, ricaricarle completa-
mente. Consultare il manuale di istruzioni
del caricabatteria.
Inserimento/sostituzione della
batteria
Suggerimenti per una lunga
durata di servizio
49
LBE 76 12-EC/LBE 76 18-EC
ATTENZIONE!
Non ricaricare le batterie a temperature infe-
riori a 0 °C o superiori a 40 °C.
Non ricaricare le batterie in ambienti soggetti
a temperatura o umidità elevate.
Non coprire le batterie e il caricabatteria du
-
rante la ricarica.
Scollegare il cavo di alimentazione del carica
-
batteria al termine della ricarica.
La batteria e il caricabatteria diventano caldi
durante la ricarica; è un fenomeno normale.
NOTA
Rispettare le istruzioni relative alla ricarica
della batteria riportate nel manuale di istru
-
zioni della batteria.
Durante un periodo di inutilizzo prolungato,
conservare le batterie parzial-
mente cariche in un luogo fresco
e asciutto.
■
Inserire la batteria carica nell'utensile n-
ché non si blocca in posizione (gura B).
■
Per rimuoverla, premere il pulsante di rila-
scio ed estrarla (gura C).
ATTENZIONE!
Quando l'utensile elettrico non è in uso,
proteggere i contatti della batteria. Piccoli
oggetti metallici possono causare il corto
circuito dei contatti, con il rischio di incendio
ed esplosione.
Cufa di protezione
AVVERTENZA!
Non usare l'utensile se la protezione non è
posizionata correttamente e saldamente.
Usare la cufa di protezione adatta in base al
tipo di disco.
AVVERTENZA!
Ruotare la cufa di protezione nché la sezio-
ne chiusa non è rivolta verso l'operatore.
Cufa di protezione per la smeri-
gliatura
(componente n. 1 in gura A).
Per l'uso con dischi abrasivi e dischi lamellari.
AVVERTENZA!
L'uso di questa cufa durante le operazioni di
taglio con dischi abrasivi agglomerati aumen
-
ta il rischio di esposizione alle particelle e
alle scintille e ai frammenti i disco in caso di
rottura.
AVVERTENZA!
L'uso di questa cufa durante le operazioni
di taglio e smerigliatura frontale di materiali
in cemento e muratura aumenta il rischio di
esposizione alle polveri e la perdita di con
-
trollo in caso di contraccolpo.
Cufa di protezione per il taglio
(componente n. 16 in gura A).
Per l'uso con dischi da taglio.
AVVERTENZA!
Installare sempre la cufa di protezione per
il taglio (16) per effettuare le operazioni di
taglio. Prima dell'uso, vericare l'assenza di
incrinature, deformazioni o segni di eccessiva
usura.
AVVERTENZA!
Questa cufa, se usata durante le operazioni
di la smerigliatura frontale, può interferire
con il materiale in lavorazione, riducendo il
controllo.
Installazione (gura D)
Spingere la cufa di protezione per il taglio
sulla cufa di protezione per la smerigliatura
(componenti n. 16 e n. 1 in gura A) nché
non si blocca.
Rimozione (gura E)
Piegare delicatamente una delle due clip (E-1)
per sbloccarla dal bordo della cufa di prote-
zione. Quindi rimuovere la cufa di protezio-
ne per il taglio.
50
LBE 76 12-EC/LBE 76 18-EC
Regolazione della cufa di prote-
zione (gura F)
Ruotare la cufa di protezione verso la posizione
desiderata nché non si blocca. Per questa ope-
razioni non sono necessari utensili.
Selezione del disco da taglio
Selezionare il tipo corretto di disco è impor-
tante per ottenere le migliori prestazioni
dall'utensile. Selezionare il disco in base
all'applicazione e al materiale da tagliare. Un
disco corretto permette di ottenere un taglio
più rapido e netto e prolungare la durata di
vita del disco stesso.
Nemmeno i migliori dischi da taglio garanti-
scono tagli efcaci se non vengono mantenuti
puliti e aflati. L'uso di un disco smussato
sovraccarica l'utensile e aumenta il rischio di
contraccolpo. Tenere a portata di mano dei
dischi di ricambio per avere sempre dischi
aflati a propria dispositivo.
Selezionare e usare i dischi da taglio racco-
mandati per il materiale da tagliare. Assicu-
rarsi che la velocità minima di qualsiasi disco
selezionato sia di almeno 20000 giri/min
(RPM).
Fare riferimento alla tabella seguente per se-
lezionare il disco da taglio adatto e impostare
la corretta direzione di rotazione.
DISCO DA TAGLIO APPLICAZIONI
Disco da taglio abrasivo
in carburo
NOTA
Se il disco è diamantato
segmentato, la distanza
periferica tra i segmenti
non deve superare i 10
mm, solo con angolo di
taglio negativo.
Per tagliare cartongesso e plastica.
La freccia sul disco indica la SOLA direzio-
ne di rotazione possibile del disco quando
l'utensile è in funzione. Assicurarsi che il se-
lettore della direzione di rotazione sia nella
posizione corrispondente alla direzione di
rotazione riportata sul disco.
Disco da taglio metallico
Per tagliare acciaio, acciaio inox e materiali
non ferrosi.
Disco da taglio diaman-
tato per piastrelle (non
incluso)
Per tagliare piastrelle, ceramica, broce-
mento.
Direzione di rotazione raccomandata:
La freccia sul disco indica la SOLA direzio-
ne di rotazione possibile del disco quando
l'utensile è in funzione. Assicurarsi che il se-
lettore della direzione di rotazione sia nella
posizione corrispondente alla direzione di
rotazione riportata sul disco.
51
LBE 76 12-EC/LBE 76 18-EC
Installazione e rimozione del di-
sco
AVVERTENZA!
Durante l'uso di dischi da taglio, installare la
cufa di protezione per il taglio (16).
Installazione del disco (gure G e H)
■
Rimuovere la batteria.
■
Pulire l'alberino e tutte le parti da installa-
re.
■
Tenere premuto il pulsante di bloccaggio
dell'alberino (3).
■
Usando la chiave esagonale (10), allentare
il bullone (11) sull'alberino (13) in senso
antiorario e rimuovere il bullone (11) e la
angia esterna (12).
■
Posizionare il disco sulla angia interna.
NOTA
Durante l'installazione del disco abrasivo,
la sezione sporgente del disco deve essere
rivolta verso la angia interna.
■
Riposizionare la angia esterna (12) con a
supercie stampata rivolta verso l'esterno.
■
Tenere premuto il pulsante di bloccaggio
dell'alberino (3).
■
Serrare il bullone (11) ruotandolo in senso
orario con la chiave esagonale. La coppia di
serraggio raccomandata è 5 Nm.
■
Inserire la batteria.
■
Avviare la smerigliatrice (senza bloccarla in
posizione) e lasciarla in funzione per circa
30 secondi. Controllare che non sia sbilan-
ciata e non vibri.
■
Arrestare la smerigliatrice e rimuovere la
batteria.
Rimozione del disco
■
Tenere premuto il pulsante di bloccaggio
dell'alberino (3).
■
Allentare il bullone con la chiave esagonale
e rimuovere il bullone e la angia esterna
dall'alberino.
■
Rimuovere il disco.
Porta di aspirazione della polvere
NOTA
La porta di aspirazione della polvere, da col-
legare a un aspirapolvere, deve essere usata
esclusivamente durante il taglio di piastrelle/
cemento e cartongesso. Si raccomanda di
non usare la porta di aspirazione della polve
-
re durante il taglio di metallo.
■
Selezionare la posizione di installazione
della porta di aspirazione della polvere in
base alla direzione di rotazione del disco
da taglio (gura J).
■
Inserire la porta di aspirazione della polve-
re (17) in una delle estremità della cufa di
protezione per il taglio (16) nché non si
blocca (gura K).
■
Installare la cufa di protezione per la
smerigliatura (16) sulla cufa di protezione
per la smerigliatura (1) come descritto alla
sezione "Cufa di protezione".
■
Per rimuovere la porta di aspirazione della
polvere, premere il fermaglio della cufa
di protezione per il taglio (16) ed estrarre
la porta di aspirazione della polvere (17)
(gura L).
Avvio e arresto (gure M e N)
■
Per avviare l'utensile, spingere l'interruttore
di avvio/arresto (4) in avanti (passaggio 1).
Per il funzionamento continuo, inclinarlo
verso il basso nché non si blocca (passag-
gio 2).
■
Per arrestare l'utensile, premere l'estremità
posteriore dell'interruttore di avvio/arresto
e rilasciarla.
NOTA
Se la batteria viene rimossa quando l'utensile
è in funzione, questo non si riavvierà automa
-
ticamente dopo aver reinstallato la batteria.
Selezione della velocità (gura P)
AVVERTENZA!
Si raccomanda di non regolare la velocità
quando l'alberino è in rotazione.
L'utensile è dotato di funzione di memoria.
Dopo aver arrestato l'utensile, il livello di
velocità selezionato verrà memorizzato e sarà
ripristinato al successivo avvio.
Premere ripetutamente il selettore della
velocità (6) per selezionare uno dei quattro
livelli disponibili. Ciascuna pressione modica
la velocità di un livello. La tabella sottostante
indica il rapporto tra la velocità di rotazione
e il numero di indicatori luminosi accesi sulla
parte inferiore dell'utensile.
52
LBE 76 12-EC/LBE 76 18-EC
Numero di indicatori
Velocità (RPM)
5000
10000
15000
20000
Selezione della direzione di rota-
zione (gure Q e R)
L'utensile è dotato di un selettore della dire-
zione di rotazione. Alcune applicazioni o alcu-
ni accessori possono richiedere una specica
direzione di direzione (in avanti o all'indietro).
Per la smerigliatura, selezionare la direzione
di rotazione che consente di spingere l'uten-
sile lontano da sé. Durante l'uso di dischi da
taglio abrasivi in carburo o diamantati, sele-
zionare la direzione di rotazione indicata dalla
freccia sul disco.
1. Installare la batteria.
2. Premere il selettore della direzione di
rotazione (8) per selezionare la direzione
di rotazione. A ogni pressione del selet-
tore, la direzione di rotazione si invertirà.
L'indicatore della direzione di rotazione
(9) si illumina in base alla direzione di
rotazione selezionata. Selezionando "F",
il disco ruoterà in senso antiorario, nella
direzione indicata dalla lettera "F" sulla
cufa di protezione. Selezionando "R", il
disco ruoterà in senso orario, nella dire-
zione indicata dalla lettera "R" sulla cufa
di protezione.
NOTA
L'indicatore della direzione di rotazione si
spegne circa 5 minuti dopo il rilascio dell'in
-
terruttore di avvio/arresto.
Quando l'indicatore della direzione di rota
-
zione è spento, l'utensile si riavvierà con la
direzione di rotazione in avanti.
Quando l'indicatore della direzione di rotazio
-
ne è acceso, l'utensile si riavvierà con l'ultima
direzione di rotazione selezionata.
Per le operazioni di taglio, i dischi forniti
insieme all'utensile sono dotati di frecce
che indicano la direzione in cui il disco deve
ruotare quando l'utensile è in funzione. Prima
di usare l'utensile, assicurarsi che il selettore
della direzione di rotazione sia nella posizio
-
ne corrispondente alla direzione di rotazione
riportata sul disco. I dischi senza frecce posso
-
no ruotare in entrambe le direzioni.
AVVERTENZA!
Per le operazioni di smerigliatura, i dischi
abrasivi o lamellari devono ruotare esclusiva
-
mente in avanti (direzione "F") per evitare di
danneggiare l'utensile. Non devono ruotare
in direzione opposta.
AVVERTENZA!
Per evitare danni agli ingranaggi, attendere
che il disco si arresti completamente prima di
modicare la direzione di rotazione.
Luce di lavoro LED (gura S)
La luce di lavoro LED, situata sulla testa dell'u-
tensile, si illumina all'avvio dell'utensile o alla
pressione del selettore della velocità (6) o del
selettore della direzione di rotazione (8), e si
spegne automaticamente circa 10 secondi
dopo l'arresto dell'utensile.
Se l'utensile e/o il gruppo batteria sono
sovraccarichi o troppo caldi, la luce di lavoro
LED (2) lampeggerà rapidamente e i sensori
interni arresteranno automaticamente l'uten-
sile. Lasciare riposare l'utensile, o posizionare
l'utensile e la batteria, separatamente, sotto
un usso d'aria afnché si raffreddino.
Quando la batteria è in esaurimento, la luce
di lavoro LED (2) lampeggerà lentamente.
Ricaricare la batteria.
Se la luce di lavoro LED (2) non si accende
all'avvio dell'utensile, o se si spegne improv-
visamente durante l'uso, potrebbe essersi
vericato un errore di comunicazione interna.
Contattare il servizio clienti o un centro di
assistenza autorizzato per ricevere assistenza.
Regolazione dell'inclinazione
della testa dell'utensile (gure T1
e T2)
La testa dell'utensile può essere regolata in 3
posizione operative: 0°, −90° e +90°.
■
Assicurarsi che l'interruttore di avvio/arre-
sto sia in posizione di arresto.
■
Rimuovere la batteria.
■
Tirare il pulsante di regolazione dell'incli-
nazione (15) verso il basso e, simultanea-
53
LBE 76 12-EC/LBE 76 18-EC
mente, ruotare la testa dell'utensile. Quindi
rilasciare il pulsante.
■
Continuare a ruotare la testa dell'utensile
nché non si blocca in posizione emetten-
do un "clic".
Installazione/rimozione della clip
per cintura (gure U1 e U2)
Insieme all'utensile è inclusa una clip per
cintura removibile che può essere ssata su
qualsiasi lato dell'utensile per trasportarlo
facilmente.
Installazione della clip per cintura
sull'utensile
■
Rimuovere il gruppo batteria dall'utensile.
■
Per il modello LBE 76 12-EC, allineare la
sporgenza (U1-1) e il foro della clip per
cintura con l'apertura (U1-2) e il foro letta-
to sulla base dell'utensile, rispettivamente.
■
Per il modello LBE 76 18-EC, allineare le
sporgenze (U2-1) e il foro della clip per
cintura con le fessure (U2-2) e il foro letta-
to sulla base dell'utensile, rispettivamente.
■
Inserire la vite di ssaggio e serrarla salda-
mente con un cacciavite (non incluso).
Rimozione della clip per cintura
dall'utensile
■
Rimuovere il gruppo batteria dall'utensile.
■
Usare un cacciavite (non incluso) per
allentare la vite che ssa la clip per cintura
all'utensile.
■
Rimuovere la vite e la clip per cintura. Con-
servarle in un luogo sicuro per eventuali
utilizzi futuri.
Utilizzo
NOTA
Dopo averlo arrestato, la smerigliatrice conti-
nua a funzionare per qualche istante.
Operazioni di smerigliatura
AVVERTENZA!
Non usare i dischi da taglio per le operazioni
di smerigliatura.
■
Per le migliori prestazioni di taglio, l'angolo
del disco deve essere compreso tra 20° e
40°.
■
Applicare una pressione moderata e
spostare l'utensile in avanti e all'indietro.
In questo modo il materiale non diventerà
troppo caldo, non si scolorirà e non si for-
meranno scanalature.
Operazioni di taglio
AVVERTENZA!
Durante l'uso di dischi da taglio, installare la
cufa di protezione per il taglio (16).
■
Lavorare sempre in direzione opposta
rispetto alla rotazione del disco per evitare
che l'utensile fuoriesca improvvisamente
dal taglio, con il rischio di perdita di con-
trollo.
■
Guidare l'utensile a una velocità uniforme
e adatta al materiale da tagliare.
■
Non inclinare l'utensile, non applicare una
forza eccessiva e non farlo oscillare lateral-
mente.
Per ulteriori informazioni sui prodotti del
produttore, visitare il sito web www.ex-tools.
com.
Pulizia e manutenzione
AVVERTENZA!
Rimuovere la batteria prima di effettuare
qualsiasi operazione sull'utensile.
AVVERTENZA!
Non usare acqua, liquidi o detergenti.
Pulizia
■
Pulire regolarmente l'utensile e la griglia
davanti alle aperture di ventilazione. La
frequenza della pulizia dipende dal tipo
di materiale lavorato e dalla frequenza di
utilizzo.
■
Pulire regolarmente l'interno dell'involucro
e il motore con aria compressa.
Trasporto
Le batterie agli ioni di litio sono soggette ai
vincoli delle normative sulle merci pericolose.
Il trasporto di tali batterie deve essere effet-
tuato i sensi delle disposizioni e delle norma-
tive locali, nazionali e internazionali.
Gli utenti possono trasportare tali batterie su
strada senza ulteriori vincoli.
Il trasporto commerciale delle batterie agli
ioni di litio da parte di spedizionieri è sog-
getto alle normative sul trasporto di merci
pericolose. Le operazioni di preparazione e
54
LBE 76 12-EC/LBE 76 18-EC
trasporto della merce devono essere effet-
tuare esclusivamente da persone competenti.
L'intero processo deve essere supervisionato
da un professionista.
Per il trasporto delle batterie ricaricabili,
rispettare le istruzioni riportate di seguito.
Per evitare il rischio di corto circuito, assicu-
rarsi che i terminali di contatto della batteria
siano protetti e isolati.
Assicurarsi che il gruppo batteria non possa
muoversi all'interno dell'imballaggio.
Non trasportare batterie che presentano dan-
ni o perdite.
Contattare lo spedizioniere per maggiori
informazioni.
ATTENZIONE!
Non spedire batterie con involucro danneg-
giato.
Riparazioni
Qualsiasi operazione di riparazione deve es-
sere afdata a un centro di assistenza autoriz-
zato.
Parti di ricambio e accessori
Ulteriori accessori e utensili sono disponibili
nei cataloghi del produttore.
Le viste esplose e l'elenco delle parti di ricam-
bio sono disponibili sul nostro sito web:
www.ex-tools.com
Informazioni sullo smaltimen-
to
AVVERTENZA!
Rendere inutilizzabili gli utensili elettrici come
descritto di seguito.
Per gli utensili cordless: rimuovere la bat-
teria.
Solo Paesi UE
Non smaltire l'utensile elettrico insie-
me ai riuti domestici.
Ai sensi della direttiva europea 2012/19/
EU sui riuti di apparecchiature elettriche ed
elettroniche e della sua applicazione nella
giurisdizione nazionale, gli apparecchi elet-
trici devono essere raccolti separatamente e
riciclati nel rispetto dell'ambiente.
Riciclare le materie prime invece di
smaltirle insieme ai riuti.
L'apparecchio, gli accessori e i materiali di im-
ballaggio devono essere smaltiti nel rispetto
dell'ambiente. Le parti in plastica sono ricicla-
bili in base al tipo di materiale.
AVVERTENZA!
Non gettare le batterie insieme ai riuti do-
mestici, nel fuoco o nell'acqua. Non aprire le
batterie usate.
Solo Paesi UE
Ai sensi della direttiva 2006/66/EC, le batterie
usate o difettose devono essere riciclate.
NOTA
Rivolgersi al rivenditore per informazioni sullo
smaltimento.
Dichiarazione di conformità
Le dichiarazioni di conformità sono incluse
nell'Allegato 1 del presente manuale di istru-
zioni.
Esonero dalla responsabilità
Il produttore e il suo rappresentante non sono
responsabili per danni e mancato protto
a causa dell'interruzione dell'attività com-
merciale dovuta al prodotto o a un prodotto
inutilizzabile.
Il produttore e il suo rappresentante non sono
responsabili per danni causati dall'uso impro-
prio del prodotto o dall'uso del prodotto con
accessori di altri costruttori.
55
LBE 76 12-EC/LBE 76 18-EC
Contenido
Símbolos utilizados en este manual .......55
Símbolos en el producto ................55
Información importante para la seguridad .55
Ruido y vibración .......................59
Datos técnicos .........................59
Visión general ..........................60
Instrucciones de funcionamiento .........60
Mantenimiento y cuidado del producto ...65
Transporte .............................65
Información para la eliminación del
producto ..............................66
Declaración de conformidad CE ..........66
Exención de responsabilidad ............66
Símbolos utilizados en este
manual
¡ADVERTENCIA!
Indica un peligro inminente. Si no se tiene en
cuenta esta advertencia puede producirse la
muerte o lesiones muy graves.
¡PRECAUCIÓN!
Indica la posibilidad de una situación de
peligro. Si no se tiene en cuenta esta adver
-
tencia pueden producirse lesiones leves o
daños materiales.
NOTA
Indica consejos de aplicación e información
importante.
Símbolos en el producto
V Voltios
/min
Revoluciones o carreras por
minuto (rpm)
M Rosca métrica
n
0
Velocidad sin carga
Ø Diámetro
Lea las instrucciones
Símbolo Utilizar protección
ocular
No utilice la protección para
operaciones de corte
Información para la eliminación
de la máquina vieja (ver la pági-
na 66)
Marcado CE
Marcado UKCA
Por su seguridad
¡ADVERTENCIA!
Antes de usar la herramienta eléctrica, lea los
documentos siguientes:
estas instrucciones de funcionamiento,
las «Instrucciones generales de seguri-
dad» sobre el manejo de herramientas
eléctricas incluidas en el folleto adjunto (n.
º: 315.915),
los reglamentos locales vigentes actual-
mente y las normativas sobre prevención
de accidentes.
Esta herramienta eléctrica incorpora la tec
-
nología más avanzada y ha sido fabricada
cumpliendo las normativas de seguridad
reconocidas.
No obstante, cuando se utiliza la herramienta
eléctrica, podría producirse un riesgo para
la integridad física y la vida del usuario y de
terceros, o daños en la herramienta u otros
daños materiales.
La amoladora angular debe usarse única
-
mente:
del modo previsto,
en perfecto estado de funcionamiento.
Los fallos que afecten a la seguridad deben
repararse inmediatamente.
Uso previsto
Esta amoladora está diseñada para cortar
y desbastar metal, hormigón, piedra, tejas,
madera, plásticos y materiales similares sin
utilizar agua. Al cortar se debe utilizar el dis-
positivo de protección para corte.
56
LBE 76 12-EC/LBE 76 18-EC
Instrucciones de seguridad para
mini amoladora
Advertencias de seguridad co-
munes para operaciones de amo-
lado o corte:
■
Esta herramienta eléctrica está prevista
para usarla como amoladora o herra-
mienta de corte. Lea todas las adver-
tencias de seguridad, instrucciones,
ilustraciones y especicaciones incluidas
con esta herramienta eléctrica. Si no se
cumplen todas las instrucciones que se
enumeran a continuación, pueden produ-
cirse descargas eléctricas, incendios y/o
lesiones graves.
■
No se recomienda realizar con esta her-
ramienta eléctrica operaciones de lijado,
cepillado con alambre, pulido o corte de
oricios. Las operaciones para las que no
ha sido diseñada la herramienta eléctrica
podrían provocar una situación de peligro
y causar lesiones.
■
No modique esta herramienta eléctrica
para que funcione de una manera que
no esté especícamente diseñada y
especicada por el fabricante de la her-
ramienta. Una modicación de este tipo
puede provocar una pérdida de control y
causar lesiones personales graves.
■
No use accesorios que no estén diseña-
dos especícamente y designados por
el fabricante de la herramienta. El sim-
ple hecho de que un accesorio se pueda
conectar a la herramienta eléctrica no
asegura un funcionamiento seguro.
■
La velocidad nominal del accesorio debe
ser al menos igual que la velocidad máx-
ima indicada en la herramienta eléctrica.
Los accesorios que funcionen a una ve-
locidad mayor que su velocidad nominal
pueden romperse y salir despedidos.
■
El diámetro exterior y el grosor del ac-
cesorio deben estar dentro del rango de
capacidad de la herramienta eléctrica.
Los accesorios de tamaño incorrecto no se
pueden proteger o controlar adecuada-
mente.
■
Las dimensiones del montaje de acceso-
rios deben coincidir con las dimensiones
del equipo de montaje de la herramien-
ta eléctrica. Los accesorios que no coin-
cidan con el hardware de montaje de la
herramienta eléctrica se desequilibrarán,
vibrarán excesivamente y podrían provo-
car una pérdida de control.
■
No use accesorios que estén dañados.
Antes de cada uso, examine el acce-
sorio que va a utilizar, comprobando
si los discos abrasivos están dentados
o agrietados, si las almohadillas están
agrietadas, rotas o demasiado desgasta-
das, o si el cepillo de alambre tiene hilos
sueltos o agrietados. Si la herramienta o
uno de sus accesorios se cayeran al sue-
lo, examínelos para comprobar que no
han sufrido daños o instale un accesorio
que no tenga desperfectos. Después
de examinar e instalar un accesorio,
colóquese junto con las personas que
pueda haber a su alrededor fuera del
plano del accesorio de rotación y ponga
en marcha la herramienta a su máxima
velocidad sin carga durante un minuto.
Normalmente, los accesorios dañados se
romperán durante esta fase de prueba.
■
Use equipo de protección individual.
Dependiendo de la aplicación, utilice
una pantalla de protección del rostro y
gafas de seguridad. En caso necesario,
use mascarilla antipolvo, protectores
auditivos, guantes y delantal de taller
capaces de detener pequeños fragmen-
tos abrasivos o de piezas de trabajo. La
protección ocular debe ser capaz de de-
tener los escombros que salgan volando
generados por diversas aplicaciones. La
mascarilla antipolvo o de respiración debe
ser capaz de ltrar partículas generadas
por la aplicación respectiva. La exposición
prolongada a un ruido de alta intensidad
puede provocar pérdida de audición.
■
Mantenga a otras personas a una dis-
tancia de seguridad del área de trabajo.
Toda persona que entre al área de tra-
bajo debe llevar equipo de protección
personal. Los fragmentos de la pieza de
trabajo o de un accesorio roto podrían
salir despedidos y provocar lesiones fuera
del área de trabajo inmediata.
■
Sujete la herramienta eléctrica solo por
las supercies de agarre aisladas en
aquellos trabajos donde el accesorio
de corte pueda entrar en contacto con
cables ocultos o con el cable del propio
57
LBE 76 12-EC/LBE 76 18-EC
aparato. El contacto del accesorio de
corte con un cable bajo tensión podría
electricar las piezas metálicas expuestas
de la herramienta eléctrica y causar una
descarga eléctrica al usuario.
■
Coloque el cable alejado del accesorio
giratorio. Si pierde el control de la herra-
mienta, podría cortarse el cable o quedar
atrapado, y su mano o brazo podrían ser
atraídos hacia el accesorio giratorio.
■
No deposite nunca la herramienta eléc-
trica antes de que el accesorio se haya
detenido completamente. El accesorio
giratorio podría agarrar la supercie y
hacerle perder el control de la herramienta
eléctrica.
■
No ponga en marcha la herramienta
eléctrica mientras la está transportando
a su lado. El contacto accidental con el
accesorio giratorio podría hacer que se le
enganche en la ropa y atraer el accesorio
hacia su cuerpo.
■
Limpie regularmente las ranuras de aire
de la herramienta eléctrica. El ventilador
del motor atrae el polvo hacia el interior
de la carcasa, y la acumulación excesiva de
metal en polvo podría provocar riesgos de
carácter eléctrico.
■
No utilice la herramienta eléctrica cerca
de materiales inamables. Las chispas
podrían hacer que se incendien dichos
materiales.
■
No use accesorios que requieran refrig-
erantes líquidos. El uso de agua u otros
refrigerantes líquidos podría provocar des-
cargas eléctricas o electrocución.
RETROCESO Y OTRAS ADVER-
TENCIAS RELACIONADAS:
El retroceso es una reacción repentina en
caso de que un disco, disco de apoyo, cepil-
lo u otro accesorio giratorio se atasque o se
enganche. El atasco o enganche provoca la
parada rápida del accesorio giratorio que, a
su vez, hace que la herramienta eléctrica in-
controlada se fuerce en la dirección opuesta
al sentido de giro del accesorio en el momen-
to en que se queda trabada.
Por ejemplo, si un disco abrasivo se engan-
cha o se atasca en la pieza de trabajo, el
borde del disco que se introduce en el punto
de atasco puede penetrar en la supercie
del material y hacer que el disco se salga o
retroceda. El disco podría saltar en dirección
al usuario o en dirección contraria, depend-
iendo del sentido de movimiento del disco
en el momento en que se engancha. En estas
condiciones, también podrían romperse los
discos abrasivos.
El retroceso se produce debido a un uso o
funcionamiento incorrecto de la herramienta
eléctrica, o debido a su mal estado. Podrá
evitarse adoptando las medidas preventivas
que se detallan a continuación:
■
Sujete rmemente la herramienta eléc-
trica con las dos manos y mantenga el
cuerpo y los brazos en una posición
que le permita resistir las fuerzas de
retroceso. Si está incluida con el equipo,
utilice siempre la empuñadura auxiliar
para poder controlar mejor las fuerzas
derivadas del retroceso o reacción de
torque durante la puesta en marcha. El
operador puede controlar la reacción de
torque y las fuerzas derivadas del retroce-
so si toma las medidas oportunas.
■
No acerque nunca la mano al accesorio
giratorio en funcionamiento. En caso de
retroceso, el accesorio podría dañarle la
mano.
■
No coloque su cuerpo en el área donde
la herramienta podría desplazarse al
producirse un retroceso. El retroceso lan-
zará la herramienta en dirección opuesta
al movimiento del disco en el momento en
que se engancha.
■
Tenga mucho cuidado cuando trabaje en
las esquinas, bordes alados, etc. Evite
que el accesorio rebote o se enganche.
Las esquinas, bordes alados o los rebotes
tienden a enganchar el accesorio y esto
puede provocar la pérdida de control o un
retroceso.
■
No coloque una hoja de motosierra para
tallar madera, un disco de diamante
segmentado con un espacio periférico
superior a 10mm ni una hoja de sierra
dentada. Estas hojas producen con fre-
cuencia retroceso y pérdida de control.
Advertencias de seguridad espe-
cícas para operaciones de amo-
lado y corte:
■
Utilice únicamente los tipos de disco
especicados para su herramienta eléc-
58
LBE 76 12-EC/LBE 76 18-EC
trica y el protector especíco diseñado
para el disco seleccionado. Los discos
para los que no se ha diseñado la herra-
mienta eléctrica no pueden protegerse
adecuadamente y no son seguros.
■
La supercie de amolado del disco con
el centro rebajado debe montarse por
debajo del plano del labio de protec-
ción. Un disco montado incorrectamente
que sobresale a través del plano del labio
de protección no se puede proteger adec-
uadamente.
■
La protección debe estar bien sujeta a
la herramienta eléctrica y colocada para
una máxima seguridad, de modo que la
menor cantidad de disco quede expues-
ta hacia el usuario. La protección ayuda
a proteger al usuario de fragmentos rotos
del disco, contacto accidental con el disco
y chispas que podrían incendiar la ropa.
■
Los discos deben usarse solo para
aplicaciones especicadas. Por ejemp-
lo: no amolar con el lateral de un disco
de corte. Los discos de corte abrasivos
están destinados al amolado periférico, las
fuerzas laterales aplicadas a estos discos
pueden hacer que se rompan.
■
Utilice siempre bridas de disco en buen
estado que tengan el tamaño y la forma
correctos para el disco seleccionado. Si
las bridas de disco son adecuadas, sujetan
el disco y esto reduce la posibilidad de ro-
tura del disco. Las bridas de los discos de
corte pueden ser diferentes de las bridas
de los discos de amolado.
■
No utilice discos desgastados de herra-
mientas eléctricas más grandes. Un disco
diseñado para herramientas eléctricas más
grandes no es adecuado para la mayor ve-
locidad de una herramienta más pequeña
y puede reventar.
■
Cuando utilice discos de doble uso, uti-
lice siempre la protección correcta para
la aplicación que se esté realizando.
Si no se utiliza la protección correcta, es
posible que no se proporcione el nivel de
protección deseado, lo que podría provo-
car lesiones graves.
Advertencias de seguridad adi-
cionales especícas para opera-
ciones de corte:
■
No «atasque» el disco de corte ni aplique
una presión excesiva. No intente hacer
una profundidad excesiva de corte. El
sobreesfuerzo del disco aumenta la carga
y la tendencia a doblarse o atascarse del
disco en el corte y la posibilidad de retro-
ceso o rotura del disco.
■
No coloque el cuerpo alineado detrás
del disco giratorio. Cuando el disco, en
el punto de operación, se está alejando
de su cuerpo, el posible retroceso puede
impulsar el disco giratorio y la herramienta
eléctrica directamente hacia usted.
■
Si el disco se atasca, o si se interrumpe
un corte por cualquier motivo, apague
la herramienta eléctrica y manténgala
inmóvil hasta que el disco se detenga
por completo. Nunca intente sacar el
disco del corte mientras el disco está
en movimiento, de lo contrario puede
producirse un retroceso. Averigüe la
causa del atasco del disco y tome medidas
correctivas para subsanarla.
■
No reinicie la operación de corte en
la pieza de trabajo. Deje que el disco
alcance la velocidad máxima y vuelva a
introducirlo con cuidado en el corte. El
disco puede atascarse, desplazarse hacia
arriba o retroceder si la herramienta eléc-
trica se reinicia en la pieza de trabajo.
■
Apoye los paneles o cualquier pieza de
trabajo de gran tamaño para minimizar
el riesgo de atasco y retroceso del disco.
Las piezas de trabajo grandes tienden
a combarse por su propio peso. Deben
colocarse soportes debajo de la pieza de
trabajo cerca de la línea de corte y cerca
del borde de la pieza de trabajo, a ambos
lados del disco.
■
Tenga especial precaución al hacer un
«corte de inmersión» en las paredes ex-
istentes u otras áreas ciegas. El disco que
sobresale puede cortar tuberías de gas
o agua, cableado eléctrico u objetos que
pueden causar retroceso.
■
No intente realizar cortes curvados. El
sobreesfuerzo del disco aumenta la carga
y la tendencia a doblarse o atascarse del
disco en el corte y la posibilidad de ret-
59
LBE 76 12-EC/LBE 76 18-EC
roceso o rotura del disco, lo que podría
provocar lesiones graves.
Ruido y vibración
Los valores de ruido y vibración se han deter-
minado según la norma EN62841.
Un nivel de ruido con evaluación A de la her-
ramienta eléctrica es típicamente:
Para LBE 76 12-EC
–
Nivel de presión acústica L
pA
: 83dB(A)
–
Nivel de potencia acústica L
wA
: 91dB(A)
–
Incertidumbre: K = 3dB
Valor de vibración total:
–
Valor de emisión a
h
: <2,5m/s
2
–
Incertidumbre: K = 1,5m/s
2
Para LBE 76 18-EC
–
Nivel de presión acústica L
pA
: 73 dB(A)
–
Nivel de potencia acústica L
WA
: 81 dB(A)
–
Incertidumbre: K=3dB
Valor de vibración total:
–
Valor de emisión ah: <2,5m/s
2
–
Incertidumbre: K = 1,5m/s
2
¡PRECAUCIÓN!
Los valores medidos especicados se aplican
a las herramientas eléctricas nuevas. El uso
diario hace que cambien los valores de ruido
y vibración.
NOTA
El nivel de emisión de vibraciones especi-
cado en estas instrucciones ha sido medido
conforme a un método de ensayo estándar
según la norma EN62841 y puede utilizarse
para hacer comparaciones entre herramien
-
tas. También se puede usar en una valoración
preliminar de la exposición.
El nivel de emisión de vibraciones especica
-
do representa las principales aplicaciones de
la herramienta.
No obstante, si la herramienta se usa para dif
-
erentes aplicaciones, con distintos accesorios
o con un mantenimiento deciente, el nivel
de emisión de vibraciones puede diferir. Esto
podría aumentar considerablemente el nivel
de exposición a lo largo de todo el periodo
de trabajo.
Para hacer una estimación precisa del nivel
de exposición a la vibración, también hay que
tener en cuenta los periodos en los que la
herramienta está apagada, o está encendida
pero no se está utilizando realmente.
Esto podría reducir signicativamente el nivel
de exposición a lo largo de todo el periodo
de trabajo.
Identique medidas de seguridad adiciona
-
les para proteger al usuario de los efectos de
la vibración. Por ejemplo: realizar un man
-
tenimiento correcto de la herramienta y los
accesorios, mantener las manos calientes,
organizar los procesos de trabajo.
¡PRECAUCIÓN!
Lleve protectores auditivos cuando la presión
acústica sea mayor que 85dB(A).
¡PRECAUCIÓN!
El amolado de nas láminas de metal u otras
estructuras de gran supercie que vibran
fácilmente puede provocar una emisión de
ruido total mucho mayor (hasta 15dB) que
los valores de emisión de ruido declarados.
En la medida de lo posible, se debe evitar
que estas piezas de trabajo emitan sonido,
adoptando medidas adecuadas como, por
ejemplo, la colocación de esteras amortigua
-
doras pesadas y exibles. La mayor emisión
de ruido también debe tenerse en cuenta
tanto para la evaluación de riesgos de la
exposición al ruido como para la selección de
una protección auditiva adecuada.
Datos técnicos
Tipo de produc-
to
LBE 76 12-EC LBE 76 18-EC
Producto Mini amoladora
Tensión
nominal
Vcc 12 18
Velocidad
sin carga
/min 5000 - 20000
Tipo de disco Tipo 27 y Tipo 41
Máx.
diámetro
del disco
mm 76 76
Diámetro
del oricio
de monta-
je
mm 10 10
Máximo
grosor del
disco de
amolado
mm 4 4
60
LBE 76 12-EC/LBE 76 18-EC
Máx. es-
pesor del
disco de
corte
mm 4 4
Rosca del husil-
lo
M6 M6
Peso
según el
«proced-
imiento
FLEX 01»
kg 0,8 0,85
Batería Serie AP 12
Serie AP 18
Serie AP 18
XT
Peso de la bat-
ería
AP
12/2,5
0,3kg
AP
18/2.5
0,4kg
AP
18/4.0
0,7kg
AP
18/5.0
0,7kg
AP
18/8.0
1,1kg
AP
12/5,0
0,4kg
AP
18/
4.0 XT
0,7kg
AP
18/
8.0 XT
1,2kg
Temperatura de
funcionamiento de -10 a 40℃
Temperatura de
almacenamien-
to
<50℃
Temperatura de
carga
de 4 a 40℃
Cargador
CA 12/18,
CA...
CA 12/
18, CA...
NOTA
Los manuales de la batería y el cargador se
suministran por separado. Incluyen normas
de seguridad especícas e instrucciones de
funcionamiento. Consulte los manuales de la
batería y el cargador para conocer las reglas
de seguridad y las instrucciones de funciona-
miento detalladas.
Vista general (ver la gura A)
La numeración de los elementos del producto
se reere a la ilustración de la herramienta en
la página de grácos.
1. Dispositivo de protección para amola-
do
2. Luz de trabajo LED
3. Botón de bloqueo del husillo
4. Interruptor de encendido/apagado
5. Asa
6. Botón de selección de velocidad
7. Indicador de velocidad
8. Selector de sentido de giro
9. Indicador del sentido de giro
10. Llave hexagonal y almacenamiento
11. Perno roscado
12. Brida exterior
13. Husillo
14. Brida interior
15. Botón de desbloqueo de rotación
16. Dispositivo de protección para corte
17. Conexión para polvo
18. Disco de corte abrasivo de carburo
19. Disco de amolado
20. Disco de corte de metal (2ud.)
21a. Clip de cinturón extraíble
(para LBE 76 12-EC)
21b. Clip de cinturón extraíble
(para LBE 76 18-EC)
22. Tornillo de jación
Instrucciones de funciona-
miento
¡ADVERTENCIA!
Quite la batería antes de realizar cualquier
trabajo en la herramienta eléctrica.
Antes de encender la herramien-
ta eléctrica
Saque la mini amoladora inalámbrica del
61
LBE 76 12-EC/LBE 76 18-EC
embalaje y compruebe que no falte ninguna
pieza y que no esté dañada.
NOTA
Las baterías no se suministran totalmente
cargadas. Antes del primer uso, cargue las
baterías completamente. Consulte el manual
de funcionamiento del cargador.
Insertar/cambiar la batería
Consejos para una larga vida útil
de la batería
¡PRECAUCIÓN!
No cargue nunca las baterías a temperaturas
inferiores a 0°C o superiores a 40°C.
No cargue las baterías en ambientes con alta
humedad del aire o temperatura ambiente.
No cubra las baterías y el cargador durante el
proceso de carga.
Desconecte el enchufe de red del cargador
al nal del proceso de carga.
La batería y el cargador se calientan durante
el proceso de carga. ¡Esto es absolutamente
normal!
NOTA
Para la carga correcta de la batería, siga las
instrucciones del manual de instrucciones de
la batería.
Si las baterías no se utilizan durante un perío
-
do prolongado
guárdelas parcialmente cargadas
en
un lugar fresco.
■
Introduzca la batería cargada en la herra-
mienta eléctrica presionando hasta que se
oiga un clic (ver gura B).
■
Para quitarla, presione el botón de lib-
eración y saque la batería tirando de ella
(ver gura C).
¡PRECAUCIÓN!
Proteja los contactos de la batería cuando
no se esté utilizando el aparato. Las piezas
de metal sueltas pueden cortocircuitar los
terminales: ¡peligro de explosión e incendio!
Dispositivo de protección
¡ADVERTENCIA!
Utilice la herramienta únicamente si el dis-
positivo de protección está colocado en su
lugar. ¡Utilice siempre del dispositivo de
protección incluido para el disco respectivo!
¡ADVERTENCIA!
Gire el dispositivo de protección hasta que la
sección cerrada quede de cara al operador.
Dispositivo de protección para
amolado
(ver la pos.1, gura A)
Diseñado para trabajar con discos de amola-
do y discos de láminas.
¡ADVERTENCIA!
Cuando se utiliza este dispositivo de protec-
ción para operaciones de corte con discos
abrasivos aglomerados, existe un mayor
riesgo de exposición a chispas y partículas
emitidas, así como exposición a fragmentos
del disco en caso de que estalle.
¡ADVERTENCIA!
Cuando se utiliza esta protección para opera-
ciones de corte y superciales en hormigón
o mampostería, existe un mayor riesgo de
exposición al polvo y pérdida de control, lo
que resulta en un retroceso.
Dispositivo de protección con
clip para corte (ver la Pos.16, g
-
ura A)
Diseñado para trabajar con discos de corte.
¡ADVERTENCIA!
Coloque siempre el dispositivo de protec-
ción con clip para corte (16) cuando realice
trabajos de corte. Antes de su uso, comprue
-
be si hay grietas, deformaciones o signos de
desgaste severo.
¡ADVERTENCIA!
Si se utiliza esta protección para corte para el
amolado supercial, la protección del disco
puede interferir con la pieza de trabajo y
provocar un control deciente.
Montaje (ver la gura D)
Empuje el dispositivo de protección para
corte sobre el dispositivo de protección para
amolado (ver las Pos.16 y Pos.1, gura A) has-
ta que encaje.
62
LBE 76 12-EC/LBE 76 18-EC
Extracción (ver la gura E)
Doble con cuidado uno de los dos ganchos
de cierre (E-1) hasta que el gancho de cierre
ya no sobresalga del borde de la protección.
A continuación, retire la protección para corte
y déjela a un lado.
Ajuste del dispositivo de protec-
ción (ver la gura F)
Gire el dispositivo de protección a la posición
deseada hasta que encaje. No se requiere ningu-
na herramienta para ello.
Selección de disco de corte
Seleccionar el tipo de disco correcto es
importante para obtener el mejor rendimien-
to de la sierra. Seleccione el disco según la
aplicación y el material que desea cortar.
Seleccionar el disco adecuado le brindará un
corte más suave y rápido y prolongará la vida
útil del disco.
Incluso los mejores discos de corte no cor-
tarán ecientemente si no se mantienen
limpios y alados. El uso de un disco poco
alado provocará una carga pesada sobre la
sierra y aumentará el peligro de retroceso.
Tenga a mano discos adicionales para tener
siempre discos alados disponibles.
Seleccione y utilice siempre cuidadosamente
los discos de corte recomendados para el
material que se va a cortar. Asegúrese de que
la velocidad mínima de funcionamiento de
cualquier disco accesorio seleccionado sea
de 20000 /min (rpm) o más.
Consulte la siguiente tabla para seleccionar
un disco de corte adecuado y establecer el
sentido de giro recomendado.
DISCO DE CORTE APLICACIONES
Disco de corte abrasivo
de carburo
NOTA
Si el diamante está seg-
mentado, el espacio per-
iférico máximo entre los
segmentos es de 10mm,
solo con un ángulo de
inclinación negativo.
Cortar paneles de yeso, plástico.
La echa en el disco indica la ÚNICA direc-
ción en la que debe girar el disco cuando
la herramienta está en uso. Asegúrese
siempre de que el selector de sentido de
giro esté en la posición que coincida con el
sentido de giro marcado en el disco.
Disco de corte para metal
Corte de acero, acero inoxidable, materia-
les no ferrosos.
Disco de corte de dia-
mante para azulejos (no
incluido)
Corte de azulejos, cerámica, brocemento.
Sentido de giro recomendado:
La echa en el disco indica la ÚNICA direc-
ción en la que debe girar el disco cuando
la herramienta está en uso. Asegúrese
siempre de que el selector de sentido de
giro esté en la posición que coincida con el
sentido de giro marcado en el disco.
63
LBE 76 12-EC/LBE 76 18-EC
Instalar y desmontar el disco
¡ADVERTENCIA!
Cuando trabaje con discos de corte, instale el
dispositivo protección con clip para corte (16) .
Para instalar el disco (ver las guras
G y H)
■
Quite la batería
■
Limpie el husillo y todas las piezas a mon-
tar.
■
Mantenga presionado el botón de blo-
queo del husillo (3)
■
Usando la llave hexagonal (10), aoje el
perno roscado (11) en el husillo (13) en
sentido antihorario y quite el perno (11) y
la brida exterior (12).
■
Coloque el disco en la brida interior.
NOTA
Al instalar el disco de amolado, la sección
que sobresale del disco debe mirar hacia la
brida interior.
■
Vuelva a instalar la brida exterior (12) con
la supercie de impresión hacia fuera.
■
Mantenga presionado el bloqueo del
husillo (3).
■
Apriete el perno (11) con la llave hexagonal
en sentido horario. El par recomendado es de
5Nm.
■
Inserte la batería.
■
Encienda la amoladora angular (sin blo-
quearla en su posición) y déjela en fun-
cionamiento durante aprox. 30 segundos.
Compruebe si hay desequilibrios y vibra-
ciones.
■
Apague la amoladora y quite la batería.
Para desmontar el disco
■
Mantenga presionado el botón de blo-
queo del husillo (3)
■
Aoje el perno con la llave hexagonal y quite
el perno y la brida exterior del husillo.
■
Retire el disco.
Conexión para polvo
NOTA
La conexión para polvo es solo para aplica-
ciones de corte de azulejos/hormigón y pane-
les de yeso, y se conecta a una aspiradora
para recoger el polvo. No recomendamos el
uso de la conexión para polvo para aplica
-
ciones de corte de metales.
■
Seleccione la posición de instalación de la
conexión para polvo según el sentido de
giro del disco de corte (ver la gura J).
■
Inserte la conexión para polvo (17) en
cualquiera de los extremos del dispositivo
de protección para corte (16) hasta que
encaje (ver la gura K).
■
Monte el dispositivo protección con clip
para corte (16) en el dispositivo de protec-
ción para amolado (1), consulte el capítulo
«Dispositivo de protección».
■
Para quitar la conexión para polvo: presi-
one el cierre del dispositivo de protección
para corte (16) y extraiga la conexión para
polvo (17) (ver la gura L).
Encender y apagar (ver las gu-
ras M y N)
■
Para encender la herramienta eléctrica,
deslice el interruptor de encendido/apa-
gado (4) hacia delante (paso 1). Para un
funcionamiento continuo, inclínelo hacia
abajo hasta que encaje (paso 2).
■
Para apagar la herramienta eléctrica, pre-
sione el extremo trasero del interruptor de
encendido/apagado y suéltelo.
NOTA
Después de quitar la batería, la herramienta
eléctrica encendida no se reinicia.
Preselección de velocidad (ver la
gura P)
¡ADVERTENCIA!
No se recomienda ajustar la velocidad cuan-
do el husillo está girando.
Su herramienta está equipada con una
función de memoria. Después de apagar la
herramienta, esta volverá a la conguración
anterior la próxima vez que se encienda.
Presione el botón de selección de velocid-
ad (6) para recorrer los cuatro modos. Cada
pulsación cambia la velocidad en un nivel. La
siguiente tabla muestra la relación entre la ve-
locidad de rotación y el número de LED que
brillan en el pie de la herramienta.
El número de LED
Velocidad (rpm)
5000
10000
64
LBE 76 12-EC/LBE 76 18-EC
15000
20000
Selector del sentido de giro (ver
las guras Q y R)
La herramienta está equipada con un selector
del sentido de giro. Algunas aplicaciones o
accesorios pueden requerir que la herramien-
ta funcione hacia adelante o hacia atrás.
Para el amolado de corte, seleccione la direc-
ción de corte que permita alejar la herramien-
ta de su cuerpo. Al instalar un disco de corte
abrasivo de carburo o un disco de diamante,
seleccione el sentido de giro que coincida
con la echa del disco.
1. Instale la batería.
2. Presione el selector del sentido de giro
(8) para seleccionar el sentido. Cada vez
que presione el selector, se cambiará el
sentido de giro. El indicador del sentido
de giro (9) se encenderá para indicar el
sentido de giro activo. Si selecciona «F»,
el disco de corte girará en sentido anti-
horario en el sentido de giro del disco
el disco «F» marcado en la protección. Si
selecciona «R», el disco de corte girará
en sentido horario en el sentido de giro
del disco «R» marcado en la protección.
NOTA
El indicador del sentido de giro se apagará
aproximadamente 5 minutos después de
soltar el interruptor de encendido/apagado.
Después de que el indicador del sentido de
giro esté apagado, volverá a la conguración
del modo «Avance» cuando la herramienta se
encienda nuevamente.
Mientras el indicador del sentido de giro esté
encendido, mantendrá la conguración del
modo actual cuando se vuelva a encender la
herramienta.
Para el amolado de corte, los discos inclui
-
dos con esta herramienta tienen echas que
indican el sentido en el que deben girar los
discos cuando la herramienta está en uso.
Antes de utilizar la herramienta, asegúrese de
que el selector de sentido de giro esté en la
posición que coincida con el sentido de giro
marcado en el disco. Los discos sin echas
se pueden funcionar hacia adelante o hacia
atrás.
¡ADVERTENCIA!
Para el amolado con disco de amolado o
disco de láminas, es obligatorio utilizar única
-
mente la dirección estándar («F») para evitar
daños en las herramientas que no son adec
-
uadas para el uso en sentido inverso.
¡ADVERTENCIA!
Para evitar daños, espere siempre hasta que
el disco se detenga por completo antes de
cambiar el sentido de giro.
Luz de trabajo LED (ver la gura S)
La luz de trabajo LED, ubicada en el cabezal
de la herramienta, se encenderá cuando se
encienda la herramienta o se presione el
botón de selección de velocidad (6)/selector
del sentido de giro (8), y se apagará aproxi-
madamente 10 segundos después de que se
apague la herramienta.
La luz de trabajo LED (2) parpadeará rápida-
mente si se sobrecarga o se calienta demasi-
ado la herramienta y/o la batería, y los sen-
sores internos apagarán la herramienta. Deje
reposar la herramienta un rato o coloque la
herramienta y la batería por separado en una
corriente de aire para enfriarlas.
La luz de trabajo LED (2) parpadeará más
despacio, indicando que la capacidad de la
batería es baja. Recargue la batería.
Si la luz de trabajo LED (2) no se enciende
cuando se pone en marcha la herramienta, o
si se apaga repentinamente durante el fun-
cionamiento, puede deberse a un error de
comunicación interno. Póngase en contacto
con el servicio de atención al cliente o con un
centro de servicio autorizado para obtener
ayuda.
Ajuste del ángulo del cabezal de
la herramienta (ver las guras T1
y T2)
El cabezal de la herramienta se puede ajustar
a 3 posiciones de trabajo diferentes, 0°, -90° y
90°.
■
Asegúrese de que el interruptor de encen-
dido/apagado esté en la posición APAGA-
DO.
■
Quite la batería.
■
Mientras tira hacia abajo del botón de des-
bloqueo de rotación (15) por completo,
65
LBE 76 12-EC/LBE 76 18-EC
gire el cabezal de la herramienta y suelte
el botón.
■
Continúe girando el cabezal de la herra-
mienta hasta que encaje en su lugar con
un «clic».
Instalación/extracción del clip de
cinturón (ver guras U1 y U2)
La herramienta se suministra con un clip de
cinturón que se puede colocar en cualquiera
de los lados de la herramienta para transpor-
tarla cómodamente.
Para instalar el clip de cinturón en la
herramienta:
■
Quite la batería de la herramienta.
■
Para LBE 76 12-EC, alinee la nervadura
(U1-1) y el oricio del clip de cinturón con
la abertura (U1-2) y el oricio roscado en la
base de la herramienta, respectivamente.
■
Para LBE 76 18-EC, alinee la nervadura
(U2-1) y el oricio del clip de cinturón con
las ranuras (U2-2) y el oricio roscado en la
base de la herramienta, respectivamente.
■
Inserte el tornillo de jación y apriete de
forma segura el tornillo con un destornilla-
dor (no incluido).
Para quitar el clip de cinturón de la
herramienta:
■
Quite la batería de la herramienta.
■
Use un destornillador (no incluido) para
aojar el tornillo que sujeta el clip de cin-
turón a la herramienta.
■
Quite el tornillo y el clip de cinturón.
Guárdelos en un lugar seguro usarlos en el
futuro.
Instrucciones de funcionamiento
NOTA
Cuando se apaga el aparato, la herramienta
continúa funcionando brevemente.
Amolado basto
¡ADVERTENCIA!
Nunca utilice discos de corte para amolado
basto.
■
Ángulo del disco de 20
a
40° para un ren-
dimiento de corte óptimo.
■
Ejerciendo una presión moderada, mueva
la herramienta hacia atrás y hacia delante.
Como resultado, la pieza de trabajo no se
calentará demasiado y no habrá decol-
oración; tampoco se producirán surcos.
Protección para amolado
¡ADVERTENCIA!
Para cortar con discos de corte, utilice siem-
pre el dispositivo de protección con clip para
corte (16).
■
Trabaje siempre en contra del recorrido
del disco. De lo contrario, la herramienta
podría retroceder del corte de manera
descontrolada.
■
Guíe la herramienta de un modo uniforme
a una velocidad adecuada para el material
que se está procesando.
■
No la incline, no ejerza demasiada fuerza y
no la balancee de un lado a otro.
Encontrará más información sobre los pro-
ductos del fabricante en www.ex-tools.com.
Mantenimiento y cuidado del
producto
¡ADVERTENCIA!
Quite la batería antes de realizar cualquier
trabajo en la herramienta eléctrica.
¡ADVERTENCIA!
No utilice agentes de limpieza líquidos y acu-
osos.
Limpieza
■
Limpie regularmente la herramienta
eléctrica y la rejilla situada delante de las
ranuras de ventilación. La frecuencia de
limpieza depende del material y la dura-
ción de uso.
■
Sople regularmente con aire comprimido
seco el interior de la carcasa y el motor.
Transporte
Las baterías de iones de litio están sujetas a
los requisitos de la legislación sobre mercan-
cías peligrosas.
El transporte de esas baterías debe realizarse
de acuerdo con las disposiciones y regula-
ciones locales, nacionales e internacionales.
Los usuarios pueden transportar estas bat-
erías por carretera sin requisitos adicionales.
El transporte comercial de baterías de iones
de litio por parte de las compañías de trans-
66
LBE 76 12-EC/LBE 76 18-EC
porte está sujeto a las regulaciones para el
transporte de mercancías peligrosas. Los
preparativos de envío y el transporte solo
pueden ser realizados por personas debida-
mente capacitadas. Todo el proceso debe ser
supervisado profesionalmente.
Deben observarse los siguientes puntos al
transportar baterías recargables:
Asegúrese de que los terminales de contacto
de la batería estén protegidos y aislados para
evitar cortocircuitos.
Compruebe que la batería esté sujeta para
que no se mueva dentro del embalaje.
Las baterías dañadas o con fugas no deben
ser transportadas.
Póngase en contacto con su empresa de
transporte para más información.
¡PRECAUCIÓN!
No coloque baterías que tengan la carcasa
dañada.
Reparaciones
Las reparaciones deben realizarse única-
mente en un centro de servicio postventa
autorizado.
Piezas de recambio y accesorios
Para obtener información sobre otros acceso-
rios, en particular herramientas, consulte los
catálogos del fabricante.
En nuestra página web encontrará planos de
despiece y listas de piezas de repuesto:
www.ex-tools.com
Información para la elimi-
nación del producto
¡ADVERTENCIA!
Las herramientas viejas deben dejarse inuti-
lizables:
si funcionan con batería, quite la batería.
Solo países de la UE
¡No tire los aparatos eléctricos a la
basura doméstica!
Según la Directiva Europea 2012/19/UE
sobre residuos eléctricos y electrónicos, y su
implementación en las legislaciones nacio-
nales, los aparatos eléctricos usados deben
recogerse por separado y reciclarse de forma
respetuosa con el medio ambiente.
Recuperación de materias primas en
lugar de eliminación de residuos.
Los dispositivos, accesorios y embalajes
deben reciclarse de forma respetuosa con el
medio ambiente. Las piezas de plástico están
identicadas para el reciclaje según el tipo de
material.
¡ADVERTENCIA!
No elimine las baterías tirándolas a la basura
doméstica ni arrojándolas al agua o al fuego.
No abra las baterías usadas.
Solo países de la UE:
De acuerdo con la Directiva 2006/66/CE, las
baterías defectuosas o usadas deben reci-
clarse.
NOTA
¡Pregunte a su distribuidor las opciones de
eliminación!
-Declaración de conformi-
dad
Las declaraciones de conformidad se incluy-
en en el Anexo 1 de este manual de instruc-
ciones.
Exención de responsabilidad
El fabricante y su representante no son re-
sponsables de los daños y la pérdida de ben-
ecio debido a la interrupción de la actividad
causada por el producto o por un producto
que no se pueda utilizar.
El fabricante y su representante no son re-
sponsables de los daños provocados por el
uso indebido del producto o por el uso del
mismo con productos de otros fabricantes.
67
LBE 76 12-EC/LBE 76 18-EC
Índice
Símbolos usados neste manual ...........67
Símbolos no produto ...................67
Informação importante de segurança .....67
Ruído e vibração .......................70
Características técnicas ..................71
Vista pormenorizada ....................72
Instruções de funcionamento ............72
Cuidados e manutenção .................77
Transporte .............................77
Informação acerca da eliminação .........77
Declaração de Conformidade CE .........78
Desresponsabilização ...................78
Símbolos usados neste manual
AVISO!
Existem perigos iminentes. O desrespeito
por este aviso pode dar origem à morte ou a
ferimentos extremamente graves.
CUIDADO!
Existe a possibilidade de uma situação peri-
gosa. O desrespeito por este aviso pode dar
origem a ferimentos ligeiros ou danos patri
-
moniais.
NOTA
Existem dicas de utilização e informação
importante.
Símbolos no produto
V Volts
/min
Rotações ou reciprocidade por
minuto (rpm)
M Rosca métrica
n
0
Velocidade sem carga
Ø Diâmetro
Leia as instruções.
Use proteção ocular.
Não use a proteção para opera-
ções de corte abrasivo.
Informação sobre a eliminação
de uma máquina velha (consulte
a página 78)!
Marca CE
Marca UKCA
Para sua segurança
AVISO!
Antes de usar a ferramenta elétrica, leia o
seguinte:
Estas instruções de funcionamento,
As “Instruções gerais de segurança”
sobre o manuseamento de ferramentas
elétricas no folheto fornecido (folheto n.º:
315.915).
As regras e normas atuais nas instalações
quanto à prevenção de acidentes.
Esta ferramenta elétrica é topo de gama e foi
fabricada de acordo com as normas de segu
-
rança conhecidas.
No entanto, durante a utilização, a ferramenta
elétrica pode constituir um perigo de vida
para o utilizador ou poderá haver danos na
ferramenta elétrica ou patrimoniais.
A mini rebarbadora só pode ser usada
conforme previsto,
e num perfeito estado de funcionamento.
As falhas que impeçam a segurança têm de
ser reparadas imediatamente.
Utilização prevista
Esta rebarbadora foi criada para cortar e re-
barbar metal, betão, pedra, azulejos, madeira,
plástico e materiais semelhantes sem que
seja usada água. A proteção de corte tem de
ser usada durante o corte.
Instruções de segurança da mini
rebarbadora
Avisos de segurança comuns para
operações de rebarbar ou corte
abrasivo:
■
Esta ferramenta elétrica foi criada para
68
LBE 76 12-EC/LBE 76 18-EC
funcionar como rebarbadora ou ferra-
menta de corte. Leia todos os avisos
de segurança, instruções, ilustrações
e especicações fornecidas com esta
ferramenta elétrica. Não seguir todas
as instruções apresentadas abaixo pode
resultar em choque elétrico, incêndio e/ou
ferimentos graves.
■
Não recomendamos que efetue com
esta ferramenta elétrica operações como
lixar, escovar com escova de aço, polir
ou perfurar. Operações para as quais a
ferramenta elétrica não tenha sido criada
podem dar origem a perigos e causar
ferimentos.
■
Não converta esta ferramenta elétrica
para funcionar de um modo que não
tenha sido criado especicamente nem
especicado pelo fabricante da ferra-
menta. Tal conversão pode dar origem
à perda de controlo e causar ferimentos
sérios.
■
Não utilize acessórios que não sejam
especicamente concebidos e especi-
cados pelo fabricante da ferramenta.
Não é por o acessório poder ser xado na
sua ferramenta elétrica que irá assegurar
um funcionamento seguro.
■
A velocidade nominal do acessório deve
ser, pelo menos, igual à velocidade má-
xima indicada na ferramenta elétrica. Os
acessórios que funcionem mais depressa
do que a sua velocidade nominal podem
partir e separar-se da ferramenta.
■
O diâmetro exterior e a espessura do seu
acessório têm de se encontrar dentro da
capacidade nominal da sua ferramenta
elétrica. Acessórios com um tamanho
incorreto não podem ser protegidos nem
controlados adequadamente.
■
As dimensões de montagem do acessó-
rio têm de se adequar às dimensões das
ferragens de montagem da ferramenta
elétrica. Acessórios que não equivalham
ao material de montagem da ferramenta
elétrica perderão o equilíbrio, vibrarão
excessivamente e poderão dar origem à
perda de controlo.
■
Não utilize um acessório danicado.
Antes de cada utilização, inspecione o
acessório, como os discos abrasivos,
quanto a rachas e lascas, a almofada de
amortecimento quanto a rachas, rasgões
ou desgaste excessivo, as escovas de
aço quanto a os soltos ou partidos.
Se a ferramenta elétrica ou o acessó-
rio caírem, verique se existem danos.
Nesse caso, instale um acessório sem
danos. Após a inspeção e a instalação de
um acessório, posicione-se afastado do
plano do acessório rotativo e ponha a
funcionar a ferramenta elétrica à velo-
cidade máxima sem carga durante um
minuto. Os acessórios danicados partem-
-se habitualmente durante este tempo de
teste.
■
Use equipamento de proteção indivi-
dual. Dependendo da aplicação, utilize
uma viseira de proteção ou óculos de se-
gurança. Se necessário, use uma másca-
ra para o pó, proteções auditivas, luvas
e um avental capaz de parar pequenos
fragmentos abrasivos. A proteção para
os olhos deve conseguir parar fragmentos
projetados gerados por várias aplicações.
A máscara para o pó ou respiratória tem
de ser capaz de ltrar partículas geradas
pela aplicação em particular. A exposição
prolongada a ruído intenso pode causar a
perda de audição.
■
Mantenha-se afastado a uma distância
de segurança da área de trabalho. Quem
entrar na área de trabalho tem de usar
equipamento de proteção individual.
Fragmentos da peça trabalhada ou de um
acessório partido podem soltar-se e causar
ferimentos para além da área imediata da
operação.
■
Segure a ferramenta elétrica apenas
através das superfícies de preensão
isoladas quando efetuar uma operação
onde o acessório de corte possa entrar
em contacto com cablagem oculta ou
com o seu próprio o. O contacto dos
acessórios de corte com um cabo “vivo”
fará com que as peças de metal expostas
da ferramenta elétrica deem um choque
ao operador.
■
Posicione o o afastado do acessório
giratório. Se perder o controlo, o o pode
ser cortado ou arrancado e a sua mão ou
braço podem ser puxados contra o aces-
sório giratório.
■
Nunca pouse a ferramenta elétrica até
o acessório ter parado por completo. O
acessório giratório pode agarrar-se à su-
69
LBE 76 12-EC/LBE 76 18-EC
perfície e fazer com que perca o controlo
da ferramenta elétrica.
■
Não coloque a ferramenta elétrica em
funcionamento enquanto a transportar
ao seu lado. O contacto acidental com o
acessório giratório pode agarrar-se à sua
roupa, puxando o acessório contra o seu
corpo.
■
Limpe regularmente as entradas de ar
da ferramenta elétrica. A ventoinha do
motor irá aspirar a poeira para dentro da
estrutura e uma acumulação excessiva
de pó metálico poderá provocar perigos
elétricos.
■
Não utilize a ferramenta elétrica perto
de materiais inamáveis. As faíscas po-
dem incendiar estes materiais.
■
Não use acessórios que requeiram líqui-
dos de refrigeração. A utilização de água
ou outros líquidos de arrefecimento pode
dar origem a eletrocussão ou choque.
AVISOS RELACIONADOS COM
RESSALTOS:
O ressalto é uma reação súbita de um disco
rotativo, almofada, escova ou qualquer outro
acessório que que preso. Ao car preso, o
acessório rotativo perde o controlo rapida-
mente, forçando a rotação do acessório na
direção oposta no ponto em que ca preso.
Por exemplo, se um disco abrasivo car preso
numa peça a ser trabalhada, a extremidade
do disco que está a entrar no ponto em que
ca preso entra na superfície do material,
fazendo com que o disco saia ou ressalte.
O disco pode saltar para longe ou contra o
operador, dependendo da direção do movi-
mento do disco na altura em que ca preso.
Os discos abrasivos também se podem partir
nestas condições.
O ressalto é o resultado de uma utilização
indevida e/ou procedimentos ou condições
de funcionamento incorretos da ferramenta
elétrica e pode ser evitado tomando as devi-
das precauções, conforme abaixo indicadas.
■
Segure bem a ferramenta elétrica com
ambas as mãos e coloque o seu corpo e
braço para que consiga resistir à força
do ressalto. Use sempre a pega auxiliar,
se existir, para um controlo máximo do
ressalto ou reação do binário durante o
arranque. O operador pode controlar as
reações do binário ou forças de ressalto,
se tomar as devidas precauções.
■
Nunca coloque a sua mão perto do
acessório rotativo. Os acessórios podem
ressaltar contra as suas mãos.
■
Não posicione o seu corpo na área onde
a ferramenta elétrica se irá movimentar
se ocorrer um ressalto. O ressalto atira
a ferramenta na direção oposta ao mo-
vimento do disco no ponto em que ca
preso.
■
Preste especial cuidado quando tra-
balhar cantos, extremidades aadas,
etc. Evite baloiçar e puxar o acessório.
Cantos, extremidades aadas ou baloiçar
a ferramenta pode fazer com que o aces-
sório rotativo prenda e cause a perda de
controlo ou ressalto.
■
Não xe uma corrente de serra, lâmina
de serra dentada, disco de diamante
segmentado com um espaço periférico
superior a 10 mm ou uma lâmina de
serra dentada. Tais lâminas criam ressaltos
frequentes e perda de controlo.
Avisos de segurança especícos
para operações de rebarbar e
corte abrasivo:
■
Utilize apenas tipos de discos especi-
cados para a sua ferramenta elétrica e
a proteção especíca concebida para
o disco selecionado. Discos que não
tenham sido criados para a ferramenta
elétrica não podem ser protegidos ade-
quadamente e são inseguros.
■
A superfície de rebarbar dos discos com
centro abatido tem de ser montada
abaixo do nível da proteção. Um disco
montado inadequadamente que passe o
nível da proteção não pode ser protegido
adequadamente.
■
A proteção tem de ser bem xada na
ferramenta elétrica e colocada para uma
segurança máxima, para que a mínima
quantidade de disco seja exposta virada
para o operador. A proteção ajuda a pro-
teger o operador de fragmentos partidos
do disco e o contacto acidental com o dis-
co e faíscas que possam incendiar a roupa.
■
Os discos têm de ser usados apenas para
as aplicações especicadas. Por exem-
plo: Não rebarbe com o lado do disco de
corte abrasivo. Os discos de corte abrasi-
70
LBE 76 12-EC/LBE 76 18-EC
vo destinam-se a um rebarbar periférico e
as forças laterais aplicadas nesses discos
podem provocar a rutura dos mesmos.
■
Utilize sempre rebordos de disco sem
danos e com a dimensão e forma corre-
tas para o disco selecionado. Rebordos
de disco adequados suportam o disco,
reduzindo assim a possibilidade de que-
bras no disco. Os rebordos de discos de
corte poderão ser diferentes dos rebordos
de discos de rebarbar.
■
Não utilize discos gastos de ferramentas
elétricas maiores. Um disco criado para
ferramentas elétricas maiores não é ade-
quado para a maior velocidade de uma
ferramenta mais pequena e pode rebentar.
■
Quando usar discos de função dupla,
use sempre a cobertura correta para
a aplicação a ser efetuada. Não usar a
cobertura correta pode não fornecer a pro-
teção desejada, o que pode dar origem a
ferimentos sérios.
Avisos de segurança adicionais
especícos para operações de
corte abrasivo:
■
Não prenda o disco de corte nem apli-
que pressão excessiva. Não tente fazer
uma profundidade de corte excessiva.
Excesso de tensão no disco aumenta a car-
ga e suscetibilidade de torcer ou dobrar o
disco ao fazer o corte, havendo a possibili-
dade de ressalto ou quebra do disco.
■
Não posicione o seu corpo em linha com
e atrás do disco rotativo. Quando o disco,
no ponto da operação, se estiver a afastar
do seu corpo, um possível ressalto pode
atirar o disco a girar e a ferramenta elétrica
na sua direção.
■
Quando o disco estiver bloqueado ou
se interromper um corte por qualquer
motivo, desligue a ferramenta elétrica e
mantenha a mesma estática até o disco
parar por completo. Nunca tente retirar
o disco de corte do corte que está a fa-
zer enquanto o disco estiver em movi-
mento, caso contrário, pode ocorrer um
ressalto. Verique e tome ações corretivas
para eliminar a causa do disco preso.
■
Não volte a iniciar o corte na peça a
ser trabalhada. Deixe o disco atingir
a velocidade máxima e volte a entrar
cuidadosamente no corte. O disco pode
prender, avançar ou sofrer um ressalto se a
ferramenta elétrica for reiniciada na peça a
ser trabalhada.
■
Apoie os painéis ou qualquer peça a ser
trabalhada de grandes dimensões para
minimizar o risco de bloqueio ou res-
salto do disco. Peças grandes tendem a
arquear no seu próprio peso. Os suportes
têm de ser colocados por baixo da peça
a ser trabalhada, perto da linha de corte e
perto da extremidade da peça a ser traba-
lhada em ambos os lados do disco.
■
Tenha muito cuidado quando efetuar um
“corte de bolso” em paredes existentes
ou noutras áreas ocultas. O disco salien-
te pode cortar tubos do gás ou da água,
cablagem elétrica ou objetos que possam
causar um ressalto.
■
Não tente efetuar cortes curvos. Excesso
de tensão no disco aumenta a carga e sus-
cetibilidade de torcer ou dobrar o disco ao
fazer o corte, havendo a possibilidade de
ressalto ou quebra do disco, o que pode
dar origem a ferimentos sérios.
Ruído e vibração
Os valores de ruído e vibração foram deter-
minados de acordo com a norma EN 62841.
O nível de ruído avaliado A da ferramenta
elétrica é habitualmente:
Para LBE 76 12-EC
–
Nível de pressão do som L
pA
: 83 dB(A)
–
Nível de potência do som L
WA
: 91 dB(A)
–
Incerteza: K = 3 dB
Valor total da vibração:
–
Valor da emissão a
h
: <2,5 m/s
2
–
Incerteza: K = 1,5 m/s
2
Para LBE 76 18-EC
–
Nível de pressão do som L
pA
: 73 dB(A)
–
Nível de potência do som L
WA
: 81 dB(A)
–
Incerteza: K = 3 dB
Valor total da vibração:
–
Valor da emissão ah: <2,5 m/s
2
–
Incerteza: K = 1,5 m/s
2
CUIDADO!
Os valores medidos especicados aplicam-se
às novas ferramentas elétricas. O uso diário
causa a alteração dos valores de vibração e
ruído.
71
LBE 76 12-EC/LBE 76 18-EC
NOTA
O nível de emissão da vibração apresenta-
do nestas instruções foi medido de acordo
com um teste padrão dado em EN 62841 e
pode ser usado para comparar ferramentas.
Também pode ser usado para uma avaliação
preliminar da exposição.
O nível de emissão da vibração declarado
representa as aplicações principais da ferra
-
menta.
No entanto, se a ferramenta for usada para
diferentes aplicações, com diferentes acessó
-
rios, ou tendo uma má manutenção, os níveis
de emissão da vibração podem diferir. Isto
pode aumentar signicativamente o nível de
exposição sobre o período total de funciona
-
mento.
Para fazer uma estimativa precisa do nível de
exposição da vibração, também tem de ter
em conta as vezes que desliga a ferramenta,
ou quando esta está a funcionar, mas não está
realmente a ser utilizada.
Isto pode diminuir signicativamente o nível
de exposição sobre o período total de funcio
-
namento.
Identique medidas adicionais de seguran
-
ça para proteger o operador dos efeitos da
vibração, como: Efetuar a manutenção da
ferramenta e dos acessórios, manter as mãos
quentes, organizar vários padrões de traba
-
lho.
CUIDADO!
Use proteção auditiva quando a pressão do
som estiver acima dos 85 dB(A).
CUIDADO!
Rebarbar chapas de metal nas ou outras
estruturas que vibrem facilmente com uma
superfície larga pode dar origem a uma
emissão total de ruído muito superior (até 15
dB) do que os valores de emissão de ruí
-
dos declarados. Deverá, o máximo possível,
evitar que tais peças emitam som, tomando
medidas adequadas, como aplicando tape
-
tes amortecedores exíveis e resistentes. A
emissão acrescida de ruídos também deve
ser tida em conta quando avaliar o risco de
exposição ao ruído e ao selecionar proteção
auditiva adequada.
Dados Técnicos
Tipo de produto
LBE 76 12-
EC
LBE 76 18-EC
Produto Mini rebarbadora
Voltagem
nominal
V
DC
12 18
Velocida-
de sem
carga
/min 5000 - 20 000
Tipo de disco Tipo 27 e Tipo 41
Diâmetro
máx. do
disco
mm 76 76
Diâmetro
do orifício
de monta-
gem
mm 10 10
Espessura
máxima
do disco
de rebar-
bar
mm 4 4
Espessura
máxima
do disco
de corte
abrasivo
mm 4 4
Rosca do eixo M6 M6
Peso de
acordo
com o pro-
cedimento
FLEX 01
kg 0,8 0,85
Bateria Série AP 12
Série AP 18
Série AP 18
XT
72
LBE 76 12-EC/LBE 76 18-EC
Peso da bateria
AP
12/2.5
0,3
kg
AP
18/2.5
0,4
kg
AP
18/4.0
0,7
kg
AP
18/5.0
0,7
kg
AP
18/8.0
1,1
kg
AP
12/5.0
0,4
kg
AP 18/
4.0 XT
0,7
kg
AP 18/
8.0 XT
1,2
kg
Temperatura
de funciona-
mento
-10~40 °C
Temperatura
de armaze-
namento
< 50 °C
Temperatura
de carrega-
mento
4~40 °C
Carregador CA 12/18, CA...
CA 12/
18, CA...
NOTA
Os manuais da bateria e do carregador são
fornecidos separadamente. Estes incluem
regras de segurança especícas e instruções
de funcionamento. Por favor, consulte os ma
-
nuais da bateria e do carregador para obter
as regras de segurança e informação detalha
-
da de funcionamento.
Vista pormenorizada (consulte
a Imagem A)
A numeração das funcionalidades do produto
refere-se à imagem da máquina na página
das imagens.
1. Proteção para rebarbar
2. Luz de trabalho LED
3. Botão de bloqueio do eixo
4. Interruptor de ligar/desligar
5. Pega
6. Botão de seleção da velocidade
7. Indicador da velocidade
8. Seletor da direção de rotação
9. Indicador da direção de rotação
10. Chave sextavada e arrumação
11. Parafuso roscado
12. Rebordo exterior
13. Eixo
14. Rebordo interior
15. Botão de libertação de rotação
16. Proteção para cortar
17. Porta do pó
18. Disco de corte abrasivo de carboneto
19. Disco de amolar
20. Disco de metal de corte abrasivo (x2)
21a. Clipe para o cinto amovível
(para LBE 76 12-EC)
21b. Clipe para o cinto amovível
(para LBE 76 18-EC)
22. Parafuso de xação
Instruções de funcionamento
AVISO!
Retire a bateria antes de efetuar quaisquer
trabalhos na ferramenta elétrica.
Antes de ligar a ferramenta elé-
trica
Retire a mini rebarbadora sem os da caixa
e certique-se de que não existem peças em
falta ou danicadas.
NOTA
As baterias não vêm completamente carrega-
das na altura da entrega. Antes da primeira
utilização, carregue a bateria por completo.
Consulte o manual de instruções do carrega
-
dor.
Inserir/Substituir a bateria
Dicas para um tempo de vida útil
prolongado
CUIDADO!
Nunca carregue baterias a temperaturas abai-
xo dos 0 °C ou acima dos 40 °C.
73
LBE 76 12-EC/LBE 76 18-EC
Não carregue baterias em ambientes com
elevada humidade do ar ou temperatura
ambiente.
Não cubra baterias nem o carregador duran
-
te o processo de carregamento.
Retire a cha do carregador da tomada no
nal do processo de carregamento.
A bateria e o carregador aquecem durante
o processo de carregamento. Isto é perfeita
-
mente normal.
NOTA
Siga as instruções apresentadas nas instru-
ções de funcionamento para um carregamen-
to correto da bateria.
Se as baterias não forem usadas durante um
longo
período de tempo, guarde-as
parcialmente carregadas num
local fresco.
■
Pressione a bateria carregada para a ferra-
menta elétrica até car xada no respetivo
lugar (consulte a Imagem B).
■
Para retirar a bateria, prima o botão de
libertação e puxe a bateria para fora (con-
sulte a Imagem C).
CUIDADO!
Quando o aparelho não for usado, proteja os
contactos da bateria. Peças soltas de metal
podem colocar os contactos em curto-circui
-
to, podendo dar origem a explosão ou fogo!
Proteção
AVISO!
Use a ferramenta apenas se a proteção esti-
ver no devido lugar. Use sempre a proteção
fornecida para o respetivo disco!
AVISO!
Rode a proteção até que a secção fechada
que virada para o operador.
Proteção para rebarbar (consulte
a posição 1, Imagem A)
Criada para trabalhar com discos de rebarbar
e discos de lamelas.
AVISO!
Quando usar esta proteção em trabalhos de
corte abrasivo com discos abrasivos ligados,
existe um risco acrescido de exposição às
faíscas e partículas emitidas, bem como a
exposição a fragmentos do disco no caso de
o disco rebentar.
AVISO!
Quando usar esta proteção para trabalhos de
corte abrasivo e faciais em betão ou alvena
-
ria, existe um risco acrescido de exposição ao
pó e perda de controlo que pode dar origem
a ressalto.
Proteção de encaixe para cortar
(consulte a posição 16, Imagem
A)
Criada para trabalhos com discos de corte
abrasivo.
AVISO!
Fixe sempre a proteção de encaixe para
cortar (16) quando efetuar trabalhos de cor
-
te. Antes da utilização, verique se existem
rachas, deformações ou sinais de desgaste
severo.
AVISO!
Quando usar esta proteção de corte abrasi-
vo para rebarbar facial, a proteção do disco
pode interferir com a peça a ser trabalhada,
dando origem a um fraco controlo.
Encaixe (consulte a Imagem D)
Pressione a proteção para cortar na proteção
para rebarbar (consulte a posição 16 e posi-
ção 1, Imagem A) até car encaixada.
Remoção (consulte a Imagem E)
Dobre um pouco um dos dois ganchos de
trinco (E-1) com algum cuidado, até que o
gancho de trinco deixe de sair do rebordo
da proteção. A seguir, retire a proteção para
cortar.
74
LBE 76 12-EC/LBE 76 18-EC
Ajustar a proteção (consulte a
Imagem F)
Rode a proteção para a posição desejada até -
car encaixada. Não são necessárias ferramentas.
Seleção do disco de corte abrasi-
vo
Selecionar o tipo de disco correto é impor-
tante para obter o melhor desempenho da
ferramenta. Selecione o disco com base na
aplicação e no material que deseja cortar. Se-
lecionar o disco correto oferece-lhe um corte
mais suave e rápido, e prolonga o tempo de
vida útil do disco.
Mesmo os melhores discos de corte abrasivo
não cortam de forma eciente se não forem
mantidos limpos e aados. Usar um disco
que não esteja aado exerce muita carga na
ferramenta e aumenta o perigo de ressalto.
Mantenha discos extra à mão de modo a ter
sempre disponíveis discos aados.
Selecione sempre cuidadosamente e use
discos de corte abrasivo recomendados para
o material a ser cortado. Certique-se de que
a velocidade mínima de funcionamento de
qualquer disco é superior a 20 000 rpm.
Consulte a tabela apresentada abaixo para
selecionar um disco de corte abrasivo ade-
quado, e dena a direção de rotação reco-
mendada.
DISCO DE CORTE ABRASIVO APLICAÇÕES
Disco de corte abrasivo
de carboneto
NOTA
Se for de diamante seg-
mentado, a folga peri-
férica máxima entre os
segmentos é de 10 mm,
apenas com um ângulo
de inclinação negativo.
Cortar gesso, plástico.
A seta no disco indica APENAS a direção
do disco quando a ferramenta estiver a
ser usada. Certique-se sempre de que o
seletor da direção de rotação está na posi-
ção que corresponde à direção de rotação
assinalada no disco.
Disco de metal de corte
abrasivo
Cortar aço, aço inoxidável, materiais não
ferrosos.
Disco de corte abrasivo
de diamante para azulejo
(não fornecido)
Cortar azulejo, cerâmica, cimento de bra.
Direção de rotação recomendada:
A seta no disco indica APENAS a direção
do disco quando a ferramenta estiver a
ser usada. Certique-se sempre de que o
seletor da direção de rotação está na posi-
ção que corresponde à direção de rotação
assinalada no disco.
75
LBE 76 12-EC/LBE 76 18-EC
Fixar e retirar o disco
AVISO!
Quando trabalhar com discos de corte abrasi-
vos, coloque a proteção de encaixe de corte
(16).
Instalar o disco (consulte a Imagem
G e H)
■
Retire a bateria.
■
Limpe o eixo e todas as peças a serem
montadas.
■
Prima e mantenha premido o botão de
bloqueio do eixo (3).
■
Com a chave sextavada (10), desaperte o
parafuso roscado (11) no eixo (13) no sen-
tido inverso ao dos ponteiros do relógio e
retire o parafuso (11) e o rebordo exterior
(12).
■
Coloque o disco no rebordo interior.
NOTA
Quando instalar o disco de rebarbar, a secção
saliente do disco tem de car virada para o
rebordo interior.
■
Volte a instalar o rebordo exterior (12) com
a superfície impressa virada para fora.
■
Prima e mantenha premido o bloqueio do
eixo (3).
■
Aperte o parafuso (11) com a chave sexta-
vada no sentido dos ponteiros do relógio. O
binário de aperto recomendado é de 5Nm.
■
Insira a bateria.
■
Ligue a rebarbadora (sem xar na posição)
e deixe-a funcionar durante cerca de 30
segundos. Verique se existem desequilí-
brios ou vibrações.
■
Desligue a rebarbadora e retire a bateria.
Retirar o disco
■
Prima e mantenha premido o botão de
bloqueio do eixo (3).
■
Desaperte o parafuso com a chave sextavada
e retire o parafuso e o rebordo exterior do
eixo.
■
Retire o disco.
Porta do pó
NOTA
A porta do pó serve apenas para aplicações
de corte de azulejo, betão e gesso, para ligar
a um aspirador, para recolher o pó. Não re
-
comendamos a utilização da porta do pó em
aplicações de corte de metal.
■
Selecione a posição de instalação da porta
do pó de acordo com a direção de rotação
do disco de corte (consulte a Imagem J).
■
Insira a porta do pó (17) numa das extre-
midades da proteção para cortar (16) até
car encaixada (consulte a Imagem K).
■
Monte a proteção de encaixe para cortar
(16) na cobertura de proteção para rebar-
bar (1), consulte o capítulo “Cobertura de
proteção”.
■
Para retirar a porta do pó, prima o trinco
da cobertura de proteção para cortar (16)
e retire a porta do pó (17) (consulte a Ima-
gem L).
Ligar e desligar (consulte a Ima-
gem M e N)
■
Para ligar a ferramenta elétrica, faça desli-
zar o interruptor de ligar/desligar (4) para
a frente (passo 1). Para um funcionamento
contínuo, incline para baixo até car encai-
xado (passo 2).
■
Para desligar a ferramenta elétrica, prima
a extremidade traseira do interruptor de
ligar/desligar e depois liberte-a.
NOTA
Após retirar a bateria, a ferramenta elétrica
que estivesse ligada não reinicia.
Pré-seleção da velocidade (con-
sulte a Imagem P)
AVISO!
Não recomendamos que ajuste a velocidade
quando o eixo estiver a rodar.
A sua ferramenta vem equipada com uma
função de memória. Após desligar a ferra-
menta, esta volta à conguração anterior da
próxima vez que for ligada.
Prima o botões de seleção da velocidade
(6) para correr os quatro modos. Cada vez
que premir, altera a velocidade em um nível.
A tabela abaixo apresenta a relação entre a
velocidade de rotação e o número de LEDs
que acendem na base da ferramenta.
Número de LEDs
Velocidade (RPM)
5000
10 000
76
LBE 76 12-EC/LBE 76 18-EC
15 000
20 000
Seletor da direção de rotação
(consulte a Imagem Q e R)
A ferramenta vem equipada com um seletor
da direção de rotação. Algumas aplicações ou
acessórios podem requerer que a ferramenta
funcione para a frente ou para trás.
Para rebarbar abrasivo, selecione a dire-
ção de corte que permita que a ferramenta
seja pressionada para longe do seu corpo.
Quando instalar discos de corte abrasivo de
carboneto ou discos de diamante, selecione
a direção de rotação que corresponda à seta
no disco.
1. Fixe a bateria.
2. Prima o seletor da direção de rotação (8)
para selecionar a direção. Sempre que
premir o seletor, a direção de rotação
muda. O indicador da direção de rotação
(9) acende para indicar a direção de rota-
ção ativa. Se selecionar “F”, o disco de
corte abrasivo roda no sentido inverso
ao dos ponteiros do relógio na direção
de rotação do disco “F” assinalado na
proteção. Se selecionar “R”, o disco de
corte abrasivo roda no sentido dos pon-
teiros do relógio na direção de rotação
do disco “R” assinalado na proteção.
NOTA
O indicador da direção de rotação desliga-se
cerca de 5 minutos após libertar o interruptor
de ligar/desligar:
Após o indicador da direção de rotação se
desligar, volta para o modo de avançar quan
-
do a ferramenta for ligada de novo.
Quando o indicador da direção de rotação
estiver ligado, mantém o modo atual quando
a ferramenta for ligada de novo.
Para um rebarbar abrasivo, os discos forneci
-
dos com esta ferramenta têm setas a indicar
a direção para a qual os discos devem rodar
quando a ferramenta estiver a ser utilizada.
Antes de utilizar a ferramenta, certique-se
de que o seletor da direção de rotação está
na posição que corresponde à direção de
rotação assinalada no disco. Discos sem setas
podem ser utilizados para a frente e para trás.
AVISO!
Para rebarbar com disco de rebarbar ou
disco de lamelas, é obrigatório usar apenas
a direção padrão (“F”) para evitar danos nas
ferramentas que não sejam adequadas para
serem usadas na direção invertida.
AVISO!
Para evitar danos, deixe sempre o disco parar
por completo antes de mudar a direção de
rotação.
Luz de trabalho LED (consulte a
Imagem S)
A luz de trabalho LED, localizada na frente da
ferramenta, acende quando a ferramenta for
ligada ou o botão de seleção da velocidade
(6) / seletor da direção de rotação (8) for
pressionado, e desliga-se passados cerca de
10 segundos após a ferramenta ser desliga-
da.
A luz de trabalho LED (2) pisca rapidamente
quando a ferramenta e/ou a bateria se sobre-
carregarem ou carem demasiado quentes, e
os sensores internos desligam a ferramenta.
Largue a ferramenta durante um momento,
ou separe a ferramenta da bateria e coloque
as duas expostas a um uxo do ar que as
arrefeça.
A luz de trabalho LED (2) pisca mais lenta-
mente para indicar que a bateria está fraca.
Recarregue a bateria.
Se a luz de trabalho LED (2) não acender
quando ligar a ferramenta, ou se se desligar
de repente durante a operação, isso pode
dever-se a um erro de comunicação interno.
Contacte o serviço de apoio ao cliente ou um
centro de reparação autorizado para obter
assistência.
Ajustar o ângulo da cabeça da
ferramenta (consulte a Imagem
T1 e T2)
A cabeça da ferramenta pode ser ajustada
para 3 posições de trabalho diferentes: 0°,
-90° e 90°.
■
Certique-se de que o interruptor de ligar/
desligar está na posição de desligado.
■
Retire a bateria.
■
Enquanto puxa o botão de libertação de
77
LBE 76 12-EC/LBE 76 18-EC
rotação (15) para baixo, rode a cabeça da
ferramenta e liberte o botão.
■
Continue a rodar a cabeça da ferramenta
até car xada no respetivo lugar, fazendo
um “clique”.
Instalar/retirar o clipe para o cin-
to (consulte a Imagem U1 e U2)
A sua ferramenta vem equipada com um clipe
para o cinto amovível que pode ser posicio-
nado na parte lateral da ferramenta, para um
transporte conveniente.
Instalar o clipe para o cinto na ferra-
menta:
■
Retire a bateria da ferramenta.
■
Para LBE 76 12-EC, alinhe a nervura (U1-
1) e o orifício do clipe para o cinto com a
abertura (U1-2) e orifício roscado na base
da ferramenta.
■
Para LBE 76 18-EC, alinhe as nervuras (U2-
1) e o orifício do clipe para o cinto com
as ranhuras (U2-2) e o orifício roscado na
base da ferramenta.
■
Insira o parafuso de xação e aperte bem
o parafuso com uma chave de fendas (não
incluída).
Retirar o clipe para o cinto da ferra-
menta:
■
Retire a bateria da ferramenta.
■
Use uma chave de fendas (não incluída)
para desapertar o parafuso que xa o clipe
para o cinto à ferramenta.
■
Retire o parafuso e o clipe para o cinto.
Guarde tudo num local seguro, para futu-
ras referências.
Instruções de funcionamento
NOTA
Quando a ferramenta elétrica é desligada,
ainda funciona durante um curto espaço de
tempo.
Rebarbar bruto
AVISO!
Não use discos de corte abrasivo para um
rebarbar bruto.
■
Para um melhor desempenho de corte, o
ângulo do disco deverá ser de 20
-
40°.
■
Aplique uma pressão moderada e mova a
ferramenta para a frente e para trás. Como
resultado, a peça a ser trabalhada não ca
muito quente e não haverá descoloração
nem ranhuras.
Rebarbar abrasivo
AVISO!
Quando cortar com discos de corte abrasivo,
use sempre a proteção de encaixe de corte
(16).
■
Trabalhe sempre na direção oposta da
direção de rotação do disco. Caso contrá-
rio, a ferramenta pode sofrer um ressalto
descontrolado.
■
Oriente a ferramenta uniformemente a
uma velocidade adequada para o material
a ser processado.
■
Não incline, não faça pressão excessiva
nem a abane de um lado para o outro.
Para mais informações acerca dos produtos
do fabricante, visite www.ex-tools.com.
Cuidados e manutenção
AVISO!
Retire a bateria antes de efetuar quaisquer
trabalhos na ferramenta elétrica.
AVISO!
Não use água nem líquidos de limpeza.
Limpeza
■
Limpe regularmente a ferramenta elétri-
ca e a grelha na frente das ranhuras de
ventilação. A frequência da limpeza está
dependente do material e do tempo de
utilização.
■
Sopre regularmente o interior da estrutura
e o motor com ar comprimido seco.
Transporte
As baterias de ião de lítio estão sujeitas aos
requisitos da legislação sobre bens perigo-
sos.
O transporte destas baterias tem de ser feito
de acordo com as normas e provisões locais,
nacionais e internacionais.
Os utilizadores podem transportar estas ba-
terias de forma rodoviária sem outros requisi-
tos.
O transporte comercial de baterias de ião de
lítio por parte de empresas de transporte está
78
LBE 76 12-EC/LBE 76 18-EC
sujeito às normas de transporte de bens peri-
gosos. As preparações de envio e transporte
só podem ser efetuadas por pessoal devida-
mente formado. Todo o processo tem de ser
supervisionado por um prossional.
Os seguintes pontos têm de ser tidos em con-
ta quando transportar baterias recarregáveis:
Certique-se de que os terminais de contacto
da bateria estão protegidos e isolados, de
modo a evitar um curto-circuito.
Certique-se de que a bateria está protegida
contra movimentos dentro da embalagem.
Baterias danicadas ou com derrames não
podem ser transportadas.
Contacte a sua empresa de transporte para
obter mais informações.
CUIDADO!
Não coloque baterias com uma estrutura
danicada.
Reparações
As reparações só podem ser efetuadas por
um centro de reparação autorizado.
Peças sobresselentes e acessórios
Para outros acessórios, especialmente ferra-
mentas, consulte os catálogos do fabricante.
As imagens pormenorizadas e lista de peças
sobresselentes podem ser encontradas na
nossa página web:
www.ex-tools.com
Informação acerca da elimina-
ção
AVISO!
Torne as ferramentas elétricas inutilizáveis no
m:
Retire a bateria das ferramentas que fun-
cionem a bateria.
Apenas países da UE
Não elimine ferramentas elétricas jun-
tamente com o lixo doméstico comum!
De acordo com a diretiva europeia 2012/19/
UE relativa aos Resíduos de Equipamento
Elétrico e Eletrónico e transposição para a lei
nacional, as ferramentas elétricas usadas têm
de ser recolhidas em separado e recicladas
de um modo amigo do ambiente.
Recuperação de matérias-primas em
vez de eliminação de resíduos.
O aparelho, acessórios e material de empaco-
tamento deverão ser reciclados de um modo
amigo do ambiente. As peças de plástico es-
tão identicadas para reciclagem de acordo
com o tipo de material.
AVISO!
Não elimine as baterias no lixo doméstico
comum, água ou fogo. Não abra baterias
usadas.
Apenas para países da UE:
De acordo com a diretiva 2006/66/CE, as
baterias defeituosas ou gastas têm de ser
recicladas.
NOTA
Contacte o seu revendedor quanto às opções
de eliminação!
- Declaração de Conformi-
dade
As Declarações de Conformidade estão
incluídas no Anexo 1 deste manual de instru-
ções.
Desresponsabilização
O fabricante e o seu representante não se
responsabilizam por quaisquer danos ou
perda de lucros devido à interrupção comer-
cial causada pelo produto ou por um produto
inutilizável.
O fabricante e o seu representante não se
responsabilizam por quaisquer danos causa-
dos por uma utilização inadequada do pro-
duto, ou do produto com produtos de outros
fabricantes.
79
LBE 76 12-EC/LBE 76 18-EC
Inhoud
Gebruikte symbolen in deze handleiding ..79
Symbolen op het product ................79
Belangrijke veiligheidsinformatie .........79
Geluid en trilling .......................83
Technische gegevens ...................83
Overzicht ..............................84
Gebruiksinstructies .....................84
Onderhoud en zorg .....................89
Transport ..............................90
Informatie over de afvoer ................90
CE-conformiteitsverklaring ..............90
Uitsluiting van de aansprakelijkheid .......91
Gebruikte symbolen in deze
handleiding
WAARSCHUWING!
Verwst naar dreigend gevaar. Het niet in acht
nemen van deze waarschuwing kan leiden tot
de dood of zeer ernstige verwondingen.
OPGELET!
Verwst naar een mogelk gevaarlke situ-
atie. Het niet in acht nemen van deze waar-
schuwing kan resulteren in gering letsel of
materiële schade.
OPMERKING
Verwst naar tips en belangrke informatie.
Symbolen op het product
V Volt
/min
Omwentelingen of slagen per
minuut (tpm)
M Metrische draad
n
0
Snelheid zonder belasting
Ø Diameter
Lees de instructies
Draag oogbescherming-sym-
bool
Gebruik de beschermkap niet
voor doorslpwerkzaamheden
Informatie over de afvoer van
het afgedankt gereedschap (zie
pagina 90)!
CE-markering
UKCA-markering
Voor uw eigen veiligheid
WAARSCHUWING!
Voor het gebruik van het elektrisch gereed-
schap eerst het volgende lezen:
deze gebruiksaanwzing,
de "Algemene veiligheidsinstructies" over
de omgang met elektrisch gereedschap
in de bgesloten brochure (brochurenr.:
315.915),
de actueel geldige regels en wetgevin-
gen voor het voorkomen van ongevallen
op de plaats van gebruik.
Dit elektrisch gereedschap is gemaakt vol
-
gens de nieuwste technieken en in overeen-
stemming met de erkende veiligheidsvoor-
schriften.
Desalniettemin kan het elektrisch gereed
-
schap tdens het gebruik een gevaar voor lf
en leven van de gebruiker of derden ver
-
oorzaken en kan het elektrisch gereedschap
materiële schade veroorzaken.
De minislper mag alleen worden gebruikt
voor het beoogde doeleinde,
in een perfecte staat.
Storingen die de veiligheid verminderen
moeten direct worden gerepareerd.
Beoogd gebruik
Deze slper is bedoeld voor het zagen en
grof slpen van metaal, beton, steen, tegels,
hout, kunststof en soortgelke materialen
zonder gebruik van water. Tdens het zagen
moet de beschermkap voor zagen worden
gebruikt.
Veiligheidsinstructies voor minis-
lpers
Algemene veiligheidswaarschu-
80
LBE 76 12-EC/LBE 76 18-EC
wingen voor slp- of doorslp-
werkzaamheden:
■
Dit elektrisch gereedschap is bedoeld
om als slper of doorslpmachine te
worden gebruikt. Lees alle veiligheids-
waarschuwingen, instructies, illustraties
en specicaties die met dit elektrisch
gereedschap zn meegeleverd. Het niet
opvolgen van alle onderstaande instructies
kan leiden tot elektrische schokken en/of
ernstig letsel.
■
Werkzaamheden zoals schuren, draad-
borstelen, polsten of gaten snden
mogen niet worden uitgevoerd met dit
elektrisch gereedschap. Werkzaamheden
waarvoor het elektrische gereedschap niet
is ontworpen, kunnen een gevaar vormen
en persoonlk letsel veroorzaken.
■
Pas dit elektrisch gereedschap niet aan
om het op een manier te gebruiken
waarvoor het niet speciek is ontwor-
pen en gespeciceerd door de fabrikant
van het gereedschap. Een dergelke
aanpassing kan leiden tot controleverlies
en ernstig persoonlk letsel.
■
Gebruik geen accessoires die niet spe-
ciek zn ontworpen en gespeciceerd
door de fabrikant van het gereedschap.
Dat het accessoire kan worden bevestigd
op uw elektrisch gereedschap betekent
niet dat het veilig kan worden gebruikt.
■
De nominale snelheid van het accessoire
moet ten minste gelk zn aan de maxi-
mum snelheid die staat vermeld op het
elektrisch gereedschap. Accessoires die
sneller draaien dan hun nominale snelheid
kunnen breken of weg worden geslingerd.
■
De buitendiameter en de dikte van uw
accessoire moet binnen de nominale ca-
paciteit van uw elektrisch gereedschap
liggen. Accessoires met het verkeerde
formaat kunnen niet correct worden bevei-
ligd of gecontroleerd.
■
De afmetingen van de bevestiging van
het accessoire moeten overeenstemmen
met de afmetingen van de bevestiging
van het elektrisch gereedschap. Acces-
soires die niet op de bevestiging van het
elektrisch gereedschap passen, lopen niet
uitgebalanceerd, trillen buitensporig en
kunnen een verlies van controle veroorza-
ken.
■
Gebruik geen beschadigd accessoire.
Voor elk gebruik moet u het acces-
soire inspecteren b bvoorbeeld
slpschven op spaanders en barsten,
de achterplaat op barsten, scheuren
of overmatige sltage, draadborstels
op losse of gebarsten draden. Als het
elektrische gereedschap of accessoires
zn gevallen, dient u het te controleren
op beschadigingen of onbeschadigde
accessoires te monteren. Na controle
en installatie van een accessoire, moet
uzelf en omstanders uit de ln van het
draaiende accessoire gaan staan en het
elektrisch gereedschap op volle toeren
zonder belasting een minuut laten draai-
en. Beschadigde accessoires gaan norma-
liter stuk gedurende de testduur.
■
Draag persoonlke beschermingsmid-
delen. Afhankelk van de toepassing
moet u een gelaatsscherm of een veilig-
heidsbril gebruiken. Draag indien nodig
een stofmasker, gehoorbescherming,
handschoenen en een schort die kleine
afgeschuurde of deeltjes van het werk-
stuk kan weren. De oogbescherming
moet in staat zn rondvliegend vuil dat
ontstaat door diverse toepassingen, tegen
te houden. Het stofmasker of ademhalings-
apparaat moet in staat zn, deeltjes die
ontstaan door de toepassing uit de lucht te
lteren. Een langdurige blootstelling aan
hard geluid kan gehoorverlies tot gevolg
hebben.
■
Houd omstanders op een veilige af-
stand van het werkgebied. Iedereen die
binnen het werkgebied komt moet een
persoonlke beschermende uitrusting
dragen. Fragmenten van het werkstuk of
een gebroken accessoire kunnen wegvlie-
gen en ook letsel buiten de directe werk-
omgeving veroorzaken.
■
Houd het elektrisch gereedschap alleen
vast aan de geïsoleerde grepen, als
u een handeling uitvoert waarb het
sndaccessoire in contact kan komen
met verborgen bedrading of zn eigen
kabel. Zaagkettingen die met een draad
onder stroom in aanraking komen kunnen
de blootgestelde metalen onderdelen van
het handgereedschap onder stroom zetten
en de gebruiker een elektrische schok
geven.
81
LBE 76 12-EC/LBE 76 18-EC
■
Plaats de kabel buiten het bereik van
het draaiend accessoire. Als u de controle
verliest, kan de kabel worden doorgesne-
den.
■
Leg het elektrisch gereedschap nooit
neer totdat het accessoire helemaal tot
stilstand is gekomen. Het draaiend acces-
soire kan het oppervlak grpen en hier-
door kunt u de controle over het elektrisch
gereedschap verliezen.
■
Laat het elektrisch gereedschap niet
draaien terwl u het naast uw lichaam
draagt. Onopzettelk contact met het
draaiend accessoire kan uw kleding
grpen, waardoor het accessoire naar uw
lichaam wordt getrokken.
■
Reinig de luchtopeningen van het
elektrisch gereedschap regelmatig. De
ventilator van de motor trekt het stof naar
binnen in de behuizing en een overmatige
verzameling van metaal in poedervorm
kan een elektrisch risico vormen.
■
Gebruik het elektrisch gereedschap niet
in de buurt van ontvlambaar materiaal.
Vonken kunnen deze materialen ontsteken.
■
Gebruik geen accessoires waarvoor
vloeibare koelmiddelen nodig zn. Het
gebruik van water of andere vloeibare
koelmiddelen kunnen een elektrocutie of
elektrische schok tot gevolg hebben.
TERUGSLAG EN BBEHORENDE
WAARSCHUWINGEN:
Een terugslag is een plotselinge reactie op
een vastgeklemd of vastgehaakt draaiend
accessoire, steunpad, borstel of ieder ander
accessoire. Een vastklemmen of vasthaken
veroorzaakt een snelle blokkering van het
draaiend accessoire wat op zn beurt ervoor
zorgt dat het elektrische gereedschap onge-
controleerd in de tegenovergestelde richting
van de rotatie van het accessoire beweegt op
het punt waar het is bevestigd.
Als bvoorbeeld een slpschf vastklemt of
vast haakt in het werkstuk, kan het gedeelte
van de schf die in het punt zit waar h klem
zit, zich in het oppervlak van het materiaal
graven wat ertoe leidt dat de schf zich eruit
beweegt en terugspringt. De schf kan of
naar, of weg van de bediener springen, afhan-
kelk van de richting van de beweging van de
schf ten tde van het vastklemmen. Slp-
schven kunnen onder deze omstandigheden
ook stuk gaan.
Een terugslag is het resultaat van het ver-
keerd gebruik en/of verkeerde bediening van
het elektrische gereedschap of verkeerde
werkomstandigheden en kan worden voorko-
men door de juiste voorzorgsmaatregelen te
nemen.
■
Zorg voor een stevige greep met beide
handen aan het elektrische gereedschap
en positioneer uw lichaam en arm zo dat
u de krachten van een terugslag kunt
opvangen. Gebruik altd een onder-
steunende handgreep als deze is mee-
geleverd voor een maximale controle in
geval van een terugslag of een koppel-
reactie tdens het starten. De bediener
kan de koppelreacties of krachten van een
terugslag opvangen als er geschikte voor-
zorgsmaatregelen worden genomen.
■
Plaats uw handen nooit in de buurt van
het draaiend accessoire. Het accessoire
kan terugslaan en letsel veroorzaken.
■
Plaats uw lichaam niet in de buurt waar
een terugslag van het elektrische ge-
reedschap zou kunnen plaatsvinden. Een
terugslag beweegt het gereedschap in de
tegengestelde richting van de beweging.
■
Ga bzonder voorzichtig te werk tdens
werkzaamheden in hoeken, scherpe
randen, etc. Voorkom springen en vast-
klemmen van het accessoire. Hoeken,
scherpe randen of springen kunnen tot
gevolg hebben dat het draaiend accessoi-
re vast komt te zitten waardoor een verlies
van controle of terugslag kan plaatsvinden.
■
Bevestig geen kettingzaagblad voor
houtsnwerk, gesegmenteerd diamant-
zaagblad met een perifere opening gro-
ter dan 10 mm of een getand zaagblad.
Dergelke bladen veroorzaken frequente
terugslagen en een verlies van controle.
Veiligheidswaarschuwingen
speciek voor slp- en doorslp-
werkzaamheden:
■
Gebruik alleen slpschven die voor uw
elektrisch gereedschap zn gespeci-
ceerd en met de specieke bescherm-
kap voor de gekozen schf is ontwor-
pen. Schven die niet voor het elektrisch
gereedschap zn ontworpen kunnen niet
juist worden bevestigd en zn onveilig.
82
LBE 76 12-EC/LBE 76 18-EC
■
Het slpoppervlak van een schf met
een verzonken asgat moet zodanig wor-
den gemonteerd, dat het slpvlak niet
boven het vlak van de beschermkaprand
uitsteekt. Een verkeerd gemonteerde
schf dat uit het vlak van de bescherm-
kaprand steekt kan niet op passende wze
worden beschermd.
■
De beschermkap moet stevig aan het
elektrisch gereedschap vastgemaakt en
correct geplaatst zn om een maxima-
le veiligheid te waarborgen, zodat de
gebruiker zo min mogelk aan de schf
wordt blootgesteld. De beschermkap
beschermt de gebruiker tegen gebroken
schffragmenten en toevallig contact met
de schf en vonken die kleding in brand
kunnen steken.
■
Gebruik de schven alleen voor de ge-
speciceerde toepassingen. Voorbeeld:
schuur niet met de zkant van een
doorslpschf. Schurende doorslpsch-
ven zn bedoeld voor het perifeer schuren.
Zdelingse krachten die op deze schven
inwerken kunnen ervoor zorgen dat deze
barsten.
■
Gebruik altd onbeschadigde schfen-
zen met de juiste afmeting en vorm voor
uw geselecteerde schf. Juiste schfen-
zen ondersteunen de schf zodat de mo-
gelkheid op schfbreuk wordt beperkt.
Flenzen voor doorslpschven kunnen
verschillen van enzen voor slpschven.
■
Gebruik geen afgesleten schven van
groter elektrisch gereedschap. Een schf
bestemd voor groter elektrisch gereed-
schap is niet geschikt voor de hogere
snelheid van een kleiner gereedschap en
kan barsten.
■
Gebruik b schven met dubbel gebruik
altd het juiste scherm voor de uit te
voeren toepassing. Als u niet het juiste
scherm gebruikt, is het mogelk dat de ge-
wenste bescherming niet wordt geboden,
wat kan leiden tot ernstig letsel.
Aanvullende veiligheidswaar-
schuwingen speciek voor
doorslpwerkzaamheden:
■
"Klem" de doorslpschf niet vast en
oefen geen overmatige druk uit. Probeer
geen overmatig diepe snede te maken.
Overbelasting van de schf verhoogt de
belasting en gevoeligheid voor draaien of
vastlopen van de schf in de snede en de
mogelkheid van terugslag of breuk van
de schf.
■
Plaats uw lichaam niet in ln voor en
achter de draaiende schf. Wanneer de
schf, op het punt van bediening, zich van
uw lichaam verwdert, kan de mogelke
terugslag de doordraaiende schf en het
elektrisch gereedschap direct in uw rich-
ting bewegen.
■
Wanneer de schf vastloopt of wanneer
om welke reden dan ook een snede
wordt onderbroken, schakel het elek-
trisch gereedschap uit en houd het
bewegingsloos vast totdat de schf vol-
ledig tot stilstand komt. Probeer nooit
de doorslpschf uit de snede te ver-
wderen terwl de schf in beweging
is, anders kan er terugslag optreden.
Onderzoek en onderneem corrigerende
maatregelen om de oorzaak van het vast-
lopen van de schf te verhelpen.
■
Start de snbewerking in het werkstuk
niet opnieuw. Laat de schf op volle
snelheid komen en breng deze voor-
zichtig opnieuw in de snede aan. De
schf kan vastklemmen, omhoog lopen of
terugslaan als het elektrisch gereedschap
opnieuw wordt gestart in het werkstuk.
■
Ondersteun panelen of overgrote werk-
stukken om het risico op vastklemmen
van en terugslag van de schf te mini-
maliseren. Grote werkstukken hebben de
neiging om door hun eigen gewicht door
te buigen. Ondersteuningen moeten wor-
den geplaatst onder het werkstuk, dicht
b de zaagln en de rand van het werkstuk
aan weerskanten van de schf.
■
Wees extra voorzichtig b het maken
van een "zaksnede" in bestaande muren
of andere blinde gebieden. De uitsteken-
de schf kan gas- of waterleidingen, elek-
trische bedrading of voorwerpen raken die
terugslag kunnen veroorzaken.
83
LBE 76 12-EC/LBE 76 18-EC
■
Voer nooit gebogen sneden uit. Overbe-
lasting van de schf verhoogt de belasting
en vergroot de kans op het verdraaien of
vastlopen van de schf in de snede en de
mogelkheid op terugslag of breuk van de
schf.
Geluid en trilling
Het geluidniveau en trillingswaarden werden
bepaald in overeenstemming met EN 62841.
Het A-geëvalueerde geluidniveau van het
elektrisch gereedschap is typisch:
Voor LBE 76 12-EC
–
Geluidsdrukniveau L
pA
: 83 dB(A)
–
Geluidsvermogensniveau L
WA
: 91 dB(A)
–
Onzekerheid: K = 3 dB
Totale trillingswaarde:
–
Emissiewaarde a
h
: <2,5 m/s
2
–
Onzekerheid: K = 1,5 m/s
2
Voor LBE 76 18-EC
–
Geluidsdrukniveau L
pA
: 73 dB(A)
–
Geluidsvermogen L
WA
: 81 dB(A)
–
Onzekerheid: K = 3 dB
Totale trillingswaarde:
–
Emissiewaarde ah: <2,5 m/s
2
–
Onzekerheid: K = 1,5 m/s
2
OPGELET!
De opgegeven meetwaarden gelden voor
nieuw elektrisch gereedschap. Door het
dagelks gebruik kunnen het geluidniveau en
trillingswaarden veranderen.
OPMERKING
De trillingsemissiewaarde, die in deze hand-
leiding is vermeld, werd gemeten in overeen-
stemming met een gestandaardiseerde test
conform EN 62841 en kan worden gebruikt
voor vergelkingen met ander gereedschap.
Deze kan tevens worden gebruikt voor een
voorlopige beoordeling van de blootstelling.
Het aangegeven trillingsemissiewaardeni
-
veau representeert de primaire toepassingen
van het gereedschap.
Als het gereedschap echter voor andere
toepassingen wordt gebruikt, met andere
accessoires of als het slecht wordt onderhou
-
den, kan het trillingsemissieniveau afwken.
Dit kan het blootstellingsniveau signicant
verhogen tdens de werkduur.
Om een nauwkeurige inschatting van de het
blootstellingsniveau aan trillingen te maken,
is het ook noodzakelk rekening te houden
met de td waarin het gereedschap is inge-
schakeld of ingeschakeld maar niet in gebruik
is.
Dit kan het blootstellingsniveau signicant
verlagen tdens de werkduur.
Identiceer aanvullende veiligheidsmaatre
-
gelen om de bediener te beschermen tegen
de effecten van trillingen, zoals: Onderhoud
het gereedschap en de accessoires, houd de
handen warm en organiseer de werkpatro
-
nen.
OPGELET!
Draag gehoorbescherming b een geluids-
druk van meer dan 85 dB(A).
OPGELET!
Het slpen van dunne metalen platen of an-
dere gemakkelk trillende structuren met een
groot oppervlak kan resulteren in een totale
geluidsemissie die veel hoger is (tot 15 dB)
dan de opgegeven geluidsemissiewaarden.
De geluidsemissie van dergelke werkstuk
-
ken moet zoveel mogelk worden voorkomen
door geschikte maatregelen, zoals het aan
-
brengen van zware exibele dempingsmat-
ten. De verhoogde geluidsemissie moet ook
worden meegenomen b zowel de risicobe
-
oordeling van blootstelling aan geluid als b
het kiezen van adequate gehoorbescherming.
Technische gegevens
Producttype
LBE 76 12-
EC
LBE 76 18-EC
Product Minislper
Nominale
spanning
Vdc 12 18
Snelheid
zonder
belasting
/min 5000 - 20000
Type schf Type 27 & Type 41
Max.
schfdia-
meter
mm 76 76
Diameter
montage-
gat
mm 10 10
Max. dikte
slpschf
mm 4 4
84
LBE 76 12-EC/LBE 76 18-EC
Max. dikte
doorslp-
schf
mm 4 4
Spindeldraad M6 M6
Gewicht in
overeen-
stemming
met "FLEX
Procedure
01"
kg 0,8 0,85
Batter
AP 12-se-
rie
AP 18-serie
AP 18 XT-serie
Gewicht van
batter
AP
12/2,5
0,3
kg
AP
18/2,5
0,4 kg
AP
18/4,0
0,7 kg
AP
18/5,0
0,7 kg
AP
18/8,0
1,1 kg
AP
12/5,0
0,4
kg
AP
18/4,0
XT
0,7 kg
AP
18/8,0
XT
1,2 kg
Gebruik-
stempera-
tuur
-10~40℃
Opslagtem-
peratuur
< 50℃
Oplaadtem-
peratuur
4~40℃
Lader CA 12/18, CA...
CA 12/
18, CA...
OPMERKING
De handleidingen voor de accu en de oplader
worden afzonderlk verstrekt. Ze omvatten
specieke veiligheidsvoorschriften en bedie
-
ningsinstructies. Raadpleeg de handleidingen
van de accu en de lader voor gedetailleerde
bedieningsinstructies.
Overzicht (zie afbeelding A)
De nummering heeft betrekking tot de illus-
tratie van het gereedschap op de pagina met
afbeeldingen.
1. Beschermkap voor slpen
2. Ledwerklamp
3. Spindelvergrendeling
4. Aan/uit-schakelaar
5. Handgreep
6. Snelheidskeuzeknop
7. Snelheidscontrolelampje
8. Draairichtingsschakelaar
9. Draairichting-controlelampje
10. Inbussleutel en opslag
11. Schroefbout
12. Buitenste ens
13. Spindel
14. Binnenens
15. Rotatievrgaveknop
16. Beschermkap voor zagen
17. Stofuitlaat
18. Carbide doorslpschf
19. Slpschf
20. Metalen doorslpschf (x2)
21a. Verwderbare riemclip
(voor LBE 76 12-EC)
21b. Verwderbare riemclip
(voor LBE 76 18-EC)
22. Bevestigingsschroef
Gebruiksinstructies
WAARSCHUWING!
Verwder de accu voordat u werkzaamheden
aan uw elektrisch gereedschap uitvoert.
Voor het inschakelen van het
elektrische gereedschap
Pak de draadloze mini-slper uit en controleer
of er onderdelen ontbreken of defect zn.
85
LBE 76 12-EC/LBE 76 18-EC
OPMERKING
De accu‘s zn b levering niet volledig opge-
laden. Voorafgaand aan het eerste gebruik
moeten de accu's volledig worden opgela
-
den. Raadpleeg de gebruiksaanwzing van
de oplader.
Plaatsen/vervangen van de accu
Tips voor een lange levensduur
van de accu
OPGELET!
Laad accu's nooit op b temperatuur onder 0
°C of boven 40 °C.
Laad accu's niet op in een omgeving met een
hoge luchtvochtigheid of omgevingstempe
-
ratuur.
Dek de accu's en de oplader niet af tdens
het opladen.
Trek aan het einde van het laadproces de
stekker van de oplader uit het stopcontact.
De accu en de oplader worden warm tdens
het laadproces. Dit is volkomen normaal!
OPMERKING
Volg de instructies voor het correct opladen
van de accu in de gebruiksaanwzing van de
accu.
Als accu's gedurende een langere td niet
worden gebruikt,
bewaar ze gedeeltelk opgela-
den in
een koele ruimte.
■
Druk de opgeladen accu in het elektrisch
gereedschap totdat h vastklikt (zie af-
beelding B).
■
Om de accu te verwderen drukt u op de
accuvrgaveknop en trekt u de accu eruit
(zie afbeelding C).
OPGELET!
Als het gereedschap niet wordt gebruikt,
moeten de accucontacten worden be
-
schermd. Losse metalen delen kunnen de
contacten kortsluiten; gevaar voor explosie
en brand!
Beschermkap
WAARSCHUWING!
Gebruik het gereedschap alleen als de be-
schermkap op zn plaats zit. Gebruik altd de
beschermkap die b de desbetreffende schf
is geleverd!
WAARSCHUWING!
Draai de beschermkap totdat het gesloten
gedeelte naar de gebruiker gericht is.
Beschermkap voor slpen (zie
Pos.1, afbeelding A)
Ontworpen voor het werkzaamheden met
slpschven en lamellenschven.
WAARSCHUWING!
Wanneer u deze beschermkap gebruikt
voor doorslpwerkzaamheden met gebon
-
den slpschven, is er een verhoogd risico
op blootstelling aan uitgestoten vonken en
deeltjes, evenals blootstelling aan schffrag
-
menten in geval van een schfbreuk.
WAARSCHUWING!
Wanneer u deze beschermkap gebruikt voor
af doorslp- en frontale werkzaamheden
in beton of metselwerk, is er een verhoogd
risico op blootstelling aan stof en verlies van
controle, wat kan resulteren in terugslag.
Beschermkap voor zagen (zie
Pos.16, afbeelding A)
Ontworpen voor werkzaamheden met
doorslpschven.
WAARSCHUWING!
Bevestig altd de beschermkap voor zagen
(16) wanneer u zaagwerkzaamheden uitvoert.
Controleer voor gebruik op scheuren, vervor
-
mingen of tekenen van ernstige sltage.
WAARSCHUWING!
Wanneer u deze beschermkap gebruikt voor
frontaal slpen, kan de schfbeschermkap
het werkstuk hinderen, wat kan leiden tot een
slechte controle.
Bevestiging (zie afbeelding K)
Schuif de beschermkap voor zagen op de be-
schermkap voor slpen (zie Pos.16 en Pos.1,
afbeelding A) tot deze vastklikt.
Verwdering (zie afbeelding E)
Buig een van de twee vergrendelingshaken
(E-1) voorzichtig een beetje tot de vergren-
86
LBE 76 12-EC/LBE 76 18-EC
delingshaak niet meer uit de rand van de
beschermkap steekt. Trek vervolgens de be-
schermkap voor zagen eraf en leg deze opz.
De beschermkap aanpassen (zie
afbeelding F)
Draai de beschermkap naar de gewenste positie
totdat die vastklikt. Hiervoor is geen gereed-
schap nodig.
Doorslpschf selecteren
Het kiezen van het juiste type schf is belang-
rk om de beste prestaties van de zaag te
verkrgen. Selecteer de schf op basis van de
toepassing en het materiaal dat u wilt zagen.
Het selecteren van de juiste schf zorgt voor
een soepelere en snellere zaagsnede en ver-
lengt de levensduur van de schf.
Zelfs de beste doorslpschven zullen niet
efciënt doorslpen als ze niet schoon en
scherp worden gehouden. Het gebruik van
een botte schf zal een zware belasting op
de zaag plaatsen en het gevaar van terugslag
vergroten. Houd extra schven b de hand
zodat er altd scherpe schven beschikbaar
zn.
Selecteer en gebruik altd zorgvuldig
doorslpschven die worden aanbevolen
voor het te zagen materiaal. Zorg ervoor dat
de minimale bedrfssnelheid van een geko-
zen accessoireschf 20.000 /min (TPM) of
meer is.
Raadpleeg de onderstaande tabel om een
geschikt doorslpschf te selecteren en de
aanbevolen draairichting in te stellen.
DOORSLIJPSCHIJF TOEPASSINGEN
Carbide doorslijpschijf
OPMERKING
wanneer diamanten ge-
segmenteerd is de maxi-
male perifere opening
tussen de segmenten 10
mm, alleen met een nega-
tieve spaanhoek.
Zagen van gipsplaat, plastic.
De pijl op de schijf geeft de ENIGE richting
aan waarin de schijf moet draaien wanneer
het gereedschap in gebruik is. Zorg er altijd
voor dat de draairichtingsschakelaar in de
positie staat die overeenkomt met de draai-
richting die op de schijf is gemarkeerd.
Metalen doorslijpschijf
Zagen van staal, roestvrij staal, non-ferro-
materialen.
Diamant tegel doorslijp-
schijf (niet meegeleverd)
Tegels, keramiek, vezelcement zagen.
Aanbevolen draairichting:
De pijl op de schijf geeft de ENIGE richting
aan waarin de schijf moet draaien wanneer
het gereedschap in gebruik is. Zorg er altijd
voor dat de draairichtingsschakelaar in de
positie staat die overeenkomt met de draai-
richting die op de schijf is gemarkeerd.
87
LBE 76 12-EC/LBE 76 18-EC
De schf bevestigen en verwde-
ren
WAARSCHUWING!
B werkzaamheden met doorslpschven,
monteer de klembeschermkap voor zagen
(16).
De schf installeren (zie afbeelding
G & H)
■
Verwder de accu
■
Reinig de spindel en alle te monteren on-
derdelen.
■
Houd de spindelvergrendelingsknop (3)
ingedrukt
■
Draai met de inbussleutel (10) de schroef-
bout (11) op de as (13) tegen de klok in
los en verwder de bout (11) en de buiten-
ens (12).
■
Plaats de schf op de binnenens.
OPMERKING
B het installeren van de slpschf moet het
uitstekende deel van de schf naar de bin
-
nenens wzen.
■
Monteer de buitenens (12) opnieuw met
de bedrukte zde naar buiten gericht.
■
Houd de spindelvergrendeling (3) inge-
drukt.
■
Draai de bout (11) met de inbussleutel met
de klok mee vast. Het aanbevolen koppel is 5
Nm.
■
Installeer de accu.
■
Schakel de slper in (zonder deze te ver-
grendelen) en laat de slper ongeveer 30
seconden draaien. Controleer op onbalans
en trillingen.
■
Schakel de slper uit en verwder de accu.
De schf verwderen
■
Houd de spindelvergrendelingsknop (3)
ingedrukt
■
Draai de bout los met de inbussleutel en
verwder de bout en de buitenens van de
spindel.
■
Verwder de schf.
Stofuitlaat
OPMERKING
De stofuitlaat is alleen bedoeld voor het
zagen van tegels/beton en gipsplaten om
aan te sluiten op een stofzuiger voor het
opvangen van stof. We raden het gebruik van
de stofuitlaat af voor toepassingen waarb
metaal wordt gezaagd.
■
Kies de installatiepositie van de stofuitlaat
in overeenstemming met de draairichting
van de snschf (zie afbeelding J).
■
Steek de stofuitlaat (17) in een van de
uiteinden van de beschermkap voor zagen
(16) totdat deze vastklikt (zie afbeelding K).
■
Monteer de klembeschermkap voor zagen
(16) op de beschermkap voor slpen (1),
zie hoofdstuk "Beschermkap".
■
Om de stofuitlaat te verwderen: druk op
de vergrendeling van de beschermkap
voor zagen (16) en trek de stofuitlaat (17)
eruit (zie afbeelding L).
In-/uitschakelen (zie afbeelding
M & N)
■
Om het elektrisch gereedschap te starten,
schuif de aan/uit-schakelaar (4) naar voren
(stap 1).Voor continu gebruik kantel het
naar beneden totdat die vastklikt (stap 2).
■
Om het elektrisch gereedschap uit te scha-
kelen, druk op de achterkant van de aan/
uit-schakelaar en laat deze los.
OPMERKING
Na het verwderen van de accu start het
ingeschakelde elektrisch gereedschap niet
opnieuw op.
Snelheidskeuze (zie afbeelding
P)
WAARSCHUWING!
het wordt niet aanbevolen om de snelheid
aan te passen wanneer de spindel draait.
Uw gereedschap is uitgerust met een geheu-
genfunctie. Nadat u het gereedschap hebt
uitgeschakeld, keert het gereedschap terug
naar de vorige instelling wanneer het de vol-
gende keer wordt ingeschakeld.
Druk op de snelheidskeuzetoets (6) om de
vier modi te doorlopen. Elke keer drukken
verandert de snelheid met één stap. De
onderstaande tabel toont de relatie tussen
rotatiesnelheid en het aantal leds dat op de
voet van het gereedschap branden.
88
LBE 76 12-EC/LBE 76 18-EC
Het aantal leds
Snelheid (TPM )
5000
10000
15000
20000
Draairichtingsschakelaar (zie af-
beelding Q & R)
Het gereedschap is uitgerust met een draai-
richtingsschakelaar. Voor sommige toepas-
singen of accessoires kan het nodig zn om
het gereedschap vooruit of achteruit te laten
draaien.
Voor het doorslpen, selecteer de snrichting
die ervoor zorgt dat het gereedschap van uw
lichaam wordt weggeduwd. Wanneer u een
carbide doorslpschf of diamantschf instal-
leert, kies de draairichting die overeenkomt
met de pl op de schf.
1. Bevestig de accu.
2. Druk op de draairichtingsschakelaar (8)
om de richting te selecteren. Elke keer
dat u op de schakelaar drukt, wordt de
draairichting gewzigd. Het draairich-
ting-controlelampje (9) brandt om de
actieve draairichting aan te geven. Als
u 'F' kiest, zal de doorslpschf tegen
de klok in draaien in de draairichting
van de schf 'F' die op de beschermkap
is aangegeven. Als u 'R' kiest, zal de
doorslpschf met de klok mee draaien
in de draairichting van de schf 'R' die op
de beschermkap is aangegeven.
OPMERKING
Het draairichting-controlelampje gaat onge-
veer 5 minuten nadat de aan/uit-schakelaar is
losgelaten uit.
Nadat de draairichting-controlelampje uit
is, keert deze terug naar de vooruit-modus
wanneer het gereedschap weer wordt inge
-
schakeld.
Als het draairichting-controlelampje aan is,
blft de huidige modusinstelling behouden
wanneer het gereedschap weer wordt inge
-
schakeld.
Voor doorslpen zn de met dit gereedschap
meegeleverde schven voorzien van plen
die de draairichting aangeven wanneer het
gereedschap in gebruik is. Controleer voor
-
dat u het gereedschap gebruikt of het draai-
richting-controlelampje in de stand staat die
overeenkomt met de draairichting die op de
schf is gemarkeerd. Schven zonder plen
kunnen vooruit of achteruit worden bediend.
WAARSCHUWING!
Voor het slpen met een slpschf of lamel-
lenschf is het verplicht om alleen de stan-
daard ('F') richting te gebruiken om schade
aan het gereedschap te voorkomen die niet
geschikt zn voor gebruik in de omgekeerde
richting.
WAARSCHUWING!
Om schade te voorkomen, laat de schf altd
volledig tot stilstand komen voordat u de
draairichting verandert.
Ledwerklamp (Zie afbeelding S)
De ledwerklamp, die zich in de kop van het
gereedschap bevindt, brandt wanneer het
gereedschap wordt ingeschakeld of de snel-
heidskeuzeknop (6) /draairichtingsschakelaar
(8) wordt ingedrukt en gaat ongeveer 10
seconden na het uitschakelen van het gereed-
schap uit.
De ledwerklamp (2) knippert snel als het
gereedschap en/of het accupack overbelast
raken of te heet worden en de interne senso-
ren schakelen het gereedschap uit. Laat het
gereedschap een poosje afkoelen en plaats
het gereedschap en het accupack apart om
ze af te koelen.
De ledwerklamp (2) knippert langzamer om
aan te geven dat de accu nog maar een ge-
ringe capaciteit heeft. Laad de accu op.
Als de ledwerklamp (2) niet oplicht wanneer u
het gereedschap inschakelt of als het tdens
de werking plotseling wordt uitgeschakeld,
kan dit worden veroorzaakt door een interne
communicatiefout. Neem voor hulp contact
op met de klantenservice of een erkend ser-
vicecentrum.
De hoek van de gereedschaps-
kop aanpassen (zie afbeelding T1
& T2 )
De gereedschapskop kan worden ingesteld
89
LBE 76 12-EC/LBE 76 18-EC
op 3 verschillende werkposities: 0°, -90° en
90°.
■
Zorg ervoor dat de aan/uit-schakelaar in
de stand OFF (UIT)staat.
■
Verwder de accu.
■
Terwl u de rotatievrgaveknop (15) hele-
maal naar beneden trekt, draai de gereed-
schapskop en laat de knop los.
■
Blf de gereedschapskop draaien totdat
deze met een 'klik' vast komt te zitten.
De riemclip installeren/verwde-
ren (zie afbeelding U1 & U2)
Uw gereedschap wordt geleverd met een ver-
wderbare riemclip die aan beide zden van
het gereedschap kan worden bevestigd voor
eenvoudig transport.
De riemclip op het gereedschap
installeren:
■
Verwder het accupack uit het gereed-
schap.
■
Voor LBE 76 12-EC: ln de rib (U1-1) en het
gat van de riemclip uit met respectievelk
de opening (U1-2) en het schroefdraadgat
aan de onderzde van het gereedschap.
■
Voor LBE 76 18-EC: ln de ribben (U2-
1) en het gat van de riemclip uit met
respectievelk de sleuven (U2-2) en het
schroefdraadgat aan de onderzde van het
gereedschap.
■
Plaats de bevestigingsschroef en maak
de schroef vast met een schroevendraaier
(niet inbegrepen).
De riemclip van het gereedschap
verwderen:
■
Verwder het accupack uit het gereed-
schap.
■
Gebruik een schroevendraaier (niet inbe-
grepen) om de schroef los te maken die de
riemclip bevestigd op het gereedschap.
■
Verwder de schroef en de riemclip. Be-
waar ze op een veilige plaats voor toekom-
stig gebruik.
Gebruiksinstructies
OPMERKING
Als het elektrisch gereedschap is uitgescha-
keld, blft de slper nog korte td draaien.
Grof slpen
WAARSCHUWING!
Gebruik nooit doorslpschven voor zware
slpwerkzaamheden.
■
Hoek van de schf van 20
-
40° voor de
beste snprestaties.
■
Oefen matige druk uit en beweeg het
gereedschap naar achteren en naar voren.
Hierdoor wordt het werkstuk niet te heet
en zal er geen verkleuring optreden; er
zullen tevens geen groeven te zien zn.
Doorslpen
WAARSCHUWING!
B werkzaamheden met doorslpschven, ge-
bruik altd de klembeschermkap voor zagen
(16).
■
Werk altd tegen het draaien van de schf
in. Anders kan het gereedschap oncontro-
leerbaar uit de zaagsnede terugschieten.
■
Geleid het gereedschap gelkmatig met
een snelheid die geschikt is voor het te
bewerken materiaal.
■
Kantel het gereedschap niet, oefen geen
overmatige kracht uit en zwaai niet heen
en weer.
Voor meer informatie over de producten
van de fabrikant kunt u www.ex-tools.com
bezoeken.
Onderhoud en zorg
WAARSCHUWING!
Verwder de accu voordat u werkzaamheden
aan uw elektrisch gereedschap uitvoert.
WAARSCHUWING!
Gebruik geen vloeibare reinigingsmiddelen
op waterbasis.
Reiniging
■
Reinig het elektrisch gereedschap en de
luchtopeningen regelmatig. Het reinigings-
interval is afhankelk van het materiaal en
de duur van het gebruik.
■
Blaas het binnenste van de behuizing en
de motor regelmatig schoon met droge
perslucht.
90
LBE 76 12-EC/LBE 76 18-EC
Transport
Lithium-ion accu's vallen onder de vereisten
van de wetgeving voor gevaarlke goederen.
Het vervoer van dergelke accu's moet ge-
beuren in overeenstemming met de lokale,
nationale en internationale bepalingen en
voorschriften.
Gebruikers mogen deze accu's zonder verde-
re vereisten over de weg vervoeren.
Het commerciële vervoer van lithium-ionac-
cu's door transportbedrven valt onder de
regelgeving voor het vervoer van gevaarlke
stoffen. Verzendvoorbereidingen en transport
mogen alleen worden uitgevoerd door per-
sonen die daarvoor op de juiste manier zn
opgeleid. Het hele proces moet professioneel
worden begeleid.
De volgende punten moeten in acht worden
genomen b het vervoeren van oplaadbare
accu's:
Zorg ervoor dat de contactpunten van de
accu beschermd en geïsoleerd zn om kort-
sluiting te voorkomen.
Zorg ervoor dat het accupack goed vastzit en
niet kan bewegen binnen de verpakking.
Beschadigde of lekkende accu's mogen niet
worden vervoerd.
Neem contact op met uw transportbedrf
voor meer informatie.
OPGELET!
Plaats geen accu's waarvan de behuizing
beschadigd is.
Reparaties
Reparaties mogen alleen worden uitgevoerd
door een geautoriseerde klantenservice.
Reserveonderdelen en accessoi-
res
Voor andere accessoires, gereedschap in het
bzonder, zie de catalogi van de fabrikant.
Opengewerkte tekeningen en lsten met re-
serveonderdelen zn terug te vinden op onze
homepage: www.ex-tools.com
Informatie over de afvoer
WAARSCHUWING!
Maak afgedankte elektrische gereedschap-
pen onbruikbaar:
accugereedschap door het verwderen
van de accu.
Alleen voor EU-landen
Gooi het elektrisch gereedschap niet
b het huishoudelk afval!
In overeenkomst met de Europese Richtln
2012/19/EU betreffende afgedankte elektri-
sche en elektronische apparatuur en omzet-
ting naar nationale wetgeving moet afge-
dankt elektrisch gereedschap apart worden
ingezameld en gerecycled op een milieu-
vriendelke manier.
Grondstoffen terugwinnen in plaats
van afval verwderen.
Apparaten, accessoires en verpakking moe-
ten worden gerecycled op een milieuvrien-
delke manier. Plastic onderdelen kunnen
aan de hand van het materiaaltype worden
gerecycled.
WAARSCHUWING!
Gooi accu's nooit met het huishoudelk afval
weg. Gooi geen accu's in het water of in vuur.
Open gebruikte accu's nooit.
Alleen voor EU-landen:
In overeenstemming met de Richtln
2006/66/EC moeten defecte of verbruikte
accu‘s worden gerecycled.
OPMERKING
Vraag uw dealer naar de verwderingsmoge-
lkheden!
-Conformiteitsverklaring
De conformiteitsverklaringen zn opgenomen
in Blage 1 van deze gebruikershandleiding.
91
LBE 76 12-EC/LBE 76 18-EC
Uitsluiting van de aansprake-
lkheid
De fabrikant en zn vertegenwoordigers zn
niet verantwoordelk voor schade of gederf-
de winst als gevolg van werkonderbrekingen
veroorzaakt door het product of door een
onbruikbaar product.
De fabrikant en zn vertegenwoordigers zn
niet verantwoordelk voor schade veroor-
zaakt door onjuist gebruik van het product of
door het gebruik van het product met pro-
ducten die afkomstig zn van andere fabri-
kanten.
92
LBE 76 12-EC/LBE 76 18-EC
Indholdsfortegnelse
Symboler, der bruges i denne
brugsvejledning ........................92
Symboler på produktet ..................92
Vigtige sikkerhedsoplysninger ...........92
Støj og vibrationer ......................95
Tekniske data ..........................96
Overblik ...............................96
Brugsvejledning ........................97
Vedligeholdelse og pleje ...............101
Transport .............................101
Oplysninger om bortskaffelse ...........101
CE-overensstemmelseserklæring ........102
Ansvarsfraskrivelse ....................102
Symboler, der bruges i denne
brugsvejledning
ADVARSEL!
Betyder forestående fare. Manglende over-
holdelse af denne advarsel, kan føre til døds-
fald eller ekstremt alvorlige skader.
FORSIGTIG!
Betyder mulig farlig situation. Manglende
overholdelse af denne advarsel, kan føre til
mindre personskader eller skade på ejendom.
BEMÆRK
Betyder at der er tips og vigtige oplysninger
om apparatet.
Symboler på produktet
V Volt
/min
Omdrejninger eller frem- og
tilbagegående bevægelser pr.
minut (rpm)
M Metrisk gevind
n
0
Hastighed uden belastning
Ø Diameter
Læs instruktionerne
Symbol om brug af øjenbeskyt-
telse
Skærmen må ikke bruges, når
du laver afskæringer
Oplysninger om bortskaffelse af
gamle apparater (se side 101)!
CE-mærkning
UKCA-mærkning
Af hensyn til din sikkerhed
ADVARSEL!
Læs venligst følgende, inden elværktøjet
tages i brug:
Disse brugsvejledninger,
afsnittet »Generelle sikkerhedsanvisnin-
ger« om håndtering af elværktøjet i den
medfølgende brochure (brochurenum
-
mer: 315.915),
Gældende regler på stedet, hvor pro-
duktet bruges, for at undgå ulykker.
Dette elværktøjet er af høj kvalitet, og det er
fremstillet i henhold til de vedstående sikker
-
hedsforordninger.
Men når værktøjet er i brug, kan det stadig
være en fare for brugerens eller en tredje
-
parts liv og lemmer, eller elværktøjet eller
anden ejendom kan blive beskadiget.
Minivinkelsliberen må kun bruges til dens
tiltænkte formål,
og den skal altid være i god tilstand.
Skader og fejl, der påvirker sikkerheden, skal
straks repareres.
Anvendelsesformål
Denne vinkelsliber er beregnet til skæring og
grovbearbejdning af metal, beton, sten, iser,
træ, plast og lignende materialer uden brug
af vand. Skærmen til skæring skal bruges, når
du skærer i materialer.
Sikkerhedsinstruktioner til mini-
vinkelsliberen
Fælles sikkerhedsadvarsler ved
slibning og skæring:
■
Dette elværktøj skal bruges som en vin-
kelsliber eller et skæreværktøj. Læs alle
sikkerhedsadvarsler, anvisninger, bille-
93
LBE 76 12-EC/LBE 76 18-EC
der og specikationer, der følger med
dette elværktøj. Hvis anvisningerne ne-
denfor ikke følges, kan det føre til elektrisk
stød, brand og/eller alvorlig personskade.
■
Dette elværktøj må ikke bruges til
slibning, stålbørstning, polering eller
hulskæring. Hvis elværktøjet bruges til no-
get, det ikke er beregnet til, kan det være
farligt og føre til personskader.
■
Dette elværktøj må ikke ændres til brug
på en måde, det ikke er beregnet til
eller som er angivet af producenten af
værktøjet. Sådan en ændring kan gøre,
at brugeren mister kontrol over elværket,
hvilket kan føre til alvorlige personskader.
■
Brug ikke tilbehør, der ikke er beregnet
til værktøjet eller anbefalet af produ-
centen af værktøjet. Bare fordi tilbehøret
kan monteres på dit elværktøj, er det ikke
sikkert det er sikkert at bruge.
■
Tilbehørets nominelle hastighed skal
mindst svare til den maksimale hastig-
hed, der er angivet på elværktøjet.
Tilbehør, der kører hurtigere end deres
nominelle hastighed, kan gå i stykker og
slynges væk.
■
Tilbehørets udvendig diameter og tyk-
kelsen skal være inden for elværktøjets
kapacitetsværdi. Tilbehør i en forkert
størrelse kan ikke afskærmes eller styres
ordentligt.
■
Målene på eventuelt tilbehør, der skal
monteres på elværktøjet, skal pass med
elværktøjets monteringsbeslag. Tilbe-
hør, som ikke passer til monteringsdelene
på elværktøjet, kommer ud af balance
og vibrerer for meget, hvilket kan gøre at
brugeren mister kontrollen med værktøjet.
■
Beskadiget tilbehør må ikke bruges.
Inden hver brug skal tilbehør, såsom
slibeskiver, ses efter for slid og revner,
slibepuden skal ses efter for revner og
slid, stålbørste skal ses efter for løse og
ødelagte ståltråde. Hvis elværktøjet eller
tilbehøret tabes på jorden, skal du se det
efter for skader, og skift eventuelt beska-
diget tilbehør. Når tilbehøret er blevet
set efter og monteret, skal du og perso-
ner i nærheden stå væk fra det drejende
tilbehørs linje, og kør elværktøjet på den
højeste hastighed i et minut. Beskadigede
tilbehør falder normalt fra hinanden, når
elværktøjet testes på denne måde.
■
Brug personlige værnemidler. Afhæn-
gigt af hvad elværktøjet skal bruges til,
skal du bruge enten en ansigtsskærm,
beskyttelsesbriller eller sikkerhedsbril-
ler. Brug en støvmaske, et høreværn,
handsker og et forklæde, der kan stoppe
små fragmenter fra slibningen. Øjenbe-
skyttelsen skal kunne holde til yvende
rester fra værktøjet og emnet. Støvmasken
eller respiratoren skal kunne ltrere par-
tikler, der dannes når elværktøjet bruges.
Langvarig udsættelse for høj støj kan føre
til høretab.
■
Hold omkringstående personer på
sikker afstand fra arbejdsområdet. Alle,
der kommer ind på arbejdsområdet, skal
bære personlige værnemidler. Dele af
emnet eller tilbehøret kan slynges væk og
forårsage skade uden for det umiddelbare
brugsområde.
■
Hold kun elværktøjet på de isolerede
gribeader, hvis det bruges på steder,
hvor det kan komme i kontakt med
skjulte strømførende ledninger eller
dens egen ledning. Hvis saven rammer
en strømførende ledning, kan metaldelene
på saven blive "strømførende", hvilket kan
give brugeren elektrisk stød.
■
Placer ledningen væk fra drejende
tilbehør. Hvis du mister kontrollen, kan
ledningen vikles ind eller skæres over, og
din hånd eller arm kan trækkes ind i det
drejende tilbehør.
■
Læg aldrig værktøjet ned, før tilbehøret
er stoppet helt. Det drejende tilbehør kan
komme i klemme i overaden og trække
værktøjet ud af din kontrol.
■
Kør ikke strømværktøjet, mens du bærer
det ved din side. Utilsigtet kontakt med
det drejende tilbehør, kan gøre at dit tøj
kommer i klemme og trækker tilbehøret
ind i din krop.
■
Rengør regelmæssigt elværktøjets
luftåbninger. Motorens ventilator trækker
støv ind i huset, og ophobning af pulveri-
seret metal kan udgøre elektriske farer.
■
Brug ikke elværktøjet i nærheden af
brændbare materialer. Gnister kan an-
tænde disse materialer.
■
Brug ikke tilbehør, der kræver ydende
kølemidler. Brug af vand eller andre y-
dende kølemidler kan føre til dødsfald ved
elektrisk stød eller stød.
94
LBE 76 12-EC/LBE 76 18-EC
TILBAGESLAG OG RELATEREDE
ADVARSLER:
Tilbageslag er en pludselig reaktion på en
fastklemt drejende skive, slibepude, børste
eller andet tilbehør. Fastklemning gør at
værktøjet hurtigt standser det drejende tilbe-
hør, så det ukontrollerede elværktøj slynges i
retningen modsat af tilbehørets drejeretning.
For eksempel, hvis en slibeskive kommer i
klemme i emnet, kan kanten af skiven, der
kommer ind i klemmepunktet, slibe sig ind i
materialets overade, hvilket får skiven til at
slynge ud eller give tilbageslag. Skiven kan
enten slynge mod eller væk fra brugeren,
afhængigt af hvilken retning skiven bevæger
sig i ved klemmepunktet. Slibeskiver kan
også gå i stykker i disse situationer.
Tilbageslag sker hvis elværktøjet misbruges
og/eller bruges forkert eller i forkerte forhold.
Disse kan undgås ved at tage følgende for-
holdsregler i brug.
■
Hold ordentligt fast med begge hænder
på elværktøjet, og placer din krop og
arme på sådan en måde, at du kan mod-
stå eventuelle tilbageslag. Brug altid
støttegrebet - hvis værktøjet er udstyret
med et - så du har fuld kontrol over tilba-
geslag og drejemomentet under opstart.
Tilbageslag kan styres af brugeren, hvis de
passende forholdsregler tages i brug.
■
Placer aldrig hånden i nærheden af det
drejende tilbehør. Tilbehøret kan slynges
tilbage over din hånd.
■
Placer ikke din krop der, hvor elværktø-
jet vil bevæge sig, hvis det skulle give
tilbageslag. Tilbageslag slynger værktøjet
modsat skivens retning, der hvor skiven
fastklemmes.
■
Vær særlig forsigtig, når du arbejder
med hjørner, skarpe kanter osv. Undgå,
at tilbehøret hopper eller fastklemmes.
Høringer, skarpe kanter eller hop har en
tendens til at fastklemme det drejende
tilbehør, som kan gøre at brugeren mister
kontrollen med værktøjet eller værktøjet
kan give tilbageslag.
■
Monter ikke en savkæde med træskær,
en segmenteret diamantskive med et
ydre mellemrum på over 10 mm eller en
savklinge med tænder. Sådanne klinger
giver ofte tilbageslag og tab af kontrol.
Sikkerhedsadvarsler særligt til
slibning og skæring:
■
Brug kun skiver, der er beregnet til dit
elværktøj og brug kun skærme, der er
beregnet til skiven, der bruges. Skiver,
som elværktøjet ikke er beregnet til, giver
ikke nok beskyttelse og er farlige at bruge.
■
Slibeaden på skiver med en fordybning
i midten, skal monteres, så de sidder un-
der skærmen. En forkert monteret skive,
der rager uden for skærmen, giver ikke
nok beskyttelse.
■
Skærmen skal spændes ordentligt fast
på elværktøjet og den skal sidde rigtigt
for maksimal beskyttelse, så bruge-
ren udsættes for så lidt af skiven, som
muligt. Skærmen hjælper med at beskytte
brugeren mod ødelagte skivefragmenter,
utilsigtet kontakt med skiven og gnister,
der kan antænde tøj.
■
Skiven må kun bruges til de formål,
som den er beregnet til. For eksempel:
Slib ikke med siden af en skæreskive.
Skæresklibeskiver er beregnet til skæring
på kanten. Hvis deres side bruges, kan de
splintre.
■
Brug altid ubeskadigede skiveanger,
der har den rigtige størrelse og form til
den valgte skive. En passende skiveange
støtter skiven, så der er mindre chancer for
at skiven går i stykker. Flanger til skæresli-
beskiver er muligvis ikke ens med anger
til skæreslibeskiver.
■
Brug ikke nedslidte skiver fra større
elværktøj. A skive, der er beregnet til
større elværktøj, er ikke egnet til højere
hastigheder på et mindre værktøj, da dette
ødelægger dem.
■
Når du bruger skiver til to formål, skal
du altid bruge den rigtige skærm til
opgaven. Hvis du ikke bruger den rigtige
skærm, er du muligvis ikke beskyttet nok,
hvilket kan føre til alvorlige personskader.
Sikkerhedsadvarsler særligt til
skæring:
■
Undgå, at en skæreskive sætter sig fast
og undgå, at trykke for hårdt under drift.
Undgå, at skære for dybt. Hvis skiven over-
belastes, forøges chancen for vridning eller
binding af skiven i snittet, og muligheden for
tilbageslag eller beskadigelse af skiven.
95
LBE 76 12-EC/LBE 76 18-EC
■
Din krop må ikke være på linje med
eller bag den drejende skive. Hvis skiven
bevæger sig væk fra kroppen under brug,
kan det føre til tilbageslag og el-værktøjet
kan slynge direkte mod dig selv.
■
Hvis skiven binder eller hvis du stopper
en snit, skal du slukke for elværktøjet
og holde ordentligt fast i elværktøjet,
indtil skiven holder helt op med at dreje.
Forsøg aldrig at tage skiven ud af snit-
tet, når skiven er i bevægelse, da dette
kan føre til tilbageslag. Undersøg, hvor-
for skiven binder, og nd en løsning på
problemet.
■
Start ikke el-værktøjet, når skiven sidder
i snittet. Lad skiven nå op på fuld hastig-
hed og før forsigtigt skiven ind i snittet
igen. Skiven kan binde, køre opad eller
give tilbageslag, hvis el-værktøjet startes i
emnet igen.
■
Store emner skal støttes eller spæn-
des fast for, at minimere risikoen for
fastklemning og tilbageslag. Store emner
har tendens til at synke under deres egen
vægt. Placer derfor en støtte under emnet
nær skærelinjen og nær kanten af emnet
på begge sider af skiven.
■
Vær ekstra forsigtig, hvis du laver et
"lommesnit" i vægge eller andre blinde
områder. Den fremspringende skive kan
skære i gas- eller vandrør, elektriske led-
ninger eller andre genstande, hvilket kan
føre til tilbageslag.
■
Du må ikke prøve at lave buede snit.
Hvis skiven overbelastes, forøges chancen
for vridning eller binding af skiven i snit-
tet, og muligheden for tilbageslag eller
ødelæggelse af skiven forøges, hvilket kan
føre til alvorlige personskader.
Støj og vibrationer
Støj- og vibrationsværdierne er blevet be-
stemt i henhold til EN 62841.
Elværktøjets A-evaluerede støjniveau er ty-
pisk:
Til LBE 76 12-EC
–
Lydtryk L
pA
: 83 dB(A)
–
Lydeffektniveau L
WA
: 91 dB(A)
–
Usikkerhed: K = 3 dB
Samlet vibrationsværdi:
–
Emissionsværdi a
h
: <2,5 m/s
2
–
Usikkerhed: K = 1,5 m/s
2
Til LBE 76 18-EC
–
Lydtryk L
pA
: 73 dB(A)
–
Lydeffektniveau L
WA
: 81 dB(A)
–
Usikkerhed: K = 3 dB
Samlet vibrationsværdi:
–
Emissionsværdi ah: <2,5 m/s
2
–
Usikkerhed: K = 1,5 m/s
2
FORSIGTIG!
De angivne måleværdier gælder for et nyt el-
værktøj. Støj- og vibrationsværdierne ændres
med tiden ved daglig brug.
BEMÆRK
Vibrationsemissionen, der er angivet i disse
vejledninger, er målt i overensstemmelse med
en standardiseret test, som er angivet i EN
62841, og som kan bruges til at sammenligne
et værktøj med et andet. Den kan bruges til
en foreløbig vurdering af eksponeringen.
Den angivne vibrationsemission er fra normal
brug af værktøjet.
Men hvis værktøjet bruges til forskellige ting,
med forskelligt tilbehør eller hvis det er dår
-
ligt vedligeholdt, kan vibrationsemissionerne
være forskellige. Dette kan forøge ekspo
-
neringsniveauet markant over den samlede
driftstid.
For at foretage en nøjagtig vurdering af vibra
-
tionseksponeringen, skal tiden, hvor værktø-
jet er slukket eller kører, men ikke er i brug,
tages i betragtning.
Dette kan reducere eksponeringsniveauet
markant over den samlede driftstid.
Brug yderligere sikkerhedsforanstaltninger
for at beskytte brugeren mod virkningerne
af vibrationerne, såsom: Vedligeholdelse af
værktøjet og tilbehør. Og hold hænderne
varme og organiser arbejdsmønstrene.
FORSIGTIG!
Brug høreværn, når lydtrykket kommer over
85 dB(A).
FORSIGTIG!
Slibning af tynde metalplader eller andre store
plader, der let vibrerer kan støje mere (op til
15 dB) end de angivne støjemissionsværdier.
Undgå, at sådanne emner larmer for meget
ved brug af passende foranstaltninger som
f.eks. brug af tunge, eksible dæmpningsmåt
-
ter. Den øgede støj skal også tages i betragt-
ning i forbindelse med risikovurdering af støj-
eksponering og valg af passende høreværn.
96
LBE 76 12-EC/LBE 76 18-EC
Tekniske data
Produkttype
LBE 76
12-EC
LBE 76
18-EC
Produkt Minivinkelsliber
Nominel
spænding
Vdc 12 18
Hastighed
uden belast-
ning
/min 5000 - 20000
Skivetype Type 27 & Type 41
Maks. skive-
diameter
mm 76 76
Diameter på
monterings-
hul
mm 10 10
Slibeskivens
maksimale
tykkelse
mm 4 4
Skæreskivens
maksimale
tykkelse
mm 4 4
Gevind på
aksel
M6 M6
Vægt i
henhold til
»FLEX-proce-
duren 01«
kg 0,8 0,85
Batteri
AP 12-
serien
AP 18-
serien
AP 18
XT-serien
Batteriets
vægt
AP
12/2,5
0,3
kg
AP
18/2,5
0,4 kg
AP
18/4,0
0,7 kg
AP
18/5,0
0,7 kg
AP
18/8,0
1,1 kg
AP
12/5,0
0,4
kg
AP
18/4,0
XT
0,7 kg
AP
18/8,0
XT
1,2 kg
Driftstempe-
ratur
-10~40 ℃
Opbevaring-
stemperatur
< 50 ℃
Opladning-
stemperatur
4~40 ℃
Oplader CA 12/18, CA...
CA 12/
18, CA...
BEMÆRK
Vejledningerne til batteripakken og opla-
deren medfølger separat. De indeholder
bestemte sikkerhedsregler og betjeningsin
-
struktioner. Læs sikkerhedsreglerne og brugs-
vejledningerne i vejledningerne til batteripak-
ken og opladeren.
Oversigt (se gur A)
Nummereringen af produktegenskaberne re-
fererer til billedet af maskinen på graksiden.
1. Beskyttelsesskærm til slibning
2. LED-arbejdslys
3. Knap til lås af aksel
4. Tænd/sluk-knap
5. Håndtag
6. Knappen til valg af hastighed
7. Hastighedsindikator
8. Drejeretningsknap
9. Indikator til drejeretning
10. Unbrakonøgle og opbevaringsrum
11. Skruebolt
12. Ydre ange
13. Aksel
14. Indre ange
15. Udløserknap til drejning
16. Skærm til skæring
17. Støvport
18. Slibende skæreskive til hårdmetal
19. Slibeskive
20. Skæreskive til metal (x2)
21a. Aftagelig bælteklemme
(til LBE 76 12-EC)
21b. Aftagelig bælteklemme
(til LBE 76 18-EC)
97
LBE 76 12-EC/LBE 76 18-EC
22. Spændeskrue
Brugsvejledning
ADVARSEL!
Tag batteriet ud, før der udføres nogen form
for arbejde på elværktøjet.
Inden elværktøjet tændes
Pak den batteridrevne minivinkelsliber ud, og
sørg for at der ikke mangler nogen dele, og at
ingen af delene er beskadiget.
BEMÆRK
Batterierne er ikke ladet helt op, når de leve-
res. Lad batterierne helt op, inden produktet
tages i brug. Se opladningsoplysningerne i
brugsvejledningen.
Isætning og udskiftning af batte-
riet
Tips til vedligeholdelse af batte
-
riet
FORSIGTIG!
Batterier må aldrig oplades i temperaturer
under 0 °C eller over 40 °C.
Batterier må ikke oplades i miljøer med høj
luftfugtighed eller omgivelsestemperatur.
Batterier og opladere må ikke tildækkes un
-
der opladningen.
Træk opladerens strømstik ud, når batteriet er
ladet op.
Batterierne og opladeren kan blive varme
under opladningen. Dette er helt normalt!
BEMÆRK
Følg instruktionerne til rigtig opladning af
batteriet, der står i brugsvejledningen til bat
-
teriet.
Hvis batterierne ikke bruges i længere tid
skal de opbevares delvist oplade-
de
et køligt sted.
■
Tryk det opladet batteri i elværktøjet, indtil
det klikker på plads (se gur B).
■
Batteriet tages ud ved at trykke på frigivel-
sesknappen, hvorefter det kan trækkes ud
(se gur C).
FORSIGTIG!
Når enheden ikke er i brug, skal du beskytte
batterikontakterne. Løse metaldele kan kort
-
slutte kontakterne, som kan føre til eksplosion
eller brand!
Beskyttelsesskærm
ADVARSEL!
Værktøjet må kun bruges, hvis beskyttelses-
skærmen er sat på. Brug altid beskyttelses-
skærmen, der følger med den pågældende
skive!
ADVARSEL!
Drej beskyttelsesskærmen, så den lukkede
del vender mod brugeren.
Beskyttelsesskærm til slibning (se
Pos. 1, gur A)
Beregnet til brug med slibeskiver og lamelski-
ver.
ADVARSEL!
Hvis denne skærm bruges til skæreopgaver
med bundne slibeskiver, forøges riskoen for
at brugeren rammes af gnister og partikler
samt skiverester, hvis skiven går i stykker.
ADVARSEL!
Hvis denne skærm bruges til afskæring og
overadebehandling af beton eller murværk,
forøges risikoen for at brugeren rammes af
støv og tab af kontrol på grund af tilbageslag.
Skærm til skæring med klemmer
(se Pos. 16, gur A)
Beregnet til brug med skæreskiver.
ADVARSEL!
Sæt altid skærmen til skæring (16) på, når du
skærer i materialer. Før brug, skal du se, om
der er revner, deformationer eller tegn på
alvorlig slitage.
ADVARSEL!
Hvis du bruger denne skæreslibe-skærm til
overadeslibning, kan skærmen komme i
vejen for emnet, hvilket kan gøre værktøjet
svært at styre.
98
LBE 76 12-EC/LBE 76 18-EC
Montering (se gur D)
Tryk skærmen til skæring på skærmen til slib-
ning (se Pos. 16 og Pos. 1, gur A), indtil den
låses fast.
Afmontering (se gur E)
Bøj den ene af de to låsekroge (E-1) lidt for-
sigtigt, indtil låsekrogen ikke længere stikker
ud af skærmkanten. Træk derefter skærmen til
skæring af, og læg den til side.
Justering af beskyttelsesskær-
men (se gur F)
Drej beskyttelsesskærmen til den ønskede positi-
on, indtil den går låses fast. Du skal ikke bruge
noget værktøj til dette.
Valg af skæreskive
Det er vigtigt at vælge den rigtige skive, så
du får det meste ud af saven. Vælg skiven i
henhold til opgaven og materialet, der skal
skæres i. Hvis du vælger den rigtige skive, får
du en jævnere og hurtigere skæring, og det
slider mindre på skiven.
Selv de bedste skæreskiver skærer ikke effek-
tivt, hvis de ikke holdes rene og skarpe. Hvis
du bruger en sløv skive, belaster det saven
hårdt og det øger risikoen for tilbageslag.
Sørg for at have en ekstra skive ved hånden,
så du altid har en skarp skive til rådighed.
Vælg og brug altid skæreskiver, der anbefales
til materialet, du skal skære i. Sørg for, at den
valgte skive har en driftshastighed på mindst
20.000 /min (RPM).
I tabellen nedenfor kan du nde de passende
skæreskiver og deres anbefalede drejeret-
ning.
SKÆRESKIVE ANVENDELSER
Slibende skæreskive til
hårdmetal
BEMÆRK
Hvis den er diamantseg-
menteret, er det maksi-
male ydre mellemrum
mellem segmenterne 10
mm, kun med en negativ
spånvinkel.
Skæring af gipsvægge, plastik.
Pilen på hjulet angiver den ENESTE retning,
hjulet må dreje i, når værktøjet er i brug.
Sørg altid for, at drejeretningsknappen står
på indstillingen, der svarer til drejeretnin-
gen, der er markeret på hjulet.
Skæreskive til metal
Skæring af stål, rustfrit stål, ikke-jernholdige
materialer.
Skæreskive til diamanti-
ser (medfølger ikke)
Skæring af iser, keramik, bercement.
Anbefalet drejeretning:
Pilen på hjulet angiver den ENESTE retning,
hjulet må dreje i, når værktøjet er i brug.
Sørg altid for, at drejeretningsknappen står
på indstillingen, der svarer til drejeretnin-
gen, der er markeret på hjulet.
Montering og afmontering af
skiven
ADVARSEL!
Når du arbejder med skæreskiver, skal du
sætte skærmen til skæring på (16) .
Sådan monteres skiven (se gur G
og H)
■
Fjern batteriet
■
Rengør akslen og alle de dele, der skal
monteres.
■
Hold knappen til lås af akslen (3) nede
99
LBE 76 12-EC/LBE 76 18-EC
■
Brug unbrakonøglen (10) til at løsne skrue-
bolten (11) på akslen (13) mod uret, og
fjern bolten (11) og den ydre ange (12).
■
Sæt skiven på den indvendige ange.
BEMÆRK
Når du monterer slibeskiven, skal delen der
stikker ud på skiven vende mod den indven
-
dige ange.
■
Sæt den ydre ange (12) på igen. Sørg for
at siden med mærkatet vender udad.
■
Hold aksellåsen (3) nede.
■
Spænd bolten (11) med uret med skruenøg-
len. Det anbefalede moment er 5 Nm.
■
Sæt batteriet i.
■
Tænd vinkelsliberen (uden at låse den), og
lad den køre i ca. 30 sekunder. Se efter for
ubalancer og vibrationer.
■
Sluk vinkelsliberen og tag batteriet ud,
Sådan tager du skiven af
■
Hold knappen til lås af akslen (3) nede
■
Løsn bolten med unbrakonøglen, og tag
bolten og den ydre ange af akslen.
■
Tag skiven af.
Støvport
BEMÆRK
Støvporten er kun beregnet til skæring i iser/
beton og gipsvægge. Den skal forbindes til
en støvsuger til opsamling af støv. Vi anbefa
-
ler ikke at bruge støvporten, hvis du skærer i
metal.
■
Vælg støvportens monteringsposition i
henhold til skæreskivens drejeretning (se
gur J).
■
Sæt støvporten (17) på en af enderne på
skærmen til skæring (16), indtil den låses
fast (se gur K).
■
Sæt skærmen til skæring (16) på skærmen
til slibning (1), se kapitlet "Beskyttelses-
skærm".
■
Sådan tager du støvporten af: Tryk på
låsen på skærmen til skæring (16), og træk
støvporten ud (17) (se gur L).
Sådan tændes og slukkes pro-
duktet (se gur M & N)
■
For at starte elværktøjet, skal du trykke
tænd/sluk-knappen (4) frem (trin 1). For
at holde værktøjet kørende, skal du vippe
knappen nedad, indtil den låses fast (trin 2).
■
For at slukke for elværktøjet, skal du trykke
på den bageste del af tænd/sluk-knappen
og slippe den.
BEMÆRK
Når du har taget batteriet ud, starter værktø-
jet ikke igen, når det tændes.
Valg af hastighed på forhånd (se
gur P)
ADVARSEL!
Det anbefales ikke at justere hastigheden, når
akslen drejer.
Dit værktøj er udstyret med en hukommel-
sesfunktion. Når værktøjet slukkes, går det
tilbage til den forrige indstilling, som det står
på, når det tændes igen.
Tryk på knappen til valg af hastighed (6) for
at skifte mellem de re funktioner. Hvert tryk
skifter hastigheden med et trin. Tabellen
nedenfor viser forholdet mellem drejehastig-
hed og antallet af lysindikatorer, der lyser på
foden af værktøjet.
Antallet af lysindikato-
rer
Hastighed (o/min.)
5000
10000
15000
20000
Drejreretningsknap (se gur Q & R)
Værktøjet er udstyret med en drejeretnings-
knap. Værktøjet kan sættes til at køre frem el-
ler tilbage i henhold til tilbehøret, der bruges
og opgaven, der udføres.
Ved skæreslibning, skal du vælge skæreret-
ningen, der gør det muligt at skubbe værktø-
jet væk fra din krop. Hvis du sætter en slibe-
skive til hårdmetal eller en diamantskive på
værktøjet, skal du vælge drejeretningen, der
passer med pilen på skiven.
1. Sæt batteriet i.
2. Tryk på drejeretningsknappen (8) for at
vælge drejreretningen. Hver gang du
trykker på knappen, skiftes drejeretnin-
gen. Drejeretningsindikatoren (9) lyser
for at vise den valgte drejeretning. Hvis
100
LBE 76 12-EC/LBE 76 18-EC
du vælger "F", drejer skæreskiven mod
uret i skivens drejeretning "F", som er
mærket på skærmen. Hvis du vælger "R",
drejer skæreskiven med uret i skivens
drejeretning "R ", som er mærket på
skærmen.
BEMÆRK
Drejeretningsindikatoren slukker ca. 5 minut
efter, at tænd/sluk-knappen slippes.
Når drejeretningsindikatoren slukker, går den
tilbage til Fremad-indstillingen, når værktøjet
tændes igen.
Så længe drejeretningsindikatoren lyser, står
værktøjet på den aktuelle indstilling, når det
tændes igen.
De medfølgende skiver har pile, der viser
hvilken retning skiverne skal dreje, når værk
-
tøjet bruges til skæreslibning. Før du bruger
værktøjet, skal du sørge for, at drejeretnings
-
knappen står på indstillingen, der passer med
drejeretningen, der er markeret på skiven.
Skiver uden pile kan både køre frem og tilba
-
ge.
ADVARSEL!
Ved slibning med slibeskiver eller lamelskiver
må du kun bruge standardretningen ("F"),
så værktøjet ikke beskadiges, da det ikke er
beregnet til brug i modsat retning.
ADVARSEL!
For at undgå beskadigelse, skal du sørge for
at skiven standser helt, før du skifter drejeret
-
ning.
LED-arbejdslys (se gur S)
LED-arbejdslyset på værktøjets forende lyser,
når værktøjet tændes, eller når der trykkes på
knappen til valg af hastighed (6)/drejeretning
(8). Lyset slukker ca. 10 sekunder efter, værk-
tøjet slukkes.
LED-arbejdslyset (2) blinker hurtigt, når værk-
tøjet og/eller batteripakken overbelastes eller
bliver for varm, og de interne sensorer slukker
for værktøjet. Giv værktøjet en pause, eller
anbring værktøjet og batteriet separat under
en luftstrøm for at afkøle dem.
LED-arbejdslyset (2) blinker langsommere for
at vise, at batteriet er ved at være brugt op.
Genoplad batteriet.
Hvis LED-arbejdslyset (2) ikke lyser, når du
tænder for værktøjet, eller det pludseligt sluk-
ker under brug, er der muligvis opstået en
intern kommunikationsfejl. Kontakt venligst
kundeservice eller et autoriseret servicecenter
for hjælp.
Justering af værktøjshovedets
vinkel (se gur T1 & T2 )
Værktøjshovedet kan justeres til 3 forskellige
indstillinger, 0°, -90° og 90°.
■
Sørg for at tænd/sluk-knappen er slukket.
■
Fjern batteriet.
■
Drej værktøjshovedet, samtidig med du
trækker udløserknappen til drejning (15)
helt ned, og slip derefter knappen.
■
Drej værktøjshovedet, indtil det låses på
plads med et "klik".
Montering/afmontering af bæl-
teklemmen (se gur U1 og U2)
Dit værktøj er udstyret med en aftagelig bæl-
teklemme, der kan sætte på siden af værktø-
jet for nem transport.
Sådan monteres bælteklemmen på
værktøjet:
■
Fjern batteripakken fra værktøjet.
■
Ved brug af LBE 76 12-EC skal du sørge for
at ribben (U1-1) og hullet på bælteklem-
men passer sammen med åbningen (U1-2)
og gevindhullet på bunden af værktøjet.
■
Ved brug af LBE 76 18-EC skal du sørge
for at ribberne (U2-1) og hullet på bæltek-
lemmen passer sammen med rillerne (U2-
2) og gevindhullet på bunden af værktøjet.
■
Sæt spændeskruen i, og stram skruen med
en skruetrækker (medfølger ikke).
Sådan fjerner du bælteklemmen fra
værktøjet:
■
Fjern batteripakken fra værktøjet.
■
Brug en skruetrækker (medfølger ikke) til,
at løsne skruen, der sæt bælteklemmen
fast på værktøjet.
■
Fjern skruen og bælteklemmen. Behold
dem et sikkert sted til senere brug.
101
LBE 76 12-EC/LBE 76 18-EC
Brugsvejledninger
BEMÆRK
Når værktøjet slukkes, fortsætter det med at
køre i et kort stykke tid.
Grovslibning
ADVARSEL!
Skæreskiver må aldrig bruges til grovslibning.
■
Hold skiven 20
-
40° for at opnå den bedste
skæring.
■
Flyt værktøjet frem og tilbage med et mo-
derat tryk. Dette gør at emnet ikke bliver
for varmt, og ikke misfarves, og der laves
ikke nogen riller.
Skæreslibning
ADVARSEL!
Ved skæring med skæreskiver, skal du altid
bruge skærmen til skæring (16).
■
Arbejd altid mod skivens retning. Ellers
kan værktøjet slynges tilbage fra snittet på
en ukontrolleret måde.
■
Før værktøjet jævnt med en hastighed, der
passer til materialet, der bearbejdes.
■
Undgå at vippe værktøjet, bruge for meget
kraft eller svinge værktøjet fra side til side.
Yderligere oplysninger om producentens
produkter kan ndes på www.ex-tools.com.
Vedligeholdelse og pleje
ADVARSEL!
Tag batteriet ud, før der udføres nogen form
for arbejde på elværktøjet.
ADVARSEL!
Brug ikke ydende rengøringsmidler med
vand.
Rengøring
■
Rengør regelmæssigt elværktøjet og skær-
men foran ventilationsåbningerne. Rengø-
ringshyppigheden afhænger af materialet,
og hvor meget værktøjet bruges.
■
Blæs regelmæssigt kabinettet indeni og
motoren med tør trykluft.
Transport
Litium-ion-batterier er underlagt kravene i
lovgivningen om farligt gods.
Transport af disse batterier skal ske i henhold
til lokale, nationale og internationale bestem-
melser og regler.
Brugerne kan transportere disse batterier på
vejene uden yderligere krav.
Fragtselskabers transport af litium-ion-batteri-
er er underlagt reglerne for transport af farligt
gods. Forsendelsesforberedelser og transport
må kun udføres af uddannede fagpersoner.
Hele forløbet skal overvåges professionelt.
Ved transport af genopladelige batterier, skal
følgende punkter overholdes:
Sørg for, at batteriets kontaktterminaler er
beskyttet og isoleret, så kortslutning undgås.
Sørg for, at batteripakken er beskyttet mod
bevægelser i emballagen.
Beskadigede eller utætte batterier må ikke
transporteres.
For yderligere oplysninger, bedes du kontak-
te fragtselskabet.
FORSIGTIG!
Batterier med et beskadiget kabinet, må
aldrig sendes med posten.
Reparationer
Reparationer må kun udføres af et autoriseret
kundeservicecenter.
Reservedele og tilbehør
For andet tilbehør, især værktøjer, bedes du
se producentens kataloger.
Tegninger og lister over reservedele kan ndes
på vores hjemmeside: www.ex-tools.com.
Oplysninger om bortskaffelse
ADVARSEL!
Gør opbrugte elværktøjer ubrugelige ved at:
fjerne batteriet på batteridrevne elværk-
tøjer.
Kun EU-lande
Elværktøj må ikke smides ud sammen
med husholdningsaffald!
I overensstemmelse med europæisk direktiv
2012/19/EU om affald af elektrisk og elektro-
nisk udstyr og gennemførelse i national ret,
skal elværktøj indsamles separat og genan-
vendes på en miljøvenlig måde.
102
LBE 76 12-EC/LBE 76 18-EC
Genbrug af råmaterialer i stedet for
bortskaffelse af affald.
Enheden, tilbehøret og emballagen skal
genbruges på en miljøvenlig måde. Plastdele
separeres til genbrug efter materialetype.
ADVARSEL!
Batterier må ikke smides ud sammen med
husholdningsaffald. Og de må ikke brændes
eller smides i vandet. Åbn ikke brugte batteri
-
er.
Kun EU-lande:
I overensstemmelse med direktiv 2006/66/EF
skal defekte og opbrugte batterier genbru-
ges.
BEMÆRK
Spørg din forhandler om dine bortskaffelses-
muligheder!
-Overensstemmelseserklæ-
ring
Overensstemmelseserklæringerne ndes i
bilag 1 til denne brugsvejledning.
Ansvarsfraskrivelse
Fabrikanten og dennes repræsentant er ikke
ansvarlige for nogen skader eller tabt fortje-
neste på grund af afbrydelser i forretninger,
forårsaget af produktet eller et ubrugeligt
produkt.
Fabrikanten og dennes repræsentant er ikke
ansvarlige for nogen skader, der skyldes
forkert brug af produktet eller ved brug af
produktet med produkter fra andre fabrikan-
ter.
103
LBE 76 12-EC/LBE 76 18-EC
Innhold
Symboler brukt i denne håndboken ......103
Symboler på produktet .................103
Viktig sikkerhetsinformasjon ............103
Støy og vibrasjoner ....................106
Tekniske data .........................107
Oversikt ..............................107
Bruksanvisning ........................108
Vedlikehold og stell ....................112
Transport .............................112
Informasjon om avhending .............112
CE-samsvarserklæring .................113
Fritak fra ansvar .......................113
Symboler brukt i denne hånd-
boken
ADVARSEL!
Betegner overhengende fare. Manglende
overholdelse av denne advarselen kan føre til
død eller svært alvorlige skader.
FORSIKTIGHET!
Angir en mulig farlig situasjon. Manglende
overholdelse av denne advarselen kan føre til
mindre personskade eller skade på eiendom.
MERK
Angir brukertips og viktig informasjon.
Symboler på produktet
V Volt
/min
Omdreininger eller frem- og
tilbakeganger per minutt (rpm)
M Metrisk tråd
n
0
Ingen lasthastighet
Ø Diameter
Les instruksjonene
Bruk øyevernsymbol
Ikke bruk beskyttelsen til av-
skjæring
Avfallshåndteringsinformasjon
for den gamle maskinen (se
side 112)!
CE-merking
UKCA-merking
For din sikkerhet
ADVARSEL!
Les følgende før du bruker verktøyet:
disse bruksanvisningene,
«Generelle sikkerhetsinstruksjoner» om
håndtering av elektroverktøy i det vedlag
-
te heftet (lbrosjyre-nr.: 315.915),
gjeldende regler på stedet og forskrifter
for forebygging av ulykker.
Dette elektroverktøyet er av toppmoderne
teknologi og er konstruert i samsvar med
anerkjente sikkerhetsforskrifter.
Likevel, når det er i bruk, kan elektroverktøyet
utgjøre en fare for liv og lemmer for brukeren
eller en tredjepart, eller elektroverktøyet eller
annen eiendom kan bli skadet.
Minikvernen kan kun brukes
som ment,
i perfekt driftstilstand.
Feil som svekker sikkerheten må utbedres
umiddelbart.
Tiltenkt bruk
Denne kvernen er beregnet for kapping og
grovbearbeiding av metall, betong, stein,
iser, tre, plast og lignende materialer uten
bruk av vann. Beskyttelsesvernet for skjæring
skal brukes ved skjæring.
Sikkerhetsinstruksjoner for mini-
kvern
Vanlige sikkerhetsadvarsler for
sliping eller kapping:
■
Dette elektriske verktøyet er ment å
fungere som et kvern- eller avskjærings-
verktøy. Les alle sikkerhetsadvarsler,
instruksjoner, illustrasjoner og spesi-
kasjoner som følger med dette elektro-
verktøyet. Hvis du ikke følger alle instruk-
sjonene nedenfor, kan det føre til elektrisk
104
LBE 76 12-EC/LBE 76 18-EC
støt, brann og/eller alvorlig skade.
■
Arbeid som sliping, stålbørsting, pole-
ring eller hullskjæring skal ikke utføres
med dette elektroverktøyet. Operasjoner
som elektroverktøyet ikke er konstruert for
kan skape en fare og forårsake personska-
de.
■
Ikke konverter dette elektroverktøyet til
å fungere på en måte som ikke er spesi-
kt designet og spesisert av verktøy-
produsenten. En slik konvertering kan
føre til tap av kontroll og forårsake alvorlig
personskade.
■
Ikke bruk tilbehør som ikke er spesikt
utviklet og spesisert av verktøyprodu-
senten. Bare fordi tilbehøret kan festes
til ditt elektroverktøy, garanterer det ikke
sikker drift.
■
Den nominelle hastigheten til tilbehø-
ret må være minst likt den maksimale
hastigheten som er merket på elektro-
verktøyet. Tilbehør som kjører raskere
enn nominell hastighet kan gå i stykker og
y fra hverandre.
■
Den ytre diameteren og tykkelsen på
tilbehøret må være innenfor kapasitets-
klassiseringen til elektroverktøyet.
Tilbehør med feil størrelse kan ikke beskyt-
tes eller kontrolleres tilstrekkelig.
■
Dimensjonene på tilbehørsfestet må
passe til dimensjonene på monteringsut-
styret til elektroverktøyet. Tilbehør som
ikke passer til monteringsutstyret til elektro-
verktøyet, vil komme ut av balanse, vibrere
for mye og kan føre til tap av kontroll.
■
Ikke bruk et skadet tilbehør. Før hver
bruk, kontroller tilbehøret, som for ek-
sempel slipeskiver, for avskallinger og
sprekker, støtteskiven for sprekker, rifter
eller overdreven slitasje, og stålbør-
sten for løse eller sprukne tråder. Hvis
elektroverktøyet eller tilbehøret faller
i bakken, kontrollerer du det for skade
eller installerer et uskadd tilbehør. Etter
du har kontrollert og installert et tilbe-
hør, posisjonerer du deg selv og andre
personer fra planet til det roterende
tilbehøret, så kjører du elektroverktøyet
på maksimal hastighet uten belastning i
ett minutt. Skadet tilbehør vil vanligvis gå
i stykker i løpet av denne testtiden.
■
Bruk personlig verneutstyr. Avhengig
av bruksområde, bruk ansiktsskjerm,
vernebriller eller vernebriller. Bruk
støvmaske, hørselsvern, hansker og
verkstedforkle som kan stoppe små
slipemidler eller fragmenter av arbeids-
stykket etter behov. Øyebeskyttelsen må
kunne stoppe ygende gjenstander som
genereres av ulike bruksområder. Støvmas-
ken eller åndedrettsvern må kunne ltrere
partikler som genereres av den aktuelle
applikasjonen. Langvarig eksponering for
høyintensiv støy kan forårsake hørselstap.
■
Hold tilskuere på trygg avstand fra
arbeidsområdet. Alle som går inn i
arbeidsområdet må bruke personlig
verneutstyr. Fragmenter av arbeidsstyk-
ket eller et ødelagt tilbehør kan y vekk og
forårsake skade utenfor det umiddelbare
driftsområdet.
■
Hold elektroverktøyet kun i de isolerte
gripeatene når du utfører arbeid der
skjæreverktøyet kan komme i kontakt
med skjulte ledninger eller sin egen
ledning. Hvis skjæreverktøyet kommer
i kontakt med en spenningsførende led-
ning, kan det gjøre eksponerte metalldeler
på elektroverktøyet spenningsførende og
gi brukeren elektrisk støt.
■
Plasser ledningen unna det roterende
tilbehøret. Hvis du mister kontrollen, kan
ledningen bli kuttet eller sette seg fast, og
hånden eller armen din kan bli trukket inn i
det roterende tilbehøret.
■
Legg aldri ned elektroverktøyet før til-
behøret har stoppet helt. Det roterende
tilbehøret kan gripe tak i overaten og ta
elektroverktøyet ut av kontroll.
■
Ikke bruk elektroverktøyet mens du
bærer det ved siden av deg. Utilsiktet
kontakt med det roterende tilbehøret kan
sette seg fast i klærne dine og trekke tilbe-
høret inn i kroppen din.
■
Rengjør luftventilene på elektroverktøy-
et regelmessig. Motorens vifte vil trekke
støv inn i huset, og overdreven opphop-
ning av metallpulver kan forårsake elek-
trisk fare.
■
Ikke bruk elektroverktøyet i nærheten
av brennbare materialer. Gnister kan
antenne disse materialene.
■
Ikke bruk tilbehør som krever ytende
kjølevæske. Bruk av vann eller andre y-
tende kjølemidler kan føre til elektrisk støt
eller støt.
105
LBE 76 12-EC/LBE 76 18-EC
TILBAKESLAG OG RELATERTE
ADVARSLER:
Kast er en plutselig reaksjon på en klemt eller
fastkilet roterende skive, støtteplate, børste
eller annet tilbehør. Klemming eller fastset-
ting forårsaker rask stans av det roterende
tilbehøret, noe som igjen fører til at det ukon-
trollerte elektroverktøyet tvinges i motsatt
retning av tilbehørets rotasjon på det punktet
der det setter seg fast.
Hvis for eksempel en slipeskive setter seg fast
eller klemmes av arbeidsstykket, kan kanten
av skiven som går inn i klemmepunktet grave
seg inn i materialoveraten, noe som fører
til at skiven klatrer ut eller sparker ut. Hjulet
kan enten hoppe mot eller bort fra operatø-
ren, avhengig av hjulets bevegelsesretning
på klemmepunktet. Slipende hjul kan også
ødelegges under disse forholdene.
Tilbakeslag er et resultat av feil bruk av elek-
troverktøy og/eller feil bruksprosedyrer eller
-forhold, og kan unngås ved å ta nødvendige
forholdsregler som angitt nedenfor.
■
Hold et fast grep med begge hender på
elektroverktøyet og plasser kroppen og
armene slik at du kan motstå tilbake-
slagskrefter. Bruk alltid ekstrahåndtaket,
hvis det nnes et slikt, for maksimal
kontroll over kast eller momentreak-
sjon under oppstart. Operatøren kan
kontrollere dreiemomentreaksjoner eller
tilbakeslagskrefter hvis det tas nødvendige
forholdsregler.
■
Plasser aldri hånden i nærheten av det
roterende tilbehøret. Tilbehøret kan få et
tilbakeslag over hånden din.
■
Ikke plasser kroppen din i området der
elektroverktøyet vil bevege seg hvis
det oppstår et tilbakeslag. Tilbakeslag vil
drive verktøyet i motsatt retning av skivens
bevegelse der det setter seg fast.
■
Vær spesielt forsiktig når du arbeider i
hjørner, skarpe kanter osv. Unngå at tilbe-
høret spretter og setter seg fast. Hjørner,
skarpe kanter eller sprett har en tendens til å
sette det roterende tilbehøret fast og forår-
sake tap av kontroll eller tilbakeslag.
■
Ikke fest et sagkjede-treskjæringsblad,
segmentert diamanthjul med et perifert
gap større enn 10 mm eller tannsagblad.
Slike kniver skaper hyppig tilbakeslag og
tap av kontroll.
Sikkerhetsadvarsler spesikke
for sliping og kapping:
■
Bruk kun hjultyper som er spesisert for
ditt elektroverktøy og den spesikke
beskyttelsen som er designet for det
valgte hjulet. Hjul som elektroverktøyet
ikke er designet for, kan ikke beskyttes
tilstrekkelig og er usikre.
■
Slipeaten på midtforsenkede hjul må
monteres under planet til beskyttel-
sesleppen. Et feilmontert hjul som rager
gjennom beskyttelsesleppens plan, kan
ikke beskyttes tilstrekkelig.
■
Beskyttelsen må være forsvarlig festet
til elektroverktøyet og plassert for mak-
simal sikkerhet, slik at minst mulig av
skiven er eksponert mot operatøren. Be-
skyttelsen bidrar til å beskytte føreren mot
ødelagte hjulfragmenter, utilsiktet kontakt
med hjulet og gnister som kan antenne
klær.
■
Hjul må kun brukes til spesiserte
bruksområder. For eksempel: ikke slip
med siden av kappeskiven. Slipeskiver
er beregnet for perifer sliping. Sidekrefter
som påføres disse skivene kan føre til at de
knuses.
■
Bruk alltid uskadede hjulenser som har
riktig størrelse og form for det valgte
hjulet. Riktige hjulenser støtter hjulet og
reduserer dermed muligheten for hjul-
brudd. Flenser for kappeskiver kan være
forskjellige fra enser for slipeskiver.
■
Ikke bruk slitte skiver fra større elek-
troverktøy. En skive som er beregnet for
større elektroverktøy er ikke egnet for den
høyere hastigheten til et mindre verktøy
og kan sprekke.
■
Når du bruker dobbelthjul, bruk alltid
riktig beskyttelsesdeksel for arbeidet
som skal utføres. Unnlatelse av å bruke
riktig beskyttelse gir kanskje ikke ønsket
beskyttelsesnivå, noe som kan føre til
alvorlig skade.
Ytterligere sikkerhetsadvarsler
spesikt for avskjæring:
■
Ikke "klemme" kappeskiven eller bruk
for stort trykk. Ikke forsøk å lage en for
dyp kuttdybde. Overbelastning av skiven
øker belastningen og risikoen for vridning
eller fastsetting av skiven i kuttet, og mu-
106
LBE 76 12-EC/LBE 76 18-EC
ligheten for kast eller skivebrudd.
■
Ikke plasser kroppen din på linje med og
bak det roterende hjulet. Når skiven, på
driftspunktet, beveger seg bort fra krop-
pen din, kan et mulig tilbakeslag sende
den spinnende skiven og elektroverktøyet
rett mot deg.
■
Når skiven setter seg fast, eller når du
avbryter et snitt av en eller annen grunn,
slå av elektroverktøyet og hold det
stille til skiven stopper helt. Forsøk aldri
å fjerne kappeskiven fra snittet mens
hjulet er i bevegelse, ellers kan det opp-
stå et tilbakeslag. Undersøk og iverksett
korrigerende tiltak for å eliminere årsaken
til at hjulene binder seg.
■
Ikke start skjæreoperasjonen i arbeids-
stykket på nytt. La skiven oppnå full has-
tighet og kjør forsiktig inn i kuttet igjen.
Skiven kan sette seg fast, gå opp eller få et
kast hvis elektroverktøyet startes på nytt i
arbeidsstykket.
■
Støtt paneler eller andre overdimen-
sjonerte arbeidsstykker for å minimere
risikoen for klemming og tilbakeslag av
hjulet. Store arbeidsstykker har en tendens
til å synke under sin egen vekt. Støtter må
plasseres under arbeidsstykket nær skjæ-
relinjen og nær kanten av arbeidsstykket
på begge sider av skiven.
■
Vær ekstra forsiktig når du lager et
«lommekutt» i eksisterende vegger eller
andre blinde områder. Det utstikkende
hjulet kan kutte gass- eller vannrør, elek-
triske ledninger eller gjenstander som kan
forårsake kast.
■
Ikke forsøk å utføre buet kutting. Over-
belastning av skiven øker belastningen
og risikoen for vridning eller fastsetting av
skiven i kuttet, og muligheten for kast eller
skivebrudd, noe som kan føre til alvorlig
skade.
Støy og vibrasjoner
Støy- og vibrasjonsverdiene er fastsatt i hen-
hold til EN 62841.
Det A-evaluerte støynivået til elektroverktøyet
er vanligvis:
For LBE 76 12-EC
–
Lydtrykknivå L
pA
: 83 dB(A)
–
Lydeektnivå
LWA
: 91 dB(A)
–
Usikkerhet: K = 3 dB
Total vibrasjonsverdi:
–
Utslippsverdia
h
: <2,5 m/s
2
–
Usikkerhet: K = 1,5 m/s
2
For LBE 76 18-EC
–
Lydtrykknivå L
pA
: 73 dB(A)
–
Lydeffektnivå L
WA
: 81 dB(A)
–
Usikkerhet: K = 3 dB
Total vibrasjonsverdi:
–
Utslippsverdi ah: <2,5 m/s
2
–
Usikkerhet: K = 1,5 m/s
2
FORSIKTIGHET!
De angitte måleverdiene gjelder for nytt
elektroverktøy. Daglig bruk fører til at støy-
og vibrasjonsverdiene endres.
MERK
Vibrasjonsnivået som er oppgitt i disse
instruksjonene, er målt i samsvar med en stan
-
dardisert test gitt i EN 62841 og kan brukes til
å sammenligne ett verktøy med et annet. Den
kan også brukes til en foreløpig vurdering av
eksponering.
Det oppgitte vibrasjonsnivået representerer
verktøyets viktigste bruksområder.
Hvis verktøyet imidlertid brukes til andre for
-
mål, med annet tilbehør eller dårlig vedlike-
hold, kan vibrasjonsnivået variere. Dette kan
øke eksponeringsnivået betydelig over den
totale arbeidsperioden.
For å gjøre en nøyaktig estimering av vibra
-
sjonseksponeringsnivået, er det også nød-
vendig å ta hensyn til når verktøyet er slått av
eller i gang, men ikke faktisk er i bruk.
Dette kan redusere eksponeringsnivået bety
-
delig over den totale arbeidsperioden.
Identiser ytterligere sikkerhetstiltak for å be
-
skytte operatøren mot vibrasjoner, for eksem-
pel: Vedlikehold av verktøyet og tilbehøret,
varme hendene, organisering av arbeidsmøn
-
stre.
FORSIKTIGHET!
Bruk hørevern med et lydtrykk over 85 dB(A).
FORSIKTIGHET!
Sliping av tynne metallplater eller andre lett
vibrerende strukturer med stor overate kan
resultere i et totalt støyutslipp som er mye
høyere (opptil 15 dB) enn de oppgitte støyut
-
slippsverdiene. Slike arbeidsstykker bør så
langt det er mulig hindres i å avgi lyd ved
egnede tiltak som påføring av tunge eksible
dempematter. Det økte støyutslippet skal
107
LBE 76 12-EC/LBE 76 18-EC
også vurderes både ved risikovurdering av
støyeksponering og ved valg av tilstrekkelig
hørselsvern.
Tekniske data
Produkttype
LBE 76
12-EC
LBE 76
18-EC
Produkt Minikvern
Nominell spen-
ning
VDC 12 18
Tomgangshas-
tighet
/min 5000 - 20000
Hjultype Type 27 og Type 41
Maks. hjuldia-
meter
mm 76 76
Monteringshull
diameter
mm 10 10
Maks. tykkelse
på slipeskiven
mm 4 4
Maks. tykkelse
på kappeskiven
mm 4 4
Spindelgjenger M6 M6
Vekt i henhold
til «FLEX-prose-
dyre 01»
kg 0,8 0,85
Batteri
AP 12-
serien
AP 18-
serien
AP 18
XT-serien
Batteriets vekt
AP
12/2.5
0,3
kg
AP
18/2.5
0,4 kg
AP
18/4.0
0,7 kg
AP
18/5.0
0,7 kg
AP
18/8.0
1,1 kg
AP
12/5.0
0,4
kg
AP
18/4.0
XT
0,7 kg
AP
18/8.0
XT
1,2 kg
Arbeidstempe-
ratur
-10~40℃
Lagringstem-
peratur
< 50 ℃
Lade-tempera-
tur
4~40 ℃
Lader CA 12/18, CA...
CA 12/
18, CA...
MERK
Håndboken for batteripakken og laderen
leveres separat. De inkluderer spesikke sik
-
kerhetsregler og bruksanvisninger. Se bruks-
anvisningen for batteripakken og laderen for
sikkerhetsregler og detaljerte bruksanvisnin
-
ger.
Oversikt (se gur A)
Nummereringen av produktfunksjonene refe-
rerer til illustrasjonen av maskinen på grakk-
siden.
1. Beskyttelsesvern for sliping
2. LED arbeidslys
3. Spindellåsknapp
4. På/av bryter
5. Håndtak
6. Hastighetsvalgknapp
7. Hastighetsindikator
8. Rotasjonsretningsvelger
9. Indikator for rotasjonsretning
10. Unbrakonøkkel og oppbevaring
11. Skrubolt
12. Ytre ens
13. Spindel
14. Innvendig ens
15. Rotasjonsutløserknapp
16. Beskyttelsesskjerm for skjæring
17. Støvport
18. Hardmetallslipeskive
19. Slipeskive
20. Metallkappehjul (x2)
21a. Avtakbar belteklips
(for LBE 76 12-EC)
21b. Avtakbar belteklips
(for LBE 76 18-EC)
108
LBE 76 12-EC/LBE 76 18-EC
22. Festeskrue
Bruksanvisning
ADVARSEL!
Ta ut batteriet før du utfører noe arbeid på
elektroverktøyet.
Før du slår på elektroverktøyet
Pakk ut den trådløse minisliperen og sjekk at
her ikke mangler eller er skadde deler.
MERK
Batteriene er ikke fulladet ved levering. Før
første gangs bruk, lad batteriene helt opp. Se
laderens håndbok.
Sette inn/bytte batteri
Tips for lang batterilevetid
FORSIKTIG!
Lad aldri batterier ved temperaturer under 0
°C eller over 40 °C.
Ikke lad batterier i omgivelser med høy luft
-
fuktighet eller omgivelsestemperatur.
Ikke dekk til batterier og laderen under lade
-
prosessen.
Trekk ut laderens støpsel på slutten av lade
-
prosessen.
Batteri og lader varmes opp under ladepro
-
sessen. Dette er helt normalt!
MERK
Følg instruksjonene for riktig batterilading i
bruksanvisningen for batteriet.
Hvis batteriene ikke brukes over lengre tid
oppbevar dem delvis ladet i en
periode
et kult sted.
■
Trykk det ladede batteriet inn i elektroverk-
tøyet til det klikker på plass (se gur B).
■
For å fjerne, trykk på utløserknappen og
trekk ut batteriet (se gur C).
FORSIKTIGHET!
Når enheten ikke er i bruk, må du beskytte
batterikontaktene. Løse metalldeler kan kort
-
slutte kontaktene, eksplosjons- og brannfare!
Beskyttelsesvakt
ADVARSEL!
Bruk kun verktøyet hvis beskyttelsesdekselet
er på plass. Bruk alltid beskyttelsesdekselet
for det respektive hjulet!
ADVARSEL!
Vri beskyttelsesvernet til den lukkede delen
vender mot operatøren.
Beskyttelsesdeksel for sliping (se
pos. 1, gur A)
Designet for arbeid med slipeskiver og klaff-
skiver.
ADVARSEL!
Ved bruk av denne beskyttelsen til avskjæ-
ringsoperasjoner med limte slipeskiver, er
det økt risiko for eksponering for gnister og
partikler som kommer ut, samt eksponering
for hjulfragmenter i tilfelle hjulbrudd.
ADVARSEL!
Når du bruker denne beskyttelsen til avskjæ-
ring og ansiktsoperasjoner i betong eller mur-
verk, er det økt risiko for eksponering for støv
og tap av kontroll som resulterer i tilbakeslag.
Beskyttelse på klipsbeskyttelse
for skjæring (se Pos.16, gur A)
Designet for arbeid med kappehjul.
ADVARSEL!
Fest alltid beskyttelsesbeskyttelsen for skjæ-
ring (16) når du utfører skjærearbeid. Før
bruk, sjekk for sprekker, deformasjoner eller
tegn på alvorlig slitasje.
ADVARSEL!
Når du bruker denne avskjæringsbeskyttelsen
til ansiktssliping, kan hjulbeskyttelsen forstyrre
arbeidsstykket og forårsake dårlig kontroll.
Beslag (se gur D)
Skyv beskyttelsesdekselet for skjæring på
beskyttelsesdekselet for sliping (se Pos.16 og
Pos.1, gur A) til det går i inngrep.
Fjerning (se gur E)
Bøy den ene av de to låsekrokene (E-1) litt
forsiktig inntil låsekroken ikke lenger stikker
ut fra beskyttelseskanten. Trekk deretter av
109
LBE 76 12-EC/LBE 76 18-EC
beskyttelsesdekselet for kutting og legg det
til side.
Justering av beskyttelsesdekse-
let (se gur F)
Vri beskyttelsesdekselet til ønsket posisjon til
det går i inngrep. Det kreves ikke noe verktøy
for dette.
Valg av kappehjul
Å velge riktig type hjul er viktig for å oppnå
best mulig ytelse fra sagen. Velg hjulet basert
på applikasjonen og materialet du ønsker å
kutte. Å velge riktig hjul vil gi deg et jevnere,
raskere kutt og forlenge levetiden til hjulet.
Selv de beste kappeskivene vil ikke kutte
effektivt hvis de ikke holdes rene og skarpe.
Bruk av et sløvt hjul vil legge en stor belast-
ning på sagen og øke faren for tilbakeslag.
Ha ekstra hjul for hånden slik at skarpe hjul
alltid er tilgjengelig.
Velg og bruk alltid kappeskiver med omhu
som er anbefalt for materialet som skal kut-
tes. Sørg for at minimumshastigheten til et
hvilket som helst tilbehørshjul er 20 000 /min
(RPM) eller mer.
Se tabellen nedenfor for å velge et passende
kappehjul og angi anbefalt rotasjonsretning.
AVSKÅRET HJUL BRUKSOMRÅDER
Hardmetallslipeskive
MERK
Hvis diamantsegmen-
tert, er maksimal perifer
avstand mellom segmen-
tene 10 mm, bare med
negativ sponvinkel.
Kutte gipsplater, plast.
Pilen på hjulet indikerer den ENESTE ret-
ningen hjulet skal rotere når verktøyet er i
bruk. Sørg alltid for at rotasjonsretningsvel-
geren er i posisjonen som samsvarer med
rotasjonsretningen som er merket på hjulet.
Metallkappeskive
Skjærende stål, rustfritt stål, ikke-jernholdi-
ge materialer.
Diamantiskappehjul
(medfølger ikke)
Kutte iser, keramikk, bersement.
Anbefalt rotasjonsretning:
Pilen på hjulet indikerer den ENESTE ret-
ningen hjulet skal rotere når verktøyet er i
bruk. Sørg alltid for at rotasjonsretningsvel-
geren er i posisjonen som samsvarer med
rotasjonsretningen som er merket på hjulet.
Feste og ta av hjulet
ADVARSEL!
Ved arbeid med kappeskiver, monter beskyt-
telsesbeskyttelsen for kapping (16) .
For å installere hjulet (se gur G og
H)
■
Ta ut batteriet
■
Rengjør spindelen og alle deler som skal
monteres.
■
Trykk og hold inne spindellåseknappen (3)
■
Bruk sekskantnøkkelen (10), løsne skrue-
bolten (11) på spindelen (13) mot klokken
og fjern bolten (11) og ytre ens (12).
■
Plasser hjulet på den indre ensen.
MERK
Ved montering av slipeskive må den utstik-
kende delen av skiven vende mot den indre
ensen.
■
Sett på plass den ytre ensen (12) med
utskriftsoveraten vendt utover.
■
Trykk og hold nede spindellåsen (3).
■
Stram bolten (11) med unbrakonøkkelen
med klokken. Anbefalt moment er 5 Nm.
110
LBE 76 12-EC/LBE 76 18-EC
■
Sett inn batteriet.
■
Slå på kvernen (uten å låse den) og la kver-
nen gå i ca. 30 sekunder. Se etter ubalan-
ser og vibrasjoner.
■
Slå av kvernen og ta ut batteriet.
For å fjerne hjulet
■
Trykk og hold inne spindellåseknappen (3)
■
Løsne bolten med unbrakonøkkelen og fjern
bolten og den ytre ensen fra spindelen.
■
Fjern hjulet.
Støvport
MERK
Støvporten er kun for skjæring av iser/
betong og gips for å koble til et vakuum for
støvoppsamling. Vi anbefaler ikke bruk av
støvporten til metallskjæring.
■
Velg støvportens installasjonsposisjon i
henhold til rotasjonsretningen til skjære-
hjulet (se gur J).
■
Sett inn støvporten (17) til hver ende av
beskyttelsesdekselet for skjæring (16) til
det går i inngrep (se gur K).
■
Monter beskyttelsesdekselet for kutting
(16) på beskyttelsesdekselet for sliping (1),
se kapittelet «Beskyttelsesdeksel».
■
For å fjerne støvporten: trykk på låsen til
beskyttelsesdekselet for kutting (16) og
trekk ut støvporten (17) (se gur L).
Slå på og av (se gur M & N)
■
For å starte elektroverktøyet, skyv av/
på-bryteren (4) fremover (trinn 1). For
kontinuerlig drift, vipp den nedover til den
klikker på plass (trinn 2).
■
For å slå av elektroverktøyet, trykk på
bakenden av på/av-bryteren og slipp den.
MERK
Etter at batteriet er tatt ut, starter ikke det
påslåtte elektroverktøyet på nytt.
Hastighetsforvalg (se gur P)
ADVARSEL!
Det anbefales ikke å justere hastigheten når
spindelen roterer.
Verktøyet ditt er utstyrt med en minnefunk-
sjon. Etter at du har slått av verktøyet, vil det
gå tilbake til forrige innstilling neste gang det
slås på.
Trykk på hastighetsvalgknappen (6) for å bla
gjennom re moduser. Hvert trykk endrer has-
tigheten med ett nivå. Tabellen nedenfor viser
forholdet mellom rotasjonshastighet og antall
lysdioder som lyser på foten av verktøyet.
Antall lysdioder
Hastighet (RPM)
5000
10 000
15000
20000
Rotasjonsretningsvelger (se gur
Q & R)
Verktøyet er utstyrt med en rotasjonsretnings-
velger. Noen applikasjoner eller tilbehør kan
kreve at verktøyet kjøres forover eller bak-
over.
For cut-off sliping, velg skjæringsretningen
som gjør at verktøyet kan skyves bort fra
kroppen din. Når du installerer hardmetall-
slipeskive eller diamantskive, velg rotasjons-
retningen som samsvarer med pilen på hjulet.
1. Fest batteriet.
2. Trykk på rotasjonsretningsvelgeren (8) for
å velge retning. Hver gang du trykker på
velgeren, vil rotasjonsretningen endres.
Rotasjonsretningsindikatoren (9) vil lyse
for å indikere den aktive rotasjonsretnin-
gen. Hvis du velger "F", vil kappehjulet
rotere mot klokken i hjulrotasjonsret-
ningen "F" merket på dekselet. Hvis du
velger «R», vil kappeskiven rotere med
klokken i hjulrotasjonsretningen som er
merket med «R» på vernet.
MERK
Rotasjonsretningsindikatoren slås av ca. 5
minutter etter at av/på-bryteren slippes.
Etter at rotasjonsretningsindikatoren er av, vil
den gå tilbake til Forover-modus-innstillingen
når verktøyet slås på igjen.
Mens rotasjonsretningsindikatoren er på, vil
den beholde gjeldende modusinnstilling når
verktøyet slås på igjen.
For cut-off sliping har hjulene som følger med
dette verktøyet piler som indikerer retningen
hjulene skal rotere når verktøyet er i bruk. Før
111
LBE 76 12-EC/LBE 76 18-EC
du bruker verktøyet, sørg for at rotasjonsret-
ningsvelgeren er i posisjonen som samsvarer
med rotasjonsretningen som er merket på
hjulet. Hjul uten piler kan betjenes enten
forover eller bakover.
ADVARSEL!
For sliping med slipeskive eller klaffeskive er
det kun påbudt å bruke standard ("F") retning
for å unngå skader på verktøy som ikke er
egnet for bruk i motsatt retning.
ADVARSEL!
For å unngå skade, la alltid hjulet stoppe helt
før du endrer rotasjonsretningen.
LED arbeidslys (se gur S)
LED-arbeidslyset, som er plassert i verktøyho-
det, lyser når verktøyet er slått på eller hastig-
hetsvalgknappen (6) / rotasjonsretningsvel-
geren (8) trykkes inn, og vil slukke omtrent 10
sekunder etter at verktøyet er slått av.
LED-arbeidslyset (2) vil blinke raskt når verk-
tøyet og/eller batteripakken blir overbelastet
eller for varmt, og de interne sensorene vil
slå av verktøyet. Hvil verktøyet en stund eller
plasser verktøyet og batteriet separat under
luftstrøm for å avkjøle dem.
LED-arbeidslyset (2) vil blinke saktere for å
indikere at batteriet har lav batterikapasitet.
Lad opp batteriet.
Hvis LED-arbeidslyset (2) ikke lyser når du slår
på verktøyet, eller det slår seg plutselig av un-
der operasjonen, kan det være forårsaket av
den interne kommunikasjonsfeilen. Ta kontakt
med kundeservice eller et autorisert service-
senter for å få hjelp.
Justering av vinkelen på verktøy-
hodet (se gur T1 og T2 )
Verktøyhodet kan justeres til 3 ulike arbeids-
stillinger, 0°, -90° og 90°.
■
Kontroller at av/på-bryteren står i AV-stil-
ling.
■
Ta ut batteriet.
■
Mens du drar ned rotasjonsfrigjø-
ringsknappen (15) helt, roter verktøyhodet
og slipp knappen.
■
Fortsett å rotere verktøyhodet til det låses
på plass med et "klikk".
Montering/fjerning av belteklip-
sen (se gur U1 og U2)
Verktøyet ditt leveres med en avtakbar
belteklips som kan plasseres på hver side av
verktøyet for enkel transport.
Slik monterer du belteklipsen på
verktøyet:
■
Fjern batteripakken fra verktøyet.
■
For LBE 76 12-EC, juster ribben (U1-1) og
hullet på belteklipsen med åpningen (U1-
2) og gjengehullet på bunnen av verktøy-
et.
■
For LBE 76 18-EC, juster ribbene (U2-1)
og hullet på belteklipsen med henholdsvis
sporene (U2-2) og det gjengede hullet på
bunnen av verktøyet.
■
Sett inn festeskruen og stram skruen godt
med en skrutrekker (ikke inkludert).
Slik fjerner du belteklipsen fra verk-
tøyet:
■
Fjern batteripakken fra verktøyet.
■
Bruk en skrutrekker (ikke inkludert) til å
løsne skruen som fester belteklipsen til
verktøyet.
■
Fjern skruen og belteklipsen. Oppbevar
dem på et trygt sted for fremtidig bruk.
Driftsinstruksjoner
MERK
Når verktøyet er slått av, fortsetter gunderen å
kjøre en kort stund.
Grovsliping
ADVARSEL!
Bruk aldri kappeskiver til grovsliping.
■
Hjulvinkel
20–40
° for best mulig skjæreytel-
se.
■
Bruk moderat trykk, ytt verktøyet bakover
og forover. Som et resultat vil ikke arbeids-
stykket bli for varmt og det vil ikke være
noen misfarging; det vil heller ikke være
noen riller.
Avskjæringssliping
ADVARSEL!
For kapping med kappehjul, bruk alltid be-
skyttelsesbeskyttelsen for kapping (16).
■
Arbeid alltid mot kjøringen av hjulet. Ellers
kan verktøyet sparke tilbake fra kuttet på
en ukontrollert måte.
112
LBE 76 12-EC/LBE 76 18-EC
■
Før verktøyet jevnt med en hastighet som
passer for materialet som behandles.
■
Ikke vipp, bruk overdreven kraft eller svai
fra side til side.
For mer informasjon om produsentens pro-
dukter, gå til www.ex-tools.com.
Vedlikehold og stell
ADVARSEL!
Ta ut batteriet før du utfører noe arbeid på
elektroverktøyet.
ADVARSEL!
Ikke bruk ytende rengjøringsmidler med
vann.
Rengjøring
■
Rengjør elektroverktøyet og gitteret foran
ventilasjonsåpningene regelmessig. Hyp-
pigheten av rengjøringen er avhengig av
materialet og varigheten av bruken.
■
Blås regelmessig ut husets innside og mo-
toren med tørr trykkluft.
Transport
Litiumionbatterier er underlagt kravene i lov-
givningen om farlig gods.
Transport av disse batteriene må gjøres i sam-
svar med lokale, nasjonale og internasjonale
bestemmelser og forskrifter.
Brukere kan transportere disse batteriene på
vei uten ytterligere krav.
Kommersiell transport av litiumionbatterier av
rederier er underlagt regelverket for transport
av farlig gods. Forberedelser til forsendelse
og transport må kun utføres av personer med
tilstrekkelig opplæring. Hele prosessen må
være profesjonelt overvåket.
Følgende punkter må overholdes ved trans-
port av oppladbare batterier:
Sørg for at batteriets kontaktpoler er beskyt-
tet og isolert for å forhindre kortslutning.
Sørg for at batteripakken er sikret mot beve-
gelse inne i emballasjen.
Skadede eller lekkende batterier må ikke
transporteres.
Kontakt transportselskapet ditt for mer infor-
masjon.
FORSIKTIG!
Ikke legg ut batterier med skadet hus.
Reparasjoner
Reparasjoner må kun utføres av et autorisert
kundeservicesenter.
Reservedeler og tilbehør
For annet tilbehør, spesielt verktøy og pole-
ringshjelpemidler, se produsentens kataloger.
Eksploderte tegninger og reservedelslister
nner du på hjemmesiden vår:
www.ex-tools.com
Informasjon om avhending
ADVARSEL!
Gjør overødige elektroverktøy ubrukelige:
batteridrevet elektroverktøy ved å ta ut
batteriet.
Kun EU-land
Ikke kast elektriske verktøy i hushold-
ningsavfallet!
I samsvar med EU-direktiv 2012/19/EU om
avfall fra elektrisk og elektronisk utstyr og
gjennomføring i nasjonal lov må brukte elek-
triske verktøy samles inn separat og resirkule-
res på en miljøvennlig måte.
Gjenvinning av råmaterialer i stedet
for avfallshåndtering.
Enhet, tilbehør og emballasje skal resirkuleres
på en miljøvennlig måte. Plastdeler identise-
res for resirkulering i henhold til materialtype.
ADVARSEL!
Ikke kast batterier i husholdningsavfallet,
ilden eller vannet. Ikke åpne brukte batterier.
Kun EU-land:
I samsvar med direktiv 2006/66/EF må defek-
te eller brukte batterier resirkuleres.
MERK
Spør forhandleren din om avhendingsalterna-
tiver!
- Samsvarserklæring
Samsvarserklæringene er inkludert i vedlegg
1 til denne håndboken.
113
LBE 76 12-EC/LBE 76 18-EC
Fritak fra ansvar
Produsenten og dennes representant er ikke
ansvarlige for skader og tapt fortjeneste som
følge av driftsavbrudd forårsaket av produktet
eller et ubrukelig produkt.
Produsenten og dennes representant er ikke
ansvarlige for skader som er forårsaket av feil
bruk av produktet eller av bruk av produktet
sammen med produkter fra andre produsen-
ter.
114
LBE 76 12-EC/LBE 76 18-EC
Innehåll
Symboler som används i bruksanvisningen ..114
Symboler på produkten ................114
Viktig säkerhetsinformation .............114
Buller och vibrationer ..................117
Tekniska data .........................118
Översikt ..............................117
Bruksanvisning ........................119
Underhåll och skötsel ..................123
Transport .............................123
Information om bortskaffande ...........123
CE-försäkran om överensstämmelse .....124
Undantag från ansvar ..................124
Symboler som används i
bruksanvisningen
VARNING!
Används för att markera allvarlig fara. Om inte
anvisningarna följs kan det resultera i dödsfall
eller mycket allvarliga personskador.
FÖRSIKTIGHET!
Används för att markera möjliga risker. Om
inte anvisningarna följs kan det leda till lättare
skador eller skador på egendom.
NOTERA
Tips angående användning och viktig infor-
mation.
Symboler på produkten
V Volt
/min
Varv eller fram- och återgående
varv per minut (rpm)
M Metrisk gänga
n
0
Tomgångshastighet
Ø Diameter
Läs instruktionerna
Symbol för använd ögonskydd
Använd inte skyddsanordning-
en vid arbete med kapning
Avyttringsinformation för den
gamla maskinen (se sidan 123)!
CE-märkning
UKCA-märkning
För din säkerhet
VARNING!
Innan elverktyget används, läs igenom och
följ:
denna bruksanvisning
de “allmänna säkerhetsinstruktionerna”
om hantering av elverktyg i bifogad bro
-
schyr (broschyr-nr.: 315.915),
nuvarande giltiga anläggningsregler och
bestämmelser för att förhindra olyckor.
Detta elverktyg är utrustat med den senaste
tekniken och har skapats i enlighet med god
-
kända säkerhetsbestämmelser.
När elverktyget används kan det dock utgöra
en livsfara för användaren eller tredje part, el
-
ler så kan elverktyget eller egendom skadas.
Minivinkelslip får endast användas
såsom avsetts,
i perfekt fungerande skick.
Fel som påverkar säkerheten skall åtgärdas
omedelbart.
Avsedd användning
Denna vinkelslip är avsedd för kapning och
grovbearbetning av metall, betong, sten,
kakel, trä, plast och liknande material utan
användning av vatten. Skyddsskyddet för kap-
ningen måste användas vid kapning.
Säkerhetsinstruktioner för mini-
vinkelslip
Säkerhetsvarningar som är vanlig
för vinkelslipning:
■
Detta elverktyg är avsett att fungerar
som en vinkelslip eller kapverktyg. Läs
igenom alla säkerhetsvarningar, instruk-
tioner, illustrationer och specikationer
som medföljer elverktyget. Underlåten-
115
LBE 76 12-EC/LBE 76 18-EC
het att följa alla instruktioner som listas
nedan kan resultera i elektriska stötar,
brand och/eller allvarliga personskador.
■
Åtgärder som slipning, stålborstning,
polering eller håltagning får inte utföras
med detta elverktyg. Arbeten som elverk-
tyget inte skapats för kan skapa risker och
orsaka personskador.
■
Omvandla inte detta elverktyg så att det
fungerar på ett sätt som inte är specikt
konstruerat och specicerat av verk-
tygstillverkaren. Sådan omvandling kan
resultera i att kontrollen tappas, vilket kan
resultera i allvarliga personskador.
■
Använd inte tillbehör som inte specikt
skapats och rekommenderas av verktyg-
stillverkaren. Bara för att tillbehöret kan
fästas på ditt elverktyg nns inga garantier
för att arbetet kan utföras på ett säkert sätt.
■
Den angivna hastigheten på tillbehöret
måste vara minst lika med den maximala
hastigheten som är märkt på elverkty-
get. Tillbehör som körs fortare än deras
klassicerade hastighet kan brytas sönder
och yga iväg.
■
Den yttre diametern och tjockleken på
tillbehöret måsta vara inom kapacitets-
klassiceringen för ditt elverktyg. Tillbe-
hör med felaktig storlek kan inte skyddas
eller kontrolleras på ett adekvat sätt.
■
Måtten på tillbehörsmonteringen måste
passa måtten på monteringshårdvaran
på elverktyget. Tillbehör som inte match-
ar monteringen på hårdvaran för elverkty-
get kommer att köras obalanserat, vibrerar
överdrivet mycket och göra att kontrollen
förloras.
■
Använd inte ett skadat tillbehör. Innan
varje användning inspektera tillbehöret
för sådant som slipskivor för spån eller
sprickor, rondelltallrikar för sprickor,
trådborstar för lösa eller avbrutna trådar.
Om elverktyg eller tillbehör tappats,
kontrollera om där nns skador eller
installera ett oskadat tillbehör. Efter att
ett tillbehör inspekteras och installerats,
placera dig själv undan från planet för
det roterande tillbehöret och kör elverk-
tyget på maximal obelastad hastighet
i en minut. Skadade tillbehör kommer nor-
malt att gå sönder under denna testtid.
■
Använd personlig skyddsutrustning.
Beroende på användning, använd
ansiktsskärm, skyddsglasögon eller
säkerhetsglasögon. Bär i förekommande
fall dammask, hörselskydd, handskar
och verkstadsförkläde som kan stoppa
små slipmedel eller fragment av arbetss-
tycket. Ögonskyddet måste kunna stoppa
ygande skräp som genereras av olika
arbeten. Dammasken eller andningsskyd-
det måste kunna ltrera bort partiklar som
genereras under arbetet. Långa expone-
ringar för högintensivt buller kan orsaka
hörselskador.
■
Håll åskådare på ett säkert avstånd från
arbetsområdet. Alla som kommer in på
arbetsområdet måste använda personlig
skyddsutrustning. Fragment från arbets-
stycket eller ett trasigt tillbehör kan yga
iväg och orsaka skador bortom det ome-
delbara arbetsområdet.
■
Håll endast elverktyget i de isolerade
greppytorna när arbete utförs där såg-
tillbehöret kan komma i kontakt med
dolda elledningar eller dess egen sladd.
Sågtillbehör som kommer i kontakt med
en strömförande ledning kan göra att ex-
ponerade metalldelar hos elverktyget blir
strömförande och kan ge användaren en
elektrisk stöt.
■
Placera sladden undan från det roteran-
de tillbehöret. Om du förlorar kontrollen
kan sladden skäras av eller trasslas in och
din hand eller arm kan dras in i det rote-
rande tillbehöret.
■
Lägg aldrig ned elverktyg innan tillbe-
höret har stannat helt. Det roterande
tillbehöret kan ta tag i ytan och dra elverk-
tyget utom kontroll.
■
Kör inte elverktyg medan det bärs på
sidan av kroppen. Oavsiktlig kontakt med
det roterande tillbehöret kan ta tag i dina
kläder och tillbehöret drar in din kropp.
■
Rengör regelbundet elverktygets luft-
ventiler. Motorns äkt kommer att dra in
damm i höljet och kraftig ackumulering av
pulvermetall kan utgöra elektriska risker.
■
Använd inte elverktyget i närheten av
brännbara material. Gnistor kan antända
dessa material.
■
Använd inte tillbehör som kräver kyl-
vätska. Användning av vatten eller annan
vätska kan resultera i dödlig elstöt eller
elstöt.
116
LBE 76 12-EC/LBE 76 18-EC
REKYL OCH RELATERADE VAR-
NINGAR:
Rekyl är en plötslig reaktion på en fastklämd
eller kärvande roterande skiva, stödrondell,
borste eller annat tillbehör. Fastklämning eller
kärvning gör att det roterande tillbehöret
tvärstannar vilket i sin tur gör att det okontrol-
lerade elverktyget tvingas i motsatt riktning
mot tillbehörets rotation vid punkten där det
fastnar.
Exempelvis om en slipskiva fastnar eller kär-
var at arbetsstycket kan kanten på skivan som
går in i fastklämningspunkten gräva sig in i
ytan på materialet och göra att skivan klättrar
ut eller får en rekyl. Skivan kan antingen hop-
pa mot eller bort från operatören, beroende
på riktningen på skivans rotation vid punkten
där det kärvar. Slipskivor kan också gå sönder
under dessa förhållanden.
Rekyl är resultatet av felanvändning av verkty-
get och/eller felaktiga arbetsprocedurer eller
arbetsförhållanden och kan undvikas genom
att vidta ordentliga försiktighetsåtgärder så
som beskrivs här nedan.
■
Bibehåll ett fast grepp med båda hän-
derna om elverktyget och placera
kroppen och armen så att du kan motstå
rekylkrafterna. Använd alltid extra hand-
taget för maximal kontroll över rekyl
eller vridmomentsreaktionen under
start. Användaren kan kontrollera vridmo-
mentsreaktionerna eller rekylkrafterna om
korrekta åtgärder vidtagits.
■
Placera aldrig din hand nära det roteran-
de tillbehöret. Tillbehöret kan slå tillbaka
över din hand.
■
Placera inte kroppen inom området där
elverktyget kommer att förytta sig om
en rekyl sker. Rekyl kommer att driva verk-
tyget i motsatt riktning mot skivans rörelse
vid punkten där den kärvar.
■
Var särskilt försiktig vid arbeten i hörn,
skarpa kanter etc. Undvik att tillbehöret
studsar eller kärvar. Hörn, skarpa kanter
eller studsande har en tendens att klämma
fast den roterande tillbehöret och göra att
kontrollen förloras eller skapar en rekyl.
■
Fäst inte ett sågkedjeblad för träsnideri,
segmenterad diamantskiva med ett peri-
fert mellanrum större än 10 mm eller
tandat sågblad. Sådana blad skapar ofta
rekyler och förlorad kontroll.
Säkerhetsvarningar som är speci-
ka för slipnings- och kapnings-
arbeten:
■
Använd endast skivtyper som rekom-
menderas för ditt elverktyg och det
specika skyddet som är designat för
den valda skivan. Skivor som elverktyget
inte är konstruerat för kan inte skyddas
tillräckligt och är osäkra.
■
Slipytan på de nedsänkta centrumski-
vorna måste monteras under skydds-
läppens plan. En felaktigt monterad skiva
som sticker ut genom skyddsläppens plan
kan inte skyddas tillräckligt.
■
Skyddet måste vara säkert fastsatt på
elverktyget och placerat för maximal
säkerhet, så att minsta möjliga mängd
skiva exponeras mot operatören. Skyd-
det hjälper till att skydda operatören från
trasiga skivfragment, oavsiktlig kontakt
med skivan och gnistor som kan antända
kläder.
■
Slipskivorna får endast användas för re-
kommenderade användningsområden.
Till exempel: slipa inte med sidan av en
kapskiva. Slipande kapskivor är avsedda
för periferisk slipning, sidokrafter som
appliceras på dessa skivor kan få dem att
splittras.
■
Använd alltid oskadade skivänsar som
är av rätt storlek och form för din valda
skiva. Ordentliga skivänsar stöder skivan,
vilket minskar risken för skivbrott. Flänsar
för kapskivor kan skilja sig från slipskivän-
sar.
■
Använd inte slitna skivor från större el-
verktyg. Skivor avsedda för större elverk-
tyg är inte lämpligt för den högre hastighe-
ten hos ett mindre verktyg och kan spricka.
■
Vid användning av skivor med dubbla
användningsområden, använd alltid rätt
skydd för det aktuella användningsom-
rådet. Om inte rätt skydd används kan det
hända att önskad skyddsnivå inte uppnås,
vilket kan leda till allvarliga personskador.
Säkerhetsvarningar som är speci-
ka för kapningsarbeten:
■
"Kläm" inte en kapskiva eller utöva
överdrivet tryck. Försök inte göra ett för
stort skärdjup. Överbelastning av hjulet
117
LBE 76 12-EC/LBE 76 18-EC
ökar belastningen och känsligheten för
vridning eller fastkänning av hjulet i snittet
och möjligheten för kickback eller hjul-
brott.
■
Placera inte din kropp i linje med och
bakom den roterande skivan. När skivan,
vid driftpunkten, rör sig bort från din hand,
kan en eventuell rekyl bakslag driva den
snurrande skivan och elverktyget direkt
mot dig.
■
När skivan kläms, fastnar eller när du av
någon anledning avbryter en kapning,
stäng av elverktyget och håll det orörligt
tills skivan stannar helt. Försök aldrig att
ta bort kapskivan från snittet medan ski-
van är i rörelse, annars kan rekyl uppstå.
Undersök och vidta korrigerande åtgärder
för att eliminera orsaken till skivkärvning.
■
Starta inte om kapningen i arbetsstyck-
et. Låt skivan nå full fart och gå försiktigt
in i snittet igen. Skivan kan fastna, klättra
upp eller rekylera om elverktyget startas
om i arbetsstycket.
■
Stöd paneler eller något överdimen-
sionerat arbetsstycke för att minimera
risken att skivan kläms fast och rekyl
uppstår. Stora arbetsstycken tenderar att
sjunka under sin egen vikt. Stöd måste pla-
ceras under arbetsstycket nära kaplinjen
och nära kanten av arbetsstycket på båda
sidor av skivan.
■
Var extra försiktig när du gör en "in-
stickssågning" i bentliga väggar eller
andra blinda områden. Den utstickande
skivan kan kapa gas- eller vattenledningar,
elektrisk kablage eller föremål som kan
orsaka rekyl.
■
Försök inte utföra svängd kapning.
Överbelastning av skivan ökar belastning-
en och känsligheten för att skivan vrids
eller fastnar i snittet med risk för rekyl eller
bristning i skivan vilket kan leda till allvarli-
ga personskador.
Buller och vibrationer
Buller- och vibrationsvärden har fastställts i
enlighet med EN 62841.
Den värderade bullernivån för elverktyg är
vanligtvis:
För LBE 76 12-EC
–
Ljudtrycksnivå L
pA
: 83 dB(A)
–
Ljudeffektnivå L
WA
: 91 dB(A)
–
Osäkerhet: K = 3 dB
Totalt vibrationsvärde:
–
Utsläppsvärde a
h
: <2,5 m/s
2
–
Osäkerhet: K = 1,5 m/s
2
För LBE 76 18-EC
–
Ljudtrycksnivå L
pA
: 73 dB(A)
–
Ljudeffektnivå L
WA
: 81 dB(A)
–
Osäkerhet: K = 3 dB
Totalt vibrationsvärde:
–
Utsläppsvärde ah: <2,5 m/s
2
–
Osäkerhet: K = 1,5 m/s
2
FÖRSIKTIGHET!
De angivna mätvärdena gäller för nya elverk-
tyg. Daglig användning gör att buller- och
vibrationsvärdena ändras.
NOTERA
Den utstrålade vibrationsvärdet som anges i
detta informationsblad har uppmätts enlighet
med ett standardiserat test i EN 62841 och
kan användas för att jämföra ett verktyg med
ett annat. Den kan också användas för att
preliminärt uppskatta exponeringen.
Den angivna vibrationsnivån gäller för verkty
-
gets huvudsakliga användningsområden.
Om verktyget används för andra typer av
arbeten med andra tillbehör eller är dåligt
underhållet kan vibrationsnivån skilja sig åt.
Det kan väsentligt öka exponeringsnivån över
hela arbetsperioden.
För att göra en korrekt bedömning av ex
-
poneringsnivån för vibrationer är det också
nödvändigt att även räkna med tiden som
verktyget är avstängt eller när det är på utan
att användas.
Det kan väsentligt minska exponeringsnivån
över den totala arbetsperioden.
Identiera ytterligare säkerhetsåtgärder som
kan vidtas för att skydda den som arbetar
med verktyget från vibrationsskador, till
exempel underhåll av verktyget och tillbehö
-
ren, att hålla händerna varma och hur arbets-
mönstren utformas.
FÖRSIKTIGHET!
Använd hörselskydd vid ljudnivåer över 85
dB(A).
FÖRSIKTIGHET!
Slipning av tunna plåtar av metall eller andra
lätt vibrerande strukturer med en stor yta
kan resultera i en total bulleremission som är
mycket högre (upp till 15 dB) än de deklare
-
118
LBE 76 12-EC/LBE 76 18-EC
rade bulleremissionsvärdena. Sådana arbetss-
tycken bör så långt det är möjligt hindras från
att avge ljud genom lämpliga åtgärder, t.ex.
applicering av tunga exibla dämpningsmat
-
tor. Det ökade bullret ska också beaktas både
vid riskbedömningen av bullerexponering
och vid val av lämpliga hörselskydd.
Tekniska data
Produkttyp
LBE 76
12-EC
LBE 76
18-EC
Produkt Minivinkelslip
Märkspänning Vdc 12 18
Tomgångs-
hastighet
/min 5000 - 20000
Skivtyp Typ 27 och typ 41
Max. skivdia-
meter
mm 76 76
Diameter på
monteringshål
mm 10 10
Max. tjocklek
på slipskiva
mm 4 4
Max. tjocklek
på kapskiva
mm 4 4
Spindelgänga M6 M6
Vikt enligt
“FLEX Proce-
dure 01”
kg 0,8 0,85
Batteri
AP 12-se-
rien
AP
18-serien
AP 18
XT-serien
Batteriets vikt
AP
12/2,5
0,3
kg
AP
18/2,5
0,4 kg
AP
18/4,0
0,7 kg
AP
18/5,0
0,7 kg
AP
18/8,0
1,1 kg
AP
12/5,0
0,4
kg
AP 18/
4,0 XT
0,7 kg
AP 18/
8,0 XT
1,2 kg
Arbetstempe-
ratur
10~40 ℃
Förvarings-
temperatur
< 50 ℃
Laddnings-
temperatur
4~40 ℃
Laddare CA 12/18, CA...
CA 12,
CA 18...
NOTERA
Manualerna för batteripaketet och laddaren
tillhandahålls separat. De innehåller särskilda
säkerhetsföreskrifter och bruksanvisningar. Se
batteripaketets och laddarens manualer för
säkerhetsregler och detaljerad driftinforma
-
tion.
Översikt (se bild A)
Numreringen av produktens delar refererar
till illustrationen av verktyget på sidan med
bilder.
1. Skyddskåpa för vinkelslipning
2. LED arbetsbelysning
3. Spindellåsknapp
4. Strömbrytare
5. Handtag
6. Valknapp hastighet
7. Hastighetsmätare
8. Väljare för rotationsriktning
9. Indikator för rotationsriktning
10. Insexnyckel och förvaring
11. Skruvbult
12. Yttre äns
13. Spindel
14. Inneräns
15. Låsknapp för rotation
16. Skyddskåpa för kapning
17. Dammuttag
18. Slipande kapskiva av hårdmetall
19. Slipskiva
20. Kapskiva av metall (x2)
21a. Avtagbar bältesklämma
(för LBE 76 12-EC)
119
LBE 76 12-EC/LBE 76 18-EC
21b. Avtagbar bältesklämma
(för LBE 76 18-EC)
22. Fästskruv
Bruksanvisning
VARNING!
Ta bort batteriet innan något arbete utförs på
elverktyget.
Innan elverktyget slås på
Packa upp den sladdlösa minivinkelslipen
och kontrollera att inga delar saknas eller är
skadade.
NOTERA
Batterierna är inte fulladdade vid leverans.
Ladda batterierna helt innan första använd
-
ning. Se anvisningarna för laddaren.
Sätta i/byta batteriet
Tips för längre batteritid
FÖRSIKTIGHET!
Ladda aldrig batterierna vid temperaturer
under 0 °C eller över 40 °C.
Ladda inte batterierna i miljöer med hög luft
-
fuktighet eller hög temperatur.
Täck inte över batterier och laddare under
laddningsprocessen.
Dra ut laddarens nätkontakt efter avslutad
laddning.
Batteri och laddare blir varma under ladd
-
ningsprocessen. Detta är helt normalt!
NOTERA
Följ instruktionerna för korrekt laddning av bat-
teriet, som nns i anvisningarna för batteriet.
Om batterierna inte används under en längre
tid
förvara dem delvis laddade på
en sval plats.
■
Tryck in det laddade batteriet i elverktyget
tills det klickar på plats, (se bild B).
■
För att ta bort, tryck på låsknappen och dra
ut batteriet. (se bild C).
FÖRSIKTIGHET!
Skydda batteriets kontakter när enheten inte
används. Lösa metalldelar kan kortsluta kon
-
takterna, risk för explosion och brand!
Skyddsomfattning
VARNING!
Använd endast verktyget om skyddskåpan är
på plats. Använd alltid det skydd som nns
för respektive skiva!
VARNING!
Vrid skyddskåpan tills den stängda delen är
vänd mot operatören.
Skydds för vinkelslipning (se
Pos.1, bild A)
Designad för arbete med slipskivor och la-
mellskivor.
VARNING!
Vid användning av detta skydd för kapning
med bundna slipskivor nns det en ökad risk
för exponering för avgivna gnistor och partik
-
lar, samt exponering för skivfragment i hän-
delse av att skivan spricker.
VARNING!
När du använder detta skydd för kapning och
fasadarbeten i betong eller murverk, nns det
en ökad risk för exponering för damm och
förlust av kontroll som resulterar i rekyler.
Skyddande klämskydd för kap-
ning (se Pos.16, bild A)
Avsedda för arbete med kapskivor.
VARNING!
Fäst alltid skyddsklämman för kapning (16)
när du utför kaparbeten. Före användning,
kontrollera om det nns sprickor, deformatio
-
ner eller tecken på kraftigt slitage.
VARNING!
När du använder detta kapskydd för fasadar-
beten kan skivskyddet störa arbetsstycket och
orsaka dålig kontroll.
Montering (se bild D)
Skjut skyddskåpan för kapning på skyddskå-
pan för vinkelslipning (se pos.16 och pos.1,
bild A) tills den hakar fast.
120
LBE 76 12-EC/LBE 76 18-EC
Borttagning (se bild E)
Böj en av de två låskrokarna (E-1) lite försik-
tigt tills låskroken inte längre sticker ut från
skyddskanten. Dra sedan av skyddskåpan för
kapning och lägg åt sidan.
Justering av skyddskåpan (se
bild F)
Vrid skyddskåpan till önskat läge tills den hakar
fast. Inget verktyg krävs för detta.
Val av kapskiva
Att välja rätt typ av skiva är viktigt för att få
bästa prestanda från sågen. Välj skiva baserat
på arbetet och på det material du vill kapa.
Att välja rätt skiva ger dig en jämnare, snabb-
are kapning och förlänger skivans livslängd.
Även de bästa kapskivorna kommer inte att
kapa effektivt om de inte hålls rena och vassa.
Att använda en slö skiva kommer att belasta
sågen hårt och öka risken för rekyler. Ha extra
skivor till hands så att vassa skivor alltid nns
tillgängliga.
Välj och använd alltid kapskivor noggrant
som rekommenderas för det material som
kapas. Se till att den lägsta drifthastigheten
för alla valda tillbehörsskivor är 20 000 /min
(RPM) eller mer.
Se tabellen nedan för att välja en lämplig
kapskiva och ställa in rekommenderad rota-
tionsriktning.
KAPSKIVA ANVÄNDNINGSOMRÅDEN
Slipande kapskiva av hård-
metall
NOTERA
Om den är diamantseg-
menterad är det maximala
perifera avståndet mellan
segmenten 10 mm, endast
vid en negativ spånvinkel.
Kapning av gipsskivor, plast.
Pilen på skivan anger den ENDA riktning-
en som skivan ska rotera när verktyget
används. Se alltid till att rotationsriktnings-
väljaren är i det läge som matchar rotation-
sriktningen som är markerad på skivan.
Kapskiva av metall
Kapning av stål, rostfritt stål, icke-järnhalti-
ga material.
Kapskiva av diamantplattor
(medföljer ej)
Kapning av kakel, keramik, bercement.
Rekommenderad rotationsriktning:
Pilen på skivan anger den ENDA riktning-
en som skivan ska rotera när verktyget
används. Se alltid till att rotationsriktnings-
väljaren är i det läge som matchar rotation-
sriktningen som är markerad på skivan.
Fästa och ta bort skivan
VARNING!
När du arbetar med kapskivor, montera skyd-
dande klämskyddet för kapning (16) .
För att installera skivan (se bild G
och H)
■
Ta ut batteriet
■
Rengör spindeln och alla delar som ska
monteras.
■
Tryck och håll ned spindellåsknappen (3)
■
Använd insexnyckeln (10), lossa skruvbul-
ten (11) på spindeln (13) moturs och ta
bort bulten (11) och den yttre änsen (12).
■
Placera skivan på den inre änsen.
NOTERA
Vid installation av slipskiva måste den utskju-
tande delen av skivan vara vänd mot den inre
änsen.
■
Sätt tillbaka den yttre änsen (12) med
tryckytan vänd utåt.
■
Tryck in spindellåset (3) och håll det in-
121
LBE 76 12-EC/LBE 76 18-EC
tryckt.
■
Dra åt bulten (11) med insexnyckeln medurs.
Det rekommenderade vridmomentet är 5Nm.
■
Sätt i batteriet.
■
Slå på vinkelslipen med strömbrytaren
(utan att låsa den på plats) och kör vinkel-
slipen i ca 30 sekunder. Kontrollera om det
nns obalanser och vibrationer.
■
Stäng av kvarnen och ta bort batteriet.
För att ta bort skivan
■
Tryck och håll ned spindellåsknappen (3)
■
Lossa bulten med insexnyckeln och ta bort
bulten och den yttre änsen från spindeln.
■
Ta bort skivan.
Dammuttag
NOTERA
Dammporten är endast avsedd för kapning
av kakel/betong och gipsskivor för att ansluta
till en dammsugare för dammuppsamling. Vi
rekommenderar inte att du använder damm
-
porten för skärning av metall.
■
Välj installationsposition för dammporten
enligt kapskivans rotationsriktning (se bild
J).
■
Sätt in dammporten (17) i vardera änden
av skyddskåpan för skärning (16) tills den
hakar fast (se bild K).
■
Montera klämskyddet för kapning (16)
på skyddskåpan för vinkelslipning (1), se
kapitel"Skyddsvakt”.
■
För att ta bort dammporten: tryck på spär-
ren på skyddskåpan för kapning (16) och
dra ut dammporten (17) (se bild L).
Slå på och stänga av (se bild M
och N)
■
För att starta elverktyget, skjut strömbry-
taren (4) framåt (steg 1). För kontinuerlig
drift, luta den nedåt tills den hakar fast (steg
2).
■
För att stänga av elverktyget, tryck på den
bakre änden av strömbrytaren.
NOTERA
Efter ett strömavbrott startar inte det påslag-
na elverktyget om.
Hastighetsväljare (se bild P)
VARNING!
Det rekommenderas inte att justera hastighe-
ten när spindeln roterar.
Ditt verktyg är utrustat med en minnesfunk-
tion. När du har stängt av verktyget återgår
det till föregående inställning nästa gång det
slås på.
Tryck på hastighetsvalsknappen (6) för att
växla mellan fyra lägen. Varje tryck ändrar
hastigheten med en nivå. Tabellen nedan
visar förhållandet mellan rotationshastighet
och antalet lysdioder som lyser på verktygets
fot.
Antalet lysdioder
Hastighet (RPM)
5000
10000
15000
20000
Väljare rotationsriktning (se bild
Q och R)
Verktyget är utrustat med en väljare för rota-
tionsriktning. Vissa applikationer eller tillbe-
hör kan kräva att verktyget körs framåt eller
bakåt.
För kapning med vinkelslip, välj den kaprikt-
ning som gör att verktyget kan skjutas bort
från kroppen. När du installerar hårdmetallsli-
pande kapskiva eller diamantskiva, välj den
rotationsriktning som matchar pilen på skivan.
1. Fästa batteriet.
2. Tryck på väljaren för rotationsriktning
(8) för att välja riktning. Varje gång du
trycker på väljaren kommer rotationsrikt-
ningen att ändras. Rotationsriktningsin-
dikatorn (9) kommer att tändas för att
indikera den aktiva rotationsriktningen.
Om du väljer "F" kommer kapskivan att
rotera moturs i hjulets rotationsriktning
"F" markerad på skyddet. Om du väljer
"R" kommer kapskivan att rotera medurs
i hjulets rotationsriktning "R" markerad
på skyddet.
NOTERA
Indikatorn för rotationsriktning släcks cirka 5
min efter att avtryckaren släpps.
Efter att rotationsriktningsindikatorn är av
-
stängd återgår den till inställningen för fram-
122
LBE 76 12-EC/LBE 76 18-EC
åtläge när verktyget slås på igen.
Medan indikatorn för rotationsriktning är på
kommer den att behålla den aktuella lägesin
-
ställningen när verktyget slås på igen.
För kapning med vinkelslip har skivorna som
medföljer detta verktyg pilar som anger i
vilken riktning hjulen ska rotera när verktyget
används. Innan du använder verktyget, se till
att väljaren för rotationsriktning är i det läge
som matchar rotationsriktningen som är mar
-
kerad på skivan. Skivor utan pilar kan manöv-
reras antingen framåt eller bakåt.
VARNING!
För slipning med slipskiva eller lamellskiva är
det obligatoriskt att endast använda standar
-
driktningen ("F") för att undvika skador på
verktyg som inte är lämpliga för användning i
omvänd riktning.
VARNING!
Undvik skador genom att alltid låta verktyget
stanna helt innan du ändrar rotationsriktning
-
en.
LED -arbetslampa (se bild S)
LED-arbetslampan, som sitter i verktygets
huvud, kommer att tändas när verktyget slås
på eller när knappen för val av hastighet (6)/
väljaren för rotationsriktning (8) trycks in och
stängs av cirka 10 sekunder efter att verktyget
stängts av.
LED-arbetslampan (2) kommer att blinka
snabbt när verktyget och/eller batteripaketet
blir överbelastat eller alltför hett och en inter-
na sensorn kommer att stänga av verktyget.
Låt verktyget vila en stund eller placera verk-
tyget och batteripaketet separerade under
luftöde för att de skall svalna.
Arbetslampan (2) kommer att blinka saktare
för att indikera att batteriets kapacitet är lågt.
Ladda batteriet.
Om LED-arbetslampan (2) inte lyser när du
slår på verktyget, eller om den plötsligt stängs
av under arbetet, kan det bero på det interna
kommunikationsfelet. Kontakta kundtjänst
eller ett auktoriserat servicecenter för hjälp.
Justering av vinkeln på verktygs-
huvudet (se bild T1 och T2)
Verktygshuvudet kan justeras i 3 olika arbets-
lägen, 0°, -90° och 90°.
■
Strömbrytaren är i positionen “OFF”.
■
Ta ut batteriet.
■
Medan du drar ner låsknappen för rotation
(15) hela vägen, vrid verktygshuvudet och
släpp knappen.
■
Fortsätt att rotera verktygshuvudet tills det
låses på plats med ett "klick".
Montera/ta bort bältesklämma
(se bild U1 och U2)
Ditt verktyg levereras med ett avtagbart bäl-
tesklämma som kan placeras på vardera sidan
av verktyget för bekväm transport.
För att montera bältesklämman på
verktyget:
■
Ta ut batteripaketet från verktyget.
■
För LBE 76 12-EC, rikta in ribban (U1-1)
och hålet på bältesklämman med öppning-
en (U1-2) respektive det gängade hålet på
verktygets bas.
■
För LBE 76 18-EC, rikta in ribborna (U2-1)
och hålet på bältesklämman med spåren
(U2-2) respektive det gängade hålet på
verktygets bas.
■
Sätt i fästskruven och dra åt skruven med
en skruvmejsel (medföljer inte).
För att ta bort bältesklämman från
verktyget:
■
Ta ut batteripaketet från verktyget.
■
Använd en skruvmejsel (medföljer ej) för
att lossa skruven som fäster bälteskläm-
man vid verktyget.
■
Ta bort skruven och bältesklämman. För-
vara dem på ett säkert ställe för framtida
bruk.
Driftinstruktioner
NOTERA
När elverktyget stängs av fortsätter det att
köras en kort stund.
Grovslipning
VARNING!
Använd aldrig kapskivor för grovslipning.
■
Vinkeln på skivan 20
-
40° för bästa kappre-
standa.
■
Använd moderat tryck och ytta vinkelsli-
pen fram och tillbaka med måttligt tryck.
Som ett resultat blir arbetsstycket inte för
varmt och det blir ingen missfärgning; Det
kommer inte heller att nnas några spår.
123
LBE 76 12-EC/LBE 76 18-EC
Kapskydd för vinkelslipning
VARNING!
För kapning med kapskivor, använd alltid
skyddsklämskyddet för skärning (16).
■
Arbeta alltid mot skivans rotationsriktning.
Annars kan verktyget få rekyler från snittet
på ett okontrollerat sätt.
■
Styr verktyget jämnt med en hastighet som
är lämplig för det material som bearbetas.
■
Luta inte, använd inte överdriven kraft och
sväng inte från sida till sida.
För ytterligare information om tillverkarens
produkter gå till www.ex-tools.com.
Underhåll och skötsel
VARNING!
Ta bort batteriet innan något arbete utförs på
elverktyget.
VARNING!
Använd inte vatten, ytande rengöringsme-
del.
Rengöring
■
Rengör elverktyget och gallret framför
ventilationsöppningarna regelbundet.
Frekvensen för rengöring beror på använt
material och hur länge den använts.
■
Blås regelbundet ur höljets inre delar med
torr tryckluft.
Transport
Litiumjonbatterier omfattas av lagstiftningen
om farligt gods.
Transport av denna typ av batterier måste ske
i enlighet med lokala, nationella och interna-
tionella bestämmelser och föreskrifter.
Användare får transportera batterierna på väg
utan ytterligare krav.
Kommersiell transport av litiumjonbatterier,
som utförs av fraktbolag, omfattas av bestäm-
melserna för transport av farligt gods. Trans-
portförberedelser och transport får endast
utföras av personer med lämplig utbildning.
Hela processen måste övervakas professio-
nellt.
Följande punkter måste beaktas vid transport
av laddningsbara batterier:
Se till att batteriets kontaktteminaler är skyd-
dade och isolerade för att förhindra kortslut-
ning.
Se till att batteripaketet är säkrat mot rörelser
inuti förpackningen.
Skadade eller läckande batterier får inte
transporteras.
Kontakta ditt fraktbolag för mer information.
FÖRSIKTIGHET!
Skicka inte batterier som har ett skadat hölje.
Reparationer
Reparationer får endast utföras av ett auktori-
serat kundservicecenter.
Reservdelar och tillbehör
För att tillbehör, särskilt verktygs- och pole-
ringshjälp, se tillverkarens kataloger.
Sprängskisser och reservdelslistor kan hittas
på vår hemsida : www.ex-tools.com
Information om bortskaffande
VARNING!
Gör uttjänta elverktyg obrukbara:
genom att ta bort batteriet från batterid-
rivna elverktyg.
Endast EU-länder
Kasta inte elverktyg i hushållssoporna!
I enlighet med direktivet 2012/19/EU
om hantering av elektriskt och elektroniskt
avfall, som även införlivats i de nationella
lagstiftningarna, måste elverktyg samlas in
separat och återvinnas på ett miljövänligt sätt.
Råmaterial återanvänds istället för att
kastas som avfall.
Enheter, tillbehör och förpackning ska återvin-
nas på ett miljövänligt sätt. Plastdelar identi-
eras för återvinning enligt materialtyp.
VARNING!
Kasta inte batterier i hushållssoporna, i öp-
pen eld eller i vatten. Öppna inte förbrukade
batterier.
Endast EU-länder:
I enlighet med direktiv 2006/66/EG måste
defekta och förbrukade batterier återvinnas.
124
LBE 76 12-EC/LBE 76 18-EC
NOTERA
Fråga din återförsäljare om alternativ för bort-
skaffande!
- Försäkran om överens-
stämmelse
Deklaration om överensstämmelse nns i
bilaga 1 i bruksanvisningen.
Undantag från ansvar
Tillverkaren och dennes representanter är inte
ansvariga för några skador eller förlust av för-
tjänst på grund avbrott i verksamheten, som
orsakats av produkten eller av en oanvändbar
produkt.
Tillverkaren och dennes representanter är
inte ansvariga för några skador som orsakats
av felaktig användning av produkten eller om
produkten använts tillsammans med produk-
ter från andra tillverkare.
125
LBE 76 12-EC/LBE 76 18-EC
Sisältö
Käyttöoppaassa käytetyt symbolit .......125
Tuotteen symbolit .....................125
Turvallisuutesi takia ....................125
Melu ja tärinä .........................128
Tekniset tiedot ........................129
Yleiskatsaus ...........................129
Käyttöohjeet ..........................130
Huolto ja hoito ........................134
Kuljettaminen .........................134
Hävittämistä koskevat tiedot ............135
CE-vaatimustenmukaisuusvakuutus ......135
Vastuun poissulkeminen ................135
Käyttöoppaassa käytetyt sym-
bolit
VAROITUS!
Ilmaisee uhkaavaa vaaraa. Tämän varoituksen
noudattamatta jättäminen voi johtaa kuole
-
maan tai erittäin vakaviin vammoihin.
HUOMIO!
Ilmaisee mahdollisesti vaarallisen tilanteen.
Tämän varoituksen noudattamatta jättäminen
voi johtaa lieviin vammoihin tai omaisuusva
-
hinkoihin.
HUOMAA
Ilmaisee käyttövinkkejä ja tärkeitä tietoja.
Tuotteen symbolit
V Volttia
/min
Kierrosta tai edestakaista liikettä
minuutissa (rpm)
M Metrinen kierre
n
0
Tyhjäkäyntinopeus
Ø Halkaisija
Lue ohjeet
Käytä silmiensuojainta -symboli
Älä käytä suojusta katkaisutoi-
minnoissa
Vanhan koneen hävittämistiedot
(katso sivu 135)!
CE-merkintä
UKCA-merkintä
Turvallisuutesi takia
VAROITUS!
Ennen sähkötyökalun käyttämistä lue seuraa-
vat:
nämä käyttöohjeet,
”Yleiset turvallisuusohjeet” sähkötyökalu-
jen käsittelyyn mukana tulevasta lehtisestä
(julkaisunumero: 315.915),
nykyiset voimassa olevat työpaikan
säännöt ja onnettomuuksien ehkäisemistä
koskevat säännöt.
Tämä sähkötyökalu on uusinta tekniikkaa ja se
on rakennettu hyväksyttyjen turvallisuusmää
-
räysten mukaisesti.
Sähkötyökalun käyttö saattaa kuitenkin ai
-
heuttaa hengenvaaran tai loukkaantumisvaa-
ran käyttäjälle tai kolmannelle osapuolelle tai
sähkötyökalu tai muu omaisuus voi vaurioitua.
Minihiomakonetta saa käyttää ainoastaan
sen käyttötarkoituksen mukaisesti,
täydellisessä toimintakunnossa.
Turvallisuuteen vaikuttavat häiriöt on korjatta
-
va välittömästi.
Käyttötarkoitus
Tämä hiomakone on tarkoitettu metallin,
betonin, kiven, laattojen, puun, muovin ja
vastaavien materiaalien katkaisemiseen ja
karhennukseen ilman vettä. Katkaisuissa on
käytettävä katkaisusuojaa.
Minihiomakoneen turvallisuusoh-
jeet
Hionta- tai katkaisutoiminnoille
yhteiset turvallisuusvaroitukset:
■
Tämä sähkötyökalu on tarkoitettu käytet-
täväksi hiomakoneena tai katkaisutyö-
kaluna. Lue kaikki tämän sähkötyökalun
126
LBE 76 12-EC/LBE 76 18-EC
mukana tulleet turvallisuusvaroitukset,
ohjeet, piirustukset ja tekniset tiedot.
Jos kaikkia alla olevia ohjeita ei noudateta,
seurauksena saattaa olla sähköisku, tulipa-
lo ja/tai vakava henkilövahinko.
■
Tällä sähkötyökalulla ei saa suorittaa
sellaisia toimintoja kuin hionta, teräs-
harjaus, kiillotus tai reikien leikkaus.
Toiminnot, johon sähkötyökalua ei ole
suunniteltu, voivat luoda vaaran ja aiheut-
taa henkilövahingon.
■
Älä muuta tätä sähkötyökalua toimi-
maan tavalla, jota työkalun valmistaja ei
ole sille nimenomaisesti suunnitellut ja
määrittänyt. Tällainen muuntaminen voi
johtaa hallinnan menetykseen ja aiheuttaa
vakavia henkilövahinkoja.
■
Älä käytä lisävarusteita, joita työkalun
valmistaja ei ole sille nimenomaisesti
suunnitellut ja määrittänyt. Vaikka pystyt
kiinnittämään lisävarusteen sähkötyöka-
luun, se ei takaa sen turvallista käyttöä.
■
Lisävarusteen nimellisnopeuden täytyy
olla vähintään sama kuin sähkötyöka-
luun merkitty enimmäisnopeus. Lisäva-
rusteet, jotka toimivat nimellisnopeuttaan
nopeammin voivat rikkoutua ja sinkoutua
osiksi.
■
Lisävarusteen läpimitan ja paksuuden pi-
tää olla sähkötyökalun kapasiteettiluoki-
tuksen rajoissa. Vääränkokoisia lisävarus-
teita ei voida suojata tai hallita riittävästi.
■
Lisävarusteiden kiinnitysmittojen on
vastattava sähkötyökalun kiinnityslait-
teiden mittoja. Lisävarusteet, jotka eivät
ole yhteensopivia sähkötyökalun kiinnitys-
laitteisiin käyvät tasapainottomasti, tärise-
vät liikaa ja saattavat aiheuttaa hallinnan
menettämisen.
■
Älä käytä vaurioitunutta lisävarustetta.
Tarkasta ennen jokaista käyttökertaa
lisävarusteet, kuten hiontalaikat säröjen
ja murtumien varalta, tukilaikat hal-
keamien ja liiallisen kulumisen varalta,
teräsharjat irronneiden tai murtuneiden
harjasten varalta. Mikäli sähkötyökalu
tai lisävaruste on pudonnut, tarkasta
vauriot tai kiinnitä uusi ehjä lisävaruste.
Kun olet tarkastanut ja kiinnittänyt lisä-
varusteen, sekä käyttäjän että sivullisten
tulee siirtyä pois pyörivän lisävarusteen
kohdalta. Käytä sähkötyökalua suurim-
malla joutokäyntinopeudella yhden
minuutin ajan. Vaurioituneet lisävarusteet
rikkoutuvat yleensä palasiksi tämän testi-
ajon aikana.
■
Käytä henkilönsuojaimia. Käytä käyttö-
kohteesta riippuen kokokasvonaamaria,
silmiensuojainta tai suojalaseja. Käytä
tarvittaessa pölynaamaria, kuulonsuo-
jaimia, käsineitä ja työesiliinaa, jotka
pystyvät pysäyttämään pienet hioma-
tai materiaalihiukkaset. Suojalasien on
kyettävä pysäyttämään eri toimintojen
aiheuttamat lentävät roskat. Pölymaskin tai
hengityssuojaimen on kyettävä suodatta-
maan käytön aiheuttamat hiukkaset. Pitkä
altistuminen kovalle melulle saattaa aiheut-
taa kuulon heikkenemistä.
■
Pidä sivulliset turvallisella etäisyydel-
lä työskentelyalueesta. Kaikilla, jotka
tulevat työskentelyalueelle täytyy olla
henkilönsuojaimet. Työkappaleen palat
tai rikkoutunut lisävaruste saattavat sinkou-
tua ja aiheuttaa loukkaantumisia työsken-
telyalueen ulkopuolella.
■
Pidä sähkötyökalua työskentelyn aikana
vain eristetyistä tartuntapinnoista, koska
leikkuuväline voi osua piilossa oleviin
johtoihin tai omaan virtajohtoonsa.
Leikkauslisävarusteen kosketus ”jännittei-
seen” johtoon saattaa tehdä sähkötyöka-
lun metalliosat ”jännitteisiksi” ja aiheuttaa
sähköiskun käyttäjälle.
■
Pidä johto etäällä pyörivästä lisäva-
rusteesta. Jos menetät hallinnan, johto
saattaa katketa tai repeytyä ja kätesi joutua
kosketuksiin pyörivän lisävarusteen kanssa.
■
Älä koskaan laita sähkötyökalua alas, jos
lisävaruste ei ole täysin pysähtynyt. Pyö-
rivä lisävaruste saattaa koskettaa laskualus-
taa, jolloin voit menettää sähkötyökalun
hallinnan.
■
Älä kanna koskaan käynnissä olevaa säh-
kötyökalua. Koskettaessaan vahingossa
lisävarustetta vaatteet voivat tarttua siihen
kiinni ja vaihtotyökalu saattaa porautua
käyttäjän kehoon.
■
Puhdista sähkötyökalun tuuletusaukot
säännöllisesti. Moottorin puhallin vetää
pölyä kotelon sisälle ja metallipölyn ke-
rääntyminen saattaa aiheuttaa sähköön
liittyviä vaaroja.
■
Älä käytä sähkötyökalua lähellä syttyviä
materiaaleja. Kipinät voivat sytyttää nämä
materiaalit.
127
LBE 76 12-EC/LBE 76 18-EC
■
Älä käytä lisävarusteita, jotka vaativat
nestemäisiä jäähdytysaineita. Veden tai
muiden nestemäisten jäähdytysaineiden
käyttö saattaa johtaa tappavaan sähköis-
kuun tai sähköiskuun.
TAKAPOTKU JA SIIHEN LIITTY-
VÄT VAROITUKSET:
Takapotku on äkillinen liike, joka aiheutuu
pyörivän laikan, tukilaikan, harjan tai muun va-
rusteen puristumisesta tai juuttumisesta kiinni.
Puristuminen tai kiinni juuttuminen johtaa
pyörivän varusteen nopeaan pysähtymiseen,
mikä vuorostaan lennättää sähkötyökalun
vastakkaiseen suuntaan varusteen pyörimis-
suuntaan nähden.
Esimerkiksi, jos hiomalaikka jää kiinni tai pu-
ristuksiin työkappaleeseen, saattaa hiomalai-
kan reuna, joka on uponnut työkappaleeseen,
juuttua kiinni aiheuttaen hiomalaikan ponnah-
duksen ulos työkappaleesta tai takapotkun.
Laikka voi joko iskeytyä kohti käyttäjää tai
hänestä poispäin riippuen laikan pyörintä-
suunnasta puristuskohdassa. Hiomalaikat
voivat myös rikkoutua näissä olosuhteissa.
Takapotku on seurausta työkalun väärinkäy-
töstä ja/tai vääristä toimintamenetelmistä
tai olosuhteista, ja se voidaan estää sopivin
varotoimin, joita selostetaan seuraavassa.
■
Pidä sähkötyökalusta kiinni tukevalla
otteella molemmin käsin ja pidä keho-
si ja käsivartesi sellaisessa asennossa,
että pystyt hallitsemaan takapotkun
voimat. Mikäli mahdollista, käytä aina
apukahvaa, jotta voit hallita mahdolli-
simman hyvin takapotkun voiman tai
reaktiomomentin. Koneen käyttäjä pystyy
hallitsemaan takapotkun ja reaktiovoimat
noudattamalla sopivia varotoimenpiteitä.
■
Älä koskaan laita kättäsi lähelle pyörivää
lisävarustetta. Lisävaruste voi iskeytyä
käteesi.
■
Älä seiso paikassa, jonne sähkötyökalu
todennäköisesti lentää takapotkun sat-
tuessa. Takapotku pakottaa sähkötyökalun
vastakkaiseen suuntaan kuin laikan liike
jumittumiskohdassa.
■
Työskentele erittäin varovasti kulmien,
terävien reunojen tms. alueella. Estä
lisävarusteen ponnahtaminen ja juuttu-
minen. Pyörivä lisävaruste saattaa juuttua
kulmiin, teräviin reunoihin tai ponnahtaa,
mikä aiheuttaa laitteen hallinnan menettä-
misen tai takapotkun.
■
Älä kiinnitä moottorisahan puunleik-
kausterää, segmentoitua timanttilaik-
kaa, jonka reuna-aukko on yli 10 mm, tai
hammastettua sahanterää. Tällaiset terät
aiheuttavat toistuvia takapotkuja ja hallin-
nan menetyksiä.
Turvallisuusvaroitukset, jotka
liittyvät erityisesti hiontaan ja
katkaisuun:
■
Käytä vain sähkötyökalullesi määritet-
tyjä laikkatyyppejä ja valittua laikkaa
varten suunniteltua suojusta. Laikat, joita
varten sähkötyökalua ei ole suunniteltu,
eivät ole riittävän suojattuja ja ne ovat vaa-
rallisia.
■
Keskeltä syvennettyjen hiomalaikkojen
hiomapinta on asennettava suojuksen
kielekkeen tason alapuolelle. Väärin
asennettua laikkaa, joka työntyy suojuksen
kielekkeen läpi, ei voida suojata riittävästi.
■
Suojus on kiinnitettävä tukevasti sähkö-
työkaluun ja sijoitettava mahdollisim-
man turvallisesti siten, että laikka on
mahdollisimman vähän paljaana käyttä-
jän suuntaan. Suojus auttaa suojaamaan
käyttäjää rikkoutuneilta laikan palasilta,
vahingossa tapahtuvalta kosketukselta
laikkaan ja kipinöiltä, jotka voivat sytyttää
vaatteet.
■
Laikkoja saa käyttää vain niille määritet-
tyihin käyttötarkoituksiin. Esimerkiksi:
älä hio katkaisulaikan kyljellä. Hankaavat
katkaisulaikat on tarkoitettu reunahiontaan.
Näihin laikkoihin kohdistuvat sivuvoimat
voivat aiheuttaa niiden rikkoutumisen.
■
Käytä aina vahingoittumattomia laikan
laippoja, jotka ovat oikean kokoisia ja
muotoisia valittua laikkaa varten. Kun-
nolliset laikan laipat tukevat laikkaa ja
vähentävät siten laikan rikkoutumisen mah-
dollisuutta. Katkaisulaikkojen laipat voivat
poiketa hiomalaikkojen laipoista.
■
Älä käytä suurempien sähkötyökalujen
kuluneita laikkoja. Suurempaan sähkötyö-
kaluun tarkoitettu laikka ei sovellu pienem-
män työkalun suuremmalle nopeudelle ja
se voi murtua.
■
Kun käytät kaksitoimisia laikkoja, käytä
aina suoritettavaan työhön sopivaa suo-
jaa. Oikean suojan käyttämättä jättäminen ei
128
LBE 76 12-EC/LBE 76 18-EC
välttämättä tarjoa haluttua suojatasoa, mikä
voi johtaa vakavaan loukkaantumiseen.
Katkaisutoimiin liittyvät lisätur-
vallisuusvaroitukset:
■
Älä ”tuki” katkaisulaikkaa tai kohdista
siihen liiallista painetta. Älä yritä leika-
ta liian syvälle. Laikan ylikuormitus lisää
kuormitusta ja laikan vääntymis- tai taker-
tumisalttiutta katkaisussa sekä takapotkun
sekä laikan rikkoutumisen mahdollisuutta.
■
Älä aseta vartaloasi suoraan linjaan
pyörivän laikan kanssa tai laikan taakse.
Kun laikka työstökohdassa liikkuu poispäin
vartalostasi, mahdollinen takapotku voi
sysätä pyörivän laikan ja sähkötyökalun
suoraan sinua kohti.
■
Kun laikka on jumiutunut tai keskey-
tät katkaisun jostain syystä, katkaise
työkalusta virta ja pidä sitä paikallaan,
kunnes laikka pysähtyy kokonaan. Älä
koskaan yritä irrottaa katkaisulaikkaa
leikkauskohdasta laikan vielä pyöriessä,
muuten voi tapahtua takapotku. Selvitä
laikan jumiutumiseen johtanut syy ja ryhdy
korjaaviin toimenpiteisiin.
■
Älä käynnistä leikkaustoimintoa uudel-
leen, kun laikka on kiinni työkappalees-
sa. Anna laikan saavuttaa täysi nopeus
ja aseta se varoen takaisin leikkauskoh-
taan. Laikka voi takertua, ponnahtaa ylös
tai aiheuttaa takapotkun, jos sähkötyökalu
käynnistetään uudelleen työkappaleessa.
■
Laikan takertumis- ja takapotkuriskejä
voidaan minimoida tukemalla paneelit
ja suuret työkappaleet huolellisesti.
Suurilla työkappaleilla on taipumus painua
oman painonsa vaikutuksesta.Työkappa-
leen alle on sijoitettava tukipisteet lähelle
katkaisulinjaa ja lähelle työkappaleen
reunaa laikan molemmille puolille.
■
Ole erityisen varovainen, kun teet ”tas-
kuleikkauksen” olemassa oleviin seiniin
tai muihin katvealueisiin. Esiin työntyvä
laikka voi katkaista kaasu- tai vesiputkia tai
sähköjohtoja tai osua takapotkun aiheutta-
vaan esteeseen.
■
Älä yritä tehdä kaarevaa leikkausta.
Laikan ylirasittaminen lisää laikkaan koh-
distuvaa kuormitusta ja laikan vääntymistä
tai takertumista katkaisussa sekä takaiskun
vaaraa tai laikan murtumisen vaaraa, mikä
voi johtaa vakavaan loukkaantumiseen.
Melu ja tärinä
Melu- ja tärinäarvot on mitattu standardin EN
62841 mukaan.
Sähkötyökalun A-painotettu melutaso on
tyypillisesti:
LBE 76 12-EC
–
Äänenpainetaso L
pA
: 83 dB(A)
–
Äänitehotaso L
wA
: 91 dB(A)
–
Epävarmuus: K = 3 dB
Kokonaistärinäarvo:
–
Päästöarvo a
h
: <2,5 m/s
2
–
Epävarmuus: K = 1,5 m/s
2
LBE 76 18-EC
–
Äänenpainetaso L
pA
: 73 dB (A)
–
Äänitehotaso L
WA
: 81 dB (A)
–
Epävarmuus: K = 3 dB
Kokonaistärinäarvo:
–
Päästöarvo a
h
: <2,5 m/s
2
–
Epävarmuus: K = 1,5 m/s
2
HUOMIO!
Määritellyt mittausarvot koskevat uusia säh-
kötyökaluja. Päivittäisessä käytössä melu- ja
tärinäarvot muuttuvat.
HUOMAA
Näissä ohjeissa annettu tärinätaso on mitattu
standardissa EN 62841 normitetun mittaus
-
menetelmän mukaan ja sitä voidaan käyttää
sähkötyökalujen keskinäiseen vertailuun. Se
soveltuu myös altistuksen alustavaan arvioin
-
tiin.
Ilmoitettu tärinätaso tarkoittaa altistumisen
tasoa työkalun pääasiallisessa käyttötarkoituk
-
sessa.
Jos työkalua kuitenkin käytetään muihin
käyttötarkoituksiin, erilaisilla lisävarusteilla tai
huonolla huollolla, tärinäpäästötaso saattaa
poiketa ilmoitetusta. Tällöin koko työaikaa
koskeva tärinäaltistus voi olla selvästi suurem
-
pi.
Tärinälle altistumistason tarkassa arvioinnissa
on otettava huomioon myös jaksot, kun työka
-
lu on kytketty pois päältä tai kun se käy, mutta
sillä ei varsinaisesti työskennellä.
Tällöin koko työaikaa koskeva tärinäaltistus
voi olla selvästi pienempi.
Määrittäkää lisätoimenpiteet koneen käyttä
-
jän suojaamiseksi tärinän vaikutukselta, kuten:
Työkalun ja lisävarusteiden huolto, käsien
pitäminen lämpiminä, työtapojen organisoin
-
ti.
129
LBE 76 12-EC/LBE 76 18-EC
HUOMIO!
Käytä kuulonsuojaimia melutason ylittäessä
85 dB (A).
HUOMIO!
Ohuiden metallilevyjen tai muiden helposti
värähtelevien suurikokoisten rakenteiden
hionta voi aiheuttaa huomattavasti (jopa 15
dB) ilmoitettuja melupäästöarvoja korkeam
-
man kokonaismelupäästön. Tällaisten työkap-
paleiden äänipäästöt on mahdollisuuksien
mukaan estettävä sopivilla toimenpiteillä,
kuten käyttämällä raskaita joustavia vaimen
-
nusmattoja. Lisääntynyt melupäästö on myös
otettava huomioon sekä melualtistuksen
riskinarvioinnissa että asianmukaisen kuulon
-
suojaimen valinnassa.
Tekniset tiedot
Tuotteen tyyppi
LBE 76
12-EC
LBE 76
18-EC
Tuote Minihiomakone
Nimellisjännite V DC 12 18
Tyhjäkäyntino-
peus
/min 5000–20000
Laikan tyyppi Tyyppi 27 ja tyyppi 41
Laikan enim-
mäishalkaisija
mm 76 76
Asennusreiän
halkaisija
mm 10 10
Hiomalaikan
enimmäispak-
suus
mm 4 4
Katkaisulaikan
enimmäispak-
suus
mm 4 4
Karan kierre M6 M6
Paino
”FLEX-menette-
lyn 01” mukai-
sesti
kg 0,8 0,85
Akku
AP 12 -sar-
ja
AP 18
-sarja
AP 18
XT -sarja
Akun paino
AP
12/2,5
0,3
kg
AP
18/2.5
0,4 kg
AP
18/4.0
0,7 kg
AP
18/5.0
0,7 kg
AP
18/8.0
1,1 kg
AP
12/5,0
0,4
kg
AP 18 /
4.0 XT
0,7 kg
AP 18 /
8.0 XT
1,2 kg
Käyttölämpötila -10–40 ℃
Varastointiläm-
pötila
< 50 ℃
Latauslämpötila 4–40 ℃
Laturi CA 12/18, CA...
CA 12/
18, CA...
HUOMAA
Akun ja laturin käyttöoppaat toimitetaan
erikseen. Ne sisältävät niiden erityiset turval
-
lisuussäännöt ja käyttöohjeet. Katso turvalli-
suusohjeet ja yksityiskohtaiset käyttöohjeet
akun ja laturin käyttöoppaista.
Yleiskatsaus (katso kuva A)
Tuotteen ominaisuuksien numerointi viittaa
koneen kuvaan graikkasivulla.
1. Hiontasuojus
2. LED-työvalo
3. Karan lukituspainike
4. Virtakytkin
5. Kahva
6. Nopeuden valintapainike
7. Nopeuden merkkivalo
8. Pyörimissuunnan valitsin
9. Pyörimissuunnan osoitin
10. Kuusiokoloavain ja säilytyspaikka
11. Ruuvipultti
12. Ulkolaippa
13. Kara
14. Sisälaippa
130
LBE 76 12-EC/LBE 76 18-EC
15. Pyörimisen vapautuspainike
16. Katkaisusuoja
17. Pölyliitäntä
18. Kovametallikatkaisulaikka
19. Hiomalaikka
20. Metallin katkaisulaikka (x2)
21a. Irrotettava vyöklipsi
(LBE 76 12-EC)
21b. Irrotettava vyöklipsi
(LBE 76 18-EC)
22. Kiinnitysruuvi
Käyttöohjeet
VAROITUS!
Irrota akku ennen minkään toimenpiteiden
suorittamista sähkötyökalulle.
Ennen sähkötyökalun käynnistä-
mistä
Ota akkukäyttöinen minihiomakone pois
pakkauksesta, ja tarkista, ettei toimituksesta
puutu mitään osia eikä mikään osa ole vauri-
oitunut.
HUOMAA
Akkuja ei ole ladattu täyteen toimitettaessa.
Lataa akut täyteen ennen käytön aloittamista.
Katso laturin käyttöopas.
Akun asentaminen/vaihtaminen
Vinkkejä akun pitkän käyttöiän
saavuttamiseen
HUOMIO!
Älä lataa akkuja lämpötilassa, joka on alle 0
°C tai yli 40 °C.
Älä lataa akkuja ympäristöissä, joissa on kor
-
kea ilmankosteus tai ympäristön lämpötila.
Älä peitä akkuja ja laturia latausprosessin
aikana.
Vedä laturin pistoke irti latausprosessin pää
-
tyttyä.
Akku ja laturi kuumenevat latausprosessin
aikana. Tämä on täysin normaalia!
HUOMAA
Noudata akun käyttöohjeessa annettuja ohjei-
ta akun oikeasta lataamisesta.
Jos akkuja ei käytetä pitkään
aikaan, säilytä niitä osittain ladat-
tuina
viileässä paikassa.
■
Paina ladattua akkua sähkötyökaluun, kun-
nes se napsahtaa paikalleen (katso kuva B).
■
Irrota painamalla vapautuspainiketta ja
vetämällä akku irti (katso kuva C).
HUOMIO!
Kun laite ei ole käytössä, suojaa akun kosket-
timet. Irralliset metalliosat voivat aiheuttaa
oikosulun koskettimiin; räjähdys- ja palovaara!
Suojus
VAROITUS!
Käytä työkalua vain, jos suojus on paikallaan.
Käytä aina kullekin laikalle tarkoitettua suojus
-
ta!
VAROITUS!
Käännä suojusta, kunnes suljettu osa on käyt-
täjään päin.
Hiontasuojus
(katso kohta 1, kuva A)
Suunniteltu työskentelyyn hiomalaikkojen ja
läppälaikkojen kanssa.
VAROITUS!
Kun tätä suojusta käytetään katkaisutöihin
sidotuilla hiomalaikoilla, riski altistua kipinöil
-
le ja hiukkasille sekä altistua laikan sirpaleille
laikan rikkoutuessa kasvaa.
VAROITUS!
Kun tätä suojusta käytetään betonin tai muu-
rauksen katkaisuun ja tasohiontaan, pölylle
altistumisen ja hallinnan menettämisen riski
kasvaa, mikä voi johtaa takapotkuun.
Katkaisusuojan lisäosa (katso
kohta 16, kuva A)
Suunniteltu käytettäväksi katkaisulaikkojen
kanssa.
VAROITUS!
Kiinnitä aina katkaisulaikansuojan lisäosa (16)
suorittaessasi katkaisutoimenpiteitä. Tarkista
ennen käyttöä, ettei siinä ole säröjä, muodon
-
131
LBE 76 12-EC/LBE 76 18-EC
muutoksia tai merkkejä vakavasta kulumises-
ta.
VAROITUS!
Kun tätä katkaisusuojaa käytetään tasohion-
taan, laikan suojus voi häiritä työkappaletta ja
aiheuttaa huonon hallinnan.
Asennus (katso kuva D)
Työnnä katkaisusuoja hiontasuojaan (katso
kohdat 16 ja 1, kuva A), kunnes se kiinnittyy.
Irrottaminen (katso kuva E)
Taivuta varovasti toista kahdesta lukituskou-
kusta (E-1) hieman, kunnes lukituskoukku ei
enää työnny ulos suojuksen reunasta. Vedä
sitten katkaisusuoja pois ja laita se sivuun.
Suojan säätäminen (katso kuva F)
Käännä suojaa haluttuun asentoon, kunnes se
kiinnittyy. Tähän ei tarvita työkaluja.
Katkaisulaikan valinta
Oikean laikkatyypin valitseminen on tärkeää,
jotta sahasta saadaan paras mahdollinen suo-
rituskyky. Valitse laikka käytön ja katkaistavan
materiaalin mukaan. Oikean laikan valitsemal-
la saat tasaisemman ja nopeamman katkaisun
ja pidennät laikan käyttöikää.
Parhaatkaan katkaisulaikat eivät katkaise
tehokkaasti, jos niitä ei pidetä puhtaina ja
terävinä. Tylsän laikan käyttö kuormittaa
sahaa voimakkaasti ja lisää takaiskun vaaraa.
Pidä ylimääräisiä laikkoja käsillä, jotta teräviä
laikkoja on aina saatavilla.
Valitse ja käytä aina huolellisesti katkaisu-
laikkoja, joita suositellaan katkaistavalle
materiaalille. Varmista, että jokaisen lisälaikan
vähimmäiskäyntinopeus on vähintään 20 000
/min (RPM).
Valitse sopiva katkaisulaikka ja määritä suo-
siteltava pyörimissuunta alla olevan taulukon
perusteella.
KATKAISULAIKKA KÄYTTÄMINEN
Kovametallikatkaisulaikka
HUOMAA
jos timantti on segmen-
toitu, segmenttien välinen
etäisyys toisistaan on
enintään 10 mm, ainoas-
taan negatiivisella asetus-
kulmalla.
Kipsilevyn ja muovin katkaiseminen.
Laikassa oleva nuoli osoittaa AINOAN
suunnan, johon laikan tulisi pyöriä, kun
työkalu on käytössä. Varmista aina, että pyö-
rimissuunnan valitsin on laikkaan merkityn
pyörimissuunnan mukaisessa asennossa.
Metallin katkaisulaikka
Teräksen, ruostumattoman teräksen ja väri-
metallien katkaiseminen.
Timanttilaattaleikkuri (ei
mukana)
Laattojen, keramiikan ja kuitusementin leik-
kaus.
Suositeltu pyörimissuunta:
Laikassa oleva nuoli osoittaa AINOAN
suunnan, johon laikan tulisi pyöriä, kun
työkalu on käytössä. Varmista aina, että pyö-
rimissuunnan valitsin on laikkaan merkityn
pyörimissuunnan mukaisessa asennossa.
132
LBE 76 12-EC/LBE 76 18-EC
Laikan kiinnittäminen ja irrotta-
minen
VAROITUS!
Kun työskentelet katkaisulaikoilla, kiinnitä
suojaava katkaisulaikan lisäosa (16)..
Laikan asentaminen (katso kuvat G
ja H)
■
Poista akku
■
Puhdista kara ja kaikki asennettavat osat.
■
Pidä karan lukituspainike (3) painettuna
■
Löysää kuusiokoloavaimella (10) karan
(13) ruuvipulttia (11) vastapäivään ja irrota
pultti (11) ja ulkolaippa (12).
■
Aseta laikka sisälaipan päälle.
HUOMAA
Kun hiomalaikka asennetaan, hiomalaikan
ulkonevan osan on osoitettava sisälaippaa
kohti.
■
Asenna ulkolaippa (12) takaisin paikalleen
siten, että tulostuspinta on ulospäin.
■
Pidä karalukko (3) painettuna.
■
Kiristä pultti (11) kuusiokoloavaimella myötä-
päivään. Suositeltu vääntömomentti on 5 Nm.
■
Aseta akku.
■
Kytke hiomakone päälle (lukitsematta
asentoa) ja jätä hiomakone käyntiin noin
30 sekunniksi. Tarkista epätasapaino ja täri-
nät.
■
Sammuta hiomakone ja irrota akku.
Laikan irrottaminen
■
Pidä karan lukituspainike (3) painettuna
■
Löysää pultti kuusiokoloavaimella ja irrota
pultti ja ulkolaippa karasta.
■
Irrota laikka.
Pölyliitäntä
HUOMAA
Pölyliitäntä on tarkoitettu vain laattojen/be-
tonin ja kipsilevyn katkaisuun pölyn keräämi-
seksi imurilla. Emme suosittele pölyliitännän
käyttöä metallin katkaisussa.
■
Valitse pölyliitännän asennusasento katkai-
sulaikan pyörimissuunnan mukaan (katso
kuva J).
■
Työnnä pölyliitäntä (17) katkaisusuojan
(16) jompaankumpaan päähän, kunnes se
kiinnittyy (katso kuva K).
■
Kiinnitä katkaisusuojan (16) lisäosa hionta-
suojukseen (1), katso luku ”Suojus”.
■
Pölyliitännän irrottaminen: paina katkaisu-
suojan salpaa (16) ja vedä pölyliitäntä (17)
irti (katso kuva L).
Kytkeminen päälle ja pois päältä
(katso kuvat M ja N)
■
Käynnistä sähkötyökalu liu'uttamalla virta-
kytkintä (4) eteenpäin (vaihe 1). Jatkuvaa
käyttöä varten kallista sitä alaspäin, kunnes
se
kytkeytyy (vaihe 2).
■
Kytke sähkötyökalu pois päältä painamalla
virtakytkimen takaosaa ja vapauttamalla
se..
HUOMAA
Akun irrottamisen jälkeen kytketty sähkötyö-
kalu ei käynnisty uudelleen.
Nopeuden esivalinta (katso kuva
P)
VAROITUS!
Nopeutta ei suositella säädettäväksi karan
pyöriessä.
Työkalussasi on muistitoiminto. Kun työkalu
on sammutettu, se palaa edelliseen asetuk-
seen seuraavalla kerralla, kun se käynniste-
tään.
Paina nopeuden valintapainiketta (6) neljän
tilan välillä vaihtamiseksi. Jokainen painallus
muuttaa nopeutta yhdellä tasolla. Alla oleva
taulukko näyttää pyörimisnopeuden ja työka-
lun jalassa loistavien LED-valojen lukumäärän
välisen suhteen.
LED-valojen määrä
Nopeus (RPM)
5000
10000
15000
20000
Pyörimissuunnan valitsin (katso
kuvat Q ja R)
Työkalu on varustettu pyörimissuunnan valitsi-
mella. Jotkin käyttötarkoitukset tai lisäva-
rusteet saattavat vaatia työkalun käyttämistä
eteenpäin tai taaksepäin.
133
LBE 76 12-EC/LBE 76 18-EC
Valitse katkaisuhiontaa varten sellainen
katkaisusuunta, että työkalu voidaan työntää
poispäin kehostasi. Kun asennat kovametal-
likatkaisulaikkaa tai timanttilaikkaa, valitse
pyörimissuunta, joka vastaa laikan nuolta.
1. Kiinnitä akku.
2. Valitse suunta painamalla pyörimis-
suunnan valitsinta (8). Joka kerta, kun
painat valitsinta, pyörimissuunta vaihtuu.
Pyörimissuunnan merkkivalo (9) syttyy
osoittamaan aktiivisen pyörimissuunnan.
Jos valitset ”F”, katkaisulaikka pyörii vas-
tapäivään pyörimissuuntaan ”F”, joka on
merkitty suojaan. Jos valitset ”R”, katkai-
sulaikka pyörii myötäpäivään pyörimis-
suuntaan ”R”, joka on merkitty suojaan.
HUOMAA
Pyörimissuunnan osoitin sammuu noin 5
minuutin kuluttua virtakytkimen vapauttami
-
sesta.
Kun pyörimissuunnan osoitin on sammunut,
se palaa takaisin Eteenpäin-tila-asetukseen,
kun työkalu kytketään uudelleen päälle.
Kun pyörimissuunnan osoitin palaa, se säi
-
lyttää nykyisen tila-asetuksen, kun työkalu
kytketään uudelleen päälle.
Katkaisuhiontaa varten tämän työkalun
mukana toimitetuissa laikoissa on nuolet,
jotka osoittavat laikan pyörimissuunnan, kun
työkalu on käytössä. Varmista ennen työka
-
lun käyttöä, että pyörimissuunnan valitsin on
laikkaan merkityn pyörimissuunnan mukai
-
sessa asennossa. Laikkoja, joissa ei ole nuolia,
voidaan käyttää joko eteen- tai taaksepäin.
VAROITUS!
Hiomalaikalla tai läppälaikalla hionnassa on
pakko käyttää vain vakiosuuntaa (”F”), jotta
vältetään sellaisten työkalujen vahingoittumi
-
nen, jotka eivät sovellu vastasuuntaan käyt-
töön.
VAROITUS!
Anna laikan pysähtyä aina kokonaan ennen
pyörimissuunnan muuttamista, jotta vältät
vauriot.
LED-työvalo (katso kuva S)
Työkalun päässä sijaitseva LED-työvalo syttyy,
kun työkalu kytketään päälle tai nopeuden va-
lintapainiketta (6) / pyörimissuunnan valitsinta
(8) painetaan, se sammuu noin 10 sekuntia
työkalun sammuttamisen jälkeen.
LED-työvalo (2) alkaa vilkkua nopeasti, kun
työkalu ja/tai akku ylikuormittuu tai tulee liian
kuumaksi ja sisäiset anturit kytkevät työkalun
pois päältä. Anna työkalun levätä vähän aikaa
tai aseta työkalu ja akku erillään jäähtymään
ilmavirtaukseen.
LED-työvalo (2) vilkkuu hitaammin ilmaisten,
että akun varaus on vähissä. Lataa akku.
Jos LED-työvalo (2) ei syty, kun käynnistät työ-
kalun, tai se sammuu äkillisesti käytön aikana,
kyseessä voi olla sisäinen tiedonsiirtovirhe.
Ota yhteyttä asiakaspalveluun tai valtuutet-
tuun huoltoliikkeeseen avun saamiseksi.
Työkalupään kulman säätäminen
(katso kuva T1 ja T2)
Työkalupää voidaan säätää kolmeen eri
työasentoon: 0°, -90° ja 90°.
■
Varmista, että virtakytkin on OFF-asennos-
sa.
■
Poista akku.
■
Vedä pyörimisen vapautuspainike (15) ko-
konaan alas, kierrä työkalupäätä ja vapauta
painike.
■
Jatka työkalupään kiertämistä, kunnes se
lukittuu paikalleen ”naksahtaen”.
Vyöklipsin asentaminen/irrotta-
minen (katso kuvat U1 ja U2)
Työkalusi toimitetaan irrotettavalla vyöklipsil-
lä, joka voidaan sijoittaa työkalun kummalle
tahansa puolelle kätevää kuljetusta varten.
Vyöklipsin asentaminen työkaluun:
■
Irrota akkuyksikkö työkalusta.
■
LBE 76 12-EC -työkalussa kohdista vyöklip-
sin ura (U1-1) ja reikä työkalun pohjassa
olevaan aukkoon (U1-2) ja kierteitettyyn
reikään.
■
LBE 76 18-EC -työkalussa kohdista vyöklip-
sin urat (U2-1) ja reikä työkalun pohjassa
oleviin uriin (U2-2) ja kierteitettyyn reikään.
■
Aseta kiinnitysruuvi paikoilleen ja kiristä
ruuvi ruuvimeisselillä (ei mukana).
Vyöklipsin irrottaminen työkalusta:
■
Irrota akkuyksikkö työkalusta.
■
Löysää ruuvimeisselillä (ei sisälly) ruuvia,
jolla vyöklipsi on kiinnitetty työkaluun.
■
Poista ruuvi ja vyölipsi. Säilytä ne turvalli-
sessa paikassa myöhempää käyttöä varten.
134
LBE 76 12-EC/LBE 76 18-EC
Käyttöohjeet
HUOMAA
Hiomakone pyörii vielä jonkin aikaa työkalun
poiskytkennän jälkeen.
Karkea hionta
VAROITUS!
Älä koskaan käytä katkaisulaikkoja karkeaan
hiontaan.
■
Laikan kulma 20
–
40° takaa parhaan katkai-
sutuloksen.
■
Liikuta työkalua edestakaisin maltillisesti
painaen. Tämän seurauksena työkappale ei
kuumene liikaa, eikä siihen jää värimuutok-
sia eikä uria.
Katkaisuhionta
VAROITUS!
Käytä aina katkaisulaikansuojan lisäosaa (16),
kun katkaiset katkaisulaikoilla.
■
Työskentele aina laikan suuntaa vastaan.
Muutoin työkalu voi potkaista takaisin
katkaisukohdasta hallitsemattomasti.
■
Ohjaa työkalua tasaisesti käsiteltävälle
materiaalille sopivalla nopeudella.
■
Älä kallista, käytä liikaa voimaa tai heiluta
sivulta toiselle.
Lisätietoa valmistajan tuotteista saa osoittees-
ta www.ex-tools.com.
Huolto ja hoito
VAROITUS!
Irrota akku ennen minkään toimenpiteiden
suorittamista sähkötyökalulle.
VAROITUS!
Älä käytä nestemäisiä puhdistusaineita.
Puhdistaminen
■
Puhdista sähkötyökalu ja tuuletusaukkojen
edessä oleva ritilä säännöllisesti. Puhdis-
tusväli riippuu materiaalista ja käyttöajan
pituudesta.
■
Puhalla kotelon sisätila ja moottori puh-
taaksi kuivalla paineilmalla säännöllisin
välein.
Kuljettaminen
Litiumioniakut kuuluvat vaarallisten aineiden
lainsäädännön piiriin.
Akkujen kuljetus on suoritettava paikallisten,
kansallisten ja kansainvälisten määräysten ja
sääntöjen mukaisesti.
Käyttäjät voivat kuljettaa näitä akkuja maan-
teitse ilman lisävaatimuksia.
Litiumioniakkujen kaupallinen kuljetus kul-
jetusyhtiöiden toimesta on vaarallisten tava-
roiden kuljetusta koskevien sääntöjen alaista.
Lähetyksen valmistelut ja kuljetus voidaan
suorittaa vain asianmukaisesti koulutettujen
henkilöiden toimesta. Koko prosessia on val-
vottava ammattimaisesti.
Seuraavia kohtia on noudatettava ladattavia
akkuja kuljetettaessa:
Varmista, että akun kosketinliittimet on suojat-
tu ja eristetty oikosulkujen estämiseksi.
Varmista, että akku on kiinnitetty liikkumisen
estämiseksi pakkauksen sisällä.
Vaurioituneita tai vuotavia akkuja ei saa kuljet-
taa.
Ota yhteyttä kuljetusyhtiöön saadaksesi lisä-
tietoja.
HUOMIO!
Älä lähetä akkuja, joiden kotelo on vaurioitu-
nut.
Korjaukset
Korjaukset saa tehdä vain valtuutettu huolto-
liike.
Varaosat ja lisätarvikkeet
Muut lisävarusteet, erityisesti työkalut, löyty-
vät valmistajan luetteloista.
Räjäytyskuvat ja varaosaluettelot löydät koti-
sivuiltamme: www.ex-tools.com
135
LBE 76 12-EC/LBE 76 18-EC
Hävittämistä koskevat tiedot
VAROITUS!
Tee käytöstä poistetut sähkötyökalut käyttö-
kelvottomiksi:
akkukäyttöiset poista akku.
Vain EU-maat
Älä hävitä sähkötyökaluja kotitalousjät-
teen joukossa!
Vanhoja sähkö- ja elektroniikkalaitteita koske-
van eurooppalaisen direktiivin 2012/19/EU
ja sen maakohtaisten sovellusten mukaisesti
käytetyt sähkötyökalut on kerättävä erikseen
ja kierrätettävä ympäristöystävällisellä tavalla.
Raaka-aineiden hyödyntäminen jättee-
nä hävittämisen sijaan.
Laitteet, lisävarusteet ja pakkaukset pitää kier-
rättää ympäristöystävällisellä tavalla. Muoviset
osat on merkitty kierrätykseen materiaalityy-
pin mukaisesti.
VAROITUS!
Älä hävitä akkuja tai paristoja kotitalousjät-
teen seassa, polttamalla tai heittämällä ve-
teen. Älä avaa käytettyjä akkuja tai paristoja.
Vain EU-maat:
Direktiivin 2006/66/EY mukaan vialliset tai
käytetyt akut ja paristot on kierrätettävä.
HUOMAA
Kysy jälleenmyyjältä tietoa hävitysvaihtoeh-
doista!
-Vaatimustenmukaisuusva-
kuutus
Vaatimustenmukaisuusvakuutukset ovat tä-
män käyttöohjeen liitteenä 1.
Vastuun poissulkeminen
Valmistaja ja valmistajan edustaja eivät vastaa
vahingoista tai voiton menetyksestä, joiden
syynä on liiketoiminnan keskeytyminen johtu-
en tuotteesta tai siitä, ettei tuotetta mahdolli-
sesti voida käyttää.
Valmistaja ja valmistajan edustaja eivät vastaa
vahingoista, joiden syynä on ohjeiden vastai-
nen käyttö tai tuotteen käyttö muiden kuin
valmistajan tuotteiden kanssa.
136
LBE 76 12-EC/LBE 76 18-EC
Περιεχόμενα
Σύμβολα που χρησιμοποιούνται σε αυτό το
εγχειρίδιο ............................136
Σύμβολα στο προϊόν ...................136
Για τη δική σας ασφάλεια ..............136
Θόρυβος και κραδασμοί ...............140
Τεχνικά Χαρακτηριστικά ...............141
Επισκόπηση ..........................141
Οδηγίες χρήσης ......................142
Συντήρηση και φροντίδα ..............147
Μεταφορά ...........................147
Πληροφορίες διάθεσης ................148
Δήλωση συμμόρφωσης ΕΕ .............148
Απαλλαγή ευθύνης ....................148
Σύμβολα που χρησιμοποιού-
νται σε αυτό το εγχειρίδιο
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Υποδηλώνει επικείμενο κίνδυνο. Η μη τή-
ρηση αυτής της προειδοποίησης μπορεί να
οδηγήσει σε θάνατο ή σε εξαιρετικά σοβαρό
τραυματισμό.
ΠΡΟΣΟΧΗ!
Υποδηλώνει το ενδεχόμενο μιας επικίνδυνης
κατάστασης. Η μη τήρηση αυτής της προει
-
δοποίησης μπορεί να οδηγήσει σε ελαφρύ
τραυματισμό ή σε υλικές ζημιές.
ΣΗΜΕΙΩΣΗ
Υποδηλώνει συμβουλές χρήσης και σημαντι-
κές πληροφορίες.
Σύμβολα στο προϊόν
V Volt
/min
Περιστροφές ή παλινδρομή-
σεις ανά λεπτό (rpm)
M Μετρικό σπείρωμα
n
0
Ταχύτητα χωρίς φορτίο
Ø Διάμετρος
Διαβάστε τις οδηγίες
Σύμβολο χρήσης προστασίας
των ματιών
Μη χρησιμοποιείτε το προστα-
τευτικό για εργασίες αποκοπής
Πληροφορίες διάθεσης για το
παλαιό μηχάνημα (δείτε στη
σελίδα 148)!
Σήμανση CE
Σήμανση UKCA
Για τη δική σας ασφάλεια
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Πριν από τη χρήση του ηλεκτρικού εργαλεί-
ου, διαβάστε και τηρείτε:
τις παρούσες οδηγίες χρήσης,
τις «Γενικές οδηγίες ασφαλείας» για το
χειρισμό ηλεκτρικών εργαλείων στο
εσώκλειστο φυλλάδιο (αριθ. φυλλαδίου:
315.915),
τους κανόνες που ισχύουν στην εγκατά-
σταση και τους κανονισμούς πρόληψης
ατυχημάτων.
Αυτό το ηλεκτρικό εργαλείο ανταποκρίνε
-
ται στην πιο σύγχρονη τεχνολογία και έχει
κατασκευαστεί σύμφωνα με τους αναγνωρι
-
σμένους κανονισμούς ασφαλείας.
Ωστόσο, όταν χρησιμοποιείται το ηλεκτρικό
εργαλείο μπορεί να αποτελέσει κίνδυνο για
τη ζωή και τη σωματική ακεραιότητα του
χρήστη ή τρίτων, όπως και να προκληθεί υλι
-
κή ζημιά στο ηλεκτρικό εργαλείο ή σε άλλη
περιουσία.
Ο μίνι τροχός μπορεί να χρησιμοποιείται
μόνο
σύμφωνα με την προβλεπόμενη χρήση,
εφόσον είναι σε άριστη κατάσταση λει-
τουργίας.
Βλάβες με επίπτωση στην ασφάλεια θα πρέ
-
πει να αποκαθίστανται αμέσως.
Προβλεπόμενη χρήση
Αυτός ο λειαντήρας προορίζεται για την
κοπή και το ξεχόνδρισμα μετάλλων, σκυρο-
δέματος, πέτρας, πλακιδίων, ξύλου, πλαστι-
κών και παρόμοιων υλικών χωρίς τη χρήση
137
LBE 76 12-EC/LBE 76 18-EC
νερού. Κατά την κοπή πρέπει να χρησιμοποι-
είται το προστατευτικό κοπής.
Οδηγίες ασφαλείας για τον μίνι
λειαντήρα
Προειδοποιήσεις ασφαλείας
κοινές για εργασίες λείανσης ή
αποκοπής:
■
Το παρόν ηλεκτρικό εργαλείο προορί-
ζεται για χρήση σε εργασίες λείανσης
ή αποκοπής. Μελετήστε όλες τις προ-
ειδοποιήσεις ασφάλειας, τις οδηγίες,
τις εικόνες και τις προδιαγραφές που
συνοδεύουν αυτό το ηλεκτρικό εργα-
λείο. Εάν δεν τηρηθούν όλες οι οδηγίες
που αναφέρονται παρακάτω, μπορεί να
προκληθεί ηλεκτροπληξία, πυρκαγιά και/
ή σοβαρός τραυματισμός.
■
Δεν πρέπει να εκτελούνται εργασίες
όπως τρίψιμο, βούρτσισμα με συρμα-
τόβουρτσα, στίλβωση ή κοπή οπών με
αυτό το ηλεκτρικό εργαλείο. Λειτουρ-
γίες για τις οποίες δεν προορίζεται το
ηλεκτρικό εργαλείο μπορούν να προκαλέ-
σουν κίνδυνο και τραυματισμό.
■
Μην μετατρέπετε αυτό το ηλεκτρικό ερ-
γαλείο για λειτουργία με τρόπο για τον
οποίο δεν έχει σχεδιαστεί και καθορι-
στεί ειδικά από τον κατασκευαστή του
εργαλείου. Μια τέτοια μετατροπή μπορεί
να οδηγήσει σε απώλεια του ελέγχου και
να προκαλέσει σοβαρό τραυματισμό.
■
Μη χρησιμοποιείτε εξαρτήματα που δεν
έχουν σχεδιαστεί και καθοριστεί ειδικά
από τον κατασκευαστή του εργαλείου.
Το γεγονός ότι ένα παρελκόμενο μπορεί
να προσαρτηθεί στο ηλεκτρικό εργαλείο
δεν εξασφαλίζει την ασφαλή λειτουργία
του.
■
Η ονομαστική ταχύτητα των παρελκόμε-
νων πρέπει να αντιστοιχεί κατ' ελάχιστο
στη μέγιστη ταχύτητα που αναγράφεται
επάνω στο ηλεκτρικό εργαλείο. Παρελ-
κόμενα που λειτουργούν με μεγαλύτερη
ταχύτητα από την ονομαστική ενδέχεται
να σπάσουν ή να διαλυθούν.
■
Η εξωτερική διάμετρος και το πάχος
των παρελκόμενων πρέπει να παραμέ-
νουν εντός της ονομαστικής απόδοσης
του ηλεκτρικού εργαλείου. Παρελκό-
μενα άλλου μεγέθους δεν μπορούν να
προφυλαχθούν ή να ελεγχθούν επαρκώς.
■
Οι διαστάσεις του εξαρτήματος τοπο-
θέτησης πρέπει να αντιστοιχούν στις
διαστάσεις του υλικού τοποθέτησης του
ηλεκτρικού εργαλείου. Παρελκόμενα
που δεν ταιριάζουν στην υποδοχή του
ηλεκτρικού εργαλείου περιστρέφονται
ανομοιόμορφα, δονούνται υπερβολικά
και μπορεί να οδηγήσουν σε απώλεια
ελέγχου.
■
Μη χρησιμοποιείτε παρελκόμενα που
έχουν υποστεί ζημιά. Πριν από κάθε
χρήση, ελέγχετε τα παρελκόμενα,
όπως, τους τροχούς λείανσης για ξεφτί-
σματα και ρωγμές, το δίσκο λείανσης
για ρωγμές, σκισίματα ή υπερβολική
φθορά και τη συρματόβουρτσα για
βγαλμένα ή ραγισμένα σύρματα. Σε
περίπτωση που το ηλεκτρικό εργαλείο ή
κάποιο παρελκόμενο πέσει κάτω, ελέγ-
ξτε μήπως έχει υποστεί κάποια βλάβη ή
χρησιμοποιήστε κάποιο άλλο, ακέραιο
παρελκόμενο. Μετά τον έλεγχο και την
τοποθέτηση του παρελκόμενου, απο-
μακρυνθείτε και απομακρύνετε τυχόν
παρευρισκόμενους από την περιοχή
περιστροφής του και αφήσετε το ηλε-
κτρικό εργαλείο να λειτουργήσει για
ένα λεπτό στη μέγιστη ταχύτητα χω-
ρίς φορτίο. Τα παρελκόμενα που έχουν
υποστεί ζημιά λογικά θα αποδεσμευτούν
κατά τη διάρκεια αυτού του διαστήματος
δοκιμής.
■
Φοράτε μέσα ατομικής προστασίας.
Ανάλογα με την εφαρμογή, χρησιμο-
ποιήστε προστατευτική μάσκα, προστα-
τευτικά γυαλιά ή γυαλιά ασφαλείας.
Ανάλογα με την περίπτωση, φοράτε
μάσκα σκόνης, προστατευτικά ακοής,
γάντια και ποδιά εργασίας ικανή να
σταματήσει μικρά θραύσματα από τη
λείανση ή το αντικείμενο εργασίας. Η
προστασία ματιών πρέπει να μπορεί να
σταματάει τα εκσφενδονιζόμενα υπολείμ-
ματα που δημιουργούνται από διάφορες
λειτουργίες. Η μάσκα προστασίας από
σκόνη ή η αναπνευστική συσκευή πρέπει
να μπορούν να φιλτράρουν τα σωματίδια
που παράγονται από τη συγκεκριμένη
εφαρμογή. Η παρατεταμένη έκθεση σε
έντονο θόρυβο μπορεί να προκαλέσει
απώλεια ακοής.
■
Διατηρείτε τους παρευρισκόμενους
σε ασφαλή απόσταση από την περιοχή
138
LBE 76 12-EC/LBE 76 18-EC
εργασίας. Οποιοσδήποτε εισέρχεται
στο χώρο εργασίας θα πρέπει να χρη-
σιμοποιεί μέσα ατομικής προστασίας.
Θραύσματα του αντικειμένου εργασίας ή
ενός σπασμένου παρελκόμενου ενδέχεται
να εκσφενδονιστούν και να προκαλέσουν
τραυματισμό πέρα από τον άμεσο χώρο
λειτουργίας.
■
Κρατάτε το ηλεκτρικό εργαλείο μόνο
από τις μονωμένες επιφάνειες λαβής,
εφόσον πραγματοποιείτε εργασία όπου
το παρελκόμενο κοπής μπορεί να έρθει
σε επαφή με κρυφές καλωδιώσεις ή
το δικό του καλώδιο. Αν ένα εξάρτημα
κοπής έρθει σε επαφή με ηλεκτροφόρα
καλώδια, ενδέχεται τα μεταλλικά μέρη
του ηλεκτρικού εργαλείου να καταστούν
και αυτά ηλεκτροφόρα και να προκαλέ-
σουν ηλεκτροπληξία στον χειριστή.
■
Τοποθετήστε το καλώδιο μακριά από
περιστρεφόμενα παρελκόμενα. Σε περί-
πτωση που χάσετε τον έλεγχο του ηλε-
κτρικού εργαλείου, το ηλεκτρικό καλώδιο
μπορεί να κοπεί ή να μπερδευτεί και να
τραβηχτεί το χέρι ή το μπράτσο σας μέσα
στο περιστρεφόμενο παρελκόμενο.
■
Μην αποθέτετε ποτέ το ηλεκτρικό
εργαλείο εάν το παρελκόμενο δεν έχει
ακινητοποιηθεί πλήρως. Το περιστρεφό-
μενο παρελκόμενο ενδέχεται να πιαστεί
στην επιφάνεια και να θέσει το ηλεκτρικό
εργαλείο εκτός ελέγχου.
■
Μη λειτουργείτε το ηλεκτρικό εργαλείο
καθώς το μεταφέρετε στο πλάι σας. Η
τυχαία επαφή του περιστρεφόμενου πα-
ρελκόμενου με τα ρούχα σας ενδέχεται
να το εγκλωβίσει σε αυτά, τραβώντας το
παρελκόμενο επάνω στο σώμα σας.
■
Καθαρίζετε τακτικά τις οπές εξαερι-
σμού του ηλεκτρικού εργαλείου. Ο
ανεμιστήρας του κινητήρα έλκει τη σκόνη
μέσα στο περίβλημα και η υπερβολική
συσσώρευση κονιορτοποιημένου μετάλ-
λου μπορεί να προκαλέσει ηλεκτρικούς
κινδύνους.
■
Μη χειρίζεστε το ηλεκτρικό εργαλείο
κοντά σε εύφλεκτα υλικά. Οι σπίθες
ενδέχεται να αναφλέξουν αυτά τα υλικά.
■
Μη χρησιμοποιείτε παρελκόμενα που
απαιτούν υγρά ψυκτικά μέσα. Η χρήση
νερού ή άλλων υγρών ψυκτικών μέσων
μπορεί να οδηγήσει σε ηλεκτροπληξία.
ΛΑΚΤΙΣΜΑ ΚΑΙ ΣΧΕΤΙΚΕΣ ΠΡΟΕΙ-
ΔΟΠΟΙΗΣΕΙΣ:
Το λάκτισμα ή κλώτσημα είναι μια ξαφνική
αντίδραση σε ένα σφήνωμα ή μια εμπλοκή
του περιστρεφόμενου τροχού, της βάσης
στήριξης, της βούρτσας ή άλλου παρελκό-
μενου. Το σφήνωμα ή η εμπλοκή προκαλούν
απότομη ακινητοποίηση του περιστρεφό-
μενου παρελκόμενου, η οποία με τη σειρά
της προκαλεί την ανεξέλεγκτη ώθηση του
εργαλείου στην αντίθετη κατεύθυνση από
εκείνη προς την οποία περιστρέφεται το
παρελκόμενο κατά τη στιγμή της επαφής.
Για παράδειγμα, όταν ένας τροχός λείανσης
σφηνώσει ή εμπλακεί στο αντικείμενο ερ-
γασίας, η άκρη του τροχού που εισέρχεται
στο σημείο επαφής μπορεί να εισχωρήσει
στην επιφάνεια του υλικού, προκαλώντας
την εξώθηση ή εκσφενδόνιση του τροχού. Ο
τροχός μπορεί είτε να εκσφενδονιστεί προς
ή μακριά από τον χειριστή, ανάλογα με την
κατεύθυνση κίνησης του τροχού στο σημείο
επαφής. Οι δίσκοι λείανσης μπορούν επίσης
να σπάσουν υπό αυτές τις συνθήκες.
Το λάκτισμα αποτελεί συνέπεια κακομετα-
χείρισης ή λάθος χειρισμού του ηλεκτρικού
εργαλείου και μπορεί να αποφευχθεί λαμ-
βάνοντας τα κατάλληλα προληπτικά μέτρα,
όπως αυτά, τα οποία περιγράφονται παρα-
κάτω.
■
Κρατάτε γερά και με τα δύο χέρια το
ηλεκτρικό εργαλείο και τοποθετείτε το
σώμα και τους βραχίονές σας σε τέτοια
θέση, ώστε να μπορείτε να αντιστέκε-
στε σε δυνάμεις αντιλάκτισης. Χρησιμο-
ποιείτε πάντα τη βοηθητική λαβή, εφό-
σον παρέχεται, για μέγιστο έλεγχο της
αντιλάκτισης ή της αντίδρασης ροπής
κατά τη θέση σε λειτουργία. Ο χειριστής
μπορεί να ελέγξει την αντίδραση ροπής ή
τις δυνάμεις λακτίσματος, εφόσον έχουν
ληφθεί τα κατάλληλα μέτρα.
■
Μην πλησιάζετε ποτέ το χέρι σας κοντά
σε περιστρεφόμενα παρελκόμενα. Το
παρελκόμενο ενδέχεται να λακτίσει πάνω
από το χέρι σας.
■
Μην τοποθετείτε το σώμα σας στην
περιοχή όπου ενδέχεται να κινηθεί
το ηλεκτρικό εργαλείο σε περίπτωση
λακτίσματος. Το λάκτισμα θα ωθήσει το
ηλεκτρικό εργαλείο στην αντίθετη κατεύ-
139
LBE 76 12-EC/LBE 76 18-EC
θυνση από εκείνη στην οποία κινείται ο
τροχός τη στιγμή της εμπλοκής.
■
Προσέχετε ιδιαίτερα κατά την εργασία
σε γωνίες, αιχμηρές ακμές, κτλ. Απο-
φεύγετε την πρόσκρουση και το σφή-
νωμα των παρελκόμενων. Οι γωνίες,
οι αιχμηρές ακμές και οι προσκρούσεις
έχουν την τάση να προκαλούν εμπλοκές
στα περιστρεφόμενα παρελκόμενα και
προκαλούν απώλεια ελέγχου ή λάκτισμα.
■
Μην προσαρτάτε μια αλυσίδα, λεπίδα
ξυλογλυπτικής, τμηματικό διαμαντο-
τροχό με περιφερειακό κενό μεγαλύτε-
ρο από 10 χιλ. ή οδοντωτή πριονολάμα.
Τέτοιες λεπίδες προκαλούν συχνά λάκτι-
σμα και απώλεια ελέγχου.
Προειδοποιήσεις ασφαλείας ει-
δικές για εργασίες λείανσης και
αποκοπής:
■
Χρησιμοποιείτε μόνο τους τύπους τρο-
χών που καθορίζονται για το ηλεκτρικό
εργαλείο σας και το ειδικό προστατευ-
τικό που έχει σχεδιαστεί για τον επιλεγ-
μένο τροχό. Τροχοί για τους οποίους δεν
έχει σχεδιαστεί το ηλεκτρικό εργαλείο
δεν μπορούν να προστατευθούν επαρκώς
και είναι επικίνδυνοι.
■
Η επιφάνεια λείανσης των τροχών κε-
ντρικής πίεσης πρέπει να τοποθετείται
κάτω από την επιφάνεια του χείλους
προστατευτικού. Ένας ακατάλληλα τοπο-
θετημένος τροχός που προεξέχει μέσα
από την επιφάνεια του χείλους προστα-
τευτικού δεν προστατεύεται επαρκώς.
■
Το προστατευτικό πρέπει να προσαρτά-
ται με ασφάλεια στο ηλεκτρικό εργα-
λείο και να τοποθετείται για μέγιστη
ασφάλεια κατά τέτοιο τρόπο ώστε να
εκτίθεται προς τον χειριστή η μικρότε-
ρη δυνατή επιφάνεια του τροχού. Το
προστατευτικό βοηθάει στην προστασία
του χειριστή από θραύσματα σπασμένου
τροχού, τυχαία επαφή με τον τροχό και
σπινθήρες οι οποίοι μπορούν να προκαλέ-
σουν ανάφλεξη των ρούχων.
■
Οι τροχοί πρέπει να χρησιμοποιούνται
μόνο για συγκεκριμένες εφαρμογές.
Για παράδειγμα: μη λειαίνετε με την
πλευρά του δίσκου αποκοπής. Οι λεια-
ντικοί δίσκοι αποκοπής προορίζονται για
περιφερική λείανση. Ο πλευρικές δυνά-
μεις που ασκούνται σε αυτούς μπορεί να
τους σπάσουν.
■
Χρησιμοποιείτε πάντα ακέραιες φλά-
ντζες τροχών που έχουν τη σωστή
διάσταση και σχήμα για τον επιλεγμένο
από εσάς τροχό. Οι κατάλληλες φλά-
ντζες τροχού υποστηρίζουν τον τροχό,
μειώνοντας έτσι την πιθανότητα θραύ-
σης του τροχού. Οι φλάντζες για τους
τροχούς αποκοπής μπορεί να είναι δια-
φορετικές από τις φλάντζες των τροχών
λείανσης.
■
Μην χρησιμοποιείτε φθαρμένους τρο-
χούς από μεγαλύτερα ηλεκτρικά εργα-
λεία. Ένας τροχός που προορίζεται για
μεγαλύτερο ηλεκτρικό εργαλείο δεν είναι
κατάλληλος για την υψηλότερη ταχύτητα
ενός μικρότερου εργαλείου και μπορεί να
σπάσει.
■
Όταν χρησιμοποιείτε τροχούς διπλής
χρήσης, χρησιμοποιείτε πάντα το σω-
στό προστατευτικό για την εφαρμογή
που εκτελείτε. Η μη χρήση του σωστού
προστατευτικού μπορεί να μην παρέχει το
επιθυμητό επίπεδο προστασίας με πιθανή
συνέπεια σοβαρού τραυματισμού.
Πρόσθετες προειδοποιήσεις
ασφαλείας ειδικά για τις εργασί-
ες αποκοπής:
■
Μην «μπλοκάρετε» τον τροχό αποκο-
πής και μην ασκείτε υπερβολική πίεση.
Μην επιχειρήσετε να κάνετε μια κοπή
με υπερβολικό βάθος. Η υπερβολική
πίεση του τροχού αυξάνει το φορτίο και
την πιθανότητα συστροφής ή εμπλοκής
του τροχού στο σημείο κοπής, όπως και
την πιθανότητα λακτίσματος ή θραύσης
του τροχού.
■
Μην τοποθετείτε το σώμα σας στην ίδια
ευθεία με τον περιστρεφόμενο τροχό
και πίσω από αυτόν. Όταν ο τροχός απο-
μακρύνεται από το σώμα σας στο σημείο
χρήσης, ένα ενδεχόμενο λάκτισμα μπορεί
να ωθήσει τον περιστρεφόμενο τροχό και
το ηλεκτρικό εργαλείο απευθείας προς το
μέρος σας.
■
Όταν ο τροχός μαγκώνει ή όταν διακό-
πτετε μια κοπή για οποιονδήποτε λόγο,
απενεργοποιείτε το ηλεκτρικό εργα-
λείο και κρατήστε το ακίνητο μέχρι να
σταματήσει εντελώς ο τροχός. Ποτέ μην
επιχειρήσετε να αφαιρέσετε το δίσκο
αποκοπής από το σημείο κοπής ενώ ο
140
LBE 76 12-EC/LBE 76 18-EC
τροχός βρίσκεται σε κίνηση, διαφορε-
τικά μπορεί να προκύψει λάκτισμα. Δι-
ερευνήστε και λάβετε διορθωτικά μέτρα
για να εξαλείψετε την αιτία που προκαλεί
το μάγκωμα του τροχού.
■
Μην επανεκκινείτε την εργασία κοπής
μέσα στο αντικείμενο εργασίας. Αφήστε
το δίσκο να αναπτύξει πλήρη ταχύτητα
και εισάγετέ τον εκ νέου προσεκτικά
στο σημείο κοπής. Ο τροχός μπορεί να
μπλοκάρει, να αναπηδήσει ή να λακτίσει
εάν το ηλεκτρικό εργαλείο επανεκκινηθεί
μέσα στο αντικείμενο εργασίας.
■
Υποστηρίζετε τα μεγάλα πάνελ ή οποια-
δήποτε υπερμεγέθη αντικείμενα εργα-
σίας, προκειμένου να ελαχιστοποιείται
ο κίνδυνος σφηνώματος και λακτίσμα-
τος του δίσκου. Τα μεγάλα τεμάχια επε-
ξεργασίας τείνουν να βουλιάζουν υπό το
δικό τους βάρος. Οι υποστηρίξεις πρέπει
να τοποθετούνται κάτω από το τεμάχιο
επεξεργασίας κοντά στη γραμμή κοπής
και κοντά στο άκρο του τεμαχίου επεξερ-
γασίας και στις δύο πλευρές του τροχού.
■
Να είστε ιδιαίτερα προσεκτικοί όταν δη-
μιουργείτε «κοπή εσωτερικού ανοίγμα-
τος» σε υπάρχοντες τοίχους ή σε άλλες
τυφλές περιοχές. Ο προεξέχων δίσκος
μπορεί να κόψει σωλήνες αερίου ή νερού,
ηλεκτρικές καλωδιώσεις ή αντικείμενα
που μπορούν να προκαλέσουν λάκτισμα.
■
Μην επιχειρείτε πραγματοποίηση κα-
μπύλων κοπών. Η υπερβολική πίεση του
δίσκου αυξάνει το φορτίο και την επιρρέ-
πεια σε συστροφές ή εμπλοκή του δίσκου
στο σημείο κοπής και την πιθανότητα
λακτίσματος ή θραύσης του δίσκου, με
αποτέλεσμα σοβαρό τραυματισμό.
Θόρυβος και κραδασμοί
Οι τιμές θορύβου και δόνησης έχουν προσ-
διοριστεί σύμφωνα με το πρότυπο ΕΝ
62841.
Το αξιολογημένο επίπεδο θορύβου Α του
ηλεκτρικού εργαλείου είναι τυπικά:
Για LBE 76 12-EC
–
Στάθμη ηχητικής πίεσης L
pA
: 83 dB(A)
–
Στάθμη ηχητικής ισχύος L
WA
: 91 dB(A)
–
Αβεβαιότητα: K = 3 dB
Συνολική τιμή κραδασμών:
–
Τιμή εκπομπών a
h
: < 2,5 m/s
2
–
Αβεβαιότητα: K = 1,5 m/s
2
Για LBE 76 18-EC
–
Στάθμη ηχητικής πίεσης L
pA
: 73 dB(A)
–
Στάθμη ηχητικής ισχύος L
WA
: 81 dB(A)
–
Αβεβαιότητα: K = 3 dB
Συνολική τιμή κραδασμών:
–
Τιμή εκπομπών a
h
: < 2,5 m/s
2
–
Αβεβαιότητα: K = 1,5 m/s
2
ΠΡΟΣΟΧΗ!
Οι καθορισμένες μετρημένες τιμές ισχύουν
για καινούργια ηλεκτρικά εργαλεία. Η καθη
-
μερινή χρήση προκαλεί αλλαγές στις τιμές
θορύβου και κραδασμών.
ΣΗΜΕΙΩΣΗ
Το επίπεδο μετάδοσης δόνησης που αναφέ-
ρεται στις παρούσες οδηγίες έχει μετρηθεί
σύμφωνα με μια τυποποιημένη δοκιμή κατά
το πρότυπο ΕΝ 62841 και μπορεί να χρησι
-
μοποιηθεί για τη σύγκριση εργαλείων μεταξύ
τους. Μπορεί επίσης να χρησιμοποιηθεί για
μια προκαταρκτική αξιολόγηση της έκθεσης.
Το δηλωμένο επίπεδο μετάδοσης δόνησης
ανταποκρίνεται στις κύριες εφαρμογές του
εργαλείου.
Ωστόσο, εάν το εργαλείο χρησιμοποιείται για
διαφορετικές εφαρμογές, με διαφορετικά
αξεσουάρ ή με κακή συντήρηση, το επίπεδο
εκπομπής κραδασμών μπορεί να διαφέρει.
Αυτό μπορεί να αυξήσει σημαντικά το επίπε
-
δο έκθεσης κατά τη διάρκεια της συνολικής
περιόδου εργασίας.
Προκειμένου να εκτιμηθεί με ακρίβεια το
επίπεδο έκθεσης σε κραδασμούς, θα πρέπει
να λαμβάνεται επίσης υπόψη ο χρόνος που
το εργαλείο είναι απενεργοποιημένο ή σε
λειτουργία χωρίς να χρησιμοποιείται.
Αυτό μπορεί να μειώσει σημαντικά το επίπε
-
δο έκθεσης κατά τη διάρκεια της συνολικής
περιόδου εργασίας.
Καθορίστε επιπρόσθετα μέτρα ασφάλειας
για την προστασία του χειριστή από τις επι
-
δράσεις των κραδασμών, όπως για παρά-
δειγμα: Συντήρηση του εργαλείου και των
αξεσουάρ, διατήρηση μιας ζεστής θερμο
-
κρασίας των χεριών, οργάνωση των μοτίβων
εργασίας.
ΠΡΟΣΟΧΗ!
Φοράτε ωτοασπίδες όταν η ηχητική πίεση
είναι άνω των 85 dB(A).
ΠΡΟΣΟΧΗ!
Η λείανση λεπτών μεταλλικών ελασμάτων
141
LBE 76 12-EC/LBE 76 18-EC
ή άλλων εύκολα δονούμενων κατασκευών
με μεγάλη επιφάνεια μπορεί να οδηγήσει
σε συνολική εκπομπή θορύβου πολύ υψη
-
λότερη (έως και 15 dB) από τις δηλωμένες
τιμές εκπομπής θορύβου. Τέτοια τεμάχια
επεξεργασίας δεν πρέπει κατά το δυνατόν
να εκπέμπουν θόρυβο με κατάλληλα μέτρα
όπως η τοποθέτηση βαριών ευλύγιστων
ενθεμάτων απόσβεσης. Η αυξημένη εκπο
-
μπή θορύβου επίσης πρέπει να λαμβάνεται
υπόψη τόσο για την αξιολόγηση κινδύνων
από την έκθεση στο θόρυβο όσο και για την
επιλογή επαρκούς προστασίας για την ακοή.
Τεχνικά χαρακτηριστικά
Τύπος προϊόντος
LBE 76
12-EC
LBE 76
18-EC
Προϊόν Μίνι λειαντήρας
Ονομαστική
τάση
Vdc 12 18
Ταχύτητα
χωρίς φορ-
τίο
/min 5000 - 20000
Τύπος τρο-
χού
Τύπος 27 & Τύπος 41
Μέγ. διάμε-
τρος τροχού
mm 76 76
Διάμετρος
οπής τοπο-
θέτησης
mm 10 10
Μέγ. πάχος
τροχού λεί-
ανσης
mm 4 4
Μέγ. πάχος
τροχού απο-
κοπής
mm 4 4
Σπείρωμα
ατράκτου
M6 M6
Βάρος σύμ-
φωνα με τη
«Διαδικασία
FLEX 01»
kg 0,8 0,85
Μπαταρία Σειρά AP 12
Σειρά AP
18
Σειρά AP
18 XT
Βάρος μπα-
ταρίας
AP
12/2,5
0,3
κιλά
AP
18/2.5
0,4 κιλά
AP
18/4.0
0,7 κιλά
AP
18/5.0
0,7 κιλά
AP
18/8.0
1,1 κιλά
AP
12/5.0
0,4
κιλά
AP 18/
4.0 XT
0,7 κιλά
AP 18/
8.0 XT
1,2 κιλά
Θερμοκρα-
σία λειτουρ-
γίας
-10~40℃
Θερμοκρα-
σία αποθή-
κευσης
< 50℃
Θερμοκρα-
σία φόρτι-
σης
4~40℃
Φορτιστής CA 12/18, CA...
CA 12/
18, CA...
ΣΗΜΕΙΩΣΗ
Τα εγχειρίδια της συστοιχίας μπαταριών
και του φορτιστή παρέχονται ξεχωριστά.
Περιλαμβάνουν ειδικούς κανόνες ασφαλεί
-
ας και οδηγίες λειτουργίας. Ανατρέξτε στα
εγχειρίδια της συστοιχίας μπαταριών και του
φορτιστή για τους κανόνες ασφαλείας και
για λεπτομερείς οδηγίες λειτουργίας.
Επισκόπηση (βλ. εικόνα Α)
Η αρίθμηση των χαρακτηριστικών του
προϊόντος αναφέρεται στην απεικόνιση του
ηλεκτρικού εργαλείου στη σελίδα με τα γρα-
φικά.
1. Προστατευτικό λείανσης
2. Φως εργασίας LED
3. Κουμπί ασφάλισης ατράκτου
4. Διακόπτης ενεργοποίησης/απενεργο-
ποίησης
5. Λαβή
6. Κουμπί επιλογής ταχύτητας
7. Ένδειξη ταχύτητας
8. Επιλογέας κατεύθυνσης περιστροφής
142
LBE 76 12-EC/LBE 76 18-EC
9. Δείκτης κατεύθυνσης περιστροφής
10. Εξάγωνο κλειδί & αποθήκευση
11. Βιδωτό μπουλόνι
12. Εξωτερική φλάντζα
13. Άτρακτος
14. Εσωτερική φλάντζα
15. Κουμπί απελευθέρωσης περιστροφής
16. Προστατευτικό κοπής
17. Θύρα σκόνης
18. Τροχός τριψίματος-αποκοπής καρβι-
δίου
19. Τροχός λείανσης
20. Τροχός αποκοπής μετάλλων (x2)
21a. Αφαιρούμενο κλιπ ζώνης
(για LBE 76 12-EC)
21b. Αφαιρούμενο κλιπ ζώνης
(για LBE 76 18-EC)
22. Βίδες συναρμογής
Οδηγίες χρήσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Αφαιρείτε την μπαταρία πριν από την εκτέ-
λεση οποιασδήποτε εργασίας στο ηλεκτρικό
εργαλείο.
Πριν από την ενεργοποίηση του
ηλεκτρικού εργαλείου
Αποσυσκευάστε τον ασύρματο μίνι λειαντή-
ρα και ελέγξτε μήπως κάποια εξαρτήματα
λείπουν ή έχουν υποστεί ζημιά.
ΣΗΜΕΙΩΣΗ
Οι μπαταρίες δεν είναι φορτισμένες πλήρως
κατά την παράδοση. Πριν από την αρχική
χρήση, φορτίστε τις μπαταρίες πλήρως.
Ανατρέξτε στο εγχειρίδιο του φορτιστή.
Τοποθέτηση/αντικατάσταση της
μπαταρίας
Συμβουλές για μεγάλη διάρκεια
ζωής της μπαταρίας
ΠΡΟΣΟΧΗ!
Μην φορτίζετε ποτέ τις μπαταρίες σε θερμο-
κρασίες κάτω από 0 °C ή πάνω από 40 °C.
Μην φορτίζετε τις μπαταρίες σε περιβάλλο
-
ντα με υψηλή υγρασία αέρα ή θερμοκρασία
περιβάλλοντος.
Μην καλύπτετε τις μπαταρίες και το φορτι
-
στή κατά τη διάρκεια της διαδικασίας φόρτι-
σης.
Αποσυνδέστε το βύσμα του φορτιστή από
την πρίζα ρεύματος στο τέλος της διαδικασί
-
ας φόρτισης.
Η μπαταρία και ο φορτιστής θερμαίνονται
κατά τη διαδικασία φόρτισης. Αυτό είναι
απολύτως φυσιολογικό!
ΣΗΜΕΙΩΣΗ
Ακολουθείτε τις οδηγίες για τη σωστή φόρ-
τιση της μπαταρίας, όπως περιγράφονται
στις οδηγίες λειτουργίας της μπαταρίας.
Εάν οι μπαταρίες δεν χρησιμοποιηθούν για
μεγάλο
χρονικό διάστημα, αποθηκεύστε
τις μερικώς φορτισμένες σε
ένα δροσερό μέρος.
■
Πιέστε τη φορτισμένη μπαταρία μέσα στο
ηλεκτρικό εργαλείο, μέχρι να ακουστεί
ένα κλικ ότι μπήκε στη θέση της (δείτε την
εικόνα Β).
■
Για να την αφαιρέσετε, πιέστε το κουμπί
αποδέσμευσης και τραβήξτε την μπατα-
ρία προς τα έξω (δείτε την εικόνα C).
ΠΡΟΣΟΧΗ!
Όταν η συσκευή δε χρησιμοποιείται, προ-
στατεύετε τις επαφές της μπαταρίας. Ασύν-
δετα μεταλλικά μέρη μπορούν να βραχυ-
κυκλώσουν τις επαφές και ενέχει κίνδυνος
έκρηξης και πυρκαγιάς!
Προστατευτικό
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Χρησιμοποιείτε το εργαλείο μόνο εάν το
προστατευτικό είναι τοποθετημένο στη θέση
του. Χρησιμοποιείτε πάντα το προστατευτικό
που παρέχεται για τον αντίστοιχο τροχό!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Γυρίστε το προστατευτικό μέχρι το κλειστό
τμήμα να βλέπει προς τον χειριστή.
Προστατευτικό λείανσης (βλέπε
θέση 1, εικόνα Α)
Σχεδιασμένο για εργασία με τροχούς λείαν-
σης και δίσκους βεντάλια.
143
LBE 76 12-EC/LBE 76 18-EC
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Όταν χρησιμοποιείτε αυτό το προστατευτικό
για εργασίες αποκοπής με συγκολλημένους
τροχούς τριψίματος, υπάρχει αυξημένος
κίνδυνος έκθεσης σε εκπομπή σπινθήρων
και σωματιδίων καθώς και έκθεσης σε θραύ
-
σματα από τον τροχό σε περίπτωση διάρρη-
ξης του τροχού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Όταν χρησιμοποιείτε αυτό το προστατευ-
τικό για εργασίες αποκοπής και όψεων σε
σκυρόδεμα ή τοιχοποιία υπάρχει αυξημένος
κίνδυνος έκθεσης σε σκόνη και απώλειας
του ελέγχου με αποτέλεσμα λάκτισμα.
Κουμπωτό προστατευτικό για
κοπή (δείτε τη θέση 16, εικόνα Α)
Σχεδιασμένο για εργασία με τροχούς αποκο-
πής.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Τοποθετείτε πάντοτε το κουμπωτό προστα-
τευτικό για κοπή (16) όταν διεξάγετε εργα-
σίες κοπής. Πριν από τη χρήση ελέγχετε για
ρωγμές, παραμορφώσεις ή σημάδια σοβα
-
ρής φθοράς.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Όταν χρησιμοποιείτε αυτό το προστατευτικό
αποκοπής για λείανση όψεων, το προστατευ
-
τικό τροχού μπορεί να παρέμβει στο τεμάχιο
επεξεργασίας προκαλώντας ελλιπή έλεγχο.
Τοποθέτηση (δείτε την εικόνα D)
Ωθήστε το προστατευτικό κοπής επάνω στο
προστατευτικό λείανσης (δείτε τη Θέση 16
και τη Θέση 1, εικόνα Α) μέχρι να εμπλακεί.
Αφαίρεση (δείτε την εικόνα Ε)
Λυγίστε το ένα από τα δύο άγκιστρα σύσφι-
ξης (E-1) κάπως προσεκτικά μέχρι το άγκι-
στρο σύσφιξης να μην προεξέχει πλέον από
το χείλος του προστατευτικού. Στη συνέχεια
βγάλτε το προστατευτικό κοπής και βάλτε
το στην άκρη.
Ρύθμιση του προστατευτικού
(δείτε την εικόνα F)
Γυρίστε το προστατευτικό στην επιθυμητή
θέση μέχρι να ασφαλίσει. Για το σκοπό αυτό
δεν απαιτείται κανένα εργαλείο.
Επιλογή τροχού αποκοπής
Η επιλογή του σωστού τύπου τροχού είναι
σημαντική για την καλύτερη δυνατή από-
δοση του πριονιού. Επιλέξτε τον τροχό με
βάση την εφαρμογή και το υλικό που θέλετε
να κόψετε. Επιλέγοντας τον σωστό τροχό
μπορείτε να επιτύχετε πιο ομαλή, γρήγορη
κοπή και να παρατείνετε τη διάρκεια ζωής
του τροχού.
Ακόμη και οι καλύτεροι τροχοί αποκοπής
δεν κόβουν αποτελεσματικά εάν δεν διατη-
ρούνται καθαροί και αιχμηροί. Η χρήση ενός
στομωμένου τροχού επιβαρύνει πολύ το
πριόνι και αυξάνει τον κίνδυνο λακτίσματος.
Να έχετε επιπλέον τροχούς διαθέσιμους που
να είναι αιχμηροί.
Επιλέγετε πάντα προσεκτικά και χρησιμο-
ποιείτε τροχούς αποκοπής που προτείνονται
για το υλικό που θα κοπεί. Βεβαιώνεστε ότι η
ελάχιστη ταχύτητα λειτουργίας οποιουδήπο-
τε τροχού επιλέγεται είναι 20.000 στροφές/
λεπτό ή ανώτερη.
Ανατρέξτε στον παρακάτω πίνακα για να
επιλέξετε τον κατάλληλο τροχό αποκοπής
και να ορίσετε τη συνιστώμενη κατεύθυνση
περιστροφής.
144
LBE 76 12-EC/LBE 76 18-EC
ΤΡΟΧΟΣ ΑΠΟΚΟΠΗΣ ΕΦΑΡΜΟΓΕΣ
Τροχός τριψίματος-απο-
κοπής καρβιδίου
ΣΗΜΕΙΩΣΗ
Στην περίπτωση τμημα-
τικού διαμαντοτροχού
το μέγιστο περιφερειακό
κενό μεταξύ των τμημά-
των είναι 10 mm, μόνο
με μια αρνητική γωνία
κοπής.
Κοπή γυψοσανίδας, πλαστικού.
Το βέλος στον τροχό υποδεικνύει τη
ΜΟΝΑΔΙΚΗ κατεύθυνση προς την οποία
πρέπει να περιστρέφεται ο τροχός όταν το
εργαλείο είναι σε λειτουργία. Βεβαιώνε-
στε πάντα ότι η κατεύθυνση του επιλογέα
περιστροφής βρίσκεται στη θέση που
αντιστοιχεί στην κατεύθυνση περιστρο-
φής που είναι σημειωμένη στον τροχό.
Τροχός αποκοπής μετάλ-
λων
Κοπή χάλυβα, ανοξείδωτου χάλυβα, μη
σιδηρούχων υλικών.
Διαμαντένιος τροχός
αποκοπής πλακιδίων (δεν
παρέχεται)
Κοπή πλακιδίων, κεραμικών, ινοτσιμέντου.
Προτεινόμενη κατεύθυνση περιστροφής:
Το βέλος στον τροχό υποδεικνύει τη
ΜΟΝΑΔΙΚΗ κατεύθυνση προς την οποία
πρέπει να περιστρέφεται ο τροχός όταν το
εργαλείο είναι σε λειτουργία. Βεβαιώνε-
στε πάντα ότι η κατεύθυνση του επιλογέα
περιστροφής βρίσκεται στη θέση που
αντιστοιχεί στην κατεύθυνση περιστρο-
φής που είναι σημειωμένη στον τροχό.
Τοποθέτηση και αφαίρεση του
τροχού
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Όταν εργάζεστε με τροχούς αποκοπής,
τοποθετείτε το κουμπωτό προστατευτικό
κοπής (16) .
Για την τοποθέτηση του τροχού (δεί-
τε τις εικόνες G & H)
■
Αφαίρεση της μπαταρίας
■
Καθαρίστε την άτρακτο και όλα τα μέρη
που θα τοποθετηθούν.
■
Πιέστε και κρατήστε κάτω το κουμπί
ασφάλισης ατράκτου (3)
■
Χρησιμοποιώντας το εξάγωνο κλειδί (10),
χαλαρώστε το βιδωτό μπουλόνι (11) στην
άτρακτο (13) αριστερόστροφα και αφαι-
ρέστε το μπουλόνι (11) και την εξωτερική
φλάντζα (12).
■
Τοποθετήστε τον τροχό στην εσωτερική
φλάντζα.
ΣΗΜΕΙΩΣΗ
Κατά την τοποθέτηση του τροχού λείανσης,
το προεξέχον τμήμα του τροχού πρέπει να
είναι στραμμένο προς την εσωτερική φλά
-
ντζα.
■
Επανατοποθετήστε την εξωτερική φλά-
ντζα (12) με την επιφάνεια εκτύπωσης
στραμμένη προς τα έξω.
■
Πιέστε και κρατήστε πατημένη την ασφά-
λιση της ατράκτου (3).
■
Σφίξτε το μπουλόνι (11) με το εξάγωνο κλει-
δί δεξιόστροφα. Η προτεινόμενη ροπή είναι
5Nm.
■
Τοποθετήστε την μπαταρία.
■
Ενεργοποιήστε τον λειαντήρα (χωρίς να
τον ασφαλίσετε στη θέση του) και αφή-
στε τον να λειτουργήσει για περίπου 30
δευτερόλεπτα. Ελέγξτε για ανισορροπίες
και δονήσεις.
■
Απενεργοποιήστε τον λειαντήρα και αφαι-
ρέστε την μπαταρία.
Για την αφαίρεση του τροχού
■
Πιέστε και κρατήστε κάτω το κουμπί
ασφάλισης ατράκτου (3)
■
Χαλαρώστε το μπουλόνι χρησιμοποιώντας
το εξάγωνο κλειδί και αφαιρέστε το μπου-
λόνι και την εξωτερική φλάντζα από την
145
LBE 76 12-EC/LBE 76 18-EC
άτρακτο.
■
Αφαιρέστε τον τροχό.
Υποδοχή σκόνης
ΣΗΜΕΙΩΣΗ
Η υποδοχή σκόνης προορίζεται μόνο για
εφαρμογές κοπής σε πλακίδια/τσιμέντο και
γυψοσανίδες για σύνδεση σε διάταξη αναρ
-
ρόφησης για τη συλλογή της σκόνης. Δεν
συνιστούμε τη χρήση της υποδοχής σκόνης
για εφαρμογές κοπής μετάλλων.
■
Επιλέξτε τη θέση εγκατάστασης υποδο-
χής σκόνης σύμφωνα με την κατεύθυνση
περιστροφής του τροχού κοπής (δείτε
την εικόνα J).
■
Εισάγετε την υποδοχή σκόνης (17) σε
κάθε άκρο του προστατευτικού κοπής
(16) μέχρι να ασφαλίσει (δείτε την εικόνα
Κ).
■
Τοποθετήστε το κουμπωτό προστατευτι-
κό κοπής (16) στο προστατευτικό λείαν-
σης (1), ανατρέξτε στο Κεφάλαιο «Προ-
στατευτικό».
■
Για την αφαίρεση της υποδοχής σκόνης:
πιέστε την ασφάλιση του προστατευτικού
κοπής (16) και τραβήξτε έξω την υποδοχή
σκόνης (17) (δείτε την εικόνα L).
Ενεργοποίηση και απενεργοποί-
ηση (δείτε τις εικόνες M & N)
■
Για να εκκινήσετε το ηλεκτρικό εργαλείο,
σύρετε το διακόπτη ενεργοποίησης/απε-
νεργοποίησης (4) προς τα εμπρός (βήμα
1). Για συνεχή λειτουργία, γείρετε τον
διακόπτη προς τα κάτω μέχρι να ασφαλί-
σει (βήμα 2).
■
Για την απενεργοποίηση του ηλεκτρικού
εργαλείου, πιέστε το πίσω άκρο του δια-
κόπτη ενεργοποίησης/απενεργοποίησης
και αποδεσμεύστε το.
ΣΗΜΕΙΩΣΗ
Αφότου αφαιρεθεί η μπαταρία, το ενεργο-
ποιημένο εργαλείο δεν επανεκκινείται.
Προεπιλογή ταχύτητας (δείτε την
εικόνα Ρ)
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Δεν συνιστάται να ρυθμίζετε την ταχύτητα
όταν η άτρακτος περιστρέφεται.
Το εργαλείο σας είναι εξοπλισμένο με λει-
τουργία μνήμης. Αφού απενεργοποιήσετε
το εργαλείο, αυτό θα επανέλθει στην προη-
γούμενη ρύθμιση την επόμενη φορά που θα
ενεργοποιηθεί.
Πατήστε το κουμπί επιλογής ταχύτητας (6)
για μετακίνηση στις τέσσερις λειτουργίες.
Κάθε πάτημα μεταβάλλει την ταχύτητα κατά
ένα επίπεδο. Ο παρακάτω πίνακας δείχνει τη
σχέση μεταξύ της ταχύτητας περιστροφής
και του αριθμού των LED που ανάβουν στη
βάση του εργαλείου.
Αριθμός LED
Ταχύτητα (σ.α.λ.)
5000
10.000
15000
20000
Επιλογέας κατεύθυνσης περι-
στροφής (δείτε την εικόνα Q & R)
Το εργαλείο είναι εξοπλισμένο με επιλογέα
κατεύθυνσης περιστροφής. Ορισμένες
εφαρμογές ή αξεσουάρ ενδέχεται να απαι-
τούν λειτουργία του εργαλείου προς τα
εμπρός ή προς τα πίσω.
Για τη λείανση με αποκοπή, επιλέξτε την
κατεύθυνση κοπής που επιτρέπει την ώθηση
του εργαλείου μακριά από το σώμα σας.
Κατά την τοποθέτηση τροχού τριψίματος-α-
ποκοπής καρβιδίου ή διαμαντοτροχού,
επιλέξτε την κατεύθυνση περιστροφής που
ταιριάζει στο βέλος στον τροχό.
1. Προσαρτήστε την μπαταρία.
2. Πιέστε τον επιλογέα κατεύθυνσης περι-
στροφής (8) για να επιλέξετε την κατεύ-
θυνση. Κάθε φορά που πιέζετε τον επιλο-
γέα, αλλάζει η κατεύθυνση περιστροφής.
Η ένδειξη κατεύθυνσης περιστροφής (9)
ανάβει για να δείξει την ενεργή κατεύ-
θυνση περιστροφής. Εάν επιλέξετε «F», ο
τροχός αποκοπής περιστρέφεται αρι-
στερόστροφα προς την κατεύθυνση της
περιστροφής τροχού «F» που επισημαί-
νεται στο προστατευτικό. Εάν επιλέξετε
«R», ο τροχός αποκοπής περιστρέφεται
δεξιόστροφα προς την κατεύθυνση της
περιστροφής τροχού «R» που επισημαί-
νεται στο προστατευτικό.
146
LBE 76 12-EC/LBE 76 18-EC
ΣΗΜΕΙΩΣΗ
Η ένδειξη κατεύθυνσης περιστροφής θα
σβήσει περίπου 5 λεπτά μετά την απελευθέ
-
ρωση του διακόπτη on/off.
Μετά την απενεργοποίηση της ένδειξης κα
-
τεύθυνσης περιστροφής, επανέρχεται στην
ρύθμιση λειτουργίας προς τα εμπρός όταν
το εργαλείο επανενεργοποιείται.
Όσο η ένδειξη κατεύθυνσης περιστροφής
είναι αναμμένη, διατηρεί την τρέχουσα ρύθ
-
μιση λειτουργίας κατά την επόμενη ενεργο-
ποίηση.
Για τη λείανση αποκοπής οι παρεχόμενοι
τροχοί με αυτό το εργαλείο έχουν βέλη που
υποδεικνύουν την κατεύθυνση σύμφωνα με
την οποία πρέπει να περιστρέφονται όταν το
εργαλείο βρίσκεται σε λειτουργία. Πριν από
τη λειτουργία του εργαλείου, βεβαιωθείτε
ότι ο επιλογέας κατεύθυνσης περιστροφής
βρίσκεται στη θέση που αντιστοιχεί στην
κατεύθυνση περιστροφής που αναγράφεται
στον τροχό. Οι τροχοί χωρίς βέλη λειτουρ
-
γούν είτε προς τα εμπρός είτε προς τα πίσω.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Για τη λείανση με λειαντικό τροχό ή δίσκο
βεντάλια πρέπει οπωσδήποτε να χρησιμο
-
ποιείτε την πρότυπη κατεύθυνση («F») προς
αποφυγή ζημιάς στα εργαλεία τα οποία δεν
είναι κατάλληλα για χρήση με αντίστροφη
κατεύθυνση.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Προς αποφυγή ζημιάς επιτρέπετε πάντα ο
τροχός να σταματάει εντελώς πριν αλλάξετε
την κατεύθυνση περιστροφής.
Φως εργασίας LED (δείτε την
εικόνα S)
Η λυχνία εργασίας LED, που βρίσκεται στην
κεφαλή του εργαλείου, ανάβει όταν το εργα-
λείο είναι ενεργοποιημένο ή όταν πατηθεί το
κουμπί επιλογής ταχύτητας (6)/ο επιλογέας
κατεύθυνσης περιστροφής (8) και σβήνει
περίπου 10 δευτερόλεπτα μετά την απενερ-
γοποίηση του εργαλείου.
Η λυχνία εργασίας LED (2) αναβοσβήνει
γρήγορα σε περίπτωση υπερφόρτωσης ή
υπερθέρμανσης του εργαλείου ή/και της
συστοιχίας μπαταριών και οι εσωτερικοί
αισθητήρες απενεργοποιούν το εργαλείο.
Αφήστε το εργαλείο για λίγο να ξεκουραστεί
ή τοποθετήστε το ξεχωριστά από την μπατα-
ρία σε ροή αέρα ώστε να κρυώσουν.
Η λυχνία εργασίας LED (2) αναβοσβήνει πιο
αργά για να δείξει ότι η μπαταρία πρέπει να
φορτιστεί. Επαναφορτίστε την μπαταρία.
Εάν η λυχνία εργασίας LED (2) δεν ανάψει
όταν ενεργοποιήσετε το εργαλείο ή σβήσει
ξαφνικά κατά τη διάρκεια της εργασίας σας,
αυτό μπορεί να οφείλεται σε εσωτερικό
σφάλμα επικοινωνίας. Επικοινωνήστε με την
εξυπηρέτηση πελατών ή με ένα εξουσιοδο-
τημένο κέντρο σέρβις για βοήθεια.
Ρύθμιση της γωνίας της κεφαλής
εργαλείου (δείτε τις εικόνες T1
& T2 )
Η κεφαλή του εργαλείου μπορεί να ρυθμι-
στεί σε 3 διαφορετικές θέσεις εργασίας, 0°,
-90° και 90°.
■
Βεβαιωθείτε ότι ο διακόπτης ενεργοποί-
ησης/απενεργοποίησης βρίσκεται στη
θέση OFF.
■
Αφαιρέστε την μπαταρία.
■
Ενώ τραβάτε προς τα κάτω το κουμπί
απελευθέρωσης περιστροφής (15) μέχρι
τέρμα, περιστρέψτε την κεφαλή εργαλεί-
ου και απελευθερώστε το κουμπί.
■
Συνεχίστε να περιστρέφετε την κεφαλή
εργαλείου μέχρι να ασφαλίσει στη σωστή
θέση με ήχο «κλικ».
Τοποθέτηση/αφαίρεση του κλιπ
ζώνης (βλ. εικόνα U1 και U2)
Το εργαλείο σας παραδίδεται με ένα αφαι-
ρούμενο κλιπ ζώνης που μπορεί να τοποθε-
τηθεί εκατέρωθεν του εργαλείου για άνετη
μεταφορά.
Για να εγκαταστήσετε το κλιπ ζώνης
στο εργαλείο:
■
Αφαιρέστε τη συστοιχία μπαταριών από
το ηλεκτρικό εργαλείο.
■
Για το LBE 76 12-EC, ευθυγραμμίστε τη
νεύρωση (U1-1) και την οπή του κλιπ
ζώνης με το άνοιγμα (U1-2) και την οπή
με σπείρωμα στη βάση του εργαλείου,
αντίστοιχα.
■
Για το LBE 76 18-EC, ευθυγραμμίστε τις
νευρώσεις (U2-1) και την οπή του κλιπ
ζώνης με τις υποδοχές (U2-2) και την οπή
με σπείρωμα στη βάση του εργαλείου,
147
LBE 76 12-EC/LBE 76 18-EC
αντίστοιχα.
■
Εισαγάγετε τη βίδα σύσφιξης και συσφίξ-
τε την καλά με ένα κατσαβίδι (δεν περι-
λαμβάνεται).
Για να αφαιρέσετε το κλιπ ζώνης
από το εργαλείο:
■
Αφαιρέστε τη συστοιχία μπαταριών από
το ηλεκτρικό εργαλείο.
■
Χρησιμοποιήστε ένα κατσαβίδι (δεν περι-
λαμβάνεται) για να χαλαρώσετε τη βίδα
που στερεώνει το κλιπ ζώνης στο εργα-
λείο.
■
Απομακρύνετε τη βίδα και το κλιπ ζώνης.
Φυλάξτε τα σε ασφαλές μέρος για μελλο-
ντική χρήση.
Οδηγίες χειρισμού
ΣΗΜΕΙΩΣΗ
Όταν απενεργοποιείται το ηλεκτρικό εργα-
λείο, ο λειαντήρας συνεχίζει να λειτουργεί
για λίγο.
Ξεχόνδρισμα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Ποτέ μη χρησιμοποιείτε δίσκους αποκοπής
για ξεχόνδρισμα.
■
Γωνία τροχού 20
-
40° για καλύτερη από-
δοση κοπής.
■
Εφαρμόζοντας μέτρια πίεση, μετακινείτε
το εργαλείο προς τα πίσω και εμπρός.
Αυτό έχει αποτέλεσμα το τεμάχιο επε-
ξεργασίας να μην αποκτήσει πολύ υψηλή
θερμοκρασία και να μην προκύψει απο-
χρωματισμός ούτε και αυλακιές.
Λείανση αποκοπής
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Για την κοπή με τροχούς αποκοπής, χρησιμο-
ποιείτε πάντα το κουμπωτό προστατευτικό
κοπής (16).
■
Να εργάζεστε πάντα κόντρα στην κίνηση
του τροχού. Διαφορετικά το εργαλείο
μπορεί να κλωτσήσει από την κοπή μέσα
και έξω με τρόπο ανεξέλεγκτο.
■
Οδηγήστε το εργαλείο ομοιόμορφα με
ταχύτητα κατάλληλη για το υλικό που
επεξεργάζεστε.
■
Μην γέρνετε, μην ασκείτε υπερβολική
δύναμη και μην λικνίζεστε από τη μια
πλευρά στην άλλη.
Για περισσότερες πληροφορίες για τα προ-
ϊόντα του κατασκευαστή, ανατρέξτε στον
ιστότοπο www.flex-tools.com.
Συντήρηση και φροντίδα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Αφαιρείτε την μπαταρία πριν από την εκτέ-
λεση οποιασδήποτε εργασίας στο ηλεκτρικό
εργαλείο.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μην χρησιμοποιείτε υγρά καθαριστικά μέσα.
Καθαρισμός
■
Καθαρίζετε τακτικά το ηλεκτρικό εργα-
λείο και το πλέγμα που υπάρχει μπροστά
από τις οπές εξαερισμού. Η συχνότητα
καθαρισμού εξαρτάται από το υλικό και
τη διάρκεια χρήσης.
■
Καθαρίζετε τακτικά το εσωτερικό του
περιβλήματος και του μοτέρ με ξηρό πεπι-
εσμένο αέρα.
Μεταφορά
Οι μπαταρίες ιόντων λιθίου υπόκεινται στις
απαιτήσεις της νομοθεσίας για τα επικίνδυνα
εμπορεύματα.
Η μεταφορά των εν λόγω μπαταριών πρέπει
να γίνεται σύμφωνα με τις τοπικές, εθνικές
και διεθνείς διατάξεις και κανονισμούς.
Οι χρήστες μπορούν να μεταφέρουν αυτές
τις μπαταρίες οδικώς χωρίς περαιτέρω απαι-
τήσεις.
Η εμπορική μεταφορά μπαταριών ιόντων
λιθίου από ναυτιλιακές εταιρείες υπόκειται
στους κανονισμούς για τη μεταφορά επι-
κίνδυνων εμπορευμάτων. Η προετοιμασία
της αποστολής και η μεταφορά επιτρέπεται
να πραγματοποιείται μόνο από κατάλληλα
εκπαιδευμένα άτομα. Για την όλη διαδικασία
πρέπει να υπάρχει επαγγελματική επιτήρηση.
Κατά τη μεταφορά επαναφορτιζόμενων
μπαταριών πρέπει να τηρούνται τα ακόλου-
θα σημεία:
Βεβαιωθείτε ότι οι ακροδέκτες επαφής της
μπαταρίας είναι προστατευμένοι και μονω-
μένοι για την πρόληψη βραχυκυκλωμάτων.
Βεβαιωθείτε ότι η συστοιχία μπαταριών είναι
ασφαλισμένη έναντι μετατόπισης μέσα στη
συσκευασία.
148
LBE 76 12-EC/LBE 76 18-EC
Οι μπαταρίες που έχουν υποστεί βλάβη ή
διαρροή δεν πρέπει να μεταφέρονται.
Επικοινωνήστε με τη ναυτιλιακή σας εταιρεία
για περισσότερες πληροφορίες.
ΠΡΟΣΟΧΗ!
Μην τοποθετείτε μπαταρίες που έχουν κατε-
στραμμένο περίβλημα.
Επισκευές
Οι επισκευές πρέπει να γίνονται μόνο από
εξουσιοδοτημένο κέντρο εξυπηρέτησης
πελατών.
Ανταλλακτικά και παρελκόμενα
Για άλλα παρελκόμενα, ειδικά για εργαλεία,
ανατρέξτε στους καταλόγους του κατασκευ-
αστή.
Σχέδια σε λεπτομερή μορφή και λίστες
ανταλλακτικών διατίθενται στον ιστότοπό
μας: www.flex-tools.com.
Πληροφορίες διάθεσης
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Αχρηστεύετε τα παλιά ηλεκτρικά εργαλεία:
αφαιρώντας την μπαταρία στα ηλεκτρι-
κά εργαλεία που λειτουργούν με μπατα-
ρία.
Μόνο χώρες της ΕΕ
Μην απορρίπτετε τα ηλεκτρικά εργα-
λεία στα οικιακά απορρίμματα!
Σύμφωνα με την ευρωπαϊκή οδηγία
2012/19/EE σχετικά με τα απόβλητα ηλε-
κτρικού και ηλεκτρονικού εξοπλισμού και
την ενσωμάτωση της οδηγίας αυτής στο
εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργα-
λεία πρέπει να συλλέγονται ξεχωριστά για
να ανακυκλώνονται με τρόπο φιλικό προς το
περιβάλλον.
Ανάκτηση πρώτων υλών αντί για
διάθεση απορριμμάτων.
Η συσκευή, τα παρελκόμενα και η συσκευ-
ασία πρέπει να ανακυκλώνονται με τρόπο φι-
λικό προς το περιβάλλον. Τα πλαστικά μέρη
επισημαίνονται για ανακύκλωση ανάλογα με
τον τύπο υλικού.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μην απορρίπτετε τις μπαταρίες στα οικιακά
απορρίμματα, στη φωτιά ή σε νερό. Μην
ανοίγετε τις άχρηστες μπαταρίες.
Μόνο για χώρες της ΕΕ:
Σύμφωνα με την οδηγία 2006/66/ΕΚ, οι
ελαττωματικές ή άδειες μπαταρίες πρέπει να
ανακυκλώνονται.
ΣΗΜΕΙΩΣΗ
Σας παρακαλούμε να ζητήσετε από το
κατάστημα αγοράς να σας υποδείξει τους
τρόπους διάθεσης!
- Δήλωση συμμόρφωσης
Οι Δηλώσεις συμμόρφωσης περιλαμβάνο-
νται στο Παράρτημα 1 του παρόντος εγχει-
ριδίου οδηγιών.
Απαλλαγή ευθύνης
Ο κατασκευαστής και ο εκπρόσωπός του
δεν ευθύνονται για καμία ζημιά ή απώλεια
κέρδους λόγω της διακοπής επαγγελματικής
δραστηριότητας, η οποία επήλθε λόγω του
προϊόντος ή ενός άχρηστου προϊόντος.
Ο κατασκευαστής και ο εκπρόσωπός του
δεν ευθύνονται για καμία ζημιά που προκλή-
θηκε από ακατάλληλη χρήση του προϊόντος
ή από τη χρήση του προϊόντος με προϊόντα
άλλων κατασκευαστών.
149
LBE 76 12-EC/LBE 76 18-EC
İÇİNDEKİLER
Bu kılavuzda kullanılan semboller ........149
Ürün üzerindeki semboller ..............149
Önemli güvenlik bilgileri ...............149
Ses ve titreşim .........................152
Teknik veriler ..........................153
Genel Bakış ...........................153
Çalıştırma talimatları ...................154
Bakım ................................158
Taşıma ...............................158
Bertaraf bilgileri .......................159
CE Uygunluk beyanı ...................159
Sorumluluktan muayet ................159
Bu kılavuzda kullanılan sem-
boller
UYARI!
Yaklaşan tehlikeyi belirtir. Bu uyarının dikkate
alınmaması ölüm veya ağır yaralanmalara
neden olabilir.
DİKKAT!
Olası bir tehlikeli durumu belirtir. Bu uyarının
dikkate alınmaması hafif yaralanmalara veya
maddi hasara neden olabilir.
NOT
Uygulama ipuçlarını ve önemli bilgileri belirtir.
Ürün üzerindeki semboller
V Volt
/dk.
Dakikadaki devir veya ileri geri
hareket (rpm)
M Metrik diş
n
0
Yüksüz hız
Ø Çap
Talimatları okuyun
Koruyucu gözlük takın sembolü
Korumayı, kesme işlemleri için
kullanmayın
Eskiyen makinenin bertaraf edil-
mesine ilişkin bilgiler (bkz. sayfa
159)!
CE işareti
UKCA işareti
Güvenliğiniz için
UYARI!
Elektrikli aleti kullanmadan önce lütfen aşağı-
dakileri okuyun:
burada yer alan çalıştırma talimatlarını,
elektrikli aletlerin kullanımına ilişkin
ekteki kitapçıkta yer alan “Genel güvenlik
talimatları”nı (broşür no.: 315.915),
aletin kullanılacağı alana ilişkin geçerli
kuralları ve kazaların önlenmesi ile ilgili
düzenlemeleri.
Bu elektrikli alet son teknoloji ürünü olup,
kabul edilen güvenlik düzenlemelerine uygun
olarak üretilmiştir.
Bununla birlikte kullanım sırasında elektrikli
alet, kullanıcının veya bir üçüncü tarafın hayatı
ve sağlığı için tehlike oluşturabilir ya da aletin
kendisi veya başka eşyalar zarar görebilir.
Mini taşlama makinesi sadece
kullanım amacına göre,
ve mükemmel çalışır durumdayken kulla-
nılabilir.
Güvenliği tehlikeye atan arızalar derhal onarıl
-
malıdır.
Kullanım amacı
Bu taşlama makinesi su kullanılmadan metal,
beton, taş, fayans, ahşap, plastik ve benzeri
malzemelerin kesilmesi ve kaba işlenmesi
için tasarlanmıştır. Kesim yaparken kesim için
koruyucu muhafaza kullanılmalıdır.
150
LBE 76 12-EC/LBE 76 18-EC
Mini taşlama makinesi için gü-
venlik talimatları
Taşlama veya kesme işlemleri için
ortak güvenlik uyarıları:
■
Bu elektrikli alet, taşlama veya kesme
aleti olarak kullanılmak üzere tasarlan-
mıştır. Bu elektrikli alet ile birlikte veri-
len tüm güvenlik uyarılarını, talimatları,
çizimleri ve teknik özellikleri okuyun.
Aşağıdaki talimatların tamamına uyulma-
ması elektrik çarpması, yangın ve/veya
ciddi yaralanma ile sonuçlanabilir.
■
Bu elektrikli aletle zımparalama, tel fırça
ile fırçalama, cilalama veya delik açma
gibi işlemler yapılmamalıdır. Elektrikli
aletin tasarlanmadığı işlemler bir tehlike
teşkil edebilir ve kişisel yaralanmalara
neden olabilir.
■
Bu elektrikli aleti, alet üreticisi tara-
fından özel olarak tasarlanmayan ve
belirtilmeyen biçimde çalışacak şekilde
dönüştürmeyin. Böyle bir dönüşüm, kont-
rol kaybına ve ciddi yaralanmalara neden
olabilir.
■
Özel olarak tasarlanmamış ve alet üreti-
cisi tarafından belirtilmeyen aksesuarları
kullanmayın. Aksesuarın elektrikli alete ta-
kılabiliyor olması güvenli çalışmayı garanti
etmez.
■
Aksesuarın nominal hızı en az elektrikli
alet üzerinde belirtilen maksimum hıza
eşit olmalıdır. Nominal hızdan daha hızlı
çalışan aksesuarlar kırılabilir ve uçabilir.
■
Aksesuarınızın dış çapı ve kalınlığı elekt-
rikli aletinizin kapasite değeri dahilinde
olmalıdır. Yanlış boyutlandırılmış akse-
suarlar yeterince korunamaz veya kontrol
edilemezler.
■
Aksesuar montajının boyutları, elektrikli
aletin montaj donanımının boyutlarına
uygun olmalıdır. Elektrikli aletin montaj
donanımına uymayan aksesuarların den-
gesi bozulur, aşırı titrer ve kontrol kaybına
neden olabilir.
■
Hasarlı bir aksesuar kullanmayın. Her
kullanımdan önce aşınabilen diskler gibi
aksesuarları çapak ve çatlaklara karşı,
destek tablasını çatlak, yırtılma veya
aşırı yıpranmaya karşı, tel fırçayı ise gev-
şek ve çatlak tellere karşı kontrol edin.
Elektrikli alet veya aksesuar düşürülürse
hasar olup olmadığını kontrol edin veya
hasarsız bir aksesuar takın. Bir aksesuarı
inceledikten ve monte ettikten sonra,
kendinizi ve diğer yakında bulunanları
dönen aksesuarın düzleminden uzağa
konumlandırın ve elektrikli aleti bir da-
kika boyunca maksimum yüksüz hızda
çalıştırın. Hasarlı aksesuarlar normalde bu
test süresi esnasında parçalanır.
■
Kişisel koruyucu ekipman giyin. Uygula-
maya bağlı olarak yüz siperi, koruyucu
gözlük veya emniyet gözlüğü kullanın.
Gerekli olduğunda küçük taşlama par-
çaları veya iş parçalarını durdurabilecek
toz maskesi, kulak koruyucular, eldiven-
ler ve atölye önlüğü kullanın. Göz koru-
ması, çeşitli uygulamalar sonucu havada
uçuşan artıkları durdurabilmelidir. Toz
maskesi veya solunum cihazı, uygulama
sonucu oluşan partikülleri filtreleyebilme-
lidir. Yüksek yoğunluklu gürültüye uzun
süre maruz kalmak işitme kaybına neden
olabilir.
■
Çevredekilerin çalışma alanından uzak
güvenli bir mesafede olmalarını sağla-
yın. Çalışma alanına giren herkes kişisel
koruyucu ekipman giymelidir. İş parçası
veya kırık bir aksesuarın parçaları havada
uçabilir ve çalışma alanının hemen yanında
yaralanmaya neden olabilir.
■
Kesme aksesuarının gizli kablolara veya
kendi kablosuna temas edebileceği bir
işlem gerçekleştirirken, elektrikli aleti
sadece yalıtımlı kavrama yüzeylerinden
tutun. “Elektrikli” bir kabloya temas eden
kesme aksesuarı, elektrikli aletin metal
kısımlarını da “elektrikli” yapabilir ve aleti
kullanan kişiye elektrik çarpmasına neden
olabilir.
■
Kabloyu dönen aksesuara temas etme-
yecek şekilde konumlandırın. Kontrolü
kaybederseniz, kablo kesilebilir veya takıla-
bilir ve eliniz veya kolunuz dönen aksesua-
rın içine çekilebilir.
■
Aksesuar tamamen durana kadar elekt-
rikli aleti asla yere koymayın. Dönen
aksesuar yüzeyi tutabilir ve elektrikli aleti
kontrolünüzden çıkarabilir.
■
Elektrikli aleti yanınızda taşırken çalış-
tırmayın. Dönen aksesuarla kazara temas
sonucunda giysiniz çekilebilir ve aksesua-
rın vücudunuza doğru çekilmesine sebep
olabilir.
151
LBE 76 12-EC/LBE 76 18-EC
■
Elektrikli aletin havalandırma delikle-
rini düzenli olarak temizleyin. Motorun
fanı tozları mahfazanın içine çeker ve toz
halindeki metalin aşırı birikmesi elektriksel
tehlikelere yol açabilir.
■
Elektrikli aleti yanıcı maddelerin yakı-
nında çalıştırmayın. Kıvılcımlar bu malze-
meleri tutuşturabilir.
■
Soğutma sıvısı gerektiren aksesuarları
kullanmayın. Su veya diğer sıvı soğutu-
cuları kullanmak elektrik çarpmasına veya
şokuna neden olabilir.
GERİ TEPME VE İLGİLİ UYARILAR:
Geri tepme, sıkışmış ya da takılmış döner bir
diske, destek pedine, fırçaya ya da başka bir
aksesuara ani bir tepkidir. Sıkışma ya da takıl-
ma kesme aletlerinin aniden durmasına bu da
elektrikli aletin aksesuarının bağlantı nokta-
sında dönen aksesuarının dönüşünün tersi
yöne doğru zorlanmasına sebep olacaktır.
Örneğin, bir zımparalı disk iş parçasına takı-
lırsa ya da sıkışırsa, diskin kıstırma noktasına
giren kenarı, malzemenin yüzeyine girerek,
diskin dışarı çıkmasına ya da dışarı fırlamasına
neden olabilir. Diskin sıkışma noktasındaki ha-
reket yönüne bağlı olarak, operatöre doğru ya
da uzağa doğru atlayabilir. Zımparalı diskler
bu koşullar altında bozulabilirler de.
Geri tepme, elektrikli aletin yanlış kullanıl-
masının ve/veya yanlış çalıştırma prosedür
veya koşullarının bir sonucudur ve aşağıdaki
önlemlerin alınması ile önlenebilir.
■
Elektrikli aleti her iki elinizle sıkıca kav-
rayın ve vücudunuzu ve kolunuzu geri
tepme kuvvetlerine direnecek şekilde
yerleştirin. Devreye alma esnasında geri
tepme veya tork tepkisi üzerinde maksi-
mum kontrol için, eğer varsa, her zaman
yardımcı tutma yerini kullanın. Uygun
önlemler alındığında, operatör tork tepki-
lerini veya geri tepme kuvvetlerini kontrol
edebilir.
■
Elinizi asla dönen aksesuarın yakınına
koymayın. Aksesuar elinizin üzerinde geri
tepebilir.
■
Geri tepme meydana gelirse vücudunu-
zu elektrikli aletin hareket ettiği alana
konumlandırmayın. Geri tepme, aletin,
tekerleğin takılma noktasındaki hareketinin
tersine doğru itilmesine neden olur.
■
Köşeler, keskin kenarlar vb. yerlerde
çalışırken özel dikkat gösterin. Aksesuarı
sektirmekten veya engellemekten kaçı-
nın. Köşeler, keskin kenarlar veya sıçrama
dönen aksesuara takılma ve kontrol veya
geri tepme kaybına neden olma eğilimin-
dedir.
■
Testere zincirine, çevresel boşluğu 10
mm'den fazla olan parçalı elmas diske
veya dişli testere bıçağına takılmama-
lıdır. Bu tür bıçaklar sık sık geri tepme ve
kontrol kaybı yaratır.
Taşlama ve kesme işlemlerine
özel güvenlik uyarıları:
■
Sadece elektrikli alet için önerilen disk
türlerini ve seçilen disk için tasarlanmış
özel siperi kullanın. Elektrikli aletin tasar-
lanmadığı diskle yeterince korunmamış ve
güvenli değildir.
■
Ortası bastırılmış disklerin taşlama yü-
zeyi, koruma dudağı düzleminin altına
monte edilmelidir. Koruma dudağının
düzlemi boyunca çıkıntı yapan, yanlış mon-
te edilmiş bir disk yeterince korunamaz.
■
Koruma, elektrikli alete sağlam bir şekil-
de bağlanmalı ve maksimum güvenlik
için konumlandırılmalıdır, böylece en az
miktarda disk operatöre doğru tutulur.
Koruma, operatörü kırık disk parçalarından,
diskle kazara temastan ve giysileri tutuştu-
rabilecek kıvılcımlardan korur.
■
Diskler sadece belirtilen uygulamalar
için kullanılmalıdır. Örneğin: kesme
diskinin kenarı ile taşlama yapmayın.
Aşındırıcı kesme uçları çevresel taşlama
için tasarlanmıştır, bu uçlara uygulanan yan
kuvvetler parçalanmalarına neden olabilir.
■
Daima seçilen disk için doğru boyutta ve
şekildeki hasarsız disk anşlarını kulla-
nın. Uygun disk anşları, diski destekler
ve böylece diskin kırılma olasılığını azaltır.
Kesme diskleri için anşlar, taşlama diski
anşlarından farklı olabilir.
■
Daha büyük elektrikli aletler ile aşınmış
diskleri kullanmayın. Daha büyük bir
elektrikli alet için tasarlanmış bir disk, daha
küçük bir aletin daha yüksek hızına uygun
değildir ve patlayabilir.
■
Çift amaçlı diskler kullanırken her zaman
gerçekleştirilen uygulama için doğ-
ru siperi kullanın. Doğru muhafazanın
kullanılmaması, istenen koruma seviyesini
152
LBE 76 12-EC/LBE 76 18-EC
sağlamayabilir ve bu da ciddi yaralanmala-
ra neden olabilir.
Kesme işlemleri için ek güvenlik
uyarıları
■
Kesme diskini “sıkıştırmayın” veya aşırı
basınç uygulamayın. Aşırı kesme derin-
liği elde etmeye çalışmayın. Diskin aşırı
gerilmesi diskin yüklenmesine ve burulma
veya kesme esnasında tutukluk yapmaya
ve geri tepmeye veya diskin kırılmaya olan
hassasiyetini arttırır.
■
Vücudunuzu dönen diskin yanında ve ar-
kasında konumlandırmayın. Disk, çalışma
noktasında, vücudunuzdan uzaklaşırken
olası geri tepme, dönen diski ve elektrikli
aleti doğrudan size doğru hareket ettirebi-
lir.
■
Disk tutukluk yaptığında veya herhangi
bir sebeple kesme işlemini keserken,
elektrikli aleti kapatın ve disk tamamen
duruncaya kadar hareketsiz tutun. Uç
hareket halindeyken asla kesme ucunu
kesimden çıkarmaya çalışmayın, aksi
takdirde geri tepme meydana gelebilir.
Diskin tutukluk yapma nedenini ortadan
kaldırmak için araştırın ve düzeltici önlem
alın.
■
İş parçasındaki kesme işlemini tekrar
başlatmayın. Diskin tam hıza ulaşmasına
izin verin ve dikkatlice kesime yeniden
girin. Elektrikli alet iş parçasında yeniden
çalıştırılırsa uç tutukluk yapabilir, yukarı
doğru ya da geri tepebilir.
■
Uç sıkışması ve geri tepme riskini en
aza indirmek için panelleri veya büyük
boyutlu iş parçalarını destekleyin. Büyük
iş parçaları kendi ağırlıkları altında sarkma
eğilimindedir. Destekler, kesme hattının
yakınında iş parçasının altına ve diskin her
iki tarafındaki iş parçasının kenarına yakın
yerleştirilmelidir.
■
Mevcut duvarlara veya diğer kör bölge-
lere “cep kesmesi” yaparken ekstra dik-
katli olun. Çıkıntılı uç, gaz veya su borula-
rını, elektrik kablolarını veya geri tepmeye
neden olabilecek nesneleri kesebilir.
■
Kavisli kesim yapmaya çalışmayın. Diskin
aşırı gerilmesi, diskin yüklenmesine neden
olur, kesme sırasında diskin bükülmesi
veya tutukluk yapması, diskin geri tepmesi
ya da kırılması riskini artırır ve bu durumlar
ciddi yaralanmalara neden olabilir.
Ses ve titreşim
Ses ve titreşim değerleri EN 62841 ile uyumlu
olarak ölçülmüştür.
Elektrikli aletin değerlendirilmiş gürültü sevi-
yesi (A) tipik olarak:
LBE 76 12-EC için
–
Ses basıncı seviyesi L
pA
: 83 dB(A)
–
Ses gücü seviyesi L
WA
: 91 dB(A)
–
Belirsizlik: K = 3 dB
Toplam titreşim değeri:
–
Emisyon değeri a
h
: <2,5 m/sn.
2
–
Belirsizlik: K = 1,5 m/sn.
2
LBE 76 18-EC için
–
Ses basıncı seviyesi L
pA
: 73 dB(A)
–
Ses gücü seviyesi L
WA
: 81 dB(A)
–
Belirsizlik: K = 3 dB
Toplam titreşim değeri:
–
Emisyon değeri a
h
: <2,5 m/sn.
2
–
Belirsizlik: K = 1,5 m/sn.
2
DİKKAT!
Belirtilen ölçüm değerleri yeni elektrikli alet-
ler için geçerlidir. Günlük kullanım, gürültü ve
titreşim değerlerinin değişmesine neden olur.
NOT
Bu talimatlarda belirtilen titreşim emisyonu
EN 62841’de belirtilen standart teste göre
ölçülmüştür ve bir ürünü diğeri ile karşılaştır
-
mak için kullanılabilir. Aynı zamanda maruz
kalmanın ön değerlendirmesinde kullanılabi
-
lir.
Beyan edilen titreşim emisyonu seviyesi, ale
-
tin ana uygulamalarını temsil eder.
Bununla birlikte, alet farklı uygulamalar için
farklı aksesuarlarla kullanılıyorsa veya bakım
-
sızsa titreşim emisyonu seviyesi farklı olabilir.
Bu durum, toplam çalışma süresi boyunca ma
-
ruz kalma seviyesini önemli ölçüde artırabilir.
Titreşime maruz kalma seviyesinin doğru bir
tahminini yapmak için aletin kapalı olduğu
veya çalışır durumda olduğu ancak fiilen
kullanımda olmadığı zamanları da hesaba kat
-
mak gerekir.
Bu, toplam çalışma süresi boyunca maruz
kalma seviyesini önemli ölçüde azaltabilir.
Operatörü titreşimin etkilerinden korumak
için ek güvenlik önlemlerini belirleyin, örne
-
ğin: Aletin ve aksesuarların bakımının yapıl-
ması, ellerin sıcak tutulması, çalışma biçimleri-
nin düzenlenmesi.
153
LBE 76 12-EC/LBE 76 18-EC
DİKKAT!
Ses basıncı 85 dB(A) seviyesinin üzerindeyken
kulak koruyucuları takın.
DİKKAT!
İnce metal levhaların veya geniş yüzeyli diğer
kolay titreşen yapıların taşlanması, beyan
edilen gürültü emisyon değerlerinden çok
daha yüksek (15 dB'ye kadar) toplam gürültü
emisyonuna neden olabilir. Bu tür iş parçala
-
rının ses çıkarması mümkün olduğunca ağır
esnek sönümleme matlarının uygulanması
gibi uygun önlemlerle önlenmelidir. Artan
gürültü emisyonunun, hem gürültüye maruz
kalma risk değerlendirmesi hem de yeterli
işitme korumasının seçimi açısından dikkate
alınması gerekir.
Teknik veriler
Ürün tipi
LBE 76 12-
EC
LBE 76 18-
EC
Ürün Mini taşlama makinesi
Nominal
voltaj
Vdc 12 18
Yüksüz hız /dk. 5000 - 20000
Disk tipi Tip 27 ve Tip 41
Maks. disk
çapı
mm 76 76
Montaj
deliği çapı
mm 10 10
Maks. taş-
lama diski
kalınlığı
mm 4 4
Maks. kes-
me diski
kalınlığı
mm 4 4
Mil dişi M6 M6
“FLEX
Prosedürü
01”e göre
ağırlık
kg 0,8 0,85
Akü AP 12 serisi
AP 18 serisi
AP 18 XT
serisi
Pil ağırlığı
AP
12/2,5
0,3 kg
AP
18/2.5
0,4
kg
AP
18/4.0
0,7
kg
AP
18/5.0
0,7
kg
AP
18/8.0
1,1
kg
AP
12/5,0
0,4 kg
AP
18/4.0
XT
0,7
kg
AP
18/8.0
XT
1,2
kg
Çalışma
sıcaklığı
-10~40℃
Depolama
sıcaklığı
< 50℃
Şarj olma
sıcaklığı
4~40℃
Şarj cihazı CA 12/18, CA...
CA 12/
18, CA...
NOT
Akü takımı ve şarj cihazı kılavuzları ayrı olarak
sağlanır. Özel güvenlik kuralları ve çalıştırma
talimatlarını içerir. Ayrıntılı kullanım talimat
-
ları için lütfen akü takımının ve şarj cihazının
kılavuzlarına bakın.
Genel bakış (bkz. şekil A)
Ürün özelliklerine ait numaralar için teknik
resim sayfalarındaki makine çizimlerine bakın.
1. Koruyucu taşlama muhafazası
2. LED çalışma ışığı
3. Mil kilitleme düğmesi
4. Açma/kapatma düğmesi
5. Tutma kolu
6. Hız seçimi düğmesi
7. Hız göstergesi
8. Dönüş Yönü seçici
9. Dönüş Yönü göstergesi
10. Altıgen anahtar ve depolama
154
LBE 76 12-EC/LBE 76 18-EC
11. Cıvata
12. Dış anş
13. Mil
14. İç anş
15. Dönüş değiştirme düğmesi
16. Koruyucu kesme muhafazası
17. Toz Ağzı
18. Karbür aşındırıcı kesme diski
19. Taşlama diski
20. Metal kesme diski (x2)
21a. Çıkarılabilir kemer klipsi
(LBE 76 12-EC için)
21b. Çıkarılabilir kemer klipsi
(LBE 76 18-EC için)
22. Sabitleme vidası
Çalıştırma talimatları
UYARI!
Elektrikli alet üzerinde herhangi bir çalışma
yapmadan önce aküyü çıkarın.
Elektrikli aleti çalıştırmadan önce
Akülü mini taşlama makinesini ambalajından
çıkarın ve eksik veya hasarlı parça olup olma-
dığını kontrol edin.
NOT
Ürün teslim edilirken aküler tam olarak şarj
edilmemiştir. İlk çalıştırmadan önce aküyü
tamamen şarj edin. Şarj cihazının kullanım
kılavuzuna bakın.
Aküyü takma/değiştirme
Uzun akü kullanım ömrü için ipuçları
DİKKAT!
Aküleri asla 0 °C'nin altında veya 40 °C'nin
üzerindeki sıcaklıklarda şarj etmeyin.
Aküleri yüksek nem veya ortam sıcaklığı olan
ortamlarda şarj etmeyin.
Şarj işlemi sırasında aküleri ve şarj cihazını
örtmeyin.
Şarj işlemi sonunda şarj cihazının fişini çekin.
Şarj işlemi sırasında akü ve şarj cihazı ısınır. Bu
durum tamamen normaldir!
NOT
Akünün doğru şarj edilmesi için kullanım kıla-
vuzunda yer alan talimatları izleyin.
Aküler uzun süre kullanılmayacaksa,
kısmen şarj edilmiş halde
serin bir yerde saklayın.
■
Şarj edilmiş aküyü tık sesi çıkararak yerine
oturuncaya kadar alete itin (bkz. şekil B).
■
Çıkarmak için çıkarma düğmesine basın ve
aküyü çıkarın (bkz. şekil C).
DİKKAT!
Alet kullanımda değilken akü kutuplarını
koruyun. Gevşek metal parçalar kutuplara kısa
devre yaptırabilir, patlama ve yangın tehlikesi
oluşturabilir!
Koruyucu muhafaza
UYARI!
Aleti yalnızca koruyucu muhafazası yerindey-
ken kullanın. Daima ilgili disk için sağlanan
koruyucu muhafazayı kullanın!
UYARI!
Koruma muhafazasını, kapalı bölüm operatö-
re bakana kadar çevirin.
Koruyucu taşlama muhafazası
(bkz. Konum 1, şekil A)
Taşlama taşları ve ap diskleriyle çalışmaya
uygun olarak tasarlanmıştır.
UYARI!
Bu muhafazanın, bağlı aşındırıcı disklerle
kesme işlemlerinde kullanılması durumunda,
yayılan kıvılcımlara ve parçacıklara maruz
kalma riski artar, ayrıca disk patlaması duru
-
munda disk parçalarına maruz kalma riski de
artar.
UYARI!
Bu muhafazanın beton veya duvarda kesme
ve yüzey işlemleri için kullanılması durumun
-
da, toza maruz kalma ve geri tepmeye neden
olan kontrol kaybı riski artar.
Koruyucu klipsli kesme muhafa-
zası (bkz. Kon.16, şekil A)
Kesme diskleriyle çalışmaya uygun olarak
tasarlanmıştır.
UYARI!
155
LBE 76 12-EC/LBE 76 18-EC
Kesme işlemi yaparken koruyucu klipsli kesme
muhafazasını (16) her zaman takın. Kullan
-
madan önce çatlak, deformasyon veya aşırı
aşınma belirtileri olup olmadığını kontrol edin.
UYARI!
Bu kesme muhafazasını yüzey taşlama için
kullandığınızda, taşlama diski koruyucusu iş
parçasına müdahale ederek zayıf kontrole
neden olabilir.
Takma (bkz. şekil D)
Koruyucu kesme muhafazasını yerine oturana
kadar koruyucu taşlama muhafazasının üzeri-
ne itin (bkz. Kon.16 ve Kon.1, şekil A).
Çıkarma (bkz. şekil E)
İki mandal kancasından birini (E-1) mandal
kancası muhafaza kenarından dışarı taşmaya-
cak şekilde hafifçe bükün. Daha sonra koru-
yucu kesme muhafazasını çıkarıp bir kenara
koyun.
KESME DİSKİ KULLANIM ALANLARI
Karbür aşındırıcı kesme
diski
NOT
Elmas segmentli ise seg-
mentler arasındaki maksi-
mum çevresel boşluk
sadece negatif eğim açı-
sıyla 10 mm'dir.
Alçıpan kesimi, plastik kesimi.
Diskin üzerindeki ok, alet kullanımdayken
diskin dönmesi gereken TEK yönü gösterir.
Dönüş yönü seçicisinin her zaman diskin
üzerinde işaretli dönüş yönüne uygun ko-
numda olduğundan emin olun.
Metal kesme diski
Çelik, paslanmaz çelik, demir dışı malzeme-
lerin kesimi.
Elmas fayans kesme diski
(ürüne dahil değildir)
Fayans, seramik, ber çimento kesimi.
Önerilen dönüş yönü:
Diskin üzerindeki ok, alet kullanımdayken
diskin dönmesi gereken TEK yönü gösterir.
Dönüş yönü seçicisinin her zaman diskin
üzerinde işaretli dönüş yönüne uygun ko-
numda olduğundan emin olun.
Koruyucu muhafazayı ayarlama
(bkz. şekil F)
Koruyucu muhafazayı yerine oturana kadar iste-
diğiniz konuma çevirin. Bunun için herhangi bir
alete gerek yoktur.
Kesme diski seçimi
Testereden en iyi performansı alabilmek için
doğru tipte diskin seçilmesi önemlidir. Uy-
gulamaya ve kesmek istediğiniz malzemeye
göre diski seçin. Doğru diski seçmeniz daha
pürüzsüz, daha hızlı bir kesim yapmanızı ve
disk ömrünü uzatmanızı sağlar.
En iyi kesme diskleri bile temiz ve keskin
tutulmazlarsa verimli bir şekilde kesmezler.
Kör bir disk kullanılması testereye ağır bir yük
bindirir ve geri tepme tehlikesini artırır. Her
zaman keskin disklere sahip olmak için eliniz-
de yedek disk bulundurun.
Kesilecek malzemeye uygun kesme disklerini
her zaman dikkatlice seçin ve kullanın. Seçilen
herhangi bir aksesuar diskinin minimum çalış-
ma hızının 20.000/dk. (RPM) veya daha fazla
olduğundan emin olun.
Uygun kesme diskini seçmek ve önerilen dö-
nüş yönünü ayarlamak için aşağıdaki tabloya
bakın.
156
LBE 76 12-EC/LBE 76 18-EC
Diski takma ve çıkarma
UYARI!
Kesme diskleriyle çalışırken, koruyucu klipsli
kesme muhafazasını (16) takın.
Diski takmak için (bkz. şekil G ve H)
■
Aküyü çıkarın
■
Mili ve monte edilecek tüm parçaları temiz-
leyin.
■
Mil kilidi düğmesini (3) basılı tutun
■
Altıgen anahtarı (10) kullanarak mil (13)
üzerindeki cıvatayı (11) saat yönünün tersi-
ne gevşetin ve cıvatayı (11) ve dış anşı (12)
çıkarın.
■
Diski iç anşın üzerine yerleştirin.
NOT
Taşlama diskini takarken diskin çıkıntılı kısmı
iç anşa bakmalıdır.
■
Dış anşı (12) yazılı yüzeyi dışarı bakacak
şekilde yeniden takın.
■
Mil kilidini (3) basılı tutun.
■
Cıvatayı (11) altıgen anahtarla saat yönünde
sıkın. Önerilen tork 5Nm'dir.
■
Aküyü yerleştirin.
■
Taşlama makinesini (kilitlenmeden) açın
ve taşlama makinesini yaklaşık 30 saniye
boşta çalıştırın. Dengesizlik ve titreşim olup
olmadığını kontrol edin.
■
Taşlama makinesini kapatın ve aküyü çıka-
rın.
Diski çıkarmak için
■
Mil kilidi düğmesini (3) basılı tutun
■
Altıgen anahtarı kullanarak cıvatayı gevşetin
ve cıvatayı ve dış anşı milden çıkarın.
■
Diski çıkarın.
Toz ağzı
NOT
Toz ağzı sadece fayans/beton ve alçıpan kes-
me uygulamalarında toz toplamak için elekt-
rikli süpürgeye makineyi bağlamak amacıyla
kullanılır. Metal kesme uygulamalarında toz
ağzının kullanılmasını önermiyoruz.
■
Kesme diskinin dönüş yönüne göre toz
ağzı montaj konumunu seçin (bkz. Şekil J).
■
Toz ağzını (17) koruyucu kesme muhafa-
zasının (16) her iki ucuna, yerine oturana
kadar takın (bkz. şekil K).
■
Koruyucu klipsli kesme muhafazasını (16)
koruyucu taşlama muhafazasına (1) takın,
“Koruyucu muhafaza” bölümüne bakın.
■
Toz ağzını çıkarmak için: koruyucu kesme
muhafazasının (16) mandalına basın ve toz
ağzını (17) dışarı çekin (bkz. şekil L).
Açma ve kapatma (bkz. şekil M
ve N)
■
Elektrikli aleti çalıştırmak için açma/kapat-
ma düğmesini (4) ileri kaydırın (1. adım).
Aletin sürekli çalışması için yerine oturana
kadar aşağı doğru eğin (2. adım).
■
Elektrikli aleti kapatmak için açma/ka-
patma düğmesinin arka ucuna basın ve
bırakın.
NOT
Aküyü çıkardıktan sonra açık olan elektrikli
alet yeniden başlamaz.
Hız ön seçimi (bkz. şekil P)
UYARI!
Mil dönerken hızın ayarlanması önerilmez.
Aletiniz bir hafıza fonksiyonuna sahiptir. Aleti
kapattıktan sonra bir sonraki açılışında alet bir
önceki ayara döner.
Dört mod arasında geçiş yapmak için hız seç-
me düğmesine (6) basın. Her basışta hızı bir
seviye değiştirir. Aşağıdaki tablo, dönme hızı
ile aletin ayağında parlayan LED'lerin sayısı
arasındaki ilişkiyi göstermektedir.
LED'lerin sayısı
Hız (RPM)
5000
10000
15000
20000
Dönüş yönü seçici (bkz. şekil Q
ve R)
Alet, bir dönüş yönü seçici ile donatılmıştır.
Bazı uygulamalar veya aksesuarlar aletin ileri
veya geri yönde çalıştırılmasını gerektirebilir.
Kesme taşlama için aletin vücudunuzdan uza-
ğa itilmesini sağlayacak kesme yönünü seçin.
Karbür aşındırıcı kesme diski veya elmas diski
takarken, disk üzerindeki okla eşleşen dönüş
yönünü seçin.
157
LBE 76 12-EC/LBE 76 18-EC
1. Aküyü takın.
2. Yönü seçmek için dönüş yönü seçicisine
(8) basın. Seçiciye her bastığınızda dönüş
yönü değişir. Dönüş yönü göstergesi (9),
aktif dönüş yönünü belirtmek için yanar.
“F” seçimini yaparsanız kesme diski, mu-
hafazada işaretli “F” diski dönüş yönünde
saat yönünün tersine döner. "R" seçimini
yaparsanız kesme diski, muhafazada
işaretli olan “R” diski dönüş yönünde saat
yönünde döner.
NOT
Açma/kapatma düğmesi bırakıldıktan yaklaşık
5 dakika sonra dönüş yönü göstergesi kapa
-
nır.
Dönüş yönü göstergesi kapandıktan sonra
alet tekrar açıldığında İleri mod ayarına geri
döner.
Dönüş yönü göstergesi açıkken, alet tekrar
açıldığında mevcut mod ayarı korunur.
Kesme taşlama için bu aletle birlikte verilen
disklerde, alet kullanıldığında disklerin dön
-
mesi gereken yönü gösteren oklar bulunur.
Aleti çalıştırmadan önce dönüş yönü seçici
-
sinin, disk üzerinde işaretli dönüş yönüne uy-
gun konumda olduğundan emin olun. Oksuz
diskler ileri veya geri yönde çalıştırılabilir.
UYARI!
Taşlama diski veya ap disk ile taşlamada, ters
yönlü kullanıma uygun olmayan takımlarda
hasar meydana gelmemesi için sadece stan
-
dart ("F") yönünün kullanılması zorunludur.
UYARI!
Hasarı önlemek için dönüş yönünü değiş-
tirmeden önce diskin tamamen durmasını
bekleyin.
LED çalışma lambası (bkz. Şekil S)
Aletin başlığında bulunan LED çalışma lamba-
sı, alet açıldığında veya hız seçme düğmesine
(6)/dönüş yönü seçicisine (8) basıldığında
yanar ve alet kapatıldıktan yaklaşık 10 saniye
sonra söner.
LED çalışma ışığı (2), alet ve/veya akü takımı
aşırı yüklendiğinde ya da çok sıcak olduğun-
da hızlıca yanıp söner ve dahili sensörler aleti
kapatır. Aleti bir süre dinlendirin veya aleti ve
aküyü soğumaları için ayrı ayrı hava akımının
altına yerleştirin.
LED çalışma ışığı (2), akünün düşük kapasite-
de olduğunu göstermek için daha yavaş yanıp
söner. Aküyü şarj edin.
Aleti açtığınızda LED çalışma ışığı (2) yanmı-
yorsa veya çalışırken aniden sönüyorsa bunun
nedeni dahili iletişim hatası olabilir. Yardım
için lütfen müşteri hizmetlerine veya yetkili
servis merkezine başvurun.
Alet başlığının açısını ayarlama
(bkz. şekil T1 ve T2)
Alet başlığı 0°, -90° ve 90° olmak üzere 3
farklı çalışma pozisyonuna ayarlanabilir.
■
Açma/kapatma düğmesinin KAPALI ko-
numda olduğundan emin olun.
■
Aküyü çıkarın.
■
Dönüş değiştirme düğmesini (15) sonuna
kadar aşağı çekerken, alet başlığını döndü-
rün ve düğmeyi bırakın.
■
Alet başlığını "tık" sesiyle yerine oturana
kadar döndürmeye devam edin.
Kemer klipsini takma/çıkarma
(bkz. şekil U1 ve U2)
Aletiniz, rahat taşıyabilmeniz için aletin yanına
yerleştirilebilen çıkarılabilir bir kemer klipsi ile
donatılmıştır.
Kemer klipsini alete takmak için:
■
Akü takımını aletten çıkarın.
■
LBE 76 12-EC için, kemer klipsinin çıkıntı-
sını (U1-1) ve deliğini, aletin tabanındaki
açıklık (U1-2) ve dişli delikle sırasıyla hiza-
layın.
■
LBE 76 18-EC için, kemer klipsinin çıkıntı-
larını (U2-1) ve deliğini, aletin tabanındaki
yuvalar (U2-2) ve dişli delikle sırasıyla
hizalayın.
■
Sabitleme vidasını takın ve bir tornavida
(ürüne dahil değildir) ile vidayı sıkın.
Kemer klipsini aletten çıkarmak için:
■
Akü takımını aletten çıkarın.
■
Kemer klipsini alete bağlayan vidayı
gevşetmek için bir tornavida (ürüne dahil
değildir) kullanın.
■
Vidayı ve kemer klipsini çıkarın. Bunları
ileride kullanmak üzere güvenli bir yerde
saklayın.
158
LBE 76 12-EC/LBE 76 18-EC
Çalıştırma Talimatları
NOT
Alet kapatıldığında bile taşlama makinesi kısa
bir süre çalışmaya devam eder.
Kaba taşlama
UYARI!
Kaba taşlama için asla kesme disklerini kullan-
mayın.
■
En iyi kesme performansı için disk açısı 20
-
40°’dir.
■
Orta şiddette bir basınç uygulayarak aleti
ileri geri hareket ettirin. Sonuç olarak iş
parçası çok ısınmayacak ve renk değişimi
olmayacaktır; herhangi bir oyuk da olma-
yacaktır.
Kesme taşlama
UYARI!
Kesme diskleriyle kesme işlemi yaparken, da-
ima koruyucu klipsli kesme muhafazasını (16)
kullanın.
■
Her zaman diskin dönüş yönüne karşı çalı-
şın. Aksi takdirde alet kontrolsüz bir şekilde
kesimden geri tepebilir.
■
İşlenecek malzemeye uygun bir hızda aleti
eşit şekilde yönlendirin.
■
Eğmeyin, aşırı güç uygulamayın veya bir
yandan diğer yana sallamayın.
Üreticinin ürünleri hakkında daha fazla bilgi
için www.ex-tools.com adresine gidin.
Bakım
UYARI!
Elektrikli alet üzerinde herhangi bir çalışma
yapmadan önce aküyü çıkarın.
UYARI!
Su bazlı sıvı temizlik maddeleri kullanmayın.
Temizlik
■
Elektrikli aleti ve havalandırma deliklerinin
önündeki ızgarayı düzenli olarak temiz-
leyin. Temizleme sıklığı malzemeye ve
kullanım süresine bağlıdır.
■
Muhafaza içine ve motora kuru basınçlı
hava üeyerek düzenli olarak temizleyin.
Taşıma
Lityum-İyon aküler Tehlikeli Maddeler Mevzu-
atı gereksinimlerine tabidir.
Bu akülerin taşınması yerel, ulusal ve uluslara-
rası mevzuat ve yönetmeliklere uygun olarak
yapılmalıdır.
Kullanıcılar bu aküleri herhangi bir ek gereksi-
nime gerek kalmadan kara yoluyla taşıyabilir-
ler.
Lityum-iyon aküler nakliye şirketleri tarafından
ticari olarak taşınması, tehlikeli maddelerin
taşınmasına ilişkin yönetmeliklere tabidir. Taşı-
ma hazırlıkları ve taşıma işlemi yalnızca uygun
şekilde eğitilmiş kişiler tarafından yapılabilir.
Tüm sürecin profesyonelce denetlenmesi
gerekir.
Şarj edilebilir akülerin taşınması sırasında
aşağıdaki noktalara dikkat edilmelidir:
Kısa devreleri önlemek için akü temas ku-
tuplarının korunduğundan ve yalıtıldığından
emin olun.
Akü takımının ambalaj içerisinde hareketlere
karşı güvenli bir şekilde sabitlendiğinden
emin olun.
Hasarlı veya akmış aküler taşınmamalıdır.
Daha detaylı bilgi için kargo şirketinizle iletişi-
me geçin.
DİKKAT!
Muhafazası hasarlı aküleri göndermeyin.
Onarım
Onarımlar, yalnızca yetkili bir müşteri hizmet-
leri merkezi tarafından gerçekleştirilebilir.
Yedek parçalar ve aksesuarlar
Diğer aksesuarlar, özellikle aletler için üretici-
nin kataloglarına bakın.
Parça yerleşim çizimleri ve yedek parça liste-
leri ana sayfamızda bulunabilir:
www.ex-tools.com
159
LBE 76 12-EC/LBE 76 18-EC
Bertaraf bilgileri
UYARI!
Gereksiz elektrikli aletleri kullanılamaz hale
getirin:
akü ile çalışan cihazların aküsünü çıkarın.
Sadece AB ülkeleri içindir
Elektrikli aletleri evsel atıkların içine
atmayın!
Atık Elektrikli ve Elektronik Cihazlar hakkın-
daki 2012/19/EU Avrupa Direktifi uyarınca ve
ulusal yasalara uygun olarak kullanılan elekt-
rikli aletler ayrı olarak toplanmalı ve çevre
dostu bir şekilde geri dönüştürülmelidir.
Atık bertarafı yerine hammadde geri
kazanımı.
Alet, aksesuarlar ve ambalajlar çevre dostu bir
şekilde geri dönüştürülmelidir. Plastik parça-
lar malzeme türüne göre geri dönüşüm için
tanımlanmıştır.
UYARI!
Aküleri evsel atıklara, ateşe veya suya atma-
yın. Kullanılmış aküleri açmayın.
Sadece AB ülkeleri içindir:
2006/66/EC sayılı Direktife göre hatalı veya
kullanılmış aküler geri dönüştürülmelidir.
NOT
Lütfen bayinize bertaraf etme seçenekleri
hakkında danışın!
-Uygunluk Beyanı
Uygunluk beyanları, bu kullanım kılavuzunun
Ek 1'inde yer almaktadır.
Sorumluluktan muafiyet
Üretici ve temsilcisi, ürünün veya kullanılamaz
bir ürünün neden olduğu iş kesintilerinden
kaynaklanan zararlardan ve kâr kayıplarından
sorumlu değildir.
Üretici ve temsilcisi, ürünün yanlış kullanılma-
sı veya ürünün diğer üreticilerin ürünleri ile
kullanılması sonucu oluşabilecek hasarlardan
sorumlu değildir.
160
LBE 76 12-EC/LBE 76 18-EC
Spis treści
Symbole używane w niniejszej instrukcji ..160
Symbole na produkcie .................160
Ważne informacje dotyczące bezpieczeństwa
160
Hałas i drgania ........................164
Dane techniczne .......................164
Widok ogólny .........................165
Instrukcja obsługi ......................166
Konserwacja i utrzymanie ...............170
Transport .............................171
Informacje dotyczące utylizacji ..........171
Deklaracja zgodności CE ...............172
Wyłączenia odpowiedzialności ..........172
Symbole używane w niniejszej
instrukcji
OSTRZEŻENIE!
Oznacza bezpośrednie zagrożenie. Zignoro-
wanie tego ostrzeżenia może doprowadzić
do śmierci lub bardzo poważnych, ciężkich
obrażeń.
OSTROŻNIE!
Oznacza sytuację potencjalnie niebezpieczną.
Zignorowanie tego ostrzeżenia może dopro
-
wadzić do lekkich urazów lub uszkodzenia
mienia.
UWAGA
Oznacza wskazówki dotyczące stosowania i
inne ważne informacje.
Symbole na produkcie
V Wolty
/min
Obroty lub liczba skoków na
minutę (obr./min)
M Gwint metryczny
n
0
Prędkość bez obciążenia
Ø Średnica
Przeczytaj instrukcje
Symbol „Noś okulary ochronne”
Do wykonywania cięć nie należy
używać osłony
Informacje dotyczące utylizacji
starego urządzenia (patrz strona
171)!
Oznaczenie CE
Oznaczenie UKCA
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przed rozpoczęciem używania elektronarzę-
dzia należy przeczytać:
niniejsza instrukcja obsługi,
„Ogólne instrukcje bezpieczeństwa”, doty-
czące posługiwania się elektronarzędzia-
mi, podane w załączonej broszurze (ulotka
nr 315.915),
zasady aktualnie obowiązujące w miejscu
pracy oraz przepisy w sprawie zapobiega
-
nia wypadkom.
To elektronarzędzie zostało skonstruowane z
wykorzystaniem najnowszych technologii i w
sposób spełniający uznane przepisy bezpie
-
czeństwa.
Mimo to niewłaściwe lub nieodpowiednie
użytkowanie elektronarzędzia może zagrażać
życiu lub zdrowiu użytkownika lub osób po
-
stronnych, a także grozi zniszczeniem elektro-
narzędzia lub innego mienia.
Mini szlierki kątowej można używać wyłącz
-
nie
zgodnie z przeznaczeniem,
i tylko wtedy, gdy jest w pełni sprawna.
Usterki mające wpływ na bezpieczeństwo
należy natychmiast naprawiać.
Przeznaczenie
Ta szlierka jest przeznaczona do cięcia i
chropowacenia metalu, betonu, kamienia,
płytek, drewna, tworzyw sztucznych i podob-
nych materiałów bez używania wody. Podczas
cięcia należy obowiązkowo używać osłony
zabezpieczającej do cięcia.
161
LBE 76 12-EC/LBE 76 18-EC
Instrukcje bezpieczeństwa doty-
czące mini szlierki
Często spotykane ostrzeżenia
dotyczące bezpieczeństwa szlifo-
wania lub cięcia szlierką:
■
To elektronarzędzie jest przeznaczo-
ne do pracy jako szlierka kątowa lub
narzędzie tnące. Prosimy przeczytać
wszystkie ostrzeżenia i instrukcje oraz
przestudiować specykację i ilustracje
dostarczone wraz z elektronarzędziem.
Niezastosowanie się do wszystkich poda-
nych niżej instrukcji może doprowadzić do
porażenia prądem, pożaru i/lub poważ-
nych urazów.
■
Nie należy wykonywać za pomocą tego
elektronarzędzia czynności takich jak
szlifowanie, szczotkowanie, polerowa-
nie lub wycinanie otworów. Wykonywa-
nie prac, do których narzędzie elektryczne
nie zostało zaprojektowane stwarza zagro-
żenie i może spowodować obrażenia ciała.
■
Nie wolno przerabiać elektronarzędzia
w sposób, który nie został specjalnie
przewidziany i określony przez produ-
centa. Takie przeróbki mogłyby dopro-
wadzić do utraty kontroli i spowodować
poważne urazy ciała.
■
Nie należy używać akcesoriów, które nie
zostały specjalnie zaprojektowane lub
określone przez producenta. Sam fakt,
że osprzęt daje się zamontować w narzę-
dziu elektrycznym nie gwarantuje jeszcze
bezpieczeństwa użytkowania.
■
Prędkość znamionowa akcesoriów musi
być co najmniej równa prędkości mak-
symalnej podanej na elektronarzędziu.
Akcesoria obracające się szybciej niż ich
prędkość znamionowa mogą się połamać i
rozlecieć.
■
Średnica zewnętrzna i grubość akce-
soriów muszą się mieścić w zakresie
wartości znamionowych elektronarzę-
dzia. Akcesoria niewłaściwej wielkości nie
umożliwiają odpowiedniego kontrolowa-
nia i zabezpieczenia ich.
■
Wymiary mocowania akcesoriów muszą
pasować do wymiarów osprzętu mon-
tażowego elektronarzędzia. Akcesoria,
które nie pasują do osprzętu montażo-
wego elektronarzędzia, będą pracować
niestabilnie i będą powodować nadmierne
drgania, co może doprowadzić do utraty
kontroli.
■
Nie należy używać uszkodzonych akce-
soriów. Przed każdym użyciem należy
sprawdzić osprzęt taki jak tarcze ścierne
– pod kątem nadłamań i pęknięć, talerz
szlierski – pod kątem pęknięć, nadła-
mań i nadmiernego zużycia oraz szczot-
ki druciane – pod kątem poluzowanych i
pękniętych drutów. Jeżeli elektronarzę-
dzie lub jego osprzęt zostaną upuszczo-
ne na ziemię, należy skontrolować, czy
nie ma uszkodzeń lub założyć nieuszko-
dzony osprzęt. Po dokonaniu oględzin
i założeniu osprzętu należy ustawić się
poza płaszczyzną obrotów osprzętu oraz
tak, aby w tej płaszczyźnie nie znalazły
się osoby postronne. Włączyć narzędzie
i pozwolić mu przez jedną minutę pra-
cować z maksymalną prędkością bez
obciążenia. Podczas takiego testu uszko-
dzony osprzęt na ogół się rozpada.
■
Należy nosić środki ochrony indywidu-
alnej. Zależnie od wykonywanej pracy
należy zakładać osłonę na twarz, okulary
ochronne lub gogle ochronne. Stosow-
nie do potrzeb należy nosić maskę prze-
ciwpyłową, ochronniki słuchu, rękawice
i fartuch warsztatowy, który będzie
w stanie zatrzymać drobiny materiału
ściernego lub okruchy obrabianego
elementu. Środki ochrony oczu muszą być
w stanie zatrzymać lecące odłamki powsta-
jące przy różnych zastosowaniach. Maska
przeciwpyłowa lub oddechowa musi być
w stanie ltrować cząsteczki generowane
przez poszczególne zastosowania. Długo-
trwałe narażenie na wysoki poziom hałasu
może doprowadzić do utraty słuchu.
■
Osoby postronne muszą znajdować
się w bezpiecznej odległości od strefy
pracy. Osoba wchodząca do strefy pracy
musi nosić środki ochrony indywidual-
nej. Wylatujące w powietrze skrawki ob-
rabianego elementu lub ułamane kawałki
osprzętu mogą spowodować obrażenia
również poza bezpośrednią strefą pracy.
■
W czasie prac, w trakcie których końców-
ka tnąca może natrać na ukryty przewód
elektryczny lub własny przewód zasilają-
cy, elektronarzędzie należy trzymać wy-
łącznie za izolowane uchwyty. Dotknięcie
162
LBE 76 12-EC/LBE 76 18-EC
końcówką tnącą przewodu pod napięciem
może spowodować, że przez nieizolowane
elementy metalowe narzędzia popłynie
prąd, co grozi operatorowi porażeniem.
■
Przewód musi się zawsze znajdować w
bezpiecznej odległości od końcówki ob-
rotowej. Jeśli użytkownik straci kontrolę
nad narzędziem, może dojść do przecięcia
sznura lub sznur może zaczepić o narzę-
dzie, co grozi zetknięciem się końcówki
obrotowej z ręką lub ramieniem.
■
Nigdy nie należy odkładać elektronarzę-
dzia przed jego całkowitym zatrzyma-
niem się. Obrotowa końcówka robocza
może zahaczyć o podłoże i w niekontrolo-
wany sposób pociągnąć narzędzie.
■
W czasie przenoszenia elektronarzędzia
przy boku nie należy włączać zasilania.
Przypadkowe zetknięcie się z wirującą
końcówką roboczą może spowodować, że
narzędzie zaczepi o ubranie, a końcówka
robocza dotknie ciała.
■
Otwory wentylacyjne elektronarzędzia
należy regularnie czyścić. Wentylator
silnika wciąga pył do środka obudowy, a
nadmierne nagromadzenie opiłków meta-
lu grozi zwarciem.
■
Elektronarzędzia nie należy używać w
pobliżu materiałów łatwopalnych. Iskry
mogą zaprószyć ogień.
■
Nie należy używać akcesoriów wymaga-
jących stosowania płynów chłodzących.
Użycie wody lub innych płynów chłodzą-
cych może doprowadzić do porażenia
prądem.
ODBICIE I POWIĄZANE OSTRZE-
ŻENIA:
Odbicie lub szarpnięcie w tył jest nagłą
reakcją na zablokowanie lub zakleszczenie
się tarczy obrotowej, talerza szlierskiego,
szczotki lub innych akcesoriów. Zablokowanie
się lub zaczepienie powoduje nagłe zatrzy-
manie obracającej się końcówki roboczej, co
z kolei powoduje niekontrolowane szarpnię-
cie elektronarzędzia w kierunku przeciwnym
do kierunku obrotów końcówki w punkcie
zakleszczenia.
Na przykład, jeżeli tarcza ścierna zaczepi się
lub zakleszczy o obrabiany element, krawędź
tarczy wchodząca w punkt zakleszczenia
może zagłębić się w powierzchnię materiału,
powodując uniesienie się i odskoczenie tar-
czy. Tarcza może albo odskoczyć do, albo od
operatora, zależnie od kierunku jej obrotów
w punkcie zakleszczenia. Tarcze ścierne mogą
się także w takich warunkach połamać.
Odbicie jest efektem niewłaściwego użycia
i/lub sposobu posługiwania się elektrona-
rzędziem, bądź też wystąpienia warunków,
których można uniknąć, o ile podjęte zostaną
odpowiednie, podane poniżej, środki zapo-
biegawcze.
■
Elektronarzędzie należy mocno i pew-
nie trzymać oburącz, a ciało i ramiona
ustawić w taki sposób, aby móc zamor-
tyzować siły odbicia. O ile narzędzie
jest weń wyposażone, należy zawsze
używać uchwytu pomocniczego, tak aby
w maksymalnym stopniu kontrolować
szarpnięcia i siły bezwładności przy uru-
chamianiu. O ile podjęte zostaną odpo-
wiednie środki zapobiegawcze, operator
może kontrolować reakcję narzędzia na
siły bezwładności i odbicia.
■
Nigdy nie należy kłaść dłoni w pobliżu
kręcącej się końcówki. Końcówka może
odskoczyć i dotknąć ręki.
■
Nie należy ustawiać się w miejscu, w
które przesunie się elektronarzędzie w
razie odbicia. Odbicie popchnie narzę-
dzie w kierunku przeciwnym do kierunku
obrotów tarczy w punkcie zahaczenia o
przeszkodę.
■
Szczególną ostrożność należy zacho-
wać podczas pracy w kątach, podczas
obrabiania ostrych krawędzi itp. Należy
unikać uderzania i zahaczania końcówką
roboczą o przeszkody. Uderzenie w róg
lub ostrą krawędź często powoduje zak-
leszczenie obrotowej końcówki roboczej,
co prowadzi do utraty kontroli nad narzę-
dziem lub do szarpnięcia.
■
W narzędziu nie należy montować łańcu-
chowego ostrza snycerskiego do piły,
segmentowej tarczy diamentowej ze
szczelinami na obwodzie większymi niż
10mm ani tarczy zębatej od piły tarczo-
wej. Tego typu ostrza często powodują
odbicie i utratę kontroli nad narzędziem.
163
LBE 76 12-EC/LBE 76 18-EC
Specjalne instrukcje bezpieczeń-
stwa dotyczące operacji szlifowa-
nia i przecinania:
■
Należy używać tylko tarcz typu określo-
nego dla posiadanego elektronarzędzia
oraz osłony zabezpieczającej zaprojek-
towanej do wybranej tarczy. Tarcz, do
współpracy z którymi narzędzie nie jest
zaprojektowane, nie da się odpowiednio
zabezpieczyć. Ich używanie jest niebez-
pieczne.
■
Tarcza z wklęsłym środkiem musi być
tak zamontowana, aby jej powierzchnia
szlifująca znajdowała się poniżej płasz-
czyzny krawędzi osłony. Niewłaściwie
zamontowanej tarczy, która wystaje poza
płaszczyznę krawędzi osłony nie da się
odpowiednio zabezpieczyć.
■
Osłona musi być mocno przytwierdzona
do elektronarzędzia oraz umieszczona
w sposób zapewniający maksymalny
poziom bezpieczeństwa, tj. tak, aby
możliwie jak najmniejszy fragment
tarczy wystawał nieosłonięty w kierunku
operatora. Osłona pomaga chronić opera-
tora przed odłamanymi kawałkami tarczy,
przypadkowym zetknięciem z tarczą oraz
iskrami, które mogłyby zapalić ubranie.
■
Tarcz należy używać wyłącznie do prze-
widzianych zastosowań. Na przykład:
powierzchni bocznej tarczy tnącej nie
należy używać do szlifowania. Ścierne
tarcze tnące są przeznaczone do pracy
obrzeżem; siły działające bocznie w sto-
sunku do tarczy mogą doprowadzić do jej
zniszczenia.
■
Należy zawsze używać nieuszkodzo-
nych kołnierzy mocujących, o wielkości
i kształcie odpowiednich dla wybra-
nej tarczy. Właściwie dobrane kołnierze
podpierają tarczę, a przez to ograniczają
ryzyko jej złamania. Kołnierze do tarcz tną-
cych mogą się różnić od kołnierzy do tarcz
szlierskich.
■
Nie należy używać startych tarcz pocho-
dzących z większych narzędzi. Tarcza
przeznaczona do większych elektronarzę-
dzi nie nadaje się do większych prędkości
stosowanych w mniejszych narzędziach i
może się rozpaść.
■
W przypadku korzystania z tarcz o
podwójnym przeznaczeniu należy
zawsze używać osłony odpowiedniej
do wykonywanej pracy. Niezastosowa-
nie właściwej osłony może nie zapewnić
wymaganego poziomu ochrony, co może
doprowadzić do poważnych urazów.
Dodatkowe ostrzeżenia dotyczą-
ce bezpieczeństwa specyczne
dla operacji cięcia:
■
Tarczy tnącej nie należy „zaklinowywać”,
ani za mocno dociskać. Nie należy pró-
bować uzyskać nadmiernej głębokości
cięcia. Nadmierne dociskanie tarczy zwięk-
sza obciążenie i podatność na skrzywienia
lub zakleszczenie się tarczy w wycięciu
oraz możliwość szarpnięcia lub połamania
tarczy.
■
Nie należy stawać za kręcącą się tarczą,
ani na linii jej obrotów. Gdy w punkcie
zetknięcia z materiałem tarcza porusza się
w kierunku na zewnątrz od ciała, możliwe
odbicie może spowodować, że tarcza i
elektronarzędzie odskoczą w stronę użyt-
kownika.
■
Gdy tarcza zaklinuje się lub cięcie jest
przerwane z jakiegoś powodu, elektro-
narzędzie należy wyłączyć i przytrzymać
nieruchomo aż do całkowitego zatrzyma-
nia. Nigdy nie należy próbować wyjmo-
wać tarczy tnącej z nacięcia, gdy tarcza
porusza się; inaczej może dojść do odbi-
cia. Należy sprawdzić, dlaczego tarcza się
zablokowała i podjąć stosowne działania, tak
aby usunąć przyczynę zakleszczenia.
■
Nie należy wznawiać operacji cięcia z
tarczą zagłębioną w przecinany element.
Należy pozwolić, aby tarcza najpierw
maksymalnie się rozpędziła i dopiero
wtedy ostrożnie zagłębić ją w nacięciu.
Jeżeli narzędzie zostanie włączone z tarczą
tkwiącą w elemencie, może się zaklinować,
wyskoczyć lub szarpnąć.
■
Aby zminimalizować ryzyko zaklesz-
czania się tarczy i odbicia, wszelkie
ponadwymiarowe elementy i panele
należy podeprzeć. Duże obrabiane przed-
mioty mają tendencję do uginania się
pod własnym ciężarem. Pod obrabianym
przedmiotem należy umieścić podpory w
pobliżu linii cięcia po obu stronach tarczy
oraz w pobliżu krawędzi obrabianego
przedmiotu.
164
LBE 76 12-EC/LBE 76 18-EC
■
Szczególną uwagę należy zachować
podczas wykonywania „wcięć wgłęb-
nych” w ścianach lub innych powierzch-
niach dostępnych tylko z jednej strony.
Wystająca tarcza może przeciąć rury gazo-
we i wod.-kan. lub okablowanie elektrycz-
ne, albo też natrać na przedmioty, które
spowodują odbicie.
■
Nie należy próbować wykonywać cięć
po łuku. Nadmierne dociskanie tarczy
zwiększa obciążenie i podatność na
skrzywienia lub zakleszczenie się tarczy w
nacięciu oraz możliwość szarpnięcia lub
połamania tarczy, co może doprowadzić
do poważnych urazów.
Hałas i drgania
Wartości emisji hałasu zmierzono zgodnie z
normą EN 62841.
Szacunkowy poziom hałasu A elektronarzę-
dzia wynosi na ogół:
Dla LBE 76 12-EC
–
Poziom ciśnienia akustycznego L
pA
: 83
dB(A)
–
Poziom mocy akustycznej L
WA
: 91 dB(A)
–
Niepewność: K = 3 dB
Całkowita wartość drgań:
–
Wartość emisji a
h
: <2,5 m/s
2
–
Niepewność: K = 1,5 m/s
2
Dla LBE 76 18-EC
–
Poziom ciśnienia akustycznego L
pA
: 73 dB(A)
–
Poziom mocy akustycznej L
WA
: 81 dB(A)
–
Niepewność: K = 3 dB
Całkowita wartość drgań:
–
Wartość emisji ah: <2,5 m/s
2
–
Niepewność: K = 1,5 m/s
2
OSTROŻNIE!
Sprecyzowane wartości pomiarowe dotyczą
nowych elektronarzędzi. Codzienne użyt
-
kowanie sprawia, że wartości hałasu i drgań
ulegają zmianie.
UWAGA
Poziom emisji drgań podany w niniejszej kar-
cie informacyjnej został zmierzony zgodnie ze
standardowymi metodami testowymi okre
-
ślonymi w normie EN 62841 i może służyć do
porównywania różnych narzędzi. Parametr
ten może również służyć do wstępnej oceny
narażenia na drgania.
Deklarowany poziom emisji drgań odnosi się
do najważniejszych zastosowań narzędzia.
Jeżeli narzędzie będzie używane do różnych
zastosowań, z różnymi akcesoriami lub jeżeli
będzie niedokładnie konserwowane, poziom
emisji drgań może być inny. Może to istotnie
zwiększyć poziom narażenia użytkownika na
drgania w całym okresie pracy.
W celu dokładnego oszacowania poziomu
narażenia na drgania, konieczne jest uwzględ
-
nienie również czasu, gdy narzędzie jest
wyłączone lub pracuje, ale nie jest w rzeczy
-
wistości używane.
Może to istotnie zmniejszyć poziom naraże
-
nia użytkownika na drgania w całym okresie
pracy.
Należy określić dodatkowe środki ostrożności
zabezpieczające operatora przed skutkami
drgań, takie jak np.: Konserwacja narzędzia i
akcesoriów, utrzymywanie ciepła rąk, organi
-
zacja schematów pracy.
OSTROŻNIE!
Gdy poziom ciśnienia akustycznego przekra-
cza 85 dB(A), należy nosić ochronniki słuchu.
OSTROŻNIE!
Szlifowanie cienkich blach metalowych lub
innych podatnych na drgania konstrukcji o
dużej powierzchni może skutkować całko
-
witą emisją hałasu znacznie wyższą (do 15
dB) niż deklarowane wartości emisji hałasu.
Tego typu elementy należy, w miarę możli
-
wości, zabezpieczyć przed hałasowaniem za
pomocą odpowiednich środków, takich jak
np. zastosowanie ciężkich elastycznych mat
tłumiących. podwyższoną emisję hałasu nale
-
ży również uwzględnić zarówno przy ocenie
ryzyka narażenia na hałas, jak i przy wyborze
odpowiednich środków ochrony słuchu.
Dane techniczne
Typ produktu
LBE 76 12-
EC
LBE 76 18-
EC
Produkt Mini szlierka
Napięcie
znamiono-
we
V,
prąd
stały
12 18
Prędkość
bez obcią-
żenia
/min 5000 - 20000
Typ tarczy Typ 27 i Typ 41
165
LBE 76 12-EC/LBE 76 18-EC
Maks. śred-
nica tarczy
mm 76 76
Średnica
otworu
montażo-
wego
mm 10 10
Maks. gru-
bość tarczy
szlierskiej
mm 4 4
Maks. gru-
bość tarczy
tnącej
mm 4 4
Gwint wrze-
ciona
M6 M6
Ciężar wg
„Procedury
FLEX 01”
kg 0,8 0,85
Akumulator
Seria AP
12
Seria AP 18
Seria AP 18
XT
Ciężar aku-
mulatora
AP
12/2.5
0,3 kg
AP
18/2.5
0,4
kg
AP
18/4.0
0,7
kg
AP
18/5.0
0,7
kg
AP
18/8.0
1.1kg
AP
12/5.0
0,4 kg
AP
18/
4.0 XT
0,7
kg
AP
18/
8.0 XT
1,2
kg
Temperatu-
ra pracy
-10~40℃
Temperatu-
ra przecho-
wywania
< 50℃
Temperatu-
ra ładowa-
nia
4~40℃
Ładowarka CA 12/18, CA...
CA 12/
18, CA...
UWAGA
Instrukcje obsługi akumulatora i ładowarki
są dostarczone osobno. Zawierają one szcze
-
gółowe zasady bezpieczeństwa i instrukcje
obsługi. Szczegółowe informacje dotyczące
obsługi oraz zasady bezpieczeństwa podane
są w instrukcjach do akumulatora i ładowarki.
Krótki opis urządzenia (patrz
rysunek A)
Numeracja elementów odnosi się do rysunku
narzędzia na stronie z elementami graczny-
mi.
1. Osłona zabezpieczająca do szlifowania
2. Lampka do pracy LED
3. Przycisk blokady wrzeciona
4. Włącznik
5. Uchwyt
6. Przycisk wyboru prędkości
7. Wskaźnik prędkości
8. Przełącznik kierunku obrotów
9. Wskaźnik kierunku obrotów
10. Klucz imbusowy i schowek
11. Śruba
12. Kołnierz zewnętrzny
13. Wrzeciono
14. Kołnierz wewnętrzny
15. Przycisk odblokowywania obrotów
16. Osłona zabezpieczająca do cięcia
17. Port do odsysania pyłu
18. Tarcza tnąca z węglika spiekanego
19. Tarcza szlierska
20. Metalowa tarcza tnąca (x2)
21a. Zdejmowany klips do paska (do LBE
76 12-EC)
21b. Zdejmowany klips do paska (do LBE
76 18-EC)
22. Śruba mocująca
166
LBE 76 12-EC/LBE 76 18-EC
Instrukcja obsługi
OSTRZEŻENIE!
Przed wykonaniem jakichkolwiek prac przy
elektronarzędziu należy wyjąć akumulator.
Przed włączeniem elektronarzę-
dzia
Prosimy wypakować akumulatorową mini
szlierkę i sprawdzić, czy nie brakuje żadnej
części i czy nic nie jest uszkodzone.
UWAGA
W momencie dostawy akumulatory nie są
całkowicie naładowane. Przed rozpoczęciem
użytkowania należy całkowicie naładować
akumulatory. Więcej informacji – patrz instruk
-
cja obsługi ładowarki.
Wkładanie/wymiana akumulatora
Wskazówki dotyczące długiej
żywotności akumulatorów
OSTROŻNIE!
Nigdy nie należy ładować akumulatorów w
temperaturach poniżej 0°C lub powyżej 40°C.
Akumulatorów nie należy ładować w środo
-
wiskach o wysokiej wilgotności powietrza lub
temperaturze otoczenia.
Podczas procesu ładowania nie należy przy
-
krywać akumulatorów i ładowarki.
Po zakończeniu procesu ładowania należy
wyjąć wtyczkę ładowarki z kontaktu.
Podczas procesu ładowania akumulator i
ładowarka nagrzewają się. Jest to całkowicie
normalne!
UWAGA
Należy przestrzegać instrukcji właściwego
ładowania akumulatora podanych w instrukcji
obsługi akumulatora.
Jeżeli akumulator nie będą używany przez
dłuższy
okres czasu, przechowuj go czę-
ściowo naładowanego w
chłodnym miejscu.
■
Naładowany akumulator należy włożyć do
elektronarzędzia i docisnąć, aby zabloko-
wał się na swoim miejscu (patrz rysunek B).
■
Aby wyjąć akumulator, wystarczy nacisnąć
przycisk odblokowujący i wysunąć akumu-
lator (patrz rysunek C).
OSTROŻNIE!
Gdy urządzenie nie jest używane, należy chro-
nić styki akumulatora. Luźne części metalowe
mogą doprowadzić do zwarcia styków; ryzyko
wybuchu i pożaru!
Ochrona zabezpieczająca
OSTRZEŻENIE!
Narzędzia należy używać tylko z założoną na
miejsce osłoną zabezpieczającą. Należy za
-
wsze używać osłony zabezpieczającej przewi-
dzianej dla danego rodzaju tarczy!
OSTRZEŻENIE!
Osłonę zabezpieczającą należy obrócić w taki
sposób, aby jej zamknięta część była skiero
-
wana w stronę operatora.
Osłona zabezpieczająca do szlifo-
wania (patrz poz.1, rysunek A)
Osłona ta jest przeznaczona do pracy z zasto-
sowaniem tarcz szlierskich i lamelkowych.
OSTRZEŻENIE!
Przy używania tej osłony podczas cięcia
klejonymi tarczami ściernymi istnieje zwięk
-
szone ryzyko ekspozycji na emitowane iskry i
drobiny materiału, a także fragmenty tarczy w
przypadku jej pęknięcia.
OSTRZEŻENIE!
Przy używania tej osłony podczas cięcia i
szlifowania betonu lub zaprawy murarskiej
istnieje zwiększone ryzyko ekspozycji na pył
oraz utraty kontroli powodującej odbicie.
Zatrzaskowa osłona zabezpie-
czająca do cięcia (patrz poz.16,
rysunek A)
Osłona ta jest przeznaczona do pracy z zasto-
sowaniem tarcz tnących.
OSTRZEŻENIE!
Na czas wykonywania cięć należy zawsze
zamocować zatrzaskową osłonę zabezpiecza
-
jącą do cięcia (16). Przed użyciem należy ją
sprawdzić pod kątem pęknięć, odkształceń
lub oznak silnego zużycia.
167
LBE 76 12-EC/LBE 76 18-EC
OSTRZEŻENIE!
Podczas używania osłony do cięcia do szlifo-
wania czołowego osłona tarczy może haczyć
o obrabiany przedmiot, co może skutkować
trudnościami z kontrolą nad narzędziem.
Zakładanie (patrz rysunek D)
Osłonę zabezpieczającą do cięcia należy
wcisnąć na osłonę zabezpieczającą do szlifo-
wania (patrz poz.16 i poz.1, rysunek A) w taki
sposób, aby się na niej zablokowała.
Zdejmowanie (patrz rysunek E)
Należy ostrożnie lekko odgiąć jeden z dwóch
zaczepów (E-1) w taki sposób, aby zaczep
nie wystawał już za obręcz osłony. Następnie
można już zdjąć osłonę zabezpieczającą do
cięcia i odłożyć ją na bok.
Regulacja osłony zabezpieczają-
cej (patrz rysunek F)
Osłonę zabezpieczającą należy przekręcić w
żądaną pozycję, aż zaskoczy. Nie są do tego
potrzebne żadne narzędzia.
Wybór tarczy tnącej
Aby uzyskać maksymalną wydajność piły,
ważne jest, aby dobrze wybrać właściwy
rodzaj tarczy. Tarczę należy wybrać na pod-
stawie przewidywanego zastosowania oraz
materiału, który chce się przeciąć. Wybór
odpowiedniej tarczy umożliwi płynniejsze i
szybsze cięcie oraz zwiększy żywotność tarczy.
Nawet najlepsze tarcze do cięcia nie będą
wydajnie ciąć, jeśli nie będzie się dbało i ich
czystość i ostrość. Używanie tępej tarczy moc-
no obciąża piłę i zwiększa ryzyko odbicia. Aby
mieć zawsze dostęp do ostrych tarcz tnących,
należy mieć pod ręką zapasowe tarcze.
Tarcze należy zawsze starannie wybierać, w
szczególności należy używać tarcz do cię-
cia zalecanych do cięcia danego materiału.
Prosimy upewnić się, że minimalna prędkość
robocza dowolnej wybranej tarczy wynosi
20.000 /min (obr./min) lub więcej.
Aby wybrać odpowiednie tarcze tnące i usta-
wić zalecany kierunek obrotu, prosimy zapo-
znać się z poniższą tabelą.
TARCZA TNĄCA ZASTOSOWANIA
Tarcza tnąca z węglika
spiekanego
UWAGA
W przypadku diamento-
wych tarcz segmentowych
maksymalna szczelina
między segmentami na
obwodzie wynosi 10mm,
tylko przy ujemnym kącie
natarcia.
Cięcie płyt kartonowo-gipsowych i tworzyw
sztucznych.
Strzałka na tarczy wskazuje JEDYNY kieru-
nek, w którym tarcza powinna się kręcić w
czasie używania narzędzia. Należy zawsze
dopilnować, aby przełącznik wyboru kierun-
ku obrotu znajdował się w pozycji odpowia-
dającej kierunkowi obrotu zaznaczonemu
na tarczy.
Metalowa tarcza tnąca
Cięcie stali, stali nierdzewnej i materiałów
nieżelaznych.
Diamentowa tarcza tnąca
do płytek (do dokupienia
osobno)
Cięcie płytek, ceramiki i włóknocementu.
Zalecany kierunek obrotów:
Strzałka na tarczy wskazuje JEDYNY kieru-
nek, w którym tarcza powinna się kręcić w
czasie używania narzędzia. Należy zawsze
dopilnować, aby przełącznik wyboru kierun-
ku obrotu znajdował się w pozycji odpowia-
dającej kierunkowi obrotu zaznaczonemu
na tarczy.
168
LBE 76 12-EC/LBE 76 18-EC
Zakładanie i zdejmowanie tarczy
OSTRZEŻENIE!
Na czas pracy tarczami tnącymi należy zamon-
tować zatrzaskową osłonę zabezpieczającą
do cięcia (16).
Instalowanie tarczy (patrz rysunek G
i H)
■
Wyjąć akumulator
■
Wyczyścić wrzeciono i wszystkie części,
które mają zostać zamontowane.
■
Wcisnąć i przytrzymać przycisk blokady
wrzeciona (3)
■
Kluczem imbusowym (10) poluzować
śrubę (11) na wrzecionie (13) przeciwnie
do kierunku ruchu wskazówek zegara (w
lewo), wyjąć śrubę (11) i zdjąć kołnierz
zewnętrzny (12).
■
Umieścić tarczę na kołnierzu wewnętrz-
nym.
UWAGA
Podczas instalowania tarczy szlierskiej wy-
stająca część tarczy musi być skierowana w
stronę kołnierza wewnętrznego.
■
Ponownie założyć kołnierz zewnętrzny (12)
tak, aby powierzchnia z nadrukiem była
skierowana na zewnątrz.
■
Nacisnąć i przytrzymać blokadę wrzeciona
(3).
■
Dokręcić śrubę (11) kluczem imbusowym
zgodnie z kierunkiem ruchu wskazówek zega-
ra (w prawo). Zalecany moment dokręcania
wynosi 5 Nm.
■
Włożyć akumulator.
■
Włączyć szlierkę kątową (bez blokowania
jej w pozycji) i pozwolić jej pracować przez
ok. 30 sekund. Sprawdzić, czy nie wystę-
pują drgania i wibracje i czy narzędzie jest
dobrze wyważone.
■
Wyłączyć szlierkę i wyjąć akumulator.
Zdejmowanie tarczy
■
Wcisnąć i przytrzymać przycisk blokady
wrzeciona (3)
■
Poluzować śrubę kluczem imbusowym, wyjąć
śrubę i zdjąć kołnierz zewnętrzny z wrzeciona.
■
Zdjąć tarczę.
Port do odsysania pyłu
UWAGA
Port do odsysania pyłu jest przeznaczony do
używania wyłącznie podczas cięcia płytek,
betonu i płyt kartonowo-gipsowych i służy do
podłączenia do odkurzacza w celu odsysa
-
nia pyłu. Nie zalecamy stosowania portu do
odsysania pyłu podczas cięcia metalu.
■
Położenie, w którym zainstalowany będzie
port do odsysania pyłu, należy wybrać od-
powiednio do kierunku kręcenia się tarczy
tnącej (patrz rysunek J).
■
Port do odsysania pyłu (17) należy zało-
żyć na koniec osłony zabezpieczającej do
cięcia (16) tak, aby się zablokował (patrz
rysunek K).
■
Zamontować zatrzaskową osłonę zabezpie-
czającą do cięcia (16) na osłonie zabezpie-
czającej do szlifowania (1), patrz rozdział
„Osłona zabezpieczająca”.
■
Aby zdjąć port do odsysania pyłu, wystar-
czy nacisnąć zatrzask osłony zabezpie-
czającej do cięcia (16) i wysunąć port do
odsysania pyłu (17) (patrz rysunek L).
Włączanie i wyłączanie (patrz
rysunek M i N)
■
Aby włączyć elektronarzędzie, należy prze-
sunąć włącznik (4) do przodu (krok 1). W
celu włączenia trybu pracy ciągłej, należy
przechylić go w dół tak, aby zaskoczył (krok
2).
■
Aby wyłączyć elektronarzędzie, wystarczy
najpierw nacisnąć tylną część włącznika, a
potem po prostu puścić włącznik.
UWAGA
Po wyjęciu akumulatora włączone elektrona-
rzędzie nie włącza się ponownie.
Preselekcja prędkości (patrz rysu-
nek P)
OSTRZEŻENIE!
Nie zaleca się regulowania prędkości w cza-
sie, gdy wrzeciono się kręci.
Narzędzie jest wyposażone w funkcję pamię-
ci. Po wyłączeniu narzędzia, przy następnym
włączeniu powróci ono do poprzedniego
ustawienia.
Nacisnąć przycisk wyboru prędkości (6), aby
cyklicznie przełączyć tryb. Każde naciśnięcie
169
LBE 76 12-EC/LBE 76 18-EC
zmienia prędkość o jeden poziom. Poniższa
tabela przedstawia zależność między prędko-
ścią obrotową a liczbą diod LED świecących
na stopce narzędzia.
Liczba diod LED
Prędkość (obr./
min)
5000
10000
15000
20000
Przełącznik kierunku obrotów
(patrz rysunek Q i R)
Narzędzie jest wyposażone w przełącznik
kierunku obrotów. Niektóre zastosowania
lub akcesoria mogą wymagać, aby narzędzie
pracowało do przodu lub do tyłu.
W celu cięcia szlierką, należy wybrać taki kie-
runek cięcia, który umożliwia odepchnięcie
narzędzia od ciała. Przy instalowaniu tarczy
ściernej do cięcia z węglika spiekanego lub
tarczy diamentowej należy wybrać kierunek
obrotów zgodny ze strzałką znajdującą się na
tarczy.
1. Założyć akumulator.
2. Nacisnąć przycisk wyboru kierunku
obrotów (8), aby wybrać kierunek. Każde
naciśnięcie przycisku wyboru powoduje
przełączenie kierunku obrotów. Wskaźnik
kierunku obrotów (9) zaświeci się, aby
wskazać aktualnie ustawiony kierunek
obrotów. Jeśli użytkownik wybierze opcję
„F”, tarcza tnąca będzie się kręcić prze-
ciwnie do kierunku ruchu wskazówek
zegara (w lewo), w kierunku obracania
się tarczy „F” zaznaczonym na osłonie.
Jeśli użytkownik wybierze opcję „R”,
tarcza tnąca będzie się kręcić zgodnie z
kierunkiem ruchu wskazówek zegara (w
prawo), w kierunku obracania się tarczy
„R” zaznaczonym na osłonie.
UWAGA
Wskaźnik kierunku obrotów wyłączy się po
około 5 minutach od puszczenia włącznika.
Po wyłączeniu wskaźnika kierunku obrotów
i po ponownym włączeniu narzędzia nastąpi
powrót do trybu kierunku do przodu.
Gdy wskaźnik kierunku obrotów jest włączo
-
ny, po ponownym włączeniu narzędzia zacho-
wane zostanie aktualne ustawienie trybu.
Tarcze dostarczone w komplecie z narzę
-
dziem przeznaczone do cięcia szlierką mają
strzałki wskazujące kierunek, w którym tarcza
powinna się kręcić, gdy narzędzie jest używa
-
ne. Przed uruchomieniem narzędzia należy
się upewnić, że przełącznik kierunku obrotów
znajduje się w pozycji odpowiadającej kierun
-
kowi obrotów zaznaczonemu na tarczy. Tarcze
bez strzałek mogą pracować zarówno do
przodu lub do tyłu.
OSTRZEŻENIE!
Podczas pracy tarczą szlierską lub tarczą
lamelkową obowiązkowe jest stosowanie
wyłącznie standardowego kierunku obrotów
(„F”), aby nie dopuścić do uszkodzenia narzę
-
dzi, które nie nadają się do użytku w kierunku
odwrotnym.
OSTRZEŻENIE!
Aby nie dopuścić do uszkodzenia przekład-
ni, przed zmianą kierunku obrotów należy
zawsze pozwolić narzędziu całkowicie się
zatrzymać.
Lampka do pracy LED (patrz rysu-
nek S)
Lampka do pracy LED, znajdująca się w głowi-
cy narzędzia, włącza się po włączeniu narzę-
dzia lub naciśnięciu przycisku wyboru pręd-
kości (6) / przełącznika kierunku obrotów (8) i
wyłączy się w około 10 sekund po wyłączeniu
narzędzia.
Jeśli narzędzie i/lub akumulator zostaną prze-
ciążone lub będą zbyt gorące, lampka do pra-
cy LED (2) zapali się i zacznie szybko migać,
a czujniki wewnętrzne spowodują wyłączenie
narzędzia. Należy wtedy na chwilę odłożyć
narzędzie lub wyjąć akumulator i położyć
osobno narzędzie i akumulator w miejscu, w
którym będą chłodzone strumieniem powie-
trza.
Jeśli lampka do pracy LED (2) miga wolniej,
oznacza to, że akumulator jest już bliski rozła-
dowania. Należy naładować akumulator.
Jeśli lampka do pracy LED (2) nie zapala się
po włączeniu narzędzia lub nagle gaśnie pod-
czas pracy, może to być spowodowane we-
170
LBE 76 12-EC/LBE 76 18-EC
wnętrznym błędem komunikacji. Aby uzyskać
pomoc, należy skontaktować się z działem
obsługi klienta lub autoryzowanym centrum
serwisowym.
Regulacja kąta głowicy narzędzia
(patrz rysunek T1 i T2)
Głowicę narzędziową można ustawić w 3
różnych pozycji roboczych: 0°, -90° i 90°.
■
Upewnić się, czy włącznik jest ustawiony w
pozycji „wyłączone”.
■
Wyjąć akumulator.
■
Pociągnąć do oporu i przytrzymać przycisk
odblokowywania obrotów (15), obrócić
głowicę narzędzia i puścić przycisk.
■
Kontynuować obracanie głowicy narzędzia,
aż głowica zablokuje się w nowej pozycji
(słychać będzie kliknięcie).
Montaż/demontaż klipsa do pa-
ska (patrz rysunek U1 i U2)
Narzędzie jest dostarczane z odpinanym
klipsem do paska, który można umieścić po
dowolnej stronie narzędzia, co zapewnia
wygodny transport.
Aby zamontować klips do paska na
narzędziu:
■
Wyjąć akumulator z narzędzia.
■
W przypadku LBE 76 12-EC należy wy-
równać wypustkę (U1-1) i otwór klipsa
do paska odpowiednio z otworem (U1-
2) i otworem gwintowanym w podstawie
narzędzia.
■
W przypadku LBE 76 18-EC należy wy-
równać wypustki (U2-1) i otwór klipsa do
paska odpowiednio ze szczelinami (U2-
2) i otworem gwintowanym w podstawie
narzędzia.
■
Włożyć śrubę mocującą i mocno dokręcić
śrubokrętem (do dokupienia osobno).
Aby zdjąć klips do paska z narzę-
dzia:
■
Wyjąć akumulator z narzędzia.
■
Za pomocą śrubokręta (niedołączonego
do zestawu) poluzuj śrubę mocującą klips
do paska do narzędzia.
■
Wyjąć śrubę i klips na pasek. Przechowuj je
w bezpiecznym miejscu do wykorzystania
w przyszłości.
Instrukcja obsługi
UWAGA
Po wyłączeniu szlierki narzędzie przez krótki
czas jeszcze dalej pracuje.
Szlifowanie zgrubne
OSTRZEŻENIE!
Do szlifowania zgrubnego nigdy nie należy
używać tarcz tnących.
■
Kąt tarczy 20
-
40° dla najlepszej wydajności
cięcia.
■
Szlierkę kątową należy przesuwać do
przodu i do tyłu, umiarkowanie ją dociska-
jąc. W rezultacie obrabiany przedmiot nie
nagrzewa się zbyt mocno i nie powstają na
nim przebarwienia ani rowki.
Cięcie szlierką
OSTRZEŻENIE!
Do cięcia za pomocą tarcz tnących należy
zawsze używać zatrzaskowej osłony zabezpie
-
czającej do cięcia (16).
■
Należy zawsze pracować w kierunku
odwrotnym do kierunku obrotów tarczy.
W przeciwnym razie narzędzie może w nie-
kontrolowany sposób odbić się z nacięcia.
■
Narzędzie należy prowadzić ze stałą
prędkością odpowiednią do przecinanego
materiału.
■
Nie należy go przechylać lub odchylać na
boki, nie należy też przykładać do narzę-
dzia nadmiernej siły.
Więcej informacji o wyrobach producenta
znaleźć można na stronie www.ex-tools.com.
Konserwacja i utrzymanie
OSTRZEŻENIE!
Przed wykonaniem jakichkolwiek prac przy
elektronarzędziu należy wyjąć akumulator.
OSTRZEŻENIE!
Nie należy używać jakichkolwiek płynnych
środków czyszczących.
Czyszczenie
■
Elektronarzędzie i kratkę z przodu otwo-
rów wentylacyjnych należy regularnie
czyścić. Częstotliwość czyszczenia zależy
od materiału i czasu użytkowania.
■
Wnętrze obudowy i silnik należy regularnie
przedmuchiwać sprężonym powietrzem.
171
LBE 76 12-EC/LBE 76 18-EC
Transport
Akumulatory litowo-jonowe podlegają wymo-
gom wynikającym z przepisów dotyczących
towarów niebezpiecznych.
Transport takich akumulatorów musi się odby-
wać zgodnie z lokalnymi, krajowymi i między-
narodowymi przepisami i regulacjami.
Użytkownicy mogą przewozić tego typu
akumulatory drogą lądową bez dodatkowych
wymagań.
Komercyjny transport akumulatorów litowo-
-jonowych przez rmy spedycyjne podlega
przepisom dotyczącym transportu towarów
niebezpiecznych. Przygotowaniem do wysyłki
i transportem mogą się zajmować wyłącznie
osoby odpowiednio do tego przeszkolone.
Cały proces musi być profesjonalnie nadzoro-
wany.
Podczas transportu akumulatorów należy
przestrzegać następujących zaleceń:
Aby nie dopuścić do zwarcia, należy dopilno-
wać, aby styki akumulatora były zabezpieczo-
ne i zaizolowane.
Należy dopilnować, aby akumulator był
zabezpieczony przed przemieszczaniem się
wewnątrz opakowania.
Nie wolno transportować akumulatorów, któ-
re są uszkodzone lub nieszczelne.
Aby uzyskać więcej informacji, należy skon-
taktować się ze swoją rmą przewozową.
OSTROŻNIE!
Nie należy wysyłać akumulatora z uszkodzoną
obudową.
Naprawy
Naprawy mogą być wykonywane wyłącznie w
autoryzowanym punkcie serwisowym.
Części zamienne i akcesoria
Pozostałe akcesoria, a w szczególności narzę-
dzia, znaleźć można w katalogach producen-
ta.
Rysunki rozstrzelone i listy części zamiennych
znajdują się na naszej stronie: www.ex-
-tools.com
Informacje dotyczące utylizacji
OSTRZEŻENIE!
Jeśli elektronarzędzie jest już niepotrzebne,
należy uniemożliwić używanie go:
w przypadku elektronarzędzi akumulato-
rowych przez wyjęcie akumulatora.
Dotyczy tylko krajów UE
Elektronarzędzi nie należy wyrzucać do
zmieszanych odpadów komunalnych!
Zgodnie z europejską dyrektywą 2012/19/
UE w sprawie zużytego sprzętu elektrycznego
i elektronicznego (WEEE) oraz zgodnie z jej
transpozycjami krajowymi, zużyte narzędzia
elektryczne powinny być zbierane oddzielnie
i poddawane recyklingowi w sposób przyja-
zny dla środowiska.
Odzyskiwanie surowców zamiast
utylizacji odpadów.
Urządzenie, akcesoria i opakowanie należy
poddawać recyklingowi w przyjazny dla śro-
dowiska sposób. Identykacja części plastiko-
wych przeznaczonych do recyklingu odbywa
się na podstawie materiału, z którego są one
wykonane.
OSTRZEŻENIE!
Akumulatorów/baterii nie należy wyrzucać do
zmieszanych odpadów komunalnych (zwy
-
kłych śmieci w gospodarstwach domowych),
ani wrzucać do ognia lub wody. Zużytych
baterii/akumulatorów nie wolno otwierać.
Dotyczy tylko krajów UE:
Zgodnie z Dyrektywą 2006/66/WE, uszko-
dzone lub zużyte baterie i akumulatory muszą
zostać poddane recyklingowi.
UWAGA
O dostępne możliwości utylizacji prosimy
zapytać swojego dystrybutora!
172
LBE 76 12-EC/LBE 76 18-EC
Deklaracja zgodności
Deklaracje zgodności znajdują się w załączni-
ku 1 do niniejszej instrukcji obsługi.
Wyłączenia odpowiedzialno-
ści
Producent i jego przedstawiciel nie ponoszą
odpowiedzialności za jakiekolwiek szkody
i straty oraz utratę zysków wskutek przerwy
w prowadzeniu działalności spowodowanej
produktem lub faktem, że produktu nie da się
używać.
Producent i jego przedstawiciel nie ponoszą
odpowiedzialności za jakiekolwiek szkody i
straty spowodowane niewłaściwym użyciem
produktu lub używaniem go w połączeniu z
produktami innych producentów.
173
LBE 76 12-EC/LBE 76 18-EC
Tartalom
A jelen kézikönyvben használt szimbólumok .
173
A terméken lévő szimbólumok ..........173
Fontos biztonsági információk ..........173
Zaj és rezgési adatok ...................177
Műszaki adatok. . . . . . . . . . . . . . . . . . . . . . . .177
Áttekintés ............................178
Használati útmutató ....................178
Karbantartás és ápolás .................183
Szállítás ..............................183
Ártalmatlanításra vonatkozó információk .184
CE megfelelőségi nyilatkozat ...........184
Felelősség alóli mentesség .............184
A jelen kézikönyvben használt
szimbólumok
FIGYELMEZTETÉS!
Közelgő veszélyt jelez. A jelzés gyelmen
kívül hagyása halált vagy különösen súlyos
sérüléseket okozhat.
VIGYÁZAT!
Potenciálisan veszélyes helyzetet jelez. A jel-
zés gyelmen kívül hagyása könnyű sérülést
vagy anyagi kárt okozhat.
MEGJEGYZÉS
Alkalmazási tippeket és fontos információkat
jelez.
A terméken lévő szimbólumok
V Volt
/perc
Fordulatszám vagy fordulat/
perc (rpm)
M Métermenet
n
0
Üresjárati fordulatszám
Ø Átmérő
Olvassa el az utasításokat
Viseljen szemvédőt szimbólum
Ne használja a védőburkolatot
vágási műveletekhez
A régi gép ártalmatlanítására
vonatkozó információk (ld. a
184. oldalon)!
CE-jelölés
UKCA-jelölés
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Mielőtt elkezdi használni az elektromos szer-
számot, olvassa el és tartsa be:
ezt a használati útmutatót,
az elektromos eszközök kezelésére vo-
natkozó „Általános biztonsági előírások”
c. részt a mellékelt kiadványban (száma:
315.915),
az üzem aktuális szabályait és a balesetek
megelőzésére vonatkozó előírásait.
Jelen elektromos szerszám a legkorszerűbb
technológia alapján, az elismert biztonsági
előírásoknak megfelelően készült.
Ennek ellenére, használat közben az elekt
-
romos szerszám veszélyeztetheti a használó
vagy harmadik fél életét és végtagjait, illetve
az elektromos eszköz vagy más vagyontárgy
károsodását is okozhatja.
A mini csiszoló kizárólag az alábbiak szerint
használható
a rendeltetésének megfelelően,
tökéletesen üzemképes állapotban sza-
bad használni.
A biztonságot veszélyeztető hibákat azonnal
meg kell javítani.
Rendeltetésszerű használat
Ez a csiszoló fém, beton, kő, csempe, fa,
műanyag és hasonló anyagok vágására és
nagyolására szolgál víz használata nélkül.
Vágáskor a vágáshoz való védőburkolatot kell
használni.
174
LBE 76 12-EC/LBE 76 18-EC
Biztonsági utasítások a mini
csiszolóhoz
Csiszolási vagy vágási művele-
tekre vonatkozó általános bizton-
sági gyelmeztetések:
■
Ez az elektromos szerszám rendeltetése
szerint csiszoló vagy vágó szerszámként
használható. Olvassa el az elektromos
szerszámhoz mellékelt összes bizton-
sági gyelmeztetést, utasítást, ábrát és
specikációt. Az alább felsorolt utasítások
be nem tartása áramütést, tűzveszélyt és/
vagy súlyos sérülést idézhet elő.
■
Csiszolás, drótkefézés, polírozás vagy
lyukvágás nem végezhető ezzel az elekt-
romos kéziszerszámmal. Olyan művele-
tek végzése, amelyekre nem tervezték az
elektromos szerszámot, veszélyt jelenthet,
és személyi sérülésekkel járhat.
■
Ne alakítsa át ezt az elektromos szer-
számot olyan módon, amit a szerszám
gyártója nem tervezett és határozott
meg kifejezetten. Az ilyen átalakítás az
irányítás elvesztését és súlyos személyi
sérülést okozhat.
■
Soha ne használjon olyan tartozékokat,
amelyek nem specikusan a szerszám-
hoz lettek tervezve, és amelyek haszná-
latát a szerszám gyártója nem javasolja.
Pusztán az, hogy egy tartozékot csatlakoz-
tatni lehet ehhez a szerszámhoz, még nem
biztosítja a biztonságos működést.
■
A tartozék névleges sebességének
legalább egyenlőnek kell lennie a
szerszámgépen feltüntetett maximális
sebességgel. A névleges sebességüknél
gyorsabban működő tartozékok eltörhet-
nek és szétrepülhetnek.
■
A tartozék külső átmérőjének és vastag-
ságának az elektromos szerszám névle-
ges kapacitási értékein belül kell lennie.
A hibás méretű tartozékokat nem lehet
megfelelően a védőburkolaton belül vagy
ellenőrzés alatt tartani.
■
A tartozékrögzítés méreteinek meg kell
egyeznie az elektromos szerszám rög-
zítőelemének méreteivel. Ha a tartozék
nem illeszkedik az elektromos szerszám
szerelési követelményeihez, a tartozék el-
vesztheti az egyensúlyát, túlzott rezgésbe
jöhet, és elveszítheti felette az irányítást.
■
Ne használjon sérült tartozékokat. Min-
den használat előtt ellenőrizze a tarto-
zékokat, például a csiszolókorongokat,
hogy nincs-e rajtuk forgács és repedés
a koptató részeken, nem látszik-e repe-
dés, kopás vagy túlzott elhasználódás a
csiszolótányéron, kilazult vagy megre-
pedt drótok a drótkefénél. Ha az elekt-
romos szerszámot vagy a tartozékot
leejtették, ellenőrizze, hogy nem sé-
rült-e meg, vagy használjon sérülésmen-
tes tartozékot. A tartozék ellenőrzése és
beszerelése után helyezkedjen el úgy, a
közelben tartózkodókkal együtt, hogy
ne legyenek a tartozék forgási síkjában,
majd működtesse az elektromos szer-
számot egy percen át maximális terhe-
lésmentes sebességgel. A próba közben
a sérült tartozékok rendszerint szétesnek.
■
Viseljen egyéni védőfelszerelést. Az
alkalmazástól függően használjon arcvé-
dő álarcot, biztonsági szemüveget vagy
védőszemüveget. Ha szükséges, viseljen
pormaszkot, hallásvédőt, kesztyűt és
műhelykötényt, amely képes felfogni a
kis koptató anyagokat vagy a munkada-
rabdarabokat. A szemvédőnek alkalmas-
nak kell lennie a különféle műveletek során
keletkező repülő törmelék megállítására. A
porvédő maszknak vagy a légzőkészülék-
nek képesnek kell lennie a végzett művelet
során létrejött részecskék kiszűrésére. A
nagy intenzitású zaj hatása hosszabb időn
keresztül hallásvesztést eredményezhet.
■
A közelben tartózkodók a munkaterü-
leten kívül biztonságos távolságban
tartózkodjanak. Valamennyi munkaterü-
letre belépő személynek személyi védő-
felszerelést kell viselnie. A munkadarab
töredékei vagy az eltört tartozék darabjai
szétrepülhetnek, és sérülést okozhatnak a
közvetlen műveleti területen túl is.
■
Az elektromos szerszámot kizárólag a
szigetelt tartófelületeknél fogva tartsa,
amikor olyan műveletet végez, ahol a
vágótartozék rejtett vezetéket vagy a
saját kábelét érintheti. A feszültség alatti
vezetékkel érintkező vágó tartozékok
feszültség alá helyezhetik az elektromos
kéziszerszám burkolat nélküli fémrészeit,
és a gépkezelő áramütést szenvedhet.
175
LBE 76 12-EC/LBE 76 18-EC
■
A vezetéket úgy helyezze el, hogy ne
érhessen a forgásban lévő tartozékhoz.
Ha elveszíti az elektromos szerszám felet-
ti irányítást, a vezeték elszakadhat vagy
összegabalyodhat, és a keze bekerülhet a
forgásban lévő tartozékok közé.
■
Ne tegye le addig az elektromos szer-
számot, amíg a tartozék teljesen le nem
állt. A forgásban lévő tartozék beleakadhat
a felületbe, és elveszítheti az elektromos
szerszám felett az uralmat.
■
Ne hozza működésbe az elektromos
szerszámot akkor, ha az oldalához
emelve viszi. A forgásban lévő tartozékkal
történő véletlen érintkezés során belea-
kadhat a tartozék a ruhába, és belefuthat
az Ön testébe.
■
Tisztítsa rendszeresen az elektromos
szerszám szellőzőnyílásait. A motor venti-
látora beszívja a port a burkolat belsejébe,
és a por alakú fémrészek túlzott felszapo-
rodása elektromos veszélyeket idézhet elő.
■
Ne használja az elektromos szerszámot
gyúlékony anyagok közelében. A szikrák
meggyújthatják ezeket az anyagokat.
■
Ne használjon olyan tartozékokat, ame-
lyekhez folyékony hűtőközeg szüksé-
ges. Víz vagy más folyékony hűtőközeg
használata akár halálos áramütéshez is
vezethet.
VISSZARÚGÁSRA ÉS HASONLÓK-
RA UTALÓ FIGYELMEZTETÉSEK:
A visszarúgás egy beszorult vagy összegaba-
lyodott forgó tárcsa, csiszolótányér, kefe vagy
más tartozék hirtelen válasza. A beszorulás
vagy a csomó a forgó tartozék gyors megállá-
sát okozza, ami viszont azt eredményezi, hogy
az ellenőrizetlen szerszámgép a tartozék
forgásirányával ellentétes irányba kényszerül
a beakadás helyétől.
Például ha egy csiszolókorong akad vagy
szorul be a munkadarabba, a korongnak a
szorulási pontba futó széle belemarhat az
anyag felületébe, aminek hatására a korong
kiugorhat vagy visszarúghat. A korong ilyen-
kor a gépkezelő felé vagy tőle elfelé irányba
ugorhat, attól függően, hogy éppen milyen
volt a tárcsa mozgása a beszorulási pontban.
A csiszolókorongok el is törhetnek ilyen körül-
mények között.
A visszarúgást a szerszámgép helytelen
használata, illetve a nem megfelelő üzemel-
tetési bánásmód okozza, és az alább felsorolt
megfelelő óvintézkedések alkalmazásával
kerülhető el.
■
Tartsa erősen az elektromos szerszámot
mindkét kézzel, és úgy helyezkedjen el
a testével és karjával, hogy ellent tudjon
tartani a visszarúgó erőknek. Mindig
használja a segédfogantyút, ha van ilyen
a készülékén, hogy maximálisan elle-
nőrzése alatt tudja tartani az induláskor
fellépő visszarúgó- vagy nyomaték-re-
akciókat. A kezelő irányíthatja a nyoma-
ték-reakciókat vagy a visszarúgás erejét, ha
megtette a megfelelő óvintézkedéseket.
■
Soha ne tegye a kezét a forgó tartozék
közelébe. A tartozék a keze fölött is vissza-
rúghat.
■
Ne úgy helyezkedjen el, hogy visszarú-
gás esetén az elektromos szerszám elér-
hesse. A visszarúgás az ellenkező irányba
taszítja a szerszámot attól a tárcsamozgás-
tól, ami a beakadási pontnál volt.
■
Különös gyelemmel járjon el, amikor
sarkokon, éles szegélyeken stb. dolgo-
zik. Kerülje el a tartozék megbillenését
vagy összegubancolódását. A sarkok,
éles szegélyek vagy a megbillenés hatásá-
ra a forgó tartozék hajlamos beakadni, és
ellenőrzés nélküli vagy visszarúgó mozgást
végezni.
■
Ne csatlakoztasson fűrészlánchoz való
fogazott fűrészlapot, szegmentált gyé-
mántkorongot 10 mm-nél nagyobb pe-
rifériás réssel vagy fogazott fűrészlapot.
Az ilyen pengék gyakori visszarúgást és az
irányítás elvesztését okozzák.
Biztonsági gyelmeztetések a
csiszolási és vágási műveletek-
hez:
■
Kizárólag az elektromos szerszámhoz
meghatározott korongtípusokat és a
kiválasztott koronghoz tervezett speciá-
lis védőburkolatot használja. Nem lehet
megfelelő védelemmel ellátni az olyan
korongokat, amelyekhez az elektromos
szerszám nem való, és így nem biztonságo-
sak.
176
LBE 76 12-EC/LBE 76 18-EC
■
A középső, süllyesztett korongok csiszo-
lófelületét a védőperem síkja alá kell
szerelni. A nem megfelelően felszerelt ko-
rongot, amely átnyúlik a védőperem síkján,
nem lehet megfelelő védelemmel ellátni.
■
A védőburkolatot biztonságosan kell
rögzíteni az elektromos szerszámhoz,
és a maximális biztonság érdekében
úgy kell elhelyezni, hogy a korongnak a
lehet legkisebb része legyen szabadon a
kezelő előtt. A védőburkolat segít megvé-
deni a kezelőt a letört korongdaraboktól, a
korong véletlen érintésétől és a szikráktól,
amelyek meggyújthatják a ruházatot.
■
A korongokat csak a meghatározott al-
kalmazásokhoz szabad használni. Példá-
ul: ne csiszoljon a vágókorong oldalával.
A csiszoló vágókorongokat kerületi köszö-
rülésre tervezték, így a rájuk ható oldalirá-
nyú erők miatt széttörhetnek.
■
Mindig sérülésmentes, a kiválasztott
koronghoz megfelelő méretű és alakú
korongperemeket használjon. A meg-
felelő korongperemek megtámasztják a
korongot, így csökkentik a korongtörés
lehetőségét. A vágókorongok karimái
eltérhetnek a csiszolókorong karimáitól.
■
Ne használja nagyobb elektromos szer-
számok elhasználódott korongjait. A
nagyobb elektromos szerszámokhoz való
korong nem alkalmas a kisebb szerszámok
nagyobb fordulatszámához, és kiszakadhat.
■
Kettős célú kerekek használatakor min-
dig a végzett alkalmazásnak megfelelő
védőburkolatot használjon. Előfordulhat,
hogy a megfelelő védőburkolat használa-
tának elmulasztása nem biztosítja a kívánt
védelmi szintet, ami súlyos sérülésekhez
vezethet.
További biztonsági gyelmezte-
tések a vágási műveletekre vo-
natkozóan:
■
Ne „szorítsa be” a vágókorongot, és
ne gyakoroljon rá túlzott nyomást. Ne
próbáljon túl nagy vágásmélységet
készíteni. A korong túlfeszítése növeli a
korong terhelésének, valamint elcsavaro-
dásra vagy beszorulására való hajlamának
valószínűségét a vágás során, valamint a
visszarúgás vagy a korong törésének lehe-
tőségét.
■
Ne helyezze a kezét a forgó koronggal
egy vonalba vagy mögéje. Amikor a ko-
rong a működési ponton eltávolodik az Ön
testétől, az esetleges visszarúgás a forgó
korongot és az elektromos szerszámot
közvetlenül Ön felé lökheti.
■
Ha a kerék beszorul, vagy ha bármilyen
okból megszakítja a vágást, kapcsolja ki
az elektromos szerszámot, és tartsa moz-
dulatlanul, amíg a kerék teljesen meg
nem áll. Soha ne próbálja meg eltávolí-
tani a vágókorongot a vágásból, miköz-
ben a korong mozgásban van, különben
visszarúgás léphet fel. Vizsgálja meg és
hárítsa el a hibát, hogy megszüntesse a
korong elakadásának okát.
■
Ne indítsa újra a vágási műveletet a
munkadarabban. Hagyja, hogy a korong
elérje a teljes fordulatszámot, és óvato-
san kezdje újra a vágást. Ha az elektro-
mos szerszámot a munkadarabban indítják
újra, a korong beszorulhat, felfuthat vagy
visszarúghat.
■
Támassza alá a paneleket és a túlmé-
retezett munkadarabokat, hogy mini-
malizálja a kerék becsípődésének és
visszarúgásának kockázatát. A nagy mun-
kadarabok hajlamosak saját súlyuk alatt
megereszkedni. Támaszokat kell elhelyezni
a munkadarab alá a vágási vonal közelé-
ben és a munkadarab széle közelében a
korong mindkét oldalán.
■
Fokozott óvatossággal járjon el, ha meg-
lévő falakba vagy más holttérbe fűrészel
„zsebvágást”. A kiálló kerék elvághatja a
gáz- vagy vízvezetékeket, elektromos veze-
tékeket vagy tárgyakat, ami visszarúgást
okozhat.
■
Ne próbáljon meg ívelt vágást végezni.
A kerék túlfeszítése növeli a terhelést és a
kerék vetemedési vagy beszorulási hajla-
mát a vágás során, valamint a visszarúgás
vagy a keréktörés lehetőségét, ami súlyos
sérülésekhez vezethet.
177
LBE 76 12-EC/LBE 76 18-EC
Zaj és rezgési adatok
A zaj és rezgési értékek meghatározása az EN
62841 szabvány szerint történt.
Az elektromos szerszám A-ra értékelt zajszint-
jének általános adatai:
LBE 76 12-EC modellhez
–
Hangnyomásszint L
pA
: 83 dB(A)
–
Hangteljesítményszint L
wA
: 91 dB(A)
–
Bizonytalanság: K = 3 dB
Teljes rezgési érték:
–
Kibocsátási érték a
h
: <2,5 m/s
2
–
Bizonytalanság: K = 1,5 m/s
2
LBE 76 18-EC modellhez
–
Hangnyomásszint L
pA
: 73 dB(A)
–
Hangteljesítményszint L
wA
: 81 dB(A)
–
Bizonytalanság: K = 3 dB
Teljes rezgési érték:
–
Kibocsátási érték ah: <2,5 m/s
2
–
Bizonytalanság: K = 1,5 m/s
2
VIGYÁZAT!
A megadott mért értékek új elektromos szer-
számokra vonatkoznak. A napi használattól a
zaj és a rezgési adatok módosulhatnak.
MEGJEGYZÉS
Az ezeken az utasításokon megadott rezgés-
kibocsátási szint az EN 62841 szabványban
megadott szabványosított teszt alapján lett
lemérve, és felhasználható más szerszámok
-
kal való összehasonlításhoz. Használható a
kitettség előzetes értékelésére is.
A megadott rezgéskibocsátási szint a szer
-
szám fő alkalmazására vonatkozik.
Ha a szerszámot más célokra használják, kü
-
lönböző tartozékokkal vagy nem megfelelően
végzett karbantartás mellett, a rezgéskibocsá
-
tási szint eltérhet. Ez jelentősen megnövelheti
a teljes munkaidő alatti kitettségi szintet.
A rezgésnek való kitettségi szint pontos meg
-
határozásához gyelembe kell venni azt az
időt is, amikor a szerszám ki- vagy bekapcsolt
állapotban van, de nincs használatban.
Ez jelentősen csökkentheti a teljes munkaidő
alatti kitettségi szintet.
Azonosítson be további biztonsági intézke
-
déseket, amelyek a kezelő rezgéstől való
védelmét szolgálják, például: A szerszám és
a tartozékok karbantartása, a kezek melegen
tartása, a munkaritmus megszervezése.
VIGYÁZAT!
85 dB(A) feletti hangnyomás esetén viseljen
fülvédőt.
VIGYÁZAT!
A vékony fémlemezek vagy más, nagy felü-
letű, könnyen rezgő szerkezetek csiszolása
jóval nagyobb zajkibocsátást eredményezhet
(akár 15 dB), mint a bejelentett zajkibocsá
-
tási értékek. Az ilyen munkadarabok eseté-
ben a lehető legnagyobb mértékben kell
megakadályozni a zajkibocsátást megfelelő
intézkedésekkel, például nehéz, rugalmas
hangszigetelő szőnyegek alkalmazásával. A
megnövekedett zajkibocsátást gyelembe
kell venni mind a zajexpozíció kockázatfelmé
-
rése, mind a megfelelő hallásvédelem kivá-
lasztása során.
Műszaki adatok
Terméktípus
LBE 76 12-
EC
LBE 76 18-
EC
Termék Mini csiszoló
Névleges
feszültség
Vdc 12 18
Üresjárati
fordulat-
szám
/perc 5000 - 20000
Korong
típusa
27. típus és 41. típus
Max.
korongát-
mérő
mm 76 76
Szerelé-
si furat
átmérője
mm 10 10
Max.
csiszoló-
korong
vastagság
mm 4 4
Max.
vágókerék
vastagság
mm 4 4
Orsóme-
net
M6 M6
178
LBE 76 12-EC/LBE 76 18-EC
Súly a
„FLEX 01-
es eljárás”
szerint
kg 0,8 0,85
Akkumu-
látor
AP 12 soro-
zat
AP 18 sorozat
AP 18 XT
sorozat
Az akku-
mulátor
súlya
AP
12/2,5
0,3 kg
AP
18/2,5
0,4
kg
AP
18/4,0
0,7
kg
AP
18/5,0
0,7
kg
AP
18/8,0
1,1
kg
AP
12/5,0
0,4 kg
AP
18/
4.0 XT
0,7
kg
AP
18/
8.0 XT
1,2
kg
Üzemi hő-
mérséklet
-10~40 ℃
Tárolási
hőmérsék-
let
< 50 ℃
Töltési hő-
mérséklet
4~40 ℃
Töltő CA 12/18, CA...
CA 12/
18, CA...
MEGJEGYZÉS
Az akkumulátoregység és a töltő kézikönyvei
külön-külön találhatók. Különleges biztonsági
szabályokat és használati utasításokat tartal
-
maznak. A biztonsági szabályokat és a részle-
tes használati utasításokat lásd az akkumulá-
toregység és a töltő kézikönyvében.
Áttekintés (lásd az A ábrát)
A termék elemeinek számozása megfelel a
gép illusztrációján látható számoknak a rajzo-
kat ábrázoló oldalon.
1. Védőburkolat csiszoláshoz
2. LED munkalámpa
3. Elfordulás elleni gomb
4. Be-/kikapcsoló
5. Markolat
6. Sebességválasztó gomb
7. Sebességjelző
8. Forgásirány-választó
9. Forgásirány-jelző
10. Imbuszkulcs és tároló
11. Csavar
12. Külső perem
13. Orsó
14. Belső perem
15. Akkumulátor kioldó gomb
16. Védőburkolat vágáshoz
17. Porcsatlakozás
18. Karbid csiszoló vágókorong
19. Csiszolókorong
20. Fém vágókorong (x2)
21a. Levehető övcsipesz
(LBE 76 12-EC modellhez)
21b. Levehető övcsipesz
(LBE 76 18-EC modellhez)
22. Rögzítő csavar
Használati útmutató
FIGYELMEZTETÉS!
Vegye ki az akkumulátort, mielőtt az elektro-
mos szerszámon bármilyen munkát végezne.
Az elektromos szerszám bekap-
csolása előtt
Csomagolja ki az akkus mini csiszolót, és győ-
ződjön meg arról, hogy nincsenek hiányzó
vagy sérült alkatrészei.
MEGJEGYZÉS
Az akkumulátorok a szállításkor nincsenek
teljesen feltöltött állapotban. Az első haszná
-
lat előtt töltse fel teljesen az akkumulátorokat.
Tekintse át a töltő használati utasítását.
179
LBE 76 12-EC/LBE 76 18-EC
Az akkumulátor behelyezése/cse-
réje
Tippek a hosszú akkumulátor
élettartam eléréséhez
VIGYÁZAT!
Soha ne töltse az akkumulátort 0 °C alatti
vagy 40 °C feletti hőmérsékleten.
Ne töltsön akkumulátorokat magas páratartal
-
mú vagy környezeti hőmérsékletű helyeken.
Ne takarja le az akkumulátorokat és a töltőt a
töltési folyamat során.
Húzza ki a töltő csatlakozódugóját a töltési
folyamat végén.
A töltési folyamat során a akkumulátor és a
töltő felmelegszik. Ez teljesen normális!
MEGJEGYZÉS
Az akkumulátor megfelelő töltéséhez köves-
se az akkumulátor használati útmutatójában
szereplő utasításokat.
Ha az akkumulátorokat hosszabb ideig nem
használják
akkor részlegesen feltöltve,
hűvös helyen tárolja őket.
■
Tolja a feltöltött akkumulátort az elektro-
mos szerszámba, amíg be nem kattan a
helyére, (lásd a B ábrát).
■
Az eltávolításhoz nyomja meg a kioldó-
gombot, és húzza le az akkumulátort a
gépről (lásd a C ábrát).
VIGYÁZAT!
Amikor az eszköz nincs használatban, védje
az akkumulátor-csatlakozókat. A laza fém
alkatrészek rövidre zárhatják a csatlakozókat,
és robbanás-, illetve tűzveszély állhat fenn!
Védőburkolat
FIGYELMEZTETÉS!
Csak akkor használja a szerszámot, ha a vé-
dőburkolat a helyén van. Mindig a megfelelő
koronghoz tartozó védőburkolatot használja!
FIGYELMEZTETÉS!
Fordítsa el a védőburkolatot, amíg a zárt rész
a kezelő felé nem néz.
Védőburkolat csiszoláshoz
(lásd 1. pozíció, A ábra)
Csiszolókorongokkal és lapos korongokkal
való munkavégzéshez.
FIGYELMEZTETÉS!
Ha ezt a védőt ragasztott csiszolókorongokkal
történő vágási műveletekhez használják, foko
-
zott a kibocsátott szikráknak és részecskéknek
való kitettség, valamint a korongtörmelékek
-
nek való kitettség kockázata a korong törése
esetén.
FIGYELMEZTETÉS!
Ha ezt a védőt betonban vagy falazatban tör-
ténő vágáshoz és felületkezelési műveletek-
hez használja, fokozott a pornak való kitettség
és az irányítás elvesztésének kockázata, ami
visszarúgást eredményez.
Felcsatolható védőburkolat vá-
gáshoz (lásd a 16. pozíció, A
ábra)
Vágókorongokkal való munkavégzéshez.
FIGYELMEZTETÉS!
Vágási munka során mindig helyezze fel a
vágáshoz való, felcsatolható védőburkolatot
(16). Használat előtt ellenőrizze, hogy nincs-e
repedések, deformációk vagy súlyos kopás
jelei.
FIGYELMEZTETÉS!
Ha ezt a vágási védelmet felület csiszolásához
használja, a korongvédő ütközhet a munkada
-
rabbal, ami a gép feletti uralom elvesztését
okozhatja.
Felhelyezés (lásd a D ábrát)
Nyomja meg a vágáshoz használt védőburko-
latot a csiszoláshoz használt védőburkolatra
(lásd 16. és 1. pozíció, A ábra), amíg a helyére
nem illeszkedik.
Eltávolítás (lásd az E ábrát)
Kicsit óvatosan hajlítsa meg a két rögzítőho-
rog (E-1) egyikét, amíg a reteszelő horog már
nem nyúlik ki a védőperemből. Ezután húzza
le a vágáshoz használt védőburkolatot, és
tegye félre.
180
LBE 76 12-EC/LBE 76 18-EC
A védőburkolat beállítása (lásd
az F ábrát)
Fordítsa a védőburkolatot a kívánt helyzetbe,
amíg a helyére nem illeszkedik. Ehhez nincs
szükség szerszámra.
Vágókorong kiválasztása
A megfelelő típusú korong kiválasztása fontos
ahhoz, hogy a fűrész a lehető legjobb telje-
sítményét érje el. Válassza ki a korongot az
alkalmazás és a vágni kívánt anyag alapján. A
megfelelő korong kiválasztása simább, gyor-
sabb vágást eredményez, és meghosszabbítja
a korong élettartamát.
VÁGÓKORONG ALKALMAZÁSOK
Karbid csiszoló vágóko-
rong
MEGJEGYZÉS
ha gyémánt szegmentált
korongról van szó, a szeg-
mensek közötti maximális
perifériás
rés 10 mm, aminek csak
negatív dőlésszöge van.
Gipszkarton, műanyag vágása.
A korongon lévő nyíl azt az EGYETLEN
irányt jelzi, amerre a korongnak forognia
kell, amikor a szerszám használatban van.
Mindig győződjön meg arról, hogy a forgá-
sirány-választó olyan helyzetben van-e, ami
megfelel a korongon megjelölt forgásirány-
nak.
Fém vágókorong
Acél, rozsdamentes acél, színesfémek vágá-
sa.
Gyémánt csempe vágóko-
rong (nem tartozék)
Csempe, kerámia, szálerősítésű cement
vágása.
Ajánlott forgásirány:
A korongon lévő nyíl azt az EGYETLEN
irányt jelzi, amerre a korongnak forognia
kell, amikor a szerszám használatban van.
Mindig győződjön meg arról, hogy a forgá-
sirány-választó olyan helyzetben van-e, ami
megfelel a korongon megjelölt forgásirány-
nak.
Még a legjobb vágókorongok sem fognak
hatékonyan vágni, ha nem tartják tisztán és
élesen őket. A tompa korong használata nagy
terhelést jelent a fűrészre, és növeli a visszarú-
gás veszélyét. Tartson kéznél tartalék koron-
gokat, hogy mindig rendelkezésre álljanak
éles korongok.
Mindig gondosan válassza ki és használja a
vágandó anyaghoz ajánlott vágókorongokat.
Győződjön meg róla, hogy a kiválasztott tar-
tozékkorong minimális üzemi fordulatszáma
20000/perc (RPM) vagy annál nagyobb.
A megfelelő vágókorong kiválasztásához és
az ajánlott forgásirány beállításához olvassa el
az alábbi táblázatot.
A korong felhelyezése és eltávo-
lítása
FIGYELMEZTETÉS!
Ha vágókorongokkal végez munkát, szerelje
fel a vágáshoz való, felcsatolható védőburko
-
latot (16).
A korong felhelyezése (lásd a G és H
ábrát)
■
Vegye ki az akkumulátort
■
Tisztítsa meg az orsót és az összes felszere-
lendő alkatrészt.
■
Nyomja meg és tartsa lenyomva az orsózár
gombot (3)
181
LBE 76 12-EC/LBE 76 18-EC
■
A hatszögkulcs (10) segítségével lazítsa
meg az orsó (13) csavarját (11) az óramuta-
tó járásával ellentétes irányba, és távolítsa
el a csavart (11) és a külső karimát (12).
■
Helyezze a korongot a belső karimára.
MEGJEGYZÉS
A csiszolókorong felszerelésekor a korong
kiálló részének a belső karima felé kell néznie.
■
Szerelje vissza a külső peremet (12) úgy,
hogy a nyomtatási felület kifelé nézzen.
■
Nyomja meg és tartsa lenyomva az orsó-
zárat (3).
■
Húzza meg a csavart (11) a hatszögkulccsal az
óramutató járásával megegyező irányban. Az
ajánlott nyomaték 5 Nm.
■
Tegye be az akkumulátort.
■
Kapcsolja be a csiszolót (anélkül, hogy rög-
zítené a helyzetét), és hagyja a csiszolót kb.
30 másodperc járni. Ellenőrizze az egyen-
súlyhiányt és a rezgéseket.
■
Kapcsolja ki a csiszolót, és vegye ki az
akkumulátort.
A korong eltávolítása
■
Nyomja meg és tartsa lenyomva az orsózár
gombot (3)
■
Lazítsa meg a csavart a hatszögkulcs segít-
ségével, és távolítsa el a csavart és a külső
peremet az orsóról.
■
Távolítsa el a korongot.
Por csatlakozó
MEGJEGYZÉS
A pornyílás csak csempe/beton és gipszkar-
ton vágáshoz használható, amely porgyűjtés
céljából porszívóra csatlakoztatható. Nem
javasoljuk a pornyílás használatát fémvágási
alkalmazásokhoz.
■
Válassza ki a pornyílás szerelési pozícióját
a vágókorong forgásirányának megfelelő-
en (lásd a J ábrát).
■
Helyezze be a pornyílást (17) a vágáshoz
való védőburkolat (16) mindkét végére,
amíg be nem kapcsolódik (lásd K ábrát).
■
Szerelje fel a vágáshoz való, felcsatolható
védőburkolatot (16) a csiszoláshoz használt
védőburkolatra (1), lásd a „Védőburkolat”
fejezetet.
■
A pornyílás eltávolítása: nyomja meg a
vágáshoz szükséges védőburkolat (16)
reteszét, és húzza ki a pornyílást (17) (lásd
az L ábrát).
Be- és kikapcsolás (lásd az M és N
ábrát)
■
Az elektromos kéziszerszám indításához
csúsztassa előre a be- és kikapcsolót (4) (1.
lépés). Folyamatos működés esetén döntse
lefelé, amíg be nem kapcsolódik (2. lépés).
■
Az elektromos szerszám kikapcsolásához
nyomja meg a be-/kikapcsoló kapcsoló
hátsó végét, és engedje el.
MEGJEGYZÉS
Az akkumulátor eltávolítása után a bekapcsolt
elektromos szerszám nem indul újra.
Fordulatszám előzetes kiválasztá-
sa (lásd a P ábrát)
FIGYELMEZTETÉS!
nem ajánlott a fordulatszám beállítása, amikor
az orsó forog.
Az eszköz memória funkcióval rendelkezik. A
szerszám kikapcsolása után a következő be-
kapcsoláskor visszatér az előző beállításhoz.
Nyomja meg a sebességválasztó gombot (6)
a négy üzemmód kiválasztásához. Minden
gombnyomás egy szinttel módosítja a sebes-
séget. Az alábbi táblázat a forgási sebesség
és a szerszám lábán világító LED-ek száma
közötti összefüggést mutatja.
A LED-ek száma
Fordulatszám
(RPM )
5000
10000
15000
20000
182
LBE 76 12-EC/LBE 76 18-EC
Forgásirány-választó (lásd a Q és
R ábrát)
A szerszám forgásirány-választóval van felsze-
relve. Egyes alkalmazások vagy tartozékok
esetén szükség lehet arra, hogy a szerszámot
előre vagy hátrafelé járassa.
A vágási csiszoláshoz válassza ki azt a vágási
irányt, ami lehetővé teszi, hogy távol tartsa a
szerszámot a testétől. Karbid csiszoló vágó-
korong vagy gyémántkorong felszerelésekor
válassza ki azt a forgásirányt, amely megfelel
a korongon látható nyílnak.
1. Csatlakoztassa az akkumulátort.
2. Az irány kiválasztásához nyomja meg a
forgásirány-választót (8). Minden alka-
lommal, amikor megnyomja a választót, a
forgásirány megváltozik. A forgásirányjel-
ző (9) világít, és jelzi az aktív forgásirányt.
Ha az „F” lehetőséget választja, a vágó-
korong az óramutató járásával ellentétes
irányban forog a védőburkolaton jelölt
„F” korongforgási irányban. Ha az „R” le-
hetőséget választja, a vágókorong az óra-
mutató járásával egyező irányban forog a
védőburkolaton jelölt „R” korongforgási
irányában.
MEGJEGYZÉS
A forgásirány-jelző körülbelül 5 perccel a be-/
kikapcsoló kapcsoló kiengedése után kikap
-
csol.
Miután a forgásirány-jelzőt kikapcsolja, a
szerszám újbóli bekapcsolásakor visszatér az
Előre-üzemmód beállításra.
Miután a forgásirány-jelzőt bekapcsolja, a
szerszám újbóli bekapcsolásakor visszatér az
aktuális üzemmód beállításra.
Vágási csiszolás esetén a szerszámhoz tartozó
korongok nyilakkal rendelkeznek, amelyek
jelzik a korongok forgásának irányát a szer
-
szám használatakor. A szerszám használata
előtt mindig győződjön meg arról, hogy a
forgásirány-választó olyan helyzetben van-e,
ami megfelel a korongon megjelölt forgási
-
ránynak. A nyilak nélküli korongok előre vagy
hátra működtethetők.
FIGYELMEZTETÉS!
Csiszolókoronggal vagy lapos koronggal
végzett csiszolásnál csak a standard („F”) irányt
használja, hogy elkerülje a fordított irányú hasz
-
nálatra nem alkalmas szerszámok károsodását.
FIGYELMEZTETÉS!
A sérülések elkerülése érdekében a forgá-
sirány megváltoztatása előtt mindig hagyja,
hogy a korong teljesen megálljon.
LED munkalámpa (lásd az S ábrát)
A szerszám fejében található LED munka-
lámpa világít, amikor a szerszám be van
kapcsolva, vagy a sebességválasztó gomb
(6)/forgásirány-választó (8) le van nyomva, és
a szerszám kikapcsolása után körülbelül 10
másodperccel kikapcsol.
Amikor a szerszám és/vagy az akkumuláto-
regység túlterheltté válik vagy felforrósodik,
a LED munkalámpa (2) gyorsan kezd villogni,
a belső érzékelők pedig kikapcsolják a szer-
számot. Egy kis ideig hagyja nyugalomban a
szerszámot, vagy válassza külön a szerszámot
és az akkumulátort, hogy a levegőáram lehűt-
se őket.
A LED munkalámpa (2) lassabban villog, így
jelzi, hogy az akkumulátor töltöttsége ala-
csony. Töltse fel az akkumulátort.
Ha a LED munkalámpa (2) nem világít, ami-
kor bekapcsolja a szerszámot, vagy működés
közben hirtelen kikapcsol, azt a belső kommu-
nikációs hiba okozhatja. Kérjük, forduljon az
ügyfélszolgálathoz vagy egy hivatalos szerviz-
központhoz segítségért.
A szerszámfej szögének beállítá-
sa (lásd a T1 és T2 ábrát)
A szerszámfej 3 különböző munkapozícióba
állítható, 0°, -90°-ra és 90°-ra.
■
Győződjön meg arról, hogy a be-/kikap-
csoló kapcsoló KI helyzetben van.
■
Vegye ki az akkumulátort.
■
Miközben teljesen lenyomja a forgási kiol-
dó gombot (15), forgassa el a szerszámfe-
jet, és engedje el a gombot.
■
Folytassa a szerszámfej forgatását, amíg
egy „kattintással” a helyén nem rögzül.
Az övkapocs felhelyezése/eltávo-
lítása (lásd U1 és U2 ábra)
A szerszámhoz levehető övcsipeszt melléke-
lünk, amely a kényelmes szállítás érdekében a
szerszám bármelyik oldalára felszerelhető.
183
LBE 76 12-EC/LBE 76 18-EC
Az övcsipesz felszerelése a szer-
számra:
■
Vegye ki az akkumulátoregységet a szer-
számból.
■
Az LBE 76 12-EC esetében illessze össze
a bordát (U1-1) és az övcsipeszen lévő
lyukat a nyílással (U1-2) és a szerszám alján
található menetes furattal.
■
Az LBE 76 18-EC esetében illessze össze
a bordát (U2-1) és az övcsipeszen lévő
lyukat a nyílással (U2-2) és a szerszám alján
található menetes furattal.
■
Tegye be a rögzítőcsavart és szorosan húz-
za meg egy csavarhúzóval (nem tartozék).
Az övcsipesz eltávolítása a szerszám-
ról:
■
Vegye ki az akkumulátoregységet a szer-
számból.
■
Egy csavarhúzóval (nem tartozék) lazítsa
meg a csavart, amely az övcsipeszt a szer-
számhoz rögzíti.
■
Vegye ki a csavart és vegye le az övcsi-
peszt. Tartsa őket biztonságos helyen
későbbi használatra.
Használati utasítás
MEGJEGYZÉS
Az elektromos szerszám a kikapcsolás után
egy rövid ideig még működik.
Durva csiszolás
FIGYELMEZTETÉS!
Soha ne használjon vágókorongot durva-
csiszoláshoz.
■
A kerék szöge 20
-
40° a lehető legjobb
vágási teljesítmény érdekében.
■
Mérsékelt nyomást gyakorolva mozgassa a
szerszámot előre-hátra. Ennek eredménye-
képpen a munkadarab nem forrósodik fel
túlságosan, és nem lesz elszíneződés; és
nem alakulnak ki barázdák sem.
Vágás és csiszolás
FIGYELMEZTETÉS!
Vágókorongokkal történő vágáshoz mindig
használja a felcsatolható védőburkolatot (16).
■
Mindig a korong futása ellen dolgozzon.
Ellenkező esetben a szerszám kontrollálat-
lan módon visszarúghat a vágásból.
■
Vezesse egyenletesen a szerszámot a fel-
dolgozott anyagnak megfelelő sebesség-
gel.
■
Ne döntse meg, ne alkalmazzon túlzott
erőt, és ne lengesse egyik oldalról a másik-
ra.
A gyártó termékeiről további információkat
találhat itt: www.ex-tools.com.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Vegye ki az akkumulátort, mielőtt az elektro-
mos szerszámon bármilyen munkát végezne.
FIGYELMEZTETÉS!
Ne használjon folyékony tisztítószereket.
Tisztítás
■
Rendszeresen tisztítsa meg az elektromos
eszközt és a szellőzőnyílások előtti rácsot.
A tisztítás gyakorisága függ az anyagtól és
a használat hosszától.
■
Száraz sűrített levegővel rendszeresen fújja
ki a ház belsejét és a motort.
Szállítás
A lítium-ion akkumulátorokra a veszélyes
árukra vonatkozó jogszabályok követelmé-
nyei érvényesek.
Az akkumulátorok szállítását a helyi, nemzeti
és nemzetközi rendelkezéseknek és előírások-
nak megfelelően kell végezni.
A felhasználók ezeket az akkumulátorokat
további követelmények nélkül szállíthatják
közúton.
A lítium-ion akkumulátorok fuvarozó tár-
saságok általi kereskedelmi szállítására a
veszélyes áruk szállítására vonatkozó szabá-
lyok érvényesek. A feladás előkészítését és a
szállítást csak megfelelően képzett személyek
végezhetik. A teljes folyamatot szakmailag
felügyelni kell.
184
LBE 76 12-EC/LBE 76 18-EC
Az újratölthető akkumulátorok szállításakor a
következő pontokat kell betartani:
A rövidzárlat elkerülése érdekében győződ-
jön meg arról, hogy az akkumulátor érintkező
kapcsai védettek és szigeteltek.
Győződjön meg arról, hogy az akkumulátor
rögzítve van, hogy ne tudjon elmozdulni a
csomagoláson belül.
Sérült vagy szivárgó akkumulátort nem sza-
bad szállítani.
További információért forduljon szállító társa-
sághoz.
VIGYÁZAT!
Ne küldjön el olyan akkumulátorokat, ame-
lyeknek a háza megsérült.
Javítások
Mindennemű javítást kizárólag a kijelölt szer-
viznek kell végeznie.
Pótalkatrészek és tartozékok
Egyéb tartozékokat, különösen szerszámokat
a gyártó katalógusaiban talál.
A robbantott ábrák és alkatrészjegyzékek a
honlapunkon megtalálhatók:
www.ex-tools.com
Ártalmatlanításra vonatkozó
információk
FIGYELMEZTETÉS!
Tegye használhatatlanná a redundáns elektro-
mos szerszámokat:
az akkumulátorral működő elektromos
szerszámokat az akkumulátor eltávolításá
-
val.
Csak EU tagállamok
Ne dobjon elektromos szerszámokat a
háztartási hulladékok közé!
Az elektromos és elektronikus berendezések
hulladékairól szóló 2012/19/EU irányelvvel
és ennek nemzeti jogszabályokba átültetett
előírásaival összhangban az elektromos szer-
számokat elkülönítve kell összegyűjteni, és
gondoskodni kell a környezetbarát újrahasz-
nosításukról.
Nyersanyag újrahasznosítás a hulladék
ártalmatlanítása helyett.
Gondoskodni kell az eszköz, a tartozékok és a
csomagolóanyagok környezetbarát újrahasz-
nosításáról. A műanyag alkatrészek újrahasz-
nosítása az anyag típusának függvényében
történik.
FIGYELMEZTETÉS!
Az akkumulátorokat ne tegye a háztartási
hulladékok közé, tűzbe vagy vízbe. Ne nyissa
fel a használt akkumulátorokat.
Csak EU tagállamok:
A 2006/66/EK irányelv értelmében gondos-
kodni kell a hibás vagy használt akkumuláto-
rok újrahasznosításáról.
MEGJEGYZÉS
Kérjük, hogy érdeklődjön az ártalmatlanítási
lehetőségekről abban az üzletben, ahol a
terméket vásárolta!
-Megfelelőségi nyilatkozat
A megfelelőségi nyilatkozatok a használati
útmutató 1. mellékletében találhatók.
Felelősség alóli mentesség
A gyártó és képviselője nem vállal felelőssé-
get semmilyen, a termék vagy egy használ-
hatatlan termék által okozott működési zavar
miatt bekövetkezett kárért és kiesett nyeresé-
gért.
A gyártó és képviselője nem vállal felelős-
séget semmilyen kárért, amelyet a termék
helytelen használata vagy a termék más
gyártók termékeivel együtt történő használata
okozott.
185
LBE 76 12-EC/LBE 76 18-EC
Obsah
Symboly použité vtomto návodu ........185
Symboly na výrobku ...................185
Důležité bezpečnostní informace ........185
Hluk avibrace .........................188
Technická data ........................189
Přehled ...............................190
Návod kpoužití .......................190
Údržba askladování ...................195
Přeprava ..............................195
Informace olikvidaci ...................195
CE Prohlášení oshodě .................196
Vyloučení odpovědnosti ................196
Symboly použité vtomto ná-
vodu
VAROVÁNÍ!
Označuje hrozící nebezpečí. Nedodržení
tohoto varování může mít za následek smrt
nebo mimořádně těžká zranění.
UPOZORNĚNÍ!
Označuje potenciálně nebezpečnou situaci.
Nedodržení tohoto upozornění může mít za
následek lehké zranění nebo škodu na majet
-
ku.
POZNÁMKA
Označuje tipy pro použití adůležité informa-
ce.
Symboly na výrobku
V Volty
/min
Otáčky nebo vratné otáčky za
minutu (ot/min)
M Metrický závit
n
0
Rychlost při chodu naprázdno
Ø Průměr
Přečtěte si pokyny
Symbol pro Používejte ochranu
očí
Ochranný kryt nepoužívejte při
řezání
Informace olikvidaci starého
stroje (viz stranu 195)!
Označení CE
Označení UKCA
Pro vaši bezpečnost
VAROVÁNÍ!
Před použitím elektrického nářadí si přečtěte
adodržujte:
tento návod kpoužití,
„Všeobecné bezpečnostní pokyny“ tý-
kající se manipulace selektrickým nářa-
dím vpřiložené brožuře (dokument č.:
315.915),
aktuálně platná pravidla daného místa
apředpisy pro prevenci úrazů.
Toto elektrické nářadí odpovídá posledním
trendům abylo zkonstruováno vsouladu
suznávanými bezpečnostními předpisy.
Přesto při jeho použití může dojít kohrožení
života akončetin uživatele nebo třetí osoby,
nebo může dojít kpoškození samotného
elektrického nářadí nebo jiného majetku.
Mini bruska může být použita pouze
kurčenému účelu,
vperfektním provozním stavu.
Závady, které ohrožují bezpečnost, musí být
bezodkladně opraveny.
Zamýšlené použití
Tato bruska je určena pro řezání ahrubování
kovů, betonu, kamene, dlaždic, dřeva, plastů
apodobných materiálů bez použití vody. Při
řezání musí být použit ochranný kryt pro řezá-
ní.
186
LBE 76 12-EC/LBE 76 18-EC
Bezpečnostní pokyny pro mini
brusku
Bezpečnostní upozornění běžná
pro operace broušení nebo řezá-
ní:
■
Toto elektrické nářadí slouží jako bruska
nebo řezací nástroj. Přečtěte si všechny
bezpečnostní výstrahy, pokyny, ilustrace
atechnické údaje dodané stímto elek-
trickým nářadím. Nedodržení všech níže
uvedených pokynů může vést kúrazu elek-
trickým proudem, požáru anebo vážnému
úrazu.
■
S tímto elektrickým nářadím se nesmí
provádět operace jako broušení, čištění
drátěným kartáčem, leštění nebo řezání
otvorů. Práce, pro které není elektrické
nářadí určeno, mohou být nebezpečné
amohou způsobit úraz.
■
Nepřestavujte toto elektrické nářadí tak,
aby fungovalo způsobem, který není
specicky navržen aspecikován výrob-
cem nářadí. Taková přestavba může vést
ke ztrátě kontroly azpůsobit vážné zranění.
■
Nepoužívejte příslušenství, které není
speciálně navrženo aspecikováno vý-
robcem nářadí. Pouhá skutečnost, že lze
příslušenství připojit kelektrickému nářadí,
není zárukou bezpečného provozu.
■
Jmenovitá rychlost příslušenství musí
být rovna nebo vyšší než je maximál-
ní rychlost vyznačená na elektrickém
nářadí. Příslušenství, které běží rychleji než
je jeho jmenovitá rychlost, se může rozbít
arozletět se.
■
Vnější průměr atloušťka příslušenství
musí odpovídat jmenovité kapacitě
vašeho nářadí. Nelze zajistit dostatečnou
ochranu nebo kontrolu nad nesprávně
dimenzovaným příslušenstvím.
■
Rozměry upevnění příslušenství musí
odpovídat rozměrům upevňovacího me-
chanismu elektrického nářadí. Příslušen-
ství, které neodpovídá montážním prvkům
elektrického nářadí, bude nevyvážené,
bude nadměrně vibrovat amůže vést ke
ztrátě kontroly.
■
Nepoužívejte poškozené příslušenství.
Před každým použitím zkontrolujte
příslušenství, jako jsou brusné kotouče
na oprýskání apraskliny, podložku na
praskliny, nadměrné opotřebení, drátě-
ný kartáč na uvolněné nebo přetržené
dráty. Pokud elektrické nářadí nebo pří-
slušenství spadnou na zem, zkontrolujte,
zda nedošlo kjejich poškození, nebo
použijte nepoškozené příslušenství. Po
kontrole ainstalaci příslušenství se vy
jakožto obsluha aokolostojící osoby po-
stavte mimo rovinu rotujícího příslušen-
ství anechte nářadí běžet při maximální
rychlosti bez zatížení po dobu jedné
minuty. Poškozené příslušenství se během
této zkušební doby obvykle rozpadne.
■
Používejte osobní ochranné pracovní
prostředky. Vzávislosti na aplikaci po-
užívejte ochranný obličejový štít nebo
ochranné brýle. Podle potřeby noste
masku proti prachu, chrániče sluchu,
rukavice adílenskou zástěru, která je
schopná zastavit malé brusné nebo ob-
robkové fragmenty. Ochrana očí musí být
schopna zastavit létající nečistoty vznikající
různým použitím. Maska proti prachu nebo
respirátor musí být schopny ltrovat části-
ce vznikající při konkrétním použití. Dlou-
hodobé vystavení hluku ovysoké intenzitě
může způsobit ztrátu sluchu.
■
Udržujte kolemstojící osoby vbezpeč-
né vzdálenosti. Každý, kdo vstupuje do
pracovního prostoru, musí mít na sobě
osobní ochranné pomůcky. Úlomky ob-
robku nebo rozbitého příslušenství mohou
odletět azpůsobit zranění mimo bezpro-
střední pracovní oblast.
■
Při práci, při níž se může řezací příslu-
šenství dotknout skrytých vodičů nebo
vlastního kabelu, držte elektrické nářadí
pouze za izolované úchopné plochy.
Kontakt řezacího příslušenství svodičem
pod napětím může způsobit, že odkryté
kovové části elektrického nářadí budou
pod napětím aobsluha může být zasažena
elektrickým proudem.
■
Umístěte šňůru mimo otáčející se příslu-
šenství. Pokud ztratíte kontrolu nad elek-
trickým nářadím, může být kabel odříznut
nebo zachycen avaše ruka nebo paže
mohou být zataženy do rotujícího příslu-
šenství.
■
Nikdy neodkládejte elektrické nářadí,
dokud se příslušenství zcela nezastaví.
Rotující příslušenství může zachytit povrch
avytrhnout vám nářadí zruky.
187
LBE 76 12-EC/LBE 76 18-EC
■
Nespouštějte elektrické nářadí, když
ho máte usebe. Při náhodném kontaktu
srotujícím příslušenstvím by mohlo dojít
kzachycení oděvu azaříznutí příslušenství
do těla.
■
Pravidelně čistěte větrací otvory elek-
trického nářadí. Ventilátor motoru bude
vtahovat prach do pláště anadměrné hro-
madění kovového prachu může způsobit
nebezpečí úrazu elektrickým proudem.
■
Nepoužívejte elektrické nářadí vblízkos-
ti hořlavých materiálů. Jiskry by mohly
způsobit vznícení těchto materiálů.
■
Nepoužívejte příslušenství, které vyža-
duje tekuté chladicí kapaliny. Používání
vody nebo jiných kapalných chladiv může
vést kzabití nebo šoku.
ZPĚTNÝ RÁZ ASOUVISEJÍCÍ
UPOZORNĚNÍ:
Zpětný ráz je náhlá reakce na zaseknutý nebo
zachycený otáčející se kotouč, leštící pod-
ložku, kartáč nebo jiné příslušenství. Sevření
nebo zachycení způsobí rychlé zablokování
rotujícího příslušenství, které zase způsobí,
že nekontrolované elektrické nářadí bude tla-
čeno ve směru opačném k ke směru otáčení
příslušenství vmístě styku.
Pokud je například brusný kotouč zachy-
cen nebo sevřen vobrobku, může se hrana
kotouče vstupujícího do bodu sevření zabořit
do povrchu materiálu, čímž způsobí vylezení
nebo vykopnutí kotouče. Kotouč může buď
skočit směrem kobsluze nebo od ní, vzávis-
losti na směru pohybu kotouče vbodě se-
vření. Brusné kotouče se za těchto podmínek
mohou také zlomit.
Zpětný ráz je důsledkem nesprávného pou-
žití elektrického nářadí anebo nevhodného
pracovního postupu nebo podmínek alze mu
předcházet přijetím následujících opatření.
■
Udržujte pevný úchop elektrického nářa-
dí oběma rukama anastavte tělo apaže
tak, abyste odolali zpětným rázům. Vždy
používejte pomocnou rukojeť, pokud je
kdispozici, aby byla zajištěna maximál-
ní kontrola nad zpětným rázem nebo
reakcí krouticího momentu při spuštění.
Obsluha může kontrolovat síly zpětného
rázu, pokud jsou přijata příslušná opatření.
■
Nikdy nedávejte ruku do blízkosti otáče-
jícího se příslušenství. Příslušenství může
způsobit zpětný ráz směrem kruce.
■
Nestavte se tělem do místa, kde může
dojít ke zpětnému rázu elektrického ná-
řadí. Zpětný ráz způsobí pohyb nářadí ve
směru opačném kpohybu kotouče vmístě
zachycení.
■
Při práci na rozích, sostrými hranami
apod. dbejte zvýšené opatrnosti. Za-
braňte odrazu azachycení příslušenství.
Při práci na rozích, ostrých hranách nebo
při odskočení může dojít kzachycení otá-
čejícího se příslušenství ake ztrátě kontroly
nebo zpětnému rázu.
■
Nepoužívejte řezbářský kotouč pilové-
ho řetězu, segmentované diamantové
kotouče sobvodovou mezerou větší než
10 mm ani ozubený pilový kotouč. Tako-
vé čepele vytvářejí častý zpětný ráz aztrátu
kontroly.
Bezpečnostní upozornění speci-
cká pro broušení ařezání:
■
Používejte pouze typy kotoučů, které
jsou určeny pro vaše elektrické nářadí,
aspecický kryt určený pro vybraný
kotouč. Kotouče, pro které nebylo elek-
trické nářadí zkonstruováno, nemohou být
dostatečně chráněny ajsou nebezpečné.
■
Brusná plocha středových zapuštěných
kotoučů musí být namontována pod
rovinou ochranného okraje. Nesprávně
namontovaný kotouč, který vyčnívá přes
rovinu ochranného okraje, nemůže být
dostatečně chráněn.
■
Ochranný kryt musí být bezpečně při-
pevněn kelektrickému nářadí aumístěn
tak, aby byla zajištěna co největší bez-
pečnost aaby byl kotouč co nejméně
odkryt směrem kobsluze. Ochranný kryt
pomáhá chránit obsluhu před úlomky ko-
touče, náhodným kontaktem skotoučem
ajiskrami, které by mohly zapálit oděv.
■
Kotouče se smí používat pouze pro
určené požití. Například: nebruste boční
stranou řezacího kotouče. Brusné řezací
kotouče jsou určeny kobvodovému brou-
šení, boční síly působící na tyto kotouče
mohou způsobit jejich roztříštění.
■
Vždy používejte nepoškozené příruby
kotouče, které mají správnou velikost
atvar pro vybraný kotouč. Správné pří-
ruby kotouče podpírají kotouč asnižují tak
možnost jeho zlomení. Příruby pro řezací
188
LBE 76 12-EC/LBE 76 18-EC
kotouče se mohou lišit od přírub brusných
kotoučů.
■
Nepoužívejte opotřebované kotouče
zvětšího elektrického nářadí. Kotouč
určený pro větší elektrické nářadí není
vhodný pro vyšší otáčky menšího nářadí
amůže prasknout.
■
Při použití dvouúčelových kol vždy
používejte správný ochranný kryt pro
prováděnou aplikaci. Nepoužití správné-
ho ochranného krytu nemusí zajistit poža-
dovanou úroveň ochrany, což může vést
kvážnému zranění.
Další bezpečnostní upozornění
specická pro řezání:
■
„Nezasekávejte“ řezací kotouč anepo-
užívejte nadměrný tlak. Nepokoušejte
se provádět nadměrnou hloubku řezu.
Přetížení kotouče zvyšuje zatížení anáchyl-
nost ke zkroucení nebo zachycení kotouče
vřezu atím pak možnost zpětného rázu
nebo rozlomení kotouče.
■
Nestavte své tělo do jedné linie sotáče-
jícím se kotoučem aza něj. Když se ko-
touč vmístě práce vzdaluje od těla, možný
zpětný ráz může popohnat rotující kotouč
aelektrické nářadí přímo na vás.
■
Při váznutí kotouče nebo při přeruše-
ní řezu zjakéhokoli důvodu vypněte
elektrické nářadí adržte jej bez pohybu,
dokud se kotouč zcela nezastaví. Nikdy
se nepokoušejte vyjmout řezací kotouč
zobrobku, když je kotouč vpohybu,
nebo může dojít ke zpětnému rázu.
Vyšetřete aproveďte nápravná opatření
kodstranění příčiny uvíznutí kotouče.
■
Nepokračujte vřezání vobrobku. Ne-
chte kotouč dosáhnout plné rychlosti
aopatrně znovu začněte řezat. Kotouč
může uvíznout, vyjet nahoru nebo provést
zpětný ráz, pokud je elektrické nářadí
restartováno vobrobku.
■
Podepřete panely nebo jakýkoli obro-
bek nadměrných rozměrů, abyste mini-
malizovali riziko přiskřípnutí azpětného
rázu kotouče. Velké obrobky mají tenden-
ci klesat pod vlastní hmotností. Podpěry
musí být umístěny pod obrobek vblízkosti
linie řezu av blízkosti okraje obrobku na
obou stranách kotouče.
■
Při řezání „kapsového řezu“ do stáva-
jících zdí nebo jiných nepřehledných
oblastí dbejte zvýšené opatrnosti. Vyční-
vající kotouč může prořezat plynové nebo
vodní potrubí, elektrické vedení nebo
předměty, které mohou způsobit zpětný
ráz.
■
Nepokoušejte se provádět zakřivené
řezy. Přetěžování kotouče zvyšuje zatížení
anáchylnost ke zkroucení nebo váznutí
kotouče vřezu amožnost zpětného rázu
nebo zlomení kotouče, což může vést
kvážnému zranění.
Hluk avibrace
Hodnoty hluku avibrací byly stanoveny vsou-
ladu snormou EN 62841.
Hodnocená hladina hluku elektrického nářadí
aje typicky:
Pro LBE 76 12-EC
–
Hladina akustického tlaku L
pA
: 83 dB(A)
–
Hladina akustického výkonu L
WA
: 91 dB(A)
–
Nejistota: K = 3 dB
Celková hodnota vibrací:
–
Emisní hodnota a
h
: < 2,5 m/s
2
–
Nejistota: K = 1,5 m/s
2
Pro LBE 76 18-EC
–
Hladina akustického tlaku L
pA
: 73 dB(A)
–
Hladina akustického výkonu L
WA
: 81 dB(A)
–
Nejistota: K = 3 dB
Celková hodnota vibrací:
–
Emisní hodnota ah: < 2,5 m/s
2
–
Nejistota: K = 1,5 m/s
2
UPOZORNĚNÍ!
Uvedené naměřené hodnoty platí pro nové
elektrické nářadí. Denní použití způsobuje
změnu hodnot hluku avibrací.
POZNÁMKA
Úroveň emisí vibrací uvedená vtomto návodu
byla změřena podle standardizovaného testu
uvedeného vnormě EN 62841 amůže být
použita pro porovnání jednoho nářadí sjiným.
Lze ji také použít pro předběžné posouzení
expozice.
Deklarovaná úroveň emisí vibrací představuje
hlavní použití nářadí.
Pokud se však nářadí používá pro různé pou
-
žití, srůzným příslušenstvím nebo při špatné
údržbě, může se úroveň emisí vibrací lišit.
Díky tomu se může výrazně zvýšit úroveň ex
-
pozice vprůběhu celého pracovního období.
189
LBE 76 12-EC/LBE 76 18-EC
Pro přesný odhad úrovně expozice vibracím
je nutné vzít vúvahu také časy, kdy je nářadí
vypnuté nebo spuštěné, ale ve skutečnosti se
nepoužívá.
Díky tomu může být výrazně snížena úroveň
expozice vrámci celé pracovní doby.
Určete další bezpečnostní opatření na ochra
-
nu obsluhy před účinky vibrací, jako jsou:
Údržba nářadí apříslušenství, udržování rukou
vteple, organizace pracovních postupů.
UPOZORNĚNÍ!
Při akustickém tlaku vyšším než 85 dB (A)
používejte chrániče sluchu.
UPOZORNĚNÍ!
Broušení tenkých plechů nebo jiných snad-
no vibračních konstrukcí svelkým povrchem
může mít za následek celkovou emise hluku
mnohem vyšší (až 15 dB) než deklarované
hodnoty emisí hluku. Takovým obrobkům by
se mělo pokud možno zabránit ve vyzařo
-
vání zvuku vhodnými opatřeními, například
použitím těžkých pružných tlumicích rohoží.
Zvýšené emise hluku je třeba vzít vúvahu jak
při posuzování rizik expozice hluku, tak při
výběru vhodné ochrany sluchu.
Technické údaje
Typ výrobku
LBE 76 12-
EC
LBE 76 18-
EC
Výrobek Mini bruska
Jmenovité
napětí
V dc 12 18
Rychlost
při chodu
naprázdno
/min 5000–20000
Typ kotou-
če
Typ 27 aTyp 41
Max.
průměr
kotouče
mm 76 76
Průměr
montážní-
ho otvoru
mm 10 10
Max.
tloušťka
brusného
kotouče
mm 4 4
Max.
tloušťka
řezacího
kotouče
mm 4 4
Závit vře-
tena
M6 M6
Hmotnost
podle
„postupu
FLEX 01“
kg 0,8 0,85
Akumulá-
tor
Řada AP 12
Řada AP 18
Řada AP 18
XT
Hmotnost
akumulá-
toru
AP
12/2,5
0,3 kg
AP
18/2,5
0,4
kg
AP
18/4,0
0,7
kg
AP
18/5,0
0,7
kg
AP
18/8,0
1,1
kg
AP
12/5,0
0,4 kg
AP 18/
4,0 XT
0,7
kg
AP 18/
8,0 XT
1,2
kg
Provozní
teplota
-10~40 ℃
Skladovací
teplota
<50 ℃
Teplota
nabíjení
4~40 ℃
Nabíječka CA 12/18, CA...
CA 12/
18, CA...
POZNÁMKA
Příručky kakumulátoru anabíječce jsou dodá-
vány samostatně. Obsahují zvláštní bezpeč-
nostní pravidla anávod kobsluze. Bezpeč-
nostní pravidla apodrobné pokyny kobsluze
naleznete vpříručkách kakumulátoru anabí
-
ječce.
190
LBE 76 12-EC/LBE 76 18-EC
Přehled (viz obr. A)
Číslování funkcí výrobku odkazuje na vyobra-
zení přístroje na stránce sobrázky.
1. Ochranný kryt pro broušení
2. Pracovní LED světlo
3. Aretační tlačítko vřetena
4. Hlavní vypínač
5. Rukojeť
6. Tlačítko pro výběr rychlosti
7. Ukazatel rychlosti
8. Volič směru otáčení
9. Indikátor směru otáčení
10. Šestihranný klíč aúložiště
11. Skrutka
12. Vnější příruba
13. Vřeteno
14. Vnitřní příruba
15. Tlačítko pro uvolnění otáčení
16. Ochranný kryt pro řezání
17. Otvor pro odsávání
18. Karbidový abrazivní řezací kotouč
19. Brusný kotouč
20. Kovový řezací kotouč (x2)
21a. Odnímatelná spona na opasek
(pro LBE 76 12-EC)
21b. Odnímatelná spona na opasek
(pro LBE 76 18-EC)
22. Připevňovací šroub
Návod kpoužití
VAROVÁNÍ!
Před prováděním jakýchkoli prací na nářadí
nejprve vyjměte akumulátor.
Před zapnutím elektrického nářa-
dí
Vybalte akumulátorovou mini brusku azkon-
trolujte, zda nechybí nebo nejsou poškozené
díly.
POZNÁMKA
Akumulátory nejsou při dodání plně nabity.
Před prvním uvedením do provozu akumulátory
plně nabijte. Viz návod kobsluze nabíječky.
Vložení/výměna akumulátoru
Tipy pro dlouhou životnost aku
-
mulátoru
UPOZORNĚNÍ!
Nikdy nenabíjejte akumulátory při teplotách
pod 0 °C nebo nad 40 °C.
Nenabíjejte akumulátory vprostředí svyso
-
kou vlhkostí vzduchu nebo okolní teplotou.
Během procesu nabíjení nezakrývejte akumu
-
látory anabíječku.
Na konci procesu nabíjení vytáhněte síťovou
zástrčku nabíječky.
Akumulátory anabíječka se během procesu
nabíjení zahřívají. To je naprosto normální!
POZNÁMKA
Dodržujte pokyny pro správné nabíjení aku-
mulátoru uvedené vnávodu aobsluze aku-
mulátoru.
Pokud se baterie nepoužívají delší dobu,
skladujte je částečně nabité
na chladném místě.
■
Nabitý akumulátor zatlačte do elektrického
nářadí, dokud nezapadne na místo (viz obr.
B).
■
Chcete-li akumulátor vyjmout, stiskněte
uvolňovací tlačítko aakumulátor vytáhněte
(viz obr. C).
UPOZORNĚNÍ!
Pokud zařízení nepoužíváte, chraňte kontakty
akumulátoru. Uvolněné kovové části mohou
zkratovat kontakty, hrozí nebezpečí výbuchu
apožáru!
Ochranný kryt
VAROVÁNÍ!
Nástroj používejte pouze vpřípadě, že je
ochranný kryt na svém místě. Vždy používejte
ochranný kryt dodávaný pro příslušný kotouč!
VAROVÁNÍ!
Otočte ochranným krytem tak, aby uzavřená
část směřovala k obsluze.
Ochranný kryt pro broušení
(viz poz.1, obrázek A)
Určeno pro práci sbrusnými kotouči aklapko-
vými kotouči.
191
LBE 76 12-EC/LBE 76 18-EC
VAROVÁNÍ!
Při použití tohoto krytu pro řezání slepenými
brusnými kotouči existuje zvýšené riziko vy
-
stavení emitovaným jiskrám ačásticím, jakož
ivystavení fragmentům kotoučů vpřípadě
prasknutí kotouče.
VAROVÁNÍ!
Při použití tohoto krytu pro řezání apovrchové
operace vbetonu nebo zdivu existuje zvýšené
riziko vystavení prachu aztrátě kontroly, což
vede k zpětnému rázu.
Přichycovací ochranný klip pro
řezání (viz poz.16, obrázek A)
Určeno pro práci sřezacími kotouči.
VAROVÁNÍ!
Při řezání vždy připevněte přichycovací
ochranný klip pro řezání (16). Před použitím
zkontrolujte praskliny, deformace nebo znám
-
ky silného opotřebení.
VAROVÁNÍ!
Při použití tohoto ochranného krytu pro povr-
chové broušení může kryt kotouče zasahovat
do obrobku azpůsobit špatnou kontrolu.
Montáž (viz obrázek D)
Zatlačte ochranný kryt pro řezání na ochranný
kryt pro broušení (viz poz.16 apoz.1, obrázek
A), dokud se nezapadne.
Odstranění (viz obrázek E)
Jeden ze dvou západkových háčků (E-1)
ohněte trochu aopatrně, dokud západkový
háček již nevyčnívá zochranného rámu. Po-
tom sejměte ochranný kryt pro řezání aodlož-
te stranou.
Nastavení ochranného krytu (viz
obrázek F)
Ochranný kryt otočte do požadované polohy,
dokud se nezapojí. Ktomu není nutný žádný
nástroj.
Výběr řezacího kotouče
Výběr správného typu kotouče je důležitý
pro dosažení nejlepšího výkonu pily. Vyberte
kotouč podle aplikace amateriálu, který chce-
te řezat. Výběrem správného kotouče získáte
plynulejší arychlejší řez aprodloužíte život-
nost kotouče.
Ani ty nejlepší řezací kotouče nebudou řezat
efektivně, pokud nejsou udržovány čisté
aostré. Použití tupého kotouče způsobí velké
zatížení pily azvýší se nebezpečí zpětného
rázu. Mějte po ruce další kotouče, aby jste
měli vždy k dispozici ostré kotouče.
Vždy pečlivě vybírejte apoužívejte řezací
kotouče, které jsou doporučeny pro řezaný
materiál. Ujistěte se, že minimální provozní
rychlost jakéhokoli vybraného kotouče příslu-
šenství je 20 000 /min (ot./min.) nebo vyšší.
Vtabulce níže vyberte vhodný řezací kotouč
anastavte doporučený směr otáčení.
ŘEZACÍ KOTOUČ POUŽITÍ
192
LBE 76 12-EC/LBE 76 18-EC
Karbidový abrazivní řezací
kotouč
POZNÁMKA
v případě diamantových
segmentů je maximální
obvodová mezera mezi
segmenty 10 mm, a to
pouze při záporném úhlu
sklonu.
Řezání sádrokartonu, plastu.
Šipka na kotouči označuje JEDINÝ směr,
kterým by se mělo kotouč otáčet, když je
nástroj používán. Vždy se ujistěte, že volič
směru otáčení je vpoloze, která odpovídá
směru otáčení vyznačenému na kotouči.
Kovový řezací kotouč
Řezání oceli, nerezové oceli, neželezných
materiálů.
Diamantový řezací kotouč
na dlaždice (není součástí
dodávky)
Řezání dlaždic, keramiky, vláknitého cemen-
tu.
Doporučený směr otáčení:
Šipka na kotouči označuje JEDINÝ směr,
kterým by se mělo kotouč otáčet, když je
nástroj používán. Vždy se ujistěte, že volič
směru otáčení je vpoloze, která odpovídá
směru otáčení vyznačenému na kotouči.
Připevnění ademontáž kotouče
VAROVÁNÍ!
Při práci sodřezávacími kotouči namontujte
přichycovací ochranný klip pro řezání (16).
Instalace kotouče (viz obrázek G aH)
■
Vyjměte akumulátor
■
Vyčistěte vřeteno avšechny části, které
mají být připevněny.
■
Stiskněte apodržte tlačítko zámku vřetena
(3)
■
Pomocí šestihranného klíče (10) uvolněte
šroub (11) na vřetenu (13) proti směru
hodinových ručiček avyjměte šroub (11)
avnější přírubu (12).
■
Umístěte kotouč na vnitřní přírubu.
POZNÁMKA
Při instalaci brusného kotouče musí vyčnívající
část kotouče směřovat k vnitřní přírubě.
■
Znovu namontujte vnější přírubu (12) tak,
aby tisková plocha směřovala ven.
■
Stiskněte apodržte aretaci vřetena (3).
■
Šroub (11) utáhněte šestihranným klíčem
ve směru hodinových ručiček. Doporučený
točivý moment je 5 Nm.
■
Vložte akumulátor.
■
Zapněte brusku (bez aretace) anechte ji
ŘEZACÍ KOTOUČ POUŽITÍ
běžet přibližně 30 sekund. Zkontrolujte
nevyváženost avibrace.
■
Vypněte brusku avyjměte akumulátor.
Demontáž kotouče
■
Stiskněte apodržte tlačítko zámku vřetena
(3)
■
Uvolněte šroub pomocí šestihranného klíče
avyjměte šroub avnější přírubu zvřetena.
■
Vyjměte kotouč.
Otvor pro odsávání
POZNÁMKA
Prachový otvor je určen pouze pro aplikace
pro řezání dlaždic abetonu asádrokartonu
pro připojení k vysavači pro sběr prachu. Ne
-
doporučujeme používat prachový otvor pro
aplikace řezání kovů.
■
Umístění prachového otvoru zvolte podle
směru otáčení řezacího kotouče (viz obrá-
zek J).
■
Zasuňte otvor proti prachu (17) na oba
konce ochranného krytu pro řezání (16),
dokud se nezapadne (viz obrázek K).
■
Připevněte přichycovací ochranný klip pro
řezání (16) na ochranný kryt pro broušení
(1), viz kapitola „Ochranný kryt“.
■
Odstranění prachového otvoru: zatlačte
193
LBE 76 12-EC/LBE 76 18-EC
západku ochranného krytu pro řezání (16)
avytáhněte otvor proti prachu (17) (viz
obrázek L).
Zapnutí avypnutí (viz obr. M aN)
■
Pro spuštění elektrického nářadí posuňte
hlavní vypínač (4) dopředu (krok 1). Pro ne-
přetržitý provoz jej nakloňte dolů, dokud
se nezapne (krok 2).
■
Chcete-li elektrické nářadí vypnout,
stiskněte zadní konec hlavního vypínače
auvolněte jej.
POZNÁMKA
Po vyjmutí akumulátoru se zapnuté elektrické
nářadí nerestartuje.
Předvolba rychlosti (viz obrázek
P)
VAROVÁNÍ!
Nedoporučuje se nastavovat rychlost, když se
vřeteno otáčí.
Vaše nářadí je vybaveno funkcí paměti. Po
vypnutí nářadí se při dalším zapnutí vrátí k
předchozímu nastavení.
Stisknutím tlačítka pro výběr rychlosti (6) mů-
žete procházet čtyřmi režimy. Každé stisknutí
změní rychlost ojednu úroveň. Níže uvedená
tabulka ukazuje vztah mezi rychlostí otáčení
apočtem LED diod, které svítí na patce ná-
stroje.
Počet LED diod
Rychlost (ot./min.)
5000
10000
15000
20000
Volič směru otáčení (viz obrázek
Q aR)
Nástroj je vybaven voličem směru otáčení.
Některé aplikace nebo příslušenství mohou
vyžadovat, aby byl nástroj spuštěn vpřed
nebo vzad.
Při odřezávacím broušení zvolte směr řezu,
který umožňuje odtlačit nástroj od těla. Při
instalaci karbidového abrazivního kotouče
nebo diamantového kotouče zkarbidu vy-
berte směr otáčení, který odpovídá šipce na
kotouči.
1. Připojte akumulátor.
2. Stisknutím voliče směru otáčení (8) vy-
berte směr. Pokaždé, když stisknete volič,
změní se směr otáčení. Indikátor směru
otáčení (9) se rozsvítí aindikuje aktivní
směr otáčení. Pokud zvolíte „F“, řezací
kotouč se bude otáčet proti směru hodi-
nových ručiček ve směru otáčení kotouče
„F“ označeného na krytu. Pokud zvolíte
„R“, řezací kotouč se bude otáčet ve smě-
ru hodinových ručiček ve směru otáčení
kotouče „R“ vyznačeném na krytu.
POZNÁMKA
Indikátor směru otáčení se zhasne přibližně 5
minut po uvolnění hlavního vypínače.
Po vypnutí indikátoru směru otáčení se po
opětovném zapnutí nástroje vrátí do režimu
vpřed.
Když je indikátor směru otáčení zapnutý,
zachová nastavení aktuálního režimu při opě
-
tovném zapnutí nástroje.
Při odřezávacím broušení jsou kotouče do
-
dávané stímto nástrojem opatřeny šipkami
označujícími směr, kterým by se měly kotouče
otáčet, když je nástroj používán. Před použi
-
tím nástroje se ujistěte, že volič směru otáčení
je vpoloze, která odpovídá směru otáčení
vyznačenému na kotouči. Kotouče bez šipek
lze používat při otáčení dopředu idozadu.
VAROVÁNÍ!
Pro broušení brusným kotoučem nebo ko-
toučem sklapkou je povinné používat pouze
standardní směr („F“), aby nedošlo k poško
-
zení nástrojů, které nejsou vhodné pro použití
vopačném směru.
194
LBE 76 12-EC/LBE 76 18-EC
VAROVÁNÍ!
Abyste zabránili poškození kotouče, vždy
nechte nářadí před změnou směru otáčení
úplně zastavit.
Pracovní LED světlo (viz obrázek
S)
Pracovní LED světlo umístěné vhlavě nástroje
se rozsvítí při zapnutí nástroje nebo stisknutí
tlačítka pro výběr rychlosti (6)/voliče směru
otáčení (8) azhasne se přibližně 10 sekund
po vypnutí nástroje.
Pokud je nářadí a/nebo akumulátor přetíže-
ný nebo příliš horký, pracovní LED světlo (2)
rychle bliká avnitřní senzory nářadí vypnou.
Nechte nářadí chvíli odpočinout nebo nářadí
aakumulátor umístěte zvlášť pod proud vzdu-
chu, aby se ochladili.
Pracovní LED světlo (2) bude blikat pomaleji,
což signalizuje, že kapacita akumulátoru je
nízká. Nabijte akumulátor.
Pokud se pracovní LED světlo (2) při zapnutí
nářadí nerozsvítí nebo se během provozu
náhle vypne, může to být způsobeno interní
komunikační chybou. Požádejte opomoc
zákaznický servis nebo autorizované servisní
středisko.
Nastavení úhlu hlavy nástroje (viz
obrázek T1 aT2)
Hlava nástroje může být nastavena do 3 růz-
ných pracovních poloh, 0°, -90° a90°.
■
Zkontrolujte, zda je hlavní vypínač vpoloze
OFF (vypnuto).
■
Vyjměte akumulátor.
■
Při úplném zatahování uvolňovacího tla-
čítka otáčení (15) otočte hlavou nástroje
auvolněte tlačítko.
■
Pokračujte votáčení hlavy nástroje, dokud
se „kliknutím“ neuzamkne na místě.
Instalace/demontáž spony na
opasek (viz obrázek U1 a U2)
Vaše nářadí je dodáváno s odnímatelnou
sponou na opasek, kterou lze pro pohodlné
přenášení umístit na obě strany nářadí.
Instalace spony na opasek na nářadí:
■
Vyjměte akumulátor znářadí.
■
U LBE 76 12-EC zarovnejte žebro (U1-1) a
otvor ve sponě na opasek s otvorem (U1-2)
a závitovým otvorem na základně nástroje.
■
U nástroje LBE 76 18-EC zarovnejte žeb-
ra (U2-1) a otvor ve sponě na opasek s
drážkami (U2-2) a závitovým otvorem na
základně nástroje.
■
Vložte upevňovací šroub abezpečně jej
utáhněte pomocí šroubováku (není součás-
tí dodávky).
Postup sejmutí spony na opasek
znástroje:
■
Vyjměte akumulátor znářadí.
■
Pomocí šroubováku (není součástí balení)
povolte šroub, kterým je k nástroji připev-
něna spona na opasek.
■
Vyšroubujte šroub a odstraňte sponu na
opasek. Uschovejte je na bezpečném místě
pro budoucí použití.
Pokyny k provozu
POZNÁMKA
Pokud je nářadí vypnuto, bruska ještě chvíli
běží.
Hrubé broušení
VAROVÁNÍ!
Khrubému broušení nikdy nepoužívejte řezné
kotouče.
■
Úhel kotouče 20
–
40° pro nejlepší řezný
výkon.
■
Mírným tlakem přesuňte nástroj dozadu
adopředu. Díky tomu se obrobek příliš
nezahřívá anedochází kjeho zabarvení,
ani ke vzniku rýh.
Odřezávací broušení
VAROVÁNÍ!
Při řezání sřezacími kotouči vždy používejte
přichycovací ochranný klip pro řezání (16).
■
Vždy pracujte proti běhu kotouče. Vopač-
ném případě by se nástroj mohl vymknout
kontrole zřezu.
■
Řiďte nástroj rovnoměrně rychlostí vhod-
nou pro zpracovávaný materiál.
■
Nenaklánějte, nepoužívejte nadměrnou
sílu ani nehýbejte ze strany na stranu.
Další informace ovýrobcích výrobce naleznete
na webových stránkách www.ex-tools.com.
195
LBE 76 12-EC/LBE 76 18-EC
Údržba askladování
VAROVÁNÍ!
Před prováděním jakýchkoli prací na nářadí
nejprve vyjměte akumulátor.
VAROVÁNÍ!
Nepoužívejte vodní tekuté čisticí prostředky.
Čištění
■
Elektrické nářadí amřížku před větracími
otvory pravidelně čistěte. Četnost čištění
závisí na materiálu adélce používání.
■
Vnitřek pouzdra amotor pravidelně ofu-
kujte suchým stlačeným vzduchem.
Přeprava
Lithium-iontové akumulátory podléhají poža-
davkům právních předpisů onebezpečném
zboží.
Přeprava těchto akumulátorů musí být pro-
váděna vsouladu smístními, vnitrostátními
amezinárodními předpisy anařízeními.
Uživatelé mohou tyto akumulátory přepravo-
vat po silnici bez dalších požadavků.
Komerční přeprava lithium-iontových aku-
mulátorů přepravními společnostmi podléhá
předpisům pro přepravu nebezpečného zbo-
ží. Přípravy na přepravu apřepravu mohou
provádět pouze náležitě vyškolené osoby.
Celý proces musí být odborně kontrolován.
Při přepravě dobíjecích akumulátorů je třeba
dodržovat následující body:
Ujistěte se, že kontakty akumulátoru jsou
chráněny aizolovány, aby nedošlo ke zkratu.
Ujistěte se, že je akumulátor zajištěn proti
pohybu uvnitř obalu.
Poškozené nebo vytékající akumulátory se
nesmí přepravovat.
Pro další informace kontaktujte svou přeprav-
ní společnost.
UPOZORNĚNÍ!
Nevkládejte akumulátory spoškozeným
pouzdrem.
Opravy
Opravy musí provádět pouze autorizované
servisní středisko.
Náhradní díly apříslušenství
Další příslušenství, zejména nářadí, naleznete
vkatalozích výrobce.
Schematické výkresy aseznamy náhradních
dílů naleznete na naší domovské stránce:
www.ex-tools.com
Informace olikvidaci
VAROVÁNÍ!
Nepotřebné elektrické nářadí učiňte nepouži-
telným:
vyjmutím akumulátoru vpřípadě akumu-
látorového elektrického nářadí.
Pouze země EU
Elektrické nářadí nelikvidujte vrámci
domovního odpadu!
Vsouladu sevropskou směrnicí 2012/19/
EU oodpadních elektrických aelektronic-
kých zařízeních aprovedení do vnitrostátních
právních předpisů musí být elektrické nářadí
shromažďováno odděleně arecyklováno
způsobem šetrným kživotnímu prostředí.
Recyklace surovin místo likvidace
odpadu.
Zařízení, příslušenství aobaly by měly být
recyklovány způsobem šetrným kživotnímu
prostředí. Plastové díly jsou určeny pro recyk-
laci podle druhu materiálu.
VAROVÁNÍ!
Akumulátory nevhazujte do domovního
odpadu, ohně ani vody. Použité akumulátory
neotvírejte.
Pouze vzemích EU:
Vsouladu se směrnicí 2006/66/ES musí být
vadné nebo použité akumulátory recyklovány.
POZNÁMKA
Informujte se uvašeho prodejce omožnos-
tech likvidace!
-Prohlášení oshodě
Prohlášení oshodě jsou uvedena vpříloze 1
tohoto návodu kpoužití.
Vyloučení odpovědnosti
Výrobce ajeho zástupce neodpovídají za ško-
dy aušlý zisk vdůsledku přerušení podnikání
196
LBE 76 12-EC/LBE 76 18-EC
způsobeného výrobkem nebo nepoužitelným
výrobkem.
Výrobce ajeho zástupce neručí za škody,
které byly způsobeny nesprávným použitím
výrobku nebo použitím výrobku svýrobky
jiných výrobců.
197
LBE 76 12-EC/LBE 76 18-EC
Obsah
Symboly použité vtomto návode ........197
Symboly na výrobku ...................197
Dôležité bezpečnostné informácie .......197
Hluk avibrácie ........................200
Technické údaje .......................201
Prehľad ...............................202
Návod na obsluhu .....................202
Údržba astarostlivosť ..................207
Preprava ..............................207
Informácie olikvidácii ..................207
Vyhlásenie ozhode CE .................208
Vylúčenie zodpovednosti ...............208
Symboly použité vtomto ná-
vode
VAROVANIE!
Označuje hroziace nebezpečenstvo. Nedodr-
žanie tohto varovania môže mať za následok
smrť alebo mimoriadne ťažké zranenia.
UPOZORNENIE!
Označuje možnú nebezpečnú situáciu. Ne-
dodržanie tohto upozornenia môže mať za
následok mierne zranenie alebo poškodenie
majetku.
POZNÁMKA
Označuje aplikačné rady adôležité informá-
cie.
Symboly na výrobku
V Volty
/min
Počet otáčok alebo opakovaní
za minútu (ot./min.)
M Metrický závit
n
0
Otáčky naprázdno
Ø Priemer
Prečítajte si pokyny
Symbol Noste ochranu očí
Ochranný kryt nepoužívajte na
odrezávanie
Informácie olikvidácii starého
zariadenia (pozri stranu 207)!
Označenie CE
Označenie UKCA
Pre vašu bezpečnosť
VAROVANIE!
Pred použitím elektrického náradia si prečítaj-
te:
tento návod na obsluhu,
„Všeobecné bezpečnostné pokyny“ oza-
obchádzaní selektrickým náradím vprilo-
ženej príručke (leták č.: 315.915),
aktuálne platné miestne pravidlá apred-
pisy na prevenciu nehôd.
Toto elektrické náradie je najmodernejšie
zariadenie abolo skonštruované vsúlade
suznávanými bezpečnostnými predpismi.
Pri použití však môže dôjsť kohrozeniu života
akončatín používateľa alebo ďalších osôb,
alebo môže dôjsť kpoškodeniu elektrického
náradia či iného majetku.
Mini brúska sa môže používať len
vsúlade surčením,
vbezchybnom prevádzkovom stave.
Poruchy, ktoré ohrozujú bezpečnosť, sa musia
okamžite odstrániť.
Zamýšľané použitie
Táto brúska je určená na rezanie azdrsňo-
vanie kovu, betónu, kameňa, dlaždíc, dreva,
plastov apodobných materiálov bez použitia
vody. Pri rezaní sa musí použiť ochranný kryt
na rezanie.
198
LBE 76 12-EC/LBE 76 18-EC
Bezpečnostné pokyny pre mini
brúsku
Bezpečnostné upozornenia spo-
ločné pre operácie brúsenia ale-
bo rezania:
■
Toto elektrické náradie je určené na brú-
senie alebo rezanie. Prečítajte si všetky
bezpečnostné výstrahy, pokyny, ilustrá-
cie atechnické údaje dodané stýmto
elektrickým náradím. Nedodržanie nižšie
uvedených pokynov môže mať za následok
úraz elektrickým prúdom, požiar a/alebo
vážne zranenie.
■
S týmto elektrickým náradím sa nesmú
vykonávať operácie ako brúsenie, čis-
tenie drôtenými kefami, leštenie alebo
rezanie otvorov. Činnosti, na ktoré nebolo
elektrické náradie určené, môžu spôsobiť
nebezpečenstvo abyť príčinou zranenia.
■
Neprestavujte toto elektrické náradie
tak, aby fungovalo spôsobom, ktorý nie
je špecicky navrhnutý ašpecikova-
ný výrobcom náradia. Takáto prestavba
môže mať za následok stratu kontroly
aspôsobiť vážne zranenie osôb.
■
Nepoužívajte príslušenstvo, ktoré nie je
špeciálne navrhnuté ašpecikované vý-
robcom náradia. Len to, že príslušenstvo
môže byť pripojené na elektrické náradie,
nezabezpečuje jeho bezpečnú prevádzku.
■
Menovité otáčky príslušenstva musia
byť minimálne rovnaké ako maximálne
otáčky vyznačené na elektrickom náradí.
Príslušenstvo bežiace rýchlejšie ako je jeho
menovitá rýchlosť sa môže rozpadnúť aod-
letieť.
■
Vonkajší priemer ahrúbka vášho prís-
lušenstva musia byť vrámci menovitej
kapacity vášho elektrického náradia. Ne-
správne dimenzované príslušenstvo nie je
možné adekvátne chrániť ani kontrolovať.
■
Rozmery držiaka príslušenstva musia
zodpovedať rozmerom montážneho
príslušenstva elektrického náradia. Prí-
slušenstvo, ktoré sa nezhoduje smontáž-
nym príslušenstvom elektrického náradia,
spôsobuje nerovnováhu, nadmerne vibrá-
cie amôže vyvolať stratu kontroly.
■
Nepoužívajte poškodené príslušenstvo.
Pred každým použitím skontrolujte prís-
lušenstvo, ako sú napríklad brúsne kotú-
če, na triesky apraskliny, unášací tanier
na praskliny, trhliny alebo nadmerné
opotrebovanie, drôtenú kefu na uvoľ-
nené alebo prasknuté drôty. Ak spadne
elektrické náradie alebo príslušenstvo,
skontrolujte, či nie sú poškodené alebo
nainštalujte nepoškodené príslušenstvo.
Po skontrolovaní ainštalácii príslušen-
stva umiestnite seba aokolostojace oso-
by vdostatočnej vzdialenosti od roviny
otáčajúceho sa príslušenstva anechajte
elektrické náradie jednu minútu bežať
na maximálnej rýchlosti bez zaťaženia.
Poškodené príslušenstvo sa zvyčajne roz-
padne počas tohto skúšobného času.
■
Používajte osobné ochranné pomôcky.
Vzávislosti od použitia používajte tvá-
rový štít alebo ochranné okuliare. Podľa
potreby noste protiprachovú masku,
chrániče sluchu, rukavice adielenskú
zásteru schopnú zastaviť malé úlomky
abrazíva alebo obrobku. Ochrana očí
musí byť schopná zastaviť lietajúce úlomky
vznikajúce pri rôznych použitiach. Proti-
prachová maska alebo respirátor musia
byť schopné ltrovať častice vznikajúce pri
konkrétnom použití. Dlhodobé vystavenie
hluku svysokou intenzitou môže spôsobiť
stratu sluchu.
■
Udržiavajte okolostojace osoby vbez-
pečnej vzdialenosti od pracovného
priestoru. Každý, kto vstúpi do pracov-
ného priestoru, musí používať osobné
ochranné prostriedky. Úlomky zobrobku
alebo rozbitého príslušenstva môžu odle-
tieť aspôsobiť zranenie mimo bezprostred-
nej prevádzkovej oblasti.
■
Elektrické náradie držte iba za izolova-
né rukoväte, keď vykonávate prácu, pri
ktorej by sa rezné príslušenstvo mohlo
dostať do kontaktu so skrytými vodičmi
alebo vlastným káblom. Pri kontakte reza-
cieho príslušenstva so „živým“ vodičom sa
môžu nezaizolované kovové časti náradia
stať „živými“ amôžu spôsobiť obsluhe
spôsobiť úraz elektrickým prúdom.
■
Umiestnite kábel mimo rotujúceho prí-
slušenstva. Ak stratíte kontrolu, kábel sa
môže prerezať alebo zaseknúť aruka alebo
rameno môžu byť vtiahnuté do rotujúceho
príslušenstva.
■
Nikdy neodkladajte elektrické náradie,
kým sa príslušenstvo úplne nezastaví.
199
LBE 76 12-EC/LBE 76 18-EC
Rotujúce príslušenstvo sa môže zachytiť
opovrch avyhodiť elektrické náradie spod
kontroly.
■
Nespúšťajte elektrické náradie, keď ho
máte pri sebe. Náhodný kontakt srotu-
júcim príslušenstvom môže zachytiť vaše
oblečenie apritiahnuť príslušenstvo na
vaše telo.
■
Pravidelne čistite vetracie otvory elek-
trického náradia. Ventilátor motora
nasáva prach do vnútra skrine anadmerné
hromadenie práškového kovu môže spô-
sobiť úraz elektrickým prúdom.
■
Elektrické náradie nepoužívajte vblíz-
kosti horľavých materiálov. Iskry by mohli
zapáliť tieto materiály.
■
Nepoužívajte príslušenstvo, ktoré vy-
žaduje kvapalné chladiace kvapaliny.
Používanie vody alebo iných kvapalných
chladív môže viesť kúrazu elektrickým
prúdom.
SPÄTNÝ RÁZ ASÚVISIACE UPO-
ZORNENIA:
Spätný ráz je náhla reakcia na zovretý alebo
zaseknutý rotujúci kotúč, unášací tanier, kefu
alebo akékoľvek iné príslušenstvo. Zovretie
alebo zaseknutie spôsobí rýchle zablokova-
nie rotujúceho príslušenstva, čo spôsobí, že
nekontrolované elektrické náradie sa vmieste
uviaznutia bude nútene pohybovať vopač-
nom smere, ako je smer otáčania príslušen-
stva.
Napríklad, ak je brúsny kotúč zachytený
alebo zovretý obrobkom, hrana kotúča, ktorá
vstupuje do bodu zovretia, sa môže zaryť
do povrchu materiálu, čo spôsobí, že kotúč
vybehne alebo vyskočí. Kotúč môže vyskočiť
smerom kobsluhe alebo od nej, vzávislosti
od smeru pohybu kotúča vbode zovretia.
Brúsne kotúče sa tiež môžu za týchto podmie-
nok rozpadnúť.
Spätný ráz je výsledkom nesprávneho použi-
tia elektrického náradia a/alebo nesprávnych
pracovných postupov, alebo podmienok adá
sa mu predísť vykonaním nižšie uvedených
opatrení.
■
Elektrický nástroj držte pevne oboma
rukami anastavte telo aruky tak, aby
ste odolali silám spätného rázu. Na zais-
tenie maximálnej kontroly nad spätným
rázom alebo reakciou krútiaceho mo-
mentu počas spúšťania vždy používajte
pomocnú rukoväť, ak je kdispozícii. Sily
spätného nárazu môže používateľ zvládať,
ak sa prijmú príslušné bezpečnostné opat-
renia.
■
Nikdy neumiestňujte ruku do blízkosti
rotujúceho príslušenstva. Príslušenstvo sa
môže odraziť na ruku.
■
Neumiestňujte svoje telo do oblasti,
vktorej sa bude elektrické náradie
pohybovať, keď dôjde kspätnému rázu.
Spätný ráz odráža náradie vsmere opač-
nom kpohybu kotúča vmieste zachytenia.
■
Pri práci vrohoch, na ostrých hranách
atď. buďte zvlášť opatrní. Zabráňte
odrazeniu azovretiu príslušenstva. Rohy,
ostré hrany alebo odrazy majú tendenciu
zovrieť rotujúce príslušenstvo aspôsobiť
stratu kontroly alebo spätný ráz.
■
Nepripájajte pílový reťazový rezbársky
kotúč, segmentový diamantový kotúč
sobvodovou medzerou väčšou ako 10
mm alebo ozubený pílový kotúč. Takéto
čepele spôsobujú častý spätný ráz astratu
kontroly.
Bezpečnostné upozornenia špe-
cické pre brúsenie arezanie:
■
Používajte len typy kotúčov, ktoré sú
navrhnuté pre vaše elektrické náradie
ašpecický ochranný kryt určený pre
vybraný kotúč. Kotúče, pre ktoré nebolo
elektrické náradie navrhnuté, nemožno pri-
merane chrániť asú nebezpečné.
■
Brúsna plocha stredovo zapustených
kotúčov musí byť namontovaná pod
rovinou ochranného okraja. Nesprávne
namontovaný kotúč, ktorý vyčnieva cez
rovinu ochranného okraja, nemôže byť
primerane chránený.
■
Ochranný kryt musí byť bezpečne
pripevnený kelektrickému náradiu
aumiestnený tak, aby bola čo najmenšia
časť kotúča vystavená smerom kob-
sluhe. Ochranný kryt pomáha chrániť
obsluhu pred úlomkami kotúča, náhodným
kontaktom skotúčom aiskrami, ktoré by
mohli zapáliť odev.
200
LBE 76 12-EC/LBE 76 18-EC
■
Kotúče sa musia používať len na na-
vrhnuté použitia. Napríklad: nebrúste
bočnou stranou rezného kotúča. Rezné
kotúče sú určené na obvodové brúsenie,
bočné sily pôsobiace na tieto kotúče môžu
spôsobiť ich rozbitie.
■
Vždy používajte nepoškodené príruby
kotúčov, ktoré majú správnu veľkosť
atvar pre vybraný kotúč. Správne príruby
kotúča podopierajú kotúč, čím sa znižuje
možnosť jeho zlomenia. Príruby pre rezné
kotúče sa môžu líšiť od prírub brúsnych
kotúčov.
■
Nepoužívajte opotrebované kotúče
zväčších elektrických náradí. Kotúč
určený pre väčšie elektrické náradie nie je
vhodný pre vyššie otáčky menšieho nára-
dia amôže prasknúť.
■
Pri používaní dvojúčelových kotúčov
vždy používajte správny ochranný kryt
pre vykonávanú aplikáciu. Nepoužitie
správneho ochranného krytu nemusí za-
bezpečiť požadovanú úroveň ochrany, čo
môže viesť kvážnemu zraneniu.
Ďalšie bezpečnostné upozorne-
nia špecické pre rezanie:
■
Rezný kotúč „nezasekávajte“ ani nevy-
víjajte nadmerný tlak. Nepokúšajte sa
vykonávať nadmernú hĺbku rezu. Príliš-
né namáhanie kotúča zvyšuje zaťaženie
anáchylnosť na skrútenie alebo zaseknutie
kotúča vreze amožnosť spätného rázu ale-
bo zlomenia kotúča.
■
Neumiestňujte svoje telo do jednej línie
srotujúcim kotúčom aza ním. Keď sa
kotúč vmieste práce vzďaľuje od vašej
ruky, možný spätný ráz môže vymrštiť rotu-
júci kotúč aelektrické náradie priamo na
vás.
■
Ak je kotúč zaseknutý alebo ak zakého-
koľvek dôvodu prerušujete rez, vyp-
nite elektrické náradie adržte ho bez
pohybu, kým sa kotúč úplne nezastaví.
Nikdy sa nepokúšajte vybrať rezný kotúč
zrezu, keď je kotúč vpohybe, inak môže
dôjsť kspätnému rázu. Preskúmajte aprij-
mite nápravné opatrenia na odstránenie
príčiny zaseknutia kotúča.
■
Nespúšťajte znovu rezanie vobrobku.
Nechajte kotúč dosiahnuť plnú rýchlosť
aopatrne vstúpte do rezu. Kotúč sa môže
zablokovať, zdvihnúť alebo môže dôjsť
kspätnému rázu, ak sa elektrické náradie
reštartuje vobrobku.
■
Podoprite panely alebo akýkoľvek
nadrozmerný obrobok, aby ste minima-
lizovali riziko zovretia kolies aspätného
rázu. Veľké obrobky majú tendenciu pre-
hýbať sa vlastnou váhou. Podpery musia
byť umiestnené pod obrobkom vblízkosti
línie rezu ablízko okraja obrobku na oboch
stranách kotúča.
■
Pri vykonávaní „vreckového rezu“ do
existujúcich stien alebo iných slepých
oblastí buďte mimoriadne opatrní.
Vyčnievajúci kotúč môže prerezať plynové
alebo vodovodné potrubie, elektrické ve-
denie alebo predmety, ktoré môžu spôso-
biť spätný ráz.
■
Nepokúšajte sa ozakrivené rezanie. Pre-
ťaženie kotúča zvyšuje zaťaženie anáchyl-
nosť na skrútenie alebo uviaznutie kotúča
vreze amožnosť spätného rázu alebo
zlomenia kotúča, čo môže viesť kvážnemu
zraneniu.
Hluk avibrácie
Hodnoty hluku avibrácií boli stanovené vsú-
lade snormou EN 62841.
Vyhodnotená hladina hluku elektrického nára-
dia je zvyčajne:
Pre LBE 76 12-EC
–
Hladina akustického tlaku L
pA
: 83 dB(A)
–
Hladina akustického výkonu L
WA
: 91 dB(A)
–
Odchýlka: K = 3 dB
Celková hodnota vibrácií:
–
Emisná hodnota a
h
: < 2,5 m/s
2
–
Odchýlka: K = 1,5 m/s
2
Pre LBE 76 18-EC
–
Hladina akustického tlaku L
pA
: 73 dB(A)
–
Hladina akustického výkonu L
WA
: 81 dB(A)
–
Neistota: K = 3 dB
Celková hodnota vibrácií:
–
Emisná hodnota ah: < 2,5 m/s
2
–
Neistota: K = 1,5 m/s
2
UPOZORNENIE!
Uvedené namerané hodnoty sa vzťahujú na
nové elektrické náradie. Denné používanie
spôsobuje zmenu hodnôt hluku avibrácií.
POZNÁMKA
Úroveň emisie vibrácií uvedená vtomto
návode na použitie bola meraná vsúlade so
201
LBE 76 12-EC/LBE 76 18-EC
štandardizovaným testom uvedeným vnorme
EN 62841 amôže sa použiť na porovnanie
jedného náradia siným. Môže sa použiť na
predbežné posúdenie expozície.
Deklarovaná hladina vibrácií predstavuje pou
-
žitie náradia na hlavné činnosti.
Ak sa však náradie používa na rôzne aplikácie,
srôznym príslušenstvom alebo pri nedosta
-
točnej údržbe, úroveň emisií vibrácií sa môže
líšiť. To môže výrazne zvýšiť hladinu expozície
počas celého pracovného obdobia.
Na presný odhad úrovne expozície na vibrá
-
cie je tiež potrebné vziať do úvahy časy, keď
je náradie vypnutý alebo spustený, ale vsku
-
točnosti sa nepoužíva.
To môže výrazne znížiť hladinu expozície po
-
čas celého pracovného obdobia.
Identikujte ďalšie bezpečnostné opatrenia
na ochranu obsluhy pred účinkami vibrácií,
ako napríklad: Údržba náradia apríslušenstva,
udržiavanie rúk vteple, organizácia pracov
-
ných postupov.
UPOZORNENIE!
Používajte chrániče sluchu pri akustickom
tlaku nad 85 dB (A).
UPOZORNENIE!
Brúsenie tenkých plechov alebo iných ľahko
vibrujúcich konštrukcií sveľkým povrchom
môže viesť kcelkovej emisii hluku oveľa
vyššej (až 15 dB), ako sú deklarované hod
-
noty emisie hluku. Takýmto obrobkom by sa
malo vmaximálnej možnej miere zabrániť
vydávaním zvuku vhodnými opatreniami, ako
je použitie ťažkých pružných tlmiacich rohoží.
Zvýšené emisie hluku je potrebné zvážiť aj pri
hodnotení rizika vystavenia hluku apri výbere
primeranej ochrany sluchu.
Technické údaje
Typ výrobku
LBE 76 12-
EC
LBE 76 18-
EC
Výrobok Mini brúska
Menovité
napätie
V dc 12 18
Rýchlosť
bez zaťaže-
nia
/min 5000 - 20000
Typ kotúča Typ 27 aTyp 41
Max. prie-
mer kotúča
mm 76 76
Priemer
montážne-
ho otvoru
mm 10 10
Max. hrúb-
ka brúsne-
ho kotúča
mm 4 4
Max. hrúb-
ka rezného
kotúča
mm 4 4
Vretenový
závit
M6 M6
Hmotnosť
podľa „po-
stupu FLEX
01“
kg 0,8 0,85
Akumulá-
tor
Séria AP 12
Séria AP 18
Séria AP 18
XT
Hmotnosť
akumuláto-
ra
AP
12/2,5
0,3 kg
AP
18/2,5
0,4
kg
AP
18/4,0
0,7
kg
AP
18/5,0
0,7
kg
AP
18/8,0
1,1
kg
AP
12/5,0
0,4 kg
AP
18/
4,0 XT
0,7
kg
AP
18/
8,0 XT
1,2
kg
Pracovná
teplota
-10 ~ 40 ℃
Skladova-
cia teplota
< 50 °C
Teplota
nabíjania
4 ~ 40 ℃
Nabíjačka CA 12/18, CA...
CA 12/
18, CA...
202
LBE 76 12-EC/LBE 76 18-EC
POZNÁMKA
Príručky pre akumulátor anabíjačku sa dodá-
vajú samostatne. Obsahujú osobitné bezpeč-
nostné pravidlá anávod na obsluhu. Bezpeč-
nostné pravidlá apodrobné prevádzkové
pokyny nájdete vpríručkách kakumulátorom
anabíjačkám.
Prehľad (pozri obr. A)
Číslovanie dielov výrobku sa vzťahuje na ilu-
stráciu prístroja na stránke snákresom.
1. Ochranný kryt na brúsenie
2. LED pracovné svetlo
3. Tlačidlo aretácie vretena
4. Hlavný vypínač
5. Rukoväť
6. Tlačidlo na výber rýchlosti
7. Indikátor rýchlosti
8. Volič smeru otáčania
9. Indikátor smeru otáčania
10. Šesťhranný kľúč aúložný priestor
11. Skrutka
12. Vonkajšia príruba
13. Vreteno
14. Vnútorná príruba
15. Tlačidlo na uvoľnenie otáčania
16. Ochranný kryt pre rezanie
17. Miesto pripojenia nástavca
18. Karbidový brúsny rezný kotúč
19. Brúsny kotúč
20. Kovové rezné kotúče (x2)
21a. Odnímateľná spona na opasok
(pre LBE 76 12-EC)
21b. Odnímateľná spona na opasok
(pre LBE 76 18-EC)
22. Upevňovacia skrutka
Návod na obsluhu
VAROVANIE!
Pred akýmikoľvek prácami na elektrickom
náradí vyberte akumulátor.
Pred zapnutím elektrického nára-
dia
Vybaľte akumulátorovú mini brúsku askontro-
lujte, či tu nechýbajú alebo nie sú poškodené
diely.
POZNÁMKA
Akumulátory nie sú pri dodaní úplne nabité.
Pred prvým použitím úplne nabite akumuláto
-
ry. Pozrite si návod na obsluhu nabíjačky.
Vloženie/výmena akumulátora
Tipy pre dlhú životnosť akumulá
-
tora
UPOZORNENIE!
Akumulátor nikdy nenabíjajte pri teplotách
nižších ako 0 °C alebo vyšších ako 40 °C.
Nenabíjajte akumulátory vprostredí svyso
-
kou vlhkosťou vzduchu alebo okolitou teplo-
tou.
Počas nabíjania nezakrývajte akumulátory
anabíjačku.
Na konci nabíjania vytiahnite sieťovú zástrčku
nabíjačky.
Akumulátory anabíjačka sa počas nabíjania
zahrievajú. To je úplne normálne!
POZNÁMKA
Riaďte sa pokynmi pre správne nabíjanie
akumulátora uvedenými vnávode na obsluhu
akumulátoru.
Ak sa batérie nepoužívajú dlhší
čas, skladujte ich čiastočne nabi-
té na
chladnom mieste.
■
Nabitý akumulátor zatlačte do náradia,
kým nezacvakne na svoje miesto (pozri
obr. B).
■
Na vybratie stlačte uvoľňovacie tlačidlo
avytiahnite akumulátor (pozri obr. C).
203
LBE 76 12-EC/LBE 76 18-EC
UPOZORNENIE!
Keď náradie nepoužívate, chráňte kontakty
akumulátora. Voľné kovové časti môžu skrato
-
vať kontakty, hrozí nebezpečenstvo výbuchu
apožiaru!
Ochranný kryt
VAROVANIE!
Náradie používajte iba vtedy, ak je nasadený
ochranný kryt. Vždy používajte ochranný kryt
dodaný pre príslušný kotúč!
VAROVANIE!
Otáčajte ochranným krytom, kým uzavretá
časť nebude smerovať koperátorovi.
Ochranný kryt na brúsenie
(pozri poz. 1, obrázok A)
Určené pre prácu sbrúsnymi kotúčmi alame-
lovými kotúčmi.
VAROVANIE!
Pri použití tohto krytu na rezacie operácie
slepenými brúsnymi kotúčmi existuje zvýšené
riziko vystavenia emitovaným iskrám ačas
-
ticiam, ako aj vystaveniu úlomkom kotúča
vprípade prasknutia kotúča.
VAROVANIE!
Pri použití tohto krytu na rezanie apovrchové
operácie vbetóne alebo murive existuje zvý
-
šené riziko vystavenia prachu astraty kontroly,
čo má za následok spätný ráz.
Pripevňovací ochranný kryt na
rezanie (pozri poz. 16, obrázok A)
Určené pre prácu srezacími kotúčmi.
VAROVANIE!
Pri rezaní vždy nasaďte pripevňovací ochran-
ný kryt na rezanie (16). Pred použitím skon-
trolujte, či nie sú praskliny, deformácie alebo
známky silného opotrebovania.
VAROVANIE!
Pri použití tohto ochranného krytu na brúsenie
povrchu môže ochranný kryt kotúča zasahovať
do obrobku aspôsobiť tak zlú kontrolu.
Montáž (pozri obrázok D)
Zatlačte ochranný kryt na rezanie na ochranný
kryt na brúsenie (pozri poz. 16 apoz. 1, obrá-
zok A), kým nezapadne.
Odstránenie (pozri obrázok E)
Jeden zdvoch zaisťovacích hákov (E-1) trochu
opatrne ohnite, kým zaisťovací hák už nebude
vyčnievať zochranného rámu. Potom stiahnite
ochranný kryt na rezanie apoložte ho na bok.
Nastavovanie ochranného krytu
(pozri obrázok F)
Otočte ochranný kryt do požadovanej polohy,
kým nezapadne. Na to nie je potrebný žiadny
nástroj.
Výber rezného kotúča
Výber správneho typu kotúča je dôležitý pre
dosiahnutie najlepšieho výkonu píly. Vyber-
te kotúč podľa aplikácie amateriálu, ktorý
chcete rezať. Výber správneho kotúča vám po-
skytne hladší, rýchlejší rez apredĺži životnosť
kotúča.
Ani tie najlepšie rezné kotúče nebudú efektív-
ne rezať, ak nebudú udržiavané čisté aostré.
Použitie tupého kotúča spôsobí veľké zaťa-
ženie píly azvýši nebezpečenstvo spätného
rázu. Majte po ruke ďalšie kotúče, aby ste mali
vždy kdispozícii ostré kotúče.
Vždy starostlivo vyberajte apoužívajte rez-
né kotúče, ktoré sú odporúčané pre rezaný
materiál. Uistite sa, že minimálna prevádzková
rýchlosť akéhokoľvek zvoleného kotúča sprí-
slušenstvom je 20 000 /min (ot./min) alebo
viac.
Podľa nižšie uvedenej tabuľky vyberte vhod-
ný rezný kotúč anastavte odporúčaný smer
otáčania.
204
LBE 76 12-EC/LBE 76 18-EC
REZNÝ KOTÚČ POUŽITIE
Karbidový brúsny rezný
kotúč
POZNÁMKA
pri diamantových seg-
mentoch je maximálna
obvodová medzera medzi
segmentmi 10 mm, len pri
zápornom uhle sklonu.
Rezanie sadrokartónu, plastu.
Šípka na kotúči označuje JEDINÝ smer,
ktorým sa má kotúč otáčať, keď sa nástroj
používa. Vždy sa uistite, že je volič smeru
otáčania vpolohe, ktorá zodpovedá smeru
otáčania vyznačenému na kotúči.
Kovový rezný kotúč
Rezanie ocele, nehrdzavejúcej ocele, neže-
lezných materiálov.
Diamantový rezný kotúč
na dlaždice (nie je súčas-
ťou dodávky)
Rezanie dlaždíc, keramiky, vláknocementu.
Odporúčaný smer otáčania:
Šípka na kotúči označuje JEDINÝ smer,
ktorým sa má kotúč otáčať, keď sa nástroj
používa. Vždy sa uistite, že je volič smeru
otáčania vpolohe, ktorá zodpovedá smeru
otáčania vyznačenému na kotúči.
Pripevnenie aodstránenie kotúča
VAROVANIE!
Pri práci srozbrusovacími kotúčmi nasaďte
pripevňovací ochranný kryt na rezanie (16).
Inštalácia kotúča (pozri obrázok G
aH)
■
Vyberte akumulátor
■
Vyčistite vreteno avšetky diely, ktoré sa
majú namontovať.
■
Stlačte apodržte tlačidlo aretácie vretena
(3)
■
Pomocou šesťhranného kľúča (10) uvoľnite
skrutku (11) na hriadeli (13) proti smeru
hodinových ručičiek aodstráňte skrutku
(11) avonkajšiu prírubu (12).
■
Umiestnite kotúč na vnútornú prírubu.
POZNÁMKA
Pri inštalácii brúsneho kotúča musí vyčnieva-
júca časť kotúča smerovať kvnútornej prírube.
■
Znova nainštalujte vonkajšiu prírubu (12)
tak, aby tlačová plocha smerovala von.
■
Stlačte apodržte zaistenie vretena (3).
■
Utiahnite skrutku (11) pomocou šesťhranného
kľúča vsmere hodinových ručičiek. Odporú-
čaný krútiaci moment je 5 Nm.
■
Vložte akumulátor.
■
Zapnite brúsku (bez zablokovania vpolo-
he) anechajte ju vprevádzke približne 30
sekúnd. Skontrolujte nevyváženosť avibrá-
cie.
■
Vypnite brúsku avyberte akumulátor.
Odstránenie kotúča
■
Stlačte apodržte tlačidlo aretácie vretena
(3)
■
Uvoľnite skrutku pomocou šesťhranného
kľúča aodstráňte skrutku avonkajšiu prírubu
zvretena.
■
Odstráňte kotúč.
Prachový otvor
POZNÁMKA
Prachový port je určený len na rezanie dlaž-
díc/betónu asadrokartónu na pripojenie
kvysávaču na zachytávanie prachu. Neodpo
-
rúčame používať prachový otvor na rezanie
kovov.
■
Vyberte polohu inštalácie otvoru na prach
podľa smeru otáčania rezacieho kotúča
(pozri obrázok J).
■
Vložte otvor na prach (17) na hociktorý
koniec ochranného krytu na rezanie (16),
kým nezapadne (pozri obrázok K).
205
LBE 76 12-EC/LBE 76 18-EC
■
Namontujte pripevňovací ochranný kryt na
rezanie (16) na ochranný kryt na brúsenie
(1), pozrite si kapitolu „Ochranný kryt“.
■
Odstránenie otvoru na prach: stlačte
západku ochranného krytu na rezanie (16)
avytiahnite otvor na prach (17) (pozri ob-
rázok L).
Zapnutie avypnutie (pozri obrá-
zok M aN)
■
Ak chcete elektrické náradie spustiť,
posuňte hlavný vypínač (4) dopredu (krok
1). Pre nepretržitú prevádzku ho sklopte
smerom nadol, kým nezapadne (krok 2).
■
Ak chcete elektrické náradie vypnúť, stlač-
te zadnú časť hlavného vypínača auvoľnite
ho.
POZNÁMKA
Po vybratí batérie sa zapnuté elektrické nára-
die nereštartuje.
Predvoľba rýchlosti (pozri obrá-
zok P)
VAROVANIE!
Neodporúča sa nastavovať otáčky, keď sa
vreteno otáča.
Vaše náradie je vybavené funkciou pamäte.
Po vypnutí náradia sa pri ďalšom zapnutí ob-
noví predchádzajúce nastavenie.
Stlačením tlačidla voľby rýchlosti (6) môžete
prepínať medzi štyrmi režimami. Každé stla-
čenie zmení rýchlosť ojednu úroveň. Nižšie
uvedená tabuľka ukazuje vzťah medzi rýchlos-
ťou otáčania apočtom LED diód, ktoré svietia
na päte nástroja.
Počet LED diód
Rýchlosť (ot./min.
)
5000
10 000
15 000
20 000
Volič smeru otáčania (pozri obrá-
zok Q aR)
Náradie je vybavené voličom smeru otáčania.
Niektoré aplikácie alebo príslušenstvo môžu
vyžadovať spustenie nástroja dopredu alebo
dozadu.
Pri brúsení na rezy zvoľte smer rezu, ktorý
umožní odsunutie nástroja od tela. Pri inšta-
lácii karbidového brúsneho kotúča alebo
diamantového kotúča zvoľte smer otáčania,
ktorý zodpovedá šípke na kotúči.
1. Pripojte akumulátor.
2. Stlačením voliča smeru otáčania (8)
vyberte smer. Po každom stlačení voliča
sa zmení smer otáčania. Indikátor smeru
otáčania (9) sa rozsvieti aindikuje aktívny
smer otáčania. Ak zvolíte „F“, bude sa
rezný kotúč otáčať proti smeru hodino-
vých ručičiek vsmere otáčania kotúča
„F“ vyznačenom na kryte. Ak zvolíte „R“,
rezný kotúč sa bude otáčať vsmere hodi-
nových ručičiek vsmere otáčania kotúča
„R“ vyznačenom na kryte.
POZNÁMKA
Indikátor smeru otáčania zhasne približne 5
minút po uvoľnení vypínača.
Keď indikátor smeru otáčania zhasne, po opä
-
tovnom zapnutí nástroja sa vráti do režimu
dopredu.
Keď je indikátor smeru otáčania zapnutý, po
opätovnom zapnutí nástroja si zachová aktu
-
álne nastavenie režimu.
Na rezné brúsenie majú kotúče dodávané
stýmto nástrojom šípky označujúce smer, kto
-
rým by sa kotúče mali otáčať, keď sa nástroj
používa. Pred použitím náradia sa uistite, že je
volič smeru otáčania vpolohe, ktorá zodpo
-
vedá smeru otáčania vyznačenému na kotúči.
Kolesá bez šípok sa môžu prevádzkovať aj
dopredu, aj dozadu.
VAROVANIE!
Pri brúsení brúsnym kotúčom alebo lamelo-
vým kotúčom je povinné používať len štan-
dardný smer („F“), aby sa predišlo poškode-
niu nástrojov, ktoré nie sú vhodné na použitie
vopačnom smere.
POZOR!
Aby ste zabránili poškodeniu, pred zmenou sme-
ru otáčania vždy nechajte koleso úplne zastaviť.
206
LBE 76 12-EC/LBE 76 18-EC
LED pracovné svetlo (pozri obrá-
zok S)
LED pracovné svetlo umiestnené vhlave nára-
dia sa rozsvieti po zapnutí náradia alebo po
stlačení tlačidla voľby rýchlosti (6)/voliča sme-
ru otáčania (8) azhasne približne 10 sekúnd
po vypnutí náradia.
Keď je zariadenie a/alebo akumulátor preťa-
žený alebo príliš horúci, LED pracovné svetlo
(2) začne rýchlo blikať avnútorné snímače ná-
stroj vypnú. Nástroj na chvíľu odstavte alebo
umiestnite nástroj aakumulátor oddelene do
prúdu vzduchu, aby sa ochladili.
Ak LED pracovné svetlo (2) bliká pomalšie,
znamená to, že akumulátor má nízku kapacitu.
Nabite akumulátor.
Ak sa LED pracovné svetlo (2) po zapnutí za-
riadenia nerozsvieti alebo ak sa náhle vypne
počas prevádzky, príčinou môže byť interná
komunikačná chyba. Požiadajte opomoc
zákaznícky servis alebo autorizované servisné
stredisko.
Nastavenie uhla hlavy nástroja
(pozri obrázok T1 aT2)
Hlavu nástroja možno nastaviť do 3 rôznych
pracovných polôh, 0°, -90° a90°.
■
Skontrolujte, či je hlavný vypínač vpolohe
OFF (vypnuté).
■
Vyberte akumulátor.
■
Zatiaľ čo úplne potiahnete tlačidlo na uvoľ-
nenie otáčania (15), otočte hlavu nástroja
auvoľnite tlačidlo.
■
Pokračujte votáčaní hlavy nástroja, kým
nezapadne na miesto s„cvaknutím“.
Pripevnenie/odstránenie spony
na opasok (pozri obrázok U1 a
U2)
Vaše náradie sa dodáva s odnímateľnou spo-
nou na opasok, ktorú je možné umiestniť na
obe strany náradia pre praktické prenášanie.
Ak chcete na náradie pripevniť spo-
nu na opasok:
■
Vyberte akumulátor znáradia.
■
V prípade modelu LBE 76 12-EC zarovnaj-
te rebro (U1-1) a otvor spony na opasok
s otvorom (U1-2) a závitovým otvorom na
základni náradia.
■
V prípade modelu LBE 76 18-EC zarovnaj-
te rebrá (U2-1) a otvor spony na opasok s
drážkami (U2-2) a závitovým otvorom na
základni náradia.
■
Vložte upevňovaciu skrutku apevne ju
utiahnite skrutkovačom (nie je súčasťou
dodávky).
Ak chcete z náradia odstrániť sponu
na opasok:
■
Vyberte akumulátor znáradia.
■
Pomocou skrutkovača (nie je súčasťou
balenia) uvoľnite skrutku, ktorá pripevňuje
sponu na opasok k náradiu.
■
Odskrutkujte skrutku aodstráňte sponu na
opasok. Uschovajte si ich na bezpečnom
mieste pre prípad budúceho použitia.
Návod na obsluhu
POZNÁMKA
Keď je náradie vypnuté, brúska ešte krátko
beží.
Hrubé brúsenie
VAROVANIE!
Na hrubé brúsenie nikdy nepoužívajte rezné
kotúče.
■
Uhol kotúča 20
–
40° pre najlepší rezný
výkon.
■
Miernym tlakom pohybujte náradím doza-
du adopredu. Výsledkom je, že sa obro-
bok príliš nezahrieva anedochádza kjeho
zafarbeniu, ani kvzniku rýh.
Rezné brúsenie
VAROVANIE!
Pri rezaní sreznými kotúčmi vždy používajte
pripevňovací ochranný kryt na rezanie (16).
■
Vždy pracujte proti chodu kotúča. Vopač-
nom prípade môže nástroj nekontrolova-
teľne odraziť od rezu.
■
Náradie veďte rovnomerne rýchlosťou
vhodnou pre spracovávaný materiál.
■
Nenakláňajte sa, nevyvíjajte nadmernú silu
ani sa nekývajte zo strany na stranu.
Ďalšie informácie oproduktoch výrobcu náj-
dete na adrese www.ex-tools.com.
207
LBE 76 12-EC/LBE 76 18-EC
Údržba astarostlivosť
VAROVANIE!
Pred akýmikoľvek prácami na elektrickom
náradí vyberte akumulátor.
VAROVANIE!
Nepoužívajte vodné tekuté čistiace prostried-
ky.
Čistenie
■
Pravidelne čistite elektrické náradie
amriežku na vetracích otvoroch. Frek-
vencia čistenia závisí od materiálu adoby
používania.
■
Vnútro skrine amotor pravidelne prefukuj-
te suchým stlačeným vzduchom.
Preprava
Na lítium-iónové akumulátory sa vzťahujú po-
žiadavky právnych predpisov onebezpečnom
tovare.
Preprava týchto akumulátorov sa musí vyko-
návať vsúlade smiestnymi, vnútroštátnymi
amedzinárodnými ustanoveniami apredpis-
mi.
Používatelia môžu tieto akumulátory prepra-
vovať po ceste bez ďalších požiadaviek.
Komerčná preprava lítium-iónových akumu-
látorov prepravnými spoločnosťami podlieha
predpisom opreprave nebezpečného tovaru.
Prípravy na prepravu aprepravu môžu vy-
konávať len náležite vyškolené osoby. Celý
proces musí byť pod odborným dohľadom.
Pri preprave nabíjateľných akumulátorov je
potrebné dodržiavať nasledujúce body:
Uistite sa, že kontaktné svorky akumulátora sú
chránené aizolované, aby sa zabránilo skratu.
Uistite sa, že je akumulátor vobale zabezpe-
čený proti pohybu.
Poškodené alebo vytekajúce akumulátory sa
nesmú prepravovať.
Ďalšie informácie vám poskytne vaša preprav-
ná spoločnosť.
UPOZORNENIE!
Nevkladajte akumulátory, ktoré majú poško-
dené puzdro.
Opravy
Opravy smie vykonávať iba autorizované stre-
disko pre služby zákazníkom.
Náhradné diely apríslušenstvo
Ďalšie príslušenstvo, najmä náradie, nájdete
vkatalógoch výrobcov.
Výkresy azoznamy náhradných dielov nájdete
na našej domovskej stránke:
www.ex-tools.com
Informácie olikvidácii
VAROVANIE!
Znefunkčnite nepotrebné elektrické náradie:
odstránením akumulátora zelektrického
náradia.
Len pre krajiny EÚ
Elektrické náradie nevyhadzujte do
domového odpadu!
Vsúlade seurópskou smernicou 2012/19/EÚ
oodpade zelektrických aelektronických za-
riadení atranspozícii do vnútroštátneho práva
musia byť použité elektrické náradia zbierané
oddelene arecyklované spôsobom šetrným
kživotnému prostrediu.
Recyklácia surovín namiesto likvidácie
odpadu.
Zariadenie, príslušenstvo aobaly sa musia
recyklovať spôsobom šetrným kživotnému
prostrediu. Plastové diely sú určené na recyk-
láciu podľa druhu materiálu.
VAROVANIE!
Nevyhadzujte akumulátor do domového od-
padu, ohňa alebo vody. Neotvárajte použité
akumulátory.
Len pre krajiny EÚ:
Vsúlade so smernicou 2006/66/ES musia byť
chybné alebo použité akumulátory recyklova-
né.
POZNÁMKA
Omožnostiach likvidácie sa informujte uváš-
ho predajcu!
208
LBE 76 12-EC/LBE 76 18-EC
- Vyhlásenie ozhode
Vyhlásenia ozhode sú uvedené vprílohe 1
ktomuto návodu na použitie.
Vylúčenie zodpovednosti
Výrobca ajeho zástupca nie sú zodpovední
za škody aušlý zisk vdôsledku prerušenia
podnikania spôsobeného výrobkom alebo
nepoužiteľným výrobkom.
Výrobca ajeho zástupca nezodpovedajú za
škody, ktoré vznikli nesprávnym použitím
elektrického nástroja alebo použitím elektric-
kého nástroja svýrobkami od iných výrobcov.
209
LBE 76 12-EC/LBE 76 18-EC
Sadržaj
Simboli koji se koriste u ovom priručniku .209
Simboli na proizvodu ..................209
Važne informacije u vezi sigurnosti .......209
Buka i vibracije ........................212
Tehnički podaci .......................213
Pregled ...............................213
Upute za uporabu .....................214
Održavanje i njega .....................218
Transport .............................218
Informacije o zbrinjavanju ..............219
CE izjava o sukladnosti .................219
Izuzeće od odgovornosti ...............219
Simboli koji se koriste u ovom
priručniku
UPOZORENJE!
Označava neposrednu prijeteću opasnost. Za-
nemarivanje ovog upozorenja može rezultirati
smrću ili iznimno teškim ozljedama.
OPREZ!
Označava moguću opasnu situaciju. Zane-
marivanje ovog upozorenja može rezultirati
lakšim ozljedama ili materijalnom štetom.
NAPOMENA
Označava savjete za primjenu i važne infor-
macije.
Simboli na proizvodu
V volti
o/min
Broj okretaja ili izmjenično kre-
tanje u minuti (o/min)
M Metrički navoj
n
0
Brzina bez opterećenja
Ø Promjer
Pročitajte upute
Simbol nošenja zaštite za oči
Nemojte koristiti štitnik za po-
stupke rezanja
Informacije o zbrinjavanju sta-
rog stroja (pogledajte stranicu
219)!
CE oznaka
UKCA oznaka
Za vašu sigurnost
UPOZORENJE!
Prije uporabe električnog alata pročitajte
sljedeće:
ove upute za rukovanje,
„Općim uputama u vezi sigurnosti” u
pogledu rukovanja električnim alatima u
priloženoj brošuri (letak br.: 315.915),
pravila i propise za sprječavanje nesreća
koji važe na mjestu primjene.
Ovaj električni alat izrađen je u skladu s
najnovijim dostignućima tehnike i priznatim
sigurnosno-tehničkim propisima.
Ipak, ovaj električni alat može za vrijeme upo
-
trebe predstavljati opasnosti za tijelo i život
korisnika ili drugih osoba, odnosno može
doći do oštećenja električnog alata ili drugih
materijalnih šteta.
Mini brusilica smije se koristiti samo
za predviđenu namjenu,
i ako je u besprijekornom radnom stanju.
Greške koje ugrožavaju sigurnost moraju se
odmah otkloniti.
Namjena
Ova brusilica služi za rezanje i grubu obradu
metala, betona, kamena, pločica, drva, pla-
stike i sličnih materijala bez upotrebe vode.
Prilikom rezanja potrebno je koristiti štitnik za
rezanje.
Sigurnosne upute za mini brusili-
cu
Sigurnosna upozorenja uobičaje-
na za postupke brušenja ili reza-
nja:
■
Ovaj je električni alat namijenjen da se
koristi kao brusilica ili rezni alat. Proči-
210
LBE 76 12-EC/LBE 76 18-EC
tajte sva upozorenja u vezi sigurnosti,
sve upute, ilustracije i specikacije
isporučene s ovim električnim alatom.
Zanemarivanje svih uputa navedenih u na-
stavku može rezultirati električnim udarom,
požarom i/ili teškim ozljedama.
■
Radnje poput brušenja, brušenja žiča-
nom četkom, poliranja ili izrezivanja
rupa ne smiju se izvoditi ovim električ-
nim alatom. Radovi za koje električni alat
nije namijenjen mogu uzrokovati opasnosti
i dovesti do tjelesnih ozljeda.
■
Nemojte prilagođavati ovaj električni
alat kako bi radio na način za koji nije
namjenski konstruiran i koji ne propisuje
proizvođač alata. Takve preinake alata
mogu dovesti do gubitka kontrole i uzro-
kovati teške tjelesne ozljede.
■
Nemojte koristiti pribor koji nije na-
mjenski konstruiran i koji ne propisuje
proizvođač alata. Sama mogućnost pričvr-
šćivanja dodatnog pribora na alat ne jamči
siguran rad.
■
Nazivna brzina pribora mora biti manja
ili jednaka maksimalnoj brzini naznače-
noj na električnom alatu. Pribor s brzi-
nom većom od nazivne može se prelomiti i
raspasti.
■
Vanjski promjer i debljina pribora mo-
raju biti unutar nazivnog kapaciteta
električnog alata. Pribor neodgovarajuće
veličine se ne može ispravno čuvati ili kon-
trolirati.
■
Dimenzije pribora za montažu mora-
ju odgovarati dimenzijama pribora za
montažu električnog alata. Pribor za alat
s neprikladnim mjerama može uzrokovati
gubitak stabilnosti, prekomjerne vibracije i
gubitak kontrole nad alatom.
■
Nemojte upotrebljavati oštećeni pribor.
Prije svakog korištenja pregledajte da
na priboru poput brusnih diskova nema
krhotina i napuknuća, znakova napuknu-
ća, poderanosti ili prekomjernog troše-
nja te olabavljenih ili napuknutih žica na
žičanim četkama. Ako električni alat ili
pribor padne, pregledajte je li oštećen
ili postavite neoštećeni pribor. Nakon
pregleda i postavljanja pribora, postavi-
te sebe i druge osobe dalje od ravnine
rotirajućeg pribora i pokrenite električ-
ni alat na maksimalnu brzinu praznog
hoda, na jednu minutu. Oštećeni pribor
će se obično raspasti tijekom ovakvog
testiranja.
■
Nosite osobnu zaštitnu opremu. Ovisno
o primjeni, upotrebljavajte štitnik za lice
ili sigurnosne naočale. Prema potrebi,
nosite masku za prašinu, štitnike za sluh,
rukavice i radioničku pregaču koja može
zaustaviti male komadiće abraziva ili
izratka. Zaštita za oči mora moći zausta-
viti leteće krhotine koje nastaju u raznim
primjenama. Maska za prašinu ili respirator
moraju moći ltrirati čestice koje nastaju
određenom primjenom. Dugo izlaganje vi-
sokom intenzitetu buke može oštetiti sluh.
■
Promatrače udaljite na sigurnu uda-
ljenost od mjesta rada. Osobe koje se
nalaze u radnom području moraju nositi
osobnu zaštitnu opremu. Krhotine izrat-
ka ili slomljenog pribora mogu odletjeti
i uzrokovati ozljede izvan neposrednog
područja rada.
■
Električni alat držite samo za izolirane
površine za držanje prilikom izvođenja
radnje u kojoj rezni pribor može dodir-
nuti skrivene žice ili vlastiti kabel. Ako
rezni nastavak dodirne žicu pod naponom,
izloženi metalni dijelovi električnog alata
također će doći pod napon i mogu korisni-
ka ozlijediti električnim udarom.
■
Postavite kabel dalje od rotirajućeg
pribora. Ako izgubite sposobnost uprav-
ljanja, kabel se može izrezati ili zaglaviti, a
vaša ruka ili šaka se mogu uvući u rotirajući
pribor.
■
Nemojte polagati električni alat dok se
rotirajući pribor ne zaustavi. Rotirajući
pribor može zahvatiti površinu i izbiti elek-
trični alat iz vaše kontrole.
■
Ne pokrećite električni alat dok ga
nosite sa strane. Slučajni kontakt s rotira-
jućim priborom može vam zakačiti odjeću i
povući pribor u vaše tijelo.
■
Redovito čistite ventilacijske otvore za
zrak električnog alata. Ventilator motora
će povući prašinu u kućište i prekomjerno
nakupljanje metala u prahu može prouzro-
čiti električnu opasnost.
■
Ne upotrebljavajte električni alat u blizi-
ni zapaljivih tvari. Iskre mogu uzrokovati
zapaljenje takvih tvari.
■
Ne upotrebljavajte pribor koji zahtijeva
tekuće rashladno sredstvo. Korištenje
vode ili drugih tekućih rashladnih sredsta-
211
LBE 76 12-EC/LBE 76 18-EC
va može dovesti do električnog udara.
POVRATNI UDARAC I POVEZANA
UPOZORENJA:
Povratni udarac je nagla reakcija na uklješte-
nje ili zaglavljivanje okretnih brusnih diskova,
podložaka, četki ili ostalog pribora. Uklje-
štenje ili zaglavljivanje uzrokuju nagli zastoj
rotirajućeg pribora, što uzrokuje nekontrolira-
no izbacivanje električnog alata u suprotnom
smjeru od rotacije pribora u točki kontakta.
Primjerice, ako je brusni disk ukliješten ili
zaglavljen za izradak, rub kotača koji ulazi u
točku uklještenja može se zabiti u površinu
materijala i uzrokovati preskakanje ili izbaci-
vanje kotača. Disk može iskočiti prema kori-
sniku ili od njega, ovisno o smjeru kretanja
diska na mjestu uklještenja. Brusni diskovi se
također mogu slomiti u tim uvjetima.
Povratni udarac rezultat je nepropisne upo-
trebe električnog alata i/ili neispravnih radnih
postupaka ili uvjeta i može se izbjeći poduzi-
manjem propisanih mjera opreza poput ovih
u nastavku.
■
Čvrsto držite električni alat dvjema ruka-
ma i postavite tijelo i ruku na način koji
će omogućiti pružanje otpora povratnim
udarcima. Ako postoji, koristite pomoćni
rukohvat za maksimalnu kontrolu nad
povratnim udarcima ili reakcijama usli-
jed okretnog momenta prilikom pokre-
tanja. Korisnik može kontrolirati reakcije
uslijed okretnog momenta ili povratne
udarce ako poduzme odgovarajuće mjere
opreza.
■
Ne stavljajte ruku u blizinu pribora koji
se okreće. Može doći do povratnog udar-
ca pribora preko ruke.
■
Ne postavljajte tijelo u područje u kojem
će se kretati električni alat ako dođe do
povratnog udarca. Povratni udarac će po-
krenuti alat u smjeru suprotnom od smjera
kretanja kotača u trenutku uklještenja.
■
Budite posebno oprezni kada radite na
kutovima, oštrim rubovima, itd. Izbje-
gavajte odskakivanje i zaglavljivanje
pribora. Kod rubova, oštrih kutova ili
odskakivanja može doći do zaglavljivanja
rotirajućeg pribora i gubitka kontrole ili
povratnog udarca.
■
Ne pričvršćujte nož za rezbarenje drva
na lanac pile, segmentiranu dijamantni
disk s perifernim razmakom većim od
10 mm ili nazubljeni list pile. Takvi listovi
stvaraju česte povratne udarce i gubitak
kontrole.
Upozorenja u vezi sigurnosti
specična za postupke brušenja i
rezanja:
■
Upotrebljavajte samo one vrste brusnih
diskova koje su propisane za električni
alat i odgovarajući štitnik, dizajniran
za odabrani brusni disk. Brusni diskovi
za koje električni alat nije konstruiran ne
mogu se na primjereni način zaštiti i nisu
sigurni.
■
Brusna površina u sredini utisnutih bru-
snih diskova mora biti postavljena ispod
ravnine ruba štitnika. Nepravilno postav-
ljen brusni disk koji strši kroz ravninu ruba
štitnika ne može se odgovarajuće zaštititi.
■
Štitnik mora biti sigurno pričvršćen na
električni alat i postavljen za maksimal-
nu sigurnost, tako da je najmanja količi-
na brusnog diska izložena prema ruko-
vatelju. Štitnik pomaže u zaštiti rukovatelja
od slomljenih dijelova brusnog diska,
slučajnog kontakta s brusnim diskom i iskri
koje mogu zapaliti odjeću.
■
Brusni diskovi smiju se koristiti samo za
propisane primjene. Primjer: nemojte
brusiti bočnom stranom reznog diska.
Abrazivni rezni diskovi namijenjeni su za
brušenje obodom, bočne sile koje se pri-
mjenjuju na ove diskove mogu uzrokovati
njihov raspad.
■
Upotrebljavajte samo neoštećene pri-
rubnice brusnog diska koje odgovaraju
veličini i obliku za odabrani brusni disk.
Pravilne prirubnice brusnog diska ga
podupiru i tako smanjuju mogućnost loma
brusnog diska. Prirubnice za rezne diskove
mogu se razlikovati od prirubnica za bru-
sne diskove.
■
Ne upotrebljavajte istrošene brusne
diskove od većih električnih alata. Brusni
disk namijenjen većem električnom alatu
nije prikladan za veću brzinu manjeg alata
i može puknuti.
■
Kada koristite dvonamjenske diskove,
obvezno upotrebljavajte štitnik za odgo-
varajuću primjenu. Upotreba neodgova-
rajućeg štitnika neće pružiti željenu razinu
zaštite, što može dovesti do teških ozljeda.
212
LBE 76 12-EC/LBE 76 18-EC
Dodatna upozorenja u vezi si-
gurnosti specična za postupke
rezanja:
■
Nemojte „zaglavljivati” rezni disk ili ko-
ristiti prekomjernu silu. Ne pokušavajte
napraviti preveliku dubinu reza. Preveli-
ko naprezanje brusnog diska povećava op-
terećenje i osjetljivost na uvijanje ili zaglav-
ljivanje brusnog diska u rezu i mogućnost
povratnog udarca ili loma brusnog diska.
■
Nemojte postavljati tijelo u liniju s roti-
rajućim brusnim diskom i iza njega. Kada
se brusni disk, u trenutku rada odmiče od
vašeg tijela, mogući povratni udarac može
pokrenuti brusni disk i električni alat izrav-
no na vas.
■
Kada se brusni disk zaglavi ili kada iz
bilo kojeg razloga prekidate rez, isklju-
čite električni alat i držite ga nepomično
dok se brusni disk potpuno ne zaustavi.
Nemojte pokušavati ukloniti rezni disk iz
reza dok je kolo u pokretu jer može doći
do povratnog udarca. Istražite i poduz-
mite korektivne radnje kako biste otklonili
uzrok zapinjanja brusnog diska.
■
Nemojte ponovno pokretati postupak
rezanja u izratku. Pustite da brusni disk
postigne punu brzinu i pažljivo ponovno
uđite u rez. Disk se može zaglaviti, podići
ili povratno udariti ako se električni alat
ponovno pokrene u izratku.
■
Pričvrstite ploče i prevelike izratke kako
bi se smanjio rizik od priklještenja diska
i povratnog udarca. Veliki izratci skloni su
se savijati pod vlastitom težinom. Postavite
nosače ispod velikog izratka blizu linije
rezanja i blizu ruba izratka s obje strane
diska.
■
Budite posebno oprezni kada izvodite
„površinski rez” u postojećim zidovima
ili drugim područjima koja ne vidite.
Disk koji strši može zarezati plinske ili vo-
dene cijevi, električne vodiče ili predmete
koji mogu uzrokovati povratni udarac.
■
Nemojte izvoditi zakrivljeno rezanje.
Preveliko naprezanje diska povećava opte-
rećenje i osjetljivost na uvijanje ili zaglavlji-
vanje diska u rezu i mogućnost povratnog
udarca ili loma diska, što može uzrokovati
teške ozljede.
Buka i vibracije
Vrijednosti buke i vibracija određene su u
skladu s normom EN 62841.
A-vrednovana razina buke električnog alata
obično je:
Za LBE 76 12-EC
–
Razina zvučnog tlaka L
pA
: 83 dB(A)
–
Razina zvučne snage L
WA
: 91 dB(A)
–
Nesigurnost: K = 3 dB
Ukupna vrijednost vibracija:
–
Vrijednost emisije a
h
: < 2,5 m/s
2
–
Nesigurnost: K = 1,5 m/s
2
Za LBE 76 18-EC
–
Razina zvučnog tlaka L
pA
: 73 dB(A)
–
Razina zvučne snage L
WA
: 81 dB(A)
–
Nesigurnost: K = 3 dB
Ukupna vrijednost vibracija:
–
Vrijednost emisije ah: < 2,5 m/s
2
–
Nesigurnost: K = 1,5 m/s
2
OPREZ!
Navedene izmjerene vrijednosti vrijede za
nove električne alate. Svakodnevna upotreba
uzrokuje promjenu vrijednosti buke i vibraci
-
ja.
NAPOMENA
Razina emisije vibracija navedena u ovim
uputama izmjerena je u skladu sa standardi
-
ziranim ispitivanjem navedenim u normi EN
62841 i može se upotrijebiti za usporedbu
jednog alata s drugim. Ona se također može
upotrijebiti za preliminarnu procjenu izlože
-
nosti.
Deklarirana razina emisije vibracija predstav
-
lja glavne primjene alata.
Međutim, ako se alat upotrebljava za različite
primjene, s različitim priborom ili ako se loše
održava, razine emisija vibracija mogu biti
različite. To može značajno povećati razinu
izloženosti tijekom ukupnog razdoblja rada.
Za preciznu procjenu razine izloženosti vibra
-
cijama, u obzir bi se trebala uzeti i vremena
kada je alat isključen ili kada radi, ali se zapra
-
vo ne upotrebljava.
To može značajno smanjiti razinu izloženosti
tijekom ukupnog razdoblja rada.
Utvrdite dodatne mjere sigurnosti za zaštitu
korisnika od djelovanja vibracija, kao što su:
održavanje alata i dodatne opreme, održava
-
nje topline ruku, organizacija načina rada.
213
LBE 76 12-EC/LBE 76 18-EC
OPREZ!
Pri zvučnom tlaku većem od 85 dB(A) nosite
zaštitu za sluh.
OPREZ!
Brušenje tankih ploča metala ili drugih lako
vibrirajućih konstrukcija velike površine može
rezultirati ukupnom emisijom buke puno
većom (do 15 dB) od deklariranih vrijednosti
emisije buke. Takve izratke treba u najvećoj
mogućoj mjeri spriječiti da emitiraju zvuk
odgovarajućim mjerama kao što je primjena
teških eksibilnih prigušnih podloga. Pove
-
ćanu emisiju buke također treba uzeti u obzir
kako pri procjeni rizika izloženosti buci, tako i
pri odabiru odgovarajuće zaštite sluha.
Tehnički podaci
Vrsta proizvoda
LBE 76 12-
EC
LBE 76 18-
EC
Proizvod Mini brusilica
Nazivni na-
pon
Vdc 12
18
Brzina bez
opterećenja
o/min 5000 - 20000
Vrsta bru-
snog diska
Vrsta 27 i vrsta 41
Maks. pro-
mjer diska
mm 76
76
Promjer rupe
za montažu
mm 10
10
Maks. deblji-
na brusnog
diska
mm 4
4
Maks. deblji-
na reznog
diska
mm 4
4
Navoj vrete-
na
M6
M6
Težina pre-
ma „FLEX
postupku
01”
kg 0,8
0,85
Baterija Serija AP 12
Serija AP
18
Serija AP
18 XT
Masa bateri-
je
AP
12/2,5
0,3 kg
AP
18/2,5
0,4
kg
AP
18/4,0
0,7
kg
AP
18/5,0
0,7
kg
AP
18/8,0
1,1
kg
AP
12/5,0
0,4 kg
AP
18/
4,0 XT
0,7
kg
AP
18/
8,0 XT
1,2
kg
Radna tem-
peratura
-10~40 ℃
Temperatura
skladištenja
<50 ℃
Temperatura
punjenja
4~40 ℃
Punjač CA 12/18, CA...
CA 12/
18, CA...
NAPOMENA
Priručnici za baterijski modul i punjač ispo-
ručuju se zasebno. Sadrže posebna pravila u
vezi sigurnosti i upute za upotrebu. Pravila u
vezi sigurnosti i detaljne upute za upotrebu
pronaći ćete u priručnicima za baterijski mo
-
dul i punjač.
Pregled (pogledajte sliku A)
Brojčane oznake značajki proizvoda odnose
se na ilustraciju uređaja na stranici s gračkim
prikazom.
1. Štitnik za brušenje
2. LED radno svjetlo
3. Gumb za ksiranje vretena
4. Sklopka za uključivanje/isključivanje
5. Drška
6. Gumb za odabir brzine
7. Indikator brzine
8. Birač smjera vrtnje
9. Indikator smjera vrtnje
10. Imbus ključ i pohrana
11. Vijak
214
LBE 76 12-EC/LBE 76 18-EC
12. Vanjska prirubnica
13. Vreteno
14. Unutarnja prirubnica
15. Gumb za otpuštanje vrtnje
16. Štitnik za rezanje
17. Priključak za prašinu
18. Karbidni rezni disk
19. Brusni disk
20. Metalni rezni disk (x2)
21a. Skidljiva kopča za remen
(za LBE 76 12-EC)
21b. Skidljiva kopča za remen
(za LBE 76 18-EC)
22. Vijci za pričvršćenje
Upute za uporabu
UPOZORENJE!
Uklonite bateriju prije radova na električnom
alatu.
Prije uključivanja električnog ala-
ta
Raspakirajte akumulatorsku mini brusilicu
i provjerite ima li izgubljenih ili oštećenih dije-
lova.
NAPOMENA
Baterije pri isporuci nisu potpuno napunjene.
Prije prve uporabe potpuno napunite baterije.
Pogledajte upute za upotrebu punjača.
Umetanje/zamjena baterije
Savjeti za dug radni vijek baterije
OPREZ!
Nemojte puniti baterije na temperaturama
ispod 0 °C ili iznad 40 °C.
Ne punite baterije u okruženjima s visokom
vlažnošću zraka ili temperaturom okoline.
Nemojte pokrivati baterije i punjač tijekom
punjenja.
Izvucite mrežni utikač punjača po završetku
punjenja.
Baterija i punjač zagrijavaju se tijekom punje
-
nja. To je sasvim normalno!
NAPOMENA
Slijedite upute za ispravno punjenje baterije u
priručniku za rukovanje baterijom.
Ako se baterije ne koriste duže
vremensko razdoblje, pohranite
ih djelomično napunjene na
hladnom mjestu.
■
Pritisnite napunjenu bateriju u električni
alat tako da čujno ulegne u svoje mjesto
(vidjeti sliku B).
■
Za uklanjanje baterije pritisnite gumb za
oslobađanje baterije i izvucite bateriju
(vidjeti sliku C).
OPREZ!
Kada ne upotrebljavate uređaj, zaštitite kon-
takte baterije. Nepričvršćeni metalni dijelovi
mogu prouzročiti kratki spoj kontakata; posto
-
ji opasnost od eksplozije i požara!
Štitnik
UPOZORENJE!
Koristite alat samo ako je štitnik postavljen.
Obvezno koristite štitnik predviđen za odgo
-
varajući disk!
UPOZORENJE!
Okrenite štitnik tako da je zatvoreni dio okre-
nut prema rukovatelju.
Štitnik za brušenje
(pogledajte poz. 1, slika A)
Služi za rad s brusnim diskovima i diskovima s
resicama.
UPOZORENJE!
Kada koristite ovaj štitnik za postupke od-
sijecanja sa spojenim zalijepljenim brusnim
diskovima, postoji povećani rizik od izlaganja
iskrama i česticama, primjerice, krhotinama
diska u slučaju njegova pucanja.
UPOZORENJE!
Kada koristite ovaj štitnik za odsijecanje i
površinsku obradu betona ili zidova, postoji
povećani rizik od izlaganja prašini i gubitka
nadzora, što može dovesti do povratnog
udarca.
215
LBE 76 12-EC/LBE 76 18-EC
Štitnik za rezanje (pogledajte
poz. 16, slika A)
Služi za rad s reznim diskovima.
UPOZORENJE!
Prije rezanja uvijek pričvrstite štitnik za
rezanje (16). Prije upotrebe provjerite ima li
pukotina, izobličenja ili znakova jakog troše
-
nja i habanja.
UPOZORENJE!
Kada koristite ovaj štitnik za rezanje pri
brušenju radi površinske obrade, štitnik diska
može ometati izradak i tako uzrokovati lošu
kontrolu.
Postavljanje (pogledajte sliku D)
Gurnite štitnik za rezanje na štitnik za bruše-
nje (pogledajte poz. 16 i poz. 1, slika A) dok
se ne zahvati u mehanizam.
Uklanjanje (pogledajte sliku E)
Pažljivo savijte jednu od dvije kuke za zatva-
ranje (E-1) sve dok kuka više ne strši iz ruba
štitnika. Zatim uklonite štitnik za rezanje i
odložite ga.
Prilagođavanje štitnika (pogle-
dajte sliku F)
Okrenite štitnik u željeni položaj tako da se za-
hvati u mehanizam. Za to vam nije potreban alat.
Izbor reznog diska
Odabir odgovarajuće vrste diska važan je
kako bi se postigla najbolja učinkovitost pile.
Odaberite disk na temelju primjene i mate-
rijala koji želite rezati. Odabir pravog diska
omogućit će vam glađe, brže rezanje i produ-
ljit će životni vijek samog diska.
Čak ni najbolji rezni diskovi neće učinkovito
rezati ako se ne održava njihova čistoća i oš-
trina. Korištenje tupog diska opterećuje pilu
i povećava opasnost od povratnog udarca.
Pri ruci imajte dodatne diskove kako bi vam
uvijek bili dostupni oštri diskovi.
Uvijek pažljivo odaberite i koristite rezne
diskove koje se preporučuju za materijal koji
režete. Provjerite je li minimalna radna brzina
odabranog dodatnog diska 20.000 /min (o/
min) ili veća.
Pogledajte donju tablicu kako biste odabrali
odgovarajući rezni disk i postavili preporuče-
ni smjer vrtnje.
REZNI DISK PRIMJENE
Karbidni rezni disk
NAPOMENA
Ako je riječ o dijaman-
tnom segmentiranom
disku, maksimalni perifer-
ni razmak između segme-
nata je 10 mm, samo s
negativnim kutom rezanja.
Rezanje montažnog zida, plastike.
Strelica na disku pokazuje JEDINI smjer u
kojem se disk treba okretati kada je alat u
upotrebi. Uvijek provjerite je li birač smje-
ra vrtnje u položaju koji odgovara smjeru
vrtnje označenom na disku.
Metalni rezni disk
Rezanje čelika, nehrđajućeg čelika, neželje-
znih materijala.
Dijamantni disk za rezanje
pločica (nije isporučen)
Rezanje pločica, keramike, vlaknastog ce-
menta.
Preporučeni smjer vrtnje:
Strelica na disku pokazuje JEDINI smjer u
kojem se disk treba okretati kada je alat u
upotrebi. Uvijek provjerite je li birač smje-
ra vrtnje u položaju koji odgovara smjeru
vrtnje označenom na disku.
216
LBE 76 12-EC/LBE 76 18-EC
Pričvršćivanje i uklanjanje diska
UPOZORENJE!
Postavite štitnik za rezanje (16) prije rada s
reznim diskovima.
Ugradnja diska (pogledajte slike G i
H)
■
Uklanjanje baterije
■
Očistite vreteno i sve dijelove koji se mon-
tiraju.
■
Pritisnite i držite gumb za ksiranje vretena
(3)
■
Imbus ključem (10) otpustite vijak (11) na
vretenu (13) ulijevo pa uklonite vijak (11) i
vanjsku prirubnicu (12).
■
Postavite kotač na unutarnju prirubnicu.
NAPOMENA
Prilikom postavljanja brusnog diska, izbočeni
dio diska mora biti okrenut prema unutarnjoj
prirubnici.
■
Ponovno postavite vanjsku prirubnicu (12)
tako da je površina s tekstom okrenuta
prema van.
■
Pritisnite i zadržite bravu vretena (3).
■
Zategnite vijak (11) imbus ključem udesno.
Preporučeni zakretni moment je 5 Nm.
■
Umetnite bateriju.
■
Uključite brusilicu (bez zaključavanja u
položaju) i ostavite je da radi približno 30
sekundi. Provjerite da nema neuravnoteže-
nosti i vibracija.
■
Isključite brusilicu i izvadite bateriju.
Uklanjanje diska
■
Pritisnite i držite gumb za ksiranje vretena
(3)
■
Otpustite vijak imbus ključem pa uklonite
vijak i vanjsku prirubnicu s osovine.
■
Uklonite disk.
Priključak za odvod prašine
NAPOMENA
Priključak za prašinu služi samo za spajanje na
usisivač za skupljanje prašine pri rezanju plo
-
čica / betona i suhozida. Ne preporučujemo
korištenje otvora za prašinu prilikom rezanja
metala.
■
Odaberite položaj ugradnje priključka
za odvod prašine ovisno o smjeru vrtnje
reznog diska (pogledajte sliku J).
■
Umetnite priključak za odvod prašine (17)
na bilo koji kraj štitnika za rezanje (16) dok
se ne zahvati u mehanizam (pogledajte
sliku K).
■
Montirajte štitnik za rezanje (16) na štitnik
za brušenje (1) sukladno uputama u po-
glavlju „Štitnik”.
■
Uklanjanje priključka za odvod prašine:
pritisnite zasun štitnika za rezanje (16) i
izvucite priključak za odvod prašine (17)
(pogledajte sliku L).
Uključivanje i isključivanje (po-
gledajte slike M i N)
■
Želite li pokrenuti električni alat, pomakni-
te prekidač za uključivanje/isključivanje (4)
prema naprijed (korak 1). Želite li da alat
neprekidno radi, nagnite prekidač prema
dolje tako da se zahvati u mehanizmu (ko-
rak 2).
■
Za isključivanje električnog alata potrebno
je pritisnuti stražnji kraj prekidača za uklju-
čivanje/isključivanje i otpustiti ga.
NAPOMENA
Nakon uklanjanja baterije, uključeni električni
alat ne pokreće se ponovno.
Odabir brzine (pogledajte sliku P)
UPOZORENJE!
Ne preporučuje se podešavanje brzine dok
se vreteno okreće.
Alat je opremljen funkcijom pamćenja. Nakon
isključivanja alata, alat će se vratiti na pret-
hodnu postavku sljedeći put kada se uključi.
Gumbom za odabir brzine (6) možete oda-
brati jedan od četiri načina rada. Svaki pritisak
mijenja brzinu za jednu razinu. Tablica u na-
stavku prikazuje odnos između brzine vrtnje
i broja LED svjetala koje svijetle na podnožju
alata.
Broj LED svjetala
Brzina (o/min)
5000
10000
15000
20000
217
LBE 76 12-EC/LBE 76 18-EC
Birač smjera vrtnje (pogledajte
slike Q i R)
Alat je opremljen biračem smjera vrtnje. U
nekim primjenama ili za neki pribor možda
ćete morati pokrenuti alat sa smjerom vrtnje
prema naprijed ili natrag.
Za precizno brušenje odaberite smjer rezanja
koji omogućuje odgurivanje alata od vašeg
tijela. Prilikom ugradnje karbidnog reznog
diska ili dijamantnog diska, odaberite smjer
vrtnje koji odgovara strelici na disku.
1. Postavite bateriju.
2. Pritiskom birača smjera vrtnje (8) odabe-
rite željeni smjer. Svaki put kada pritisne-
te birač, promijenit će se smjer vrtnje.
Indikator smjera vrtnje (9) svijetli kako bi
označio aktivni smjer vrtnje. Ako odabe-
rete „F”, rezni disk okretat će se ulijevo,
u smjeru vrtnje kotača „F” označenom
na štitniku. Ako odaberete “R”, rezni disk
okretat će se udesno, u smjeru vrtnje
kotača „R” označenom na štitniku.
NAPOMENA
Indikator smjera vrtnje isključuje će se približ-
no 5 minuta nakon otpuštanja prekidača za
uključivanje/isključivanje.
Nakon isključivanja indikatora smjera vrtnje,
alat se vraća u način rada vrtnje prema napri
-
jed nakon sljedećeg uključivanja.
Ako je indikator smjera vrtnje uključen, to
znači da će se pri sljedećem uključivanju alat
zadržati trenutačni odabrani način rada.
Diskovi isporučeni s ovim alatom imaju stre
-
lice koje pokazuju smjer u kojem bi se tre-
bali okretati kada je alat u upotrebi prilikom
postupaka preciznog brušenja. Prije upotrebe
alata, provjerite je li birač smjera vrtnje u po
-
ložaju koji odgovara smjeru vrtnje označenom
na disku. Diskovi bez strelica mogu se vrtjeti
samo prema naprijed ili natrag.
UPOZORENJE!
Pri brušenju s brusnim diskom ili diskom s
resicama, obvezno je koristiti samo standar
-
dni („F”) smjer kako bi se izbjegla oštećenja
na alatima koji nisu prikladni za upotrebu u
obrnutom smjeru.
UPOZORENJE!
Kako biste spriječili oštećenja, pustite da se alat
potpuno zaustavi prije promjene smjera vrtnje.
LED radno svjetlo (pogledajte
sliku S)
LED radno svjetlo, koje se nalazi na glavi ala-
ta, svijetli kada je alat uključen ili je pritisnut
gumb za odabir brzine (6) / smjera vrtnje (8)
i isključuje će se otprilike 10 sekundi nakon
isključivanja alata.
LED radno svjetlo (2) brzo trepće kada se alat
i/ili baterijski modul preopterete ili previše za-
griju, a unutarnji senzori isključuju alat. Neka
uređaj odstoji neko vrijeme ili zasebno izloži-
te uređaj i bateriju struji zraka da se ohlade.
LED radno svjetlo (2) trepće sporije, što uka-
zuje da je baterija na niskoj razini kapaciteta.
Napunite bateriju.
Ako LED radno svjetlo (2) ne zasvijetli kada
uključite alat ili se iznenada isključi tijekom
rada, to može biti uzrokovano internom ko-
munikacijskom greškom. Za pomoć se obrati-
te korisničkoj službi ili ovlaštenom servisu.
Podešavanje kuta glave alata (po-
gledajte slike T1 i T2)
Glava alata može se podesiti u 3 različita rad-
na položaja: 0 °, -90 ° i 90 °.
■
Provjerite je li prekidač za uključivanje/is-
ključivanje u isključenom položaju.
■
Uklonite bateriju.
■
Pritisnite i zadržite gumb za otpuštanje
vrtnje (15) do kraja, okrenite glavu alata pa
otpustite gumb.
■
Nastavite okretati glavu alata dok ne sjed-
ne na mjesto uz prepoznatljivi zvuk.
Ugradnja/uklanjanje kopče za
remen (pogledajte sliku U1 i U2)
Alat se isporučuje sa skidljivom kopčom za re-
men koja se može postaviti s obje strane alata
radi praktičnog prijevoza.
Ako na alat želite ugraditi kopču za
remen:
■
Izvadite baterijski modul iz alata.
■
Za LBE 76 12-EC poravnajte izbočenje (U1-
1) i rupu na kopči za remen s otvorom (U1-
2) i rupom s navojem na podnožju alata.
■
Za LBE 76 18-EC poravnajte izbočenje (U2-
1) i rupu na kopči za remen s utorima (U2-2)
i rupom s navojem na podnožju alata.
■
Umetnite pričvrsni vijak i pritegnite ga
odvijačem (nije u sadržaju isporuke).
218
LBE 76 12-EC/LBE 76 18-EC
Ako želite ukloniti kopču za remen s
alata:
■
Izvadite baterijski modul iz alata.
■
Izvijačem (nije dio isporuke) otpustite vijak
kojim je kopča remena pričvršćena na alat.
■
Uklonite vijak i kopču remena. Čuvajte ih
na sigurnom mjestu za buduću upotrebu.
Upute za upotrebu
NAPOMENA
Brusilica će još neko vrijeme nastaviti raditi
nakon isključivanja.
Grubo brušenje
UPOZORENJE!
Nemojte koristiti rezne diskove za grubo bru-
šenje.
■
Najbolji rezultati rezanja postižu se s kutom
brusnog diska od 20
-
40°.
■
Pomičite alat naprijed-nazad uz umjeren
pritisak. Tako se izrađevina neće previše
zagrijati i neće biti promjene boje; niti će
biti udubljenja.
Precizno brušenje
UPOZORENJE!
Pri rezanju s reznim diskovima obvezno kori-
stite štitnik za rezanje (16).
■
Uvijek radite suprotno od hoda diska. U su-
protnom bi se alat mogao odbaciti od reza
na nekontroliran način.
■
Vodite alat ravnomjerno brzinom koja
odgovara materijalu koji se obrađuje.
■
Nemojte naginjati, primjenjivati pretjeranu
silu ili njihati alat s jedne na drugu stranu.
Više informacija o proizvodima proizvođača
potražite na www.ex-tools.com.
Održavanje i njega
UPOZORENJE!
Uklonite bateriju prije radova na električnom
alatu.
UPOZORENJE!
Nemojte koristiti vodena sredstva za čišćenje.
Čišćenje
■
Redovito čistite električni alat i rešetku
ispred ventilacijskih otvora. Učestalost či-
šćenja ovisi o materijalu i trajanju uporabe.
■
Unutrašnjost kućišta i motor redovito pro-
pušite suhim stlačenim zrakom.
Transport
Litij-ionske baterije podliježu zahtjevima zako-
nodavstva o opasnoj robi.
Prijevoz tih baterija mora se izvršiti u skladu
s lokalnim, nacionalnim i međunarodnim
odredbama i propisima.
Korisnici mogu transportirati te baterije ce-
stom bez dodatnih zahtjeva.
Komercijalni prijevoz litij-ionskih baterija od
strane tvrtki za otpremu podliježe propisima
za prijevoz opasnih tereta. Pripreme za otpre-
mu i transport mogu obavljati samo osobe
odgovarajuće stručnosti. Cijeli postupak mora
biti profesionalno nadziran.
Prilikom prijevoza punjivih baterija moraju se
poštivati sljedeće točke:
Provjerite jesu li kontaktni priključci baterije
zaštićeni i izolirani kako bi se spriječili kratki
spojevi.
Provjerite je li onemogućeno pomicanje bate-
rije unutar ambalaže.
Oštećene ili baterije koje cure ne smiju se
transportirati.
Obratite se svojoj tvrtki za otpremu trebaju li
vam dodatne informacije.
OPREZ!
Ne postavljajte baterije koje imaju oštećeno
kućište.
Popravak
Popravke smije izvoditi samo ovlašteni kori-
snički servisni centar.
Zamjenski dijelovi i dodatna
oprema
Za ostali pribor, posebno za alate, pogledajte
kataloge proizvođača.
Sklopne crteže i popise rezervnih dijelova
možete pronaći na našoj početnoj stranici:
www.ex-tools.com
219
LBE 76 12-EC/LBE 76 18-EC
Informacije o zbrinjavanju
UPOZORENJE!
Električni alat koji se više ne može upotreblja-
vati učinite neupotrebljivim:
Električni alat na baterijsko napajanje
uklanjanjem baterije.
Samo zemlje EU-a
Električne alate nemojte odlagati s
otpadom iz kućanstva!
U skladu s Europskom direktivom 2012/19/
EU o otpadnoj električnoj i elektroničkoj
opremi i prijenosu u nacionalni zakon, isko-
rištene električne alate potrebno je zasebno
sakupljati i reciklirati na ekološki prihvatljiv
način.
Povrat neobrađenog materijala umje-
sto odlaganja u otpad.
Uređaj, dodatnu opremu i ambalažu potreb-
no je reciklirati na ekološki prihvatljiv način.
Plastični dijelovi identicirani su za reciklira-
nje prema vrsti materijala.
UPOZORENJE!
Baterije nemojte odlagati u otpad iz kućan-
stva, vatru ili vodu. Nemojte otvarati iskorište-
ne baterije.
Samo za zemlje EU:
U skladu s Direktivom 2006/66/EZ neispravne
ili iskorištene baterije potrebno je reciklirati.
NAPOMENA
Informacije o mogućnostima zbrinjavanja
zatražite od svog dobavljača!
- Izjava o sukladnosti
Izjave o sukladnosti nalaze se u Prilogu 1.
ovog priručnika s uputama.
Izuzeće od odgovornosti
Proizvođač i njegov zastupnik nisu odgovor-
ni za štete i izgubljenu dobit uslijed prekida
u poslovanju prouzročenog proizvodom ili
neupotrebljivim proizvodom.
Proizvođač i njegov zastupnik nisu odgovorni
za štetu prouzročenu nepravilnom uporabom
proizvoda ili uporabom proizvoda s proizvo-
dima drugih proizvođača.
220
LBE 76 12-EC/LBE 76 18-EC
Vsebina
Simboli, uporabljeni v teh navodilih ......220
Simboli na izdelku .....................220
Pomembne varnostne informacije .......220
Hrup in tresljaji ........................223
Tehnični podatki .......................224
Pregled ...............................224
Navodila za uporabo ...................225
Vzdrževanje in nega ...................229
Transport .............................229
Informacije o odstranjevanju ............230
CE izjava o skladnosti ..................230
Oprostitev odgovornosti ...............230
Simboli, uporabljeni v teh na-
vodilih
OPOZORILO!
Označuje grozečo nevarnost. Neupoštevanje
tega opozorila lahko privede do izgube življe
-
nja ali izjemno hudih telesnih poškodb.
POZOR!
Označuje morebitno nevarnost. Neupošte-
vanje tega opozorila lahko privede do lažjih
telesnih poškodb ali materialne škode.
OPOMBA
Označuje nasvete pri uporabi in pomembne
informacije.
Simboli na izdelku
V Volti
/min
Število obratov ali vrtljajev na
minuto (rpm)
M Metrični navoj
n
0
Hitrost brez obremenitve
Ø Premer
Preberite navodila
Nosite simbol zaščite za oči
Varovala ne uporabljajte za
rezanje
Informacije glede odstranjeva-
nja starega aparata (glejte stran
230)!
Oznaka CE
Oznaka UKCA
Za vašo varnost
OPOZORILO!
Preden pričnete uporabljati to električno
orodje, preberite naslednje:
ta navodila za uporabo,
»Splošna varnostna navodila« glede
upravljanja električnih orodij v priloženi
knjižici (št. navodil: 315.915),
trenutna veljavna pravila in predpisi za
preprečevanje nesreč na mestu uporabe.
To najsodobnejše električno orodje smo
izdelali v skladu z uveljavljenimi varnostnimi
predpisi.
Kljub temu pri uporabi električnega orodja
obstaja nevarnost izgube življenja ali okonči
-
ne uporabnika in/ali tretje osebe oz. lahko pri-
de do poškodb električnega orodja ali druge
materialne škode.
Mini brusilnik se lahko uporablja samo
za predvideno uporabo,
in če je v brezhibnem delovnem stanju.
Okvare, ki ogrožajo stopnjo varnosti, je treba
nemudoma odpraviti.
Predvidena uporaba
Ta brusilnik je namenjen za rezanje in grobo
obdelavo kovin, betona, kamna, ploščic, lesa,
plastike in podobnih materialov brez uporabe
vode. Pri rezanju je treba uporabiti zaščitno
varovalo za rezanje.
Varnostna navodila za mini bru-
silnik
Varnostna opozorila, ki so običaj-
na za postopke brušenja ali reza-
nja:
■
To električno orodje je namenjeno za
uporabo kot brusilnik ali rezalno orod-
221
LBE 76 12-EC/LBE 76 18-EC
je. Preberite vsa varnostna opozorila,
navodila, slike in tehnične podatke, ki
so priloženi temu električnemu orodju.
Če ne upoštevate vseh spodaj navedenih
navodil, lahko pride do električnega udara,
požara in/ali resnih telesnih poškodb.
■
S tem električnim orodjem ne smete iz-
vajati postopkov, kot so peskanje, žično
krtačenje, poliranje ali rezanje lukenj.
Opravila, za katera to električno orodje ni
bilo oblikovano, lahko povzročijo nevar-
nost in telesne poškodbe.
■
Tega električnega orodja ne predelujte
za delovanje na način, ki ga proizvajalec
orodja ni posebej zasnoval in določil.
Zaradi takšne predelave lahko pride do
izgube nadzora in resnih telesnih poškodb.
■
Ne uporabljajte pripomočkov, ki jih
proizvajalec orodja ni izrecno zasnoval
in določil. Če lahko nastavek vpnete na
električno orodje, še ne pomeni, da ga je
mogoče varno uporabljati.
■
Nazivna hitrost nastavka mora biti višja
ali enaka najvišji dovoljeni hitrosti, nave-
deni za električno orodje. Nastavki z višji-
mi hitrostmi od njihovih nazivnih hitrosti se
lahko staknejo in odletijo.
■
Zunanji premer in debelina vašega
nastavka morata biti znotraj nazivne
zmogljivosti vašega električnega orodja.
Nastavkov nepravilnih velikosti ni mogoče
ustrezno zaščititi ali jih nadzorovati.
■
Mere dodatne opreme se morajo ujema-
ti z merami pritrdilnega okovja električ-
nega orodja. Nastavki, ki se ne ujemajo z
vgradnim nastavkom električnega orodja,
bodo delovali neskladno, oddajali preko-
merne tresljaje in morda povzročili izgubo
nadzora.
■
Ne uporabljajte poškodovanega nastav-
ka. Pred vsako uporabo preglejte nasta-
vek. Tako denimo preverite, ali so brusil-
ne plošče morda okrušene in razpokane,
ali je podpora morda razpokana, obra-
bljena oz. prekomerno obrabljena, ali
je žična krtača morda zrahljana ali ima
razpokane žice. Če vam električno orod-
je ali nastavek pade na tla, preverite,
ali je prišlo do poškodb orodja, oziro-
ma vstavite nepoškodovan nastavek.
Ko pregledate in vstavite nastavek, se
skupaj s prisotnimi osebami odmaknite
od območja vrtenja nastavka in električ-
no orodje zaženite z največjo dovoljeno
hitrost brez obremenitve za eno minuto.
Poškodovani nastavki običajno odpadejo
med obdobjem preizkušanja.
■
Oblecite osebno varovalno opremo.
Uporabite zaščito za obraz, zaščitna oča-
la s stransko zaščito ali zaščitna očala,
kar je odvisno od primera uporabe. Po
potrebi nosite masko za prah, ščitnike za
sluh, rokavice in delavniški predpasnik,
ki lahko zadrži majhne delce abraziva ali
obdelovanca. Zaščita oči mora biti zausta-
viti leteče delce, ki nastanejo pri različnih
postopkih. Protiprašna ali dihalna maska
mora zagotavljati ltriranje prašnih delcev,
ki nastanejo pri določenem postopku. Pre-
komerna izpostavljenost glasnim šumom
lahko povzroči izgubo sluha.
■
Opazovalci naj bodo na varni razdalji od
delovnega območja. Osebe, ki vstopajo
v delovno območje, morajo nositi oseb-
no varovalno opremo. Delčki obdelovan-
ca ali odlomljen nastavek lahko odleti iz
naprave in povzroči telesne poškodbe tudi
izven neposrednega območja delovanja.
■
Med izvajanjem postopka, pri katerem
se lahko rezalna oprema dotakne skrite
napeljave ali lastnega kabla, držite elek-
trično orodje samo za izolirane prijemal-
ne površine. Če se rezalna oprema dotak-
ne žic pod napetostjo, se lahko ta napetost
prenese na izpostavljene kovinske dele,
kar lahko posledično privede do električ-
nega udara.
■
Poskrbite, da je kabel speljan proč od
vrtečega se nastavka. Če izgubite nadzor,
lahko orodje prereže ali potegne kabel,
vašo dlan pa lahko povleče v vrteči se
nastavek.
■
Električnega orodja nikoli ne odložite,
dokler se nastavek ne ustavi v celoti.
Vrteči se nastavek lahko zagrabi ob stiku s
površino in vam potegne električno orodje
iz rok.
■
Električnega orodja ne zaženite, če ga
nosite ob strani. Naključen stik z vrtečim
se nastavkom se lahko zatakne v vaša obla-
čila in povleče nastavek k vašemu telesu.
■
Redno čistite prezračevalne odprtine
električnega orodja. Ventilator motorja
bo ostanke povlekel v ohišje. Prekomerno
nalaganje kovinskih opilkov lahko povzroči
tveganje pred električnim udarom.
222
LBE 76 12-EC/LBE 76 18-EC
■
Električnega orodja ne upravljajte v
bližini vnetljivih materialov. Iskre lahko
namreč zanetijo požar.
■
Ne uporabljajte nastavkov, ki zahtevajo
tekoča hladilna sredstva. Uporaba vode
ali drugih tekočih hladilnih sredstev lahko
povzroči električni udar.
POVRATNI RAČUN IN SORODNA
OPOZORILA:
Povratni sunek predstavlja nenaden odziv na
zataknjen ali zaskočen vrtljivi kolut, brusni
krožnik, krtačo ali katerikoli drug nastavek. Sti-
snjeni ali zaskočeni nastavek povzroči nena-
dno zaustavitev vrtenja, zaradi česar pride do
nenadzorovanega sunka električnega orodja
v nasprotno smer vrtenja ob stični točki.
Če se brusilna plošča stisne ali zaskoči zaradi
obdelovanca, se lahko rob plošče, ki vstopa v
točko stisnjenosti, zarije v površino materiala,
zaradi česar plošča zdrsne ven ali izskoči. Bru-
silna plošča lahko poskoči proti upravljavcu
ali stran od njega, kar je odvisno od smeri vr-
tenja plošče na mestu stiskanja. Brusilni koluti
se lahko v takšnih pogojih tudi polomijo.
Povratni sunek je posledica nepravilne upo-
rabe električnega orodja in/ali nepravilnih
delovnih postopkov ali pogojev, temu pa se
lahko izognete s pravilnimi ukrepi, opisanimi
v nadaljevanju teh navodil.
■
Električno orodje čvrsto držite z obema
rokama, telo in roke pa postavite tako,
da boste lahko ublažili sile povratnih su-
nkov. Vedno uporabljajte pomožni ročaj,
če je ta na voljo. Tako namreč zagotovite
največji nadzor nad povratnim sunkom
ali navorom med zagonom. Upravljavec
lahko nadzira reakcije navora ali sile povra-
tnih sunkov, če upošteva pravilne ukrepe.
■
Dlani nikoli ne približajte vrtečemu se
nastavku. Lahko namreč pride do povra-
tnega sunka nastavka nad vaši roko.
■
Poskrbite, da se s telesom ne zadržuje-
te na območju premikov električnega
orodja v primeru povratnega sunka.
Povratni udarec požene orodje v smeri,
ki je nasprotna gibanju koluta na mestu
zagozdenja.
■
Bodite posebej pozorni pri obdelovanju
kotov, ostrih robov itd. Izogibajte se
poskakovanju in zaskočitvam nastavka.
Zaradi kotov, ostrih robov ali valovanj, se
vrteči se nastavek lahko zaskoči in povzroči
izgubo nadzora oziroma povratni sunek.
■
Ne nameščajte žaginega rezila za rez-
barjenje lesa, segmentirane diamantne
plošče z utorom na obodu, večjim od
10 mm, ali nazobčanega žaginega lista.
Takšna rezila pogosto povzročijo povratni
sunek in izgubo nadzora.
Posebna varnostna opozorila za
brušenje in rezanje:
■
Uporabljajte samo tipe brusilnih plošč,
ki so navedeni za vaše električno orodje,
in poseben ščitnik, zasnovan za izbrano
ploščo. Plošč, za katere električno orodje
ni bilo zasnovano, ni mogoče ustrezno
zavarovati in so nevarne.
■
Brusna površina sredinskih vtisnjenih
kolutov mora biti nameščena pod ravni-
no zaščitnega roba. Nepravilno namešče-
ne plošče, ki sega čez ravnino zaščitnega
roba, ni mogoče ustrezno zaščititi.
■
Ščitnik mora biti varno pritrjena na ele-
ktrično orodje in nameščena za največjo
možno varnost, tako da je proti uprav-
ljavcu izpostavljen čim manjši del brusil-
ne plošče. Ščitnik pomaga zaščititi uprav-
ljavca pred odlomljenimi drobci plošče in
nenamernim stikom s ploščo in iskrami, ki
bi lahko povzročile vnetje oblačil.
■
Brusilno ploščo je treba uporabljati
samo za določene namene. Na primer:
ne brusite s stranico plošče za rezanje.
Abrazivne rezalne plošče so namenjene za
periferno brušenje, stranske sile, ki deluje-
jo na te plošče, pa lahko povzročijo, da se
razletijo.
■
Vedno uporabljajte nepoškodovane pri-
robnice za plošče, ki so pravilne velikos-
ti in oblike za izbrano ploščo. Ustrezne
prirobnice podpirajo ploščo, s čimer se
zmanjša možnost zloma plošče. Prirobnice
za kolute za rezanje se lahko razlikujejo od
prirobnic za brusilno ploščo.
■
Ne uporabljajte obrabljenih plošč več-
jih električnih orodij. Plošča, namenjena
večjemu električnemu orodju, ni primerna
za večjo hitrost manjšega orodja in lahko
poči.
■
Pri uporabi kolutov z dvojnim name-
nom vedno uporabite ustrezen ščitnik
za delo, ki ga izvajate. Če ne uporablja-
te ustreznega ščitnika, morda ne boste
223
LBE 76 12-EC/LBE 76 18-EC
zagotovili želene ravni varovanja, kar lahko
povzroči resne poškodbe.
Dodatna varnostna opozorila za
rezanje:
■
Koluta za rezanje ne zataknite in ne izva-
jajte pretiranega pritiska. Ne poskušajte
narediti prevelike globine reza. Preo-
bremenitev koluta poveča obremenitev
in dovzetnost za zvijanje ali upogibanje ko-
luta v rezu ter možnost povratnega sunka
ali zloma koluta.
■
Telesa ne postavljajte v linijo vrtljivega
koluta in za kolut. Če se kolut na mestu
delovanja premika stran od vašega tele-
sa, lahko zaradi morebitnega povratnega
udarca vrteči se kolut in električno orodje
usmeri neposredno proti vam.
■
Če je kolut upognjen ali če iz kakršne-
ga koli razloga prekinete rez, izklopite
električno orodje in ga držite negibno,
dokler se kolut popolnoma ne ustavi.
Nikoli ne poskušajte odstraniti koluta
za rezanje iz reza, ko je kolut v gibanju,
sicer lahko pride do povratnega sunka.
Raziščite in primerno ukrepajte, da odpra-
vite vzrok za upogibanje koluta.
■
Ne začenjajte postopka ponovnega
rezanja v obdelovancu. Pustite, da kolut
doseže polno hitrost, in previdno ponov-
no vstopite v rez. Če električno orodje po-
novno zaženete v obdelovancu, se lahko
kolut zatakne, dvigne ali odbije nazaj.
■
Podprite plošče ali vse prevelike obde-
lovance, da zmanjšate nevarnost zagoz-
ditve koluta in povratnega sunka. Veliki
obdelovanci se nagibajo pod lastno težo.
Nosilci morajo biti nameščeni pod ob-
delovancem blizu linije reza in blizu roba
obdelovanca na obeh straneh koluta.
■
Pri izdelavi »žepnega reza« v obstoječe
stene ali druga slepa območja bodite
še posebej previdni. Izstopajoči kolut
lahko prereže plinske ali vodovodne cevi,
električno napeljavo ali predmete, ki lahko
povzročijo povratni sunek.
■
Ne poskušajte izvajati ukrivljenega
rezanja. Preobremenitev koluta poveča
obremenitev in dovzetnost za zvijanje ali
zatikanje koluta v rezu ter možnost povra-
tnega sunka ali zloma koluta, kar lahko
povzroči resne poškodbe.
Hrup in tresljaji
Vrednosti hrupa in tresljajev so bile določene
v skladu s standardom EN 62841.
A-ovrednotena raven hrupa za električno
orodje običajno znaša:
Za LBE 76 12-EC
–
Raven zvočnega tlaka L
pA
: 83 dB(A)
–
Izmerjena raven zvočne moči L
WA
: 91 dB(A)
–
Negotovost: K = 3 dB
Skupna vrednost vibracij:
–
Emisijska vrednost a
h
: < 2,5 m/s
2
–
Negotovost: K = 1,5 m/s
2
Za LBE 76 18-EC
–
Raven zvočnega tlaka L
pA
: 73 dB(A)
–
Izmerjena raven zvočne moči L
WA
: 81 dB(A)
–
Negotovost: K = 3dB
Skupna vrednost vibracij:
–
Emisijska vrednost ah: < 2,5 m/s
2
–
Negotovost: K = 1,5 m/s
2
POZOR!
Navedene izmerjene vrednosti veljajo za nova
električna orodja. Če orodje pogosto upo
-
rabljate, se lahko vrednosti hrupa in vibracij
spremenijo.
OPOMBA
Raven emisije vibracij, navedena v teh navo-
dilih, je bila izmerjena v skladu s standardizi-
ranim testom iz EN 62841 in se lahko upo-
rablja za primerjavo enega orodja z drugim.
Uporablja se lahko tudi za predhodno oceno
izpostavljenosti.
Deklarirana raven oddajanja vibracij je pred
-
stavljena za glavne načine uporabe orodja.
Toda če orodje uporabljate v druge name
-
ne, z drugačnimi nastavki oz. je orodje slabo
vzdrževano, se raven oddajanja vibracij lahko
razlikuje. To pa lahko znatno poveča raven
izpostavljenosti v celotnem delovnem času.
Če želite dobiti natančno oceno izpostavlje
-
nosti tresljajem, morate upoštevati tudi čase,
ko je orodje izklopljeno ali deluje, vendar ga
dejansko ne uporabljate.
To pa lahko znatno zmanjša raven izpostavlje
-
nosti v celotnem delovnem času.
Določite dodatne varnostne ukrepe za zaščito
operaterja pred učinki vibracij, kot so: Vzdrže
-
vanje orodja in pripomočkov, ohranjanje
toplih rok, organizacija delovnih vzorcev.
POZOR!
Če vrednost zvočnega tlaka presega 85
dB(A), si nadenite zaščito za sluh.
224
LBE 76 12-EC/LBE 76 18-EC
POZOR!
Brušenje tankih pločevin iz kovine ali drugih
zlahka vibrirajočih konstrukcij z veliko površi
-
no lahko povzroči skupno emisijo hrupa (do
15 dB), ki je veliko večja od deklariranih vred
-
nosti emisij hrupa. Takšnim obdelovancem
je treba čim bolj preprečiti oddajanje zvoka
z ustreznimi ukrepi, kot je uporaba težkih
prožnih blažilnih preprog. Povečane emisije
hrupa je treba upoštevati tudi pri oceni tvega
-
nja izpostavljenosti hrupu in pri izbiri ustrezne
zaščite za sluh.
Tehnični Podatki
Vrsta izdelka
LBE 76
12-EC
LBE 76 18-
EC
Izdelek Mini brusilnik
Nazivna
napetost
V DC 12
18
Hitrost brez
obremenitve
/min 5000 - 20000
Vrsta koluta Tip 27 in tip 41
Maks. pre-
mer koluta
mm 76
76
Premer mon-
tažne luknje
mm 10
10
Maks. debe-
lina brusilne-
ga koluta
mm 4
4
Maks. debe-
lina rezalne-
ga koluta
mm 4
4
Navoj vrete-
na
M6
M6
Teža v skladu
s postopkom
»FLEX Pro-
cedure 01«
kg 0,8
0,85
Baterija Serija AP 12
Serija AP 18
Serija AP 18
XT
Teža baterije
AP
12/2,5
0,3kg
AP
18/2,5
0,4kg
AP
18/4,0
0,7kg
AP
18/5,0
0,7kg
AP
18/8,0
1,1kg
AP
12/5,0
0,4kg
AP
18/
4.0 XT
0,7kg
AP
18/
8.0 XT
1,2kg
Delovna
temperatura
–10~40℃
Temperatura
za shranjeva-
nje
< 50℃
Temperatura
polnjenja
4~40℃
Polnilnik CA 12/18, CA...
CA 12/
18, CA...
OPOMBA
Priročniki za baterijski sklop in polnilnik so na
voljo ločeno. Vključujejo posebna varnostna
pravila in navodila za uporabo. Za podrobne
informacije o delovanju glejte priročnika za
baterijski sklop in polnilnik.
Pregled (glejte sliko A)
Oštevilčenje funkcij izdelka se nanaša na sliko
naprave na strani s slikami.
1. Zaščitno varovalo za brušenje
2. Delovna LED luč
3. Gumb za zaklep vretena
4. Stikalo za vklop/izklop
5. Ročaj
6. Gumb za izbiro hitrosti
7. Indikator hitrosti
8. Izbirnik smeri vrtenja
9. Indikator smeri vrtenja
10. Šesterokotni ključ in shranjevanje
11. Vijak
12. Zunanja prirobnica
225
LBE 76 12-EC/LBE 76 18-EC
13. Vreteno
14. Notranja prirobnica
15. Gumb za sprostitev vrtenja
16. Zaščitno varovalo za rezanje
17. Nastavek priključka za prah
18. Karbidni abrazivni rezalni kolut
19. Brusilni kolut
20. Kovinski rezalni kolut (x2)
21a. Odstranljiva pasna sponka
(za LBE 76 12-EC)
21b. Odstranljiva pasna sponka
(za LBE 76 18-EC)
22. Pritrdilni vijak
Navodila za uporabo
OPOZORILO!
Preden pričnete uporabljati električno orodje,
odstranite baterijo.
Pred vklopom električnega orod-
ja
Odpakirajte brezžični mini brusilnik in pre-
verite, da ni manjkajočih ali poškodovanih
delov.
OPOMBA
Ob dostavi baterija ni v celoti napolnjena.
Pred prvo uporabo v celoti napolnite baterijo.
Preberite si navodila za uporabo polnilnika.
Vstavljanje/zamenjava baterije
Nasveti za dolgo življenjsko dobo
baterije
POZOR!
Baterij ne polnite pri temperaturah pod 0°C
ali nad 40°C.
Baterij ne polnite v okolju z visoko vlažnostjo
zraka ali visoko temperaturo okolja.
Med polnjenjem ne pokrivajte baterij in pol
-
nilnika.
Na koncu polnjenja izvlecite omrežni vtič
polnilnika.
Baterija in polnilnik se med polnjenjem segre
-
jeta. To je povsem normalno!
OPOMBA
Upoštevajte navodila za pravilno polnjenje
baterij v navodilih za polnjenje baterije.
Če baterij ne uporabljate dlje časa,
jih delno napolnjene shranite
na hladnem.
■
Napolnjeno baterijo potisnite v električno
orodje, dokler ne zaslišite, da se zaskoči
(glejte sliko B).
■
Če želite odstraniti baterijo, pritisnite
gumb za sprostitev in baterijo izvlecite
(glejte sliko C).
POZOR!
Ko naprave ne uporabljate, zaščitite kontakte
baterije. Zaradi zrahljanih kovinskih delov lah
-
ko pride do kratkega stika, nevarnosti eksplo-
zije in požara!
Zaščitno varovalo
OPOZORILO!
Orodje uporabljajte le, če je zaščitno varova-
lo nameščeno. Vedno uporabljajte zaščitno
varovalo za ustrezni kolut!
OPOZORILO!
Obrnite zaščitno varovalo, dokler zaprt del ni
obrnjen proti upravljavcu.
Zaščitno varovalo za brušenje
(glejte poz. 1, slika A)
Zasnovan za delo z brusilnimi koluti in lopu-
tnimi diski.
OPOZORILO!
Če to varovalo uporabljate za odrezovanje
z vezanimi abrazivnimi koluti, obstaja večja
nevarnost izpostavljenosti letečim iskram in
delcem ter izpostavljenosti drobcem koluta v
primeru razpoke koluta.
OPOZORILO!
Če uporabljate to zaščito za rezanje in obde-
lavo betona ali zidov, obstaja večje tveganje
za izpostavljenost prahu in izgubo nadzora,
kar povzroči povratni udarec.
Zaščitni ščitnik s sponko za reza-
nje (glejte poz. 16, slika A)
Zasnovan za delo z rezalnimi koluti.
226
LBE 76 12-EC/LBE 76 18-EC
OPOZORILO!
Pri opravljanju rezalnih del vedno pritrdite
ščitnik s sponko za rezanje (16). Pred uporabo
preverite za razpoke, deformacije ali znake
hude obrabe.
OPOZORILO!
Ko uporabljate to zaščito za rezanje, lahko va-
rovalo koluta zmoti obdelovanec, kar povzro-
či slab nadzor.
Namestitev (glejte sliko D)
Zaščitno varovalo za rezanje potisnite na
zaščitno varovalo za brušenje (glej poz.16 in
poz.1, slika A), dokler se ne zaskoči.
Odstranitev (glej sliko E)
Previdno upognite enega od dveh zaskoč-
nih kavljev (E-1), dokler zaskočni kavelj ne
štrli več iz zaščitnega roba. Nato odstranite
zaščitno varovalo za rezanje in ga odložite na
stran.
Nastavitev zaščitnega varovala
(glej sliko F)
Zaščitno varovalo obrnite v želeni položaj, dokler
se ne zaskoči. Za to ni potrebno nobeno orodje.
Izbira rezalnega koluta
Izbira pravilnega tipa koluta je pomembna
za doseganje najboljših zmogljivosti žage. Iz-
berite kolut glede na aplikacijo in material, ki
ga želite rezati. Če izberete pravi kolut, boste
zagotovili bolj gladek, hitrejši rez in podaljšali
življenjsko dobo koluta.
Tudi najboljši rezalni koluti ne bodo učinko-
vito rezali, če ne bodo čisti in ostri. Uporaba
topega koluta bo močno obremenila žago
in povečala nevarnost povratnega udara.
Dodatne kolute imejte pri roki, tako da imate
vedno na voljo ostre kolute.
Vedno skrbno izberite in uporabite rezalne
kolute, ki so priporočljivi za rezani material.
Prepričajte se, da je najmanjša delovna hitrost
kateregakoli izbranega dodatnega koluta
20.000 /min (RPM) ali več.
Glejte spodnjo tabelo, da izberete ustrezni
rezalni kolut in nastavite priporočeno smer
vrtenja.
REZALNI KOLUT NAMENI UPORABE
Karbidni abrazivni rezalni
kolut
OPOMBA
če je diamant segmen-
tiran, je največja perifer-
na reža med segmenti
10mm, le z negativnim
kotom nagiba.
Rezanje suhozidov, plastike.
Puščica na kolutu označuje EDINO smer, v
katero naj se kolut vrti, ko je orodje v upora-
bi. Vedno se prepričajte, da je izbirnik smeri
vrtenja v položaju, ki ustreza smeri vrtenja,
označeni na kolutu.
Kovinski rezalni kolut
Rezanje jekla, nerjavečega jekla, neželeznih
materialov.
Rezalni kolut z diamantni-
mi ploščicami (ni priložen)
Rezanje ploščic, keramike, vlaknastega
cementa.
Priporočena smer vrtenja:
Puščica na kolutu označuje EDINO smer, v
katero naj se kolut vrti, ko je orodje v upora-
bi. Vedno se prepričajte, da je izbirnik smeri
vrtenja v položaju, ki ustreza smeri vrtenja,
označeni na kolutu.
227
LBE 76 12-EC/LBE 76 18-EC
Pritrditev in odstranjevanje kole-
sa
OPOZORILO!
Pri delu z rezalnimi koluti namestite ščitnik s
sponko za rezanje (16).
Namestitev koluta (glej sliko G in H)
■
Odstranite baterijo
■
Očistite vreteno in vse dele, ki jih je treba
namestiti.
■
Pritisnite in držite gumb za zaklepanje
vretena (3)
■
S šesterokotnim ključem (10) odvijte vijak
(11) na vretenu (13) v nasprotni smeri
urinega kazalca in odstranite vijak (11) in
zunanjo prirobnico (12).
■
Kolut postavite na notranjo prirobnico.
OPOMBA
Pri nameščanju brusilnega koluta mora štrleči
del koluta obrnjen proti notranji prirobnici.
■
Znova namestite zunanjo prirobnico (12)
tako, da je potiskana površina obrnjena
navzven.
■
Pritisnite in držite zaklep vretena (3).
■
Vijak (11) privijte z imbus ključem v smeri
urinega kazalca. Priporočeni navor je 5Nm.
■
Vstavite baterijo.
■
Vklopite kotni brusilnik (ne da ga zaklene-
te v položaj) in ga pustite delovati pribl. 30
sekund. Preverite neravnovesja in vibracije.
■
Izklopite stroj in odstranite baterijo.
Za odstranitev koluta
■
Pritisnite in držite gumb za zaklepanje
vretena (3)
■
Odvijte vijak z imbus ključem ter odstranite
vijak in zunanjo prirobnico iz vretena.
■
Odstranite kolut.
Nastavek priključka za prah
OPOMBA
Odprtina za prah je namenjena samo rezanju
ploščic/betona in suhih zidov za povezavo
s sesalnikom za zbiranje prahu. Ne priporo
-
čamo uporabe odprtine za prah za rezanje
kovin.
■
Izberite položaj namestitve odprtine za
prah glede na smer vrtenja rezalnega kole-
sa (glej sliko J).
■
Vstavite odprtino za prah (17) na oba
konca zaščitnega varovala za rezanje (16),
dokler se ne zaskoči (glej sliko K).
■
Namestite ščitnik s sponko za rezanje (16)
na zaščitno varovalo za brušenje (1), glejte
poglavje »Zaščitno varovalo«.
■
Če želite odstraniti odprtino za prah: priti-
snite zapah zaščitnega varovala za rezanje
(16) in izvlecite odprtino za prah (17) (glej
sliko L).
Vklop in izklop (glej sliko M in N)
■
Če želite zagnati električno orodje, potisni-
te stikalo za vklop/izklop (4) naprej (korak
1). Za neprekinjeno delovanje ga nagnite
navzdol, dokler se ne zaskoči (korak 2).
■
Če želite izklopiti električno orodje, priti-
snite zadnji konec stikala za vklop/izklop in
ga sprostite.
OPOMBA
Po odstranitvi baterije se vklopljeno električ-
no orodje ne zažene.
Predizbira hitrosti (glej sliko P)
OPOZORILO!
Ni priporočljivo prilagajati hitrosti, ko se vre-
teno vrti.
Vaše orodje je opremljeno s pomnilniško
funkcijo. Po izklopu orodja se bo orodje ob
naslednjem vklopu vrnilo na prejšnjo nastavi-
tev.
Pritisnite gumb za izbiro hitrosti (6) za spre-
hod skozi štiri načine. Z vsakim pritiskom se
hitrost spremeni za eno stopnjo. Spodnja ta-
bela prikazuje razmerje med hitrostjo vrtenja
in številom diod LED, ki svetijo na nogi orod-
ja.
Število diod LED
Hitrost (RPM)
5000
10000
15000
20000
228
LBE 76 12-EC/LBE 76 18-EC
Izbirnik smeri vrtenja (glej sliko
Q in R)
Orodje je opremljeno z izbirnikom smeri
vrtenja. Nekatere aplikacije ali dodatki morda
zahtevajo, da orodje deluje naprej ali vzvrat-
no.
Za rezalno brušenje izberite smer reza, ki
omogoča, da orodje potiskate stran od telesa.
Ko namestite karbidni abrazivni rezalni kolut
ali diamantni kolut, izberite smer vrtenja, ki
ustreza puščici na kolutu.
1. Namestite baterijo.
2. Pritisnite izbirnik smeri vrtenja (8), da iz-
berete smer. Vsakič, ko pritisnete izbirnik,
se smer vrtenja preklopi. Prižge se indika-
tor smeri vrtenja (9), ki označuje aktivno
smer vrtenja. Če izberete »F«, se bo rezal-
ni kolut vrtel v nasprotni smeri urinega
kazalca v smeri vrtenja koluta »F«, ozna-
čene na varovalu. Če izberete »R«, se bo
rezalni kolut vrtel v smeri urinega kazalca
v smeri vrtenja koluta »R«, označeni na
varovalu.
OPOMBA
Indikator smeri vrtenja se izklopi približno 5
minut po sprostitvi stikala za vklop/izklop.
Ko je indikator smeri vrtenja izklopljen, se ob
ponovnem vklopu orodja vrne na nastavitev
načina naprej.
Medtem ko je indikator smeri vrtenja vklo
-
pljen, bo ohranil trenutno nastavitev načina,
ko je orodje ponovno vklopljeno.
Za rezanje imajo koluti, priloženi temu orodju,
puščice, ki označujejo smer, v katero naj se
koluti vrtijo, ko je orodje v uporabi. Pred upo
-
rabo orodja se prepričajte, da je izbirnik smeri
vrtenja v položaju, ki ustreza smeri vrtenja,
označeni na kolutu. Kolute brez puščic lahko
upravljate naprej ali nazaj.
OPOZORILO!
Za brušenje z brusilnim kolutom ali loputnim
kolutom je obvezna samo uporaba standar
-
dne (»F«) smeri, da se izognete poškodbam
orodja, ki niso primerna za uporabo v obratni
smeri.
OPOZORILO!
Da bi preprečili poškodbe, pred spremembo
smeri vrtenja vedno počakajte, da se orodje
popolnoma ustavi.
Delovna luč LED (glejte sliko S)
Delovna lučka LED, ki se nahaja v glavi orod-
ja, bo zasvetila, ko je orodje vklopljeno ali je
pritisnjen gumb za izbiro hitrosti (6) /izbirnik
smeri vrtenja (8) in se bo ugasnil približno 10
sekund po izklopu orodja.
Delovna lučka LED (2) bo hitro utripala, ko
sta orodje in/ali baterija preobremenjena ali
pregreta, notranji senzorji pa bodo orodje
izklopili. Odložite orodje za nekaj časa ali
orodje in baterijski sklop posebej za nekaj
časa postavite na zrak, da se ohladita.
Delovna luč LED (2) bo utripala počasneje,
kar pomeni, da je stanje napolnjenosti bateri-
je nizko. Napolnite baterijo.
Če delovna luč LED (2) ne zasveti, ko vklopite
orodje, ali pa se med delovanjem nenadoma
izklopi, je to lahko posledica notranje komuni-
kacijske napake. Za pomoč se obrnite na ser-
visno službo ali pooblaščeni servisni center.
Nastavitev kota glave orodja (glej
sliko T1 in T2)
Glava orodja se lahko prilagodi na 3 različne
delovne položaje, 0°, -90° in 90°.
■
Prepričajte se, da je stikalo za vklop/izklop
v položaju OFF.
■
Odstranite baterijo.
■
Medtem ko povlečete gumb za sprostitev
vrtenja (15) do konca, zavrtite glavo orodja
in sprostite gumb.
■
Nadaljujte z vrtenjem glave orodja, dokler
se s klikom ne zaskoči na svoje mesto.
Namestitev/odstranitev pasne
sponke (glejte sliki U1 in U2)
Vaše orodje je dobavljeno z odstranljivo
pasno sponko, ki jo lahko za priročno prena-
šanje namestite na katero koli stran orodja.
Namestitev pasne sponke na orodje:
■
Baterijski sklop odstranite iz orodja.
■
Pri LBE 76 12-EC poravnajte rebro (U1-1)
in luknjo na pasni sponki z odprtino (U1-
2) oziroma navojno luknjo na podstavku
orodja.
■
Pri LBE 76 18-EC poravnajte rebra (U2-
1) in luknjo na pasni sponki z režami (U2-
2) oziroma navojno luknjo na podstavku
orodja.
■
Vstavite pritrdilni vijak in ga tesno privijte z
izvijačem (ni priložen).
229
LBE 76 12-EC/LBE 76 18-EC
Za odstranitev pasne sponke z orod-
ja:
■
Baterijski sklop odstranite iz orodja.
■
Z izvijačem (ni priložen) odvijte vijak, s ka-
terim je pasna sponka pritrjena na orodje.
■
Odstranite vijak in pasno sponko. Hranite
jih na varnem mestu za nadaljnjo uporabo.
Navodila za uporabo
OPOMBA
Ko izklopite električno orodje, se to nekaj
časa še vedno vrti.
Grobo brušenje
OPOZORILO!
Kolutov za rezanje nikoli ne uporabljajte za
grobo brušenje.
■
Kot koluta nastavite na 20
–
40° za najboljšo
učinkovitost rezanja.
■
Z zmernim pritiskom premaknite orodje
nazaj in naprej. Posledično obdelovanec
ne bo postal preveč vroč in ne bo razbar-
vanja, prav tako ne bodo nastali utori.
Rezanje
OPOZORILO!
Za rezanje z rezalnimi koluti vedno uporabljaj-
te ščitnik s sponko za rezanje (16).
■
Vedno delajte proti teku koluta. V naspro-
tnem primeru se lahko orodje vrne iz reza
na način, ki je izven nadzora.
■
Orodje enakomerno vodite s hitrostjo,
primerno za obdelani material.
■
Ne nagibajte, ne uporabljajte prekomerne
sile ali nihajte z ene strani na drugo.
Za več informacij o izdelkih proizvajalca, obiš-
čite spletno mesto www.ex-tools.com.
Vzdrževanje in nega
OPOZORILO!
Preden pričnete uporabljati električno orodje,
odstranite baterijo.
OPOZORILO!
Ne uporabljajte vodnih tekočih čistilnih
sredstev.
Čiščenje
■
Redno čistite električno orodje in rešetko
pred režami ventilatorja. Pogostost či-
ščenja je odvisna od materiala in trajanja
uporabe.
■
S kompresorjem redno spihajte notranjost
ohišja in motor.
Transport
Litij-ionske baterije so predmet zahtev zako-
nodaje o nevarnem blagu.
Transport teh baterij mora potekati v skladu
z lokalnimi, nacionalnimi in mednarodnimi
določbami in predpisi.
Uporabniki lahko te baterije prevažajo po
cesti brez dodatnih zahtev.
Komercialni transport litij-ionskih baterij s
strani ladijskih podjetij je predmet predpisov
za transport nevarnih snovi. Priprave na po-
šiljanje in transport lahko izvajajo le ustrezno
usposobljene osebe. Celoten postopek mora
biti pod strokovnim nadzorom.
Pri prevozu polnilnih baterij je treba upošte-
vati naslednje točke:
Zagotovite, da so kontaktni terminali bateri-
je zaščiteni in izolirani, da preprečite kratke
stike.
Poskrbite, da je baterijski sklop varno zaščiten
pred gibanjem znotraj embalaže.
Poškodovanih baterij ali baterij, ki puščajo, ni
dovoljeno prevažati.
Kontaktirajte svojo dostavno podjetje za do-
datne informacije.
POZOR!
Ne odlagajte baterij, ki imajo poškodovano
ohišje.
Popravila
Popravila lahko izvaja le pooblaščeni servisni
center.
Nadomestni deli in nastavki
Za več informacij o drugih nastavkih, zlasti o
orodjih, si oglejte katalog proizvajalca.
Risbe z deli in sezname nadomestnih delov
najdete na naši spletni strani:
www.ex-tools.com
230
LBE 76 12-EC/LBE 76 18-EC
Informacije o odstranjevanju
OPOZORILO!
Onemogočite uporabo električnih orodij, ki
jih ne potrebujete več:
baterijska električna orodja tako, da od-
stranite baterijo.
Samo države EU
Električnih orodij ne zavrzite med go-
spodinjske odpadke!
V skladu z Direktivo EU 2012/19/EU glede
odpadne električne in elektronske opreme
in prenosom na državno zakonodajo je treba
iztrošene električne naprave zbirati ločeno in
jih reciklirati na okolju prijazen način.
Predelava namesto odstranjevanja
med odpadke.
Napravo, nastavke in embalažo je treba reci-
klirati na okolju prijazen način. Plastični deli
so namenjeni za recikliranje glede na vrste
materiala.
OPOZORILO!
Baterij ne mečite med gospodinjske odpad-
ke, v vodo ali ogenj. Ne odpirajte iztrošenih
baterij.
Velja samo za države EU:
V skladu z Direktivo 2006/66/ES je treba
okvarjene ali iztrošene baterije reciklirati.
OPOMBA
O možnostih odstranjevanja se pozanimajte
pri svojem prodajalcu!
-Izjava o skladnosti
Izjave o skladnosti so vključene v Prilogo 1 k
tem navodilom za uporabo.
Oprostitev odgovornosti
Proizvajalec in njegov predstavnik nista
odgovorna za kakršno koli škodo in izgubo
prihodkov zaradi prekinitve poslovanja, ki
ga je povzročil izdelek oziroma neuporaben
izdelek.
Proizvajalec in njegov predstavnik nista od-
govorna za kakršno koli škodo, nastalo zaradi
nepravilne uporabe izdelka ali uporabe izdel-
ka z izdelki drugih proizvajalcev.
231
LBE 76 12-EC/LBE 76 18-EC
Cuprins
Simboluri utilizate în acest manual .......231
Simbolurile de pe produs ...............231
Informații privind siguranța .............231
Zgomotul și vibrațiile ...................234
Date tehnice ..........................235
Prezentare generală ....................236
Instrucțiuni de utilizare .................236
Întreținerea și îngrijirea .................241
Transport .............................241
Informații privind eliminarea ............241
Declarație de conformitate CE ..........242
Exonerare de responsabilitate ...........242
Simboluri utilizate în acest ma-
nual
AVERTISMENT!
Implică pericol iminent. Nerespectarea aces-
tui avertisment poate duce la deces sau la
vătămări extrem de grave.
ATENȚIE!
Denotă o posibilă situație periculoasă. Neres-
pectarea acestui avertisment se poate solda
cu vătămare ușoară sau cu pagube.
NOTĂ
Denotă aplicarea sfaturilor și a informațiilor
importante.
Simbolurile de pe produs
V Volți
/min
Rotații sau reciprocități pe minut
(rpm)
M Filet metric
n
0
Turație de mers în gol
Ø Diametru
Citiți instrucțiunile
Simbolul de protecție a ochilor
Nu utilizați dispozitivul de
protecție pentru operațiuni de
tăiere
Informații privind eliminarea
mașinii vechi (consultați pagina
241)!
Marcaj CE
Marcaj UKCA
Pentru siguranța dumneavoas-
tră
AVERTIZARE!
Înainte de a utiliza scula electrică, vă rugăm să
citiți următoarele:
aceste instrucțiuni de utilizare,
„Instrucțiunile generale de siguranță”
privind manipularea sculelor electrice din
broșura anexată (l broșura nr.: 315.915),
normele de șantier în vigoare și regle-
mentările pentru prevenirea accidentelor.
Această sculă electrică este de ultimă oră și a
fost construită în conformitate cu reglementă
-
rile de siguranță recunoscute.
Însă, pe durata utilizării, scula electrică poate
constitui un pericol pentru viața și membrele
utilizatorului sau ale unui terț, ori scula electri
-
că sau alte bunuri pot deteriorate.
Mini polizorul unghiular poate utilizat numai
în scopul destinat,
în stare perfectă de funcționare.
Defectele care îi afectează siguranța trebuie
remediate imediat.
Utilizarea prevăzută
Acest polizor este destinat tăierii și deba-
vurării metalului, betonului, pietrei, gresiei,
lemnului, materialelor plastice și materialelor
similare fără utilizarea apei. În timpul tăierii
trebuie să se utilizeze apărătoarea de protec-
ție pentru tăiere.
Instrucțiuni de siguranță pentru
mini polizor
Avertismente de siguranță comu-
ne pentru operațiunile de șlefuire
grosieră sau tăiere:
232
LBE 76 12-EC/LBE 76 18-EC
■
Această sculă electrică este destinată
să funcționeze ca polizor sau sculă de
tăiere. Citiți toate avertismentele de
siguranță, instrucțiunile, ilustrațiile și
specicațiile furnizate cu această sculă
electrică. Nerespectarea tuturor instruc-
țiunilor enumerate mai jos poate duce la
electrocutare, incendiu și/sau vătămări gra-
ve.
■
Operațiuni precum șlefuirea, periajul cu
sârmă, lustruirea sau tăierea găurilor nu
trebuie efectuate cu această sculă elec-
trică. Operațiile pentru care această sculă
nu a fost concepută pot prezenta riscuri și
pot provoca accidente.
■
Nu transformați această sculă electrică
pentru a funcționa într-un mod care
nu este proiectată și specicat în mod
special de către producătorul sculei. O
astfel de conversie poate duce la pierde-
rea controlului și poate provoca vătămări
corporale grave.
■
Nu utilizați accesorii care nu sunt special
concepute și specicate de producătorul
sculei. Doar pentru că accesoriul poate
atașat la scula dumneavoastră electrică nu
înseamnă că funcționarea în siguranță a
acestuia este asigurată.
■
Viteza nominală a accesoriului trebuie să
e cel puțin egală cu viteza maximă mar-
cată pe scula electrică. Accesoriile care se
rotesc mai repede decât viteza nominală
se pot rupe în bucăți și pot aruncate.
■
Diametrul exterior și grosimea acceso-
riului dumneavoastră trebuie să se ae
în intervalul de capacitate nominală al
sculei electrice. Accesoriile dimensionate
greșit nu pot protejate și controlate adec-
vat.
■
Dimensiunile accesoriului de montat
trebuie să se potrivească dimensiunilor
hardware-ului de montare al sculei elec-
trice. Accesoriile care nu se potrivesc cu
dispozitivul de montare al sculei electrice
se vor dezechilibra, vor vibra excesiv și pot
provoca pierderea controlului.
■
Nu utilizați un accesoriu defect. Înainte
de ecare utilizare, inspectați acceso-
riile, precum discurile abrazive, pentru
depistarea eventualelor crăpături, veri-
cați talerul suport pentru depistarea cră-
păturilor sau uzurii excesive, peria meta-
lică pentru depistarea relor desprinse
sau crăpate. Dacă scula sau accesoriul
sunt scăpate din mână, inspectați-le
pentru depistarea deteriorărilor sau
instalați un accesoriu nedeteriorat. După
inspectare și instalarea unui accesoriu,
poziționați-vă dumneavoastră și celelal-
te persoane prezente în afara planului
accesoriului rotativ și puneți în funcțiu-
ne scula electrică la turația maximă de
mers în gol timp de un minut. Accesoriile
deteriorate se vor rupe de obicei în timpul
acestui test.
■
Utilizați echipamente de protecție perso-
nală. În funcție de aplicație, utilizați scut
de față sau ochelari de protecție. După
caz, purtați mască de praf, protecție
auditivă, mănuși și șorț de atelier capabil
să oprească micile fragmente abrazive
sau piese de prelucrat. Echipamentul de
protecție a ochilor trebuie să e capabil
să oprească resturile zburătoare generate
de diverse aplicații. Masca de praf sau
aparatul respirator trebuie să poată ltra
particulele generate de aplicația specială.
Expunerea prelungită la zgomot de mare
intensitate poate provoca pierderea auzu-
lui.
■
Țineți trecătorii la o distanță de sigu-
ranță de zona de lucru. Orice persoană
care intră în zona de lucru trebuie să
poarte echipament de protecție perso-
nală. Fragmente din piesa de prelucrat sau
dintr-un accesoriu rupt se pot desprinde
și pot provoca accidente dincolo de zona
imediată de lucru.
■
Țineți scula electrică de suprafețele de
prindere izolate când efectuați o opera-
ție în care accesoriul de tăiere poate in-
tra în contact cu circuite electrice ascun-
se sau cu propriul cordon de alimentare.
Accesoriul de așchiere care intră în contact
cu un cablu „sub tensiune” poate pune sub
tensiune părțile metalice exterioare ale
sculei electrice și poate electrocuta opera-
torul.
■
Poziționați cablul departe de accesoriul
rotativ. Dacă pierdeți controlul, cablul poa-
te secționat sau se poate încâlci și mâna
sau brațul dumneavoastră pot trase în
accesoriul rotativ.
■
Nu lăsați niciodată scula jos pe o supra-
față înainte ca accesoriul să se oprească
complet. Accesoriul în rotație poate prin-
233
LBE 76 12-EC/LBE 76 18-EC
de suprafața și poate scoate scula electrică
de sub controlul dumneavoastră.
■
Nu porniți scula electrică în timp ce o
transportați. Prin contactul accidental cu
accesoriul rotativ se pot agăța hainele,
trăgându-se accesoriul către corpul dum-
neavoastră.
■
Curățați regulat oriciile de ventilație
ale sculei electrice. Ventilatorul motorului
va trage praful în interiorul carcasei și acu-
mularea excesivă a metalului pudră poate
cauza pericole electrice.
■
Nu operați scula electrică în apropierea
materialelor inamabile. Scânteile pot
aprinde aceste materiale.
■
Nu utilizați accesorii ce necesită agenți
de răcire lichizi. Utilizarea apei sau a altor
lichide de răcire poate conduce la electro-
cutare sau șoc electric.
RECULUL ȘI AVERTISMENTE CO-
NEXE:
Reculul este o reacție bruscă la prinderea sau
agățarea unui disc în mișcare, a unei plăcuțe
de suport, a unei perii sau a oricărui alt acce-
soriu. Agățarea sau blocarea creează o înceti-
nire rapidă a accesoriului rotativ, care duce la
pierderea controlului asupra sculei electrice,
care va forțată în direcția opusă rotației
accesoriului în punctul de blocare.
De exemplu, dacă un disc abraziv este agă-
țat sau blocat de piesa de prelucrat, muchia
discului care pătrunde în punctul de agățare
poate săpa în suprafața materialului, ceea ce
va face discul să urce sau să sară din piesă.
Discul poate sări e spre operator, e în direc-
ția opusă operatorului, în funcție de direcția
de mișcare a discului în punctul de agățare.
Discurile abrazive se pot chiar rupe în aceste
condiții.
Reculul este rezultatul utilizării necorespunză-
toare a sculei și/sau a procedurilor sau con-
dițiilor de operare incorecte și poate evitat
prin luarea măsurilor de precauție adecvate
menționate mai jos.
■
Mențineți o prindere fermă cu ambele
mâini pe scula electrică și poziționați-vă
corpul și brațele pentru a vă permite să
rezistați forțelor de recul. Utilizați întot-
deauna mânerul auxiliar, dacă este dis-
ponibil, pentru un control maxim asupra
reculului sau a momentului de torsiune
reactiv în timpul pornirii. Operatorul poa-
te controla momentul de torsiune reactiv
și forțele de recul, dacă se iau măsuri de
precauție adecvate.
■
Nu vă plasați niciodată mâna în apropie-
rea accesoriului rotativ. Accesoriul poate
avea un recul peste mâna dumneavoastră.
■
Nu vă poziționați corpul în zona în care
se va mișca scula electrică dacă apare
reculul. Reculul va arunca scula în direcția
opusă față de mișcarea discului abraziv în
punctul de blocare.
■
Fiți foarte atent când prelucrați colțuri,
muchii ascuțite, etc. Evitați balansarea și
agățarea accesoriului. Colțurile, muchiile
ascuțite sau balansarea au tendința de a
agăța accesoriul rotativ, ducând la pierde-
rea controlului sau la recul.
■
Nu atașați lamă de ferăstrău cu lanț pen-
tru sculptură în lemn, o roată diamantată
segmentată cu un spațiu periferic mai
mare de 10 mm sau o lamă de ferăstrău
dințată. Astfel de lame creează recul frec-
vent și pierderea controlului.
Avertismente de siguranță speci-
ce pentru operațiunile de șlefui-
re și tăiere:
■
Utilizați numai tipurile de discuri speci-
cate pentru scula electrică și protecția
specică proiectată pentru discul selec-
tat. Discurile pentru care scula electrică nu
a fost proiectată nu pot protejate în mod
adecvat și sunt nesigure.
■
Suprafața de polizat a discurilor cu adân-
citură centrală trebuie să e montată sub
planul buzei de protecție. O roată monta-
tă necorespunzător, care trece prin planul
buzei de protecție, nu poate protejată în
mod corespunzător.
■
Apărătoarea trebuie să e bine xată
pe scula electrică și poziționată pentru
o siguranță maximă, astfel încât să e
expusă cât mai puțin discul spre opera-
tor. Apărătoarea ajută la protejarea opera-
torului împotriva fragmentelor de discuri
sparte, a contactului accidental cu discul și
a scânteilor care ar putea aprinde hainele.
■
Discurile trebuie utilizate numai pentru
aplicații specicate. De exemplu: nu șle-
fuiți cu partea laterală a discului de tăiat.
Discurile de tăiere abrazive sunt destinate
șlefuirii periferice, forțele laterale aplicate
234
LBE 76 12-EC/LBE 76 18-EC
acestor discuri le pot provoca spargerea.
■
Folosiți întotdeauna anșe de roată
nedeteriorate, care au dimensiunea și
forma corecte pentru discul selectat.
Flanșele corespunzătoare ale discurilor
susțin discul, reducând astfel posibilita-
tea de rupere a discului. Flanșele pentru
discurile de tăiere pot diferite de anșele
discurilor de șlefuit.
■
Nu folosiți discuri uzate de la scule elec-
trice mai mari. Discul destinat unei scule
electrice mai mari nu este potrivită pentru
viteza mai mare a unei scule mai mici și se
poate sparge.
■
Atunci când utilizați discuri cu dublu
scop, utilizați întotdeauna protecția
corectă pentru aplicația efectuată. Ne-
respectarea utilizării corecte a apărătorii
poate să nu asigure nivelul dorit de pro-
tecție, ceea ce ar putea duce la vătămări
grave.
Avertismente suplimentare de
siguranță specice operațiunilor
de tăiere:
■
Nu „blocați” discul de tăiat și nu aplicați
presiune excesivă. Nu încercați să faceți
o adâncime excesivă de tăiere. Solicita-
rea excesivă a discului crește încărcarea și
susceptibilitatea la răsucirea sau agățarea
discului în tăietură și posibilitatea de recul
sau rupere a discurilor.
■
Nu poziționați mâna în linie cu și în spa-
tele discurilor care se rotesc. Atunci când
discul, în punctul de operare, se îndepăr-
tează de mâna dumneavoastră, posibilul
recul poate propulsa discul care se învârte
și scula electrică direct către dumneavoas-
tră.
■
Când discul se înțepenește sau când
întrerupeți o tăietură din orice motiv,
opriți scula electrică și țineți-o nemișcată
până când discul se oprește complet. Nu
încercați niciodată să scoateți discul de
tăiat din tăietură în timp ce discul este
în mișcare, altfel se poate produce un
recul. Investigați și luați măsuri corective
pentru a elimina cauza înțepenirii discuri-
lor.
■
Nu reporniți operația de tăiere în pie-
sa de prelucrat. Lăsați discul să atingă
viteza maximă și reintroduceți cu grijă în
tăietură. Discul se poate bloca, se poate
ridica sau se produce un recul dacă scula
electrică este repornită în piesa de prelu-
crat.
■
Suport panouri sau orice piesă de prelu-
crat supradimensionată pentru a mini-
miza riscul de ciupit al discurilor și de
recul. Piesele de prelucrat mari au tendința
de a ceda sub propria greutate.Suporturile
trebuie amplasate sub piesa de prelucrat
în apropierea liniei de tăiere și în apropie-
rea marginii piesei de prelucrat pe ambele
părți ale discului.
■
Aveți grijă suplimentară atunci când
faceți o „tăiere de buzunar” în pereții
existenți sau în alte zone oarbe. Discul
proeminentă poate tăia conductele de gaz
sau apă, cablurile electrice sau obiectele
care pot provoca recul.
■
Nu încercați să faceți tăierea curbată.
Suprasolicitarea discului crește sarcina
și predispoziția la răsucirea sau blocarea
discului în timpul tăierii, precum și posibi-
litatea de recul sau de rupere a discului,
ceea ce poate duce la răniri grave.
Zgomotul și vibrațiile
Valorile zgomotului și ale vibrațiilor emise au
fost determinate în conformitate cu norma EN
62841.
Nivelul sonor A evaluat pentru această sculă
electrică este tipic:
Pentru LBE 76 12-CE
–
Nivel de presiune sonoră L
pA
:: 83 dB(A)
–
Nivel de putere sonoră măsurată L
WA
: 91
dB(A)
–
Incertitudine: K = 3 dB
Valoarea totală a vibrațiilor:
–
Valoarea emisiilor a
h
: <2,5 m/s
2
–
Incertitudine: K = 1,5 m/s
2
Pentru LBE 76 18-EC
–
Nivel de presiune sonoră L
pA
: 73 dB(A)
–
Nivel de putere sonoră L
WA
: 81 dB(A)
–
Incertitudine: K = 3 dB
Valoarea totală a vibrațiilor:
–
Valoarea emisiilor ah : <2,5 m/s
2
–
Incertitudine: K = 1,5 m/s
2
ATENȚIE!
Valorile măsurate specicate se aplică scu-
lelor electrice noi. Utilizarea zilnică duce la
modicarea valorilor de zgomot și vibrații.
235
LBE 76 12-EC/LBE 76 18-EC
NOTĂ
Nivelul de emisie de vibrații menționat în
aceste instrucțiuni a fost măsurat în conformi
-
tate cu un test standardizat prezentat în EN
62841 și poate utilizat pentru a compara o
sculă cu alta. Acesta poate , de asemenea,
utilizat pentru o evaluare preliminară a expu
-
nerii.
Nivelul declarat al vibrațiilor emise reprezintă
principalele aplicații ale sculei.
Cu toate acestea, în cazul în care scula este
utilizată pentru aplicații diferite, cu accesorii
diferite sau cu întreținere necorespunzătoare,
nivelul emisiilor de vibrații poate diferit.
Acest lucru poate mări semnicativ nivelul de
expunere în cadrul perioadei totale de lucru.
Pentru a face o estimare exactă a nivelului de
expunere la vibrații, este, de asemenea, ne
-
cesar să se țină seama de momentele în care
scula este oprită sau funcționează, dar nu este
de fapt utilizată.
Acest lucru poate diminua semnicativ nivelul
de expunere în cadrul perioadei totale de
lucru.
Identicați măsurile suplimentare de sigu
-
ranță pentru a proteja operatorul de efectele
vibrațiilor, cum ar : Întreținerea sculei și a
accesoriilor, menținerea căldurii mâinilor,
organizarea tiparelor de lucru.
ATENȚIE!
Purtați antifoane când presiunea sonoră de-
pășește 85 dB(A).
ATENȚIE!
Șlefuirea grosieră a foilor subțiri de metal sau
a altor structuri ușor vibratoare cu o supra
-
față mare poate duce la o emisie totală de
zgomot mult mai mare (până la 15 dB) decât
valorile de emisie de zgomot declarate. Pe cât
posibil, aceste piese de prelucrat ar trebui să
e împiedicate să emită sunete prin măsuri
adecvate, cum ar aplicarea de covoare de
amortizare grele și exibile. Emisia crescută
de zgomot trebuie, de asemenea, luată în
considerare atât pentru evaluarea riscului de
expunere la zgomot, cât și pentru selectarea
protecției auditive adecvate.
Date tehnice
Tipul de produs
LBE 76 12-
EC
LBE 76 18-
EC
Produs Mini polizor
Tensiune
nominală
Vdc 12
18
Turație de
mers în gol
/min 5000 - 20000
Tipul de disc Tip 27 & Tip 41
Diametrul
maxim al
discului
mm 76
76
Diametrul
oriciului de
montare
mm 10
10
Grosimea
maximă
a discului
abraziv
mm 4
4
Grosimea
maximă a
discului de
tăiere
mm 4
4
Filetul axului M6
M6
Greutate în
conformitate
cu „Procedu-
ra FLEX 01”
kg 0,8
0,85
Acumulator Seria AP 12
Seria AP
18
Seria AP
18 XT
236
LBE 76 12-EC/LBE 76 18-EC
Greutate
acumulator
AP
12/2,5
0,3 kg
AP
18/2.5
0,4
kg
AP
18/4.0
0,7
kg
AP
18/5.0
0,7
kg
AP
18/8.0
1,1
kg
AP
12/5,0
0,4 kg
AP
18/
4.0 XT
0,7
kg
AP
18/
8.0 XT
1,2
kg
Temperatură
de funcțio-
nare
-10~40℃
Temperatură
de depozita-
re
< 50℃
Temperatură
de încărcare
4~40℃
Încărcător CA 12/18, CA...
CA 12/
18, CA...
NOTĂ
Manualele bateriei și ale încărcătorului sunt
furnizate separat. Acestea includ reguli speci
-
ce de siguranță și instrucțiuni de utilizare. Vă
rugăm să consultați manualele acumulatorilor
și ale încărcătorului pentru reguli de siguranță
și instrucțiuni de utilizare detaliate.
Descriere (consultați gura A)
Numerele ce indică specicațiile produsului
fac referire la ilustrația mașinii de pe pagina
gracă.
1. Apărătoare de protecție pentru șlefuire
grosieră
2. Indicator luminos de funcționare LED
3. Buton de blocare a axului
4. Întrerupător pornit/oprit
5. Mâner
6. Buton de selectare a vitezei
7. Indicator de viteză
8. Selector de sens de rotație
9. Indicatorul direcției de rotație
10. Cheie hexagonală și depozitare
11. Șurub
12. Flanșă exterioară
13. Axul
14. Flanșă interioară
15. Buton de eliberare a rotirii
16. Apărătoare de protecție pentru tăiere
17. Port pentru praf
18. Disc de tăiere abraziv din carbură
19. Disc de șlefuit
20. Disc de tăiere metalic (x2)
21a. Clemă de centură detașabilă
(pentru LBE 76 12-CE)
21b. Clemă de centură detașabilă
(pentru LBE 76 18-CE)
22. Șuruburi de xare
Instrucțiuni de utilizare
AVERTISMENT!
Scoateți acumulatorul înainte de a executa
vreo operațiune asupra sculei electrice.
Înainte de a porni scula electrică
Despachetați mini polizorul fără r și vericați
dacă nu există piese lipsă sau deteriorate.
NOTĂ
Bateriile nu sunt încărcate complet în momen-
tul livrării. Înainte de prima utilizare, încărcați
complet bateria. Consultați manualul de
instrucțiuni al încărcătorului.
Instalarea/înlocuirea bateriei
Sfaturi pentru o durată lungă de
viață a bateriei
ATENȚIE!
Nu încărcați niciodată bateriile la temperaturi
sub 0 °C sau peste 40 °C.
Nu încărcați bateriile în medii cu umiditate
ridicată a aerului sau temperatură ambiantă.
Nu acoperiți bateriile și încărcătorul în timpul
procesului de încărcare.
Scoateți ștecherul încărcătorului la sfârșitul
procesului de încărcare.
Bateria și încărcătorul se încălzesc în timpul
procesului de încărcare. Acest lucru este per
-
fect normal!
237
LBE 76 12-EC/LBE 76 18-EC
NOTĂ
Urmați instrucțiunile pentru încărcarea co-
rectă a acumulatorului din instrucțiunile de
utilizare pentru acumulator.
Dacă bateriile nu sunt utilizate pentru o peri
-
oadă prelungită
perioadă de timp, depozitați-le
parțial încărcate
într-un loc răcoros.
■
Introduceți bateria încărcat în scula elec-
trică până la auzul unui clic (a se vedea
gura B).
■
Pentru a detașa, apăsați butonul de elibe-
rare și scoateți acumulatorul.(a se vedea
gura C).
ATENȚIE!
Când dispozitivul nu este utilizat, protejați
bornele acumulatorului. Piesele de metal pot
scurtcircuita bornele; pericol de explozie și
de incendiu!
Apărătoare de protecție
AVERTISMENT!
Utilizați scula numai dacă apărătoarea de
protecție este la locul ei. Utilizați întotdeauna
apărătoarea de protecție prevăzută pentru
discul respectiv!
AVERTISMENT!
Rotiți apărătoarea de protecție până când
secțiunea închisă este orientată spre opera
-
tor.
Apărătoare de protecție pen-
tru șlefuire grosieră (a se vedea
Pos.1, gura A)
Conceput pentru lucrul cu discuri abrazive și
discuri cu clapetă.
AVERTISMENT!
Atunci când utilizați această apărătoare pen-
tru operațiuni de tăiere cu discuri abrazive
cu liant, există un risc crescut de expunere la
scântei și particule emise, precum și de expu
-
nere la fragmente de disc în cazul spargerii
discului.
AVERTISMENT!
Atunci când utilizați această apărătoare pen-
tru operații de tăiere și fațetare în beton sau
zidărie, există un risc crescut de expunere la
praf și de pierdere a controlului, ceea ce duce
la recul.
Apărătoare de protecție cu clemă
pentru tăiere (a se vedea Pos.16,
gura A)
Conceput pentru lucrul cu discuri de tăiere.
AVERTISMENT!
Atașați întotdeauna apărătoarea de protecție
cu clemă pentru tăiere (16) atunci când efec
-
tuați lucrări de tăiere. Înainte de utilizare, veri-
cați dacă există suri, deformări sau semne
de uzură severă.
AVERTISMENT!
Atunci când utilizați această protecție de
tăiere pentru șlefuirea frontală, protecția
discului poate interfera cu piesa de prelucrat,
cauzând un control decitar.
Montarea (a se vedea gura D)
Împingeți apărătoarea de protecție pentru
tăiere pe apărătoarea de protecție pentru
șlefuire grosieră (a se vedea Pos.16 și Pos.1,
gura A) până când se prinde.
Demontare (a se vedea gura E)
Îndoiți unul dintre cele două cârlige de bloca-
re (E-1) cu puțină atenție, până când cârligul
de blocare nu mai iese în afară din marginea
dispozitivului de protecție. Apoi scoateți apă-
rătoarea de protecție pentru tăiere și puneți-o
deoparte.
Reglarea apărătorii de protecție
(a se vedea gura F)
Rotiți apărătoarea de protecție în poziția dorită
până când se blochează. Nu este necesară nicio
unealtă pentru acest lucru.
Selectarea discului de tăiere
Selectarea tipului corect de disc este impor-
tantă pentru a obține cele mai bune perfor-
manțe de la mașina de tăiat. Selectați discul
în funcție de aplicație și de materialul pe care
doriți să îl tăiați. Alegerea discului potrivit vă
va oferi o tăiere mai lină și mai rapidă și va
prelungi durata de viață a discului.
Chiar și cele mai bune discuri de tăiere nu vor
tăia ecient dacă nu sunt menținute curate și
238
LBE 76 12-EC/LBE 76 18-EC
ascuțite. Folosirea unui disc tocit va pune o
sarcină mare pe mașina de tăiat și va crește
pericolul de recul. Păstrați discuri suplimenta-
re la îndemână, astfel încât discurile ascuțite
să e întotdeauna disponibile.
Selectați și utilizați întotdeauna cu atenție dis-
curile de tăiere recomandate pentru materia-
lul de tăiat. Asigurați-vă că viteza minimă de
funcționare a oricărui disc accesoriu selectat
este de 20.000 /min (RPM) sau mai mare.
Consultați tabelul de mai jos pentru a selecta
un disc de tăiere adecvat și pentru a stabili
direcția de rotație recomandată.
DISC DE TĂIERE APLICAȚII
Disc de tăiere abraziv din
carbură
NOTĂ
în cazul segmentelor
diamantate, diferența
periferică maximă dintre
segmente este de 10 mm,
numai cu un unghi de
înclinare negativ.
Tăierea gips carton, plastic.
Săgeata de pe disc indică SINGURA direcție
în care discul trebuie să se rotească atunci
când scula este utilizată. Asigurați-vă în-
totdeauna că selectorul sensului de rotație
este în poziția care corespunde sensului de
rotație marcat pe disc.
Disc de tăiat metale
Tăierea oțelului, oțelului inoxidabil, materia-
lelor neferoase.
Disc diamantat pentru
tăierea plăcilor (nu este
furnizat)
Tăierea plăcilor, ceramicii, bro-cimentului.
Sensul de rotație recomandat:
Săgeata de pe disc indică SINGURA direcție
în care discul trebuie să se rotească atunci
când scula este utilizată. Asigurați-vă în-
totdeauna că selectorul sensului de rotație
este în poziția care corespunde sensului de
rotație marcat pe disc.
Atașarea și îndepărtarea discului
AVERTISMENT!
Atunci când lucrați cu discuri de tăiere, mon-
tați apărătoarea de protecție cu clemă pentru
tăiere (16) .
Pentru a instala discul (a se vedea
gurile G și H)
■
Îndepărtați acumulatorul
■
Curățați axul și toate piesele care urmează
să e montate.
■
Apăsați și mențineți apăsat butonul de
blocare a axului (3)
■
Cu ajutorul cheii hexagonale (10), slăbiți
șurubul (11) de pe ax (13) în sens antiorar
și scoateți șurubul (11) și anșa exterioară
(12).
■
Așezați discul pe anșa interioară.
NOTĂ
La instalarea discului de șlefuit, secțiunea
proeminentă a discului trebuie să e orientată
spre anșa interioară.
■
Reinstalați anșa exterioară (12) cu supra-
fața de imprimare orientată spre exterior.
■
Apăsați și mențineți apăsat butonul de
blocare a axului (3.).
■
Strângeți șurubul (11) cu cheia hexagonală în
sensul acelor de ceasornic. Cuplul de torsiune
recomandat este de 5Nm.
■
Introduceți acumulatorul.
■
Porniți polizorul (fără a-l bloca în poziție) și
lăsați-l în funcțiune timp de aproximativ 30
de secunde. Vericați dacă există dezechi-
libre și vibrații.
■
Opriți polizorul și scoateți bateria.
Pentru a scoate discul
■
Apăsați și mențineți apăsat butonul de
239
LBE 76 12-EC/LBE 76 18-EC
blocare a axului (3)
■
Slăbiți șurubul folosind cheia hexagonală și
scoateți șurubul și anșa exterioară de pe ax.
■
Scoateți discul.
Port de praf
NOTĂ
Portul pentru praf este destinat numai apli-
cațiilor de tăiere a plăcilor de gresie/beton
și a gips-cartonului pentru conectarea la un
aspirator pentru colectarea prafului. Nu reco
-
mandăm utilizarea portului pentru praf pentru
aplicații de tăiere a metalelor.
■
Selectați poziția de instalare a portului
de praf în funcție de direcția de rotație a
discului de tăiere (a se vedea gura J).
■
Introduceți portul pentru praf (17) în orica-
re capăt al apărătorii de protecție pentru
tăiere (16) până când se prinde (a se vedea
gura K).
■
Montați apărătoarea de protecție cu clemă
pentru tăiere (16) pe apărătoarea de pro-
tecție pentru șlefuire grosieră (1), consul-
tați capitolul "Apărătoare de protecție".
■
Pentru a scoate portul pentru praf: apăsați
blocarea apărătorii de protecție pentru
tăiere (16) și scoateți portul pentru praf (17)
(a se vedea gura L).
Pornirea și oprirea (a se vedea
Figura M & N)
■
Pentru a porni scula electrică, glisați comu-
tatorul de pornire/oprire (4) în față (pasul
1).Pentru funcționarea continuă, înclinați-l
în jos până când se blochează (pasul 2).
■
Pentru a opri scula electrică, apăsați ca-
pătul din spate al comutatorului on/off și
eliberați-l.
NOTĂ
După scoaterea bateriei, scula electrică porni-
tă nu repornește.
Preselectarea vitezei (a se vedea
gura P)
AVERTISMENT!
Nu se recomandă reglarea vitezei atunci când
axul se rotește.
Scula dvs. este echipată cu o funcție de me-
morie.După oprirea sculei, scula va reveni la
setarea anterioară la următoarea pornire.
Apăsați butonul de selectare a vitezei (6) pen-
tru a trece prin patru moduri. Fiecare apăsare
modică viteza cu un nivel. Tabelul de mai jos
arată relația dintre viteza de rotație și numărul
de LED-uri care luminează pe piciorul sculei.
Numărul de LED-uri
Viteza (RPM)
5000
10000
15000
20000
Selector de direcție de rotație (a
se vedea gura Q & R)
Scula este echipată cu un selector al direcției
de rotație. Unele aplicații sau accesorii pot
necesita ca scula să funcționeze înainte sau
înapoi.
Pentru șlefuirea prin tăiere, selectați direcția
de tăiere care permite îndepărtarea sculei de
corpul dumneavoastră. La instalarea discului
de tăiere abraziv din carbură sau a discului
diamantat, selectați direcția de rotație care
corespunde săgeții de pe disc.
1. Atașați acumulatorul.
2. Apăsați selectorul direcției de rotație
(8) pentru a selecta direcția. De ecare
dată când apăsați selectorul, direcția de
rotație va schimbată. Indicatorul direc-
ției de rotație (9) se va aprinde pentru
a indica direcția activă de rotație. Dacă
alegeți "F", discul de tăiere se va roti în
sens invers acelor de ceasornic în direc-
ția de rotație a discului " F" marcată pe
apărătoarea de protecție. Dacă alegeți
"R", discul de tăiere se va roti în sensul
acelor de ceasornic în direcția de rotație
a discului "R " marcată pe protecție.
NOTĂ
Indicatorul direcției de rotație se va stinge la
aproximativ 5 minute după ce comutatorul de
pornire/oprire este eliberat.
După ce indicatorul direcției de rotație este
oprit, acesta va reveni la setarea modului
Înainte atunci când scula este pornită din nou.
În timp ce indicatorul direcției de rotație este
aprins, acesta va păstra setarea modului cu
-
240
LBE 76 12-EC/LBE 76 18-EC
rent atunci când scula este pornită din nou.
Pentru șlefuirea prin tăiere, discurile furnizate
cu această sculă au săgeți care indică direcția
în care discurile trebuie să se rotească atunci
când scula este în uz. Înainte de a utiliza scula,
asigurați-vă că selectorul sensului de rotație
este în poziția care corespunde sensului de
rotație marcat pe disc. Discurile fără săgeți
pot acționate înainte sau înapoi.
AVERTISMENT!
Pentru șlefuirea cu discul de șlefuit sau discul
cu roată cu clapetă, este obligatoriu să se
utilizeze numai direcția standard ("F") înainte,
pentru a evita deteriorarea sculelor, care nu
sunt potrivite pentru utilizarea în sens invers.
AVERTISMENT!
Pentru a preveni deteriorarea, lăsați întot-
deauna discul să se oprească complet înainte
de a schimba direcția de rotație.
Lumină de lucru cu LED-uri (a se
vedea gura S)
Lumina de lucru LED, situată în capul sculei,
se aprinde atunci când scula este pornită
sau când butonul de selectare a vitezei (6)/
selectorul direcției de rotație (8) este apăsat și
se stinge la aproximativ 10 secunde după ce
scula este oprită.
Lumina de lucru cu LED (2) va clipi rapid când
scula și/ sau acumulatorul devin supraîncăr-
cate sau prea erbinți, iar senzorii interni vor
opri scula. Așezați scula un timp sau plasați
scula și bateria separat sub uxul de aer pen-
tru a le răci.
Lumina de lucru cu LED (2) va clipi mai încet
pentru a indica faptul că bateria are o capaci-
tate redusă. Încărcați bateria.
Dacă lumina de lucru cu LED (2) nu reușește
să se aprindă atunci când porniți scula sau se
oprește brusc în timpul funcționării, acesta
poate cauzat de eroarea de comunicare
internă. Vă rugăm să contactați serviciul clienți
sau un centru de service autorizat pentru
asistență.
Reglarea unghiului capului sculei
(a se vedea gura T1 & T2 )
Capul sculei poate reglat în 3 poziții de
lucru diferite, 0°, -90° și 90°.
■
Asigurați-vă că întrerupătorul de pornire/
oprire este în poziția OFF.
■
Îndepărtați acumulatorul.
■
În timp ce trageți în jos butonul de elibe-
rare a rotirii (15) până la capăt, rotiți capul
sculei și eliberați butonul.
■
Continuați să rotiți capul sculei până când
se blochează în poziție cu un "clic".
Instalarea/scoaterea clemei pen-
tru centură (vezi gura U1 și U2)
Instrumentul dvs. este livrat cu o clemă deta-
șabilă pentru centură care poate poziționată
pe ambele părți ale sculei pentru un transport
convenabil.
Pentru a instala clema centurii pe
sculă:
■
Scoateți acumulatorul din sculă.
■
Pentru LBE 76 12-EC, aliniați nervura (U1-
1) și oriciul clemei centurii cu oriciul (U1-
2) și, respectiv, oriciul letat de pe baza
sculei.
■
Pentru LBE 76 18-EC, aliniați nervurile (U2-
1) și oriciul clemei centuri cu fantele (U2-
2) și, respectiv, oriciul letat de pe baza
sculei.
■
Introduceți șurubul de xare și strângeți
bine șurubul cu o șurubelniță (nu este
inclusă).
Pentru a scoate clema centurii de pe
sculă:
■
Scoateți acumulatorul din sculă.
■
Utilizați o șurubelniță (nu este inclusă)
pentru a slăbi șurubul care atașează clema
centurii la sculă.
■
Scoateți șurubul și clema pentru centură.
Păstrați-le într-un loc sigur pentru utilizare
ulterioară.
Instrucțiuni de funcționare
NOTĂ
Când scula electrică este oprită, scula conti-
nuă să funcționeze un timp scurt.
241
LBE 76 12-EC/LBE 76 18-EC
Polizare grosieră
AVERTISMENT!
Nu folosiți niciodată discuri de tăiere pentru
șlefuirea grosieră.
■
Unghiul discului 20
-
40° pentru cea mai
bună performanță de tăiere.
■
Aplicând o presiune moderată, deplasați
unealta înainte și înapoi. Ca urmare, piesa
de prelucrat nu se va încălzi prea tare și nu
va decolorată; nici nu vor exista caneluri.
Șlefuirea prin tăiere
AVERTISMENT!
Pentru tăierea cu discuri tăietoare, utilizați în-
totdeauna apărătoarea de protecție cu clemă
pentru tăiere (16).
■
Lucrați întotdeauna împotriva mersului
discului. În caz contrar, unealta poate rico-
șa din tăietură într-un mod scăpat de sub
control.
■
Ghidați sculei în mod uniform la o viteză
adecvată pentru materialul prelucrat.
■
Nu înclinați, nu aplicați o forță excesivă și
nu oscilați dintr-o parte în alta.
Pentru informații suplimentare privind produ-
sele producătorului, vizitați www.ex-tools.
com.
Întreținerea și îngrijirea
AVERTISMENT!
Scoateți acumulatorul înainte de a executa
vreo operațiune asupra sculei electrice.
AVERTISMENT!
Nu utilizați agenți de curățare lichizi cu apă.
Curățarea
■
Curățați periodic scula electrică și grilajul
situat în fața fantelor de aerisire. Frecvența
curățării depinde de material și de durata
de utilizare.
■
Curățați periodic interiorul carcasei și mo-
torul cu aer comprimat uscat.
Transport
Bateriile cu litiu-ion sunt supuse cerințelor
legislației privind mărfurile periculoase.
Transportul acestor baterii trebuie efectuat în
conformitate cu prevederile și reglementările
locale, naționale și internaționale.
Utilizatorii pot transporta aceste baterii pe
drum fără cerințe suplimentare.
Transportul comercial al bateriilor litiu-ion de
către companiile de transport maritim este su-
pus reglementărilor pentru transportul mărfu-
rilor periculoase. Pregătirile pentru expediere
și transportul pot efectuate doar de persoa-
ne corespunzător instruite. Întregul proces
trebuie să e supravegheat profesional.
Următoarele puncte trebuie respectate atunci
când se transportă baterii reîncărcabile:
Asigurați-vă că terminalele de contact ale ba-
teriei sunt protejate și izolate pentru a preveni
scurtcircuitele.
Asigurați-vă că bateria este xată împotriva
mișcărilor în interiorul ambalajului.
Bateriile deteriorate sau care pierd nu trebuie
transportate.
Contactați compania de transport pentru
informații suplimentare.
ATENȚIE!
Nu expuneți baterii care au carcasa deteriora-
tă.
Reparații
Reparațiile pot efectuate numai de către un
centru de service autorizat.
Piese de schimb și accesorii
Pentru alte accesorii, în special scule, consul-
tați cataloagele producătorului.
Desenele detaliate și listele de piese de
schimb pot găsite pe pagina noastră de
Internet:www.ex-tools.com
Informații privind eliminarea
AVERTISMENT!
Instrucțiuni de dezafectare a sculelor electrice
inutilizabile:
îndepărtați acumulatorul sculei alimentate
cu acumulator.
Numai pentru țările UE
Nu eliminați sculele electrice împreună
cu deșeurile menajere!
Conform Directivei europene 2012/19/UE
privind echipamentele electrice și electronice
și transpunerea acesteia în legislația naționa-
lă, sculele electrice uzate trebuie colectate
separat și eliminate într-un mod ecologic.
242
LBE 76 12-EC/LBE 76 18-EC
Recuperarea materiilor prime în loc de
eliminarea acestora.
Dispozitivul, accesoriile și ambalajul trebuie
reciclate într-un mod ecologic. Componentele
de plastic sunt identicate în vederea reciclă-
rii în funcție de tipul de material.
AVERTISMENT!
Nu aruncați bateriile în gunoiul menajer, apă
sau foc. Nu desfaceți bateriile uzate.
Numai pentru țările UE:
În conformitate cu Directiva 2006/66/CE,
bateriile defecte sau uzate trebuie reciclate.
NOTĂ
Vă rugăm să întrebați distribuitorul despre
opțiunile privind eliminarea!
-Declarație de conformitate
Declarațiile de conformitate sunt incluse în
anexa 1 a prezentului manual de instrucțiuni.
Exonerare de responsabilitate
Producătorul și reprezentantul acestuia nu
sunt responsabili pentru orice pagubă și pier-
dere de prot suferită ca urmare a întreruperii
activității comerciale cauzate de produs sau
de un produs neadecvat.
Producătorul și reprezentantul acestuia nu
sunt responsabili pentru orice pagubă cauza-
tă de utilizarea neadecvată a produsului sau
de utilizarea produsului cu produse de la alți
producători.
243
LBE 76 12-EC/LBE 76 18-EC
Съдържание
Символи използвани в това ръководство .243
Символи върху продукта ..............243
Важна информация за безопасност ....243
Шум и вибрации ......................247
Технически данни ....................247
Преглед ..............................248
Инструкции за употреба ..............249
Поддръжка и полагане на грижи ......254
Транспорт ...........................254
Информация за изхвърляне ...........255
CE Декларация за съответствие .......255
Освобождаване от отговорност .......255
Символи използвани в това
ръководство
ПРЕДУПРЕЖДЕНИЕ!
Означава непосредствена опасност. Не-
спазването на това предупреждение може
да доведе до смърт или изключително
тежки наранявания.
ВНИМАНИЕ!
Означава възможна опасна ситуация. Не-
спазването на това предупреждение може
да доведе до леко нараняване или матери
-
ални щети.
БЕЛЕЖКА
Означава приложни съвети и важна ин-
формация.
Символи върху продукта
V Волтове
/мин.
Обороти или възвратно-по-
стъпателни движения в мину-
та (об/мин)
M Метрична резба
n
0
Скорост без натоварване
Ø Диаметър
Прочетете инструкциите
Символ за защита за очите
Не използвайте защитния
предпазител за операции по
отрязване
Информация за изхвърлянето
на стара машина (виж страни-
ца 255)!
CE маркировка
UKCA маркировка
За Вашата безопасност
ПРЕДУПРЕЖДЕНИЕ!
Преди да използвате електрическия ин-
струмент, моля прочетете следното:
настоящите инструкции за употреба,
„общите инструкции за безопасност“ за
боравене с електрически инструменти
в приложената книжка (брошура №:
315.915),
действащите валидни правила на
мястото на употреба и регулациите за
предотвратяване на злополуки.
Този електрически инструмент е съвре
-
менен и е конструиран в съответствие с
признатите правила за безопасност.
Въпреки това, когато е в употреба, елек
-
трическият инструмент може да бъде
опасен за живота и здравето на потреби
-
теля или трета страна, или електрическият
инструмент или друга собственост могат да
бъдат повредени.
Мини шлайфът може да се използва само
по предназначение,
в изправно работно състояние.
Неизправности, които намаляват безо
-
пасността, трябва да бъдат ремонтирани
незабавно.
Употреба по предназначение
Тази шлайфмашина е предназначена за
рязане и грубо обработване на метал,
бетон, камък, плочки, дърво, пластмаса и
други подобни материали без използване
на вода. При рязане трябва да се използва
защитният предпазител за рязане.
244
LBE 76 12-EC/LBE 76 18-EC
Инструкции за безопасност за
мини шлайф
Общи предупреждения за без-
опасност за шлифовъчни или
отрезни операции:
■
Този електрически инструмент е
предназначен да функционира като
шлифоващ или отрезен инструмент.
Прочетете всички предупреждения за
безопасност, инструкции, илюстрации
и спецификации предоставени с този
електрически инструмент. Неспазва-
нето на всички инструкции изброени
долу може да доведе до токов удар,
пожар и/или сериозно нараняване.
■
Операции като шлайфане, четкане с
телена четка, полиране или изрязване
на отвори не трябва да се извършват с
този електроинструмент. Операции, за
които електрическият инструмент не е
предназначен, могат да създадат опас-
ност и да причинят нараняване на хора.
■
Не преустройвайте този електроин-
струмент да работи по начин, който
не е специално проектиран и указан
от производителя на инструмента.
Такова преустройство може да доведе
до загуба на управление и да причини
сериозни телесни повреди.
■
Не използвайте аксесоари, които не
са специално проектирани и указани
от производителя на инструмента.
Точно защото аксесоарът не може да
бъде закрепен към вашия електрически
инструмент, той не гарантира безопасна
работа.
■
Номиналната скорост на аксесоара
трябва да бъде най-малко равна а
максималната скорост маркирана на
електрическия инструмент. Аксесоари
работещи по-бързо от своята номинал-
на скорост могат да се счупят и разле-
тят.
■
Външният диаметър и дебелината
на вашия аксесоар трябва да бъдат
в рамките на номиналния капацитет
на вашия електрически инструмент.
Неправилно оразмерени аксесоари не
могат да бъдат подходящо предпазени и
контролирани.
■
Монтажните размери на аксесоара
трябва да съответстват на размерите
на монтажните елементи на електри-
ческия инструмент. Аксесоари, които
не отговарят на монтажните елементи
на електрическия инструмент, ще ра-
ботят без баланс, ще вибрират силно и
могат да причинят загуба на управление.
■
Не използвайте повреден аксесоар.
Преди всяка употреба инспектирай-
те аксесоара като абразивен диск за
стружки и пукнатини, подложката
за пукнатини, откъсване или преко-
мерно износване, телената четка за
свободни или пукнати телове. Ако
електрическият инструмент или аксе-
соарът бъдат изпуснати, проверете ги
за повреда или инсталирайте непо-
вреден аксесоар. След инспектиране
и инсталиране на аксесоар застанете
настрани и накарайте околните да
застанат настрани от равнината на
въртящия се аксесоар и пуснете елек-
троинструмента на максимална ско-
рост без натоварване за една минута.
Повредените аксесоари обикновено
се счупват на части по време на този
тестов период.
■
Използвайте лични предпазни сред-
ства. В зависимост от приложението
използвайте маска за лице, предпаз-
ни очила или защитни стъкла. Ако е
подходящо, носете противопрахова
маска, протектори за слуха, ръкави-
ци и сервизна престилка, способни
да спрат малки абразивни частици
или фрагменти от детайла. Защитата
на очите трябва да е в състояние да
спре летящите отломки, генерирани от
различни приложения. Праховата маска
или респираторът трябва да могат да
филтрират частиците, генерирани от
конкретното приложение. Продъл-
жителното излагане на шум с висока
интензивност може да причини загуба
на слуха.
■
Дръжте околните на безопасно раз-
стояние от работната зона. Всеки,
който влиза в работната зона, трябва
да носи лична предпазна екипировка.
Фрагменти от детайла или от счупен
аксесоар могат да излетят и да причинят
нараняване извън непосредствената
работна зона.
245
LBE 76 12-EC/LBE 76 18-EC
■
Дръжте електрическия инструмент
само за изолираните повърхности за
захващане, когато изпълнявате опе-
рация, при която режещият аксесоар
може да влезе в контакт със своя
кабел. Режещ аксесоар в контакт с
кабел под напрежение може да постави
откритите метални части под напреже-
ние и да причини на оператора токов
удар.
■
Позиционирайте кабела далеч от
въртящия се аксесоар. Ако загубите
управление, кабелът може да бъде от-
рязан или оголен и китката или ръката
ви могат да бъдат увлечени от въртящия
се аксесоар.
■
Никога не оставяйте електрическия
инструмент, докато аксесоарът не е
спрял напълно. Въртящият се аксесо-
ар може да захване повърхността и да
извади от управление електрическия
инструмент.
■
Не пускайте електрическия инстру-
мент докато го носите встрани от
себе си. Случаен контакт с въртящия се
аксесоар може да захване облеклото ви
и да издърпа аксесоара към тялото ви.
■
Редовно почиствайте вентилационни-
те отвори на електрическия инстру-
мент. Вентилаторът на двигателя ще
увлече праха в корпуса и прекомерното
натрупване на прахообразен метал
може да причини електрически опас-
ности.
■
Не работете с електрическия инстру-
мент близо до възпламеняеми ма-
териали. Искри могат да запалят тези
материали.
■
Не използвайте аксесоари, които
изискват течни охлаждащи средства.
Употребата на вода или друго течно ох-
лаждащо средство може да доведе до
удар или поражение от електрически
ток.
ОТКАТ И СВЪРЗАНИ ПРЕДУ-
ПРЕЖДЕНИЯ:
Откатът е внезапна реакция на защипан
или заседнал диск, подложка, четка или
друг аксесоар. Защипването или засядане-
то причиняват бързо спиране на въртящия
се аксесоар, което на свой ред причинява
неконтролирана сила върху електрическия
инструмент в посока противоположна на
въртенето на аксесоара в точката на зася-
дане.
Например, ако абразивен диск е заседнал
или защипан от детайла, ръбът на диска,
който прониква в точката на защипване,
можа да се вклини в повърхността на ма-
териала, което причинява изкачване на ди-
ска или откат. Дискът може или да отскочи
към оператора, или в обратна посока, в
зависимост от посоката на движение на
диска в точката на защипване. Абразив-
ните дискове могат да се счупят при тези
условия.
Откатът е резултат на злоупотреба с елек-
троинструмента и/или неправилни про-
цедури или условия на работа и може да
бъде избегнат като се вземат правилни
предпазни мерки, които са посочени долу.
■
Дръжте здраво електрическия ин-
струмент, с двете си ръце и разпо-
ложете така своето тяло и ръце, че
да може да се противопоставите на
силите на отката. Винаги използвай-
те спомагателната ръкохватка, ако е
предоставена, за максимален контрол
при откат или реакция на въртящия
момент при пускане. Операторът може
да контролира реакциите на въртящия
момент или силите на откат, ако бъдат
взети правилни предпазни мерки.
■
Не поставяйте никога ръката си близо
до въртящ се аксесоар. Аксесоарът
може да отскочи върху ръката ви.
■
Не разполагайте тялото си в област, в
която може да настъпи откат на елек-
трическия инструмент. Откатът ще
завърти инструмента в посока обратна
на движението на диска в точката на
засядане.
■
Бъдете особено внимателни, когато
работите в ъгли, върху остри ръбове
и др. Избягвайте отскачането и зася-
дането на аксесоара. Ъгли, остри ръ-
бове или отскачане могат да доведат до
засядане на въртящия се аксесоар и да
причинят загуба на контрол или откат.
■
Не прикрепвайте верижен трион за
дърворезба, сегментиран диамантен
диск с периферна междина, по-голя-
ма от 10 mm, или зъбен трион. Такива
остриета създават често откат и загуба
на управление.
246
LBE 76 12-EC/LBE 76 18-EC
Предупреждения за безопас-
ност, специфични за операции-
те по шлайфане и рязане:
■
Използвайте само типовете дискове,
които са указани за вашия електро-
инструмент и специфичния предпази-
тел, предназначен за избрания диск.
Дискове, за които електроинструмен-
тът не е проектиран, не могат да бъдат
адекватно предпазвани и не са безопас-
ни.
■
Шлифовъчната повърхност на прити-
снатите в центъра дискове трябва да
се монтира под равнината на пред-
пазния маншон. Неправилно монтиран
диск, който се издава през равнината на
предпазния маншон, не може да бъде
подходящо защитен.
■
Предпазителят трябва да бъде здраво
закрепен към електроинструмента и
разположен за максимална безопас-
ност, така че най-малка част от диска
да е изложена към оператора. Пред-
пазителят помага да се предпази опера-
торът от счупени фрагменти от дискове,
случаен контакт с диск и искри, които
биха могли да възпламенят дрехите.
■
Дисковете трябва да се използват
само за указаните приложения. На-
пример: не шлайфайте със страната
на режещ диск. Абразивните режещи
дискове са предназначени за перифер-
но шлайфане, страничните сили, при-
ложени към тези дискове, могат да ги
разрушат.
■
Винаги използвайте неповредени
фланци на дисковете, които са с
правилния размер и форма за избра-
ния от вас диск. Правилните фланци
на дискове поддържат диска, като по
този начин намаляват възможността за
счупване на диска. Фланците за реже-
щи дискове могат да бъдат различни от
фланците за шлифовъчните дискове.
■
Не използвайте износени дискове
от по-големи електрически инстру-
менти. Диск, предназначен за по-голям
електроинструмент, не е подходящ за
по-високата скорост на по-малък ин-
струмент и може да се пръсне.
■
Когато използвате дискове с двойно
предназначение, винаги използвайте
правилния предпазител за извършва-
ното приложение. Ако не се използва
правилният предпазител, може да не се
осигури желаното ниво на защита, кое-
то може да доведе до сериозно нараня-
ване.
Допълнителни предупрежде-
ния за безопасност, специфич-
ни за операциите по рязане:
■
Не допускайте "засядане" на режещия
диск и не прилагайте прекомерен
натиск. Не се опитвайте да работите
с прекомерна дълбочина на рязане.
Прекомерното напрежение върху диска
увеличава натоварването и податли-
востта към усукване или засядане на ди-
ска в разреза и възможността за откат
или счупване на диска.
■
Не разполагайте тялото си в една
линия с и зад въртящия се диск. Кога-
то дискът в момента на работа се отда-
лечава от тялото ви, възможният откат
може да задвижи въртящия се диск и
електроинструмента директно към вас.
■
Когато дискът е заседнал или когато
прекъсвате разрез по някаква причи-
на, изключете електроинструмента и
го дръжте неподвижен, докато дискът
спре напълно. Никога не се опитвайте
да извадите режещия диск от среза,
докато дискът е в движение, в проти-
вен случай може да възникне откат.
Проучете и предприемете коригиращи
действия, за да отстраните причината за
засядането на диска.
■
Не стартирайте отново операцията на
рязане в детайла. Оставете диска да
достигне пълна скорост и внимателно
го въведете отново в разреза. Дискът
може да заседне, да се издигне или да
отскочи, ако електрическият инстру-
мент бъде рестартиран в детайла.
■
Подпирайте панели или всякакви из-
вънгабаритни детайли, за да сведете
до минимум риска от засядане и откат
на диска. Големите детайли са склонни
да се провисват под собственото си
тегло.Трябва да се поставят опори под
детайла в близост до линията на рязане
и в близост до ръба на детайла от двете
247
LBE 76 12-EC/LBE 76 18-EC
страни на диска.
■
Бъдете особено внимателни, когато
правите „джобен разрез“ в същест-
вуващи стени или други слепи зони.
Издаващият се диск може да среже тръ-
би за газ или вода, електрически кабели
или предмети, които могат да причинят
откат.
■
Не се опитвайте да извършвате кри-
волинейно рязане. Прекомерното
напрягане на диска увеличава натовар-
ването и податливостта на усукване
или заклинване на диска в разреза и
възможността за откат или счупване на
диска, което може да доведе до сериоз-
ни наранявания.
Шум и вибрации
Стойностите на шума и вибрациите се
определят в съответствие с EN 62841.
Нивото на шума оценен по метод А на
електрическия инструмент е обикновено:
За LBE 76 12-EC
–
Ниво на звуково налягане L
pA
: 83 dB(A)
–
Ниво на силата на звука L
WA
: 91 dB(A)
–
Неопределеност: K = 3 dB
Обща стойност на вибрациите:
–
Стойност на емисията a
h
: <2,5 m/s
2
–
Неопределеност: K = 1,5 m/s
2
За LBE 76 18-EC
–
Ниво на звуково налягане L
pA
: 73 dB(A)
–
Ниво на силата на звука L
WA
: 81 dB(A)
–
Неопределеност: K = 3 dB
Обща стойност на вибрациите:
–
Стойност на емисията ah : <2,5 m/s
2
–
Неопределеност: K = 1,5 м/сек
2
ВНИМАНИЕ!
Посочените измерени стойности се отна-
сят за нови електрически инструменти.
Ежедневната употреба причинява промяна
на стойностите на шума и вибрациите.
БЕЛЕЖКА
Нивото на вибрациите посочено в тези
инструкции е измерено съгласно стандар
-
тизиран тест указан в EN 62841 и може да
се използва за сравняване на един инстру
-
мент с друг. То може да се използва за
предварителна оценка на експозицията.
Декларираното ниво на вибрации предста
-
вя основните приложения на инструмента.
Ако обаче инструментът се използва за
различни приложения, с различни аксесо-
ари или с лоша поддръжка, нивото на ви-
брации може да се различава. Това може
значително да увеличи нивото на излагане
за целия период на работа.
За да направите точна оценка на нивото на
излагане на вибрации, необходимо е също
да вземете под внимание времената, в
които инструментът е изключен или рабо
-
ти, но в действителност не се използва.
Това може значително да намали нивото
на излагане за целия период на работа.
Определете допълнителни мерки за безо
-
пасност за защита на оператора от ефек-
тите на вибрациите като: Поддръжка на
инструмента и аксесоарите, поддържане
на ръцете топли, организация на моделите
на работа.
ВНИМАНИЕ!
Носете антифони при звуково налягане
над 85dB(А).
ВНИМАНИЕ!
Шлайфането на тънки метални листове
или други лесно вибриращи структури
с голяма повърхност може да доведе до
обща шумова емисия, която е много по-ви
-
сока (до 15 dB) от обявените стойности на
шумовата емисия. Такива детайли трябва,
доколкото е възможно, да бъдат предпа
-
зени от излъчване на звук чрез подходящи
мерки, като например поставяне на тежки
гъвкави поглъщащи подложки. Повишена
-
та шумова емисия също трябва да се вземе
предвид както при оценката на риска от
експозиция на шум, така и при избора на
подходяща защита на слуха.
Технически данни
Тип на продукта
LBE 76 12-
EC
LBE 76 18-
EC
Продукт Мини шлайф
Номинално
напреже-
ние
Vdc 12
18
Скорост без
натоварва-
не
/мин. 5000 - 20000
248
LBE 76 12-EC/LBE 76 18-EC
Размер на
диска
Тип 27 и тип 41
Максима-
лен диаме-
тър на диска
мм 76
76
Диаметър
на монтаж-
ния отвор
мм 10
10
Максимална
дебелина на
шлифовъч-
ния диск
мм 4
4
Максимална
дебелина
на отрезния
диск
мм 4
4
Резба на
шпиндела
M6
M6
Тегло съ-
гласно „про-
цедура FLEX
01“
кг 0,8
0,85
Батерия Серия AP 12
Серия AP
18
Серия AP
18 XT
Тегло на
батерията
AP
12/2,5
0,3 кг
AP
18/2,5
0,4
кг
AP
18/4,0
0,7
кг
AP
18/5,0
0,7
кг
AP
18/8,0
1,1
кг
AP
12/5,0
0,4 кг
AP 18/
4,0 XT
0,7
кг
AP 18/
8,0 XT
1,2
кг
Работна
температу-
ра
-10~40℃
Температу-
ра на съхра-
нение
< 50℃
Температу-
ра на за-
реждане
4~40℃
Зарядно
устройство
CA 12/18, CA...
CA 12/
18, CA...
БЕЛЕЖКА
Ръководствата за акумулаторната батерия
и зарядното устройство се предоставят
отделно. Те включват специфични правила
за безопасност и инструкции за работа. За
правилата за безопасност и подробните
инструкции за работа се обърнете към
ръководствата на акумулаторната батерия
и зарядното устройство.
Преглед (виж фигура А)
Изброяването на характеристиките на
продукта се отнася за илюстрацията на
машината на графичната страница.
1. Защитен предпазител за шлайфане
2. LED работна светлина
3. Бутон за заключване на шпиндела
4. Ключ за включване/изключване
5. Ръкохватка
6. Бутон за избор на скорост
7. Индикатор за скоростта
8. Селектор за посоката на въртене
9. Индикатор за посоката на въртене
10. Шестостенен ключ и отделение за
съхранение
11. Винт за завинтване
12. Външен фланец
13. Шпиндел
14. Вътрешен фланец
15. Бутон за освобождаване на въртене-
то
16. Защитен предпазител за рязане
17. Отвор за прах
18. Карбиден абразивен диск за рязане
19. Шлифовъчен диск
20. Диск за рязане на метал (x2)
21a. Сваляща се щипка за колан
(за LBE 76 12-EC)
21b. Сваляща се щипка за колан
(за LBE 76 18-EC)
22. Закрепващ винт
249
LBE 76 12-EC/LBE 76 18-EC
Инструкции за употреба
ПРЕДУПРЕЖДЕНИЕ!
Отстранете батерията преди да извърши-
те каквато и да било работа по електриче-
ския инструмент.
Преди включване на електри-
ческия уред
Разопаковайте безжичния мини шлайф и
проверете дали няма липсващи или повре-
дени части.
БЕЛЕЖКА
Батериите не са напълно заредени при
доставката. Преди първата употреба заре
-
дете напълно батериите. Вижте ръковод-
ството за работа на зарядното устройство.
Поставяне/замяна на батерията
Съвети за дълъг живот на бате
-
рията
ПРЕДПАЗЛИВОСТ!
Никога не зареждайте батерии при темпе-
ратури под 0 °C или над 40 °C.
Не зареждайте батерии в среди с висока
влажност на въздуха или околна темпера
-
тура.
Не покривайте батериите и зарядното
устройство по време на процеса на зареж
-
дане.
Изваждайте щепсела на зарядното устрой
-
ство в края на процеса на зареждане.
Батерията и зарядното устройство се на
-
гряват по време на процеса на зареждане.
Това е напълно нормално!
БЕЛЕЖКА
Следвайте инструкциите за правилно
зареждане на батерията, описани в ръко
-
водството за употреба на батерията.
Ако батериите не се използват за продъл
-
жителен
период от време, съхранявайте
ги частично заредени на
хладно място.
■
Натиснете заредената батерия в елек-
трическия инструмент, докато щракне
на място (вижте фигура В).
■
За отстраняване натиснете бутона за
освобождаване и издърпайте батерия-
та (вижте фигура С).
ВНИМАНИЕ!
Когато устройството не е в употреба,
защитете контактите на батерията. Сво
-
бодни метални части могат да свържат на
късо контактите, да причинят експлозия и
пожар!
Защитен предпазител
ПРЕДУПРЕЖДЕНИЕ!
Използвайте инструмента само ако за-
щитният предпазител е поставен. Винаги
използвайте защитния предпазител, пред
-
виден за съответния диск!
ПРЕДУПРЕЖДЕНИЕ!
Завъртете защитния предпазител така, че
затворената част да е обърната към опера
-
тора.
Защитен предпазител за шлай-
фане
(вж. Поз.1, фигура А)
Предназначен е за работа с шлифовъчни
дискове и дискове с ламели.
ПРЕДУПРЕЖДЕНИЕ!
Когато използвате този предпазител за
операции по рязане със свързани абра
-
зивни дискове, съществува повишен риск
от излагане на въздействието на изпуска
-
ни искри и частици, както и от излагане
на въздействието на фрагменти от диска в
случай на пръскане на диска.
ПРЕДУПРЕЖДЕНИЕ!
Когато използвате този предпазител за
операции по отрязване и челна обработка
на бетон или зидария, съществува пови
-
шен риск от излагане на прах и загуба на
контрол, което води до откат.
Защитен предпазител с щипка
за рязане (вижте Поз.16, фигу
-
ра А)
Предназначен за работа с режещи диско-
ве.
250
LBE 76 12-EC/LBE 76 18-EC
ПРЕДУПРЕЖДЕНИЕ!
Винаги поставяйте защитния предпазител
с щипка за рязане (16), когато извършвате
работа по рязане. Преди употреба прове
-
рете за пукнатини, деформации или при-
знаци на силно износване.
ПРЕДУПРЕЖДЕНИЕ!
Когато използвате този предпазител за
челно шлифоване, предпазителят на диска
може да взаимодейства с детайла и да
доведе до лош контрол.
Поставяне (вж. фигура D)
Натиснете защитния предпазител за ряза-
не върху защитния предпазител за шлайфа-
не (вж. поз.16 и поз.1, фигура А), докато се
захване.
Премахване (вж. фигура E)
Огънете малко внимателно едната от двете
куки за заключване (E-1), докато куката
за заключване не започне да се издава от
ръба на предпазителя. След това свалете
защитния предпазител за рязане и го оста-
вете настрана.
Регулиране на защитния пред-
пазител (вж. фигура F)
Завъртете защитния предпазител в желана-
та позиция, докато се фиксира. За това не е
необходим инструмент.
Избор на режещ диск
Изборът на правилния тип диск е важен за
постигане на най-добрата производител-
ност на триона. Изберете диска в зависи-
мост от приложението и материала, който
искате да режете. Изборът на правилния
диск ще ви осигури по-гладко и бързо ря-
зане и ще удължи живота на диска.
Дори и най-добрите дискове за рязане
няма да режат ефективно, ако те не се
поддържат чисти и остри. Използването на
тъп диск ще натовари триона и ще увели-
чи опасността от откат. Дръжте под ръка
допълнителни дискове, така че винаги да
са на разположение остри дискове.
Винаги внимателно избирайте и използ-
вайте дискове за рязане, които са препо-
ръчани за рязания материал. Уверете се,
че минималната работна скорост на всеки
избран допълнителен диск е 20 000 /мин
(об/мин) или повече.
Вижте таблицата по-долу, за да изберете
подходящ режещ диск и да зададете пре-
поръчителната посока на въртене.
251
LBE 76 12-EC/LBE 76 18-EC
ОТРЕЗЕН ДИСК ПРИЛОЖЕНИЯ
Карбиден абразивен
диск за рязане
БЕЛЕЖКА
ако е с диамантени сег-
менти, максималното
периферно разстояние
между сегментите е 10
mm, само с отрицате-
лен ъгъл на наклона.
Рязане на гипсокартон, пластмаса.
Стрелката върху диска показва САМО
посоката, в която трябва да се вър-
ти диска, когато инструментът се
използва. Винаги се уверявайте, че
селекторът за посоката на въртене е
в позиция, която съответства на по-
соката на въртене, отбелязана върху
диска.
Диск за рязане на ме-
тал
Рязане на стомана, неръждаема стома-
на, цветни метали.
Диамантен диск за
рязане на плочки (не е в
комплекта)
Рязане на плочки, керамика, фиброци-
мент.
Препоръчителна посока на въртене:
Стрелката върху диска показва САМО
посоката, в която трябва да се вър-
ти диска, когато инструментът се
използва. Винаги се уверявайте, че
селекторът за посоката на въртене е
в позиция, която съответства на по-
соката на въртене, отбелязана върху
диска.
Монтиране и демонтиране на
диска
ПРЕДУПРЕЖДЕНИЕ!
Когато работите с режещи дискове, поста-
вете предпазителя с щипка за рязане (16).
За да монтирате диска (виж фигу-
ра G и H)
■
Премахнете батерията
■
Почистете шпиндела и всички части,
които ще се монтират.
■
Натиснете и задръжте натиснат бутона
за заключване на шпиндела (3)
■
С помощта на шестостенния ключ (10)
разхлабете винтовия болт (11) на шпин-
дела (13) обратно на часовниковата
стрелка и свалете болта (11) и външния
фланец (12).
■
Поставете диска върху вътрешния фла-
нец.
БЕЛЕЖКА
Когато монтирате шлифовъчния диск, из-
пъкналата част на диска трябва да е обър-
ната към вътрешния фланец.
■
Монтирайте отново външния фланец
(12), като отпечатаната повърхност е
обърната навън.
■
Натиснете и задръжте ключалката на
шпиндела (3).
■
Затегнете болта (11) с шестостенния ключ
по посока на часовниковата стрелка. Пре-
поръчителният въртящ момент е 5 Nm.
■
Поставете акумулаторната батерия.
■
Включете шлайфа (без да заключвате на
място) и оставете шлайфа да работи за
около 30 секунди. Проверете за деба-
ланси и вибрации.
■
Изключете шлайфа и извадете батерия-
та.
Сваляне на диска
■
Натиснете и задръжте натиснат бутона
за заключване на шпиндела (3)
■
Разхлабете болта с помощта на шестос-
тенния ключ и свалете болта и външния
фланец от шпиндела.
■
Свалете диска.
252
LBE 76 12-EC/LBE 76 18-EC
Отвор за прах
БЕЛЕЖКА
Отворът за прах е предназначен само за
приложения за рязане на плочки/бетон
и гипсокартон, за да се свърже към пра
-
хосмукачка за събиране на прах. Не препо-
ръчваме използването на отвора за прах
за приложения за рязане на метал.
■
Изберете позицията за монтиране на
отвора за прах в зависимост от посо-
ката на въртене на режещия диск (вж.
фигура J).
■
Вкарайте отвора за прах (17) в двата
края на защитния предпазител за ряза-
не (16), докато се захване (вж. фигура К).
■
Монтирайте предпазителя с щипка за
рязане (16) към защитния предпазител
за шлайфане (1), вижте глава "Защитен
предпазител".
■
За да извадите отвора за прах: натисне-
те ключалката на защитния предпазител
за рязане (16) и издърпайте отвора за
прах (17) (вж. фигура L).
Включване и изключване (вж.
фигура M и N)
■
За да стартирате електроинструмента,
плъзнете превключвателя за включване/
изключване (4) напред (стъпка 1). За не-
прекъсната работа го наклонете надолу,
докато се фиксира (стъпка 2).
■
За да изключите електроинструмента,
натиснете задния край на превключ-
вателя за включване/изключване и го
отпуснете.
БЕЛЕЖКА
След изваждане на батерията включеният
електроинструмент не се рестартира.
Предварителен избор на ско-
ростта (вж. фигура P)
ПРЕДУПРЕЖДЕНИЕ!
Не се препоръчва да регулирате скорост-
та, когато шпинделът се върти.
Вашият инструмент е оборудван с функция
за памет. След изключване на инструмента,
той ще се върне към предишната настрой-
ка при следващото му включване.
Натискайте бутона за избор на скорост
(6), за да преминете в цикъл през четирите
режима. Всяко натискане променя с едно
ниво въртящия момент. Таблицата по-долу
показва взаимовръзката между скоростта
на въртене и броя на светодиодите, които
светят на крака на инструмента.
Броят на светоди-
одите
Скорост (об/
мин)
5000
10000
15000
20000
Селектор за посоката на върте-
не (вж. фигура Q и R)
Инструментът е оборудван със селектор за
посоката на въртене. Някои приложения
или аксесоари могат да изискват инстру-
ментът да работи на преден или заден ход.
При шлифоване с отрязване изберете
посоката на рязане, която позволява
инструментът да бъде избутан далеч от тя-
лото ви. Когато монтирате твърдосплавен
абразивен отрезен диск или диамантен
диск, изберете посоката на въртене, която
съответства на стрелката върху диска.
1. Закрепете батерията.
2. Натиснете селектора за посока на
въртене (8), за да изберете посоката.
При всяко натискане на селектора
посоката на въртене се променя.
Индикаторът за посоката на въртене
(9) ще светне, за да покаже активната
посока на въртене. Ако изберете "F",
отрезният диск ще се върти обратно
на часовниковата стрелка в посоката
на въртене на диска " F", отбелязана
върху предпазителя. Ако изберете "R",
отрезният диск ще се върти по посока
на часовниковата стрелка в посоката
на въртене на диска "R", отбелязана
върху предпазителя.
БЕЛЕЖКА
Индикаторът за посоката на въртене се
изключва приблизително 5 минути след
освобождаването на превключвателя за
включване/изключване.
253
LBE 76 12-EC/LBE 76 18-EC
След като индикаторът за посоката на
въртене е изключен, той ще се върне към
настройката за режим "Напред", когато
инструментът бъде включен отново.
Докато индикаторът за посоката на върте
-
не е включен, той запазва текущата на-
стройка на режима, когато инструментът
се включи отново.
За отрезно шлайфане, предоставените с
този инструмент дискове имат стрелки,
указващи посоката, в която трябва да се
въртят дисковете, когато инструментът
се използва. Преди да започнете работа
с инструмента, се уверете, че селекторът
за посоката на въртене е в позиция, която
съответства на посоката на въртене, отбе
-
лязана върху диска. Дисковете без стрелки
могат да се движат напред или назад.
ПРЕДУПРЕЖДЕНИЕ!
За шлифоване с шлифовъчен диск или диск
с ламели е задължително да се използва
само стандартната посока ("F"), за да се
избегне повреда на инструменти, които
не са подходящи за използване в обратна
посока.
ПРЕДУПРЕЖДЕНИЕ!
За да предотвратите повреда, винаги
оставяйте диска да спре напълно, преди да
промените посоката на въртене.
LED работна светлина (вж. фи-
гура S)
Работната LED светлина, разположена в
главата на инструмента, светва при включ-
ване на инструмента или при натискане на
бутона за избор на скорост (6)/посока на
въртене (8) и се изключва приблизително
10 секунди след изключване на инструмен-
та.
LED работната светлина (2) ще мига бързо,
когато инструментът и/или акумулаторната
батерия се претоварят или станат твърде
горещи и вътрешните сензори ще изклю-
чат инструмента. Оставете инструмента за
известно време или поставете инструмен-
та и акумулаторната батерия отделно под
въздушен поток, за да се охладят.
LED работната светлина (2) ще мига по-бав-
но, за да укаже, че батерията е с нисък
капацитет. Заредете батерията.
Ако LED работната светлина (2) не свет-
не, когато включите инструмента, или се
изключи внезапно по време на работа,
това може да е причинено от вътрешна
грешка в комуникацията. Моля, свържете
се с отдела за обслужване на клиенти или
с оторизиран сервизен център за съдей-
ствие.
Регулиране на ъгъла на главата
на инструмента (вж. фигура T1
и T2 )
Главата на инструмента може да се регули-
ра в 3 различни работни позиции: 0°, -90°
и 90°.
■
Уверете се, че превключвателят за
включване/изключване е в положение
OFF.
■
Премахнете батерията.
■
Докато дърпате надолу бутона за осво-
бождаване на въртенето (15) докрай,
завъртете главата на инструмента и
освободете бутона.
■
Продължавайте да въртите главата на
инструмента, докато тя се фиксира на
място с "щракване".
Монтиране/демонтиране на
щипката за колан (вижте фигу
-
ра U1 и U2)
Вашият инструмент се доставя с подвижна
щипка за колан, която може да се постави
от двете страни на инструмента за удобно
транспортиране.
За да монтирате щипката за колан
върху инструмента:
■
Извадете акумулаторната батерия от
инструмента.
■
За LBE 76 12-EC, подравнете реброто
(U1-1) и отвора на щипката за колан съ-
ответно с отвора (U1-2) и отвора с резба
на основата на инструмента.
■
За LBE 76 18-EC, подравнете ребрата
(U2-1) и отвора на щипката за колан
съответно с прорезите (U2-2) и отвора с
резба на основата на инструмента.
■
Вмъкнете закрепващия винт и го затег-
нете с отвертка (не е включена).
За да свалите щипката за колан от
инструмента:
254
LBE 76 12-EC/LBE 76 18-EC
■
Извадете акумулаторната батерия от
инструмента.
■
Използвайте отвертка (не е включена),
за да разхлабите винта, който закрепва
щипката за колан към инструмента.
■
Отстранете винта и скобата за колан.
Съхранявайте ги на сигурно място за бъ-
деща употреба.
Инструкции за употреба
БЕЛЕЖКА
Когато инструментът бъде изключен, шлай-
фът продължава да се върти за кратко.
Грубо шлайфане
ПРЕДУПРЕЖДЕНИЕ!
Никога не използвайте режещи дискове за
грубо шлайфане.
■
Ъгъл на диска 20
-
40° за най-добра про-
изводителност при рязане.
■
Прилагайки умерен натиск, движете
инструмента назад и напред. В резултат
на това детайлът няма да стане твърде
горещ и няма да има обезцветяване;
нито ще има някакви жлебове.
Шлифоване с отрязване
ПРЕДУПРЕЖДЕНИЕ!
Когато работите с режещи дискове, ви-
наги поставяйте предпазителя с щипка за
рязане (16).
■
Винаги работете срещу хода на диска.
В противен случай инструментът може
да отскочи от среза по неконтролируем
начин.
■
Направлявайте инструмента равномер-
но със скорост, подходяща за обработ-
вания материал.
■
Не се накланяйте, не прилагайте пре-
комерна сила и не се клатете от една
страна на друга.
За допълнителна информация за продукти-
те на производителя отидете на www.flex-
tools.com.
Поддръжка и полагане на
грижи
ПРЕДУПРЕЖДЕНИЕ!
Отстранете батерията преди да извършите
каквато и да било работа по електроин
-
струмента.
ПРЕДУПРЕЖДЕНИЕ!
Не използвайте течни почистващи препа-
рати с вода.
Почистване
■
Почиствайте електрическия инструмент
и решетката пред вентилационните
отвори периодично. Честотата на по-
чистване зависи от материала и продъл-
жителността на работа.
■
Периодично издухвайте вътрешността
на корпуса и двигателя със сух сгъстен
въздух.
Транспорт
Литиево-йонните батерии са предмет на
изискванията на законодателството за
опасни товари.
Транспортирането на тези батерии трябва
да се извършва в съответствие с местните,
национални и международни разпоредби
и регулации.
Потребителите могат да транспортират
тези батерии по шосе без допълнителни
изисквания.
Търговският транспорт на литиево-йонни
батерии от корабни компании е предмет
на разпоредбите за превоз на опасни това-
ри. Подготовката за изпращане и транс-
портирането могат да се извършват само
от подходящо обучени лица. Целият про-
цес трябва да бъде професионално наблю-
даван.
При транспортиране на акумулаторни ба-
терии трябва да се спазват следните точки:
Уверете се, че контактните клеми на
батерията са защитени и изолирани, за да
предотвратите късо съединение.
Уверете се, че акумулаторната батерия е
защитена срещу движения вътре в опаков-
ката.
Повредени или изтекли батерии не трябва
да се транспортират.
Свържете се с вашата транспортна компа-
ния за допълнителна информация.
ПРЕДПАЗЛИВОСТ!
Не поставяйте батерии, които имат повре-
ден корпус.
255
LBE 76 12-EC/LBE 76 18-EC
Ремонт
Ремонтните дейности трябва да се извърш-
ват само от оторизиран център за обслуж-
ване на клиенти.
Резервни части и аксесоари
За други аксесоари, по конкретно инстру-
менти, вижте каталозите на производите-
ля.
Чертежи в разглобен вид и списъци на
резервните части можете да намерите на
нашата домашна страница:
www.flex-tools.com
Информация за изхвърляне
ПРЕДУПРЕЖДЕНИЕ!
Направете излишните електрически ин-
струменти неизползваеми:
работещите на батерия електрически
инструменти чрез премахване на бате
-
рията.
Само за страни от ЕС
Не изхвърляйте електрически ин-
струменти в домакинските отпадъ-
ци!
В съответствие с Европейска директива
2012/19/ЕС за отпадъчно електрическо и
електронно оборудване и нейното отра-
зяване в националните закони, използва-
ните електрически инструменти трябва да
бъдат събирани отделно и рециклирани по
съобразен с опазването на околната среда
начин.
Рециклирайте суровините, вместо
да ги изхвърляте на отпадъците.
Устройства, аксесоари и опаковки тряб-
ва да бъдат рециклирани по съобразен
с опазването на околната среда начин.
Пластмасовите части са обозначени за
рециклиране според типа на материала.
ПРЕДУПРЕЖДЕНИЕ!
Не изхвърляйте батериите в домакинския
отпадък, огън или вода. Не отваряйте из
-
ползваните батерии.
Само за страни от ЕС:
В съответствие с директива 2006/66/ЕО
дефектните или използваните батерии
трябва да бъдат рециклирани.
БЕЛЕЖКА
Моля, попитайте своя търговец за възмож-
ностите за изхвърляне!
-Декларация за съответ-
ствие
Декларациите за съответствие са включе-
ни в Приложение 1 към това ръководство
с инструкции.
Освобождаване от отговор-
ност
Производителят и неговите представите-
ли не са отговорни за каквато и да било
повреда или пропусната печалба поради
прекъсване на работата причинено от про-
дукта или от неизползваем продукт.
Производителят и неговите представители
не са отговорни за каквато и да било по-
вреда причинена от неправилна употреба
на продукта или от употреба на продукта с
продукти от други производители.
256
LBE 76 12-EC/LBE 76 18-EC
Содержание
Условные обозначения, используемые в
данном руководстве ..................256
Символы на устройстве ...............256
Важные инструкции по технике
безопасности ........................256
Шум и вибрация ......................260
Технические характеристики .........260
Обзор ...............................261
Инструкция по эксплуатации ..........262
Обслуживание и уход .................267
Транспортировка .....................267
Информация об утилизации ...........268
Декларация соответствия нормам ЕС ..268
Отказ от ответственности .............268
Условные обозначения, ис-
пользуемые в данном руко-
водстве
ПРЕДУПРЕЖДЕНИЕ!
Обозначает имеющуюся опасность. Несо-
блюдение этого предупреждения может
привести к смерти или очень серьезным
травмам.
ВНИМАНИЕ!
Обозначает потенциально опасную ситуа-
цию. Несоблюдение этого предупрежде-
ния может привести к легкой травме или
повреждению имущества.
ПРИМЕЧАНИЕ
Обозначает советы по применению и важ-
ную информацию.
Символы на устройстве
В Вольт
об/мин
Обороты или возвратно-по-
ступательные движения в
минуту (об/мин)
M Метрическая резьба
n
0
Скорость работы без нагруз-
ки
Ø Диаметр
Прочтите инструкцию.
Используйте защитные очки.
Не используйте щиток для
отрезных работ.
Информация об утилиза-
ции старого устройства
(см.стр.268).
Маркировка CE
Маркировка UKCA
Правила безопасности
ПРЕДУПРЕЖДЕНИЕ!
Перед использованием электроинструмен-
та внимательно прочитайте и соблюдайте:
настоящие инструкции по эксплуата-
ции;
общие инструкции по технике безопас-
ности при обращении с электроинстру-
ментами в прилагаемом буклете (№
315.915);
правила, действующие в рабочей зоне,
и меры по предотвращению несчаст
-
ных случаев.
Этот электроинструмент отвечает самым
современным требованиям и был скон
-
струирован в соответствии с общепри-
знанными правилами безопасности.
Тем не менее, при использовании электро
-
инструмент может представлять опасность
для жизни и конечностей пользователя
или третьих лиц. Кроме того, электроин
-
струмент и другое имущество могут быть
повреждены.
Точильно-шлифовальный мини-станок
можно использовать только:
по назначению и
в идеальном рабочем состоянии.
Неисправности, которые влияют на безо
-
пасность, должны быть немедленно устра-
нены.
257
LBE 76 12-EC/LBE 76 18-EC
Область применения
Эта шлифовальная машина предназначена
для резки и черновой обработки металла,
бетона, камня, плитки, дерева, пластика и
подобных материалов без использования
воды. При резке необходимо использовать
соответствующий щиток.
Инструкции по технике безо-
пасности при работе с точиль-
но-шлифовальным мини-стан-
ком
Меры предосторожности при
шлифовании и резке.
■
Этот электроприбор предназначен
для работы в качестве шлифовально-
го или режущего инструмента. Про-
читайте все правила безопасности,
инструкции, иллюстрации и специфи-
кации, прилагаемые к этому электро-
инструменту. Невыполнение изложен-
ных ниже инструкций может привести
к поражению электрическим током,
пожару и(или) тяжелым травмам.
■
С помощью данного электроинстру-
мента не следует выполнять такие
виды работ, как обработка наждач-
ной бумагой, очистка металлически-
ми щетками, полирование и выреза-
ние отверстий. Операции, для которых
электроинструмент не предназначен,
могут создать опасную ситуацию и при-
вести к травме.
■
Не пытайтесь переоборудовать этот
электроинструмент для работы спосо-
бом, не предусмотренным его про-
изводителем. Такое преобразование
может привести к потере контроля и
серьезным травмам.
■
Никогда не используйте принадлеж-
ности, не изготовленные или не ука-
занные производителем. Возможность
установки каких-либо принадлежностей
на данном электроинструменте не га-
рантирует их безопасного использова-
ния.
■
Номинальная скорость принадлежно-
стей должна быть по меньшей мере
равна максимальной скорости, ука-
занной на электроинструменте. При-
надлежности, работающие на скорости
выше их номинальной, могут разрушить-
ся и отлететь в стороны.
■
Наружный диаметр и толщина при-
надлежностей должны соответство-
вать паспортным данным электро-
инструмента. При использовании
несоответствующих принадлежностей
не обеспечивается надлежащий уро-
вень безопасности и контроля.
■
Размеры крепления принадлежно-
стей должны соответствовать деталям
крепежа электроинструмента. При
использовании принадлежностей, не
соответствующих крепежным частям
электроинструмента, нарушается ба-
ланс, возникает чрезмерная вибрация и
возможна потеря контроля.
■
Не используйте поврежденные при-
надлежности. Перед каждым исполь-
зованием проверьте абразивные
круги на отсутствие сколов и трещин,
диски-подошвы — на отсутствие тре-
щин и износа, проволочную щетку
— на отсутствие поврежденной про-
волоки. Если инструмент или принад-
лежность падали, проверьте их на
наличие повреждений или устано-
вите неповрежденную принадлеж-
ность. После проверки и установки
принадлежностей расположитесь
вне плоскости вращающейся насадки
и запустите электроинструмент без
нагрузки на максимальной скорости
в течение одной минуты. Поврежден-
ные принадлежности, как правило,
разрушаются в ходе этого испытания.
■
Используйте средства индивидуаль-
ной защиты. В зависимости от харак-
тера работы используйте защитную
маску или защитные очки. При не-
обходимости используйте респира-
тор, средства защиты органов слуха,
перчатки и фартук, защищающий
от мелких абразивных частиц круга
или заготовки. Защита глаз должна
быть достаточной против отлетающих
фрагментов при выполнении различных
операций. Маска или респиратор долж-
ны обеспечивать фильтрацию частиц,
образующихся во время выполнения
соответствующих операций. Длитель-
ное воздействие сильного шума может
привести к потере слуха.
258
LBE 76 12-EC/LBE 76 18-EC
■
Следите за тем, чтобы посторонние
лица находились на безопасном рас-
стоянии от рабочей зоны. Каждый,
кто находится в рабочей зоне, должен
использовать средства индивидуаль-
ной защиты. Фрагменты заготовки или
сломанной насадки могут отлететь и
травмировать человека даже за преде-
лами рабочей зоны.
■
Если при выполнении операций
режущий элемент может коснуться
скрытой проводки или собственного
кабеля, держите инструмент за изо-
лированные поверхности. Касание
режущим элементом проводки под на-
пряжением может привести к передаче
напряжения на металлические части
электроинструмента и поражению опе-
ратора электрическим током.
■
Всегда держите кабель на расстоянии
от вращающейся насадки. При потере
контроля кабель может быть перерезан
или захвачен, а рука или пальцы могут
попасть во вращающийся механизм.
■
Никогда не кладите электроинстру-
мент, пока насадка не остановится
полностью. Вращающаяся насадка
может зацепиться за поверхность и по-
тянуть за собой электроинструмент, что
приведет к потере контроля.
■
Не включайте электроинструмент,
когда держите его сбоку от себя. При
случайном контакте вращающаяся на-
садка может зацепить одежду и притя-
нуть инструмент к телу.
■
Регулярно очищайте вентиляцион-
ные отверстия. Вентилятор двигателя
засасывает пыль внутрь корпуса и при
чрезмерном накоплении металлических
частиц возможно поражение электри-
ческим током.
■
Не включайте устройство вблизи
горючих материалов. Искры могут вос-
пламенить эти материалы.
■
Не используйте принадлежности, ко-
торые требуют жидких охладителей.
Использование воды или других охлаж-
дающих жидкостей может привести к
поражению электрическим током.
Отдача И Связанные С Ней
Меры Предосторожности
Отдача представляет собой внезапную ре-
акцию на зажатие или зацепление враща-
ющегося круга, диска-подошвы, щетки или
любой другой насадки. В результате за-
жатия или зацепления происходит резкая
остановка вращающейся насадки, из-за
чего в месте заклинивания неуправляемый
электроинструмент начинает вращаться в
направлении, противоположном направ-
лению вращения насадки.
Например, если шлифовальный круг зажат
обрабатываемой деталью или зацепился
за нее, край круга в точке зажима может
врезаться в поверхность материала, после
чего круг может врезаться еще глубже или
отскочить. Круг может быть отброшен к
оператору или от него, в зависимости от
направления движения круга в точке тор-
можения. Кроме того, в данных условиях
абразивный круг может сломаться.
Отдача представляет собой результат
неправильного использования инструмен-
та и(или) несоблюдения инструкций или
условий работы. Приведенные ниже меры
предосторожности позволяют предотвра-
тить возникновение отдачи.
■
Крепко держите инструмент двумя
руками, расположив тело и руки наи-
более удобным образом для реакции
на отдачу. При наличии вспомога-
тельной рукоятки используйте ее для
полного контроля отдачи и крутящего
момента во время запуска. При соблю-
дении правил безопасности оператор
контролирует и крутящий момент, и
отдачу.
■
Никогда не приближайте руку к
вращающейся насадке. Насадка может
нанести удар по руке.
■
Не располагайтесь в том месте, куда
может переместиться электроинстру-
мент в случае отдачи. Отдача будет
происходить в направлении, противопо-
ложном движению круга в точке заце-
пления.
■
Будьте особо осторожны при об-
работке углов, острых краев и т.д.
Опасайтесь отскоков или зажатия
насадки. Углы, острые кромки и отско-
ки способствуют торможению враща-
ющейся насадки, потере управления и
отдаче.
■
Не подсоединяйте к инструменту цеп-
ную пилу для дерева, сегментирован-
259
LBE 76 12-EC/LBE 76 18-EC
ный алмазный круг с периферийным
зазором больше 10мм или лезвие
пилы с зубцами. Такие режущие эле-
менты часто вызывают отдачу и потерю
контроля.
Специальные меры предосто-
рожности при шлифовании и
резке
■
Используйте круги только тех типов,
которые предусмотрены для данного
электроинструмента, а также щиток,
предназначенный для выбранного
круга. Круги, для которых электроин-
струмент не предназначен, не могут
быть надежно ограждены и представля-
ют опасность в работе.
■
Шлифовальная поверхность круга
должна быть установлена ниже уров-
ня края щитка. Неправильно установ-
ленный круг, выступающий за край щит-
ка, не может быть надежно защищен.
■
Щиток необходимо надежно при-
крепить к электроинструменту и
установить в положение обеспечения
максимальной защиты, чтобы круг
был максимально закрыт от операто-
ра. Щиток предотвращает попадание
на оператора фрагментов круга при
его разрушении, а также препятствует
случайному касанию круга и попаданию
искр, которые могут поджечь одежду.
■
Круги должны использоваться толь-
ко по назначению. Например, нельзя
шлифовать боковой стороной отрез-
ного круга. Абразивные отрезные круги
предназначены для периферийного
шлифования. Боковые силы, действую-
щие на эти круги, могут привести к их
разрушению.
■
Всегда используйте неповрежденные
фланцы, размер и форма которых
соответствуют выбранному кругу.
Правильные фланцы поддерживают
круг, снижая вероятность его полом-
ки. Фланцы для отрезных кругов могут
отличаться от фланцев шлифовальных
кругов.
■
Не используйте изношенные круги,
предназначенные для электроинстру-
ментов большего размера. Круг, пред-
назначенный для мощного инструмента,
не подходит для более скоростного
малого инструмента и может лопнуть.
■
При использовании кругов двойного
назначения всегда используйте щи-
ток, соответствующий выполняемой
работе. Использование неподходящего
щитка может не обеспечить требуе-
мый уровень защиты и стать причиной
серьезных травм.
Дополнительные предостере-
жения об опасности, касающи-
еся операций резки:
■
Не вставляйте отрезной круг с усили-
ем и не нажимайте на него слишком
сильно. Не пытайтесь резать слишком
глубоко. Механическое перенапряже-
ние круга повышает нагрузку и вероят-
ность изгиба или зажатия круга в разре-
зе, а также возможность возникновения
отдачи и разрушения круга.
■
Не стойте на одной линии с вращаю-
щимся кругом и позади него. Если круг
в месте выполнения работы вращается
в направлении от тела оператора, воз-
можная отдача может направить бы-
стро вращающийся круг и инструмент в
сторону оператора.
■
В случае зажатия круга или остановки
резки по какой-либо причине вы-
ключите электроинструмент и дер-
жите его неподвижно, пока круг не
остановится полностью. Никогда не
пытайтесь извлечь отрезной круг из
разреза, пока круг движется: возмож-
на отдача. Осмотрите место зажатия
и примите необходимые меры, чтобы
устранить причину.
■
Не возобновляйте резку, когда круг
находится в заготовке. Дайте кругу
достичь полной скорости и осторож-
но введите в разрез. Если электроин-
струмент перезапускается в заготовке,
круг может заклинить, пойти вверх или
вызвать отдачу.
■
Закрепите панели или обрабатывае-
мые детали большого размера, чтобы
уменьшить вероятность зажатия круга
или возникновения отдачи. Заготовки
большого размера могут перекоситься
под собственной массой. Необходимо
установить опоры под обрабатываемой
деталью рядом с линией разреза и кра-
ем заготовки с обеих сторон круга.
260
LBE 76 12-EC/LBE 76 18-EC
■
Будьте предельно осторожны при
вырезании в стене или другой слепой
зоне. Проходя насквозь, круг может
врезаться в водопроводную или элек-
трическую линию или в объект, способ-
ный вызвать отдачу.
■
Не пытайтесь выполнять криволи-
нейную резку. Механическое перена-
пряжение круга повышает нагрузку и
вероятность изгиба или зажатия круга в
разрезе, а также возможность возник-
новения отдачи и разрушения круга, что
может привести к серьезной травме.
Шум и вибрация
Уровни шума и вибрации были определе-
ны в соответствии со стандартом EN62841.
Оцененный уровень шума электроинстру-
ментаА обычно имеет следующие значе-
ния.
Для LBE 76 12-EC
–
Уровень звукового давления L
pA
83дБ(A)
–
Уровень звуковой мощности L
WA
91дБ(A)
–
Погрешность K = 3дБ
Общее значение вибрации
–
Значение воздействия a
h
< 2,5м/с
2
–
Погрешность K = 1,5м/с
2
Для LBE 76 18-EC
–
Уровень звукового давления L
pA
73дБ(А)
–
Уровень звуковой мощности L
WA
81дБ(А)
–
Погрешность K = 3дБ
Общее значение вибрации
–
Значение воздействия ah < 2,5м/с
2
–
Погрешность K = 1,5м/с
2
ВНИМАНИЕ!
Указанные значения измерений относятся
к новым электроинструментам. Ежеднев
-
ное использование приводит к изменению
значений шума и вибрации.
ПРИМЕЧАНИЕ
Уровень вибрации, указанный в настоящей
инструкции, рассчитан с помощью стан
-
дартизированного теста, соответствующе-
го директиве EN 62841, и может использо-
ваться для сравнения одного инструмента
с другим. Эти сведения можно использо
-
вать для предварительной оценки уровня
воздействия.
Приведенные уровни вибрации соответ
-
ствуют основному назначению инструмен-
та.
Если инструмент используется для других
целей, с другими принадлежностями или в
ненадлежащем состоянии, уровень вибра
-
ции может отличаться. Это может значи-
тельно повысить уровень воздействия в
течение всего времени работы.
Для точной оценки уровня воздействия
вибрации необходимо также учитывать
время, когда инструмент выключен или
работает, но фактически не используется.
Это может значительно снизить уровень
воздействия в течение всего времени ра
-
боты.
Необходимо предусмотреть дополнитель
-
ные способы защиты оператора от воздей-
ствия вибрации, такие как: обслуживание
инструментов и принадлежностей, защита
рук от холода, организация режима рабо
-
ты.
ВНИМАНИЕ!
Используйте средства защиты органов слу-
ха при уровне звукового давления выше
85дБ(А).
ВНИМАНИЕ!
Шлифование тонких металлических листов
или других легко вибрирующих конструк
-
ций с большой поверхностью может
привести к тому, что общий уровень шума
будет значительно выше (до 15дБ), чем
заявленные значения уровня шума. Такие
заготовки должны быть по возможности
защищены от излучения звука с помощью
соответствующих мер, таких как примене
-
ние тяжелых гибких демпфирующих матов.
Повышенный уровень шума также необхо
-
димо учитывать при оценке риска воздей-
ствия шума и выборе адекватных средств
защиты органов слуха.
Технические характеристи-
ки
Тип изделия
LBE 76 12-
EC
LBE 76 18-
EC
Серийный номер
Точильно-шлифоваль-
ный мини-станок
261
LBE 76 12-EC/LBE 76 18-EC
Номиналь-
ное напря-
жение
Впост.
тока
12
18
Скорость
вращения
без нагруз-
ки
об/
мин
5000–20000
Тип круга Тип27 и Тип41
Макс. диа-
метр круга
мм 76
76
Диаметр
монтажного
отверстия
мм 10
10
Макс. тол-
щина шли-
фовального
круга
мм 4
4
Макс. тол-
щина отрез-
ного круга
мм 4
4
Резьба
шпинделя
M6
M6
Масса в со-
ответствии
с процеду-
рой FLEX01
кг 0,8
0,85
Аккумуля-
тор
Серия AP12
Серия AP18
Серия
AP18XT
Масса акку-
мулятора
AP
12/2.5
0,3кг
AP
18/2.5
0,4кг
AP
18/4.0
0,7кг
AP
18/5.0
0,7кг
AP
18/8.0
1,1кг
AP
12/5.0
0,4кг
AP
18/
4.0XT
0,7кг
AP
18/
8.0XT
1,2кг
Рабочая
температу-
ра
От –10 до 40°C
Температу-
ра хране-
ния
Не более 50°C
Температу-
ра зарядки
От 4 до 40°C
Зарядное
устройство
CA12/18, CA...
CA 12/
18, CA...
ПРИМЕЧАНИЕ
Руководства по эксплуатации аккумуля-
торной батареи и зарядного устройства
предоставляются отдельно. Они содержат
особые правила техники безопасности
и инструкции по эксплуатации. Правила
безопасности и подробные инструкции по
эксплуатации см. в руководствах к аккуму
-
лятору и зарядному устройству.
Обзор (см. Рис.А)
Нумерация частей относится к иллюстра-
циям на странице схем.
1. Щиток для шлифования
2. Светодиодная рабочая подсветка
3. Кнопка блокировки шпинделя
4. Выключатель
5. Рукоятка
6. Кнопка выбора скорости
7. Индикатор скорости
8. Переключатель направления враще-
ния
9. Индикатор направления вращения
10. Шестигранный ключ в держателе
11. Болт
12. Внешний фланец
13. Шпиндель
14. Внутренний фланец
15. Кнопка разблокировки вращения
16. Щиток для резки
17. Отверстие для отвода пыли
18. Твердосплавный абразивный отрез-
ной круг
19. Шлифовальный круг
20. Металлический отрезной круг
(2шт.)
262
LBE 76 12-EC/LBE 76 18-EC
21a. Съемный зажим для крепления к
ремню
(для LBE 76 12-EC)
21b. Съемный зажим для крепления к
ремню
(для LBE 76 18-EC)
22. Крепежный винт
Инструкция по эксплуатации
ПРЕДУПРЕЖДЕНИЕ!
Перед выполнением любых работ по об-
служиванию электроинструмента извле-
кайте аккумулятор.
Перед включением электроин-
струмента
Распакуйте аккумуляторный точиль-
но-шлифовальный мини-станок и убеди-
тесь в отсутствии недостающих или повре-
жденных деталей.
ПРИМЕЧАНИЕ
Аккумуляторы поставляются частично
заряженными. Перед началом работы
полностью зарядите аккумуляторы. См.
руководство по эксплуатации зарядного
устройства.
Установка и замена аккумуля-
тора
Советы по продлению срока
службы аккумулятора
ВНИМАНИЕ!
Никогда не заряжайте аккумуляторы при
температуре ниже 0°C и выше 40°C.
Не заряжайте аккумуляторы в условиях
высокой влажности воздуха или темпера
-
туры окружающей среды.
Не накрывайте аккумуляторы и зарядное
устройство во время зарядки.
По окончании зарядки извлеките вилку
зарядного устройства из розетки.
В процессе зарядки аккумулятор и заряд
-
ное устройство нагреваются. Это нормаль-
но.
ПРИМЕЧАНИЕ
Следуйте указаниям по правильной заряд-
ке аккумулятора, приведенным в инструк-
ции по эксплуатации аккумулятора.
Если аккумуляторы не используются в
течение
длительного времени, храните
их частично заряженными
в прохладном месте.
■
Вставьте заряженный аккумулятор
вэлектроинструмент до щелчка (см.
Рис.В).
■
Чтобы извлечь аккумулятор, нажмите
кнопку фиксации и извлеките его (см.
Рис.С).
ВНИМАНИЕ!
Когда устройство не используется, закры-
вайте контакты аккумулятора. Металличе-
ские предметы могут замкнуть контакты,
в результате чего возможен взрыв или
пожар.
Предохранительный щиток
ПРЕДУПРЕЖДЕНИЕ!
Используйте инструмент только с уста-
новленным щитком. Всегда используйте
щиток, предназначенный для соответству
-
ющего круга!
ПРЕДУПРЕЖДЕНИЕ!
Поверните щиток таким образом, чтобы
закрытая секция была обращена к опера
-
тору.
Щиток для шлифования
(см. поз.1, Рис.А)
Предназначен для работы с шлифовальны-
ми и лепестковыми кругами.
ПРЕДУПРЕЖДЕНИЕ!
В случае применения этого щитка для
отрезных работ с использованием шли
-
фовальных кругов с абразивной связкой
повышается риск образования искр и ча
-
стиц, а также воздействия осколков круга
в случае его разрушения.
ПРЕДУПРЕЖДЕНИЕ!
В случае применения этого щитка для
отрезных и отделочных работ на бетоне
или кирпичной кладке возрастает риск
образования пыли и потери контроля, что
263
LBE 76 12-EC/LBE 76 18-EC
может привести к отдаче.
Защитный зажим на щитке для
резки (см. поз.16, Рис.A)
Предназначен для работы с отрезными
кругами.
ПРЕДУПРЕЖДЕНИЕ!
При выполнении работ по резке всегда
устанавливайте защитный зажим на щит
-
ке для резки(16). Перед использованием
проверьте наличие трещин, деформации и
признаков сильного износа.
ПРЕДУПРЕЖДЕНИЕ!
При использовании этого щитка для отде-
лочного шлифования щиток круга может
мешать заготовке, что приведет к ухудше
-
нию контроля.
Установка (см. Рис.D)
Наденьте щиток для резки на щиток для
шлифования до фиксации (см. поз.16 и
поз.1, Рис.А).
Снятие (см. Рис.E)
Осторожно отогните один из двух фик-
сирующих крючков (E-1) таким образом,
чтобы он больше не выступал из-за края
щитка. Затем снимите щиток для резки и
отложите в сторону.
Регулировка щитка (см. Рис.F)
Поверните щиток в необходимое положение
до фиксации. Для этого не требуется никако-
го инструмента.
Выбор отрезного круга
Выбор правильного типа круга является
важным шагом для обеспечения макси-
мальной производительности инструмен-
та. Выберите круг в соответствии с типом
выполняемой работы и материалом, кото-
рый необходимо разрезать. Правильный
выбор круга является залогом плавной и
быстрой резки, а также продлевает срок
службы самого круга.
Даже самые лучшие отрезные круги не бу-
дут эффективно резать, если не обеспечить
их чистоту и остроту. Использование зату-
пленного круга создает большую нагрузку
на инструмент и увеличивает опасность
отдачи. Держите дополнительные круги
под рукой, чтобы сменные острые принад-
лежности всегда были доступны.
Всегда тщательно выбирайте отрезные
круги, рекомендованные для разрезаемо-
го материала. Убедитесь, что минимальная
рабочая скорость выбранного круга со-
ставляет 20000об/мин.
См. таблицу ниже, чтобы выбрать подходя-
щий отрезной круг и установить рекомен-
дуемое направление вращения.
264
LBE 76 12-EC/LBE 76 18-EC
ОТРЕЗНОЙ КРУГ ПРИМЕНЕНИЕ
Твердосплавный абра-
зивный отрезной круг
ПРИМЕЧАНИЕ
При использовании
сегментного алмазного
круга максимальный
периферийный зазор
между сегментами со-
ставляет 10мм, только
при отрицательном угле
наклона.
Резка гипсокартона, пластика.
Стрелка на круге указывает ЕДИНСТВЕН-
НОЕ направление, в котором круг дол-
жен вращаться при использовании ин-
струмента. Всегда следите за тем, чтобы
переключатель направления вращения
находился в положении, соответствую-
щем обозначению на круге.
Металлический отрез-
ной круг
Резка стали, нержавеющей стали, цвет-
ных металлов.
Алмазный отрезной круг
для плитки (не входит в
комплект)
Резка плитки, керамики, фиброцемента.
Рекомендуемое направление вращения:
стрелка на круге указывает ЕДИНСТВЕН-
НОЕ направление, в котором круг дол-
жен вращаться при использовании ин-
струмента. Всегда следите за тем, чтобы
переключатель направления вращения
находился в положении, соответствую-
щем обозначению на круге.
Установка и снятие круга
ПРЕДУПРЕЖДЕНИЕ!
При работе с отрезными кругами устанав-
ливайте защитный зажим на щитке для
резки(16).
Установка круга (см. Рис.G иH)
■
Извлеките аккумулятор.
■
Очистите шпиндель и все устанавливае-
мые детали.
■
Нажмите и удерживайте кнопку блоки-
ровки шпинделя(3).
■
С помощью шестигранного ключа(10)
ослабьте болт(11) на шпинделе(13)
против часовой стрелки, затем снимите
болт(11) и внешний фланец(12).
■
Поместите круг на внутренний фланец.
ПРИМЕЧАНИЕ
При установке шлифовального круга вы-
ступающая часть круга должна быть обра-
щена к внутреннему фланцу.
■
Установите на место внешний фла-
нец(12) стороной с обозначениями
наружу.
■
Нажмите и удерживайте кнопку блоки-
ровки шпинделя(3).
■
Затяните болт(11) по часовой стрелке с
помощью шестигранного ключа. Рекомен-
дуемый крутящий момент 5Нм.
■
Вставьте аккумулятор.
■
Включите шлифовальную машину (без
фиксации в нужном положении) и дайте
поработать примерно 30секунд. Убеди-
тесь в отсутствии дисбаланса и вибра-
ций.
■
Выключите устройство и извлеките
аккумулятор.
Снятие круга
■
Нажмите и удерживайте кнопку блоки-
ровки шпинделя(3).
■
Ослабьте болт с помощью шестигранно-
го ключа, затем снимите болт и внешний
фланец со шпинделя.
■
Снимите круг.
265
LBE 76 12-EC/LBE 76 18-EC
Пылеотвод
ПРИМЕЧАНИЕ
Пылеотвод используется только при резке
плитки, бетона и гипсокартона и подклю
-
чается к пылесосу. Не рекомендуется ис-
пользовать пылеотвод при резке металла.
■
Выберите положение установки пыле-
отвода в соответствии с направлением
вращения отрезного круга (см. Рис.J).
■
Вставьте пылеотвод(17) в любой конец
щитка для резки(16) до фиксации (см.
Рис.K).
■
Прикрепите защитный зажим на щитке
для резки(16) к щитку для шлифова-
ния(1), см. главу Предохранительный
щиток.
■
Чтобы отсоединить пылеотвод, нажмите
на защелку щитка для резки(16) и сни-
мите пылеотвод(17) (см. Рис.L).
Включение и выключение (см.
Рис.M иN)
■
Чтобы запустить электроинструмент,
сдвиньте выключатель(4) вперед (шаг1).
Для непрерывной работы наклоните его
вниз до фиксации (шаг2).
■
Чтобы выключить электроинструмент,
нажмите на задний конец выключателя
и отпустите его.
ПРИМЕЧАНИЕ
После извлечения и повторной установки
аккумулятора включенный электроинстру
-
мент не начнет снова работать.
Предварительный выбор ско-
рости (см. Рис.P)
ПРЕДУПРЕЖДЕНИЕ!
Не рекомендуется регулировать скорость
во время вращения шпинделя.
Данный инструмент оснащен функцией
памяти. После выключения инструмент
вернется к последней настройке при сле-
дующем включении.
Для переключения между четырьмя
режимами нажимайте кнопку выбора
скорости(6). Каждое нажатие изменяет
скорость на один уровень. В таблице ниже
изображено соотношение между скоро-
стью вращения и количеством светодио-
дов, которые светятся на основании ин-
струмента.
Количество светоди-
одов
Скорость (об/
мин)
5000
10000
15000
20000
Переключатель направления
вращения (см. Рис.Q иR)
Инструмент оснащен переключателем
направления вращения. Для некоторых
задач или принадлежностей может потре-
боваться вращение инструмента вперед
или назад.
При отрезном шлифовании выбирайте
такое направление резки, чтобы инстру-
мент можно было оттолкнуть от себя. При
установке твердосплавного абразивного
отрезного круга или алмазного круга выбе-
рите направление вращения, соответству-
ющее стрелке на круге.
1. Установите аккумулятор.
2. Нажмите на переключатель направ-
ления вращения(8), чтобы выбрать
направление. При каждом нажатии на
переключатель направление враще-
ния будет изменяться. Индикатор на-
правления вращения(9) будет светить-
ся, указывая выбранное направление.
При выборе «F» отрезной круг будет
вращаться против часовой стрелки в
направлении вращения «F», отмечен-
ном на щитке. При выборе «R» отрез-
ной круг будет вращаться по часовой
стрелке в направлении вращения «R»,
отмеченном на щитке.
ПРИМЕЧАНИЕ
Индикатор направления вращения пере-
станет светиться примерно через 5минут
после отпускания выключателя.
Если индикатор направления вращения по
-
гас, при повторном включении инструмен-
та будет активен режим вращения вперед.
Если индикатор направления вращения
светится, при повторном включении ин
-
струмента будет сохранен текущий режим
вращения.
266
LBE 76 12-EC/LBE 76 18-EC
На прилагаемых к инструменту кругах для
отрезного шлифования имеются стрелки,
указывающие направление вращения.
Перед началом работы с инструментом
убедитесь, что переключатель направле
-
ния вращения находится в положении,
соответствующем обозначению на круге.
Круги без стрелок могут работать как в
прямом, так и в обратном направлении.
ПРЕДУПРЕЖДЕНИЕ!
При работе с шлифовальным или лепест-
ковым кругом необходимо использовать
только стандартное направление (F), чтобы
избежать повреждения инструментов,
которые не подходят для использования в
режиме обратного вращения.
ПРЕДУПРЕЖДЕНИЕ!
Во избежание повреждения устройства не
изменяйте направление вращения, пока
круг полностью не остановится.
Светодиодная рабочая под-
светка (см. Рис.S)
Светодиодная рабочая подсветка распо-
ложена в головке инструмента и начинает
светиться при включении инструмента
или нажатии кнопки выбора скорости(6)/
переключателя направления вращения(8)
и гаснет примерно через 10секунд после
выключения инструмента.
В случае перегрузки или перегрева ин-
струмента и(или) аккумулятора светоди-
одная рабочая подсветка(2) будет быстро
мигать, а внутренние датчики отключат ин-
струмент. Оставьте инструмент на некото-
рое время, чтобы он остыл, или поместите
инструмент и аккумулятор по отдельности
под поток воздуха, чтобы охладить их.
Медленное мигание светодиодной под-
светки(2) указывает на низкий уровень
заряда аккумулятора. Зарядите аккумуля-
тор.
Если светодиодная подсветка(2) не вклю-
чается при включении инструмента или
внезапно выключается во время работы,
это может быть вызвано внутренней ошиб-
кой связи. Обратитесь в службу поддерж-
ки клиентов или в авторизованный сервис-
ный центр.
Регулировка угла головки ин-
струмента (см. Рис.T1 иT2)
Головку инструмента можно установить в
3различных рабочих положения: 0°, –90°
и90°.
■
Убедитесь, что выключатель находится в
выключенном положении.
■
Извлеките аккумулятор.
■
Полностью вытяните вниз кнопку раз-
блокировки вращения(15), поверните
головку инструмента и отпустите кноп-
ку.
■
Продолжайте вращать головку инстру-
мента до тех пор, пока она не зафикси-
руется на месте со щелчком.
Установка иснятие зажима для
крепления к ремню (см. Рис.U1
иU2)
Инструмент оборудован съемным зажи-
мом для крепления к ремню, который
можно расположить с любой стороны ин-
струмента для удобной транспортировки.
Установка зажима для крепления
к ремню
■
Извлеките аккумулятор из устройства.
■
Для LBE 76 12-EC. Совместите выступ
(U1-1) и отверстие зажима для кре-
пления к ремню с отверстием (U1-2) и
резьбовым отверстием на основании
инструмента.
■
Для LBE 76 18-EC. Совместите выступы
(U2-1) и отверстие зажима для ремня с
прорезями (U2-2) и резьбовым отвер-
стием на основании инструмента.
■
Вставьте крепежный винт и надежно
закрутите его с помощью отвертки (не
входит в комплект).
Снятие зажима для крепления к
ремню
■
Извлеките аккумулятор из устройства.
■
С помощью отвертки (не входит в ком-
плект) открутите винт крепления зажи-
ма.
■
Извлеките винт и снимите зажим для
крепления к ремню. Сохраните их в
безопасном месте для будущего исполь-
зования.
267
LBE 76 12-EC/LBE 76 18-EC
Инструкция по эксплуатации
ПРИМЕЧАНИЕ
После выключения инструмента он про-
должает работать некоторое время.
Грубая шлифовка
ПРЕДУПРЕЖДЕНИЕ!
Никогда не используйте отрезные круги
для грубого шлифования.
■
Для обеспечения максимальной про-
изводительности резания угол наклона
круга должен составлять 20
–
40°.
■
Применяя умеренное давление, пере-
мещайте инструмент вперед и назад. В
результате заготовка не перегревается
и не обесцвечивается; а также не обра-
зуются канавки.
Отрезное шлифование
ПРЕДУПРЕЖДЕНИЕ!
При резке отрезными кругами всегда
используйте защитный зажим на щитке для
резки(16).
■
Всегда работайте против хода круга. В
противном случае возможен неконтро-
лируемый выход инструмента из разре-
за.
■
Ведите инструмент равномерно со ско-
ростью, подходящей для обрабатывае-
мого материала.
■
Не наклоняйте инструмент, не прила-
гайте к нему чрезмерных усилий и не
раскачивайте из стороны в сторону.
Для получения дополнительной информа-
ции о продукции производителя посетите
сайт www.flex-tools.com.
Обслуживание и уход
ПРЕДУПРЕЖДЕНИЕ!
Перед выполнением любых работ по
обслуживанию электроинструмента извле
-
кайте аккумулятор.
ПРЕДУПРЕЖДЕНИЕ!
Не используйте жидкие чистящие сред-
ства.
Очистка
■
Регулярно чистите электроинструмент
и решетку перед вентиляционными
отверстиями. Частота очистки зависит
от материала и продолжительности
использования.
■
Регулярно продувайте внутреннюю
часть корпуса и двигатель с помощью
сухого сжатого воздуха.
Транспортировка
На литий-ионные аккумуляторы распро-
страняются требования законодательства
об опасных грузах.
Транспортировка этих аккумуляторов
должна осуществляться в соответствии с
местными, национальными и международ-
ными положениями и правилами.
Пользователи могут перевозить такие ак-
кумуляторы автомобильным транспортом
без каких-либо дополнительных условий.
Коммерческая перевозка литий-ионных
аккумуляторов транспортными компани-
ями регулируется правилами перевозки
опасных грузов. Подготовка к отправке и
транспортировка могут осуществляться
только лицами, прошедшими соответству-
ющую подготовку. Весь процесс должен
контролироваться специалистами.
При транспортировке аккумуляторных ба-
тарей необходимо соблюдать следующие
правила.
Убедитесь, что клеммы контактов акку-
мулятора защищены и изолированы для
предотвращения короткого замыкания.
Убедитесь, что аккумуляторная батарея на-
дежно защищена от перемещения внутри
упаковки.
Запрещается транспортировать повре-
жденные или протекающие аккумулятор-
ные батареи.
Для получения дополнительной информа-
ции обратитесь в транспортную компанию.
ВНИМАНИЕ!
Не отправляйте аккумуляторы с повре-
жденным корпусом.
Ремонт
Ремонт должен выполняться только в авто-
ризованном сервисном центре.
268
LBE 76 12-EC/LBE 76 18-EC
Запасные части и принадлеж-
ности
Для получения информации о других при-
надлежностях и инструментах см. каталоги
соответствующих производителей.
Изображения в разобранном виде и спи-
ски запасных частей см. по адресу:www.
flex-tools.com
Информация об утилизации
ПРЕДУПРЕЖДЕНИЕ!
Чтобы старый электроинструмент нельзя
было использовать:
извлеките аккумулятор.
Только для стран ЕС.
Не выбрасывайте электроинстру-
менты вместе с бытовыми отходами!
В соответствии с европейской директивой
2012/19/EC по транспортировке и утилиза-
ции отходов электрического и электронно-
го оборудования согласно национальному
законодательству использованные элек-
трические приборы должны собираться
отдельно и утилизироваться экологически
безопасным способом.
Регенерация сырья вместо утилиза-
ции отходов.
Устройство, принадлежности и упаковка
должны быть утилизированы экологически
безопасным способом. Пластиковые части
могут быть переработаны в соответствии с
типом материала.
ПРЕДУПРЕЖДЕНИЕ!
Не выбрасывайте аккумуляторы вместе с
бытовым мусором, а также не бросайте их
в огонь или в воду. Не вскрывайте исполь
-
зованные аккумуляторы.
Только для стран ЕС.
В соответствии с директивой 2006/66/EC
неисправные и использованные аккумуля-
торы необходимо утилизировать.
ПРИМЕЧАНИЕ
Для получения информации о вариантах
утилизации обратитесь к продавцу.
Декларация соответствия
Декларации соответствия приведены в
Приложении1 настоящей инструкции по
эксплуатации.
Отказ от ответственности
Производитель и его представитель не
несут ответственности за любой ущерб и
упущенную выгоду в результате прерыва-
ния деятельности, вызванного изделием
или непригодным для использования изде-
лием.
Производитель и его представитель не
несут ответственности за любой ущерб,
вызванный неправильным использованием
устройства или использованием устрой-
ства с изделиями других производителей.
269
LBE 76 12-EC/LBE 76 18-EC
Sisukord
Kasutusjuhendis kasutatud sümbolid .....269
Elektritööriistal olevad sümbolid ........269
Teie ohutuse nimel .....................269
Müra- ja vibratsioonitase ...............272
Tehnilised andmed ....................273
Ülevaade .............................273
Kasutusjuhend ........................274
Hooldus ..............................278
Transport .............................278
Utiliseerimise teave ....................278
CE-vastavusdeklaratsioon ..............279
Vastutusest lahtiütlemine ...............279
Kasutusjuhendis kasutatud
sümbolid
HOIATUS!
Viitab ähvardavale ohule. Selle hoiatuse
eiramine võib põhjustada surma või äärmiselt
raskeid vigastusi.
ETTEVAATUST!
Viitab võimalikule ohtlikule situatsioonile. Sel-
le hoiatuse eiramine võib põhjustada kergeid
vigastusi või vara kahjustumist.
MÄRKUS
Viitab kasutusnõuannetele ja olulisele teabe-
le.
Elektritööriistal olevad
sümbolid
V volti
/min
Pöörded või edasi-tagasi liiku-
mised minutis (rpm)
M Meetermõõdustiku keere
n
0
Koormuseta kiirus
Ø Läbimõõt
Lugege juhiseid
Kaitseprillide kandmise kaitse-
sümbol
Ärge kasutage kaitsekatet lõika-
miseks
Vana seadme utiliseerimise
teave (vt lk 279)
CE märgis
UKCA märgis
Teie ohutuse nimel
HOIATUS:!
Enne elektritööriista kasutamist lugege läbi ja
järgige järgnevat:
käesolevale kasutusjuhendile,
„Üldistele ohutusjuhistele“ elektritööriis-
tade käsitsemise kohta komplektis sisal-
duvas voldikus (brošüüri nr.: 315.915),
antud hetkel kehtivatele tegevuskoha
eeskirjadele ja õnnetuste ennetamise
eeskirjadele.
See elektritööriist on kaasaegne toode ja on
loodud kooskõlas tunnustatud ohutuseeskir
-
jadega.
Sellegipoolest võib elektritööriist kujutada
kasutamise ajal ohtu kasutaja või kolmanda
osapoole elule ja tervisele, samuti võivad
kahjustuda nii elektritööriist kui ka vara.
Minilihvijat võib kasutada ainult
sihtotstarbeliselt,
ja see peab olema ideaalses töökorras.
Ohutusnõudeid rikkuvad vead tuleb alati viivi
-
tamatult parandada.
Sihtotstarve
See lihvija on mõeldud metalli, betooni, kivi,
plaatide, puidu, plastide ja sarnaste mater-
jalide lõikamiseks ja töötlemiseks ilma vett
kasutamata. Lõikamisel tuleb kasutada lõika-
mise kaitsekatet.
Minilihvija ohutusjuhised
Ohutushoiatused, mis on tavali-
sed lihvimis- või lõiketööde pu-
hul:
■
See elektritööriist on ette nähtud lih-
vimiseks või lõikamiseks. Lugege läbi
kõik elektritööriistaga kaasas olevad
270
LBE 76 12-EC/LBE 76 18-EC
hoiatused, juhised, joonised ja andmed.
Alltoodud juhiste eiramine võib põhjus-
tada elektrilööki, tulekahju ja/või tõsiseid
vigastusi.
■
Selle elektrilise tööriistaga ei tohi teha
selliseid töid nagu lihvimine, traatharja-
ga puhastamine, poleerimine ega avade
lõikamine. Elektritööriista kasutamine
mitte ette nähtud eesmärgil võib põhjusta-
da ohu ja tekitada kehavigastusi.
■
Ärge muutke seda elektrilist tööriista
töötama viisil, mis pole tööriista tootja
poolt spetsiaalselt kavandatud ja ette
nähtud. Selline ümberehitamine võib
põhjustada kontrolli kaotuse ja tekitada
tõsiseid kehavigastusi.
■
Ärge kasutage tarvikuid, mis pole töö-
riista tootja poolt spetsiaalselt projek-
teeritud ja ette nähtud. See, et tarvikut
on võimalik elektritööriistaga ühendada, ei
taga veel ohutut tööd.
■
Kasutatava tarviku lubatud pöörlemis-
kiirus peab olema vähemalt võrdne
elektritööriistale märgitud maksimaal-
se kiirusega. Lubatud kiirusest kiiremini
pöörlevad tarvikud võivad puruneda ning
selle tükid võivad laiali paiskuda.
■
Tarviku välimine läbimõõt ja paksus
peavad vastama elektritööriista jaoks lu-
batud mõõtmetele. Valede mõõtmetega
tarvikuid ei kata kaitsekate piisaval määral,
mistõttu ei ole võimalik neid kontrollida.
■
Tarviku kinnituse mõõtmed peavad
vastama elektritööriista kinnitusdetaili-
de mõõtmetele. Elektritööriista kinnitus-
vahenditega mitte kokku sobivad tarvikud
ei püsi tasakaalus, vibreerivad liigselt ja
võivad põhjustada seadme üle kontrolli
kaotamise.
■
Ärge kasutage kahjustatud tarvikut.
Enne iga kasutuskorda kontrollige, et
tarvikul ei esine järgnevaid nähtusi: lihv-
kettast eemaldunud killukesed ja selle
mõrad, lihvtalla mõrad, katkised kohad
või liigne kulumine, traatharja lahtised
või mõranenud traadid. Elektritööriista
või tarviku mahakukkumise korral veen-
duge, et see ei oleks kahjustunud, või
kasutage kahjustamata tarvikut. Pärast
tarviku kontrollimist ja paigaldamist lii-
kuge ise ning suunake kõrvalised isikud
pöörleva tarviku lihvpinnast eemale ja
laske elektritööriistal ühe minuti jook-
sul maksimaalsel koormuseta kiirusel
töötada. Kahjustunud tarvikud üldjuhul
purunevad selle katse käigus.
■
Kandke isikukaitsevahendeid. Kasuta-
ge vastavalt seadme kasutusotstarbele
näomaski, silmakaitset või kaitseprille.
Vajadusel kandke tolmukaitsemaski,
kuulmiskaitsevahendeid, kindaid ja töö-
kojapõlle, mis on võimelised peatama
väikesed abrasiiv- või toorikuosakesed.
Silmakaitsevahend peab suutma peatada
erinevate kasutuste käigus tekkivad len-
davad prahiosakesed. Tolmu- või hinga-
misteede kaitsemaskid peavad ltreerima
konkreetsel kasutamisel tekkivaid osakesi.
Pikaajaline kokkupuude valju müraga võib
tekitada kuulmiskahjustusi.
■
Veenduge, et kõrvalised isikud oleks
tööpiirkonnast ohutus kauguses. Igaüks,
kes tööpiirkonda siseneb, peab kandma
isikukaitsevahendeid. Töödeldava detaili
või purunenud tarviku tükid võivad eemale
paiskuda ja põhjustada vigastusi ka väljas-
pool otsest tööpiirkonda.
■
Hoidke elektritööriista ainult selle iso-
leeritud haardepindadest, kui kasutate
seda toiminguks, kus lõiketarvik võib
puutuda kokku peidetud juhtmete või
seadme oma juhtmega. Kui lõiketarvik
puutub kokku voolu all oleva juhtmega,
võib elekter levida tööriista katmata metal-
losadele ja põhjustada kasutajale elektri-
löögi.
■
Paigutage juhe nii, et see ei puutuks
kokku seadme pöörleva tarvikuga. Kont-
rolli kaotusel seadme üle tekib toitejuhtme
läbilõikamise või kaasahaaramise oht ning
teie käsi võib pöörleva tarvikuga kokku
puutuda.
■
Ärge pange seadet käest enne, kui
seadme tarvik on täielikult seiskunud.
Pöörlev tarvik võib aluspinnaga haakuda
ja selle tagajärjel võite kaotada kontrolli
elektritööriista üle.
■
Ärge transportige töötavat elektritööriis-
ta. Teie rõivad võivad pöörleva tarvikuga
juhuslikult haakuda ning tarvik võib tungi-
da teie kehasse.
■
Puhastage regulaarselt elektritööriista
ventilatsiooniavasid. Mootori ventilaator
tõmbab tolmu korpusesse, kogunev metal-
litolm võib põhjustada elektrilisi ohte.
■
Ärge kasutage elektritööriista kerges-
271
LBE 76 12-EC/LBE 76 18-EC
tisüttivate materjalide läheduses. Säde-
mete tõttu võivad need materjalid süttida.
■
Ärge kasutage tarvikuid, mille puhul
tuleb kasutada jahutusvedelikke. Vee
või teiste jahutusvedelike kasutamine võib
põhjustada elektrilööki.
TAGASILÖÖK JA SELLEGA SEO-
TUDHOIATUSED:
Tagasilöök on kinnikiiluvast tarvikust, näiteks
lihvkettast, lihvtallast, traatharjast jne tingi-
tud järsk reaktsioon. Kinnikiilumine põhjus-
tab pöörleva tarviku järsu seiskumise. Selle
tagajärjel liigub seade kinnikiilumise kohast
kontrollimatult tarviku pöörlemissuunale vas-
tupidises suunas.
Kui näiteks lihvketas toorikus kinni kiilub, võib
pinda kinnikiilunud ketta serv anda tagasi-
löögi. Lihvketas võib liikuda sõltuvalt ketta
pöörlemissuunast kinnikiilumise hetkel, kas
seadme kasutaja poole või kasutajast eemale.
Seejuures võivad lihvkettad sellistes tingimus-
tes ka murduda.
Tagasilöök on seadme ebaõige kasutamise
ja/või valede töövõtete või -tingimuste taga-
järg. Seda saab vältida, rakendades järgnevalt
kirjeldatud sobivaid ettevaatusabinõusid.
■
Hoidke elektritööriista kindlalt mõle-
ma käega ning viige oma keha ja käed
asendisse, milles saate reageerida
tagasilöögijõududele. Suurima kontrolli
saavutamiseks käivitamisel esinevate
tagasilöögijõudude või reaktsioonimo-
mentide üle kasutage alati lisakäepidet,
kui see olemas on. Seadme kasutaja
suudab kontrollida tagasilöögi- ja reakt-
sioonijõudusid siis, kui rakendab sobivaid
ettevaatusabinõusid.
■
Ärge kunagi pange kätt pöörleva tarviku
lähedusse. Tagasilöögi puhul võib tarvik
liikuda üle teie käe.
■
Vältige oma kehaga piirkonda, kuhu
elektritööriist tagasilöögi esinemisel
liigub. Kinnikiilumisel paiskab tagasilöök
tööriista lihvketta liikumissuunale vastupi-
dises suunas.
■
Olge eriti ettevaatlik, kui töötate nur-
kadega, teravate servadega jne. Vältige
tarviku esemete vastu põrkumist ja
kinnikiilumist. Pöörlev tarvik kipub nurka-
des, teravates servades ja tagasipõrkumise
korral kinni kiiluma. See põhjustab kontrolli
kaotust seadme üle või tagasilööki.
■
Ärge paigaldage saeketi puulõikamis-
tera, segmenteeritud teemantketast,
mille äärevahe on suurem kui 10 mm,
ega hammastega saeketast. Sellised
lõiketerad põhjustavad sageli tagasilööki
ja seadme üle kontrolli kaotamist.
Lihvimise ja lõiketööde jaoks
mõeldud ohutushoiatused:
■
Kasutage ainult teie elektritööriista
jaoks ettenähtud kettatüüpe ja valitud
ketta jaoks mõeldud spetsiaalset kaitset.
Kettaid, mille jaoks elektritööriist ei ole
ette nähtud, ei saa piisavalt kaitsta ja need
on ohtlikud.
■
Keskelt surutud ketaste lihvimispind
peab olema paigaldatud kaitseäärise
tasapinnast allapoole. Valesti paigaldatud
ketast, mis ulatub läbi kaitse tasapinna, ei
saa piisavalt kaitsta.
■
Kaitsekate peab olema kindlalt elektri-
tööriista külge kinnitatud ja paigutatud
maksimaalse ohutuse tagamiseks nii,
et operaatori poole jääks kõige vähem
ketast. Kaitsekate aitab kaitsta operaatorit
purunenud kettakükkide, juhusliku kokku-
puute eest ketta ja sädemetega, mis võivad
rõivaid süüdata.
■
Kettaid tohib kasutada ainult ettenäh-
tud rakenduste jaoks. Näiteks: ärge
lihvige lõikeketta küljega. Abrasiivsed
lõikekettad on ette nähtud perifeerseks
lihvimiseks; nendele ketastele rakendatud
külgjõud võivad need purustada.
■
Kasutage alati kahjustamata kettaääri-
kuid, mis on teie valitud ketta jaoks õige
suuruse ja kujuga. Õiged kettaäärikud
toetavad ketast, vähendades seeläbi ketta
purunemise võimalust. Lõikeketaste ääri-
kud võivad lihvketta äärikutest erineda.
■
Ärge kasutage suuremate elektriliste
tööriistade kulunud kettaid. Suuremate
elektriliste tööriistade jaoks mõeldud ketas
ei sobi väiksema tööriista suuremaks kiiru-
seks ja võib puruneda.
■
Kaheotstarbeliste ketaste kasutamisel
kasutage alati vastava rakenduse jaoks
õiget kaitsekatet. Vale kaitsekatte kasuta-
mine ei pruugi tagada soovitud kaitsetaset,
mis võib põhjustada tõsiseid vigastusi.
272
LBE 76 12-EC/LBE 76 18-EC
Täiendavad ohutushoiatused
konkreetsete lõikamistoimingute
jaoks:
■
Ärge suruge lõikeketast nii, et see kinni
kiiluks, ega rakendage sellele liigset
survet. Ärge püüdke teha liiga sügavat
sisselõiget. Kettale liigse surve avaldami-
ne suurendab koormust ja võimalust, et
ketas lõikamise ajal põrkub või jääb kinni
ning põhjustab tagasilöögi või puruneb.
■
Ärge asetage keha pöörleva kettaga
samale joonele ega selle taha. Kui ketas
liigub töö käigus teie kehast eemale, võib
võimalik tagasilöök pöörleva ketta ja elekt-
ritööriista otse teie poole liikuma tõugata.
■
Kui ketas on kinni kiilunud või lõika-
mist mingil põhjusel katkestate, lülita-
ge elektritööriist välja ja hoidke seda
liikumatult, kuni ketas täielikult peatub.
Ärge kunagi proovige lõikeketast lõikest
eemaldada, kui ketas alles liigub, vasta-
sel juhul võib tekkida tagasilöök. Ketta
kinnikiilumise põhjused tuleb välja selgita-
da ja elimineerida.
■
Ärge alustage lõikamist, kui ketas on
töödeldava detaili sees. Laske kettal jõu-
da täiskiiruseni ja sisestage see uuesti
ettevaatlikult lõikesse. Kui elektritööriist
taaskäivitatakse nii, et ketas on töödelda-
vas detailis, võib ketas kinni jääda, välja
paiskuda või põhjustada tagasilöögi.
■
Toetage paneele ja muid mistahes üle-
mõõdulisi töödeldavaid detaile, et mini-
meerida ketaste kinnikiilumise ja taga-
silöögi ohtu. Suured töödeldavad detailid
kipuvad oma raskuse all läbi vajuma.Toed
peavad olema paigutatud töödeldava
detaili alla lõikeliini lähedale ja töödelda-
va detaili serva lähedale mõlemale poole
ketast.
■
Olge eriti ettevaatlik, kui lõikate ne-
linurkseid avasid olemasolevatesse
seintesse või muudesse kohtadesse, kus
nähtavus on piiratud. Väljaulatuv kettaosa
võib sisse lõigata gaasi- või veetorusse,
elektrijuhtmetesse või objektidesse, mis
võivad põhjustada tagasilöögi.
■
Ärge püüdke teha kurvilist lõikamist.
Kettale liigse surve avaldamine suuren-
dab koormust ja võimalust, et ketas lõikes
põrkub või kinni jääb ning põhjustab ta-
gasilöögi põhjustab või puruneb, mis võib
tekitada tõsiseid vigastusi.
Müra- ja vibratsioonitase
Müra- ja vibratsioonitasemed on määratletud
kooskõlas standardiga EN62841.
Elektritööriista A-hindamise müratase on
tavaliselt järgmine:
LBE 76 12-EC jaoks
–
Helirõhu tase L
pA
: 83 dB(A)
–
Helivõimsuse tase L
wA
91 dB(A)
–
Määramatustegur: K = 3 dB
Vibratsiooni koguväärtus:
–
Emissiooniväärtus a
h
: <2,5 m/s
2
–
Määramatustegur: K = 1,5 m/s
2
LBE 76 18-EC jaoks
–
Helirõhu tase L
pA
: 73 dB(A)
–
Helivõimsuse tase L
WA
: 81 dB(A)
–
Määramatustegur: K = 3 dB
Vibratsiooni koguväärtus:
–
Emissiooni väärtus a
h
: <2,5 m/s
2
–
Määramatustegur: K = 1,5 m/s
2
ETTEVAATUST!
Kindlaksmääratud mõõteväärtused kehtivad
uute elektriliste tööriistade puhul. Igapäevane
kasutamine muudab müra- ja vibratsioonita
-
semete väärtusi.
MÄRKUS
Käesoleval infolehel esitatud vibratsioonita-
seme mõõtmisel on rakendatud standardis
EN 62841 kirjeldatud ühtlustatud katseme
-
toodikat ning seda saab kasutada tööriistade
võrdlemiseks. Seda võib kasutada kokkupuu
-
te esialgseks hindamiseks.
Deklareeritud vibratsioonitase kehtib tööriista
peamise sihtotstarbe puhul.
Aga kui tööriista kasutatakse teistsugusteks
rakendusteks või teistsuguste tarvikutega, või
seda hooldatakse kehvasti, siis võivad vib
-
ratsioonitasemed esitatust erineda. See võib
kokkupuute taset kogu tööperioodi jooksul
oluliselt suurendada.
Vibratsiooniga kokkupuute taseme täpseks
hindamiseks on vaja arvesse võtta ka aegu,
mil tööriist on välja lülitatud või töötab, kuid
seda tegelikult ei kasutata.
See võib kokkupuute taset kogu tööperioodi
jooksul oluliselt vähendada.
Seadme kasutaja kaitsmiseks vibratsiooni
mõjude eest määrake kindlaks täiendavad
ohutusmeetmed: Tööriista ja tarvikute hoolda
-
mine, käte soojana hoidmine, töökorralduse
korraldamine.
273
LBE 76 12-EC/LBE 76 18-EC
ETTEVAATUST!
Kandke kuulmiskaitsevahendeid, kui helirõhu
tase ületab 85db(A).
ETTEVAATUST!
Õhukeste metalllehtede või muude kergesti
vibreerivate suure pinnaga konstruktsioonide
lihvimisel võib kogu müratase olla palju suu
-
rem (kuni 15 dB) kui deklareeritud müratase-
me väärtused. Selliste töödeldavate detailide
poolt müra tekkimist tuleks võimaluse korral
takistada sobivate meetmetega, näiteks raske
-
te paindlike summutusmattide kasutamisega.
Suurenenud mürataset tuleb samuti arvesse
võtta nii müraga kokkupuute riski hindamisel,
kui ka sobiva kuulmiskaitse valikul.
Tehnilised andmed
Toote tüüp
LBE 76
12-EC
LBE 76
18-EC
Toode Minilihvija
Nimipinge Vdc 12 18
Tühikäigu
kiirus
/min 5000 - 20000
Ketta tüüp Tüüp 27 ja tüüp 41
Maksimaalne
ketta läbimõõt
mm 76 76
Paigaldusava
läbimõõt
mm 10 10
Maksimaalne
lihvimisketta
paksus
mm 4 4
Maksimaalne
lõikeketta
paksus
mm 4 4
Spindli keer-
med
M6 M6
Kaal vastavalt
"FLEX protse-
duurile 01“
kg 0,8 0,85
Aku AP 12 tootesari
AP 18
tootesari
AP 18 XT
tootesari
Aku kaal
AP
12/2,5
0,3
kg
AP
18/2.5
0,4 kg
AP
18/4.0
0,7 kg
AP
18/5.0
0,7 kg
AP
18/8.0
1,1 kg
AP
12/5,0
0,4
kg
AP 18/
4.0 XT
0,7 kg
AP 18/
8.0 XT
1,2 kg
Töötempera-
tuur
-10~40℃
Hoiustamis-
temperatuur
< 50 ℃
Laadimistem-
peratuur
4~40 ℃
Laadur CA 12/18, CA...
CA 12/
18, CA...
MÄRKUS
Akukomplekti ja laadija kasutusjuhendid on
saadaval eraldi. Need sisaldavad konkreet
-
seid ohutuseeskirju ja kasutusjuhendeid. Ohu-
tuseeskirjad ja üksikasjalikud kasutusjuhendid
leiate akupaki ja laadija kasutusjuhenditest.
Ülevaade (vt joonist A)
Toote detailide nummerdus vastab jooniste
lehel olevale seadme joonisele.
1. Lihvimise kaitsekate
2. LED-töötuli
3. Spindli lukustusnupp
4. Sees/väljas lüliti
5. Käepide
6. Kiiruse valimise nupp
7. Õhuvoo kiiruse märgutuli
8. Pöörlemissuuna valija
9. Pöörlemissuuna indikaator
10. Kuuskantvõti ja ladustamine
11. Kruvipolt
12. Välimine äärik
13. Spindel
274
LBE 76 12-EC/LBE 76 18-EC
14. Sisemine äärik
15. Pöörlemise vabastamisnupp
16. Lõikamise kaitsekate
17. Tolmuport
18. Karbiidist abrasiivne lõikeketas
19. Lihvimisketas
20. Metalli lõikeketas (x2)
21a. Eemaldatav vööklamber
(LBE 76 12-EC mudelile)
21b. Eemaldatav vööklamber
(LBE 76 18-EC mudelile)
22. Kinnituskruvi
Kasutusjuhend
HOIATUS!
Enne elektritööriista hooldamist/seadistamist
jne eemaldage sellelt aku.
Enne elektritööriista sisselülita-
mist
Võtke akutoitega minilihvija pakendist välja ja
kontrollige, et osad ei oleks puudu või kahjus-
tunud.
MÄRKUS
Akud ei ole tarnimisel täielikult laetud. Enne
esmakasutust laadige akud täiesti täis. Luge
-
ge laadija kasutusjuhendit.
Aku paigaldamine/vahetamine
Nõuanded aku pika kasutusaja
tagamiseks
HOIATUS:
Ärge kunagi laadige akusid temperatuuril alla
0 °C või üle 40 °C.
Ärge laadige akusid kõrge õhuniiskuse või
kõrge õhutemperatuuri keskkonnas.
Ärge katke akusid ja laadijat laadimise ajal.
Tõmmake laadimisprotsessi lõpus laadija
võrgupistik välja.
Aku ja laadija kuumenevad laadimise ajal. See
on täiesti normaalne!
MÄRKUS
Järgige laadija kasutusjuhendis esitatud juhi-
seid akude nõuetekohaseks laadimiseks.
Kui akusid pikemat aega
ei kasutata, siis hoidke neid jahe-
das kohas
osaliselt laetuna.
■
Suruge laetud aku elektritööriista sisse,
kuni see klõpsatusega paika kseerub (vt
joon B).
■
Eemaldamiseks vajutage vabastusnuppu ja
tõmmake aku välja (vt joonist C).
ETTEVAATUST!
Kui seade ei ole kasutuses, siis tuleb aku
klemme kaitsta. Lahtised metallesemed või
-
vad klemme lühistada – plahvatuse ja tulekah-
ju oht!
Kaitsekate
HOIATUS!
Kasutage tööriista ainult siis, kui kaitsekate on
paigas. Kasutage alati vastava ketta jaoks ette
nähtud kaitsekatet!
HOIATUS!
Keerake kaitsekatet, kuni kaetud osa on suu-
natud operaatori poole.
Lihvimise kaitsekate (vt asend.1,
joonis A)
Mõeldud tööks lihvketaste ja klappketastega.
HOIATUS!
Kui kasutate seda kaitsekatet liimitud abra-
siivketastega lõiketöödel, on suurenenud oht
kokkupuuteks tekkivate sädemete ja osakes
-
tega, samuti kokkupuute oht ketta tükkidega
ketta purunemise korral.
HOIATUS!
Kui kasutate seda kaitsekatet betooni või
müüritise lõikamisel ja pinnaviimistlusel, on
suurenenud tolmuga kokkupuute ja kontrolli
kaotamise oht, mis võib põhjustada tagasilöö
-
ki.
Klambriga kaitsekatte kasutami-
ne lõikamisel (vt asend 16, joonis
A)
Mõeldud töötamiseks lõikeketastega.
275
LBE 76 12-EC/LBE 76 18-EC
HOIATUS!
Kinnitage lõiketööde tegemisel alati klamb-
riga kaitsekate (16). Enne kasutamist kontrol-
lige pragude, deformatsioonide või tugeva
kulumise märkide puudumist.
HOIATUS!
Kui kasutate seda kaitsekatet pealispinna
lihvimisel, võib kaitsekate takistada töödelda
-
vat detaili, põhjustades kontrolli vähenemist
töödeldava detaili üle.
Paigaldus (vt joonis D)
Suruge lõikamise kaitsekate lihvimise kaitse-
katte peale (vt asend 16 ja asend 1, joonis A),
kuni see haakub.
Eemaldamine (vt joonis E)
Painutage üht kahest lukustushaagist (E-1) et-
tevaatlikult, kuni lukustushaak ei ulatu enam
kaitsekatte servast välja. Seejärel tõmmake
lõikamise kaitsekate maha ja pange kõrvale.
Kaitsekatte reguleerimine (vt
joonis F)
Keerake kaitsekate soovitud asendisse, kuni see
lukustub. Selleks ei ole vaja ühtegi tööriista.
Lõikeketta valik
Sae parima efektiivsuse saavutamiseks on
oluline valida õige kettatüüp. Valige ketas
vastavalt rakendusele ja lõigatavale mater-
jalile. Õige ketta valimine tagab sujuvama ja
kiirema lõikamise ning pikendab ketta kasu-
tusiga.
Isegi parimad lõikekettad ei lõika tõhusalt,
kui neid ei ole hoitud puhtana ja teravana.
Nüri ketta kasutamine koormab saagi ja
suurendab tagasilöögi ohtu. Hoidke lisaket-
taid käepärast, et teravad kettad oleksid alati
kättesaadavad.
Valige ja kasutage alati hoolikalt lõikekettaid,
mida soovitatakse lõigatava materjali jaoks.
Veenduge, et iga valitud lisaketta minimaalne
töökiirus on 20000 pööret /minutis (RPM) või
rohkem.
Sobiva lõikeketta valimiseks ja soovitatud
pöörlemissuuna määramiseks vaadake allole-
vat tabelit.
LÕIKEKETAS KASUTUSEESMÄRGID
Karbiidist abrasiivne lõike-
ketas
MÄRKUS
kui on teemandikujulised
segmendid, siis maksi-
maalne äärepoolne seg-
mentidevaheline vahe on
10 mm ainult negatiivse
kaldenurga korral.
Kipsplaadi, plasti lõikamine.
Kettal olev nool näitab AINULT seda, milli-
ses suunas ketas peaks tööriista kasutamisel
pöörlema. Veenduge alati, et pöörlemis-
suuna valija on asendis, mis vastab kettale
märgitud pöörlemissuunale.
Metalli lõikeketas
Terase, roostevaba terase ja värviliste ma-
terjalide lõikamine.
Plaatide teemantlõikeke-
tas (ei kuulu komplekti)
Plaatide, keraamika, kiudtsemendi lõikami-
ne.
Soovitatav pöörlemissuund:
Kettal olev nool näitab AINULT seda, milli-
ses suunas ketas peaks tööriista kasutamisel
pöörlema. Veenduge alati, et pöörlemis-
suuna valija on asendis, mis vastab kettale
märgitud pöörlemissuunale.
276
LBE 76 12-EC/LBE 76 18-EC
Ketta kinnitamine ja eemaldami-
ne
HOIATUS!
Lõikeketastega töötamisel paigaldage klamb-
riga kinnitatav kaitsekate (16) .
Ketta paigaldamine (vt joonis G ja H)
■
Eemaldage aku
■
Puhastage spindel ja kõik paigaldatavad
osad.
■
Vajutage ja hoidke all spindli lukustusnup-
pu (3)
■
Keerake kuuskantvõtme (10) abil spindli
(13) kruvipolt (11) lahti vastupäeva ning
eemaldage polt (11) ja välisäärik (12).
■
Asetage ketas sisemisele äärikule.
MÄRKUS
Lihvketaste paigaldamisel peab ketta väl-
jaulatuv osa olema suunatud sisemise ääriku
poole.
■
Paigaldage välimine äärik (12) uuesti nii, et
trükipind on väljapoole suunatud.
■
Vajutage ja hoidke spindlilukku all (3).
■
Pingutage polti (11) kuuskantvõtmega päri-
päeva. Soovitatav pöördemoment on 5 Nm.
■
Sisestage aku.
■
Lülitage lihvija sisse (ilma asendisse lu-
kustamata) ja laske lihvijal u 30 sekundit
töötada. Kontrollige tasakaalustamatuse ja
vibratsiooni puudumist.
■
Lülitage lihvija välja ja eemaldage aku.
Ketta eemaldamine
■
Vajutage ja hoidke all spindli lukustusnup-
pu (3)
■
Keerake polt kuuskantvõtme abil lahti ning
eemaldage polt ja välisäärik spindlilt.
■
Eemaldage ketas.
Tolmuava
MÄRKUS
Tolmuava on mõeldud kasutamiseks ainult
plaatide/betooni ja kipsplaadi lõikamisel, et
ühendada tolmu kogumiseks tolmuimejaga.
Me ei soovita tolmuotsiku kasutamist metalli
lõikamisel.
■
Valige tolmuotsiku paigaldusasend vasta-
valt lõikeketta pöörlemissuunale (vt joonis
J).
■
Sisestage tolmuotsik (17) lõikamise kaitse-
katte (16) otsa, kuni see haakub
(vt joonis K).
■
Paigaldage kinnitusklambriga lõikamise
kaitsekate 16) lihvimise kaitsekatte (1)
külge, vt peatükki "Kaitsekate".
■
Tolmuotsiku eemaldamine: vajutage lõi-
kamise kaitsekatte (16) riivile ja tõmmake
tolmuotsik (17) välja (vt joonis L).
Sisse- ja väljalülitamine (vt jooni-
seid M ja N)
■
Elektritööriista käivitamiseks lükake sisse-/
väljalülitit (4) ettepoole (samm 1). Pidevaks
tööks suruge seda allapoole, kuni see haa-
kub (samm 2).
■
Elektrilise tööriista väljalülitamiseks vajuta-
ge sisse-/väljalüliti tagumist otsa ja vabas-
tage lüliti.
MÄRKUS
Pärast aku eemaldamist ei käivitu sisselülita-
tud elektriline tööriist uuesti.
Kiiruse eelvalik (vt. joon. P)
HOIATUS!
Spindli pöörlemise ajal ei ole soovitatav kii-
rust reguleerida.
Teie tööriist on varustatud mälufunktsiooniga.
Pärast tööriista väljalülitamist naaseb see järg-
misel sisselülitamisel eelmisele seadistusele.
Nelja režiimi vahel liikumiseks vajutage
kiiruse valiku nuppu (6). Iga vajutus muudab
kiirust ühe taseme võrra. Allolev tabel näitab
pöörlemissageduse ja tööriista alusel põleva-
te LED-lampide arvu vahelist seost.
LED-lampide arv
Kiirus (RPM)
5000
10000
15000
20000
Pöörlemissuuna valija (vt jooni-
seid Q ja R)
Tööriist on varustatud pöörlemissuuna valija-
ga. Mõned rakendusviisid või tarvikud võivad
nõuda tööriista käitamist ette- või tagasikäi-
gul.
277
LBE 76 12-EC/LBE 76 18-EC
Lõikelihvimise puhul valige lõikesuund, mis
võimaldab tööriista kehast eemale lükata.
Karbiidist abrasiiv- või teemantketaste paigal-
damisel valige pöörlemissuund, mis vastab
kettal olevale noolele.
1. Kinnitage aku.
2. Suuna valimiseks vajutage pöörlemissuu-
na valiku lülitit (8). Iga kord, kui vajutate
valiku lülitit, vahetatakse pöörlemissuun-
da. Pöörlemissuuna märgutuli (9) süttib,
et näidata aktiivset pöörlemissuunda. Kui
valite "F", siis pöörleb lõikeketas vastu-
päeva ketta pöörlemissuuna " F" suhtes,
mis on märgitud kaitsekattele. Kui valite
"R", siis pöörleb lõikeketas päripäeva
ketta pöörlemissuuna „R“ suhtes, mis on
märgitud kaitsekattele.
MÄRKUS
Pöörlemissuuna indikaator lülitub välja umbes
5 minutit pärast sisse/välja lüliti vabastamist.
Kui pöörlemissuuna indikaator on välja lülita
-
tud, lülitub see tööriista uuesti sisselülitamisel
taas edasi-režiimi.
Kui pöörlemissuuna indikaator on sisse lülita
-
tud, säilitab see tööriista uuesti sisselülitami-
sel praeguse režiimi seadistuse.
Selle tööriistaga kaasasolevatel ketastel on
lõikelihvimise jaoks nooled, mis näitavad,
millises suunas peaksid kettad tööriista kasu
-
tamisel pöörlema. Enne tööriista kasutamist
veenduge, et pöörlemissuuna valiku lüliti on
asendis, mis vastab kettale märgitud pöörle
-
missuunale. Noolteta kettaid saab kasutada
mõlemas suunas.
HOIATUS!
Lihvimis- või klapiketastega lihvimisel on
kohustuslik kasutada ainult standardset ("F")
suunda, et vältida tööriistade kahjustusi, mis
ei sobi vastupidises suunas kasutamiseks.
HOIATUS!
Ülekandemehhanismi kahjustuste vältimiseks
laske tööriistal alati enne pöörlemissuuna
muutmist täielikult seiskuda.
LED-töötuli (vt joonist S)
Tööriista otsas asuv LED-töötuli süttib, kui
tööriist on sisse lülitatud või kui vajutatakse
kiiruse valiku nuppu (6)/pöörlemissuuna
valiku lülitit (8) ja kustub umbes 10 sekundit
pärast tööriista väljalülitamist.
LED-töötuli (2) vilgub kiiresti, kui tööriist ja/
või aku on ülekoormatud või muutub liiga
kuumaks ning sisemised andurid lülitavad
tööriista välja. Laske tööriistal veidi töötamata
seista või asetage tööriist ja aku üksteisest
eraldatuna õhuvoolu kätte, et neid jahutada.
LED-töötuli (2) vilgub aeglasemalt, viidates
sellele, et aku on tühi. Laadige akut.
Kui LED-töötuli (2) tööriista sisselülitamisel ei
sütti või lülitub töö ajal ootamatult välja, võib
selle põhjuseks olla sisemine ühendusviga.
Abi saamiseks võtke ühendust klienditeenin-
duse või volitatud hoolduskeskusega.
Tööriista otsa nurga reguleerimi-
ne (vt joonis T1 & T2 )
Tööriista otsa saab reguleerida 3 erinevasse
tööasendisse: 0°, -90° ja 90°.
■
Veenduge, et sisse/välja lüliti on asendis
OFF.
■
Eemaldage aku.
■
Tõmmates pöörlemise vabastamisnuppu
(15) lõpuni alla, pöörake tööriista otsa ja
vabastage nupp.
■
Jätkake tööriista pea pööramist, kuni see
lukustub "klõpsuga".
Vööklambri paigaldamine/eemal-
damine (vt joonis U1 ja U2)
Teie tööriistaga on kaasas eemaldatav
vööklamber, mille saab mugavaks transporti-
miseks asetada tööriista mõlemale küljele.
Vööklambri tööriista külge paigalda-
miseks:
■
Eemaldage seadmelt akuplokk.
■
LBE 76 12-EC puhul joondage vööklambri
ribi (U1-1) ja ava vastavalt tööriista aluse
ava (U1-2) ja keermestatud avaga.
■
LBE 76 18-EC puhul joondage vööklambri
ribid (U2-1) ja ava vastavalt tööriista aluse
pilude (U2-2) ja keermestatud avaga.
■
Paigaldage kinnituskruvi ja keerake see
kruvikeeraja (ei sisaldu komplektis) abil
kindlalt kinni.
Vööklambri tööriista küljest eemal-
damiseks toimige järgmiselt.
■
Eemaldage seadmelt akuplokk.
■
Kasutage kruvikeerajat (ei kuulu komp-
lekti), et vabastada kruvi, mis kinnitab
vööklambri tööriista külge.
278
LBE 76 12-EC/LBE 76 18-EC
■
Eemaldage kruvi ja vööklamber. Hoidke
neid edaspidiseks kasutamiseks kindlas
kohas.
Kasutusjuhend
MÄRKUS
Elektritööriista väljalülitamisel jääb see vähe-
seks ajaks veel töötama.
Kooriv lihvimine
HOIATUS!
Ärge kunagi kasutage jämelihvimiseks lõike-
kettaid.
■
Ketta nurk on parima lõiketulemuse saavu-
tamiseks vahemikus 20
-
40° .
■
Liigutage tööriista mõõduka survega
edasi-tagasi. Selle tulemusena ei muutu
töödeldav detail liiga kuumaks ja ei teki
värvimuutusi, samuti ei teki sooni.
Lõikelihvimine
HOIATUS!
Lõikeketastega lõikamiseks kasutage alati
lõikamise kaitseklambriga kaitsekatet (16).
■
Töötage alati ketta liikumisele vastasuunas.
Vastasel juhul võib tööriist kontrollimatult
lõikelt tagasi lüüa.
■
Juhtige tööriista ühtlaselt töödeldavale
materjalile sobiva kiirusega.
■
Ärge kallutage, ärge rakendage liigset
jõudu ega kõigutage küljelt küljele.
Täiendavat teavet tootja toodete kohta leiate
aadressilt www.ex-tools.com.
Hooldus
HOIATUS!
Enne elektritööriista hooldamist/seadistamist
jne eemaldage sellelt aku.
HOIATUS!
Ärge kasutage vedelaid puhastusvahendeid.
Puhastamine
■
Puhastage regulaarselt nii elektritööriista
kui ka ventilatsiooniavade ees olevaid võ-
resid. Puhastamise sagedus sõltub kasuta-
tavast materjalist ja kasutusajast.
■
Puhastage korpuse sisemust ja mootorit
regulaarselt kuiva suruõhuga.
Transport
Liitiumioonakude suhtes kohaldatakse ohtlik-
ke kaupu käsitlevate õigusaktide nõudeid.
Neid akusid tuleb transportida vastavalt koha-
likele, riiklikele ja rahvusvahelistele sätetele ja
eeskirjadele.
Kasutajad võivad neid akusid transportida
maanteel ilma täiendavate nõueteta.
Liitium-ioonakude kaubandusliku veo suhtes
laevandusettevõtete poolt kohaldatakse oht-
like kaupade veo eeskirju. Veo ettevalmistusi
ja transporti võivad teostada ainult vastava
koolituse saanud isikud. Kogu protsessi tuleb
professionaalselt jälgida.
Laetavate akude transportimisel tuleb järgida
järgmisi punkte:
Veenduge, et aku kontaktklemmid on lühiste
vältimiseks kaitstud ja isoleeritud.
Veenduge, et aku oleks kaitstud pakendisises-
te liikumiste eest.
Kahjustatud või lekkivaid akusid ei tohi trans-
portida.
Lisateabe saamiseks võtke ühendust oma
transpordiettevõttega.
HOIATUS:
Ärge kasutage kahjustatud korpusega akusid.
Remondid
Remonditöid tohib teostada vaid volitatud
hoolduskeskuses.
Varuosad ja tarvikud
Teavet teiste tarvikute, eriti tööriistade ja
poleerimisabivahendite kohta leiate tootja
kataloogidest.
Detailjoonised ja varuosade nimekirjad leiate
meie kodulehelt:www.ex-tools.com
Utiliseerimise teave
HOIATUS!
Muutke kasutuskõlbmatu elektritööriist mitte-
kasutatavaks:
aku toimel töötava elektritööriista puhul
eemaldage aku.
279
LBE 76 12-EC/LBE 76 18-EC
Ainult EL riikidele
Ärge visake elektritööriistu olmeprügi
hulka!
Kooskõlas Euroopa Liidu elektri- ja elektroo-
nikaseadmetest tekkinud jäätmete direktiivi
(WEEE) 2012/19/EL nõuetega ning vastavalt
kohalikule seadusandlusele tuleb elektritöö-
riistad eraldi koguda ja keskkonnasäästlikul
viisil ümber töödelda.
Toormaterjali utiliseerimine äraviska-
mise asemel.
Seade, tarvikud ja pakend tuleb keskkon-
nasäästlikul viisil ümber töödelda. Plastosad
tuleb töödelda ümber vastavalt materjali
tüübile.
HOIATUS!
Ärge visake akusid/patareisid olmeprügi
hulka, tulle ega vette. Ärge avage kasutatud
akusid/patareisid.
Ainult ELi riikidele:
kooskõlas direktiivi 2006/66/EÜ nõuetega
tuleb defektsed või kasutatud akud ümber
töödelda.
MÄRKUS
Palun uurige kõrvaldamise teavet oma edasi-
müüjalt!
-Vastavusdeklaratsioon
Vastavusdeklaratsioonid on toodud käesoleva
kasutusjuhendi lisas 1.
Vastutusest lahtiütlemine
Tootja ja tootja esindajad ei vastuta kahjus-
tuste ning saamatajäänud tulu eest, mis on
põhjustatud tootest või kasutuskõlbmatust
tootest tingitud tööseisakutest.
Tootja ja tootja esindajad ei vastuta kahjus-
tuste eest, mis on põhjustatud toote väärka-
sutusest või toote kasutamisest koos teiste
tootjate toodetega.
280
LBE 76 12-EC/LBE 76 18-EC
Turinys
Šiame vadove naudojami simboliai ......280
Simboliai ant elektrinio prietaiso ........280
Jūsų saugumui ........................280
Triukšmas ir vibracija ...................283
Techniniai duomenys ...................284
Apžvalga .............................284
Naudojimo instrukcijos .................285
Bendroji ir techninė priežiūra ...........289
Gabenimas ...........................289
Informacija dėl išmetimo ...............289
CE atitikties deklaracija .................290
Atleidimas nuo atsakomybės ............290
Šiame vadove naudojami
simboliai
ĮSPĖJIMAS!
Įspėja apie gresiantį pavojų. Nekreipiant
dėmesio į šį įspėjimą galima sunkiai ar net
mirtinai susižaloti.
DĖMESIO!
Įspėja apie galimai pavojingą situaciją. Ne-
kreipiant dėmesio į šį įspėjimą galima nesun-
kiai susižaloti arba sugadinti turtą.
PASTABA
Pateikia svarbią informaciją ir naudojimo
patarimus.
Simboliai ant elektrinio
prietaiso
V Voltai
/min.
Sūkiai arba slankiojamieji jude-
siai per minutę (sūk./min.)
M Metrinis sriegis
n
0
Sūkiai be apkrovos
Ø Skersmuo
Perskaityti instrukcijas
Dėvėti akių apsaugos priemo-
nes
Nenaudoti apsaugos nupjovimo
darbams.
Informacija apie netinkamo
naudoti prietaiso išmetimą (žr.
289 puslapį)!
CE ženklinimas
UKCA ženklinimas
Jūsų saugumui
ĮSPĖJIMAS!
Prieš naudodami elektrinį įrankį perskaitykite:
šias naudojimo instrukcijas,
elektrinių įrankių naudojimo „Bendrąsias
saugos instrukcijas“, pateiktas pridedamo
-
je brošiūroje (Nr: 315.915);
darbo vietoje galiojančias taisykles ir
nelaimingų atsitikimų prevencijos regla
-
mentus.
Šis modernus elektrinis įrankis atitinka visus
jam taikomus saugos reikalavimus.
Vis dėlto, naudojant šį elektrinį įrankį gali kilti
pavojus sunkiai ar net mirtinai susižaloti ar
sužaloti kitus, taip pat sugadinti įrankį ar kitą
turtą.
Kompaktišką šlifuoklį galima naudoti tik
pagal paskirtį;
jeigu jis yra visiškai tvarkingas.
Saugumą mažinančius gedimus reikia nedel
-
siant pašalinti.
Paskirtis
Šis šlifuoklis skirtas metalui, betonui, akme-
niui, plytelėms, medienai, plastikui ir pana-
šioms medžiagoms pjauti ir grubiai apdirbti
nenaudojant vandens. Pjaunant būtina nau-
doti pjovimui skirtą apsaugą.
Darbo su kompaktišku šlifuokliu
saugos instrukcijos
Įspėjimai dėl saugos vykdant šli-
favimo ir pjovimo darbus:
■
Šis elektrinis įrankis skirtas naudoti kaip
šlifavimo arba pjovimo įrankis. Perskai-
tykite visus su šiuo elektriniu įrankiu
pateiktus įspėjimus dėl saugos, instruk-
cijas, peržiūrėkite paveikslus ir speci-
281
LBE 76 12-EC/LBE 76 18-EC
kacijas. Nesilaikant visų toliau išdėstytų
nurodymų galima patirti elektros smūgį,
sukelti gaisrą ir (arba) sunkiai susižaloti.
■
Šiuo elektriniu įrankiu negalima atlikti
tokių operacijų kaip šlifavimas, valymas
vieliniu šepečiu, poliravimas ar skylių
pjovimas. Darbai, kuriems elektrinis įrankis
nėra skirtas, gali sukelti sužalojimo pavojų.
■
Nebandykite šio elektrinio įrankio per-
daryti taip, kad jis veiktų kitu nei įrankio
gamintojo nurodytu būdu. Dėl tokio per-
darymo įrankio galite nesuvaldyti ir sunkiai
susižaloti.
■
Nenaudokite neoriginalių ir įrankio
gamintojo nerekomenduojamų priedų.
Jeigu priedą galima pritvirtinti prie jūsų
elektrinio įrankio, tai nereiškia, kad jį saugu
naudoti.
■
Vardinis priedo sukimosi greitis turi būti
ne mažesnis, kaip ant elektrinio įrankio
nurodytas maksimalus greitis. Didesniu
nei pažymėtu greičiu besisukantys priedai
gali suskilti ir išlakstyti į šalis.
■
Tvirtinamo priedo išorinis skersmuo ir
storis turi neviršyti jūsų elektrinio įrankio
ribinių verčių. Netinkamo dydžio priedų
neįmanoma tinkamai apsaugoti ar valdyti.
■
Priedų tvirtinimo matmenys turi atitikti
elektrinio įrankio tvirtinimo įrangos ma-
tmenis. Tvirtinimui prie elektrinio įrankio
netinkantys priedai išsibalansuoja ir labai
vibruoja, todėl įrankio galite nesuvaldyti.
■
Nenaudokite sugadinto priedo. Kie-
kvieną kartą prieš naudodami priedą
patikrinkite, pvz., ar nesupleišėjęs ir
neįtrūkęs šlifavimo diskas, ar neįskilęs
ir nesudilęs atraminis padas, ar neatsi-
palaidavusios ir nesulūžusios vielinio
šepečio vielutės. Numetę elektrinį įrankį
ar priedą ant grindų patikrinkite, ar prie-
das nepažeistas, arba pakeiskite jį kitu.
Patikrinę ir pritvirtinę priedą, atsitraukite
nuo sukamojo priedo plokštumos patys
ir neleiskite artintis kitiems ir, paleidę
elektrinį įrankį maksimaliu greičiu be ap-
krovos, leiskite jam suktis vieną minutę.
Paprastai pažeisti priedai šiuo bandomuoju
laikotarpiu suskyla.
■
Naudokite asmens apsaugos priemo-
nes. Priklausomai nuo darbo pobūdžio,
užsidėkite apsauginį veido skydelį arba
apsauginius akinius. Jei reikia, dėvė-
kite kaukę nuo dulkių, klausos apsau-
gos priemones, pirštines ir dirbtuvių
prijuostę, galinčią sustabdyti smulkias
abrazyvines medžiagas arba ruošinio
fragmentus. Akių apsauga turi sustabdyti
skriejančias šiukšles, kurios susidaro įvairių
darbo procedūrų metu. Dulkių kaukė arba
respiratorius turi gebėti ltruoti konkre-
čios darbo procedūros metu susidarančias
kietąsias daleles. Ilgai dirbant dideliame
triukšme galima prarasti klausą.
■
Pašaliniai asmenys turi būti atsitraukę
saugiu atstumu nuo darbo zonos. Visi į
darbo zoną įeinantys asmenys turi dė-
vėti asmens apsaugos priemones. Darbo
ruošinio ar suskilusio priedo dalelės gali
skrieti tolyn ir sužeisti asmenis, esančius
toliau nuo darbo zonos.
■
Elektrinį įrankį laikykite tik už izoliuoto
laikymo paviršiaus, kai dirbate vietose,
kuriose pjovimo priedas gali pažeisti
paslėptą elektros laidą ar paties įran-
kio laidą. Gręžimo priedui palietus laidą,
kuriuo teka elektros srovė, neizoliuotomis
metalinėmis elektrinio įrankio dalimis taip
pat pradės tekėti srovė, ir operatorius gali
patirti elektros smūgį.
■
Atitraukite laidą toliau nuo sukamojo
priedo. Nesuvaldytas įrankis gali perpjauti
laidą ar įtraukti jūsų ranką į sukamąjį prie-
dą.
■
Įrankį padėkite tik sulaukę, kol jo prie-
das nustos suktis. Sukamasis priedas gali
užkliūti už paviršiaus ir ištraukti elektrinį
įrankį jums iš rankų.
■
Neneškite besisukančio įrankio laikyda-
mi nuleistoje rankoje. Sukamasis priedas
gali netyčia prisiliesti prie drabužių, juos
įtraukti ir jus sužaloti.
■
Reguliariai valykite elektrinio įrankio
ventiliacijos angas. Variklio ventiliatorius
į įrankio korpuso vidų įtraukia metalo dul-
kes, kur susikaupusios jos gali kelti elektros
smūgio pavojų.
■
Nedirbkite elektriniu įrankiu šalia degių
medžiagų. Šios medžiagos nuo kibirkščių
gali užsidegti.
■
Nenaudokite priedų, kuriems reikia
skystų aušinimo medžiagų. Naudojant
vandenį ar kitas skystas aušinimo medžia-
gas, galima patirti elektros smūgį ir žūti.
ATATRANKA IR SU JA SUSIJĘ
ĮSPĖJIMAI:
282
LBE 76 12-EC/LBE 76 18-EC
Atatranka yra staigi reakcija į sugnybtą ar už-
kliuvusį sukamąjį diską, atraminį padą, šepetį
ar kitą priedą. Sugnybtas ar užkliuvęs suka-
masis priedas staiga sustoja ir stumia elektrinį
įrankį priešinga kryptimi, nei sukosi priedas
įstrigimo vietoje.
Pavyzdžiui, jeigu šlifavimo diskas užkliuvo ar
įstrigo darbo ruošinyje, sugnybtas disko kraš-
tas gali „įsikasti“ į ruošinio paviršių, privers-
damas diską atšokti atgal. Diskas gali atšokti
nuo operatoriaus arba į jį, priklausomai nuo jo
sukimosi krypties įstrigimo vietoje. Tokiomis
aplinkybėmis šlifavimo diskai gali ir skilti.
Atatranka vyksta netinkamai naudojant įrankį
ir (arba) dėl netinkamų darbinių procedūrų
arba sąlygų. Jos galima išvengti imantis toliau
nurodytų atsargumo priemonių.
■
Elektrinį įrankį tvirtai laikykite abiem
rankomis ir pasirinkite tokią stovėseną ir
rankų padėtį, kad galėtumėte pasiprie-
šinti atatrankos jėgoms. Jeigu yra pagal-
binė rankena, visada ją naudokite, kad
galėtumėte suvaldyti įrankį atatrankos
ar paleidimo metu. Imdamasis tinkamų
atsargumo priemonių, operatorius gali
suvaldyti atatrankos jėgas.
■
Niekada nelaikykite rankos šalia suka-
mojo priedo. Priedas gali atšokti ir sužaloti
ranką.
■
Atsistokite taip, kad įrankiui atšokus jūsų
kūnas neatsidurtų atatrankos zonoje.
Atatranka stumia elektrinį įrankį priešinga
kryptimi, nei sukosi diskas įstrigimo vietoje.
■
Būkite ypač atsargūs apdorodami kam-
pus, aštrias briaunas ir pan. Priedas turi
nešokinėti ir nestrigti. Sukamasis priedas
paprastai įstringa apdorojant kampus,
aštrias briaunas ar priedui šokinėjant, ir
tuomet gali įvykti atatranka ir įrankio galite
nesuvaldyti.
■
Negalima naudoti grandininio pjūklo
medžio raižymui skirto disko, segmenti-
nio deimantinio disko su didesniu nei 10
mm periferiniu tarpu ar dantyto pjūklo
disko. Tokie diskai dažnai sukelia atatranką
ir įrankio kontrolės praradimą.
Saugos įspėjimai, susiję su šlifavi-
mo ir pjovimo darbais:
■
Naudokite tik jūsų elektriniam įrankiui
rekomenduojamus diskų tipus ir pasi-
rinktam diskui skirtą apsaugą. Diskų,
kuriems elektrinis įrankis nėra skirtas, ne-
galima tinkamai apsaugoti, todėl jie nėra
saugūs.
■
Centre prispaudžiamų diskų šlifavimo
paviršius turi būti žemiau apsauginės
briaunos plokštumos. Netinkamai sumon-
tuoto disko, kuris išsikiša už apsauginės
briaunos plokštumos, negalima tinkamai
apsaugoti.
■
Apsauga turi būti tvirtai pritvirtinta prie
elektrinio įrankio ir pasukta taip, kad
būtų užtikrintas maksimalus saugumas, t.
y. į operatorių turi būti atkreipta mažiau-
sia atviro disko dalis. Apsauga padeda
apsaugoti operatorių nuo suskilusio disko
skeveldrų, atsitiktinio prisilietimo prie dis-
ko ir kibirkščių, galinčių uždegti drabužius.
■
Diskai turi būti naudojami tik nurody-
tiems darbams. Pavyzdžiui: nešlifuokite
pjovimo disko šonu. Abrazyviniai pjovimo
diskai yra skirti periferiniam šlifavimui, o
veikiant šoninėms jėgoms jie gali suskilti.
■
Visada naudokite nepažeistas diskų
junges, kurių dydis ir forma tinka jūsų
pasirinktam diskui. Tinkamos diskų jun-
gės prispaudžia diską, taip sumažindamos
disko skilimo galimybę. Pjovimo diskų jun-
gės gali skirtis nuo šlifavimo diskų jungių.
■
Nenaudokite susidėvėjusių didesnių
elektrinių įrankių diskų. Didesniam
elektriniam įrankiui skirtas diskas netinka
didesniam mažesnio įrankio sukimosi grei-
čiui ir gali suskilti.
■
Kai naudojate dvigubos paskirties dis-
kus, visada naudokite vykdomam darbui
tinkamą apsaugą. Neuždėję tinkamos
apsaugos galite sunkiai susižaloti.
Papildomi saugos įspėjimai, susi-
ję su pjovimo darbais:
■
Pjovimo disko „nesugnybkite“ ir ne-
spauskite per stipriai. Nebandykite
perpjauti pernelyg giliai. Per didelis disko
įtempimas padidina apkrovą ir jis gali
persikreipti ar įstrigti pjūvyje, todėl išauga
atatrankos ar disko skilimo tikimybė.
■
Jūsų kūnas neturi būti vienoje linijoje
su besisukančiu disku ir už jo. Kai darbo
metu besisukantis diskas ruošinyje tols-
ta nuo jūsų kūno, galima atatranka gali
išsviesti diską ir elektrinį įrankį tiesiai į jus.
■
Kai diskas stringa arba dėl kokios nors
priežasties nutraukiate pjovimą, išjunki-
283
LBE 76 12-EC/LBE 76 18-EC
te elektrinį įrankį ir palaukite, kol besi-
sukantis diskas visiškai sustos. Niekada
nemėginkite ištraukti pjovimo disko iš
pjūvio, kol diskas sukasi, nes gali įvykti
atatranka. Išsiaiškinkite ir imkitės taiso-
mųjų veiksmų, kad pašalintumėte disko
įstrigimo priežastį.
■
Nepradėkite vėl pjauti neištraukę disko
iš ruošinio. Leiskite pjovimo diskui įsi-
sukti visu greičiu ir tik tuomet atsargiai
vėl įleiskite į pjūvį. Jei pjovimo diskas pa-
leidžiamas ruošinyje, jis gali strigti, pakilti
arba atšokti.
■
Atremkite plokštes arba bet kokį didelį
ruošinį, kad sumažintumėte disko su-
spaudimo ir atatrankos pavojų. Dideli
ruošiniai nuo savo svorio paprastai išlinks-
ta. Po jais reikia pastatyti atramas šalia pjo-
vimo linijos ir prie ruošinio kraštų abiejose
pjovimo disko pusėse.
■
Būkite ypač atsargūs pjaudami į esamas
sienas ar kitas akląsias zonas. Išsikišęs
diskas gali įpjauti dujų ar vandens vamz-
džius, elektros laidus arba kliūtis, kurios
gali sukelti atatranką.
■
Nebandykite pjauti lanku. Per didelis dis-
ko įtempimas padidina jo apkrovą ir jis gali
persikreipti ar įstrigti pjūvyje, todėl išauga
atatrankos ar disko skilimo tikimybė, dėl ko
galite sunkiai susižaloti.
Triukšmas ir vibracija
Triukšmo ir vibracijos vertės nustatytos pagal
EN 62841.
Elektrinio įrankio triukšmo lygis A paprastai
apskaičiuojamas taip:
Skirta LBE 76 12-EC
–
Garso slėgio lygis L
pA
: 83 dB(A)
–
Garso galios lygis L
wA
: 91 dB(A)
–
Neapibrėžtis: K = 3 dB
Bendroji vibracijos vertė:
–
Emisijos vertė a
h
: < 2,5 m/s
2
–
Neapibrėžtis: K = 1,5 m/s
2
Skirta LBE 76 18-EC
–
Garso slėgio lygis L
pA
: 73 dB(A)
–
Garso galios lygis L
WA
: 81 dB(A)
–
Neapibrėžtis: K = 3 dB
Bendroji vibracijos vertė:
–
Emisijos vertė a
h
: < 2,5 m/s
2
–
Neapibrėžtis: K = 1,5 m/s
2
DĖMESIO!
Nurodytos išmatuotos vertės taikomos nau-
jiems elektriniams įrankiams. Dėl kasdienio
naudojimo triukšmo ir vibracijos vertės keičia
-
si.
PASTABA
Čia pateikta vibracijos vertė išmatuota naudo-
jant EN 62841 standarte nurodytą standartinį
testą, todėl ją galima naudoti lyginant vieną
įrankį su kitu. Ją galima naudoti vibracijos
poveikiui preliminariai įvertinti.
Deklaruotoji vibracijos vertė gauta naudojant
įrankį pagal jo pagrindinę paskirtį.
Vis dėlto, pakeitus įrankio naudojimo paskirtį,
priedus ar netinkamai techniškai prižiūrint,
vibracijos vertės taip pat gali pasikeisti. Dėl
to kenksmingas vibracijos poveikis per visą
darbo laikotarpį gali pastebimai išaugti.
Norint tiksliai apskaičiuoti vibracijos poveikio
vertę, taip pat reikia atsižvelgti į laikotarpius,
kuomet įrankis yra išjungtas ar įjungtas, tačiau
nenaudojamas.
Atmetus šiuos laikotarpius vibracijos povei
-
kis per visą darbo laikotarpį gali reikšmingai
sumažėti.
Norėdami apsaugoti operatorių nuo vibraci
-
jos poveikio, nustatykite papildomas saugos
priemones, pvz.: Įrankių ir priedų priežiūra,
rankų šiluma, darbo organizavimas.
DĖMESIO!
Jeigu garso slėgis viršija 85 dB(A), užsidėkite
apsaugines ausines.
DĖMESIO!
Šlifuojant plonus metalo lakštus ar kitas
lengvai vibruojančias konstrukcijas su dideliu
paviršiumi, bendras skleidžiamas triukšmas
gali būti daug didesnis (iki 15 dB) nei dekla
-
ruojamos triukšmo skleidimo vertės. Tokie
ruošiniai turėtų būti kuo labiau apsaugoti nuo
garso skleidimo tinkamomis priemonėmis,
pavyzdžiui, naudojant sunkius lanksčius slo
-
pinamuosius kilimėlius. Į padidėjusį triukšmo
skleidžiamą triukšmą taip pat reikia atsižvelgti
vertinant triukšmo poveikio riziką ir parenkant
tinkamą klausos apsaugą.
284
LBE 76 12-EC/LBE 76 18-EC
Techniniai duomenys
Gaminio tipas
LBE 76
12-EC
LBE 76
18-EC
Gaminys
Kompaktiškas šlifuo-
klis
Vardinė įtam-
pa
VDC 12 18
Sūkiai be ap-
krovos
/min. 5000–20000
Diskų tipas 27 tipo ir 41 tipo
Maks. disko
skersmuo
mm 76 76
Tvirtinimo an-
gos skersmuo
mm 10 10
Maks. šlifa-
vimo disko
storis
mm 4 4
Maks. pjovimo
disko storis
mm 4 4
Suklio sriegis M6 M6
Svoris pagal
„FLEX proce-
dūrą 01“
kg 0,8 0,85
Baterija
AP 12
serija
AP 18
serija
AP 18 XT
serija
Baterijos svo-
ris
AP
12/2,5
0,3
kg
AP
18/2.5
0,4 kg
AP
18/4.0
0,7 kg
AP
18/5.0
0,7 kg
AP
18/8.0
1,1 kg
AP
12/5,0
0,4
kg
AP 18/
4.0 XT
0,7 kg
AP 18/
8.0 XT
1,2 kg
Darbinė tem-
peratūra
-10~40℃
Laikymo tem-
peratūra
< 50℃
Krovimo tem-
peratūra
4–40 ℃
Įkroviklis CA 12/18, CA...
CA 12/
18, CA...
PASTABA
Sudėtinės baterijos ir įkroviklio vadovai pa-
teikiami atskirai. Jose pateikiamos konkrečios
saugos taisyklės ir naudojimo instrukcijos.
Saugos taisyklių ir išsamių naudojimo instruk
-
cijų ieškokite sudėtinės baterijos ir įkroviklio
vadovuose.
Apžvalga (žr. A pav.)
Dalių numeriai pateikti pagal įrankio iliustraci-
jas paveikslų puslapyje.
1. Šlifavimo darbams skirta apsauga
2. LED darbinė lemputė
3. Suklio užraktas
4. Įjungimo ir išjungimo jungiklis
5. Rankena
6. Greičio pasirinkimo mygtukas
7. Greičio indikatorius
8. Sukimosi krypties selektorius
9. Sukimosi krypties indikatorius
10. Šešiabriaunis raktas ir jo laikymo vieta
11. Įsukamas varžtas
12. Išorinė jungė
13. Suklys
14. Vidinė jungė
15. Galvutės ksavimo mygtukas
16. Pjovimo darbams skirta apsauga
17. Dulkių anga
18. Karbidinis abrazyvinis pjovimo diskas
19. Šlifavimo diskas
20. Metalo pjovimo diskas (2 vnt.)
21a. Nuimama diržo apkaba
(LBE 76 12-EC)
21b. Nuimama diržo apkaba
(LBE 76 18-EC)
22. Tvirtinimo varžtas
285
LBE 76 12-EC/LBE 76 18-EC
Naudojimo instrukcijos
ĮSPĖJIMAS!
Prieš vykdydami bet kokius elektrinio įrankio
tvarkymo darbus, atjunkite jo bateriją.
Prieš elektrinį įrankį įjungiant
Išpakuokite belaidį kompaktišką šlifuoklį ir
patikrinkite, ar netrūksta kokių nors dalių ir ar
jos nepažeistos.
PASTABA
Išsiunčiant iš gamyklos baterijos iki galo
neįkraunamos. Prieš pradėdami darbą iki galo
įkraukite baterijas. Žr. įkroviklio naudojimo
vadovą.
Baterijos įstatymas ir keitimas
Patarimai, kaip užtikrinti ilgą ba
-
terijos naudojimo trukmę
DĖMESIO!
Baterijų niekada nekraukite žemesnėje nei 0
°C ar aukštesnėje nei 40 °C temperatūroje.
Baterijų nekraukite aplinkoje, kurioje yra dide
-
lė oro drėgmė arba aukšta temperatūra.
Krovimo metu baterijų ir įkroviklio neuždenki
-
te.
Pasibaigus krovimo procesui, įkroviklio kištu
-
ką ištraukite iš elektros lizdo.
Krovimo metu baterija ir įkroviklis įkaista. Tai
visiškai normalu!
PASTABA
Vadovaukitės tinkamo baterijos krovimo
nurodymais, pateiktais baterijos naudojimo
instrukcijoje.
Jei baterijos ilgą laiką nenaudojamos
tam tikrą laiką laikykite juos iš
dalies įkrautus
vėsioje vietoje.
■
Stumkite įkrautą bateriją į elektrinį prietai-
są, kol ji užsiksuos savo vietoje (žr. B pav.).
■
Jei bateriją norite atjungti, paspauskite
atjungimo klavišą ir bateriją ištraukite (žr. C
pav.).
DĖMESIO!
Apsaugokite išimtos baterijos kontaktus.
Metaliniai daiktai kontaktus gali sujungti
trumpuoju jungimu, ir tuomet kyla sprogimo
ir gaisro pavojus!
Apsauga
ĮSPĖJIMAS!
Naudokite įrankį tik pritvirtinę savo vietoje
apsaugą. Visada naudokite tik konkrečiam
diskui skirtą apsaugą!
ĮSPĖJIMAS!
Apsaugą pasukite taip, kad uždaryta jos dalis
būtų nukreipta į operatorių.
Šlifavimo darbams skirta apsauga
(žr. 1 elementą A pav.)
Skirta darbui su šlifavimo diskais ir „Flap“
diskais.
ĮSPĖJIMAS!
Naudojant šią apsaugą pjovimo darbams su
klijuotais abrazyviniais diskais, išauga skrie
-
jančių kibirkščių ir kietųjų dalelių poveikio
pavojus, o taip pat skriejančių skeveldrų dėl
suskilusio disko pavojus.
ĮSPĖJIMAS!
Naudojant šią apsaugą betono ar mūro pjovi-
mo ar paviršiaus apdirbimo darbams, išauga
dulkių poveikio pavojus, dėl kurio galite nesu
-
valdyti įrankio ir jis gali atšokti.
Pjovimo darbams skirtas apsau-
gos priedas (žr. 16 elementą A
pav.)
Skirtas darbui su pjovimo diskais.
ĮSPĖJIMAS!
Vykdydami pjovimo darbus visada uždėkite
pjovimo darbams skirtą apsaugos priedą (16).
Prieš naudodami patikrinkite, ar nėra įtrūki
-
mų, deformacijų arba didelio nusidėvėjimo
požymių.
ĮSPĖJIMAS!
Naudojant šią pjovimo apsaugą paviršiaus
šlifavimui, ji gali kliudyti ruošinį ir dėl to galite
nesuvaldyti įrankio.
Tvirtinimas (žr. D pav.)
Stumkite pjovimo darbams skirtą apsaugą ant
šlifavimo darbams skirtos apsaugos (žr. 16 ir 1
elementus A pav.), kol ji užsiksuos.
286
LBE 76 12-EC/LBE 76 18-EC
Nuėmimas (žr. E pav.)
Atsargiai lenkite vieną iš dviejų ksavimo
kabliukų (E-1), kol jis nebekyšos iš apsaugos
pakraščio. Tuomet nutraukite pjovimo dar-
bams skirtą apsaugą ir padėkite į šalį.
Apsaugos reguliavimas
(žr. F pav.)
Sukite apsaugą iki reikiamos padėties, kol ji
užsiksuos. Šiai procedūrai nereikia jokio įrankio.
Pjovimo disko pasirinkimas
Norint kuo geriau nupjauti, svarbu pasirinkti
tinkamą disko tipą. Diską pasirinkite pagal
naudojimo paskirtį ir norimą pjauti medžiagą.
Pasirinkę tinkamą diską galėsite pjauti sklan-
džiau ir greičiau bei prailginti jo naudojimo
trukmę.
Net ir geriausi pjovimo diskai pjauna neefek-
tyviai, jeigu jie nėra švarūs ir aštrūs. Naudo-
jant atšipusį diską, įrankis labai apkraunamas
ir išauga atatrankos pavojus. Visada po ranka
turėkite atsarginių, aštrių pjovimo diskų.
Visada kruopščiai pasirinkite ir naudokite pjo-
vimo diskus, rekomenduojamus pjaunamai
medžiagai. Bet kurio pasirinkto pjovimo disko
darbinis greitis turi būti ne mažesnis, kaip 20
000 /min. (sūk./min.).
Norėdami pasirinkti tinkamą pjovimo diską
ir nustatyti rekomenduojamą sukimosi kryptį,
vadovaukitės toliau pateikta lentele.
PJOVIMO DISKAS PRITAIKYMAS
Karbidinis abrazyvinis
pjovimo diskas
PASTABA
Jei segmentai yra deiman-
tiniai, didžiausias periferi-
nis tarpas tarp segmentų
turi būti 10 mm, o posvy-
rio kampas neigiamas.
Gipskartonio plokštėms, plastikui pjauti.
Rodyklė ant disko rodo TIK tą kryptį, kuria
diskas turi suktis paleidus įrankį. Visada
patikrinkite, ar sukimosi krypties selektorius
yra toje padėtyje, kuri atitinka ant disko
pažymėtą sukimosi kryptį.
Metalo pjovimo diskas
Plienui, nerūdijančiam plienui, spalvotie-
siems metalams pjauti.
Deimantinis plytelių pjovi-
mo diskas (nėra komplek-
te)
Plytelėms, keramikai, pluoštiniam cementui
pjauti.
Rekomenduojama sukimosi kryptis:
Rodyklė ant disko rodo TIK tą kryptį, kuria
diskas turi suktis paleidus įrankį. Visada
patikrinkite, ar sukimosi krypties selektorius
yra toje padėtyje, kuri atitinka ant disko
pažymėtą sukimosi kryptį.
Disko tvirtinimas ir nuėmimas
ĮSPĖJIMAS!
Dirbdami su pjovimo diskais, uždėkite pjovi-
mo darbams skirtą apsaugos priedą (16) .
Disko tvirtinimas (žr. G ir H pav.)
■
Nuimkite bateriją
■
Nuvalykite suklį ir visas tvirtinimo detales.
■
Paspauskite ir laikykite nuspaudę suklio
užraktą (3)
■
Šešiabriauniu raktu (10) prieš laikrodžio
rodyklę atsukite ant suklio (13) esantį įsu-
kamą varžtą (11) ir nuimkite varžtą (11) bei
išorinę jungę (12).
■
Uždėkite diską ant vidinės jungės.
PASTABA
Tvirtinant šlifavimo diską, jo išsikišusi pusė
turi būti nukreipta į vidinę jungę.
■
Vėl uždėkite išorinę jungę (12) taip, kad
pusė su spaudiniu būtų nukreipta į išorę.
■
Paspauskite ir laikykite nuspaudę suklio
287
LBE 76 12-EC/LBE 76 18-EC
užraktą (3).
■
Šešiabriauniu raktu pagal laikrodžio rodyklę
priveržkite varžtą (11). Rekomenduojama
priveržimo jėga 5 Nm.
■
Įstatykite bateriją.
■
Įjunkite šlifuoklį (neužksuodami padėties)
ir palikite veikti maždaug 30 sekundžių.
Patikrinkite, ar nėra vibracijų ir tinkamas
balansas.
■
Išjunkite šlifuoklį ir išimkite bateriją.
Disko nuėmimas
■
Paspauskite ir laikykite nuspaudę suklio
užraktą (3)
■
Šešiabriauniu raktu nuo suklio atsukite ir
nuimkite varžtą bei išorinę jungę.
■
Nuimkite diską.
Dulkių jungtis
PASTABA
Dulkių jungtis yra skirta tik plytelių, betono
ir gipskartonio pjovimui, kad būtų galima
prijungti prie dulkių siurblio ir surinkti dulkes.
Nerekomenduojame naudoti dulkių jungties
metalo pjovimo darbams.
■
Pasirinkite dulkių jungties tvirtinimo vietą
pagal pjovimo disko sukimosi kryptį (žr. J
pav.).
■
Stumkite dulkių jungtį (17) į bet kurį pjo-
vimo darbams skirtos apsaugos (16) galą,
kol ji užsiksuos (žr. K pav.).
■
Prie šlifavimo darbams skirtos apsaugos (1)
pritvirtinkite pjovimo darbams skirtą ap-
saugos priedą (16), žr. skyrių „Apsauga“.
■
Norėdami nuimti dulkių jungtį: paspauskite
pjovimo darbams skirto apsaugos priedo
(16) ksatorių ir ištraukite dulkių jungtį (17)
(žr. L pav.).
Įjungimas ir išjungimas (žr. M ir N
pav.)
■
Norėdami įjungti elektrinį įrankį, įjungimo
ir išjungimo jungiklį (4) pastumkite į priekį
(1 žingsnis). Jei norite, kad elektrinis įrankis
veiktų nepertraukiamai, jungiklį pakreipki-
te žemyn, kad užsiksuotų (2 žingsnis).
■
Norėdami išjungti elektrinį įrankį, paspaus-
kite galinę įjungimo ir išjungimo jungiklio
dalį ir ją atleiskite.
PASTABA
Išėmus bateriją įjungtas elektrinis įrankis neį-
sijungia iš naujo.
Sukimosi greičio pasirinkimas
(žr. P pav.)
ĮSPĖJIMAS!
Nerekomenduojama greičio reguliuoti tuo-
met, kai sukasi suklys.
Jūsų įrankyje yra atminties funkcija. Išjungus
įrankį, o po to vėl įjungus, jo suklys sukasi
prieš tai nustatytu greičiu.
Spaudžiodami greičio pasirinkimo mygtuką
(6) galite paeiliui perjunginėti keturis režimus.
Kiekvienas spustelėjimas greitį pakeičia vienu
lygmeniu. Toliau lentelėje parodytas ryšys
tarp sukimosi greičio ir ant įrankio rankenos
šviečiančių LED indikatorių skaičiaus.
LED indikatorių skai-
čius
Greitis (sūk./min.)
5000
10000
15000
20000
Sukimosi krypties selektorius (žr.
Q ir R pav.)
Įrankyje yra sukimosi krypties pasirinkimo
įtaisas. Atliekant kai kuriuos darbus arba nau-
dojant kai kuriuos priedus įrankis turi veikti
sukdamasis į priekį arba atgal.
Kai šlifuodami pjaunate, pasirinkite tokią pjo-
vimo kryptį, kad įrankis būtų stumiamas tolyn
nuo kūno. Tvirtindami karbidinį abrazyvinį pjo-
vimo diską arba deimantinį diską, pasirinkite
sukimosi kryptį, atitinkančią rodyklę ant disko.
1. Prijunkite bateriją.
2. Paspauskite sukimosi krypties selektorių
(8) disko sukimosi krypčiai pasirinkti. Su-
kimosi kryptis pasikeičia, kiekvieną kartą
spustelėjus selektorių. Užsidega sukimo-
si krypties indikatorius (9), rodydamas
įjungtą disko sukimosi kryptį. Jei pasi-
rinksite „F“, pjovimo diskas suksis prieš
laikrodžio rodyklę, t. y. ant apsaugos
pažymėta disko sukimosi kryptimi „F“. Jei
pasirinksite „R“, pjovimo diskas suksis pa-
gal laikrodžio rodyklę, t. y. ant apsaugos
pažymėta disko sukimosi kryptimi „R“.
288
LBE 76 12-EC/LBE 76 18-EC
PASTABA
Sukimosi krypties indikatorius užgęsta praėjus
maždaug 5 minutėms nuo įjungimo ir išjungi
-
mo jungiklio atleidimo.
Užgesus sukimosi krypties indikatoriui, o įran
-
kį po to vėl įjungus, vėl įjungiamas sukimosi į
priekį „F“ režimas.
Kol sukimosi krypties indikatorius dega, jis
išlaiko esamą režimo nuostatą po pakartotinio
įrankio įjungimo.
Prie šio įrankio pridedamuose šlifavimo
pjaunant diskuose yra rodyklės, nurodančios,
kuria kryptimi turi suktis diskai įrankyje. Prieš
įjungdami įrankį patikrinkite, ar sukimosi
krypties selektoriaus padėtis atitinka ant disko
pažymėtą sukimosi kryptį. Diskus be rodyklių
galima sukti ir pirmyn, ir atgal.
ĮSPĖJIMAS!
Šlifuojant šlifavimo disku arba „Flap“ disku,
galima naudoti tik standartinę („F“) disko
sukimosi kryptį, kad nesugadintumėte įrankių,
kurie netinka priešingai sukimosi krypčiai.
ĮSPĖJIMAS!
Kad įrankio nesugadintumėte, prieš keisdami
sukimosi kryptį visada leiskite įrankiui visiškai
sustoti.
LED darbinė lemputė (žr. S pav.)
Įjungus įrankį arba nuspaudus greičio pasirin-
kimo mygtuką (6) ar sukimosi krypties selek-
torių (8), užsidega įrankio galvutėje esanti
LED darbinė lemputė, kuri išsijungia praėjus
maždaug 10 sekundžių po įrankio išjungimo.
LED darbinė lemputė (2) greitai mirksi įrankį
ir (ar) sudėtinę bateriją pernelyg apkrovus
arba jiems pernelyg įkaitus – tuomet vidiniai
jutikliai įrankį išjungia. Leiskite įrankiui atvėsti
arba atjunkite nuo jo bateriją ir atskirai atvė-
sinkite.
Jei LED darbinė lemputė (2) mirksi lėčiau, tai
reiškia, kad baterijos įkrova maža. Įkraukite
bateriją.
Jei LED darbinė lemputė (2) neužsidega įjun-
gus įrankį arba staiga užgęsta darbo metu, tai
gali įvykti dėl vidinės ryšio klaidos. Dėl pagal-
bos prašome kreiptis į klientų aptarnavimo ar
techninės priežiūros centrą.
Įrankio galvutės pakreipimo kam-
po reguliavimas (žr. T1 ir T2 pav.)
Įrankio galvutę galima pakreipti į 3 skirtingas
darbines padėtis: 0°, -90° ir 90°.
■
Įjungimo ir išjungimo jungiklis turi būti
išjungimo (OFF) padėtyje.
■
Išimkite bateriją.
■
Iki galo nuspaudę galvutės ksavimo
mygtuką (15), pasukite įrankio galvutę ir
atleiskite mygtuką.
■
Toliau sukite įrankio galvutę, kol ji spragte-
lėdama užsiksuos reikiamoje vietoje.
Diržo apkabos uždėjimas / nuė-
mimas (žr. U1 ir U2 pav.)
Jūsų įrankis yra su nuimama diržo apkaba,
kurią galima pritvirtinti prie įrankio šono ir
patogiai neštis.
Norėdami pritvirtinti apkabą prie
įrankio:
■
Išimkite iš įrankio sudėtinę bateriją.
■
LBE 76 12-EC atveju sulygiuokite diržo
segtuko briauną (U1-1) ir skylę atitinkamai
su įrankio pagrindo anga (U1-2) ir sriegine
skyle.
■
LBE 76 18-EC modeliui diržo segtuko
briaunas (U2-1) ir skylę sulygiuokite su
įrankio pagrindo plyšiais (U2-2) ir sriegine
skyle.
■
Įstatykite tvirtinimo varžtą ir tvirtai jį pri-
veržkite atsuktuvu (komplekte nėra).
Diržo apkabos nuėmimas nuo prie-
taiso:
■
Išimkite iš įrankio sudėtinę bateriją.
■
Atsuktuvu (komplekte nėra) atsukite diržo
apkabos tvirtinimo prie įrankio.
■
Ištraukite varžtą ir nuimkite diržo apkabą.
Laikykite juos saugioje vietoje, kad galėtu-
mėte juos panaudoti ateityje.
Darbo instrukcijos
PASTABA
Išjungus elektrinį įrankį jo judamos dalys dar
kurį laiką juda.
Grubus šlifavimas
ĮSPĖJIMAS!
Niekada nenaudokite pjovimo diskų grubiam
šlifavimui.
289
LBE 76 12-EC/LBE 76 18-EC
■
Kad geriau pjautų, pjovimo diską pasukite
20
-
40° kampu.
■
Vidutiniškai stipriai spausdami stumdykite
įrankį pirmyn ir atgal. Taip ruošinys perne-
lyg neįkais ir neatsiras spalvos pakitimų;
taip pat neatsiras jokių griovelių.
Šlifavimas nupjaunant
ĮSPĖJIMAS!
Dirbdami su pjovimo diskais, uždėkite pjovi-
mo darbams skirtą apsaugos priedą (16).
■
Visada dirbkite prieš disko pjovimo kryptį.
Priešingu atveju įrankio galite nesuvaldyti
ir jis iššoks iš pjūvio.
■
Įrankį spauskite tolygiai, kad jis judėtų
apdorojamai medžiagai tinkamu greičiu.
■
Įrankio nepakreipkite, nenaudokite perne-
lyg didelės jėgos ir nesiūbuokite iš vienos
pusės į kitą.
Daugiau informacijos apie mūsų gaminius
rasite svetainėje www.ex-tools.com.
Bendroji ir techninė priežiūra
ĮSPĖJIMAS!
Prieš vykdydami bet kokius elektrinio įrankio
tvarkymo darbus, atjunkite jo bateriją.
ĮSPĖJIMAS!
Nenaudokite vandens ir skystų valymo prie-
monių.
Valymas
■
Reguliariai valykite elektrinį įrankį ir oro
įtraukimo angų groteles. Valymo dažnis
priklauso nuo medžiagų ir įrankio naudoji-
mo trukmės.
■
Korpuso vidų ir variklį reguliariai prapūski-
te sausu suslėgtuoju oru.
Gabenimas
Ličio jonų baterijoms taikomi pavojingų krovi-
nių teisės aktų reikalavimai.
Šios baterijos turi būti gabenamos laikantis
vietos, nacionalinių ir tarptautinių nuostatų ir
reglamentų.
Naudotojai gali gabenti šias baterijas keliais
be papildomų reikalavimų.
Laivybos bendrovėms komerciniais tikslais
vežant ličio jonų baterijas taikomos pavojingų
krovinių vežimo taisyklės. Paruošimo gabeni-
mui ir gabenimo darbus gali atlikti tik tinka-
mai apmokyti asmenys. Visas procesas turi
būti prižiūrimas profesionalų.
Gabenant įkraunamas baterijas būtina laikytis
šių reikalavimų:
Baterijos kontaktiniai gnybtai turi būti apsau-
goti ir izoliuoti, kad būtų išvengta trumpojo
jungimo.
Sudėtinė baterija turi būti apsaugota nuo
judėjimo pakuotės viduje.
Draudžiama vežti pažeistas arba pratekančias
baterijas.
Dėl papildomos informacijos kreipkitės į kro-
vinių gabenimo bendrovę.
DĖMESIO!
Nesiųskite baterijų su pažeistu korpusu.
Remontas
Remonto darbus gali vykdyti tik įgalioto tech-
ninės priežiūros centro specialistai.
Atsarginės dalys ir priedai
Kitų priedų ir įrankių ieškokite gamintojo
kataloguose.
Išskleistuosius gaminio vaizdus ir atsarginių
dalių sąrašus rasite mūsų svetainėje adresu:
www.ex-tools.com
Informacija dėl išmetimo
ĮSPĖJIMAS!
Nereikalingus elektrinius įrankius paverskite
netinkamais naudoti:
iš akumuliatorinių įrankių išimkite bateriją.
Tik ES šalys
Elektrinius įrankius draudžiama išmesti
kartu su buitinėmis atliekomis!
Pagal Europos elektrinės ir elektroninės įran-
gos atliekų direktyvą 2012/19/ES ir atitinka-
mus nacionalinius įstatymus, netinkamus nau-
doti elektrinius įrankius reikia surinkti atskirai
ir perdirbti aplinkos neteršiančiu būdu.
Žaliavų utilizavimas vietoje atliekų
išmetimo.
Įrankį, jo priedus ir pakuotes reikia perdirbti
aplinkos neteršiančiu būdu. Plastikinės dalys
yra paženklintos pagal medžiagos tipą, kad
jas būtų galima perdirbti.
290
LBE 76 12-EC/LBE 76 18-EC
ĮSPĖJIMAS!
Neišmesti baterijų kartu su buitinėmis atlie-
komis, į ugnį ar vandenį. Neardyti naudotų
baterijų.
Tik ES šalims:
Pagal 2006/66/EB direktyvą sugadintas ar
netinkamas naudoti baterijas reikia perdirbti.
PASTABA
Informaciją apie išmetimą jums suteiks įrankio
pardavėjas!
-Atitikties deklaracija
Atitikties deklaracijos pateiktos šio naudojimo
vadovo 1 priede.
Atleidimas nuo atsakomybės
Gamintojas ir jo atstovas neatsako už jokią
žalą ar pelno praradimą dėl verslo prastovų,
kurias sukėlė mūsų gaminys ar netinkamas
naudoti gaminys.
Gamintojas ir jo atstovas neatsako už jokią
žalą, kurią sukėlė netinkamas šio gaminio nau-
dojimas arba jo naudojimas su kitų gamintojų
priedais.
291
LBE 76 12-EC/LBE 76 18-EC
Saturs
Šajā rokasgrāmatā izmantotie apzīmējumi 291
Uz elektroinstrumenta norādītie apzīmējumi 291
Jūsu drošībai ..........................291
Troksnis un vibrācija ...................294
Tehniskie dati .........................295
Pārskats ..............................295
Lietošanas instrukcija ..................296
Apkope un tīrīšana .....................300
Transportēšana ........................300
Informācija par atbrīvošanos no vecās ierīces 301
EK atbilstības deklarācija ...............301
Atbrīvojums no atbildības ..............301
Šajā rokasgrāmatā izmantotie
apzīmējumi
BRĪDINĀJUMS!
Norāda uz iespējamu apdraudējumu. Šī brīdi-
nājuma neievērošana var izraisīt nāvi vai ļoti
smagus ievainojumus.
UZMANĪBU!
Norāda uz iespējamu bīstamu situāciju. Šī
brīdinājuma neievērošana var izraisīt nelielu
savainojumu vai īpašuma bojājumus.
PIEZĪME
Norāda, ka uz to attiecas lietošanas ieteikumi
un svarīga informācija.
Uz elektroinstrumenta norādī-
tie apzīmējumi
V Volti
/min.
Apgriezieni vai turp/atpakaļ
svārstības minūtē (apgr./min.)
M Metriskā vītne
n
0
Ātrums bez slodzes
Ø Diametrs
Izlasiet norādījumus
Valkājiet acu aizsardzības lī-
dzekļus
Neizmantojiet aizsargu nogrie-
šanas darbībām
Informācija par atbrīvošanos no
vecās iekārtas (skatīt 301. lpp.)
CE marķējums
UKCA marķējums
Jūsu drošībai
BRĪDINĀJUMS!
Pirms elektroinstrumenta lietošanas, lūdzu,
izlasiet un ievērojiet:
šo lietošanas instrukciju,
„Vispārīgos drošības norādījumus” par
elektroinstrumentu lietošanu, kas ie
-
kļauti pievienotajā bukletā (brošūra Nr.:
315.915),
pašreiz spēkā esošos noteikumus par
ierīces darba vietu un par negadījumu
novēršanu.
Šis elektroinstruments ir izgatavots, izman
-
tojot jaunākās tehnoloģijas, un ir konstruēts
saskaņā ar atzītiem drošības noteikumiem.
Tomēr, strādājot ar elektroinstrumentu, pastāv
apdraudējums lietotāja vai trešās personas
dzīvībai vai veselībai, vai arī elektroinstru
-
ments vai īpašums var tikt sabojāts.
Mini slīpmašīnu drīkst izmantot tikai
tai paredzētajam mērķim,
un teicamā darba stāvoklī.
Bojājumi, kas apdraud drošību, nekavējoties
jānovērš.
Paredzētā lietošana
Šī slīpmašīna paredzēta metāla, betona,
akmens, īžu, koka, plastmasas un līdzīgu ma-
teriālu griešanai un rupjapstrādei, neizman-
tojot ūdeni. Griešanas laikā jālieto griešanas
aizsargs.
Drošības norādījumi darbam ar
mini slīpmašīnu
Drošības brīdinājumi, kas jāievē-
ro slīpēšanas un griešanas laikā:
■
Šis elektroinstruments ir paredzēts
slīpēšanai vai griešanai. Izlasiet visus ar
292
LBE 76 12-EC/LBE 76 18-EC
šo elektroinstrumentu saistītos drošības
brīdinājumus, norādījumus, specikā-
ciju un aplūkojiet attēlus. Visu turpmāk
uzskaitīto norādījumu neievērošana var
izraisīt elektriskās strāvas triecienu, aizdeg-
šanos un/vai smagus savainojumus.
■
Ar šo elektroinstrumentu nedrīkst veikt
tādus darbus kā, piemēram, slīpēšana,
slīpēšana ar stiepļu suku, pulēšana vai
caurumu izgriešana. Darbības, kurām šis
elektroinstruments nav paredzēts, var radīt
apdraudējumu un izraisīt traumas.
■
Nepārveidojiet šo elektroinstrumentu
tā, lai tas darbotos veidā, ko nav īpaši
projektējis un norādījis instrumenta ra-
žotājs. Šādas pārveidošanas rezultātā var
tikt zaudēta kontrole pār instrumentu un
nodarīti nopietni miesas bojājumi.
■
Neizmantojiet piederumus, kas nav
paredzēti norādītajam mērķim un ko nav
ieteicis šī instrumenta ražotājs. Jebkurš
piederums, kuru iespējams pievienot šim
elektroinstrumentam, negarantē drošu eks-
pluatāciju.
■
Piederuma nominālajam ātrumam ir
jābūt vismaz tikpat lielam kā maksimā-
lajam ātrumam, kas atzīmēts uz elektro-
instrumenta. Piederumi, kuru griešanās
ātrums ir lielāks kā nominālais ātrums, var
salūzt un tikt atsviesti.
■
Piederuma ārējam diametram un biezu-
mam jābūt elektroinstrumenta jaudas ro-
bežās. Nepareiza izmēra piederumus nav
iespējams pietiekami uzmanīt vai vadīt.
■
Piederumu stiprinājuma izmēriem
jāatbilst elektroinstrumenta montāžas
piederumu izmēriem. Piederumi, kas
neatbilst elektroinstrumenta stiprinājuma
aprīkojumam, zaudēs centrējumu, pārmērī-
gi vibrēs un var izraisīt vadības zaudēšanu.
■
Neizmantojiet bojātu piederumu. Pirms
katras lietošanas reizes pārbaudiet, vai
piederumam nav robu vai plaisu, vai
nav ieplaisājuši atbalsta diski, un vai tie
nav nolietojušies vai nodiluši, kā arī, vai
nav atskrūvējušies vai ieplaisājuši vadi.
Ja elektroinstruments vai piederums
nokrīt zemē, pārbaudiet, vai nav radu-
šies bojājumi, vai arī uzstādiet nebojātu
piederumu. Pēc piederuma pārbaudes
un uzstādīšanas izvēlieties tādu novieto-
jumu sev un apkārtējiem, kas neatrodas
piederuma rotācijas plaknē, pēc tam
vienu minūti darbiniet elektroinstrumen-
tu ar maksimālo bezslodzes darbības
ātrumu. Bojāti piederumi šādas pārbaudes
laikā parasti izjūk.
■
Izmantojiet individuālos aizsarglīdzek-
ļus. Atkarībā no veicamā darba valkājiet
sejas aizsargu, aizsargbrilles vai drošības
brilles. Vajadzības gadījumā valkājiet
putekļu masku, ausu aizsargus, cimdus
un darba priekšautu, kas aiztur mazas
abrazīvās vai materiāla daļas. Acu aiz-
sarglīdzekļiem jāaiztur lidojoši gruži, kas
rodas dažādu darbu veikšanas laikā. Putek-
ļu maskai vai respiratoram jāaiztur konkrētā
darba laikā atsviestās daļiņas. Ilgstoša un
stipra trokšņa iedarbība var izraisīt dzirdes
zudumu.
■
Raugiet, lai apkārtējie atrastos drošā
attālumā no darba vietas. Ikvienam, kas
atrodas darba vietā, jāizmanto indivi-
duālie aizsarglīdzekļi. Apstrādājamā
materiāla vai salūzušas ripas šķembas var
tikt izsviestas un radīt traumas arī tiem, kas
neatrodas tiešā darba vietas tuvumā.
■
Veicot darbu, turiet elektroinstrumentu
tikai aiz izolētajām satveršanas virsmām,
ja strādājat vietā, kur griezējinstruments
varētu saskarties ar apslēptu elektroin-
stalāciju vai savu kabeli. Ar spriegumam
pieslēgtu vadu saskarē nonācis griešanas
piederums var radīt spriegumu elektroins-
trumenta atklātajās metāla daļās un pa-
kļaut operatoru strāvas triecienam.
■
Novietojiet strāvas vadu tā, lai tas nepie-
skartos rotējošajam piederumam. Zau-
dējot vadību, strāvas vads var tikt sagriezts
vai aizķerts un jūsu delna vai roka var tikt
ierauta rotējošajā piederumā.
■
Nekādā gadījumā nenolieciet elektroins-
trumentu, pirms tas nav pilnībā apstā-
jies. Rotējošs piederums var aizķert virsmu
un pavilkt elektroinstrumentu, neļaujot
jums to noturēt.
■
Nedarbiniet elektroinstrumentu, nesot
to sev līdzās. Ja apģērbs nejauši pieska-
ras rotējošajam piederumam, tas var tikt
ierauts, un piederums var iegriezties jums
ādā.
■
Regulāri iztīriet elektroinstrumenta ven-
tilācijas atveres. Motora ventilators ievelk
putekļus korpusā un pārmērīga sīku metāla
daļiņu uzkrāšanās var izraisīt elektrosistē-
mas bojājumus.
293
LBE 76 12-EC/LBE 76 18-EC
■
Nedarbiniet elektroinstrumentu viegli
uzliesmojošu materiālu tuvumā. Dzirkste-
les var aizdedzināt šos materiālus.
■
Neizmantojiet piederumus, kuriem
nepieciešamas šķidrās dzesētājvielas.
Ūdens vai šķidro dzesētājvielu izmantoša-
na var izraisīt nāvējošu elektrošoku.
ATSITIENS UN AR TO SAISTĪTIE
BRĪDINĀJUMI:
Atsitiens ir pēkšņa reakcija uz iesprūdušu vai
aizķērušos rotējošo slīpripu, atbalsta disku,
stiepļu suku vai jebkuru citu piederumu.
Iesprūšana vai aizķeršanās izraisa pēkšņu
rotējošā piederuma apstāšanos, kas saskares
brīdī izraisa nevadāmu elektroinstrumenta
grūdienu pretēji piederuma rotācijas virzie-
nam.
Piemēram, ja abrazīvā slīpripa aizķeras vai
iesprūst apstrādājamā materiālā, slīpripas
mala, kas nokļūst iesprūšanas punktā, var
iespiesties materiāla virsmā, liekot slīpripai
izvirzīties vai atlēkt. Slīpripa saskares brīdī
var izlēkt operatora virzienā vai prom no viņa
atkarībā no slīpripas kustības virziena. Šādos
gadījumos abrazīvas slīpripas var arī salūzt.
Atsitiens rodas elektroinstrumenta nepareizas
lietošanas un/vai nepareizas darbības vai aps-
tākļu rezultātā, un no tā var izvairīties, veicot
piemērotus drošības pasākumus, kā norādīts
tālāk.
■
Stingri satveriet elektroinstrumentu ar
abām rokām, nostājieties un novietojiet
rokas tā, lai būtu iespējams pretoties
atsitiena spēkam. Lai maksimāli kon-
trolētu atsitienu iedarbināšanas laikā
vai reaktīvo griezes momentu, vienmēr
lietojiet palīgrokturi, ja tāds ir. Operators
var savaldīt griezes momenta reakciju vai
atsitiena spēku, ja veic atbilstošus piesar-
dzības pasākumus.
■
Nekad nelieciet roku rotējoša piederu-
ma tuvumā. Piederums var radīt atsitienu,
trāpot rokai.
■
Nenostājieties rotējošas slīpripas kustī-
bas zonā, kur var rasties atsitiens. Atsi-
tiens saskares brīdī pārvieto instrumentu
slīpripas kustībai pretējā virzienā.
■
Rīkojieties ar īpašu piesardzību, apstrā-
dājot stūrus, asas malas u.tml. virsmas.
Neļaujiet piederumam atlēkt un aizķer-
ties. Stūri, asas malas vai atlēcieni mēdz sa-
ķert rotējošo piederumu un izraisīt vadības
zaudēšanu pār instrumentu vai atsitienu.
■
Nepievienojiet zāģa ķēdes kokgriešanas
asmeni, segmentētu dimanta ripu ar pe-
rifērijas spraugu, kas lielāka par 10 mm,
vai robainu zāģa asmeni. Šādi asmeņi
izraisa biežus atsitienus un vadības zaudē-
šanu.
Drošības brīdinājumi, kas īpaši at-
tiecas uz slīpēšanas un griešanas
darbībām:
■
Izmantojiet tikai šim elektroinstrumen-
tam ieteiktos slīpripu veidus un speciālo
aizsargu, kas paredzēts izvēlētajai ripai.
Slīpripas, kurām elektroinstruments nav
paredzēts, nevar pienācīgi aizsargāt, un tās
nav drošas lietošanā.
■
Centrā iespiesto slīpripu slīpēšanas
virsmai jābūt uzstādītai zem aizsarga
plaknes. Nepareizi uzstādītu slīpripu, kas
izvirzās caur aizsarga malas plakni, nevar
pietiekami aizsargāt.
■
Aizsargam jābūt droši piestiprinātam
pie elektroinstrumenta un novietotam
tā, lai nodrošinātu maksimālu drošību
un lai pret operatoru būtu redzams pēc
iespējas mazāk slīpripas. Aizsargs palīdz
pasargāt operatoru no slīpripas atlūzu-
miem, nejaušas saskares ar slīpripu un
dzirkstelēm, kas var aizdedzināt apģērbu.
■
Slīpripas drīkst izmantot tikai ieteikta-
jiem lietojumiem. Piemēram, neslīpējiet
ar griezējripas malu. Abrazīvās griezējri-
pas ir paredzētas perifērai slīpēšanai, pret
šīm slīpripām pielietots spēks no sāniem
var likt tām saplaisāt.
■
Vienmēr izmantojiet nebojātus slīpripu
atlokus, kuru izmērs un forma atbilst
izvēlētajam ritenim. Pareizi slīpripas atloki
atbalsta slīpripu, tādējādi samazinot slīp-
ripas salūšanas iespēju. Griezējripu atloki
var atšķirties no slīpripu atlokiem.
■
Neizmantojiet nolietotas slīpripas no
lielākiem elektroinstrumentiem. Slīpripa,
kas paredzēta lielākam elektroinstrumen-
tam, nav piemērota mazāka instrumenta
lietošanai lielākā ātrumā un var saplīst.
■
Lietojot divfunkciju ripas, vienmēr
izmantojiet veicamajam lietojumam
atbilstošu aizsargu. Pareiza aizsarga neiz-
mantošana var nenodrošināt nepieciešamo
aizsardzības līmeni, kas var izraisīt nopiet-
nas traumas.
294
LBE 76 12-EC/LBE 76 18-EC
Papildu drošības brīdinājumi, kas
īpaši attiecas uz griešanas darbī-
bām:
■
Raugiet, lai griezējripa neiestrēgtu, un
nespiediet ripu ar pārāk lielu spēku.
Nemēģiniet griezt pārāk dziļi. Ripas pār-
spriegošana palielina slodzi un uzņēmību
pret slīpripas savērpšanos vai aizķeršanos
griezumā, kā arī atsitiena un slīpripas salū-
šanas iespējamību.
■
Nestāviet vienā līnijā ar rotējošo slīpripu
un aiz tās. Kad darba laikā ripas pārvie-
tojas virzienā prom no jūsu rokas, iespēja-
mais atsitiens var pārbīdīt rotējošo ripu un
elektroinstrumentu tieši jūsu virzienā.
■
Ja ripa iestrēgst, aizķeras vai kad kāda
iemesla dēļ tiek pārtraukts griezums,
izslēdziet elektroinstrumentu un turiet
to nekustīgi, līdz ripa pilnībā apstājas.
Nekad nemēģiniet izņemt griezējripu no
griezuma, kamēr ripa vēl rotē, pretējā
gadījumā var rasties atsitiens. Nosakiet
ripas iestrēgšanas iemeslus un veiciet pa-
sākumus to novēršanai.
■
Neatsāciet griešanas darbību, instru-
mentam atrodoties apstrādājamajā
virsmā. Ļaujiet ripai sasniegt pilnu ātru-
mu un uzmanīgi ievietojiet to griezuma
vietā no jauna. Ripa var aizķerties, izvirzī-
ties augšup vai atsisties, ja elektroinstru-
ments tiek iedarbināts no jauna, atrodoties
apstrādājamajā virsmā.
■
Atbalstiet lielas plāksnes un visas pār-
mērīga lieluma apstrādājamās virsmas,
lai samazinātu ripas iesprūšanas un
atsitiena risku. Lieli apstrādājamie priekš-
meti mēdz sasvērties zem sava svara.Zem
apstrādājamā priekšmeta pie griezuma
līnijas un pie apstrādājamā priekšmeta
malas abās riteņa pusēs jānovieto balsti.
■
Esiet īpaši uzmanīgs, veicot „nišas
griezumus” jau esošajās sienās vai citās
aizsegtās vietās. Caururbjošā slīpripa var
pārgriezt gāzes vai ūdens caurules, elektrī-
bas vadus vai priekšmetus, kas var izraisīt
atsitienu.
■
Nemēģiniet veikt izliekto griešanu. Ripas
pārmērīga noslogošana palielina ripas no-
slodzi un jutību pret ripas sagriešanos vai
iespiešanos griezuma vietā, kā arī atsitiena
vai ripas salūšanas iespējamību, kas var
izraisīt nopietnas traumas.
Troksnis un vibrācija
Trokšņa un vibrācijas vērtības ir noteiktas
saskaņā ar EN 62841.
Parasti novērtētais elektroinstrumenta trokšņa
līmenis ir:
LBE 76 12-EC
–
Skaņas spiediena līmenis L
pA
83 dB(A)
–
Skaņas intensitātes līmenis L
WA
91 dB(A)
–
Nenoteiktais: K = 3 dB
Kopējā vibrācijas vērtība:
–
Emisijas vērtība a
h
<2,5 m/s
2
–
Nenoteiktais: K = 1,5 m/s
2
LBE 76 18-EC
–
Skaņas spiediena līmenis L
pA
: 73 dB(A)
–
Skaņas intensitātes līmenis L
WA
: 81 dB(A)
–
Nenoteiktais: K = 3 dB
Kopējā vibrācijas vērtība:
–
Emisijas vērtība a
h
: <2,5 m/s
2
–
Nenoteiktais: K = 1,5 m/s
2
UZMANĪBU!
Norādītās mērītās vērtības attiecas uz jauna-
jiem elektroinstrumentiem. Lietošanas laikā
ikdienā trokšņa un vibrācijas vērtības var
mainīties.
PIEZĪME
Šajā informācijas lapā norādītais vibrāciju
emisijas līmenis ir izmērīts saskaņā ar standar
-
ta pārbaudes metodi, kas norādīta EN 62841
standartā, un to var izmantot viena instru
-
menta salīdzināšanai ar citu. To var arī lietot
iepriekšējai iedarbības novērtēšanai.
Deklarētais vibrācijas emisijas līmenis at
-
spoguļo vērtības instrumentam paredzētās
lietošanas laikā.
Tomēr, ja instruments tiek izmantots citiem
pielietojumiem un kopā ar atšķirīgiem piede
-
rumiem, vai nav pareizi uzstādīts, vibrācijas
emisijas vērtības var atšķirties. Tas var ievēro
-
jami palielināt iedarbības līmeni visā kopējā
darbības periodā.
Lai precīzi novērtētu vibrācijas iedarbības
līmeni, jāņem vērā arī laiks, kad instruments ir
izslēgts vai darbojas, bet faktiski netiek lietots.
Tas var ievērojami samazināt iedarbības līme
-
ni visā kopējā darbības periodā.
Noskaidrojiet, kādi vēl drošības pasākumi
pastāv, lai aizsargātu lietotāju no vibrācijas
radītajām sekām, piemēram: Instrumenta un
piederumu apkope, roku uzturēšana siltumā,
darba modeļu organizēšana.
295
LBE 76 12-EC/LBE 76 18-EC
UZMANĪBU!
Ja skaņas spiediens pārsniedz 85 dB(A), lieto-
jiet ausu aizsardzības līdzekļus.
UZMANĪBU!
Slīpējot plānas metāla loksnes vai citas viegli
vibrējošas konstrukcijas ar lielu virsmu, kopējā
trokšņa emisija var būt daudz lielāka (līdz 15
dB) nekā deklarētās trokšņa emisijas vērtī
-
bas. Šādiem apstrādājamiem priekšmetiem
pēc iespējas jānovērš skaņas emisija, veicot
piemērotus pasākumus, piemēram, lietojot
smagus elastīgus skaņu slāpējošus paklājiņus.
Paaugstinātā trokšņa emisija jāņem vērā gan
trokšņa iedarbības riska novērtēšanā, gan
arī izvēloties atbilstošus dzirdes aizsardzības
līdzekļus.
Tehniskie dati
Izstrādājuma veids
LBE 76
12-EC
LBE 76
18-EC
Izstrādājums Mini slīpmašīna
Nominālais
spriegums
Vdc 12 18
Ātrums bez
slodzes
/min. 5000 - 20000
Ripas tips 27. tips un 41. tips
Maksimālais
ripas dia-
metrs
mm 76 76
Montāžas
cauruma dia-
metrs
mm 10 10
Maksimālais
slīpripas
biezums
mm 4 4
Maksimālais
griezējripas
biezums
mm 4 4
Vārpstas
vītne
M6 M6
Svars saska-
ņā ar „FLEX
procedūru
01”
kg 0,8 0,85
Akumulators AP 12 sērija
AP 18
sērija
AP 18 XT
sērija
Akumulatora
svars
AP
12/2.5
0.3kg
AP
18/2,5
0.4kg
AP
18/4,0
0.7kg
AP
18/5,0
0.7kg
AP
18/8,0
1.1kg
AP
12/5.0
0.4kg
AP 18/
4,0 XT
0.7kg
AP 18/
8,0 XT
1.2kg
Darba tem-
peratūra
-10~40 ℃
Uzglabāša-
nas tempe-
ratūra
< 50℃
Uzlādes tem-
peratūra
4~40℃
Lādētājs CA 12/18, CA...
CA 12/
18, CA...
PIEZĪME
Akumulatoru bloka un lādētāja rokasgrāmata
ir pievienota atsevišķi. Tajās ir iekļauti īpaši
drošības noteikumi un lietošanas instrukcijas.
Drošības noteikumi un detalizēta lietošanas
instrukcija pieejama akumulatoru bloka un
lādētāja rokasgrāmatā.
Pārskats (skatīt A attēlu)
Izstrādājuma funkcijām norādītie cipari atbilst
ierīces ilustrācijā norādītajiem cipariem.
1. Slīpēšanas aizsargs
2. LED darba gaisma
3. Vārpstas ksācijas poga
4. Ieslēgšanas/izslēgšanas slēdzis
5. Rokturis
6. Ātruma izvēles poga
7. Ātruma indikators
8. Rotācijas virziena slēdzis
9. Rotācijas virziena indikators
296
LBE 76 12-EC/LBE 76 18-EC
10. Sešstūra atslēga un glabāšana
11. Bultskrūve
12. Ārējais atloks
13. Vārpsta
14. Iekšējais atloks
15. Rotācijas atbrīvošanas poga
16. Griešanas aizsargs
17. Putekļu savākšanas atvere
18. Karbīda abrazīvā griezējripa
19. Slīpripa
20. Metāla griezējripa (x2)
21a. Noņemams jostas klips
(lai LBE 76 12-EC)
21b. Noņemams jostas klips
(lai LBE 76 18-EC)
22. Stiprinājuma skrūve
Lietošanas instrukcija
BRĪDINĀJUMS!
Pirms uzsākat darbu ar elektroinstrumentu,
izņemiet akumulatoru.
Pirms elektroinstrumenta ieslēg-
šanas
Izpakojiet ar akumulatoru darbināmo mini
slīpmašīnu un pārbaudiet, vai tai netrūkst
kādas daļas un vai tās nav bojātas.
PIEZĪME
Piegādes brīdī akumulatori nav pilnībā uzlā-
dēti. Pirms pirmās lietošanas reizes akumula-
tori ir jāuzlādē pilnībā. Skatiet lādētāja lieto-
šanas instrukciju.
Akumulatora ievietošana/nomai-
ņa
Padomi ilgam akumulatora kal
-
pošanas laikam
UZMANĪBU!
Nekad neuzlādējiet akumulatorus tempera-
tūrā, kas zemāka par 0 °C vai augstāka par 40
°C.
Neuzlādējiet akumulatorus vidē ar augstu gai
-
sa mitrumu vai apkārtējās vides temperatūru.
Uzlādes laikā neaizsedziet akumulatorus un
lādētāju.
Uzlādes procesa beigās izvelciet lādētāja kon
-
taktdakšu.
Uzlādes procesa laikā akumulators un lādētājs
sakarst. Tas ir pilnīgi normāli!
PIEZĪME
Izpildiet akumulatora lietošanas instrukcijā
sniegtos norādījumus par pareizu akumulato
-
ra uzlādi.
Ja akumulatori netiek izmantoti ilgstoši
uzglabājiet tos daļēji uzlādētus
vēsā vietā.
■
Iespiediet uzlādētu akumulatoru elektro-
instrumenta akumulatora nodalījumā, līdz
tas noksējas ar „klikšķa” skaņu (skatīt B
attēlu).
■
Akumulatoru izņem, nospiežot atbrīvoša-
nas pogu un pēc tam izvelkot no nodalīju-
ma (skatīt C attēlu).
UZMANĪBU!
Kad instruments netiek lietots, aizsargā-
jiet akumulatora kontaktus. Tuvumā esošas
metāliskas detaļas var radīt īssavienojumu
kontaktos; pastāv sprādziena un aizdegšanās
draudi!
Aizsargs
BRĪDINĀJUMS!
Instrumentu lietojiet tikai tad, ja ir uzstādīts
aizsargs. Vienmēr izmantojiet attiecīgajai ripai
paredzēto aizsargu!
BRĪDINĀJUMS!
Pagrieziet aizsargu, līdz aizvērtā daļa ir vērsta
pret operatoru.
Slīpēšanas aizsargs (skatīt 1. po-
zīciju, A attēls)
Paredzēts darbam ar slīpripām un abrazīva-
jiem diskiem.
BRĪDINĀJUMS!
Izmantojot šo aizsargu griešanas darbiem,
izmantojot abrazīvās ripas ar saistvielu, pastāv
palielināts risks saskarties ar atlecošajām
dzirkstelēm un daļiņām, kā arī ripas fragmen
-
tiem ripas plīšanas gadījumā.
BRĪDINĀJUMS!
Izmantojot šo aizsargu betona vai mūra grie-
šanas un virsmas apstrādes darbiem, palieli-
297
LBE 76 12-EC/LBE 76 18-EC
nās putekļu iedarbības un kontroles zaudēša-
nas risks, kas var izraisīt atsitienu.
Griešanas aizsarga aizsargksa-
tors (skatīt 16. pozīciju, A attēls)
Paredzēts darbam ar griezējripām.
BRĪDINĀJUMS!
Veicot griešanas darbus, vienmēr piestipri-
niet griešanas aizsarga aizsargksatoru (16).
Pirms lietošanas pārbaudiet, vai nav radušās
plaisas, deformācijas vai izteiktas nolietojuma
pazīmes.
BRĪDINĀJUMS!
Lietojot šo griešanas aizsargu virsmas slīpēša-
nai, ripas aizsargs var traucēt virsmas apstrā-
dei, izraisot sliktu vadāmību.
Uzstādīšana (skatīt D attēlu)
Uzspiediet griešanas aizsargu uz slīpēšanai
paredzētā aizsarga (skat. 16. un 1. pozīciju, A
attēls), līdz tas noksējas.
Noņemšana (skatīt E attēlu)
Uzmanīgi salieciet vienu no diviem ksācijas
āķiem (E-1), līdz ksācijas āķis vairs neizvirzās
no aizsarga malas. Pēc tam noņemiet grieša-
nas aizsargu un nolieciet malā.
Aizsarga regulēšana (skatīt F at-
tēlu)
Pagrieziet aizsargu vēlamajā pozīcijā, līdz tas
noksējas. Šim nolūkam nav nepieciešams ne-
viens instruments.
Griezējripas izvēle
Lai griezēja veiktspēja būtu vislabākā, ir sva-
rīgi izvēlēties pareizo ripas veidu. Izvēlieties
ripu atkarībā no lietojuma un materiāla, ko
vēlaties griezt. Izvēloties pareizo ripu, grie-
šana būs vienmērīgāka un ātrāka, kā arī tiks
pagarināts ripas darbmūžs.
Pat vislabākās griezējripas negriezīs efektīvi,
ja tās nebūs tīras un asas. Izmantojot neasu
ripu, griezējs tiks stipri noslogots, un palie-
lināsies atsitiena risks. Nodrošiniet papildu
ripas, lai vienmēr būtu pieejamas asas ripas.
Vienmēr rūpīgi izvēlieties un izmantojiet
griezējripas, kuras ieteicams lietot griežama-
jam materiālam. Pārliecinieties, ka izvēlētās
papildu ripas minimālais darba ātrums ir
20 000 /min (RPM - apgriezieni minūtē) vai
lielāks.
Lai izvēlētos piemērotu griezējripu un iesta-
tītu ieteicamo rotācijas virzienu, skatiet tālāk
redzamo tabulu.
GRIEZĒJRIPA LIETOJUMS
Karbīda abrazīvā griezējripa
PIEZĪME
ja tiek izmantota segmentē-
tā dimanta griezējripa, mak-
simālā perifērijas sprauga
starp segmentiem ir 10 mm,
tikai ar negatīvu slīpuma
leņķi.
Rīģipša, plastmasas griešana.
Bultiņa uz ripas norāda VIENĪGO virzienu,
kurā ripai jāgriežas, kad instruments tiek
lietots. Vienmēr pārliecinieties, ka rotācijas
virziena slēdzis ir pozīcijā, kas atbilst uz
ripas norādītajam rotācijas virzienam.
Metāla griezējripa
Tērauda, nerūsējošā tērauda, krāsaino me-
tālu griešana.
Dimanta īžu griezējripa
(nav komplektā)
Flīžu, keramikas, šķiedru cementa griešana.
Ieteicamais rotācijas virziens:
Bultiņa uz ripas norāda VIENĪGO virzienu,
kurā ripai jāgriežas, kad instruments tiek
lietots. Vienmēr pārliecinieties, ka rotācijas
virziena slēdzis ir pozīcijā, kas atbilst uz
ripas norādītajam rotācijas virzienam.
298
LBE 76 12-EC/LBE 76 18-EC
Ripas pievienošana un noņemša-
na
BRĪDINĀJUMS!
Strādājot ar griezējripām, uzlieciet griešanas
aizsarga aizsargksatoru (16) .
Ripas uzstādīšana (skatīt G un H attē-
lu)
■
Izņemiet akumulatoru
■
Notīriet vārpstu un pārējās iestiprināmās
daļas.
■
Nospiediet un pieturiet vārpstas ksācijas
pogu (3)
■
Izmantojot sešstūra atslēgu (10), atskrūvē-
jiet bultskrūvi (11) uz vārpstas (13) pretēji
pulksteņrādītāja virzienam un izņemiet
bultskrūvi (11) un ārējo atloku (12).
■
Uzlieciet ripu uz iekšējā atloka.
PIEZĪME
Uzstādot slīpripu, tās izvirzītajai daļai jābūt
vērstai pret iekšējo atloku.
■
No jauna uzstādiet ārējo atloku (12) tā, lai
apdrukātā virsma būtu vērsta uz āru.
■
Piespiediet un pieturiet vārpstas ksatoru
(3.).
■
Pievelciet skrūvi (11) ar sešstūra atslēgu
pulksteņrādītāja virzienā. Ieteicamais griezes
moments ir 5 Nm.
■
Ievietojiet akumulatoru.
■
Ieslēdziet leņķa slīpmašīnu (nenoksējot)
un atstājiet leņķa slīpmašīnu darbojamies
apmēram 30 sekundes. Pārbaudiet, vai ins-
truments ir līdzsvarots un vai nav vibrāciju.
■
Izslēdziet slīpmašīnu un izņemiet akumula-
toru.
Ripas noņemšana
■
Nospiediet un pieturiet vārpstas ksācijas
pogu (3)
■
Atskrūvējiet skrūvi, izmantojot sešstūra
atslēgu, un izņemiet skrūvi un ārējo atloku no
vārpstas.
■
Noņemiet ripu.
Putekļu savākšanas atvere
PIEZĪME
Putekļu savākšanas atvere paredzēta tikai
īžu/betona un reģipša griešanai, lai pie
-
slēgtu putekļsūcēju putekļu savākšanai. Mēs
neiesakām izmantot putekļu savākšanas atveri
metāla griešanai.
■
Izvēlieties putekļu savākšanas atveres
uzstādīšanas pozīciju atbilstoši griezējripas
rotācijas virzienam (skatīt J attēlu).
■
Ievietojiet putekļu savākšanas atveri (17)
abos griešanas aizsarga (16) galos, līdz tā
noksējas (skatīt K attēlu).
■
Uzmontējiet griešanas aizsarga (16) aizsar-
gksatoru uz slīpēšanas aizsarga (1), skatīt
sadaļu „Aizsargs”.
■
Lai noņemtu putekļu savākšanas atveri: no-
spiediet griešanas aizsarga (16) ksatoru
un izvelciet putekļu savākšanas atveri (17)
(skatīt L attēlu).
Ieslēgšana un izslēgšana (skatīt
M un N attēlu)
■
Lai iedarbinātu elektroinstrumentu, pabī-
diet ieslēgšanas/izslēgšanas slēdzi (4) uz
priekšu (1. solis). Lai darbinātu nepārtrauk-
ti, nolieciet to uz leju, līdz tas noksējas (2.
solis).
■
Lai izslēgtu elektroinstrumentu, nospiediet
ieslēgšanas/izslēgšanas slēdža aizmugurē-
jo daļu un atlaidiet to.
PIEZĪME
Pēc akumulatora izņemšanas ieslēgtais elek-
troinstruments vairs nedarbosies.
Ātruma iepriekšēja iestatīšana
(skatīt P attēlu)
BRĪDINĀJUMS!
Nav ieteicams regulēt ātrumu vārpstas grieša-
nās laikā.
Jūsu instruments ir aprīkots ar atmiņas funkci-
ju. Pēc instrumenta izslēgšanas tas nākamajā
ieslēgšanas reizē atgriezīsies pie iepriekšējā
iestatījuma.
Nospiediet ātruma izvēles pogu (6), lai pārs-
lēgtu četrus režīmus. Katrā nospiešanas reizē
ātrums tiek izmainīts par vienu līmeni. Tālāk
esošajā tabulā parādīta rotācijas ātruma un
gaismas diožu skaita, kas spīd uz instrumenta
pamatnes, saistība.
Gaismas diožu skaits
Ātrums (RPM - ap-
griezieni minūtē)
5000
10000
299
LBE 76 12-EC/LBE 76 18-EC
15000
20000
Rotācijas virziena slēdzis (skatīt
Q un R attēlu)
Instruments ir aprīkots ar rotācijas virziena slē-
dzi. Dažos lietojumos vai piederumos var būt
nepieciešams darbināt instrumentu uz priekšu
vai atpakaļgaitā.
Griešanas slīpēšanas darbu veikšanai izvēlie-
ties griezuma virzienu, kas ļauj instrumentu at-
virzīt no ķermeņa. Uzstādot karbīda abrazīvo
griezējripu vai dimanta ripu, izvēlieties rotā-
cijas virzienu, kas atbilst uz ripas redzamajai
bultiņai.
1. Ievietojiet akumulatoru.
2. Nospiediet rotācijas virziena slēdzi (8), lai
izvēlētos virzienu. Katru reizi, kad nospie-
žat slēdzi, tiek pārslēgts rotācijas virziens.
Iedegsies rotācijas virziena indikators
(9), norādot aktīvo rotācijas virzienu. Ja
izvēlaties „F”, griezējripa griezīsies pretēji
pulksteņrādītāja virzienam ripas rotācijas
virzienā „ F”, kas norādīts uz aizsarga.
Ja izvēlaties „R”, griezējripa griezīsies
pulksteņrādītāja virzienā ripas rotācijas
virzienā „R”, kas norādīts uz aizsarga.
PIEZĪME
Rotācijas virziena indikators izslēdzas apmē-
ram 5 minūtes pēc ieslēgšanas/izslēgšanas
slēdža atlaišanas.
Kad rotācijas virziena indikators ir izslēgts,
pēc atkārtotas instrumenta ieslēgšanas tas at
-
kal pāriet uz režīma „Uz priekšu” iestatījumu.
Kamēr rotācijas virziena indikators ir ieslēgts,
tas saglabās pašreizējo režīma iestatījumu,
kad instruments atkal tiks ieslēgts.
Šim instrumentam pievienotajām ripām, kuras
paredzētas griešanas slīpēšanas darbu veikša
-
nai, ir bultiņas, kas norāda, kurā virzienā tām
jāgriežas instrumenta lietošanas laikā. Pirms
instrumenta darbināšanas pārliecinieties, ka
rotācijas virziena slēdzis ir pozīcijā, kas atbilst
uz ripas norādītajam rotācijas virzienam. Ripas
bez bultiņām var virzīt gan uz priekšu, gan
atpakaļgaitā.
BRĪDINĀJUMS!
Slīpēšanai ar slīpripu vai abrazīvo ripu obli-
gāti jāizmanto tikai standarta („F”) virziens, lai
izvairītos no tādu instrumentu sabojāšanas,
kuri nav piemēroti lietošanai pretējā virzienā.
BRĪDINĀJUMS!
Lai novērstu bojājumus, pirms rotācijas virzie-
na maiņas vienmēr ļaujiet ripai pilnībā apstā-
ties.
LED darba apgaismojums (skatīt
S attēlu)
LED darba apgaismojums, kas atrodas ins-
trumenta galvgalī, iedegas, kad instruments
ir ieslēgts vai kad ir nospiesta ātruma izvēles
poga (6)/rotācijas virziena slēdzis (8), un izslē-
dzas aptuveni 10 sekundes pēc instrumenta
izslēgšanas.
Ja instruments un/vai akumulators ir pārslo-
gots vai pārkarsis, LED darba apgaismojums
(2) sāks ātri mirgot, un iekšējie sensori liks
instrumentam izslēgties. Kādu laiku atpūti-
niet instrumentu vai novietojiet instrumentu
un akumulatoru atsevišķi vietā ar brīvu gaisa
plūsmu, lai tos atdzesētu.
Ja LED darba apgaismojums (2) sāk mirgot lē-
nāk, tas norāda uz akumulatora zemu uzlādes
līmeni. Uzlādējiet akumulatoru.
Ja LED darba apgaismojums (2) neiedegas,
ieslēdzot instrumentu, vai tas pēkšņi izslēdzas
darbības laikā, iespējams, to izraisījusi iekšējā
sakaru kļūda. Lai saņemtu palīdzību, sazinie-
ties ar klientu apkalpošanas vai pilnvarotu
servisa centru.
Instrumenta galvas leņķa regulē-
šana (skatīt T1 un T2 attēlu)
Instrumenta galvu var noregulēt 3 dažādās
darba pozīcijās: 0°, -90°un 90°.
■
Pārliecinieties, ka ieslēgšanas/izslēgšanas
slēdzis ir IZSLĒGŠANAS pozīcijā.
■
Izņemiet akumulatoru.
■
Līdz galam nospiežot uz leju rotācijas atbrī-
vošanas pogu (15), pagrieziet darbarīka
galvu un atlaidiet pogu.
■
Turpiniet griezt darbarīka galvu, līdz tā ar
„klikšķi” noksējas pareizajā vietā.
Siksnas stiprinājuma uzstādīšana/
izņemšana (skatīt attēlus U1 un
U2)
Jūsu instruments tiek piegādāts ar noņemamu
siksnas stiprinājumu, kuru var novietot abās
instrumenta pusēs ērtākai transportēšanai.
300
LBE 76 12-EC/LBE 76 18-EC
Lai uzstādītu siksnas stiprinājumu uz
instrumenta:
■
Izņemiet no instrumenta akumulatoru blo-
ku.
■
LBE 76 12-EC gadījumā salāgojiet izcilni
(U1-1) un siksnas stiprinājuma caurumiņu
ar atveri (U1-2) un attiecīgi vītņoto cauru-
miņu instrumenta pamatnē.
■
LBE 76 18-EC gadījumā salāgojiet izcilņus
(U2-1) un siksnas stiprinājuma caurumiņu
ar atverēm (U2-2) un attiecīgi vītņoto cau-
rumiņu instrumenta pamatnē.
■
Ielieciet stiprinājuma skrūvi un stingri
pievelciet to ar skrūvgriezi (nav iekļauts
komplektā).
Lai izņemtu siksnas stiprinājumu no
instrumenta:
■
Izņemiet no instrumenta akumulatoru blo-
ku.
■
Izmantojiet skrūvgriezi (nav iekļauts kom-
plektā), lai atskrūvētu skrūvi, kas piestiprina
siksnas stiprinājumu pie instrumenta.
■
Izņemiet skrūvi un siksnas stiprinājumu. Uz-
glabājiet tos drošā vietā turpmākai lietoša-
nai.
Ekspluatācijas instrukcija
PIEZĪME
Kad instruments ir izslēgts, tas vēl kādu brīdi
turpina rotēt.
Rupjā slīpēšana
BRĪDINĀJUMS!
Nekad neizmantojiet griezējripas rupjai slīpē-
šanai.
■
Lai nodrošinātu vislabākos griešanas rezul-
tātus, turiet ripu 20
-
40° leņķī.
■
Piespiežot leņķa slīpmašīnu mēreni, pār-
vietojiet to uz priekšu un atpakaļ. Rezultātā
apstrādājamais materiāls nebūs pārāk
karsts un neizmainīsies krāsa, kā arī nebūs
rievu.
Griešana - slīpēšana
BRĪDINĀJUMS!
Griešanai ar griezējripām vienmēr izmantojiet
griešanas aizsarga (16) aizsargksatoru.
■
Vienmēr virziet instrumentu pretēji ripas
griešanās virzienam. Pretējā gadījumā
instruments var nekontrolējami atsisties no
griezuma.
■
Vadiet instrumentu vienmērīgi ar apstrādā-
jamajam materiālam piemērotu ātrumu.
■
Nelieciet to, nelietojiet pārmērīgu spēku
un nešūpojieties no vienas puses uz otru.
Lai iegūtu plašāku informāciju par ražotāja
izstrādājumiem, apmeklējiet www.ex-tools.
com.
Apkope un tīrīšana
BRĪDINĀJUMS!
Pirms uzsākat darbu ar elektroinstrumentu,
izņemiet akumulatoru.
BRĪDINĀJUMS!
Neizmantojiet šķidros ūdens bāzes tīrīšanas
līdzekļus.
Tīrīšana
■
Regulāri iztīriet elektroinstrumentu un ven-
tilācijas atveru sietiņu. Tīrīšanas biežums ir
atkarīgs no izmantotā materiāla un lietoša-
nas ilguma.
■
Regulāri izpūtiet korpusa iekšpusi un mo-
toru ar sausu saspiesto gaisu.
Transportēšana
Uz litija jonu akumulatoriem attiecas bīstamo
kravu likumdošanas prasības.
Šo akumulatoru transportēšana jāveic saska-
ņā ar vietējiem, valsts un starptautiskajiem
noteikumiem.
Lietotāji drīkst pārvadāt šos akumulatorus pa
autoceļiem bez papildu prasībām.
Uz litija jonu akumulatoru komerciālo pār-
vadāšanu, ko veic kuģniecības uzņēmumi,
attiecas bīstamo kravu pārvadāšanas noteiku-
mi. Piegādes sagatavošanu un transportēšanu
drīkst veikt tikai atbilstoši apmācītas personas.
Visam procesam jābūt profesionālā līmenī
uzraudzītam.
Pārvadājot uzlādējamos akumulatorus, jāievē-
ro šādi punkti:
Pārliecinieties, ka akumulatora kontaktspailes
ir aizsargātas un izolētas, lai novērstu īssavie-
nojumu veidošanos.
Pārliecinieties, ka akumulators ir nekustīgi
nostiprināts iepakojuma iekšpusē.
Bojātus vai noplūdušus akumulatorus nedrīkst
pārvadāt.
301
LBE 76 12-EC/LBE 76 18-EC
Lai iegūtu sīkāku informāciju, sazinieties ar
kuģniecības uzņēmumu.
UZMANĪBU!
Neizmantojiet akumulatorus, kuru korpuss ir
bojāts.
Remonts
Remontu drīkst veikt tikai pilnvarotā klientu
apkalpošanas centrā.
Rezerves daļas un piederumi
Informācija par citiem piederumiem, jo īpaši
instrumentiem, pieejama ražotāja katalogos.
Pilnus rasējumus un rezerves daļu sarakstus
var aplūkot mūsu mājas lapā:www.ex-tools.
com.
Informācija par atbrīvošanos
no vecās ierīces
BRĪDINĀJUMS!
Deaktivizējiet nolietotus elektroinstrumentus:
izņemiet no akumulatora elektroinstru-
mentiem akumulatoru.
Tikai ES valstis
Neizmetiet elektroinstrumentus māj-
saimniecības atkritumos!
Saskaņā ar Eiropas Savienības Direktīvu
Nr.2012/19/ES par elektrisko un elektronisko
iekārtu atkritumiem un to īstenojošiem aktiem
valsts tiesību sistēmā vairs nelietojami elek-
troinstrumenti jāsavāc atsevišķi un jānodod
videi nekaitīgai otrreizējai pārstrādei.
Neiznīciniet izejvielas — tā vietā nogā-
dājiet uz otrreizējo pārstrādes punktu.
Ierīce, piederumi un iepakojums ir jāpārstrādā
videi nekaitīgā veidā. Otrreizējai pārstrādei
paredzētās plastmasas daļas ir apzīmētas ar
speciālu otrreizējās pārstrādes simbolu.
BRĪDINĀJUMS!
Neizmetiet akumulatorus sadzīves atkritumos,
ugunī vai ūdenī. Nemēģiniet atvērt izlietotos
akumulatorus.
Tikai ES valstīm:
Saskaņā ar Direktīvu Nr. 2006/66/EK bojātie
vai izlietotie akumulatori ir jāpārstrādā.
PIEZĪME
Lūdzu, jautājiet savam izplatītājam par utilizā-
cijas iespējām!
-Atbilstības deklarācija
Atbilstības deklarācijas ir iekļautas šīs lietoša-
nas rokasgrāmatas 1. pielikumā.
Atbrīvojums no atbildības
Ražotājs un viņa pārstāvis nav atbildīgi par
jebkādu kaitējumu un zaudēto peļņu, ko
izraisījis pārtraukums uzņēmējdarbībā sakarā
ar izstrādājuma lietošanu vai nelietojamību.
Ražotājs un viņa pārstāvis nav atbildīgi par
jebkādiem bojājumiem, kas radušies neparei-
zas izstrādājuma izmantošanas rezultātā vai
izmantojot izstrādājumu kopā ar citu ražotāju
izstrādājumiem.
EC-18 76 EC/LBE-12 76 LBE
302
تايوتحملا
302. . . . . . . . . . . . .ليلدلا اذه يف ةمدختسملا زومرلا
302. . . . . . . . . . . . . . . . جتنملا ىلع ةدوجوملا زومرلا
302. . . . . . . . . . . . . . . . . . . . . . . . . . . . . كتمسل
304. . . . . . . . . . . . . . . . . . . . . . زازتهاو ءاضوضلا
305. . . . . . . . . . . . . . . . . . . . . . . ةينفلا تافصاوملا
306. . . . . . . . . . . . . . . . . . . . . . . . . . . .ةماع ةرظن
310. . . . . . . . . . . . . . . . . . . . . . مادختسا تاميلعت
310. . . . . . . . . . . . . . . . . . . . . . . . .ةيانعلاو ةنايصلا
310. . . . . . . . . . . . . . . . جتنملا نم صلختلا تامولعم
311. . CE ةيبوروا ريياعملا عم قفاوتملا ةقباطملا نايب
ةمدختسملا زومرلا238 ةيلوؤسملا نم ءافعإ
ليلدلا اذه يف
!ريذحت
دق ريذحتلا اذه ةاعارم مدع .كيشو رطخ دوجو ىلإ ريشي
.ةياغلل ةريطخ تاباص ضرعتلا وأ ةافولا ىلإ يدؤي
!هيبنت
ريذحتلا اذه ةاعارم مدع .ةلمتحم ةريطخ ةلاح ىلإ ريشي
.تاكلتمملا فلت وأ ةفيفخ ةباصإ ىلإ يدؤي دق
ةظحم
.ةماهلا تامولعملاو مادختسا حئاصن ىلإ ريشي
ةلماعلا ةلا ىلع ةدوجوملا زومرلا
ةقاطلاب
تلوف
V
ةقيقدلا يف ةيددرتلا تاكرحلا وأ تافللا
)rpm(
ةقيقد/
يرتم يبلول نس
M
لمح نود نم ةعرسلا
n
0
رطقلا
Ø
تاميلعتلا أرقا
نينيعلا ةيامح تاودأ ءادترا زمر
عطقلا تايلمع يف يقاولا مدختست
ةميدقلا تا نم صلختلا تامولعم
!)27 ةحفصلا رظنا(
CE يبوروا داحتا ةمع
ACKU ةقباطملا مييقت ةمع
كتمسل
!ريذحت
:يلي ام ةءارق ىجرُي ،ةقاطلاب ةلماعلا ةلا مادختسا لبق
،هذه ليغشتلا تاميلعت
عم لماعتلاب ةقلعتملا "ةماعلا ةمسلا تاميلعت"
قفرملا ليلدلا يف ةدراولا ةقاطلاب ةلماعلا تا
,)315.915 :روشنملا مقر (
عنمل يلاحلا تقولا يف ةقبطملا تاهيجوتلاو دعاوقلا
.ثداوحلا عوقو
متو ةثيدحلا تا نم ةقاطلاب ةلماعلا ةلا هذه
.اهب فرتعملا ةمسلا تاهيجوتل اًقفو اهميمصت
ردصم حبصت دق ،ةلا مادختسا ءانثأف ،كلذ نم مغرلاب
صخش يأ ىلع وأ ،هفارطأو مدختسملا ةايح ىلع رطخ
.ررضلل ىرخا تاكلتمملا وأ ةلا ضرعتت دق وأ ،رخآ
ةريغصلا ةخلجملا مادختسا كنكمي
،طقف اهل صصخملا ضارغا يف
.ةزاتمم ةلاح يف نوكت نأو
.روفلا ىلع ةمسلاب ةقلعتملا لاطعا حصإ بجي
مادختسل ددحملا ضرغلامادختسل ددحملا ضرغلا
نداعملا نيشختو عطقل ةصصخم ةخلجملا هذه
داوملاو كيتسبلاو بشخلاو طبلاو رجحلاو ةناسرخلاو
يقاو مادختسا بجي .ءاملا مادختسا نود ةلثامملا
.عطقلا لامعأ ذيفنت دنع عطقلاب صاخلا ةيامحلا
ةريغصلا ةخلجملاب ةصاخلا ةمسلا تاميلعتةريغصلا ةخلجملاب ةصاخلا ةمسلا تاميلعت
خيلجتلا تايلمعل ةعئاشلا ةمسلا تاريذحت خيلجتلا تايلمعل ةعئاشلا ةمسلا تاريذحت
:طشكلاب عطقلا وأ:طشكلاب عطقلا وأ
■
خيلجت ةلآك لمعلل ةدعم ةقاطلاب ةلماعلا ةلا هذه
ةمسلا تاريذحت عيمج أرقا .طشكلاب عطق ةلآ وأ
ةقفرملا تافصاوملاو ةيحيضوتلا موسرلاو تاميلعتلاو
هاندأ ةدراولا تاميلعتلا عيمج عابتا مدع .ةلا هذه عم
قيرح بوشن وأ ةيئابرهك ةمدص ثودح ىلإ يدؤي دق
.اهعيمج وأ اهدحأ ،ةباصل ضرعتلا وأ
■
ةاشرفلاب خيلجتلا وأ ةرفنسلا لثم ماهملا ذيفنت بجي
ةلماعلا ةلا هذهب بوقثلا لمع وأ عيملتلا وأ ةيكلسلا
اهل ةممصملا كلت ريغ ماهم ذيفنت نإ ثيح .ةقاطلاب
عوقو يف ببستيو رطاخم ىلإ يدؤي دق ةلا هذه
.ةيصخش تاباصإ
■
لمعلل ةقاطلاب ةلماعلا ةلا هذه ليوحتب مقت
ةكرشلا لبق نم ةددحمو ةممصم ريغ ةقيرطب
دق ليوحتلا اذه لثم ن .اًصيصخ ةلل ةعنصملا
امم ،ةلا يف مكحتلا ىلع ةردقلا نادقف ىلإ يدؤي
.ةريطخ ةيصخش تاباصإ عوقو يف ببستي دق
EC-18 76 EC/LBE-12 76 LBE
303
■
ةددحملا وأ ةممصملا ريغ تاقحلملا مدختست
ىنعم سيل .ةلل ةعنصملا ةكرشلا لبق نم اَصيصخ
همادختسا نأ ةلا ىلع هبيكرت نكمي قحلملا نأ
.اًنمآ نوكيس
■
ةيواسم قحلملل ةرّدقملا ةعرسلا نوكت نأ يغبني
ةلا ىلع ةحضوملا ىوصقلا ةعرسلل لقا ىلع
نم عرسأ رودت يتلا تاقحلملا .ةقاطلاب ةلماعلا
.رياطتتو رسكنت دق ةرّدقملا اهتعرس
■
امهيلع يغبني هكمُسو قحلملل يجراخلا رطقلا
ةلماعلا كتل ةرّدقملا ةعسلا قاطن يف انوكي نأ
ريغ مجحلا تاذ تاقحلملا ةيامح نكمي .ةقاطلاب
.اهيف مكحتلا نكمي امك ،بسانملا
■
داعبأ عم تاقحلملا بيكرت داعبأ بسانتت نأ بجي
.ةقاطلاب ةلماعلا ةلاب ةصاخلا تيبثتلا تادعم
ةلل بيكرتلا عضوم عم ةقفاوتملا ريغ تاقحلملا
دئاز ٍلكشب زتهتسو ،ةنزاوتم نوكت نل ةقاطلاب ةلماعلا
.ةرطيسلا نادقف يف ببستت دقو ،دحلا نع
■
صحفب مق ،مادختسا لك لبق .اًفلات اًقحلم مدختست
تاءارتها نع اًثحب ةطشاكلا صارقا لثم قحلملا
تاققشتلا نع اًثحب معدلا ةناطب وأ ،تاققشتلاو
ةاشرفلا وأ ،دحلا نع دئازلا ءارتها وأ بوقثلا وأ
ةققشتملا وأ ةكوكفملا كسا نع اًثحب ةيكلسلا
ىلع تاقحلملا دحأ وأ ةلا تعقو نأ ثدح اذإ .اهب
بيكرتب مق وأ فلتلل راثآ يأ نع اًثحب هصحفاف ،ضرا
فق ،قحلملا بيكرتو صحفلا دعب .فلات ريغ قحلم
قفرملا نارود قاطن نع ةديعب ةيوازب كعم نمو تنأ
ىوصق ةعرسب ةقاطلاب ةلماعلا ةلا ليغشتب مقو
تاقحلملا رسكتت ام ةداع .ةقيقد ةدمل لمح نودب
.اذه رابتخا تقو ءانثأ يف ءازجأ ىلإ ةفلاتلا
■
،ةلا مادختسا بسحب .ةيصخشلا ةيامحلا تادعم ِدترا
وه ام بسحب .ةيامح تاراظن وأ هجولل ٍقاو لمعتسا
،عمسلل ةيامح تاودأو ،رابغلا نم ٍقاو دترا ،مئم
ةريغصلا اياظشلا فاقيإ هنكمي ةشرو ءادرو ،تازافقو
نينيعلا ةيامح تاودأ نوكت نأ يغبني .ةرياطتملا
تاقيبطتلا ةجيتن ةرياطتملا اياظشلا فاقيإ ىلع ةرداق
اًرداق عانقلا وأ رابغلا يقاو نوكي نأ يغبني .ةفلتخملا
نيعملا مادختسا نع ةجتانلا تاميسجلا حيشرت ىلع
تاذ ءاضوضل ةليوط ةرتفل ضرعتلا ببستي دق .ةلل
.عمسلل نادقف ثودح يف ةيلاع ةفاثك
■
ةقطنم نع اًديعب ةنمآ ةفاسم ىلع كل نيقفارملا قبأ
لمعلا ةقطنم لخدي صخش يأ ىلع يغبني .لمعلا
اياظشلا نإ ثيح .ةيصخشلا ةيامحلا تاودأ ءادترا
دق قحلملل ةروسكملا ءازجا وأ خيلجتلا نع ةجتانلا
قاطنلا جراخ صاخشا ةباصإ يف ببستتو رياطتت
.لمعلل رشابملا
■
كاسما حطسأ نم ةقاطلاب ةلماعلا ةلاب كسمأ
قحلي دق لامعأب مايقلا دنع كلذو ،طقف ةلوزعملا
رايتلا كلسب وأ ةيفخم كسأب عطقلا قحلم اهيف
رايت كلس عم عطقلا قحلم سمتي دق .ةلاب صاخلا
ةفوشكملا ةيندعملا ءازجا لعجي ام وهو ،"ٍراج"
ةلا لغشُم ةباصإ يف ببستيو "ةبرهكم" ةلاب
.ةيئابرهك ةمدصب
■
تدقف اذإ .راّودلا قحلملا نع اًديعب رايتلا كلس عض
متي دقو ،رصحني وأ رايتلا كلس عطقني دقف ،ةرطيسلا
.راّودلا قحلملا لخاد ىلإ كعارذ وأ كدي بحس
■
فقوتي نأ ىلإ ضرا ىلع ةلا عضوب اًدبأ مقت
سمي دق رودي يذلا قحلملا نإ ثيح .اًمامت قحلملا
دقفتف ةقاطلاب ةلماعلا ةلا بحسيو كرحتيف ضرا
.اهيلع ةرطيسلا
■
يف اهلمحت تنأو ةقاطلاب ةلماعلا ةلا ليغشتب مقت
قحلملا عم دوصقملا ريغ سمتلا يدؤي دق .كبناج
بذجيس ام وهو ،كسبمب هقلعت ىلإ رودي يذلا
.كمسج ةيحان قحلملا
■
ةحورم بحستس .ماظتناب ةلل ةيوهتلا تاحتف فظن
مكارتلا ببستي دقو ،لكيهلا لخاد ىلإ ةبرتأ كرحملا
رطاخمل ضرعتلا يف ةقوحسملا نداعملل ديازتملا
.ةيئابرهك
■
داوملا نم برقلاب ةقاطلاب ةلماعلا ةلا ليغشتب مقت
ببستي دق رياطتملا ررشلا نإ ثيح .لاعتشل ةلباقلا
.داوملا كلت لاعتشا يف
■
دق .ديربت لئاوس ىلإ جاتحت يتلا تاقحلملا مدختست
ىلإ ىرخا ةدّربُملا لئاوسلا وأ ءاملا مادختسا يدؤي
.ةيئابرهك ةمدص وأ يئابرهك قعص ثودح
:ةلصلا تاذ تاريذحتلاو يدادترا لعفلا در:ةلصلا تاذ تاريذحتلاو يدادترا لعفلا در
راصحنا دنع ئجافملا لعفلا در وه يسكعلا لعفلا در
ةاشرفلا وأ معدلا ةناطب وأ ةراّودلا ةناوطسا قّوعت وأ
يف ببستي دق ةقاعا وأ راصحنا .رخآ قحلم يأ وأ
يف ببستي هرودب يذلاو ،راّودلا قحلملل عيرسلا رايهنا
هاجتا يف اهيف مكحتُملا ريغ ةقاطلاب ةلماعلا ةلا عافدنا
.طبرلا ةطقن دنع قحلملا نارودل سكاعملا
ةعطقلا يف اهتقاعإ وأ ةطشاك ةناوطسأ راصحنا دنع ،ًثم
ةطقن يف ةلخادلا ةناوطسا ةفاح نإف ،اهخيلجت متي يتلا
لعج يف ةببستم ةداملا حطس رفحت نأ اهنكمي راصحنا
كوحن ةناوطسا زفقت دقف .جراخلا ىلإ زفقت ةناوطسا
دنع ةناوطسا ةكرح هاجتا بسحب كلذو ،كنع اًديعب وأ
لثم يف ةطشاكلا تاناوطسا رسكنت دق .راصحنا ةطقن
.فورظلا كلت
ةلا مادختسا ءوسل ةجيتن نوكي يسكعلا لعفلا در
ريغ ليغشت طورش وأ تاءارجإ عابتا وأ ،ةقاطلاب ةلماعلا
امك ةمئملا تاطايتحا ذاختاب اهبنجت نكميو ،ةحيحص
.هاندأ حضوم وه
■
،كيدي اتلكب ماكحإب ةقاطلاب ةلماعلا ةلاب كسمأ
كل حمسي عضوم يف كعرذأو كمسج لعجاو
ةلماعلا ةلل يدادترا لعفلا در ىوق ةمواقمب
ناك اذإ ،اًمئاد يفاضا ضبقملا مدختسا .ةقاطلاب
لعفلا در يف لماكلا مكحتلا لجأ نم ،اًقفرم
نكمي .ليغشتلا ةيادب ءانثأ مزعلا لعف در وأ يدادترا
در ىوق وأ مزعلا لاعفأ دودر يف مكحتلا مدختسملل
.ةمئملا تاطايتحا ذاختا لاح يف يسكعلا لعفلا
■
دتري دق .راّودلا قحلملا نم برقلاب اًدبأ كدي عضت
.كدي ىلع قحلملا
■
دق يتلا ةقطنملا يف كمسج نوكي نأ يغبني
در .يسكع لعف در ثودح لاح يف ةلا اهيلإ كرحتت
سكاعملا هاجتا يف ةلا عفديس يسكعلا لعفلا
.قّوعتلا ةطقن دنع ةناوطسا ةكرحل
EC-18 76 EC/LBE-12 76 LBE
304
■
فاوحلا وأ ناكرا ىلع لمعلا دنع ةياغلل اًرذح نك
راصحنا وأ ةيوقلا تابرضلا بنجت .هباش امو ةداحلا
تابرضلا وأ ةداحلا فاوحلا وأ ناكرا ليمت .قحلملا
ةرطيسلا دقف ةببسم راّودلا قحلملا قيوعت ىلإ ةيوقلا
.يسكعلا لعفلا در وأ
■
يف رفح ةرفش وأ ،راشنم ةلسلس بيكرتب مقت
يسام قوحسم تاذ ةمسقم ةناوطسأ وأ ،بشخلا
راشنم ةرفش وأ ،مم 01 نم ربكأ ةيفرط ةوجف تاذ
لعف در ثودح يف تارفشلا كلت لثم ببستت .ةننسم
.ةرطيسلل نادقفو يسكع
خيلجتلا تايلمعب ةصاخلا ةمسلا تاريذحت خيلجتلا تايلمعب ةصاخلا ةمسلا تاريذحت
:طشكلاب عطقلاو:طشكلاب عطقلاو
■
،كتل ةددحملا عاونا نم تاناوطسا طقف مدختسا
.ةددحملا كتناوطس ممصملا صاخلا يقاولا عم
ةقاطلاب ةلماعلا ةلا ميمصت متي مل يتلا تاناوطسا
.ةنمآ ريغ نوكتسو يغبني امك اهتيامح نكمي نل اهل
■
ةطغضنم تاناوطسل خلجلا حطس بيكرت بجي
ةفشل يوتسملا حطسلا تحت لفسا ىلإ زكرملا
حيحص ريغ لكشب ةبكرملا ةناوطسا ن .يقاولا
نكمي يقاولا ةفشل يوتسملا حطسلا نم ةزرابلاو
.مئم لكشب اهتيامح
■
هعضوم يف ةلا ىلع ماكحإب يقاولا بيكرت يغبني
حبصي ثيحب كلذو ،ةمس ىصقأ قيقحتل حيحصلا
لقأ مدختسملا ةيحان صرقلا نم فوشكملا ءزجلا
نم مدختسملا ةيامح يف يقاولا دعاسي .نوكي ام
عم دوصقملا ريغ سمتلا وأ ،رسكتملا صرقلا اياظش
يف ببستي دق يذلا رياطتملا ررشلا نم اذكو ،صرقلا
.سبملا لاعتشا
■
تاقيبطتلا يف إ تاناوطسا مادختسا يغبني
خيلجتلاب مقت :لاثملا ليبس ىلع .طقف ةددحملا
عطقلا تاناوطسأ .عطقلا ةناوطسأ بناج مادختساب
ةيبناجلا ىوقلاو ،يطيحملا جيلختلل ةدعم ةطشاكلا
.اهمشهت يف ببستت دق تاناوطسا كلت ىلع ةقبطملا
■
مجحلا تاذ ةفلاتلا ريغ ةناوطسا ةفش اًمئاد مدختسا
ةفش .ةددحملا كتناوطس نيحيحصلا لكشلاو
ىلإ ةفاضاب ةناوطسا معدت ةمئملا ةناوطسا
ةفش فلتخت دق .ةناوطسا رسكت ةيلامتحا نم دحلا
.خيلجتلا تاناوطسأ ةفش نع ةعطاقلا تاناوطسا
■
تا لبق نم ةكلهتسملا تاناوطسا مدختست
ريغ ربكا تل ةدعملا ةناوطسا .اًمجح ربكا
دقو ،رغصا تا يف ىلعا تاعرسلل ةمئم
.رياطتتو مشهتت
■
،ضارغا ةيئانث ةرفنس تاناوطسأ مادختسا دنع
متي يذلا لمعلل بسانملا يقاولا اًمئاد مدختسا
يدؤي دق بسانملا يقاولا مادختسا مدع ن .هذيفنت
امم ،ةيامحلا نم بولطملا ىوتسملا ميدقت مدع ىلإ
.ةريطخ ةباصإ عوقو ىلإ يدؤي دق
تايلمعب ةصاخ ةيفاضإ ةمس تاريذحت تايلمعب ةصاخ ةيفاضإ ةمس تاريذحت
:طشكلاب عطقلا:طشكلاب عطقلا
■
مدختست و ،عطقلا ةناوطسأ "راصحنا" يف ببستت
نع دئاز عطق قمع لمع لواحت .اًدئاز اًطغض
نم ديزي ةناوطسا ىلع دئازلا طغضلا ن .دحلا
يف اهئانثنا وأ ةناوطسا ءاوتلا ةيلامتحاو لمحلا
يسكع لعف در ثودح ةيلامتحا عم ،عطقلا ناكم
.اهراسكنا وأ ةناوطسل
■
ةراودلا ةناوطسا عم ٍذاحتم لكشب كمسج عضت
كدي نع اًديعب ةناوطسا كرحتت امدنع .اهفلخ وأ
يسكعلا لعفلا در ببستي دقف ،ليغشتلا ةطقن دنع
ةلماعلا ةلاو ةراودلا ةناوطسا عافدنا يف لمتحملا
.ةرشابم كهاجت ةقاطلاب
■
ببس ي عطقلا ةيلمع فاقيإ وأ ةناوطسا ءانثنا دنع
كسمأو ةقاطلاب ةلماعلا ةلا ئفطأ ،بابسا نم
.اًمامت ةناوطسا فقوتت نأ ىلإ ةكرح نود نم اهب
عطقلا ناكم نم عطقلا ةناوطسأ علخ اًدبأ لواحت
لعف در ثدحي دقف إو ،ةناوطسا ةكرح ءانثأ يف
حيحصلا ءارجا ذختاو ةلكشملا نم ققحت .يسكع
.ةناوطسا ءانثنا ببس نم صلختلل
■
ةناوطسا كرتا .لمعلا ةعطق يف عطقلا دواعت
ناكم يف اهلاخدإ دعأ مث ،لماكلا ةعرسلا ىلإ لصت
ىلعأ ىلإ كرحتت وأ ةناوطسا ينثنت دق .قفرب عطقلا
يف ةلا ليغشت ةداعإ تمت اذإ فلخلا ىلإ دترت وأ
.لمعلا ةعطق
■
نم دحلل مجحلا ةريبك لمع ةعطق يأ وأ حاولا معدا
.يسكع لعف در ثودح وأ ةناوطسا راصحنا رطخ
.اهنزو لعفب يلدتلا ىلإ ةريبكلا لمعلا عطق ليمت
نم برقلاب لمعلا ةعطق لفسأ تاماعدلا عضو بجي
ك ىلع لمعلا ةعطق ةفاح نم برقلابو عطقلا طخ
.ةناوطسا يبناج
■
يف "قيمع عطق" لمع دنع ربكأ لكشب اًرذح نك
دقف .ىرخا ةذفانلا ريغ تاقاطنلا وأ ةيلاحلا ناردجلا
كسا وأ ،ءاملا وأ زاغلا طوطخ ةناوطسا عطقت
در ثودح يف ببستت دق يتلا ءايشا وأ ،ةيئابرهكلا
.يسكع لعف
■
طغضلا ن .ةينحنم عطق تايلمعب مايقلا لواحت
ءاوتلا ةيلامتحاو لمحلا نم ديزي ةناوطسا ىلع دئازلا
ةيلامتحا عم ،عطقلا ناكم يف اهئانثنا وأ ةناوطسا
وهو ،اهراسكنا وأ ةناوطسل يسكع لعف در ثودح
.تاباصإ عوقو ىلإ يدؤي دق ام
زازتهاو ءاضوضلا
رايعملل اًقفو زازتهاو ءاضوضلا تايوتسم ديدحت مت
.EN 62841
:وه ةقاطلاب ةلماعلا ةلل A ردقملا ءاضوضلا ىوتسم
LBE 76 12-EC زارطلا ىلإ ةبسنلاب
– )أ(لبيسيد 38 :L
Ap
توصلا طغض ىوتسم
– )أ(لبيسيد 19 :L
AW
توصلا ةوق ىوتسم
– لبيسيد 3 = K :كشلا ةبسن
:زازتهل ةيلكلا ةميقلا
–
2
ةيناث/م 5.2< :
h
a تاثاعبنا ةميق
–
2
ةيناث/م 1.5 = K :كشلا ةبسن
– LBE 76 18-EC زارطلا ىلإ ةبسنلاب
– )أ(لبيسيد 37 :L
Ap
توصلا طغض ىوتسم
– )أ(لبيسيد 18 :L
AW
توصلا ةوق ىوتسم
– لبيسيد 3 = K :كشلا ةبسن
EC-18 76 EC/LBE-12 76 LBE
305
:زازتهل ةيلكلا ةميقلا
–
2
ةيناث/م 2.5< :a
h
تاثاعبنا ةميق
–
2
ةيناث/م 5.1 = K :كشلا ةبسن
!هيبنت !هيبنت
ةلماعلا تا ىلع ةددحملا ةساقملا ميقلا قبطنت
ميق رّيغت يف ببستي يمويلا مادختسا .ةديدجلا ةقاطلاب
.زازتهاو ءاضوضلا
ةظحم ةظحم
هذه يف حضوملا زازتها ثاعبنا ىوتسم سايق مت
EN رايعملا يف ددحملا يرايعملا رابتخل اًقفو تاميلعتلا
نكميو .ىرخأ عم ةلآ ةنراقمل همادختسا نكميو ،62841
.ضرعتلل يئدبملا مييقتلل همادختسا اًضيأ
ةيسيئرلا تاقيبطتلا لّثمي نلعملا زازتها ثاعبنا ىوتسم
.ةلل
عم وأ ،ةفلتخم تاقيبطت يف ةلا مادختسا مت ول هنأ إ
دقف ،ءيدر ٍلكشب اهتنايص تمت وأ ،ةفلتخم تاقحلم
ٍلكشب ديزي دق ام وهو .زازتها ثاعبنا ىوتسم فلتخي
.اهلمكأب لمعلا ةرتف رادم ىلع ضرعتلا ىوتسم نم ريبك
نم ،تازازتهل ضرعتلا ىوتسمل قيقد ريدقتل لوصولل
ليغشت فاقيإ تاقوأب رابتعا يف ذخا اًضيأ يرورضلا
.اًيلعف اهمادختسا نودب اهترادإ وأ ةلا
ىلع ضرعتلا ىوتسم نم ريبك ٍلكشب ضفخي دق ام وهو
.اهلمكأب لمعلا ةرتف رادم
نم لغشملا ةيامحل ةيفاضا ةمسلا ريياعم ديدحتب مق
،تاقحلملاو ةلا ىلع ةظفاحملا :لثم ،زازتها تاريثأت
.لمعلا طامنأ ميظنتو ،يديا ءفد ىلع ةظفاحملاو
!هيبنت !هيبنت
طغض ىوتسم تاذ نذل تايقاو ءادترا ىلع صرحا
.)A(لبيسيد 85 نم ىلعأ يتوص
!هيبنت !هيبنت
اهريغ وأ ةقيقرلا ةيندعملا حئافصلا خيلجت يدؤي نأ نكمي
يلامجإ ىلإ ريبكلا حطسلا تاذ زازتها ةلهس لكايهلا نم
نم )لبيسيد 15 ىلإ لصي( ريثكب ىلعأ ءاضوض ثاعبنا
توصلا تاثاعبنا عنم بجي .ةنلعملا ءاضوضلا ثاعبنا ميق
ذاختا قيرط نع ناكما ردق هذه لمعلا عطق نم
تامدصلا صاصتما رئاصح مادختسا لثم ،ةبسانم ريبادت
ءاضوضلا ثاعبنا ةدايز ذخأ اًضيأ بجيو .ةليقثلا ةنرملا
رايتخاو ءاضوضلل ضرعتلا رطاخم مييقت دنع رابتعا يف
.عمسلل ةبسانملا ةيامحلا تاودأ
ةينفلا تانايبلا
76 18-EC
LBE
76 112-EC
LBE
جتنملا عون
ةريغص ةخلجم
جتنملا
18 12
دهج رايت
رمتسم
ردقملا دهجلا
20000 - 5000 ةقيقد/
نود نم ةعرسلا
لمح
14 عونلاو 72 عونلا ةناوطسا عون
76 76 مم
ىصقا دحلا
ةناوطسل
10 10 مم تيبثتلا ةحتف رطق
4 4 مم
كمس ىصقأ
ةناوطس
خيلجتلا
4 4 مم
كمس ىصقأ
عطقلا ةناوطس
طشكلاب
M6 M6
بلولملا نسلا
نارودلا دومعل
0.85 0.8 مجك
اًقفو نزولا
ةكرش تاءارج"
"10 XELF
PA ةلسلس
81
PA ةلسلس
TX 81
12 ةلسلس
AP
ةيراطبلا
مجك 0.4
18/2.5
AP
0.3
مجك
12/2.5
AP
ةيراطبلا نزو
مجك 0.7
18/2.5
AP
مجك 0.7
18/2.5
AP
مجك 1.1
18/2.5
AP
0.4
مجك
12/5.0
AP
مجك 0.7
XT
18/4.0
AP
مجك 1.2
XT
18/8.0
AP
ةيوئم ةجرد 40 ىلإ 10-
ةرارح ةجرد
ليغشتلا
ةيوئم ةجرد 50 <
ةرارح ةجرد
نيزختلا
ةيوئم ةجرد 40 ىلإ 4
ةرارح ةجرد
نحشلا
,CA 12/18
...AC
CA... ,CA 12/18 نحاشلا
ةظحم ةظحم
نحاشلاو ةيراطبلا ةعومجم مادختسا ةلدأ ريفوت متي
ةمسلا دعاوق ىلع لمتشت يتلاو .لصفنم لكشب
لئدلا ةعجارم ىجرُي .ةددحملا ليغشتلا تاميلعتو
دعاوق ىلع فرعتلل نحاشلاو ةيراطبلا ةعومجمب ةصاخلا
.ليغشتلا نع ةلصفملا تاميلعتلاو ةمسلا
EC-18 76 EC/LBE-12 76 LBE
306
)A لكشلا رظنا( ةماع ةرظن
يف ةلاب ةصاخلا روصلا ىلإ ريشت جتنملا صئاصخ ميقرت
.ةيحيضوتلا موسرلا ةحفص
خيلجتلاب صاخلا ةيامحلا يقاو .1خيلجتلاب صاخلا ةيامحلا يقاو .1
LED تابملب لمعلا ةقطنم ةءاضإ حابصم .2LED تابملب لمعلا ةقطنم ةءاضإ حابصم .2
نارودلا دومع لفق رز .3نارودلا دومع لفق رز .3
فاقيا/ليغشتلا حاتفم .4فاقيا/ليغشتلا حاتفم .4
ضبقملا .5ضبقملا .5
ةعرسلا ديدحت رز .6ةعرسلا ديدحت رز .6
ةعرسلا رشؤم .7ةعرسلا رشؤم .7
نارودلا هاجتا ددحم .8نارودلا هاجتا ددحم .8
نارودلا هاجتا رشؤم .9نارودلا هاجتا رشؤم .9
نيزختلا ناكمو هيكنأ حاتفم .10نيزختلا ناكمو هيكنأ حاتفم .10
بلولم يغرب .11بلولم يغرب .11
ةيجراخلا ةفشلا .12ةيجراخلا ةفشلا .12
نارودلا دومع .13نارودلا دومع .13
ةيلخادلا ةفشلا .14ةيلخادلا ةفشلا .14
نارودلا هاجتا ريرحت رز .15نارودلا هاجتا ريرحت رز .15
عطقلاب صاخلا ةيامحلا يقاو .16عطقلاب صاخلا ةيامحلا يقاو .16
رابغلا ذفنم .17رابغلا ذفنم .17
ديبركلا نم طشكلاب عطق ةناوطسأ .18ديبركلا نم طشكلاب عطق ةناوطسأ .18
خيلجتلا ةناوطسأ .19خيلجتلا ةناوطسأ .19
)2×( طشكلاب عطقلل ةيندعم ةناوطسأ .20)2×( طشكلاب عطقلل ةيندعم ةناوطسأ .20
علخلل لباقلا مازحلا كبشم .21a علخلل لباقلا مازحلا كبشم .21a
)LBE 76 12-EC زارطلا ىلإ ةبسنلاب()LBE 76 12-EC زارطلا ىلإ ةبسنلاب(
علخلل لباقلا مازحلا كبشم .21b علخلل لباقلا مازحلا كبشم .21b
)LBE 76 18-EC زارطلا ىلإ ةبسنلاب()LBE 76 18-EC زارطلا ىلإ ةبسنلاب(
تيبثت رامسم .22تيبثت رامسم .22
ليغشتلا تاميلعت
!ريذحت
ةلماعلا ةلا ىلع لامعأ يأ ءارجإ لبق ةيراطبلا علخا
.ةقاطلاب
ةقاطلاب ةلماعلا ةلا ليغشت لبقةقاطلاب ةلماعلا ةلا ليغشت لبق
نم ققحتو ،ةيكلسلا ةريغصلا ةخلجملا فيلغت كفب مق
.اهفلت وأ ءازجأ يأ ناصقن مدع
ةظحم
لبق .اهمتسا دنع لماكلاب ةنوحشم نوكت تايراطبلا
عجار .لماكلاب تايراطبلا نحشا ،ىلوا ةرملل ليغشتلا
.نحاشلا ليغشت ليلد
ةيراطبلا لادبتسا/بيكرتةيراطبلا لادبتسا/بيكرت
ةيراطبلا رمع ةلاط حئاصنةيراطبلا رمع ةلاط حئاصن
!هيبنت !هيبنت
نم لقأ ةرارح تاجرد دنع تايراطبلا نحشب اًدبأ مقت
.ةيوئم ةجرد 40 نم ىلعأ وأ ةيوئم ةجرد 0
وأ ةيلاع ةيوج ةبوطر تاذ تائيب يف تايراطبلا نحشت
.ةيلاع ةطيحم ةرارح ةجرد
ةيلمع ءانثأ يف نحاشلاو تايراطبلا ةيطغتب مقت
.نحشلا
ةيلمع ةياهن يف رايتلا ردصم نم نحاشلا سباق بحسا
.نحشلا
ةيلمع ءانثأ يف نحاشلاو ةيراطبلا ةرارح ةجرد عفترت
!اًمامت يعيبط رمأ اذه .نحشلا
ةظحم ةظحم
ليلد يف ةحضوملا ةحيحصلا ةيراطبلا نحش تاميلعت عبتا
.ةيراطبلا ليغشت
ةليوط ةرتفل تايراطبلا مادختسا متي مل اذإ
يف اًيئزج ةنوحشم اهنيزختب مقف ،تقولا نم يف اًيئزج ةنوحشم اهنيزختب مقف ،تقولا نم
.دراب ناكم.دراب ناكم
■
ةلا لخاد ىلإ ةنوحشملا ةيراطبلا ىلع طغضا
رظنا( ,ةرقن توص عمست نأ ىلإ ةقاطلاب ةلماعلا
.)B لكشلا
■
ةيراطبلا بحساو ريرحتلا رز ىلع طغضا ،علخلل
.)C لكشلا رظنا( جراخلل
!هيبنت !هيبنت
ليصوت فارطأ ةيامحب مق ،زاهجلا مادختسا مدع دنع
يف ببستت دق ةكوكفملا ةيندعملا ءازجا ن .ةيراطبلا
وأ ،ليصوتلا فارطأ نيب )يئابرهك سام( رصق ةرئاد لمع
!قيرح بوشن رطخ وأ ،راجفنا
ةةيامحلا يقاويامحلا يقاو
!ريذحت
.هناكم يف ةيامحلا يقاو ناك اذإ طقف ةلا مدختسا
ةناوطسل صصخملا ةيامحلا يقاو اًمئاد مدختسا
!ةينعملا
!ريذحت
يف قلغملا ءزجلا حبصي نأ ىلإ ةيامحلا يقاو ردأ
.ةلا لغشم ةهجاوم
خيلجتلاب صاخلا ةيامحلا يقاو خيلجتلاب صاخلا ةيامحلا يقاو
)A لكشلا ،1 عضوملا رظنا()A لكشلا ،1 عضوملا رظنا(
صارقأو خيلجتلا تاناوطسأ عم لمعلل ةممصم ةلا
.ةرفنسلا
!ريذحت
عم طشكلاب عطقلا تايلمع يف يقاولا اذه مادختسا دنع
ضرعتلا رطخ كانه نوكي ،ةجمدملا طشكلا تاناوطسأ
ضرعتلا اذكو ،ةرياطتملا تائيزجلاو رياطتملا ررشلل
.اهمشهت لاح يف ةناوطسا اياظشل
!ريذحت
طشكلاب عطقلا تايلمع يف يقاولا اذه مادختسا دنع
EC-18 76 EC/LBE-12 76 LBE
307
كانه نوكي ،سبجلا وأ ةناسرخلا يف حطسلا ةيوستو
يدؤي امم ،مكحتلا نادقفو رابغلل ضرعتلل ديازتم رطخ
.يسكع لعف در ثودح ىلإ
عطقلاب صاخلا يقاولا يف ةيامحلا كبشم عطقلاب صاخلا يقاولا يف ةيامحلا كبشم
)A لكشلا ،16 عضوملا رظنا()A لكشلا ،16 عضوملا رظنا(
.طشكلاب عطقلا تاناوطسأ عم لمعلل ةممصم ةلا
!ريذحت
صاخلا يقاولا يف ةيامحلا كبشم بيكرتب اًمئاد مق
،مادختسا لبق .عطقلا لامعأب مايقلا دنع )16( عطقلاب
تامع وأ تاهوشت وأ تاققشت يأ دوجو مدع نم ققحت
.ديدش لكآت
!ريذحت
ةيوستل خيلجتلا لامعأ يف اذه عطقلا يقاو مادختسا دنع
،لمعلا ةعطق عم ةناوطسا يقاو لخادتي دقف ،حطسلا
.ةلا يف مكحتلا فعض ىلإ يدؤي دق ام وهو
)D لكشلا رظنا( بيكرتلا)D لكشلا رظنا( بيكرتلا
ةيامحلا يقاو ىلع عطقلاب صاخلا ةيامحلا يقاو عفدا
،)A لكشلا ،1و 16 نيعضوملا رظنا( خيلجتلاب صاخلا
.امهقيشعت متي نأ ىلإ
)E لكشلا رظنا( ةلازا)E لكشلا رظنا( ةلازا
ىتح ًيلق رذحب )E-1( لفقلا يفاطخ دحأ ينثب مق
يقاو بحسا مث .يقاولا ةفاح نم لفقلا فاطخ زربي
.اًبناج هعضو ،عطقلاب صاخلا ةيامحلا
)F لكشلا رظنا( ةيامحلا يقاو طبض)F لكشلا رظنا( ةيامحلا يقاو طبض
.هقيشعت متي نأ ىلإ بولطملا عضوملا ىلإ ةيامحلا يقاو ردأ
.ضرغلا اذهل ةبولطم تاودأ دجوت
عطقلا ةناوطسأ رايتخاعطقلا ةناوطسأ رايتخا
لوصحلل اًمهم اًرمأ ةناوطسل حيحصلا عونلا رايتخا دعي
ىلع ًءانب ةناوطسا رتخا .راشنملا نم ءادأ لضفأ ىلع
.اهعطق يف بغرت يتلا ةداملا ىلعو دوشنملا مادختسا
ةسس رثكأ اًعطق كحنميس ةبسانملا ةناوطسا رايتخا نإ
.ةناوطسا رمع ليطيو عرسأو
اذإ ةءافكب عطقت نل عطقلا تاناوطسأ لضفأ ىتح
مادختسا يدؤيس .ةداحو ةفيظن اهيلع ظافحلا متي مل
راشنملا ىلع ليقث لمح عضو ىلإ ةداح ريغ ةناوطسأ
تاناوطسأب ظفتحا .يسكع لعف در ثودح رطخ ةدايزو
ةداحلا تاناوطسا نوكت ىتح ديلا لوانتم يف ةيفاضإ
.اًمئاد ةحاتم
ىصوملا عطقلا تاناوطسأ مادختساو رايتخاب اًمئاد مق
دحلا نأ نم دكأت .ةيانعب اهعطق متي يتلا داوملل اهب
وه ةراتخم ةقحلم ةناوطسأ ي ليغشتلا ةعرسل ىندا
.رثكأ وأ )ةقيقدلا يف ةرود( ةقيقد/20000
ةبسانملا عطقلا ةناوطسأ رايتخ هاندأ لودجلا عجار
.هب ىصوملا نارودلا هاجتا طبضو
تامادختسا عطقلا ةناوطسأ
.كيتسبلاو سبجلا ناردج عطق
ةناوطسا ىلع دوجوملا مهسلا ريشي
رودت نأ بجي يذلا ديحولا هاجتا ىلإ
ديق ةلا نوكت امدنع ةناوطسا هيف
ددحم هاجتا نأ نم اًمئاد دكأت .مادختسا
هاجتا قباطي يذلا عضولا يف نارودلا
.ةناوطسا ىلع ددحملا نارودلا
نم طشكلاب عطق ةناوطسأ
ديبركلا
ةظحم ةظحم
،ةيسام عطق نم ةنوكم تناك اذإ
ىصقا دحلا نوكي نأ بجي
عطقلا نيب ةيطيحملا ةوجفلل
ليم ةيواز عم كلذو ،مم 10 وه
.طقف ةيبلس
أدصلل مواقملا بلصلاو ذوفلا عطق
.ةيديدحلا ريغ داوملاو
طشكلاب عطقلل ةيندعم ةناوطسأ
.يفيللا تنمساو كيماريسلاو طبلا عطق
:هب ىصوملا نارودلا هاجتا
ةناوطسا ىلع دوجوملا مهسلا ريشي
رودت نأ بجي يذلا ديحولا هاجتا ىلإ
ديق ةلا نوكت امدنع ةناوطسا هيف
ددحم هاجتا نأ نم اًمئاد دكأت .مادختسا
هاجتا قباطي يذلا عضولا يف نارودلا
.ةناوطسا ىلع ددحملا نارودلا
ةيساملا طبلا عطق ةناوطسأ
)قفرم ريغ(
اهتلازإو ةناوطسا بيكرتاهتلازإو ةناوطسا بيكرت
EC-18 76 EC/LBE-12 76 LBE
308
!ريذحت
مق ،طشكلاب عطقلا تاناوطسأ مادختساب لمعلا دنع
. )16( عطقلاب صاخلا يقاولا يف ةيامحلا كبشم بيكرتب
)Hو G نيلكشلا رظنا( ةناوطسا بيكرتل)Hو G نيلكشلا رظنا( ةناوطسا بيكرتل
■
ةيراطبلا علخ
■
دارملا ءازجا عيمجو نارودلا دومع فيظنتب مق
.اهبيكرت
■
)3( نارودلا دومع لفق رز ىلع تيبثتلا عم طغضا
■
بلولملا يغربلا كف ،)01( هيكنأ حاتفم مادختساب
هاجتا سكع يف )31( نارودلا دومع نم )11(
ةيجراخلا ةفشلاو )11( يغربلا لزأو ،ةعاسلا براقع
.)21(
■
.ةيلخادلا ةفشلا ىلع ةناوطسا عض
ةظحم
زرابلا ءزجلا نوكي نأ بجي ،خيلجتلا ةناوطسأ بيكرت دنع
.ةيلخادلا ةفشلل اًهجاوم ةناوطسا نم
■
نوكي ثيحب )21( ةيجراخلا ةناوطسا بيكرت دعأ
.جراخلا ىلإ اًهجتم هيلع عوبطملا حطسلا
■
.)3( نارودلا دومع لفق ىلع تيبثتلا عم طغضا
■
يف هيكنأ حاتفم مادختساب )11( يغربلا طبر مكحأ
5 وه هب ىصوملا طبرلا مزع .ةعاسلا براقع هاجتا
.رتم نتوين
■
.ةيراطبلا بيكرتب مق
■
،)ليغشتلا لفق تيبثت نود نم( ةخلجملا ليغشتب مق
يأ نم ققحت .ةيناث 03 يلاوحل لمعت ةخلجملا كرتاو
.تازازتهاو نزاوتلا مدعل تامع
■
.اهناكم نم ةيراطبلا جرخأو ةخلجملا ليغشت فقوأ
ةناوطسا ةلازةناوطسا ةلاز
■
)3( نارودلا دومع لفق رز ىلع تيبثتلا عم طغضا
■
لزأو ،هيكنأ حاتفم مادختساب يغربلا كفب مق
.نارودلا دومع نم ةيجراخلا ةفشلاو يغربلا
■
.ةلجعلا علخا
رابغلا ذفنمرابغلا ذفنم
ةظحم
/طبلا عطق تايلمع يف طقف صصخم رابغلا ذفنم
ةسنكملاب ةلا ليصوتل سبجلا ناردجو ةناسرخلا
رابغلا ذفنم مادختساب يصون .رابغلا عيمجتل ةيئابرهكلا
.نداعملا عطق تاقيبطت يف
■
نارود هاجت اًقفو رابغلا ذفنم بيكرت عضوم ددح
.)J لكشلا رظنا( عطقلا ةناوطسأ
■
يقاو يفرط نم يأ يف )71( رابغلا ذفنم لخدأ
هقيشعت متي نأ ىلإ )61( عطقلاب صاخلا ةيامحلا
.)K لكشلا رظنا(
■
عطقلاب صاخلا يقاولا يف ةيامحلا كبشم بيكرتب مق
عجار ،)1( خيلجتلاب صاخلا ةيامحلا يقاو ىلع )61(
."ةيامحلا يقاو" لصفلا
■
ةيامحلا يقاو جزم ىلع طغضا :رابغلا ذفنم ةلاز
ىلإ )71( رابغلا ذفنم بحساو )61( عطقلاب صاخلا
.)L لكشلا رظنا( جراخلا
)Nو M نيلكشلا رظنا( فاقياو ليغشتلا)Nو M نيلكشلا رظنا( فاقياو ليغشتلا
■
كيرحتب مق ،ةقاطلاب ةلماعلا ةلا ليغشت ءدبل
.)1 ةوطخلا( ماما ىلإ )4( فاقيا/ليغشتلا حاتفم
نأ ىلإ لفسا ىلإ هتلامإب مق ،لصاوتملا ليغشتلل
.)2 ةوطخلا( هقيشعت متي
■
ىلع طغضا ،ةقاطلاب ةلماعلا ةلا ليغشت فاقي
.هررح مث فاقيا/ليغشتلا حاتفمل يفلخلا فرطلا
ةظحم
ةلماعلا ةلا ليغشت ةداعإ متت ،ةيراطبلا ةلازإ دعب
.لعفلاب ةلغشملا ةقاطلاب
)P لكشلا رظنا( ةعرسلل قبسملا ديدحتلا)P لكشلا رظنا( ةعرسلل قبسملا ديدحتلا
!ريذحت
دومع نارود ءانثأ يف ةعرسلا طبض هب ىصوملا نم
.نارودلا
،ةلا ليغشت فاقيإ دعب .ةركاذلا ةفيظوب ةزهجم كتلآ
يتلا ةيلاتلا ةرملا يف قباسلا طبضلا ىلإ ةلا دوعتس
.اهليغشتب اهيف موقت
عاضوا نيب لقنتلل )6( ةعرسلا ديدحت رز ىلع طغضا
حضوي .ةدحاو ةجردب ةعرسلا ريغت ةطغض لك .ةعبرا
تارشؤم ددعو نارودلا ةعرس نيب ةقعلا هاندأ لودجلا
.ةلا مدق دنع ءيضت يتلا DEL
يف ةرود( ةعرسلا
)ةقيقدلا
DEL تارشؤم ددع
0005
00001
00051
00002
)Rو Q نيلكشلا رظنا( نارودلا هاجتا ددحم)Rو Q نيلكشلا رظنا( نارودلا هاجتا ددحم
ضعب بلطتت دق .نارودلل هاجتا ددحمب ةلا زيهجت مت
وأ ماما ىلإ ةلا ليغشت تاقحلملا وأ تامادختسا
.فلخلا
ةلا عفد حيتي يتلا عطقلا هاجتا ددح ،خيلجتلاب عطقلل
طشكلاب عطق ةناوطسأ بيكرت دنع .كمسج نع اًديعب
نارودلا هاجتا ددح ،ةيسام ةناوطسأ وأ ديبركلا نم
.ةناوطسا ىلع دوجوملا مهسلا عم قفاوتملا
.ةيراطبلا بيكرتب مق .1
ديدحتل )8( نارودلا هاجتا ددحم ىلع طغضا .2
ددحم ىلع اهيف طغضت ةرم لك يف .هاجتا
ءيضيس .نارودلا هاجتا ليدبت متيس ،هاجتا
هاجتا ىلإ ةراشل )9( نارودلا هاجتا رشؤم
ةناوطسأ نإف ،"F" ترتخا اذإ .نارودلل طشنلا
براقع هاجتا سكع يف رودتس عطقلا
"F" ةناوطسا نارود هاجتا يف ةعاسلا
فوسف ،"R" ترتخا اذإ .يقاولا ىلع ددحملا
EC-18 76 EC/LBE-12 76 LBE
309
براقع هاجتا يف عطقلا ةناوطسأ رودت
"R" ةناوطسا نارود هاجتا يف ةعاسلا
.يقاولا ىلع ددحملا
ةظحم
نم اًبيرقت قئاقد 5 دعب نارودلا هاجتا رشؤم ئفطنيس
.فاقيا/ليغشتلا حاتفم ريرحت
ىلإ دوعيس ،نارودلا هاجتا رشؤم ليغشت فاقيإ دعب
.ىرخأ ةرم ةلا ليغشت دنع ماما ىلإ نارودلا عضو
ظفتحيس هنإف ،نارودلا هاجتا رشؤم ليغشت ءانثأ يف
.ىرخأ ةرم ةلا ليغشت دنع يلاحلا عضولا دادعإب
ةرفاوتملا تاناوطسا يوتحت ،خيلجتلاب عطقلل ةبسنلاب
نأ بجي يذلا هاجتا ىلإ ريشت مهسأ ىلع ةلا هذه عم
.مادختسا ديق ةلا نوكت امدنع تاناوطسا هيف رودت
نارودلا هاجتا ددحم نأ نم دكأت ،ةلا ليغشت لبق
ىلع ددحملا نارودلا هاجتا قباطي يذلا عضولا يف
يوتحت يتلا تاناوطسا مادختسا نكمي .ةناوطسا
.فلخلا وأ ماما ىلإ امإ نارودلل مهسأ ىلع
!ريذحت
صرق وأ خيلجتلا ةناوطسأ مادختساب خيلجتلل ةبسنلاب
هاجتا مادختسا يرورضلا نمف ،ةرفنسلا ةناوطسأ
بسانت يتلاو ،تاودا فلت بنجتل طقف )"F"( يسايقلا
.يسكعلا هاجتا يف مادختسا
!ريذحت
لبق اًمامت فقوتت ىتح ةناوطسا اًمئاد كرتا ،فلتلا عنمل
.نارودلا هاجتا رييغت
DEL تابملب لمعلا ةقطنم ةءاضإ حابصم DEL تابملب لمعلا ةقطنم ةءاضإ حابصم
)S لكشلا رظنا()S لكشلا رظنا(
دوجوملا DEL تابملب لمعلا ةقطنم حابصم ءيضي فوس
رز ىلع طغضلا دنع وأ ةلا ليغشت دنع ةلا سأر يف
فوسو ،)8( نارودلا هاجتا ددحم/)6( ةعرسلا ديدحت
.ةلا ليغشت فاقيإ نم اًبيرقت ٍناوث 01 دعب ئفطني
)2( DEL تابملب لمعلا ةقطنم ةءاضإ حابصم ضمويس
لمحل ةيراطبلا ةعومجم وأ/و ةلا ضرعت دنع ةعرسب
ةيلخادلا تارعشتسملا موقتسو ،ةطرفم ةنوخس وأ دئاز
وأ تقولا ضعبل حيرتست ةلا كرتا .ةلا ليغشت فاقيإب
قفدتل ردصم تحت لصفنم لكشب ةيراطبلاو ةلا عض
.مهديربتل ءاوهلا
2( DEL( تابملب لمعلا ةقطنم ةءاضإ حابصم ضمويس
دعأ .ضفخنم ةيراطبلا نحش نأ ىلإ ةراشل أطبأ لكشب
.ةيراطبلا نحش
DEL تابملب لمعلا ةقطنم ةءاضإ حابصم ءيضي مل اذإ
،ليغشتلا ءانثأ يف ةأجف أفطنا وأ ،ةلا ليغشت دنع )2(
تصولا يف أطخ وه كلذ يف ببسلا نوكي دقف
ةمدخ زكرم وأ ءمعلا ةمدخب لاصتا ىجري .ةيلخادلا
.ةدعاسملا ىلع لوصحلل دمتعم
ةلا سأر ةيواز طبض ةلا سأر ةيواز طبض
)2Tو 1T لكشلا رظنا()2Tو 1T لكشلا رظنا(
0 ،ةفلتخم لمع عاضوأ 3 ىلع ةلا سأر طبض نكمي
.ةجرد 09+و 09-و
■
عضو ىلع فاقيا/ليغشتلا حاتفم طبض نم دكأت
.)FFO( فاقيا
■
.ةيراطبلا علخا
■
ىلإ )51( نارودلا هاجتا ريرحت رز بحس ءانثأ يف
ررح مث ةلا سأر ريودتب مق ،ةياهنلا ىتح لفسا
.رزلا
■
يف هتيبثت متي نأ ىلإ ةلا سأر ريودت يف رمتسا
."ةرقن" توص عامس عم هناكم
1U لكشلا رظنا( مازحلا كبشم ةلازإ/بيكرت 1U لكشلا رظنا( مازحلا كبشم ةلازإ/بيكرت
)2Uو)2Uو
هعضو نكمي علخلل لباق مازح كبشم اهبو كتلآ نحش متي
.لقنلا ةلوهسل ةلا يبناج ىلع
:ةلا يف مازحلا كبشم بيكرتل:ةلا يف مازحلا كبشم بيكرتل
■
.ةلا نم ةيراطبلا ةعومجم علخا
■
ةاذاحمب مق ،CE-21 67 EBL زارطلا ىلإ ةبسنلاب
-1U( ةحتفلا عم مازحلا كبشم ةحتفو )1-1U( علضلا
.يلاوتلا ىلع ،ةلا ةدعاق يف ةبلولملا ةحتفلاو )2
■
ةاذاحمب مق ،CE-81 67 EBL زارطلا ىلإ ةبسنلاب
تاحتفلا عم مازحلا كبشم ةحتفو )1-2U( عضا
ىلع ،ةلا ةدعاق يف ةبلولملا ةحتفلاو )2-2U(
.يلاوتلا
■
كفم مادختساب ماكحإب هطبراو تيبثتلا رامسم لخدأ
.)قفرم ريغ(
:ةلا نم مازحلا كبشم علخل:ةلا نم مازحلا كبشم علخل
■
.ةلا نم ةيراطبلا ةعومجم علخا
■
رامسملا كف دنع )قفرم ريغ( اًكفم مدختسا
.ةلا يف مازحلا كبشم بيكرت يف مدختسُملا
■
ناكم يف مهب ظفتحا .مازحلا كبشمو رامسملا علخا
.لبقتسملا يف مهمادختس نمآ
ليغشتلا تاميلعتليغشتلا تاميلعت
ةظحم
.ةريصق ةدمل رودت ةخلجملا لظت ،ةلا ءافطإ دعب
نشخلا خيلجتلانشخلا خيلجتلا
!ريذحت
ةصصخملا طشكلاب عطقلا تاناوطسأ اًقلطم مدختست
.نشخلا خيلجتلا لامعأ ذيفنت دنع
■
لوصحلل ةجرد 04-02 ىلع ةناوطسا ةيواز طبضا
.عطقلل ءادأ لضفأ ىلع
■
فلخلا ىلإ ةلا كرحو ،اًطسوتم اًطغض مدختسا
ةنخاس لمعلا ةعطق حبصت نل ،كلذل ةجيتنو .ماماو
نوكتت نلو ،نوللا يف ريغت كانه نوكي نلو ،ةياغلل
EC-18 76 EC/LBE-12 76 LBE
310
.ديداخأ يأ
خيلجتلاب عطقلاخيلجتلاب عطقلا
!ريذحت
مق ،طشكلاب عطقلا تاناوطسأ مادختساب عطقلا دنع
.)16( عطقلاب صاخلا يقاولا يف ةيامحلا كبشم بيكرتب
■
إو .ةناوطسا نارود هاجتا سكع يف اًمئاد لمعا
نع ةجراخ ةقيرطب عطقلا نم دترت دق ةلا نإف
.ةرطيسلا
■
ةداملل ةبسانم ةعرسبو ٍواستم لكشب ةلا هيجوتب مق
.اهيلع لمعلا متي يتلا
■
وأ ةطرفملا ةوقلا مادختسا وأ ةلا ةلامإب مقت
.رخآ ىلإ بناج نم ةلا ةحجرأ
هجوت ،ةعناصلا ةكرشلا تاجتنم نع تامولعملا نم ديزملل
.moc.sloot-xelf.www ينورتكلا عقوملا ىلإ
ةيانعلاو ةنايصلا
!ريذحت
ةلماعلا ةلا ىلع لامعأ يأ ءارجإ لبق ةيراطبلا علخا
.ةقاطلاب
!ريذحت
.ةلئاسلا فيظنتلا داوم وأ ءاملا مدختست
فيظنتلافيظنتلا
■
يماما بناجلا يف ةدوجوملا ةكبشلاو ةلا فظن
فيظنتلا راركت ىدم دمتعي .ماظتناب ةيوهتلا تاحتفل
.مادختسا ةدمو اهعم لماعتلا مت يتلا داوملا ىلع
■
فاجلا ءاوهلاب كرحملاو يلخادلا لكيهلا خفنب مق
.مهفيظنتل طوغضملا
لقنلا
داوملا تاعيرشت تابلطتمل نويأ-مويثيللا تايراطب عضخت
.ةرطخلا
حئاوللاو ماكحل اًقفو تايراطبلا هذه لقن متي نأ بجي
.ةيلودلاو ةينطولاو ةيلحملا
نود نم اًيرب تايراطبلا هذه لقن نيمدختسملل نكمي
.تابلطتملا نم ديزم ىلإ ةجاحلا
ةطساوب نويأ-مويثيللا تايراطبل يراجتلا لقنلا عضخي
زوجي .ةرطخلا عئاضبلا لقن حئاول ىلإ نحشلا تاكرش
صاخشأ لبق نم إ لقنلاو نحشلا تاريضحت ءارجإ
ىلع فارشا متي نأ بجي .بسانم لكشب نيبردم
.يفارتحا لكشب اهلمكأب ةيلمعلا
ةلباقلا تايراطبلا لقن دنع ةيلاتلا طاقنلا ةاعارم بجي
:نحشلا ةداع
عنمل ةلوزعمو ةيمحم ةيراطبلا لاصتا فارطأ نأ نم دكأت
.يئابرهك سام ثودح
لخاد ةكرحلا دض ةيراطبلا ةعومجم نيمأت نم دكأت
.ةوبعلا
.بيرست اهب يتلا وأ ةفلاتلا تايراطبلا لقن زوجي
ديزم ىلع لوصحلل كب ةصاخلا نحشلا ةكرشب عم لصاوت
.تامولعملا نم
!هيبنت !هيبنت
.فلات لكيه ىلع يوتحت يتلا تايراطبلا لقن بجي
تاحصاتاحصا
دمتعم ءمع ةمدخ زكرم لبق نم تاحصا ذيفنت بجي
.طقف
تاقحلملاو رايغلا عطقتاقحلملاو رايغلا عطق
تاجتنم مئاوق عجار ،مقللا ةصاخو ،ىرخا تاقحلملل
.ةعناصلا ةكرشلا
رايغلا عطق مئاوقو ةيحيضوتلا روصلا ىلع فرعتلا كنكمي
moc.sloot-xelf.www :ةيسيئرلا انتحفص لخ نم
جتنملا نم صلختلا تامولعم
!ريذحت
ةحلاص ريغ ةقاطلاب ةلماعلا تا حبصت امدنع
:لامعتسل
.ةيراطبلا علخب مق ،ةيراطبلاب ةلماعلا ةلل ةبسنلابو
طقف يبوروا داحتا لود
تايافنلا يف ةيئابرهكلا تا نم صلختت
!ةيلزنملا
تايافنب صاخلا UE/91/2102 يبوروا هيجوتلل اًقفو
،يلحملا نوناقلا عابتا عم ةينورتكلاو ةيئابرهكلا ةزهجا
لصفنم ٍلكشب ةكلهتسملا ةيئابرهكلا تا عمج بجي
.ةئيبلل ةقيدص ةقيرطب اهريودت ةداعإو
يف اهنم صلختلا نم ًدب ماخلا داوملا صختسا
.تايافنلا
فيلغتلا تانوكمو تاقحلملاو زاهجلا ريودت ةداعإ بجت
ةيكيتسبلا ءازجا ديدحت متي .ةئيبلل ةقيدص ةقيرطب
.ةداملا عونل اًقفو ريودتلا ةداعإ ةيلمعل
!ريذحت
نارينلا وأ ةيلزنملا تايافنلا يف تايراطبلا نم صلختت
.ةكلهتسملا تايراطبلا حتفت .ءاملا وأ
:طقف يبوروا داحتا لود
تايراطبلا ريودت ةداعإ بجت ،CE/66/6002 هيجوتلل اًقفو
.ةكلهتسملا وأ ةبوطعملا
ةظحم
نع كتقطنم يف دجاوتملا ليكولا نم راسفتسا ىجرُي
!جتنملا نم صلختلا تارايخ
ةقباطملا نايب-
ليلد نم 1 مقر قحلملا يف ةقفرم ةقباطملا تانعإ
.اذه تاميلعتلا
EC-18 76 EC/LBE-12 76 LBE
311
ةيلوؤسملا نم ءافعإ
يأ نع ةيلوؤسم يأ اهيلثممو ةعناصلا ةكرشلا لمحتت
نع جتانلا لمعلا لطعت ببسب ةعئاض دئاوف وأ ررض
.مادختسل جتنملا ةيحص مدع ببسب وأ جتنملا
يأ نع ةيلوؤسم يأ اهيلثممو ةعناصلا ةكرشلا لمحتت
ببسب وأ جتنملل حيحصلا ريغ مادختسا نع جتني ررض
.ىرخأ تاكرش صخت تاجتنم عم جتنملا مادختسا
533807 / 04-2026 / No responsibility for typographical errors. Technical changes reserved
