USER MANUAL
WM-538 Model Series
2001-021626-11 WM-538 USER MANUAL
Table of Contents
Safety Information
Before installing your range hood, read the entire instruction
manual. Installers, leave this manual with the homeowner.
WARNING
SUITABLE FOR USE IN HOUSEHOLD COOKING AREA
ONLY. TO REDUCE THE RISK OF FIRE, ELECTRICAL
SHOCK, OR INJURY, OBSERVE THE FOLLOWING:
1. Use this range hood only in the manner intended by the
manufacturer. If you have the questions, contact Hauslane
at 1-800-929-0168 or email at info@hauslane.com.
2. Before servicing or cleaning, switch power o at service
panel and lock service panel to prevent power from being
switched on accidentally. When the service disconnect-
ing means cannot be locked, securely fasten a prominent
warning device, such as a tag, to the service panel.
3. Installation work and electrical wiring must be done by
qualified personnel in accordance with all applicable
codes and standards, including fire-rated construction
codes and standards.
4. Sucient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel-burning equipment to prevent back drafting. Follow
the heating equipment manufacturer’s guidelines and
safety standards such as those published by the National
Fire Protection Association (NFPA), and the American
Society for Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code authorities.
5. When cutting or drilling into wall or ceiling, do not dam-
age electrical wiring and other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. Do not use this unit with any solid-state speed control
device.
8. To reduce the risk of fire, use only steel ductwork.
9. This unit must be grounded.
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
1. Never leave surface units unattended at high settings. Boil
overs cause smoking and greasy spillovers that may ignite.
Heat oils slowly on low or medium settings.
2. Always turn hood ON when cooking at high heat or when
cooking flaming foods.
3. Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
4. Use proper pan size. Always use cookware appropriate for
the size of the surface element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE
EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING*:
1. SMOTHER FLAMES with a close-fitting lid, cookie sheet
or metal tray, then turn o the burner. BE CAREFUL
TO PREVENT BURNS. IF THE FLAMES DO NOT GO
OUT IMMEDIATELY, EVACUATE AND CALL THE FIRE
DEPARTMENT.
2. NEVER PICK UP A FLAMING PAN as you may be burned.
3. DO NOT USE WATER, including wet dishcloths or towels.
This could cause a violent steam explosion.
4. Use an extinguisher ONLY if:
A. You own a Class ABC extinguisher and you know how
to operate it.
B. The fire is small and contained.
C. The fire department has been called.
D. You can fight the fire with your back to an exit.
*Based on “Kitchen Fire Safety Tips” published by NFPA.
Safety Information ..........................................2
Warranty Information .................................... 3
Specifications ................................................. 4
Package Contents .......................................... 4
Parts Needed .................................................. 4
Tools Needed .................................................. 4
Preparation: What to Do Before Installation 5
Read This Manual .................................................................................5
Remove Packaging .............................................................................5

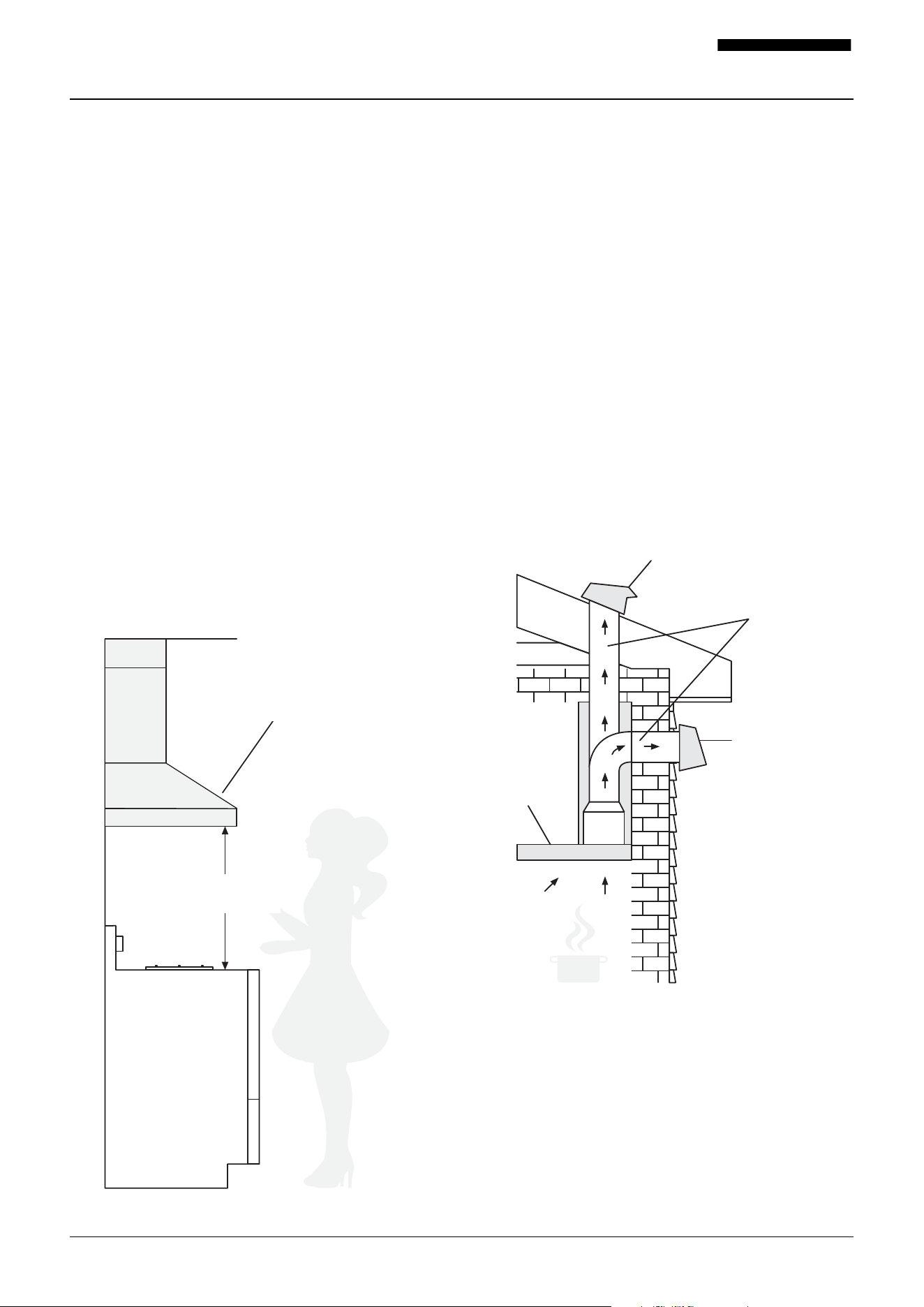

Ensure There is Proper Height Clearance .................................5
Check Your Power Supply and Ducts ......................................... 5
Complete Duct Work (for Ducted Mode) ..................................5
Find a Helper ......................................................................................... 5
How to Install Your Range Hood ................. 6
Test the Unit ...........................................................................................6

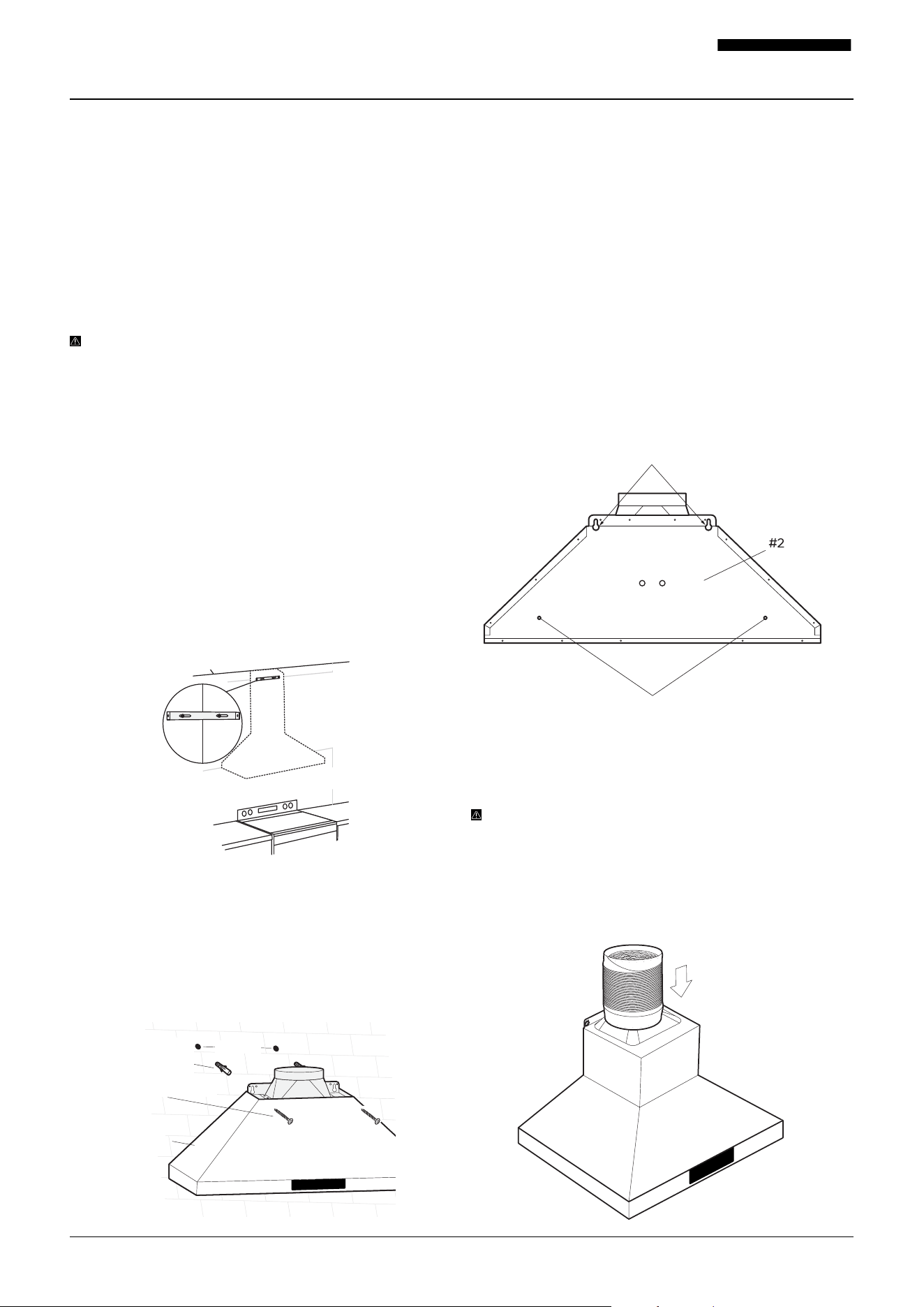

Installation Drilling and Lining .......................................................6

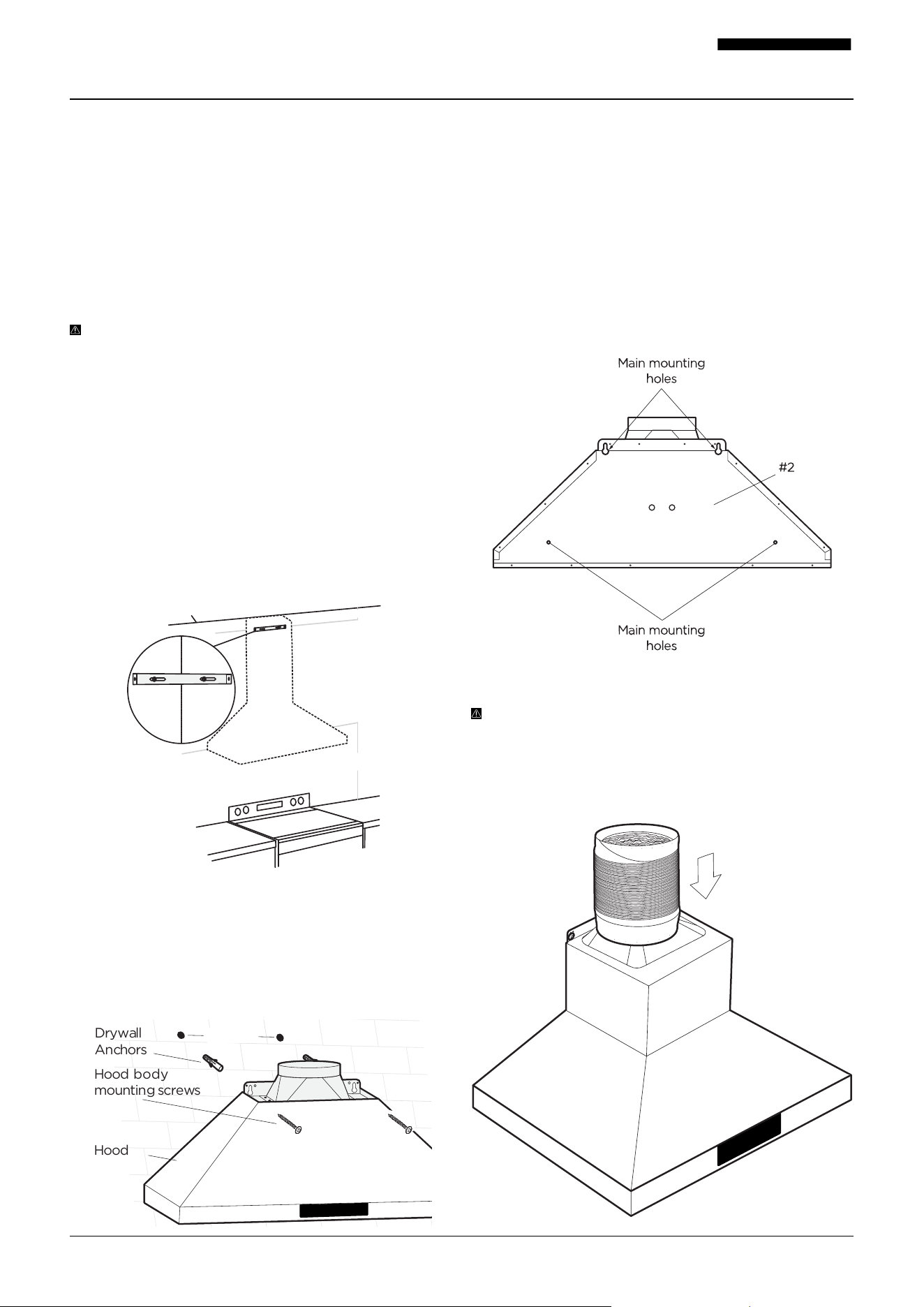

Mounting the Hood ............................................................................. 6
Attach Duct to Outlet Adapter (for Ducted Mode Only) ..6

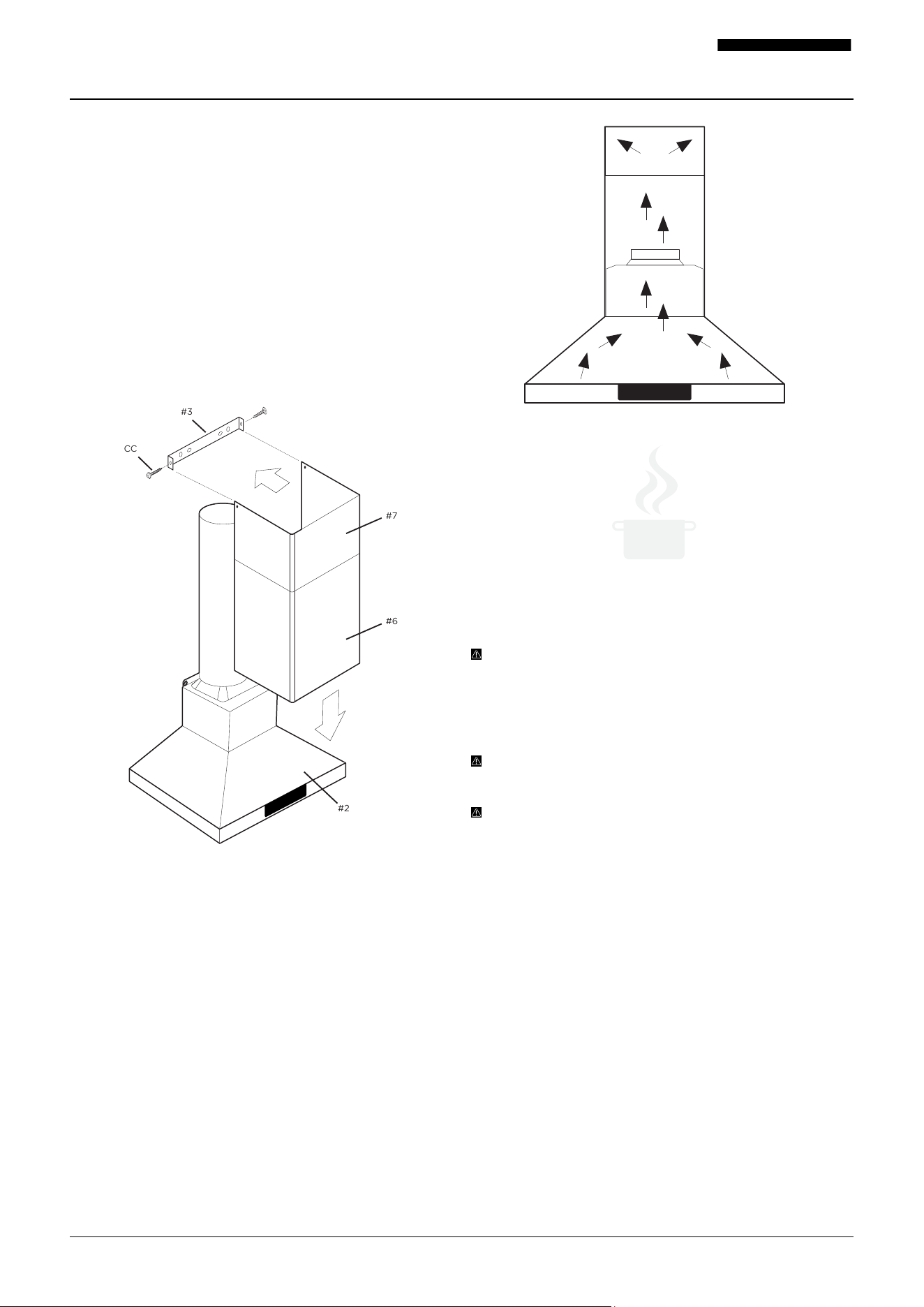

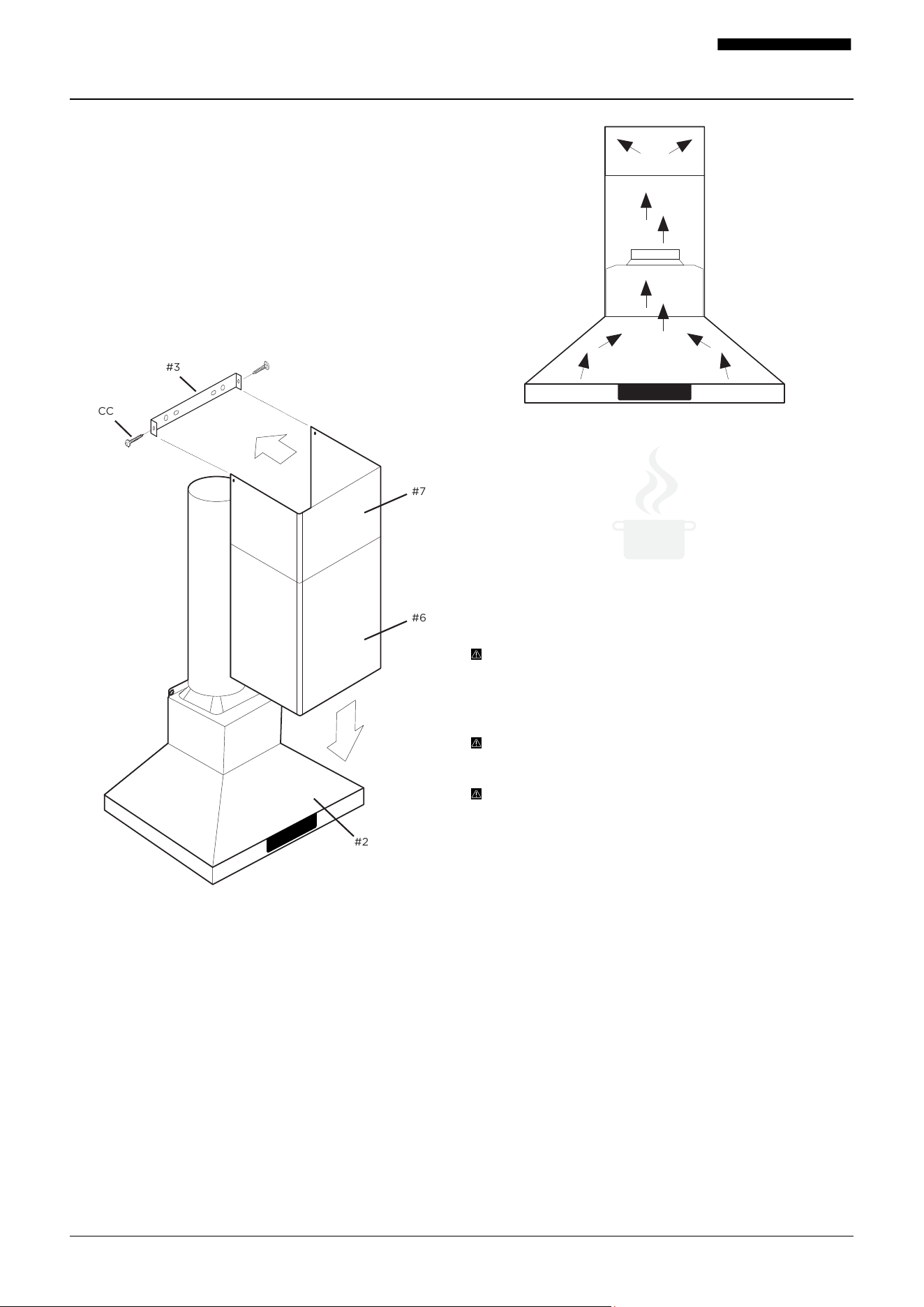

Assemble the Chimney Bottom .................................................... 7
Assemble the Chimney Top ............................................................7

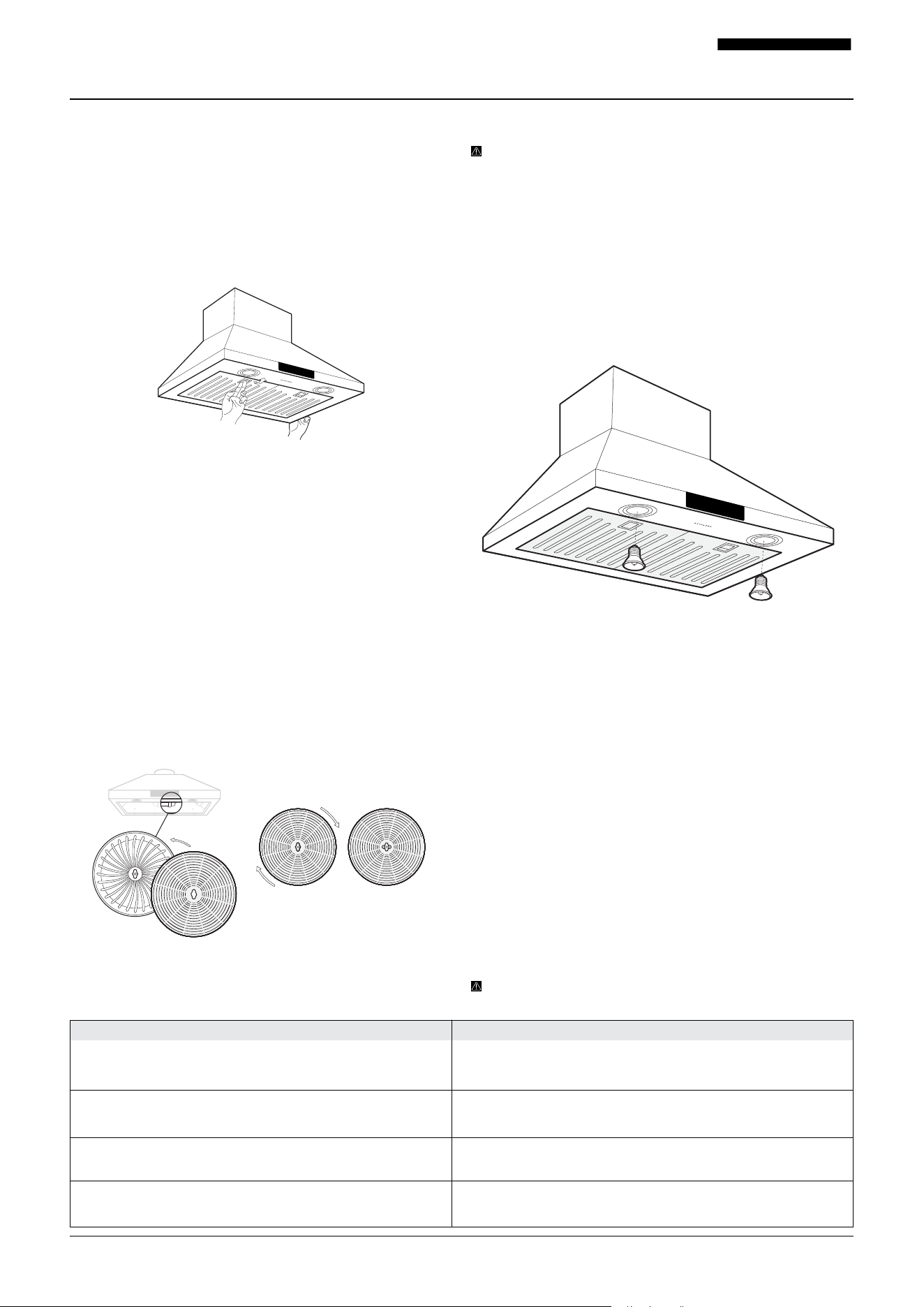

Install Charcoal Filter (for Non-ducted Mode) ........................ 7
How to Use Your Range Hood ...................... 8

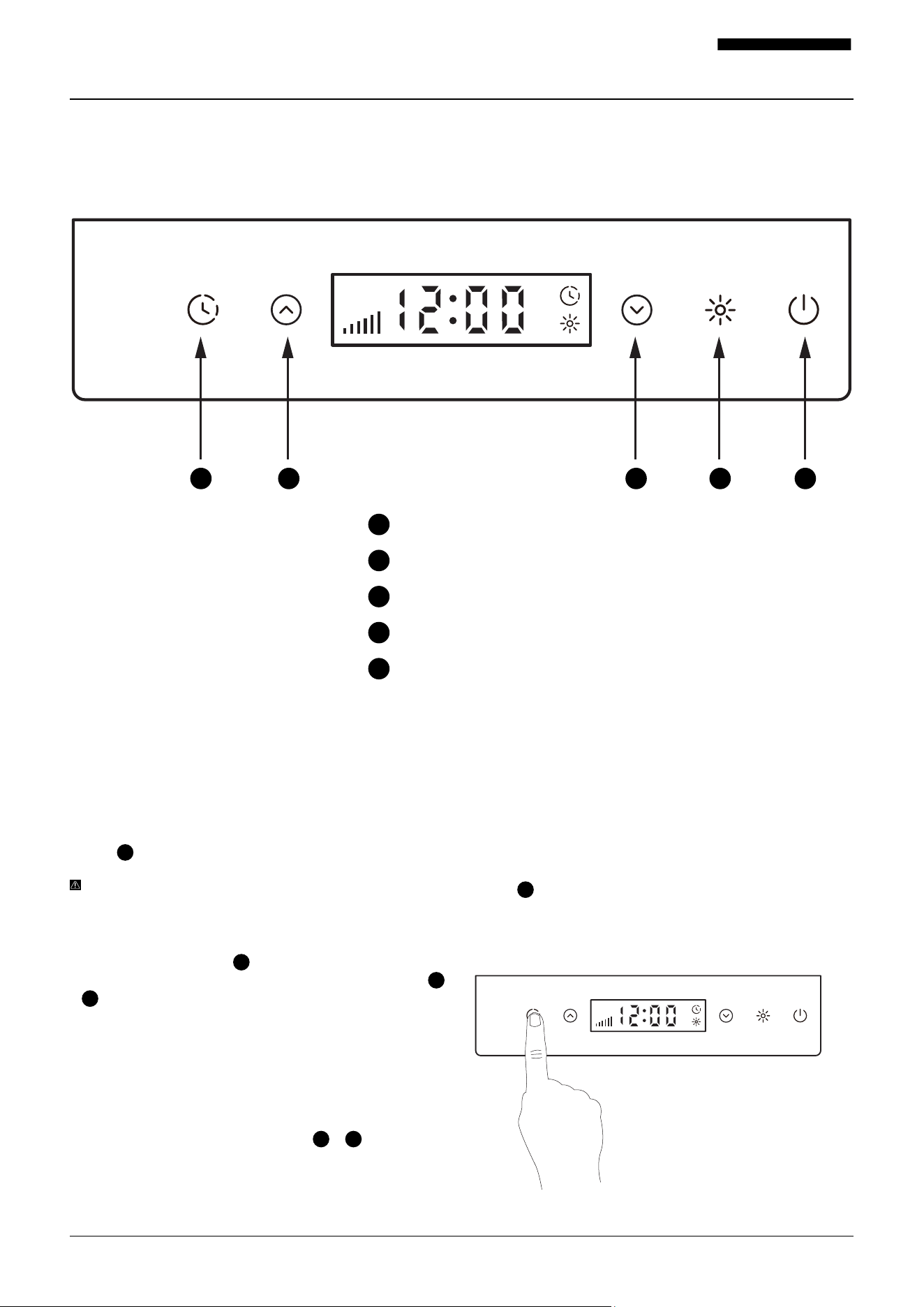

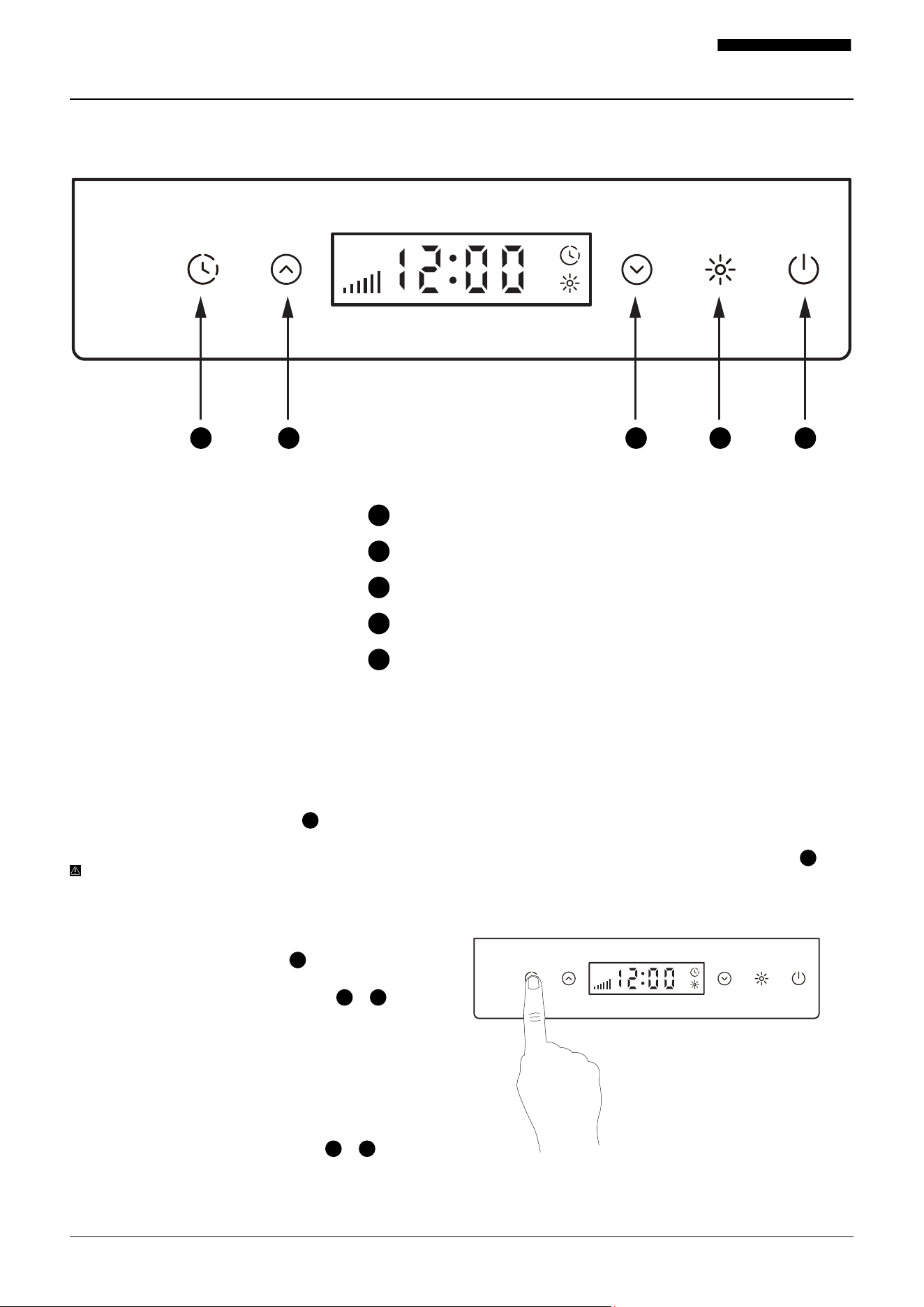

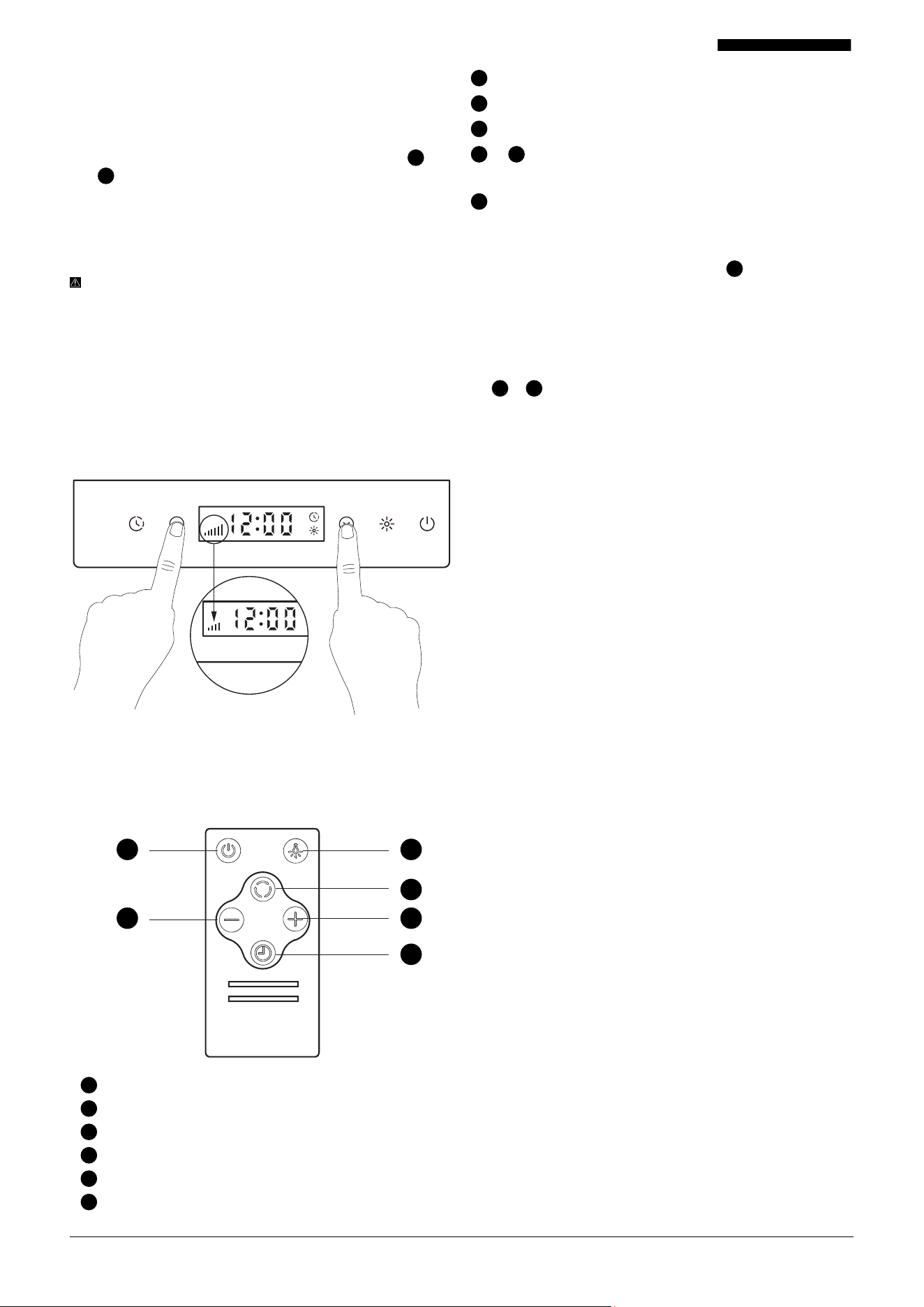

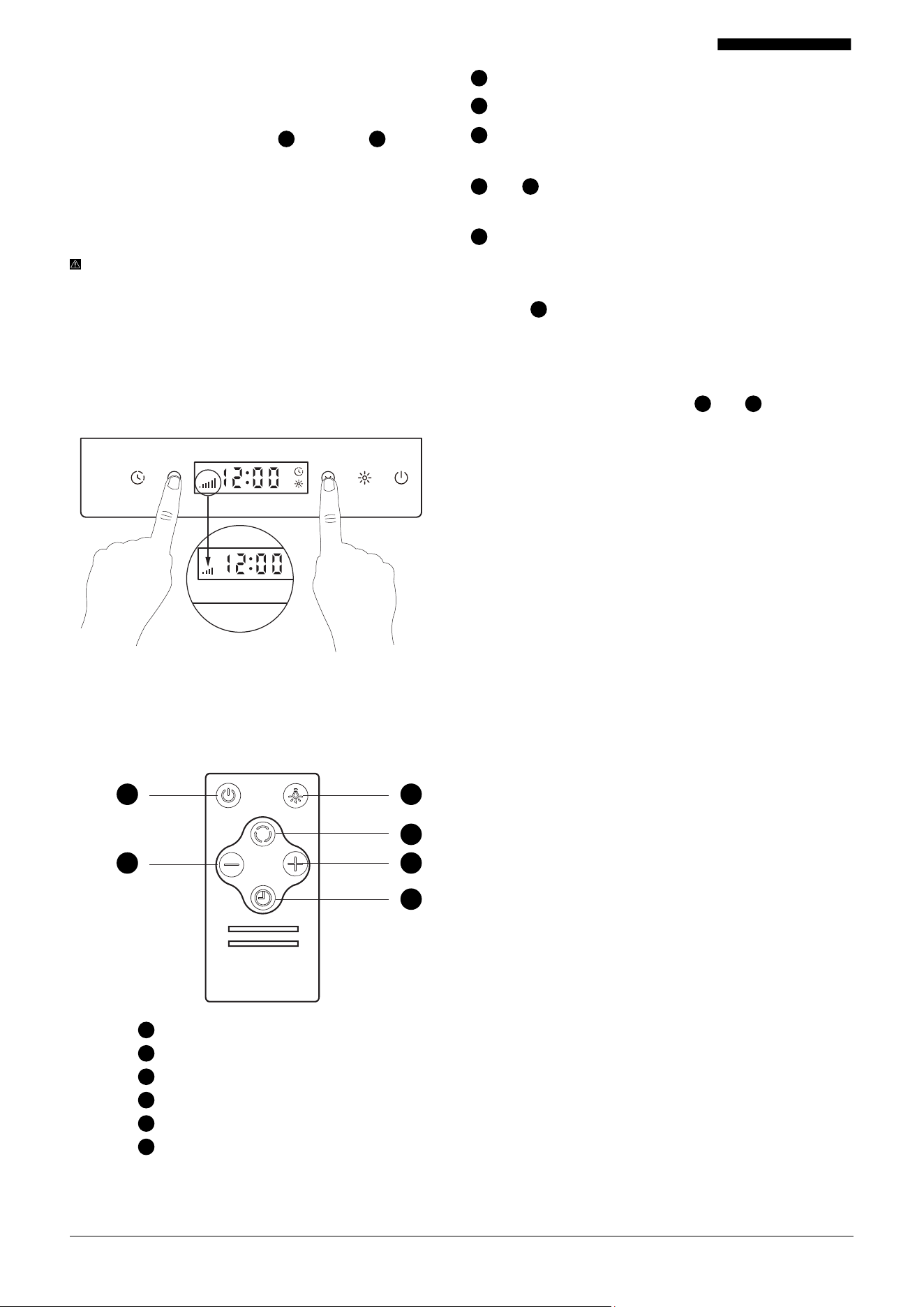

Using the Front Control Panel ........................................................8
Adjusting Maximum Airflow Setting ...........................................9
Using the Remote Control ...............................................................9

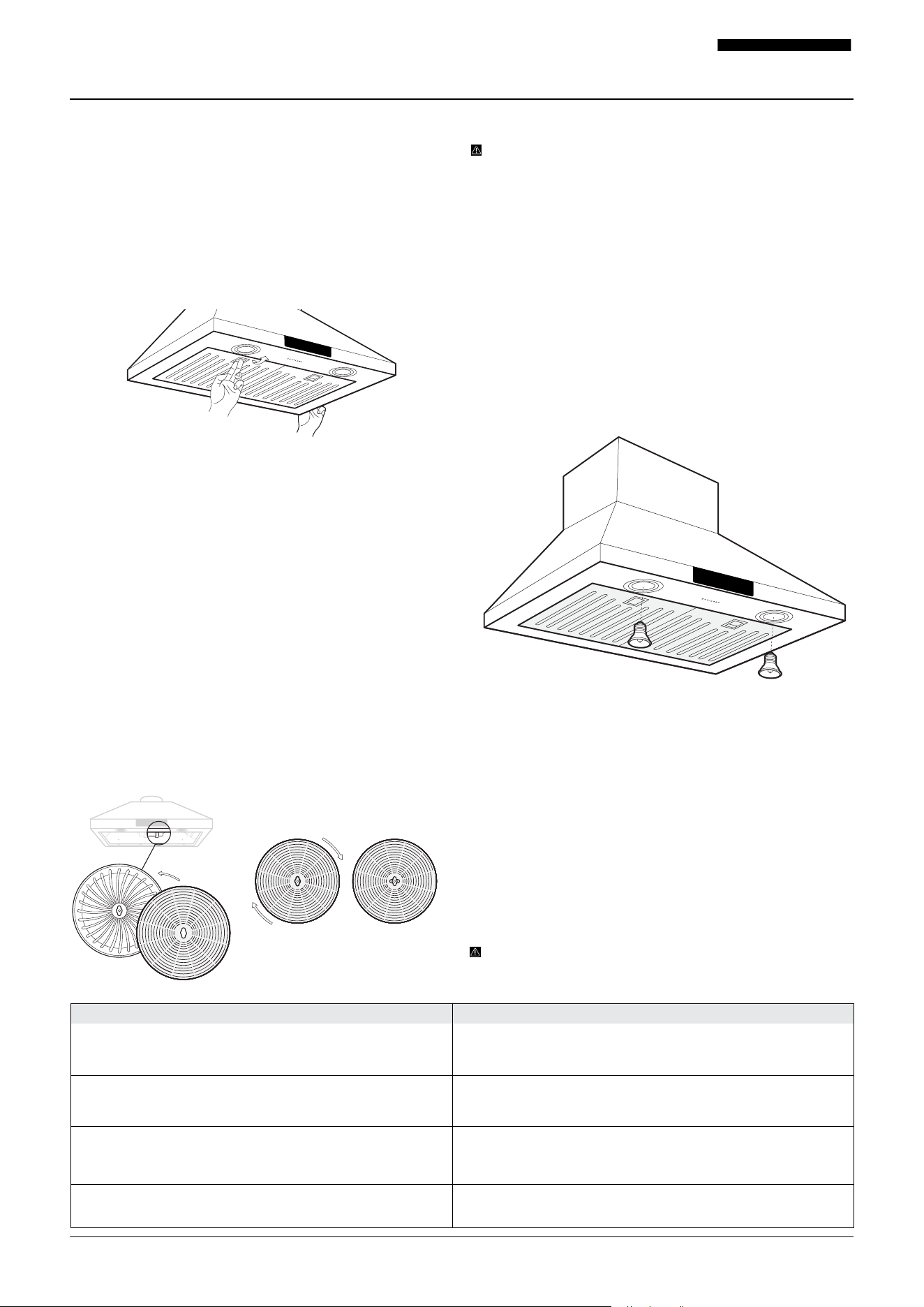

Basic Maintenance Instructions ................. 10
Maintaining the Stainless-Steel Baffle Filters ........................ 10
Replacing the Non-Ducted Recirculation Charcoal Filters ..1 0
Maintaining the Lighting .................................................................10
Cleaning the Range Hood .............................................................. 10
Troubleshooting Tips ..................................... 11
Contact Hauslane .......................................... 12
3001-021626-11 WM-538 USER MANUAL
CAUTION
1. For general ventilating use only. Do not use to exhaust
hazardous or explosive materials and vapors.
2. To avoid damage and noisy and/or unbalanced impellers,
keep drywall/construction dust, etc. o power unit.

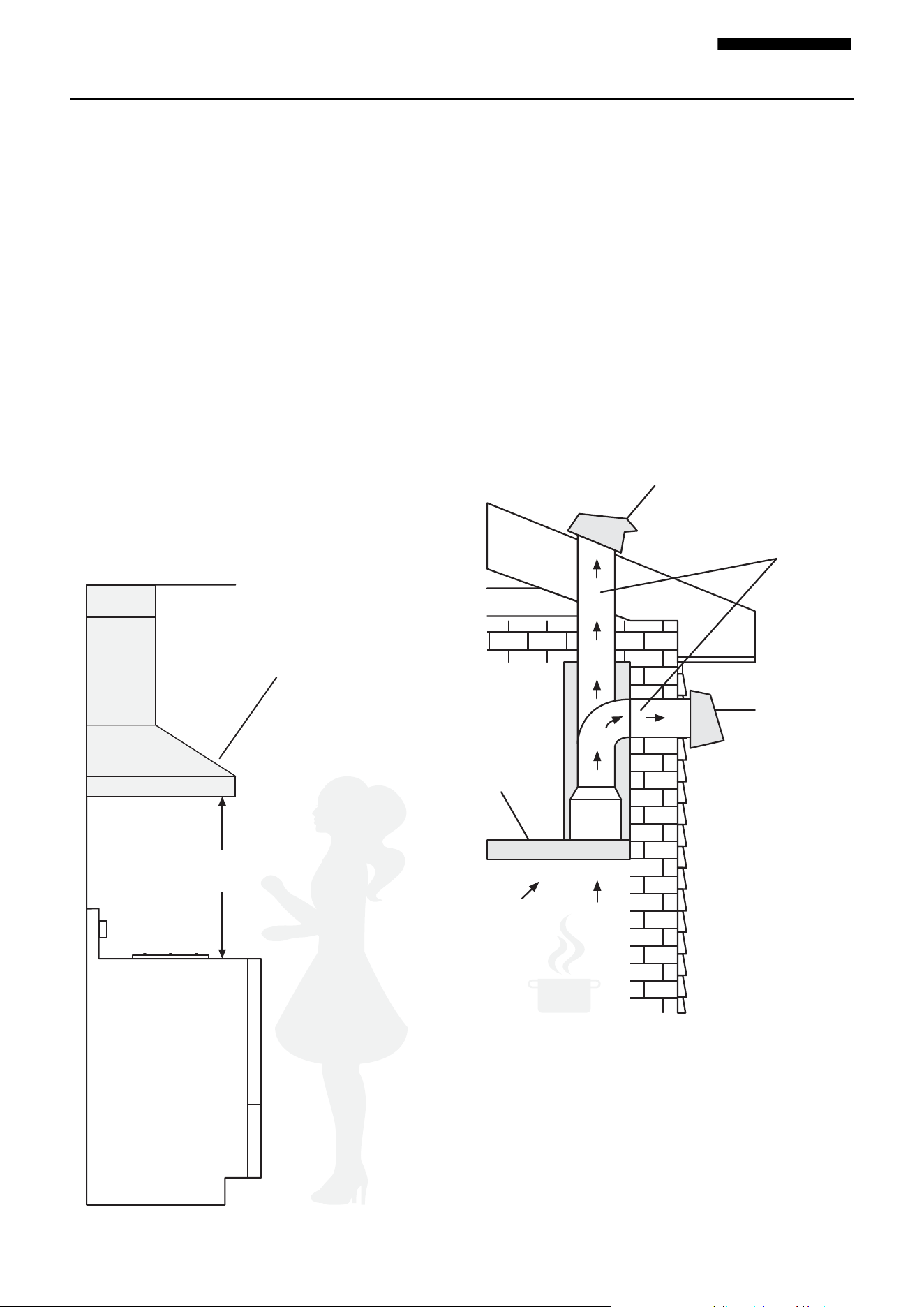

3. Mount your range hood so that the bottom of the hood
is 24” to 30” above the cooking surface. The minimum
hood distance above cooktop must not be less than 24”;
any installation less than 24” may cause overheating and
cause damage to the range hood. For gas ranges, the
required distance is 30”. Do not exceed the maximum
height of 30” while in operation. HAUSLANE does not
warrant this improper installation.
4. Two to three installers are recommended because of the
larger size and weight of this hood.
5. To reduce the risk of fire and to properly exhaust air, be
sure to duct air outside. Do not exhaust air into spaces
within walls and ceiling or into attics, crawl space or
garages.
6. Because of the high exhausting capacity of this hood,
you should make sure enough air is entering the house to
replace exhausted air by opening a window close to or in
the kitchen.
7. Use with approved cord-connection kit only.
8. Please read product specification label on range hood for
further information and requirements.
Warranty Information
This range hood is warranted to the original purchaser to
be free of defects in material and workmanship for two (2)
years from the date of purchase.
Our obligation shall be limited to the repair or replace-
ment of a unit (at our discretion) that may prove, by our
sole examination, to be defective under normal use and
service during the warranty period. We may issue credit in
the amount of the invoice value of the defective product
(or a percentage of it according to use) in lieu of repair or
replacement. Any failure of this product that is not traceable
to a defect in material or workmanship is not covered by this
warranty. These non-warrantable items include, but are not
limited to:
• Any defects or damage to light bulbs
• Change in color or finish due to chemical usage
• Improper installation not in accordance with the
instructions
• Dents, bumps, and scratches incurred during shipping,
handling, or installation
• Damage caused by failure to follow care and cleaning
guidelines, including damage caused by the use of abra-
sive cleaners
• Alterations made to the unit by the purchaser or installer
• Damage caused by accidental impact, fire, flood, freez-
ing, and normal wear
• Bends and warping caused by forced connections,
over-tightened fittings, and inadequate support during
installation
A thorough inspection must be made before installation and
any damage must be promptly reported. We will not be lia-
ble for failures or damage that could have been discovered
or avoided by proper inspection and testing prior to installa-
tion. Incidental repairs that would involve a minimum of time
and eort on behalf of the purchaser will not be considered
warranty work and no compensation will be deemed forth
coming.
This warranty is non-transferable and shall be voided if
the unit is removed from its initial installation or if it is not
installed following the instructions.
Under no circumstance shall we be held liable for personal
injury or property damage resulting from improper instal-
lation or use of this product. We will not be held liable for
inconvenience caused by loss of use of this product, costs
incurred for labor or materials, removal and installation of
replacement units, or any other incidental or consequential
damages. Costs relating to obtaining access for repair or
replacement are the responsibility of the user.
This warranty does not extend to commercial and institu-
tional installation or use.
Warranty Claim Procedure
If a claimable defect occurs, please contact our customer
service team at 1-800-929-0168 (8 a.m.–5 p.m., PST, Mon-
day –Friday). or email us at info@hauslane.com.
Before you make your claim call, please ensure that you
have:
• Description of the range hood
• Proof of sale
• Details regarding the defect
• Name(s) and address(es) of the owner and installer
Claims must be filled out in writing and returned within six
(6) months of the appearance of a defect. Failure to comply
with this stipulation will make this warranty null and void.
We reserve the right to a thirty-day (30) delay following
the receipt of a claim in which to inspect the product. We
assume no responsibility for labor costs, removing or replac-
ing a previously installed product, transportation, or the
return of a product.
CALIFORNIA RESIDENTS ONLY
WARNING:
Cancer and Reproductive Harm
www.P65Warnings.ca.gov
4001-021626-11 WM-538 USER MANUAL

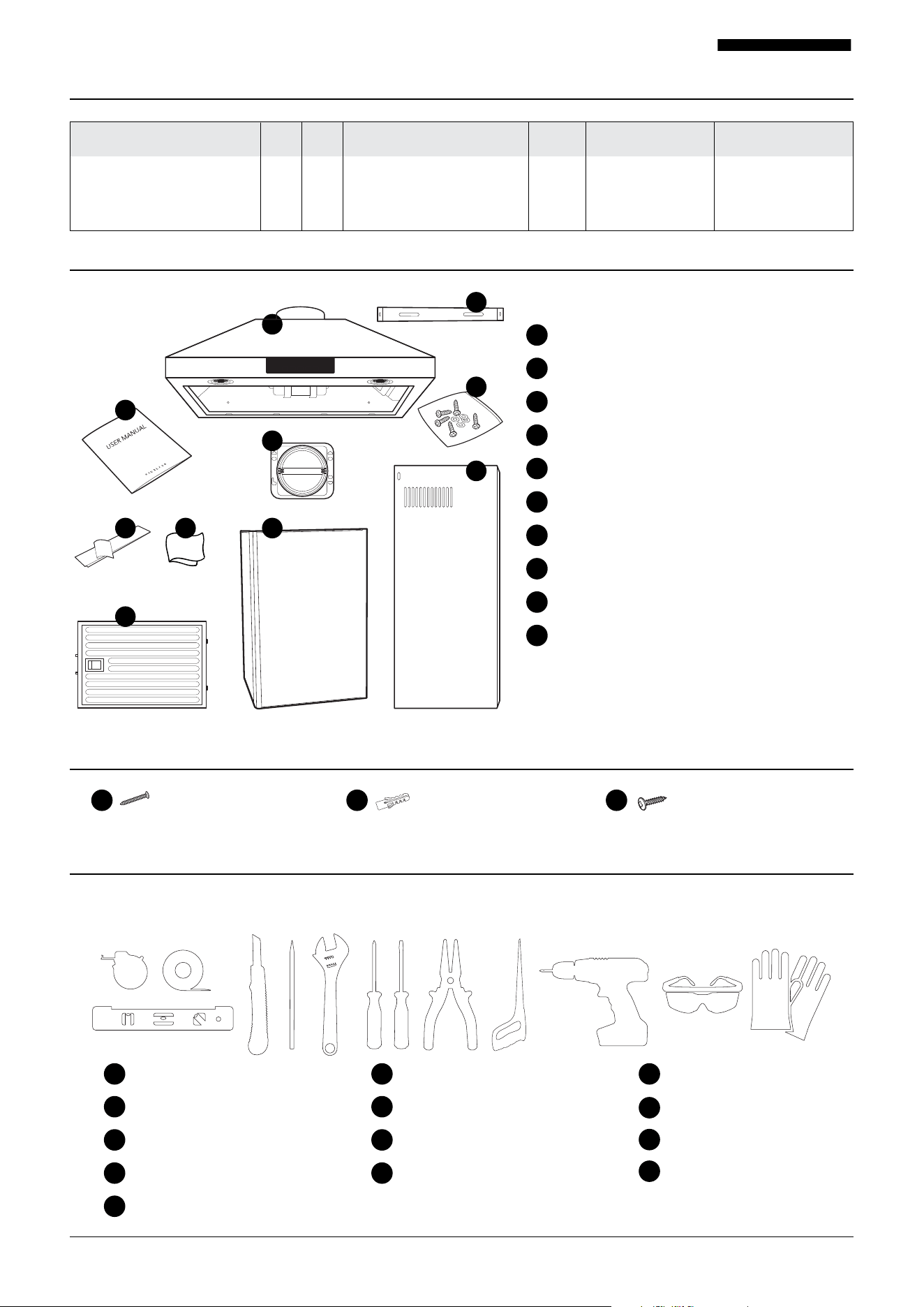

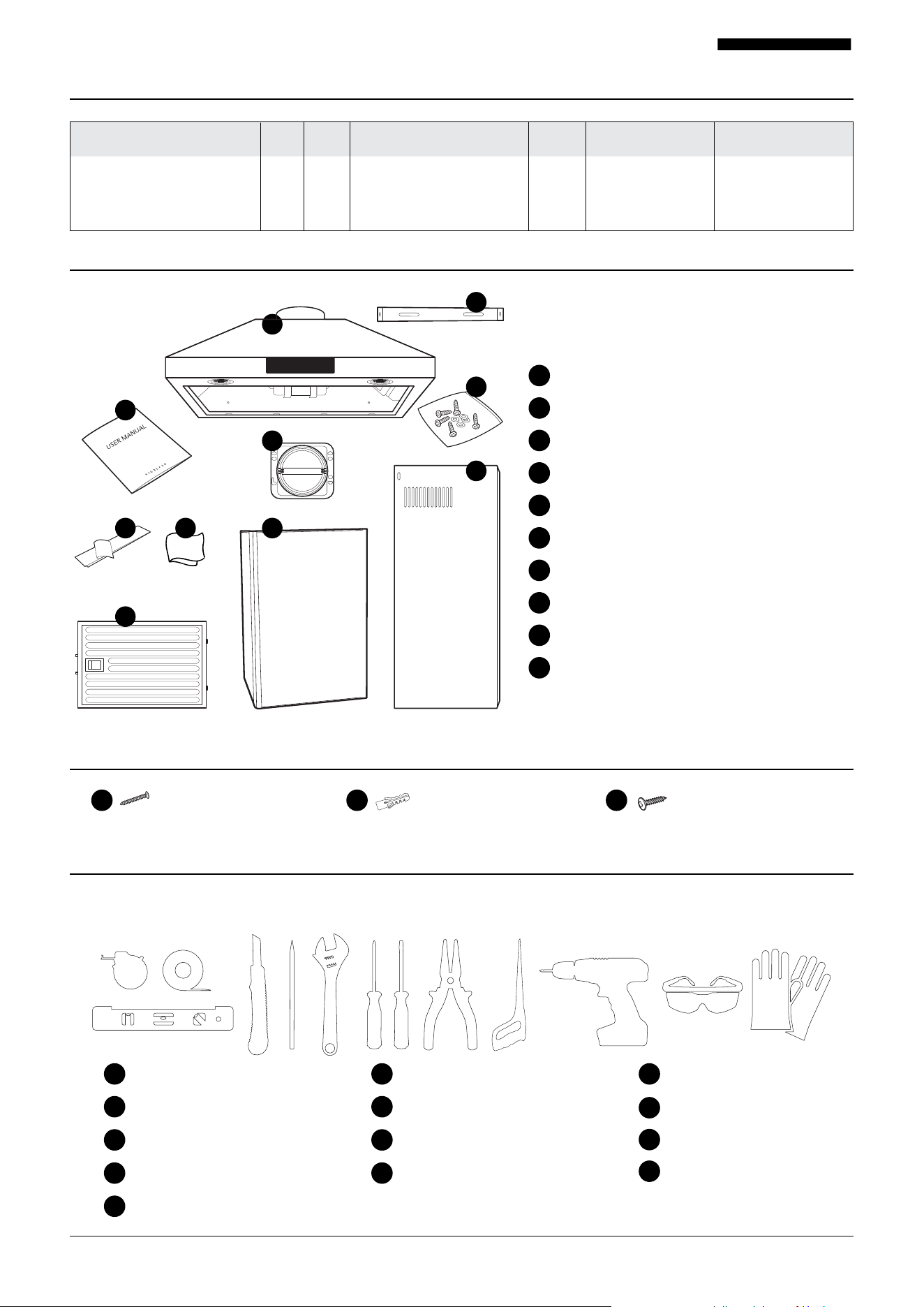

Specifications
Package Contents
Tools Needed
Parts Needed
Measuring Tape
Utility Knife
Philips Screwdriver
Keyhole Saw 1”
Safety Gloves
6 x AA Hood Mounting
Screws
Aluminum Foil Tape
Pencil
Flathead Screwdriver
Electric Drill & Extended
length head driver bit
6 x BB Drywall Anchor
Level
Adjustable Wrench
Needle Nose Pliers
Safety Goggles
2 x CC Chimney Mounting
Bracket Screws
1
1
2
2
3
3
4 5
6
7 8
9
10
11
12
13
User Manual
Range Hood
Chimney Mounting Bracket
Bag of Screws (AA)
Damper (Preinstalled)
Top Chimney
Bottom Chimney
Cleaning Cloth
Aluminum Foil Tape
2 x Bae Filters (WM-538-30)
3 x Bae Filters (WM-538-36)
(Preinstalled)
1
7
2
8
3
4
5
6
1 2
3
4 5 6 7 8 9 10
11
12
13
Before you begin the installation process, gather the following tools:
Dimensions Volts Hertz
Fan CFM Speeds Light Wattage Stainless Steel Grade
120 60 6 430
Equivalent Airflow: 860
Laboratory Airflow: 450
3W x 2
LED (GU10 Base)
30”: 29 ⅜” W x 19” D x 10 ½” H
36”: 35 ⅜” W x 19” D x 10 ½” H
2
1
7
4
10
5
3
6
9
10
9 8
5001-021626-11 WM-538 USER MANUAL
Preparation: What to Do Before Installation
Before installing your range hood, carefully follow these steps:
1. READ THIS MANUAL
Read through all the steps. If you fail to read the instructions
carefully, we will not be responsible for damages incurred
on your part. If you’re not confident in your abilities to install
the range hood properly, we recommend hiring a certified
technician to complete the installation.
2. REMOVE PACKAGING
Open the box and carefully unbox the range hood. Remove
any packaging, including the plastic wrap and protective
plastic film, from the hood and the chimney covers. You
can use stainless steel cleaner to wipe down the surface if
desired. Keep all packaging materials until you are satisfied
with our product.
3. ENSURE THERE IS PROPER HEIGHT CLEARANCE
To ensure the highest performance, the bottom of your
range hood must be between 24” and 30” from the top of
the cooking surface. For gas ranges, the required distance
is 30”. Do not exceed the maximum height of 30” while in
operation.
This is very important! Installing at the incorrect height
could lead to drastic reduction in the range’s performance
or even cause a fire.
4. CHECK YOUR POWER SUPPLY AND DUCTS
Check to ensure your main voltage is in line with the
required voltage outlined on the rating plate inside this
hood. Also check the domestic power supply to guarantee
adequate earthing before installation. When ducting to the
outside, don’t connect the range hood to exhaust ducts that
carry any type of combustion fumes like fireplaces, boilers,
or any similar items. The vents should have a short, straight
run to the outside. Avoid any elbows if possible, and if an
elbow is required, a minimum of a 12”straight run is impera-
tive before the elbow.
5. COMPLETE DUCT WORK (FOR DUCTED MODE)
Decide where the ductwork (not included) will run
between the hood and the outside. Please note that a
straight, short duct will allow the hood to perform more
eciently. Install a roof/wall cap. Connect metal ductwork
to cap and work back towards hood location. Check and
properly tape all joints on ductwork to ensure proper
connections.
6. Find a Helper
This range hood is best installed by two or more people
due to its size and weight. Again, it is recommended to
hire a certified technician for installation to reduce the risk
of damage or injury.
24”
Minimum
Hood
Roof Cap
Wall Cap
Duct
Hood
6001-021626-11 WM-538 USER MANUAL
4. ATTACH DUCT TO OUTLET ADAPTER (FOR DUCTED
MODE ONLY)
CAUTION: to reduce risk of fire, use metal ductwork
only.
Now, attach an adequate length of 6-inch round duct (not
included) to the top of the outlet adapter. Secure the duct,
taping all joints to ensure proper connection.
When you’ve completed all the preparation steps, you’re
ready to install your range hood.
1. THOROUGHLY INSPECT THE UNIT AND ENSURE YOU
ARE SATISFIED WITH IT.
Check your range hood for damaged or missing parts.
Plug it in to an outlet to ensure the fan and lights work. If
anything is damaged or missing, contact the manufacturer
to get the issues solved. Don’t throw away packaging until
you’re sure you are fully satisfied with the product.
IMPORTANT: Power the range hood and test all functions
before proceeding with the installation. If the range hood
is not working properly, please contact us immediately
(1-800-929-0168 / info@hauslane.com).
2. INSTALLATION DRILLING AND LINING
A. Draw a vertical line on the supporting wall up to the
ceiling, or as high as practical, at the center of the area in
which the hood will be installed.
B. Draw a horizontal line at minimum 24in. and maximum
36in. above the cooking surface.
C. Place chimney mounting bracket (#3) on the wall as
shown about 1in. from the ceiling or upper limit aligning the
center (notch) with the vertical reference line.
Or, if you have a helper:
One person should hold the hood exactly where you want
it to be installed. While one person holds the hood firmly
against the wall, the other person should install the screws
through the hood and tighten them securely.
B. Hang the hood body (#2) onto the screws (AA) mounted
onto the wall and securely tighten the screws (AA) to secure
the hood body (#2) on the wall.
C. Install two additional hood body mounting screws (AA)
into the auxiliary mounting holes to secure the hood body
(#2) in place.
3. MOUNTING THE HOOD
If you are the only person installing the hood:
A. Mount the two hood body mounting screws (AA) with
drywall anchors (BB) into the wall along the line that is 11
”. above the horizontal line. Ensure the screws and anchors
(AA and BB) are parallel with the horizontal line.
Roof Line
1”
Min 24” for electic cooking surface
Min 30” for gas cooking surface
Drywall
Anchors
Hood
Hood body
mountingscrews
21mm
How to Install Your Range Hood
9 ¾”
7001-021626-11 WM-538 USER MANUAL
BE CAREFUL WITH ELECTRICAL CONNECTIONS.
WARNING: Electrical wiring must be done by a qualified
person(s) in accordance with all applicable codes and
standards. Turn o electrical power at service entrance
before wiring.
WARNING: Do not use the plug and an extension cord
other than the ones initially supplied with the hood.
WARNING: The ground connection of this hood is
compulsory. Do not remove ground prong of the plug.
5. TELESCOPIC CHIMNEY ASSEMBLY
Chimney Bottom: Carefully slide the chimney bottom (#7)
down outside the chimney top (#6) partly, and then care-
fully place the chimney bottom (#7) into the recessed area
of the hood body top (#2).
Chimney Top: Ensure the chimney mounting bracket (#3)
is secretly attached to the wall. Raise the chimney top (#6)
up inside the chimney bottom (#7). Secure the chimney top
(#6) to the chimney mounting bracket (#3) with chimney
mounting bracket screws (CC) from two sides.
6. INSTALL CHARCOAL FILTER (NON-DUCTED ONLY)
Charcoal filters are not included. Order part number CFI001.
If you want to use your range hood in non-ducted mode, you
will need charcoal filters. Charcoal filters are not included
and can be purchased separately on our website: www.
hauslane.com
To install the charcoal filter, you’ll first need to remove the
grease filter. Then, install the charcoal filter by placing the
charcoal filter to the side of the blower, turn to lock the filter
in place. The air will flow out from the two grids on the two
sides of the chimney top.
After placing the charcoal filter, re-install the grease filter.
The charcoal filter is not washable and should be replaced
approximately every 2 months, or more frequently for heavy
use.
#2
#6
#7
CC
#3
How to Install Your Range Hood
8001-021626-11 WM-538 USER MANUAL
How to Use Your Range Hood
Now that your range hood is installed, it’s time to learn how to use it. It is very simple to use and is operated entirely using
the front control panel.
4. How to Set the Delay Auto Shut-o
This range hood has a delay auto shut-o button that comes
in handy if you need to use your hood for a set period of
time. While the fan is operating, press the delay shut-o
button . When the delay shut-o indicator comes up on
the display, touch the up and down buttons to set the timer
anywhere from 1 to 15 minutes.
1. How to Turn Light On / O
This range hood has a single light setting. Press the lightbulb
button to turn the light on or o.
CAUTION: For halogen lamps never touch bulbs during
operation; they can get very hot.
2. How to Set the Fan Speed
Press the On / O button to turn the range hood on. To
increase / decrease fan speed, use the up / down arrows
& to find your desired fan speed.
3. How to Set the Clock
Make sure the range hood is powered on and the fan speed
is set to 0 (Standby Mode).
Press and hold the On / O button for 3 seconds until the
time starts flashing.
Use the Up and Down arrows (buttons & ) to set the
hour.
Press the On / O button again to set the minutes.
On / O
Light
Down
Up
Delay auto shut-o function
12345
1
2
5
3
4
4
1
2
4
3
3
5
9001-021626-11 WM-538 USER MANUAL
The power button turns the range hood On and O.
The light button turns the light On and O.
The auto button turns the range hood to the highest
fan speed.
and buttons adjust the fan speed and adjust the
hour / minutes up or down.
The Clock Setting / Delay Shut-o button serves two
functions:
A: When the fan speed is set to 0 (Standby Mode),
press to enter clock setting mode. Press again to
toggle between hours and minutes.
B: When the fan is running, press the button to
activate the Delay Shut-o function. The default
delay time is 3 minutes. Use the and buttons to
adjust the timer between 0–15 minutes.
1 2
4 5
6
3
On / O
Light
Auto Button
Down
Up
Delay auto shut-o & Clock Setting
1
2
3
4
5
6
6. How to Use the Remote Control
(Remote Control Sold Separately. Part Number: HLRC1.)
4
4
6
6
5
5
1
2
3
5. Adjusting Maximum Airflow Setting
To meet certain building code, the range hood allows you to
limit the maximum fan speed so the airflow does not exceed
400 CFM. Press and hold the Up and Down buttons
together for 3 seconds to reduce the default maximum
airflow from Level 6 (Max. Laboratory Airflow: 450 CFM) to
Level 4 (Max. Laboratory Airflow: 370 CFM). The maximum
fan speed icon on the display will change from 6 bars to 4
bars.
NOTE: In the U.S. and Canada, many residential building
codes require that range hoods over 400 CFM be paired
with a make-up air system to prevent negative pressure
from aecting other gas appliances. To avoid triggering
this requirement, the Level 4 setting is conservatively
limited to 370 CFM. This adjustment cannot be reversed.
Apply this change carefully to comply with local
regulations.
4 3
10001-021626-11 WM-538 USER MANUAL
Basic Maintenance Instructions
Your range hood requires some easy routine maintenance to
keep it running eciently.
MAINTAINING THE BAFFLE FILTERS
Clean the grease filters frequently—we suggest cleaning
every 2 weeks, or more frequently for heavy use. For your
convenience, the filters are dishwasher safe!
1. To remove the bae filters, push down on the latch, tilt the
filter, and lift out.
2. Wash the bae filters, taking care not to bend them.
Alternatively, place them in dishwater.
3. Let the bae filters dry completely.
4. Reinstall the bae filters.
REPLACING THE NON-DUCTED RECIRCULATION
CHARCOAL FILTERS
Charcoal filters are not included. Order part number CFI001.
The charcoal filter is not included. It is not washable and
should be replaced approximately every 2 months, or more
frequently for heavy use.
1. Install the charcoal filter (not included) by removing the
bae filter and placing the charcoal filter on the side of
the motor and turn to lock its position.
2. After placing the charcoal filter, re-install the grease filter.
DO’S DONT’S
Clean the range hood with warm, soapy cloth or a
stainless-steel polish.
Don’t use cleaners or cloths that are corrosive or abrasive.
Don’t use detergents with ingredients like chloride, iodide, or fluoride.
Clean the hood in line with the grain of the stainless steel. Don’t leave dirt or soap residue on the hood. This can damage the sur-
face. Wash the hood’s surface and rinse immediately with clean water.
After cleaning with soap, rinse with clean water and wipe
with a clean, dry cloth.
Don’t let particles, especially construction particles (from sanding,
etc.) enter the hood. Cover the hood during room renovations.
Check the ducts and vents regularly to make sure they
are not clogged.
Don’t use flammable agents near the stove, as these can cause
explosions.
MAINTAINING THE LIGHTING
CAUTION: Always switch o the electrical supply before
replacing LED lamps.
This range hood uses two GU-10 LED 3W light bulbs.
1. Switch o power and wait for 5 minutes to ensure bulbs
have cooled down.
2. Wearing protective gloves, rotate the light bulb counter-
clockwise to disengage the bulb.
3. Place the new light bulb into the socket and rotate clock-
wise until fixed.
CLEANING THE RANGE HOOD
This range hood will look great and function correctly for a
long time with proper care.
Here are a few do’s and dont’s when caring for your range
hood.
WARNING: Failure to maintain basic standards of care
and cleaning will increase the risk of fire.
Fig.2
11001-021626-11 WM-538 USER MANUAL
Troubleshooting Tips
WARNING: Please turn o the power circuit or power breaker panel before troubleshooting this range hood.
Failure to do so can cause death or serious injury.
PROBLEM SOLUTION
My range hood won’t work. 1. Make sure the power supply and wiring are connected securely.
2. Double-check to see that the power breaker is on and the power
supply is live.
3. Check to see that the control panel cables are connected correctly
to the switchboards.
The fan is operating weakly.
1. Check to ensure the hood is firmly secured to the cabinet/wall.
Tighten or add screws if necessary.
2. Confirm that the motor is firmly in place and secured safely. If it is
not, tighten it.
3. If those steps haven’t resolved the issue, your fan may be damaged. If
it is damaged, you may need to replace it.
The fan is not working properly even though the lights are
working.
1. Double-check to ensure the duct size is correct.
2. Clean ducts or filters if they’re dirty. Also, check to make sure the
mesh enclosure on the hood is receiving proper air ventilation.
3. If possible, check to see that the damper is functioning properly
regarding the opening.
My range hood vibrates while the fan is operating.
1. Double-check that the fan is not jammed /that it isn’t scraping any
of the surfaces of the hood.
2. If this doesn’t work, you may need to replace the motor as it may
be defective.
1. The minimum distance between the cooking area and the appli-
ance should be 24” or 30” maximum. Check to see if this is correct.
2. Make sure that the duct is not susceptible to easy wind opening.
3. Make sure the fan speed is at the appropriate rate. The heavier the
cooking, the greater the speed of the hood should be set.
4. Closing the windows and doors in the room will allow the vent to
work much better.
5. As noted during the installation process, all ductwork must be
done correctly. You may need to reduce the length of ductwork or
reduce elbows.
6. Make sure all joinery in ductwork is sealed and secured properly.
1. Check to see if lightbulb is loose and needs to be tightened.
2. If tightening doesn’t fix the problem, replace bulb with a new one and
see if that solves the issue.
3. If replacement and/or tightening does not solve, you may need to
replace the lighting service system on the hood.
1. Perform a power cycle reset by unplug the power cord, wait 10 sec-
onds, and plug the power cord back.
2. If Step 1 doesn’t resolve the issue, please contact us immediately for
a control panel replacement.
The vent hood is not working eciently.
The light is not working.
The touch panel is not responding.
Still experiencing problems after following these steps?
Contact a technician to assist. Contact us at 1-800-929-0168 or info@hauslane.com.
12001-021626-11 WM-538 USER MANUAL
American with Disabilities
Act Compliant Product
This ADA-compliant range hood can be
operated via remote control, enhancing safety
for users of all abilities.
Extended Warranties
If you are interested in an extended warranty,
sign up on our website at www.hauslane.com
Parts and Accessories
If you need replacement parts or accessories,
visit www.hauslane.com
Contact Us
We’d be happy to answer your questions or
resolve any issues you may have.
Phone: 1-800-929-0168
Email: info@hauslane.com
Find Us and Connect with Us
@HauslaneOcial
Created by Dave Robson
from the Noun Project
Série de modèles WM-538
GUIDE DE
L’UTILISATEUR
14001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
Table des matières
Renseignements sur la sécurité
Renseignements sur la sécurité ..................14
Renseignements sur la garantie .................15
Spécifications ................................................16
Contenu ..........................................................16
Pièces nécessaires ........................................16
Les outils qu’il faut .......................................16
Préparation : ce qu’il faut faire avant
l’installation ........................................................ 17
Lire ce guide .........................................................................................17
Retirer l’emballage .............................................................................17
S’assurer que la hauteur est suffisante ......................................17
Vérifier l’alimentation électrique et les conduits ..................17
Installer le conduit (pour le mode ventilé) ..............................17
Trouver un assistant ..........................................................................17
Comment installer votre hotte de cuisine 18
Inspecter l’appareil ........................................................................... 18
Installer : perçage et revêtement ................................................ 18
Monter la hotte ................................................................................... 18
Fixer le conduit à l’adaptateur de sortie (pour le mode
ventilé) .................................................................................................. 18
Assembler la cheminée inférieure .............................................. 19
Assembler la cheminée supérieure ............................................ 19
Installer le filtre à charbon (pour le mode non ventilé) ..... 19
Comment utiliser votre hotte de cuisine .20
Comment utiliser le panneau avant ......................................... 20
Réglage du débit d’air maximal ....................................................21
Comment utiliser la télécommande ............................................21
Instructions de base pour l’entretien ....... 22
Nettoyer les filtres en acier inoxydable ...................................22
Remplacer le filtre à charbon (mode non ventilé) ...............22
Entretenir l’éclairage ........................................................................22
Nettoyer la hotte de cuisine ..........................................................22
Conseils de dépannage ................................23
Contacter Hauslane ..................................... 24
Avant d’installer votre hotte, lisez attentivement l’intégralité
du guide de l’utilisateur. Les installateurs doivent laisser ce
guide au propriétaire de la maison.
AVERTISSEMENT
L’APPAREIL NE PEUT ÊTRE UTILISÉ QUE DANS UNE ZONE
DE CUISSON DOMESTIQUE. POUR RÉDUIRE LES RISQUES
D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURE,
OBSERVEZ CE QUI SUIT :
1. N’utilisez cette hotte que de la manière prévue par le fab-
ricant. Si vous avez des questions, contactez Hauslane au
800.929.0168 ou par courriel à info@hauslane.com.
2. Avant toute opération d’entretien ou de nettoyage,
coupez l’alimentation au niveau du panneau de service
et verrouillez ce dernier afin d’éviter toute remise sous
tension accidentelle. Si le dispositif de déconnexion ne
peut être verrouillé, fixer solidement un dispositif d’aver-
tissement bien visible, tel qu’une étiquette, sur le panneau
de service.
3. L’installation et le câblage électrique doivent être eec-
tués par du personnel qualifié conformément à tous les
codes et normes applicables, y compris les codes et
normes de construction résistants au feu.
4. Un apport d’air susant est nécessaire pour assurer une
combustion adéquate et l’évacuation des gaz par le con-
duit (cheminée) des appareils de combustion afin d’éviter
les retours de fumée. Suivez les directives du fabricant
de l’équipement de chauage ainsi que les normes de
sécurité publiées par la National Fire Protection Associa-
tion (NFPA), l’American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), et les autorités
locales compétentes.
5. Lorsque vous découpez ou percez un mur ou un plafond,
n’endommagez pas les câbles électriques et autres instal-
lations cachées.
6. Les ventilateurs aspirants doivent toujours être ventilés
vers l’extérieur.
7. N’utilisez cet appareil avec un dispositif de contrôle de la
vitesse à semi-conducteurs.
8. Pour réduire le risque d’incendie, n’utilisez que des con-
duits en acier.
9. Cet appareil doit être mis à la terre.
POUR RÉDUIRE LE RISQUE D’INCENDIE DE GRAISSE SUR
LA CUISINIÈRE :
1. Ne laissez jamais les appareils de surface sans surveillance
à des réglages élevés. Les débordements provoquent des
fumées et des débordements graisseux qui peuvent s’en-
flammer. Faites chauer les huiles lentement à feu doux
ou moyen.
2. Mettez toujours la hotte en marche lorsque vous cuisinez
à feu vif ou lorsque vous cuisinez des aliments enflammés.
3. Nettoyez fréquemment les ventilateurs. La graisse ne doit
pas s’accumuler sur le ventilateur ou le filtre.
4. Utilisez une casserole de taille appropriée. Utilisez
toujours des ustensiles de cuisine adaptés à la taille de
l’élément de surface.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES DE BLESSURES EN CAS
D’INCENDIE DE GRAISSE SUR LE DESSUS DE LA CUI-
SINIÈRE, RESPECTEZ LES CONSIGNES SUIVANTES :
1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle
hermétique, d’une plaque à biscuits ou d’un plateau métal-
lique, puis éteindre le brûleur. SOYEZ PRUDENT POUR
ÉVITER LES BRÛLURES. SI LES FLAMMES NE S’ÉTEIG-
NENT PAS IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET
APPELEZ LES POMPIERS.
2. Ne ramassez jamais une casserole enflammée, vous ris-
queriez de vous brûler.
3. N’UTILISEZ JAMAIS D’EAU — y compris des torchons
ou des serviettes mouillés. Cela pourrait provoquer une
explosion violente de vapeur.
4. Utilisez un extincteur SEULEMENT si :
A. vous possédez un extincteur de classe ABC et que vous
savez comment l’utiliser.
15
001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
B. l’incendie est limité et circonscrit.
C. les pompiers ont été appelés.
D. vous pouvez lutter contre le feu en tournant le dos
vers une sortie.
*Basé sur « Kitchen Fire Safety Tips » (les conseils de
sécurité pour cuisine) publié par la National Fire Protec-
tion Association (Association nationale de protection
contre l’incendie) des États-Unis.
ATTENTION
1. Cette hotte est conçue pour une utilisation générale de
ventilation uniquement. Ne l’utilisez pas pour évacuer des
matières et des vapeurs dangereuses ou explosives.
2. Pour éviter d’endommager les roues et de les rendre
bruyantes et/ou déséquilibrées, ne laissez pas de cloisons
sèches, de poussière de construction, etc. sur l’appareil.
3. Installez votre hotte de manière à ce que le bas de la hotte
se trouve entre 24 ” (600
mm) et 30 ” (762mm) au-dessus
de la surface de cuisson. La distance minimale entre la
hotte et la surface de cuisson ne doit pas être inférieure
à 24 ” (600 mm) ; toute installation à moins de 24 ” (600
mm) peut entraîner une surchaue et endommager
la hotte. Pour les cuisinières à gaz, la distance requise est
de 30 ” (762 mm). Ne dépassez pas la hauteur maximale
de 30 ” (762 mm) pendant le fonctionnement. HAUSLANE
ne garantit pas cette mauvaise installation.
4. Il est recommandé de faire appel à deux ou trois installa-
teurs en raison de la taille et du poids importants de cette
hotte.
5. Pour réduire le risque d’incendie et évacuer correctement
l’air, veillez à évacuer l’air à l’extérieur. Ne pas évacuer l’air
dans les espaces entre les murs et les plafonds, ni dans les
greniers, les vides sanitaires ou les garages.
6. En raison de la grande capacité d’évacuation de cette
hotte, vous devez vous assurer que susamment d’air
entre dans la maison pour remplacer l’air évacué en
ouvrant une fenêtre près de la cuisine ou dans la cuisine.
7. N’utilisez cette hotte qu’avec une trousse de raccord
approuvée.
8. Veuillez lire l’étiquette de spécification du produit sur la
hotte pour de plus amples renseignements et exigences.
Renseignements sur la garantie
Cette hotte est garantie à l’acheteur d’origine contre tout
défaut de matériau et de fabrication pendant deux (2) ans à
compter de la date d’achat.
Notre obligation se limite à la réparation ou au remplace-
ment d’une unité (à notre discrétion) qui s’avérerait, selon
notre seul examen, défectueuse dans des conditions
normales d’utilisation et d’entretien au cours de la période
de garantie. Nous pouvons accorder un crédit du montant
de la valeur de la facture du produit défectueux (ou d’un
pourcentage de celle-ci en fonction de l’utilisation) au lieu
d’une réparation ou d’un remplacement.
Toute défaillance de ce produit qui n’est pas imputable à
un défaut de matériau ou de fabrication n’est pas couverte
par la présente garantie. Ces éléments non couverts par la
garantie incluent, mais ne sont pas limités à :
• défauts ou dommages éventuels des ampoules ;
• changement de couleur ou de finition dû à l’utilisation de
produits chimiques ;
• installation incorrecte et non conforme aux instructions;
• bosses et éraflures survenues pendant l’expédition, la
manutention ou l’installation ;
• dommages causés par le non-respect des consignes
d’entretien et de nettoyage, y compris les dommages
causés par l’utilisation de nettoyants abrasifs ;
• modifications apportées à l’appareil par l’acheteur ou
l’installateur ;
• dommages causés par choc accidentel, incendie, inonda-
tion, gel et usure normale ;
• courbures et déformations causées par des connex-
ions forcées, des raccords trop serrés et un support
inadéquat lors de l’installation.
Une inspection minutieuse doit être eectuée avant l’instal-
lation, et tout dommage doit être signalé rapidement. Nous
ne serons pas responsables des défaillances ou des dom-
mages qui auraient pu être découverts ou évités par une
inspection et des essais appropriés avant l’installation.
Les réparations accessoires qui impliqueraient un minimum
de temps et d’eorts de la part de l’acheteur ne seront pas
considérées comme des travaux sous garantie et aucune
compensation ne sera accordée.
Cette garantie n’est pas transférable et sera annulée si
l’appareil est retiré de son installation initiale ou s’il n’est pas
installé conformément aux instructions.
En aucun cas, nous ne pouvons être tenus pour respons-
ables des dommages corporels, matériels ou immatériels.
les blessures ou les dommages matériels résultant d’une
installation ou d’une utilisation incorrecte de ce produit.
Nous ne serons pas tenus responsables des désagréments
causés par la perte d’utilisation de ce produit, des coûts
de main-d’œuvre ou de matériaux, de l’enlèvement et de
l’installation d’unités de remplacement, ou de tout autre
dommage accessoire ou indirect. Les coûts liés à l’obtention
de l’accès pour la réparation ou le remplacement sont à la
charge de l’utilisateur.
Cette garantie ne s’étend pas à l’installation ou à l’utilisation
commerciale ou institutionnelle.
Procédure de réclamation au titre de la
garantie
En cas de défaut donnant lieu à réclamation, veuillez
contacter notre service clientèle au 800.929.0168 (de 8
heures à 17 heures, heure de Paris, du lundi au vendredi), ou
envoyez-nous un courriel à info@hauslane.com.
Avant d’appeler le service des réclamations, assurez-vous
que vous avez :
• Une description de la hotte ;
• Preuve de vente ;
• Détails concernant le défaut ;
• Nom(s) et adresse(s) du propriétaire et de l’installateur.
Les demandes doivent être remplies par écrit et renvoyées
dans un délai de six (6) mois après l’apparition d’un défaut.
Le non-respect de cette disposition rendra la présente
garantie nulle et non avenue. Nous nous réservons un délai
de trente jours (30) après la réception d’une réclamation
pour inspecter le produit. Nous n’assumons aucune respons-
abilité pour les coûts de main-d’œuvre, le retrait ou le
remplacement d’un produit déjà installé, le transport ou le
retour d’un produit.
RÉSIDENTS DE CALIFORNIE UNIQUEMENT
AVERTISSEMENT:
Cancer et eets néfastes sur la reproduction
www.P65Warnings.ca.gov
16001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
Spécifications
Contenu
Les outils qu’il faut
Pièces nécessaires
ruban à mesurer
couteau utilitaire
tournevis cruciforme
scie pour trous de serrure 1 ”
gants de sécurité
6 x vis de montage AA
ruban de feuille en aluminium
crayon
tournevis plat
perceuse électrique avec
mèche allongée
6 x BB ancrage pour
cloisons sèches
niveau
clé à molette
pince à bec elé
lunettes de sécurité
2 x CC vis de fixation de
cheminée CC
1
1
2
2
3
3
4 5
6
7 8
9
10
11
12
13
guide d’utilisateur
hotte de cuisine
support de montage de cheminée
lot de vis (AA)
clapet anti-retour (préinstallés)
cheminée supérieure
cheminée inférieure
chion de nettoyage
ruban adhésif en aluminium
2 x filtres à chicane lavables au lave-vaisselle
(WM-538-30)
3 x filtres à chicane lavables au lave-vaisselle
(WM-538-36)
(préinstallés)
1 2
3
4 5 6 7 8 9 10
11
12
13
Avant de commencer le processus d’installation, rassemblez les outils suivants :
Dimensions Volts Hertz
Ventilateur CFM Vitesses
Puissance
lumineuse
Qualité de l’acier
inoxydable
30”: 29 ⅜” L x 19” P x 10 ½”H
36”: 35 ⅜” L x 19” P x 10 ½”H
120 60
Débit d’air équivalent : 860
Débit d’air du laboratoire : 450
6 3W x 2 DEL 430
2
1
7
4
10
5
3
6
9 8
1
7
2
8
3
4
5
6
9
10
17
001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
Préparation : ce qu’il faut faire avant l’installation
Avant d’installer votre hotte, suivez attentivement les étapes
suivantes :
1. LIRE CE GUIDE
Lisez toutes les étapes. Si vous ne lisez pas attentive-
ment les instructions, nous ne serons pas responsables
des dommages que vous pourriez subir. Si vous n’êtes pas
sûr de pouvoir installer correctement la hotte, nous vous
recommandons de faire appel à un technicien certifié pour
eectuer l’installation.
2. RETIRER L’EMBALLAGE
Ouvrez la boîte et déballez soigneusement la hotte. Retirez
tout l’emballage, y compris le film plastique et le film
plastique de protection, de la hotte et des couvercles de
cheminée. Si vous le souhaitez, vous pouvez utiliser un
nettoyant pour acier inoxydable pour essuyer la surface.
Conservez tous les matériaux d’emballage jusqu’à ce que
vous soyez satisfait de notre produit.
3. S’ASSURER QUE LA HAUTEUR EST SUFFISANTE
Pour obtenir les meilleures performances, le dessous de la
hotte doit se situer entre 24 ” et 30 ” du haut de la surface
de cuisson. Pour les cuisinières à gaz, la distance requise est
de 30 ”. Ne dépassez pas la hauteur maximale de 30 ” lor-
sque l’appareil est en marche. Ce détail est très important!
L’installation à une hauteur incorrecte peut entraîner une
réduction drastique des performances de la cuisinière, voire
provoquer un incendie.
4. VÉRIFIER L’ALIMENTATION ÉLECTRIQUE ET LES
CONDUITS
Vérifiez que votre tension principale est conforme à la
tension requise indiquée sur la plaque signalétique à
l’intérieur de cette hotte. Vérifiez également l’alimentation
électrique domestique pour garantir une mise à la terre
adéquate avant l’installation. Lors de l’installation des
conduits vers l’extérieur, ne raccordez pas la hotte à des
conduits d’évacuation qui transportent des fumées de
combustion, comme les cheminées, les chaudières ou tout
autre appareil similaire. Les conduits d’évacuation doivent
être courts et rectilignes. Dans la mesure du possible, évitez
les coudes, et au cas où un coude estnécessaire, prévoyez
un minimum de 5 pieds de diamètre. Il est impératif d’avoir
une ligne droite de 12 pouces avant le coude.
5. INSTALLER LE CONDUIT (POUR LE MODE VENTILÉ)
Déterminez l’emplacement du conduit (non fourni) entre
la hotte et l’extérieur. Notez qu’un conduit droit et court
permettra à la hotte de fonctionner plus ecace- ment.
Installez un capot de toit ou de mur. Raccordez les conduits
métalliques au capot, puis ramenez-les vers l’emplace-
ment de la hotte. Enfin, vérifiez et collez correctement tous
les joints des conduits pour assurer des raccordements
corrects.
6. TROUVER UN ASSISTANT
En raison de sa taille et de son poids, il est préférable que
cette hotte soit installée par au moins deux personnes. Là
encore, il est recommandé de faire appel à un technicien
certifié pour l’installation afin de réduire les risques de dom-
mages ou de blessures.
24”
Minimum
Hood
Roof Cap
Wall Cap
Duct
Hood
Hotte
24 ”
Minimum
Capot de toit
Conduit
Capot de mur
Hotte
18001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
4. FIXER LE CONDUIT À L’ADAPTATEUR DE SORTIE (POUR
LE MODE VENTILÉ)
ATTENTION : pour réduire les risques d’incendie, n’utilisez
que des conduits métalliques.
Fixez une longueur susante de conduit rond de 6 pouces
(non fourni) au sommet de l’adaptateur de sortie. Fixez
le conduit, en scotchant tous les joints pour assurer une
connexion correcte.
Lorsque vous avez terminé toutes les étapes de préparation,
vous êtes prêt à installer votre hotte.
1. INSPECTER L’APPAREIL
Vérifiez que la hotte n’est pas endommagée ou qu’il
ne manque aucune pièce. Branchez-la sur une prise
de courant pour vous assurer que le ventilateur et les
lumières fonctionnent. Si des pièces sont endommagées ou
manquantes, communiquez avec le fabricant pour régler le
problème. Ne jetez pas l’emballage avant d’être sûr que vous
êtes pleinement satisfait du produit.
IMPORTANT :
Mettez la hotte sous tension et testez
toutes les fonctions avant de procéder à l’installation. Si
la hotte ne fonctionne pas correctement, veuillez nous
contacter au 800.929.0168 ou par courriel à info@
hauslane.com.
2. INSTALLER : PERÇAGE ET REVÊTEMENT
A. Tracez une ligne verticale sur le mur porteur jusqu’au
plafond, ou aussi haut que possible, au centre de la zone
dans laquelle la hotte sera installée.
B. Tracez une ligne horizontale à une distance minimale de
24 ” et maximale de 36 ” au-dessus de la surface de cuisson.
C. Placez le support de montage de la cheminée (#3) sur
le mur comme indiqué à environ 1 pouce du plafond ou de
la limite supérieure en alignant le centre (encoche) avec la
ligne de référence verticale.
Ou si vous avez un assistant :
Une personne doit tenir la hotte exactement à l’endroit où
vous souhaitez l’installer. Pendant qu’une personne main-
tient fermement la hotte contre le mur, l’autre personne doit
installer les vis à travers la hotte et les serrer fermement.
B. Accrochez le corps de la hotte (n°2) aux vis (AA) montées
sur le mur et serrez fermement les vis (AA) pour fixer le
corps de la hotte (n°2) sur le mur. C. Installez deux vis sup-
plémentaires de montage du corps de la hotte (AA) dans les
trous de montage auxiliaires pour fixer le corps de la hotte
(n°2) en place.
C. Installez deux vis supplémentaires de montage (AA) dans
les trous de montage auxiliaires pour fixer le corps de la
hotte (#2) en place.
3. MONTER LA HOTTE
Si vous devez installer la hotte tout seul :
A. Fixez les deux vis de montage du corps de la hotte (AA)
à l’aide de chevilles pour cloisons sèches (BB) dans le
mur le long de la ligne qui est 11 ”. au-dessus de la ligne
horizontale. Veillez à ce que les vis et les ancrages (AA et
BB) soient parallèles à la ligne horizontale.
Drywall
Anchors
Hood
Hood body
mounting screws
21mm
Comment installer votre hotte de cuisine
9 ¾ ”
Roof Line
1”
Min 24” for electic cooking surface
Min 30” for gas cooking surface
Ligne de toit
Min 30 ” pour la surface de cuisson au gaz
Min 24 ” pour la surface de cuisson électrique
Cloisons sèches
Ancres
Vis de fixation du
corps de la hotte
Hotte
Trous de fixation
principaux
Trou s de fi xat ion
principaux
19
001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
FAITES ATTENTION AUX CONNEXIONS ÉLECTRIQUES.
AVERTISSEMENT : Le câblage électrique doit être
eectué par une ou plusieurs personnes qualifiées,
conformément à tous les codes et normes en vigueur.
Coupez l’alimentation électrique à l’entrée de service
avant de procéder à l’installation du câble.
AVERTISSEMENT : N’utilisez pas la prise et une rallonge
autres que celles fournies avec la hotte.
AVERTISSEMENT : La mise à la terre de cette hotte est
obligatoire. Ne retirez pas la broche de mise à la terre de
la fiche.
5. CHEMINÉE
Assembler la cheminée inférieure : Faites glisser avec
précaution le fond de la cheminée (#7) à l’extérieur
du sommet de la cheminée (#6) en partie, puis posez
soigneusement le fond de la cheminée (#7) dans la zone en
retrait du sommet du corps de la hotte (#2).
Assembler la cheminée supérieure : Assurez-vous que le
support de montage de la cheminée (#3) est solidement fixé
au mur. Soulevez le sommet de la cheminée (#6).
à l’intérieur du fond de la cheminée (#7). Fixez le sommet
de la cheminée (#6) au support de montage de la cheminée
(#3) avec les vis du support de montage de la cheminée
(CC) des deux côtés.
6. INSTALLER LE FILTRE À CHARBON (MODE NON
VENTILÉ)
Les filtres à charbon ne sont pas inclus. Commander la
référence CFI001. Si vous souhaitez utiliser votre hotte en
mode non ventilé, vous aurez besoin de filtres à charbon.
Les filtres à charbon ne sont pas inclus et peuvent être
achetés séparément sur notre site web : www. hauslane.com
Pour installer le filtre à charbon, vous devez d’abord retirer
le filtre à graisse. Ensuite, installez le filtre à charbon en
le plaçant sur le côté de la souerie, puis tournez-le pour
le verrouiller en place. L’air s’écoulera par les deux grilles
situées sur les deux côtés du sommet de la cheminée.
Après avoir placé le filtre à charbon, réinstallez le filtre à
graisse. Le filtre à charbon n’est pas lavable et doit être rem-
placé environ tous les 2 mois, ou plus fréquemment en cas
d’utilisation intensive.
#2
#6
#7
CC
#3
Comment installer votre hotte de cuisine
20001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
Comment utiliser votre hotte de cuisine
Une fois que votre hotte est installée, il est temps d’apprendre à l’utiliser. Elle est très simple à utiliser et se commande
entièrement à l’aide du panneau de contrôle frontal.
1. COMMENT ALLUMER/ÉTEINDRE LA LUMIÈRE
Cette hotte dispose d’un seul réglage de l’éclairage.
Appuyez sur le bouton de l’ampoule pour allumer ou
éteindre la lumière.
ATTENTION
: Pour les ampoules halogènes, ne touchez
jamais les ampoules pendant le fonctionnement, car elles
peuvent devenir très chaudes.
2. COMMENT RÉGLER LA VITESSE DU VENTILATEUR
Appuyez sur le bouton d’allumage pour mettre la
hotte en marche. Pour augmenter / diminuer la vitesse du
ventilateur, u`tilisez les flèches haut / bas ( & ) pour
trouver la vitesse souhaitée.
3.COMMENT RÉGLER L’HORLOGE
Assurez-vous que la hotte est sous tension et que la vitesse
du ventilateur est réglée à 0 (Mode veille) .
Maintenez le bouton Marche / Arrêt enfoncé pendant 3
secondes jusqu’à ce que l’heure commence à clignoter.
Utilisez les flèches Haut et Bas (boutons et ) pour
régler les heures.
Appuyez de nouveau sur le bouton Marche / Arrêt pour
régler les minutes.
4. COMMENT RÉGLER LE DÉLAI DE LA MINUTERIE
Cette hotte est dotée d’un bouton de temporisation qui
peut s’avérer très utile si vous devez utiliser votre hotte
pendant une période déterminée. Pendant que le ventilateur
fonctionne, appuyez sur la touche de temporisation .
Lorsque l’indicateur de temporisation s’ache à l’écran,
appuyez sur les touches haut et bas pour régler la
temporisation sur une durée comprise entre 1 et 15 minutes.
marche / arrêt
éclairage
- temps / vitesse
+ temps / vitesse
délai
12345
1
2
5
3
4
2
1
4
4
3
3
5
21
001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
1 2
4 5
6
3
marche / arrêt
éclairage
bouton auto
- temps / vitesse
+ temps / vitesse
Arrêt automatique diéré et réglage de l’horloge
1
2
3
4
5
6
6. COMMENT UTILISER LA TÉLÉCOMMANDE
(La télécommande est vendue séparément. Le numéro de
pièce est : HLRC1)
permet d’allumer et d’éteindre la hotte
permet d’allumer et d’éteindre l’éclairage
permet de régler le ventilateur à la plus haute vitesse
et permettent de régler la vitesse et la durée du
ventilateur
Le bouton Réglage de l’horloge / Arrêt diéré a deux
fonctions :
A : Lorsque la vitesse du ventilateur est réglée à 0
(mode veille), appuyez sur le bouton pour entrer
en mode réglage de l’horloge. Appuyez de nouveau
pour basculer entre les heures et les minutes.
B : Lorsque le ventilateur est en marche, appuyez sur
ce bouton pour activer la fonction Arrêt diéré. Le
délai par défaut est de 3 minutes. Utilisez les boutons
et pour régler le minuteur entre 0 et 15 minutes.
1
2
3
4
4
6
6
5
5
5. RÉGLAGE DU DÉBIT D’AIR MAXIMAL
Pour répondre à certaines exigences du code du bâtiment,
la hotte vous permet de limiter la vitesse maximale du
ventilateur afin que le débit d’air ne dépasse pas 400 CFM.
Maintenez enfoncés simultanément les boutons Haut et
Bas pendant 3 secondes pour réduire le débit d’air
maximal par défaut de la vitesse 6 (Débit d’air maximal en
laboratoire : 450 CFM) à la vitesse 4 (Débit d’air maximal
en laboratoire : 370 CFM). L’icône de vitesse maximale du
ventilateur à l’écran passera de 6 barres à 4 barres.
REMARQUE : Aux États-Unis et au Canada, de nombreux
codes du bâtiment résidentiels exigent que les hottes de
plus de 400 CFM soient jumelées à un système d’air de
compensation (make-up air) afin de prévenir la dépression
pouvant aecter d’autres appareils à gaz. Pour éviter de
déclencher cette exigence, le réglage de niveau 4 est
prudemment limité à 370 CFM. Ce réglage est irréversible.
Appliquez ce changement avec précaution afin de
respecter les règlements locaux.
4
3
22001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
Instructions de base pour l’entretien
De temps en temps, votre hotte de cuisine nécessite un
entretien de routine simple pour continuer à fonctionner
ecacement.
NETTOYER LE FILTRE EN ACIER INOXYDABLE
Nettoyez les filtres à graisse fréquemment — nous vous
conseillons de le faire toutes les deux semaines, ou plus
fréquemment en cas d’utilisation intensive.
1. Pour retirer les filtres à chicane, appuyez sur le loquet,
inclinez le filtre et soulevez-le.
2. Lavez les filtres à chicane en veillant à ne pas les plier.
Vous pouvez également les placer dans de l’eau de
vaisselle.
3. Laissez les filtres à chicanes sécher complètement.
4. Enfin, réinstallez les filtres à chicanes.
REMPLACER LE FILTRE À CHARBON (POUR LE MODE
NON VENTILÉ)
Les filtres à charbon ne sont pas inclus. Commander la
référence CFI001. Ce filtre n’est pas lavable et doit être
remplacé environ tous les 2 mois — ou plus fréquemment en
cas d’utilisation intensive.
1. Installez le filtre à charbon (non fourni) en retirant le filtre
à chicane et en plaçant le filtre à charbon sur le côté du
moteur, puis tournez-le pour verrouiller sa position.
2. Après avoir placé le filtre à charbon, réinstallez le filtre à
graisse.
ENTRETENIR L’ÉCLAIRAGE
ATTENTION : Coupez toujours l’alimentation électrique
avant de remplacer les lampes DEL.
Cette hotte nécessite deux ampoules GU-10 DEL de 3 W.
1. Coupez l’alimentation. Laissez les lampes refroidir
complètement avant de les retirer, si nécessaire (5
minutes).
2. En portant des gants de protection, tournez l’ampoule
dans le sens inverse des aiguilles d’une montre pour la
désengager.
3. Retirez délicatement l’ampoule de l’intérieur. Installez
la nouvelle ampoule en connectant le fil et en poussant
l’ampoule vers le haut. Réinstallez les filtres à chicanes
pour terminer le processus.
Fig.2
NETTOYER LA HOTTE DE CUISINE
Cette hotte gardera une belle apparence et fonctionnera
correctement pendant longtemps si vous l’entretenez
correctement. Voici quelques conseils pour l’entretien de
votre hotte.
AVERTISSEMENT : Le non-respect des normes de base
en matière d’entretien et de nettoyage augmente le risque
d’incendie.
À FAIRE À NE PAS FAIRE
Nettoyez la hotte à l’aide d’un chion chaud et savonneux ou
d’un produit de polissage pour l’acier inoxydable.
N’utilisez pas de nettoyants ou de chions corrosifs ou abrasifs. N’uti-
lisez pas de détergents contenant des ingrédients tels que le chlorure,
l’iodure ou le fluorure.
Nettoyez la hotte en suivant le grain de l’acier inoxydable. Ne laissez pas de saletés ou de résidus de savon sur la hotte. Cela pour-
rait endommager la surface. Lavez la surface de la hotte et rincez-la
immédiatement à l’eau claire.
Après le nettoyage au savon, rincez à l’eau claire, puis essuyez
avec un chion propre et sec.
Ne laissez pas de particules — en particulier des particules de
construction (provenant du ponçage, etc.) — pénétrer dans la hotte.
Couvrez la hotte pendant les travaux de rénovation.
Vérifiez régulièrement les conduits et les bouches d’aération
pour vous assurer qu’ils ne sont pas obstrués.
N’utilisez pas de produits inflammables à proximité du poêle, car ils
peuvent provoquer des explosions.
23
001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
Conseils de dépannage
AVERTISSEMENT : Veuillez couper le circuit électrique ou le panneau de disjoncteurs avant de procéder au dépannage
de cette hotte de cuisine. Le non-respect de cette consigne peut entraîner la mort ou des blessures graves.
PROBLÈME SOLUTION
Ma hotte ne fonctionne pas. 1. Assurez-vous que l’alimentation électrique et tout le câblage sont
bien connectés.
2. Vérifiez à nouveau que le disjoncteur est enclenché et que l’ali-
mentation électrique est sous tension.
3. Vérifier que les câbles du panneau de contrôle sont correctement
connectés aux tableaux de distribution.
Le ventilateur fonctionne faiblement.
1. Vérifiez que la hotte est fermement fixée à l’armoire ou au mur. Ser-
rez ou ajoutez les vis selon le besoin.
2. Confirmez que le moteur est bien en place et qu’il est fixé en toute
sécurité. Si ce n’est pas le cas, resserrez-le.
3. Si ces étapes n’ont pas permis de résoudre le problème, il se peut
que votre ventilateur soit endommagé. Dans ce cas, vous devrez
peut-être le remplacer.
Le ventilateur ne fonctionne pas correctement alors que les
lumières fonctionnent.
1. Vérifiez à nouveau que la taille du conduit est correcte.
2. Nettoyez les conduits ou les filtres s’ils sont sales. Vérifiez
également que l’enceinte grillagée de la hotte est correctement
ventilée.
3. Si possible, vérifiez que le clapet anti-retour fonctionne correcte-
ment en ce qui concerne l’ouverture.
Ma hotte de cuisine vibre lorsque le ventilateur fonctionne.
1. Vérifiez que le ventilateur n’est pas bloqué et qu’il ne frotte pas
sur les surfaces de la hotte.
2. Si cela ne fonctionne pas, vous devrez peut-être remplacer le
moteur, car il est peut-être défectueux.
1. La distance minimale entre la zone de cuisson et l’appareil doit
être de 24
” (609 mm) ou de 30 ” (762 mm) au maximum. Vérifiez
si cette distance est correcte.
2. Veillez à ce que le conduit ne soit pas susceptible de s’ouvrir fac-
ilement sous l’eet du vent.
3. Assurez-vous que la vitesse du ventilateur est appropriée. Plus la
cuisson est lourde, plus la vitesse de la hotte doit être élevée.
4. En fermant les fenêtres et les portes de la pièce, le ventilateur
fonctionnera mieux.
5. Comme indiqué au cours du processus d’installation, tous les
conduits doivent être installés correctement. Il peut s’avérer
nécessaire de réduire la longueur des conduits ou de diminuer les
coudes.
6. Veillez à ce que tous les éléments de la tuyauterie soient scellés et
fixés correctement.
1. Vérifiez si l’ampoule est desserrée et doit être resserrée.
2. Si le serrage ne résout pas le problème, remplacez l’ampoule par une
neuve et voyez si cela résout le problème.
3. Si le remplacement et/ou le resserrage ne résout pas le problème,
il se peut que vous deviez remplacer le système d’éclairage de la
hotte.
1. Eectuez une réinitialisation du cycle d’alimentation en débranchant
le cordon d’alimentation, en attendant 10 secondes et en rebran-
chant le câble d’alimentation.
2. Si l’étape 1 ne résout pas le problème, veuillez nous contacter
immédiatement pour un remplacement du panneau de contrôle.
La hotte ne fonctionne pas de manière ecace.
La lumière ne fonctionne pas.
L’écran tactile ne répond pas.
Vous rencontrez toujours des problèmes après avoir suivi ces étapes?
Contactez un technicien au 800.929.0168 ou à info@hauslane.com pour vous aider.
24001-021626-11 WM-538 GUIDE DE L’UTILISATEUR
Ce produit est conforme à
l’American with Disabilities Act
Cette hotte conforme aux normes de l’American with
Disabilities Act et peut être commandée à distance,
ce qui améliore la sécurité pour les utilisateurs de
toutes capacités.
Extensions de garantie
Si une extension de garantie vous intéresse, inscriv-
ez-vous sur notre site web à l’adresse
:
www.hauslane.com
Pièces et accessoires
Si jamais vous avez besoin de pièces de rechange ou
d’accessoires, visitez notre site
:
www.hauslane.com
Nous contacter
Nous nous ferons un plaisir de répondre à vos ques-
tions et de résoudre tout problème.
Téléphone : 1-800-929-0168
Courriel : info@hauslane.com
Trouvez-nous et connectez-vous avec nous
@HauslaneOcial
Created by Dave Robson
from the Noun Project
