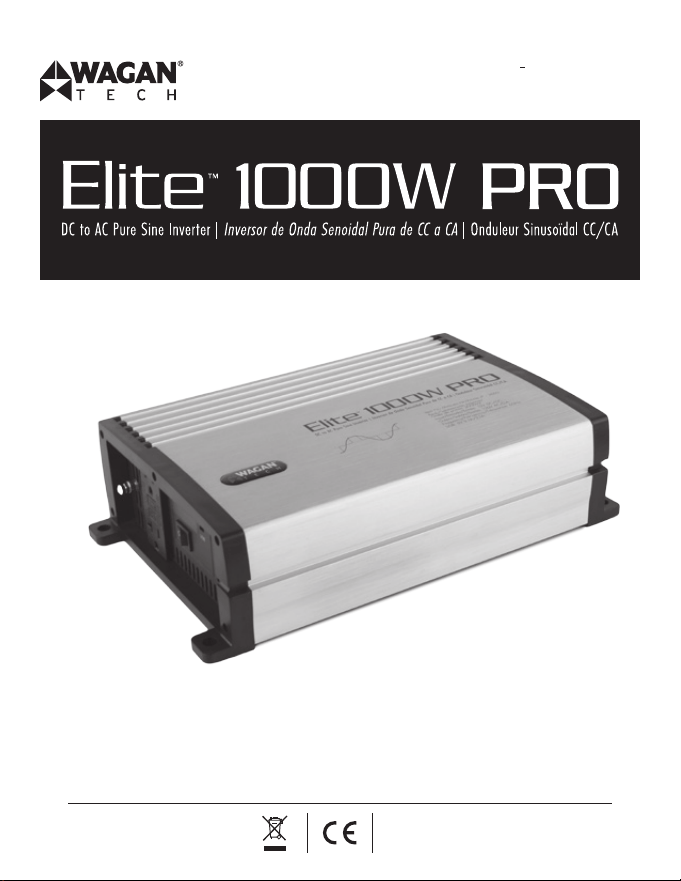

Wagan 2603 Elite 1,000W PRO DC to AC Pure Sine Inverter User Manual

Item No. / Artículo N

/ Article n° : 2603

User’s Manual / Manual de Usuario / Guide d’Utilisation

Please visit our website for the latest information on this product.

Visite nuestro sitio web para obtener la información más reciente sobre este producto.

Veuillez visiter notre site Internet pour obtenir les dernières informations sur ce produit.

RoHS

compliant

Elite™ 1000W PRO by Wagan Tech

www.wagan.com

INTRODUCTION

Thank you for purchasing the Wagan Tech

Elite™ 1000W PRO Pure Sine Wave

DC to AC Power Inverter. Read and understand this manual before installing and

operating this inverter. Keep this manual for future use.

The "PRO" model represents numerous improvements to our ﬁrst generation of

Elite pure sine inverters that meet the needs of more demanding environments—

providing clean power at an affordable price. It delivers a true AC sine wave

identical to that of commercial power. Use this inverter to power AC appliances

in your vehicle. Pure Sine Wave AC means that your sensitive electronics, such

as audio/video systems, computers, and communications equipment will operate

properly. Furthermore, appliances with motors operate cooler, quieter, and more

efﬁciently when they are powered by pure sine wave AC.

The inverter is powered from 12 volt DC and it will continuously deliver 1,000

watts AC power at 120 volts, 60 Hz. Superior surge capability of 2,000 watts

allows the inverter to start most difﬁcult motorized appliances. Advanced

microprocessor-controlled circuits run cooler and are more reliable than

competing units. The Elite™ 1000W PRO operates at high efﬁciency (up to 90%),

that results in long run time and extended battery life compared to other inverters

with this level of power output. A 2.1A USB power port provides a convenient

way to power USB devices, including tablets, e-readers, smartphones, and other

mobile electronics.

The Elite™ 1000W PRO comes with a separate ground terminal typically found

on higher capacity units. This terminal helps to reduce the noise caused by power

conversion when using radio frequency devices.

For your convenience, this inverter is supplied with a remote control. The installer

must install a fuse and fuse holder for battery protection. See “Conﬁgurating

Battery Bank” section.

The DC terminals have been designed apart from each other to ease installation

and minimize the risk of accidental shortage when handling the DC cables. This

inverter bonds neutral to ground, just like utility power. The enclosure vents have

been minimized to reduce the risk of pest intrusion in arid tropical climates.

Wagan Tech and wagan.com are trademarks of Wagan Corporation.

User’s Manual—Read before using this equipment

The Wagan Elite™ 1000W PRO Pure Sine Wave Inverter is an indispensable

addition to your compliment of mobile power equipment. With minimal care and

proper treatment, it will provide years of reliable service.

SPECIFICATIONS

Output waveform Pure sine wave

Input 12V DC

Output 120V AC

TrueRated Power

™

1,000 watts (24-hour continuous)

Peak surge 2,000 watts

Efﬁciency > 90%

Frequency 60Hz

Total harmonic distortion (THD) < 3%

No load current draw < 0.6A

Battery low alarm 10.5V ± 0.5V DC

Battery low shutdown 9.5V ± 0.5V DC

Over voltage shutdown 15.5V ± 0.5V DC

Cooling fan Thermally controlled

AC output sockets 2 North American standard

USB power port 2.1A, 5V ± 0.25V

Power output control AC On/Off Switch

Dimensions 13.4 × 8.1 × 3.5 in.

Net weight (approximate) 9.3 lb

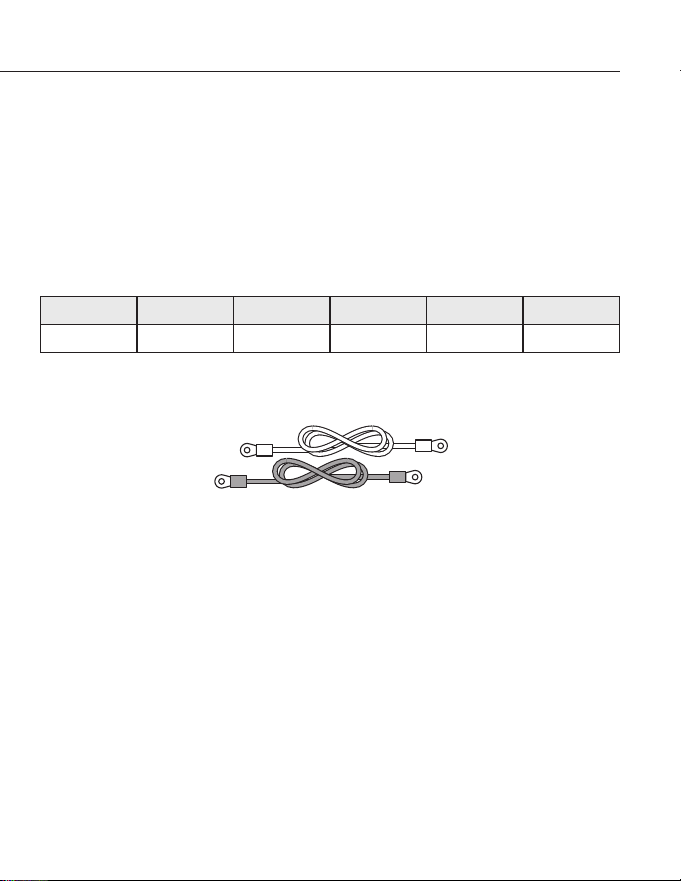

Included DC cable with ring connectors 35.4 in., 8 AWG

* All speciﬁcations are typical at nominal line, half load, and 77 ºF (25 ºC) unless otherwise noted.

Speciﬁcations are subject to change without notice.

Elite™ 1000W PRO by Wagan Tech

www.wagan.com

WARNING

s INVERTER OUTPUT CAN BE LETHAL. IMPROPER USE OF THIS INVERTER MAY

RESULT IN PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.

• Keep the inverter away from any direct heat source or combustible

materials.

• Keep well ventilated—this device generates heat.

• Keep this inverter in a dry environment.

• Do not operate any equipment over 1,000 watts.

• This inverter is designed to operate from a 12 volt DC power source only.

• Do not attempt to connect the inverter to any other power source, including

any AC power source.

• Incorrect battery polarity will damage the inverter and void the warranty.

• Do not open the inverter; there are no user serviceable parts inside.

DISPOSAL/RECYCLING OF INVERTER

Electronic products are known to contain materials that are toxic if improperly

disposed. Contact local authorities for disposal and recycling information.

Wagan Tech and wagan.com are trademarks of Wagan Corporation.

User’s Manual—Read before using this equipment

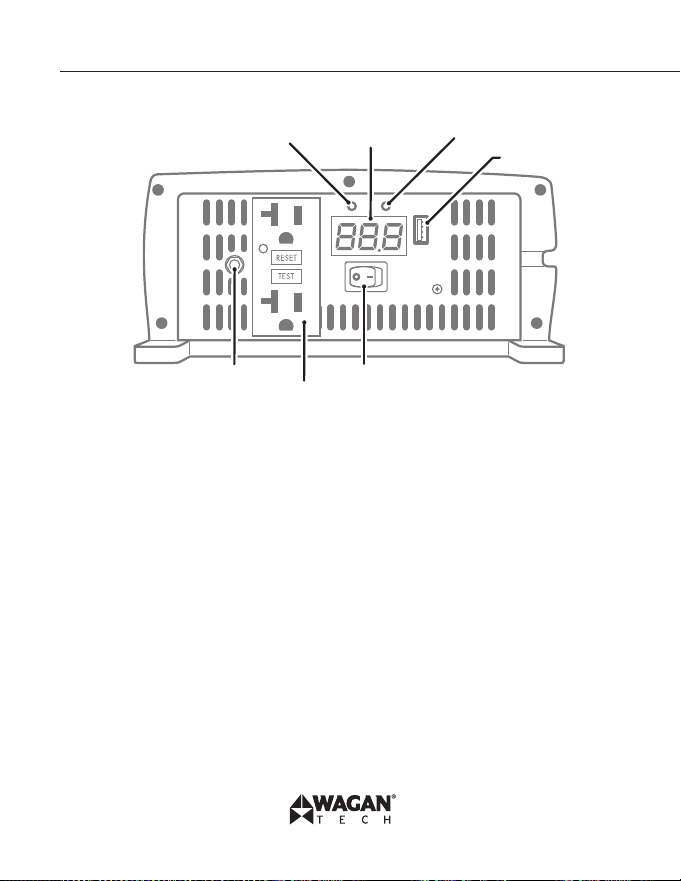

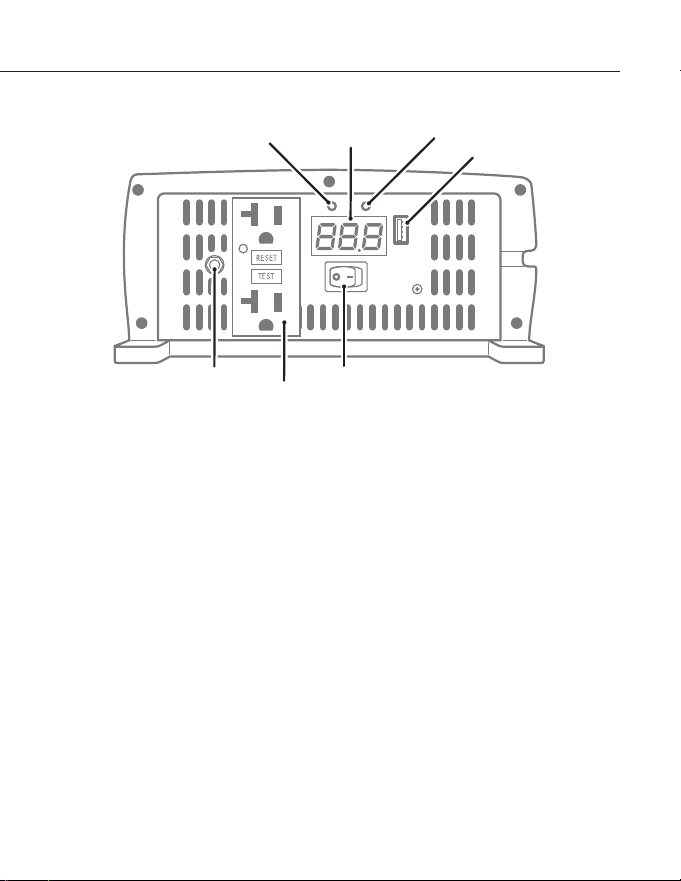

FRONT PANEL

Power Switch

AC Outlets

Digital Display

Fault LED

USB Power Outlet

Power LED

Ground Terminal

• Power Switch — This switch controls AC output of the inverter.

• Power LED (Green) — When this green LED is lit, the inverter is operating

normally.

• Fault LED (Red) — The RED indicator turns on as the inverter shuts down due

to overheating, overload, under voltage, or over voltage.

 Immediately turn off all AC appliances if the FAULT LED is lit. Allow the

inverter to cool before continuing. Make sure that the ventilation vents

are not blocked.

 If an inverter shutdown was preceded by a buzzing sound, there may

be an excessive load in combination with a low voltage or cable

problem.

 Observe the Digital Display for low battery voltage. Normal

operating range is 11V to 15V DC.

• Digital Display — The digital display alternates between input voltage

and output power (kilowatts). The DC input voltage displayed is what the

Elite™ 1000W PRO by Wagan Tech

www.wagan.com

inverter senses at its terminals. Low battery and excessive load for the

cables can cause a low voltage reading and inverter shutdown. Low battery

is also indicated when the audible alarm sounds. The wattage displayed

for the output power is a rough estimate of the load being applied to the

inverter. A multimeter should be used for a more accurate reading of the

load.

• AC Outlets — These outlets can supply up to 8.3 amps at 120V AC 60 Hz

• USB Power Port — This power port can supply 5 volts at 2.1A for charging

or powering tablets, e-readers, smartphones, and other small electronic

devices.

• Audible Alarm (internal to the inverter) — When the Audible Alarm makes

a buzzing sound, the inverter senses a low battery condition. The user

should reduce the AC load, charge the battery, and check the DC cable for

excessive losses.

• Ground Terminal — For attaching an insulated safety ground wire. This

safety wire is for protecting personnel if there is an unlikely failure in either

the cabling or enclosure insulation. Grounding the inverter enclosure

ensures personnel safety should a DC cable problem occur. During the

installation procedure, the Ground Terminal is connected either to a vehicle

chassis or to the negative DC terminal of the battery. Do not directly

connect this ground connection to the negative DC terminal of the inverter.

Use an insulated 10 gauge wire to make the ground connection. If the

inverter installation is located in ﬁxed location, the safety wire can be

connected to earth’s ground.

Wagan Tech and wagan.com are trademarks of Wagan Corporation.

User’s Manual—Read before using this equipment

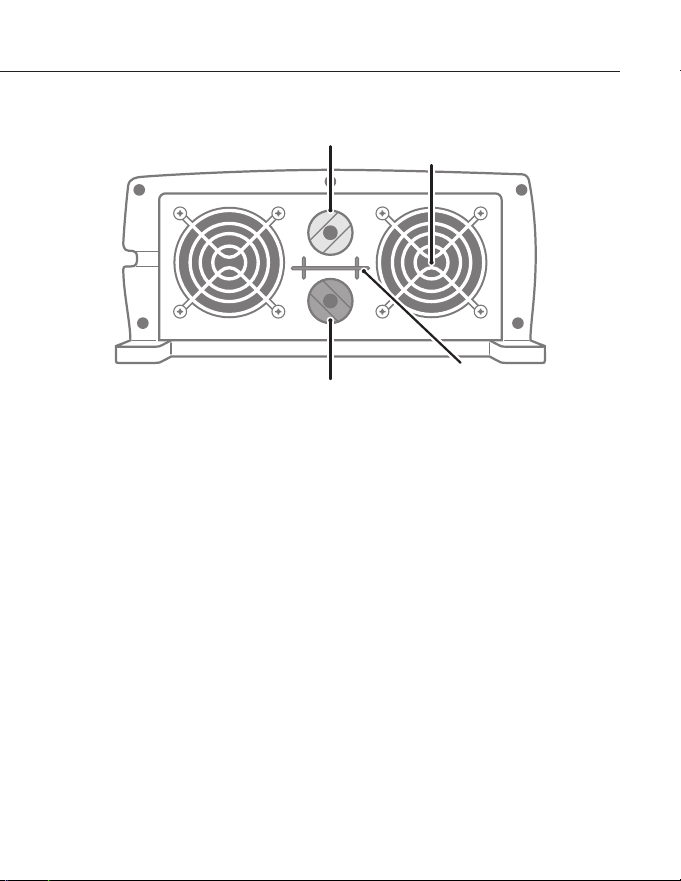

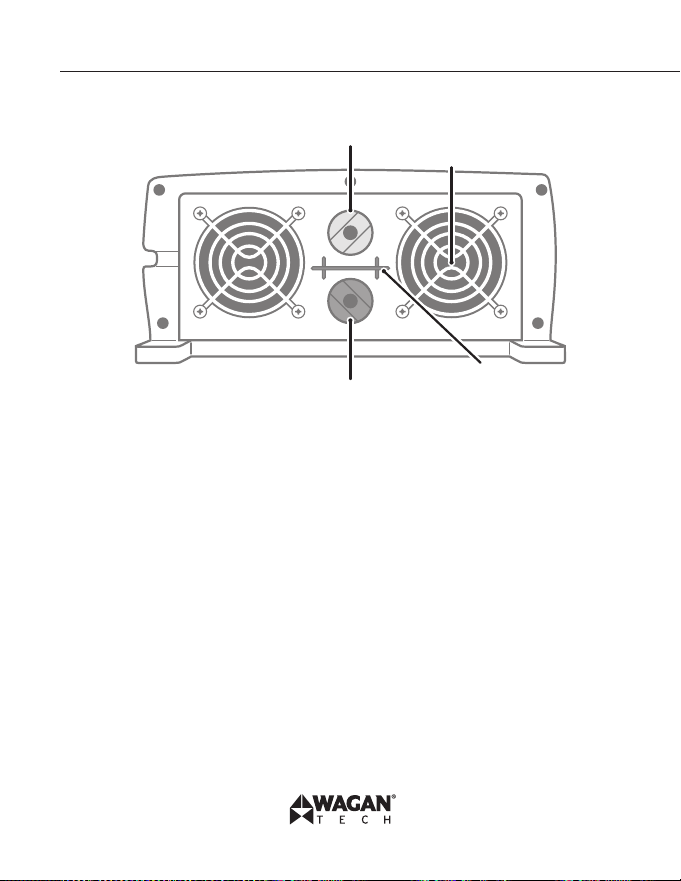

REAR PANEL

Positive (+) Terminal

[Red]

Negative (−) Terminal [Black]

DC Connector Guard

Cooling Fan

• Positive Terminal — Positive (+) DC Input (Red)

• Negative Terminal — Negative (−) DC Input (Black)

• Cooling Fan — High-speed and load controlled

• DC Connector Guard — Protects your DC cables from accidentally touching

Elite™ 1000W PRO by Wagan Tech

www.wagan.com

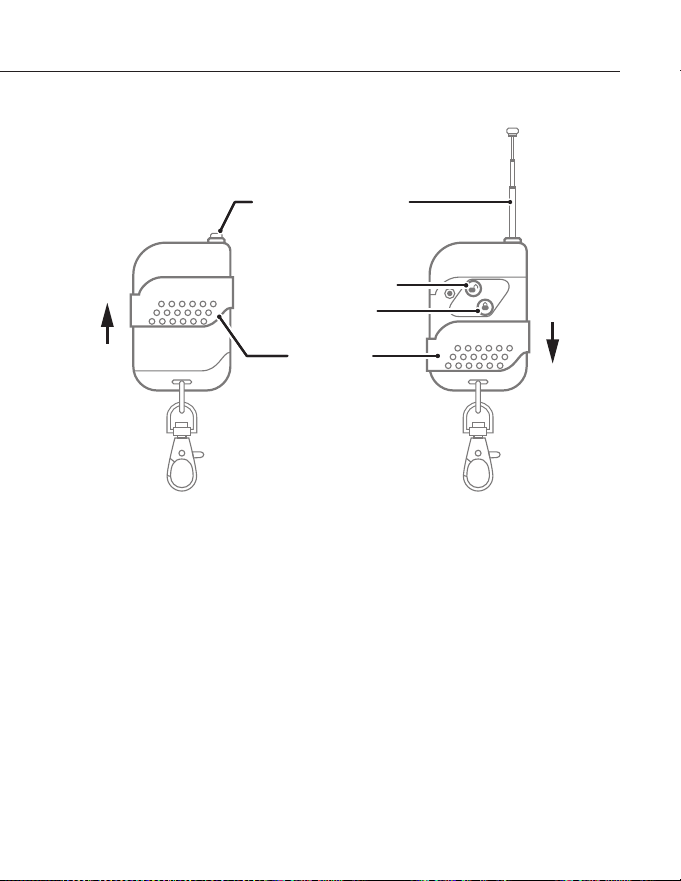

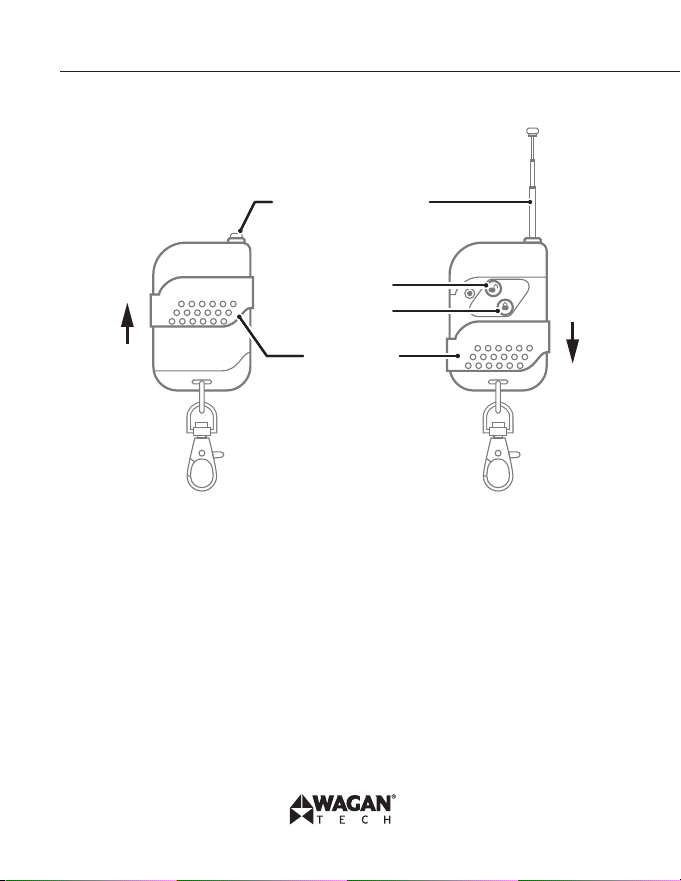

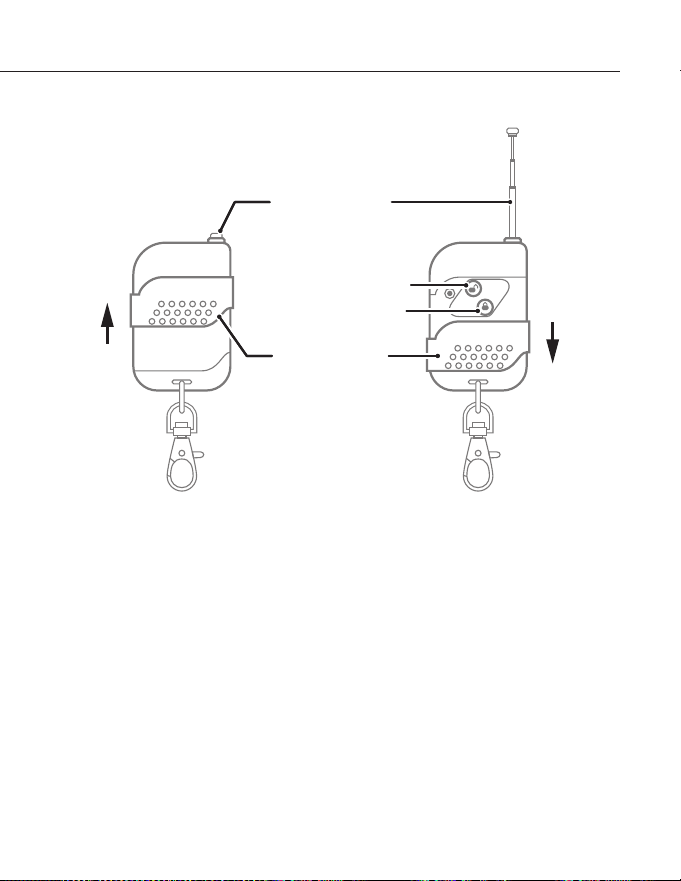

REMOTE ON/OFF CONTROL

Retracted Antenna

Retractable Antenna

Extended Antenna

On Button

Off Button

Sliding Cap

This inverter is supplied with a 100-foot range, battery-powered, wireless On/Off

remote control. To enable the Remote Switch, the Front Panel Power Switch of the

inverter must be on (in the "|" position).

To turn on the inverter, momentarily press the Unlock button. To turn the inverter

off, momentarily press the Lock button. If the wireless remote fails to control

operation of the inverter, you may be out of range for the radio signal—move

closer to the inverter. If the remote switch has a depleted battery, open the unit

by unscrewing the three small screws on the back side of the remote control and

replace the 12 volt, 23A alkaline battery with a new one.

Wagan Tech and wagan.com are trademarks of Wagan Corporation.

User’s Manual—Read before using this equipment

LOAD CONSIDERATIONS

The startup load of an appliance is a major factor of whether this inverter

can power it. This initial load is only momentary. With many appliances, it is

approximately twice the continuous load, but some appliance startup loads can

be as high as eight times the continuous load.

The inverter will automatically shut down in the event of an output overload so

there is no danger of damaging either the inverter or the equipment. When the

red LED indicator is lit, the inverter is signaling a fault.

PLANNING THE INVERTER SYSTEM

Any large wattage inverter system requires planning before installation. There are

several steps to the planning process so the user must determine the following:

• Maximum inverter wattage required

• Operating time (run time) needed between battery recharges

• Battery bank capacity in amp-hours

• Charger requirement to charge batteries within a practical time

• Distance between battery bank and inverter

DETERMINING MAXIMUM APPLIANCE WATTAGE

Do not exceed the 1,000 watt maximum AC load or the inverter will shut down.

Most electrical tools, appliances, and audio/video equipment have labels that

list the unit’s power requirements in watts. If the tool or device is rated in amps,

multiply the amps by 120 (120V AC) to determine the watts. For example, an

appliance rated at 0.5 amps will draw 60 watts.

WATTS = VOLTS × AMPS

Remember to consider the startup surge that motorized appliances will cause. Do

not exceed the 2,000 watt momentary surge rating of this inverter. This can cause

Elite™ 1000W PRO by Wagan Tech

www.wagan.com

immediate overload shut down and or blow a fuse.

CONFIGURING THE BATTERY BANK

To determine the minimum battery ampere-hour rating that you will need to

operate appliances from the inverter and any DC appliances powered by the

battery bank, follow these steps:

1. List the maximum continuous wattage that the inverter has to supply.

2. Estimate the number of hours the appliances will be in use between battery

recharges. This will vary depending on appliances. For example, a typical

home-use coffee maker draws 500 watts during its brew time of 5 minutes.

It maintains the temperature of the pot, requiring 100 watts. Typical use of

a microwave oven is only for a few minutes. Some longer operating time

appliances are lamps, TVs, computers, and refrigerator/freezers.

Determine the total watt-hours of energy needed. This is done by multiplying

average power consumption in watts by hours of run time. For example: 500

watts for 10 hours = 5,000 watt hours. To get an estimate of the maximum

current (in amps) that a battery bank must be capable of delivering to the

inverter, divide the load watts by ten. For example a 500 watt appliance load

will need 50 amps at 12 volts DC. Using the 500 watts (or 50 amps) for 10

hours example as above, then 50 amps is needed for 10 hours. This provides us

with the basic amp-hours (AH) of battery that is required. Ten hours at 50 amps

equals 500 amp-hours (AH). There are additional factors that determine actual

run time. These include:

• AC appliance load and time in use (basic AH).

• Cable gauge and length (cable losses).

• Charge level of the batteries (between use, chargers have to be able

to fully charge the batteries).

• Temperature of the batteries (colder batteries provide fewer amps).

Wagan Tech and wagan.com are trademarks of Wagan Corporation.

User’s Manual—Read before using this equipment

• Age and condition of the batteries (older batteries lose AH capacity).

• Compliance with turning off unnecessary AC loads.

• Use of DC appliances and compliance with turning off unnecessary

DC loads.

DERATING THE BATTERY BANK

Most lead-acid batteries have a rating expressed in amp-hours (AH). The most

common rating of AH is “at the 20 hour rate”.

NOTE: Despite several internet explanations, there is no relationship between

cold cranking amps (CCA) and ampere-hours (AH).

For example, if a 20 AH battery is discharged at a 1 amp rate, is will take 20

hours to discharge that battery. The terms “charged” and “discharged” relate to

actual battery voltage. This means that the output voltage of a nominal 12 volt

battery starts at 13.4 volts (fully charged) then drops to 10.7 volts (discharged).

If the load on the battery causes the battery to discharge faster than the 20

hour rate, the capacity (AH) of the battery is measurably reduced (derated). In

heavy battery discharge applications, double the estimated Amp Hour rating

and conﬁgure batteries to support this capacity. If the batteries are frequently

charged by an alternator, the Amp Hour rating of the battery may be reduced.

SETTING UP THE BATTERY BANK

Batteries that are used indoors or inside a vehicle or vessel, should be deep-

cycle, sealed lead acid batteries.

NOTE: It is important that for any inverter installation to battery protection fuses.

Battery fuses are added to the positive (+) battery cable as close as possible to

the battery bank’s positive terminal. The fuse amperage rating must be sized to

allow simultaneous operation of all the AC appliances to be powered, plus 20

percent safety factor. Fuses are very important to protect equipment, batteries,

and personnel. The fuses protect against battery explosion if the cables that

connect to the inverter accidentally short.

Elite™ 1000W PRO by Wagan Tech

www.wagan.com

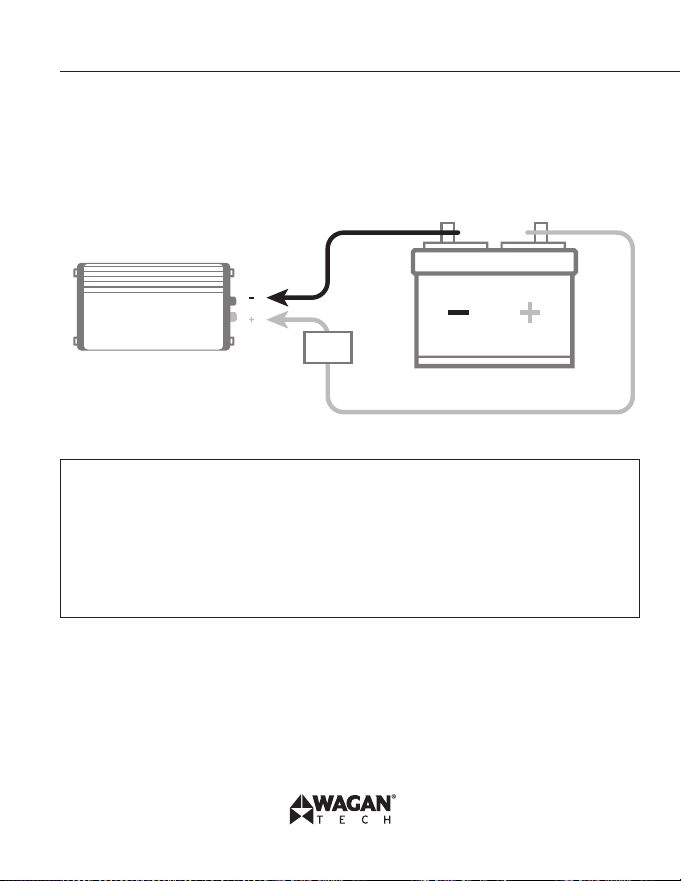

BATTERY BANK DIAGRAM

The diagram below shows inverter connections to a battery bank with

recommended fuse protection.

12V Battery Bank

Fuse

s WARNING—EXPLODING BATTERIES!!

Exploding batteries can spray molten lead, hot sulfuric acid, and other

metal, and plastic fragments. Batteries that are charging or under high

discharge rates produce explosive hydrogen gas into the surrounding

area. Be safe–fuse the battery bank and make sure the batteries are

properly ventilated.

Wagan Tech and wagan.com are trademarks of Wagan Corporation.

User’s Manual—Read before using this equipment

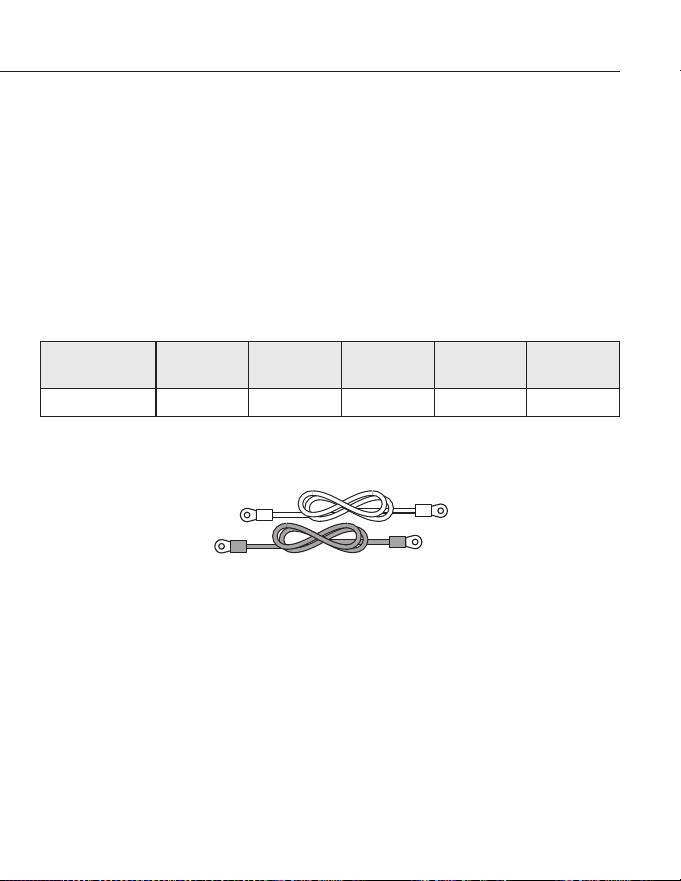

DC CABLE GAUGE

Minimize cable losses by using the thickest wire available and the shortest

practical length.

Measure Round Trip (RT) cable distances in feet. Round Trip cable distance is

battery to inverter and back to battery. If the application is in a vehicle with

engine operating, use the supplied cables for round trip distances up to 5 feet.

Use a recommended ANL fuse and Fuse holder. Fuse at 125 to 150 Amps. ANL

are quick acting and sealed so they do not spark when they blow. Place fuse no

more than one foot from the Positive (+) terminal of the battery.

RT Length Up to 2 ft 3–4 ft 5–6 ft 7–9 ft 14–16 ft

AWG 6 4 2 0 0

CONNECTING THE INVERTER

Loose connections will result in a severe voltage drop that can cause damage to

connectors, conductors, and insulation and can cause sparking. Reverse polarity

connection will blow the fuses in the inverter and can permanently damage to the

inverter. Damage caused by reverse polarity will void the warranty.

Installation procedure:

1. Mount the inverter in a secure location. If the inverter is to be mounted on a

wall, mount it horizontally. Make sure that the front and rear of the inverter

has free air ﬂow.

2. Make sure the cables are the proper gauge and have the fuse holder as

close to the battery bank’s Positive (red) terminal.

3. Install the fuse in the Positive (red) cable.

Elite™ 1000W PRO by Wagan Tech

www.wagan.com

4. Make sure the Power Switch located on the front panel of the inverter is in

the Off "O" position.

5. Locate the ground lug terminal on the inverter. Connect an insulated 10

gauge copper wire to the terminal. The other end of the ground wire is

connected to a “proper” grounding point. Use the shortest practical length

of wire. Connect this wire to the chassis of your vehicle or to the grounding

system in your boat. In a city, the ground wire can connect to a metal cold

water pipe that goes underground. In remote locations, the ground wire

can be connected to an “earth ground”. This can be an attachment to a foot

long copper clad metal rod driven into the ground. In the unlikely event of

a short circuit, operating the inverter without proper grounding can result in

electrical shock. Do not directly connect this ground wire to the Negative

(black) DC Terminal of the inverter. As an alternative grounding connection,

use the Negative (black) terminal of the battery.

NOTE: Crimp-on ring terminals are required on all cable ends. The cable

ends need to be stripped of insulation for 1/2 inch before crimping on ring

terminals. Select a crimp terminal size to ﬁt the gauge cable and inverter

and battery terminal connectors. After crimping make sure that the cable

connectors are secure on the cables so there are no loose connections.

6. Connect the Negative (black) cable end to the inverter terminal and battery

Negative Terminal. Make sure you have good, secure connections.

7. Recheck and make sure the DC cable fuse is installed in the fuse holder.

CAUTION: Making an initial connection between the positive cable end

and the inverter’s positive terminal may cause a spark. This is a normal and

is a result of capacitors in the inverter starting to charge. Because of the

possibility of sparking, it is extremely important that both the inverter and

the battery bank be positioned away from any source of ﬂammable fumes

or gases. Failure to heed this warning can result in ﬁre or explosion. Do not

make the positive terminal connection immediately after the batteries have

been charging. Allow time for the battery gasses to vent to outside air.

Wagan Tech and wagan.com are trademarks of Wagan Corporation.

User’s Manual—Read before using this equipment

8. Attach the positive cable to the Positive DC connector on the battery and

then the inverter. Make sure the connections are tight and secure.

9. Turn on the inverter from the Front Panel Power Switch "|"

10. Make certain that the green Operating LED is lit and the FAULT LED

indicator is not lit.

11. Turn Off "O" the inverter. The Fault LED may brieﬂy “ﬂash”. This is normal.

The audible alarm may also sound a short “chirp”. This is also normal.

12. When you have conﬁrmed that the appliance to be operated is turned off,

plug the appliance into one of the two AC outlets on the front panel of the

inverter.

13. Turn the inverter on.

14. Check operation of the Remote Control switch. Press Lock to turn off the

inverter.

15. Press the Unlock button to turn on the inverter.

16. Turn the appliance on. The appliance should begin working.

17. Observe the LED indicators and the digital display for normal operation.

Note: If an extension cord is used from the inverter to the appliance, limit the

extension cord length to 100 feet or less. Make sure that the cord is safety

approved and AWG 14 or greater to carry the appliance load. Remember that

extension cords are for temporary use.

Elite™ 1000W PRO by Wagan Tech

www.wagan.com

CHARGING THE BATTERY BANK

It is not the purpose of this inverter user’s guide to provide detailed information

regarding battery charging systems. However, the user should try to augment any

stationary inverter charging system with either wind power or solar power. These

can continue to operate during power outages and they also reduce recharge

time. For mobile or marine charging systems, a higher rated alternator may be

necessary to charge a battery bank.

REGULAR LOSS OF COMMERCIAL POWER

If the inverter system is used during commercial power outages that occur daily,

conﬁgure the charger system to replace energy during the time that commercial

power is available.

Replacement of battery energy always requires more than what was taken

from the battery (typically 30 percent more). Follow battery manufacturer’s

recommendations for maximum charging current.

s WARNING: THERE IS DANGER OF EXPLOSION. DO NOT CONNECT OR

DISCONNECT CHARGER CABLES DIRECTLY AFTER BATTERY DISCHARGE OR

RECHARGE—MAKE SURE THAT THE BATTERY BANK AREA IS WELL VENTED

BEFORE ATTACHING OR REMOVING CABLES.

If the ﬂooded lead acid batteries are used, be sure that periodic checks of

battery electrolyte levels are accomplished. Follow battery manufacturer’s

instructions in keeping the electrolytes at the proper level. Be sure to use pure

distilled water when replacing evaporated electrolyte liquid.

Wagan Tech and wagan.com are trademarks of Wagan Corporation.

User’s Manual—Read before using this equipment

OPERATING ISSUES: TELEVISION AND AUDIO

EQUIPMENT SUGGESTIONS.

Although all inverters are shielded and ﬁltered to minimize signal interference,

some interference with your television picture may be unavoidable, especially

with weak signals. However, here are some suggestions that may improve

reception.

• Make sure that the television antenna produces a clear signal under normal

operating conditions (i.e. plugged into a standard 110V/120V AC wall

outlet). Also ensure that the antenna cable is of good quality and properly

shielded.

• Sometimes vehicle alternators produce some electrical noise. There are

ﬁlters available to mount on the alternator to reduce the noise.

• Change the positions of the inverter, antenna cables, and television power

cord.

• Isolate the television, its power cord, and antenna cables from the 12

volt power source by running an extension cord from the inverter to the

television.

Elite™ 1000W PRO by Wagan Tech

www.wagan.com

TROUBLESHOOTING

PROBLEM: Low or No Output Voltage – Fault LED Lit

Reason Solution

Poor contact with battery, inverter

terminals.

Clean terminals thoroughly. Reinstall

and tighten.

PROBLEM: Inverter Auto Shut Down – Fault LED Lit

Reason Solution

Battery voltage is below 9.5 volts. Charge or replace battery.

Inverter is too hot (thermal shut down

mode).

• Allow inverter to cool.

• Check for adequate ventilation.

• Reduce the load on the inverter to

the speciﬁed TrueRated

™

power

max output.

PROBLEM: Inverter Shut Down – Fault LED Lit

Reason Solution

Equipment being operated draws too

much power.

Do not use the equipment with this

inverter; use a higher wattage inverter.

PROBLEM: Continuous Buzzing Sound

Reason Solution

Input voltage is below 10.5 volts. Keep input voltage above 10.5 volts.

Poor or weak battery condition. Recharge or replace battery.

Poor or loose cable connection. Inspect terminals and tighten all

connections.

Inadequate power being delivered to

the inverter or excessive voltage drop.

Use heavier gauge DC cables.

Keep cable length as short as possible.

The WAGAN Corporation warranty is limited to products sold only in

the United States.

Warranty Duration:

Product is warranted to the original purchaser for a period of two (2) years from

the original purchase date, to be free of defects in material and workmanship.

WAGAN Corporation disclaims any liability for consequential damages. In no event

will WAGAN Corporation be responsible for any amount of damages beyond the

amount paid for the product at retail.

Warranty Performance:

During the warranty period, a product with a defect will be replaced with a

comparable model when the product is returned to WAGAN Corporation with an

original store receipt. WAGAN Corporation will, at its discretion, replace or repair

the defective part. The replacement product will be warranted for the balance of the

original warranty period. This warranty does not extend to any units which have

been used in violation of written instructions furnished.

Warranty Disclaimers:

This warranty is in lieu of all warranties expressed or implied and no representative

or person is authorized to assume any other liability in connection with the sale of our

products. There shall be no claims for defects or failure of performance or product

failure under any theory of tort, contract or commercial law including,but not limited

to negligence, gross negligence, strict liability, breach of warranty, and breach of

contract.

Returns:

WAGAN Corporation is not responsible for any item(s) returned without an ofﬁcial

Return Authorization number (RA#). Please contact our customer service team by

phone or email to obtain an RA#. You can also visit our website and chat with our team

during our normal business hours. For more details and instructions on how to process

a warranty claim, please read the “Returns” section under the “Contact” page on our

website. WAGAN Corporation is not responsible for any shipping charges incurred in

returning the item(s) back to the company for repair or replacement.

our email list. You will receive previews on our upcoming products, promotions, and

events.

WAGAN Corp. Limited Warranty

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

INTRODUCCIÓN

Gracias por adquirir el inversor de onda sinusoidal pura de CC a CA

Elite™ 1000W PRO de Wagan Tech

. Lea y comprenda este manual antes de

instalar y utilizar este inversor. Guarde este manual para futuras consultas.

El modelo "PRO" representa numerosas mejoras a nuestra primera generación

de Elite inversores sinusoidales puras estándar que satisfacen las necesidades

de los entornos más exigentes, suministrando energía limpia de calidad a un

precio asequible. Ofrece una verdadera CA de onda sinusoidal idéntica a la

de la energía comercial. Utilice este inversor para accionar aparatos de CA en

su vehículo. CA de onda sinusoidal pura signiﬁca que sus equipos electrónicos

sensibles, tales como sistemas de audio y video, computadoras y equipos de

comunicaciones funcionarán de forma correcta. Además, los aparatos con

motores funcionan más frescos, más silenciosos y de forma más eﬁciente cuando

son accionados por CA de onda sinusoidal.

El inversor se alimenta con 12 voltios de corriente continua y proporcionará

de forma continua 200 vatios de corriente alterna a 120 voltios, 60 Hz. La

capacidad superior para resistir sobretensiones de 2,000 vatios permite

que inversor encienda los aparatos motorizados más difíciles. Los circuitos

avanzados controlados por microprocesador funcionan más frescos y son más

conﬁables que las unidades de la competencia. El Elite™ 1000W PRO también

funciona con una alta eﬁciencia (hasta del 90%), que se traduce en tiempo de

funcionamiento prolongado y duración extendida de la batería en comparación

con otros inversores con este nivel de potencia de salida. Un puerto de

alimentación USB de 2.1A proporciona una manera conveniente para accionar

aparatos USB o cargar tabletas, lectores electrónicos, teléfonos inteligentes, así

como otros dispositivos electrónicos móviles.

El Elite™ 1000W PRO viene con un terminal de conexión a tierra separado

que se encuentra normalmente en unidades de mayor capacidad. Este terminal

ayuda a reducir el ruido causado por la conversión de energía al utilizar

dispositivos de radiofrecuencia.

Para su comodidad, este inversor se suministra con un mando a distancia. El

instalador debe instalar fusibles y portafusibles para protección de la batería.

Consulte "Conﬁguración del Banco de Baterías".

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

Los terminales de CC se han diseñado separados entre sí para facilitar la

instalación y minimizar el riesgo de falta de energía accidental al manejar los

cables de CC. Unión neutro a tierra, al igual que la red pública. El inversor se

suministra con un cable adaptador de alimentación que conecta el inversor

a una fuente de alimentación de CC. Las rejillas de ventilación de la carcasa

se han minimizado para reducir el riesgo de intrusión de plagas en climas

tropicales áridos.

El inversor de onda sinusoidal pura Wagan Elite™ 1000W PRO es un

complemento indispensable para completar su equipo de energía móvil. Con

cuidados mínimos y un tratamiento adecuado, proporcionará años de servicio

conﬁable.

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

ESPECIFICACIONES*

Forma de onda de salida Onda sinusoidal pura

Entrada 12V de CC

Salida 120V de CA

Potencia TrueRated

™

1,000 vatios (24 horas continuas)

Sobretensión máxima 2,000 vatios

Eﬁciencia > 90%

Frecuencia 60 Hz

Distorsión armónica total (THD) < 3%

Consumo de corriente sin carga < 0.6A

Alarma de batería baja 10.5V ± 0.5V de CC

Apagado por batería baja 9.5V ± 0.5V de CC

Apagado por sobre voltaje 15.5V ± 0.5V de CC

Ventilador de enfriamiento Controla térmicamente

Tomas de salida de CA 2 Estándar Norteamericano

Puerto de alimentación USB 2.1A, 5V ± 0.25V

Control de potencia de salida Control CA Encendido/Apagado

Dimensiones 34.0 × 20.5 × 9.0 cm

Peso neto (aproximado) 4.2 kg

Incluye cable de CC con conectores de

anillo

90 cm, 8 AWG

* Todas las especiﬁcaciones son las típicas en la línea nominal, media carga y 25ºC (77ºF) a menos

que se indique lo contrario. Las especiﬁcaciones están sujetas a cambios sin previo aviso

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

ADVERTENCIA

s LA SALIDA DEL INVERSOR PUEDE SER MORTAL. EL USO INDEBIDO DE ESTE

INVERSOR PUEDE CAUSAR DAÑOS A LA PROPIEDAD, LESIONES PERSONALES O

LA MUERTE.

• Mantenga el inversor alejado de cualquier fuente de calor directo o

materiales combustibles.

• Mantenga una buena ventilación, este dispositivo genera calor.

• Mantenga este inversor en un ambiente seco.

• No utilice ningún equipo de más de 1,000 vatios.

• Este inversor está diseñado para funcionar con una fuente de alimentación

de CC de 12 voltios solamente.

• No intente conectar el inversor a ninguna otra fuente de energía,

incluyendo cualquier fuente de alimentación de CA.

• La polaridad incorrecta de la batería puede dañar el inversor y anular la

garantía.

• No abra el inversor; no contiene partes que puedan ser reparadas por el

usuario.

ELIMINACIÓN/RECICLAJE DEL INVERSOR

Se sabe que los productos electrónicos contienen materiales que son tóxicos si

se desechan inadecuadamente. Póngase en contacto con las autoridades locales

para obtener información sobre eliminación y reciclaje.

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

PANEL FRONTAL

Interruptor de Alimentación

Puerto de

Alimentación USB

Salidas de CA

Pantalla Digital

LED de Falla

Terminal de Conexión a Tierra

LED de Funcionamiento

• Interruptor de Alimentación — Este interruptor controla la salida de CA del

inversor.

• LED de Funcionamiento (Verde) — Cuando este LED esté en verde, el

inversor está funcionando normalmente.

• LED de Falla (Rojo) — El indicador ROJO se enciende cuando el inversor se

apaga debido a un sobrecalentamiento, sobrecarga, bajo voltaje o sobre

voltaje.

 Apague inmediatamente todos los aparatos de CA si se enciende

el LED de Falla. Deje que el inversor se enfríe antes de continuar.

Asegúrese de que las rejillas de ventilación no estén bloqueadas.

 Si el apagado del inversor fue precedido por un sonido de zumbido,

puede haber una carga excesiva en combinación con un bajo voltaje

o un problema con el cable.

 Observe la pantalla digital para saber si la batería se ha

descargado. El rango de operación normal es de 11V a 15V CC.

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

• Pantalla Digital — La pantalla digital alterna entre el voltaje de entrada y

de salida (kilovatios). El voltaje de entrada CC que se muestra es lo que

el inversor detecta en sus terminales. La batería baja y carga excesiva

para los cables pueden causar una lectura de voltaje bajo y hacer que

el inversor se apague. También se indica batería baja cuando suena la

alarma audible. El voltaje que se muestra para la potencia de salida es

una estimación aproximada de la carga que se aplica al inversor. Se debe

utilizar un multímetro para una lectura más precisa de la carga.

• Salidas de CA — Estas dos tomas, combinadas, pueden suministrar energía

hasta de 8.3 amperios a 120V CA 60 Hz.

• Puerto de Alimentación USB — Este puerto de alimentación puede

suministrar 5 voltios a 2.1A para cargar o accionar tabletas, lectores

electrónicos, teléfonos inteligentes, y otros dispositivos electrónicos

pequeños.

• Alarma Sonora (interna en el inversor) — Cuando la alarma sonora emite

un sonido de zumbido, el inversor detecta un estado de batería baja. El

usuario debe reducir la carga de CA, cargar la batería y revisar el cable

de CC si hay pérdidas excesivas.

• Terminal de Conexión a Tierra — Para conectar un cable a tierra de

seguridad aislado. Este cable de seguridad es para proteger al personal

en caso de una posible falla, ya sea en el cableado o en el aislamiento

de la carcasa. Conectar a tierra la cubierta del inversor garantiza la

seguridad personal si se produce un problema con el cable de CC. Durante

el procedimiento de instalación, la terminal a tierra debe estar bien

conectada al chasis del vehículo o a la terminal negativa CC de la batería.

No conecte directamente esta conexión a tierra a la terminal negativa

de CC del inversor. Utilice un cable aislado de calibre 10 para hacer la

conexión a tierra. Si la instalación del inversor se encuentra en posición

ﬁja, el cable de seguridad puede estar conectado a tierra.

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

PANEL POSTERIOR

Ventilateur de Refroidissement

Borne Négative(−) [Noir]

Borne Positive (+)

[Rouge]

Garde de Connecteur CC

• Terminal Positivo — Entrada de CC positiva (+) (Rojo)

• Terminal Negativo — Entrada de CC negativa (−) (Negro)

• Ventilador de Enfriamiento — De alta velocidad y carga controlada

• Guarda Conector CC — Protege que los cables CC se toquen

accidentalmente

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

CONTROL REMOTO ENCENDIDO/APAGADO

Antena Extendida

Botón de Encendido

Botón de Apagado

Tapa Deslizable

Antena Retráctil

Antena Retraída

Este inversor se suministra con un alcance de 100 metros, con pilas, control

remoto inalámbrico de Encendido/Apagado. Para activar el interruptor a

distancia, el Interruptor del Panel Frontal de Alimentación del inversor debe estar

encendido (en la posición "|").

Para encender el inversor, momentáneamente, oprima el botón de Desbloqueo.

Para apagar el inversor, oprima momentáneamente el botón de Bloqueo. Si el

control remoto inalámbrico no puede controlar el funcionamiento del inversor,

puede estar fuera del alcance de la señal de radio, acérquese al inversor. Si el

interruptor remoto tiene la batería agotada, abra la unidad desatornillando los

tres tornillos pequeños en la parte posterior y reemplace la batería alcalina de

12V, 23A.

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

PLANEANDO EL SISTEMA INVERSOR

Cualquier sistema inversor de gran voltaje requiere planiﬁcación antes de la

instalación. Hay varios pasos en el proceso de planiﬁcación por lo que el

usuario debe determinar lo siguiente:

• Potencia máxima requerida por el inversor

• Tiempo de operación (tiempo de ejecución) necesaria entre recargas de

batería

• Capacidad del banco de batería en amperios-hora

• Requisito de carga para recargar pilas en un tiempo práctico

• Distancia entre el banco de baterías e inversor

CONSIDERACIONES DE CARGA

La carga de arranque de un aparato es un factor importante para determinar

si este inversor puede accionarlo. Esta carga inicial es sólo momentánea. Con

muchos aparatos, es aproximadamente el doble de la carga continua, pero

algunas cargas de arranque de aparatos pueden ser hasta ocho veces la carga

continua.

El inversor se apagará automáticamente en caso de una sobrecarga de salida,

así que no hay peligro de que dañe el inversor o el equipo. Cuando se ilumina el

indicador LED rojo, el inversor está indicando una falla.

DETERMINACIÓN DE LA POTENCIA MÁXIMA DEL

APARATO

No exceda la carga de CA máxima de 1,000 vatios o el inversor se apagará.

La mayoría de las herramientas eléctricas, electrodomésticos y equipos de audio

y video tienen etiquetas que enlistan los requisitos de potencia de la unidad en

vatios. Si la herramienta o dispositivo está calibrado en amperios, multiplique los

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

amperios por 120 (120V AC) para determinar los vatios. Por ejemplo, un aparato

calibrado a 0.5 amperios consumirá 60 vatios.

VATIOS = VOLTIOS × AMPERIOS

Recuerde que debe tener en consideración la sobretensión de arranque que

ocasionarán los aparatos motorizados. No exceda la capacidad de corriente

momentánea de 2,000 vatios de este inversor. Esto puede ocasionar el apagado

inmediato por sobrecarga o quemar un fusible.

CONFIGURAR EL BANCO DE BATERÍAS

Para determinar el mínimo de batería en amperios-hora que se necesita para

operar aparatos desde el inversor y cualquier aparato de CC alimentado por el

banco de baterías, siga estos pasos:

1. Liste el voltaje máximo continuo que el inversor tiene que suministrar.

2. Estime el número de horas que los aparatos estarán en uso entre

recargas de batería. Esto variará dependiendo de los electrodomésticos.

Por ejemplo, una cafetera de uso doméstico gasta alrededor de 500

vatios durante un tiempo de preparación de 5 minutos. Si mantiene la

temperatura del recipiente, requerirá 100 vatios. El uso típico de un

horno de microondas es sólo por unos minutos. El tiempo de operación

de algunos aparatos es mayor, por ejemplo lámparas, televisores,

computadoras y nevera/congelador.

Determine los vatios-hora totales de energía necesarios. Esto se hace

multiplicando el consumo medio de energía en vatios por hora de tiempo de

ejecución. Por ejemplo: 500 vatios durante 10 horas = 5.000 vatios hora. Para

obtener una estimación de la corriente máxima (en amperios) que un banco

de baterías debe ser capaz de ofrecer al inversor, divida la carga de vatios

por diez. Por ejemplo un aparato con una carga de 500 vatios necesitará 50

amperios a 12 voltios CC (de corriente continua). El uso de los 500 vatios (o 50

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

amperios) durante 10 horas como en el ejemplo anterior, entonces se necesitan

50 amperios durante 10 horas. Esto nos proporciona los amperios-hora básicos

(AH) de batería que se requieren. Diez horas a 50 amperios es igual a 500

amperios-hora (AH). Hay factores adicionales que determinan el tiempo de

ejecución real. Estos incluyen:

• Carga del aparato CA y tiempo en uso (AH básico).

• Calibre del cable y longitud (pérdidas de cable).

• Nivel de carga de las baterías (entre el uso, los cargadores tienen que ser

capaces de cargar completamente las baterías).

• La temperatura de las baterías (las baterías frías proporcionan menos

amperios).

• Edad y estado de las baterías (las baterías más vetustas pierden la

capacidad AH).

• Cumplimiento con la desactivación de cargas CA innecesarias.

• Uso de aparatos CC y el cumplimiento con la desactivación de cargas CA

innecesarias.

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

DISMINUCIÓN DE LA CAPACIDAD DEL BANCO DE

BATERÍAS

La mayoría de las baterías plomo-ácido tienen una caliﬁcación expresa en

amperios-hora (AH). La caliﬁcación más común de AH es "una tasa de 20

horas".

NOTA: A pesar de varias explicaciones de Internet, no hay ninguna relación

entre amperios de arranque en frío (CCA) y amperios-hora (AH).

Por ejemplo, si una batería de 20 AH se descarga a una velocidad de 1

amperio, le tomará 20 horas para descargar esa batería. Los términos

"cargadas" y "descargadas" se reﬁeren al voltaje real de la batería. Esto

signiﬁca que la tensión de salida nominal de una batería de 12 voltios comienza

a 13,4 voltios (completamente cargada), de ahí cae a 10,7 voltios (descarga).

Si la carga de la batería hace que la batería se descargue más rápido que la

tasa de 20 horas, la capacidad (AH) de la batería se reduce sensiblemente

(descarga). En las aplicaciones mayores de descarga de baterías, duplique la

caliﬁcación amperios-hora estimada y conﬁgure las baterías para respaldar

esta capacidad. Si las baterías se cargan con frecuencia por un alternador, la

caliﬁcación de horas de ampliﬁcador de la batería puede reducirse.

CONFIGURANDO EL BANCO DE BATERÍAS

Las baterías que se utilizan en el interior o en el interior de un vehículo o

embarcación, deben ser de ciclo profundo, baterías plomo-ácido selladas.

NOTA: Es importante que para cualquier instalación del inversor exista una

protección con fusibles de batería. Los fusibles de la batería se añaden al cable

(+) positivo de la batería lo más cerca posible de la terminal positiva del banco

de baterías. El amperaje del fusible debe ser dimensionado para permitir el

funcionamiento simultáneo de todos los aparatos CA para recibir alimentación,

además del factor de seguridad del 20 por ciento. Los fusibles son muy

importantes para proteger el equipo, baterías y personal. Los fusibles protegen

contra la explosión de la batería si los cables que se conectan al inversor

accidentalmente hacen corto.

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

DIAGRAMA DEL BANCO DE BATERÍAS

El diagrama a continuación muestra las conexiones del inversor al banco de

baterías con la protección de fusibles recomendada.

Fusible

Banco de

Baterías de 12V

s ADVERTENCIA— ¡LAS BATERÍAS PUEDEN EXPLOTAR!

La explosión de las baterías puede diseminar plomo fundido, ácido

sulfúrico caliente, otros metales y fragmentos de plástico. Las baterías que

se están cargando o bajo altas tasas de descarga producen hidrógeno

explosivo en la zona circundante. Asegúrese de colocar fusibles en el

banco de la batería y de que las baterías estén bien ventilados.

CALIBRE DEL CABLE CC

Minimizar las pérdidas del cable utilizando el cable más grueso disponible y la

longitud corta más práctica.

Mida Ida y vuelta (RT) las distancias de cable en pies. La distancia del cable de

ida y vuelta es batería al inversor y de nuevo a la batería. Si la aplicación está

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

en un vehículo con motor en funcionamiento, utilice los cables suministrados para

distancias de ida y vuelta hasta de 5 pies (152.4 cm).

Utilice un fusible y portafusibles con la recomendación ANL. Fusibles de 125 a

150 amperios. Los ANL son de acción rápida y sellados para que no chispen

cuando estallan. Coloque el fusible a no más de un pie (30.5 cm) de la terminal

positiva (+) de la batería.

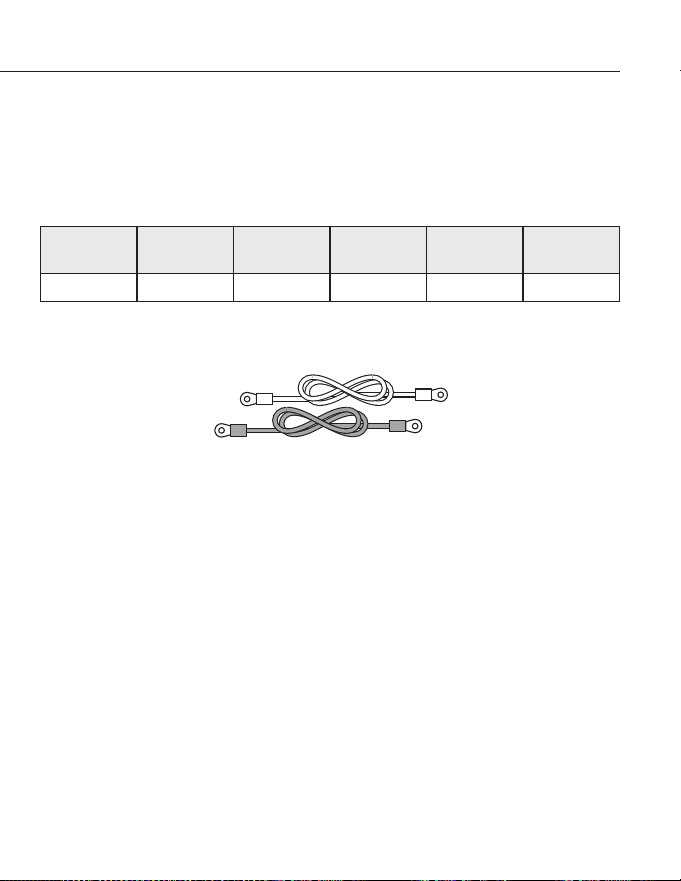

Longitud RT Hasta de 2

pies

3–4 pies 5–6 pies 7–9 pies 14–16 pies

AWG 6 4 2 0 0

CONEXIÓN DEL INVERSOR

Las conexiones sueltas darán lugar a una caída de tensión severa que puede

causar daños a los conectores, conductores, y el aislamiento y puede causar

chispas. La conexión de polaridad inversa hará estallar los fusibles en el inversor

y puede dañarlo permanentemente. Los daños causados por polaridad inversa

anularán la garantía.

Procedimiento de instalación:

1. Monte el inversor en un lugar seguro. Si el inversor se va a montar en una

pared, móntelo horizontalmente. Asegúrese de que la parte delantera y

posterior del inversor tenga ﬂujo de aire libre.

2. Asegúrese de que los cables son del calibre adecuado y tienen el soporte

del fusible lo más cerca de la terminal positiva (roja) del banco de baterías.

3. Instale el fusible en el cable Positivo (rojo).

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

4. Asegúrese de que el Interruptor Alimentación situado en el panel frontal del

inversor se encuentra en la posición Apagado "O".

5. Localice la lengüeta de puesta a tierra en el inversor. Conecte un cable de

cobre calibre 10 con aislamiento a la terminal. El otro extremo del cable a

tierra estará conectado a un punto de puesta a tierra "apropiado". Utilice

la longitud de alambre más corta y práctica. Conecte este cable al chasis

del vehículo o al sistema de tierra en embarcación. En la ciudad, el cable

a tierra puede conectarse a una tubería de agua fría de metal clandestina.

En lugares remotos, el cable a tierra se puede conectar directo a la "tierra".

Esto puede ser amarrado a una barra de metal de cobre 30.5 cm revestida

larga, clavada en el suelo. En el improbable caso de un cortocircuito, el

funcionamiento del inversor sin conexión adecuada a tierra puede causar

una descarga eléctrica. No conecte directamente este cable a tierra al

negativo (negro) de la terminal CC del inversor. Como una conexión a

tierra alternativa, utilice el terminal negativo (negro) de la batería.

NOTA: Las terminales con anillo de compresión se requieren en todos los

extremos de los cables. Los extremos de los cables deben pelarse 1.3 cm

antes de prensarlos en las terminales. Seleccione un tamaño de terminal

prensado que se ajuste al calibre del cable y a los conectores de las

terminales y batería del inversor. Después de prensar asegúrese de que los

conectores de los cables están bien sujetos para que no haya conexiones

sueltas.

6. Conecte el extremo del cable (negro) negativo a la terminal del inversor y

la terminal negativa de la batería. Asegúrese de que ambas conexiones

están protegidas.

7. Vuelva a revisar y asegúrese de que el fusible del cable CC está instalado

en el portafusibles.

PRECAUCIÓN: Al hacer la conexión inicial entre el extremo del cable

positivo y el terminal positivo del inversor puede causar una chispa. Esto

es normal y es el resultado de que los condensadores del convertidor han

iniciado la carga. Debido a la posibilidad de chispas, es extremadamente

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

importante que tanto el inversor y el banco de baterías estén ubicados

lejos de cualquier fuente inﬂamable. La omisión de esta advertencia puede

provocar un incendio o explosión. No haga la conexión del terminal

positiva inmediatamente después que las baterías han estado cargando.

Permita un periodo corto de ventilación para que los gases de la batería se

disipen hacia el exterior.

8. Conecte el cable positivo al conector CC positivo de la batería y luego al

inversor. Asegúrese de que las conexiones estén ﬁrmes y seguras.

9. Encienda el inversor con el Interruptor De Alimentación del panel frontal

del inversor "|".

10. Asegúrese de que el LED de funcionamiento está encendido (verde) y el

indicador LED de FALLA no está encendido.

11. Apague "O" el inversor. El LED de falla pueden “centellear” brevemente.

Esto es normal. La alarma audible también puede sonar un corto "ruido".

Esto también es normal.

12. Cuando haya conﬁrmado que el aparato que será operado está apagado,

conecte el aparato a una de las dos salidas de CA en el panel frontal del

inversor.

13. Encienda el inversor.

14. Compruebe el funcionamiento del Control Remoto. Pulse el Botón Bloquear

para apagar el inversor.

15. Pulse el Botón Desbloquear para encender el inversor.

16. Encienda el aparato. El aparato debe empezar a trabajar.

17. Revise los indicadores LED y la pantalla digital para cerciorarse del

funcionamiento normal.

Nota: Si se utiliza un cable de extensión desde el inversor hasta el aparato,

limite la longitud del cable a 30.5 m o menos (100 pies). Asegúrese de que el

cable está aprobado como seguro y cumple con la AWG al nivel 14 o superior

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

para soportar la carga del aparato. Recuerde que los cables de extensión son

para uso temporal.

CARGANDO EL BANCO DE BATERÍAS

No es el propósito de esta guía del usuario del inversor proporcionar

información detallada sobre los sistemas de carga de baterías. Sin embargo,

el usuario debe tratar de aumentar cualquier sistema de carga del convertidor

estacionario, ya sea con energía eólica o solar. Estos pueden seguir funcionando

durante los apagones y también reducir el tiempo de recarga. Para los sistemas

de cargas móviles o marinas, un alternador de mayor rango puede ser necesario

al cargar un banco de baterías.

PÉRDIDA REGULAR DE ENERGÍA COMERCIAL

Si se utiliza el sistema inversor durante los cortes de energía comerciales que

ocurren diariamente, conﬁgure el sistema cargador para reemplazar la energía

durante el tiempo que la energía comercial está disponible.

La sustitución de energía de la batería siempre requiere de más tiempo del ha

sido tomado de la batería misma (típicamente 30 por ciento más). Siga las

recomendaciones del fabricante de la batería para asegurarse de la corriente

máxima de carga.

ADVERTENCIA: Existe peligro de explosión. NO conecte o desconecte los cables

del cargador directamente después de la descarga o recarga de la batería,

asegúrese de que el área de banco de batería esté bien ventilado antes de

colocar o retirar los cables.

s ADVERTENCIA: EXISTE PELIGRO DE EXPLOSIÓN. NO CONECTE O DESCONECTE

LOS CABLES DEL CARGADOR DIRECTAMENTE DESPUÉS DE LA DESCARGA O

RECARGA DE LA BATERÍA, ASEGÚRESE DE QUE EL ÁREA DE BANCO DE BATERÍA

ESTÉ BIEN VENTILADO ANTES DE COLOCAR O RETIRAR LOS CABLES.

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

Si se usan baterías (de inmersión) plomo-ácido, asegúrese de que existan

controles periódicos de los niveles de electrolitos de la batería. Siga las

instrucciones del fabricante de la batería para mantener los electrolitos en el

nivel adecuado. Asegúrese de usar agua destilada pura al reemplazar el líquido

electrolítico evaporado.

PROBLEMAS DE FUNCIONAMIENTO: SUGERENCIAS

PARA EQUIPOS DE AUDIO Y TELEVISIÓN.

Aunque todos los inversores están protegidos y ﬁltrados para minimizar la

interferencia de la señal, es posible que no se pueda evitar cierta interferencia

con la imagen de su televisor, especialmente con señales débiles. Sin embargo,

a continuación hay algunas sugerencias que pueden mejorar la recepción.

• Asegúrese de que la antena de televisión produce una señal clara en

condiciones normales de funcionamiento (es decir, conectada a un

tomacorriente de pared estándar 110V/120V de CA). También asegúrese

de que el cable de la antena sea de buena calidad y esté bien protegido.

• A veces, los alternadores de los vehículos producen un poco de ruido

eléctrico.

• Cambie las posiciones del inversor, los cables de antena y el cable de

alimentación del televisor.

• Aísle el televisor, su cable de alimentación y los cables de antena de la

fuente de alimentación de 12 voltios colocando un cable de extensión

desde el inversor hasta el televisor.

Elite™ 1000W PRO de Wagan Tech

www.wagan.com

SOLUCIÓN DE PROBLEMAS

PROBLEMA: Voltaje de salida bajo o nulo – LED de Falla encendido

Razón Solución

Contacto deﬁciente con la batería o los

terminales del inversor.

Limpie los terminales a fondo. Vuelva a

instalar y apriete.

PROBLEMA: Apagado automático del inversor – LED de falla encendido

Razón Solución

El voltaje de la batería está por debajo

de 9.5 voltios.

Cargue o cambie la batería.

El inversor está demasiado caliente

(modo de apagado térmico).

• Deje que el inversor se enfríe.

• Compruebe si hay una

ventilación adecuada.

• Reduzca la carga del inversor a

la salida máxima de potencia de

TrueRated

™

especiﬁcada.

PROBLEMA: Apagado del inversor – LED de falla encendido

Razón Solución

El equipo en funcionamiento consume

demasiada energía.

No utilice el equipo con este inversor;

utilice un inversor de potencia superior.

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan.

Manual de Usuario—Leer antes de utilizar este equipo

PROBLEMA: Sonido de zumbido continuo

Razón Solución

El voltaje de entrada está por debajo

de 10.5 voltios.

Mantenga el voltaje de entrada por

encima de 10.5 voltios.

Mal estado o estado débil de la

batería.

Recargue o reemplace la batería.

Mala conexión del cable o cable

suelto.

Inspeccione los terminales y apriete

todas las conexiones.

Se está suministrando una potencia

inadecuada al inversor o caída

excesiva de voltaje.

Utilice cables de CC de mayor calibre.

Mantenga la longitud del cable lo más

corta posible.

La garantía de WAGAN Corporation se limita exclusivamente a los

productos vendidos en Estados Unidos.

Duración de la garantía:

Se extiende la garantía del producto para el comprador original por el periodo de

dos (2) años a partir de la fecha de compra original, que declara que está libre de

defectos de materiales y mano de obra. WAGAN Corporation no asume ninguna

responsabilidad por daños consecuentes. Bajo ninguna circunstancia WAGAN

Corporation asumirá responsabilidad por daños que excedan el importe pagado por

el producto en una tienda minorista.

Cumplimiento de la garantía:

Durante el periodo de la garantía, un producto defectuoso será reemplazado por un

modelo equivalente cuando el producto sea devuelto a WAGAN Corporation con

un recibo original de la tienda. WAGAN Corporation, a su criterio, reemplazará,

reemplazará o reparará la parte defectuosa. El producto de reemplazo quedará

cubierto por el resto del periodo de la garantía original. Esta garantía no se extiende a

las unidades cuyo uso haya violado las instrucciones suministradas por escrito.

Exclusiones de la garantía:

Esta garantía reemplaza toda otra garantía expresa o implícita y ningún representante

o persona están autorizados a asumir responsabilidad alguna en relación con la

venta de nuestros productos. No se aceptarán reclamos por defectos o falla de

funcionamiento o falla del producto bajo ninguna interpretación del derecho de

responsabilidad civil, contractual o comercial, sin limitarse a negligencia, negligencia

grave, responsabilidad objetiva, violación de garantía y violación de contrato.

Devoluciones:

WAGAN Corporation no se responsabiliza por cualquier elemento(s) devuelto(s) sin

un número de Autorización de devolución (#AD). Por favor póngase en contacto con

nuestro equipo de servicio al cliente por teléfono o correo electrónico para obtener

un #AD. También puede visitar nuestro sitio web y hablar con nuestro equipo en

nuestro horario normal de trabajo. Para más detalles e instrucciones sobre cómo

procesar un reclamo de garantía, por favor lea la sección “Devoluciones” de la página

de “Contacto” en nuestro sitio web. WAGAN Corporation no se responsabiliza por

cualquier cargo por envío que resulte de la devolución de el/los elemento(s) a la

compañía para reparaciones o reemplazo.

Registre su producto en línea en http://tinyurl.com/wagan-registration para ser

agregado a nuestra lista de correo electrónico. Recibirá reseñas sobre nuestros

próximos productos, promociones y eventos.

Garantía Limitada de la Corporación Wagan

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

INTRODUCTION

Merci d’avoir acheté l’onduleur continu/alternatif EliteMC 1000W PRO de

Wagan Tech

. Assurez-vous de bien lire et de bien comprendre le contenu de ce

manuel avant d’installer et d’utiliser votre onduleur. Gardez le manuel aﬁn de le

consulter ultérieurement.

Le modèle "PRO" représente de nombreuses améliorations à notre première

génération d'onduleurs sinusoïdaux purs Elite qui nombreuses fonctionnalités

répondant aux exigences des milieux plus complexes. Vous bénéﬁciez ainsi

d’électricité propre et de qualité à prix abordable. Il émet une tension sinusoïdale

pure en courant alternatif, identique à celle de l’énergie commerciale. Cet

onduleur alimente les appareils en CA dans votre véhicule. Le CA sous tension à

onde sinusoïdale permet le bon fonctionnement des appareils électroniques les

plus délicats : systèmes audio-vidéo, ordinateurs et appareils de communication.

En outre, les appareils motorisés chaufferont moins, feront moins de bruit et

seront plus efﬁcaces sous tension AC sinusoïdale.

Votre nouvel onduleur est alimenté par CC de 12 volts, et émet continuellement

1,000 watts de CA à 120 volts, 60 Hz. Une capacité de surtension supérieure

de 2,000 watts permet à l’onduleur de démarrer appareils motorisés les plus

difﬁciles. Ses circuits avancés commandés par microprocesseur chauffent moins,

et sont plus ﬁables que ses concurrents. L’EliteMC 1000W PRO fonctionnant à

haute efﬁcacité (jusqu’à 90%), il peut fonctionner pendant de longues périodes

et sa batterie dure plus longtemps que celle des onduleurs de la même puissance

de sortie. Le port d’alimentation USB 2,1A est un moyen pratique d’alimenter les

appareils USB ou de charger tablettes, liseuses, smartphones, et autres appareils

portables électroniques.

L'onduleur comprend une borne de terre séparée, identique à celle que l’on

retrouve sur un appareil de capacité supérieure. Cette borne permet d’atténuer

le bruit causé par la conversion de la puissance pour les appareils à fréquence

radio.

Pour votre commodité, l’onduleur comprend une commande à distance.

L’installateur doit installer un fusible et un porte-fusible pour la protection de la

batterie. Voir la section «Conﬁguration d’un groupe de batteries».

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

Les bornes de CC sont séparées les uns des autres pour faciliter l’installation et

réduire au minimum le risque de panne accidentelle pendant la manipulation des

câbles de CC. Il est neutre jusqu’à la mise à la terre, comme l’électricité publique.

Les évents de fermeture ont été réduits au minimum aﬁn d’empêcher les animaux

de pénétrer dans les climats tropicaux ou arides.

L’onduleur sinusoïdal Wagan EliteMC 1000W PRO est un ajout indispensable à

votre collection d’appareils portables. Un minimum d’entretien sufﬁra à en tirer

des années de service sans faille.

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

DÉTAILS TECHNIQUES*

Onde de sortie Tension sinusoïdale

Entrée 12V CC

Sortie 120V CA

Puissance TrueRated

1,000 watts (24 heures continue)

Onde de pointe 2,000 watts

Efﬁcacité > 90%

Fréquence 60Hz

Distorsion harmonique totale < 3%

Consommation de courant à vide < 0,6A

Niveau de l’alarme « Batterie faible » 10,5V ± 0,5V CC

Coupure batterie faible 9,5V ± 0,5V CC

Coupure surtension 15,5V ± 0,5V CC

Ventilateur de refroidissement Contrôlé par la chaleur

Prises de sortie CA 2

Port d’alimentation USB 2,1A, 5V ± 0,25V

Commande de sortie de puissance Interrupteur CA Marche/Arrêt

Dimensions de l’interrupteur d’alimentation

de sortie CA

34,0 × 20,5 × 9,0 cm

Poids net (environ)

4,2 kg

Inclus câble CC avec des connecteurs

annulaires

90 cm, 8 AWG

* Tous les détails techniques sont courants en ligne nominale, à demi-charge et à 25 ºC (77 ºF) si le

contraire n’est pas précisé. Les détails techniques sont sujets à changement sans préavis.

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

AVERTISSEMENT

s LA PUISSANCE DE L’ONDULEUR PEUT CAUSER LA MORT. LA MAUVAISE

UTILISATION DE CET ONDULEUR PEUT CAUSER DES DÉGÂTS MATÉRIELS AINSI QUE

DES LÉSIONS PHYSIQUES OU MORTELLES.

• Tenir l’onduleur loin de toute source de chaleur directe et matière

combustible.

• Maintenir bien aéré : cet appareil dégage de la chaleur.

• Garder l’onduleur dans un endroit sec.

• Ne pas utiliser avec un appareil de plus de 1,000 watts.

• L’onduleur est destiné à être branché à une source de puissance de 12 volts

de CC seulement.

• Ne pas tenter de brancher l’onduleur dans aucune autre source

d’alimentation, y compris les sources d’alimentation en CA.

• La mauvaise polarité des piles peut endommager l’onduleur et annuler la

garantie.

• Ne pas ouvrir l’onduleur : aucune pièce se trouvant à l’intérieur ne peut être

réparée.

JETER/RECYCLER L’ONDULEUR

Les produits électroniques renferment des matières toxiques si elles sont mal

éliminées. Contacter l’administration de votre région pour savoir comment jeter

ou recycler votre onduleur.

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

PANNEAU AVANT

DEL Erreur

Interrupteur d'Alimentation

Prises de Sortie CA

Port d’Alimentation

USB

Borne de Terre

Afﬁcheur Digital

DEL Marche

• Interrupteur d'Alimentation — Commande la sortie du CA de l’onduleur.

• DEL Marche (Vert) — Le voyant vert indique que l’onduleur fonctionne

normalement.

• DEL Erreur (Rouge) — Le voyant rouge indique que l’onduleur a été éteint

par une surchauffe, surcharge, sous-tension ou surtension.

 Éteindre immédiatement tous les appareils en CA si le voyant rouge

s’allume. Laisser l’onduleur refroidir avant de le remettre en marche.

Assurez-vous que les clapets d’aération ne sont pas obstrués.

 Si l’onduleur s’est éteint après avoir émis un bourdonnement, il est

possible qu’un problème ait été causé par une surcharge avec sous-

tension ou un problème de câbles.

 Observez l’indicateur digital pour tension de batterie basse. La plage

normale de fonctionnement est de 11 à 15V, CC.

• Afﬁcheur Digital — l’afﬁcheur digital alterne entre la tension d’entrée et la

puissance de sortie (kilowatts). La tension d’entrée CC afﬁchée est ce que

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

l’onduleur perçoit à ses bornes. Une batterie faible et une charge excessive

pour les câbles peut causer une lecture de tension basse et la fermeture

de l’onduleur. Une batterie faible est également signalée lorsque l’alarme

sonore retentit. La puissance afﬁchée pour la puissance de sortie est un

estimé approximatif de la charge appliquée à l’onduleur. Un multimètre

devrait être utilisé pour une lecture plus exacte de la charge.

• Prises de Sortie CA — Deux prises pouvant ensemble émettre jusqu’à 8,3

ampères à 120V de courant alternatif 60 Hz.

• Prise d’Alimentation USB — Prise d’alimentation jusqu’à 5 volts à 2,1A

pour le chargement ou l’alimentation de tablettes, liseuses, smartphones, et

autres petits appareils électroniques.

• Alarme Audio (interne) — Un bourdonnement se fait entendre lorsque

les batteries sont faibles. Réduire la charge de CA, charger la batterie et

examiner le câble CC pour détecter les pertes excessives.

• Borne de Terre – Pour la connexion d’un ﬁl de terre de sécurité isolé. Ce

ﬁl de sécurité protège le technicien dans l’éventualité peu probable d’une

défaillance de l’isolation des câbles ou du boîtier. La mise à terre de

l’enceinte de l’onduleur assure la sécurité de l’utilisateur si un problème

avec un câble CC survenait. Durant le processus d’installation, La borne de

mise à terre est connectée soit au châssis d’un véhicule ou à la borne CC

négative de la batterie. Ne branchez pas directement cette connexion de

mise à terre au terminal négatif CC de l’onduleur. Utilisez un câble isolé

de calibre 10 pour faire la connexion de mise à terre. Si l’installation de

l’onduleur est située en un emplacement ﬁxe, le ﬁl de sécurité peut être

connecté à la terre.

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

PANNEAU ARRIÈRE

Ventilateur de Refroidissement

Borne Négative(−) [Noir]

Borne Positive (+)

[Rouge]

Garde de Connecteur CC

• Borne Positive — Entrée CC Positif (+) (Rouge)

• Borne Négative — Entrée CC Négatif (−) (Noir)

• Ventilateur de Refroidissement — Haute vitesse, et contrôlé par la charge

• Garde de connecteur CC — Protège vos câbles CC d’un contact accidentel

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

TÉLÉCOMMANDE MARCHE/ARRÊT

Antenne Rétractée

Antenne Rétractable

Antenne Déployée

Bouton Marche

Bouton Arrêt

Couvercle

Coulissant

Cet onduleur comprend une Télécommande de la fonction Marche/Arrêt à

pile, de 100 pieds (30,5 m) de portée. Pour utiliser la commande d’allumage à

distance, l’Interrupteur d'Alimentation du Panneau Avant de l’onduleur doit être

marche (en position "|").

Pour allumer l’onduleur, appuyez brièvement sur le bouton Débloquer. Pour

fermer l’onduleur, appuyez brièvement sur le bouton Bloquer. Si la commande

sans ﬁl ne contrôle pas le fonctionnement de l’onduleur, vous êtes possiblement

hors de la portée du signal radio — rapprochez-vous de l’onduleur. Si la pile

de la commande à distance de l’interrupteur est épuisée, ouvrez l’appareil

en dévissant les 3 petites vis à l’arrière de la commande et remplacez la pile

alcaline 23A de 12 Volt par une neuve.

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

PLANIFICATION DU SYSTÈME DE L’ONDULEUR

Tout système d’onduleur à grande puissance exige une planiﬁcation avant

l’installation. Comme il y a plusieurs étapes au processus de planiﬁcation,

l’utilisateur doit déterminer ce qui suit :

• Puissance maximale de l’onduleur requise

• Temps d’opération (temps de fonctionnement) requis entre les recharges de

la batterie

• Capacité du groupe de batteries en ampère-heure

• Exigence du chargeur pour charger les batteries dans un délai pratique

• Distance entre le groupe de batterie et la distance de l’onduleur

ASPECTS À CONSIDÉRER – CHARGE

La possibilité d’utiliser l’onduleur pour alimenter un appareil dépend grandement

de la charge de démarrage de ce dernier. La charge initiale est momentanée.

Pour plusieurs appareils cette charge est environ le double de la charge continue,

quoique la charge de démarrage puisse être jusqu’à huit fois plus élevée que la

charge continue.

Puisque l’onduleur s’éteint automatiquement après une surcharge, il n’y a aucun

danger d’endommager l’onduleur ou l’appareil. Le voyant rouge indique une

défaillance de l’onduleur.

ÉTABLIR LA PUISSANCE MAXIMALE EN WATTS DE

L’APPAREIL

Ne pas dépasser 1,000 watts de charge maximale de CC, au risque d’éteindre

l’onduleur.

La plupart des outils et appareils électriques et audio-vidéo porte une vignette

indiquant les exigences en watts de l’appareil. Si cette information est indiquée

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

en ampères, multiplier la valeur par 120 (120V CA) pour obtenir l’équivalent en

watts. Par exemple, 0,5 ampère correspond à 60 watts.

WATTS = VOLTS × AMPÈRES

N’oubliez pas la poussée de démarrage causée par les appareils motorisés.

Ne pas dépasser une poussée de charge momentanée de 2,000 watts avec

l’onduleur, à risque de causer une panne immédiate par surcharge ou de brûler

un fusible.

CONFIGURATION DU GROUPE DE BATTERIES

Pour déterminer le taux minimal d’ampère–heure dont vous aurez besoin pour

faire fonctionner les appareils à partir de l’onduleur et de tout appareil CC

alimenté par le groupe de batteries, suivez ces étapes :

1. Notez la tension continuelle maximale que l’onduleur doit fournir.

2. Estimez le nombre d’heures de fonctionnement des appareils entre chaque

recharge de la batterie. Cela variera dépendamment des appareils. Par

exemple, une machine à café typique à usage domestique consomme

500 watts pendant son temps d’infusion de 5 minutes. Cela maintient la

température du pot qui requiert 100 watts. L’utilisation typique d’un micro-

onde est de quelques minutes seulement. Quelques appareils à temps

d’opération plus longs sont par exemple, les lampes, téléviseurs, ordinateur

et réfrigérateur/congélateurs.

Déterminez le total d’énergie en wattheure nécessaire. Ceci se calcule en

multipliant la consommation moyenne de courant en watt par heure de

fonctionnement. Par exemple : 500 watts pour 10 heures = 5.000 wattheures.

Pour obtenir une estimation du courant maximal (en ampères) que le groupe de

batteries doit être capable de fournir à l’onduleur, divisez la charge en watts par

dix. Par exemple, une charge d’appareil de 500 watts nécessitera 50 ampères à

12 volts CC. En utilisant l’exemple ci-dessus de 500 watts (ou 50 ampères) pour

10 heures, 50 ampères sont donc nécessaires pour 10 heures. Ceci nous donne

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

l’ampère-heure (Ah) de base nécessaire de la batterie. Dix heures à 50A égalent

500 ampères-heures (Ah). Des facteurs additionnels déterminent le temps de

fonctionnement réel dont les suivants :

• Charge CA de l’appareil et temps en fonctionnement (Ah de base).

• Calibre du câble et longueur (pertes dans le câble).

• Niveau de charge des batteries (entre les utilisations, les chargeurs doivent

être capables de charger complètement les batteries).

• Température des batteries (les batteries plus froides fournissent moins

d’ampères).

• Âge et condition des batteries (les batteries plus âgées perdent leur

capacité Ah).

• Conformité à se fermer aux charges CA non nécessaires.

• Utilisation d’appareils CC et conformité à se fermer aux charges CC non

nécessaires.

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

RÉDUCTION DE PUISSANCE DU GROUPE DE BATTERIES

La plupart des batteries au plomb-acide ont un taux exprimé en ampères-heures

(Ah). Le taux le plus commun de Ah est «au taux de 20 heures».

COMMENTAIRE : En dépit de plusieurs explications sur Internet, il n’y a pas de

relation entre l’ampérage de démarrage à froid (CCA) et l’ampère-heure (Ah)

Par exemple, si une batterie de 20 Ah est déchargée à un taux de 1A, cela

prendra 20 heures pour décharger cette batterie. Le terme «chargée» et

déchargée» est associé à la puissance réelle de la batterie. Cela signiﬁe que la

puissance de sortie d’une batterie nominale de 12 volts commence à 13,4 volts

(totalement chargée) puis descend à 10,7 volts (déchargée). Si la charge de la

batterie cause une décharge de la batterie plus rapide que le taux de 20 heures,

la capacité (Ah) de la batterie est sensiblement réduite (réduite en puissance).

Pour les applications de décharge lourdes de batterie, doublez le taux d’ampère-

heure estimé et conﬁgurez les batteries pour supporter la capacité. Si les

batteries sont fréquemment chargées par un alternateur, le taux d’ampère-heure

de la batterie pourrait être réduit.

CONFIGURATION DU GROUPE DE BATTERIES

Les batteries qui sont utilisées à l’intérieur ou à l’intérieur d’un véhicule ou d’un

bateau devraient être à décharge profonde de plomb-acide scellées.

REMARQUE : Il est important, pour chaque installation d’onduleur, de protéger

la batterie avec des fusibles. Des fusibles de batterie sont ajoutés au câble

de batterie positif (+) le plus près possible du terminal positif du groupe de

batteries. Le taux d’ampère du fusible doit être mesuré pour permettre l’opération

simultanée de tous les appareils CA à alimenter, plus 20% de facteur de sécurité.

Les fusibles sont très importants pour protéger l’équipement, les batteries et

l’utilisateur. Les fusibles protègent contre l’explosion de la batterie si les câbles

qui connectent l’onduleur se court-circuitent accidentellement.

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

DIAGRAMME DU GROUPE DE BATTERIES

Le diagramme ci-dessous illustre les connexions de l’onduleur au groupe de

batteries avec la protection par fusible recommandée.

Groupe de

Batteries de 12V

Fusible

s AVERTISSEMENT — BATTERIES QUI EXPLOSENT!!

Les batteries qui explosent peuvent dégager du plomb fondu, de l’acide

sulfurique chaud et d’autres fragments de métal ou de plastique. Les

batteries qui chargent ou qui ses trouvent sous des taux de décharge élevés

produisent un gaz hydrogène explosif dans la zone environnante. Agissez

prudemment – installez des fusibles au groupe de batteries et assurez-vous

que les batteries soient adéquatement aérées.

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

CALIBRE DU CÂBLE CC

Minimisez les pertes dans le câble en utilisant le ﬁl le plus épais disponible et de

la longueur pratique la plus courte.

Mesurez les distances de câble aller-retour (RT) en pieds. La distance aller-retour

du câble se mesure de la batterie à l’onduleur, puis de l’onduleur à la batterie.

Si l’application est dans un véhicule avec le moteur en marche, utilisez les câbles

fournis pour les distances aller-retour allant (152,4 cm).

Utilisez un fusible ANL recommandé et un porte- fusible. Installez le fusible de

125 à 150A. Comme les ANL sont rapides d’action et scellés ils ne produiront

pas d’étincelles quand ils éclatent. Placez le fusible à moins d’un pied (30,5 cm)

de distance de la borne positive (+) de la batterie.

Longueur

aller-retour RT

Jusqu'à 2

pieds

3–4

pieds

5–6

pieds

7–9

pieds

14–16

pieds

AWG 6 4 2 0 0

BRANCHER L’ONDULEUR

Des connexions lâches occasionneront une baisse sévère de puissance qui

peut endommager les connecteurs, conducteurs et l’isolation et peuvent causer

des étincelles. Une connexion à polarité inversée fera éclater les fusibles

dans l’onduleur et peut endommager de manière permanente l’onduleur. Les

dommages causés par une inversion de polarité annuleront la garantie.

Procédure d’installation :

1. Installez l’onduleur dans un endroit sécuritaire. Si l’onduleur doit être installé

sur un mur, installez-le horizontalement. Assurez-vous que le devant et

l’arrière de l’onduleur aient une bonne circulation d’air.

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

2. Assurez-vous que les câbles soient du bon calibre et aient le porte-fusible

aussi près que possible de la borne positive (rouge) du groupe de batteries.

3. Installez le fusible dans le câble Positif (rouge).

4. Assurez-vous que l’Interrupteur d'Alimentation situé sur l’avant du panneau

des onduleurs soit dans la position Arrêt "O".

5. Localisez la cosse de mise à terre de la borne sur l’onduleur. Connectez

un ﬁl de cuivre isolé de calibre 10 à la borne. L’autre extrémité du ﬁl de

mise à terre est connectée à un point de mise à terre «adéquat». Utilisez

une longueur de ﬁl pratique la plus courte. Connectez ce ﬁl au châssis

de votre véhicule ou au système de mise à terre dans votre bateau. Dans

une ville, le ﬁl de mise à terre peut être connecté à un tuyau d’eau froide

en métal qui entre sous terre. Dans les endroits éloignés, le ﬁl de mise à

terre peut être connecté à une «prise de terre». Celle-ci peut être une

attache à une tige de métal à revêtement de cuivre de 30,5 cm qui est

plantée dans la terre. Dans l’éventualité peu probable d’un court-circuit,

faire fonctionner l’onduleur sans mise à terre adéquate pourrait provoquer

un choc électrique. Ne connectez pas directement ce ﬁl de mise à terre à

la borne négative (noire) CC de l’onduleur. Pour une connexion de mise à

terre alternative, utilisez la borne négative (noire) de la batterie.

COMMENTAIRE : Des cosses en anneau à cran sont requises pour toutes

les extrémités de câble. Les extrémités de câble doivent être dénudées de

leur isolation d’une longueur de 1,3 cm avant de sertir les cosses à anneau.

Sélectionnez une grandeur de cosses à sertir qui convient au calibre du

câble et aux connecteurs de borne de l’onduleur et de la batterie. Après le

sertissage assurez-vous que les connecteurs de câble soient bien ﬁxés aux

câbles pour qu'il n’y ait pas de connexions lâches.

6. Connectez l’extrémité négative (noire) à la borne de l’onduleur et à la

borne négative de la batterie. Assurez-vous d’avoir de bonnes connexions

bien sûres.

7. Revériﬁez et assurez-vous que le fusible du câble CC soit installé dans le

porte-fusible.

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

ATTENTION : Faire une connexion initiale entre l’extrémité positive du câble

et la borne positive de l’onduleur pourrait produire des étincelles. À cause

de la possibilité d’étincelles, il est extrêmement important que les deux,

l’onduleur et le groupe de batteries soient placés loin de toutes sources de

fumées ou de gaz inﬂammables. Le défaut de ne pas se conformer à cet

avertissement pourrait occasionner un feu ou une explosion. Ne faites pas

la connexion de la borne positive immédiatement après que la batterie a

été chargée. Laissez le temps aux gaz de la batterie de s’évaporer à l’air

extérieur.

8. Fixer le câble positif au connecteur CC positif sur la batterie et ensuite sur

l’onduleur. Assurez-vous que les connexions soient serrées et sûres.

9. Allumez l’onduleur à partir de l’Interrupteur d'Alimentation du panneau

avant "|".

10. Assurez-vous que l’indicateur DEL d’opération est allumé et que le DEL DE

DÉFAUT ne soit pas allumé.

11. Éteignez "O" l’onduleur. Le DEL de défaut pourrait brièvement «clignoter».

C’est normal. L’alarme audible pourrait également faire retentir un court

«Chirp». C’est également normal.

12. Lorsque vous avez vériﬁé que l’appareil à faire fonctionner est éteint,

branchez l’appareil dans une des deux sorties CA sur le panneau avant de

l’onduleur.

13. Allumez l’onduleur.

14. Vériﬁer le fonctionnement de Télécommande de l’interrupteur. Appuyez sur

Bloquer pour éteindre l’onduleur.

15. Appuyez sur le bouton Débloquer pour allumer l’onduleur.

16. Allumez l’appareil. L’appareil devrait commencer à fonctionner.

17. Observez les indicateurs DEL et l’afﬁcheur digital pour vériﬁer le

fonctionnement normal.

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

Remarque : Si tout cordon d’extension est utilisé de l’onduleur à l’appareil, limiter

la longueur du cordon d’extension à 100 pieds (30,5 m) ou moins. Assurez-

vous que le cordon soit approuvé pour la sécurité et de niveau AWG 14 ou

supérieur pour supporter la charge de l’appareil. N’oubliez-pas que les cordons

d’extension sont pour une utilisation temporaire.

CHARGE DU GROUPE DE BATTERIE

Ce n’est pas l’objectif de ce guide de l’utilisateur de cet onduleur de fournir

des informations détaillées concernant les systèmes de charge de batterie.

Cependant, l’utilisateur devrait tenter d’augmenter le système de charge

de tout onduleur stationnaire avec soit l’énergie éolienne ou solaire. Ces

dernières peuvent continuer à fonctionner durant les pannes de courant et elles

réduisent également le temps de charge. Pour les systèmes mobiles ou marins,

un alternateur supérieur pourrait être nécessaire pour charger un groupe de

batteries.

PERTE RÉGULIÈRE DU COURANT COMMERCIAL

Si le système d’onduleur est utilisé pendant une panne de courant commercial qui

se produit le jour, conﬁgurez le système de charge pour remplacer l’énergie alors

que le courant commercial est disponible.

Le remplacement de l’énergie de la batterie requiert toujours plus que ce qui a

été pris pour la batterie (typiquement 30% de plus). Suivez les recommandations

du fabricant de la batterie pour un courant de charge maximal.

s AVERTISSEMENT : IL Y A UN RISQUE D’EXPLOSION. NE PAS CONNECTER

OU DÉCONNECTER LES CÂBLES DU CHARGEUR IMMÉDIATEMENT APRÈS LA

DÉCHARGE OU LA RECHARGE DE LA BATTERIE — ASSUREZ-VOUS QUE LA

ZONE DU GROUPE DE BATTERIES SOIT BIEN AÉRÉE AVANT DE FIXER OU

D’ENLEVER LES CÂBLES.

Si une batterie noyée au plomb – acide est utilisée, assurez-vous que des

vériﬁcations périodiques des niveaux d’électrolyte de la batterie soient

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

effectuées. Suivez les instructions du fabricant de la batterie en gardant les

électrolytes à un niveau adéquat. Assurez-vous d’utiliser de l’eau pure distillée

lorsque vous remplacez le liquide électrolyte évaporé.

PROBLÈMES D’UTILISATION : CONSEILS POUR LES

APPAREILS AUDIO-VIDÉO

Bien que tous les onduleurs soient protégés et ﬁltrés pour réduire au minimum

l’interférence du signal, le brouillage de la télévision pourrait être inévitable,

surtout si le signal est faible. Cependant, les suggestions suivantes pourraient

vous aider à améliorer la réception

• Assurez-vous que l’antenne de la télévision permette d’obtenir un signal

clair en conditions normales (télévision branchée dans une prise murale de

110V/120V CA), et que le câble de l’antenne soit de bonne qualité et bien

protégé.

• Il se peut que l’alternateur du véhicule dégage un bruit électrique. Des ﬁltres

peuvent être installés sur l’alternateur pour en réduire le bruit.

• Changer la position de l’onduleur, des câbles de l’antenne et du câble

d’alimentation de la télévision.

• Isoler la télévision, son câble d’alimentation et les câbles de l’antenne de

la source d’alimentation de 12 volts en reliant un câble d’extension entre

l’onduleur et la télévision.

www.wagan.com

EliteMC 1000W PRO de Wagan Tech

RÉSOLUTION DE PROBLÈMES

PROBLÈME : Tension de sortie faible ou nulle – Voyant rouge allumé

Raison Solution

Mauvais contact avec les bornes de la

batterie ou l'onduleur.

Bien nettoyer les bornes. Réinstaller et

bien serrer.

PROBLÈME : Onduleur éteint automatiquement – Voyant rouge allumé

Raison Solution

Tension d’accumulateur inférieure à

9,5 volts.

Charger ou remplacer la batterie.

Onduleur trop chaud (mise en veille

surchauffe).

• Laisser l’onduleur refroidir.

• S’assurer que la ventilation est

adéquate.

• Réduire la charge de l’onduleur à

la puissance de sortie maximale

TrueRated

PROBLÈME : Onduleur éteint – Voyant rouge allumé

Raison Solution

Suralimentation par l’appareil. Ne pas utiliser cet appareil avec

l’onduleur. Choisir un onduleur plus

puissant

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

Guide d’Utilisation—Lire avant d’utiliser cet équipement

PROBLÈME : Bourdonnement continuel

Raison Solution

Tension d’entrée inférieure à 10,5 volts. Maintenir la tension d’entrée supérieure

à 10,5 volts.

Batterie faible ou en mauvais état Recharger ou changer la batterie

Câble mal relié Examiner les bornes et resserrer toutes

les connexions.

Puissance inadéquate transmise à

l’onduleur ou chute de tension trop

importante.

Utiliser de plus gros câbles de CC.

Utiliser des câbles les plus courts

possible

La garantie de WAGAN Corporation est limitée aux produits vendus

uniquement aux États-Unis.

Durée de la garantie :

Le produit est garanti à l’acheteur original pour une période de deux (2)années à

compter de la date d’achat originale, de toute défectuosité de matériau ou de main

d’œuvre. WAGAN Corporation décline toute responsabilité pour tout dommage

conséquent. En aucun cas, WAGAN Corporation ne sera responsable pour tout

montant en dommage supérieur au montant payé pour le produit au prix de détail.

Garantie de performance:

Pendant la période de garantie, un produit défectueux sera remplacé par un modèle

comparable lorsque le produit est retourné à WAGAN Corporation avec un reçu

original du magasin. WAGAN Corporation remplacera ou réparera, à sa discrétion, la

pièce défectueuse. Le produit de remplacement sera garanti pour le reste de la période

originale de garantie. Cette garantie ne s’applique à aucune unité qui a été utilisée

contrairement aux instructions écrites fournies.

Limitations de la garantie :

Cette garantie remplace toute garantie explicite ou implicite et aucun représentant ou

personne n’est autorisé à assumer toute autre responsabilité en lien avec la vente ou

les produits. Les réclamations ne sont pas valides pour la défectuosité ou la défaillance

de fonctionnement ou la défaillance du produit sous tout autre principe de droit ou

d’équité, contrat ou loi commerciale, incluant mais non limité, à la négligence, grossière

négligence, responsabilité absolue, bris de garantie et bris de contrat.

Retours :

WAGAN Corporation n’est pas responsable pour tout article retourné sans un numéro

de renvoi ofﬁciel (N

RA). Veuillez contacter notre service à la clientèle par téléphone

ou par courriel pour obtenir un N

RA. Vous pouvez également visiter notre site Web

et clavarder avec un membre de notre équipe pendant nos heures d’ouverture. Pour

obtenir plus de détails et des instructions pour faire une réclamation couverte pas la

garantie, veuillez lire la section « Retour » dans la page « Contact » de notre site Web.

WAGAN Corporation n’est pas responsable pour tout frais d’expédition pour le renvoi

de tout article à notre entreprise pour réparation ou remplacement.

Enregistrez votre produit en ligne à : http://tinyurl.com/wagan-registration pour être

ajouté à notre liste d’envoi. Vous recevrez les aperçus sur nos produits, promotions et

événements.

Garantie Limitée de WAGAN Corporation

31088 San Clemente Street

Hayward, CA 94544, U.S.A.

Tel: +1.510.471.9221

U.S. & Canada Toll Free: +1.800.231.5806

customerservice@wagan.com

www.wagan.com

Wagan Tech and wagan.com are trademarks of Wagan Corporation

Wagan Tech y wagan.com son marcas registradas de la Corporación Wagan

Wagan Tech et wagan.com sont des marques de commerce utilisées par Wagan Corporation.

REV20170901-ESF

Wagan 2603 Elite 1,000W PRO DC to AC Pure Sine Inverter

Product's Documents

User Manual

Specifications

Wagan 2603 Questions and Answers

Related Products

Wagan 2600 Elite Pro Power Inverter

Whistler XP400I B2 XP Series 400W Power Inverter & Wagan Tech 2639 F.R.E.D. Light Flashing Roadside Emergency Disk

Wagan 2600 Elite Pro Power Inverter

Wagan 3808 Pure Line Power Inverter Watt DC 12V to 110V AC Car Pure Sine Wave Power Inverter

Wagan 3706 EL 425W Power Inverter 425W TrueRated Continuous 825W Surge PowerAC to DC 12V to 110V AC Inverter with 2 AC Outlets and 2A USB Charging Port

Wagan 3742 EL 3000 Watt Power Inverter with Remote Control 6000 Watt Surge Peak Power converter
