PR-D4
使用說明書
TW
調頻 / 調幅
二波段數位式收音機
3A81WQ1TT02CD
委製商/進口商: 山進電子工業股份有限公司
地 址: 新北巿中和區立德街7巷18號2樓
電 話: (02)2225-0303
產 地: 中國
1
電源、規格
1. 外接整流器(內負外正規格)：
輸入電壓：交流(AC)110V
輸出電壓：直流(DC)6V
最大輸出電流：400mA
2. 電池電源
1號電池四個 [ 4xUM-1(D size) ]
3. 頻率範圍：
FM 87.5-108MHz
MW(AM) 522-1710kHz (9kHz/step)
520-1710kHz (10kHz/step)
(MW中波即AM調幅)
4. 耳機插座 3.5mm dia stereo
5. 3 inches 4 ohm 喇叭
6. 最大輸出功率800mW(喇叭)
7. 伸縮天線系統
8. 尺寸：23.7x14.8x6.2cm
淨重：840g(不含電池)

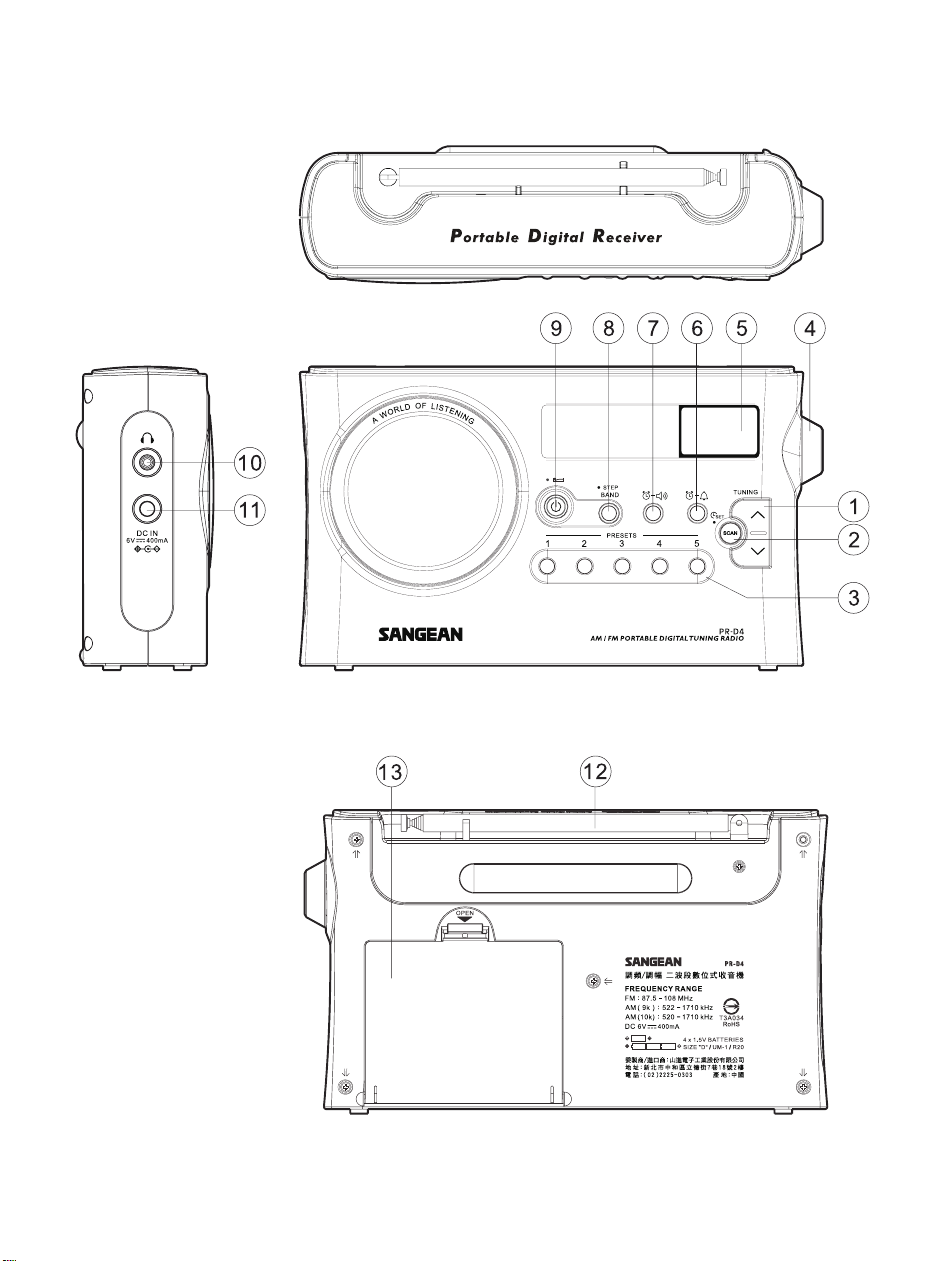

操作按鍵位置圖
選台 / Λ V (TUNING)
掃描/定時鍵 (SCAN )
記憶組1-5組 (PRESETS)
音量鈕 (VOLUME)
LCD顯示幕 (右邊為時間/左邊頻率顯示)
時鐘鬧鈴設定鍵
音樂(電台)鬧鈴設定鍵
波段 / 頻率間隔調整鍵 (BAND /STEP)
電源開、關 / 睡眠鍵
耳機插孔
DC直流插座
伸縮天線
電池室
2
1
3
12
11
10
9
8
7
6
5
4
13
2
3
LCD顯示幕
電池電源與安裝
1. 依箭頭指示方向，打開電池蓋，並依照電池正、負極指示方向，
正確地裝入1號電池4顆。(若有不過電或沒聲響，請先檢查是否電
池正、負極裝入有誤。)
2. 音量明顯變小、雜音變大、聲音斷斷續續等現象；可能電池即將
耗盡。或電池殘量顯示E閃爍著，則必須換裝新電池，而且一次全
部換新。
3. 於室內收聽，請盡量使用整流器外接AC電源收聽。
4. 若有長時間不使用時，請記得取出電池，以免電池漏液。
B
A
C
F
E
D
睡眠 / 貪睡符號
頻率
波段顯示
記憶組
電池殘量
頻率單位
K
J
I
H
G
音樂(電台)鬧鈴
時鐘鬧鈴
時間顯示
時間設定符號
PM 顯示
4
AC整流器外接電源
1. 請用本公司附上的AC整流器，插入 DC直流插座，則電池電源
自動斷電。
2. 若有長時間不使用時，記得拔除AC整流器。
時鐘設定
本機接上電源，於開或關機狀態，皆可執行如下時鐘設定：
1. 接上電源，顯示幕顯示著〝-：--〞。
2. 按住② 定時鍵約2秒，聽到〝嗶〞一聲，顯示幕上會有 與
〝時〞數字閃爍著。
3. 按①Λ或V鍵，調整到正確的〝時〞數字，再按一下② 定時
鍵，則顯示幕會有 與〝分〞數字閃爍著。
4. 按①Λ或V鍵，調整到正確的〝分〞數字，再按一下② 定時
鍵，即完成正確的現在時間設定。
(若選擇12時制，下午會有PM字樣，上午則為空白。)
11
5
收音機選台方式
先按⑨電源開、關，打開收音機，再按⑧波段選擇FM/MW(AM)
後，計有3種選擇電台頻率的方式：
A. 自動掃描選台
按一下② 掃描鍵，則頻率向上掃描到有電台的頻率而暫停5
秒，若喜歡該電台，則再按一下② 掃描鍵，則可選定該頻率電
台收聽；否則暫停5秒後，會再自動向上掃描到下個電台頻率。
B. 手調掃描選台
每按一下①Λ或V鍵，顯示幕頻率會微幅增減：
FM±0.05MHz MW±9kHz，直到欲收聽的電台頻率。或是按①V
鍵0.5秒後，電台頻率會向下掃描；或按①Λ0.5秒後，電台頻率
會向上掃描，當掃描到有電台的頻率就停止。如不喜歡可再按一
下，直到自己喜歡的電台頻率。
C. 呼叫記憶電台
詳見〝電台記憶與呼叫〞
6
電台記憶與呼叫
本機共有10組電台記憶，FM/MW(AM)各有5組
電台記憶：
1. 利用前述選台方式，找到常聽、喜歡聽的電台頻率。
2. 按住③記憶鍵的任一鍵約2秒，顯示幕下面會有某數字閃爍著。並
聽到〝嗶〞一聲，即將該電台記憶在該組記憶裡。
3. 在已記憶電台的記憶組裡，再記憶新電台，則新電台將取代原有
電台。
電台呼叫：
打開收音機，選擇欲收聽的波段，再按一下③記憶鍵1-5的任一鍵，
就可直接呼叫出記憶組1-5的電台來收聽。
鬧鈴設定(蜂鳴聲)
請先依前述〝時鐘設定〞設定好準確的現在時間，再如下步驟設定
鬧鈴：
(本機在開、關機狀態，都可如下設定鬧鈴)
1. 按住⑥ 鬧鈴鍵約2秒，聽到〝嗶〞一聲，顯示幕有 與
〝時〞數字閃爍著。
2. 按①Λ或V鍵，調整您要的〝時〞數字，再按一下⑥ ，〝分〞
數字閃爍著。
3. 按①Λ或V鍵，調整您要的〝分〞數字，再按一下⑥ ，則完成
鬧鈴設定。顯示幕上的現在時間下會有 顯示著。
註：
本機鬧鈴聲為HWS設計(Humane Wake System)，是一種合乎人性
的專利喚醒裝置，其音量是由小漸大，響1分鐘→停1分鐘→響1分
鐘…..如此持續1個小時。讓您無猛然驚醒之虞。
7
自動開機設定(電台鬧鈴設定)
請先依前述〝時鐘設定〞設定好準確的現在時間，再如下步驟設定
自動開機設定：
1. 按住⑦ 約2秒，聽到〝嗶〞一聲，顯示幕有 與〝時〞數
字閃爍著。
2. 按①Λ或V鍵，調整您要的〝時〞數字，再按一下⑦ ，〝分〞數
字閃爍著。
3. 按①Λ或V鍵，調整您要的〝分〞數字，再按一下⑦ ，〝FM〞
或〝MW〞閃爍著。
4. 按①Λ或V鍵，調整選擇您要的波段FM或MW，再按一下⑦ ，
則〝FM〞或〝MW〞波段與頻率數字閃爍著。
5. 按①Λ或V鍵，調整您要的電台頻率，再按一下⑦ ，即完成該電
台為自動開機設定。並且持續開機狀態，按一下⑨電源開關，則
關機。
6. 當您設定的時間到時，將以您設定的電台節目自動開機。自動開
機啟動時，若電池電力不足或電台訊號太弱，將轉為蜂鳴聲鬧鈴
響起。
取消鬧鈴設定或自動開機
按住⑥ 或⑦ 約2秒，聽到〝嗶〞一聲，顯示幕上 或
消失，則取消了鬧鈴設定或自動開機。
8
貪睡裝置
當鬧鈴設定的鬧鈴聲響起時，背光燈會亮；此時按⑨電源開/關鍵以
外之任一鍵，則進入貪睡狀態，顯示幕出現 和 或
閃爍著(背光燈熄)。5分鐘後才會再度響鈴1分鐘，後再停5分鐘，如
此持續1小時後完全停止。
LED背光燈
1. 操作本機時，押任何一鍵，LED背光會持續10秒照明。
2. 當掃描電台或鬧鈴聲響時，背光也會自動亮起。
睡眠時間設定(自動關機設定)
睡眠時間的設定可讓您選擇自動關機的時間：
1. 直接按住⑨ 睡眠鍵約2秒，顯示幕出現 符號與
60-45-30-15-120-90-60分鐘循環數字。選擇您需要的時間數字
後鬆開⑨ 睡眠鍵，即完成睡眠設定。此時顯示幕將有 的
符號顯示，且在開機狀態。當您設定的睡眠時間一到，將自動關
機。
2. 若要解除睡眠設定，只要按一下⑨ 睡眠鍵，即解除。顯示幕
符號也消失了，同時也關機了。
耳機插孔
規格為3.5mm dia的耳機插孔，當插上耳機收聽時，則收音機喇叭自
動切斷。
9
附帶軟体功能
本機軟体版本僅供參考，無法更新。
請如下步驟設定相關功能，以利收聽使用：
1. 請在關機狀態，按住⑧STEP約2秒，顯示幕有數字顯示(即為本機
版本)，後聽到〝嗶〞一聲。
2.〝24〞或〝12〞H閃爍著，按①Λ或V鍵，選擇您要的時制，再按
一下⑧STEP。(此步驟，讓你選擇你喜歡的時制)
3. F00或F01或F02閃爍著，按①Λ或V鍵，選擇您要的FM頻率範
圍，再按一下⑧STEP。
F00：FM87.5~108MHz 適用一般地區 (如：台灣)。
F01：FM76~90MHz 適用日本地區。
F02：FM76~108MHz 適用歐洲或中國部份區域。
(此步驟，讓你依你所在國度區域，調整選擇適用的FM頻率範圍
來收聽FM。)
4. FM〝50〞或〝100〞或〝200〞MHz閃爍著，按①Λ或V鍵，選
擇您要的FM頻率間隔，再按一下⑧STEP。
(此步驟，讓你FM選台微調更方便。)
5. MW〝9〞或〝10〞kHz閃爍著，按①Λ或V鍵，選擇您要的 MW(AM)
頻率間隔，再按一下⑧STEP。
(注意！在台灣選擇9kHz的MW(AM)頻率間隔，在美國選擇10kHz
的MW(AM)頻率間隔。)
重設定
本機關機狀態，同時按住記憶組⑤與電源開關，約3~5秒，顯示幕顯
示dEF，並〝嗶〞一聲，即完成本機重設定。
10
注意事項
◎ 電腦系統、日光燈、電動馬達、機動車輛等，皆可能造成收聽干
擾，宜避開之。
◎ 以乾電池為電源時，若有音量明顯變小、雜音變大、聲音斷續等
現象，很可能是電池即將耗盡，請換裝新電池，而且一次全部換
新。
◎ 數位式收音機收聽狀況較穩定，感度也較佳，但較耗電。在室內
儘量使用AC外接電源，外出才裝電池收聽。電池沒電的情況是：
按電源卻無法顯示頻率，或顯示短暫的頻率就回復時鐘。即是需
要換新電池了。
◎ 勿使電力即將耗盡之電池置於機內過久，以免產生漏液致損壞機
件，造作無法修復。
◎ 勿使本機受擊、受潮及避開40℃以上，-5℃以下之溫度環境。
單元
限用物質及其化學符號
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr
+6
)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
基板組件 －
O O O O O
外殼
O O O O O O
天線 －
O O O O O
喇叭
O O O O O O
線材 －
O O O O O
備考
1.
〝
O
〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考
2.
〝－〞係指該項限用物質為排除項目。
※
製品流水號碼貼紙內容定義如下 :
序列號
生產月份
生產年份
產品代碼
