iGen2550
Digital Inverter Generator
2 | English
TABLE OF CONTENTS
Introduction .......................................................................................................................................................................................2-3
Safety ................................................................................................................................................................................................. 4-8
Electrical ...............................................................................................................................................................................................9
Components ...................................................................................................................................................................................10-11
Assembly ............................................................................................................................................................................................12
Operation .......................................................................................................................................................................................12-19
Maintenance ...................................................................................................................................................................................20-26
Troubleshooting .................................................................................................................................................................................. 27
Schematic ........................................................................................................................................................................................... 28
Service hotline/Company address ........................................................................................................................................... Back Page
INTRODUCTION
WARNING
Operating, servicing, and maintaining this equipment can expose you to chemicals including engine
exhaust, carbon monoxide, phthalates, and lead, which are known to the State of California to cause cancer and birth de-
fects or other reproductive harm. To minimize exposure, avoid breathing exhaust, and wear gloves or wash your hands
frequently when servicing this equipment. For more information go to www.P65warnings.ca.gov.
DISCLAIMERS
All information, illustrations, and specifications in this manual were in effect at the time of publishing. The illustrations used in this manual
are intended as representative reference views only. We reserve the right to make any specification or design change without notice.
ALL RIGHTS RESERVED
All rights reserved. No reproduction allowed in any form without written permission from Westinghouse Outdoor Power Equipment.
DANGER
Read this manual before using or performing maintenance on this product. Failure to follow the
instructions and safety precautions in this manual can result in serious injury or death.
UPDATES
The latest User Manual for Westinghouse products can be found under the support tab at westinghouse.com/
pages/manuals or scan the following QR code with a smartphone camera to be directed to the link.
PRODUCT REGISTRATION
For trouble-free warranty coverage, it is important to register the Westinghouse product.
Register by:
• Completing and mailing the product registration card included in the carton.
• Going online at: westinghouse.com/register
• Scanning the following QR code with a smartphone camera to be directed to the mobile registration link.
For Your Records
Date of Purchase:
Model Number:
Serial Number:
Place of Purchase:
• Sending the following product information to:
Westinghouse Outdoor Power
Warranty registration
777 Manor Park Drive
Columbus, OH 43228
English | 3
NOTICE
This product is designed and rated for continuous operation at ambient temperatures between 23°F (–5°C)
and 104°F (40°C). If needed, this product can be operated in extremely hot or extremely cold temperatures for short
periods. If the product is exposed to extreme temperatures during storage, it should be brought back within the optimal
temperature range before operation. This product must always be operated outdoors in a well-ventilated area and far away
from doors, windows, and other vents.
Maximum wattage and current are subject to and limited by such factors as fuel BTU content, ambient temperature, altitude, en-
gine conditions, etc. Maximum power decreases about 3.5% for each 1,000 feet above sea level, and will also decrease about 1%
for each 10°F (6°C) above 60°F (16°C) ambient temperature.
NOTICE
The effect of altitude on horsepower will be greater if no carburetor modification is made. A decrease in engine
horsepower will decrease the power output of the generator. Contact our service team to order altitude kits.
INTRODUCTION
SPECIFICATIONS
AC Voltage ......................................................................................................................................................................................120 V
Power (Running) ..........................................................................................................................................................................1900 W
Power (Peak) ...............................................................................................................................................................................2550 W
AC Current .....................................................................................................................................................................................15.8 A
DC Voltage ..........................................................................................................................................................................................5 V
DC Current ...................................................................................................................................................................................2x2.1 A
Frequency .......................................................................................................................................................................................60 Hz
Phase ............................................................................................................................................................................................. Single
RPM ................................................................................................................................................................................................. 5000
Power Factor ....................................................................................................................................................................................... 1.0
Insulation Class ......................................................................................................................................................................................F
Maximum Ambient Temperature ......................................................................................................................................... 104°F (40°C)
Fuel Type ............................................................................................................................................Unleaded gasoline (87–93 Octane)
Do not use E15 or E85 fuel in this product.
Fuel Capacity .......................................................................................................................................................1.16 gallons (4.4 liters)
Oil Capacity ........................................................................................................................................................ 0.37 quarts (0.35 liters)
Oil Type ................................................................................................................................................................................SAE 10W-30
Spark Plug ...........................................................................................................................................................................Torch E6RTC
Spark Plug Gap ................................................................................................................................. 0.024 - 0.032 in. (0.60 - 0.80 mm)
Valve Intake Clearance ..............................................................................................................................................0.0031 – 0.0047 in.
(0.08 – 0.12 mm)
Valve Exhaust Clearance ...........................................................................................................................................0.0051 – 0.0067 in.
(0.13 – 0.17 mm)
AC Grounding System ...................................................................................................................................................... Neutral floating
HAVE QUESTIONS?
Email us at ser[email protected]
or call 1-855-944-3571
4 | English
SAFETY

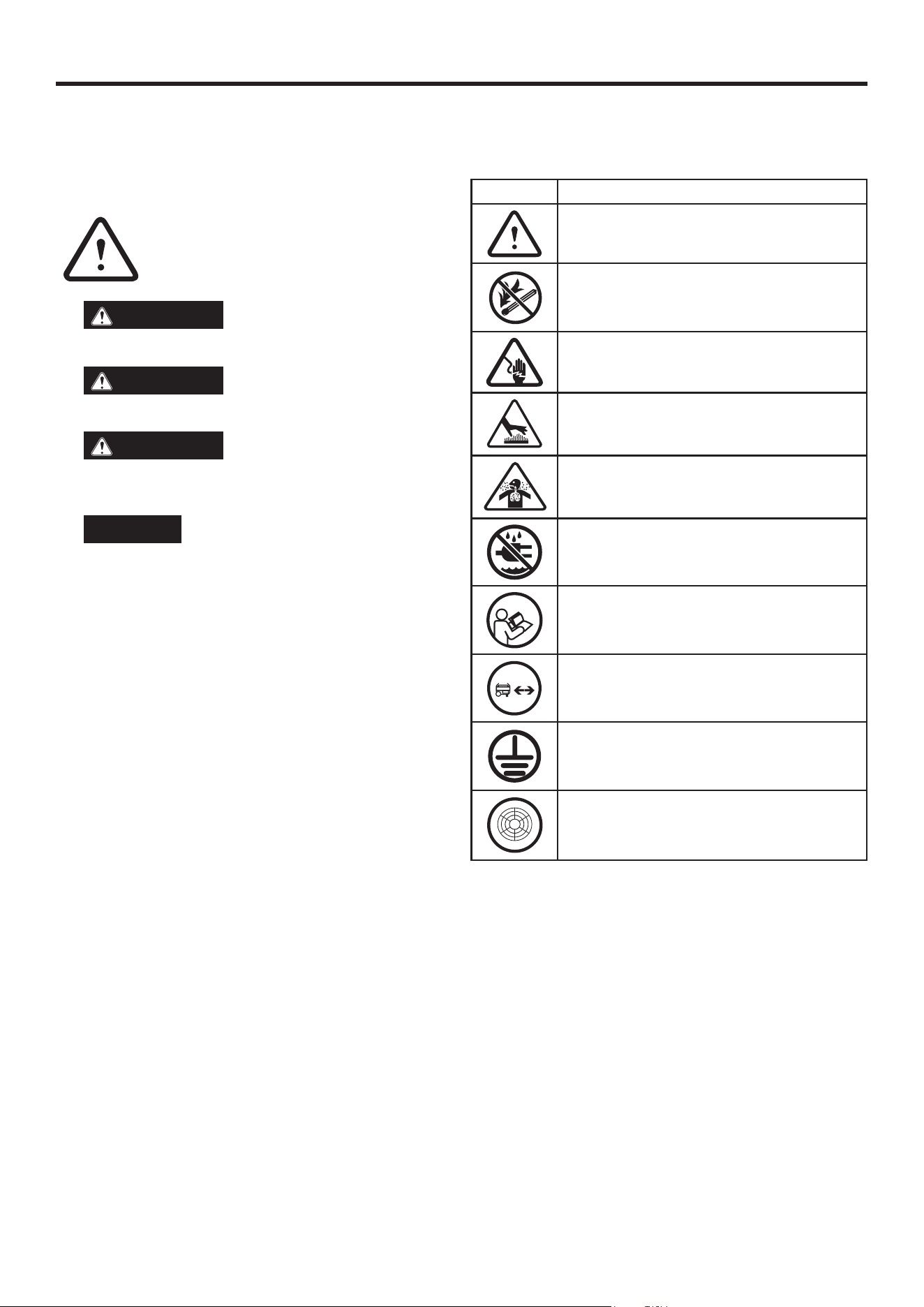

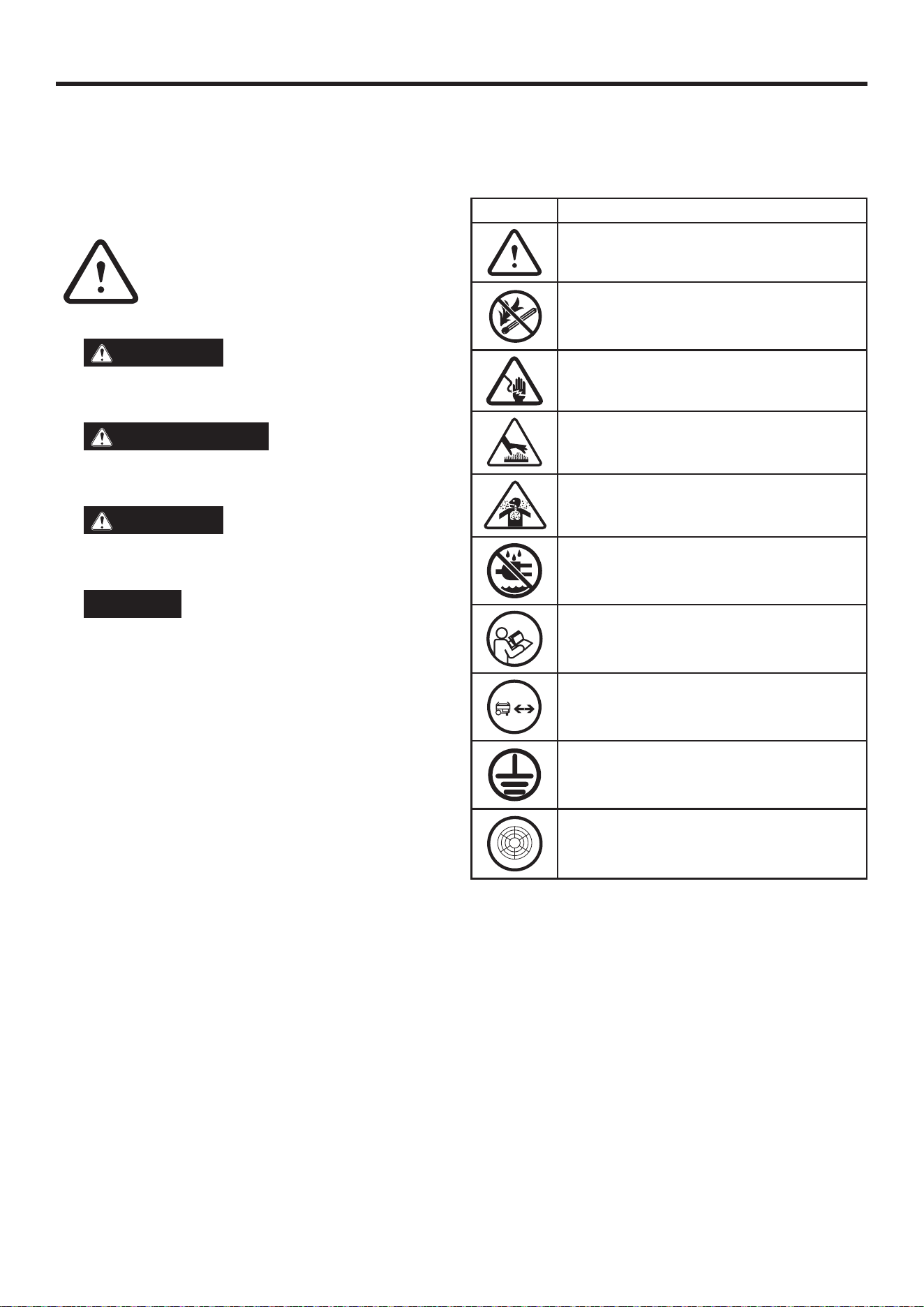

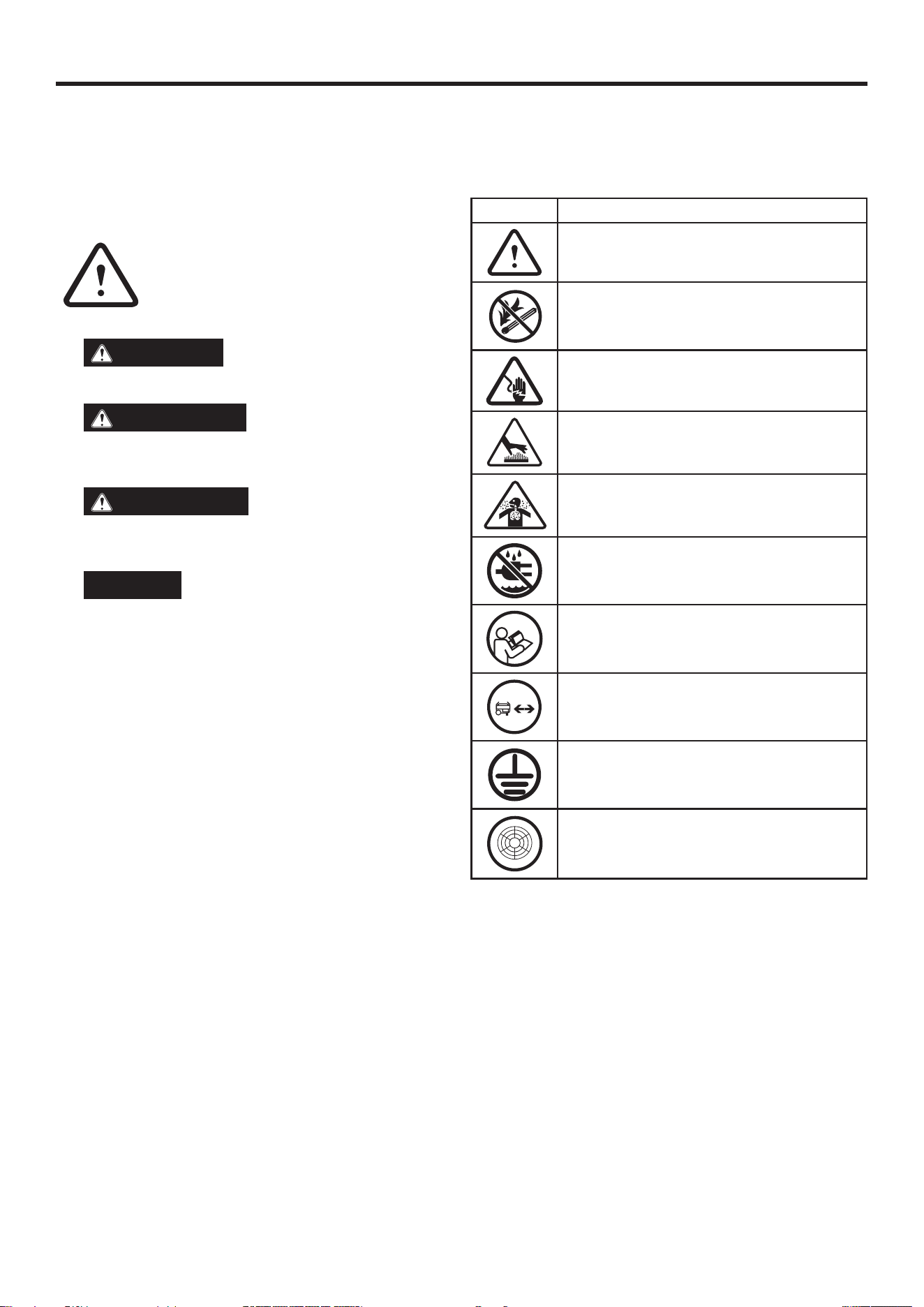

SAFETY SYMBOLS
Follow all safety information contained in this user manual as well
as the information on the product labeling.
SYMBOL
DESCRIPTION
Safety Alert Symbol
Fire Hazard
Electrical Shock Hazard
Burn Hazard. Do not touch hot surfaces.
Asphyxiation Hazard
Do Not Operate in Wet Conditions
Read Manufacturer’s Instructions
5 FEET (1.5m)
MINIMUM
FROM OBJECTS
Maintain Safe Distance
Ground. Consult with electrician to determine
grounding requirements before operation.
CARBON
MONOXIDE
CO
Carbon Monoxide
SAFETY DEFINITIONS
The words DANGER, WARNING, CAUTION, and NOTICE are used
throughout this manual to highlight important information. Be
sure that the meanings of this safety information are known to all
who operate, perform maintenance on, or are near the generator.
This safety alert symbol appears with most safety
statements. It means attention, become alert,
safety is involved! Please read and abide by the
message that follows the safety alerts symbol.
DANGER
Indicates a hazardous situation
which, if not avoided, will result in death or serious injury.
WARNING
Indicates a hazardous situation
which, if not avoided, could result in death or serious injury.
CAUTION
Indicates a hazardous situation
which, if not avoided, could result in minor or moderate in-
jury.
NOTICE
Indicates a situation which can cause dam-
age to the generator, personal property, and/or the environ-
ment, or cause the equipment to operate improperly.
NOTE: Indicates a procedure, practice or condition that
should be followed for the generator to function in the man-
ner intended.
English | 5
SAFETY
IMPORTANT SAFETY INSTRUCTIONS
DANGER
Generator exhaust contains high
levels of carbon monoxide (CO), an invisible, odorless, and
extremely poisonous gas. If you smell exhaust fumes, you
are breathing carbon monoxide. But, even if you do not smell
exhaust fumes you may be inhaling CO.
ONLY operate generators outside, in a well-ventilated area.
NEVER operate generators indoors, doing so CAN KILL YOU
IN MINUTES.
• Correct Use – ONLY use generators outside and down-
wind, far away from windows, doors and vents. ALWAYS
direct exhaust away from occupied spaces. ALWAYS install
battery-powered carbon monoxide detectors or plug-in
carbon monoxide detectors with battery back-up in living
areas. See Figure 1.
• Incorrect Use – NEVER use a generator in a house, garage,
basement, attic, crawl space or any other fully or partially
enclosed area. Areas such as these can allow dangerous
levels of carbon monoxide to accumulate. An open door
or a running fan WILL NOT provide adequate ventilation.
See Figure 2.
If feeling dizzy, weak, or sick while using the generator, move
to fresh air IMMEDIATELY. Contact a doctor. This may be car-
bon monoxide poisoning.
DANGER
Fire and electrocution hazard. DO
NOT connect to a building’s electrical system unless the gen-
erator and a transfer switch have been properly installed and
the electrical output has been verified by a qualified electri-
cian. The connection must isolate the generator power from
utility power and must comply with all applicable laws and
electrical codes. Failure to properly isolate the generator
power could cause property damage and create a danger-
ous backfeed of electricity which could kill or seriously injure
utility workers.
DANGER
Electrocution hazard. NEVER use the
generator in a location that is wet or damp. NEVER expose
the generator to rain, snow, water spray, or standing water
while in use. Protect the generator from all hazardous weath-
er conditions. Moisture or ice can cause a short circuit or
other malfunction in the electrical circuit.
WARNING
Become familiar with all the instruc-
tions, safety warnings, illustrations, and specifications pro-
vided with this product. Failure to follow the manufacturer’s
instructions may result in electric shock, fire, and/or carbon
monoxide poisoning that can lead to death or serious injury.
NOTICE
Install battery-powered carbon monoxide
detectors or plug-in carbon monoxide detectors with battery
back-up in living areas.
• This product should ONLY be used outdoors.
5 FE
ET (1.5m)
MINIMUM
FROM OBJ
E
CTS
C
ARBON
MONOXIDE
CO
5 F
EET (1.5m)
MINIMUM
FROM OBJECTS
CARBON
MONOXIDE
CO
5 FEET (1.5
m)
M
INIMUM
FROM OBJECTS
CARB
ON
MONOXIDE
CO
5 FEET (1.5m
)
MINIMUM
FROM OBJECTS
CARBON
MONOXIDE
C
O
1
1
2
2
3
4
5
3

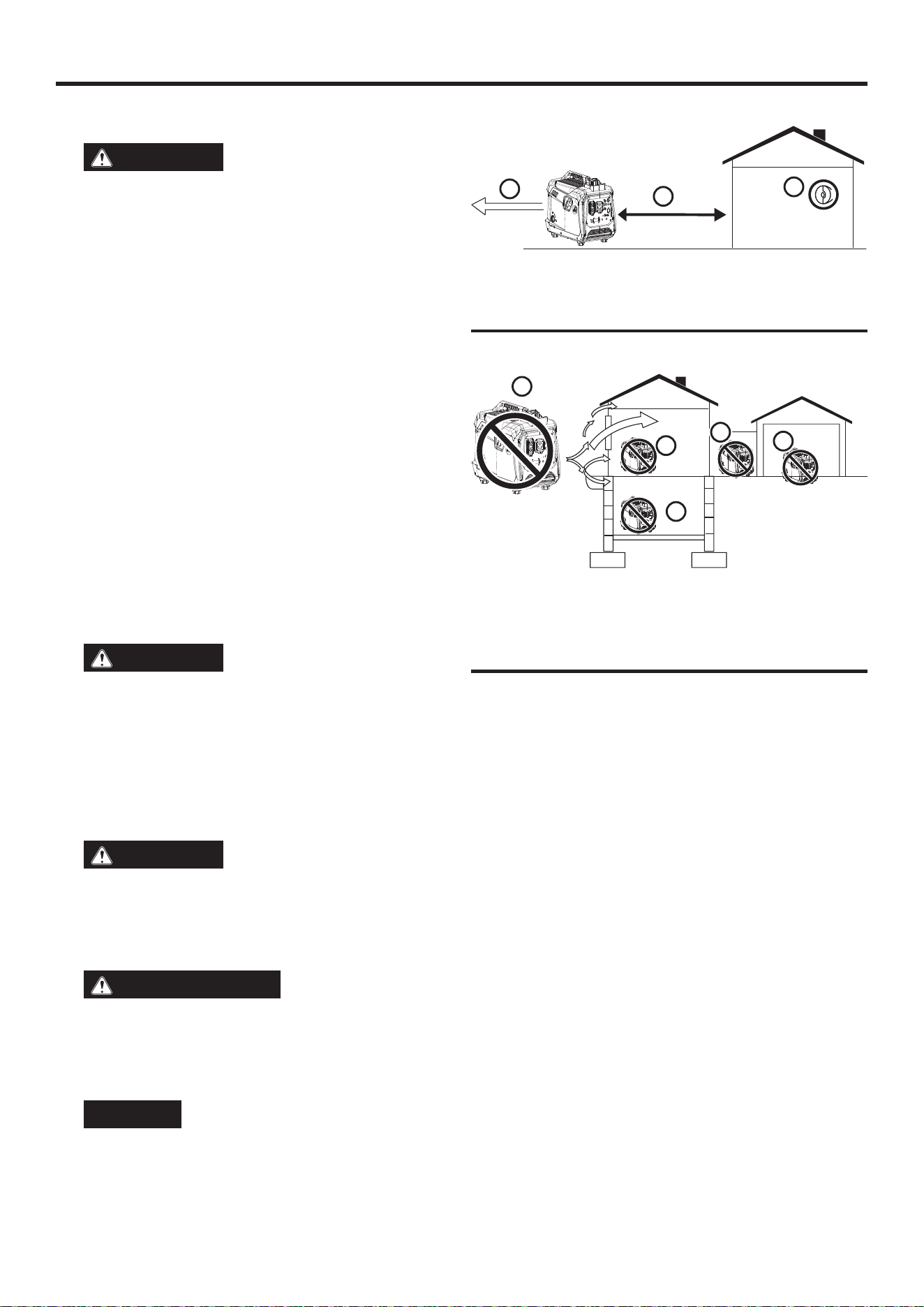

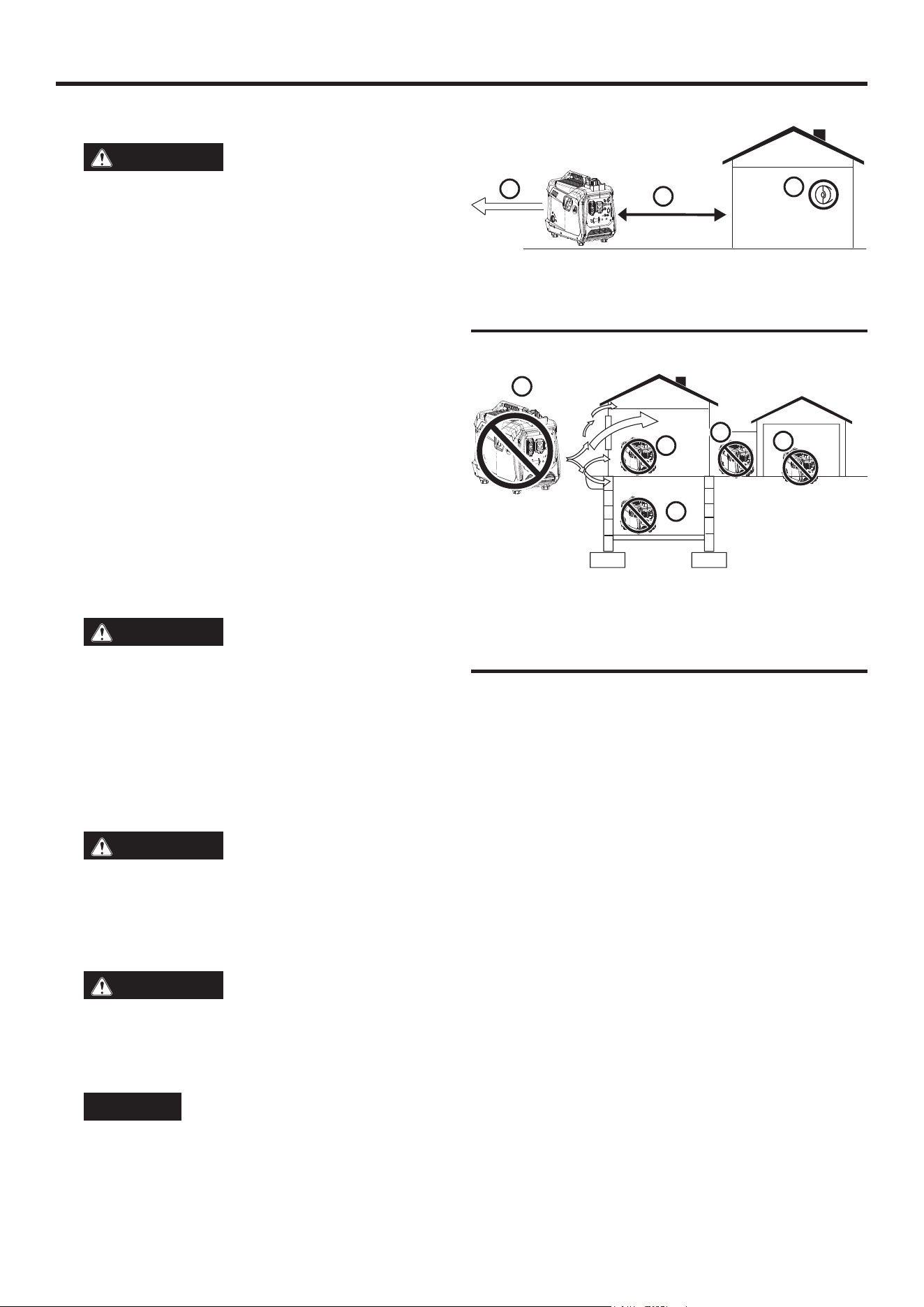

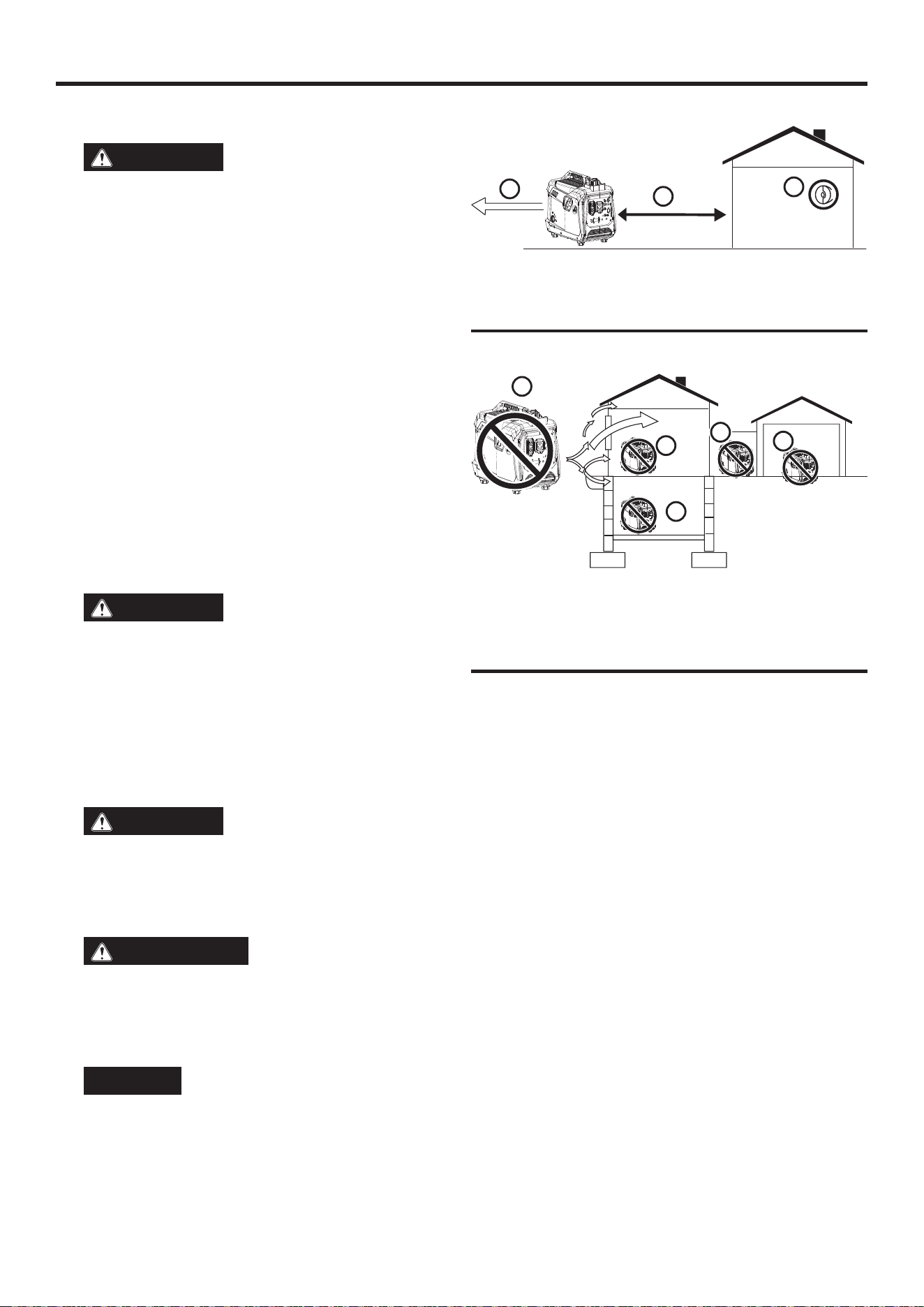

FIG. 1
FIG. 2
1 - Exhaust (CO)
2 - Only use OUTSIDE and FAR AWAY from windows, doors, and vents
3 - CO detectors in living areas
1 - Exhaust (CO)
2 - Living Area
3 - Basement Crawlspace
4 - Entryway/Porch/Mudroom
5 - Garage
• NEVER use a generator in a house, garage, basement, attic, crawl
space or any other fully or partially enclosed area. Areas such
as these can allow dangerous levels of carbon monoxide to
accumulate. Carbon monoxide (CO), an invisible, odorless,
and extremely poisonous gas CAN KILL YOU IN MINUTES.
• Only use OUTSIDE and far away from windows, doors, and vents
as recommended by the US Department of Health and Human
Services Centers for Disease Control and Prevention. Specific
houses and/or wind conditions may require additional distance.
• The National Electrical Code requires the use of a transfer switch
or other suitable transfer equipment whenever a portable gen-
erator is connected to a building’s electrical system. Transfer
switches isolate generator power from utility power and prevent
backfeeding of electric power into the utility system.
NOTE: A transfer switch must be installed by a qualified elec-
trician in accordance with applicable electrical codes. Some
jurisdictions may require the installation to be inspected by
local authorities. Keep all relevant installation, inspection, and
maintenance information.
• Never use the generator to power medical support equipment.
• Never expose the generator to rain, snow, water spray, or stand-
ing water while in use. Store and operate the unit in a dry or
covered (but not enclosed) location.
• Do not let children or untrained individuals operate the generator.
6 | English
SAFETY
• Keep children, bystanders, and pets a minimum of 10 ft. away
from a running generator.
• Maintain Safe Distance. While operating and storing, keep at least
five feet of clearance on all sides of the generator, including
overhead. Turn the unit off and allow it to cool a minimum of
30 minutes before storage. Heat created by the muffler and
exhaust gases could be hot enough to cause serious burns
and/or ignite combustible objects.
• Do not operate the unit in areas where combustible or hazardous
materials are stored including gasoline and natural gas filling
stations.
• Do not operate the generator while barefoot, with wet hands or
feet, while standing in water or in wet conditions.
• Do not use this unit when tired or under the influence of drugs,
alcohol, or medication.
• Burn Hazard. Do not touch hot surfaces.
• Do not contact the muffler or engine. They are very HOT and will
cause severe burns. Do not put body parts or any flammable
or combustible materials in the direct path of the exhaust.
• Keep hands, fingers, feet, and other body parts away from all
moving parts of the generator.
• Do not connect worn or damaged electrical cords to the generator.
NEVER touch frayed or exposed wires.
• Do not operate the generator on an incline. The unit should
always be placed on a flat stable surface.
• Inspect the physical condition of the product prior to each use.
Look for loose bolts, fluid leaks, and other signs of wear.
Replace all damaged items. For replacement parts or assistance,
contact customer service.
• For optimal performance, use the generator in temperatures
between 23°F (–5°C) and 104°F (40°C) with a maximum
relative humidity of 90%.
• Before starting the generator, inspect all fluids (oil and gasoline).
• Do not remove the oil dipstick or fuel cap when the generator
is running.
• Securely tighten the oil dipstick after adding oil and the fuel cap
after adding gasoline.
• Avoid skin contact with engine oil or gasoline. Wear protective
clothing and equipment. Wash all exposed skin with soap
and water. Prolonged skin contact with gasoline or engine oil
may cause severe skin irritation and other adverse reactions.
• Generators vibrate and bounce during normal operation. Inspect
the generator and all of the cords connected to it for any damage
that may have resulted from the vibration. Replace or repair
damaged items as needed. Do not use the generator or any
items that show signs of damage.
• All electrical tools and appliances operated from this generator
must be properly grounded by use of a third wire or be dou-
ble-insulated.
• Before transporting the generator, disconnect the spark plug
boot, drain the fuel tank and properly restrain the unit.

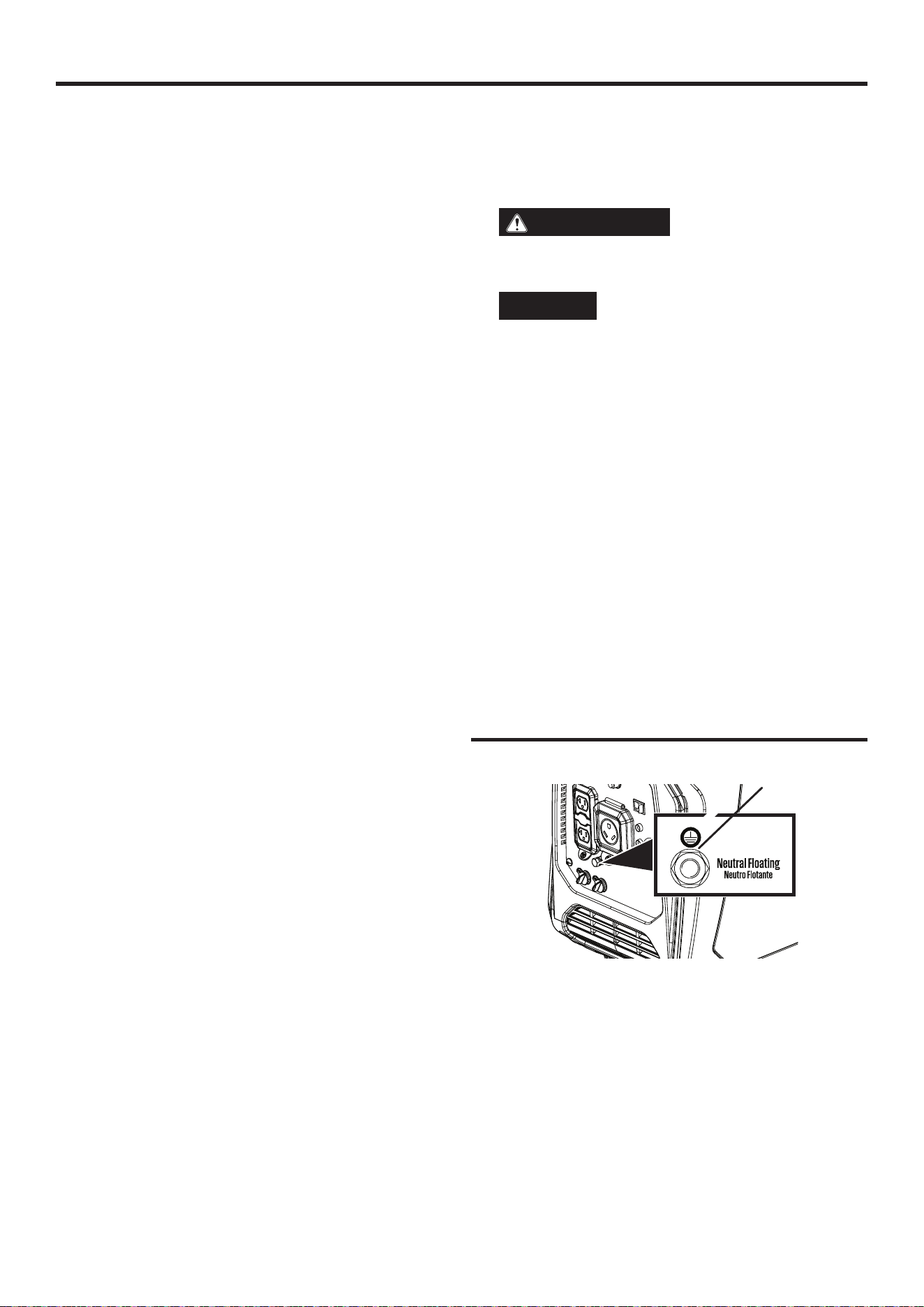

FIG. 3

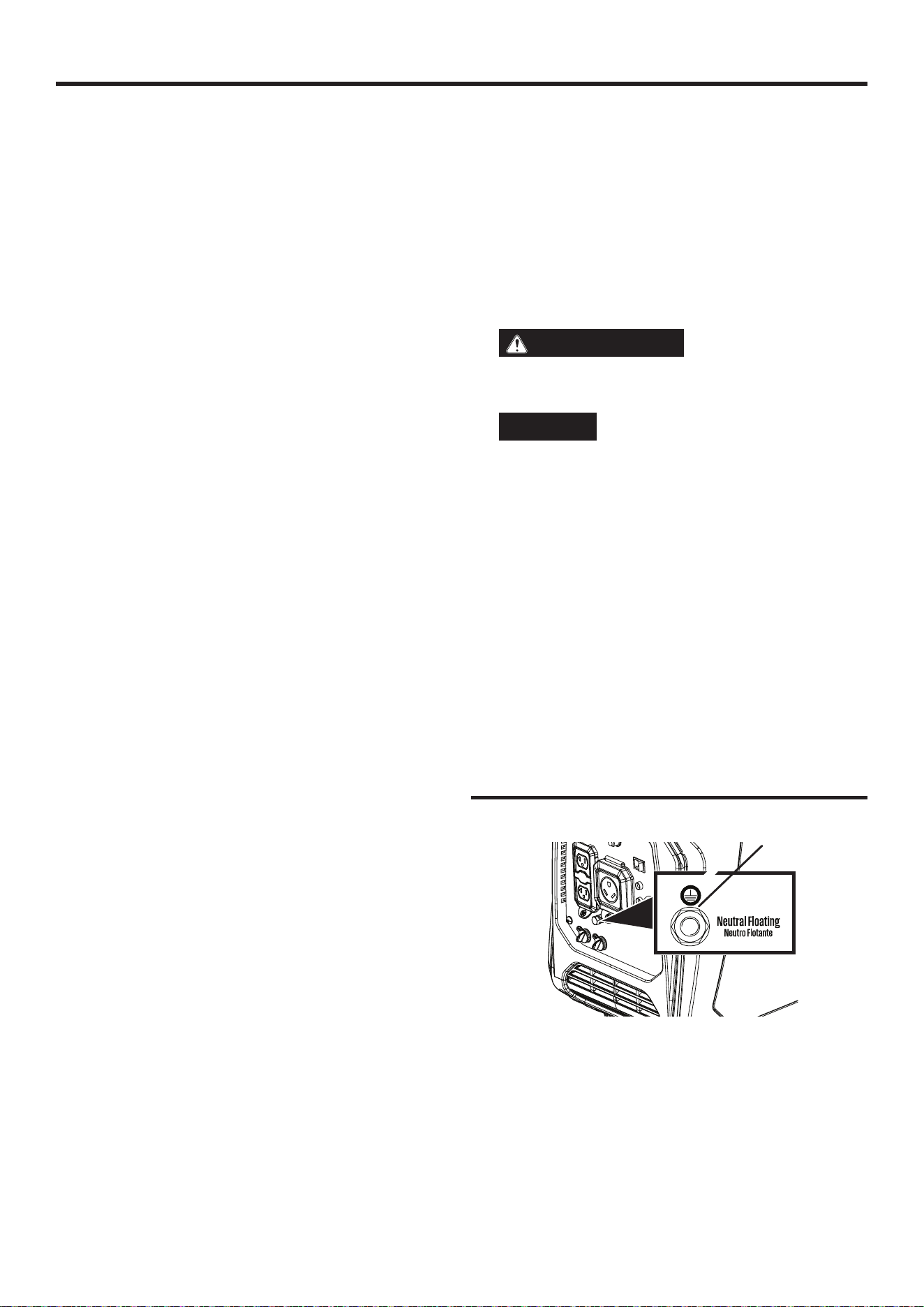

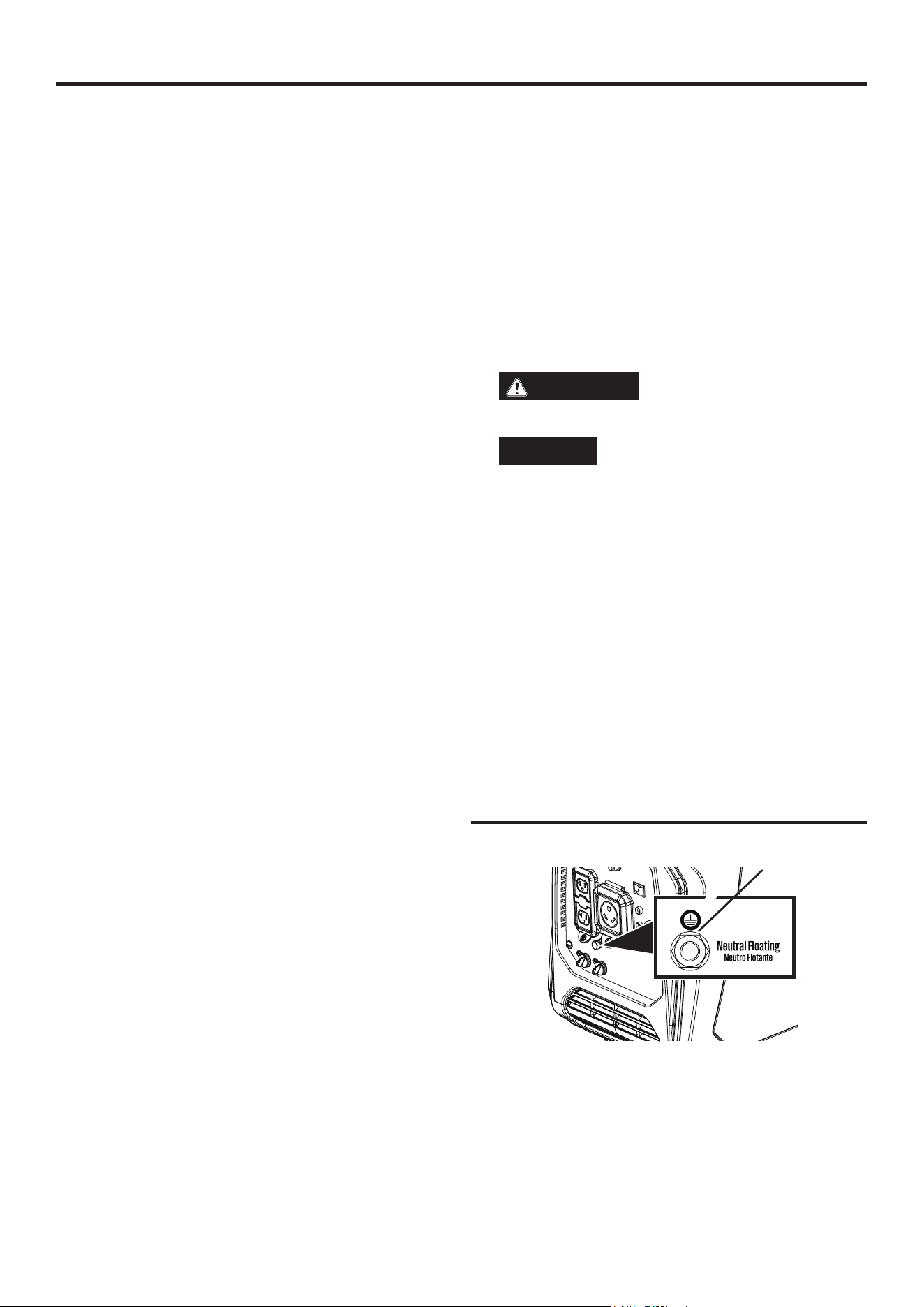

1 - Ground Terminal
1
• Fuel or oil may leak from the generator during transport. Place
a towel, plastic sheet, or absorbent pad beneath the unit to
protect the transportation vehicle.
• To prolong the life of this product, follow the instructions in the
Maintenance section of this manual.
• Replace damaged or worn items with recommended or equivalent
replacement parts. Using an incorrect or incompatible part
might create a hazard that could result in serious personal injury.
• Always remove any tools or other service equipment used during
maintenance away from the generator before operating.
GROUNDING
See Figure 3.
WARNING
Shock hazard. Failure to properly
ground the generator can result in electric shock.
NOTICE
Only use grounded 3-prong extension
cords, tools, and appliances, or double-insulated tools and
appliances.
The generator neutral is floating. The generator ground terminal
is connected to the frame of the generator, the metal non-cur-
rent-carrying parts of the generator, and the ground terminals of
each receptacle. The generator (stator winding) is isolated from
the frame and from the AC receptacle ground pin. Electrical de-
vices that require a grounded receptacle pin connection may not
function properly.
If this generator will be used only with cord and plug equipment
connected to the receptacles mounted on the generator, National
Electric Code does not require that the unit be grounded. However,
other methods of using the generator may require grounding to
reduce the risk of shock or electrocution.
Before using the ground terminal, consult a qualified electrician,
electrical inspector, or local agency having jurisdiction for local
codes or ordinances that apply to the intended use of the generator.
English | 7
SAFETY

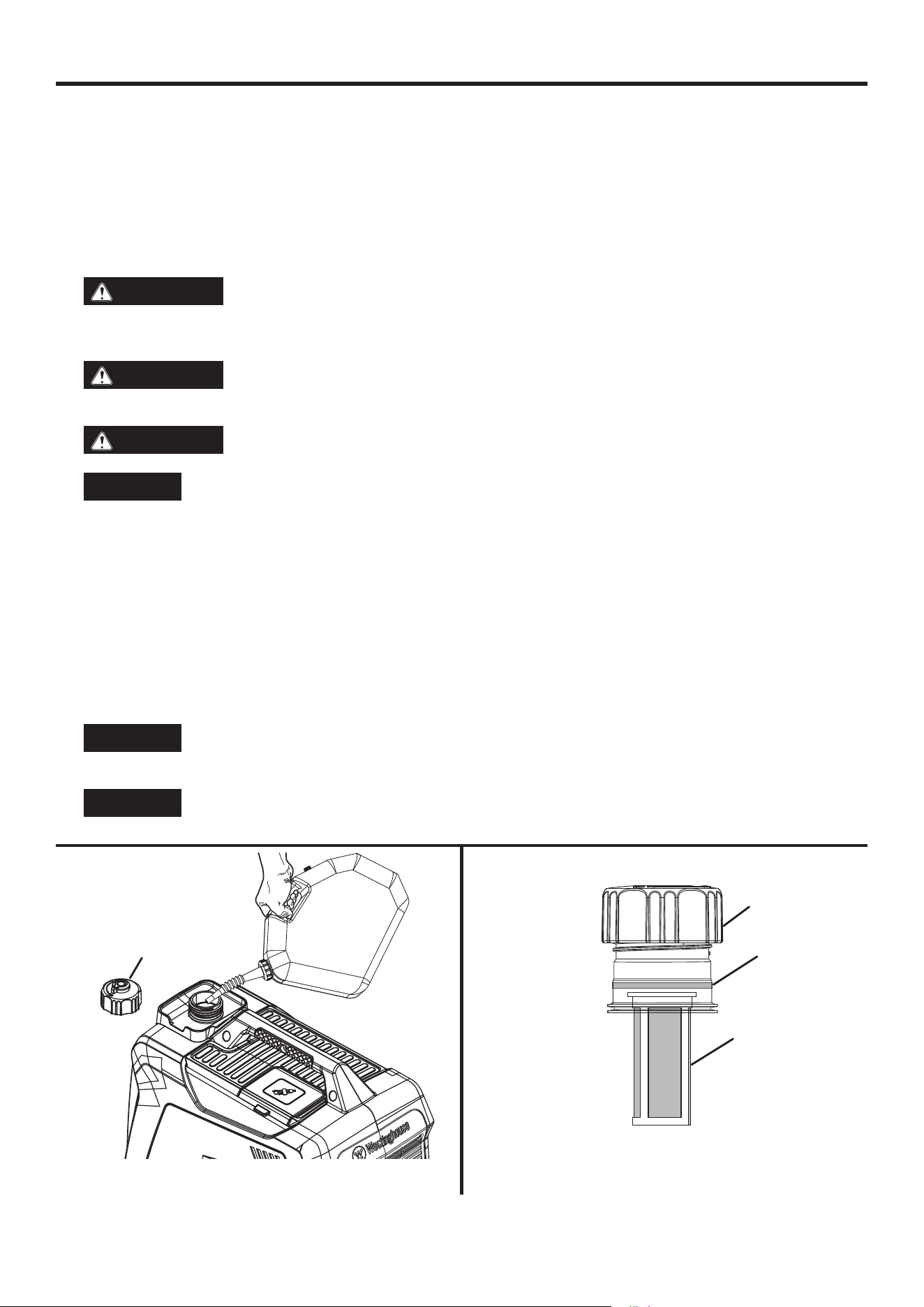

SAFETY PRECAUTIONS FOR GASOLINE AND GASOLINE VAPOR
DANGER
Fire and explosion hazard. Gasoline is highly explosive and flammable and can cause severe burns or
death.
WARNING
Fire and Burn Hazard. NEVER loosen or remove the fuel cap while the generator is running. Turn the unit
off and allow it to cool for at least five minutes before adding gasoline. Loosen the fuel cap slowly.
WARNING
In case of a gasoline fire, do not attempt to extinguish the flame unless the engine/fuel control switch is in
the OFF position. Introducing an extinguisher to a generator with an open fuel switch could create an explosion hazard.
• Fire Hazard. Gasoline is highly flammable. Handle with care.
• Never use gasoline as a cleaning agent.
• Gasoline is a skin irritant and needs to be cleaned up immediately if it comes in contact with the skin.
• Do not store gasoline near furnaces, water heaters, or any other appliances that produce heat or have automatic ignitions.
• Keep gasoline away from sparks, open flames, pilot lights, heat, and other sources of ignition.
• Store any containers containing gasoline in a well-ventilated area, away from any combustibles or source of ignition.
• ALWAYS store gasoline in a container approved for gasoline. Unapproved containers can break or deteriorate allowing gasoline or
gasoline vapors to escape which can create a serious hazard.
• Gasoline has a distinctive odor, this will help detect potential leaks quickly.
• Gas vapors can cause a fire if ignited.
• Do not smoke when handling fuel, adding fuel to the generator, or emptying the gas tank.
• Wear eye protection while refueling.
• Before adding fuel to the generator, turn the unit off and allow it to cool a minimum of five minutes. If necessary, move the unit to
level ground.
• Do not remove the fuel tank cap when the generator is running.
• Loosen the fuel cap slowly to safely release pressure, keep gasoline from escaping around the cap, and to avoid the heat from the
muffler igniting fuel vapors.
• NEVER fill the gasoline tank beyond the maximum fill ring on the fuel screen. Keeping gasoline levels at or below the fill ring will
allow for fuel expansion. Overfilling the fuel tank can result in a sudden overflow of gasoline and result in spilled gasoline coming
in contact with HOT surfaces.
• Spilled fuel can ignite. Wipe up spills immediately and allow area to dry before operating the generator. NEVER attempt to burn off
spilled fuel.
• Securely tighten the fuel cap after adding gasoline.
• Do not cover the fuel cap while the generator is in operation. Covering the cap may cause the engine to fail or damage the product.
• Drain fuel before storing the unit. Store the unit and the fuel separately in well-ventilated areas away from sparks, open flames, pilot
lights, heat, and other sources of ignition.
• Turn the unit off and allow it to cool a minimum of 30 minutes before draining fuel.
8 | English
5 FEET (1.5m)
MINIMUM
FROM OBJECTS
CARBON
MONOXIDE
CO
15.8A
SAFETY

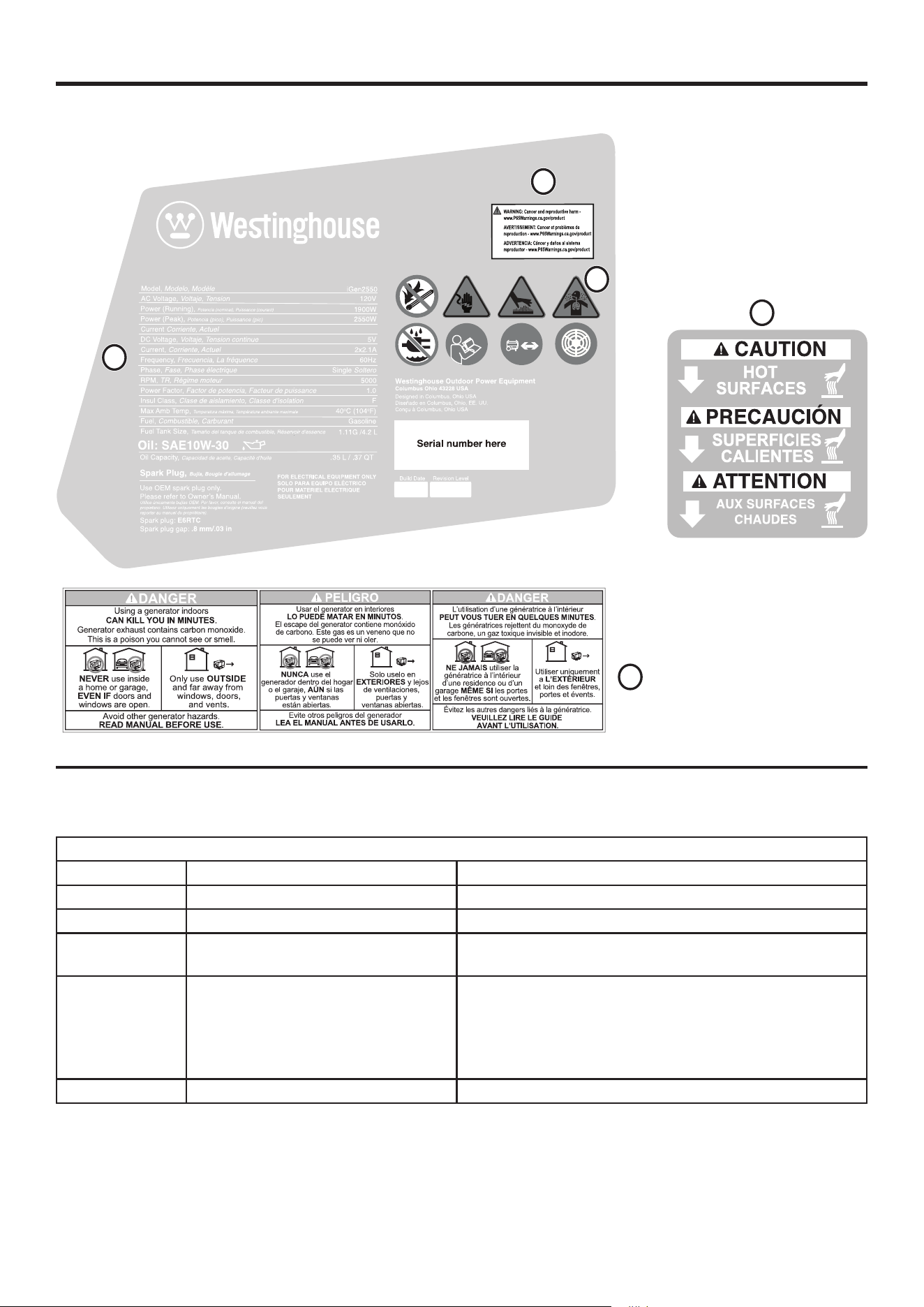

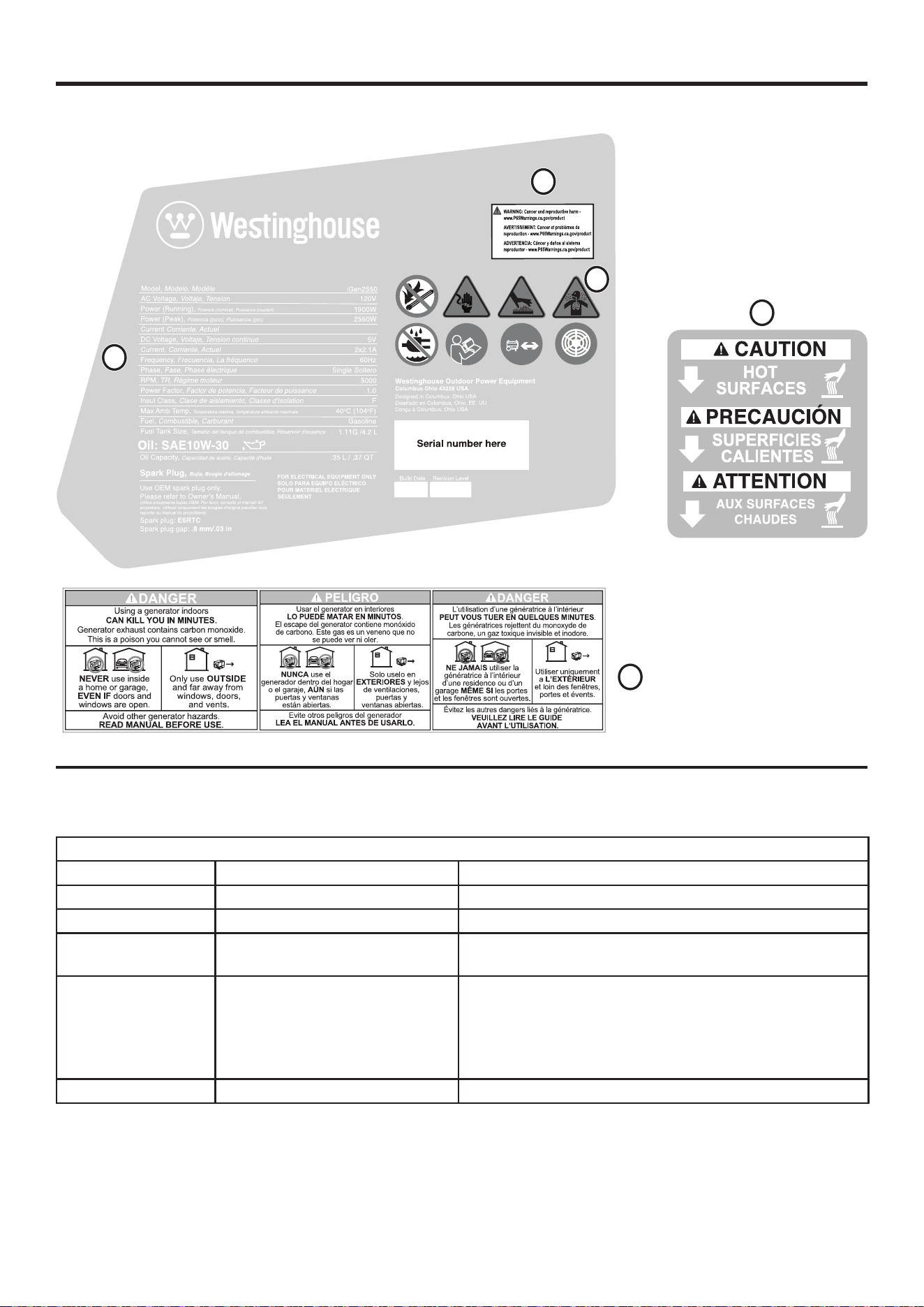

SAFETY LABELS AND DECALS
The following information is on the labels and decals.
SAFETY LABELS AND DECALS
INDEX NUMBER ITEM DESCRIPTION
1 Saftey symbols (See page 4)
2 Specifications (See page 3)
3 California Proposition 65 Cancer and reproductive harm -
www.P65Warnings.ca.gov/product
4 Carbon Monoxide • Using a generator indoors CAN KILL YOU IN MINUTES. Generator
exhaust contains carbon monoxide. This is a poison you cannot
see or smell.
• NEVER use inside a house or a garage, EVEN IF doors and
windows are open.
5 Hot surface Do not touch.
1
3
2
4
5
English | 9
ELECTRICAL
GENERATOR CAPACITY
NOTICE
Do not overload the capacity. Exceeding the wattage/amperage capacity can damage the generator and/or elec-
trical devices connected to it.
Review the Specifications for this generator and record the running (continuous) and peak (starting) watts. In general the higher the
wattage, the more devices can be powered at the same time. The total power requirements of all connected devices must be considered.
Power requirements are often listed on a data label or nameplate.
To determine power requirements:
• Choose the devices to be powered simultaneously.
• Record and total the running (continuous) watts of each device. The generator must continuously produce this amount of wattage
to keep the devices running.
• Record the peak (starting) watts for each device. This is the momentary surge of power required to start electric motors in some
tools and appliances.
• Select the device with the highest peak (starting) wattage. Add the peak (starting) watts for that device to the total running (contin-
uous) watts for all the connected devices to determine the total peak wattage requirement for the generator.
NOTE: Total peak wattage requirement assumes intermittent starting of devices. Adjust estimate if devices reach peak wattage at the
same time.
MANAGING GENERATOR POWER
To extend the service life of the generator, use caution when adding electrical loads. Disconnect all loads before starting the generator.
The safest way to manage generator power is to add loads sequentially by doing the following:
1. Remove all loads and start the generator as described later in this manual.
2. Connect and start the largest device or appliance. Power requirements are often listed on a data label or nameplate.
3. Allow the generator output to stabilize. Once stable, the engine should run smoothly and the device should function properly.
4. Connect and start the next largest device or appliance.
5. Allow the generator output to stabilize.
6. Repeat this process for each additional load.
EXTENSION CORDS
WARNING
Asphyxiation hazard. Extension cords running directly into the house increase the risk of carbon monoxide
poisoning through any openings. If an extension cord running directly into the house is used to power indoor items, there is a risk
of carbon monoxide poisoning to people inside the house. Always use battery-powered carbon monoxide detector (s) that meet
current UL 2034 safety standards when running the generator. Regularly inspect the detector(s) battery.
WARNING
Asphyxiation hazard. When operating the generator with extension cords, be sure the generator is located
in an open, outdoor area far away from occupied spaces with exhaust pointed away.
WARNING
Fire and electrocution hazard. Never use worn or damaged extension cords. Damaged or overloaded ex-
tension cords could overheat, arc, and burn resulting in death or serious injury.
Before connecting an AC appliance or power cord to the generator:
• Use grounded 3-prong extension cords, tools, and appliances, or double-insulated tools and appliances.
• Be sure the tool or appliance is in good working order. Faulty appliances or power cords can create a potential for electric shock.
• Be sure the electrical rating of the tool or appliance does not exceed the rated power of the generator or the receptacle being used.
NOTICE
Do not exceed the capacity. Overloading the wattage and/or amperage capacity could damage connected devices
and critical generator components.
EXTENSION CORD SIZING
Be sure the extension cord can carry the required load. Cables that are too small may cause a voltage drop that can cause the cord to
overheat or cause property damage. Refer to the cord manufacturer’s guidelines for the appropriate size and length.
10 | English

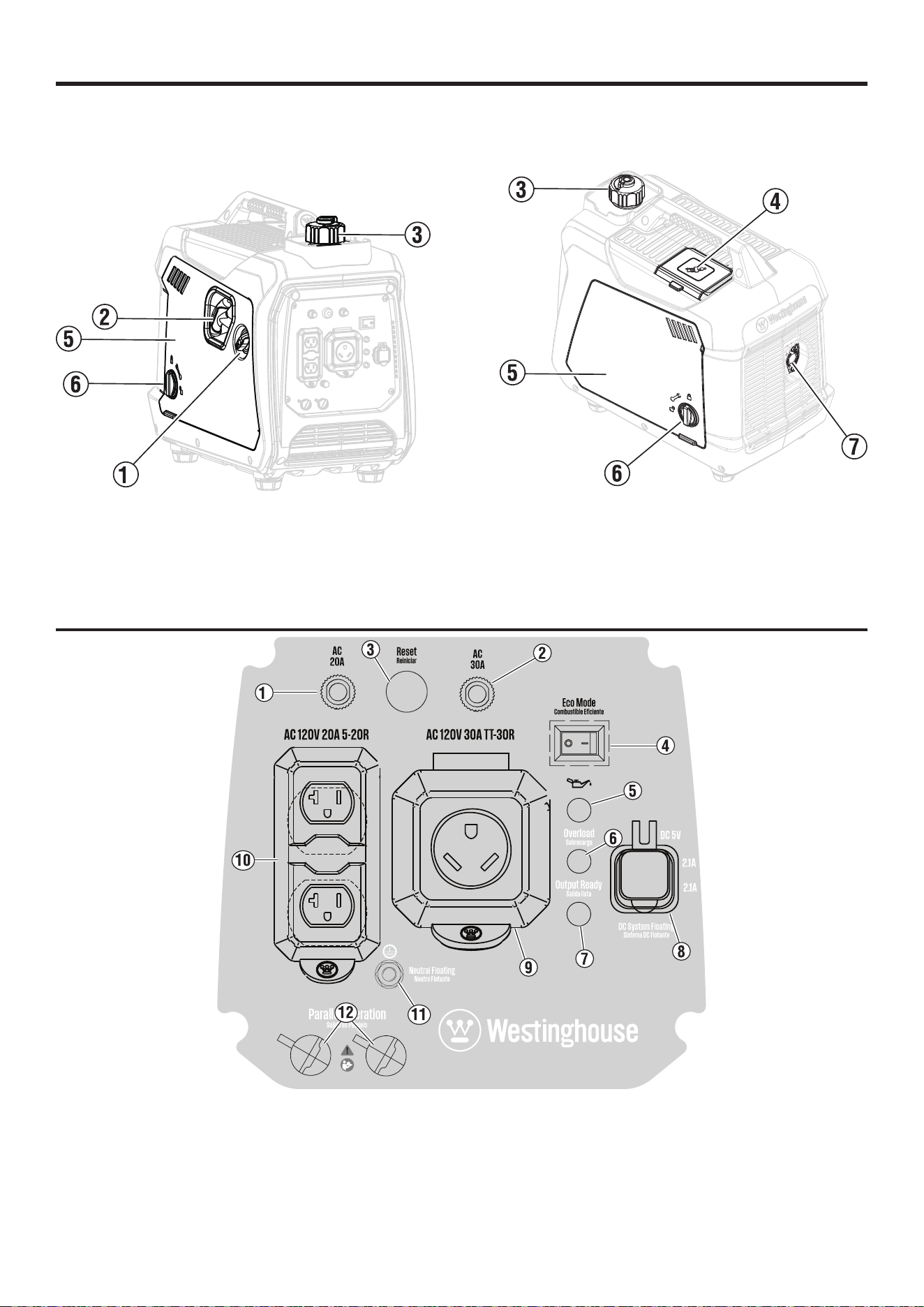

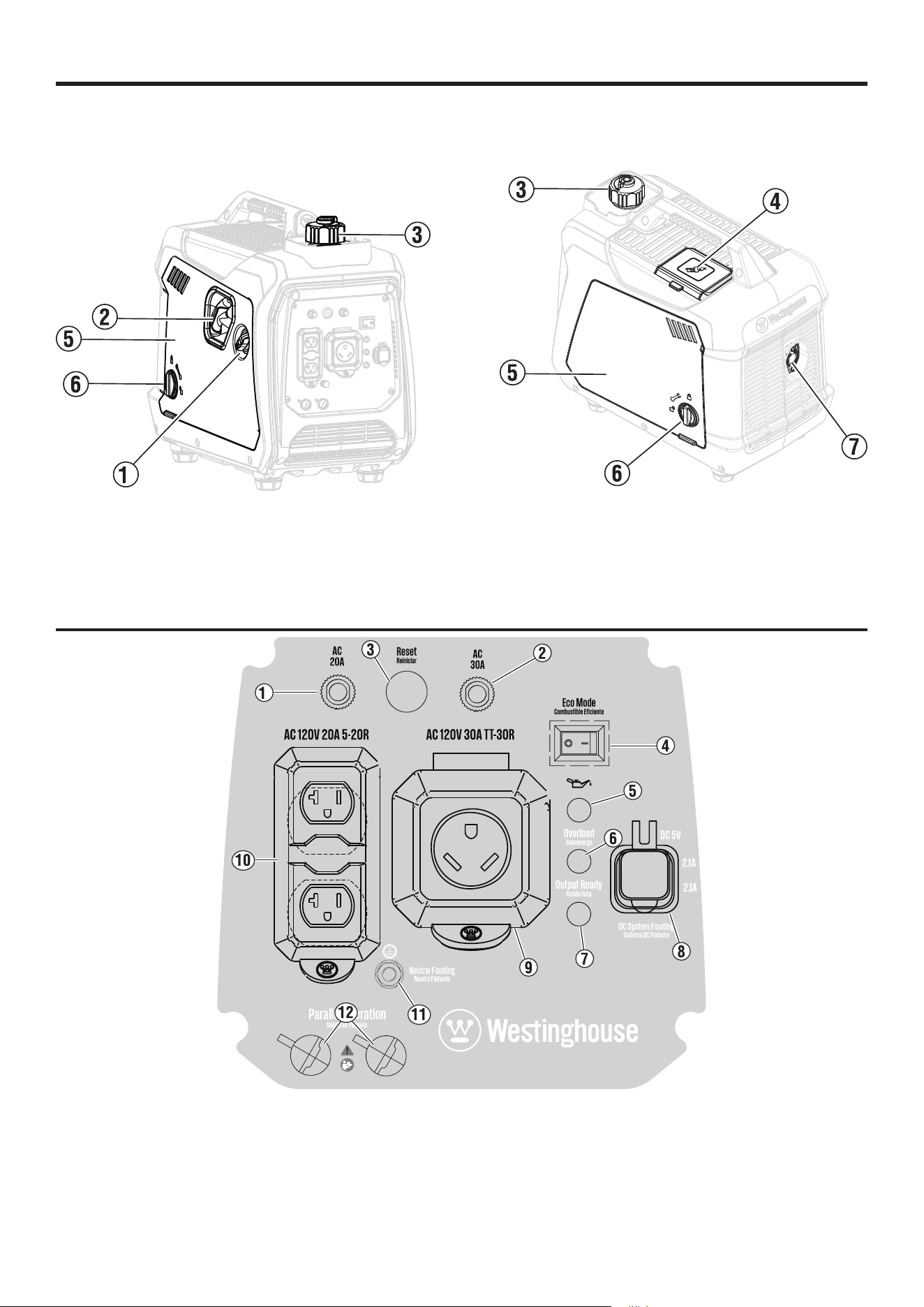

UNDERSTANDING THE GENERATOR
See Figures 4 - 5.
To reduce the risk of injury and product failure, read and understand the information in this user manual as well as the information on
the product labeling.

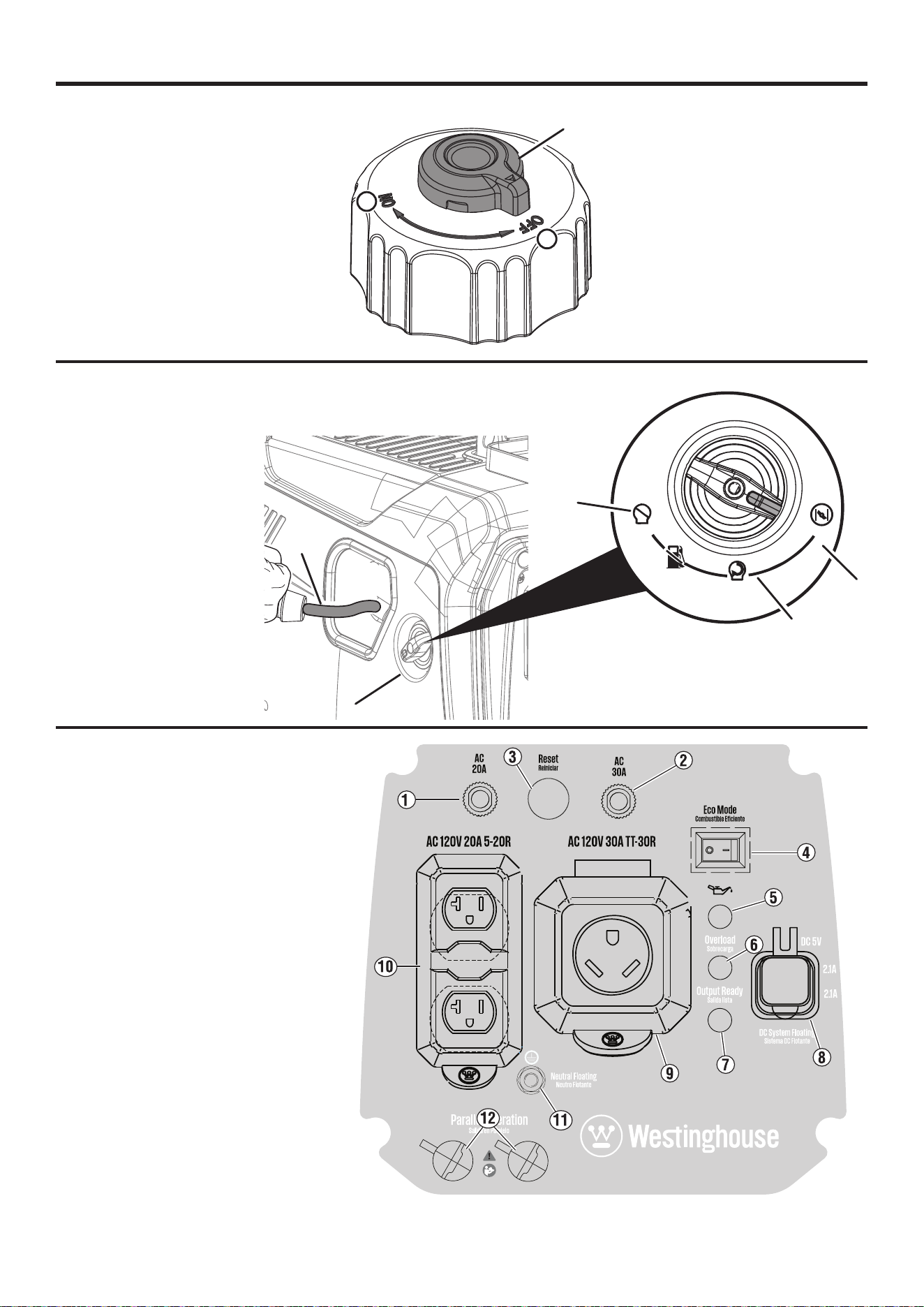

120 VOLT AC RECEPTACLES
This unit has a 120V, 30 amp RV receptacle and duplex 120V, 20A receptacles capable of powering a variety of appliances, tools, and
equipment.
ACCESSORY TRAY
The accessory tray is ideal for storing cell phones, tablets, and other devices while they charge. DO NOT stand near the generator
while charging devices. Always maintain a safe distance while the generator is in use.
CIRCUIT BREAKERS
The circuit breakers protect devices and equipment connected to the receptacles from electrical overload.
ECO MODE SWITCH
Eco mode minimizes fuel consumption and noise by adjusting the engine RPM to the minimum required for the current load.
ENGINE/FUEL CONTROL SWITCH
Rotate the engine/fuel control switch to set the choke and start or stop the flow of fuel.
ENGINE SERVICE PANEL
Turn the lock knob to unlock and remove cover to service the oil, spark plug, and air filter.
GROUND TERMINAL
The ground terminal is used to externally ground the generator.
LOW OIL LED
Indicates low oil level. When the oil level in the crankcase falls below the safe operating limit, the low oil level indicator will illuminate
and the generator will automatically shut off the engine.
MUFFLER AND SPARK ARRESTOR
The spark arrestor prevents sparks from exiting the muffler. It must be removed for servicing.
NOTICE
The spark arrestor is a safety device that prevents sparks from exiting the muffler and creating a fire hazard. In
certain locations a spark arrestor may be required by law. It is the responsibility of the user of this unit to know and follow all local
laws and regulations related to fire prevention requirements.
OUTPUT READY LED
Illuminates when the generator is operating normally. Indicates the generator is producing electrical power at the receptacles.
OVERLOAD LED
Indicates that the generator is overloaded.
OVERLOAD RESET
The generator will automatically switch OFF all AC output to protect the generator if overloaded or if there is a short circuit in a con-
nected appliance.
PARALLEL OPERATION OUTLETS
A parallel cord (not included) can be used to connect a compatible Westinghouse inverter generator for additional power output.
USB PORTS
Two-port 5V/2.1A USB outlet. Accepts Type A USB plugs.
VENTED FUEL CAP
The fuel cap has a vent that can be opened and closed. The vent should be open when the engine is running and closed when the
engine is off.
COMPONENTS
English | 11
FIG. 4
1 - Engine/Fuel Control Switch
2 - Recoil Handle
3 - Vented Fuel Cap
4 - Spark Plug Service Door
5 - Engine Service Cover
6 - Lock Knob
7 - Muffler/Spark Arrestor
COMPONENTS
1 - 20 Amp Circuit Breaker
2 - 30 Amp Circuit Breaker
3 - Reset Button
4 - ECO Mode Switch
5 - Low Oil LED
6 - Overload LED
FIG. 5
7 - Output Ready LED
8 - USB Ports
9 - 120 Volt AC 30 Amp Receptacle
10 - 120 Volt AC 20 Amp Receptacles
11 - Ground Terminal
12 - Parallel Operation Outlets
12 | English
ASSEMBLY
REMOVING CARTON CONTENTS
WARNING
This product does not require assembly. Do not attempt to operate this product if it is not completely
assembled. Using an improperly assembled product can be hazardous and could result in serious personal injury.
• Remove and inspect the carton contents. Confirm that all the items in the INCLUDED LIST are present and undamaged.
• Recycle or dispose of the packaging materials properly.
INCLUDED LIST
ITEM QUANTITY
Generator 1
Engine oil 1
Funnel 1
Spark plug socket wrench 1
If any parts are missing, contact our service team at ser[email protected] or call 1-855-944-3571.
WARNING
Do not alter or modify this product unless instructed to so in this manual or by the manufacturer. Do not
use attachments or accessories that are not recommended for use with this product. Making unauthorized modifications and
using incompatible accessories can damage the unit and may void the warranty.
NOTICE
Do not attempt to crank or start engine before it has been properly serviced with recommended oil. Failure to add
engine oil before starting will result in serious engine damage that is not covered under warranty.
OPERATION
DANGER
Generator exhaust contains high levels of carbon monoxide (CO), an invisible, odorless, and extremely
poisonous gas. If you smell exhaust fumes, you are breathing carbon monoxide. But, even if you do not smell exhaust fumes you
may be inhaling CO.
ONLY operate generators outside, in a well-ventilated area. NEVER operate generators indoors, doing so CAN KILL YOU IN MIN-
UTES.
• Correct Use – ONLY use generators outside and downwind, far away from windows, doors and vents. ALWAYS direct exhaust
away from occupied spaces. ALWAYS install battery-powered carbon monoxide detectors or plug-in carbon monoxide detectors
with battery back-up in living areas. See Figure 1.
• Incorrect Use – NEVER use a generator in a house, garage, basement, attic, crawl space or any oth-
er fully or partially enclosed area. Areas such as these can allow dangerous levels of car-
bon monoxide to accumulate. An open door or a running fan WILL NOT provide adequate ventilation.
See Figure 2.
If feeling dizzy, weak, or sick while using the generator, move to fresh air IMMEDIATELY. Contact a doctor. This may be carbon
monoxide poisoning.
WARNING
Do not alter or modify this product unless instructed to so in this manual or by the manufacturer. Do not
use attachments or accessories that are not recommended for use with this product. Making unauthorized modifications and
using incompatible accessories can damage the unit and may void the warranty.
WARNING
Avoid skin contact with engine oil or gasoline. Wear protective clothing and equipment. Wash all exposed
skin with soap and water. Prolonged skin contact with gasoline or engine oil may cause severe skin irritation and other adverse
reactions.
NOTICE
In certain circumstances, the National Electric Code may require the generator to be grounded to an approved
earth. Consult with a qualified electrician to determine grounding requirements before operation.
NOTICE
Inspect the physical condition of the product prior to each use. Look for loose bolts, fluid leaks, and other signs
of wear. Replace all damaged items.
English | 13
OPERATION
KNOW HOW TO SAFELY LOCATE AND OPERATE THE GENERATOR
DANGER
Asphyxiation hazard. Place the generator in a well-ventilated area. DO NOT place the generator near vents
or intakes where exhaust fumes could be drawn into occupied or confined spaces. Carefully consider wind and air currents when
positioning the generator.
WARNING
Electrocution hazard. Never use the generator in a location that is wet or damp. Never expose the generator
to rain, snow, water spray, or standing water while in use. Protect the generator from all hazardous weather conditions. Moisture
or ice can cause a short circuit or other malfunction in the electrical circuit. Using a generator or electrical appliance in wet condi-
tions, such as rain or snow, or near a pool or sprinkler system, or with wet hands, could result in electrocution.
WARNING
Fire hazard. Only operate the generator on a solid, level surface. Operating the generator on a surface with
loose material such as sand or grass clippings can cause debris to be ingested by the generator that could block cooling vents or
the air intake system. Allow the generator to cool for 30 minutes before transport or storage.
• Read and understand all safety information before starting the generator.
• NEVER use a generator in a house, garage, basement, attic, crawl space or any other fully or partially enclosed area. Areas such as
these can allow dangerous levels of carbon monoxide to accumulate. Carbon monoxide (CO), an invisible, odorless, and extremely
poisonous gas CAN KILL YOU IN MINUTES.
• DO NOT operate the generator in the back of a SUV, camper, trailer, truck bed (regular, flat, or otherwise), under stairs, next to walls
or buildings, or in any other location that will not allow for adequate cooling of the generator and/or the muffler. Operating the
generator in enclosed or partially enclosed areas will allow dangerous levels of CO to accumulate.
• DO NOT contain generators during operation.
• Only use OUTSIDE and far away from windows, doors, and vents as recommended by the US Department of Health and Human
Services Centers for Disease Control and Prevention. Specific houses and/or wind conditions may require additional distance.
• Do not operate the generator on an incline. The unit should always be placed on a flat stable surface.
• The generator should be on a flat, level surface at all times (even while not in operation).
• The generator must have at least 5 ft. (1.5 m) of clearance from all combustible material.
KNOW THE REGULATIONS FOR THE USE OF PORTABLE GENERATORS
Consider where and how the generator will be used, and become familiar with any local, state, or federal ordinances concerning the
intended use. It may be necessary to contact a qualified electrician or local governing agency for a full list of requirements.
ADDING OIL/INSPECTING OIL LEVEL
See Figures 6 - 7.
NOTICE
Do not attempt to crank or start engine before it has been properly serviced with recommended oil. Failure to add
engine oil before starting will result in serious engine damage that is not covered under warranty.
NOTICE
Use of 2-stroke/cycle oil or other unapproved oil types can cause severe engine damage that is not covered under
warranty.
The recommended oil type for typical use is 10W-30 engine oil. If running the generator in extreme temperatures, refer to the following
chart.
-20 0 20 40 60 80 100 120
-28.9
°F
°C -17.8 -6.7 4.4 15.6 26.7 37.8 48.9
10W-30
5W-30
10W-405W-30
Recommended Engine Oil Type
Ambient Temperature
Synthetic
NOTE: Inspect the engine oil level before each use or every 8 hours of operation.
14 | English
OPERATION

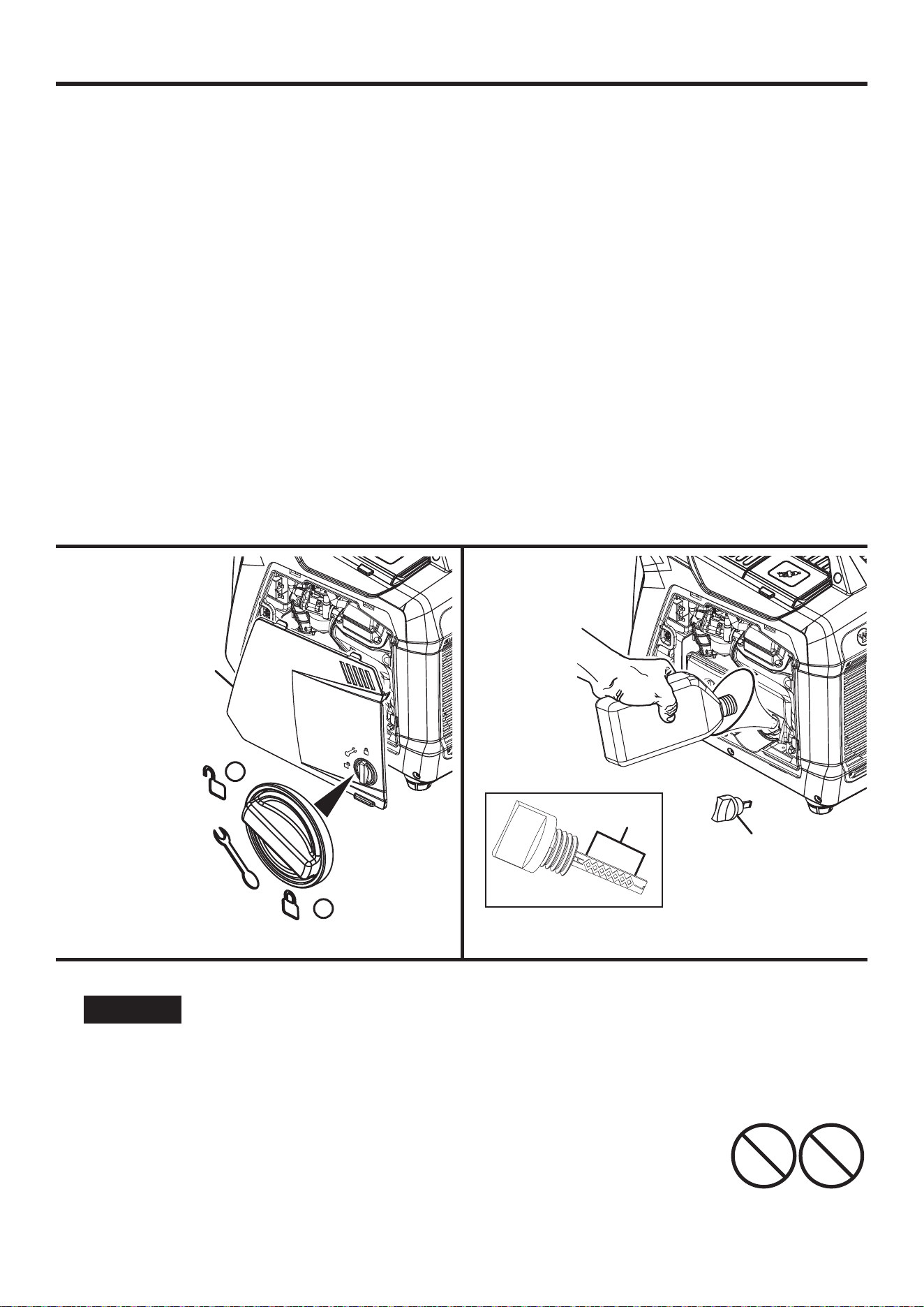

FIG. 6
1 - Engine Service Cover
2 - Locked Position
3 - Unlocked Position
1
3
2
FIG. 7
1 - Oil Dipstick
2 - Safe Operating Range
1
2
1. Turn the generator off and allow the engine to cool for at least five minutes.
2. Place the generator on a level surface in a well-ventilated area.
3. Turn the lock knob to the unlocked position.
4. Remove the engine service cover.
5. Clean the area around the oil dipstick.
For initial oil fill:
1. Slowly unscrew and remove the oil dipstick.
2. Using the funnel, slowly pour the supplied engine oil into the oil fill hole. Stop frequently to be sure not to overfill.
NOTE: The generator was functionally tested in the factory and may contain minimum residual oil. Additional oil is required to operate
the unit. Do not overfill.
3. Replace and tighten the oil dipstick.
4. Install the engine service cover and turn the lock knob to the locked position to secure.
To inspect oil level:
1. Slowly unscrew and remove the oil dipstick.
2. Clean the dipstick and re-seat it inside the oil fill hole. Do not thread the dipstick.
3. Remove the dipstick and confirm that the oil level is within safe operating range.
4. If the oil level is low, add recommended engine oil incrementally and inspect until the level is within the safe operating range.
5. Replace the oil dipstick and hand-tighten.
6. Install the engine service cover and turn the lock knob to the locked position to secure.
E85 E15
GASOLINE REQUIREMENTS
NOTICE
Do not use E15 or E85 fuel in this product. Engine or equipment damage caused by stale fuel or the use of
unapproved fuels (such as E15 or E85 ethanol blends) is not covered by warranty. Only use unleaded gasoline containing up to
10% ethanol.
• ALWAYS use CLEAN, FRESH, unleaded gasoline (87–93 octane) in this unit. NEVER use OLD, STALE, or CONTAMINATED gasoline.
• Up to 10% ethanol (gasohol) is acceptable (where available; non-ethanol fuel is recommended).
• DO NOT use E85 or E15.
• DO NOT use a gas oil mix.
• DO NOT modify the engine to run on alternate fuels.
English | 15
OPERATION
USING FUEL STABILIZER
Adding a fuel stabilizer (not included) extends the usable life of fuel and helps prevent deposits from forming that can clog the fuel
system. Follow the manufacturer’s instructions for use.
Always mix the correct amount of fuel stabilizer to gasoline in an approved gasoline container before fueling the generator. Run the
generator for five minutes to allow the stabilizer to treat the entire fuel system.
ADDING GASOLINE
See Figures 8 - 9.
DANGER
Fire and explosion hazard. Never remove the fuel cap or refuel the generator while the engine is running.
Do not smoke or create sparks while fueling. Always turn the engine off and allow the generator to cool for at least five minutes
before refueling.
DANGER
Fire and explosion hazard. Do not overfill fuel tank. Fill only to the red maximum fill ring on the fuel screen.
Overfilling may cause fuel to spill onto engine causing a fire or explosion hazard.
WARNING
Never use a gasoline container, gasoline tank, or any other fuel item that is broken, cut, torn or damaged.
NOTICE
Only fill the tank from an approved gasoline container. Be sure the gasoline container is internally clean and in
good condition to prevent fuel system contamination.
1. Turn the generator off and allow the engine to cool for at least five minutes.
2. Place the generator on a level surface in a well-ventilated area. DO NOT fuel indoors.
3. Clean area around fuel cap and remove the cap slowly.
4. Slowly add the recommended fuel. Do not overfill.
NOTE: The gasoline level should NOT be higher than the red maximum fill ring on the fuel screen.
5. Install the fuel cap. Tighten securely.
6. Clean up any spilled fuel.
7. Move at least 30 ft. away from refueling area before restarting the engine.
NOTICE
Fuel can damage paint and plastic. Use caution when filling the fuel tank. Damage caused by spilled fuel is not
covered under warranty.
NOTICE
Clean the fuel screen filter of debris before and after each fueling. Remove the fuel screen filter by slightly com-
pressing it while removing it from the fuel tank.
FIG. 8
FIG. 9
1
1
2
3
1 - Vented Fuel Cap
2 - Max Fill Line
3 - Screen Filter
1 - Vented Fuel Cap
16 | English
OPERATION
HIGH ALTITUDE OPERATION
Engine power is reduced the higher the generator is operated above sea level. Output will be reduced approximately 3.5% for every
1,000 feet of increased altitude from sea level.
High altitude adjustment is required for operation at altitudes over 5,000 ft. (1524 m). Operation without this adjustment will cause
decreased performance, increased fuel consumption, and increased emissions.
NOTICE
DO NOT operate the generator at altitudes below 2,000 ft. (762 m) with the high altitude kit installed. Engine
damage may occur.
High Altitude Carburetor Kit P/N 518921-1
BREAK-IN PERIOD
For proper break-in, do not exceed 50% of the rated running watts during the first five hours of operation.
Use the included oil until first recommend oil change. Do not use full synthetic oil during break in period. Full synthetic oil may prevent
proper break-in and seating of the piston rings.
Vary the load occasionally to allow stator windings to heat and cool and help seat the piston rings.
BEFORE STARTING THE GENERATOR
Confirm that:
• The generator is placed in a safe, appropriate location.
• The generator is on a dry, flat, and level surface.
• Oil and fuel levels are within safe operating range.
• All loads are disconnected from the control panel receptacles.
• The ECO mode switch is in the OFF position.
DANGER
Fire and explosion hazard. DO NOT move or tip the generator during operation.
STARTING THE GENERATOR
See Figures 10 - 12.
1. Place the generator in a safe, appropriate location.
2. Unplug all loads.
3. Be sure the ECO mode switch is in the OFF position.
4. Inspect oil and fuel levels. If needed, add fuel or oil as described earlier.
5. Turn the vent knob on the fuel cap to the ON position.
6. For cold starting, turn the engine/fuel control switch to the CHOKE position.
NOTE: If re-starting the generator, turn engine/fuel control switch to the RUN position.
7. Firmly grasp and pull the recoil handle slowly until there is increased resistance. At this point, pull the recoil handle rapidly away
from the generator until the engine starts.
NOTE: Gently return the recoil handle into place after starting the unit. Do not let it snap back against the unit. During initial starting,
additional pulls may be required to prime the fuel pump.
8. After the engine starts turn the engine/fuel control switch to the RUN position.
9. When the OUTPUT READY LED illuminates, connect loads to the control panel receptacles.
NOTE: Confirm that all devices are turned off before connecting them to the generator.
NOTE: Be sure that the wattage requirements for all connected devices are in line with the capabilities.
10. Connect and start the largest device or appliance.
11. Allow the generator output to stabilize. Once stable, the engine should run smoothly, and the device should function properly.
12. Connect and start the next largest device or appliance.
13. Allow the generator output to stabilize.
14. Repeat this process for each additional load.
English | 17
FIG. 10
1 - Vent Knob
2 - On
3 - Off
1
3
2
OPERATION
FIG. 11
1 - Engine/fuel control switch
2 - Choke
3 - Run
4 - Off
5 - Pull recoil handle
5
FIG. 12
CHOKE
RUN
OFF
GASOLINE OFF
1
2
3
4
1 - 20 Amp Circuit Breaker
2 - 30 Amp Circuit Breaker
3 - Reset Button
4 - ECO Mode Switch
5 - Low Oil LED
6 - Overload LED
7 - Output Ready LED
8 - USB Ports
9 - 120 Volt AC 30 Amp Receptacle
10 - 120 Volt AC 20 Amp Receptacles
11 - Ground Terminal
12 - Parallel Operation Outlets
18 | English
OPERATION
STOPPING THE GENERATOR
See Figures 10 - 12.
1. Remove any connected loads from the control panel receptacles.
2. Allow the generator to run at “no load” to reduce and stabilize engine and alternator temperatures.
3. Turn the engine/fuel control switch to the OFF position
4. Turn the vent knob on the fuel cap to the OFF position.
To stop the unit quickly in an emergency:
• Turn the engine/fuel control switch to the OFF position
LOW OIL INDICATOR
See Figure 12.
The LOW OIL LED on the control panel will illuminate when the unit is low or out of oil. The generator will not start when the indicator
is lit. To resume normal operation, add engine oil as described earlier in this section. Do not attempt to crank or start engine before
it has been properly serviced with recommended oil.
ECO MODE
See Figure 12.
NOTICE
Always start the generator with the ECO mode switch in the OFF position. Allow the engine speed to stabilize and
the OUTPUT READY LED to illuminate before putting the ECO mode switch in the ON position.
NOTICE
Do not use ECO mode when in parallel operation with another Westinghouse inverter generator.
ECO mode minimizes fuel consumption and noise by adjusting the engine RPM to the minimum required for the current load.
Turn ECO mode ON when powering small appliances with continuous loads such as a computer or electric light.
Turn ECO mode OFF when powering large surge loads such as an air conditioner or electric pump.
To turn on ECO mode, confirm that the OUTPUT READY LED is illuminated, then push the switch to the ON position. If no load is present,
the generator RPM will drop to idle speed. The generator will detect loads as they are applied and increase engine RPM.
To run the generator at maximum power and RPM, push the ECO mode switch to the OFF position.
OVERLOAD RESET
See Figure 12.
Do not overload the generator. If the generator is approaching or has reached an overload condition, the OVERLOAD LED on the
control panel will illuminate.
If the generator is close to overloading, the OVERLOAD LED will blink. Turn off and remove one or more connected devices to decrease
the load and resume normal operation. If the load is not reduced, the unit will reach an overload condition. To extend the service life of
the generator, avoid running the unit near capacity.
If the generator is overloaded or if there is a short circuit in a connected device, the OVERLOAD LED will turn solid, and the unit will
automatically disconnect from the load. The engine will continue to run, but there will not be any electrical output.
To restore electrical output after an overload:
1. Remove any connected loads from the control panel receptacles.
2. Push the RESET button on the control panel until the OVERLOAD LED goes OFF and the OUTPUT READY LED is illuminated.
3. Reset the circuit breaker(s) if activated.
4. Confirm that the intended running and surge loads do not exceed the capacity.
5. Reconnect electrical loads sequentially, allowing the generator to stabilize after each load is connected.
CIRCUIT BREAKERS
See Figure 12.
The 20 amp circuit breaker protects devices and equipment connected to the 120V, 20 amp receptacles from electrical overload. The
30 amp circuit breaker protects devices and equipment connected to the 120V, 30 amp receptacles. If a circuit breaker activates, turn
off the connected device, remove it from the port or outlet, and press the circuit breaker to reset.
English | 19
OPERATION
USB PORTS
See Figure 12.
Use the USB ports and USB cables (not included) to charge USB-compatible devices such as phones, tablets, and speakers (up to 2.1
Amps).
NOTE: The USB ports are designed for charging only and do not have data transfer or communication capabilities.
PARALLEL OPERATION
See Figure 12.
Parallel operation provides the ability to link another compatible Westinghouse inverter generator for combined running and peak
power output.
DANGER
Fire and electrocution hazard. Never connect or disconnect the parallel cable leads when a generator is
running. Failure to follow this rule may lead to serious personal injury or death.
WARNING
Correct connection of the cables is very important when the generators are used with a transfer switch to
supply power to a building. To avoid serious personal injury or damage to electrical devices, including the generators, do not try
to power an electrical system in a building without using an approved transfer switch.
NOTICE
Connecting to a generator that is not compatible can cause a low voltage output that may damage tools and
appliances powered by the generator.
Only use a 120 V Westinghouse parallel cable kit for parallel operation. Third party parallel cables may not have the capacity to carry or
maintain the increased voltage. For the Westinghouse 120 V parallel cable kit, P/N 504114, please visit parts.wpowereq.com.
NOTE: Be sure both units have been shut down and there are no devices connected to the outlet receptacles.
NOTICE
Arrange the generators in a “V” shape to allow the heat from the exhaust to safely escape. The exhaust heat from
one unit may discolor or melt the plastic case of the other unit if positioned too closely together.
To install the parallel cable:
1.Insert the cable end into one of the parallel ports on the first unit. Insert the other end of the same cable into the corresponding port
on the second unit.
2.Repeat steps with the other cable.
NOTE: It is important to connect both ends of the cable to the same ports on both generators. Be sure the same cable ends are connected
to the same port on each generator before starting the generators.
Start one generator at a time. Wait for the first unit to run at a stable idle before starting the second unit. Connect one device at a time
and allow the unit to stabilize before connecting the next device.
To remove the parallel cable:
1. Remove all devices from the receptacles.
2. Shut down both of the connected generators.
3. Remove the parallel cable ends from the generator ports.
TRANSPORTING
• Turn off the generator.
• Allow the generator to cool a minimum of 30 minutes before transporting.
• Replace all protective covers on the generator control panel.
• Only use the fixed handle to lift the unit or attach any load restraints such as ropes or tie-down straps. DO NOT attempt to lift or
secure the generator by holding onto any of its other components.
• Keep the unit level during transport to minimize the possibility of fuel leakage or, if possible, drain the fuel or run the engine until
the fuel tank is empty before transport.
CAUTION
Fire hazard. DO NOT up-end the generator or place it on its side. Fuel or oil can leak and damage to the
generator may occur.
20 | English
MAINTENANCE
WARNING
Accidental start-up. Disconnect the spark plug boot (see figure 15) from the spark plug when performing
maintenance on the generator.
WARNING
Replace damaged or worn items with recommended or equivalent replacement parts. Using an incorrect
or incompatible part might create a hazard that could result in serious personal injury.
WARNING
Allow hot components to cool for 30 minutes before performing any maintenance procedure.
WARNING
Avoid skin contact with engine oil or gasoline. Wear protective clothing and equipment. Wash all exposed
skin with soap and water. Prolonged skin contact with gasoline or engine oil may cause severe skin irritation and other adverse
reactions.
NOTICE
Inspect the physical condition of the product prior to each use. Look for loose bolts, fluid leaks, and other signs
of wear. Replace all damaged items. For replacement parts or assistance, contact our customer service team.
To prolong the life of this product, follow the maintenance instructions in this section. Contact customer service before servicing any
recall or warranty parts.
CLEANING THE GENERATOR
Do not store or operate the generator in dirty, dusty, or corrosive environments. Do not allow foreign materials and debris to clog the
vents on the unit.
NEVER clean the generator with a garden hose. Water can damage the fuel system and electrical components. If the unit needs to be
cleaned, use a soft brush and damp cloth to clean the exterior and use low pressure air (no greater than 25 psi) to clean the vents.
Never use gasoline as a cleaning agent.
CLEANING/REPLACING THE AIR FILTER
See Figure 13.
Keep air filter clean. A dirty air filter can cause poor performance and decrease the service life of the product. NEVER operate the
generator without an air filter in place.
1. Turn the generator off and allow the engine to cool for 30 minutes.
2. Turn the lock knob to the unlocked position.
3. Remove the engine service cover.
4. Remove the screw and air filter cover.
5. Remove the air filter from the air cleaner housing and place it in a suitable cleaning container. Replace the air filter if damaged.
NOTE: The air filter may be covered in oil. Use an appropriate container.
6. Wash the air filter by submerging the filter in a solution of household detergent soap and warm water. Slowly squeeze the filter to
thoroughly clean.
NOTICE
DO NOT twist or tear the air filter during cleaning or drying. Only apply slow but firm squeezing action.
7. Rinse the air filter by submerging it in fresh water and applying a slow squeezing action. Allow the filter to dry thoroughly.
NOTICE
Do not pollute. Follow the guidelines of the EPA or other governmental agencies for proper disposal of hazardous
materials. Consult local authorities or reclamation facility.
8. Dip the air filter in clean engine oil then squeeze out all excess oil. The engine will smoke when started if too much oil is left in the filter.
9. Install the air filter in the air cleaner housing and reinstall the air filter cover.
10. Install the engine service cover and turn the lock knob to the locked position to secure.
English | 21
MAINTENANCE

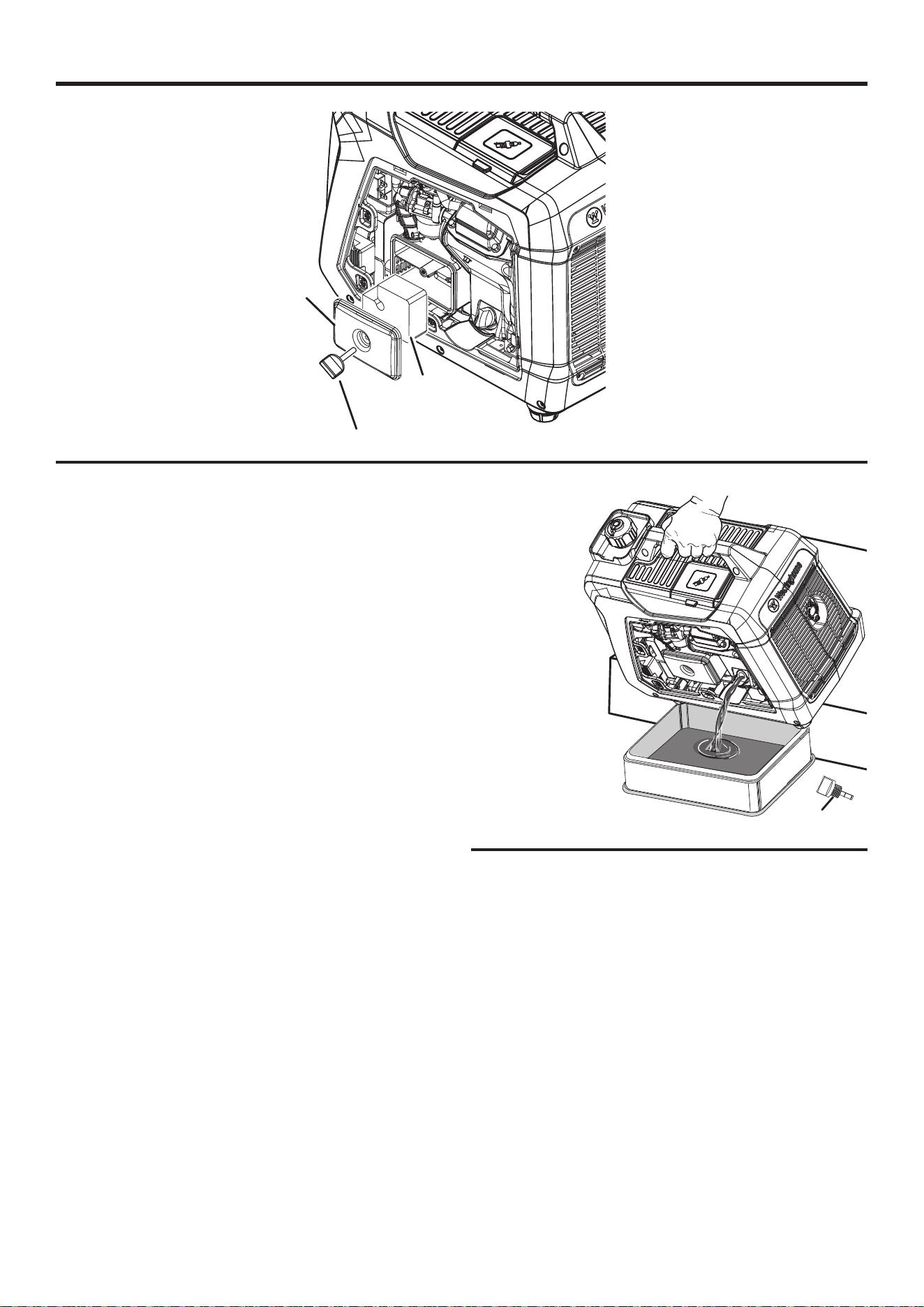

CHANGING THE ENGINE OIL
See Figure 14.
For optimal performance, change the engine oil according to the
figures specified in the maintenance schedule or the engine
manual (if applicable). When using the generator under extreme,
dirty, dusty conditions or in extremely hot weather, change the oil
more frequently.
NOTE: Change the oil while the engine is warm but not hot. Warm
engine oil drains more quickly and thoroughly than cool lubricant.
Contact with hot lubricant will cause serious burns.
1. Turn the generator off and allow the engine to cool for 30 minutes.
2. Place the generator on a level surface in a well-ventilated area.
3. Turn the lock knob to the unlocked position.
4. Remove the engine service cover.
5. Clean the area around the oil dipstick.
6. Slowly unscrew and remove the oil dipstick.
7. Place an oil pan (or suitable container) under the oil fill/drain hole.
8. Tilt the generator to drain the oil.
9. After the oil has drained completely, place the generator in an
upright position.
10. Refill the oil as described in the Operations section.
11. Replace the oil dipstick and hand-tighten.
12. Clean up any spilled oil.
13. Install the engine service cover and turn the lock knob to the
locked position to secure.
1 - Air Filter Cover
2 - Air Filter
3 - Screw
3
2
1
FIG. 13
FIG. 14
1 - Oil dipstick
1
22 | English
MAINTENANCE

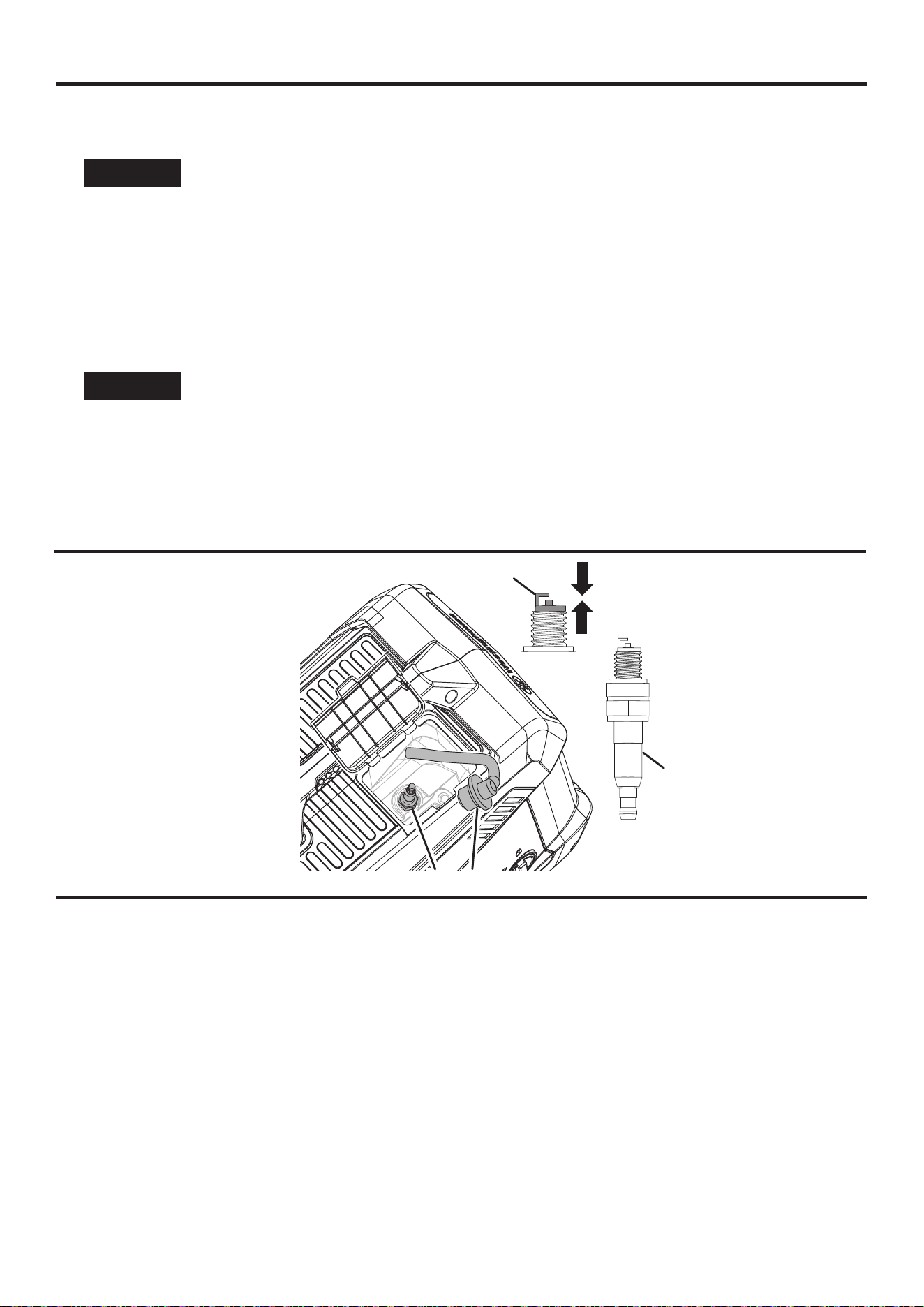

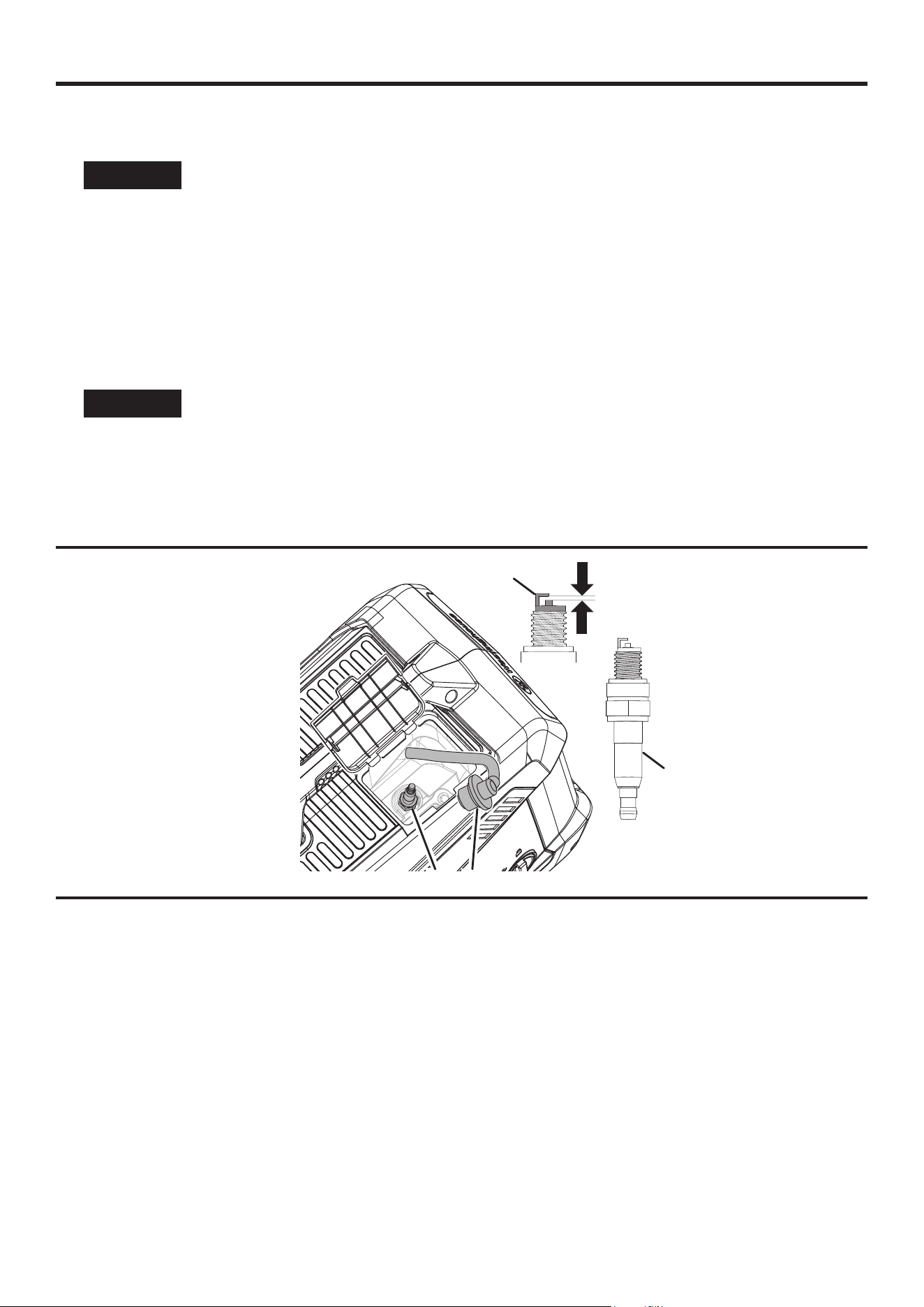

CLEANING/REPLACING THE SPARK PLUG
See Figure 15.
NOTICE
ALWAYS use the Westinghouse OEM or compatible non-resistor-type spark plug. Use of resistor-type spark plug
can result in rough idling, misfire, or may prevent the engine from starting.
Be sure the spark is clean and properly gapped. To clean or replace the spark plug:
1. Turn the generator off and allow the engine to cool for 30 minutes.
2. Place the generator on a level surface in a well-ventilated area.
3. Lift the spark plug service door to gain access to the spark plug area.
4. Remove the spark plug boot by firmly pulling the spark boot directly away from the engine.
5. Clean the area around the spark plug.
6. Remove the spark plug with the included spark plug socket wrench.
NOTICE
Never apply any side load or move the spark plug laterally when removing the spark plug.
7. Inspect the spark plug. Replace if electrodes are pitted, burned, or the insulator is cracked. Only use a recommended replacement plug.
8. Measure the spark plug electrode gap with a wire-type feeler gauge. If necessary, correct the gap by carefully bending the side electrode.
Spark plug gap: 0.024 - 0.032 in. (0.60 - 0.80 mm)
9. Carefully install the spark plug finger tight, then tighten as additional 3/8 to 1/2 turn with the spark plug wrench.
10. Install the spark plug boot and close the spark plug service door.
1 - Spark Plug
2 - Spark Plug Boot
3 - Insulator
4 - Electrode
FIG. 15
4
3
0.024 - 0.032 in.
(0.60 - 0.80 mm)
1
2

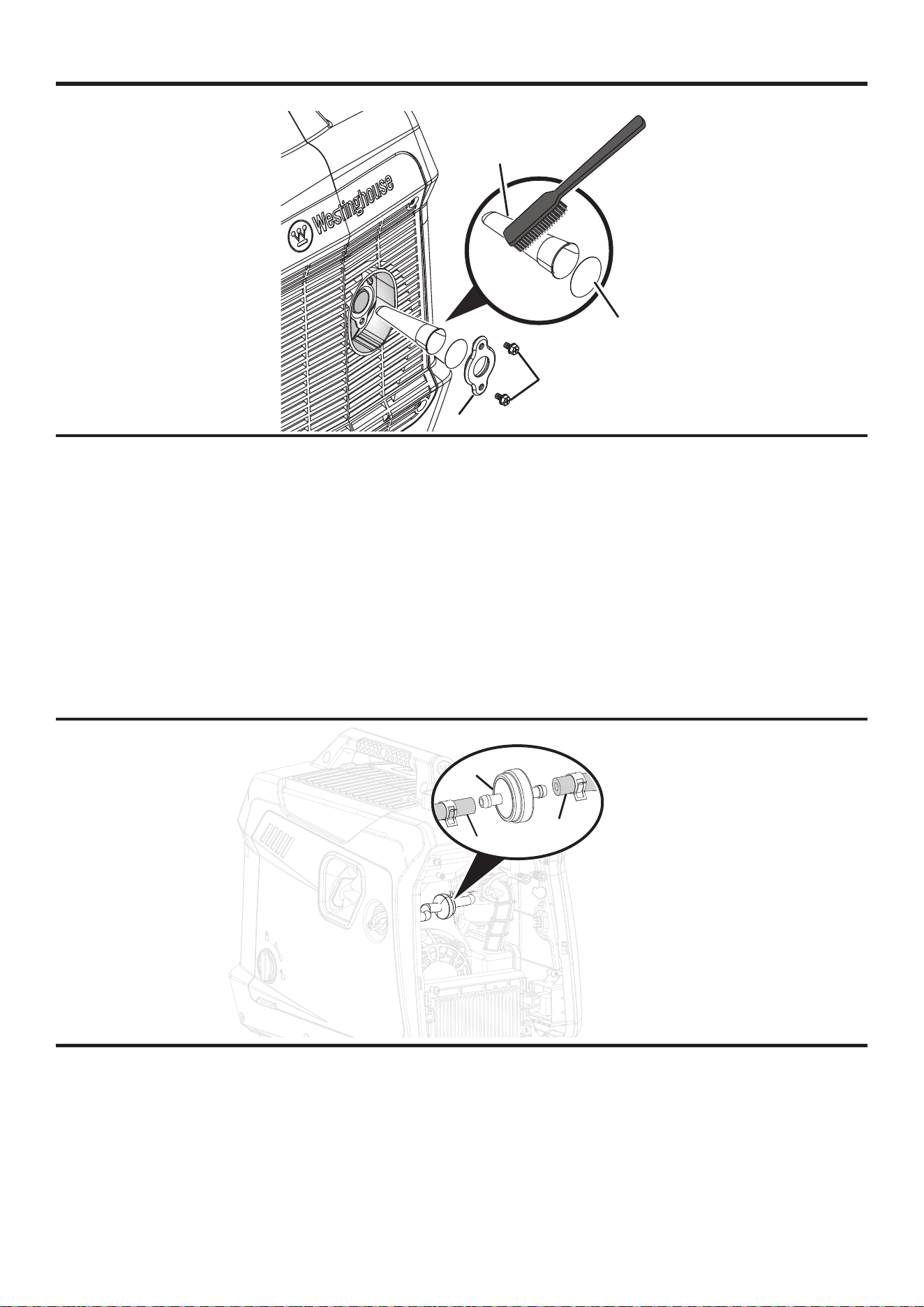

CLEANING THE SPARK ARRESTOR
See Figure 16.
Inspect and clean the spark arrestor according to the figures specified in the maintenance schedule or the engine manual (if applicable).
Failure to clean the spark arrestor will result in degraded engine performance.
1. Turn the generator off and allow the engine to cool for 30 minutes.
2. Place the generator on a level surface in a well-ventilated area.
3. Remove the two screws securing the spark arrestor bracket.
4. Remove the bracket, screen, and spark arrestor from the generator.
5. Gently clean the screen and spark arrestor using a wire brush.
6. Reinstall the spark arrestor, screen, and bracket. Tighten screws securely.
English | 23
FIG. 16
1 - Spark Arrestor
2 - Screen
3 - Screws
4 - Bracket
1
2
4
3
MAINTENANCE
REPLACING THE FUEL FILTER
See Figure 17.
Overtime, the fuel filter may become dirty or clogged. To reduce the risk of engine failure, replace the fuel filter according to the figures
specified in the maintenance schedule or the engine manual (if applicable).
1. Turn the generator off and allow the engine to cool for 30 minutes.
2. Drain the fuel tank as described previously.
3. Remove the screws securing the control panel.
4. Remove the control panel.
5. Locate the fuel filter and note the orientation.
6. Using pliers, squeeze the fuel line clips and slide the fuel lines away from the filter.
7. Install the fuel lines onto the new filter. Ensure the fuel filter is oriented correctly.
8. Replace the control and tighten screws securely.
1 - Fuel Line
2 - Fuel Filter
1
1
2
FIG. 17
24 | English

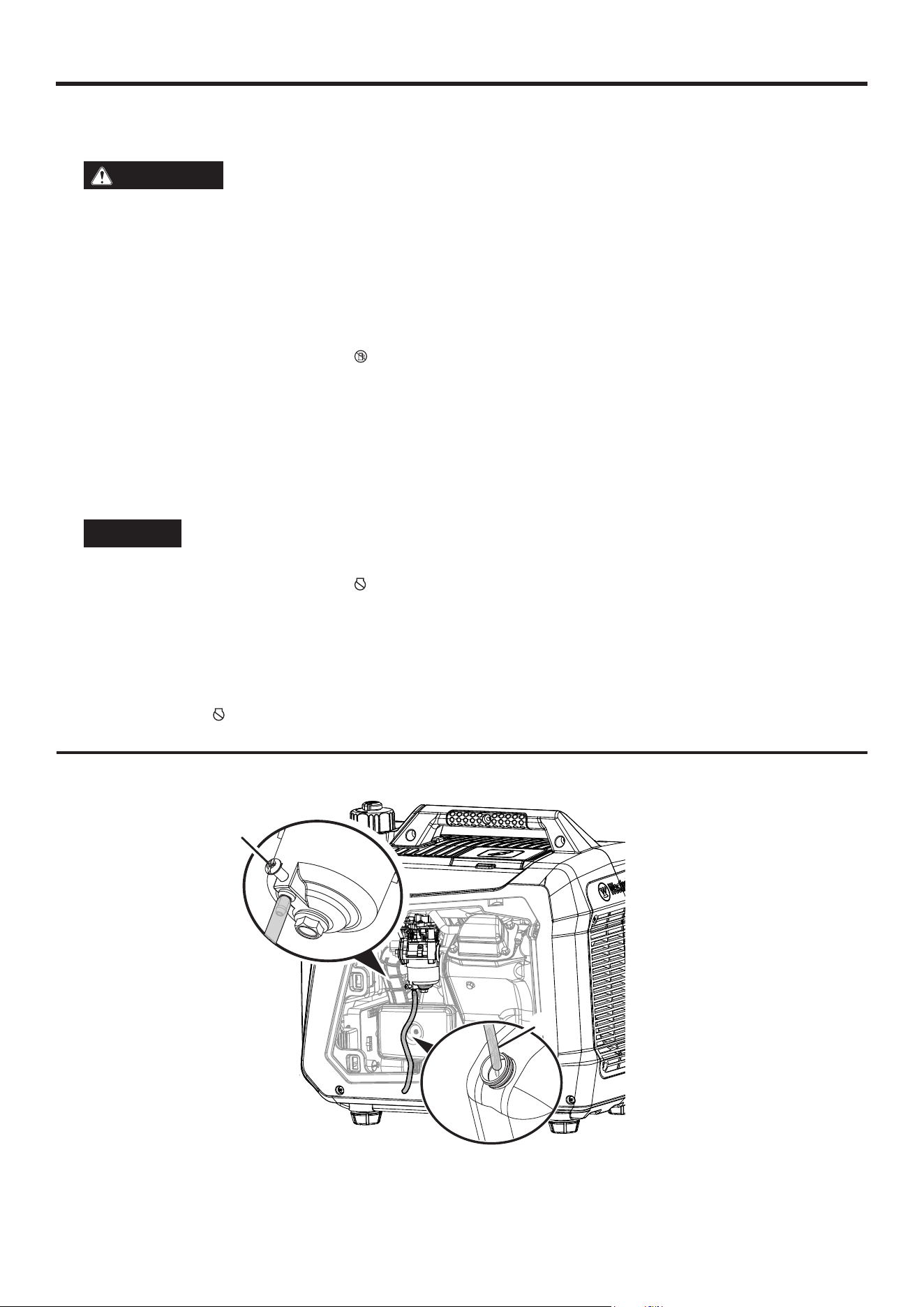

DRAINING THE FUEL TANK AND CARBURETOR FLOAT BOWL
See Figures 18.
WARNING
ALWAYS store gasoline in a container approved for gasoline. Unapproved containers can break or deteri-
orate allowing gasoline or gasoline vapors to escape which can create a serious hazard.
Even properly stabilized fuel can leave residue and cause corrosion if left long term. If storing the generator for two to six months, drain
the float bowl to prevent gum and varnish buildup in the carburetor. If storing the generator for longer than six months, drain the fuel
tank to prevent fuel separation, deterioration, and deposits in the fuel system.
• Turn the generator off and allow the engine to cool for 30 minutes.
• Place the generator on a level surface in a well-ventilated area.
To drain the float bowl:
1. Turn the engine/fuel control switch to the OFF position.
2. Remove the engine service cover.
3. Locate the drain hose extending from the bottom of the carburetor float bowl.
4. Place the bottom end of the hose outside the generator into an approved gasoline container to catch the drained fuel.
5. Loosen the float bowl drain screw and allow the fuel to drain. Tighten the float bowl drain screw.
6. Route the drain hose between the air cleaner housing and the engine service cover. Install the engine service cover.
To drain the fuel tank:
NOTICE
To prevent damage to the unit, drain the engine oil before emptying the fuel tank. See Changing the engine oil
for details.
1. Turn the engine/fuel control switch to the OFF position
2. Clean area around fuel cap and remove the cap slowly.
3. Remove the fuel screen filter by slightly compressing it while removing it from the tank.
4. Using a commercially available gasoline hand pump (not included), siphon the gasoline from the fuel tank into an approved gasoline
container. DO NOT use an electric pump.
NOTE: The fuel tank can also be drained using the carburetor drain screw and drain hose as described earlier. Keep the engine/fuel
control switch in the OFF position to allow fuel to flow from the tank through the carburetor.
MAINTENANCE
FIG. 18
1 - Drain Screw
2 - Drain Hose
1
2
English | 25
MAINTENANCE

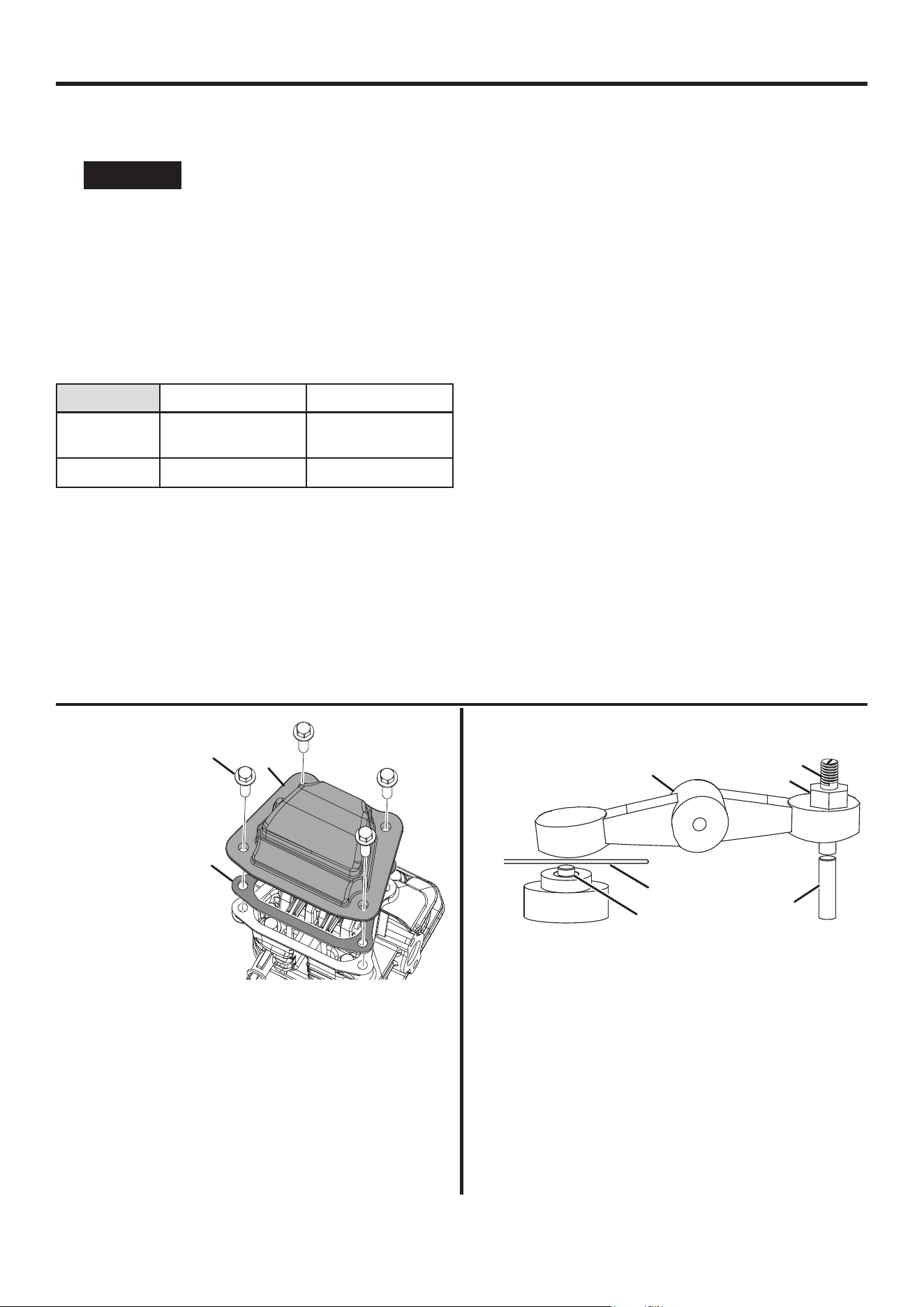

INSPECTING/ADJUSTING THE VALVE CLEARANCE
See Figures 19 - 20.
NOTICE
Inspecting and adjusting valve clearance must be done when the engine is cold.
1. Turn the generator off and allow the engine to cool for 30 minutes.
2. Place the generator on a level surface in a well-ventilated area.
3. Remove the rocker arm cover and carefully remove the gasket. If the gasket is torn or damaged, it must be replaced.
4. Remove the spark plug so the engine can be rotated more easily.
5. Pull the recoil handle to rotate the engine to top dead center (TDC). Looking through the spark plug hole; the piston should be at the
top (both valves are closed).
6. Both rocker arms should be loose at TDC on the compression stroke. If they are not, rotate the engine 360°.
7. Insert a feeler gauge between the rocker arm and the valve stem to measure valve clearance.
Intake Valve Exhaust Valve
Valve
Clearance
0.0031 – 0.0047 in
(0.08 – 0.12 mm)
0.0051 – 0.0067 in
(0.13 – 0.17 mm)
Torque
8-12 Nm 8-12 Nm
8. If an adjustment is necessary, loosen the jam nut.
9. Slide the appropriate feeler gauge between the rocker arm and the valve stem.
10. Tighten the adjustment screw onto the push rod to obtain the specified clearance.
NOTE: You should be able to feel the rocker arm touch the feeler gauge.
11. Hold the adjustment screw in place and tighten the nut.
Torque: 106 inch-pound (12 Nm)
12. Inspect the valve clearance.
13. If no further adjustments are needed, perform this procedure on the other valve.
14. When finished, install the gasket, rocker arm cover, and spark plug.
1 - Rocker Arm Cover
2 - Bolt
3 - Gasket
1 - Adjustment Screw
2 - Jam Nut
3 - Feeler Gauge
4 - Rocker Arm
5 - Valve Stem
6 - Push Rod
2
3
1
2
1
4
3
5
6
FIG. 19
FIG. 20
26 | English
MAINTENANCE
STORAGE
Turn the unit off and allow it to cool a minimum of 30 minutes before storage. Keep the unit upright. Do not store the generator on its
side. Drain fuel before storing the unit. Store the unit and the fuel separately in well-ventilated areas away from sparks, open flames,
pilot lights, heat, and other sources of ignition.
NOTICE
Gasoline stored for as little as 30 days can deteriorate, causing gum, varnish, and corrosive buildup in fuel lines,
fuel passages, and the engine. This corrosive buildup restricts the flow of fuel, which can prevent the engine from starting after a
prolonged storage period. The use of fuel stabilizer significantly increases the storage life of gasoline. Full-time use of fuel stabi-
lizer is recommended. Follow the manufacturer’s instructions for use.
STORAGE TIME RECOMMENDED PROCEDURE
Less than 1 month
Replace all protective covers on the generator control panel.
Clean the exterior of the generator and remove any debris from the muffler cooling vents.
2 to 6 months
Replace all protective covers on the generator control panel.
Clean the exterior of the generator and remove any debris from the muffler cooling vents.
Drain the carburetor float bowl. (Store gasoline in an approved gasoline container or dispose of it ac-
cording to state and local ordinances.)
6 months or longer
Replace all protective covers on the generator control panel.
Clean the exterior of the generator and remove any debris from the muffler cooling vents.
Drain the carburetor float bowl and the fuel tank.(Store gasoline in an approved gasoline container or
dispose of it according to state and local ordinances.)
Put a tablespoon of engine oil into the spark plug cylinder. Gently pull the recoil handle to slowly turn
the engine and distribute the lubricant. Reinstall the spark plug
Change the engine oil.
MAINTENANCE SCHEDULE
Regular maintenance will improve performance and extend the service life of the generator. Follow the hourly or calendar intervals,
whichever occurs first. More frequent service is required when operating in adverse conditions as noted below.
Before
Each Use
After First 25 Hours or
First Month
Every 50 Hours or
Every Six Months
Every 100 Hours or
Every Six Months
Every 300 Hours
or Every Year
Inspect Engine Oil
X
Change Engine Oil
1
X X
Clean Air Filter
2
X
Inspect/Clean Spark
Arrestor
X
Inspect/Clean Spark
Plug
X
Inspect/Adjust Valve
Clearance
3
X
Replace
Spark Plug
X
Replace Air Filter
X
Replace Fuel Filter
X
1
Change oil every month when operating under heavy load or in high temperatures.
2
Clean more often under dirty or dusty conditions. Replace air filter if it cannot be adequately cleaned.
3
To avoid potential personal injury or damage to the unit, it is recommended that the maintenance task be performed at a Westing-
house approved service center (not covered by warranty).
English | 27
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTION
Engine starts, then shuts
down
Fuel level is low or depleted. Refuel.
Incorrect engine oil level. Inspect engine oil level.
Dirty air filter. Clean the air filter.
Contaminated gasoline. Drain the fuel tank. Refuel with fresh gasoline.
Defective low oil level switch. Contact customer service at 1 (855) 944-3571.
Engine lacks power
Air filter restricted. Clean or replace air filter.
Stale gasoline, generator stored without treating or
draining gasoline, or refueled with bad gasoline.
Drain the fuel tank. Refuel with fresh gasoline.
Fuel system malfunction, ignition malfunction, or
valves stuck.
Contact customer service at 1 (855) 944-3571.
Engine will not start
Out of fuel. Refuel.
Stale gasoline, generator stored without treating or
draining gasoline, or refueled with bad gasoline.
Drain the gasoline tank. Refuel with fresh
gasoline.
Dirty air filter. Clean the air filter.
Low engine oil level stopped generator. If LOW OIL LED illuminated, turn engine/fuel
control switch to the OFF position. Add engine
oil.
Spark plug wet with fuel (flooded engine). Wait five minutes. Turn engine/fuel control switch
to the OFF position. Pull recoil handle rapidly
several times. If the generator does not start,
remove spark plug and dry.
Spark plug faulty, fouled, or improperly gapped. Gap or replace the spark plug. Reinstall.
Fuel system malfunction, ignition malfunction, or
valves stuck.
Contact Westinghouse customer service toll-free
at 1 (855) 944-3571.
CO sensor removed or modified. Return to original configuration.
CO sensor activated or system fault occurred. Relocate generator /
Contact Westinghouse customer service toll-free
at 1 (855) 944-3571.
Engine runs rough or
bogs when load applied
Dirty air filter. Clean the air filter.
Generator overloaded. Unplug some devices.
Faulty power tool or appliance. Replace or repair tool or appliance. Stop and
restart the engine.
Fuel system malfunction, ignition malfunction, or
valves stuck.
Contact customer service at 1 (855) 944-3571.
No power at AC
receptacles
OUTPUT READY LED is OFF and OVERLOAD LED
is ON.
Inspect AC load. Stop and restart engine.
Inspect the air inlet. Stop and restart the engine.
AC circuit breaker/s tripped. Inspect AC loads and reset circuit breaker/s.
Faulty power tool or appliance. Replace or repair tool or appliance. Stop and
restart the engine.
Faulty generator. Contact customer service at 1 (855) 944-3571.
28 | English

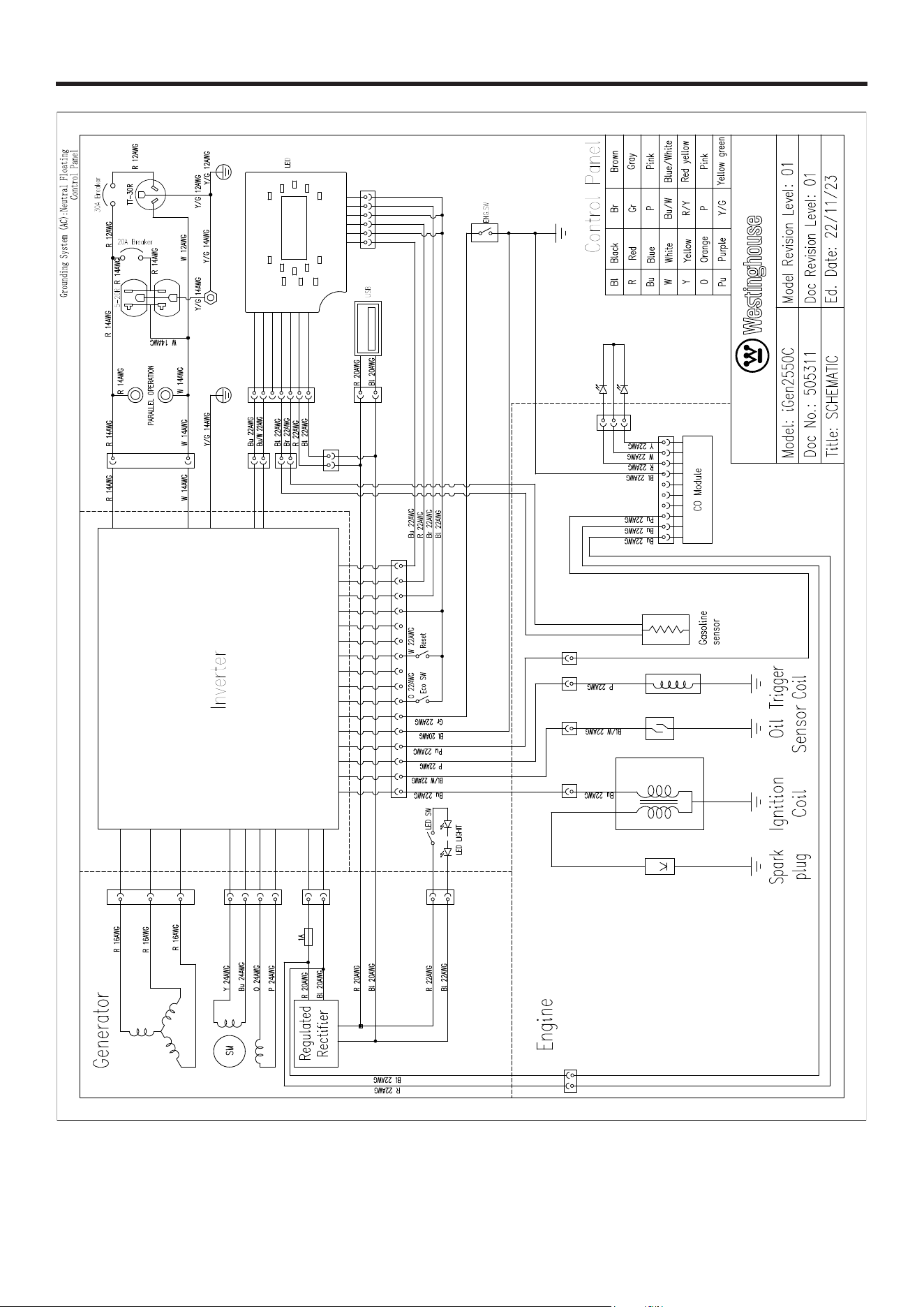

SCHEMATIC
WESTINGHOUSE OUTDOOR POWER EQUIPMENT
Customer Maintenance Log
Keep this record as proof of maintenance performed on the Westinghouse unit. Regular maintenance enables safe
operation, improved performance, and product longevity. See the Maintenance Schedule in the user manual
for required intervals. If the product is serviced by an approved Westinghouse service center, be sure they
complete the applicable entries below.
Product Information
Model Number: ______________________________
Serial Number: ______________________________
Date of Purchase: ______________________________
Purchased From: ______________________________
Maintenance Record
Record all maintenance performed below.
Date
Interval (Hrs/Months)
Maintenance Performed
Parts Used
Oil Type / Qty
Service Center / Technician
Notes
Service Center Information
: (If Used)
Service Center Name:
____________________________________
Phone Number:
______________________________________
Address:
_______________________________________
Technician Name:
____________________________________
Service Center Name:
____________________________________
Phone Number:
______________________________________
Address:
_______________________________________
Technician Name:
____________________________________
2 | Español
TABLA DE CONTENIDO
Introducción ...................................................................................................................................................................................... 2-3
Seguridad .......................................................................................................................................................................................... 4-8
Eléctrico ............................................................................................................................................................................................... 9
Componentes ................................................................................................................................................................................ 10-11
Asamblea ........................................................................................................................................................................................... 12
Operación ...................................................................................................................................................................................... 12-19
Mantenimiento .............................................................................................................................................................................. 20-26
Solución de problemas ...................................................................................................................................................................... 27
Esquemático ...................................................................................................................................................................................... 28
Línea directa de servicio/Dirección de la empresa ....................................................................................................... Página posterior
INTRODUCCIÓN
ADVERTENCIA
El funcionamiento, el mantenimiento y la reparación de este equipo pueden exponerle a sustan-
cias químicas como gases de escape del motor, monóxido de carbono, ftalatos y plomo, que según el Estado de California,
pueden causar cáncer, defectos de nacimiento u otros daños reproductivos. Para minimizar la exposición, evite inhalar los
gases de escape y use guantes o lávese las manos con frecuencia al realizar el mantenimiento de este equipo. Para obtener
más información, visite www.P65warnings.ca.gov.
EXENCIONES DE RESPONSABILIDAD
Toda la información, ilustraciones y especificaciones de este manual estaban vigentes en el momento de su publicación. Las ilustraciones
utilizadas en este manual se presentan únicamente como referencia. Nos reservamos el derecho de modificar cualquier especificación
o diseño sin previo aviso.
RESERVADOS TODOS LOS DERECHOS
Todos los derechos reservados. Queda prohibida su reproducción total o parcial sin la autorización por escrito de Westinghouse Out-
door Power Equipment.
PELIGRO
Lea este manual antes de usar o realizar cualquier tarea de mantenimiento en este producto. El
incumplimiento de las instrucciones y precauciones de seguridad de este manual puede provocar lesiones graves o
incluso la muerte.
ACTUALIZACIONES
El manual de usuario más reciente para los productos Westinghouse se puede encontrar en la pestaña de soporte
en westinghouse.com/pages/manuals o bien, escanee el siguiente código QR con la cámara de su teléfono inteli-
gente para acceder al enlace.
REGISTRO DE PRODUCTOS
Para disfrutar de una cobertura de garantía sin problemas, es importante registrar el producto Westinghouse.
Regístrate antes de:
• Completar y enviar por correo la tarjeta de registro del producto incluida en el caja de cartón.
• Conectándose en línea en: westinghouse.com/registrar
• Escanee el siguiente código QR con la cámara de su teléfono inteligente para acceder al enlace de registro móvil.
Para sus registros
Fecha de compra:
Número de modelo:
Número de serie:
Lugar de compra:
Español | 3
AVISO
Este producto está diseñado y homologado para funcionar de forma continua a temperaturas ambiente
entre -5 °C (23 °F) y 40 °C (104 °F). En caso necesario, puede utilizarse durante cortos periodos de tiempo a temperaturas
extremadamente altas o bajas. Si el producto se expone a temperaturas extremas durante su almacenamiento, debe recu-
perarse hasta alcanzar el rango de temperatura óptimo antes de su uso. Este producto debe utilizarse siempre al aire libre,
en un área bien ventilada y lejos de puertas, ventanas y otras rejillas de ventilación.
La potencia y la corriente máximas están sujetas a factores como el contenido de BTU del combustible, la temperatura ambiente,
la altitud, las condiciones del motor, etc., y están limitadas por ellos. La potencia máxima disminuye aproximadamente un 3,5 %
por cada 1000 pies sobre el nivel del mar, y también disminuirá aproximadamente un 1 % por cada 10 °F (6 °C) por encima de la
temperatura ambiente de 60 °F (16 °C).
AVISO
El efecto de la altitud sobre la potencia será mayor si no se modifica el carburador. Una disminución en la potencia
del motor reducirá la potencia del generador. Comuníquese con nuestro equipo de servicio para solicitar kits de altitud.
INTRODUCCIÓN
PRESUPUESTO
Voltaje de CA .................................................................................................................................................................................. 120 V
Potencia (en marcha) .................................................................................................................................................................. 1900 W
Potencia (pico) ............................................................................................................................................................................ 2550 W
Corriente alterna ........................................................................................................................................................................... 15.8 A
Voltaje CC........................................................................................................................................................................................... 5 V
Corriente continua ....................................................................................................................................................................... 2x2.1 A
Frecuencia ...................................................................................................................................................................................... 60 Hz
Fase ............................................................................................................................................................................................. Soltero
RPM ................................................................................................................................................................................................ 5000
Factor de potencia .............................................................................................................................................................................. 1.0
Clase de aislamiento ............................................................................................................................................................................. F
Temperatura ambiente máxima .......................................................................................................................................... 104°F (40°C)
Tipo de combustible ....................................................................................................................... Gasolina sin plomo (87–93 octanos)
No utilice combustible E15 ni E85 en este producto.
Capacidad de combustible ................................................................................................................................ 1,16 galones (4,4 litros)
Capacidad de petróleo ..................................................................................................................................... 0,37 cuartos (0,35 litros)
Tipo de aceite ...................................................................................................................................................................... SAE 10W-30
Bujía .............................................................................................................................................................................. Antorcha E6RTC
Espacio entre electrodos de la bujía ....................................................................................... 0,024 - 0,032 pulgadas (0,60 - 0,80 mm)
Holgura de admisión de la válvula ................................................................................................................. 0,0031 – 0,0047 pulgadas.
(0,08 – 0,12 mm)
Holgura de escape de la válvula .................................................................................................................... 0,0051 – 0,0067 pulgadas.
(0,13 – 0,17 mm)
Sistema de puesta a tierra de CA ................................................................................................................................... Flotación neutra
¿TIENES PREGUNTAS?
Envíanos un correo electrónico a ser[email protected]
o llame al 1-855-944-3571
4 | Español
SEGURIDAD
SÍMBOLOS DE SEGURIDAD
Siga todas las instrucciones de seguridad que figuran en este
manual de usuario, así como la información que aparece en el
etiquetado del producto.
SÍMBOLO
DESCRIPCIÓN
Símbolo de alerta de seguridad
Peligro de incendio
Peligro de descarga eléctrica
Peligro de quemaduras. No toque las superficies
calientes.
Riesgo de asfixia
No utilizar en condiciones de humedad.
Lea las instrucciones del fabricante.
5 FEET (1.5m)
MINIMUM
FROM OBJECTS
Mantenga una distancia segura.
Conexión a tierra. Consulte con un electricista
para determinar los requisitos de conexión a
tierra antes de la puesta en marcha.
CARBON
MONOXIDE
CO
monóxido de carbono
DEFINICIONES DE SEGURIDAD
Las palabras PELIGRO, ADVERTENCIA, PRECAUCIÓN y AVISO se
utilizan a lo largo de este manual para resaltar información impor-
tante. Asegúrese de que todas las personas que operen, realicen
mantenimiento o se encuentren cerca del generador conozcan el
significado de esta información de seguridad.
Este símbolo de alerta de seguridad aparece junto
a la mayoría de los avisos de seguridad. Significa:
¡Atención, manténgase alerta, la seguridad está
en juego! Lea y siga el mensaje que aparece
después del símbolo de alerta de seguridad.
PELIGRO
Indica una situación peligrosa que, de
no evitarse, provocará la muerte o lesiones graves.
ADVERTENCIA
Indica una situación peligrosa
que, de no evitarse, podría provocar la muerte o lesiones
graves.
PRECAUCIÓN
Indica una situación peligrosa
que, de no evitarse, podría provocar lesiones leves o mod-
eradas.
AVISO
Indica una situación que puede causar daños
al generador, a la propiedad personal y/o al medio ambiente,
o provocar un funcionamiento incorrecto del equipo.
NOTA: Indica un procedimiento, práctica o condición Eso
debe seguirse para que el generador funcione de la manera
prevista.
Español | 5
SEGURIDAD
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
PELIGRO
Los gases de escape de los generadores
contienen altos niveles de monóxido de carbono (CO), un gas invisi-
ble, inodoro y extremadamente venenoso. Si percibe olor a gases de
escape, está respirando monóxido de carbono. Pero incluso si no
percibe olor a gases de escape, podría estar inhalando CO.
SOLO Utilice los generadores al aire libre, en un área bien ventilada.
NUNCA utilice generadores en interiores, ya que esto PUEDE CAU-
SARLE LA MUERTE EN MINUTOS.
• Uso correcto – SOLO Utilice los generadores en el exterior y a
favor del viento, lejos de ventanas, puertas y rejillas de ventilación.
SIEMPRE Dirija el escape lejos de los espacios ocupados. SIEM-
PRE Instale detectores de monóxido de carbono que funcionen
con pilas o detectores de monóxido de carbono enchufables con
batería de respaldo en las zonas habitables. Véase la Figura 1. .
• Uso incorrecto – Nunca utilice un generador en una casa, garaje,
sótano, ático, espacio de acceso restringido ni en ninguna otra área
total o parcialmente cerrada. En estos lugares se pueden acumular
niveles peligrosos de monóxido de carbono. Una puerta abierta o un
ventilador encendido NO proporcionan una ventilación adecuada.
Véase la figura 2. .
Si siente mareos, debilidad o malestar mientras usa el generador,
salga a un lugar con aire fresco. INMEDIATAMENTE Consulte a un
médico. Podría tratarse de una intoxicación por monóxido de car-
bono.
PELIGRO
Riesgo de incendio y electrocución. NO
No conecte el generador al sistema eléctrico de un edificio a menos
que el generador y el interruptor de transferencia estén correcta-
mente instalados y la salida eléctrica haya sido verificada por un
electricista calificado. La conexión debe aislar la energía del gen-
erador de la energía de la red eléctrica y debe cumplir con todas
las leyes y códigos eléctricos aplicables. No aislar correctamente la
energía del generador podría causar daños a la propiedad y generar
una peligrosa realimentación de electricidad que podría causar la
muerte o lesiones graves a los trabajadores de la compañía eléc-
trica.
PELIGRO
Riesgo de electrocución. NUNCA Utilice el
generador en un lugar húmedo o mojado. NUNCA No exponga el
generador a la lluvia, la nieve, las salpicaduras de agua ni el agua
estancada mientras esté en uso. Proteja el generador de cualquier
condición climática adversa. La humedad o el hielo pueden provo-
car un cortocircuito u otro fallo en el circuito eléctrico.
ADVERTENCIA
Familiarícese con todas las instruc-
ciones, advertencias de seguridad, ilustraciones y especificaciones
que acompañan a este producto. El incumplimiento de las instruc-
ciones del fabricante puede provocar descargas eléctricas, incendi-
os o intoxicación por monóxido de carbono, que pueden causar la
muerte o lesiones graves.
AVISO
Instale detectores de monóxido de carbono que
funcionen con pilas o detectores de monóxido de carbono enchufa-
bles con batería de respaldo en las zonas habitables.
• Este producto debe utilizarse ÚNICAMENTE en exteriores.
• Nunca utilice un generador en una casa, garaje, sótano, ático, espacio
de acceso restringido ni en ninguna otra área total o parcialmente
5 FE
ET (1.5m)
MINIMUM
FROM OBJ
E
CTS
C
ARBON
MONOXIDE
CO
5 F
EET (1.5m)
MINIMUM
FROM OBJECTS
CARBON
MONOXIDE
CO
5 FEET (1.5
m)
M
INIMUM
FROM OBJECTS
CARB
ON
MONOXIDE
CO
5 FEET (1.5m
)
MINIMUM
FROM OBJECTS
CARBON
MONOXIDE
C
O
1
1
2
2
3
4
5
3
FIG. 1
FIG. 2
1 - MI gases de escape (CO)
2 - Úselo ÚNICAMENTE FUERA y LEJOS de ventanas, puertas y rejillas
de ventilación.
3 - Detectores de monóxido de carbono en zonas habitables
1 - MI gases de escape (CO)
2 - Sala de estar
3 - Espacio de acceso al sótano
4 - Entrada/Porche/Cuarto de servicio
5 - Cochera
cerrada. En estos lugares se pueden acumular niveles peligrosos de
monóxido de carbono. El monóxido de carbono (CO), un gas invisible,
inodoro y extremadamente venenoso, PUEDE MATARLE EN MINUTOS.
• Úselo ÚNICAMENTE EN EXTERIORES y lejos de ventanas, puertas y
rejillas de ventilación, tal como lo recomienda el Departamento de
Salud y Servicios Humanos de los Estados Unidos (CDC). En ciertas
viviendas o según las condiciones del viento, puede ser necesario
mantener una distancia mayor.
• El Código Eléctrico Nacional exige el uso de un interruptor de trans-
ferencia u otro equipo de transferencia adecuado siempre que se
conecte un generador portátil al sistema eléctrico de un edificio. Los
interruptores de transferencia aíslan la energía del generador de la
energía de la red eléctrica y evitan que la energía eléctrica regrese
al sistema de la red.
NOTA: Un interruptor de transferencia debe ser instalado por un elec-
tricista calificado de acuerdo con los códigos eléctricos aplicables. En
algunas jurisdicciones, la instalación puede ser inspeccionada por las
autoridades locales. Conserve toda la información relevante sobre la
instalación, la inspección y el mantenimiento.
• Nunca utilice el generador para alimentar equipos médicos. equipo.
• Nunca exponga el generador a la lluvia, la nieve, las salpicaduras de
agua ni al agua estancada mientras esté en uso. Guarde y utilice la
unidad en un lugar seco o cubierto (pero no cerrado).
• No permita que niños ni personas sin formación operen el generador.
• Mantenga a los niños, a los transeúntes y a las mascotas a una distancia
mínima de 3 metros (10 pies) de un generador en funcionamiento.
• Mantenga una distancia de seguridad. Durante el funcionamiento y
el almacenamiento, mantenga una distancia mínima de cinco pies
6 | Español
SEGURIDAD
(aproximadamente 1,5 metros) alrededor del generador, incluyendo la
parte superior. Apague la unidad y deje que se enfríe durante al menos
30 minutos antes de guardarla. El calor generado por el silenciador
y los gases de escape podría ser lo suficientemente intenso como
para causar quemaduras graves o incendiar objetos combustibles.
• No utilice el aparato en zonas donde se almacenen materiales combus-
tibles o peligrosos, incluidas las estaciones de servicio de gasolina
y gas natural.
• No utilice el generador descalzo, con las manos o los pies mojados, ni
estando de pie en el agua o en condiciones de humedad.
• No utilice este aparato si está cansado o bajo los efectos de drogas,
alcohol o medicamentos.
• Peligro de quemaduras. No toque las superficies calientes.
• No toque el silenciador ni el motor. Están muy calientes y pueden cau-
sar quemaduras graves. No coloque partes del cuerpo ni materiales
inflamables o combustibles directamente en la trayectoria del escape.
• Mantenga las manos, los dedos, los pies y cualquier otra parte del
cuerpo alejados de todas las partes móviles del generador.
• No conecte cables eléctricos desgastados o dañados al generador.
NUNCA toque cables deshilachados o expuestos.
• No utilice el generador en una superficie inclinada. La unidad siempre
debe colocarse sobre una superficie plana y estable.
• Inspeccione el estado físico del producto antes de cada uso. Busque
tornillos sueltos, fugas de líquido y otros signos de desgaste.
Reemplace todas las piezas dañadas. Para obtener repuestos o
asistencia, comuníquese con el servicio al cliente.
• Para un rendimiento óptimo, utilice el generador a temperaturas com-
prendidas entre -5 °C (23 °F) y 40 °C (104 °F) con una humedad
relativa máxima del 90 %.
• Antes de arrancar el generador, inspeccione todos los fluidos (aceite
y gasolina).
• No retire la varilla medidora de aceite ni el tapón del depósito de com-
bustible mientras el generador esté en funcionamiento.
• Apriete bien la varilla medidora de aceite después de añadir aceite y
el tapón del depósito de combustible después de añadir gasolina.
• Evite el contacto de la piel con aceite de motor o gasolina. Use ropa y
equipo de protección. Lave toda la piel expuesta con agua y jabón.
El contacto prolongado de la piel con gasolina o aceite de motor
puede causar irritación cutánea grave y otras reacciones adversas.
• GRAMO Los generadores vibran y rebotan durante su funcionamiento
normal. Inspeccione el generador y todos los cables conectados para
detectar cualquier daño causado por la vibración. Reemplace o repare
las piezas dañadas según sea necesario. No utilice el generador ni
ningún componente que presente signos de daño.
• Todas las herramientas y aparatos eléctricos que funcionen con este
generador deben estar correctamente conectados a tierra mediante
un tercer cable o tener doble aislamiento.
• Antes de transportar el generador, desconecte el capuchón de la bujía,
vacíe el depósito de combustible y sujete correctamente la unidad.
• Durante el transporte, puede haber fugas de combustible o aceite del
generador. Coloque una toalla, una lámina de plástico o una almohadilla
absorbente debajo de la unidad para proteger el vehículo de transporte.
• Para prolongar la vida útil de este producto, siga las instrucciones que
se indican en el Mantenimiento sección de este manual.
• Sustituya las piezas dañadas o desgastadas por repuestos recomendados
o equivalentes. El uso de una pieza incorrecta o incompatible podría
generar un riesgo que podría provocar lesiones personales graves.
FIG. 3
1 - Terminal terrestre
1
• Retire siempre del generador cualquier herramienta u otro equipo de
servicio utilizado durante el mantenimiento antes de ponerlo en marcha.
TOMA DE TIERRA
Véase la figura 3.
ADVERTENCIA
Riesgo de descarga eléctrica.
Si el generador no se conecta correctamente a tierra, puede
producirse una descarga eléctrica.
AVISO
Utilice únicamente cables de extensión,
herramientas y electrodomésticos con conexión a tierra de
3 clavijas, o herramientas y electrodomésticos con doble
aislamiento.
El neutro del generador está flotante. El terminal de tierra del gener-
ador está conectado al bastidor del generador, a las partes metálicas
del generador que no transportan corriente y a los terminales de
tierra de cada tomacorriente. El generador (bobinado del estator)
está aislado del bastidor y del pin de tierra del tomacorriente de
CA. Los dispositivos eléctricos que requieren una conexión a tierra
en el pin del tomacorriente podrían no funcionar correctamente.
Si este generador se va a usar únicamente con equipos con cable y
enchufe conectados a los receptáculos instalados en el generador,
el Código Eléctrico Nacional no exige que la unidad esté conectada
a tierra. Sin embargo, otros métodos de uso del generador pueden
requerir conexión a tierra para reducir el riesgo de descarga eléc-
trica o electrocución.
Antes de utilizar la toma de tierra, consulte con un electricista
cualificado, un inspector eléctrico o la agencia local competente
para conocer los códigos u ordenanzas locales que se aplican al
uso previsto del generador.
Español | 7
SEGURIDAD
PRECAUCIONES DE SEGURIDAD PARA LA GASOLINA Y LOS VAPORES DE GASOLINA
PELIGRO
Riesgo de incendio y explosión. La gasolina es altamente explosiva e inflamable y puede causar quemad-
uras graves o la muerte.
ADVERTENCIA
Riesgo de incendio y quemaduras. NUNCA afloje ni retire el tapón del depósito de combustible mien-
tras el generador esté en funcionamiento. Apague la unidad y deje que se enfríe durante al menos cinco minutos antes de añadir
gasolina. Afloje el tapón del depósito de combustible lentamente.
ADVERTENCIA
En caso de incendio de gasolina, no intente apagar la llama a menos que el interruptor de control
del motor/combustible esté en la posición de APAGADO. posición. Conectar un extintor a un generador con el interruptor de
combustible abierto podría crear un riesgo de explosión.
• Peligro de incendio. La gasolina es altamente inflamable. Manipular con cuidado.
• Nunca utilice gasolina como agente de limpieza.
• La gasolina irrita la piel y debe limpiarse inmediatamente si entra en contacto con ella.
• No almacene gasolina cerca de hornos, calentadores de agua ni ningún otro aparato que produzca calor o que tenga encendido
automático.
• Mantenga la gasolina alejada de chispas, llamas abiertas, luces piloto, calor y otras fuentes de ignición.
• Guarde cualquier recipiente que contenga gasolina en un área bien ventilada, lejos de cualquier material combustible o fuente de
ignición.
• Almacene siempre la gasolina en un recipiente homologado para tal fin. Los recipientes no homologados pueden romperse o dete-
riorarse, permitiendo que la gasolina o sus vapores se escapen, lo que puede generar un grave peligro.
• La gasolina tiene un olor característico, lo que ayudará a detectar posibles fugas rápidamente.
• Los vapores de gas pueden provocar un incendio si se inflaman.
• No fume al manipular combustible, al añadir combustible al generador o al vaciar el depósito de gasolina.
• Utilice protección ocular mientras reposta.
• Antes de añadir combustible al generador, apáguelo y deje que se enfríe durante al menos cinco minutos. Si es necesario, trasládelo
a un terreno nivelado.
• No retire el tapón del depósito de combustible mientras el generador esté en funcionamiento.
• Afloje lentamente el tapón del depósito de combustible para liberar la presión de forma segura, evitar que la gasolina se escape
alrededor del tapón y prevenir que el calor del silenciador encienda los vapores de combustible.
• Nunca llene el tanque de gasolina más allá del anillo de llenado máximo indicado en el indicador de combustible. Mantener el nivel
de gasolina en o por debajo del anillo de llenado permite la expansión del combustible. Llenar demasiado el tanque puede provocar
un desbordamiento repentino de gasolina y que esta entre en contacto con superficies calientes.
• El combustible derramado puede incendiarse. Limpie los derrames inmediatamente y deje que la zona se seque antes de poner en
marcha el generador. NUNCA intentar quemar el combustible derramado.
• Apriete bien el tapón del depósito de combustible después de añadir gasolina.
• No cubra la tapa del depósito de combustible mientras el generador esté en funcionamiento. Cubrir la tapa podría provocar una
avería en el motor o dañar el producto.
• Vacíe el combustible antes de guardar la unidad. Guarde la unidad y el combustible por separado en áreas bien ventiladas, lejos de
chispas, llamas abiertas, luces piloto, calor y otras fuentes de ignición.
• Apague el aparato y deje que se enfríe durante un mínimo de 30 minutos antes de vaciar el combustible.
8 | Español
5 FEET (1.5m)
MINIMUM
FROM OBJECTS
CARBON
MONOXIDE
CO
15.8A
SEGURIDAD
ETIQUETAS Y ADHESIVOS DE SEGURIDAD
La siguiente información figura en las etiquetas y adhesivos.
ETIQUETAS Y CALCOMANÍAS DE SEGURIDAD
NÚMERO DE ÍNDICE ARTÍCULO DESCRIPCIÓN
1 Símbolos de seguridad (Véase la página 4)
2 Presupuesto (Véase la página 3)
3 Proposición 65 de California Cáncer y daños reproductivos -
www.P65Warnings.ca.gov/product
4 monóxido de carbono • Usar un generador en interiores PUEDE MATARTE EN MINUTOS
Los gases de escape de los generadores contienen monóxido
de carbono. Este es un veneno que no se puede ver ni oler.
• NUNCA usar dentro de una casa o garaje, INCLUSO SI Las puertas
y ventanas están abiertas.
5 Superficie caliente No tocar.
1
3
2
4
5
Español | 9
ELÉCTRICO
CAPACIDAD DEL GENERADOR
AVISO
No sobrecargue la capacidad. Exceder la ca-
pacidad de potencia/amperaje puede dañar el generador y/o
los dispositivos eléctricos conectados a él.
Revisar el Presupuesto Para este generador, registre la potencia
continua (en funcionamiento) y la potencia máxima (en arranque).
En general, a mayor potencia, más dispositivos se pueden alimentar
simultáneamente. Es necesario considerar los requisitos de poten-
cia totales de todos los dispositivos conectados. Estos requisitos
suelen figurar en una etiqueta o placa de características.
Para determinar los requisitos de energía:
• Seleccione los dispositivos que se alimentarán simultáneamente.
• Registre y sume la potencia en funcionamiento (continua) de
cada dispositivo. El generador debe producir continuamente
esta cantidad de potencia para mantener los dispositivos en
funcionamiento.
• Registre la potencia máxima (de arranque) de cada dispositivo.
Esta es la sobrecarga momentánea necesaria para arrancar
los motores eléctricos de algunas herramientas y electro-
domésticos.
• Seleccione el dispositivo con la mayor potencia máxima (de
arranque). Sume la potencia máxima (de arranque) de ese
dispositivo a la potencia total continua (de funcionamiento) de
todos los dispositivos conectados para determinar la potencia
máxima total requerida por el generador.
NOTA: El consumo máximo de potencia total se calcula supo-
niendo un arranque intermitente de los dispositivos. Ajuste la
estimación si los dispositivos alcanzan su consumo máximo de
potencia simultáneamente.
GESTIÓN DE LA ENERGÍA DEL GENERADOR
Para prolongar la vida útil del generador, tenga precaución al
conectar cargas eléctricas. Desconecte todas las cargas antes
de arrancar el generador. La forma más segura de gestionar la
energía del generador es conectar las cargas de forma secuencial
siguiendo estos pasos:
1. Retire todas las cargas y ponga en marcha el generador como
se describe más adelante en este manual.
2. Conecte y encienda el dispositivo o aparato de mayor potencia.
Los requisitos de alimentación suelen figurar en una etiqueta
de datos o placa de características.
3. Deje que la salida del generador se estabilice. Una vez estabiliza-
da, el motor debería funcionar sin problemas y el dispositivo
debería funcionar correctamente.
4. Conecta y enciende el siguiente dispositivo o electrodoméstico
de mayor capacidad.
5. Permita que la salida del generador se estabilice.
6. Repita este proceso para cada carga adicional.
CABLES DE EXTENSIÓN
ADVERTENCIA
Riesgo de asfixia. Los cables de
extensión que entran directamente a la casa aumentan el
riesgo de intoxicación por monóxido de carbono a través de
cualquier abertura. Si se utiliza un cable de extensión para
alimentar aparatos eléctricos en el interior de la casa, existe
riesgo de intoxicación por monóxido de carbono para las per-
sonas que se encuentren dentro. Utilice siempre detectores
de monóxido de carbono a pilas que cumplan con las normas
de seguridad UL 2034 vigentes cuando utilice el generador.
Revise periódicamente la batería del detector.
ADVERTENCIA
Riesgo de asfixia. Al utilizar el
generador con cables de extensión, asegúrese de que esté
ubicado en un área abierta al aire libre, lejos de espacios
habitados y con el escape apuntando en dirección contraria.
ADVERTENCIA
Riesgo de incendio y electro-
cución. Nunca utilice alargadores desgastados o dañados.
Los alargadores dañados o sobrecargados pueden so-
brecalentarse, producir arcos eléctricos y causar quemadu-
ras, con el consiguiente riesgo de muerte o lesiones graves.
Antes de conectar un aparato de corriente alterna o un cable de
alimentación al generador:
• Utilice cables de extensión, herramientas y electrodomésticos
con conexión a tierra de 3 clavijas, o herramientas y electro-
domésticos con doble aislamiento.
• Asegúrese de que la herramienta o el aparato funcione correct-
amente. Los aparatos o cables de alimentación defectuosos
pueden provocar una descarga eléctrica.
• Asegúrese de que la potencia eléctrica de la herramienta o el
aparato no supere la potencia nominal del generador o del
enchufe que se esté utilizando.
AVISO
No exceda la capacidad. Sobrecargar la po-
tencia o el amperaje podría dañar los dispositivos conecta-
dos y los componentes críticos del generador.
DIMENSIONAMIENTO DE LOS CABLES DE
EXTENSIÓN
Asegúrese de que el cable de extensión pueda soportar la carga
necesaria. Los cables demasiado delgados pueden provocar una
caída de voltaje que cause sobrecalentamiento o daños materiales.
Consulte las instrucciones del fabricante para conocer el tamaño
y la longitud adecuados.
10 | Español
COMPRENDIENDO EL GENERADOR
Véanse las figuras 4 y 5.
Para reducir el riesgo de lesiones y fallos del producto, lea y comprenda la información de este manual de usuario, así como la información del
etiquetado del producto.
TOMACORRIENTES DE 120 VOLTIOS DE CORRIENTE ALTERNA
Esta unidad cuenta con un receptáculo para vehículos recreativos de 120 V y 30 amperios, y receptáculos dobles de 120 V y 20 A, capaces de alimentar
una variedad de electrodomésticos, herramientas y equipos.
BANDEJA DE ACCESORIOS
La bandeja para accesorios es ideal para guardar teléfonos móviles, tabletas y otros dispositivos mientras se cargan. NO Permanezca cerca del
generador mientras carga sus dispositivos. Mantenga siempre una distancia de seguridad mientras el generador esté en funcionamiento.
INTERRUPTORES AUTOMÁTICOS
Los disyuntores protegen los dispositivos y equipos conectados a los enchufes contra sobrecargas eléctricas.
INTERRUPTOR DE MODO ECO
El modo Eco minimiza el consumo de combustible y el ruido ajustando las RPM del motor al mínimo necesario para la carga actual.
INTERRUPTOR DE CONTROL DEL MOTOR/COMBUSTIBLE
Gire el interruptor de control del motor/combustible para ajustar el estrangulador y para iniciar o detener el flujo de combustible.
PANEL DE SERVICIO DEL MOTOR
Gire la perilla de bloqueo para desbloquear y retire la tapa para realizar el mantenimiento del aceite, la bujía y el filtro de aire.
TERMINAL TERRESTRE
El terminal de tierra se utiliza para conectar a tierra externamente el generador.
LED DE BAJO CONSUMO DE ACEITE
Indica bajo nivel de aceite. Cuando el nivel de aceite en el cárter desciende por debajo del límite de funcionamiento seguro, el indicador de bajo nivel
de aceite se iluminará y el generador apagará automáticamente el motor.
SILENCIADOR Y PARACHISPAS
El parachispas impide que salgan chispas del silenciador. Debe retirarse para su mantenimiento.
AVISO
El parachispas es un dispositivo de seguridad que impide que las chispas salgan del silenciador y provoquen un incendio. En
algunos lugares, su uso puede ser obligatorio por ley. Es responsabilidad del usuario de esta unidad conocer y cumplir con todas las leyes y
regulaciones locales relativas a la prevención de incendios.
LED DE SALIDA LISTA
Se ilumina cuando el generador funciona con normalidad. Indica que el generador está produciendo energía eléctrica en las tomas de corriente.
LED DE SOBRECARGA
Indica que el generador está sobrecargado.
RESTABLECIMIENTO POR SOBRECARGA
El generador desconectará automáticamente toda la salida de corriente alterna para protegerse en caso de sobrecarga o de cortocircuito en algún
aparato conectado.
SALIDAS DE OPERACIÓN PARALELA
Se puede utilizar un cable paralelo (no incluido) para conectar un generador inversor Westinghouse compatible y obtener una mayor potencia de salida.
PUERTOS USB
Toma USB de dos puertos de 5V/2.1A. Admite conectores USB tipo A.
TAPA DE COMBUSTIBLE VENTILADA
El tapón del depósito de combustible tiene una válvula de ventilación que se puede abrir y cerrar. Esta válvula debe estar abierta cuando el motor esté
en marcha y cerrada cuando esté apagado.
COMPONENTES
Español | 11
FIG. 4
1 - Interruptor de control del motor/combustible
2 - Mango recoil
3 - Tapón de combustible ventilado
4 - Puerta de servicio de bujías
5 - Cubierta de servicio del motor
6 - Pomo de bloqueo
7 - Silenciador/Parachispas
COMPONENTES
1 - Disyuntor de 20 amperios
2 - Disyuntor de 30 amperios
3 - Botón de reinicio
4 - ECO Interruptor de modo
5 - LED de bajo consumo de aceite
6 - LED de sobrecarga
FIG. 5
7 - LED de salida lista
8 - Puertos USB
9 - Tomacorriente de 120 voltios CA y 30 amperios
10 - Tomacorrientes de 120 voltios CA y 20 amperios
11 - Terminal terrestre
12 - Salidas de operación paralela
12 | Español
ASAMBLEA
RETIRAR EL CONTENIDO DE LA CAJA
ADVERTENCIA
Este producto no lo hace Requiere montaje. No intente utilizar este producto si no está completamente
ensamblado. El uso de un producto mal ensamblado puede ser peligroso y provocar lesiones personales graves.
• Retire e inspeccione el contenido de la caja. Confirme que todos los artículos en la LISTA INCLUIDA están presentes y en buen estado.
• Recicle o deseche correctamente los materiales de embalaje.
LISTA INCLUIDA
ARTÍCULO CANTIDAD
Generador 1
aceite de motor 1
Embudo 1
llave de tubo para bujías 1
Si falta alguna pieza, póngase en contacto con nuestro equipo de servicio en ser[email protected] o llame al 1-855-944-3571.
ADVERTENCIA
No altere ni modifique este producto a menos que se indique en este manual o por el fabricante. No
utilice accesorios que no estén recomendados para este producto. Realizar modificaciones no autorizadas y utilizar accesorios
incompatibles puede dañar la unidad y anular la garantía.
AVISO
No intente arrancar el motor antes de haberle aplicado el aceite recomendado. Si no añade aceite antes de arran-
car, se producirán daños graves en el motor que no estarán cubiertos por la garantía.
OPERACIÓN
PELIGRO
Los gases de escape de los generadores contienen altos niveles de monóxido de carbono (CO), un gas invisible, ino-
doro y extremadamente venenoso. Si percibe olor a gases de escape, está respirando monóxido de carbono. Pero incluso si no percibe olor a
gases de escape, podría estar inhalando CO.
SOLO Utilice los generadores al aire libre, en un área bien ventilada. NUNCA utilice generadores en interiores, ya que esto PUEDE CAUSARLE
LA MUERTE EN MINUTOS.
• Uso correcto – SOLO Utilice los generadores en el exterior y a favor del viento, lejos de ventanas, puertas y rejillas de ventilación. SIEMPRE
Dirija el escape lejos de los espacios ocupados. SIEMPRE Instale detectores de monóxido de carbono que funcionen con pilas o detectores de
monóxido de carbono enchufables con batería de respaldo en las zonas habitables. Véase la Figura 1. .
• Uso incorrecto – Nunca utilice un generador en una casa, garaje, sótano, ático, espacio de acceso restringi-
do ni en ninguna otra área total o parcialmente cerrada. En estos lugares se pueden acumular niveles peligro-
sos de monóxido de carbono. Una puerta abierta o un ventilador encendido NO proporcionan una ventilación adecuada.
Véase la figura 2. .
Si siente mareos, debilidad o malestar mientras usa el generador, salga a un lugar con aire fresco. INMEDIATAMENTE Consulte a un médico.
Podría tratarse de una intoxicación por monóxido de carbono.
ADVERTENCIA
No altere ni modifique este producto a menos que se indique en este manual o por el fabricante. No utilice acce-
sorios que no estén recomendados para este producto. Realizar modificaciones no autorizadas y utilizar accesorios incompatibles puede dañar
la unidad y anular la garantía.
ADVERTENCIA
Evite el contacto de la piel con aceite de motor o gasolina. Use ropa y equipo de protección. Lave toda la piel
expuesta con agua y jabón. El contacto prolongado de la piel con gasolina o aceite de motor puede causar irritación cutánea grave y otras reac-
ciones adversas.
AVISO
En determinadas circunstancias, el Código Eléctrico Nacional puede exigir que el generador esté conectado a tierra mediante
una toma de tierra homologada. Consulte con un electricista cualificado para determinar los requisitos de conexión a tierra antes de su puesta
en marcha.
AVISO
Inspeccione el estado físico del producto antes de cada uso. Busque tornillos sueltos, fugas de líquido y otros signos de des-
gaste. Reemplace todas las piezas dañadas.
Español | 13
OPERACIÓN
SABER CÓMO UBICAR Y OPERAR EL GENERADOR DE FORMA SEGURA
PELIGRO
Riesgo de asfixia. Coloque el generador en un área bien ventilada. NO coloque el generador cerca de rejillas de venti-
lación o tomas de aire, ya que los gases de escape podrían ser aspirados hacia espacios ocupados o confinados. Tenga en cuenta el viento y las
corrientes de aire al colocar el generador.
ADVERTENCIA
Peligro de electrocución. Nunca utilice el generador en un lugar húmedo. Nunca lo exponga a la lluvia, la nieve,
las salpicaduras de agua ni al agua estancada mientras esté en funcionamiento. Proteja el generador de cualquier condición climática adversa.
La humedad o el hielo pueden provocar un cortocircuito u otro fallo en el circuito eléctrico. Utilizar un generador o aparato eléctrico en condi-
ciones de humedad, como lluvia o nieve, cerca de una piscina o sistema de riego, o con las manos mojadas, puede provocar una electrocución.
ADVERTENCIA
Riesgo de incendio. Utilice el generador únicamente sobre una superficie sólida y nivelada. Si lo utiliza sobre
una superficie con material suelto, como arena o restos de césped, es posible que el generador introduzca residuos que podrían obstruir las
rejillas de ventilación o el sistema de entrada de aire. Deje que el generador se enfríe durante 30 minutos antes de transportarlo o almacenarlo.
• Lea y comprenda toda la información de seguridad antes de poner en marcha el generador.
• Nunca utilice un generador en una casa, garaje, sótano, ático, espacio de acceso restringido ni en ninguna otra área total o parcialmente cerrada.
En estos lugares se pueden acumular niveles peligrosos de monóxido de carbono. El monóxido de carbono (CO), un gas invisible, inodoro y
extremadamente venenoso, PUEDE MATARLE EN MINUTOS.
• NO No utilice el generador en la parte trasera de un SUV, autocaravana, remolque, caja de camioneta (normal, plana o de cualquier otro tipo),
debajo de escaleras, junto a paredes o edificios, ni en ningún otro lugar que impida una refrigeración adecuada del generador o del silenciador.
Utilizar el generador en áreas cerradas o parcialmente cerradas provocará la acumulación de niveles peligrosos de monóxido de carbono (CO).
• NO utilice generadores durante su funcionamiento.
• Úselo ÚNICAMENTE EN EXTERIORES y lejos de ventanas, puertas y rejillas de ventilación, tal como lo recomienda el Departamento de Salud y
Servicios Humanos de los Estados Unidos (CDC). En ciertas viviendas o según las condiciones del viento, puede ser necesario mantener una
distancia mayor.
• No utilice el generador en una superficie inclinada. La unidad siempre debe colocarse sobre una superficie plana y estable.
• El generador debe estar siempre sobre una superficie plana y nivelada (incluso cuando no esté en funcionamiento).
• El generador debe tener una distancia mínima de 1,5 m (5 pies) de cualquier material combustible.
CONOZCA LA NORMATIVA PARA EL USO DE GENERADORES PORTÁTILES
Considere dónde y cómo se utilizará el generador, y familiarícese con las ordenanzas locales, estatales o federales relativas a su uso previsto. Puede
ser necesario contactar con un electricista cualificado o con la administración local para obtener una lista completa de los requisitos.
AGREGAR ACEITE/INSPECCIONAR EL NIVEL DE ACEITE
Véanse las figuras 6 y 7.
AVISO
No intente arrancar el motor antes de haberle aplicado el aceite recomendado. Si no añade aceite antes de arrancar, se produ-
cirán daños graves en el motor que no estarán cubiertos por la garantía.
AVISO
El uso de aceite para motores de 2 tiempos u otros tipos de aceite no aprobados puede causar daños graves al motor que no
están cubiertos por la garantía.
El tipo de aceite recomendado para uso habitual es el aceite de motor 10W-30. Si va a utilizar el generador en temperaturas extremas, consulte la
siguiente tabla.
-20 0 20 40 60 80 100 120
-28.9
°F
°C -17.8 -6.7 4.4 15.6 26.7 37.8 48.9
10W-30
5W-30
10W-405W-30
Tipo de aceite de motor recomendado
Temperatura ambiente
Sintético
NOTA: Compruebe el nivel de aceite del motor antes de cada uso o cada 8 horas de funcionamiento.
1. Apague el generador y deje que el motor se enfríe durante al menos cinco minutos.
14 | Español
OPERACIÓN
FIG. 6
1 - Cubierta de servicio del motor
2 - Posición bloqueada
3 - Posición desbloqueada
1
3
2
FIG. 7
1 - Varilla medidora de aceite
2 - Rango de funcionamiento seguro
1
2
2. Coloque el generador sobre una superficie nivelada en un área bien ventilada.
3. Gire el pomo de la cerradura a la posición de desbloqueo.
4. Retire la tapa de servicio del motor.
5. Limpie la zona alrededor de la varilla medidora de aceite.
Para el llenado inicial de aceite:
1. Desenrosque lentamente y retire la varilla medidora de aceite.
2. Con la ayuda del embudo, vierta lentamente el aceite de motor suministrado en el orificio de llenado. Haga pausas frecuentes para asegurarse de
no llenarlo en exceso.
NOTA: El generador fue probado en fábrica y puede contener una cantidad mínima de aceite residual. Se requiere aceite adicional para su correcto
funcionamiento. No sobrellenar.
3. Vuelva a colocar y apriete la varilla medidora de aceite.
4. Instale la tapa de servicio del motor y gire el pomo de bloqueo a la posición de bloqueo para asegurarla.
Para comprobar el nivel de aceite:
1. Desenrosque lentamente y retire la varilla medidora de aceite.
2. Limpie la varilla medidora y vuelva a colocarla en el orificio de llenado de aceite. No enrosque la varilla medidora.
3. Retire la varilla medidora y compruebe que el nivel de aceite se encuentra dentro del rango de funcionamiento seguro.
4. Si el nivel de aceite es bajo, añada el aceite de motor recomendado gradualmente y revise el nivel hasta que se encuentre dentro del rango de
funcionamiento seguro.
5. Vuelva a colocar la varilla medidora de aceite y apriétela a mano.
6. Instale la tapa de servicio del motor y gire el pomo de bloqueo a la posición de bloqueo para asegurarla.
E85 E15
REQUISITOS DE GASOLINA
AVISO
No utilice combustible E15 ni E85 en este producto. Los daños al motor o al equipo causados por combustible en mal estado
o por el uso de combustibles no aprobados (como mezclas de etanol E15 o E85) no están cubiertos por la garantía. Utilice únicamente gasolina
sin plomo con un contenido máximo de 10 % de etanol. etanol.
• Utilice siempre gasolina limpia, fresca y sin plomo (de 87 a 93 octanos) en esta unidad. Nunca utilice gasolina vieja, deteriorada o contaminada.
• Se acepta hasta un 10 % de etanol (gasohol) (donde esté disponible; se recomienda utilizar combustible sin etanol).
• NO utilice E85 ni E15.
• NO utilice una mezcla de gasóleo.
• NO modifique el motor para que funcione con combustibles alternativos.
Español | 15
OPERACIÓN
USO DE ESTABILIZADOR DE COMBUSTIBLE
Agregar un estabilizador de combustible (no incluido) prolonga la vida útil del combustible y ayuda a prevenir la formación de depósitos que pueden
obstruir el sistema de combustible. Siga las instrucciones del fabricante para su uso.
Antes de repostar el generador, mezcle siempre la cantidad correcta de estabilizador de combustible con la gasolina en un recipiente homologado.
Ponga en marcha el generador durante cinco minutos para que el estabilizador actúe sobre todo el sistema de combustible.
AGREGANDO GASOLINA
Véanse las figuras 8 y 9.
PELIGRO
Riesgo de incendio y explosión. Nunca retire el tapón del depósito de combustible ni reposte el generador con el motor
en marcha. No fume ni genere chispas durante el repostaje. Apague siempre el motor y deje que el generador se enfríe durante al menos cinco
minutos antes de repostar.
PELIGRO
Riesgo de incendio y explosión. No llene el depósito de combustible en exceso. Llene solo hasta el anillo rojo de llena-
do máximo indicado en el filtro de combustible. El llenado excesivo puede provocar que el combustible se derrame sobre el motor, causando
riesgo de incendio o explosión.
ADVERTENCIA
Nunca utilice un recipiente de gasolina, un tanque de gasolina ni ningún otro elemento que contenga combustible
y que esté roto, cortado, rasgado o dañado.
AVISO
Llene el tanque únicamente con gasolina procedente de un recipiente homologado. Asegúrese de que el recipiente esté limpio
por dentro y en buen estado para evitar la contaminación del sistema de combustible.
1. Apague el generador y deje que el motor se enfríe durante al menos cinco minutos.
2. Coloque el generador sobre una superficie nivelada en un área bien ventilada. NO repostar en interiores.
3. Limpie la zona alrededor del tapón del depósito de combustible y retire el tapón lentamente.
4. Añada lentamente la cantidad de combustible recomendada. No llene el depósito en exceso.
NOTA: El nivel de gasolina NO debe ser superior al anillo rojo de llenado máximo que indica el indicador de combustible.
5. Instale el tapón del depósito de combustible. Apriételo firmemente.
6. Limpie cualquier derrame de combustible.
7. Aléjese al menos 30 pies de la zona de repostaje antes de volver a arrancar el motor.
AVISO
El combustible puede dañar la pintura y el plástico. Tenga cuidado al llenar el depósito de combustible. Los daños causados
por derrames de combustible no están cubiertos por la garantía.
AVISO
Limpie el filtro de combustible antes y después de cada repostaje. Retire el filtro comprimiéndolo ligeramente mientras lo
extrae del depósito de combustible.
FIG. 8
FIG. 9
1
1
2
3
1 - Tapón de combustible ventilado
2 - Línea de llenado máximo
3 - Filtro de pantalla
1 - Tapón de combustible ventilado
16 | Español
OPERACIÓN
OPERACIÓN A GRAN ALTITUD
La potencia del motor disminuye a medida que aumenta la altitud del generador sobre el nivel del mar. La producción se reduce aprox-
imadamente un 3,5 % por cada 1000 pies de aumento de altitud con respecto al nivel del mar.
Se requiere un ajuste para altitudes superiores a 1524 m (5000 pies). Operar sin este ajuste provocará una disminución del rendimiento,
un mayor consumo de combustible y un aumento de las emisiones.
AVISO
NO utilice el generador a altitudes inferiores a 2000 pies (762 m) con el kit para gran altitud instalado. Podrían
producirse daños en el motor.
Kit de carburador para gran altitud P/N 518921-1
PERÍODO DE ADAPTACIÓN
Para un correcto rodaje, no supere el 50 % de la potencia nominal en vatios durante las primeras cinco horas de funcionamiento.
Utilice el aceite incluido hasta el primer cambio de aceite recomendado. No utilice aceite totalmente sintético durante el período de
rodaje. El aceite totalmente sintético puede impedir el correcto rodaje y asentamiento de los anillos del pistón.
Varíe la carga ocasionalmente para permitir que los devanados del estator se calienten y se enfríen, y para ayudar a asentar los anillos
del pistón.
ANTES DE ARRANCAR EL GENERADOR
Confirma que:
• El generador se coloca en un lugar seguro y adecuado.
• El generador está situado sobre una superficie seca, plana y nivelada.
• Los niveles de aceite y combustible se encuentran dentro del rango de funcionamiento seguro.
• Todas las cargas están desconectadas de las tomas del panel de control.
• El interruptor del modo ECO está en la posición de APAGADO.
PELIGRO
Riesgo de incendio y explosión. NO mueva ni incline el generador durante su funcionamiento.
ARRANCANDO EL GENERADOR
Véanse las figuras 10 a 12.
1. Coloque el generador en un lugar seguro y adecuado.
2. Desconecte todos los aparatos.
3. Asegúrese de que el interruptor del modo ECO esté en la posición de APAGADO.
4. Inspeccione los niveles de aceite y combustible. Si es necesario, añada combustible o aceite como se describió anteriormente.
5. Gire la perilla de ventilación de la tapa del combustible a la posición de ENCENDIDO.
6. Para el arranque en frío, gire el interruptor de control del motor/combustible a la posición AHOGO posición.
NOTA: Si va a reiniciar el generador, gire el interruptor de control del motor/combustible a la posición CORRER posición.
7. Sujete firmemente la manivela de arranque y tire lentamente hasta que note mayor resistencia. En ese momento, tire de la manivela
rápidamente alejándola del generador hasta que el motor arranque.
NOTA: Tras arrancar la unidad, vuelva a colocar suavemente la manivela de arranque en su sitio. Evite que se golpee contra la unidad.
Durante el arranque inicial, es posible que se requieran tirones adicionales para cebar la bomba de combustible.
8. Después de que el motor arranque, gire el interruptor de control del motor/combustible a la posición CORRER posición.
9. Cuando se ilumine el LED OUTPUT READY, conecte las cargas a los receptáculos del panel de control.
NOTA: Confirme que todos los dispositivos estén apagados antes de conectarlos al generador.
NOTA: Asegúrese de que los requisitos de potencia de todos los dispositivos conectados se ajusten a sus capacidades.
10. Conecte y ponga en marcha el dispositivo o electrodoméstico de mayor capacidad.
11. Permita que la salida del generador se estabilice. Una vez estabilizada, el motor debería funcionar sin problemas y el dispositivo
debería funcionar correctamente.
12. Conecta y enciende el siguiente dispositivo o electrodoméstico de mayor capacidad.
13. Permita que la salida del generador se estabilice.
14. Repita este proceso para cada carga adicional.
Español | 17
FIG. 10
1 - Perilla de ventilación
2 - En
3 - Apagado
1
3
2
OPERACIÓN
FIG. 11
1 - Interruptor de control del
motor/combustible
2 - Ahogo
3 - Correr
4 - Apagado
5 - Tira de la palanca de retroceso
5
FIG. 12
CHOKE
RUN
OFF
GASOLINE OFF
1
2
3
4
1 - Disyuntor de 20 amperios
2 - Disyuntor de 30 amperios
3 - Botón de reinicio
4 - ECO Interruptor de modo
5 - LED de bajo consumo de aceite
6 - LED de sobrecarga
7 - LED de salida lista
8 - Puertos USB
9 - Tomacorriente de 120 voltios CA y 30
amperios
10 - Tomacorrientes de 120 voltios CA y 20
amperios
11 - Terminal terrestre
12 - Tomas de corriente de operación paralela
18 | Español
OPERACIÓN
DETENIENDO EL GENERADOR
Véanse las figuras 10 a 12.
1. Desconecte cualquier carga conectada de las tomas del panel de control.
2. Permita que el generador funcione sin carga para reducir y estabilizar las temperaturas del motor y del alternador.
3. Gire el interruptor de control del motor/combustible a la posición APAGADO posición
4. Gire la perilla de ventilación de la tapa del combustible a la posición de APAGADO.
Para detener la unidad rápidamente en caso de emergencia:
• Gire el interruptor de control del motor/combustible a la posición APAGADO posición
INDICADOR DE BAJO NIVEL DE ACEITE
Véase la figura 12.
El indicador LED de BAJO NIVEL DE ACEITE en el panel de control se iluminará cuando el nivel de aceite sea bajo o se haya agotado. El
generador no arrancará mientras el indicador esté encendido. Para reanudar el funcionamiento normal, añada aceite de motor como se
describe anteriormente en esta sección. No intente arrancar el motor antes de que se le haya realizado el mantenimiento adecuado
con el aceite recomendado.
MODO ECO
Véase la figura 12.
AVISO
Arranca siempre el generador con el interruptor de modo ECO en la posición de APAGADO. Deja que la velocidad del motor se
estabilice y que se ilumine el LED OUTPUT READY antes de colocar el interruptor de modo ECO en la posición de ENCENDIDO.
AVISO
No utilice el modo ECO cuando funcione en paralelo con otro generador inversor Westinghouse.
El modo ECO minimiza el consumo de combustible y el ruido ajustando las revoluciones por minuto del motor al mínimo necesario para la carga actual.
Active el modo ECO cuando utilice pequeños electrodomésticos con cargas continuas, como un ordenador o una luz eléctrica.
Desactive el modo ECO cuando alimente cargas elevadas, como un aire acondicionado o una bomba eléctrica.
Para activar el modo ECO, compruebe que el LED OUTPUT READY esté encendido y, a continuación, pulse el interruptor a la posición ON. Si no hay carga,
las RPM del generador bajarán a la velocidad de ralentí. El generador detectará las cargas a medida que se apliquen y aumentará las RPM del motor.
Para que el generador funcione a la máxima potencia y revoluciones por minuto, mueva el interruptor del modo ECO a la posición de APAGADO.
SOBRECARGA REINICIAR
Véase la figura 12.
No sobrecargue el generador. Si el generador se está acercando o ya ha alcanzado una condición de sobrecarga, el LED de SOBRECARGA del panel
de control se iluminará.
Si el generador está cerca de sobrecargarse, el LED de SOBRECARGA parpadeará. Apague y desconecte uno o más dispositivos conectados para
disminuir la carga y reanudar el funcionamiento normal. Si no se reduce la carga, la unidad se sobrecargará. Para prolongar la vida útil del generador,
evite operarlo cerca de su capacidad máxima.
Si el generador se sobrecarga o si hay un cortocircuito en un dispositivo conectado, el LED de SOBRECARGA se iluminará de forma continua y la
unidad se desconectará automáticamente de la carga. El motor seguirá funcionando, pero no habrá salida de energía eléctrica.
Para restablecer el suministro eléctrico después de una sobrecarga:
1. Desconecte cualquier carga conectada de las tomas del panel de control.
2. Pulse el botón RESET del panel de control hasta que el LED de SOBRECARGA se apague y el LED de SALIDA LISTO se ilumine.
3. Restablezca el/los interruptor/es automático/s si se activaron.
4. Confirme que las cargas de funcionamiento y de sobrecarga previstas no superen la capacidad.
5. Vuelva a conectar las cargas eléctricas de forma secuencial, permitiendo que el generador se estabilice después de conectar cada carga.
INTERRUPTORES AUTOMÁTICOS
Véase la figura 12.
El disyuntor de 20 amperios protege los dispositivos y equipos conectados a los tomacorrientes de 120 V y 20 amperios contra sobrecargas eléctricas.
El disyuntor de 30 amperios protege los dispositivos y equipos conectados a los tomacorrientes de 120 V y 30 amperios. Si se activa un disyuntor,
apague el dispositivo conectado, retírelo del puerto o tomacorriente y presione el disyuntor para restablecerlo.
Español | 19
OPERACIÓN
PUERTOS USB
Véase la figura 12.
Utilice los puertos USB y los cables USB (no incluidos) para cargar dispositivos compatibles con USB, como teléfonos, tabletas y altavoces (hasta
2,1 amperios).
NOTA: Los puertos USB están diseñados únicamente para cargar y no tienen capacidad de transferencia de datos ni de comunicación.
OPERACIÓN EN PARALELO
Véase la figura 12.
El funcionamiento en paralelo permite conectar otro generador inversor Westinghouse compatible para obtener una potencia de salida combinada,
tanto continua como máxima.
PELIGRO
Riesgo de incendio y electrocución. Nunca conecte ni desconecte los cables paralelos mientras el generador esté en
funcionamiento. El incumplimiento de esta norma puede provocar lesiones graves o la muerte.
ADVERTENCIA
La correcta conexión de los cables es fundamental cuando se utilizan generadores con un interruptor de transfer-
encia para suministrar energía a un edificio. Para evitar lesiones personales graves o daños a los aparatos eléctricos, incluidos los generadores,
no intente alimentar un sistema eléctrico en un edificio sin utilizar un interruptor de transferencia homologado.
AVISO
Conectar un generador incompatible puede provocar una baja tensión de salida que podría dañar las herramientas y los elec-
trodomésticos alimentados por dicho generador.
Para el funcionamiento en paralelo, utilice únicamente un kit de cables paralelos Westinghouse de 120 V. Los cables paralelos de terceros podrían
no tener la capacidad de soportar o mantener el voltaje aumentado. Para adquirir el kit de cables paralelos Westinghouse de 120 V, número de pieza
504114, visite parts.wpowereq.com.
NOTA Asegúrese de que ambas unidades estén apagadas y de que no haya ningún dispositivo conectado a las tomas de corriente.
AVISO
Coloque los generadores en forma de "V" para que el calor de los gases de escape pueda disiparse de forma segura. Si se
colocan demasiado cerca, el calor de los gases de escape de una unidad podría decolorar o derretir la carcasa de plástico de la otra.
Para instalar el cable paralelo:
1. Inserte un extremo del cable en uno de los puertos paralelos de la primera unidad. Inserte el otro extremo del mismo cable en el puerto correspon-
diente de la segunda unidad.
2. Repita los pasos con el otro cable.
NOTA Es importante conectar ambos extremos del cable a los mismos puertos de ambos generadores. Asegúrese de que los extremos del cable estén
conectados al mismo puerto de cada generador antes de ponerlos en marcha.
Encienda un generador a la vez. Espere a que la primera unidad funcione a ralentí estable antes de encender la segunda. Conecte un dispositivo a la
vez y deje que se estabilice antes de conectar el siguiente.
Para retirar el cable paralelo:
1. Retire todos los dispositivos de los enchufes.
2. Apague ambos generadores conectados.
3. Retire los extremos de los cables paralelos de los puertos del generador.
TRANSPORTE
• Apague el generador.
• Deje que el generador se enfríe durante un mínimo de 30 minutos antes de transportarlo.
• Vuelva a colocar todas las cubiertas protectoras del panel de control del generador.
• Utilice únicamente el asa fija para levantar la unidad o para sujetar elementos de carga como cuerdas o correas de amarre. NO intente levantar ni
asegurar el generador sujetándolo por ninguno de sus otros componentes.
• Mantenga la unidad nivelada durante el transporte para minimizar la posibilidad de fugas de combustible o, si es posible, vacíe el combustible o
haga funcionar el motor hasta que el depósito de combustible esté vacío antes del transporte.
PRECAUCIÓN
Peligro de incendio. NO vuelque el generador ni lo coloque de lado. Podría haber fugas de combustible o aceite
y dañarse el generador.
20 | Español
MANTENIMIENTO
ADVERTENCIA
Arranque accidental. Desconecte el capuchón de la bujía. (véase la figura 15) desde la bujía al realizar
el mantenimiento del generador.
ADVERTENCIA
Sustituya las piezas dañadas o desgastadas por repuestos recomendados o equivalentes. El uso de
una pieza incorrecta o incompatible podría generar un riesgo que podría provocar lesiones personales graves.
ADVERTENCIA
Deje que los componentes calientes se enfríen durante 30 minutos antes de realizar cualquier proced-
imiento de mantenimiento.
ADVERTENCIA
Evite el contacto de la piel con aceite de motor o gasolina. Use ropa y equipo de protección. Lave toda
la piel expuesta con agua y jabón. El contacto prolongado de la piel con gasolina o aceite de motor puede causar irritación cutánea
grave y otras reacciones adversas.
AVISO
Inspeccione el estado físico del producto antes de cada uso. Busque tornillos sueltos, fugas de líquido y otros
signos de desgaste. Reemplace todas las piezas dañadas. Para obtener repuestos o asistencia, comuníquese con nuestro equipo
de atención al cliente.
Para prolongar la vida útil de este producto, siga las instrucciones de mantenimiento que se indican en esta sección. Póngase en contacto
con el servicio de atención al cliente antes de realizar cualquier reparación relacionada con una retirada del mercado o una garantía.
LIMPIEZA DEL GENERADOR
No almacene ni utilice el generador en ambientes sucios, polvorientos o corrosivos. Evite que materiales extraños o residuos obstruyan
las rejillas de ventilación de la unidad.
Nunca limpie el generador con una manguera de jardín. El agua puede dañar el sistema de combustible y los componentes eléctricos.
Si necesita limpiarlo, utilice un cepillo suave y un paño húmedo para limpiar el exterior y aire a baja presión (no superior a 25 psi)
para limpiar las rejillas de ventilación.
Nunca utilice gasolina como agente de limpieza.
LIMPIEZA/SUSTITUCIÓN DEL FILTRO DE AIRE
Véase la figura 13.
Mantenga limpio el filtro de aire. Un filtro de aire sucio puede provocar un rendimiento deficiente y reducir la vida útil del producto.
NUNCA ponga en marcha el generador sin un filtro de aire instalado.
1. Apague el generador y deje que el motor se enfríe durante 30 minutos.
2. Gire el pomo de la cerradura a la posición de desbloqueo.
3. Retire la tapa de servicio del motor.
4. Retire el tornillo y la tapa del filtro de aire.
5. Retire el filtro de aire de la carcasa del purificador de aire y colóquelo en un recipiente de limpieza adecuado. Sustituya el filtro de
aire si está dañado.
NOTA: El filtro de aire puede estar cubierto de aceite. Utilice un recipiente adecuado.
6. Lave el filtro de aire sumergiéndolo en una solución de jabón detergente doméstico y agua tibia. Apriete el filtro lentamente para
limpiarlo a fondo.
AVISO
NO retuerza ni rompa el filtro de aire durante la limpieza o el secado. Simplemente apriételo lentamente pero con
firmeza.
7. Enjuague el filtro de aire sumergiéndolo en agua limpia y apretándolo suavemente. Deje que el filtro se seque completamente.
AVISO
No contamine. Siga las directrices de la EPA u otros organismos gubernamentales para la correcta eliminación de
materiales peligrosos. Consulte con las autoridades locales o con una planta de reciclaje.
8. Sumerge el filtro de aire en aceite de motor limpio y luego exprime el exceso. Si queda demasiado aceite en el filtro, el motor echará
humo al arrancarlo.
9. Instale el filtro de aire en la carcasa del filtro de aire y vuelva a colocar la tapa del filtro de aire.
10. Instale la tapa de servicio del motor y gire el pomo de bloqueo a la posición de bloqueo para asegurarla.
Español | 21
MANTENIMIENTO
CAMBIO DEL ACEITE DEL MOTOR
Véase la figura 14.
Para un rendimiento óptimo, cambie el aceite del motor según
las cifras especificadas en el programa de mantenimiento o el
manual del motor (si corresponde). Cuando utilice el generador
en condiciones extremas, con mucha suciedad, polvo o en climas
extremadamente calurosos, cambie el aceite con mayor frecuencia.
NOTA: Cambie el aceite cuando el motor esté tibio, pero no
caliente. El aceite de motor caliente drena más rápida y comple-
tamente que el lubricante frío. El contacto con lubricante caliente
puede causar quemaduras graves.
1. Apague el generador y deje que el motor se enfríe durante 30
minutos.
2. Coloque el generador sobre una superficie nivelada en un área
bien ventilada.
3. Gire el pomo de la cerradura a la posición de desbloqueo.
4. Retire la tapa de servicio del motor.
5. Limpie la zona alrededor de la varilla medidora de aceite.
6. Desenrosque lentamente y retire la varilla medidora de aceite.
7. Coloque una bandeja para el aceite (o un recipiente adecuado)
debajo del orificio de llenado/drenaje del aceite.
8. Incline el generador para drenar el aceite.
9. Una vez que el aceite se haya drenado por completo, coloque el
generador en posición vertical.
10. Rellene el aceite como se describe en el Operaciones sección.
11. Vuelva a colocar la varilla medidora de aceite y apriétela a mano.
12. Limpie cualquier derrame de aceite.
13. Instale la tapa de servicio del motor y gire el pomo de bloqueo
a la posición de bloqueo para asegurarla.
1 - Cubierta del filtro de aire
2 - Filtro de aire
3 - Tornillo
3
2
1
FIG. 13
FIG. 14
1 - Varilla medidora de aceite
1
22 | Español
MANTENIMIENTO
LIMPIEZA/SUSTITUCIÓN DE LA BUJÍA
Véase la figura 15.
AVISO
SIEMPRE Utilice una bujía Westinghouse OEM o compatible sin resistencia. El uso de bujías con resistencia puede
provocar un ralentí irregular, fallos de encendido o impedir que el motor arranque.
Asegúrese de que la chispa esté limpia y con la separación adecuada. Para limpiar o reemplazar la bujía:
1. Apague el generador y deje que el motor se enfríe durante 30 minutos.
2. Coloque el generador sobre una superficie nivelada en un área bien ventilada.
3. Levante la tapa de servicio de las bujías para acceder a la zona de las mismas.
4. Retire el capuchón de la bujía tirando firmemente de él en dirección opuesta al motor.
5. Limpie la zona alrededor de la bujía.
6. Retire la bujía con la llave para bujías incluida.
AVISO
Nunca aplique ninguna fuerza lateral ni mueva la bujía lateralmente al retirarla.
7. Inspeccione la bujía. Reemplácela si los electrodos están picados, quemados o si el aislante está agrietado. Utilice únicamente bujías
de repuesto recomendadas.
8. Mida la distancia entre los electrodos de la bujía con un calibrador de espesores de alambre. Si es necesario, corrija la distancia
doblando con cuidado el electrodo lateral.
Distancia entre electrodos de la bujía: 0,024 - 0,032 pulgadas (0,60 - 0,80 mm)
1 - Bujía
2 - Funda de la bujía
3 - Aislante
4 - Electrodo
FIG. 15
4
3
0,024 - 0,032
en.
(0,60 - 0,80 mm)
1
2
9. Instale la bujía con cuidado, apretándola solo con los dedos, y luego apriétela entre 3/8 y 1/2 vuelta más con la llave para bujías.
10. Instale el capuchón de la bujía y cierre la tapa de servicio de la bujía.
LIMPIEZA DEL PARACHISPAS
Véase la figura 16.
Inspeccione y limpie el parachispas de acuerdo con las cifras especificadas en el programa de mantenimiento o el manual del motor
(si corresponde). Si no se limpia el parachispas, el rendimiento del motor se verá afectado negativamente.
1. Apague el generador y deje que el motor se enfríe durante 30 minutos.
2. Coloque el generador sobre una superficie nivelada en un área bien ventilada.
3. Retire los dos tornillos que sujetan el soporte del parachispas.
4. Retire el soporte, la rejilla y el parachispas del generador.
5. Limpie con cuidado la pantalla y el parachispas con un cepillo de alambre.
6. Vuelva a instalar el parachispas, la rejilla y el soporte. Apriete bien los tornillos.
Español | 23
FIG. 16
1 - Supresor de chispas
2 - Pantalla
3 - Tornillos
4 - Soporte
1
2
4
3
MANTENIMIENTO
SUSTITUCIÓN DEL FILTRO DE COMBUSTIBLE
Véase la figura 17.
Con el tiempo, el filtro de combustible puede ensuciarse u obstruirse. Para reducir el riesgo de falla del motor, reemplace el filtro de
combustible de acuerdo con las cifras especificadas en el programa de mantenimiento o el manual del motor (si corresponde).
1. Apague el generador y deje que el motor se enfríe durante 30 minutos.
2. Vacíe el depósito de combustible como se describió anteriormente.
3. Retire los tornillos que sujetan el panel de control.
4. Retire el panel de control.
5. Localiza el filtro de combustible y anota su orientación.
6. Con unas pinzas, apriete las abrazaderas de la línea de combustible y deslice las líneas de combustible para separarlas del filtro.
7. Instale las líneas de combustible en el nuevo filtro. Asegúrese de que el filtro de combustible esté orientado correctamente.
8. Vuelva a colocar el control y apriete bien los tornillos.
1 - Línea de combustible
2 - Filtro de combustible
1
1
2
FIG. 17
24 | Español

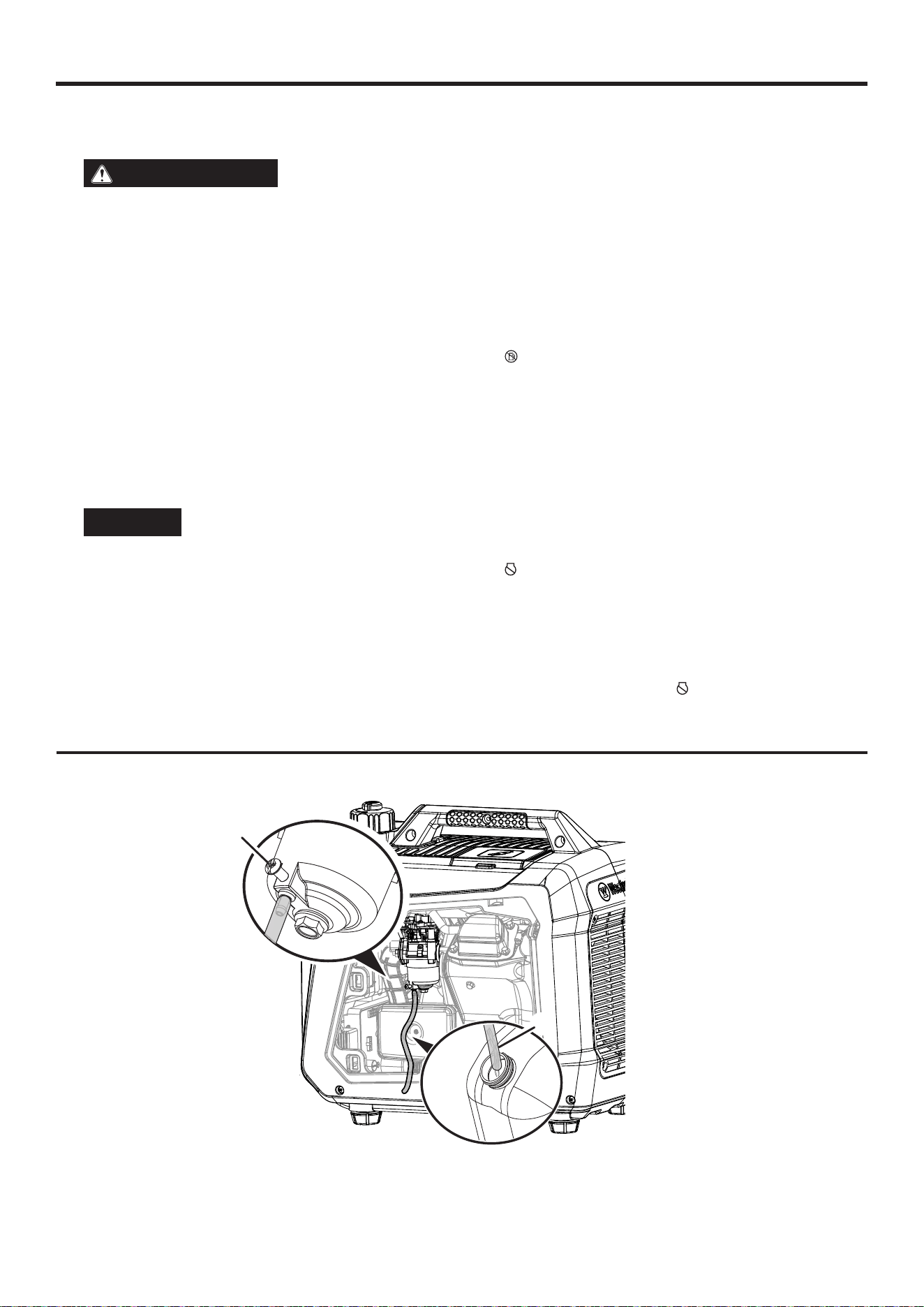

VACIADO DEL TANQUE DE COMBUSTIBLE Y DE LA CUBETA DEL CARBURADOR
Véase la figura 18.
ADVERTENCIA
SIEMPRE Almacene la gasolina en un recipiente homologado para gasolina. Los recipientes no ho-
mologados pueden romperse o deteriorarse, permitiendo que la gasolina o sus vapores se escapen, lo que puede generar un
grave peligro.
Incluso el combustible debidamente estabilizado puede dejar residuos y causar corrosión si se almacena durante mucho tiempo. Si
guarda el generador entre dos y seis meses, vacíe la cuba del carburador para evitar la acumulación de goma y barniz. Si lo guarda
durante más de seis meses, vacíe el depósito de combustible para evitar la separación, el deterioro y la formación de depósitos en el
sistema de combustible.
• Apague el generador y deje que el motor se enfríe durante 30 minutos.
• Coloque el generador sobre una superficie nivelada en un área bien ventilada.
Para vaciar el depósito del flotador:
1. Gire el interruptor de control del motor/combustible a la posición APAGADO posición.
2. Retire la tapa de servicio del motor.
3. Localiza la manguera de drenaje que sale de la parte inferior de la cuba del carburador.
4. Coloque el extremo inferior de la manguera fuera del generador, dentro de un recipiente de gasolina homologado, para recoger el
combustible drenado.
5. Afloje el tornillo de drenaje de la cuba del carburador y deje que se drene el combustible. Apriete el tornillo de drenaje de la cuba
del carburador.
6. Coloque la manguera de drenaje entre la carcasa del filtro de aire y la tapa de servicio del motor. Instale la tapa de servicio del motor.
Para vaciar el depósito de combustible:
AVISO
Para evitar daños a la unidad, drene el aceite del motor antes de vaciar el tanque de combustible. Ver Cambio de
aceite del motor Para más detalles.
1. Gire el interruptor de control del motor/combustible a la posición APAGADO posición
2. Limpie la zona alrededor del tapón del depósito de combustible y retire el tapón lentamente.
3. Retire el filtro de combustible comprimiéndolo ligeramente mientras lo extrae del tanque.
4. Utilizando una bomba manual de gasolina disponible comercialmente (no incluida), extraiga la gasolina del depósito de combustible
mediante sifón y viértala en un recipiente homologado. NO Utilice una bomba eléctrica.
NOTA: El depósito de combustible también se puede vaciar utilizando el tornillo de drenaje del carburador y la manguera de drenaje
como se describió anteriormente. Mantenga el interruptor de control del motor/combustible en la posición APAGADO colocarlo de
manera que permita que el combustible fluya desde el tanque a través del carburador.
MANTENIMIENTO
FIG. 18
1 - Tornillo de drenaje
2 - Manguera de drenaje
1
2
Español | 25
MANTENIMIENTO

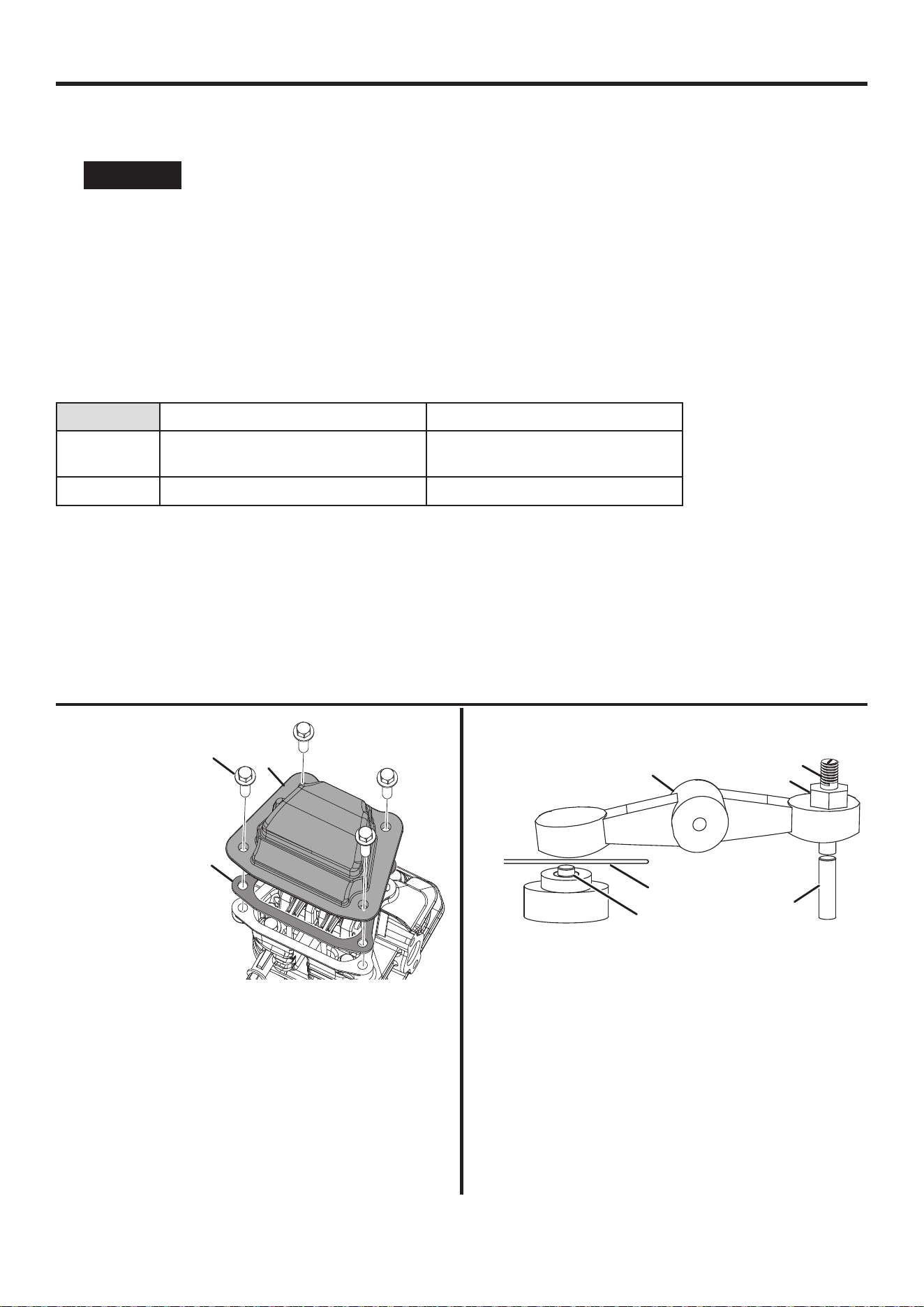

INSPECCIÓN/AJUSTE DE LA HOLGURA DE LA VÁLVULA
Véanse las figuras 19 y 20.
AVISO
La inspección y el ajuste de la holgura de las válvulas deben realizarse con el motor frío.
1. Apague el generador y deje que el motor se enfríe durante 30 minutos.
2. Coloque el generador sobre una superficie nivelada en un área bien ventilada.
3. Retire la tapa del balancín y extraiga con cuidado la junta. Si la junta está rota o dañada, deberá reemplazarse.
4. Retire la bujía para que el motor pueda girar con mayor facilidad.
5. Tire de la manivela de arranque para girar el motor hasta el punto muerto superior (PMS). Mirando a través del orificio de la bujía,
el pistón debe estar en la parte superior (ambas válvulas están cerradas).
6. Ambos balancines deben estar sueltos en el punto muerto superior (PMS) durante la carrera de compresión. Si no lo están, gire el
motor 360°.
7. Inserte una galga de espesores entre el balancín y el vástago de la válvula para medir la holgura de la válvula.
Válvula de admisión Válvula de escape
Holgura de válvulas
0,0031 – 0,0047 pulgadas (0,08 – 0,12 mm) 0,0051 – 0,0067 pulgadas (0,13 – 0,17 mm)
Esfuerzo de torsión
8-12 Nm 8-12 Nm
8. Si es necesario realizar algún ajuste, afloje la contratuerca.
9. Deslice la galga de espesores adecuada entre el balancín y el vástago de la válvula.
10. Apriete el tornillo de ajuste de la varilla de empuje para obtener la holgura especificada.
NOTA: Deberías poder sentir cómo el balancín toca el calibrador de espesores.
11. Sujete el tornillo de ajuste en su lugar y apriete la tuerca. Par de apriete: 106 pulgadas-libra (12 Nm)
12. Inspeccione la holgura de la válvula.
13. Si no se requieren más ajustes, realice este procedimiento en la otra válvula.
14. Una vez terminado, instale la junta, la tapa de balancines y la bujía.
1 - Tapa del balancín
2 - Tornillo
3 - Empaquetadora
1 - Tornillo de ajuste
2 - nuez de mermelada
3 - Medidor de error
4 - Balancín
5 - vástago de la válvula
6 - Varilla de empuje
2
3
1
2
1
4
3
5
6
FIG. 19
FIG. 20
26 | Español
MANTENIMIENTO
ALMACENAMIENTO
Apague la unidad y deje que se enfríe durante al menos 30 minutos antes de guardarla. Mantenga la unidad en posición vertical. No guarde el generador
de lado. Drene el combustible antes de guardar la unidad. Guarde la unidad y el combustible por separado en áreas bien ventiladas, lejos de chispas,
llamas abiertas, llamas piloto, calor y otras fuentes de ignición.
AVISO
La gasolina almacenada durante tan solo 30 días puede deteriorarse, provocando la formación de gomas, barnices y depósitos
corrosivos en las líneas de combustible, los conductos y el motor. Estos depósitos corrosivos restringen el flujo de combustible, lo que puede
impedir que el motor arranque tras un periodo prolongado de almacenamiento. El uso de un estabilizador de combustible aumenta significati-
vamente la vida útil de la gasolina. Se recomienda el uso continuo de un estabilizador de combustible. Siga las instrucciones del fabricante para
su uso.
TIEMPO DE ALMACE-
NAMIENTO
PROCEDIMIENTO RECOMENDADO
Menos de 1 mes
Vuelva a colocar todas las cubiertas protectoras del panel de control del generador.
Limpie el exterior del generador y retire cualquier residuo de las rejillas de ventilación del silenciador.
De 2 a 6 meses
Vuelva a colocar todas las cubiertas protectoras del panel de control del generador.
Limpie el exterior del generador y retire cualquier residuo de las rejillas de ventilación del silenciador.
Vacíe la cuba del carburador. (Guarde la gasolina en un recipiente homologado o deséchela de acuerdo con las
normativas estatales y locales).
6 meses o más
Vuelva a colocar todas las cubiertas protectoras del panel de control del generador.
Limpie el exterior del generador y retire cualquier residuo de las rejillas de ventilación del silenciador.
Vacíe la cuba del carburador y el depósito de combustible. (Guarde la gasolina en un recipiente homologado o
deséchela de acuerdo con las normativas estatales y locales).
Coloque una cucharada de aceite de motor en el cilindro de la bujía. Tire suavemente de la manivela de arranque
para girar lentamente el motor y distribuir el lubricante. Vuelva a instalar la bujía.
Cambie el aceite del motor.
PROGRAMA DE MANTENIMIENTO
El mantenimiento regular mejorará el rendimiento y prolongará la vida útil del generador. Siga los intervalos horarios o cronológicos, lo que ocurra
primero. Se requiere un mantenimiento más frecuente cuando se opera en condiciones adversas, como se indica a continuación.
Antes
Cada uso
Después de las primeras
25 horas o el primer mes
Cada 50 horas o
Cada seis meses
Cada 100 horas o cada
seis meses
Cada 300 horas o
cada año
Inspeccione el aceite del
motor
X
Cambio de aceite del
motor
1
X X
Filtro de aire limpio
2
X
Inspeccionar/Limpiar el
parachispas
X
Inspeccionar/Limpiar
la bujía
X
Inspeccionar/ajustar la
holgura de las válvulas
3
X
Reemplazar
Bujía
X
Reemplazar el filtro de
aire
X
Reemplazar el filtro de
combustible
X
1
Cambie el aceite cada mes cuando opere bajo carga pesada o a altas temperaturas.
2
Limpie con mayor frecuencia en ambientes sucios o polvorientos. Reemplace el filtro de aire si no se puede limpiar adecuadamente.
3
Para evitar posibles lesiones personales o daños a la unidad, se recomienda que la tarea de mantenimiento se realice en un centro de servicio
autorizado por Westinghouse (no está cubierta por la garantía).
Español | 27
SOLUCIÓN DE PROBLEMAS
PROBLEMA POSIBLE CAUSA CORRECCIÓN
El motor arranca y luego se
apaga.
El nivel de combustible es bajo o está agotado. Repostar.
Nivel de aceite del motor incorrecto. Compruebe el nivel de aceite del motor.
Filtro de aire sucio. Limpia el filtro de aire.
Gasolina contaminada. Vacía el depósito de combustible. Reposta con
gasolina nueva.
Interruptor de nivel bajo de aceite defectuoso. Comuníquese con el servicio al cliente al 1 (855) 944-
3571.
El motor carece de potencia.
Filtro de aire obstruido. Limpiar o reemplazar el filtro de aire.
Gasolina en mal estado, generador almacenado sin
tratar ni drenar la gasolina, o repostado con gasolina de
mala calidad.
Vacía el depósito de combustible. Reposta con
gasolina nueva.
Mal funcionamiento del sistema de combustible, mal
funcionamiento del sistema de encendido o válvulas
atascadas.
Comuníquese con el servicio al cliente al 1 (855) 944-
3571.
El motor no arranca
Sin combustible. Repostar.
Gasolina en mal estado, generador almacenado sin
tratar ni drenar la gasolina, o repostado con gasolina de
mala calidad.
Vacía el depósito de gasolina. Llénalo con gasolina
nueva.
Filtro de aire sucio. Limpia el filtro de aire.
El generador se detuvo por un nivel bajo de aceite del
motor.
Si BAJO NIVEL DE ACEITE LED iluminado, gire el
interruptor de control del motor/combustible a la
posición APAGADO posición. Añadir aceite de motor.
Bujía mojada con combustible (motor ahogado). Espere cinco minutos. Gire el interruptor de control
del motor/combustible a la posición APAGADO
posición. Tire de la manija de retroceso rápidamente
varias veces. Si el generador no arranca, retire la bujía
y séquela.
Bujía defectuosa, sucia o con la separación incorrecta. Ajuste la separación o reemplace la bujía. Vuelva a
instalarla.
Mal funcionamiento del sistema de combustible, mal
funcionamiento del sistema de encendido o válvulas
atascadas.
Comuníquese con el servicio al cliente de
Westinghouse llamando gratis al 1 (855) 944-3571.
Sensor de CO retirado o modificado. Regresar a la configuración original.
Se activó el sensor de CO o se produjo un fallo en el
sistema.
Reubicar el generador /
Comuníquese con el servicio al cliente de
Westinghouse llamando gratis al 1 (855) 944-3571.
El motor funciona de forma
irregular o se ahoga cuando
se le aplica carga.
Filtro de aire sucio. Limpia el filtro de aire.
Generador sobrecargado. Desconecta algunos dispositivos.
Herramienta eléctrica o aparato defectuoso. Reemplace o repare la herramienta o el aparato. Detenga
y vuelva a arrancar el motor.
Mal funcionamiento del sistema de combustible, mal
funcionamiento del sistema de encendido o válvulas
atascadas.
Comuníquese con el servicio al cliente al 1 (855) 944-
3571.
No hay corriente en los
enchufes de CA.
El LED de SALIDA LISTO está APAGADO y el LED de
SOBRECARGA está ENCENDIDO.
Inspeccione la carga del aire acondicionado. Detenga y
vuelva a arrancar el motor.
Inspeccione la entrada de aire. Detenga y vuelva a
arrancar el motor.
El/los disyuntor/es del circuito de CA se dispararon. Inspeccione las cargas de CA y reinicie el/los
interruptor/es automático/s.
Herramienta eléctrica o aparato defectuoso. Reemplace o repare la herramienta o el aparato.
Detenga y vuelva a arrancar el motor.
Generador averiado. Comuníquese con el servicio al cliente al 1 (855) 944-
3571.
28 | Español
ESQUEMÁTICO
WESTINGHOUSE OUTDOOR POWER EQUIPMENT
Customer Maintenance Log
Keep this record as proof of maintenance performed on the Westinghouse unit. Regular maintenance enables safe
operation, improved performance, and product longevity. See the Maintenance Schedule in the user manual
for required intervals. If the product is serviced by an approved Westinghouse service center, be sure they
complete the applicable entries below.
Product Information
Model Number: ______________________________
Serial Number: ______________________________
Date of Purchase: ______________________________
Purchased From: ______________________________
Maintenance Record
Record all maintenance performed below.
Date
Interval (Hrs/Months)
Maintenance Performed
Parts Used
Oil Type / Qty
Service Center / Technician
Notes
Service Center Information
: (If Used)
Service Center Name:
____________________________________
Phone Number:
______________________________________
Address:
_______________________________________
Technician Name:
____________________________________
Service Center Name:
____________________________________
Phone Number:
______________________________________
Address:
_______________________________________
Technician Name:
____________________________________
2 | Français
TABLE DES MATIÈRES
Introduction ...................................................................................................................................................................................... 2-3
Sécurité ............................................................................................................................................................................................. 4-8
Électrique ............................................................................................................................................................................................. 9
Composants .................................................................................................................................................................................. 10-11
Assemblée ......................................................................................................................................................................................... 12
Opération ...................................................................................................................................................................................... 12-19
Entretien ........................................................................................................................................................................................ 20-26
Dépannage ......................................................................................................................................................................................... 27
Schématique ...................................................................................................................................................................................... 28
Ligne d'assistance téléphonique/Adresse de l'entreprise ................................................................................................. Dernière page
INTRODUCTION
AVERTISSEMENT
L’utilisation, l’entretien et la maintenance de cet équipement peuvent vous exposer à des sub-
stances chimiques, notamment les gaz d’échappement, le monoxyde de carbone, les phtalates et le plomb, reconnus par
l’État de Californie comme cancérigènes et susceptibles de provoquer des malformations congénitales ou d’autres troubles
de la reproduction. Pour minimiser l’exposition, évitez d’inhaler les gaz d’échappement et portez des gants ou lavez-vous
fréquemment les mains lors de toute intervention sur cet équipement. Pour plus d’informations, consultez le site www.
P65warnings.ca.gov.
AVERTISSEMENTS
Toutes les informations, illustrations et spécifications contenues dans ce manuel étaient valides au moment de sa publication. Les
illustrations utilisées dans ce manuel ne sont fournies qu'à titre indicatif. Nous nous réservons le droit d'apporter toute modification
aux spécifications ou à la conception sans préavis.
TOUS DROITS RÉSERVÉS
Tous droits réservés. Toute reproduction, sous quelque forme que ce soit, est interdite sans l'autorisation écrite de Westinghouse
Outdoor Power Equipment.
DANGER
Veuillez lire attentivement ce manuel avant d'utiliser ce produit ou d'en effectuer la mainte-
nance. Le non-respect des instructions et des consignes de sécurité décrites dans ce manuel peut entraîner des
blessures graves, voire mortelles.
MISES À JOUR
Le manuel d'utilisation le plus récent pour les produits Westinghouse se trouve dans l'onglet Assistance. west-
inghouse.com/pages/manuals ou scannez le code QR suivant avec l'appareil photo de votre smartphone pour
accéder au lien.
ENREGISTREMENT DU PRODUIT
Pour bénéficier d'une garantie sans problème, il est important d'enregistrer le produit Westinghouse.
S'inscrire avant :
• Remplir et envoyer par la poste la carte d'enregistrement du produit incluse dans le carton.
• Se connecter en ligne à : westinghouse.com/register
• Scannez le code QR suivant avec l'appareil photo de votre smartphone pour accéder au lien d'inscription mobile.
Pour vos archives
Date d'achat :
Numéro de modèle :
Numéro de série:
Lieu d'achat :
Français | 3
AVIS
Ce produit est conçu pour un fonctionnement continu à des températures ambiantes comprises entre -5 °C
et 40 °C. Au besoin, il peut fonctionner pendant de courtes périodes à des températures extrêmement élevées ou basses.
S'il a été exposé à des températures extrêmes pendant le stockage, il doit être ramené à une température optimale avant
utilisation. Ce produit doit toujours être utilisé à l'extérieur, dans un endroit bien ventilé et loin des portes, fenêtres et autres
sources d'aération.
La puissance et le courant maximum sont soumis à des facteurs tels que le pouvoir calorifique du carburant, la température am-
biante, l'altitude, l'état du moteur, etc., et sont limités par ces derniers. La puissance maximale diminue d'environ 3,5 % tous les
1 000 pieds au-dessus du niveau de la mer, et diminue également d'environ 1 % tous les 10 °F (6 °C) au-dessus de la température
ambiante de 60 °F (16 °C).
AVIS
L'influence de l'altitude sur la puissance du moteur sera plus marquée si aucune modification du carburateur n'est
effectuée. Une diminution de la puissance du moteur entraînera une baisse de la puissance du générateur. Contactez notre service
après-vente pour commander des kits d'altitude.
INTRODUCTION
CARACTÉRISTIQUES
Tension alternative ......................................................................................................................................................................... 120 V
Puissance (Course) ..................................................................................................................................................................... 1900 W
Puissance (crête) ........................................................................................................................................................................ 2550 W
Courant alternatif .......................................................................................................................................................................... 15,8 A
Tension continue ................................................................................................................................................................................ 5 V
Courant continu .......................................................................................................................................................................... 2x2,1 A
Fréquence ...................................................................................................................................................................................... 60 Hz
Phase ..................................................................................................................................................................................... Célibataire
tr/min .............................................................................................................................................................................................. 5000
Facteur de puissance ......................................................................................................................................................................... 1.0
Classe d'isolation .................................................................................................................................................................................. F
Température ambiante maximale ....................................................................................................................................... 104°F (40°C)
Type de carburant ............................................................................................................ Essence sans plomb (indice d'octane 87–93)
N’utilisez pas de carburant E15 ou E85 dans ce produit.
Capacité du réservoir de carburant .................................................................................................................... 1,16 gallons (4,4 litres)
Capacité pétrolière ............................................................................................................................................ 0,37 quarts (0,35 litres)
Type d'huile ................................................................................................................................................................ Huile SAE 10W-30
Bougie ............................................................................................................................................................................... Torche E6RTC
Écartement des électrodes de la bougie d'allumage ......................................................................... 0,024 - 0,032 po (0,60 - 0,80 mm)
Jeu d'admission de soupape ................................................................................................................................... 0,0031 – 0,0047 po.
(0,08 – 0,12 mm)
Jeu d'échappement de la soupape .......................................................................................................................... 0,0051 – 0,0067 po.
(0,13 – 0,17 mm)
Système de mise à la terre CA ......................................................................................................................................... Neutre flottant
VOUS AVEZ DES QUESTIONS ?
Envoyez-nous un courriel à ser[email protected]
ou appelez le 1-855-944-3571
4 | Français
SÉCURITÉ
SYMBOLES DE SÉCURITÉ
Veuillez respecter toutes les consignes de sécurité contenues
dans ce manuel d'utilisation ainsi que les informations figurant
sur l'étiquetage du produit.
SYMBOLE
DESCRIPTION
Symbole d'alerte de sécurité
Risque d'incendie
Risque de choc électrique
Risque de brûlure. Ne pas toucher les surfaces
chaudes.
Risque d'asphyxie
Ne pas utiliser en conditions humides
Lisez les instructions du fabricant
5 FEET (1.5m)
MINIMUM
FROM OBJECTS
Maintenez une distance de sécurité.
Mise à la terre. Consultez un électricien pour
déterminer les exigences de mise à la terre
avant utilisation.
CARBON
MONOXIDE
CO
Monoxyde de carbone
DÉFINITIONS DE SÉCURITÉ
Les termes DANGER, AVERTISSEMENT, ATTENTION et AVIS sont
utilisés tout au long de ce manuel pour mettre en évidence des
informations importantes. Assurez-vous que la signification de
ces consignes de sécurité soit connue de toutes les personnes qui
utilisent, entretiennent ou se trouvent à proximité du générateur.
Ce symbole d'alerte de sécurité accompagne la
plupart des consignes de sécurité. Il signifie :
attention, soyez vigilant, la sécurité est en jeu !
Veuillez lire et respecter le message qui suit ce
symbole.
DANGER
Indique une situation dangereuse qui,
si elle n'est pas évitée, entraînera la mort ou des blessures
graves.
AVERTISSEMENT
Indique une situation dan-
gereuse qui, si elle n'est pas évitée, pourrait entraîner la mort
ou des blessures graves.
PRUDENCE
Indique une situation dangereuse qui,
si elle n'est pas évitée, pourrait entraîner des blessures mi-
neures ou modérées.
AVIS
Indique une situation susceptible d'endom-
mager le générateur, les biens personnels et/ou l'environne-
ment, ou de provoquer un dysfonctionnement de l'équipe-
ment.
NOTE: Indique une procédure, une pratique ou une con-
dition Ces instructions doivent être respectées pour que le
générateur fonctionne comme prévu.
Français | 5
SÉCURITÉ
CONSIGNES DE SÉCURITÉ IMPORTANTES
DANGER
Les gaz d'échappement des générateurs
contiennent des niveaux élevés de monoxyde de carbone (CO), un
gaz invisible, inodore et extrêmement toxique. Si vous sentez une
odeur de gaz d'échappement, vous respirez du monoxyde de car-
bone. Mais même si vous ne sentez pas d'odeur de gaz d'échappe-
ment, vous inhalez peut-être du CO.
SEULEMENT Utilisez les générateurs à l'extérieur, dans un endroit
bien ventilé. N'utilisez JAMAIS de générateurs à l'intérieur ; cela
peut vous tuer en quelques minutes.
• Utilisation correcte – SEULEMENT Utilisez les générateurs à
l'extérieur, sous le vent, loin des fenêtres, des portes et des aéra-
tions. TOUJOURS Diriger les gaz d'échappement loin des espaces
occupés. TOUJOURS Installez des détecteurs de monoxyde de
carbone alimentés par piles ou des détecteurs de monoxyde de
carbone branchés sur secteur avec batterie de secours dans les
pièces à vivre. Voir la figure 1 .
• Utilisation incorrecte – N’utilisez JAMAIS de générateur dans
une maison, un garage, un sous-sol, un grenier, un vide sani-
taire ou tout autre espace clos, même partiellement. Dans ces
endroits, des niveaux dangereux de monoxyde de carbone
peuvent s’accumuler. Une porte ouverte ou un ventilateur en
marche ne suffisent PAS à assurer une ventilation adéquate.
Voir la figure 2 .
Si vous ressentez des vertiges, une faiblesse ou des nausées pen-
dant l'utilisation du générateur, allez prendre l'air. IMMÉDIATEMENT
Contactez un médecin. Il pourrait s'agir d'une intoxication au mon-
oxyde de carbone.
DANGER
Risque d'incendie et d'électrocution. NE
PAS Le raccordement au réseau électrique d'un bâtiment doit être
effectué uniquement si le générateur et un inverseur de source ont
été correctement installés et que la tension de sortie a été vérifiée
par un électricien qualifié. Le raccordement doit isoler l'alimentation
du générateur de celle du réseau et être conforme à toutes les lois
et normes électriques en vigueur. Un défaut d'isolation de l'alimen-
tation du générateur peut entraîner des dommages matériels et un
retour de courant dangereux, susceptible de blesser gravement ou
mortellement les employés du réseau.
DANGER
Risque d'électrocution. JAMAIS N'utili-
sez pas le générateur dans un endroit humide ou mouillé. JAMAIS
N’exposez pas le générateur à la pluie, à la neige, aux projections
d’eau ou à l’eau stagnante pendant son utilisation. Protégez-le de
toutes les intempéries. L’humidité ou le gel peuvent provoquer un
court-circuit ou un autre dysfonctionnement du circuit électrique.
AVERTISSEMENT
Veuillez prendre connaissance
de toutes les instructions, consignes de sécurité, illustrations et
spécifications fournies avec ce produit. Le non-respect des instruc-
tions du fabricant peut entraîner un choc électrique, un incendie et/
ou une intoxication au monoxyde de carbone, pouvant causer la
mort ou des blessures graves.
AVIS
Installez des détecteurs de monoxyde de carbone
à piles ou des détecteurs de monoxyde de carbone branchés sur
secteur avec batterie de secours dans les pièces à vivre.
• Ce produit doit être utilisé UNIQUEMENT à l'extérieur.
5 FE
ET (1.5m)
MINIMUM
FROM OBJ
E
CTS
C
ARBON
MONOXIDE
CO
5 F
EET (1.5m)
MINIMUM
FROM OBJECTS
CARBON
MONOXIDE
CO
5 FEET (1.5
m)
M
INIMUM
FROM OBJECTS
CARB
ON
MONOXIDE
CO
5 FEET (1.5m
)
MINIMUM
FROM OBJECTS
CARBON
MONOXIDE
C
O
1
1
2
2
3
4
5
3
FIG. 1
FIG. 2
1 - E échappement (CO)
2 - À utiliser uniquement à l'extérieur et loin des fenêtres, des portes et
des aérations.
3 - Détecteurs de CO dans les pièces à vivre
1 - E échappement (CO)
2 - Espace de vie
3 - Vide sanitaire du sous-sol
4 - Entrée/Porche/Vestiaire
5 - Garage
• N’utilisez JAMAIS de générateur dans une maison, un garage, un sous-
sol, un grenier, un vide sanitaire ou tout autre espace clos, même
partiellement. Dans ces endroits, le monoxyde de carbone peut
s’accumuler en quantités dangereuses. Le monoxyde de carbone
(CO), un gaz invisible, inodore et extrêmement toxique, peut vous
tuer en quelques minutes.
• À utiliser uniquement à l'extérieur et loin des fenêtres, des portes et des
aérations, conformément aux recommandations des Centres pour le
contrôle et la prévention des maladies (CDC) du département américain
de la Santé et des Services sociaux. Selon le type d'habitation ou les
conditions de vent, une distance supplémentaire peut être nécessaire.
• Le Code national de l'électricité exige l'utilisation d'un commutateur
de transfert ou d'un autre dispositif de transfert approprié lorsqu'un
générateur portatif est raccordé au réseau électrique d'un bâtiment.
Les commutateurs de transfert isolent l'alimentation du générateur
de celle du réseau et empêchent le retour de courant vers ce dernier.
NOTE: L'installation d'un commutateur de transfert doit être effectuée
par un électricien qualifié, conformément aux normes électriques en
vigueur. Dans certaines juridictions, une inspection de l'installation par
les autorités locales peut être requise. Conservez tous les documents
relatifs à l'installation, à l'inspection et à l'entretien.
• N’utilisez jamais le générateur pour alimenter un système de soutien
médical. équipement.
• N’exposez jamais le générateur à la pluie, à la neige, aux projections
d’eau ou à l’eau stagnante pendant son utilisation. Entreposez et
utilisez l’appareil dans un endroit sec ou couvert (mais non clos).
• Ne laissez pas des enfants ou des personnes non formées utiliser le
générateur.
6 | Français
SÉCURITÉ
• Gardez les enfants, les passants et les animaux domestiques à une
distance minimale de 3 mètres d'un générateur en marche.
• Maintenez une distance de sécurité. Pendant l'utilisation et le rangement,
maintenez un dégagement d'au moins 1,5 mètre autour du généra-
teur, y compris au-dessus de celui-ci. Éteignez l'appareil et laissez-le
refroidir pendant au moins 30 minutes avant de le ranger. La chaleur
dégagée par le pot d'échappement et les gaz d'échappement peut
être suffisamment intense pour provoquer de graves brûlures et/ou
enflammer des objets combustibles.
• N’utilisez pas l’appareil dans des zones où sont stockés des matériaux
combustibles ou dangereux, y compris les stations-service et les
stations de remplissage de gaz naturel.
• Ne pas utiliser le générateur pieds nus, avec les mains ou les pieds
mouillés, en étant dans l'eau ou dans des conditions humides.
• N’utilisez pas cet appareil si vous êtes fatigué ou sous l’influence de
drogues, d’alcool ou de médicaments.
• Risque de brûlure. Ne pas toucher les surfaces chaudes.
• Ne touchez pas le pot d'échappement ni le moteur. Ils sont extrêmement
chauds et peuvent provoquer de graves brûlures. Ne placez aucune
partie du corps ni aucun matériau inflammable ou combustible sur
le trajet direct des gaz d'échappement.
• Tenez vos mains, vos doigts, vos pieds et toute autre partie du corps
éloignés de toutes les pièces mobiles du générateur.
• Ne branchez pas de câbles électriques usés ou endommagés au généra-
teur. Ne touchez JAMAIS les fils effilochés ou dénudés.
• Ne pas utiliser le générateur en pente. L'appareil doit toujours être placé
sur une surface plane et stable.
• Avant chaque utilisation, inspectez l'état du produit. Vérifiez le serrage
des boulons, l'absence de fuites de liquide et tout autre signe d'usure.
Remplacez toute pièce endommagée. Pour obtenir des pièces de
rechange ou de l'aide, contactez le service client.
• Pour des performances optimales, utilisez le générateur à des tempéra-
tures comprises entre 23°F (–5°C) et 104°F (40°C) avec une humidité
relative maximale de 90 %.
• Avant de démarrer le générateur, inspectez tous les fluides (huile et
essence).
• Ne retirez pas la jauge d'huile ni le bouchon du réservoir de carburant
lorsque le générateur est en marche.
• Bien resserrer la jauge d'huile après avoir ajouté de l'huile et le bouchon
du réservoir après avoir ajouté de l'essence.
• Évitez tout contact de la peau avec l'huile moteur ou l'essence. Portez
des vêtements et un équipement de protection. Lavez toute la peau
exposée à l'eau et au savon. Un contact prolongé de la peau avec
l'essence ou l'huile moteur peut provoquer une irritation cutanée
sévère et d'autres réactions indésirables.
• G Les générateurs vibrent et rebondissent en fonctionnement normal.
Inspectez le générateur et tous les câbles qui y sont connectés afin
de déceler tout dommage pouvant résulter des vibrations. Remplacez
ou réparez les éléments endommagés. N'utilisez pas le générateur ni
aucun élément présentant des signes de dommages.
• Tous les outils et appareils électriques alimentés par ce générateur
doivent être correctement mis à la terre à l'aide d'un troisième fil ou
être à double isolation.
• Avant de transporter le générateur, débranchez le capuchon de la bougie
d'allumage, videz le réservoir de carburant et arrimez correctement
l'appareil.
• Du carburant ou de l'huile peuvent fuir du générateur pendant le transport.
Placez une serviette, une bâche en plastique ou un tapis absorbant
sous l'appareil pour protéger le véhicule de transport.
FIG. 3
1 - Terminal terrestre
1
• Pour prolonger la durée de vie de ce produit, suivez les instructions
figurant dans le manuel d'utilisation. Entretien section de ce manuel.
• Remplacez les pièces endommagées ou usées par des pièces
de rechange recommandées ou équivalentes. L'utilisation
d'une pièce incorrecte ou incompatible peut créer un danger
susceptible d'entraîner des blessures graves.
• Avant toute mise en marche, retirez toujours les outils ou autres
équipements de service utilisés pour l'entretien du générateur.
MISE À LA TERRE
Voir la figure 3.
AVERTISSEMENT
Risque d'électrocution. Un
défaut de mise à la terre du générateur peut entraîner une
électrocution.
AVIS
Utilisez uniquement des rallonges, des outils
et des appareils à trois broches mis à la terre, ou des outils et
appareils à double isolation.
Le neutre du générateur est flottant. La borne de terre du générateur
est reliée au châssis, aux parties métalliques non conductrices et
aux bornes de terre de chaque prise. L'enroulement du stator est
isolé du châssis et de la broche de terre de la prise secteur. Les
appareils électriques nécessitant une connexion à la terre risquent
de ne pas fonctionner correctement.
Si ce générateur est utilisé uniquement avec des appareils branchés
sur les prises prévues à cet effet, le Code national de l'électricité
n'exige pas de mise à la terre. Cependant, d'autres utilisations du
générateur peuvent nécessiter une mise à la terre afin de réduire
les risques de choc électrique ou d'électrocution.
Avant d'utiliser la borne de terre, consultez un électricien qualifié,
un inspecteur en électricité ou l'organisme local compétent pour
connaître les codes ou règlements locaux applicables à l'utilisation
prévue du générateur.
Français | 7
SÉCURITÉ
PRÉCAUTIONS DE SÉCURITÉ RELATIVES À L'ESSENCE ET AUX VAPEURS D'ESSENCE
DANGER
Risque d'incendie et d'explosion. L'essence est hautement explosive et inflammable et peut provoquer des
brûlures graves, voire mortelles.
AVERTISSEMENT
Risque d'incendie et de brûlures. Ne jamais desserrer ni retirer le bouchon du réservoir de carbu-
rant lorsque le générateur est en marche. Éteignez l'appareil et laissez-le refroidir pendant au moins cinq minutes avant d'ajouter
de l'essence. Desserrez lentement le bouchon du réservoir.
AVERTISSEMENT
En cas d'incendie d'essence, n'essayez pas d'éteindre la flamme sauf si le commutateur moteur/
carburant est sur la position OFF. L'introduction d'un extincteur près d'un générateur dont le robinet de carburant est ouvert
pourrait créer un risque d'explosion.
• Risque d'incendie. L'essence est extrêmement inflammable. À manipuler avec précaution.
• N’utilisez jamais d’essence comme agent de nettoyage.
• L'essence est un irritant cutané et doit être nettoyée immédiatement en cas de contact avec la peau.
• Ne stockez pas d'essence à proximité des chaudières, des chauffe-eau ou de tout autre appareil produisant de la chaleur ou doté
d'un allumage automatique.
• Tenir l'essence éloignée des étincelles, des flammes nues, des veilleuses, de la chaleur et de toute autre source d'inflammation.
• Entreposez tout récipient contenant de l'essence dans un endroit bien ventilé, loin de tout matériau combustible ou source d'inflam-
mation.
• Il est impératif de toujours stocker l'essence dans un récipient homologué. Les récipients non homologués peuvent se briser ou se
détériorer, laissant s'échapper de l'essence ou des vapeurs d'essence, ce qui peut engendrer un grave danger.
• L'essence a une odeur caractéristique, ce qui permettra de détecter rapidement les fuites potentielles.
• Les vapeurs de gaz peuvent provoquer un incendie si elles s'enflamment.
• Ne fumez pas lorsque vous manipulez du carburant, lorsque vous ajoutez du carburant au générateur ou lorsque vous videz le
réservoir d'essence.
• Portez des lunettes de protection pendant le ravitaillement.
• Avant d'ajouter du carburant au générateur, éteignez-le et laissez-le refroidir pendant au moins cinq minutes. Si nécessaire, déplacez-le
sur un terrain plat.
• Ne retirez pas le bouchon du réservoir de carburant lorsque le générateur est en marche.
• Desserrez lentement le bouchon du réservoir d'essence pour relâcher la pression en toute sécurité, empêcher l'essence de s'échapper
autour du bouchon et éviter que la chaleur du pot d'échappement n'enflamme les vapeurs d'essence.
• Ne jamais dépasser le repère de remplissage maximal sur la jauge à carburant. Maintenir le niveau d'essence au niveau ou en dessous
de ce repère permet la dilatation du carburant. Un remplissage excessif peut entraîner un débordement soudain et des projections
d'essence brûlante au contact de surfaces chaudes.
• Le carburant renversé peut s'enflammer. Essuyez immédiatement tout déversement et laissez sécher la zone avant d'utiliser le
générateur. JAMAIS tenter de brûler le carburant déversé.
• Bien refermer le bouchon du réservoir après avoir ajouté de l'essence.
• Ne couvrez pas le bouchon du réservoir de carburant lorsque le générateur est en marche. Le fait de couvrir le bouchon pourrait
entraîner une panne du moteur ou endommager l'appareil.
• Vidangez le carburant avant de ranger l'appareil. Rangez l'appareil et le carburant séparément dans des endroits bien ventilés, à l'abri
des étincelles, des flammes nues, des veilleuses, de la chaleur et de toute autre source d'inflammation.
• Éteignez l'appareil et laissez-le refroidir pendant au moins 30 minutes avant de vidanger le carburant.
8 | Français
5 FEET (1.5m)
MINIMUM
FROM OBJECTS
CARBON
MONOXIDE
CO
15.8A
SÉCURITÉ
ÉTIQUETTES ET AUTOCOLLANTS DE SÉCURITÉ
Les informations suivantes figurent sur les étiquettes et les autocollants.
ÉTIQUETTES ET AUTOCOLLANTS DE SÉCURITÉ
NUMÉRO D'INDEX ARTICLE DESCRIPTION
1 Symboles de sécurité (Voir page 4)
2 Caractéristiques (Voir page 3)
3 Proposition 65 de Californie Cancer et troubles de la reproduction -
www.P65Warnings.ca.gov/product
4 Monoxyde de carbone • Utiliser un générateur à l'intérieur PEUT VOUS TUER EN
QUELQUES MINUTES Les gaz d'échappement du générateur
contiennent du monoxyde de carbone. C'est un poison invisible
et inodore.
• JAMAIS utilisation à l'intérieur d'une maison ou d'un garage,
MÊME SI Les portes et les fenêtres sont ouvertes.
5 surface chaude Ne pas toucher.
1
3
2
4
5
Français | 9
ÉLECTRIQUE
CAPACITÉ DU GÉNÉRATEUR
AVIS
Ne surchargez pas le générateur. Un dép-
assement de la puissance/intensité admissible peut endom-
mager le générateur et/ou les appareils électriques qui y sont
connectés.
Examiner Caractéristiques Pour ce générateur, notez la puissance
nominale (continue) et la puissance de crête (au démarrage). En
général, plus la puissance est élevée, plus le nombre d'appareils
pouvant être alimentés simultanément est important. Il est impératif
de prendre en compte la consommation électrique totale de tous
les appareils connectés. Cette consommation est généralement
indiquée sur une étiquette ou une plaque signalétique.
Pour déterminer les besoins en énergie :
• Sélectionnez les appareils à alimenter simultanément.
• Relevez et additionnez la puissance nominale (en watts) de chaque
appareil. Le générateur doit fournir cette puissance en continu
pour assurer le fonctionnement des appareils.
• Enregistrez la puissance de crête (au démarrage) de chaque
appareil. Il s'agit de la surtension momentanée nécessaire
au démarrage des moteurs électriques de certains outils et
appareils.
• Sélectionnez l'appareil ayant la puissance de crête (au démar-
rage) la plus élevée. Additionnez cette puissance de crête (au
démarrage) à la puissance totale en fonctionnement (continu)
de tous les appareils connectés afin de déterminer la puissance
de crête totale requise pour le générateur.
NOTE: La puissance de crête totale requise suppose un démar-
rage intermittent des appareils. Ajustez l'estimation si plusieurs
appareils atteignent leur puissance de crête simultanément.
GESTION DE L'ÉNERGIE DU GÉNÉRATEUR
Pour prolonger la durée de vie du générateur, soyez prudent lors
de l'ajout de charges électriques. Débranchez toutes les charges
avant de démarrer le générateur. La méthode la plus sûre pour
gérer la puissance du générateur consiste à ajouter les charges
progressivement en procédant comme suit :
1. Retirez toutes les charges et démarrez le générateur comme
décrit plus loin dans ce manuel.
2. Branchez et mettez en marche l'appareil le plus gourmand en
énergie. Les caractéristiques de l'alimentation sont générale-
ment indiquées sur une étiquette ou une plaque signalétique.
3. Laissez la tension de sortie du générateur se stabiliser. Une fois
stabilisée, le moteur devrait tourner sans à-coups et l'appareil
devrait fonctionner correctement.
4. Connectez et mettez en marche l'appareil ou le dispositif suivant
le plus volumineux.
5. Laisser la puissance du générateur se stabiliser.
6. Répétez ce processus pour chaque charge supplémentaire.
RALLONGES ÉLECTRIQUES
AVERTISSEMENT
Risque d'asphyxie. Les ral-
longes électriques branchées directement dans la maison
augmentent le risque d'intoxication au monoxyde de carbone
par les ouvertures. Si une rallonge branchée directement
dans la maison est utilisée pour alimenter des appareils à
l'intérieur, les personnes présentes dans la maison risquent
une intoxication au monoxyde de carbone. Utilisez toujours
un ou plusieurs détecteurs de monoxyde de carbone à piles
conformes à la norme UL 2034 en vigueur lorsque vous uti-
lisez le générateur. Vérifiez régulièrement l'état des piles du
ou des détecteurs.
AVERTISSEMENT
Risque d'asphyxie. Lors de
l'utilisation du générateur avec des rallonges électriques,
assurez-vous qu'il soit installé dans un espace extérieur dé-
gagé, loin des zones occupées, et que les gaz d'échappement
soient dirigés dans la direction opposée.
AVERTISSEMENT
Risque d'incendie et d'élec-
trocution. N'utilisez jamais de rallonges électriques usées
ou endommagées. Les rallonges électriques endommagées
ou surchargées peuvent surchauffer, produire des arcs élec-
triques et brûler, entraînant des blessures graves, voire mor-
telles.
Avant de brancher un appareil électrique ou un cordon d'alimen-
tation au générateur :
• Utilisez des rallonges, des outils et des appareils à trois broches
mis à la terre, ou des outils et appareils à double isolation.
• Assurez-vous que l'outil ou l'appareil est en bon état de fonctionne-
ment. Les appareils ou les cordons d'alimentation défectueux
peuvent présenter un risque d'électrocution.
• Assurez-vous que la puissance électrique de l'outil ou de l'ap-
pareil ne dépasse pas la puissance nominale du générateur
ou de la prise utilisée.
AVIS
Ne pas dépasser la capacité. Une surcharge
de la puissance et/ou de l'intensité pourrait endommager les
appareils connectés et les composants essentiels du généra-
teur.
DIMENSIONS DES RALLONGES
Assurez-vous que la rallonge supporte la charge requise. Un câble
de section insuffisante peut provoquer une chute de tension sus-
ceptible d'entraîner une surchauffe ou des dommages matériels.
Consultez les recommandations du fabricant concernant la section
et la longueur appropriées.
10 | Français
COMPRENDRE LE GÉNÉRATEUR
Voir les figures 4 et 5.
Pour réduire les risques de blessure et de défaillance du produit, veuillez lire et comprendre les informations contenues dans ce manuel d'utilisation
ainsi que celles figurant sur l'étiquetage du produit.
PRISES DE COURANT ALTERNATIF DE 120 VOLTS
Cet appareil est équipé d'une prise de camping-car de 120 V et 30 ampères et de prises doubles de 120 V et 20 A capables d'alimenter
une variété d'appareils, d'outils et d'équipements.
PLATEAU D'ACCESSOIRES
Le plateau porte-accessoires est idéal pour ranger les téléphones portables, les tablettes et autres appareils pendant qu'ils chargent.
NE PAS Tenez-vous près du générateur pendant la charge de vos appareils. Maintenez toujours une distance de sécurité lorsque
le générateur est en marche.
DISJONCTEUR
Les disjoncteurs protègent les appareils et équipements branchés sur les prises contre les surcharges électriques.
COMMUTATEUR DE MODE ECO
Le mode Eco minimise la consommation de carburant et le bruit en ajustant le régime moteur au minimum requis par la charge actuelle.
INTERRUPTEUR DE COMMANDE MOTEUR/CARBURANT
Tournez le commutateur de commande du moteur/carburant pour régler le starter et démarrer ou arrêter l'arrivée de carburant.
PANNEAU D'ENTRETIEN DU MOTEUR
Tournez le bouton de verrouillage pour déverrouiller et retirer le couvercle afin d'accéder à l'huile, à la bougie d'allumage et au filtre à air.
TERMINAL TERRESTRE
La borne de terre est utilisée pour mettre à la terre externe le générateur.
LED À FAIBLE CONSOMMATION D'HUILE
Indique un niveau d'huile bas. Lorsque le niveau d'huile dans le carter descend en dessous du seuil de fonctionnement sûr, le témoin
de niveau d'huile bas s'allume et le générateur arrête automatiquement le moteur.
SILENCIEUX ET PARE-ÉTINCELLES
Le pare-étincelles empêche les étincelles de sortir du silencieux. Il doit être retiré pour toute intervention.
AVIS
Le pare-étincelles est un dispositif de sécurité qui empêche les étincelles de sortir du pot d'échappement et de
provoquer un incendie. Dans certaines régions, son utilisation peut être obligatoire. Il est de la responsabilité de l'utilisateur de cet
appareil de connaître et de respecter toutes les lois et réglementations locales relatives à la prévention des incendies.
VOYANT DE SORTIE PRÊT
S'allume lorsque le générateur fonctionne normalement. Indique que le générateur produit de l'électricité aux prises.
LED DE SURCHARGE
Indique que le générateur est surchargé.
RÉINITIALISATION EN CAS DE SURCHARGE
Le générateur coupera automatiquement toute sortie CA afin de se protéger en cas de surcharge ou de court-circuit dans un appareil
connecté.
POINTS DE VENTE FONCTIONNANT EN PARALLÈLE
Un câble parallèle (non inclus) peut être utilisé pour connecter un générateur onduleur Westinghouse compatible afin d'obtenir une
puissance de sortie supplémentaire.
PORTS USB
Prise USB 5V/2,1A à deux ports. Accepte les fiches USB de type A.
BOUCHON DE RÉSERVOIR À RÉSERVOIR VENTILÉ
Le bouchon du réservoir de carburant est muni d'un évent qui peut être ouvert et fermé. Cet évent doit être ouvert lorsque le moteur
tourne et fermé lorsque le moteur est arrêté.
COMPOSANTS
Français | 11
FIG. 4
1 - Interrupteur de commande moteur/carburant
2 - Poignée recoil
3 - Bouchon de réservoir ventilé
4 - Porte de service des bougies d'allumage
5 - Couverture d'entretien du moteur
6 - Bouton de verrouillage
7 - Silencieux/Pare-étincelles
COMPOSANTS
1 - Disjoncteur de 20 ampères
2 - Disjoncteur de 30 ampères
3 - Bouton de réinitialisation
4 - ÉCO Commutateur de mode
5 - LED à faible consommation d'huile
6 - LED de surcharge
FIG. 5
7 - Voyant de sortie prêt
8 - Ports USB
9 - Prise de courant alternatif de 120 volts et de 30 ampères
10 - Prises de courant alternatif de 120 volts et de 20 ampères
11 - Terminal terrestre
12 - Points de vente fonctionnant en parallèle
12 | Français
ASSEMBLÉE
RETIRER LE CONTENU DU CARTON
AVERTISSEMENT
Ce produit ne Nécessite un assemblage. N’essayez pas d’utiliser ce produit s’il n’est pas entièrement
assemblé. L’utilisation d’un produit mal assemblé peut être dangereuse et entraîner des blessures graves.
• Retirez le carton et vérifiez son contenu. Assurez-vous que tous les articles qu'il contient sont présents. LISTE INCLUSE sont
présentes et intactes.
• Recyclez ou éliminez correctement les matériaux d'emballage.
LISTE INCLUSE
ARTICLE QUANTITÉ
Générateur 1
huile moteur 1
Entonnoir 1
clé à douille pour bougie d'allumage 1
S'il manque des pièces, contactez notre équipe de service à ser[email protected] ou appelez le 1-855-944-3571.
AVERTISSEMENT
Ne modifiez pas ce produit, sauf indication contraire dans ce manuel ou du fabricant. N’utilisez
pas d’accessoires non recommandés pour ce produit. Toute modification non autorisée ou l’utilisation d’accessoires incompati-
bles peuvent endommager l’appareil et annuler la garantie.
AVIS
Ne tentez pas de démarrer le moteur avant qu'il n'ait été correctement vidangé avec l'huile recommandée. Omettre
d'ajouter de l'huile moteur avant le démarrage entraînera de graves dommages au moteur non couverts par la garantie.
OPÉRATION
DANGER
Les gaz d'échappement des générateurs contiennent des niveaux élevés de monoxyde de carbone (CO), un gaz invis-
ible, inodore et extrêmement toxique. Si vous sentez une odeur de gaz d'échappement, vous respirez du monoxyde de carbone. Mais même si
vous ne sentez pas d'odeur de gaz d'échappement, vous inhalez peut-être du CO.
SEULEMENT Utilisez les générateurs à l'extérieur, dans un endroit bien ventilé. N'utilisez JAMAIS de générateurs à l'intérieur ; cela peut vous
tuer en quelques minutes.
• Utilisation correcte – SEULEMENT Utilisez les générateurs à l'extérieur, sous le vent, loin des fenêtres, des portes et des aérations. TOUJOURS
Diriger les gaz d'échappement loin des espaces occupés. TOUJOURS Installez des détecteurs de monoxyde de carbone alimentés par piles ou
des détecteurs de monoxyde de carbone branchés sur secteur avec batterie de secours dans les pièces à vivre. Voir la figure 1 .
• Utilisation incorrecte – N’utilisez JAMAIS de générateur dans une maison, un garage, un sous-sol, un grenier, un vide san-
itaire ou tout autre espace clos, même partiellement. Dans ces endroits, des niveaux dangereux de monoxyde de car-
bone peuvent s’accumuler. Une porte ouverte ou un ventilateur en marche ne suffisent PAS à assurer une ventilation adéquate.
Voir la figure 2 .
Si vous ressentez des vertiges, une faiblesse ou des nausées pendant l'utilisation du générateur, allez prendre l'air. IMMÉDIATEMENT Contactez
un médecin. Il pourrait s'agir d'une intoxication au monoxyde de carbone.
AVERTISSEMENT
Ne modifiez pas ce produit, sauf indication contraire dans ce manuel ou du fabricant. N’utilisez pas d’acces-
soires non recommandés pour ce produit. Toute modification non autorisée ou l’utilisation d’accessoires incompatibles peuvent endommager
l’appareil et annuler la garantie.
AVERTISSEMENT
Évitez tout contact de la peau avec l'huile moteur ou l'essence. Portez des vêtements et un équipement de
protection. Lavez toute la peau exposée à l'eau et au savon. Un contact prolongé de la peau avec l'essence ou l'huile moteur peut provoquer une
irritation cutanée sévère et d'autres réactions indésirables.
AVIS
Dans certains cas, le Code national de l'électricité peut exiger que le générateur soit raccordé à une terre homologuée. Consul-
tez un électricien qualifié pour connaître les exigences de mise à la terre avant utilisation.
AVIS
Avant chaque utilisation, inspectez l'état physique du produit. Vérifiez le serrage des boulons, l'absence de fuites
de liquide et tout autre signe d'usure. Remplacez toute pièce endommagée.
Français | 13
OPÉRATION
SAVOIR COMMENT LOCALISER ET UTILISER LE GÉNÉRATEUR EN TOUTE SÉCURITÉ
DANGER
Risque d'asphyxie. Installez le générateur dans un endroit bien ventilé. NE placez PAS le générateur à proximité de
bouches d'aération ou de prises d'air où les gaz d'échappement pourraient être aspirés dans des espaces occupés ou confinés. Tenez compte
du vent et des courants d'air lors de l'installation du générateur.
AVERTISSEMENT
Risque d'électrocution. N'utilisez jamais le générateur dans un endroit humide. Ne l'exposez jamais à la
pluie, à la neige, aux projections d'eau ou à l'eau stagnante pendant son utilisation. Protégez le générateur de toutes les intempéries. L'humidité
ou le gel peuvent provoquer un court-circuit ou un autre dysfonctionnement du circuit électrique. L'utilisation d'un générateur ou d'un appareil
électrique par temps humide (pluie, neige), à proximité d'une piscine ou d'un système d'arrosage automatique, ou avec les mains mouillées,
peut entraîner une électrocution.
AVERTISSEMENT
Risque d'incendie. Utilisez le générateur uniquement sur une surface plane et stable. L'utilisation du généra-
teur sur une surface jonchée de matériaux meubles, tels que du sable ou des tontes de gazon, peut entraîner l'ingestion de débris susceptibles
d'obstruer les orifices de refroidissement ou le système d'admission d'air. Laissez le générateur refroidir pendant 30 minutes avant de le trans-
porter ou de le ranger.
• Lisez et comprenez toutes les consignes de sécurité avant de démarrer le générateur.
• N’utilisez JAMAIS de générateur dans une maison, un garage, un sous-sol, un grenier, un vide sanitaire ou tout autre espace clos, même partielle-
ment. Ces endroits peuvent favoriser l’accumulation de monoxyde de carbone à des niveaux dangereux. Le monoxyde de carbone (CO), un gaz
invisible, inodore et extrêmement toxique, peut vous tuer en quelques minutes.
• NE PAS N’utilisez pas le générateur à l’arrière d’un SUV, d’une caravane, d’une remorque, dans la benne d’un pick-up (plate ou non), sous un escalier,
contre un mur ou un bâtiment, ni dans aucun autre endroit ne permettant un refroidissement adéquat du générateur et/ou du pot d’échappement.
L’utilisation du générateur dans des espaces clos ou partiellement clos peut entraîner une accumulation dangereuse de monoxyde de carbone.
• NE PAS contenir de générateurs pendant leur fonctionnement.
• À utiliser uniquement à l'extérieur et loin des fenêtres, des portes et des aérations, conformément aux recommandations des Centres pour le contrôle
et la prévention des maladies (CDC) du département américain de la Santé et des Services sociaux. Selon le type d'habitation ou les conditions
de vent, une distance supplémentaire peut être nécessaire.
• Ne pas utiliser le générateur en pente. L'appareil doit toujours être placé sur une surface plane et stable.
• Le générateur doit être placé en permanence sur une surface plane et horizontale (même lorsqu'il n'est pas en fonctionnement).
• Le générateur doit être à au moins 1,5 m (5 pi) de distance de tout matériau combustible.
CONNAÎTRE LA RÉGLEMENTATION RELATIVE À L'UTILISATION DES GÉNÉRATEURS PORTABLES
Déterminez où et comment le générateur sera utilisé et prenez connaissance des réglementations locales, étatiques ou fédérales relatives à son utilisation
prévue. Il peut être nécessaire de contacter un électricien qualifié ou les autorités compétentes locales pour obtenir la liste complète des exigences.
AJOUT D'HUILE / VÉRIFICATION DU NIVEAU D'HUILE
Voir les figures 6 et 7.
AVIS
Ne tentez pas de démarrer le moteur avant qu'il n'ait été correctement vidangé avec l'huile recommandée. Omettre d'ajouter
de l'huile moteur avant le démarrage entraînera de graves dommages au moteur non couverts par la garantie.
AVIS
L'utilisation d'huile pour moteurs 2 temps/cycle ou d'autres types d'huile non homologués peut causer de graves dommages
au moteur qui ne sont pas couverts par la garantie.
Pour une utilisation courante, l'huile moteur recommandée est une huile 10W-30. En cas d'utilisation du générateur par températures extrêmes,
veuillez consulter le tableau ci-dessous.
-20 0 20 40 60 80 100 120
-28.9
°F
°C -17.8 -6.7 4.4 15.6 26.7 37.8 48.9
10W-30
5W-30
10W-405W-30
Type d'huile moteur recommandé
Température ambiante
Synthétique
NOTE: Vérifiez le niveau d'huile moteur avant chaque utilisation ou toutes les 8 heures de fonctionnement.
14 | Français
OPÉRATION
FIG. 6
1 - Couverture d'entretien du moteur
2 - Position verrouillée
3 - Position déverrouillée
1
3
2
FIG. 7
1 - Jauge d'huile
2 - Plage de fonctionnement sécuritaire
1
2
1. Éteignez le générateur et laissez le moteur refroidir pendant au moins cinq minutes.
2. Placez le générateur sur une surface plane dans un endroit bien ventilé.
3. Tournez le bouton de verrouillage en position déverrouillée.
4. Retirez le cache-moteur.
5. Nettoyez la zone autour de la jauge d'huile.
Pour le remplissage d'huile initial :
1. Dévissez et retirez lentement la jauge d'huile.
2. À l'aide de l'entonnoir, versez lentement l'huile moteur fournie dans l'orifice de remplissage. Arrêtez-vous régulièrement pour éviter tout débordement.
NOTE: Le générateur a été testé fonctionnellement en usine et peut contenir une quantité minimale d'huile résiduelle. Il est nécessaire d'ajouter de
l'huile pour faire fonctionner l'appareil. Ne pas déborder.
3. Remettez en place et serrez la jauge d'huile.
4. Installez le couvercle d'accès au moteur et tournez le bouton de verrouillage en position verrouillée pour le fixer.
Pour vérifier le niveau d'huile :
1. Dévissez et retirez lentement la jauge d'huile.
2. Nettoyez la jauge et remettez-la en place dans l'orifice de remplissage d'huile. Ne vissez pas la jauge.
3. Retirez la jauge et vérifiez que le niveau d'huile se situe dans la plage de fonctionnement normale.
4. Si le niveau d'huile est bas, ajoutez progressivement l'huile moteur recommandée et vérifiez jusqu'à ce que le niveau se situe dans la plage de
fonctionnement sûre.
5. Remettez la jauge d'huile en place et serrez-la à la main.
6. Installez le couvercle d'accès au moteur et tournez le bouton de verrouillage en position verrouillée pour le fixer.
E85 E15
BESOINS EN ESSENCE
AVIS
N’utilisez pas de carburant E15 ou E85 dans ce produit. Les dommages causés au moteur ou à l'équipement par un carburant
périmé ou l'utilisation de carburants non homologués (tels que les mélanges d'éthanol E15 ou E85) ne sont pas couverts par la garantie. Utilisez
uniquement de l'essence sans plomb contenant jusqu'à 10 % de CO2. éthanol.
• Utilisez TOUJOURS de l'essence sans plomb propre, fraîche (indice d'octane 87-93) dans cet appareil. N'utilisez JAMAIS d'essence ancienne,
périmée ou contaminée.
• Jusqu'à 10 % d'éthanol (gasohol) est acceptable (lorsqu'il est disponible ; le carburant sans éthanol est recommandé).
• N’utilisez PAS d’E85 ni d’E15.
• N’utilisez PAS de mélange essence-mazout.
• NE PAS modifier le moteur pour qu'il fonctionne avec d'autres carburants.
Français | 15
OPÉRATION
UTILISATION D'UN STABILISATEUR DE CARBURANT
L'ajout d'un stabilisateur de carburant (non fourni) prolonge la durée de vie du carburant et contribue à prévenir la formation de dépôts susceptibles
d'obstruer le système d'alimentation. Suivez les instructions du fabricant.
Avant de faire le plein du groupe électrogène, mélangez toujours la quantité appropriée de stabilisateur de carburant à l'essence dans un récipient ho-
mologué. Faites tourner le groupe électrogène pendant cinq minutes afin de permettre au stabilisateur de traiter l'ensemble du système d'alimentation.
AJOUT D'ESSENCE
Voir les figures 8 et 9.
DANGER
Risque d'incendie et d'explosion. Ne jamais retirer le bouchon du réservoir ni faire le plein du groupe électrogène
lorsque le moteur tourne. Ne pas fumer ni provoquer d'étincelles pendant le ravitaillement. Toujours couper le moteur et laisser le groupe élec-
trogène refroidir pendant au moins cinq minutes avant de faire le plein.
DANGER
Risque d'incendie et d'explosion. Ne pas trop remplir le réservoir de carburant. Remplir uniquement jusqu'au repère
rouge de niveau maximum sur la crépine. Un remplissage excessif peut entraîner un déversement de carburant sur le moteur et provoquer un
incendie ou une explosion.
AVERTISSEMENT
N’utilisez jamais un récipient à essence, un réservoir d’essence ou tout autre élément contenant du carburant
qui est cassé, coupé, déchiré ou endommagé.
AVIS
Utilisez uniquement un bidon d'essence homologué pour remplir le réservoir. Assurez-vous que le bidon est propre et en bon
état afin d'éviter toute contamination du système d'alimentation.
1. Éteignez le générateur et laissez le moteur refroidir pendant au moins cinq minutes.
2. Placez le générateur sur une surface plane dans un endroit bien ventilé. NE PAS FAIRE LE PLEIN À L'INTÉRIEUR.
3. Nettoyez la zone autour du bouchon du réservoir et retirez-le lentement.
4. Ajoutez lentement la quantité de carburant recommandée. Ne remplissez pas trop.
NOTE: Le niveau d'essence ne doit PAS dépasser le repère rouge de remplissage maximal sur la jauge à carburant.
5. Installez le bouchon du réservoir de carburant. Serrez-le fermement.
6. Nettoyez toute trace de carburant répandue.
7. Éloignez-vous d'au moins 9 mètres (30 pieds) de la zone de ravitaillement avant de redémarrer le moteur.
AVIS
Le carburant peut endommager la peinture et le plastique. Soyez prudent lors du remplissage du réservoir. Les dommages
causés par un déversement de carburant ne sont pas couverts par la garantie.
AVIS
Nettoyez le filtre à carburant avant et après chaque ravitaillement. Retirez le filtre en le comprimant légèrement lors de son
extraction du réservoir.
FIG. 8
FIG. 9
1
1
2
3
1 - Bouchon de réservoir ventilé
2 - Ligne de remplissage maximale
3 - Filtre d'écran
1 - Bouchon de réservoir ventilé
16 | Français
OPÉRATION
OPÉRATIONS EN HAUTE ALTITUDE
La puissance du moteur diminue avec l'altitude à laquelle le générateur fonctionne. La production est réduite d'environ 3,5 % par tranche
de 305 mètres (1 000 pieds) d'altitude.
Un réglage pour haute altitude est nécessaire pour un fonctionnement à des altitudes supérieures à 1 524 m (5 000 pi). Sans ce réglage,
les performances seront réduites, la consommation de carburant augmentera et les émissions polluantes seront accrues.
AVIS
N’utilisez PAS le générateur à des altitudes inférieures à 762 m (2 000 pi) avec le kit haute altitude installé. Cela
pourrait endommager le moteur.
Kit de carburateur haute altitude P/N 518921-1
PÉRIODE DE RODAGE
Pour un rodage correct, ne dépassez pas 50 % de la puissance nominale en watts pendant les cinq premières heures de fonctionnement.
Utilisez l'huile fournie jusqu'à la première vidange recommandée. N'utilisez pas d'huile 100 % synthétique pendant la période de rodage.
Celle-ci pourrait empêcher un rodage et une mise en place corrects des segments de piston.
Faites varier la charge de temps en temps pour permettre aux enroulements du stator de chauffer et de refroidir et pour aider à la mise
en place des segments de piston.
AVANT DE DÉMARRER LE GÉNÉRATEUR
Confirmez que :
• Le générateur est placé dans un endroit sûr et approprié.
• Le générateur est placé sur une surface sèche, plane et de niveau.
• Les niveaux d'huile et de carburant sont dans la plage de fonctionnement sûre.
• Toutes les charges sont déconnectées des prises du panneau de commande.
• Le commutateur du mode ECO est en position OFF.
DANGER
Risque d'incendie et d'explosion. NE PAS déplacer ni incliner le générateur pendant son fonctionnement.
DÉMARRAGE DU GÉNÉRATEUR
Voir les figures 10 à 12.
1. Placez le générateur dans un endroit sûr et approprié.
2. Débranchez tous les appareils.
3. Assurez-vous que le commutateur du mode ECO est en position OFF.
4. Vérifiez les niveaux d'huile et de carburant. Si nécessaire, ajoutez du carburant ou de l'huile comme indiqué précédemment.
5. Tournez le bouton de ventilation du bouchon de carburant sur la position ON.
6. Pour un démarrage à froid, tournez le commutateur de commande du moteur/carburant sur la position suivante : ÉTOUFFER position.
NOTE: Pour redémarrer le générateur, tournez l'interrupteur de commande du moteur/carburant sur la position suivante : COURIR position.
7. Saisissez fermement la poignée de lanceur et tirez-la lentement jusqu'à sentir une résistance accrue. À ce moment-là, tirez rapidement la poignée
de lanceur en l'éloignant du générateur jusqu'à ce que le moteur démarre.
NOTE: Après avoir démarré l'appareil, replacez délicatement la poignée de lanceur en place. Évitez de la laisser retomber brusquement contre l'appareil.
Lors du premier démarrage, il peut être nécessaire de tirer plusieurs fois sur la poignée pour amorcer la pompe à carburant.
8. Une fois le moteur démarré, tournez le commutateur de commande du moteur/carburant sur la position suivante : COURIR position.
9. Lorsque la LED OUTPUT READY s'allume, connectez les charges aux prises du panneau de commande.
NOTE: Vérifiez que tous les appareils sont éteints avant de les connecter au générateur.
NOTE: Assurez-vous que les besoins en puissance de tous les appareils connectés correspondent aux capacités de l'appareil.
10. Connectez et mettez en marche l'appareil ou le plus gros dispositif.
11. Laissez le courant de sortie du générateur se stabiliser. Une fois stabilisé, le moteur devrait tourner sans à-coups et l'appareil devrait fonctionner
correctement.
12. Connectez et mettez en marche l'appareil ou le dispositif suivant, de taille supérieure.
13. Laisser la puissance du générateur se stabiliser.
14. Répétez ce processus pour chaque charge supplémentaire.
Français | 17
FIG. 10
1 - Bouton de ventilation
2 - Sur
3 - Désactivé
1
3
2
OPÉRATION
FIG. 11
1 - Interrupteur de commande
moteur/carburant
2 - Étouffer
3 - Courir
4 - Désactivé
5 - Tirer la poignée de recul
5
FIG. 12
CHOKE
RUN
OFF
GASOLINE OFF
1
2
3
4
1 - Disjoncteur de 20 ampères
2 - Disjoncteur de 30 ampères
3 - Bouton de réinitialisation
4 - ÉCO Commutateur de mode
5 - LED à faible consommation d'huile
6 - LED de surcharge
7 - Voyant de sortie prêt
8 - Ports USB
9 - Prise de courant alternatif de 120 volts et
de 30 ampères
10 - Prises de courant alternatif de 120 volts
et de 20 ampères
11 - Terminal terrestre
12 - Points de vente fonctionnant en parallèle
18 | Français
OPÉRATION
ARRÊT DU GÉNÉRATEUR
Voir les figures 10 à 12.
1. Retirez tous les appareils connectés aux prises du panneau de commande.
2. Laissez le générateur fonctionner à vide afin de réduire et de stabiliser les températures du moteur et de l'alternateur.
3. Tournez le commutateur de commande du moteur/carburant sur DÉSACTIVÉ position
4. Tournez le bouton de ventilation du bouchon de réservoir sur la position OFF.
Pour arrêter rapidement l'unité en cas d'urgence :
• Tournez le commutateur de commande du moteur/carburant sur le DÉSACTIVÉ position
INDICATEUR DE NIVEAU D'HUILE BAS
Voir la figure 12.
Le voyant « Niveau d'huile bas » du panneau de commande s'allume lorsque le niveau d'huile est bas ou épuisé. Le générateur ne démarre
pas lorsque ce voyant est allumé. Pour reprendre un fonctionnement normal, ajoutez de l'huile moteur comme indiqué précédemment
dans cette section. Ne tentez pas de démarrer le moteur avant qu'il n'ait été correctement vidangé avec l'huile recommandée.
MODE ECO
Voir la figure 12.
AVIS
Démarrez toujours le générateur avec l'interrupteur du mode ECO en position OFF. Attendez que le régime moteur
se stabilise et que la LED OUTPUT READY s'allume avant de mettre l'interrupteur du mode ECO en position ON.
AVIS
N’utilisez pas le mode ECO en fonctionnement parallèle avec un autre générateur onduleur Westinghouse.
Le mode ECO minimise la consommation de carburant et le bruit en ajustant le régime moteur au minimum requis par la charge actuelle.
Activez le mode ECO lorsque vous alimentez de petits appareils à consommation continue, comme un ordinateur ou une lampe électrique.
Désactivez le mode ECO lorsque vous alimentez des appareils à forte consommation, comme un climatiseur ou une pompe électrique.
Pour activer le mode ECO, vérifiez que la LED OUTPUT READY est allumée, puis mettez l'interrupteur sur la position ON. En l'absence
de charge, le régime du générateur retombe au ralenti. Le générateur détecte les charges dès qu'elles sont appliquées et augmente le
régime moteur.
Pour faire fonctionner le générateur à puissance et régime maximum, mettez le commutateur du mode ECO en position OFF.
RÉINITIALISATION DE SURCHARGE
Voir la figure 12.
Ne surchargez pas le générateur. Si le générateur approche ou a atteint un état de surcharge, la LED OVERLOAD du panneau de
commande s'allumera.
Si le générateur est proche de la surcharge, le voyant OVERLOAD clignote. Coupez l'alimentation et débranchez un ou plusieurs appareils
connectés pour réduire la charge et rétablir le fonctionnement normal. Si la charge n'est pas réduite, le générateur sera en surcharge.
Pour prolonger sa durée de vie, évitez de le faire fonctionner à pleine capacité.
En cas de surcharge du générateur ou de court-circuit dans un appareil connecté, la LED OVERLOAD s'allume en continu et le généra-
teur se déconnecte automatiquement de la charge. Le moteur continue de tourner, mais aucune production électrique n'est effectuée.
Pour rétablir la production d'électricité après une surcharge :
1. Retirez tous les appareils connectés aux prises du panneau de commande.
2. Appuyez sur le bouton RESET du panneau de commande jusqu'à ce que la LED OVERLOAD s'éteigne et que la LED OUTPUT READY
s'allume.
3. Réarmez le(s) disjoncteur(s) s'ils ont été activés.
4. Vérifiez que les charges nominales et les pics de charge prévus ne dépassent pas la capacité.
5. Rebranchez les charges électriques séquentiellement, en laissant le générateur se stabiliser après le branchement de chaque charge.
DISJONCTEURS
Voir la figure 12.
Le disjoncteur de 20 ampères protège les appareils et équipements branchés sur les prises de 120 V et 20 ampères contre les surcharges
électriques. Le disjoncteur de 30 ampères protège les appareils et équipements branchés sur les prises de 120 V et 30 ampères. Si un
disjoncteur se déclenche, éteignez l'appareil branché, débranchez-le et appuyez sur le disjoncteur pour le réarmer.
Français | 19
OPÉRATION
PORTS USB
Voir la figure 12.
Utilisez les ports USB et les câbles USB (non inclus) pour charger des appareils compatibles USB tels que des téléphones, des tablettes
et des haut-parleurs (jusqu'à 2,1 ampères).
NOTE: Les ports USB sont conçus uniquement pour la charge et ne permettent pas le transfert de données ni la communication.
FONCTIONNEMENT EN PARALLÈLE
Voir la figure 12.
Le fonctionnement en parallèle permet de connecter un autre générateur onduleur Westinghouse compatible pour une puissance de
sortie combinée en fonctionnement et en crête.
DANGER
Risque d'incendie et d'électrocution. Ne jamais brancher ni débrancher les câbles parallèles lorsque le
générateur est en marche. Le non-respect de cette consigne peut entraîner des blessures graves, voire mortelles.
AVERTISSEMENT
Un raccordement correct des câbles est primordial lorsque des générateurs sont utilisés avec un
inverseur de source pour alimenter un bâtiment. Afin d'éviter des blessures graves ou des dommages matériels, notamment aux
générateurs, n'essayez pas d'alimenter un système électrique dans un bâtiment sans utiliser un inverseur de source homologué.
AVIS
Le branchement à un générateur non compatible peut entraîner une baisse de tension susceptible d'endommager
les outils et appareils alimentés par ce générateur.
Utilisez exclusivement un kit de câble parallèle Westinghouse 120 V pour un fonctionnement en parallèle. Les câbles parallèles d'autres
marques peuvent ne pas supporter ou maintenir la tension plus élevée. Pour le kit de câble parallèle Westinghouse 120 V, référence
504114, veuillez consulter parts.wpowereq.com.
NOTE Assurez-vous que les deux appareils sont éteints et qu'aucun dispositif n'est branché aux prises de courant.
AVIS
Disposez les générateurs en forme de « V » pour permettre à la chaleur des gaz d'échappement de s'évacuer en
toute sécurité. Si les générateurs sont trop proches l'un de l'autre, la chaleur dégagée par l'un d'eux pourrait décolorer ou faire
fondre le boîtier en plastique de l'autre.
Pour installer le câble parallèle :
1. Insérez l'extrémité du câble dans l'un des ports parallèles de la première unité. Insérez l'autre extrémité du même câble dans le port
correspondant de la deuxième unité.
2. Répétez les étapes avec l'autre câble.
NOTE Il est important de connecter les deux extrémités du câble aux mêmes ports des deux générateurs. Assurez-vous que les mêmes
extrémités du câble sont connectées au même port de chaque générateur avant de démarrer ces derniers.
Démarrez un générateur à la fois. Attendez que le premier tourne au ralenti de manière stable avant de démarrer le second. Branchez
un appareil à la fois et laissez le générateur se stabiliser avant de brancher le suivant.
Pour retirer le câble parallèle :
1. Retirez tous les appareils des prises.
2. Coupez les deux générateurs connectés.
3. Retirez les extrémités des câbles parallèles des ports du générateur.
TRANSPORT
• Éteignez le générateur.
• Laisser le générateur refroidir pendant au moins 30 minutes avant de le transporter.
• Remettez en place tous les couvercles de protection du panneau de commande du générateur.
• Utilisez uniquement la poignée fixe pour soulever l'appareil ou fixer des dispositifs de retenue tels que des cordes ou des sangles.
N'essayez en aucun cas de soulever ou de fixer le générateur en vous saisissant par l'un de ses autres composants.
• Maintenez l'unité à niveau pendant le transport afin de minimiser les risques de fuite de carburant ou, si possible, vidangez le car-
burant ou faites tourner le moteur jusqu'à ce que le réservoir soit vide avant le transport.
PRUDENCE
Risque d'incendie. Ne renversez pas le générateur et ne le couchez pas sur le côté. Des fuites de carburant
ou d'huile pourraient endommager le générateur.
20 | Français
ENTRETIEN
AVERTISSEMENT
Démarrage accidentel. Débranchez le capuchon de la bougie. (voir figure 15) à la bougie d'allum-
age lors de la maintenance du générateur.
AVERTISSEMENT
Remplacez les pièces endommagées ou usées par des pièces de rechange recommandées ou
équivalentes. L'utilisation d'une pièce incorrecte ou incompatible peut créer un danger susceptible d'entraîner des blessures
graves.
AVERTISSEMENT
Laisser refroidir les composants chauds pendant 30 minutes avant d'effectuer toute opération de
maintenance.
AVERTISSEMENT
Évitez tout contact de la peau avec l'huile moteur ou l'essence. Portez des vêtements et un équi-
pement de protection. Lavez toute la peau exposée à l'eau et au savon. Un contact prolongé de la peau avec l'essence ou l'huile
moteur peut provoquer une irritation cutanée sévère et d'autres réactions indésirables.
AVIS
Avant chaque utilisation, inspectez l'état du produit. Vérifiez le serrage des boulons, l'absence de fuites de liquide
et tout autre signe d'usure. Remplacez toute pièce endommagée. Pour obtenir des pièces de rechange ou de l'aide, contactez
notre service client.
Pour prolonger la durée de vie de ce produit, veuillez suivre les instructions d'entretien de cette section. Contactez le service client
avant toute intervention sur des pièces faisant l'objet d'un rappel ou sous garantie.
NETTOYAGE DU GÉNÉRATEUR
Ne pas entreposer ni utiliser le générateur dans des environnements sales, poussiéreux ou corrosifs. Ne pas laisser de corps étrangers
ni de débris obstruer les orifices de ventilation de l'appareil.
Ne nettoyez JAMAIS le générateur avec un tuyau d'arrosage. L'eau risque d'endommager le système d'alimentation et les composants
électriques. Si l'appareil doit être nettoyé, utilisez une brosse douce et un chiffon humide pour nettoyer l'extérieur et de l'air comprimé
à basse pression (25 psi maximum) pour nettoyer les orifices de ventilation.
N’utilisez jamais d’essence comme agent de nettoyage.
NETTOYAGE/REMPLACEMENT DU FILTRE À AIR
Voir la figure 13.
Veillez à ce que le filtre à air soit propre. Un filtre à air encrassé peut entraîner une baisse de performance et réduire la durée de vie du
produit. Ne JAMAIS faire fonctionner le générateur sans filtre à air en place.
1. Éteignez le générateur et laissez le moteur refroidir pendant 30 minutes.
2. Tournez le bouton de verrouillage en position déverrouillée.
3. Retirez le cache-moteur.
4. Retirez la vis et le couvercle du filtre à air.
5. Retirez le filtre à air du boîtier du purificateur d'air et placez-le dans un récipient de nettoyage approprié. Remplacez le filtre à air
s'il est endommagé.
NOTE: Le filtre à air peut être recouvert d'huile. Utilisez un récipient approprié.
6. Nettoyez le filtre à air en le plongeant dans une solution d'eau chaude savonneuse. Pressez-le doucement pour bien le nettoyer.
AVIS
Ne pas tordre ni déchirer le filtre à air pendant le nettoyage ou le séchage. Appliquer uniquement une pression
lente mais ferme.
7. Rincez le filtre à air en le plongeant dans de l'eau claire et en l'essorant délicatement. Laissez-le sécher complètement.
AVIS
Ne polluez pas. Suivez les directives de l'Agence de protection de l'environnement (EPA) ou d'autres organismes
gouvernementaux pour l'élimination appropriée des matières dangereuses. Consultez les autorités locales ou un centre de trait-
ement des déchets.
8. Trempez le filtre à air dans de l'huile moteur propre, puis essorez-le. Si le filtre contient trop d'huile, le moteur fumera au démarrage.
9. Installez le filtre à air dans le boîtier du filtre à air et remettez en place le couvercle du filtre à air.
10. Installez le couvercle d'accès au moteur et tournez le bouton de verrouillage en position verrouillée pour le fixer.
Français | 21
ENTRETIEN
VIDANGE DE L'HUILE MOTEUR
Voir la figure 14.
Pour des performances optimales, changez l'huile moteur selon
les préconisations du constructeur. programme de maintenance
ou le manuel du moteur (le cas échéant). En cas d'utilisation du
groupe électrogène dans des conditions extrêmes (poussière,
saleté, chaleur extrême), vidangez l'huile plus fréquemment.
NOTE: Changez l'huile lorsque le moteur est tiède mais pas
chaud. L'huile moteur chaude s'écoule plus rapidement et plus
complètement que l'huile froide. Le contact avec de l'huile chaude
provoque de graves brûlures.
1. Éteignez le générateur et laissez le moteur refroidir pendant 30
minutes.
2. Placez le générateur sur une surface plane dans un endroit bien
ventilé.
3. Tournez le bouton de verrouillage en position déverrouillée.
4. Retirez le cache-moteur.
5. Nettoyez la zone autour de la jauge d'huile.
6. Dévissez et retirez lentement la jauge d'huile.
7. Placez un bac à huile (ou un récipient approprié) sous l'orifice
de remplissage/vidange d'huile.
8. Inclinez le générateur pour vidanger l'huile.
9. Une fois l'huile complètement vidangée, placez le générateur
en position verticale.
10. Remplissez l'huile comme décrit dans le Opérations section.
11. Remettez la jauge d'huile en place et serrez-la à la main.
12. Nettoyez toute trace d'huile répandue.
13. Installez le couvercle d'accès au moteur et tournez le bouton
de verrouillage en position verrouillée pour le fixer.
1 - Couvercle du filtre à air
2 - Filtre à air
3 - Vis
3
2
1
FIG. 13
FIG. 14
1 - jauge d'huile
1
22 | Français
ENTRETIEN
NETTOYAGE/REMPLACEMENT DE LA BOUGIE D'ALLUMAGE
Voir la figure 15.
AVIS
TOUJOURS Utilisez une bougie d'allumage Westinghouse d'origine ou compatible, sans résistance. L'utilisation d'une bougie
d'allumage à résistance peut entraîner un ralenti irrégulier, des ratés d'allumage, voire empêcher le démarrage du moteur.
Assurez-vous que l'étincelle est propre et que l'écartement des électrodes est correct. Pour nettoyer ou remplacer la bougie d'allumage :
1. Éteignez le générateur et laissez le moteur refroidir pendant 30 minutes.
2. Placez le générateur sur une surface plane dans un endroit bien ventilé.
3. Soulevez la trappe d'accès aux bougies pour accéder à la zone des bougies.
4. Retirez le capuchon de la bougie en tirant fermement dessus, directement en l'éloignant du moteur.
5. Nettoyez la zone autour de la bougie d'allumage.
6. Retirez la bougie d'allumage à l'aide de la clé à bougie fournie.
AVIS
Ne jamais appliquer de charge latérale ni déplacer latéralement la bougie d'allumage lors de son retrait.
7. Inspectez la bougie d'allumage. Remplacez-la si les électrodes sont piquées, brûlées ou si l'isolant est fissuré. Utilisez uniquement une bougie de
remplacement recommandée.
8. Mesurez l'écartement des électrodes de la bougie à l'aide d'une jauge d'épaisseur à fil. Si nécessaire, corrigez l'écartement en pliant délicatement
l'électrode latérale.
Écartement des électrodes de la bougie : 0,024 à 0,032 pouce (0,60 à 0,80 mm)
9. Installez soigneusement la bougie d'allumage en la serrant à la main, puis serrez-la d'un tour supplémentaire de 3/8 à 1/2 tour avec la clé à bougie.
10. Installez le capuchon de la bougie d'allumage et fermez la porte d'accès à la bougie.
1 - Bougie
2 - capuchon de bougie d'allumage
3 - Isolant
4 - Électrode
FIG. 15
4
3
0,024 - 0,032
dans.
(0,60 - 0,80 mm)
1
2
NETTOYAGE DU PARE-ÉTINCELLES
Voir la figure 16.
Inspectez et nettoyez le pare-étincelles conformément aux dimensions spécifiées dans le programme de maintenance ou le manuel du
moteur (le cas échéant). Le défaut de nettoyage du pare-étincelles entraînera une dégradation des performances du moteur.
1. Éteignez le générateur et laissez le moteur refroidir pendant 30 minutes.
2. Placez le générateur sur une surface plane dans un endroit bien ventilé.
3. Retirez les deux vis fixant le support du pare-étincelles.
4. Retirez le support, la grille et le pare-étincelles du générateur.
5. Nettoyez délicatement la grille et le pare-étincelles à l'aide d'une brosse métallique.
6. Réinstallez le pare-étincelles, la grille et le support. Serrez fermement les vis.
Français | 23
FIG. 16
1 - Pare-étincelles
2 - Écran
3 - vis
4 - Support
1
2
4
3
ENTRETIEN
REMPLACEMENT DU FILTRE À CARBURANT
Voir la figure 17.
Avec le temps, le filtre à carburant peut s'encrasser ou se boucher. Pour réduire le risque de panne moteur, remplacez le filtre à carbu-
rant conformément aux spécifications du manuel d'utilisation. programme de maintenance ou le manuel du moteur (le cas échéant).
1. Éteignez le générateur et laissez le moteur refroidir pendant 30 minutes.
2. Vidangez le réservoir de carburant comme décrit précédemment.
3. Retirez les vis fixant le panneau de commande.
4. Retirez le panneau de commande.
5. Repérez le filtre à carburant et notez son orientation.
6. À l'aide d'une pince, serrez les clips des conduites de carburant et éloignez les conduites de carburant du filtre.
7. Raccordez les conduites de carburant au nouveau filtre. Assurez-vous que le filtre à carburant est correctement orienté.
8. Remettez la commande en place et serrez fermement les vis.
1 - conduite de carburant
2 - Filtre à carburant
1
1
2
FIG. 17
24 | Français
VIDANGE DU RÉSERVOIR DE CARBURANT ET DE LA CUISSON DU CARBURATEUR
Voir les figures 18.
AVERTISSEMENT
TOUJOURS Stockez l'essence dans un récipient homologué. Les récipients non homologués peuvent se
briser ou se détériorer, laissant s'échapper de l'essence ou des vapeurs d'essence, ce qui peut engendrer un grave danger.
Même un carburant correctement stabilisé peut laisser des résidus et provoquer de la corrosion s'il est stocké longtemps. Si vous entreposez le
groupe électrogène pendant deux à six mois, vidangez la cuve du carburateur pour éviter l'accumulation de gomme et de vernis. Si vous entreposez le
groupe électrogène pendant plus de six mois, vidangez le réservoir de carburant pour éviter la séparation, la détérioration et les dépôts du carburant
dans le système d'alimentation.
• Éteignez le générateur et laissez le moteur refroidir pendant 30 minutes.
• Placez le générateur sur une surface plane dans un endroit bien ventilé.
Pour vider le bol du flotteur :
1. Tournez le commutateur de commande du moteur/carburant sur le DÉSACTIVÉ position.
2. Retirez le cache-moteur.
3. Repérez le tuyau d'évacuation qui sort du bas de la cuve du carburateur.
4. Placez l'extrémité inférieure du tuyau à l'extérieur du générateur, dans un récipient à essence homologué, afin de récupérer le carburant vidangé.
5. Desserrez la vis de purge de la cuve du carburateur et laissez le carburant s'écouler. Resserrer ensuite la vis de purge de la cuve du carburateur.
6. Faites passer le tuyau de vidange entre le boîtier du filtre à air et le couvercle d'accès au moteur. Installez le couvercle d'accès au moteur.
Pour vider le réservoir de carburant :
AVIS
Pour éviter d'endommager l'appareil, vidangez l'huile moteur avant de vider le réservoir de carburant. Voir Vidange de l'huile
moteur pour plus de détails.
1. Tournez le commutateur de commande du moteur/carburant sur le DÉSACTIVÉ position
2. Nettoyez la zone autour du bouchon du réservoir et retirez-le lentement.
3. Retirez le filtre à carburant en le comprimant légèrement tout en le retirant du réservoir.
4. À l'aide d'une pompe à essence manuelle disponible dans le commerce (non incluse), transvasez l'essence du réservoir de carburant dans un
récipient à essence homologué. NE PAS Utilisez une pompe électrique.
NOTE: Le réservoir de carburant peut également être vidangé à l'aide de la vis de purge du carburateur et du tuyau de vidange, comme décrit précédem-
ment. Maintenez le commutateur de commande du moteur/carburant en position « moteur/carburant ». DÉSACTIVÉ position permettant au carburant
de s'écouler du réservoir à travers le carburateur.
ENTRETIEN

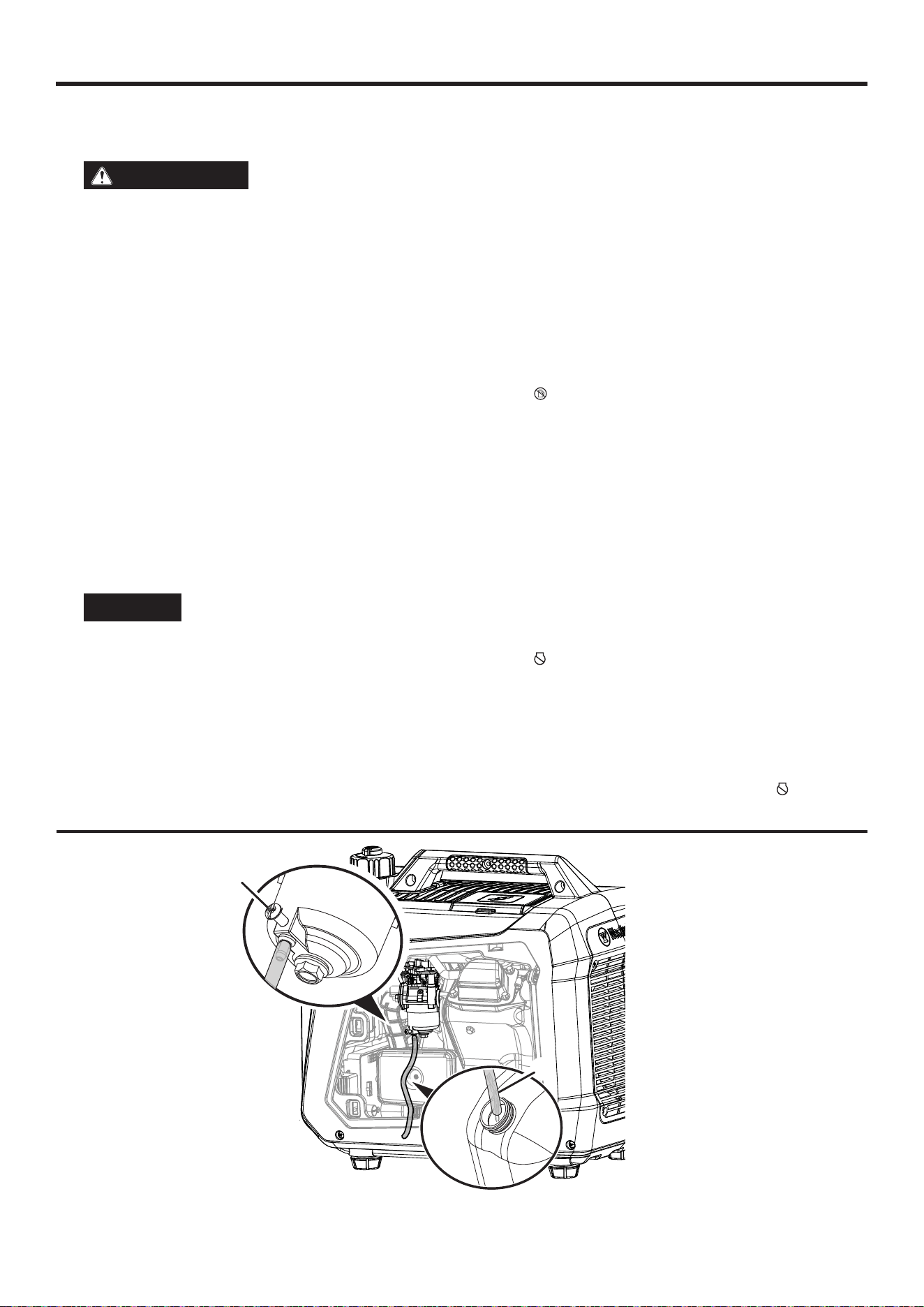

FIG. 18
1 - Vis de vidange
2 - Tuyau de vidange
1
2
Français | 25
ENTRETIEN
CONTRÔLE/RÉGLAGE DU JEU DES SOUPAPES
Voir les figures 19 et 20.
AVIS
Le contrôle et le réglage du jeu aux soupapes doivent être effectués lorsque le moteur est froid.
1. Éteignez le générateur et laissez le moteur refroidir pendant 30 minutes.
2. Placez le générateur sur une surface plane dans un endroit bien ventilé.
3. Retirez le cache-culbuteurs et enlevez soigneusement le joint. Si le joint est déchiré ou endommagé, il doit être remplacé.
4. Retirez la bougie d'allumage pour que le moteur puisse tourner plus facilement.
5. Tirez sur la poignée de lanceur pour amener le moteur au point mort haut (PMH). En regardant par l'orifice de la bougie, le piston
doit être au point mort haut (les deux soupapes sont fermées).
6. Les deux culbuteurs doivent avoir du jeu au point mort haut (PMH) en phase de compression. Si ce n'est pas le cas, faites tourner
le moteur de 360°.
7. Insérez une jauge d'épaisseur entre le culbuteur et la tige de soupape pour mesurer le jeu de la soupape.
Soupape d'admission soupape d'échappement
Jeu aux
soupapes
0,0031 – 0,0047 pouces (0,08 – 0,12 mm) 0,0051 – 0,0067 pouces (0,13 – 0,17 mm)
Couple
8-12 Nm 8-12 Nm
8. Si un réglage est nécessaire, desserrez le contre-écrou.
9. Glissez la jauge d'épaisseur appropriée entre le culbuteur et la tige de soupape.
10. Serrez la vis de réglage sur la tige de poussée pour obtenir le jeu spécifié.
NOTE: Vous devriez pouvoir sentir le culbuteur toucher la jauge d'épaisseur.
11. Maintenez la vis de réglage en place et serrez l'écrou. Couple : 106 pouces-livres (12 Nm)
12. Vérifiez le jeu aux soupapes.
13. Si aucun autre réglage n'est nécessaire, effectuez cette procédure sur l'autre vanne.
14. Une fois terminé, installez le joint, le cache-culbuteurs et la bougie d'allumage.
1 - Cache-culbuteurs
2 - Boulon
3 - Joint d'étanchéité
1 - vis de réglage
2 - Jam Nut
3 - jauge d'erreur
4 - Culbuteur
5 - Tige de valve
6 - tige de poussée
2
3
1
2
1
4
3
5
6
FIG. 19
FIG. 20
26 | Français
ENTRETIEN
STOCKAGE
Éteignez l'appareil et laissez-le refroidir pendant au moins 30 minutes avant de le ranger. Maintenez-le en position verticale. Ne le rangez pas sur le
côté. Vidangez le carburant avant de le ranger. Rangez l'appareil et le carburant séparément dans un endroit bien ventilé, à l'abri des étincelles, des
flammes nues, des veilleuses, de la chaleur et de toute autre source d'inflammation.
AVIS
L'essence stockée pendant seulement 30 jours peut se détériorer, entraînant la formation de gomme, de vernis et de dépôts
corrosifs dans les conduites et les conduits de carburant, ainsi que dans le moteur. Ces dépôts corrosifs restreignent le débit de carburant, ce
qui peut empêcher le démarrage du moteur après un stockage prolongé. L'utilisation d'un stabilisateur de carburant augmente considérablement
la durée de conservation de l'essence. Son utilisation en permanence est recommandée. Veuillez suivre les instructions du fabricant.
DURÉE DE STOCKAGE PROCÉDURE RECOMMANDÉE
Moins d'un mois
Remettez en place tous les couvercles de protection du panneau de commande du générateur.
Nettoyez l'extérieur du générateur et retirez tous les débris des orifices de refroidissement du pot d'échappement.
2 à 6 mois
Remettez en place tous les couvercles de protection du panneau de commande du générateur.
Nettoyez l'extérieur du générateur et retirez tous les débris des orifices de refroidissement du pot d'échappement.
Vidangez la cuve du carburateur. (Stockez l'essence dans un récipient homologué ou éliminez-la conformément à
la réglementation en vigueur.)
6 mois ou plus
Remettez en place tous les couvercles de protection du panneau de commande du générateur.
Nettoyez l'extérieur du générateur et retirez tous les débris des orifices de refroidissement du pot d'échappement.
Vidangez la cuve du carburateur et le réservoir de carburant. (Stockez l'essence dans un récipient homologué ou
éliminez-la conformément aux réglementations nationales et locales.)
Versez une cuillère à soupe d'huile moteur dans le cylindre de la bougie. Actionnez doucement le lanceur pour faire
tourner lentement le moteur et répartir l'huile. Remettez la bougie en place.
Changez l'huile moteur.
PROGRAMME DE MAINTENANCE
Un entretien régulier améliorera les performances et prolongera la durée de vie du générateur. Respectez les intervalles horaires ou
calendaires, selon la première échéance. Un entretien plus fréquent est nécessaire en cas de conditions d'utilisation difficiles, comme
indiqué ci-dessous.
Avant
Chaque
utilisation
Après les 25 premières
heures ou le premier
mois
Toutes les 50 heu-
res ou
Tous les six mois
Toutes les 100 heu-
res ou tous les six
mois
Toutes les 300
heures ou tous les
ans
Vérifier l'huile moteur
X
Vidange d'huile
moteur
1
X X
Filtre à air propre
2
X
Inspecter/Nettoyer le
pare-étincelles
X
Inspecter/Nettoyer la
bougie d'allumage
X
Contrôler/régler le jeu
des soupapes
3
X
Remplacer
Bougie
X
Remplacer le filtre
à air
X
Remplacer le filtre à
carburant
X
1
Changer l'huile tous les mois en cas de forte charge ou de températures élevées.
2
Nettoyez plus fréquemment en cas de poussière ou de saleté. Remplacez le filtre à air s'il ne peut être nettoyé correctement.
3
Pour éviter tout risque de blessure ou d'endommagement de l'appareil, il est recommandé que la tâche d'entretien soit effectuée
dans un centre de service agréé Westinghouse (non couvert par la garantie).
Français | 27
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE CORRECTION
Le moteur démarre, puis
s'arrête.
Niveau de carburant bas ou épuisé. Ravitailler.
Niveau d'huile moteur incorrect. Vérifiez le niveau d'huile moteur.
Filtre à air sale. Nettoyez le filtre à air.
Essence contaminée. Vidangez le réservoir d'essence. Faites le plein avec de
l'essence fraîche.
Interrupteur de niveau d'huile bas défectueux. Contactez le service client au 1 (855) 944-3571.
Le moteur manque de
puissance.
Filtre à air obstrué. Nettoyer ou remplacer le filtre à air.
Essence périmée, générateur stocké sans traitement ni
vidange de l'essence, ou rempli avec de l'essence de
mauvaise qualité.
Vidangez le réservoir d'essence. Faites le plein avec de
l'essence fraîche.
Dysfonctionnement du système d'alimentation,
dysfonctionnement de l'allumage ou soupapes
bloquées.
Contactez le service client au 1 (855) 944-3571.
Le moteur ne démarre pas.
Plus de carburant. Ravitailler.
Essence périmée, générateur stocké sans traitement ni
vidange de l'essence, ou rempli avec de l'essence de
mauvaise qualité.
Vidangez le réservoir d'essence. Faites le plein avec de
l'essence fraîche.
Filtre à air sale. Nettoyez le filtre à air.
Niveau d'huile moteur insuffisant a arrêté le générateur. Si HUILE BASSE Voyant LED allumé, tournez le
commutateur de commande du moteur/carburant sur
la position suivante : DÉSACTIVÉ position. Ajouter de
l'huile moteur.
Bougie d'allumage imbibée d'essence (moteur noyé). Attendez cinq minutes. Tournez le commutateur
de commande du moteur/carburant sur la position
suivante : DÉSACTIVÉ Positionnez le générateur.
Tirez rapidement plusieurs fois sur la poignée de
rappel. Si le générateur ne démarre pas, retirez la
bougie et séchez-la.
Bougie d'allumage défectueuse, encrassée ou mal
réglée.
Ajustez l'écartement ou remplacez la bougie.
Réinstallez-la.
Dysfonctionnement du système d'alimentation,
dysfonctionnement de l'allumage ou soupapes
bloquées.
Contactez le service client de Westinghouse
gratuitement au 1 (855) 944-3571.
Capteur de CO retiré ou modifié. Rétablir la configuration d'origine.
Capteur de CO activé ou défaut du système survenu. Déplacer le générateur /
Contactez le service client de Westinghouse
gratuitement au 1 (855) 944-3571.
Le moteur tourne mal ou
cale lorsqu'il est en charge.
Filtre à air sale. Nettoyez le filtre à air.
Générateur surchargé. Débranchez certains appareils.
Outil électrique ou appareil défectueux. Remplacez ou réparez l'outil ou l'appareil. Arrêtez et
redémarrez le moteur.
Dysfonctionnement du système d'alimentation,
dysfonctionnement de l'allumage ou soupapes
bloquées.
Contactez le service client au 1 (855) 944-3571.
Pas de courant aux prises
secteur
La LED OUTPUT READY est éteinte et la LED
OVERLOAD est allumée.
Contrôler la charge du climatiseur. Arrêter et
redémarrer le moteur.
Inspectez l'entrée d'air. Arrêtez et redémarrez le
moteur.
Disjoncteur(s) du circuit CA déclenché(s). Inspectez les charges CA et réarmez le(s)
disjoncteur(s).
Outil électrique ou appareil défectueux. Remplacez ou réparez l'outil ou l'appareil. Arrêtez et
redémarrez le moteur.
Générateur défectueux. Contactez le service client au 1 (855) 944-3571.
28 | Français
SCHÉMATIQUE
WESTINGHOUSE OUTDOOR POWER EQUIPMENT
Customer Maintenance Log
Keep this record as proof of maintenance performed on the Westinghouse unit. Regular maintenance enables safe
operation, improved performance, and product longevity. See the Maintenance Schedule in the user manual
for required intervals. If the product is serviced by an approved Westinghouse service center, be sure they
complete the applicable entries below.
Product Information
Model Number: ______________________________
Serial Number: ______________________________
Date of Purchase: ______________________________
Purchased From: ______________________________
Maintenance Record
Record all maintenance performed below.
Date
Interval (Hrs/Months)
Maintenance Performed
Parts Used
Oil Type / Qty
Service Center / Technician
Notes
Service Center Information
: (If Used)
Service Center Name:
____________________________________
Phone Number:
______________________________________
Address:
_______________________________________
Technician Name:
____________________________________
Service Center Name:
____________________________________
Phone Number:
______________________________________
Address:
_______________________________________
Technician Name:
____________________________________
www.westinghouse.com
Service Hotline (855) 944-3571
777 Manor Park Drive, Columbus, OH 43228
and Westinghouse are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Outdoor Power Equipment.
© 2026 Westinghouse Outdoor Power Equipment, All Rights Reserved.
PF130074
04/26
