Wi-Fi In-Wall
Dimmer
84131
WFN3020M
WARNING — SHOCK HAZARD
INSTALL THE APP
Remotely operate your smart dimmer with the easy-to-use Enbrighten app.
Follow the available instructions and resources to set up your smart device.
NOTE: If the LED is not flashing, ensure the air gap switch is flush with the paddle. Press the programming
button for five seconds to reset device and start the pairing process. If the LED is still not flashing, turn o
power at the circuit breaker or fuse box, remove dimmer and check wire connections.
Turn OFF the power to the branch circuit for the switch and lighting fixture at the service panel. All
wiring connections must be made with the power OFF to avoid personal injury and damage to the
switch. This device is intended for installation in accordance with the National Electric Code and local
regulations in the United States or the Canadian Electrical Code and local regulations in Canada. If you
are unsure or uncomfortable about performing this installation, consult a qualified electrician.
Scan the QR code or search Enbrighten
on the Apple App Store or on Google
Play
Download the app
Wire the smart
dimmer
following the
provided
Setup and installation
Create an account in
the Enbrighten app
Add devices, control
the smart dimmer
from anywhere and
create schedules
Setup and installation
1 2
3

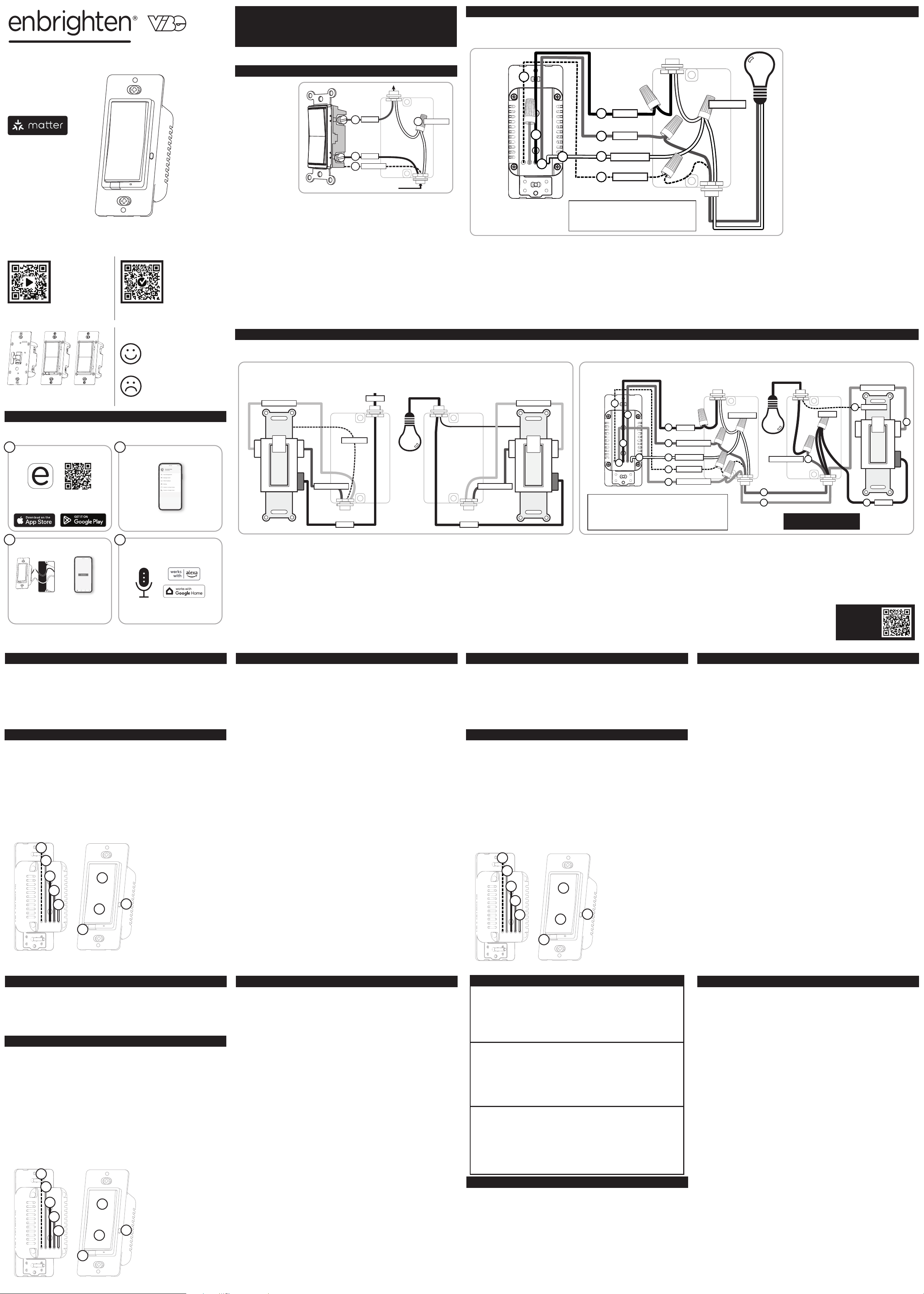

SINGLE-SWITCH WIRING
REMOVE SINGLE-POLE SWITCH

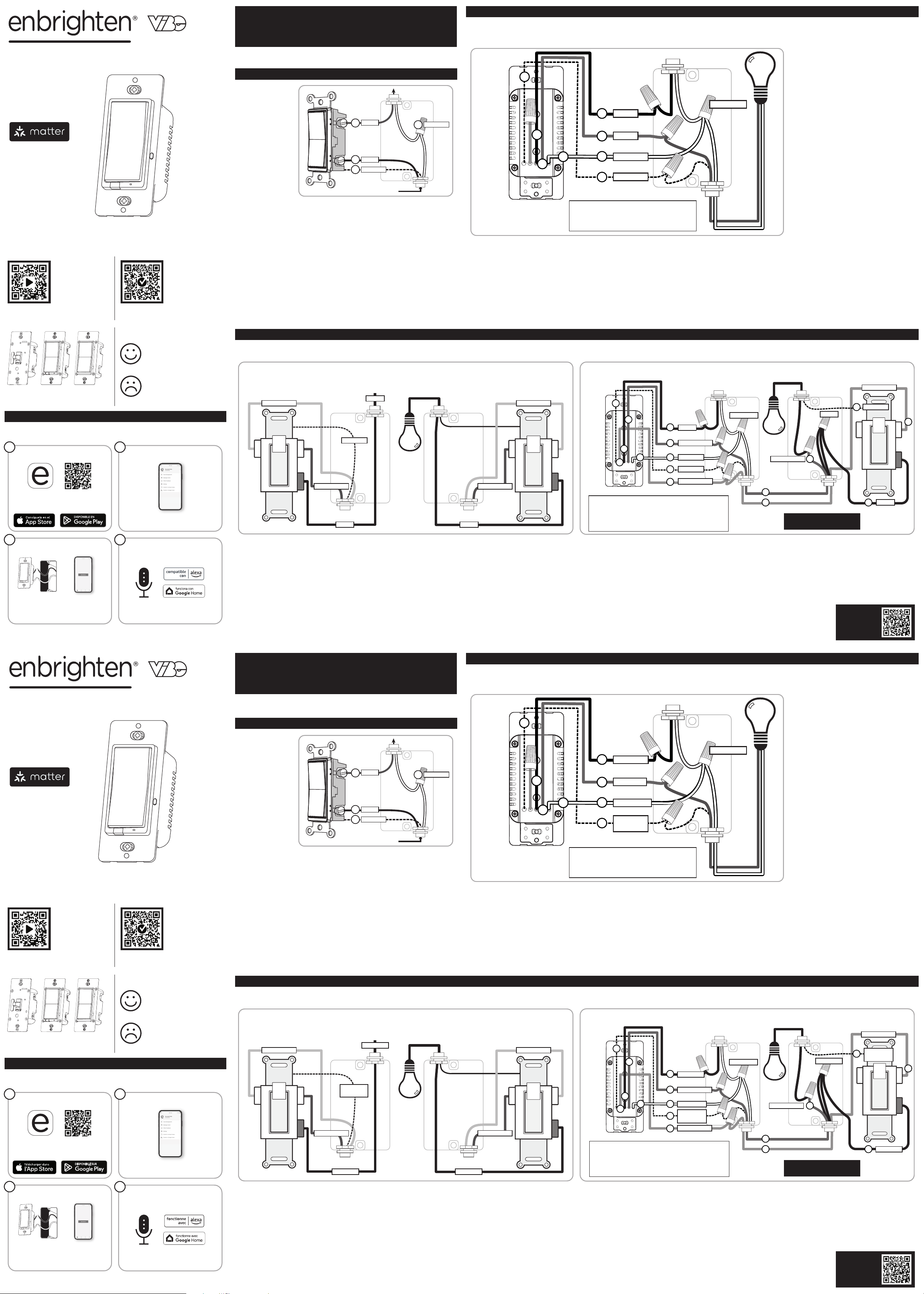

3-WAY SWITCH WIRING
Typical wiring schematic for 3-way installation
Line side (hot) Load side
C
H H
LINE
LINE
TRAVELER 2
TRAVELER 1
GROUND
TRAVELER 2
LINE
TRAVELER 1
C
H H
Load
FCC/IC
WARNING/ADVERTENCIA/AVERTISSEMENT
FEATURES
IMPORTANT! The fixture controlled by the smart dimmer must not exceed
maximum electrical ratings.
Get to you know your smart dimmer
• Turn ON/OFF and adjust brightness manually or through the Enbrighten app
• Compatible with Amazon Alexa, Google Home and Apple HomeKit
• May be used in single-pole installation or 3-way wiring configurations
• Compatible with dimmable LED, CFL, incandescent and halogen lights
• Interchangeable paddle
• Uses a standard, rocker-style wallplate for single-gang installations
(wallplate not included)
• Requires wiring connections for line (hot), load, neutral and ground. Traveler
wire required for 3-way installation
WARRANTY/GARANTÍA/GARANTIE
Jasco Products Company warrants this product to be free from manufacturing defects for five years from the original date of
consumer purchase. This warranty is limited to the repair or replacement of this product only and does not extend to consequential or
incidental damage to other products that may be used with this product. This warranty is in lieu of all other warranties, expressed or
implied. Some states do not allow limitations on how long an implied warranty lasts or permit the exclusion or limitation of incidental
or consequential damage, so the above limitations may not apply to you. This warranty gives you specific rights and you may also
have other rights which vary from state to state. Please contact our U.S.-based Consumer Care at 1-800-225-0653 M-F or
www.byjasco.com if the unit should prove defective within the warranty period.
Jasco Products Company garantiza que este producto estará libre de defectos de fabricación durante cinco años a partir de la fecha
de compra original del consumidor. Esta garantía se limita a la reparación o el reemplazo solo de este producto y no se extiende a
daños consecuentes o incidentales a otros productos que puedan usarse con este producto. Esta garantía se otorga en lugar de todas
las demás garantías expresas o implícitas. Algunos estados no permiten limitaciones a la duración de una garantía implícita ni
permiten la exclusión de daños incidentales o consecuentes, por lo que las limitaciones anteriores pueden no aplicarse a usted. Esta
garantía le otorga derechos específicos y posiblemente tiene otros derechos que pueden variar de un estado a otro. Comuníquese
con nuestro Servicio de atención al consumidor con sede en EE. UU. al 1-800-225-0653 de lunes a viernes o www.byjasco.com si la
unidad resulta defectuosa dentro del período de garantía.
Jasco Products Company garantit que ce produit est exempt de tout défaut de fabrication pour cinq ans à compter de la date de
l’achat original par l’acheteur. Cette garantie se limite exclusivement à la réparation ou au remplacement de ce produit et n’est pas
applicable aux dommages indirects ou accessoires survenus sur d’autres produits utilisés avec ce produit. Cette garantie se substitue à
toute autre garantie expresse ou implicite. Certains États ne permettent pas de restrictions quant à la durée d’une garantie implicite ou
permettent l’exclusion ou la limitation des dommages indirects et accessoires; il se peut, par conséquent, que cette garantie ne
s’applique pas dans votre cas. Cette garantie vous confère des droits juridiques précis; vous pouvez jouir d’autres droits qui peuvent
varier d’un État à l’autre. Veuillez communiquer avec notre service à la clientèle aux États-Unis au 1 800 225-0653 ou sur
www.byjasco.com si l'appareil s'avère défectueux pendant la période de garantie.
RISK OF FIRE
RISK OF ELECTRICAL SHOCK
RISK OF BURNS
CONTROLLING APPLIANCES
• THIS DIMMER IS RATED FOR AND INTENDED TO ONLY BE USED WITH COPPER WIRE
• USE 14AWG OR LARGER WIRES SUITABLE FOR AT LEAST 90
º
C FOR SUPPLYING LINE (HOT), LOAD, NEUTRAL,
GROUND AND TRAVELER CONNECTIONS
• DO NOT EXCEED RATINGS
• INSTALL IN A METALLIC OUTLET BOX HAVING A MIN. WIDTH 50MM OR A NONMETALLIC OUTLET BOX.
• DO NOT USE TO CONTROL RECEPTACLE, A MOTOR-OPERATED APPLIANCE, A FLUORESCENTLIGHTING
FIXTURE, OR A TRANSFORMER SUPPLIED APPLIANCE.
• FOR CONTROL OF INCANDESCENT OR DIMMABLE LED LUMINAIRES ONLY.
• DO NOT USE TO CONTROL ANY DEVICE WHERE UNINTENDED OPERATION COULD CAUSE UNSAFE
CONDITIONS (HEAT LAMP, SUN LAMP, ETC.)
RIESGO DE INCENDIO
RIESGO DE DESCARGA ELÉCTRICA
RIESGO DE QUEMADURAS
CONTROL DE DISPOSITIVOS
• ESTE ATENUADOR ESTÁ CLASIFICADO Y PREVISTO PARA USARSE EXCLUSIVAMENTE CON
CABLE DE COBRE
• USE CABLES 14AWG O MÁS GRANDES PARA 90ºC, COMO MÍNIMO PARA PROPORCIONAR
CONEXIONES DE LÍNEA (ENERGIZADA), CARGA, NEUTRO, A TIERRA Y VIAJERO
• NO SOBREPASE LOS VALORES NOMINALES
• INSTALE EN UNA CAJA DE SALIDA METÁLICA CON UN ANCHO MÍNIMO DE 50 MM O EN UNA CAJA DE
SALIDA NO METÁLICA.
• NO UTILICE PARA CONTROLAR TOMACORRIENTES, APARATOS ACCIONADOS POR MOTOR, LUMINARIAS
FLUORESCENTES NI APARATOS ALIMENTADOS POR TRANSFORMADOR.
• SOLO PARA CONTROL DE LUMINARIAS INCANDESCENTES O LED REGULABLES.
• NO USE PARA CONTROLAR DISPOSITIVOS EN LOS QUE LA OPERACIÓN IMPREVISTA PUEDA PROVOCAR
CONDICIONES POCO SEGURAS (LÁMPARA DE CALOR, LÁMPARA SOLAR, ETC.)
RISQUE D’INCENDIE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
DISPOSITIFS DE COMMANDE
• CET GRADATEUR EST CONÇU POUR ET DOIT ÊTRE UTILISÉ UNIQUEMENT AVEC DU FIL EN CUIVRE
• UTILISEZ DES FILS DE CALIBRE 14AWG OU PLUS CONVENANT À UNE TEMPÉRATURE D’AU MOINS 90ºC POUR LES
CONNEXIONS SECTEUR (SOUS TENSION), À LA CHARGE, NEUTRE, DE MISE À LA TERRE ET PENDENTIF
• NE PAS DÉPASSER LES CARACTÉRISTIQUES NOMINALES
• INSTALLER DANS UNE BOÎTE ÉLECTRIQUE MÉTALLIQUE D’UNE LARGEUR MINIMALE DE 50 MM OU DANS UNE BOÎTE
ÉLECTRIQUE NON MÉTALLIQUE.
• NE PAS UTILISER POUR CONTRÔLER UNE PRISE, UN APPAREIL MOTORISÉ, UN LUMINAIRE FLUORESCENT OU UN
APPAREIL ALIMENTÉ PAR TRANSFORMATEUR.
• POUR LE CONTRÔLE DE LUMINAIRES À INCANDESCENCE OU DE LUMINAIRES DEL À INTENSITÉ VARIABLE SEULEMENT.
• NE PAS UTILISER POUR COMMANDER DES APPAREILS POUR LESQUELS UN FONCTIONNEMENT IMPRÉVU POURRAIT
ENTRAÎNER DES CONDITIONS DANGEREUSES (LAMPE INFRAROUGE, LAMPE SOLAIRE, ETC.)
• NE L’UTILISEZ PAS AVEC UN ÉQUIPEMENT MÉDICAL OU DE SURVIE
• POUR UTILISATION INTÉRIEURE UNIQUEMENT
WFN3020M
Voltage: 120VAC, 60Hz
Signal (frequency): 2.4GHz
Maximum loads: 600W, 2-gang 500W or 3-gang 400W incandescent, 150W LED
Operating temperature range: 32-1040 F (0-400 C)
For indoor use only
Specifications subject to change without notice due to continuing product improvement
SPECIFICATIONS — IMPORTANT!
ADD-ON SWITCH COMPATIBLE
Enbrighten add-on switches support the same features as the Wi-Fi device, such
as single-, double- and triple-tap functions, from all switch locations. It also allows
operation from up to five locations and provides a uniform appearance.
Visit byjasco.com to purchase add-on switches.
Add-on switch configuration
Wi-Fi devices are set to operate with standard 3-way switches by default. If
installing this add-on switch with a Wi-Fi device, 3-way configuration must be
changed in the app.
1. Open the device screen in the app
2. Tap “settings”
3. Press “3-way configuration”
4. Select “add-on switch”
5. Press “confirm”
Pairing to Matter-certified controller
1. Open the Enbrighten or other Matter-certified app.
2. Press the programming button for approximately 5 seconds until
the LED flashes.
3. Access the add devices screen in the app.
4. Scan the QR code on the smart device or packaging.
CARACTERÍSTICAS
¡IMPORTANTE! El artefacto controlado por el interruptor inteligente no debe
exceder las clasificaciones eléctricas máximas.
Conozca su regulador inteligente
• Encienda/apague y ajuste el brillo manualmente o a través de la aplicación
Enbrighten
• Compatible con Amazon Alexa, Google Home y Apple HomeKit
• Se puede utilizar en instalaciones unipolares o en configuraciones de cableado
de 3 vías.
• Compatible con luces regulables LED, CFL, incandescentes y halógenas.
• Paleta del interruptor intercambiable
• Utiliza una placa de pared estándar estilo balancín para instalaciones de una
sola unidad (placa de pared no incluida)
• Requiere conexiones de cableado para línea (fase), carga, neutro y tierra. Se
requiere cable viajero para la instalación de 3 vías
WFN3020M
Voltaje: 120VCA 60Hz
Señal (frecuencia): 2.4GHz
Cargas máximas: 600W, 2 módulos de 500W o 3 módulos de 400W incandescente,
150W LED
Rango de temperatura de funcionamiento: 0-400 C
Sólo para uso en interiores
Especificaciones sujetas a cambio sin aviso debido a mejoras continuas del producto
ESPECIFICACIONES — ¡IMPORTANTE!
COMPATIBLE CON INTERRUPTOR AUXILIAR
Los interruptores auxiliares Enbrighten son compatibles con las mismas
características que el dispositivo wifi, como funciones de una pulsación, dos
pulsaciones o tres pulsaciones, desde todas las ubicaciones de interruptores.
También permite la operación desde hasta cinco ubicaciones y ofrece una
apariencia uniforme.
Visite byjasco.com para comprar interruptores auxiliares.
Configuración del interruptor complementario
Los dispositivos Wi-Fi están configurados para funcionar con interruptores
estándar de 3 vías de forma predeterminada. Si instala este interruptor adicional
con un dispositivo wifi, se debe cambiar la configuración de 3 vías
en la aplicación.
1. Abra la pantalla del dispositivo en la aplicación
2. Toque “configuración”
3. Pulse “Configuración de 3 vías”
4. Seleccione “interruptor auxiliar”
5. Pulse “confirmar”
Emparejamiento con un controlador certificado por Matter
1. Abra Enbrighten u otra aplicación certificada por Matter.
2. Presione el botón de programación durante aproximadamente 5 segundos
hasta que el LED parpadee.
3. Acceda a la pantalla para agregar dispositivos en la aplicación.
4. Escanee el código QR en el dispositivo inteligente o en el paquete.
1. Shut o power to
the circuit at the
circuit breaker or
fuse box
IMPORTANT! Verify
power to switch box
is OFF before
continuing.
2. Remove
wallplate
3. Remove the
switch mounting
screws
4. Carefully remove
the switch from
the switch box –
DO NOT
disconnect
the wires
5. Identify the following wires in the switch box:
A. Ground – Green/bare
B. Line (hot) – Black (connected to power)
C. Load – Black (connected to lighting)
D. Neutral – White
6. Disconnect the wires from the existing switch – label wires according to the
previous terminal connections
CARACTÉRISTIQUES
IMPORTANT! Le dispositif d’éclairage commandé par l’interrupteur intelligent ne
doit pas dépasser les caractéristiques électriques maximales.
Familiarisez-vous avec l’utilisation de votre gradateur intelligent
• Allumez/éteignez et réglez la luminosité manuellement ou à l'aide de
l'application Enbrighten.
• Compatible avec Amazon Alexa, Google Home et Apple HomeKit
• Peut être utilisé en installation unipolaire ou avec une configuration de câblage
à trois voies
• Compatible avec les ampoules à DEL, fluocompactes, à incandescence et à
halogène à intensité variable
• Palette interchangeable
• Se fixe sur une plaque murale à bascule standard pour des installations à
compartiment unique (plaque murale non incluse)
• Nécessite des raccordements de câblage pour le fil sous tension, le fil à la
charge, le fil neutre et le fil de mise à la terre. Un fil pendentif est requis pour
une installation à trois voies
WFN3020M
Tension : 120VCA, 60Hz
Signal (fréquence) : 2.4GHz
Charges maximales : 600W, 2 gang 500W ou 3 gang 400W incandescent, 150W LED
Plage de température de fonctionnement : 32-1040 F (0-400 C)
Utilisation intérieure uniquement
En raison d’améliorations continues du produit, les spécifications peuvent faire l’objet de changements
sans préavis.
CARACTÉRISTIQUES TECHNIQUES – IMPORTANT!
COMPATIBLE AVEC LES INTERRUPTEURS COMPLÉMENTAIRES
Les interrupteurs complémentaires Enbrighten prennent en charge les mêmes
caractéristiques que le dispositif Wi-Fi, comme les fonctions à simple, double et
triple touche, de tous les emplacements des interrupteurs. Ils peuvent également
être posés jusqu’à cinq emplacements diérents et ont une apparence
harmonisée.
Visitez byjasco.com pour acheter des interrupteurs complémentaires.
Configuration de l'interrupteur complémentaire
Les appareils Wi-Fi sont configurés pour fonctionner avec des interrupteurs à
trois voies standard. Si vous installez ce commutateur complémentaire avec un
appareil Wi-Fi, vous devez modifier la configuration à trois voies dans
l’application.
1. Ouvrez l’écran de l’appareil dans l’application.
2. Appuyez sur « Settings » (paramètres).
3. Appuyez sur « 3-way configuration » (configuration à trois voies).
4. Sélectionnez « add-on switch » (interrupteur complémentaire).
5. Appuyez sur « Confirm » (confirmer).
Couplage avec un contrôleur certifié Matter
1. Ouvrez la série Enbrighten ou une autre application certifiée Matter.
2. Appuyez sur le bouton de programmation pendant environ 5 secondes
jusqu’à ce que le voyant à DEL clignote.
3. Accédez à l’écran d’ajout d’appareils dans l’application.
4. Scannez le code QR sur l’appareil intelligent ou l’emballage.
The smart device supports standard 3-way switches for ON/OFF control and Enbrighten add-on switches for full smart functions from all locations. Below are instructions for installing a standard 3-way switch. See the add-on switch manual for add-on switch
installation instructions.
Thank you for your purchase!
Instructions
made easy
Read instructions
or watch easy-to-
follow video.
Register your
product
Receive exclusive
deals and register
your product.
For more Enbrighten VIBE products and
accessories, visit us at enbrightenme.com
Like our product?
Leave a review on your favorite
retailer website or amazon.com.
Having Problems?
Let us know how we can help.
Call 1-800-225-0653, M-F.
Scan code or visit byjasco.com/84131i. Scan code or visit byjasco.com/deals.
Scan code for
alternate 3-way
wiring process
4
Voice control
Voice control works with Amazon
Alexa or Google Assistant
Select "Support" in the Enbrighten app or follow
the steps in the Amazon Alexa or Google Home
app to connect your Enbrighten account
Tous les noms de marque sont des marques de commerce de leurs propriétaires respectifs.
App Store est une marque de service d’Apple Inc. Google, Google Play et Google Home sont des marques
de commerce de Google LLC. Amazon, Alexa et tous les logos associés sont des marques de commerce
d’Amazon.com, Inc. ou de ses sociétés aliées.
All brand names shown are trademarks of their respective owners.
App Store is a service mark of Apple Inc. Google, Google Play and Google Home are trademarks of Google
LLC. Amazon, Alexa and all related logos are trademarks of Amazon.com, Inc. or its aliates.
Todos los nombres de marcas son marcas comerciales de sus respectivos propietarios.
App Store es una marca de servicio de Apple Inc. Google, Google Play y Google Home son marcas
comerciales de Google LLC. Amazon, Alexa y todos los logotipos relacionados son marcas registradas de
Amazon.com, Inc. o sus filiales.
Supplier Declaration of Conformity | Model #: 84131 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma City, OK 73114,
www.byjasco.com
This device complies with Part 15 of the FCC and ISED license-exempt RSS standards. Operation is subject to the following
two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications to
this equipment. Such modifications could void the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment o and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Important note: To comply with the FCC RF exposure compliance requirements, no change to the antenna or the device is
permitted. Any change to the antenna or the device could result in the device exceeding the RF exposure requirements and
void user’s authority to operate the device.
CAN ICES-003(B)/NMB-003(B)
Declaración de conformidad del proveedor | Número de modelo: 84131 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma
City, OK 73114, www.byjasco.com
Este dispositivo cumple con la Parte 15 de la FCC y los estándares RSS exentos de licencia de ISED. La operación está sujeta a
las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar
cualquier interferencia recibida, incluida aquella que pueda causar un funcionamiento no deseado.
NOTA DE LA FCC: El fabricante no es responsable de ninguna interferencia de radio o TV causada por modificaciones no
autorizadas a este equipo. Tales modificaciones podrían anular la autoridad del usuario para operar el equipo.
NOTA: Este equipo ha sido probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B,
de conformidad con la Parte 15 de las Normas de la FCC. Estos límites están diseñados para proporcionar una protección
razonable contra interferencias dañinas en una instalación residencial. Este equipo genera, usa y puede irradiar energía de
radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias dañinas en las
comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en
particular. Si este equipo causa interferencia dañina a la recepción de radio o televisión, lo cual se puede determinar
encendiendo y apagando el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las
siguientes medidas:
• Cambiar la orientación o ubicación de la antena receptora.
• Aumentar la distancia entre el equipo y el receptor.
• Conectar el equipo a la salida de un circuito diferente al cual está conectado el receptor.
• Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.
Nota importante: En cumplimiento de los requisitos de exposición a RF de la FCC, se prohíbe cualquier cambio en la antena
o en el dispositivo. Cualquier cambio en la antena o en el dispositivo podría provocar que el dispositivo exceda los requisitos
de exposición a RF y anular la autoridad del usuario para operar el dispositivo.
CAN ICES-003(B)/NMB-003(B)
Déclaration de conformité du fabricant | Numéro de modèle : 84131 | Jasco Products Co., 10 E. Memorial Rd., Oklahoma City,
OK 73114, www.byjasco.com
Cet appareil est conforme à la partie 15 des normes RSS d’exemption de licence de la FCC et d’ ISED. L’exploitation est soumise aux
deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) cet appareil doit accepter toute
interférence reçue, y compris les interférences pouvant provoquer un fonctionnement indésirable.
NOTE DE LA FCC : Le fabricant n’est pas responsable des interférences sur les fréquences radioélectriques ou télévisuelles
pouvant être causées par des modifications non autorisées de ce matériel. De telles modifications pourraient annuler
l’autorisation de l’utilisateur à utiliser l’équipement.
NOTE : Cet appareil a été testé et certifié conforme aux limites relatives aux appareils numériques de catégorie B définies dans le
paragraphe 15 des normes FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences
nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre des ondes de fréquence radio et, s’il n’est
pas installé et utilisé conformément aux instructions, il peut provoquer un brouillage préjudiciable aux communications radio. Il
n’existe toutefois aucune garantie qu’aucune interférence ne se produise dans une installation particulière. Si cet équipement
provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant
l’équipement, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes :
• Réorienter ou déplacer l’antenne de réception.
• Augmenter la distance entre l’appareil et le récepteur.
• Brancher l’appareil à une prise secteur diérente de celle du récepteur.
• Pour obtenir de l’aide, consulter le revendeur ou un technicien spécialisé en postes radio ou téléviseurs.
Remarque importante : Pour se conformer aux exigences de conformité de la FCC concernant l’exposition aux RF, aucune
modification apportée à l’antenne ou au dispositif n’est autorisée. Toute modification apportée à l’antenne ou à l’appareil pourrait
entraîner un dépassement des exigences d’exposition aux RF de l’appareil et annuler l’autorisation de l’utilisateur à utiliser l’appareil.
CAN ICES-003(B)/NMB-003(B)
MADE IN VIETNAM
Distributed by Jasco Products Company LLC, 10 E. Memorial Rd., Oklahoma City, OK 73114.
This Jasco product has a 5-year limited warranty. Visit www.byjasco.com for warranty details.
Questions? Contact our U.S.-based Consumer Care at 1-800-225-0653, M-F.
PATENTS/PATENTS PENDING WWW.BYJASCO.COM/PATENTS
©JASCO2026 | WFN3020M | 84131 | 10/29/25 v1
FABRIQUÉ EN VIETNAM
Distribué par Jasco Products Company LLC, 10 East Memorial Rd, Oklahoma City, OK 73114.
Ce produit Jasco a une garantie limitée de 5 ans. Visitez le site www.byjasco.com pour obtenir des détails sur
la garantie.
Des questions? Contactez notre service à la clientèle aux États-Unis au 1 800 225-0653, du lundi au vendredi.
BREVETS/BREVETS EN INSTANCE WWW.BYJASCO.COM/PATENTS
©JASCO2026 | WFN3020M | 84131 | 10/29/25 v1
HECHO EN VIETNAM
Distribuido por Jasco Products Company LLC, 10 E. Memorial Rd., Oklahoma City, OK 73114.
Este producto de Jasco tiene una garantía limitada de 5 años. Visite www.byjasco.com para conocer los
detalles de la garantía.
¿Preguntas? Comuníquese al 1-800-225-0653, de lunes a viernes.
PATENTES/PATENTES PENDIENTES WWW.BYJASCO.COM/PATENTS
©JASCO2026 | WFN3020M | 84131 | 10/29/25 v1
Old switch
Out to light (load)
From breaker box
LOAD
LINE
GROUND
NEUTRAL
B
C
D
A
1. Connect green/bare wire to the GROUND lead
2. Connect the black wire from the light to the LOAD lead
3. Connect the black wire from the power source (hot) to the LINE lead
4. Connect the white wire to the NEUTRAL lead
NOTE: The traveler lead is only used for multi-switch wiring and is not used in a
two-way system (one switch and one load).
5. Secure the device into the switch box with the provided mounting screws –
ensure wires are not pinched or crushed.
6. Install the wallplate.
WIRING REQUIREMENTS
Attach using wirenuts, strip insulation 5/8in. (16mm)
D
D
LINE
LOAD
GROUND
NEUTRAL
NEUTRAL
C
C
B
B
A
A
LINE SIDE (WI-FI DEVICE)
1. Shut o power to the circuit at the circuit breaker or fuse box
2. Remove line side wallplate
3. Remove switch from line side switch box – DO NOT disconnect wires
4. Label wire from the power source LINE
5. Label one remaining wire traveler 1 – note the color of this wire for installation
of the 3-way switch
6. Label the other remaining wire traveler 2
7. Disconnect all wires from the switch
8. Connect green/bare wire to the GROUND lead
9. Connect the line wire to LINE lead
10. Connect the traveler 1 wire to the LOAD lead
11. Connect the traveler 2 wire to the TRAVELER lead
12. Connect one end of a neutral to the bundle of neutral wires using a wire nut
13. Connect the other end of the neutral to the NEUTRAL lead
14. Secure the device into the switch box with the provided mounting screws –
ensure wires are not pinched or crushed
15. Install the wallplate
LOAD SIDE (3-WAY SWITCH)
1. Remove load side wallplate
2. Remove switch from load side switch box – DO NOT disconnect wires
3. Label wire from the light LOAD
4. Label traveler 1 wire – recall the wire color from the Wi-Fi device installation
5. Label traveler 2 wire
6. Disconnect all wires from the switch
7. Connect green/bare wire to the GROUND lead
8. Connect the load wire to the traveler 1 wire using a wire nut
9. Connect traveler 2 to the LINE (hot) terminal
10. Connect one end of a jumper to the bundle of neutral wires using a wire nut
11. Connect the other end of the neutral to the COMMON terminal
12. Secure the 3-way switch into the switch
box – ensure wires are not pinched or crushed
13. Install the wallplate
14. Apply power to the fuse box or
circuit breaker
Wi-Fi device on line side with standard 3-way switch
Load
A. LINE - Black wire
B. TRAVELER 1 - Red wire (output)
C. TRAVELER 2 - Yellow wire (traveler)
D. GROUND - Green or bare wire
E. NEUTRAL - White wire
C
H H
D
D
EE
C
C
C
B
B
A
A
B
B
A
D
C
TRAVELER 2
TRAVELER 2
LINE
TRAVELER 1
TRAVELER 1
NEUTRAL
GROUND
GROUND
NEUTRAL
LINE
LINE
A. Ground (Green/bare)
B. Line (Black)
C. Load (Red)
D. Traveler (Yellow)
E. Neutral (White)
F. Top rocker — press &
release to turn dimmer
on, press & hold to
increase brightness
G. Bottom rocker — press &
release to turn dimmer
o, press & hold to dim
H. Programming button
I. Air gap switch — pull the
air gap switch out to
disconnect the power.
Push it all the way back in
for normal operation.
A
F
G
I
H
D
B
C
E
A. Tierra (verde/pelado)
B. Línea (negro)
C. Carga (rojo)
D. Viajero (amarillo)
E. Neutro (blanco)
F. Interruptor basculante
superior: presione y suelte
para encender el
interruptor y presione sin
soltar para aumentar la
intensidad de brillo
G. Interruptor basculante
inferior: presione y suelte
para apagar el interruptor
y presione sin soltar
paradisminuir la
intensidad de brillo
H. Botón de programación
I. Interruptor de espacio de
aire: tire del interruptor de
espacio de aire para
desconectar la energía.
Empújelo hasta atrás en
funcionamiento normal.
A
F
G
I
H
D
B
C
E
A. Terre – (fil vert/fil nu)
B. Secteur (noir)
C. Charge (rouge)
D. Pendentif (jaune)
E. Neutre (blanc)
F. Partie supérieure de l’interrupteur
basculant — appuyez et relâchez
pour allumer; appuyez et
maintenez enfoncée pour
augmenter la luminosité.
G. Partie inférieure de l’interrupteur
basculant — appuyez et relâchez
pour éteindre; appuyez et
maintenez enfoncée pour
diminuer la luminosité
H. Bouton de programmation
I. Interrupteur à entrefer – tirez
l’interrupteur à entrefer pour
couper l’alimentation. Réinsérez-le
complètement en le poussant
pour un fonctionnement normal.
A
F
G
I
H
D
B
C
E
Scan QR code below if there isn't
a line bundle in the switch box
A. LINE - Black wire (input)
B. LOAD - Red wire (output)
C. GROUND -
Green or bare wire
D. NEUTRAL - White wire
Wi-Fi empotrado
Atenuador
84131
WFN3020M
ADVERTENCIA: PELIGRO DE DESCARGA ELÉCTRICA
INSTALAR LA APLICACIÓN
Opere de forma remota su atenuador inteligente con la aplicación Enbrighten
fácil de usar. Siga las instrucciones y los recursos disponibles para configurar su
dispositivo inteligente.
NOTA: Si la luz LED no destella, asegúrese de que el interruptor del espacio de aire esté al ras con la paleta. Presione el
botón de programación durante cinco segundos para restablecer el dispositivo y comenzar el proceso de
emparejamiento. Si el LED sigue sin parpadear, apague la energía en el disyuntor o la caja de fusibles, retire el
atenuador y verifique las conexiones de los cables.
DESCONECTE la electricidad al circuito derivado para el interruptor y la lámpara en el tablero de servicio. Todas las
conexiones de los cables deben hacerse con la electricidad DESCONECTADA para evitar lesiones personales o daños al
interruptor. Este dispositivo está diseñado para instalarse de acuerdo con el National Electric Code y las
reglamentaciones locales en Estados Unidos o el Canadian Electrical Code y las reglamentaciones locales de Canadá. Si
no está seguro o no se siente capacitado para realizar esta instalación, consulte a un electricista habilitado.
Escanee el código QR de arriba o
busque Enbrighten en el Apple App
Store o en Google Play
Descargue la app
Conecte el atenuador
inteligente siguiendo
las instrucciones
proporcionadas
Instalación y configuración
Cree una cuenta en
la app Enbrighten
Agregue dispositivos,
controle el atenuador
inteligente desde
cualquier lugar y
cree horarios
Instalación y configuración
1 2
3
CABLEADO DE INTERRUPTOR INDIVIDUAL
RETIRE EL INTERRUPTOR UNIPOLAR
CABLEADO DEL INTERRUPTOR DE TRES VÍAS
Esquema de cableado típico para una instalación de 3 vías
Lado de la Línea (energizado) Lado de la carga
C
H H
LÍNEA
LÍNEA
VIAJERO 2
VIAJERO 1
TIERRA
VIAJERO 2
LÍNEA
VIAJERO 1
C
H H
Carga
1. Desconecte la
energía al circuito
en el disyuntor o
la caja de fusibles
¡IMPORTANTE!
Verifique que la
alimentación a la
caja del interruptor
esté en OFF
(APAGADO) antes
de continuar.
2. Retire la placa de
pared
3. Retire los tornillos
de montaje del
interruptor
4. Retire con
cuidado el
interruptor de la
caja del
interruptor. NO
desconecte los cables.
5. Identifique los siguientes cables en la caja del interruptor:
A. Tierra: verde/pelado
B. Línea (energizado): negro (conectado a la alimentación)
C. Carga: negro (conectado a la iluminación)
D. Neutro: blanco
6. Desconecte los cables del interruptor existente. Etiquete los cables de acuerdo
con las conexiones de los terminales anteriores.
El dispositivo inteligente es compatible con interruptores de 3 vías para el control de encendido y apagado, y de interruptores auxiliares Enbrighten para ofrecer la totalidad de las funciones inteligentes desde todas las ubicaciones. Las siguientes son
instrucciones para la instalación de un interruptor de 3 direcciones estándar. Consulte el manual de interruptores auxiliares para ver las instrucciones de instalación de esos interruptores.
¡Gracias por su compra!
Instrucciones
fáciles
Lea las instrucciones
o mire el video con el
paso a paso.
Registre su
producto
Reciba ofertas
exclusivas y registre
su producto.
Para conocer más productos y
accesorios Enbrighten VIBE, visítenos
en enbrightenme.com
¿Le gusta nuestro producto?
Deje una reseña en el sitio web de
su comercio favorito o en
amazon.com.
¿Tiene algún problema?
Díganos cómo podemos ayudar.
Llama al 1-800-225-0653, de lunes
a viernes.
Escanee el código o visite
byjasco.com/84131i.
Escanee el código o visite
byjasco.com/deals.
Escanee el código QR abajo si no
hay un haz de cables de línea en
la caja del interruptor
Escanee el código
para conocer un
proceso alternativo
de cableado de
3 vías
Module Mural Wi-Fi
Gradateur
84131
WFN3020M
AVERTISSEMENT— RISQUE D’ÉLECTROCUTION
INSTALLER L’APPLICATION
Commandez à distance votre gradateur intelligent avec l’application Enbrighten
facile à utiliser. Suivez les instructions et ressources disponibles pour configurer
votre appareil intelligent.
REMARQUE :Si la DEL ne clignote pas, assurez-vous que l'interrupteur à entrefer est à niveau avec la palette. Appuyez
sur le bouton de programmation pendant cinq secondes pour réinitialiser le dispositif et commencer le processus
d'appairage. Si la DEL ne clignote toujours pas, coupez l’alimentation au disjoncteur ou au tableau à fusibles, retirez le
gradateur et vérifiez les connexions des fils.
COUPEZ l’alimentation dans le circuit de dérivation relatif à l’interrupteur et à l’appareil d’éclairage sur le panneau de
branchement. Tous les branchements de câblage doivent être eectués HORS TENSION pour éviter de vous blesser et
d’endommager l’interrupteur. Ce dispositif est prévu pour une installation conforme au Code national de l’électricité et
aux règlements locaux des États-Unis ou au Code canadien de l’électricité et aux règlements locaux du Canada. Si vous
n’êtes pas certain(e) de la façon d’eectuer cette installation ou si vous ne vous sentez pas à l’aise pour l’accomplir,
veuillez consulter un électricien qualifié.
Balayez le code QR ci-dessus ou
cherchez Enbrighten dans l’App Store
d’Apple ou sur Google Play
Télécharger l’application
Branchez les fils du
gradateur intelligent
en suivant les
instructions fournies
Configuration et installation
Créez un compte dans
l’application Enbrighten
Ajoutez des dispositifs,
contrôlez le gradateur
intelligent de n'importe
où et programmez des
horaires
Configuration et installation
1 2
3
CÂBLAGE AVEC UN SEUL INTERRUPTEUR
RETIRER L’INTERRUPTEUR UNIPOLAIRE
CÂBLAGE D’INTERRUPTEUR À TROIS VOIES
Schéma de câblage classique pour une installation à trois voies
Côté secteur (sous tension) Côté charge
C
H H
SECTEUR
PENDENTIF2
PENDENTIF1
MISE À LA
TERRE
SECTEUR
PENDENTIF2
PENDENTIF 1
C
H H
Charge
SECTEUR
1. Éteignez
l’alimentation
du circuit au
disjoncteur ou à
la boîte à fusibles
IMPORTANT! Avant
de poursuivre,
assurez- vous que
l’alimentation est
COUPÉE à la boîte
de jonction.
2. Retirez la plaque
murale
3. Retirez les vis de
montage de
l’interrupteur
4. Retirez
doucement
l’interrupteur de
la boîte de jonction – NE PAS débrancher les fils
5. Repérez les fils suivants dans la boîte de jonction:
A. Terre– Fil vert/fil nu
B. Secteur (sous tension) – Fil noir (relié à l’alimentation)
C. Charge – Fil noir (relié au luminaire)
D. Neutre – Blanc
6. Débranchez les fils de l’interrupteur existant – étiquetez les fils conformément
aux précédents raccords terminaux
L’appareil intelligent prend en charge les interrupteurs à trois voies standard pour le contrôle MARCHE/ARRÊT et les interrupteurs complémentaires Enbrighten pour les fonctions intelligentes complètes de tous les emplacements. Vous trouverez ci-dessous les
instructions d’installation d’un interrupteur à trois voies standard. Consultez le manuel de l’interrupteur complémentaire pour les instructions des interrupteurs complémentaires.
Merci de votre achat!
Instructions
simplifiées
Lisez les instructions
ou regardez la vidéo
facile à comprendre.
Enregistrer
votre produit
Recevez des ores
exclusives et enregistrez
votre produit.
Consultez le site enbrightenme.com pour
découvrir plus de produits et d'accessoires
Enbrighten VIBE.
Notre produit vous plaît?
Laissez-nous un avis sur le site de
votre détaillant préféré ou sur
amazon.com.
Vous éprouvez des problèmes?
Dites-nous ce que nous pouvons faire
pour vous aider.
Composez le 1-800-225-0653, du
lundi au vendredi.
Balayez le code ou visitez
byjasco.com/84131i.
Balayez le code ou visitez
byjasco.com/deals.
Balayez le code QR ci-dessous s’il
n’y a pas de faisceau secteur dans
la boîte de jonction
Balayez le code
pour voir un
autre processus
de câblage
à trois voies
El control de voz funciona con Amazon
Alexa o Google Assistant
Seleccione "Soporte" en la aplicación
Enbrighten o siga los pasos en la aplicación
Amazon Alexa o Google Home para conectar
su cuenta Enbrighten
4
Control por voz
4
Commande vocale
La commande vocale fonctionne avec
Amazon Alexa ou Google Assistant
Sélectionnez "Support" dans l'application
Enbrighten ou suivez les étapes de
l'application Amazon Alexa ou Google Home
pour connecter votre compte Enbrighten
Old switch
Out to light (load)
From breaker box
LOAD
LINE
GROUND
NEUTRAL
B
C
D
A
Old switch
Out to light (load)
From breaker box
LOAD
LINE
GROUND
NEUTRAL
B
C
D
A
1. Conecte el cable verde/pelado al conductor de TIERRA (GROUND)
2. Conecte el cable negro de la luz al conductor de CARGA (LOAD)
3. Conecte el cable negro de la fuente de alimentación (caliente) al cable de LÍNEA
4. Conecte el cable blanco al cable NEUTRO – use un neutro si es necesario
NOTA: El terminal de viajero solo se usa para cableado de múltiples interruptores y
no se utiliza en un sistema de dos vías (un interruptor y una carga).
5. Fije el dispositivo a la caja del interruptor con los tornillos de montaje provistos;
asegúrese de que los cables no estén pellizcados ni aplastados.
6. Instale la placa de pared.
REQUISITOS DE CABLEADO
Longitud de pelado del cable: 5/8pulg. (16mm)
D
D
LÍNEA
CARGA
TIERRA
NEUTRO
NEUTRO
C
C
B
B
A
A
7. Connect green/bare wire to the GROUND lead
8. Connect the load wire to the traveler 1 wire using a wire nut
9. Connect traveler 2 to the LINE (hot) terminal
10. Connect one end of a jumper to the bundle of neutral wires using a wire nut
11. Connect the other end of the neutral to the COMMON terminal
12. Secure the 3-way switch into the switch
box – ensure wires are not pinched or crushed
13. Install the wallplate
14. Apply power to the fuse box or
circuit breaker
Dispositivo Wi-Fi en el lado de la línea con interruptor de 3 vías estándar
Load
C
H H
A. LÍNEA: cable negro
B. VIAJERO 1: cable rojo (salida)
C. VIAJERO 2: cable amarillo (viajero)
D. TIERRA: cable verde o pelado
E. NEUTRO: cable blanco
D
D
EE
C
C
C
B
B
A
A
B
B
A
D
C
VIAJERO 2
VIAJERO 2
LÍNEA
VIAJERO 1
VIAJERO 1
NEUTRO
TIERRA
TIERRA
NEUTRO
LÍNEA
LINE
LADO DE LA LÍNEA (DISPOSITIVO WI-FI)
1. Desconecte la energía al circuito en el disyuntor o la caja de fusibles
2. Retire la placa de pared del lado de la línea
3. Retire el interruptor de la caja del interruptor de lado de la línea. NO
desconecte los cables
4. Etiquete el cable de la LÍNEA de fuente de energía
5. Etiquete el cable viajero restante 1: apunte el color de este cable para la
instalación del interruptor de 3 vías
6. Etiquete el otro cable viajero 2 restante
7. Desconecte todos los cables del interruptor
8. Conecte el cable verde/pelado al conductor de TIERRA (GROUND)
9. Conecte el cable de línea al conductor de LÍNEA (LINE)
10. Conecte el cable viajero 1 al cable de CARGA
11. Conecte el cable viajero 2 al conductor VIAJERO (TRAVELER)
12. Conecte un extremo de un cable de neutro al haz de cables neutros usando
un conector de cables
13. Conecte el otro extremo del neutro al cable NEUTRO
14. Fije el dispositivo a la caja del interruptor con los tornillos de montaje
provistos. Asegúrese de que los cables no estén pellizcados ni aplastados
15. Instale la placa de pared
LADO DE LA CARGA (INTERRUPTOR DE 3 VÍAS)
1. Retire la placa de pared del lado de la carga
2. Retire el interruptor de la caja del interruptor del lado de la carga. NO
desconecte los cables
3. Etiquete el cable de la CARGA de la luz
4. Etiquete el cable viajero 1: recuerde el color del cable de la instalación del
dispositivo Wi-Fi
5. Etiquete el cable viajero 2
6. Desconecte todos los cables del interruptor
7. Conecte el cable verde o pelado al plomo A TIERRA
8. Conecte el cable de carga al cable viajero 1 usando un conector de cables
9. Conecte el cable viajero 2 al terminal de la LÍNEA (energizado)
10. Conecte un extremo de un cable de puente al haz de cables neutral usando un
conector de cables
11. Conecte el otro extremo del cable de neutro al terminal COMÚN
12. Fije el interruptor de 3 vías a la caja del interruptor. Asegúrese de que los
cables no estén pellizcados ni aplastados
13. Instale la placa de pared
14. Aplique la energía en el disyuntor o la caja
de fusibles
1. Raccordez le fil vert/nu au fil GROUND (terre)
2. Raccordez le fil noir de l’appareil d’éclairage au fil LOAD (charge)
3. Raccordez le fil noir de la source d’alimentation (sous tension) au fil LINE (secteur)
4. Raccordez le fil blanc au fil NEUTRAL (neutre) – utilisez un neutre au besoin
REMARQUE: La borne pendentif est seulement utilisée pour le câblage à plusieurs
interrupteurs et non dans un système à deux voies (un interrupteur et une charge).
5. Fixez l’appareil dans la boîte de jonction avec les vis de montage fournies en
veillant à ce que les fils ne soient pas pincés ni écrasés.
6. Installez la plaque murale.
EXIGENCES CONCERNANT LE CÂBLAGE
Longueur de la bande de fil — 5/8po. (16mm)
D
D
NEUTRE
C
C
B
B
A
A
SECTEUR
CHARGE
MISE À LA
TERRE
NEUTRE
Appareil Wi-Fi côté secteur avec interrupteur à trois voies
Load
C
H H
A. SECTEUR – Fil noir
B. PENDENTIF1 – Fil rouge (sortie)
C. PENDENTIF2 – Fil jaune (pendentif)
D. MISE À LA TERRE – Fil vert ou nu
E. NEUTRE – Fil blanc
D
D
EE
C
C
C
B
B
A
A
B
B
A
D
C
PENDENTIF 2
PENDENTIF 2
SECTEUR
SECTEUR
PENDENTIF 1
PENDENTIF 1
NEUTRE
MISE À LA
TERRE
MISE À LA
TERRE
NEUTRE
SECTEUR
CÔTÉ SECTEUR (APPAREIL WI-FI)
1. Coupez l’alimentation au disjoncteur ou à la boîte à fusibles.
2. Retirez la plaque murale côté secteur.
3. Retirez l’interrupteur du côté secteur de la boîte de jonction – NE débranchez
PAS les fils.
4. Étiquetez le fil du côté de la source d’alimentation SECTEUR.
5. Étiquetez le fil restant pendentif 1 – notez la couleur de ce fil pour l’installation
de l’interrupteur à trois voies.
6. Étiquetez l’autre fil restant pendentif 2.
7. Débranchez tous les fils de l’interrupteur.
8. Raccordez le fil vert/nu au fil GROUND (terre)
9. Raccordez le fil secteur au fil LINE (secteur)
10. Raccordez le fil navette 1 au fil LOAD (charge)
11. Raccordez le fil navette 2 au fil TRAVELER (fil pendentif)
12. Reliez une extrémité d’un neutre au faisceau de fils neutre à l’aide d’un
capuchon de connexion.
13. Connectez l’autre extrémité du neutre au fil NEUTRAL (neutre)
14. Fixez l’appareil à la boîte de jonction avec les vis de montage fournies –
veillez à ce que les fils ne soient pas pincés ni écrasés.
15. Installez la plaque murale.
CÔTÉ CHARGE (INTERRUPTEUR À TROIS VOIES)
1. Retirez la plaque murale côté charge.
2. Retirez l’interrupteur du côté charge de la boîte de jonction – NE débranchez
PAS les fils.
3. Étiquetez le fil du côté de l’appareil d’éclairage CHARGE.
4. Étiquetez le fil pendentif 1 – voyez la couleur du fil de l’installation de
l’appareil Wi-Fi
5. Étiquetez le fil pendentif 2.
6. Débranchez tous les fils de l’interrupteur.
7. Reliez le fil vert/nu à la plomb de MISE À LA TERRE.
8. Reliez le fil de charge au fil pendentif 1 à l’aide d’un capuchon de connexion.
9. Reliez le fil pendentif 2 à la borne SECTEUR (sous tension).
10. Reliez une extrémité d’un cavalier au faisceau de fils neutre à l’aide d’un
capuchon de connexion.
11. Reliez l’autre extrémité du neutre à la borne COMMUNE.
12. Fixez l’interrupteur à trois voies dans la boîte de jonction en veillant à ce que
les fils ne soient pas pincés ni écrasés.
13. Installez la plaque murale.
14. Allumez l’alimentation de la boîte à fusibles
ou du coupe-circuit.
Escanee el código QR abajo si no
hay un haz de cables de línea en
la caja del interruptor
Balayez le code QR ci-dessous s’il
n’y a pas de faisceau secteur dans
la boîte de jonction
A. LÍNEA: cable negro (entrada)
B. CARGA: cable rojo (salida)
C. TIERRA: cable verde o pelado
D. NEUTRO: cable blanco
A. SECTEUR – Fil noir (entrée)
B. CHARGE – Fil rouge (sortie)
C. MISE À LA TERRE – Fil vert ou nu
D. NEUTRE – Fil blanc
