Tools you will need
Fr
Cet appareil est conforme au paragraphe15 des normes FCC et au CNR pour les appareils
exempts de licence d’Industrie Canada. Son utilisation est sujette aux deux conditions
suivantes: (1) cet appareil ne doit pas occasionner de brouillage préjudiciable et (2) cet
appareil doit accepter toutes les interférences reçues, notamment les interférences qui
peuvent provoquer un fonctionnement non désiré.
NOTE DE LA FCC: Le fabricant n’est pas responsable des interférences sur les fréquences
radioélectriques ou télévisuelles pouvant être causées par des modifications non autorisées
de ce matériel. De telles modifications peuvent annuler le droit de l’utilisateur à utiliser cet
appareil.
REMARQUE: Cet appareil a été testé et certifié conforme aux limites relatives aux appareils
numériques de catégorie B définies dans le paragraphe15 des normes FCC. Ces limites ont
été définies afin de fournir une protection raisonnable contre le brouillage préjudiciable
en milieu résidentiel. Cet appareil produit, utilise et peut émettre des ondes de fréquence
radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut provoquer
un brouillage préjudiciable aux communications radio. Il n’existe toutefois aucune garantie
que des interférences ne se produiront pas au sein d’une installation donnée. Si cet appareil
occasionne un brouillage préjudiciable à la réception radiophonique ou télévisuelle, il sut
d’allumer et d’éteindre l’appareil pour déterminer sa responsabilité. Nous encourageons
l’utilisateur à essayer de corriger ces interférences en appliquant une ou plusieurs des
mesures suivantes:
— Réorienter ou déplacer l’antenne de réception.
— Augmenter la distance entre l’appareil et le récepteur.
— Brancher l’appareil à une prise secteur diérente de celle du récepteur.
— Consulter le revendeur ou un technicien spécialisé en postes radio ou téléviseurs.
Remarque importante: Pour se conformer aux exigences de conformité de la FCC
concernant l’exposition aux RF, aucune modification apportée à l’antenne ou au dispositif
n’est autorisée. Toute modification apportée à l’antenne ou au dispositif pourrait faire en
sorte que le dispositif dépasse les exigences d’exposition aux RF et pourrait annuler le droit
de l’utilisateur à utiliser ce dispositif.
En
This device complies with Part 15 of the FCC and Industry Canada license-exempt RSS
standards. Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused
by unauthorized modifications to this equipment. Such modifications could void the user’s
authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy, and if not installed
and used in accordance with the instructions may cause harmful interference to radio
communications. However, there is no guarantee interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment o and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit dierent to which the receiver is
connected.
— Consult the dealer or an experienced radio/TV technician for help
Important note: To comply with the FCC RF exposure compliance requirements, no change
to the antenna or the device is permitted. Any change to the antenna or the device could
result in the device exceeding the RF exposure requirements and void user’s authority to
operate the device.
Es
Este dispositivo cumple con las Especificaciones del apartado 15 de las normas de la FCC
y con las especificaciones de las normas radioeléctricas (RSS) del Ministerio de Industria
de Canadá aplicables a aparatos exentos de licencia. El funcionamiento está sujeto a las
siguientes dos condiciones: (1) este dispositivo no debe provocar interferencia perjudicial,
y (2) este dispositivo debe aceptar toda interferencia que reciba, incluso la que pudiera
causar un funcionamiento no deseado.
NOTA DE LA FCC: El fabricante no se hace responsable de ninguna interferencia de radio
o TV ocasionada por modificaciones no autorizadas efectuadas a este equipo. Dichas
modificaciones podrían anular la autoridad del usuario para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para aparatos digitales de
Clase B, de conformidad con el apartado 15 de las normas de la FCC. Estos límites están
diseñados para proveer protección razonable contra interferencias perjudiciales en una
instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencias
y, si no se instala y usa según las instrucciones, puede provocar interferencia perjudicial a
las radiocomunicaciones. No obstante, no hay garantías de que no ocurrirá interferencia en
una instalación en particular. Si este equipo provoca interferencia perjudicial a la recepción
de radio o televisión, lo que puede determinarse encendiendo y apagando el equipo, se
recomienda que el usuario intente corregir la interferencia por medio de la implementación
de una o más de las siguientes medidas:
— Reorientar o reubicar la antena receptora.
— Incrementar la separación entre el equipo y el receptor.
— Conectar el equipo a un tomacorriente de un circuito diferente del circuito al que está
conectado el receptor.
— Consultar al distribuidor o a un técnico con experiencia en radio/televisión para
solicitar asistencia.
Nota importante: Para cumplir con los requisitos de cumplimiento de exposición de
radiofrecuencia de la FCC, no se permiten cambios a la antena o el dispositivo. Cualquier
cambio a la antena o dispositivo podría hacer que el dispositivo supere los requerimientos
de exposición de radiofrecuencia y anular la autoridad del usuario para operar el
dispositivo.
Responsible Party - US Contact Information | Parte responsable - Información de
contacto de los Estados Unidos | Partie responsable - Coordonnées des États-Unis
FCC ID — U2ZZW3012 | IC: 6924A-ZW3012
Jasco Products Company | Model: ZW3012/52252
10 E. Memorial Rd., Oklahoma City, OK 73114 | 1-800-654-8483
CAN ICES-3(B)/NMB-3(B)
FCC/IC
WARRANTY
Jasco Products Company warrants this product to be free from manufacturing defects
five years from the original date of consumer purchase. This warranty is limited to the
repair or replacement of this product only and does not extend to consequential or
incidental damage to other products that may be used with this product. This warranty is
in lieu of all other warranties, expressed or implied. Some states do not allow limitations
on how long an implied warranty lasts or permit the exclusion or limitation of incidental
or consequential damage, so the above limitations may not apply to you. This warranty
gives you specific rights, and you may also have other rights which vary from state to
state. Please contact our U.S.-based Consumer Care at 1-800-654-8483 (option 1)
between 7AM – 8PM, M-F, Central Time or www.byjasco.com if the unit should prove
defective within the warranty period.
GARANTIE
Jasco Products Company garantit que ce produit est exempt de tout défaut de
fabrication pour une période de cinq ans à compter de la date de l'achat original par
l'acheteur. Cette garantie se limite exclusivement à la réparation ou au remplacement de
ce produit et n'est pas applicable aux dommages indirects ou accessoires survenus sur
d'autres produits utilisés avec ce produit. Cette garantie se substitue à toute autre
garantie expresse ou implicite. Certains États ne permettent pas de restrictions quant à la
durée d'une garantie implicite ou permettent l'exclusion ou la limitation des dommages
indirects et accessoires; il se peut, par conséquent, que cette garantie ne s'applique pas
dans votre cas. Cette garantie vous confère des droits juridiques précis; vous pouvez jouir
d'autres droits qui peuvent varier d'un État à l'autre. Veuillez communiquer avec notre
service à la clientèle aux États-Unis au 1-800-654-8483 (option 1) entre 7 h et 20 h, heure
du Centre ou par l’intermédiaire de notre site web www.byjasco.com si l’appareil s’avère
défaillant au cours de la période de garantie.
GARANTÍA
Jasco Products Company garantiza que este producto no tendrá defectos de fabricación
durante cinco años a partir de la fecha de compra del consumidor original. Esta garantía
se limita a la reparación o reposición de este producto y no cubre daños indirectos o
incidentales a otros productos que se pudieran utilizar con este producto. Esta garantía
reemplaza cualquier otra garantía explícita o implícita. Algunos estados no permiten la
aplicación de limitaciones respecto de la duración de una garantía implícita o permiten la
exclusión o limitación de la cláusula sobre daños indirectos o incidentales, por este
motivo las limitaciones arriba mencionadas pueden no aplicarse en su caso. Esta garantía
le otorga derechos específicos y es posible que tenga otros derechos que pueden variar
según el estado en el que vive. Por favor, comuníquese con nuestro Centro de atención al
cliente con sede en EE. UU. al 1-800-654-8483 (opción 1) entre 7 y 20 h, Hora del Centro,
o a través de nuestro sitio de internet www.byjasco.com.
Jasco Products Company LLC, Building B
10 E. Memorial Rd. Oklahoma City, OK 73114.
SPECIFICATIONS
ZW3012
Power: 120VAC, 60Hz
Signal (frequency): 908.4/916MHz
Maximum loads: 1-gang 600W, 2-gang 500W or 3-gang 400W incandescent, 300W
dimmable CFL/LED
Minimum load: 8W incandescent, 5.5W dimmable CFL/LED
Range: Up to 150ft. line of sight between the wireless controller and the closest
Z-Wave receiver module
Operating temperature range: 32-104° F (0-40° C)
Type 1 enclosure, independetly mounted (vertical position only), operating control:
type 1.b action, pollution degree (2), rated impulse voltage (2500V), software class A
For indoor use only
Specifications subject to change without notice due to continuing product
improvement
SPÉCIFICATIONS
ZW3012
Tension : 120VCA, 60Hz
Signal (fréquence) : 908.4/916MHz
Charges maximales : 1 compartiments 600W, 2 compartiments 500W, 3
compartiments 400W lampes à incandescent, 300W CFL/LED dimmable
Charge minimale : 8W lampes à incandescent, 5.5W CFL/DEL dimmable
Portée : Distance à vue entre la télécommande et le module de réception Z-Wave le
plus proche allant jusqu’à 150 pi (45.7m)
Plage de températures de fonctionnement : De 32 à 104° F (de 0 à 40° C)
Boîtier de type 1, monté indépendamment (position verticale seulement), intervention
de type 1.b commande de fonctionnement, degré de pollution (2), tension de choc de
(2500V), logiciel de classe A
Utilisation intérieure uniquement
En raison d’améliorations continues du produit, les spécifications peuvent faire l’objet
de changements sans préavis
ESPECIFICACIONES
ZW3012
Alimentación: 120VCA, 60Hz
Señal (frecuencia): 908.4/916MHz
Cargas máximas: Caja para 1 conexiones 600W, caja para 2 conexiones 500W, caja
para 3 conexiones 400W sólo las lámparas incandescente, 300W CFL/LED regulable
Carga mínima: 8W sólo las lámparas incandescente, 5.5W CFL/LED regulabl
Alcance: Hasta 150 pies (45.7m) en línea de visión directa entre el control remoto
inalámbrico y el módulo receptor Z-Wave más cercano
Rango de temperatura de funcionamiento: 32-104° F (0-40° C)
Recinto de tipo 1, independientemente montado (solo en posición vertical), control de
operación: acción tipo 1.b, grado de contaminación (2), voltaje de impulso (2500V),
software de clase A
Para uso en espacios interiores solamente
Especificaciones sujetas a cambio sin aviso debido a continuas mejoras del producto
Changing paddle color
This step is optional. Before
installation, you may want to change
the color of the paddle to match your
wallplate or décor.
1. Lift the air gap tab at the base of
the paddle.
2. Push side tabs in on one side and
then the other to release paddle.
Lift the cover up and o.
3. Simply put the new paddle onto
the dimmer by inserting the air
gap and side tabs and snapping
securely into place.
Once this step has been completed,
return to section 3.
5.
1.
2.
Adding your device to a Z-Wave network
1. Follow the instructions for your Z-Wave certified controller to add
a device to the Z-Wave network.
2. Once the controller is ready to add your device, press and release
the top or bottom of the smart dimmer (rocker).
You have complete control to turn your fixture ON/OFF according to
groups, scenes, schedules and interactive automations programmed
by your controller.
If your Z-Wave certified controller features remote access, you can
control your fixture from your mobile devices.
If prompted by the controller to enter the S2 security code, refer to
the QR code/security number on the side of the box or the QR code
label on the product (see Figure 1). Enter the 5-digit pin code.
Figure 1:
To remove and reset the device
1. Follow the instructions for your Z-Wave certified controller to
remove a device from the Z-Wave network.
2. Once the controller is ready to remove your device, press and
release the top or bottom of the smart dimmer (rocker).
To return your dimmer to factory defaults
1. Quickly press ON (top) button three times, then immediately
press the OFF (bottom) button three times. The LED will flash
ON/OFF five times when completed successfully.
NOTE: This should only be used if your network’s primary controller
is missing or otherwise inoperable.
NOTE: SmartStart enabled products can be added into a Z-Wave
network by scanning the QR code on the product with a controller
providing SmartStart inclusion. No further action is required and the
SmartStart product will be added automatically within 10 minutes of
being switched on in the network vicinity.
4.
Add-on switch (46199) required
for multi-switch installations.
Connecting the traveler terminal
of this dimmer to a standard
switch will cause damage or
result in improper function. If this
dimmer is a part of a multi-switch
installation, do not connect the
traveler wire or apply power until
add-on switches are correctly
installed. For more information on
3-way or 4-way installations, view
the manual or quick-start guide for
the add-on switch (model 46199).
1.
• No neutral wire required
• Turn ON/OFF and adjust dim levels manually or remotely via the Z-Wave
controller
• May be used in single-pole installation or with up to four add-on switches
(model 46199) in 3-way or 4-way wiring configurations
• Compatible with all incandescent and most dimmable CFL/LED bulbs
• Interchangeable paddle switch — white & light almond paddle in package
• Z-Wave certified for simple pairing and integrated home automation
• Screw terminal installation — requires wiring connections for line (hot), load,
and ground. Traveler wire required for 3-way or 4-way installation
• This Z-Wave device has advanced features that allow you to customize
your experience. These features can only be adjusted by a Z-Wave enabled
controller that supports the Z-Wave configuration command class. For a
complete list of adjustable configurations, visit www.ezzwave.com/config
Getting to know your new Z-Wave device
IMPORTANT!
Confirm bulb is dimmable and in working order, dimmer is not functional
without complete circuit.
2.
RIESGO DE INCENDIO
RIESGO DE DESCARGA ELÉCTRICA
RIESGO DE QUEMADURAS
CONTROL DE EQUIPOS ELECTRODOMÉSTICOS
PRECAUCIÓN:
A FIN DE DISMINUIR EL RIESGO DE
RECALENTAMIENTO Y DE POSIBLES DAÑOS EN LOS
DEMÁS EQUIPOS, NO INSTALAR PARA CONTROLAR
UN RECEPTOR, UN APARATOS QUE FUNCIONAN
A MOTOR, ARTEFACTOS DE ILUMINACIÓN DE LUZ
FLUORESCENTE O APARATOS ALIMENTADOS CON
TRANSFORMADORES.
• USAR EXCLUSIVAMENTE PARA CONTROLAR
BOMBILLAS CFL/LED INCANDESCENTES O
ATENUABLES
• NO SUPERE LOS VALORES NOMINALES
ELÉCTRICOS
• NO USAR PARA CONTROLAR DISPOSITIVOS EN LOS
QUE EL FUNCIONAMIENTO NO INTENCIONADO
PODRÍA PROVOCAR SITUACIONES PELIGROSAS
(LÁMPARAS DE CALEFACCIÓN, LÁMPARAS
SOLARES, ETC.)
• NO UTILICE PARA CONTROLAR TOMACORRIENTES.
• USE SOLAMENTE EN INTERIORES
RISK OF FIRE
RISK OF ELECTRICAL SHOCK
RISK OF BURNS
CONTROLLING APPLIANCES
CAUTION:
TO REDUCE THE RISK OF OVERHEATING AND
POSSIBLE DAMAGE TO OTHER EQUIPMENT, DO
NOT INSTALL TO CONTROL A RECEPTACLE,
MOTOR-OPERATED APPLIANCE, FLUORESCENT
LIGHTING FIXTURE OR TRANSFORMER-SUPPLIED
APPLIANCE.
• ONLY USE TO CONTROL INCANDESCENT OR
DIMMABLE CFL/LED BULBS
• DO NOT EXCEED RATINGS
• DO NOT USE TO CONTROL ANY DEVICE WHERE
UNINTENDED OPERATION COULD CAUSE
UNSAFE CONDITIONS (HEAT LAMP, SUN LAMP,
ETC.)
• DO NOT USE TO CONTROL RECEPTACLES
• FOR INDOOR USE ONLY
RISQUE D’INCENDIE
RISQUE DE CHOC ÉLECTRIQUE
RISQUE DE BRÛLURES
COMMANDE DES APPAREILS
ATTENTION:
POUR RÉDUIRE LE RISQUE DE SURCHAUFFE ET DE
DOMMAGES POSSIBLES À D’AUTRES APPAREILS,
NE PAS INSTALLER POUR COMMANDER
UN RÉCEPTEUR, UN APPAREIL ACTIONNÉ
PAR MOTEUR, UN APPAREIL D’ÉCLAIRAGE
FLUORESCENT OU UN APPAREIL ALIMENTÉ PAR
UN TRANSFORMATEUR.
• UTILISER SEULEMENT POUR COMMANDER
LES AMPOULES À DEL ET FLUOCOMPACTES À
INCANDESCENCE OU À INTENSITÉ RÉGLABLE
• NE PAS DÉPASSER LES CARACTÉRISTIQUES
NOMINALES
• NE PAS UTILISER POUR COMMANDER
DES APPAREILS POUR LESQUELS UN
FONCTIONNEMENT IMPRÉVU POURRAIT
ENTRAÎNER DES CONDITIONS DANGEREUSES
(LAMPE À RAYONS INFRAROUGES, LAMPE
SOLAIRE, ETC.)
• NE PAS UTILISER POUR COMMANDER LES PRISES
DE COURANT
• POUR UTILISATION INTÉRIEURE UNIQUEMENT
AVERTISSEMENT
WARNING
ADVERTENCIA
NOT FOR USE WITH MEDICAL OR LIFE-SUPPORT
EQUIPMENT
Z-WAVE ENABLED DEVICES SHOULD NEVER BE USED
TO SUPPLY POWER TO OR CONTROL THE ON/OFF
STATUS OF MEDICAL OR LIFE-SUPPORT EQUIPMENT.
NE PAS UTILISER AVEC UN ÉQUIPEMENT MÉDICAL
OU DE SURVIE
LES DISPOSITIFS COMPATIBLES AVEC LA
TECHNOLOGIE Z-WAVE NE DEVRAIENT JAMAIS ÊTRE
UTILISÉS POUR ALIMENTER OU COMMANDER LA MISE
EN MARCHE OU L’ARRÊT DE L’ÉQUIPEMENT MÉDICAL
OU DE SURVIE.
SE PROHÍBE SU EMPLEO EN EQUIPO MÉDICO
O EQUIPO PARA EL MANTENIMIENTO DE LAS
FUNCIONES VITALES
LOS DISPOSITIVOS Z-WAVE NUNCA SE DEBEN USAR
PARA SUMINISTRAR ENERGÍA ELÉCTRICA AL EQUIPO
MÉDICO O AL EQUIPO PARA EL MANTENIMIENTO
DE FUNCIONES VITALES, NI PARA CONTROLAR EL
ESTADO DE ENCENDIDO O APAGADO DE DICHOS
EQUIPOS.
If you have any problems or questions, contact our U.S.-based Consumer Care at
1-800-654-8483, option 1, Monday–Friday, 7AM–8PM Central Time.
For the most up-to-date product support, accessories, electronic (PDF) format
manuals and more, visit www.byjasco.com/support.
• No user-serviceable parts in this unit.
Si vous avez des problèmes ou des questions, veuillez communiquer avec notre
service à la clientèle aux États-Unis au 1-800-654-8483, option1, du lundi au
vendredi, de 7h à 20h heure du Centre.
Pour un soutien technique d’avant-garde, les nouveaux accessoires, les plus
récents manuels en format électronique (PDF) et plus encore, visitez le site
www.byjasco.com/support.
• Aucune des pièces de ce dispositif ne peut être réparée par l’utilisateur.
Si tiene problemas o dudas, comuníquese con nuestro Centro de atención al
cliente con sede en EE. UU. al 1-800-654-8483, opción 1, de lunes a viernes, de 7
a.m. a 8 p.m., hora del Centro.
Para recibir el soporte técnico más actualizado sobre productos, accesorios,
manuales en formato digital (PDF), entre otros, visite www.byjasco.com/support
• Esta unidad no contiene piezas que el usuario pueda reparar.
DO NOT RETURN THIS
PRODUCT TO THE STORE
NE RETOURNEZ PAS
CE PRODUIT AU MAGASIN
NO DEVUELVA ESTE
PRODUCTO A LA TIENDA
STOP
This device supports Association Command Class (3 Groups)
• Association Group 1 supports Lifeline, Multi-level Switch report
• Association Group 2 supports Basic Set and is controlled with the local load
• Association Group 3 supports Basic Set and is controlled by double pressing the
ON/OFF button
• Each Association Group supports 5 total nodes
Z-WAVE INTEROPERABILITY
This product can be added and operated
in any Z-Wave network with other Z-Wave
certified devices from other manufacturers
and/or other applications. All non-battery
operated nodes within the network will
act as repeaters regardless of vendor
to increase reliability of the network.
NOTE: Actual performance of any CFL or LED will vary from bulb type to bulb type
and among manufacturers. It is important to note only bulbs designed as dimmable
should be used on a dimmer. To find out if your bulb is dimmable, please check the
package, the bulb itself or call the bulb manufacturer directly.
For a complete list of recommended CFL/LED bulbs for this and other Z-Wave
products from Jasco, please visit www.ezzwave.com.
E
F
DB
C
A
A. Ground (Green/Bare)
B. Line or Load (Black)
C. Line or Load (Black)
D. Traveler (Red/Other)
E. Top rocker — press & release
to turn dimmer ON, press &
hold increases brightness
F. Bottom rocker — press
& release to turn dimmer
OFF, press & hold to dim
C
A
D
B
C
D
A
B
OR
OR
Multi-switch wiring
For 3-way installations, please refer to add-on switch (46199) manual.
Single-switch wiring
Before installation, you may wish to change the paddle color to match your wallplate or décor.
Please proceed to section 5.
1. Shut off power to the circuit at circuit breaker or fuse box.
IMPORTANT! Verify power is OFF to switch box before continuing.
2. Remove wallplate.
3. Remove the switch mounting screws.
4. Carefully remove the switch from the switch box. DO NOT disconnect the wires.
5. There are four screw terminals on the dimmer marked:
A. GROUND — Green/Bare
B. LINE OR LOAD — Black (connected to power or lighting)
C. LINE OR LOAD — Black (connected to power or lighting)
D. TRAVELER — Red/Other (only in 3-way installations)
Match these screw terminals to the wires connected to the existing switch.
6. Disconnect the wires from the existing switch. Label wires according to the previous terminal
connection.
Observe important wiring information
IMPORTANT! This dimmer is rated for and intended to only be used with copper wire.
Wire gauge requirements
Use 14AWG or larger wires suitable for at least 80° C for supplying line (hot), load, ground and
traveler connections.
Wire strip length
For attachment using the enclosure’s holes, strip insulation 5/8in. (16mm).
UL specifies the tightening torque for the screws is 14Kgf-cm (12lbf-in).
1. Connect the green or bare copper ground wire to the GROUND terminal.
2. Connect the black wire from the light to either LINE/LOAD terminal.
3. Connect the black wire from the electrical service panel (hot) to the other LINE/LOAD terminal.
NOTE:
The traveler terminal is only used for 3-way or 4-way wiring and should not be used if the
dimmer is being installed in a 2-way system (one switch & one load).
4. Insert dimmer into the switch box being careful not to pinch or crush wires.
5. Dimmer must be independently mounted (vertical position only).
6. Secure the dimmer to the box using the supplied screws.
7. Mount the wallplate.
8. Reapply power to the circuit at fuse box or circuit breaker and test the system.
Basic operation
The connected light can be turned ON/OFF and adjust dim levels in two ways:
1. Manually from the front panel of the dimmer.
2. Remotely with a Z-Wave controller.
Manual control
The front panel rocker dimmer allows the user to:
Turn ON/OFF the connected fixture.
1. To turn the connected fixture ON, press and release the top of the rocker.
2. To turn the connected fixture OFF, press and release the bottom of the rocker.
Adjust dim levels
1. To increase brightness, press and hold the top of the rocker.
2. To decrease brightness, press and hold the bottom of the rocker.
Cycle LED light
The LED below the dimmer acts as a guide light or status indicator.
How to cycle through options: Press up three times and down once quickly.
1. LED is ON when the load is OFF (guide light in the dark) (default)
2. LED is ON when the load is ON (indicates the dimmer is ON)
3. LED is always OFF
4. LED is always ON (illuminates dimmer in the dark)
LED bulb adjustments
Not all LED bulbs are made the same, and performance varies between dimmer brands. This can
cause adverse bulb behavior, such as flickering or strobing. To account for this scenario, this dimmer
features adjustable dim and brightness thresholds to allow setting minimum and maximum levels.
Minimum dim threshold
1. Press OFF button four times, then ON button once quickly.
2. Light starts at the most recent minimum dim level (default — 1%).
3. Press the top or bottom rocker button until the bulb reaches desired brightness without
flickering.
4. The LED stops flashing 10 seconds after releasing the button to indicate the minimum threshold
is set.
NOTE: This can be set by Z-Wave configuration parameter 30/size: 1 byte/values 1-99 (default — 1)
Maximum brightness threshold
1. Press ON button four times, then OFF button once quickly.
2. Light starts at the most recent maximum brightness (default — 99%)
3. Press the top or bottom rocker button until the bulb reaches desired brightness without
flickering.
4. The LED stops flashing 10 seconds after releasing the button to indicate the maximum
threshold is set.
NOTE: This can be set by Z-Wave configuration parameter 31/size: 1byte/values 1-99 (default —99)

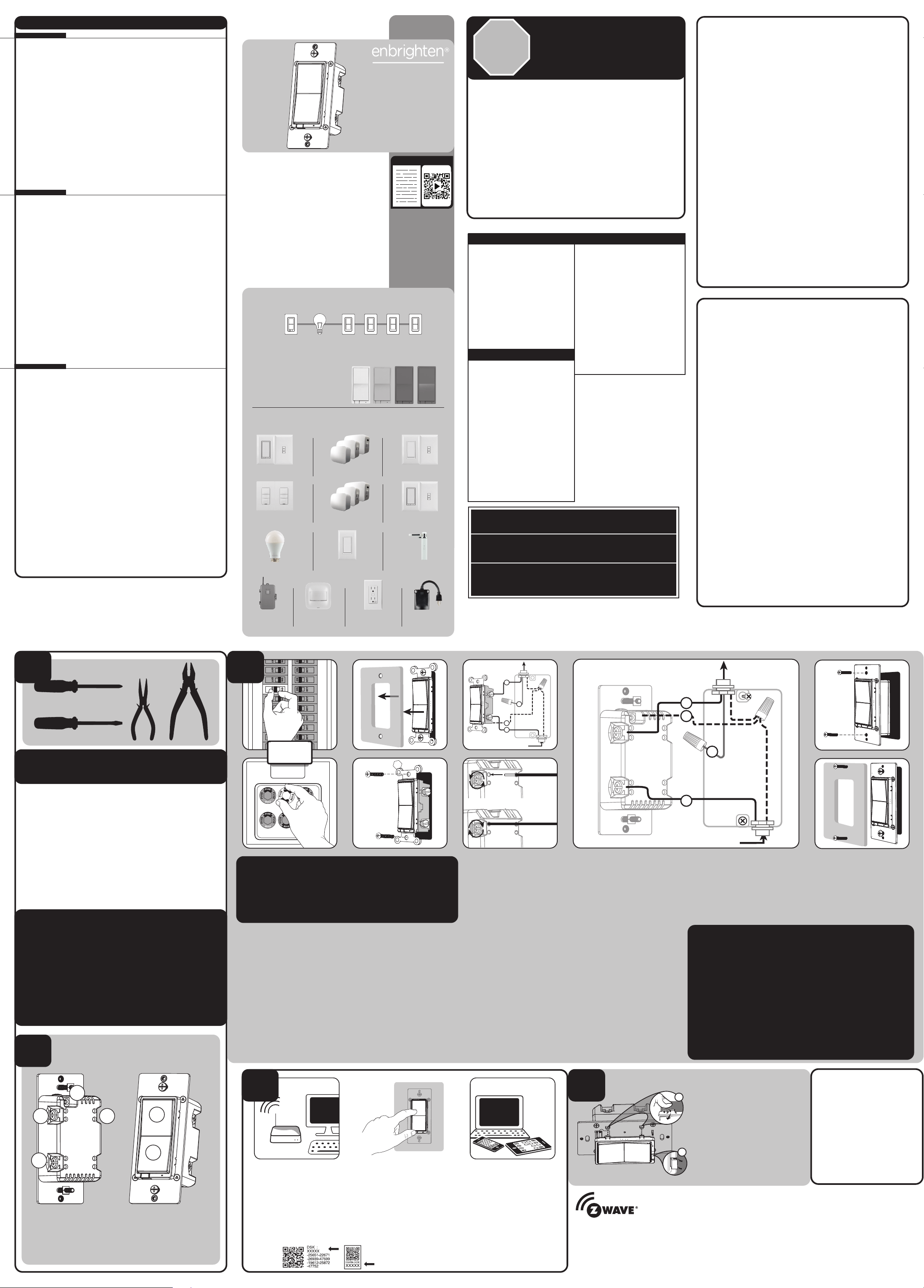

In-Wall No-Neutral
Smart Dimmer
Gradateur intelligent
sans neutre mural
Atenuador de luz
inteligente para pared
sin neutro
MANUAL • MANUEL • MANUAL
52252
ZW3012
READ IT OR WATCH IT
Read instructions or watch easy-to-follow video.
Scan QR code or visit https://byjasco.com/52252i.
From Breaker Box
Out to Light (Load)
In-Wall
Smart Dimmers
Plug-in
Smart Dimmers
In-Wall
Add-on Switches
Purchase additional items at
ezzwave.com or visit your local retailer.
In-Wall Motion
Switch or Dimmer
Plug-in
Smart Switches
In-Wall
Smart Switches
Enbrighten
Smart LED Bulb
In-Wall
Smart Fan Control
Hinge Pin
Smart Door Sensor
Direct Wire,
40A Outdoor
Smart Switch
Portable
Smart Multi
Sensor
In-Wall
Tamper-Resistant
Smart Outlet
Plug-in
Outdoor Smart
Switch
Convert any smart control* to a multi-location switch
*For a list of compatible devices, visit ezzwave.com
Smart Control Add-on Switches
To purchase an add-on switch or for more
details, visit ezaddonswitch.com.
Multiple Paddle
Colors Available
ezzwave.com/paddlecolors
Insert wires into holes, do not wrap
wires around screws.
Do not remove screws.
All brand names shown are trademarks of their
respective owners.
Tous les noms de marque illustrés sont des marques
de commerce de leurs propriétaires respectifs.
Todas las marcas que aparecen aquí son marcas
registradas de sus respectivos dueños.
MADE IN CHINA/FABRIQUÉ EN CHINE/HECHO EN CHINA
DISTRIBUTED BY JASCO PRODUCTS COMPANY LLC,
10 E. MEMORIAL RD., OKLAHOMA CITY, OK 73114.
©JASCO 2021 | 52252 | ZW3012 | 01/06/21 v2
3.3.
WARNING — SHOCK HAZARD
Turn OFF the power to the branch circuit for the dimmer and lighting fixture at
the service panel. All wiring connections must be made with the POWER OFF
to avoid personal injury and/or damage to the dimmer.
This device is intended for installation in accordance with the National Electric
Code and local regulations in the United States or the Canadian Electrical Code
and local regulations in Canada. If you are unsure or uncomfortable about
performing this installation, consult a qualified electrician.
The dimmer featuers switch mode to mirror the behavior of an ON/OFF switch
without adjusting brightness of the light.
Note: When switch mode is engaged, manual, remote or voice ON commands turn
the light to 100% brightness. Any OFF command turns light to 0%.
WARNING: Switch mode is designed to mimic an ON/OFF switch. This
dimmer is rated and constructed for use with only lighting loads and cannot
be used with fans or motor loads.
Engage switch mode
1. Press ON button five times, then OFF button five times
2. The LED blinks five times to indicate switch mode is engaged.
Disengage switch mode
1. Press ON button five times, then OFF button five times
2. The LED blinks five times to indicate switch mode is disengaged.
WARNING: Switch mode is designed to mimic an ON/OFF switch. This dimmer
is rated and constructed for use with only lighting loads and cannot be used
with fans or motor loads.
AVERTISSEMENT: le mode de commutation est conçu pour imiter un
interrupteur marche / arrêt. Ce variateur est conçu et construit pour être utilisé
uniquement avec des charges d’éclairage et ne peut pas être utilisé avec des
ventilateurs ou des charges de moteur.
ADVERTENCIA: El modo de interruptor está diseñado para imitar un
interruptor de ENCENDIDO / APAGADO. Este atenuador está clasificado y
construido para usarse solo con cargas de iluminación y no se puede usar con
ventiladores o cargas de motor.
C
A
D
B
C
D
A
B
OR
O
Cómo Familiarizarse con su Nuevo Dispositivo Z-Wave
• No se requiere cable neutro
• ENCENDIDO/APAGADO y regulador de los niveles de atenuación, manual o
remoto, a través del controlador Z-Wave
• Se puede utilizar en una instalación monofásica o con hasta cuatro interruptores
auxiliares (modelo 46199) en configuraciones de cableado de tres o cuatro vías
• Compatible con todas las bombillas incandescentes y la mayoría de las bombillas
CFL/LED
• Interruptor de paleta intercambiable — el paquete incluye una paleta blanca y
marrón claro
• Z-Wave está certificado para sincronización simple y automatización integrada del
hogar
• Instalación de terminales de tornillo — requiere de conexiones de cables para Line
(hot) (línea [con corriente]), load (carga), neutral (neutro) y ground (tierra). Se
requiere un cable puente para instalaciones de 3 o 4 vías.
• Este dispositivo Z-Wave cuenta con características avanzadas que le permiten
personalizar su experiencia. Estas características solo pueden ser ajustadas por un
controlador habilitado por Z-Wave que sea compatible con la clase de comandos
de configuración de Z-Wave. Consulte la lista integral de configuraciones
ADVERTENCIA — DESCARGA ELÉCTRICA
Interrumpa el suministro de corriente al circuito del atenuador y al artefacto de
iluminación desde el panel de servicio. Todas las conexiones de cableados deben
realizarse con la alimentación interrumpida para evitar lesiones personales o daños al
atenuador de luz. Este dispositivo está diseñado para la instalación conforme al Código
de Normas de Electricidad y las reglamentaciones locales en EE. UU. o el Código de
Normas de Electricidad y las reglamentaciones locales en Canadá. Si no está seguro o
tiene dudas sobre cómo realizar la instalación, contacte a un electricista profesional.
3.3.
Desde el panel del
disyuntor
Salida al dispositivo de
iluminación (carga)
Herramientas Necesarias
1.1.
Agregar su dispositivo a una red Z-Wave
1. Siga las instrucciones provistas para su controlador Z-Wave
certificado para incluir un dispositivo a la red Z-Wave.
2. Una vez que el controlador esté listo para incluir su dispositivo,
presione y suelte la parte superior o inferior del reductor de luz
inalámbrico inteligente (basculante) para incluirlo en la red.
Ahora tiene control total para ENCENDER/APAGAR el aparato
según los grupos, escenas, horarios y automatizaciones interactivas
que su controlador programó.
Si su controlador Z-Wave certificado cuenta con acceso remoto,
entonces ahora podrá controlar el aparato desde dispositivos
móviles.
Si el controlador indica que ingrese el código de seguridad S2,
consulte el código QR o el número de seguridad en el lateral
de la caja o la etiqueta con el código QR que se encuentra en el
producto (ver Figura 1). Ingrese los cinco dígitos código PIN.
Figura 1:
Para excluir y restablecer el dispositivo
1. Siga las instrucciones provistas para su controlador Z-Wave
certificado para excluir un dispositivo de la red Z-Wave.
2. Una vez que el controlador esté listo para excluir su dispositivo,
presione y suelte la parte superior o inferior del reductor de luz
inalámbrico inteligente (basculante) para excluirlo en la red.
Para restablecer los ajustes de fábrica del interruptor
1. Presione rápidamente el botón superior ON tres veces y luego
presione de inmediato el botón inferior OFF tres veces. La luz
LED parpadeará ON/OFF cinco veces cuando se haya
completado el proceso de forma exitosa.
NOTA: Realice esta acción solo en caso de que falte el controlador
principal de su red o que no funcione.
NOTA: Los productos habilitados para SmartStart se pueden
agregar a una red Z-Wave escaneando el código QR de Z-Wave
que se encuentra en el producto con un controlador que ofrezca
inclusión de SmartStart. No se requieren acciones adicionales y
el producto SmartStart se agregará automáticamente dentro
de 10 minutos de encenderlo en la proximidad de la red.
4.4.
5.5.
Para cambiar el color de la paleta
Este paso es opcional. Antes de comenzar,
tal vez necesite cambiar el color de la paleta
para que combine con la placa o la
decoración de pared.
1. Levante la presilla del entrehierro en la
base de la paleta.
2. Presione las presillas laterales primero de
un lado y luego del otro para aflojar la
paleta. Levántela y sáquela.
3. Simplemente coloque la nueva paleta
sobre el interruptor al insertar el
entrehierro y las presillas laterales
encajándolas bien en su lugar.
Una vez completado este paso, regrese a la
sección 3.
1.
2.
Este dispositivo es compatible con la Clase de comandos de asociación (3 grupos)
• Grupo de asociación 1: es compatible con la red vital (Lifeline), informe de
conmutador de varios niveles
• Grupo de asociación 2: es compatible con la configuración básica y es controlado
con la carga local
• Grupo de asociación 3: es compatible con la configuración básica y, para controlarlo,
se presiona dos veces el botón de encendido/apagado
• Cada grupo de asociación es compatible con un total de 5 nodos
INTEROPERABILIDAD Z-WAVE
Este producto se puede incluir y puede
funcionar en cualquier red Z-Wave con
dispositivos de otros fabricantes y otras
aplicaciones que cuenten con la certificación
Z-Wave. Todos los nodos que formen parte de la
red y que funcionen sin pilas actuarán de
repetidores independientemente del proveedor
con el fin de aumentar la fiabilidad de la red.
NOTA: El rendimiento real de cualquier bombilla CFL o LED variará de un tipo de
bombilla a otro y de un fa-bricante a otro. Es importante tener en cuenta que, con un
reductor de luz, se deben usar únicamente bombillas diseñadas como atenuables.
Para averiguar si la bombilla es atenuable, consulte el paquete, la propia bombilla o
bien llame directamente a su fabricante.
Para consultar una lista completa de bom-billas CFL/LED recomendadas para este
producto Z-Wave u otros de Jasco, por fa-vor visite www.ezzwave.com
Para instalaciones de interruptores
múltiples, se requieren
interruptores auxiliares (46199).
Si conecta el terminal puente de este
atenuador a un interruptor estándar
que no sea, producirá daños o mal
funcionamiento. Si este atenuador
es parte de una instalación de varios
interruptores, no conecte el cable
puente ni suministre electricidad hasta
que los interruptores auxiliares estén
instalados correctamente. Para obtener
más información sobre instalaciones
de 3 o 4 vías, consulte el manual o la
guía rápida para el interruptor auxiliar
(modelo 46199)
.
¡IMPORTANTE!
Confirme que la bombilla sea regulable y que funcione correctamente,
el interruptor no funciona sin el circuito completo.
C
A
D
B
C
D
A
B
OR
OU
Câblage des installations multi-interrupteurs
Pour les installations à trois voies, veuillez consulter le manuel de l’interrupteur supplémentaire
Jasco.
Câblage avec un seul interrupteur
Avant de commencer, vous pourriez vouloir changer la couleur de la palette pour l’harmoniser
à votre plaque murale ou à la décoration. Veuillez passer à la section5.
1. Coupez l’alimentation au disjoncteur ou à la boîte à fusibles.
IMPORTANT! Avant de poursuivre, assurez-vous que l’alimentation est COUPÉE à la boîte de
jonction.
2. Retirez la plaque murale.
3. Retirez les vis de montage de l’interrupteur.
4. Retirez avec soin l’interrupteur de la boîte de jonction. NE débranchez PAS les fils.
5. Il y a cinqbornes à vis sur l’interrupteur. Celles-ci sont indiquées.
A. TERRE (GROUND) — Fil vert/Fil nu
B. LIGNE OU CHARGE (LINE OR LOAD) — Fil noir (connected to power or lighting)
C. LIGNE OU CHARGE (LINE OR LOAD) — Fil noir (connected to power or lighting)
D. PENDENTIF (TRAVELER) — Fil rouge ou d’une autre couleur (uniquement pour les
installations à troisvoies)
Faites correspondre ces bornes à vis avec les fils reliés à l’interrupteur existant.
6. Retirez les fils de l’interrupteur existant. Prenez soin de marquer les fils selon leurs
raccordements antérieurs aux bornes.
Notez les renseignements importants relatifs au câblage
IMPORTANT! Ce gradateur est conçu pour et doit être utilisé uniquement avec du fil en
cuivre.
Exigences en matière de calibre de fil
Utilisez des fils de calibre 14AWG ou de calibre supérieur, adaptés à des températures d’au
moins 80° C, pour les raccordements du fil sous tension, du fil à la charge, du fil neutre, du fil
de mise à la terre et du fil pendentif.
Longueur de fil à dénuder:
Pour les fixations utilisant les orifices du boîtier: Dénudez l’isolant sur 5/8po (16mm).
UL précise que le couple de serrage des vis est de 14Kgf/cm (12lbf/po).
1. Raccordez le fil noir de l’appareil d’éclairage à la borne marquée secteur (LINE) ou charge
(LOAD).
2. Raccordez le fil noir du panneau de branchement électrique (sous tension) à la borne
marquée secteur (LINE) ou charge (LOAD).
3. Raccordez le fil noir relié au panneau de branchement électrique (sous tension) à la borne
marquée LIGNE (LINE).
REMARQUE: La borne du fil pendentif est seulement utilisée pour le câblage à trois ou
quatrevoies et doit rester isolée si l’interrupteur est installé dans un système à deuxvoies (un
interrupteur et une charge).
4. Insérez l’interrupteur dans la boîte de jonction en prenant soin de ne pas pincer ou écraser
les fils.
5. Gradateur doit être monté indépendamment (position verticale seulement).
6. Fixez l’interrupteur sur la boîte à l’aide des vis fournies.
7. Montez la plaque murale.
8. Rétablissez l’alimentation dans le circuit, à la boîte à fusibles ou au disjoncteur et mettez le
système à l’essai.
Fonctionnement de base
Le luminaire branché peut alors être allumé ou éteint et la luminosité ajustée de deuxfaçons
diérentes:
1. Manuellement, à partir du panneau avant de l’interrupteur mural.
2. À distance, à l’aide de la télécommande Z-Wave.
Commande manuelle
L’interrupteur basculant du panneau avant permet à l’utilisateur:
d’allumer et d’éteindre le luminaire branché.
1. Pour allumer le luminaire branché: Appuyez sur la partie supérieure de l’interrupteur
basculant, et relâchez-la.
2. Pour éteindre le luminaire branché: Appuyez sur la partie inférieure de l’interrupteur
basculant, et relâchez-la.
Réglage de la luminosité
1. Pour augmenter la luminosité: Appuyez sur la partie supérieure de l’interrupteur basculant,
et maintenez-la enfoncée.
2. Pour diminuer la luminosité: Appuyez sur la partie inférieure de l’interrupteur basculant, et
maintenez-la enfoncée.
DEL de cycle
La DEL sous le gradateur sert d’éclairage de guidage ou d’indicateur d’état.
Comment passer d’une option à l’autre: Appuyez rapidement trois fois vers le
haut et une fois vers le bas.
1. La DEL est allumée lorsque la charge est désactivée (guide light in the dark) (default)
2. La DEL est allumée lorsque la charge est activée (indique que le gradateur est sous tension)
3. La DEL est toujours éteinte
4. La DEL est toujours allumée (éclaire le gradateur dans le noir)
Réglages d’une ampoule à DEL
Les ampoules à DEL ne sont pas toutes conçues de la même façon et leur performance est
variable en fonction des marques de gradateurs. Cela peut nuire au comportement de
l’ampoule et engendrer, p. ex., des papillotements ou un eet stroboscopique. Pour y
remédier, ce gradateur permet de définir un seuil de gradation minimal et un seuil de
luminosité maximal.
Seuil de gradation minimal
1. Appuyer sur le bouton OFF à quatre reprises, puis sur le bouton ON une fois rapidement.
2. La lumière s’allume et applique le niveau de gradation le plus récent
(valeur implicite — 1 %).
3. Appuyer sur le bouton ON ou OFF jusqu’à ce que l’ampoule atteigne la luminosité désirée
sans papillotements.
4. La DEL arrête de clignoter 10 secondes après que le bouton a été relâché pour indiquer
que le seuil minimal est défini.
REMARQUE : Cela peut être réglé avec la technologie Z-Wave, paramètre 30/taille : 1 octet/
valeurs 1-99 (valeur implicite — 1)
Seuil de luminosité maximal
1. Appuyer sur le bouton ON à quatre reprises, puis sur le bouton OFF une fois rapidement.
2. La lumière s’allume et applique le niveau de luminosité le plus récent (valeur implicite —
99%).
3. Appuyer sur le bouton ON ou OFF jusqu’à ce que l’ampoule atteigne la luminosité désirée
sans papillotements.
4. La DEL arrête de clignoter 10 secondes après que le bouton a été relâché pour indiquer
que le seuil maximal est défini.
REMARQUE : Cela peut être réglé avec la technologie Z-Wave, paramètre 31/taille : 1 octet/
valeurs 1-99 (valeur implicite — 99)
Familiarisez-vous Avec l’utilisation de Votre Nouveau Dispositif Z-Wave
• Aucun fil neutre requis
• Mise en marche ou arrêt et ajustement de la luminosité manuellement ou à distance
au moyen de la télécommande Z-Wave
• Peut être utilisé en installation unipolaire ou avec un ou quatre interrupteurs
supplémentaires (modèle 46199) dans des configurations de câblage à trois ou
quatre voies
• Compatible avec toutes les lampes incandescentes et la plupart des ampoules à
DEL et fluocompactes à intensité réglable
• Palette d’interrupteur interchangeable — le dispositif est livré avec une palette
blanche et une palette amande pâle
• Le Z-Wave est certifié pour un appairage simple et une domotique intégrée
• Borne à vis– Nécessite des raccordements de câblage pour le fil sous tension, le fil
à la charge, le fil neutre et le fil de mise à la terre. Un fil pendentif est requis pour une
installation à trois ou quatre voies. eutro) y ground (tierra). Se requiere un cable
puente para instalaciones de 3 o 4 vías
• Cet appareil Z-Wave possède des fonctions avancées qui vous permettent de
personnaliser votre expérience. Ces fonctions ne peuvent être réglées que par une
télécommande compatible avec la technologie Z-Wave qui prend en charge la
classe de commandes de configuration Z-Wave - pour accéder à une liste complète
de configurations, visitez le site suivant www.ezzwave.com/config
AVERTISSEMENT — RISQUE D’ÉLECTROCUTION
Coupez l’alimentation dans le circuit de dérivation relatif au gradateur et à l’appareil
d’éclairage sur le panneau de branchement. Tous les branchements de câblage doivent
être eectués HORS TENSION pour éviter de vous blesser ou d’endommager
le gradateur.Ce dispositif est prévu pour une installation conforme au Code national de
l’électricité et aux règlements locaux des États-Unis ou au Code canadien de l’électricité
et aux règlements locaux du Canada. Si vous n’êtes pas certain de la façon d’eectuer
cette installation ou si vous ne vous sentez pas à l’aise pour l’accomplir, veuillez consulter
un électricien qualifié.

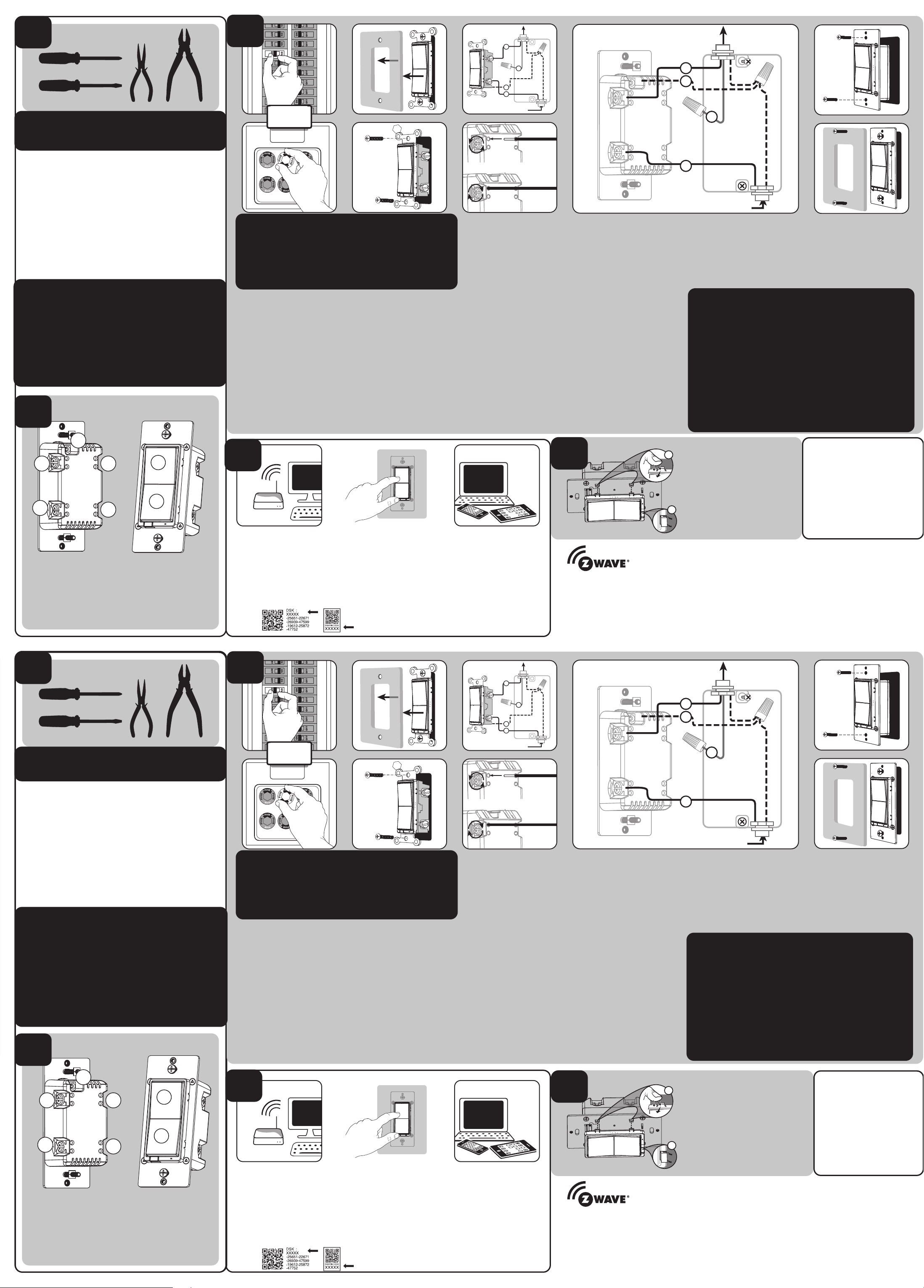

3.3.
De la boîte des
disjoncteurs
Sortie au luminaire
(charge)
Outils Dont Vous Aurez Besoin
1.1.
Ajoutez votre appareil à un réseau Z-Wave
1. Suivez les instructions relatives à votre contrôleur certifié Z-Wave afin
d’inclure l’appareil au réseau Z-Wave.
2. Une fois que le contrôleur est prêt à inclure votre appareil, appuyez sur la
partie supérieure ou inférieure du gradateur basculant intelligent sans fil
et relâchez-la afin d’inclure votre appareil au réseau.
Vous avez maintenant le contrôle absolu sur la mise en marche et l’arrêt de
votre appareil en fonction des groupes, des scènes, des horaires et des
automatisations interactives programmés par votre contrôleur.
Si votre contrôleur certifié Z-Wave a une fonction d’accès à distance, vous
pouvez maintenant contrôler votre ventilateur à l’aide de vos appareils
mobiles.
Si le contrôleur vous invite à entrer le code de sécurité S2, reportez-vous au
code QR/numéro de sécurité situé sur le côté de la boîte, ou à l’étiquette de
code QR présente sur le produit (voir la figure 1). Entrez le code PIN à cinq
chiffres.
Figure 1:
Pour exclure ou réinitialiser un appareil
1. Suivez les instructions relatives à votre contrôleur certifié Z-Wave afin
d’exclure un appareil du réseau Z-Wave.
2. Une fois que le contrôleur est prêt à exclure votre appareil, appuyez sur
la partie supérieure ou inférieure du gradateur basculant intelligent sans
fil et relâchez-la afin d’exclure votre appareil du réseau.
Pour rétablir les configurations usine de votre interrupteur
1. Appuyez rapidement trois fois sur le bouton de mise en marche (partie
supérieure), puis appuyez immédiatement trois fois sur le bouton d’arrêt
(partie inférieure). Le témoin DEL clignotera marche/arrêt cinq fois
lorsque l’opération est effectuée avec succès.
REMARQUE
:
Cette étape ne doit être effectuée qu’en cas de perte du
contrôleur principal du réseau ou s’il est rendu inutilisable.
REMARQUE : Les produits dotés de la fonction SmartStart peuvent être
ajoutés à un réseau Z-Wave. Pour ce faire, il sut de balayer le code QR
Z-Wave indiqué sur le produit au moyen d’un contrôleur permettant de
l’ajouter à l’aide de la fonction SmartStart. Aucune mesure ne doit être
prise. Le produit SmartStart sera automatiquement ajouté dans les 10
minutes qui suivent sa mise sous tension à proximité du réseau.
4.4.
5.5.
Pour changer la couleur de la palette
Cette étape est facultative. Avant de
commencer, vous pourriez vouloir changer la
couleur de la palette pour l’harmoniser à votre
plaque murale ou à la décoration.
1. Soulevez la languette à la base de la palette.
2. Enfoncez les languettes latérales une après
l’autre pour libérer la palette. Soulevez le
couvercle et retirez-le.
3. Placez simplement la nouvelle palette sur
l’interrupteur et insérez la languette à la base
de la palette et les languettes latérales dans
les fentes, puis enclenchez la palette.
Une fois cette étape terminée, revenez à
la section3.
1.
2.
Ce dispositif prend en charge la classe de commandes association (trois groupes)
• Le groupe d’association 1 prend en charge la ligne de sécurité et le rapport
multi-level
• Le groupe d’association 2 prend en charge le réglage de base et est commandé
par la charge locale
• Le groupe d’association 3 prend en charge le réglage de base et est commandé
par une double pression du bouton ON ou OFF (marche ou arrêt)
• Chaque groupe d’association prend en charge un total de cinq nœuds
INTEROPÉRABILITÉ ENTRE LES
DISPOSITIFS Z-WAVE
Ce produit peut être utilisé dans un réseau
Z-Wave avec d’autres appareils certifiés Z-Wave
produits par d’autres fabricants et d’autres
applications. Tous les nœuds fonctionnant
sans pile au sein du réseau joueront le rôle
de répétiteurs, quel que soit le fournisseur,
afin de rehausser la fiabilité du réseau.
REMARQUE: Le rendement réel des ampoules fluocompactes ou à DEL varie selon
le type d’ampoule et le fabricant. Il est important de préciser que seules les
ampoules à intensité réglable doivent être utilisées avec un gradateur. Pour savoir s’il
s’agit d’une ampoule à intensité réglable, veuillez vérifier l’emballage, l’ampoule ou
appeler le fabricant de l’ampoule.
Pour obtenir une liste complète des ampoules à DEL ou fluocompactes recommandées
pour ce produit et les autres produits Z-Wave de Jasco, veuillez visiter le site
Le gradateur supplémentaire (modèle
46199) est nécessaire pour les installations
multi-interrupteurs.
Raccordez la borne du fil pendentif de ce
gradateur à un gradateur standard qui n’est
pas de marque entraînera des dommages ou
altérera son fonctionnement. Dans le cas où ce
gradateur fait partie d’une installation
multi-interrupteurs, ne raccordez pas le fil
pendentif ou ne le mettez pas sous tension
tant que les interrupteurs supplémentaires ne
sont pas correctement installés. Pour plus de
renseignements sur les installations à trois ou
quatre voies, consultez le manuel ou le guide
d’installation rapide de l’interrupteur
supplémentaire (modèle 46199).
IMPORTANT!
Confirmez que l’ampoule est dimmable et en état de fonctionnement,
l’interrupteur n’est pas fonctionnel sans circuit complet.
A. Tierra (Ground)
(Verde/Pelado)
B. Línea o Carga (Line
or load) (Negro)
C. Línea o Carga (Line
or load) (Negro)
D. Puente (Traveler)
(Rojo/Otro)
E. Neutro (Neutral)
(Blanco)
F. Interruptor basculante
superior — presione y suelte
para encender el interruptor
y presione sin soltar para
aumentar la intensidad de brillo
G. Interruptor basculante inferior —
presione y suelte para apagar
el interruptor y presione
sin soltar para disminuir
la intensidad de brillo
G
F
D
E
B
C
A
A. Terre (Ground)
(Fil vert/Fil nu)
B. Ligne ou Charge (Line
or Load) (Fil noir)
C. Ligne ou Charge (Line
or Load) (Fil noir)
D. Pendentif (Traveler) (Fil
rouge/Autre couleur)
E. Neutre (Neutral)
(Fil blanc)
F. Partie supérieure de l’interrupteur
basculant — appuyez et
relâchez pour allumer; appuyez
et maintenez enfoncée pour
augmenter la luminosité.
G. Partie inférieure de l’interrupteur
basculant — appuyez et
relâchez pour éteindre; appuyez
et maintenez enfoncée pour
diminuer la luminosité
G
F
D
E
B
C
A
Inserte los cables en los orificios, no pase
los cables alrededor de los tornillos.
No quite los tornillos.
Insérez les câbles dans les trous;
n’enroulez pas les câbles autour des vis.
Ne retirez pas les vis.
Cableado de interruptores múltiples
Para instalaciones de 3 vías, consulte el manual sobre Interruptores auxiliares (46199).
Cableado del interruptor monofásico
Antes de comenzar, tal vez necesite cambiar la paleta para que combine con la placa o la
decoración de pared. Continúe con la sección 5.
1. Interrumpa el suministro de energía al circuito desde el panel de fusibles o el de cortacircuitos.
IMPORTANTE! Antes de continuar, compruebe que se ha INTERRUMPIDO la alimentación
eléctrica a la caja del interruptor.
2. Quite la placa de la pared.
3. Retire los tornillos de montaje del interruptor.
4. Saque el interruptor de la caja con cuidado. NO desconecte los cables.
5. Hay hasta cinco terminales de tornillo en el interruptor; están marcados de la siguiente manera:
A. TIERRA (Ground) — Verde/Pelado
B. LÍNEA O CARGA (Line or Load) — Negro (conectado a la alimentación o a la luz)
C. LÍNEA O CARGA (Line or Load)— Negro (conectado a la alimentación o a la luz)
D. PUENTE (Traveler)— Rojo/Otro (solo en instalaciones de 3 vías
Haga corresponder estos terminales de tornillo con los cables conectados al interruptor
existente.
6. Desconecte los cables del interruptor existente. Tome la precaución de rotular los cables según
la conexión anterior al terminal.
Observe la siguiente información importante sobre el cableado
IMPORTANTE! Este atenuador de luz ha sido clasificado para uso exclusivo con cables de cobre
y está diseñado específicamente para ese tipo de cable.
Requisitos de calibre del cableado
Use cables de 14AWG o superior que sean adecuados para una temperatura de al menos 80° C
para suministro de las conexiones línea (con corriente) (line [hot]), carga (load), neutro (neutral),
tierra (ground) y puente (traveler).
Longitud de cable sin aislamiento:
Para conectar utilizando los orificios del recinto: pelar 5/8in. (16mm) del aislamiento.
La norma de UL especifica que el par de apriete de los tornillos debe ser de
14Kgf-cm (12lbf-in).
1. Conecte el cable de cobre verde o pelado de conexión a tierra al terminal tierra (ground.)
2. Conecte el cable negro del dispositivo de iluminación a cualquiera de los terminales marcados
LINE/LOAD (línea/carga).
3. Conecte el cable negro del panel de servicio eléctrico (hot) (con corriente) a cualquiera de los
terminales marcados LINE/LOAD (línea/carga).
NOTA
: El terminal puente solo se usa para el cableado de tres o cuatro vías y deberá permanecer
aislado si el interruptor se instala en un sistema de dos vías (un interruptor y una carga).
4. Introduzca el interruptor en la caja del interruptor, teniendo cuidado de no comprimir o
presionar los cables.
5. El interruptor debe ser montado independientemente (solo en posición vertical).
6. Asegure bien el interruptor a la caja usando los tornillos que se suministran.
7. Coloque la placa de la pared.
8. Reanude el suministro de energía al circuito desde el panel de fusibles o el de cortacircuitos y
pruebe el sistema.
Funcionamiento básico
La luz conectada se puede encender o apagar y regular los niveles de atenuación de dos formas:
1. De manera manual, desde el panel frontal del interruptor incorporado en la pared.
2. De manera remota con el controlador Z-Wave.
Control manual
Con el interruptor basculante del panel frontal, el usuario puede:
ENCENDER/APAGAR el dispositivo conectado.
1. Para ENCENDER el dispositivo conectado: pulse y suelte la parte superior del interruptor
basculante.
2. Para APAGAR el dispositivo conectado: pulse y suelte la parte inferior del interruptor
basculante.
Regulación de la atenuación
1. Para aumentar la intensidad del brillo: presione sin soltar la parte superior del interruptor
basculante.
2. Para disminuir la intensidad del brillo: presione sin soltar la parte inferior del interruptor basculante.
Ciclo de luz LED
The LED below the dimmer acts as a guide light or status indicator.
Como alternar las opciones: Pulse hacia arriba tres veces y luego hacia abajo una vez
rápidamente.
1. La luz LED está ENCENDIDA cuando la carga está apagada (luz guía en la oscuridad) (opción
predeterminada).
2. La luz LED está ENCENDIDA cuando la carga está ENCENDIDA (Indica si el atenuador está
ENCENDIDO)
3. La luz LED siempre está APAGADA.
4. La luz LED siempre está ENCENDIDA (Ilumina el atenuador en la oscuridad)
Ajustes de bulbos LED
No todos los bulbos LED son iguales, y el rendimiento varía entre las diferentes marcas de reguladores de
intensidad. Esto puede provocar que los bulbos muestren comportamientos adversos, como parpadeo o
efecto de estroboscopio. Para evitar estos problemas, este regulador de intensidad cuenta con umbrales
ajustables de atenuación y brillo, los cuales permiten configurar los niveles mínimos y máximos.
Umbral de atenuación mínima
1. Presione el botón de APAGADO cuatro veces y luego presione rápidamente el botón de ENCENDIDO una
sola vez.
2. La luz iniciará en el nivel de atenuación más reciente (predeterminado: 1 %).
3. Presione el botón de ENCENDIDO o APAGADO hasta que el bulbo alcance el brillo deseado sin parpadear.
4. El LED dejará de parpadear 10 segundos después de soltar el botón para indicar que se configuró el
umbral mínimo.
NOTA: Esto se puede configurar con el parámetro 30/tamaño de Z-Wave: 1 byte/valores 1-99
(predeterminado: 1)
Umbral de brillo máximo
1. Presione el botón de ENCENDIDO cuatro veces y luego presione rápidamente el botón de APAGADO una
sola vez.
2. La luz iniciará en el nivel de brillo más reciente (predeterminado: 99 %).
3. Presione el botón de ENCENDIDO o APAGADO hasta que el bulbo alcance el brillo deseado sin parpadear.
4. El LED dejará de parpadear 10 segundos después de soltar el botón para indicar que se configuró el umbral
máximo.
NOTA: Esto se puede configurar con el parámetro 31/tamaño de Z-Wave: 1 byte/valores 1-99
(predeterminado: 99)
Las características del atenuador cambian de modo para reflejar el comportamiento
de un interruptor de ENCENDIDO/APAGADO sin ajustar el brillo de la luz.
Nota: Cuando el modo de conmutación está activado, los comandos de encendido manual,
remoto o de voz encienden la luz al 100% de brillo. Cualquier comando de APAGADO cambia
la luz al 0%.
ADVERTENCIA: El modo de interruptor está diseñado para imitar un interruptor de
ENCENDIDO/APAGADO. Este atenuador está clasificado y construido para usarse
solo con cargas de iluminación y no se puede usar con ventiladores o cargas de
motor.
Activar el modo de cambio
1. Presione el botón de ENCENDIDO cinco veces, luego el botón de APAGADO
cinco veces
2. El LED parpadea cinco veces para indicar que el modo de conmutación
está activado.
Desactivar el modo de interruptor
1. Presione el botón de ENCENDIDO cinco veces, luego el botón de APAGADO
cinco veces
2. El LED parpadea cinco veces para indicar que el modo de conmutación
está desactivado.
2.2.
2.2.
Les fonctions de gradateur changent de mode pour refléter le comportement d’un
interrupteur marche/arrêt sans régler la luminosité de la lumière.
Remarque : Lorsque le mode de commutation est activé, les commandes manuelles, à
distance ou vocales ON allument la lumière à 100% de luminosité. Toute commande OFF fait
passer la lumière à 0%
AVERTISSEMENT : Le mode de commutation est conçu pour imiter un interrupteur
marche/arrêt. Ce variateur est conçu et construit pour être utilisé uniquement avec
des charges d’éclairage et ne peut pas être utilisé avec des ventilateurs ou des
charges de moteur.
.
Activer le mode de commutation
1. Appuyez sur le bouton ON cinq fois, puis sur le bouton OFF cinq fois
2. La LED clignote cinq fois pour indiquer que le mode de commutation est activé.
Désactiver le mode de commutation
1. Appuyez sur le bouton ON cinq fois, puis sur le bouton OFF cinq fois
2. Le voyant clignote cinq fois pour indiquer que le mode de commutation est désactivé.
