用户手册
Dishwasher
Mini Countertop
User manual
MDC17P2AWW
The
Warning notices: Before using this product, please read this manual carefully and keep it for future reference.
design and specifications are subject to change without prior notice for product improvement.
Consult with your dealer or manufacturer for details.
The diagram above is just for reference. Please take the appearance of the actual product as the standard.
14
1 1
THANK YOU LETTER
Thank you for choosing Midea! Before using your new Midea product, please read
this manual thoroughly to ensure that you know how to operate the features and
22
25
29
30
31
01
02
07
08
09
CONTEN
TS
THANK YOU LETTER
SAFETY INSTRUCTIONS
SPECIFICATIONS
PRODUCT OVERVIEW
QUICK START GUIDE
PRODUCT INSTALLATION
OPERATION INSTRUCTIONS
CLEANING AND MAINTENANCE
TROUBLESHOOTING
TRADEMARKS, COPYRIGHTS AND LEGAL STATEMENT
DATA PROTECTION NOTICE
1 Year Limited Warranty
01
SAFETY INSTRUCTIONS
02
YOUR SAFETY AND THE SAFETY OF OTHERS ARE VERY IMPORTANT
To prevent injury to the user or other people and property damage, the
instructions shown here must be followed. Incorrect operation due to
ignoring of instructions may cause harm or damage, including death.
The level of risk is shown by the following indications.
This symbol indicates the possibility of dangerous voltage
constituting a risk of electrical shock is present that could
result in death or serious injury.
This symbol indicates the possibility of injury or
damage to property.
This symbol indicates the possibility of death or serious
injury.
WARNING
CAUTION
WARNING
03
WARNING/GROUNDING INSTRUCTIONS
Improper connection of the equipment-grounding conductor can
result in a risk of electric shock. Check with a qualified electrican or
service representative if you are in doubt whether the appliance is
properly grounded. Do not modify the plug if provided with the
appliance. If the plug will not fit the outlet, have a proper out let
installed by a qualified electrician.
For a grounded, cord-connected appliance:
This appliance must be grounded. In the event of a malfunction or
breakdown, grounding will reduce the risk of electric shock by
providing a path of least resistance for electric current. If this appliance
is equipped with a cord having an equipment-grounding conductor and
a grounding plug, the plug must be plugged into an appropriate outlet
that is installed
For a permanently connected appliance:
This appliance must be connected to a grounded metal, permanent
wiring system, or an equipment-grounding conductor must be run with
the circuit conductors and connected to the equipment-grounding
terminal or lead on the appliance.
WARNING
When using your dishwasher, follow basic precautions, including the
following:
•
Read all instructions before using the dishwasher.
Use the dishwasher only for its intended function.
Use only detergents or rinse/wetting agents recommended for use
in a dishwasher and keep them out of the reach of children.
When loading items to be washed:
Locate sharp items so that they are not likely to damage the
door seal.
Load sharp knives with the handles up to reduce the risk of
cut-type injuries.
Do not wash plastic items unless they are marked “Dishwasher
Safe” or the equivalent. For plastic items not so marked, check the
manufacturer’s recommendations.
Items that are not dishwasher safe may melt and create a potential
fire hazard.
Do not touch the heating element during or immediately after use.
Do not operate your dishwasher unless all enclosure panels are
properly in place.
•
•
•
•
•
•
•
•
•
04
•
Do not tamper with controls.
•
•
•
Do not abuse, sit on, or stand on the dishwasher door, or dish racks.
To reduce the risk of injury, do not allow children to play in or on a
dishwasher.
Under certain conditions, hydrogen gas may be produced in a
hot-water system that has not been used for two weeks or more.
HYDROGEN GAS IS EXPLOSIVE. If the hot-water system has not
been used for such a period, before using the dishwasher turn on
all hot-water faucets and let the water flow from each for several
minutes. This will release any accumulated hydrogen gas. As the
gas is flammable, do not smoke or use an open flame during this
time.
Severe product damage and/or injury could result from the use of
unqualified service technicians or non-original replacement parts.
All repairs must be performed by a qualified service technician
using only original equipment factory replacement parts.
Do not store or use combustible materials, gasoline or other
flammable vapors and liquids in the vicinity of this or any other
appliance.
Keep young children and infants away from dishwasher when it is
operating.
Do not use the dishwasher if it has a damaged power line or plug,
and do not plug the dishwasher into a damaged outlet. Failure to
observe these instructions may result in electrical shock.
This manual does not cover every possible condition or situation
that may occur.
Remove the door to the washing compartment when removing an
old dishwasher from service or discarding it.
Extension sockets are forbidden.
•
•
•
•
•
•
SAVE THESE INSTRUCTIONS
THIS APPLIANCE IS FOR HOUSEHOLD USE ONLY
WARNING
Tip Over Hazard
•
Do not use dishwasher until completely installed.
•
Do not push down on open door.
•
Doing so can result in serious injury or cuts.
•
05
State of California Proposition 65 Warnings:
WARNING: Cancer and Reproductive Harm
-www.P65Warnings.ca.gov.
CAUTION
•
Never use harsh chemicals to clean your dishwasher. Some
chloride-containing products can damage your dishwasher and
may present health hazards!
Never use steam cleaning products to clean your dishwasher. The
manufacturer will not be responsible for the possible damages or
consequences.
To avoid possible dishwasher damage, do not use harsh chemicals,
abrasive cleaners, scouring pads (metal or plastic), or abrasive
cloths/paper towels to clean your dishwasher’s exterior door panel.
Your dishwasher’s exterior door panel can be damaged by doing so.
It is highly recommended that the user become familiar with the
procedure to shut off the incoming water supply and the procedure
to shut off the incoming power supply. See the Installation
Instructions or contact your installer for more information.
If the dishwasher drains into a food disposer, make sure disposer is
completely empty before running dishwasher.
NSF/ANSI 184 Certified residential dishwashers are not intended
for licensed food establishments.
Protect your dishwasher from the elements. Protect against
freezing to avoid possible damage to the fill valve. Damage caused
by freezing is not covered by the warranty.
•
•
•
•
•
•
•
Not for outdoor use.
06
OPERATING REQUIREMENTS
ELECTRICAL REQUIREMENTS
WARNING
Electrical Shock Hazard
•
Electrically ground dishwasher.
•
Connect ground wire to green ground connector in terminal box.
•
Do not use an extension cord.
•
Failure to follow these instructions can result in death, fire, or electrical
shock.
This dishwasher is designed for operation on an adequately wired
individual 120 V, 60 Hz, 15- or 20-amp fused electrical supply with
copper wire only. It is recommended that a time-delay fuse or circuit
breaker is used, and that a separate circuit serving only this appliance
is provided. If an outlet is used, the outlet should be placed in adjacent
cabinet.
LOCATION REQUIREMENTS
•
Install where dishwasher is protected from the elements. Protect against
freezing to avoid possible rupture of fill valve. Such ruptures are not covered
by the warranty. For winter storage information, see “Storing” in the
“Dishwasher Care” section.
•
Install and level dishwasher on a floor that will hold the weight and in an
area suitable for its size and use.
WATER SUPPLY REQUIREMENTS
•
The water supply temperature should be 120°F to 150°F (49°C to 66°C).
•
The water supply must maintain water pressure between 20 and 80 psi for
sufficient flow.
07
SPECIFICATIONS
Height (H)
Width (W)
Depth (D1)
Depth (D2)
18 inches
16 inches
17 inches (with the door closed)
Product information sheet
Standard place setting
Rated voltage / frequency
2
AC 120V/60Hz
16
7
2
1
4
1
D1
H
D2
W
30 inches (with the door opened 90°)
4
3
08
Product
PRODUCT OVERVIEW
IMPORTRANT
To get the best performance from your dishwasher, read all operating
instructions before using it for the first time.
Control panel
Cap of water
tank
Basket
Kick board
Upper spray arm
Lower spray arm
Filter
The place to
Add detergent
Drain Hose
Clamp
Suction Cup
Inlet Hose
Faucet Adapter
(15/16"-28 UN)
Water Filling GuideWater ContainerFruit Rack
Secure the drain hose to sink or
bucket with supplied suction cup.
Remove the rubber plug from the drain pipe at the r
ear of the machine.Install one end of drain hose to the
drain pipe at the rear of the machine and then tighen
the drain hose clamp by hand to secure it.
Please remove the large residue before placing.
QUICK START GUIDE
Please read the corresponding content in the instruction manual
for detailed operating method.
1. Connected to power supplies
The power supply is 120V AC 60Hz.
The specification of the socket is 10Amp circuit.
Drainpipe Connection:Insert the drainpipe's end securely into a sink drain
or appropriate bucket.
3. Remove the larger residue
09
or
2. Adding Water to the Tank
Note: Before adding water, you need to press the power
button to turn on the diswasher
1
2
IMPORTANT:
or
Fa
ucet Adapter
(15/16"-28 UN)
Water Inlet
Drain Pipe
or
The water tap symbol will be on if there is not enough water in the tank.
Add water until the unit beeps rapidly for 3 seconds and is off, which means the
tank is filled.
There are two ways to add water into the tank:
Add water into the tank automatically by connecting inlet hose to the tap.
Open the cap and slowly add water into the tank manually by using water container.
2
10

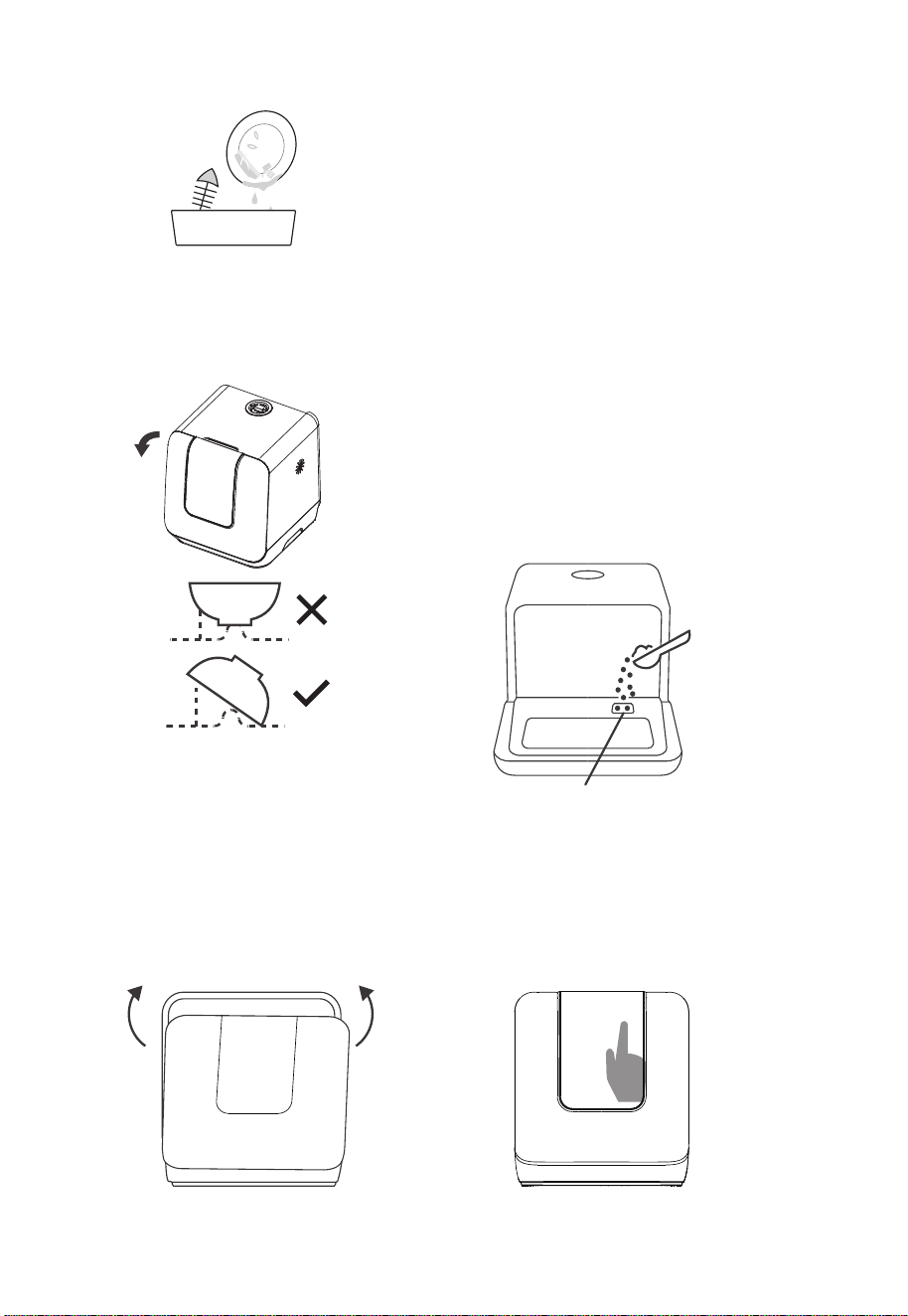

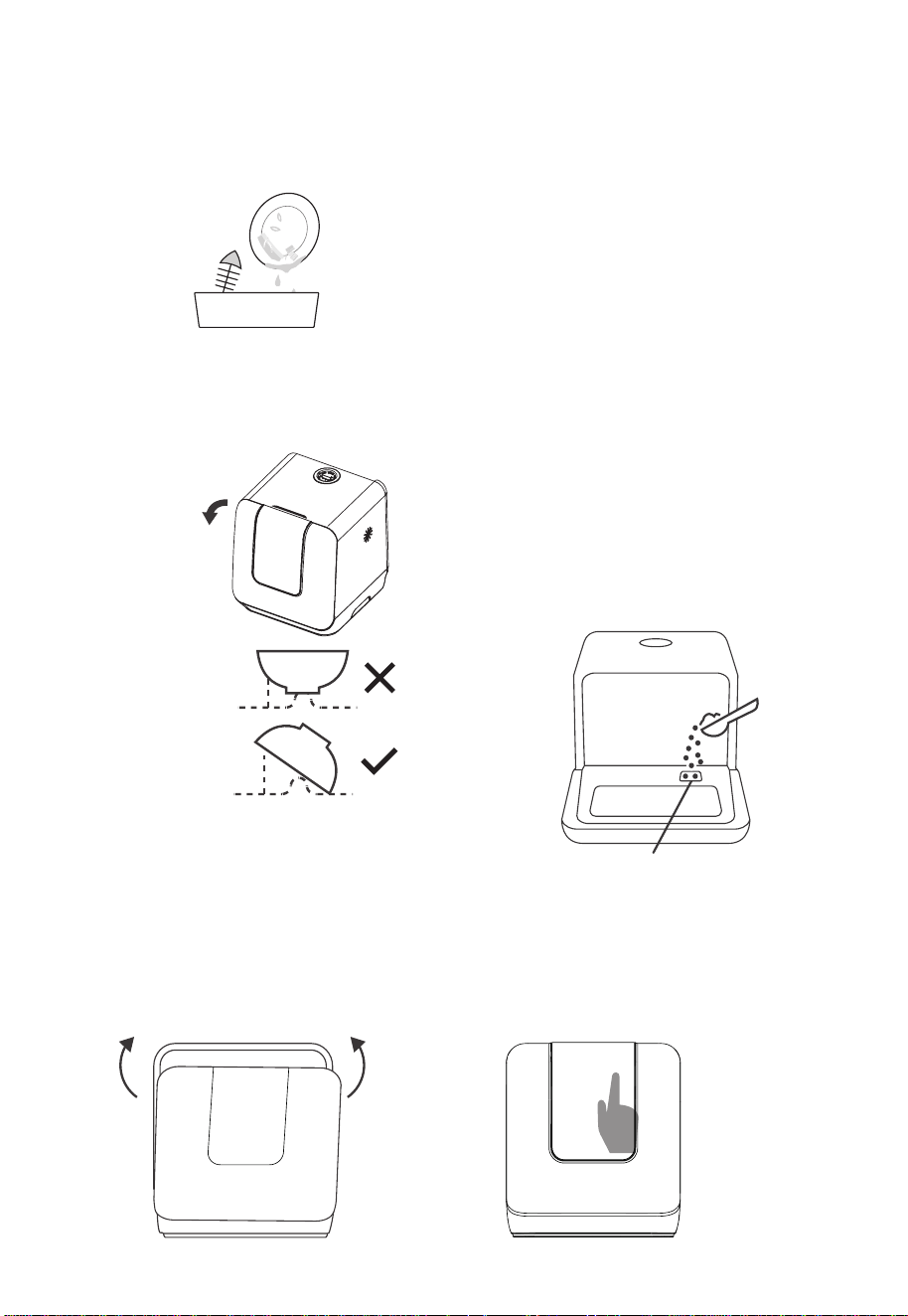

5. Open the door, placing the dishes and adding detergent
Placing order by size and from the two sides to the middle. All cutlery are suggested to
be tilted to improve cleaning preformance.
The arm will be blocked with the improper placement of the cutlery and cleaning
effect may not be ideal.
6. Close the door, select the program and start the dishwasher
The place to add the detergent
(The program of fruit should not
add the detergent)
Should not place the cutlery
in the right direction or may
affect the cleaning preformance.
Try to leave the dirty face
towards the spray arm.
Pull open
Please remove the large residue before placing.
4. Remove the larger residue
11
About Power Connection
Electrical Shock Hazard
Disconnect electrical power before installing dishwasher.
Failure to do so could result in death or electrical shock.
For personal safety:
Do not use an extension cord or an adapter plug with this appliance.
Do not, under any circumstances, cut or remove the earthing
connection from the power cord.
The installation of the pipes and electrical equipments should
be done by professionals.
Electrical requirements
Please look at the rating label to know the rating voltage and connect the dishwasher
to the appropriate power supply. Use the required fuse 10A/13A/16A, time delay fuse or
circuit breaker recommended and provide separate circuit serving only this appliance.
Electrical connection
Ensure the voltage and frequency of the power being corresponds to those on the
rating plate. Only insert the plug into an electrical socket which is earthed properly.
If the electrical socket to which the appliance must be connected is not appropriate
for the plug, replace the socket, rather than using a adaptors or the like as they could
cause overheating and burns.
Ensure that proper earthing exists before use
WARNING
WARNING
Attention
PRODUCT INSTALLATION
Installation preparation
The installation position of dishwasher should be near the existing drain outlet and
power socket.
One side of the cabinet sink should be chosen to facilitate the connection of drain hoses
of the dishwasher.
12
Attention:
The dishwasher drain hose should not be installed higher than 39 1/4"(1m)from the
surface that the dishwasher is sitting on to prevent performance issues. Note: If the
drain hose is routed above the dishwasher it will haold water, and will need to be
drained to be moved or relocated.Caution: Do not extend the dishwasher hose
more than 13" or 33cm to prevent performance issues. Any extension should be
of the same material and diameter as the supplied drain hose.
The drain hose must be correctly fitted to avoid water leaks. Ensure that the water
drain hose is not kinked or crushed.
Connection Of Drain Hoses
Secure the drain hose to sink or
bucket with supplied suction cup.
Drainpipe Connection:Insert the drainpipe's end securely into a sink
drain or appropriate bucket.
Remove the rubber plug from the drain pipe at the
rear of the machine. Install one end of drain hose
to the drain pipe and then tighen the drain hose
clamp by hand to secure it.
or
1. Remove the rubber plug from the drain pipe at the rear of the machine.
2. Install one end of drain hose to the drain pipe and then tighen the drain hose
clamp by hand to secure it.
3. Place the free end of drain hose into a sink or bucket. Use the suction cup to
hold the hose in place.(Note: the hose will shift when water is running if not secured)
Positioning The Appliance
Position the appliance in the desired location. The back should rest against the wall
behind it, and the sides, along the adjacent cabinets or walls. The dishwasher is
equipped with water supply and drain hoses that can be positioned either to the
right or the left sides to facilitate proper installation.
The following things should be checked before starting the dishwasher.
1. The dishwasher is level and fixed properly.
2. The tank is full of water .
3. There is no leakage at the connections of the conducts.
4. The wires are tightly connected.
5. The power is switched on.
6. The drain hoses are knotted.
7. All packing materials and printings should be taken out from the dishwasher.
Starting the Dishwasher
After installation, please make sure to keep this manual.
The content of this manual is very helpful to the users.
Attention:
13
If the sink is more than 1m higher than the bottom of the dishwasher, the excess water
may remain in the drain hose. It is necessary to place a suitable water container outside
and lower than the dishwasher. The water container should be at least 6 liters.
Extension hose
If you need a drain hose extension, make sure to use a similar drain hose.
It must not be longer than 4 meters, otherwise the cleaning effect of the dishwasher
could be reduced.
How to drain excess water from hoses
Water outlet
Connect the water drain hose. The drain hose must be correctly fitted to avoid water
leaks. Ensure that the water drain hose is not kinked or squashed.
When the door is closed.
Control Panel
OPERATION INSTRUCTIONS
Description
●
No.1
14
POWER
●
No.2
No.3 Delay
●
●
●
●
●
●
●
Press this button to select corresponding washing program
code C1 (Normal) - C2 (Baby Care) - C3 (Glass) - C4 (Rapid) -
C5 (Fruit).
C1 Normal
This cycle is for normally soiled loads, such as pots, plates,
glasses and lightly soiled pans.
C2 Baby Care
This cycle is for washing baby bottles.
C3 Glass
Glass cycle is for lightly soiled loads, such as glasses, crystal
and fine china.
C4 Rapid
This cycle is for lightly soiled loads that do not need drying.
C5 Fruit
Used to clean fruits, vegetables, shells, etc.
Press this button to set the delayed hours for washing. You
can delay the start of washing up to 24 hours. One press on
this button delays the start of washing by one hour.
NOTE:
9
No.4
Auto open
Press this button to turn on your dishwasher.
Program
Press this button to activate or deactivate auto open function.
When this function is on, the light will be lit, and the
dishwasher will open the door automatically in the drying
phase to help drying. (It can only be used with Normal, Baby
Care and Glass)
15
●
No.6
Child lock
No.5
UV
No.7 Start/Cancel
No.8 Screen
No.9 Water Faucet
●
●
●
●
●
Description
Press this button. the uv light will be on during the drying
phase. When this function is on, the light will be lit.
(It can only be used with Normal, Baby care and Glass)
The LED screen displays program cycle code (C1, C2,……),
minutes remaining in a running cycle, hours of delay before the
unit is set to start, error codes, etc.
● If the machine is in operation, the remaining time (mins) of
the selected cycle will be shown in the display window.
● If the Delay option is selected, the number of hours of delay
(1h-24h) will be shown in the display window. After the
machine starts, the remaining time of the selected cycle will
be shown in minutes on the display window.
NOTE: The remaining time could suddenly increase or drop
several minutes. This means the Smart Sensor has
checked the soil level and adjusted the number of fill
cycles.
● If an error occurs which is critical to the machines function
and safe operation, the control shall shut down and indicate
an error code in the display window. (See Error Codes)
● If Error codes are displayed, contact the dealer or qualified
service center. They will available to provide assistance in
trouble shooting the problem and/or locate and authorized
service technician if needed.
●
●
This option allows you to lock the buttons on the control
panel, so children cannot accidently start the dishwasher by
pressing the buttons on the panel. Only the Power button
remains active.
To lock or unlock the buttons on the control panel, press and
hold the Auto open button+ UV button for 3 seconds simulta-
neously. When this function is on, the light will be lit.
When the icon is on, it means that the interal water tank
does not have enough water. Add water or check the inlet
hose connections to make sure the water supply is turned on
until this icon is off, which means the tank is full of water.
Start
Press to start the dishwasher, the drain pump will start the
cycle.
Cancel
Press and hold START for 3 seconds to cancel a cycle when
the dishwasher is running. The display will show "-- : --",
indicating cycle has been canceled.
Pause
If you need to pause a cycle in process, open the door slightly
and wait a few seconds until the wash action stops. To restart
the dishwasher press the start button with the door closed.
16
The table below shows which programs are best for the levels of food residue
on them and how much detergent is needed. It also show various information about
the programs. Consumption values and program duration are only indicative except
for the ECO program.
Normal
Programs
Program
Description
Of Cycle
Running
Time(min)
Energy
(kWh)
Water
gal.(L)
Rinse
Aid
130/2h10
0.35
0.21
Wash (140 )
Rinse
Rinse
Rinse(158 )
Drying
Wash (158 )
Rinse
Rinse
Rinse(162 )
Drying
Wash (122 )
Rinse
Rinse
Rinse(140 )
Drying
120/2h
0.45
115/1h55
6.0L
1.6 gal.
6.0L
1.6gal.
6.0L
1.6gal.
Baby care
(Hygiene)
Wash (122 )
Rinse
Rinse
Rinse
40/0h40
0.11
6.0L
1.6gal.
Rapid
Wash
20/0h20
0.01
6.0L
1.6gal.
Fruit
Glass
°F
°F
°F
°F
°F
°F
°F
17
Preparing And Loading Dishes
Consider buying utensils which are identified as dishwasher-proof.
For particular items, select a program with the lowest possible temperature.
To prevent damage, do not take glass and cutlery out of the dishwasher immediately
after the program has ended.
For washing the following cutlery/dishes
Are not suitable
Cutlery with wooden, horn china or mother-of-pearl handles
Plastic items that are not heat resistant
Older cutlery with glued parts that are not temperature resistant
Bonded cutlery items or dishes
Pewter or cooper items
Crystal glass
Steel items subject to rusting
Wooden platters
Items made from synthetic fibres
Very small items should not be washed in the dishwasher as they could easily fall
out of the basket.
NOTE
Are of limited suitability
Some types of glasses can become dull after a large number of washes
Silver and aluminum parts have a tendency to discolor during washing
Glazed patterns may fade if machine washed frequently
Recommendations for loading the dishwasher
Scrape off any large amounts of leftover food. Soften remnants of burnt food in
pans. It is not necessary to rinse the dishes under running water.
For best performance of the dishwasher, follow these loading guidelines.
(Features and appearance of baskets and cutlery baskets may vary from your model.)
Place objects in the dishwasher in the following way:
tems such as cups, glasses, pots, pans, etc. must face downwards.
Curved items, or ones with recesses, should be loaded aslant so that water can run off.
All utensils are stacked securely and can not tip over.
All utensils are placed in the way that the spray arms can rotate freely during washing.
Load hollow items such as cups, glasses, pans etc. With the opening facing downwards
so that water cannot collect in the container or a deep base.
Dishes and items of cutlery must not lie inside one another, or cover each other.
To avoid damage, glasses should not touch one another.
Long bladed knives stored in an upright position are a potential hazard!
Long and sharp items of cutlery such as carving knives must be positioned
Please do not overload your dishwasher. This is important for good results and for
reasonable consumption of energy.
LOADING THE BASKETS
18
Loading the basket (2 place setting)
Position the dishes and cookware so that they will not get moved by the spray of water.
Recommended loading layouts below
Number Item
1
1
1
2
2
3 3
4
4
4
4 4
5
4
2
3
4
5
Ice tea glasses
Fruit bowls
Cups
Bread and butter plates
Saucers
Number Item
1
1
3
3
2
2
44
2
2
Number Item
1
2
3
4
Dinner forks
Teaspoons
Salad forks
Knife-solid handles
19
Loading the cutlery basket
321 444
Do not let any item extend through the bottom.
Always load sharp utensils with the sharp point down!
Be sure nothing protrudes though bottom of the basket
or rack to block the lower spray.
WARNING
WARNING
Items will be hot! To prevent damage, do not take glass and
cutlery out of the dishwasher for around 15 minutes after the
program has ended.
20
Function of detergent
The chemical ingredients that compose the detergent are necessary to remove,
crush and dispense all dirt out of the dishwasher. Most of the commercial quality
detergents are suitable for this purpose.
Adding detergent
Function Of The Rinse Aid And Detergent
The rinse aid is released during the final rinse to prevent water from forming droplets on
your dishes, which can leave spots and streaks. It also improves drying by allowing water
to roll off the dishes. Your dishwasher is designed to use liquid rinse aids.
Only use branded rinse aid for dishwasher. Never fill the rinse aid dispenser with any
other substances (e.g. Dishwasher cleaning agent, liquid detergent). This would damage
the appliance.
Proper Use of Detergent
Use only detergent specifically made for dishwashers use. Keep your detergent
fresh and dry.
Do not fill detergent into the dispenser until you are ready to start the dishwasher.
Dishwasher detergent is corrosive! Keep dishwasher detergent out of the
reach of children.
WARNING
WARNING
The place to add the detergent
(The program of fruit should not
add the detergent)
Starting A Program
Change the Programs
Forgot to Add a Dish?
1. Pour in the detergent.
2. Insert the plug into the socket. The power supply refer to last page “Product fiche”.
Make sure that the water supply is turned on to full pressure.
3. Close the door, press the Power button.
4. Choose a program,
button. The dishwasher will start its cycle after a few seconds.
Premise: You can modify the washing program at the beginning of the cycle. Otherwise,
the detergent may have already been released, and the appliance may have already
drained the wash water, lf this is the case, the detergent groove must be refilled (see
the section entitled “Detergent”）.
21
To change the washing program, then press the Start/cancel button more than three
seconds to set the machine into standby, then you can change the program to the
desired cycle setting.
(See the section entitled “Starting a wash cycle”)
A forgotten dish can be added any time before the detergent cup opens.
1.Open the door a little to stop the washing.
2.After the spray arms stop working, you can open the door completely.
3.Add forgotten dishes.
4.Close the door.
5.The dishwasher will run after press the START button.
The lights show the state of the dishwasher:
a)All phase lights off-----------Stand by
b)The display no blinking ------------------Paused
c)The display blinking ----------Running
Then, press the Start
The LED screen displays program cycle code(C1, C2,.........)
22
External Care
CLEANING AND MAINTENANCE
The door and the door seal
Clean the door seals regularly with a soft damp cloth to remove food deposits.When
the dishwasher is being loaded, food and drink residues may drip onto the sides of
the dishwasher door. These surfaces are outside the wash cabinet and are not
accessed by water from the spray arms. Any deposits should be wiped off before the
door is closed.
Internal Care
Filtering system
The control panel
If cleaning is required, the control panel should be wiped with a soft damp cloth only.
To avoid penetration of water into the door lock and electrical components, do not
use a spray cleaner of any kind.
Never use abrasive cleaners or scouring pads on the outer surfaces because they
may scratch the finish. Some paper towels may also scratch or leave marks on the
surface.
Pictures are only for reference, different models of the filtering system and spray
arms may be different.
1: Contrarotate the filter assembly,
then lift it all up.
2: Lift fine filter up from main filter.
WARNING
WARNING
The filter efficiently removes food particles from the wash water, allowing it to be
recycled during the cycle.
For best performance and results, the filter assembly must be cleaned regularly. For
this reason, it is a good idea to remove the larger food particles trapping in the filter
after each wash cycle by rinsing the filter and cup under running water. To remove the
filter assembly, pull the cup handle in the upward direction.
23
EN
Do not over tighten the filters. Put the filters back in sequence securely, otherwise
coarse debris could get into the system and cause a blockage.
Never use the dishwasher without filters in place. Improper replacement of the filter
may reduce the performance level of the appliance and damage dishes and utensils.
WARNING
Cleaning the Spray Arms
The spray arms can be easily removed for
periodic cleaning of the nozzles to
prevent possible clogging. Wash them
under running water and carefully replace
them in their seats, checking that their
rotary movement is in no way impeded.
Grasp the middle of the spray arm, pull it
upwards to remove it. Wash the arms
under a jet of running water and replace it
carefully to its seat. After reassembly,
check that the spray arms rotate freely.
Otherwise, check that they have been
installed correctly.
Frost precaution
Please take frost protection measures on the dishwasher in winter. Every time after
washing cycles, please operate as follows:
1. Cut off the electrical power to the dishwasher at the supply source.
the sump.
After every wash, turn off the water supply to the appliance and leave the door
slightly open for a while so that moisture and odors are not trapped inside.
Before cleaning or performing maintenance, always remove the plug from the socket.
To clean the exterior and rubber parts of the dishwasher, do not use solvents or
abrasive cleaning products. Only use a cloth with warm soapy water.
To remove spots or stains from the surface of the interior, use a cloth dampened
with water an a little vinegar, or a cleaning product made specifically for dishwashers.
It is recommend that you run a wash cycle with the dishwasher empty and then
remove the plug from the socket, turn off the water supply and leave the door of
the appliance slightly open. This will help the door seals to last longer and prevent
odors from forming within the appliance.
If the appliance must be moved, try to keep it in the vertical position. If absolutely
necessary, it can be positioned on its back.
One of the factors that cause odours to form in the dishwasher is food that remains
trapped in the seals. Periodic cleaning with a damp sponge will prevent this from
occurring.
24
Caring For The Dishwasher
After every wash
Remove the plug
No solvents or abrasive cleaning
When not in use for a long time
Moving the appliance
Seals
2. Drain the water from the tank and water valve. (Use a pan to gather the water)
3. Remove the filter at the bottom of the tub and use a sponge to soak up water in
25
EN
TROUBLESHOOTING
Possible reason SolutionProblem
Dishwasher doesn't
start
Before Calling For Service
Reviewing the charts on the following pages may save you from calling for service.
Replace fuse or reset circuit breaker.
Remove any other appliances sharing
the same circuit with the dishwasher.
Make sure the dishwasher is turned
on and the door is closed securely.
Make sure the power cord is
properly plugged into the wall socket.
Stained tub interior
Spilled rinse aid. Always wipe up rinse aid spills
immediately.
Detergent with
colourant
may have been used.
Make sure that the detergent has no
colourant.
Water not pumped
from dishwasher
Check that the water supply is
connected properly and the water
is turned on.
Door of dishwasher
not properly closed.
Make sure to close the door
properly and latch it.
Twisted or trapped
drain hose.
Check the drain hose.
Filter clogged. Check the filter system.
Foam in the tub
Check the kitchen sink to make sure
it is draining well. If the problem is
the kitchen sink that is not draining ,
you may need a plumber rather than
a serviceman for dishwashers.
Fuse blown, or the
circuit break tripped.
●
Power supply is not
turned on.
●
Water pressure is low
●
●
●
●
Kitchen sink clogged.
●
Wrong detergent.
●
●
●
Use only the special dishwasher
detergent to avoid suds. If this occurs,
open the dishwasher and let suds
evaporate. Add 1 liter of cold water
to the bottom of the dishwasher.
Close the dishwasher door, then select
any cycle. Initially, the dishwasher will
drain out the water. Open the door
after draining stage is complete and
check if the suds have disappeared.
Repeat if necessary.
26
Possible reason SolutionProblem
There are rust
stains on cutlery
The affected items
are not corrosion resistant.
Avoid washing items that are not
corrosion resistant in the dishwasher.
Items are blocking
the movement of
the spray arms.
Rearrange the items so that the spray
can rotate freely.
The filter combination
is not clean or is not
correctly fitted in the
base of wash cabinet.
This may cause the spray
arm jets to get blocked.
Clean and/or fit the filter correctly.
Clean the spray arm jets.
Knocking noise in
the dishwasher
Rattling noise in
the dishwasher
Interrupt the program and
rearrange the items which are
obstructing the spray arm.
Items of crockery
are loose in the
dishwasher.
Interrupt the program and
rearrange the items of crockery.
Knocking noise in
the water pipes
The dishes
are not clean
This may be caused
by on-site installation
or the cross-section
of the piping.
This has no influence on the
dishwasher function. If in doubt,
contact a qualified plumber.
See the “Preparing And Loading
Dishes”.
Select a more intensive program.
Not enough detergent
was dispensed.
Use more detergent, or change
your detergent.
●
A spray arm is knocking
against an item in a
basket
●
●
●
Cloudiness on
glassware.
Combination of soft
water and too much
detergent.
Use less detergent if you have soft
water and select a shorter cycle to
wash the glassware and to get
them clean.
●
The dishes were not
loaded correctly.
The program was
not powerful enough.
●
●
●
●
●
White film on
inside surface
Hard water minerals.
To clean the interior, use a damp
sponge with dishwasher detergent
and wear rubber gloves. Never use
any other cleaner than dishwasher
detergent otherwise, it may cause
foaming or suds.
●
Black or grey
marks on dishes
Aluminium utensils
have rubbed against
dishes
Use a mild abrasive cleaner to
eliminate those marks.
●
27
Possible reason SolutionProblem
The dishes aren't
dried
Use gloves if detergent residue can
be found on dishes to avoid skin
irritations.
With a short program, the
washing temperature is lower,
decreasing cleaning performance.
Choose a program with a long
washing time.
Improper loading
●
Increase the amount of rinse-aidToo little rinse-aid
●
●
Dishes are removed
too soon
Wrong program has
been selected.
●
Use of cutlery with a
low-quality coating.
●
Self-repair or non-professional repair may cause serious risks to the safety of the user
of the appliance and impact warranty.
Water drainage is more difficult with
these items. Cutlery or dishes of this
type are not suitable for washing in
the dishwasher.
Do not empty your dishwasher
immediately after washing. Open
the door slightly so that the steam
can come out. Take out the dishes
until the inside temperature is safe
to touch.
WARNING
.
●
●
●
If overflow occurs, turn off the main water supply before calling a service.
If there is water in the base pan because of an overfill or small leak, the water should
be removed before restarting the dishwasher.
If there is an error code that cannot be solved, please request professional assistance.
WARNING
28
Meanings CauseCode
E1 Longer inlet time.
Not reaching required
temperature
Overflow.
A flow meter, drain valve, or pump failure,
it should be repaired by a qualified worker.
Some element of dishwasher leaks.
Failure of communication
between main circuit board
with display circuit board.
Open circuit or break wiring for the
communication.
Heating tube or thermistor anomaly,
it should be repaired by a qualified worker.
E3
E4
Ed
ERROR CODES
If there is a malfunction the dishwasher will display an error code. The following table
shows possible error codes and their causes.
29
logo, word marks, trade name, trade dress and all versions thereof are
trademarks, copyrights and other intellectual property rights, and all goodwill derived
from using any part of an Midea trademark. Use of Midea trademark for commercial
purposes without the prior written consent of Midea may constitute trademark
infringement or unfair competition in violation of relevant laws.
This manual is created by Midea and Midea reserves all copyrights thereof. No entity or
individual may use, duplicate, modify, distribute in whole or in part this manual, or
bundle or sell with other products without the prior written consent of Midea.
All the described functions and instructions were up to date at the time of printing this
manual. However, the actual product may vary due to improved functions and designs.
TRADEMARKS, COPYRIGHTS
AND LEGAL STATEMENT
30
DATA PROTECTION NOTICE
For the provision of the services agreed with the customer,
we agree to comply without restriction with all stipulations of applicable data protection
law, in line with agreed countries within which services to the customer will be delivered,
as well as, where applicable, the EU General Data Protection Regulation (GDPR).
Generally, our data processing is to fulfil our obligation under contract with you and for
product safety reasons, to safeguard your rights in connection with warranty and
product registration questions. In some cases, but only if appropriate data protection is
ensured, personal data might be transferred to recipients located outside of the
European Economic Area.
Further information are provided on request. You can contact our Data Protection
[email protected]. To exercise your rights such as right to object your
personal date being processed for direct marketing purposes, please contact us via
[email protected]. To find further information, please follow the QR Code.
31
1 Year Limited Warranty
1. This is the only express warranty for the product and in lieu of any other warranty or
condition.
2. This product is warranted to be free from defects in material and workmanship for a period
of one year from the date of delivery. During this period, your exclusive remedy is repair of
replacement of this product or any component found to be defective, at our option;
you are responsible for all costs associated with returning the product to us and our
returning the product or component under this warranty to you. If the product or component
is no longer available, we will replace with a similar one equal or greater value.
3. This warranty does not cover wear from normal use, and operation doesn’t conformity with
the instruction manual, or damages to the product resulting from accident, alteration, abuse,
or misuse. This warranty extends only to the original consumer purchaser, or gift recipient.
Keep the original sales receipt, as proof of purchase is required to make a warranty claim.
This warranty is void if product is used for other than single-family household use or
subjected to any voltage and waveform other than as specified on the label.
4. We exclude all claims for special, incidental, and consequential damages by breach of
express of implied warranty. All liability is limited to amount of the purchase price. Every
implied warranty, including any statutory warranty or condition of merchantability or fitness
for particular purpose, is disclaimed except to the extent prohibited by law, in which case
such warranty or condition is limited to the duration of this written warranty.
5 . This warranty gives you specific legal rights. You may have other legal rights that vary
depending on where you live. Some states or provinces do not allow limitations on implied
warranties or special, incidental consequential damages, so the foregoing limitations may
not apply to you.
Customer Service Phone: 1-866-646-4332
however,
www.midea.com
Mises en garde: Avant d'utiliser ce produit, veuillez lire attentivement ce manuel et le conserver pour référence ultérieure.
La conception et les spécifications peuvent être modifiées sans préavis pour améliorer le produit.
Consultez votre revendeur ou votre fabricant pour plus de détails.
Le schéma ci‑dessus est fourni uniquement à titre indicatif. Veuillez considérer l'apparence du produit réel comme
référence.
Mode d’emploi
MDC17P2AWW
Lave-vaisselle
Mini lave‑vaisselle de comptoir
01
LETTRE DE REMERCIEMENT
Nous vous remercions d'avoir choisi Midea ! Avant d'utiliser votre nouveau produit
Midea, veuillez lire attentivement ce manuel afin de vous assurer de savoir comment
utiliser en toute sécurité les fonctions et caractéristiques offertes par votre nouvel
appareil.
CONTENTS
LETTRE DE REMERCIEMENT
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ 01
CONSIGNES DE SÉCURITÉ
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ 02
SPÉCIFICA
TIONS
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ 07
APERÇU DU PRODUIT
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ 08
GUIDE DE DÉMARRAGE RAPIDE
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ 09
INSTALLATION DU PRODUIT
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑11
INSTRUCTIONS D’UTILISATION
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ 14
NETTOYAGE ET ENTRETIEN
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑23
DÉPANNAGE
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑26
MARQUES DÉPOSÉES, DROITS D’AUTEUR ET
DÉCLARATION LÉGALE
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑ 30
AVIS DE PROTECTION DES DONNÉES
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑31
Garantie limitée d’un an
‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑32
02
CONSIGNES DE SÉCURITÉ
VOTRE SÉCURITÉ ET CELLE DES AUTRES SONT TRÈS IMPORTANTES
Ces instructions doivent être suivies afin d'éviter les risques de
blessure pour l'utilisateur ou d'autres personnes et tout dommage
matériel. Une utilisation incorrecte due au non‑respect des instructions
peut causer des dommages, y compris la mort. Le niveau de risque est
indiqué par les indices suivants.
AVERTISSEMENT
Ce symbole indique un risque de mort ou de blessure
grave.
MISE EN GARDE
Ce symbole indique la possibilité de blessures ou de
dommages matériels.
AVERTISSEMENT
Ce symbole indique la présence possible d'une tension
dangereuse constituant un risque d'électrocution pouvant
entraîner la mort ou des blessures graves.
03
AVERTISSEMENT/CONSIGNES DE MISE À LA TERRE
Un mauvais raccordement du conducteur de mise à la terre de
l'équipement peut entraîner un risque d'électrocution. En cas de
doute sur la mise à la terre de l’appareil, consultez un électricien
qualifié ou un représentant du service après-vente. Ne modifiez pas
la prise si elle est fournie avec l'appareil. Si la fiche ne s'adapte pas
à la prise, faites installer une prise appropriée par un électricien
qualifié.
Pour un appareil relié à la terre par un cordon:
Ce four doit être mis à la terre. En cas de dysfonctionnement ou de
panne, la mise à la terre réduira le risque d'électrocution en fournissant
un chemin de moindre résistance pour le courant électrique. Si cet
appareil est équipé d’un cordon muni d’un conducteur de mise à la
terre et d’une fiche de mise à la terre, la fiche doit être branchée à une
prise de courant appropriée
Pour un appareil branché de manière permanente:
Cet appareil doit être raccordé à un système de câblage permanent
en métal mis à la terre, ou un conducteur de mise à la terre doit être
installé avec les conducteurs du circuit et raccordé à la borne ou au fil
de mise à la terre de l'appareil.
AVERTISSEMENT
Lorsque vous utilisez votre lave‑vaisselle, respectez les précautions
de base, notamment les suivantes:
• Lisez toutes les consignes avant d'utiliser le lave‑vaisselle.
• N'utilisez le lave‑vaisselle que pour la fonction pour laquelle il a
été conçu.
• N'utilisez que des détergents ou des produits de rinçage/lavage
recommandés pour un usage en lave‑vaisselle et gardez‑les hors
de portée des enfants.
• Lors du placement des ustensiles à laver:
• Placez les ustensiles pointus de manière à éviter d'endommager
le joint de la porte.
• Chargez les couteaux tranchants avec les poignées vers le haut
pour réduire le risque de blessures par coupure.
• Ne lavez pas les articles en plastique s’ils ne portent pas la
mention «Peut passer au lave‑vaisselle» ou une mention
équivalente. Pour les articles en plastique ne portant pas cette
indication, vérifiez les recommandations du fabricant.
• Les articles qui ne passent pas au lave‑vaisselle peuvent fondre et
créer un risque d'incendie.
04
• Ne touchez pas l’élément chauffant pendant ou immédiatement
après l’utilisation.
• Ne faites pas fonctionner votre lave‑vaisselle si tous les panneaux
de son enceinte ne sont pas correctement en place.
• Ne modifiez pas les commandes.
• Évitez de malmener, de vous asseoir ou de vous tenir debout sur
la porte du lave‑vaisselle ou sur les supports à vaisselle.
• Pour réduire les risques de blessures, ne laissez pas les enfants
jouer dans ou sur un lave‑vaisselle.
• Dans certaines conditions, de l'hydrogène gazeux peut être
produit dans un système d'eau chaude qui n'a pas été utilisé
pendant deux semaines ou plus. L'HYDROGÈNE EST UN GAZ
EXPLOSIF. Si le système d'eau chaude n'a pas été utilisé pendant
un certain temps, ouvrez tous les robinets d'eau chaude avant
d'utiliser le lave‑vaisselle et laissez couler l'eau de chacun d'eux
pendant plusieurs minutes. Cette opération permet de libérer
l'hydrogène accumulé. Le gaz étant inflammable, ne fumez pas et
n'utilisez pas de flamme nue pendant cette période.
• L'utilisation de techniciens non qualifiés ou de pièces de rechange
non originales risque d'endommager gravement le produit et/ou
de provoquer des blessures. Toutes les réparations doivent être
effectuées par un technicien qualifié utilisant uniquement des
pièces de rechange d'origine.
• Ne stockez pas et n'utilisez pas de matériaux combustibles,
d'essence ou d'autres vapeurs et liquides inflammables à
proximité de cet appareil ou de tout autre appareil.
• Tenez les jeunes enfants et les nourrissons à l'écart du lave‑
vaisselle lorsqu'il fonctionne.
• N'utilisez pas le lave‑vaisselle si la fiche ou le câble électrique est
endommagé et ne branchez pas le lave‑vaisselle sur une prise de
courant endommagée. Le non‑respect de ces instructions peut
entraîner une électrocution.
• Ce manuel ne couvre pas toutes les conditions ou situations
possibles.
• Retirez la porte du compartiment de lavage lorsque vous mettez
un ancien lave‑vaisselle hors service ou au rebut.
• L'utilisation de rallonges est interdite.
CONSERVER CES INSTRUCTIONS
CET APPAREIL EST UNIQUEMENT DESTINÉ À UN USAGE
DOMESTIQUE
05
AVERTISSEMENT
Risque de basculement
• N'utilisez pas le lave‑vaisselle tant qu'il n'est pas
correctement installé.
• N'appuyez pas sur la porte ouverte.
• Cela peut entraîner des blessures graves ou des
coupures.
Avertissements de la Proposition 65 de l'État de Californie:
AVERTISSEMENT: Cancer et effet néfastes sur la reproduction
‑www.P65Warnings.ca.gov.
MISE EN GARDE
• N'utilisez jamais de produits chimiques agressifs pour nettoyer
votre lave‑vaisselle. Certains produits contenant du chlorure
peuvent endommager votre lave‑vaisselle et présenter des
risques pour la santé !
• N'utilisez jamais de produits de nettoyage à la vapeur pour
nettoyer votre lave‑vaisselle. Le fabricant ne sera pas responsable
des éventuels dommages ou conséquences.
• Pour éviter d'endommager le lave‑vaisselle, ne pas utiliser de
produits chimiques agressifs, de nettoyants abrasifs, de tampons
à récurer (en métal ou en plastique) ou de chiffons abrasifs ou
d'essuie‑tout pour nettoyer le panneau de porte extérieur de
votre lave‑vaisselle. Le panneau de la porte extérieur de votre
lave‑vaisselle peut être endommagé en procédant ainsi.
• Il est fortement recommandé à l'utilisateur de se familiariser
avec la procédure à suivre pour couper l'arrivée d'eau et la
procédure à suivre pour couper l'arrivée d'électricité. Consultez
les instructions d'installation ou contactez votre installateur pour
plus d'informations.
• Si le lave‑vaisselle se déverse dans un broyeur d'aliments,
assurez‑vous que le broyeur est complètement vide avant de faire
fonctionner le lave‑vaisselle.
• Les lave‑vaisselle résidentiels certifiés NSF/ANSI 184 ne sont pas
destinés aux établissements alimentaires agréés.
• Protégez votre lave‑vaisselle des intempéries. Protégez‑le contre
le gel afin d'éviter d'endommager la vanne de remplissage. Les
dommages causés par le gel ne sont pas couverts par la garantie.
• Ne convient pas à une utilisation en extérieur.
06
CONDITIONS D'UTILISATION
EXIGENCES ÉLECTRIQUES
AVERTISSEMENT
Risque de décharge électrique
• Lave‑vaisselle électrique.
• Connecter le fil de terre au connecteur de terre vert dans la boîte à
bornes.
• Ne pas utiliser de rallonge.
• Le non‑respect de ces consignes peut entraîner la mort, un incendie ou
une décharge électrique.
Ce lave‑vaisselle est conçu pour fonctionner sur une alimentation
électrique individuelle de 120V, 60Hz, 15 ou 20ampères avec fusible
et fil de cuivre uniquement. Il est recommandé d'utiliser un fusible
à retardement ou un disjoncteur et de prévoir un circuit séparé
desservant uniquement cet appareil. Si une prise est utilisée, elle doit
être placée dans un boîtier adjacent.
EXIGENCES EN MATIÈRE D’EMPLACEMENT
• Installez le lave‑vaisselle à l'abri des intempéries. Protégez le produit contre
le gel afin d'éviter une rupture éventuelle de la vanne de remplissage. Ces
ruptures ne sont pas couvertes par la garantie. Pour plus d’informations sur
le rangement hivernal, veuillez consulter la section «rangement» dans la
section « Entretien du lave‑vaisselle ».
• Installez et mettez à plat le lave‑vaisselle sur un sol capable de supporter
son poids et dans un endroit adapté à sa taille et à son utilisation.
EXIGENCES EN MATIÈRE D’APPROVISIONNEMENT EN EAU
• La température de l’eau doit être comprise entre 49°C et 66°C (120°F et
150°F).
• L'alimentation en eau doit maintenir une pression comprise entre 20 et
80 psi (0,14 et 0,55 MPa) pour assurer un débit suffisant.
07
SPÉCIFICATIONS
D1
H
D2
W
Hauteur (H) 18
7
/
16
pouces
Largeur (W) 16
1
/
2
pouces
Profondeur (D1) 17
1
/
4
pouces (avec la porte fermée)
Profondeur (D2) 30
3
/
4
pouces (avec la porte ouverte à 90°)
Fiche produit
Service de table standard 2
Tension/fréquence nominale 120V CA/60Hz
08
APERÇU DU PRODUIT
Produit
IMPORTANT
Pour obtenir les meilleures performances de votre lave‑vaisselle, veuillez
lire entièrement les Consignes d’utilisation avant de l’utiliser pour la
première fois.
Panneau de
commande
Flotteur
Bras d'aspersion
supérieur
Bras d'aspersion
inférieur
Filtre
L'endroit où
ajouter le
détergent
Panier
Bouchon du
réservoir d'eau
Pince
Porte‑fruits
Tuyau de
vidange
Récipient d’eau Guide de
remplissage de l’eau
Tuyau d’arrivée
d’eau
Adaptateur de
robinet(15/16"-28 UN)
Ventouse
09
GUIDE DE DÉMARRAGE RAPIDE
Pour connaître le mode d’emploi en détail, veuillez lire le contenu
correspondant dans le manuel d’utilisation.
1. Connecté à l'alimentation électrique.
L’alimentation électrique est de 120VCA 60Hz.
La spécification de la prise est un circuit de 10Amp.
Raccordement du tuyau de vidange: Insérer solidement l’extrémité du
tuyau de vidange dans un évier ou un seau approprié.
Retirez le bouchon en caoutchouc du tuyau d’évacuation
situé à l’arrière de la machine. Installez une extrémité du
tuyau d’évacuation dans la conduite d’évacuation à l’arrière
de la machine et serrez le collier de serrage du tuyau
d’évacuation à la main pour le fixer.
Fixez le tuyau d’évacuation à l’évier
ou au seau à l’aide de la ventouse
fournie.
ou
2. Ajout d’eau au réservoir
Remarque: Avant d’ajouter de l’eau, vous devez appuyer sur le bouton POWER
(d’alimentation) pour mettre le lave‑vaisselle en marche.
Il existe deux façons d'ajouter de l'eau dans le réservoir:
Ajoutez automatiquement de l’eau dans le réservoir en raccordant le tuyau
d’arrivée au robinet.
2
Ouvrez le bouchon et ajoutez lentement de l’eau manuellement dans le réservoir à
l’aide d’un récipient d’eau.
IMPORTANT:
Le symbole du robinet d’eau
s’allumera s’il n’y a pas assez d’eau dans le réservoir.
Ajoutez de l’eau jusqu’à ce que l’appareil émette un signal sonore rapide pendant
3secondes et que
s’éteigne, ce qui signifie que le réservoir est rempli.
2
Adaptateur de
robinet
(15/16"-28 UN)
Entrée d’eau
ou ou
Tuyau de
vidange
10
3. Enlever les résidus les plus importants
Veuillez enlever les résidus les plus importants avant de placer la vaisselle.
4. Enlever les résidus les plus importants
Veuillez enlever les résidus les plus importants avant de placer la vaisselle.
5. Ouvrir la porte, placer la vaisselle et ajouter le détergent
Placez‑la par ordre de taille et en partant deux côtés vers le milieu. Il est suggéré
d’incliner tous les couverts pour améliorer la performance du nettoyage.
Une mauvaise disposition de la vaisselle bloquera le bras et cela pourrait réduire
l'effet de nettoyage.
Tirer pour ouvrir
Ne pas placer les couverts dans
le bon sens pourrait nuire à la
performance du nettoyage.
Essayez de laisser la face sale
vers le bras gicleur.
L’endroit où ajouter le
détergent (le programme des
fruits ne doit pas ajouter le
détergent)
6. Veuillez fermer la porte, sélectionner le programme approprié, puis
démarrer le lave-vaisselle.
11
INSTALLATION DU PRODUIT
AVERTISSEMENT
Risque de décharge électrique
Il faut couper l’alimentation électrique avant d’installer le
lave-vaisselle.
Le non-respect de cette consigne peut entraîner la mort
ou une électrocution.
Attention
L’installation des tuyaux et équipements électriques doit être
effectuée par des professionnels.
À propos du branchement électrique
AVERTISSEMENT
Pour la sécurité personnelle:
Il ne faut pas utiliser de rallonge ou d’adaptateur de prise avec cette
machine.
Il ne faut jamais couper ou enlever la broche de mise à la terre du
cordon d’alimentation.
Exigences électriques
Il faut consulter la plaque signalétique pour connaître la tension nominale et brancher
le lave‑vaisselle à une alimentation électrique appropriée. Utilisez un fusible requis de
10A/13A/16A, un fusible temporisé ou un disjoncteur recommandé et prévoyez un
circuit dédié pour cette machine.
Branchement électrique
Assurez‑vous que la tension et la fréquence de l’alimentation correspondent à celles
indiquées sur la plaque signalétique. La fiche doit être branchée uniquement dans une
prise électrique correctement mise à la terre.
Si la prise électrique à laquelle la machine doit être branchée n’est pas adaptée à la
fiche, il faut remplacer la prise plutôt que d’utiliser un adaptateur ou quelconque chose
de similaire qui pourrait provoquer une surchauffe et des brûlures.
Il faut assurer une mise à la terre appropriée existe avant utilisation
Préparation de l’installation
La position d’installation du lave‑vaisselle doit être proche d’un robinet d’arrivée d’eau
existant, d’une sortie d’évacuation et d’une prise électrique.
Il convient de choisir l'un des côtés de l'évier du meuble pour faciliter le raccordement
des tuyaux d'évacuation du lave‑vaisselle.
12
Positionnement de l’appareil
Placez l'appareil à l'endroit souhaité. L’arrière de l’appareil doit être placé contre le
mur arrière et les côtés contre les armoires ou les murs adjacents. Le lave‑vaisselle est
équipé de tuyaux d’alimentation et de vidange d’eau qui peuvent être installés à droite
ou à gauche afin de faciliter un positionnement correct.
Raccordement des tuyaux de vidange
Retirez le bouchon en caoutchouc du tuyau
d’évacuation situé à l’arrière de la machine.
Installez une extrémité du tuyau de vidange sur
le tuyau de vidange et serrez le collier du tuyau
de vidange à la main pour le fixer.
Fixez le tuyau d’évacuation à l’évier ou
au seau à l’aide de la ventouse fournie.
Raccordement du tuyau de vidange: Insérer solidement l’extrémité
du tuyau de vidange dans un évier ou un seau approprié.
ou
1. Retirez le bouchon en caoutchouc du tuyau d’évacuation situé à l’arrière de la
machine.
2. Installez une extrémité du tuyau de vidange sur le tuyau de vidange et serrez le
collier du tuyau de vidange à la main pour le fixer.
3. Placez l’extrémité libre du tuyau d’évacuation dans un évier ou un seau. Utilisez la
ventouse pour maintenir le tuyau en place (remarque: le tuyau se déplacera lorsque
l’eau coule s’il n’est pas fixé)
Le tuyau de vidange du lave‑vaisselle ne doit pas être installé à plus de 1m de la
surface sur laquelle repose le lave‑vaisselle afin d’éviter tout problème de rendement.
Remarque: Si le tuyau d’évacuation est installé au‑dessus du lave‑vaisselle, il retiendra
de l’eau et devra être vidangé avant d’être déplacé ou réinstallé. Mise en garde: Ne
prolongez pas le tuyau du lave‑vaisselle de plus de 33cm pour éviter tout problème de
performance. Toute rallonge doit être du même matériau et du même diamètre que le
tuyau d’évacuation fourni.
Attention:
Le tuyau de vidange doit être correctement raccordé pour éviter les fuites d’eau. Veillez
à ce que le tuyau d’évacuation de l’eau ne soit pas tordu ou écrasé.
13
Comment vidanger l’eau restant dans les tuyaux
Si l'évier se trouve à plus d'un mètre de hauteur par rapport à la base du lave‑vaisselle,
l'excédent d'eau peut rester dans le tuyau d'évacuation. Il est nécessaire de placer un
récipient d'eau approprié à l'extérieur et plus bas que le lave‑vaisselle. Le récipient doit
avoir une contenance d'au moins 6litres.
Évacuation de l'eau
Raccordez le tuyau de vidange de l’eau. Le tuyau de vidange doit être correctement
raccordé pour éviter les fuites d’eau. Veillez à ce que le tuyau de vidange d’eau ne soit
ni plié ni écrasé.
Tuyau de rallonge
Si vous avez besoin d’une rallonge du tuyau de vidange, assurez‑vous d’utiliser un tuyau
de vidange de même type.
Sa longueur ne doit pas dépasser quatre (4) mètres, sinon le nettoyage du lave‑vaisselle
risque de ne pas être optimal.
Mise en route du lave-vaisselle
Les points suivants doivent être vérifiés avant de mettre le lave‑vaisselle en
marche.
1. Le lave‑vaisselle est mis à niveau et fixé correctement.
2. Le réservoir est plein d’eau.
3. Il n’y a pas de fuite au niveau des raccords des conduites.
4. Les fils sont bien connectés.
5. L’appareil est sous tension.
6. Les tuyaux de vidange ont des nœuds.
7. Tous les matériaux d’emballage et les impressions doivent être retirés du
lave‑vaisselle.
Attention:
Après l’installation, veillez à conserver ce manuel.
Le contenu de ce manuel est très utile aux utilisateurs.
14
INSTRUCTIONS D’UTILISATION
Panneau de commande
REMARQUE: Quand la porte est fermée.
Description
N°1 ALIMENTATION • Appuyez sur cette touche pour allumer votre lave‑vaisselle.
N°2
Programme
• Appuyez sur ce bouton pour sélectionner le code de
programme de lavage correspondant C1 (Normal)‑C2 (Baby
Care)‑C3 (Glass)‑C4 (Rapid)‑C5 (Fruit).
C1Normal
• Ce cycle convient aux charges normalement sales tels que les
marmites, les assiettes, les verres et les casseroles légèrement
sales.
C2Délicat
• Ce cycle est destiné au lavage des biberons.
C3Verres
• Le cycle verre est destiné aux charges peu sales, telles que les
verres, le cristal et la porcelaine.
C4Rapide
• Ce cycle convient aux couverts légèrement sales qui n’ont pas
besoin d’être séchés.
C5Fruit
• Utilisé pour nettoyer les fruits, les légumes, les coquillages,
etc.
N°3 Temporisation
• Appuyez sur cette touche pour régler le délai en heures avant
le démarrage du lavage. Vous pouvez retarder le démarrage
du lavage jusqu’à 24heures. Une pression sur ce bouton
retarde d’une heure le début du lavage.
15
Description
N°4
Ouverture
automatique
• Appuyez sur ce bouton pour activer ou désactiver la
fonction d’ouverture automatique. Lorsque cette fonction
est activée, le voyant s’allume et le lave‑vaisselle ouvre
automatiquement la porte pendant la phase de séchage pour
la faciliter. (Utilisable uniquement dans les modes Normal,
Baby Care (Délicat) et Glass (Verres)).
N°5 UV
• Avec une pression de ce bouton, le voyant UV s’allume
pendant la phase de séchage. Lorsque cette fonction est
activée, le voyant s’allume. (Utilisable uniquement dans les
modes Normal, Baby Care (Délicat) et Glass (Verres)).
N°6
Verrouillage
enfant
• Cette option permet de verrouiller les boutons du panneau de
commande, de sorte que les enfants ne puissent pas démarrer
accidentellement le lave‑vaisselle en appuyant sur les boutons
du panneau. Seul le bouton POWER (d’alimentation) reste
actif.
• Pour verrouiller ou déverrouiller les boutons du panneau de
commande, appuyez simultanément sur les touches Auto
open (Ouverture automatique) et UV pendant 3secondes.
Lorsque cette fonction est activée, le voyant s’allume.
N°7
Démarrer/
Annuler
Démarrer
• Appuyez sur ce démarrer pour démarrer le lave‑vaisselle, la
pompe d’évacuation démarre le cycle.
Annuler
• Maintenez le bouton START (DÉMARRER) enfoncé pendant
3secondes pour annuler le cycle lorsque le lave‑vaisselle
fonctionne. L’écran affichera «‑‑: ‑‑», indiquant que le cycle a
été annulé.
Pause
• Si vous devez interrompre un cycle en cours, ouvrez légèrement
la porte et attendez quelques secondes jusqu’à ce que l’action
de lavage s’arrête. Pour redémarrer le lave‑vaisselle, appuyez
sur le bouton de démarrage lorsque la porte est fermée.
16
Description
N°8 Écran
• L’écran LED affiche le code du cycle du programme
(C1, C2,……), les minutes restantes d’un cycle en cours, les
heures de temporisation avant que l’unité ne soit réglée pour
démarrer, les codes d’erreur, etc.
• Si la machine est en marche, le temps restant (en minutes)
du cycle sélectionné s’affiche dans la fenêtre d’affichage.
• Si l’option Delay (Temporisation) est sélectionnée, le nombre
d’heures de temporisation (1 à 24h) est indiqué dans la
fenêtre d’affichage. Après le démarrage de la machine, le
temps restant du cycle sélectionné s’affiche en minutes sur
la fenêtre d’affichage.
REMARQUE: Le temps restant peut soudainement
augmenter ou diminuer de plusieurs minutes.
Cela signifie que le capteur intelligent a vérifié
le niveau du sol et ajusté le nombre de cycles
de remplissage.
• En cas d’erreur critique pour le fonctionnement et la sécurité
de la machine, la commande doit s’arrêter et indiquer un
code d’erreur dans la fenêtre d’affichage. (Voir les codes
d’erreur)
• Si des codes d’erreur s’affichent, contactez le revendeur
ou un centre de service qualifié. Ils pourront vous aider à
résoudre le problème et/ou à trouver un technicien agréé si
nécessaire.
N°9
Robinet d'eau
• Lorsque le symbole est allumé, cela signifie que le réservoir
d’eau interne n’est pas suffisamment rempli. Ajoutez de l’eau
ou vérifiez les raccordements du tuyau d’arrivée pour vous
assurer que l’alimentation en eau est activée jusqu’à ce que
le symbole s’éteigne, ce qui signifie que le réservoir est
rempli.
17
Programmes
Le tableau ci‑dessous indique les programmes appropriés en fonction des niveaux de
résidus alimentaires et de la quantité de détergent nécessaire. Il affiche également
diverses informations relatives aux programmes. Les valeurs de consommation et la
durée des programmes sont données à titre indicatif, sauf pour le programme «ÉCO».
Programme
Description du
cycle
Durée de
fonctionnement
(min)
Énergie
(kWh)
Eau en
L
Agent
de
rinçage
Normal
Lavage (140°F)
Rinçage
Rinçage
Rinçage (158°F)
Séchage
130/2h10 0,35
6,0L
1,6gal.
Délicat
(Hygiène)
Lavage (158°F)
Rinçage
Rinçage
Rinçage (162°F)
Séchage
120/2h 0,45
6,0L
1,6gal.
Verres
Lavage (122°F)
Rinçage
Rinçage
Rinçage (140°F)
Séchage
115/1h55 0,21
6,0L
1,6gal.
Rapide
Lavage (122°F)
Rinçage
Rinçage
Rinçage
40/0h40 0,11
6,0L
1,6gal.
Fruit Laver 20/0h20 0,01
6,0L
1,6gal.
18
Préparation et chargement de la vaisselle
Pensez à acheter des articles qui résistent au lave‑vaisselle.
Pour les articles fragiles, sélectionnez un programme fonctionnant à la température la
plus basse possible.
Pour éviter tout dommage, ne sortez pas le verre et les couverts du lave‑vaisselle
immédiatement après la fin du programme.
Pour le lavage des couverts / plats suivants
Ne sont pas lavables au lave-vaisselle
Les couverts à anse en bois, en porcelaine ou en nacre
Articles en plastique qui ne résistent pas à la chaleur
Couverts plus anciens avec des parties collées qui ne résistent pas à la température
Couverts ou plats collés
Les articles en étain ou en cuivre
Verre en cristal
Articles en acier susceptibles d’être attaqués par la rouille
Les plateaux en bois
Ustensiles en fibres synthétiques
Sont adaptés de manière limitée
Certains types de verres peuvent devenir ternes après un grand nombre de lavages
Les pièces en argent et en aluminium ont tendance à se décolorer au lavage
Les motifs émaillés peuvent s’estomper en cas de lavage fréquent en machine
Recommandations pour le chargement du lave-vaisselle
Grattez les grandes quantités de restes de nourriture. Ramollissez les restes d’aliments
brûlés dans les casseroles. Il n’est pas nécessaire de rincer la vaisselle sous le robinet.
Pour un fonctionnement optimal du lave‑vaisselle, respectez les consignes de
chargement suivantes.
(Les caractéristiques et l’aspect des paniers et des paniers à couverts peuvent varier
d’un modèle à l’autre.)
Placez les objets dans le lave‑vaisselle de la manière suivante:
Les articles tels que les tasses, les verres, les casseroles, etc. doivent être placés face
vers le bas.
Les articles incurvés ou comportant des évidements doivent être chargés en biais afin
que l’eau puisse s’écouler. Tous les articles sont empilés de manière sûre et ne peuvent
pas se renverser.
Tous les articles sont placés de manière à ce que les bras d’aspersion puissent tourner
librement pendant le lavage. Chargez les objets creux tels que les tasses, les verres, les
casseroles, etc. en orientant l’ouverture vers le bas, afin que l’eau ne s’accumule pas
dans le récipient ou dans un fond profond.
La vaisselle et les couverts ne doivent pas être imbriqués les uns dans les autres, ni se
recouvrir les uns les autres.
Pour prévenir les dommages, les verres ne doivent pas se toucher.
Les couteaux à lame longue rangés en position verticale constituent un danger potentiel !
Les articles longs et tranchants du couvert, tels que les couteaux à découper, doivent
être positionnés.
Ne surchargez pas votre lave‑vaisselle. Ceci est important pour obtenir de bons
résultats et pour une consommation raisonnable d’énergie.
REMARQUE
Les très petits objets ne doivent pas être lavés au lave‑vaisselle, car ils pourraient
facilement tomber du panier.
19
CHARGEMENT DES PANIERS
Chargement du panier (2couverts)
Placez la vaisselle et les ustensiles de cuisine de manière à ce qu'ils ne soient pas
bousculés par le jet d'eau.
Dispositions de chargement recommandées ci‑dessous
1
1
2
2
3 3
4
4
4
4 4
5
4
Numéro Article
1 Verres à thé glacé
2 Coupes à fruits
3 Tasses
4 Assiettes à pain et à
beurre
5 Soucoupes
20
Chargement du panier à couverts
1
1
3
3
2
2
44
2
2
321 444
Numéro Article
1 Fourchettes à diner
2 Cuillères à café
3 Fourchettes à salade
4 Manches des couteaux
AVERTISSEMENT
Ne laissez aucun ustensile dépasser du bas.
Chargez toujours les ustensiles tranchants avec la
pointe vers le bas !
Veillez à ce que rien ne dépasse du fond du panier ou
de la grille et ne bloque le jet inférieur.
AVERTISSEMENT
Les ustensiles seront chauds! Pour éviter tout dommage,
ne sortez pas le verre et les couverts du lave‑vaisselle
pendant environ 15minutes après la fin du programme.
21
Fonction du produit de rinçage et du détergent
Le produit de rinçage est libéré lors de la phase de rinçage final pour éviter que l’eau ne
forme des gouttelettes sur votre vaisselle, ce qui peut laisser des taches et des traces.
Il améliore également le séchage en permettant à l’eau de mieux glisser sur la vaisselle.
Votre lave‑vaisselle est conçu pour fonctionner avec du produit de rinçage liquide.
AVERTISSEMENT
Utilisez uniquement les produits de rinçage de marque pour lave-vaisselle. Ne mettez
jamais dans le distributeur de produit de rinçage d’autres substances (par ex., produit
de nettoyage pour lave-vaisselle, détergent liquide). Cela pourrait endommager la
machine.
Fonction du détergent
Les ingrédients chimiques qui composent le détergent sont nécessaires à l'enlèvement,
à l'élimination et à l'évacuation de toutes les saletés du lave‑vaiselle. La majorité des
détergents de qualité commerciale conviennent à cette fin.
AVERTISSEMENT
Utilisation appropriée du détergent
Utilisez uniquement des détergents spécialement conçus pour les lave-vaisselles.
Il faut que le détergent soit frais et sec.
Ne remplissez pas le distributeur de détergent avant d'être prêt à mettre le
lave-vaisselle en marche.
Le détergent à vaisselle est corrosif ! À garder hors de la portée des
enfants.
Ajout de détergent
L’endroit où ajouter le détergent
(le programme des fruits ne doit
pas ajouter le détergent)
22
Démarrer un programme
1. Versez le détergent.
2. Insérez la fiche dans la prise de courant. L’alimentation électrique est indiquée à la
dernière page de la « fiche produit ». Assurez‑vous que le robinet d’arrivée d’eau est
ouvert à pleine pression.
3. Ouvrez la porte, puis appuyez sur le bouton POWER (d’alimentation).
4. Choisir un programme, L'écran LED affiche le code du cycle du programme
(C1, C2,.........)
Ensuite, appuyer sur le bouton Start (Démarrer). Le lave‑vaisselle démarrera son
cycle après quelques secondes.
Changer les programmes
Prémisse: Vous pouvez modifier le programme de lavage au début du cycle. Autrement,
le détergent peut avoir déjà été libéré, et l’appareil peut avoir déjà purgé l’eau de
lavage. Dans ce cas, la rainure du détergent doit être remplie (voir la section intitulée
«Détergent»).
Pour modifier le programme de lavage, appuyer sur le bouton Start/cancel
(Démarrer/Annuler) pendant plus de trois secondes pour mettre la machine en veille,
puis vous pouvez changer le programme au réglage de cycle souhaité.
(voir la section intitulée «Démarrage d’un cycle de lavage».)
Les voyants indiquent l’état du lave‑vaisselle:
a)Tous les feux de phase sont off (éteints)‑‑‑‑‑‑‑‑‑‑‑En attente
b)L’écran ne clignote pas‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑‑En pause
c)L’écran clignote ‑‑‑‑‑‑‑‑‑‑Fonctionnement
Avez-vous oublié d’ajouter de la vaisselle?
Un plat oublié peut être ajouté à tout moment avant que le godet à détergent ne s’ouvre.
1. Ouvrez légèrement la porte pour arrêter le lavage.
2. Une fois que les bras d’aspersion ont cessé de fonctionner, vous pouvez ouvrir
entièrement la porte.
3. Ajoutez les articles oubliés.
4. Fermer la porte.
5. Le lave‑vaisselle fonctionnera après avoir appuyé sur le bouton START (DÉMARRER).
23
NETTOYAGE ET ENTRETIEN
Entretien externe
La porte et son joint
Nettoyez régulièrement les joints de la porte à l’aide d’un chiffon doux et humide afin
d’éliminer les dépôts de nourriture. Lors du chargement du lave‑vaisselle, des résidus
d’aliments et de boissons peuvent s’écouler sur les côtés de la porte du lave‑vaisselle.
Ces zones sont situées à l’extérieur de la cuve de lavage et ne sont pas atteintes par
l’eau provenant des bras d'aspersion. Tout dépôt d’aliment doit être essuyé avant la
fermeture de la porte.
Le panneau de commande
Essuyez, au besoin, le panneau de commande uniquement à l’aide d’un chiffon doux et
humide.
AVERTISSEMENT
Pour éviter la pénétration d’eau dans la serrure de la porte et les composants
électriques, n’utilisez aucun type de nettoyant en aérosol.
N’utilisez jamais de nettoyants abrasifs ni de tampons à récurer sur les surfaces
extérieures, car ils peuvent rayer la finition. Certains essuie‑tout sont également
susceptibles de rayer ou de laisser des marques sur la surface.
Entretien interne
Système de filtrage
Le filtre élimine efficacement les particules alimentaires de l'eau de lavage, permettant
ainsi un recyclage pendant le cycle.
Pour des performances et des résultats optimaux, les filtres doivent être nettoyés
régulièrement. Pour cette raison, il est préférable d’enlever les gros résidus alimentaires
bloqués par le système de filtrage après chaque cycle de lavage en rinçant à l’eau le
godet et le filtre. Pour retirer le bloc de filtre, tirez sur la poignée du godet vers le haut.
AVERTISSEMENT
Les images sont fournies à titre de référence uniquement, les différents modèles de
système de filtration et de bras d’aspersion peuvent varier.
1
:
Tournez le filtre dans le sens
antihoraire, puis tirez‑le vers le haut.
2: Soulevez le filtre fin du filtre principal.
24
AVERTISSEMENT
Ne serrez pas trop les filtres. Remettez les filtres dans l’ordre de manière sécurisée,
sinon des débris grossiers pourraient pénétrer dans le système et provoquer un blocage.
N’utilisez jamais le lave‑vaisselle sans les filtres en place. Un remplacement incorrect du
filtre peut réduire le niveau de performance de l’appareil et endommager la vaisselle et
les ustensiles.
Nettoyage des bras d’aspersion
Il faut nettoyer les bras gicleurs
régulièrement surtout les buses afin
d'éviter tout bouchage. Il faut les laver
sous l'eau de robinet et les remonter
soigneusement en vérifiant que leur
mouvement de rotation n'est pas entravé.
Saisissez le bras gicleur au milieu, et le
tirer vers le haut pour le retirer. Lavez les
bras sous un robinet d'eau et le remettre
soigneusement en place. Il faut vérifier
que les bras gicleurs tournent librement
après chaque remontage. Autrement,
il faut vérifier qu'ils ont été remontés
correctement.
25
Entretien du lave-vaisselle
Précaution contre le gel
Prenez des mesures contre le gel pour protéger votre lave‑vaisselle en hiver. Après
chaque cycle de lavage, procédez comme suit:
1. Coupez l’alimentation électrique du lave‑vaisselle.
2. Vidanger l’eau du réservoir et de la vanne d’eau. (Servez‑vous d’une bassine pour
recueillir l’eau)
3. Retirez le filtre au fond de la cuve, utilisez une éponge pour absorber l'eau.
Après chaque lavage
Après chaque lavage, couper l'alimentation en eau de l’appareil et laissez la porte
légèrement ouverte pendant un certain temps afin d’éliminer l’humidité et les odeurs à
l’intérieur de l’appareil.
Débrancher la fiche
Avant tout nettoyage et entretien, il faut toujours débrancher la fiche de la prise.
Pas de nettoyant abrasif ni solvant
Il ne faut pas utiliser de solvants ou de produits de nettoyage abrasifs pour l’extérieur et
les parties en caoutchouc du lave‑vaisselle. Utilisez uniquement un chiffon imbibé d’eau
chaude savonneuse.
Pour éliminer les taches ou les traces des surfaces intérieures, utilisez un chiffon
humidifié et un peu de vinaigre ou un produit de nettoyage spécialement conçu pour
les lave‑vaisselle.
En cas de non-utilisation prolongée
Il est recommandé de lancer un cycle de lavage lorsque le lave‑vaisselle est vide, puis
de débrancher la fiche, de couper l'alimentation en eau et de laisser la porte du
lave‑vaisselle légèrement ouverte. Cette précaution permettra de prolonger la durée de
vie des joints de porte et d’éviter la formation d’odeurs dans l’appareil.
Déplacement de l’appareil
S’il faut déplacer la machine, essayez de la maintenir verticale. Si cela est absolument
nécessaire, vous pouvez la coucher sur le dos.
Joints
Les résidus d’aliments coincés dans les joints sont l’un des facteurs qui entraînent la
formation d’odeurs dans le lave‑vaisselle. Un nettoyage régulier à l’aide d’une éponge
humide permet d’éviter ce problème.
26
DÉPANNAGE
Avant d’appeler un réparateur
La consultation des tableaux qui suivent pourrait vous éviter de faire appel à un
réparateur.
Problème Cause possible Solution
Le lave‑vaisselle ne
démarre pas
• Fusible grillé ou
disjoncteur déclenché.
Remplacez le fusible ou réinitialisez le
disjoncteur.
Retirez tout autre appareil partageant le
même circuit avec le lave‑vaisselle.
• Pas d’alimentation
électrique.
Assurez‑vous que le lave‑vaisselle est
allumé et que la porte est bien fermée.
Assurez que le cordon d’alimentation est
bien branché dans une prise secteur.
• La pression d’eau est
faible
Vérifiez que l’alimentation en eau est
correctement raccordée et que l’eau est
ouverte.
• La porte du lave‑vaisselle
est mal fermée.
Assurez‑vous de bien fermer la porte et
de la verrouiller.
L’eau n’est pas
pompée du lave‑
vaisselle
• Le tuyau de vidange est
tordu ou coincé.
Vérifiez le tuyau d’évacuation.
• Le filtre est bouché. Vérifiez le système de filtration.
• Évier de cuisine bouché. Vérifiez l’évier de la cuisine pour vous
s’assurer qu’il se vide correctement. Si le
problème est au niveau de l’évier, vous
aurez peut‑être besoin d’un plombier
plutôt que d’un réparateur pour
lave‑vaisselle.
Mousse dans la cuve
• Le détergent n’est pas
approprié.
Utilisez uniquement le détergent prévu
pour le lave‑vaisselle afin d’éviter la
formation de mousse. Dans ce cas,
ouvrez le lave‑vaisselle et laissez la
mousse se dissiper. Versez 1litre d’eau
froide dans le fond du lave‑vaisselle.
Fermez la porte du lave‑vaisselle, puis
sélectionnez n’importe quel cycle. Dans
un premier temps, le lave‑vaisselle
évacue l’eau. Ouvrez la porte une fois la
phase d’évacuation terminée et vérifiez si
la mousse a disparu.
Répétez l’opération si nécessaire.
• Produit de rinçage
renversé.
Essuyez toujours immédiatement les
produits de rinçage renversés.
27
Problème Cause possible Solution
Intérieur de la cuve
taché
• Un détergent avec
colorant peut avoir été
utilisé.
Assurez‑vous que le détergent ne
contient pas de colorant.
Film blanc sur les
surfaces intérieures
• Résidus minéraux de
l'eau calcaire.
Pour nettoyer l’intérieur,
servez‑vous d’une éponge humide
avec du détergent pour lave‑vaisselle
et portez des gants en caoutchouc.
N’utilisez jamais de produit nettoyant
autre que du détergent pour
lave‑vaisselle afin d’éviter qu’il n’y ait de
la mousse.
Il y a des taches de
rouille sur la vaisselle
• Les ustensiles concernés
ne sont pas résistants à
la corrosion.
Évitez de laver les objets qui ne sont
pas résistants à la corrosion dans le
lave‑vaisselle.
Bruit de cognement
dans le lave‑vaisselle
• Un bras d'aspersion
cogne contre un objet
dans un panier
Arrêtez le programme et disposez à
nouveau la vaisselle qui bloque le bras
d'aspersion.
Bruit de claquement
dans le lave‑vaisselle
• Des objets bougent dans
le lave‑vaisselle.
Arrêtez le programme et disposez à
nouveau la vaisselle.
Bruits de cognement
dans les conduites
d’eau
• Cela peut être dû à
l’installation ou à la
section transversale des
tuyaux.
Cela n'a aucun effet sur le
fonctionnement du lave‑vaisselle. En
cas de doute, contactez un plombier
qualifié.
La vaisselle n’est pas
propre
• La vaisselle n’a pas
été correctement
positionnée.
Reportez‑vous à la section «Préparation
et chargement de la vaisselle».
• Le programme n’était
pas assez puissant.
Choisissez un programme plus intensif.
• Une quantité insuffisante
de détergent a été
utilisée.
Utilisez plus de détergent ou changez
de détergent.
• De la vaisselle a bloqué
le mouvement des bras
d'aspersion.
Réarrangez les objets pour qu’ils
ne gênent pas la rotation des bras
d'aspersion.
• La combinaison de filtres
n’est pas propre ou
n’est pas correctement
installée à la base de
la cuve de lavage. Cela
peut provoquer le
bouchage des buses des
bras d'aspersion.
Nettoyez et/ou installez correctement le
filtre.
Nettoyez les bras d'aspersion.
Les objets en verre
sont recouverts d’une
pellicule blanchâtre.
• Combinaison d’eau
douce et de trop de
détergent.
Utilisez moins de détergent si vous
votre eau est douce et sélectionnez un
cycle plus court pour les objets en verre.
28
Problème Cause possible Solution
Taches noires ou
grises sur la vaisselle
• Les ustensiles en
aluminium ont frotté
contre la vaisselle
Utilisez un nettoyant abrasif doux pour
éliminer ces marques.
La vaisselle ne s'est
pas sèchée
• La vaisselle n’a pas été
correctement placée
Utilisez des gants si vous trouvez des
résidus de détergent sur la vaisselle afin
d’éviter les irritations de la peau.
• Pas assez de produit de
rinçage
Augmenter la quantité d'agent de
rinçage.
• La vaisselle a été retirée
trop tôt
Ne videz pas votre lave‑vaisselle
immédiatement à la fin du lavage.
Entrouvrez la porte pour laisser la vapeur
s’échapper. Commencez à sortir la
vaisselle quand elle n’est plus chaude au
toucher.
• Un mauvais programme
a été sélectionné.
S’agissant d’un programme à courte
durée, la température de lavage est plus
faible, ce qui réduit la performance de
lavage.
Choisissez un programme dont la durée
de lavage est plus longue.
• Des couverts avec un
revêtement de mauvaise
qualité ont été utilisés.
L’évacuation de l’eau est plus difficile
avec ces produits. Les couverts et la
vaisselle de ce type ne doivent pas être
lavés dans le lave‑vaisselle.
AVERTISSEMENT
La réparation par soi‑même ou la réparation par une personne non professionnelle
peut entraîner des risques graves pour la sécurité de l’utilisateur de l’appareil et
compromettre la garantie.
29
CODES D’ERREUR
En cas de dysfonctionnement, le lave‑vaisselle affiche un code d’erreur. Le tableau
suivant indique les éventuels codes d’erreur et leurs causes.
Code Significations Cause
E1
Le débit d’alimentation est
trop faible.
Un débitmètre, robinet de vidange ou
pompe est défectueux, il doit être réparé
par un ouvrier qualifié.
E3
La température requise n’a
pas été atteinte
Anomalie du tube chauffant ou de la
thermistance, il doit être réparé par un
technicien qualifié.
E4
Débordement. Certains accessoires du lave‑vaisselle
présentent des fuites.
Ed
Échec de communication
entre la carte de circuit
imprimé principale et la carte
de circuit d’affichage.
Circuit ouvert ou rupture du câblage de
communication.
AVERTISSEMENT
• En cas de débordement, coupez l'alimentation en eau principale avant d'appeler le
centre de services.
• S’il y a de l’eau dans le bac en raison d’un trop‑plein ou d’une petite fuite, l’eau doit
être éliminée avant de redémarrer le lave‑vaisselle.
• S’il y a un code d’erreur qui ne peut pas être résolu, il faut demander une assistance
professionnelle.
30
MARQUES DÉPOSÉES, DROITS
D’AUTEUR ET DÉCLARATION
LÉGALE
le logo, les marques verbales, le nom commercial, l’apparence commerciale
et toutes leurs versions constituent des actifs précieux du Groupe Midea et/ou de
ses filiales (« Midea »), dont Midea est propriétaire des marques déposées, des droits
d’auteur et d’autres droits de propriété intellectuelle, ainsi que de tout achalandage
découlant de l’utilisation de toute partie d’une marque Midea. L’utilisation de la marque
Midea à des fins commerciales sans le consentement écrit préalable de Midea peut
constituer une contrefaçon de marque ou une concurrence déloyale en violation des
lois en vigueur.
Ce manuel est créé par Midea et Midea se réserve tous les droits d'auteur de
celui‑ci. Aucune entité ni personne ne peut utiliser, dupliquer, modifier ou distribuer,
en tout ou en partie, ce manuel, ni l’associer ni le vendre avec d’autres produits sans le
consentement écrit préalable de Midea.
Toutes les fonctions et instructions décrites étaient à jour au moment de l'impression
de ce manuel. Cependant, le produit réel peut varier en raison de l'amélioration des
fonctions et des conceptions.
31
AVIS DE PROTECTION DES
DONNÉES
Pour la mise en œuvre des services convenus avec le client, nous acceptons de nous
conformer sans restriction à toutes les dispositions légales en vigueur en matière de
protection des données, conformément aux pays convenus dans lesquels les services au
client seront fournis, ainsi que, le cas échéant, au Règlement général sur la protection
des données de l’UE (RGPD).
De manière générale, notre traitement des données a pour but de remplir nos
obligations contractuelles à votre égard et, pour des raisons de sécurité des produits,
de protéger vos droits en matière de garantie et d’enregistrement du produit. Dans
certains cas, mais uniquement si une protection appropriée des données est assurée, les
données personnelles peuvent être transférées à des destinataires situés en dehors de
l'Espace économique européen.
De plus amples informations seront fournies sur demande. Vous pouvez contacter
notre délégué à la protection des données à l’adresse suivante MideaDPO@midea.
com. Pour exercer vos droits, tels que le droit de vous opposer au traitement de vos
données personnelles à des fins de marketing direct, veuillez nous contacter par
[email protected]om. Pour obtenir plus d’informations, veuillez scanner le
code QR.
32
Garantie limitée d’un an
Garantie limitée d’un an
1. Il s’agit de la seule garantie expresse pour ce produit et elle remplace toute autre
garantie ou condition.
2. Ce produit est garanti contre tout défaut de matériau et de qualité d'exécution
pour une période d’un an à compter de la date de livraison. Pendant cette période,
votre seul recours est la réparation ou le remplacement de ce produit ou de tout
composant jugé défectueux, à notre discrétion; toutefois, vous êtes responsable de
tous les coûts liés au renvoi du produit et au renvoi par nos soins du produit ou du
composant dans le cadre de la présente garantie. Si le produit ou le composant n’est
plus disponible, nous le remplacerons par un produit similaire de valeur égale ou
supérieure.
3. Cette garantie ne couvre pas l’usure due à une utilisation normale, ni le
fonctionnement non conforme au manuel d’instructions, ni les dommages au produit
résultant d’un accident, d’une modification, d’un abus ou d’une mauvaise utilisation.
Cette garantie ne s’applique qu’à l’acheteur original ou au destinataire du cadeau.
Conservez le ticket de caisse original, car une preuve d'achat est nécessaire pour
faire valoir la garantie. Cette garantie est annulée si le produit est utilisé à des fins
autres que domestiques ou s’il est soumis à une tension et à une forme d’onde autres
que celles spécifiées sur l’étiquette.
4. Nous excluons toute réclamation pour des dommages spéciaux, accessoires et
consécutifs à une violation de la garantie expresse ou implicite. Toute responsabilité
est limitée au montant du prix d'achat. Toute garantie implicite, y compris toute
garantie légale ou l’état de la marchandise ou de l’utilité à des fins particulières,
est exclue, sauf dans la mesure prévue par la loi, auquel cas cette garantie ou cette
condition est limitée à la durée de cette garantie écrite.
5. La garantie écrite vous donne des droits juridiques. Vous pouvez bénéficier d’autres
droits légaux qui varient selon votre lieu de résidence. Certains États ou provinces
n’autorisent pas les limitations concernant les garanties implicites ni les dommages
spéciaux, accessoires ou indirects, de sorte que les limitations ci‑dessus peuvent ne
pas s’appliquer à vous.
Téléphone du service clientèle: 1-866-646-4332
www.midea.com
