The information in this manual is subject to change without notice.
F7NA User Manual
V1.0
Language
English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31
1
Content
Notice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Safety Notice . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Product Specications . . . . . . . . . . . . . . . . . . . . .
3
Package Contents . . . . . . . . . . . . . . . . . . . . . . .
4
Appearance . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Buttons and Functions . . . . . . . . . . . . . . . . . . . .
6
Voice Control Function . . . . . . . . . . . . . . . . . . . .
9
User Inteace Oveiew . . . . . . . . . . . . . . . . . . .
10
Driver Assistance Feature . . . . . . . . . . . . . . . . . .
13
Function Oveiew . . . . . . . . . . . . . . . . . . . . . .
15
Over-The-Air Updates . . . . . . . . . . . . . . . . . . . .
16
How to Play Video on Computer . . . . . . . . . . . . . .
18
Installation . . . . . . . . . . . . . . . . . . . . . . . . . .
20
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . .
28
Customer Seice Center . . . . . . . . . . . . . . . . . .
30
2
Notice
• Please read this manual carefully before operation and keep it
for future reference. It will be helpful should you encounter any
operational problems.
• Improper installation will void the manufacturer's warranty.
The installation instructions do not apply to all types of vehicles
and are written as guidelines to assist in installing the system.
• Consult with an experienced technician if you are not
comfoable installing the device on your own.
• Please make sure to read and understand local laws and
regulations regarding cameras and their use in a vehicle. Laws
may va by state.
• Do not obscure the view of the road ahead or obstruct the
deployment of any airbags in the event of an accident.
• When not in use, please disconnect the car adapter from both
the 12/24V DC outlet in your vehicle and the device itself.
• Only clean the device with a soft d cloth, for tough di, apply
some neutral detergent diluted in 5 to 6 pas water on a soft
cloth.
• Note that alcohol, thinner, benzene, etc
.
could cause damage to
the paint or coatings on the device.
• Avoid making contact with the lens as this may cause damage.
• The video recordings made by this device are intended for
personal use only.
• While driving, do not adjust the controls of your device, as
it may draw your attention from your surroundings.
3
Product Specications
Item name F7NA Dash Cam Video format MP4
Screen size 3.69" IPS Screen Photo format JPG
Recording
resolution
Front 4K+Rear 1080P
Front 2.5K+Rear 1080P
Front 1080P+Rear 1080P
Input DC 5V/2.5A
Lens F1.8
Operating
temperature
-4°F~158°F
Max Suppo 512GB
Warranty
period
18 months
Note:
If you encounter any issues during use, we oer an 18-month free
warranty from the date of purchase, along with lifetime technical
suppo.
Extended warranty seice:
You may also receive an additional 6 months of extended
warranty seice by registering your device on our website.
URL: https://www.redtigercam.com/pages/warranty-form
Safety Notice
To ensure proper peormance and safety, please use only original
accessories and follow the installation instructions carefully.
Damage to the product, vehicle, or related losses caused by the use
of non-original accessories, improper installation, or failure to follow
this manual may not be covered by the warranty or replacement
seice. For assistance, please contact our ocial suppo.
4

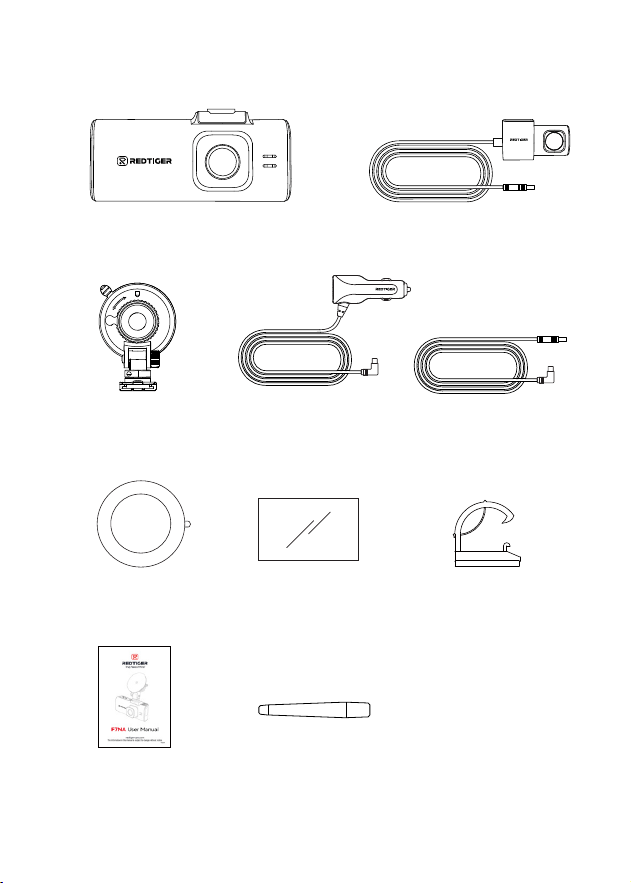

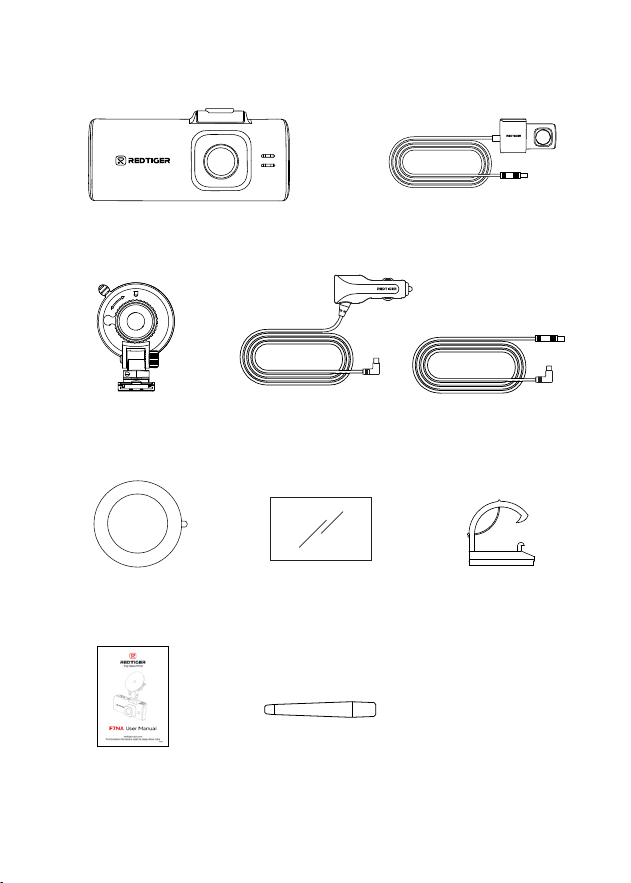

Package Contents
• F7NA 4K Dash Cam • 1080P Rear Camera
• Mount
• User Manual • Tool
• Power Supply Cable
with Car Charger
• Electrostatic
Sticker
• Rear Cam Cable
• Cable Clips
•Adhesive
5
MIC
R
REAR
POWER
Appearance
4
1
10
Suction Cup
Rear Cam Po
Power Button
2
Front Camera
Lens
5
6
12
9
Mount
Screen
OK Button
Status Light
Power Po
3
Memo Card
Slot
13
Right Button
7
8
Menu Button
Left Button
11
6
Buttons and Functions
Power Button
Recording Mode:
• Sho press-to Take photo
• Long press-to Turn o the Camera
Setup Mode:
• Sho press-to Return to the previous screen
Playback Mode:
• Sho press-to Return to the previous screen
Menu Button
Recording Mode:
• Sho press to Enter main menu
Setup Mode:
• Sho press-to Return to the previous screen
Playback Mode:
• Sho press-to Return to the previous screen
M
Left Button
Recording Mode:
• Sho press to Lock/Unlock the recording le
• Long press-to Turn on/o Wi-Fi
Setup Mode:
• Sho press-to Select the previous function
Playback Mode:
• Sho press-to Select the previous le
7
OK Button
Recording Mode:
• Sho press-to Switch screen
Setup Mode:
• Sho press-to Enter/Conrm specic settings
Playback Mode:
• Sho press-to Select and play the specic le
• Long press-to Delete/Lock/Unlock the specic le
Note:
• Data can be transferred from the main unit to a personal
computer via a USB cable by ensuring that the cable is properly
connected between the two devices and the OK button is long
pressed.
OK
Right Button
Recording Mode:
• Sho press to Enter playback mode
• Long press-to Turn on/o audio
Setup Mode:
• Sho press-to Select the next function
Playback Mode:
• Sho press-to Select the next le
8
• Video Mode
You can manually click the icon at the top of the screen to
choose whether to turn on Wi-Fi.
You can manually click the icon at the top of the screen to
choose whether to turn on the Voice control.
You can manually click the icon at the top of the screen to
choose whether to record audio during video recording.
9
Voice Control Function
Fast control through simple voice commands
If the icon is white , it means the function can be used
normally.
You have two ways to enable this feature.
Tap on the icon to turn the feature on or o.
Enter the setting mode-voice control-on/o.
1
2
Note:
You can see the specic commands in setting-
voice
control.
lock the video
take picture
turn on Audio turn o Audio
turn on screen turn o screen
turn on wi turn o wi
turn on recording turn o recording
show front camera show rear camera
10
User Inteace Oveiew
• Recording Mode
Icon Description
GPS status
Recording resolution
Whether to connect the hardwired kit and set up parking
monitoring
Wi-Fi status
Voice control status
Voice recording status
11
Icon Description
Indicates the current video perspective displayed on the screen
Recording status and recording time
Emergency recording is on
Date and time of the camera
Settings
Emergency Video Lock
Playback
Switching from front, rear cameras
12
Press the button to watch the recorded video.
Long press the button for 3 seconds to edit your recorded
videos.
• Playback Mode
Press the button to access the playback folder
Press the Left or Right button to select the folder you want to
play, then press the button to enter.
1
3
2
4
OK
OK
OK
13
Note:
The dashcam will automatically calibrate the driver assistance
features eve time it stas up. Please drive at a speed of 20km/
h(10mph) or above for 2-3 minutes on the road to complete the
automatic calibration. lf GPS is not positioned or the signal is
weak, the speed measurement may be inaccurate.
Driver Assistance Feature
Driver Assistance is designed to enhance safety and convenience
throughout your vehicle's journey. You can customize the settings
of each feature according to your requirements in the menu.
1. ON/OFF
Turn on/o the corresponding feature.
2. Setting
Manually adjust the detailed settings for each driver
assistance feature.
14
=0km/h(0mph)
Here is a detailed introduction to the Driver Assistance features:
• ADAS
(Front Camera Driver Assistance Features)
1. Lane Depaure
Automatically detects lane
markings and ales you when
the vehicle deviates from the
lane.
2. Forward Collision
Accurately calculates the
distance to the vehicle
ahead and warns of potential
collision risks.
>60km/h(37mph)
>30km/h(19mph)
3. Stop & Go
Automatically monitors the
front vehicle's depaure
and reminds you to sta in a
timely manner.
15
Function Oveiew
Sho press the M button to enter the settings menu, where you
can adjust various functions and parameters of the camera.
Icon Function Option/Description
Resolution
4K+1080P
2.5K+1080P
1080P+1080P
Sound Record ON/OFF
Loop recording 1/3/5mins
G-Sensor O/Low/Medium/High
Fatigue
Reminder
A Reminder Will be Made During
1h/2h/3h/4h/OFF
Wi-Fi OFF/2.4GHz/5.8GHz
Click Tone ON/OFF
Screen Saver
OFF/10s/30s/2mins,
Screen goes o after the set time
Voice Control ON/OFF/Voice Command
Driver Assistance ON/OFF/Settings
16
Icon Function Option/Description
Mirror Flip
Horizontal Flip Your Rear View
*
Need to connect rear camera
Rear Cam Flip
Veical Flip Your Rear View
*
Need to connect rear camera
Parking Mode Please connect the ACC hardwire kit
GPS Display GPS signal strength
Stamp GPS Stamp/Speed Stamp/Date Stamp
Speed Unit KMH/MPH
Language Choose Your Preferred Language
Clock Setting Update With GPS
12
24
Time Style 12h/24h
Time Zone Choose Your Time Zone
DST Daylight Saving Time ON/OFF
Flicker 60Hz/50Hz
17
Icon Function Option/Description
Format Reminder Reminder to Clear Data
Format SD Card Format SD card. All data will be deleted
Card Speed Card Speed Detection
Reset Setup Reset All Settings
APP A QR Code for Redtiger app
Product
Information
Software Version
Help Center Scan the QR code to contact us
Note:
• In order to a Clean, Smooth, Comfoable using experience, we
suggest you format your Memo Card once a month.
• When you turn o Click Tone, the staup and shutdown sounds
will also be turned o.
18
OTA(Over the air) Update
Note: Please update the Redtiger Cam APP to the latest version to
use this function.
1. Disconnect the mobile phone and dash cam Wi-Fi.
Connect the phone to lan for 5 seconds, then disconnect.
Finally, connect the dash cam Wi-Fi.
2. Once Wi-Fi connection is successful, open the Redtiger Cam
APP to sta using it. If new software is detected, the APP page
will indicate the availability of an update.
3. To upgrade, click on "Upgrade Now". The Redtiger Cam APP
will prompt you to download the upgrade package. Please
note that the actual rmware should prevail over the upgrade
package.
4. Connect the dash cam to send the upgrade package. Do not
power o the dash cam during the upgrade process. Once
the upgrade is completed, the APP will display the upgrade
success message, and the dash cam will automatically resta.
How to Play Video on Computer
We recommend using REDTIGER Player as the correct video player
to watch/play videos. It can also view Google Maps.
You can Download it for free on Mac or Windows from the
following link: https://www.redtigercam.com/pages/gps-player
You can choose dierent playback modes in Settings > Video
Playback Mode. You can set playback speed, language, map,
and various other functions.
19
1 2
4 65
3
1 2
Video play window (Front) Video play window (Rear)
3 4
Map and track display Play control panel
5 6
Speed and driving state indication Play list
Note:
If the video les of front and rear road tracks are recorded
synchronously and loaded into the playing list at the same time,
they can be played separately in split left and right screens.
When you nd the desired video le, hold down the left mouse
button and drag the desired les to the video play window to
play it.
20
Installation
• Inse Memo Card
Inse the memo card into the dash cam, ensuring that it is
oriented correctly so that the gold contacts are facing towards
the screen of the dash cam. Push the memo card until it clicks
into the slot.
Please make sure to connect all cameras
and wires before powering on the camera
screen,otherwise the camera will not work
properly.Please follow the instructions
below for the rst-time installation of the
Redtiger dash cam.
Scan the QR code on the right to view the
installation tutorial video.
WARNING
21
Note:
1. It is recommended to use a MicroSD card with 64GB or larger
capacity to ensure sucient storage space for continuous loop
recording.
2. For stable writing of high-denition video and smooth loop
recording, a card with a speed rating of U3/V30 or higher is
recommended. Using a slower card may result in video lag,
missed footage, or recording failure.
3. For enhanced reliability and longevity, priority should be given
to memo cards labeled as "High Endurance", which are
designed for sustained write operations.
4. For optimal compatibility and peormance, it is recommended
to purchase the Redtiger customized memo card.
22
• Mount the Front Camera
Please do a bench test before ocially installing the dash cam
to make sure all products are working properly.
Find the right spot on the front windshield. Wipe the pre-
installed location with a clean cloth.
Use the suction cup to x the F7NA dash cam on the
windshield, adjust its angle to record a video with a better
viewing angle.
1
2
3
*Adjust the module counterclockwise
to x the bracket.
23
Remove the transparent release lm.
Stick the adhesive pad onto the suction cup base.
We also have an adhesive of suction cup, which can prevent the
suction cup from falling due to high temperature or long-term
use. The following are its usage steps. It should be noted that the
suction cup cannot be removed after the adhesive is applied.
1
2
*Tips
：
Suction Cup Installation
24
Attach the suction cup rmly to the electrostatic sticker on
your windshield.
Press rmly to ensure a strong bond, and let it set for 24 hours
for the best results.
3
4
25

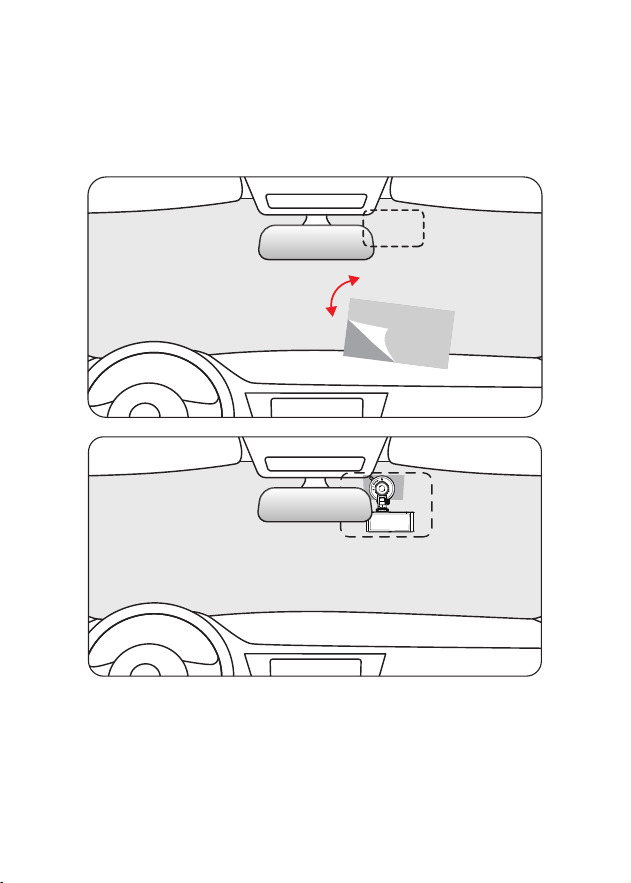

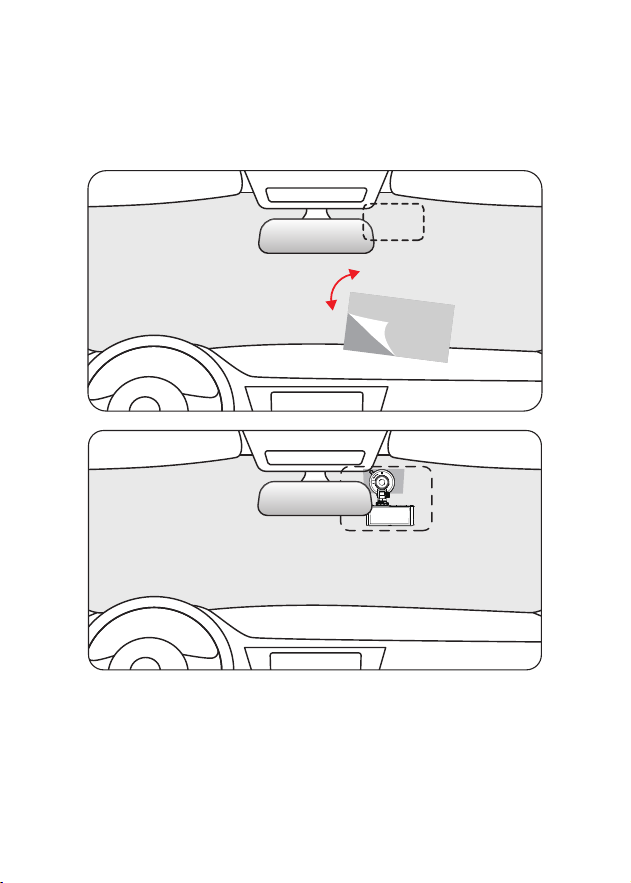

• Front Camera Installation
Peel o the electrostatic sticker on the cellophane and transfer
it to where you want to stick it. Attach the front camera to the
electrostatic sticker and rmly press to secure it.
26
• Wire Layout In the Vehicle
The car charger is connected to the cigar socket.
Connect the other end of the car charger to the dash cam.
1
2
• Mount the Rear Camera
Use a clean cloth to wipe the rear windshield where the rear
camera needs to be installed.
Peel o the electrostatic sticker, transfer it to the place you
want to stick it.
Drain the air bubbles on the electrostatic sticker.
Peel o the adhesive on the rear camera and stick it on the
electrostatic sticker.
1
2
3
4
27
3
Connect the inteace of the rear cable with the inteace of the
rear cam cable.
Hide the rear cam cable along the gaps between the front
windshield and the ceiling, between the car body and the
ceiling on the side of the passenger seat, and between the rear
seats and the ceiling.
4
5
Pillar A
MIC
R
Use the crowbar to run the power cable along the front
windshield and the roof, and hide the cable down the A-pillar,
so as not to block the driver's sight and cause danger.
28
Trouble Shooting
・Why is there no GPS signal?
1. Disconnect and clean the cable and po of any dust that
may have accumulated around the dash cam. Check for any
inteerence in your car, like metal lm on the windshield, a
radio antenna, or radar detector.
2. Move your car to an open area. Obsee if the GPS icon on
the screen turns green and displays GPS information.
3. Once the GPS locks on to a signal, a satellite icon will appear
at the bottom left of the screen. Green indicates positioning,
while white indicates no positioning.
・Why does my dash cam prompt “Card Error” or “Please
Format Memo Card” occasionally?
Please follow the steps below to check:
1. Please go to Settings > Format Reminder to check whether
the regular format reminder is enabled.
2. Format the Memo Card.
3. Restore facto settings and resta the dash cam.
4. Update the rmware.
・Device restas repeatedly/no boot?
1. Ensure you’re using the included charger/cables.
2. Remove the memo card, camera cable, and car charger
and reinstall them. Check if an issue was caused by the
accessories.
3. Reset the device using the button at the bottom of the
camera.
4.
If the issue persists, connect the dash cam to a computer
using a USB cable. If the device powers on, the issue may
be caused by the car charger cable. If it does not power on
while connected, there may be an issue with the dash cam
itself.
29
5. Please go to the ocial website to update the rmware.
6. If it is not resolved, please contact our dedicated customer
seice for a replacement.
・Why "Mass storage" appears on the screen?
"Mass storage" happens when you use a USB cable with data
transfer mode causing the dash cam to enter transfer mode.
In this mode, data can only be transferred; no other functions
work. For best results, use the original car charger or a USB
cable without data transfer mode.
・Why can't I connect to Wi-Fi?
1. Check the working distance of Wi-Fi, about 15ft.
2. Check the SSID and password of the Wi-Fi, or whether there
are other devices connected to the Wi-Fi.
3. Turn o mobile data, security software, and VPN on your
phone.
4. If the issue persists, please contact customer suppo for
assistance.
・Why is the time setting incorrect?
The dash cam features built-in GPS. It automatically adjusts
time based on your location and time zone, eliminating the
need for manual time changes. And you can adjust the time
through Settings > Time Zone/DST.
30
Help Center WhatsApp
Redtiger
For more information:
After sales: help@redtigercam.com
Business Cooperation: contact@redtigercam.com
Customer Phone Seice: +1 888 966 8028 (US)
Customer Seice Center
If you have any problems with the function or installation of your
dash cam, please feel free to reach out to us.
31
Contenido
Nota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32
Aviso de Seguridad . . . . . . . . . . . . . . . . . . . . .
33
Producto Especicaciones . . . . . . . . . . . . . . . . .
33
Paquete Contenido . . . . . . . . . . . . . . . . . . . . .
34
Apariencia . . . . . . . . . . . . . . . . . . . . . . . . . . .
35
Botones y Funciones . . . . . . . . . . . . . . . . . . . . .
36
Inteaz de Usuario . . . . . . . . . . . . . . . . . . . . . .
38
Función de Control Por Voz . . . . . . . . . . . . . . . . .
41
Función de Asistencia al Conductor . . . . . . . . . . . .
43
Descripción General de Funciones . . . . . . . . . . . . .
45
Actualizaciones por Aire . . . . . . . . . . . . . . . . . . .
48
Cómo Reproducir Video en el Ordenador . . . . . . . . . .
48
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . .
50
Solución de Problemas . . . . . . . . . . . . . . . . . . .
58
Seicio de Atención al Cliente Center . . . . . . . . . . .
60
32
Nota
・Lea atentamente este manual antes de utilizar el aparato y
conséelo para futuras consultas. Le será útil en caso de que
surja algún problema de funcionamiento.
・Una instalación incorrecta anulará la garantía del fabricante. Las
instrucciones de instalación no son aplicables a todos los tipos
de vehículos y se han redactado a modo de guía para ayudarle
a instalar el sistema.
・Consulte con un técnico experimentado si no se siente cómodo
instalando el dispositivo por su cuenta.
・Asegúrese de leer y comprender las leyes y normativas locales
relativas a las cámaras y su uso en un vehículo. Las leyes
pueden variar según el estado.
・No obstaculice la visión de la carretera ni obstruya el despliegue
de los airbags en caso de accidente.
・Cuando no lo utilices, desconecta el adaptador para el coche
tanto de la toma de 12/24V DC del vehículo como del propio
dispositivo.
・Limpie el dispositivo únicamente con un paño suave y seco;
para la suciedad resistente, aplique un poco de detergente
neutro diluido en 5 a 6 paes de agua sobre un paño suave.
・Tenga en cuenta que el alcohol, el diluyente, el benceno, etc.
podrían dañar la pintura o los revestimientos del dispositivo.
・ Evite el contacto con la lente, ya que podría dañarla.
・ Las grabaciones de vídeo realizadas por este dispositivo están
destinadas exclusivamente a uso personal.
・ Mientras conduce, no ajuste los controles del dispositivo, ya
que podría desviar su atención de lo que le rodea.
33
Nombre del
aículo
F7NA Dash Cam
Formato de
vídeo
MP4
Tamaño de
pantalla
3.69" IPS
Formato de
foto
JPG
Resolución de
grabación
Front 4K+Rear 1080P
Front 2.5K+Rear 1080P
Front 1080P+Rear 1080P
Entrada DC 5V-2.5A
Lente F1.8
Temperatura de
funcionamiento
-4°F~158°F
Sopoe máximo 512GB
Período de
garantía
18 Meses
Nota:
Si tiene algún problema durante el uso, le proporcionaremos
un reemplazo gratuito del dispositivo dentro de 18 meses de la
compra, además de sopoe técnico de por vida.
Seicio de garantía ampliada:
También puede recibir 6 meses adicionales de seicio de garantía
ampliada registrando su dispositivo en nuestro sitio web.
URL: https://www.redtigercam.com/pages/warranty-form
Producto Especicaciones
Aviso de Seguridad
Para garantizar un rendimiento y una seguridad adecuados,
utilice únicamente accesorios originales y siga atentamente las
instrucciones de instalación. Los daños al producto, al vehículo o
las pérdidas relacionadas causadas por el uso de accesorios no
originales, una instalación incorrecta o el incumplimiento de este
manual pueden no estar cubieos por la garantía o el seicio de
reemplazo. Para obtener ayuda, póngase en contacto con nuestro
sopoe ocial.
34
Paquete Contenido
• F7NA 4K Cámara para tablero • Cámara trasera 1080P
• Sopoe
• Manual del usuario • Herramienta
•Adhesivo
• Cable de alimentación
con cargador de coche
• Pegatina electrostática
• Cable de la cámara
trasera
• Clips para cables
35
MIC
R
Apariencia
10
Botón de
encendido
5
6
12
9
Sopoe
Pantalla
Botón OK
Ranura para
tarjeta de
memoria
13
Botón
izquierdo
7
8
Botón de menú
Botón derecho
11
Luz de estado
REAR
POWER
4
1
Adhesivo
Ranura de la
leva trasera
2
Lente de la
cámara frontal
3
Pueo de
alimentación type-C
36
Botones y Funciones
Botón de Energía
Modo de Grabación:
•Pulso coo para tomar una foto
•Pulso largo para apagar la cámara
Modo de Conguración:
•Pulso coo para volver a la pantalla anterior
Modo de Reproducción:
•Pulso coo para volver a la pantalla anterior
Botón de Menú
Modo de Grabación:
•Pulso coo para entrar al menú principal
Modo de Conguración:
•Pulso coo para volver a la pantalla anterior
Modo de Reproducción:
•Pulso coo para volver a la pantalla anterior
M
Botón Izquierdo
Modo de Grabación:
•Pulso coo para bloquear/desbloquear el archivo de
grabación
•Pulso largo para encender/apagar el Wi-Fi
Modo de Conguración:
•Pulso coo para seleccionar la función anterior
Modo de Reproducción:
•Pulso coo para seleccionar el archivo anterior
37
Botón OK
Modo de Grabación:
•Pulso coo para cambiar de pantalla
Modo de Conguración:
•Pulso coo para entrar/conrmar ajustes especícos
Modo de Reproducción:
•Pulso coo for Select and play the specic le
•Pulso long for Delete/Lock/Unlock the specic le
Nota:
• Los datos pueden transferirse de la unidad principal a una
computadora personal mediante un cable USB, asegurándose
de que el cable esté correctamente conectado entre ambos
dispositivos y que el botón OK se presione largamente.
OK
Botón Derecho
Modo de Grabación:
•Pulso coo para entrar en el modo de reproducción.
•Pulso largo para encender/apagar el audio.
Modo de Conguración:
•Pulso coo para seleccionar la siguiente función.
Modo of Reproducción:
•Pulso coo para seleccionar el siguiente archivo.
38
Inteaz de Usuario
• Modo de grabación
Icono Descripción
Estado del GPS
Resolución de la cámara frontal
Posibilidad de conectar el kit de cableado y congurar el control
de aparcamiento
Estado de Wi-Fi
Control por voz
Estado de la grabación de voz
39
Icono Descripción
Qué cámara se está visualizando
Estado y tiempo de grabación
Grabación de emergencia activada
Fecha y hora de la cámara
Pulsación coa para entrar en ajustes. Pulsación larga durante 3
segundos para activar o desactivar WiFi
Grabación de emergencia
Reproducción
Switching from front, inside and rear cameras
40
Puede hacer clic manualmente en el icono situado en la
pae superior de la pantalla para elegir si desea activar el Wi-Fi .
Puede hacer clic manualmente en el icono situado en la
pae superior de la pantalla para elegir si desea activar el control
de voz.
Puede hacer clic manualmente en el icono situado en la
pae superior de la pantalla para elegir si desea grabar audio
durante la grabación de vídeo.
• Modo de vídeo
41
Función de Control Por Voz
Control rápido a través de comandos de voz simples
Si el icono es blanco signica que la función puede ser
utilizada normalmente.
Tiene dos maneras de habilitar esta función.
Toque en el icono para activar o desactivar la función.
Introduzca el modo de ajuste-voice control-on/o.
1
2
Nota:
1. Puede ver los comandos especícos en el control setting-voice.
2. la función de control de voz solo admite inglés.
lock the video
take picture
turn on audio turn o audio
turn on screen turn o screen
turn on wi turn o wi
turn on recording turn o recording
show front camera show rear camera
42
• Modo de reproducción
Presione el botón para acceder a la carpeta de reproducción.
Presione el botón Izquierdo o Derecho para seleccionar la
carpeta que desea reproducir, luego presione el botón
para entrar
Presione el botón Aceptar para ver el video registrado.
Mantenga presionado el botón Aceptar durante 3 segundos
para editar sus videos registrados.
1
3
2
4
OK
43
Función de Asistencia al Conductor
La Asistencia al Conductor está diseñada para mejorar la
seguridad y la comodidad durante todo el viaje de su vehículo.
Puede personalizar las conguraciones de cada función según
sus requisitos en el menú.
1. Encendido/Apagado
Activa/desactiva la función correspondiente.
2. Conguración
Ajuste manualmente los detalles de las conguraciones de
cada función de Asistencia al Conductor.
Note:
La cámara del tablero calibra automáticamente las Función de
Asistencia al Conductor con cada arranque. Una velocidad
minima de 20 km/h (10 mph) durante 2-3 minutos en la carretera
para completar el calibrado automático. Si el GPS no está
posicionado o el señal es débil, la medición de velocidad puede
ser inexacta.
44
=0km/h(0mph)
A continuación le presentamos en detalle las funciones del sistema
de Asistencia al Conductor:
• ADAS
(Funciones de la cámara frontal - Asistencia al Conductor)
1. Desvío de carril
Detecta automáticamente las
marcas del carril y te avisa
cuando el vehículo se sale del
carril.
2. Colisión frontal
Calcula con precisión la
distancia al vehículo que te
precede y te avisa de posibles
riesgos de colisión.
>60km/h(37mph)
>30km/h(19mph)
3. Arranque del vehículo
delantero
Supeisa automáticamente
la paida del vehículo
delantero y te recuerda iniciar
la marcha a tiempo.
45
Descripción General de Funciones
Pulse brevemente el botón M para acceder al menú de ajustes,
en el que podrá ajustar diversas funciones y parámetros de la
cámara.
Icono Función Opción/Descripción
Resolución
4K+1080P
2.5K+1080P
1080P+1080P
Audio Encendido/Apagado
Grabación en Bucle 1/3/5 Minutos
Sensor G Apagado/Bajo/Medio/Alto
Conducción
Fatigada
Se realizará un recordatorio durante
1 hora/2 horas/3 horas/Apagado
Wi-Fi Apagado/2.4GHz/5.8GHz
Tono de Clic Encendido/Apagado
Protector de
Pantalla
Apagado/10 segundos/30 segundos/2
minutos, La pantalla se apaga después
del tiempo establecido
Control de Voz Encendido/Apagado/Comando de voz
Asistencia al
Conductor
ON/OFF/AJUSTES
46
Icono Función Opción/Descripción
Voltear Espejo
Voltear la vista frontal horizontalmente
* La cámara posterior debe estar
conectada
Voltear Cámara
Trasera
Voltear la vista trasera veicalmente
* La cámara posterior debe estar
conectada
Modo de
Aparcamiento
Conecte el kit de cableado ACC
GPS Muestra la intensidad de la señal GPS
Sello
Sello GPS/Sello de Velocidad/Sello de
Fecha
Unidades de
Velocidad
KM/H / MPH
Idioma Seleccione su idioma preferido
Fecha / Hora Actualizar con GPS
Formato de Hora 12h/24h
Zona Horaria Elija su zona horaria
DST Horario de verano Encendido/Apagado
Frecuencia 60Hz/50Hz
12
24
47
Icono Función Opción/Descripción
Recordatorio de
Formato
Recordatorio para borrar datos
Formatear
Formatee la tarjeta de memoria Se
borrarán todos los datos
Velocidad de la
Tarjeta
Detección de la velocidad de la tarjeta
Ajuste por Defecto Restablecer todos los ajustes
APP Un código QR para la Redtiger App
Versión Versión del software
Centro de Ayuda
Escanee el código QR para ponerse en
contacto con nosotros
Nota:
• Para garantizar una experiencia de usuario sin problemas, se
recomienda formatear la tarjeta de memoria una vez al mes.
• Cuando ajuste la opción Tono de clic a APAGADO, también se
apagarán los sonidos de arranque y apagado.
48
Actualizaciones por Aire
Note: Para utilizar esta función, actualice la Aplicación Redtiger
Cam a la versión más reciente.
1. Para realizar una actualización por aire, desconecte su
teléfono de la red Wi-Fi de la cámara para tablero. Conecte
su teléfono a la red LAN (no a la Wi-Fi de la cámara para
tablero) durante 5 segundos antes de desconectarlo. Vuelva a
conectarlo a la red Wi-Fi de la cámara para tablero.
2. Una vez establecida la conexión Wi-Fi, inicie la Redtiger App
para comenzar a utilizarla. Si se detecta un nuevo software,
la página de la App mostrará la disponibilidad de una
actualización.
3. Para iniciar la actualización, haga clic en "Actualizar ahora". La
Redtiger App le pedirá que descargue el paquete actualizado.
4. Conecte la cámara para tablero para enviar el paquete
de actualización. No apague la cámara para tablero
durante el procedimiento de actualización. Cuando la
actualización haya nalizado, la App mostrará un mensaje de
actualización correcta y la cámara para tablero se reiniciará
automáticamente.
Cómo Reproducir Video en el Ordenador
Recomendamos utilizar REDTIGER Player como reproductor de
vídeo correcto para ver/reproducir vídeos. También puede ver
Google Maps.
Puedes descargarlo gratis en Mac o Windows desde el siguiente
enlace: https://www.redtigercam.com/pages/gps-player
Puede elegir diferentes modos de reproducción en Ajustes >
Modo de reproducción de vídeo. Puede ajustar la velocidad de
reproducción, el idioma, el mapa y otras funciones.
49
1 2
4 65
3
1 2
Ventana de reproducción de
vídeo (Frontal)
Ventana de reproducción de
vídeo (Trasera)
3 4
Visualización de mapas y rutas Panel de control de reproducción
5 6
Indicación de velocidad y estado
de conducción
Lista de reproducción
Nota:
Si los archivos de vídeo de las pistas de carretera delantera y
trasera se graban de forma sincronizada y se cargan en la lista de
reproducción al mismo tiempo, pueden reproducirse por separado
en las pantallas izquierda y derecha divididas.
Cuando encuentre el archivo de vídeo elegido, mantenga
pulsado el botón izquierdo del ratón y arrástrelo a la ventana de
reproducción de vídeo para iniciarlo.
50
Instalación
• Insee la tarjeta de memoria
Introduzca la tarjeta de memoria en la cámara para tablero,
asegurándose de que está orientada correctamente, de forma
que los contactos dorados queden mirando hacia la pantalla de
la cámara para tablero. Empuje la tarjeta de memoria hasta que
encaje en la ranura.
Asegúrese de que todas las cámaras
y cables están conectados antes de
encender la pantalla de la cámara; de
lo contrario, la cámara no funcionará
correctamente. Para instalar por primera
vez la cámara para tablero Redtiger, siga
las siguientes instrucciones.
Escanee el código QR de la derecha para
ver el vídeo de la guía de instalación.
ADVERTENCIA
51
Nota:
1. Se recomienda utilizar una tarjeta MicroSD con una
capacidad de 64 GB o superior para garantizar espacio de
almacenamiento suciente para la grabación en bucle continua.
2. Para una escritura estable de vídeo en alta denición y una
grabación en bucle uida, se recomienda una tarjeta con una
velocidad clasicada U3/V30 o superior. El uso de una tarjeta
más lenta puede provocar retraso en el vídeo, pérdida de
secuencias o fallos en la grabación.
3. Para una mayor abilidad y durabilidad, se debe dar prioridad
a las tarjetas de memoria etiquetadas como "High Endurance"
(Alta Resistencia), diseñadas para operaciones de escritura
sostenidas.
4. Para obtener la compatibilidad y el rendimiento óptimos,
se recomienda adquirir la tarjeta de memoria personalizada
Redtiger.
52
• Instalación de cámara frontal
Realice una prueba de banco antes de instalar ocialmente
la cámara para tablero para asegurarse de que todos los
productos funcionan correctamente.
Encuentre el lugar correcto en el parabrisas delantero. Limpie
el lugar preinstalado con un paño limpio.
Utilice la ventosa para jar la cámara para tablero F7NA al
parabrisas y ajuste el ángulo para grabar vídeos con un mejor
ángulo de visión.
1
2
3
*Ajuste el módulo en el sentido contrario a las
agujas del reloj para jar el sopoe.
53
Retire la película protectora transparente.
Pegue la almohadilla adhesiva en la base de la ventosa.
Adhesivo de refuerzo para la ventosa Para evitar que la ventosa
se caiga debido a las altas temperaturas o al uso prolongado,
incluimos un parche adhesivo. Siga estos pasos para su instalación.
Nota impoante: Una vez aplicado el adhesivo, la ventosa no se
podrá retirar.
1
2
*Consejos: Instalación de la ventosa
54
Coloque la ventosa rmemente sobre la pegatina electrostática
del parabrisas.
Presione con rmeza para asegurar una buena unión y deje
reposar 24 horas.
3
4
55
• Instalación de la cámara frontal
Despegue la pegatina electrostática del celofán y transérala al
lugar donde desee pegarla. Pega la cámara frontal a la pegatina
electrostática y presiona rmemente para jarla.
56
• Disposición de los cables en el vehículo
El cargador del coche está conectado a la toma de corriente
del cigarro.
Conecte el otro extremo del cargador de coche a la dash cam.
1
2
• Instalación de cámara trasera
Utilice un paño limpio para limpiar el parabrisas trasero donde
deba instalarse la cámara trasera.
Despegue la pegatina electrostática y colóquela donde desee
adherirla.
Escurra las burbujas de aire del adhesivo electrostático.
Despegue el adhesivo de la cámara trasera y aplíquelo sobre la
pegatina electrostática.
1
2
3
4
57
Conecta el cable de la cámara trasera al pueo de la dash cam.
Oculte el cable de la cámara trasera a lo largo de los huecos
entre el parabrisas delantero y el techo, entre la carrocería y el
techo en el lado del asiento del pasajero, y entre los asientos
traseros y el techo.
4
5
MIC
R
Utilice la palanca para pasar el cable de alimentación a lo largo
del parabrisas delantero y el techo, y ocultar el cable por el pilar
A, para no bloquear la vista del conductor y causar peligro.
3
58
Solución de Problemas
・¿Por qué no hay señal GPS?
1. Desconecte y limpie el cable y el pueo de cualquier polvo
que pueda haberse acumulado alrededor de la dash cam.
Comprueba si hay alguna inteerencia en tu coche, como una
lámina metálica en el parabrisas, una antena de radio o un
detector de radares.
2. Mueve tu coche a una zona abiea. Obsea si el icono GPS
de la pantalla se vuelve verde y muestra información GPS.
3. Una vez que el GPS capte una señal, aparecerá un icono de
satélite en la pae inferior izquierda de la pantalla. El color
verde indica posicionamiento, mientras que el blanco indica
que no hay posicionamiento.
・¿Por qué mi dash cam indica ocasionalmente "Error de
tarjeta" o "Por favor, formatee la tarjeta de memoria"?
Por favor, siga los siguientes pasos para comprobar:
1. Por favor, vaya a Conguración > Recordatorio de Formato
para comprobar si el recordatorio de formato regular está
habilitado.
2. Formatee la tarjeta de memoria.
3. Restaure la conguración de fábrica y reinicie la dash cam.
4. Actualice el rmware.
・¿El dispositivo se reinicia repetidamente/no arranca?
1. Asegúrese de que está utilizando el cargador/cables incluidos.
2. Retire la tarjeta de memoria, el cable de la cámara y el
cargador de coche y vuelva a instalarlos. Compruebe si un
problema fue causado por los accesorios.
3. Reinicie el dispositivo utilizando el botón situado en la pae
inferior de la cámara.
59
4. Si el problema persiste, conecta la dash cam a un ordenador
mediante un cable USB. Si el dispositivo se enciende, el
problema puede estar causado por el cable del cargador del
coche. Si no se enciende mientras está conectado, puede
haber un problema con la propia dash cam.
5. Por favor, vaya a la página web ocial para actualizar el
rmware.
6. Si no se resuelve, por favor póngase en contacto con nuestro
seicio al cliente dedicado para un reemplazo.
・¿Por qué aparece "Mass storage" en la pantalla?
"Almacenamiento masivo" ocurre cuando se utiliza un cable USB
con modo de transferencia de datos haciendo que la dash cam
entre en modo de transferencia. En este modo, sólo se pueden
transferir datos; ninguna otra función funciona. Para obtener los
mejores resultados, utilice el cargador de coche original o un
cable USB sin modo de transferencia de datos.
・¿Por qué no puedo conectarme a Wi-Fi?
1. Compruebe la distancia de trabajo de Wi-Fi, alrededor de 15
pies.
2. Compruebe el SSID y la contraseña del Wi-Fi, o si hay otros
dispositivos conectados al Wi-Fi.
3. Desactive los datos móviles, el software de seguridad y la VPN
en su teléfono.
4. Si el problema persiste, póngase en contacto con el seicio
de atención al cliente para obtener ayuda.
・¿Por qué la hora es incorrecta?
La dash cam incorpora GPS. Ajusta automáticamente la hora en
función de su ubicación y zona horaria, eliminando la necesidad
de cambios de hora manuales. Y puedes ajustar la hora a través
de Ajustes > Zona horaria/DST.
60
Centro de ayuda WhatsApp
Redtiger
Para más información:
Seicio postventa: help@redtigercam.com
Cooperación empresarial: contact@redtigercam.com
Seicio telefónico de atención al cliente: +1 888 966 8028 (US)
Seicio de Atención al Cliente Center
Si tiene algún problema con el funcionamiento o la instalación
de su cámara para tablero, no dude en ponerse en contacto con
nosotros.
Check us out here.
Product and seice are the foundation of Redtiger.
www.redtigercam.com
Instagram: @redtiger_dashcam
Facebook: Redtiger Dash Cam
