Greentouch 1267FM-28-201 Scott Living 52.5-in W White Infrared Quartz Electric Fireplace

Product's Documents

Below are documents related to this product, you can read online or download:
Installation Instruction User Manual

Installation Manual

This is the main product document for model 1267FM-28-201.

The file format is pdf, 48 pages, you can download this manual here .

background
Wall/Corner Media Fireplace
with 28-IN Infrared Electric
Insert
ASSEMBLY, CARE & USE INSTRUCTIONS
MODEL # 1267FM-28-201
ITEM # 1068262
Date Purchased _______________________
Questions, problems, missing parts?
Before returning to your retailer,
call our customer service department at
1-855-571-1044 9 a.m. - 5 p.m., EST, Monday - Friday.
www.greentouchhome.com
Français p. 17
Español p. 33
background
2

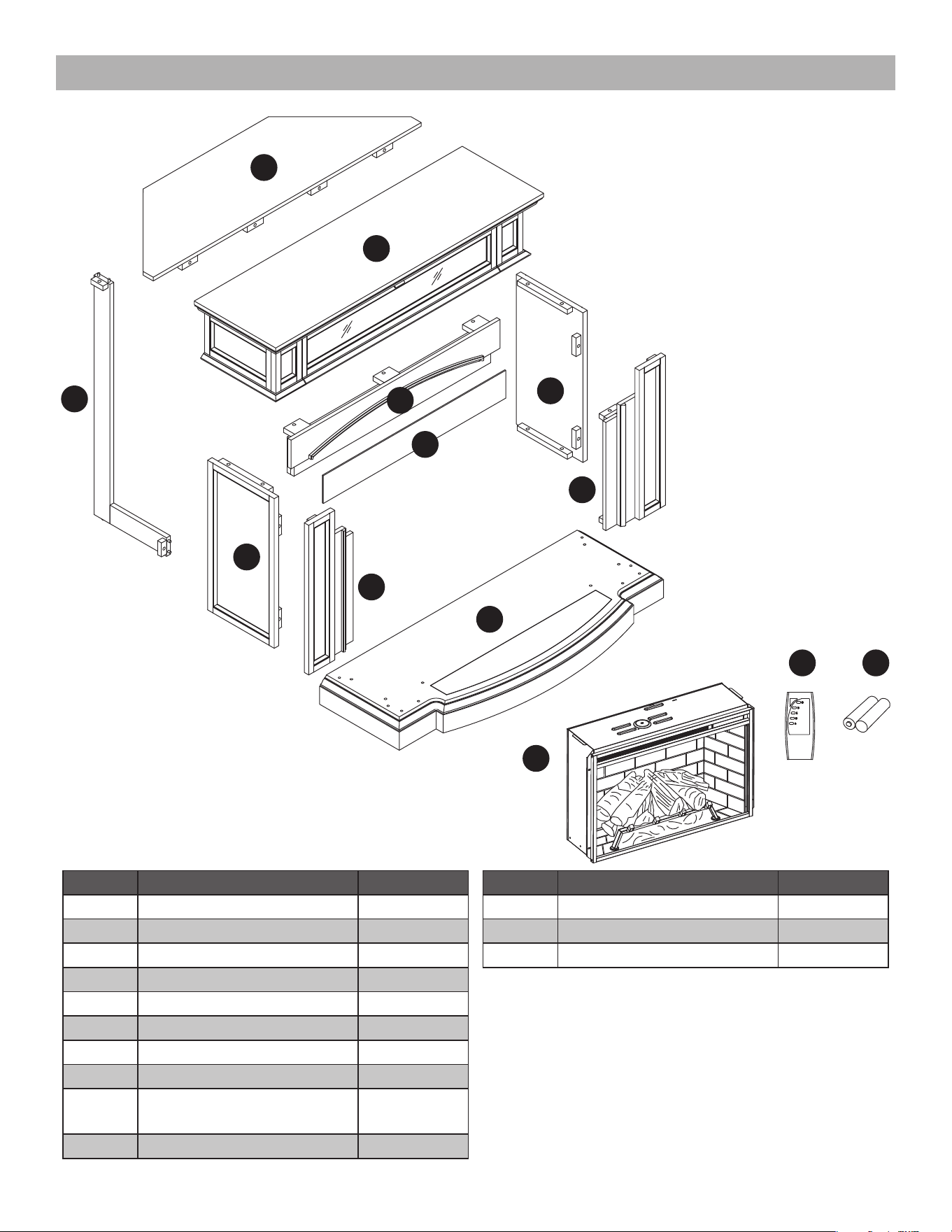

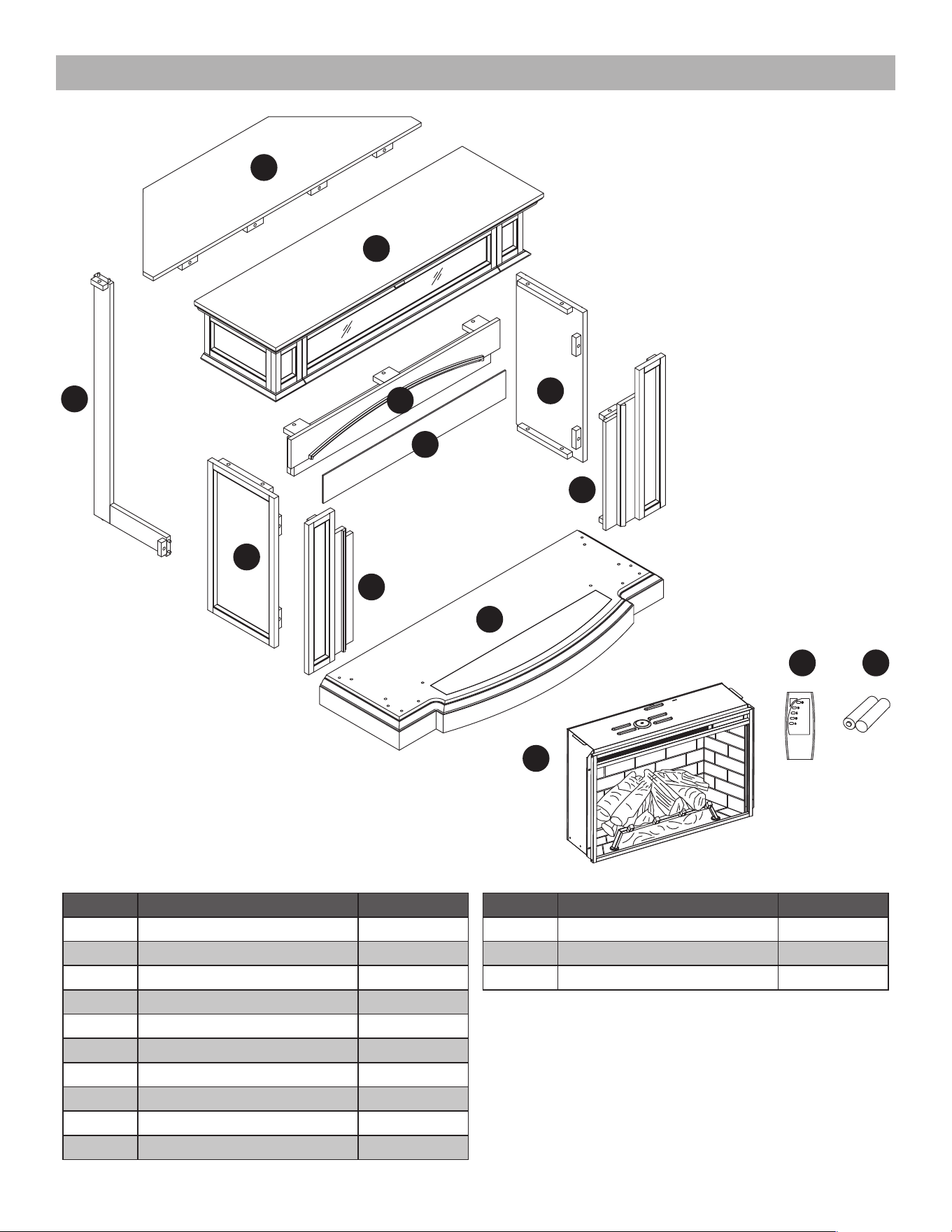

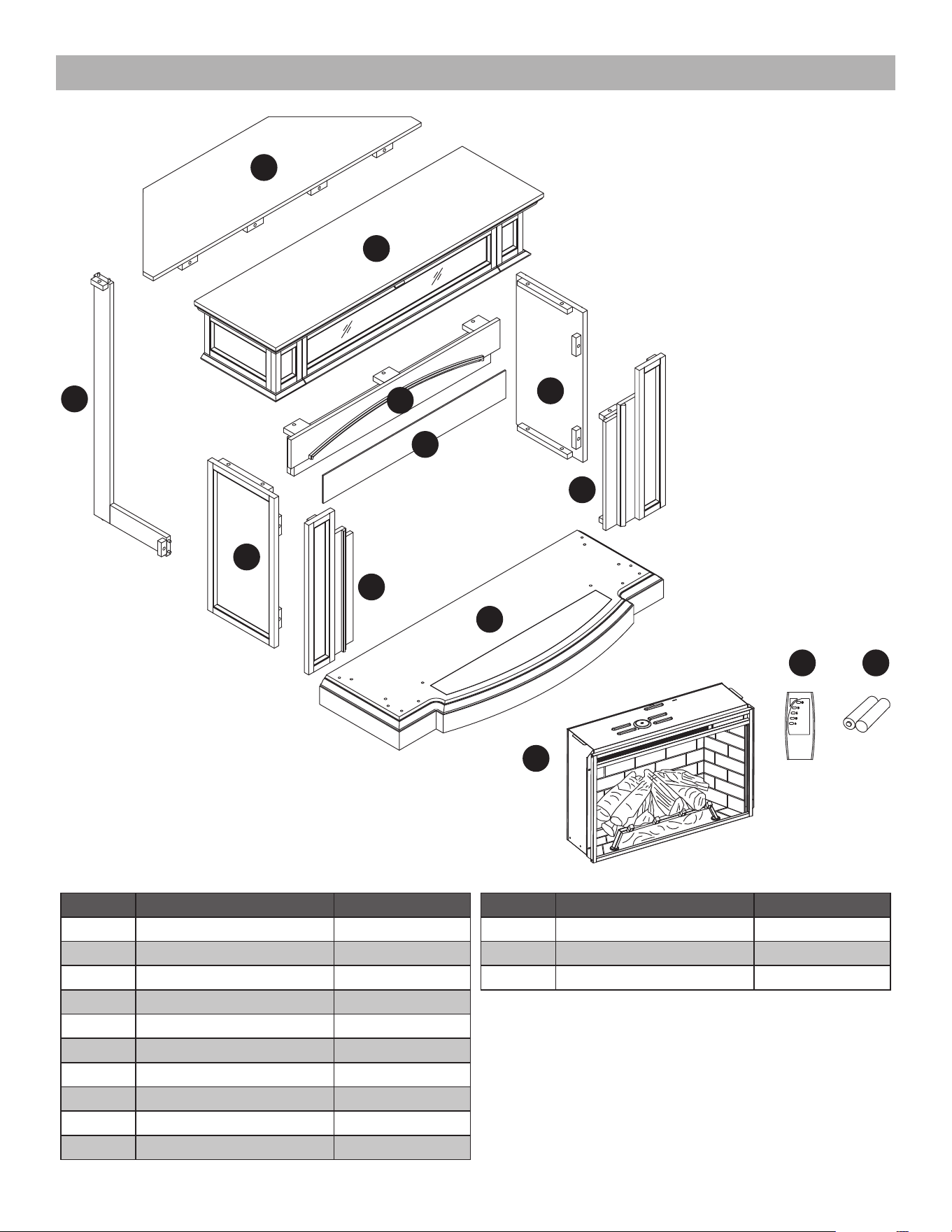

PACKAGE CONTENTS
A
B
C
D
E
F
I
J
K
L
H
G
M
PART DESCRIPTION QUANTITY
A Top 1
B Corner Panel 1
C Left Wall 1
D Right Wall 1
E Left Front Panel 1
F Right Front Panel 1
G Center Panel 1
H Wood Door Panel 1
I L Corner Support Rod 1
J Base 1
PART DESCRIPTION QUANTITY
K Insert 1
L Remote Control 1
M Battery 2
background
3

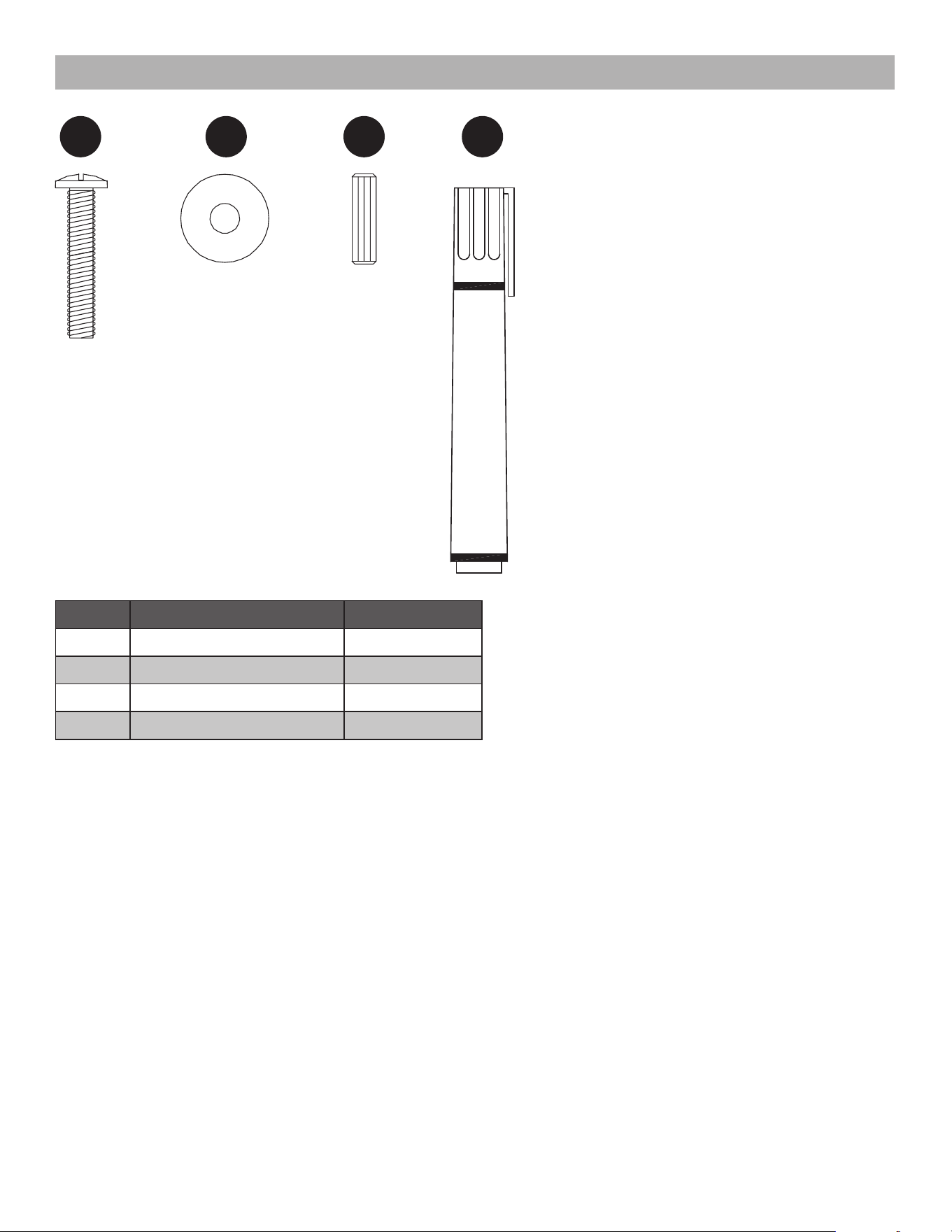

HARDWARE CONTENTS
(NOT SHOWN ACTUAL SIZE)
AA BB CC DD
PART DESCRIPTION QUANTITY
AA
Long Bolt
25
BB
Washer
25
CC
Wooden Dowel
18
DD
Touch-up Pen
1
background
4
SAFETY INFORMATION
IMPORTANT INSTRUCTIONS
When using electrical appliances, basic precautions
should always be followed to reduce the risk of fire,
electric shock and injury to persons, including the
following:
DANGER
Read all instructions before using this heater.
If the information in this manual is not followed
exactly, an electric shock or fire may result causing
property damage, personal injury or loss of life.
This product is intended to fit most plasma and
LCD televisions (up to 56 inches and weighing a
maximum of 80 pounds). Using this item with loads
heavier than the stated maximum can result in
tipping and/or instability, which can result in injury or
even death.
WARNING
This appliance is hot when in use. To avoid burns,
DO NOT let bare skin touch hot surfaces. Keep
combustible material, such as furniture, pillows,
bedding, papers, clothes and curtains at least 3 feet
from this appliance and keep them away from the
sides and rear.
Extreme caution is necessary when any heater
is used by or near children or individuals with
disabilities and whenever the fireplace is left
operating and unattended.
DO NOT run cord under carpeting. DO NOT cover
cord with throw rugs, runners, or similar coverings.
DO NOT route cord under funiture or appliances.
Arrange cord away from traffic areas and where it
will not be tripped over.
DO NOT insert or allow foreign objects to enter any
ventilation or exhaust opening as this may cause an
electric shock or fire, or damage the appliance.
This appliance has hot and arcing or sparking parts
inside. DO NOT use it in areas where gasoline,
paint or flammable vapors or liquids are used or
stored. This fireplace should not be used as a
drying rack for clothing. Christmas stockings or
decorations should not be hung in the area of it.
Use this appliance only as described in the manual.
Any other use is NOT recommended by the
manufacturer and may cause fire, electric shock or
injury to persons.
CAUTION
If possible, ALWAYS unplug this appliance when
not in use.
DO NOT operate any heater with a damaged
cord or plug or after the heater malfunctions. DO
NOT operate any heater if it has been dropped
or damaged in any manner. Disconnect power
at service panel and have heater inspected by a
reputable electrician before reusing.
Any repairs to this fireplace should be carried out
by a qualified service person.
Under no circumstances should this fireplace be
modified. Parts having to be removed for servicing
must be replaced prior to operating this fireplace
again.
DO NOT use outdoors.
This heater is not intended for use in bathrooms,
laundry areas and similar indoor locations. NEVER
place heater where it may fall into a bathtub or
other water container.
To disconnect this appliance, turn controls to the off
position, then remove plug from outlet.
ONLY connect to properly grounded outlets.
This appliance, when installed, must be electrically
grounded in accordance with local codes, with the
current CSA C22.1 Canadian Electrical Code or
follow U.S.A. Installations, follow local codes and
the National Electrical Code, ANSI/NFPA N0.70.
background
5
SAFETY INFORMATION
(CONT'D)
To prevent a possible fire, DO NOT block air intakes
or exhaust in any manner. DO NOT use on soft
surfaces, like a bed, where opening may become
blocked.
The heaters MUST NOT be located immediately
below a socket-outlet.
ALWAYS plug heaters directly into a wall outlet /
receptacle. NEVER use with an extension cord or
re-loadable power tap (outlet / power strip).
DO NOT slide insert on top of wood to avoid
scratching wood surface.
DO NOT place any object on top of the insert or
block the air intakes / vents as this can cause the
unit to overheat and could cause a fire.
Electrical Connection
A 15-Amp, 120-volt, 60 Hz circuit with a properly
grounded outlet is required. Preferably, the fireplace
will be on a dedicated circuit as other appliances
on the same circuit may cause the circuit breaker
to trip or the fuse to blow when the heater is in
operation. The unit comes standard with 6-ft. three-
wire cord, exiting from the rear of the fireplace. DO
NOT exceed the current rating of the current tap.

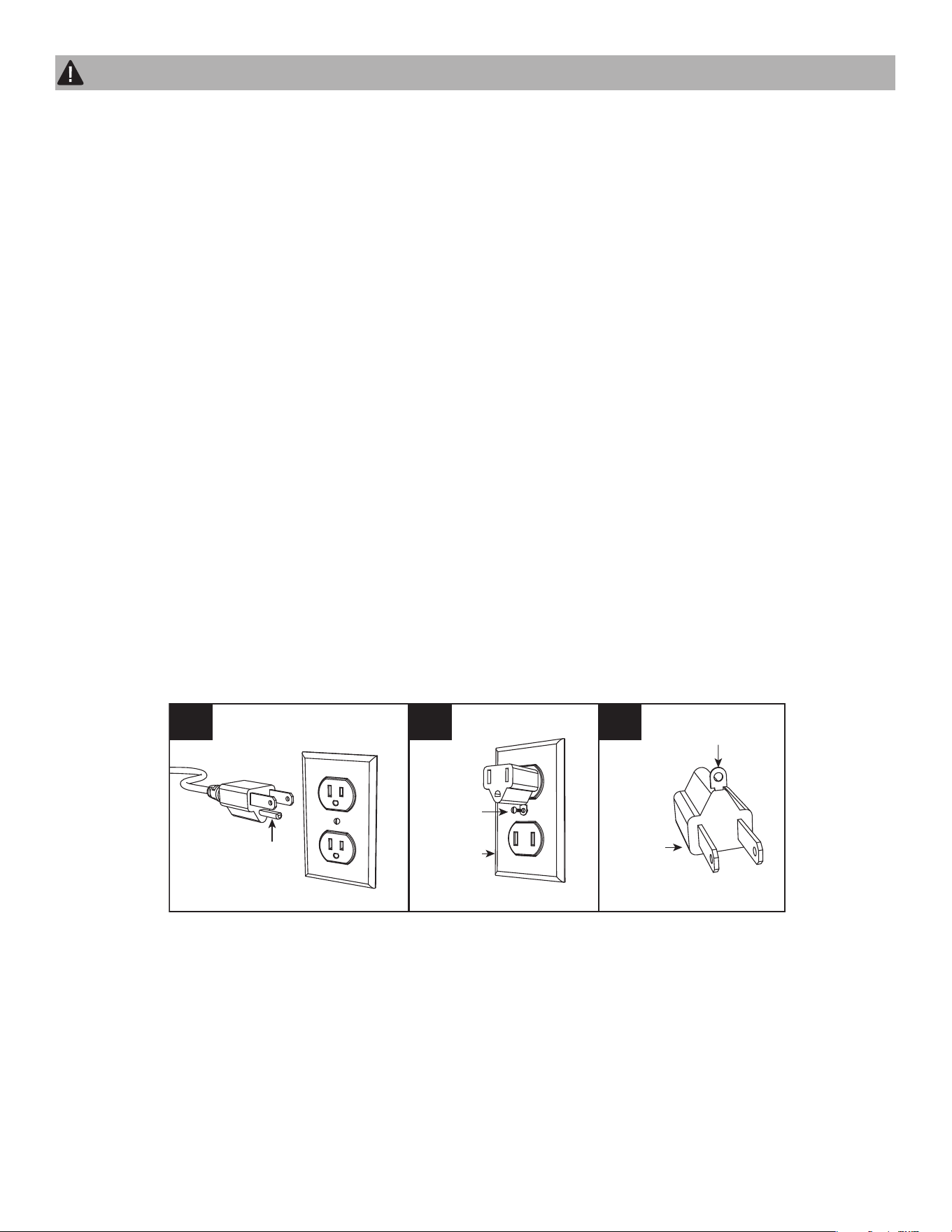

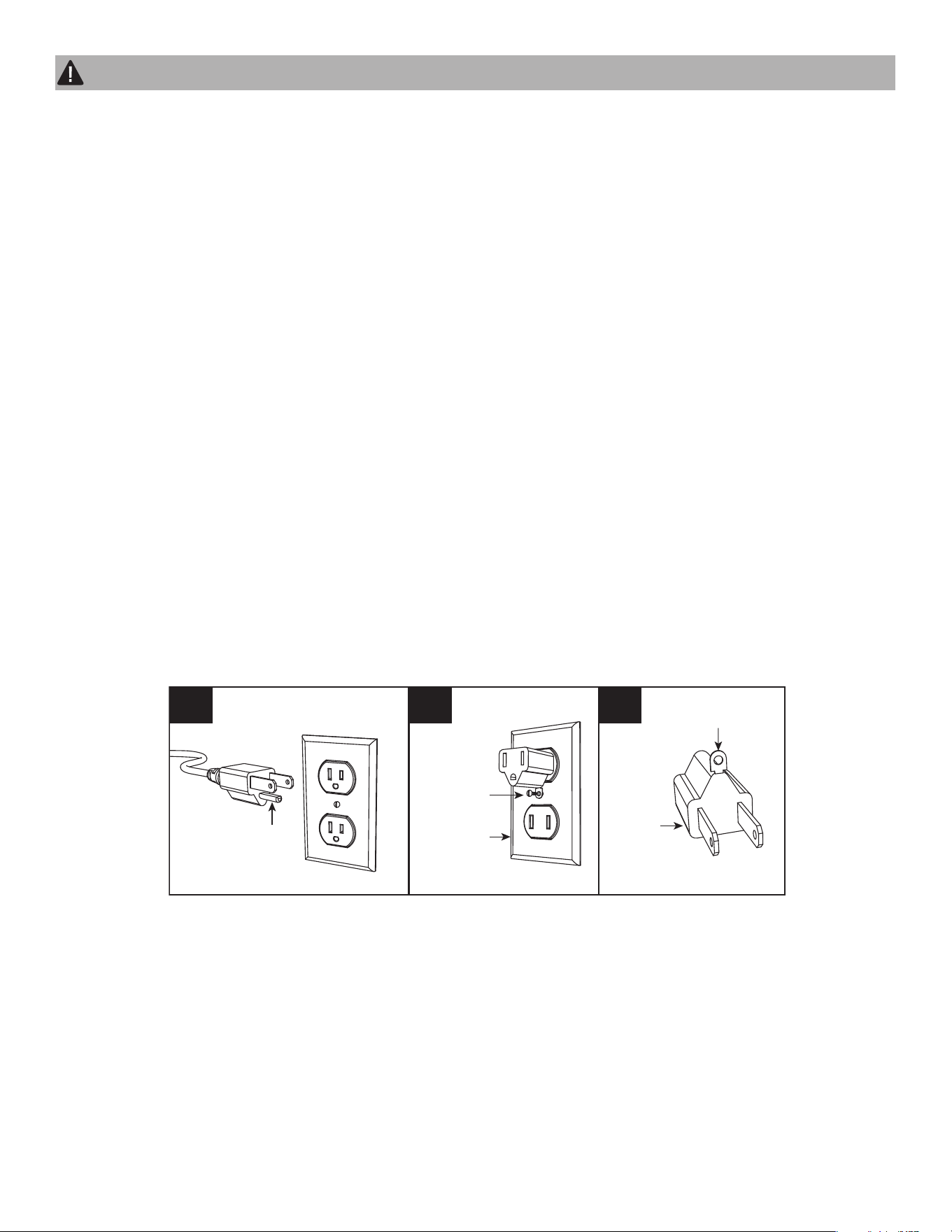

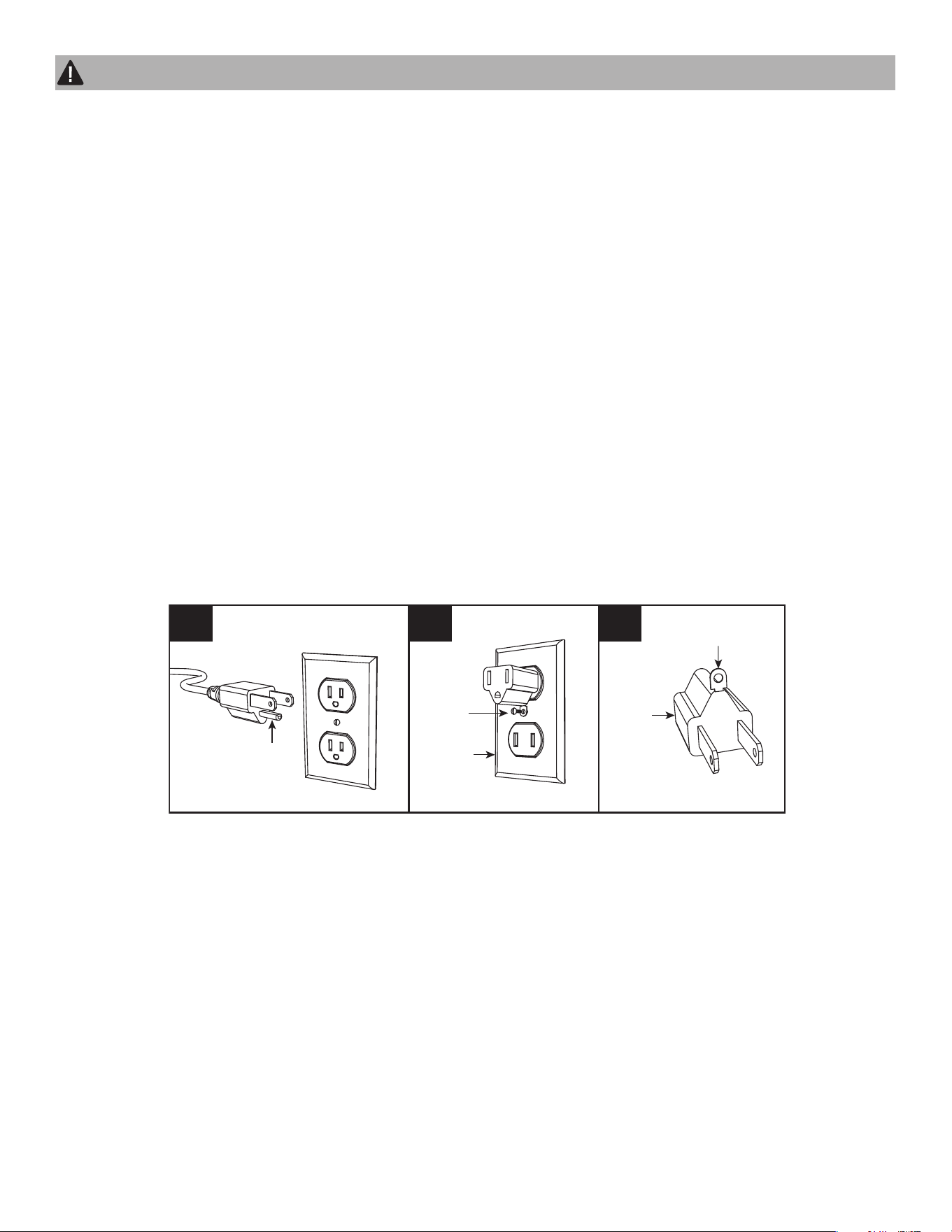

Grounding Instructions
This heater is for use on 120 volt.The cord has a
plug as shown below. See illustration or grounding
instruction. An adapter as shown at C is available
for connecting three-blade grounding type plugs
to two-slot receptacles. The green grounding plug
extending from the adapter must be connected to
a permanent ground such as a properly grounded
outlet box. The adapter should not be used if a
three-slot grounded receptacle is available.
SAVE THESE INSTRUCTIONS
A B C
Grounding Pin
Grounding Means
Metal
Screw
Cover of
Grounding
Box
Adapter
background
6
PREPARATION
Before beginning assembly of product, make
sure all parts are present. Compare parts with
package contents list and hardware contents list.
If any part is missing or damaged, do not attempt
to assemble the product.
Estimated Assembly Time: 50 minutes
Tools Required for Assembly (not included):
Phillips screwdriver

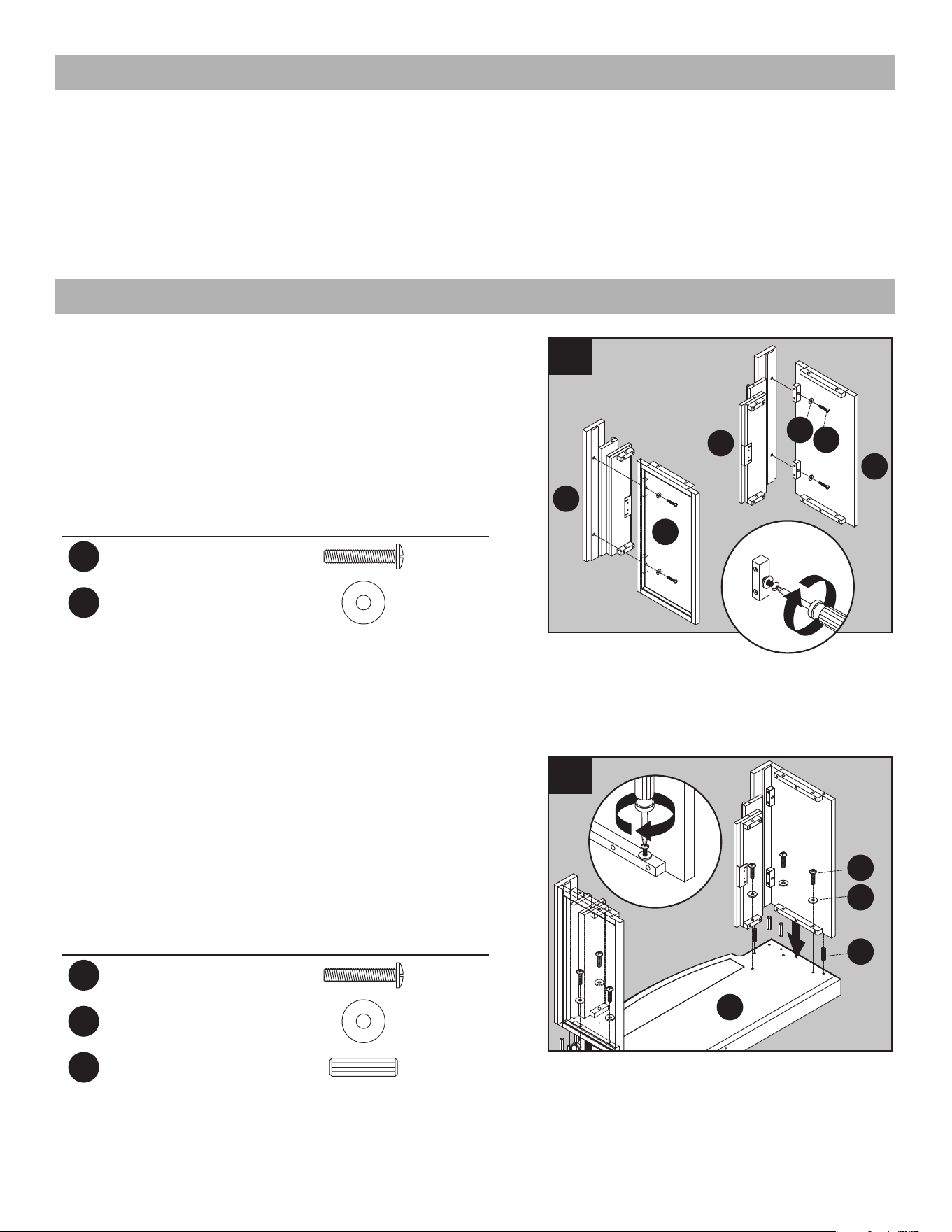

ASSEMBLY INSTRUCTIONS
1. From behind the assembly, align the holes on
left front panel (E) with the corresponding holes
on left wall (C). securing with two washers (BB)
and two long bolts (AA).
Repeat for right wall (D)
Hardware Used
AA
Long Bolt
x 4
BB
Washer
x 4
1
F
D
E
C
BB
AA
2. Insert four wooden dowels (CC) into holes on left
outer side of base (J). Place assembly from Step
1 onto base (J), securing with three washers
(BB) and three long bolts (AA).
Repeat for right wall (D).
Hardware Used
AA
Long Bolt
x 6
BB
Washer
x 6
CC
Wooden Dowel
x 8
J
CC
BB
AA
1
1
2
2
background
7

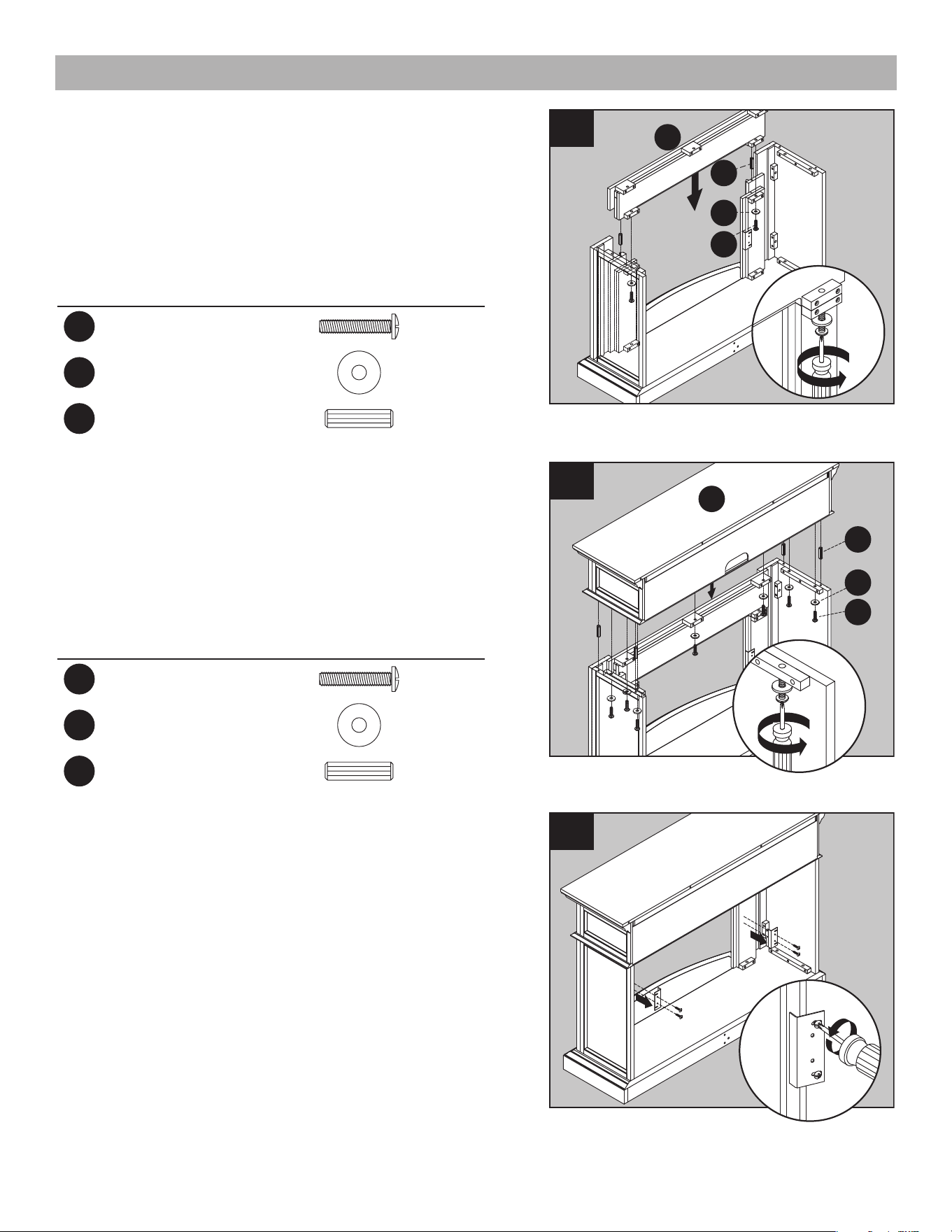

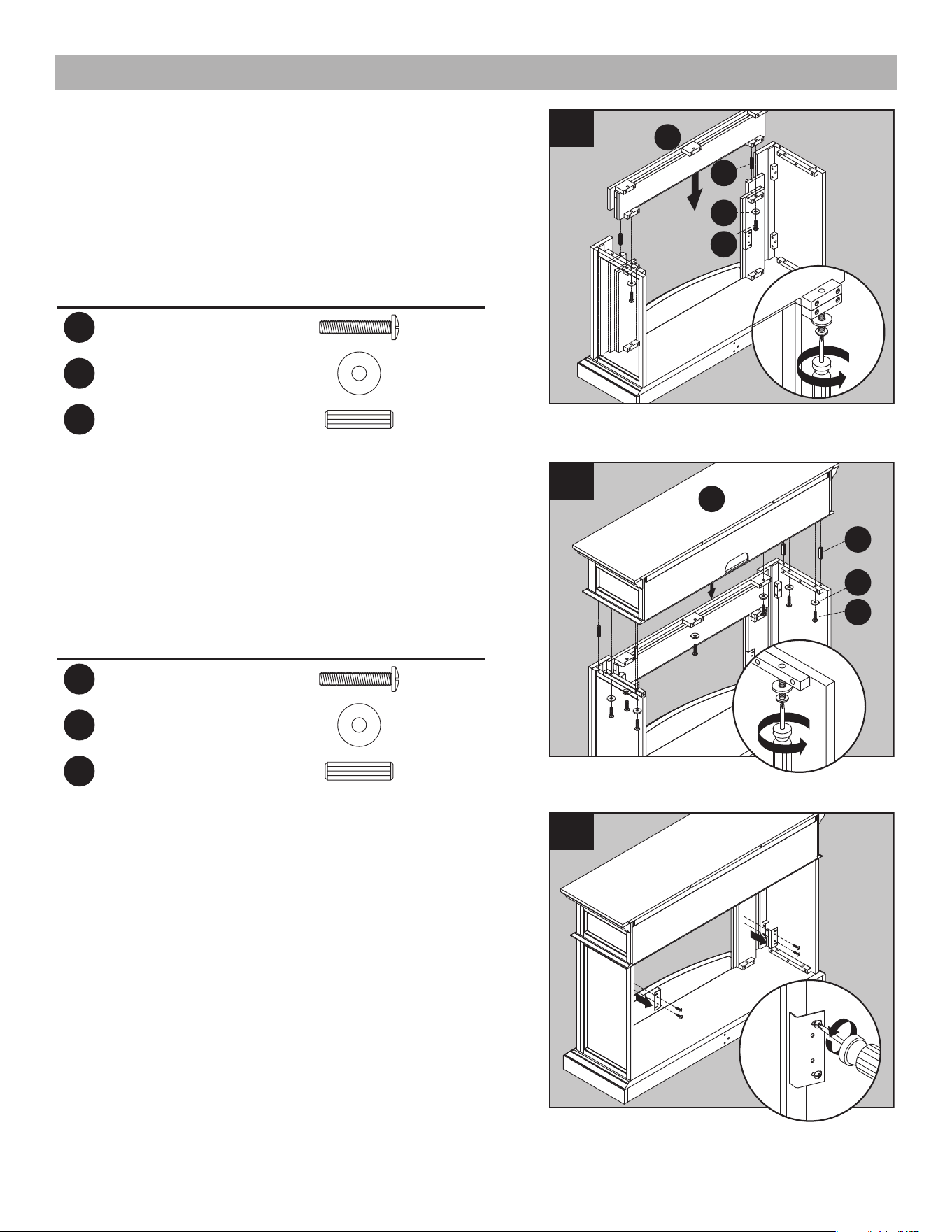

ASSEMBLY INSTRUCTIONS
(CONT’D)
3. Insert two wooden dowels (CC) into the top
middle holes on both left front panel (E) and right
front panel (F). Carefully position the center
panel (G) into place between left front panel (E)
and right front panel (F). Secure each side with
one washer (BB) and one long bolt (AA).
Hardware Used
AA
Long Bolt
x 2
BB
Washer
x 2
CC
Wooden Dowel
x 2
G
CC
AA
BB
1
3
2
4. Insert two wooden dowels (CC) into the top
outer holes on both left wall (C) and right wall
(D). Attach top (A), securing from underneath
with seven washers (BB) and seven long bolts
(AA).
Hardware Used
AA
Long Bolt
x 7
BB
Washer
x 7
CC
Wooden Dowel
x 4
A
CC
BB
AA
1
4
2
5. From behind the assembly, remove the
preassembled insert brackets from the opening area.
Save brackets and screws for future use.
2
2
5
1
background
8
ASSEMBLY INSTRUCTIONS
(CONT’D)
Note: Before proceeding to the next step, with
the help of another person, move the mantel
close to the final desired location.

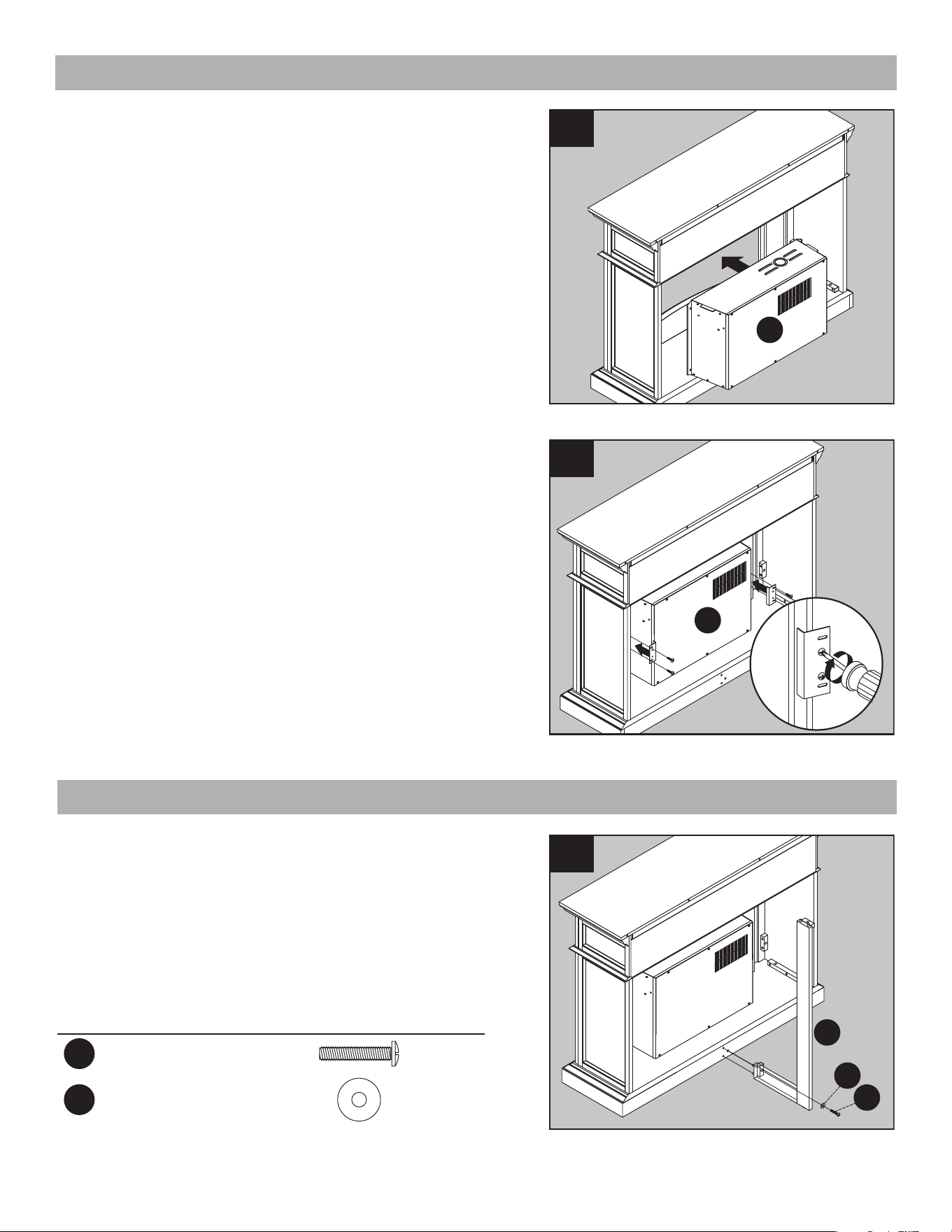

6. With the help of another person, position insert
(K) into middle opening of mantel assembly.
Note: DO NOT plug insert (K) into power outlet
yet.
CAUTION: DO NOT slide insert on top of wood
to avoid scratching wood surface.
K
6
7. Re-attach insert brackets with previously
removed screws to secure insert (K).
Assembly is now complete. With the help of
another person, move the assembly to the final
desired location. Once in final position you may
plug the insert (K) into the power outlet.
1
1
K
7
2
CORNER ASSEMBLY
(OPTIONAL)
1. From behind the assembly, Attach L corner
support rod (I), secure with one washer (BB) and
one bolt (AA).
Hardware Used
AA
Long Bolt
x 1
BB
Washer
x 1
I
BB
AA
1
background
9

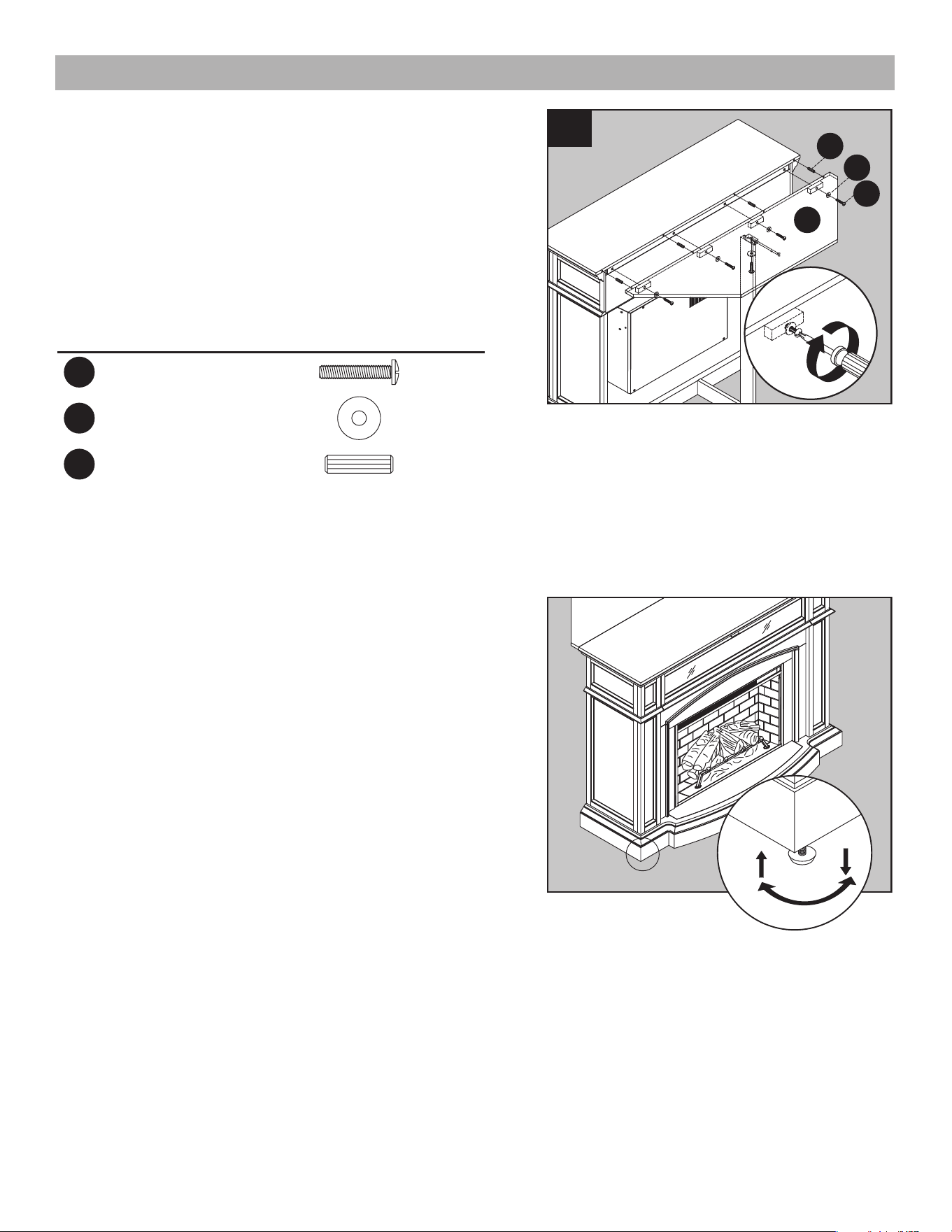

CORNER ASSEMBLY
(CONT’D)

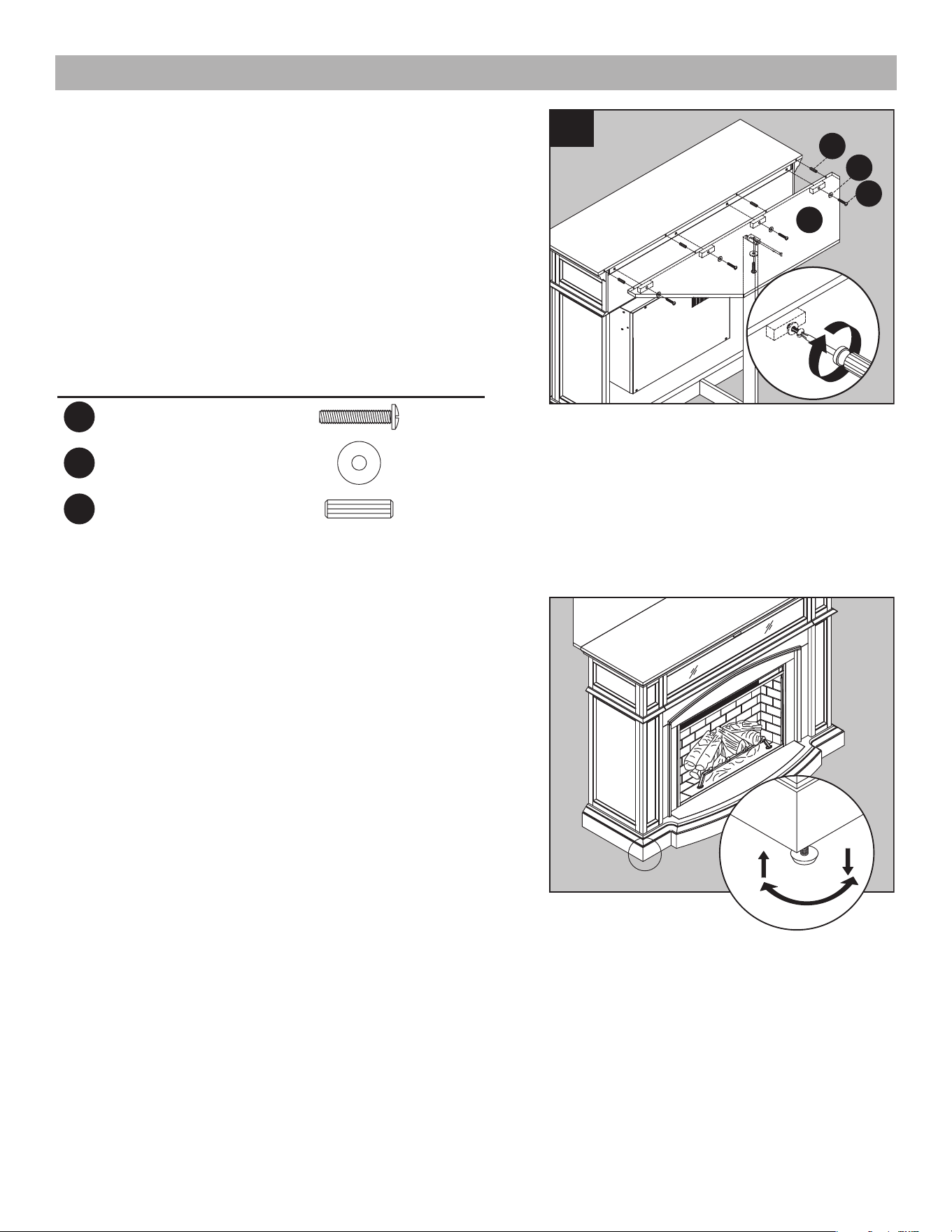

2. Insert four wooden dowels (CC) into the top
back holes of mantel, Attach corner panel (B),
secure with five washers (BB) and five long bolts
(AA).
Assembly is now complete. With the help of
another person, move the assembly to the final
desired location. Once in final position you may
plug the insert (K) into the power outlet.
Hardware Used
AA
Long Bolt
x 5
BB
Washer
x 5
CC
Wooden Dowel
x 4
B
CC
BB
AA
2
NOTE: Use the pre-assembled levelers on the
base of the fireplace to level the unit. Twist the
levelers counter clockwise to increase the height,
twist the clockwise to decrease the height.
background
10

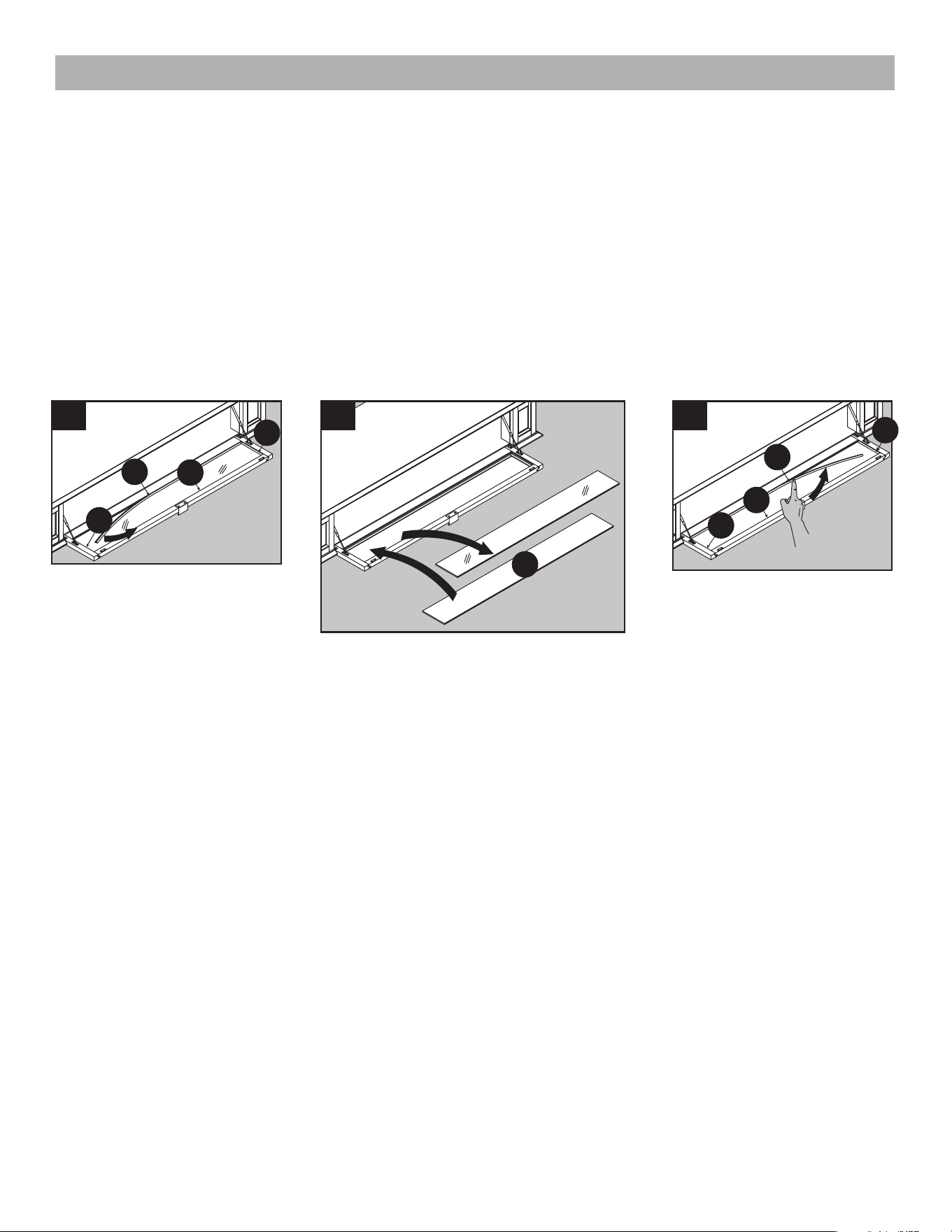

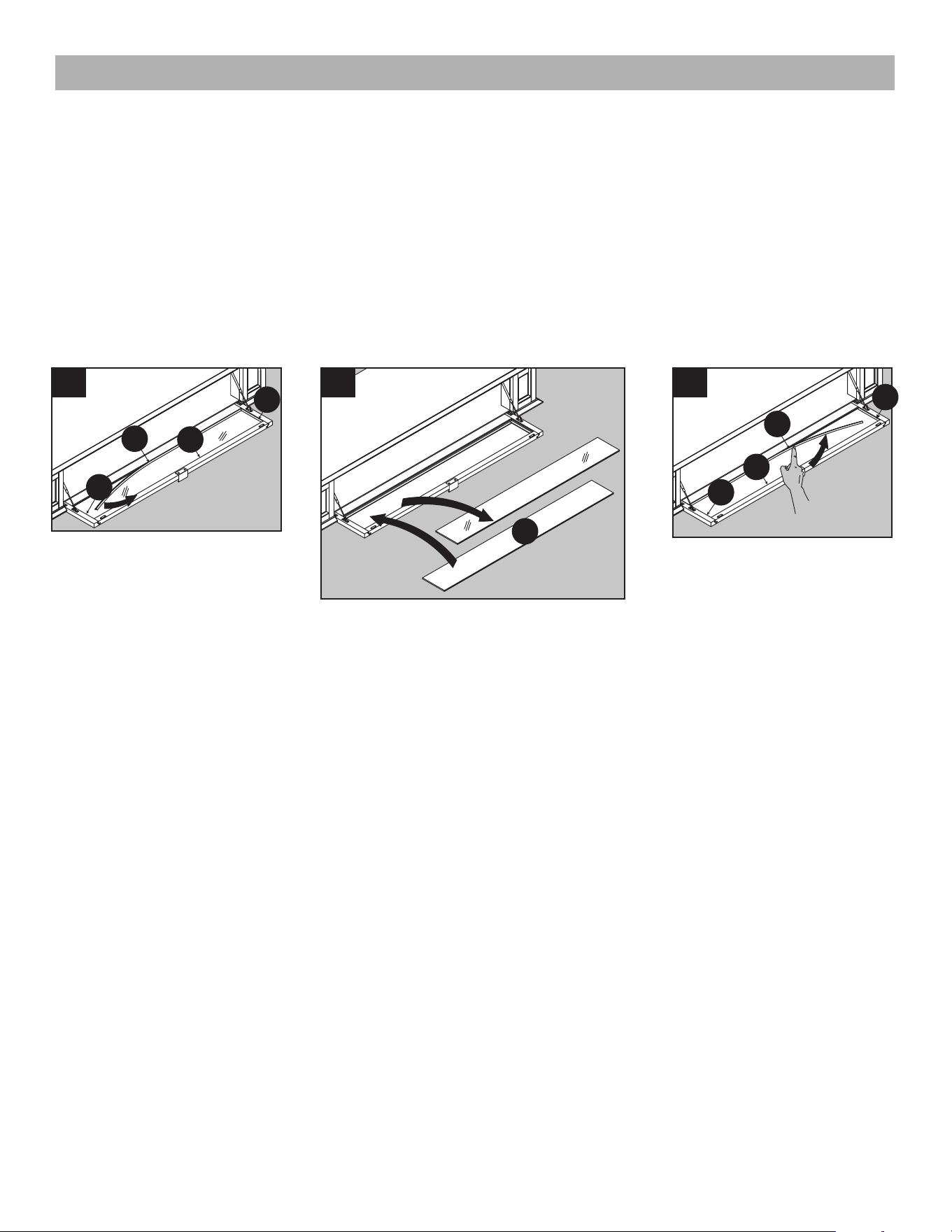

CHANGE DOOR PANELS
(OPTIONAL)
Note: The pre-installed glass door panels can be switched out with the included wood door panel (H).
1. Remove the silicone trim along the outer edges of the glass panel on the inside of the flip down
door. Start at a corner and pull to remove the four pieces. Be careful not to damage the silicone
trim as it will be used to secure the new panel.
2. Remove the glass panel from the door frame, then insert the included wood door panel (H).
3. Using your finger press the silicone trim back into place. Move around the outer edge of the panel
until all four sides are secure.
H
2
1
1
4
3
2
3
1
2
3
4
background
11

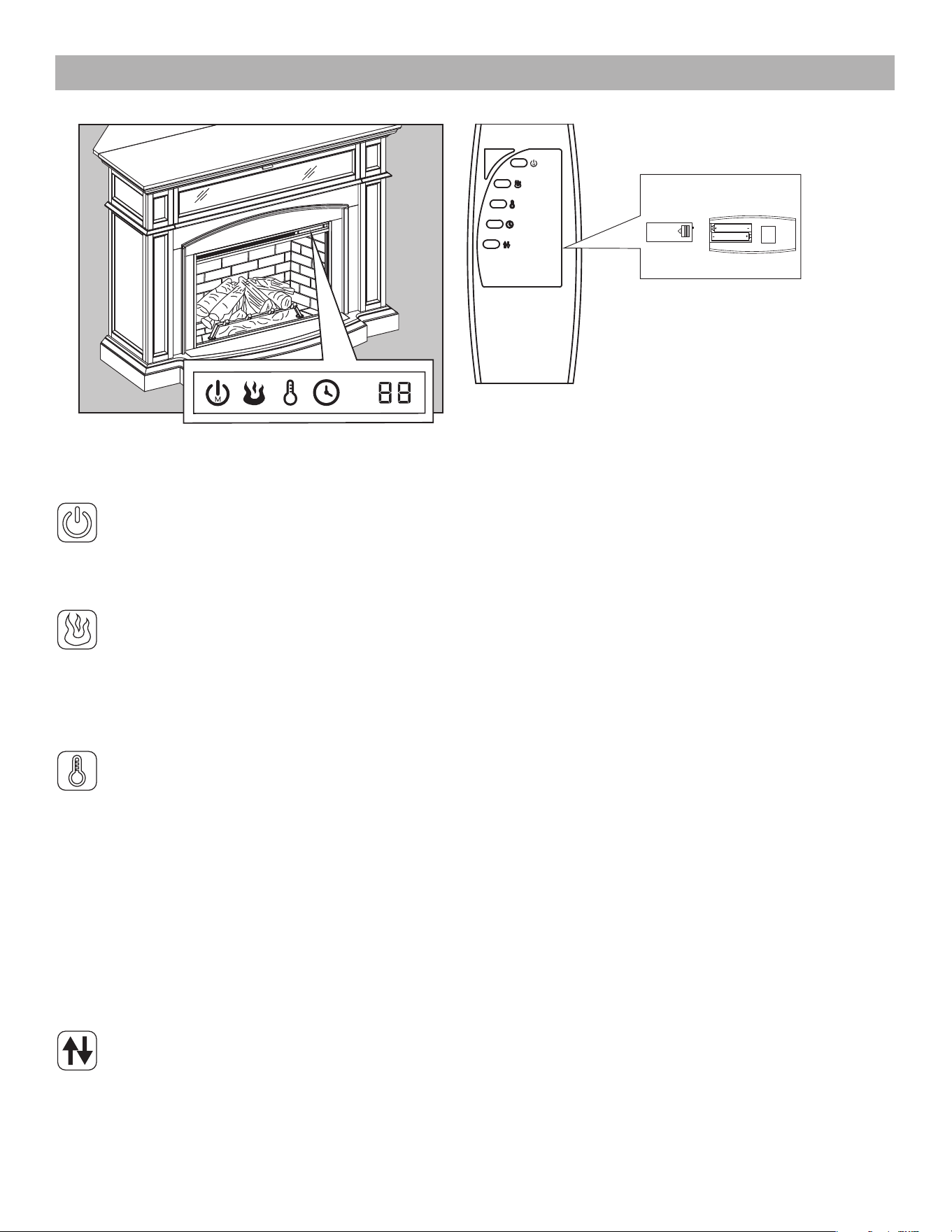

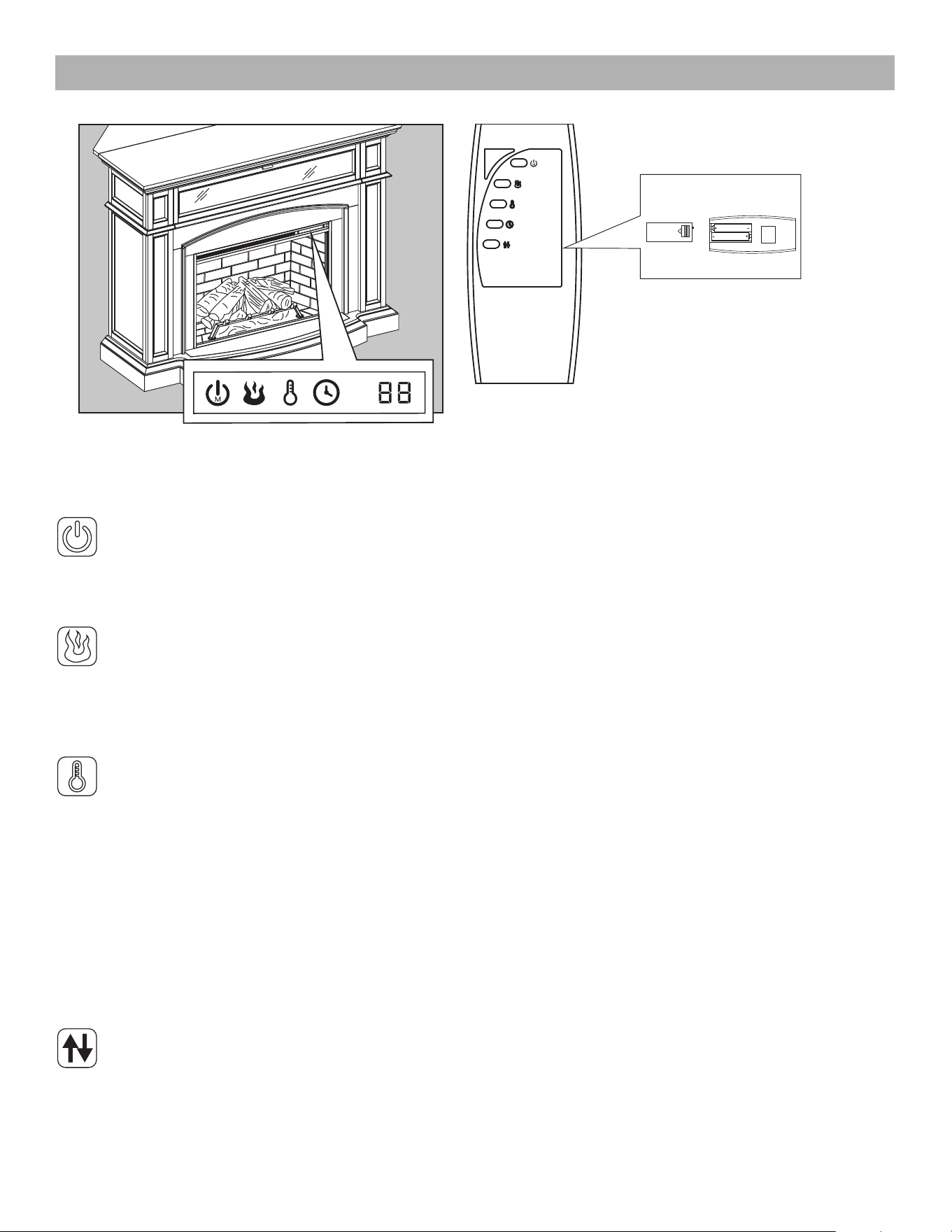

OPERATING INSTRUCTIONS
Control Panel
M
Remote Control
AAA 1.5V
AAA 1.5V
To use the remote control,
first insert two AAA batteries
(included) into the remote control.
Ensure the polarities of the
battery match the inside of the
battery compartment.
Note: The control panel is a touch screen. It will appear black. Touch the control panel once to “wake up” the
controls. This will cause the controls to light up. Which ever icon you touch will display it’s last setting when
you do this. At this time you can press the corresponding icon to the function you would like to adjust. After 5
seconds the touch screen will fade to black.
M
Power Function
Press the POWER ICON to turn the main power to the unit ON or OFF.
When the unit is powered ON, the lights under the emberbed will glow to indicate the unit has
power.
If any functions are stored in memory then they will resume at the last setting.
Flame Brightness Function
Press the FLAME BRIGHTNESS ICON to adjust the flame brightness.
If the unit main power is OFF, you can press the FLAME BRIGHTNESS ICON to power ON the unit
and flame brightness will resume at the last setting.
Press the FLAME BRIGHTNESS ICON again to scroll up through the flame brightness settings: 1, 2,
3, 4, 5, OF.
Temperature Function
If the unit is powered OFF, you can press the TEMPERATURE ICON to power ON the unit. The
emberbed will glow at the lowest brightness setting unless a different setting was saved in the
memory.
Press and hold the TIMER ICON for 5 seconds to toggle between 5°F (3°C) increments and 1ºF
(1°C) increments when setting the temperature. The factory default temperature is 5°F (3°C)
increments.
Note: This option is only available if using the control panel.
Hold down the TEMPERATURE ICON for 5 seconds to toggle between Fahrenheit and Celsius. An
“F” or “C” will display next to the temperature.
Note: This option is only available if using the control panel.
Press and hold the TEMPERATURE ICON for 10 seconds to disengage the heater function. Press
and hold the TEMPERATURE ICON for 10 seconds again to engage the heater function. (See
HEATER OVERRIDE section below for more details).
Increase/Decrease Button
Note: This option is only available if using the remote control.
Press the INCREASE/DECREASE button to adjust the heaters thermostat setting.
Press the INCREASE/DECREASE button again to scroll up through the pre-set temperature
settings: The thermostat setting range is 65°F (18°C) to 90ºF (32°C), HI (High).
Set the temperature to “HI” to have the heater run continually.
background
12
OPERATING INSTRUCTIONS
(CONT’D)
Timer Function
Press the TIMER ICON to set the countdown for the unit’s main power.
If the unit is powered OFF, you can press the TIMER ICON to power ON the unit. The emberbed
will glow at the lowest brightness setting unless a different setting was saved in the memory.
Press the TIMER ICON again to scroll through the timer settings, which are: 30, 1H, 2H, 3H, 4H,
5H, 6H, 7H, 8H, 9H, OF. (30 means 30 minutes, OF means OFF)
When the timer reaches zero, it will turn OFF the main power and will maintain all the settings in
memory.
HEATER OVERRIDE
The power to the heater can be disengaged to prevent the heater from being accidentally or unintentionally
powering on. This feature is primarily added to help prevent children from powering on the heater when it is
not desired.
To engage the heater override function press and hold the TEMPERATURE ICON for 10 seconds. The
symbol E3 will display. The heater function is now locked. If the TEMPERATURE ICON is pressed again E3
will appear then fade.The Flame and Timer functions will operate normally. Only the heater and blower are
disengaged.
To unlock the heater function, press and hold the TEMPERATURE ICON for 10 seconds. The symbol E3 will
display. The heater function is now engaged. By pressing the TEMPERATURE ICON again you will be able
to adjust the heat temperature to your desired temperature.
MEMORY FUNCTION
This unit has a memory function that allows you to turn off the MAIN POWER and retains all the other function
settings (excluding the TIMER function).
When the unit’s main power is OFF, press the POWER ICON once on the insert control panel or on the
remote control to power the unit ON and “wake up” the individual function at the last setting. Press the icon
again to adjust it and press the main POWER ICON on the insert or on the remote control to turn the unit
OFF and save the new setting into memory.
When the unit is powered ON, the LED readout will show the saved temperature setting. If a temperature
setting was not saved, it will show the flame brightness setting saved in memory. If neither one has a setting
saved to memory, then only the emberbed will glow (as a power light indicator).
To reset the memory, hold down the main POWER ICON for 10 seconds at any time. When this happens,
the LED readout will blink with two zeros three times and the unit will be shut down.
Another way to reset the memory is to unplug the unit from the wall.
background
13
CARE AND MAINTENANCE
Make sure the unit is turned OFF, unplugged and the heating elements of heater are cool whenever you are
cleaning the heater or fireplace.
Clean the metal trim using a water-dampened soft, clean cloth. DO NOT use brass polish or household
cleaners as these products will damage the metal trim.
The motors used on the fan and the flame generator assembly are pre-lubricated for extended bearing life
and require no further lubrication. However, periodic cleaning/vacuuming of the fan/heater and air intake/
output vents is recommended.
When the heater is not in use, the power cord should be stored properly to avoid contact with hot or sharp
objects.
Any other servicing should be performed by an authorized service representative.
Replacing the Remote Control Batteries
When the remote control (L) stops operating or its range
seems reduced, it is time to replace the batteries. Note:
The batteries should be removed if the product is to be left
unused for a long time.
1. The battery compartment is located on the back of the
remote control (L).
2. Remove battery cover from the back of remote control (L)
and remove old batteries.
3. Insert 2pcs AAA batteries, ensuring the polarities of the
battery match the inside of the battery compartment.
4. Re-insert the battery door.
AAA 1.5V
AAA 1.5V
L
Note: Do not mix old and new batteries.
Do not mix alkaline, standard (carbon zinc), or rechargeable (nicad, nimh, etc) batteries.
Non-rechargeable batteries are not to be recharged. Exhausted batteries are to be removed from the
product.
Harmful if swallowed.
Disposal of Used Battery
A battery may contain hazardous substances that could be endangering the environment and human health.
This symbol marked on the battery and/or packaging indicates that used
battery shall not be treated as municipal waste. Instead it shall be left at
the appropriate collection point for recycling.
By ensuring the used battery is disposed of correctly, you will help
prevent potential negative consequences for the environment and human
health. The recycling of materials will help to conserve natural resources.
Do not dispose of batteries in fire. Batteries may explode or leak.
For more information about collection and recycling of used batteries,
please contact your local municipality, your waste disposal service or the
point-of-sale where you purchased this battery.
background
14
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Error E1 displayed on
control panel.
The overheat sensor has
been engaged.
Unplug unit, wait 15-20 minutes, then the sensor will reset
itself. Plug the unit back in and turn on the heater. If the
problem persists, call customer service.
Note: The other functions will work normally excluding
the heater. Until the problem is solved, the error will only
appear/sound when the heater button is pressed.
Error E2 displayed on
control panel.
The thermostat sensor
is broken or not working
correctly.
Unplug unit, wait 15-20 minutes, then the sensor will reset
itself. Plug the unit back in and turn on the heater. If the
problem persists, call customer service.
Note: The other functions will work normally excluding
the heater. Until the problem is solved, the error will only
appear/sound when the heater button is pressed.
Error E3 displayed on
control panel.
Heater override function is
engaged
To unlock the heater, simply press and hold the temperature
button for 10 seconds (See page 12 Heater Override
Section for more details).
No power; logs do not
glow.
The unit does not have
power.
Check that the power cord is securely plugged into a
standard 120V outlet. Then check to make sure the unit is
powered on.
No flame effect but
logs are glowing.
The flame effect is
powered off.
Push the flame brightness button until desired level is
achieved.
Heater and blower
do not power on but
rest of functions are
working.
Heater override function is
engaged
To unlock the heater, simply press and hold the temperature
button for 10 seconds (See page 12 Heater Override
Section for more details).
Power cord gets warm
to the touch.
Normal operation. This is normal for a heater appliance as it requires more
current to operate. Check the connections of the appliance
cord and the outlet. Make sure the plug fits tightly into the
outlet. During use, check the plug and outlet frequently to
determine if it is HOT; if so, discontinue use of the appliance
and consult with a qualified electrician to check or change
the overheating outlet(s).
Remote control does
not work.
Weak or failing batteries. Replace with 2 AAA batteries (See page 13 for more
information.)
Remote control signal
is weak and only
works sometimes.
Pressing the buttons too
quickly.
Press the buttons slowly and steadily to ensure the
transmitter recognizes the request.
Using the remote control
too far away or at an off
angle.
Move closer to the insert; the remote control will only work
within a distance of 20 feet and 45 degrees to either side
from the front of the fireplace insert.
Fan motor continues
to blow after unit is
powered off.
Normal operation. This is a standard feature; the blower runs for an additional
time to cool off heater tubes.
background
15
ONE-YEAR LIMITED WARRANTY
The manufacturer warrants that your new Electric fireplace is free from manufacturing and material
defects for a period of one year from date of purchase, subject to the following conditions and
limitations.
Install and operate this Electric fireplace in accordance with the installation and operating instructions
furnished with the product at all times. Any unauthorized repair, alteration, willful abuse, accident, or
misuse of the product shall nullify this warranty.
This warranty is non-transferable, and is made to the original owner, provided that the purchase was
made through an authorized supplier of the product.
The warranty is limited to the repair or replacement of part(s) found to be defective in material or
workmanship, provided that such part(s) have been subjected to normal conditions of use and service,
after said defect is confirmed by the manufacturers inspection.
The manufacturer may, at its discretion, fully discharge all obligations with respect to this warranty by
refunding the wholesale price of the defective part(s).
Any installation, labor, construction, transportation, or other related costs/expenses arising from
defective part(s), repair, replacement, or otherwise of same, will not be covered by this warranty, nor
shall the manufacturer assume responsibility for same.
The owner/user assumes all other risks, if any, including the risk of any direct, indirect or consequential
loss or damage arising out of the use, or inability to use the product, except as provided by law.
All other warranties-expressed or implied-with respect to the product, its components and accessories,
or any obligations/liabilities on the part of the manufacturer are hereby expressly excluded.
The manufacturer neither assumes, nor authorizes any third party to assume on its behalf, any other
liabilities with respect to the sale of the product.
The warranties as outlined within this document do not apply to non accessories used in conjunction
with the installation of this product.
This warranty is void if:
1. The fireplace is subjected to prolonged periods of dampness or condensation.
2. Any unauthorized alteration, willful abuse, accident, or misuse of the product.
3. You do not have the original receipt of purchase.
background
16

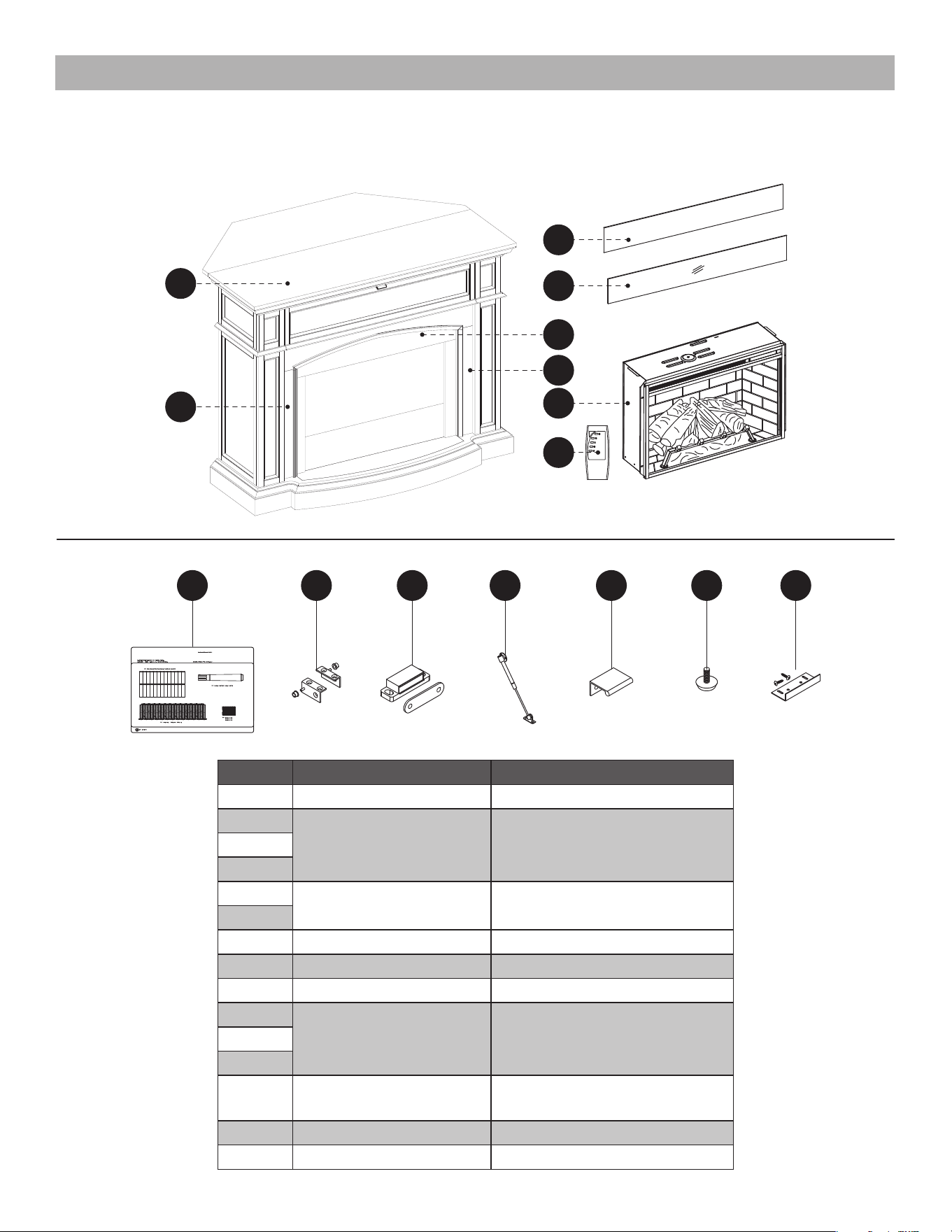

REPLACEMENT PARTS
For replacement parts, call our customer service department at 1-855-571-1044, 9 a.m. - 5 p.m., EST,
Monday - Friday.
E
L
K
F
G
Q
H
A
HH II JJ LL KK MM NN
PART DESCRIPTION PART #
A Top 1267FM-28-201-TOP
E
Insert surround set
PF-1267FM-28-201-
CARRARA
F
G
H
Flip-down door center
panels
PH-1267FM-28-201-
CENTER PANELS
Q
K Insert 2822-FG-C5
L Remote Control PU18-33CB-RC
HH KD Hardware pack PH-1267FM-28-201
II
Flip-down door
hardware set
PU17-1267FM-II/JJ/LLJJ
LL
KK Flip-down door handle PU17-1267FM-HANDLE
MM Leveler T-1007
NN Insert Bracket INSERT-STONE SIDE-MB
background
Cheminée multimédia murale /
d’angle avec foyer électrique
encastrable infrarouge de 28 po
INSTRUCTIONS D’UTILISATION, DASSEMBLAGE
ET DE MAINTENANCE
MODÈLE # 1267FM-28-201
ARTICLE # 1068262
Date d’achat _______________________
Des questions, des problèmes, des pièces manquantes?
Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au
1-855-571-1044, entre 9 h et 17 h (HNE), du lundi au vendredi.
www.greentouchhome.com
English p. 1
Español p. 33
background
18
CONTENU DE L’EMBALLAGE
A
B
C
D
E
F
I
J
K
L
H
G
M
PIÈCE DESCRIPTION QUANTITÉ
A Dessus 1
B Panneau de coin 1
C Cloison gauche 1
D Cloison droite 1
E Panneau avant gauche 1
F Panneau avant droit 1
G Panneau central 1
H Panneau de porte en bois 1
I Tige de support de coin en L 1
J Base 1
PIÈCE DESCRIPTION QUANTITÉ
K Foyer encastrable 1
L Télécommande 1
M Pile 2
background
19
CONTENUS MATÉRIELS
(NON REPRÉSENTÉS EN TAILLE RÉELLE)
AA BB CC DD
PIÈCE DESCRIPTION QUANTITÉ
AA
Boulon long
25
BB
Rondelle
25
CC
Groujon en bois
18
DD
Crayon à retouche
1
background
20
CONSIGNES DE SÉCURITÉ
CONSIGNES IMPORTANTES
Lorsque vous utilisez un appareil électrique, respectez
les mesures de sécurité élémentaires suivantes afin
de réduire les risques d’incendie, de choc électrique
et de blessure :
DANGER
Lisez toutes les instructions avant d'utiliser cet
appareil de chauffage.
Respectez scrupuleusement les directives du
présent manuel pour prévenir les chocs électriques
ou les incendies pouvant causer des dommages
ainsi que des blessures graves ou mortelles.
Cet article a été conçu pour accueillir la plupart des
téléviseurs à écran plasma et ACL (jusqu’à 56 po
et d’un poids maximal de 36.36 kg). Le fait d’utiliser
cet appareil avec des produits dont le poids excède
la charge maximale indiquée peut entraîner un
basculement ou de l’instabilité et causer des
blessures ou même la mort.
AVERTISSEMENT
Cet appareil est chaud lorsqu’il est en fonction.
Afin d’éviter les brûlures, ne touchez PAS aux
surfaces chaudes. Assurez-vous que les matières
combustibles, comme les meubles, les oreillers, la
literie, le papier, les vêtements et les rideaux, se
trouvent à au moins 0,91 m de l’appareil.
Faites preuve d’une extrême prudence lorsqu’un
radiateur est utilisé à proximité d’enfants ou de
personnes handicapées, de même que lorsque
vous laissez le foyer en marche sans surveillance.
Ne placez PAS le cordon sous un tapis. Ne couvrez
PAS le cordon d’alimentation avec une carpette, un
tapis de couloir, ni tout autre article similaire. Placez
le cordon dans un endroit peu passant et où il ne
pourra pas être accroché.
N’insérez JAMAIS un objet, quel qu’il soit, dans
les ouvertures de ventilation ou de sortie d’air de
l’appareil afin de prévenir les dommages ainsi que
les risques de choc électrique et d’incendie.
Cet appareil renferme des pièces chaudes qui
produisent des arcs électriques ou des étincelles.
N’utilisez PAS l’appareil là où de l’essence, de la
peinture, de la vapeur ou des liquides inflammables
sont utilisés ou entreposés. Ce foyer ne doit
pas être utilisé pour faire sécher les vêtements.
Ne suspendez PAS de bas de Noël ou d’autres
décorations à proximité du foyer.
N’utilisez cet appareil que pour l’usage prévu
dans ce manuel. Toute autre utilisation n’est PAS
recommandée par le fabricant et peut provoquer un
incendie, un choc électrique ou des blessures.
ATTENTION
Dans la mesure du possible, débranchez
TOUJOURS cet appareil lorsqu’il n’est pas utilisé.
N’utilisez PAS un appareil muni d’une fiche ou d’un
cordon endommagés ou qui a subi une défaillance.
Ne faites PAS fonctionner un appareil qui est tombé
ou qui a été endommagé de quelque façon que ce
soit. Coupez l’alimentation électrique à partir du
tableau de distribution et faites inspecter l’appareil
par un électricien qualifié avant de le réutiliser.
Confiez toute réparation de ce foyer à un technicien
qualifié.
Ne modifiez jamais ce foyer. Replacez les pièces
qui ont dû être retirées pour l’entretien avant
d’utiliser de nouveau le foyer.
N’utilisez PAS cet article à l’extérieur.
Cet appareil n’est pas conçu pour être utilisé
dans une salle de bains, une salle de lavage ou
tout autre endroit humide semblable. Ne placez
JAMAIS l’article dans un endroit où il pourrait
tomber dans une baignoire ou un autre contenant
rempli d’eau.
Pour débrancher cet appareil, tournez les
commandes en position d’arrêt, puis retirez la fiche
de la prise.
background
21
CONSIGNES DE SÉCURITÉ
(SUITE)
Branchez UNIQUEMENT la fiche sur une prise
correctement mise à la terre.
Lors de l’installation, veillez à ce que l’appareil soit
mis à la terre conformément aux codes locaux,
à la plus récente version du Code canadien
de l’électricité, CSA C22.1 ou, dans le cas des
installations aux États-Unis, aux codes locaux et au
code national de l’électricité, ANSI/NFPA NO 70.
Afin de prévenir les risques d’incendie, ne bloquez
JAMAIS les ouvertures de ventilation ou de sortie
d’air de quelque façon que ce soit. Ne placez PAS
l’appareil sur une surface molle, comme un lit, car
cela pourrait bloquer ses ouvertures.
Ne placez PAS l’appareil directement sous une
prise de courant.
Branchez TOUJOURS l’article directement sur une
prise murale. N’utilisez JAMAIS une rallonge ni une
prise rechargeable (barre d’alimentation).
Ne faites PAS glisser le foyer encastrable sur une
surface en bois afin de prévenir les égratignures.
NE placez PAS aucun objet sur le sommet du foyer
et ne bloquez pas les entrées d'air / l'aération car
cela pourrait faire surchauffer l'appareil et causer un
incendie.
Branchement électrique
Un circuit de 15 amp, 120 volts, 60 Hz avec une
prise mise à terre correctement est requise étant
donné que les autres appareils sur le même circuit
pourraient déclencher le disjoncteur ou faire sauter
le fusible lorsque l'appareil de chauffage est en
cours d'utilisation. L'appareil inclut un fil de 6 pieds.
NE dépassez PAS la puissance actuelle de la prise
de courant.
Instructions de mise à la terre
Cet appareil est conçu pour être utilisé sur un circuit
de 120 volts. La fiche dont est muni le cordon
est illustrée ci-dessous. Consultez l’illustration
pour connaître les instructions de mise à la terre.
L’adaptateur illustré (C) devrait être utilisé pour
brancher les fiches à trois broches avec mise à la
terre aux prises à deux fentes. La fiche de mise à
la terre verte de l’adaptateur doit être branchée sur
une mise à la terre permanente comme une prise
correctement mise à la terre. Ne vous servez pas
de l’adaptateur si une prise à trois fentes avec mise
à la terre est disponible.
CONSERVEZ CES INSTRUCTIONS
A B C
Broche de mise
à la terre
Dispositif de mise
à la terre
Vis
métallique
Couvercle
de la
broche de
mise à la terre
Adaptateur
background
22
PRÉPARATION
Avant de commencer l’assemblage de l’article,
assurez-vous d’avoir toutes les pièces. Comparez
le contenu de l’emballage avec la liste des pièces
et celle de la quincaillerie incluse. S’il y a des
pièces manquantes ou endommagées, ne tentez
pas d’assembler l’article.
Temps d’assemblage approximatif :
50 minutes.
Outil nécessaire pour l’assemblage (non inclus) :
tournevis cruciforme.
INSTRUCTIONS POUR L’ASSEMBLAGE
1. À parti de l’arrière de l’assemblage, alignez les
trous du panneau avant gauche (E) avec les
trous correspondants du mur gauche (C). Fixez
avec deux rondelles (BB) et deux longs boulons
(AA).
Répétez pour le mur droit (D)
Quincaillerie Utilisée
AA
Boulon Long
x 4
BB
Rondelle
x 4
1
F
D
E
C
BB
AA
2. Insérez quatre chevilles en bois (CC) dans les
trous sur le côté gauche extérieur de la base (J).
Placez l’assemblage de l’étape 1 sur la base
(J), fixez avec trois rondelles (BB) et trois longs
boulons (AA).
Répétez pour le mur droit (D).
Quincaillerie Utilisée
AA
Boulon Long
x 6
BB
Rondelle
x 6
CC
Groujon En Bois
x 8
J
CC
BB
AA
1
1
2
2
background
23
INSTRUCTIONS POUR L’ASSEMBLAGE
(SUITE)
3. Insérez deux chevilles en bois (CC) dans les
trous du sommet du milieu du panneau latéral
gauche (E) et du panneau latéral droit (F).
Positionnez attentivement le panneau central
(G) entre le panneau latéral gauche (E) et le
panneau latéral droit (F). Fixez chaque côté
avec une rondelle (BB) et un long boulon (AA).
Quincaillerie Utilisée
AA
Boulon Long
x 2
BB
Rondelle
x 2
CC
Groujon En Bois
x 2
G
CC
AA
BB
1
3
2
4. Insérez deux chevilles en bois (CC) dans les
trous extérieurs au sommet du mur gauche (C)
et du mur droit (D). Fixez le sommet (A) en fixant
à partir du dessous avec sept rondelles (BB) et
sept longs boulons (AA).
Quincaillerie Utilisée
AA
Boulon Long
x 7
BB
Rondelle
x 7
CC
Groujon En Bois
x 4
A
CC
BB
AA
1
4
2
5. En restant toujours derrière l’assemblage,retirez de
la zone centrale les supports du foyer encastrable
préassemblés. Conservez les supports et les vis pour
une utilisation ultérieure.
2
2
5
1
background
24
INSTRUCTIONS POUR L’ASSEMBLAGE
(SUITE)
Remarque: Avant de passer à l’étape suivante,
et avec l’aide d’une autre personne, placez
lemeuble à proximité de l’emplacement final
désiré
6. Avec l’aide d’une autre personne, placez le foyer
encastrable (K) dans l’ouverture centrale du
meuble.
Remarque : Ne branchez PAS tout de suite le
foyer encastrable (K) sur une prise.
ATTENTION : Ne faites PAS glisser le foyer
encastrable sur une surface en bois afin de
prévenir les égratignures.
K
6
7. Remettez les supports du foyer encastrable en
place et utilisez les vis retirées précédemment
pour fixer le foyer encastrable (K).
L’assemblage est maintenant terminé. Avec
l’aide d’une autre personne, déplacez
l’assemblage vers l’emplacement final voulu.
Une fois en position finale, vous pouvez
branchez le poêle (K) dans la prise d’alimentation.
1
1
K
7
2
ASSEMBLAGE DU COIN
(OPTIONNEL)
1. À partir de l’arrière de l’assemblage, fixez la tige
de support de coin en L (l) avec une rondelle
(BB) et un boulon (AA).
Quincaillerie Utilisée
AA
Boulon Long
x 1
BB
Rondelle
x 1
I
BB
AA
1
background
25
ASSEMBLAGE DU COIN
(SUITE)
2. Insérez quatre chevilles de bois (CC) dans les
trous au sommet de l’arrière de la cheminée.
Fixez le panneau de coin (B) avec cinq rondelles
(BB) et cinq boulons (AA).
L’assemblage est maintenant terminé. Avec
l’aide d’une autre personne, déplacez
l’assemblage vers l’emplacement final voulu.
Une fois en position finale, vous pouvez
branchez le poêle (K) dans la prise
d’alimentation.
Quincaillerie Utilisée
AA
Boulon Long
x 5
BB
Rondelle
x 5
CC
Groujon En Bois
x 4
B
CC
BB
AA
2
NOTE : Utilisez les niveleurs préassemblés sur la
base du foyer pour niveler l’appareil. Tournez les
niveleurs dans le sens antihoraire pour augmenter
la hauteur, tournez dans le sens horaire pour
diminuer la hauteur.
background
26
CHANGER LES PANNEAUX DE PORTE
(OPTIONNEL)
Note: Les panneaux de portes en verre pré-installés peuvent être changés pour le panneau de porte
en bois inclus (H).
1. Retirez la bordure de silicone le long des bords extérieurs du panneau de verre à l’intérieur de la
porte basculant vers le bas. Commencez dans un coin et tirez pour enlever les quatre morceaux.
Faites attention de ne pas endommager la bordure de silicone, car elle sera utilisée pour fixer le
nouveau panneau.
2. Retirer le panneau de verre du cadre de la porte, et insérez le panneau de porte en bois inclus (H).
3. À l’aide de vos doigts, appuyez sur la bordure de silicone pour la remettre en place. Bougez le
long des bords extérieurs du panneau jusqu’à ce que les quatre côtés soient fixés.
H
2
1
1
4
3
2
3
1
2
3
4
background
27
MODE D’EMPLOI
Panneau De Contrôle
M
Télécommande
AAA 1.5V
AAA 1.5V
Pour utiliser la télécommande, i
nsérez d'abord deux piles AAA
(incluses) dans la télécommande,
en vous assurant que la polarité
des piles corresponde à l'intérieur
du compartiment des piles.
Note: Le panneau de contrôle est un écran tactile. Il apparaîtra noir. Touchez le panneau de contrôle une fois
pour « réveiller » les contrôles. Cela allumera les contrôles. L'icône que vous toucherez affichera son dernier
réglage lorsque vous faites cela. À ce moment, vous pouvez appuyez sur l'icône correspondant à la fonction
que vous voulez ajuster. Après 5 secondes l'écran tactile redeviendra noir.
M
Fonction Mise En Marche
Appuyez sur l'ICÔNE MISE EN MARCHE (POWER) pour allumer (ON) ou éteindre (OFF)
l'alimentation de l'unité.
Lorsque l'unité est allumée (ON), les lumières sous le lit de braises rougiront pour indiquer que l'unité
est alimentée.
Si certaines fonctions sont stockées dans la mémoire, elles reprendront leur dernier réglage.
Fonction De Luminosité De La Flamme
Appuyez sur l'ICÔNE LUMINOSITÉ DE LA FLAMME (FLAME BRIGHTNESS) pour ajuster la
luminosité de la flamme.
Si l'alimentation de l'unité est éteinte (OFF), vous pouvez appuyez sur l'ICÔNE LUMINOSITÉ DE
LA FLAMME (FLAME BRIGHTNESS) pour allumer l'unité et la luminosité de la flamme reprendra le
dernier réglage.
Appuyez sur l'ICÔNE LUMINOSITÉ DE LA FLAMME (FLAME BRIGHTNESS) une fois de plus pour
défiler à travers les réglages de luminosité de la flamme. 1, 2, 3, 4, 5, ÉTEINT (OF).
Fonction Température
Si l’unité est éteinte, vous pouvez appuyer sur l’ICÔNE TEMPÉRATURE pour allumer l’unité. Le lit
de braise rougira à sa luminosité la plus faible sauf si un réglage différent a été enregistré dans la
mémoire.
Lors du réglage de la température, maintenez enfoncée l’ICÔNE TEMPÉRATURE & MINUTERIE
pendant 5 secondes pour basculer entre des incréments de 5°F (3°C) et 1°F (1°C). La température
par défaut du fabriquant est par palliers de 5°F (3°C).
Remarque : Cette option est uniquement offerte si vous utilisez le panneau de commande.
Maintenez l’ICÔNE MINUTERIE enfoncé pendant 5 secondes pour choisir entre Fahrenheit et
Celsius. Un « F » ou « C » s'affichera à côté de la température.
Remarque : Cette option est uniquement offerte si vous utilisez le panneau de commande.
Appuyez et maintenez l’ICÔNE TEMPÉRATURE enfoncé pendant 10 secondes pour désactiver la
fonction chauffage.
Appuyez et maintenez l’ICÔNE TEMPÉRATURE enfoncé pendant 10 secondes pour activer la
fonction chauffage. (Voir la section COMMANDE MANUELLE DE L’APPAREIL DE CHAUFFAGE
ci-dessous pour plus de détails).
Bouton d’augmentation / diminution
Note: cette option n’est disponible que si vous utilisez la télécommande.
Appuyez sur BOUTON D’AUGMENTATION / DIMINUTION pour ajuster le réglage du thermostat
de l’appareil de chauffage.
Appuyez sur BOUTON D’AUGMENTATION / DIMINUTION une fois de plus pour défiler à travers
les réglages de température configurés : La plage de réglage du thermostat est 65°F (18°C) à 90ºF
(32°C), HI (Élevé).
Réglez la température à ÉLEVÉ (HI) pour que l’appareil de chauffage fonctionne en continu.
background
28
MODtE D’EMPLOI
(SUITE)
Fonction Minuterie
Appuyez sur l'ICÔNE MINUTERIE (TIMER) pour configurer un décompte pour l'alimentation de
l'unité.
Si l'unité est éteinte, vous pouvez appuyer sur l'ICÔNE MINUTERIE (TIMER) pour allumer l'unité.
Le lit de braise rougira à sa luminosité la plus faible sauf si un réglage différent a été enregistré
dans la mémoire.
Appuyez une fois de plus sur l'ICÔNE MINUTERIE (TIMER) pour défiler à travers les réglages de
la minuterie, qui sont : 30, 1H, 2H, 3H, 4H, 5H, 6H, 7H, 8H, 9H, DÉSACTIVÉ (OFF). (30 signifie 30
minutes, OF signifie DÉSACTIVÉ (OFF).)
Lorsque la minuterie atteint zéro, elle éteindra l'alimentation et gardera tous les réglages en
mémoire.
COMMANDE MANUELLE DE L’APPAREIL DE CHAUFFAGE
L'alimentation de l'appareil de chauffage peut être désactivée pour éviter que l'appareil de chauffage soit
allumé par accident ou par inadvertance. Cette fonctionnalité est principalement présente pour aider à prévenir
que les enfants allument le chauffage lorsque cela n'est pas voulu.
Pour activer la fonction de commande manuelle de l'appareil de chauffage, appuyez et maintenez le bouton
température enfoncé pendant 10 secondes. Le symbole E3 s'affichera et ensuite disparaîtra tout La
fonction chauffage est maintenant verrouillée. Si le bouton chauffage est appuyé de nouveau, E3 apparaîtra
et ensuite disparaîtra. La flamme et le minuteur fonctionneront normalement. Seulement le chauffage et le
ventilateur sont désactivés.
Pour déverrouiller la fonction chauffage, appuyez et maintenez le bouton température enfoncé pendant
10 secondes. Le symbole E3 s'affichera et ensuite disparaîtra tout. La fonction chauffage est maintenant
activée. En appuyant de nouveau sur le bouton température, vous pourrez ajuster la température de
chauffage à celle que vous désirez.
FONCTION MÉMOIRE
L'unité comporte une fonction mémoire qui vous permet d'éteindre l'ALIMENTATION et de retenir tous les
réglages des fonctions (excluant la fonction MINUTERIE).
Lorsque l'alimentation de l'unité est éteinte, appuyez sur l'ICÔNE MISE EN MARCHE (POWER) une fois
sur le panneau de contrôle du poêle ou sur la télécommande pour allumer l'unité et « réveiller » la fonction
individuelle à son dernier réglage. Appuyez sur l'icône une fois de plus pour l'ajuster et appuyez sur l'ICÔNE
MISE EN MARCHE (POWER) du poêle ou sur la télécommande pour éteindre l'unité et enregistrer le
nouveau réglage dans la mémoire.
Lorsque l'unité est allumée, l'afficheur DEL affichera le réglage de température sauvegardé. Si un réglage
de température n'a pas été sauvegardé, il affichera le réglage de la luminosité de la flamme sauvegardé
dans la mémoire. Si aucune de ces fonctions n'a été sauvegardée, c'est seulement le lit de braises qui
rougira (comme indicateur d'alimentation).
Pour réinitialiser la mémoire, maintenez enfoncée l'ICONE POWER pendant 10 secondes à tout moment.
Lorsque c'est fait, l'affichage à DEL clignotera avec deux zéros trois fois et l'appareil sera éteint.
Une autre façon de réinitialiser la mémoire est de débrancher l'unité du mur.
background
29
ENTRETIEN
Assurez-vous que l'appareil est ÉTEINT, débranché et que les éléments chauffants de l'appareil de
chauffage sont froids lorsque vous nettoyez l'appareil de chauf
Nettoyez la garniture métallique à l’aide d’un linge doux légèrement humecté. N’utilisez PAS de produits
pour polir le laiton ni de nettoyants à usage domestique, car ces produits endommageront la garniture
métallique.
Les moteurs utilisés sur le ventilateur et le générateur d’effet de flamme sont déjà graissés pour prolonger la
durée des roulements; il n’est pas nécessaire de les graisser de nouveau. Toutefois, nous recommandons
de nettoyer le ventilateur et le radiateur et d’y passer l’aspirateur périodiquement.
Lorsque l'appareil de chauffage n'est pas utilisé, le cordon d'alimentation devrait être entreposé
correctement afin d'éviter tout contact avec des objets chauds ou tranchants.
Tout autre entretien devrait être effectué par un représentant de service autorisé.
Remplacer Les Piles De La Télécommande
Lorsque la télécommande (L) arrête de fonctionner ou que
sa portée semble réduite, il est temps de remplacer les piles.
Note: Les piles devraient enlevées si le produit sera inutilisé
pendant une longue période.
1. Le compartiment des piles est situé à l'arrière de la
télécommande (L).
2. Retirez le couvert des piles de l'arrière de la
télécommande (L) puis retirez la vieille piles.
3. Insérez deux piles AAA, en vous assurant que les polarités
des piles correspondent à celles du compartiment des
piles.
4. Ré-insérez le couvert des piles.
AAA 1.5V
AAA 1.5V
L
Note: Ne mélangez pas de vieilles piles avec de nouvelles.
Ne mélangez des piles alcalines, standard (carbone-zinc), ou rechargeables (NiCd, NiMH, etc.).
Les piles non-rechargeables ne doivent pas être rechargées. Les piles déchargées doivent être retirées
du produit.
Prejudicial si tragado.
Élimination de la pile usagée
Une pile contient des substances dangereuses qui peuvent être nocives pour l’environnement ou votre santé.
Ce symbole apposé sur une pile ou sur son emballage indique que
la pile ne doit pas être éliminée de la même manière que les déchets
ménagers. Elle doit être apportée à un point de collecte approprié pour
être recyclée.
En vous assurant d’éliminer la pile usagée de la façon appropriée,
vous contribuez à éviter de possibles conséquences négatives sur
l’environnement et la santé des êtres humains. Le recyclage des
matériaux aide à conserver des ressources naturelles.
Ne jetez pas les piles au feu. Les batteries peuvent exploser ou fuir.
Pour en savoir davantage sur la collecte et le recyclage des piles usagées,
veuillez communiquer avec votre municipalité, votre service d’élimination
des déchets ou le point de vente où vous avez acheté les piles.
background
30
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Le panneau de
commande affiche le
message « Error E1 »
(erreur E1).
Le détecteur de surchauffe
s’est déclenché.
Débranchez l’appareil et attendez de 15 à 20 minutes; le
détecteur se réinitialisera. Rebranchez l’appareil et allumez
le radiateur. Si le problème persiste, communiquez avec
le service à la clientèle. Remarque : Tout fonctionnera
normalement à l’exception du radiateur. L’erreur ne sera
signalée que lorsque vous appuierez sur le bouton du
radiateur, et ce, jusqu’à ce que le problème soit résolu.
Le panneau de
commande affiche le
message « Error E2 »
(erreur E2).
Le détecteur du thermostat
est brisé ou ne fonctionne
pas correctement.
Débranchez l’appareil et attendez de 15 à 20 minutes; le
détecteur se réinitialisera. Rebranchez l’appareil et allumez
le radiateur. Si le problème persiste, communiquez avec
le service à la clientèle. Remarque : Tout fonctionnera
normalement à l’exception du radiateur. L’erreur ne sera
signalée que lorsque vous appuierez sur le bouton du
radiateur, et ce, jusqu’à ce que le problème soit résolu.
Le panneau de
commande affiche le
message « Error E3 »
(erreur E3).
La fonction de commande
manuelle de l'appareil de
chauffage est activée.
Pour déverrouiller l'appareil de chauffage, appuyez et
maintenez le bouton de température enfoncé pendant 10
secondes (Voir page 28, section commande manuelle de
l'appareil de chauffage pour plus de détails).
L’appareil n’est pas
alimenté; les bûches
ne scintillent pas.
L’appareil n’est pas
alimenté.
Assurez-vous que le cordon d’alimentation est branché
convenablement sur une prise standard de 120 V.
Assurez-vous ensuite que l’appareil est mis sous tension.
Il n’y a pas d’effet
de flamme, mais les
bûches scintillent.
L’effet de flamme est
désactivé.
Appuyez sur le bouton d’intensité de la flamme jusqu’au
niveau désiré.
Le radiateur et le
souffleur ne s’allument
pas, mais les autres
fonctions fonctionnent.
La fonction de commande
manuelle de l'appareil de
chauffage est activée.
Pour déverrouiller l'appareil de chauffage, appuyez et
maintenez le bouton de température enfoncé pendant 10
secondes (Voir page 28, section commande manuelle de
l'appareil de chauffage pour plus de détails)
Le cordon
d’alimentation est
chaud au toucher.
Fonctionnement normal. Cela est normal pour un radiateur; cet appareil utilise
beaucoup d’énergie pour fonctionner. Vérifiez les raccords
du cordon de l’appareil et de la prise. Assurez-vous que
la fiche est fermement insérée dans la prise. Lors de
l’utilisation, vérifiez la fiche et la prise fréquemment afin de
déterminer si elles sont chaudes. Si c’est le cas, cessez
d’utiliser l’appareil et faites appel à un électricien qualifié
afin qu’il vérifie ou remplace les prises qui surchauffent.
La télécommande ne
fonctionne pas.
La pile est faible ou
défectueuse.
Replacer avec 2 piles AAA. (Voir page 29 pour plus
d'information.)
Le signal de la
télécommande est
faible et ne fonctionne
pas toujours bien.
Vous appuyez trop
rapidement sur les
boutons.
Appuyez lentement et uniformément sur les boutons afin de
vous assurer que l’émetteur reconnaît la demande.
Vous utilisez la
télécommande d’un
endroit trop éloigné ou de
biais.
Approchez-vous du foyer encastrable. La télécommande ne
fonctionne que dans un rayon de 6,09 m et dans un angle
maximal de 45 degrés de chaque côté du foyer encastrable
lorsque vous vous trouvez devant celui-ci.
Le moteur du ventilateur
continue de fonctionner
après la mise hors
tension de l’appareil.
Fonctionnement normal. Cela est une fonctionnalité standard ; le ventilateur
fonctionne pendant une période supplémentaire pour
refroidir les tubes de l'appareil de chauffage.
background
31
GARANTIE
Cet article est garanti par le fabricant contre les défauts de matériaux et de fabrication pour une
période de un an à compter de la date d’achat. La présente garantie est assujettie aux restrictions et
aux conditions suivantes :
Ce meuble doit être installé et utilisé conformément aux instructions pour l’installation fournies avec
l’article. Toute réparation ou toute modification non autorisées, tout accident, tout usage abusif
volontaire ou tout usage inapproprié de l’article invalidera cette garantie.
Cette garantie n’est pas transférable et n’est offerte qu’à l’acheteur d’origine, tant que l’achat a été
effectué chez un fournisseur ou un revendeur autorisé de l’article.
La présente garantie est limitée à la réparation ou au remplacement des pièces qui présentent des
défauts de matériaux ou de fabrication. Elle s’applique à condition que les pièces aient fait l’objet
d’une utilisation normale, une fois la présence dudit défaut confirmé par le processus d’inspection du
fabricant.
Les frais de transport, de construction, de main-d’œuvre et les frais connexes découlant de la
réparation, du remplacement, des pièces défectueuses ou d’une intervention du même type ne sont
pas couverts par cette garantie et le fabricant n’en assume pas le coût.
Le fabricant peut, à sa discrétion, s’acquitter de toute obligation au titre de cette garantie en
remboursant le prix de gros des pièces défectueuses.
Le propriétaire ou l’utilisateur assume tous les risques, le cas échéant, y compris le risque de pertes
ou dommages directs, indirects ou consécutifs découlant de l’utilisation de l’article ou de l’incapacité
à utiliser l’article, à l’exception de ce qui pourrait être prévu autrement par la loi. Toutes les autres
garanties, explicites ou implicites, sur l’article, ses composants et ses accessoires, ainsi que toute
autre obligation ou responsabilité du fabricant sont expressément exclues par les présentes.
Le fabricant n’assume aucune autre responsabilité quant à la vente de l’article, et il n’autorise aucun
tiers à assumer en son nom une telle responsabilité.
Les garanties énoncées dans le présent document ne couvrent pas les accessoires utilisés lors de
l’installation de cet article.
Cette garantie vous confère des droits précis. Il est possible que vous disposiez également d’autres
droits qui varient d’un État ou d’une province à l’autre.
Cette garantie sera annulée si :
1. Le foyer est exposé à l’humidité ou à la condensation pendant des périodes prolongées.
2. Le foyer a fait l’objet de modifications non autorisées, d’un usage abusif volontaire ou d’un usage
inapproprié, ou a subi un accident.
3. Vous n’avez pas le reçu original.
background
32
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
1-855-571-1044, entre 9 h et 17 h (HNE), du lundi au vendredi.
E
L
K
F
G
Q
H
A
HH II JJ LL KK MM NN
PIÉCE DESCRIPTION NO DE PIÈCE
A Dessus 1267FM-28-201-TOP
E
Insérer un assortiment
surround
PF-1267FM-28-201-
CARRARA
F
G
H
Panneaux centraux de
porte coulissante
PH-1267FM-28-201-
CENTER PANELS
Q
K Foyer encastrable 2822-FG-C5
L Télécommande PU18-33CB-RC
HH Paquet de Matériel KD PH-1267FM-28-201
II
Assortiment de
matériel de porte
coulissante
PU17-1267FM-II/JJ/LLJJ
LL
KK
Poignée de porte
coulissante
PU17-1267FM-HANDLE
MM Niveleur T-1007
NN Support du poêle INSERT-STONE SIDE-MB
background
Chimenea de pared / esquina
con inserto eléctrico infrarrojo
de 28 pulg.
INSTRUCCIONES DE ENSAMBLAJE, CUIDADO Y
USO
MODELO # 1267FM-28-201
ARTÍCULO # 1068262
Fecha de compra _______________________
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro Departamento de
Servicio al Cliente al 1-855-571-1044 de lunes a
viernes de 9:00 a.m. a 5:00 p.m., hora estándar del Este.
www.greentouchhome.com
English p. 1
Français p. 17
background
34
CONTENIDO DEL PAQUETE
A
B
C
D
E
F
I
J
K
L
H
G
M
PIEZA DESCRIPCIÓN CANTIDAD
A Cubierta 1
B Panel de esquina 1
C Pared izquierda 1
D Pared derecha 1
E Panel frontal izquierdo 1
F Panel frontal derecho 1
G Panel central 1
H
Panel de puerta de madera
1
I
Barra de soporte de
esquina L
1
J Base 1
PIEZA DESCRIPCIÓN CANTIDAD
K Accesorio 1
L Control remoto 1
M Pila 2
background
35
CONTENIDO DE HARDWARE
(NO SE MUESTRAN EN TAMAÑO REAL)
AA BB CC DD
PIEZA DESCRIPCIÓN CANTIDAD
AA
Perno largo
25
BB
Arandela
25
CC
Espiga de madera
18
DD
Aplicador de retoque
1
background
36
INFORMACIÓN DE SEGURIDAD
INSTRUCCIONES IMPORTANTES
Cuando utilice electrodomésticos, siempre tome
medidas de precaución básicas para reducir el
riesgo de incendios, descargas eléctricas y lesiones
personales, incluidas las siguientes:
PELIGRO
Lea todas las instrucciones antes de usar el
calentador.
Si no se sigue exactamente la información de este
manual, pueden provocarse descargas eléctricas
o incendios que produzcan daños a la propiedad,
lesiones personales o la muerte.
Este producto está pensado para adaptarse a
la mayoría de los televisores LCD y de plasma
(hasta 56” y peso máximo de 80 libras). El uso con
productos más pesados que la capacidad máxima
indicada puede ocasionar inestabilidad y/o vuelcos
que pueden causar lesiones o incluso la muerte.
ADVERTENCIA
Este aparato se calienta cuando está en uso.Para
evitar quemaduras, NO permita que la piel desnuda
toque las superficies calientes. Si se proporcionan,
use las manijas al mover el calentador. Mantenga
los materiales c ombustibles, como muebles,
papeles, ropa y cortinas, a un mínimo de 3 pies del
aparato, y alejados de los lados y la parte posterior.
Se debe tener extrema precaución cuando niños
o personas discapacitadas usen el calentador o
cuando se use cerca de ellos y siempre que la
chimenea se deje funcionando sin vigilancia.
NO coloque el cable por debajo de alfombras.
NO cubra el cable con tapetes, guías o cubiertas
similares. NO coloque el cable debajo de muebles o
electrodomésticos. Coloque el cable lejos de áreas
de tráfico y donde alguien no se pueda tropezar.
NO introduzca objetos extraños ni permita
que estos entren en las aberturas de
ventilación o escape, ya que podrían provocar
descargas eléctricas, incendios o daños en el
electrodoméstico.
Este electrodoméstico tiene en su interior piezas
calientes y piezas que forman arcos eléctricos o
que echan chispas. NO lo use en áreas donde
se use o almacene gasolina, pintura o vapores
o liquidos inflamables. Esta chimenea no debe
utilizarse como una rejilla de secado para la ropa.
Las botas navideñas o las decoraciones no deben
colgarse en esta área.
Utilice este electrodoméstico solo como se describe
en el manual. El fabricante NO recomienda
ningún otro uso, ya que puede causar incendios,
descargas eléctricas o lesiones personales.
PRECAUCIÓN
Si es posible, SIEMPRE desenchufe este
electrodoméstico cuando no lo use.
NO opere el calentador con un cable o enchufe
dañado o después de que el calentador presente
fallas en el funcionamiento. NO utilice el calentador
si se ha caído o dañado de alguna forma.
Desconecte el suministro de electricidad desde
el panel de servicio y solicite a un electricista
calificado que revise el calentador antes de volver
a usarlo.
Toda reparación de esta chimenea debe realizarla
un técnico calificado.
Bajo ninguna circunstancia se debe modificar esta
chimenea. Las piezas que se deben retirar para
reparación se deben reemplazar antes de volver a
hacer funcionar esta chimenea.
NO lo use en exteriores.
Este calentador no se debe usar en baños, cuartos
de lavado o en espacios húmedos similares
interiores. NUNCA coloque el radiador donde se
pueda caer dentro de una bañera u otro contenedor
de agua.
Para desconectar este electrodoméstico, gire los
controles a la posición de apagado y luego retire el
enchufe del tomacorriente.
Conéctelo SOLO a tomacorrientes con la debida
puesta a tierra.
background
37
INFORMACIÓN DE SEGURIDAD
(CONT.)
Cuando está instalado, este electrodoméstico debe
presentar una puesta eléctrica a tierra conforme a
los códigos locales, a los Códigos de Electricidad
de Canadá CSA C22.1 o seguir las instalaciones en
los EE. UU., seguir los códigos locales y el Código
Nacional de Electricidad, ANSI/NFPA NO. 70.
Para evitar incendios, NO bloquee las entradas ni
salidas de aire de ninguna manera. NO use sobre
superficies blandas, como una cama, donde las
aberturas se puedan bloquear.
NO ubique los calentadores inmediatamente debajo
de un tomacorriente fijo.
SIEMPRE enchufe el calentador directamente en
un tomacorriente/receptáculo de pared. NUNCA
use con extensiones eléctricas ni tomacorrientes
recargables (tomacorrientes/ enchufes múltiples).
NO deslice el accesorio en la parte superior de la
madera para evitar rayar la superficie de madera.
NO coloque ningún objeto sobre el inserto ni
bloquee las entradas de aire/ventilaciones, ya que
esto puede causar un sobrecalentamiento de la
unidad y podría provocar un incendio.
Conexión eléctrica
Se requiere un circuito de 15 amperios, 120 voltios,
60 Hz con una toma debidamente conectada a
tierra ya que otros aparatos en el mismo circuito
puede causar que el interruptor se accione o el
fusible se queme cuando el calentador está en
operación. La unidad incluye un cable estándar
de tres hilos y 6 pies de longitud. NO exceda la
potencial nominal del tomacorriente.
Instrucciones de aterrizaje:
Este calentador fue diseñado para su uso en
120 voltios. El cable tiene un enchufe como se
muestra a continuación. Consulte la ilustración
para ver las instrucciones de puesta a tierra. Hay
disponible un adaptador, como se muestra en C,
para conectar enchufes con puesta a tierra de tres
clavijas a receptáculos de dos ranuras. El enchufe
verde de puesta a tierra que sale del adaptador se
debe conectar permanentemente a tierra, como
a través de una caja de salida con una debida
puesta a tierra. El adaptador no se debe usar si hay
disponible un receptáculo de tres ranuras puesto a
tierra.
GUARDE ESTAS INSTRUCCIONES
A B C
Clavija con puesta
a tierra
Medios de puesta
a tierra
Tornillo
de metal
Tapa de la
clavija con
puesta a tierra
Adaptador
background
38
PREPARACIÓN
Antes de comenzar a ensamblar el producto,
asegúrese de tener todas las piezas. Compare
las piezas con la lista del contenido del paquete
y la lista de aditamentos. No intente ensamblar
el producto si falta alguna pieza o si estas están
dañadas.
Tiempo Estimado De Ensamblaje:
50 minutos
Herramientas necesarias para el ensamblaje
(no se incluyen): Destornillador Phillips
INSTRUCCIONES DE ENSAMBLAJE
1. Por la parte posterior del ensamblaje, alinee los
orificios en el panel frontal izquierdo (E) con los
orificios correspondientes en la pared izquierda
(C), asegurándolas con dos arandelas (BB) y
dos pernos largos (AA).
Repita los pasos para la pared derecha (D).
Aditamentos Utilizados
AA
Perno Largo
x 4
BB
Arandela
x 4
1
F
D
E
C
BB
AA
2. Inserte cuatro espigas de madera (CC) en los
orificios del lado izquierdo exterior de la base
(J). Coloque el ensamblaje del Paso 1 en la
base (J), asegurándolo con tres roldanas (BB) y
tres pernos largos (AA).
Repita los pasos para la pared derecha (D).
Aditamentos Utilizados
AA
Perno Largo
x 6
BB
Arandela
x 6
CC
Espiga De Madera
x 8
J
CC
BB
AA
1
1
2
2
background
39
INSTRUCCIONES DE ENSAMBLAJE
(CONT.)
3. Inserte dos taquetes de madera (CC) en los
orificios centrales superiores, tanto en el
panel lateral izquierdo (E) como en el panel
lateral derecho (F). Coloque cuidadosamente el
panel frontal central (G) entre el panel
lateral izquierdo (E) y el panel lateral derecho
(F). Asegure cada lado con una arandela (BB) y
un perno largo (AA).
Aditamentos Utilizados
AA
Perno Largo
x 2
BB
Arandela
x 2
CC
Espiga De Madera
x 2
G
CC
AA
BB
1
3
2
4. Inserte dos taquetes de madera (CC) en los
orificios exteriores superiores en la pared
izquierda (C) y la pared derecha (D). Fije la
parte superior (A), asegurándola desde abajo
con siete arandelas (BB) y siete pernos largos
(AA).
Aditamentos Utilizados
AA
Perno Largo
x 7
BB
Arandela
x 7
CC
Espiga De Madera
x 4
A
CC
BB
AA
1
4
2
5. Atrás del montaje, retire los soportes
preensamblados del área media. Guarde las
abrazaderas y los tornillos para su uso futuro.
2
2
5
1
background
40
INSTRUCCIONES DE ENSAMBLAJE
(CONT.)
Nota: Antes de seguir con el próximo paso, con
la ayuda de otra persona, mueva la repisa a la
ubicación final deseada.
6. Con ayuda de otra persona, ubique el accesorio
(K) en la abertura central del ensamble de la
repisa.
Nota: NO enchufe el accesorio (K) en el
tomacorriente aún.
PRECAUCIÓN: NO deslice el accesorio en la
parte superior de la madera para evitar rayar la
superficie de madera.
K
6
7. Vuelva a fijar las abrazaderas preensambladascon
los tornillos que retiró anteriormente para asegurar
el accesorio (K).
El ensamble se ha completado. Con la ayuda de
otra persona, mueva el aparato a la posición final
deseada. Una vez en posición final, puede
conectar la pieza de inserción (K) al tomacorriente.
1
1
K
7
2
ENSAMBLE DE ESQUINA
(OPCIONAL)
1. Por la parte posterior del ensamblaje, fije la
varilla de soporte de esquina L (I); asegúrela
con una arandela (BB) y un perno (AA).
Aditamentos Utilizados
AA
Perno Largo
x 1
BB
Arandela
x 1
I
BB
AA
1
background
41
ENSAMBLE DE ESQUINA
(CONT.)
2. Inserte las cuatro taquetes de madera (CC) en
los orificios traseros superiores de la placa, fije
el panel de esquina (B); asegúrelo con cinco
arandelas (BB) y cinco pernos largos (AA).
El ensamblaje ya está completo. Con la
ayuda de otra persona, mueva el ensamblaje a la
ubicación final deseada. Una vez en la posición
final, puede conectar el inserto (K) en el
tomacorriente.
Aditamentos Utilizados
AA
Perno Largo
x 5
BB
Arandela
x 5
CC
Espiga De Madera
x 4
B
CC
BB
AA
2
NOTA: Utilice los niveladores pre-ensamblados
sobre la base de la chimenea para nivelar la
unidad. Gire los niveladores en sentido contrario
a las manecillas del reloj para aumentar la altura,
gire en sentido de las manecillas del reloj para
disminuir la altura.
background
42
CAMBIO DE LOS PANELES DE PUERTA
(OPCIONAL)
Nota: Los paneles de puertas de cristal pre-instalados se pueden cambiar por el panel de puerta de
madera incluido (H).
1. Retire el revestimiento de silicona a lo largo de los bordes exteriores del panel de vidrio en el
interior de la puerta plegable. Comience en una esquina y tire para retirar las cuatro piezas.
Tenga cuidado de no dañar el borde de silicona, ya que se utilizará para asegurar el nuevo panel.
2. Retire el panel de cristal del marco de la puerta, y luego inserte el panel de puerta de madera
incluido (H).
3. Presione el borde de silicona con el dedo para colocarlo en su lugar. Presione todo el borde
exterior del panel hasta que los cuatro lados estén asegurados.
H
2
1
1
4
3
2
3
1
2
3
4
background
43
INSTRUCCIONES DE FUNCIONAMIENTO
Panel De Control
M
Control remoto
AAA 1.5V
AAA 1.5V
Para usar el control remoto,
primero inserte dos pilas
AAA (incluidas) en el control
remoto, asegurándose de que
las polaridades de las baterías
coincidan con el interior del
compartimiento de pilas.
Nota: El panel de control es una pantalla táctil. Aparecerá de color negro. Toque el panel de control una vez
para activar los controles. Esto hará que los controles se iluminen. Cuando toque cualquier ícono, se mostrará
su última configuración. En este momento, puede presionar el ícono correspondiente a la función que desea
ajustar. Después de 5 segundos, la pantalla táctil se desvanecerá a color negro.
M
Función De Alimentación
Presione el ÍCONO DE ALIMENTACIÓN para encender el interruptor principal de la unidad a ON u OFF.
Cuando la unidad está ENCENDIDA, las luces bajo el área térmica se encenderán para indicar que
la unidad está recibiendo electricidad.
Si alguna función está guardada en la memoria, entonces se encenderá con el último ajuste.
Función De Brillo De La Llama
Presione el ÍCONO DE BRILLO DE LA LLAMA para ajustar el brillo de la llama.
Si la alimentación principal de la unidad está APAGADA, puede presionar el ÍCONO DE BRILLO
DE LA LLAMA para ENCENDER la unidad, y el brillo de la llama se reanudará en el último ajuste.
Presione el ÍCONO DE BRILLO DE LA LLAMA de nuevo para desplazarse hacia arriba a través de
los ajustes de brillo de la llama: 1, 2, 3, 4, 5, OF.
Función De Temperatura
Si la unidad está APAGADA, puede presionar el ÍCONO DE TEMPERATURA para ENCENDER
la unidad. El área térmica brillará al ajuste más bajo, a menos que una configuración diferente se
haya guardado en la memoria.
Presione y sujete el ÍCONO DE TEMPERATURA Y TEMPORIZADOR durante 5 segundos
para alternar entre incrementos de 5°F (3°C) y 1°F (1°C) al ajustar la temperatura. El ajuste
predeterminado de fábrica es incrementos de 5°F (3°C).
Nota: Esta opción solo está disponible si se utiliza el panel de control.
Mantenga presionado el ÍCONO DE TEMPERATURA durante 5 segundos para alternar entre
grados Fahrenheit y Centígrados. Una “F” o “C” se mostrará junto a la temperatura.
Nota: Esta opción solo está disponible si se utiliza el panel de control.
Mantenga presionado el ÍCONO DE TEMPERATURA durante 10 segundos para desactivarla
función de calentador. Mantenga presionado el ÍCONO DE TEMPERATURA durante 10 segundos
nuevamente para activar la función de calentador. (Consulte la sección ANULACIÓN DE
CALENTADOR más adelante para obtener más detalles.)
Botón de Aumento / Disminución
Nota: Esta opción solo está disponible si usa el control remoto.
Presione el BOTÓN DE AUMENTO / DISMINUCIÓN para ajustar la configuracion del termostato
del calentador.
Presione el BOTÓN DE AUMENTO / DISMINUCIÓN nuevamente para desplazarse hacia arriba
a través de los ajustes de temperatura pre-configurados:EI rango de ajuste del termostato se
encuentra entre 65°F (18°C) y 90°F (32°C), HI (Alto).
Ajuste la temperatura a “HI” para que el calentador opere continuamente.
background
44
INSTRUCCIONES DE FUNCIONAMIENTO
(CONT.)
Función De Temporizador
Presione el ÍCONO DE TEMPORIZADOR para ajustar la cuenta atrás de la fuente de alimentación
principal de la unidad.
Si la unidad está APAGADA, puede presionar el ÍCONO DE TEMPORIZADOR para ENCENDER
la unidad. El área térmica brillará al ajuste más bajo, a menos que una configuración diferente se
haya guardado en la memoria.
Presione el ÍCONO DE TEMPORIZADOR nuevamente para desplazarse a través de los ajustes
del temporizador, que son: 30, 1H, 2H, 3H, 4H, 5H, 6H, 7H, 8H, 9H, OFF. (30 significa 30 minutos,
OF significa APAGADO)
Cuando el temporizador llegue a cero, se APAGA la alimentación principal y mantendrá todos los
ajustes en la memoria.
ANULACIÓN DE CALENTADOR
Es posible desactivar la alimentación eléctrica del calentador para evitar que se encienda accidentalmente.
Esta función se añade principalmente para ayudar a evitar que los niños enciendan el calentador cuando no
se desea.
Para activar la función de anulación del calentador, mantenga presionado el botón Temperature
(temperatura) durante 10 segundos. Se mostrará el símbolo E3. La función de calentador ahora está
bloqueada. Si presiona el ícono de calentador nuevamente, aparecerá E3 y luego se desvanecerá.
Las funciones de llama y temporizador funcionarán normalmente. Solo el calentador y el ventilador se
desactivan.
Para desbloquear la función de calentador, mantenga presionado el botón Temperature durante 10
segundos. El símbolo E3 se mostrará. La función de calentador ahora está activada. Al presionar el botón
Temperature nuevamente, podrá ajustar la temperatura de calor a la temperatura deseada.
FUNCIÓN DE MEMORIA
Esta unidad tiene una función de memoria que le permite apagar la ALIMENTACIÓN PRINCIPAL y retiene
todos los demás ajustes de operación (excepto la función de TEMPORIZADOR).
Cuando la alimentación principal de la unidad está APAGADA, presione el ÍCONO DE ALIMENTACIÓN
una vez en el panel de control o en el control remoto para ENCENDER la unidad y activar la función
individual en la última configuración. Presione el icono nuevamente para ajustarlo y presione el ÍCONO DE
ALIMENTACIÓN principal en el inserto o en el control remoto para APAGAR la unidad y guardar la nueva
configuración en la memoria.
Cuando la unidad está ENCENDIDA, la lectura del LED mostrará el ajuste de temperatura Si no se ha
guardado un ajuste de temperatura, mostrará el ajuste de brillo de la llama guardado en guardado. la
memoria. Si ninguno de los dos tiene una configuración guardada en la memoria, entonces solo brillará el
área térmica (como un indicador de luz de encendido).
Para restablecer la memoria, presione y sujete el ÍCONO DE ENCENDIDO durante 10 segundos en
cualquier momento. Cuando esto sucede, la lectura de LEDs parpadeará con dos ceros tres veces y la
unidad se apagará.
Otra manera de restablecer la memoria es desenchufar la unidad de la pared.
background
45
CUIDADO Y MANTENIMIENTO
Asegúrese de que el aparato esté APAGADO, desenchufado y los elementos del calentador estén fríos
cada vez que limpie el calentador o la chimenea.
Limpie el polvo de la chimenea regularmente con un paño suave sin pelusa o con un producto de limpieza
doméstico.
Los motores usados en el ventilador y el conjunto del generador de llamas vienen lubricados previamente
para prolongar la vida útil de los rodamientos y no necesitan lubricación adicional. Sin embargo,
recomendamos limpiar/aspirar el ventilador/calentador periódicamente.
Cuando el calentador no esté en uso, el cable de alimentación se debe guardar adecuadamente para evitar
el contacto con objetos calientes o afilados.
Cualquier otro servicio lo debe realizar un representante de servicio autorizado.
Reemplazo De Las Pilas Del Control Remoto
Cuando el control remoto (L) deje de funcionar o su rango
parezca reducido, es el momento de cambiar las pilas. Nota:
Las pilas se deben retirar si la unidad no se usará durante
un largo período de tiempo.
1. El compartimiento de las pilas se encuentra en la parte
posterior del control remoto (L).
2. Retire la cubierta de las pilas de la parte posterior del
control remoto (L) y retire la pilas antigua.
3. Inserte 2 pilas AAA, asegurándose de que las polaridades
coincidan con el interior del compartimiento.
4. Vuelva a colocar la tapa de las pilas.
AAA 1.5V
AAA 1.5V
L
Nota: No mezcle pilas viejas y nuevas.
No mezcle pilas alcalinas, estándar (carbón-zinc) o recargables (NiCad, NiMH, etc.).
Las baterías no recargables no se deben recargar. Las baterías agotadas se deben retirar del control
remoto.
Nuisible si avalé.
Eliminación De Las Baterías Usadas
La batería puede contener sustancias peligrosas que podrían poner en peligro al medio ambiente y a la salud
humana.
Este símbolo marcado en la batería o el paquete indica que la batería
usada no se debe considerar parte de los residuos municipales. En
cambio, debe eliminarse en el punto de recolección apropiado para el
reciclaje.
Si se asegura de que la batería se elimine de forma correcta, evitará
posibles consecuencias negativas para el medio ambiente y la salud
humana. El reciclado de materiales contribuirá a conservar los recursos
naturales.
No tire las pilas al fuego. Las baterías pueden explotar o tener fugas.
Para obtener más información sobre la recolección y el reciclaje de
baterías usadas, póngase en contacto con su municipalidad local, su
servicio de eliminación de desechos o el punto de venta donde las compró.
background
46
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El panel de control
muestra un mensaje
de error E1.
El sensor de
sobrecalentamiento se
activó.
Desenchufe la unidad, espere de 15 a 20 minutos y
el sensor se restablecerá automáticamente. Vuelva a
enchufar la unidad y encienda el calentador. Si el problema
persiste, póngase en contacto con Servicio al Cliente.
Nota: Las demás funciones operarán normalmente excepto
por el calentador. Hasta que se solucione el problema, el
error aparecerá/sonará cuando se presione el botón del
calentador.
El panel de control
muestra un mensaje
de error E2.
El sensor del termostato
está roto o no funciona
correctamente.
Desenchufe la unidad, espere de 15 a 20 minutos y
el sensor se restablecerá automáticamente. Vuelva a
enchufar la unidad y encienda el calentador. Si el problema
persiste, póngase en contacto con Servicio al Cliente.
Nota: Las demás funciones operarán normalmente excepto
por el calentador. Hasta que se solucione el problema, el
error aparecerá/sonará cuando se presione el botón del
calentador.
El panel de control
muestra un mensaje
de error E3.
La función de anulación de
calentador está activada
Para desbloquear el calentador, simplemente mantenga
presionado el botón Temperature (temperatura) durante 10
segundos (consulte la página 44 de la sección Anulación de
calentador para obtener más información).
No hay alimentación,
los leños no arden.
El equipo no tiene
alimentación.
Verifique que el cable de alimentación esté enchufado
de manera segura a un tomacorriente estándar de 120
V. Luego revise la unidad para asegurarse de que está
encendida.
Los leños arden pero
no hay efecto de
llama.
El efecto de la llama está
apagado.
Presione el botón del brillo de la llama hasta lograr el nivel
deseado.
El calentador y el
soplador no encienden
pero el resto de las
funciones están
funcionando.
La función de anulación de
calentador está activada
Para desbloquear el calentador, simplemente mantenga
presionado el botón Temperature (temperatura) durante 10
segundos (consulte la página 44 de la sección Anulación de
calentador para obtener más información).
El cable de
alimentación se
calienta al tacto.
Funcionamiento normal. Es normal para un electrodoméstico calentador ya que
necesita más corriente para funcionar. Verifique las
conexiones del cable del electrodoméstico y del enchufe.
Asegúrese de que el enchufe se ajuste correctamente
en el tomacorriente. Durante el uso, verifique el enchufe
y el tomacorriente con frecuencia para determinar
si está CALIENTE. Si es así, interrumpa el uso del
electrodoméstico y consulte a un electricista calificado para
que controle o cambie los enchufes sobrecalentados.
El control remoto no
funciona.
La batería está baja o no
funciona.
Reemplácelas con 2 pilas AAA. (Consulte la página 45 para
más información.)
La señal del control
remoto es débil y
solamente funciona a
veces.
Presiona los botones muy
rápido.
Presione los botones de manera lenta y firme para
asegurarse de que el transmisor reconoce la orden.
Utiliza el control remoto
demasiado lejos o fuera
de ángulo.
Acérquese al accesorio. El control remoto solo funciona
dentro de una distancia de 6,9 m y a 45 grados de cualquier
costado del frente del accesorio de la chimenea.
El motor del ventilador
sigue soplando luego
de que se apaga la
unidad.
Funcionamiento normal. Esta es una característica estándar; el ventilador funciona
durante un tiempo adicional para enfriar los tubos del
calentador.
background
47
GARANTÍA
El fabricante garantiza que este producto no presentará defectos de materiales o de fabricación
por un período de un año a partir de la fecha de compra original. Esta garantía está sujeta a las
siguientes condiciones y limitaciones:
Esta repisa se debe instalar y operar de acuerdo con las instrucciones de instalación y operación
proporcionadas con el producto. La reparación no autorizada, alteración, el abuso deliberado,
accidente o uso inadecuado del producto anulará esta garantía.
Esta garantía no es transferible y solo está disponible para el propietario original, siempre y cuando la
compra se haya realizado a través de un proveedor o un revendedor autorizado del producto.
La garantía se limita a la reparación o el reemplazo de las piezas que se establezca que poseen
defectos en los materiales o la fabricación. Siempre que las piezas hayan estado sometidas a
condiciones “normales” de uso una vez que los fabricantes hayan finalizado el proceso de inspección
y concuerden en que existe un defecto.
Esta garantía no cubre ningún costo que surja del transporte, la fabricación, mano de obra, o de otro
tipo que surja de la reparación, reemplazo, piezas defectuosas u otra situación y el fabricante no
asume ninguna responsabilidad por las mismas.
El fabricante podrá, bajo su criterio, eximirse de toda obligación respecto de esta garantía al
reembolsar el precio al por mayor de las piezas defectuosas.
El propietario/usuario asume todos los riegos, si los hay, incluidos los riesgos de daños o pérdidas
directos, indirectos o resultantes que surjan del uso del producto, o de la incapacidad para usarlo,
salvo que la ley estipule lo contrario. Mediante el presente, se excluye expresamente cualquier otra
garantía, expresa o implícita, respecto del producto, sus componentes y accesorios, o cualquier otra
obligación o responsabilidad de parte del fabricante.
El fabricante no asume, ni autoriza a ningún tercero a asumir en su nombre, ninguna otra
responsabilidad respecto de la venta del producto.
Las garantías descritas en este documento no se aplican a accesorios que no sean del fabricante y
que se usen junto con la instalación de este producto.
Esta garantía le otorga derechos legales específicos, pero podría tener también otros derechos que
varían según el estado.
Esta garantía es nula si:
1. La chimenea está sometida a períodos prolongados de humedad o condensación
2. Se produce cualquier alteración no autorizada, abuso deliberado, accidente o uso indebido del
producto.
3. Usted no tiene el recibo original de compra
background
48
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente all
1-855-571-1044, de lunes a viernes de 9:00 a.m. a 5:00 p.m., hora del Este.
E
L
K
F
G
Q
H
A
HH II JJ LL KK MM NN
PIEZA DESCRIPCIÓN PIEZA #
A Cubierta 1267FM-28-201-TOP
E
Juego de cubierta para
chimenea
PF-1267FM-28-201-
CARRARA
F
G
H
Paneles centrales con
puertas abatibles
PH-1267FM-28-201-
CENTER PANELS
Q
K Accesorio 2822-FG-C5
L Control remoto PU18-33CB-RC
HH Paquete de tornillería KD PH-1267FM-28-201
II
Juego de bisagras
para puerta abatible
PU17-1267FM-II/JJ/LLJJ
LL
KK
Manija para puerta
abatible
PU17-1267FM-HANDLE
MM Nivelador T-1007
NN Soporte de inserción INSERT-STONE SIDE-MB

Specifications

Greentouch 1267FM-28-201 Questions and Answers

Questions and Answers

Related Products
