User guide
MX-ST50F
Thank you for purchasing this Samsung product.
To receive more complete service, please register your product at www.samsung.com
ENG - ii
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
Refer to the table below for an explanation
of symbols which may be on your Samsung
product.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
This symbol indicates that high
voltage is present inside. It is
dangerous to make any kind of
contact with any internal part of this
product.
This symbol indicates that this
product has included important
literature concerning operation and
maintenance.
Class II product: This symbol
indicates that it does not require a
safety connection to electrical earth
(ground). If this symbol is not present
on a product with a power cord,
the product MUST have a reliable
connection to protective earth
(ground).
AC voltage: This symbol indicates
that the rated voltage marked with
the symbol is AC voltage.
DC voltage: This symbol indicates
that the rated voltage marked with
the symbol is DC voltage.
Caution, Consult instructions for use:
This symbol instructs the user to
consult the user manual for further
safety related information.
WARNING
y
To reduce the risk of re or electric shock, do
not expose this appliance to rain or moisture.
y
This product contains chemicals known to
the State of California to cause cancer and
birth defects or other reproductive harm.
y
The battery (battery or batteries or battery
pack) shall not be exposed to excessive heat
such as sunshine, re or the like.
y
Do not use liquid fumigators containing
chemicals, such as mosquito repellent or
air freshener, around the product. If steam
comes in contact with the product surface
or enters the product, it may cause stains or
malfunction.
CAUTION
y
TO PREVENT ELECTRIC SHOCK, MATCH
WIDE BLADE OF PLUG TO WIDE SLOT, FULLY
INSERT.
y
This apparatus shall always be connected
to a AC outlet with a protective grounding
connection.
y
To disconnect the apparatus from the mains,
the plug must be pulled out from the mains
socket, therefore the mains plug shall be
readily operable.
y
Do not expose this apparatus to dripping
or splashing. Do not put objects lled with
liquids, such as vases on the apparatus.
y
To turn this apparatus off completely, you
must pull the power plug out of the wall
socket. Consequently, the power plug must
be easily and readily accessible at all times.
ENG - iii
To avoid deterioration of water resistance
Check the following and use the unit correctly.
y
Deformation or damage from dropping the
unit or subjecting it to mechanical shock may
cause deterioration of the water resistance.
y
This unit does not have a design that is resistant
to water pressure. Use of the unit in a location
where high water pressure is applied, such as
in the shower, may cause a malfunction.
y
Do not pour high-temperature water or blow
hot air from a hair dryer or any other appliance
on the unit directly. Also never use the unit in a
place subject to high temperatures, such as in
a sauna or near a heat source.
y
Handle the cap with care. Port cover and
AC plug cover play a very important role in
maintenance of the water resistance. When
using the unit, make sure that the cap is closed
completely. When closing the cap, be careful
not to allow foreign objects inside. If the cap
is not closed completely the water resistance
may deteriorate and may cause a malfunction
of the unit as a result of water entering the
unit.
y
IPX4 cannot be met when any JACK or AC
power is plugged in.
y
Do not lay down the product horizontally to
ensure it remains water resistant.
INPUT
BATTERY
POWER
ENG - iv
y
The Sound Tower provides durability by IPX4.
Protection against solids
IP
Protection against water
0 4
No requirements X X No requirements
No protection 0 0 No protection
Solids > 50 mm 1 1 Vertically falling water
Solids > 12 mm 2 2 Vertically water-enclosure tilted 15°
Solids > 2.5 mm 3 3 Sprayed water 60° from vertical
Solids > 1.0 mm 4 4 Splashed water from all directions
Dust Protected 5 5 Hosing jets from all directions
Dust tight 6 6 Strong hosing jets from all directions
-
7 Temporary Immersion: 1m for 30 minutes
-
8 Immersion: manufacture dened depth and time
ENG - v
Others
y
As the battery is manufactured only for this
product, do not use the battery for other
electronic appliances or other purposes.
y
When discarding a dead battery, put it into a
battery collection box for recycling.
y
To protect the battery, the battery cannot
be charged when the temperature is lower
than 3 °C or higher than 42 °C.
y
When the battery level is low, recharge
it. If the level of the battery remains low
for a long period of time, it can cause the
performance of the battery to degrade.
y
Do not apply heat to the battery and do not
put the battery in a re.
y
To protect the battery, the Sound Tower may
not operate when the temperature is lower
than -17 °C or higher than 57 °C.
PRECAUTIONS
1. Ensure that the AC power supply in
your house complies with the power
requirements listed on the identication
sticker located on the bottom of your
product. Make sure the ventilation slots
are not covered. Do not place the unit
on ampliers or other equipment which
may become hot. This unit is designed
for continuous use. To fully turn off the
unit, disconnect the AC plug from the wall
outlet. Unplug the unit if you intend to
leave it unused for a long period of time.
2. During thunderstorms, disconnect the AC
plug from the wall outlet. Voltage peaks
due to lightning could damage the unit.
3. Do not expose the unit to direct sunlight
or other heat sources. This could lead
to overheating and cause the unit to
malfunction.
4. Protect the product from moisture
(i.e. vases), and excess heat (e.g. a
replace) or equipment creating strong
magnetic or electric elds. Unplug the
power cable from the AC wall socket if
the unit malfunctions. Your product is
not intended for industrial use. It is for
personal use only. Condensation may
occur if your product has been stored in
cold temperatures. If transporting the unit
during the winter, wait approximately 2
hours or until the unit has reached room
temperature before using.
5. The battery used with this product
contains chemicals that are harmful to
the environment. Do not dispose of the
battery in the general household trash.
Do not expose the battery to excess heat,
direct sunlight, or re. Do not short circuit,
disassemble, or overheat the battery.
CAUTION: Danger of explosion if the
battery is replaced incorrectly. Replace
only with the same or equivalent type.
ENG - vi
CONTENTS
01 CHECKING THE COMPONENTS 1
02 PRODUCT OVERVIEW 2
Top Panel of the Sound Tower 2
Rear Panel of the Sound Tower 4
03 CONNECTING THE SOUND TOWER 6

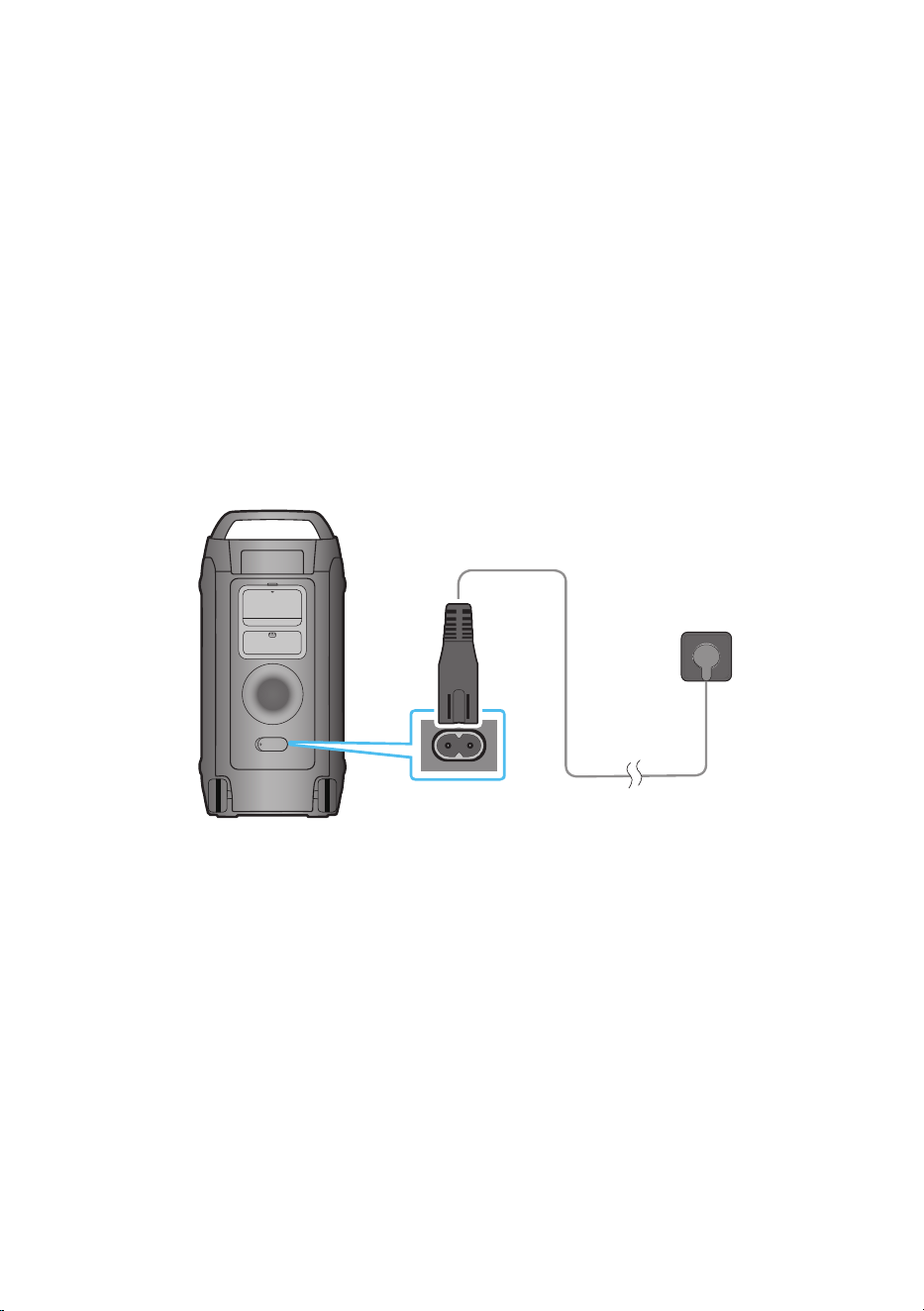

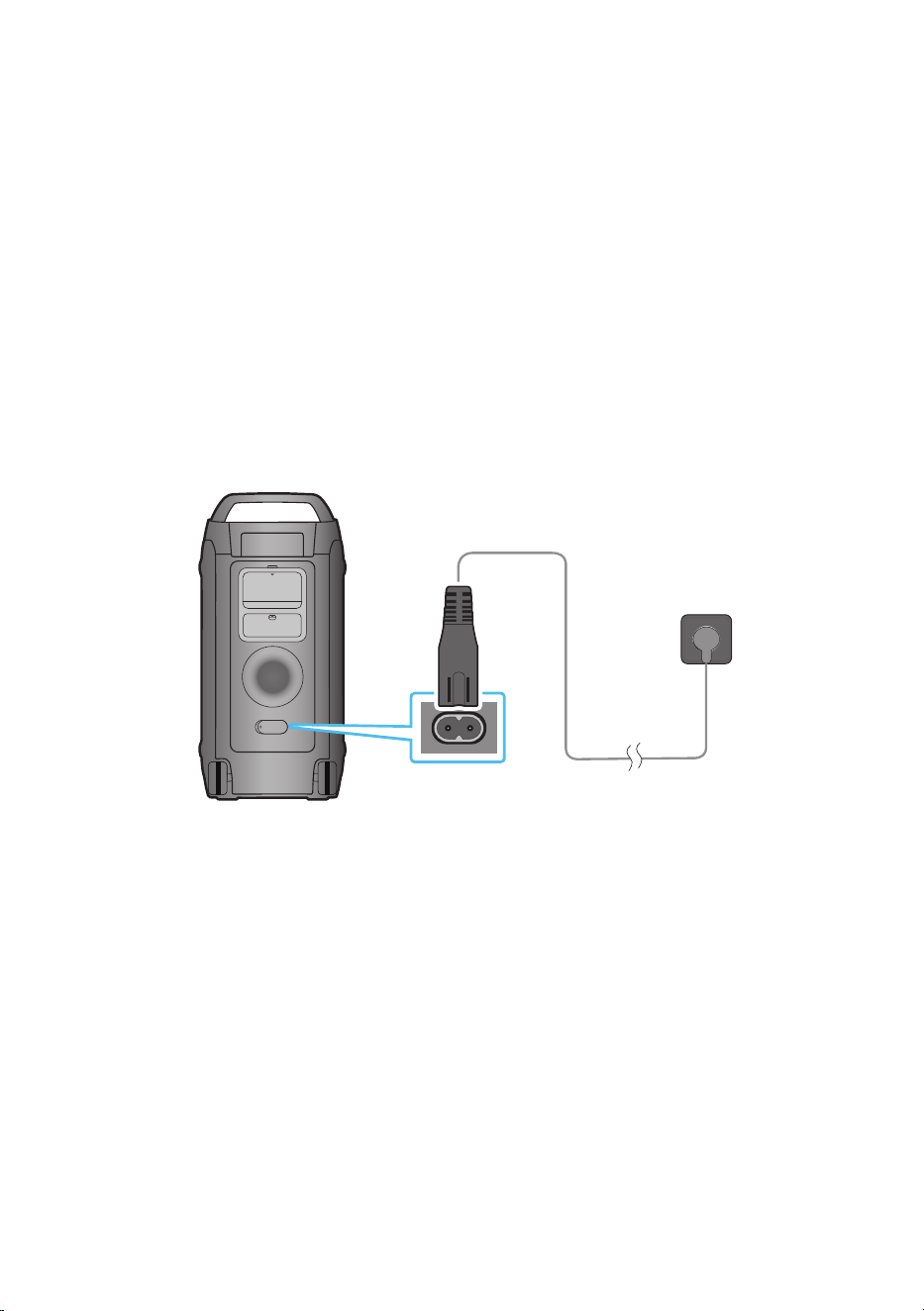

Connecting Electrical Power 6
How to use Audio Group 7
04 CONNECTING AN EXTERNAL DEVICE 13
Connecting using an Analog Audio (AUX) Cable 13
Connecting a mobile device via Bluetooth 14
05 CONNECTING A USB STORAGE DEVICE 17
Software Update 18
Connecting an External Microphone 19
Connecting an External Guitar 20
How to use Sound Mode 21
How to use the DJ Effect 21

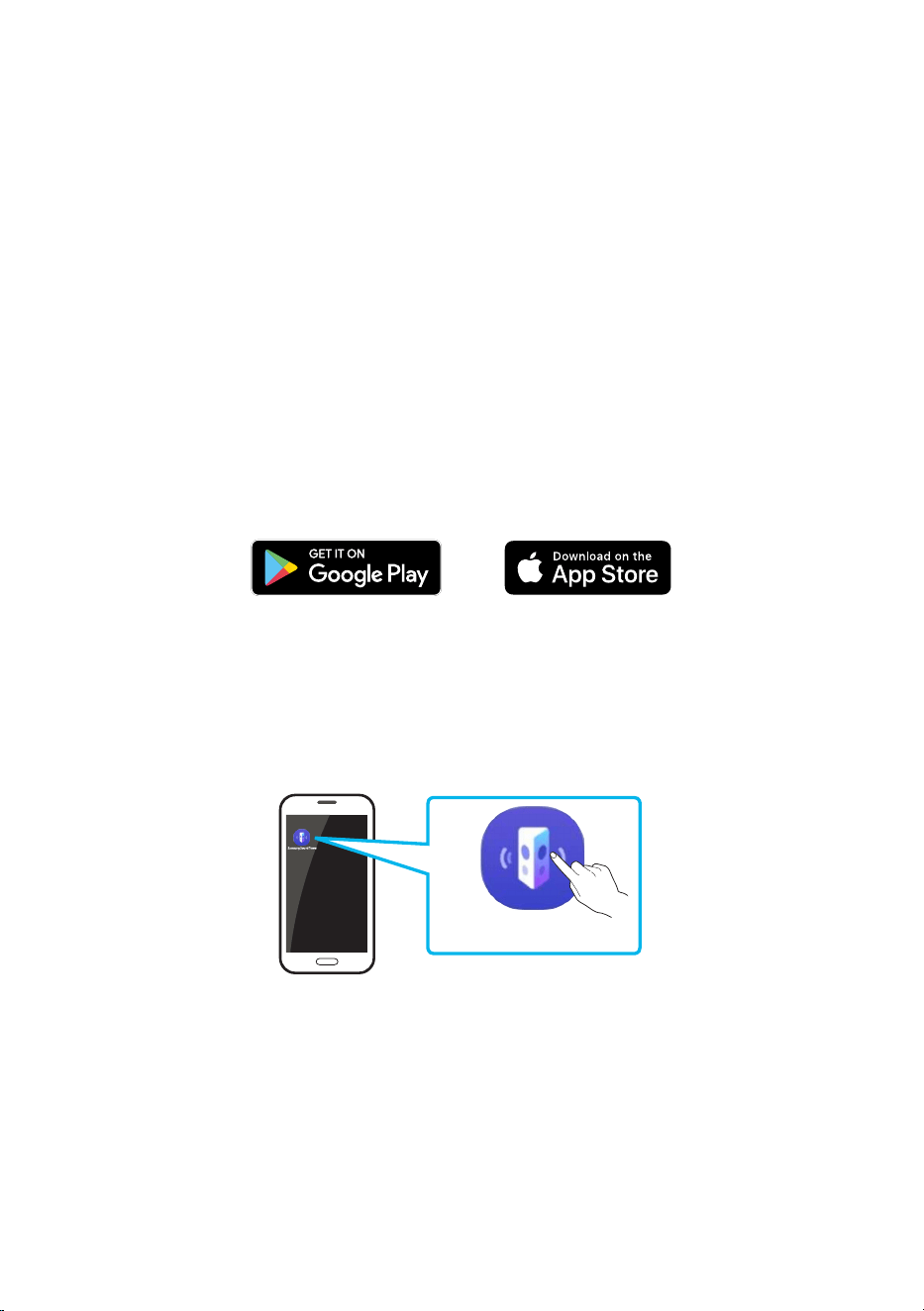

06 USING THE SAMSUNG SOUND TOWER APP 22

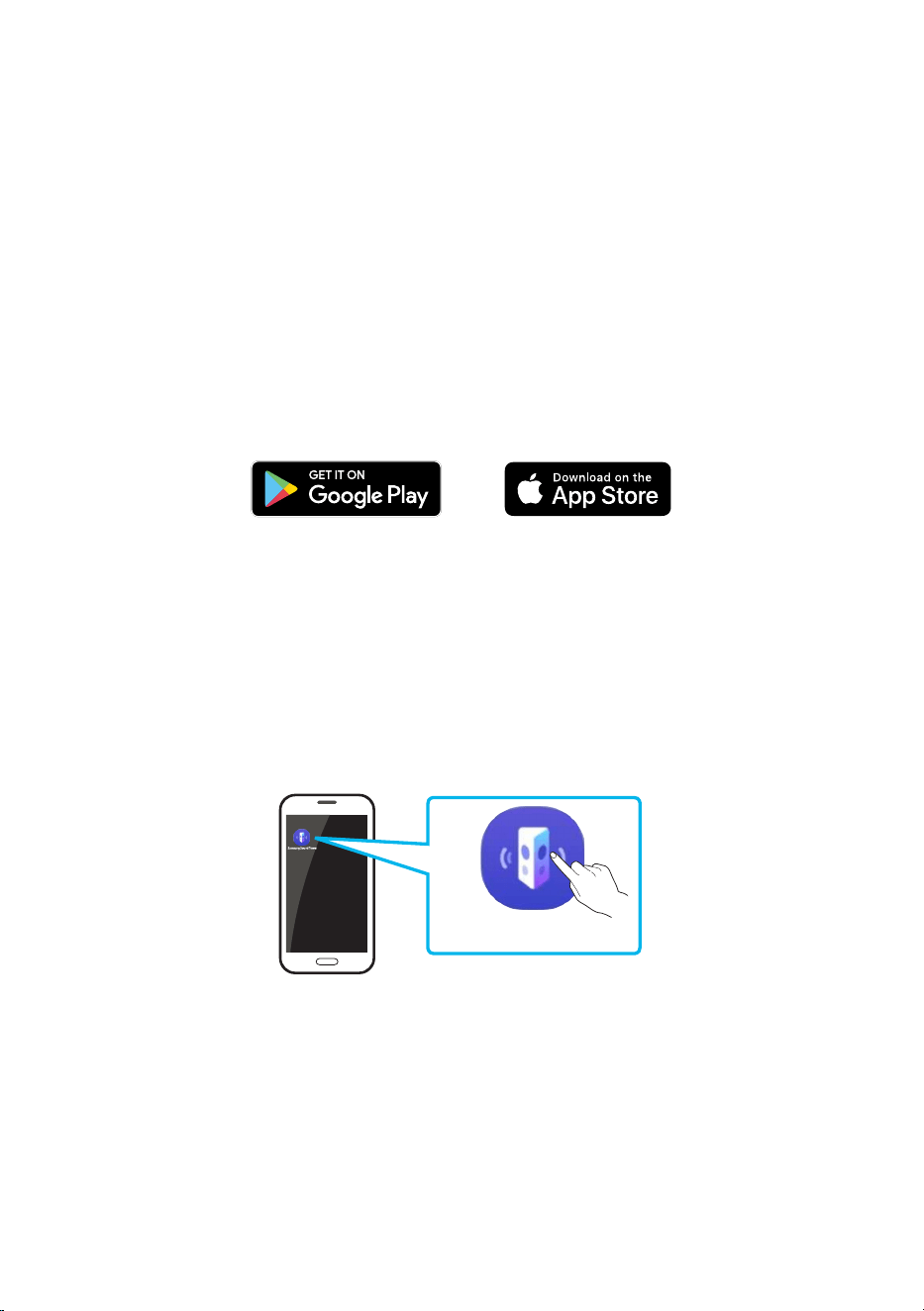

Install Samsung Sound Tower App 22
Launching the Samsung Sound Tower App 22
07 TROUBLESHOOTING 23
ENG - vii
08 LICENSE 24
09 OPEN SOURCE LICENSE NOTICE 25
10 IMPORTANT NOTES ABOUT SERVICE 25
11 SPECIFICATIONS AND GUIDE 26
Specications 26
ENG - 1

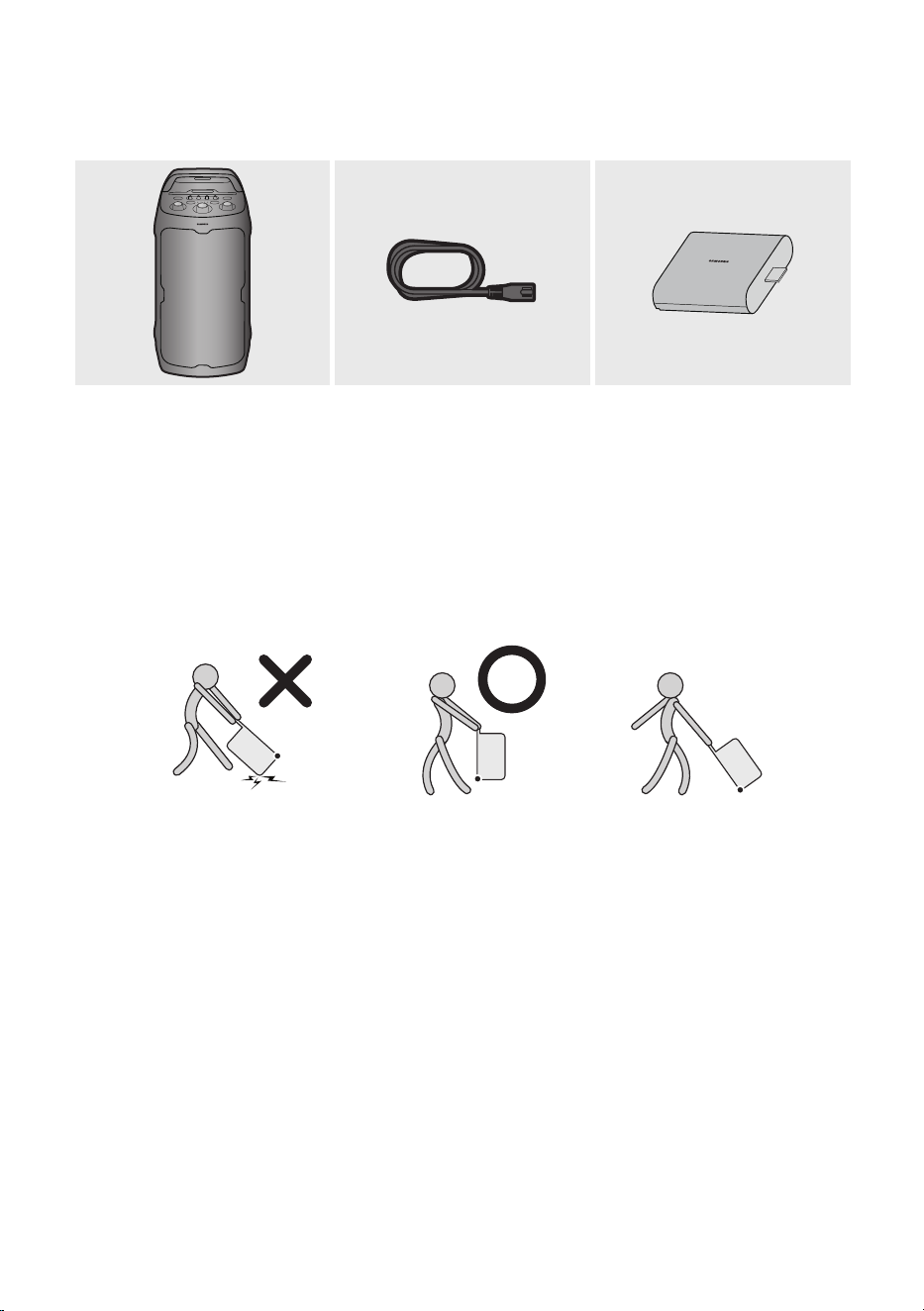

Sound Tower Main Unit Power Cord Battery
y
For more information about the power supply and power consumption, refer to the label
attached to the product. (Label: Rear of the Sound Tower Main Unit)
y
To purchase additional components or optional cables, contact a Samsung Service Center or
Samsung Customer Care.
y
When moving the product, do not drag or pull the product from the ground. Lift the product
when moving the product.
y
Design and specications are subject to change without prior notice.
01 CHECKING THE COMPONENTS
ENG - 2
02 PRODUCT OVERVIEW
Top Panel of the Sound Tower
4 2
6
1
7 8 9 10
5
11 12 13
3
1
LED Indicator
Displays operating messages or current source of the Sound Tower system.
The information sources represented by each LED are as follows:
(Bluetooth) USB(USB) AUX1(AUX1) AUX2(AUX2)
2
Power Turns the Sound Tower on and off.
3
Charge LED Displaying battery level information of Sound Tower.
4
BASS Press the BASS button to change the bass mode.
5
Bluetooth
PAIRING
Press and hold the button to enter Bluetooth Pairing mode, and the LED blinks blue.
6
Source Press to select a source connected to the Sound Tower.
7
VOL Use the VOL knob to adjust the volume of a connected microphone (MIC1).
8
ECHO
You can give an echo effect to the sound from a connected microphone (MIC1) by
adjusting the ECHO knob.
9
VOL Use the VOL knob to adjust the volume of a connected microphone (MIC2).
10
ECHO
You can give an echo effect to the sound from a connected microphone (MIC2) by
adjusting the ECHO knob.
ENG - 3
11
Light
Press the
(Light) button and the white light ashes, then rotate the button to
switch between different Mood presets.
• Order: Festival → Energetic → Delight → Chill → Focus → Off → Festival →
Energetic → ...
12
Play/Pause
y
Play/Pause
Press the
button to pause a music temporarily.
When you press the button again, the music plays.
Double press Play/Pause skips music to the next one.
Press 3 times to switch to the previous one.
13
DJ
This button lets you Play a sampler (DJ audio effect) .
Sampler (DJ audio effect) changes once rotate a jog (12 samplers)
y
Order: Air Horn → Whistle → Crowd Cheer → Jeering → Siren → Clap→rewind →
Scratch → "No Way!" → "Are you ready" → "3,2,1" → "Ok, Let's Go" → Air Horn → ...
y
Play a sampler whenever change to notify what sampler is selected
ENG - 4
Rear Panel of the Sound Tower
1
9
5 6
7 8
2 3
4
10
1
ADD STEREO
Press the ADD STEREO button to connect to another same model Sound Tower
wirelessly.
2
GROUP PLAY Press the GROUP PLAY button to connect up to ten Sound Tower systems wirelessly.
3

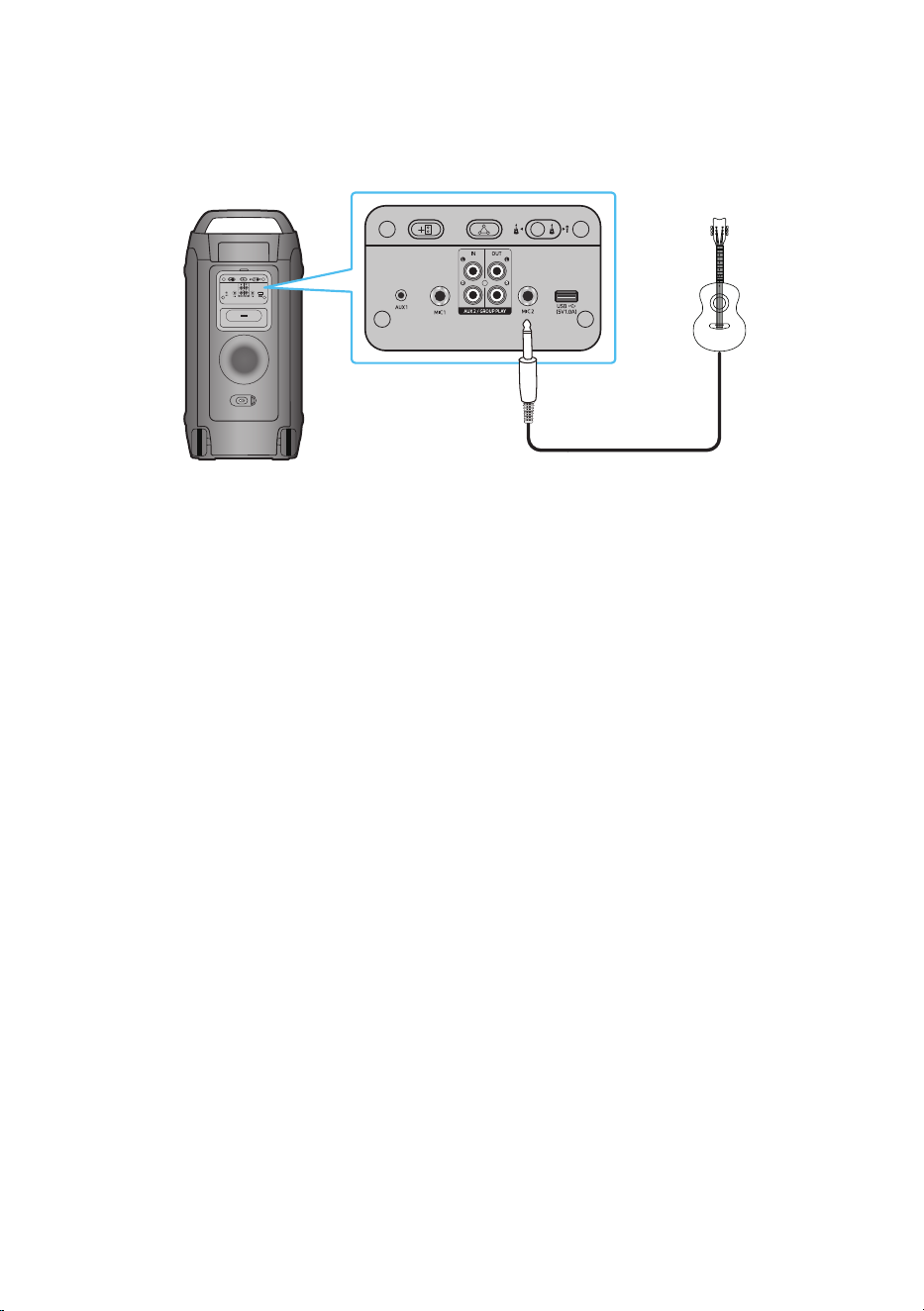

MIC2/GUITAR Toggle the switch to MIC2 or GUITAR input source.
4

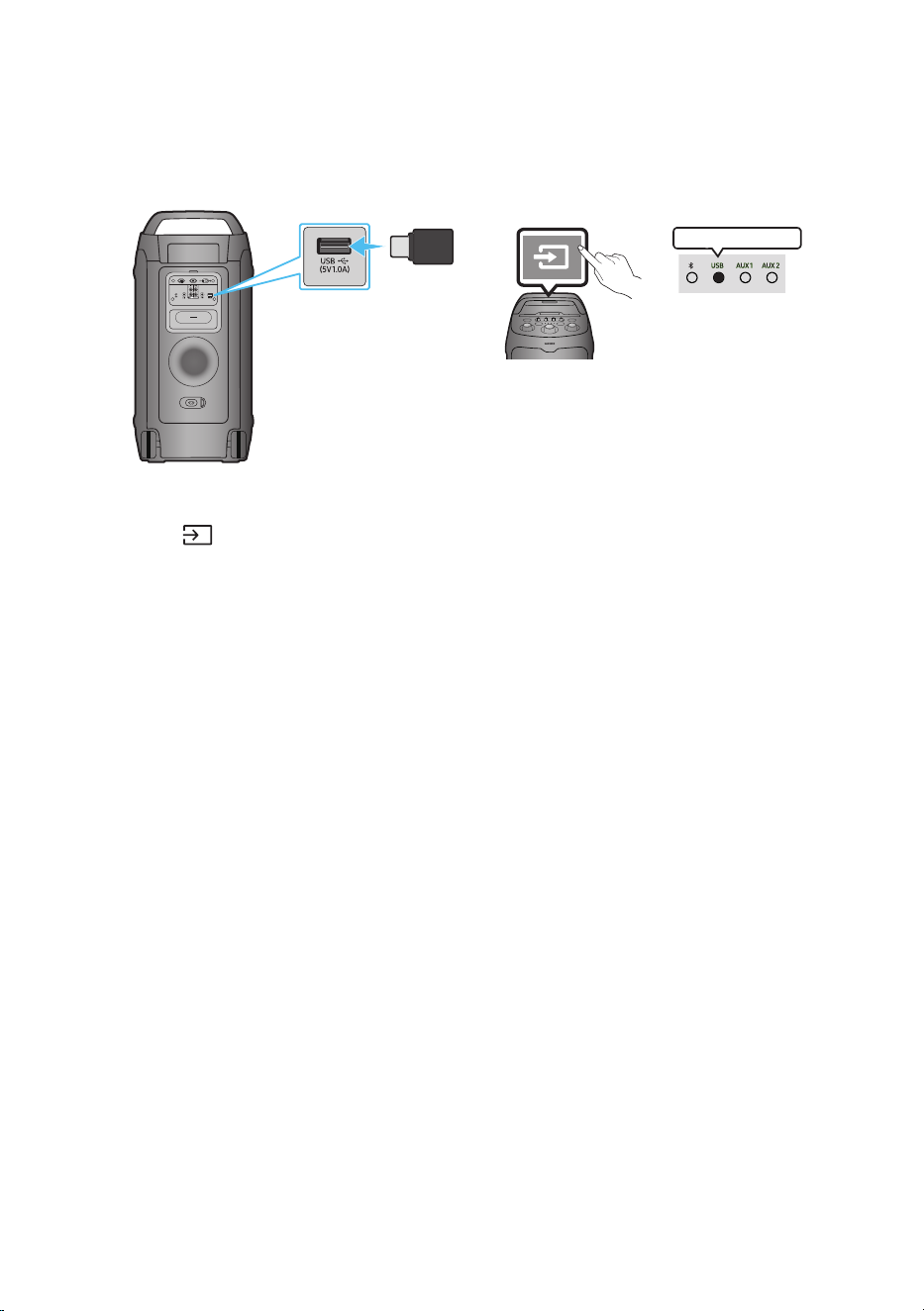

USB
Connect a USB device to the USB ports on the main unit.
If you connect your cell phone to the USB port, you can charge it.
y
Press the (Source) button to select USB.
5

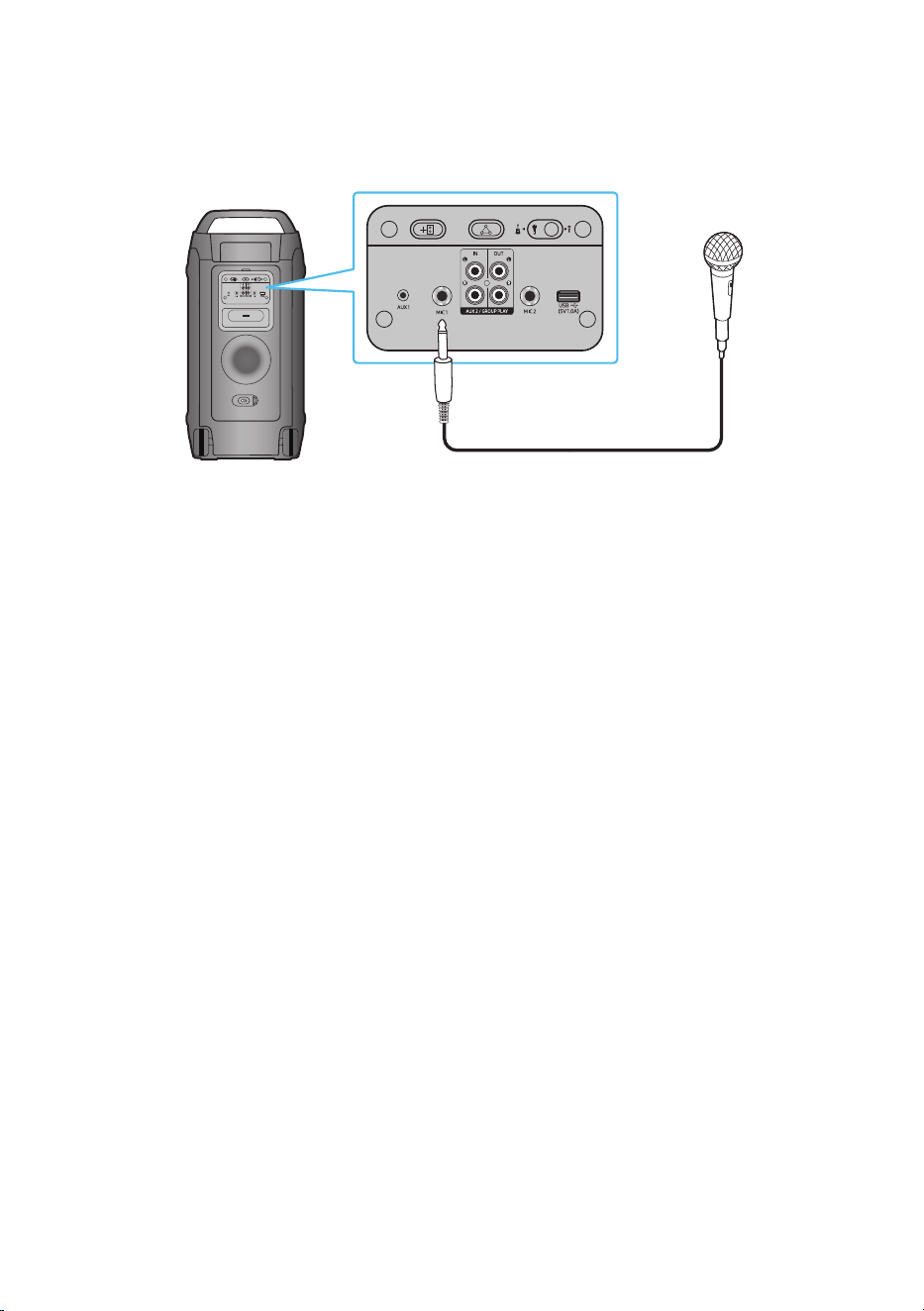

MIC1 Connect your microphone to the MIC1 jack.
6
MIC2 Connect your microphone or guitar to the MIC2 jack.
7

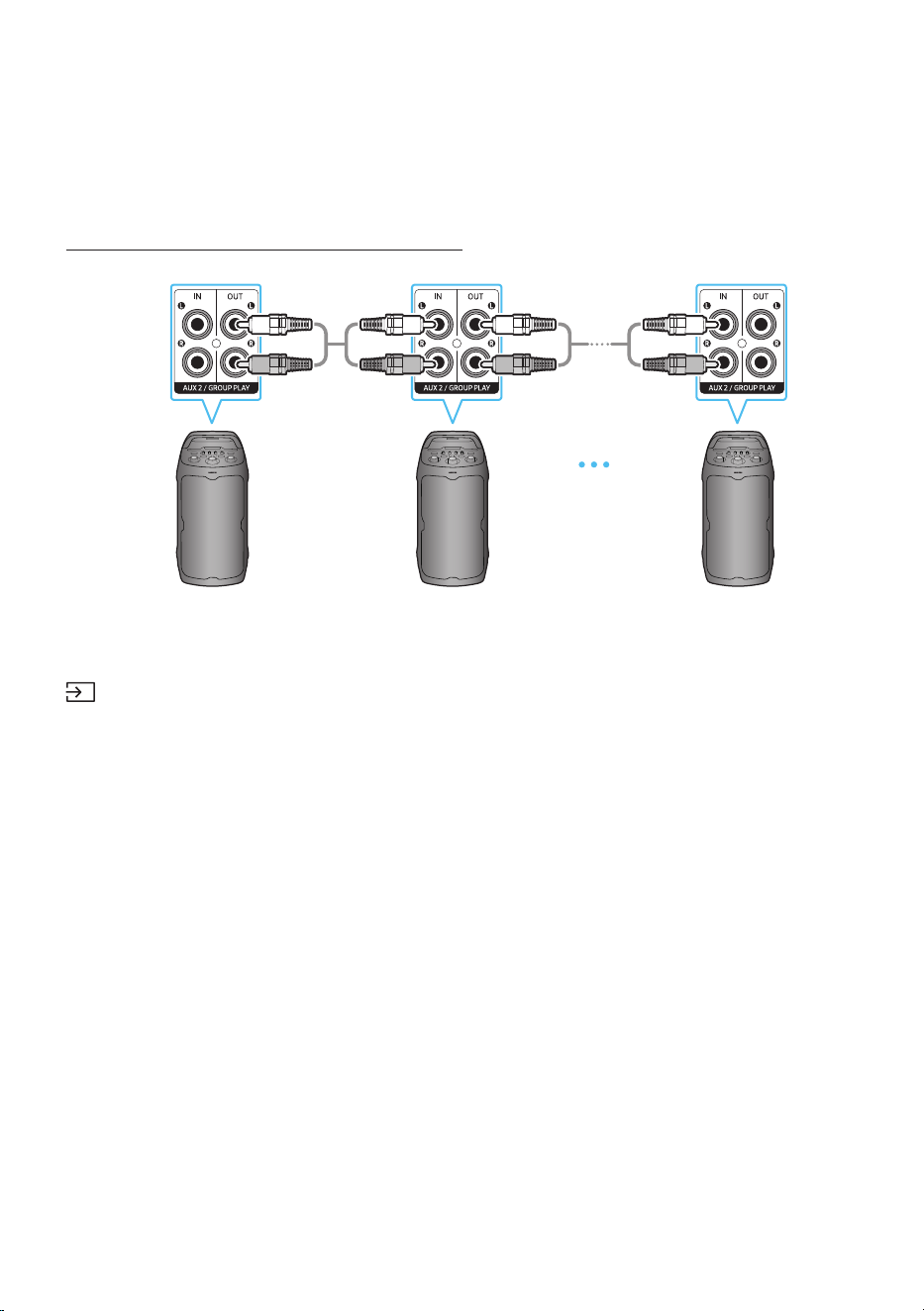

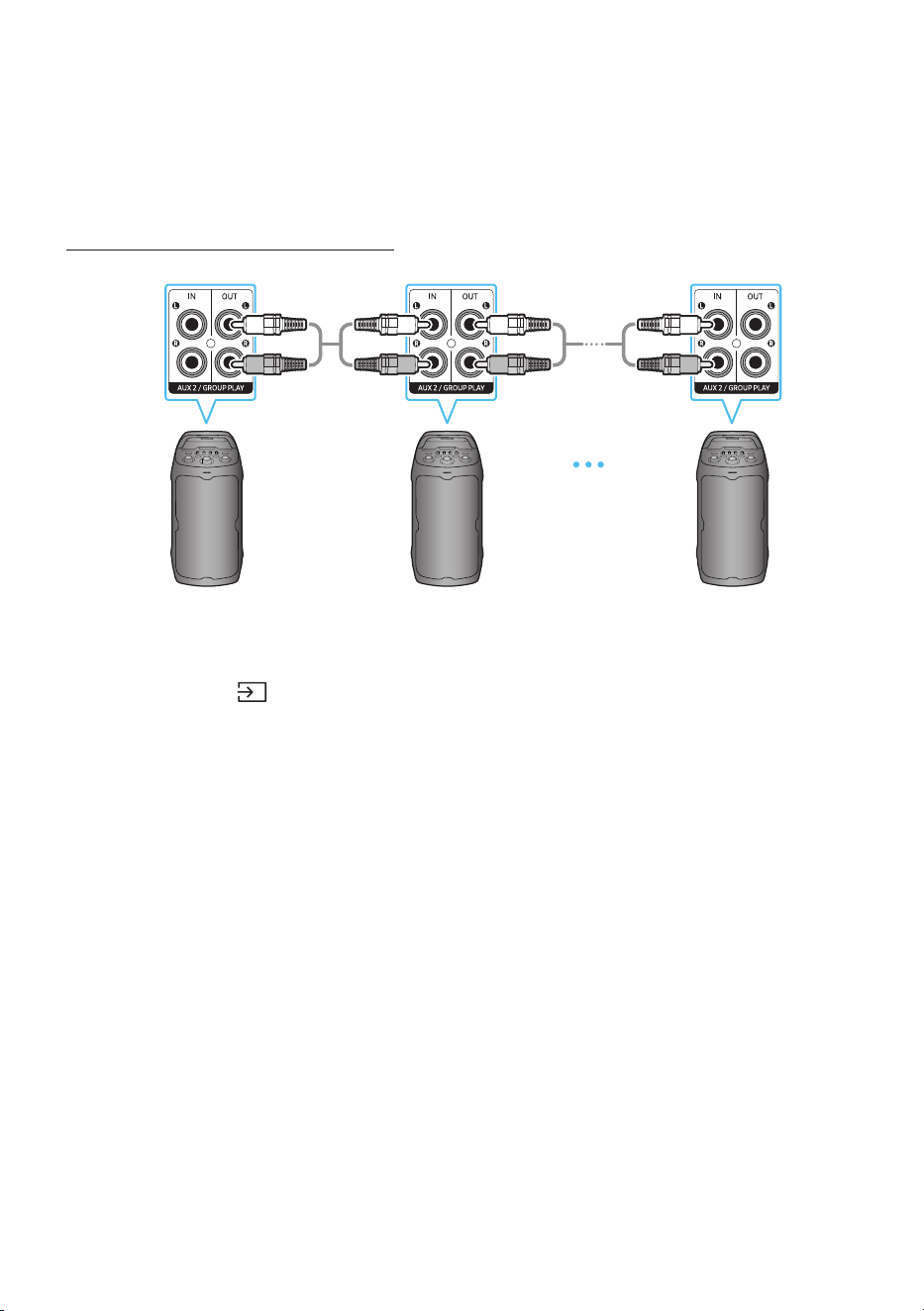

GROUP PLAY
IN Terminals
Use an Audio Cable (not supplied) to connect AUX2(IN) terminals on the main
unit to Audio Out on an external analog output device.
8
GROUP PLAY
OUT Terminals
Use an Audio Cable (not supplied) to connect GROUP PLAY (OUT) terminals on
the main unit to Audio In on an external analog output device.
9
AUX1
Use an Audio (AUX) Cable (not supplied) to connect AUX1 jack on the main unit to
Audio Out on an external device.
10
Power
Connect the power cord to the Power jack and connect the other end of the power
cord to a wall socket to supply electrical power to the Sound Tower.
ENG - 5
Charge LED State of the Sound Tower:
Charging state Charge LED
not charging and 100% ~ 31% power Green
not charging and 30% ~ 11% power Orange
not charging and 10% ~ 5% power Red
Charging and full charge Blue
Charging and 99% ~ 31% power Green Blink
Charging and 30% ~ 11% power Orange Blink
Charging and 10% ~ 5% power Red Blink
※ Auto power down if battery 5%.
In DC mode shutdown, the entire system power will be turned off.
Charge LED State
ENG - 6
03 CONNECTING THE SOUND TOWER
Connecting Electrical Power
Use the power cord to connect the Sound Tower to an electrical outlet in the following order:
Connect the power cord to the Sound Tower and then to a wall socket.
See the illustrations below.
y
Before rst use, please charge power to wake up the battery.
y
When the AC cord is pressed in, the built-in battery will be charged automatically until the
battery is fully charged. The LED indicator on the top panel will show the current charging
state. (refer to page ENG - 5)
y
When you unplug the set to run on battery, the volume level drops dramatically.
y
For more information about the required electrical power and power consumption, refer to the
label attached to the product. (Label: Rear of the Sound Tower)
Rear of Sound Tower
Connecting
Electrical Power
INPUT
BATTERY
POWER
ENG - 7
How to use Audio Group
You can connect multiple audio systems in a group to create a party environment and produce
higher sound output. Set one Sound Tower as the HOST and any music played on it will be shared
among any other Sound Tower systems in the Audio group.
Connecting the wired Group Play mode
1st Sound Tower HOST 2nd Sound Tower
Continue the
connection until
the last Sound
Tower
Last Sound
Tower
Set up Group Play by connecting all the systems using audio cables (not supplied). Use the
(Source) button to change the source to AUX2 for every Sound Tower system except the
1st (or HOST) Sound Tower system.
Connect the RCA cable to the AUX2 OUT on the HOST and AUX2 IN on the SUB as shown by
using the RCA cable (not supplied).
NOTES
y
The 1st Sound Tower HOST can play music from any source.
y
Depending on the length or characteristics of the cable, there may be a difference in operating
distance.
ENG - 8
Connecting the wireless Group Play mode
To use Wireless Group Play, you can use either the Physical Buttons located on the back of the
device or in Samsung Sound Tower app.
You can connect up to ten Sound Tower systems with the wireless Group Play function.
HOST
SUB 1
SUB 2
Green ashing
Using Physical Buttons:
1. Connect the HOST System:
Press the GROUP PLAY button on the HOST Sound Tower system.
After the GROUP PLAY LED slowly blinks for 10 seconds, the GROUP PLAY LED will blink rapidly
for 30 seconds.
2. Connect the First Sub System (SUB 1):
Press the GROUP PLAY button on the second Sound Tower system (SUB 1).
The GROUP PLAY LED will start blinking.
Once connected to the HOST, both the GROUP PLAY LEDs on SUB 1 and the HOST will stop
blinking and remain lit.
3. Connect the Second Sub System (SUB 2):
Press the GROUP PLAY button on the third Sound Tower system (SUB 2).
A tone prompt will play, indicating that the GROUP PLAY button on the system has stopped
blinking.
4. Add Additional Systems:
If you want to add more Sound Tower systems, repeat step 3 for each additional unit.
5. Play Music:
Play music on the HOST Sound Tower system.
Sound will output from all connected systems simultaneously.
Using the Samsung Sound Tower App:
1. Download & Open the Samsung Sound Tower app on your smartphone or tablet.
2. Connect Sound Tower via Bluetooth.
ENG - 9
3. Navigate to the Group Play settings.
4. Toggle the switch to turn Wireless Group Play on or off.
How to know which is HOST & which is SUB:
HOST - Shows "Bluetooth Button LED Light On" & Bluetooth small indicator on.
SUB - Shows only Bluetooth small indicator on. No light on Bluetooth button .
NOTES
y
In Group play mode, “HOST” Sound Tower can connect to the Samsung TV. After the connection
is successful, the Group play mode automatically exits.
y
The wireless Group Play connection is available for MX-ST50F/MX-ST40F.
y
Environmental conditions or other factors with connected devices may have effect on playback
quality.
y
If the red LED is on the GROUP PLAY button, an error has occurred in the wireless Group Play
connection. Try turning off and then turn on, then follow the steps from 1 to 3.
y
The ADD STEREO button and PAIRING button on the SUB Sound Tower systems are not
available while in wireless Group Play mode.
y
The ADD STEREO button on the HOST Sound Tower system is not available while in wireless
Group Play mode.
y
Long press “GROUP PLAY” in Bluetooth Source state to enter Group mode as “HOST”. All SUB
units must be connected one by one. For example, after HOST is connected, press GROUP PLAY
button on SUB 1 to connect, and after SUB 1 is connected, you should connect SUB 2 and SUB 3
one by one sequentially.
y
While using Group Play, currently connected Bluetooth devices are disconnected and Bluetooth
connection is disabled.
y
Bluetooth devices can search and connect with the HOST Sound Tower only.
y
When in Group Play mode, the SUB cannot connect to a Bluetooth device.
y
If the Sound Tower is powered off and then turned back on, or if a source other than Bluetooth
is selected on a SUB unit while in Group Play mode, the Group Play connection will be
disconnected.
Disconnecting the wireless Group Play mode
1. Press and hold the GROUP PLAY button over 5 seconds (HOST or SUB) after Group Play is
connected or press the GROUP PLAY button (HOST or SUB) before Group Play is connected.
y
Tone prompt instead and the LED above the GROUP PLAY button is off.
2. If you select any source other than Bluetooth on the SUB units or turn off the HOST Sound
Tower, the Group Play mode is disconnected.
y
If the disconnection is made from the HOST Sound Tower, Group Play is disconnected.
ENG - 10
Wireless Group Play connections
1. Connected to Smartphone:
y
Connect smartphone via Bluetooth to HOST Sound Tower, then connect other SUB Sound
Towers wireless Group play to HOST.
- Play/Pause, audio skip, volume increase/decrease buttons on set only works on HOST
Sound Tower.
- SUB Sound Towers volume can be adjusted separately on the set.
2. Connected to Mic/Guitar, USB, AUX:
y
Mic/Guitar: When microphone or Guitar is connected on MIC 1 or MIC 2 and Group play
LEDs are paired, sound only produces from the Sound Tower that it is plugged in.
y
USB: Wireless Stereo connection stay connected but sound only produces from the HOST
Sound Tower where USB is connected.
y
AUX: When plugged on AUX 1 and Source on AUX 1, Sound only produces from HOST Sound
Tower.
LED Indications
LED STATE Description
Green
Blink Waiting for a wireless Group Play connection.
Solid The wireless Group Play connection was successful.
Red Solid There is an error with the wireless Group Play connection.
NOTE
y
In wireless connection, Playback quality can be unstable depending on Bluetooth environment.
For better play, please keep the device in wired Group Play mode.
y
The rst Bluetooth connection should be within 1m.
y
The lighting colors between MAIN Sound Tower and SUB Sound Tower may vary.
ENG - 11
Using wireless ADD Stereo Group mode
To use Wireless ADD Stereo, you can use either the Physical Buttons located on the back of the
device or in Samsung Sound Tower app.
Connect two Sound Tower and use them with your Smartphone or Samsung TV to enjoy stereo sound.
Left Sound Tower
(MAIN)
Right Sound Tower
(SUB)
Using Physical Buttons:
1. Press the ADD STEREO button on the left Sound Tower system. The LED blinks on the ADD
STEREO button.
2. Press the ADD STEREO button on the right Sound Tower system. The LED blinks on the ADD
STEREO button.
3. When the connection is made, tone prompt. Back plane ADD LED Green Indicator Steady on.
y
The MAIN Sound Tower system outputs left channel sound and the SUB Sound Tower
system outputs right channel sound. Press the ADD STEREO button on the MAIN or SUB
Sound Tower to change the sound channel of the Sound Tower.
4. Sound is output from both Sound Tower.
Using the Samsung Sound Tower App:
1. Download & Open the Samsung Sound Tower app on your smartphone or tablet.
2. Connect Sound Tower via Bluetooth.
3. Navigate to the Stereo settings.
4. Toggle the switch to turn Wireless ADD Stereo on or off.
How to know which is HOST & which is SUB:
HOST - Shows "Bluetooth Button LED Light On" & Bluetooth small indicator on.
SUB - Shows only Bluetooth small indicator on. No light on Bluetooth button .
NOTES
y
To use the Stereo Group mode, both Sound Tower systems must be the same model.
ENG - 12
y
Environmental conditions or other factors with connected devices may have effect on playback
quality.
y
If the red LED is on the ADD STEREO, an error has occured in the Stereo Group connection.
Turn off both Sound Tower systems, unplug them from the power source if they are connected.
Then turn on & try Step 1 to 3 again. If not plugged replug them. Turn off both Sound Tower
systems. Then turn on & try Step 1 to 3 again.
y
Bluetooth PAIRING and GROUP PLAY on the SUB Sound Tower systems are disabled while in
Stereo Group mode.
y
The GROUP PLAY button on the MAIN Sound Tower system is not available while in Stereo
Group mode.
y
When ADD Stereo is connected wirelessly to Smartphone via Bluetooth: Play/Pause button on
set only works with HOST Sound Tower not SUB Sound Tower.
y
In mode other than “Bluetooth” (ex. USB, AUX mode), music is played only in MAIN Sound
Tower and music is not played in SUB Sound Tower.
y
If you try to connect a Bluetooth device while Stereo Group is connecting, the Stereo Group
mode may fail.
Wireless Stereo connection:
1. Connected to Smartphone:
y
Wireless Stereo can be connected to same model Sound Towers.
y
Play/Pause, audio skip, previous audio functions are applicable to HOST Sound Tower.
y
Play/Pause is the only function supported on SUB Sound Tower.
2. Connected to Mic/Guitar, USB, AUX:
y
Mic/Guitar: Wireless Stereo connects solid green light but sound produces only on the
unit that Mic/Guitar is connected to.
y
USB: Wireless Stereo connection stay connected but sound only produces from the HOST
Sound Tower where USB is connected.
y
AUX: When plugged on AUX 1 and Source on AUX 1, Sound only produces from HOST Sound
Tower. Only volume level can be adjusted on SUB Sound Tower.
Terminate the Stereo Group mode
Press the ADD STEREO button (MAIN or SUB) for at least 5 seconds while the Stereo Group is
connected.
y
Tone prompt and the LED above the ADD STEREO button is off.
LED Indications
LED STATE Description
Green
Blink Waiting for a Stereo Group connection.
Solid The Stereo Group connection is successful.
Red Solid There is an error with the Stereo Group connection.
3.5 mm stereo Cable (AUX1)
1. Connect AUX1 jack on the main unit to the AUDIO OUT jack of the Source Device using an
3.5mm stereo cable.
2. Select “AUX1” mode by pressing the (Source) button on the top panel.
Audio Cable (AUX2)
1. Connect AUX2 (IN) terminals on the main unit to the AUDIO OUT terminals of the Source
Device using an audio cable.
2. Select “AUX2” mode by pressing the (Source) button on the top panel.
ENG - 13
04 CONNECTING AN EXTERNAL DEVICE
Connect to an external device via a wired or wireless network to play the external device’s sound
through the Sound Tower.
Connecting using an Analog Audio (AUX) Cable
- AUDIO -
R L
3.5 mm stereo cable
(not supplied)
Mobile device / MP3 / PMP
Rear of the Sound Tower
Audio (AUX) Cable (not supplied)
BD / DVD player / Set-top box / Game console
ENG - 14
Connecting a mobile device via Bluetooth
When a mobile device is connected using Bluetooth, you can hear stereo sound without the hassle
of cabling.
Bluetooth
device
* In battery mode, when the Sound Tower is power off, Bluetooth connection and the party audio
app are not available.
The initial connection
1. Press and hold the PAIRING button on the top panel for more than 5 seconds to enter the
“Bluetooth PAIRING” mode.
2. On your device, select “[AV] Sound Tower 50F” from the list that appears.
y
After the device is connected and the Bluetooth light on the top panel is steady on.
3. Play music les from the device connected via Bluetooth through the Sound Tower.
If the device fails to connect
y
Sound Tower will play prompt sound when Bluetooth disconnect.
y
If a previously connected Sound Tower listing (e.g. “[AV] Sound Tower 50F”) appears in the list,
delete it.
y
Then repeat steps 1 and 2.
What is the difference between Bluetooth READY and Bluetooth PAIRING?
y
Bluetooth READY: In this mode, you can use the previously connected TV or mobile device to
connect to Sound Tower.
y
Bluetooth PAIRING: In this mode, you can connect a new device to the Sound Tower. (hold
down the PAIRING button on the panel for more than 5 seconds to enter the PAIRING
state.)
ENG - 15
Bluetooth Multi connection
Sound Tower supports up-to two simultaneous Bluetooth device connections. Sound Tower can
play music through one of the connected Bluetooth devices without disconnecting the second
device.
Bluetooth device 1 Bluetooth device 2
1. Connect Sound Tower to the rst device and the second device respectively for the rst time.
(See ENG - 14)
2. Music can be played on only one of the two connected devices, and when the music is played
on the other device, the music on the playing device is paused.
NOTES
y
If you want to connect Sound Tower to a third device, you can disconnect Sound Tower from
one of the two currently connected devices and then connect Sound Tower to the third device.
(Multi connection would not work on Samsung TVs.)
y
With the Sound Tower and two devices currently connected, when pairing to a new Bluetooth
device, the devices currently connected should be disconnected.
y
You can connect to two Bluetooth devices at the same time.
y
Environmental conditions or other factors with connected devices may have effect on playback
quality.
y
The Sound Tower automatically turns off after 18 minutes with no command input in the ready
state.
y
The Sound Tower may not perform Bluetooth search or connection correctly under the
following circumstances:
– If there is a strong electrical eld around the Sound Tower.
– If several Bluetooth devices are simultaneously paired with the Sound Tower.
– If the Bluetooth device is turned off, not in place, or malfunctions.
y
Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Sound Tower main unit - e.g., microwaves, wireless LAN devices, etc.
ENG - 16
y
Bluetooth Multi connection may not be supported depending on the connected device’s
specications.
y
Removable/detachable Bluetooth devices such as Dongles, Adapters, etc. used on
Smartphones, laptops, TVs, etc. do not support Bluetooth Multi connection.
y
After Bluetooth Multi connection pairing, there may be a slight delay before music starts
playing depending on the Bluetooth devices.
y
If you move too far out of range from the Sound Tower without rst disconnecting your
Bluetooth device, it may take a few minutes to connect other Bluetooth devices. If you turn the
Sound Tower off and back on, you can connect other Bluetooth devices without waiting.
LED Indications
LED STATE Description
Blue
Fast Blink Bluetooth PAIRING mode
Blink Bluetooth READY mode
Solid A Bluetooth device is connected.
Using Bluetooth Power On
When the Sound Tower is turned off, you can connect your smart device via a Bluetooth
connection to turn it on. Battery status cannot use Bluetooth power on.
1. Press and hold the BASS button on the top panel to set the Bluetooth Power On function on.
Lighting bar will be blink white once.
y
Only works when Sound Tower is plugged into power - cannot wake up Sound Tower with
Bluetooth when unplugged from outlet.
2. When the Sound Tower is off, connect your smart device via Bluetooth. (For information on
Bluetooth connections, refer to your smart device’s manual.)
3. When the connection is complete, the Sound Tower turns itself on automatically in Bluetooth
mode.
y
Select the desired music to play from your smart device.
NOTE
y
Each time you press and hold the BASS button for 5 seconds. LED lighting bar will be blink
white once and status switched:
BLUETOOTH POWER-ON → BLUETOOTH POWER-OFF
ENG - 17
05 CONNECTING A USB STORAGE DEVICE
You can play music les located on USB storage device through the Sound Tower.
Rear of the Sound Tower
USB storage
device
(not supplied)
Ice blue LED on
1. Connect a USB storage device to the USB jacks on your Sound Tower.
2. Press the (Source) button on the top panel and then select “USB”.
3. The second USB indicator on the top panel is steady on.
4. Play music les from the USB storage device through the Sound Tower.
y
The Sound Tower automatically turns off (Auto Power Down) if USB device is not
connected, playback stopped, or there is no input for more than 18 minutes.
y
Music skips when (Play/Pause) button is pressed twice on set. Press 3 times to switch to
the previous song.
NOTES
y
This product only supports USB storage devices that are formatted in the FAT and FAT32 le
system.
y
A maximum of 2000 les can be played per USB storage device.
y
A maximum of 200 folders can be read per USB storage device.
ENG - 18
Supported Audio Formats
Extension CODEC Sampling Rate Bitrate
*.mp3
MPEG1 Layer2 32KHz ~ 48KHz 32Kbps ~ 320Kbps
MPEG1 Layer3 32KHz ~ 48KHz 32Kbps ~ 320Kbps
MPEG2 Layer3 16KHz ~ 24KHz 8Kbps ~ 160Kbps
MPEG2.5 Layer3 8KHz ~ 12KHz 8Kbps ~ 160Kbps
*.wav LPCM 32KHz ~ 192KHz 1,024Kbps ~ 9,216Kbps
*.aac
AAC-LC
(MPEG2/MPEG4)
32KHz ~ 48KHz 32Kbps ~ 320Kbps
*.ac FLAC 32KHz ~ 192KHz 162Kbps ~ 8,100Kbps
NOTES
y
The above table shows supported sampling rates and bit rates. Files in formats that are not
supported will not play.
y
32-bit data size is not supported.
Software Update
Samsung may offer updates for the Sound Tower’s system rmware in the future.
If an update is offered, you can update the rmware by connecting a USB device with the rmware
update stored on it to the USB port on your Sound Tower. For more information about how to
download update les, go to the Samsung Electronics website at www.samsung.com → support.
Then, enter or select the model number of your Sound Tower, select the Software & Apps option,
and then Downloads. Note that the option names can vary.
If the upgrade takes more than 10 minutes, it means the upgrade process is stuck. Please press
and hold the Power button on the top panel for 10 seconds and wait 1 minute. Press the Power
button again to start the device and operate it to re-upgrade via USB. Then, wait until the upgrade
is complete. (Reset upgrade only supports FAT format)
Software upgrades can also be performed by using the APP.
ENG - 19
Connecting an External Microphone
You can output your voice from the system by connecting a dynamic microphone with a normal
plug (not supplied).
1. Turn the MIC LEVEL knob to MIN to reduce the microphone volume level.
2. Connect an optional microphone to the MIC jack on the unit.
3. Adjust the volume using the MIC “VOL” knob.
4. Adjust the Effect of the echo using the MIC “ECHO” knob.
5. Speak or sing into the connected microphone.
NOTES
y
When using the wireless Group Play or Stereo mode, the audio from the microphone connected
to the Host or Sub system will be output only on Sound Tower that it is plugged in. In contrast,
microphones connected to Sub systems will only be heard on their respective systems.
y
When Sound Tower is in battery mode, the MIC sound level will be lower.
y
Toggle the switch to MIC 2 or GUITAR input source (Volume is lower compared on Microphone
source).
ENG - 20
Connecting an External Guitar
You can output your voice from the system by connecting a Guitar with a normal plug (not
supplied).
1. Turn the MIC LEVEL knob to MIN to reduce the Guitar volume level.
2. Connect an optional Guitar to the MIC 2 jack on the unit.
3. Adjust the volume using the MIC 2 “VOL” knob.
4. Play into the connected guitar.
NOTES
y
When using the wireless Group Play or Stereo mode, the audio from the guitar connected to
the Host or Sub system will be output only on Sound Tower that it is plugged in. In contrast,
Guitar connected to Sub systems will only be heard on their respective systems.
y
When Sound Tower is in battery mode, the Guitar sound level will be lower.
ENG - 21
How to use Sound Mode
Your Sound Tower provides predened equalizer settings that are optimized for particular music
genres.
1. Press the SOUND MODE on the APP.
2. Each time you change the SOUND MODE, the Sound Tower cycles through the available sound
effects: Standard, Wide, Stadium, Outdoor.
NOTES
y
Default sound mode is Standard.
y
When turned off, press and hold the button on product for more than 5 seconds to turn on in
the default Sound Mode setting.
How to use the DJ Effect
The DJ Effect function lets you add DJ sound effects to your music. The level of each effect is
adjustable.
y
Users can slide in APP to change effect and value, and the range is between 0 and 10.
NOTE
y
When turned off, press and hold the button on product for more than 5 seconds to turn on
in the default DJ Effect setting.
ENG - 22
06 USING THE SAMSUNG SOUND TOWER
APP
Install Samsung Sound Tower App
To control this product with your Smart Device and the Samsung Sound Tower app, download the
Samsung Sound Tower App from the Google Play Store or Apple App Store, and install it on your
Smart Device.
NOTES
y
The Samsung Sound Tower app is compatible with Android mobile phone devices running
Android OS 6.0 or later.
y
The Samsung Sound Tower app is compatible with Apple mobile devices running iOS 13.0 or
later.
Market search: Samsung Sound Tower
Launching the Samsung Sound Tower App
To launch and use the Samsung Sound Tower app, touch the Samsung Sound Tower icon on your
smart device, and then follow the directions on the screen.
Samsung Sound Tower
ENG - 23
07 TROUBLESHOOTING
Before seeking assistance, check the following.
The unit will not turn on.
The battery may be fully discharged.
Please connect the power plug and try to
turn it on
A function does not work when the button
is pressed.
After removing the power plug, turn off
the Sound Tower. And insert power plug
again, turn on the Sound Tower.
Power cycle the external device and try
again.
If there is no signal, the Sound Tower
automatically turns off after a certain
period of time. Turn on the power.
Sound dropouts occur in Bluetooth mode.
See the Bluetooth connection sections
on ENG - 14.
Sound is not produced.
Is the volume set to minimum?
Adjust the Volume.
Stereo Group connection is not working.
Is the system in wireless Group Play mode?
Disconnect the wireless Group Play
mode and try Stereo Group connection
again.
It cannot make a Bluetooth connection.
Is the system connected to another system
in wireless Group Play mode or Stereo
Group mode?
Try Bluetooth connection again after
disconnecting the wireless Group Play or
Stereo Group connection.
Are the two Bluetooth devices already
connected?
Try Bluetooth connection again
after disconnecting other Bluetooth
connections.
The PAIRING button is not working.
Is the system in wireless Group Play mode
or Stereo Group mode?
Try again after disconnecting the
wireless Group Play or Stereo Group
connection.
I want to switch the HOST system to the
other in wireless Group Play or Stereo
Group connection.
Long press Group button 5 seconds, and
after it use Group LED to judge instead
connect the others one by one.
With Stereo Group mode, HOST is xed.
You can not change others as HOST.
ENG - 24
It cannot make a “Wireless/Wired Group/
Add Stereo/Bluetooth” connection.
Test after Turn off/on Sound Tower.
Hard reset Sound Tower.
Is the distance between systems too far?
It is recommended to make a “Wireless/
Wired Group/Add Stereo/Bluetooth”
pairing within 1 meter from the system.
The recommended operating distance
between Sound Tower systems is closer
than 10 meters.
Sound Tower not turning on when
attempting to wake up via Bluetooth.
The Auto Bluetooth Turn-On feature
is only functional when the unit is
connected to a power source.
Customer Reset does not work.
Customer Reset does not work in DC Mode.
Please connect the AC cord to operate the
Customer Reset.
08 LICENSE
The Bluetooth
®
word mark and logos
are registered trademarks owned by
Bluetooth SIG, Inc. The Auracast™ word
mark and logos are trademarks owned by
the Bluetooth SIG. Any use of such marks
by Samsung Electronics Co., Ltd. is under
license Other trademarks and trade names
are those of their respective owners.
* Group Play with Auracast™ controls each
Sound Tower individually for ST40F and
ST50F only. In wireless connection, playback
quality may be unstable depending
onBluetooth
®
environments.
To send inquiries and requests for questions
regarding open sources, contact Samsung
Open Source (http://opensource.samsung.com)
ENG - 25
09 OPEN SOURCE
LICENSE NOTICE
To send inquiries and requests for questions
regarding open sources, contact Samsung
Open Source (http://opensource.samsung.com)
10 IMPORTANT
NOTES ABOUT
SERVICE
y
Figures and illustrations in this User Manual
are provided for reference only and may
differ from actual product appearance.
y
An administration fee may be charged if
either: a. An engineer is called out to your
home at your request and there is no defect
in the product.
b. You bring the unit to a repair center and
there is no defect in the product.
y
You will be advised of the amount of the
administration fee before any work is done
or a home visit is made.
y
If you have a problem with this product,
we strongly recommend you read the
appropriate section of this manual, visit
the Support page for your product at www.
samsung.com, or call Samsung Product
Support (1-800-726-7864) to nd an answer
before you contact a service center for a
repair.
ENG - 26
11 SPECIFICATIONS AND GUIDE
Specications
Model Name MX-ST50F
USB 5 V/1.0 A
Weight 18.4 kg
Dimensions (W x H x D) 353.0×736.0×365.0 mm
Operating Temperature Range +5 °C to +35 °C
Operating Humidity Range 10 % ~ 75 %
Overall Power Consumption 75 W
AMPLIFIER Rated Output power
Power cord plug-in 240 W
Battery 90 W
Battery Type Lithium-ion 66.96 Wh
Battery play time up to 18 hrs
Battery charge time <3.5 hrs
NOTES
y
Samsung Electronics Co., Ltd reserves the right to change the specications without notice.
y
Weight and dimensions are approximate.
y
Battery Play time and Battery charge time vary with use conditions.
y
In an extremely cold or hot environment, charging stops for safety. To resolve these issues,
disconnect the AC power cord and connect it again in an operating temperature between 5°C
and 35°C.
ENG - 27
For India Only
This product is RoHS compliant
This marking on the product, accessories or literature indicates that the product and its electronic
accessories (e. g. charger, headset, and USB cable) should not be disposed of with other household
waste at the end of their working life. To prevent possible harm to the environment or the human
health from uncontrolled waste disposal, please separate these items from other types of waste
and recycle them responsibly to promote the sustainable reuse of material resources.
For more information on safe disposal and recycling visit our website. www.samsung.com/in/
support or contact our Helpline numbers-
1800 40 SAMSUNG(7267864)
1800 5 SAMSUNG(7267864)
VIE - ii
THÔNG TIN AN TOÀN
CNH BO AN TON
Đ GIM NGUY CƠ B ĐIN GIT, KHÔNG THO
V (HOC PHA SAU). BÊN TRONG KHÔNG
C B PHN NO C TH DNG ĐƯC VI
NGƯI DNG.
ĐƯA SN PHM ĐN NHÂN VIÊN BO DƯNG
C Đ CHUYÊN MÔN Đ BO DƯNG.
Tham khảo bảng dưới đây để xem phần giải
thích cho các biểu tượng có thể xuất hiện trên
sản phẩm Samsung của bạn.
CHÚ Ý
NGUY CƠ BỊ ĐIỆN GIẬT
KHÔNG MỞ
Biểu tượng này chỉ ra rằng bên trong
có điện áp cao. Sẽ rất nguy hiểm nếu
thực hiện bất kỳ cách tiếp xúc nào
với bất kỳ bộ phận nào bên trong sản
phẩm này.
Biểu tượng này báo cho bạn thông
tin quan trọng liên quan tới vận hành
và bảo dưỡng kèm theo sản phẩm
này.
Sản phẩm loại 2: Biểu tượng này chỉ
ra rằng không yêu cầu kết nối an
toàn đến dây nối tiếp đất.
Nếu biểu tượng này không xuất hiện
trên sản phẩm có dây điện thì sản
phẩm đó PHI được nối đất an toàn.
Điện áp AC: Biểu tượng này chỉ ra
rằng điện áp định mức được đánh
dấu bằng biểu tượng này là điện áp
AC.
Điện áp DC: Biểu tượng này chỉ ra
rằng điện áp định mức được đánh
dấu bằng biểu tượng này là điện áp
DC.
Lưu ý, tham khảo Hướng dẫn sử
dụng: Biểu tượng này sẽ hướng dẫn
người sử dụng tham khảo sổ tay
Hướng dẫn sử dụng để biết thêm
thông tin liên quan đến an toàn.
CNH BO
y
Để giảm nguy cơ cháy hay bị điện giật, không
để thiết bị này tiếp xúc với nước mưa hoc
hơi ẩ m.
y
Sản phẩm này chứa những hóa chất mà Tiểu
bang California đã biết là gây ung thư và dị
tật bẩm sinh hoc ảnh hưởng có hại khác tới
chức năng sinh sản.
y
Không được để pin (pin hoc các pin hoc bộ
pin) tiếp xúc với nhiệt độ quá cao như ánh
nắng mt trời, lửa hoc những nguồn nhiệt
tương tự.
y
Không sử dụng máy xông chứa hóa chất
dạng lỏng gần sản phẩm, chẳng hạn như
chất chống muỗi hoc nước hoa xịt phòng.
Nếu hơi nước tiếp xúc với bề mt sản phẩm
hoc xâm nhập vào bên trong sản phẩm, nó
có thể gây ra vết ố hoc hư hỏng.
CHÚ Ý
y
Đ TRNH B ĐIN GIT, SO KHP ĐU
RNG CA GIC CM VO KHE CM RNG,
CM HON TON.
y
Dụng cụ này sẽ luôn được kết nối với ổ cắm
AC bằng kết nối tiếp đất.
y
Để ngắt kết nối dụng cụ khỏi điện lưới, phích
cắm phải được ko ra khỏi ổ cắm điện lưới,
do đó giắc cắm điện lưới sẽ sn sàng hoạt
động.
y
Không để nước bắn vào hoc nhỏ vào thiết
bị. Không đt các vật thể chứa chất lỏng,
chẳng hạn như bình lên trên thiết bị.
y
Để tắt thiết bị này hoàn toàn, bạn phải ko
phích cắm nguồn ra khỏi ổ cắm trên tường.
Do đó, phải luôn d dàng tiếp cận được
phích cắm nguồn.
VIE - iii
Để tránh làm giảm khả năng chống nước
Vui lòng kiểm tra và sử dụng thiết bị đúng cách
theo các lưu ý sau:
y
Thiết bị có thể mất khả năng chống nước
nếu bị rơi hoc va đập mạnh gây biến dạng
hoc hư hỏng.
y
Thiết bị không được thiết kế để chịu áp lực
nước cao. Không nên sử dụng thiết bị ở nơi
có áp lực nước lớn, chẳng hạn như dưới vòi
sen, vì có thể gây ra sự cố.
y
Tránh đổ nước nóng trực tiếp lên thiết bị
hoc để thiết bị tiếp xúc với hơi nóng từ
máy sấy tóc hay các thiết bị phát nhiệt khác.
Ngoài ra, không sử dụng thiết bị ở nơi có
nhiệt độ cao, như phòng xông hơi hoc gần
nguồn nhiệt.
y
Sử dụng nắp chụp cẩn thận. Nắp chụp ở
các cổng kết nối và ổ cắm điện AC đóng vai
trò quan trọng trong việc duy trì khả năng
chống nước của thiết bị. Luôn đảm bảo các
nắp chụp được đóng kín hoàn toàn trước khi
sử dụng. Khi đóng nắp chụp, cần kiểm tra kỹ
để không có bụi bẩn hoc vật lạ lọt vào bên
trong. Nếu nắp chụp không được đóng kín,
khả năng chống nước có thể bị ảnh hưởng,
dẫn đến nước xâm nhập và gây hư hỏng
thiết bị.
y
Tiêu chuẩn chống nước IPX4 sẽ không còn
hiệu lực khi đang cắm JACK hoc dây nguồn
AC.
y
Để giữ được khả năng chống nước, không
nên đt thiết bị nằm ngang.
INPUT
BATTERY
POWER
VIE - iv
y
Sound Tower được thiết kế với độ bền đạt chuẩn chống nước IPX4.
Bảo vệ khỏi vật rắn
Chỉ số IP
Bảo vệ khỏi nước
0 4
Không có yêu cầu X X Không có yêu cầu
Không có bảo vệ 0 0 Không có bảo vệ
Vật thể > 50,0 mm 1 1 Nước nhỏ giọt thẳng đứng
Vật thể > 12,0 mm 2 2 Nước nhỏ giọt khi nghiêng thiết bị 15°
Vật thể > 2,5 mm 3 3 Nước phun từ góc 60° so với phương thẳng đứng
Vật thể > 1,0 mm 4 4 Nước bắn từ mọi hướng
Chống Bụi Ở Mức Giới Hạn 5 5 Tia nước phun mạnh từ mọi hướng
Chống Bụi Hoàn Toàn 6 6 Tia nước áp lực cao từ mọi hướng
-
7 Ngâm Nước Tạm Thời: 1,0 m trong 30 phút
-
8
Ngâm Nước Lâu: theo độ sâu và thời gian do nhà
sản xuất quy định
VIE - v
Chú ý khác
y
Pin được sản xuất dành riêng cho thiết bị
này, vì vậy không sử dụng pin cho các thiết
bị điện tử khác hoc cho mục đích khác.
y
Khi cần thải bỏ pin đã hỏng, vui lòng bỏ vào
thùng thu gom pin chuyên dụng để tái chế.
y
Để bảo vệ pin, thiết bị sẽ không sạc nếu
nhiệt độ môi trường thấp hơn 3 °C hoc cao
hơn 42 °C.
y
Khi pin yếu, hãy sạc lại kịp thời. Nếu để pin
yếu trong thời gian dài, hiệu suất của pin có
thể giảm sút.
y
Không được đốt, nung nóng hoc nm pin
vào lửa.
y
Để bảo vệ pin, Sound Tower có thể không
hoạt động khi nhiệt độ môi trường thấp hơn
-17 °C hoc cao hơn 57 °C.
PHÒNG NGA
1. Đảm bảo nguồn cấp điện AC trong nhà bạn
tuân theo các yêu cầu về nguồn điện được
nêu trên nhãn nhận biết nằm ở phía dưới
cùng của sản phẩm. Đảm bảo rằng khe
thông gió không bị bịt. Không đt thiết bị
trên bộ khuếch đại hoc thiết bị khác có
thể bị nóng. Thiết bị này được thiết kế cho
mục đích sử dụng liên tục. Để tắt thiết bị
hoàn toàn, rút phích cắm AC khỏi ổ cắm
trên tường. Rút phích cắm thiết bị nếu bạn
định không sử dụng thiết bị trong một thời
gian dài.
2. Khi giông bão, ngắt kết nối phích cắm điện
lưới AC khỏi ổ cắm trên tường. Điện áp cực
đại là do st có thể làm hỏng thiết bị.
3. Không phơi thiết bị trực tiếp dưới ánh
nắng mt trời hoc các nguồn nhiệt khác.
Việc này có thể dẫn đến quá nhiệt và hư
hỏng thiết bị.
4. Bảo vệ sản phẩm khỏi những nơi ẩm thấp
(ví dụ: bình hoa) và những nơi quá nóng (ví
dụ: lò sưởi) hoc thiết bị tạo từ tính hoc
điện trường mạnh. Ngắt kết nối dây nguồn
điện khỏi nguồn cung cấp AC nếu thiết bị
bị hư hỏng. Sản phẩm của bạn không dành
cho mục đích sử dụng công nghiệp. Việc sử
dụng sản phẩm này chỉ dành cho mục đích
sử dụng cá nhân. Ngưng tụ có thể xảy ra
nếu sản phẩm hoc đa của bạn được cất
giữ ở nhiệt độ lạnh. Nếu vận chuyển thiết
bị trong mùa đông, đợi khoảng 2 giờ cho
đến khi thiết bị đạt nhiệt độ phòng rồi sử
dụng.
5. Pin được sử dụng cùng với sản phẩm này
chứa các chất hoá học có hại cho môi
trường. Không vứt bỏ pin cùng rác sinh
hoạt chung. Không nm pin vào lửa. Không
ngắt mạch, tháo rời hoc để pin quá nóng.
CHÚ Ý: Thay pin không đúng cách có thể
gây cháy nổ. Chỉ được thay cùng loại pin
hoc tương đương.
VIE - vi
MỤC LỤC
01 KIỂM TRA CC THNH PHẦN 1
02 TỔNG QUAN SN PHẨM 2
Bảng Điều Khiển Phía Trên Sound Tower 2
Tấm mt Sau của Sound Tower 4
03 KẾT NỐI VỚI SOUND TOWER 6
Kết Nối Với Nguồn Điện 6
Cách sử dụng tính năng Cụm Âm Thanh 7
04 KẾT NỐI THIẾT BỊ NGOI 13
Kết nối bằng Cáp Âm Thanh Analog (AUX) 13
Kết nối thiết bị di động qua Bluetooth 14
05 KẾT NỐI THIẾT BỊ LƯU TRỮ USB 17
Cập Nhật Phần Mềm 18
Kết nối Micro ngoài 19
Kết nối đàn Guitar ngoài 20
Cách sử dụng Sound Mode 21
Cách sử dụng DJ Effect 21
06
SỬ DỤNG SAMSUNG SOUND TOWER APP 22
Cài Đt Ứng Dụng Samsung Sound Tower App 22
Khởi động ứng dụng Samsung Sound Tower 22
07 KHẮC PHỤC SỰ CỐ 23
VIE - vii
08 BN QUYỀN 24
09 THÔNG BO GIẤY PHÉP NGUỒN MỞ 25
10 LƯU Ý QUAN TRỌNG VỀ DỊCH VỤ 25
11 THÔNG SỐ KỸ THUẬT V HƯỚNG DẪN 26
Thông số kỹ thuật 26
VIE - 1
Thân Máy Sound Tower Dây Nguồn Pin
y
Để biết thêm thông tin về nguồn điện và mức tiêu thụ điện, vui lòng tham khảo nhãn dán trên
thiết bị. (Nhãn dán: Mt Sau Của Thân Máy Sound Tower)
y
Nếu cần mua thêm linh kiện hoc cáp tùy chọn, vui lòng liên hệ Trung tâm Dịch vụ Samsung
hoc Bộ phận Chăm sóc Khách hàng Samsung.
y
Khi di chuyển thiết bị, không ko lê hoc ko thiết bị trên mt sàn. Hãy nhấc thiết bị lên khi di
chuyển để tránh hư hỏng.
y
Thiết kế và thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
01 KIỂM TRA CC THNH PHẦN
VIE - 2
02 TỔNG QUAN SN PHẨM
Bảng Điều Khiển Phía Trên Sound Tower
4 2
6
1
7 8 9 10
5
11 12 13
3
1
Đèn báo LED
Hiển thị trạng thái hoạt động hoc nguồn phát hiện tại của Sound Tower.
Các nguồn phát tương ứng với từng đèn LED như sau:
(Bluetooth) USB(USB) AUX1(AUX1) AUX2(AUX2)
2
Nút nguồn Bật hoc tắt Sound Tower.
3
Đèn LED báo
sạc
Hiển thị mức pin hiện tại của Sound Tower.
4
BASS Nhấn nút BASS để thay đổi chế độ âm trầm.
5
Bluetooth
PAIRING
Nhấn và giữ nút để chuyển sang chế độ Bluetooth Pairing, đèn LED sẽ nhấp
nháy màu xanh dương.
6
Nút chọn nguồn
vào
Nhấn để chọn giữa các nguồn vào được kết nối với Sound Tower.
7
VOL Sử dụng núm VOL để điều chỉnh âm lượng của micro được kết nối (MIC1).
8
ECHO
Bạn có thể tạo hiệu ứng vang cho âm thanh từ micro được kết nối (MIC1) bằng cách
điều chỉnh núm ECHO.
9
VOL Sử dụng núm VOL để điều chỉnh âm lượng của micro được kết nối (MIC2).
10
ECHO
Bạn có thể tạo hiệu ứng vang cho âm thanh từ micro được kết nối (MIC2) bằng cách
điều chỉnh núm ECHO.
VIE - 3
11
Đèn
Nhấn nút (Đèn) đèn trắng sẽ nhấp nháy, và xoay nút để chuyển giữa các chế độ
ánh sáng theo Tâm trạng.
• Thứ tự các chế độ: L Hội → Sôi Động → Hứng Khởi → Thư Giãn → Tập Trung → Tắt
→ L Hội → Sôi Động → ...
12
Phát/Tạm dừng
y
Phát/Tạm dừng
Nhấn nút để tạm dừng phát nhạc.
Nhấn lại nút, nhạc sẽ tiếp tục phát.
Nhấn nút Phát/Tạm dừng hai lần để chuyển sang bài hát tiếp theo.
Nhấn 3 lần để quay lại bài hát trước đó.
13
DJ
Nút này cho php bạn Phát sampler (hiệu ứng âm thanh DJ).
Sampler (hiệu ứng âm thanh DJ) sẽ thay đổi mỗi khi xoay núm điều khiển (12
sampler)
y
Thứ tự sampler: Còi hơi → Huýt sáo → Tiếng reo hò → La ó → Còi báo động → Vỗ
tay → Tua ngược → Tiếng quay đa → "No Way!" → "Are you ready" → "3,2,1" → "Ok,
Let's Go" → Còi hơi → ...
y
Mỗi lần thay đổi sampler, thiết bị sẽ phát ngay âm thanh tương ứng để bạn biết
đang chọn hiệu ứng nào.
VIE - 4
Tấm mặt Sau của Sound Tower
1
9
5 6
7 8
2 3
4
10
1
ADD STEREO
Nhấn nút ADD STEREO để kết nối không dây với một Sound Tower khác cùng
mẫu.
2
GROUP PLAY Nhấn nút GROUP PLAY để kết nối không dây tối đa mười thiết bị Sound Tower.
3
MIC2/GUITAR Gạt công tắc sang MIC2 hoc GUITAR để chọn nguồn đầu vào.
4
USB
Kết nối thiết bị USB vào cổng USB trên thân máy.
Nếu bạn kết nối điện thoại vào cổng USB, thiết bị có thể sạc pin.
y
Nhấn nút (Nguồn vào) để chọn chế độ USB.
5
MIC1 Kết nối micro vào jack MIC1.
6
MIC2 Kết nối micro hoc guitar vào jack MIC2.
7
Cầu Đấu
GROUP PLAY
IN
Dùng Cáp Âm Thanh (không kèm theo) để kết nối cầu đấu AUX2(IN) trên thân
máy với cổng Audio Out của thiết bị đầu ra analog bên ngoài.
8
Cầu Đấu
GROUP PLAY
OUT
Dùng cáp âm thanh (không kèm theo) để kết nối cầu đấu GROUP PLAY (OUT) trên
thân máy với cổng Audio In của thiết bị đầu vào analog bên ngoài.
9
AUX1
Dùng Cáp Âm Thanh (AUX) (không kèm theo) để kết nối jack AUX1 trên thân máy
với cổng Audio Out của thiết bị ngoài.
10
Nguồn Điện
Kết nối dây nguồn vào jack Nguồn Điện và cắm đầu còn lại vào ổ điện để cấp
nguồn cho Sound Tower.
Trạng thái sạc Đèn LED báo sạc
không sạc và pin từ 100% ~ 31% Xanh lá
không sạc và pin từ 30% ~ 11% Cam
không sạc và pin từ 10% ~ 5% Đỏ
Đang sạc và đã đầy pin Xanh dương
Đang sạc và pin từ 99% ~ 31% Chớp xanh lá
Đang sạc và pin từ 30% ~ 11% Chớp Cam
Đang sạc và pin từ 10% ~ 5% Chớp Đỏ
※ Tự động tắt nguồn khi pin còn 5%.
Ở chế độ nguồn DC, khi tắt máy, toàn bộ hệ thống sẽ ngừng hoạt động.
Trạng Thái Đèn LED Báo Sạc
VIE - 5
Trạng thái đèn LED báo sạc của Sound Tower:
VIE - 6
03 KẾT NỐI VỚI SOUND TOWER
Kết Nối Với Nguồn Điện
Sử dụng dây nguồn để kết nối Sound Tower với nguồn điện theo thứ tự sau:
Kết nối dây nguồn vào Sound Tower trước, sau đó cắm vào ổ điện trên tường.
Vui lòng tham khảo hình minh họa bên dưới.
y
Trước khi sử dụng lần đầu, bạn nên sạc pin để đánh thức pin tích hợp.
y
Khi dây nguồn AC được cắm vào, pin tích hợp sẽ tự động được sạc cho đến khi đầy. Đèn LED
trên bảng điều khiển phía trên sẽ hiển thị trạng thái sạc hiện tại. (xem tại trang VIE - 5)
y
Khi rút dây nguồn và chuyển sang dùng pin, âm lượng loa sẽ giảm đáng kể.
y
Để biết thêm thông tin về yêu cầu nguồn điện và mức tiêu thụ, vui lòng tham khảo nhãn dán
trên thiết bị. (Nhãn dán: Mt sau của Sound Tower)
Mặt sau của
Sound Tower
Kết Nối Với
Nguồn Điện
INPUT
BATTERY
POWER
VIE - 7
Cách sử dụng tính năng Cụm Âm Thanh
Bạn có thể kết nối nhiều hệ thống âm thanh thành một nhóm để tạo không gian tiệc tùng sôi
động và tăng cường âm lượng phát ra. Chỉ định một Sound Tower làm HOST, và mọi bài nhạc phát
từ loa này sẽ được chia sẻ đến các Sound Tower khác trong cùng cụm Âm Thanh.
Kết nối chế độ Group Play có dây
Sound Tower đầu
tiên làm HOST
Sound Tower thứ 2
Tiếp tục kết nối
cho đến Sound
Tower cuối cùng
Sound Tower
cuối cùng
Thiết lập Group Play bằng cách kết nối tất cả các hệ thống với nhau thông qua cáp âm thanh (không
đi kèm). Sử dụng nút (Nguồn vào) để chuyển nguồn của tất cả các Sound Tower sang AUX2 trừ
Sound Tower đầu tiên (hay HOST).
Kết nối cáp RCA từ cổng AUX2 OUT của loa HOST đến AUX2 IN của loa phụ SUB như hình minh
họa sử dụng cáp RCA (không đi kèm).
LƯU Ý
y
Sound Tower đầu tiên làm HOST có thể phát nhạc từ bất kỳ nguồn nào.
y
Tùy vào chiều dài hoc chất lượng của cáp, khoảng cách hoạt động giữa các loa có thể bị ảnh
hưởng.
VIE - 8
Kết nối chế độ Group Play không dây
Để sử dụng Group Play không dây, bạn có thể thao tác bằng các Nút Vật Lý ở mt sau thiết bị hoc
sử dụng ứng dụng Samsung Sound Tower app.
Bạn có thể kết nối tối đa mười Sound Tower bằng tính năng Group Play không dây.
HOST
SUB 1
SUB 2
Nhấp nháy xanh lá
Sử Dụng Các Nút Vật Lý:
1. Kết nối loa HOST:
Nhấn nút GROUP PLAY trên Sound Tower được chọn làm HOST.
Sau khi đèn GROUP PLAY LED bắt đầu nhấp nháy chậm trong khoảng 10 giây, đèn GROUP PLAY
LED sẽ nhấp nháy nhanh trong vòng 30 giây.
2. Kết Nối Loa Sub Đầu Tiên (SUB 1):
Nhấn nút GROUP PLAY trên chiếc Sound Tower thứ hai (SUB 1).
Đèn GROUP PLAY LED sẽ bắt đầu nhấp nháy.
Khi kết nối thành công với HOST, đèn GROUP PLAY LED trên cả hai SUB 1 và HOST sẽ ngừng
nhấp nháy và sáng ổn định.
3. Kết Nối Loa Sub Thứ Hai (SUB 2):
Nhấn nút GROUP PLAY trên chiếc Sound Tower thứ ba (SUB 2).
Một âm báo sẽ phát ra để xác nhận rằng thiết bị đã kết nối, và nút GROUP PLAY trên thiết bị sẽ
ngừng nhấp nháy.
4. Thêm Nhiều Loa Phụ:
Nếu bạn muốn thêm các loa Sound Tower khác, chỉ cần lp lại thao tác như ở bước 3 cho từng
thiết bị.
5. Phát Nhạc:
Phát nhạc từ loa HOST Sound Tower
Âm thanh sẽ được phát đồng thời trên tất cả các loa đã kết nối.
Sử dụng Samsung Sound Tower App:
1. Tải & Mở Samsung Sound Tower app trên điện thoại hoc máy tính bảng.
2. Kết nối Sound Tower qua Bluetooth.
VIE - 9
3. Truy cập phần Cài đt Group Play.
4. Gạt công tắc để bật hoc tắt chế độ Group Play không dây.
Cách phân biệt HOST & SUB:
HOST - Có "Đèn LED Trên Nút Bluetooth Sáng" & đèn báo Bluetooth nhỏ sáng.
SUB - Chỉ có đèn báo Bluetooth nhỏ sáng. Không có đèn sáng trên nút Bluetooth .
LƯU Ý
y
Ở chế độ Group Play, “HOST” Sound Tower có thể kết nối với TV Samsung. Sau khi kết nối thành
công, chế độ Group Play sẽ tự động thoát.
y
Tính năng kết nối Group Play không dây chỉ hỗ trợ trên các mẫu sản phẩm MX-ST50F/MX-
ST40F.
y
Điều kiện môi trường hoc các yếu tố liên quan đến thiết bị kết nối có thể ảnh hưởng đến chất
lượng phát lại.
y
Nếu đèn LED đỏ sáng tại nút GROUP PLAY tức là đã xảy ra lỗi trong quá trình kết nối Group
Play không dây. Hãy thử tắt nguồn rồi bật lại thiết bị, sau đó thực hiện lại các bước từ 1 đến 3.
y
Các nút ADD STEREO và PAIRING trên các loa SUB Sound Tower sẽ không hoạt động khi
đang ở chế độ Group Play không dây.
y
Nút ADD STEREO trên loa HOST Sound Tower cũng sẽ không khả dụng trong chế độ Group Play
không dây.
y
Nhấn giữ nút “GROUP PLAY” khi đang ở chế độ nguồn Bluetooth để vào chế độ Nhóm với vai
trò là “HOST”. Tất cả các thiết bị SUB phải được kết nối từng cái một, theo thứ tự. Ví dụ: Sau
khi HOST đã kết nối, nhấn nút GROUP PLAY trên SUB 1 để kết nối. Sau khi SUB 1 kết nối thành
công, tiếp tục kết nối SUB 2 rồi SUB 3 theo thứ tự.
y
Khi đang sử dụng Group Play, các thiết bị Bluetooth đang kết nối sẽ bị ngắt và không thể kết
nối Bluetooth mới.
y
Thiết bị Bluetooth chỉ có thể tìm thấy và kết nối với HOST Sound Tower.
y
Khi ở chế độ Group Play, các thiết bị SUB không thể kết nối với thiết bị Bluetooth.
y
Nếu Sound Tower bị tắt nguồn rồi bật lại, hoc nếu thiết bị SUB chuyển sang nguồn khác không
phải Bluetooth khi đang ở chế độ Group Play, kết nối Group Play sẽ bị ngắt.
Ngắt kết nối chế độ Group Play không dây
1. Nhấn và giữ nút GROUP PLAY (trên HOST hoc SUB) trong hơn 5 giây sau khi đã kết nối Group
Play hoc nhấn nút GROUP PLAY (HOST hoc SUB) trước khi chế độ Group Play được kết nối.
y
Sẽ có âm báo và đèn LED phía trên nút GROUP PLAY sẽ tắt.
2. Nếu bạn chọn nguồn phát khác ngoài Bluetooth trên thiết bị SUB hoc tắt nguồn HOST
Sound Tower, chế độ Group Play sẽ bị ngắt.
y
Nếu thao tác ngắt kết nối được thực hiện từ HOST Sound Tower, toàn bộ kết nối Group Play
sẽ bị hủy.
VIE - 10
Kết nối chế độ Group Play không dây
1. Kết nối với Điện thoại thông minh:
y
Kết nối điện thoại với HOST Sound Tower qua Bluetooth, sau đó kết nối các SUB Sound
Tower với HOST bằng tính năng Group Play Không Dây.
- Các nút Phát/Tạm dừng, chuyển bài, tăng/giảm âm lượng chỉ hoạt động trên HOST Sound
Tower.
- Âm lượng của các SUB Sound Tower có thể điều chỉnh riêng trực tiếp trên từng thiết bị.
2. Kết nối với Mic/Guitar, USB, AUX:
y
Mic/Guitar: Khi micro hoc Guitar được kết nối vào cổng MIC 1 hoc MIC 2 và đèn Group
play LED đã được ghp nối, âm thanh chỉ phát ra từ Sound Tower đang được cắm thiết bị
đó.
y
USB: Kết nối Stereo Không Dây vẫn giữ nguyên, nhưng âm thanh chỉ phát ra từ HOST
Sound Tower nơi cắm USB.
y
AUX: Khi được cắm vào cổng AUX 1 và nguồn vào được đt là AUX 1, âm thanh chỉ phát ra
từ HOST Sound Tower.
Đèn LED hiển thị trạng thái
LED TRẠNG THI Mô tả
Xanh lá
Chớp Đang chờ kết nối Group Play không dây.
Sáng cố định Đã kết nối Group Play không dây thành công.
Đỏ Sáng cố định Đã xảy ra lỗi trong quá trình kết nối Group Play không dây.
LƯU Ý
y
Khi kết nối không dây, chất lượng phát lại có thể không ổn định tùy thuộc vào môi trường
Bluetooth. Để có trải nghiệm tốt hơn, nên sử dụng chế độ Group Play có dây.
y
Kết nối Bluetooth đầu tiên nên thực hiện trong phạm vi dưới 1,0 mt.
y
Màu đèn giữa MAIN Sound Tower và các SUB Sound Tower có thể khác nhau.
VIE - 11
Sử dụng chế độ ADD Stereo Group không dây
Để sử dụng ADD Stereo Group không dây, bạn có thể thao tác bằng Các Nút Vật Lý ở mt sau thiết
bị hoc thông qua ứng dụng Samsung Sound Tower app.
Kết nối hai Sound Tower và sử dụng cùng với điện thoại thông minh hoc TV Samsung để tận
hưởng âm thanh stereo sống động.
Sound Tower Bên
Trái (MAIN)
Sound Tower Bên
Phải (SUB)
Sử Dụng Các Nút Vật Lý:
1. Nhấn nút ADD STEREO trên Sound Tower bên trái. Đèn LED trên nút ADD STEREO bắt đầu
nhấp nháy.
2. Nhấn nút ADD STEREO trên Sound Tower bên phải. Đèn LED trên nút ADD STEREO bắt đầu
nhấp nháy.
3. Khi kết nối thành công, sẽ có âm báo xác nhận. Đèn LED xanh ở mt sau của nút ADD sáng ổn
định.
y
Loa MAIN Sound Tower sẽ phát kênh âm thanh bên trái, loa SUB Sound Tower sẽ phát
kênh bên phải. Nhấn nút ADD STEREO trên MAIN hoc SUB Sound Tower để hoán đổi kênh
âm thanh của Sound Tower.
4. Âm thanh sẽ được phát đồng thời từ cả hai Sound Tower.
Sử dụng Samsung Sound Tower App:
1. Tải & Mở Samsung Sound Tower app trên điện thoại hoc máy tính bảng.
2. Kết nối Sound Tower qua Bluetooth.
3. Truy cập phần Cài đt Stereo.
4. Gạt công tắc để bật hoc tắt chế độ ADD Stereo Không Dây.
Cách phân biệt HOST & SUB:
HOST - Có "Đèn LED Trên Nút Bluetooth Sáng" & đèn báo Bluetooth nhỏ sáng.
SUB - Chỉ có đèn báo Bluetooth nhỏ sáng. Không có đèn sáng trên nút Bluetooth .
LƯU Ý
y
Để sử dụng chế độ Stereo Group, cả hai Sound Tower phải là cùng một mẫu sản phẩm.
VIE - 12
y
Điều kiện môi trường hoc các yếu tố liên quan đến thiết bị kết nối có thể ảnh hưởng đến chất
lượng phát lại.
y
Nếu đèn LED đỏ sáng trên nút ADD STEREO, kết nối Stereo Group đã xảy ra lỗi. Hãy tắt nguồn
cả hai Sound Tower, rút phích cắm nếu đang kết nối nguồn điện. Sau đó cắm lại và thử lại các
Bước từ 1 đến 3. Nếu chưa cắm nguồn, hãy cắm lại thiết bị. Tắt cả hai Sound Tower. Sau đó cắm
lại và thử lại các Bước từ 1 đến 3.
y
Bluetooth PAIRING và GROUP PLAY trên Sound Tower SUB sẽ bị vô hiệu hóa khi ở chế độ
Stereo Group.
y
Nút GROUP PLAY trên loa MAIN Sound Tower cũng không khả dụng khi ở chế độ Stereo Group.
y
Khi kết nối ADD Stereo không dây với điện thoại qua Bluetooth: Các nút Phát/Tạm dừng chỉ
hoạt động trên Sound Tower HOST, không hoạt động trên Sound Tower SUB.
y
Khi sử dụng nguồn phát khác ngoài “Bluetooth” (ví dụ: chế độ USB, AUX), âm thanh chỉ phát ra
từ MAIN Sound Tower, và không phát ra từ SUB Sound Tower.
y
Nếu bạn cố kết nối thiết bị Bluetooth trong lúc đang thiết lập với Stereo Group, kết nối có thể
thất bại.
Kết nối Stereo Không Dây:
1. Kết nối với Điện thoại thông minh:
y
Chỉ có thể kết nối Stereo không dây giữa các Sound Tower cùng mẫu sản phẩm.
y
Các chức năng Phát/Tạm dừng, chuyển bài, quay lại bài trước chỉ áp dụng trên HOST Sound
Tower.
y
Chức năng Phát/Tạm dừng là tính năng duy nhất được hỗ trợ trên SUB Sound Tower.
2. Kết nối với Mic/Guitar, USB, AUX:
y
Mic/Guitar: Kết nối Stereo không dây sẽ hiển thị đèn xanh cố định, nhưng âm thanh chỉ
phát ra từ thiết bị được cắm micro hoc guitar.
y
USB: Kết nối Stereo Không Dây vẫn giữ nguyên, nhưng âm thanh chỉ phát ra từ HOST
Sound Tower nơi cắm USB.
y
AUX: Khi được cắm vào cổng AUX 1 và nguồn vào được đt là AUX 1, âm thanh chỉ phát ra
từ HOST Sound Tower. Chỉ có thể điều chỉnh mức âm lượng trên SUB Sound Tower.
Ngắt chế độ Stereo Group
Nhấn và giữ nút ADD STEREO (MAIN hoc SUB) trong ít nhất 5 giây khi chế độ Stereo Group đang
được kết nối.
y
Sẽ có âm báo và đèn LED phía trên nút ADD STEREO sẽ tắt.
Đèn LED hiển thị trạng thái
LED TRẠNG THI Mô tả
Xanh lá
Chớp Đang chờ kết nối Stereo Group.
Sáng cố định Kết nối Stereo Group đã thành công.
Đỏ Sáng cố định Đã xảy ra lỗi trong quá trình kết nối Stereo Group.
Cáp stereo 3,5 mm stereo (AUX1)
1. Kết nối jack AUX1 trên thiết bị chính với cổng jack AUDIO OUT của Thiết Bị Nguồn bằng cáp
stereo 3,5 mm.
2. Chọn chế độ “AUX1” bằng cách nhấn nút (Nguồn vào) trên bảng điều khiển phía trên.
Cáp Âm Thanh (AUX2)
1. Kết nối cầu đấu AUX2 (IN) trên thiết bị chính với cầu đấu AUDIO OUT Thiết Bị Nguồn bằng cáp
âm thanh.
2. Chọn chế độ “AUX2” bằng cách nhấn nút (Nguồn vào) trên bảng điều khiển phía trên.
VIE - 13
04 KẾT NỐI THIẾT BỊ NGOI
Kết nối với thiết bị ngoài thông qua mạng có dây hoc không dây để phát âm thanh của thiết bị
đó qua Sound Tower.
Kết nối bằng Cáp Âm Thanh Analog (AUX)
- AUDIO -
R L
Cáp stereo 3,5 mm
(không đi kèm)
Thiết bị di động / MP3 / PMP
Mặt sau Sound Tower
Cáp Âm Thanh (AUX) (không đi kèm)
Đầu phát BD / DVD / Set-top box / Máy chơi game
VIE - 14
Kết nối thiết bị di động qua Bluetooth
Khi thiết bị di động được kết nối qua Bluetooth, bạn có thể nghe âm thanh stereo mà không cần
dây cáp.
Thiết bị
Bluetooth
* Ở chế độ dùng pin, khi Sound Tower tắt nguồn, kết nối Bluetooth và ứng dụng phát nhạc nhóm
sẽ không khả dụng.
Kết nối ban đầu
1. Nhấn và giữ nút PAIRING trên bảng điều khiển phía trên hơn 5 giây để vào chế độ “Bluetooth
PAIRING”.
2. Trên thiết bị của bạn, chọn “[AV] Sound Tower 50F” từ danh sách xuất hiện.
y
Sau khi kết nối thành công, đèn Bluetooth trên bảng điều khiển sẽ sáng ổn định.
3. Phát các tập tin nhạc từ thiết bị qua kết nối Bluetooth đến Sound Tower.
Nếu thiết bị không kết nối được
y
Sound Tower sẽ phát âm báo khi Bluetooth bị ngắt kết nối.
y
Nếu danh sách thiết bị Bluetooth (ví dụ: “[AV] Sound Tower 50F”) vẫn hiển thị, hãy xóa nó đi.
y
Sau đó, lp lại bước 1 và 2.
Sự khác biệt giữa Bluetooth READY và Bluetooth PAIRING?
y
Bluetooth READY: Ở chế độ này, bạn có thể sử dụng TV hoc thiết bị di động đã từng kết nối
trước đó để kết nối lại với Sound Tower.
y
Bluetooth PAIRING: Ở chế độ này, bạn có thể kết nối một thiết bị mới với Sound Tower. (nhấn
và giữ nút PAIRING trên bảng điều khiển trong hơn 5 giây để vào trạng thái PAIRING.)
VIE - 15
Kết nối Bluetooth đa thiết bị
Sound Tower hỗ trợ kết nối cùng lúc hai thiết bị Bluetooth. Sound Tower có thể phát nhạc từ một
trong hai thiết bị Bluetooth đã kết nối mà không cần ngắt kết nối thiết bị còn lại.
Thiết bị Bluetooth 1 Thiết bị Bluetooth 2
1. Lần đầu tiên, hãy kết nối Sound Tower lần lượt với thiết bị thứ nhất và thiết bị thứ hai. (Xem
tại trang VIE - 14)
2. Nhạc chỉ có thể được phát từ một trong hai thiết bị đã kết nối, và khi phát nhạc từ thiết bị còn
lại, nhạc trên thiết bị đang phát sẽ bị tạm dừng.
LƯU Ý
y
Nếu bạn muốn kết nối Sound Tower với thiết bị thứ ba, hãy ngắt kết nối Sound Tower khỏi một
trong hai thiết bị hiện tại, sau đó kết nối lại Sound Tower với thiết bị thứ ba. (Kết nối đa thiết bị
không hoạt động trên TV Samsung.)
y
Khi Sound Tower đang kết nối với hai thiết bị và bạn muốn ghp nối thêm một thiết bị
Bluetooth mới, cần ngắt kết nối với hai thiết bị hiện tại trước.
y
Bạn có thể kết nối cùng lúc với hai thiết bị Bluetooth.
y
Điều kiện môi trường hoc các yếu tố liên quan đến thiết bị kết nối có thể ảnh hưởng đến chất
lượng phát lại.
y
Sound Tower sẽ tự động tắt sau 18 phút nếu không nhận bất kỳ thao tác nào ở trạng thái chờ.
y
Một số trường hợp có thể khiến Sound Tower không thể tìm hoc kết nối Bluetooth đúng cách:
– Có nguồn điện từ mạnh xung quanh Sound Tower.
– Có quá nhiều thiết bị Bluetooth đang ghp nối cùng lúc với Sound Tower.
– Thiết bị Bluetooth đang tắt, ngoài phạm vi, hoc gp lỗi.
y
Các thiết bị điện tử có thể gây nhiu tín hiệu. Các thiết bị phát sóng điện từ, chẳng hạn như lò vi
sóng, thiết bị mạng LAN không dây, v.v., cần được đt cách xa thân máy chính của Sound Tower.
y
Tính năng kết nối Bluetooth đa thiết bị có thể không được hỗ trợ tùy vào đc điểm kỹ thuật của
thiết bị đang kết nối.
VIE - 16
y
Các thiết bị Bluetooth có thể tháo rời như Dongle, Adapter, v.v., được sử dụng trên điện thoại
thông minh, laptop, TV,... không hỗ trợ kết nối Bluetooth đa thiết bị.
y
Sau khi ghp nối hai thiết bị Bluetooth cùng lúc, có thể sẽ mất một chút thời gian để nhạc bắt
đầu phát, tùy vào thiết bị.
y
Nếu bạn di chuyển ra khỏi phạm vi kết nối của Sound Tower mà không ngắt kết nối thiết bị
Bluetooth trước đó, có thể sẽ mất vài phút để kết nối với các thiết bị Bluetooth khác. Nếu bạn
tắt rồi bật lại Sound Tower, bạn có thể kết nối với các thiết bị Bluetooth khác ngay mà không
cần chờ đợi.
Đèn LED hiển thị trạng thái
LED TRẠNG THI Mô tả
Xanh dương
Chớp nhanh Chế độ Bluetooth PAIRING
Chớp Chế độ Bluetooth READY
Sáng cố định Một thiết bị Bluetooth đã được kết nối.
Sử dụng chức năng Bật Nguồn Bluetooth
Khi Sound Tower đang tắt, bạn có thể kết nối thiết bị thông minh với loa qua Bluetooth để tự
động bật loa. Chế độ sử dụng pin không hỗ trợ Bật Nguồn Bluetooth.
1. Nhấn và giữ nút BASS trên bảng điều khiển phía trên để bật tính năng Bật Nguồn Bluetooth.
Thanh đèn sẽ nhấp nháy trắng một lần để báo hiệu đã bật chức năng.
y
Chức năng này chỉ hoạt động khi Sound Tower được cắm nguồn điện - không thể đánh
thức Sound Tower bằng Bluetooth khi chưa cắm điện.
2. Khi Sound Tower đang tắt, hãy kết nối thiết bị thông minh của bạn qua Bluetooth. (Tham
khảo hướng dẫn thiết bị để biết chi tiết về kết nối Bluetooth.)
3. Khi kết nối hoàn tất, Sound Tower sẽ tự động bật và chuyển sang chế độ Bluetooth.
y
Chọn bài nhạc bạn muốn phát từ thiết bị thông minh của mình.
LƯU Ý
y
Mỗi lần nhấn và giữ nút BASS trong 5 giây. Thanh đèn LED sẽ nhấp nháy trắng một lần và
chuyển trạng thái:
BẬT NGUỒN BLUETOOTH → TẮT NGUỒN BLUETOOTH
VIE - 17
05 KẾT NỐI THIẾT BỊ LƯU TRỮ USB
Bạn có thể phát các tệp nhạc nằm trong thiết bị lưu trữ USB thông qua Sound Tower.
Mặt sau Sound Tower
Thiết bị lưu
trữ USB
(không đi kèm)
Đèn LED xanh băng sáng
1. Kết nối thiết bị lưu trữ USB vào jack cổng USB trên Sound Tower.
2. Nhấn nút (Nguồn vào) trên bảng điều khiển phía trên, sau đó chọn “USB”.
3. Đèn báo USB thứ hai trên bảng điều khiển sẽ sáng ổn định.
4. Phát các tệp nhạc từ thiết bị USB qua Sound Tower.
y
Sound Tower sẽ tự động tắt (Tắt nguồn tự động) nếu không có thiết bị USB được kết nối,
dừng phát, hoc không có tín hiệu đầu vào trong hơn 18 phút.
y
Nhạc sẽ chuyển bài khi nút (Phát/Tạm dừng) được nhấn hai lần. Nhấn 3 lần để chuyển về
bài trước đó.
LƯU Ý
y
Sản phẩm này chỉ hỗ trợ các thiết bị lưu trữ USB được định dạng theo hệ thống tập tin FAT và
FAT32.
y
Tối đa 2000 tệp có thể được phát trên mỗi thiết bị USB.
y
Tối đa 200 thư mục có thể được đọc trên mỗi thiết bị USB.
Phần mở rộng CODEC Tần số lấy mẫu Tốc độ bit
*.mp3
MPEG1 Layer2 32 KHz ~ 48 KHz 32 Kbps ~ 320 Kbps
MPEG1 Layer3 32 KHz ~ 48 KHz 32 Kbps ~ 320 Kbps
MPEG2 Layer3 16 KHz ~ 24 KHz 8 Kbps ~ 160 Kbps
MPEG2.5 Layer3 8 KHz ~ 12 KHz 8 Kbps ~ 160 Kbps
*.wav LPCM 32 KHz ~ 192 KHz 1.024 Kbps ~ 9.216 Kbps
*.aac
AAC-LC
(MPEG2/MPEG4)
32 KHz ~ 48 KHz 32 Kbps ~ 320 Kbps
*.ac FLAC 32 KHz ~ 192 KHz 162 Kbps ~ 8.100 Kbps
LƯU Ý
y
Bảng trên thể hiện các tần số lấy mẫu và tốc độ bit được hỗ trợ. Các tệp có định dạng không
được hỗ trợ sẽ không thể phát.
y
Không hỗ trợ kích thước dữ liệu 32-bit.
Cập Nhật Phần Mềm
Samsung có thể cung cấp các bản cập nhật rmware hệ thống cho Sound Tower trong tương lai.
Nếu có bản cập nhật, bạn có thể cập nhật rmware bằng cách kết nối thiết bị USB chứa tệp cập
nhật vào cổng USB trên Sound Tower. Để biết thêm thông tin về cách tải tệp cập nhật, vui lòng truy
cập website Samsung Electronics tại www.samsung.com → support. Sau đó, nhập hoc chọn mã
mẫu sản phẩm của Sound Tower, chọn mục Software & Apps, rồi đến phần Downloads. Lưu ý rằng
tên các mục có thể thay đổi.
Nếu quá trình cập nhật ko dài hơn 10 phút, điều đó có ngha là quá trình nâng cấp đang bị treo.
Vui lòng nhấn và giữ nút Nguồn trên bảng điều khiển trong 10 giây và đợi 1 phút. Nhấn nút Nguồn
lần nữa để khởi động thiết bị và tiến hành nâng cấp lại qua USB. Sau đó, chờ cho đến khi quá trình
nâng cấp hoàn tất. (Cài đt lại nâng cấp chỉ hỗ trợ định dạng FAT)
Việc nâng cấp phần mềm cũng có thể được thực hiện bằng cách sử dụng APP.
VIE - 18
Định Dạng Âm Thanh Hỗ Trợ
VIE - 19
Kết nối Micro ngoài
Bạn có thể phát giọng nói của mình qua hệ thống bằng cách kết nối một micro điện động với đầu
cắm tiêu chuẩn (không đi kèm).
1. Vn núm MIC LEVEL về MIN để giảm âm lượng micro.
2. Kết nối micro tùy chọn vào jack MIC trên thiết bị.
3. Điều chỉnh âm lượng bằng núm “VOL” của MIC.
4. Điều chỉnh hiệu ứng vang bằng núm “ECHO” của MIC.
5. Nói hoc hát vào micro đã kết nối.
LƯU Ý
y
Khi sử dụng chế độ Group Play hoc Stereo không dây, âm thanh từ micro kết nối với hệ thống
Host hoc Sub chỉ được phát trên Sound Tower được cắm micro. Micro kết nối vào hệ thống Sub
sẽ chỉ phát ra âm thanh trên thiết bị đó.
y
Khi Sound Tower hoạt động ở chế độ pin, âm lượng MIC sẽ nhỏ hơn.
y
Gạt công tắc sang nguồn đầu vào MIC 2 hoc GUITAR (Âm lượng thấp hơn so với khi dùng đầu
vào Micro).
VIE - 20
Kết nối đàn Guitar ngoài
Bạn có thể phát âm thanh từ Guitar của mình qua Sound Tower bằng cách kết nối đàn với đầu cắm
tiêu chuẩn (không đi kèm).
1. Vn núm MIC LEVEL về MIN để giảm âm lượng Guitar.
2. Kết nối đàn Guitar tùy chọn vào jack MIC 2 trên thiết bị.
3. Điều chỉnh âm lượng bằng núm “VOL” của MIC 2.
4. Chơi đàn Guitar đã kết nối.
LƯU Ý
y
Khi sử dụng chế độ Group Play hoc Stereo không dây, âm thanh từ Guitar kết nối với hệ thống
Host hoc Sub chỉ được phát trên Sound Tower được cắm Guitar. Guitar kết nối vào hệ thống
Sub sẽ chỉ phát ra âm thanh trên thiết bị đó.
y
Khi Sound Tower hoạt động ở chế độ pin, âm lượng Guitar sẽ nhỏ hơn.
VIE - 21
Cách sử dụng Sound Mode
Sound Tower cung cấp các chế độ cân bằng âm thanh được thiết lập sn và tối ưu cho từng thể
loại nhạc.
1. Nhấn nút SOUND MODE trong APP.
2. Mỗi lần bạn thay đổi SOUND MODE, Sound Tower sẽ lần lượt chuyển qua các hiệu ứng âm
thanh có sn: Tiêu chuẩn, Rộng, Sân vận động, Ngoài trời.
LƯU Ý
y
Chế độ âm thanh mc định là Tiêu chuẩn.
y
Khi thiết bị đang tắt, nhấn và giữ nút trên sản phẩm hơn 5 giây để bật lên với cài đt Sound
Mode mc định.
Cách sử dụng DJ Effect
Chức năng DJ Effect cho php bạn thêm các hiệu ứng âm thanh DJ vào bản nhạc đang phát. Mức
hiệu ứng có thể điều chỉnh được.
y
Người dùng có thể trượt trên APP để thay đổi hiệu ứng và mức độ, trong phạm vi từ 0 đến 10.
LƯU Ý
y
Khi thiết bị đang tắt, nhấn và giữ nút trên sản phẩm hơn 5 giây để bật lên với cài đt DJ
Effect mc định.
VIE - 22
06
SỬ DỤNG SAMSUNG SOUND TOWER APP
Cài Đặt Ứng Dụng Samsung Sound Tower App
Để điều khiển thiết bị này bằng Thiết bị Thông minh của bạn và Samsung Sound Tower app, hãy tải
Samsung Sound Tower app từ Google Play Store hoc Apple App Store và cài đt trên thiết bị của
bạn.
LƯU Ý
y
Samsung Sound Tower app tương thích với thiết bị di động Android chạy hệ điều hành Android
OS 6.0 trở lên.
y
Samsung Sound Tower app Tower tương thích với thiết bị di động Apple chạy iOS 13.0 trở lên.
Từ khóa tìm kiếm: Samsung Sound Tower
Khởi động ứng dụng Samsung Sound Tower
Để khởi động và sử dụng Samsung Sound Tower app, chạm vào biểu tượng ứng dụng Samsung
Sound Tower trên thiết bị thông minh của bạn, sau đó làm theo hướng dẫn trên màn hình.
Samsung Sound Tower
VIE - 23
07 KHẮC PHỤC SỰ CỐ
Trước khi yêu cầu bảo trì, hãy kiểm tra các mục sau.
Thiết bị không bật được.
Pin có thể đã cạn hoàn toàn. Vui lòng
cắm nguồn điện và thử bật lại.
Chức năng không hoạt động khi nhấn nút.
Sau khi rút phích cắm, tắt Sound Tower.
Sau đó, cắm lại phích nguồn và bật
Sound Tower.
Khởi động lại thiết bị bên ngoài rồi thử
lại.
Nếu không có tín hiệu đầu vào, Sound
Tower sẽ tự động tắt sau một khoảng
thời gian. Hãy bật nguồn thiết bị.
Âm thanh bị gián đoạn khi ở chế độ
Bluetooth.
Xem phần hướng dẫn kết nối Bluetooth
trong mục ở trang VIE - 14.
Không có âm thanh phát ra.
Âm lượng có đang để mức tối thiểu không?
Hãy điều chỉnh Âm lượng.
Không thể kết nối Stereo Group.
Thiết bị có đang ở chế độ Group Play không
dây?
Ngắt kết nối chế độ Group Play không
dây và thử kết nối lại chế độ Stereo
Group.
Không thể kết nối Bluetooth.
Thiết bị có đang kết nối với một hệ thống
khác trong chế độ Group Play hoặc Stereo
Group không?
Hãy ngắt kết nối Group Play hoc Stereo
Group rồi thử kết nối Bluetooth lại.
Có phải hai thiết bị Bluetooth đã được kết
nối sẵn?
Hãy ngắt kết nối các thiết bị Bluetooth
khác rồi thử lại.
Nút PAIRING không hoạt động.
Thiết bị có đang ở chế độ Group Play hoặc
Stereo Group không?
Vui lòng thử lại sau khi ngắt kết nối chế
độ Group Play không dây hoc kết nối
Stereo Group.
Tôi muốn chuyển hệ thống HOST sang thiết
bị khác trong kết nối Group Play không dây
hoặc kết nối Stereo Group.
Nhấn giữ nút Group trong 5 giây, sau đó
sử dụng đèn LED Group để xác định, rồi
kết nối lần lượt các thiết bị khác.
Trong chế độ Stereo Group, loa HOST
được cố định.
Bạn không thể thay đổi HOST sang thiết
bị khác.
VIE - 24
Không thể kết nối “Group không dây/có
dây/Add Stereo/Bluetooth”.
Hãy tắt và bật lại Sound Tower rồi thử lại.
Khôi phục cài đặt gốc Sound Tower
Khoảng cách giữa các thiết bị có quá xa
không?
Nên thực hiện kết nối “Group không dây/
có dây/Add Stereo/Bluetooth” trong
phạm vi 1,0 mt.
Khoảng cách hoạt động tối ưu giữa các
Sound Tower là dưới 10,0 mt.
Sound Tower không bật khi cố gắng đánh
thức qua Bluetooth.
Tính năng Tự Động Bật Bluetooth chỉ
hoạt động khi thiết bị được kết nối với
nguồn điện.
Customer Reset không hoạt động.
Customer Reset không hoạt động ở chế
độ dùng nguồn DC.
Hãy kết nối dây nguồn AC để thực hiện
Customer Reset.
08 BN QUYỀN
Từ Bluetooth
®
và các biểu tượng liên quan
là nhãn hiệu đã đăng ký thuộc sở hữu của
Bluetooth SIG, Inc. Từ Auracast™ và các biểu
tượng liên quan là nhãn hiệu thuộc sở hữu
của Bluetooth SIG. Việc sử dụng các nhãn
hiệu này bởi Samsung Electronics Co., Ltd.
đã được cấp php. Các nhãn hiệu và tên
thương mại khác thuộc quyền sở hữu của
các chủ sở hữu tương ứng.
* Group Play with Auracast™ cho php điều
khiển từng Sound Tower riêng biệt, chỉ áp
dụng cho ST40F và ST50F. Khi kết nối không
dây, chất lượng phát lại có thể không ổn
định tùy theo môi trườngBluetooth
®
.
Để gửi câu hỏi hoc yêu cầu liên
quan đến mã nguồn mở, vui lòng
liên hệ Samsung Open Source
(http://opensource.samsung.com)
VIE - 25
09 THÔNG BO
GIẤY PHÉP
NGUỒN MỞ
Để gửi câu hỏi hoc yêu cầu liên quan đến mã
nguồn mở, vui lòng liên hệ Samsung Open
Source (http://opensource.samsung.com)
10 LƯU Ý QUAN
TRỌNG VỀ
DỊCHVỤ
y
Các hình ảnh minh họa trong Sách Hướng
Dẫn Sử Dụng này chỉ mang tính tham khảo
và có thể khác với hình ảnh thực tế của sản
phẩm.
y
Phí hành chính có thể được áp dụng nếu:
a.Kỹ thuật viên được điều đến nhà bạn theo
yêu cầu, nhưng không phát hiện lỗi nào ở sản
phẩm.
b. Bạn mang thiết bị đến trung tâm bảo
hành nhưng không phát hiện lỗi nào ở sản
phẩm.
y
Bạn sẽ được thông báo về mức phí hành
chính trước khi bất kỳ công việc nào được
thực hiện hoc trước khi kỹ thuật viên đến
tận nhà.
y
Nếu bạn gp sự cố với sản phẩm này,
chúng tôi khuyên bạn nên đọc kỹ phần
liên quan trong sách hướng dẫn sử dụng,
truy cập trang Hỗ trợ của sản phẩm tại
www.samsung.com, hoc gọi đến Hỗ trợ Sản
phẩm Samsung (1-800-726-7864) để tìm
giải pháp trước khi mang thiết bị đến trung
tâm bảo hành.
VIE - 26
11 THÔNG SỐ KỸ THUẬT V HƯỚNG DẪN
Thông số kỹ thuật
Tên Mẫu Sản Phẩm MX-ST50F
USB 5 V/1,0 A
Trọng Lượng 18,4 kg
Kích thước (R x C x S) 353,0×736,0×365,0 mm
Nhiệt Độ Hoạt Động +5 °C đến +35 °C
Độ m Hoạt Động 10 % ~ 75 %
Tổng Công Suất Tiêu Thụ 75 W
B KHUCH ĐẠI Công Suất Đầu Ra Danh Định
Cắm Điện Nguồn 240 W
Pin 90 W
Loại Pin Litium-Ion 66,96 Wh
Thời gian phát nhạc bằng pin lên đến 18 giờ
Thời gian sạc pin < 3,5 giờ
LƯU Ý
y
Samsung Electronics Co., Ltd bảo lưu quyền thay đổi các thông số kỹ thuật mà không cần thông
báo trước.
y
Trọng lượng và kích thước chỉ mang tính chất xấp xỉ.
y
Thời lượng sử dụng và Thời gian sạc pin có thể thay đổi tùy điều kiện sử dụng.
y
Trong môi trường quá lạnh hoc quá nóng, việc sạc sẽ tự động dừng vì lý do an toàn. Để khắc
phục, hãy ngắt kết nối dây nguồn AC và kết nối lại khi nhiệt độ môi trường nằm trong khoảng
từ 5 °C đến 35 °C.
© 2025 Samsung Electronics Co., Ltd. All rights reserved.
Contact Samsung world wide
If you have any questions or comments relating to Samsung products, please contact the Samsung customer care
Centre.
Country/Region Samsung Service Centre Web Site
SINGAPORE 1800 7267864 | 1800-SAMSUNG www.samsung.com/sg/support
AUSTRALIA 1300 362 603 www.samsung.com/au/support
NEW ZEALAND
0800 726 7864 (All Products)
0800 726 786 (All products)
www.samsung.com/nz/support
VIETNAM
Toll free numbers: 1800 588 889
Hotline: (028)73056888
www.samsung.com/vn/support
THAILAND
Hotline no : 1282
1800-29-3232 (Toll free for all product)
www.samsung.com/th/support
MYANMAR +95-1-2399-888 www.samsung.com/mm/support
CAMBODIA 1800-20-3232 (Toll free)
www.samsung.com/th/support
LAOS +856-214-17333
MALAYSIA
1800-88-9999
+603-7713 7420 (Overseas contact)
www.samsung.com/my/support
INDONESIA
021-5699-7777
0800-112-8888 (All Product, Toll Free)
0800-112-7777 (All Product, Toll Free)
www.samsung.com/id/support
PHILIPPINES
1-800-10-7267864 [ PLDT - Toll Free ]
1-800-8-7267864 [ Globe - Toll Free ]
84222111 [ Landline ]
www.samsung.com/ph/support
INDIA
1800 5 SAMSUNG (1800 5 7267864) (Toll-Free)
1800 40 SAMSUNG (1800 40 7267864) (Toll-Free)
www.samsung.com/in/support
NEPAL
16600172667 (Toll Free for NTC Only)
9801572667 (Toll Free for Ncell users)
www.samsung.com/in/support
BANGLADESH
08000-300-300 (Toll free)
09612-300-300
www.samsung.com/bd/support
SRI LANKA 011 SAMSUNG (011 7267864) www.samsung.com/in/support
