Ecovacs DEEBOT N30 PRO OMNI Smart Robot Vacuum User Manual

Instruction Manual

Instruction Manual ��EN I P03

Manuel d’instructions �� FR-CA I P29

Manual de instrucciones��ES-LA I P56

3 EN

1� Do not allow to be used as a toy� Close attention

is necessary when used by or near children�

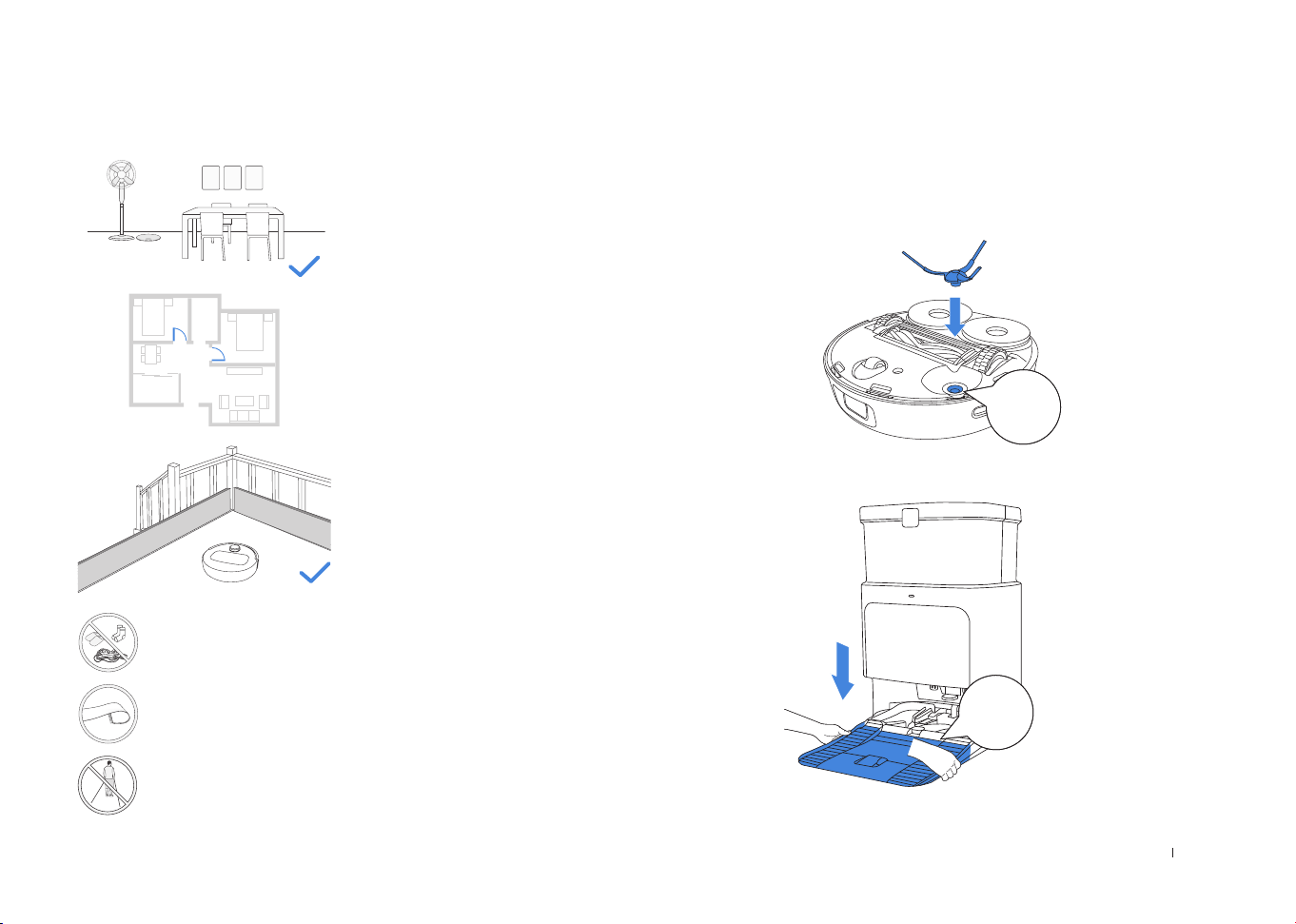

2� Clear the area to be cleaned� Remove power

cords and small objects from the oor that could

entangle the Appliance� Tuck rug fringe under

the rug base, and lift items such as curtains and

tablecloths off the oor�

3� If there is a drop off in the cleaning area due to a

step or stairs, you should operate the Appliance

to ensure that it can detect the step without

falling over the edge� It may become necessary

to place a physical barrier at the edge to keep

the unit from falling� Make sure the physical

barrier is not a trip hazard�

4� Only use as described in this manual� Only

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE

USING THIS APPLIANCE.

When using an electrical appliance, basic precautions

should always be followed, including the following:

WARNING:

Read all safety warnings and instructions�

Failure to follow the warnings and instructions may result

in electric shock, re, or serious injury�

use attachments recommended or sold by the

manufacturer�

5� Do not handle plug or appliance with wet hands�

6� Non-rechargeable batteries are prohibited�

7� Do not use without dust bin and/or lters in

place�

8� Do not operate the vacuum in an area where

there are lit candles or fragile objects on the

oor to be cleaned�

9� Do not use and store in extremely hot or

cold environments (below -5˚C /23˚F or

above 40˚C/104˚F)� Please charge the robot

in temperature above 0°C/32°F and below

40°C/104°F�

10� Keep hair, loose clothing, ngers, and all parts of

body away from any openings and moving parts�

11� Do not operate the Appliance in a room where

an infant or child is sleeping�

12� For INDOOR use ONLY� Do not use the

Appliance in outdoor, commercial or industrial

environments� Do not use Appliance on wet

surfaces or surfaces with standing water�

13� Do not allow the Appliance to pick up large

objects like stones, large pieces of paper, or any

item that may clog the Appliance�

14� Do not use to pick up ammable or combustible

4EN

materials such as gasoline, printer, or copier

toner, or use in areas where they may be

present�

15� Do not pick up anything that is burning or

smoking, such as cigarettes, matches, hot

ashes, or anything that could cause a re�

16� Do not put any object into openings� Do not use

with any opening blocked; keep free of dust,

lint, hair, and anything that may reduce air ow�

17� Take care not to damage the power cord� Do

not pull on or carry the Appliance or Docking

Station by the power cord, use the power cord

as a handle, close a door on the power cord, or

pull power cord around sharp edges or corners�

Do not run Appliance and Docking station over

the power cord� Keep power cord away from hot

surfaces� Do not unplug by pulling on cord� To

unplug, grasp the plug, not the cord�

18� If the power cord is damaged, it must be

replaced by the manufacturer or its service

agent in order to avoid a hazard�

19� Do not use with a damaged power cord or plug�

Do not use the Appliance or Docking Station if

it is not working properly, has been dropped,

damaged, left outdoors, or come in contact with

water� It must be repaired by the manufacturer

or its service agent in order to avoid a hazard�

20� Turn OFF the power switch before cleaning

or maintaining the Appliance� Turn off all

controls before unplugging� Always turn off this

appliance before connecting or disconnecting

motorized nozzle�

21� Remove the Appliance from the Docking

Station, and turn OFF the power switch to

the Appliance before removing the battery for

disposal of the Appliance�

22� The battery must be removed and discarded

according to local laws and regulations before

disposal of the Appliance�

23� Please dispose of used batteries according to

local laws and regulations�

24� Do not incinerate the Appliance even if it is

severely damaged� The batteries can explode in

a re�

25� When not using the Docking Station, unplug

from outlet when not in use and before

servicing�

26� The Appliance must be used in accordance with

the directions in this Instruction Manual�Ecovacs

Home Service Robotics cannot be held liable or

responsible for any damages or injuries caused

by improper use�

5 EN

27� Prevent unintentional starting� Ensure the switch

is in the off position before connecting to battery

pack, picking up or carrying the appliance�

28� When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws, or other small metal objects,

that can make a connection from one terminal

to another� Shorting the battery terminals

together may cause burns or a re�

29� Under abusive conditions, liquid may be ejected

from the battery; avoid contact� If contact

accidentally occurs, ush with water� If liquid

contacts eyes, additionally seek medical help�

Liquid ejected from the battery may cause

irritation or burns�

30� Do not use a battery pack or appliance that is

damaged or modied� Damaged or modied

batteries may exhibit unpredictable behavior

resulting in re, explosion, or risk of injury�

31� Do not expose a battery pack or appliance to

re or excessive temperature� Exposure to re or

temperature above 130°C may cause explosion�

The temperature of 130°C can be replaced by

the temperature of 265°F�

32� Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range specied in the instructions�

Charging improperly or at temperatures outside

of the specied range may damage the battery

and increase the risk of re�

33� Have servicing performed by a qualied repair

person using only identical replacement parts�

This will ensure that the safety of the product is

maintained�

34� Do not modify or attempt to repair the appliance

or the battery pack (as applicable) except as

indicated in the instructions for use and care�

35� Place the cords from other appliances out of the

area to be cleaned�

36� Do not operate the vacuum in a room that has

lit candles on furniture that the vacuum may

accidentally hit or bump into�

37� Do not allow children to sit on the vacuum�

38� Use only as described in this manual� Use only

manufacturer’s recommended attachments�

39� Recharge only with the charger specied by the

manufacturer� A charger that is suitable for one

type of battery pack may create a risk of re

when used with another battery pack�

40� Use appliances only with specically designated

battery packs� Use of any other battery packs

may create a risk of injury and re�

6EN

41� The robot contains batteries that are only

replaceable by skilled persons� To replace the

robot’s battery, please contact Customer Service�

42� If the robot will not be used for a long time, fully

charge the robot and power OFF for storage

and unplug the Docking Station�

43� To Reduce The Risk Of Electric Shock – Do not

use on wet surfaces� Do not expose to rain�

Store indoors�

44� To Reduce The Risk Of Injury From Moving

Parts – Unplug Before Servicing�

45� Risk Of Injury� Brush May Start Unexpectedly�

Unplug Before Cleaning or Servicing�

46� To reduce the risk of injury, user must read the

Instruction Manual�

47� To Reduce The Risk Of Electric Shock – Do not

use outdoors or on wet surfaces�

48� Please make sure your power supply voltage

matches the power voltage marked on the

Docking Station�

49� Do not use the Docking Station if it is damaged�

50� The plug must be removed from the receptacle

before cleaning or maintaining the Docking

Station�

51� Connect to a properly grounded outlet only� See

Grounding Instructions�

Federal Communications Commission (FCC)

Interference Statement

NOTE: This equipment has been tested and found

to comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules�

These limits are designed to provide reasonable

protection against harmful interference in a residential

installation� This equipment generates, uses, and can

radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause

harmful interference to radio communications�

However, there is no guarantee that interference will

not occur in a particular installation� If this equipment

does cause harmful interference to radio or television

reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to

correct the interference by one or more of the following

measures:

Reorient or relocate the receiving antenna�

Direct current

Alternating current

This Device Complies with DHHS Radiation Rules,

21CFR Chapter 1, Subchapter J�

7 EN

Increase the separation between the equipment and

receiver�

Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected�

Consult the dealer or an experienced radio/TV

technician for help�

This device complies with Part 15 of the FCC Rules�

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received,

including interference that may cause undesired

operation�

Caution: Changes or modications to this unit not

expressly approved by the party responsible for

compliance could void the user's authority to operate the

equipment�

This device contains licence-exempt transmitter(s)/

receiver(s) that comply with Innovation, Science and

Economic Development Canada’s licence-exempt RSS(s)�

Operation is subject to the following two conditions:

(1) This device may not cause interference�

(2) This device must accept any interference, including

interference that may cause undesired operation of the

device�

RF exposure warning

This equipment complies with FCC radiation exposure

limits set forth for an uncontrolled environment�

This equipment must be installed and operated in

accordance with provided instructions and the antenna(s)

used for this transmitter must be installed to provide a

separation distance of at least 20 cm from all persons

and must not be collocated or operating in conjunction

with any other antenna or transmitter�

MPE caution (for mobile device under Part 15�247 &

15�407 device)

To satisfy FCC & ICRF exposure requirements, a

separation distance of 20 cm or moreshould be

maintained between the antenna of this device and

persons during device operation�

To ensure compliance, operations at closer than this

distance is not recommended�

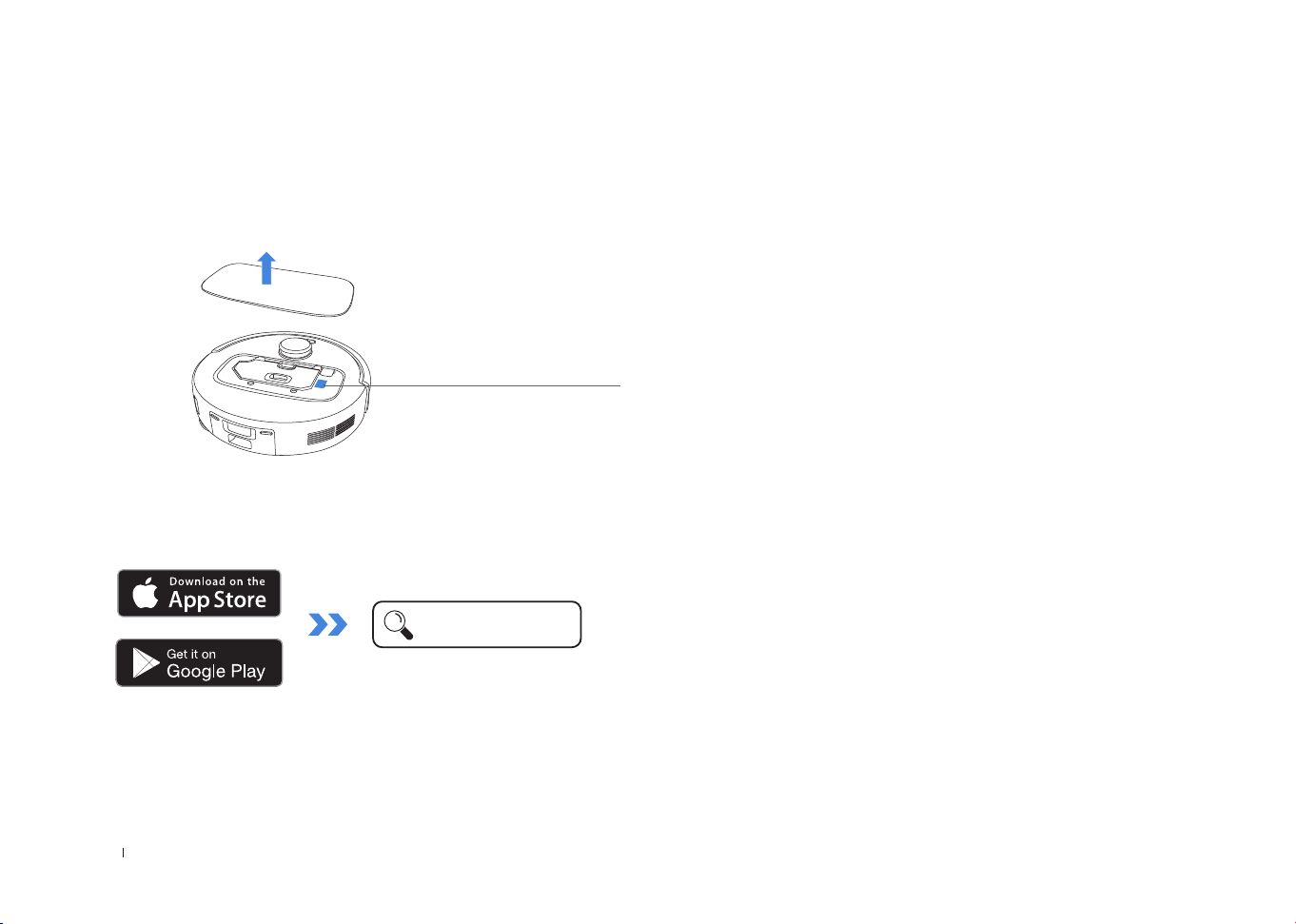

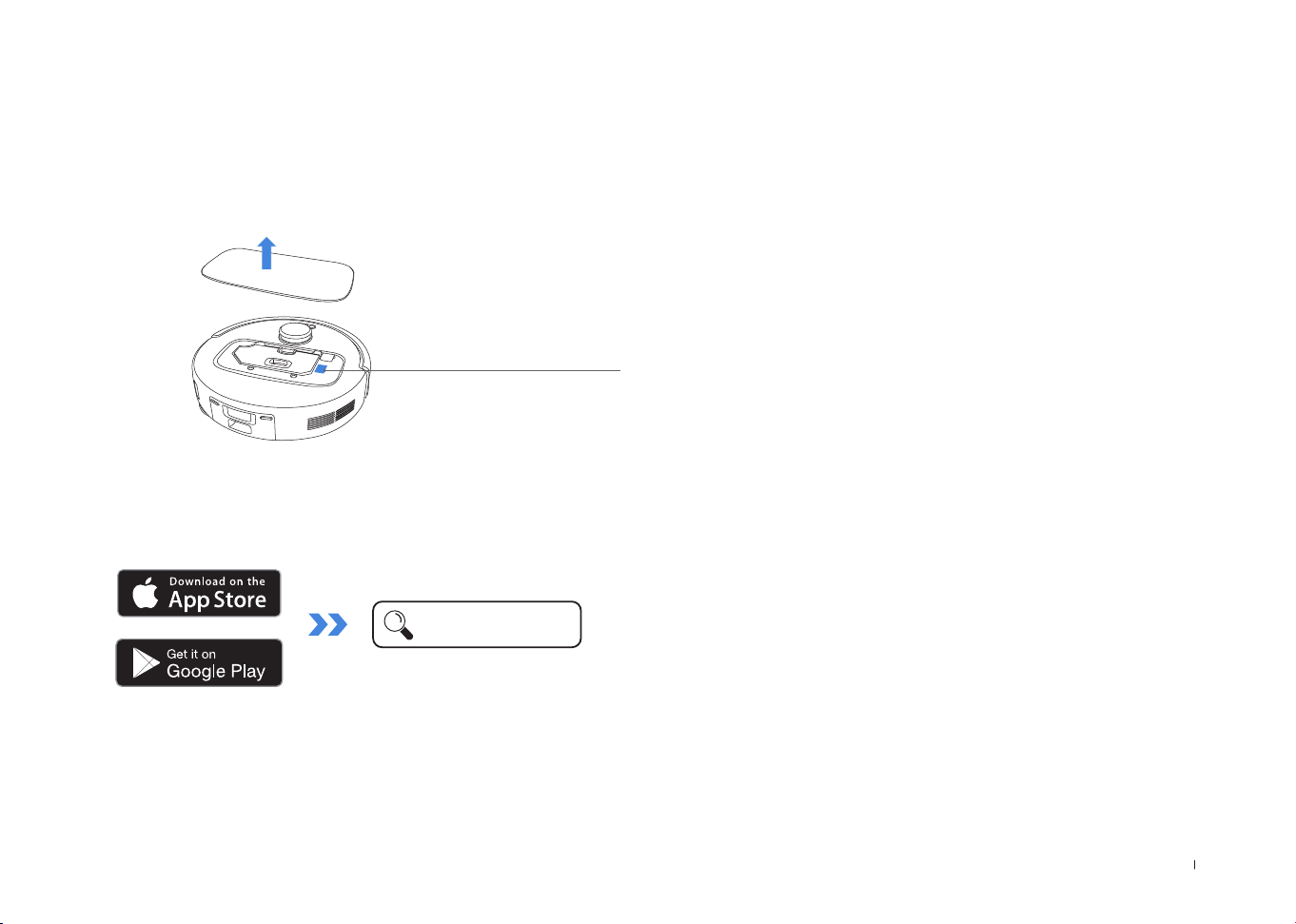

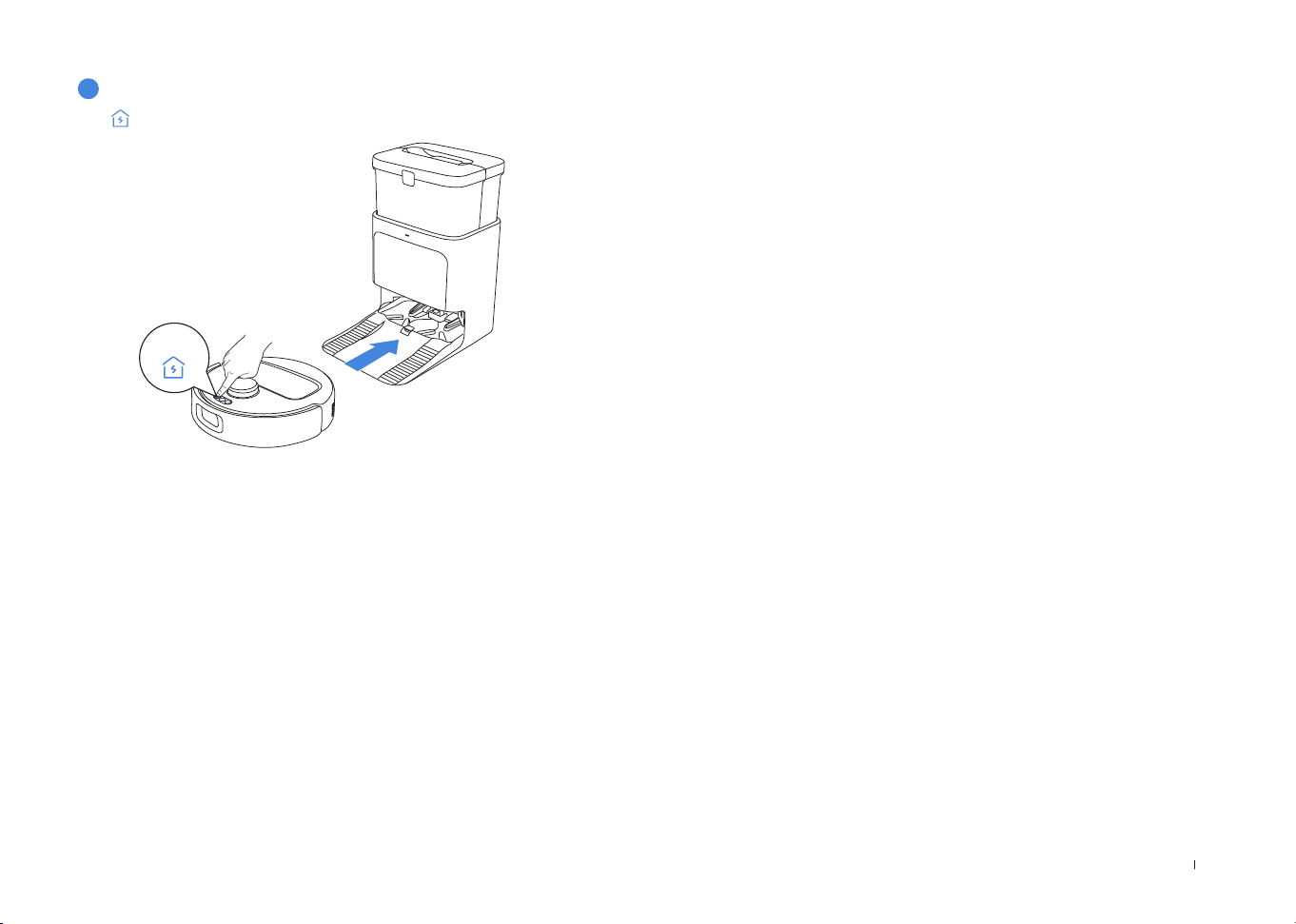

To disable the Wi-Fi module on DEEBOT, follow these

steps: power on the robot, then place it on the OMNI

Station, ensuring that the Charging Contacts on DEEBOT

and the Station are properly connected� Double-tap the

button�

To enable the Wi-Fi module on DEEBOT, please restart

the robot� Additionally, unplug and plug in the Station�

SAVE THESE INSTRUCTIONS

8EN

GROUNDING INSTRUCTIONS

This appliance must be grounded� If it should malfunction

or breakdown, grounding provides a path of least resistance

for electric current to reduce the risk of electric shock� This

appliance is equipped with a cord having an equipment-

grounding conductor and grounding plug� The plug must be

inserted into an appropriate outlet that is properly installed and

grounded in accordance with all local codes and ordinances�

WARNING – Improper connection of the equipment-

grounding conductor can result in a risk of electric shock�

Check with a qualied electrician or service person if you

are in doubt as to whether the outlet is properly grounded�

Do not modify the plug provided with the appliance – if

it will not t the outlet, have a proper outlet installed by a

qualied electrician�

This appliance is for use on a nominal 120 V circuit and has a

grounding attachment plug that looks like the plug illustrated

as the following photo� Make sure that the appliance is

connected to an outlet having the same conguration as the

plug� No adaptor should be used with this appliance�

GROUNDING PIN

GROUNDED

OUTLET

Device Update

Typically, some devices are updated bi-monthly, but not

always so specic�

Some devices, especially those that went on sale more

than three years ago, will only be updated if a critical

vulnerability is found and xed�

For INDOOR household use ONLY�

This device contains licence-exempt transmitter(s)/

receiver(s) that comply with Innovation, Science and

Economic Development Canada’s licence-exempt RSS(s)�

Operation is subject to the following two conditions:

(1) This device may not cause interference�

(2) This device must accept any interference, including

interference that may cause undesired operation of the

device�

To satisfy FCC&ICRF exposure requirements, a separation

distance of 20 cm or more should be maintained between

the antenna of this device and persons during device

operation�

To ensure compliance, operations at closer than this

distance is not recommended�

9 EN

PACKAGE CONTENTS

Robot OMNI Station

Base Instruction Manual

Side BrushPower Cord

Note:· Figures and illustrations are for reference only and may differ from actual product appearance� Product design and specications are subject to changes without

notice�

Mopping Pad Plates Washable Mopping Pads

Instruction Manual

10EN

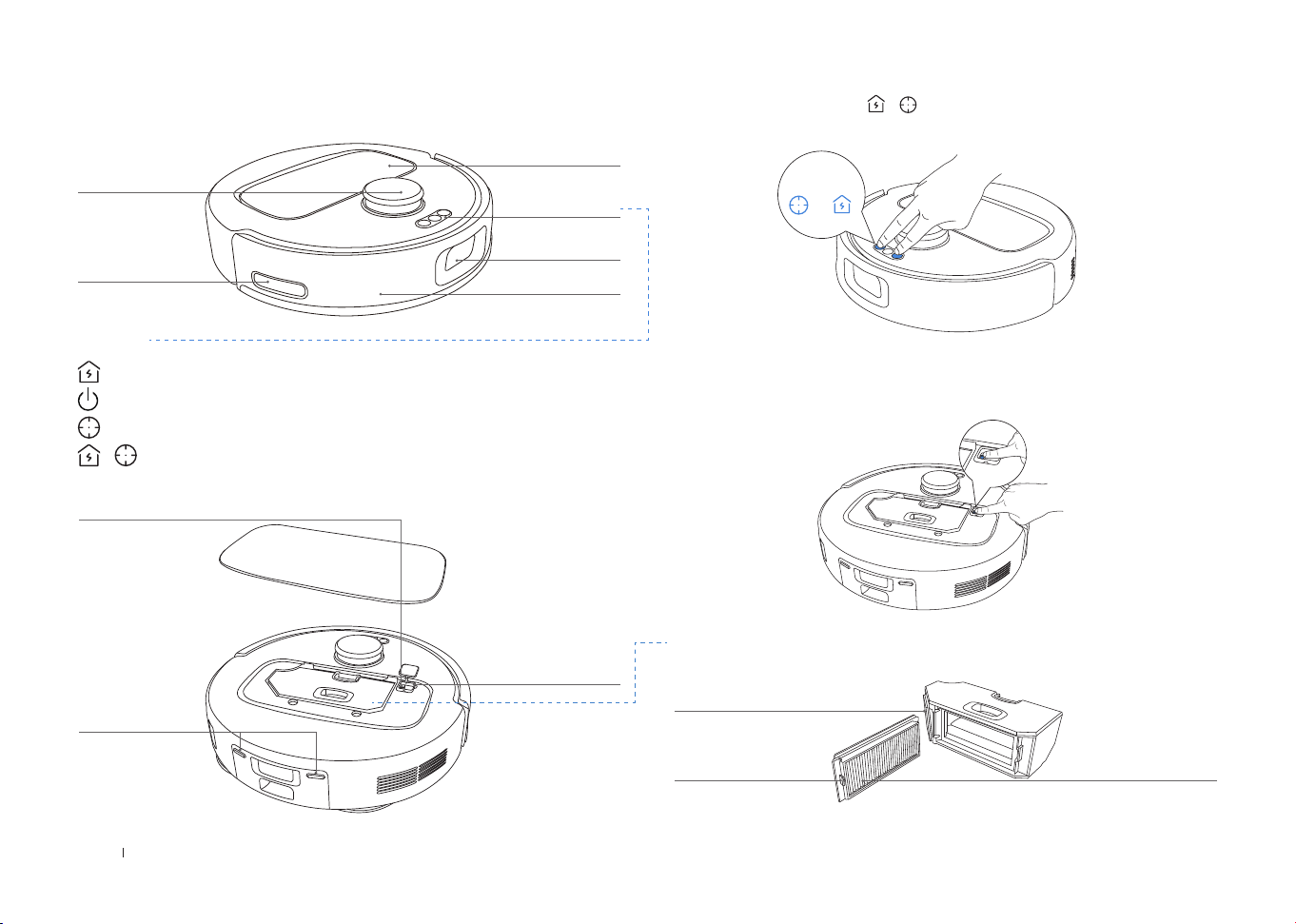

PRODUCT DIAGRAM

Obstacle Avoidance

Module

Navigation Module

Short Press: Return to Station Long Press: Start Station Self-Cleaning

Short Press: Start/Pause/Continue Long Press: Power on/off

Short Press: Start/End Spot Cleaning Long Press: Child Lock

+ Short Press: Set up the network

RESET Button

Restore to default settings: Press and hold the RESET button for 5 s, and you

will hear a prompt sound� After that, the startup music will play, and the robot will

be restored to default settings�

Network setup buttons

Set up the network: Press + to prepare the robot for network setup�

Then, follow the voice prompts to connect to the App�

Robot

Bumper

Top Cover

Buttons

Edge Sensor

Buttons

Data Transfer Port

For professional

maintenance personnel

use only�

RESET Button

Dust Bin

Filter

Dust Disposal Port

Catch

Charging

Contacts

Short press

11 EN

Note: Figures and illustrations are for reference only and may differ from actual

product appearance� Product design and specications are subject to changes

without notice�

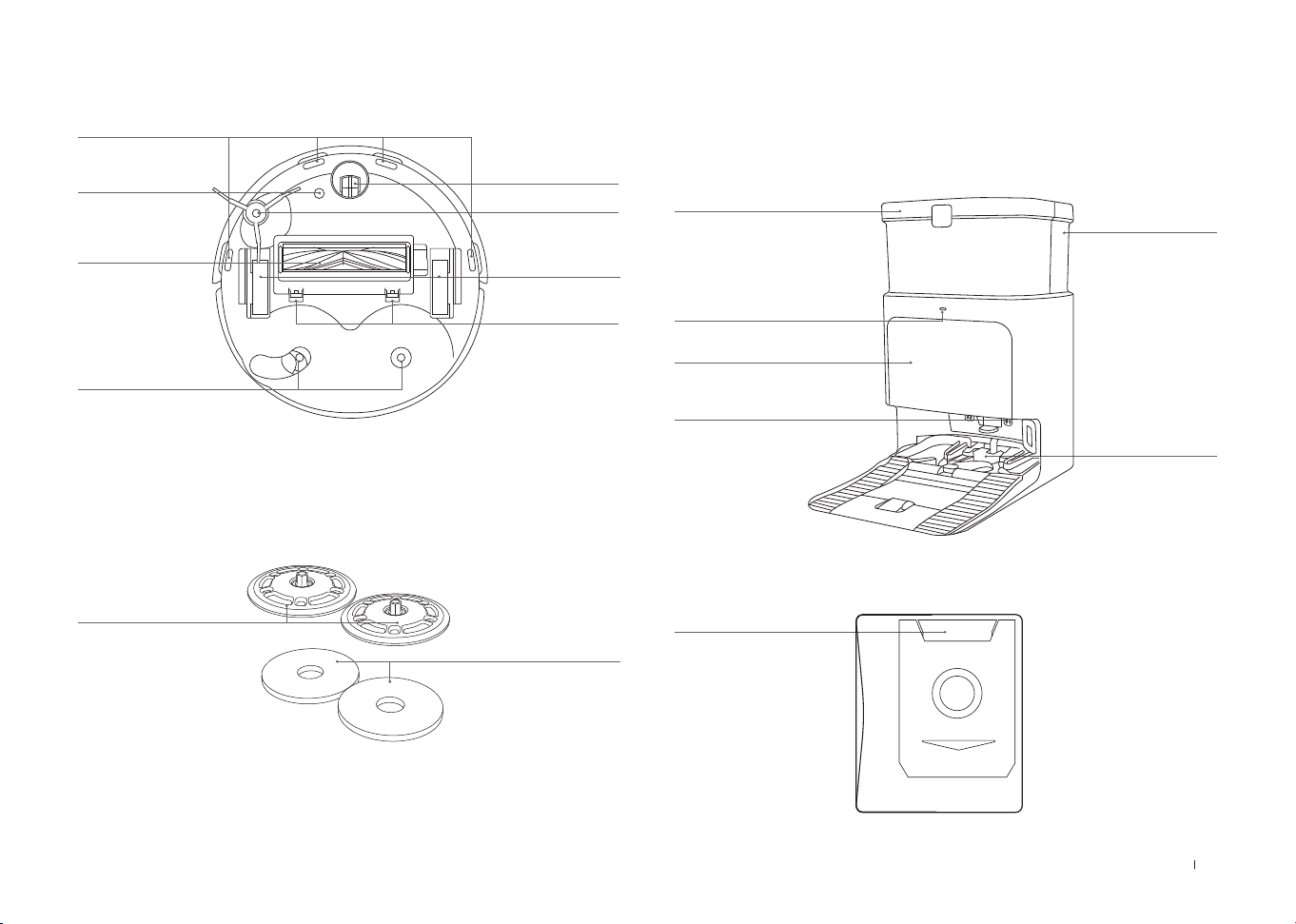

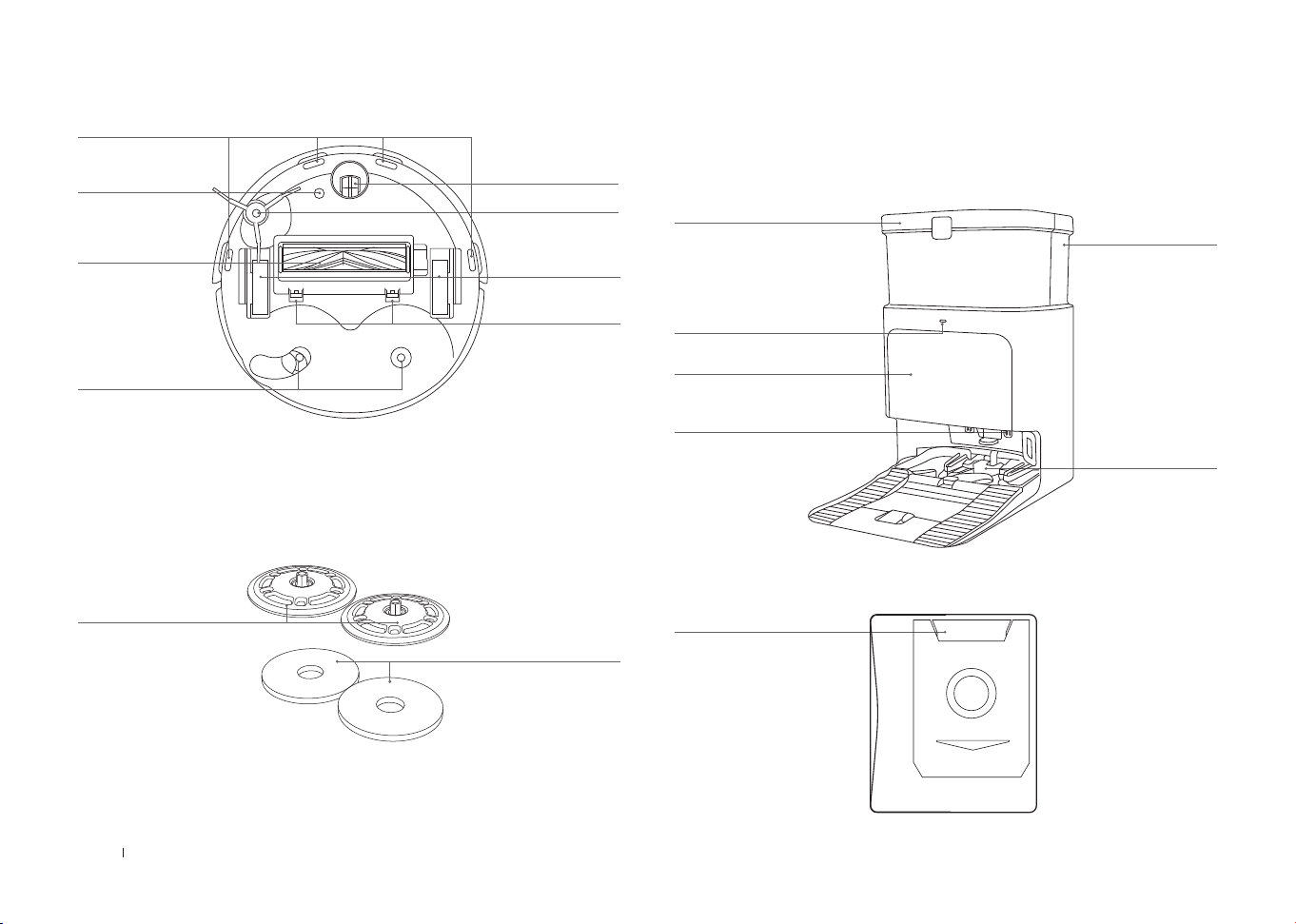

Bottom View

Driving Wheels

Universal Wheel

Side Brush

Cyclone-directed Anti-

Tangle Roller Brush

Carpet Detection

Sensor

Anti-drop Sensors

Brush Release

Latches

Mounting Slots

for Mopping Pad

Assembly

Mopping Pad Assembly

Mopping Pad Plates

Washable Mopping Pads

Station (Front)

Dust Collection Cabin

Note:

• If the Indicator ashes red, go to the ECOVACS HOME App for details about the malfunction�

• If the robot cannot charge, wipe the corresponding charging contacts on the OMNI Station

with a dry cloth�

Clean Water Tank

Dirty Water Tank

Light Strip

Solid White: Running/Self-cleaning

Flashing Red: Malfunction

Goes out: Power Outage/ Sleep

Mode

Mop Washing Tray

Charging Contacts

Dust Bag

Dust Bag Handle

12EN

Part Function Description

Navigation Module

By utilizing the principle of triangulation, which involves

emitting and receiving laser beams reected by surrounding

objects, precise distance measurement information

between the robot and nearby objects can be calculated

through algorithms� When the robot moves within a

certain environment, the positions of surrounding objects

are determined to create a spatial map of the robot's

surroundings� The measurement range is 8 m�

Obstacle Avoidance

Module

This module automatically avoids obstacles using line laser

scanning and multiple sensors� Powered by advanced

algorithms, it accurately perceives and measures the distance

of various household obstacles in real-time, down to millimeter

precision� This capability enables early prediction and

avoidance, ensuring precise and smooth cleaning operations�

Anti-drop Sensors

Using Infrared Ranging, the infrared sensor on the robot's

underside measures the distance between the bottom of the

robot and the ground� If the sensor detects a drop ahead

(e�g�, ≥ 90 mm for white ground), and the measurement result

exceeds the preset limit, the robot will stop moving forward to

prevent falls� The trigger distance is 60 mm�

Carpet Detection

Sensor

The ultrasound probe emits ultrasonic waves with a frequency

of 300 kHz� As ultrasonic waves can be absorbed by carpets,

the robot can identify the presence of a carpet when the

reected energy falls below a certain threshold� According

to ECOVACS lab tests, currently, over 50 types of carpets

available on the market can be identied�

Edge Sensor

With Infrared Ranging, the robot can detect the distance

between itself and objects on its right side� When there is a

wall or obstacle on the right side, the robot will perform edge

cleaning to avoid missed spots or collisions�

Anti-collision Sensor

When the transmitted signal is blocked by an obstacle, the

signal receiver will not be able to receive it� With this principle,

the robot will avoid obstacles when encountering them�

Sensors

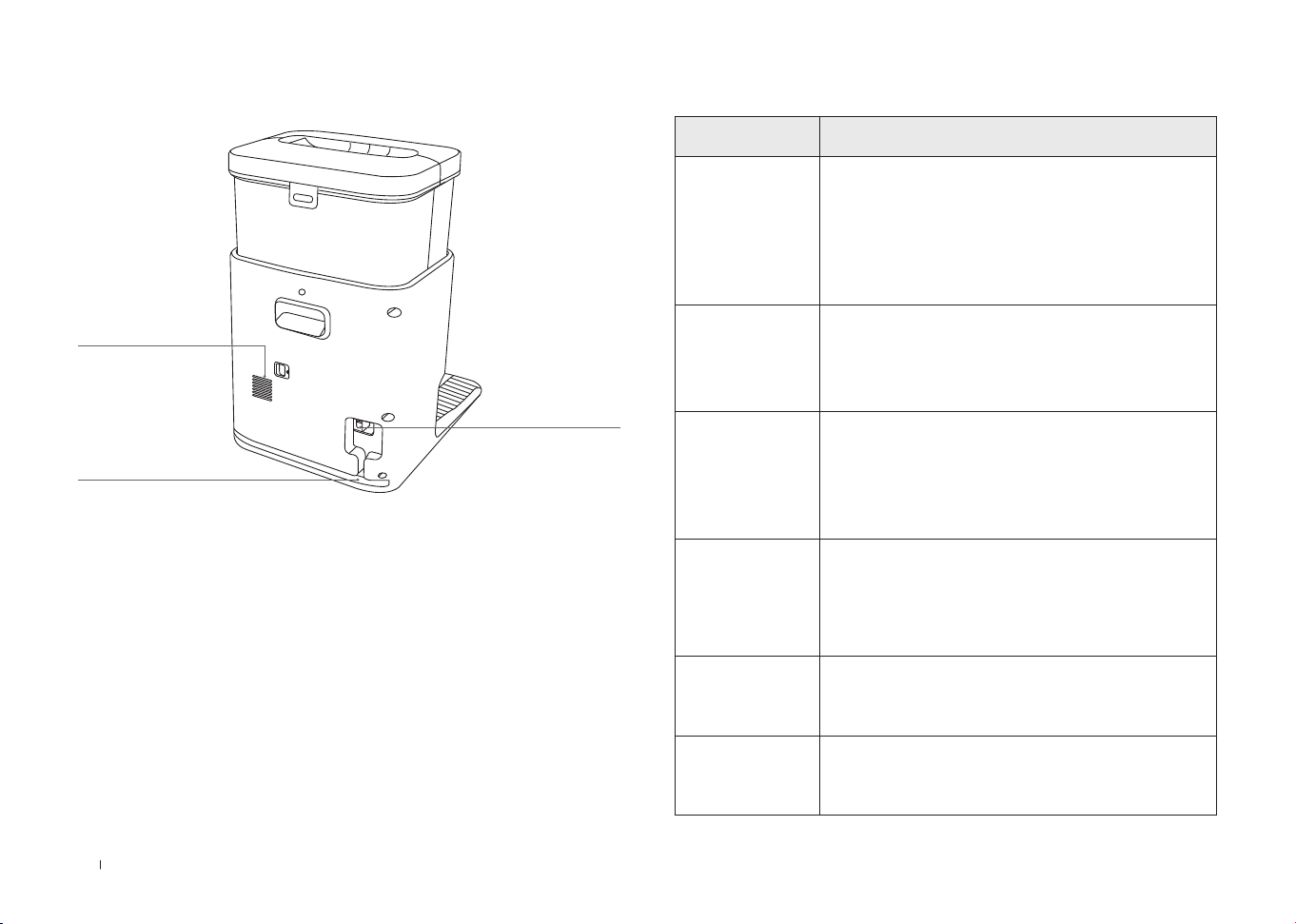

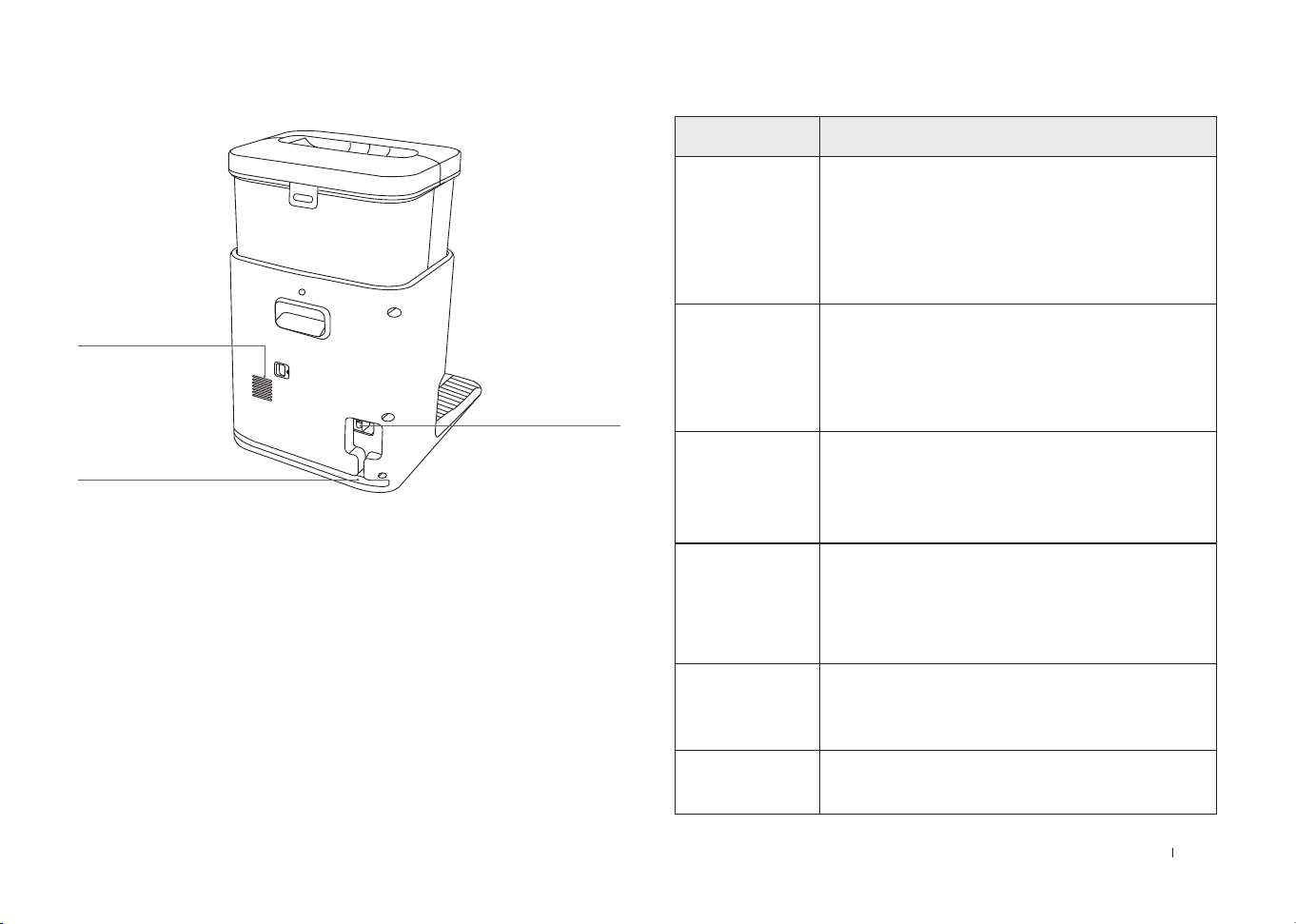

Station (Back)

Air Vent

Cable Trunking

Note:

Figures and illustrations are for reference only and may differ from actual

product appearance� Product design and specications are subject to changes

without notice�

Power Switch

"I"=ON "O"=OFF

13 EN

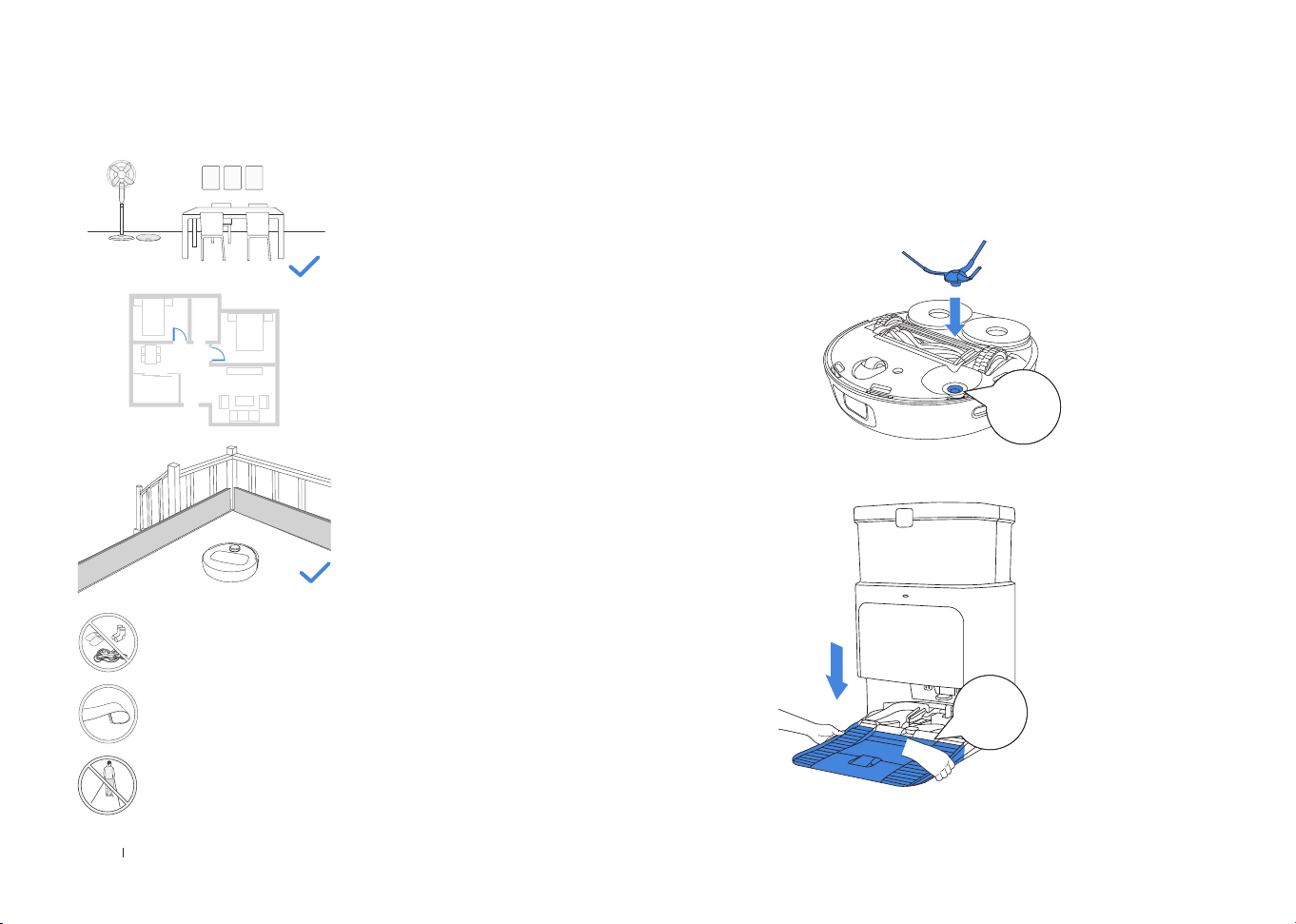

Put away objects including cables, cloths, slippers, etc� on the oor

to improve the cleaning efciency�

Tuck the edges of tasseled rugs underneath before cleaning�

Please do not stand in tight spaces such as doorways and hallways,

and make sure not to block the robot's path when it's identifying areas�

Tidy up the area to be cleaned by putting

furniture, such as chairs, in their proper

place�

During the rst use, make sure each room

door is open to help the robot fully explore

your home�

may be necessary to place a physical

barrier at the edge of a drop to prevent the

robot from falling over the edge�

Installation

Before using, please remove all protective materials from the robot and

OMNI Station�

The sound of "Click" indicates proper installation�

Click

NOTES BEFORE CLEANING QUICK START

14EN

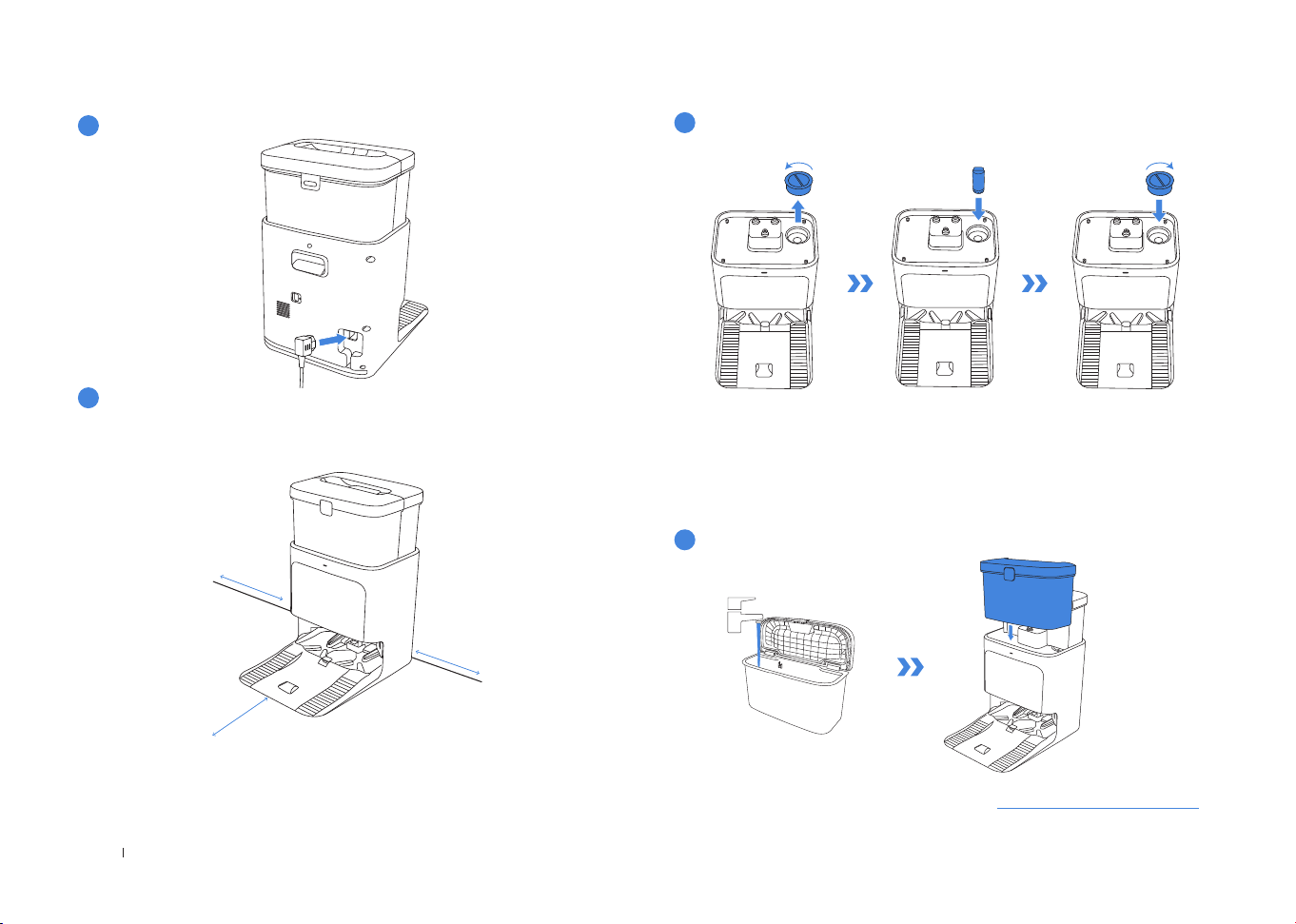

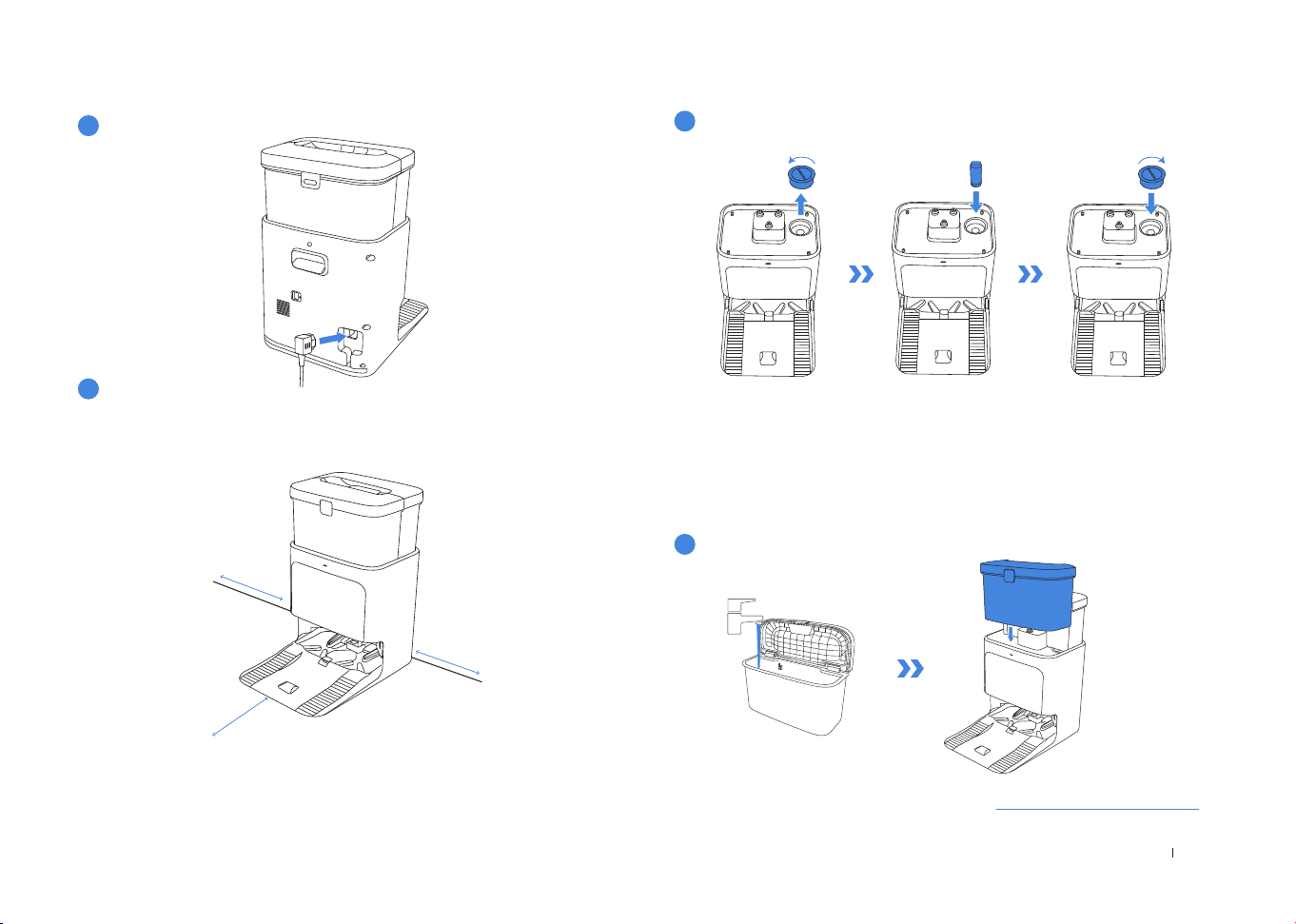

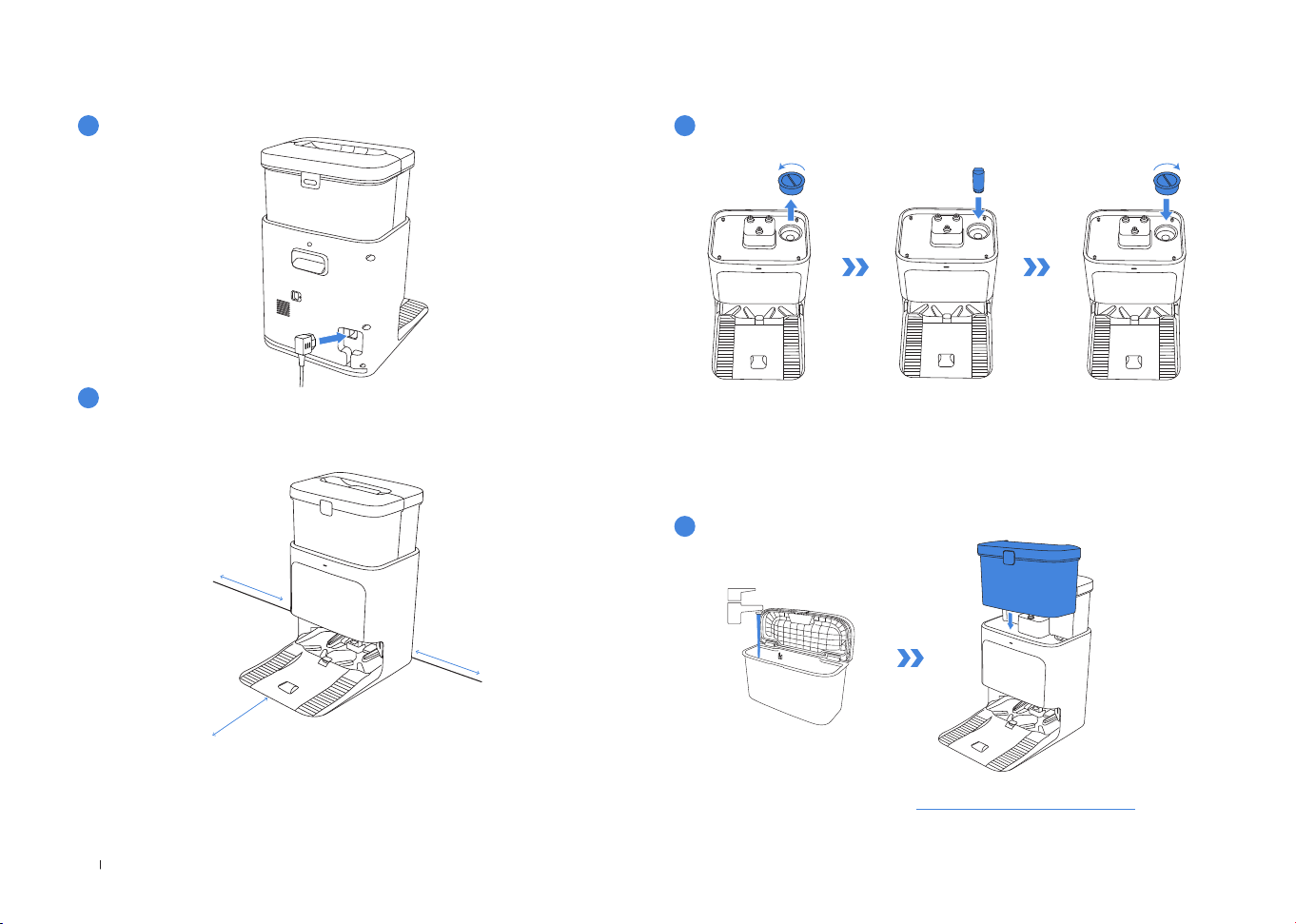

Plug in the Station

Use Solid Floor Cleaner

• If there are reective objects such as mirrors and skirting lines near the Station,

the bottom 14 cm of them should be covered�

• Do not place the Station under direct sunlight�

• Place the Station in a location with a strong Wi-Fi signal�

Place the Station

Use Clean Water Tank

Position the Station against a wall on a level, hard surface� Ensure there

are no objects within 0�05 m on either side and 0�8 m in front of it�

≥ 0.05m (0.16’)

≥

0.8m (2.62’)

• Please only use the Solid Floor Cleaner provided by ECOVACS� To purchase it,

go to the ECOVACS HOME App or https://www�ecovacs�com/global�

USE CLEANER AND WATER TANK

• Please replace the product promptly after 30 days of use or when its color noticeably fades�

The actual duration and discoloration may vary depending on the frequency of use�

• DO NOT remove the product's outer shell, put it directly into the Clean Water Tank, or use it

with any other cleaning or disinfecting products�

• Avoid contact with eyes� Should contact occurs, rinse immediately with plenty of water�

Avoid ingestion� If accidentally ingested, drink plenty of water and seek medical assistance

promptly�

PREPARE THE STATION

The Solid Floor Cleaner needs to be purchased separately�

15 EN

2� Search "ECOVACS HOME" to download the App�

DOWNLOAD THE APP

1� Scan the QR Code under the Top Cover of the robot to download the

App�

To enjoy all available features, it is recommended to control your

robot via the ECOVACS HOME App.

Under the top cover of the robot

CONNECT DEEBOT WITH APP

Wi-Fi Network Requirements:

• You are using a 2�4GHz or 2�4/5 GHz mixed network�

• Your router supports 802�11b/g/n and IPv4 protocol�

• Do not use a VPN (Virtual Private Network) or Proxy Server�

• Do not use a hidden network�

• WPA and WPA2 using TKIP, PSK, AES/CCMP encryption�

• WEP EAP (Enterprise Authentication Protocol) is not supported�

• Use Wi-Fi channels 1-11 in North America and channels 1-13 outside

North America (refer to local regulatory agency)�

• If you are using a network extender/repeater, the network name (SSID)

and password are the same as your primary network�

• Please enable the WPA2 on your router�

Please note that to access smart features such as remote startup, 2D

map display and control settings, and personalized cleaning (features

may vary depending on the product), you'll need to download and

use the ECOVACS HOME App, which receives constant updates�

You must agree to our Privacy Policy and User Agreement before

we can process some of your basic and necessary information and

enable you to operate the product� Without your agreement, some of

the aforementioned smart features cannot be accessed through the

ECOVACS HOME App� Nevertheless, you can still use the products'

basic functions for manual operation�

ECOVACS HOME

16EN

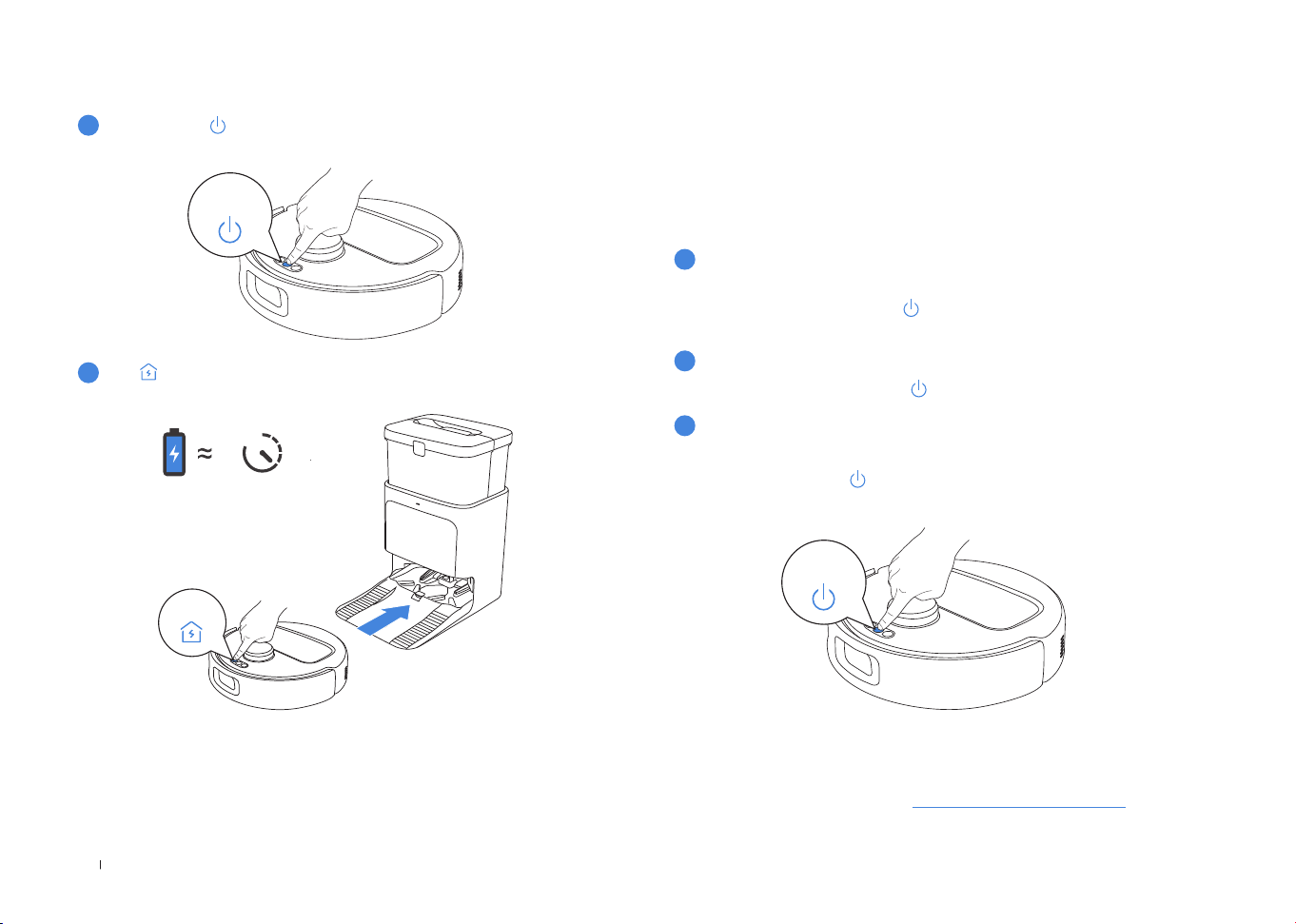

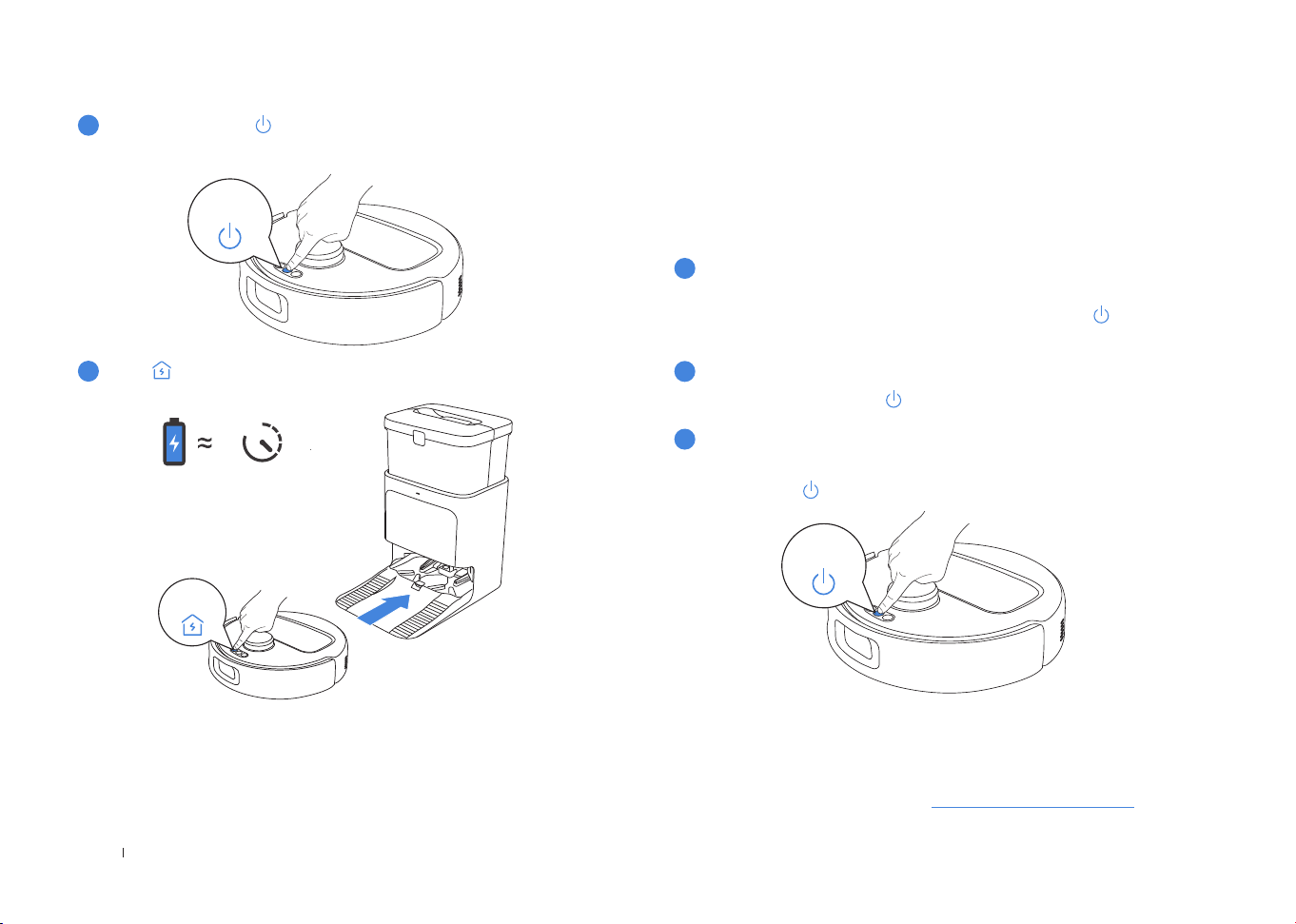

Press and hold for 3 s, wait for the startup music to play, indicating that

the robot has powered on�

Tap to recall the robot to enter the Station to charge�

• Once the Station is placed properly and plugged in, the robot will automatically

return to it to recharge and empty the Dust Bin as needed during operation� To

ensure this process runs smoothly, it is recommended that the robot starts from

the Station and that the Station is not moved while cleaning�

Short press

CHARGE DEEBOT

3 s

6.5 h

OPERATE DEEBOT

Before cleaning for the rst time, please make sure the robot is in the

Station and fully charged� Tap

on the robot, and then the robot will

start cleaning and mapping simultaneously�

Start Cleaning

When creating a map for the rst time, please follow the robot to help resolve

some minor issues�

For instance, if the robot gets stuck under low furniture, you can refer to the

following solutions:

1� Raise the furniture if feasible�

2� Cover the bottom of the furniture to prevent the robot from entering�

3� Set up virtual boundaries in the App to prevent the robot from entering�

When the robot is working, tap on it to pause its activity�

Pause

After pausing for a while, all indicator lights on the robot will go out� To

wake the robot up, tap

on it�

Wake up

Note:

1� Do not frequently remove the washable mopping pads�

2� Do not use a rag or any other object to scratch the Moping Pad Plates�

3� When the ECOVACS HOME App prompts that the mopping pads need to be

replaced, please replace them in time� Explore more accessories

in the ECOVACS HOME App or at https://www�ecovacs�com/global�

Short press

17 EN

Tap to recall the robot to the Station to charge�

Back to Station

•

Even when the robot is not in use, it is recommended to keep it powered ON

and charging, to prepare for the next cleaning session�

Short press

18EN

REGULAR MAINTENANCE

Maintenance Frequency

To ensure optimal performance, perform maintenance tasks and replace parts at the following frequencies:

Part Maintenance Frequency Replacement Frequency

Washable Mopping Pads / Every 1-2 months

Dust Bag / When App prompts

Side Brush Every 2 weeks Every 3-6 months

Main Brush Every week Every 6-12 months

Filter Every week Every 3-6 months

Navigation Module

Obstacle Avoidance Module

Universal Wheel

Anti-drop Sensors

Carpet Detection Sensor

Edge Sensor

Bumper

Charging Contacts on DEEBOT

Charging Contacts on Station

Every week /

Clean Water Tank Every 3 months /

Dirty Water Tank After each mopping /

Dust Collection Cabin Every month /

Station's body and bottom Every month /

Solid Floor Cleaner / Every month

Before cleaning and maintaining your DEEBOT, make sure to power it off and unplug the Station�

Explore more accessories in the ECOVACS HOME App or at https://www�ecovacs�com/global�

19 EN

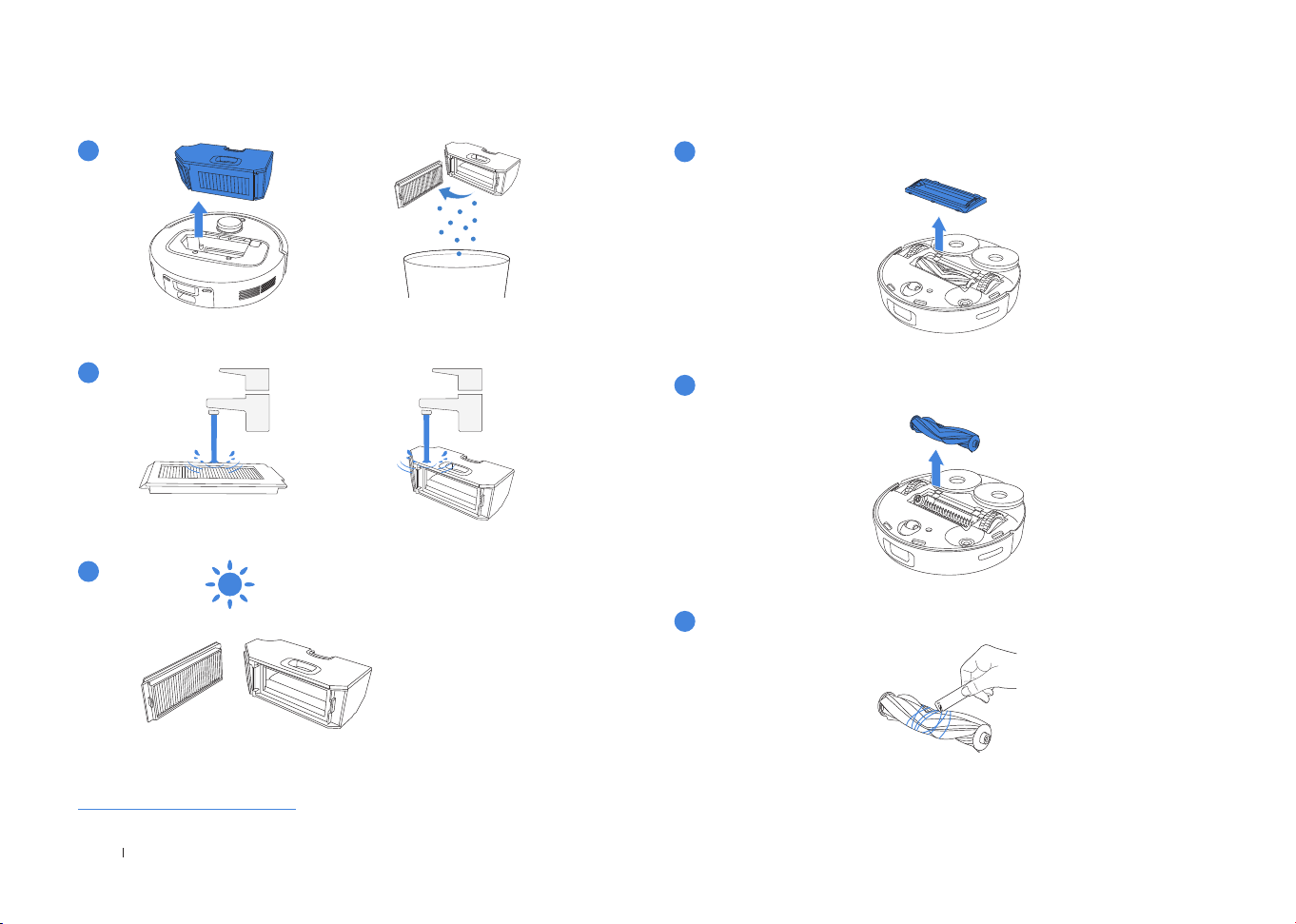

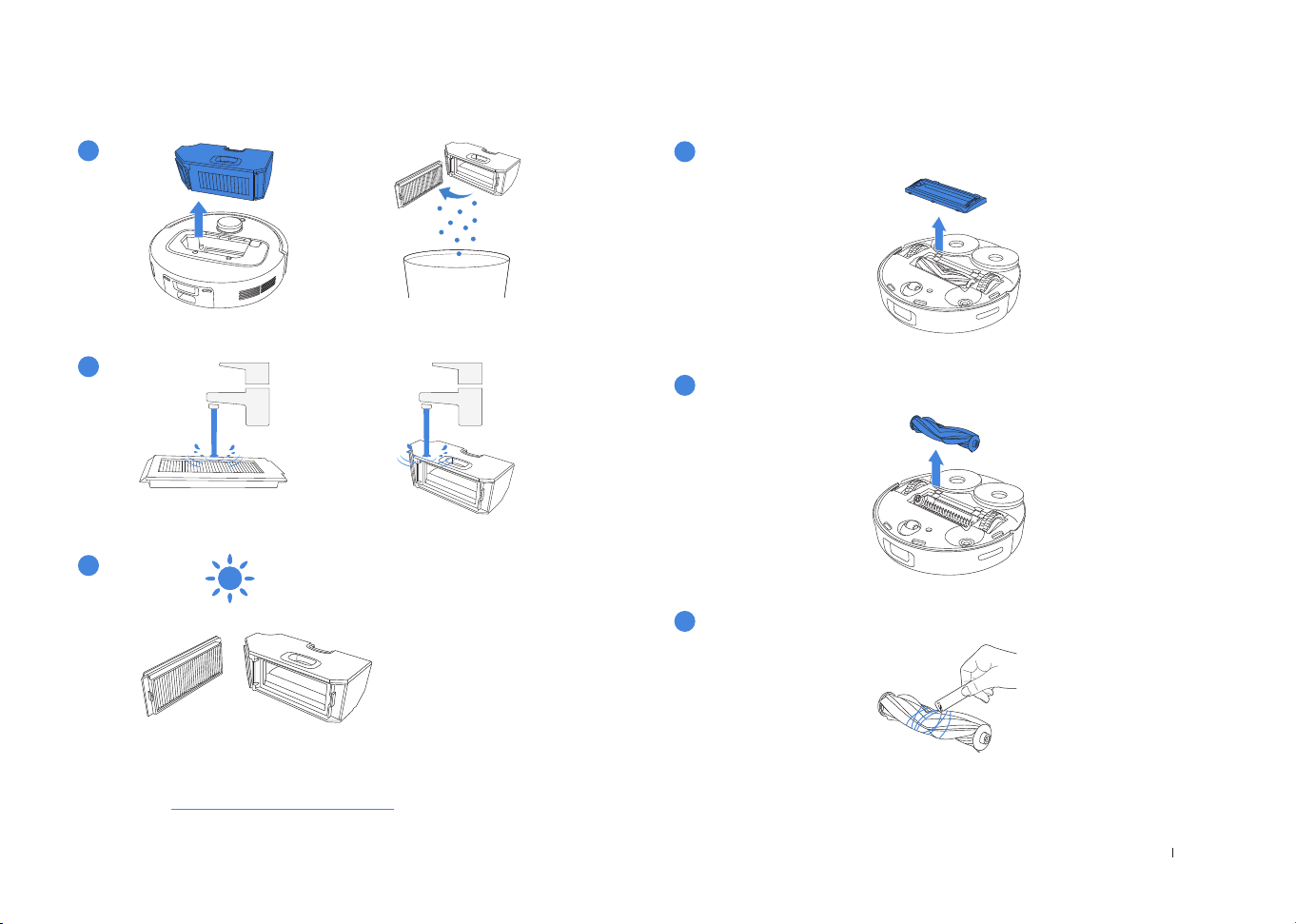

Dust Bin

Note: Completely dry the lter before use.

It is recommended that you purchase spare lters and maintenance tools from the ECOVACS HOME App store or the ofcial ECOVACS online store at

https://www�ecovacs�com/global.

Main Brush and Side Brush

Main Brush.

Open the cover�

Remove the Main Brush�

Clean the Main Brush�

20EN

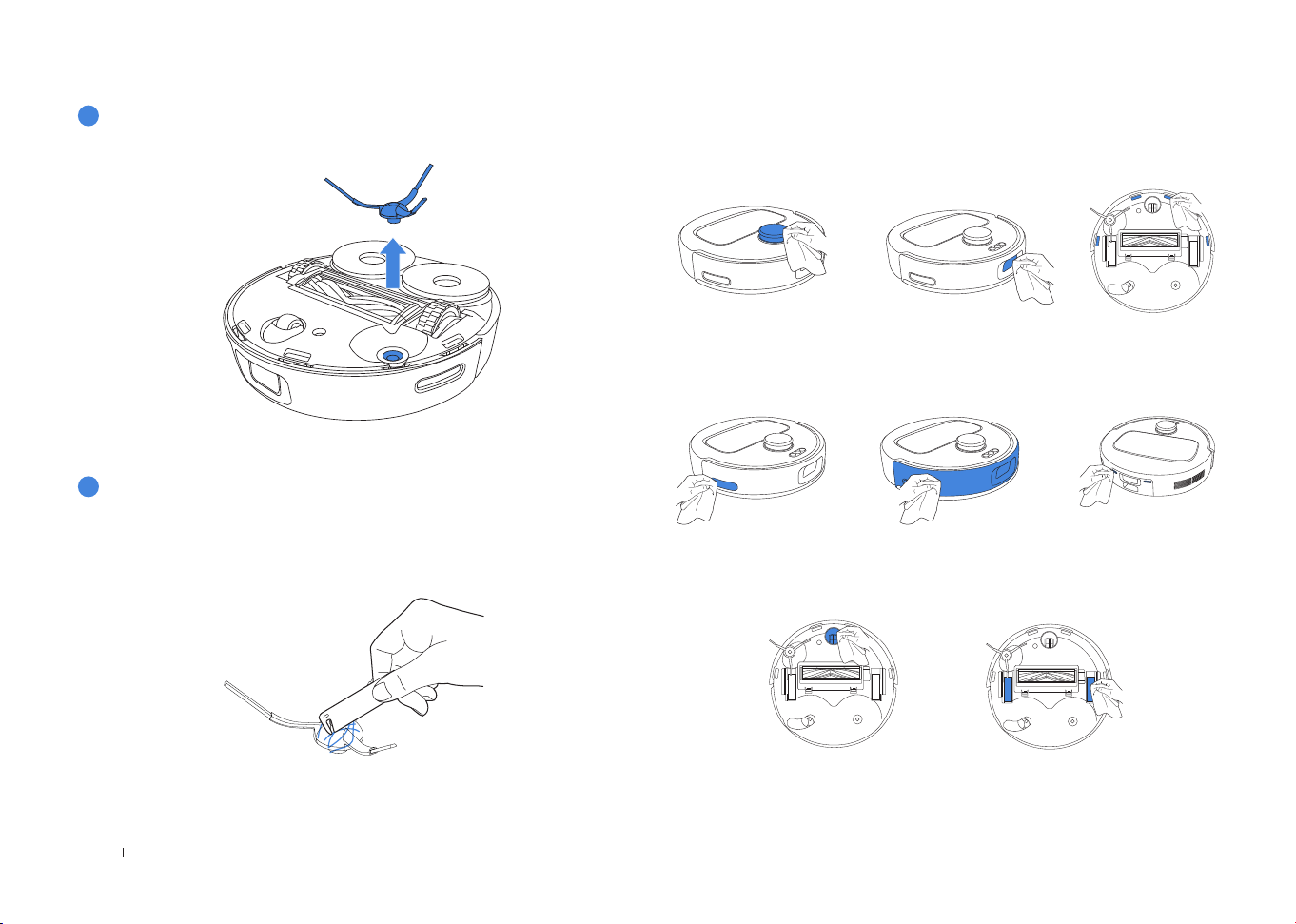

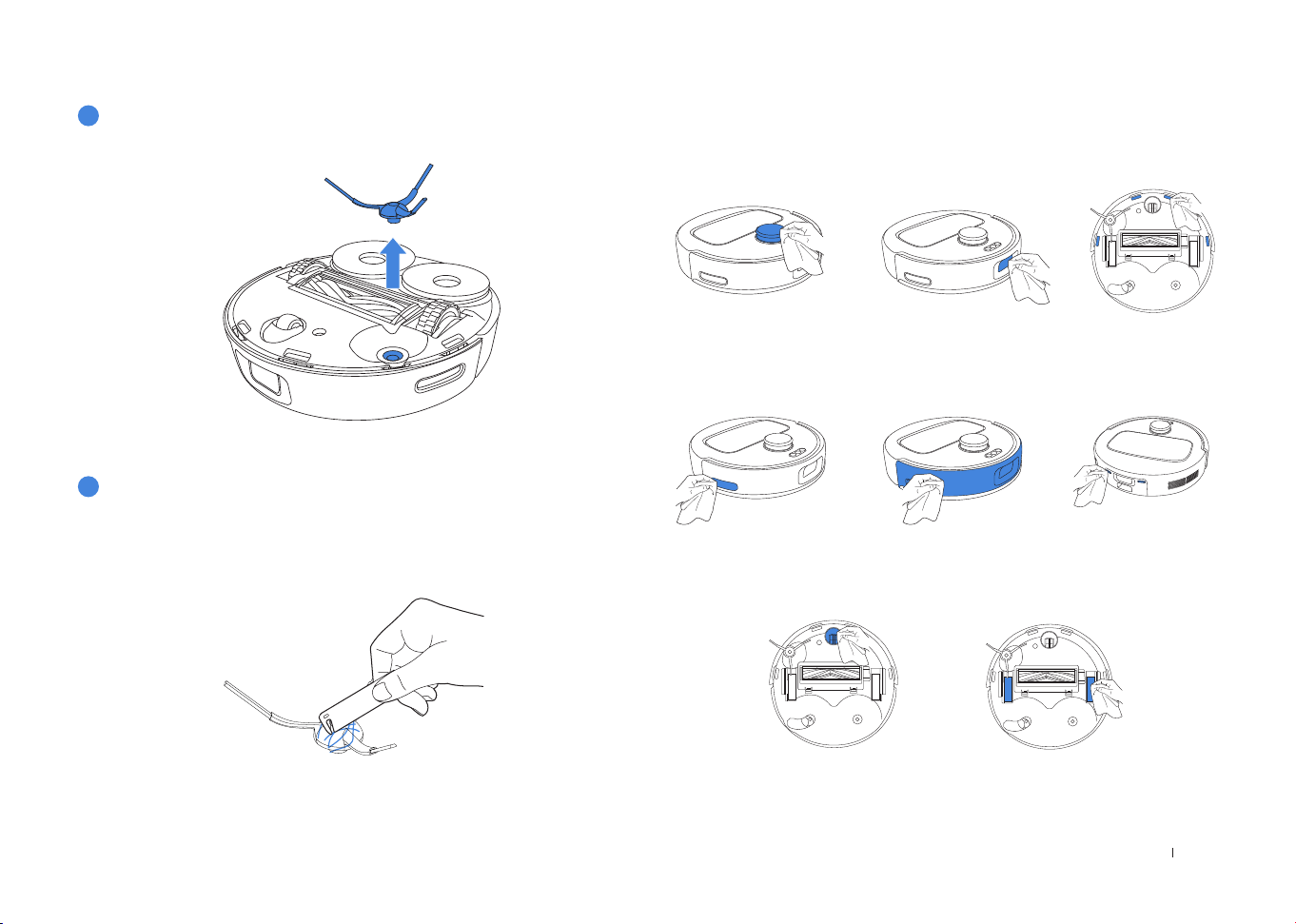

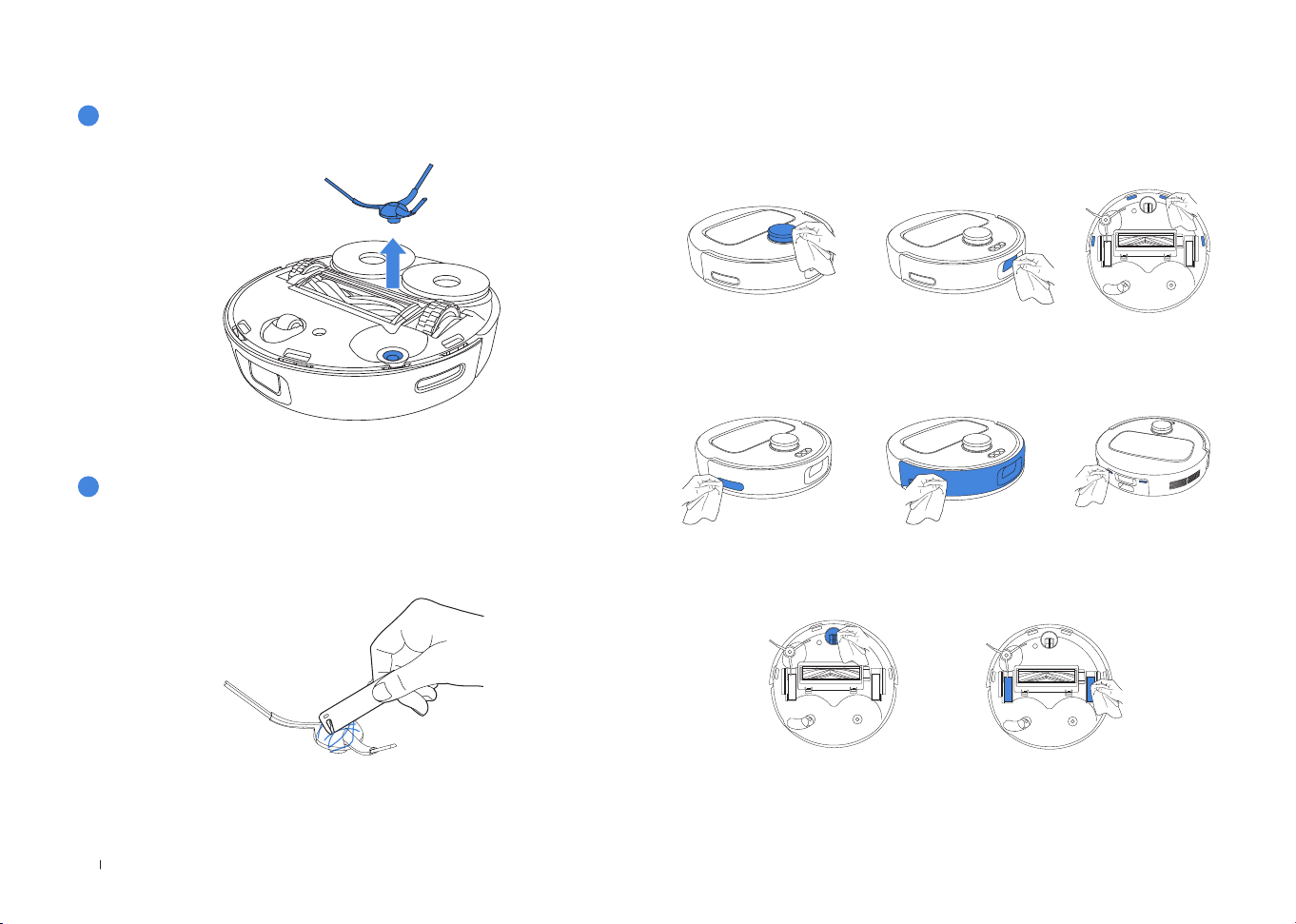

Side Brush.

Remove the Side Brush�

Clean the Side Brush�

Other Components

Navigation Module

Bumper Charging ContactsEdge Sensor

Anti-drop SensorsObstacle Avoidance Module

Universal Wheel Driving Wheels

21 EN

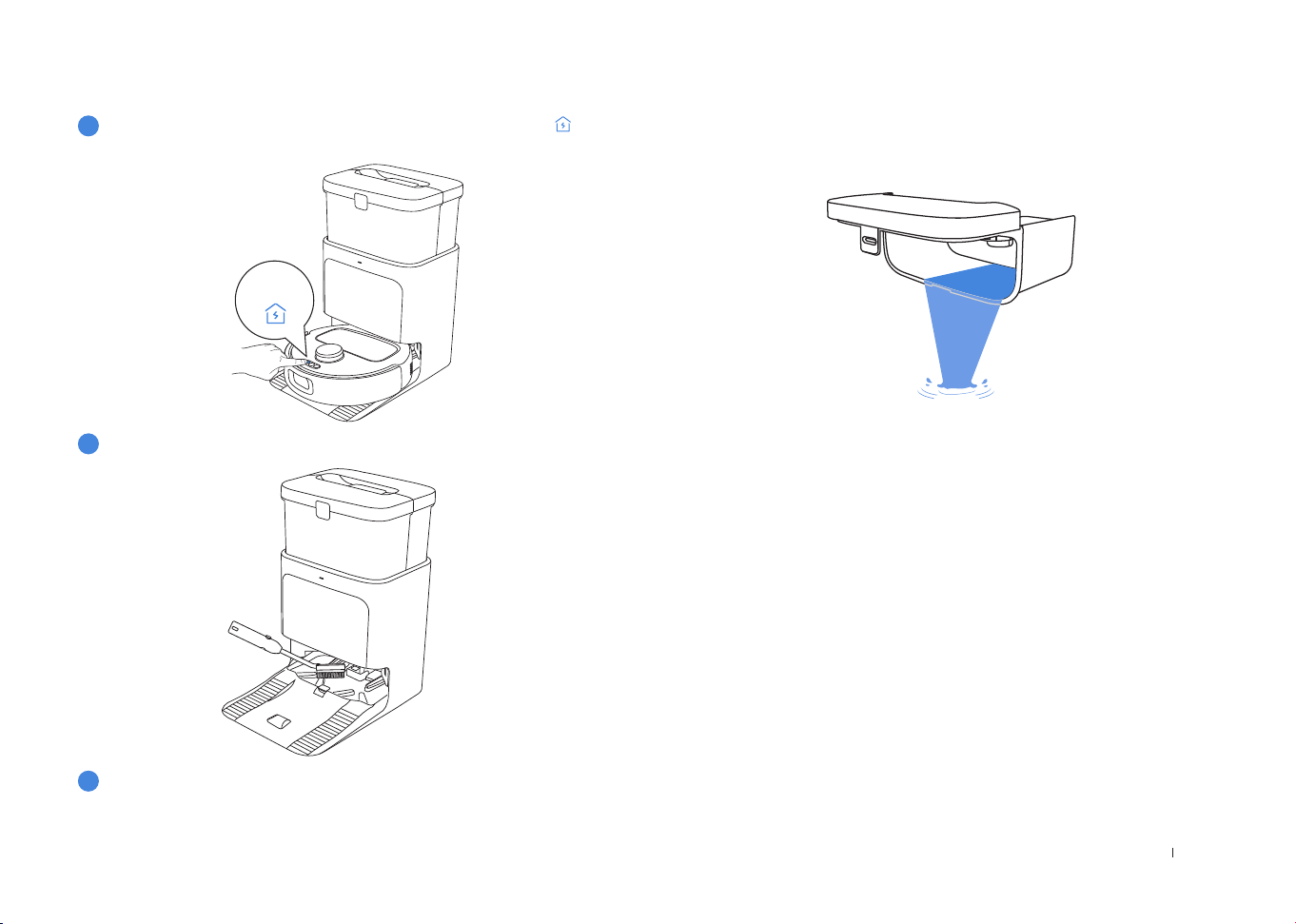

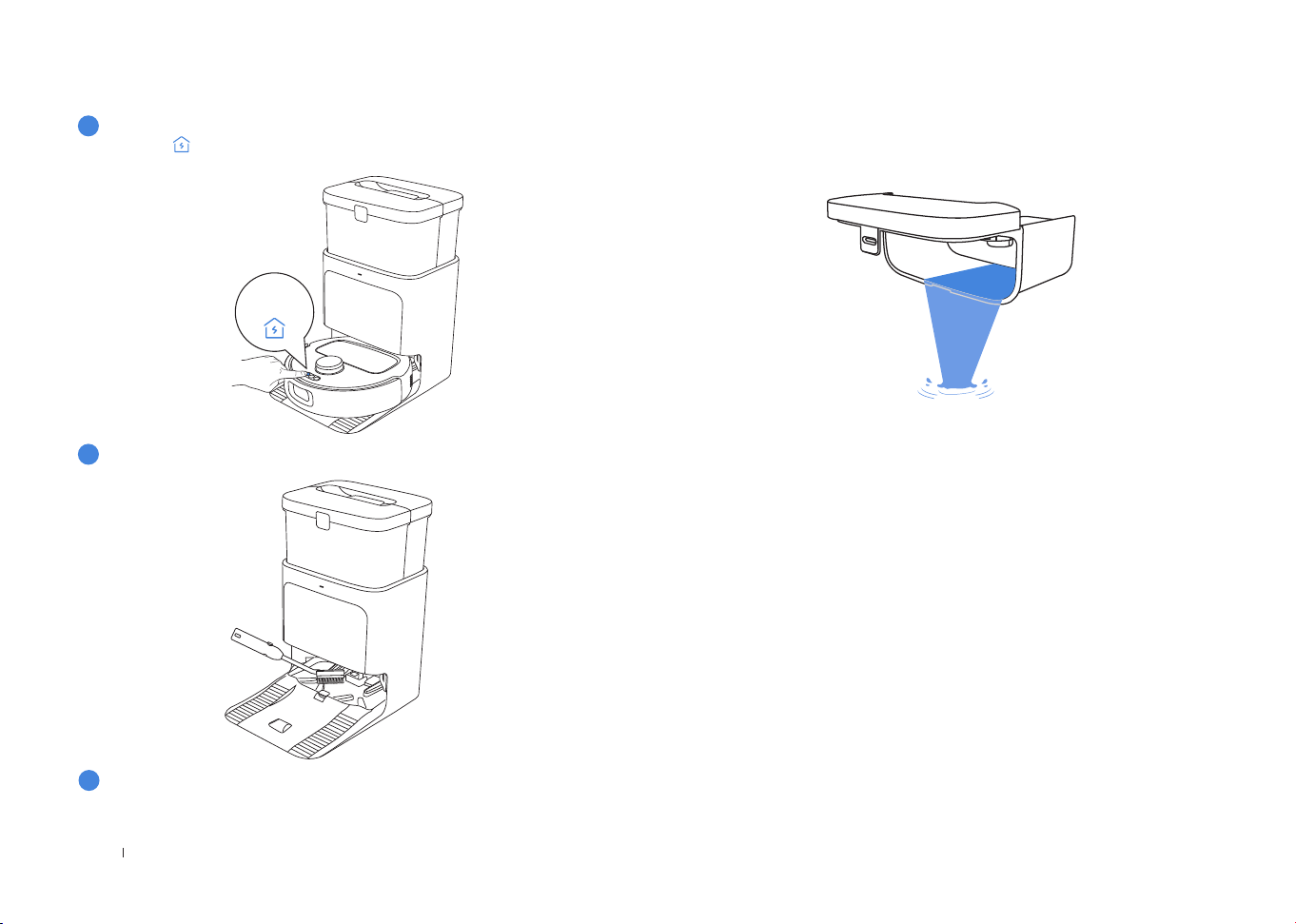

When the robot is in the Station, press and hold

, and the Mop

Washing Tray will automatically add water�

OMNI Station Dirty Water Tank

Clean the Mop Washing Tray�

Empty the Dirty Water Tank�

About 1 min later, the Tray will automatically drain the dirty water�

Long press

22EN

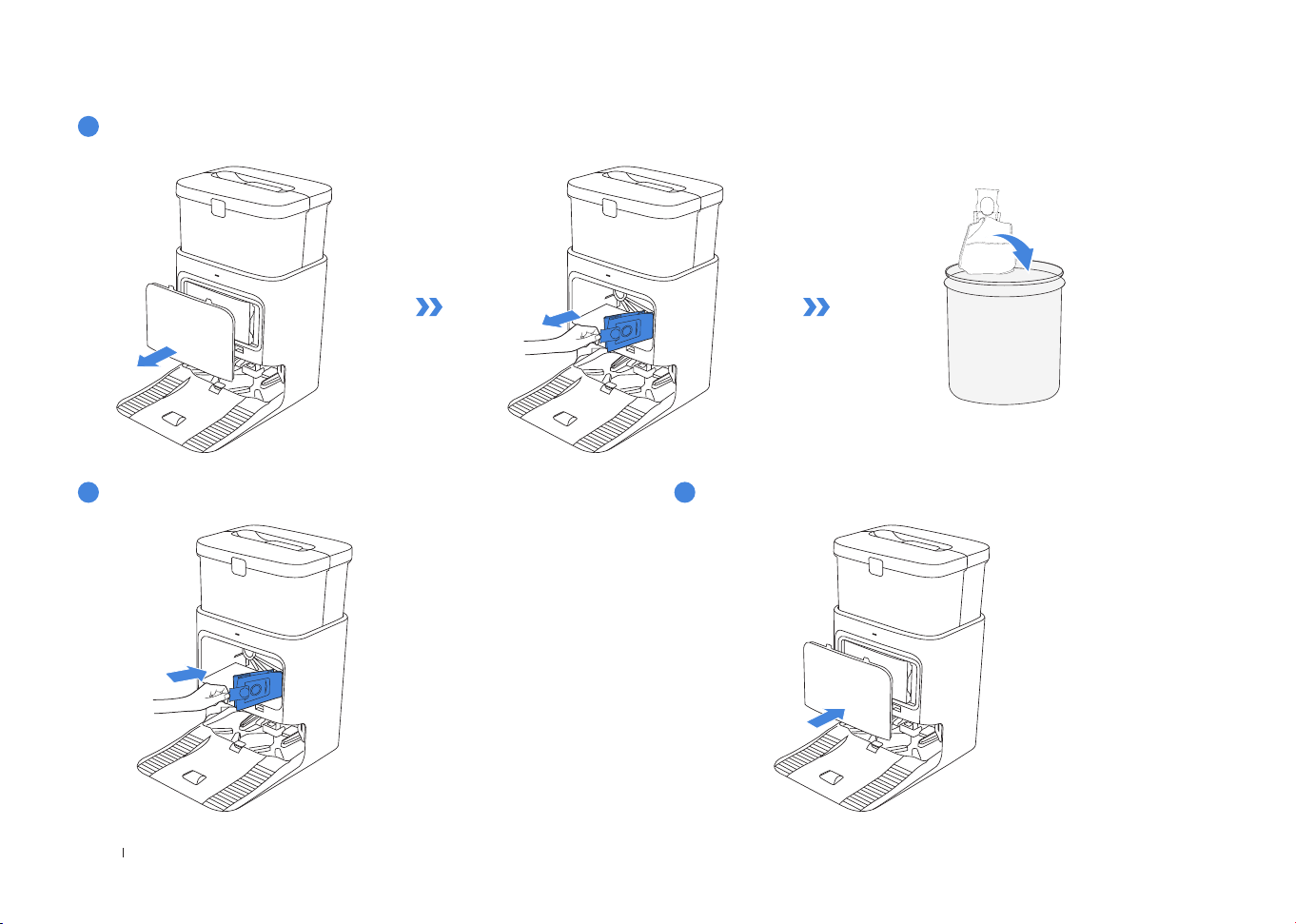

Discard the used Dust Bag�

Hold the Handle to lift out the Dust Bag, which can effectively

prevent dust leakage�

Dust Bag

Clean the Dust Collection Cabin with a dry cloth and put a new Dust

Bag in�

Close the Dust Collection Cabin�

23 EN

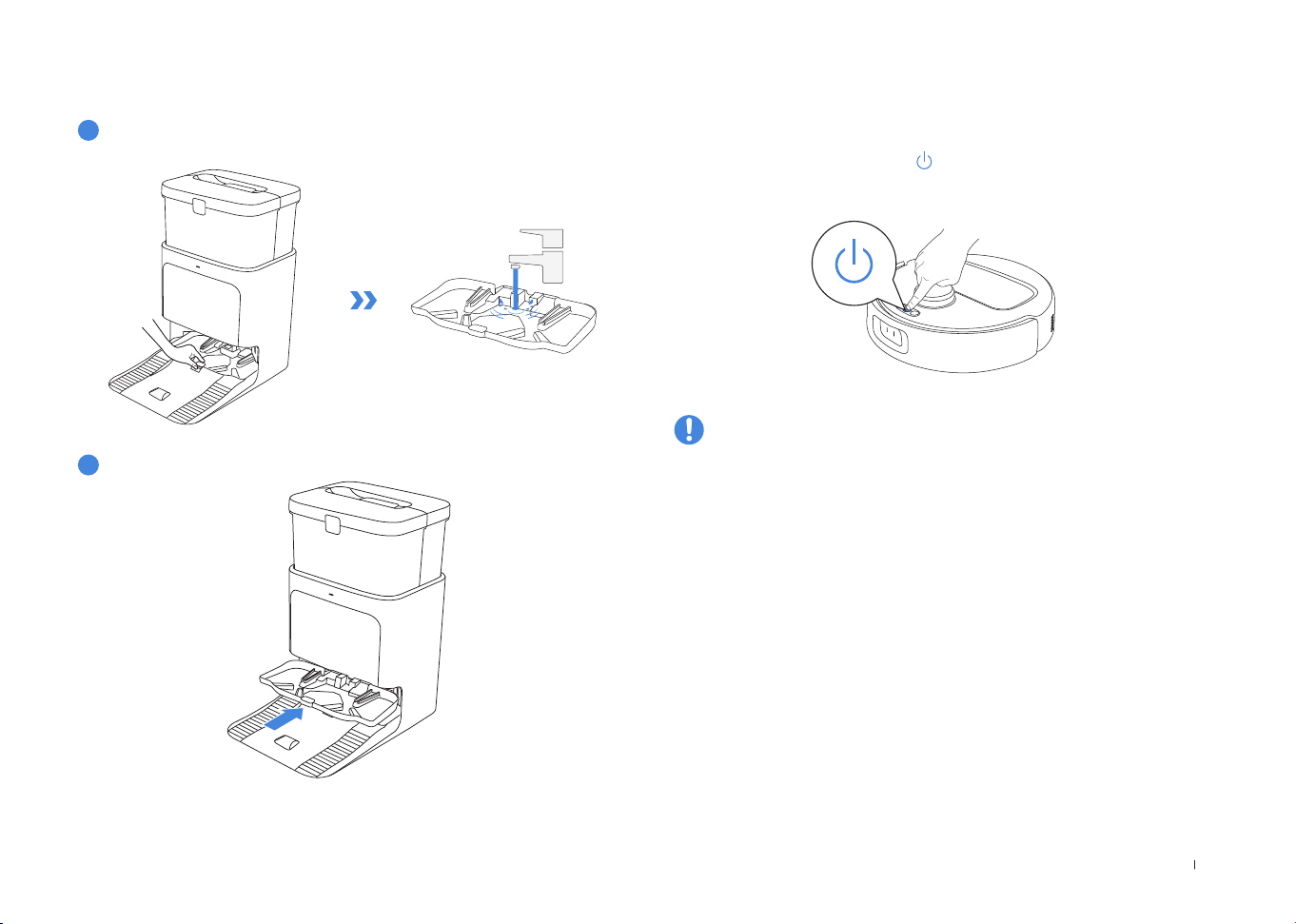

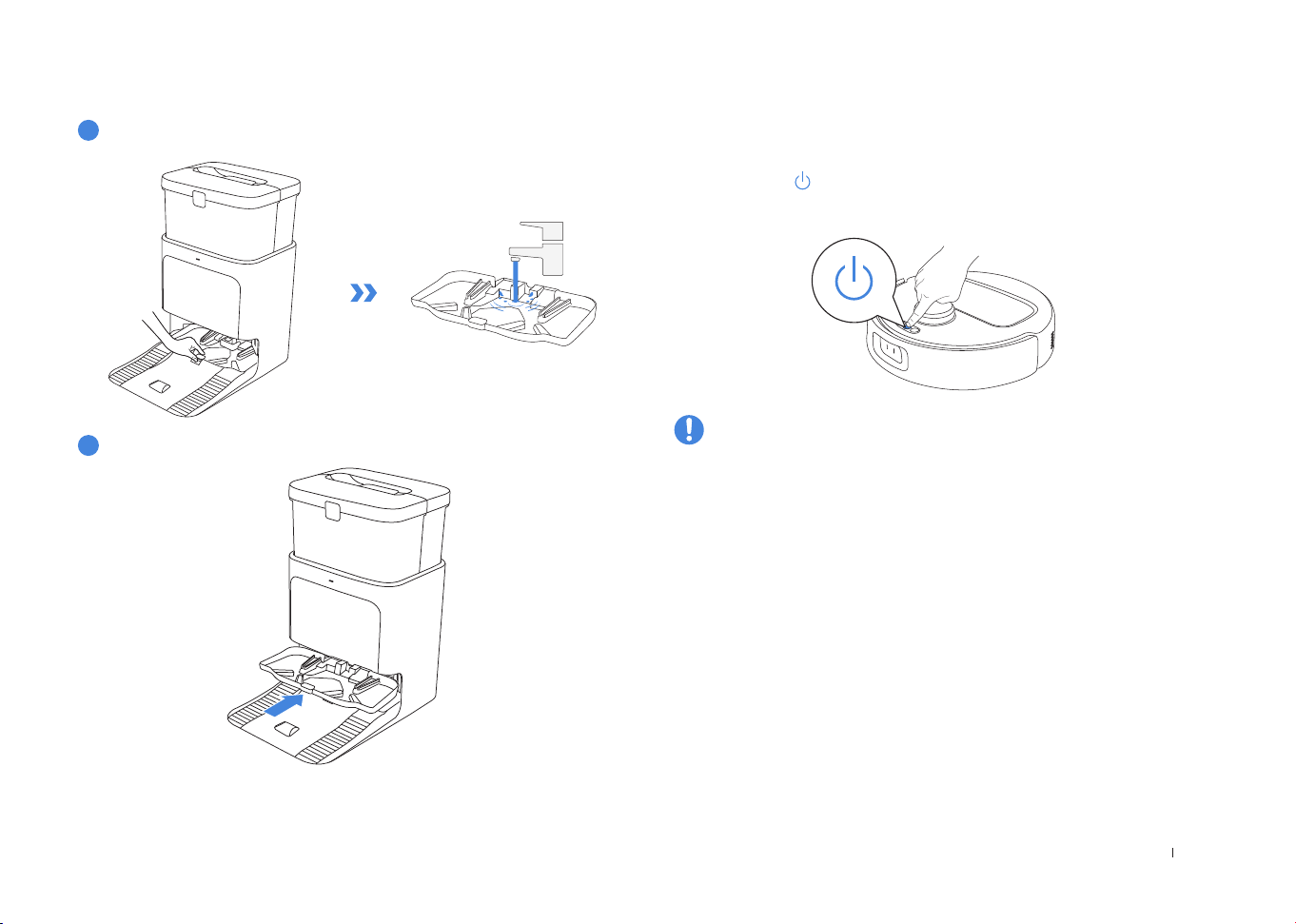

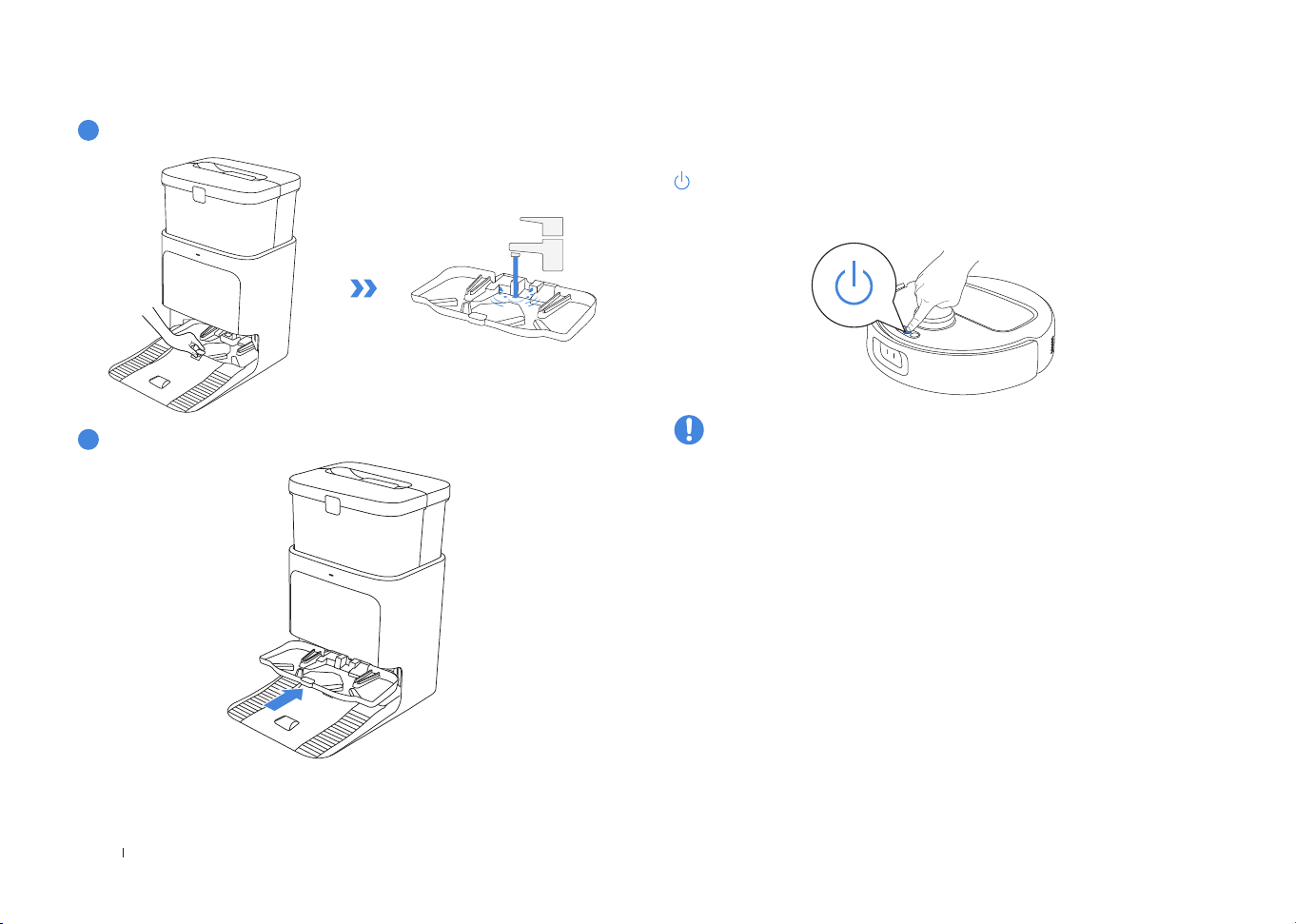

Take the Detachable Tray and Base Filter out for washing�

Install them back�

Note: Please install the Mop Washing Tray properly for smooth operation�

Mop Washing Tray Storage

Please note that the robot cannot charge when powered OFF�

If the robot will be unused for an extended period, make sure it's fully

charged and powered OFF before storage� To power it off, return it to

the Station, and then long-press

� Additionally, recharge it every 1�5

months to prevent battery over-discharge�

• After the robot nishes its cleaning task, it is recommended not to power it off but to

keep it charging, to better prepare for the next cleaning session�

• If the battery becomes over-discharged or remains unused for an extended period,

the robot may not charge properly� In this case, please contact us for assistance�

Do not attempt to disassemble the battery on your own�

24EN

TROUBLESHOOTING

No. Malfunction Possible Cause Solution

The robot is not able to

connect to the ECOVACS

HOME App�

Incorrect Wi-Fi username and password entered� Make sure to enter correct Wi-Fi username and password�

The robot is not within range of your home Wi-Fi signal� Make sure that the robot is within range of your home Wi-Fi signal�

The robot is not in the conguration state�

When the robot is powered on, open its Top Cover, press the RESET

Button, and you'll hear the voice prompt for starting network setup,

indicating that the robot has entered the conguration state�

You are not using a 2�4 GHz or 2�4/5 GHz mixed

network�

The robot currently does not support 5 GHz networks� Please use the

2�4 GHz or 2�4/5 GHz options instead�

Incorrect app installed� Please download and install the ECOVACS HOME App�

2 The map is lost�

The map might be lost if you move the robot while

cleaning�

Move the robot to the front of the Station to retrieve the map�

Find the restored map in "Map Management" and tap “Use This Map” to

retrieve it�

If this issue persists, please restart mapping�

Unable to create maps in

the App�

The robot does not start from the Station� The robot must start from the Station�

Moving the robot during cleaning might cause locating

failure�

During cleaning, do not move the robot�

Auto cleaning is not nished� Make sure the robot automatically returns to the Station after cleaning�

The Side Brush drops out

of place during use�

The Side Brush is not properly installed� Make sure the Side Brush clicks into place�

No signal found� Unable to

return to the Station�

The Station is incorrectly placed�

Please place the Station correctly according to the instructions in the

[PREPARE THE STATION] section�

The Station is out of power or moved�

Check whether the Station is connected to the power supply� Do not

move the Station�

The robot does not start cleaning from the Station� It is recommended that the robot start cleaning from the Station�

The charging route is blocked� For example, the door of

the room with the Station is closed�

Keep the charging route clear�

25 EN

No. Malfunction Possible Cause Solution

The robot returns to the

Station before it has nished

cleaning�

The room is so large that the robot needs to return to

recharge�

Please enable Auto Resume� For more details, please follow the

App instructions�

In highly complex home layouts, cleaning efciency may

decrease, possibly resulting in incomplete cleaning�

Simplify your home layout�

The robot is unable to

charge�

The robot’s Charging Contacts are not fully in contact with

the Station's�

Make sure that the robot’s charging contacts have full contact with

the Station's, Check whether the robot's and Station's charging

contacts are dirty� Please clean these parts according to the

instructions in the [REGULAR MAINTENANCE] section�

The Station is not connected to the power supply� Make sure the Station is connected to the power supply�

The battery over-discharges due to prolonged periods of

non-use�

It is recommended that you use this product regularly� If charging

issues occur due to prolonged non-use, please contact customer

service for assistance�

The robot is very loud during

cleaning�

The Main Brush/Side Brush is tangled, or the Dust Bin/Filter

is blocked�

It is recommended to clean the Main Brush, Side Brush, Dust Bin,

Filter, etc� regularly�

The robot is in Strong Mode� Switch to Standard Mode�

The robot gets stuck while

working and stops�

The robot is tangled with objects on the oor (electrical

wires, curtains, carpet fringing, etc�)

The robot will try various ways to free itself� If it is unsuccessful,

manually remove the obstacles and restart�

The robot might be stuck under furniture with an entrance of

similar height�

Please raise the furniture, set a physical barrier, or set a Virtual

Boundary via the ECOVACS HOME App�

During cleaning, the robot

may encounter issues like

a disorderly route, biased

movement, repeated passes

over the same spots, and

missing small areas� (If a

large area is temporarily

missed, rest assured that

the robot will autonomously

return to ensure thorough

cleaning�)

Objects such as wires and slippers on the ground may

obstruct the robot�

Before cleaning, please tidy up scattered wires, slippers, and

other objects on the ground as much as possible� If there is any

area missed during cleaning, the robot will correct it automatically�

Please refrain from interfering (such as moving the robot or blocking

its route)�

The Driving Wheels may slip on the ground when the robot

climbs steps, thresholds, and door bars, which can affect its

ability to navigate the entire home layout�

It is recommended to close the door of the affected area and clean

it separately� After cleaning, the robot will return to its starting

location�

On freshly waxed or polished oors, as well as smooth tiles,

there may be less friction between the Driving Wheels and

the oor�

Please wait for the wax to dry before cleaning�

Due to variations in home layouts, some areas cannot be

entered by the robot�

Tidy up your home to ensure that the robot can enter the areas to

be cleaned�

26EN

No. Malfunction Possible Cause Solution

After returning to the Station,

the robot does not empty its

Dust Bin�

The Dust Collection Cabin is not closed� Close the Dust Collection Cabin�

Dust Bag is not installed in the Station� Install the Dust Bag, and close the Dust Collection Cabin�

Manually moving the robot back to the Station may not

trigger the Auto-Empty function�

It is recommended to allow the robot return to the Station on its own�

Please do not manually move it�

In Do Not Disturb mode, the robot will not empty the dust

after returning back to the Station�

Turn off Do Not Disturb in the ECOVACS HOME App or manually start dust-

emptying�

The Station detects a decrease in empty efciency�

Replace the Dust Bag according to the [REGULAR MAINTENANCE]

section and close the Dust Collection Cabin� If the Dust Bag is not full

when prompted by the App, you can put it back again�

If the above possible causes have been ruled out, components of the

Station may be abnormal�

Please contact customer service for assistance�

12 Auto-Empty unsuccessful�

The Station detects a decrease in empty efciency�

Replace the Dust Bag according to the [REGULAR MAINTENANCE]

section and close the Dust Collection Cabin� If the Dust Bag is not full

when prompted by the App, you can put it back again�

The outlet of the Dust Bin is blocked by foreign objects� Remove the Dust Bin and clear the foreign objects on the outlet�

The inner side of the Dust

Collection Cabin is dirty�

Fine particles pass through the Dust Bag and accumulate

on the inner side of the Dust Collection Cabin�

Clean the inner side of the Dust Collection Cabin�

The Dust Bag is broken� Check and replace the Dust Bag�

Dust leakage occurs while

the robot is working�

The outlet of the Dust Bin is blocked by foreign objects� Remove the Dust Bin and clear the foreign objects on the outlet�

Mopping Pad Plates cannot

be rotated�

The Mopping Pad Plates are blocked by foreign objects� Clear the foreign objects�

The robot does not respond to

the Station's instructions�

The robot is too far away from the Station� In this case, you can use the ECOVACS HOME App to control the robot�

The robot and the Station are not paired�

Unplug the Station, and plug it in after 10 s� Power the robot off, and

then power it back on� Push the robot into the Station, ensuring its

Charging Contacts are correctly aligned with the Station's� The robot

will start charging and broadcast a voice prompt indicating successful

pairing�

17 Driving Wheels are stuck�

The Driving Wheels are entangled or stuck due to foreign

objects�

Rotate and press the Driving Wheels to check for any wrapping or

obstruction by foreign objects� If any foreign objects are found, please

clean them promptly� If this issue persists, please contact customer

service for assistance�

27 EN

No. Malfunction Possible Cause Solution

The Mop Washing Tray is

full of water and can‘t be

emptied� A voice prompt

is broadcasted to alert you

about this�

The Dirty Water Tank is not properly installed� Tap down on the Dirty Water Tank to ensure it is properly installed�

The sealing plugs in the Dirty Water Tank are not installed

properly�

Make sure that the two sealing plugs are properly installed�

The Station cannot drain water normally�

Press and hold

, and wait for the Mop Washing Tray to

automatically add water� Then, press and hold

to see if the

Station can drain water normally� If this issue occurs during the

Station's mopping pad washing process, please end the task via

the App before taking the above steps� If the water is successfully

drained, wipe-dry the Water Overow Sensor of the Mop Washing

Tray� If not, check between the Dirty Water Tank and the Station for

foreign objects and clear them out�

The suction port of the Mop Washing Tray is blocked by

foreign objects, or the Mop Washing Tray is dirty�

Clean the Mop Washing Tray, and ensure there are no foreign

objects blocking its suction port�

The voice alert still exists after trying the above solutions�

Power cycle the Station� If this issue persists, please contact

customer service for assistance�

The Mopping Pad Plate

cannot automatically raise

or lower�

The Mopping Pad Plate is entangled or stuck due to foreign

objects�

Clear the foreign objects�

The Mopping Pad Plate drops off� Reinstall it and make sure it clicks into place�

28EN

TECHNICAL SPECIFICATIONS

Note: Technical and design specications may be changed for continuous product improvement�

Explore more accessories at

https://www�ecovacs�com/global�

Output power of the Wi-Fi module is less than 100 mW.

Model YDLX11-1

Rated Input 20 V

2 A Charging Time 6�5 h

Station Model CH2427

Rated Input 100-120 V ~ 50-60 Hz

Rated Input Current

(Charging)

0�5 A Rated Output 20 V

2 A

Power (Emptying) 4�4 A

Power (Hot Water

Washing Mop)

12 A

Please use the mobile camera

to scan the QR code and

obtain the user guide.

29 FR-CA

1� L’appareil ne doit pas être utilisé comme un jouet�

Une attention particulière est nécessaire lorsqu’il

est utilisé par des enfants ou près d’eux�

2� Rangez la zone à nettoyer� Retirez les cordons

d’alimentation et les petits objets sur le plancher

qui pourraient s’enchevêtrer dans l’appareil�

Glissez les franges sous le tapis et relevez les

bouts des rideaux et des nappes pour dégager le

plancher�

3� En cas de présence d’un point de chute dans la

zone de nettoyage à cause d’une marche ou d’un

escalier, vous devriez faire fonctionner l’appareil

INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ

INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ

LIRE TOUTES LES INSTRUCTIONS

AVANT D’UTILISER L’APPAREIL.

Lors de l’utilisation d’un appareil électrique, les

précautions de base suivantes doivent toujours être

suivies:

AVERTISSEMENT:

Lisez tous les

avertissements et toutes les instructions de

sécurité� Le non-respect des avertissements et des

instructions peut entraîner une décharge électrique,

un incendie ou des blessures graves�

de manière à vous assurer qu’il peut détecter la

marche sans tomber� Il pourrait être nécessaire

de placer une barrière physique au bord du point

de chute pour empêcher l’appareil de tomber�

Assurez-vous que la barrière ne présente pas un

risque de trébuchement�

4� Utilisez l’appareil seulement de la manière

décrite dans ce manuel� Utilisez seulement les

accessoires recommandés ou vendus par le

fabricant�

5� Ne manipulez pas la che électrique ou l’appareil

avec des mains mouillées�

6� Les batteries non rechargeables sont interdites�

7� N’utilisez pas l’appareil si le bac à poussière ou les

ltres ne sont pas en place�

8� N’utilisez pas l’aspirateur dans un endroit où il y a

des chandelles allumées ou des objets fragiles sur

le plancher à nettoyer�

9� N’utilisez pas et ne rangez pas l’appareil dans

un environnement extrêmement chaud ou froid

(température inférieure à -5°C/23°F ou supérieure

à 40°C/104°F)� Veuillez charger le robot à une

température supérieure à 0°C/32°F et inférieure à

40°C/104°F�

10� Gardez les vêtements amples, les cheveux, les

doigts et toutes les autres parties du corps à

l’écart de toute ouverture et de toute pièce mobile�

11� N’utilisez pas l’appareil dans une pièce où dort un

nourrisson ou un enfant�

12� Pour utilisation À L’INTÉRIEUR SEULEMENT�

N’utilisez pas l’appareil à l’extérieur ou à des

30FR-CA

ns commerciales ou industrielles� N’utilisez pas

l’appareil sur des surfaces mouillées ou contenant

de l’eau stagnante�

13� Ne laissez pas l’appareil ramasser de gros objets,

comme des pierres, de grandes feuilles de papier

ou tout autre objet pouvant le boucher�

14� N’utilisez pas l’appareil pour ramasser des

produits inammables ou combustibles comme

de l’essence, ou de l’encre pour imprimante ou

photocopieur, et ne l’utilisez pas dans des endroits

où ces produits peuvent être présents�

15� N’utilisez pas l’appareil pour ramasser des objets

qui brûlent ou qui émettent de la fumée, comme

des cigarettes, des allumettes, des cendres

chaudes, ou tout autre objet pouvant causer un

incendie�

16� Ne placez pas d’objets dans les ouvertures�

N’utilisez pas l’appareil si une ouverture est

bouchée; gardez-le exempt de poussière, de

peluches, de cheveux et de tout ce qui peut

réduire l’écoulement d’air�

17� Veillez à ne pas endommager le cordon

d’alimentation� Ne tirez pas et ne transportez

pas l’appareil ou la station d’accueil par le

cordon d’alimentation, n’utilisez pas le cordon

d’alimentation comme une poignée, ne refermez

pas une porte sur le cordon d’alimentation et

ne tirez pas le cordon d’alimentation autour

de rebords ou de coins coupants� Ne faites

pas passer l’appareil ni la station d’accueil sur

le cordon d’alimentation� Gardez le cordon

d’alimentation à l’écart de toute surface chaude�

Ne débranchez pas l’appareil en tirant sur le

cordon� Pour débrancher l’appareil, saisissez la

che électrique, et non le cordon�

18� Si le cordon d’alimentation est endommagé, il doit

être remplacé par le fabricant ou par son agent du

service à la clientèle pour éviter tout danger�

19� N’utilisez pas un appareil avec une che électrique

endommagée ou un cordon d’alimentation

endommagé� N’utilisez pas l’appareil ou la station

d’accueil s’ils ne fonctionnent pas correctement,

s’ils ont été échappés, endommagés, laissés à

l’extérieur, ou s’ils sont entrés en contact avec un

liquide� Si une réparation est nécessaire, elle doit

être effectuée par le fabricant ou par son agent du

service à la clientèle pour éviter tout danger�

20� Avant de nettoyer l’appareil ou d’en faire

l’entretien, mettez-le HORS TENSION en utilisant

l’interrupteur d’alimentation� Fermez toutes les

commandes avant de le débrancher� Éteignez

toujours l’appareil avant de brancher ou de

débrancher la buse motorisée�

21� Retirez l’appareil de la station d’accueil et

mettez l’appareil HORS TENSION en utilisant

son interrupteur d’alimentation avant de retirer la

batterie pour la mise au rebut de l’appareil�

22� La batterie doit être retirée et mise au rebut

conformément aux lois et aux réglementations

locales avant la mise au rebut de l’appareil�

23� Veuillez mettre les batteries usagées au rebut

conformément aux lois et aux réglementations locales�

31 FR-CA

24� N’incinérez pas l’appareil, même s’il est gravement

endommagé� Les batteries peuvent exploser si

elles sont exposées au feu�

25� Lorsque vous n’utilisez pas la station d’accueil et

avant d’en faire l’entretien, débranchez-la de la

prise�

26� L’appareil doit être utilisé conformément aux

instructions du présent manuel d’instructions�

Ecovacs Home Service Robotics

ne saurait être

tenue responsable des blessures ou dommages

causés par une utilisation incorrecte�

27� Prévenez tout démarrage accidentel� Assurez-

vous que l’interrupteur est à la position de mise

hors tension avant de connecter l’appareil au

bloc-batterie, de le ramasser ou de le transporter�

28� Lorsque le bloc-batterie n’est pas utilisé, gardez-

le à l’écart d’autres objets métalliques comme des

trombones, des pièces de monnaie, des clés, des

vis, des clous ou d’autres petits objets métalliques

qui peuvent établir une connexion d’une borne à

l’autre� Un court-circuit des bornes de la batterie

peut causer des brûlures ou un incendie�

29� Dans des conditions abusives, du liquide peut

être éjecté de la batterie; évitez tout contact avec

ce liquide� En cas de contact accidentel, rincez

immédiatement les parties atteintes avec de

l’eau� Si du liquide entre en contact avec les yeux,

consultez également un professionnel de la santé�

Le liquide éjecté de la batterie peut causer des

irritations ou des brûlures�

30� N’utilisez pas un bloc-batterie ou un appareil

qui est endommagé ou modié� Les batteries

endommagées ou modiées peuvent avoir un

comportement imprévisible susceptible de causer

un incendie, une explosion ou des blessures�

31� N’exposez pas un bloc-batterie ou un appareil

au feu ou à une température excessive� Une

exposition au feu ou à une température supérieure

à 130°C peut causer une explosion� La

température de 130°C est équivalente à 265°F�

32� Suivez toutes les instructions de recharge et ne

rechargez pas le bloc-batterie ou l’appareil si la

température est en dehors de la plage spéciée

dans les instructions� Une recharge incorrecte ou

à une température en dehors de la plage spéciée

peut endommager la batterie et augmenter le

risque d’incendie�

33� Faites effectuer l’entretien par un réparateur

qualié, uniquement avec des pièces de rechange

identiques� Vous vous assurerez ainsi de maintenir

la sécurité du produit�

34� Ne modiez pas ou n’essayez pas de réparer

l’appareil ou le bloc-batterie (le cas échéant),

sauf de la manière indiquée dans les instructions

d’utilisation et d’entretien�

35� Enlevez les cordons des autres appareils dans la

zone à nettoyer�

36� N’utilisez pas l’aspirateur dans une pièce où il y

a des chandelles allumées sur des meubles que

l’aspirateur pourrait accidentellement heurter�

37� Ne laissez pas les enfants s’asseoir sur

l’aspirateur�

32FR-CA

38� Utilisez l’appareil seulement de la manière

décrite dans ce manuel� Utilisez seulement les

accessoires recommandés par le fabricant�

39� Ne rechargez l’appareil qu’avec le chargeur

spécié par le fabricant� Un chargeur qui est

adapté pour un type de bloc-batterie peut créer

un risque d’incendie s’il est utilisé avec un autre

bloc-batterie�

40� Utilisez les appareils uniquement avec les blocs-

batteries désignés à cette n� L’utilisation de

tout autre bloc-batterie peut créer un risque de

blessure et d’incendie�

41� Le robot contient des batteries qui ne doivent être

remplacées que par des personnes qualiées�

Pour faire remplacer la batterie du robot, veuillez

communiquer avec le service à la clientèle�

42� Si le robot ne sera pas utilisé pendant une période

prolongée, rechargez-le complètement, mettez-le

HORS TENSION pour l’entreposer et débranchez

la station d’accueil�

43� Pour réduire le risque de décharge électrique,

n’utilisez pas cet appareil sur des surfaces

mouillées� Ne l’exposez pas à la pluie� Entreposez-

le à l’intérieur�

44� Pour réduire le risque de blessure lié aux pièces

mobiles, débranchez l’appareil avant tout

entretien�

45� Risque de blessure� La brosse peut démarrer de

manière inattendue� Débranchez l’appareil avant

de procéder à son nettoyage ou à son entretien�

46� Pour réduire le risque de blessure, l’utilisateur doit

lire le manuel d’instructions�

47� Pour réduire le risque de décharge électrique,

n’utilisez pas cet appareil à l’extérieur ou sur des

surfaces mouillées�

48� Veuillez vous assurer que la tension d’alimentation

de la prise correspond à la tension d’alimentation

indiquée sur la station d’accueil�

49� N’utilisez pas la station d’accueil si elle est

endommagée�

50� Retirez la che électrique de la prise avant

d’effectuer le nettoyage ou l’entretien de la station

d’accueil�

51� Branchez l’appareil uniquement dans une prise

correctement mise à la terre� Consultez les

instructions de mise à la terre�

33 FR-CA

Déclaration sur les interférences de la

Federal Communications Commission(FCC)

REMARQUE: Cet équipement a été testé et jugé conforme aux

limites pour appareils numériques de classeB, conformément à

la section15 des règlements de laFCC�

Ces limites sont destinées à assurer une protection raisonnable

contre les interférences nuisibles dans une installation

résidentielle� Cet équipement génère, utilise et peut émettre

de l’énergie radioélectrique et peut, en cas d’installation ou

d’utilisation non conforme aux instructions, engendrer des

interférences nuisibles aux communications radio�

Cependant, on ne peut pas garantir que des interférences ne

se produiront pas dans certaines installations� Si cet appareil

cause des interférences nuisibles à la réception des signaux de

radio ou de télévision, qui peut être déterminé en allumant et

en éteignant l’appareil, nous conseillons à l’utilisateur d’essayer

de corriger ces interférences par un ou plusieurs des moyens

suivants:

Réorienter ou repositionner l’antenne de réception�

Augmenter la distance séparant l’équipement du récepteur�

Brancher l’appareil dans une prise d’un circuit différent de

Courant continu

Courant alternatif

Cet appareil est conforme aux règlements sur les

radiations du DHHS, 21CFR chapitre 1, sous-chapitre J�

celui du récepteur�

Consulter le revendeur ou un technicien qualié spécialisé en

radio/télévision pour obtenir de l’aide�

Cet appareil est conforme à la section15 des règlements de

la FCC� L’utilisation est sous réserve des deuxconditions

suivantes:

(1)cet appareil ne doit pas engendrer des interférences

nuisibles et(2), cet appareil doit accepter toute interférence

reçue, y compris les interférences pouvant entraîner un

fonctionnement indésirable�

Avertissement: Toutes les transformations ou modications

de cet appareil non expressément autorisées par la partie

responsable de la conformité pourraient annuler le droit de

l’utilisateur à utiliser l’équipement�

Cet appareil contient des émetteurs/récepteurs exempts de

licence qui sont conformes aux normesRSS d’Innovation,

Sciences et Développement économique Canada� L’utilisation

est sous réserve des deuxconditions suivantes:

(1) Cet appareil ne doit pas causer d’interférences�

(2) Cet appareil doit accepter toute interférence, y compris les

interférences pouvant provoquer un fonctionnement indésirable

de l’appareil�

Avertissement relatif à l’exposition aux

radiofréquences

Cet équipement est conforme aux limites d’exposition aux

radiations dénies par la FCC pour un environnement non

contrôlé�

Cet équipement doit être installé et utilisé conformément

34FR-CA

aux instructions fournies, et la ou les antennes utilisées pour

cet émetteur doivent être installées de manière à fournir une

distance de séparation d’au moins 20cm de toute personne et

ne doivent pas être colocalisées ni fonctionner en combinaison

avec une autre antenne ou un autre émetteur�

Avertissement MPE (pour les appareils mobiles des

sections15�247 et15�407)

An de satisfaire aux exigences de sécurité de la FCC et

en matière d’exposition aux radiofréquences et aux circuits

intégrés, une distance d’au moins 20cm doit être maintenue

entre cet appareil et toute personne durant l’utilisation de

l’appareil�

À des ns de conformité, l’utilisation à une distance moindre

que celle-ci n’est pas recommandée�

Pour désactiver le module Wi-Fi sur DEEBOT, procédez comme

suit : allumez le robot, puis placez-le sur la station OMNI, en

vous assurant que les contacts de charge sur DEEBOT et la

station sont correctement connectés� Double-cliquez sur le

bouton�

Pour activer le module Wi-Fi sur DEEBOT, veuillez redémarrer le

robot� En outre, débranchez et branchez le satellite�

CONSERVER CES INSTRUCTIONS

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre� En cas de mauvais

fonctionnement ou de panne, la mise à la terre fournit un chemin

de moindre résistance pour le courant électrique an de réduire

le risque de décharge électrique� Cet appareil est équipé d’un

cordon doté d’un conducteur de mise à la terre et d’une che de

mise à la terre de l’équipement� La che doit être insérée dans une

prise appropriée qui est correctement installée et mise à la terre

conformément à toutes les ordonnances et à tous les codes locaux�

AVERTISSEMENT– Un branchement inapproprié du conducteur

de mise à la terre de l’équipement peut entraîner un risque de

décharge électrique� En cas de doute sur le caractère adéquat de

la mise à la terre de la prise, consultez un électricien qualié ou

un technicien� Ne modiez pas la che fournie avec l’appareil� Si

elle ne convient pas à la prise, faites installer une prise appropriée

par un électricien qualié�

Cet appareil doit être utilisé sur un circuit d’une tension

nominale de 120V et est équipé d’une che de mise à la terre

qui ressemble à la che illustrée sur la photo suivante� Assurez-

vous que l’appareil est branché dans une prise ayant la même

conguration que la che� Aucun adaptateur ne doit être utilisé

avec cet appareil�

BROCHE DE MISE À

LA TERRE

PRISE MISE

À LA TERRE

35 FR-CA

Mise à jour de l’appareil

En général, certains appareils sont mis à jour deuxfois

par mois, mais ce n’est pas toujours le cas�

Certains appareils, surtout ceux qui ont été mis en vente

il y a plus de troisans, ne seront mis à jour que si une

vulnérabilité critique est trouvée et corrigée�

Pour utilisation résidentielle À L’INTÉRIEUR SEULEMENT�

Cet appareil contient des émetteurs/récepteurs exempts

de licence qui sont conformes aux normesRSS

d’Innovation, Sciences et Développement économique

Canada� L’utilisation est sous réserve des deuxconditions

suivantes:

(1) Cet appareil ne doit pas causer d’interférences�

(2) Cet appareil doit accepter toute interférence, y

compris les interférences pouvant provoquer un

fonctionnement indésirable de l’appareil�

An de satisfaire aux exigences de sécurité de la FCC

et en matière d’exposition aux radiofréquences et aux

circuits intégrés, une distance d’au moins 20cm doit être

maintenue entre cet appareil et toute personne durant

l’utilisation de l’appareil�

À des ns de conformité, l’utilisation à une distance

moindre que celle-ci n’est pas recommandée�

36FR-CA

CONTENU DE L’EMBALLAGE

Robot Station OMNI

Base Manuel d’instructions

Brosse latéraleCordon d’alimentation

Remarque: Les gures et les illustrations sont offertes à titre de référence seulement et peuvent être différentes du produit réel� La conception du produit et ses

spécications sont assujetties à des modications sans préavis�

Plaques de tampon nettoyeur Tampons nettoyeurs lavables

Manuel d’instructions

37 FR-CA

DIAGRAMME SCHÉMATIQUE DU PRODUIT

Module d'évitement

d'obstacles

Module de navigation

Pression brève: Retour à la station Pression prolongé : Auto-nettoyage de la station de démarrage

Pression brève: Démarrer/Pause/Continuer Pression prolongé : Marche/Arrêt

Pression brève: Nettoyage ponctuel début/n Pression prolongé : Verrou de sécurité enfant

+ Pression brève: Congurer le réseau

Touche de réinitialisation «RESET»

Pour rétablir les paramètres par défaut: Pressez et maintenez la touche RESET

pendant 5 secondes et vous entendrez un son d'invite� Après cela, la musique de

démarrage sera jouée et le robot sera restauré aux paramètres par défaut�

Boutons de conguration du réseau

Congurer le réseau: Pressez + pour préparer le robot à la conguration

du réseau� Ensuite, suivez les instructions vocales pour vous connecter à

l'application�

Robot

Tampon

Couvercle supérieur

Boutons

Capteur de rebords

Boutons

Port de transfert de

données

Réservé au personnel

d’entretien professionnel�

Touche de réinitialisation «RESET»

Bac à poussière

Filtre

Orice d’élimination de la

poussière

Capture

Contacts de

recharge

Pression

brève

38FR-CA

Remarque: Les gures et les illustrations sont offertes à titre de référence

seulement et peuvent être différentes du produit réel� La conception du produit et

ses spécications sont assujetties à des modications sans préavis�

Vue du bas

Roues motrices

Roue universelle

Brosse latérale

Brosse à rouleau

anti-enchevêtrement

dirigée par un cyclone

Capteur de

détection de tapis

Capteurs antichute

Loquets d'ouverture

des brosses

Fentes de montage

pour l'assemblage du

tampon de nettoyage

Assemblage des tampons nettoyeurs

Plaques de tampon

nettoyeur

Tampons nettoyeurs

lavables

Station (avant)

Bac de collecte de poussière

Remarque:

• Si le voyant clignote en rouge, rendez-vous sur l'application ECOVACS HOME pour plus de

détails sur le dysfonctionnement�

• Si le robot ne peut pas se charger, essuyez les contacts de charge correspondants sur la

station OMNI avec un chiffon sec�

Réservoir d’eau propre

Réservoir d’eau sale

Bande lumineuse

Blanc uni: Fonctionnement/

Auto-nettoyage

Clignote en rouge: Problème

Sort: Panne de courant/

mode veille

Plateau de lavage

de serpillières

Contacts de recharge

Sac à poussière

Poignée du sac à poussière

39 FR-CA

Pièce Description de la fonction

Module de navigation

En utilisant le principe de triangulation, qui implique l'émission

et la réception de faisceaux laser rééchis par les objets

environnants, des informations précises de mesure de distance

entre le robot et les objets proches peuvent être calculées grâce

à des algorithmes� Lorsque le robot se déplace dans un certain

environnement, les positions des objets environnants sont

déterminées pour créer une carte spatiale de l'environnement du

robot� La plage de mesure est de 8 m�

Module d'évitement

d'obstacles

Ce module évite automatiquement les obstacles grâce au

balayage laser linéaire et à de multiples capteurs� Doté

d'algorithmes avancés, il perçoit et mesure avec précision la

distance des différents obstacles domestiques en temps réel,

avec une précision de l'ordre du millimètre� Cette capacité

permet d'anticiper et d'éviter les problèmes, garantissant des

opérations de nettoyage précises et uides�

Capteurs antichute

Grâce à la télémétrie infrarouge, le capteur infrarouge situé sous

le robot mesure la distance entre le bas du robot et le sol� Si le

capteur détecte une chute en avant (par exemple ≥ 90 mm pour

un fond blanc) et que le résultat de la mesure dépasse la limite

prédénie, le robot cessera d'avancer pour éviter les chutes� La

distance de déclenchement est de 60 mm�

Capteur de détection

de tapis

La sonde à ultrasons émet des ondes ultrasonores d'une

fréquence de 300 kHz� Les ondes ultrasonores pouvant être

absorbées par les tapis, le robot peut identier la présence

d'un tapis lorsque l'énergie rééchie descend en dessous d'un

certain seuil� Selon les tests de laboratoire ECOVACS, plus de

50types de tapis offerts sur le marché actuellement peuvent être

identiés�

Capteur de rebords

Grâce à la télémétrie infrarouge, le robot peut détecter la

distance entre lui et les objets sur son côté droit� Lorsqu'il y

a un mur ou un obstacle sur le côté droit, le robot effectue un

nettoyage des bords pour éviter les zones manquées ou les

collisions�

Capteur anticollision

Lorsque le signal transmis est bloqué par un obstacle, le

récepteur du signal ne pourra pas le recevoir� Avec ce principe,

le robot évitera les obstacles lorsqu'il les rencontrera�

Capteurs

Station (arrière)

Bouche d’aération

Goulotte de câbles

Remarque:

Les gures et les illustrations sont offertes à titre de référence

seulement et peuvent être différentes du produit réel� La conception du produit et

ses spécications sont assujetties à des modications sans préavis�

Interrupteur

d’alimentation

«I»= MISE SOUS TENSION

«O»= MISE HORS TENSION

40FR-CA

Rangez les objets tels que les câbles, les chiffons, les pantoues, etc�

sur le sol an d'améliorer l'efcacité du nettoyage�

Rentrez les bords des tapis à franges sous le tapis avant de le

nettoyer�

Ne restez pas dans les espaces restreints tels que les portes et

les couloirs, et veillez à ne pas bloquer le chemin du robot lorsqu'il

identie des zones�

Rangez la zone à nettoyer en remettant

les meubles, comme les chaises, à leur

place�

Lors de la première utilisation, assurez-

vous que chaque porte de pièce

est ouverte pour permettre au robot

d'explorer pleinement votre maison�

peut être nécessaire de placer une

barrière physique au bord d'une chute pour

empêcher le robot de tomber par-dessus

le bord�

Installation

Avant toute utilisation, veuillez retirer tous les matériaux de protection

du robot et de la station OMNI�

Le son du « clic » indique une installation correcte�

Cliquez sur

REMARQUES AVANT LE NETTOYAGE DÉMARRAGE RAPIDE

41 FR-CA

Branchez la station

Utiliser un nettoyant pour sols solides

• Si des objets rééchissants tels que des miroirs ou des plinthes se trouvent à

proximité de la station, les 14 cm inférieurs de ces objets doivent être recouverts�

• Ne placez pas la station sous la lumière directe du soleil�

• Placez la station à un endroit où le signal Wi-Fi est fort�

Placez la station

Utiliser un réservoir d'eau propre

Placez la station contre un mur sur une surface plane et dure� Veillez à

ce qu'aucun objet ne se trouve à moins de 0,05 m de part et d'autre et

à moins de 0,8 m devant l'appareil�

≥ 0.05m (0.16’)

≥

0.8m (2.62’)

• N'utilisez que le nettoyant pour sols solides fourni par ECOVACS� Pour l'acheter,

rendez-vous sur l'application ECOVACS HOME ou https://www�ecovacs�com/global�

UTILISER UN NETTOYANT ET UN RÉSERVOIR D'EAU

• Veuillez remplacer le produit rapidement après 30 jours d'utilisation ou lorsque sa couleur

s'estompe visiblement� La durée réelle et la décoloration peuvent varier en fonction de la

fréquence d'utilisation�

• NE retirez PAS l'enveloppe extérieure du produit, ne le placez pas directement dans le

réservoir d'eau propre et ne l'utilisez pas avec d'autres produits de nettoyage ou de

désinfection�

• Éviter le contact avec les yeux� En cas de contact, rincer immédiatement et abondamment à

l'eau� Éviter l'ingestion� En cas d'ingestion accidentelle, boire beaucoup d'eau et consulter

rapidement un médecin�

PRÉPARER LA STATION

Le nettoyant solide pour sols doit être acheté séparément�

42FR-CA

2� Recherchez «ECOVACS HOME» pour télécharger l'application�

TÉLÉCHARGER L'APPLICATION

1� Scannez le code QR sous la couverture supérieure du robot pour

télécharger l'application�

Pour proter de toutes les fonctionnalités disponibles, il est

recommandé de contrôler votre robot via l'application ECOVACS

HOME.

Sous le capot supérieur du robot

CONNECTEZ LE DEEBOT À L’APPLICATION

Exigences relatives au réseauWi-Fi:

• Vous utilisez un réseau de 2,4GHz ou un réseau mixte de 2,4/5GHz�

• Votre routeur prend en charge les protocoles802�11b/g/n etIPv4�

• N’utilisez pas de réseau privé virtuel(RPV) ou de serveur mandataire�

• N’utilisez pas de réseau caché�

• WPA et WPA2 utilisant le cryptage TKIP, PSK, AES/CCMP�

• Le protocole WEPEAP (Enterprise Authentication Protocol) n’est pas

pris en charge�

• Utilisez les canauxWi-Fi 1-11 en AmériqueduNord et les

canaux1-13 à l’extérieur de l’AmériqueduNord (reportez-vous à

l’organisme de réglementation local)�

• Si vous utilisez un prolongateur ou un répéteur de réseau, le nom du

réseau(SSID) et le mot de passe sont les mêmes que ceux de votre

réseau principal�

• Veuillez activer le WPA2 sur votre routeur�

Veuillez noter que pour accéder aux fonctions intelligentes telles que

le démarrage à distance, l'afchage de cartes en 2D et les paramètres

de contrôle, ainsi que le nettoyage personnalisé (les fonctions

peuvent varier en fonction du produit), vous devrez télécharger et

utiliser l'application ECOVACS HOME, qui reçoit des mises à jour

constantes� Vous devez accepter notre politique de condentialité et

notre accord d'utilisation avant que nous puissions traiter certaines de

vos informations de base et nécessaires et vous permettre d'utiliser le

produit� Sans votre accord, certaines des fonctionnalités intelligentes

susmentionnées ne sont pas accessibles via l'application ECOVACS

HOME� Néanmoins, vous pouvez toujours utiliser les fonctions de base

des produits pour un fonctionnement manuel�

ECOVACSHOME

43 FR-CA

Pressez et maintenez pendant 3 s, attendez que la musique de démarrage

soit jouée, indiquant que le robot est allumé�

Appuyez pour rappeler le robot et entrer dans la station pour le

recharger�

• Une fois la Station correctement placée et branchée, le robot y reviendra

automatiquement pour recharger et vider le bac à poussière selon les besoins

pendant le fonctionnement� Pour garantir le bon déroulement de ce processus,

il est recommandé que le robot démarre depuis la Station et que la Station ne

soit pas déplacée pendant le nettoyage�

Pression

brève

RECHARGEZ LE DEEBOT

3s

6,5h

FONCTIONNEMENT DU DEEBOT

Avant de nettoyer pour la première fois, assurez-vous que le robot est dans

la station et complètement chargé� Appuyez

sur le robot, puis le robot

commencera à nettoyer et à cartographier simultanément�

Démarrez le nettoyage

Lorsque vous créez une carte pour la première fois, veuillez suivre le robot pour

vous aider à résoudre certains problèmes mineurs�

Par exemple, si le robot reste coincé sous un meuble bas, vous pouvez vous

référer aux solutions suivantes :

1� Surélevez les meubles si possible�

2� Couvrez le fond du meuble pour empêcher le robot d'y pénétrer�

3� Dénissez des limites virtuelles dans l'application pour empêcher le robot d'y

pénétrer�

Lorsque le robot fonctionne, appuyez sur dessus pour mettre son activité

en pause�

Interrompre le nettoyage

Après une pause d'un moment, tous les voyants du robot s'éteindront� Pour

réveiller le robot, appuyez

dessus�

Éveil

Remarque:

1� Ne retirez pas fréquemment les tampons de vadrouille lavables�

2� N’utilisez pas de chiffons ou autres objets pour frotter les plaques de tampon de

nettoyage�

3� Lorsque l'application ECOVACS HOME vous indique que les tampons de nettoyage

doivent être remplacés, veuillez les remplacer à temps� Découvrez plus d'accessoires

dans l'application ECOVACS HOME ou sur https://www�ecovacs�com/global�

Pression

brève

44FR-CA

Appuyez pour rappeler le robot à la station pour le charger�

Retour à la station

•

Même lorsque le robot n'est pas utilisé, il est recommandé de le laisser allumé

et en charge, pour préparer la prochaine session de nettoyage��

Pression

brève

45 FR-CA

ENTRETIEN PÉRIODIQUE

Fréquence d’entretien

Pour garantir des performances optimales, effectuez les tâches de maintenance et remplacez les pièces aux fréquences suivantes:

Pièce Fréquence d’entretien Fréquence de remplacement

Tampons nettoyeurs lavables / Tous les 1à2mois

Sac à poussière / Lorsque l'application vous le demande

Brosse latérale Toutes les 2 semaines Tous les 3à6mois

Brosse principale Toutes les semaines Tous les 6à12mois

Filtre Toutes les semaines Tous les 3à6mois

Module de navigation

Module d'évitement d'obstacles

Roue universelle

Capteurs antichute

Capteur de détection de tapis

Capteur de rebords

Tampon

Contacts de charge sur DEEBOT

Contacts de charge sur la station

Toutes les semaines /

Réservoir d’eau propre Tous les 3 mois /

Réservoir d’eau sale Après chaque nettoyage /

Bac de collecte de poussière Chaque mois /

Corps et fond de la station Chaque mois /

Nettoyant pour sols solides / Chaque mois

Avant de nettoyer et d'entretenir votre DEEBOT, assurez-vous de l'éteindre et de débrancher la Station�

Explorerplus d'accessoires dans l'application ECOVACS HOME ou sur https://www�ecovacs�com/global�

46FR-CA

Bac à poussière

Remarque : Séchez complètement le ltre avant de l’utiliser.

Il est recommandé d'acheter des ltres de rechange et des outils d'entretien sur l'App Store ECOVACS HOME ou sur la boutique en ligne ofcielle ECOVACS� via

https://www�ecovacs�com/global.

Brosse principale et brosse latérale

Brosse principale.

Ouvrez le capot�

Retirez la brosse principale�

Nettoyez la brosse principale�

47 FR-CA

Brosse principale et brosse latérale

Brosse latérale.

Retirer la brosse latérale�

Nettoyer la brosse latérale�

Autres composants

Module de navigation

Tampon Contacts de rechargeCapteur de rebords

Capteurs antichuteModule d'évitement d'obstacles

Roue universelle Roues motrices

48FR-CA

Lorsque le robot se trouve dans la station, appuyez et maintenez

enfoncé

, et le bac de lavage des serpillières ajoutera

automatiquement de l'eau�

Station OMNI Réservoir d’eau sale

Nettoyer le bac de lavage de la vadrouille�

Vider le réservoir d'eau sale�

Environ 1 minute plus tard, le bac vidange automatiquement l'eau

sale�

Pression

longue

49 FR-CA

Jeter le sac à poussière usagé�

Tenez la poignée pour soulever et sortir le sac à poussière, ce

qui empêchera les fuites de poussière�

Sac à poussière

Nettoyez la cabine de dépoussiérage à l'aide d'un chiffon sec et

mettez une nouvelle cabine de dépoussiérage en place�

Fermez la cabine de dépoussiérage�

50FR-CA

Retirer le bac amovible et le ltre de base pour les laver�

Remettez-les en place�

Remarque: Veuillez installer correctement le bac de lavage des serpillières pour

qu'il fonctionne sans problème�

Plateau de lavage de serpillières Stockage

Veuillez noter que le robot ne peut pas se charger lorsqu'il est éteint�

Si le robot doit rester inutilisé pendant une période prolongée, assurez-

vous qu'il est complètement chargé et hors tension avant de le ranger�

Pour l'éteindre, remettez-le sur la station, puis appuyez longuement sur

� De plus, rechargez-le tous les 1,5 mois pour éviter une décharge

excessive de la batterie�

• Une fois que le robot a terminé sa tâche de nettoyage, il est recommandé de ne

pas l'éteindre mais de le laisser en charge, an de mieux préparer la prochaine

session de nettoyage�

• Si la batterie est trop déchargée ou reste inutilisée pendant une période

prolongée, le robot risque de ne pas se recharger correctement� Dans ce cas,

veuillez nous contacter pour obtenir de l'aide� N'essayez pas de démonter la

batterie par vous-même�

51 FR-CA

DÉPANNAGE

Nº Problème Cause possible Solution

Le robot ne peut pas se

connecter à l'application

ECOVACS HOME�

Nom d'utilisateur et mot de passe Wi-Fi incorrects� Veillez à entrer le nom d'utilisateur et le mot de passe Wi-Fi corrects�

Le robot n'est pas à portée du signal Wi-Fi de votre

maison�

Assurez-vous que le robot est à portée du signal Wi-Fi de votre

maison�

Le robot n'est pas en état de conguration�

Lorsque le robot est sous tension, ouvrez son capot supérieur,

appuyez sur le bouton RESET et vous entendrez l'invite vocale de

démarrage de la conguration du réseau, indiquant que le robot est

entré dans l'état de conguration�

Vous n'utilisez pas un réseau mixte 2,4 GHz ou 2,4/5

GHz�

Actuellement, le robot ne prend pas en charge les réseaux de 5 GHz�

Veuillez utiliser les options 2,4 GHz ou 2,4/5 GHz à la place�

Mauvaise application installée� Veuillez télécharger et installer l'application ECOVACS HOME�

2 La carte est perdue�

La carte risque d'être perdue si vous déplacez le robot

pendant le nettoyage�

Déplacez le robot devant la Station pour récupérer la carte�

Recherchez la carte restaurée dans « Gestion des cartes » et appuyez

sur « Utiliser cette carte » pour la récupérer�

Si le problème persiste, redémarrez la cartographie�

Unable to create maps in

the App�

Le robot ne démarre pas depuis la Station� Le robot doit partir de la Station�

Déplacer le robot pendant le nettoyage peut entraîner

un échec de localisation�

Pendant le nettoyage, ne déplacez pas le robot�

Le nettoyage automatique n’est pas terminé�

Assurez-vous que le robot retourne automatiquement à la Station

après le nettoyage�

La brosse latérale tombe

pendant l’utilisation�

La brosse latérale n’est pas installée correctement� Assurez-vous que la brosse latérale s’enclenche lors de l’installation�

Aucun signal trouvé�

Impossible de retourner à

la station�

La station est mal placée�

Veuillez placer la station correctement selon les instructions de la

[[PRÉPARER LA STATION]�section�

La Station est hors tension ou déplacée�

Vériez si la Station est connectée à l'alimentation électrique� Ne

déplacez pas la station�

Le robot ne démarre pas le nettoyage depuis la Station�

Il est recommandé que le robot commence le nettoyage depuis la

Station�

Le trajet de recharge est bloqué� Par exemple, la porte

de la pièce où se trouve la station est fermée�

Gardez le trajet de recharge bien dégagé�

52FR-CA

Nº Problème Cause possible Solution

Le robot revient à la Station

avant d'avoir ni de nettoyer�

La pièce est si grande que le robot doit y retourner pour se

recharger�

Veuillez activer la reprise automatique� Pour en savoir plus, veuillez suivre

les instructions dans l’application�

Dans les aménagements de maison très complexes, l’efcacité

du nettoyage peut diminuer, ce qui peut entraîner un nettoyage

incomplet�

Simpliez l'aménagement de votre maison�

7 Le robot n'arrive pas à charger�

Les contacts de charge du robot ne sont pas entièrement en

contact avec ceux de la station�

Assurez-vous que les contacts de charge du robot sont entièrement

en contact avec ceux de la Station� Vériez si les contacts de charge

du robot et de la Station sont sales� Veuillez nettoyer ces pièces

conformément aux instructions de la [ENTRETIEN RÉGULIER] section�

La station n’est pas connectée à la source d’alimentation� Assurez-vous que la station est connectée au bloc d’alimentation�

La batterie se décharge excessivement en raison de périodes

prolongées de non-utilisation�

Il est recommandé d'utiliser ce produit régulièrement� Si des problèmes

de charge surviennent en raison d'une non-utilisation prolongée, veuillez

contacter le service client pour obtenir de l'aide�

Le robot est très bruyant

pendant le nettoyage�

La brosse principale/la brosse latérale est emmêlée ou le bac à

poussière/le ltre est bloqué�

Il est recommandé de nettoyer régulièrement la brosse principale, la

brosse latérale, le bac à poussière, le ltre, etc�

Le robot est en mode fort� Passez en mode standard�

Le robot reste bloqué pendant

le travail et s'arrête�

Le robot est emmêlé avec des objets au sol (ls électriques,

rideaux, franges de moquette, etc�)

Le robot va essayer différentes manières de se libérer� S’il n’y arrive pas,

retirez manuellement l’obstacle et redémarrez-le�

Le robot pourrait être coincé sous des meubles dont l'entrée est

de hauteur similaire�

Veuillez surélever les meubles, dénir une barrière physique ou dénir

une limite virtuelle via l'application ECOVACS HOME�

Pendant le nettoyage, le

robot peut rencontrer des

problèmes tels qu'un parcours

désordonné, des mouvements

biaisés, des passages

répétés sur les mêmes

endroits et des petites zones

manquantes� (Si une grande

zone est temporairement

manquée, soyez assuré que

le robot reviendra de manière

autonome pour assurer un

nettoyage en profondeur�)

Des objets tels que des ls et des pantoues au sol peuvent

obstruer le robot�

Avant le nettoyage, veuillez ranger autant que possible les ls, pantoues

et autres objets éparpillés au sol� S'il manque une zone lors du nettoyage,

le robot la corrigera automatiquement� Veuillez vous abstenir de toute

interférence (comme déplacer le robot ou bloquer son itinéraire)�

Les roues motrices peuvent glisser sur le sol lorsque le robot

monte les marches, les seuils et les barres de porte, ce qui peut

affecter sa capacité à naviguer dans l'ensemble de la maison�

Il est recommandé de fermer la porte de la zone concernée et de la

nettoyer séparément� Après le nettoyage, le robot reviendra à son

emplacement de départ�

Sur les sols fraîchement cirés ou polis, ainsi que sur les

carrelages lisses, il peut y avoir moins de friction entre les roues

motrices et le sol�

Veuillez attendre que la cire sèche avant de nettoyer�

En raison des variations dans la disposition des maisons,

certaines zones ne sont pas accessibles au robot�

Rangez votre maison pour que le robot puisse pénétrer dans les zones à

nettoyer�

53 FR-CA

Nº Problème Cause possible Solution

Après son retour à la station,

le robot ne vide pas son bac à

poussière�

La cabine de dépoussiérage n'est pas fermée� Fermez la cabine de dépoussiérage�

Le sac à poussière n’est pas installé dans la station� Installez le sac à poussière, puis fermez le bac de collecte de poussière�

Le déplacement manuel du robot vers la station peut ne pas

déclencher la fonction de vidange automatique�

Il est recommandé de laisser le robot retourner seul à la station� Ne le déplacez

pas manuellement�

En mode Ne pas déranger, le robot ne videra pas la poussière

après être retourné à la station�

Désactiver l'option Ne pas déranger dans l'application ECOVACS HOME ou

lancer manuellement le dépoussiérage�

La station détecte une diminution de l’efcacité de la vidange�

Remplacez le sac à poussière conformément à la [ENTRETIEN RÉGULIER]

section et fermez la cabine de dépoussiérage� Si le sac à poussière n'est pas

plein lorsque l'application vous le demande, vous pouvez le remettre en place�

Si les causes possibles ci-dessus ont été écartées, il est possible

que des composants de la station soient défectueux�

Veuillez contacter le service clientèle pour obtenir de l'aide�

La vidange automatique n'a pas

abouti�

La station détecte une diminution de l’efcacité de la vidange�

Remplacez le sac à poussière conformément à la [ENTRETIEN RÉGULIER]

section et fermez la cabine de dépoussiérage� Si le sac à poussière n'est pas

plein lorsque l'application le demande, vous pouvez le remettre en place�

La sortie du bac à poussière est obstruée par des corps étrangers� Retirez le bac à poussière et éliminez les corps étrangers sur la prise�

La face intérieure de la cabine

de dépoussiérage est sale�

Les nes particules traversent le sac à poussière et s'accumulent

sur la face intérieure de la cabine de dépoussiérage�

Nettoyez le côté intérieur de la cabine de dépoussiérage�

Le sac à poussière est endommagé� Vériez et remplacez le sac à poussière�

Des fuites de poussière

se produisent pendant le

fonctionnement du robot�

La sortie du bac à poussière est obstruée par des corps étrangers� Retirez le bac à poussière et éliminez les corps étrangers sur la prise�

Les plaques du tampon de

nettoyage ne peuvent pas être

tournées�

Les plaques du tampon de nettoyage sont bloquées par des corps

étrangers�

Éliminez les corps étrangers�

Le robot ne répond pas aux

instructions de la Station�

Le robot est trop loin de la Station�

Dans ce cas, vous pouvez utiliser l'application ECOVACS HOME pour contrôler

le robot�

Le robot et la Station ne sont pas appariés�

Débranchez la station et rebranchez-la au bout de 10 s� Mettez le robot hors

tension, puis remettez-le sous tension� Poussez le robot dans la station, en

veillant à ce que ses contacts de charge soient correctement alignés avec ceux

de la station� Le robot commencera à se recharger et émettra un message

vocal indiquant que l'appairage a réussi�

Les roues motrices sont

bloquées�

Les roues motrices sont enchevêtrées ou coincées par des corps

étrangers�

Tournez et appuyez sur les roues motrices pour vérier qu'elles ne sont pas

enveloppées ou obstruées par des objets étrangers� Si des objets étrangers

sont trouvés, veuillez les nettoyer rapidement� Si le problème persiste, veuillez

contacter le service clientèle pour obtenir de l'aide�

54FR-CA

Nº Problème Cause possible Solution

Le bac de lavage de la

vadrouille est plein d'eau et

ne peut pas être vidé� Une

invite vocale est diffusée

pour vous en avertir�

Le réservoir d’eau sale n’est pas installé correctement�

Tapez sur le réservoir d’eau sale pour vous assurer qu’il est installé

correctement�

Les bouchons d'étanchéité du réservoir d'eau sale ne sont

pas installés correctement�

Assurez-vous que les deux bouchons d'étanchéité sont

correctement installés�

La station ne peut pas vider l’eau normalement�

Appuyez et maintenez enfoncée

, et attendez que le bac de

lavage des serpillières ajoute automatiquement de l'eau� Ensuite,

appuyez et maintenez

pour voir si la station peut évacuer l'eau

normalement� Si ce problème se produit pendant le processus de

lavage du tampon de nettoyage de la Station, veuillez terminer la

tâche via l'application avant de suivre les étapes ci-dessus� Si l'eau

est évacuée avec succès, essuyez le capteur de débordement

d'eau du plateau de lavage de la vadrouille� Dans le cas contraire,

vériez qu'il n'y a pas de corps étrangers entre le réservoir d'eau

sale et la station et dégagez-les�

L'orice d'aspiration du bac de lavage est obstrué par des

corps étrangers ou le bac de lavage est sale�

Nettoyez le bac de lavage de la vadrouille et assurez-vous

qu'aucun corps étranger ne bloque son port d'aspiration�

L'alerte vocale persiste après avoir essayé les solutions ci-

dessus�

Éteignez puis redémarrez la station� Si le problème persiste,

veuillez contacter le service clientèle pour obtenir de l'aide�

La plaque du tampon de

nettoyage ne peut pas

monter ou descendre

automatiquement�

La plaque du tampon de nettoyage est emmêlée ou

coincée à cause de corps étrangers�

Éliminez les corps étrangers�

La plaque du tampon de nettoyage tombe� Réinstallez-le et assurez-vous qu'il s'enclenche�

55 FR-CA

SPÉCIFICATIONS TECHNIQUES

Remarque: Les spécications techniques et de conception peuvent être modiées à des ns

d’amélioration continue du produit�

Découvrez plus d'accessoires sur https://www�ecovacs�com/global�

La puissance de sortie du moduleWi-Fi est inférieure à 100mW.

Modèle YDLX11-1

Entrée nominale 20V

2A

Temps de

charge

6,5h

Modèle de station CH2427

Entrée nominale 100 à 120V

～

50 à 60Hz

Courant d’entrée

nominale (recharge)

0,5 A Sortie nominale 20V

2A

Alimentation (vidange) 4,4A

Puissance (balai à

laver à l’eau chaude)

12A

Veuillez utiliser l’appareil

photo mobile pour balayer le

codeQR et obtenir le guide de

l’utilisateur.

56ES-LA

1� No permita que se utilice como juguete� En

caso de que un niño manipule el aparato o de

que este funcione cerca de un niño, se debe

prestar especial atención�

2� Despeje el área que se limpiará� Retire del piso

los cables de alimentación y objetos pequeños

que puedan enredar el aparato� Meta los ecos

de las alfombras debajo de estas y retire del

piso objetos como cortinas y manteles�

3� Si hay un desnivel en el área de limpieza debido

a un escalón o una escalera, debe utilizar el

aparato de manera tal que este pueda detectar

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

LEA TODAS LAS INSTRUCCIONES

ANTES DE USAR ESTE APARATO.

Cuando se utiliza un aparato eléctrico, siempre se

deben seguir las precauciones básicas, incluidas

las que se indican a continuación:

ADVERTENCIA:

Lea todas las instrucciones

y advertencias de seguridad� En caso de no seguir

las advertencias e instrucciones, pueden producirse

descargas eléctricas, incendios o lesiones graves�

el escalón sin caerse por el borde� Puede ser

necesario colocar una barrera física en el borde

para evitar que la unidad se caiga� Asegúrese

de que la barrera física no represente un peligro

de tropiezo�

4� Utilice el aparato solamente como se describe

en este manual� Utilice únicamente los

accesorios recomendados o vendidos por el

fabricante�

5� No manipule el enchufe de alimentación ni el

aparato con las manos mojadas�

6� Se prohíbe el uso de baterías no recargables�

7� No utilice el aparato sin instalar el depósito de

polvo o los ltros�

8� No utilice la aspiradora en un área con velas

encendidas u objetos frágiles dispuestos en el

piso que va a limpiar�

9� No utilice ni guarde el aparato en ambientes

extremadamente calientes o fríos (debajo de

-5°C/23°F o por encima de 40°C/104°F)�

Cargue el robot en un entorno con una

temperatura por encima de 0°C/32°F y por

debajo de 40°C/104°F�

10� Mantenga el cabello, la ropa suelta, las manos

y todas las partes del cuerpo alejados de las

aperturas y piezas móviles de la unidad�

11� No utilice el aparato en una habitación donde

haya un bebé o un niño dormido�

12� ÚNICAMENTE para uso en INTERIORES�

57 ES-LA

No utilice el aparato en entornos exteriores,

comerciales o industriales� No utilice el aparato

en supercies húmedas o supercies con agua

estancada�

13� No permita que el aparato recolecte objetos de

gran tamaño, como piedras, trozos grandes de

papel u otros objetos que puedan obstruirlo�

14� No utilice el aparato para recoger materiales

inamables o combustibles como gasolina,

tóner de impresoras o fotocopiadoras, ni lo use

en áreas donde pudiese haber estos elementos�

15� No utilice el aparato para recoger objetos que

se estén quemando o emitan humo, tales como

cigarrillos, cerillas, cenizas calientes ni nada

que pueda provocar un incendio�

16� No coloque ningún objeto en las aberturas�

No utilice la unidad con aberturas obstruidas;

manténgala libre de polvo, pelusas, pelos y

cualquier cosa que pueda reducir el ujo de

aire�

17� Tenga cuidado de no dañar el cable de

alimentación� No mueva el aparato ni el puerto

de carga tirándolos del cable de alimentación�

No utilice el cable como mango, no cierre

puertas si el cable está en el umbral ni tire del

cable por bordes alados o esquinas� No pase

el aparato ni el puerto de carga por encima del

cable de alimentación� Mantenga el cable de

alimentación alejado de supercies calientes�

No desenchufe el aparato tirando del cable�

Para desenchufar el aparato, tome el cable de

alimentación desde el enchufe�

18� Si el cable de alimentación está dañado, el

fabricante o su agente de servicios deberán

reemplazarlo para evitar riesgos�

19� No utilice el aparato si el cable de alimentación

o el enchufe están dañados� No utilice el

aparato o el puerto de carga si no funcionan

correctamente, si se cayeron, si se dañaron, si

se dejaron al aire libre o si entraron en contacto

con agua� Con el n de evitar riesgos, toda

reparación debe realizarla el fabricante o su

agente de servicios�

20� APAGUE el interruptor de corriente antes

de efectuar operaciones de limpieza y

mantenimiento del aparato� Desactive todos

los controles antes de desenchufar el aparato�

Siempre apague el aparato antes de conectar o

desconectar la boquilla motorizada�

21� Retire el aparato del puerto de carga y APAGUE

el interruptor de corriente antes de quitar la

batería cuando deseche el aparato�

22� Antes de desechar el aparato, debe quitar y

desechar la batería de acuerdo con las leyes y

normativas locales�

23� Deseche las baterías usadas de acuerdo con

las leyes y normativas locales�

24� No incinere el aparato, incluso si presenta un

58ES-LA

daño grave� Las baterías pueden explotar con el

fuego�

25� Desenchufe el puerto de carga de la toma de

corriente cuando no esté en uso y antes de

realizar el mantenimiento�

26� El aparato debe utilizarse de acuerdo con las

instrucciones de este Manual de instrucciones�

Ecovacs Home Service Robotics

no se hace

responsable de los daños o lesiones causados

por el uso indebido del aparato�

27� Evite que el aparato arranque accidentalmente�

Asegúrese de que el interruptor está en la

posición de apagado antes de conectar el

aparato a la batería, levantarlo o transportarlo�

28� Cuando no esté utilizando la batería,

manténgala alejada de objetos metálicos, como

sujetapapeles, monedas, llaves, clavos, tornillos

u otros objetos pequeños de metal que puedan

hacer una conexión entre un terminal y otro�

Producir cortocircuitos en los terminales de la

batería puede causar quemaduras o incendios�

29� En condiciones indebidas, la batería puede

expulsar líquido; evite el contacto con este� En

caso de que se produzca contacto accidental,

enjuague el área afectada con agua� Si el

líquido entra en contacto con los ojos, busque,

además, atención médica� El líquido expulsado

por la batería puede causar irritación en la piel o

quemaduras�

30� No utilice baterías ni aparatos que estén dañados

o se hayan modicado� Las baterías dañadas

o modicadas pueden tener comportamientos

impredecibles, que pueden causar incendios,

explosiones o riesgo de lesiones�

31� No exponga la batería o el aparato al fuego

ni a temperaturas demasiado elevadas� La

exposición al fuego o a temperaturas por

encima de 130°C puede causar una explosión�

Una temperatura de 130°C es equivalente a

265°F�

32� Siga todas las instrucciones de carga y no

cargue la batería ni el aparato si la temperatura

excede el rango de temperatura especicado en

las instrucciones� Cargar el aparato de manera

incorrecta o a temperaturas que estén fuera del

rango especicado puede dañar la batería y

aumentar el riesgo de incendio�

33� El mantenimiento debe hacerlo una persona

calicada para realizar reparaciones y que utilice

solamente piezas de reemplazo idénticas a las

originales� Esto garantizará que se preserve la

seguridad del producto�

34� No modique el aparato ni la batería (según

corresponda), ni intente repararlos, excepto

según lo indicado en las instrucciones de uso y

cuidado�

35� Coloque los cables de otros dispositivos fuera

59 ES-LA

de la zona que se va a limpiar�

36� No utilice la aspiradora en una habitación donde

haya velas encendidas sobre muebles que la

aspiradora pueda golpear o con los que pueda

chocar accidentalmente�

37� No permita que los niños se sienten sobre el

aparato�

38� Utilice el aparato tal y como se describe

en este manual� Utilice solo los accesorios

recomendados por el fabricante�

39� Recargue el aparato únicamente con el cargador

especicado por el fabricante� Un cargador que

es apto para un tipo de batería puede implicar un

riesgo de incendio si se utiliza con otra batería�

40� Utilice los aparatos solo con baterías

especícamente designadas� El uso de

cualquier otra batería puede implicar riesgo de

lesiones e incendios�

41� El robot contiene baterías que solo pueden ser

reemplazadas por personas calicadas� Para

sustituir la batería del robot, comuníquese con

el Servicio de Atención al Cliente�

42� Si no utilizará el robot por un período

prolongado, cargue la batería por completo,

APAGUE el robot para almacenarlo y

desconecte el puerto de carga�

43� Para reducir el riesgo de descarga eléctrica,

asegúrese de no utilizar el aparato en

supercies mojadas� No exponga el aparato a la

lluvia� Guárdelo en un lugar cerrado�

44� Desconecte el aparato antes de hacerle

mantenimiento a n de reducir el riesgo de

lesiones a causa del movimiento de piezas�

45� Riesgo de lesiones� El cepillo podría activarse

inesperadamente� Desconéctelo antes de

limpiarlo o hacerle mantenimiento�

46� Para reducir el riesgo de lesiones, el usuario

debe leer el manual de instrucciones�

47� Para reducir el riesgo de descarga eléctrica,

no utilice el aparato en exteriores ni supercies

mojadas�

48� Asegúrese de que el voltaje de la fuente

de alimentación coincida con el voltaje de

alimentación marcado en el puerto de carga�

49� No utilice el puerto de carga si está dañado�

50� Se debe retirar el enchufe del receptáculo

antes de efectuar operaciones de limpieza o

mantenimiento del puerto de carga�

51� Conecte el aparato únicamente a una toma de

corriente con conexión a tierra� Consulte las

instrucciones de conexión a tierra�

60ES-LA

Declaración de interferencia de la Comisión Federal de

Comunicaciones (FCC)

NOTA: El equipo se sometió a prueba y se demostró que

cumple con los límites para un dispositivo digital de claseB,

conforme a la parte15 de las normas de la FCC�

Estos límites están diseñados para proporcionar una

protección razonable contra interferencias perjudiciales

en una instalación residencial� Este equipo genera energía

de radiofrecuencia, la utiliza y puede irradiarla, y, si no se

instala y utiliza según las instrucciones, puede provocar

interferencias perjudiciales en las comunicaciones de radio�

Sin embargo, no hay garantía de que no se producirán

interferencias en una instalación en particular� Si este

equipo causa interferencias perjudiciales para la recepción

de radio o televisión, lo cual puede determinarse apagando

y encendiendo el equipo, se recomienda al usuario que

intente corregir la interferencia mediante una o más de las

siguientes medidas:

Vuelva a orientar o ubicar la antena receptora�

Corriente continua

Corriente alterna

Este dispositivo cumple con las normas de radiación del

DHHS, título 21 del CFR, capítulo 1, subcapítulo J�

Aumente la separación entre el equipo y el receptor�

Conecte el equipo a una toma de corriente en un circuito

distinto al que está conectado el receptor�

Consulte al distribuidor o a un técnico experto en aparatos

de radio y televisión para obtener ayuda�

Este dispositivo cumple con la parte15 de las normas de

la FCC� El funcionamiento está sujeto a las siguientes dos

condiciones:

(1) este dispositivo no debe causar interferencias

perjudiciales, y (2) este dispositivo debe aceptar cualquier

interferencia recibida, incluidas las interferencias que

puedan causar un funcionamiento indeseado�

Precaución: Los cambios o las modicaciones que la

parte responsable del cumplimiento no haya aprobado

expresamente podrían anular la autoridad del usuario para

operar el equipo�

Este dispositivo contiene transmisores/receptores exentos

de licencia que cumplen con las normas RSS exentas de

licencia de Innovación, Ciencia y Desarrollo Económico de

Canadá� El funcionamiento está sujeto a las siguientes dos

condiciones:

(1) Este dispositivo no debe causar interferencias�

(2) Este dispositivo debe aceptar cualquier interferencia,

incluidas las interferencias que puedan provocar un

funcionamiento indeseado de este�

Advertencia de exposición a RF

61 ES-LA

Este equipo cumple con los límites de exposición a la

radiación establecidos por la FCC para un entorno no

controlado�

Este equipo se debe instalar y utilizar de acuerdo con las

instrucciones proporcionadas, y las antenas utilizadas para

este transmisor deben instalarse de modo de proporcionar

una distancia de separación de, al menos, 20cm de todas

las personas y no debe colocarse ni utilizarse conjuntamente

con ninguna otra antena o transmisor�

Precaución de MPE (para dispositivos móviles en la parte

15�247 y 15�407)

Para cumplir los requisitos de exposición de la FCC/IC RF,

se debe mantener una distancia de separación de 20cm o

más entre la antena de este aparato y las personas durante

el funcionamiento del aparato�

A n de garantizar el cumplimiento, no se recomienda el

funcionamiento a distancias más cortas�

Para desactivar el módulo Wi-Fi del DEEBOT, siga estos

pasos: encienda el robot y, a continuación, colóquelo sobre

la estación OMNI, asegurándose de que los contactos de

carga del DEEBOT y de la estación están correctamente

conectados� Haga doble clic en el botón

�

Para activar el módulo Wi-Fi del DEEBOT, reinicie el robot�

Además, desconecte y conecte la estación�

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este aparato debe estar conectado a tierra� En caso de

funcionamiento incorrecto o falla, la conexión a tierra proporciona

un camino de menor resistencia para la corriente eléctrica a n de

reducir el riesgo de descarga eléctrica� Este aparato está equipado

con un cable que tiene un conductor y un enchufe de conexión

a tierra� El enchufe debe insertarse en una toma de corriente

adecuada que esté correctamente instalada y conectada a tierra

de acuerdo con todos los códigos y ordenanzas locales�

ADVERTENCIA: La conexión incorrecta del conductor de

conexión a tierra del equipo puede provocar un riesgo de

descarga eléctrica� Consulte a un electricista o técnico calicado

si tiene dudas sobre si la toma de corriente está correctamente

conectada a tierra� No modique el enchufe proporcionado con

el aparato; si no encaja en la toma de corriente, haga que un

electricista calicado instale una toma de corriente adecuada�

Este aparato está destinado para su uso en un circuito

nominal de 120V y tiene un enchufe de conexión a tierra

que se parece al enchufe que se muestra en la siguiente

foto� Asegúrese de que el aparato se conecte a una toma

de corriente con la misma conguración que el enchufe� No

utilice adaptadores con este aparato�

CLAVIJA DE

CONEXIÓN A TIERRA

SALIDA

CONECTADA

A TIERRA

62ES-LA

Actualización del dispositivo

Por lo general, algunos dispositivos se actualizan cada

dos meses, pero no siempre con tanta especicidad�

Algunos dispositivos, especialmente aquellos que se

vendían hace más de tres años, solo se actualizarán si se

encuentra una vulnerabilidad importante y se soluciona�

ÚNICAMENTE para uso doméstico en INTERIORES�

Este dispositivo contiene transmisores/receptores

exentos de licencia que cumplen con las normas RSS

exentas de licencia de Innovación, Ciencia y Desarrollo

Económico de Canadá� El funcionamiento está sujeto a

las siguientes dos condiciones:

(1) Este dispositivo no debe causar interferencias�

(2) Este dispositivo debe aceptar cualquier interferencia,

incluidas las interferencias que puedan provocar un

funcionamiento indeseado de este�

Para cumplir los requisitos de exposición de la FCC/IC

RF, se debe mantener una distancia de separación de

20cm o más entre la antena y las personas durante el

funcionamiento del aparato�

A n de garantizar el cumplimiento, no se recomienda el

funcionamiento a distancias más cortas�

63 ES-LA

CONTENIDOS DEL PAQUETE

Robot Estación OMNI

Base Manual de instrucciones

Cepillo lateralCable de alimentación

Nota: Las cifras e ilustraciones son solo de referencia y pueden diferir de la apariencia real del producto� El diseño y las especicaciones del producto están sujetos a

cambios sin previo aviso�

Placas de almohadilla de fregonas Almohadillas de fregona lavables

Manual de instrucciones

64ES-LA

DIAGRAMA DEL PRODUCTO

Módulo de prevención

de obstáculos

Módulo de navegación

Pulsación breve: Volver a la estación Pulsación larga: Autolimpieza de la estación de arranque

Pulsación breve: Iniciar/pausar/continuar Pulsación larga: Encendido/apagado

Pulsación breve: Iniciar/nalizar limpieza puntual Pulsación larga: Bloqueo para niños

+ Pulsación breve: Congurar la red

Botón REINICIAR

Restaurar a la conguración predeterminada: Mantenga presionado el botón

REINICIAR durante 5 segundos y escuchará un sonido de aviso� Después de

eso, la música de inicio se reproducirá y el robot se restaurará a la conguración

predeterminada�

Botones de conguración de la red

Congurar la red: Presione + para preparar el robot para la conguración

de red� Luego, sigue las instrucciones de voz para conectarte a la aplicación�

Robot

Carril de tope

Cubierta superior

Botones

Sensor de borde

Botones

Puerto de transferencia de

datos

Solo para uso del personal

de mantenimiento

profesional�

Botón REINICIAR

Depósito de polvo

Filtro

Puerto de eliminación de polvo

Captura

Contactos de

carga

Presión

breve

65 ES-LA

Nota: Las cifras e ilustraciones son solo de referencia y pueden diferir de la

apariencia real del producto� El diseño y las especicaciones del producto están

sujetos a cambios sin previo aviso�

Vista inferior

Ruedas motrices

Rueda universal

Cepillo lateral

Cepillo de rodillo

antienredos dirigido

por ciclón

Sensor detector de

alfombras

Sensores anticaída

Cierres de liberación

del cepillo

Ranuras de montaje

del conjunto de

almohadillas de fregona

Conjunto de almohadillas de fregona

Placas de almohadilla

de fregonas

Almohadillas de fregona

lavables

Estación (Frontal)

Cabina de recolección de polvo

Nota:

• Si el indicador parpadea en rojo, vaya a la aplicación ECOVACS HOME para obtener más

información sobre la falla�

• Si el robot no puede cargarse, limpie los contactos de carga correspondientes de la estación

OMNI con un paño seco�

Depósito de agua limpia

Depósito de agua

sucia

Franja luminosa

Blanco sólido: Funcionamiento/

Autolimpieza

Parpadeo en rojo: Falla

Se apaga: Apagado/Modo

suspendido

Bandeja de lavado

de fregonas

Contactos de carga

Bolsa para polvo

Mango de la bolsa para

polvo

66ES-LA

Pieza Descripción de la función

Módulo de

navegación

Al utilizar el principio de triangulación, que consiste en emitir

y recibir rayos láser reejados por los objetos circundantes, la

información de medición de distancia precisa entre el robot y

los objetos cercanos puede calcularse a través de algoritmos�

Cuando el robot se mueve dentro de un entorno determinado,

se determinan las posiciones de los objetos circundantes para

crear un mapa espacial del entorno del robot� El rango de

medición es de 8 m�

Módulo de

prevención de

obstáculos

Este módulo evita los obstáculos de forma automática

mediante escaneado láser lineal y múltiples sensores� Gracias

a sus avanzados algoritmos, percibe y mide con exactitud

la distancia de diversos obstáculos domésticos en tiempo

real, con una precisión milimétrica� Esta capacidad permite

predecir y evitar con antelación, garantizando operaciones de

limpieza precisas y sin problemas�

Sensores anticaída

A través del rango infrarrojo, el sensor infrarrojo situado en la

parte inferior del robot mide la distancia entre la parte inferior

del robot y el suelo� Si el sensor detecta una caída por delante

(por ejemplo, ≥ 90 mm para suelo blanco), y el resultado de

la medición supera el límite preestablecido, el robot dejará de

avanzar para evitar caídas� La distancia de activación es de

60 mm�

Sensor detector de

alfombras

La sonda de ultrasonidos emite ondas ultrasónicas con una

frecuencia de 300 kHz� Como las ondas ultrasónicas pueden

ser absorbidas por las alfombras, el robot puede identicar

la presencia de una alfombra cuando la energía reejada cae

por debajo de un determinado umbral� Según las pruebas de

laboratorio de ECOVACS, actualmente se pueden identicar

más de 50 tipos de alfombras disponibles en el mercado�

Sensor de borde

Con el rango infrarrojo, el robot puede detectar la distancia

que le separa de los objetos situados a su derecha� Cuando

haya una pared o un obstáculo en el lado derecho, el robot

realizará una limpieza de bordes para evitar puntos perdidos o

colisiones�

Sensores

antichoques

Cuando la señal transmitida queda bloqueada por un

obstáculo, el receptor de la señal no podrá recibirla� Con este

principio, el robot evitará los obstáculos cuando los encuentre�

Sensores

Estación (parte trasera)

Ventilación de aire

Canalización de cables

Nota:

Las cifras e ilustraciones son solo de referencia y pueden diferir de la

apariencia real del producto� El diseño y las especicaciones del producto están

sujetos a cambios sin previo aviso�

Interruptor de corriente

“I”=ENCENDIDO

“O”=APAGADO

67 ES-LA

Guarde los objetos que haya en el piso, como cables, paños,

pantuas, etc�, para que la limpieza sea más eciente�

Coloque los bordes de las alfombras con borlas por debajo antes de

limpiarlas�

No se coloque en espacios reducidos, como puertas o pasillos, y

asegúrese de no bloquear el camino del robot cuando identique las

áreas�

Despeje el área que se va a limpiar y

ubique muebles, tales como sillas, en su

lugar�

Durante el primer uso, asegúrese de que

la puerta de cada habitación se encuentre

abierta para ayudar al robot a explorar por

completo su hogar�

Puede ser necesario colocar una barrera

física en el borde de una caída para evitar

que el robot caiga por el borde�

Instalación

Antes de utilizarlo, retire todos los materiales de protección del robot

y de la estación OMNI�

El sonido de "Clic" indica que la instalación se ha realizado

correctamente�

Clic

OBSERVACIONES QUE SE DEBEN

TENER EN CUENTA ANTES DE LIMPIAR

INICIO RÁPIDO

68ES-LA

Conecte la estación

Utilice el limpiador de suelos sólidos

• Si hay objetos reectantes, como espejos o zócalos, cerca de la estación,

deben cubrirse los 14 cm inferiores�

• No exponga la estación a la luz solar directa�

• Coloque la Estación en un lugar con una señal Wi-Fi potente�

Coloque la estación

Utilizar un depósito de agua limpia

Coloque la Estación contra la pared sobre una supercie plana y dura�

Asegúrese de que no haya objetos a menos de 0,05 m a cada lado y

0,8 m delante�

≥ 0.05m (0.16’)

≥

0.8m (2.62’)

• Utilice únicamente el limpiador de suelos sólidos suministrado por ECOVACS� Para

adquirirlo, vaya a la aplicación ECOVACS HOME o https://www�ecovacs�com/global�

UTILIZAR EL LIMPIADOR Y EL DEPÓSITO DE AGUA

• Reemplace el producto inmediatamente después de 30 días de uso o cuando su color se

desvanezca notablemente� La duración real y la decoloración pueden variar en función de la

frecuencia de uso�

• NO retire la carcasa exterior del producto, no lo introduzca directamente en el depósito de

agua limpia ni lo utilice con otros productos de limpieza o desinfección�

• Evite el contacto con los ojos� En caso de contacto, enjuagar inmediatamente con abundante

agua� Evitar la ingestión� En caso de ingestión accidental, beba abundante agua y acuda

inmediatamente al médico�

PREPARAR LA ESTACIÓN

El limpiador sólido para pisos debe comprarse por separado�

69 ES-LA

2� Busque "ECOVACS HOME" para descargar la aplicación�

DESCARGAR LA APLICACIÓN

1� Escanee el código QR situado bajo la cubierta superior del robot

para descargar la aplicación�

Para disfrutar de todas las funciones disponibles, se recomienda

controlar el robot a través de la aplicación ECOVACS HOME.

Bajo la cubierta superior del robot

CONECTE EL DEEBOT CON LA APLICACIÓN

Requisitos de la red Wi-Fi:

• Usar una red de 2,4 GHz o mixta de 2,4/5 GHz�

• El enrutador debe ser compatible con el estándar 802�11b/g/n y el

protocolo IPv4�

• No utilizar una red privada virtual (VPN) ni un servidor proxy�

• No utilizar una red oculta�

• WPA y WPA2 con cifrado TKIP, PSK o AES/CCMP�

• El WEP EAP (protocolo de autenticación empresarial) no es

compatible�

• Usar canales Wi-Fi 1-11 en Norteamérica y canales 1-13 fuera de

Norteamérica (consulte el organismo normativo local)�

• Si utiliza un repetidor o extensor de red, el nombre de red (SSID) y la

contraseña deben ser los mismos que su red principal�

• Habilite WPA2 en su enrutador�

Tenga en cuenta que para acceder a funciones inteligentes como el

arranque remoto, la visualización de mapas en 2D y los ajustes de

control, así como la limpieza personalizada (las funciones pueden

variar según el producto), tendrá que descargar y utilizar la aplicación

ECOVACS HOME App, la cual recibe actualizaciones constantes�

Debe aceptar nuestra Política de privacidad y el Acuerdo de usuario

antes de que podamos procesar parte de su información básica y

necesaria y permitirle utilizar el producto� Sin su consentimiento, no se

puede acceder a algunas de las funciones inteligentes mencionadas a

través de la aplicación ECOVACS HOME� No obstante, puede seguir

utilizando las funciones básicas de los productos para manejarlos

manualmente�

ECOVACS HOME

70ES-LA

Mantenga presionado durante 3 segundos y espere a que suene la

música de inicio, lo que indica que el robot se ha encendido�

Pulse para que el robot entre en la Estación para cargar�

• Una vez que la estación esté colocada y enchufada correctamente, el robot

volverá automáticamente a ella para recargar y vaciar el depósito de polvo

según sea necesario durante el funcionamiento� Para que este proceso se

realice sin problemas, se recomienda que el robot arranque desde la Estación

y que la Estación no se mueva durante la limpieza�

Presión

breve

CARGA DEL DEEBOT

3 s

6,5 h

HACER FUNCIONAR EL DEEBOT

Antes de realizar la limpieza por primera vez, asegúrese de que el robot se

encuentre en la estación y esté completamente cargado� Pulse

sobre el robot y

comenzará a limpiar y mapear simultáneamente�

Iniciar la limpieza

Cuando cree un mapa por primera vez, siga las instrucciones del robot para

resolver algunos problemas menores�

Por ejemplo, si el robot se queda atascado debajo de un mueble, puede consultar

las siguientes soluciones:

1� Levante los muebles si es posible�

2� Cubra la parte inferior del mueble para evitar que entre el robot�

3� Congure límites virtuales en la App para evitar que ingrese el robot�

Cuando esté trabajando, pulse

sobre el robot para detener su actividad�

Pausa

Después de una pausa, todas las luces de indicación del robot se apagarán� Para

encender el robot,

solo presione�

Reactivación

Nota:

1� No retire con frecuencia las almohadillas de fregona lavables�

2� No utilice un trapo ni ningún otro objeto para raspar las placas de las almohadillas de

fregonas�

3� Cuando la aplicación ECOVACS HOME le indique que debe cambiar las almohadillas

de fregonas, cámbielas a tiempo� Descubra más accesorios

en la aplicación ECOVACS HOME o en https://www�ecovacs�com/global�

Presión

breve

71 ES-LA

Pulse para devolver el robot a la Estación para cargar�

Volver a la estación

•

Se recomienda mantener el robot encendido y cargando, incluso cuando no se

esté utilizando, para prepararlo para la siguiente sesión de limpieza�

Presión

breve

72ES-LA

MANTENIMIENTO REGULAR

Frecuencia de mantenimiento

Para garantizar un rendimiento óptimo, realice las tareas de mantenimiento y sustituya las piezas con las siguientes frecuencias:

Pieza Frecuencia de mantenimiento Frecuencia de reemplazo

Almohadillas de fregona lavables / Cada 1 a 2meses

Bolsa para polvo / Cuando la aplicación lo solicita

Cepillo lateral Cada 2 semanas Cada 3 a 6meses

Cepillo principal Cada semana Cada 6 a 12meses

Filtro Cada semana Cada 3 a 6meses

Módulo de navegación

Módulo de prevención de obstáculos

Rueda universal

Sensores anticaída

Sensor detector de alfombras

Sensor de borde

Carril de tope

Contactos de carga en DEEBOT

Contactos de carga en la estación

Cada semana /

Depósito de agua limpia Cada 3 meses /

Depósito de agua sucia Después de cada fregado /

Cabina de recolección de polvo Cada mes /

Cuerpo y parte inferior de la estación Cada mes /

Limpiador de suelos sólidos / Cada mes

Antes de limpiar y realizar el mantenimiento de su DEEBOT, asegúrese de apagarlo y desenchufar la Estación�

Descubra más accesorios en la aplicación ECOVACS HOME o en https://www�ecovacs�com/global�

73 ES-LA

Depósito de polvo

Nota: Seque completamente el ltro antes de usarlo.

Se recomienda adquirir los ltros de repuesto y las herramientas de mantenimiento en la tienda de Apps ECOVACS HOME o en la tienda virtal ocial de

ECOVACS en https://www�ecovacs�com/global.

Cepillo principal y cepillo lateral

Cepillo principal.

Abre la cubierta�

Retire el cepillo principal�

Limpie el cepillo principal�

74ES-LA

Cepillo lateral.

Retire el cepillo lateral�

Limpie el cepillo lateral�

Otros componentes

Módulo de navegación

Carril de tope Contactos de cargaSensor de borde

Sensores anticaída

Módulo de prevención de obstáculos

Rueda universal Ruedas motrices

75 ES-LA

Cuando el robot esté en la estación, mantenga presionado

y la

bandeja de lavado de la fregona agregará agua automáticamente�

Estación OMNI Depósito de agua sucia

Limpie la bandeja de lavado de la fregona�

Vacíe el depósito de agua sucia�

Después de 1 minuto aproximadamente, la bandeja vaciará

automáticamente el agua sucia�

Presión

prolongada

76ES-LA

Deseche la bolsa para polvo usada�

Extraiga la bolsa para polvo sujetando el mango; esto puede

evitar ecazmente la fuga de polvo�

Bolsa para polvo

Limpie la cabina de recolección de polvo con un paño seco y

coloque una nueva cabina colectora para polvo Coloque la bolsa�

Cierre la cabina de recolección de polvo�

77 ES-LA

Retire la bandeja desmontable y el ltro de base para lavarlos�

Instálelos nuevamente�

Nota: Instale la bandeja de lavado de la fregona correctamente para que funcione

sin problemas�

Bandeja de lavado de fregonas Almacenamiento

Tenga en cuenta que el robot no puede cargarse cuando se encuentra

APAGADO�

Si el robot no se va a utilizar durante un periodo prolongado, asegúrese

de que esté completamente cargado y APAGADO antes de guardarlo�

Para apagarlo, vuelva a colocarlo en la estación y presione durante

unos segundos

� Además, recárguela cada 1,5 meses para evitar la

sobredescarga de la batería�

• Después de que el robot termine su tarea de limpieza, se recomienda no

apagarlo, sino mantenerlo cargando, para prepararlo mejor para la siguiente

sesión de limpieza�

• Si la batería se descarga o no se utiliza durante un periodo prolongado, es

posible que el robot no se cargue correctamente� En ese caso, póngase en

contacto con nosotros� No intente desmontar la batería por su cuenta�

78ES-LA

SOLUCIÓN DE PROBLEMAS

N.º Falla Causa posible Solución

El robot no puede conectarse

a la aplicación ECOVACS

HOME�

Nombre de usuario y contraseña Wi-Fi incorrectos�

Asegúrese de ingresar el nombre de usuario y la contraseña Wi-Fi

correctos�

El robot no se encuentra en el área de cobertura de la

señal Wi-Fi de su hogar�

Asegúrese de que el robot se encuentra en el área de cobertura de la

señal Wi-Fi de su hogar�

El robot no está en estado de conguración�

Cuando el robot esté encendido, abra su cubierta superior, pulse el botón

REINICIAR y escuchará el mensaje de voz para iniciar la conguración de

red, lo que indica que el robot se encuentra en estado de conguración�

No está utilizando una red mixta de 2,4 GHz o 2,4/5 GHz�

Actualmente, el robot no es compatible con redes de 5 GHz� Utilice en su

lugar las opciones de 2,4 GHz o 2,4/5 GHz�

Aplicación incorrecta instalada� Descargue e instale la aplicación ECOVACS HOME�

2 El mapa se pierde�

El mapa podría perderse si mueve el robot durante la

limpieza�

Mueva el robot hacia la parte delantera de la Estación para recuperar el

mapa�

Busque el mapa restaurado en "Gestión de mapas" y presione "Usar este

mapa" para recuperarlo�

Si el problema persiste, reinicie el mapa�

No se pueden crear mapas

en la aplicación�

El robot no arranca desde la Estación� El robot debe arrancar desde la Estación�

Mover el robot durante la limpieza puede causar fallos de

localización�

Durante la limpieza, no mueva el robot�

La limpieza automática no ha terminado�

Asegúrese de que el robot vuelva automáticamente a la Estación después

de la limpieza�

El cepillo lateral se sale de su

lugar durante su uso�

El cepillo lateral no está instalado correctamente� Asegúrese de que el cepillo lateral se encaje en su lugar al instalarlo�

No se encontró ninguna

señal� El aparato no puede

volver a la estación�

La estación está colocada incorrectamente�

Coloque la Estación correctamente según las instrucciones de la

[PREPARAR LA ESTACIÓN] sección�

La estación se ha quedado sin energía o se ha movido�

Compruebe que la estación esté conectada a la fuente de alimentación�

No mueva la Estación�

El robot no arranca la limpieza desde la Estación� Se recomienda que el robot arranque la limpieza desde la Estación�

La ruta de carga está bloqueada� Por ejemplo, la puerta

de la habitación donde se encuentra la estación está

cerrada�

Mantenga la ruta de carga despejada�

79 ES-LA

N.º Falla Causa posible Solución

El robot vuelve a la Estación

antes de haber terminado la

limpieza�

La habitación es tan grande que el robot necesita volver para

recargar�

Por favor, active la reanudación automática� Para más detalles, siga las

instrucciones de la aplicación�

En entornos domésticas muy complejos, es posible que

disminuya la ecacia de la limpieza, lo que puede dar lugar a

una limpieza incompleta�

Simplique el entorno doméstico de su hogar�

7 El robot no se carga�

Los contactos de carga del robot no están del todo en contacto

con los de la estación�

Asegúrese de que los contactos de carga del robot están en contacto

con los de la estación� Compruebe si los contactos de carga del robot y

de la estación están sucios� Limpie estas piezas según las instrucciones

de la [MANTENIMIENTO RUGULAR]sección�

La estación no está conectada a la fuente de alimentación�

Asegúrese de que la estación esté conectada a la fuente de

alimentación�

La batería se descarga como consecuencia de periodos

prolongados de inactividad�

Se recomienda utilizar este producto con regularidad� Si se producen

problemas al cargar debido a una falta de uso prolongada, póngase en

contacto con el servicio de atención al cliente para obtener ayuda�

El robot hace mucho ruido al

limpiar�

El cepillo principal/cepillo lateral está enredado, o el depósito

de polvo/ltro está bloqueado�

Se recomienda limpiar regularmente el cepillo principal, el cepillo lateral,

el depósito de polvo, el ltro, etc�

El robot se encuentra en Modo Fuerte� Cámbielo a modo estándar�

El robot se atasca mientras

trabaja y se detiene�

El robot se enreda con objetos en el piso (cables eléctricos,

cortinas, ecos de alfombra, etc�)

El robot intentará liberarse de varias maneras� Si no tiene éxito, retire

manualmente los obstáculos y reinicie�

El robot podría quedar atrapado debajo de un mueble con una

entrada de altura similar�

Le recomendamos que levante los muebles, coloque una barrera física

o je un límite virtual en la aplicación ECOVACS HOME�

Durante la limpieza, el robot

puede encontrarse con

problemas como una ruta

desordenada, movimientos

sesgados, pasadas repetidas

por los mismos lugares y

omisión de pequeñas áreas�

(Si se omite temporalmente

una área grande, tenga la

seguridad de que el robot

volverá de forma autónoma

para garantizar una limpieza

profunda)�

Los objetos como cables y pantuas que se encuentren en el

piso pueden obstruir al robot�

Antes de la limpieza, recoja en la medida de lo posible los cables,

pantuas y otros objetos esparcidos por el piso� Si se omite alguna área

durante la limpieza, el robot lo corregirá automáticamente� Abstenerse

de interferir (por ejemplo, mover el robot o bloquear su ruta)�

Las ruedas motrices pueden resbalar en el piso cuando el robot

sube escalones, umbrales y barras de puertas, lo que puede

afectar a su capacidad para recorrer todo el entorno doméstico

de su hogar�

Se recomienda cerrar la puerta del área afectada y limpiarla por

separado� Después de la limpieza, el robot regresará a su ubicación

inicial�

En pisos recién encerados o pulidos, así como en azulejos lisos,

puede haber menos fricción entre las ruedas motrices y el piso�

Espere a que el encerado se seque antes de limpiar�

Debido a las variaciones en el entorno doméstico de su hogar,

el robot no puede acceder a algunas áreas�

Ordene su casa para que el robot pueda acceder a las áreas que debe

limpiar�

80ES-LA

N.º Falla Causa posible Solución

Después de volver a la Estación,

el robot no vacía su depósito de

polvo�

La cabina de recolección de polvo no está cerrada� Cierre la cabina de recolección de polvo�

La bolsa para polvo no está instalada en la estación� Instale la bolsa para polvo y cierre la cabina de recolección de polvo�

Mover el robot de forma manual para volver a la Estación

puede no activar la función de vaciado automático�

Se recomienda dejar que el robot vuelva a la estación por sí solo� No lo mueva

manualmente�

En el modo No molestar, el robot no vaciará el polvo después

de volver a la Estación�

Desactive la función No molestar en la aplicación ECOVACS HOME o inicie el

vaciado de polvo manualmente�

La estación detecta una disminución de la eciencia en vacío�

Reemplace la bolsa de polvo de acuerdo con la [MANTENIMIENTO REGULAR]

sección y cierre la cabina de recolección de polvo� Si la bolsa de polvo no está

llena cuando se lo solicite la aplicación, puede volver a colocarla�

Si se han descartado las posibles causas anteriores, es

posible que los componentes de la estación no funcionen

correctamente�

Póngase en contacto con el servicio de atención al cliente para obtener ayuda�

12 Vaciado automático fallido�

La estación detecta una disminución de la eciencia en vacío�

Reemplace la bolsa de polvo de acuerdo con la [MANTENIMIENTO REGULAR]

sección y cierre la cabina de recolección de polvo� Si la bolsa de polvo no está

llena cuando se lo solicite la aplicación, puede volver a colocarla�

La salida del depósito de polvo está bloqueada por objetos

extraños�

Retire el contenedor de polvo y limpie los objetos extraños de la salida�

La parte interior de la cabina de

recolección de polvo está sucia�

Las partículas nas pasan a través de la bolsa de polvo y se

acumulan en el interior de la cabina de recolección de polvo�

Limpie el interior de la cabina de recolección de polvo�

La bolsa para polvo está rota� Compruebe y reemplace la bolsa de polvo�

Se producen fugas de

polvo mientras el robot está

trabajando�

La salida del depósito de polvo está bloqueada por objetos

extraños�

Retire el contenedor de polvo y limpie los objetos extraños de la salida�

Las placas de almohadilla de

fregonas no se pueden girar�

Las placas de almohadilla de fregonas están bloqueadas por

objetos extraños�

Limpie los objetos extraños�

El robot no responde a las

instrucciones de la estación�

El robot se encuentra demasiado lejos de la estación�

En este caso, puede utilizar la aplicación ECOVACS HOME para controlar el

robot�

El robot y la estación no están emparejados�

Desconecte la estación y vuelva a conectarla al cabo de 10 s� Apague el robot

y vuelva a encenderlo� Empuje el robot dentro de la Estación, asegurándose

de que sus contactos de carga se encuentren correctamente alineados con

los de la estación� El robot comenzará a cargarse y emitirá un mensaje de voz

indicando que el emparejamiento se ha realizado correctamente�

17 Ruedas motrices atascadas�

Las ruedas motrices están enredadas o atascadas a causa de

objetos extraños�

Gire y presione las ruedas motrices para comprobar si hay alguna envoltura u

obstrucción por objetos extraños� Si encuentra algún objeto extraño, límpielo

inmediatamente� Si el problema persiste, póngase en contacto con el servicio

de atención al cliente�

81 ES-LA

N.º Falla Causa posible Solución

La bandeja de lavado de

fregonas está llena de agua

y no se puede vaciar� Se

emite un aviso de voz para

avisarle de ello�

El depósito de agua sucia no está instalado correctamente�

Golpee suavemente el depósito de agua sucia para asegurarse de

que esté instalado de forma correcta�

Los tapones de sellado del depósito de agua sucia no

están instalados correctamente�

Asegúrese de que los dos tapones de sellado están correctamente

instalados�

La estación no puede drenar el agua normalmente�

Mantenga presionado y espere

a que la bandeja de lavado

de fregonas añada agua automáticamente� Luego, manténgalo

presionado y espere

para ver si la estación puede drenar el agua

con normalidad� Si este problema se produce durante el proceso

de lavado de almohadillas de fregonas de la estación, nalice la

tarea a través de la aplicación antes de seguir los pasos anteriores�

Si el agua se ha drenado sin problemas, seque con un paño el

sensor de desbordamiento de agua de la bandeja de lavado de la

fregona� Si no es así, compruebe si hay objetos extraños entre el

depósito de agua sucia y la estación y límpielos�

El oricio de aspiración de la bandeja de lavado de la

fregona está bloqueado por objetos extraños o la bandeja

de lavado de la fregona está sucia�

Limpie la bandeja de lavado de la fregona y asegúrese de que no

haya objetos extraños bloqueando su oricio de aspiración�

La alerta de voz todavía existe después de probar las

soluciones anteriores�

Apague y encienda la estación� Si el problema persiste, póngase

en contacto con el servicio de atención al cliente�

La placa de almohadilla de

fregonas no puede subir o

bajar automáticamente�

La placa de almohadilla de fregonas está enredada o

atascada debido a objetos extraños�

Limpie los objetos extraños�

La placa de almohadilla de fregonas cae� Vuelva a instalarlo y asegúrese de que encaje en su lugar�

82ES-LA

ESPECIFICACIONES TÉCNICAS

Nota: Las especicaciones técnicas y de diseño pueden cambiar para permitir la mejora

constante del producto�

Descubra más accesorios en https://www�ecovacs�com/global�

La potencia de salida del módulo Wi-Fi es inferior a 100mW.

Modelo YDLX11-1

Entrada nominal 20V

2A

Tiempo de

carga

6,5 h

Modelo de la

estación

CH2427

Entrada nominal 100-120 V ~ 50-60 Hz

Corriente de entrada

nominal (carga)

0,5 A Salida nominal 20V

2A

Alimentación (vaciado) 4�4 A

Alimentación (mopa

de lavado con agua

caliente)

12 A

Utilice la cámara móvil para

escanear el código QR y

obtener la guía del usuario.

451-2353-****

Ecovacs Home Service Robotics Co., Ltd.

No�518 Songwei Road, Wusongjiang Industry Park, Guoxiang Street,

Wuzhong District, Suzhou, Jiangsu, China�

Ecovacs DEEBOT N30 PRO OMNI Smart Robot Vacuum

Product's Documents

Instruction Manual

Specifications

Ecovacs DEEBOT N30 PRO OMNI Questions and Answers
