10 cu. ft. DC Refrigerator
10 pi cu Réfrigérateur CC
10 pies cúbicos Refrigerador CC
Instruction Manual
Manuel d'instructions
Manual de instrucciones
Model/Modèle/Modelo:
FCR10DCBTA-BL
FCR10DCBTA-SS
CCD-0005596 REV: 10.12.2022
1
Welcome
English
Thank you for purchasing this Furrion
®
10 cu. ft. DC refrigerator. Before placing your
new appliance into operation, please read these operating instructions carefully.
They contain important information for safe use, installation and maintenance of the
appliance.
Please keep this instruction manual in a safe place for future reference. Pass it onto
possible new owners of the appliance.
The manufacturer does not accept responsibility for any damages that may arise due
to non-observation of these instructions.
If you have any further questions regarding our products, please contact us at
CCD-0005596 REV: 10.12.2022
2
Contents
English
Welcome ............................................................................................ 1
Contents ............................................................................................2
Important Safety Instructions ............................................................3
Proper Disposal of the Refrigerator ....................................................................3
Parts and Features ............................................................................4
Before Using ...................................................................................... 5
Before Using for the First Time ...........................................................................5
Usage Note ..........................................................................................................5
Installation ........................................................................................6
Installation Precautions.......................................................................................6
What’s in the box ..................................................................................................6
Installing Your Refrigerator .................................................................................6
Electrical Connection ........................................................................9
Wire Connection Diagram ....................................................................................9
Operation ...........................................................................................10
Temperature Control ...........................................................................................10
Replacing the Interior Light .................................................................................10
Freezer Compartment Operation ........................................................................10
Maintenance ......................................................................................11
Cleaning Your Refrigerator .................................................................................. 11
Vacation Time .......................................................................................................11
Moving Your Refrigerator .....................................................................................11
Energy Saving Tips ...............................................................................................11
Specifications ....................................................................................12
Troubleshooting ................................................................................13
Warranty ............................................................................................14
REV: 10.12.2022
CCD-0005596
3
Important Safety Instructions
English
WARNING
To reduce the risk of fire, electric
shock or injury, please follow these
basic precautions when using your
refrigerator.
• Do not store and use any flammable
vapors or liquids (such as gasoline)
near this refrigerator.
• This appliance is not intended for use
by persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience
and knowledge, unless they are
supervised by a person responsible
for their safety.
• Children should be supervised to
ensure that they do not play with the
appliance.
• The relevant change or installation
for the refrigerator must be
performed by a qualified technician
or service company. Failing to do so
may result in an electrical shock.
Proper Disposal of the
Refrigerator
DANGER
Risk of child entrapment. Before you
throw away your old refrigerator,
please follow the precautions below to
prevent accidents:
− Take off all doors.
− Leave the shelves in place so
children may not easily climb inside.
− Never allow children to play
with, operate, or crawl inside the
refrigerator.
Refrigerants
All refrigeration products contain
refrigerants, which under federal law
must be removed prior to product
disposal. Please comply with federal
and local regulations to ensure the safe
disposal of an old refrigeration product.
Save these instructions
for future reference
CCD-0005596 REV: 10.12.2022
4

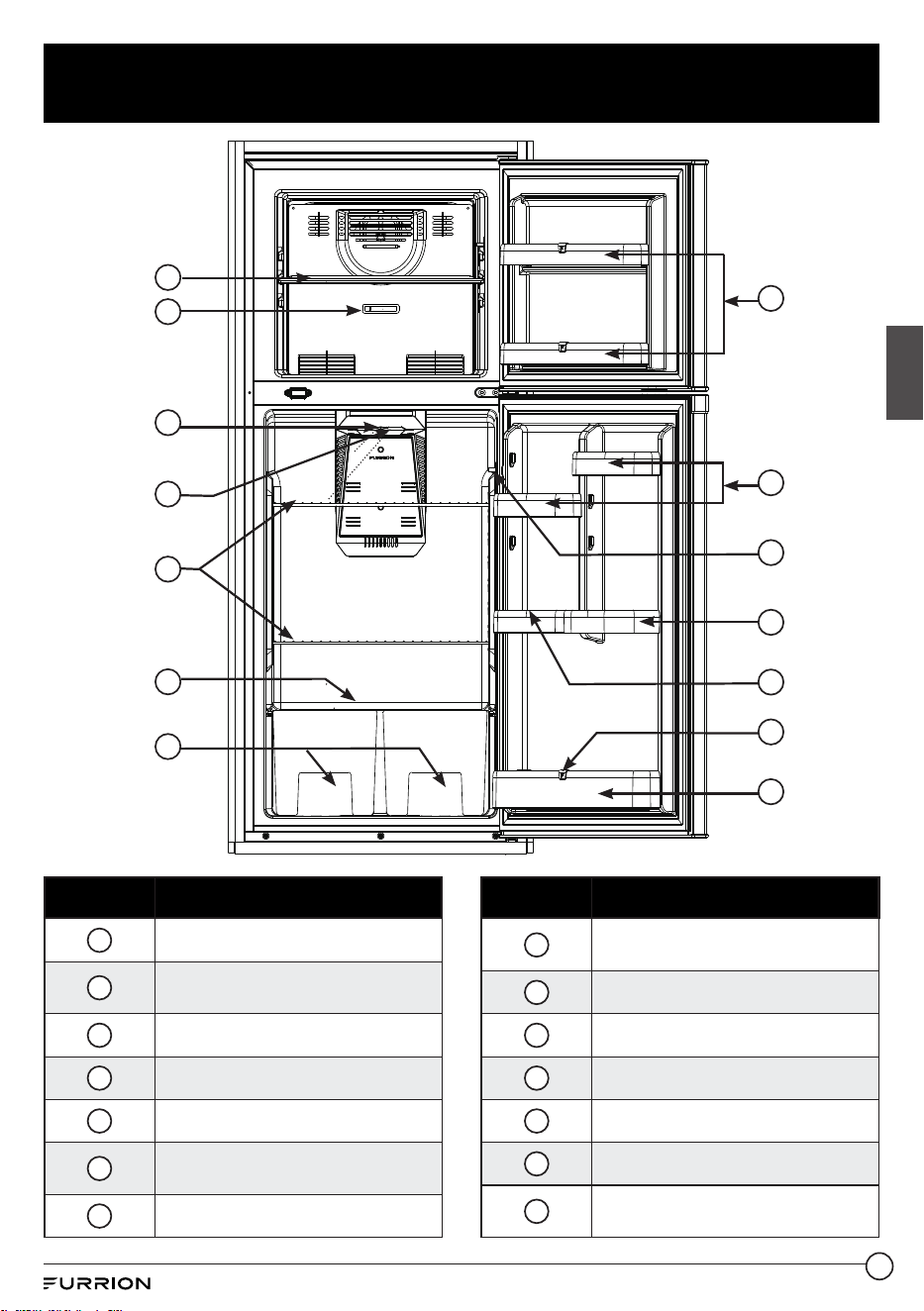

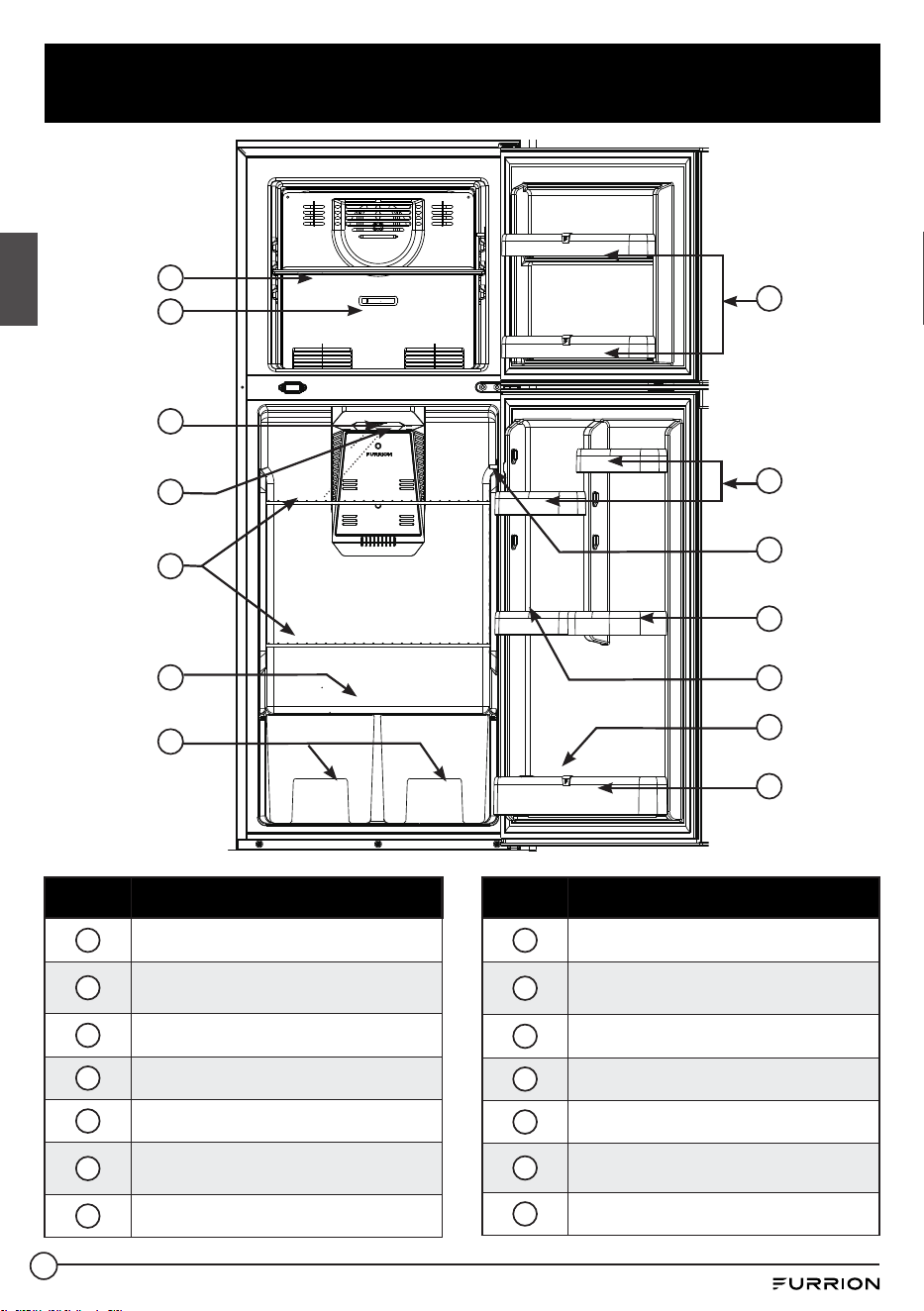

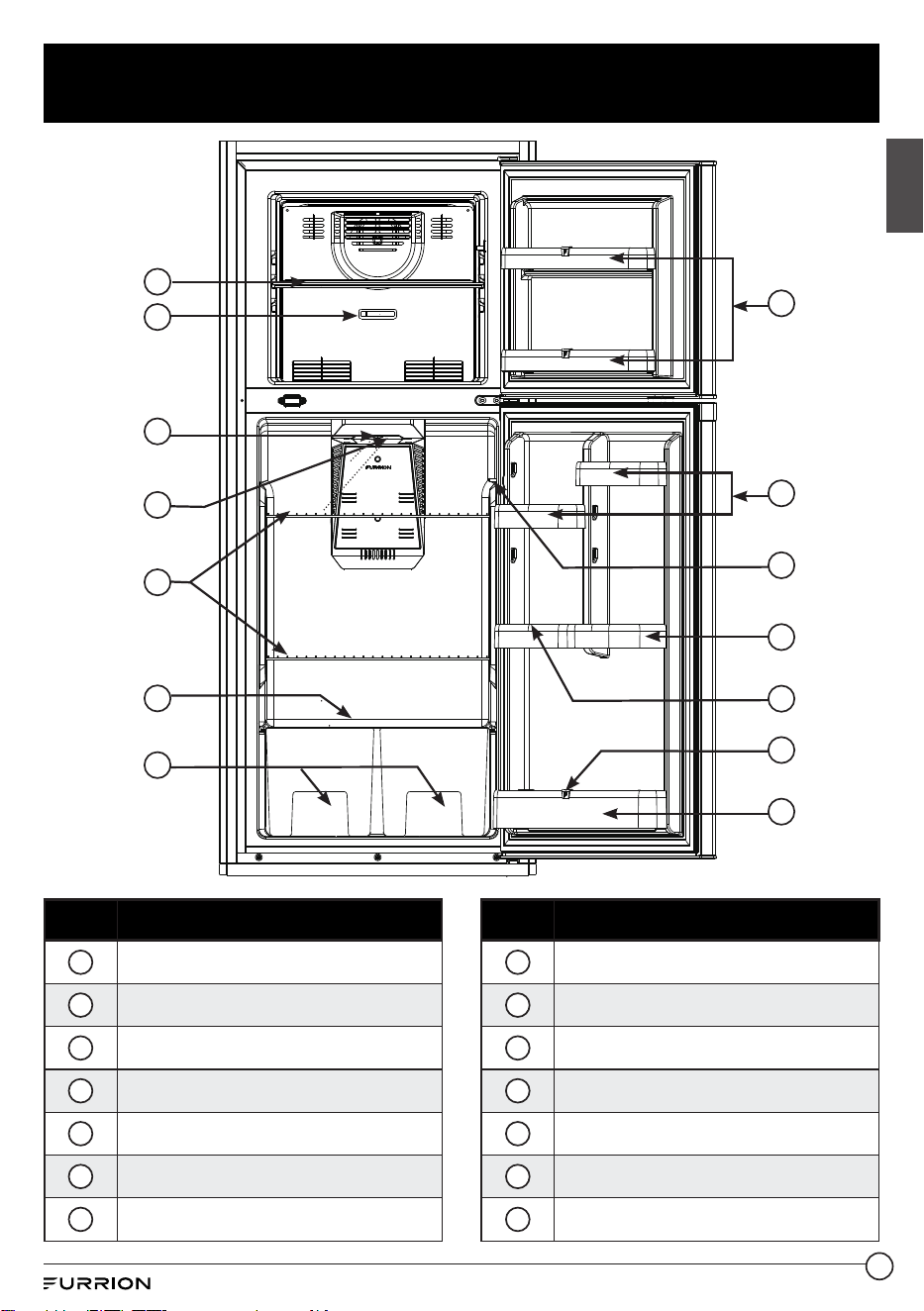

Parts and Features
Item Part Name
1
Freezer Shelf
2
Freezer Temperature Control
3
Adjustable Temperature Control
4
LED Light
5
Wire Shelf
6
Clear Glass Crisper Cover
7
Clear Crisper
Item Part Name
8
Full-Width Door Shelf
9
Small Door Shelf
10
Light Switch
11
Gallon Shelf
12
Small Door Shelf
13
Divider
14
Full-Width Door Shelf
English
1
2
8
9
10
11
12
13
14
3
4
5
6
7
REV: 10.12.2022
CCD-0005596
5
Before Using
English
Before Using for the First Time
1. Remove the exterior and interior packing materials.
2. Before connecting the refrigerator to the power source, let it stand upright for
approximately 4 hours. This will reduce the possibility of a malfunction in the
cooling system from improper handling during transportation.
3. Clean the interior surface with lukewarm water using a soft cloth.
Usage Note
1. This refrigerator operates on 12VDC, while the actual working voltage is from 10.5-
17V.
NOTE: The compressor will stop running when the voltage is lower than 10.5V.
2. This refrigerator requires 10.5-17VDC, >=15A power source for normal operating.
Direct connection with AC power source is forbidden. Otherwise, it will void any
product warranty.
3. The wire of the refrigerator and outer wire must follow RVIA and NEC standards.
4. A proper location and reliable grounding device is recommended to avoid electric
shock when using a converter to change the power source from AC to DC.
5. A qualified professional is required for any servicing of the compressor drive board
and the control board, otherwise any product warranty will be voided.
CCD-0005596 REV: 10.12.2022
6
Installation
English
Installation Precautions
Location
• Do not install your refrigerator in a
location where the unit may not be
fully loaded.
• Do not install your refrigerator in
direct sunlight or expose it to the
heat from stove, heater, radiator or
other appliances.
What’s in the box
Check all the items included in the
carton box. If anything damaged or
missing, contact your dealer.
• Refrigerator x 1
• Instruction Manual x 1
• Warranty Card x 1
NOTE: The trim kits and screws for this
fridge are packed in another box,Please
contact your dealer if any of these
damaged or missing.
• Trim Kit Case x 1
− Trim Kit x 4
− Trim strip x 2
− Screws 1set x 15
(M5x10 x 8 and ST4.8x25 x 7)

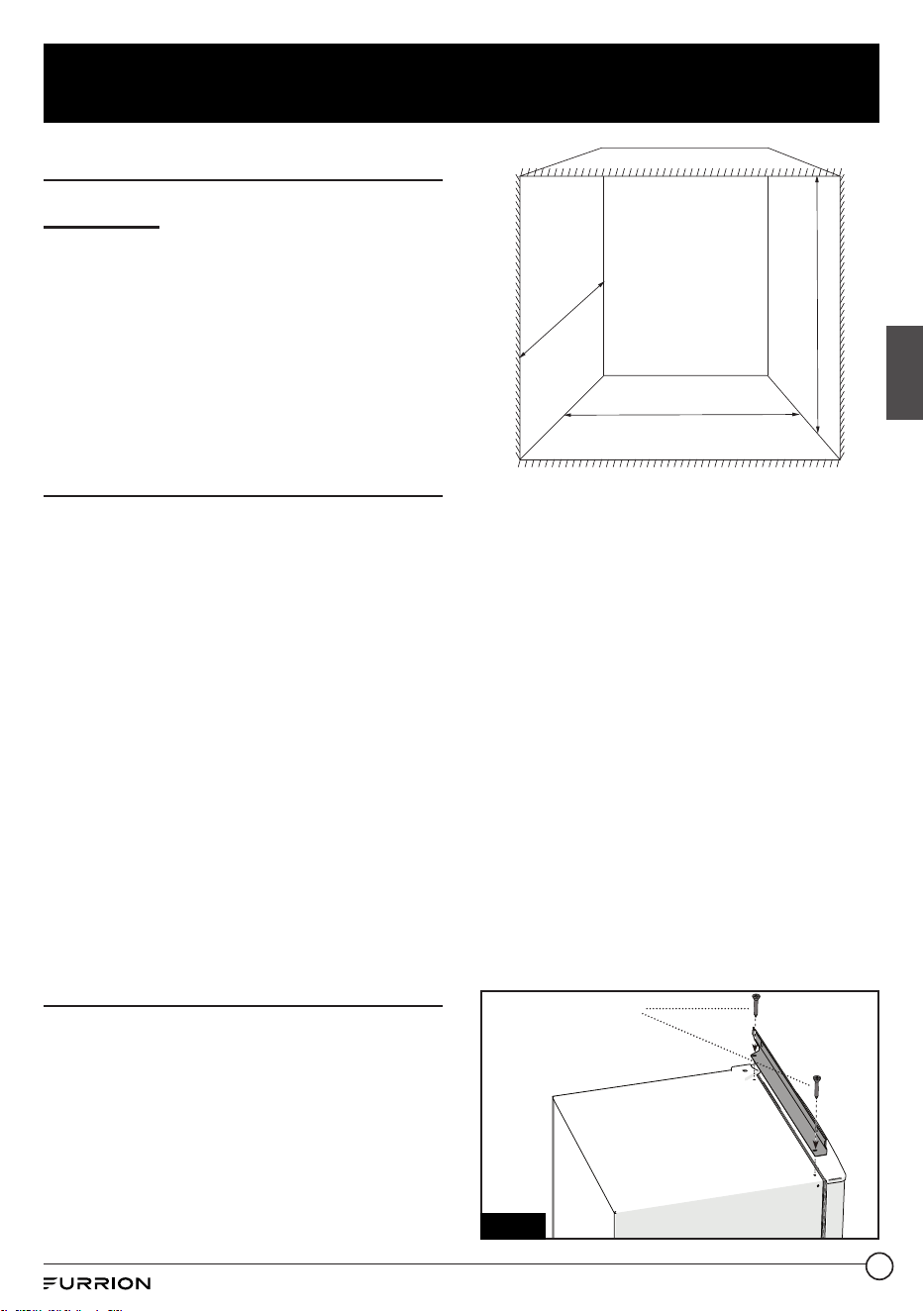

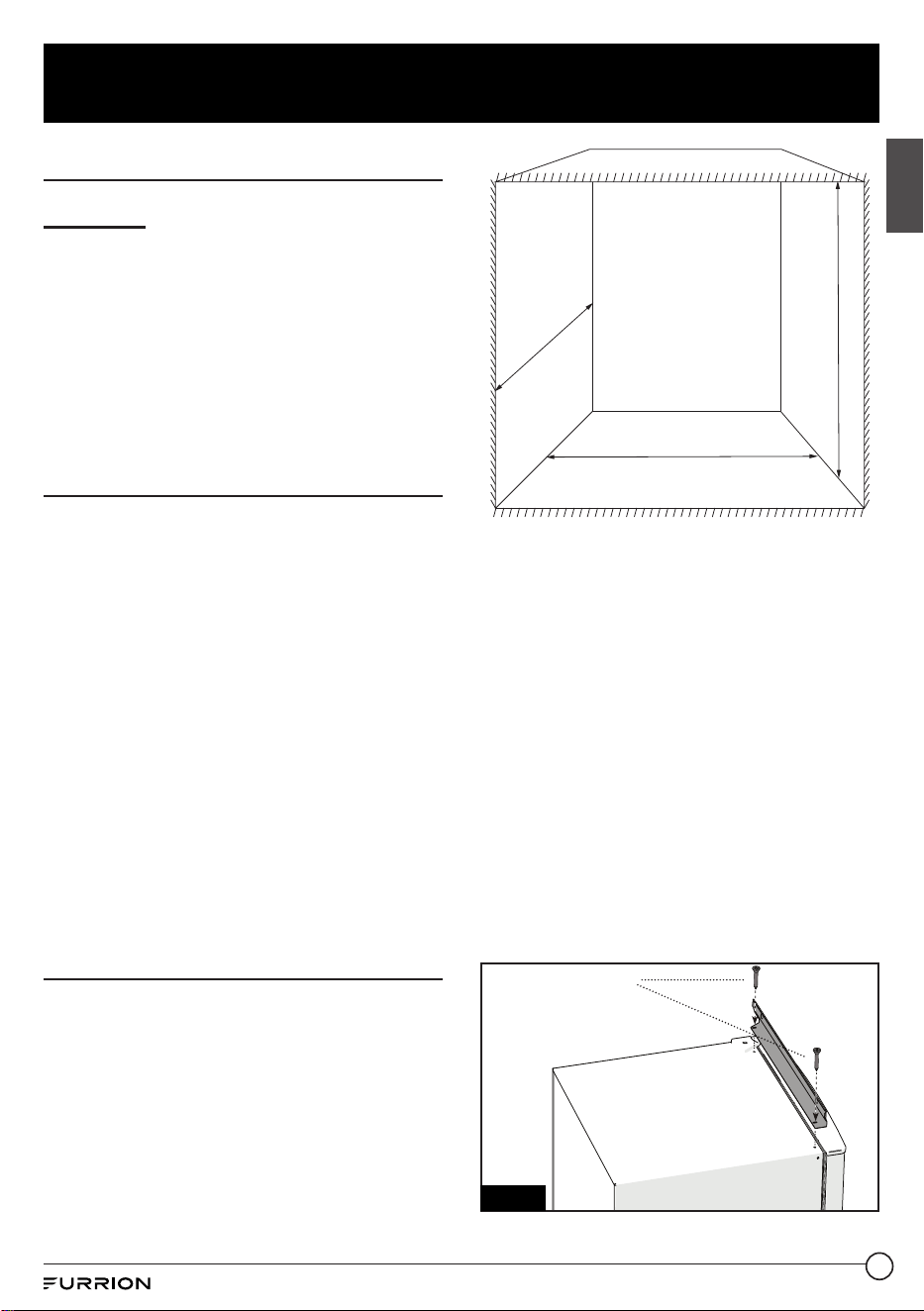

Installing Your Refrigerator
Install the refrigerator in a convenient
location away from extreme heat and
cold.
Select a solid surface with the floor
supporting a weight of 200Kg.
Connect the refrigerator with power
supply correctly.
59
7
/
8
”
24”
24
1
/
8
”
NOTE: The door should protrude at least
1” beyond the surrounding cabinets.
The screws M5x10 are used to install
the trim kits and trim strip to the
refrigerator (referring to step 1 below).
The screws ST4.8x25 are used to install
the whole refrigerator with trim kits and
trim strips to the wooden box (referring
to steps 2, 4 below).
1. Adjust the leveling legs to make sure
the refrigerator is properly leveled.
Install the top trim kit with screws
(x2) and the sides trim kits with
screws (x3 each on the left/right) onto
the refrigerator. (Fig.1 and Fig.2)
Screw: M5x10
Fig. 1
REV: 10.12.2022
CCD-0005596
7
Installation
English

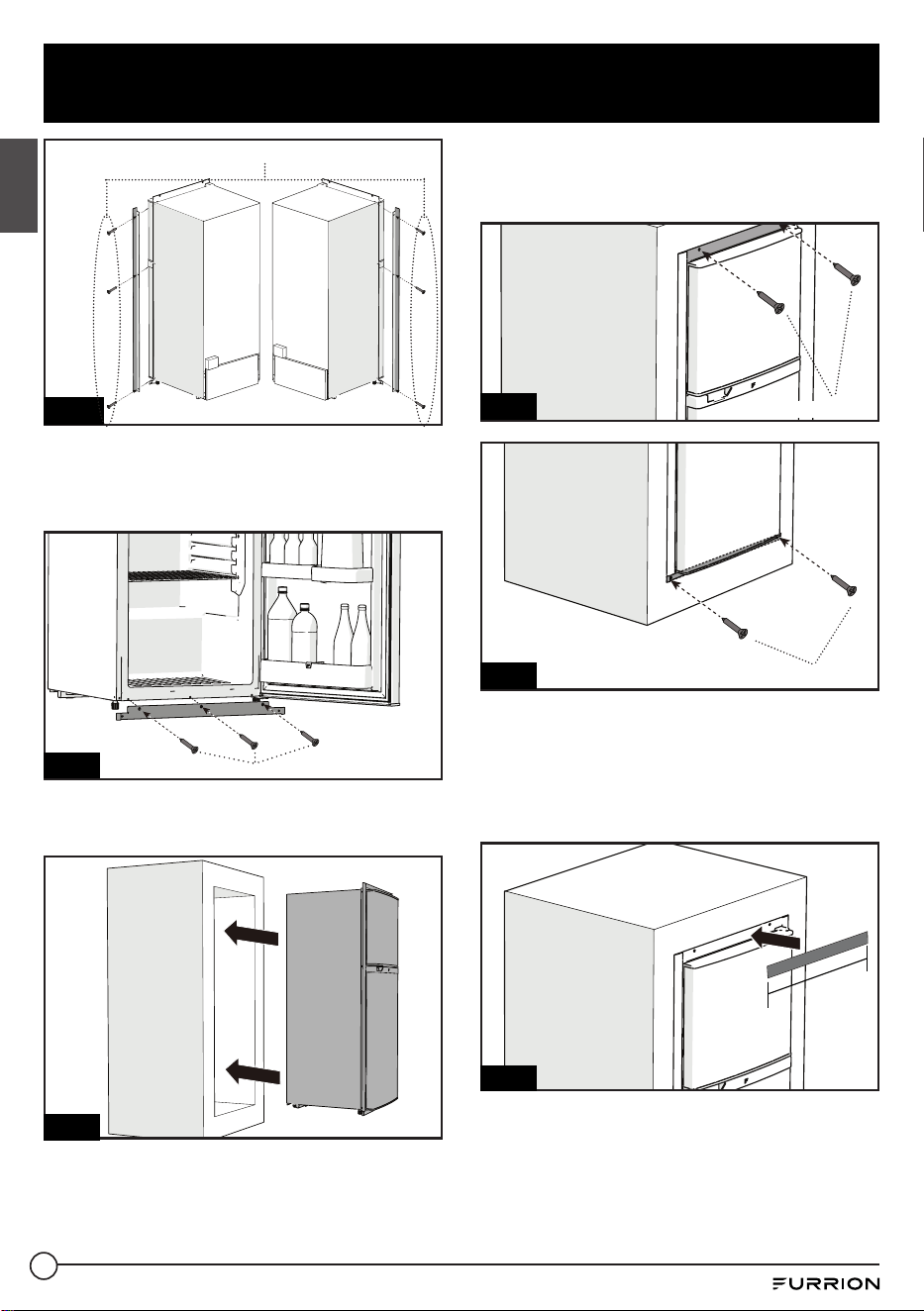

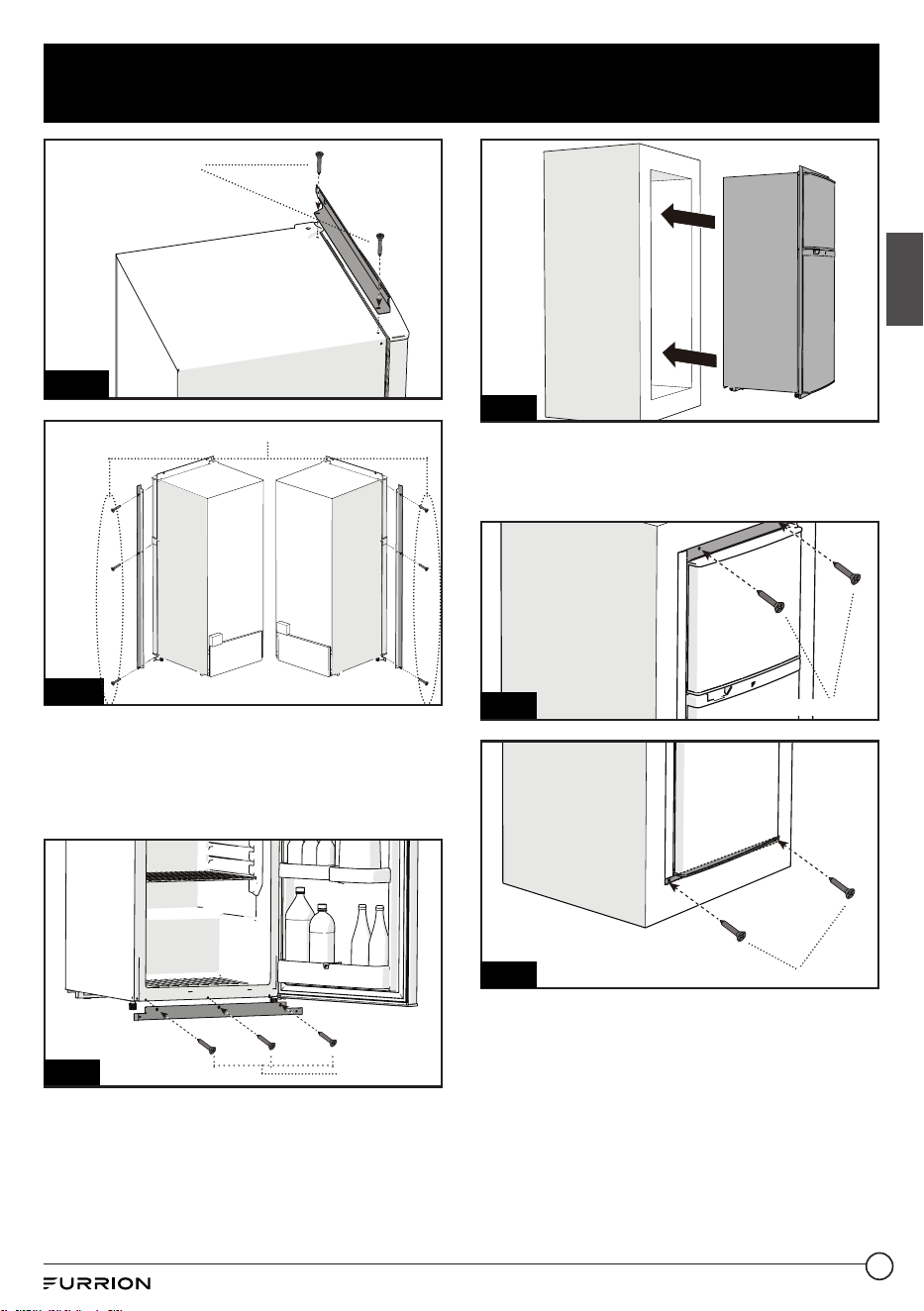

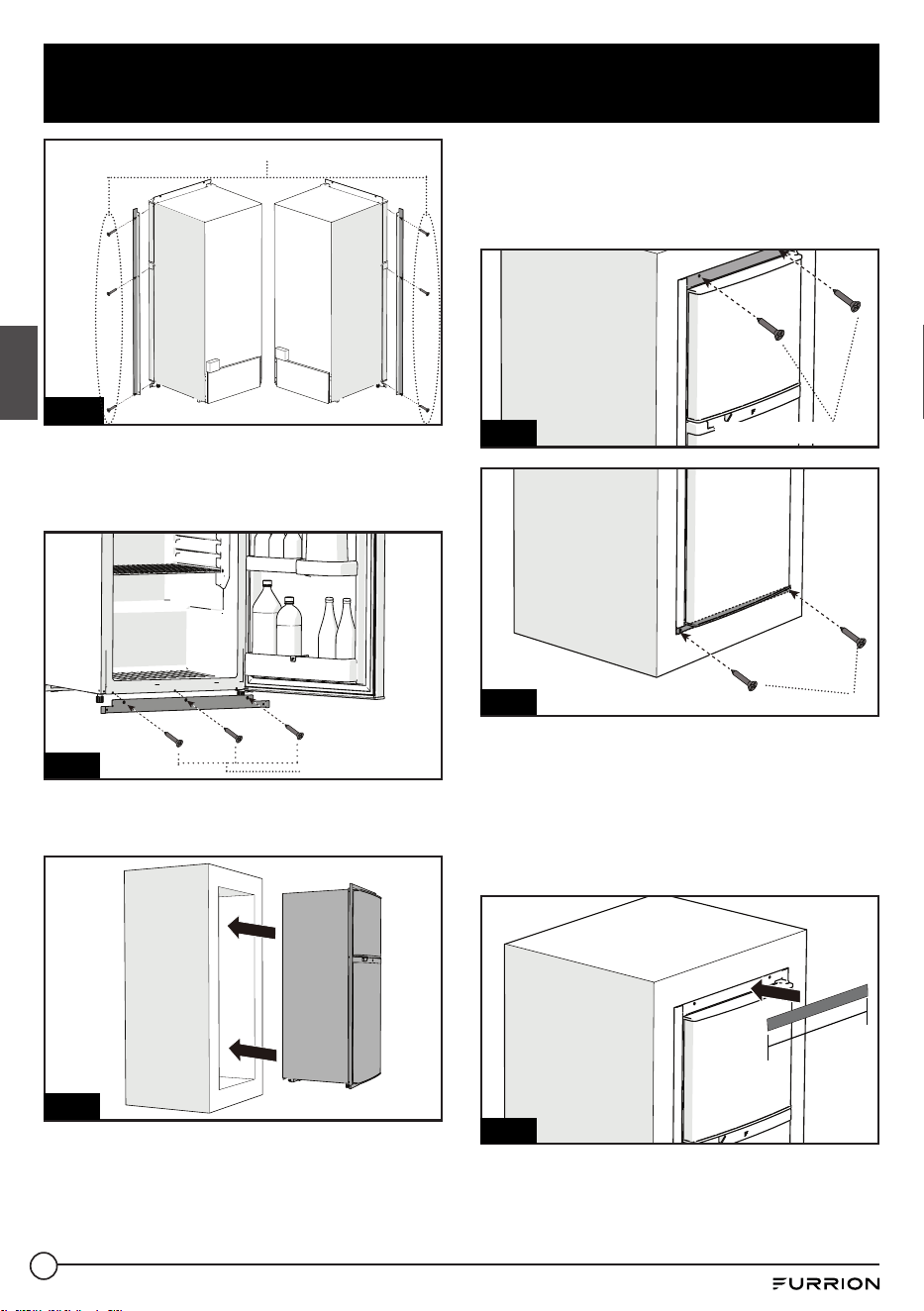

Fig. 2
2. Open the refrigerator door. Locate the
bottom trim kit on the refrigerator
with screws (x3). (Fig. 3)
Fig. 3
3. Put the whole refrigerator into the
enclosure. (Fig. 4)
Fig. 4
4. Fix the refrigerator on the enclosure
with the self-tapping screws (x2 each
on the top/bottom).
(Fig. 5 and Fig. 6)
Fig. 5
Fig. 6

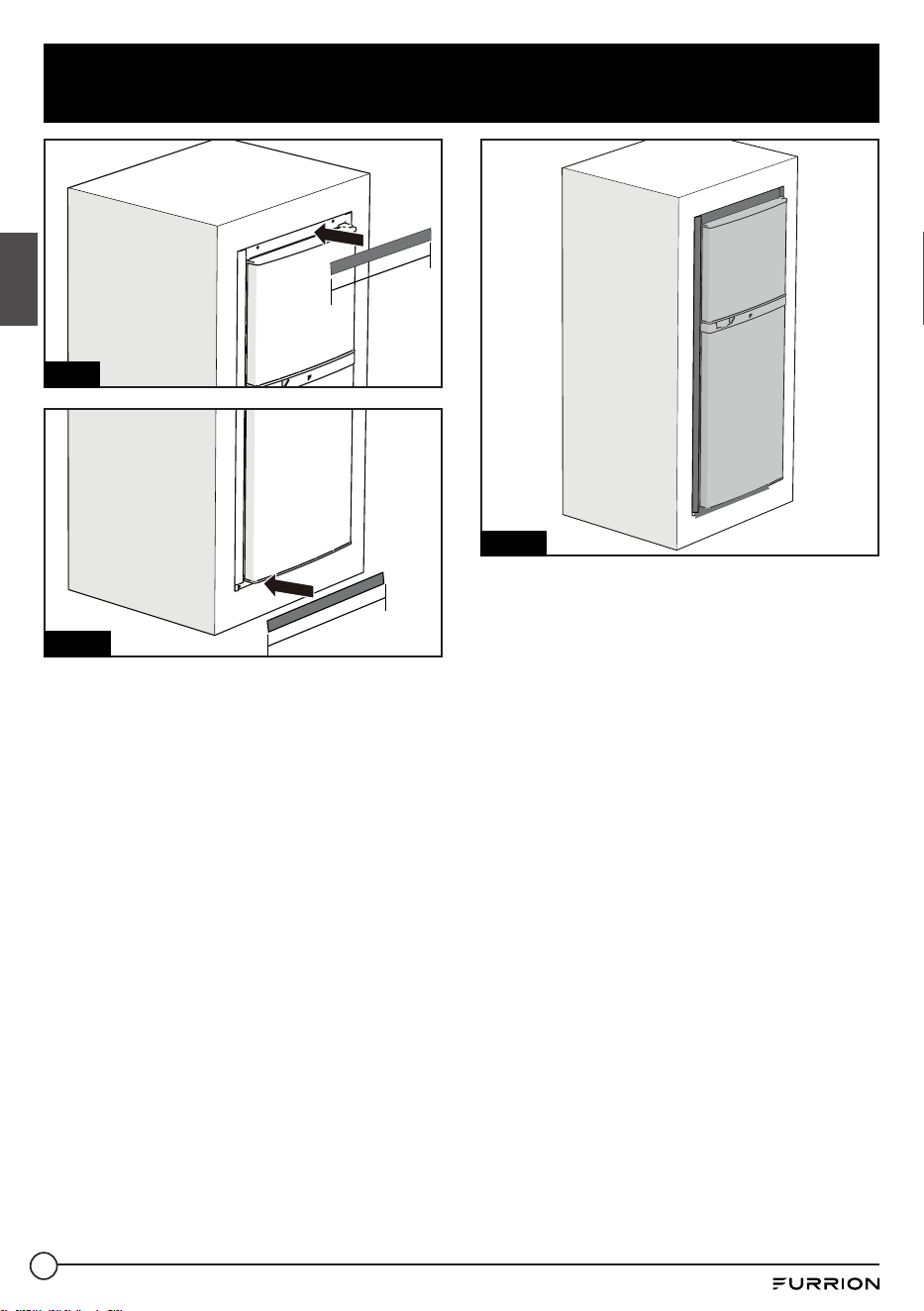

5. Remove the protective film from the
trim strip cover. Install the shorter
trim strip on the top and the longer
one at the bottom of the refrigerator.
(Fig. 7 and Fig 8)
Shorter
(594mm)
Longer
(650mm)
Fig. 7
Screw: M5x10
Screw: ST4.8x25
Screw: ST4.8x25
Screw: ST4.8x25
CCD-0005596 REV: 10.12.2022
8
Installation
English
Shorter
(594mm)
Longer
(650mm)

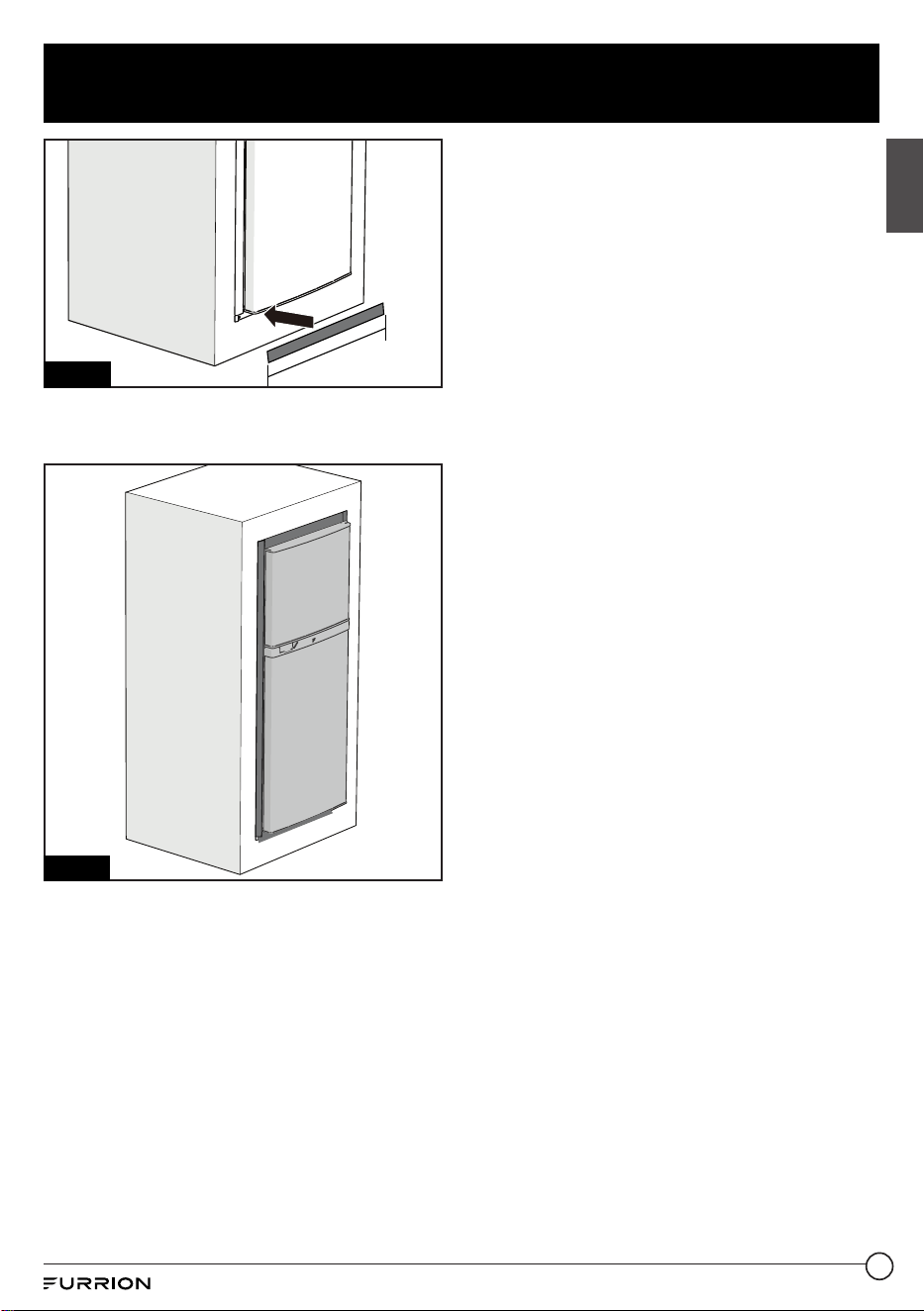

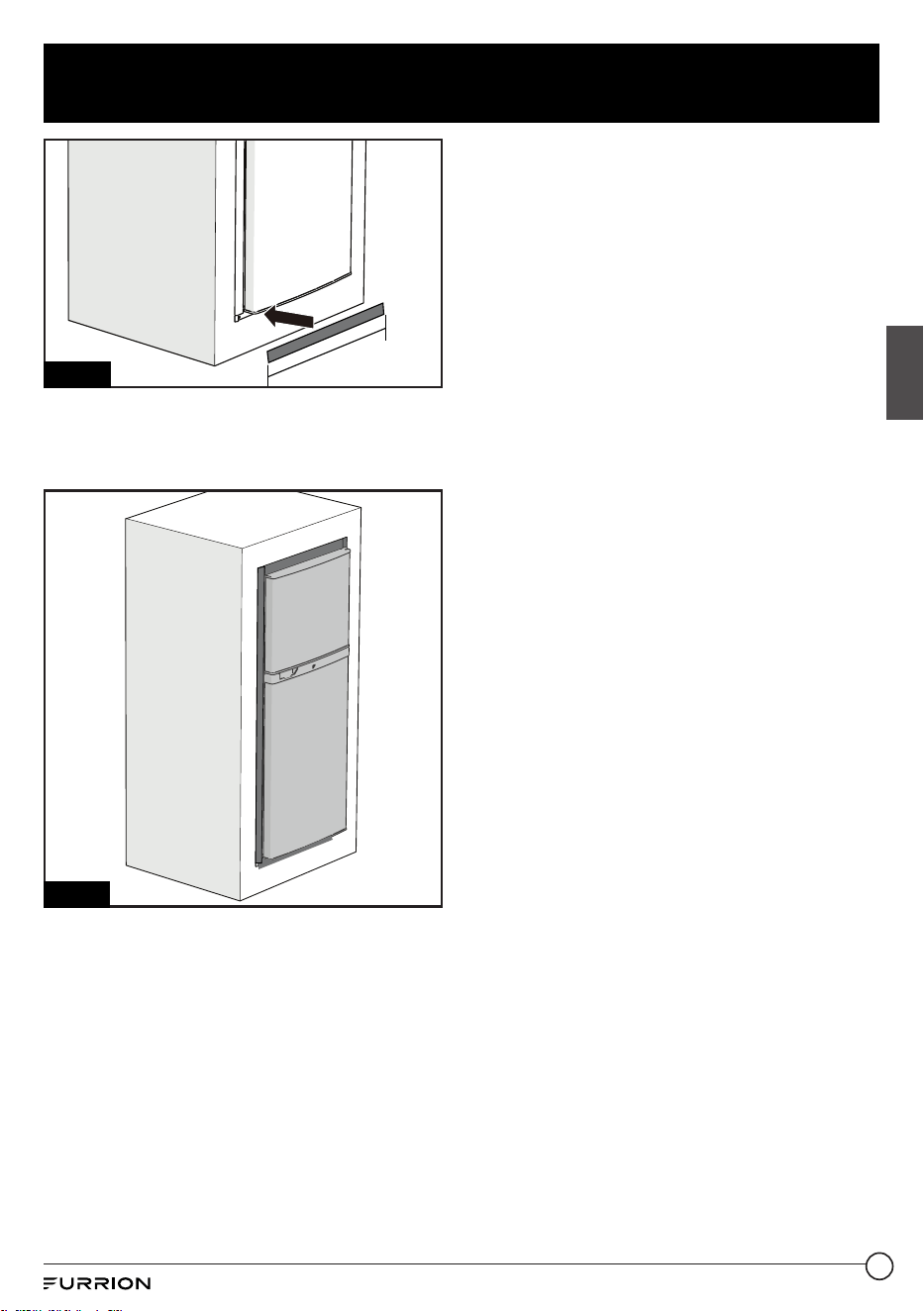

Fig. 8
6. The refrigerator is now fully installed
into the enclosure. (Fig. 9)
Fig. 9
REV: 10.12.2022
CCD-0005596
9
Electrical Connection
English
WARNING
The 12V power supply wiring should incorporate a general main switch that enables
all pole disconnection of the 12V appliances from the 12V power supply source.
WARNING
This refrigerator should be properly grounded for your safety.
This refrigerator requires 10.5-17VDC,>=15A power source for normal operating.
Direct connection with AC power source is forbidden. If doing so, it will void any
product warranty.
This refrigerator is designed for DC power input only, if you do not have ,recommend
Power Center (FCVSWC42A and FCVSWC54A), Lithium battery (FB12I10C) to match
with it.
The cord should be secured behind the refrigerator and not left exposed or dangling
to prevent accidental injury. If needed, please use strain relief to hold it. You should
follow the instruction of strain relief to install it.
Wire Connection Diagram
+
-
GND
+
-
GND
Power Input: DC12V(10.5-17V)
Current: 20A MAX
Power Input: DC12V(10.5-17V)
Current: 20A MAX
1 2 3
1. Connect the "+" terminal with Positive pole of 12V DC.
2. Connect the "-" terminal with Negative pole of 12V DC.
3. GND should be connected to the converter ground or bus ground correctly.
CCD-0005596 REV: 10.12.2022
10
Operation
English
Your refrigerator must stand on a flat
surface. If the appliance is to be placed
onto the carpet, support it with a wooden
board. Do not put the appliance directly
onto the carpet, because the heat from
the compressor may cause the carpet to
fade.
Temperature Control
The temperature
0
7
4
control is located
inside the
refrigerator
compartment on
the top. The temperature control ranges
from 0 to 7 (from cold to coldest). The
first time the unit is turned on, adjust the
temperature control knob to a higher
(colder) setting and run for at least 24
hours before readjusting the temperature
and placing food inside. This will ensure
the cabinet is thoroughly chilled before
food is placed into the refrigerator.
If you choose to change the thermostat
setting, adjust the thermostat by
one increment at a time. After each
movement of the control knob, allow
several hours for the unit to adjust
completely. Large amounts of food
may lower the cooling efficiency of the
appliance.
NOTE: If losing power during working
time, the refrigerator will rework after 3
to 5 minutes automatically.
Replacing the Interior Light
Switch off the fridge. Failure to do so may
result in electrical shock or personal
injury. Replace the old bulb with a new
bulb of the same wattage and size.
Freezer Compartment
Operation
Temperature Control
Your refrigerator has one control for
regulating the temperature in the freezer
compartment. The freezer temperature
control is located on the interior back
panel of freezer compartment. For the
best performance, leave the freezer
control at the midpoint and adjust
the refrigerator
compartment
temperature control.
Adjust the freezer
control one increment at a time until the
desired temperature is reached.
NOTE:
• Do not store the canned food or store
the food with glass containers in the
freezer compartment.
• MIN stands for the setting of "cold".
MAX stands for the setting of
"coldest".
The Freezer Compartment
• This compartment is designed to
store the frozen food for a long period
of time. The storage life varies by the
frozen food and should not exceed the
recommended time.
• Place frozen food into the freezer as
early as possible after purchased.
Follow the packaging's instruction on
recommended storage time.
REV: 10.12.2022
CCD-0005596
11
Maintenance
English
Cleaning Your Refrigerator
• Switch off the fridge.
• Clean the interior of the refrigerator
with a cloth soaked in lukewarm
water and baking soda solution. A
solution of 2 tablespoons baking soda
to a quart of water will clean and
neutralize odors. Rinse and wipe dry.
• Be sure to keep the door gasket (seal)
clean to keep the fridge running
efficiently.
• Clean the exterior of the refrigerator
with a warm damp cloth and mild
detergent. Do not use harsh or
abrasive cleaners.
• Never clean the refrigerator with
flammable fluids. This may result in a
risk of fire.
Vacation Time
• For long vacations, remove all food.
Then, switch off the refrigerator.
• Clean the interior and leave doors
open to avoid possible odor or mold
formation.
• Keep the refrigerator not easily
accessible by children.
Moving Your Refrigerator
• Switch off the refrigerator.
• Remove all the foodstuff, shelves,
drawers and doors.
• Be sure the refrigerator stays
in the upright position during
transportation.
Energy Saving Tips
• Locate the refrigerator in the coolest
area of the room, away from heat
producing appliances or heating
ducts, and out of the direct sunlight.
• Cool off the hot food to room
temperature before placing in the
refrigerator.
• Wrap the food properly with the
containers and ensure them dry
before placing in the refrigerator, to
avoid the frost built on interior walls.
• Organize and label the food to reduce
the time to open the door or search
the food.
CCD-0005596 REV: 10.12.2022
12
Specifications
English
W
D
H
Specifications
Capacity (cu. ft.) 10 cu. ft.
Product (with trim kit) dimension (W*H*D)
26 13/16” x 60 7/8” x 27 3/16” (681 x 1545 x 690 mm)
Recessed Dimensions (W*H*D) 23 3/4” x 59 1/2” x 24” (604 x 1512 x 610 mm)
Net Weight 114.6 Lbs (52 Kg)
Voltage DC 12V
Rated Current 11A
Temperature Range
Fresh Food
Compartment
0 ~ +10
o
C (+32 ~ +50
o
F)
Freezer Compartment -6 ~ -18
o
C (+21.2 ~ -0.4
o
F)
REV: 10.12.2022
CCD-0005596
13
Troubleshooting
English
If you encounter a problem with the refrigerator as below tables stated, firstly try the
suggested solutions. If problems persist, please call the service or the dealer.
Problem Solution
Refrigerator does not
operate
Ensure that the refrigerator is powered on correctly.
Compressor turns on and off
Check whether the room temperature is higher than the normal.
Check whether the door is open or is frequently opened.
Check whether the refrigerator has been recently disconnected for a
period of time.
Refrigerator compartments
are too warm
Ensure that the temperature control is set correctly.
Check whether the door is open or is frequently opened.
Ensure that the door gasket is properly sealed.
Ensure that the warm or hot foodstuff is cooled down before storing in
the refrigerator.
Check if the refrigerator has been recently disconnected for a period of
time.
Vibrating or rattling (slight
vibration is normal)
Adjust the leveling legs.
Ensure that the refrigerator is placed on a flat and solid surface.
The temperature on the
exterior of the refrigerator
is high.
Check if the temperature of the exterior refrigerator walls is much
higher than the room temperature 30°C.
This is normal when the surface is warm, because the compressor
works to convey the heat from the interior to the exterior.
Moisture collects inside the
refrigerator
Check whether the door is open or is frequently opened.
Moisture forms on outside of
refrigerator
This is normal when in hot and humid weather.
Bubbling or gurgling sounds
(like boiling water)
This is the normal sound of refrigerant (used to cool refrigerator)
circulating throughout the system.
Popping or cracking sounds
when compressor comes on
This is normal. Metal parts undergo expansion and contraction, like hot
water pipes. The sound will decrease or disappear as refrigerator runs.
The door cannot be closed.
Ensure the refrigerator is on a flat surface.
Check whether the gasket is dirty.
Check whether the storage drawer is out of position.
CCD-0005596 REV: 10.12.2022
14
Warranty
English
FURRION WARRANTS FOR A PERIOD OF 1 YEAR FROM DATE OF RETAIL PURCHASE
BY THE ORIGINAL END-USE PURCHASER, THAT THIS PRODUCT, WHEN DELIVERED
TO YOU IN NEW CONDITION, IN ORIGINAL PACKAGING, FROM A FURRION
AUTHORIZED RESELLER AND USED IN NORMAL CONDITIONS, IS FREE FROM ANY
DEFECTS IN MANUFACTURING, MATERIALS, AND WORKMANSHIP. IN CASE OF SUCH
DEFECT, FURRION SHALL REPLACE OR REPAIR THE PRODUCT AT NO CHARGE
TO YOU. THIS WARRANTY DOES NOT COVER: PRODUCTS WHERE THE ORIGINAL
SERIAL NUMBERS HAVE BEEN REMOVED, ALTERED OR CANNOT READILY BE
DETERMINED; DAMAGE OR LOSS CAUSED BY ACCIDENT, MISUSE, ABUSE, NEGLECT,
PRODUCT MODIFICATION, FAILURE TO FOLLOW INSTRUCTIONS IN INSTRUCTION
MANUAL, COMMERCIAL OR INDUSTRIAL USE; DAMAGE OR LOSS CAUSED TO THE
DECORATIVE SURFACE OF PRODUCT; TO ANY DATA, SOFTWARE OR INFORMATION;
AND NORMAL WEAR AND TEAR. THIS WARRANTY ONLY PROTECTS THE ORIGINAL
END-USER (“YOU”) AND IS NOT TRANSFERABLE; ANY ATTEMPT TO TRANSFER THIS
WARRANTY SHALL MAKE IT IMMEDIATELY VOID. THIS WARRANTY IS ONLY VALID IN
THE COUNTRY OF PURCHASE.
THIS WARRANTY AND REMEDIES SET FORTH ABOVE ARE EXCLUSIVE AND IN
LIEU OF ALL OTHER WARRANTIES, REMEDIES AND CONDITIONS, WHETHER
ORAL OR WRITTEN, EXPRESS OR IMPLIED. FURRION SPECIFICALLY DISCLAIMS
ANY AND ALL IMPLIED WARRANTIES, INCLUDING, WITHOUT LIMITATION,
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
IF FURRION CANNOT LAWFULLY DISCLAIM IMPLIED WARRANTIES UNDER THIS
LIMITED WARRANTY, ALL SUCH WARRANTIES, INCLUDING WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED IN
DURATION TO THE DURATION OF THIS WARRANTY.
No Furrion reseller, agent, or employee is authorized to make any modification,
extension, or addition to this warranty.
REV: 10.12.2022
CCD-0005596
15
Warranty
English
FURRION IS NOT RESPONSIBLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES RESULTING FROM ANY BREACH OF WARRANTY OR
CONDITION, OR UNDER ANY OTHER LEGAL THEORY, INCLUDING BUT NOT LIMITED
TO LOST PROFITS, DOWNTIME, GOODWILL, DAMAGE TO OR REPLACEMENT OF
ANY EQUIPMENT OR PROPERTY, ANY COSTS OF RECOVERING, REPROGRAMMING,
OR REPRODUCING ANY PROGRAM OR DATA STORED IN OR USED WITH FURRION
PRODUCTS. FURRION’S TOTAL LIABILITY IS LIMITED TO THE REPAIR OR
REPLACEMENT OF THIS PRODUCT PURSUANT TO THE TERMS OF THIS WARRANTY.
SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR
CONSEQUENTIAL DAMAGES OR EXCLUSIONS OR LIMITATIONS ON THE DURATION
OF IMPLIED WARRANTIES OR CONDITIONS, SO THE ABOVE LIMITATIONS OR
EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL
RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY BY STATE OR (WHERE
APPLICABLE IN THE COUNTRIES WHERE FURRION HAS NON-US/CANADIAN
AUTHORIZED DEALERS) COUNTRY. NO ACTION OR CLAIM TO ENFORCE THIS
WARRANTY SHALL BE COMMENCED AFTER THE EXPIRATION OF THE WARRANTY
PERIOD.
Keep your receipt, delivery slip, or other appropriate payment record to establish the
warranty period. Service under this warranty must be obtained by contacting Furrion
at [email protected]om
Product features or specifications as described or illustrated are subject to change
without notice.
CCD-0005596 REV: 10.12.2022
16
Bienvenue
Français
Merci d'avoir acheté ce Furrion
®
10 pi cu Réfrigérateur CC. Avant utiliser votre nouvel
appareil, veuillez lire ces consignes attentivement. Le présent guide d’utilisation
contient des informations permettant l’utilisation, l’installation et l’entretien en toute
sécurité de l’appareil.
Veuillez conserver le présent guide d’utilisation en lieu sûr pour vous y référer
ultérieurement, afin d’assurer votre sécurité et de réduire les risques de blessure.
Veuillez aussi remettre le présent manuel à tout nouveau propriétaire de cet appareil.
Le fabricant décline toute responsabilité en cas de dommages dus au non-respect
des présentes consignes.
Si vous avez des questions sur nos produits, veuillez nous contacter:
REV: 10.12.2022
CCD-0005596
17
Contenu
Français
Bienvenue ..........................................................................................16
Contenu .............................................................................................17
Consignes de sécurité importantes ................................................... 18
Mise au rebut appropriée du réfrigérateur .........................................................18
Pièces et caractéristiques .................................................................19
Avant l’utilisation ...............................................................................20
Avant d'utiliser pour la première fois ..................................................................20
Remarque d'utilisation ........................................................................................20
Installation ........................................................................................21
Précautions d'installation ....................................................................................21
Qu'y a-t-il dans les boites? .................................................................................. 21
Installation de votre réfrigérateur ....................................................................... 21
Raccordement électrique ..................................................................24
Diagramme de connexion de fil ........................................................................... 24
Fonctionnement .................................................................................25
Contrôle de la température .................................................................................25
Remplacer la lumière intérieure .........................................................................25
Fonctionnement du compartiment congélateur .................................................25
Entretien ............................................................................................26
Nettoyage de votre réfrigérateur .........................................................................26
Temps de vacances .............................................................................................. 26
Déplacer votre réfrigérateur ...............................................................................26
Conseils d'économie d'énergie ...........................................................................26
Caractéristiques ................................................................................ 27
Dépannage .........................................................................................28
Garantie .............................................................................................29
CCD-0005596 REV: 10.12.2022
18
Consignes de sécurité importantes
Français
AVERTISSEMENT
Pour réduire les risques d'incendie,
d'électrocution ou de blessures,
suivez ces précautions de base lors de
l'utilisation de votre réfrigérateur.
• Ne stockez pas et n’utilisez pas de
vapeurs ou de liquides inflammables
(comme l’essence) à proximité de ce
réfrigérateur.
• Cet appareil n’est pas conçu pour
être utilisé par des personnes (y
compris les enfants) ayant des
capacités physiques, sensorielles
ou mentales réduites, ou manquant
d’expérience et de connaissances,
à moins d’être supervisées par
une personne responsable de leur
sécurité.
• Les enfants doivent être surveillés
pour s’assurer qu’ils ne jouent pas
avec l’appareil.
• La modification ou l’installation du
réfrigérateur doit être effectuée par
un technicien qualifié ou une société
d’entretien. Tout manquement à cet
égard pourrait se solder par une
décharge électrique.
Mise au rebut appropriée du
réfrigérateur
DANGER
Risque de piégeage d’enfant. Avant de
jeter votre vieux réfrigérateur, veuillez
suivre les précautions ci-dessous pour
éviter les accidents:
− Enlevez toutes les portes.
− Laissez les étagères en place afin
que les enfants ne puissent pas
facilement monter à l’intérieur.
− Ne permettez jamais aux enfants
de jouer avec le réfrigérateur, de
l’utiliser ou d’y pénétrer.
Réfrigérants
Tous les produits de réfrigération
contiennent des réfrigérants qui,
en vertu de la loi fédérale, doivent
être retirés avant l’élimination du
produit. Veuillez vous conformer aux
réglementations fédérales et locales
pour assurer l’élimination sûre d’un
ancien produit de réfrigération.
Conservez ces instructions
pour référence future
REV: 10.12.2022
CCD-0005596
19
Pièces et caractéristiques
Article Nom de la pièce
1
Tablette de congélateur
2
Contrôle de température du
congélateur
3
Contrôle de température réglable
4
Lumière DEL
5
Étagère en fil métallique
6
Couvercle de verre transparent du
bac à légumes
7
Bac à légumes clair
Article Nom de la pièce
8
Tablette de porte pleine largeur
9
Petite étagère de porte
10
Interrupteur
11
Étagère des gallons
12
Petite étagère de porte
13
Diviseur
14
Tablette de porte pleine largeur
Français
1
2
8
9
10
11
12
13
14
3
4
5
6
7
CCD-0005596 REV: 10.12.2022
20
Avant l’utilisation
Français
Avant d'utiliser pour la première fois
1. Retirez les emballages extérieurs et intérieurs.
2. Avant de brancher le réfrigérateur à la source d'alimentation, laissez-le reposer
pendant environ 4heures. Cela réduira la possibilité d'un dysfonctionnement du
système de refroidissement résultant d'une mauvaise manipulation pendant le
transport.
3. Nettoyez la surface intérieure avec de l'eau tiède et un chiffon doux.
Remarque d'utilisation
1. Ce réfrigérateur fonctionne sur 12V CC, la tension de travail réelle est de 10,5-
17V.
REMARQUE: Le compresseur cessera de fonctionner lorsque la tension est
inférieure à 10,5V.
2. Ce réfrigérateur nécessite une source d'alimentation de 10,5-17 V CC,> = 15 A pour
un fonctionnement normal. La connexion directe avec une source d'alimentation
CA est interdite. Le faire annule toute garantie du produit.
3. Le fil du réfrigérateur et du fil extérieur doit répondre aux exigences suivantes:
4. Un emplacement approprié et un dispositif de mise à la terre fiable sont
recommandés pour éviter les chocs électriques lors de l'utilisation d'un
convertisseur pour changer la source d'alimentation du courant alternatif au
courant continu.
5. Un technicien qualifié est requis pour tout entretien de la carte d'entraînement
du compresseur et de la carte de commande, sinon la garantie du produit sera
annulée.
REV: 10.12.2022 CCD-0005596
21
Installation
Français
Précautions d'installation
Emplacement
• N’installez pas votre réfrigérateur
dans un endroit où l’appareil pourrait
ne pas être complètement chargé.
• N’installez pas votre réfrigérateur
à la lumière directe du soleil ou ne
l’exposez pas à la chaleur provenant
d’une cuisinière, d’une chaufferette,
d’un radiateur ou de tout autre
appareil.
Qu'y a-t-il dans les boites?
Vérifiez tous les éléments inclus dans
la boîte en carton. Si un article est
endommagé ou manquant, contactez
votre revendeur.
• Réfrigérateur x 1
• Manuel d'instructions x 1
• Carte de garantie x 1
REMARQUE: Les kits de garniture et les
vis pour ce réfrigérateur sont emballés
dans une autre boîte, veuillez contacter
votre revendeur pour ces choses.
• Boite de trousse de garnitures x 1
− Trousse de garnitures x 4
− Bande de garniture x 2
− Jeu de vis 1 x 15
(M5x10 x 8 et ST4.8x25 x 7)
Installation de votre
réfrigérateur
Installez le réfrigérateur dans un endroit
pratique à l'abri de la chaleur et du froid
extrêmes.
Sélectionnez une surface solide dont le
sol peut soutenir un poids de 200kg.
Branchez correctement le réfrigérateur
à l’alimentation.
59
7
/
8
”
24”
24
1
/
8
”
REMARQUE: La porte doit dépasser d’au
moins 1po des cabinets à proximité. Les
vis M5x10 sont utilisées pour installer
les trousses de garniture et la bande
de garniture au réfrigérateur (en se
reportant aux étapes1 ci-dessous). Les
vis ST4.8x25 sont utilisées pour installer
le réfrigérateur entier avec les trousses
de garniture et les bandes de garniture
sur la caisse en bois (en se reportant à
l’étape2 et 4 ci-dessous).
1. Réglez les pieds de nivellement pour
vous assurer que le réfrigérateur
est de niveau. Installez la trousse de
garniture supérieure avec vis (x2) et
les trousses de garnitures latérales
avec vis (x3 à gauche/à droite) sur le
réfrigérateur. (Fig. 1 et Fig. 2)
CCD-0005596 REV: 10.12.2022
22
Installation
Français
Fig. 1
Fig. 2
2. Ouvrez la porte du réfrigérateur.
Placez la trousse de garniture
inférieure sur le réfrigérateur avec
des vis (x3). (Fig. 3)
Fig. 3
3. Mettez le réfrigérateur complètement
dans l’enceinte. (Fig.4)
Fig. 4
4. Fixez le réfrigérateur dans l’enceinte
à l’aide des vis autotaraudeuses (2en
haut/2en bas). (Fig. 5 et Fig. 6)
Fig. 5
Fig. 6
5. Retirez le film protecteur du cache
de la garniture. Installez la bande de
garniture plus courte en haut et la
plus longue au bas du réfrigérateur.
(Fig. 7 et Fig. 8)
Vis: M5x10
Vis: M5x10
Vis: ST4.8x25
Vis: ST4.8x25
Vis: ST4.8x25
REV: 10.12.2022 CCD-0005596
23
Installation
Français
Shorter
(594mm)
Longer
(650mm)
Fig. 7
Shorter
(594mm)
Longer
(650mm)
Fig. 8
6. Le réfrigérateur est maintenant
entièrement installé dans l'enceinte.
(Fig. 9)
Fig. 9
CCD-0005596 REV: 10.12.2022
24
Raccordement électrique
Français
AVERTISSEMENT
Une mauvaise utilisation de la fiche mise à la terre peut entraîner un risque de choc
électrique. Si le cordon d'alimentation est endommagé, faites-le remplacer par un
centre de service agréé.
AVERTISSEMENT
Ce réfrigérateur doit être correctement mis à la terre pour votre sécurité.
Ce réfrigérateur nécessite une source d'alimentation de 10,5-17 V CC,> = 15 A pour
un fonctionnement normal. La connexion directe avec une source d'alimentation CA
est interdite. Le faire annule toute garantie du produit.
Ce réfrigérateur est conçu pour une entrée d'alimentation CC uniquement, si vous
n'en avez pas, recommandez la batterie au lithium Power Center (FCVSWC42A et
FCVSWC54A) (FB12I10C) pour qu'elle corresponde à celle-ci.
Le cordon doit être fixé derrière le réfrigérateur et ne pas être exposé ou suspendu
pour éviter toute blessure accidentelle. Si nécessaire, veuillez utiliser un réducteur
de tension pour le retenir. Vous devez suivre les instructions du réducteur de
tension pour l'installer.
Diagramme de connexion de fil
+
-
GND
+
-
GND
Power Input: DC12V(10.5-17V)
Current: 20A MAX
Power Input: DC12V(10.5-17V)
Current: 20A MAX
1 2 3
1. Reliez la borne «+» avec le pôle positif de 12V CC.
2. Reliez la borne «-» avec le pôle négatif de 12V CC.
3. GND (mise à la terre) doit être connecté à la terre du convertisseur ou à la terre du
bus correctement.
REV: 10.12.2022 CCD-0005596
25
Fonctionnement
Français
Votre réfrigérateur doit reposer sur une
surface plane. Si l'appareil doit être
placé sur le tapis, le soutenir avec une
planche de bois. Ne placez pas l'appareil
directement sur le tapis, car la chaleur
du compresseur risque de faire pâlir le
tapis.
Contrôle de la température
Le contrôle de la
0
7
4
température est
situé à l'intérieur
du compartiment
réfrigérateur sur
le dessus. Le contrôle de la température
varie de 0 à 7 (du froid au plus froid). La
première fois que l'appareil est allumé,
réglez le bouton de contrôle de la
température sur un réglage plus élevé
(plus froid) et laissez tourner pendant au
moins 24heures avant de réajuster la
température et de placer les aliments à
l'intérieur. Cela permettra de s'assurer
que le cabinet est complètement refroidi
avant que la nourriture ne soit placée
dans le réfrigérateur.
Si vous choisissez de changer le réglage
du thermostat, ajustez le thermostat
d'un incrément à la fois. Après chaque
mouvement du bouton de contrôle,
attendez plusieurs heures pour que
l'appareil se règle complètement. De
grandes quantités de nourriture peuvent
réduire l'efficacité de refroidissement de
l'appareil.
REMARQUE: En cas de perte de
puissance pendant le fonctionnement,
le réfrigérateur sera automatiquement
remis en fonction après 3 à 5 minutes.
Remplacer la lumière
intérieure
Éteignez le réfrigérateur. Ne pas le faire
peut entraîner un choc électrique ou
des blessures corporelles. Remplacez
la vieille ampoule par une nouvelle
ampoule de même puissance et de
même taille.
Fonctionnement du
compartiment congélateur
Le contrôle de la température
Votre réfrigérateur dispose d'un
contrôle pour réguler la température
dans le compartiment congélateur.
La commande de température du
congélateur est
située sur le panneau
arrière intérieur
du congélateur.
Pour de meilleures
performances, laissez la commande
du congélateur au point médian et
réglez la température du compartiment
réfrigérateur. Ajustez le contrôle du
congélateur d'un incrément à la fois
jusqu'à ce que la température désirée
soit atteinte.
REMARQUE:
• Ne stockez pas d’aliments en
conserve ni d’aliments dans
des contenants de verre dans le
congélateur.
• MIN signifie le réglage de «froid».
MAX signifie le réglage de «plus
froid».
Le compartiment de congélation:
• Ce compartiment est conçu pour
stocker les aliments congelés
pendant une longue période. La durée
de conservation varie selon l’aliment
congelé et ne doit pas dépasser la
durée recommandée.
• Placez les aliments congelés dans
le congélateur le plus rapidement
possible après l’achat. Suivez les
instructions de l’emballage sur la
durée de conservation recommandée.
CCD-0005596 REV: 10.12.2022
26
Entretien
Français
Nettoyage de votre
réfrigérateur
• Débranchez l'unité électrique de la
prise murale.
• Nettoyez l’intérieur du réfrigérateur
avec un chiffon imbibé d’eau tiède et
de solution de bicarbonate de soude.
Une solution de 2cuillères à soupe
de bicarbonate de soude à un litre
d'eau nettoiera et neutralisera les
odeurs. Rincer et essuyer.
• Gardez le joint de la porte propre
pour assurer le fonctionnement
efficace du réfrigérateur.
• Nettoyez l’extérieur du réfrigérateur
avec un chiffon imbibé d’eau tiède et
un détergent doux. N'utilisez pas de
nettoyants durs ou abrasifs.
• Ne nettoyez jamais le réfrigérateur
avec des liquides inflammables. Cela
peut entraîner un risque d’incendie.
Temps de vacances
• Pour les longues vacances, retirez
toute la nourriture. Ensuite,
débranchez le cordon électrique de la
prise murale.
• Nettoyez l'intérieur et laissez
les portes ouvertes pour éviter
la formation d'odeurs ou de
moisissures.
• Découragez l’utilisation du
réfrigérateur par les enfants.
Déplacer votre réfrigérateur
• Débranchez le cordon électrique de
la prise murale.
• Retirez tous les aliments, les
étagères, les tiroirs et les portes.
• Assurez-vous que le réfrigérateur
reste en position verticale pendant le
transport.
Conseils d'économie
d'énergie
• Placez le réfrigérateur dans la zone
la plus froide de la pièce, loin des
appareils produisant de la chaleur ou
des conduits de chauffage, et à l’abri
de la lumière directe du soleil.
• Laissez refroidir les aliments chauds
à température ambiante avant de les
placer dans le réfrigérateur.
• Enveloppez correctement les
aliments dans les contenants et
assurez-vous qu’ils sèchent avant de
les placer dans le réfrigérateur afin
d’éviter la formation de gel sur les
parois intérieures.
• Organisez et étiquetez les aliments
pour réduire le temps pendant lequel
la porte demeure ouverte.
REV: 10.12.2022 CCD-0005596
27
Caractéristiques
Français
L
P
H
Caractéristiques
Capacité (pi cu) 10 pi cu
Dimensions du produit (avec ensemble de
garnitures) (L*H*P)
26 13/16” x 60 7/8” x 27 3/16” (681 x 1545 x 690 mm)
Dimensions encastrées (L*H*P) 23 3/4” x 59 1/2” x 24” (604 x 1512 x 610 mm)
Poids net 114.6 Lbs (52 Kg)
Tension DC 12V
Courant nominal 11A
Écart de
température
Compartiment
d'aliments frais
0 ~ +10
o
C (+32 ~ +50
o
F)
Compartiment de
congélation
-6 ~ -18
o
C (+21.2 ~ -0.4
o
F)
CCD-0005596 REV: 10.12.2022
28
Dépannage
Français
Si vous éprouvez un problème avec le réfrigérateur, comme cela est indiqué dans
les tableaux ci-dessous, essayez d’abord les solutions suggérées. Si les problèmes
persistent, appelez le technicien en entretien ou le revendeur.
Problème Solution
Le réfrigérateur ne
fonctionne pas
Assurez-vous que le réfrigérateur est correctement alimenté.
Le compresseur se met en
marche et s'éteint
Vérifiez si la température ambiante est supérieure à la normale.
Vérifiez si la porte est ouverte ou si elle est fréquemment ouverte.
Vérifiez si le réfrigérateur a été récemment débranché pendant un
certain temps.
Les compartiments du
réfrigérateur sont trop
chauds
Assurez-vous que la commande de température est correctement
réglée.
Vérifiez si la porte est ouverte ou si elle est fréquemment ouverte.
Assurez-vous que le joint de la porte est correctement scellé.
Assurez-vous de refroidir les aliments chauds avant de les ranger au
réfrigérateur.
Vérifiez si le réfrigérateur a été récemment débranché pendant un
certain temps.
Vibration ou cliquetis
(une légère vibration est
normale)
Réglez les pieds de nivellement.
Assurez-vous que le réfrigérateur est placé sur une surface plane et
solide.
La température à l’extérieur
du réfrigérateur est élevée.
Vérifiez si la température des parois extérieures du réfrigérateur est de
beaucoup supérieure à la température ambiante de 30°C.
Ceci est normal lorsque la surface est chaude, car le compresseur
fonctionne pour évacuer la chaleur de l’intérieur vers l’extérieur.
L'humidité s'accumule à
l'intérieur du réfrigérateur
Vérifiez si la porte est ouverte ou si elle est fréquemment ouverte.
L'humidité se forme à
l'extérieur du réfrigérateur
C’est normal par temps chaud et humide.
Bruits de bulles ou de
gargouillis (comme de l'eau
bouillante)
C'est le son normal du réfrigérant (utilisé pour refroidir le réfrigérateur)
qui circule dans tout le système.
Des éclats ou des
craquements se font
entendre lorsque le
compresseur se met en
marche
C’est normal. Les pièces métalliques subissent une dilatation et une
contraction, comme les conduites d’eau chaude. Le son diminuera ou
disparaîtra au fur et à mesure que le réfrigérateur fonctionne.
La porte ne peut pas être
fermée.
Assurez-vous que le réfrigérateur est sur une surface plane.
Vérifiez si le joint est sale.
Vérifiez si le tiroir d’aliments est hors position.
REV: 10.12.2022 CCD-0005596
29
Garantie
Français
FURRION GARANTIT, PENDANT UNE PÉRIODE D’UN AN À PARTIR DE LA DATE
DE L’ACHAT AU DÉTAIL PAR L’UTILISATEUR FINAL INITIAL, QUE CE PRODUIT,
S’IL EST LIVRÉ À L’ÉTAT NEUF, DANS SON EMBALLAGE ORIGINAL, PAR UN
REVENDEUR FURRION AUTORISÉ ET UTILISÉ EN CONDITIONS NORMALES, EST
LIBRE DE TOUT DÉFAUT DE FABRICATION, DE MATÉRIEL ET DE MAIN-D’ŒUVRE.
EN CAS DE DÉFAUT, FURRION S’ENGAGE À REMPLACER OU À RÉPARER LE
PRODUIT GRATUITEMENT. CETTE GARANTIE EXCLUT CE QUI SUIT : PRODUITS
DONT LE NUMÉRO DE SÉRIE ORIGINAL A ÉTÉ ENLEVÉ, MODIFIÉ OU RENDU
ILLISIBLE, LES DOMMAGES OU LES PERTES CAUSÉS PAR UN ACCIDENT, UNE
MAUVAISE UTILISATION, LA NÉGLIGENCE, LA MODIFICATION DU PRODUIT OU
LE MANQUEMENT À SUIVRE LES CONSIGNES DU GUIDE DE L’UTILISATEUR,
L’UTILISATION COMMERCIALE OU INDUSTRIELLE, LES DOMMAGES OU LES
PERTES CAUSÉES À LA SURFACE DÉCORATIVE DU PRODUIT, LES DOMMAGES
CAUSÉS AUX DONNÉES, LOGICIELS OU RENSEIGNEMENTS, AINSI QUE L’USURE
NORMALE. LA PRÉSENTE GARANTIE PROTÈGE UNIQUEMENT L’UTILISATEUR
FINAL INITIAL («VOUS»), ET NE PEUT ÊTRE CÉDÉE À QUICONQUE. TOUTE
TENTATIVE DE CESSION DE LA PRÉSENTE GARANTIE AURA POUR EFFET SON
ANNULATION IMMÉDIATE. LA PRÉSENTE GARANTIE EST UNIQUEMENT VALIDE
DANS LE PAYS D’ACHAT.
LA PRÉSENTE GARANTIE ET LES RECOURS PRÉCÉDEMMENT DÉFINIS SONT
EXCLUSIFS ET REMPLACENT TOUTES LES AUTRES RECOURS, GARANTIES ET
CONDITIONS, QU’ILS SOIENT ORAUX OU ÉCRITS, EXPLICITES OU IMPLICITES.
FURRION DÉCLINE SPÉCIFIQUEMENT TOUTES LES GARANTIES IMPLICITES,
Y COMPRIS, SANS S’Y LIMITER, LES GARANTIES DE QUALITÉ MARCHANDE ET
D’ADÉQUATION À UN USAGE PARTICULIER. SI FURRION NE PEUT LÉGALEMENT
DÉCLINER LES GARANTIES IMPLICITES DÉCOULANT DE LA PRÉSENTE GARANTIE
LIMITÉE, TOUTES CES GARANTIES, Y COMPRIS LES GARANTIES DE QUALITÉ
MARCHANDE ET D’ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À LA
DURÉE DE VALIDITÉ DE LA PRÉSENTE GARANTIE.
Aucun revendeur, agent ou employé de furrion n’est autorisé à modifier, prolonger ou
élargir la présente garantie.
CCD-0005596 REV: 10.12.2022
30
Garantie
Français
FURRION DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT PRÉJUDICE DIRECT,
INDIRECT, SPÉCIAL, ACCESSOIRE OU CONSÉCUTIF RÉSULTANT DE TOUT
MANQUEMENT DE GARANTIE OU DE CONDITION, OU RECONNU PAR TOUTE
THÉORIE JURIDIQUE, INCLUANT SANS LIMITATION LES PERTES DE BÉNÉFICES, DE
TEMPS DE FONCTIONNEMENT, DE BIENS INCORPORELS, LES DOMMAGES À TOUT
APPAREIL OU BIEN OU LE REMPLACEMENT DE TOUT BIEN OU ÉQUIPEMENT, TOUT
COÛT DE RÉCUPÉRATION, DE REPROGRAMMATION OU DE REPRODUCTION DE TOUT
PROGRAMME OU DE TOUTE DONNÉE ENREGISTRÉ DANS LES PRODUITS FURRION
OU UTILISÉS AVEC CEUX-CI. LA RESPONSABILITÉ TOTALE DE FURRION SE LIMITE
À LA RÉPARATION OU AU REMPLACEMENT DE CE PRODUIT CONFORMÉMENT AUX
CONDITIONS DE LA PRÉSENTE GARANTIE.
CERTAINS ÉTATS N’AUTORISENT PAS LES EXCLUSIONS OU LES LIMITATIONS
DES PRÉJUDICES ACCESSOIRES OU CONSÉCUTIFS, NI LES EXCLUSIONS OU
LIMITATIONS DE LA DURÉE DES GARANTIES OU CONDITIONS IMPLICITES. POUR CE
MOTIF, LES LIMITES ET EXCLUSIONS PRÉCÉDEMMENT ÉNONCÉES POURRAIENT
NE PAS S’APPLIQUER À VOUS. LA PRÉSENTE GARANTIE VOUS CONFÈRE CERTAINS
DROITS JURIDIQUES SPÉCIFIQUES, QUI POURRAIENT S’AJOUTER À D’AUTRES
DROITS QUI VOUS SONT CONFÉRÉS PAR VOTRE JURIDICTION (DANS LES PAYS
OÙ FURRION COMPTE DES DÉTAILLANTS AUTORISÉS HORS CANADA ET ETATS-
UNIS). AUCUNE ACTION OU RÉCLAMATION POUR FAIRE APPLIQUER LA PRÉSENTE
GARANTIE NE POURRA ÊTRE INITIÉE APRÈS L’ÉCHÉANCE DE LA PÉRIODE DE
GARANTIE.
Conserver votre reçu d’achat, bon de livraison ou tout autre justificatif de paiement
pour établir la période de garantie. Les réparations aux termes de la présente
garantie doivent être réclamées auprès de Furrion: [email protected]om
Les fonctionnalités et les détails techniques du produit tels qu’ils sont décrits ou
illustrés peuvent changer sans préavis.
REV: 10.12.2022 CCD-0005596
31
Bienvenido
Español
Gracias por comprar este Furrion
®
de 10 pies cúbicos. Refrigerador DC Antes de
operar su nuevo dispositivo, lea estas instrucciones cuidadosamente. Este manual
de instrucciones contiene información para el uso, la instalación y el mantenimiento
seguros del dispositivo.
Conserve este manual de instrucciones en un lugar seguro para futuras referencias.
Esto le garantizará un uso seguro y reducirá el riesgo de lesiones. Asegúrese de
proporcionar este manual a los nuevos propietarios de este dispositivo.
El fabricante no asume responsabilidad alguna por los daños producidos como
consecuencia de no haber respetado estas instrucciones.
Si tiene alguna pregunta relacionada con nuestros productos, escríbanos a
CCD-0005596 REV: 10.12.2022
32
Contenido
Español
Bienvenido .........................................................................................31
Contenido ..........................................................................................32
Instrucciones de seguridad importantes ........................................... 33
Eliminación adecuada del refrigerador ...............................................................33
Piezas y características .....................................................................34
Antes de usar .....................................................................................35
Antes de usar por primera vez ............................................................................35
Nota de uso ..........................................................................................................35
Instalación .........................................................................................36
Precauciones de instalación ................................................................................ 36
¿Qué hay en la cajas? ..........................................................................................36
Instalación de su refrigerador ............................................................................. 36
Conexión eléctrica ............................................................................. 39
Diagrama de conexión del cable .........................................................................39
Operación ..........................................................................................40
Control de temperatura .......................................................................................40
Para reemplazar la luz interior ...........................................................................40
Funcionamiento del compartimiento del congelador ......................................... 40
Mantenimiento...................................................................................41
Limpieza de su refrigerador ................................................................................41
Tiempo de vacaciones ..........................................................................................41
Para mover su refrigerador ................................................................................. 41
Consejos de ahorro de energía ............................................................................41
Especificaciones ................................................................................42
Solución de problemas ......................................................................43
Garantía .............................................................................................44
REV: 10.12.2022 CCD-0005596
33
Instrucciones de seguridad importantes
Español
ADVERTENCIA
Para reducir el riesgo de incendio,
descarga eléctrica o lesiones, siga
estas precauciones básicas al usar su
refrigerador.
• No almacene ni use vapores o
líquidos inflamables (como gasolina)
cerca de este refrigerador.
• Este electrodoméstico no debe
utilizarse por personas (incluidos
niños) con capacidades físicas,
sensoriales o mentales reducidas,
o por falta de experiencia y
conocimiento, a menos que una
persona responsable de su seguridad
los haya supervisado o les haya
dado instrucciones sobre el uso del
electrodoméstico.
• Se debe supervisar a los niños para
asegurarse de que no jueguen con el
electrodoméstico.
• El cambio o instalación relevante
para el refrigerador debe realizarse
por un técnico calificado o una
compañía de servicio. De lo contrario,
puede provocar una descarga
eléctrica.
Eliminación adecuada del
refrigerador
PELIGRO
Riesgo de atrapamiento de niños.
Antes de tirar su refrigerador viejo,
siga las precauciones a continuación
para evitar accidentes:
− Retire todas las puertas.
− Deje los estantes en su lugar para
que los niños no puedan subir
fácilmente al interior.
− Nunca permita que los niños
jueguen, operen o gateen dentro del
refrigerador.
Refrigerantes
Todos los productos de refrigeración
contienen refrigerantes, que según la
ley federal deben eliminarse antes de la
eliminación del producto. Cumpla con
las regulaciones federales y locales para
garantizar la eliminación segura de un
producto de refrigeración antiguo.
Guarde estas instrucciones
para referencia futura
CCD-0005596 REV: 10.12.2022
34
Piezas y características
Artículo Nombre de la pieza
1
Estante del congelador
2
Control de temperatura del
congelador
3
Control de temperatura ajustable
4
Luz LED
5
Estante con redecilla
6
Cubierta transparente de vidrio
para el cajón para verduras
7
Cajón para verduras transparente
Artículo Nombre de la pieza
8
Estante de puerta de ancho
completo
9
Estante de puerta pequeña
10
Interruptor de luz
11
Estante para galones
12
Estante de puerta pequeña
13
Divisor
14
Estante de puerta de ancho
completo
Español
1
2
8
9
10
11
12
13
14
3
4
5
6
7
REV: 10.12.2022 CCD-0005596
35
Antes de usar
Español
Antes de usar por primera vez
1. Retire el embalaje exterior e interior.
2. Antes de conectar el refrigerador a la fuente de alimentación, déjelo en posición
vertical durante aproximadamente 4 horas. Esto reducirá la posibilidad de un mal
funcionamiento en el sistema de enfriamiento debido a un manejo inadecuado
durante el transporte.
3. Limpie la superficie interior con agua tibia con un paño suave.
Nota de uso
1. Este refrigerador funciona con 12 V CC, el voltaje de trabajo real es de 10.5-17 V.
NOTA: El compresor dejará de funcionar cuando el voltaje sea inferior a 10.5 V.
2. Este refrigerador requiere una fuente de alimentación de 10.5-17 V CC,> = 15A
para un funcionamiento normal. La conexión directa con la fuente de alimentación
de CA está prohibida. Si lo hace, anulará la garantía del producto.
3. El cable del refrigerador y el cable externo deben cumplir el siguiente requisito:
4. Se recomienda una ubicación adecuada y un dispositivo de conexión a tierra
confiable para evitar descargas eléctricas cuando se usa un convertidor para
cambiar la fuente de alimentación de CA a CC.
5. Se requiere un profesional calificado para cualquier servicio de la placa de
accionamiento del compresor y la placa de control; de lo contrario, se anulará la
garantía del producto.
CCD-0005596 REV: 10.12.2022
36
Instalación
Español
Precauciones de instalación
Ubicación
• No instale su refrigerador en un
lugar donde la unidad no esté
completamente cargada.
• No instale su refrigerador a la luz
solar directa ni lo exponga al calor de
la estufa, el calentador, el radiador u
otros electrodomésticos.
¿Qué hay en la cajas?
Verifique todos los artículos incluidos
en la caja de cartón. Si algún artículo
está dañado o no está, contacte a su
distribuidor.
• Refrigerador x 1
• Manual de instrucciones x 1
• Tarjeta de garantía x 1
NOTA: Los kits de acabado y los tornillos
para este refrigerador están embalados
en otra caja. Póngase en contacto con su
distribuidor para estas cosas.
• Caja del kit de molduras x 1
− Kit de corte x 4
− Franja de molduras x 2
− 1 juego de tornillos x 15
(M5x10 x 8 y ST4.8x25 x 7)
Instalación de su refrigerador
Instale el refrigerador en un lugar
conveniente, lejos del calor y el frío
extremos.
Seleccione una superficie sólida con el
piso soportando un peso de 200 Kg.
Conecte el refrigerador con la fuente de
alimentación correctamente.
59
7
/
8
”
24”
24
1
/
8
”
NOTA: La puerta debe sobresalir al menos
1" más allá de los gabinetes circundantes.
Los tornillos M5x10 se utilizan para
instalar los juegos de molduras y la
moldura en el refrigerador (consulte los
pasos 1 a continuación). Los tornillos
ST4.8x25 se utilizan para instalar todo el
refrigerador con juegos de molduras y
molduras en la caja de madera (consulte el
paso 2 y 4 a continuación).
1. Ajuste las patas niveladoras para
asegurarse de que el refrigerador
esté nivelado. Instale el kit de
moldura superior con tornillos (x2)
y los kits de molduras laterales con
tornillos (x3 cada uno a la izquierda /
derecha) en el refrigerador.
(Fig. 1 y Fig. 2)
Fig. 1
Tornillos: M5x10
REV: 10.12.2022 CCD-0005596
37
Instalación
Español
Fig. 2
2. Abra la puerta del refrigerador.
Ubique el kit de moldura inferior en el
refrigerador con tornillos (x3). (Fig. 3)
Fig. 3
3. Coloque el refrigerador completamente
dentro del gabinete. (Fig. 4)
Fig. 4
4. Fije el refrigerador en el gabinete con
los tornillos autorroscantes (x2 cada
uno en la parte superior / inferior).
(Fig. 5 y Fig. 6)
Fig. 5
Fig. 6
5. Retire la película protectora de la
cubierta de la tira de guarnecido.
Instale el reborde más corto en la
parte superior del refrigerador y el
más largo en la parte inferior.
(Fig. 7 y Fig. 8)
Shorter
(594mm)
Longer
(650mm)
Fig. 7
Tornillos: M5x10
Tornillos: ST4.8x25
Tornillos: ST4.8x25
Tornillos: ST4.8x25
CCD-0005596 REV: 10.12.2022
38
Instalación
Español
Shorter
(594mm)
Longer
(650mm)
Fig. 8
6. El refrigerador ahora está
completamente instalado en el
recinto. (Fig. 9)
Fig. 9
REV: 10.12.2022 CCD-0005596
39
Conexión eléctrica
Español
ADVERTENCIA
El uso incorrecto del enchufe con toma de tierra puede ocasionar un riesgo de
descarga eléctrica. Si el cable de alimentación está dañado, hágalo reemplazar por
un centro de servicio autorizado.
ADVERTENCIA
Este refrigerador debe estar debidamente conectado a tierra para su seguridad.
Este refrigerador requiere una fuente de alimentación de 10.5-17 V CC,> = 15A para
un funcionamiento normal. La conexión directa con la fuente de alimentación de CA
está prohibida. Si lo hace, anulará la garantía del producto.
Este refrigerador está diseñado solo para la entrada de alimentación de CC; si no
lo tiene, se recomienda un centro de alimentación (FCVSWC42A y FCVSWC54A),
batería de litio (FB12I10C) para que coincida con este.
El cable debe estar asegurado detrás del refrigerador y no debe quedar expuesto
o colgando para evitar lesiones accidentales. Si es necesario, utilice un alivio de
tensión para sujetarlo. Debe seguir las instrucciones de alivio de tensión para
instalarlo.
Diagrama de conexión del cable
+
-
GND
+
-
GND
Power Input: DC12V(10.5-17V)
Current: 20A MAX
Power Input: DC12V(10.5-17V)
Current: 20A MAX
1 2 3
1. Conecte el terminal "+" con polo positivo de 12V CC.
2. Conecte el terminal "-" con el polo negativo de 12V CC.
3. GND debe estar conectado a la tierra del convertidor o tierra del bus correctos.
CCD-0005596 REV: 10.12.2022
40
Operación
Español
Su refrigerador debe pararse sobre una
superficie plana. Si el electrodoméstico
debe colocarse sobre la alfombra,
sosténgalo con una tabla de madera.
No coloque el electrodoméstico
directamente sobre la alfombra, ya que
el calor del compresor puede hacer que
la alfombra se decolore.
Control de temperatura
El control de
0
7
4
temperatura se
encuentra dentro
del
compartimiento
del refrigerador en la parte superior.
El
control de temperatura varía de 0 a 7 (del
frío al más frío).
La primera vez que
encienda la unidad, ajuste la perilla de
control de temperatura a una
configuración más alta (más fría) y haga
funcionar por lo menos 24 horas antes de
reajustar la temperatura y colocar
alimentos al interior. Esto asegurará que
el gabinete esté completamente frío
antes de que los alimentos se coloquen
en el refrigerador.
Si elige cambiar la configuración del
termostato, ajuste el termostato a
un ritmo de un incremento a la vez.
Después de cada movimiento de la perilla
de control, espere varias horas para
que la unidad se ajuste por completo.
Grandes cantidades de alimentos pueden
reducir la eficiencia de enfriamiento del
electrodoméstico.
NOTA:
Si pierde energía durante el
tiempo de trabajo, el refrigerador volverá
a trabajar después de 3 a 5 minutos
automáticamente.
Para reemplazar la luz interior
Apague el refrigerador. De lo contrario,
podría producirse una descarga eléctrica
o lesiones personales. Reemplace la
bombilla vieja con una bombilla nueva de
la misma potencia y tamaño.
Funcionamiento del
compartimiento del congelador
Temperature Control
Su refrigerador tiene un control
para regular la temperatura en el
compartimento del congelador. El
control de temperatura del congelador
se encuentra en el
panel posterior interior
del compartimento
del congelador. Para
obtener el mejor rendimiento, deje el
control del congelador en el punto medio
y ajuste el control de temperatura del
compartimiento del refrigerador. Ajuste
el control del congelador a ritmo de un
incremento a la vez hasta alcanzar la
temperatura deseada.
NOTA:
• No almacene alimentos enlatados
o aliment
os almacenados en
recipientes de vidrio en el
compartimento del congelador.
• MIN significa el ajuste de "frío". MAX
significa el ajuste de "más frío".
Compartimento del congelador
• Este compartimento está diseñado
para almacenar alimentos
congelados durante un largo período
de tiempo. El período de vida de
almacenamiento de los alimentos
congelados varía y el tiempo de
almacenamiento recomendado no
debe excederse.
• Coloque los alimentos congelados
en el congelador lo más rápido
posible después de la compra.
Siga las instrucciones del paquete
sobre el tiempo de almacenamiento
recomendado.
REV: 10.12.2022 CCD-0005596
41
Mantenimiento
Español
Limpieza de su refrigerador
• Desconecte la unidad eléctrica de la
toma de corriente.
• Limpie el interior del refrigerador
con un paño humedecido con agua
tibia y una solución de bicarbonato de
sodio. Una solución de 2 cucharadas
de bicarbonato de sodio a un litro
de agua limpiará y neutralizará los
olores. Enjuague y seque.
• Asegúrese de mantener limpia la
junta de la puerta (sello) para que
el refrigerador funcione de manera
eficiente.
• La parte exterior del refrigerador
debe limpiarse con un paño húmedo
y tibio y un detergente suave. No use
limpiadores fuertes o abrasivos.
• Nunca limpie el refrigerador con
líquidos inflamables. Esto puede
ocasionar un riesgo de incendio.
Tiempo de vacaciones
• Para largas vacaciones, retire toda la
comida. Luego, desenchufe el cable
eléctrico de la toma de corriente.
• Limpie el interior y deje las puertas
abiertas para evitar posibles olores o
la formación de moho.
• Mantenga el refrigerador fuera del
alcance de los niños.
Para mover su refrigerador
• Desconecte el cable eléctrico de la
toma de corriente para moverlo.
• Retire todos los alimentos, estantes,
cajones y puertas.
• Asegúrese de que el refrigerador
permanezca en posición vertical
durante el transporte.
Consejos de ahorro de
energía
• El refrigerador debe ubicarse en el
área más fresca de la habitación,
lejos de electrodomésticos que
producen calor o conductos de
calefacción, y fuera de la luz solar
directa.
• Deje que los alimentos calientes
se enfríen a temperatura
ambiente antes de colocarlos en el
refrigerador.
• Envuelva los alimentos
correctamente con los recipientes y
asegúrese de que se sequen antes
de colocarlos en el refrigerador, para
evitar la escarcha acumulada en las
paredes interiores.
• Organice y etiquete la comida para
reducir el tiempo de abrir la puerta o
buscar la comida.
CCD-0005596 REV: 10.12.2022
42
Especificaciones
Español
Ancho
Prof undidad
Altura
Especificaciones
Capacidad (pies cúbicos) 10 pies cúbicos
Dimensiones del producto (con kit de
acabado) (Ancho * Altura * Profundidad)
26 13/16” x 60 7/8” x 27 3/16” (681 x 1545 x 690 mm)
Dimensiones empotradas (Ancho * Altura *
Profundidad)
23 3/4” x 59 1/2” x 24” (604 x 1512 x 610 mm)
Peso neto 114.6 Lbs (52 Kg)
Voltaje DC 12V
Corriente nominal 11A
Rango de
temperatura
Compartimiento de
alimentos frescos
0 ~ +10
o
C (+32 ~ +50
o
F)
Compartimentos del
congelador
-6 ~ -18
o
C (+21.2 ~ -0.4
o
F)
REV: 10.12.2022 CCD-0005596
43
Solución de problemas
Español
Si encuentra un problema con el refrigerador como se indica en las tablas siguientes,
primero pruebe las soluciones sugeridas. Si los problemas persisten, llame al
servicio o al distribuidor.
Problema Solución
El refrigerador no funciona. Asegúrese de que el refrigerador esté encendido correctamente.
El compresor se enciende y
se apaga.
Verifique si la temperatura ambiente es más alta que la normal.
Verifique si la puerta está abierta o con frecuencia abierta.
Verifique si el refrigerador ha sido desconectado recientemente por un
período de tiempo.
Los compartimientos
del refrigerador están
demasiado calientes.
Asegúrese de que el control de temperatura esté configurado
correctamente.
Verifique si la puerta está abierta o con frecuencia abierta.
Asegúrese de que la junta de la puerta esté sellada correctamente.
Asegúrese de que el alimento caliente o caliente se enfríe antes de
guardarlo en el refrigerador.
Verifique si el refrigerador ha sido desconectado recientemente por un
período de tiempo.
Vibrar o traquetear (la
vibración leve es normal).
Ajuste las patas de nivelación.
Asegúrese de que el refrigerador esté sobre una superficie plana y
sólida.
La temperatura en el
exterior del refrigerador es
alta.
Verifique si la temperatura de las paredes exteriores del refrigerador es
mucho mayor que la temperatura ambiente de 30 ° C.
Esto es normal cuando la superficie está caliente, porque el compresor
funciona para transmitir el calor del interior al exterior.
La humedad se acumula
dentro del refrigerador.
Verifique si la puerta está abierta o con frecuencia abierta.
La humedad se forma afuera
del refrigerador.
Es normal en climas cálidos y húmedos.
Ruidos burbujeantes o
gorgoteos (como agua
hirviendo).
Este es el sonido normal del refrigerante (usado para enfriar el
refrigerador) que circula por todo el sistema.
Sonidos de estallido o
crujido cuando el compresor
se enciende.
Esto es normal. Las partes metálicas experimentan expansión y
contracción, como las tuberías de agua caliente. El sonido disminuirá o
desaparecerá cuando el refrigerador funcione.
La puerta no se puede
cerrar.
Asegúrese de que el refrigerador esté en una superficie plana.
Verifique si la junta está sucia.
Verifique si el cajón de almacenamiento está fuera de posición.
CCD-0005596 REV: 10.12.2022
44
Garantía
Español
FURRION GARANTIZA POR UN PERÍODO DE UN AÑO A PARTIR DE LA FECHA
DE COMPRA REALIZADA POR EL COMPRADOR FINAL ORIGINAL, QUE ESTE
PRODUCTO, CUANDO SE ENTREGA COMO NUEVO, EN SU EMPAQUE ORIGINAL,
DE UN RESELLER AUTORIZADO DE FURRION Y UTILIZADO BAJO CONDICIONES
NORMALES, NO POSEE DEFECTOS DE FÁBRICA, DE MATERIALES NI DE MANO DE
OBRA. SI SE PRESENTAN DICHOS DEFECTOS, FURRION DEBERÁ REEMPLAZAR O
REPARAR EL PRODUCTO SIN CARGO PARA USTED. ESTA GARANTÍA NO CUBRE:
PRODUCTOS CUYOS NÚMEROS DE SERIE ORIGINALES SE HAYAN ELIMINADO,
ALTERADO O NO SE PUEDAN DETERMINAR FÁCILMENTE; DAÑOS O PÉRDIDAS
CAUSADOS POR ACCIDENTES, MAL USO, ABUSO, DESCUIDO, MODIFICACIÓN
DEL PRODUCTO, INCUMPLIMIENTO DE LAS INSTRUCCIONES DEL MANUAL DEL
PROPIETARIO, USO COMERCIAL O INDUSTRIAL; DAÑOS O PÉRDIDAS CAUSADOS
A LA SUPERFICIE DECORATIVA DEL PRODUCTO; A CUALQUIER TIPO DE DATOS,
SOFTWARE O INFORMACIÓN; Y EL DESGATE NORMAL. ESTA GARANTÍA SOLO
PROTEGE AL USUARIO FINAL ORIGINAL (“USTED”) Y NO ES TRANSFERIBLE;
CUALQUIER INTENTO DE TRANSFERENCIA RESULTARÁ EN LA ANULACIÓN
INMEDIATA. ESTA GARANTÍA SOLO ES VÁLIDA EN EL PAÍS DONDE SE REALIZÓ LA
COMPRA.
ESTA GARANTÍA Y LOS RECURSOS ESTIPULADOS ANTERIORMENTE SON
EXCLUSIVOS Y REEMPLAZAN TODAS LAS DEMÁS GARANTÍAS, RECURSOS Y
CONDICIONES, YA SEAN VERBALES O ESCRITOS, EXPRESOS O IMPLÍCITOS.
FURRION RECHAZA ESPECÍFICAMENTE CUALQUIER GARANTÍA IMPLÍCITA,
INCLUSIVE, ENTRE OTRAS, LAS GARANTÍAS DE COMERCIABILIDAD E IDONEIDAD
PARA UN USO EN PARTICULAR. SI FURRION NO PUEDE RECHAZAR LEGALMENTE
LAS GARANTÍAS IMPLÍCITAS BAJO ESTA GARANTÍA LIMITADA, DICHAS GARANTÍAS,
INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD E IDONEIDAD PARA UN USO
EN PARTICULAR, TENDRÁN UNA DURACIÓN LIMITADA A LA DURACIÓN DE ESTA
GARANTÍA.
Ningún revendedor, agente o empleado de Furrion está autorizado a realizar
modificaciones, extensiones o adiciones a esta garantía.
REV: 10.12.2022 CCD-0005596
45
Garantía
Español
FURRION NO SE HACE RESPONSABLE DE LOS DAÑOS DIRECTOS, INDIRECTOS,
ESPECIALES, INCIDENTALES O DERIVADOS QUE PUEDAN SURGIR DE CUALQUIER
INCUMPLIMIENTO DE LA GARANTÍA O CONDICIÓN, O BAJO CUALQUIER OTRA
TEORÍA LEGAL, INCLUIDOS, ENTRE OTROS, PÉRDIDAS DE GANANCIAS, TIEMPO
DE INACTIVIDAD, FONDO DE COMERCIO, DAÑO O REEMPLAZO DE CUALQUIER
EQUIPO O PROPIEDAD, TODOS LOS COSTOS DE RECUPERACIÓN, REPROGRAMACIÓN
O REPRODUCCIÓN DE CUALQUIER PROGRAMA O DATO ALMACENADO EN LOS
PRODUCTOS DE FURRION O USADO POR ESTOS. LA RESPONSABILIDAD TOTAL
DE FURRION SE LIMITA A LA REPARACIÓN O SUSTITUCIÓN DE ESTE PRODUCTO
CONFORME A LOS TÉRMINOS DE ESTA GARANTÍA.
ALGUNOS ESTADOS NO ADMITEN LA EXCLUSIÓN O LIMITACIÓN DE
RESPONSABILIDAD POR DAÑOS INCIDENTALES O DERIVADOS, O EXCLUSIONES
O LIMITACIONES SOBRE LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS O
CONDICIONES, EN CUYO CASO LAS LIMITACIONES O EXCLUSIONES ANTERIORES
PODRÍAN NO APLICARSE A USTED. ESTA GARANTÍA LE OTORGA DERECHOS
LEGALES ESPECÍFICOS, Y PUEDE QUE TENGA OTROS DERECHOS DEPENDIENDO
DE CADA ESTADO O PAÍS (SI SE APLICA EN LOS PAÍSES DONDE FURRION POSEE
DISTRIBUIDORES AUTORIZADOS CANADIENSES O NO ESTADOUNIDENSES).
NINGUNA ACCIÓN O RECLAMACIÓN PARA APLICAR ESTA GARANTÍA SE DEBE
COMENZAR DESPUÉS DEL VENCIMIENTO DEL PERÍODO DE GARANTÍA.
Conserve su recibo, comprobante de entrega u otro registro de pago adecuado para
establecer el período de garantía. El servicio bajo esta garantía se debe obtener por
medio de Furrion escribiendo a [email protected]om
Las funciones o especificaciones del producto tal como se describen o se ilustran
están sujetas a cambios sin previo aviso.
CCD-0005596 REV: 10.12.2022
46
REV: 10.12.2022 CCD-0005596
IM-FHA00026 V6.0
T
he contents of this manual are proprietary and copyright protected by Lippert. Lippert
prohibits the copying or dissemination of portions of this manual unless prior written consent
for an authorized Lippert representation has been provided. Any unauthorized use shall void
any applicable warranty. The information contained in this manual is subject to change
without notice and at the sole discretion of Lippert. Revised editions are available for free
download from lippert.com.
Please recycle all obsolete materials.
For all concerns or questions, please contact Lippert
