INSTALLATION GUIDE/OWNER’S MANUAL
69-2686EF-03
HE240, HE280
Humidifier and
Installation Kit
M33322A
SAVE THIS DOCUMENT
FOR FUTURE REFERENCE
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
69-2686EF—03 2
Safety Definitions
These safety terms identify information you must read prior to installing or
operating the humidifier.
WARNING
Indicates a hazardous situation which, if not avoided, could result in death or
serious injury.
CAUTION
Indicates a hazardous situation which, if not avoided, could cause bodily injury or
property damage.
Safety Precautions
Make sure you read and understand the following safety hazards before installing,
using, or working with the humidifier:
WARNING
Serious Personal Injury Hazard.
Can cause electrical shock and injury from moving parts.
Disconnect power and shut off water supply before removing cover.
WARNING
Hazardous Voltage
Can cause personal injury or equipment damage.
Do not cut or drill into any air conditioning or electrical accessory.
CAUTION
Chemical Hazard.
Can cause personal injury or equipment damage.
Do not use any line connected to an air conditioner.
Do not use gas line.
CAUTION
Temperature and Static Pressure Hazard.
Can cause property or equipment damage.
Locate humidifier where ambient temperature is between 32 and 120 °F (0 to 49 °C).
Do not install humidifier where freezing temperatures could occur.
Be sure supply plenum static pressure is no greater than 0.4 in. wc and water pressure
is no greater than 120 psi.
CAUTION
Sharp Edges Installation Hazard.
Can cause personal injury.
Wear gloves and safety glasses.
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
3 69-2686EF—03
IMPORTANT
Read and save these instructions.
WELCOME
Congratulations on your purchase of a whole-house humidifier. Proper use of a
humidifier has numerous benefits related to your family’s health and comfort, as
well as helping to safeguard and protect your home.
How Your Humidifier Works
Your humidifier uses the principle that vapor (evaporated water) is created when
warm air blows over a water-soaked area. As the vapor circulates, the relative
humidity rises.
Your humidity control monitors the relative humidity and activates the humidifier
accordingly. The humidifier has a water supply that dispenses water evenly over a
humidifier pad. The warm dry air from the furnace passes over the humidifier pad
and picks up the moist air to circulate it throughout your home.
Humidified air feels warmer and more comfortable so you may be able to lower your
thermostat heating setpoint, which saves money on your heating fuel bills. The end
result is that your humidifier gives you a comfortable environment that is also
energy efficient.
Model Specific Features
The HE280 humidifier has water savings technology built in that could save up to
30% versus leading brands. This translates to up to 20 gallons of water saved per
day!
APPLICATION
This kit contains your new HE240 or HE280 Humidifier, H8908 Humidistat and all
the accessories required for installation.
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
69-2686EF—03 4
PREPARING FOR THE INSTALLATION
Be sure to identify all the required (Table 1) accessories (included) and make sure
the appropriate tools are available before beginning the installation.
Included Accessories
Required Tools
Tools required for installation include:
•Tin snip
• Screwdriver
•Pliers
• Adjustable or open-end wrench
• Drill
• Level
• 3/4 in. (19 mm) sheet metal drill bit

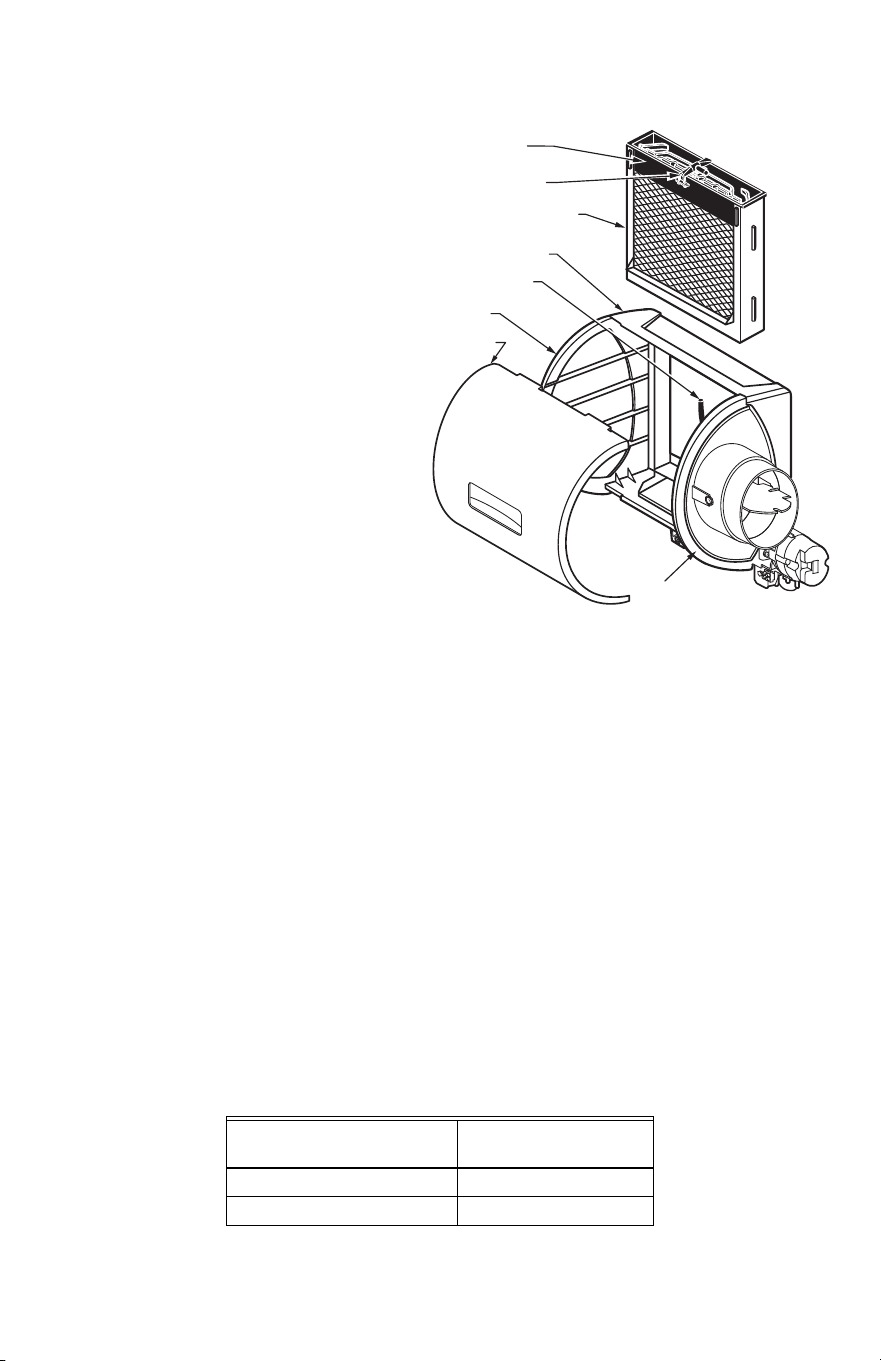

Table 1. Included Accessories.
Quantity Accessory
48 in. (1.22 m)
Bypass ducting including:
6 in. (155 mm) diameter flexible duct
20 ft (6.2 m) 18 gauge, two-strand thermostat wire
20 ft (6.2 m) 1/4 in. (6.35 mm) OD feed water tubing
10 ft (3.1 m) 1/2 in. (12.7 mm) ID drain tubing
1 bag
Connecting and mounting hardware:
4 mounting screws
1 drain tube clamp
1 H8908 Humidistat
1 bag
Saddle Valve Assembly:
1 saddle valve and top clamp
1 threaded bottom clamp
2 bolts
1 rubber gasket
1 brass insert
1 plastic bushing
1 eyelet
1 Plug-in transformer
1 Foil tape roll
1 bag
1 plastic elbow
1 grommet
1 connector strap
1 PVC tubing
1 wire nut
1 Mounting template
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
5 69-2686EF—03
Determining Best Location for Humidifier
• Select a location for the humidifier on the supply (warm air stream) duct. See
Fig. 1 for examples. Return duct mounting is acceptable if there are space
restrictions on the supply duct. If you are mounting the humidifier on the return
duct, simply swap “return duct” for “supply duct” throughout these instructions.
• Select a location that cannot damage the air conditioner A-coil during
installation.
• Do not locate the humidifier on the furnace body.
• Mount the humidifier in a conditioned space to prevent freezing.
• Mount the humidifier at least 3 in. (78 mm) above the furnace body to allow
adequate space for the solenoid valve and drain line.

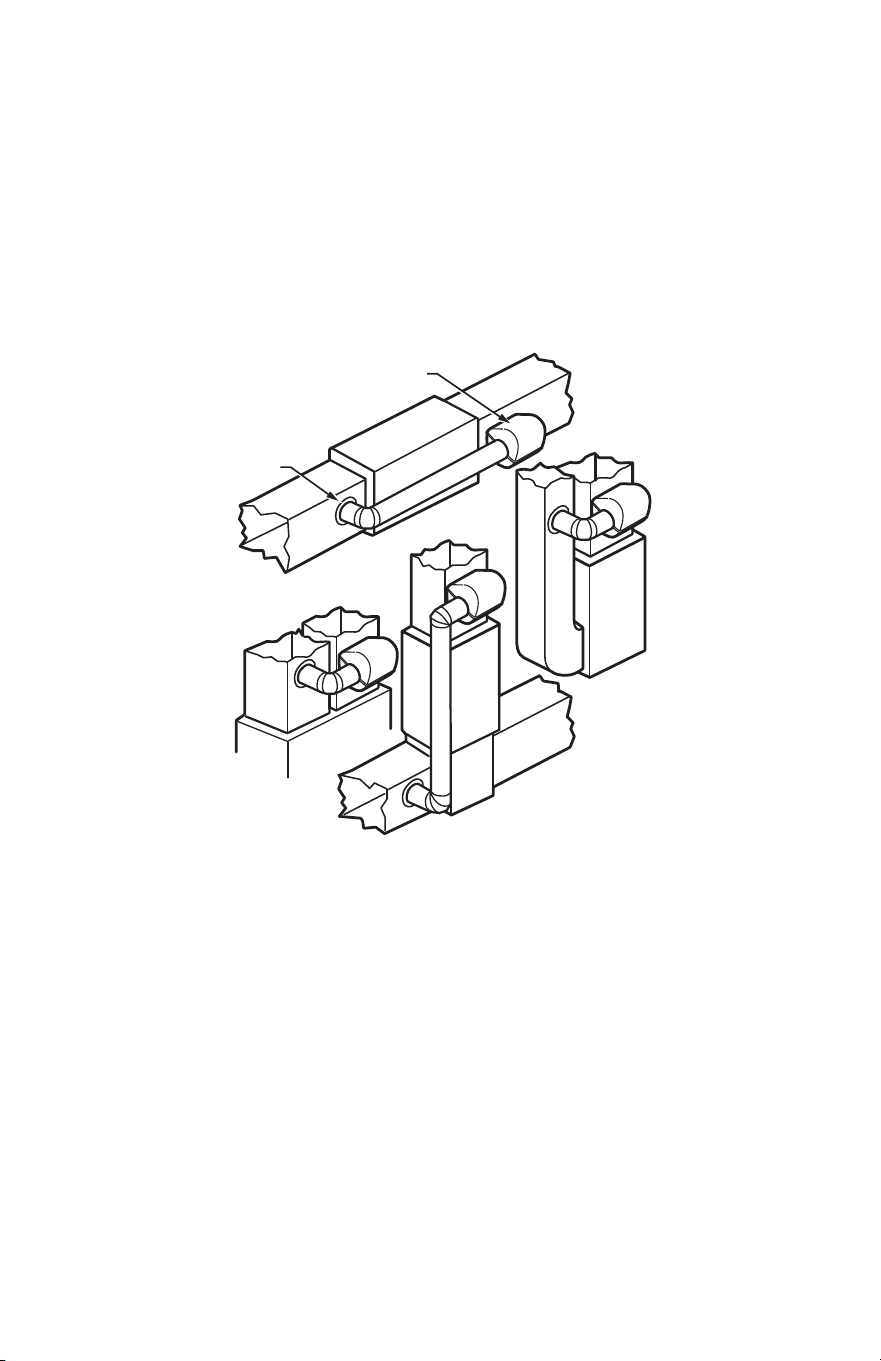

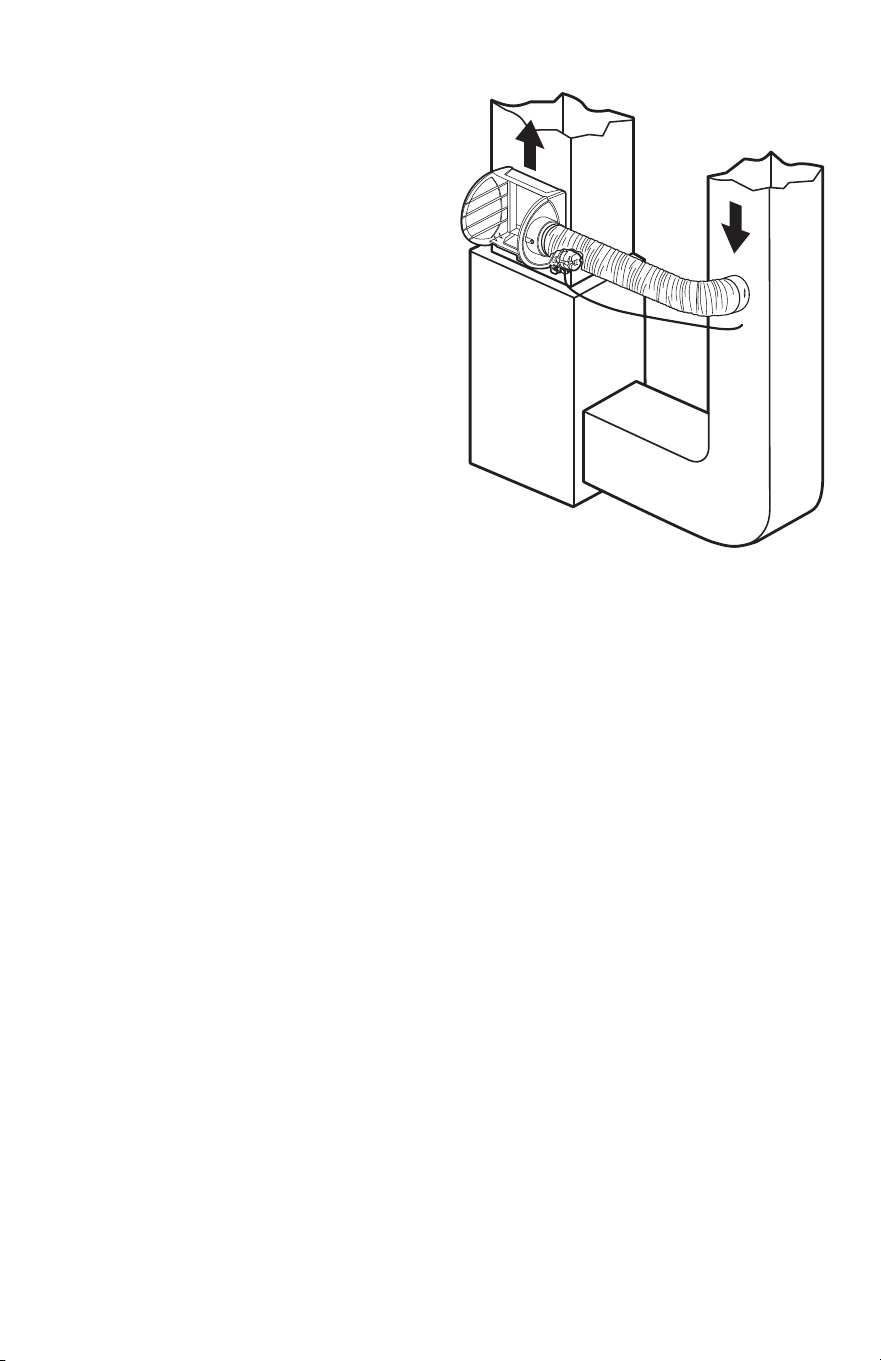

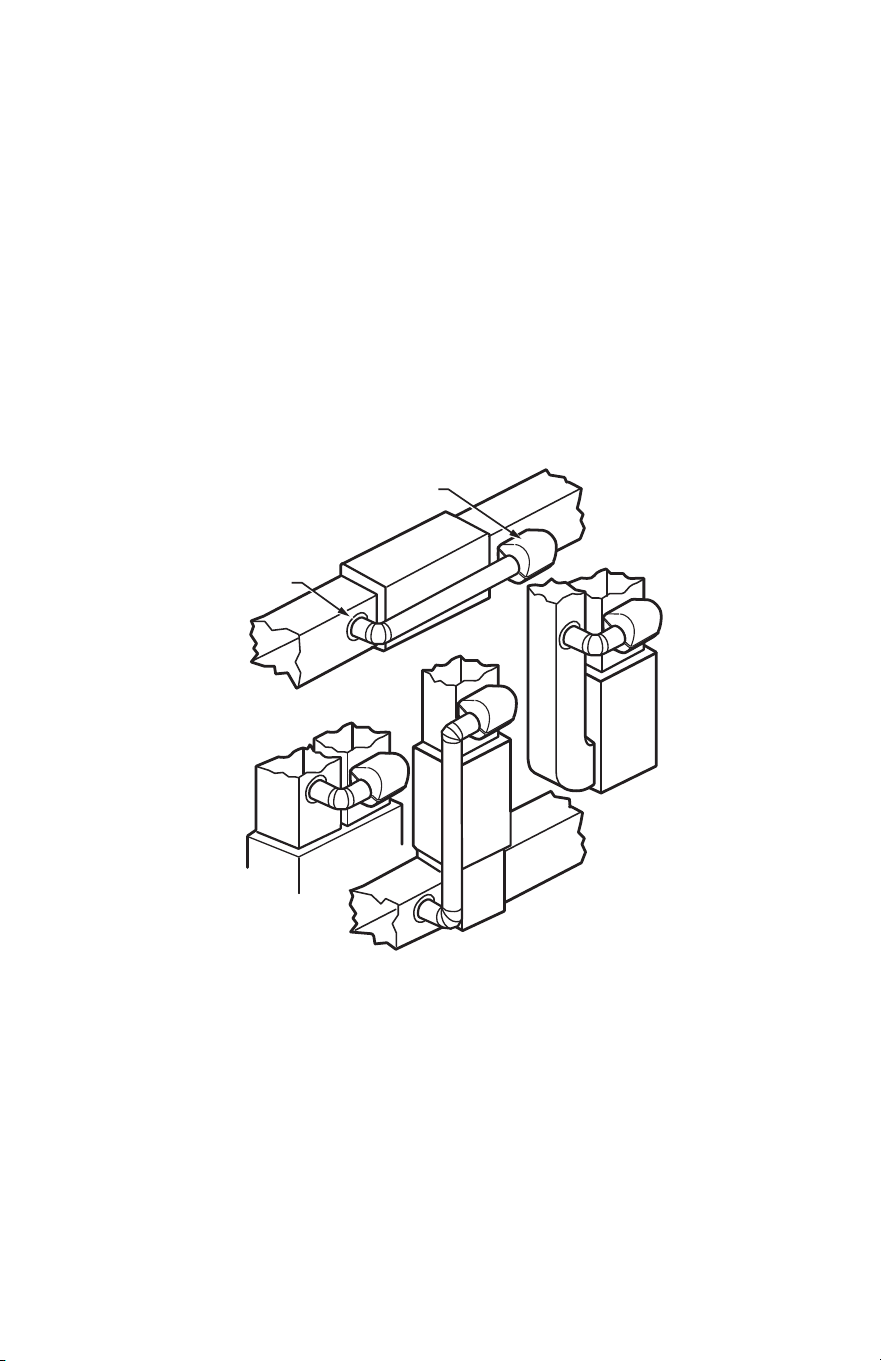

Fig. 1. Typical humidifier installation locations.
M12248D
HORIZONTAL
DOWN
FLO
LOWBOY
HIGHBOY
HUMIDIFIER
BYPASS
COLLAR
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
69-2686EF—03 6

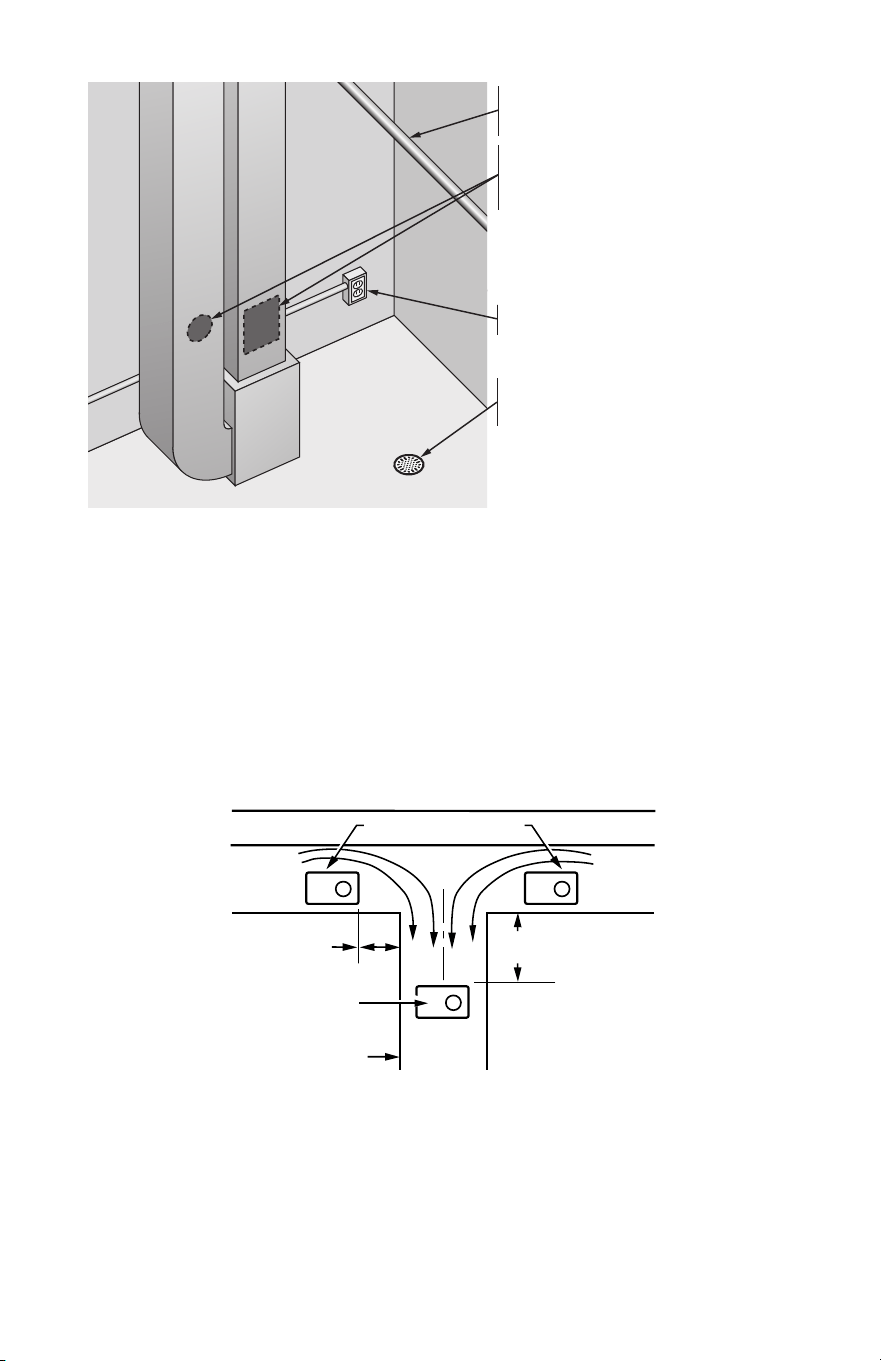

Fig. 2. Typical humidifier installation locations.
Selecting Location for Humidistat
• Select a location for the humidistat on the return plenum or on the wall in the living
space.
• Mounting on the return plenum is the easiest installation for the control wiring circuit.
IMPORTANT
The humidistat must be mounted upstream from the humidifier or bypass duct
to ensure it is properly sensing the relative humidity of the living space. Locate
the control at least 8 in. (203 mm) upstream from the humidifier in the return
air duct. (See Fig. 3.)

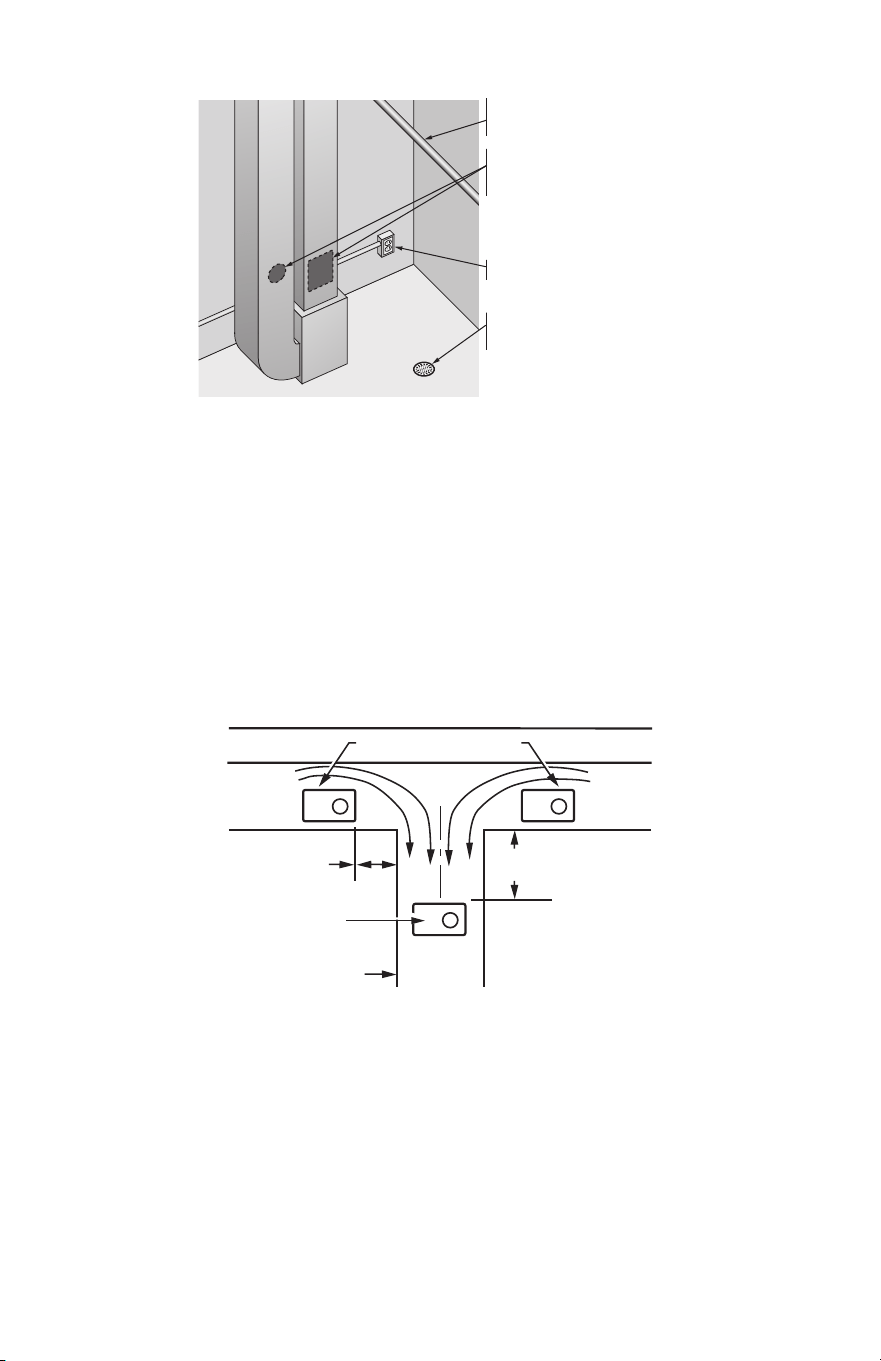

Fig. 3. Selecting duct location for humidistat.
Locating Closest 120 V Electrical Outlet
• Select location with access to an outlet. If not available, contact an electrician to
have one installed.
• Make sure that the 20 ft (6.2 m) of thermostat wire is adequate to reach from the
humidifier to the humidistat, and also from the humidifier to the transformer.
Please note that the thermostat wire will need to be cut into the 2 correct lengths.
See “Wiring” on page 14 for more information.
CHOOSE A LOCATION IN A CONDITIONED
SPACE THAT HAS ACCESS TO A WATER SUPPLY
PIPE. COLD OR HOT WATER CAN BE USED.
SELECT A SURFACE ON THE HVAC SUPPLY OR
RETURN DUCT WITH CLEARANCE FOR THE
SOLENOID VALVE, DRAIN LINE AND COVER
REMOVAL.
LOCATION MUST ALSO HAVE ACCESS TO 120
VAC POWER.
ENSURE THE LOCATION IS NEAR A DRAIN.
CONSULT LOCAL PLUMBING CODES FOR
PROPER DRAINAGE.
M33410
ALTERNATE LOCATION
RETURN
AIR
RETURN
AIR
6 in. (152 mm)
MINIMUM
15 in. (381 mm)
MINIMUM
BEST
LOCATION
RETURN AIR DUCT
M12831
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
7 69-2686EF—03
INSTALLATION
1. Turn off power to the air handling system at the circuit breaker.
2. Draw a level line on the plenum in the selected location.
IMPORTANT
To ensure optimal product performance, be sure the mounting template is
level before marking. Use of a small level is recommended.
3. Locate the template (form number 69-2710 included in the box). For the
HE240 model, cut out the template along the dotted line.
4. Tape the template in position and trace around the template.
5. Remove the template and carefully cut the rectangular opening using tin snips.
6. Disassemble the humidifier; remove the cover and take out the humidifier pad
assembly. See Fig. 4.

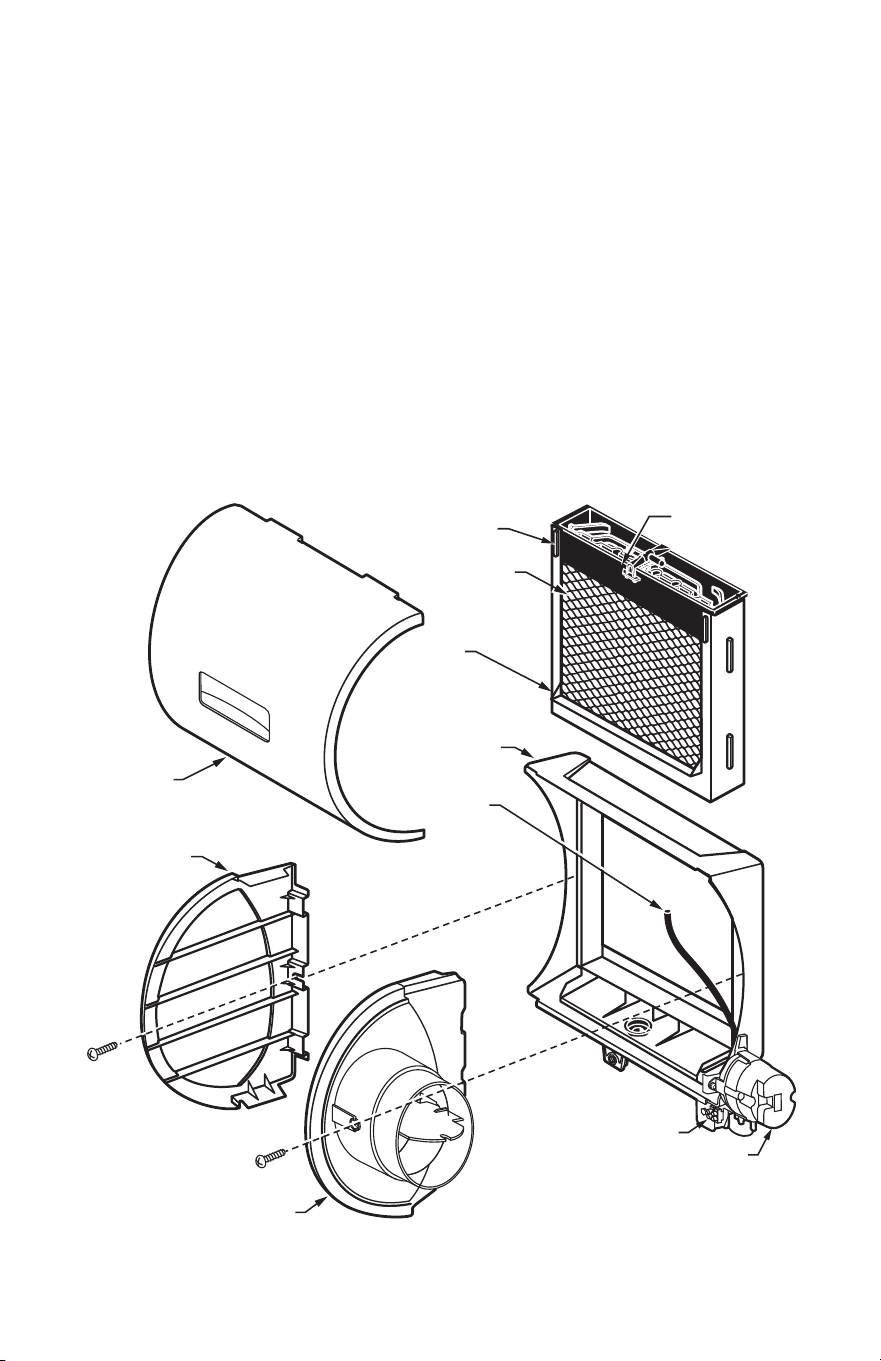

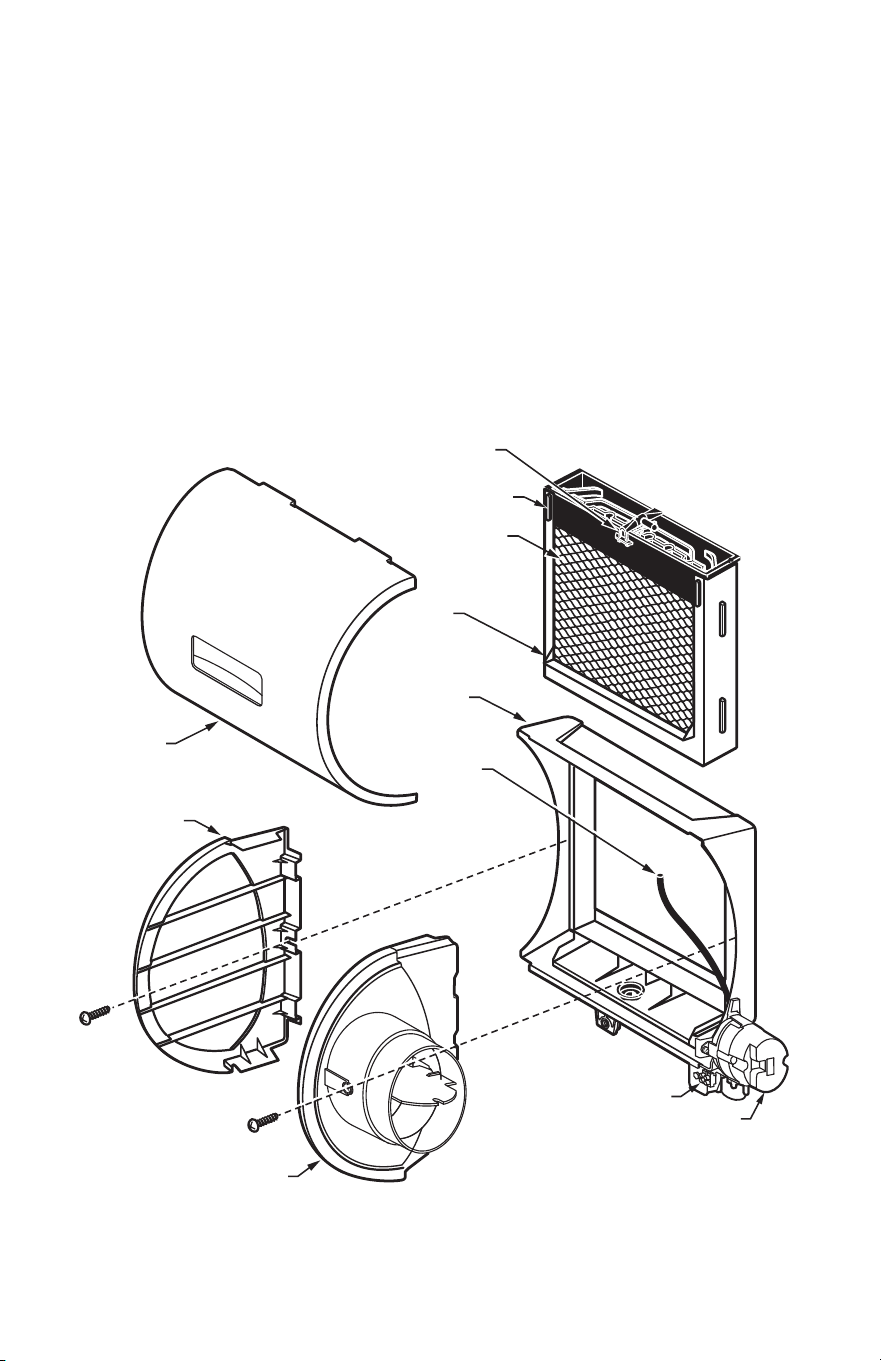

Fig. 4. Disassembling humidifier.
M33323B
WATER
FEED NOZZLE
FRAME
HUMIDIFIER
HOUSING
WATER
FEED TUBE
HUMIDIFIER
PAD ASSEMBLY
COVER
SIDEWALL
BY-PASS SIDEWALL
PRESSURE SWITCH
SOLENOID VALVE
PerfectFLO™ WATER
DISTRIBUTION TRAY
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
69-2686EF—03 8
7. Make sure the humidifier housing is
level, then position it in the opening
so the plastic tabs are in place on the
lower sheet metal edge of the
opening. Use pliers, as necessary, to
flatten cut edges. See Fig. 5.
8. Secure the humidifier housing to the
opening at the top and bottom using
sheet metal screws.
9. Use the 6 in. (155 mm) starter collar
as a template to mark the opening for
the bypass. The starter collar end can
be identified by the pliable metal tabs.

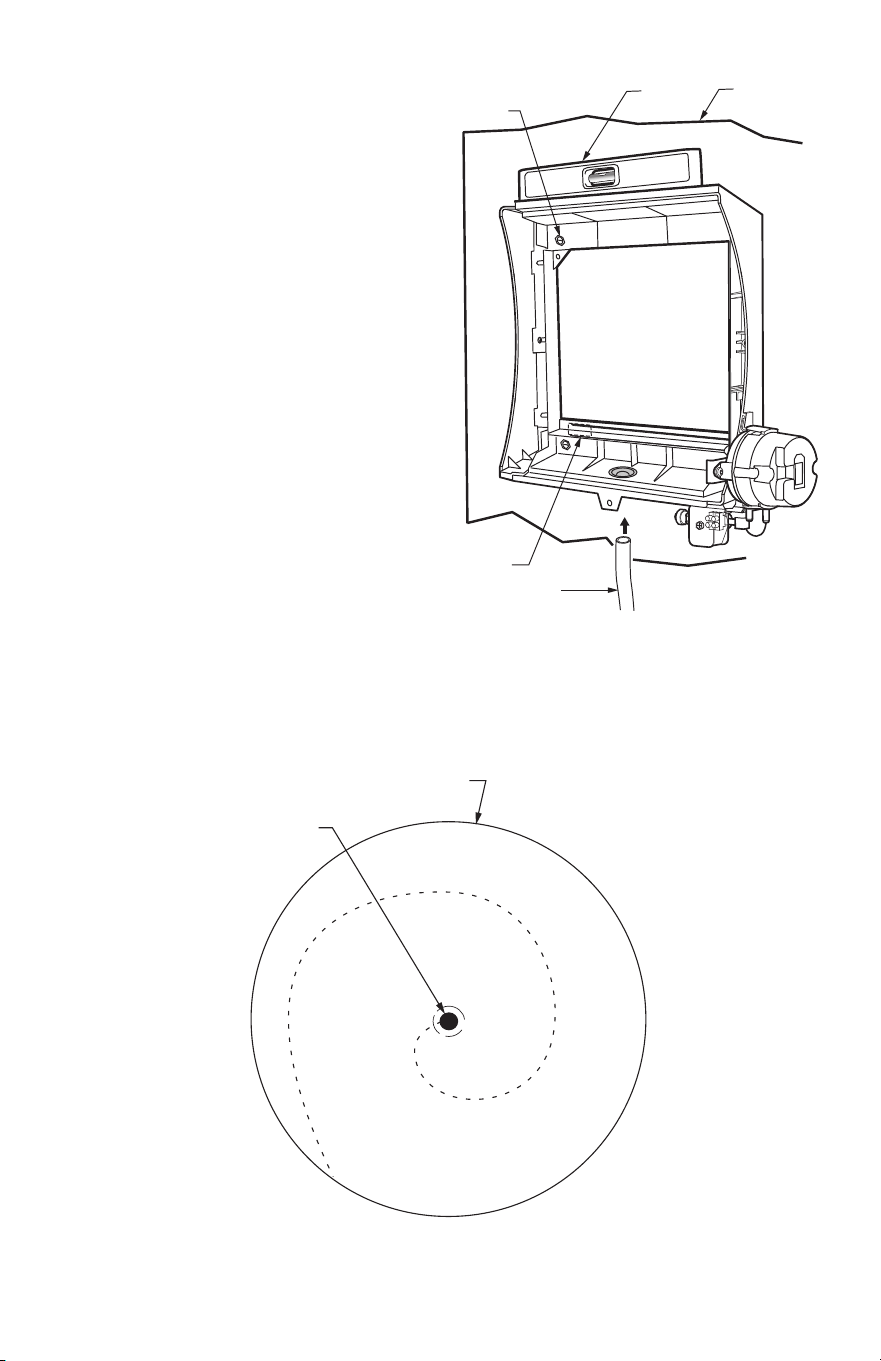

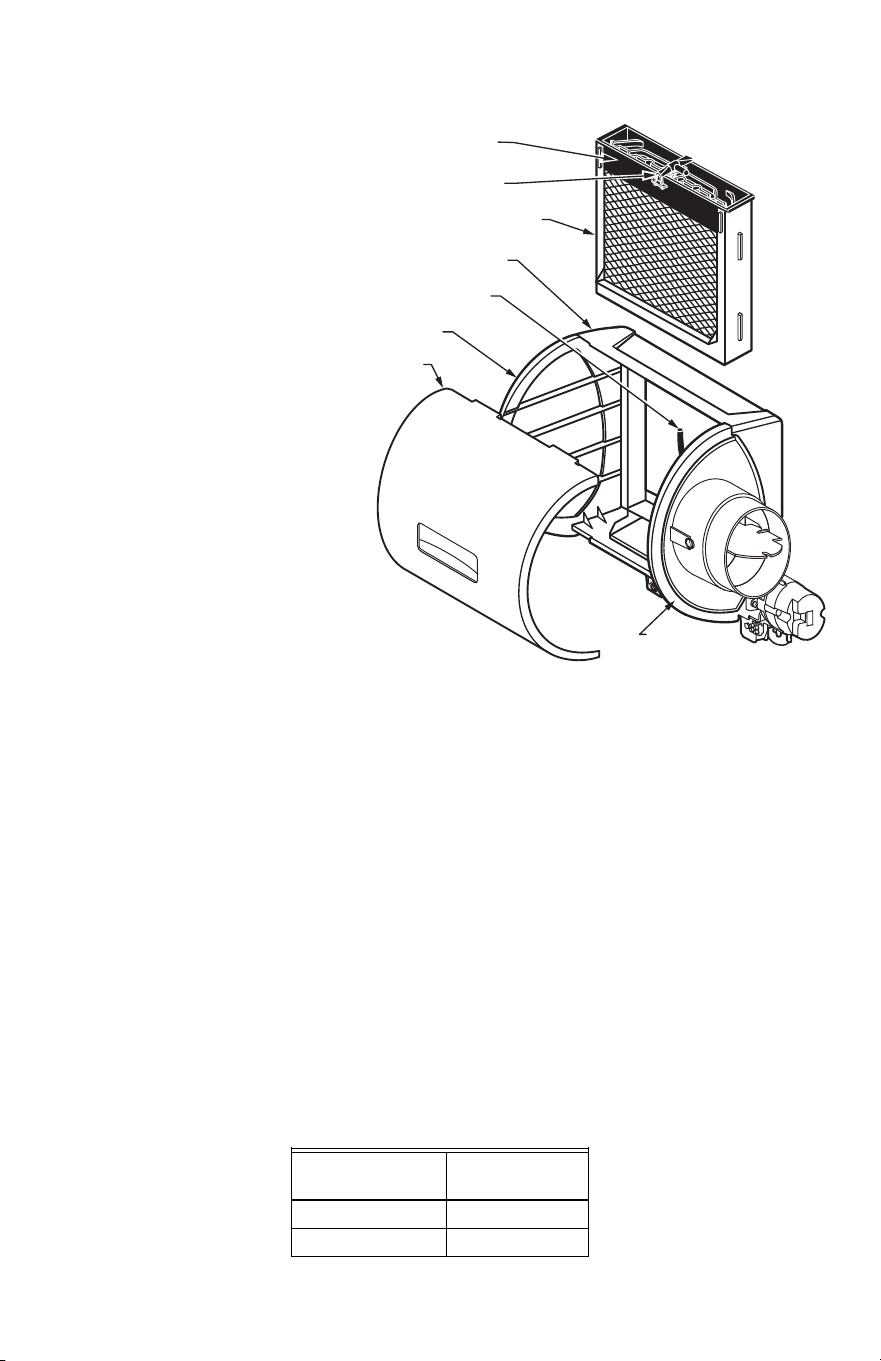

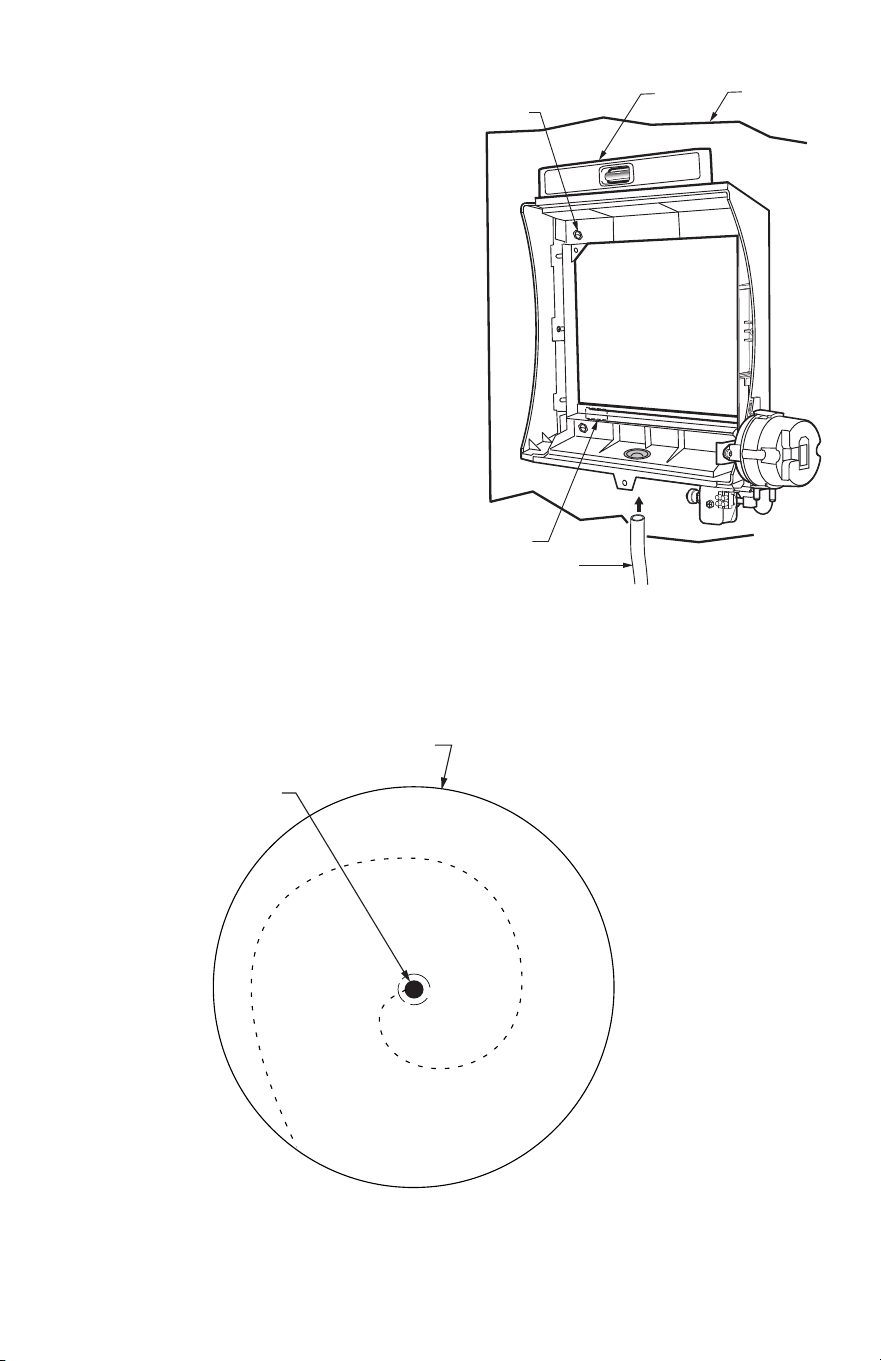

Fig. 5. Installing humidifier on duct.
10. Carefully cut the opening for the 6 in. (155 mm) starter collar end of the 48 in.
(1.22 m) flex duct. See Fig. 6. Use a drill to start the cut in the middle of the
circle. Cut in an outward spiral to assist in controlling the cut.
Fig. 6. Cutting bypass opening.
DUCT
LEVEL
SHEET METAL
SCREWS (4)
PLASTIC
TABS (2)
DRAIN TUBING
M33324
OPENING
TO AIR DUCT
STARTING
HOLE
6 IN. ROUND TEMPLATE
M20172
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
9 69-2686EF—03
11. Reassemble humidifier side plates to customize the orientation for your specific
install. The side plate with the humidifier port needs to be on the side of the
humidifier that is closest to the 6 in. (155mm) hole cut in Step 10.
12. Insert flex duct with starter collar into the 6" (155mm) hole that was cut in
Step 10. Reach into hole THROUGH THE FLEX DUCT so that the pliable metal
tabs can be bent outwards into the hole. These tabs, when bent outwards, will
help secure the flex duct into your home's duct work.
13. Slide remaining loose end of flex duct over the humidifier port on the
HE240/HE280, making sure that the flex duct advances past the raised plastic
tabs on the port. These tabs will help to hold the flex duct in place. Verify that
the damper blade has adequate clearance to move back and forth between the
summer and winter positions. Secure the flex duct in place with the plastic
connector strap.
14. Seal the duct connections with foil tape. Seal both
1) the connection between the starter collar end of the flex duct and the home's
duct work and
2) the end of the flex duct to the humidifier over the top of the connector strap.
15. Reinstall the humidifier pad assembly in the humidifier housing.
16. Hinge the cover in place and secure with the thumbscrew located at the bottom
of the cover.

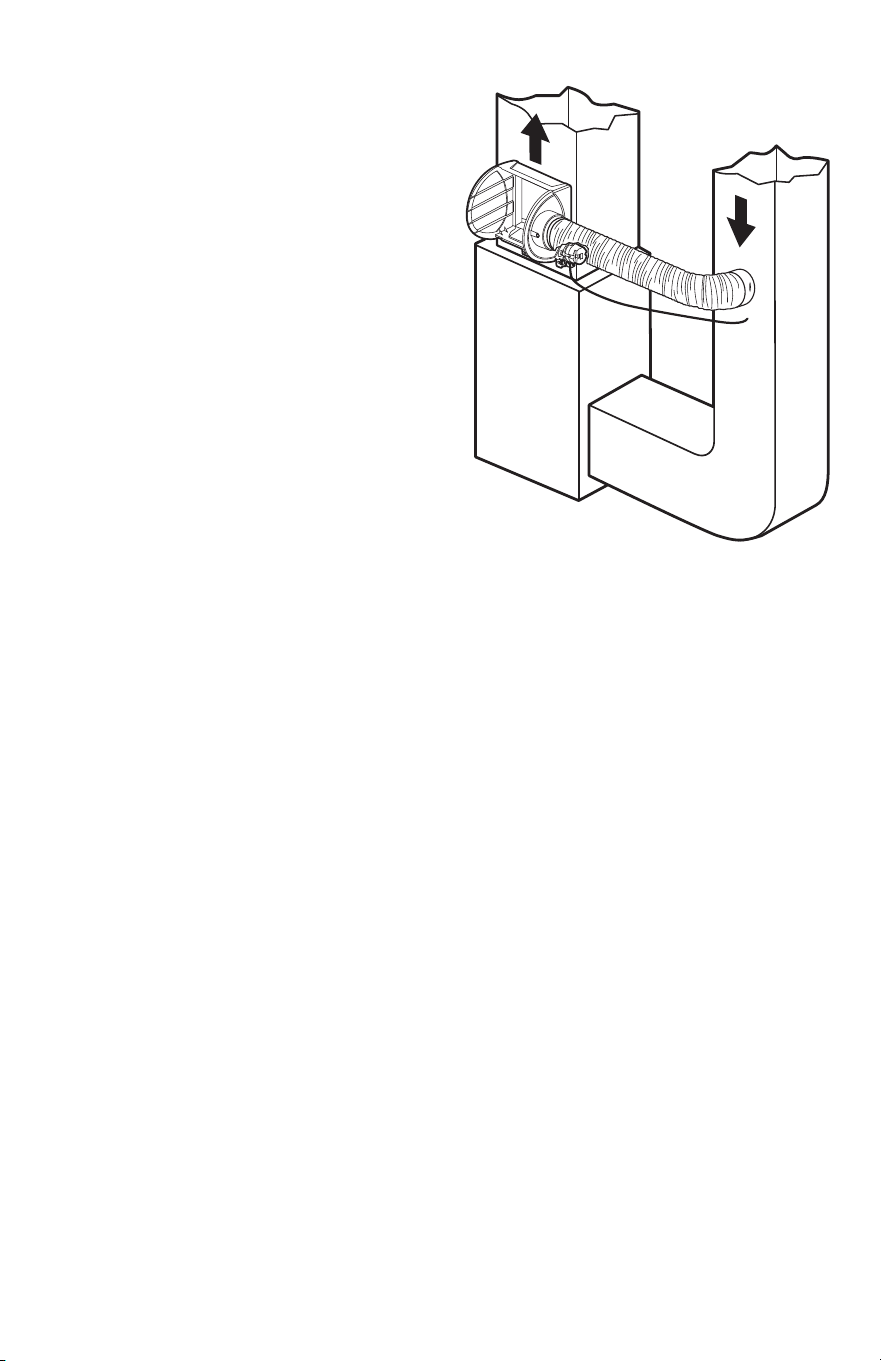

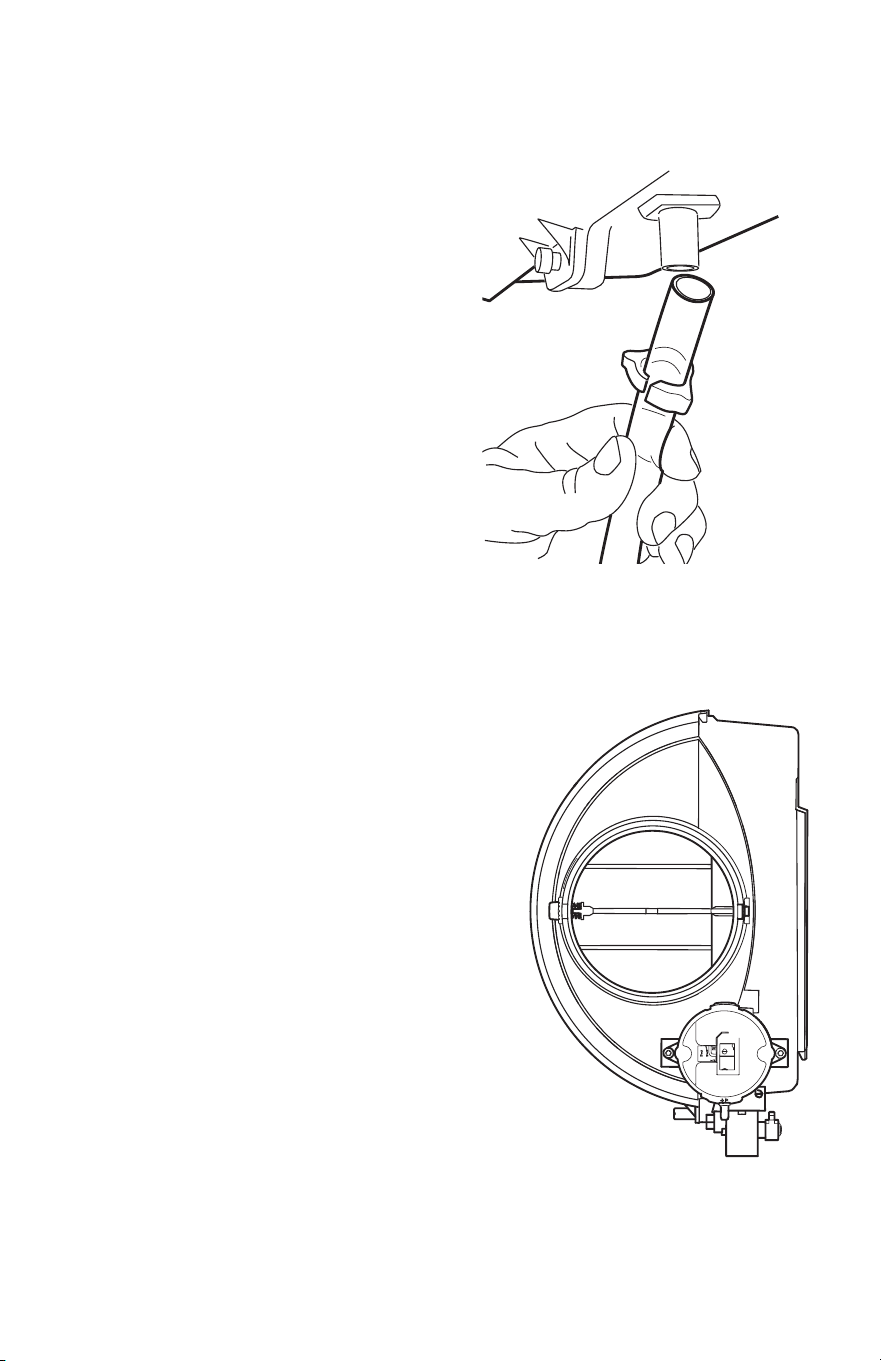

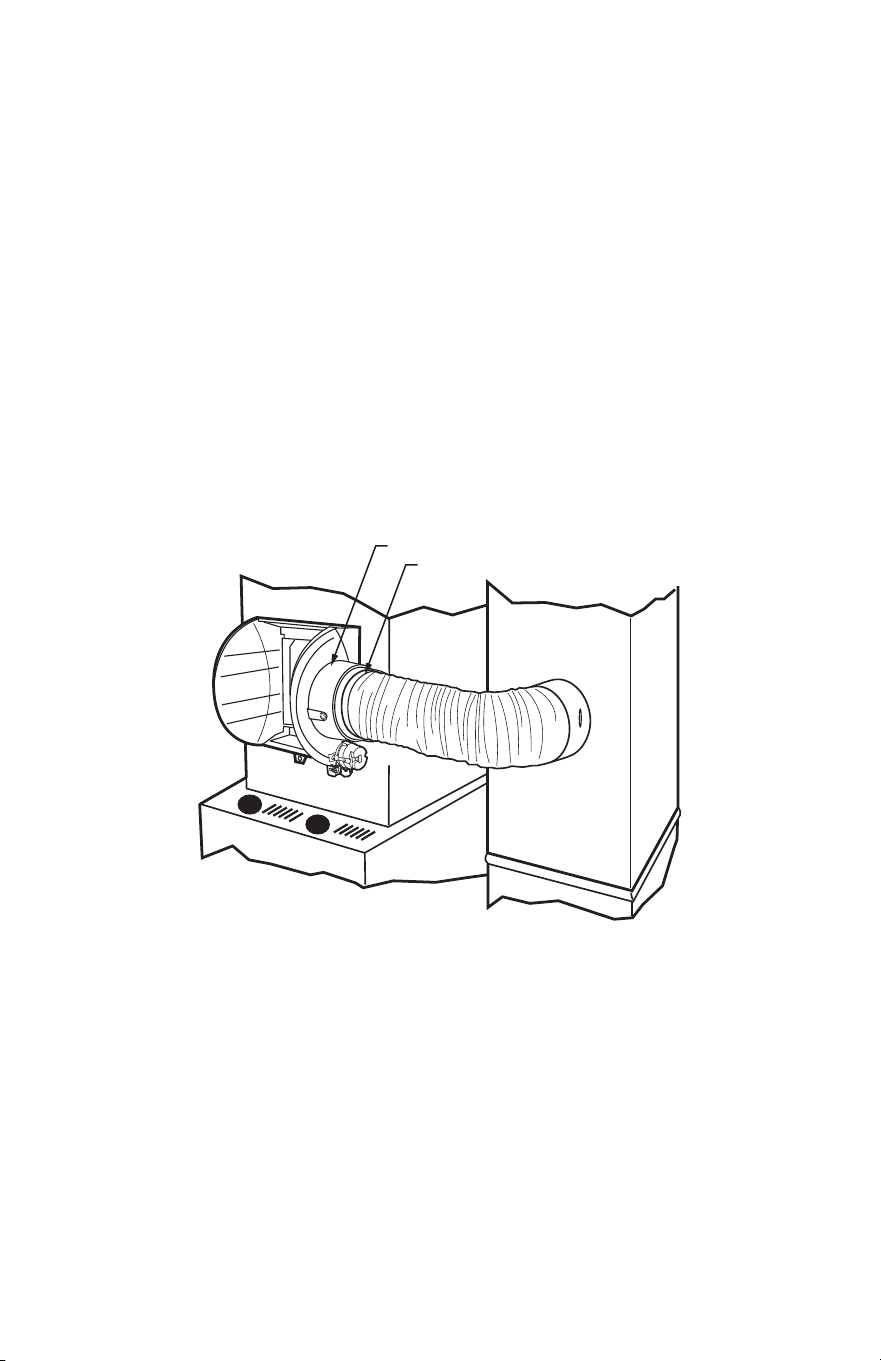

Fig. 7. Connecting bypass ducting.
M33325
HUMIDIFIER PORT
CONNECTOR STRAP
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
69-2686EF—03 10
Connecting the Plumbing
Use hot or cold water and either hard or softened water in the humidifier.
NOTE: Using hot water will increase operating costs, but may provide a small
increase in the amount of humidity delivered.
IMPORTANT
Please consult local plumbing code for proper plumbing regulations before
beginning. Use of a manual shutoff valve may be required to meet code in your area.
1. Shut off the water.

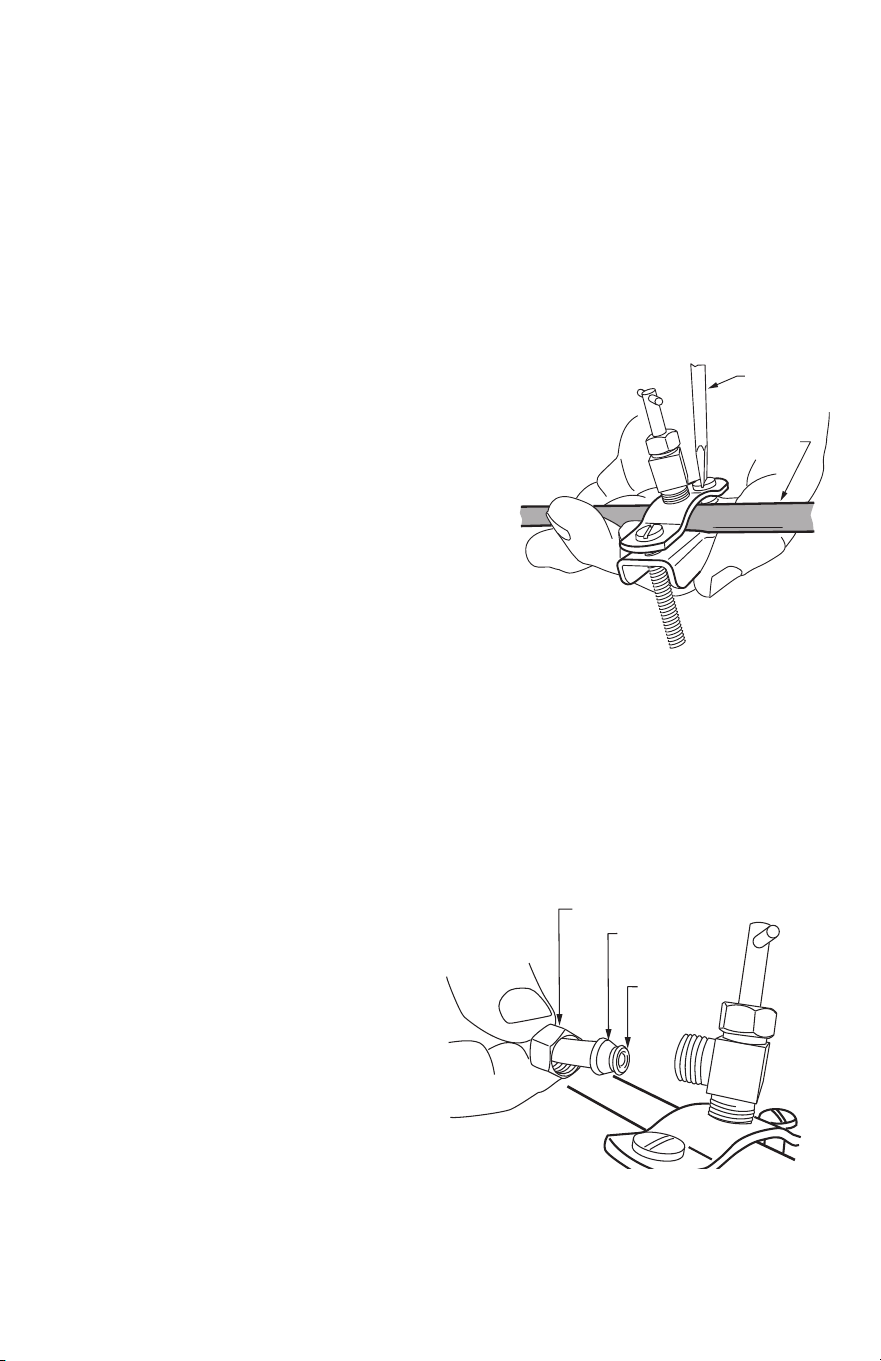

2. Use the self-piercing saddle valve
(included) to tap into the water supply
line at the location selected. Turn the
handle on the top of the saddle valve to
the right (clockwise) until the needle
pierces the water supply line. Leave the
needle in this position until the
humidifier is fully installed to prevent
leaking (even though the water supply
is turned off, there can still be water in
the line that will leak as soon as the
needle is backed out). See Fig. 8. If
tapping into galvanized pipe, drain the
line and pre-drill 3/16 in. tap for the
saddle valve.

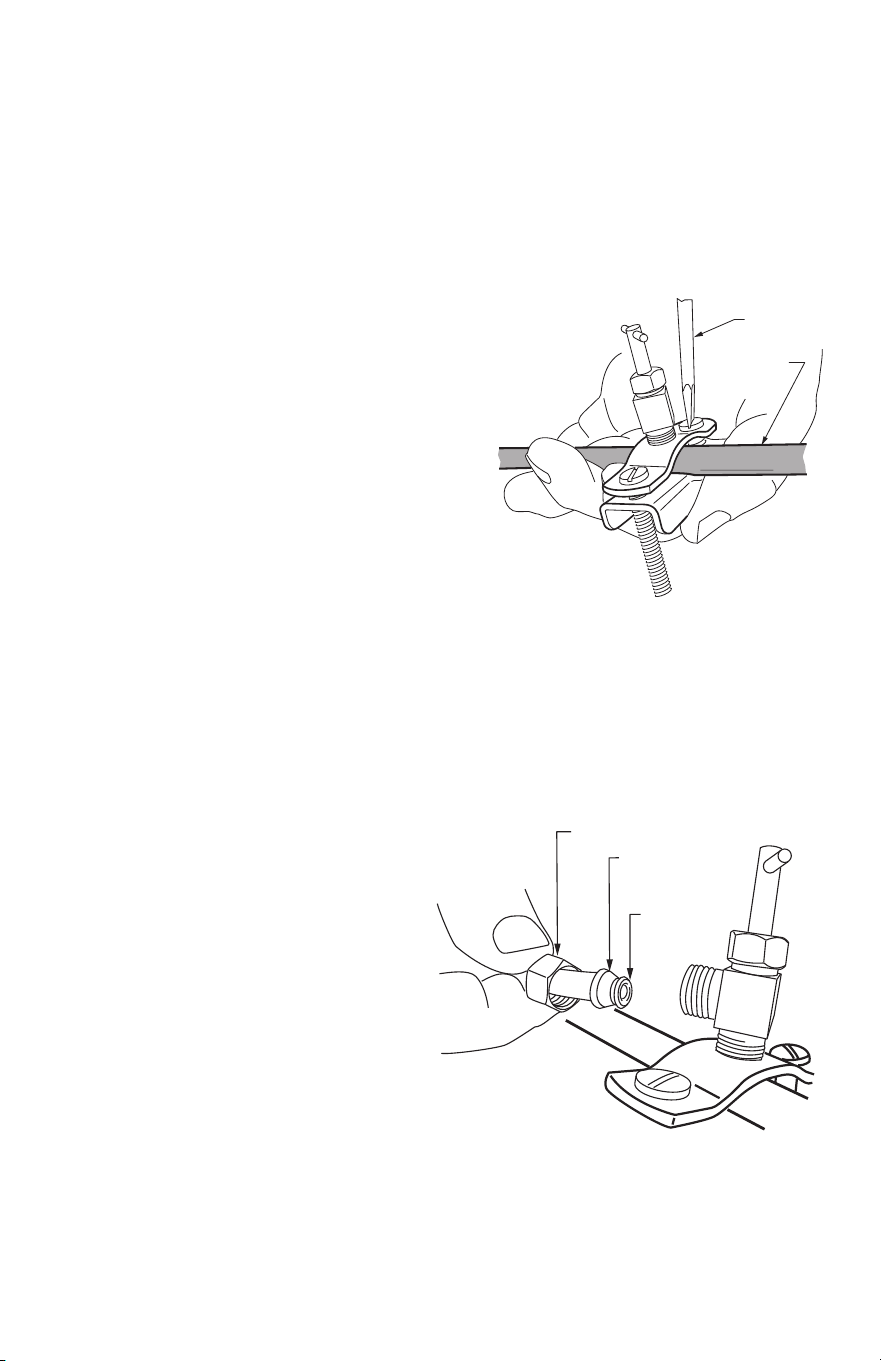

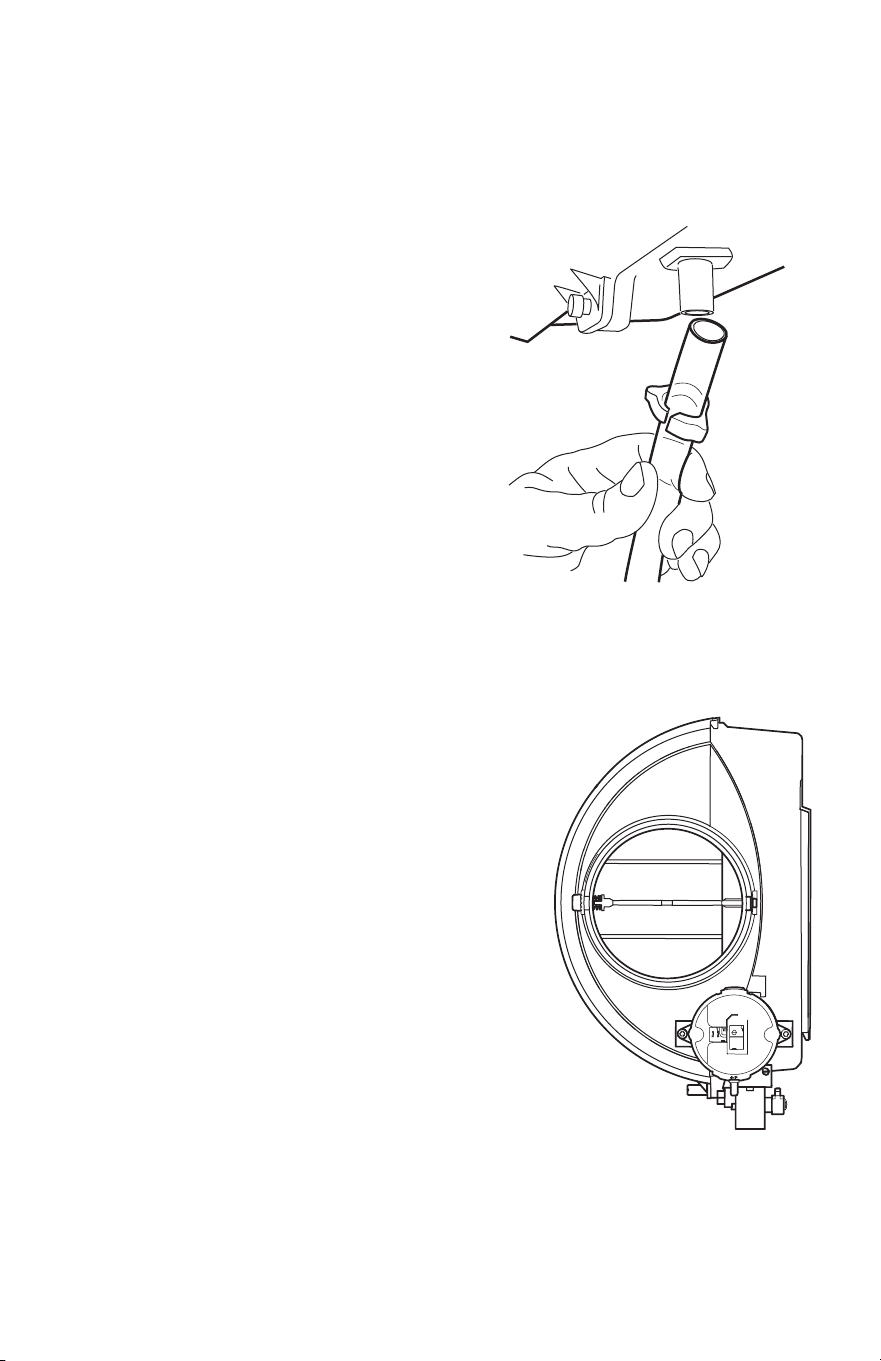

Fig. 8. Installing the saddle valve.
NOTE: The saddle valve is not designed to regulate water flow. The valve is
either open or closed.
IMPORTANT
To prevent debris from clogging the solenoid in-line filter, be sure to install the
saddle valve handle pointing toward the ceiling.
3. Use 1/4 in. (6 mm) OD tubing and
connect the saddle valve to the
inlet side of the solenoid valve on
the humidifier (see Fig. 9).
a. Place the brass compression nut
over the tubing.
b. Slide the plastic compression
ring over the tubing. (Discard
copper compression ring
provided with valve.)
c. Install brass insert into end of
tubing.
Fig. 9. Installing feed tubing.
NOTE: To prevent leaking, use plastic (Delrin) compression rings with plastic
tubing. Use copper sleeve rings only with copper tubing.
M20175
SCREW DRIVER
WATER LINE
M33404
BRASS COMPRESSION NUT
PLASTIC
COMPRESSION
RING
BRASS INSERT
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
11 69-2686EF—03
d. Insert the tubing into the saddle valve fitting and support the valve while
tightening the compression nut.
e. Insert plastic supply tubing into quick connect fitting. Insert fully, and apply
modest pull pressure to ensure a tight fit.
4. Use the following steps to install a
1/2 in. (13 mm) drain tube between the
humidifier and the floor drain (see Fig. 10).
a. Slide the drain clamp over the tubing.
b. Push the tubing over the drain nipple on
the humidifier.
c. Hand-tighten the clamp around the
tubing to secure it to the humidifier
drain. The clamp is tightened by
compressing the two sides together so
that one side fits into the ridged grove
on the other side.
d. Secure the tubing (can use foil tape)
along the route to prevent movement
and ensure downward slope for correct
drainage.

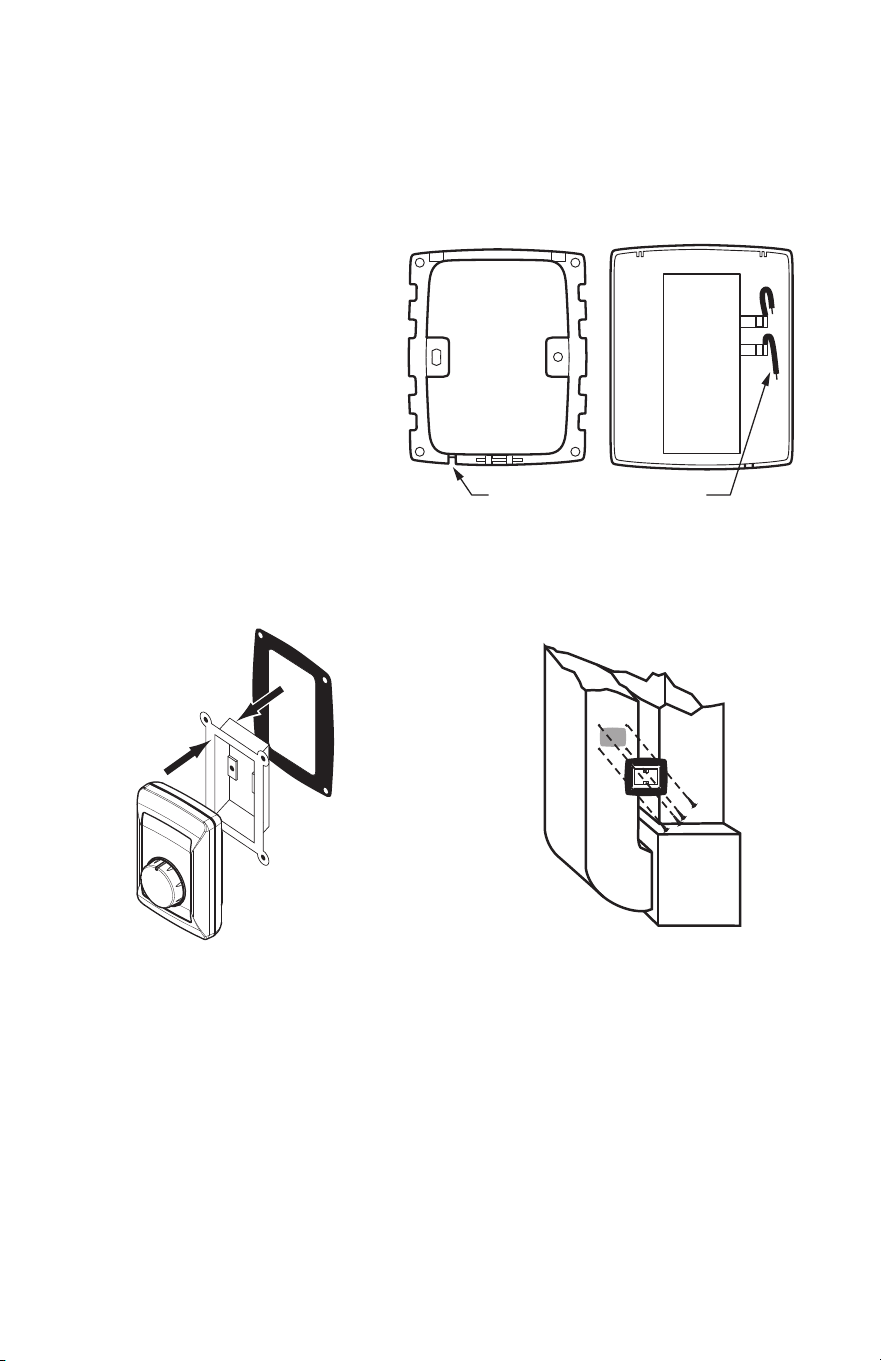

Fig. 10. Installing the drain tubing.
NOTE: Cut tubing to correct length so the tubing terminates at the drain.
Connecting the Pressure Switch
1. If the humidifier is installed on the
supply duct (as is recommended),
the pressure switch needs to have
the tubing fed to the return duct.
If the humidifier is installed on the
return duct, the pressure switch
needs to have the tubing fed to
the supply duct.
2. Drill a 3/4-in. (19 mm) diameter
hole in the duct within 10 ft. (3 m)
of the switch to ensure the
provided tubing reaches the
pressure tap elbow.
Fig. 11. Pressure switch.
M20177
M33405
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
69-2686EF—03 12
3. Insert the black rubber grommet into
the duct hole.
4. Connect the tubing to the tubing
fitting elbow and insert the tubing
fitting elbow into the black rubber
grommet.
5. Connect the other end of the tubing
to the applicable pressure
connection on the switch.
a. If the humidifier is installed on the
supply duct (as is recommended),
the tube that inserts into the
humidifier needs to be attached to
the black port, and the tube that
runs to the return duct needs to be
attached to the gray port.
b. If the humidifier is installed on the
return duct, the tube that inserts
into the humidifier needs to be
attached to the gray port, and the
tube that runs to the supply duct
needs to be attached to the black
port.
Fig. 12. Installing the pressure switch tubing.
6. You may cut the tubing to fit the connection length between the elbow fitting
and switch. It is also recommended to secure the hose to existing structures to
avoid accidental disconnection.
M33326
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
13 69-2686EF—03
Installing the Humidistat
1. Find the mounting template included in the H8908 Humidistat Installation
Instructions.
2. Apply the template to the
return duct (see Fig. 3 on
page 6). Make sure the
template is level before
drilling. (Use of a small level
is recommended.)
3.
Remove base bracket from
the H8908
.
4. Slide the foam gasket onto
the base. (See Fig. 14.)
5. Position the base bracket on
the duct with the arrow up.
6. Secure the base bracket to
the duct using the four 1 in.
(25 mm) mounting screws
provided with the
humidistat. (See Fig. 15.)

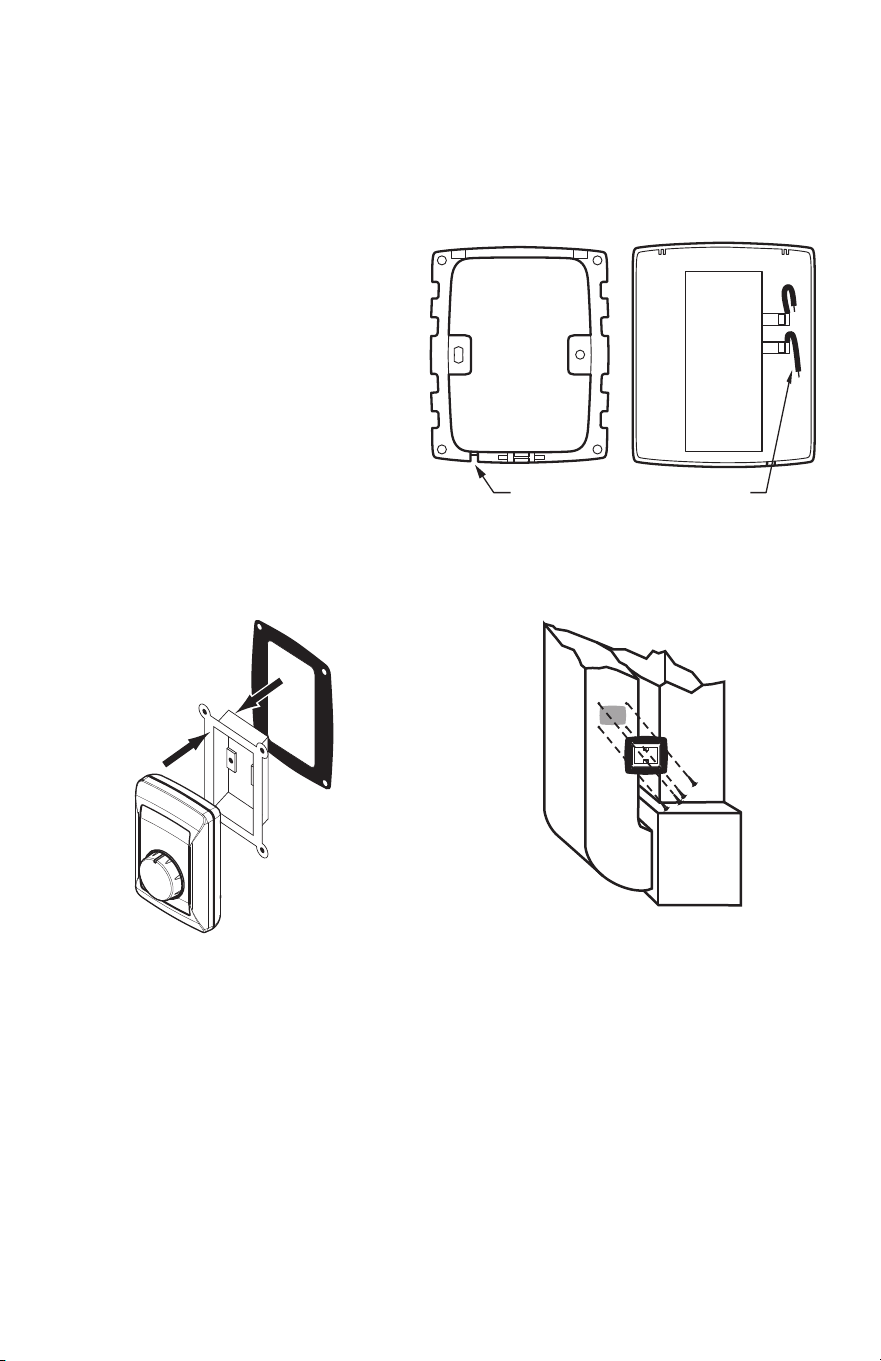

Fig. 13. Humidistat base and rear view.
7. Connect the low-voltage wires to the leads and replace the H8908 case.
See Fig. 16.
NOTE: For wall mounting instructions, see the H8908 Installation Instructions.
Fig. 14. Slide the foam
gasket onto the base.
Fig. 15. Secure the
base bracket to the duct.
M20179
WIRE SLOT
HUMIDISTAT WIRES
HUMIDISTAT BASE REAR OF HUMIDISTAT
M24733
M29879
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
69-2686EF—03 14
WIRING
CAUTION
Hazardous Voltage.
Can cause personal injury or equipment damage.
Disconnect power supply before installing or servicing equipment.
IMPORTANT
All wiring must comply with applicable local code, ordinances and regulations.
Wire the humidifier solenoid valve, humidistat and transformer. See Fig. 16.

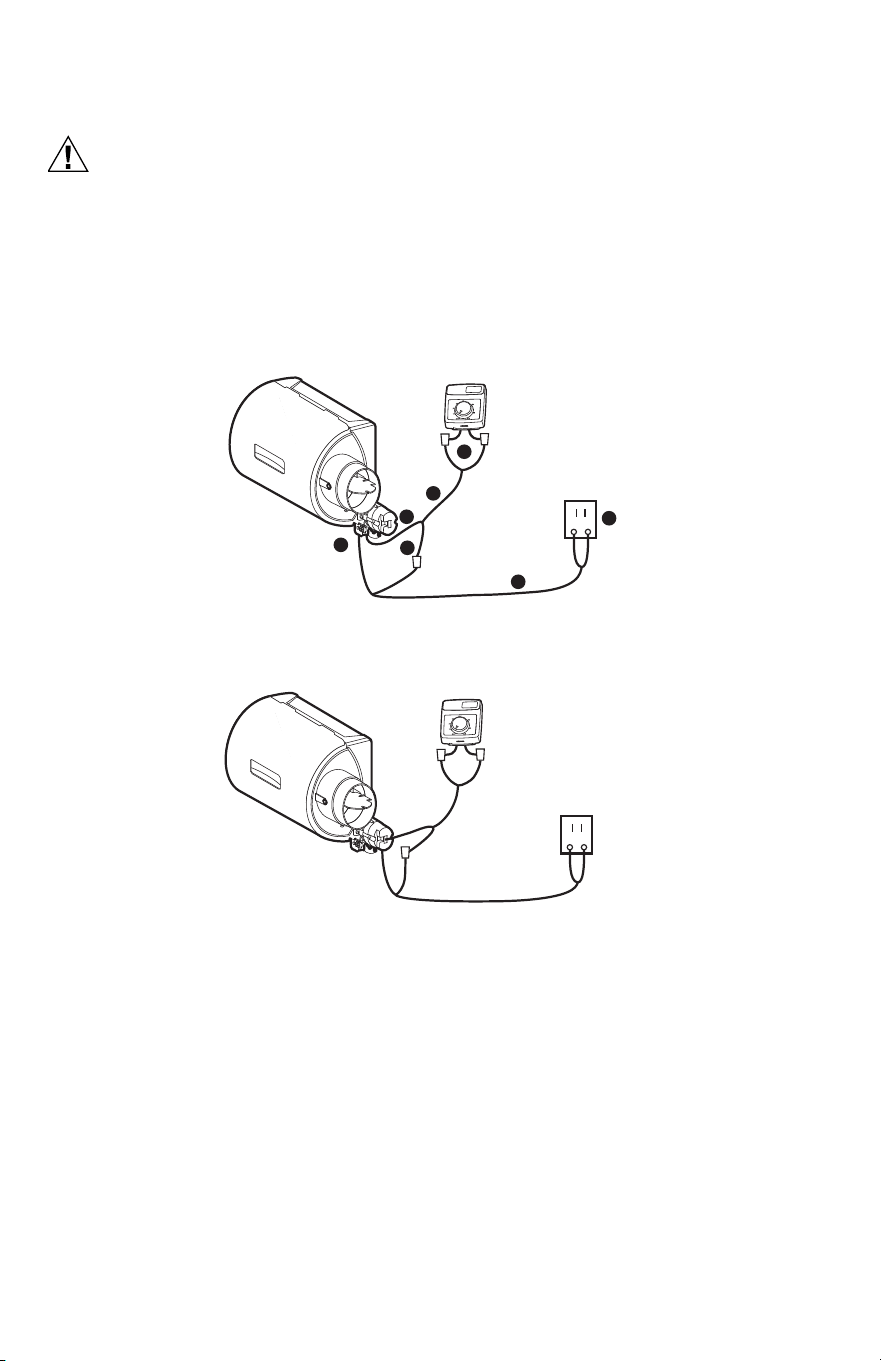

Fig. 16. Wiring the controls and the HE240.

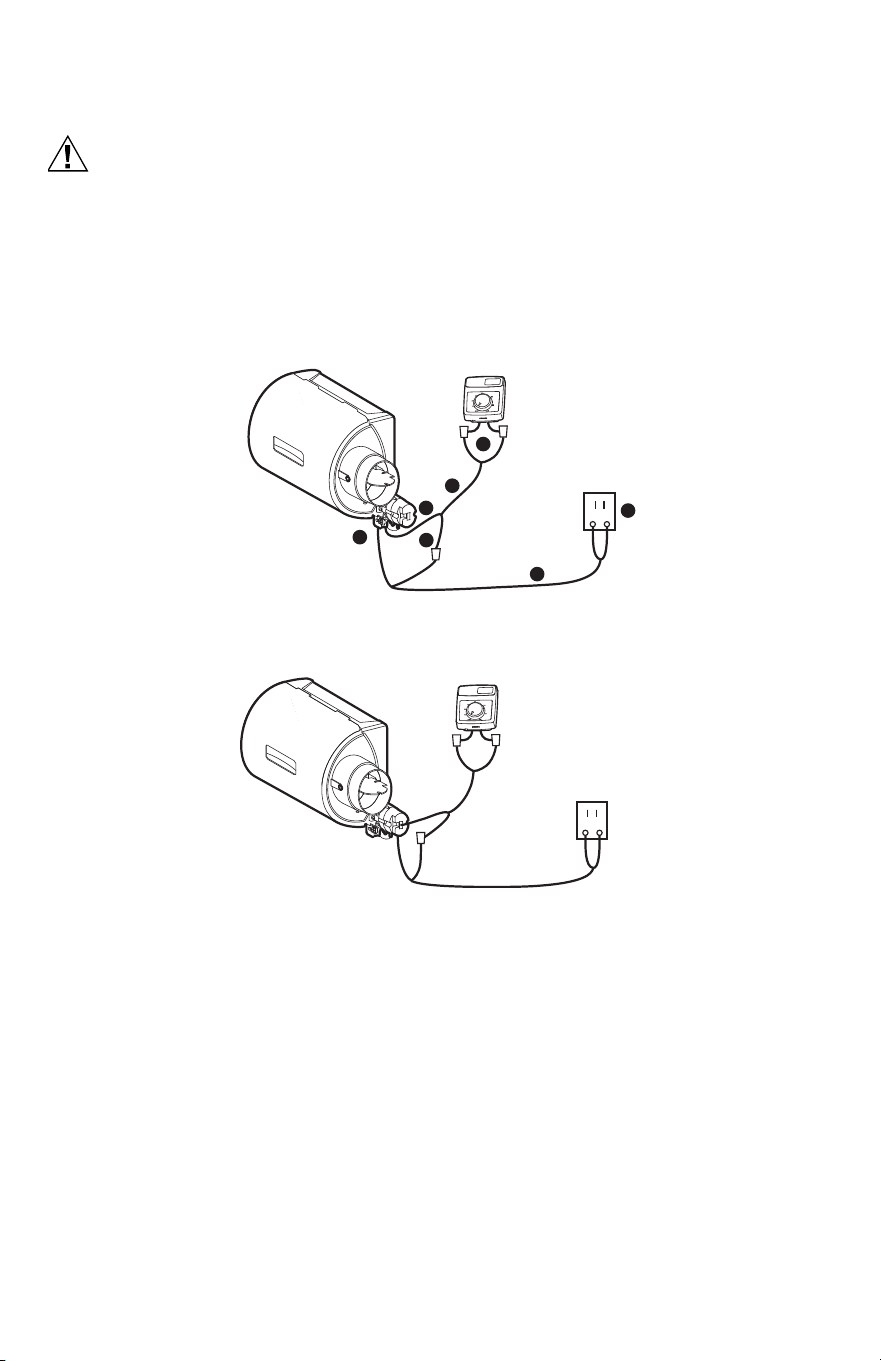

Fig. 17. Wiring the controls and the HE280.
1. Determine the length of wire necessary to run from the humidifier to the
humidistat. Cut to length and strip the ends appropriately.
2. Connect the red and white wires to the leads on the humidistat per the wiring
diagram. Use the provided wire nuts to secure the connections.
3. Taking the opposite end of the wire, connect RED WIRE to one terminal on the
humidifier. Leave the white wire loose at this point.
4. Using remaining wire, determine length needed to run from humidifier to the
transformer. Cut to length and strip the ends appropriately.
5. Unplug the transformer. Connect the red and white wires to the transformer by
loosening the screws on the transformer, wrap wire around screw post and then
re-tighten the screws.
6. Taking the opposite end of the wire, connect the RED WIRE to the open
remaining loose terminal on the humidifier.
7. Connect the remaining two white wires together using the provided wire nut.
M33413A
HUMIDIFIER
SOLENOID
VALVE
H
u
m
i
d
i
t
y
C
o
n
t
r
o
l
é
g
u
l
a
t
e
u
r
d
'
h
u
m
i
d
it
é
-
2
0
¡
F
-
1
0
¡
F
0
¡
F
+
1
0
¡F
+
2
0
¡
F
O
ve
r
2
0
¡
F
1
5
%
2
0
%
2
5
%
3
0
%
3
5%
4
0
%
H
U
M
I
D
I
T
Y
S
E
T
T
I
N
G
O
U
TD
O
OR
TE
M
P
ER
A
T
U
R
E
-
3
0
¡
C
-2
5
¡
C
-
2
0
¡
C
-
1
0
¡
C
-
5
¡
C
O
v
e
r
0
¡
C
HUMIDISTAT
TRANSFORMER
WHITE WIRE
RED WIRE
WIRE NUT
WHITE WIRE
WHITE WIRE
WIRE NUT
WIRE NUT
RED
WIRE
RED
WIRE
RED WIRE
WHITE WIRE
1
2
5
4
7
6
3
M33327A
HUMIDIFIER
SOLENOID
VALVE
H
u
m
i
d
i
t
y
C
o
n
t
r
o
l
é
g
u
l
a
t
e
u
r
d
'h
u
m
i
d
it
é
-
2
0
¡F
-
10
¡F
0
¡
F
+
10
¡
F
+
2
0
¡
F
O
v
e
r
2
0
¡
F
1
5
%
2
0
%
2
5
%
3
0
%
3
5%
4
0
%
H
U
M
IDI
T
Y
S
E
T
TI
N
G
OU
T
D
OOR
TE
M
P
ER
A
T
U
R
E
-
3
0
¡
C
-2
5
¡
C
-
2
0
¡
C
-
1
0
¡
C
-
5
¡
C
O
v
e
r
0
¡
C
HUMIDISTAT
TRANSFORMER
WHITE WIRE
RED WIRE
WIRE NUT
WHITE WIRE
WHITE WIRE
WIRE NUT
WIRE NUT
RED WIRE
RED
WIRE
RED WIRE
WHITE WIRE
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
15 69-2686EF—03
TESTING HUMIDIFIER OPERATION
Checklist
Humidifier is level.
Control wiring was reviewed using circuit diagram.
Humidifier is plugged in.
Feed line has no kinks.
Drain line slopes continuously down and ends at floor drain.
Water hose inside humidifier is connected to PerfectFLO
™
water distribution tray.
Tubing from pressure switch is not kinked or pinched.
After installation use the following steps to check the humidifier operation:
1. Turn on the power and the water supply
2. Ensure the saddle valve is fully opened by turning the handle to the left
(counter clockwise) until there is resistance.
3. Turn the H8908 Humidistat to On and turn on the heat by setting the
thermostat to 10 ºF (6 ºC) above room temperature.
IMPORTANT
The furnace blower must be on to activate the humidifier.
4. Make sure that water is flowing out of the drain hose. If water does not flow, see
Troubleshooting Your Humidifier section.
5. Check for leaks.
6. Reset the thermostat and H8908 Humidistat to a comfortable setting for
automatic operation. (35% relative humidity is recommended.)
OPERATION
Controlling Your Humidity Settings
Your H8908 Humidistat controls your humidifier.
• Choose the humidity control setting using the combination of relative
humidity/outdoor temperature setting scale on your humidity control dial.
• Match the dial setting to the outdoor temperature to optimize the humidity level
while reducing the moisture condensation on your windows. See Table 2 on
page 16 to adjust the humidity control to the recommended setting.
NOTE: As the outside temperature drops, a lower humidity setting is
recommended to accommodate dewpoint effects. These settings
should reduce the accumulation of moisture and ice on windows and
other areas of the home.
• Adjust the humidity control setting to adjust for indoor activities such as cooking,
showering and clothes drying, which can cause excessive levels of humidity that
can accumulate moisture on your windows.
NOTE: If these activities persist for more than a few hours, set the humidity
control to the lowest setting to turn off the humidifier. If the condition
does not improve, ventilate your home to remove the moisture.
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
69-2686EF—03 16
MAINTAINING YOUR HUMIDIFIER
A regular maintenance program prolongs the life of your humidifier and makes your
home more comfortable. The frequency of cleaning depends on the condition of
your water.
You can use either hard or soft water in your humidifier, but hard water mineral
deposits are more difficult to clean than soft water deposits.
Use the following procedure to clean your humidifier.
IMPORTANT
Never oil any part of the humidifier.
Once per year, depending on water quality
(either at the beginning or the end of the humidification season)
1.
Disconnect the power by unplugging the transformer from the outlet and turn
off the humidifier’s water supply by turning the handle to the right (clockwise)
until the water stops flowing and/or there is resistance.
2. Remove the humidifier cover. See Fig. 18 on page 17.
3. Remove the humidifier pad assembly from the humidifier by grasping the top of
the tray and pulling it toward you.
4. Pull one side of the humidifier pad assembly frame toward you and remove the
tray from the frame.
5. Gently pinch the water nozzle prongs (a pair of prongs is located on each side of
the PerfectFLO
™
water distribution tray) inward until you can lift the water
nozzle off the tray.
6. Slide the humidifier pad out of the frame and discard the pad. It is
recommended to replace the humidifier pad on an annual basis. However, if
your home has hard water, the pad may need to be replaced more frequently.
7. Carefully remove any mineral deposits from the tray and frame. Be sure the
frame drain hole has nothing blocking it.
8. Disconnect the drain hose from the drain fitting on the bottom of the humidifier
housing.
Table 2. Setting Your Humidistat.
When Outside
Temperature is:
Use This Control
Setting:
-20 °F (-29 °C) 15
-10 °F (-23 °C) 20
0 °F (-18 °C) 25
+10 °F (-12 °C) 30
+20 °F (-7 °C) 35
Above 20 °F (-7 °C) 40
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
17 69-2686EF—03
9. Clean the drain fitting, if
necessary.
10. Bend the drain hose to
loosen any mineral deposits.
11. Flush the drain hose with
pressurized water (a running
tap) to clean the hose.
12. Reattach the drain hose to
the drain fitting.
13. Slide a new humidifier pad
back into the frame.
14. Snap the water nozzle back
on the tray.
15. Reattach the tray to the
frame.
16. Place the humidifier pad
assembly in the humidifier
housing and press until the
assembly is completely
seated. Be careful not to
pinch or kink the water feed
tube.
17. Replace the humidifier cover.
18. Verify the humidifier
operation by following the
steps in the Checking Your
Humidifier for Correct
Operation section.
Fig. 18. Cleaning your humidifier.
End of Humidification Season
• Clean the humidifier and shut it off at the end of the heating season.
• Turn the water off at the saddle valve by turning the handle to the right (clockwise)
until the water stops flowing and/or there is resistance.
• Unplug the humidifier at the wall outlet
• Turn the damper blade to the "summer" position.
IMPORTANT
Be sure the humidifier power is off.
Replacement Humidifier Pads
It is recommended to replace the humidifier pad on an annual basis. However, if
your home has hard water, the pad may need to be replaced more frequently
because of the buildup of minerals diminishing its ability to operate normally. If
there is access to a water softener, it is recommended to use softened water.
Table 3. Replacement pad part numbers.
Humidifier
Model
Replacement
Pad
HE240 HC22P
HE280 HC26P
M33328A
PerfectFLO™ WATER
DISTRIBUTION TRAY
HUMIDIFIER PAD ASSEMBLY
WATER FEED NOZZLE
HUMIDIFIER HOUSING
SIDEWALL
BYPASS
SIDEWALL
COVER
WATER FEED TUBE
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
69-2686EF—03 18
Vacation
• When leaving on vacation, turn off the humidifier water supply and your
humidistat.
• When you return, turn on the humidifier water supply and reset your humidistat.
Start of the Humidification Season
Use the following steps to bring the humidifier back to normal (winter) operation:
1. Turn damper blade to "winter" position.
2. Plug the humidifier transformer back into wall outlet and turn water supply to
the humidifier back on by turning the handle on the saddle valve to the left
(counter clockwise) until there is resistance.
3. Turn the humidistat to its highest setting and set the thermostat to 10 °F (6 °C)
above the room temperature.
4. Observe that water is flowing out of the drain hose.
NOTE: The furnace blower must be running to activate the humidifier.
5. Reset the thermostat and humidistat to a comfortable setting for automatic
operation. (35% relative humidity is recommended.)
TROUBLESHOOTING YOUR HUMIDIFIER
Table 4. Troubleshooting Humidifier.
Problem What to look for What to do
Water
leakage
Leaking joints. Shut off water and tighten connections.
Brass tubing
inserts
Verify that brass tubing inserts are used.
Saddle valve
leaking.
Verify rubber pad is installed on saddle valve.
No water
to drain.
Electrical Verify control circuit wiring.
Check all connections.
Humidistat Turn humidistat up and down and listen for
contact to click.
Humidifier
power
Verify that outlet has power.
Solenoid After verifying other wiring components, turn on
furnace fan, turn humidistat up and down, and
listen for solenoid to click.
Plumbing Verify plumbing connections.
Check for kinks.
Saddle valve Verify that needle pierces water line and then
backs out needle to open valve.
Humidifier Remove cover and verify that water flows into
distribution tray.
Drain tubing Verify no obstructions.
Air
leakage
Check duct
joints
Seal with foil tape.
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
19 69-2686EF—03
Low
humidity
Furnace blower
not operating.
• Reset circuit breaker or check for blown fuse.
• Check that the furnace power is on.
• Check all external wiring connections.
• Check the humidity control setting.
• Verify that pressure switch tubing isn't pinched
or obstructed.
• Call a professional heating contractor.
Rapid air
changes. Drafts
(cold air is dry
and is an added
load to the
humidifier).
• Keep doors and windows closed.
• Close fireplace damper when not in use.
• Keep exhaust fan running time to a minimum.
• Seal around doors and windows.
Damper in
“summer”
position
• Set damper blade to "winter" position to allow
humidification.
High
humidity
Condensation
on walls.
• Turn off humidity control and water until
condensation is completely evaporated.
Heavy
condensation on
windows.
• Turn humidity control down low enough to
eliminate condensation caused by moisture
from bathing, mopping, cooking, etc. If
moisture persists, more ventilation is needed.
Table 4. Troubleshooting Humidifier. (Continued)
HE240, HE280 HUMIDIFIER AND INSTALLATION KIT
This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502
©2019 Resideo Technologies, Inc. The Honeywell Home trademark is used under license from Honeywell International Inc. All rights reserved.
www.resideo.com
Resideo Inc., 1985 Douglas Drive North,
Golden Valley, MN 55422
69-2686EF—03 M.S. Rev. 09-19 | Printed in United States
1-YEAR LIMITED WARRANTY
Resideo warrants this product to be free from defects in workmanship or materials, under normal use
and service, for a period of one (1) year from the date of first purchase by the original purchaser. If at
any time during the warranty period the product is determined to be defective due to workmanship or
materials, Resideo shall repair or replace it (at Resideo's option).
If the product is defective,
(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it;
or
(ii) call Resideo Customer Care at 1-800-468-1502. Customer Care will make the determination
whether the product should be returned to the following address: Resideo Return Goods, 1985
Douglas Dr. N., Golden Valley, MN 55422, or whether a replacement product can be sent to you.
This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown
by Resideo that the defect was caused by damage which occurred while the product was in the
possession of a consumer.
Resideo's sole responsibility shall be to repair or replace the product within the terms stated above.
RESIDEO SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY
INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY
BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so this
limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY RESIDEO MAKES ON THIS PRODUCT. THE
DURATION OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE ONE YEAR DURATION OF
THIS WARRANTY. Some states do not allow limitations on how long an implied warranty lasts, so the
above limitation may not apply to you.
This warranty gives you specific legal rights, and you may have other rights which vary from state to
state. If you have any questions concerning this warranty, please write Resideo Customer Care, 1985
Douglas Dr, Golden Valley, MN 55422 or call 1-800-468-1502.
GUIDE D’INSTALLATION/MANUEL DU PROPRIÉTAIRE
Humidificateurs HE240 et
HE280 et trousse d'installation
M33322A
CONSERVER CE DOCUMENT
POUR RÉFÉRENCE ULTÉRIEURE
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—03 2
Définitions relatives à la sécurité
Les termes de sécurité identifient des informations qu'il faut lire avant d'installer ou
d'utiliser l’humidificateur.
AVERTISSEMENT
Indique une situation dangereuse qui, si elle n’est pas évitée, risque de causer des
blessures graves, voire mortelles.
MISE EN GARDE
Indique une situation dangereuse qui, si elle n’est pas évitée, risque
d’endommager le produit ou de causer des blessures corporelles.
Précautions relatives à la sécurité
Lire et comprendre les risques d’accident suivants avant d’installer, d’utiliser ou de
manipuler l’humidificateur :
AVERTISSEMENT
Risque de blessures graves.
Les pièces mobiles peuvent causer des chocs électriques ou des blessures.
Couper l’alimentation électrique et fermer l’arrivée d’eau avant d'enlever le couvercle.
AVERTISSEMENT
Tension dangereuse
Peut causer des blessures et des dommages matériels.
Ne pas couper ni percer dans aucun appareil de climatisation d’air ou électrique.
MISE EN GARDE
Produits chimiques dangereux.
Peut causer des blessures ou des dommages matériels.
Ne pas utiliser la tuyauterie reliée au système de climatisation.
Ne pas utiliser de canalisations de gaz.
MISE EN GARDE
Risques liés à une température ou une pression statique élevée.
Peut causer des dommages matériels ou endommager l'équipement.
Installer l'humidificateur dans un endroit où la température ambiante se situe entre
32 et 120 °F (0 et 49 °C).
Ne pas installer l'humidificateur dans un endroit exposé au gel. S'assurer que la
pression statique de l'alimentation dans le plenum ne dépasse pas 0,4 po C.E. et que la
pression de l'eau ne dépasse pas 120 psi.
MISE EN GARDE
Arêtes vives présentant un danger au moment de l'installation.
Peut causer des blessures.
Porter des gants et des lunettes de sécurité.
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
3 69-2686EF—03
IMPORTANT
Veuillez lire le mode d’emploi et le conserver en lieu sûr.
BIENVENUE
Félicitations pour votre achat d’un humidificateur pour toute la maison. L’utilisation
adéquate de l’humidificateur offre de nombreux avantages pour la santé et le confort de
votre famille, tout en protégeant votre maison.
Fonctionnement de l’humidificateur
L’humidificateur utilise le principe selon lequel la vapeur (eau évaporée) est créée lorsque
de l’air chaud souffle sur une zone détrempée. Au fur et à mesure que la vapeur circule,
l’humidité relative augmente.
Votre niveau d'humidité contrôle l'humidité relative et active l'humidificateur en fonction.
L’humidificateur a une alimentation en eau qui distribue l’eau uniformément sur l’écran
évaporateur de l’humidificateur. L’air chaud sec provenant de l’appareil de chauffage passe
sur l’écran évaporateur de l’humidificateur et récupère l’air humide pour le faire circuler
dans la maison.
L’air humide semble plus chaud et plus confortable, ce qui peut permettre de réduire le
point de consigne de chauffage du thermostat et les factures d'énergie. Le résultat final est
un environnement confortable et produisant des économies d’énergie.
Caractéristiques spécifiques au modèle
L’humidificateur HE280 intègre une technologie permettant d’économiser l’eau qui peut
permettre jusqu'à 30 % d'économies en eau par rapport aux marques concurrentielles
principales. Ceci signifie jusqu’à 20 gallons d’eau économisés par jour!
APPLICATION
Cette trousse comprend un humidificateur HE240 ou HE280 et un humidistat H8908 ainsi
que tous les accessoires nécessaires à l'installation.
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—03 4
AVANT D'INSTALLER CE PRODUIT
Il est important d'identifier tous les accessoires nécessaires (fournis) énumérés au
Tableau 1 et d'avoir sous la main les bons outils.
Accessoires fournis
Outils requis
Les outils nécessaires à l’installation :
• Cisailles à tôle
• Tournevis
•Pinces
• Clé réglable ou à fourche
•Perceuse
•Niveau
• Foret à tôle de 19 mm (3/4 po)
Tableau 1. Accessoires fournis.
Quantité Accessoires
1,22 m (48 po)
Gaines de dérivation comprenant :
Gaine flexible de 155 mm (6 po) diam.
6,1 m (20 pi) Fil de thermostat à deux brins, grosseur 18.
6,1 m (20 pi) Tuyau d'arrivée d'eau 6,35 mm (1/4 po) diam. ext.
3,1 m (10 pi) Tuyau de vidange 12,7 mm (1/2 po) diam.
1 sac
Quincaillerie de raccordement et de fixation :
4 vis de montage
1 collier de tube d’évacuation
1 Humidistat H8908
1 sac
Ensemble robinet-vanne à étrier :
1 robinet-vanne à étrier et bride supérieure
1 bride inférieure filetée
2 boulons
1 joint en caoutchouc
1 garniture en laiton
1 douille en plastique
1 œilleton
1 Transformateur enfichable
1 Rouleau de ruban métallique
1 sac
1 coude en plastique
1 passe-fil
1 bride de connecteur
1 tube en PVC
1 serre-fil
1 Gabarit de montage
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
5 69-2686EF—03
Choix du meilleur endroit pour l'humidificateur
• Choisir un emplacement pour l'humidificateur sur la gaine d’arrivée (flux d'air
chaud). Voir la Fig. 1 pour les exemples. Un montage sur la gaine de retour est
permis en cas de limitations d'espace sur la gaine d'arrivée. Si l’humidificateur est
monté sur la gaine de retour, il suffit de permuter la gaine de retour et la gaine
d’arrivée tout au long de ces instructions.
• S'assurer qu'à l'endroit choisi, le serpentin en A de l'appareil de climatisation ne
risque pas d'être endommagé au cours de l'installation.
• Ne pas installer l'humidificateur sur le boîtier de l'appareil de chauffage.
• Installer l'humidificateur dans un endroit où l'air est conditionné pour prévenir le
gel.
• Installer l'humidificateur au moins 78 mm (3 po) au-dessus du boîtier de
l'appareil de chauffage afin de laisser un espace suf-fisant pour le montage de
l'électrovanne et du tuyau de vidange.
Fig. 1. Emplacements types de l'humidificateur.
MF12248D
HORIZONTAL
JUXTAPOSÉ
SUPERPOSÉ
HUMIDIFICATEUR
COLLIER DE
DÉRIVATION
DÉBIT
DESCENDANT
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—03 6
Fig. 2. Emplacements types de l'humidificateur.
Choix de l’emplacement de l'humidistat
• Installer l'humidistat dans le plenum de reprise ou sur le mur d'une pièce
occupée.
• L'installation du circuit de câblage des commandes est beaucoup plus simple
lorsque l'humidistat est installé dans le plenum de reprise.
IMPORTANT
L'humidistat doit être monté en amont de l'humidificateur ou du tuyau de dérivation
pour assurer une détection adéquate de l'humidité relative de l'espace habité. Placer le
régulateur à au moins 203 mm (8 po) en amont de l'humidificateur dans la gaine d'air
de retour. (Voir la Fig. 3.)
Fig. 3. Choix de l'endroit où installer l'humidistat dans la gaine.
Repérage de la prise électrique 120 V la plus près
• Choisir un endroit près d'une prise. S'il n'y a pas de prise, en faire installer une par
un électricien.
• S'assurer que les 6,1 m (20 pi) du fil du thermostat sont suffisants pour relier
l'humidificateur à l'humidistat et l'humidificateur au transformateur. Noter que le
fil du thermostat devra être coupé en deux longueurs correctes. Consulter la
rubrique « Câblage » de la page 14 pour plus d'informations.
CHOISIR UN EMPLACEMENT DANS UN ESPACE
CLIMATISÉ OFFRANT UN ACCÈS AU TUYAU
D'ARRIVÉE D'EAU. DE L’EAU CHAUDE OU
FROIDE PEUT ÊTRE UTILISÉE.
CHOISIR UNE SURFACE SUR LA GAINE CVCA
DE RETOUR OU D'ARRIVÉE AVEC L'ESPACE
REQUIS POUR L'ÉLECTROVANNE, LA
CONDUITE DE VIDANGE ET LE RETRAIT DU
COUVERCLE.
L’EMPLACEMENT DOIT AUSSI PERMETTRE UN
ACCÈS À UNE ALIMENTATION DE 120 V C.A.
VEILLER À CHOISIR UN EMPLACEMENT PRÈS
D’UNE ÉVACUATION. CONSULTER LES CODES
DE PLOMBERIE LOCAUX POUR UNE VIDANGE
ADÉQUATE.
MF33410
AUTRE EMPLACEMENT
AIR
REPRIS
AIR
REPRIS
AU MOINS
152 mm (6 po)
AU MOINS
381 mm (15 po)
MEILLEUR
EMPLACEMENT
GAINE DE REPRISE
MF12831A
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
7 69-2686EF—03
INSTALLATION
1. Couper l'alimentation du système de conditionnement de l'air dans le tableau à
disjoncteurs.
2. Tracer une ligne à niveau sur le plénum à l'emplacement sélectionné.
IMPORTANT
Pour assurer une performance optimale de l'appareil, s'assurer que le gabarit
est bien à niveau avant de marquer l'emplacement. Il est recommandé d'utiliser
un niveau de petite taille.
3. Prendre le gabarit dans la boîte (pièce 69-2710 incluse dans la boîte). Dans le
cas du modèle HE240, découper le gabarit suivant la ligne pointillée.
4. Fixer le gabarit avec du ruban adhésif et en tracer le contour.
5. Enlever le gabarit et couper avec soin une ouverture rectangulaire en utilisant
des cisailles à tôle.
6. Démonter l'humidificateur, enlever le couvercle et retirer l'ensemble écran
évaporateur. Voir la Fig. 4.
Fig. 4. Démontage de l'humidificateur.
MF33323A
GICLEUR
D'ARRIVÉE D'EAU
CADRE
BOÎTIER DE
L'HUMIDIFICATEUR
TUBE
D'ARRIVÉE
D'EAU
ENSEMBLE ÉCRAN
ÉVAPORATEUR
D'HUMIDIFICATEUR
COUVERCLE
PAROI
LATÉRALE
PAROI LATÉRALE
DE DÉRIVATION
PRESSOSTAT
ÉLECTROVANNE
PLATEAU DE DISTRIBUTION
D’EAU PerfectFLO™
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—03 8
7. S'assurer que le boîtier de
l'humidificateur est de
niveau, puis le placer de
manière que les attaches de
plastique soient sur l'arête
de la tôle inférieure de
l'ouverture. S'il y a lieu,
aplatir les bords à l'aide de
pinces. Voir la Fig. 5.
8. Fixer le boîtier de
l'humidificateur dans la
partie supérieure et la
partie inférieure de
l'ouverture à l'aide de vis à
tôle.
9. Utiliser le collet de départ
de 155 mm (6 po) comme
gabarit pour marquer
l'ouverture de la dérivation.
Le collet de départ peut être
identifié grâce à ses
languettes en métal
pliables.
Fig. 5. Installation de l'humidificateur sur une gaine
10. Couper avec soin l'ouverture pour l'extrémité du collet de départ de 155 mm
(6 po) de la gaine flexible de 1,22 m (48 po). Voir la Fig. 6. Utiliser une perceuse
pour amorcer la coupe au milieu du cercle. Couper en formant une spirale vers
l'extérieur pour favoriser une coupe contrôlée.
Fig. 6. Découpe de l'ouverture de la dérivation.
GAINE
NIVEAU
VIS À TÔLE (4)
ATTACHES EN
PLASTIQUE (2)
TUYAU DE VIDANGE
MF33324
OUVERTURE
VERS LA
GAINE D'AIR
TROU AU CENTRE
DU CERCLE
GABARIT ROND DE 6 PO
MF20172A
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
9 69-2686EF—03
11. Réassembler les plaques latérales de l'humidificateur pour adapter l'orientation
en fonction de l'installation spécifique. La plaque latérale avec le port pour
l'humidificateur doit être située du côté de l'humidificateur le plus proche de la
découpe de 155 mm (6 po) de l'étape 10.
12. Insérer la gaine flexible avec le collet de départ dans le trou de 155 mm (6 po)
coupé à l'étape 10. Passer dans le trou PAR LA GAINE FLEXIBLE de sorte que
les languettes en métal flexible puissent être courbées vers l'extérieur dans le
trou. Une fois courbées vers l'extérieur, ces languettes permettent de maintenir
la gaine flexible dans le système de gaines de la maison.
13. Faire glisser l'extrémité libre de la gaine flexible sur le port de l'humidificateur
du HE2410/HE280, en veillant à ce que la gaine flexible dépasse des
languettes en plastique saillantes sur le trou. Ces languettes permettent de
maintenir la gaine flexible en place. Vérifier que la lame du registre a
suffisamment de place pour bouger en avant et en arrière entre les positions
d'été et d'hiver. Fixer la gaine flexible en place avec la bride de connecteur en
plastique.
14. Sceller les connexions de gaine avec le ruban métallique. Sceller
1) la connexion entre l'extrémité du collet de départ sur la gaine flexible et le
système de gaines de la maison et
2) l'extrémité de la gaine flexible vers l'humidificateur sur la partie supérieure
de la bride de connecteur.
15. Remettre l'ensemble écran évaporateur dans le boîtier de l'humidificateur.
16. Remettre le couvercle dans les fentes et le fixer au moyen de la vis à oreilles au
bas du couvercle.
Fig. 7. Raccordement de la gaine de dérivation.
MF33325
L'ORIFICE DE L'HUMIDIFICATEUR
BRIDE DE CONNECTEUR
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—03 10
Raccordement des tuyaux
L'humidificateur fonctionne avec de l'eau chaude ou de l'eau froide et avec de l'eau dure ou
de l'eau douce.
REMARQUE : L'utilisation d'eau chaude augmente les coûts de fonctionnement,
mais peut aussi augmenter légèrement la quantité d'humidité
délivrée.
IMPORTANT
Consulter le code de plomberie local pour connaître la réglementation adéquate
avant de commencer. L'utilisation d'un robinet de coupure manuel peut être
requise pour la conformité au code applicable.
1. Fermer le robinet d'arrêt.
2.
Utiliser le robinet-vanne autoperceur (inclus)
pour percer le tuyau d'arrivée d'eau au bon
endroit. Tourner la poignée en haut du
robinet-vanne à droite (sens horaire) jusqu'à
ce que le pointeau perce le tuyau d'arrivée
d'eau. Laisser le pointeau dans cette position
jusqu'à ce que l'humidificateur soit
complètement installé pour éviter les fuites
(bien que l'arrivée d'eau soit coupée, il peut y
avoir de l'eau dans le tuyau qui s'écoulera
dès que le pointeau est retiré). Voir la Fig. 8.
Pour percer dans la conduite galvanisée,
vider la conduite et percer un orifice de 3/16
po pour le robinet-vanne.
Fig. 8. Installation du
robinet-vanne à étrier.
REMARQUE : Le robinet-vanne à étrier ne doit pas servir de régulateur de débit
d'eau. Le robinet-vanne doit être soit ouvert soit fermé.
IMPORTANT
Pour éviter que des débris ne bloquent le filtre sur la canalisation de l'électrovanne,
il est important d'installer la poignée du robinet-vanne à étrier de sorte qu'elle
pointe vers le plafond.
3. Utiliser un tuyau de 6 mm (1/4 po)
de diam. ext. pour raccorder le
robinet-vanne à étrier à l'entrée de
l'électrovanne sur l'humidificateur.
(Voir la Fig. 9).
a. Placer l'écrou à compression en
laiton sur le tuyau.
b. Glisser l'anneau de compression
en plastique sur le tuyau. (Mettre
de côté l'anneau de compression
en cuivre fourni avec le robinet.)
c. Placer la garniture en laiton à
l'extrémité du tuyau.
Fig. 9. Installation du tube d’alimentation.
REMARQUE : Pour éviter les fuites, utiliser des bagues de compression (Delrin) en
plastique avec les tubes en plastique. Utiliser des bagues de
manchon en cuivre uniquement avec les tubes en cuivre.
MF20175
TOURNEVIS
CANALISATION
D'EAU
ÉCROU À COMPRESSION EN LAITON
LAITONANNEAU
DE COMPRESSION
EN PLASTIQUE
GARNITURE
EN LAITON
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
11 69-2686EF—03
d. Insérer le tube dans le raccord du robinet-vanne et soutenir la vanne tout en
serrant l'écrou de compression.
e. Insérer le tube d'arrivée en plastique dans le raccord rapide. L'insérer
entièrement et tirer légèrement dessus pour s'assurer qu'il est bien inséré.
4. Suivre les étapes suivantes pour installer un tube de vidange de 13 mm
(1/2 po) entre l'humidificateur et le drain de plancher (voir Fig. 10).
a. Glisser la bride du tuyau de vidange sur le
tuyau.
b. Passer le tuyau par-dessus le raccord
fileté du tuyau de vidange de
l'humidificateur.
c. Serrer manuellement la bride sur le tuyau
pour bien le fixer le drain de
l'humidificateur. Le collier se serre en
comprimant les deux côtés de sorte
qu'un côté s'insère dans la rainure
cannelée de l'autre côté.
d. Attacher le tube (avec du ruban
métallique) sur tout le long pour éviter le
déplacement et fournir une pente
descendante pour garantir une bonne
évacuation.
Fig. 10. Installation du tuyau de vidange.
REMARQUE : Couper le tuyau à la longueur nécessaire pour qu'il atteigne le drain.
Connexion du pressostat
1. Si l'humidificateur est installé dans la
gaine d'arrivée (selon les
recommandations), le pressostat doit
avoir le tube inséré dans la gaine de
retour. Si l'humidificateur est installé
dans la gaine de retour, le pressostat
doit avoir le tube inséré dans la gaine
d'arrivée.
2. Percer un trou de 19 mm (3/4 po) de
diamètre dans la gaine de 3 m (10 pi)
du pressostat pour s'assurer que le tube
fournit atteint le coude de la prise de
pression.
Fig. 11. Pressostat.
M20177
M33405
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—03 12
3. Insérer le passe-fil en caoutchouc noir
dans le trou de la gaine.
4. Connecter le tube au coude du
raccord du tube et insérer le coude du
raccord du tube dans le passe-fil en
caoutchouc noir.
5. Connecter l'autre bout du tuyau à la
connexion à pression appropriée du
pressostat.
e. Si l'humidificateur est installé dans la
gaine d'arrivée (conformément aux
recommandations), le tube qui
s'insère dans l'humidificateur doit
être attaché au port noir, et le tube
qui est acheminé vers la gaine de
retour doit être attaché au port gris.
f. Si l'humidificateur est installé dans la
gaine de retour, le tube qui s'insère
dans l'humidificateur doit être
attaché au port gris, et le tube qui est
acheminé vers la gaine d'arrivée doit
être attaché au port noir.
Fig. 12. Installation du tube du pressostat.
6.
On peut couper le tuyau afin de l'ajuster à la distance comprise entre le coude
et le pressostat. Il est également recommandé de fixer le tuyau à une structure
adjacente afin d'éviter un débranchement accidentel.
M33326
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
13 69-2686EF—03
Installation de l'humidistat
1. Trouver le gabarit de montage inclus dans la notice d'installation de
l'humidistat H8908.
2. Appliquer le gabarit sur la gaine de retour (voir Fig. 3 page 6). S'assurer que
le gabarit est de niveau avant de percer les trous. (Il est recommandé
d'utiliser un niveau de petite taille.)
3. Retirer le support de base du
H8908.
4. Faire glisser le joint en mousse
sur la base. (Voir la Fig. 14.)
5. Placer le support de base sur
la gaine avec la flèche vers le
haut.
6. Fixer le support de base à la
gaine à l’aide des quatre vis de
montage de 25 mm (1 po)
fournies avec l’humidistat.
(Voir la Fig. 15.)
Fig. 13. Base de l'humidistat et vue arrière.
7. Brancher les fils basse tension aux fils et replacer le boîtier du H8908.
Voir la Fig. 16.
REMARQUE : Pour une installation au mur, consulter les instructions
d'installation du H8908.
Fig. 14. Faire glisser le joint en
mousse sur la base.
Fig. 15. Fixer le support de base
à la gaine.
MF20179
FENTE POUR FIL
FILS DE L'HUMIDISTAT
SOCLE DE L'HUMIDISTAT ARRIÈRE DE L'HUMIDISTAT
M24733
M29879
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—03 14
CÂBLAGE
MISE EN GARDE
Risque de choc électrique.
Peut causer des blessures ou des dommages matériels.
Couper l'alimentation électrique avant de faire l'installation ou l'entretien.
IMPORTANT
Tout le câblage doit être conforme aux codes et règlements locaux.
Câbler l’électrovanne de l’humidificateur, l’humidistat et le transformateur. Voir la Fig. 16.
Fig. 16. Câblage des commandes et du HE240.
Fig. 17. Câblage des commandes et du HE280.
1. Déterminer la longueur du fil requise pour l'acheminement entre
l'humidificateur et l'humidistat. Couper à la longueur requise et dénuder les
extrémités selon le besoin.
2. Brancher les fils rouge et blanc aux fils de l'humidistat conformément au
schéma de câblage. Utiliser les serre-fils fournis pour sécuriser les connexions.
3. Prendre l’extrémité opposée du fil et brancher le FIL ROUGE à une borne de
l’humidificateur. Ne pas attacher le fil blanc à ce stade.
4. En utilisant le fil restant, déterminer la longueur requise pour l’acheminement
entre l’humidificateur et le transformateur. Couper à la longueur requise et
dénuder les extrémités selon le besoin.
5. Débrancher le transformateur. Brancher les fils rouge et blanc au
transformateur en desserrant les vis sur le transformateur, enrouler le fils
autour du montant de vis et resserrer les vis.
6. Prendre l’extrémité opposée du fil et brancher le FIL ROUGE à la borne ouverte
restante de l’humidificateur.
7. Brancher les deux fils blancs restants ensemble avec le serre-fil fourni.
MF33413A
ÉLECTROVANNE
DE L'HUMIDIFICATEUR
H
u
m
i
d
i
t
y
C
o
n
t
r
o
l
é
g
u
l
a
t
e
u
r
d
'h
u
m
i
d
it
é
-
2
0
¡
F
-
1
0
¡
F
0
¡
F
+
1
0
¡F
+
2
0
¡
F
O
v
e
r
2
0
¡
F
1
5
%
2
0
%
2
5
%
30
%
3
5
%
4
0%
H
U
M
I
DI
T
Y
S
E
T
T
I
N
G
O
U
T
D
OOR
T
E
M
P
ER
A
TU
R
E
-
3
0
¡
C
-
2
5
¡
C
-
2
0
¡
C
-
1
0
¡
C
-
5
¡
C
O
v
e
r
0
¡
C
HUMIDISTAT
TRANSFORMATEUR
FIL BLANC
FIL ROUGE
SERRE-FIL
FIL BLANC
FIL BLANC
SERRE-FIL
SERRE-FIL
FIL
ROUGE
FIL
ROUGE
FIL ROUGE
FIL BLANC
1
2
5
4
7
6
3
MF33327A
ÉLECTROVANNE
DE L'HUMIDIFICATEUR
H
u
m
i
d
i
t
y
C
o
n
t
r
o
l
é
g
u
l
a
t
e
u
r
d
'
h
u
m
i
d
it
é
-
2
0 ¡
F
-
1
0
¡
F
0
¡
F
+
1
0
¡
F
+
2
0
¡
F
O
v
e
r
2
0
¡
F
1
5
%
2
0
%
2
5
%
3
0
%
3
5%
4
0
%
H
U
M
I
D
I
T
Y
S
E
T
T
I
N
G
O
U
T
D
O
O
R
T
E
M
P
E
R
A
T
U
R
E
-
3
0
¡
C
-2
5
¡
C
-
2
0
¡
C
-1
0
¡
C
-
5
¡
C
O
v
er
0
¡
C
HUMIDISTAT
TRANSFORMATEUR
FIL BLANC
FIL ROUGE
SERRE-FIL
FIL BLANC
FIL BLANC
SERRE-FIL
SERRE-FIL
FIL
ROUGE
FIL
ROUGE
FIL ROUGE
FIL BLANC
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
15 69-2686EF—03
VÉRIFICATION DU FONCTIONNEMENT DE
L'HUMIDIFICATEUR
Liste de contrôle
L'humidificateur est de niveau.
Le câblage des commandes a été vérifié à l'aide du schéma de circuit.
L'humidificateur est branché.
Le tuyau d'arrivée n'est pas pincé.
Le tuyau de vidange présente une pente continue vers le bas et se rend au drain
de plancher.
Le tuyau d'eau à l'intérieur de l'humidificateur est raccordé au plateau de
distribution d'eau PerfectFLO™.
Le tube du pressostat n'est ni plié ni pincé.
Après l'installation, vérifier le fonctionnement de l'humidificateur en suivant les
étapes ci-dessous :
1. Mettre en marche l'humidificateur et ouvrir l'arrivée d'eau.
2. S'assurer que le robinet-vanne est complètement ouvert avec la poignée
tournée à gauche (sens antihoraire) jusqu'à sentir une résistance.
3. Régler l'humidistat H8908 à ON et régler le thermostat pour qu'il indique 6 °C
(10 °F) de plus que la température de la pièce.
IMPORTANT
Le ventilateur de l'appareil de chauffage doit être en marche pour que
l'humidificateur fonctionne.
4. S'assurer que l'eau s'écoule du tuyau de vidange. Dans le cas contraire, se
reporter à la section Dépannage de l'humidificateur.
5. Vérifier s'il y a des fuites.
6. Régler de nouveau le thermostat et l'humidistat H8908 à une température de
confort pour les faire fonctionner automatiquement. (Une humidité relative de
35 % est recommandée.)
FONCTIONNEMENT
Réglage de l'humidificateur
L'humidistat H8908 commande l'humidificateur.
• Régler l'humidistat à l'aide de l'échelle combinée d'humidité relative et de
température extérieure.
• Régler le cadran en fonction de la température extérieure afin d'optimiser le
niveau d'humidité et d'éliminer la condensation dans les fenêtres. Consulter le
Tableau 2 pour sélectionner le réglage recommandé.
REMARQUE : Lorsque la température extérieure baisse, le réglage recommandé
doit être abaissé de manière à tenir compte du point de rosée. Les
réglages recommandés devraient permettre de réduire
l’accumulation d’humidité et de glace dans les fenêtres et ailleurs
dans la maison.
• Le réglage de l'humidificateur doit être fait en fonction des activités à l'intérieur,
notamment la cuisson, les douches et le séchage des vêtements. Ces activités
peuvent produire une humidité excessive et être la cause de l'accumulation
d'humidité dans les fenêtres.
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—03 16
REMARQUE : Si ces conditions durent plusieurs heures, régler l'humidistat à la
valeur la plus basse pour arrêter l'humidificateur. S'il n'y a aucun
changement, il faudrait ventiler la maison pour faire disparaître
l'humidité.
ENTRETIEN DE L'HUMIDIFICATEUR
Un programme d’entretien à intervalles réguliers prolonge la durée de l’humidificateur et
assure un meilleur confort. La fréquence de nettoyage varie selon la qualité de l’eau.
L’humidificateur peut fonctionner avec de l’eau dure ou de l’eau douce. Toutefois, les dépôts
de sédiments d’eau dure sont plus difficiles à enlever que ceux d’eau douce.
Pour nettoyer l'humidificateur, suivre les étapes suivantes.
IMPORTANT
Ne jamais lubrifier les pièces de l'humidificateur.
Une fois par an, en fonction de la qualité de l'eau
(au début ou à la fin de la saison d'humidification)
1. Débrancher l'alimentation en débranchant le transformateur de la prise et
couper l'arrivée d'eau à l'humidificateur en tournant la poignée à droite (sens
horaire) jusqu'à ce que l'eau arrête de couler et/ou qu'une résistance se fasse
sentir.
2. Enlever le couvercle de l’humidificateur. Voir la Fig. 18 page 17.
3. Enlever l’ensemble écran évaporateur en tenant la partie supérieure du plateau
et en le tirant vers soi.
4. Tirer vers soi un côté du cadre de l’ensemble écran évaporateur pour dégager le
plateau du cadre.
5. Pincer délicatement les pattes de la buse d'eau (une paire de pattes est située
de part et d'autre du plateau de distribution d'eau PerfectFLO™) vers l'intérieur
jusqu'à ce que la buse d'eau puisse être relevée du plateau.
6. Glisser l’écran évaporateur de l'humidificateur hors du cadre et jeter l’écran
évaporateur. Honeywell Home
recommande de remplacer l’écran évaporateur de
l'humidificateur une fois par an. Toutefois,
si l'eau est dure, il peut être nécessaire
de remplacer l’écran évaporateur plus souvent.
7. Gratter soigneusement les dépôts de sédiments au fond du plateau et sur le
cadre. S’assurer que l’orifice de vidange n’est pas bloqué.
8. Séparer le tuyau de vidange du raccord de vidange à la partie inférieure du
boîtier de l’humidificateur.
9. Nettoyer le raccord de vidange s'il y a lieu.
Tableau 2. Réglage de l'humidistat.
Température
extérieure
Réglage
recommandé
-29 °C (-20 °F) 15
-23 °C (-10 °F) 20
-18 °C (0 °F) 25
-12 °C (+10 °F) 30
-7 °C (+20 °F) 35
Supérieure à -7 °C
(20 °F)
40
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
17 69-2686EF—03
10. Plier le tuyau de vidange pour
décoller les dépôts de sédiments.
11. Rincer le tuyau de vidange avec de
l’eau sous pression (eau du
robinet) pour le nettoyer.
12. Replacer le tuyau de vidange sur le
raccord de vidange.
13. Glisser un tampon
d'humidificateur neuf dans le
cadre.
14. Replacer le gicleur sur le plateau.
15. Remettre le plateau sur le cadre.
16.
Mettre l’ensemble écran
évaporateur d’humidificateur dans
le boîtier de l’humidificateur en
appuyant jusqu’à ce qu’il soit bien
en place. S’assurer que le tuyau
d’arrivée d’eau n’est ni écrasé ni plié.
17. Remettre le couvercle sur
l'humidificateur.
18. Pour vérifier le fonctionnement de
l’humidificateur, se reporter à la
section Vérification du
fonctionnement de
l’humidificateur.
Fig. 18. Nettoyage de l'humidificateur.
Fin de la saison d'humidification
• Nettoyer l'humidificateur et l'éteindre à la fin de la session de chauffage.
• Couper l'eau au niveau du robinet-vanne en tournant la poignée à droite (sens
horaire) jusqu'à ce que l'eau arrête de couler et/ou qu'une résistance se fasse
sentir.
• Débrancher l'humidificateur au niveau de la prise murale.
• Mettre la lame du registre en position « été » (Summer).
IMPORTANT
S'assurer que l'appareil est en position arrêt.
Écrans évaporateurs d'humidificateur de rechange
Honeywell Home recommande de remplacer l’écran évaporateur de l'humidificateur une
fois par an. Toutefois, si l'eau est dure, l’écran évaporateur peut nécessiter d'être remplacé
plus fréquemment en raison de l'accumulation de minéraux diminuant sa capacité à
fonctionner normalement. Si possible, il est recommandé d'utiliser de l'eau adoucie en
utilisant un adoucisseur d'eau.
Tableau 3. Références de l’écran évaporateur de rechange.
Modèle de
l’humidificateur
Tampon de
rechange
HE240 HC22P
HE280 HC26P
MF33328A
PLATEAU DE DISTRIBUTION
D’EAU PerfectFLO™
ENSEMBLE ÉCRAN
ÉVAPORATEUR
D'HUMIDIFICATEUR
GICLEUR
D'ARRIVÉE D'EAU
BOÎTIER DE
L'HUMIDIFICATEUR
PAROI
LATÉRALE
PAROI LATÉRALE
DE DÉRIVATION
COUVERCLE
TUBE
D'ARRIVÉE D'EAU
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
69-2686EF—03 18
Vacances
• Au moment de partir en vacances, fermer l'arrivée d'eau de l'humidificateur et
mettre l'humidistat en position arrêt.
• Au retour, ouvrir l'arrivée d'eau de l'humidificateur et régler l'humidistat.
Début de la saison d'humidification
Utiliser les étapes suivantes pour ramener l'humidificateur au fonctionnement
normal (hiver) :
1. Tourner la lame du registre en position « hiver » (winter)
2. Rebrancher le transformateur dans la prise murale et rétablir l'arrivée d'eau à
l'humidificateur en tournant la poignée du robinet-vanne à gauche (sens
antihoraire) jusqu'à sentir une résistance.
3. Régler l'humidistat à la valeur la plus élevée et régler le thermostat pour qu'il
indique 6 °C (10 °F) de plus que la température de la pièce.
4. Vérifier si l'eau circule dans le tuyau de vidange.
REMARQUE : Le ventilateur de l'appareil de chauffage doit être en marche pour
que l'humidificateur fonctionne.
5. Régler le thermostat et l'humidistat pour qu'ils fonctionnent automatiquement
et assurent une température de confort. (Une humidité relative de 35 % est
recommandée.)
DÉPANNAGE DE L'HUMIDIFICATEUR
Tableau 4. Dépannage de l'humidificcateur.
Problème Ce qu'il faut vérifier Ce qu’il faut faire
Fuite d'eau Joints qui fuient Couper l'alimentation d'eau
Resserrer les raccords.
Garnitures de tuyau
en laiton
Vérifier si les garnitures utilisées sont bien en
laiton.
Fuite du robinet-
vanne à étrier
Vérifier si l'écran évaporateur en caoutchouc
est installé sur le robinet-vanne à étrier.
L'eau ne
s'écoule pas
vers le drain
Électricité Vérifier le câblage du circuit de commande.
Vérifier toutes les connexions.
Humidistat
Abaisser et augmenter le réglage de l'humidistat
et vérifier s'il se produit un bruit de contact.
Alimentation de
l'humidistat
Vérifier si la prise est sous tension.
Électrovanne Vérifier les autres éléments de câblage, puis
mettre en marche le ventilateur de l'appareil de
chauffage, abaisser et augmenter le réglage de
l'humidistat et vérifier s'il y a déclic de
l'électrovanne.
Tuyauterie Vérifier les raccords des tuyaux.
Vérifier si les tuyaux sont pincés.
Robinet-vanne à
étrier
Vérifier si le pointeau perce la ligne d'eau et
revient en position pour ouvrir le robinet-vanne.
Humidificateur Enlever le couvercle et vérifier si l'eau s'écoule
dans le plateau de distribution.
Tuyau de vidange Vérifier s'il y a blocage.
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
19 69-2686EF—03
Fuite d'air Vérifier les joints des
gaines.
Sceller avec du ruban adhésif.
Faible
humidité
Le ventilateur de
l'appareil de
chauffage ne
fonctionne pas.
• Réenclencher le disjoncteur ou vérifier si le
fusible est bon.
• Vérifier si l'appareil de chauffage est sous
tension.
• Vérifier les connexions externes.
• Vérifier le réglage de l'humidistat.
• Vérifier si le tube du pressostat est plié ou
pincé.
• Appeler un entrepreneur en chauffage.
Le renouvellement
d'air est rapide
(courant d'air : l'air
froid est sec et
représente une
charge
supplémentaire pour
l'humidificateur).
• Garder les portes et les fenêtres fermées.
• Fermer le registre de la cheminée (foyer)
lorsque celle-ci n'est pas utilisée.
• Faire fonctionner le ventilateur d'extraction
pendant une période minimum.
• Rendre les portes et les ouvertures étanches.
Registre en
position « été »
• Régler la lame du registre en position
« hiver » pour permettre l’humidification.
Humidité
élevée
Condensation sur
les murs.
• Arrêter l'humidistat et fermer l'arrivée d'eau
jusqu'à ce que la condensation disparaisse
complètement.
Forte condensation
dans les fenêtres.
• Abaisser suffisamment le réglage de
l'humidistat pour éliminer la condensation
causée par les bains, le lavage des
planchers, la cuisson, etc. Si la condensation
persiste, il faut augmenter la ventilation.
Tableau 4. Dépannage de l'humidificcateur. (suite)
HUMIDIFICATEURS HE240 ET HE280 ET TROUSSE D'INSTALLATION
Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-468-1502
©2019 Resideo Technologies, Inc. La marque de commerce Honeywell Home est utilisée sous licence avec l’autorisation d’Honeywell International Inc. Tous droits réservés.
www.resideo.com
Resideo Inc., 1985 Douglas Drive North,
Golden Valley, MN 55422
69-2686EF—03 M.S. Rev. 09-19 | Imprimé aux États-Unis
GARANTIE LIMITÉE DE UN AN
Resideo garantit ce produit contre tout défaut de pièce ou de main-d’oeuvre, durant une période d’un
(1) an à partir de la date d’achat par le consommateur d’origine si le produit est utilisé et entretenu
convenablement. En cas de défaillance ou de mauvais fonctionnement pendant la période de
garantie, Resideo remplacera ou réparera le produit, à sa discrétion.
Si le produit est défectueux
(i) renvoyez-le avec la facture ou une autre preuve d’achat date au lieu d’achat; ou
(ii) appelez le service à la clientèle de Resideo en composant le 1-800-468-1502. Le service à la
clientèle déterminera si le produit doit être retourné à l’adresse suivante : Resideo Return Goods,
1985 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être
expédié.
La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne
s’applique pas s’il est démontré par Resideo que la défaillance ou le mauvais fonctionnement sont
dus à un endommagement du produit alors que le consommateur l’avait en sa possession.
La responsabilité exclusive de Resideo se limite à réparer ou à remplacer le produit conformément
aux modalités susmentionnées. RESIDEO N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU
DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT
DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE GARANTIE,
EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU
PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion ou la restriction des
dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas
s’appliquer.
CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR RESIDEO POUR CE PRODUIT.
LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ
MARCHANDE OU D’ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES
PRÉSENTES À LA PÉRIODE D’UNE ANNÉE DE LA PRÉSENTE GARANTIE. Certaines provinces ne
permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation
peut ne pas s’appliquer.
La présente garantie donne au consommateur des droits spécifiques et certains autres droits qui
peuvent varier d’une province à l’autre.
Pour toute question concernant la présente garantie, prière d’écrire aux Services à la clientèle de
Resideo à l’adresse suivante : Resideo Customer Relations, 1985 Douglas Dr, Golden Valley, MN
55422 ou composer le 1-800-468-1502.
