Genesis Powertools GCS130 13-Amp 7-1/4-In. Circular Saw User Manual

13 Amp, 7-1/4" Circular Saw

Scie circulaire de 185 mm , 13A

Sierra circular de 7-1/4”, 13A

GCS130

Operator’s Manual

Manuel d’utilisation

Manual del Operario

888-552-8665

TOLL FREE

HELP LINE:

WEBSITE:

www.genesispowertools.com

English

13 Amp, 7-1/4" Circular Saw

Operator’s Manual GCS130

SPECIFICATIONS

• Model:------------------------GCS130

• RatedPower:----------------- 120V~/60Hz,13Amp

• NoLoadSpeed:---------------5,500RPM

• BladeSize:--------------------7-1/4”(185mm)

• CuttingCapacityat90°:-------2-7/16”(62mm)

• CuttingCapacityat45°:-------1-13/16”(46mm)

• NetWeight:--------------------8.2lb.

Includes:24TCarbide-TippedBlade,RipGuide,andBladeWrench

 WArNING:To reduce the risk of injury, user must read and understand this

operator’s manual before operating this tool. Save this manual for future reference.

Toll-Free Help Line: 1-888-552-8665

   WArNING:The operation of any power tool can result in foreign

objectsbeingthrownintoyoureyes,whichcanresultinsevereeyedamage.

Beforebeginningtooloperation,alwayswearsafetygogglesorsafetyglasses

with side shields and a full face shield when needed.WerecommendWide

VisionSafetyMaskforuseovereyeglassesorstandardsafetyglasseswithside

shields.AlwaysweareyeprotectionwhichismarkedtocomplywithANSIZ87.1.

Look for this symbol to point out important safety

precautions. It means attention!!! Your safety is

involved.

GENErAL SAFETY rULES

 WArNING:Some dust created by power sanding, sawing, grinding, drilling,

and other construction activities contains chemicals known to cause cancer, birth

defects or other reproductive harm. Some examples of these chemicals are:

•Leadfromlead-basedpaints.

•Crystallinesilicafrombricksandcementandothermasonryproducts.

•Arsenicandchromiumfromchemicallytreatedlumber.

Yourriskfromtheseexposuresvaries,dependingonhowoftenyoudothistypeofwork.Toreduceyour

exposuretothesechemicals:workinawellventilatedarea,andworkwithapprovedsafetyequipment,suchas

thosedustmasksthatarespeciallydesignedtolteroutmicroscopicparticles.

WArNING:read and understand all warnings, cautions and operating

instructions before using this product. Failure to follow all instructions listed below may

result in electric shock, ﬁre and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WORK AREA SAFETY

• Keep your work area clean and well lit.Clutteredbenchesanddarkareasinviteaccidents.

•

Do not operate power tools in explosive atmospheres,suchasinthepresenceof

ammableliquids,gases,ordust.Powertoolscreatesparkswhichmayignitethedustorfumes.

WeARYouR

foReSIGHTISBeTTeR

THANNoSIGHT

SAfeTYGLASSeS

English

• Keep bystanders, children, and visitors away while operating a power tool.

Distractionscancauseyoutolosecontrol.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Nevermodifythepluginanyway.Donotuseany

adaptorplugsinanyearthed(grounded)powertools.Doubleinsulatedtoolsareequippedwithapolarized

plug(onebladeiswiderthantheother).Thisplugwilltinapolarizedoutletonlyoneway.Iftheplugdoesnot

tfullyintheoutlet,reversetheplug.Ifitstilldoesnott,contactaqualiedelectriciantoinstallapolarized

outlet.Donotchangethepluginanyway.Doubleinsulationeliminatestheneedforthethreewiregrounded

powercordandgroundedpowersupplysystem.

•

Do not expose power tools to rain or wet conditions. Waterenteringapowertoolwill

increasetheriskofelectricshock.

•

Avoid body contact with earthed or grounded surfaces such as pipes,

radiators, ranges and refrigerators. Thereisanincreasedriskofelectricshockifyourbodyis

grounded.

•

Do not abuse the cord. Neverusethecordforcarrying,pullingorunpluggingthepowertool.Keep

cordawayfromheat,oil,sharpedgesormovingparts.Damagedcordsincreasetheriskofelectricshock.

•

When operating a power tool outside, use an extension cord suitable for

outdoor use. Thesecordsareratedforoutdooruseandreducetheriskofelectricshock.

•

Do not use AC only rated tools with a DC power supply. Whilethetoolmayappearto

work.TheelectricalcomponentsoftheACratedtoolarelikelytofailandcreateahazardtotheoperator.

PERSONAL SAFETY

• Stay alert, watchwhatyouaredoingandusecommonsensewhenoperatingapowertool.Donot

usetoolwhiletiredorundertheinuenceofdrugs,alcohol,ormedication.Amomentofinattentionwhile

operatingpowertoolsmayresultinseriouspersonalinjury.

•

Use safety equipment. Alwaysweareyeprotection.Safetyequipmentsuchasdustmask,non-skid

safetyshoes,hardhat,orhearingprotectionforappropriateconditionswillreducepersonalinjuries.

•

Dress properly. Donotwearlooseclothingorjewelry.Keepyourhair,clothingandglovesawayfrom

movingparts.Looseclothes,jewelryorlonghaircanbecaughtinmovingparts.Airventsmaycovermoving

partsandshouldbeavoided.

•

Avoid accidental starting. ensuretheswitchisintheoffpositionbeforepluggingin.Carryingpower

toolwithyourngerontheswitchorplugginginpowertoolsthathavetheswitchoninvitesaccidents.

•

remove any adjusting keys or wrenches before turning the power tool on.

Awrenchorkeythatisleftattachedtoarotatingpartofthetoolmayresultinpersonalinjury.

•

Do not overreach. Maintainproperfootingandbalanceatalltimes.Lossofbalancecancausean

injuryinanunexpectedsituation.

•

If devices are provided for connection of dust extraction and collection

facilities, ensure these are connected and properly used. useofthesedevicescan

reducedustrelatedhazards.

•

Do not use a ladder or unstable support. Stablefootingonasolidsurfaceenablesbetter

controlofthetoolinunexpectedsituations.

•

Keep tool handles dry, clean and free from oil and grease. Slipperyhandlescannot

safelycontrolthetool.

TOOL USE AND CARE

• Secure the workpiece. useclamporotherpracticalwaytoholdtheworkpiecetoastableplatform.

Holdingtheworkpiecebyhandoragainstyourbodyisunstableandmayleadtolossofcontrol.

•

Do not force the power tool. Thetoolwillperformthejobbetterandsaferatthefeedratefor

whichitisdesigned.forcingthetoolcouldpossiblydamagethetoolandmayresultinpersonalinjury.

•

Use the correct power tool for the job. Don’tforcethetoolorattachmenttodoajobfor

whichitisnotdesigned.

English

13 Amp, 7-1/4" Circular Saw

Operator’s Manual GCS130

• Do not use tool if switch does not turn it on or off. Anytoolthatcannotbecontrolled

withtheswitchisdangerousandmustberepairedorreplacedbyanauthorizedservicecenter.

•

Turn power tool off, and disconnect the plug fromthepowersourceand/orbatterypack

fromthepowertoolbeforemakinganyadjustments,changingtheaccessories,orstoringthetools. Such

preventivesafetymeasuresreducetheriskofanaccidentalstartupwhichmaycausepersonalinjury.

•

Store idle tool out of reach of children and other inexperienced persons. Itis

dangerousinthehandofuntrainedusers.

•

Maintain power tools with care. Checkforproperalignmentandbindingofmovingparts,

componentbreaks,andanyotherconditionsthatmayaffectthetool’soperation.Aguardoranyotherpartthat

isdamagedmustbeproperlyrepairedorreplacedbyanauthorizedservicecentertoavoidriskofpersonal

injury.

•

Use recommended accessories. usingaccessoriesandattachmentsnotrecommendedbythe

manufacturerorintendedforuseonthistypetoolmaycausedamagetothetoolorresultinpersonalinjuryto

theuser.Consulttheoperator’smanualforrecommendedaccessories.

•

Keep cutting tools sharp and clean. Properlymaintainedcuttingtoolswithsharpcuttingedges

arelesslikelytobindandareeasiertocontrol.

•

Feed the workpiece in the correct direction and speed. feedtheworkpieceintoa

blade,cutter,orabrasivesurfaceagainstthedirectionofthecuttingtool’sdirectionofrotationonly.Incorrectly

feedingtheworkpieceinthesamedirectionmaycausetheworkpiecetobethrownoutathighspeed.

•

Never leave the tool running unattended, turn the power off. Donotleavethetool

untilitcomestoacompletestop.

• Never start the power tool when any rotating component is in contact with

the workpiece.

WArNING: USE OF THIS TOOL CAN GENErATE AND DISBUrSE DUST Or

OTHEr AIrBOrNE PArTICLES, INCLUDING WOOD DUST, CrYSTALLINE SILICA DUST

AND ASBESTOS. Direct particles away from face and body. Always operate tool in a

well-ventilated area and provide for proper dust removal. Use dust collection system

wherever possible. Exposure to the dust may cause serious and permanent respiratory

or other injury, including silicosis (a serious lung disease), cancer, and death. Avoid

breathing the dust, and avoid prolonged contact with the dust. Allowing dust to get into

your mouth or eyes, or lay on your skin may promote absorption of harmful material.

Always use properly ﬁtting NIOSH/OSHA approved respiratory protection appropriate

for dust exposure, and wash exposed areas with soap and water.

SERVICE

• Have your power tool serviced by a qualiﬁed repair person using only

identical replacement parts

. Thiswillensurethatthesafetyofthepowertoolismaintained.

•

Service your power tool periodically. Whencleaningatool,becarefulnottodisassembleany

portionofthetoolsinceinternalwiresmaybemisplacedorpinched.

SAVE THESE INSTRUCTIONS

EXTENSION COrDS

Grounded tools require a three wire extension cord.Doubleinsulatedtoolscanuse

eitheratwoorthreewireextensioncord.Asthedistancefromthepowersupplyoutletincreases,youmustusea

heaviergaugeextensioncord.usingextensioncordswithinadequatelysizedwirecausesaseriousdropinvoltage,

resultinginlossofpowerandpossibletooldamage.Refertothetableshownbelowtodeterminetherequired

minimumwiresize.

Thesmallerthegaugenumberofthewire,thegreaterthecapacityofthecord.forexample:a14-gaugecordcan

carryahighercurrentthana16-gaugecord.Whenusingmorethanoneextensioncordtomakeupthetotallength,

besureeachcordcontainsatleasttheminimumwiresizerequired.Ifyouareusingoneextensioncordformore

thanonetool,addthenameplateamperesandusethesumtodeterminetherequiredminimumwiresize.

English

Guidelines for Using Extension Cords

• Ifyouareusinganextensioncordoutdoors,besureitismarkedwiththesufx“W-A”(“W”inCanada)to

indicatethatitisacceptableforoutdooruse.

• Besureyourextensioncordisproperlywiredandingoodelectricalcondition.Alwaysreplaceadamaged

extensioncordorhaveitrepairedbyaqualiedpersonbeforeusingit.

• Protectyourextensioncordsfromsharpobjects,excessiveheat,anddamporwetareas.

SPECIFIC SAFETY rULES FOr CIrCULAr SAWS

 WArNING: DO NOT LET COMFOrT Or FAMILIArITY WITH PrODUCT

(GAINED FrOM rEPEATED USE) rEPLACE STrICT ADHErENCE TO PrODUCT SAFETY

rULES. If you use this tool unsafe or incorrectly, you can suffer serious personal injury!

•

Hold the tool by insulated gripping surfaces

whenperforminganoperationwherethetool

maycontacthiddenwiring.Contactwitha“live”wirewillmakeexposedmetalpartsofthetool“live”and

shocktheoperator.

•

DANGEr! Keep hands away from cutting area and blade.

Keepyoursecondhand

onauxiliaryhandle,ormotorhousing.Ifbothhandsareholdingthesaw,theycannotbecutbytheblade.

Keepyourbodypositionedtoeithersideofthesawblade,butnotinlinewiththesawblade.KICKBACK

couldcausethesawtojumpbackwards.(See“CausesandoperatorPreventionofKickback”)Donotreach

underneaththework.Theguardcannotprotectyoufromthebladebelowthework.Donotattempttoremove

cutmaterialwhenbladeismoving.



CAUTION:

Bladescoastafterturnoff.Waituntilbladestopsbeforegraspingcutmaterial.

•

Check lower guard for proper closing before each use.



Donotoperatesawiflower

guarddoesnotmovefreelyandcloseinstantly.Neverclamportiethelowerguardintotheopenposition.If

sawisaccidentallydropped,lowerguardmaybebent.RaisethelowerguardwiththeRetractingLeverand

makesureitmovesfreelyanddoesnottouchthebladeoranyotherpart,inallanglesanddepthsofcut.To

checklowerguard,openlowerguardbyhand,thenreleaseandwatchguardclosure.Alsochecktoseethat

RetractingLeverdoesnottouchtoolhousing.LeavingbladeexposedisVeRYDANGeRouSandcanleadto

seriouspersonalinjury

•

Check the operation and condition of the lower guard spring.

Iftheguardandthe

springarenotoperatingproperly,theymustbeservicedbeforeuse.Lowerguardmayoperatesluggishlydue

todamagedparts,gummydeposits,orabuildupofdebris

•

Lower guard should be retracted manually only for special cuts such

as

“Pocket

Cuts”and“CompoundCuts.”Raiselowerguardbyretractingthelever.Assoonasbladeentersthematerial,

lowerguardmustbereleased.forallothersawing,thelowerguardshouldoperateautomatically.

•

Always observe that the lower guard is covering the blade

beforeplacingsawdown

onbenchoroor.Anunprotected,coastingbladewillcausethesawtowalkbackwards,cuttingwhateveris

initspath.Beawareofthetimeittakesforthebladetostopafterswitchisreleased

•

NEVEr hold piece being cut in your hands or across your leg

.

Itisimportantto

supporttheworkproperlytominimizebodyexposure,bladebinding,orlossofcontrol.

Recommended Minimum Wire Gauge for Extension Cords (120 Volt)

Nameplate

Amperes

(At Full Load)

Extension Cord Length

25 Feet 50 Feet 75 Feet 100 Feet 150 Feet 200 Feet

0–2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5–5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

English

13 Amp, 7-1/4" Circular Saw

Operator’s Manual GCS130

•

When ripping, always use a rip fence or straight edge guide

.

Thisimprovesthe

accuracyofcutandreducesthechanceforbladebinding.

•

Always use blades with correct size

andshape(diamondvs.round)arborholes.Bladesthat

donotmatchthemountinghardwareofthesawwillruneccentrically,causinglossofcontrol

•

Never use damaged or incorrect blade washers or bolts.Thebladewashersandbolt

werespeciallydesignedforyoursaw,foroptimumperformanceandsafetyofoperation.

•

Causes and operator prevention of Kickback:

Kickbackisasuddenreactiontoapinched,boundormisalignedsawblade,causinganuncontrolledsawtolift

upandoutoftheworkpiecetowardtheoperator.

*Whenthebladeispinchedorboundtightlybythekerfclosingdown,thebladestallsandthemotorreaction

drivestheunitrapidlybacktowardtheoperator.

*Ifthebladebecomestwistedormisalignedinthecut,theteethatthebackedgeofthebladecandiginto

thetopsurfaceofthewoodcausingthebladetoclimboutofthekerfandjumpbacktowardtheoperator.

*Kickbackistheresultoftoolmisuseand/orincorrectoperatingproceduresofconditionsandcanbeavoided

bytakingproperprecautionsasgivenbelow:

>Maintainarmgriponthesawandpositionyourbodyandarminawaythatallowsyoutoresist

KICKBACKforces.KICKBACKforcescanbecontrolledbytheoperator,ifproperprecautionsaretaken.

> Whenbladeisbinding,orwheninterruptingacutforanyreason,releasethetriggerandholdthesaw

motionlessinthematerialuntilthebladecomestoacompletestop.Neverattempttoremovethe

sawfromtheworkorpullthesawbackwardwhilethebladeisinmotionorKICKBACKmayoccur.

Investigateandtakecorrectiveactionstoeliminatethecauseofbladebinding.

>Whenrestartingasawintheworkpiece,centerthesawbladeinthekerfandcheckthatteetharenot

engagedintothematerial.Ifsawbladeisbinding,itmaywalkuporKICKBACKfromtheworkpieceas

thesawisrestarted.

> SupportlargepanelstominimizetheriskofbladepinchingandKICKBACK.Largepanelstendtosag

undertheirownweight.Supportsmustbeplacedunderthepanelonbothsides,nearthelineofcutand

neartheedgeofthepanel.

>Donotusedullordamagedblades.unsharpenedorimproperlysetbladesproducenarrowkerf,causing

excessivefriction,bladebinding,andKICKBACK.

>Bladedepthandbeveladjustinglockingleversmustbetightandsecurebeforemakingcut.Ifblade

adjustmentshiftswhilecutting,itwillcausebindingandKICKBACK.

>useextracautionwhenmakinga“PocketCut”intoexistingwallsorotherblindareas.Theprotruding

blademaycutobjectsthatcancauseKICKBACK.

•

Do not leave the tool running. operatethetoolonlywhenhand-held.

•

When operating the tool from an elevated position,



beawareofpeopleorthings

beneathyou.

•

Always hold the tool ﬁrmly in your hands before switching the tool “ON”.

The

reactiontothetorqueofthemotorasitacceleratestofullspeedmaycausethetooltotwist.

•

Wear eye and hearing protection.

Alwaysusesafetyglasseswithsideshields.unlessotherwise

specied,everydayglassesprovideonlylimitedimpactresistance,theyarenotsafetyglasses.useonly

certiedsafetyequipment;eyeprotectionequipmentshouldcomplywithANSIz87.1standards.Protective

hearingequipmentshouldcomplywithANSIs3.19standards.

•

Protect your lungs.

Wearafaceordustmaskiftheoperationisdusty.followingthisrulewillreduce

theriskofpersonalinjury.



WArNING: read and understand all warnings, cautions and operating

instructions before using this product. Failure to follow all instructions listed below may

result in electric shock, ﬁre and/or serious personal injury.

SAVE THESE INSTRUCTIONS

English

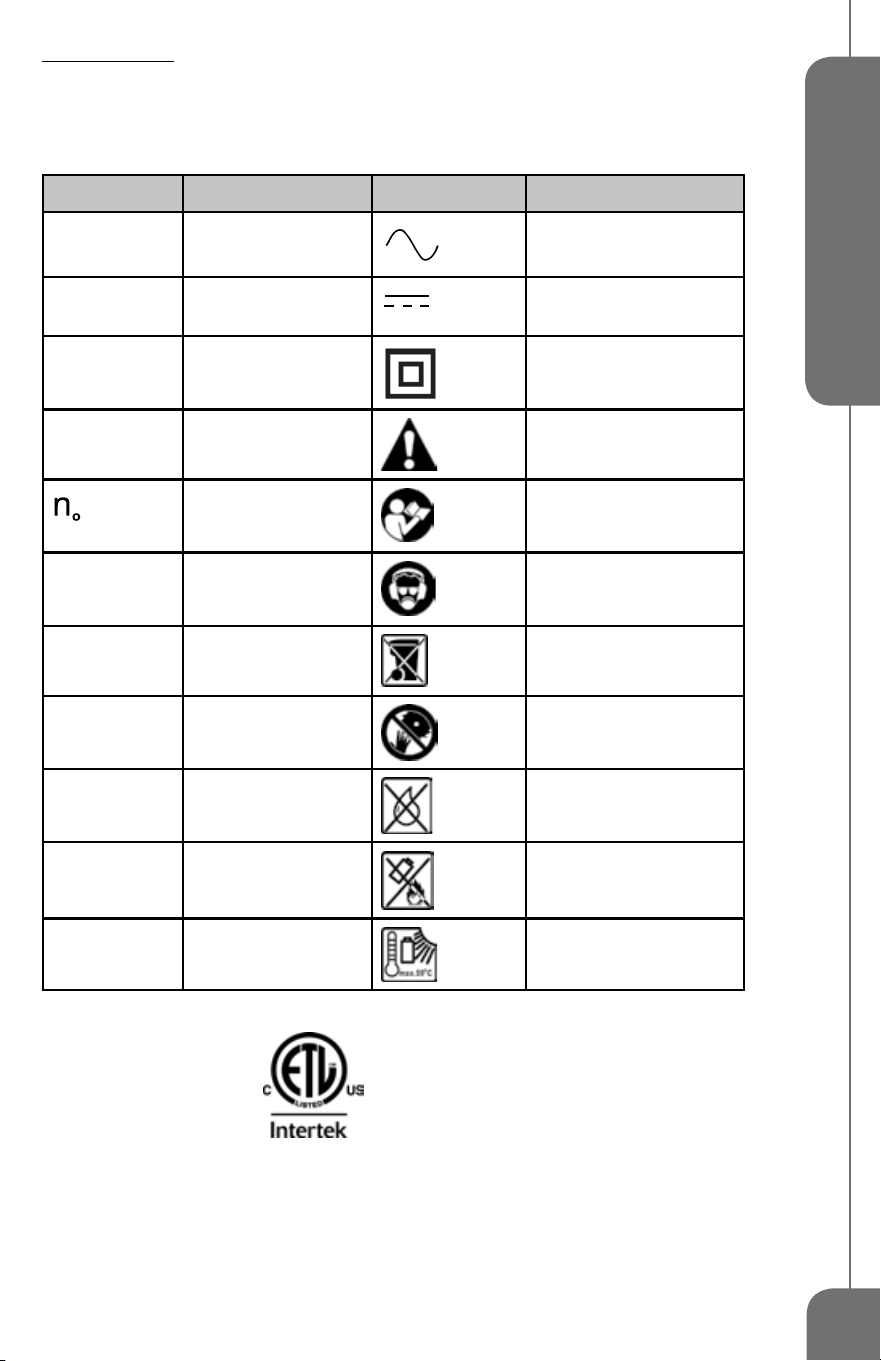

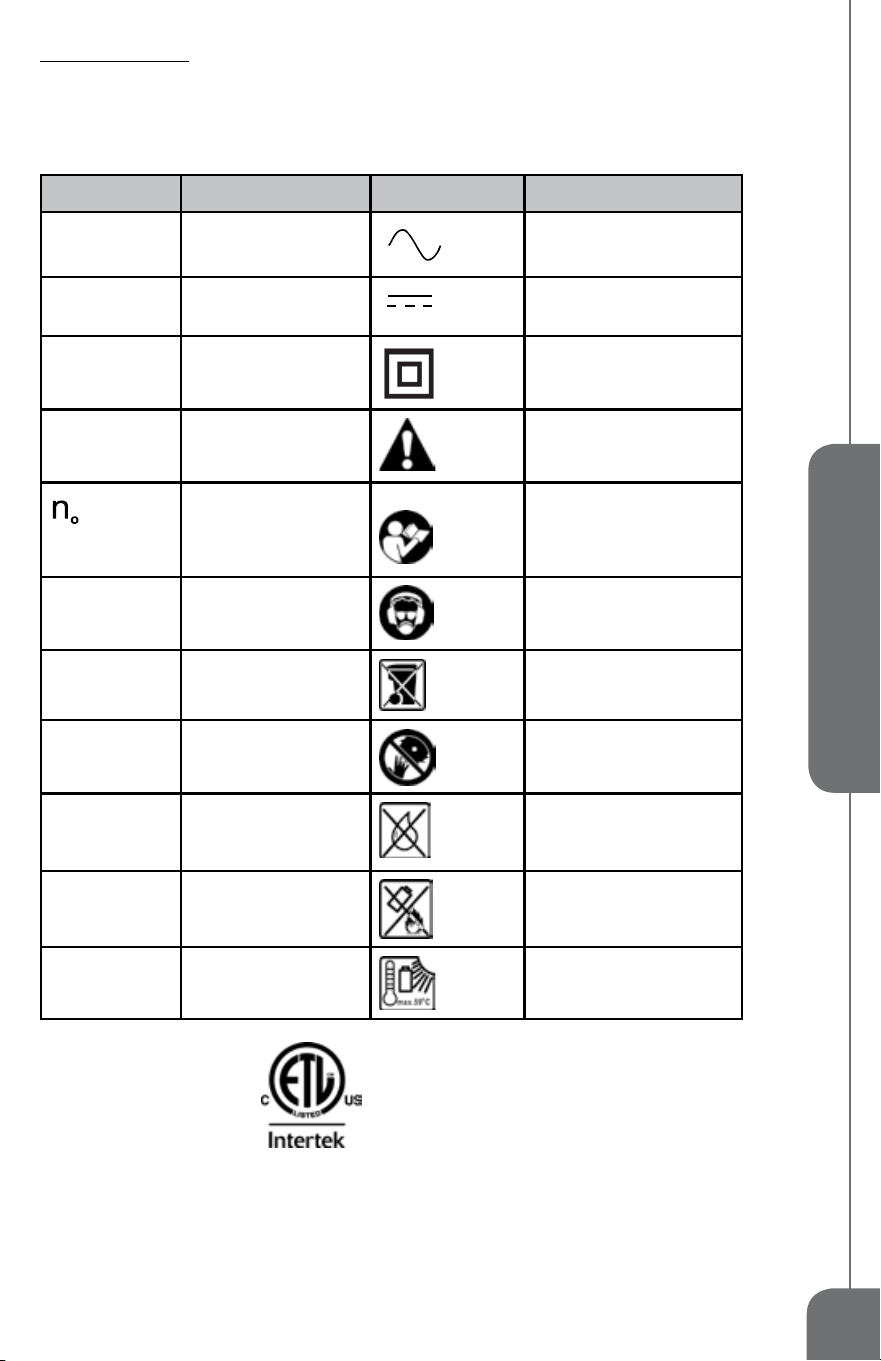

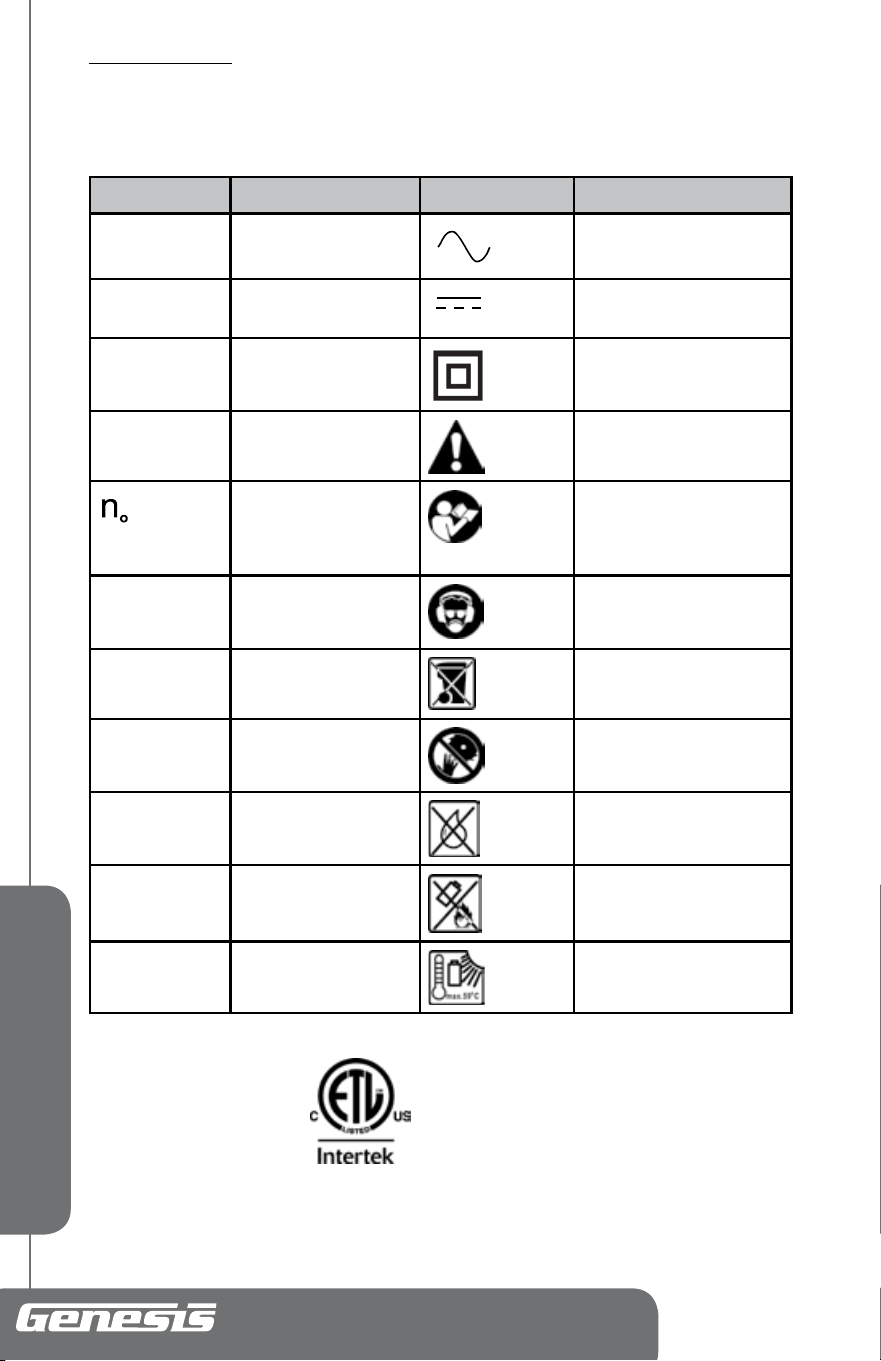

SYMBOLS

Some of the following symbols may appear on this product. Study these symbols and

learn their meaning. Proper interpretation of these symbols will allow for more efﬁcient

and safer operation of this product.

SYMBOL DESCRIPTION SYMBOL DESCRIPTION

Volts

orA.C.

Alternatingcurrent

Amperes

orD.C.

Directcurrent

Hertz ClassIIconstruction

DoubleInsulatedconstruction

Watts Warningsymbol.Precautions

thatinvolveyoursafety

NoLoadSpeed Toreducetheriskofinjury,

readoperator'sManualbe-

foreusingthisproduct.

Kilograms Wearsafetyglasses,ear

protectionandrespiratory

protection

Hours Donotdisposewithhouse-

holdwaste

RPM

Revolutionsperminute Donottouchtherunning

blade

SPM

Strokesperminute Donotuseinwetconditions

oPM

oscillationsperminute Donotputbatteryinre

.../min

Perminute Batterycannotexceed59°C

This symbol designates that this

product is listed with U.S. and

Canada requirements by ETL

testing Laboratories, Inc.

English

13 Amp, 7-1/4" Circular Saw

Operator’s Manual GCS130

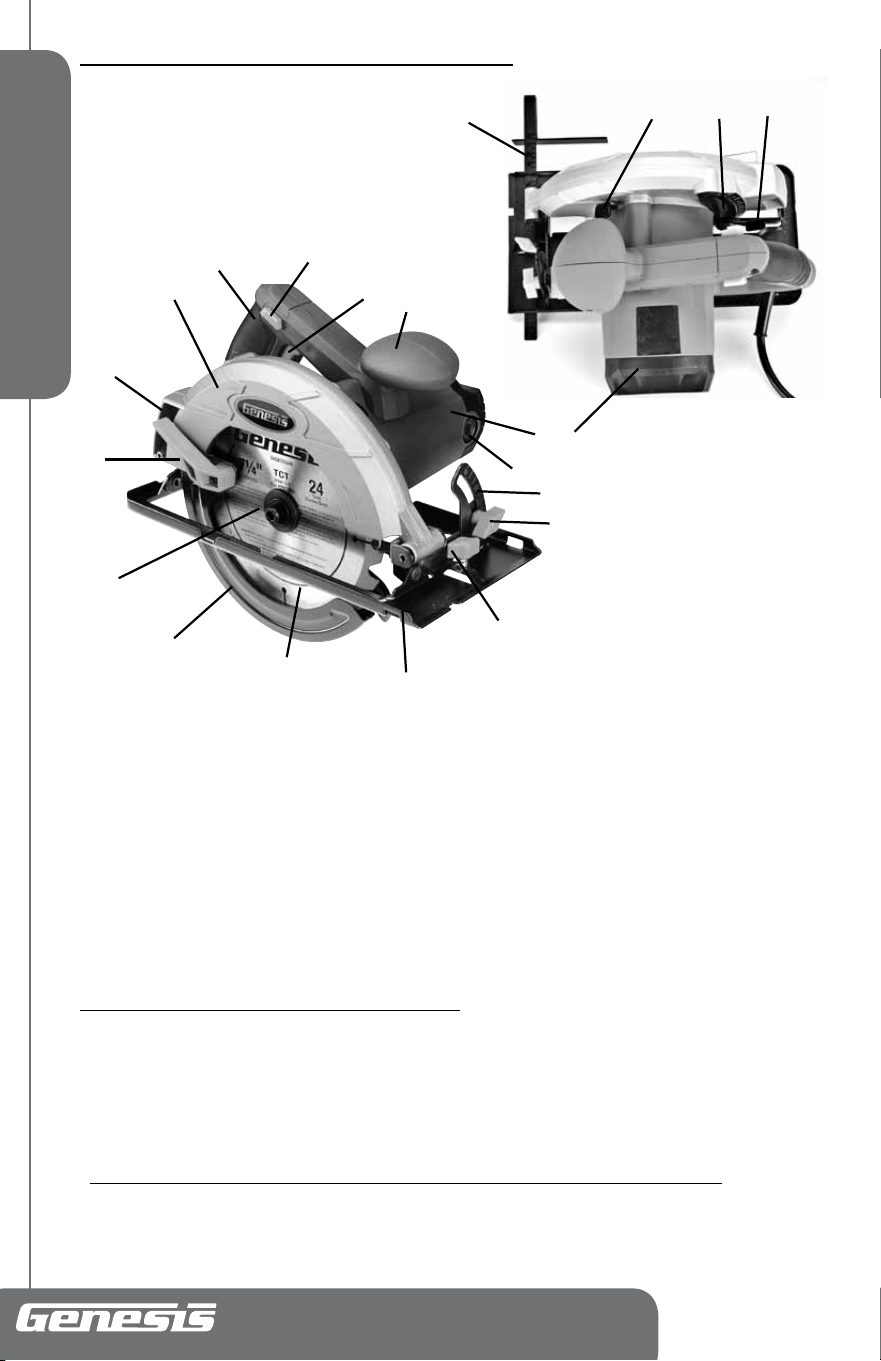

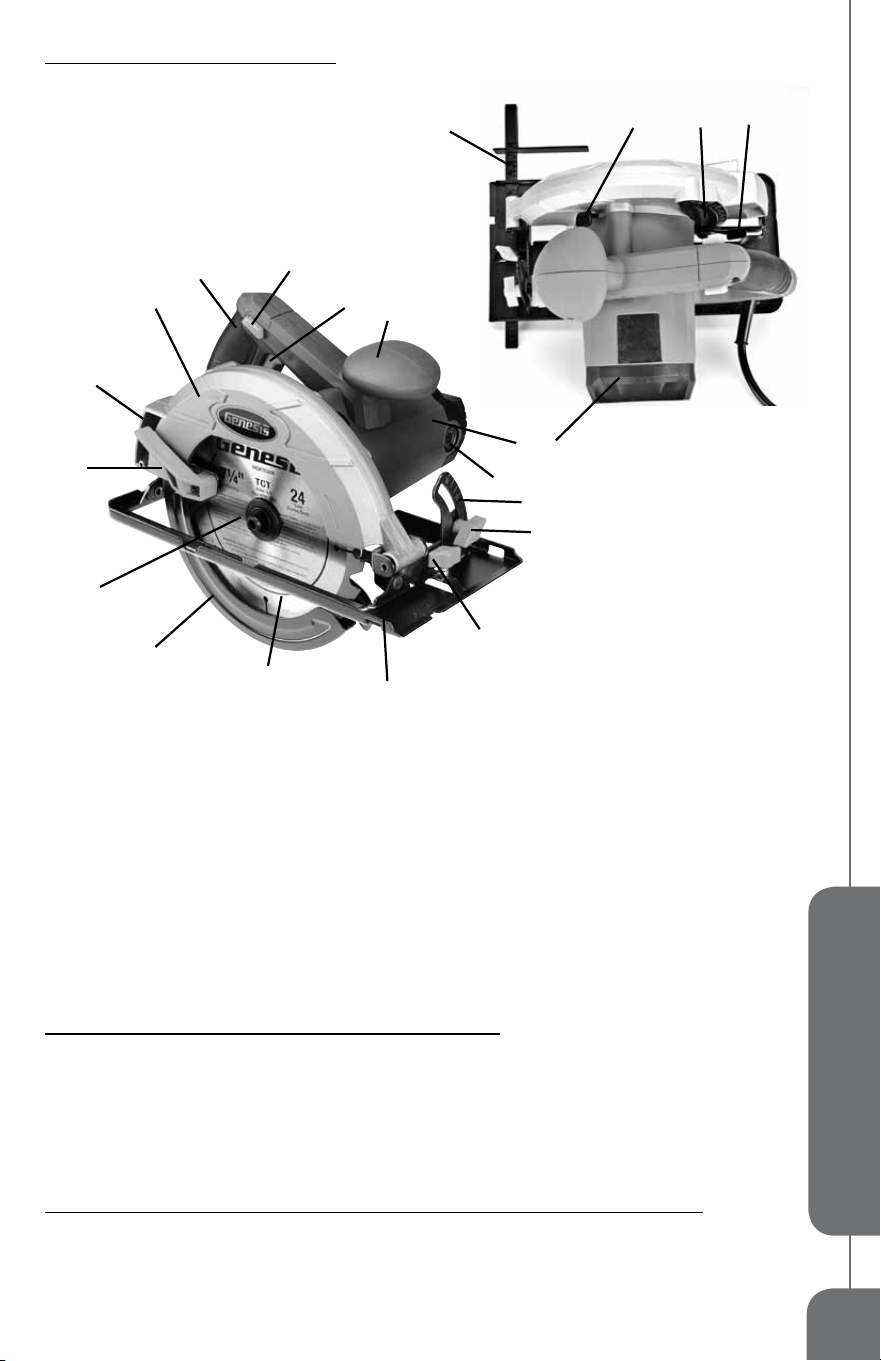

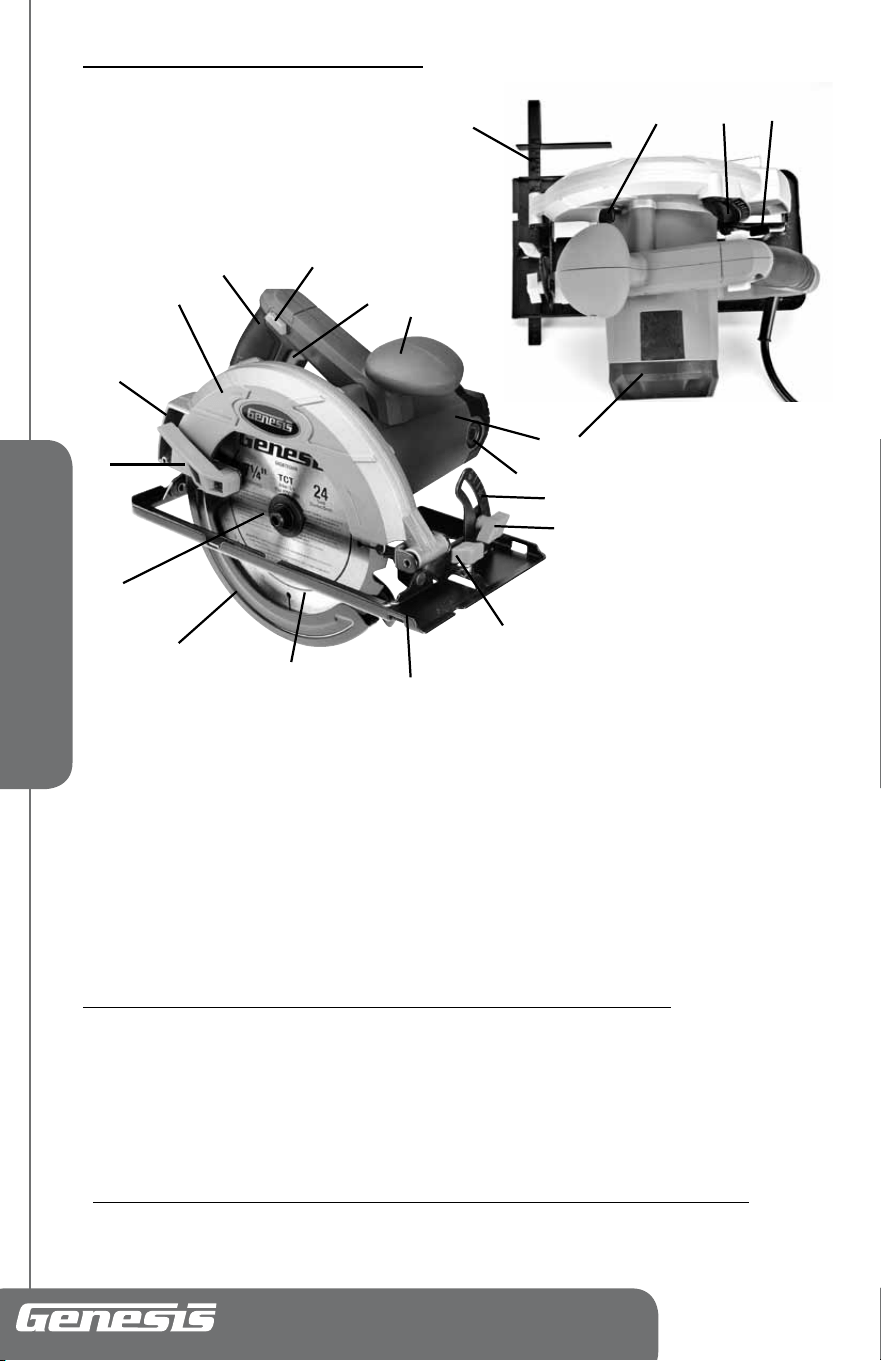

KNOWING YOUr CIrCULAr SAW

UNPACKING AND CONTENTS

IMPOrTANT:Due to modern mass production techniques, it is unlikely the tool

is faulty or that a part is missing. If you ﬁnd anything wrong, do not operate the tool

until the parts have been replaced or the fault has been rectiﬁed. Failure to do so could

result in serious personal injury.

CONTENTS IN PACKAGE

Description Q'ty Description Q'ty

1. SawBlade

2. LowerBladeGuard

3. Base

4. LowerGuardLever

5. DustextractionChute

6. upperBladeGuard

7. RearHandle

8. frontHandle

9. BrushCap

10. BevelScaleBracket

11. BevelClampKnob

12. RipGuideLockingScrew

13. BladeBolt

14. LockoffButton

15. TriggerSwitch

16. DepthGuideBracket

17. DepthClampLever

18. Motor

19. SpindleLock

20. RipGuide

FIG 1

Saw    1

Blade    1

RipGuide   1

BladeWrench  1

operator’sManual  1

English

ASSEMBLY AND ADJUSTMENTS

WArNING: Always be sure that the tool is switched off and unplugged before

adjusting, adding accessories, or checking a function on the tool.

WArNING: 7-1/4” is the maximum blade capacity of your saw. Never use a

blade that is too thick to allow the outer ﬂange washer to ﬁt properly on the spindle. Too

thick a blade will prevent the blade bolt from securing the blade on the spindle. Larger

diameter blades will contact the blade guards. Either situation could result in a serious

accident.

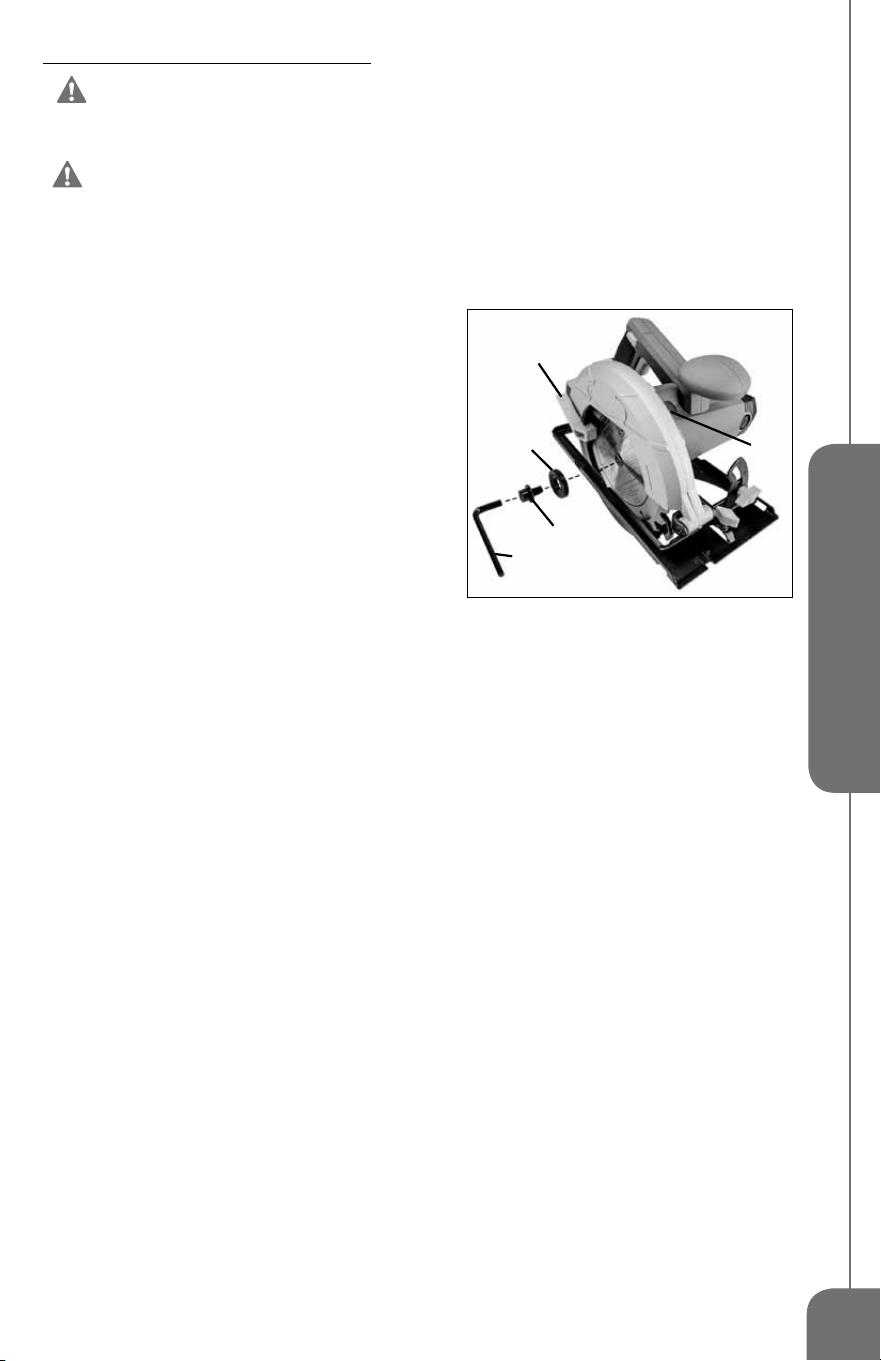

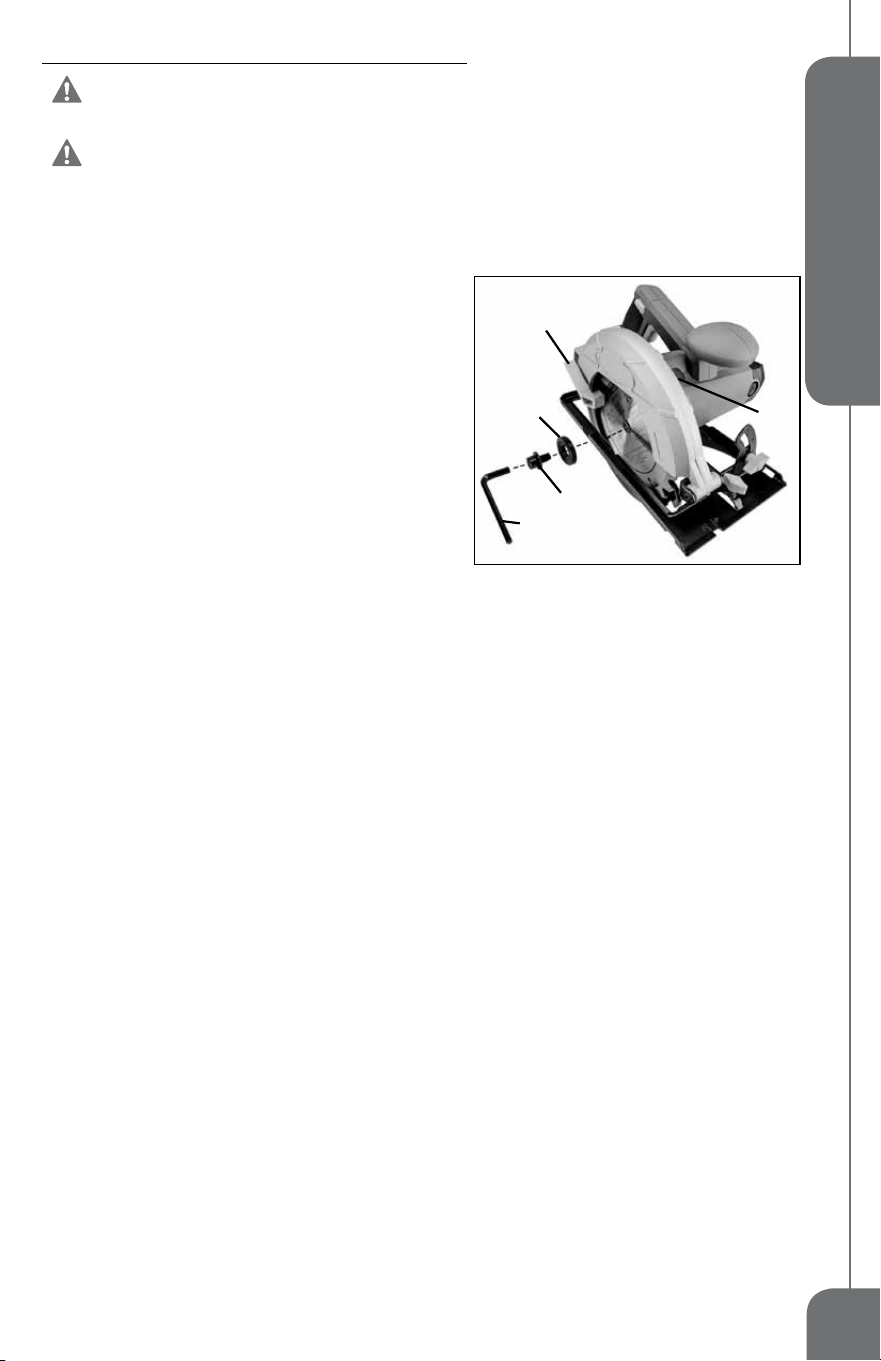

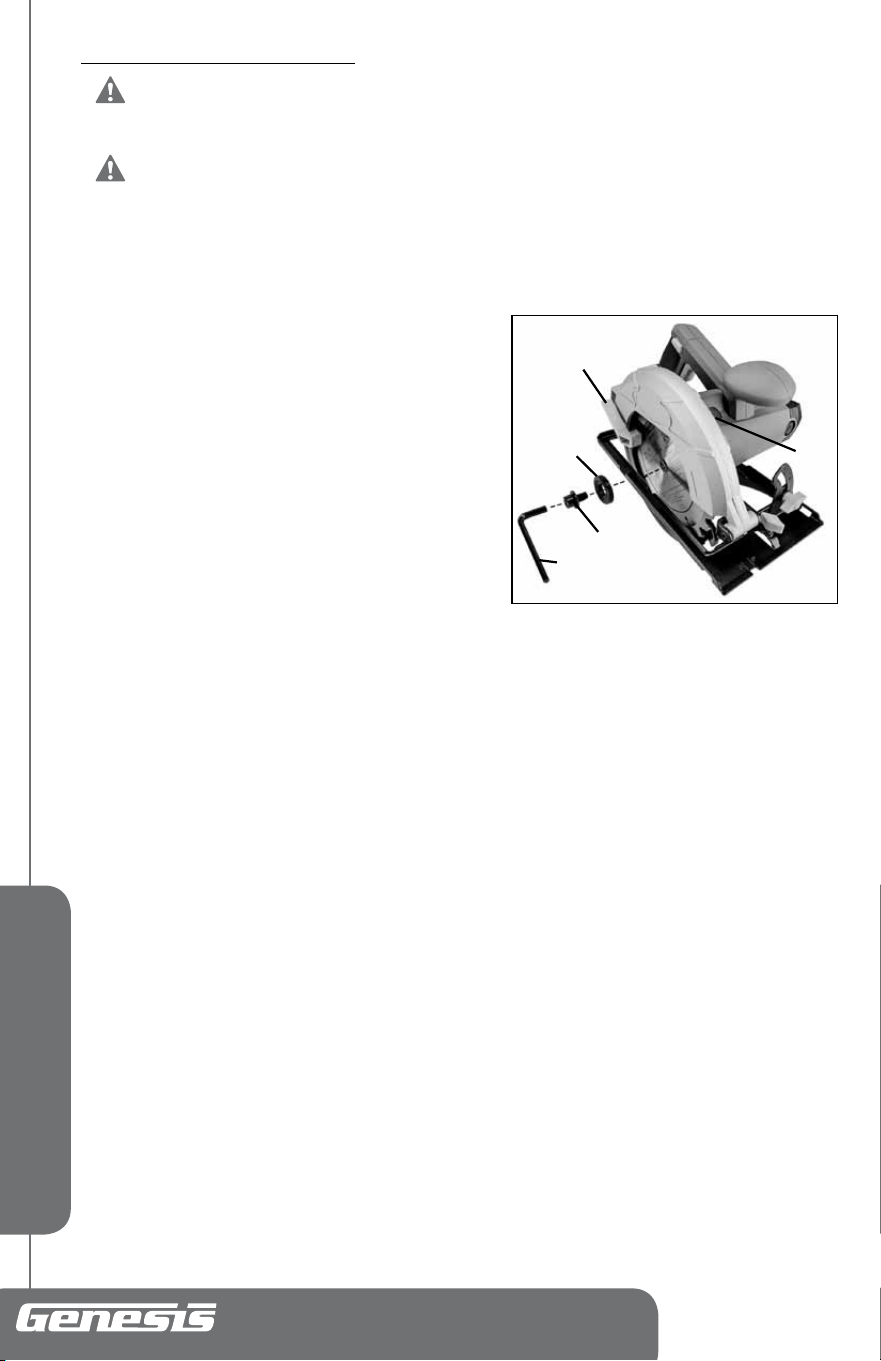

BLADE INSTALLATION ( FIG 2 )

• unplugyourcircularsaw.

• Depressthespindlelock(19).

• usingthebladewrench(a)provided,removethebladebolt

(13)byturningitcounterclockwise.

• Removetheouterangewasher(13b).

• Liftthelowerguard(2)andslidethebladeontothespindle.

Thesawteethpointupwardatthefrontofthesaw.

• Replacetheouterangewasher.

• Depressthespindlelockandreplacethebladebolt.

• Tightenthebladeboltsecurelybyturningitclockwisewith

thewrench.

REMOVING THE BLADE

• unplugyourcircularsaw.

• Depressthespindlelock.

• Removethebladeboltbyturningitcounterclockwisewiththewrenchprovided.

• Removetheouterangewasher.

• Liftthelowerbladeguard.

• Removethebladefromthespindleandoffthesaw.

ADJUSTING THE DEPTH OF CUT

• unplugyourcircularsaw.

• Loosenthedepthclampleveronthedepthguideatthebackofsaw.

• Movethebaseupordowntothedesireddepthasindicatedonthedepthofcutscale.

 OR

• Raisethelowerbladeguardandplacethesawbaseontheworkpiecetobecutwiththesawbladepositioned

againsttheedge.Holdthesawbasedownontheworkpiecesurface,thenraiseorlowerthemotorhousingto

obtainthedesireddepthofcutusingtheworkpieceedgeasareference.

• Securethebasebytighteningthelever.

NOTE: Alwaysmaintainthecorrectbladedepthsetting.forallcutsthebladedepthshouldnotexceed1⁄4”

belowthematerialbeingcut.excessivebladedepthincreasesthechanceofsawKICKBACK.

BEVEL ANGLE ADJUSTMENT

• Loosentheclampknobatthebevelscaleplateonthefrontofthesawbase.

• Tiltthesawbaseuntilthedesiredgraduationonthebevelscalealignswiththeindicatorlineonthestationary

bevelbracket.

• Tightentheclampknobsecurely.

• Alwaysmakeatestcutinscraplumberandmeasurethecutangletoconrmthebevelangleissetproperly;if

necessary,adjustthebevelangleappropriatelybeforecuttingtheworkpiece.

LINE-OF-CUT INDICATORS

• Line-of-cutindicatornotchisprovidedatthefrontofthesawbase.

• Therightedgeofthenotchisusedtofollowalinewhenmakinga0°cut.

• Theleftedgeofthenotchisusedtofollowalinewhenmakinga45°bevelcut.

• Sincebladethicknessesvary,itisnecessarytomaketestcutsinscrapmaterial,alongaguideline,todetermine

properalignmentoftheguidelinewithinthenotchtoobtainanaccuratecut.

FIG 2

13b

English

13 Amp, 7-1/4" Circular Saw

Operator’s Manual GCS130

INSTALLING THE RIP GUIDE

Whencuttinglumberlengthwiseyouareusuallycutting“with”thewood’sgrainratherthenacrossthegrain.

Cutting“with”thegrainofwoodiscalled“ripping”oraripcut.Sinceripcutstendtobelengthyitcanbedifcult

toaccuratelyfollowtheguidelinetheentiredistanceofthecut.Toassisttheoperatortoobtainastraightripcut,

astraightedgecanbeclampedtotheworkpieceorthesuppliedripguidecanbeused.Toinstalltheripguideon

yoursaw,performthefollowingsteps.

• unplugyourcircularsaw.

• Inserttheripguidethroughallthreeslotsonthesawbaseatthefrontofthesaw,startingwithslotinthe

rightsideedgeofthebase.

• Slidetheguidethroughtheslotsuntilitextendsouttheleftsideofthebase.

• Adjusttheripguideforthedesiredwidthofcutandthensecurelytightenthethumbscrewinthecenterslotto

holdtheripguideinposition.

WArNING: To avoid personal injury and damage to the workpiece, extend the

rip guide through all slots on the base.

OPErATION

STARTING AND STOPPING THE SAW

WArNING: Before plugging in the tool, always check to see that the tool is

switched off. Accidently starting the saw could cause personal injury.

To Start the Saw,depressandholdthelock-offbutton,thendepressthetriggerswitch.

NOTE: Alwaysletthebladereachfullspeedbeforeguidingthesawintotheworkpiece.

WArNING: The blade coming into contact with the workpiece before reaching

full speed, could cause your saw to KICKBACK towards you resulting in serious

personal injury.

To Stop the Saw, releasetheswitch.Allowthebladetocometoacompletestop.

NOTE: Donotremoveyoursawfromtheworkpiecewhilethebladeisstillmoving.

APPLICATION

WArNING:



To make sawing easier and safer, be sure to move the tool forward

in a straight line gently. Forcing or twisting the tool will result in overheating the motor

and dangerous KICKBACK, possibly causing severe personal injury.

It’simportanttounderstandthecorrecttechniqueforoperatingyoursawandtolearnwhatthecorrectand

incorrectwaysforhandlingyoursaw.

equallyimportanttoworkingsafelyandrealizingaccuratecutsiscorrectpreparationoftheworkpieceandwork

areapriortomakingtherstcutwiththesaw.

• Holdthetoolrmlywithbothhands,usingboththefrontgripandrearhandle.

• Avoidplacingyourhandontheworkpiecewhilemakingacut.

• Placetheworkpiecewiththe“good”sidedown.

• Set-upandsupporttheworkpiecesothecutisalwaysonyourrightsothelargerleftsideofthesaw’sbase

willbeonthepartthatDoeSNoTfalloffwhenthecutismade.

• Securelyclamptheworkpiecesoitwillnotmoveduringthecut.

• Placeaclampnearthecuttofurthersupporttheworkpiece.

• Drawaguidelinealongthedesiredpathofcutbeforestartingyoursaworthecut.

• Moveandkeepthecordawayfromthecuttingarea.Positionthecordtopreventitfromhanginguponthe

workpieceandyoufromstandingortrippingonthecordwhilecutting.

English

DANGEr!: 

If, while operating the saw, the cord hangs up on the workpiece or

other object during a cut, release the trigger switch immediately. Unplug the saw and

reposition the cord to prevent it from hanging up again.

CROSS-CUTTING AND RIP CUTTING

Cuttingdirectlyacrossthegrainofapieceofwoodiscalledcrosscuttingandislikelythemostcommontype

ofcutdonewithacircularsaw.Cuttingwoodlengthwise,or“with”thegrain,iscalledripcutting.However,it’s

mostoftenreferredtosimplyasripping.Bothtypesofcutsareperformedinthesamemannerwiththeexception

ofthemethodsusedtosupportandsecuretheworkpieceforcutting.Afteryouhavesecuredtheworkpiecein

positionwithclampsorsimilardevices,preparedtheworkarea,positionedthecordsoitwon’tbecutorbecome

hungup,performedthesawsetupadjustments,madethenecessarymeasurements,drawnastraightguideline,

andputonyoureyeprotection,youcanbeginthecuttingoperation.

• Holdthetoolrmlyusingboththefrontgripandrearhandle.usebothgrippingareastobestholdandcontrol

thesaw.Ifbothhandsareholdingthesaw,theycannotbecutbytheblade.

• Setthefrontportionofthesaw’sbaseontheworkpiecetobecutwithouttheblademakinganycontact.Align

theline-of-cutindicatornotchontherightsideofthebasewithyourguideline.

• Turnthesawonbydepressingtheswitchtriggerandwaituntilthebladereachesfullspeed.

• easethetoolforwardovertheworkpiecesurface,keepingitatandadvancingsmoothlywhilefollowingyour

guideline,untilsawingiscompleted.

• Releasetheswitchtrigger.Waitforthebladetocompletelystop.Checkthatthelowerguardhasreturnedto

positionsurroundingtheblade.Nowyoucansafelyremovethesawfromtheworkpieceandsetitdownoutof

theway.

• Toachievecleancuts,keepyoursawinglinestraightandspeedofadvanceuniform.

• Ifthecutfailstoproperlyfollowyourintendedcutline,donotattempttoturnorforcethetoolbacktothecut

line.Doingsomaybindthebladeandleadtodangerouskickbackandpossibleseriousinjury.Instead,release

theswitchtrigger,waitforthebladetostop,andthenremovethetool.Realignsawonanewcutguideline

andstartthecutagain.

• Avoidpositioningyourselfsothatyou’reinthepathofchipsandwooddustbeingejectedfromthesaw.

BEVEL CUTTING

Bevelcutsaremadeusingthesametechniqueascrosscutsandrippingdescribedintheprevioussection.The

differenceisthatthebladeissetatanangle(tilted)between0°and45°.

Abevelcutmadeatanangletotheedgeofaboardiscalledacompoundmiter.Somecompoundcutsmay

requireyoutomanuallyretractthelowerguardtoallowthebladetoenterintoand/orthroughthecut.

Therearetoolsbettersuitedforbevelandcompoundcutsthanthehandheldcircularsaw.Althoughtheinner

line-of-cutindicatornotchaidstheoperatorinfollowingtheircutguideline,thetiltedmotorhousing,however,

obstructstheirabilitytoseetheblademakingaccuratecutsdifcult.Beforetakingonaprojectwithnumerous

compoundorbevelcutsit’ssuggestedthattheinexperiencedsawuserspendtimemakingpracticecutsinscrap

lumbertobecomefamiliarwithandovercomedifcultiesassociatedwithcompound/bevelcutting.

POCKET CUTS

Apocketcutisacutthatmustbemadeinsidetheareaoftheworkpieceratherthanstartingfromanoutside

edgeandworkinginward.Pocketcutscanbeverydangerousforthenovicetoattemptbecauseoftheneedto

manuallyretractthelowerguardandperformaplungecutwhichispotentiallyhazardous.

• Adjustthebevelsettingtozero.

• Setthebladetothecorrectbladedepthsetting.

• Swingthelowerbladeguardupbyusingthelowerbladeguardhandle.

NOTE:Alwaysraisethelowerbladeguardwiththehandletoavoidseriousinjury.

• Holdthelowerbladeguardbythehandle.

• Restthefrontofthebaseatagainsttheworkpiecewiththerearhandleelevatedsothebladedoesnottouch

theworkpiece.

• Startthesawandletthebladereachfullspeed.

• Guidethesawdownintotheworkpieceandmakethecut.

English

13 Amp, 7-1/4" Circular Saw

Operator’s Manual GCS130

WArNING:Always cut in a forward direction when pocket cutting. Cutting

in the reverse direction could cause the saw to climb up on the workpiece and back

toward you.

• Releasethetriggerandallowthebladetocometoacompletestop.

• Liftthesawfromtheworkpiece.

• Repeatthisprocedurefortheremainingsides,andthenclearthecornersoutwithahandsaworjigsaw.

WArNING:Never tie the lower blade guard in a raised position. Leaving the

blade exposed could lead to serious injury.

MAINTENANCE

CLEANING

Avoidusingsolventswhencleaningplasticparts.Mostplasticsaresusceptibletodamagefromvarioustypesof

commercialsolventsandmaybedamagedbytheiruse.usecleanclothstoremovedirt,dust,oil,grease,etc.

WArNING: Do not at any time let brake ﬂuids, gasoline, petroleum-based

products, penetrating oils, etc., come in contact with plastic parts. Chemicals can

damage, weaken or destroy plastic which may result in serious personal injury.

electrictoolsusedonberglassmaterial,wallboard,spacklingcompounds,orplasteraresubjecttoaccelerated

wearandpossibleprematurefailurebecausetheberglasschipsandgrindingsarehighlyabrasivetobearings,

brushes,commutators,etc.Consequently,wedonotrecommendedusingthistoolforextendedworkonthese

typesofmaterials.However,ifyoudoworkwithanyofthesematerials,itisextremelyimportanttocleanthetool

usingcompressedair.

LUBRICATION

Thistoolispermanentlylubricatedatthefactoryandrequiresnoadditionallubrication.



TWO-YEAr WArrANTY

Thisproductiswarrantedfreefromdefectsinmaterialandworkmanshipfor2yearsafterdateofpurchase.This

limitedwarrantydoesnotcovernormalwearandtearordamagefromneglectoraccident.Theoriginalpurchaser

iscoveredbythiswarrantyanditisnottransferable.Priortoreturningyourtooltostorelocationofpurchase,

pleasecallourToll-freeHelpLineforpossiblesolutions.

THIS PRODUCT IS NOT WARRANTED IF USED FOR INDUSTRIAL OR COMMERCIAL PURPOSES.

ACCESSORIES INCLUDED IN THIS KIT ARE NOT COVERED BY THE 2 YEAR WARRANTY.

TOLL-FrEE HELP LINE

forquestionsaboutthisoranyotherGeNeSIS™Product,pleasecallToll-free:888-552-8665.

orvisitourwebsite:www.genesispowertools.com

RichpowerIndustries,Inc.

736HamptonRoad

Williamston,SC29697

PrintedinChina,onrecycledpaper

Français

SPÉCIFICATIONS

•Modèle:------------------------------------GCS130

•Puissancenominale:---------------------- 120V~/60Hz,13A

•Vitesseàvide:-----------------------------5500tr/min.

•Tailledelalame:-------------------------- 185mm(7-1/4po)

•Capacitédecoupeà90°:-----------------62mm(2-7/16po)

•Capacitédecoupeà45°:-----------------46mm(1-13/16po)

•Poidsnet:----------------------------------3,73kgs

Inclut:Lameà24dentsemboutéesaucarbure,guidedecoupeenlong,etclédelame

AVErTISSEMENT: Pour réduire le risque de blessure, l’utilisateur doit lire

et assimiler ce manuel d’utilisation avant de se servir de l’outil. Conservez ce manuel

comme référence ultérieure.

Numéro d’aide sans frais: 1-888-552-8665.

AVErTISSEMENT: L’utilisationdetoutoutilélectriquepeut

causer la projection d’objets étrangers dans vosyeux, pouvant entraîner

desérieuxdommages.Avantdecommenceràvousservirdel’outil,portez

toujoursdeslunettesdesécuritéouavecdesécranslatérauxdeprotection,

etuneprotectionfacialecomplète sinécessaire.Nousrecommandonsle

portd’unmasqueàvisionlargepardessusleslunettes.Porteztoujoursune

protectionoculairequiestmarquéecommeenconformitéavecANSIZ87.1.

repérez ce symbole qui signale d’importantes

précautions de sécurité. Cela veut dire faites

attention ! Votre sécurité est en jeu.

rÈGLES GÉNÉrALES DE SÉCUrITÉ

AVErTISSEMENT: Certaines poussières produites par des appareils

électriques de ponçage, sciage, meulage, perçage et autres travaux de construction

contiennent des produits chimiques connus pour causer cancer, anomalies congénitales

et autres atteintes à la reproduction. Voici quelques exemples de ces produits nocifs :

•Plombdespeinturesauplomb.

•Silicecristallinedesbriquesetdubétonetd’autresmatériauxdeconstruction.

•Arsenicetchromedeboisd’œuvretraitéchimiquement.

Votrerisqueencasd’expositionvarie,selonlafréquenced’exécutiondecetypedetâches.Pourréduirevotre

expositionàcesproduits:travaillezdansunezonebienventiléeenportantunéquipementdesécuritéapprouvé,

telquemasqueàpoussièresspécialementconçupourltrerlesparticulesmicroscopiques.

AVErTISSEMENT: Lisez et assimilez tous les avertissements, mises en

garde et instructions d’utilisation avant de vous servir de cet équipement. Sinon vous

risquez commotion électrique, début d’incendie et/ou blessures corporelles.

CONSERVEZ CES INSTRUCTIONS

LIEU DE TRAVAIL:

• Gardez propre la zone de travail. Leszonesetétablisendésordreattirentlesaccidents.

•

Ne pas utiliser d’outils électriques dans des atmosphères explosives, par

exempleenprésencedeliquidés,gazoupoussièresinammables.Lesoutilsélectriquesproduisentdes

étincellesrisquantd’enammerlespoussièresouvapeurs.

PoRTeZVoSLuNeTTeSDe

PRÉVoIReSTMIeux

queNePLuSVoIR

SÉCuRITÉ

Français

Scie circulaire de 185 mm , 13 A

Manuel d’utilisation GCS130

• Garder les badauds, enfants et visiteurs à l’écart pendant l’utilisation d’un

outil électrique. Lesdistractionspeuventcauseruneperdrelecontrôle.

SÉCURITÉ ÉLECTRIQUE

• La puissance des bouchons outil doit correspondre à la prise électrique. Nejamais

modierlapriseenaucunefaçon.Nepasutiliserd'adaptateurdebouchonsdanstoutelaterre(laterre)les

outilsélectriques.Lesoutilsàdoubleisolationsontéquipésd’unechepolarisée(unebrocheestpluslarge

quel’autre)..Cettechenepeutêtrebranchéesuruneprisepolariséequedansunseulsens.Silachene

peutpasêtreinséréedanslaprise,l’inverser.Sivousnepouveztoujourspasêtrel’insérer,faireinstallerune

prisepolariséeparunélectricienqualié.Nepasmodierlache,dequelquefaçonquecesoit.Ladouble

isolationéliminelebesoindecordond’alimentationàtroislsetd’uncircuitsecteurmisàlaterre.

•

NE PAS exposer les outils électriques à la pluie ou l’humidité. Lapénétrationd’eau

danscesoutilsaccroîtlerisquedechocélectrique.

•

Éviter tout contact du corps avec des surfaces mises à la terre, tellesquetuyaux,

radiateurs,cuisinièresetréfrigérateurs.Lerisquédechocélectriqueestaccrulorsquelecorpsestmisàla

terre.

•

NE PAS maltraiter le cordon d’alimentation. Nejamaisutiliserlecordond’alimentation

pourtransporterl’outiletnejamaisdébranchercedernierentirantsurlecordon.Garderlecordonàl’écart

delachaleur,del’huile,desobjetstranchantsetdespiècesenmouvement.Remplacerimmédiatementtout

cordonendommagé.uncordonendommagéaccroîtlerisqued’électrocution.

•

Lorsque l'exploitation d'un pouvoir en dehors des outils,l'utilisationd'unerallonge

électriquepouruneutilisationextérieure.Cescordonssontprévuspouruneutilisationàl'extérieuretde

réduirelerisquedechocélectrique.

•

NE PAS utiliser l'AC notées les outils d'une alimentation en courant continu.

Mêmesil'outilsemblefonctionner,lescomposantsélectriquesdel'ACnotéesoutilsontsusceptibles

d'échoueretd'accroîtrelerisquepourl'opérateur.

SÉCURITÉ PERSONNELLE

• rester attentif, prêter attention au travail et faire prévue de bon sens lors

de l’utilisation de tout outil électrique. Nepasutilisercetoutilenétatdefatigueousous

l’inuencedel’alcool,dedroguesoudemédicaments.unmomentd’inattentionpendantl’utilisationd’unoutil

électriquepeutentraînerdesblessuresgraves.

•

Utiliser l’équipement de sécurité. Toujours porter une protection oculaire.

Suivantlesconditions,leportd’unmasqueltrant,dechaussuresdesécurité,d’uncasqueoud’une

protectionauditiveestrecommandé.

•

Portez une tenue appropriée. Neportezpasdevêtementsottants,gants,cravate,bracelets,

montredepoignetouautresbijouxquipeuventêtrehappéspardespiècesenmouvement.Leportde

chaussuresantidérapantesestrecommandé,ainsiqueleportd’unecouverturedescheveuxs’ilssontlongs.

•

Évitez d'un démarrage accidentel. S'assurerquelecommutateurestenpositionarrêtavant

debrancherpo.Detransportoutilavecledoigtsurl'interrupteuroudebrancherdesoutilsélectriquesqui

sontlecommutateurinviteaccidents.

•

Enlevez les clés et outils de réglage avant de mettre en marche. Lesclés,

clavettes,déchetsetautresdébrispeuventêtreprojetésàgrandevitesse,etainsicauserdesgraves

blessures.

•

NE travaillez pas à bout de bras. Gardezunebonnepostureetunbonéquilibreenpermanence,

undéséquilibrepeutamenervotrechutesurlamachineenaction,avecpossibilitédeblessure.

•

SI dispositifs sont prévus pour la connexion d'extraction des poussières

et des installations de collecte, d'assurerceux-cisontconnectésetutiliséscorrectement.

L'utilisationdecesappareilspeutréduirelesrisquesliésàlapoussière.Nepasutiliserl’outilsuruneéchelle

ouunsupportinstable.unebonnetenueetunbonéquilibrepermettentdemieuxcontrôlerl’outilencasde

situationimprévue.

•

Maintenez l’outil sec, propre et sans huile ou graisse. utiliseztoujoursunchiffonpropre

pourlenettoyage.N’utilisezjamaisdeuidepourfreins,d’essence,deproduitsàbasedepétrole,nin’importe

queltypedesolvantpournettoyerl’outil.

Français

UTILISATION ET ENTRETIEN DE L’OUTIL

• Sécurisation de la pièce à travailler. utilisezdesserre-jointsouunétaupourmaintenirlapièce

travailléequandc’estpossible.C’estplussûrquedeseservirdesaousesmainsetpermetdegarderses

deuxmainslibrespouractionnerl’outil.Lapertedecontrôledelapiècetravailléepeutentraînerdesblessures

corporelles.

•

NE forcez pas sur l’outil. L’outileffectueralatâchedefaçonmeilleureetplussûreàlavitessede

pénétrationpourlaquelleilaétéconçu.forcersurl’outilpeutéventuellementendommagerlamachineet

entraînerdesblessures.

•

Utilisez le bon outil pour la tâche. Neforcezpassurl’outilouaccessoirepourexécuterune

tâchepourlaquelleiln’apasétéconçu.N’utilisezpasl’outilpourunenaliténonprévuecarvousrisquezdes

dégâtsmatérielset/oudesblessurescorporelles.

•

N’utilisez pas l’outil si son interrupteur de marche/arrêt fonctionne mal. faites

immédiatementremplacerlesinterrupteursdéfectueuxparuncentrederéparationsagréé.

•

Débrancher l’outil avant d’effectuer des réglages, dechangerd’accessoireouderanger

l’outil.Cesmesuresdesécuritéréduisentlesrisquesdedémarrageaccidenteldel’outil.

•

ranger les outils non utilisés hors de portée des enfant set des personnes

n’ayant pas reçu de formation adéquate. entrelesmainsdepersonnesn’ayantpasreçude

formationadéquate,lesoutilssontdangereux.

•

Entretenir soigneusement les outils. Vérierqu’aucunepiècemobilen’estmalalignée,

grippéeoubriséeets’assurerqu’aucunautreproblèmenerisquéd’affecterlebonfonctionnementdel’outil.

encasdedommages,faireréparerl’outilavantdel’utiliserdenouveau.Denombreuxd’accidentssontcausés

pardesoutilsmalentretenir.

•

N’utilisez que des accessoires recommandés. L’utilisationd’accessoiresetéquipements

annexesnonrecommandésparleconstructeurounonprévuspourêtreutiliséssurcetyped’outilpeutcauser

desdégâtsmatérielset/oudesblessurescorporellespourl’utilisateur.Consultezlemanueld’utilisationpour

connaîtrelesaccessoriesrecommandés.

•

Maintenir des outils de coupe nette et propre. Bienentretenuavecdesoutilsdecoupede

pointesontmoinssusceptiblesdelieretsontplusfacilesàcontrôler.

•

Poussez la pièce à travailler dans la bonne direction à la bonne vitesse.

N’envoyezlapièceverslalamelecouteauoulasurfaceabrasive,selonlamachine,queensensopposéà

larotationdel’outildecoupe.unemauvaiseprésentationdelapiècedanslemêmesensquelarotationde

l’outildecoupefaitquelapièceestprojetéeàgrandevitesse.

•

NE jamais laisser l'outil en marche sans surveillance. Éteignezl'appareil.Nelaissez

pasl'outiljusqu'àcequ'ilarriveàunarrêtcomplet.

• NEdémarrezjamaisunoutilquanduncomposantrotatifestdéjàencontact

avec la pièce travail lée.

AVErTISSEMENT: L’UTILISATION DE CET OUTIL PEUT GÉNÉrEr ET

BrASSEr DE LA POUSSIÈrE ET D’AUTrES PArTICULES EN SUSPENSION DANS L’AIr,

COMME SCIUrE, SILICE CrISTALLINE ET AMIANTE. Dirigez le ﬂot de particules hors

de votre visage et de votre corps. Faites toujours fonctionner l’outil dans une zone bien

ventilée, et veillez à une bonne évacuation de la poussière. Utilisez un système de collecte

de poussières dans la mesure du possible. L’exposition aux poussières peut causer des

troubles respiratoires ou autres sérieux et permanents, incluant la silicose (une sérieuse

affection des poumons), le cancer et la mort. Évitez de respirer la poussière et évitez un

contact prolongé avec elle. Si vous laissez entrer la poussière dans votre bouche ou vos

yeux, ou se déposer sur votre peau, vous risquez de provoquer l’absorption de matières

dangereuses. Portez toujours une protection respiratoire approuvée NIOSH/OSHA bien

ajustée convenant à la protection contre les poussières, et lavez les surfaces de peau

exposées à l’eau et au savon.

Français

Scie circulaire de 185 mm , 13 A

Manuel d’utilisation GCS130

SERVICE

• Demandez à votre outil électrique à être desservie par une personne

qualiﬁée en utilisant uniquementdespiècesidentiques.Celapermettrades'assurerquelasécurité

del'outilélectriqueestmaintenue.

•

L'entretien de votre outil électrique périodiquement. Lorsdunettoyaged'unoutil,

faireattentionànepasdémonterunepartiedel'outilenraisondecâblesélectriquespeuventêtreégarésou

pincé.

CONSERVEZ CES INSTRUCTIONS

COrDONS rALLONGES

Les outils mis à la terre nécessitent un cordon rallonge à trois ﬁls.Lesoutils

àdoubleisolationpeuventutiliserdescordonsrallongeindifféremmentàdeuxoutroisconducteurs.Plus

augmenteladistancedepuislaprised’alimentation,pluslecalibredelarallongedevraêtreimportant.

L’utilisationdecordonsrallongesavecdeslsmalcalibréspeutprovoqueruneimportantechutedetension

d’entrée,d’oùunepertedepuissanceetdepossiblesdommagespourl’outil.Reportez-vousautableaupour

déterminerlatailleminimumrequisepourlesls.

Pluslenumérodecalibredelestfaible,plusimportanteestlacapacitéencourantducordon.Parexemple

uncalibre14peuttransporteruncourantplusfortqu’unldecalibre16.quandvousutilisezplusd’uncordon

d’extensionpourobtenirlalongueurtotale,assurez-vousquechacuncontientaumoinslecalibreminimumde

lsrequis.Sivousutilisezuncâbled’extensionpouralimenterplusd’unoutil,ajoutezlesampéragesdeleurs

plaquessignalétiquesetutilisezcettesommepourdéterminerlecalibreminimumdesls.

Conseils d’utilisation de cordons rallonges

•

Sivousutilisezuncordonrallongeàl’extérieur,assurez-vousqu’ilestmarquédusufxe«W-A»(W

seulementauCanada),quiindiquequ’ilconvientbienàuneutilisationàl’extérieur.

• Assurez-vousquevotrecordonrallongeestcorrectementcâbléetenbonneconditionélectrique.Remplacez

toujoursuncordonrallongeendommagéoufaites-leréparerparunepersonnequaliéeavantdel’utiliser.

• Protégezvoscordonsrallongesdesanglesetobjetstranchants,delachaleurexcessive,etdeszones

humidesoumouillées.

rÈGLES DE SÉCUrITÉ SPÉCIFIQUES POUr SCIES

CIrCULAIrES

AVErTISSEMENT: NE laissez PAS une fausse sécurité s’installer provoquée

per confort et familiarité avec le produit (suite à des utilisations répétées) remplacer la

stricte application des règles de sécurité pour la scie à onglets. Si vous utilisez cet outil

dangereusement et incorrectement, vous pouvez subir de sérieuses blessures.

•

Tenir l’outil par les surfaces de maintien isolées pendant l’utilisation quand

l’outildecoupepeutentrerencontactavecdeslscachés.Lecontactavecunlsoustensionmetaussi

soustensionslespiècesmétalliquesexposéesdel’outil,exposantl’utilisateuràunchocélectrique.

Calibre de ﬁl minimum recommandé pour cordons de rallonge (en 120 Volts)

Ampérage

nominal

(à pleine

charge)

Longueur du cordon de rallonge

7.6 m

25 Feet

15.2 m

50 Feet

22.9 m

75 Feet

30.5 m

100 Feet

45.7 m

150 Feet

61.0 m

200 Feet

0–2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5–5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

Français

•

DANGEr! Gardez les mains à l’écart de la zone de coupe et de la lame.



Conservezl’autremainsurlapoignéeauxiliaireousurleboîtierdumoteur.Sivoustenezlascieaveclesdeux

mains,vousnecourrezpaslerisquedevouslescoupez.Placez–vousd’uncôtéoudel’autredelalamedela

scie,maispassurtoutpasdansl’alignementdelascie.Lechocderetourpourraitprovoquerunreculdelascie.

[Voir«CausesdesChocsdeRetouretMesuresPréventivespourl’utilisateur].N’étendezpaslesmainssousla

piècedevantquecelle-cinesoitdécoupée.Laprotectionnepeutpasvousprotégerdelalamesouslapièce.

N’essayezpasderetirerlamatièredécoupéequandlalameestenmouvement

.



ATTENTION:



Leslamescontinuentdetourneraprèslamisehorstensiondel’outil.Attendezl’arrêtcomplet

delalameavantderetirerlamatièredécoupée.

•

Vériﬁ ez que la protection inférieure soit bien verrouillée avant chaque

utilisation.

N’utilisezpaslasciesilaprotectioninférieurenesedéplacepaslibrementetverrouillez-la

immédiatementdanslecascontraire.Nexeznineserrezjamaislaprotectioninférieuredanslaposition

d’ouverture.Silascietombeaccidentellement,laprotectioninférieurepeutêtredéformée.Relevezlaprotection

inférieureaveclelevierrétractableetassurez-vousqu’ilsedéplacelibrementetnetouchepaslalameni

aucuneautrepièce,danstouslesanglesettouteslesprofondeursdecoupe.Pourcontrôlerlaprotection

inférieure,ouvrezleprotectioninférieuremanuellement,puisrelâchezetobservezlafermeturedelaprotection.

Contrôlezégalementquelelevierrétractablenetouchepasleboîtierdel’outil.Laissezlalamesansprotection

estexTReMeMeNTDANGeReuxetpeutconduireàdegraveslésionscorporelles.

•

Vériﬁ ez le fonctionnement et l’état du ressort de la protection inférieure.

Sila

protectionetleressortnefonctionnentpascorrectement,ilsdoiventêtreréparésavanttouteutilisationdel’outil.

Laprotectioninférieurepeutfonctionnerdefaçonlenteenraisondepiècesendommagées,dedépôtscollants

oudedébrisquisesontaccumulés.

•

La protection inférieure doit être rétractée manuellement



uniquementpourdes

coupesspécialescommedes«coupesenplongée»etdesCoupesàanglescomposés».Relevezla

protectioninférieureenrentrantlelevier.Dèsquelalamepénètredanslematériau,laprotectioninférieure

doitêtrerelâchée.Pourtouteslesautresopérationsdesciage,laprotectioninférieuredevraitfonctionner

automatiquement.

•

Assurez-vous toujours que la protection inférieure couvre la lame

avantdeposer

lasciesurunétabliouparterre.unelamequitourneencoreetnonprotégéepeutavoirpourconséquenceun

mouvementdereculdelascie,etcoupertoutcequisetrouvesursonpassage.Soyezconscientsdutempsqu’il

fautpourquelalames’arrêteunefoisquevousavezrelâchél’interrupteuràgâchette.

•

Ne tenez JAMAIS la pièce devant être coupée dans vos mains ou entre vos

jambes.

Il

estimportantquelapiècesoitsoutenuecorrectementandeminimiserl’expositionducorpsàla

lame,lepincementdelalameoulapertedecontrôle.

•

Quand vous refendez, utilisez toujours un garde parallèle ou un guide de

coupe rectiligne

.

Celapermetuneplusgrandeprécisiondecoupeetréduitlesrisquesdepincementde

lalame.

•

Utilisez toujours les lames avec des trous d’alésage de la dimension et de la

forme adaptées

(angulairesouronds).Leslamesquinecorrespondentpasauxélémentsdexationde

lasciefonctionnerontdefaçonerratiqueprovocantainsilapertedecontrôledel’outil.

•

N’utilisez jamais des rondelles ou des boulons endommagés ou inadéquats.



Lesrondellesetlesboulonsontétéspécialementconçuspourvotrescie,andeconsentiruneperformance

optimaleetdegarantirsonutilisationentoutesécurité.

•

Causes des Chocs de retour et Mesures préventives pour l’Utilisateur:

 Lechocderetourestuneréactionsoudaineàunelamedesciemalencastrée,coincéeoumalalignéeetqui

provoqueunsoulèvementincontrôlédelascieetunsursautdelalamequisortdelapièceetreculevers

l’utilisateur.

*quandlalameestcoincéeoupincéeparletraitdelasciequiserefermesurelle,lalamesebloqueetetla

réactiondumoteurconduitàunbrusquereculdel’outilversl’utilisateur.

*Silalamesetordouestmalalignéependantlacoupe,lesdentsarrièresdelalamepeuventpénétrerdansla

surfacesupérieureduboisetamenerlalameàsortirdutraitetàreculerbrusquementversl’utilisateur.

*Lecoupderetourestlerésultatd’uneutilisationabusivedel’outilet/oudeprocéduresoudeconditions

inadéquates.Celui-cipeutêtreévitéenprenantlesprécautionssuivantes:

Français

Scie circulaire de 185 mm , 13 A

Manuel d’utilisation GCS130

>Tenezfermementlascieetpositionnezvotrecorpsetvosbrasdefaçonàpouvoirrésisteràlaforcedu

CouPDeReTouRLaforceduCouPDeReTouRpeutêtrecontrôléeparl’utilisateur,enprenantlesjustes

précautions.

>Sivoussentezquelalamesecoinceouquevousdevezinterromprelacoupepouruneraison

quelconque,relâchezl’interrupteuràgâchetteettenezlascieimmobiledanslematériaujusqu’àce

quela

lamesoitcomplètementarrêtée.N’essayezjamaisderetirerlasciedelapiècesurlaquelle

voustravaillezoudetirerlascieenarrièrealorsquelalameestencoreenmouvementouqu’unCouP

DeReTouRpeutseproduire.Cherchezetprenezles

mesurescorrectivesnécessairespouréliminerlacausedu

coincementdelascie.

Aumomentderedémarrerunesciedansunepièceàdécouper,centrezlalamedelasciedansletrait

etvériezquelesdentsnesontpasengagéesdanslematériau.Silalamedelasciesecoince,ilest

possiblequ’elleserelèveouReCuLeetsortedelapièceaumomentoùlascieestredémarrée.

>Placezdessupportssouslesgrandspanneauxandeminimiserlerisquedeblocagedelalameouun

CouPDeReTouR.Lesgrandspanneauxtendentàéchirsousleurproprepoids.Lessupportsdoivent

êtreplacésdesdeuxcôtésdupanneau,prèsdelalignedesciageetprèsduborddupanneau.

>N’utilisezpasdelamesémousséesouendommagées.unelamemalaffûtéeouinadéquatedonneuntrait

decoupetropmincequiaurapourconséquenceunefrictionexcessive,uncoincementdelalameetun

CouPDeReTouR.

>Lesleviersderéglagedeprofondeurdecoupeetdebiseaudoiventêtrefermementserrésavant

ded’effectuertoutedécoupe.Sileréglagedelalamedéviependantlacoupe,celaprovoqueraun

coincementdelalameetunCouPDeReTouR.

>Montrerunevigilanceaccruequandvousfaitesdes«Coupesenplongées»dansdesmursdéjàexistants

oudansd’autreszonessansvisibilité.Lalamesaillantepourraitcouperdesobjetsquipeuventprovoquer

unCouPDeReTouR.

•

Ne pas laisser l’outil en marche. utiliserl’outiluniquementenletenantàlamain.

•

Garder à l’esprit que cet outil est toujours prêt à fonctionner,



parcequ’iln’apas

besoind’êtrebranchésurunepriseélectrique.

•

Quand vous utilisez l’outil d’une position élevée,



faitesattentionauxpersonnesetobjets

endessousdevous.

•

Portez une protection des yeux et oreilles. utiliseztoujoursdelunettesdesécuritéavec

écranslatéraux.Saufsuraviscontraire,leslunettesdetouslesjoursneprésententqu’unerésistance

limitéeauximpacts,cenesontPASdeslunettesdeprotection.utilisezunéquipementdesécuritécertié.La

protectionoculairedoitêtreconformeauxnormesANSIZ87.1.L’équipementdeprotectiondel’auditiondoit

êtreconformeauxnormesANSIS3.19.

•

Protection respiratoire. Porterunmasquefacialouunmasqueanti-poussièresiletravailproduitde

lapoussière.Lerespectdecetterègleréduiralesrisquesdeblessuresgraves.

CONSERVEZ CES INSTRUCTIONS

Français

SYMBOLES

Certains des symboles suivants peuvent apparaître sur ce produit. L'étude de ces

symboles et à apprendre leur signiﬁcation. Une interprétation correcte de ces symboles

permettra un fonctionnement plus efﬁcace et plus sûre de ce produit.

SYMBOLE DESCRIPTION SYMBOLE DESCRIPTION

Volts

or A.C.

Courantalternatif

Ampères

or D.C.

courantcontinu

Hertz ConstructiondeclasseII

Constructionàdoubleisola-

tion

Watts Symboled'avertissement.

Précautionsdestinéesàas-

surervotresécurité

Vitesseàvide Pourréduirelerisquede

blessure,Lirelemanuelde

l'opérateuravantd'utiliserce

produit

Kilogrammes Porterdeslunettesdesécu-

rité,laprotectiondel'oreilleet

delaprotectionrespiratoire

Heures Nepasjeteraveclesordures

ménagères

RPM

Rotationsparminute Nepastoucherlalameen

coursd'exécution

SPM

Coupsparminute Nepasutiliseràl'étathumide

oPM

oscillationsparminute Nepasmettrelabatteriedans

lefeu

.../min

Parminute Labatterienepeutdépasser

59°C

Ce symbole indique que ce produit

est répertorié avec les exigences

américaines et canadiennes par des

tests ETL Laboratories, Inc.

Français

Scie circulaire de 185 mm , 13 A

Manuel d’utilisation GCS130

VOTrE SCIE CIrCULAIrE

OUVErTUrE DE L`EMBALLAGE ET CONTENU

IMPOrTANT:Grâce à des techniques modernes de production de masse, il est peu

probable que l'outil est défectueux ou qu'une pièce est manquante. Si vous trouvez

quelque chose de mal, ne pas faire fonctionner l'outil jusqu'à ce que les parties ont été

remplacés ou la faute a été corrigée. Le fait de ne pas le faire pourrait entraîner des

blessures graves.

CONTENU DE CARTON DE PIÈCES EN VRAC:

Description Quan Description Quan



1.Lamedescie

2.Protège-lameinférieur

3.Base

4.Levierdeprotectioninférieure

5.Portdelapoussière

6.Protège-lamesupérieur

7.Poignéearrière

8.Poignéeavant

9.Brossebouchon

10.Supportd'échellebiseau

11.Boutondeverrouillagedebiseau

12.Boutondeverrouillageduguidederefente

13.Boulondel’arbre

14.BoutondeVerrouillage

15.GâchettedeInterrupteur

16.GuideProfondeur

17.LevierdeserrageProfondeur

18.Moteur

19.Verrouillaged’arbre

20.Guidedecoupeenlong

FIG 1

Scie    1

Lamedescie  1

Guidederefente  1

Clépourchangementdelame 1

Manueldel’opérateur 1

Français

MONTAGE ET rÉGLAGES

 AVErTISSEMENT:

Pour réduire le risque de graves blessures corporelles,

lisez et suivez toutes les instructions et avertissements de sécurité avant d'utiliser cet

outil.

AVErTISSEMENT: 185 mm, soit 7-1/4”, est la capacité maximale de votre

scie. N’utilisez jamais une lame qui est trop épaisse pour permettre à la rondelle de bride

extérieure de se monter correctement sur l’arbre. Une lame trop lame empêchera le

boulon de lame de bien la ﬁxer sur l’arbre. Les lames de diamètre supérieur toucheraient

les protections de lame. Dans les deux cas il peut en découler de graves accidents.

INSTALLATION DE LA LAME (FIG 2)

• Débranchezvotresciecirculaire.

• enfoncezleverrouillaged’arbre(19).

• enutilisantlaclédelamefourni(a),enlevezleboulon

d’arbre(13)entournantensensanti-horaire.

• enlevezlarondelledebrideextérieure(13b).

• Soulevezlaprotectioninférieure(2)et faites glisserla

lamesurl’arbre.Lesdentsdelamepointentverslehaut

àl’avantdelascie.

• Replacezlarondelledebrideextérieure.

• enfoncezleverrouillaged’arbreetreplacezleboulonde

lame.

• Serrezbien le boulon de lame en letournant ensens

horaireaveclaclé.

RETRAIT DE LA LAME

• Débranchezvotresciecirculaire.

• enfoncezleverrouillaged’arbre.

• enlevezleboulondelameentournantensensanti-horaireaveclaclé.

• enlevezlarondelledebrideextérieure.

• Levezlaprotectioninférieuredelame.

• enlevezlalamedel’arbreetsortez-ladelascie.

RÉGLAGE DE PROFONDEUR DE COUPE

• Débranchezvotresciecirculaire.

• DesserrezleLevierdeserrageProfondeuràl’arrièredelascie

• Déplacezlabaseverslehautoulebasàlaprofondeurvouluecommeindiquésurl’échelledeprofondeurde

coupe.

 OU

• Relevezlaprotectioninférieuredelameetplacezlabasedelasciesurlapièceàcouper,aveclalamedescie

positionnéecontrelebord.Maintenezabaisséelabasedesciesurlapièceàtravailler,puislevezouabaissez

lecarterdemoteurpourobtenirlaprofondeurdecoupedésiréeenutilisantleborddelapiècecomme

référence.

• fixezlabaseenserrantleLevierdeserrageProfondeur.

REMARQUE: Gardeztoujourslebonréglagedepositiondelame.Pourtouteslescoupeslaprofondeur

delamenedoitpasdépasser6.3mm(1/4”)souslematériauàcouper.unetropgrandprofondeurdelame

augmentelapossibilitédeReBoNDdelascie.

RÉGLAGE D’ANGLE DE BISEAU

• Desserrezleboutondemaintiendelaplaqued’échelledebiseausurl’avantdelabasedelascie.

• Basculezlabasedesciejusqu’àcequelagraduationvouluesoitenfacedelaligneindicatricesurlesupport

debiseauxe.

• Resserrezbienleboutondemaintien.

• faitestoujoursunecouped’essaidansunechutedeboispourconrmerlebonréglagedel’angledebiseau.

Sinécessaireretouchezdefaçonappropriéel’angledebiseauavantdecouperlapiècedénitive.

FIG 2

13b

Français

Scie circulaire de 185 mm , 13 A

Manuel d’utilisation GCS130

INDICATEURS DE LIGNE DE COUPE

• Lecrand’indicationdelignedecoupesontfournisàl’avantdelabasedelascie.

• Leborddroitdelecranestutilisépoursuivreunelignedecoupeà0°.

• Lebordgauchedelecranestutilisépoursuivreunelignedecoupeà45°debiseau.

• Dufaitquel’épaisseurdelamevarie,ilestnécessairedefairedescoupesd’essaidansunechutedu

matériau,lelongduguidage,pourdéterminerlebonalignementdelignedecoupeaveclecranand’obtenir

unecoupeprécise.

INSTALLATION DU GUIDE DE REFENTE

quandvouscoupezduboisd’oeuvredanslesensdelalongueur,vouscoupezengénéraldanslesensdugrain

duboisplutôtqu’entravers.Lacoupedanscesensestappeléerefenteoucoupederefente.Commecetypede

coupeestengénéralétendu,ilpeutêtredifciledesuivreprécisémentlalignedeguidagesurtoutelalongueur

delacoupe.Pouraiderl’opérateuràobtenirunecoupederefentedroite,unrègledroitepeutêtrexéesurla

pièceàcouper,ouonpeututiliserunguidederefente.Pourinstallerceguidederefenteoptionnelsurvotrescie,

effectuezlesétapessuivantes.

• Débranchezvotresciecirculaire.

• Insérezleguidederefenteautraversdestroisfentesdanslabasedescieàl’avant,encommençantparcelle

surleborddroitdelabase.

• Glissezleguideautraversdecesfentesjusqu’àcequ’ildépassesurlecôtégauchedelabase.

• Réglezleguidederefentepourlalargeurvouluedecoupe,puisserrezbienlavisàoreillesdanslafente

centralepourmaintenirleguidederefentedanscetteposition.

AVErTISSEMENT: Pour éviter des blessures et ne pas endommager la

pièce, étendez le guide de refente au travers de tous les trous de la base.

FONCTIONNEMENT

DÉMARRAGE ET ARRÊT DE LA SCIE

AVErTISSEMENT: Avant de brancher l’outil, toujours vériﬁer que

l’interrupteur est en position « OFF » (ArrÊT). Accidentellement démarrage la scie peut

entraîner des blessures.

Pour mettre la scie en MARCHE,appuyersurleboutondeverrouillagesansrelâcheretpresserlagâchette

deinterrupteur.

REMARQUE: Laisseztoujourslalameprendresapleinevitesseavantdeguiderlasciedanslapièceàcouper.

AVErTISSEMENT: La lame entrant en contact avec la pièce avant d’avoir

atteint toute sa vitesse peut provoquer un rEBOND renvoyant la scie vers vous, d’où un

risqué de sérieuses blessures.

Pour l’ARRÊTER la scie,relâcherlagâchettedeinterrupteur.Laissezlalames’arrêtercomplètement.

REMARQUE: Nesortezpasvotresciedelapiècecoupéetempsquesalamen’estpasimmobile.

APLICATIONS

AVErTISSEMENT:



Pour rendre le sciage plus facile et plus sûr, assurez-

vous de déplacer la scie vers l’avant doucement en ligne droite. Le fait de forcer ou de

tourner l’outil entraînerait une surchauffe du moteur et un possible rEBOND dangereux,

avec risque de sérieuses blessures.

Ilestimportantdecomprendrelatechniquecorrected’utilisationdevotrescie,etd’apprendrecequiestbonet

cequinel’estpasdanslamanièredelatenir.Ilestégalementimportantdetravaillerensécurité,etderéaliser

descoupescorrectesavecunebonnepréparationdelapièceàcouperetdelazonedetravailavantd’entamerla

premièrecoupeavecvotrescie.

• Tenezfermementl’outilàdeuxmainsenutilisantlapriseenmaindel’avantetlapoignéearrière.

Français

• Évitezdeplacerunemainsurlapiècependantquevousréalisezunecoupe.

• Placezlapièceàcouperavecson«bon»côtépardessous.

• Installezetsoutenezlapièceàtravaillerdefaçonàcequelacoupesoittoujourssurvotredroite,defaçonàce

quelecôtégauchepluslargedelabasedesciesoitsurlapartiedelapiècequinetomberaPAScommechute

decoupeàlan.

• fixezsolidementlapièceàcouperdefaçonàcequ’ellenebougepasdurantlacoupe.

• Placezunexationprèsdelacoupepourmieuxsoutenirlapièce.

• Tracezunelignedeguidagesurlechemindecoupedésiréavantdelancervotresciesurlacoupe.

• Écartezlecordonsecteuretmaintenez-lehorsdelazonedecoupe.Positionnez-ledefaçonàcequ’ilne

s’accrochepassurlapièceàcouper,etquevousn’ayezpaslapossibilitédemarchezdessusoudevous

prendrelespiedsdedanspendantletravail.

DANGEr!: 

Si pendant que vous utilisez la scie le cordon s’accroche sur la pièce ou

un autre objet pendant la coupe, relâchez immédiatement la gâchette de l’interrupteur.

Débranchez la scie et repositionnez le cordon pour éviter qu’il ne s’accroche de nouveau.

COUPE EN TRAVERS ET COUPE DE REFENTE

Lacoupedirectementperpendiculaireaugrainduboisdelapièceestappeléecoupeentravers,etc’estletype

leplusrépandudecouperéaliséeavecunesciecirculaire.Lacoupeduboisdanslalongueur,ensuivantson

grain,estappeléecoupederefente.C’estleplussouventnommérefentesimplement.Cesdeuxtypesdecoupe

sontréaliséesdelamêmemanière,saufencequiconcernelafaçondesouteniretdexerlapièceàcouper.

Aprèsavoirxélapièceenpositionavecdesxationsouserre-joints,préparezlazonedetravail,positionnezle

cordonpouréviterqu’ilnesoitcoupéous’accroche,effectuezlesréglagesinitiauxsurlascie,tirezunelignede

guidageetmettezvoslunettesdeprotection.Vouspouvezcommencerl’opérationdecoupe.

• Tenezfermementl’outilàdeuxmainsenutilisantlapriseenmaindel’avantetlapoignéearrière.utilisezces

deuxzonesdetenuepourmieuxmainteniretcontrôlerlascie.etsilesdeuxmainstiennentlascie,ellesne

pourrontpasêtrecoupéesparelle.

• Posezlapartieavantdelabasedesciesurlapièceàcoupersansquelalamenefassecontact.Alignezle

cranindicateurdelignedecoupesurlecôtédroitdelabaseavecvotrelignedeguidagetracée.

• Mettezlascieenmarcheenappuyantsurlagâchetted’interrupteuretattendezquelalameprennesapleine

vitesse.

• Poussezl’outilenavantsurlapièceàcouper,enlemaintenantàplatetenavançantlentementtoutensuivant

votrelignedeguidage,jusqu’àlandusciage.

• Relâchezlagâchetted’interrupteur.Attendezquelalamesoitcomplètementarrêtée.Vériezquelagarde

inférieureestbienrevenueenpositionpourentourerlalame.Maintenantvouspouvezsansdangersortirla

sciedelapiècetravailléeetlaposeràl’écart.

• Pourobtenirdescoupesnettes,suiveztoutdroitvotrelignedeguidageetprogressezàvitesserégulière.

• Silacoupenesuitpascorrectementvotrelignedeguidageprévue,n’essayezpasdedévierl’outiletde

forcerunretoursurlalignedecoupethéorique.enagissantainsivouspouvezdéformerlalameetamenerun

rebonddangereuxavecpossibleblessuregrave.Aulieudeçarelâchezlagâchetted’interrupteur,attendezque

lalames’arrêtedetourner,puisenlevezl’outil.Réalignezlasciesurunenouvellelignedeguidagedecoupeet

recommencezl’opérationdecoupe.

• Évitezdevouspositionnerenvoustrouvantsurlatrajectoiredescopeauxetdelasciuredecoupeéjectéspar

lascie.

COUPE EN BISEAU

Lescoupesenbiseausontfaitesenutilisantlamêmetechniquequedescoupesentraversouderefentedécrites

précédemment.Ladifférenceestquelalameestpositionnéeavecunangle(inclinaison)réglablede0°à45°.

unecoupeenbiseaufaiteàunangledelaplancheestappeléeàongletcombinée.Certainesdecescoupes

combinéesnécessitentderétractermanuellementlaprotectioninférieurepourpermettreàlalamed’entrerdans

et/ouautraversdelacoupe.

Ilyadesoutilsmieuxadaptésqu’unesciecirculairepourfairedescoupesàongletetcombinées.Cependantle

cranintérieurindicateurdelignedecoupeaidel’opérateuràsuivresalignedeguidagedecoupe,maislecarter

demoteurinclinécependantempêchesacapacitédebienvoirlalame,cequirenddescoupesprécisesdifciles.

Avantdevouslancerdansunetâcheavecbeaucoupdecoupes

àongletetcombines,ilestconseilléà

l’utilisateurinexpérimentédelasciedes’entraînersurdeschutesdeboispoursefamiliariseraveclesdifcultés

associésàcescoupesparticulièresetlessurmonter.

Français

Scie circulaire de 185 mm , 13 A

Manuel d’utilisation GCS130

COUPES DE CAVITÉS

unecoupedecavitéestunecoupequidoitsefaireencommençantdanslazonedelapièceplutôtqu’en

partantd’unbordextérieurenrentrantdanslapièce.Lescoupesdecavitéspeuventêtretrèsdangereusesà

tenterpourledébutantdufaitdubesoinderétractermanuellementlaprotectioninférieureetd’effectuerune

coupeenplongéepotentiellementdangereuse.

• Ajustezlesréglagesdebiseausur0°.

• faitesleréglagedeprofondeurdelameadéquat.

• Basculezverslehautlaprotectioninférieuredelameenutilisantsapoignée.

REMARQUE:Releveztoujourslaprotectioninférieureenvousserventdelapoignéepouréviterdes

blessuresgraves.

• Tenezlaprotectioninférieureparlapoignée.

• Reposezl’avantdelabaseàplatcontrelapièceàcouperaveclapoignéearrièreélevéedefaçonàcequela

lamenelatouchepas.

• Démarrezlascieetlaissezlalameatteindresapleinevitesse.

• Guidezlascieendescendantdanslapièceetréalisezlacoupe.

AVErTISSEMENT:Coupez toujours dans la direction avant pour la coupe

de cavités. Coupez en sens inverse peut amener la scie à remonter sur la pièce et

revenir vers vous.

• Relâchezlagâchetteetlaissezlalamereveniràunarrêtcomplet.

• Levezlasciedelapiècetravaillée.

• Répétezleprocessuspourlescôtésrestants,puisdégagezlesanglesavecunescieàmainouunescie

sauteuse.

AVErTISSEMENT:N’attachez jamais la protection inférieure en position

levée. Laisser la lame exposée peut entraîner des blessures graves.

ENTrETIEN

NETTOYAGE

Éviterd’utiliserdessolvantspourlenettoyagedespiècesenplastique.Laplupartdesmatièresplastiques

peuventêtreendommagéespardiverstypesdesolvantsducommerce.utiliserunchiffonproprepouréliminerla

saleté,lapoussière,l’huile,lagraisse,etc.

AVErTISSEMENT: Ne jamais laisse de liquides tels que le ﬂuide de freins,

l’essence, les produits à base de pétrole, les huiles pénétrantes, etc., entrer en contact

avec les pièces en plastique. Les produits chimiques peuvent endommager, affaiblir ou

détruire le plastique, ce qui peut entraîner des blessures graves.

Lesoutilsélectriquesutiliséssurlabredeverre,lepla¬coplâtre,lesmasticsdebouchageouleplâtres’usent

plusviteetsontsusceptiblesdedéfaillanceprématurée,carlesparticulesetleséclatsdebredeverresont

fortementabrasifspourlesroulements,balais,commutateurs,etc.enconséquence,nousnerecommandonspas

d’utilisercetoutilpouruntravailprolongéaveccestypesdematériaux.Toutefois,sil’outilaétéutilisésurl’unde

cesmatériaux,ilestextrêmementimportantdelenettoyeràl’aircomprimé.

LUBRIFICATION

Ceoutilsestlubriésenpermanenceàl'usineetnenécessitentaucunelubricationsupplémentaire.

Français

GArANTIE DE DEUX ANS

Ceproduitestgarantiexemptdedéfautsdusaumatériauxetàlamaind’œuvrependant2ansàcompterde

sadated’achat.Cettegarantielimitéenecouvrepasl’usurenormalenilesdétériorationsoudommagesdusà

négligence,utilisationanormaleouaccident.L’acheteurd’origineestcouvertparcettegarantiemaisellen’estpas

transférable.Avantderenvoyervotrel'outilaumagasind'achat,s'ilvousplaîtappelezsansfraislaligned'aidepour

lessolutionspossibles.

CE PRODUIT N’EST PAS GARANTI S’IL EST UTILISÉ POUR DES FINS INDUSTRIELLES OU

COMMERCIALES.

LES ACCESSOIRES COMPRIS DANS CE KIT NE SONT PAS COUVERTS PAR LA GARANTIE DE 2 ANS.

LIGNE D’ASSISTANCE SANS FrAIS

PourvosquestionssurceproduitouunautredeGeNeSIS,veuillezutiliserenAmériqueduNordcenuméro

d’appelsansfrais:888-552-8665.

ouvisiteznotresiteweb:www.genesispowertools.com

Español

Sierra circular de 7-1/4”, 13 A

Manual del Operario GCS130

ESPECIFICACIONES

• Modelo:------------------------------------GCS130

• Potencianominal:------------------------- 120V~/60Hz,13A

• Velocidadsincarga:-----------------------5500RPM

• Tamañodelahoja:-------------------------185mm(7-1/4")

• Capacidaddecortea90°:-----------------62mm(2-7/16”)

• Capacidaddecortea45°:-----------------46mm(1-13/16”)

• Pesoneto:----------------------------------8,2libras

Incluye:Hojaconpuntadecarburo,guíadecortealhilo,yllavedelahoja

ADVErTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer

y entender este manual del operario antes de operar esta herramienta. Guarde este

manual para consultas futuras.

Línea de ayuda gratuita: 1-888-552-8665.

ADVErTENCIA: Laoperacióndecualquierherramienta

motorizadapuedeprovocarellanzamientodeobjetosextrañoshaciasusojos,

locualpuederesultarendañogravedelosojos.Antesdeiniciarlaoperación

conlaherramienta,siemprecolóquesegafasdeseguridadconprotectores

lateralesycuandoseanecesario,unacaretadeproteccióndetodalacara.

Recomendamoslascaretasdevisiónampliaparautilizarsobrelasgafasde

seguridadconprotectoreslaterales.Siempreutiliceproteccióndeojosque

estémarcadaindicandoelcumplimientodelanormaANSIZ87.1

Busque este símbolo que indica precauciones de

seguridad importantes. Éste signiﬁca ¡¡¡atención!!!

Su seguridad está involucrada.

rEGLAS GENErALES DE SEGUrIDAD

ADVErTENCIA: Algunos polvos producidos por actividades como lijar,

aserrar, pulir, taladrar y otras actividades relacionadas con la construcción contienen

productos químicos que se sabe causan cáncer, defectos de nacimiento u otros daños

en el sistema reproductivo. Algunos ejemplos de estos productos químicos son:

•Plomoprocedentedepinturasdebasedeplomo.

•Sílicecristalinaprocedentedeladrillos,cementoyotrosproductosdemampostería.

•Arsénicoycromoprocedentesdelamaderatratadaquímicamente.

elriesgodeestasexposicionesvaría,dependiendodelafrecuenciaconqueserealizaestetipodetrabajo.Para

reducirlaexposiciónaestosproductosquímicos:trabajeenunaáreaconbuenaventilaciónyconlosequipos

deseguridadaprobados,talescomomascarillasantipolvoespecialmentediseñadasparaeliminarporltración

partículasmicroscópicas.

ADVErTENCIA: Antes de utilizar este equipo, lea y entienda todas

las advertencias, precauciones e instrucciones de operación. no seguir todas las

instrucciones enumeradas a continuación, podría resultar en una descarga eléctrica, un

incendio y/o lesiones personales graves.

GUARDE ESTAS INSTRUCCIONES

uTILICeSuSGAfAS

LAPReVISIÒNeSMejoR

queNoTeNeRVISIÒN

DeSeGuRIDAD

Español

ÁREA DE TRABAJO

• Mantenga limpia y bien iluminada el área de trabajo.unamesadetrabajomal

despejadayunamalailuminaciónsoncausascomunesdeaccidentes.

•

No utilice herramientas motorizadas en atmósferas explosivas,comolas

existentesalrededordelíquidos,gasesypolvosinamables.Lasherramientaseléctricasgeneranchispasque

puedenencenderelpolvoylosvaporesinammables.

•

Mantenga alejados a los circunstantes,niñosydemáspresentesalutilizarunaherramienta

eléctrica.Todadistracciónpuedecausarlapérdidadelcontroldelaherramienta.

SEGURIDAD EN EL MANEJO DE EQUIPOELÉCTRICO

• La herramienta eléctrica enchufes debe coincidir con la toma de corriente.

Nuncamodiqueelenchufedeningunamanera.Noutiliceningúnadaptadordeenchufesencualquiertierra

(tierra)lasherramientaseléctricas.Lasherramientasconaislamientodobleestánequipadasdeunaclavija

polarizada(unapatillaesmásanchaquelaotra).estaclavijaencajadeunasolaformaenunatomade

corrientepolarizada.Silaclavijanoencajacompletamenteenlatomadecorriente,inviertalaclavija.Siaún

asínoencaja,comuníqueseconunelectricistacalicadoparaqueinstaleunatomadecorrientepolarizada.

Nomodiquelaclavijadeningunamanera.Conelaislamientodobleseeliminalanecesidaddeusarcables

detresconductoresyconexiónatierra,asícomodesistemasdealimentacióneléctricaconconexiónatierra

•

No exponga las herramientas eléctricas a la lluvia ni a condiciones de

humedad.Laintroduccióndeaguaenunaherramientaeléctricaaumentaelriesgodedescargas

eléctricas.

•

Evite el contacto del cuerpo con las superﬁcies de objetos conectados

a tierra,comolastuberías,radiadores,estufasyrefrigeradores.existeunmayorriesgodedescargas

eléctricassielcuerpoestáencontactocontierra.

•

No maltrate el cordón eléctrico.Nuncauseelcordóneléctricoparaportarlasherramientasni

parasacarlaclavijadeunatomadecorriente.Mantengaelcordónlejosdelcalor,aceite,bordesaladosy

piezasmóviles.Cambiedeinmediatotodocableeléctricodañado.Loscordoneseléctricosdañadosaumentan

elriesgodedescargaseléctricas.

•

Al utilizar una herramienta eléctrica en el exterior,utiliceuncordóneléctricode

extensiónquellevelasmarcas“W-Ao“W”..estoscordoneseléctricosestánaprobadosparaelusoen

exterioresyreducenelriesgodedescargaseléctricas.

•

No utilice el adaptador de CA evaluado las herramientas con un suministro

de corriente.Sibienlaherramientapuedeparecerqueeltrabajo,loscomponenteseléctricosdela

herramientadeCAnominalesprobablequenoyplantearunpeligroparaeloperador.

SEGURIDAD PERSONAL

• Permanezca alerta,presteatenciónaloqueestéhaciendoyapliqueelsentidocomúnalutilizar

herramientaseléctricas.Noutilicelaherramientasiestácansadooseencuentrabajolosefectosdealguna

droga,alcoholomedicamento.unmomentodeinatenciónalutilizarunaherramientaeléctricapuedecausar

lesionescorporalesserias.

•

Use equipo de seguridad.Siemprepóngaseprotecciónparalosojos.Cuandoloexijanlas

circunstanciasdebeponersecaretacontraelpolvo,zapatosdeseguridadantiderrapantes,cascooprotección

auditiva

•

Vístase adecuadamente.Novistaropasholgadasnijoyas.Recójaseelcabellosiestálargo.

Mantengaelcabello,laropaylosguantesalejadosdelaspiezasmóviles.Lasropasholgadas,lasjoyasyel

cabellolargopuedenengancharseenlaspiezasmóviles.

•

Evite un arranque accidental de la unidad.Asegúresequeelinterruptorestáapagadoantes

deconectarlaunidad.Llevarlasherramientasconeldedoenelinterruptoroconectarlasconelinterruptor

puestoescausacomúndeaccidentes.

•

retire toda llave o herramienta de ajuste antes de encender la herramienta

eléctrica.Todallaveoherramientadeajustedejadaenunapiezagiratoriadelaherramientaeléctrica

puedecausarlesiones.

•

No estire el cuerpo para alcanzar un distancia mayor a la natural.Mantengauna

posturarmeybuenequilibrioentodomomento.Laposturarmeyelbuenequilibriopermitenunmajor

controldelaherramientaensituacionesinesperadas.

Español

Sierra circular de 7-1/4”, 13 A

Manual del Operario GCS130

• Si los aparatos que se ofrecen para la conexión de extracción de polvo y de

instalaciones de recogida,asegurarqueestosestánconectadosyseutilizanadecuadamente.eluso

deestosdispositivospuedereducirlosriesgosrelacionadosconelpolvo.

•

No utilice la unidad al estar en una escalera o en un soporte inestable.una

posturaestablesobreunasuperciesólidapermiteunmejorcontroldelaherramientaensituaciones

inesperadas.

•

Mantenga la herramienta seca,limpiaylibredeaceiteygrasa.Siempreutiliceuntrapolimpio

pararealizaractividadesdelimpieza.Nuncautiliceuidosdefreno,gasolina,productosdebasedepetróleo,ni

ningúnsolvente,paralimpiarlaherramienta.

EMPLEO Y CUIDADO DE LA HERRAMIENTA

• Asegure la pieza de trabajo.utiliceprensasdesujeciónounaprensadebancoparasostenerla

piezadetrabajocuandoseaposible.utilizarprensasdesujeciónodispositivosmecánicossimilaresesmás

seguroqueutilizarsumano(s)ylepermiteutilizarambasmanosparaoperarlaherramienta.Perderelcontrol

delapiezadetrabajopuedecausarlesionespersonales.

•

No fuerce la herramienta.utilicelaherramientaadecuadaparacadatarea.Laherramientaadecuada

efectúamejorydemaneramásseguraeltrabajo,siademássemanejaalavelocidadparalaqueestá

diseñada.

•

Utilice la herramienta correcta para el trabajo.Nofuercelaherramientaoaccesorio

utilizándoloenuntrabajoparaelcualnofuediseñado.Noutilicelaherramientaparaunpropósitoparacualno

estádiseñadayaquepodríaproducirsedañoalamáquinay/olesionespersonales.

•

No utilice la herramienta si el interruptor no realiza la operación de

encendido y apagado.Soliciteauncentrodeservicioautorizadoquereemplacelosinterruptores

defectuosos.

•

Apague la máquina,ydesconectelamáquinadelafuentedeenergíaantesdeajustarocambiar

losvaloresdeajuste,oalrealizarreparaciones.Podríaocurrirunarranqueaccidentalquecauselesiones

personales.

•

Guarde las herramientas que no estén en uso fuera del alcance de los niños

ydetodapersonanocapacitadaenelusodelasmismas.Lasherramientassonpeligrosasenmanosde

personasnocapacitadasenelusodelasmismas.

•

Proporcione mantenimiento con cuidado a las herramientas.Reviseparaversi

haydesalineaciónoatoramientodepiezasmóviles,rupturadepiezasotodaotracondiciónquepuedaafectar

elfuncionamientodelaherramienta.Sisedañalaherramienta,llévelaaservicioantesdevolverautilizarla.

Numerososaccidentessoncausadosporherramientasmalcuidadas.

•

Utilice los accesorios recomendados. utilizaraccesoriosnorecomendadosporelfabricanteo

nodiseñadosparausoenunaherramientadeestetipo,podríacausardañoalamáquinaolesionespersonales

alusuario.Consulteelmanualdeloperarioparaconocerlosaccesoriosrecomendados.

•

Mantenga las herramientas de corte aﬁladas y limpias.Lasherramientasdecortebien

cuidadas,conbordesbienalados,tienenmenosprobabilidaddeatascarseenlapiezadetrabajoysonmás

fácilesdecontrolar.

•

Empuje la pieza de trabajo en la dirección y velocidad correctas.empujelapieza

detrabajodentrodelahoja,cuchillaosupercieabrasivaúnicamenteendireccióncontrariaaladirección

derotacióndelaherramientadecorte.elempujeincorrectodelapiezadetrabajoenlamismadirecciónde

rotacióndelaherramientadecorteprovocaquelapiezadetrabajosealanzadaaaltavelocidad.

•

Nunca deje la herramienta funcionando sin supervision.Desactivelaenergía.No

abandonelamáquinahastaquesehayadetenidoporcomplete.

• Nuncaarranqueunaherramientacuandocualquiercomponentegiratorio

está en contacto con la pieza de trabajo.

Español

ADVErTENCIA:  EL USO DE ESTA HErrAMIENTA PUEDE GENErAr Y

DESEMBOLSAr POLVO U OTrAS PArTÍCULAS TrANSPOrTADAS POr EL AIrE,

INCLUYENDO POLVO DE MADErA, POLVO DE SÍLICE CrISTALINA Y ASBESTOS. Dirijalas

partículasendireccióncontrariaalacarayelcuerpo.Siempreutilicelaherramientaenunaáreabienventiladay

suministrelonecesarioparalaremociónapropiadadelpolvo.utilicesistemascolectoresdepolvocuandoseaposible.

Laexposiciónalpolvopodríacausarlesionesrespiratoriasgravesypermanentesuotraslesiones,incluyendosilicosis

(unaenfermedadpulmonargrave),cáncerylamuerte.eviterespirarelpolvo,yeviteelcontactoprolongadoconel

polvo.Permitirqueelpolvoingreseasubocauojos,oquesedepositesobresupielpodríaprovocarlaabsorciónde

materialespeligrosos.Cuandoexistaexposiciónapolvo,siempreutiliceprotecciónrespiratoriaaprobadaporNIoSH/

oSHAqueajusteapropiadamente,ylaveconjabónyagualasáreasexpuestas.

SERVICIO

• Haga reparar su herramienta eléctrica por una persona cualiﬁcada de

reparación utilizando sólo repuestos idénticos

.estogarantizaráquelaseguridaddela

herramientadepodersemantiene.

•

Servicio de su herramienta eléctrica periódicamente. Cuandounaherramientade

limpieza,cuidadodenodesmontarcualquierpartedelaherramientainterna,porqueloscablespuedenser

apretadofueradelugar.

GUARDE ESTAS INSTRUCCIONES

CABLES DE EXTENSIÓN

Las herramientas de conexión a tierra requieren un cable de extensión de

tres alambres.Lasherramientasdeaislamientodoblepuedenutilizaruncabledeextensióndedosotres

alambres.Amedidaqueaumentaladistanciadesdeeltomacorrientedesuministrodeenergía,usteddebeutilizar

uncabledeextensióndemayorcalibre.utilizarcablesdeextensiónconalambrededimensionesinadecuadas

causaunacaídagrandedelvoltaje,loqueresultaenpérdidadeenergíayposibledañoalaherramienta.

Consultelatablamostradaenseguidaparadeterminareltamañodealambremínimorequerido.

entremáspequeñoseaelnúmerodecalibredelalambre,mayoreslacapacidaddelcable.Porejemplo:uncable

decalibre14puedetransportarmáscorrientequeuncabledecalibre16.Cuandoseutilizamásdeuncable

deextensiónparaconformarlalongitudtotal,veriquequecadacablecontienecomomínimoeltamañode

alambremínimorequerido.Siustedestáutilizandouncabledeextensiónparamásdeunaherramienta,sume

losamperiosindicadosenlaplacadedatosdecadaherramientayutilicelasumaparadeterminareltamañode

alambremínimorequerido.

Pautas para utilizar cables de extensión

•

Siustedestáutilizandouncabledeextensiónenexteriores,veriquequeestémarcadoconelsujo“W-A”

(“W”enCanadá)queindicaqueesaceptableparausoenexteriores.

• Veriquequesucabledeextensióntienelosalambresapropiadosyqueestáenbuenascondiciones

eléctricas.Siemprereemplaceuncabledeextensióndañadoohágalorepararporunapersonacalicada

antesdeutilizarlo.

• Protejasuscablesdeextensióncontraobjetoscortantes,calorexcesivoyáreasmojadasohúmedas.

Calibre de alambre mínimo recomendado para cables de extensión (120 Voltios)

Amperios según

la placa de datos

(a plena carga)

Longitud del cable de extensión

25 pies 50 pies 75 pies 100 pies 150 pies 200 pies

0–2.0 18 18 18 18 16 16

2.1–3.4 18 18 18 16 14 14

3.5–5.0 18 18 16 14 12 12

5.1–7.0 18 16 14 12 12 10

7.1–12.0 18 14 12 10 8 8

12.1–16.0 14 12 10 10 8 6

16.1–20.0 12 10 8 8 6 6

Español

Sierra circular de 7-1/4”, 13 A

Manual del Operario GCS130

rEGLAS DE SEGUrIDAD ESPECÍFICAS PArA SIErrAS

CIrCULAr

ADVErTENCIA: NO permita que la conﬁanza o familiaridad con el

producto (lograda después del uso repetido) reemplace el estrito cumplimiento de

estas reglas de seguridad para sierras ingleteadoras. Si usted utiliza esta herramienta

de manera insegura o incorrecta, usted puede sufrir graves lesiones personales.

•

Sujete la herramienta por las superﬁcies de agarre aisladas alefectuarla

operacióncuandolaherramientadecortepuedehacercontactoconcablesocultos.elcontactoconuncable

“concorriente”tambiénpuedehacerquelaspiezasdemetalexpuestas“tengancorriente”yeloperador

recibaunadescarga.

•

¡PELIGrO! Mantenga las manos alejadas del área de corte y la hoja

Mantenga

laotramanoenelmangoauxiliaroenlacajadelmotor.Sisostienelasierraconambasmanos,nose

podrácortarconlahoja.Mantengaelcuerpoubicadoaunouotroladodelahojadelasierra,peronoenla

direccióndelahojadelasierra.elReBoTepodríahacerquelasierrasaltehaciaatrás.(Consulte“Causas

yprevenciónderebotesporpartedeloperador”)Nocoloquelasmanosdebajodelapiezadetrabajo.Silo

hace,elprotectornoleservirá.Nointenteretirarelmaterialcortadomientraslahojaestéenmovimiento

.

PrECAUCIÓN:

Despuésdeapagarlamáquina,lahojasiguemoviéndose.Antesdetomarelmaterialcortado

espereaquelahojasedetenga.

•

revise que el protector inferior esté bien cerrado antes de cada uso.



Nouse

lasierrasielprotectorinferiornosemuevelibrementenisecierradeinmediato.Nuncasujetenijeel

protectorinferiorparaquequedeabierto.Silasierrasecaeaccidentalmente,elprotectorinferiorsepuede

doblar.LevanteelprotectorinferiorconlaPalancaderetracciónyasegúresedequesemuevalibremente

yquenotoquelahojaniningunaotraparte,entodoslosángulosyprofundidadesdecorte.Pararevisarel

protectorinferior,ábraloconlamanoyluegosuélteloyobserveelcierre.TambiénrevisequelaPalancade

retracciónnotoquelacajadelaherramienta.DejarlahojaexpuestaesMuYPeLIGRoSoypuedeocasionar

lesionespersonalesgraves.

•

revise el funcionamiento y el estado del resorte del protector inferior.

Siel

protectoryelresortenofuncionancorrectamentedebenrecibirmantenimientoantesdeusarlasierra.el

protectorinferiorpuedefuncionarlentamentedebidoapiezasdañadas,depósitodematerialespegajososo

acumulaciónderesiduos

•

El protector inferior debe retraerse manualmente sólo



paracortesespecialescomo

“cortesenbolsillo”y“cortescompuestos”.LevanteelprotectorinferiorconlaPalancaderetracción.Apenas

lahojapenetreelmaterial,elprotectorinferiordebeliberarse.Paraelrestodeloscortesconsierra,el

protectorinferiordebefuncionarautomáticamente.

•

Observe siempre que el protector inferior cubra la hoja

antesdecolocarunasierra

sobreelbancooelpiso.Silahojaestáaúnenmovimientoysinprotección,haráquelasierrasedesplace

haciaatrásycortetodoloqueencuentreasupaso.Tengaencuentaeltiempoquelellevaalahoja

detenersedespuésdesoltarelinterruptor

• 

NUNCA sostenga la pieza que esté cortando con las manos o sobre la

pierna

.es

importantesostenerlapiezadetrabajocorrectamenteparareduciralmínimolaexposicióndel

cuerpo,elatascamientodelahojaolapérdidadecontrol.

•

Cuando corte al hilo, use una guía de corte al hilo o de corte recto.estomejora

laprecisióndelcorteyreducelaposibilidaddequelahojaseatasque.

•

Use siempre hojas del tamaño y la forma de los oriﬁ cios del eje correctos

(diamanteoredonda).Lashojasquenocoincidanconlapiezademontajedelasierragiraránenforma

excéntricaycausaránlapérdidadelcontrol.

•

Nunca use arandelas ni pernos dañados o incorrectos.



Lasarandelasyelperno

delahojafuerondiseñadosespecialmenteparalasierraandelograrelrendimientoylaseguridadde

funcionamientoóptimos.

Español

•

Causas y prevención de rebotes por parte del operador:

 elreboteesunareacciónrepentinaaunahojadesierraapretada,atascadaomalalineadaquehacequela

sierraselevanteysalgadelapiezadetrabajofueradecontrolhaciaeloperador.

*Whenthebladeistightorstuckrmlybecausetheslotisclosed,thebladestopsandthereactionofthe

motordrivestheunitrapidlybacktowardtheoperator.

*Silahojasetuerceosedesalineaenelcorte,losdientesdelbordetraserodelahojasepuedenclavaren

lasuperciesuperiordelamaderayhacerquelahojasalgadelaranuraysaltehaciaatrásendirección

aloperador.

*elreboteeselresultadodelmalusodelaherramientaodeprocedimientosoperativosincorrectosy

puedeevitarsetomandolasprecaucionesadecuadasqueguranacontinuación:

>Mantengalasierrarmementeagarradaycoloqueelcuerpoyelbrazodemodotalquelepermita

resistirlasfuerzasdeReBoTe.LasfuerzasdeReBoTepuedensercontroladasporeloperadorsise

tomanlasprecaucionesadecuadas.

>Cuandolahojaseestéatascandoocuandointerrumpauncorteporalgúnmotivo,suelteelgatilloy

sostengalasierrainmóvilenelmaterialhastaquelahojasedetengaporcompleto.Nuncaintente

quitarlasierradelapiezadetrabajoniretirarlasierrahaciaatrásmientraslahojaestéenmovimiento

porquepuedeproducirseunReBoTe.Reviseytomemedidascorrectivasparaeliminarlacausadel

atascamientodelahoja.

>Cuandovuelvaaencenderlasierraqueestáenlapiezadetrabajo,centrelahojadelasierraen

laranurayrevisequelosdientesnoesténclavadosenelmaterial.Silahojadelasierraseestá

atascando,puedelevantarseoReBoTARdelapiezadetrabajoalvolveraencenderlasierra.

>SostengalospanelesgrandesparareduciralmínimoelriesgodequelahojaseaapretadayReBoTe.

Lospanelesgrandessuelencurvarseporsupropiopeso.Sedebencolocarsoportesdebajodeambos

ladosdelpanel,cercadelalíneadecorteycercadelbordedelpanel.

>Nousehojasdesaladasnidañadas.Lashojasdesaladasocolocadasincorrectamenteproducenuna

ranuraangostaquecausaexcesivafricción,atascamientodelahojayReBoTe.

>Laspalancasdebloqueodeprofundidaddecorteyajustedelbiseldebenestarajustadasyseguras

antesderealizarelcorte.Sielajustedelahojacambiaduranteelcorte,seproduciráunatascamientoy

unReBoTe.

>Tengaespecialcuidadoalhacerun“corteenbolsillo”enparedesoenotrasáreasciegas.Lahoja

sobresalientepuedecortarobjetosqueasuvezpuedencausarReBoTe.

•

No deje la herramienta en funcionamiento. operelaherramientasólocuandolatenga

sujetaconlamano.

•

Esté consciente en cuenta que esta herramienta estásiempreencondicionesde

funcionamiento,yaquenotienequeserconectadoaunatomadecorrienteeléctrica.

•

Cuando opere la herramienta en una posición elevada,



tengacuidadoconlaspersona

cosasdebajodeusted.

•

Utilice protección de ojos y auditiva.



siempreutilicegafasdeseguridadconprotectores

laterales.Amenosqueseespeciquedeotramanera,lasgafascomunesdeusodiariosóloproporcionan

resistencialimitadaalosimpactos,estasgafasNosongafasdeseguridad.Sóloutiliceequiposdeseguridad

certicados;losequiposdeproteccióndeojosdebencumplirlasnormasANSIZ87.1.Losequiposde

protecciónauditivadebencumplirlasnormasANSIS3.19.

•

Protéjase los pulmones.



useunacaretaomascarillacontraelpolvosilaoperacióngeneramucho

polvo.Conelcumplimientodeestareglasereduceelriesgodelesionesserias

.

GUARDE ESTAS INSTRUCCIONES

Español

Sierra circular de 7-1/4”, 13 A

Manual del Operario GCS130

SÍMBOLOS

Algunos de los siguientes símbolos pueden aparecer en este producto. Estudie estos

símbolos y aprender su signiﬁcado. Una correcta interpretación de estos símbolos le

permitirá una operación más eﬁciente y más seguro de este producto.

SÍMBOLO DESCRIPCIÓN SÍMBOLO DESCRIPCIÓN

Voltios

or A.C.

Corrientealterna

Amperios

or D.C.

Corrientedirecta

Hertz ConstrucciónClaseII

Construccióndedoble

aislamiento

Watts Símbolodeadvertencia.Pre-

caucionesparasuseguridad

Velocidadenvacío Parareducirelriesgode

lesiones,elManualdel

operadorLeerantesdeusar

esteproducto

Kilogramos usegafasdeseguridad,pro-

tecciónauditivayprotección

respiratoria

Horas Nosedeshagaconlabasura

doméstica

RPM

Rotacionesporminuto Notoquelahojafuncionando

SPM

Carrerasporminuto Noutilizarencondiciones

húmedas

oPM

oscilacionesporminuto Nocoloquelabateríaenel

fuego

.../min

porminuto Labateríanopuedeser

superiora59°C

Este símbolo indica que este producto

está en la lista de los requisitos de

Estados Unidos y Canadá por medio

de pruebas ETL Laboratories, Inc

Español

SU SIErrA CIrCULAr

DESEMPAQUETADO Y CONTENIDO

IMPOrTANTE:Debido a las modernas técnicas de producción en masa, es poco

probable que la herramienta está defectuoso o que una parte se pierde. Si encuentra

algo incorrecto, no opere la herramienta hasta que las partes han sido sustituidos o la

falla ha sido corregida. El no hacerlo podría resultar en lesiones graves.

PIEZAS SUELTAS EN LA CArTÓN

Descripción CANT. Descripción CANT.

1. Hojadesierra

2. Protectordehojainferior

3. Base

4. Palancadeprotectorinferior

5. Conductodeextraccióndepolvo

6. Protectordehojasuperior

7. Mangotrasero

8. Mangofrontal

9. Cepillodetapa

10. Placadeescaladebiseles

11. Perilladesujecióndebisele

12. Botóndebloqueodelaguiadecorte

13. Pernodeleje

14. BotóndelSegurodeApagado

15. Gatillo-interruptor

16. Guíadeprofundidad

17. Palancadeprofundidad

18. Motor

19. Botóndejacióndeleje

20. Guíadecortealhilo

FIG 1

Sierraconhoja

  1

Hojadesierra  1

Guíadecortealhilo

  1

Llaveparacambiodehoja 1

Manualdeloperario

  1

Español

Sierra circular de 7-1/4”, 13 A

Manual del Operario GCS130

ArMADO Y AJUSTES

 ADVErTENCIA: Para reducir el riesgo de serias lesiones personales, lea y

siga todas las advertencias de seguridad importantes y las instrucciones antes de usar

esta herramienta.



ADVErTENCIA: 7-1/4” es la capacidad máxima de hoja de su sierra.

Nunca utilice una hoja demasiado gruesa que no permita que la arandela-brida

exterior encaje apropiadamente en el eje. Una hoja demasiado gruesa evitará que el

perno de la hoja asegure la hoja en el eje. Hojas de mayor diámetro harán contacto

con la cubierta protectora de la hoja. Cualquier de estas situaciones podría resultar en

un accidente grave.

INSTALACIÓN DE LA HOJA (FIG 2)

• Desenchufesusierracircular.

• Presioneelbotóndejacióndeleje(19).

• utilizandolallavedetuercas(a),retireelpernodelahoja

girándolo(13)ensentidoantihorario.

• Retirelaarandela-bridaexterior(13b).

• Levanteelprotectorinferior(2)ydeslicelahojaeneleje.

Losdientesdelasierraquedandirigidoshaciaarribaenla

partedelanteradelasierra.

• Coloquenuevamentelaarandela-bridaexterior.

• Presioneelbotóndejacióndelejeycoloquenuevamente

elpernodelahoja.

• Aprietermementeelpernodelahojagirándoloensentido

horariomediantelallavedetuercas.

DESMONTAJE DE LA HOJA

• Desenchufesusierracircular.

• Presioneelbotóndejacióndeleje.

• Retireelpernodelahojagirándoloensentidoantihorariomediantelallavedetuercas..

• Retirelaarandela-bridaexterior..

• Levantelacubiertaprotectorainferiordelahoja.

• Desmontelahojafueradelejeyfueradelasierra.

AJUSTE DE LA PROFUNDIDAD DE CORTE

• Desenchufesusierracircular.

• Aojelapalancaubicadaenlaguíadeprofundidadenlapartetraseradelasierra.

• Muevalabasehaciaarribaoabajohastalaprofundidaddeseadasegúnseindicaenlaescalade

profundidaddecorte.

 O

• Levantelacubiertaprotectorainferiordelahojaycoloquelabasedelasierrasobrelapiezadetrabajo

quesevaacortar,conlahojadelasierracolocadacontraelborde.Presionelabasedelasierrasobrela

superciedelapiezadetrabajo,luegolevanteobajelacarcasadelmotorparaobtenerlaprofundidadde

cortedeseadautilizandoelbordedelapiezadetrabajocomounareferencia.

• Asegurelabaseapretandolapalanca.

NOTA: Siempremantengaelvalorcorrectodeprofundidaddelahoja.Paratodosloscortes,laprofundidaddela

hojanodebeexceder1⁄4”debajodelmaterialqueseestácortando.Laprofundidadexcesivadehojaaumentala

posibilidaddeReACCIÓNDeReTRoCeSodelasierra.

AJUSTE DEL ÁNGULO DE BISEL

• Aojelaperilladesujeciónubicadaenlaplacadeescaladebiselesenlapartedelanteradelabasedela

sierra.

• Inclinelabasedelasierrahastaquelagraduacióndeseadaenlaescaladebiselesalineeconlalínea

indicadoraenelsoportedebiselesestacionario.

• Aprietermementelaperilladesujeción.

FIG 2

13b

Español

• Siemprerealiceuncortedepruebaenunpedazodemaderadedesechoymidaelángulodecortepara

conrmarqueelángulodebiselestáajustadoapropiadamente;siesnecesario,ajusteapropiadamenteel

ángulodebiselantesdecortarlapiezadetrabajo.

INDICADORES DE LÍNEA DE CORTE

• Sesuministranmuescaindicadoradelíneadecorteenlapartedelanteradelabasedelasierra.

• elbordederechodelamuescaseutilizaparaseguirunalíneacuandoserealizauncortede0°.

• elbordeizquierdodelamuescaseutilizaparaseguirunalíneacuandoserealizauncortedebiselde45°.

• Yaquelosespesoresdehojavarían,esnecesariorealizarcortesdepruebaenmaterialdedesecho,alolargo

deunalíneadeguía,paradeterminarlaalineaciónapropiadadelalíneadeguíadentrodelamuescapara

obteneruncortepreciso.

INSTALACIÓN DE UNA GUÍA PARA CORTES LONGITUDINALES

Cuandosecortamaderaensentidolongitudinal,usualmenteseestarácortandoparalelamentealabradela

maderaenvezdecortartransversalmenteatravésdelabra.Cortarparalelamentealabradelamaderase

denomina“cortelongitudinal”.Yaqueloscorteslongitudinalestiendenaserlargos,puedeserdifícilseguirde

maneraprecisalalíneadeguíaalolargodetodaladistanciadelcorte.Paraayudaraloperarioaobtenerun

cortelongitudinalrecto,puedesujetarseunborderectoalapiezadetrabajoopuedeutilizarselaguíaparacortes

longitudinalesopcionalsuministrada.Parainstalarlaguíaparacorteslongitudinalesopcionalensusierra,realice

lossiguientespasos.

• Desenchufesusierracircular.

• Insertelaguíaparacorteslongitudinalesatravésdetodaslastresranurasenlabasedelasierraenlaparte

delanteradelasierra,comenzandoconlaranuraenelbordederechodelabase.

• Deslicelaguíaatravésdelaranurashastaqueéstaseextiendahaciaafueradelladoizquierdodelabase.

• Ajustelaguíadecorteslongitudinalesparaelanchodecortedeseadoyluegoaprietermementeeltornillo

manualenlaranuracentralparasostenerlaguíadecorteslongitudinalesensusitio.

ADVErTENCIA: Para evitar lesiones personales y daño a la pieza de

trabajo, extienda la guía para cortes longitudinales a través de todas las ranuras en la

base.

FUNCIONAMIENTO

ARRANQUE Y PARADA DE LA SIERRA

ADVErTENCIA: Antes de enchufar la herramienta, compruebe siempre

que el interruptor esté en la posición de Apagado. Accidentalmente encender la sierra

podría causar daños personales.

Para encender la sierra, oprimaynosuelteelbotóndelsegurodeapagadoyluegooprimadelgatillodel

interruptor.

NOTA: Siemprepermitaquelahojaalcancelavelocidadtotalantedeguiarlasierradentrodelapiezadetrabajo.

ADVErTENCIA: La hoja que hace contacto con la pieza de trabajo antes

de alcanzar la velocidad total, podría causar que su sierra produzca rEACCIÓN DE

rETrOCESO hacia usted, lo que resultaría en lesiones personales graves.

Para apagarlo, suelteelgatillodelinterruptor.Permitaquelahojasedetengaporcompleto.

NOTA: Noretiresusierradelapiezadetrabajomientraslahojatodavíaestáenmovimiento.

Español

Sierra circular de 7-1/4”, 13 A

Manual del Operario GCS130

APLICACIÓN

ADVErTENCIA:



Para realizar cortes con sierra más fáciles y más seguros,

asegúrese de mover suavemente la herramienta hacia adelante en línea recta. Forzar

o torcer la herramienta resultará en sobrecalentamiento del motor y rEACCIÓN DE

rETrOCESO peligrosa, lo que causaría posiblemente lesiones personales graves.

esimportanteentenderlatécnicacorrectaparaoperarsusierrayaprendercuálessonlasmanerascorrectase

incorrectasdemanejarsusierra.Igualmenteimportanteatrabajardemanerasegurayrealizarcortesprecisos

eslapreparacióncorrectadelapiezadetrabajoydeláreadetrabajoantesderealizarelprimercorteconla

sierra.

• Sostengarmementelaherramientaconambasmanos,utilizandotantoelmangodelanterocomoelmango

trasero.

• evitecolocarsumanosobrelapiezadetrabajomientrasrealizauncorte.

• Coloquelapiezadetrabajoconellado“bueno”haciaabajo.

• Coloqueysoportelapiezadetrabajodemodoqueelcortesiempreestéasuderechademodoqueellado

izquierdomásgrandedelabasedelasierraestarásobrelapartequeNocaecuandoserealizaelcorte.

• Sujetermementelapiezadetrabajodemodoqueéstanosemuevaduranteelcorte.

• Coloqueunsujetadorcercadelcorteparasoportaradicionalmentelapiezadetrabajo.

• Antesdearrancarsusierraoiniciarelcorte,traceunalíneadeguíaalolargodelatrayectoriadecorte

deseada.

• Muevaymantengaelcablealejadodeláreadecorte.Posicioneelcableparaevitarquecuelguesobrela

piezadetrabajoyqueustedseparesobreelcableosetropiececonelcableduranteelcorte.

PELIGrO!: 

Si, mientras se opera la sierra, el cable cuelga sobre la pieza de trabajo

u otro objeto durante un corte, libere inmediatamente el gatillo del interruptor.

Desenchufe la sierra y reubique el cable para evitar que éste cuelgue nuevamente.

CORTE TRANSVERSAL Y CORTE LONGITUDINAL

Cortartransversalmentelabradeunapiezadetrabajosedenominacortetransversalyesprobablementeel

tipodecortemáscomúnrealizadoconunasierracircular.Cortarlamaderalongitudinalmente,oparalelamente

alabra,sedenominacortelongitudinal.Ambostiposdecortesserealizandelamismamaneraconexcepción

delosmétodosutilizadosparasoportaryasegurarlapiezadetrabajoparaelcorte.Despuésqueustedhaya

aseguradolapiezadetrabajoenposiciónmedianteprensasdesujeciónodispositivossimilares,hayapreparado

eláreadetrabajo,hayaposicionadoelcabledemodoquenosecortaránisecolgará,hayarealizadolosajustes

delasierra,hayarealizadolasmedicionesnecesarias,hayatrazadounalíneaguíarecta,ysehayacolocadouna

protecciónparasusojos,ustedpuedeiniciarlaoperacióndecorte.

• Sostengarmementelaherramientautilizandoelmangodelanteroyelmangotrasero.utiliceambasáreasde

agarreparasujetarycontrolardelamejormaneralasierra.Siambasmanosestánsujetandolasierra,éstasno

puedensercortadasporlahoja.

• Coloquelapartedelanteradelabasedelasierrasobrelapiezadetrabajoquesevaacortar,sinhacerningún

contactoconlahoja.Alineelamuescaindicadoradelíneadecorteubicadaenelladoderechodelabasecon

sulíneadeguía.

• enciendalasierrapresionandoelgatillodelinterruptoryesperehastaquelahojaalcancelavelocidadtotal.

• faciliteelmovimientohaciaadelantedelaherramientasobrelasuperciedelapiezadetrabajo,

manteniéndolahorizontalyavanzandosuavementemientrassiguesulíneadeguía,hastanalizarelcorte.

• Libereelgatillodelinterruptor.esperequelahojasedetengaporcompleto.Veriquequelacubierta

protectoraespañol28inferiorharegresadoasuposiciónalrededordelahoja.Ahora,ustedpuederetirarde

maneraseguralasierrafueradelapiezadetrabajoycolocarlaabajofueradelcamino.

• Paralograrcorteslimpios,mantengarectasulíneadecorteymantengauniformelavelocidaddeavance.

• Siloscortesnosiguenapropiadamentelalíneadecortepretendida,nointentegirarniforzarlaherramienta

deregresohacialalíneadecorte.Hacerloasípodríadoblarlahojayllevarareacciónderetrocesopeligrosay

posibleslesionespersonalesgraves.encambio,libereelgatillodelinterruptor,esperequelahojasedetenga,

yluegoretirelaherramienta.Realineelasierrasobreunanuevalíneadecorteeinicienuevamenteelcorte.

• evitecolocarseustedenlatrayectoriadeastillasypolvodemaderalanzadosporlasierra.

Español

CORTE DE BISELES

Loscortesdebiselesserealizanutilizandolamismatécnicadeloscortestransversalesyloscortes

longitudinalesdescritosenlasecciónanterior.Ladiferenciaesquelahojasecolocaenángulo(inclinada)

entre0°y45°.uncortedebiselrealizadoenánguloconrespectoalbordedeunatablasedenominainglete

compuesto.Algunoscortescompuestospodríanrequerirqueustedretraigamanualmentelacubiertaprotectora

inferiorparapermitirquelahojaingresedentroy/oatravésdelcorte.

Hayherramientasmásapropiadasparaloscortesdebiselesyloscortescompuestosquelasierracircularde

mano.Aunquelamuescaindicadorainteriordelíneadecorteayudaaloperarioaseguirsulíneaguíadecorte,

lacarcasainclinadadelmotorobstruyelaposibilidaddeverlahojayhacedifícilloscortesprecisos.Antesde

iniciarunproyectoconnumerososcortescompuestosocortesdebisel,sesugierequeelusuariodesierra

inexpertodediquetiempoarealizarcortesdeprácticaenmaderadedesechoparafamiliarizarseconysuperar

lasdicultadesasociadasconelcortecompuesto/bisel.

CORTES DE CAVIDADES

uncortedecavidadesuncortequedeberealizarsedentrodeláreadelapiezadetrabajo,envezdeiniciar

desdeunbordeexterior,ytrabajandohaciaadentro.Loscortesdeconcavidadespuedensermuypeligrosospara

laspersonasinexpertas,porqueesnecesarioretraermanualmentelacubiertaprotectorainferioryrealizarun

cortedeinmersiónqueespotencialmentepeligroso.

• Ajusteelvalordebiselencero.

• Ajustelahojaenelvalordeprofundidadcorrectodelahoja.

• Girehaciaarribalacubiertaprotectorainferiordelahojautilizandolamanijadelacubiertaprotectorainferior

delahoja.

NOTA:Siemprelevantelacubiertaprotectorainferiordelahojaconlamanija,paraevitarlesionesgraves.

• Sostengalacubiertaprotectorainferiordelahojamediantelamanija.

• Apoyelapartedelanteradelabasehorizontalmentecontralapiezadetrabajoconelmangotraseroelevadode

modoquelahojanohagacontactoconlapiezadetrabajo.

• Arranquelasierraypermitaquelahojaalcancelavelocidadtotal.

• Guíelasierrahaciaabajodentrodelapiezadetrabajoyrealiceelcorte.

ADVErTENCIA:Siempre corte en una dirección hacia adelante al realizar

el corte de cavidad. Cortar en dirección contraria podría causar que la sierra se suba

sobre la pieza de trabajo y hacia atrás hacia usted.

• Libereelgatilloypermitaquelahojasedetengaporcompleto.

• Levantelasierrafueradelapiezadetrabajo.

• Repitaesteprocedimientoparalosladosrestantes,yluegopulalasesquinasconunasierrademanoosierra

decontornear.

ADVErTENCIA:Nunca amarre la cubierta protectora inferior de la hoja en

una posición levantada. Dejar la hoja expuesta podría llevar a lesiones graves.

Español

Sierra circular de 7-1/4”, 13 A

Manual del Operario GCS130

MANTENIMIENTO

LIMPIEZA

eviteelempleodesolventesallimpiarpiezasdeplástico.Lamayoríadelosplásticossonsusceptiblesa

diferentestiposdesolventescomercialesypuedenresultardañados.utilicepañoslimpiosparaeliminarla

suciedad,elpolvo,elaceite,lagrasa,etc.

ADVErTENCIA: No permita en ningún momento que ﬂuidos para frenos,

gasolina, productos a base de petróleo, aceites pen¬etrantes, etc., lleguen a tocar

las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el

plástico, lo cual a su vez puede producir lesiones corporales serias.

Lasherramientaseléctricasqueseutilizanenmaterialesdebradevidrio,panelesdeyesoparaparedes,

compuestosderesanaroyeso,estánsujetasadesgasteaceleradoyposiblefalloprematuroporquelaspartículas

ylimadurasdebradevidriosonaltamenteabrasivasparaloscojinetes,escobillas,conmutadores,etc.Por

consiguiente,norecomendamoselusodeestaherramientaduranteperíodosprolongadosdetrabajoenestos

tiposdemateriales.Sinembargo,siustedtrabajaconcualquieradeestosmateriales,essumamenteimportante

limpiarlaherramientaconairecomprimido.

LUBRICACIÓN

Suherramientaspermanentementelubricadoenlafábricaynorequierenlubricaciónadicional.

GArANTÍA DE DOS AÑOS

esteproductoestágarantizadocontradefectosdematerialydefabricacióndurante2añosapartirdela

fechadecompra.estagarantíalimitadanocubreeldesgastenormalodañospornegligenciaoaccidente.el

compradororiginalestácubiertoporestagarantíaynoestransferible.Antesdedevolverlosuherramientapara

almacenarlaubicacióndelacompra,porfavorllamegratisalalíneadeayudaparalasposiblessoluciones.

ESTE PRODUCTO NO ESTÁ GARANTIZADO SI SE UTILIZA PARA PROPÓSITOS INDUSTRIALES O

COMERCIALES.

LOS ACCESORIOS INCLUIDOS CON ESTE JUEGO NO TIENEN 2 AÑOS DE GARANTÍA.

LÍNEA DE AYUDA GrATUITA

ParapreguntasacercadeesteocualquierotroproductoGeNeSISLlamegratuitamentealteléfono:

888-552-8665.

ovisitenuestrositioweb:www.genesispowertools.com

RichpowerIndustries,Inc.

736HamptonRoad

Williamston,SC29697

PrintedinChina,onrecycledpaper

Notes

Richpower Industries, Inc.

736 Hampton Road

Williamston, SC USA

www.genesispowertools.com

2017.09, V01

Genesis Powertools GCS130 13-Amp 7-1/4-In. Circular Saw

Product's Documents

User Manual

Specifications

Genesis Powertools GCS130 Questions and Answers
