Never operate the saw without the proper insert
in place. Use the saw insert when sawing and the
Dado Insert 1 when dadoing.
As soon as the non through-sawing operation is
complete, replace the Smart Guard System.
Read these instructions and the GTS18V-08 Operation/Safety Instructions for
proper use of this accessory.

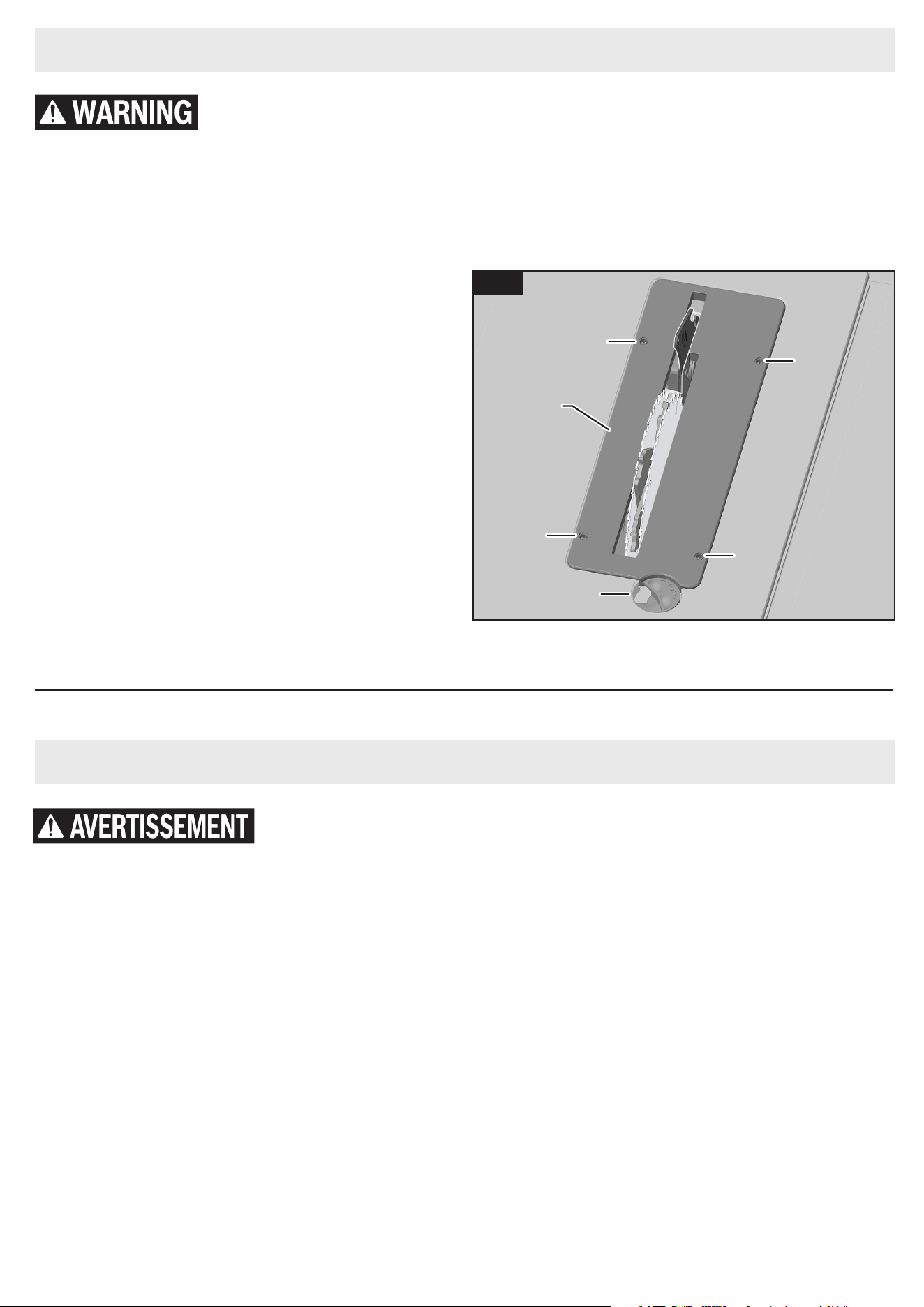

Positioning the Dado Insert (Fig. 1)
1. Disconnect the battery pack and remove the
Smart Guard System.
2. Remove the current table insert.
3. Set the riving knife to its lowest position.
(See the section “Positioning the Riving Knife”
in the GTS18V-08 Operating/Safety Instruc-
tions.)
4. Position the Dado Insert 1 in the pocket of the
table so the tab on the insert is in the slot in
the pocket, and secure the Dado Insert 1 by
rotating the Table Insert Lock 2 counterclock-
wise.
Adjusting the Dado Insert (Fig. 1)
The Dado Insert 1 should be adjusted so it is ush
with the saw table surface.
1. Place a straight edge or square on the saw
table extending over the Dado Insert 1.
2. If adjustment is necessary, adjust the insert
ush with the table by turning four the Dado
Insert Adjustment Screws 3.
Positionnement de l’élément amovible pour rainurage (Fig. 1)
L’élément de rainurage 1 doit être réglé de manière à ce qu’il affleure la
surface de la table.
1. Posez un règle ou une équerre sur la table de la scie de manière à
couvrir l'’élément de rainurage 1.
2. Si un réglage est nécessaire, ajustez l’élément amovible au niveau
de la table en tournant les quatre vis de réglage de l’élément amov-
ible pour rainurage 3.
Ne faites jamais fonctionner la scie sans que l’élément amovible ap-
proprié soit en place. Servez-vous de l’élément de sciage pour scier, de
l’élément de rainurage pour rainurer 1 et de l’élément de moulurage pour
moulurer.
Dès que l'opération de sciage non traversant est terminée, remettez le
système de protection intelligent en place.
Lisez ces instructions et les instructions d’utilisation/de sécurité du produit GTS18V-08 pour
assurer une utilisation correcte de cet accessoire.
Positionnement de l’élément amovible pour rainurage (Fig. 1)
1. Débranchez le bloc-piles et retirez le système Smart Guard.
2. Retirez l’élément amovible actuel de la table.
3. Réglez le couteau séparateur dans sa position la plus basse. (Voir
la section intitulée « Positionnement du couteau séparateur » dans
les Instructions d’utilisation/Consignes de sécurité du produit
GTS18V-08)
4. Positionnez l’élément amovible pour rainurage 1 dans la poche de
la table de sorte que la languette de cet élément se trouve dans la
fente de la poche, et sécurisez l’élément amovible pour rainurage
1 en faisant tourner le dispositif de verrouillage de l’élément amov-
ible de table 2 dans le sens inverse des aiguilles d’une montre.
33
11
33
33
33
22
Fig. 1
Dado Insert TS0801
Élément amovible pour rainurer TS0801
Lea estas instrucciones y las Instrucciones de utilización/seguridad de la GTS18V-08 para el uso
correcto de este accesorio.
Posicionamiento del accesorio de inserción de mortajar
(Fig. 1)
1. Desconecte el paquete de batería y retire el sistema de protector
inteligente Smart Guard.
2. Retire el accesorio de inserción de la mesa actual.
3. Ajuste la cuchilla separadora en su posición más baja. (Consulte la
sección “Posicionamiento de la cuchilla separadora” en las Instruc-
ciones de utilización/seguridad de la GTS18V-08).
4. Posicione el accesorio de inserción de mortajar 1 en el bolsillo de
la mesa, de manera que la lengüeta ubicada en el accesorio de in-
serción esté en la ranura situada en el bolsillo, y fije el accesorio de
inserción de mortajar 1 rotando el cierre del accesorio de inserción
de la mesa 2 en sentido contrario al de las agujas del reloj.
Ajuste del accesorio de inserción de mortajar (Fig. 1)
El accesorio de inserción de mortajar 1 debe ajustarse de manera que
esté al ras con la superficie de la mesa de la sierra.
1. Coloque una regla recta o una escuadra sobre la mesa de la sierra,
de manera que se extienda sobre el accesorio de inserción de
mortajar 1.
2. Si es necesario realizar algún ajuste, ajuste el accesorio de inser-
ción al ras con la mesa girando los cuatro tornillos de ajuste del
accesorio de inserción de mortajar 3.
Nunca utilice la sierra sin no tiene colocado en su sitio el accesorio de
inserción apropiado. Utilice el accesorio de inserción de la sierra al
aserrar, el accesorio de inserción de mortajar 1 al cortar mortajas y el
accesorio de inserción de moldeado al moldear.
En cuanto se haya completado la operación de aserrado no pasante,
reinstale el sistema de protector inteligente Smart Guard.
1609B07950 11/2022
!1609B07950!
© Robert Bosch Tool Corporation 1800 W. Central Road, Mt. Prospect, IL 60056-2230
Accesorio de inserción de mortajar TS0801
