Never operate the saw without the proper insert
in place. Use the saw insert when sawing and the
Dado Insert 1 when dadoing.
As soon as the non through-sawing operation is
complete, replace the Smart Guard System.
Read these instructions and the GTS15-10 Operation/Safety Instructions for
proper use of this accessory.
Positioning the Dado Insert (Fig. 1)
1. Disconnect the plug from the power source
and remove the Smart Guard System.
2. Remove the current table insert.
3. Set the riving knife to its lowest position.
(See the section “Positioning the Riving Knife”
in the GTS15-10 Operating/Safety Instruc-
tions.)
4. Position the Dado Insert 1 in the pocket of the
table so the tab on the insert is in the slot in
the pocket, and secure the Dado Insert 1 by
rotating the Table Insert Lock 2 counterclock-
wise.
Adjusting the Dado Insert (Fig. 1)
The Dado Insert 1 should be adjusted so it is ush
with the saw table surface.
1. Place a straight edge or square on the saw
table extending over the Dado Insert 1.
2. If adjustment is necessary, adjust the insert
ush with the table by turning four the Dado
Insert Adjustment Screws 3.
Réglage de l’élément amovible pour rainurage (Fig. 1)
L’élément amovible de rainurage 1 doit être réglé de manière à ce qu’il
affleure la surface de la table.
1. Posez une règle ou une équerre sur la table de la scie de manière à
couvrir l'’élément amovible pour rainurage 1.
2. Si un réglage est nécessaire, ajustez l’élément amovible au niveau
de la table en tournant les quatre vis de réglage de l’élément
amovible pour rainurage 3.
Ne faites jamais fonctionner la scie sans que l’élément amovible
approprié soit en place. Servez-vous de l’élément de sciage pour scier,
de l’élément de rainurage pour rainurer 1 et de l’élément de moulurage
pour moulurer.
Dès que l'opération de sciage non traversant est terminée, remettez le
système Smart Guard en place.
Lisez ces instructions et les instructions d’utilisation/ consignes de sécurité du produit
GTS15-10 pour assurer une utilisation correcte de cet accessoire.
Positionnement de l’élément amovible pour rainurage (Fig. 1)
1. Débranchez la fiche de la source d’alimentation électrique et retirez
le système Smart Guard.
2. Retirez l’élément amovible actuel de la table.
3. Réglez le couteau séparateur dans sa position la plus basse. (Voir
la section intitulée « Positionnement du couteau séparateur » dans
les Instructions d’utilisation/Consignes de sécurité du produit
GTS15-10)
4. Positionnez l’élément amovible pour rainurage 1 dans la poche de
la table de sorte que la languette de cet élément se trouve dans la
fente de la poche, et sécurisez l’élément amovible pour rainurage
1 en faisant tourner le dispositif de verrouillage de l’élément
amovible de table 2 dans le sens inverse des aiguilles d’une
montre.
Dado Insert TS1014
Élément amovible pour rainurage TS1014
3
3
1
1
3
3
3
3
3
3
2
2

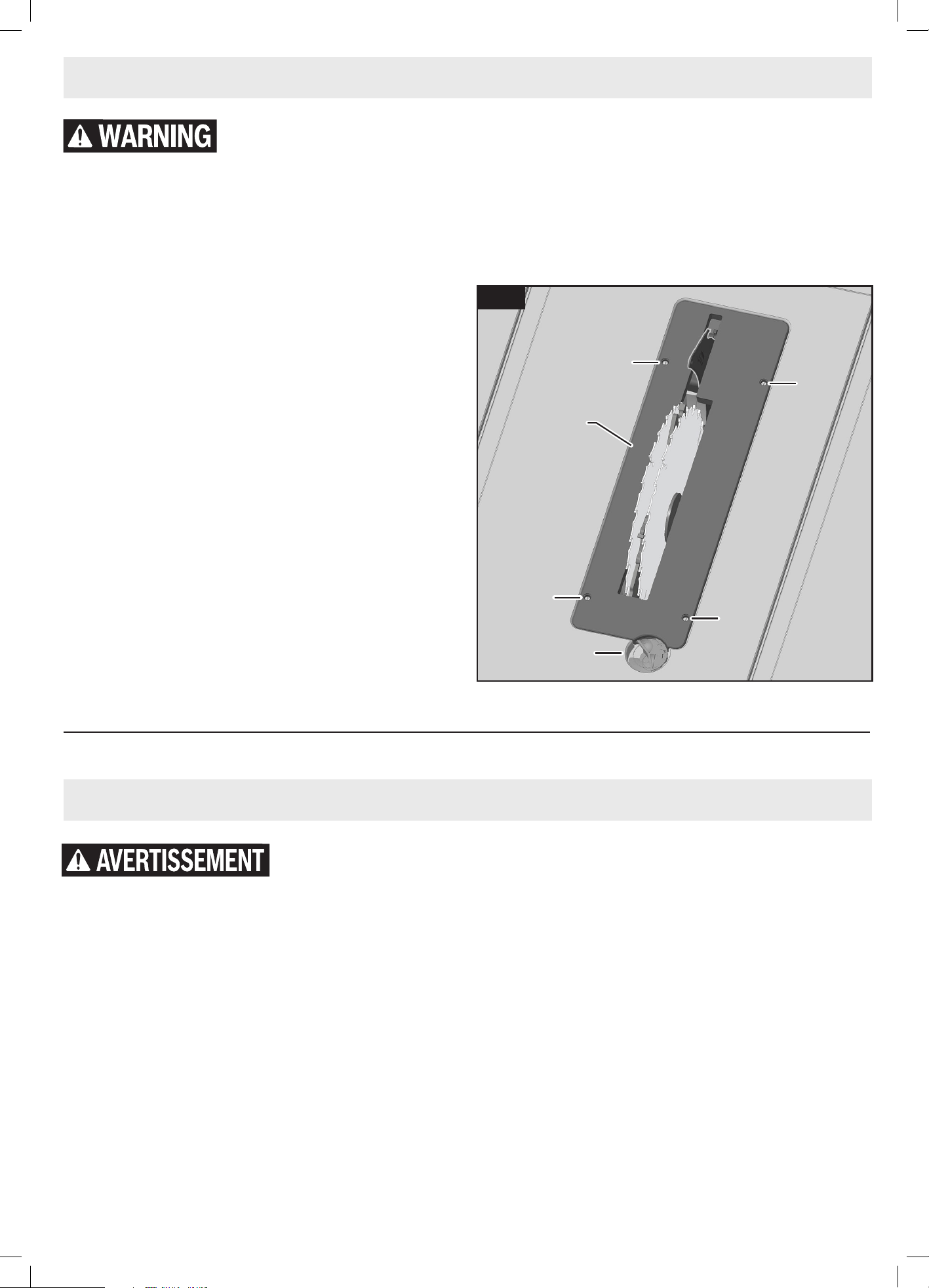

Fig. 1
1609B08225_TS1014_Dado_Insert_OSI_Final_20230223.indd 11609B08225_TS1014_Dado_Insert_OSI_Final_20230223.indd 1 2/24/2023 9:42:17 AM2/24/2023 9:42:17 AM
Lea estas instrucciones y las Instrucciones de utilización/seguridad de la GTS15-10 para el uso
correcto de este accesorio.
Posicionamiento del accesorio de inserción de mortajar
(Fig. 1)
1. Desconecte el enchufe de la fuente de alimentación y retire el
sistema de protector inteligente Smart Guard.
2. Retire el accesorio de inserción de la mesa actual.
3. Ajuste la cuchilla separadora en su posición más baja. (Consulte
la sección “Posicionamiento de la cuchilla separadora” en las
Instrucciones de utilización/seguridad de la GTS15-10).
4. Posicione el accesorio de inserción de mortajar 1 en el bolsillo
de la mesa, de manera que la lengüeta ubicada en el accesorio de
inserción esté en la ranura situada en el bolsillo, y fije el accesorio
de inserción de mortajar 1 rotando el cierre del accesorio de
inserción de la mesa 2 en sentido contrario al de las agujas del
reloj.
Ajuste del accesorio de inserción de mortajar (Fig. 1)
El accesorio de inserción de mortajar 1 debe ajustarse de manera que
esté al ras con la superficie de la mesa de la sierra.
1. Coloque una regla recta o una escuadra sobre la mesa de la sierra,
de manera que se extienda sobre el accesorio de inserción de
mortajar 1.
2. Si es necesario realizar algún ajuste, ajuste el accesorio de
inserción al ras con la mesa girando los cuatro tornillos de ajuste
del accesorio de inserción de mortajar 3.
Nunca utilice la sierra sin no tiene colocado en su sitio el accesorio de
inserción apropiado. Utilice el accesorio de inserción de la sierra al
aserrar, y el accesorio de inserción de mortajar 1 al cortar mortajas.
En cuanto se haya completado la operación de aserrado no pasante,
reinstale el sistema de protector inteligente Smart Guard.
1609B08225 02/2023
!1609B08225!
© Robert Bosch Tool Corporation 1800 W. Central Road, Mt. Prospect, IL 60056-2230
Accesorio de inserción de mortajar TS1014
