2. If adjustment is necessary, adjust the Insert 1
ush with the table by turning the four Insert
Adjustment Screws 3.
Never operate the saw without the proper insert
in place. Use the saw insert when sawing and the
Dado Insert 1 when dadoing.
As soon as the non through-sawing operation is
complete, replace the Smart Guard System.
ATTENTION: This accessory is for 90 degree cuts
only.
Read these instructions and the GTS18V-08 Operation/Safety Instructions for
proper use of this accessory.

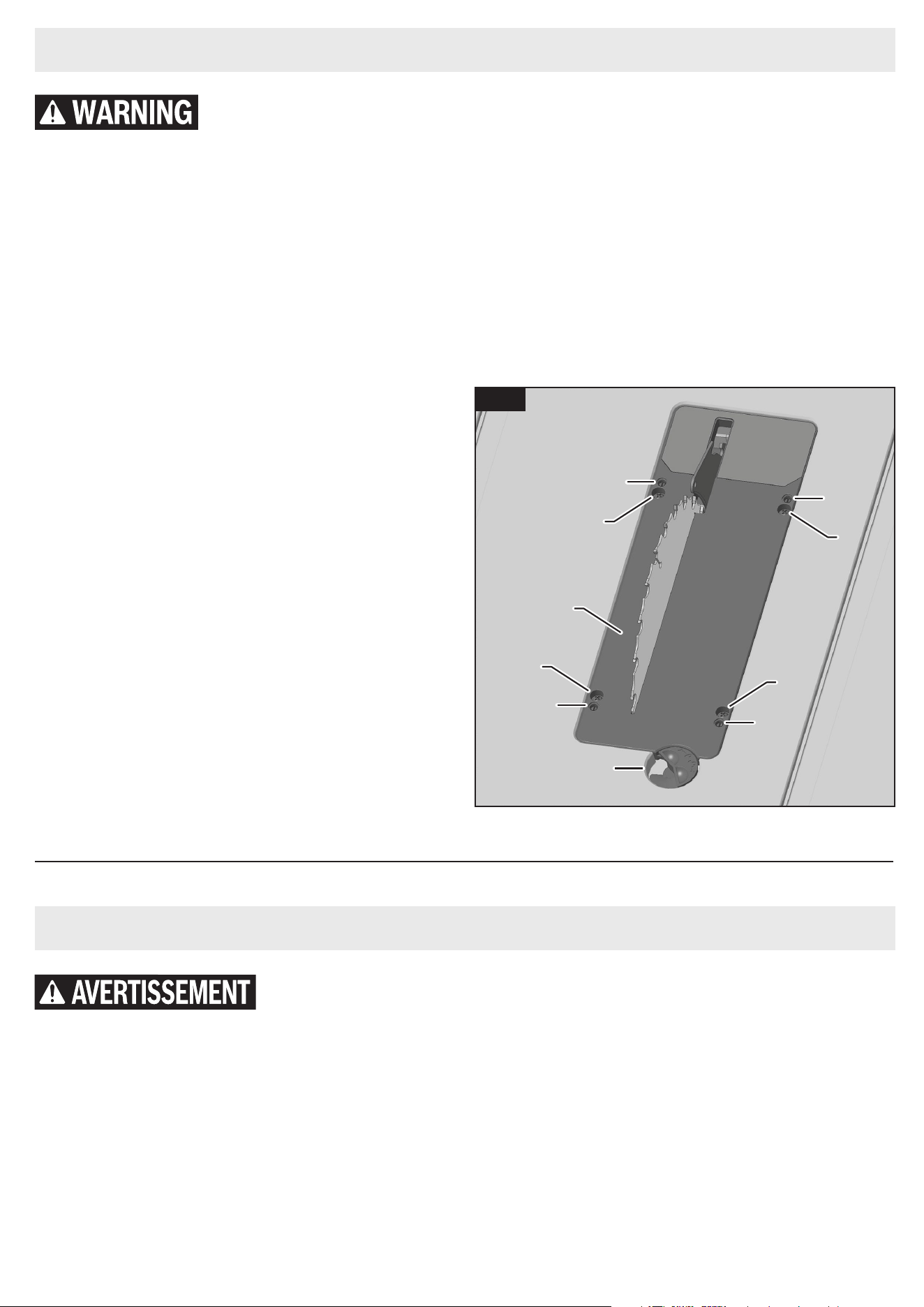

Positioning the Zero Clearance Insert (Fig. 1)
1. Disconnect the battery pack and remove the
Smart Guard System.
2. Remove the current table insert.
3. Lower the blade completely below the table
surface, and set the riving knife to its lowest
position. (See the section “Positioning the Riv-
ing Knife” in the GTS18V-08 Operating/Safety
Instructions.)
4. Position the Zero Clearance Insert 1 in the
pocket of the table so the tab on the insert is
in the slot in the pocket.
5. Secure the Zero Clearance Insert 1 by rotat-
ing the Table Insert Lock 2 counterclockwise,
and fastening with the provided four Mounting
Screws 4.
6. Connect the battery pack and turn saw on,
and slowly raise blade as high as it will go
until blade cuts completely through the Insert
1 to rear slot opening.
7. Disconnect the battery pack and reattach the
Smart Guard System.
Adjusting the Zero Clearance Insert (Fig. 1)
The Zero Clearance Insert 1 should be adjusted so
it is ush with the saw table surface.
1. Place a straight edge or square on the saw
table extending over the Zero Clearance Insert
1.
inverse des aiguilles d’une montre et en le fixant avec les quatre vis
de montage 4 fournies.
6. Connectez le bloc-piles et mettez la scie en marche, puis élevez
lentement la lame aussi haut que possible, jusqu’à ce que la lame
coupe complètement à travers l’élément amovible 1 jusqu’à
l’ouverture de la fente arrière.
7. Débranchez le bloc-piles et retirez le système de protection intel-
ligent Smart Guard.
Positionnement de l’élément amovible sans jeu (Fig. 1)
L’élément amovible sans jeu 1 doit être réglé de manière à affleurer la
surface de la table de la scie.
Lisez ces instructions et les instructions d’utilisation/de sécurité du produit GTS18V-08 pour
assurer une utilisation correcte de cet accessoire.
Positionnement de l’élément amovible sans jeu (Fig. 1)
1. Débranchez le bloc-piles et retirez le système Smart Guard.
2. Retirez l’élément amovible actuel de la table.
3. Abaissez complètement la lame sous la surface de la table et
réglez le couteau séparateur sur sa position la plus basse. (Voir la
section intitulée « Positionnement du couteau séparateur » dans
les Instructions d’utilisation/Consignes de sécurité du produit
GTS18V-08.)
4. Placez l’élément amovible sans jeu 1 dans la poche de la table de
sorte que la languette de l’élément amovible se trouve dans la fente
de la poche.
5. Sécurisez l’élément amovible sans jeu 1 en tournant le loquet
de verrouillage de l’élément amovible de la table 2 dans le sens
Zero Clearance Insert TS0800
Élément amovible sans jeu TS0800
33
11
44
44
33
33
33
22
44
44
Fig. 1
background
1609B07949 11/2022
!1609B07949!
© Robert Bosch Tool Corporation 1800 W. Central Road, Mt. Prospect, IL 60056-2230
Accesorio de inserción de holgura cero TS0800
7. Desconecte el paquete de batería y reinstale el sistema de protec-
tor inteligente Smart Guard.
Ajuste del accesorio de inserción de holgura cero (Fig. 1)
El accesorio de inserción de holgura cero 1 se deberá ajustar de manera
que esté al ras con la superficie de la mesa de la sierra.
1. Coloque un borde recto o una escuadra sobre la mesa de la sierra,
de manera que se extienda sobre el accesorio de inserción de
holgura cero 1.
2. Si es necesario realizar algún ajuste, ajuste el accesorio de inser-
ción 1 al ras con la mesa girando los cuatro tornillos de ajuste del
accesorio de inserción 3.
Ne faites jamais fonctionner la scie sans que l’élément amovible ap-
proprié soit en place. Servez-vous de l’élément de sciage pour scier, de
l’élément de rainurage pour rainurer 1 et de l’élément de moulurage pour
moulurer.
En cuanto se haya completado la operación de aserrado no pasante,
reinstale el sistema de protector inteligente Smart Guard.
ATENCIÓN: Este accesorio es solo para cortes de 90 grados.
Lea estas instrucciones y las Instrucciones de utilización/seguridad de la GTS18V-08 para el uso
correcto de este accesorio.
Posicionamiento del accesorio de inserción de holgura cero
(Fig. 1)
1. Desconecte el paquete de batería y retire el sistema de protector
inteligente Smart Guard.
2. Retire el accesorio de inserción de la mesa actual.
3. Baje la hoja completamente por debajo de la superficie de la mesa
y ajuste la cuchilla separadora en su posición más baja. (Consulte
la sección “Posicionamiento de la cuchilla separadora” en las
Instrucciones de utilización/seguridad de la GTS18V-08.)
4. Posicione el accesorio de inserción de holgura cero 1 en el bolsillo
de la mesa de manera que la lengüeta ubicada en el accesorio de
inserción esté en la ranura ubicada en el bolsillo.
5. Fije el accesorio de inserción de holgura cero 1 rotando el cierre
del accesorio de inserción de la mesa 2 en sentido contrario al de
las agujas del reloj y sujetándolo con los cuatro tornillos de montaje
suministrados 4.
6. Conecte el paquete de batería, encienda la sierra y suba lenta-
mente la hoja tanto como sea posible, hasta que la hoja corte
completamente a través del accesorio de inserción 1 hasta la
abertura de la ranura trasera.
1. Placez une règle ou une équerre sur la table de la scie en la faisant
dépasser de l’élément amovible sans jeu 1.
2. Si un réglage est nécessaire, ajustez l’élément amovible 1 au niveau
de la table en tournant les vis de réglage de l’élément amovible
sans jeu 3.
Ne faites jamais fonctionner la scie sans que l’élément amovible ap-
proprié soit en place. Servez-vous de l’élément de sciage pour scier, de
l’élément de rainurage pour rainurer 1 et de l’élément de moulurage pour
moulurer.
Dès que l’opération de sciage non traversant est terminée, remettez le
système de protection intelligent Smart Guard en place.
ATTENTION : Cet accessoire n’est conçu que pour des coupes à 90
degrés.
Élément amovible sans jeu TS0800
