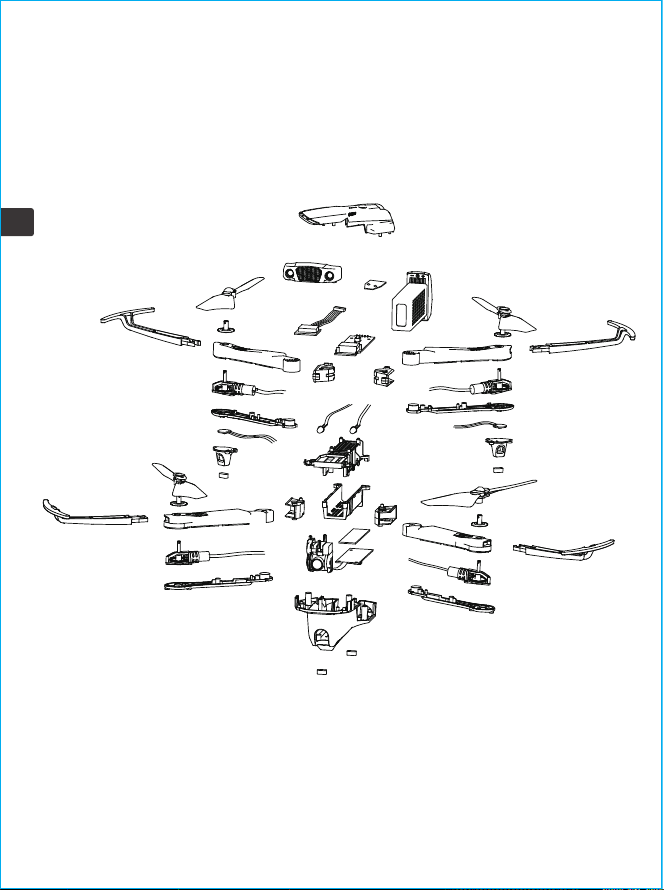

6.0 Accessories/Parts (Optional)
2
3
8
17
18
3
4
2.3 Drone diagram
2.4 Remote control diagram
4
4
5
5
6

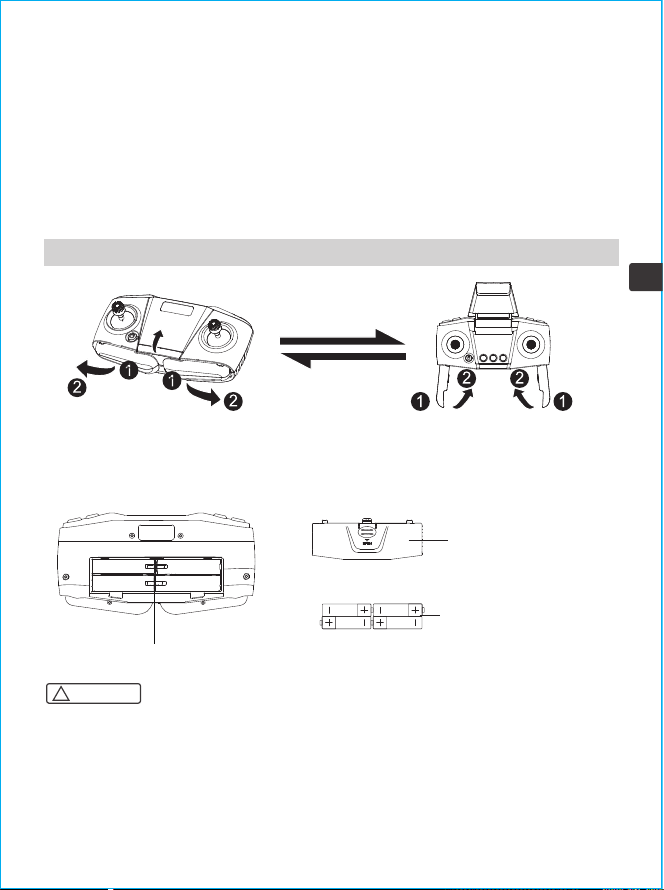

3.4 Preparing the remote control
7
8
10
11
13
16
17
17
17
5
1
EN
1.0 Important safety information
Safety Guide
Thank you for purchasing this SYMA product. To ensure that you operate the drone correctly and
conveniently, please read this manual carefully before operating, and keep this manual properly for
future reference.
1. Adult or experienced RC pilot’s supervision is recommended for children.
2. Rechargeable batteries are to be removed from the toy before being charged.
3. Batteries are to be inserted with the correct polarity.
4. Rechargeable batteries are only to be charged under adult supervision.
5. Non-rechargeable batteries should not be recharged; Batteries should be inserted with a correct
polarity; Different types of batteries, new or used batteries should not be mixing.
6. Turn off the drone/transmitter and remove the batteries when not in use.
7. The supply terminals are not be short-circuited.
8. Keep away from the rotating blades (rotating blades may cause bodily injuries, or damage to
property).
9. Attention：please assemble the drone with the guidance of adults.
10. Do not look directly into the LED lights of the drone as it can damage your eyes.
11. Exhausted batteries are to be removed from the drone.
12. Please store the smaller-sized drone accessories in places that are out of reach of children.
13. This drone is very powerful. For all first-time flights, the left joystick must be slowly pushed up in
order to prevent the drone from ascending too fast to avoid unnecessary collision and possible
damage and injury.
14. When the flight is ended, first turn off the power of the remote control. Then turn off the power of
the drone.
15. Avoid placing the batteries in places with high temperatures and exposure to heat.
16. Please keep a safe distance from the spinning propellers to avoid injury.
17. To ensure the electromagnetic environment requirement of the aviation radio (station), using
remote controls in the zone, which is in a radius of about 5000m zone from the circle center of the
airport runway, is forbidden. All users also should abide by the regulation of the radio set forth by
government and regulatory agencies including the duration and area.
18. Pay attention to keeping distance of 2-3 meters from the user or other people when the drone is
flying, avoid the drone landin to hit the head, face or face or body of anoter person.
19. Attention：Drone assembly under adult supervision.
20. The packing has to be kept since it contains important information.
Repair and maintenance
1. Use clean and soft cloth to clean the product.
2. Keep away the product from heat sources.
3. Avoid water exposure to this product. Moisture may cause damages of drone electronic parts.
4. Transformers used with the drone should be examined regularly, such as propel blade, motor,
battery and other parts. In case of any damages is found, please stop using it unless it is repaired
or replaced.
2
EN
3
EN
2.0 About this product
2.1 Specifications
Drone
Drone weight Approx. 190g(Not included propeller protector)
Drone Size 360*300*70mm(Install propeller protector)
Brand Name SYMA
Model/ITEM NO. X220W
Range 350m
Altitude 100m
Image transmission range 300m
Operating temperature 0°C to 40°C
Video transmission frequency 5 G
Motor 8520
Battery 7.6V 1300mAh
Charging time Approx. 150 minutes
Flight time Hovers indoors for more than 16-18 minutes
Parameter of shooting
Operating Frequency 5 GHz
Photo Resolution 3840*2160(stored on mobile phone)
Video Resolution
2048*1080(stored on mobile phone)
Lens FOV 62°
Max Transmission Distance 984 feet/300m(outdoor and unobstructed)
FPV Real-time Transmission 720p@25fps
Photo Formats JPEG
Video Formats MP4
Whether to support memory card Not support
Controllable range 90°up and down
Remote control
Operating Frequency 2.4 GHz
Range 300m
Operating temperature 0°C to 40°C
Remote control battery 4*1.5V "AAA" (Not included)
Package contents
Drone 1
Remote control 1
User manual 1
USB charging cable 1
Clockwise/anticlockwise propellers 2
Propeller protectors 4

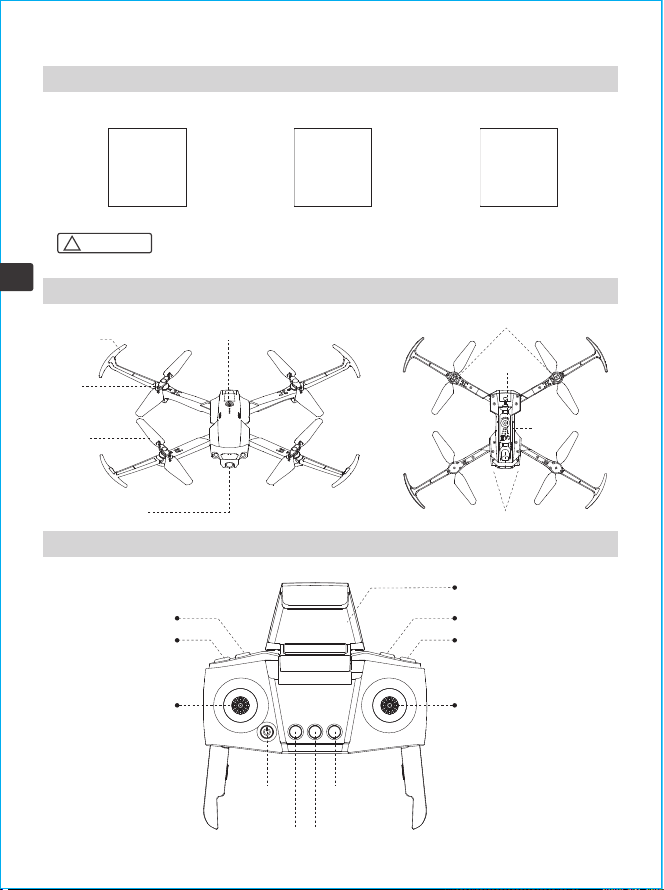

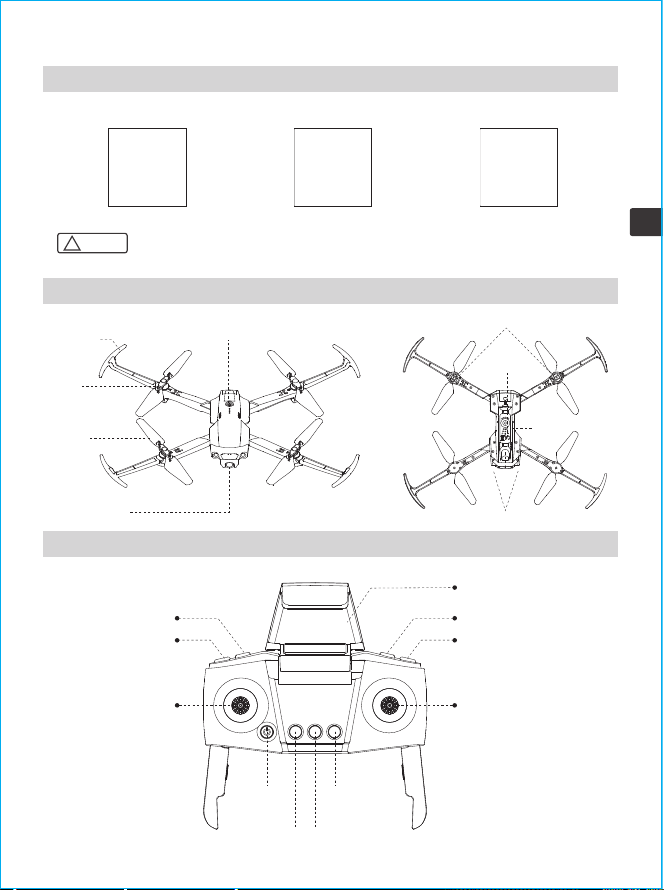

2.4 Remote control diagram
2.3 Drone diagram
4
EN
2.2 Install the SYMA Air app
Scan the QR code with your mobile device or download the app from your app store.
AndroidAndroid(Google play)iOS
Propeller
protector
Motor
Propeller
blades
Front camera
Power switch
Rear LED indicator
Battery
Bottom camera
Front LED indicator
Photo button
Phone holder
Lens up
Lens down
Right joystick
Record button
Left joystick
Power
switch
Return to
take-off position
One-touch Take off / Landing Calibrating the compass
*For best results, use a device with iOS 8.0/Android 5.0 or later
Note:
!

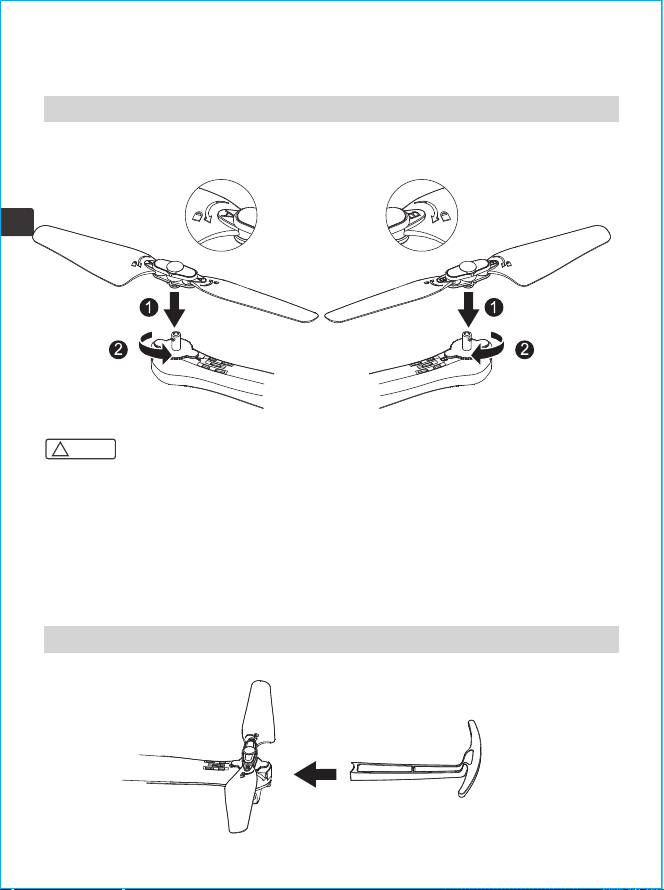

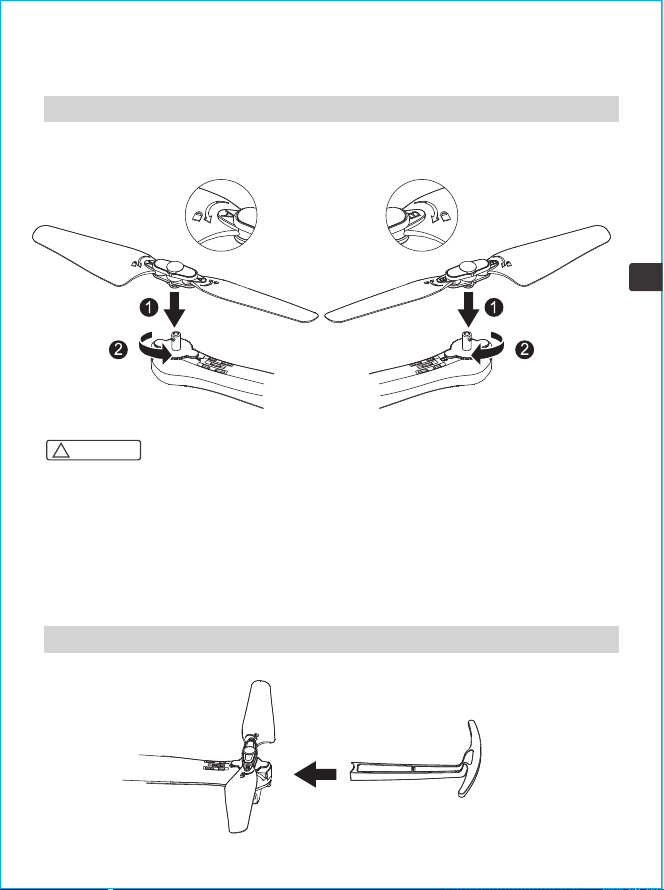

3.1 Installing the propellers
3.2 Installing the propeller protectors
3.0 Assembling the product
Clockwise propellers Anticlockwise propellers
5
EN
1. Attach the propellers as shown in the diagrams above. Ensure that they are attached in the
correct orientation.
2. Ensure that the clockwise and anticlockwise propellers are attached to the correct arms. The
drone will not fly correctly if the propellers are attached in the wrong position.
3. The propellers are made from delicate material. Pay attention when attaching them to the
drone.
4. Only use propellers that are supplied by the SYMA.
5. The propellers are consumable parts. If necessary, purchase replacements from the
manufacturer.
Note:
!
Remove the battery Insert the battery

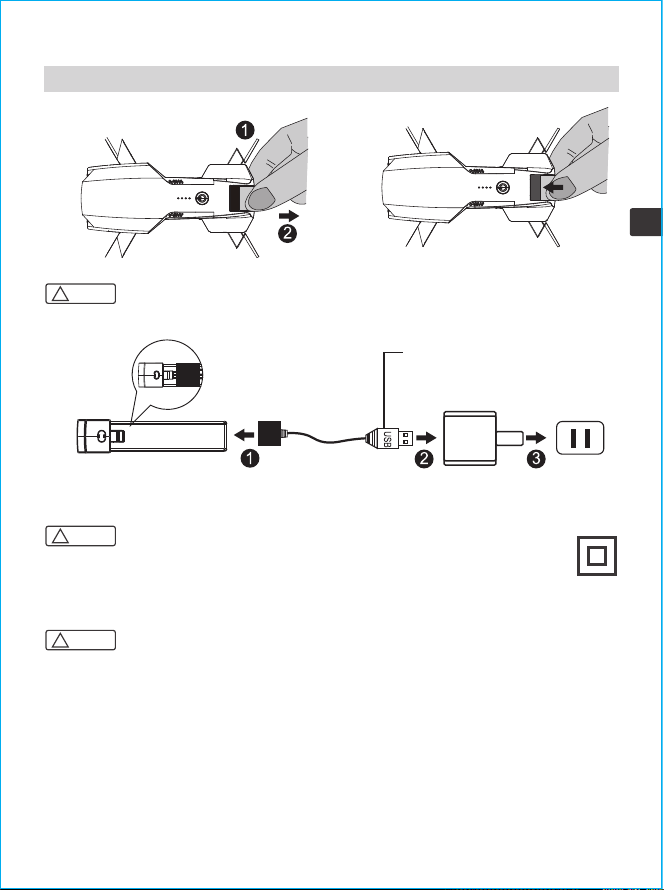

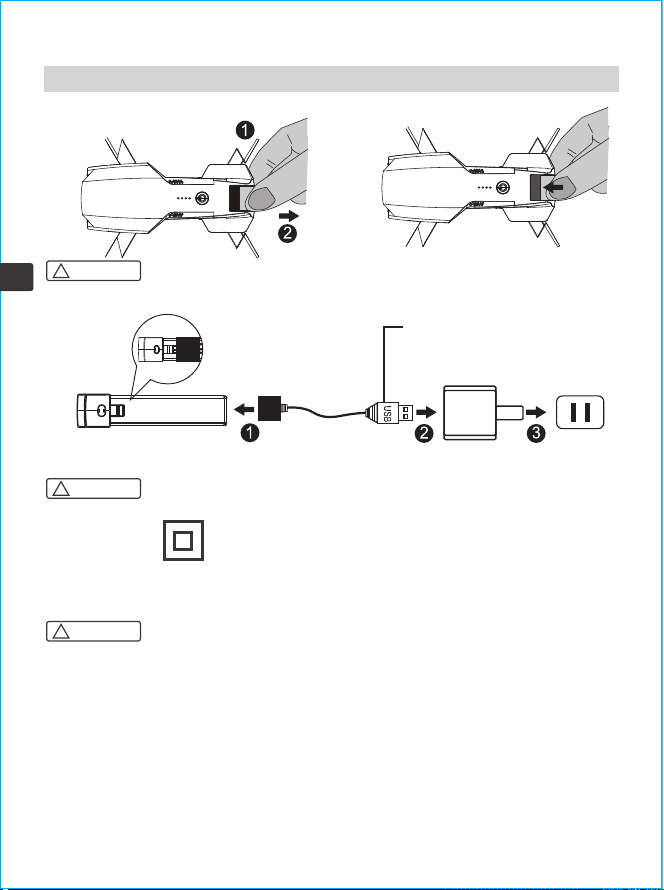

3.3 Charging the drone battery
6
EN
5V/2A adapter(Not included)USB charging cableBattery
Battery
* The toy is only to be connected to equipment bearing either of the following symbols:
* Charge the drone with the USB charging cable that came with the product.
* The battery will take longer to charge when you use an adapter with a smaller rated current.
Ensure that the battery holder clicks into place.
Note:
!
* Do not short circuit or compress the battery, as this may cause an explosion.
* Do not disassemble the battery or store it in a hot environment.
* If you do not plan to use the drone for at least 10 days, discharge the battery to 40%-50%.
This helps to prolong the lifespan of the battery.
* Rechargeable batteries should be removed from the drone before charging.
* Rechargeable batteries should only be charged under the supervision of adults. And keep
away from flammable materials.
* Caution: Risk of explosion if the battery is replaced with incorrect ones, please install the
batteries according to the instructions.
* Failure to follow all the instructions may result in serious injury, irreparable damage to the
battery, and may cause a fire, smoke, or explosion.
Note:
!
Note:
!
When charging: the battery green
indicator flashes slowly.
When fully charged: the battery green
indicator light is always on.
Abnormal charging: the battery
indicator flashes quickly.

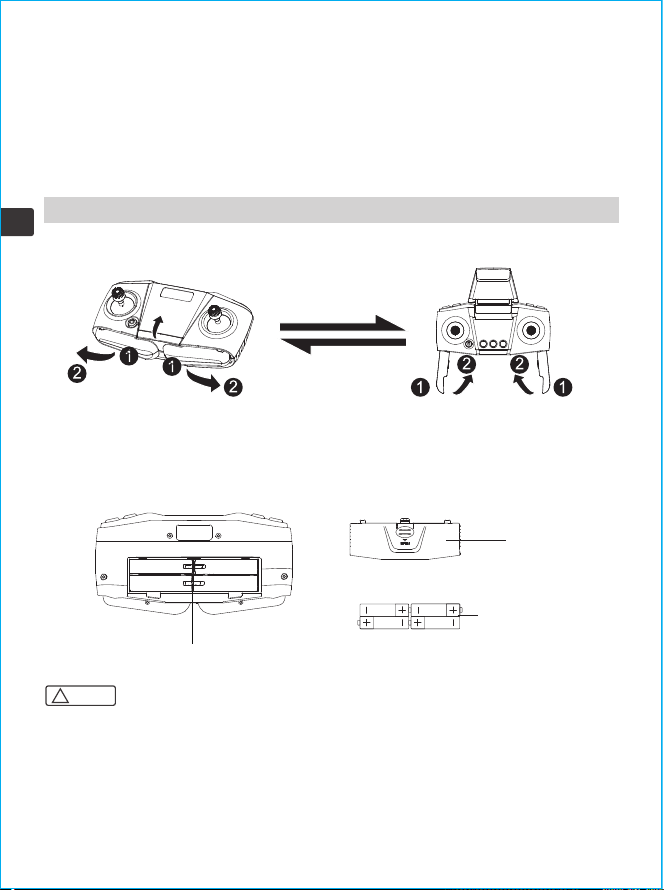

Remote control battery installation
3.4 Preparing the remote control
7
EN
Battery Compartment
Battery Cover
4×1.5V "AAA" Battery
(Not included)
* Always check the battery's condition before charging or using it. Replace the battery if it has
been dropped, or in case of odor, overheating, discoloration, deformation, or leakage.
* Use only the supplied charging cable.
* The battery temperature must never exceed 60℃(140°F) otherwise the battery could be
damaged or ignite.
* Never charge on a flammable surface, near flammable products, or inside a vehicle
( preferably place the battery in a non-flammable and non-conductive container)
* When installing the batteries, ensure that you match the + and ‒ ends of the battery with the +
and ‒ signs on the controller.
* During the battery installation, it must be ensured that the polarities of the batteries are
matched with that of the battery box. No battery shall be installed with the opposite polarity.
* Please do not use new and old batteries together.
* Please do not use different types of batteries together.
* Do not use rechargeable batteries.
Note:
!
Open the remote control
Close the remote control
Indicator lights stays constant
when pairing is complete.
Switch on the remote control Indicator lights
flashes rapidly to slowly
8
EN
Remote control
indicator lights
flashes rapidly
Pairing the remote control with the drone
4.0 Flight guide

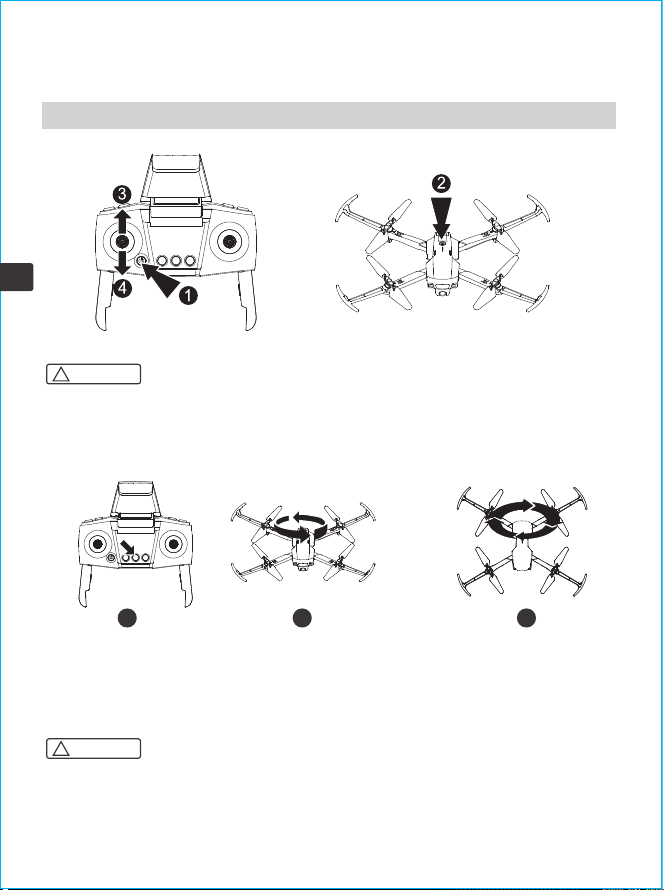

4.1 Flight preparation and turning the drone on/off

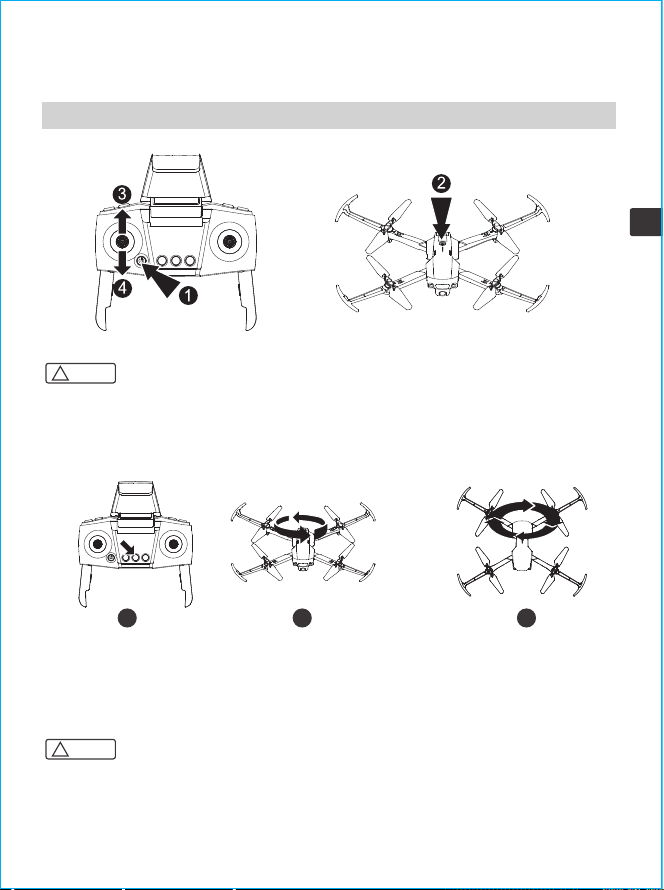

Calibrating the compass
Press to calibrating
the compass
Hold the drone horizontally
and rotate 360 degrees
a few times. Indicator lights
flashes from slowly to rapidly
Hold the drone vertically
and rotate 360 degrees a few
times. Indicator lights flashes
from rapidly to constant
2
3
1
* When you switch on the remote control, the indicator light will flash rapidly for
approximately 20 seconds to indicate that the remote control is waiting for a signal. The
indicator will then flash slowly to indicate that the pairing mode has been disabled.
Note:
!
* Do not calibrate the compass near strong electromagnetic fields or large pieces of metal, car
parks or buildings with underground steel reinforcements.
* When holding the drone horizontally, the angle of inclination must not exceed 30 degrees.
Note:
!
9
EN

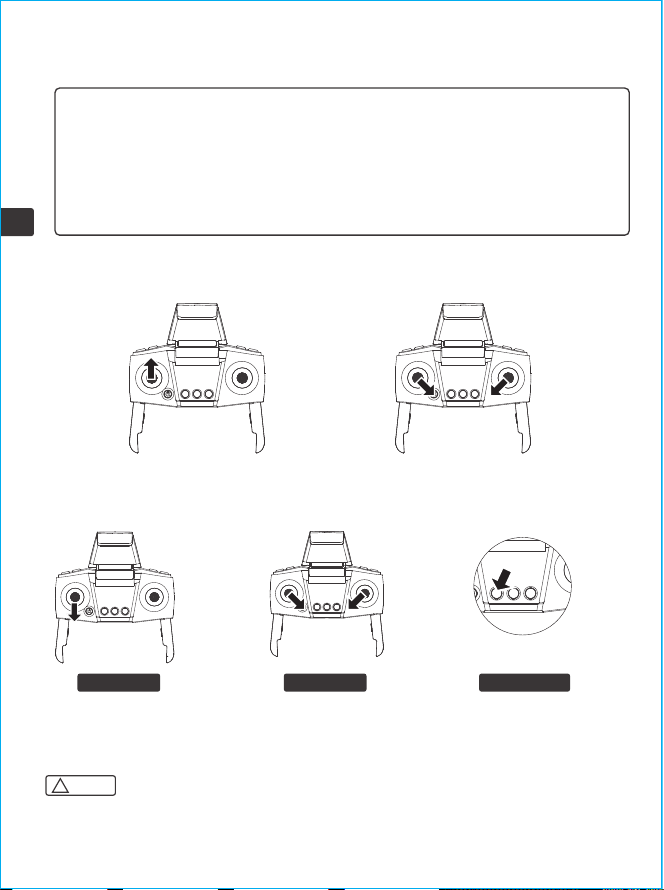

Turning the drone off
Method one Method two Method three
Push the left joystick
downward for 2-3 seconds.
Push the left and right
joysticks downward in a
V shape for 2 seconds
Press the take-off/landing
button to make the drone land
automatically and switch off.

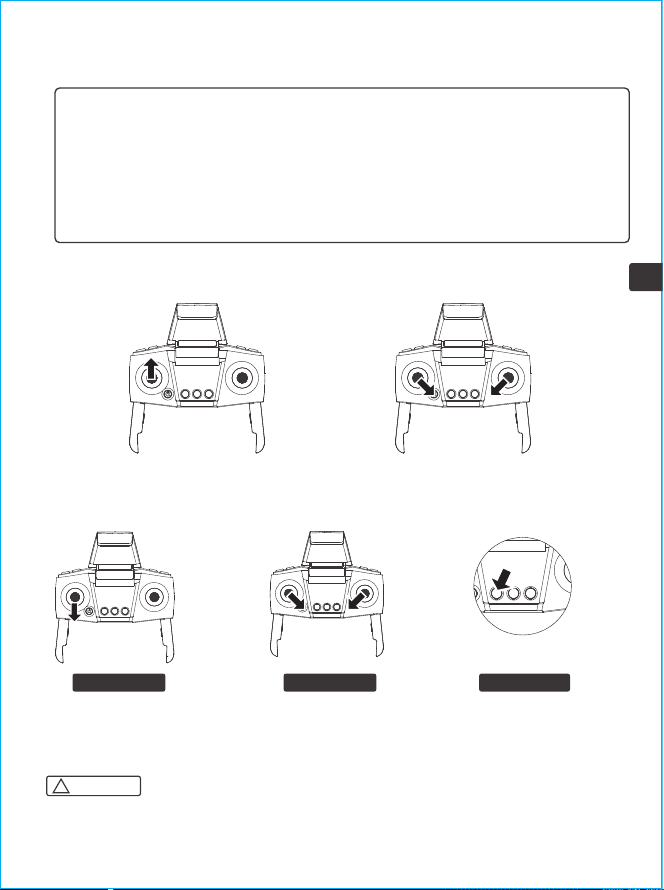

Turning the drone on
Push the left and right joysticks
downward in a V shape for 1 second.
Move the left joystick upward
or
* The drone will switch off automatically if its angle of inclination exceeds 90 degrees.
Note:
!
Searching for satellites (No need to search for satellites for indoor flight)
* The rear indicator light will change from orange to green when the drone has locked onto a
satellite and recorded the take-off location. The drone is now ready to fly.
* It should take approximately one minute for the drone to lock onto a satellite. If the drone
fails to find a satellite, recalibrate the compass.
* Before take-off, place the drone in an open space away from obstacles and ensure that GPS
mode is enabled.
* When the rear green indicator light flashes rapidly, this indicates that the GPS signal is
weak. If this occurs, land the drone manually and restart the satellite search.
10
EN

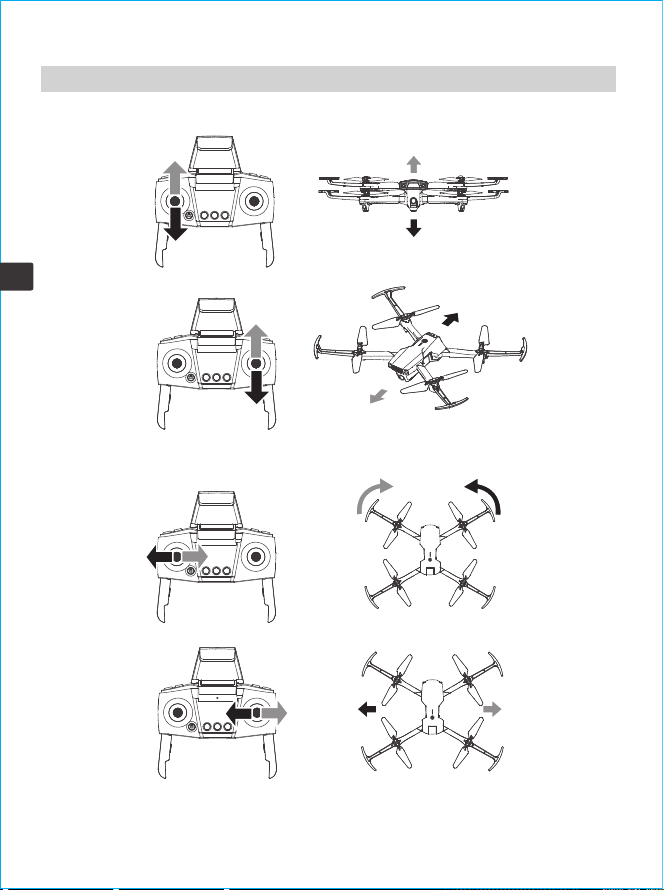

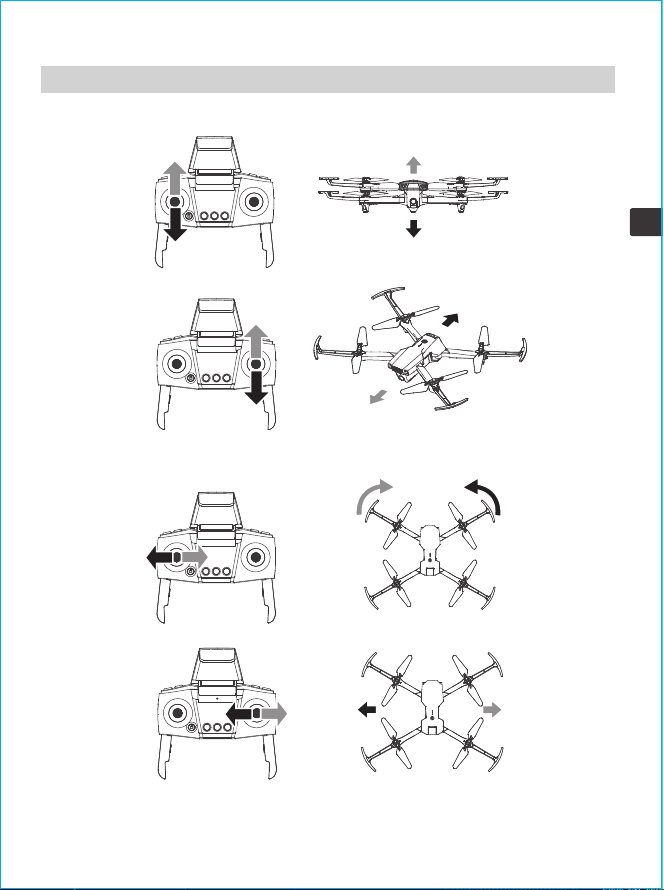

4.2 Using the remote controller
Ascend
Descend
Move backwards
Move forwards
Tilt left Tilt right
Front
Rear
Rotate right
Front Rotate left
Rear
11
EN

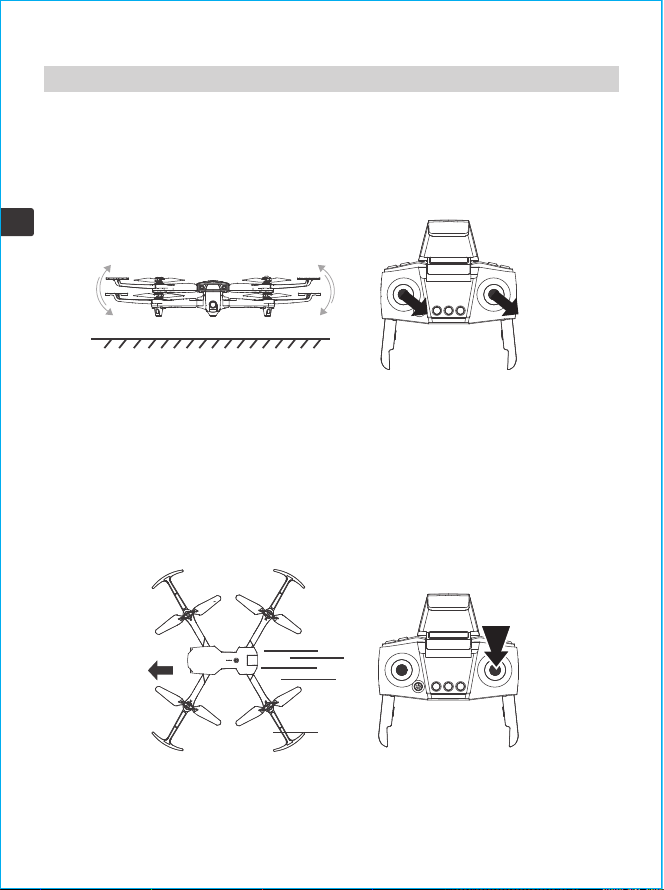

4.3 Flight modes
Front indicator is constant white, rear indicator is constant yellow.
Optical flow positioning
GPS mode
Front indicator is constant white, rear indicator is constant green.
*If the rear indicator starts to flash rapidly, this indicates that the optical signal is weak and
the drone cannot determine its position.
* Performance may be impaired in dark surroundings, areas with reflective surfaces
(e.g. water), or at altitudes of more than 6 m.
* Optical flow positioning only supports altitudes of less than 6 m.
Note:
!
* When the battery level is normal, the drone can fly to a distance of 350 m at a maximum
altitude of 100 m.
* When the battery level is low, the drone can fly to a distance of 20 m at a maximum altitude
of 20 m.
* If the rear indicator starts to flash rapidly, this indicates that the GPS signal is weak and the
drone cannot determine its position.
* GPS mode cannot be used indoors.
Note:
!
12
EN

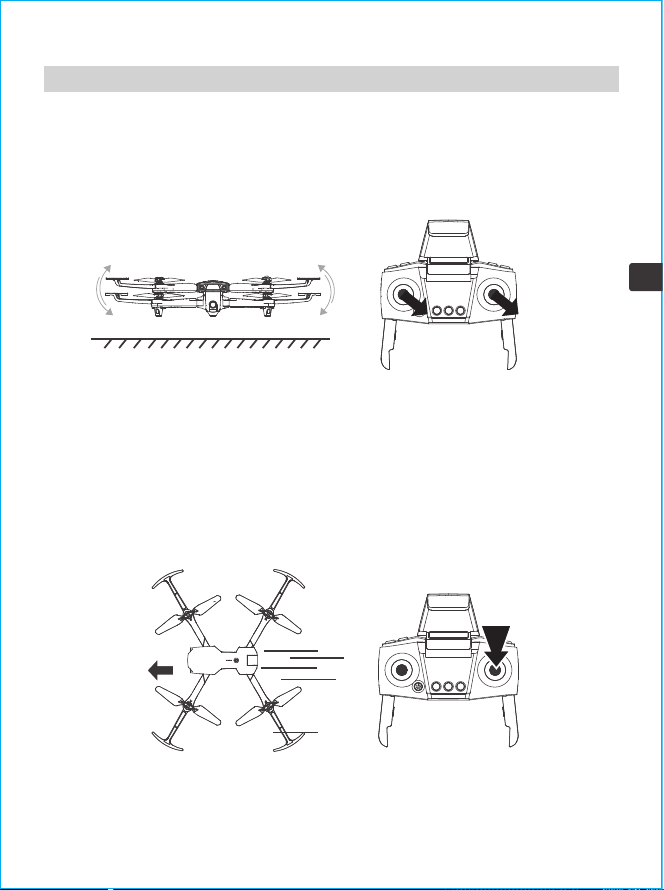

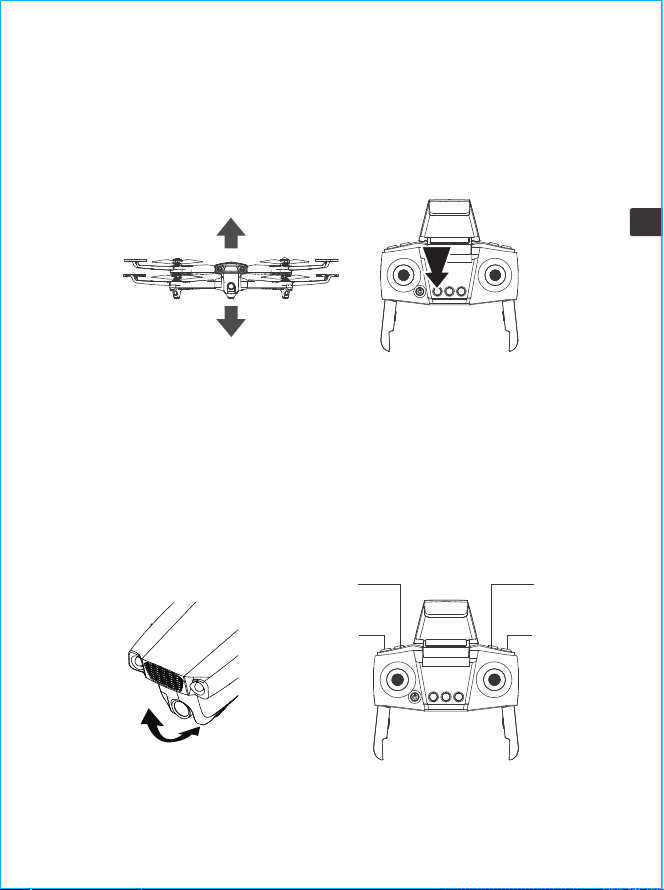

1. Configuring the forward direction
When you switch on the drone for the first time, the direction in which the front side of the
drone is pointing will be set as the forwards direction.
2. Enabling headless mode
① After pairing the remote control with the drone, hold down the right joystick for
approximately 3 seconds. The remote control will beep 8 times to indicate that headless
mode is enabled. To disable headless mode, hold down the right joystick again for
approximately 3 seconds.
② In headless mode, you do not need to determine the drone orientation. You can move the
joysticks on the remote control to make the drone move in the corresponding direction.
Headless mode
The indicator on the drone will flash once every 4 seconds.
13
EN
4.4 Flight control
Level calibration
High/low speed mode
Place the drone on a level surface and move the left and right joysticks to the lower right
corner for approximately 3 seconds. The indicator will flash rapidly and then stay constant
to indicate that the calibration process is complete.
The drone cannot be calibrated if the angle of inclination is greater than 10 degrees.
Briefly press the right joystick to switch between high and low speed mode.
1. Low speed mode is enabled by default when the drone is switched on.
2. The remote control beeps twice when high speed mode is enabled and once when low
speed mode is enabled.
14
EN
One-Key take-off/landing
Remote control photo and video functions
Take a photo
Record video
Lens up
Lens down
90°
1. When the drone is under standby mode,Press the take-off/landing button to make the
drone take off automatically and hover at a height of 1.5 m.
2. When the drone is under the active mode, it will automatically land on the ground if you
press the one key landing.
1. Take a photo: Press the photo button. The indicator on the drone will flash to indicate
that a photo is taken.
2. Record video: Press the record button. The indicator on the drone will flash twice to
indicate that recording is in progress. Press the record button again to end the recording.
The indicator on the drone will turn on to indicate that recording is complete.
3. Camera angle adjustment
15
EN

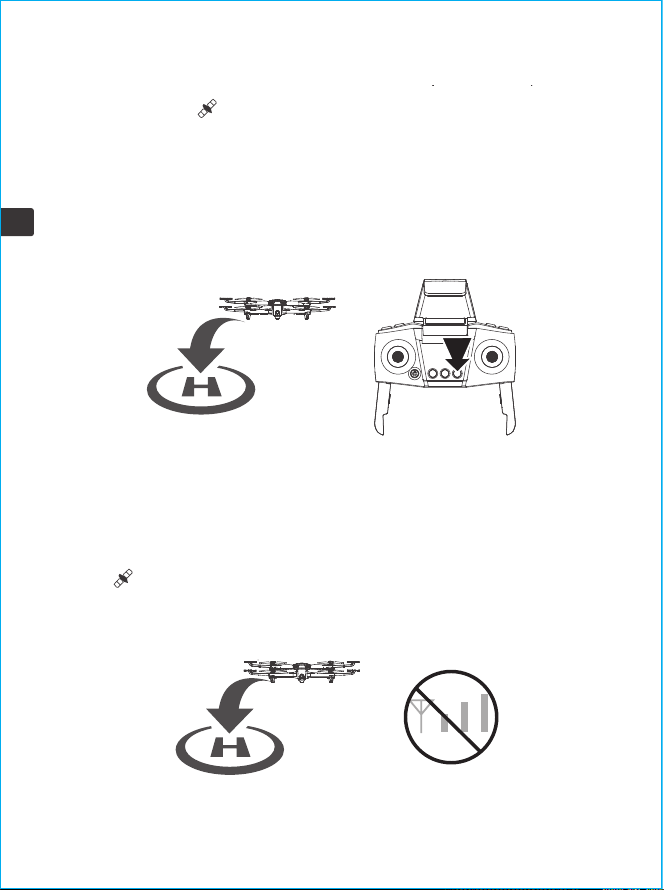

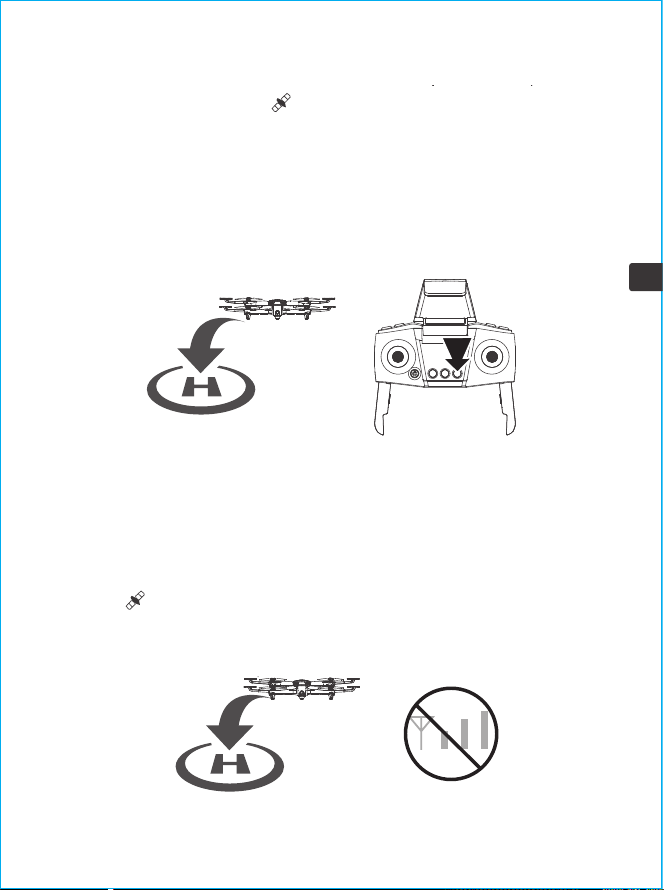

Return to home function
No signal
Failsafe return to home
In GPS mode (when the indicator light is constant), hold the return to home, button
so the drone will return to its take-off position automatically. During the return flight, you
can use the joystick to control the drone ascend, descend and move left/right in order to
avoid obstacles. To terminate the return flight, hold the return to home button.
If the remote control signal is lost for more than 20 seconds, the drone will automatically
return to the take-off position. If the signal is restored during the return flight, you can hold
the return to home button to terminate the return flight.
· The drone cannot automatically avoid obstacles during the return flight.
· The automatic return to home function is not available when the GPS signal is weak
(flashing indicator light).
· If the drone does not receive a GPS signal and lost contact with the remote control for
more than 20 seconds, it will not be able to return to home but will land automatically.
· If the drone is flying at an altitude less than 20 m, it will automatically ascend to an
altitude of 20 m before returning home.
· If the drone is flying at an altitude more than 20 m, it will return home at the same
altitude.
16
EN

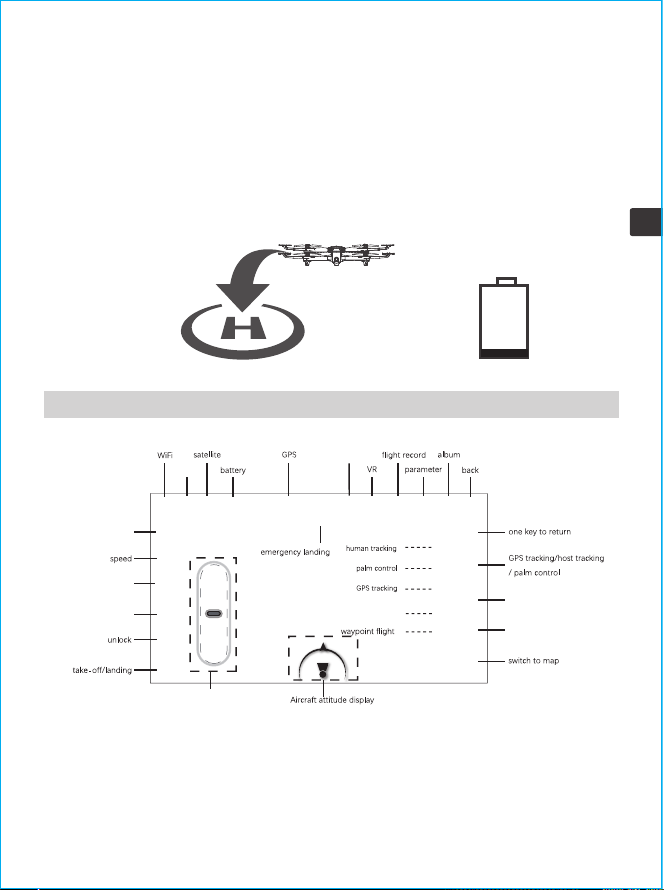

Low-battery return to home
Low battery
4.5 Smart app features
When the drone battery is low, the drone will automatically return to the take-off position.
During the return flight, you can use the joystick to control the drone to ascend, descend
and move left/right in order to avoid obstacles.
·If the drone is further than 20 m from the landing position, the return flight cannot be
terminated.
·If the drone is less than 20 m from the landing position, the return flight can be terminated.
Landing position: The initial unlock/take-off position.
· Before using the smart app features, watch the video tutorial in the SYMA AIR app or on the
SYMA website.
· Ensure that you pre-configure the flight altitude and distance in the SYMA AIR app.
Optical flow
Joystick On / Off
Photo / Video
Record
Front camera pan controller
Flight Plan
Circle flight
Flight plan / waypoint flight
Switch camera
17
EN
5.0 Drone status and maintenance
5.1 Understanding the drone LED indicators
1
2
3
4
5
6
7
8
9
5.2 Troubleshooting
Please do not hesitate to contact us if you need more further support.
+1 718-312-0558(US)
+44 (0)7723708421(UK)
+4933545519201(DE)
5.3 Contact Us
For online support, please scan this
code with Facebook Messenger
Problem Cause Cause Solution
No. Indicator status Meaning
1. Undervoltage protection was enabled.
2. The remote control battery level is low
and the power indicator is flashing.
1. The remote control batteries are nearly
empty.
2. There is interference from a remote
control on the same frequency.
1. Charge the drone battery.
2. Change the batteries in the
remote control.
1. Change the batteries.
2. Move to a different area
where there is no
interference.
The drone is not calibrated level to the
ground.
1. The drone is not calibrated level to
the ground.
2. The air pressure is unstable due to
poor weather conditions.
3. A violent collision corrupted the
gyroscope’s data.
1. Calibrate the drone.
2. Avoid flying in poor weather.
3. Calibrate the drone.
The dronewas involved in a collision.
Calibrate the drone.
Reconfigure the forwards
direction.
The drone does
not respond.
The drone’s
response is
intermittent.
The drone drifts to one
side while hovering.
The drone does not
travel in a forwards
direction in headless
mode.
The drone does not
hover properly/the
drone keeps moving
up and down.
Front indicator = constant white, rear
indicator = constant yellow
Front indicator = constant white, rear
indicator = constant green
Front and rear indicators flash once
every 4 seconds
Front and rear indicators flash twice
every 1.5 seconds
Front and rear indicators flash twice
every second
Front and rear indicators flash once
every second
Front indicator = constant, rear
indicator = flashing slowly
Front indicator = constant, rear
indicator = flashing rapidly
Front and rear indicators flash rapidly Pairing or level calibration in progress
Recording in progress
Signal lost
Low battery
Poor GPS reception
GPS fault
Headless mode
GPS mode
Optical flow positioning
18
EN

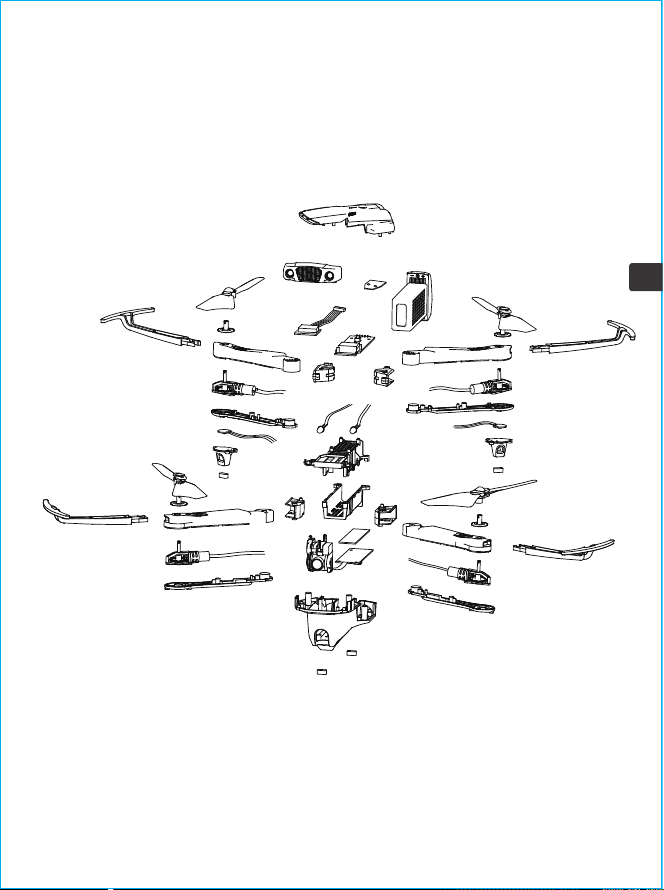

6.0 Accessories(available separately)
Drone body Arm Arm parts
Feet
Gear Motor
GPS moduleLights
Battery
Main unit
battery cover
Propeller parts Propeller protector
Camera circuit board
Propeller blades
Light cover Protective cover
Receiver board
Remote controlCharging cable
The following section contains a list of optional accessories that are available to purchase.
Accessories can be purchased from your local retailer. Please indicate your preferred colour
when making your purchase.
19
EN
脚部灯罩
A
B
A
B
20
EN
Warning: Changes or modifications to this unit not expressly approved by the party
responsible for compliance could void the user's authority to operate the equipment.
FCC Notice.
Any Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference,and
2. This device must accept any interference received, including interference that may cause
undesired operation.
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation.This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications.
However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
●Reorient or relocate the receiving antenna.
●Increase the separation between the equipment and receiver. •Connect the equipment into
an outlet on a circuit different from that to which the receiver is connected.
●Consult the dealer or an experienced radio/TV technician for help.
"This device complies with FCC radiation exposure limits set forth for general population
(uncontrolled exposure). This device must not be collocated or operating in conjunction with
any other antenna or transmitter."
RF frequency band: 2408-2478MHz
Transmitter power: 10dBm(Max.)
Product Name: (DRONE)
Decoration of Conformity Inserts: Hereby, GuangDong SYMA Model Aircraft Industrial Co., Ltd.
declares that the radio equipment type helicopter is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet address:
http://www.symatoys.com/down/declaration-of-conformity.html
21
EN
WARRANTY:
LIMITED 2-YEAR WARRANTY AND FREE LIMITED REPLACEMENT PARTS FOR 2-YEARS
Symatoys.com.cn warrants to the original buyer only that its products will be free from
defects in material and workmanship for 2 years from the date upon which the product is
shipped, either directly from symatoys.com.cn or from an Authorized Re-seller’s location, to
the buyer.
The following condition's must to be eligible for warranty coverage:
1. During the warranty period product is used as intended by the manufacturer.
2. The Product has not been disassembled or modified.
3. The labels and serial numbers show no signs of tampering or altering.
4. Buyer has a warranty code obtained by registering their product online prior to making a
claim.
EXCEPTIONS: THE LIMITED WARRANTY SHALL NOT APPLY TO:
• Damage caused by normal wear and tear
• Accident, negligence, abuse, misuse, misapplication or willful damage by buyer (or its
agents), or acts of nature
• Crash or burning caused by non-manufacturing factors
• Damage caused by authorized modification or disassembly not authorized by the instruction
manual
• Damage. caused by incorrect use or operation
• Damage caused by mismatch or misuse of battery or charger
• Failure of the operator to follow the operating instruction or use outside the products
operating parameters
• Damage caused by operating the product in or around electromagnetic interference (i.e.,
radio transmitting tower, high-voltage wire, substation, etc.)
• Damage caused by operating the product where there may be interference caused by other
wireless devices
• Operating the product with load capacity in excess of the sale weight listed in the manual
• Operating the product with aged, damaged or unauthenticated third-party components
• Operating the product with a defective battery
WARRANTY
PROCEDURE: Any claims for breach of the foregoing limited warranty shall only be valid if
buyer makes such claim in writing within 2 year of the date of shipment of the product to
which the claim. To make a warranty claim, please email at: [email protected] with
your full name. address. phone number, order number. vehicle type. part type and purchase
date and product issue.
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y
2 YEAR
LIMITED REMEDY:
Symatoys.com.cn's sole liability, and buyer's sole remedy for any breach of the foregoing
warranty shall be at Symatoys.com.cn's option to exchange the product with a new product or
a refurbished product that is functionally equivalent to the original product, or issue a credit
or refund to the purchase price the product.
Any replaced products shall be warranted as set forth herein, provided that the period within
which buyer may make further claims shall be limited to the remainder of the original period.
for the applicable product or 2 years, whichever is longer (although the warranty period shall
be suspended during any period of replacement)
DISCLAIMER:
Haftungsausschluss:
THE WARRANTY AND REMEDIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES.
AND Symatyos.com.cn DISCLAIMS ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING
WITHOUT LIMITATION THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, NON-INFRINGEMENT AND ANY WARRANTIES ARISING OUT OF COURSE
OF DEALING, COURSE OF PERFORMANCE AND TRADE USAGE.
Symatoys.com.cn IS NOT RESPONSIBLE FOR DIRECT, SPECIAL, INCIDENTAL OR CONSEQUEN-
TIAL DAMAGES RESULTING FROM ANY BREACH OF WARRANTY OR CONDITION, OR UNDER ANY
OTHER LEGAL THEORY. INCLUDING BUT NOT UMITED TO COSS OF USE; LOSS OF REVENUE;
LOSS OF ACTUAL ANTICIPATED PROFITS (INCLUDING LOSS OF PROFITS ON CONTRACTS);
LOSS OF THE USE OF MONEY, LOSS OF ANTICIPATED SAVINGS; LOSS OF BUSINESS COSS OF
OPPORTUNITY; LOSS OF GOODWILL, LOSS OF EPUTATION; LOSS OF DAMAGE TO COMPRO-
MISE OR CORRUPTION OF DATA; OR ANY INDIRECT OR CONSEQUENTIAL LOSS OR DAMAGE
HOWSOEVER CAUSED INCLUDING THE REPLACEMENT OF EQUIPMENT AND PROPERTY.
ANY COSTS OF RECOVERING OR REPRODUCING ANY DATA STORED IN OR USED WITH THE
PRODUCT OR ANY FAILURE TO MAINTAIN THE CONFIDENTIALITY OF INFORMATION STORED
THE PRODUCT.
Some states do not allow the exclusion or limitation of incidental or consequential damages.
so the above limitation or exclusion may not apply to you. In addition, some states do not
allow limitations on how long an implied warranty lasts. so the above limitation may not
apply to you.
FREE REPLACEMENT PARTS FOR 2 YEARS: Symatoys.com.cn .com shall also make available
any spare part needed for registered vehicles free of charge for 2 years from the date of
purchase, with the exception of batteries, motors. circuit boards and transmitters. Shipping
charges may apply Limit one part type request per registered vehicle (e.g., registrants are
entitled to one extra set of batteries per registered vehicle}. To request spare parts. please
email at: [email protected] with your warranty code, vehicle name/model, current
shipping address, purchase date and part type
GET YOUR WARRANTY CODE AT symatoys.com.cn/pages/warranty-signup
HAVE YOUR ORDER NUMBER AND/OR VEHICLE UPC READ
22
EN
European Representative：
CET PRODUCT SERVICE LTD.
Osterholzallee 144
71636 Ludwigsburg Germany
Phone：+4971416432236
E-mail：[email protected]
British Representative：
CET PRODUCT SERVICE LTD.
Beacon House Stokenchurch Business Park,
Ibstone Rd, Stokenchurch
High Wycombe HP14 3FE UK
Tel： +447419325266
E-mail：[email protected]
United States Representative：
Duvin Trade Inc
5800 Wood Sorrel Dr，Littleton，Co, 80123，United States
Phone: 718-312-0558
E-mail: [email protected]
Manufacturer: GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO.,LTD
Address: NO.2 WEST XINGYE ROAD LAIMEI INDUSTRIAL AREA CHENG HAI , Shantou, China
Postal Code: 515800
The company has the right of final interpretation of this user manual.
+1 718-312-0558 +44(0)7723708421(UK) +49 335-4551-9201(DE)
[email protected](US) [email protected](EU)
http://www.symatoys.com
23
EN
MADE IN CHINA
DE
24 - 47
DEUTSCH EINFÜHRUNG
Inhalt
1.0 Wichtige Sicherheitshinweise
2.0 Über dieses Produkt
2.1 Spezifikationen
2.2 Installation der SYMA Air App
3.0 Zusammenbau des Produkts
3.1 Einbau der Propeller
3.2 Einbau der Propellerschutzvorrichtungen
3.3 Aufladen des Akkus der Drohne
4.0 Flugführung
4.1 Flugvorbereitung und Ein-/Ausschalten der Drohne
4.2 Verwenden der Fernbedienung
4.3 Flugmodi
4.4 Flugkontrolle
4.5 Intelligente App-Funktionen
5.1 Verständnis der Drohnen-LED-Anzeigen
5.2 Fehlerbehebung
5.3 Uns kontaktieren
5.0 Drohnenstatus und Wartung
6.0 Zubehör/Teile (optional)
25
26
31
40
41
26
27
2.3 Drohne-Diagramm
2.4 Fernbedienung
27
27
28
28
29
3.4 Vorbereitung der Fernbedienung
30
31
33
34
36
39
40
40
40
28
24
DE
1.0 Wichtige Sicherheitshinweise
Sicherheitsanleitung
Vielen Dank für den Kauf dieses SYMA-Produkts. Um sicherzustellen, dass Sie die Drohne richtig und
bequem bedienen, lesen Sie bitte dieses Handbuch vor dem Betrieb sorgfältig durch und bewahren
Sie dieses Handbuch zum späteren Nachschlagen ordnungsgemäß auf.
1. Für Kinder wird die Aufsicht eines Erwachsenen oder eines erfahrenen RC-Piloten empfohlen.
2. Wiederaufladbare Batterien müssen vor dem Aufladen aus dem Spielzeug entfernt werden.
3. Batterien sind polrichtig einzulegen.
4. Wiederaufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.
5. Nicht wiederaufladbare Batterien sollten nicht aufgeladen werden; Batterien sollten polrichtig
eingelegt werden; Verschiedene Arten von Batterien, neue oder gebrauchte Batterien sollten nicht
gemischt werden.
6. Schalten Sie die Drohne/den Sender aus und entfernen Sie die Batterien, wenn Sie sie nicht
verwenden.
7. Die Versorgungsanschlüsse dürfen nicht kurzgeschlossen werden.
8. Halten Sie sich von den rotierenden Messern fern (rotierende Messer können Personen- oder
Sachschäden verursachen).
9. Achtung: Bauen Sie die Drohne bitte unter Anleitung von Erwachsenen zusammen.
10. Schauen Sie nicht direkt in die LED-Leuchten der Drohne, da dies Ihre Augen schädigen kann.
11. Erschöpfte Batterien sind aus der Drohne zu entfernen.
12. Bitte bewahren Sie das kleinere Drohnenzubehör außerhalb der Reichweite von Kindern auf.
13. Diese Drohne ist sehr mächtig. Bei allen Erstflügen muss der linke Joystick langsam nach oben
gedrückt werden, um zu verhindern, dass die Drohne zu schnell aufsteigt, um unnötige
Kollisionen und mögliche Schäden und Verletzungen zu vermeiden.
14. Wenn der Flug beendet ist, schalten Sie zuerst die Stromversorgung der Fernbedienung aus.
Schalten Sie dann die Stromversorgung der Drohne aus.
15. Vermeiden Sie es, die Batterien an Orten mit hohen Temperaturen und Hitzeeinwirkung
aufzubewahren.
16. Bitte halten Sie einen sicheren Abstand zu den sich drehenden Propellern, um Verletzungen zu
vermeiden.
17. Um die Anforderungen an die elektromagnetische Umgebung des Flugfunks (Station) zu
gewährleisten, ist die Verwendung von Fernbedienungen in der Zone, die sich in einem Umkreis
von etwa 5000 m um den Kreismittelpunkt der Start- und Landebahn des Flughafens befindet,
verboten. Alle Benutzer sollten sich auch an die von Regierungs und Regulierungsbehörden
festgelegten Vorschriften für das Radio halten, einschließlich der Dauer und des Bereichs.
18. Achten Sie darauf, einen Abstand von 2-3 Metern zum Benutzer oder anderen Personen
einzuhalten, wenn die Drohne fliegt, und vermeiden Sie, dass die Drohne landet, um den Kopf,
das Gesicht oder das Gesicht oder den Körper einer anderen Person zu treffen.
19. Achtung: Drohnenmontage unter Aufsicht von Erwachsenen.
20. Die Verpackung ist aufzubewahren, da sie wichtige Informationen enthält.
Reparatur und Wartung
1. Verwenden Sie ein sauberes und weiches Tuch, um das Produkt zu reinigen.
2. Halten Sie das Produkt von Wärmequellen fern.
3. Vermeiden Sie Wasserkontakt mit diesem Produkt. Feuchtigkeit kann elektronische Teile der
Drohne beschädigen.
4. Transformatoren, die mit der Drohne verwendet werden, sollten regelmäßig überprüft werden,
wie z. B. Antriebsblatt, Motor, Batterie und andere Teile. Falls Schäden festgestellt werden, stellen
Sie die Verwendung bitte ein, es sei denn, es wird repariert oder ersetzt.
25
DE
2.0 Über dieses Produkt
2.1 Spezifikationen
Drohne
Drohnengewicht Ca. 190 g (Propellerschutz nicht enthalten)
Drohnengröße 360 * 300 * 70 mm (Propellerschutz installieren)
Markenname SYMA
Modell/ARTIKEL-NR. X220W
Bereich 350m
Höhe 100m
Reichweite der Bildübertragung 300m
Betriebstemperatur 0 °C bis 40 °C
Videoübertragungsfrequenz 5 G
Motor 8520
Batterie 7.6V 1300mAh
Ladezeit Ca. 150 Minuten
Flight time Schwebt drinnen länger als 16-18 Minuten
Parameter des Schießens
Betriebsfrequenz 5 GHz
Fotoauflösung 3840*2160 (auf Handy gespeichert)
Video Auflösung
2048*1080 (auf Handy gespeichert)
Linse FOV 62°
Maximale 300 m (im Freien und ohne Hindernisse)
Übertragungsentfernung 720p@25fps
Fotoformate JPEG
Videoformate MP4
Ob Speicherkarte unterstützt werden soll
Nicht unterstützt
Kontrollierbare Reichweite 90° nach oben und unten
Fernbedienung
Arbeitsfrequenz 2.4 GHz
Bereich 300m
Betriebstemperatur 0 °C bis 40 °C
Batterie der Fernbedienung 4 * 1.5 V "AAA" (nicht enthalten)
Packungsinhalt
Drohne 1
Fernbedienung 1
Benutzerhandbuch
1
USB-Ladekabel 1
Propeller im Uhrzeigersinn/
gegen den Uhrzeigersinn
2
Propellerschutz 4
26
DE
2.4 Fernbedienung
2.3 Drohne-Diagramm
2.2 Installation der SYMA Air App
Scannen Sie den QR-Code mit Ihrem Mobilgerät oder laden Sie die App aus Ihrem App Store
herunter.
AndroidAndroid(Google play)iOS
Propeller
-schutz
Motor
Propeller
-klingen
Vordere Kamera
Stromschalter
LED-Anzeige hinten
Batterie
Untere Kamera
LED-Anzeige vorne
Foto-Schaltfläche
Telefonhalter
Linse auf
Linse nach unten
Rechter Joystick
Aufnahmetaste
Linker Joystick
Leistung
schalten
Zurücksenden
an Startposition
One-Touch-Start / Landung Kalibrieren des Kompasses
*Verwenden Sie für beste Ergebnisse ein Gerät mit iOS 8.0/Android 5.0 oder höher
Achtung:
!
27
DE
3.1 Einbau der Propeller
3.2 Einbau der Propellerschutzvorrichtungen
3.0 Zusammenbau des Produkts
Propeller im Uhrzeigersinn Propeller gegen den Uhrzeigersinn
Achtung:
!
1. Bringen Sie die Propeller wie in den Abbildungen oben gezeigt an. Stellen Sie sicher, dass sie
in der richtigen Ausrichtung angebracht sind.
2. Stellen Sie sicher, dass die rechts- und linksdrehenden Propeller an den richtigen Armen
befestigt sind. Die Drohne fliegt nicht richtig, wenn die Propeller in der falschen Position
angebracht sind.
3. Die Propeller sind aus empfindlichem Material. Achten Sie darauf, wenn Sie sie an der Drohne
anbringen.
4. Verwenden Sie nur von SYMA gelieferte Propeller.
5. Die Propeller sind Verschleißteile. Kaufen Sie bei Bedarf Ersatzteile beim Hersteller.
28
DE
Entfernen Sie die Batterie Legen Sie die Batterie ein
3.3 Aufladen des Akkus der Drohne
5V/2A-Adapter (nicht im
Lieferumfang enthalten)
USB-LadekabelBatterie
Batterie
* Das Spielzeug darf nur an Geräte angeschlossen werden, die eines der folgenden
Symbole tragen:
* Laden Sie die Drohne mit dem mitgelieferten USB-Ladekabel auf.
* Das Aufladen des Akkus dauert länger, wenn Sie einen Adapter mit einem geringeren
Nennstrom verwenden.
Achtung:
!
Achtung:
!
Achtung:
!
Achten Sie darauf, dass der Batteriehalter einrastet.
* Schließen Sie den Akku nicht kurz und komprimieren Sie ihn nicht, da dies zu einer Explosion
führen kann.
* Zerlegen Sie den Akku nicht und lagern Sie ihn nicht in einer heißen Umgebung.
* Wenn Sie vorhaben, die Drohne mindestens 10 Tage lang nicht zu verwenden, entladen Sie
den Akku auf 40 % bis 50 %. Dies hilft, die Lebensdauer der Batterie zu verlängern.
* Wiederaufladbare Batterien sollten vor dem Aufladen aus der Drohne entfernt werden.
* Akkus sollten nur unter Aufsicht von Erwachsenen geladen werden. Und von brennbaren
Materialien fernhalten.
*Achtung: Explosionsgefahr, wenn die Batterie durch falsche Batterien ersetzt wird, bitte
installieren Sie die Batterien gemäß den Anweisungen.
*Die Nichtbeachtung aller Anweisungen kann zu schweren Verletzungen, irreparablen Schäden
am Akku und zu Feuer, Rauch oder Explosion führen.
Beim Laden: Die grüne Akkuanzeige
blinkt langsam.
Bei voller Ladung: Die grüne
Kontrollleuchte der Batterie leuchtet
immer.
Anormaler Ladevorgang: Die
Akkuanzeige blinkt schnell.
29
DE
Batterieinstallation in der Fernbedienung
3.4 Vorbereitung der Fernbedienung
Batteriefach
Batterieabdeckung
4 X 1.5V “AAA” Batterie
(Nicht enthalten)
Achtung:
!
* Überprüfen Sie immer den Zustand des Akkus, bevor Sie ihn aufladen oder verwenden.
Ersetzen Sie den Akku, wenn er heruntergefallen ist oder wenn er Geruch, Überhitzung,
Verfärbung, Verformung oder Auslaufen aufweist.
*Verwenden Sie nur das mitgelieferte Ladekabel.
* Die Batterietemperatur darf niemals 60℃ (140°F) überschreiten, da die Batterie sonst
beschädigt werden oder sich entzünden könnte.
* Laden Sie niemals auf einer brennbaren Oberfläche, in der Nähe von brennbaren Produkten
oder in einem Fahrzeug
(bewahren Sie die Batterie vorzugsweise in einem nicht brennbaren und nicht leitenden
Behälter auf)
* Stellen Sie beim Einlegen der Batterien sicher, dass Sie die + und ‒ Enden der Batterien mit
den + und ‒ Zeichen auf dem Controller ausrichten.
* Beim Batterieeinbau ist darauf zu achten, dass die Polarität der Batterien mit der des
Batteriekastens übereinstimmt. Es darf keine Batterie mit entgegengesetzter Polarität
eingebaut werden.
* Bitte verwenden Sie keine neuen und alten Batterien zusammen.
* Bitte verwenden Sie keine unterschiedlichen Batterietypen zusammen.
* Verwenden Sie keine wiederaufladbaren Batterien.
Fernbedienung öffnen
Fernbedienung schließen
30
DE
Die Anzeigeleuchten bleiben konstant,
wenn die Kopplung abgeschlossen ist.
Schalten Sie die Fernbedienung ein.
Kontrollleuchten blinken schnell bis langsam
Kontrollleuchten
blinken schnell.
Koppeln der Fernbedienung mit der Drohne
4.0 Flugführung
4.1 Flugvorbereitung und Ein-/Ausschalten der Drohne
Kalibrieren des Kompasses
Drücken Sie,
um den Kompass
zu kalibrieren
Halten Sie die Drohne horizontal
und drehen Sie sie um 360 Grad
ein paar Male.
Kontrollleuchten blinken von
langsam bis schnell
Halten Sie die Drohne
senkrecht und drehen Sie sie
einige Male um 360 Grad.
Kontrollleuchten blinken von
schnell bis konstant
2
3
1
Achtung:
!
Achtung:
!
* Wenn Sie die Fernbedienung einschalten, blinkt die Kontrollleuchte etwa 20 Sekunden
lang schnell, um anzuzeigen, dass die Fernbedienung auf ein Signal wartet. Die Anzeige
blinkt dann langsam, um anzuzeigen, dass der Kopplungsmodus deaktiviert wurde.
* Kalibrieren Sie den Kompass nicht in der Nähe von starken elektromagnetischen Feldern oder
großen Metallstücken, Parkplätzen oder Gebäuden mit unterirdischen Stahlarmierungen.
* Beim horizontalen Halten der Drohne darf der Neigungswinkel 30 Grad nicht überschreiten.
31
DE
Ausschalten der Drohne
Methode eins Methode zwei Methode drei
Drücken Sie den linken
Joystick für 2-3 Sekunden
nach unten.
Drücken Sie den linken
und rechten Joystick 2
Sekunden lang V-förmig
nach unten
Drücken Sie die Start-/
Landetaste, damit die Drohne
automatisch landet und sich
ausschaltet.
Einschalten der Drohne
Drücken Sie den linken und rechten Joystick
1 Sekunde lang V-förmig nach unten.
Bewegen Sie den linken Joystick
nach oben
oder
Achtung:
!
* Die Drohne schaltet sich automatisch ab, wenn ihr Neigungswinkel 90 Grad überschreitet.
Suche nach Satelliten (keine Satellitensuche für Indoorflug erforderlich)
* Die hintere Kontrollleuchte wechselt von orange zu grün, wenn die Drohne einen Satelliten
erfasst und den Startort aufgezeichnet hat. Die Drohne ist jetzt flugbereit.
* Es sollte ungefähr eine Minute dauern, bis die Drohne einen Satelliten erfasst. Wenn die
Drohne keinen Satelliten findet, kalibrieren Sie den Kompass neu.
* Platzieren Sie die Drohne vor dem Start auf einer freien Fläche abseits von Hindernissen
und vergewissern Sie sich, dass der GPS-Modus aktiviert ist.
* Wenn die hintere grüne Kontrollleuchte schnell blinkt, zeigt dies an, dass das GPS-Signal
schwach ist. Landen Sie in diesem Fall die Drohne manuell und starten Sie die
Satellitensuche neu.
32
DE
4.2 Verwenden der Fernbedienung
Aufsteigen
Absteigen
sich rückwärts beweg
sich vorwärts bewegen
links kippen rechts kippen
Vorderseite
Rückseite
Nach rechts drehen
Vorderseite Nach links drehen
Rückseite
33
DE
4.3 Flugmodi
Der vordere Blinker ist konstant weiß, der hintere Blinker konstant
gelb.
Optische Flusspositionierung
GPS-Modus
Der vordere Blinker ist konstant weiß, der hintere Blinker
konstant grün.
*Wenn die hintere Anzeige schnell zu blinken beginnt, zeigt dies an, dass das optische Signal
schwach ist und die Drohne ihre Position nicht bestimmen kann.
*Die Leistung kann in dunklen Umgebungen oder Bereichen mit reflektierenden Oberflächen
beeinträchtigt werden
*(z. B. Wasser) oder in Höhen über 6 m.
*Die optische Flusspositionierung unterstützt nur Höhen von weniger als 6 m.
* Wenn der Akkustand normal ist, kann die Drohne bis zu einer Entfernung von 350 m bei einer
maximalen Höhe von 100 m fliegen.
* Wenn der Akkustand niedrig ist, kann die Drohne bis zu einer Entfernung von 20 m bei einer
maximalen Höhe von 20 m fliegen.
* Wenn die hintere Anzeige schnell zu blinken beginnt, zeigt dies an, dass das GPS-Signal
schwach ist und die Drohne ihre Position nicht bestimmen kann.
* Der GPS-Modus kann in Innenräumen nicht verwendet werden.
Achtung:
!
Achtung:
!
34
DE
1. Konfigurieren der Vorwärtsrichtung
Wenn Sie die Drohne zum ersten Mal einschalten, wird die Richtung, in die die Vorderseite
der Drohne zeigt, als Vorwärtsrichtung eingestellt.
2. Headless-Modus aktivieren
① Nachdem Sie die Fernbedienung mit der Drohne gekoppelt haben, halten Sie den rechten
Joystick etwa 3 Sekunden lang gedrückt. Die Fernbedienung piept 8 Mal, um anzuzeigen,
dass der Headless-Modus aktiviert ist. Um den Headless-Modus zu deaktivieren, halten Sie
den rechten Joystick erneut etwa 3 Sekunden lang gedrückt.
② Im Headless-Modus müssen Sie die Drohnenausrichtung nicht bestimmen. Sie können die
Joysticks auf der Fernbedienung bewegen, um die Drohne in die entsprechende Richtung
zu bewegen.
Headless-Modus
Die Anzeige an der Drohne blinkt einmal alle 4 Sekunden.
35
DE
4.4 Flugkontrolle
Niveaukalibrierung
High/Low-Speed-Modus
Stellen Sie die Drohne auf eine ebene Fläche und bewegen Sie den linken und rechten
Joystick etwa 3 Sekunden lang in die untere rechte Ecke. Die Anzeige blinkt schnell und
bleibt dann konstant, um anzuzeigen, dass der Kalibrierungsprozess abgeschlossen ist.
Die Drohne kann nicht kalibriert werden, wenn der Neigungswinkel größer als 10 Grad ist.
Drücken Sie kurz den rechten Joystick, um zwischen High- und Low-Speed-Modus zu
wechseln.
1. Der Niedriggeschwindigkeitsmodus ist standardmäßig aktiviert, wenn die Drohne
eingeschaltet wird.
2. Die Fernbedienung piept zweimal, wenn der Hochgeschwindigkeitsmodus aktiviert
ist, und einmal, wenn der Niedriggeschwindigkeitsmodus aktiviert ist.
36
DE
Start/Landung mit einer Taste
Foto- und Videofunktionen per Fernbedienung
ein Foto
machen
ein Video
aufnehmen
Linse auf
Linse nach
unten
90°
1. Wenn sich die Drohne im Standby-Modus befindet, drücken Sie die Start-/Landetaste,
damit die Drohne automatisch abhebt und in einer Höhe von 1,5 m schwebt.
2. Wenn sich die Drohne im aktiven Modus befindet, landet sie automatisch auf dem
Boden, wenn Sie die Ein-Tasten-Landung drücken.
1. Foto aufnehmen: Drücken Sie die Fototaste. Die Anzeige an der Drohne blinkt, um
anzuzeigen, dass ein Foto aufgenommen wird.
2. Video aufnehmen: Drücken Sie die Aufnahmetaste. Die Anzeige an der Drohne blinkt
zweimal, um anzuzeigen, dass die Aufnahme läuft. Drücken Sie die Aufnahmetaste erneut,
um die Aufnahme zu beenden. Die Anzeige an der Drohne leuchtet auf, um anzuzeigen,
dass die Aufnahme abgeschlossen ist.
3. Einstellung des Kamerawinkels
37
DE
Return-to-Home-Funktion
Kein Signal
Ausfallsichere Rückkehr nach Hause
Halten Sie im GPS-Modus (wenn die Kontrollleuchte konstant leuchtet) die
Return-to-Home-Taste gedrückt, damit die Drohne automatisch zu ihrer Startposition
zurückkehrt. Während des Rückflugs können Sie die Drohne mit dem Joystick aufsteigen,
absteigen und nach links/rechts bewegen, um Hindernissen auszuweichen. Um den
Rückflug zu beenden, halten Sie die Return-to-Home-Taste gedrückt.
Wenn das Fernbedienungssignal länger als 20 Sekunden verloren geht, kehrt die Drohne
automatisch in die Startposition zurück. Wenn das Signal während des Rückflugs
wiederhergestellt ist, können Sie den Rückflug beenden, indem Sie die
Return-to-Home-Taste gedrückt halten.
· Die Drohne kann beim Rückflug Hindernissen nicht automatisch ausweichen.
· Die automatische Rückkehrfunktion ist nicht verfügbar, wenn das GPS-Signal schwach ist
(blinkende Kontrollleuchte).
· Wenn die Drohne kein GPS-Signal empfängt und länger als 20 Sekunden den Kontakt
zur Fernbedienung verliert, kann sie nicht nach Hause zurückkehren, sondern landet
automatisch.
· Wenn die Drohne in einer Höhe von weniger als 20 m fliegt, steigt sie automatisch auf
eine Höhe von 20 m auf, bevor sie nach Hause zurückkehrt.
· Wenn die Drohne in einer Höhe von mehr als 20 m fliegt, kehrt sie in derselben Höhe
nach Hause zurück.
38
DE
Rückkehr nach Hause bei schwacher Batterie
Niedriger Batteriestatus
4.5 Intelligente App-Funktionen
Wenn der Akku der Drohne schwach ist, kehrt die Drohne automatisch in die Startposition
zurück. Während des Rückflugs können Sie die Drohne mit dem Joystick steuern, damit sie
aufsteigt, absinkt und sich nach links/rechts bewegt, um Hindernissen auszuweichen.
·Befindet sich die Drohne weiter als 20 m von der Landeposition entfernt, kann der Rückflug
nicht abgebrochen werden.
·Befindet sich die Drohne weniger als 20 m von der Landeposition entfernt, kann der
Rückflug abgebrochen werden. Landeposition: Die anfängliche Entriegelungs-/Startposition.
· Bevor Sie die Smart-App-Funktionen verwenden, sehen Sie sich das Video-Tutorial in der
SYMA AIR-App oder auf der SYMA-Website an.
· Stellen Sie sicher, dass Sie die Flughöhe und Distanz in der SYMA AIR App vorkonfigurieren.
Optischer Fluss
Joystick an / ab
Foto / Video
Aufzeichnen
Frontkamera-Schwenkungssteuerung
Flugplan
Zyklusflug
Flugplan/ Wegpunktflug
Kameraschalter
Satellit
Akku
Flugaufzeichnung
P
A
Zurückgehen
WLAN
Zurücksetzen
GPS-Verfolgung Host-Verfolgung
Palm-Kontrolle
Palm-Kontrolle
Mensch-Verfolgung
Notlanden
GPS-Verfolgung
Landkarteschalter
Wegpunktflug
Geschwindigkeit
Freischalten / Sperren
Starten / Landen
Flugverhalten
39
DE
5.0 Drohnenstatus und Wartung
5.1 Verständnis der Drohnen-LED-Anzeigen
1
2
3
4
5
6
7
8
9
5.2 Fehlerbehebung
Bitte zögern Sie nicht, uns zu kontaktieren, wenn Sie weitere 1
Unterstützung benötigen.
+1 718-312-0558(US)
+44 (0)7723708421(UK)
+4933545519201(DE)
5.3 Uns kontaktieren
Für Online-Support scannen Sie bitte
diesen Code mit Facebook Messenger
Problem Ursache Lösung
No. Indikatorstatus Bedeutung
1. Unterspannungsschutz wurde aktiviert.
2. Der Batteriestand der Fernbedienung ist
niedrig und die Betriebsanzeige blinkt.
1. Die Batterien der Fernbedienung sind
fast leer.
2. Es gibt Interferenzen von einer
Fernbedienung auf derselben Frequenz.
1. Laden Sie den Akku der
Drohne auf.
2. Wechseln Sie die Batterien
in der Fernbedienung.
1. Wechseln Sie die Batterien.
2. Begeben Sie sich an einen
anderen Ort, an dem es
keine Störungen gibt.
Die Drohne ist nicht eben zum Boden
kalibriert.
1. Die Drohne ist nicht eben zum Boden
kalibriert.
2. Der Luftdruck ist aufgrund schlechter
Wetterbedingungen instabil.
3. Eine heftige Kollision hat die Daten des
Gyroskops beschädigt.
1. Kalibrieren Sie die Drohne.
2. Fliegen Sie nicht bei
schlechtem Wetter.
3. Kalibrieren Sie die Drohne.
Die Drohne war in eine Kollision verwickelt.
Kalibrieren Sie die Drohne.
Konfigurieren Sie die
Vorwärtsrichtung neu.
Die Drohne tut es
nicht antworten.
Die Reaktion
der Drohne
ist intermittierend.
Die Drohne driftet beim
Schweben zur Seite.
Im Headless-Modus
bewegt sich die Drohne
nicht vorwärts.
Die Drohne schwebt
nicht richtig/die Drohne
bewegt sich ständig auf
und ab.
Blinker vorne = konstant weiß, Blinker
hinten = konstant gelb
linker vorne = konstant weiß, Blinker
hinten = konstant grün
Die vorderen und hinteren Blinker
blinken einmal alle 4 Sekunden
Die vorderen und hinteren Blinker
blinken zweimal alle 1.5 Sekunden
Blinker vorne und hinten blinken
schnell
Die vorderen und hinteren Blinker
blinken zweimal pro Sekunde
Die vorderen und hinteren Blinker
blinken einmal pro Sekunde
Blinker vorne = konstant, Blinker hinten
= langsam blinkend
Blinker vorne = konstant, Blinker hinten
= schnell blinkend
Kopplung oder Pegelkalibrierung läuft
Aufnahme läuft
Signal verloren
Niedriger Batteriestatus
Schlechter GPS-Empfang
GPS-Fehler
Headless-Modus
GPS-Modus
Optische Flusspositionierung
40
DE
6.0 Zubehör/Teile (optional)
Drohnenkörper Arm Armteile
Fuß
Gang Motor
GPS-ModulLeuchten
Batterie
Batterieabdeckung
des Hauptgeräts
Propellerteile Propellerschutz
Kameraplatine
Propellerblätter
Leuchtenabdeckung Schutzhülle
Empfängerplatine
FernbedienungLadekabel
Der folgende Abschnitt enthält eine Liste mit optionalem Zubehör, das zum Kauf erhältlich ist.
Zubehör kann bei Ihrem Händler vor Ort erworben werden. Bitte geben Sie beim Kauf Ihre
bevorzugte Farbe an.
41
DE
脚部灯罩
A
B
A
B
42
DE
Warnung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für
die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des
Benutzers zum Betrieb des Geräts erlöschen lassen.
FCC-Hinweis.
Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität
verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum
Betrieb des Geräts aufheben.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen.
Der Betrieb unterliegt den folgenden zwei Bedingungen:
1. Dieses Gerät darf keine schädlichen Interferenzen verursachen und
2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die
einen unerwünschten Betrieb verursachen können.
HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät
der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemess-
enen Schutz vor schädlichen Interferenzen bei einer Installation in Wohngebieten bieten. Dieses
Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen und kann, wenn es nicht
gemäß den Anweisungen installiert und verwendet wird, schädliche Interferenzen mit dem
Funkverkehr verursachen.
Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Interferenzen
auftreten.Wenn dieses Gerät schädliche Interferenzen beim Radio- oder Fernsehempfang
verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, wird dem
Benutzer empfohlen, zu versuchen, die Störung zu beheben durch eine oder mehrere der
folgenden Maßnahmen stören:
● Richten Sie die Empfangsantenne neu aus oder verschieben Sie sie.
●Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger
●Schließen Sie das Gerät an eine Steckdose an, die sich in einem anderen Stromkreis befindet
als der, an den der Empfänger angeschlossen ist.
●Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu
erhalten.
"Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für die allgemeine
Bevölkerung festgelegt wurden (unkontrollierte Exposition). Dieses Gerät darf nicht zusammen
mit anderen Antennen oder Sendern aufgestellt oder betrieben werden.“
Konformitätsauszeichnungsbeilagen: GuangDong SYMA Model Aircraft Industrial Co., Ltd. erklärt
hiermit, dass das Funkgerätetyp Helikopter der Richtlinie 2014/53/EU entspricht Der
vollständige Text der EUKonformitätserklärung
HF-Frequenzband: 2408-2478MHz
Sendeleistung: 10 dBm (max.)
Produktname: (DROHNE)
ist im folgenden Internet verfügbar Adresse: http://www.symatoys.com/down/declaration - of -
conformity.html
43
DE
Garantie
BEFRISTETE GARANTIE VON 2 Jährige UND KOSTENLOSE BEGRENZTE ERSATZTEILE FÜR 2
Jahre
Symatoys.com.cn garantiert dem ursprünglichen Käufer, wenn Produkte neunzig 2 Jahr ab
dem Datum des Versands an den Käufer Material- und Verarbeitungsfehlern haben, kann der
Käufer einen kostenfreien Ersatz erhalten, entweder direkt von symatoys.com.cn oder von
einem autorisierten Wiederverkäufer Standort.
Die folgenden Voraussetzungen müssen für die Gewährleistung erfüllt sein:
1. Während der Garantiezeit wird das Produkt wie vom Hersteller vorgesehen verwendet.
2. Das Produkt wurde nicht zerlegt oder modifiziert.
3. Die Etiketten und Seriennummern zeigen keine Anzeichen von Manipulationen oder
Veränderungen.
4. Der Käufer verfügt über einen Garantiecode, den er erhalten hat, indem er sein Produkt
online registriert, bevor er einen Anspruch geltend macht.
AUSNAHMEN: DIE BEGRENZTE GARANTIE GILT NICHT FÜR:
• Schäden durch normalen Verschleiß
• Unfall, Fahrlässigkeit, Missbrauch, fehlerhafte Anwendung oder vorsätzliche Beschädigung
durch den Käufer (oder seine Vertreter) oder höhere Gewalt
• Absturz oder Verbrennung durch nicht herstellungsbedingte Faktoren
• Schäden, die durch autorisierte Änderungen oder Demontagen verursacht wurden, die nicht
durch die Bedienungsanleitung autorisiert wurden
• Schäden durch unsachgemäße Verwendung oder Bedienung
•Schäden durch Nichtübereinstimmung oder Missbrauch des Akkus oder Ladegeräts
•Nichtbeachtung der Bedienungsanleitung durch den Bediener zur Verwendung außerhalb der
Betriebsparameter des Produkts
•Das sind Schäden, die durch den Betrieb des Produkts in oder um elektromagnetische
Störungen (d.h. Funkübertragungsturm, Hochspannungskabel, Umspannwerk usw.)
verursacht werden.
• Das sind Schäden, die durch den Betrieb des Produkts verursacht werden, wenn Störungen
durch andere drahtlose Geräte auftreten können
•Betrieb des Produkts mit einer Tragfähigkeit, die über das im Handbuch angegebenen
Verkaufsgewicht ist.
•Betrieb des Produkts mit gealterten, beschädigten oder nicht authentifizierten Komponenten
von Drittanbietern
•Betrieb des Produkts mit defekter Batterie
GARANTIE
VERFAHREN: Ansprüche wegen Verletzung der vorstehenden begrenzten Garantie sind nur
gültig, wenn der Käufer diesen Anspruch innerhalb von Jahre ab dem Datum des Versands des
Produkts, an das der Anspruch geltend gemacht wird, schriftlich geltend macht. Um einen
Garantieanspruch geltend zu machen, senden Sie bitte eine E-Mail an warranty @
symatoys.com.cn mit Ihrem vollständigen Namen, Adresse, Telefonnummer, Bestellnummer,
Fahrzeugtyp, Teiletyp und Kaufdatum sowie Produktausgabe.
G
e
w
ä
h
r
l
e
i
s
t
u
n
g
G
e
w
ä
h
r
l
e
i
s
t
u
n
g
2-jährige
44
DE
BEGRENZTE ABHILFE:
Die alleinige Haftung von Symatoys.com.cn und das alleinige Rechtsmittel des Käufers bei
Verstößen gegen die vorstehende Garantie liegt in der Option von Symatoys.com.cn, das
Produkt gegen ein neues Produkt oder ein generalüberholtes Produkt auszutauschen, und
funktional dem Originalprodukt entspricht, oder eine Gutschrift oder Rückerstattung auf den
Kaufpreis des Produkts auszustellen.
Für alle ersetzten Produkte wird eine Garantie gemäß den hierin festgelegten Bestimmungen
gewährt, sofern die Frist, innerhalb derer der Käufer weitere Ansprüche geltend machen kann,
auf den Rest der ursprünglichen Frist für das betreffende Produkt oder auf 2 Jährige begrenzt
ist, je nachdem, welcher Zeitraum länger ist (Die Gewährleistungsfrist wird jedoch während
jeder Austauschzeit ausgesetzt)
Haftungsausschluss:
DIE GARANTIE UND DIE RECHTSMITTEL SIND AUSSCHLIESSLICH UND ERSETZEN ALLE
ANDEREN GARANTIEN.
UND Symatoys.com.cn SCHLIESST ALLE ANDEREN AUSDRÜCKLICHEN ODER STILLSCHWEI-
GENDEN GEWÄHRLEISTUNGEN AUS, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DEN
STILLSCHWEIGENDEN GEWÄHRLEISTUNGEN FÜR MARKTGÄNGIGKEIT UND EIGNUNG FÜR
EINEN BESTIMMTEN ZWECK, NICHTVERLETZUNG UND JEGLICHE GEWÄHRLEISTUNGEN, DIE
AUS DEM HANDELSKURS, DEM LEISTUNGSKURS UND DER NUTZUNG DES HANDELS
ENTSTEHEN.
Symatoys com.cn ÜBERNIMMT KEINE VERANTWORTUNG FÜR DIREKTE, BESONDERE, NEBEN-
ODER FOLGESCHÄDEN, DIE WEGEN VERSTOß GEGEN EINE GEWÄHRLEISTUNG ODER EINE
BEDINGUNGEN ODER UNTER ANDEREN RECHTLICHEN THEORIEN ENTSTEHEN.
EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF; VERLUST DES NUTZENS; UMSATZVER-
LUST; VERLUST VON TATSÄCHLICHEN ERWARTETEN GEWINNEN (EINSCHLIESSLICH VERLUST
VON GEWINNEN AUS VERTRÄGEN); VERLUST DER VERWENDUNG VON GELD, VERLUST VON
VORAUSSICHTLICHEN EINSPARUNGEN; VERLUST VON GESCHÄFTSKOSTEN DER GELEGEN-
HEIT; VERLUST DES GUTEN WILLENS, VERLUST DER EPUTATION; VERLUST VON SCHÄDEN
DURCH KOMPROMISSION ODER KORRUPTION VON DATEN; ODER JEGLICHE INDIREKTE ODER
FOLGENDE VERLUSTE ODER SCHÄDEN, DIE JEDOCH VERURSACHT WURDEN,
EINSCHLIESSLICH DES AUSTAUSCHS VON AUSRÜSTUNG UND EIGENTUM.
JEGLICHE KOSTEN FÜR DIE WIEDERHERSTELLUNG ODER WIEDERHERSTELLUNG VON DATEN,
DIE IN DEM PRODUKT GESPEICHERT ODER VERWENDET WERDEN, ODER JEGLICHE
NICHTBEHALTUNG DER VERTRAULICHKEIT VON INFORMATIONEN, DIE DAS PRODUKT LAGERT.
Einige Staaten erlauben nicht den Ausschluss oder die Beschränkung von Neben- oder
Folgeschäden. Daher gilt die oben genannte Einschränkung oder der oben genannte
Ausschluss möglicherweise nicht für Sie. Darüber hinaus erlauben einige Staaten keine
Einschränkungen hinsichtlich der Dauer einer impliziten Garantie. Daher gilt die oben
genannte Einschränkung möglicherweise nicht für Sie.
45
DE
KOSTENLOSER AUSTAUSCH VON TEILEN FÜR 2 Jahr:
Symatoys.com.cn stellt alle Ersatzteile, die für registrierte Fahrzeuge benötigt werden, 2
Jährige ab Kaufdatum kostenlos zur Verfügung, mit Ausnahme von Batterien und Motoren,
Leiterplatten und Fernbedienug. Es können Versandkosten anfallen. Beschränken Sie die
Anforderung eines Teiletyps pro registriertem Fahrzeug (z. B. Registranten haben Anspruch
auf einen zusätzlichen Satz Batterien pro registriertem Fahrzeug). Um Ersatzteile anzufordern,
senden Sie bitte eine E-Mail an [email protected] mit Ihrem Garantiecode,
Fahrzeugnamen / Modell , aktuelle Lieferadresse, Kaufdatum und Teiletyp
ERHALTEN SIE IHREN GARANTIECODE UNTER
symatoys.com.cn/pages/warranty-signup
HABEN SIE IHRE BESTELLNUMMER UND / ODER DAS
FAHRZEUG UPC BEREIT
46
DE
European Representative:
CET PRODUCT SERVICE LTD.
Osterholzallee 144
71636 Ludwigsburg Germany
Email：[email protected]
Tel：+4971416432236
Hersteller: GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO.,LTD
Adresse: NO.2 WEST XINGYE ROAD LAIMEI INDUSTRIAL AREA CHENG HAI , Shantou, China
Postleitzahl: 515800
+1 718-312-0558 (US) +44(0)7723708421 (UK) +49 335-4551-9201(DE)
http://www.symatoys.com
Das Unternehmen hat das Recht der endgültigen Auslegung dieses Benutzerhandbuchs.
47
DE
In China hergestellt
