ELECTRIC HOIST SUPPORT ARM
Model: HST-750
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.


- 1 -
Model: HST-750
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Electric Hoist Support Arm

- 2 -
1. WARNING!
Please carefully review this information before using the product to ensure
your safety.
1. The arm comprises a stable buckle and foundation bracket, featuring a
strong bearing capacity of 300 kg.
2. The Rocker arm can rotate 180 degrees, allowing the boom to operate
more flexibly with a wide operating range and high working efficiency.
3. When the product is working or rotating, no one is allowed to stand
within the rotation radius of this product to avoid injury.
4. The hoist swing arm boasts integrated casting technology, and is solid
in the material. And it is durable and not easy to deform.
5. The Fix rod can be fixed directly on the wall. Due to the stability of the
triangle bracket and the thickened steel plate, it is stable for efficient
operation.
6. Do not use the tool if it is damaged to prevent serious damage from
tool failure.
(1) Check the overall condition of the product before each use. Are
the threads damaged? Are the welds broken? Are there gaps in
the parts?
(2) Exercise caution when troubleshooting and resolve all issues
before use.
7. Procedures not specified in this manual must be performed by
qualified personnel.
8. This is an accessory of the electric hoist. It is prohibited to carry people
on the electric hoist or on this support arm
Read and follow the instructions for safe operations. Keep this manual for
reference.

- 3 -
2. Product Description
This support arm is made of durable steel with a strong load-bearing capacity.
The stable triangle structure makes it firm and reliable, and the service life is
long. Fixed by the thick steel plate and buckles, it is reliable in use.
The support arm can rotate 180°, and the boom is flexible. This garage hoist
arm is easy to install and perfect for workshops, garages, shopping malls,
docks, and other related goods lifting scenes.

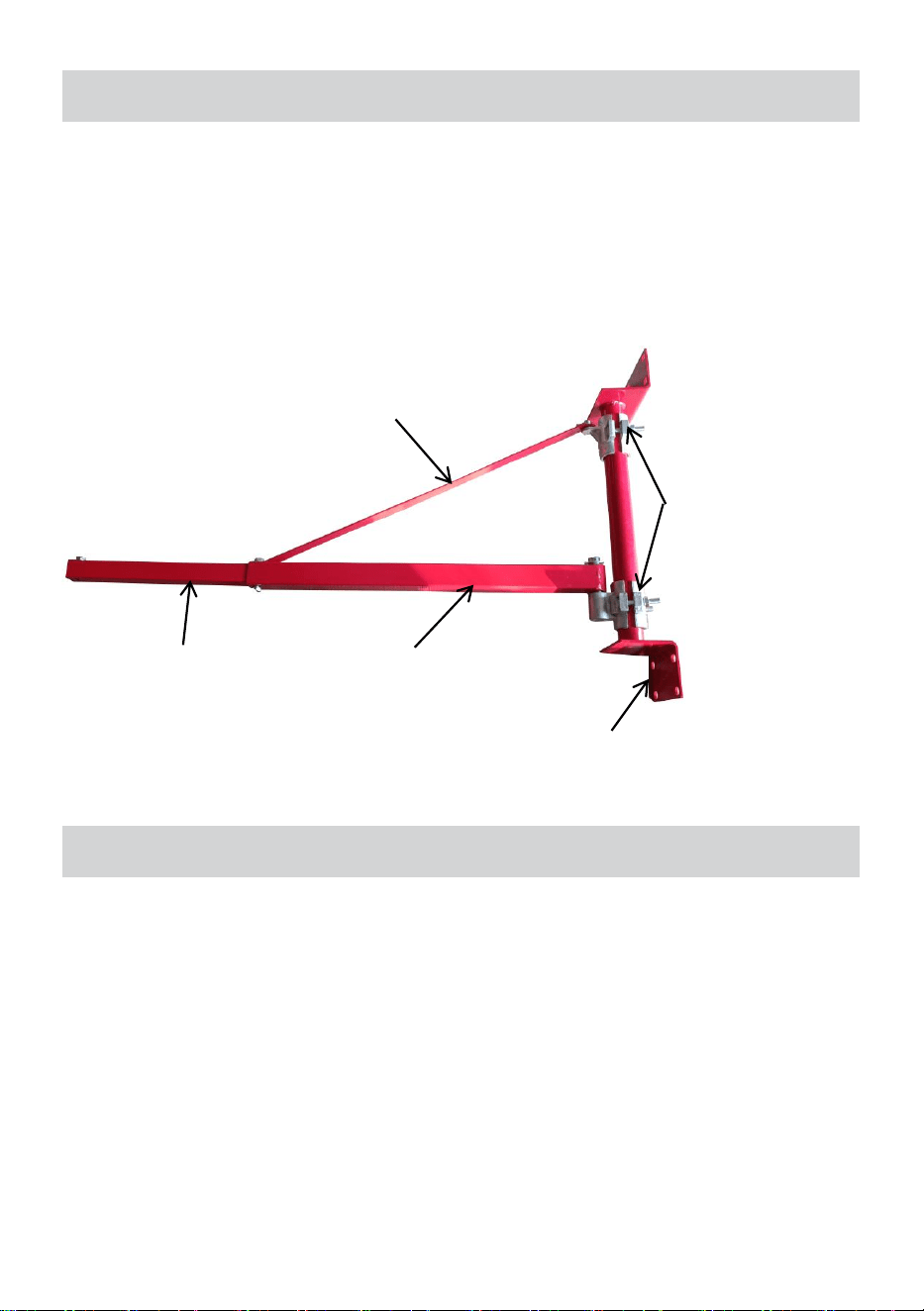

3. Product Parameter
1. Name:Electric Hoist Support Arm
2. Model:HST-750
3. Max. Load:300kg(700mm arm);150kg(1100mm arm)
4. Material: Steel
5. Rotation: 180°
Locking Casting
Wall Mount
Link Rod
Rocker Arm
Extension Arm

- 4 -

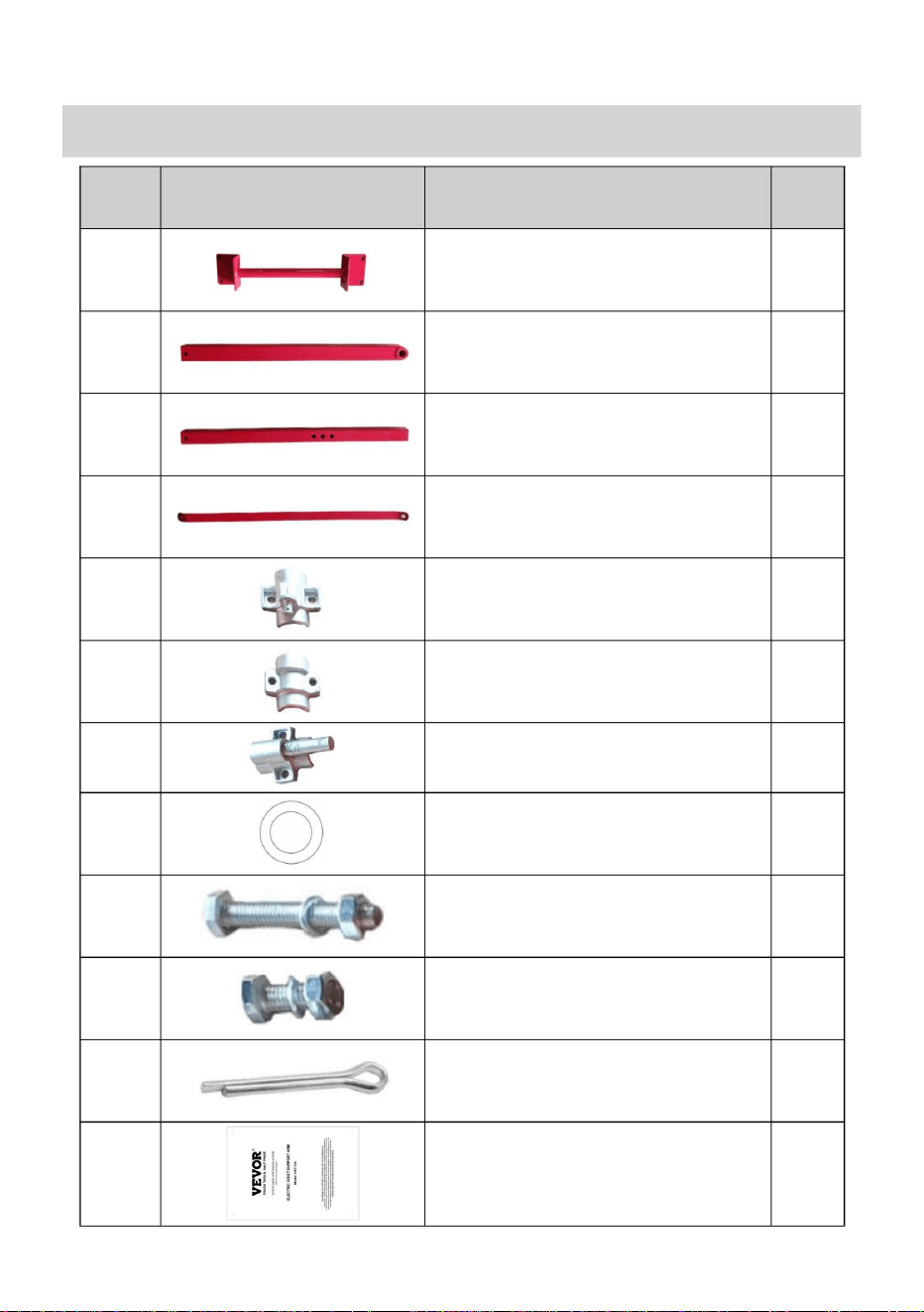

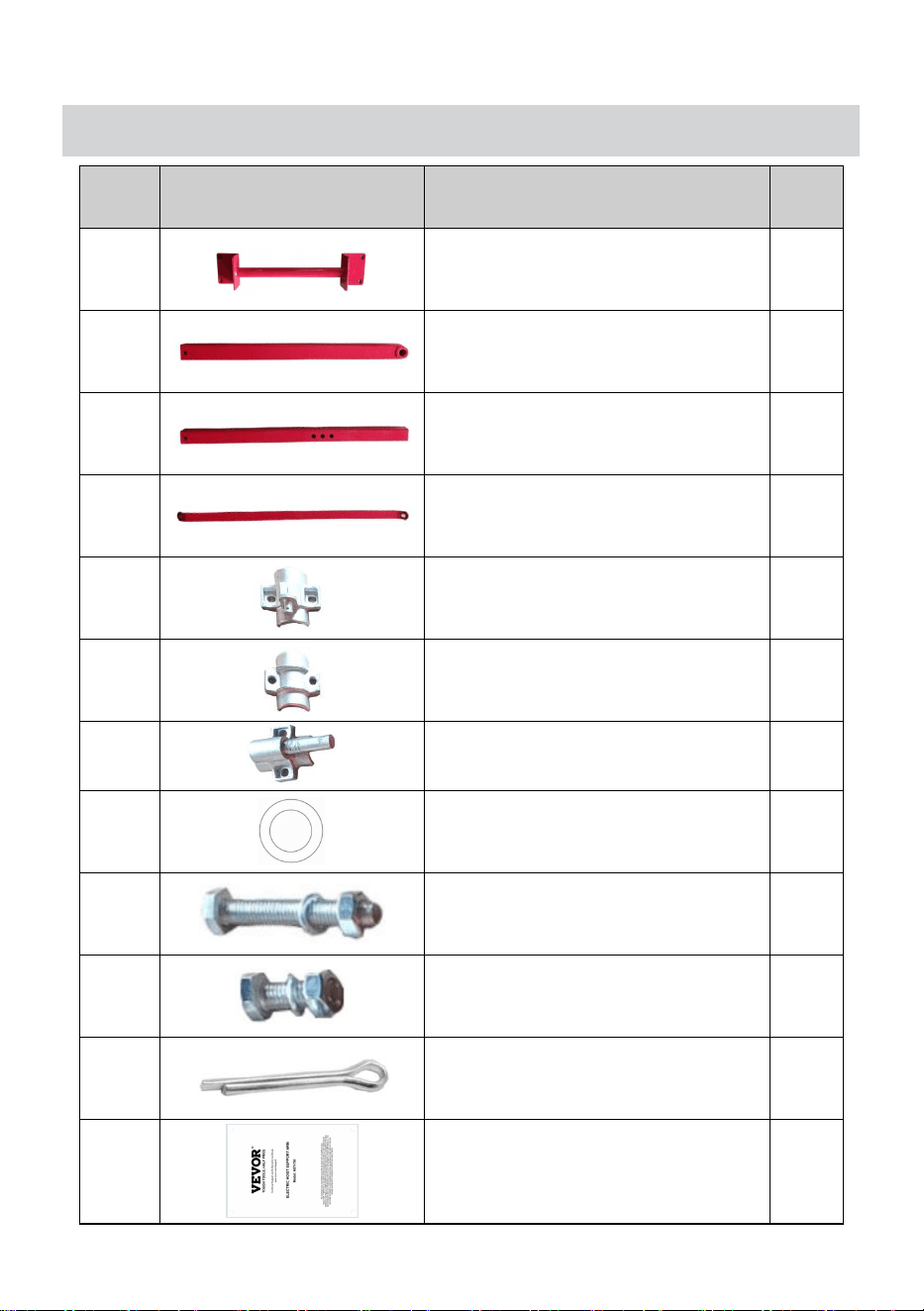

4. Parts List
No.
Name
Qty
1
Wall Mount
1
2
Rocker Arm
1
3
Extension Arm
1
4
Link Rod
1
5
Locking Casting 1
1
6
Locking Casting 2
2
7
Locking Casting 3
1
8
Big Washer
2
9
Bolts(M12x70mm)
5
10
Bolts(M12x30mm)
1
11
Split Pin
2
12
User Manual
1

- 5 -
5. Installation Steps

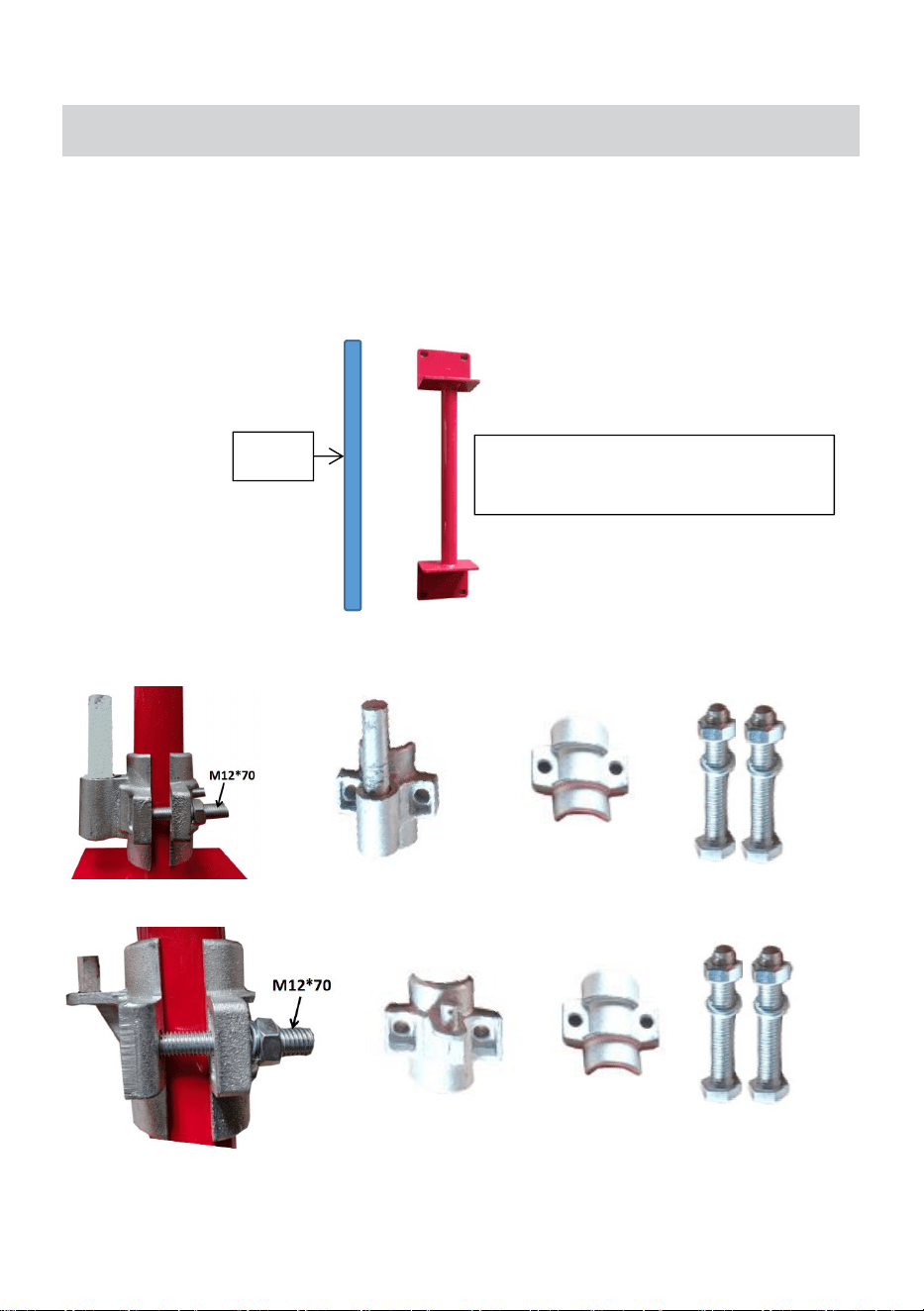

Step 1- Install the wall mount onto the wall and secure it with the
appropriate expansion screws. Use the right tools to ensure the support
arm is firmly tightened. Please note that expansion screws are not included
in the package and need to be purchased by the customer separately.
Warning: The wall shall meet the load requirements!
Step 2- Install the "locking casting".
1. Install the bottom locking casting.
2. Install the top locking casting.
NOTE: Do not tighten the bolts until all parts are installed.
Step 3-Install the “rocker arm+extension arm+link rod”. Please make sure
Wall
Using 8pcs expansion screws
To install this product
+
+
+
+

- 6 -
the bolts and nuts are tightened.

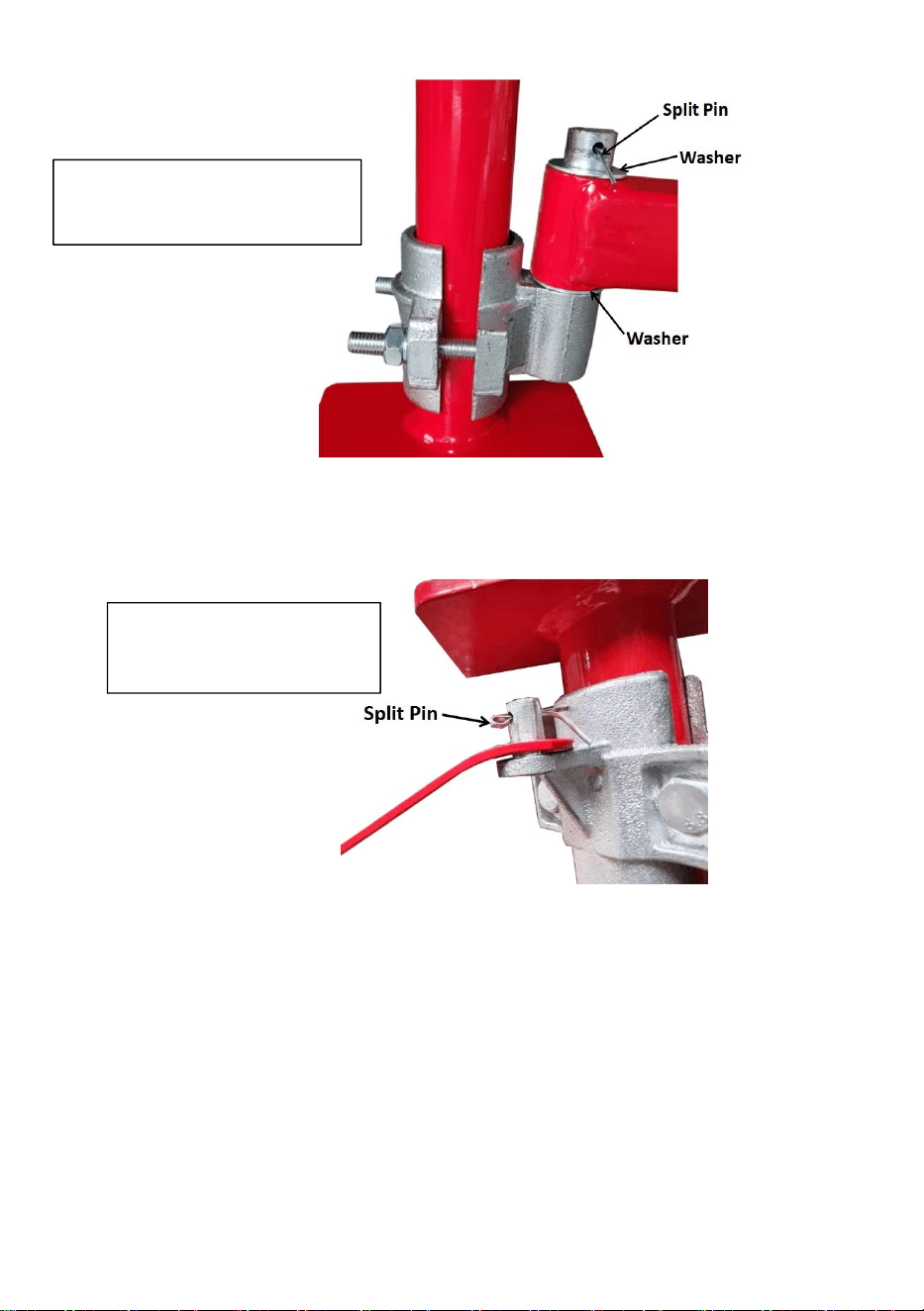

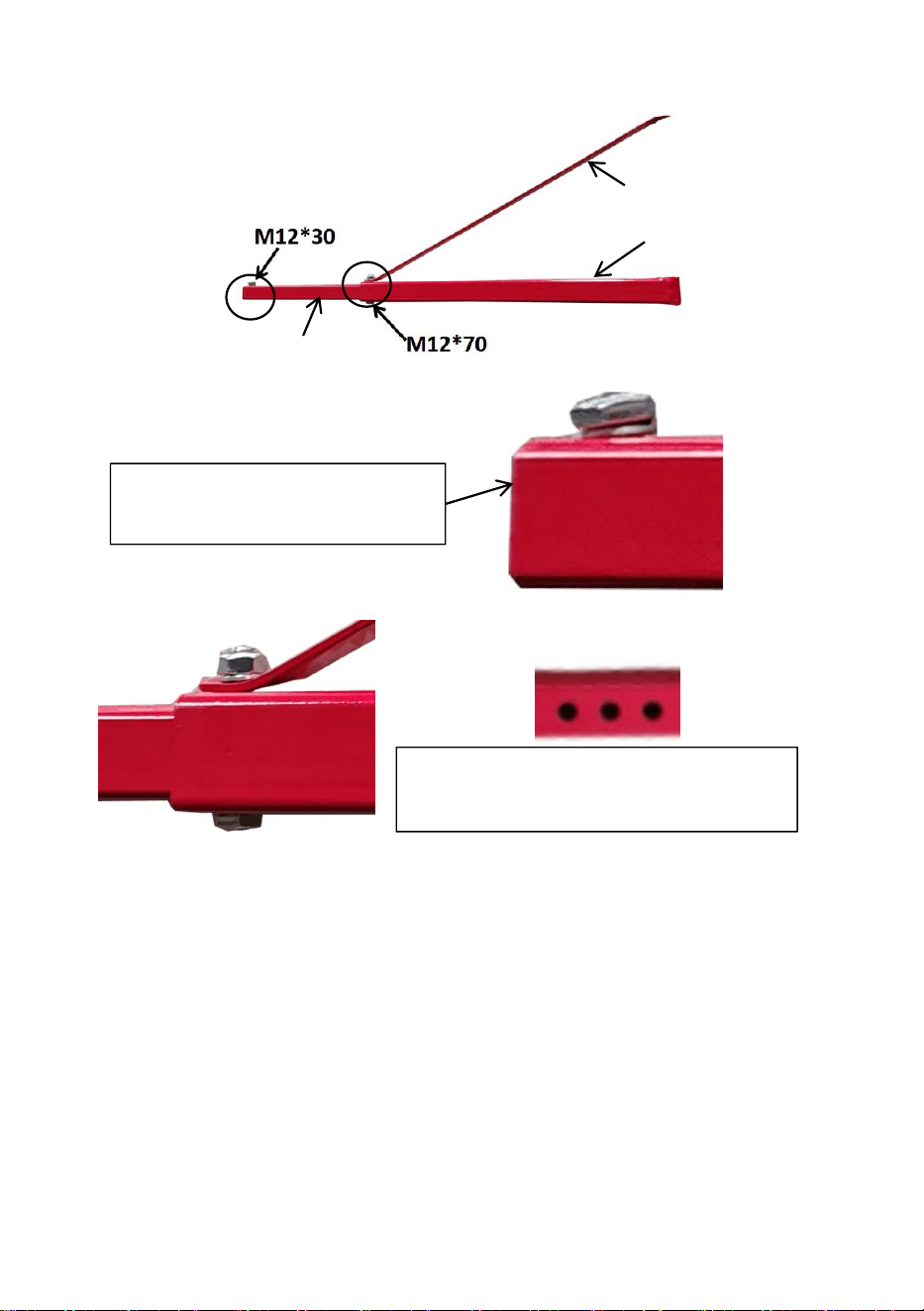

Step 4- Put the big washer into the shaft and insert the rocker arm into the
bottom locking casting pin, then install the big washer and split pin. After
installing the split pin, make sure to open the end of the pin to confirm that
the split pin cannot fall out of the lock pin hole.
Link Rod
Rocker Arm
E
xtension
Arm
A
B
A: The nut is installed in the
square tube.
B: You can select one of the holes
to install according to your needs.
Prevent the hoist
from slipping out.

- 7 -
Step 5- Insert the link into the pin on the top locking casting, and then
install the split pin. After installing the split pin, make sure to open the end
of the pin to confirm that the split pin cannot fall out of the locking pin hole.
Step 6 - After proper adjustment, lock all bolts and try to turn.
Step 7 - Install the Electric Hoist. Refer to the diagram below to choose the
appropriate location and Electric Hoist for installation.
Open the end of split
pin to lock the link rod.
Open the end of split pin
to lock the link rod.

- 8 -

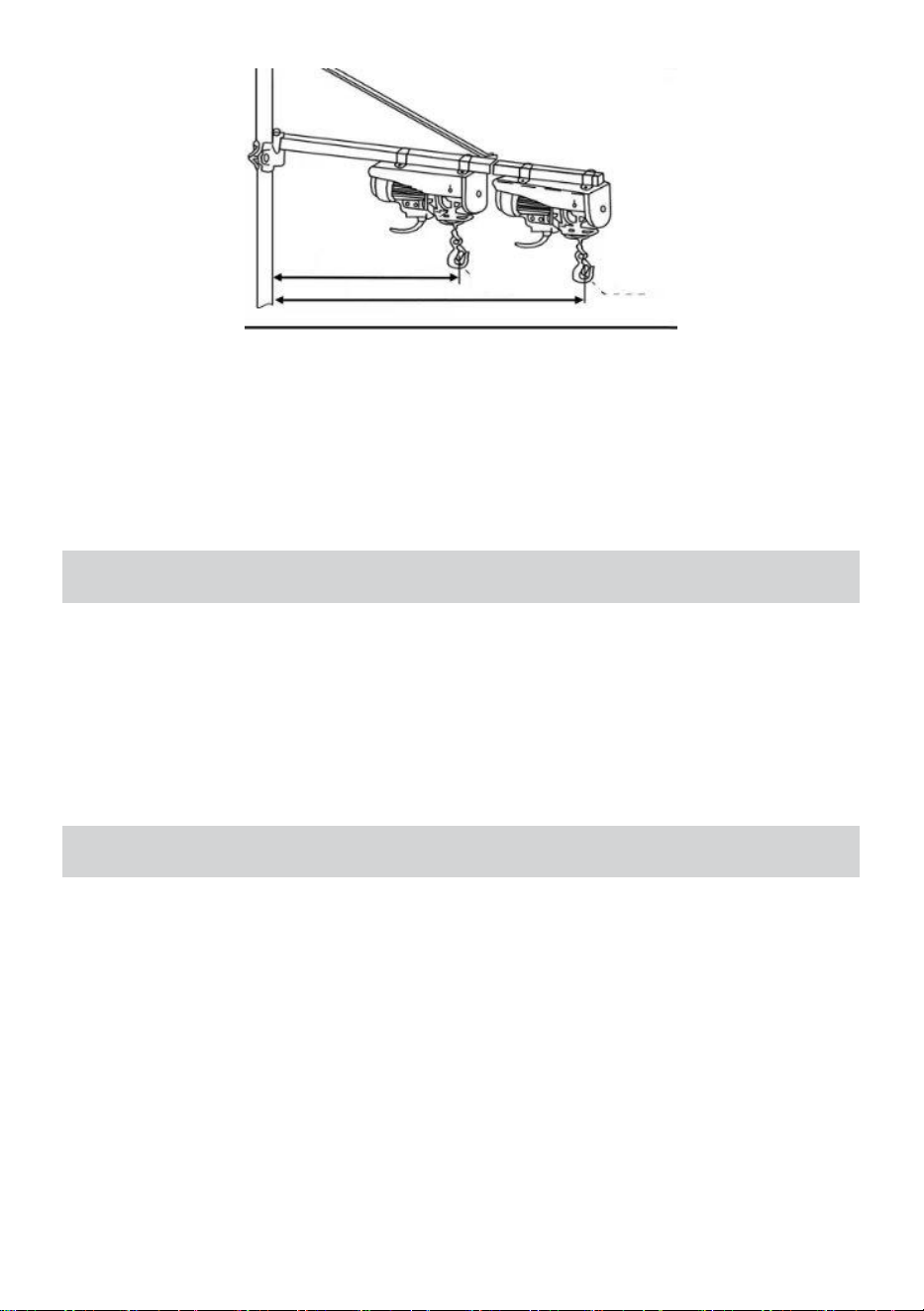

Location A: Load capacity: Max300kg , Arm: Max 700mm;
Suitable for 2200lbs Electric Hoist
Location B: Load capacity: Max150kg , Arm: Max 1100m;
Suitable for 440lbs-1800lbs Electric Hoist
6. Usage Guide
1. Unpack and check for any transit damage.
2. Please follow the instructions to limit the lifting capacity. The farther the
arrow indicates, the lower the lifting capacity.
3. Make sure to use the Fix rod on a stable surface and ensure stability
during operation.
7. Maintenance
1. After use, clean the arm with a dry cloth to remove dust and impurities.
2. Check the screws and connections to ensure that they are tight.
3. Regularly apply rust inhibitor to extend its life.
Made In China
A:700mm(Max)
B:1100mm(Max)
300kg(Max)
150kg(Max)
