Vevor HS-661 12V Air Compressor 1.6 Gallon Tank, 120 psi User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

TRUCK AIR HORN

MODEL:HS-660/HS-550/HS-661/HS-551

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

MODEL: HS-660/HS-550/HS-661/HS-551

HS-660 HS-550 HS-661 HS-551

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Truck Air Horn

PARAMETER LIST

Model

HS-660

HS-550

HS-661

HS-551

Voltage

Power（w）

190

170

190

170

Working pressure

range (psi)

ON: 90

OFF: 120

ON: 90

OFF: 120

ON: 90

OFF: 120

ON: 90

OFF: 120

Storage tank

Capacity (gal)

1.6

0.8

1.6

0.8

Output sound

maximum（dB）

150

Net weight（kg）

6.1

5.45

4.65

4.5

PART LIST

NO.

Name

HS-660

HS-550

HS-661

HS-551

compressor

horn

Air tube

Horn connection

Horn mount

Teflon tape

Rubber pad

Safety mounting seat

Fuse

M6 bolt

M6 nut

M6 washer

Air pipe joint

SECURITY & WARNINGS

WARNING: Read the instructions before using this product. Failure to do

so can result in serious injury. Always observe the rules of safe operation.

1. The temperature of the compressor may be very high during operation

or after it has stopped, so do not touch it with bare skin.

2. Install the system in a level, cool, dry place. Avoid hot and humid areas

and do not wet the compressor motor.

3. The speaker is very loud, so keep your ears away from the speaker to

prevent damage to your ears.

4. This product is not a toy. Do not allow children to play with or near this

item.

ASSEMBLY PRECAUTIONS:

1. Assemble only according to these instructions. Improper assembly can

create hazards.

2. Wear ANSI-approved safety goggles and heavy-duty work gloves during

assembly.

3. Keep the assembly area clean and well-lit.

4. Keep bystanders out of the area during assembly.

5. Do not assemble when tired or when under the influence of alcohol,

drugs or medication.

6. Product capabilities apply to properly and completely assembled

products only.

7. Assemble on a flat, level, hard and smooth surface capable of safely

supporting a fully loaded truck air horn.

SAVE THESE INSTRUCTIONS

OPERATION

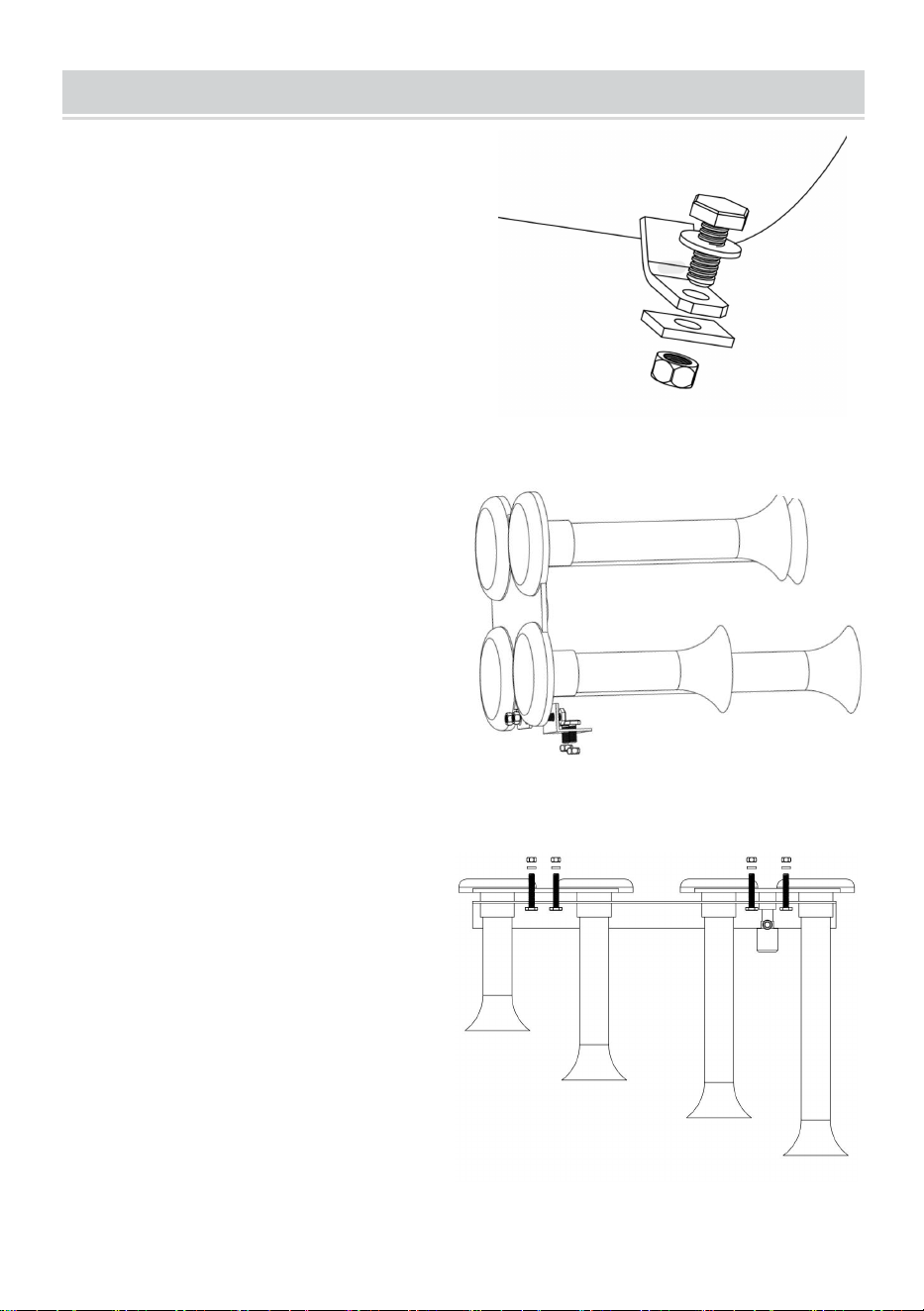

Step 1: Use a 10 mm open wrench or

a 10 mm socket wrench to fix the

compressor to the car using M6 bolts,

four nuts, four flat washers, and four

rubber cushion pads. Install the bolts

through the gasket, compressor

support, rubber washers, car frame,

and nuts.

Step 2: Use a 10 mm open wrench

or a 10 mm socket wrench to fix the

horn support to the horn and the car

using four M6 bolts, four M6 nuts,

and one tripod. Install the bolts

through the tripod - one end through

the horn lock nut, and the other end

through the car lock nut.

2.1 Model HS-660 Horn assembly

Step 1：Use a 10mm open wrench

or a 10mm socket wrench to fix the

two horns to the support using four

M6 bolts, four M6 nuts, four M6

gaskets, and one tripod. Install the

bolts through the tripod - through

the horn, through the gasket, and

lock the nuts.

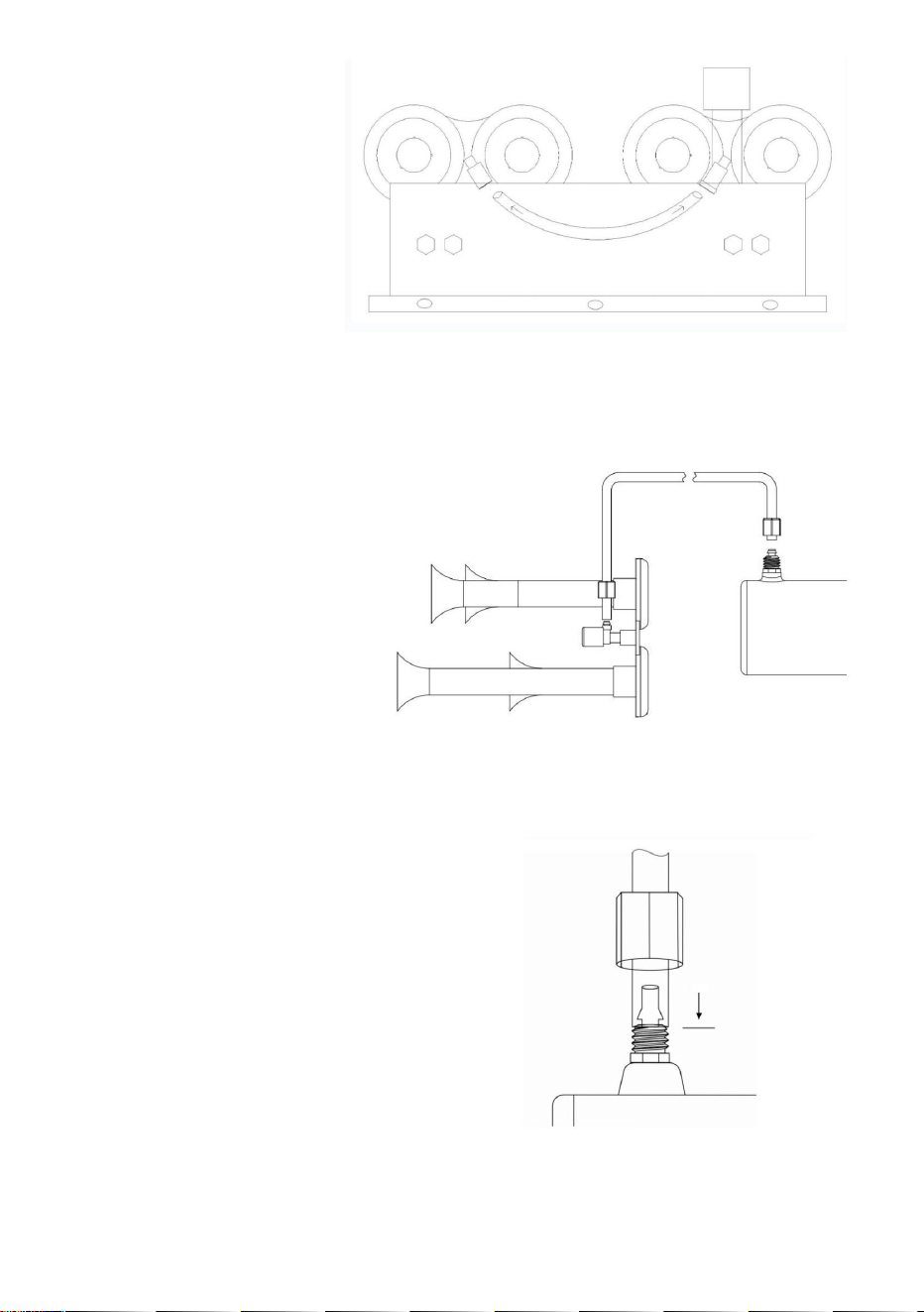

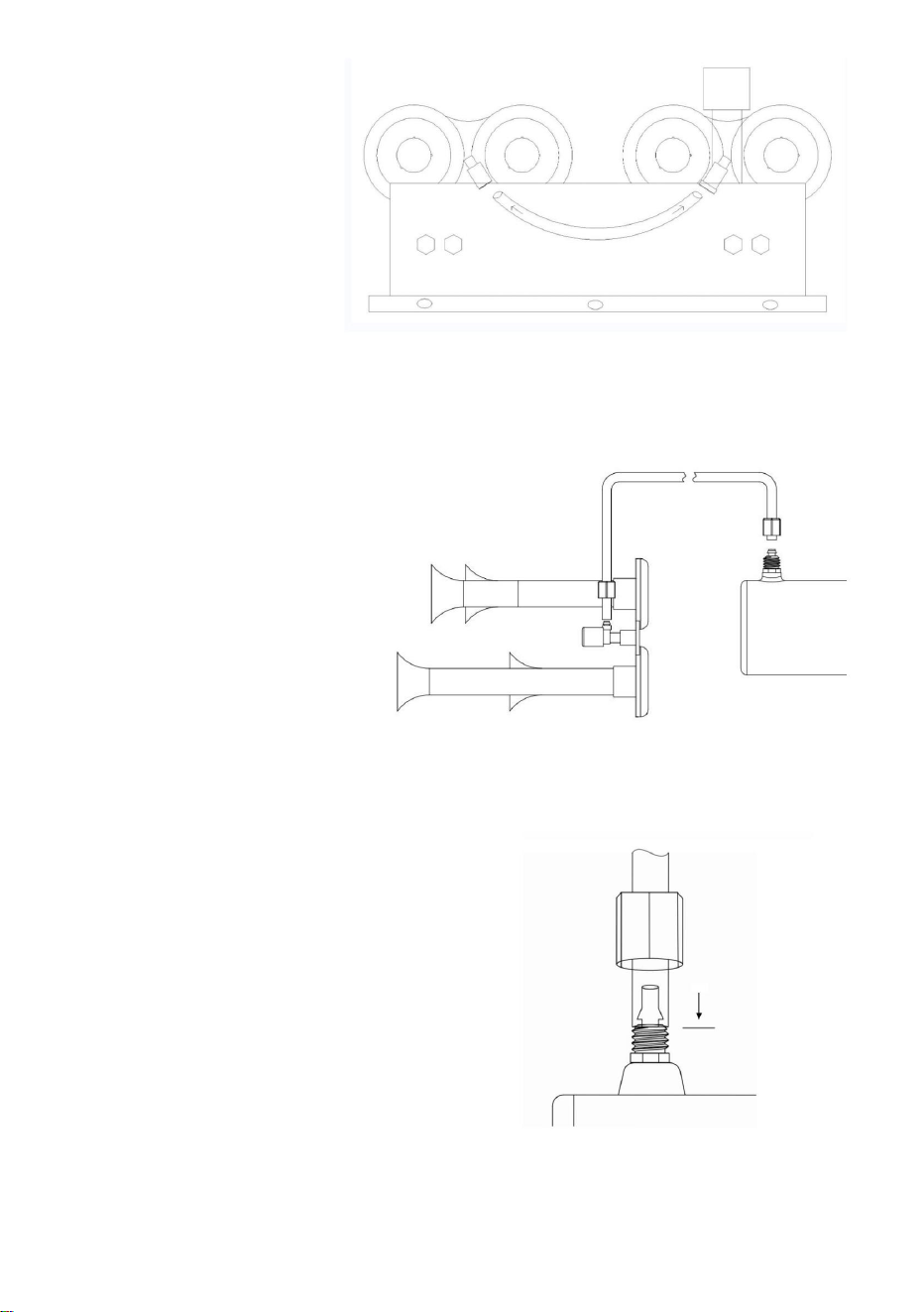

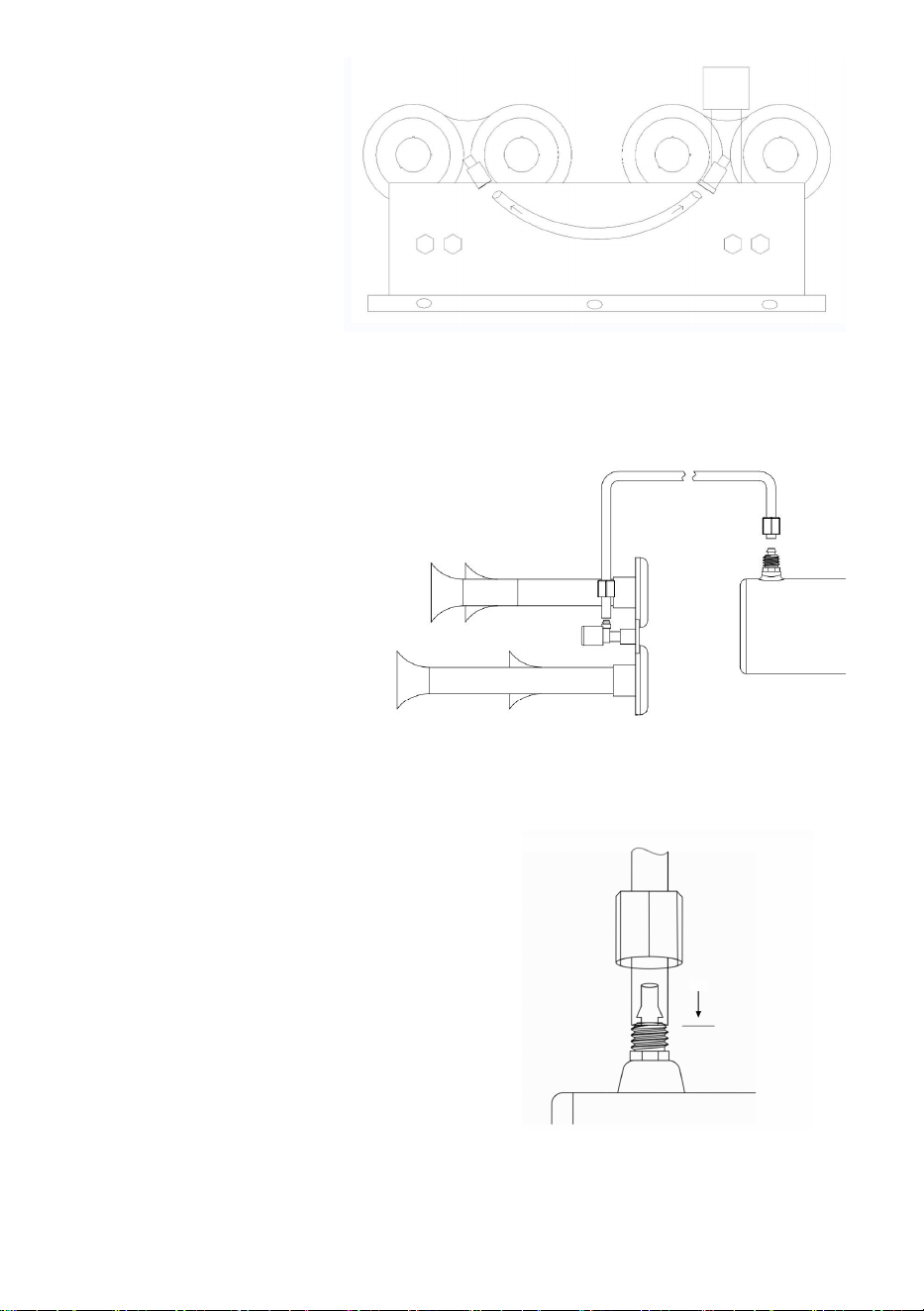

2.2 Model HS-660 Horn

Assembly Step 2：Insert

the connectors of the

two horns using the

fitting hose butt.

Step 3: Attach the coupling

nut to both ends of the hose.

Step 4: Plug the hose into the connector

(hose will be easier to install after

heating)

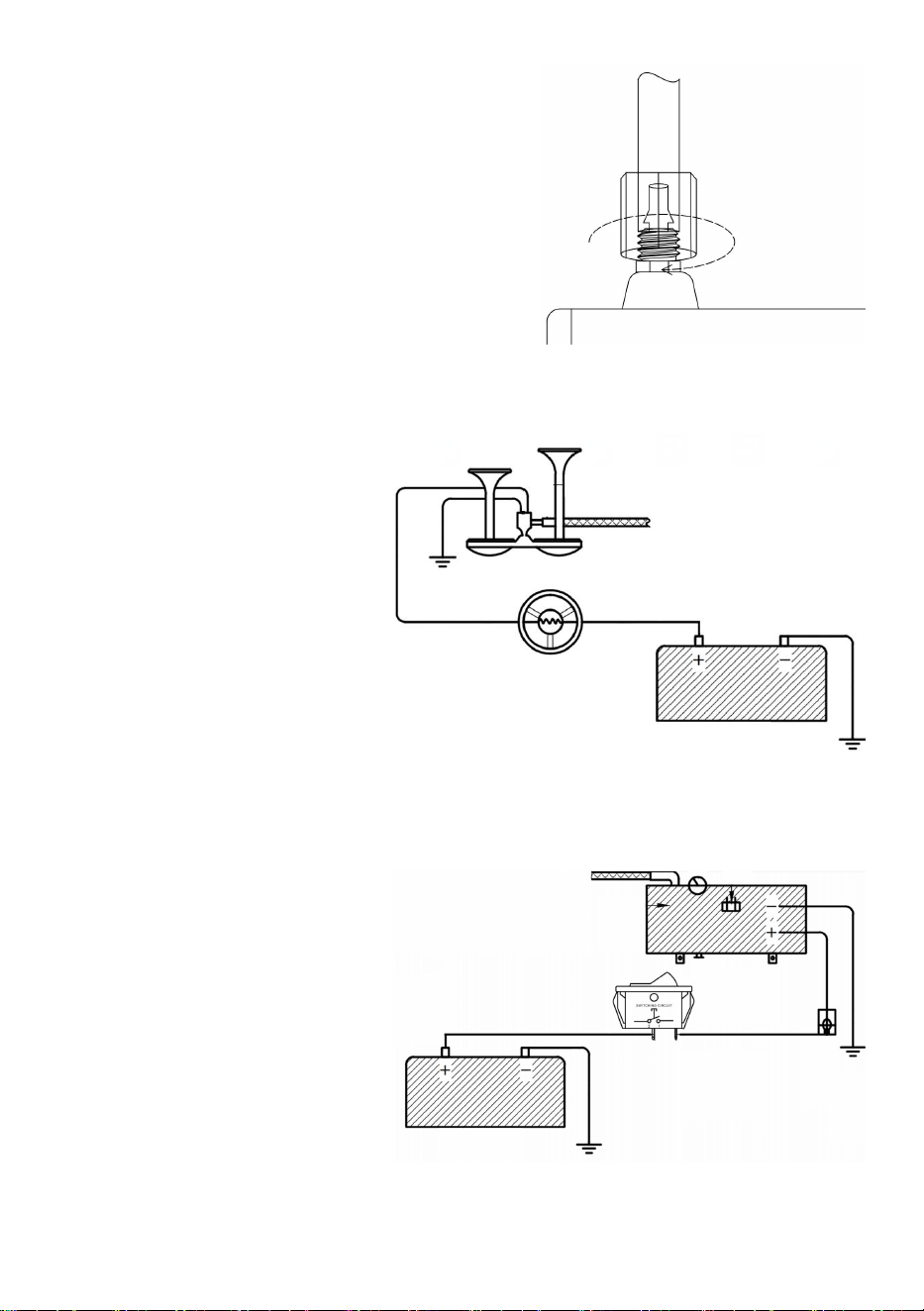

Step 5: Use a 12 mm open-end wrench to

tighten the air pipe nut.

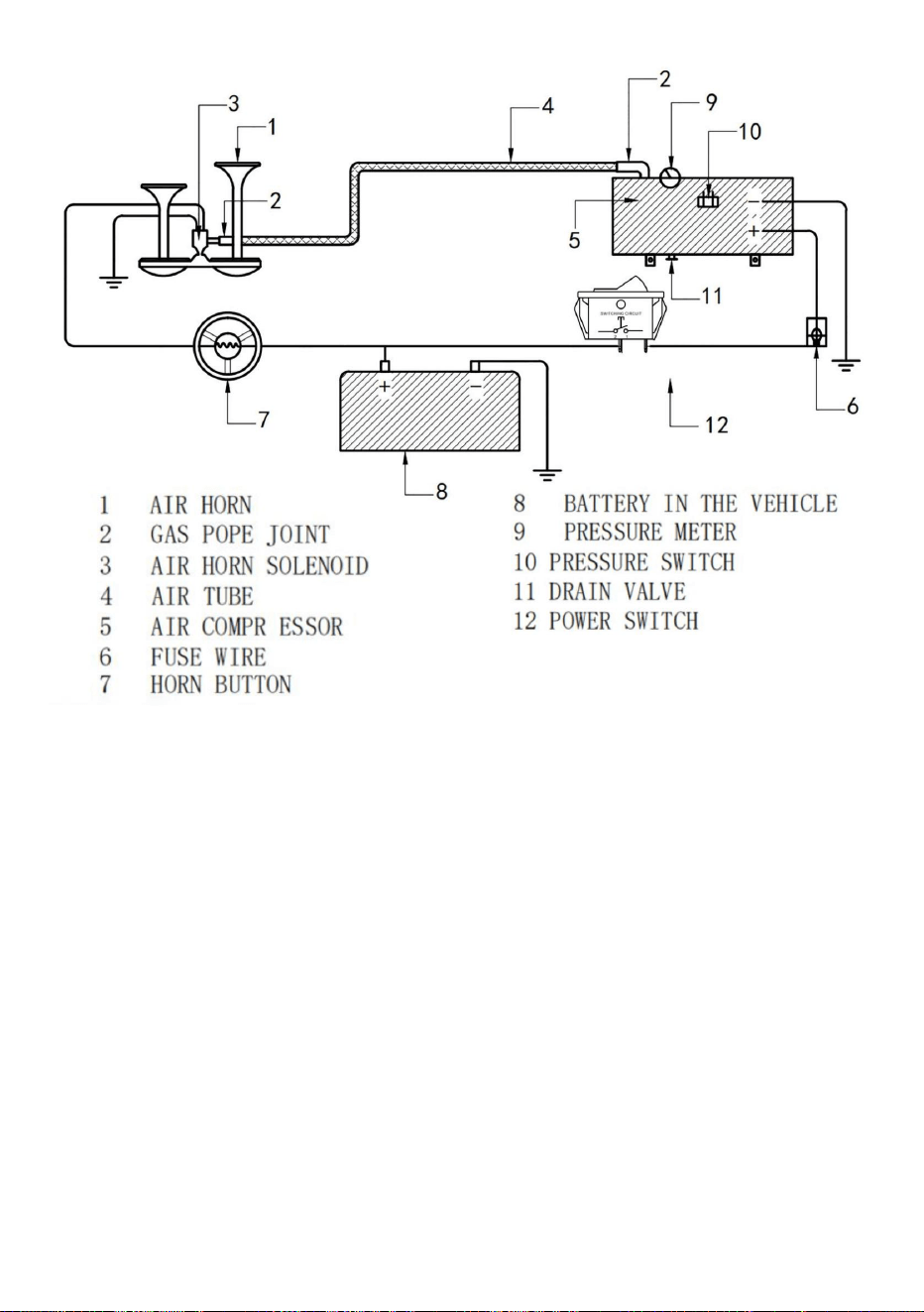

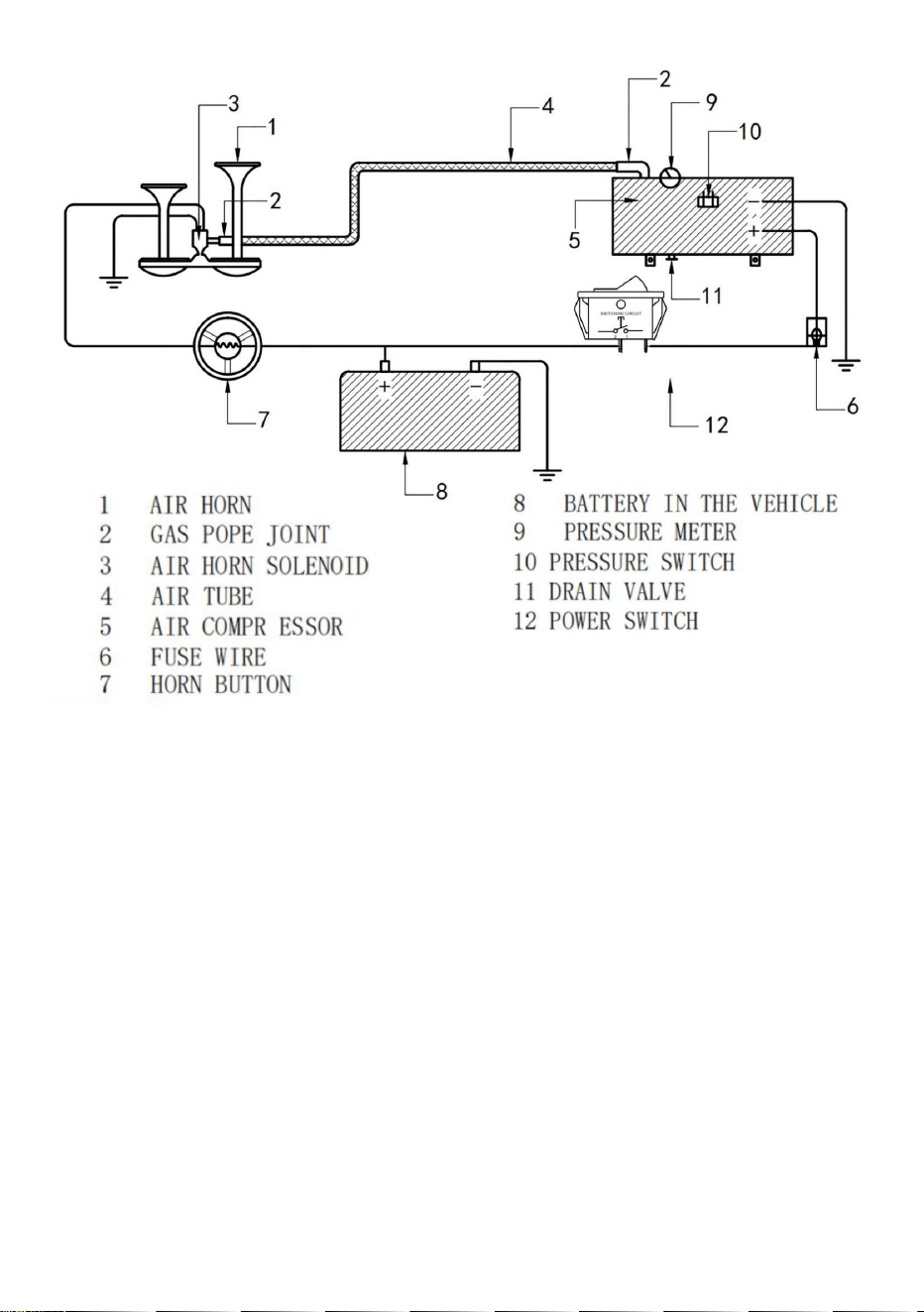

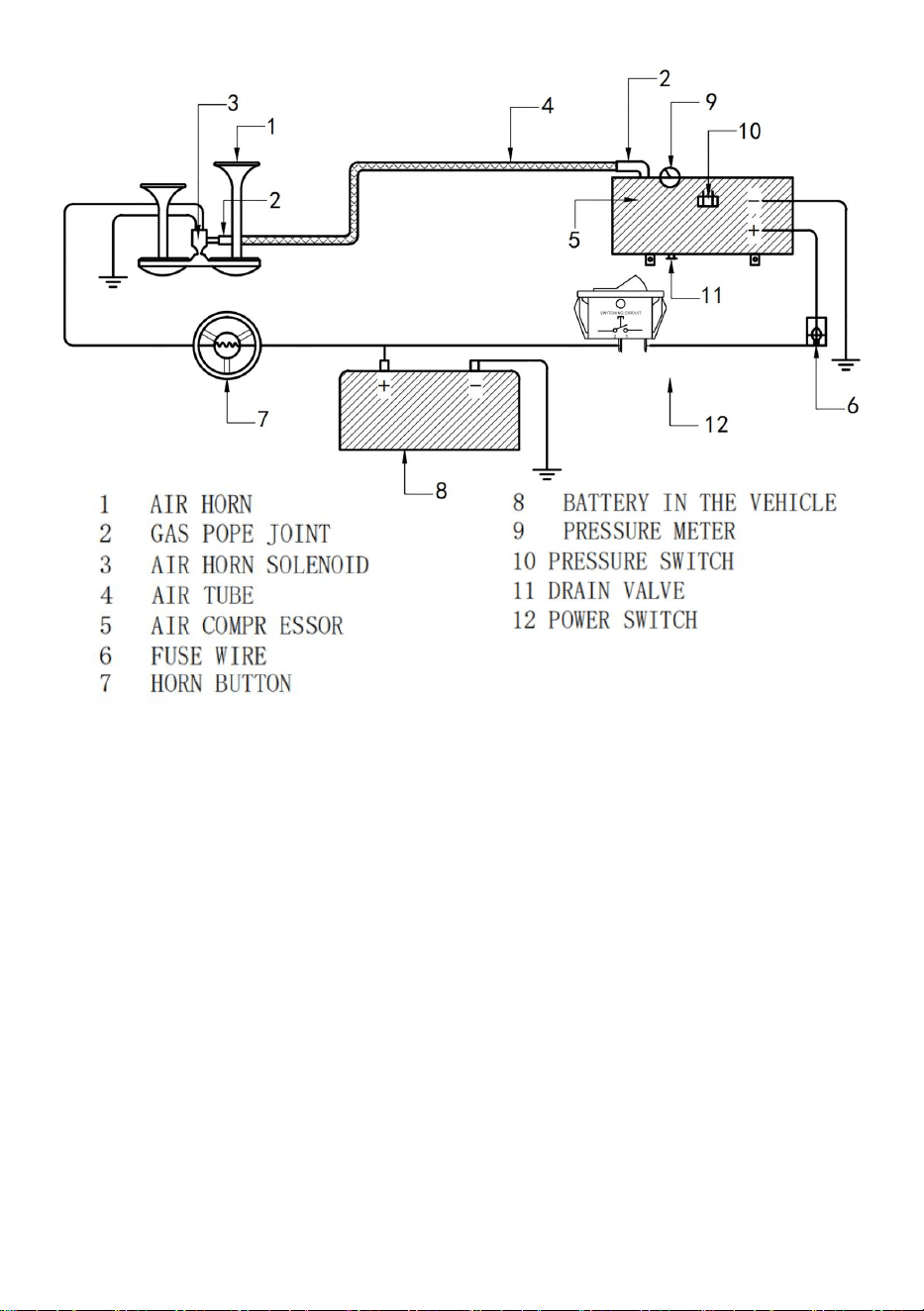

Step 6: Use 16AWG and

above copper wire to

connect the horn line, the

horn has two power lines

(regardless of positive and

negative terminals), one

base iron (negative

terminal), and the other one

is connected to the positive

terminal power supply after

the horn switch.

Step 7: Use copper wire

14AWG, 20A power switch,

20A insurance, connect the

compressor line, the black

line of the compressor to the

iron (negative electrode), the

red line is connected to the

positive electrode of the

battery through the power

switch.

Installation Instructions Added the method of using the drain plug

1. Regular inspection (generally 5 months), should be adjusted according

to the use of dry and wet

(Climate) The container for discharging condensed gas, the air pressure

must be less than

Discharge water at 0.1jmpa to avoid danger

(During installation, rotate the sealing tape clockwise and tightly wrap it

around the thread. After about 5-10 turns, seal and tighten the drainage

screw.)

Troubleshooting

Automatic Thermal Overload Protection

Your air compressor is equipped with an Automatic thermal overload

protector. This feature is designed to protect the air compressor from

overheating and causing permanent damage to your air compressor. The

thermal overload protector will automatically cut power to your air

compressor should the internal operating temperature of the air

compressor rise above safe levels during excessive use.

Should at any time during use, your air compressor automatically shut off;

do not attempt to restart the air compressor. Turn off power and allow unit

to cool for about 20 minutes. This will allow the Thermal Overload Protector

to reset so you can safely resume use of the air compressor.

lank pressure

drops when

compressors)

shut off

1. Loose drain cock

2. Loose connections

1. Wrap the thread with sealing tape

and tighten it

2. Check all connections with soap

and water solution and tighten

Compressor

runs

continuously

and air flow

lower than

normal

1. Excessive air

usage

2. Loose connections

3. Worn piston ring or

inlet valve.

1. Decrease air usage

2. Check all connections with soap

and water solution and tighten.

Wrap the leaked joint threads with

sealing tape and tighten the Leakage

joint Thread wrapped with sealing

tape and sealed tighten

3. Replacement piston or inlet valve.

Excessive

moisture in

discharge

1. Excessive water in

air tank

2. High humidity

1. Drain tank, tilt tank to drain. Drain

tank more frequently

2. Move compressor to area with

less humidity, or use air ine filter

Compressor

will not run

1. No power, or

power switch in OFF

position

2. Blown fuse

3. Motor overheats

4. Faulty pressure

switch (if hooked up

to a pressure

switch).

1. Make sure compressor switch is

2. Disconnect compressor from

power source, replace fuse. (Refer

to Specifications section for connect

fuse amperage)

3. Let compressor cool off for about

30 minutes to allow thermal overload

switch to reset

4. Replace pressure switch

Thermal

overload

protector cuts

ort repeatedly

1. Lack of proper

ventilation or

ambient

temperature is too

1. Move compressor to well

ventilated area, or area with lower

ambient temperature

1. Replacement of inlet valve.

Compressor

Abnormal

sound

excessive

knocking or

rattling

1. Loose mounting

bolts

2. Cylinder or piston

ring is worn

1. Tighten bolts

2. Replacement piston or inlet valve.

Horn does not

work

1. The power supply

is not powered on

2. No compressed air

3. Insufficient voltage

or current

4. Solenoid valve

failure

1. Connect the circuit correctly and

turn on the power supply

2. Connect the air tube correctly and

ensure that the air tube is unblocked

3. Shorten or thicken the horn power

cord until the fault disappears, and

connect the horn power cord directly

to the automobile battery test

4. Replace solenoid valve

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EU. The symbol showing a wheelie bin crossed

through indicates that the product requires separate refuse

collection in the European Union. This applies to the product

and all accessories marked with this symbol. Products marked

as such may not be discarded with normal domestic waste but

must be taken to a collection point for recycling electrical and electronic

devices.

Made In China
